SANACIJE, REKONSTRUKCIJE I BETONSKIH KONSTRUKCIJA U VISOKOGRADNJI

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "SANACIJE, REKONSTRUKCIJE I BETONSKIH KONSTRUKCIJA U VISOKOGRADNJI"

Transcript

1 GRAĐEVINSKI FAKULTET UNIVERZITETA U BEOGRADU Odsek za konstrukcije Katedra za materijale i konstrukcije (MIK) Master studije (28+28) I semester (2+2) Prof. dr Dušan Najdanović SANACIJE, REKONSTRUKCIJE I ODRŽAVANJE BETONSKIH KONSTRUKCIJA U VISOKOGRADNJI KONSTRUKCIJSKE SANACIJE I OJAČAVANJE AVANJE

2 SANACIJA LOKALNIH OŠTEO TEĆENJAENJA I DEFEKATA Saniranje STUBA a Armatura stuba 2 - Dodatna armatura 3 - Dodatne uzengije 4 - "stari" beton 5 - "novi" beton 6 - Var armature 7 - Privremeni levak Sanacija AB stuba sa manjim lokalnim oštećenjem 2

3 SANACIJA LOKALNIH OŠTEO TEĆENJAENJA I DEFEKATA Saniranje STUBA postojeći i neošte tećenieni beton 2 - oštećeni eni beton 3 - "novi" beton 4 - oštećena ena armatura 5 - dodatna armatura 6 - dodatne uzengije 7 - var 8 - postojeće e uzengije 9 - postojeća a armatura Sanacija stuba sa dubljim lokalnim oštećenjem 3

4 SANACIJA LOKALNIH OŠTEO TEĆENJAENJA I DEFEKATA Saniranje KRATKOG ELEMENTA Postavljanje armaturnih šipki upravno na pravac prsline (pukotine) Šipke se provlače kroz odgovarajuće otvore u betonu i u okviru tih otvora ankeruju. Mogući načini saniranja prslina (pukotina) pomoću dodatnih čeličnih elemenata -ZAVRTNJA 4

5 SANACIJA LOKALNIH OŠTEO TEĆENJAENJA I DEFEKATA Saniranje prslina Armaturne šipke se sidre u odgovarajućim otvorima koji su približno upravni na pravce pružanja prslina (pukotina), Sanacija kosih prslina (pukotina) 5

6 SANACIJA LOKALNIH OŠTEO TEĆENJAENJA I DEFEKATA Saniranje prslina Problem "odvajanja" grednog elementa od stuba na koji je taj element oslonjen. Sanacija pukotina na spoju dva elementa 6

7 SANACIJA LOKALNIH OŠTEO TEĆENJAENJA I DEFEKATA Saniranje prslina Zalivanje epoksi malterom Premošćavanje" prslina (pukotina) čeličnim kopčama Π oblika koje se postavljaju u prethodno izbušene otvore u betonu; nakon toga se vrši zalivanje otvora epoksi malterom Sanacija prslina (pukotina) premošćavanjem 7

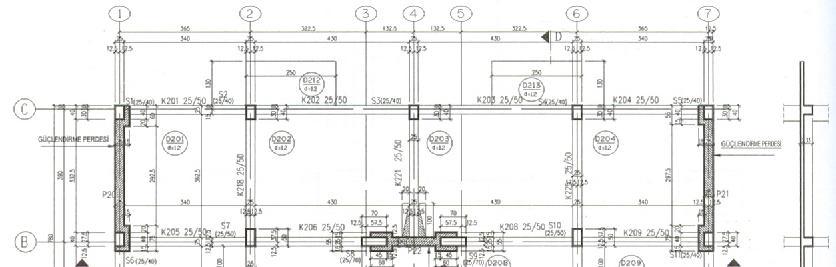

8 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Izrada novih AB zidova za prijem horizontalnog opt. 8

9 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Izrada novih jakih AB zidova sa spoljne strane AB rama za prijem seizmičkih sila 9

10 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Izrada novih AB zidova velike KRUTOSTI Novi zidovi Voditi računa o temperaturnoj promeni! 10

11 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Za prijem horizontalnih sila - izrada novog: (b) AB zida (c) sprega od čeličnih elemenata 11

12 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Analiza efikasnosti različitih itih ukručenja AB ramova 12

13 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Izrada novih AB zidova sa ojačanjem anjem stubova 13

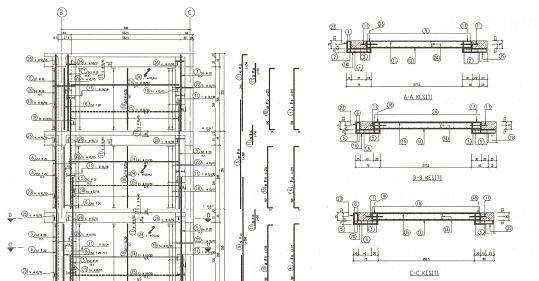

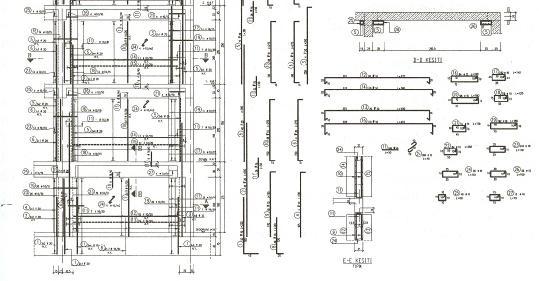

14 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Armiranje novih AB zidova i ojačanja anja stubova po visini zgrade 14

15 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Izrada novih AB temelja ispod novih zidova 15

16 OJAČANJE ANJE ZGRADE DODAVANJEM NOVIH ELEMENTA Izrada novog sprega od čeličnih elemenata Lokalno slabljenje preseka a-a a - -a Postojeći ram 16

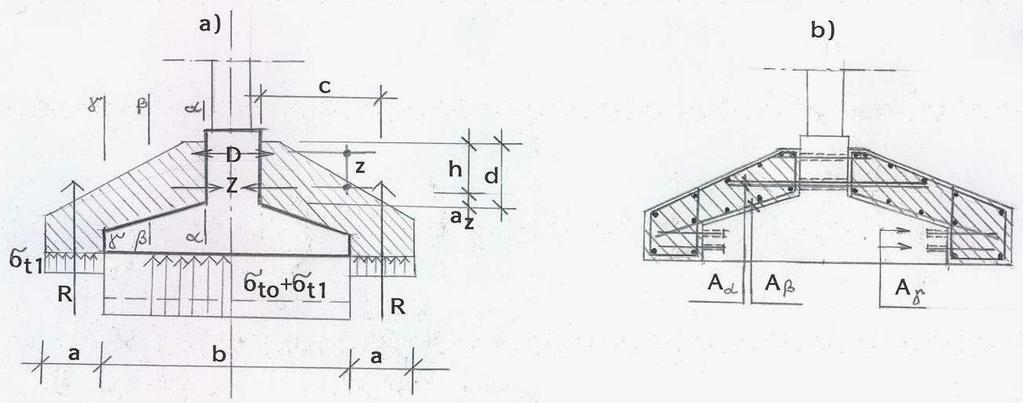

17 Ojačanje anje temelja Povećanje površine oslanjanja TRAKASTOG TEMELJA ili KONTRAGREDE 17

18 Ojačanje anje temelja Povećanje površine oslanjanja TEMELJA SAMCA 18

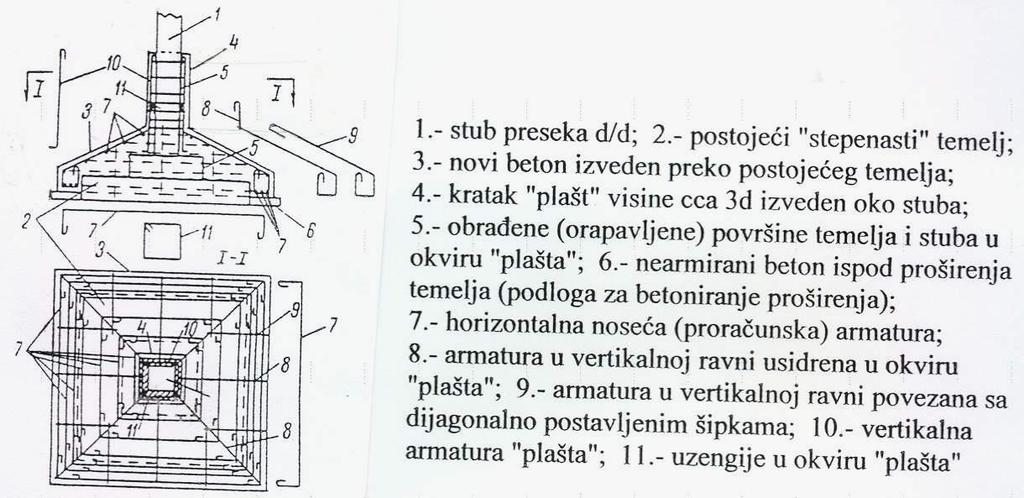

19 Ojačanje anje temelja Armiranje TEMELJA SAMCA sa povećanom površinom oslanjanja 19

20 PRIMER1 - ojačanje anje temelja izradom Mega šipova 20

21 PRIMER 2 - ojačanje anje temelja radi uklanjanja stuba u proizvodnoj hali 21

22 PRIMER 2 - ojačanje anje temelja izradom AB obloge i bunara 1 Temelj stuba K21 7, 8 6 5, 4 22

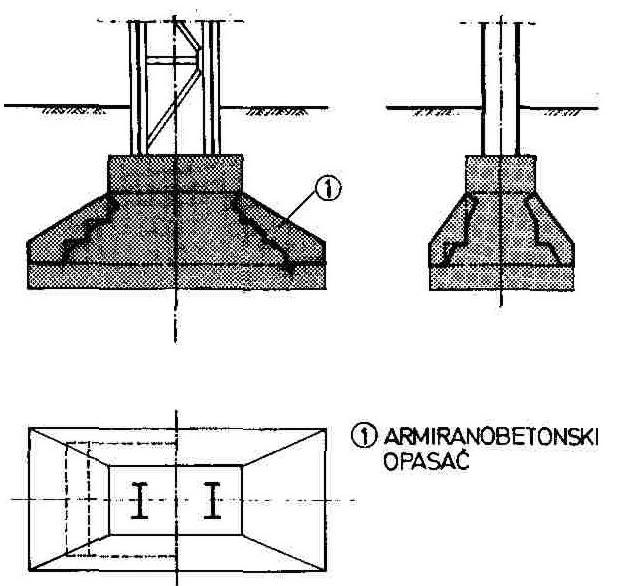

23 PRIMER 2 - ojačanje anje temelja izradom AB obloge Temelj stuba K25 L x L y Nova AB obloga dimenzije stope L x i L y nisu menjane u odnosu na originalne 23

24 Mogućnosti ojačanja anja STUBOVA povećanjem preseka Potrebno je povezati stari i novi presek ( ) 24

25 Mogućnosti ojačanja anja STUBOVA izradom obloga od : (a) armiranog betona (b) čeličnog lima 25

26 Mogućnosti ojačanja anja STUBOVA izradom obloga od : (c) čeličnih traka i ugaonika (b) čeličnog lima i ankera 26

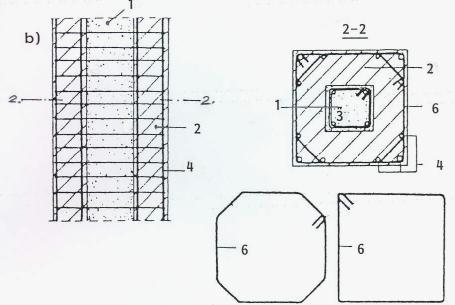

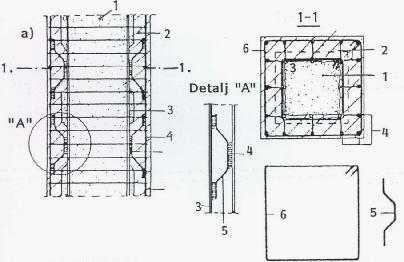

27 a. Ojačanje anje stubova 1 - postojeći i stub 2 - "plašt" - dodatni beton 3 - postojeća a armatura 4 - nova podužna armatura u plaštu 5 - vezna armatura 6 - uzengije u "plaštu" b. 27

28 A-A Ojačanje anje stuba izradom nove obloge A A B-B B B 28

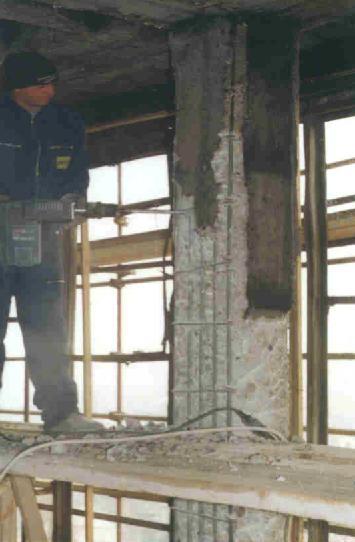

29 Ojačanje anje stuba izradom nove obloge (plašta) Primer 3cm 3cm 5Φ28 55 cm a 2Φ14 2U Φ8/24 2Φ14 a 0 =1-6cm 5Φ28 40 cm Štemovanje zaštitnog sloja 29

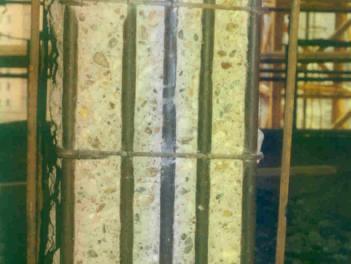

30 Ojačanje anje stuba izradom nove obloge (plašta) Primer 5 F28 2 F14 55 cm 2 F 8/ 24 U 2 F14 a 0 =1-6cm 5F28 40 cm Pripremljena površina stuba 30

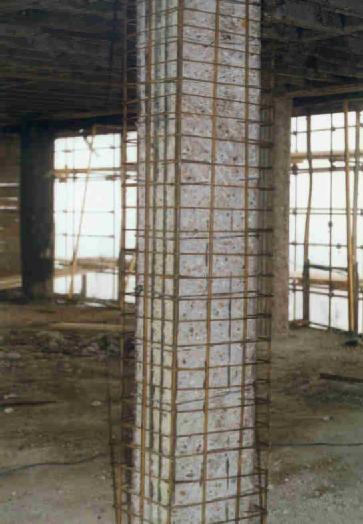

31 Ojačanje anje stuba izradom nove obloge (plašta) Primer 65cm cm Φ Φ 1 4 3cm cm 20.5cm 20.5cm 4.5cm 4.5cm 18cm 20cm 18cm 4.5cm 1 2Φ b 2 2Φ UΦ8/10 2 2Φ b 1 2Φ 1 4 Postavljanje dodatne armature nove obloge 31

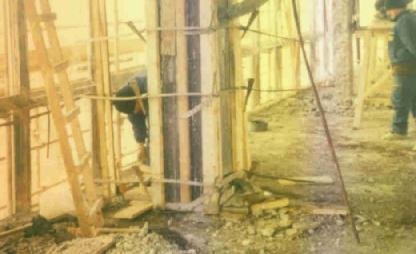

32 Ojačanje anje stuba izradom nove obloge (plašta) Primer 4.5cm 20.5cm 20.5cm 4.5cm 50cm 40cm 65cm 55cm Betoniranje dodatne obloge 32

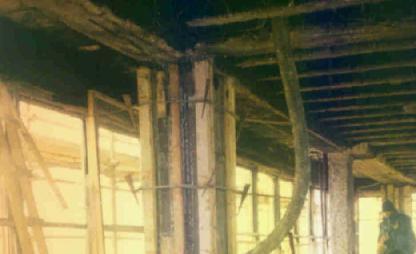

33 Ojačanje anje stuba izradom nove obloge (plašta) Primer Betoniranje dodatne obloge Izgled saniranog stuba 33

34 Ojačanje anje stubova i izrada novog AB zida a a a-a Postojeći stub Novi zid 34

35 Način ugradnje betona iznad novog AB zida 35

36 Ojačanje anje stubova izradom novog AB zida Postojeći zid Postojeći stub Novi zid 36

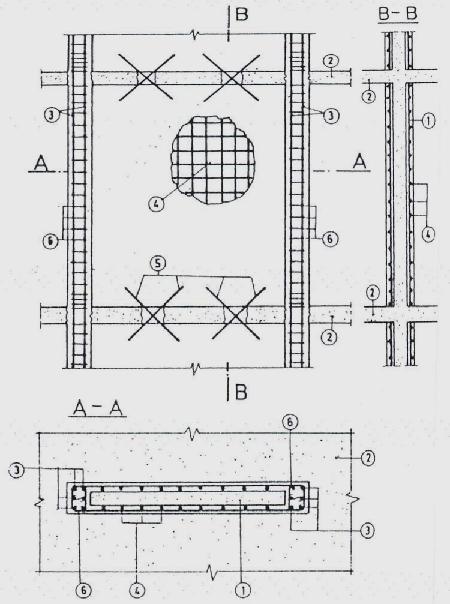

37 Povećanje debljine i dužine zida detalji: 1 - postojeći i zid 2 - postojeća a ploča 3 - dodatna podužna armatura 4 - dodatna mrežasta armatura 5 - dodatne kose šipke za povezivanje zidova po visini 6 - dodatne uzengije na krajevima zida Pri izradi otvora u ploči ne sme se oštetiti o armatura ploče! 37

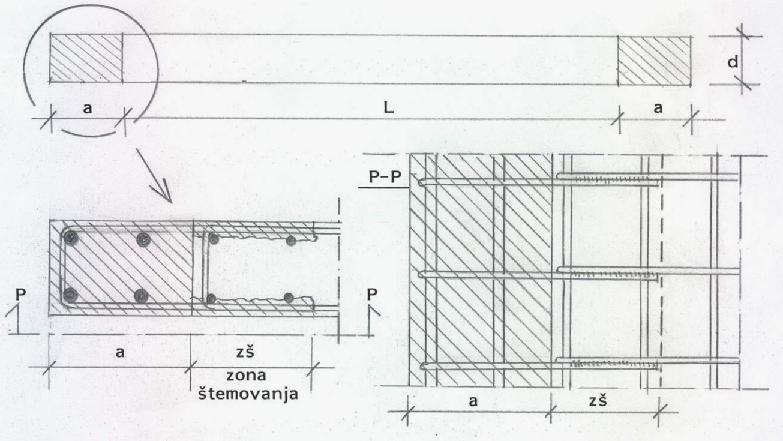

38 Ojačanje anje AB ZIDA povećanjem njegove dužine L var 38

39 Primer - Ojačanja anja temelja i stubova ramovske konstrukcije 39

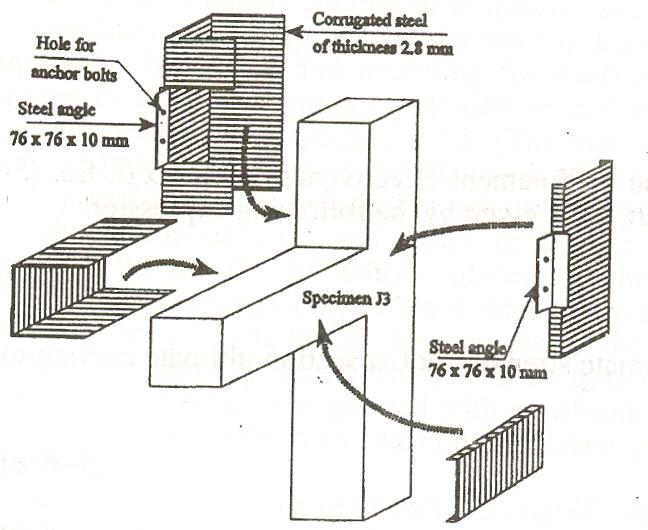

40 Ojačanje anje čvora ramovske konstrukcije čel. limovima Prikaz pojedinih limova debljine 2.8 mm pre njihove montaže 40

41 Ojačanje anje čvora ramovske konstrukcije čel. limovima Stanje posle izvedenog zavarivanja; razmak između lima i betona se injektira ekspanzionim malterom pod pritiskom 41

42 Saniranje GREDA OJAČANJE ANJE AB ELEMENTA 1 - postojeća a greda 2 NOVA uzengija 3 - čelična ploča 4 - navrtka 5 - ugaonik 6 - var Sanacija greda primenom dodatnih čeličnih uzengija 42

43 Saniranje GREDA OJAČANJE ANJE AB ELEMENTA 1 - postojeća greda 2 NOVA uzengija 3 - čelična ploča 4 - navrtka 6 var za post. armaturu Sanacija greda primenom dodatnih kosih čeličnih uzengija 43

44 Primeri ojačanja anja PLOČE E povećanjem preseka 44

45 Ojačanje anje PLOČE E izradom novog AB sloja sa gornje strane mehaničko pove- zivanje starog i novog betona: 1. Kratke "bolcne" 2. Π kopče 3. Naročito obli- kovani arma- turni detalji Ojačanje pune AB ploče: Nov deo (nd) - izveden preko gornje površine postojećeg dela (pd) - stare ploče 45

46 Ojačanje anje PLOČE E izradom novog AB sloja sa donje strane Mehaničko pove- zivanje starog i novog betona: Lokalno "ogolja- vanje" donje armature i povezivanje stare i nove armature zavarivanjem, preko vezne armature Mogući način ojačanja AB ploče sa rebrima: nov deo (nd) -izveden sa donje strane postojeće ploče (pd), ZATIM torkret-beton debljine 3-6 cm sa donje strane 46

47 Ojačanje anje PLOČE E izradom novog AB sloja sa donje strane Primer Postavljena armatura sa donje strane ploče 47

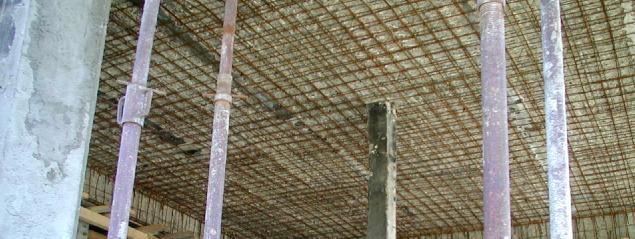

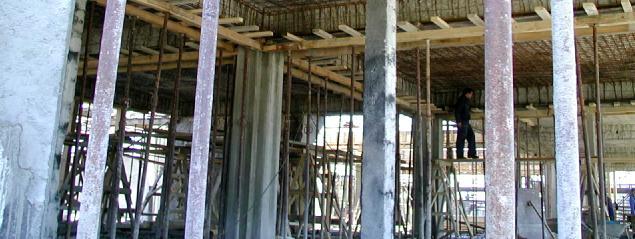

48 Ojačanje anje PLOČE E izradom novog AB sloja sa donje strane Primer Nanet prvi sloj torkret betona sa donje strane ploče 48

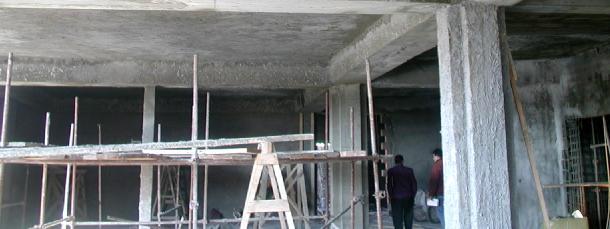

49 Ojačanje anje PLOČE E izradom novog AB sloja sa donje strane Primer Nanet sloj torkret betona sa donje strane ploče 49

50 Ojačanje anje sitnorebraste konstrukcije izradom novih AB greda sa donje strane varijanta NAČIN SANACIJE: Između pojedinih rebara izbetonirani novi AB nosači OBAVEZNO: Sprovesti odgovarajuće podupiranje konstrukcije VARIJANTA: Opisani postupak + nova ploča sa gornje strane 50

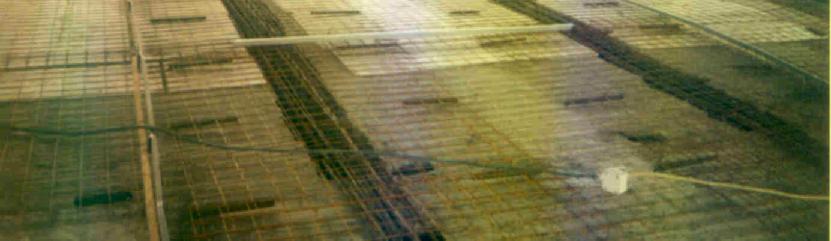

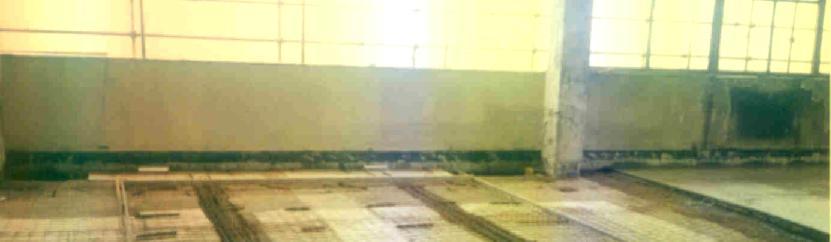

51 Ojačanje anje sitnorebraste konstrukcije izradom novih AB greda sa donje strane Primer Armatura novih greda i dodatne ploče 51

52 Ojačanje anje sitnorebraste konstrukcije Primer Betoniranje novih greda 52

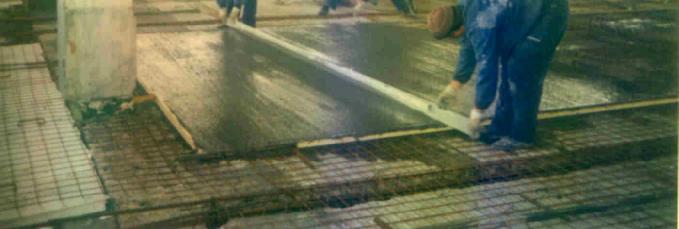

53 Ojačanje anje sitnorebraste konstrukcije Primer Betoniranje gornje ploče 53

54 Ojačanje anje greda povećanjem preseka i armature 54

55 Ojačanje anje grede povezivanjem postojeće e i dodatne armature 55

56 Ojačanje anje AB kolektora OJAČANJE ANJE AB ELEMENTA Poprečni profil kolektora 56

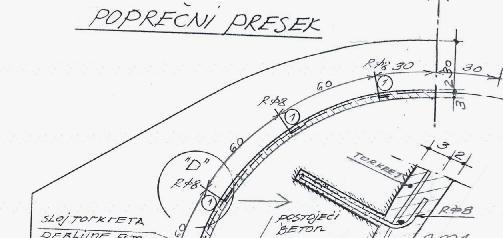

57 Ojačanje anje AB kolektora OJAČANJE ANJE AB ELEMENTA 57

58 OJAČANJE ANJE GREDA I PLOČA SPREZANJEM ČELIČNIH LAMELA Primena čeličnih lamela Sprezanje betona i čelične lamele za ojačanje anje preseka pomoću u ANKER - ZAVRTNJEVA 58

59 OJAČANJE ANJE GREDA I PLOČA SPREZANJEM ČELIČNIH LAMELA Postupak proračuna zasnovan na metodi graničnog nog stanja nosivosti Potrebna površina dodatne lamele: A a + A l M u ( q + p) 0,9hσ v A l M u ( q 0,9hσ + p) v A a. τ = Q u 0,9hb l Granična nosivost zavrtnja na smicnje S uτ =τ b s. l 59

60 OJAČANJE ANJE GREDA I PLOČA A LEPLJENJEM ČELIČNIH LAMELA Čelična lamela ZALEPLJENA EPOKSIDNIM LEPKOM za betonski presek 60

61 OJAČANJE ANJE GREDA I PLOČA A LEPLJENJEM ČELIČNIH LAMELA Zavisnost između čvrstoće betona pri pritisku (marke MB) i čvrstoće f t 61

62 OJAČANJE ANJE GREDA I PLOČA A LEPLJENJEM ČELIČNIH LAMELA Analiza potrebne dužine ankerovanja l prema izrazu λ = t σ f v τ. Dužine ankerovanja čeličnih limova λ (mm) u funkciji marke betona MB i debljine limova t (mm), a za slučaj napona σ v = 240 MPa MB σ /f v τ 2 Debljina lima t (mm)

63 OJAČANJE ANJE GREDA I PLOČA A LEPLJENJEM ČELIČNIH LAMELA a. b. Dva slučaja izvedenih ojačanja konstrukcija pomoću zalepljenih čeličnih lamela 63
