1 KOMPRESSOREN Κοχλιοφόροι αεροσυμπιεστές Σειρά DSDX Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL Ογκομετρική παροχή 4,8 έως 34,25 m³/min, πίεση 5,5 έως 15 bar

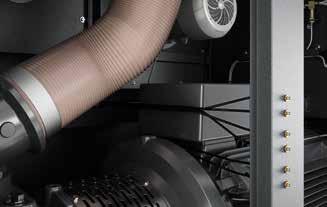

2 Σειρά DSDX Με τη νέα έκδοση της σειράς DSDX, η KAESER KOMPRESSOREN θέτει ακόμη μία φορά νέα πρότυπα στη διαθεσιμότητα και την ενεργειακή απόδοση του πεπιεσμένου αέρα. Ο έξυπνος συνδυασμός δοκιμασμένων προτύπων και πρωτοποριακών λύσεων κατά την κατασκευή των συστημάτων εξασφαλίζει μεγαλύτερη ευκολία χρήσης και συντήρησης χάρη στη σύγχρονη και μοναδική σχεδίαση των κοχλιοφόρων αεροσυμπιεστών. DSDX Σειρά εξοικονόμησης ενέργειας Με ακόμη καλύτερη ειδική απόδοση, τα στοιχεία συμπίεσης με ρότορες SIGMA PROFIL βελτιστοποιημένης παροχής θέτουν τη βάση για μέγιστη ενεργειακή απόδοση. Επίσης, οι υψηλής απόδοσης κινητήρες IE4 καθώς και η μηδενικής απώλειας απευθείας μετάδοση 1:1 της ισχύος του κινητήρα προς το στοιχείο συμπίεσης εξασφαλίζουν ακόμη χαμηλότερη κατανάλωση ρεύματος. Τέλος, ο ακτινικός ανεμιστήρας πληροί τις απαιτήσεις ενεργειακής απόδοσης για τους ανεμιστήρες σύμφωνα με την οδηγία 327/2011 της ΕΕ, ενώ το πρωτοποριακό σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2 με τις δυνατότητες επιλογής ελέγχου π.χ. δυναμική ρύθμιση (Dynamic) προσφέρει ακόμη μεγαλύτερη εξοικονόμηση ενέργειας χάρη στην αποφυγή των δαπανηρών περιόδων άφορτης λειτουργίας. Εύκολη συντήρηση = Οικονομική αποδοτικότητα Η επιτυχημένη σχεδίαση του συστήματος δεν περιορίζεται μόνο στην ελκυστική εξωτερική εμφάνιση, καθώς και η εσωτερική διάταξη του συστήματος προσφέρει βελτιωμένη οικονομική αποδοτικότητα. Για παράδειγμα, όλα τα εξαρτήματα που απαιτούν σέρβις και συντήρηση είναι απευθείας προσβάσιμα από το μπροστινό μέρος. Με τον τρόπο αυτό εξοικονομείται χρόνος (και κόστος) κατά το σέρβις και αυξάνεται η διαθεσιμότητα του συστήματος πεπιεσμένου αέρα. Ιδανική λύση για σταθμούς πεπιεσμένου αέρα Οι κοχλιοφόροι αεροσυμπιεστές της σειράς DSDX αποτελούν ιδανική λύση για βιομηχανικούς σταθμούς πεπιεσμένου αέρα υψηλής ενεργειακής απόδοσης. Το εσωτερικό σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2 παρέχει πολλές δυνατότητες επικοινωνίας μέσω διαφόρων διασυνδέσεων π.χ. Ethernet. Έτσι, η σύνδεση στο KAESER SIGMA NETWORK με ένα σύστημα διαχείρισης όπως το SIGMA AIR MANAGER ή ένα κεντρικό σύστημα ελέγχου, γίνεται ευκολότερη, ασφαλέστερη και αποτελεσματικότερη από ποτέ. Ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας Η βαλβίδα ρύθμισης θερμοκρασίας με ηλεκτροκινητήρα είναι ενσωματωμένη στο κύκλωμα ψύξης, ελέγχεται μέσω αισθητήρων και αποτελεί την καρδιά του πρωτοποριακού ηλεκτρονικού συστήματος διαχείρισης θερμοκρασίας (ETM). Το σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2 παρακολουθεί τη θερμοκρασία αναρρόφησης και συμπίεσης με σκοπό την αποτροπή δημιουργίας συμπυκνωμάτων, ακόμη και σε περιπτώσεις με υψηλά ποσοστά υγρασίας αέρα. Το ETM ρυθμίζει δυναμικά τη θερμοκρασία λιπαντικών που σημαίνει ότι σε χαμηλές θερμοκρασίες αυξάνεται η ενεργειακή απόδοση. Για την αξιοποίηση της ανάκτησης θερμότητας, το σύστημα DSDX είναι εξοπλισμένο με δύο ETM. Με αυτόν τον τρόπο, η ανάκτηση θερμότητας ρυθμίζεται καλύτερα ανάλογα με τις απαιτήσεις του εκάστοτε πελάτη. Ανάκτηση θερμότητας: Γιατί; Up to 96 % usable for heating Κανονικά η ερώτηση θα έπρεπε να ήταν η εξής: Γιατί όχι; Τέλος, το 100% της τροφοδοτούμενης (ηλεκτρικής) ενέργειας ενός κοχλιοφόρου αεροσυμπιεστή μετατρέπεται σε θερμότητα. Από αυτήν την ενέργεια, έως και το 96% ανακτάται και αξιοποιείται για σκοπούς θέρμανσης ή παραγωγής ζεστού νερού. Έτσι, μειώνεται σημαντικά η κατανάλωση πρωτογενούς ενέργειας και βελτιώνεται το συνολικό ενεργειακό ισοζύγιο λειτουργίας. 2

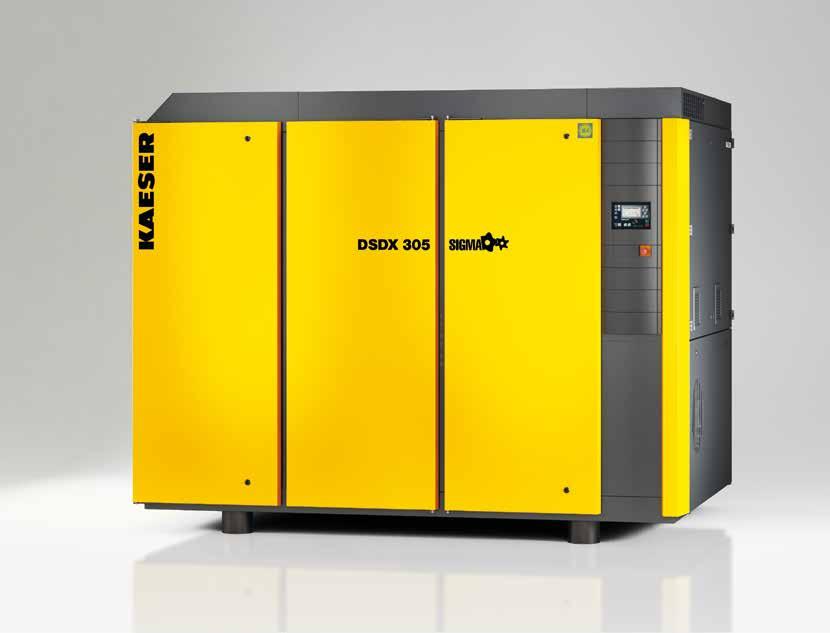

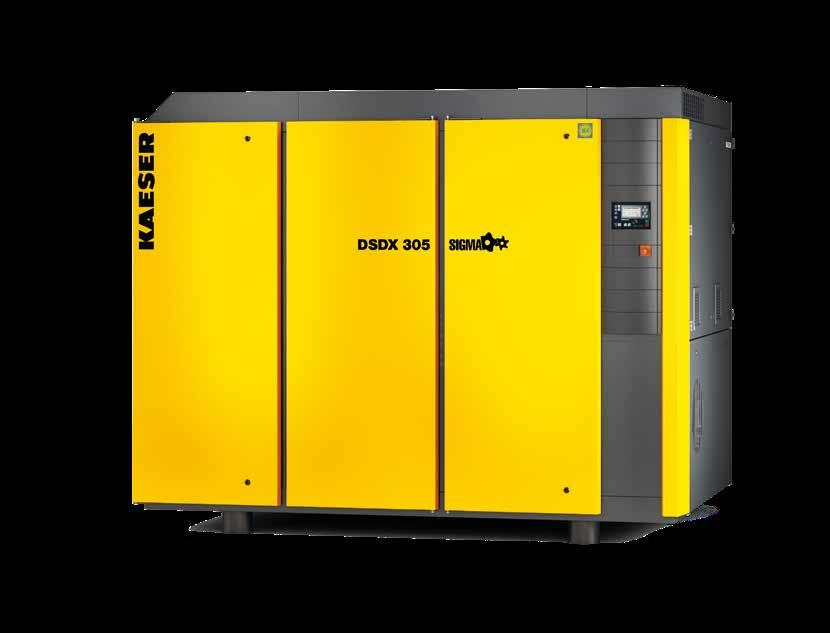

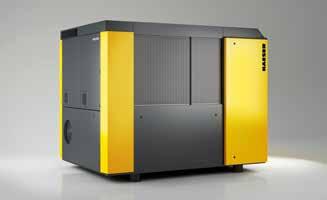

3 Εγγενής αξία για βέλτιστη απόδοση: Κοχλιοφόροι αεροσυμπιεστές της σειράς DSDX Εικ.: DSDX 305, αερόψυκτος 3

4 4

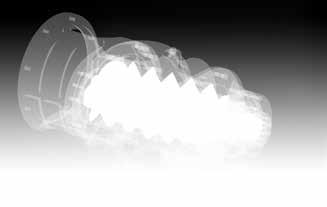

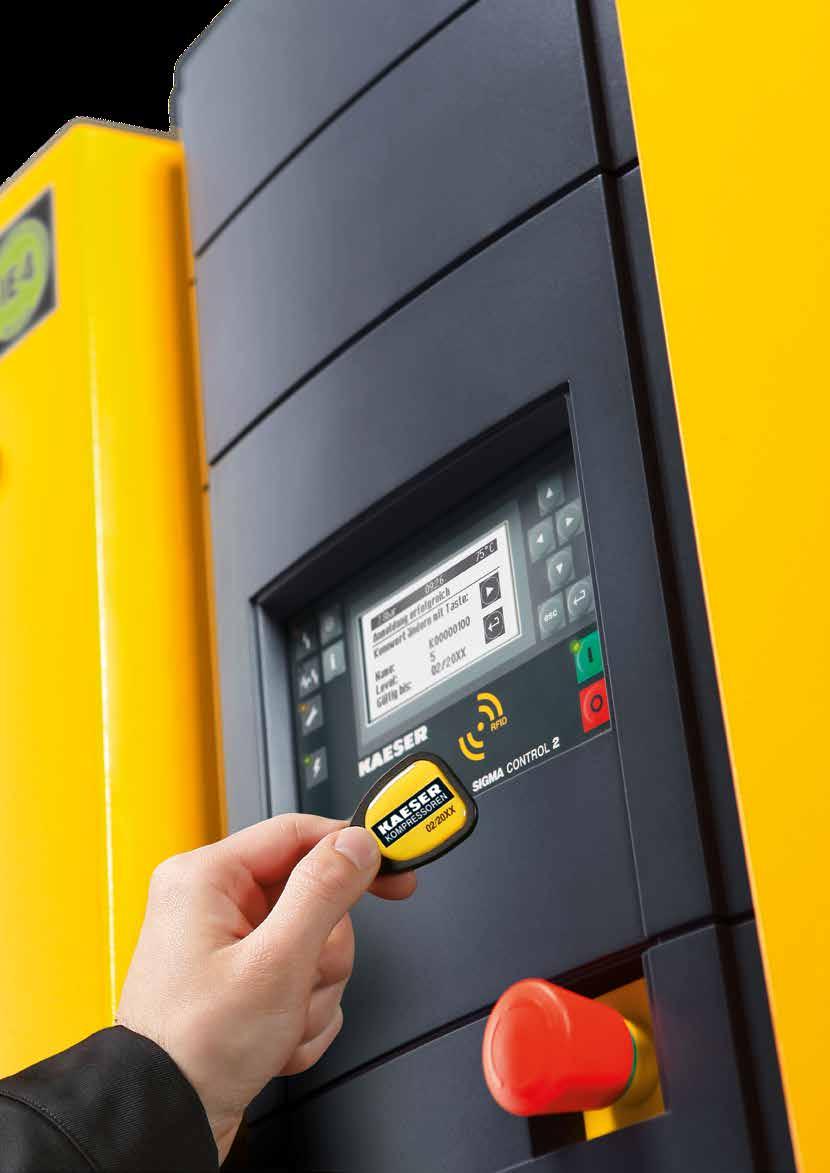

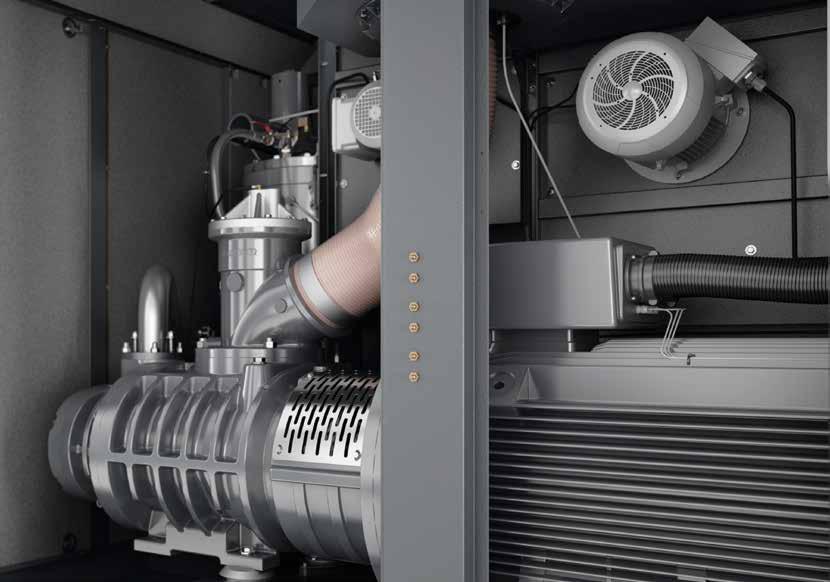

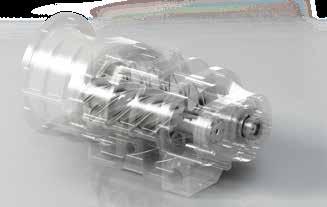

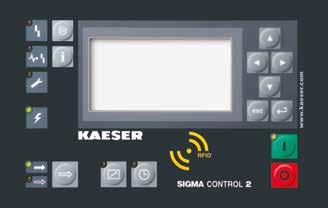

5 DSDX Εξοικονόμηση ενέργειας μέχρι την τελευταία λεπτομέρεια Εξοικονόμηση ενέργειας με το SIGMA PROFIL Στην καρδιά κάθε συστήματος της σειράς DSDX βρίσκεται ένα κοχλιοφόρο στοιχείο συμπίεσης με SIGMA PROFIL, που προσφέρει αξεπέραστη εξοικονόμηση ενέργειας. Χάρη στη βελτιστοποιημένη παροχή, συμβάλλει καθοριστικά στη θέσπιση προτύπων για τα συστήματα DSDX όσον αφορά την ειδική απόδοση. SIGMA CONTROL 2: Ο πυρήνας υψηλής απόδοσης Το εσωτερικό σύστημα ελέγχου SIGMA CONTROL 2 ελέγχει και ρυθμίζει αποτελεσματικά τη λειτουργία του αεροσυμπιεστή. Η οθόνη και η συσκευή ανάγνωσης RFID εξασφαλίζουν συνθήκες αποτελεσματικής επικοινωνίας και μέγιστης ασφάλειας. Οι διάφορες διασυνδέσεις προσφέρουν στο χρήση ευελιξία δικτύωσης, ενώ η υποδοχή κάρτας SD επιτρέπει την εύκολη εκτέλεση ενημερώσεων. Το μέλλον είναι εδώ: Κινητήρες IE4 Η KAESER είναι η μοναδική εταιρεία που διαθέτει σήμερα στον στάνταρ εξοπλισμό της αεροσυμπιεστές με ηλεκτροκινητήρες εξαιρετικά υψηλής απόδοσης, σε συμμόρφωση με τα πρότυπα IE4, για ακόμη μεγαλύτερη οικονομική αποδοτικότητα και ενεργειακή απόδοση. Εξισορρόπηση θερμοκρασίας Το πρωτοποριακό ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας (ΕΤΜ) ρυθμίζει δυναμικά τη θερμοκρασία των λιπαντικών, ώστε να διασφαλίζεται η αποτροπή δημιουργίας συμπυκνωμάτων. Επιπλέον, το ETM ενισχύει την ενεργειακή απόδοση, προσαρμόζοντας, για παράδειγμα, την ανάκτηση θερμότητας στις πραγματικές απαιτήσεις λειτουργίας. 5

6 6

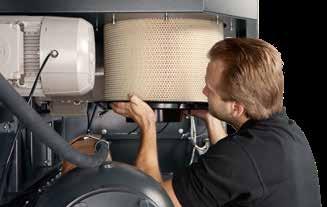

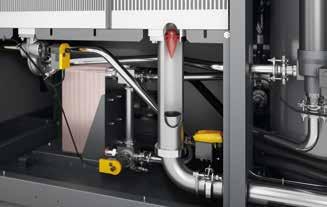

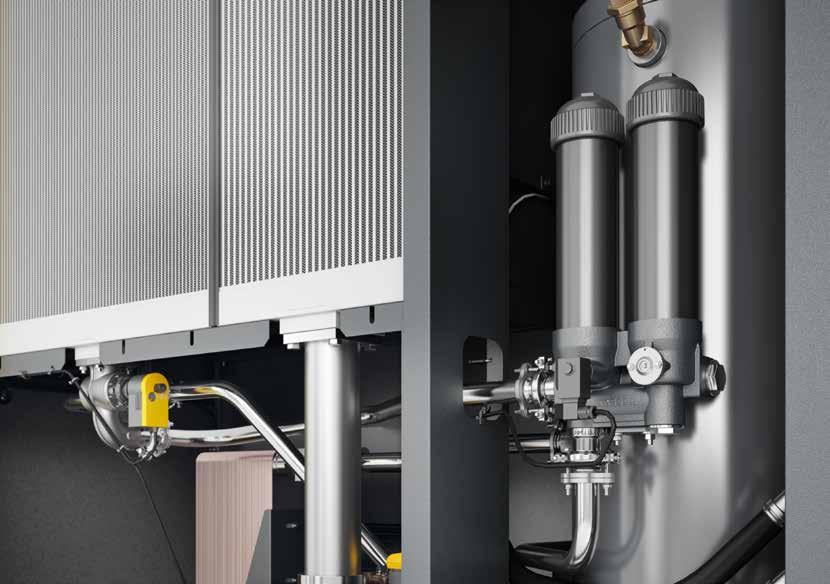

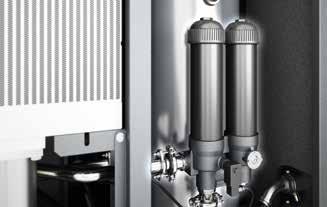

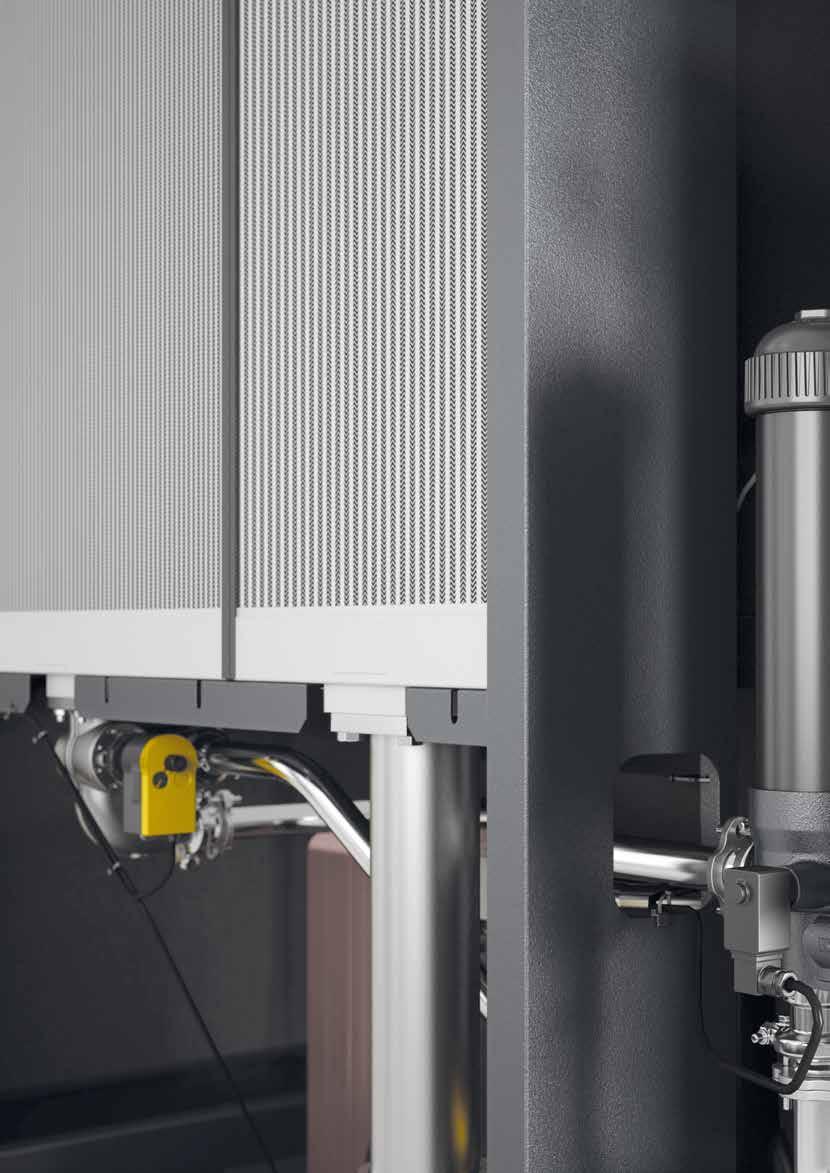

7 Οικονομική αποδοτικότητα από όλες τις πλευρές Ασφαλής αρχικός διαχωρισμός συμπυκνωμάτων Οι στάνταρ ενσωματωμένοι αξονικοί φυγοκεντρικοί διαχωριστές KAESER με ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN διαθέτουν υψηλό ποσοστό διαχωρισμού ( > 99%) και εξαιρετικά χαμηλή απώλεια πίεσης. Έτσι, ο διαχωρισμός των συμπυκνωμάτων πραγματοποιείται με ασφάλεια και ενεργειακή αποδοτικότητα, ακόμη και σε περιπτώσεις υψηλής θερμοκρασίας περιβάλλοντος και υγρασίας αέρα. Φίλτρο λιπαντικών φιλικό προς το περιβάλλον Τα οικολογικά στοιχεία που είναι ενσωματωμένα στα περιβλήματα αλουμινίου των φίλτρων λιπαντικών δεν περιέχουν μέταλλα. Έτσι, μετά τη λήξη της διάρκειας χρήσης τους απορρίπτονται απρόσκοπτα με θερμική κατεργασία. Εύκολο σέρβις Όπως και το φίλτρο αέρα, το οποίο αντικαθίσταται εύκολα από την μπροστινή πλευρά, όλα τα ανταλλακτικά είναι εύκολα προσβάσιμα. Οι εργασίες σέρβις και συντήρησης απαιτούν λιγότερο χρόνο, γεγονός που συνεπάγεται χαμηλότερο κόστος λειτουργίας και υψηλότερη διαθεσιμότητα. Εξωτερική λίπανση Η λίπανση των ηλεκτροκινητήρων πρέπει να πραγματοποιείται κατά τη διάρκεια της λειτουργίας. Στους αεροσυμπιεστές DSDX, το προσωπικό σέρβις πραγματοποιεί εύκολα αυτήν τη λειτουργία εξωτερικά. Αυτό ισχύει τόσο για τον ηλεκτροκινητήρα του αεροσυμπιεστή όσο και για τους κινητήρες ανεμιστήρα. 7

8 8

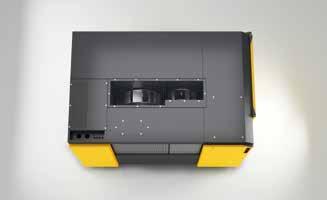

9 Έξυπνη ψύξη Υψηλή εξοικονόμηση Χαμηλή θερμοκρασία λειτουργίας Οι ανεμιστήρες με κινητήρες μεταβλητού αριθμού στροφών ελέγχονται μέσω ενός θερμοστάτη και παράγουν ακριβώς την ίδια ποσότητα αέρα ψύξης που απαιτείται για χαμηλές θερμοκρασίες λειτουργίας. Έτσι, μειώνονται αισθητά οι συνολικές ενεργειακές απαιτήσεις των συστημάτων DSDX. Χαμηλή θερμοκρασία πεπιεσμένου αέρα Η αποτελεσματική λειτουργία της μεταψύξης διατηρεί τη θερμοκρασία εξόδου του πεπιεσμένου αέρα σε χαμηλά επίπεδα. Αυτό σε συνδυασμό με τα υψηλά ποσοστά συμπυκνωμάτων που απομακρύνονται από το φυγοκεντρικό διαχωριστή και αποστραγγίζονται από την ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN, με μηδενική απώλεια ενέργειας, αποφορτίζουν τα συνδεδεμένα συστήματα επεξεργασίας. Ψύκτες με εξωτερικό καθαρισμό Σε αντίθεση με τα εσωτερικά ψυγεία, οι ψύκτες που είναι εξωτερικά τοποθετημένοι σε όλα τα συστήματα DSDX προσφέρουν εύκολη πρόσβαση και γρήγορο καθαρισμό. Η άμεση αναγνώριση των ρύπων αποτελεί ένα ακόμη πλεονέκτημα που εξασφαλίζει αξιοπιστία λειτουργία και υψηλή διαθεσιμότητα. Αέρας εξαγωγής με υψηλή εναπομένουσα πίεση Οι ενσωματωμένοι ακτινικοί ανεμιστήρες είναι αισθητά πιο αποδοτικοί από τους αξονικούς ανεμιστήρες, καθώς διαθέτουν ιδιαίτερα υψηλή εναπομένουσα πίεση που επιτρέπει την εξαγωγή του θερμού αέρα μέσω αγωγών, χωρίς, κατά κανόνα, να απαιτείται η χρήση πρόσθετων βοηθητικών ανεμιστήρων. 9

10 10

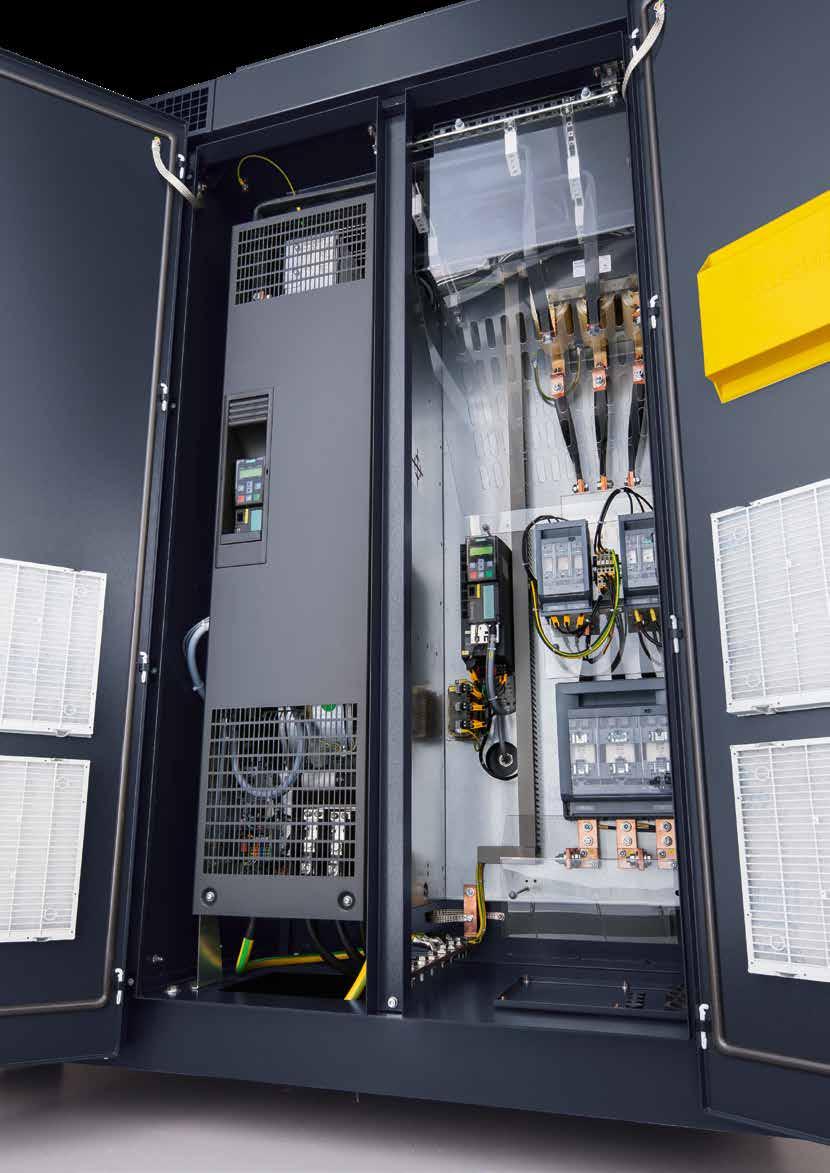

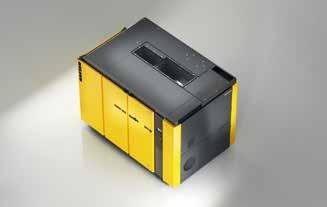

11 Αεροσυμπιεστής με μηχανισμό μετάδοσης κίνησης μεταβλητού αριθμού στροφών Ειδική απόδοση (kw/(m³/min)) Συμβατική ρύθμιση αριθμού στροφών Αποδοτική ρύθμιση αριθμού στροφών SFC Ογκομετρική παροχή (m³/min) Βελτιστοποιημένη ειδική απόδοση Ο κοχλιοφόρος αεροσυμπιεστής με ρύθμιση αριθμού στροφών είναι το σύστημα που υπόκειται στο μεγαλύτερο φόρτο σε κάθε σταθμό. Για αυτόν το λόγο, τα μοντέλα DSDX-SFC είναι σχεδιασμένα με γνώμονα την καλύτερη δυνατή απόδοση και την αποφυγή των ακραίων αριθμών στροφών. Έτσι εξοικονομείται ενέργεια και αυξάνονται η διάρκεια ζωής και η αξιοπιστία. Σταθερή πίεση Η ογκομετρική παροχή μπορεί να προσαρμοστεί εντός της περιοχής ρύθμισης ανάλογα με την εκάστοτε απαίτηση πίεσης. Η πίεση λειτουργίας παραμένει σταθερή εντός του μεγίστου ορίου ανοχής ±0,1 bar. Η δυνατότητα μείωσης της μέγιστης πίεσης εξοικονομεί ενέργεια και κόστος. Ξεχωριστός πίνακας ελέγχου SFC Ο ξεχωριστός πίνακας ελέγχου προστατεύει το μετατροπέα συχνότητας SFC από τη θερμότητα που εκλύεται από τον αεροσυμπιεστή. Ο ξεχωριστός ανεμιστήρας εξασφαλίζει ένα ιδανικό περιβάλλον λειτουργίας για μέγιστη απόδοση και διάρκεια ζωής του SIGMA FREQUENCY CONTROL. Συνολική εγκατάσταση με πιστοποίηση ΗΜΣ Φυσικά, ο πίνακας ελέγχου SFC και το SIGMA CONTROL 2 ως μεμονωμένα εξαρτήματα καθώς και το συνολικό σύστημα του αεροσυμπιεστή έχουν ελεγχθεί και πιστοποιηθεί σύμφωνα με την οδηγία ΗΜΣ για βιομηχανικά δίκτυα κατηγορίας A1 και το πρότυπο EN

12 100 % total electrical power consumption 25 % ambient heat 25 % compressed air energy potential Approx. 5 % heat dissipation from the drive motor Approx. 76 % heat energy recoverable through fl uid cooling Approx. 15 % heat energy recoverable through compressed air cooling Approx. 2 % heat dissipated by the compressor into the ambient air Approx. 2 % heat remaining in the compressed air Approx. 96 % recoverable heat energy Παράδειγμα εξοικονόμησης με ανάκτηση θερμότητας (θερμός αέρας) για πετρέλαιο θέρμανσης (DSDX 305) Μέγιστη διαθέσιμη θερμική ισχύς: 176 kw Τιμή θέρμανσης ανά λίτρο πετρελαίου θέρμανσης: 9,861 kwh/l Βαθμός απόδοσης πετρελαίου θέρμανσης-θέρμανσης: 0,9 Τιμή ανά λίτρο πετρελαίου θέρμανσης: 0,70 /l 1 kw = 1 MJ/h x 3,6 176 kw x 2000 h Εξοικονόμηση κόστους: x 0,70 /l = ετησίως 0,9 x 9,861 kwh/l Περισσότερες πληροφορίες για την ανάκτηση θερμότητας: 12

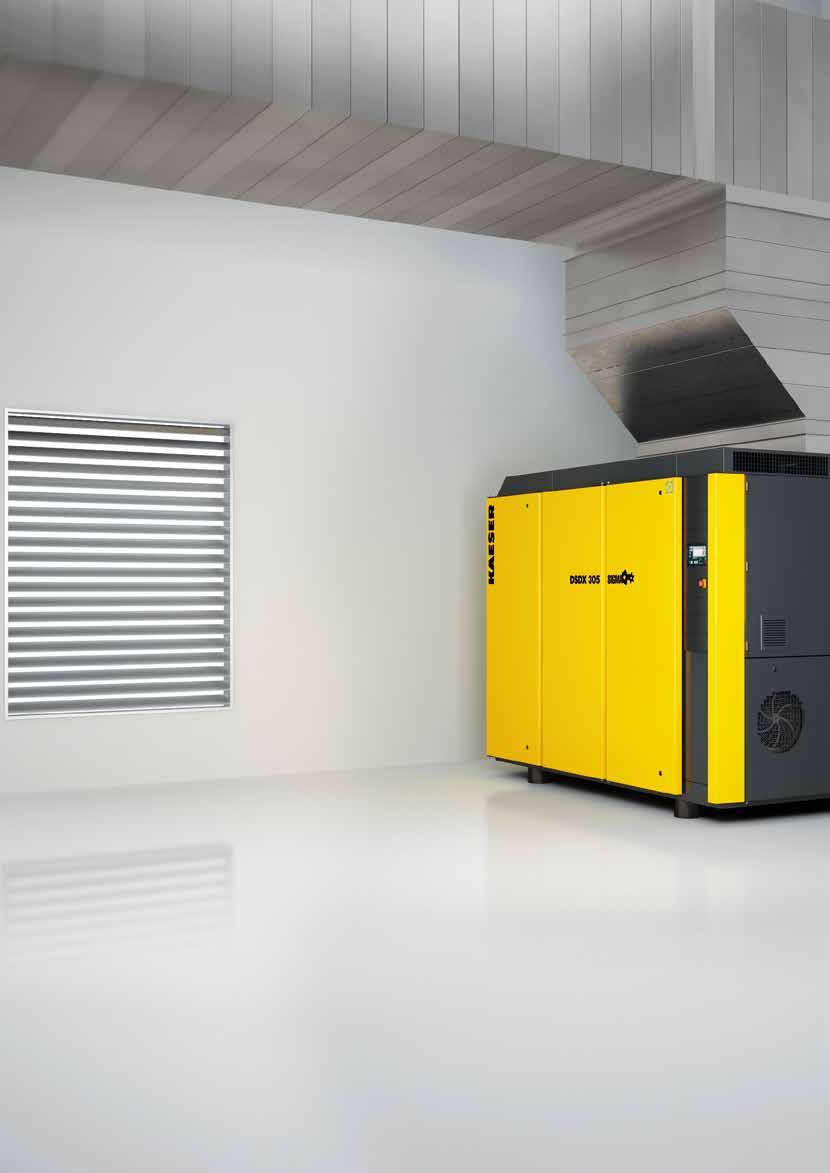

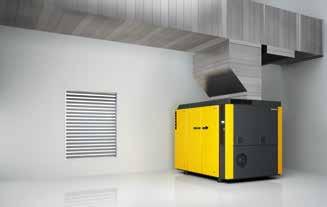

13 Ανάκτηση θερμότητας - Ενέργεια που προέρχεται από τη συμπίεση Up to 96 % usable for heating Πλήρης αξιοποίηση της απόβλητης θερμότητας Οι αεροσυμπιεστές μετατρέπουν την τροφοδοτούμενη ηλεκτρική ενέργεια σε 100% θερμότητα. Από αυτό το ποσοστό, έως και το 96% είναι διαθέσιμο για ανάκτηση θερμότητας. Αξιοποιήστε αυτήν τη δυνατότητα! Θέρμανση χώρων με θερμό αέρα εξαγωγής Η θέρμανση γίνεται τώρα ευκολότερη: Χάρη στον ακτινικό ανεμιστήρα με υψηλή εναπομένουσα πίεση, η θερμότητα που εκλύεται (θερμός αέρας) από τον αεροσυμπιεστή οδηγείται εύκολα και θερμοστατικά ελεγχόμενα μέσω ενός αεραγωγού στο χώρο που απαιτεί θέρμανση. Up to +70 C hot Νερό διεργασιών, θέρμανσης και λύματα Με ένα σύστημα πλακοειδή εναλλάκτη θερμότητας (προαιρετικά), η θερμότητα που εκλύεται από τον αεροσυμπιεστή χρησιμοποιείται για τη θέρμανση νερού με θερμοκρασίες έως 70 C. Η θερμοκρασία μπορεί να ρυθμιστεί μέσω του ΕΤΜ, ανάλογα με τις μεμονωμένες ανάγκες κάθε πελάτη. Επιπλέον, η ανάκτηση της θερμότητας μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί μέσω του SIGMA CONTROL 2. Συστήματα χρήσης ζεστού νερού Το ενσωματωμένο σύστημα που αποτελείται από τον πλακοειδή εναλλάκτη θερμότητας, τη θερμοστατική βαλβίδα και την ολοκληρωμένη σωλήνωση δεν απαιτεί επιπλέον χώρο στο εσωτερικό του αεροσυμπιεστή και μπορεί να ανακτήσει έως και το 76% της συνολικής κατανάλωσης ισχύος των αεροσυμπιεστών της σειράς DSDX χρησιμοποιώντας μόνο το ζεστό νερό. 13

14 14

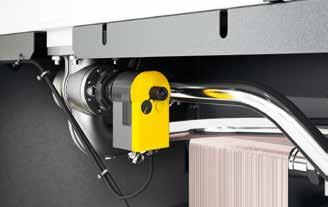

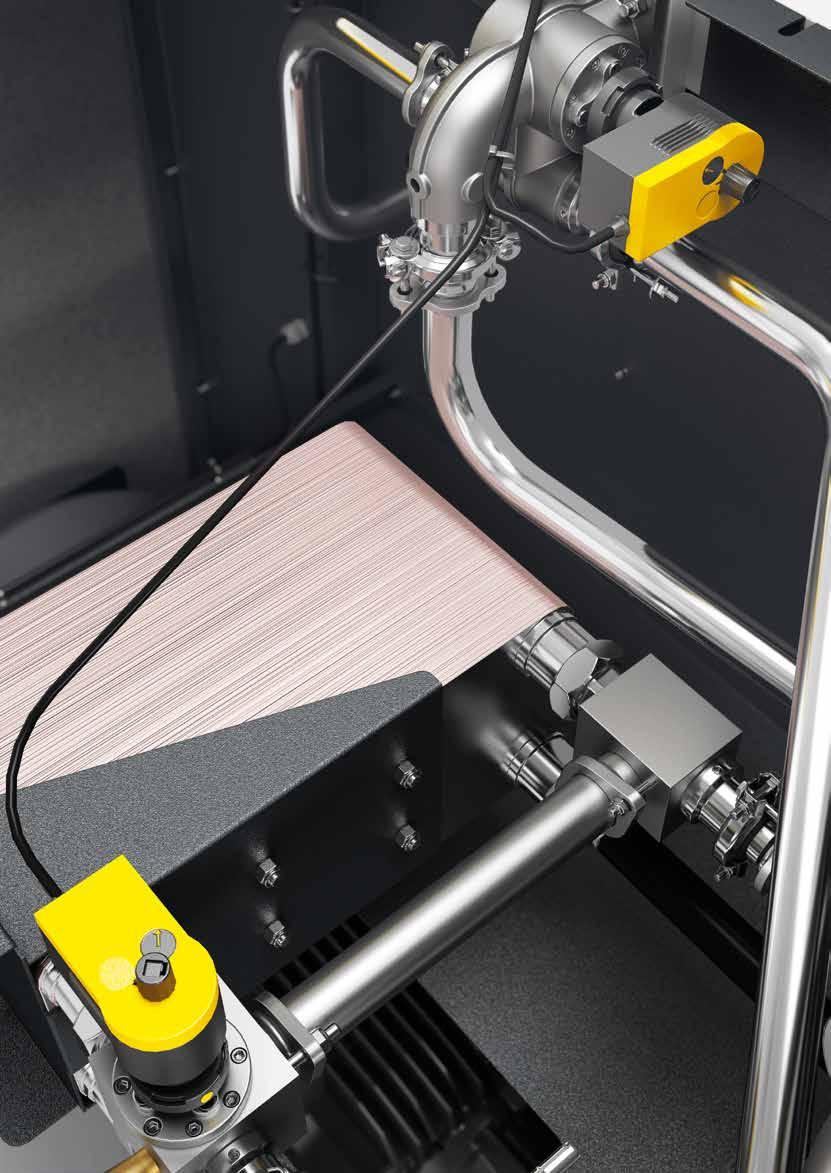

15 Ανάκτηση θερμότητας Εξοικονόμηση, πολυχρηστικότητα και ευελιξία XX C Διπλή διαχείριση θερμοκρασίας Τα συστήματα DSDX με ενσωματωμένη ανάκτηση θερμότητας διαθέτουν στο κύκλωμα λιπαντικού δύο βαλβίδες ρύθμισης θερμοκρασίας (ETM) με ηλεκτροκινητήρα, μία στο σύστημα ανάκτησης θερμότητας και μία στον ψύκτη λαδιού του συστήματος. Ευέλικτη θερμοκρασία Το σύστημα ελέγχου SIGMA CONTROL 2 επιτρέπει την ακριβή ρύθμιση της απαιτούμενης τελικής θερμοκρασίας συμπίεσης του πεπιεσμένου αέρα, ώστε να επιτευχθεί η επιθυμητή θερμοκρασία εξόδου νερού από το σύστημα ανάκτησης θερμότητας. AN/AUS Εξοικονόμηση ενέργειας με το SIGMA CONTROL 2 Εάν απελευθερωθεί η συνολική θερμότητα από το σύστημα ανάκτησης θερμότητας, τότε το SIGMA CONTROL 2 αναγνωρίζει ότι στον ψύκτη του συστήματος δεν απαιτείται πλέον ψύξη και ο ανεμιστήρας στον ψύκτη λαδιού σταματά. Με αυτόν τον τρόπο, εξοικονομείται ξανά ενέργεια. Χειμώνας ON - Καλοκαίρι OFF Η ανάκτηση θερμότητας μπορεί να απενεργοποιηθεί εύκολα με το SIGMA CONTROL 2, εάν, για παράδειγμα, κατά τους θερινούς μήνες, δεν απαιτείται η χρήση της: Έτσι, το σύστημα συνεχίζει να ελέγχεται από το ΕΤΜ με τη χαμηλότερη δυνατή τελική θερμοκρασία συμπίεσης και με γνώμονα τη μέγιστη εξοικονόμηση ενέργειας. 15

16 Εξοπλισμός Συνολική εγκατάσταση Έτοιμη για λειτουργία, πλήρως αυτόματη, ηχομονωμένη, αντικραδασμική, εξαρτήματα επένδυσης με ηλεκτροστατική βαφή, δυνατότητα χρήσης σε θερμοκρασία περιβάλλοντος έως +45 C, σχεδίαση για εύκολο σέρβις: Έδρανα των κινητήρων μετάδοσης κίνησης και ανεμιστήρα με δυνατότητα εξωτερικής επαναλίπανσης Στοιχείο συμπίεσης Μονοβάθμιο με έγχυση λιπαντικού ψύξης για βέλτιστη ψύξη των ροτόρων, γνήσιο στοιχείο συμπίεσης KAESER με SIGMA PROFIL εξοικονόμησης ενέργειας, απευθείας μετάδοση 1:1 Κύκλωμα λιπαντικού ψύξης/αέρα Φίλτρο ξηρού αέρα με σύστημα αρχικού διαχωρισμού, σιγαστήρας εισαγωγής, πνευματική βαλβίδα εισαγωγής και εξαέρωσης, δοχείο διαχωρισμού λιπαντικού ψύξης με τριπλό σύστημα διαχωρισμού, βαλβίδα ασφαλείας, βαλβίδα αντεπιστροφής ελάχιστης πίεσης, ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας (ETM) και οικολογικό φίλτρο λιπαντικού στο κύκλωμα λιπαντικού ψύξης, ψύκτης λιπαντικού και πεπιεσμένου αέρα (αερόψυκτος, στάνταρ), δύο κινητήρες ανεμιστήρα, εκ των οποίων ένας με μεταβλητό αριθμό στροφών, φυγοκεντρικός διαχωριστής KAESER με ηλεκτρονικά ελεγχόμενη διάταξη αποστράγγισης συμπυκνωμάτων χωρίς απώλεια πίεσης για εξοικονόμηση ενέργειας, σωλήνωση και φυγοκεντρικός διαχωριστής από ανοξείδωτο χάλυβα Υδρόψυκτη έκδοση (προαιρετικός εξοπλισμός) Μεταψύκτης λιπαντικού και πεπιεσμένου αέρα σχεδιασμένος ως υδρόψυκτος πλακοειδής ή, προαιρετικά, σωληνωτός εναλλάκτης θερμότητας Βελτιστοποιημένο σύστημα διαχωρισμού Συνδυασμός συστήματος αρχικού διαχωρισμού βελτιστοποιημένης ροής και ειδικών φυσιγγίων διαχωρισμού για εξαιρετικά χαμηλή συγκέντρωση εναπομείναντος λιπαντικού < 2 mg/m³ στον πεπιεσμένο αέρα, σύστημα διαχωρισμού με ελάχιστες απαιτήσεις συντήρησης Σύστημα ανάκτησης θερμότητας (προαιρετικός εξοπλισμός) Προαιρετικά εξοπλισμένο με ενσωματωμένο πλακοειδή εναλλάκτη θερμότητας λιπαντικού-νερού και πρόσθετη θερμοστατική βαλβίδα λιπαντικού, εξωτερικές συνδέσεις Ηλεκτρικά εξαρτήματα Ηλεκτροκινητήρας υψηλού βαθμού απόδοσης κατά IE4 με τρεις αισθητήρες θερμοκρασίας περιελίξεων Pt 100 για παρακολούθηση κινητήρα, πίνακας ελέγχου κατά IP 54, εξαερισμός πίνακα ελέγχου, αυτόματος συνδυασμός διακόπτη αστέρα-τριγώνου, ρελέ υπερφόρτωσης, μετασχηματιστής ελέγχου, κινητήρας ανεμιστήρα μεταβλητού αριθμού στροφών στον ψύκτη λαδιού, μετατροπέας συχνότητας για ηλεκτροκινητήρα (στην έκδοση SFC). SIGMA CONTROL 2 LED σε χρώματα σηματοδότη για ένδειξη της κατάστασης λειτουργίας, οθόνη κειμένου, επιλογή 30 γλωσσών, πλήκτρα με εικονογράμματα Soft-Touch, πλήρως αυτόματη παρακολούθηση και ρύθμιση, στάνταρ επιλογή συστήματος ελέγχου διπλής, τετραπλής, μεταβλητής, δυναμικής και συνεχούς λειτουργίας, διασυνδέσεις: Ethernet, επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus, Profinet και Devicenet. Υποδοχή κάρτας μνήμης SD για εγγραφή δεδομένων και ενημερώσεις, συσκευή ανάγνωσης RFID Ρύθμιση υψηλής απόδοσης DYNAMIC Η ρύθμιση DYNAMIC λαμβάνει υπόψη τη θερμοκρασία περιελίξεων κινητήρα για τον υπολογισμό των χρονικών διαστημάτων διακοπής λειτουργίας. Με αυτόν τον τρόπο, ελαχιστοποιούνται τα χρονικά διαστήματα άφορτης λειτουργίας και μειώνεται η κατανάλωση ενέργειας. Παρέχεται η δυνατότητα ανάκλησης περαιτέρω τρόπων ρύθμισης που είναι αποθηκευμένοι στο SIGMA CONTROL 2, εάν χρειάζεται. SIGMA AIR MANAGER 4.0 Η προηγμένη προσαρμοζόμενη ρύθμιση 3-D advanced υπολογίζει προληπτικά μια πληθώρα δυνατοτήτων και, στη συνέχεια, επιλέγει πάντα την ενεργειακά αποδοτικότερη. Έτσι, το SIGMA AIR MANAGER προσαρμόζει πάντα απόλυτα τις ογκομετρικές παροχές και την κατανάλωση ενέργειας των αεροσυμπιεστών στις τρέχουσες απαιτήσεις πεπιεσμένου αέρα. Ο ενσωματωμένος βιομηχανικός υπολογιστής με πολυπύρηνο επεξεργαστή σε συνδυασμό με την προσαρμοζόμενη ρύθμιση 3-D advanced επιτρέπει αυτήν τη βελτιστοποίηση. Χάρη στους μετατροπείς διαύλου SIGMA NETWORK (SBU) παρέχονται όλες οι δυνατότητες για την εκπλήρωση των πελατειακών απαιτήσεων. Οι SBU είναι προαιρετικά εξοπλισμένοι με ψηφιακές και αναλογικές μονάδες εισόδου και εξόδου ή/και θύρες SIGMA NETWORK και επιτρέπουν την απρόσκοπτη εμφάνιση της ογκομετρικής παροχής, του σημείου δρόσου υπό πίεση, της ισχύος ή των μηνυμάτων βλάβης. Το SIGMA AIR MANAGER 4.0 διαθέτει, μεταξύ άλλων, μακροπρόθεσμα δεδομένα για αναφορές και ελέγχους, καθώς και για την ενεργειακή διαχείριση κατά ISO (βλ. γράφημα στη δεξιά σελίδα, απόσπασμα από το ενημερωτικό φυλλάδιο του SIGMA AIR MANAGER 4.0)

17 KOMPRESSOREN Kompressoren C1 - BSD 75 C2 - BSD 75 C3 - CSD 125 C4 - CSD 125 Station Trockner Filter Behälter Kondensataufbereitung KOMPRESSOREN Kompressoren C1 - BSD 75 C2 - BSD 75 C3 - CSD 125 C4 - CSD 125 C1 C2 C3 C4 Kondensataufbereitung CD1 C1 C2 C3 C4 D1 D2 Leistung Volumenstrom F1 F2 CD1 D1 D2 kw m³/min R1 CT1 Leistung Volumenstrom DHS1 F1 F2 kw m³/min R1 CT1 Status Meldungen Monitoring Energie & Kosten Wartung Regelung SAM 4.0 Logic Zeitsteuerung Inbetriebnahme Konfi guration Kontakt DHS1 SIGMA AIR MANAGER Automatikbetrieb 6.62 bar Station i ψηφιακές συσκευές εξόδου π.χ. laptop Κέντρο ελέγχου Leitstand KAESER CONNECT SIGMA AIR MANAGER Automatikbetrieb 6.62 bar Station Station Status Meldungen Monitoring Energie & Kosten Wartung Regelung Μονάδα επικοινωνίας π.χ. Modbus TCP Trockner SAM 4.0 Logic Filter Zeitsteuerung Behälter Inbetriebnahme Konfi guration Kontakt i SIGMA AIR MANAGER 4.0 KAESER SIGMA NETWORK SIGMA NETWORK PROFIBUS-Master Σύστημα ελέγχου: SIGMA CONTROL 2 Σύστημα ελέγχου: SIGMA CONTROL Διάφορες δυνατότητες σύνδεσης με στοιχεία επεξεργασίας Δυνατότητα σύνδεσης με συμβατικούς αεροσυμπιεστές Σύνδεση αεροσυμπιεστών με το SIGMA CONTROL 2 Σύνδεση αεροσυμπιεστών με το SIGMA CONTROL, σύνδεση σε σταθμούς με δίκτυο Profibus (αντικατάσταση του SAM 1) Ασφαλή δεδομένα ασφαλής λειτουργία! 17

18 Τεχνικά στοιχεία Έκδοση Modell Μοντέλο Ογκομετρική Volumenstrom παροχή *) *) συνολικού Gesamtanlage συστήματος bei με υπερπίεση Betriebsüberdruck λειτουργίας max. Μέγ. Überdruck υπερπίεση Ονομαστική Nennleistung ισχύς ηλεκτροκινητήρα Antriebsmotor Abmessungen Διαστάσεις Π B x T Β x HΥ Anschluss Σύνδεση πεπιεσμένου Druckluftαέρα Υπερπίεση Betriebsüberdruck λειτουργίας Schalldruckpegel πίεσης **) Στάθμη ηχητικής **) Masse Μάζα bar m³/min bar kw mm db(a) kg 7,5 25,15 8,5 DSDX , x 1910 x 2140 DN ***) , ,5 30,55 8,5 DSDX , x 1910 x 2140 DN ***) , Έκδοση SFC με μηχανισμό μετάδοσης κίνησης με ρύθμιση αριθμού στροφών Modell Μοντέλο Ογκομετρική Volumenstrom παροχή *) *) συνολικού Gesamtanlage συστήματος bei με υπερπίεση Betriebsüberdruck λειτουργίας max. Μέγ. Überdruck υπερπίεση Ονομαστική Nennleistung ισχύς ηλεκτροκινητήρα Antriebsmotor Abmessungen Διαστάσεις Π B x T Β x HΥ Anschluss Σύνδεση πεπιεσμένου Druckluftαέρα Υπερπίεση Betriebsüberdruck λειτουργίας Schalldruckpegel πίεσης **) Στάθμη ηχητικής **) Masse Μάζα bar m³/min bar kw mm db(a) kg 7,5 5,57-27,17 8,5 DSDX 245 SFC 10 5,58-23, x 1910 x 2140 DN ***) ,95-19, ,5 6,85-33,03 8,5 DSDX 305 SFC 10 5,35-28, x 1910 x 2140 DN ***) ,18-24, *) Ογκομετρική παροχή συνολικού συστήματος κατά ISO 1217: 2009, παράρτημα C: απόλυτη πίεση εισαγωγής 1 bar (a), θερμοκρασία εισαγωγής ψύξης και αέρα 20 C **) Στάθμη ηχητικής πίεσης κατά ISO 2151 και κατά το βασικό πρότυπο ISO , ανοχή: ± 3 db (A) ***) Στάθμη ηχητικής πίεσης για υδρόψυκτο σύστημα 18

19 Τρόπος λειτουργίας Ο κοχλίας (3) κινείται από έναν ηλεκτροκινητήρα (4). Το λιπαντικό ψύξης που ψεκάζεται κυρίως κατά τη συμπίεση διαχωρίζεται ξανά στο δοχείο διαχωρισμού λιπαντικού (5) από τον αέρα. Ο ενσωματωμένος ανεμιστήρας φροντίζει για τον κατάλληλο εξαερισμό της μονάδας του αεροσυμπιεστή, καθώς και για τη ροή του απαιτούμενου αέρα ψύξης στον αερόψυκτο μεταψύκτη λιπαντικών και πεπιεσμένου αέρα (6, 9). Χάρη στη ρύθμιση της μονάδας, ο πεπιεσμένος αέρας που παράγεται από τον αεροσυμπιεστή βρίσκεται εντός των προδιαγραφόμενων ορίων πίεσης. Σε περίπτωση βλάβης ζωτικών συστημάτων, οι λειτουργίες ασφαλείας προστατεύουν τη μονάδα του αεροσυμπιεστή μέσω αυτόματης απενεργοποίησης. (1) Φίλτρο αναρρόφησης (2) Βαλβίδα εισαγωγής (3) Σώμα αεροσυμπιεστή με SIGMA PROFIL (4) Ηλεκτροκινητήρας κατά IE4 (5) Δοχείο διαχωρισμού λιπαντικού (6) Μεταψύκτης πεπιεσμένου αέρα (7) Φυγοκεντρικός διαχωριστής KAESER (8) Διάταξη αποστράγγισης συμπυκνωμάτων (ECO-DRAIN) (9) Ψύκτης λιπαντικού (10) Ηλεκτρονικό σύστημα διαχείρισης θερμοκρασίας (11) Οικολογικό φίλτρο λιπαντικού (12) Ακτινικός ανεμιστήρας ψύκτη λιπαντικού, με ρύθμιση αριθμού στροφών (13) Ακτινικός ανεμιστήρας μεταψύκτη πεπιεσμένου αέρα 19

20 Παγκόσμια παρουσία Ως μία από τις μεγαλύτερες εταιρείες κατασκευής αεροσυμπιεστών και διάθεσης συστημάτων πεπιεσμένου αέρα, η KAESER KOMPRESSOREN βρίσκεται σε όλα τα μέρη του κόσμου. Σε περισσότερες από 140 χώρες, τα υποκαταστήματα και οι συνεργάτες μας διαθέτουν στους πελάτες μας υπερσύγχρονα, αποδοτικά και αξιόπιστα συστήματα πεπιεσμένου αέρα. Έμπειροι σύμβουλοι και μηχανικοί παρέχουν πλήρη συμβουλευτική υποστήριξη και αναπτύσσουν ξεχωριστές και ενεργειακά αποδοτικές λύσεις για όλα τα πεδία χρήσης του πεπιεσμένου αέρα. Χάρη στο παγκόσμιο δίκτυο υπολογιστών του διεθνούς ομίλου εταιρειών της KAESER, όλοι οι πελάτες μας σε κάθε σημείο του πλανήτη έχουν πρόσβαση στην τεχνογνωσία μας. Το εξειδικευμένο παγκόσμιο δίκτυο πωλήσεων και σέρβις εξασφαλίζει τη μέγιστη δυνατή διαθεσιμότητα όλων των προϊόντων και υπηρεσιών της KAESER σε ολόκληρο τον κόσμο. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-651/34GR Με την επιφύλαξη τεχνικών τροποποιήσεων! /18
