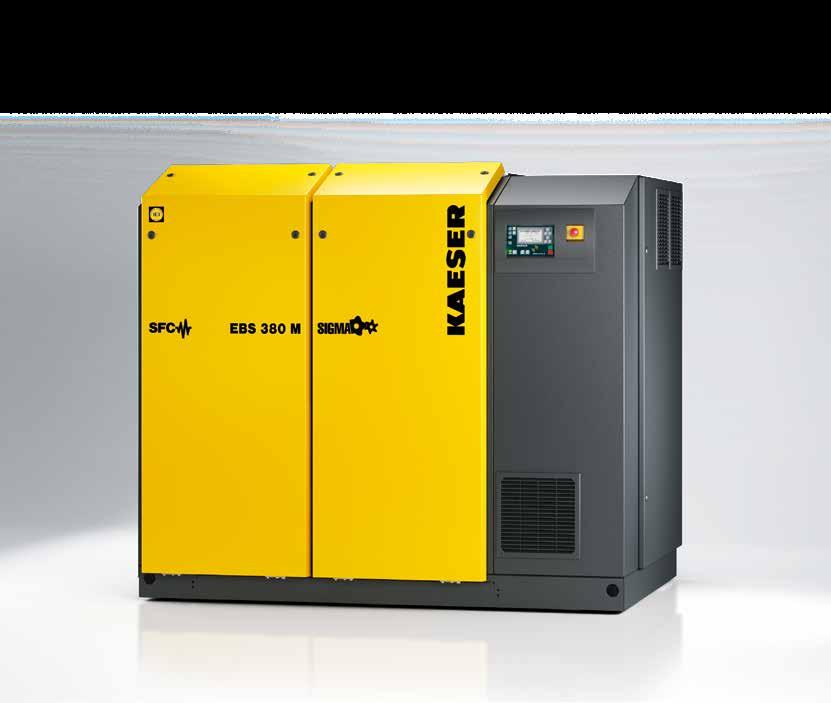

1 KOMPRESSOREN Κοχλιοφόροι φυσητήρες Σειρά CBS, DBS, EBS, FBS και HBS Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL Ογκομετρική παροχή 3 έως 160 m³/min, διαφορική πίεση έως 1,1 bar

2 Σειρά CBS, DBS, EBS, FBS και HBS Για τους ρότορες των νέων κοχλιοφόρων φυσητήρων (σειρά CBS, DBS, EBS, FBS, HBS), το παγκοσμίως αναγνωρισμένο SIGMA PROFIL των κοχλιοφόρων αεροσυμπιεστών της KAESER έχει προσαρμοστεί στα δεδομένα των φυσητήρων. Το αποτέλεσμα είναι γνωστό: περισσότερος πεπιεσμένος αέρας με λιγότερη ενέργεια. Με κορυφαία μηχανικά και ηλεκτρικά εξαρτήματα, αυτοί οι υπερσύγχρονοι φυσητήρες προσφέρουν εξαιρετική απόδοση, εξοικονόμηση ενέργειας και δυνατότητες σύνδεσης. Υψηλή απόδοση Οι κοχλιοφόροι φυσητήρες KAESER καταναλώνουν περίπου 35% λιγότερη ενέργεια σε σχέση με τους κοινούς περιστροφικούς φυσητήρες. Επίσης, εξοικονομούν πολύ περισσότερη ενέργεια σε σχέση με άλλους συμπιεστές χαμηλής πίεσης. Συνδυάζοντας το μπλοκ φυσητήρα με το πανίσχυρο SIGMA PROFIL, εξαρτήματα βελτιστοποιημένης ροής, αποτελεσματική μετάδοση ισχύος και δυνατούς κινητήρες, η KAESER προσφέρει εγγυημένη απόδοση που δεν ξεφεύγει από τα αυστηρά όρια ανοχής του ISO Μακροπρόθεσμη αξιοπιστία Παγκοσμίως γνωστή για την ποιότητα της κατασκευής, των εξαρτημάτων και της επεξεργασίας που προσφέρει, η KAESER εξασφαλίζει τη μακροπρόθεσμη διαθεσιμότητα των μηχανημάτων της και των αντίστοιχων διεργασιών. Μεταξύ άλλων, τα ανθεκτικά έδρανα των ροτόρων, η αποτελεσματική μετάδοση ισχύος, το εξατομικευμένο μέγεθος των κινητήρων, το στιβαρό ηχομονωτικό περίβλημα με την προσεκτικά μελετημένη ροή αέρα ψύξης και το σύστημα ελέγχου SIGMA CONTROL 2 εξασφαλίζουν την αποτελεσματική, αξιόπιστη λειτουργία και όχι μόνο. Αθόρυβη ψύξη Οι κοχλιοφόροι φυσητήρες της KAESER συνδυάζουν ιδανικά την εξουδετέρωση του θορύβου που προκαλείται από το σώμα τους και από τα λιπαντικά με τη βέλτιστη ψύξη του μπλοκ, του κινητήρα και του αέρα αναρρόφησης. Ο θόρυβος των λιπαντικών, δηλαδή οι κραδασμοί που προκαλούνται από το συμπιεσμένο αέρα διεργασιών στις συνδεδεμένες σωληνώσεις, έχει ελαχιστοποιηθεί. 2

3 Πεπιεσμένος αέρας με το πάτημα ενός κουμπιού Το μόνο που απαιτείται για να λειτουργήσουν οι κοχλιοφόροι φυσητήρες της KAESER είναι να συνδεθούν στο δίκτυο παροχής ρεύματος και διανομής αέρα. Εργασίες όπως η πλήρωση λαδιού, η εγκατάσταση του ιμάντα μετάδοσης κίνησης, η ρύθμιση του κινητήρα, η προμήθεια του κατάλληλου μετατροπέα συχνότητας, ο προγραμματισμός και η καλωδίωση κατά τους κανονισμούς της ΗΜΣ, η δημιουργία σχεδιαγραμμάτων σύνδεσης, οι πιστοποιήσεις κατά CE και ΗΜΣ ανήκουν πλέον στο παρελθόν. Δεδομένα εγγυημένης απόδοσης Για να διασφαλιστεί ότι οι χρήστες θα επωφελούνται από την προβλεπόμενη εξοικονόμηση κατά τη λειτουργία, η KAESER παρέχει τα πραγματικά δεδομένα για την κατανάλωση ισχύος και την ωφέλιμη ογκομετρική παροχή κατά το πρότυπο ISO 1217, παράρτημα C ή/και E με τα αντίστοιχα στενά όρια ανοχών που ισχύουν την εκάστοτε στιγμή. Τα ολοκληρωμένα και πιστοποιημένα μηχανήματα από εταιρείες παροχής συστημάτων προσφέρουν εξοικονόμηση χρόνου και κόστους και εξασφαλίζουν ασφαλή λειτουργία για πολλά χρόνια. Μέγιστη εξοικονόμηση ενέργειας: Κινητήρες IE3 Επιλέγοντας κοχλιοφόρους φυσητήρες KAESER, οι χρήστες απολαμβάνουν τα ενεργειακά οφέλη που προσφέρουν αυτοί οι κινητήρες υψηλής απόδοσης. 1217:2009 3

4 4

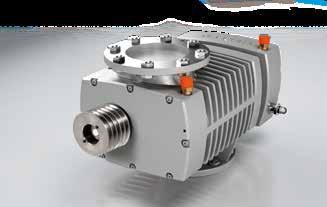

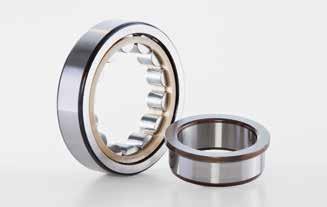

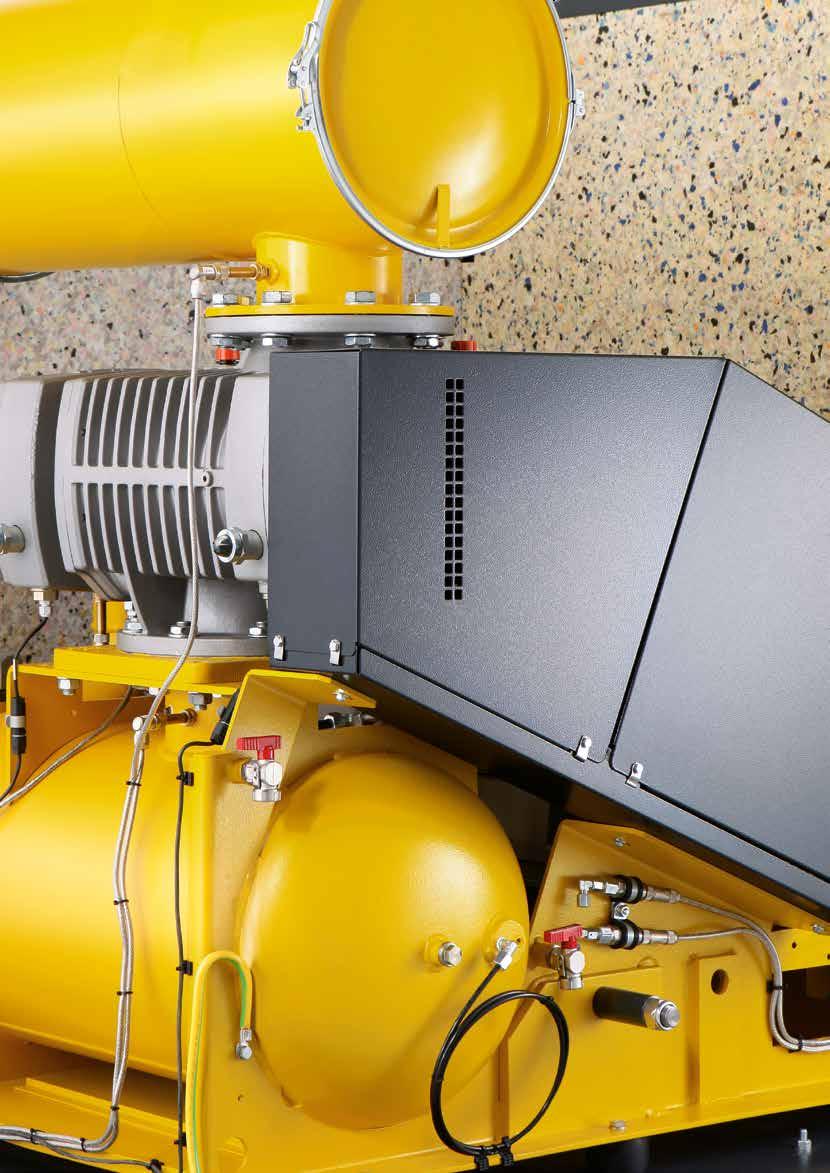

5 Σειρά CBS, DBS, EBS, FBS και HBS Κορυφαία απόδοση με το SIGMA PROFIL Στις αρχές της δεκαετίας του 70, η KAESER ανέπτυξε την τεχνολογία SIGMA PROFIL για τους ρότορες, φέρνοντας την επανάσταση στην απόδοση των κοχλιοφόρων αεροσυμπιεστών. Έχοντας εξελιχθεί ακόμα περισσότερο στα κέντρα έρευνας και ανάπτυξης της KAESER στο Coburg και στην Gera, αυτή η κορυφαία τεχνολογία συμπιεστών είναι πλέον διαθέσιμη και στους φυσητήρες. Μπλοκ φυσητήρα με SIGMA PROFIL Τα μπλοκ φυσητήρα υψηλής απόδοσης έχουν μεγάλο εύρος ρύθμισης και σχεδόν σταθερή ειδική απόδοση. Χάρη στην υψηλή ενεργειακή απόδοση του SIGMA PROFIL, προσφέρουν υψηλή παροχή με τη χαμηλότερη δυνατή κατανάλωση ισχύος. Αξιόπιστη στεγανότητα Η δοκιμασμένη τσιμούχα δακτυλίου ολίσθησης που χρησιμοποιείται στους κοχλιοφόρους αεροσυμπιεστές της KAESER και, συγκεκριμένα, στον περιστροφικό σύνδεσμο του άξονα μετάδοσης κίνησης στο περίβλημα του μπλοκ κοχλιοφόρου φυσητήρα, δεν χρειάζεται συντήρηση. Επίσης, προσφέρει αξιόπιστη στεγανότητα ακόμα και σε περιβάλλον με σκόνη και υψηλή θερμοκρασία. Ανθεκτικά έδρανα Οι ακτινικές δυνάμεις απορροφώνται πλήρως από τέσσερα ανθεκτικά κυλινδρικά έδρανα, ώστε το μπλοκ του κοχλιοφόρου φυσητήρα να διατηρείται για περισσότερο καιρό. Τα κυλινδρικά στοιχεία βρίσκονται ενσωματωμένα σε κλωβούς υψηλής τεχνολογίας, για να εξασφαλίζουν βέλτιστη λίπανση σε όλους τους αριθμούς στροφών. Συνεχής παρακολούθηση του συστήματος Το μπλοκ του φυσητήρα έχει ενσωματωμένους αισθητήρες που παρακολουθούν τη στάθμη του λαδιού και τη θερμοκρασία. Χάρη στην εσωτερική σχεδίαση του θαλάμου λαδιού, αυτή η λειτουργία διατηρείται κατά τη λειτουργία του μηχανήματος, ακόμα και αν η στάθμη του λαδιού δεν είναι σταθερή. 5

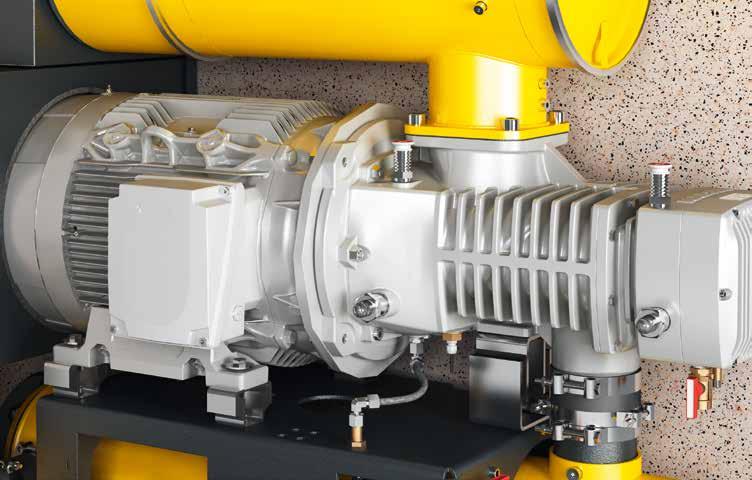

6 Σειρά CBS, DBS και HBS Απευθείας μετάδοση μέγιστη αποδοτικότητα Στους κοχλιοφόρους φυσητήρες της σειράς CBS και DBS, η κινητική ενέργεια μεταδίδεται από τον κινητήρα στο στοιχείο του φυσητήρα με έναν ενσωματωμένο μηχανισμό μετάδοσης. Αυτή η λύση είναι ιδανική για τους αριθμούς στροφών σε αυτήν την κατηγορία απόδοσης και μεγέθους, καθώς προσφέρει υψηλό βαθμό απόδοσης, αξιοπιστία και μεγάλη διάρκεια ζωής. Στη σειρά HBS, η μετάδοση κίνησης γίνεται απευθείας μέσω ενός συνδέσμου χωρίς καμία απώλεια. Αυτή η τεχνολογία είναι αποτέλεσμα των ενδελεχών μελετών που έχουν πραγματοποιηθεί στα κέντρα έρευνας και ανάπτυξης της KAESER. Μπορείτε να αλλάξετε τη σχέση μετάδοσης χρησιμοποιώντας διαφορετικά σετ γραναζιών, ώστε ο κινητήρας να μπορεί να χρησιμοποιηθεί στο βέλτιστο εύρος συχνοτήτων της ρύθμισης αριθμού στροφών SFC ή ώστε η ογκομετρική παροχή να μπορεί προσαρμοστεί στις πραγματικές ανάγκες κατά τη λειτουργία με σταθερό αριθμό στροφών. Αυτό το ανθεκτικό σύστημα μετάδοσης λειτουργεί με απόδοση σχεδόν 100% και επιτρέπει τη χρήση τυπικών ηλεκτροκινητήρων για την κίνηση του φυσητήρα. Electric motor Μπλοκ φυσητήρα SIGMA Β Blower airend with SIGMA PROFILE Με πολύ υψηλό βαθμό απόδοσης και μέγιστη αξιοπιστία, αυτό το μπλοκ δεν χρειάζεται βοηθητικό εξοπλισμό όπως αντλία λαδιού ή κενού, ψύκτη λαδιού ή διαχωριστή αερολυμάτων. 6

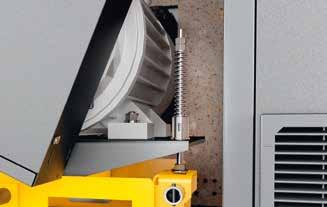

7 Σειρά EBS και FBS Ιμαντοκίνηση Βελτιωμένη μέχρι και την τελευταία λεπτομέρεια Οι κοχλιοφόροι φυσητήρες με τραπεζοειδή ιμάντα κίνησης της KAESER διακρίνονται για την εξαιρετική οικονομία και την αξιοπιστία τους. Η KAESER KOMPRESSOREN αξιοποιεί τη μακροχρόνια εμπειρία της και παρέχει λύσεις που λαμβάνουν υπόψη και την παραμικρή λεπτομέρεια. Η αυτόματη διάταξη ρύθμισης τάσης εξασφαλίζει την καλύτερη δυνατή απόδοση του τραπεζοειδούς ιμάντα κίνησης καθόλη τη διάρκεια χρήσης του κοχλιοφόρου φυσητήρα της KAESER. Έτσι, μειώνεται ταυτόχρονα το κόστος συντήρησης. Αυτόματα ρυθμιζόμενη τάση και ένδειξη τάσης Η αρθρωτή βάση του κινητήρα διαθέτει ελατήριο τάσης και φροντίζει για την αυτόματη τάνυση του τραπεζοειδή ιμάντα με απόλυτη ακρίβεια, ανεξάρτητα από το βάρος του κινητήρα, ώστε να εξασφαλίζεται η μέγιστη δυνατή απόδοση ανά πάσα στιγμή. Το σταθερό προστατευτικό του τραπεζοειδούς ιμάντα προστατεύει το προσωπικό χειρισμού, σύμφωνα με τις απαιτήσεις της ευρωπαϊκής οδηγίας περί μηχανημάτων. Επιτρέπει τη σωστή επαναλίπανση με ομοιόμορφη κατανομή του γράσου στα έδρανα του κινητήρα (μόνο κατά τη διάρκεια της λειτουργίας). Το προστατευτικό του ιμάντα είναι σχεδιασμένο για να λειτουργεί σαν κανάλι αέρα, μειώνοντας τη θερμοκρασία και αυξάνοντας τη διάρκεια ζωής του τραπεζοειδούς ιμάντα και των στεγανοποιητικών στοιχείων των κινητήρων αξόνων στο μπλοκ και στον κινητήρα. 7

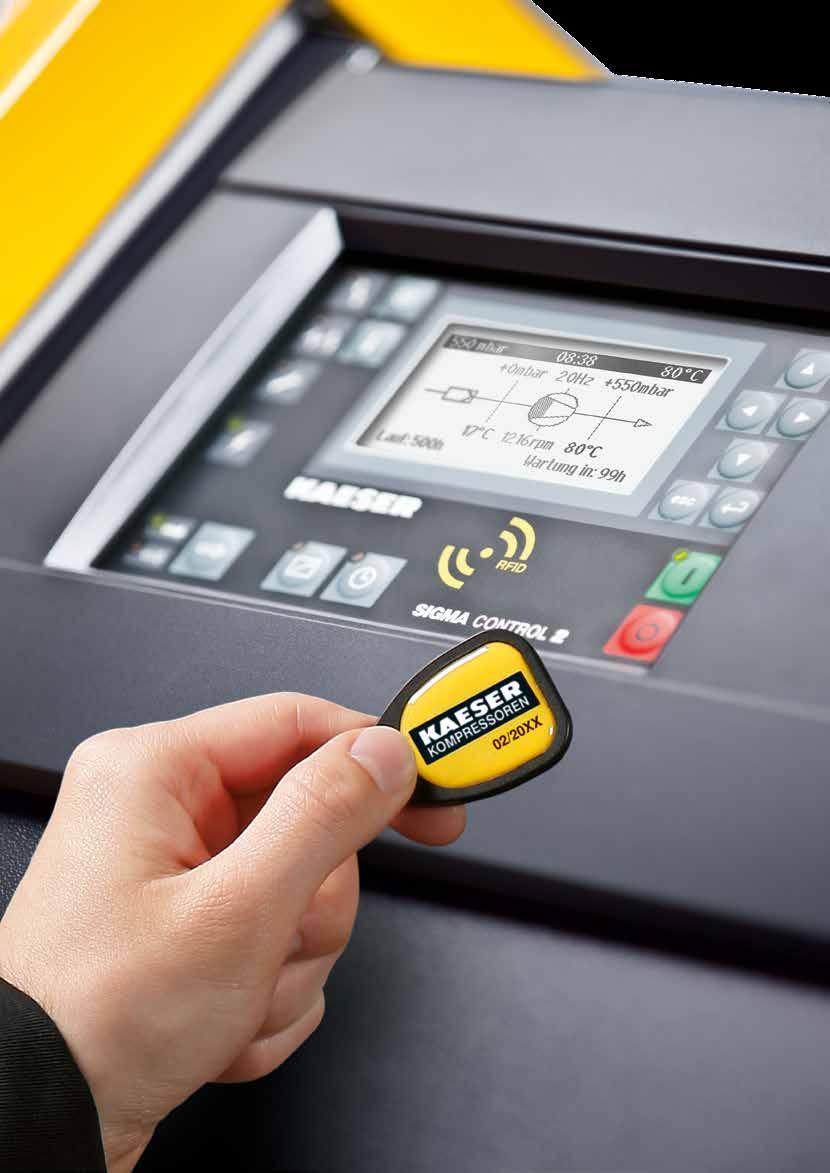

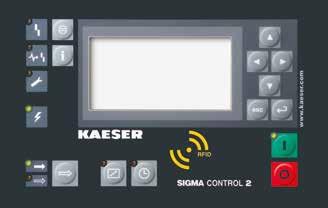

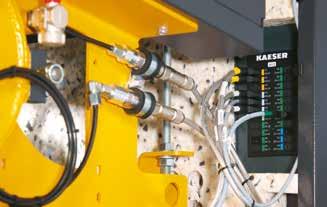

8 Σειρά CBS, DBS, EBS, FBS και HBS Οικονομία και αξιοπιστία Το μπλοκ του φυσητήρα παίζει καθοριστικό ρόλο στην ενεργειακή απόδοση. Για να εξασφαλίσει τα καλύτερα δυνατά αποτελέσματα, συνεργάζεται με τα υπόλοιπα προσεκτικά συνδυασμένα στοιχεία υπό την εποπτεία του συστήματος ελέγχου SIGMA CONTROL 2. Το σύστημα ελέγχου του φυσητήρα Το SIGMA CONTROL 2 εξασφαλίζει τον αποτελεσματικό έλεγχο και την παρακολούθηση της λειτουργίας του φυσητήρα. Η οθόνη, η συσκευή ανάγνωσης RFID και οι πολλές διασυνδέσεις επιτρέπουν τη γρήγορη επικοινωνία και προσφέρουν αξιοπιστία. Η υποδοχή κάρτας SD διευκολύνει την αποθήκευση και τις ενημερώσεις λογισμικού. Πλήρες σύστημα αισθητήρων Η πίεση, η θερμοκρασία, ο αριθμός στροφών, η στάθμη του λαδιού και η κατάσταση των φίλτρων παρακολουθούνται συνεχώς από αισθητήρες και διακόπτες. Έτσι εξασφαλίζεται η αξιόπιστη λειτουργία του φυσητήρα, ενώ είναι δυνατή η τηλεπαρακολούθηση και η εμφάνιση των καταστάσεων λειτουργίας. Specifi c power (kw/m³/min) Conventional speed control Efficient SFC speed control Flow rate (m³/min) Αναρρόφηση αέρα ψύξης Ο αέρας ψύξης για τον κινητήρα και ο αέρας διεργασιών αναρροφώνται ξεχωριστά από το περιβάλλον έξω από το ηχομονωτικό περίβλημα. Αυτό εξασφαλίζει υψηλότερο βαθμό απόδοσης και μεγαλύτερη ωφέλιμη ροή με την ίδια κατανάλωση ενέργειας. Οι φυσητήρες μπορούν να λειτουργήσουν σε θερμοκρασία περιβάλλοντος έως και +45 C. Βελτιστοποιημένη ειδική απόδοση Η μέτρια τιμή του μέγιστου αριθμού στροφών, το εξαιρετικά πυκνό προφίλ των κοχλιών και η σχεδόν σταθερή ειδική απόδοση σε όλο το εύρος ρύθμισης του αριθμού στροφών προσφέρουν μεγάλη εξοικονόμηση ενέργειας σε όλο τον κύκλο λειτουργίας. 8

9 9

10 10

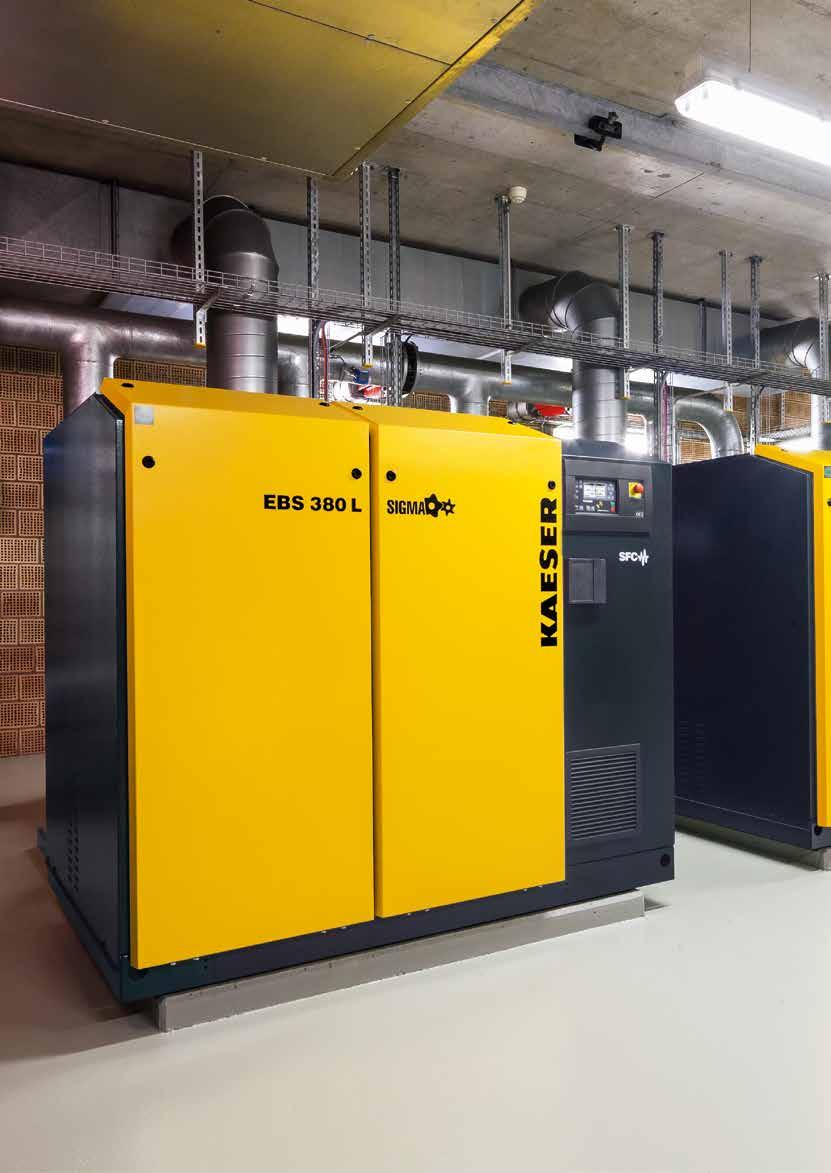

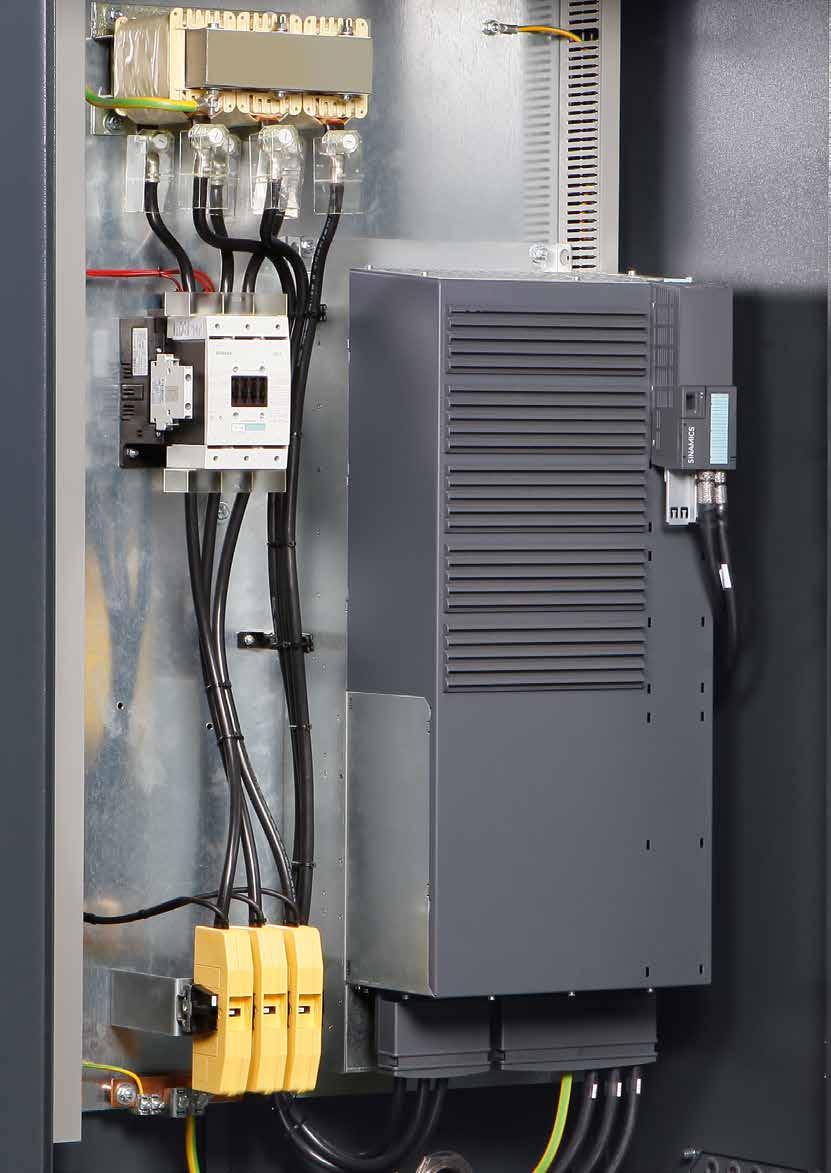

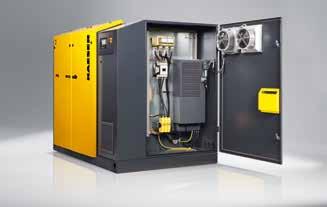

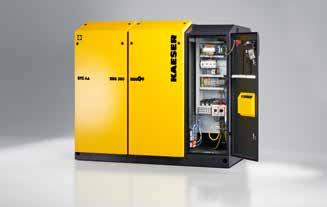

11 Σειρά CBS, DBS, EBS, FBS και HBS Plug-and-play Οι κοχλιοφόροι φυσητήρες της KAESER είναι ολοκληρωμένα μηχανήματα με δυνατότητες σύνδεσης. Έτσι, γλιτώνετε τις χρονοβόρες και δαπανηρές διαδικασίες εγκατάστασης. Επιπλέον, με αυτόν τον τρόπο τα συστήματα είναι ήδη έτοιμα από το εργοστάσιο για να ενσωματωθούν σε περιβάλλοντα του Industrie 4.0. Εικ.: Τυπικοί φυσητήρες EBS, FBS STC Εικ.: Τυπικοί φυσητήρες EBS, FBS SFC START CONTROL (STC) Η έκδοση με ενσωματωμένο εκκινητή αστέρα/τριγώνου και λειτουργία με σταθερό αριθμό στροφών διαθέτει προηγμένο ηλεκτρονόμο, διάταξη προστασίας από υπερένταση και σύστημα παρακολούθησης φάσεων. Το SIGMA CONTROL 2 και ο διακόπτης έκτακτης ανάγκης ολοκληρώνουν το σύστημα. SIGMA FREQUENCY CONTROL (SFC) Ο μετατροπέας συχνότητας SFC επιτρέπει την προσαρμογή της ογκομετρικής παροχής στις ανάγκες της διεργασίας μέσω της ρύθμισης αριθμού στροφών του φυσητήρα. Τα πάντα είναι προγραμματισμένα και ρυθμισμένα από το εργοστάσιο για άμεση έναρξη λειτουργίας. Plug-and-play Οι φυσητήρες παραδίδονται από το εργοστάσιο έτοιμοι για σύνδεση, πλήρως εξοπλισμένοι με σύστημα αισθητήρων, STC/SFC, SIGMA CONTROL 2 και διακόπτη έκτακτης ανάγκης, γεμισμένοι με λάδι και πιστοποιημένοι. Αυτό σημαίνει λιγότερο κόπο και λιγότερα έξοδα ήδη από το σχεδιασμό, την κατασκευή, την τεκμηρίωση και την έναρξη λειτουργίας. Συνολική εγκατάσταση με πιστοποίηση ΗΜΣ Φυσικά, ο πίνακας ελέγχου SFC και το SIGMA CONTROL 2 ως μεμονωμένα εξαρτήματα, καθώς και το συνολικό σύστημα του φυσητήρα έχουν ελεγχθεί και πιστοποιηθεί ως προς την ηλεκτρομαγνητική τους συμβατότητα σύμφωνα με την οδηγία ΗΜΣ για βιομηχανικά δίκτυα κατηγορίας A1 και το πρότυπο EN

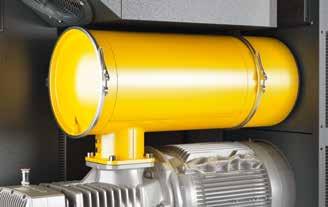

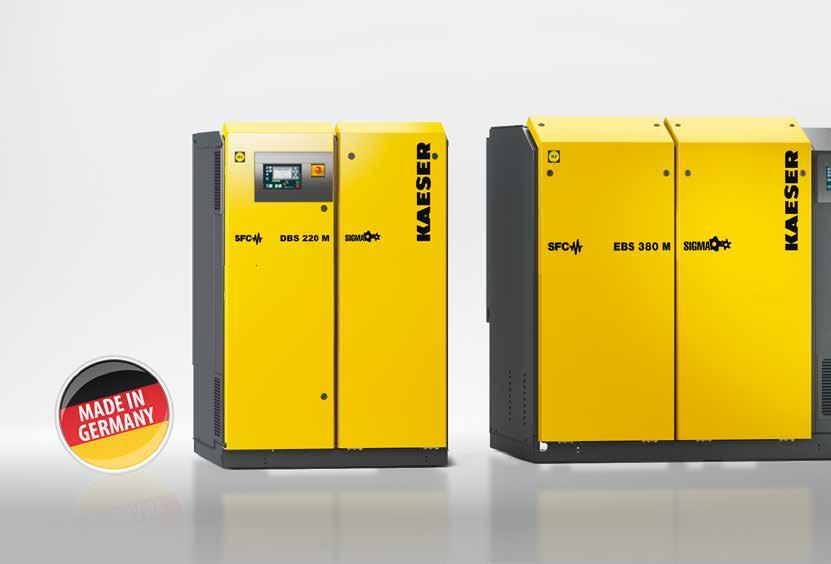

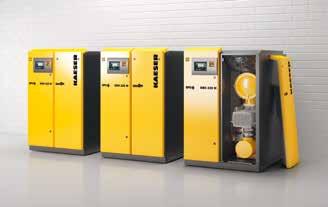

12 Σειρά CBS και DBS Το νέο πρότυπο στη χαμηλή πίεση Όπως και τα "μεγαλύτερα αδέρφια" τους, το EBS και το FBS, έτσι και οι νέοι κοχλιοφόροι φυσητήρες της σειράς CBS και DBS της KAESER ξεχωρίζουν λόγω της εξαιρετικής εξοικονόμησης που προσφέρουν. Σειρά DBS - Απαιτήσεις χώρου μόνο 1,65 m² Επαναστατική οικονομία χώρου Αυτός ο μικρός αλλά... θαυματουργός φυσητήρας αποτελείται από μπλοκ φυσητήρα με μηχανισμό μετάδοσης κίνησης, σύστημα μετάδοσης στροφών χωρίς απώλειες, σιγαστήρες, σύστημα αισθητήρων, σύστημα ελέγχου και εξάρτημα παροχής ρεύματος, όπως μετατροπέα συχνότητας ή εκκινητή αστέρα/τριγώνου, ενώ καταλαμβάνει μόνο 1,65 τετραγωνικά μέτρα. Δυνατότητα τοποθέτησης σε σειρά Οι κοχλιοφόροι φυσητήρες της σειράς CBS και DBS είναι ειδικά σχεδιασμένοι, ώστε όλες οι εργασίες συντήρησης να μπορούν να πραγματοποιούνται από την μπροστινή πλευρά. Έτσι, αυτοί οι μικροί φυσητήρες μπορούν να τοποθετηθούν ο ένας δίπλα στον άλλο, εξοικονομώντας πολύτιμο χώρο. Βελτιστοποίηση της ροής Ήδη από την πλευρά αναρρόφησης, όλα τα εξαρτήματα είναι ειδικά σχεδιασμένα για να βελτιστοποιούν τη ροή, περιορίζοντας τις απώλειες πίεσης στο ελάχιστο. Ο σιγαστήρας, το φίλτρο αέρα και η βαλβίδα αντεπιστροφής επίσης συμβάλλουν στην αύξηση της ογκομετρικής παροχής με μικρότερη κατανάλωση ενέργειας. Ακόμα λιγότερος θόρυβος Η αποτελεσματική ηχομόνωση μειώνει το θόρυβο του μηχανήματος χάρη στο ηχομονωτικό περίβλημα. Επιπλέον, οι ειδικοί σιγαστήρες απορρόφησης ελαττώνουν το θόρυβο των λιπαντικών, δηλαδή τους κραδασμούς που προκαλούνται στον αγωγό αέρα, κυρίως στους φυσητήρες μεταβλητού αριθμού στροφών. 12

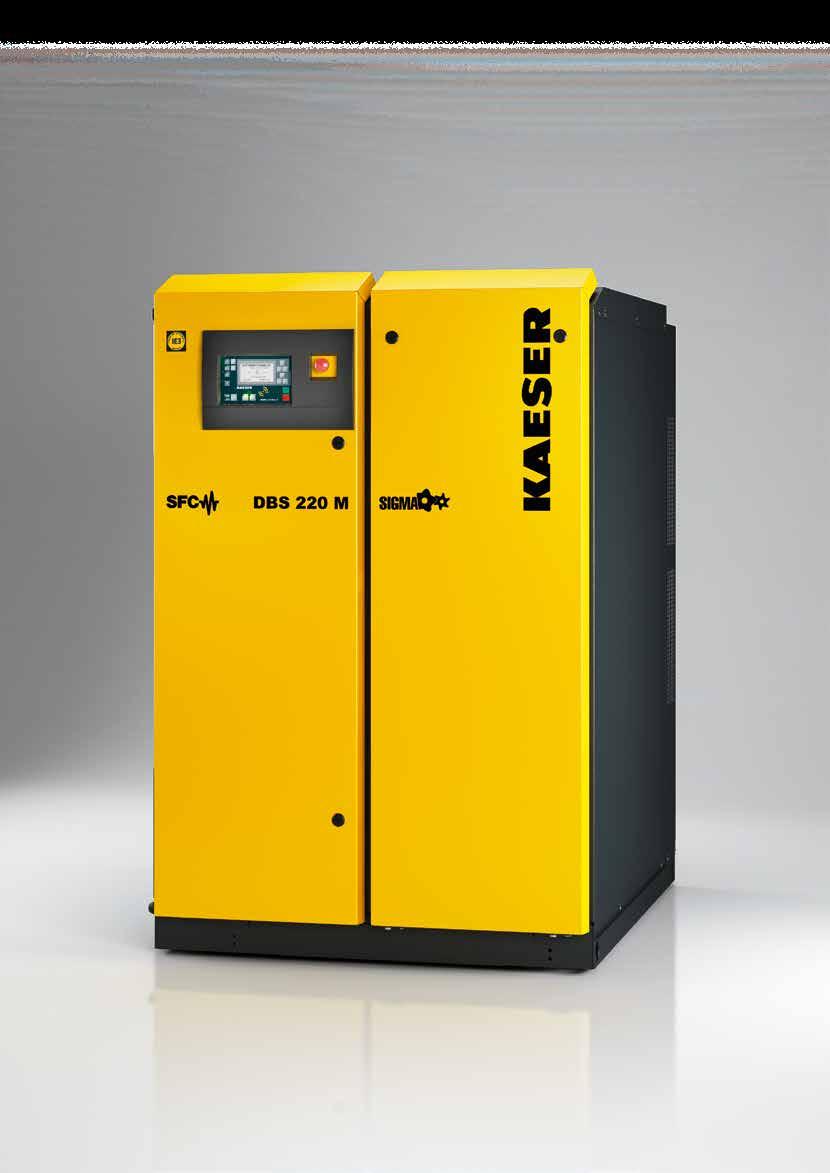

13 Περισσότερος αέρας ανά Kilowatt Εικ.: DBS 220 M SFC 13

14 14

15 15

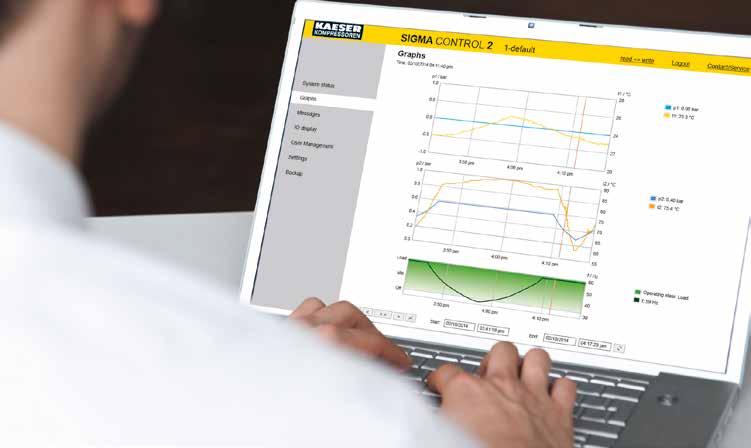

16 Εξοπλισμός Κινητήρας IE3 Προϊόν Siemens, κινητήρας Premium Efficiency της κατηγορίας IE3 με υψηλό βαθμό απόδοσης, τρία θερμίστορ ή PT 100 στη βασική έκδοση, μοντέλα μεταβλητού αριθμού στροφών με ειδικό μετατροπέα συχνότητας SFC, κεντρικό και εύκολα προσβάσιμο σημείο λίπανσης για κινητήρες με επαναλιπαινόμενα έδρανα για γρήγορη και αξιόπιστη συντήρηση. SIGMA CONTROL 2 LED σε χρώματα σηματοδότη για ένδειξη της κατάστασης λειτουργίας, οθόνη κειμένου, επιλογή 30 γλωσσών, πλήκτρα με εικονογράμματα Soft-Touch, πλήρως αυτόματη παρακολούθηση και ρύθμιση, διασύνδεση: Ethernet, επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus RTU/TCP, Profinet IO, EtherNet/ IP και DeviceNet. Συσκευή ανάγνωσης RFID, διακομιστής web, περιβάλλον εργασίας χρήστη KAESER CONNECT, οπτικοποίηση των σημάτων στις αναλογικές και ψηφιακές εισόδους, μηνύματα προειδοποίησης και βλάβης, γραφική αναπαράσταση της εξέλιξης της πίεσης, της θερμοκρασίας και του αριθμού στροφών, συσκευή ανάγνωσης καρτών SD για καταγραφή των δεδομένων διεργασιών, των ωρών λειτουργίας, των εργασιών συντήρησης και των μηνυμάτων προειδοποίησης και βλάβης σε κάρτα SD, εγκατάσταση ενημερώσεων μέσω κάρτας SD. Αποσβεστήρας κραδασμών Στην πλευρά αναρρόφησης και στην πλευρά πίεσης υπάρχουν σιγαστήρες απορρόφησης με μεγάλο εύρος συχνοτήτων, οι οποίοι περιορίζουν τους ανεπιθύμητους κραδασμούς από τον αέρα διεργασιών, ενώ ελαττώνουν σημαντικά τον θόρυβο από τα λιπαντικά στις σωληνώσεις, αξιόπιστα και αποτελεσματικά. KAESER CONNECT Δημιουργήστε σύνδεση LAN μεταξύ του υπολογιστή και του SIGMA CONTROL 2 μέσω της διασύνδεσης Ethernet, ανοίξτε το πρόγραμμα περιήγησης στο Internet, εισαγάγετε τη διεύθυνση IP του SIGMA CONTROL 2 και τον κωδικό πρόσβασης: Συνδεθείτε στο σύστημα ελέγχου του φυσητήρα μέσω του ενσωματωμένου διακομιστή web. Στο περιβάλλον εργασίας χρήστη εμφανίζεται σε πραγματικό χρόνο η κατάσταση του μηχανήματος, οι τιμές στις αναλογικές και ψηφιακές εισόδους, μια λίστα με τα μηνύματα προειδοποίησης και βλάβης και η γραφική αναπαράσταση της εξέλιξης της πίεσης, της θερμοκρασίας και του αριθμού στροφών. (βλ. παρακάτω εικόνα) Λειτουργία Master/Slave Δύο ίδιοι ή διαφορετικοί φυσητήρες συνδεδεμένοι μεταξύ τους μέσω Ethernet, αυτόματη εναλλαγή μεταξύ των καταστάσεων αναμονής/ετοιμότητας για αντιστάθμιση των ωρών λειτουργίας, δυνατότητα ελέγχου δύο φυσητήρων με ρυθμιζόμενη ταινία ανίχνευσης 16

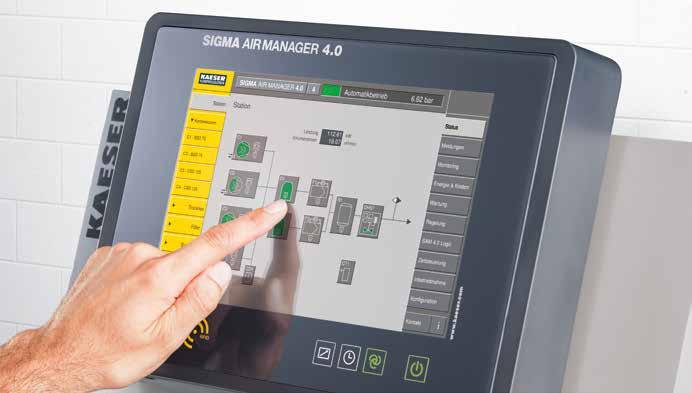

17 Περισσότερες δυνατότητες βελτιστοποίησης SIGMA AIR MANAGER 4.0 Το εσωτερικό σύστημα ελέγχου αεροσυμπιεστή/φυσητήρα SIGMA CONTROL 2 και το γενικό σύστημα ελέγχου SIGMA AIR MANAGER 4.0 εξασφαλίζουν τη βέλτιστη δυνατή ενεργειακή απόδοση κατά την παραγωγή αέρα από το φυσητήρα. Εκτός αυτού, χάρη στις πολλές διασυνδέσεις και την ενοποίηση των δεδομένων, μπορούν να ενσωματωθούν εύκολα σε συστήματα παραγωγής, διαχείρισης κτιρίων και διαχείρισης ενέργειας, καθώς και σε περιβάλλοντα του Industrie 4.0. Βέλτιστες συνθήκες Τα προσεκτικά συνδυασμένα περιφερειακά στοιχεία, όπως καλύμματα καιρικής προστασίας, βοηθητικοί ανεμιστήρες και σιγαστήρες στους αεραγωγούς εισαγωγής/εξαγωγής, εξασφαλίζουν ένα ευχάριστο εργασιακό περιβάλλον. Ανάκτηση θερμότητας Οι εναλλάκτες θερμότητας ψύχουν τον αέρα διεργασιών, ακόμα και σε υψηλές θερμοκρασίες περιβάλλοντος. Η θερμότητα που αποβάλλεται από αυτήν τη διαδικασία μπορεί να χρησιμοποιηθεί για τη θέρμανση χώρων ή/και τη θέρμανση νερού, μειώνοντας έτσι τις πρωτογενείς ενεργειακές δαπάνες. Ψύκτης Ο οικονομικός μεταψύκτης αέρα/ αέρα τύπου ACA με διακόπτη θερμοκρασίας διατηρεί τον αέρα του φυσητήρα 10 Kelvin πάνω από τη θερμοκρασία περιβάλλοντος με ελάχιστη διαφορική πίεση. 17

18 Δομή CBS, DBS EBS, FBS 01) Σύστημα ελέγχου SIGMA CONTROL 2 02) Πίνακας ελέγχου STC ή SFC 03) Σιγαστήρας αναρρόφησης με φίλτρο 04) Μπλοκ φυσητήρα SIGMA B 05) Τραπεζοειδής ιμάντας 06) Κινητήρας IE3 Premium Efficiency 07) Σιγαστήρας πεπιεσμένου αέρα 08) Βαλβίδα πίεσης 09) Βαλβίδα άφορτης εκκίνησης (προαιρετικά) 10) Βαλβίδα αντεπιστροφής (προαιρετικά) 11) Αντισταθμιστής 12) Ανεμιστήρας στο ηχομονωτικό περίβλημα Όψεις CBS/ DBS EBS FBS HBS 18

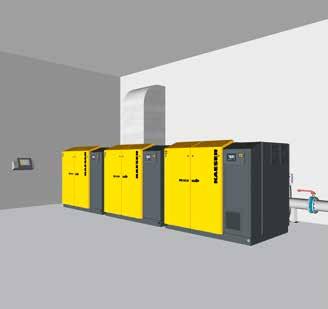

19 Τεχνικά στοιχεία Μοντέλο Μέγιστη διαφορική πίεση Υπερπίεση Μέγιστη ογκομετρική παροχή *) Μέγιστη ονομαστική ισχύς κινητήρα Σύνδεση σωλήνα Διαστάσεις με πίνακα ελέγχου Π x Β x Υ mbar m³/min kw DN mm kg CBS 120 L SFC ,6 18,5 CBS 120 M SFC , x 1370 x 1670 CBS 120 L STC ,3 18,5 720 CBS 120 M STC , Μέγιστο βάρος 730 DBS 220 L SFC DBS 220 M SFC x 1480 x 1670 DBS 220 L STC DBS 220 M STC EBS 380 L SFC EBS 380 M SFC x 1600 x 1700 EBS 380 L STC , EBS 380 M SFC FBS 660 L SFC FBS 660 M SFC x 1950 x 1900 FBS 660 L STC FBS 660 M STC HBS 1600 L SFC x 3715 x 2225 HBS 1600 M SFC *) Δεδομένα απόδοσης κατά το πρότυπο ISO 1217, παράρτημα C για έκδοση STC, παράρτημα E για έκδοση SFC Εξατομικευμένος, λεπτομερής σχεδιασμός Το σύστημα εξοικονόμησης ενέργειας KESS 4.0 της KAESER βασίζεται στα δεδομένα που προκύπτουν από την ανάλυση χρήσης πεπιεσμένου αέρα ADA 4.0 της KAESER, για να προσδιορίσει τη βέλτιστη διαμόρφωση φυσητήρων για τη δική σας επιχείρηση, χρησιμοποιώντας σύγχρονες μεθόδους επεξεργασίας δεδομένων. Τα συστήματα φυσητήρων που σχεδιάζει η KAESER έχουν υψηλή απόδοση και εξασφαλίζουν τη σταθερή διαθεσιμότητα του αέρα που απαιτείται για τις εφαρμογές σας. Υπάρχουν πολλά μεγέθη φυσητήρων και τρόποι λειτουργίας για όλες τις επιμέρους ανάγκες, εξασφαλίζοντας τη μέγιστη δυνατή αξιοπιστία τροφοδοσίας και οικονομία. Επωφεληθείτε από αυτήν την τεχνογνωσία. Ζητήστε από την KAESER KOMPRESSOREN να σχεδιάσει και τον δικό σας σταθμό φυσητήρων! 19

20 Παγκόσμια παρουσία Ως μία από τις μεγαλύτερες εταιρείες κατασκευής αεροσυμπιεστών και διάθεσης συστημάτων πεπιεσμένου αέρα, η KAESER KOMPRESSOREN βρίσκεται σε όλα τα μέρη του κόσμου. Σε περισσότερες από 100 χώρες, τα υποκαταστήματα και οι συνεργάτες μας διαθέτουν στους πελάτες μας υπερσύγχρονα, αποδοτικά και αξιόπιστα συστήματα πεπιεσμένου αέρα. Έμπειροι σύμβουλοι και μηχανικοί παρέχουν πλήρη συμβουλευτική υποστήριξη και αναπτύσσουν ξεχωριστές και ενεργειακά αποδοτικές λύσεις για όλα τα πεδία χρήσης του πεπιεσμένου αέρα. Χάρη στο παγκόσμιο δίκτυο υπολογιστών του διεθνούς ομίλου εταιρειών της KAESER, όλοι οι πελάτες μας σε κάθε σημείο του πλανήτη έχουν πρόσβαση στην τεχνογνωσία μας. Το εξειδικευμένο παγκόσμιο δίκτυο πωλήσεων και σέρβις εξασφαλίζει τη μέγιστη δυνατή διαθεσιμότητα όλων των προϊόντων και υπηρεσιών της KAESER σε ολόκληρο τον κόσμο. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-970GR Με την επιφύλαξη τεχνικών τροποποιήσεων! /18 20
