1 Υπερσυμπιεστές Σειρά N Αρχική πίεση έως 3 bar Τελική πίεση έως 5 bar Ογκομετρική παροχή 0,7-0,5 m³/min

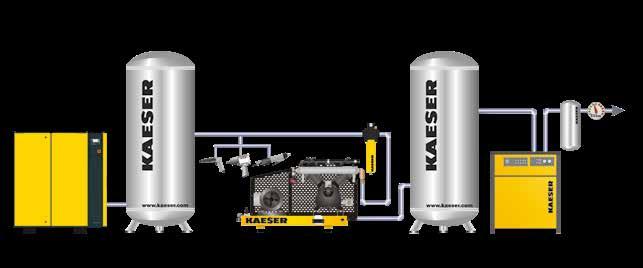

2 Υπερσυμπιεστής; Γιατί; Η ικανότητά τους να παρέχουν πεπιεσμένο αέρα με διαφορετικές πιέσεις τούς καθιστά μία από τις πιο ευέλικτες πηγές ενέργειας που υπάρχουν. Οι ειδικές εφαρμογές απαιτούν ειδικά προσαρμοσμένες λύσεις προκειμένου να επιτυγχάνεται κάθε φορά η μέγιστη απόδοση. Οι υπερσυμπιεστές αποτελούν την ιδανική επιλογή για εφαρμογές όπως, για παράδειγμα, η παραγωγή δοχείων PET, κατά τις οποίες απαιτείται αέρας διεργασίας με υψηλότερη πίεση από την τυπική πίεση του αέρα εργασίας ή ελέγχου σε συγκεκριμένα σημεία της διαδικασίας κατασκευής. Σε αυτές τις περιπτώσεις, είναι οικονομικά αποδοτικότερο να χρησιμοποιηθεί ο υπάρχων αέρας εργασίας και να "υπερσυμπιεστεί" με ακρίβεια με έναν σχετικά μικρό τοπικό αεροσυμπιεστή ώστε να αποκτήσει μεγαλύτερη πίεση παρά να λειτουργήσει ολόκληρο το σύστημα πεπιεσμένου αέρα με υψηλή πίεση. Η εναλλακτική που συνίσταται στη ρύθμιση της ενός δικτύου υψηλής προκειμένου να πραγματοποιούνται εφαρμογές χαμηλής (κατά τις οποίες απαιτείται η χρήση περισσότερου αέρα) είναι σπατάλη χρημάτων. Η KAESER προσφέρει μια πλούσια γκάμα εμβολοφόρων αεροσυμπιεστών και υπερσυμπιεστών υψηλής απόδοσης, οι οποίοι είναι ικανοί να συμπιέζουν τον πεπιεσμένο αέρα από έναν κοχλιοφόρο αεροσυμπιεστή σε πίεση έως και 5 bar(g). Αυτά τα μηχανήματα συνδυάζονται ιδανικά για χρήση με την εκτενή σειρά κοχλιοφόρων αεροσυμπιεστών και με τα συστήματα SIGMA PET AIR της KAESER. Για εφαρμο Πρωτοποριακές λύσεις Στο πλαίσιο της συνεχούς έρευνας και ανάπτυξης της KAESER, όλα τα προϊόντα έχουν να προσφέρουν πολλά πλεονεκτήματα. Στο πλαίσιο αυτής της εταιρικής στρατηγικής, η σειρά υπερσυμπιεστών αποτελεί χαρακτηριστικό παράδειγμα πρωτοποριακών και σύγχρονων προϊόντων με μοναδική απόδοση και αξιοπιστία. Μεταξύ αυτών των προϊόντων συγκαταλέγονται και τα ανασχεδιασμένα στοιχεία συμ με αντλίες λαδιού και ψύκτες υψηλής απόδοσης, στοιχεία που αποτελούν αναπόσπαστα "εργαλεία" για τη βελτιστοποίηση της λειτουργίας συστημάτων υψηλής έως 5 bar. Επιπλέον, οι σχεδιαστικές λεπτομέρειες όπως η λίπανση λαδιού υπό πίεση και η εντατική ψύξη κυλίνδρων επιτρέπουν την αδιάλειπτη διεξαγωγή κύκλων λειτουργίας. Σύστημα πεπιεσμένου αέρα με υπερσυμπιεστή έως 5 bar Σχηματική αναπαράσταση Μικροφίλτρο υψηλής Δίκτυο χαμηλής έως 3 bar Προφίλτρο Δίκτυο πεπιεσμένου αέρα με 5 bar Εργαλεία πεπιεσμένου αέρα Κοχλιοφόρος αεροσυμπιεστής Αεροφυλάκια Υπερσυμπιεστές Αεροφυλάκιο "υψηλής " Ξηραντές ψυκτικού τύπου υψηλής Για περισσότερες πληροφορίες σχετικά με τις εφαρμογές, μπορείτε να ανατρέξετε στο διαφημιστικό φυλλάδιο P-00 για το SIGMA PET AIR

3 γές έως 5 bar Αεροσυμπιεστής KAESER Σχεδιασμένα και κατασκευασμένα από την KAESER, τα υψηλής στοιχεία συμ διατίθενται ως δικύλινδρα ή τρικύλινδρα μοντέλα και λειτουργούν σε χαμηλές στροφές προκειμένου να διασφαλίσουν αξιόπιστη και αποδοτική λειτουργία για πολλά χρόνια. Κύλινδρος υψηλής ποιότητας Κάθε υπερσυμπιεστής της KAESER διαθέτει κυλίνδρους υψηλής ακρίβειας, καθένας από τους οποίους έχει κατασκευαστεί με μια ειδική διαδικασία ώστε να εξασφαλίζει ελάχιστη κατανάλωση λαδιού και αμελητέες φθορές καθ' όλη τη διάρκεια ζωής του. Χαμηλές θερμοκρασίες D T = 6-7 Κέλβιν Τα τρικύλινδρα μοντέλα διαθέτουν έναν μεταψύκτη πεπιεσμένου αέρα με ξεχωριστό ανεμιστήρα και προσφέρουν τις χαμηλότερες δυνατές θερμοκρασίες εξόδου πεπιεσμένου αέρα. Διατίθενται επίσης και με υδρόψυκτη έκδοση μεταψύκτη για ακόμη χαμηλότερες τιμές "ΔT". Κινητήρες εξοικονόμησης ενέργειας Οι κοχλιοφόροι αεροσυμπιεστές KAESER της σειράς SK είναι εξοπλισμένοι με υψηλής απόδοσης ηλεκτροκινητήρες εξοικονόμησης ενέργειας της κατηγορίας απόδοσης IE3. Η βέλτιστη επιλογή Δεν είναι πλέον ασυνήθιστο ένας υπερσυμπιεστής να επιτυγχάνει μέγιστη πίεση 0 bar. Αυτό όμως το κάποτε μεγάλο νούμερο, σήμερα δεν μπορεί να θεωρηθεί το μεγαλύτερο. Οι υπερσυμπιεστές της KAESER αποτελούν από μόνοι τους μια κατηγορία: Και αυτό γιατί αποτελούν το αποτέλεσμα μιας πολυετούς εμπειρίας στη σχεδίαση συστημάτων εμβολοφόρων αεροσυμπιεστών προσφέροντας συνεχή παροχή στα 5 bar με εγγύηση βέλτιστης ποιότητας κατασκευής.

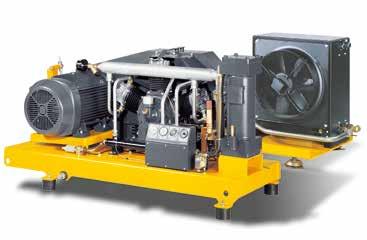

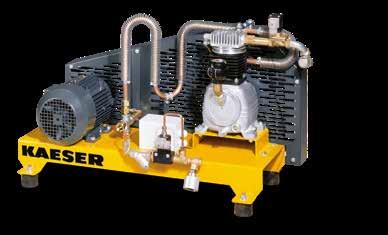

4 Ευέλικτη σειρά μοντέλων Για μικρότερες απαιτήσεις Τα μικρότερα μοντέλα αυτής της σειράς αποτελούν την ιδανική λύση για εφαρμογές που απαιτούν ογκομετρική παροχή με πίεση έως 0 bar. Αυτοί οι αεροσυμπιεστές διαθέτουν μονοκύλινδραα και δικύλινδρα στοιχεία συμ ενώ λειτουργούν με κινητήρες υψηλής απόδοσης έως kw. Η ποιότητα αυτών των συστημάτων είναι απλώς ασυναγώνιστη, καθώς όλα τα στοιχεία συμ έχουν σχεδιαστεί, κατασκευαστεί και συναρμολογηθεί από την KAESER. N 60 G έως N 53 G, αερόψυκτος Για μέτριες και μεγαλύτερες απαιτήσεις N 53 G έως N 50 G, αερόψυκτος Για μεγαλύτερη ογκομετρική παροχή και μέγιστη πίεση έως 5 bar, οι μεσαίοι και μεγάλοι υπερσυμπιεστές της KAESER σάς λύνουν τα χέρια. Βασικό στοιχείο αυτών των πανίσχυρων συστημάτων είναι το δικύλινδρο ή τρικύλινδρο στοιχείο συμ, το οποίο έχει κατασκευαστεί με ακρίβεια, ενώ διαθέτει υψηλής ποιότητας κυλίνδρους και τον καλύτερο δυνατό βαθμό απόδοσης. Οι ηλεκτροκινητήρες Premium Efficiency έως 5 kw προσφέρουν βέλτιστη ενεργειακή απόδοση. Τα χειροκίνητα (δικύλινδρα μοντέλα) ή αυτόματα συστήματα ρύθμισης τάσης των ιμάντων (τρικύλινδρα μοντέλα) προσφέρουν σταθερά αποδοτική μετάδοση κίνησης και, συνεπώς, αξιόπιστη και οικονομική λειτουργία. Ανάλογα με την εφαρμογή, διατίθενται αερόψυκτες και υδρόψυκτες εκδόσεις (N 53 G - N 50 μόνο αερόψυκτοι, από το N 00 G και μετά αερόψυκτοι και υδρόψυκτοι). Στα αερόψυκτα συγκροτήματα N 00 G, ένας ξεχωριστός ψύκτης με κινητήρα ανεμιστήρα διατηρεί τη διαφορά θερμοκρασίας (ΔT) μεταξύ του αναρροφώμενου και του υπερσυμπιεζόμενου πεπιεσμένου αέρα εντός συγκεκριμένων ορίων. Για ακόμα περισσότερη ψύξη, τα μοντέλα N 00 G μπορούν να εξοπλιστούν με υδρόψυκτο μεταψύκτη πεπιεσμένου αέρα. Έτσι, η τιμή ΔT παραμένει περίπου στα 5 K, ακόμα και όταν η θερμοκρασία ανεβαίνει. N 00 G, αερόψυκτος ή υδρόψυκτος μεταψύκτης πεπιεσμένου αέρα

5 Η σειρά N θέτει τα πρότυπα Βέλτιστη λίπανση Με αντλία λαδιού και φίλτρα λαδιού, το νέο σύστημα συνεχούς φιλτραρίσματος λαδιού που διατίθεται στα μοντέλα υπερσυμπιεστών N 53 G έως N 00 G παρατείνει τα διαστήματα αλλαγής λαδιού στις 000 ώρες λειτουργίας. Κορυφαία ασφάλεια Η πίεση λαδιού, αλλά και η θερμοκρασία εξόδου των κυλινδροκεφαλών και του πεπιεσμένου αέρα βρίσκονται υπό συνεχή παρακολούθηση στα μοντέλα N 53 G έως N 50 G. Η αλυσίδα απενεργοποίησης ασφαλείας ενεργοποιείται μέσω σημάτων συναγερμού. Αποδοτικός ψύκτης αέρα Με εξαιρετική απόδοση και ελάχιστες απαιτήσεις συντήρησης, ο ψύκτης στα δικύλινδρα μοντέλα αεροσυμπιεστών εξασφαλίζει εξαιρετικά χαμηλές θερμοκρασίες εξόδου πεπιεσμένου αέρα. Αυτόματα ρυθμιζόμενη τάση ιμάντων Στα μοντέλα N 00 G, η σταθερή πίεση ελατηρίου στην περιστρεφόμενη βάση του κινητήρα διατηρεί τον ιμάντα μετάδοσης κίνησης στη σωστή τάση ώστε η μετάδοση της κίνησης να γίνεται με σχεδόν μηδαμινές απαιτήσεις συντήρησης. Χειροκίνητα ρυθμιζόμενη τάση ιμάντων Η γρήγορη και εύκολη ρύθμιση της τάσης των ιμάντων εξασφαλίζει ομοιόμορφη μετάδοση κίνησης σε όλα τα μονοκύλινδρα και δικύλινδρα μοντέλα υπερσυμπιεστών. Κόστος επένδυσης Κόστος συντήρησης Κόστος ενέργειας Εξοικονόμηση ενέργειας με κινητήρα Premium Efficiency NΆζωτο Κινητήρας εξοικονόμησης ενέργειας Οι κινητήρες IE/IE3 καταναλώνουν λιγότερη ενέργεια και προσφέρουν μεγαλύτερη απόδοση. Αντικραδασμικές βάσεις Για αθόρυβη λειτουργία χωρίς κραδασμούς, το μηχάνημα τοποθετείται είτε σε λαστιχένιες βάσεις είτε σε αντικραδασμικές βάσεις. Χαμηλές απαιτήσεις συντήρησης = Εξοικονόμηση κόστους Ο συνδυασμός του πρωτοποριακού συστήματος εξαναγκασμένης λίπανσης, της κατασκευής ακριβείας και των υψηλής ποιότητας εξαρτημάτων εξασφαλίζει ελάχιστες απαιτήσεις συντήρησης. Συμπίεση αζώτου Η σειρά Ν προσφέρει και τη δυνατότητα τροποποιημένων εκδόσεων για τη συμπίεση του αζώτου. START CONTROL Το "START CONTROL" εξασφαλίζει αξιόπιστη παρακολούθηση των υπερσυμπιεστών και μειώνει το φορτίο εκκίνησης.

6 Τεχνικά στοιχεία Αερόψυκτος Μοντέλο Modell N 60-G N 35-G 53-G N 53-G N 35-G N 50-G Αρχική πίεση Τελική πίεση Vordruck Enddruck Ογκομετρική παροχή *) Volumenstrom *) Θεωρ. όγκος αναρρόφησης Theor. Ansaugvolumen Ογκομετρική παροχή λόγω Hubvolumenstroπισης μετατό- εμβόλου Anzahl Kolben Αριθμός στροφών στοιχείου συμ Drehzahl Kompressorblock Ονομαστική ισχύς ηλεκτροκινητήρα Nennleistung Antriebsmotor Στάθμη ηχητικής ) Schalldruckpegel ) bar bar m³/min m³/min m³/min /min kw db(a) 5 0 0,7 0, 7,5 30 0,38 0, ,53 0, ,75 0, ,67, 5 0 0,57, 7,5 5,03,, 0, ,0,8, 0 0 0,89,8 3 0,33, ,99,9 7,5 0,7, 7,5 7,5 35,5, 0 5,7 3, 0,6.35 7,5 0 5,9 3, 3 5 3,05 3,6 7,5 3 5,68 3,6 5 5,58,8 7,5 5,53 3,58 7,5 35,3 3, ,9,73 0, ,0, ,63 5,3 3 5,8 5, ,00 3,69 Αριθμός εμβόλων 7,5 5 3,9,69 7,5 35,87, ,38 6,9 0, ,06 6, ,7 6,9 8, ,9 6, ,7 6,99 8,5 Abmessungen B x T x H 0,05 50, 7 G / G / 90 x 50 x , 7,5 Σύνδεση πεπιεσμένου αέρα Διαστάσεις Π x Β x Υ mm Μάζα Masse kg 7 G 3 / G / 390 x 70 x G 3 / G / 390 x 730 x G 3 / G 3 / 550 x 880 x G G 3 / 570 x 880 x Αερόψυκτος, με αντλία λαδιού και ξεχωριστό ανεμιστήρα Μοντέλο Modell N 00-G Αρχική πίεση Τελική πίεση Drukluftanschluss Στην πλευρά vordruckseitig αρχικής Στην πλευρά enddruckseitig τελικής Vordruck Enddruck Ογκομετρική παροχή *) Volumenstrom *) Θεωρ. όγκος αναρρόφησης Theor. Ansaugvolumen Ογκομετρική παροχή λόγω Hubvolumenstroπισης μετατό- εμβόλου Anzahl Kolben Αριθμός στροφών στοιχείου συμ Drehzahl Kompressorblock Ονομαστική ισχύς ηλεκτροκινητήρα Nennleistung Antriebsmotor Στάθμη ηχητικής ) Schalldruckpegel ) bar bar m³/min m³/min m³/min /min kw db(a) 5 5 9,3,3, ,5 5,3 3,, ,5 6,9, ,,5,5 70 Αριθμός εμβόλων 3 37 Σύνδεση πεπιεσμένου αέρα Drukluftanschluss Στην πλευρά vordruckseitig αρχικής Στην πλευρά enddruckseitig τελικής Διαστάσεις Π x Β x Υ Abmessungen B x T x H mm Μάζα Masse kg 85 (0) ) G G / 790 x 00 x

7 Υδρόψυκτος, με αντλία λαδιού Μοντέλο Modell N 00-GW Αρχική Τελική Ογκομετρική Theor. όγκος τρική Hub- Drehzahl στροφών εμβόλων Anzahl Nennστική ηχητικής Schall- Θεωρ. Ογκομε- Αριθμός Αριθμός Ονομα- Στάθμη πίεση Vordrucdruck παροχή strom *) αναρρόφη- *) Ansaugvolumen- παροχή Kompres- στοιχείου Kolben leistung ισχύς druck- ) πίεση End- Volumenvolumeσηstrom λόγω συμ sorblock ηλεκτροκινητήρmotor Antriebspegel ) μετατόπισης bar bar m³/min m³/min εμβόλου m³/min /min kw db(a) bar bar m³/min m³/min m³/min /min kw db(a) 5 5 9,3,3, ,5 5,3 3,, ,5 6,9, ,,5, Σύνδεση πεπιεσμένου Drukluft-αέρanschluss vordruckseitig πλευρά Στην αρχικής enddruckseitig πλευρά Στην τελικής Διαστάσεις Abmessungen Π x Β x Υ B x T x H mm mm Μάζα Masse 8 (00) ) G G / 980 x 000 x kg kg *) Ο ρυθμός παροχής υπολογίζεται με βάση ατμοσφαιρικές συνθήκες αναρρόφησης, θερμοκρασία περιβάλλοντος 0 C, θερμοκρασία εισόδου 5 C και μέγιστο υψόμετρο 000 m πάνω από τη στάθμη της θάλασσας ) Στάθμη ηχητικής κατά ISO 5 και κατά το βασικό πρότυπο ISO 96-, ανοχή: ± 3 db(a). ) Στάθμη ηχητικής ισχύος προσδιορισμένη κατά ISO 5 και κατά το βασικό πρότυπο ISO 96-, ανοχή: +/- 3dB(A). Η ηχητική ισχύς είναι η ποσότητα ενέργειας που μεταδίδεται ως ακουστική ακτινοβολία. Διαστάσεις Πλάτος (Π), βάθος (Β) και ύψος (Υ): βλ. διπλανό πίνακα. Υ Υ Β B Π B N 60 G έως N 53 G, αερόψυκτοι N 00 G(W), αερόψυκτοι και υδρόψυκτοι Υ Π N 53 G έως N 50 G, αερόψυκτοι B Ο σταθμός SIGMA PET AIR είναι έτοιμος για άμεση σύνδεση. Αναλυτικές πληροφορίες στο διαφημιστικό φυλλάδιο P-00

8 Επιλέξτε τον επιθυμητό βαθμό επεξεργασίας ανάλογα με τις ανάγκες / τη χρήση: Παραδείγματα χρήσης: Επιλογή βαθμού επεξεργασίας βάσει ISO (00) Επεξεργασία πεπιεσμένου αέρα με ξηραντή ψυκτικού τύπου Σκόνη Νερό Εφαρμογές ελεγχόμενης επιμόλυνσης χώρων Λάδι FF-HP FG-HP FG-HP Συστήματα βαφής PET Σύστημα διατήρησης DLB Αεροφυλάκιο ECD ECO-DRAIN FG-HD Φίλτρο ενεργού άνθρακα (υψηλής ) HPE Θάλαμος εκτόνωσης υψηλής THP Ξηραντής ψυκτικού τύπου υψηλής Κατηγορίες ποιότητας πεπιεσμένου αέρα κατά ISO 8573-(00): FE / FF-HP Μικροφίλτρο (υψηλής ) Επεξήγηση AQUAMAT Σύστημα επεξεργασίας συμπυκνωμάτων Στερεά σωματίδια / σκόνη DLB THP FF-HP Αέρας ελέγχου ECD Απλός αέρας εμφύσησης FE-HP ECD ECD Υπερσυμπιεστές HPE Καθαρισμός χονδρού φίλτρου AQUAMAT 6 -x Σκόνη Νερό Λάδι Παροχή πεπιεσμένου αέρα από το δίκτυο χαμηλής, απαιτούμενη ποιότητα πεπιεσμένου αέρα στην είσοδο του υπερσυμπιεστή σύμφωνα με το πρότυπο ISO 8573-, 3 διαφορετικά απαιτείται φυγοκεντρικός διαχωριστής νερού ή αεροφυλάκιο με προφίλτρο FC (διαχωρισμός σωματιδίων>µm, περιεκτικότητα υπολειμμάτων ελαίου<mg/m³) Για το διαχωρισμό υγροποιημένων υδρατμών και την απόσβεση κραδασμών Μέγιστος αριθμός σωματιδίων ανά m³ * με μέγεθος σωματιδίου d σε µm 0, d 0, ,5 d,0,0 d 5,0 ειδικός καθορισμός κατόπιν συνεννόησης με την KAESER δεν έχει οριστεί δεν έχει οριστεί δεν έχει οριστεί δεν έχει οριστεί δεν έχει οριστεί Συγκέντρωση σωματιδίων Cp σε mg/m³ * 6 7 X 0 < Cp 5 5 < Cp 0 Cp > 0 Νερό Σημείο δρόσου υπό πίεση, σε C 0 ειδικός καθορισμός κατόπιν συνεννόησης με την KAESER C 0 C 0 C + 3 C + 7 C + 0 C X Συγκέντρωση νερού υγρής μορφής CW σε g/m³ * CW 0,5 0,5 < CW 5 5 < CW 0 CW > 0 Συνολική συγκέντρωση λαδιού (υγρής μορφής, αερολυμάτων + αέριας μορφής) [mg/m³] * 0 ειδικός καθορισμός κατόπιν συνεννόησης με την KAESER 3 X 0,0 0,,0 5,0 > 5,0 *) υπό συνθήκες αναφοράς 0 C, bar(a), 0% υγρασία αέρα ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 03 Τ.Κ. 85 Καμίνια Τηλ Fax: info@vamvacas.gr ΚΟΡΩΠΙ ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ. 769 Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ. 306 Τ.Κ. 0 0 Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 55 Sofia 000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-80GR Με την επιφύλαξη τεχνικών τροποποιήσεων! /9 Λάδι
