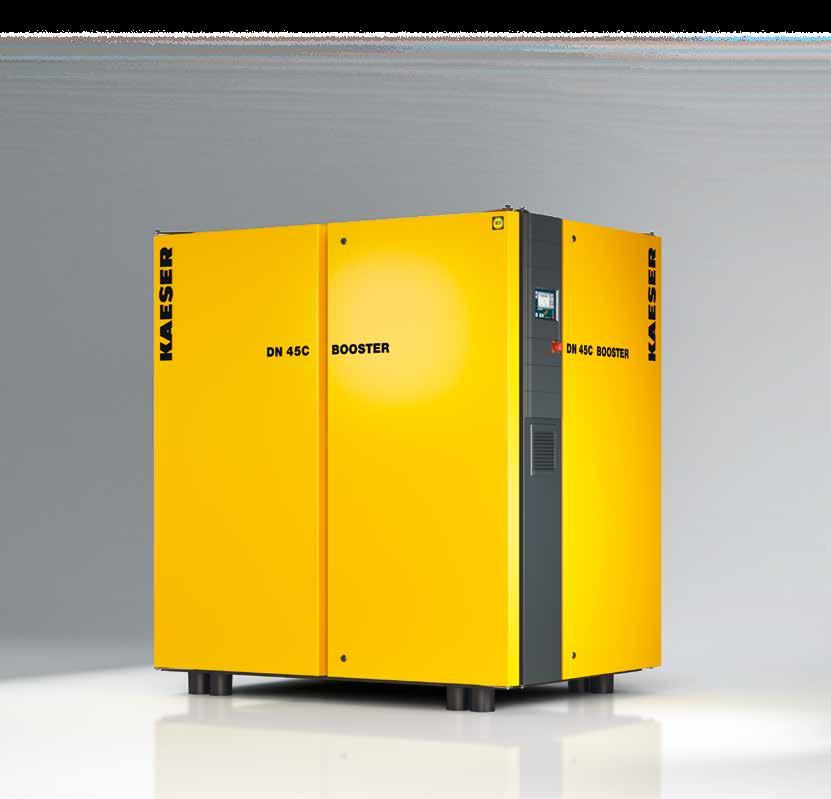

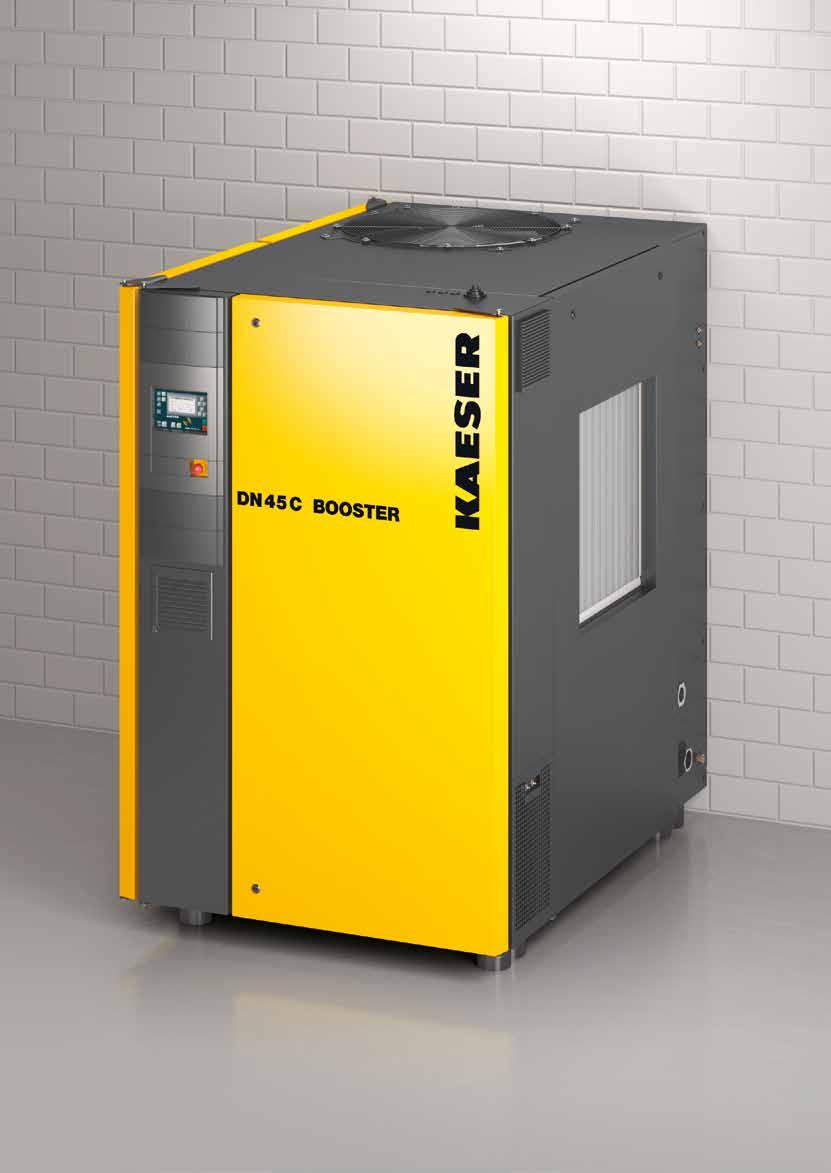

1 KOMPRESSOREN Υπερσυμπιεστές Σειρά DN C Ογκομετρική παροχή 2,9 έως 19,6 m³/min Ονομαστική ισχύς κινητήρα 22 έως 45 kw Αρχική πίεση 3 έως 13 bar Τελική πίεση 10 έως 45 bar

2 Υπερσυμπιεστές Οι υπερσυμπιεστές αποτελούν την ιδανική λύση όταν η πίεση που απαιτείται σε ορισμένα στάδια της παραγωγής είναι υψηλότερη από την τυπική πίεση ενός συστήματος, πράγμα που συμβαίνει συνήθως για τεχνικούς λόγους. Η παραγωγή δοχείων PET αποτελεί ένα από τα πιο αντιπροσωπευτικά παραδείγματα μιας τέτοιας περίπτωσης. Η KAESER KOMPRESSOREN καλώς ορίζει με τα πρωτοποριακά ολοκληρωμένα συστήματά της μια νέα εποχή στην τεχνολογία των υπερσυμπιεστών. Με ανανεωμένη σχεδίαση και τις μισές απαιτήσεις χώρου σε σχέση με προηγούμενα μοντέλα της ίδιας κατηγορίας, αυτά τα ολοκληρωμένα και compact μηχανήματα είναι πανέτοιμα να σας προσφέρουν αξιόπιστη παροχή πεπιεσμένου αέρα υψηλής ποιότητας: Η πλήρως ανανεωμένη και προσεγμένη σχεδίαση αυτών των συστημάτων διασφαλίζει τη βελτιστοποιημένη παροχή του αέρα ψύξης, ενώ ταυτόχρονα επιτρέπει άριστη πρόσβαση για τις εργασίες συντήρησης και σέρβις. Ένα ακόμη σημαντικό πλεονέκτημα είναι ότι αυτοί οι υπερσυμπιεστές μπορούν να συνδεθούν απρόσκοπτα με τους "παρόχους" τους και, συνεπώς, είναι απόλυτα συμβατοί με περιβάλλοντα Industrie 4.0. Ενεργειακή απόδοση Οι ηλεκτροκινητήρες υψηλής απόδοσης IE3 τύπου "premium efficiency" συμβάλλουν στην αποδοτική χρήση της ενέργειας, ενώ ο μεγάλος αξονικός ανεμιστήρας διασφαλίζει την αξιόπιστη ρύθμιση της θερμοκρασίας. Εύκολο σέρβις Όλα τα εξαρτήματα που σχετίζονται με τη συντήρηση π.χ. κύλινδροι, βαλβίδες εκτόνωσης, φίλτρα, διαχωριστές υγροποιημένων υδρατμών, ανοίγματα αποστράγγισης λαδιού και ανοίγματα πλήρωσης είναι γρήγορα και εύκολα προσβάσιμα χάρη στις μεγάλες θύρες συντήρησης. Το αφαιρούμενο κάλυμμα του πίνακα συνδέσεων στην πλευρά του ψύκτη επιτρέπει την εύκολη αλλαγή του ιμάντα και προσφέρει ανεμπόδιστη πρόσβαση στον ψύκτη. Τέλεια συνεργασία Οι υπερσυμπιεστές της σειράς DN C συνεργάζονται άριστα με κάθε σταθμό πεπιεσμένου αέρα: Διατίθενται προαιρετικά είτε ως αερόψυκτες είτε ως υδρόψυκτες μονάδες παραμετροποιημένες στο εργοστάσιο, ώστε να προσφέρουν κορυφαία απόδοση σε θερμοκρασίες περιβάλλοντος έως 45 C. Σίγουρα δεν έχουν τίποτα να ζηλέψουν από τους κοχλιοφόρους "εταίρους" τους. Το ίδιο ισχύει και για τις δυνατότητες σύνδεσής τους στο δίκτυο: Το σύστημα ελέγχου SIGMA CONTROL 2 διασφαλίζει πλήρη συνδεσιμότητα τόσο με τον ίδιο το σταθμό όσο και με το κεντρικό σύστημα ελέγχου SIGMA AIR MANAGER 4.0 και, συνεπώς, με περιβάλλοντα Industrie 4.0. Απόλυτη αξιοπιστία Το ενσωματωμένο σύστημα ελέγχου SIGMA CONTROL 2 παρακολουθεί αυτόματα όλες τις σημαντικές τιμές π.χ. την αρχική και τελική πίεση, την τελική θερμοκρασία συμπίεσης των επιμέρους κυλίνδρων, τη θερμοκρασία περιέλιξης του ηλεκτροκινητήρα, την πίεση και τη στάθμη του λαδιού, τη θερμοκρασία εξόδου του πεπιεσμένου αέρα, τον ανεμιστήρα του αεροσυμπιεστή και του πίνακα ελέγχου καθώς και την κατάσταση των θυρών συντήρησης (κλειστές/ανοιχτές). Ολοκληρωμένο σύστημα "Plug & Work" Οι υπερσυμπιεστές της KAESER αποτελούν ολοκληρωμένα συστήματα με εντελώς μοναδικά χαρακτηριστικά: Όλα τα εξαρτήματα που σχετίζονται με τη λειτουργία παρέχονται και παραμετροποιούνται στο εργοστάσιο ώστε κατά την παράδοση να αποτελούν ένα σύστημα που είναι έτοιμο για άμεση χρήση. Συμπαγής σχεδίαση, εντυπωσιακή απόδοση Οι υπερσυμπιεστές DN C της KAESER προσφέρουν επιπλέον πίεση με απόλυτη ακρίβεια, ενώ καταλαμβάνουν μόλις 2,35 m² σε σύγκριση με τα 5 m² των προηγούμενων μοντέλων (διακεκομμένη γραμμή). Τέλος, αυτά τα ολοκληρωμένα συστήματα είναι έτοιμα για άμεση χρήση: Τοποθετήστε τα, συνδέστε τα και είστε έτοιμοι! Εικ.: DN C με επιτοίχια τοποθέτηση στη μία πλευρά 2

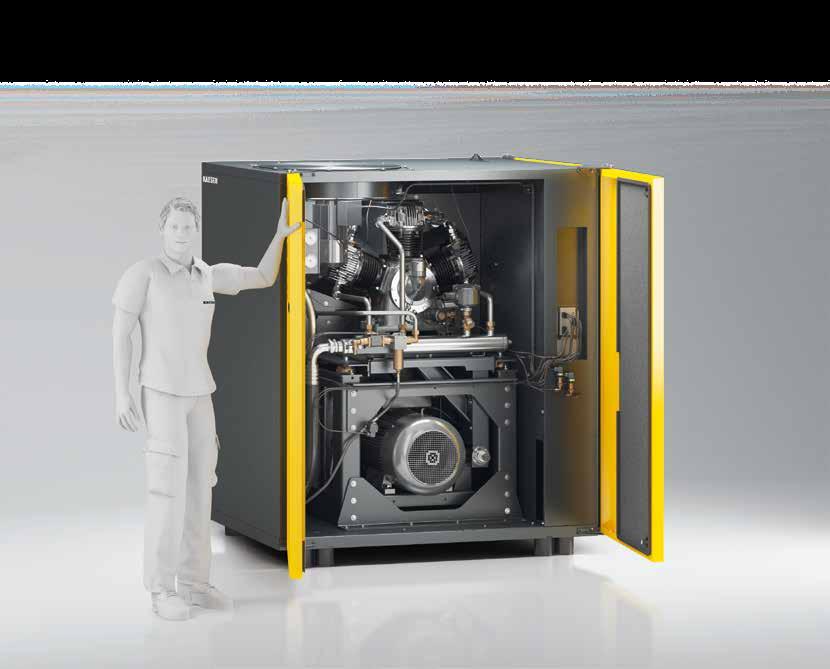

3 Μικρές διαστάσεις και άριστη πρόσβαση 3

4 4

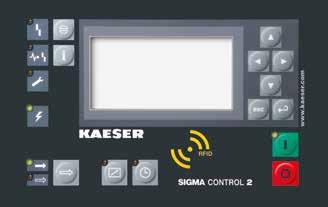

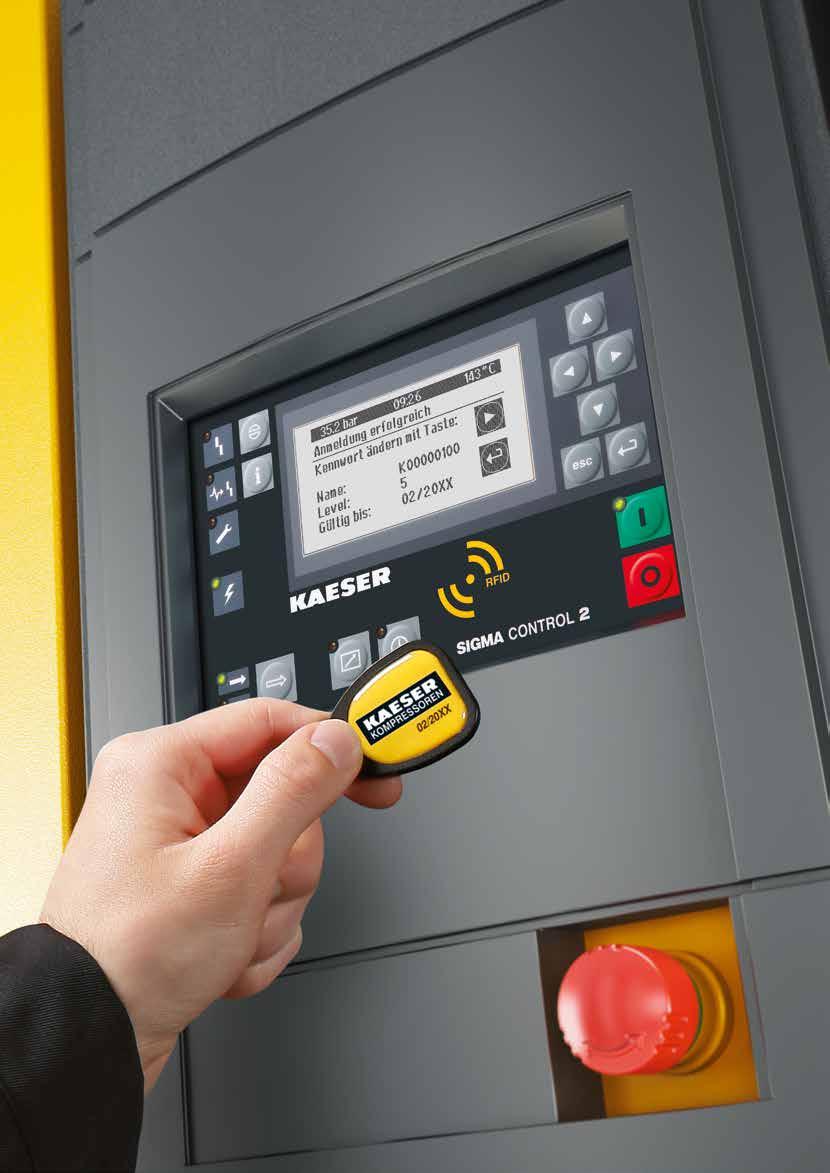

5 SIGMA CONTROL 2 Σχεδιασμένο για υπερσυμπιεστές Βασισμένο στην τεχνολογία των βιομηχανικών υπολογιστών, το σύστημα ελέγχου αεροσυμπιεστή SIGMA CONTROL 2 χρησιμοποιεί ένα ειδικά σχεδιασμένο λογισμικό για χρήση με υπερσυμπιεστές προκειμένου να διασφαλίζει πάντα αξιόπιστη και οικονομική λειτουργία. Μνήμη δεδομένων λειτουργίας και διακομιστής web Το SIGMA CONTROL 2 αποθηκεύει έως 1000 μηνύματα στη μνήμη συμβάντων και διατηρεί τα δεδομένα λειτουργίας για ένα χρόνο. Αυτό απλοποιεί σημαντικά τη διαδικασία διαγνωστικού ελέγχου και εξασφαλίζει απόλυτη ακρίβεια κατά τις εργασίες σέρβις και συντήρησης. Επιπλέον, ο ενσωματωμένος διακομιστής web επιτρέπει την εύκολη προβολή των δεδομένων λειτουργίας, των μηνυμάτων συντήρησης και των μηνυμάτων βλάβης σε οποιονδήποτε υπολογιστή, χωρίς να απαιτείται κάποιο ειδικό λογισμικό. Έξυπνος και αξιόπιστος έλεγχος Το SIGMA CONTROL 2 έχει σχεδιαστεί για να προσφέρει αποτελεσματικό έλεγχο και παρακολούθηση της λειτουργίας των αεροσυμπιεστών. Τα στοιχεία hardware, όπως η οθόνη υψηλής ευκρίνειας και η συσκευή ανάγνωσης RFID φροντίζουν για την αποτελεσματική επικοινωνία και την ενισχυμένη ασφάλεια του συστήματος. Οι διάφορες διασυνδέσεις προσφέρουν στο χρήστη μεγάλη ευελιξία, ενώ η υποδοχή κάρτας SD επιτρέπει την εύκολη εκτέλεση ενημερώσεων του λογισμικού που έχει σχεδιαστεί ειδικά για τους υπερσυμπιεστές C Κινητήρες IE3 για εξοικονόμηση ενέργειας Καθώς όλοι οι υπερσυμπιεστές της σειράς DN της KAESER διαθέτουν "premium efficiency" ηλεκτροκινητήρες IE3, προσφέρουν "περισσότερο αέρα με λιγότερη ενέργεια", ένα χαρακτηριστικό για το οποίο φημίζονται τα προϊόντα της KAESER σε όλο τον κόσμο. Αισθητήρας θερμοκρασίας υψηλής ακριβείας Στο πλαίσιο των ολοκληρωμένων δυνατοτήτων διαχείρισης των μηχανημάτων, το SIGMA CONTROL 2 παρακολουθεί τις θερμοκρασίες που είναι κρίσιμες για τη λειτουργία εξαρτημάτων, όπως για παράδειγμα των ηλεκτροκινητήρων. Η θερμοκρασία περιέλιξης των ηλεκτροκινητήρων μετριέται με τη βοήθεια ενός αισθητήρα θερμοκρασίας υψηλής ακριβείας από πλατίνα. 5

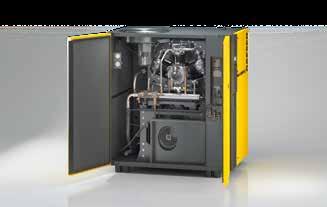

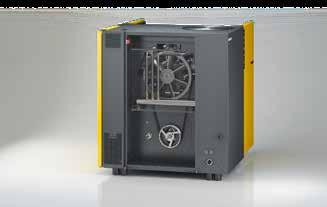

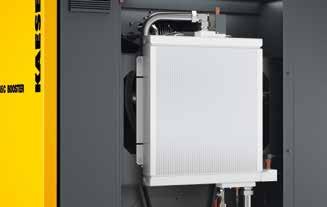

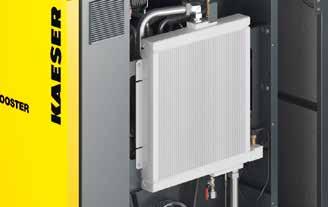

6 Λεπτομερής σχεδίαση Απλό και εύκολο σέρβις. Μεταψύκτης πεπιεσμένου αέρα Ο μεταψύκτης μη αποσυμπιεσμένου πεπιεσμένου αέρα εξασφαλίζει σύντομους κύκλους εναλλαγής στη λειτουργία μερικού φορτίου, άλλο ένα χαρακτηριστικό που συμβάλλει στην εξοικονόμηση ενέργειας. Οι μεγάλες επιφάνειες ψύξης από αλουμίνιο μειώνουν τη θερμοκρασία εξόδου του πεπιεσμένου αέρα σχεδόν στη θερμοκρασία περιβάλλοντος. Εύκολο σέρβις Όπως και τα φίλτρα αέρα, τα οποία αντικαθίστανται εύκολα από την μπροστινή πλευρά του μηχανήματος, έτσι και όλα τα ανταλλακτικά είναι εύκολα προσβάσιμα. Τα στοιχεία εξοικονόμησης χρόνου, όπως τα παραπάνω, διευκολύνουν και επιταχύνουν τις εργασίες σέρβις και συντήρησης, γεγονός που συνεπάγεται χαμηλότερο κόστος λειτουργίας και υψηλότερη διαθεσιμότητα. 6

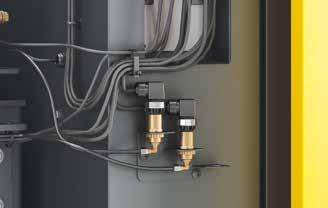

7 Ολοκληρωμένο σύστημα αισθητήρων Μια μεγάλη σειρά από αισθητήρες και διακόπτες για την παρακολούθηση των πιέσεων, των θερμοκρασιών, του αριθμού στροφών, της πίεσης και στάθμης λαδιού εξασφαλίζει την αξιόπιστη λειτουργία των υπερσυμπιεστών και, σε συνεργασία με το SIGMA CONTROL 2, επιτρέπει την απομακρυσμένη παρακολούθηση και την απεικόνιση των καταστάσεων λειτουργίας και των καταγεγραμμένων δεδομένων. Ηλεκτροκινητήρες με εξωτερική λίπανση Η λίπανση των ηλεκτροκινητήρων πρέπει να πραγματοποιείται κατά τη διάρκεια της λειτουργίας του μηχανήματος. Ωστόσο, αυτό δεν αποτελεί καθόλου πρόβλημα για τους υπερσυμπιεστές της σειράς DN καθώς αυτή η εργασία μπορεί να γίνει από το εξωτερικό του μηχανήματος, χωρίς να τίθεται το προσωπικό σέρβις σε κανένα κίνδυνο. Αυτό ισχύει τόσο για τον ηλεκτροκινητήρα του αεροσυμπιεστή όσο και για τον κινητήρα του ανεμιστήρα. 7

8 Προσαρμογή στις ανάγκες του χρήστη Προαιρετικοί εξοπλισμοί Κάθε υπερσυμπιεστής της σειράς DN μπορεί να προσαρμοστεί απόλυτα στις ανάγκες του κάθε χρήστη. Συμπίεση αζώτου Για τη συμπίεση του αζώτου (N 2) οι υπερσυμπιεστές της σειράς DN C είναι απόλυτα στεγανοί ώστε να αποτρέπουν την εισχώρηση του εξωτερικού αέρα και διατίθενται εξοπλισμένοι με πρόσθετους αισθητήρες. Η αποτελεσματική μείωση της πίεσης όταν το μηχάνημα βρίσκεται σε άφορτη λειτουργία εξοικονομεί πολλή ενέργεια ενώ εξασφαλίζει ταυτόχρονα υψηλή ποιότητα αζώτου. Βιδωτές βάσεις μηχανήματος Τα μηχανήματα της σειράς DN που τοποθετούνται σε ικριώματα, πλαίσια ή κοντέινερ μπορούν να εξοπλιστούν με ειδικά προσαρμοσμένες βάσεις για κορυφαία και αξιόπιστη ευστάθεια ανά πάσα στιγμή. Ψύξη νερού Οι υδρόψυκτοι υπερσυμπιεστές της σειράς DN προσφέρονται για εφαρμογές όπου η θερμοκρασία εξόδου του πεπιεσμένου αέρα πρέπει να είναι μικρότερη από τη θερμοκρασία περιβάλλοντος. Η ψύξη νερού εξασφαλίζει τη βέλτιστη αποβολή της θερμότητας και είναι ιδανική για χρήση με συστήματα ανάκτησης θερμότητας. SIGMA AIR MANAGER 4.0 Αυτό το πανίσχυρο κεντρικό σύστημα ελέγχου προσφέρει αποτελεσματικό έλεγχο και συντονισμένη διαχείριση για έως και 16 μηχανήματα παραγωγής πεπιεσμένου αέρα, ενώ ταυτόχρονα παρακολουθεί τα σχετικά εξαρτήματα για την επεξεργασία του αέρα. Επιπλέον, το SIGMA AIR MANAGER 4.0 επιτρέπει την πλήρη συμβατότητα όλων των συστημάτων παροχής πεπιεσμένου αέρα με τα περιβάλλοντα του Industrie

9 9

10 Παράδειγμα εξοικονόμησης μέσω της ανάκτησης θερμότητας (θερμός αέρας) για πετρέλαιο θέρμανσης (DN 45C) Μέγιστη διαθέσιμη θερμική ισχύς: 49,9 kw Τιμή θέρμανσης ανά λίτρο πετρελαίου θέρμανσης: 9,861 kwh/l 1 kw = 1 MJ/h x 3,6 Βαθμός απόδοσης πετρελαίου θέρμανσης-θέρμανσης: 0,9 Τιμή ανά λίτρο πετρελαίου θέρμανσης: 0,60 /l 49,9 kw x 2000 h 0,9 x 9,861 kwh/l x 0,60 /l = ετησίως Εξοικονόμηση κόστους 10

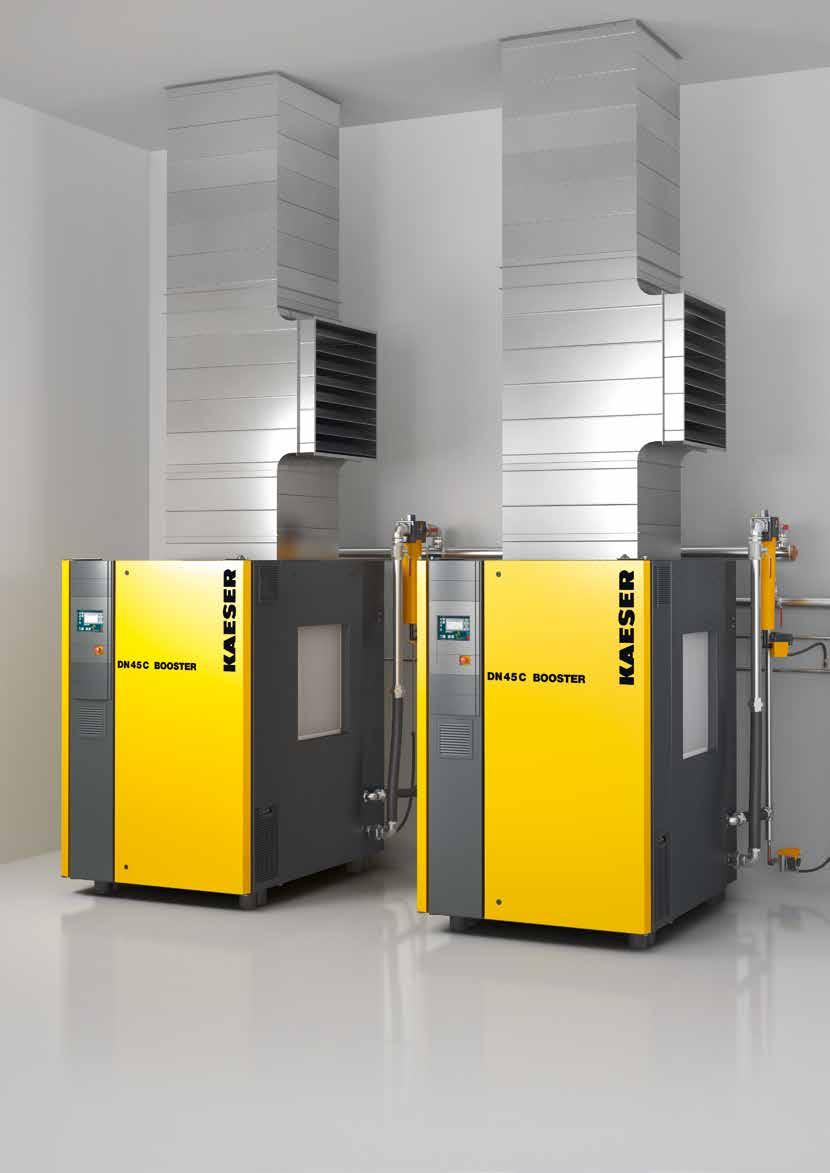

11 Ανάκτηση θερμότητας Αριστεία στην ενεργειακή εξοικονόμηση Τα έξοδα μιας εταιρείας για "συμβατική" θέρμανση χώρου και νερού μπορούν να μειωθούν σημαντικά με την ανάκτηση και την αξιοποίηση της ανακυκλωμένης θερμότητας από έναν αεροσυμπιεστή. Up to 96 % usable for heating Η ανάκτηση θερμότητας μειώνει το κόστος Οι αεροσυμπιεστές μετατρέπουν την τροφοδοτούμενη ηλεκτρική ενέργεια σε 100% θερμότητα. Από αυτό το ποσοστό, έως και το 96% είναι διαθέσιμο για ανάκτηση θερμότητας. Εάν ληφθούν υπόψη οι επιλογές που προσφέρει η ολοκληρωμένη ανάκτηση της θερμότητας κατά τη φάση σχεδίασης ενός νέου κτιρίου, οι χώροι παραγωγής μπορούν να εγκαταλείψουν πλήρως τα συμβατικά συστήματα θέρμανσης. Άμεση ανάκτηση θερμότητας Η θερμότητα παράγεται πλέον πανεύκολα: Η ανακτήσιμη θερμότητα από τους αερόψυκτους αεροσυμπιεστές συλλέγεται και διοχετεύεται στα σημεία που απαιτούν θέρμανση μέσω αεραγωγών με πτερύγια. Αυτό μειώνει σημαντικά τα έξοδα θέρμανσης το χειμώνα αλλά και κατά τις μεταβατικές περιόδους μεταξύ των εποχών. 60 Pascal Αποδοτική ψύξη Η αποδοτική ψύξη του πεπιεσμένου αέρα που προσφέρει ο μεταψύκτης αλουμινίου έχει ως αποτέλεσμα την αύξηση της ανακτήσιμης θερμότητας που μπορεί να χρησιμοποιηθεί για σκοπούς θέρμανσης του αέρα. Έτσι, μειώνεται σημαντικά το φορτίο στα κατάντη εξαρτήματα επεξεργασίας, ενώ αυξάνεται η αξιοπιστία της λειτουργίας. Πανίσχυρος ανεμιστήρας Η εξαιρετικά υψηλή εναπομείνουσα ώση του ανεμιστήρα αέρα εξαγωγής εξασφαλίζει τη μεταφορά του θερμού αέρα στα σημεία κατανάλωσης - ακόμη και σε μεγάλες αποστάσεις μέσω αγωγών - χωρίς να απαιτούνται βοηθητικοί ανεμιστήρες ή επιπλέον κατανάλωση ενέργειας. 11

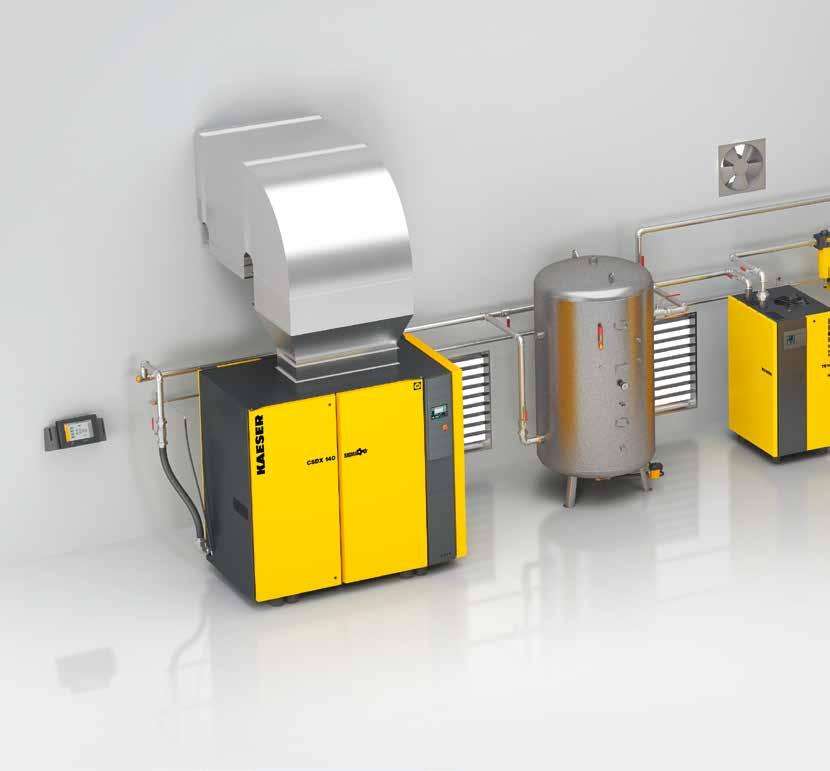

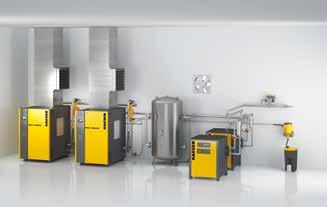

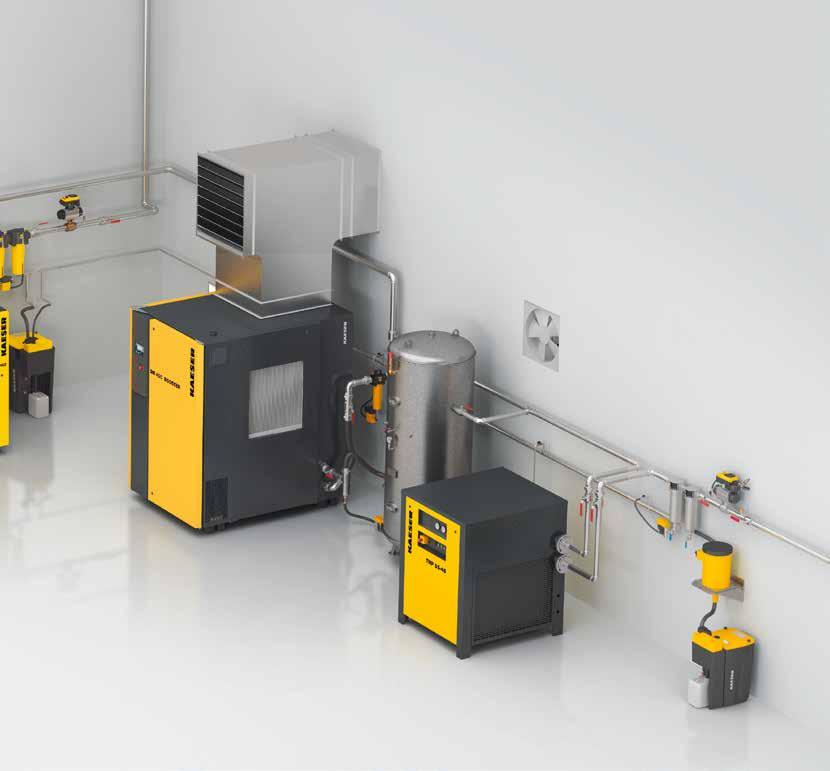

12 Σταθμοί πεπιεσμένου αέρα με υπερσυμπιεστές Ολοκληρωμένες λύσεις τέλεια προσαρμοσμένες στις ανά Τα συστήματα παροχής πεπιεσμένου αέρα που συνεχίζουν να προσφέρουν ενεργειακή απόδοση και υψηλή αξιοπιστία για μεγάλο χρονικό διάστημα είναι πολλά περισσότερα από το σύνολο των αεροσυμπιεστών και εξαρτημάτων επεξεργασίας πεπιεσμένου αέρα που διαθέτουν. Ένας "πραγματικός" πάροχος συστημάτων είναι ικανός να εξασφαλίσει ένα ολοκληρωμένο σύστημα από πλήρως εναρμονισμένα μεταξύ τους εξαρτήματα που θα ανταποκρίνεται στις εξατομικευμένες ανάγκες του κάθε χρήστη. Οι ειδικοί στον πεπιεσμένο αέρα της KAESER Εικ.: Σταθμός πεπιεσμένου αέρα - Χαμηλή και υψηλή πίεση 12

13 γκες του κάθε χρήστη KOMPRESSOREN διαθέτουν μακροχρόνια εμπειρία στο σχεδιασμό και την ανάπτυξη συστημάτων παροχής πεπιεσμένου αέρα -τόσο για εφαρμογές χαμηλής όσο και υψηλής πίεσης - προκειμένου να προσφέρουν μια ολοκληρωμένη λύση που θα περιλαμβάνει μόνο τα πιο ποιοτικά προϊόντα. Πλεονεκτήματα: Σύμφωνα και με το "μότο" της KAESER, τώρα μπορείτε να απολαμβάνετε "περισσότερο πεπιεσμένο αέρα με λιγότερη ενέργεια". 13

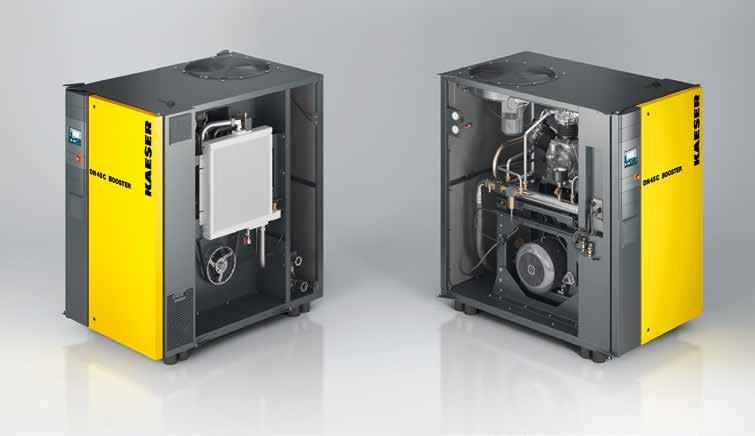

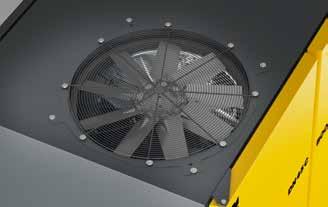

14 Έξυπνη διαχείριση θερμοκρασίας Βελτιστοποιημένη παροχή αέρα ψύξης Οι αεροσυμπιεστές αυτής της σειράς προσφέρουν ξεχωριστή παροχή αέρα ψύξης για το στοιχείο συμπίεσης, τον ηλεκτροκινητήρα και τον πίνακα ελέγχου με αναρρόφηση του αέρα ψύξης μέσω οπών στη δεξιά πλευρά του περιβλήματος. Στο άκρο του κυκλώματος παροχής αέρα ψύξης, αυτές οι δέσμες αέρα συνενώνονται και αποβάλλονται προς τα επάνω μέσω του ανοίγματος αέρα εξαγωγής στο επάνω μέρος του περιβλήματος. Αυτή η έξυπνη σχεδίαση αποτρέπει με αξιόπιστο τρόπο τον ψυχρό αέρα αναρρόφησης να αναμειχθεί με τον θερμό αέρα εξαγωγής για μεγαλύτερη απόδοση. Έτσι, το θερμικό φορτίο διατηρείται πάντα χαμηλό: Ένα ξεχωριστό, ενεργειακά απαιτητικό σύστημα ψύξης για την ψύξη κατά την άφορτη λειτουργία του μηχανήματος είναι, συνεπώς, αναγκαίο μόνο σε εξαιρετικές περιπτώσεις. Είσοδος αέρα ψύξης: Μεταψύκτης και σύστημα ψύξης αεροσυμπιεστή Αέρας ψύξης κινητήρα Έξοδος αέρα ψύξης 14 KAESER PET AIR Αυτό το ολοκληρωμένο σύστημα υπερσυμπιεστή συνδυάζει την παραγωγή αέρα εμφύσησης και ελέγχου σε ένα και μόνο σύστημα, έτοιμο για λειτουργία. Ο κοχλιοφόρος αεροσυμπιεστής, ο υπερσυμπιεστής αέρα εμφύσησης, το σύστημα ελέγχου και όλος ο εξοπλισμός επεξεργασίας πεπιεσμένου αέρα τοποθετούνται σε ένα πλαίσιο βάσης και είναι έτοιμα για λειτουργία. Το SIGMA PET AIR χρησιμοποιείται για ογκομετρική παροχή έως 2772 m³/h και με αέρα εμφύσησης έως 45 bar. Και όλα αυτά με την εγγυημένη αξιοπιστία, την οικονομική αποδοτικότητα και την ποιότητα πεπιεσμένου αέρα της KAESER.

15 Μηχανήματα έτοιμα για λειτουργία Η νέα ολοκληρωμένη λύση Οι υπερσυμπιεστές της σειράς DN παραδίδονται ως συστήματα έτοιμα για χρήση και είναι απολύτως προσαρμοσμένοι στους "ανάντη αεροσυμπιεστές". Χάρη στο προσαρμοσμένο σύστημα ελέγχου SIGMA CONTROL 2, οι υπερσυμπιεστές είναι έτοιμοι για σύνδεση ενώ παρακολουθούνται αυτόματα, πράγμα που αποτελεί σημαντικό πλεονέκτημα για τη διατήρηση του χρόνου και του κόστους εγκατάστασης σε χαμηλά επίπεδα. Η KAESER αποτελεί, συνεπώς, έναν από τους πρώτους κατασκευαστές στον τομέα των υπερσυμπιεστών που σχεδίασε τόσο εύχρηστες ολοκληρωμένες λύσεις, στο πλαίσιο ενός και μόνο συμπαγούς περιβλήματος. Ανεμιστήρας με υψηλή εναπομείνουσα ώση Σύστημα ελέγχου SIGMA CONTROL 2 Αποδοτικός ψύκτης Ενσωματωμένοι αισθητήρες Ηχομονωτικό περίβλημα Εικ.: Υπερσυμπιεστές - Σειρά DN C Κινητήρας εξοικονόμησης ενέργειας IE3 Σχεδίαση Plug & Work 15

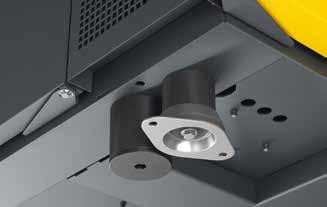

16 Εξοπλισμός Συνολική εγκατάσταση Έτοιμη για λειτουργία, πλήρως αυτόματη, ηχομονωμένη, αντικραδασμική, αυτόματα ρυθμιζόμενη τάση ιμάντα, χαμηλοί αριθμοί στροφών για μεγάλη διάρκεια ζωής και σταθερά υψηλό βαθμό απόδοσης, εξαρτήματα επένδυσης με ηλεκτροστατική βαφή, δυνατότητα χρήσης σε θερμοκρασία περιβάλλοντος έως +45 C, σχεδίαση για εύκολο σέρβις: Έδρανα των κινητήρων μετάδοσης κίνησης και ανεμιστήρα με δυνατότητα εξωτερικής επαναλίπανσης, υψηλής ποιότητας υλικά, ανθεκτική κατασκευή, προσεγμένη συναρμολόγηση και δοκιμαστική λειτουργία Κύκλωμα λαδιού Η ενσωματωμένη αντλία λαδιού λαμβάνει κίνηση από τον στροφαλοφόρο του στοιχείου συμπίεσης. Το σύστημα λίπανσης υπό πίεση με ενσωματωμένο φίλτρο λαδιού φροντίζει για την απρόσκοπτη παροχή του λαδιού. Η συνεχής παρακολούθηση της πίεσης και της στάθμης του λαδιού εξασφαλίζει αξιόπιστη λειτουργία. Υδρόψυκτη έκδοση (προαιρετικός εξοπλισμός) Εξοπλισμένη με πολύαυλο εναλλάκτη θερμότητας από CuNi10Fe. Έκδοση αζώτου (προαιρετικός εξοπλισμός) Στη λειτουργία με μερικό φορτίο, το ειδικό σύστημα παράκαμψης αποτρέπει αποτελεσματικά την είσοδο του αέρα περιβάλλοντος. Πρέπει να δοθεί ιδιαίτερη προσοχή, ώστε να αναρροφάται μόνο ξηρό άζωτο (μέγ. 20% σχετική υγρασία). Στη σειρά DNC, η ελεγχόμενη ενεργοποίηση των βαλβίδων μειώνει περαιτέρω την πίεση και την κατανάλωση ισχύος στην άφορτη λειτουργία. Οι πρόσθετοι αισθητήρες φροντίζουν για την υψηλή αξιοπιστία της λειτουργίας. Ηλεκτρικά εξαρτήματα Ηλεκτροκινητήρας IE3 τύπου premium efficiency με αισθητήρες θερμοκρασίας περιέλιξης Pt 100 για παρακολούθηση κινητήρα, ξεχωριστός αξονικός ανεμιστήρας με υψηλή εναπομείνουσα ώση, πίνακας ελέγχου κατά IP 54, εξαερισμός πίνακα ελέγχου, αυτόματος συνδυασμός διακόπτη αστέρα-τριγώνου, ρελέ υπερφόρτωσης, μετασχηματιστής ελέγχου, αισθητήρες αρχικής και τελικής πίεσης, αισθητήρας PT-100 για την τελική θερμοκρασία συμπίεσης των επιμέρους κυλίνδρων και της θερμοκρασίας εξόδου του πεπιεσμένου αέρα, αισθητήρας πίεσης λαδιού και αισθητήρας στάθμης λαδιού, τερματικός διακόπτης στο κάλυμμα πίνακα συνδέσεων στην πλευρά του ψύκτη. SIGMA CONTROL 2 LED σε χρώματα σηματοδότη για ένδειξη της κατάστασης λειτουργίας, οθόνη κειμένου, επιλογή 30 γλωσσών, πλήκτρα με εικονογράμματα Soft-Touch, πλήρως αυτόματη παρακολούθηση και ρύθμιση, διασυνδέσεις: Ethernet, επιπλέον προαιρετικές μονάδες επικοινωνίας για: Profibus DP, Modbus, Profinet και Devicenet. Υποδοχή κάρτας μνήμης SD (8 GB στο στάνταρ εξοπλισμό) για εγγραφή δεδομένων και ενημερώσεις, συσκευή ανάγνωσης RFID, διακομιστής web για γραφική αναπαράσταση των δεδομένων μέτρησης και λειτουργίας, ένδειξη κατάστασης (έμφορτη/άφορτη λειτουργία και διακοπή λειτουργίας) και προβολή ιστορικού μηνυμάτων (μηνύματα λειτουργίας, προειδοποίησης και βλάβης). SIGMA AIR MANAGER 4.0 Η προηγμένη προσαρμοζόμενη ρύθμιση 3-D advanced υπολογίζει προληπτικά μια πληθώρα δυνατοτήτων και, στη συνέχεια, επιλέγει πάντα την ενεργειακά αποδοτικότερη. Έτσι, το SIGMA AIR MANAGER προσαρμόζει πάντα απόλυτα τις ογκομετρικές παροχές και την κατανάλωση ενέργειας των αεροσυμπιεστών στις τρέχουσες απαιτήσεις πεπιεσμένου αέρα. Ο ενσωματωμένος βιομηχανικός υπολογιστής με πολυπύρηνο επεξεργαστή σε συνδυασμό με την προσαρμοζόμενη ρύθμιση 3-D advanced επιτρέπει αυτήν τη βελτιστοποίηση. Χάρη στους μετατροπείς διαύλου SIGMA NETWORK (SBU) παρέχονται όλες οι δυνατότητες για την εκπλήρωση των πελατειακών απαιτήσεων. Οι SBU είναι προαιρετικά εξοπλισμένοι με ψηφιακές και αναλογικές μονάδες εισόδου και εξόδου ή/και θύρες SIGMA NETWORK και επιτρέπουν την απρόσκοπτη εμφάνιση της ογκομετρικής παροχής, του σημείου δρόσου υπό πίεση, της ισχύος ή των μηνυμάτων βλάβης. Το SIGMA AIR MANAGER 4.0 διαθέτει, μεταξύ άλλων, μακροπρόθεσμα δεδομένα για αναφορές και ελέγχους, καθώς και για την ενεργειακή διαχείριση κατά ISO (βλέπε γράφημα στη δεξιά σελίδα) 16

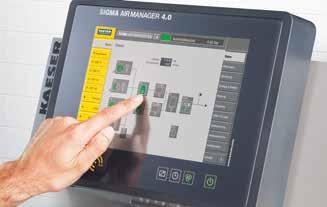

17 SIGMA AIR MANAGER 4.0 KOMPRESSOREN Station Automatikbetrieb bar Station Status Leistung Volumenstrom Kompressoren kw m³/min Meldungen C1 - DN 37 C Monitoring C1 C2 - DN 37 C D1 F1 Energie & Kosten F3 C3 - N G Wartung Trockner Filter R1 C2 DHS1 Druckluftbehälter Regelung SAM 2.Logic D2 F2 F4 Zeitsteuerung C3 Inbetriebnahme Kondensataufbereitung CT1 Konfiguration Regelventile Kontakt i ψηφιακές συσκευές εξόδου π.χ. laptop Κέντρο ελέγχου Κέντρο ελέγχου KAESER CONNECT SIGMA AIR MANAGER 4.0 KOMPRESSOREN Station Automatikbetrieb bar Station Status kw m³/min Leistung Kompressoren Volumenstrom Meldungen C1 - DN 37 C Monitoring C1 C2 - DN 37 C D1 F1 Energie & Kosten F3 C3 - N G Trockner Filter C2 R1 DHS1 F2 F4 Zeitsteuerung C3 Kondensataufbereitung CT1 Regelung SAM 2.Logic D2 Druckluftbehälter Μονάδα επικοινωνίας π.χ. Modbus TCP Wartung Inbetriebnahme Konfiguration Regelventile Kontakt i SIGMA AIR MANAGER 4.0 KAESER SIGMA NETWORK Σύστημα ελέγχου SIGMA CONTROL 2 Start Control STC Sigma Network Μετατροπέας διαύλου Σύνδεση υπερσυμπιεστών με το Sigma Control 2 Δυνατότητα σύνδεσης με συμβατικούς υπερσυμπιεστές Διάφορες δυνατότητες σύνδεσης με στοιχεία επεξεργασίας Ασφαλή δεδομένα ασφαλής λειτουργία! 17

18 Τεχνικά στοιχεία Αερόψυκτη έκδοση (50 Hz) Modell Μοντέλο Αρχική Vordruck πίεση Τελική Enddruck πίεση Ογκομετρική Volumenstrom παροχή Αριθμός Anzahl εμβόλων Kolben Αριθμός Drehzahl στροφών Kompressorblock στοιχείου συμπίεσης Schalldruckpegel Στάθμη ηχητικής πίεσης Anschluss Σύνδεση πεπιεσμένου Druckluftαέρα Abmessungen Διαστάσεις Π B x T Β x HΥ Masse Μάζα bar bar m³/min 1/min db(a) Στην vordruckseitig πίεσης τελικής seitig πλευρά Στην enddruck- πλευρά αρχικής πίεσης mm kg , DN 22 C DN 30 C DN 37 C DN 45 C 7,5 30 6, , , , ,5 30 8, , , ,5 30 9, , , , , ,5 30 9, , , G 2 G 1½ 1280 x 1830 x G 2 G 1½ 1280 x 1830 x G 2 G 1½ 1280 x 1830 x G 2 G 1½ 1280 x 1830 x Υδρόψυκτη έκδοση (50 Hz) Modell Μοντέλο Αρχική Vordruck πίεση Τελική Enddruck πίεση Ογκομετρική Volumenstrom παροχή Αριθμός Anzahl εμβόλων Kolben Αριθμός Drehzahl στροφών Kompressorblock στοιχείου συμπίεσης Schalldruckpegel Στάθμη ηχητικής πίεσης Anschluss Σύνδεση πεπιεσμένου Druckluftαέρα Abmessungen Διαστάσεις Π B x T Β x HΥ Masse Μάζα bar bar m³/min 1/min db(a) Στην vordruckseitig πίεσης τελικής seitig πλευρά Στην enddruck- πλευρά αρχικής πίεσης mm kg , DN 22 C DN 30 C DN 37 C DN 45 C 7,5 30 6, , , , ,5 30 8, , , ,5 30 9, , , , , ,5 30 9, , , G 2 G 1½ 1280 x 1830 x G 2 G 1½ 1280 x 1830 x G 2 G 1½ 1280 x 1830 x G 2 G 1½ 1280 x 1830 x *) Ογκομετρική παροχή συνολικού συστήματος κατά ISO 1217: 2009, παράρτημα C: απόλυτη πίεση εισαγωγής 1 bar (a), θερμοκρασία εισαγωγής ψύξης και αέρα 20 C **) Στάθμη ηχητικής πίεσης κατά ISO 2151 και κατά το βασικό πρότυπο ISO , ανοχή: ± 3 db (A) 18

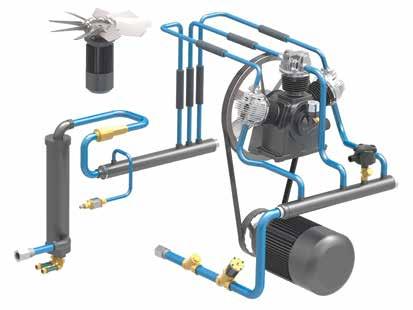

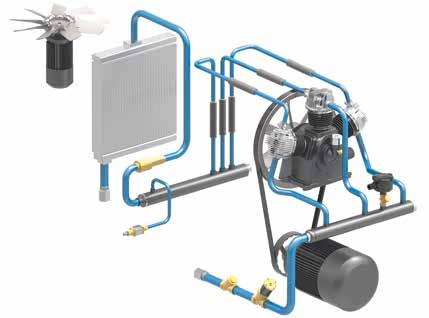

19 Τρόπος λειτουργίας Αερόψυκτη έκδοση 1) Κινητήρας ανεμιστήρα 2) Ψύκτης αέρα (αερόψυκτος) 3) Έξοδος πεπιεσμένου αέρα 4) Βαλβίδα αντεπιστροφής πλευράς πίεσης 5) Σωλήνας συλλογής πλευράς πίεσης 6) Βαλβίδα εκτόνωσης 7) Είσοδος πεπιεσμένου αέρα 8) Τραπεζοειδής ιμάντας 9) Παγίδα σωματιδίων πλευράς εισόδου 10) Βαλβίδα εισαγωγής 11) Ηλεκτροκινητήρας αεροσυμπιεστή 12) Σωλήνας συλλογής πλευράς εισόδου 13) Στοιχείο συμπίεσης 14) Φίλτρο αέρα για διάταξη ρύθμισης άφορτης λειτουργίας Υδρόψυκτη έκδοση 1) Κινητήρας ανεμιστήρα 2) Ψύκτης νερού (υδρόψυκτος) 3) Έξοδος πεπιεσμένου αέρα 4) Βαλβίδα αντεπιστροφής πλευράς πίεσης 5) Σωλήνας συλλογής πλευράς πίεσης 6) Βαλβίδα εκτόνωσης 7) Είσοδος πεπιεσμένου αέρα 8) Τραπεζοειδής ιμάντας 9) Παγίδα σωματιδίων πλευράς εισόδου 10) Βαλβίδα εισαγωγής 11) Ηλεκτροκινητήρας αεροσυμπιεστή 12) Σωλήνας συλλογής πλευράς εισόδου 13) Στοιχείο συμπίεσης 14) Συνδέσεις νερού ψύξης 15) Φίλτρο αέρα για διάταξη ρύθμισης άφορτης λειτουργίας 19

20 Παγκόσμια παρουσία Ως μία από τις μεγαλύτερες εταιρείες κατασκευής αεροσυμπιεστών και διάθεσης συστημάτων πεπιεσμένου αέρα, η KAESER KOMPRESSOREN βρίσκεται σε όλα τα μέρη του κόσμου. Σε περισσότερες από 100 χώρες, τα υποκαταστήματα και οι συνεργάτες μας διαθέτουν στους πελάτες μας υπερσύγχρονα, αποδοτικά και αξιόπιστα συστήματα πεπιεσμένου αέρα. Έμπειροι σύμβουλοι και μηχανικοί παρέχουν πλήρη συμβουλευτική υποστήριξη και αναπτύσσουν ξεχωριστές και ενεργειακά αποδοτικές λύσεις για όλα τα πεδία χρήσης του πεπιεσμένου αέρα. Χάρη στο παγκόσμιο δίκτυο υπολογιστών του διεθνούς ομίλου εταιρειών της KAESER, όλοι οι πελάτες μας σε κάθε σημείο του πλανήτη έχουν πρόσβαση στην τεχνογνωσία μας. Το εξειδικευμένο παγκόσμιο δίκτυο πωλήσεων και σέρβις εξασφαλίζει τη μέγιστη δυνατή διαθεσιμότητα όλων των προϊόντων και υπηρεσιών της KAESER σε ολόκληρο τον κόσμο. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-481GR Με την επιφύλαξη τεχνικών τροποποιήσεων! /18
