KAESER FILTER. Σειρά KF F6 έως F320 Καθαρός πεπιεσμένος αέρας με χαμηλό κόστος Ογκομετρική παροχή 0,6 έως 32,0 m³/min, πίεση 2 έως 16 bar KOMPRESSOREN

Transcript

1 KOMPRESSOREN KAESER FILTER Σειρά KF F6 έως F320 Καθαρός πεπιεσμένος αέρας με χαμηλό κόστος Ογκομετρική παροχή 0,6 έως 32,0 m³/min, πίεση 2 έως 16 bar

2 Σειρά KF F6 έως F320 Καθαρός πεπιεσμένος αέρας με χαμηλό κόστος Τα προϊόντα KAESER FILTER είναι το κλειδί για να έχετε πεπιεσμένο αέρα οποιασδήποτε κατηγορίας καθαρότητας που ορίζεται από το πρότυπο ISO Αυτό επιτυγχάνεται με ελάχιστη διαφορική πίεση. Με ειδική σχεδίαση για εύκολο σέρβις, το περίβλημα του φίλτρου ανοίγει και κλείνει απλά και εύκολα, ενώ τα στοιχεία μπορούν να αντικατασταθούν γρήγορα και νοικοκυρεμένα. Τα KAESER FILTER διατίθενται σε τέσσερις βαθμούς φιλτραρίσματος. Με δώδεκα μεγέθη περιβλήματος, εξασφαλίζουν αποτελεσματικό φιλτράρισμα από 0,6 έως 32,0 m³/min. Καθαρότητα σύμφωνα με τα πρότυπα Τα KAESER FILTER χρησιμοποιούν σύγχρονα μέσα φιλτραρίσματος με βαθιές πτυχώσεις, για να απομακρύνουν σωματίδια και αερολύματα. Τα ισχυρά φλις άνθρακα συγκρατούν τους ατμούς των λαδιών. Σε συνδυασμό με τον πρωτοποριακό σχεδιασμό ροής, προσφέρουν υψηλή απόδοση φιλτραρίσματος με μικρή απώλεια πίεσης. Η εξαιρετική απόδοση των KAESER FILTER έχει εξακριβωθεί σύμφωνα με το πρότυπο ISO και έχει επιβεβαιωθεί από τον ανεξάρτητο ελεγκτικό οργανισμό Lloyd s Register. Εύκολο σέρβις και ασφαλής χειρισμός Τα KAESER FILTER διαθέτουν ανθεκτικά στη διάβρωση περιβλήματα αλουμινίου και σταθερά στοιχεία φίλτρου. Χάρη στον πρακτικό σύνδεσμο μπαγιονέτ, οι τσιμούχες του περιβλήματος και του στοιχείου τοποθετούνται στη θέση τους αυτόματα. Και οι δύο τσιμούχες αποτελούν αναπόσπαστο τμήμα του στοιχείου φίλτρου. Με αυτόν τον τρόπο, εξασφαλίζεται ότι το περίβλημα του φίλτρου μπορεί να στεγανοποιηθεί, μόνο εάν έχει εισαχθεί το στοιχείο φίλτρου. Η βίδα ασφάλισης δεν αφήνει το περίβλημα να ανοίξει υπό πίεση και χρησιμεύει στον εξαερισμό του περιβλήματος. Μικρή απώλεια πίεσης, μεγάλη εξοικονόμηση Η αξία ενός φίλτρου πεπιεσμένου αέρα εξαρτάται κυρίως από την απώλεια πίεσης. Τα KAESER FILTER διαθέτουν μεγάλα περιβλήματα, μεγάλες επιφάνειες φιλτραρίσματος, πρωτοποριακό σχεδιασμό ροής και αποδοτικά μέσα φιλτραρίσματος. Με αυτόν τον τρόπο, επιτυγχάνεται έως και 50 % μικρότερη απώλεια πίεσης σε σύγκριση με τα κοινά φίλτρα. Αυτό το ποσοστό παραμένει σχεδόν σταθερό καθόλη τη διάρκεια ζωής του στοιχείου φίλτρου. Έτσι, οι αεροσυμπιεστές φθείρονται λιγότερο, ενώ το κόστος και οι εκπομπές CO 2 μπορούν να μειωθούν σημαντικά. Παράδειγμα φίλτρου συσσωμάτωσης Savings through low pressure losses: 43 % Life-cycle costs Investment Compressed air fi lter Maintenance cost percentage - Ογκομετρική παροχή 17,7 m³/min - 50 % μικρότερη απώλεια πίεσης - 6,55 kw/(m³/min) - Πρόσθετες ενεργειακές απαιτήσεις 6 % ανά bar - Τιμή ρεύματος 0,2 /kwh Bh ανά έτος - Ετήσια εξυπηρέτηση χρέους για 10 έτη Energy costs 2

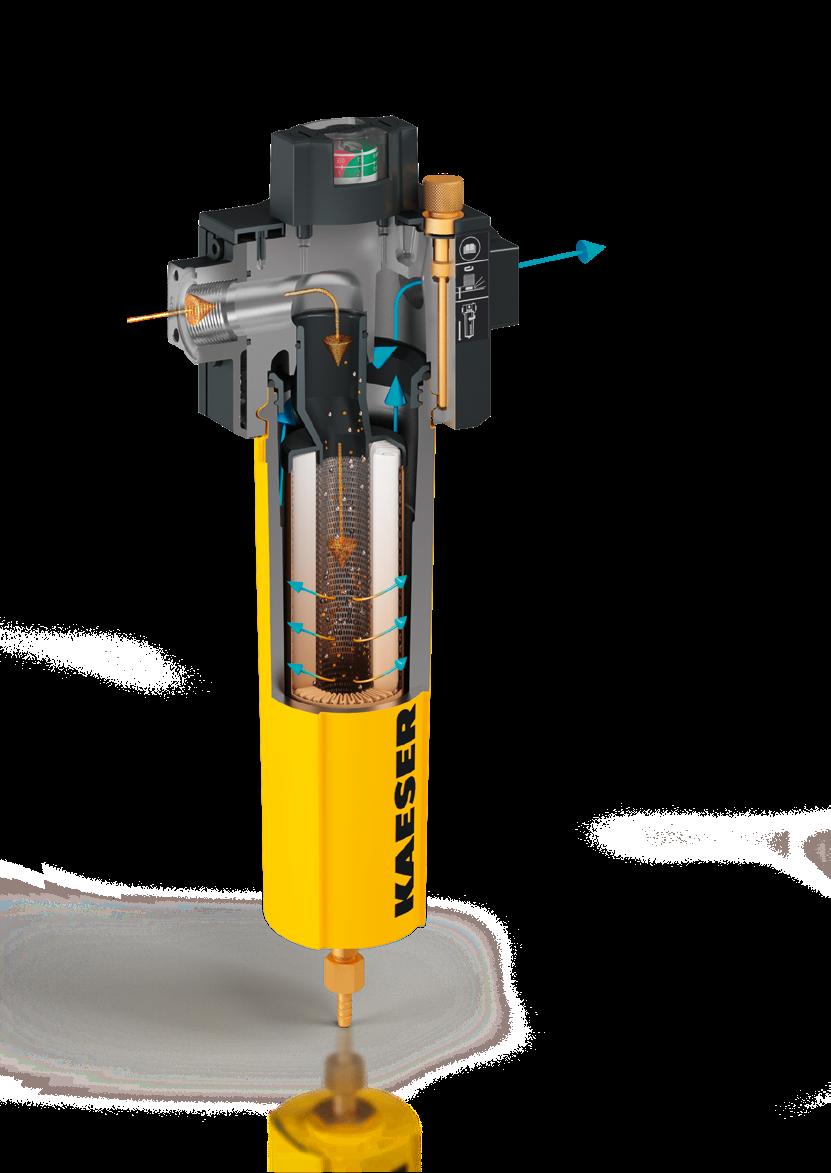

3 (1) Είσοδος πεπιεσμένου αέρα (2) Φλάντζα σύνδεσης, διαμορφώσιμο ονομαστικό πλάτος (3) Κεφαλή στοιχείου με τσιμούχα περιβλήματος και στοιχείου (4) Στοιχείο φίλτρου (5) Έξοδος συμπυκνωμάτων (εδώ με αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων) (6) Έξοδος πεπιεσμένου αέρα (7) Βίδα ασφάλισης (8) Σύνδεσμος μπαγιονέτ με τερματικό (9) Οπή εξαερισμού (10) Διαφορικό μανόμετρο Εικ.: Λειτουργία φίλτρου συσσωμάτωσης 3

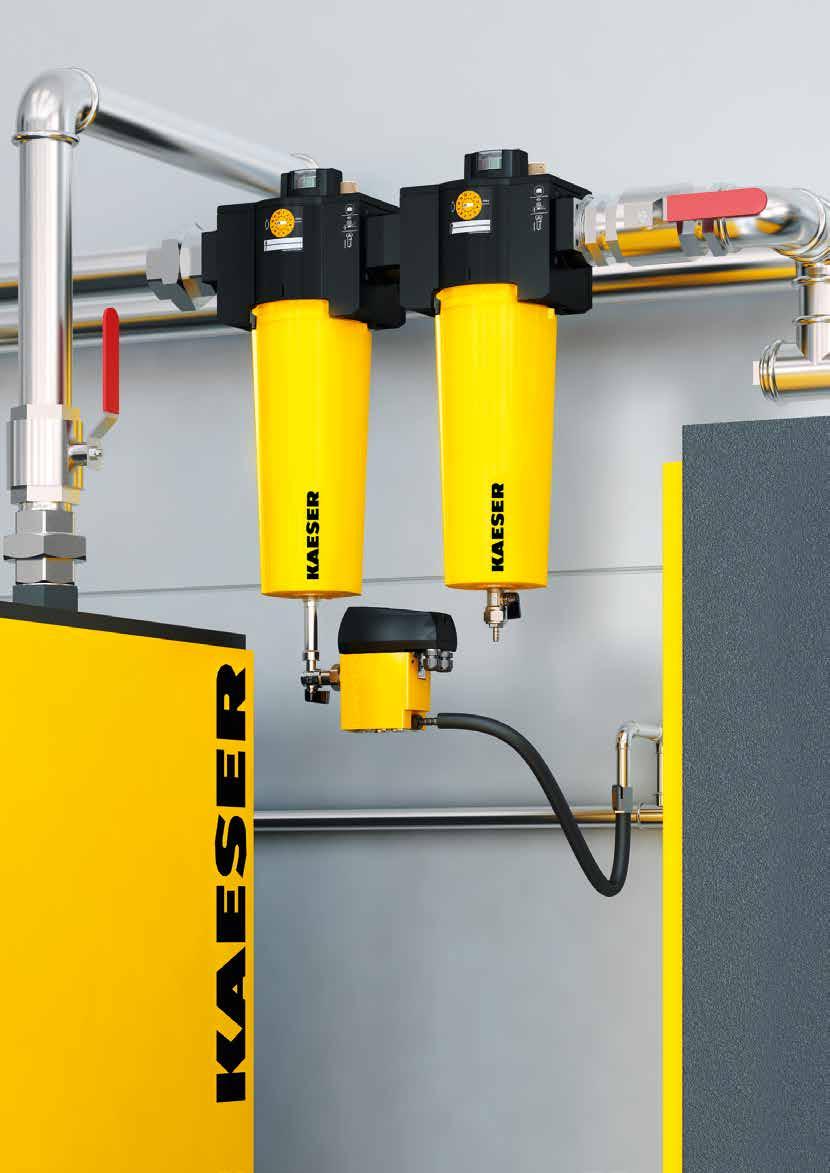

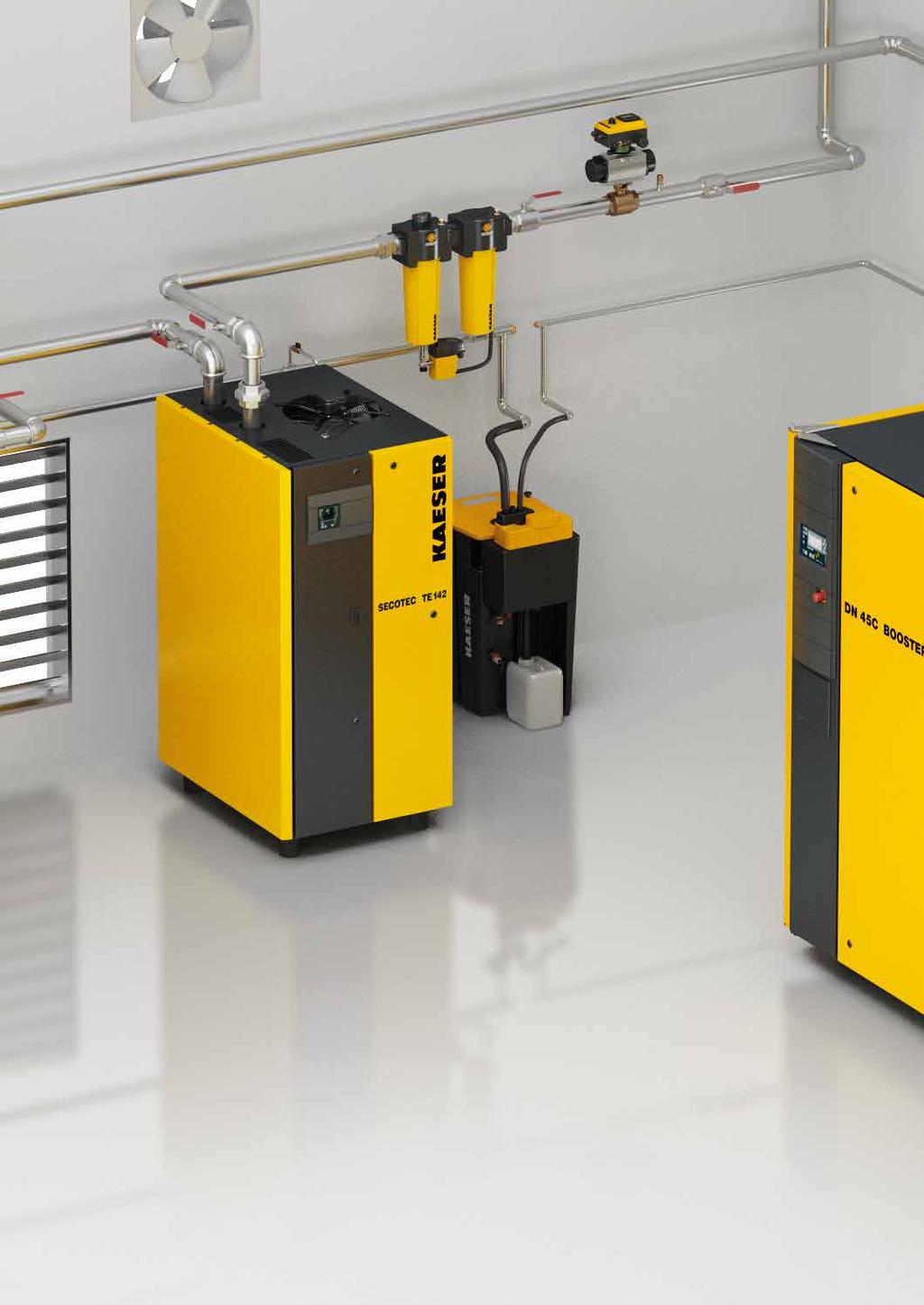

4 Τα KAESER FILTER διατίθενται σε τέσσερις βαθμούς φιλτραρίσματος υψηλής απόδοσης. Συνδέονται εύκολα σε συνδυασμούς φίλτρων. Όταν χρησιμοποιούνται με ξηραντές πεπιεσμένου αέρα και συστήματα διατήρησης πίεσης της KAESER KOMPRESSOREN, εξασφαλίζουν την αξιόπιστη επεξεργασία του πεπιεσμένου αέρα με γνώμονα τις εκάστοτε ανάγκες χωρίς να σπαταλούν ενέργεια. 4

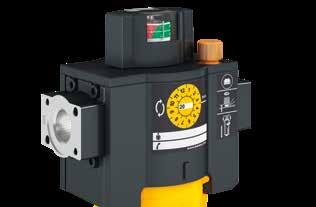

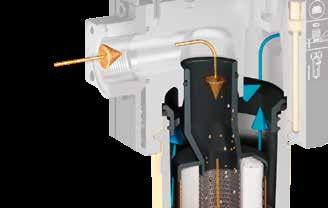

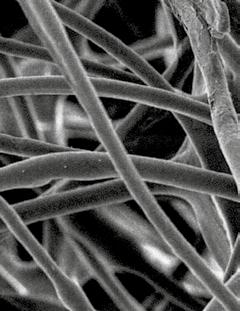

5 Σειρά KF F6 F320 Χαμηλή διαφορική πίεση για βέλτιστη απόδοση Για κάθε bar πίεσης που χάνεται, το κόστος του ρεύματος αυξάνεται κατά 6 % ανά m³/min πεπιεσμένου αέρα. Γι' αυτό, το μεγάλο μέγεθος των KAESER FILTER συμφέρει οικονομικά. Μεγάλη διατομή ροής Τα KAESER FILTER χρησιμοποιούν στοιχεία φίλτρου με ειδικές κεφαλές για βέλτιστη ροή. Το στόμιο εισαγωγής του φίλτρου έχει κλίση προς την είσοδο πεπιεσμένου αέρα, αυξάνοντας τη διατομή ροής στην πλευρά της εξόδου και περιορίζοντας σημαντικά την απώλεια πίεσης. Μεγάλη διάμετρος σύνδεσης Οι μεγάλες φλάντζες σύνδεσης των KAESER FILTER μειώνουν τις απώλειες πίεσης. Επειδή οι φλάντζες σύνδεσης διατίθενται σε πολλές διαμέτρους, τα KAESER FILTER μπορούν να προσαρμοστούν σε διάφορα δίκτυα σωληνώσεων χωρίς τη χρήση συστολών. dp (bar) Typically available filter Filter replacement Πηγή: Πηγή: KAESER FILTER F-KE 1 year t Χαμηλή αντίσταση ροής Το πολυεστερικό στρώμα αποστράγγισης εξασφαλίζει τη γρήγορη αποστράγγιση του λαδιού (αριστερά). Για να φιλτράρουν τον αέρα και να συγκρατούν τους ρύπους όσο το δυνατόν καλύτερα με μικρή απώλεια πίεσης, τα φίλτρα σκόνης και συσσωμάτωσης της KAESER διαθέτουν μέσα φιλτραρίσματος με πολλούς πόρους (δεξιά). Αποτελεσματική συγκράτηση ρύπων Ήδη από την αρχή της χρήσης τους, τα KAESER FILTER εξασφαλίζουν σημαντικά μικρότερη απώλεια πίεσης σε σύγκριση με τα κοινά φίλτρα. Μάλιστα, επειδή τα στοιχεία φίλτρου έχουν μεγάλη δυνατότητα συγκράτησης ρύπων, η απώλεια πίεσης διατηρείται σε χαμηλά επίπεδα για πολύ περισσότερο καιρό. Έτσι, το κόστος λειτουργίας παραμένει χαμηλό. Με την ετήσια συντήρηση των φίλτρων σκόνης και συσσωμάτωσης, αποφεύγονται οι κίνδυνοι που δημιουργούνται με το πέρασμα του χρόνου και εξασφαλίζεται η μέγιστη δυνατή καθαρότητα του πεπιεσμένου αέρα. 5

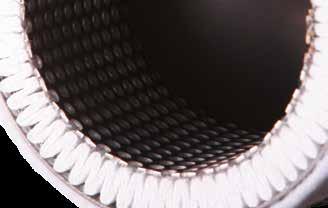

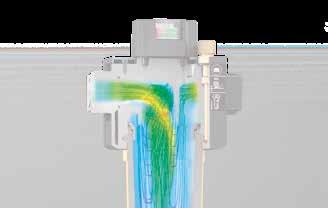

6 Σειρά KF F185 F3360 Καθαρότητα σύμφωνα με τα πρότυπα σε κάθε κατηγορία ποιότητας Τα μεγάλα KAESER FILTER έχουν υποβληθεί με επιτυχία σε λεπτομερείς δοκιμές και απαιτητικές μετρήσεις. Η αξιόπιστη και οικονομική λειτουργία των KAESER FILTER είναι πιστοποιημένη. Βέλτιστη κατανομή ροής Η κεφαλή του στοιχείου των KAESER FILTER είναι βελτιστοποιημένη, ώστε να εξασφαλίζει την καλύτερη δυνατή ροή. Χάρη στην εσωτερική της δομή, ο πεπιεσμένος αέρας διοχετεύεται στο κέντρο του στοιχείου, ώστε να κατανέμεται ομοιόμορφα στα μέσα φιλτραρίσματος. Έτσι, εξασφαλίζεται υψηλή απόδοση φιλτραρίσματος με ελάχιστη απώλεια πίεσης. Πτυχωτά στοιχεία φίλτρου Τα στοιχεία των φίλτρων σκόνης και συσσωμάτωσης της KAESER έχουν βαθιές πτυχώσεις, που σημαίνει ότι οι επιφάνειες φιλτραρίσματος είναι μεγάλες. Έτσι, χάρη στη βελτιωμένη τους απόδοση, αυτά τα φίλτρα έχουν πολύ μικρότερο κόστος λειτουργίας σε σχέση με τα κοινά φίλτρα. Φλις άνθρακα υψηλής απόδοσης Τα φίλτρα ενεργού άνθρακα της KAESER έχουν φλις άνθρακα υψηλής απόδοσης και, σε αντίθεση με τα κοινά φίλτρα, εμποδίζουν το σχηματισμό καναλιών και μειώνουν τη διαφορική πίεση. Επιπλέον, το φλις εμποδίζει αποτελεσματικά την απελευθέρωση των σωματιδίων. Ευέλικτοι συνδυασμοί Μπορείτε εύκολα να συνδυάσετε τα KAESER FILTER επιτόπου με προαιρετικά σετ σύνδεσης. Έτσι, με ένα φίλτρο συσσωμάτωσης KE (αριστερά) και ένα φίλτρο ενεργού άνθρακα KA (δεξιά) μπορείτε να φτιάξετε το συνδυασμό "Carbon Combination", που εκτός από αερολύματα και σωματίδια συγκρατεί επίσης ατμούς λαδιών. 6

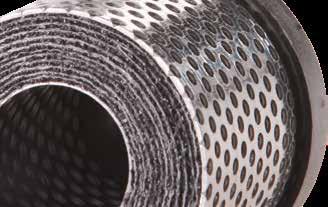

7 Βαθμός φιλτραρίσματος Αρχική διαφορική πίεση σε κατάσταση κορεσμού Αερολύματα στην είσοδο KB KE KD KA KBE KEA Φίλτρο συσσωμάτωσητωσης άνθρακα Extra Carbon Φίλτρο συσσωμά- Φίλτρο ενεργού Φίλτρο σκόνης Basic Extra Dust Adsorption Combination Combination < 140 mbar < 200 mbar < 30 mbar (νέο, στεγνό) < 40 mbar (νέο, στεγνό) 10 mg/m³ 10 mg/m³ < 200 mbar < 240 mbar Κατάλοιπα αερολυμάτων στην έξοδο βάσει ISO * < 0,1 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 10 mg/m³ 10 mg/m³ Μέσο φιλτραρίσματος Χρήση πτυχωτό με δομή υποστήριξης και πολυεστερικό φλις αποστράγγισης Φιλτράρισμα στερεών, υγρών αερολυμάτων και στερεών σωματιδίων * σύμφωνα με το ISO : χρήση όπως το KB, αλλά για πεπιεσμένο αέρα υψηλότερης ποιότητας Εναλλακτικά: Φίλτρο πολύ λεπτών σωματιδίων με βαθμό φιλτραρίσματος KD πτυχωτό με δομή υποστήριξης Αποκλειστικά για φιλτράρισμα στερεών σωματιδίων φλις άνθρακα υψηλής απόδοσης Αποκλειστικά για απομάκρυνση ατμών λαδιών 0,003 mg/m³ (συνολικό λάδι) Συνδυασμός Συνδυασμός KB και KE: χρήση KE και KA: όπως το KE, αλλά για φιλτράρισμα υψηλότερη αερολυμάτων, ποιότητα πεπιεσμένου στερεών σωματιδίων αέρα και ατμών λαδιών Εικ.: Μέρος της σειράς των στοιχείων φίλτρου 7

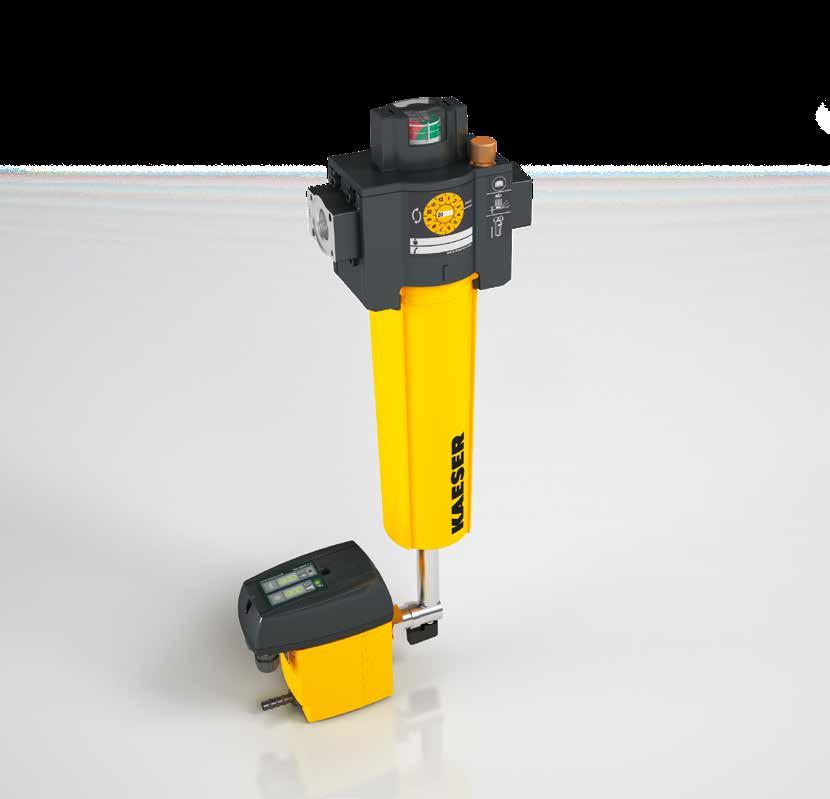

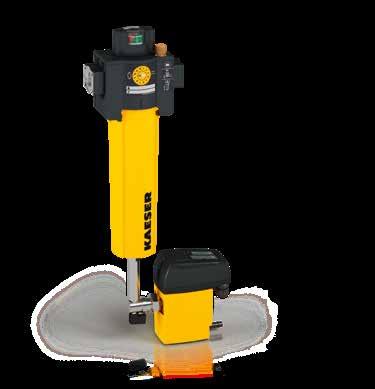

8 8 Εικ.: Φίλτρο συσσωμάτωσης με ECO-DRAIN 31 F

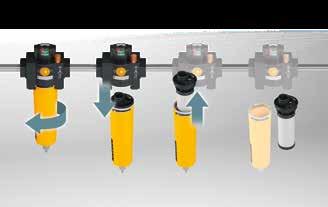

9 Σειρά KF F185 F3360 Ασφαλής χειρισμός, εύκολο σέρβις Στο πλαίσιο της σχετικής σύμβασης με τον πελάτη, η KAESER αναλαμβάνει τη λειτουργία πολλών σταθμών πεπιεσμένου αέρα. Ο σχεδιασμός, η υλοποίηση, η λειτουργία και η συντήρηση των σταθμών πεπιεσμένου αέρα είναι πράγματα που γνωρίζουμε από πρώτο χέρι. Χρησιμοποιούμε σταθερά αυτές τις γνώσεις μας, για να προσφέρουμε προϊόντα που είναι φιλικά προς τον χρήστη και έχουν ελάχιστες απαιτήσεις συντήρησης. Εύκολη αλλαγή στοιχείων Τα KAESER FILTER ανοίγουν εύκολα με το χέρι. Η συντήρησή τους είναι μια γρήγορη και καθαρή διαδικασία. Αφού βγάλετε το κέλυφος και το στοιχείο φίλτρου από την κεφαλή, μπορείτε να ξεβιδώσετε το στοιχείο φίλτρου. Δεν χρειάζεται να υπάρχει πολύς χώρος κάτω από το φίλτρο. Ασφαλές άνοιγμα Η βίδα ασφάλισης δεν αφήνει το κέλυφος του φίλτρου να ανοίξει κατά λάθος. Εάν ανοίξει, η τσιμούχα χαλαρώνει. Τότε ανοίγει μια οπή εξαερισμού. Εάν υπάρχει πίεση, ακούγεται ο αέρας που διαφεύγει προειδοποιώντας έτσι το χρήστη. Απλός σχεδιασμός: διάβρωση KAESER: κανένα σημάδι διάβρωσης Απλό έλασμα KAESER: σταθερό μορφοποιημένο έλασμα Αντιδιαβρωτικό περίβλημα Το περίβλημα των KAESER FILTER είναι χυτευμένο με αλουμίνιο ανθεκτικό στο θαλασσινό νερό. Η εξαιρετική του αντοχή στη διάβρωση επιβεβαιώθηκε έπειτα από εκατοντάδες ώρες δοκιμών με αλατονέφωση. Σταθεροί κλωβοί από ανοξείδωτο χάλυβα Τα στοιχεία φίλτρου της KAESER προστατεύονται από έναν εσωτερικό και έναν εξωτερικό κλωβό, οι οποίοι φτιάχνονται από σταθερά, ομοιόμορφα συγκολλημένα, διαμορφωμένα ελάσματα από ανοξείδωτο χάλυβα. Αυτοί οι κλωβοί είναι πιο ανθεκτικοί στο μηχανικό φορτίο σε σχέση με εκείνους που φτιάχνονται από απλά ελάσματα. 9

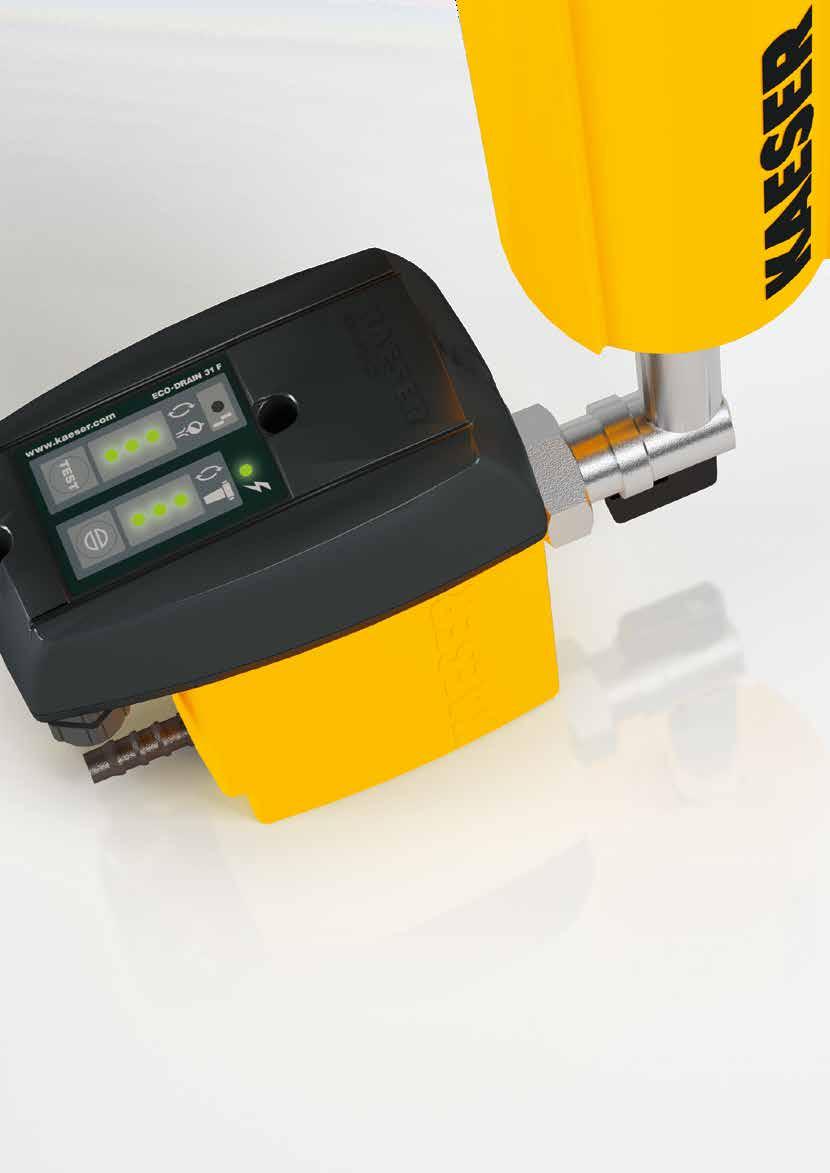

10 Σειρά KF F185 F3360 KAESER FILTER Για να διατηρείται ο απαιτούμενος βαθμός καθαρότητας του πεπιεσμένου αέρα, τα στοιχεία φίλτρου πρέπει να αντικαθίστανται στο τέλος της διάρκειας ζωής τους. Επίσης, για να φιλτράρονται αποτελεσματικά τα αερολύματα, πρέπει να απομακρύνονται τα συμπυκνώματα. Η αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN 31 F Vario σχεδιάστηκε ειδικά για χρήση σε φίλτρα συσσωμάτωσης. Τα συμπυκνώματα που δημιουργούνται απομακρύνονται αποτελεσματικά χωρίς να χάνεται πεπιεσμένος αέρας. Βαλβίδα οδηγός Βαλβίδα διαφράγματος Αισθητήρας στάθμης Χώρος συλλογής Χρονόμετρο σέρβις της διάταξης αποστράγγισης συμπυκνωμάτων Χρονόμετρο σέρβις του στοιχείου φίλτρου Παρακολούθηση της διάρκειας ζωής Η διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN 31 F παρακολουθεί όχι μόνο τα δικά της διαστήματα σέρβις, αλλά και τα διαστήματα σέρβις του συνδεδεμένου στοιχείου φίλτρου πεπιεσμένου αέρα. Η κατάσταση υποδεικνύεται από τις λυχνίες LED και μια επαφή προειδοποίησης χωρίς δυναμικό. Αξιόπιστη απόδοση, μηδενικές απώλειες Οι διατάξεις αποστράγγισης συμπυκνωμάτων ECO- DRAIN ανιχνεύουν τη στάθμη πλήρωσης και απομακρύνουν τα συμπυκνώματα με μια εμμέσως καθοδηγούμενη βαλβίδα διαφράγματος χωρίς να προκαλούν απώλεια πεπιεσμένου αέρα. Χάρη στη μεγάλη τους διατομή, αυτές οι διατάξεις δεν χρειάζονται σήτες, οι οποίες μάλιστα θα απαιτούσαν συντήρηση. Άνοιγμα/κλείσιμο της βαλβίδας σε κατάσταση συναγερμού7,5 sec 1 min 3 min 4 min 4 min Μήνυμα συναγερμού από την επαφή χωρίς δυναμικό Αυτόματη παρακολούθηση Αν υπάρξει κάποιο πρόβλημα με την εκροή συμπυκνωμάτων, η βαλβίδα ECO-DRAIN ανοίγει περιοδικά για ένα λεπτό. Αν δεν απομακρυνθούν τα συμπυκνώματα, ο χρήστης ειδοποιείται και η βαλβίδα ανοίγει ανά 4 λεπτά για 7,5 δευτερόλεπτα. Όταν απομακρυνθούν τα συμπυκνώματα, το ECO-DRAIN επανέρχεται στην κανονική λειτουργία. Δοκιμασμένη στεγανότητα και λειτουργία Όλα τα φθειρόμενα εξαρτήματα του ECO-DRAIN 31 F αντικαθίστανται μαζί με τη μονάδα σέρβις. Η τσιμούχα δεν χρειάζεται αντικατάσταση. Η διάταξη αποστράγγισης συμπυκνωμάτων και η μονάδα σέρβις ελέγχονται πλήρως στο εργοστάσιο ως προς την λειτουργία και τη στεγανότητα, προκειμένου να εξασφαλιστεί η σωστή εκτέλεση των εργασιών συντήρησης. 10

11 Εικ.: Φίλτρο συσσωμάτωσης με ECO-DRAIN 31 F Βαθμός φιλτραρίσματος KE KB ECO-DRAIN 31 F ECO-DRAIN 30 Αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων έως F142 κατ' επιλογή κατ' επιλογή κατ' επιλογή από F184 κατ' επιλογή έως F142 κατ' επιλογή κατ' επιλογή κατ' επιλογή από F184 κατ' επιλογή Μη αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων κατ' επιλογή (χρήση ως φίλτρο πολύ λεπτών σωματιδίων με βαθμό φιλτραρίσματος KD) Μηχανικό διαφορικό μανόμετρο κατ' επιλογή Μεταδότης διαφορικής πίεσης κατ' επιλογή κατ' επιλογή κατ' επιλογή KD KA έως F142 από F184 έως F142 από F184 στάνταρ κατ' επιλογή κατ' επιλογή στάνταρ 11

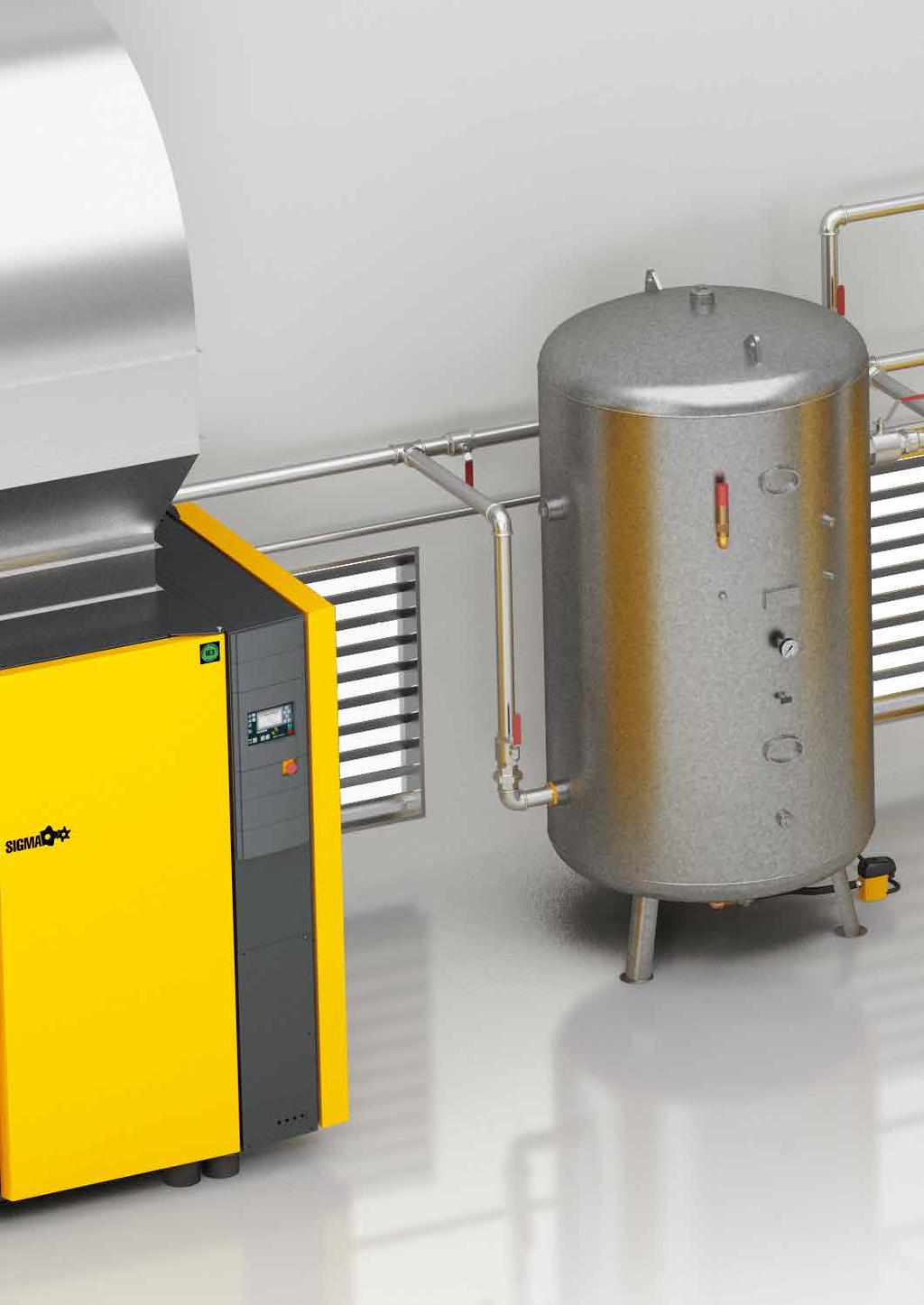

12 12 Αέρας κορυφαίας ποιότητας για τη χρήση που θέλετε

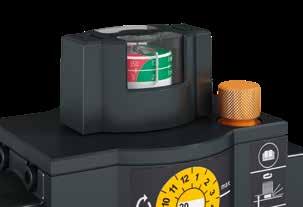

13 Σταθερά υψηλή απόδοση Με τη στάνταρ ένδειξη διαφορικής πίεσης στα φίλτρα σκόνης και συσσωμάτωσης της KAESER, ο χρήστης μπορεί να παρακολουθεί τη χαμηλή απώλεια πίεσης, η οποία συνεπάγεται και υψηλή απόδοση. Σε αντίθεση με τα κοινά φίλτρα, η πλευρά του ακάθαρτου και του καθαρού αέρα δεν επικοινωνούν καθόλου. 13

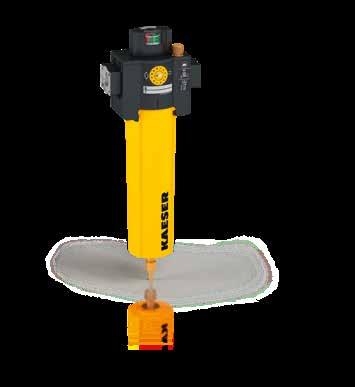

14 Εξοπλισμός Εικ. 3: KB / KE Εικ. 2: KB / KE Εικ. 1: KB / KE Φίλτρο συσσωμάτωσης με ECO-DRAIN 31 F Αντιδιαβρωτικό, βαμμένο περίβλημα από αλουμίνιο με φλάντζες σύνδεσης (διαμορφώσιμου ονομαστικού πλάτους), βίδα ασφάλισης, διαφορικό μανόμετρο και περιστρεφόμενο γωνιακό σφαιρικό κρουνό (πλήρως συναρμολογημένα εξαρτήματα), στοιχείο φίλτρου KB ή KE και ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN 31 F με διαχείριση συντήρησης (συμπεριλαμβάνεται). Εικ. 1 Φίλτρο συσσωμάτωσης με ECO-DRAIN 30 Αντιδιαβρωτικό, βαμμένο περίβλημα από αλουμίνιο με συνδετικές φλάντζες (διαμορφώσιμης ονομαστικής διαμέτρου), βίδα ασφάλισης, διαφορικό μανόμετρο και περιστρεφόμενο γωνιακό σφαιρικό κρουνό (πλήρως συναρμολογημένα εξαρτήματα), στοιχείο φίλτρου KB ή KE και ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN 30 (συμπεριλαμβάνεται): έως το μοντέλο F142. Εικ. 2 Φίλτρο συσσωμάτωσης με αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων Αντιδιαβρωτικό, βαμμένο περίβλημα από αλουμίνιο με φλάντζες σύνδεσης (διαμορφώσιμου ονομαστικού πλάτους), βίδα ασφάλισης, διαφορικό μανόμετρο και αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων (πλήρως συναρμολογημένα εξαρτήματα), στοιχείο φίλτρου KB ή KE (συμπεριλαμβάνεται): έως το μοντέλο F142. Εικ. 3 14

15 Εικ. 6: ECO-DRAIN 30 Εικ. 5: KA Εικ. 4: KD / KE Εικ. 7: ECO-DRAIN 31 F Φίλτρο σκόνης Αντιδιαβρωτικό, βαμμένο περίβλημα από αλουμίνιο με φλάντζες σύνδεσης (διαμορφώσιμου ονομαστικού πλάτους), βίδα ασφάλισης, διαφορικό μανόμετρο και μη αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων (πλήρως συναρμολογημένα εξαρτήματα), στοιχείο φίλτρου KD ή KE (συμπεριλαμβάνεται) Εικ. 4 Φίλτρο ενεργού άνθρακα Αντιδιαβρωτικό, βαμμένο περίβλημα από αλουμίνιο με φλάντζες σύνδεσης (διαμορφώσιμου ονομαστικού πλάτος), βίδα ασφάλισης, μη αυτόματη διάταξη αποστράγγισης συμπυκνωμάτων (πλήρως συναρμολογημένα εξαρτήματα), στοιχείο φίλτρου KA (συμπεριλαμβάνεται) Εικ. 5 ECO-DRAIN 30 Αξιόπιστη και σίγουρη αποστράγγιση συμπυκνωμάτων χωρίς απώλειες πεπιεσμένου αέρα, ακόμα και όταν η ποσότητα των συμπυκνωμάτων αυξομειώνεται ή όταν η περιεκτικότητα σε ρύπους και λάδι είναι υψηλή, εύκολος έλεγχος λειτουργίας με το πάτημα ενός κουμπιού, 100% δοκιμασμένη μονάδα σέρβις για εύκολη και σωστή συντήρηση Εικ. 6 ECO-DRAIN 31 F Για χρήση σε φίλτρα αερολυμάτων, αξιόπιστη και σίγουρη αποστράγγιση συμπυκνωμάτων χωρίς απώλειες πεπιεσμένου αέρα, διαχείριση συντήρησης για ένδειξη καθυστερημένης αντικατάστασης του στοιχείου φίλτρου και μονάδα σέρβις με LED, ειδοποίηση συντήρησης μέσω της επαφής σέρβις χωρίς δυναμικό, επιπλέον επαφή συναγερμού χωρίς δυναμικό, πλήκτρο ελέγχου λειτουργίας Εικ. 7 15

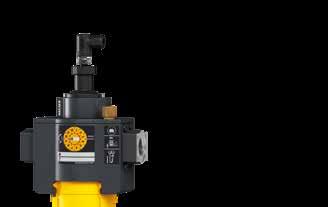

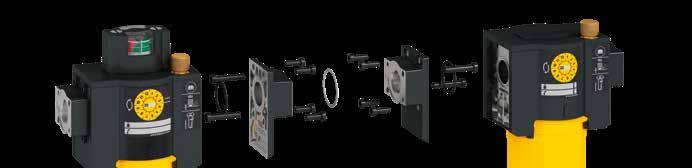

16 Άλλος προαιρετικός εξοπλισμός Διάφορες συνδέσεις Ανάλογα με το μέγεθος του περιβλήματος, τα KAESER FILTER διατίθενται με διάφορες προεγκατεστημένες φλάντζες σύνδεσης. Επίσης, ο πελάτης μπορεί να επιλέξει τύπο σπειρώματος BSP ή NPT. Έτσι, τα KAESER FILTER μπορούν να προσαρμοστούν στις διαστάσεις του εκάστοτε δικτύου σωληνώσεων χωρίς τη χρήση συστολών. Μεταδότης διαφορικής πίεσης Αντί για μηχανικό διαφορικό μανόμετρο, τα KAESER FILTER διατίθενται προαιρετικά με μεταδότη διαφορικής πίεσης (προεγκατεστημένο). Εκτός από τη διαφορική πίεση, ο αισθητήρας 3 αγωγών μεταδίδει επίσης την πίεση δικτύου κατάντη του φίλτρου ως σήμα 4 20 ma. Αυτές οι δύο τιμές μπορούν να μεταβιβαστούν σε κεντρικά συστήματα ελέγχου, όπως το SIGMA AIR MANAGER 4.0, και από εκεί στο SIGMA NETWORK. Αξεσουάρ Προσαρμογείς φλάντζας DN 80 / 3 FLG Για τις συνδέσεις 3, από το μοντέλο F184 και εξής διατίθενται ως αξεσουάρ προσαρμογείς φλάντζας (DN 80 / 3 FLG) του επιπέδου ονομαστικής πίεσης PN16. Στην έκδοση DIN, ανταποκρίνονται στο πρότυπο DIN EN Στην έκδοση ASME, ανταποκρίνονται στο πρότυπο ANSI B class 150. Οι προσαρμογείς φλάντζας έχουν αντιδιαβρωτική επίστρωση και βαφή υψηλής ποιότητας.

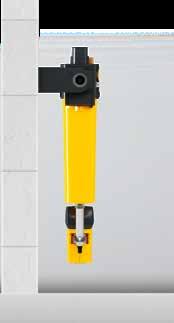

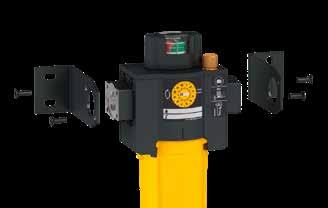

17 Σετ επιτοίχιας στήριξης Για τα KAESER FILTER διατίθενται προαιρετικά επιτοίχια στηρίγματα, που ταιριάζουν απόλυτα στα φίλτρα και είναι πολύ σταθερά. Στερεώνονται εύκολα στις φλάντζες σύνδεσης. Χρησιμοποιώντας το σετ, μπορείτε να στερεώσετε συνδυασμούς φίλτρων που αποτελούνται από έως και τρία φίλτρα. Στο σετ συμπεριλαμβάνεται το απαιτούμενο εργαλείο συναρμολόγησης για τη στερέωση στην κεφαλή του φίλτρου. 100% Silicone Free Πηγή: Έκδοση χωρίς σιλικόνη Τα KAESER FILTER διατίθενται προαιρετικά σε έκδοση χωρίς σιλικόνη, σύμφωνα με το πρότυπο δοκιμής PV της VW. Κάθε φίλτρο υποβάλλεται σε ξεχωριστό έλεγχο βαφής, ώστε να επιβεβαιώνεται η συμμόρφωσή του με το πρότυπο. Το παρεχόμενο πιστοποιητικό του κατασκευαστή επιβεβαιώνει την απουσία σιλικόνης. Επίσης, όλα τα στοιχεία φίλτρου για τα KAESER FILTER κατασκευάζονται στάνταρ χωρίς σιλικόνη σύμφωνα με αυτήν την προδιαγραφή. Κιτ σύνδεσης Μπορείτε εύκολα να συνδυάσετε διάφορα KAESER FILTER επιτόπου με το προαιρετικό κιτ σύνδεσης. Αυτό το κιτ περιλαμβάνει τις απαραίτητες βίδες, μια τσιμούχα και το εργαλείο συναρμολόγησης.

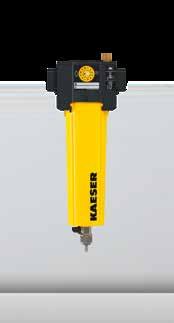

18 Διαστάσεις Μοντέλα F6 έως F320 Μοντέλο A Β C D E F G H G mm mm mm mm mm mm mm F6 F9 ¾ (½, ⅜) F F22 1 (¾) F F F F110 (1½, 1¼) F F F250 3 (2, 2½) F Συνδέσεις πεπιεσμένου αέρα G κατά ISO 228, εναλλακτικά NPT κατά ANSI B Όψεις Σχέδια του τύπου F16/F22/F26 Όψη από μπροστά Όψη από μπροστά Όψη από μπροστά (επιτοίχια τοποθέτηση) Όψη από αριστερά (επιτοίχια τοποθέτηση) E F A A C Β D H H H G Δάπεδο Δάπεδο Δάπεδο Δάπεδο 18

19 Τεχνικά στοιχεία για τα μοντέλα F6 έως F320 και τους βαθμούς φιλτραρίσματος KB/KE/KA/KD Μοντέλο Ογκομετρική παροχή *) Υπερπίεση Θερμοκρασία περιβάλλοντος Θερμοκρασία εισόδου πεπιεσμένου αέρα Μέγιστο βάρος Παροχή ηλεκτρικού ρεύματος ECO-DRAIN m³/min bar C C kg F6 0,60 3,3 2 έως έως έως +66 F9 0,90 3,3 F16 1,60 4,0 F22 2,20 2 έως έως έως +66 4,2 F26 2,60 4,3 F46 4,61 8,2 F83 8,25 9,1 2 έως έως έως +66 F110 11,00 10, VAC ±10% (50 60 Hz) / VDC ±10% F142 14,20 11,1 F184 18,40 16,2 F250 25,00 2 έως έως έως ,9 F320 32,00 19,9 *) Στοιχεία απόδοσης με υπερπίεση 7 bar, πίεση περιβάλλοντος 1 bar (απόλ.) και θερμοκρασία 20 C. Σε άλλες συνθήκες λειτουργίας, η ογκομετρική παροχή αλλάζει. Υπολογισμός της ογκομετρικής παροχής Συντελεστές διόρθωσης σε διαφορετικές συνθήκες λειτουργίας (ογκομετρική παροχή σε m³/min x k...) Διαφορετική υπερπίεση λειτουργίας στην είσοδο του φίλτρου p p bar (υπερπίεση) k p 0,38 0,50 0,63 0,75 0,88 1,00 1,06 1,12 1,17 1,22 1,27 1,32 1,37 1,41 1,46 Παράδειγμα: Επιλεγμένα φίλτρα πεπιεσμένου αέρα F 83 με 8,25 m³/min (V αναφοράς ) Υπερπίεση: 10 bar (υπερπίεση) (βλ. πίνακα) k p = 1,17 Μέγιστη δυνατή ογκομετρική παροχή σε συνθήκες λειτουργίας V max λειτουργίας = V αναφοράς x k p V max λειτουργίας = 8,25 m³/min x 1,17 = 9,65 m³/min 19

20 Παγκόσμια παρουσία Ως μία από τις μεγαλύτερες εταιρείες κατασκευής αεροσυμπιεστών και διάθεσης συστημάτων πεπιεσμένου αέρα, η KAESER KOMPRESSOREN βρίσκεται σε όλα τα μέρη του κόσμου. Σε περισσότερες από 140 χώρες, τα υποκαταστήματα και οι συνεργάτες μας διαθέτουν στους πελάτες μας υπερσύγχρονα, αποδοτικά και αξιόπιστα συστήματα πεπιεσμένου αέρα. Έμπειροι σύμβουλοι και μηχανικοί παρέχουν πλήρη συμβουλευτική υποστήριξη και αναπτύσσουν ξεχωριστές και ενεργειακά αποδοτικές λύσεις για όλα τα πεδία χρήσης του πεπιεσμένου αέρα. Χάρη στο παγκόσμιο δίκτυο υπολογιστών του διεθνούς ομίλου εταιρειών της KAESER, όλοι οι πελάτες μας σε κάθε σημείο του πλανήτη έχουν πρόσβαση στην τεχνογνωσία μας. Το εξειδικευμένο παγκόσμιο δίκτυο πωλήσεων και σέρβις εξασφαλίζει τη μέγιστη δυνατή διαθεσιμότητα όλων των προϊόντων και υπηρεσιών της KAESER σε ολόκληρο τον κόσμο. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ 20 P-726GR Με την επιφύλαξη τεχνικών τροποποιήσεων! /18
