KAESER FILTER. Σειρά KF F350 έως F3360 Αξιόπιστη καθαρότητα για υψηλή ογκομετρική παροχή Ογκομετρική παροχή 35,4 έως 336,3 m³/min, πίεση 2 έως 16 bar

Transcript

1 KOMPRESSOREN KAESER FILTER Σειρά KF F350 έως F3360 Αξιόπιστη καθαρότητα για υψηλή ογκομετρική παροχή Ογκομετρική παροχή 35,4 έως 336,3 m³/min, πίεση 2 έως 16 bar

2 Σειρά KF F350 έως F3360 Καθαρός πεπιεσμένος αέρας με χαμηλό κόστος Τα προϊόντα KAESER FILTER αποτελούν βασικά στοιχεία για την παροχή πεπιεσμένου αέρα σε όλες τις κατηγορίες καθαρότητας κατά το πρότυπο ISO και με ελάχιστες απώλειες πίεσης. Χάρη στα μεγάλα ονομαστικά πλάτη και την υψηλή απόδοση των στοιχείων φίλτρου, η μέγιστη απώλεια πίεσης των μηχανημάτων μόλις που αγγίζει τα 0,2 bar (ISO ). Τα KAESER FILTER διατίθενται με τέσσερις βαθμούς φιλτραρίσματος. Εννέα μοντέλα παρέχουν αποτελεσματικό φιλτράρισμα από 35,4 έως 336,3 m³/min. Καθαρότητα σύμφωνα με τα πρότυπα Τα KAESER FILTER χρησιμοποιούν σύγχρονα μέσα φιλτραρίσματος με βαθιές πτυχώσεις, για να απομακρύνουν σωματίδια και αερολύματα. Τα φλις κατασκευάζονται από ανθρακονήματα, ώστε να συγκρατούν αποτελεσματικά τους ατμούς των λαδιών. Εκτός από τα μεγάλα ονομαστικά πλάτη και τις μεγάλες διατομές ροής, τα φίλτρα προσφέρουν υψηλή απόδοση φιλτραρίσματος και εξασφαλίζουν μικρές απώλειες πίεσης. Τα εξαιρετικά στοιχεία απόδοσης των KAESER FILTER έχουν προσδιοριστεί σύμφωνα με το πρότυπο ISO και έχουν πιστοποιηθεί από το ανεξάρτητο ινστιτούτο IUTA e.v. Μικρή απώλεια πίεσης, μεγάλη εξοικονόμηση Η αξία ενός φίλτρου πεπιεσμένου αέρα εξαρτάται κυρίως από την απώλεια πίεσης. Τα KAESER FILTER διαθέτουν μεγάλα περιβλήματα, μεγάλες επιφάνειες φιλτραρίσματος και αποδοτικά μέσα φιλτραρίσματος. Με αυτόν τον τρόπο, οι απώλειες πίεσης μειώνονται έως και 50% σε σύγκριση με τα κοινά φίλτρα. Αυτό το ποσοστό παραμένει σχεδόν σταθερό καθόλη τη διάρκεια ζωής του στοιχείου φίλτρου. Έτσι, οι αεροσυμπιεστές φθείρονται λιγότερο, ενώ το κόστος και οι εκπομπές CO 2 μπορούν να μειωθούν σημαντικά. Εύκολο σέρβις και ασφαλής χειρισμός Τα προϊόντα KAESER FILTER διαθέτουν ανθεκτικά στη διάβρωση χαλύβδινα περιβλήματα και σταθερά στοιχεία φίλτρου. Οι σπειροτομημένες ράβδοι και οι οδηγοί τοποθέτησης συμβάλλουν στη γρήγορη αντικατάσταση και την αξιόπιστη στεγανοποίηση των στοιχείων του φίλτρου. Επίσης, τα φίλτρα συσσωμάτωσης ΚΒ και ΚΕ είναι στάνταρ εξοπλισμένα με τη βαθμιδωτή ηλεκτρονική διάταξη αποστράγγισης υγροποιημένων υδρατμών ECO- DRAIN 31 F Vario. Τα φίλτρα συσσωμάτωσης και σκόνης διαθέτουν ένα διαφορικό μανόμετρο. Αυτό το μανόμετρο έχει σχεδιαστεί ως μανόμετρο Bourdon με αποτέλεσμα να λειτουργεί αξιόπιστα ακόμη και αν οι απώλειες πίεσης είναι μικρές. Παράδειγμα φίλτρου συσσωμάτωσης Savings through reduced pressure loss: 43 % Life-cycle costs Investment Compressed air fi lter Maintenance costs - Ογκομετρική παροχή έως 88,5 m³/min - 50% μικρότερη απώλεια πίεσης - 6,55 kw/(m³/min) - Πρόσθετες ενεργειακές απαιτήσεις 6 % ανά bar - Τιμή ρεύματος 0,2 /kwh Bh ανά έτος - Ετήσια εξυπηρέτηση χρέους για 10 έτη Energy costs 2

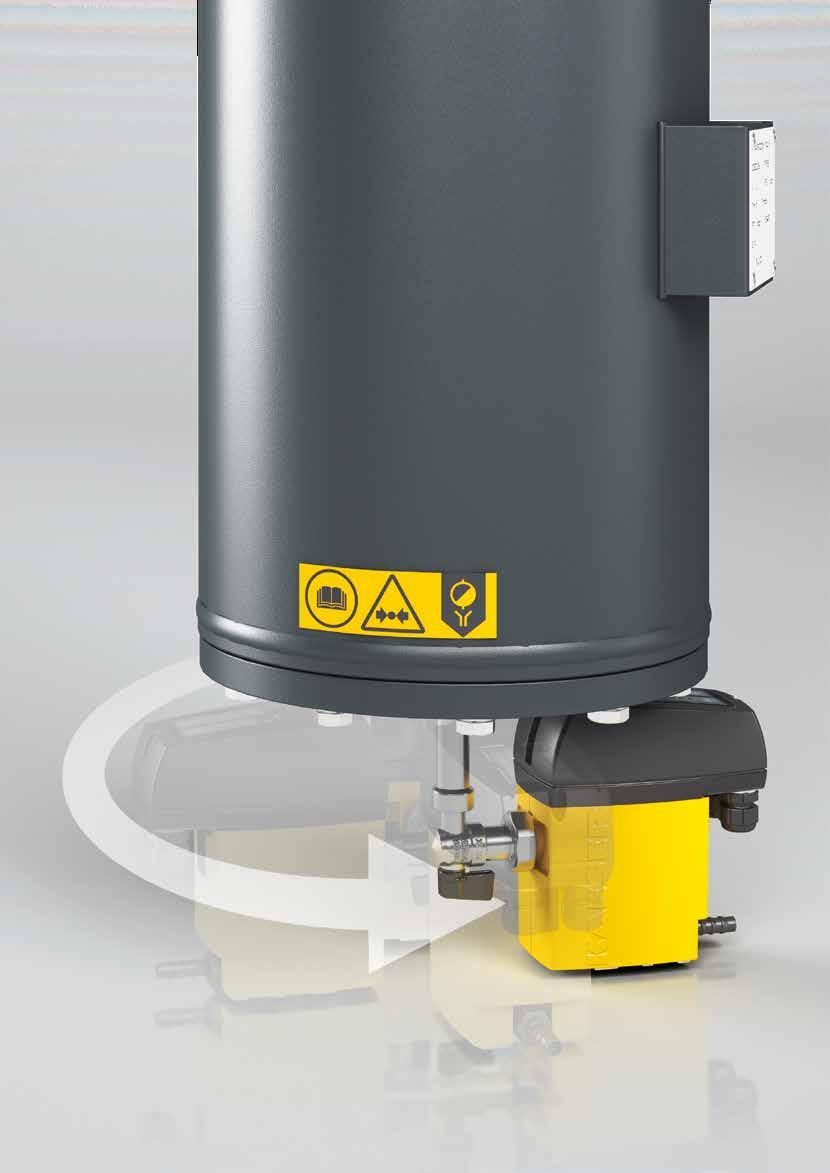

3 (01) Είσοδος πεπιεσμένου αέρα (02) Φλάντζα σύνδεσης, είσοδος (03) Σπείρωμα στοιχείου με οδηγό τοποθέτησης και διανομέα ροής (04) Στοιχείο φίλτρου (05) Φλάντζα σύνδεσης, έξοδος (06) Έξοδος πεπιεσμένου αέρα (07) Κρίκος ανύψωσης (08) Δοχείο, επικαλυμμένο και βαμμένο (09) Κάλυμμα δοχείου (10) Γωνιακή σφαιρική βαλβίδα, περιστρεφόμενη (11) ECO-DRAIN 31 F Vario (12) Έξοδος υγροποιημένων υδρατμών (13) Διαφορικό μανόμετρο Εικ.: KAESER FILTER F530KE - 35,40 m³/min 3

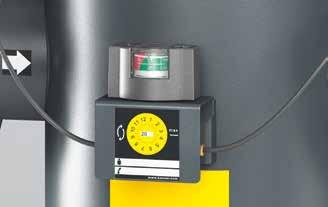

4 4 Εικ.: KAESER FILTER με διαφορικό μανόμετρο - με σχεδίαση τύπου μανόμετρου Bourdon για ενδείξεις υψηλής ακρίβειας στο εύρος τιμών πίεσης "mbar"!

5 Σειρά KF F350 F3360 Χαμηλή διαφορική πίεση για βέλτιστη απόδοση Για κάθε bar πίεσης που χάνεται, το κόστος του ρεύματος αυξάνεται κατά 6% ανά m³/min πεπιεσμένου αέρα. Γι' αυτό, το μεγάλο μέγεθος των KAESER FILTER συμφέρει οικονομικά, ιδιαίτερα για μεγάλες ογκομετρικές παροχές. dp (bar) Typically available filter Filter replacement KAESER FILTER F-KE year t Χαμηλή αντίσταση ροής Το πολυεστερικό στρώμα αποστράγγισης εξασφαλίζει τη γρήγορη αποστράγγιση του λαδιού (αριστερά). Για να φιλτράρουν τον αέρα και να συγκρατούν τους ρύπους όσο το δυνατόν καλύτερα με μικρή απώλεια πίεσης, τα φίλτρα σκόνης και συσσωμάτωσης της KAESER διαθέτουν μέσα φιλτραρίσματος με πολλούς πόρους (δεξιά). Υψηλή ικανότητα συλλογής σωματιδίων Ήδη από την αρχή της χρήσης τους, τα KAESER FILTER εξασφαλίζουν σημαντικά μικρότερη απώλεια πίεσης σε σύγκριση με τα κοινά φίλτρα. Επιπλέον, η απώλεια της πίεσης διατηρείται σε χαμηλά επίπεδα για αρκετά μεγαλύτερο χρονικό διάστημα χάρη στην υψηλή ικανότητα των φίλτρων να συλλέγουν αποτελεσματικά τα σωματίδια. Έτσι, το κόστος λειτουργίας παραμένει χαμηλό. Με την ετήσια συντήρηση των φίλτρων σκόνης και συσσωμάτωσης, αποφεύγονται οι κίνδυνοι που δημιουργούνται με το πέρασμα του χρόνου και εξασφαλίζεται η μέγιστη δυνατή καθαρότητα του πεπιεσμένου αέρα. Μεγάλα ονομαστικά πλάτη Τα KAESER FILTER έχουν μεγάλες φλάντζες σύνδεσης και διαθέτουν, συχνά, ονομαστικό πλάτος μεγαλύτερο από τα κοινά φίλτρα. Χρησιμοποιούνται στα δίκτυα ηλεκτροδότησης των σύγχρονων σταθμών πεπιεσμένου αέρα χωρίς φλάντζα προσαρμογής αποτρέποντας έτσι τις περιττές απώλειες πίεσης. Σταθερά υψηλή απόδοση Τα φίλτρα σκόνης και συσσωμάτωσης της KAESER διαθέτουν στάνταρ ένδειξη διαφορικής πίεσης, ώστε ο χρήστης να παρακολουθεί ανά πάσα στιγμή τη -χαμηλήαπώλεια πίεσης, η οποία συνεπάγεται και υψηλή απόδοση. Σε αντίθεση με τα κοινά φίλτρα, τόσο η πλευρά του ακάθαρτου όσο και η πλευρά του καθαρού αέρα δεν έχουν απολύτως καμία επικοινωνία μεταξύ τους. 5

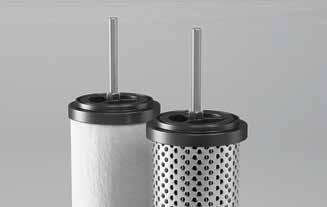

6 Σειρά KF F350 F3360 Καθαρότητα σε κάθε κατηγορία ποιότητας σύμφωνα με τα πρότυπα Τα μεγάλα KAESER FILTER έχουν υποβληθεί με επιτυχία σε λεπτομερείς δοκιμές και απαιτητικές μετρήσεις. Η αξιόπιστη και οικονομική λειτουργία των KAESER FILTER είναι πιστοποιημένη. Πτυχωτά στοιχεία φίλτρου Τα στοιχεία των φίλτρων σκόνης και συσσωμάτωσης της KAESER έχουν βαθιές πτυχώσεις και πολύ μεγάλες επιφάνειες φιλτραρίσματος. Έτσι, χάρη στη βελτιωμένη τους απόδοση, αυτά τα φίλτρα έχουν πολύ μικρότερο κόστος λειτουργίας σε σχέση με τα κοινά φίλτρα. Φλις υψηλής απόδοσης από ανθρακονήματα Τα φίλτρα ενεργού άνθρακα της KAESER έχουν φλις υψηλής απόδοσης από ανθρακονήματα και, σε αντίθεση με τα κοινά φίλτρα, εμποδίζουν το σχηματισμό καναλιών όταν η διαφορική πίεση είναι χαμηλή. Επιπλέον, οι ίνες φλις συγκρατούν αποτελεσματικά τα σωματίδια στο εσωτερικό τους. Ασφαλής έδραση στοιχείου Τα στοιχεία των φίλτρων KAESER FILTER στερεώνονται εύκολα με μια ράβδο με σπείρωμα στο δοχείο του φίλτρου. Η τσιμούχα που βρίσκεται στο μπροστινό μέρος της κεφαλής του στοιχείου πιέζεται πάνω στην έδραση του στοιχείου κατά το βίδωμα με αποτέλεσμα να αποτρέπεται αποτελεσματικά τυχόν υπερένταση στην πλευρά του καθαρού αέρα. Πιστοποιημένη απόδοση Ο αποτελεσματικός διαχωρισμός και η απώλεια πίεσης των KAESER FILTER ελέγχθηκαν από ανεξάρτητη αρχή, σύμφωνα με το πρότυπο ISO 12500, ώστε να παρέχουν πιστοποιημένα κορυφαία απόδοση! 6

7 Βαθμός φιλτραρίσματος KB KE KD KA KBE KEA Φίλτρο ενεργού Φίλτρο συσσωμάτωσης Φίλτρο συσσωμάτωσης Φίλτρο σκόνης Extra Carbon άνθρακα Basic Extra Dust Adsorption Combination Combination Αρχική διαφορική πίεση σε κατάσταση κορεσμού < 0,15 bar < 0,2 bar < 0,06 bar (καινούργιο, στεγνό) < 0,06 bar (καινούργιο, στεγνό) < 0,2 mbar < 0,26 bar Περιεκτικότητα αερολύματος στην είσοδο 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³ Κατάλοιπα αερολυμάτων στην έξοδο, σύμφωνα με το πρότυπο ISO : < 0,1 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³ (συνολικό λάδι) Μέσο φιλτραρίσματος πτυχωτό με δομή υποστήριξης και πολυεστερικό φλις αποστράγγισης πτυχωτό με δομή υποστήριξης φλις άνθρακα υψηλής απόδοσης Χρήση Φιλτράρισμα στερεών, υγρών αερολυμάτων και στερεών σωματιδίων Χρήση όπως το KB, αλλά για πεπιεσμένο αέρα υψηλότερης ποιότητας Εναλλακτικά: Φίλτρο πολύ λεπτών σωματιδίων με βαθμό φιλτραρίσματος KD Αποκλειστικά για φιλτράρισμα στερεών σωματιδίων Αποκλειστικά για απομάκρυνση ατμών λαδιών Συνδυασμός KB και KE: χρήση όπως το KE, αλλά για υψηλότερη ποιότητα πεπιεσμένου αέρα Συνδυασμός KE και KA: φιλτράρισμα αερολυμάτων, στερεών σωματιδίων και ατμών λαδιών 7

8 8 Εικ.: Φίλτρο σκόνης KD με μη αυτόματη διάταξη αποστράγγισης υγροποιημένων υδρατμών σε προσροφητές ενεργού άνθρακα ACT.

9 Σειρά KF F350 F3360 Ασφαλής χειρισμός, εύκολο σέρβις Στο πλαίσιο της σχετικής σύμβασης με τον πελάτη, η KAESER αναλαμβάνει τη λειτουργία πολλών σταθμών πεπιεσμένου αέρα. Η εμπειρία μας στον σχεδιασμό, την υλοποίηση, τη λειτουργία και τη συντήρηση των σταθμών πεπιεσμένου αέρα έχει αποκτηθεί μετά από μακρόχρονες προσπάθειες και, γι' αυτό, είναι αξεπέραστη. Χρησιμοποιούμε με συνέπεια αυτές τις γνώσεις μας προκειμένου να κατασκευάσουμε προϊόντα που είναι φιλικά προς το χρήστη και έχουν ελάχιστες απαιτήσεις συντήρησης. Ανθεκτικό στη διάβρωση περίβλημα Τα χαλύβδινα δοχεία των KAESER FILTER έχουν υποβληθεί σε αμμοβολή (1), έχουν καθαριστεί και έχουν βαφτεί με καθοδική εμβάπτιση (2), προτού περαστούν με ηλεκτροστατική βαφή (3). Οι εσωτερικές και εξωτερικές επιφάνειες είναι απόλυτα προστατευμένες από τη διάβρωση. Απλή τοποθέτηση Οι οδηγοί τοποθέτησης που βρίσκονται στο περίβλημα του φίλτρου έχουν σχήμα χοάνης, ώστε οι σπειροτομημένες ράβδοι των στοιχείων να μπορούν να βιδωθούν εύκολα. Έτσι, οι εργασίες σέρβις δεν απαιτούν πολύ χρόνο. Απλό έλασμα επέκτασης KAESER: σταθερό μορφοποιημένο έλασμα Έλεγχος λειτουργίας της παραγωγής υγροποιημένων υδρατμών Τα φίλτρα συσσωμάτωσης διαθέτουν μια διάταξη αποστράγγισης υγροποιημένων υδρατμών, η οποία ενεργοποιείται με το πλήκτρο ελέγχου του συστήματος ECO- DRAIN 31 F VARIO, ένα σύστημα που περιλαμβάνεται στο βασικό εξοπλισμό. Για τα φίλτρα ενεργού άνθρακα και σκόνης, ο έλεγχος της παραγωγής υγροποιημένων υδρατμών (= κατάσταση που υποδεικνύει βλάβη) πραγματοποιείται εύκολα μέσω του σφαιρικού κρουνού. Σταθεροί κλωβοί από ανοξείδωτο χάλυβα Τα στοιχεία φίλτρου της KAESER προστατεύονται από έναν εσωτερικό και έναν εξωτερικό κλωβό, οι οποίοι φτιάχνονται από σταθερά, ομοιόμορφα συγκολλημένα, διαμορφωμένα ελάσματα από ανοξείδωτο χάλυβα. Αυτοί οι κλωβοί είναι πιο ανθεκτικοί στο μηχανικό φορτίο σε σχέση με εκείνους που φτιάχνονται από απλά ελάσματα. 9

10 Σειρά KF F350 F3360 KAESER FILTER Για να διατηρείται ο απαιτούμενος βαθμός καθαρότητας του πεπιεσμένου αέρα, τα στοιχεία φίλτρου πρέπει να αντικαθίστανται στο τέλος της διάρκειας ζωής τους. Επίσης, για να φιλτράρονται αποτελεσματικά τα αερολύματα, πρέπει να απομακρύνονται τα συμπυκνώματα. Η αυτόματη διάταξη αποστράγγισης υγροποιημένων υδρατμών ECO-DRAIN 31 F Vario σχεδιάστηκε ειδικά για χρήση σε φίλτρα συσσωμάτωσης. Οι υγροποιημένοι υδρατμοί που δημιουργούνται απομακρύνονται αποτελεσματικά χωρίς να χάνεται πεπιεσμένος αέρας. Βαλβίδα οδηγός Βαλβίδα διαφράγματος Αισθητήρας στάθμης Χώρος συλλογής Χρονόμετρο σέρβις της διάταξης αποστράγγισης υγροποιημένων υδρατμών Χρονόμετρο σέρβις του στοιχείου φίλτρου Παρακολούθηση της διάρκειας ζωής Η διάταξη αποστράγγισης υγροποιημένων υδρατμών ECO-DRAIN 31 F Vario παρακολουθεί τόσο τα δικά της διαστήματα σέρβις όσο και τα διαστήματα σέρβις του συνδεδεμένου στοιχείου φίλτρου πεπιεσμένου αέρα. Η κατάσταση υποδεικνύεται με τις λυχνίες LED και με μια επαφή προειδοποίησης χωρίς δυναμικό. Αξιόπιστη απόδοση, μηδενικές απώλειες Οι διατάξεις αποστράγγισης συμπυκνωμάτων ECO-DRAIN ανιχνεύουν τη στάθμη πλήρωσης και απομακρύνουν τα συμπυκνώματα με μια εμμέσως καθοδηγούμενη βαλβίδα διαφράγματος χωρίς να προκαλούν απώλεια πεπιεσμένου αέρα. Χάρη στη μεγάλη τους διατομή, αυτές οι διατάξεις δεν χρειάζονται σήτες, οι οποίες μάλιστα θα απαιτούσαν συντήρηση. Άνοιγμα/κλείσιμο της βαλβίδας σε κατάσταση συναγερμού 7,5 sec 1 min 3 min 4 min 4 min Αυτόματη παρακολούθηση Αν υπάρξει κάποιο πρόβλημα με την εκροή συμπυκνωμάτων, η βαλβίδα ECO-DRAIN ανοίγει περιοδικά για ένα λεπτό. Αν δεν απομακρυνθούν οι υγροποιημένοι υδρατμοί, εμφανίζεται ένα μήνυμα και η βαλβίδα ανοίγει ανά 4 λεπτά για 7,5 δευτερόλεπτα. Εάν αποστραγγιστούν οι υγροποιημένοι υδρατμοί, το ECO-DRAIN μεταβαίνει ξανά στην κανονική λειτουργία. Δοκιμασμένη στεγανότητα και λειτουργία Όλα τα εξαρτήματα του ECO-DRAIN 31 F Vario που υφίστανται υψηλή καταπόνηση μπορούν να αντικατασταθούν μαζί με τη μονάδα σέρβις χωρίς να χρειάζεται να αντικατασταθεί παράλληλα και η τσιμούχα. Η διάταξη αποστράγγισης υγροποιημένων υδρατμών και η μονάδα σέρβις υποβάλλονται σε πλήρη έλεγχο στο εργοστάσιο, προκειμένου να εξασφαλιστεί η σωστή λειτουργία και η άριστη στεγανότητά τους για τη σωστή εκτέλεση των εργασιών συντήρησης. 10

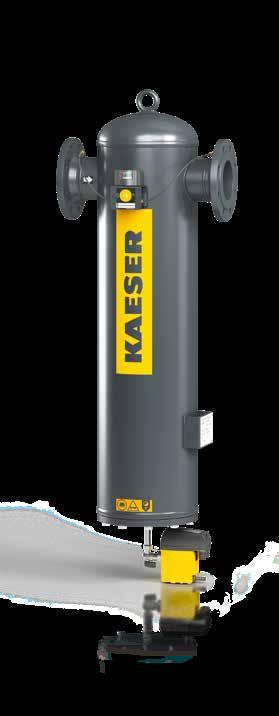

11 Εικ.: Φίλτρο συσσωμάτωσης με ECO-DRAIN 31 F Vario 11

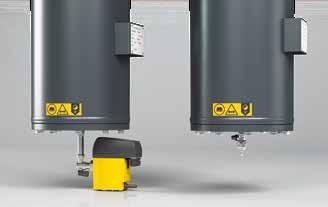

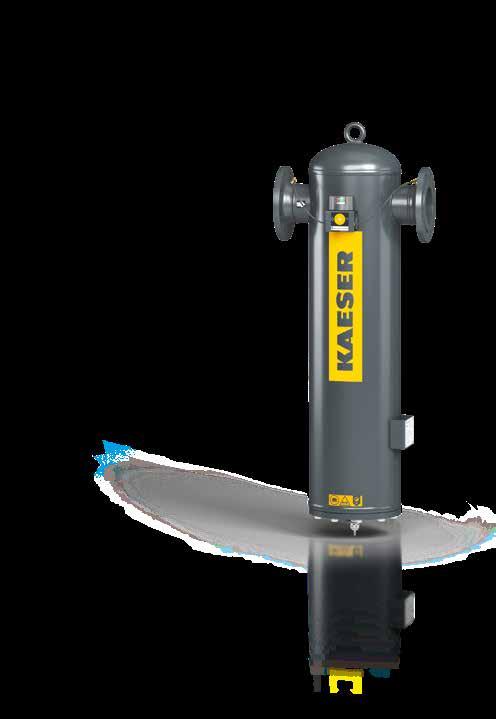

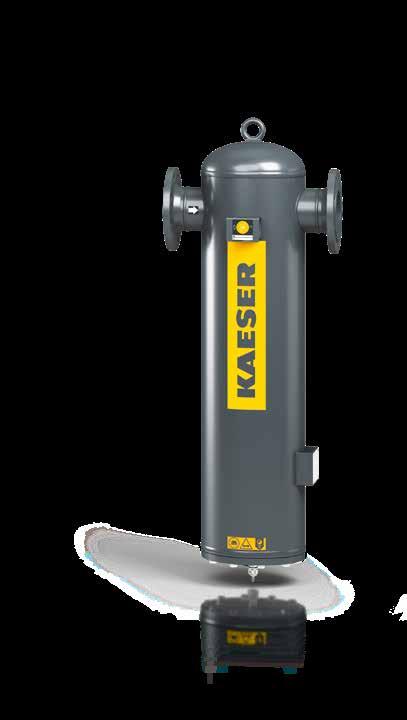

12 Εικόνα 2 Εικόνα 1 Εικόνα 3 Εξοπλισμός Φίλτρο συσσωμάτωσης - με ECO-DRAIN 31 F Vario - αντιδιαβρωτικό, βαμμένο χαλύβδινο περίβλημα με φλαντζωτή σύνδεση, - διαφορικό μανόμετρο και στοιχείο φίλτρου KB ή KE (προσαναρμολογημένο) - περιστρεφόμενο γωνιακό σφαιρικό κρουνό και ηλεκτρονική διάταξη αποστράγγισης υγροποιημένων υδρατμών ECO-DRAIN 31 F Vario με διαχείριση συντήρησης (συμπεριλαμβάνεται) (Εικόνα 1) Φίλτρο σκόνης - Αντιδιαβρωτικό, βαμμένο χαλύβδινο περίβλημα με φλαντζωτή σύνδεση, - διαφορικό μανόμετρο και στοιχείο φίλτρου KD (προσαναρμολογημένο), - μη αυτόματη διάταξη αποστράγγι - σης υγροποιημένων υδρατμών (συμπεριλαμβάνεται) (Εικόνα 2) Φίλτρο ενεργού άνθρακα - Αντιδιαβρωτικό, βαμμένο χαλύβδινο περίβλημα με φλαντζωτή σύνδεση - στοιχείο φίλτρου KΑ (προσαναρμολογημένο) - μη αυτόματη διάταξη αποστράγγι σης υγροποιημένων υδρατμών (συμπεριλαμβάνεται) (Εικόνα 3) 12

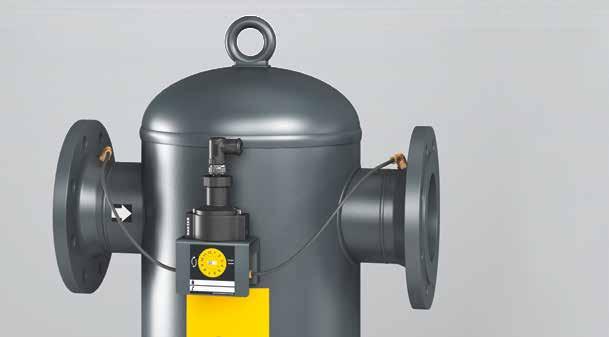

13 Άλλοι προαιρετικοί εξοπλισμοί Μεταδότης διαφορικής πίεσης Αντί για μηχανικό διαφορικό μανόμετρο, τα KAESER FILTER διατίθενται προαιρετικά με μεταδότη διαφορικής πίεσης (προεγκατεστημένο). Ο αισθητήρας είναι κατασκευασμένος με 3 καλώδια και μεταδίδει τη διαφορική πίεση ως σήμα 4 20 ma. Έτσι, η τιμή μπορεί να μεταβιβαστεί σε κεντρικά συστήματα ελέγχου, όπως το SIGMA AIR MANAGER 4.0, και από εκεί στο SIGMA NETWORK. Έκδοση χωρίς σιλικόνη Τα KAESER FILTER διατίθενται προαιρετικά σε έκδοση χωρίς σιλικόνη, σύμφωνα με το πρότυπο δοκιμής PV της VW. Κάθε φίλτρο υποβάλλεται σε ξεχωριστό έλεγχο βαφής, ώστε να επιβεβαιώνεται η συμμόρφωσή του με το πρότυπο. 100% Silicone Free Το πιστοποιητικό του κατασκευαστή που συνοδεύει το προϊόν επιβεβαιώνει την απουσία σιλικόνης. Επίσης, όλα τα στοιχεία φίλτρου για τα KAESER FILTER κατασκευάζονται στάνταρ χωρίς σιλικόνη σύμφωνα με αυτήν την προδιαγραφή. 13

14 Εξοπλισμός Μοντέλο Σύνδεση Όγκος Β C D E F πεπιεσμένου αέρα DN l mm mm mm mm mm F F , F F F , F , F , F F , Σύνδεση πεπιεσμένου αέρα: ΡΝ16 κατά DIN EN Όψεις Σχέδια του τύπου F3360 F Ø B F9 Only with KD/KB/KE F10 Only with KD/KB/KE Fluid outlet Fluid inlet C E D K6 Only with KB/KE DN 6 K12 Only with KA/KD > ~174 DN 8-10 >

15 Τεχνικά στοιχεία Μοντέλο Ογκομετρική παροχή * Υπερπίεση Θερμοκρασία περιβάλλοντος Θερμοκρασία εισόδου πεπιεσμένου αέρα Μέγιστο βάρος Παροχή ηλεκτρικού ρεύματος ECO-DRAIN m³/min bar C C kg F ,40 2 έως έως έως F ,10 2 έως έως έως F ,80 2 έως έως έως F ,50 2 έως έως έως F ,20 2 έως έως έως F ,60 2 έως έως έως VAC ± 10% ( Hz) / VDC ±10% F ,70 2 έως έως έως F ,80 2 έως έως έως F ,30 2 έως έως έως * Στοιχεία απόδοσης με υπερπίεση 7 bar, πίεση περιβάλλοντος 1 bar (απόλ.) και θερμοκρασία 20 C. Σε άλλες συνθήκες λειτουργίας, η ογκομετρική παροχή ενδέχεται να είναι διαφορετική. Υπολογισμός της ογκομετρικής παροχής Συντελεστές διόρθωσης σε διαφορετικές συνθήκες λειτουργίας (ογκομετρική παροχή σε m³/min x k...) Διαφορετική υπερπίεση λειτουργίας στην είσοδο του φίλτρου p p bar (υπερπίεση) k p 0,38 0,50 0,63 0,75 0,88 1,00 1,06 1,12 1,17 1,22 1,27 1,32 1,37 1,41 1,46 Παράδειγμα: Πίεση λειτουργίας 8 bar -> Συντελεστής KAESER FILTER F 880 με ογκομετρική παροχή 88,50 m³/min 1,06 Μέγιστη δυνατή ογκομετρική παροχή σε συνθήκες λειτουργίας V max λειτουργίας = V αναφοράς x k p V max λειτουργίας = 88,50 m³/min x 1,06 = 93,81 m³/min 15

16 Παγκόσμια παρουσία Ως μία από τις μεγαλύτερες εταιρείες κατασκευής αεροσυμπιεστών και διάθεσης συστημάτων πεπιεσμένου αέρα, η KAESER KOMPRESSOREN βρίσκεται σε όλα τα μέρη του κόσμου. Σε περισσότερες από 100 χώρες, τα υποκαταστήματα και οι συνεργάτες μας διαθέτουν στους πελάτες μας υπερσύγχρονα, αποδοτικά και αξιόπιστα συστήματα πεπιεσμένου αέρα. Έμπειροι σύμβουλοι και μηχανικοί παρέχουν πλήρη συμβουλευτική υποστήριξη και αναπτύσσουν ξεχωριστές και ενεργειακά αποδοτικές λύσεις για όλα τα πεδία χρήσης του πεπιεσμένου αέρα. Χάρη στο παγκόσμιο δίκτυο υπολογιστών του διεθνούς ομίλου εταιρειών της KAESER, όλοι οι πελάτες μας σε κάθε σημείο του πλανήτη έχουν πρόσβαση στην τεχνογνωσία μας. Το εξειδικευμένο παγκόσμιο δίκτυο πωλήσεων και σέρβις εξασφαλίζει τη μέγιστη δυνατή διαθεσιμότητα όλων των προϊόντων και υπηρεσιών της KAESER σε ολόκληρο τον κόσμο. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-737GR Με την επιφύλαξη τεχνικών τροποποιήσεων! /18 16
