Κοχλιοφόροι αεροσυμπιεστές. Σειρά ASK Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL Ογκομετρική παροχή 0,79 έως 4,65 m³/min, πίεση 5,5 έως 15 bar

Transcript

1 KOMPRESSOREN Κοχλιοφόροι αεροσυμπιεστές Σειρά ASK Με το παγκοσμίως αναγνωρισμένο SIGMA PROFIL Ογκομετρική παροχή 0,79 έως 4,65 m³/min, πίεση 5,5 έως 15 bar

2 Σειρά ΑSK ASK Ακόμη μεγαλύτερη απόδοση Σήμερα, οι χρήστες αναμένουν υψηλή διαθεσιμότητα και εξαιρετική απόδοση από τους αεροσυμπιεστές που διαθέτουν, ανεξάρτητα από το μέγεθός τους. Οι κοχλιοφόροι αερσυμπιεστές της σειράς ΑSK ανταποκρίνονται πλήρως σε αυτήν την προσδοκία. Όχι μόνο παράγουν περισσότερο πεπιεσμένο αέρα καταναλώνοντας λιγότερη ενέργεια, αλλά συνδυάζουν επίσης πολύπλευρες δυνατότητες, εύκολη χρήση, απλή συντήρηση και οικολογική λειτουργία. Περισσότερος πεπιεσμένος αέρας με το ίδιο κόστος Οι κοχλιοφόροι αεροσυμπιεστές της σειράς ASK έχουν κορυφαία απόδοση στην κατηγορία τους. Αυτό επιτυγχάνεται χάρη στο ανασχεδιασμένο στοιχείο συμπίεσης με βελτιστοποιημένο SIGMA PROFIL και χαμηλούς αριθμούς στροφών. Έτσι, η ογκομετρική παροχή έχει αυξηθεί κατά έως 16% σε σχέση με τα προηγούμενα μοντέλα. Οικονομία στην κατανάλωση ενέργειας Η οικονομική αποδοτικότητα ενός μηχανήματος εξαρτάται από το συνολικό κόστος που προκαλεί καθ' όλη τη διάρκεια ζωής του. Γι' αυτό και η KAESER σχεδίασε τα μοντέλα ΑSK με τέτοιον τρόπο, ώστε να προσφέρουν υψηλή ενεργειακή απόδοση. Τη βάση για αυτό αποτελεί το βελτιστοποιημένο κοχλιοφόρο στοιχείο συμπίεσης με το υψηλής εξοικονόμησης ενέργειας SIGMA PROFIL. Επιπλέον, στην ενεργειακά αποδοτική λειτουργία των αεροσυμπιεστών συμβάλλουν και οι κινητήρες Premium Efficiency (ΙΕ3), το σύστημα ελέγχου SIGMA CONTROL 2 και το εξελιγμένο σύστημα ψύξης. Έξυπνη σχεδίαση Τα μοντέλα της σειράς ΑSK ξεχωρίζουν για την έξυπνη και φιλική προς τον χρήστη δομή τους. Με λίγες κινήσεις, οι θύρες του περιβλήματος αφαιρούνται και αποκαλύπτουν τα έξυπνα διατεταγμένα στοιχεία του συστήματος. Υπάρχει εύκολη πρόσβαση σε όλα τα σημεία συντήρησης. Όταν ο συμπιεστής είναι κλεισμένος, το περίβλημα με την ηχομονωτική του επένδυση εξασφαλίζει ότι ο θόρυβος λειτουργίας θα είναι ευχάριστος. Επιπλέον, με τα δύο ανοίγματα αναρρόφησης, το περίβλημα εξασφαλίζει ξεχωριστή παροχή αέρα για ψύξη υψηλής απόδοσης τόσο της εγκατάστασης όσο και του ηλεκτροκινητήρα. Τέλος, οι αεροσυμπιεστές της σειράς ΑSK έχουν εξαιρετικά μικρές διαστάσεις και είναι ιδανικοί για εφαρμογές όπου οι απαιτήσεις χώρου παίζουν σημαντικό ρόλο. Up to 96 % usable for heating Ανάκτηση θερμότητας: Γιατί; Κανονικά η ερώτηση θα έπρεπε να ήταν η εξής: Γιατί όχι; Τέλος, το 100% της τροφοδοτούμενης (ηλεκτρικής) ενέργειας ενός κοχλιοφόρου αεροσυμπιεστή μετατρέπεται σε θερμότητα. Από αυτήν την ενέργεια, έως και το 96% ανακτάται για σκοπούς θέρμανσης. Με αυτόν τον τρόπο, μειώνεται σημαντικά η κατανάλωση πρωτογενούς ενέργειας και βελτιώνεται το συνολικό ενεργειακό ισοζύγιο λειτουργίας. 2

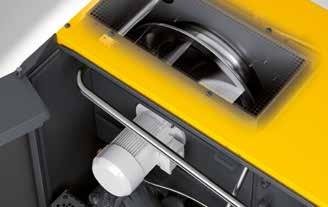

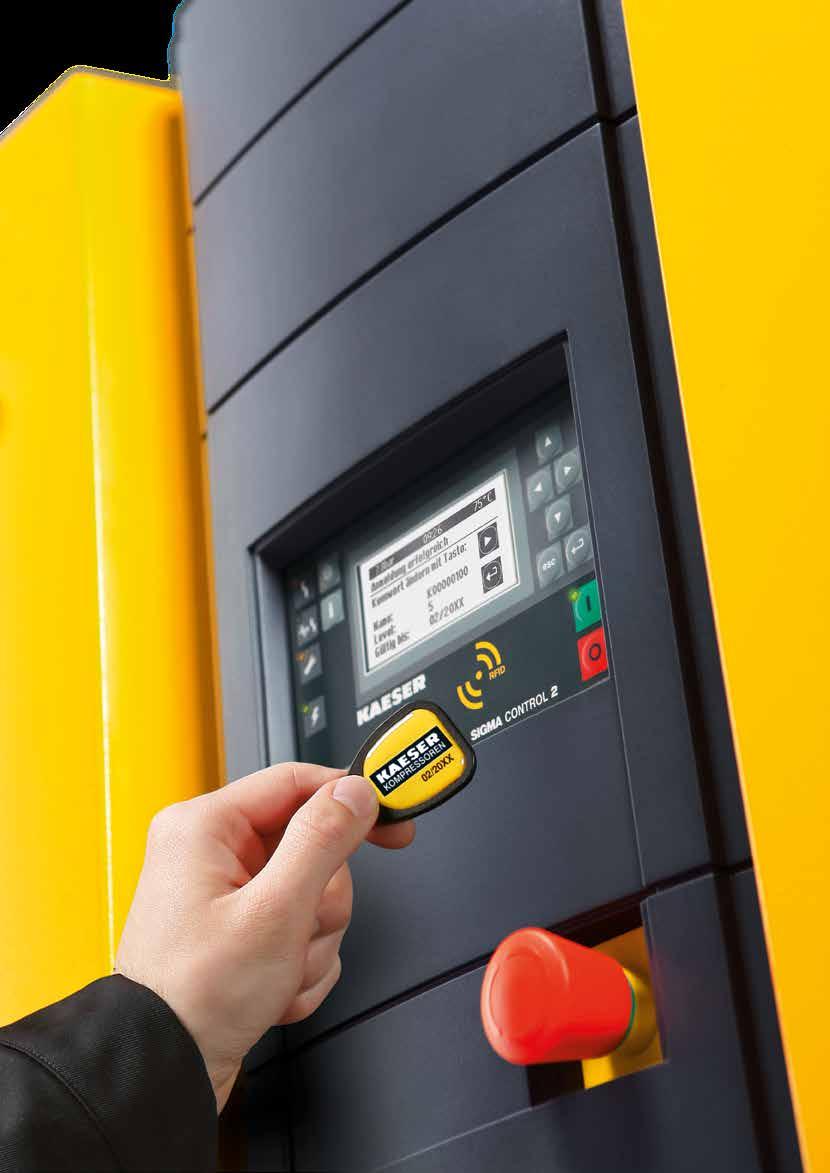

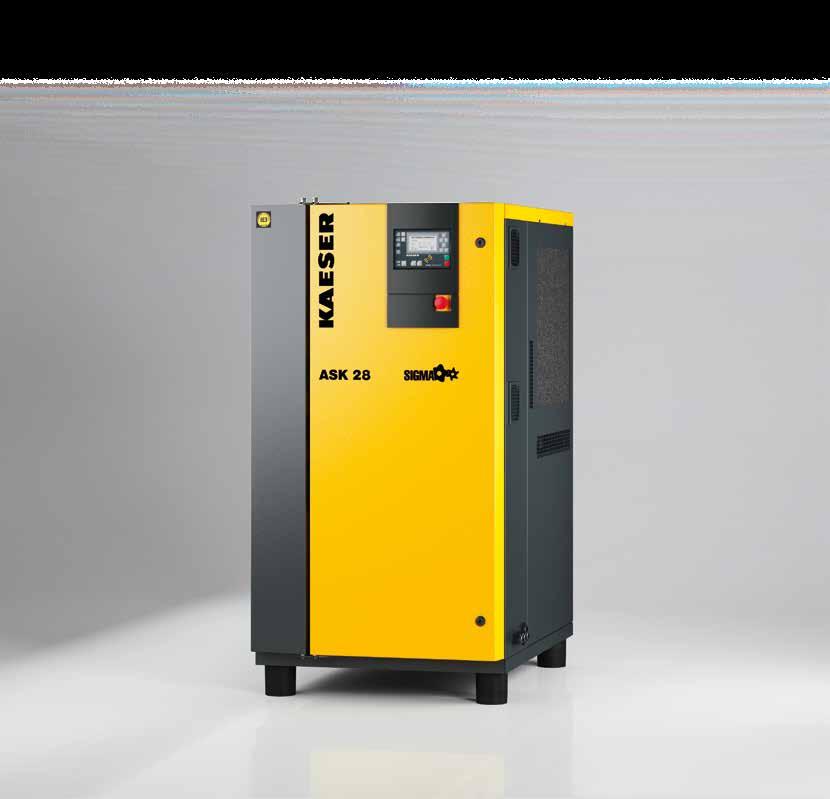

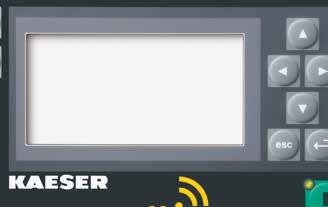

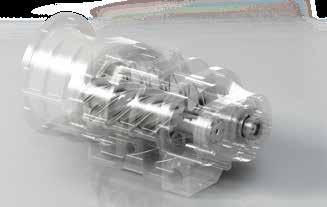

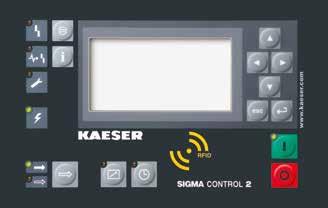

3 Υψηλή απόδοση και εύκολη συντήρηση. Εικ.: ASK 28 3

4 4

5 Σειρά ΑSK Η ποιότητα κρίνεται στις λεπτομέρειες Εξοικονόμηση ενέργειας με το SIGMA PROFIL Στην καρδιά κάθε συστήματος της σειράς ASK βρίσκεται ένα κοχλιοφόρο στοιχείο συμπίεσης με SIGMA PROFIL για αξεπέραστη εξοικονόμηση ενέργειας. Χάρη στη βελτιστοποίηση παροχή, συμβάλλει καθοριστικά στη θέσπιση προτύπων για τις συνολικές εγκαταστάσεις όσον αφορά την ειδική απόδοση. Σύστημα ελέγχου SIGMA CONTROL 2 Το εσωτερικό σύστημα ελέγχου SIGMA CONTROL 2 ελέγχει και ρυθμίζει αποτελεσματικά τη λειτουργία του αεροσυμπιεστή. Η οθόνη και η συσκευή ανάγνωσης RFID εξασφαλίζουν συνθήκες αποτελεσματικής επικοινωνίας και μέγιστης ασφάλειας. Επίσης, μπορεί να συνδεθεί στο SIGMA NETWORK. IE3 Κινητήρες εξοικονόμησης ενέργειας Οι κοχλιοφόροι αεροσυμπιεστές KAESER της σειράς ASK είναι εξοπλισμένοι με υψηλής απόδοσης ηλεκτροκινητήρες εξοικονόμησης ενέργειας της κατηγορίας απόδοσης IE3. Ακτινικός ανεμιστήρας εξοικονόμησης ενέργειας Με κίνηση από ξεχωριστό κινητήρα, ο ακτινικός ανεμιστήρας παρέχει πεπιεσμένο αέρα με χαμηλές θερμοκρασίες εξόδου και υψηλή ψυκτική απόδοση με χαμηλή κατανάλωση ενέργειας. Φυσικά, πληροί τις απαιτήσεις ενεργειακής απόδοσης της οδηγίας ΕΕ 327/

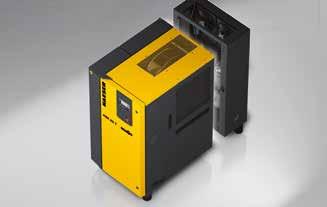

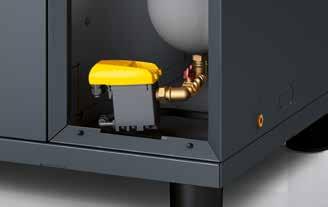

6 Σειρά ASK T Με πρόσθετο ξηραντή υψηλής ενεργειακής απόδοσης Switching performance KAESER refrigeration dryer energy-saving control KAESER energy saving KAESER dryer conventional continuous control Time (min) Ρύθμιση εξοικονόμησης ενέργειας Ο ξηραντής ψυκτικού τύπου είναι ενσωματωμένος στις εγκαταστάσεις ASK-T και παρέχει υψηλή απόδοση χάρη στη ρύθμιση εξοικονόμησης ενέργειας που διαθέτει. Λειτουργεί μόνο, όταν υπάρχει απαίτηση πεπιεσμένου αέρα για την ξήρανση: Έτσι διασφαλίζεται μια σύμφωνη με την περίπτωση χρήσης ποιότητα πεπιεσμένου αέρα με μέγιστη εφικτή οικονομία. Ξηραντής ψυκτικού τύπου υψηλής απόδοσης Με τον αποδοτικό περιστροφικό αεροσυμπιεστή και τον ανθεκτικό στη διάβρωση εναλλάκτη θερμότητας αλουμινίου, ο πρόσθετος ξηραντής ψυκτικού τύπου για εγκαταστάσεις ASK είναι ειδικά διαμορφωμένος για υψηλή ενεργειακή απόδοση. Ξηραντής ψυκτικού τύπου με ECO-DRAIN Ο ξηραντής ψυκτικού τύπου είναι εξοπλισμένος με μια διάταξη αποστράγγισης συμπυκνωμάτων ECO-DRAIN. Λειτουργεί ανάλογα με τη στάθμη και εμποδίζει τις απώλειες πεπιεσμένου αέρα που σχετίζονται με τις ηλεκτρομαγνητικές βαλβίδες. Έτσι εξοικονομείται ενέργεια και αυξάνεται η ασφάλεια λειτουργίας. Βέλτιστη ποιότητα πεπιεσμένου αέρα Ο αεροσυμπιεστής και ο ξηραντής είναι θερμικά απομονωμένοι μεταξύ τους. Έτσι, ο ξηραντής ψυκτικού τύπου δεν επηρεάζεται από τη θερμότητα του αεροσυμπιεστή και λειτουργεί συνεχώς με τη μέγιστη απόδοση, ώστε να παρέχει ξηρό πεπιεσμένο αέρα υψηλής ποιότητας. 6

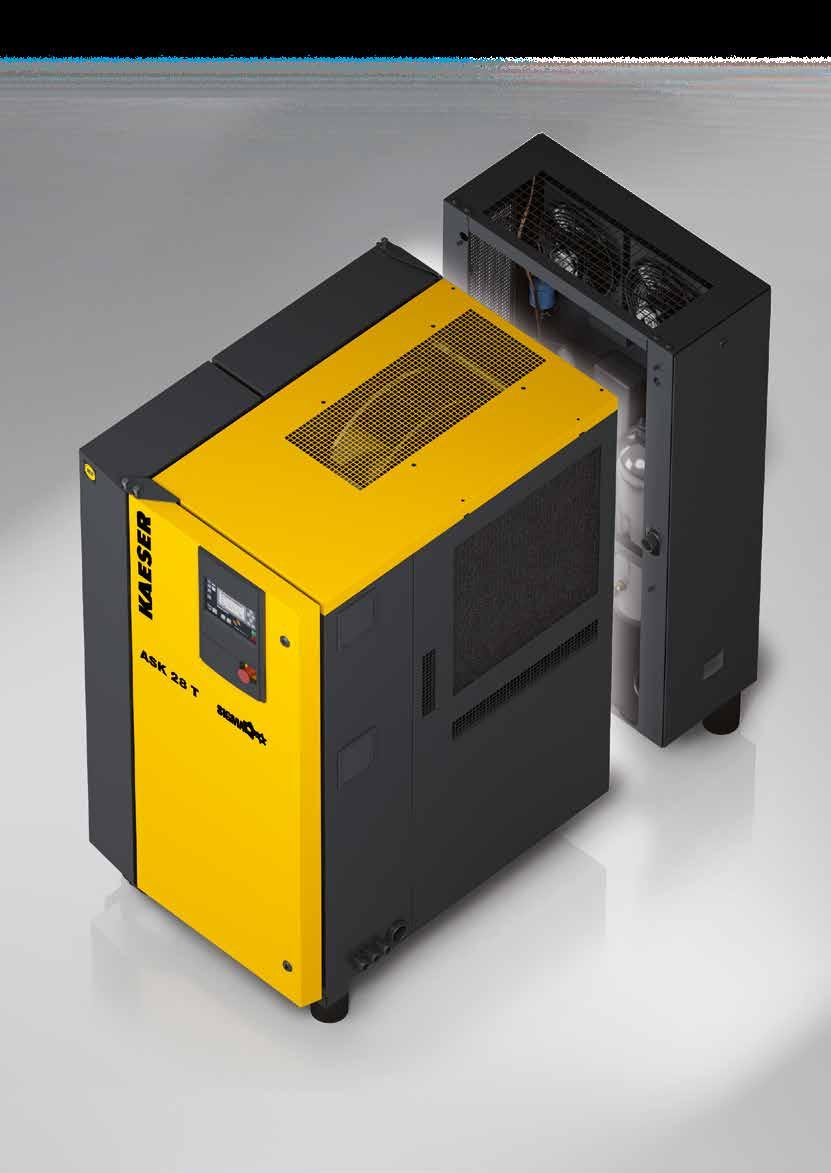

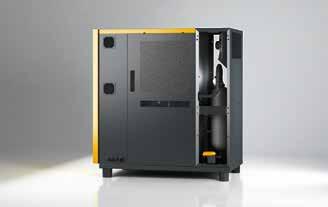

7 Εικ.: ASK 28 T 7

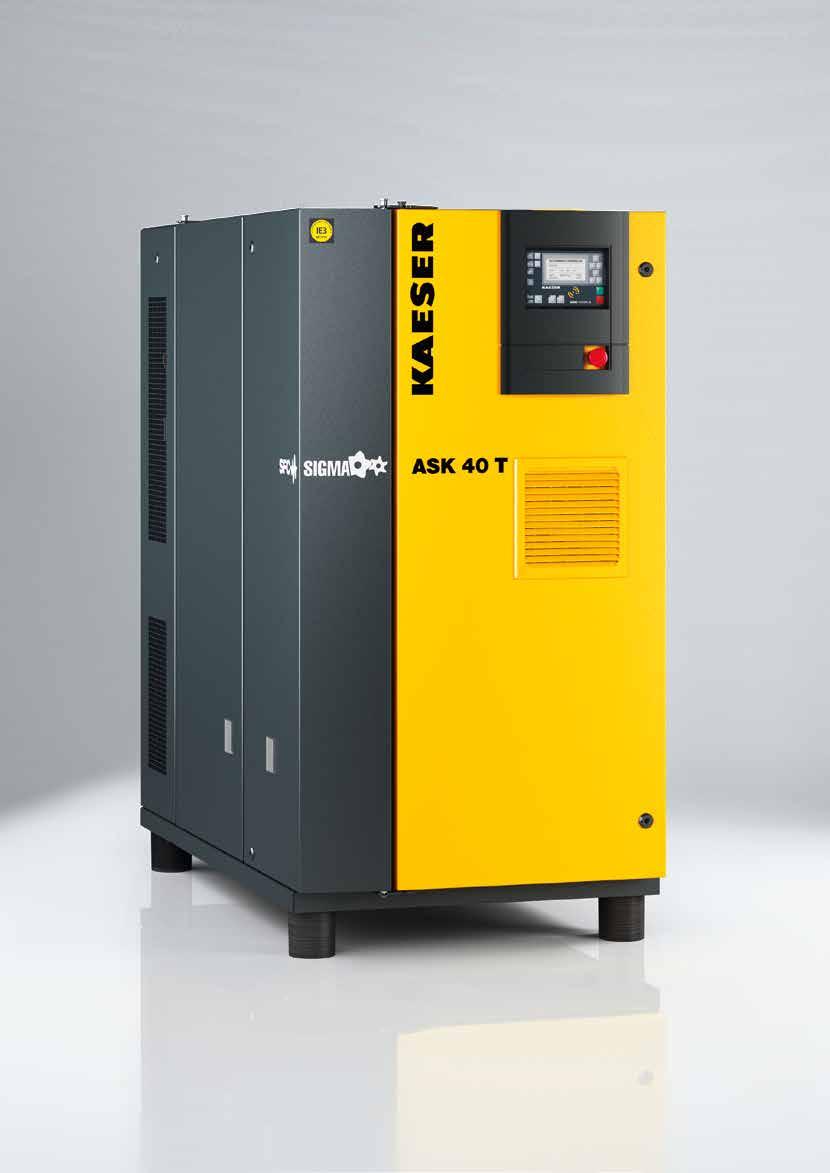

8 8 Εικ.: ASK 40 T SFC

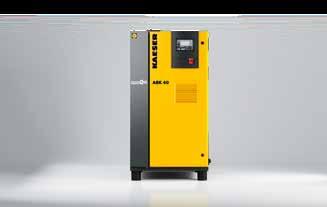

9 Σειρά ASK SFC Η ποιότητα κρίνεται στις λεπτομέρειες Specifc power (kw/m³/min) Conventional speed control Efficient SFC speed control Delivery volume (m³/min) Βελτιστοποιημένη ειδική απόδοση Σε κάθε σταθμό πεπιεσμένου αέρα, ο αεροσυμπιεστής μεταβλητού αριθμού στροφών είναι αυτός που λειτουργεί περισσότερο από όλα τα άλλα συστήματα. Γι' αυτόν το λόγο, τα μοντέλα ASK-SFC έχουν κατασκευαστεί με γνώμονα τη μέγιστη απόδοση, χωρίς ωστόσο να λειτουργούν με ακραίους αριθμούς στροφών. Έτσι, εξασφαλίζεται μεγάλη εξοικονόμηση ενέργειας, αυξημένη διάρκεια ζωής και υψηλή αξιοπιστία. Σταθερή πίεση Η ογκομετρική παροχή μπορεί να προσαρμοστεί εντός της περιοχής ρύθμισης ανάλογα με την εκάστοτε απαίτηση πίεσης. Η πίεση λειτουργίας παραμένει σταθερή μέσα στο όριο ανοχής ±0,1 bar. Η δυνατότητα μείωσης της μέγιστης πίεσης εξοικονομεί ενέργεια και μετρητά χρήματα. Ενσωματωμένος πίνακας ελέγχου SFC Μέσα στον ξεχωριστό ενσωματωμένο και μονωμένο πίνακα ελέγχου, ο μετατροπέας συχνότητας είναι προστατευμένος από τη θερμότητα του αεροσυμπιεστή. Επιπλέον, ο ξεχωριστός ανεμιστήρας διασφαλίζει ένα ιδανικό κλίμα λειτουργίας για μέγιστη απόδοση και διάρκεια ζωής. Συνολική εγκατάσταση με πιστοποίηση ΗΜΣ Οι εγκαταστάσεις της σειράς ASK SFC διαθέτουν όπως όλα τα προϊόντα KAESER ηλεκτρομαγνητική συμβατότητα σύμφωνα με την ευρωπαϊκή οδηγία EMC (Electromagnetic Compatibility) και τη γερμανική νομοθεσία EMC, όπως υποδεικνύεται από το σήμα ποιότητας VDE-EMC. 9

10 10

11 11

12 Εξοπλισμός Συνολική εγκατάσταση Έτοιμη για λειτουργία, πλήρως αυτόματη, ηχομονωμένη, μονωμένη από δονήσεις, εξαρτήματα επένδυσης με ηλεκτροστατική βαφή, δυνατότητα χρήσης σε θερμοκρασία περιβάλλοντος έως + 45 C Σύστημα ψύξης Αερόψυκτο, ξεχωριστά ψυγεία αλουμινίου για πεπιεσμένο αέρα και ψυκτικό υγρό, ο ακτινικός ανεμιστήρας πληροί τις απαιτήσεις απόδοσης ανεμιστήρων σύμφωνα με την οδηγία ΕΕ 327/2011 Ηχομόνωση Επένδυση με λαμιναρισμένο ορυκτοβάμβακα Αντικραδασμική μόνωση Αντικραδασμικά μεταλλικά στοιχεία, με διπλή αντικραδασμική μόνωση Στοιχείο συμπίεσης Μονοβάθμιο, με ψεκασμό ψυκτικού υγρού για βέλτιστη ψύξη των ροτόρων, γνήσιο κοχλιοφόρο στοιχείο συμπίεσης KAESER με SIGMA PROFIL εξοικονόμησης ενέργειας Μηχανισμός μετάδοσης κίνησης Τραπεζοειδής ιμάντας κίνησης με αυτόματα ρυθμιζόμενη τάση Ηλεκτροκινητήρας Κινητήρας Premium Efficiency IE3, γερμανικό προϊόν υψηλής ποιότητας,ip 55, ISO F ως πρόσθετη εφεδρεία Ηλεκτρικά εξαρτήματα Πίνακας ελέγχου IP 54, μετασχηματιστής ελέγχου, μετατροπέας συχνότητας Siemens, επαφές χωρίς δυναμικό για συστήματα αερισμού Ξηραντής ψυκτικού τύπου Χωρίς CFC, ψυκτικό μέσο R 134a, πλήρως μονωμένος, ερμητικά κλειστό κύκλωμα ψυκτικού μέσου, περιστροφικός αεροσυμπιεστής ψυκτικού μέσου με λειτουργία απενεργοποίησης για την εξοικονόμηση ενέργειας, ρύθμιση παράκαμψης θερμού αερίου, ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων Ανάκτηση θερμότητας (ΑΘ) Προαιρετικά με ενσωματωμένο σύστημα ανάκτησης θερμότητας (πλακοειδής εναλλάκτης θερμότητας) SIGMA CONTROL 2 LED σε χρώματα σηματοδότη για ένδειξη της κατάστασης λειτουργίας, οθόνη κειμένου, επιλογή 30 γλωσσών, πλήκτρα με εικονογράμματα Soft-Touch, πλήρως αυτόματη παρακολούθηση και ρύθμιση, στάνταρ επιλογή συστήματος ελέγχου λειτουργίας DUAL, QUADRO, VARIO και συνεχούς λειτουργίας, διασύνδεση: Ethernet, δυνατότητα σύνδεσης στο SIGMA Network, υποδοχή κάρτας μνήμης SD για εγγραφή δεδομένων και ενημερώσεις, συσκευή ανάγνωσης RFID. Προαιρετικά: Σύνδεση στο κεντρικό σύστημα ελέγχου, δυνατότητα σύνδεσης πρόσθετων προαιρετικών μονάδων επικοινωνίας: Profibus DP, Modbus, Profinet και Devicenet, διακομιστής Web (webserver). Κύκλωμα ψυκτικού υγρού και αέρα Φίλτρο ξηρού αέρα, πνευματική βαλβίδα εισόδου και εκτόνωσης, δοχείο αποθέματος ψυκτικού υγρού με τριπλό σύστημα διαχωρισμού, βαλβίδα ασφαλείας, βαλβίδα αντεπιστροφής ελάχιστης πίεσης, θερμοστατική βαλβίδα και μικροφίλτρο στο κύκλωμα ψυκτικού υγρού, όλοι οι αγωγοί συνδεδεμένοι, ελαστικοί σύνδεσμοι αγωγών 12

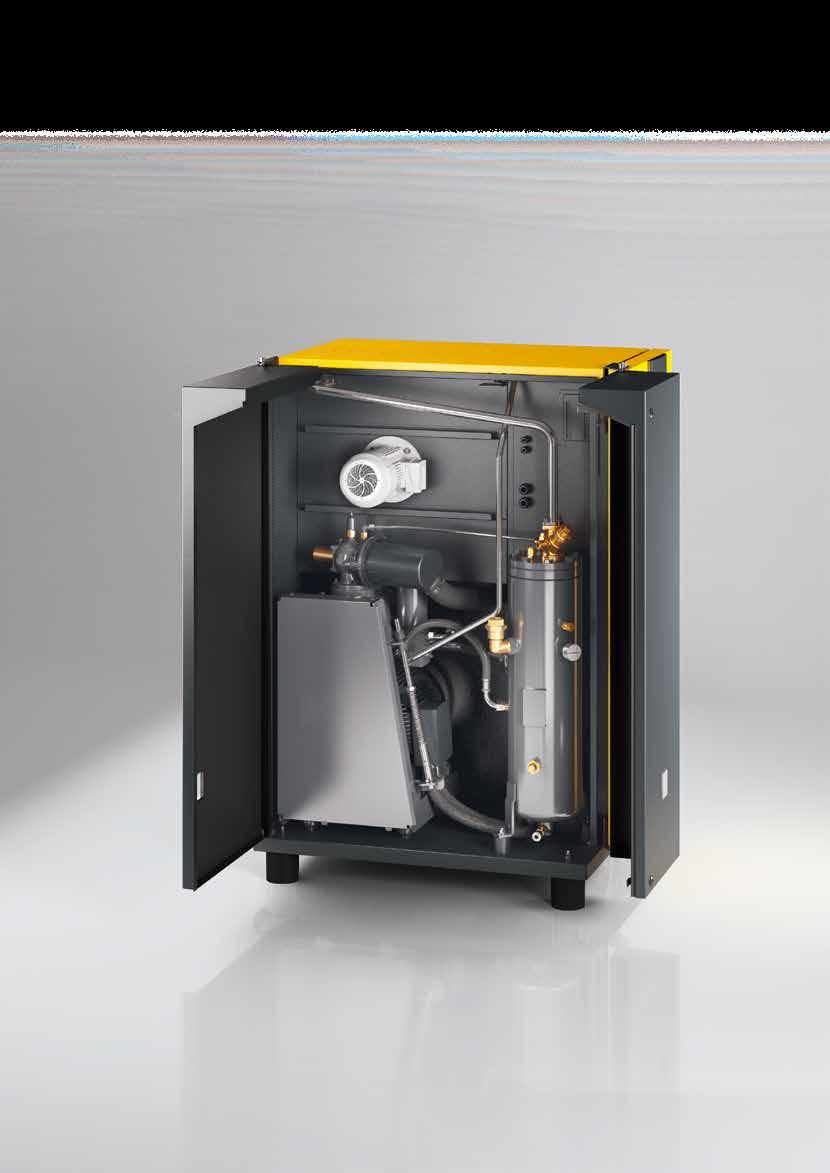

13 Τρόπος λειτουργίας Ο κοχλίας (3) κινείται από έναν ηλεκτροκινητήρα (4). Το λιπαντικό ψύξης που ψεκάζεται κυρίως κατά τη συμπίεση διαχωρίζεται ξανά στο δοχείο διαχωρισμού λιπαντικού (5) από τον αέρα. Ο ενσωματωμένος ανεμιστήρας φροντίζει για τον κατάλληλο εξαερισμό της μονάδας του αεροσυμπιεστή, καθώς και για τη ροή του απαιτούμενου αέρα ψύξης στον αερόψυκτο μεταψύκτη λιπαντικών και πεπιεσμένου αέρα (6, 7). Χάρη στη ρύθμιση της μονάδας, ο πεπιεσμένος αέρας που παράγεται από τον αεροσυμπιεστή βρίσκεται εντός των προδιαγραφόμενων ορίων πίεσης. Σε περίπτωση βλάβης ζωτικών συστημάτων, οι λειτουργίες ασφαλείας προστατεύουν τη μονάδα του αεροσυμπιεστή μέσω αυτόματης απενεργοποίησης. (1) Φίλτρο αναρρόφησης (2) Βαλβίδα εισαγωγής (3) Στοιχείο συμπίεσης (4) Ηλεκτροκινητήρας (5) Δοχείο διαχωρισμού λιπαντικού (6) Μεταψύκτης πεπιεσμένου αέρα (7) Ψύκτης λιπαντικού (8) Φίλτρο λιπαντικού (9) Ακτινικός ανεμιστήρας 13
