Ξηραντής ψυκτικού τύπου Σειρά TH-TI

Transcript

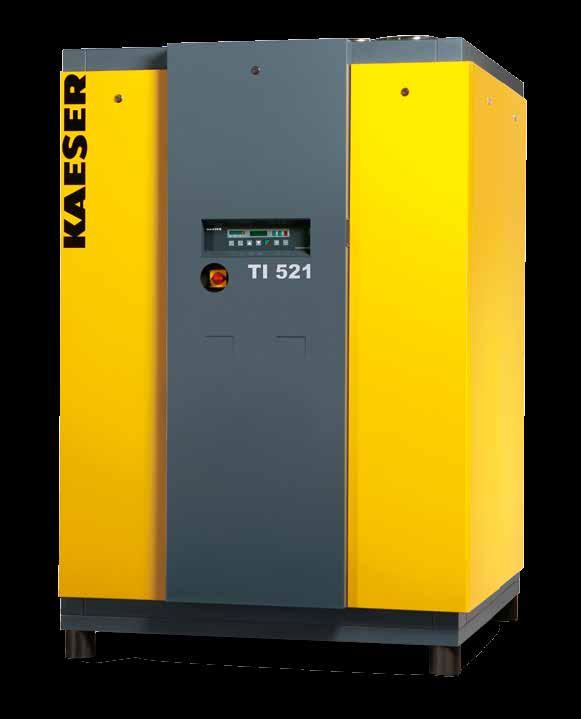

1 Ξηραντής ψυκτικού τύπου Σειρά TH-TI Ογκομετρική παροχή 37,5 έως 90 m³/min

2 Σειρά TH TI Αποδοτική ξήρανση πεπιεσμένου αέρα Ξηραντές ψυκτικού τύπου με τεχνολογία εξοικονόμησης Οι περισσότερες εφαρμογές πεπιεσμένου αέρα απαιτούν ξηρό πεπιεσμένο αέρα με σημείο δρόσου υπό πίεση περίπου στους +3 C. Ακόμα και όταν η θερμοκρασία περιβάλλοντος είναι υψηλή, ο αντίστοιχος βαθμός ξήρανσης πρέπει να διατηρείται. Παράλληλα, για την ξήρανση του πεπιεσμένου αέρα πρέπει να χρησιμοποιείται όσο τον δυνατόν λιγότερη ενέργεια. Οι ξηραντές ψυκτικού τύπου με τεχνολογία εξοικονόμησης της KOMPRESSOREN ικανοποιούν απόλυτα αυτές τις απαιτήσεις. Γιατί είναι απαραίτητη η ξήρανση του πεπιεσμένου αέρα; Ο ατμοσφαιρικός αέρας που αναρροφά ο αεροσυμπιεστής είναι ένα μείγμα αερίων, το οποίο περιέχει πάντα υδρατμούς. Η ποσότητα των υδρατμών που συγκρατεί ο αέρας εξαρτάται κυρίως από τη θερμοκρασία. Όταν η θερμοκρασία ανεβαίνει, όπως συμβαίνει κατά τη συμπίεση στον αεροσυμπιεστή, αυξάνεται και η ποσότητα των υδρατμών που μπορεί να συγκρατήσει ο αέρας. Όταν ο πεπιεσμένος αέρας ψύχεται ξανά, αυτό το νερό συμπυκνώνεται. Έτσι, με την ξήρανση του πεπιεσμένου αέρα αποφεύγονται όχι μόνο τα προβλήματα λειτουργίας και οι διακοπές παραγωγής, αλλά και οι δαπανηρές εργασίες συντήρησης και επισκευής. Υψηλή απόδοση και οικονομία Σε όλες σχεδόν τις εφαρμογές πεπιεσμένου αέρα, οι ξηραντές ψυκτικού τύπου προσφέρουν την πιο οικονομική λύση. Το νέο σύστημα εξοικονόμησης της καθιστά την ξήρανση πεπιεσμένου αέρα ακόμα πιο οικονομική. Πρωτοποριακό σύστημα εξοικονόμησης Με το κατοχυρωμένο μας σύστημα εξοικονόμησης σας δίνουμε τη σωστή λύση στον σωστό χρόνο: Οι ξηραντές ψυκτικού τύπου της KOMPRESSOREN διαθέτουν έναν αεροσυμπιεστή ψυκτικού μέσου που εξοικονομεί ενέργεια. Αυτό τους καθιστά πολύ πιο αποδοτικούς από άλλους ξηραντές ψυκτικού τύπου της ίδιας κατηγορίας απόδοσης. Εξοικονόμηση με την Παράδειγμα: TH με θεωρητικό όγκο ροής 40 % Εξοικονόμηση ρεύματος: 5.238, /έτος Κατανάλωση ισχύος TH 451: 2,5 kw Κατανάλωση ισχύος συγκρίσιμων ξηραντών με ρύθμιση παράκαμψης θερμού αερίου: 5,9 kw x 93 % = 5,49 kw (5,49 kw - 2,5 kw) x 8760 h/έτος x 0,20 /kwh Προστασία του περιβάλλοντος από εκπομπές CO 2: 15,7 t CO 2 /έτος 157 t CO 2 / 10 έτη (ρεύμα 1000 kwh = εκπομπές 0,6 t CO 2) Κατανάλωση πεπιεσμένου αέρα (%) Πρωινή βάρδια Δυνατότητες εξοικονόμησης Μεσημεριανή βάρδια Βραδινή βάρδια Εξοικονομείτε ενέργεια κάθε μέρα Οι ξηραντές εξοικονόμησης της KOMPRESSOREN χρειάζονται ενέργεια μόνο όταν ξηραίνουν πεπιεσμένο αέρα. Η ρύθμιση εξοικονόμησης βασίζεται στον αεροσυμπιεστή ψυκτικού μέσου (με χώρο συμπίεσης που προσαρμόζεται ανάλογα με τη ροή του αέρα) σε συνδυασμό με τη μέτρηση θερμοκρασίας πεπιεσμένου αέρα και το ηλεκτρονικό σύστημα ελέγχου. Η κατανάλωση ηλεκτρικής ισχύος στην περιοχή μερικού φορτίου αυξομειώνεται ανάλογα με τον όγκο ροής του αέρα. Για παράδειγμα, όταν ο όγκος ροής είναι 40 %, το ποσοστό της ισχύος που καταναλώνει ο ξηραντής είναι μόνο 43 %. Έτσι, με τους ξηραντές εξοικονόμησης της KOMPRESSOREN μπορείτε να εξοικονομείτε χιλιάδες ευρώ κάθε χρόνο. 2 3 Εικ.: TI 521

3 Σειρά TH TI Εξοικονόμηση και ανθεκτικότητα Κατανάλωση ισχύος (%) Δυνατότητα εξοικονόμησης των ξηραντών Ξηραντής με ρύθμιση παράκαμψης θερμού αερίου Εξοικονόμηση Ξηραντής εξοικονόμησης Όγκος ροής (%) Αεροσυμπιεστής ψυκτικού μέσου με τεχνολογία εξοικονόμησης Ανάλογα με τη θερμοκρασία ψύξης του πεπιεσμένου αέρα, η χρονισμένη ηλεκτρομαγνητική βαλβίδα αλλάζει τον χώρο συμπίεσης του αεροσυμπιεστή ψυκτικού μέσου και, επομένως, την ποσότητα του ψυκτικού μέσου στο κύκλωμα. Έτσι, καταναλώνεται μόνο όση ενέργεια χρειάζεται για να καλυφθούν οι ανάγκες ψύξης. Καθημερινή εξοικονόμηση ρεύματος Οι ξηραντές εξοικονόμησης της KOMPRESSOREN είναι πραγματικά οικονομικοί. Για παράδειγμα, όταν η ροή αέρα είναι 40 %, η ηλεκτρική ενέργεια που χρειάζονται είναι μόνο 43 %. Έτσι, μειώνουν τον λογαριασμό ρεύματος κατά μερικές χιλιάδες ευρώ σε σχέση με τους κοινούς ξηραντές. Πλακοειδής εναλλάκτης θερμότητας κορυφαίας ποιότητας Πίνακας ελέγχου βιομηχανικής ποιότητας 4 Συνήθως τοποθετούνται φίλτρα πριν και μετά τους ξηραντές ψυκτικού τύπου, ώστε να αποφεύγονται οι ρύποι και οι πιθανές αποφράξεις. Για τη σειρά TH αυτό δεν είναι απαραίτητο. Οι πλακοειδείς εναλλάκτες θερμότητας αέρα/αέρα και αέρα/ψυκτικού μέσου από ανοξείδωτο χάλυβα σχεδιάστηκαν ειδικά για χρήση σε ξηραντές ψυκτικού τύπου. Οι μεγάλοι, χάλκινοι, λείοι σωλήνες εξασφαλίζουν χαμηλή διαφορική πίεση, εξοικονομώντας έτσι ενέργεια. Οι ξηραντές ψυκτικού τύπου με τεχνολογία εξοικονόμησης της έχουν κατασκευαστεί σύμφωνα με το EN και έχουν ελεγχθεί ως προς την ηλεκτρομαγνητική τους συμβατότητα σύμφωνα με τον νόμο ΗΜΣ. Σε αντίθεση με τις συσκευές που έχουν ελεγχθεί μόνο σύμφωνα με το πρότυπο VDE 0700, οι ξηραντές της σειράς TH-TI καλύπτουν τις σκληρές απαιτήσεις της βιομηχανίας. 5

4 Εξοπλισμός Δομή ξηραντών ψυκτικού τύπου των σειρών TH, TI Δομή Κατασκευή πύργου με αφαιρούμενα πλαϊνά τοιχώματα, καλύμματα επένδυσης με επίστρωση σε μορφή σκόνης, υλικά χωρίς χλωροφθοράνθρακες, ψυχρά εξαρτήματα με μόνωση, ενσωματωμένος πίνακας ελέγχου με ηλεκτρονικό σύστημα ελέγχου, πλακοειδής εναλλάκτης θερμότητας αέρα/αέρα και αέρα/ψυκτικού μέσου από ανοξείδωτο χάλυβα, εσωτερική σωλήνωση πεπιεσμένου αέρα από χαλκό, σύστημα διαχωρισμού συμπυκνωμάτων, ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων, συνδέσεις πεπιεσμένου αέρα στο επάνω μέρος, παράδοση με ψυκτικό μέσο και λάδι. Πίνακας χειρισμού Ένδειξη εξοικονόμησης, στιγμιαίας ροής πεπιεσμένου αέρα και σημείου δρόσου υπό πίεση, οθόνη κειμένου δύο σειρών, τρεις ενδείξεις κατάστασης LED, δέκα διαθέσιμες γλώσσες, πλήκτρο ON/OFF, πλήκτρο δοκιμής για ηλεκτρονική διάταξη αποστράγγισης συμπυκνωμάτων, τρία προγραμματιζόμενα πλήκτρα για χρονοδιακόπτη, πλήκτρο επιβεβαίωσης, κεντρικός διακόπτης. Κύκλωμα ψύξης Ερμητικά κλειστό κύκλωμα ψύξης, αεροσυμπιεστής ψυκτικού μέσου Scroll με συμπίεση ψυκτικού μέσου ανάλογα με τις απαιτήσεις. Εναλλάκτης θερμότητας από ανοξείδωτο χάλυβα Οι εναλλάκτες θερμότητας αέρα/ αέρα και αέρα/ψυκτικού μέσου είναι κατασκευασμένοι από ανοξείδωτο χάλυβα και, επομένως, είναι ανθεκτικοί και δεν χρειάζονται συντήρηση. Προαιρετικός εξοπλισμός Ενσωματωμένο μικροφίλτρο FE σε περίβλημα από ανοξείδωτο χάλυβα μετά τον διαχωριστή, τοποθετημένο στην ψυχρότερη θέση Υδρόψυκτη έκδοση Επιπλέον δομοστοιχεία γλώσσας για τον πίνακα χειρισμού Μετατροπέας Profibus Ελεγκτής σημείου δρόσου υπό πίεση Πακέτα συντήρησης για 1 και 5 έτη Συνδυαστικός εναλλάκτης θερμότητας αέρα/αέρα και αέρα/ ψυκτικού μέσου Διαχωριστής συμπυκνωμάτων Διάταξη αποστράγγισης συμπυκνωμάτων ECO DRAIN Ψηφιακός αεροσυμπιεστής ψυκτικού μέσου Scroll Διαχωριστής υγρού Υγροποιητής Δοχείο συλλογής ψυκτικού μέσου Ξηραντής φίλτρου Δείκτης στάθμης Βαλβίδα επέκτασης Αισθητήρας βαλβίδας επέκτασης Βαλβίδα ελέγχου ισχύος Πιεσοστάτης για υψηλή/χαμηλή πίεση και ανεμιστήρα Είσοδος/έξοδος πεπιεσμένου αέρα Τεχνικά στοιχεία Όψεις Modell Μοντέλο Ογκομετρική Volumenstrom bei στα παροχή 7 bar Υπερπίεση Überdruck Elektr. Κατανάλωση Leis- Elektr. Κατανάλωση Leis- Anschluss Σύνδεση Anschluss Σύνδεση tungsauf- nahme ογκομετρική bei με nahme ογκομετρική bei αέρα luft συμπυκνωμάτων satablass ρεύματος tungsauf- ρεύματος πεπιεσμένου Druck- αποστράγγισης Konden- με παροχή 100 % 100 Vol. % παροχή 50 % Vol. 50 % Abmessungen Διαστάσεις Masse Βάρος Masse Βάρος Masse Βάρος Kältemittel ψυκτικού Ερμητικό hermetischer σε in mm ψυκτικού Kältemittel ισοδύναμο CO 2 Äquivalent CO 2 ψυκτικού Kälte- R-407A kreislauf μέσου R-407A R-407A als ως κύκλωμα μέσου μέσου m³/min bar kw kw Π B x T Β x HΥ kg t TH , ,9 2,1 DN x R 3/ x 1270 x ,4 TH , ,6 2,9 DN x R 3/ x 1270 x ,8 TI , ,2 3,3 DN x R 3/ x 1438 x ,5 TI , ,9 3,6 DN x R 3/ x 1438 x ,5 TI , ,9 4,7 DN x R 3/ x 1438 x ,8 TI , ,3 5,4 DN x R 3/ x 1438 x ,9 Όψη από μπροστά Όψη από πίσω Όψη από αριστερά Όψη από δεξιά Όψη 3-D Σειρά TH 371 / TH 451 Ηλεκτρική παροχή 400 V, 50 Hz, 3 Ph Ψυκτικό μέσο R-407A Δεδομένα απόδοσης σε συνθήκες αναφοράς κατά ISO 7183 προαιρετικός εξοπλισμός A1: Θερμοκρασία περιβάλλοντος + 25 C, θερμοκρασία εισόδου πεπιεσμένου αέρα + 35 C, σημείο δρόσου υπό πίεση + 3 C. Σε άλλες συνθήκες λειτουργίας, η ογκομετρική παροχή αλλάζει. Περιέχει φθοριούχο αέριο του θερμοκηπίου R-407A (GWP = 2107). Συντελεστές διόρθωσης για ογκομετρική παροχή Θερμοκρασία Umgebungstemperatur περιβάλλοντος + 25 C + 30 C + 35 C + 40 C + 45 C Συντελεστής Korrekturfaktor διόρθωσης 1,0 0,94 0,89 0,83 0,78 Σειρά TI 521 έως TI 901 Θερμοκρασία Drucklufteintrittstemperatur εισόδου πεπιεσμένου αέρα + 25 C + 30 C + 35 C + 40 C + 45 C + 50 C Druck Πίεση 3 bar Συντελεστής Korrekturfaktor διόρθωσης 1,42 1,00 0,79 0,63 0,51 0,43 5 bar 1,57 1,13 0,92 0,77 0,65 0,56 7 bar 1,67 1,22 1,00 0,84 0,71 0,63 9 bar 1,76 1,29 1,07 0,91 0,78 0,67 11 bar 1,84 1,36 1,13 0,96 0,82 0,73 13 bar 1,9 1,41 1,18 1,00 0,86 0,77 6 7

5 Ο κόσμος είναι το σπίτι μας Η KOMPRESSOREN, ένας από τους μεγαλύτερους παρόχους συστημάτων πεπιεσμένου αέρα και κατασκευαστές συμπιεστών στον κόσμο, αντιπροσωπεύεται από ένα ολοκληρωμένο δίκτυο υποκαταστημάτων, θυγατρικών εταιρειών και εξουσιοδοτημένων συνεργατών σε περισσότερες από 90 χώρες. Προσφέροντας πρωτοποριακά προϊόντα και υπηρεσίες, οι έμπειροι σύμβουλοι και μηχανικοί της KOMPRESSOREN βοηθούν τους πελάτες να ενισχύσουν την ανταγωνιστικότητά τους συνεργαζόμενοι στενά για την ανάπτυξη προοδευτικών συστημάτων που διευρύνουν συνεχώς τα όρια της απόδοσης και την αποδοτικότητα παροχής πεπιεσμένου αέρα. Επιπλέον, η, ο κορυφαίος πάροχος συστημάτων, προσφέρει δεκαετίες γνώσεων και πείρας σε όλους τους πελάτες της μέσω του παγκόσμιου δικτύου υπολογιστών της. Αυτά τα πλεονεκτήματα, σε συνδυασμό με την παγκόσμια οργάνωση εξυπηρέτησης της, εξασφαλίζουν ότι όλα τα προϊόντα θα έχουν πάντοτε τη μέγιστη δυνατή απόδοση και τη μέγιστη διαθεσιμότητα. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-012GR Με την επιφύλαξη τεχνικών τροποποιήσεων!.1/17
