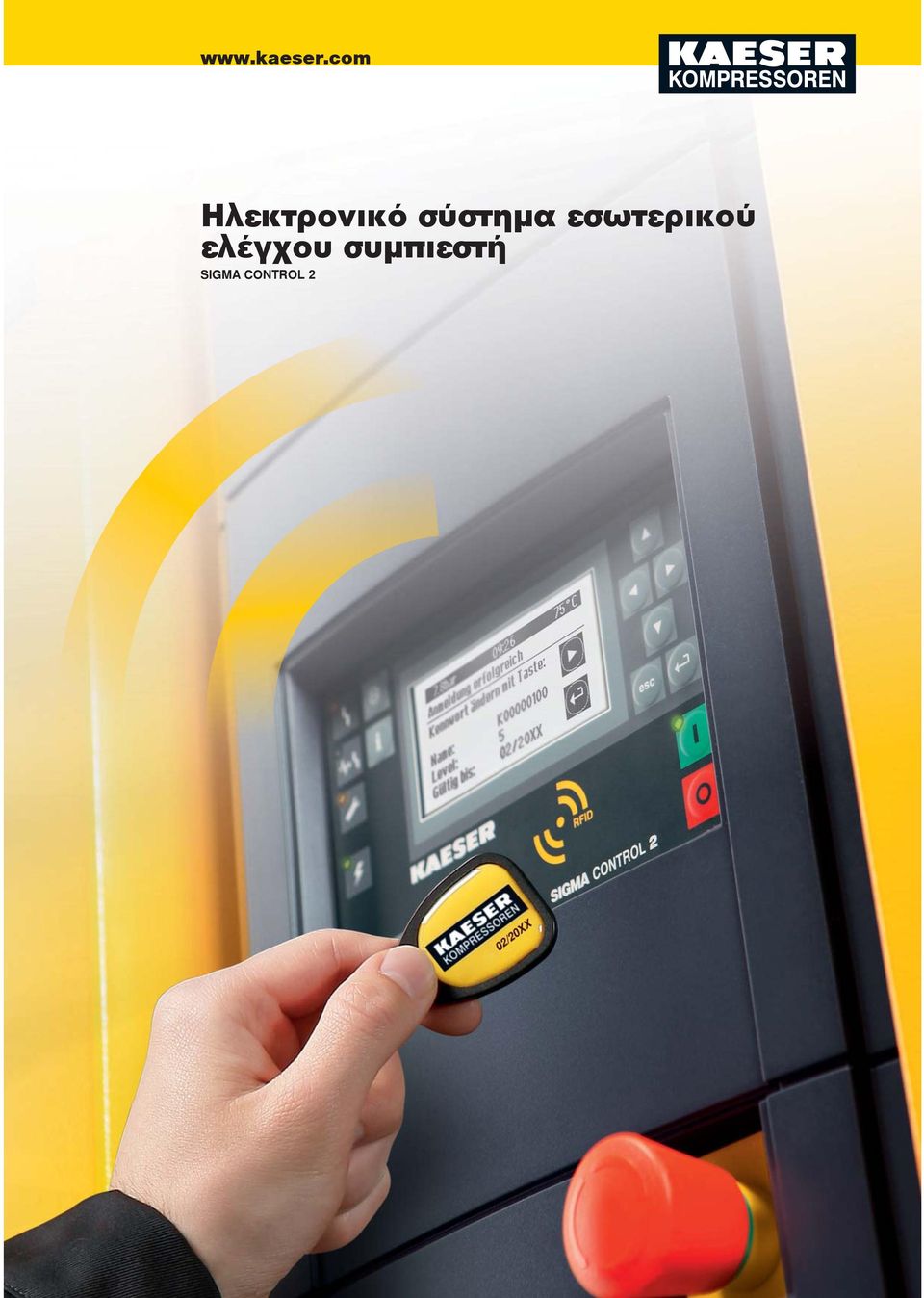

1 Ηλεκτρονικό σύστημα εσωτερικού ελέγχου συμπιεστή

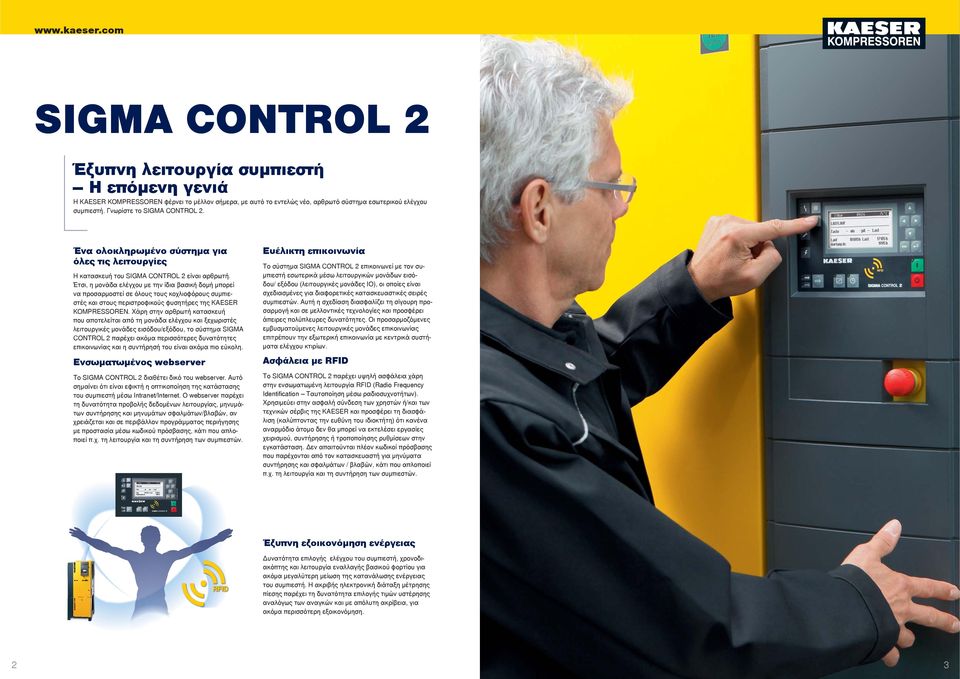

2 Έξυπνη λειτουργία συμπιεστή Η επόμενη γενιά Η KAESER KOMPRESSOREN φέρνει το μέλλον σήμερα, με αυτό το εντελώς νέο, αρθρωτό σύστημα εσωτερικού ελέγχου συμπιεστή. Γνωρίστε το. Ένα ολοκληρωμένο σύστημα για όλες τις λειτουργίες Η κατασκευή του είναι αρθρωτή. Έτσι, η μονάδα ελέγχου με την ίδια βασική δομή μπορεί να προσαρμοστεί σε όλους τους κοχλιοφόρους συμπιεστές και στους περιστροφικούς φυσητήρες της KAESER KOMPRESSOREN. Χάρη στην αρθρωτή κατασκευή που αποτελείται από τη μονάδα ελέγχου και ξεχωριστές λειτουργικές μονάδες εισόδου/εξόδου, το σύστημα SIGMA CONTROL 2 παρέχει ακόμα περισσότερες δυνατότητες επικοινωνίας και η συντήρησή του είναι ακόμα πιο εύκολη. Ενσωματωμένος webserver Το διαθέτει δικό του webserver. Αυτό σημαίνει ότι είναι εφικτή η οπτικοποίηση της κατάστασης του συμπιεστή μέσω Intranet/Internet. Ο webserver παρέχει τη δυνατότητα προβολής δεδομένων λειτουργίας, μηνυμάτων συντήρησης και μηνυμάτων σφαλμάτων/βλαβών, αν χρειάζεται και σε περιβάλλον προγράμματος περιήγησης με προστασία μέσω κωδικού πρόσβασης, κάτι που απλοποιεί π.χ. τη λειτουργία και τη συντήρηση των συμπιεστών. Ευέλικτη επικοινωνία Το σύστημα επικοινωνεί με τον συμπιεστή εσωτερικά μέσω λειτουργικών μονάδων εισόδου/ εξόδου (λειτουργικές μονάδες IO), οι οποίες είναι σχεδιασμένες για διαφορετικές κατασκευαστικές σειρές συμπιεστών. Αυτή η σχεδίαση διασφαλίζει τη σίγουρη προσαρμογή και σε μελλοντικές τεχνολογίες και προσφέρει άπειρες πολύπλευρες δυνατότητες. Οι προσαρμοζόμενες εμβυσματούμενες λειτουργικές μονάδες επικοινωνίας επιτρέπουν την εξωτερική επικοινωνία με κεντρικά συστήματα ελέγχου κτιρίων. Ασφάλεια με RFID Το παρέχει υψηλή ασφάλεια χάρη στην ενσωματωμένη λειτουργία RFID (Radio Frequency Identifi cation Ταυτοποίηση μέσω ραδιοσυχνοτήτων). Χρησιμεύει στην ασφαλή σύνδεση των χρηστών ή/και των τεχνικών σέρβις της KAESER και προσφέρει τη διασφάλιση (καλύπτοντας την ευθύνη του ιδιοκτήτη) ότι κανένα αναρμόδιο άτομο δεν θα μπορεί να εκτελέσει εργασίες χειρισμού, συντήρησης ή τροποποίησης ρυθμίσεων στην εγκατάσταση. Δεν απαιτούνται πλέον κωδικοί πρόσβασης που παρέχονται από τον κατασκευαστή για μηνύματα συντήρησης και σφαλμάτων / βλαβών, κάτι που απλοποιεί π.χ. τη λειτουργία και τη συντήρηση των συμπιεστών. Έξυπνη εξοικονόμηση ενέργειας Δυνατότητα επιλογής ελέγχου του συμπιεστή, χρονοδιακόπτης και λειτουργία εναλλαγής βασικού φορτίου για ακόμα μεγαλύτερη μείωση της κατανάλωσης ενέργειας του συμπιεστή. Η ακριβής ηλεκτρονική διάταξη μέτρησης πίεσης παρέχει τη δυνατότητα επιλογής τιμών υστέρησης αναλόγως των αναγκών και με απόλυτη ακρίβεια, για ακόμα περισσότερη εξοικονόμηση. 2 3

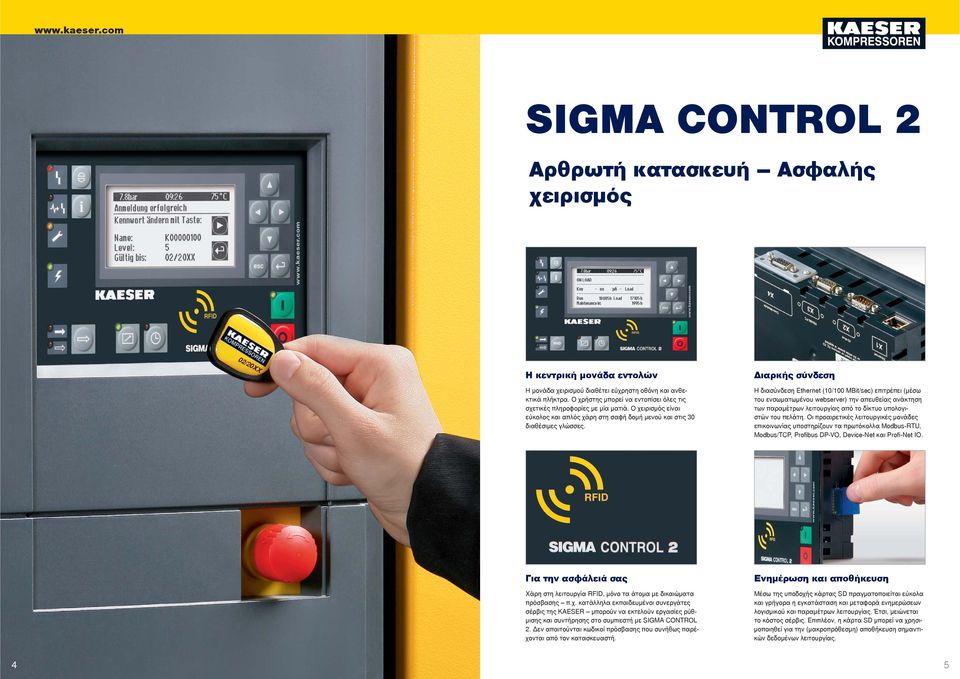

3 Αρθρωτή κατασκευή Ασφαλής χειρισμός Η κεντρική μονάδα εντολών Η μονάδα χειρισμού διαθέτει εύχρηστη οθόνη και ανθεκτικά πλήκτρα. Ο χρήστης μπορεί να εντοπίσει όλες τις σχετικές πληροφορίες με μία ματιά. Ο χειρισμός είναι εύκολος και απλός χάρη στη σαφή δομή μενού και στις 30 διαθέσιμες γλώσσες. Διαρκής σύνδεση Η διασύνδεση Ethernet (10/100 MBit/sec) επιτρέπει (μέσω του ενσωματωμένου webserver) την απευθείας ανάκτηση των παραμέτρων λειτουργίας από το δίκτυο υπολογιστών του πελάτη. Οι προαιρετικές λειτουργικές μονάδες επικοινωνίας υποστηρίζουν τα πρωτόκολλα Modbus-RTU, Modbus/TCP, Profibus DP-VO, Device-Net και Profi -Net IO. Για την ασφάλειά σας Χάρη στη λειτουργία RFID, μόνο τα άτομα με δικαιώματα πρόσβασης π.χ. κατάλληλα εκπαιδευμένοι συνεργάτες σέρβις της KAESER μπορούν να εκτελούν εργασίες ρύθμισης και συντήρησης στο συμπιεστή με SIGMA CONTROL 2. Δεν απαιτούνται κωδικοί πρόσβασης που συνήθως παρέχονται από τον κατασκευαστή. Ενημέρωση και αποθήκευση Μέσω της υποδοχής κάρτας SD πραγματοποιείται εύκολα και γρήγορα η εγκατάσταση και μεταφορά ενημερώσεων λογισμικού και παραμέτρων λειτουργίας. Έτσι, μειώνεται το κόστος σέρβις. Επιπλέον, η κάρτα SD μπορεί να χρησιμοποιηθεί για την (μακροπρόθεσμη) αποθήκευση σημαντικών δεδομένων λειτουργίας. 4 5

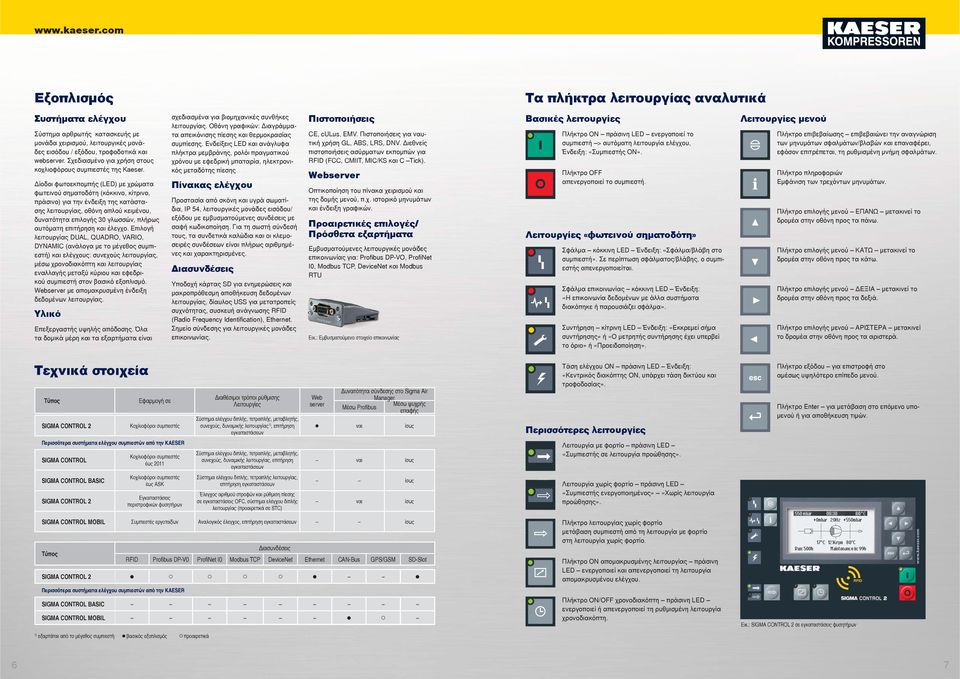

4 Εξοπλισμός Τα πλήκτρα λειτουργίας αναλυτικά Συστήματα ελέγχου Σύστημα αρθρωτής κατασκευής με μονάδα χειρισμού, λειτουργικές μονάδες εισόδου / εξόδου, τροφοδοτικά και webserver. Σχεδιασμένο για χρήση στους κοχλιοφόρους συμπιεστές της Kaeser. Δίοδοι φωτοεκπομπής (LED) με χρώματα φωτεινού σηματοδότη (κόκκινο, κίτρινο, πράσινο) για την ένδειξη της κατάστασης λειτουργίας, οθόνη απλού κειμένου, δυνατότητα επιλογής 30 γλωσσών, πλήρως αυτόματη επιτήρηση και έλεγχο. Επιλογή λειτουργίας DUAL, QUADRO, VARIO, DYNAMIC (ανάλογα με το μέγεθος συμπιεστή) και ελέγχους: συνεχούς λειτουργίας, μέσω χρονοδιακόπτη και λειτουργίας εναλλαγής μεταξύ κύριου και εφεδρικού συμπιεστή στον βασικό εξοπλισμό. Webserver με απομακρυσμένη ένδειξη δεδομένων λειτουργίας. Υλικό Επεξεργαστής υψηλής απόδοσης. Όλα τα δομικά μέρη και τα εξαρτήματα είναι σχεδιασμένα για βιομηχανικές συνθήκες λειτουργίας. Οθόνη γραφικών: Διαγράμματα απεικόνισης πίεσης και θερμοκρασίας συμπίεσης. Ενδείξεις LED και ανάγλυφα πλήκτρα μεμβράνης, ρολόι πραγματικού χρόνου με εφεδρική μπαταρία, ηλεκτρονικός μεταδότης πίεσης Πίνακας ελέγχου Προστασία από σκόνη και υγρά σωματίδια, IP 54, λειτουργικές μονάδες εισόδου/ εξόδου με εμβυσματούμενες συνδέσεις με σαφή κωδικοποίηση. Για τη σωστή σύνδεσή τους, τα συνδετικά καλώδια και οι κλεμοσειρές συνδέσεων είναι πλήρως αριθμημένες και χαρακτηρισμένες. Διασυνδέσεις Υποδοχή κάρτας SD για ενημερώσεις και μακροπρόθεσμη αποθήκευση δεδομένων λειτουργίας, δίαυλος USS για μετατροπείς συχνότητας, συσκευή ανάγνωσης RFID (Radio Frequency Identifi cation), Ethernet. Σημείο σύνδεσης για λειτουργικές μονάδες επικοινωνίας. Πιστοποιήσεις CE, culus, EMV. Πιστοποιήσεις για ναυτική χρήση GL, ABS, LRS, DNV. Διεθνείς πιστοποιήσεις ασύρματων εκπομπών για RFID (FCC, CMIIT, MIC/KS και C Tick). Webserver Οπτικοποίηση του πίνακα χειρισμού και της δομής μενού, π.χ. ιστορικό μηνυμάτων και ένδειξη γραφικών. Προαιρετικές επιλογές/ Πρόσθετα εξαρτήματα Εμβυσματούμενες λειτουργικές μονάδες επικοινωνίας για: Profi bus DP-VO, ProfiNet I0, Modbus TCP, DeviceNet και Modbus RTU Εικ.: Εμβυσματούμενο στοιχείο επικοινωνίας Βασικές λειτουργίες Πλήκτρο ΟΝ πράσινη LED ενεργοποιεί το συμπιεστή > αυτόματη λειτουργία ελέγχου, Ένδειξη: «Συμπιεστής ΟΝ». Πλήκτρο OFF απενεργοποιεί το συμπιεστή. Λειτουργίες «φωτεινού σηματοδότη» Σφάλμα κόκκινη LED Ένδειξη: «Σφάλμα/βλάβη στο συμπιεστή». Σε περίπτωση σφάλματος/βλάβης, ο συμπιεστής απενεργοποιείται. Σφάλμα επικοινωνίας κόκκινη LED Ένδειξη: «Η επικοινωνία δεδομένων με άλλα συστήματα διακόπηκε ή παρουσιάζει σφάλμα». Συντήρηση κίτρινη LED Ένδειξη: «Εκκρεμεί σήμα συντήρησης» ή «Ο μετρητής συντήρησης έχει υπερβεί το όριο» ή «Προειδοποίηση». Λειτουργίες μενού Πλήκτρο επιβεβαίωσης επιβεβαιώνει την αναγνώριση των μηνυμάτων σφαλμάτων/βλαβών και επαναφέρει, εφόσον επιτρέπεται, τη ρυθμισμένη μνήμη σφαλμάτων. Πλήκτρο πληροφοριών Εμφάνιση των τρεχόντων μηνυμάτων. Πλήκτρο επιλογής μενού ΕΠΑΝΩ μετακινεί το δρομέα στην οθόνη προς τα πάνω. Πλήκτρο επιλογής μενού ΚΑΤΩ μετακινεί το δρομέα στην οθόνη προς τα κάτω. Πλήκτρο επιλογής μενού ΔΕΞΙΑ μετακινεί το δρομέα στην οθόνη προς τα δεξιά. Πλήκτρο επιλογής μενού ΑΡΙΣΤΕΡΑ μετακινεί το δρομέα στην οθόνη προς τα αριστερά. Τεχνικά στοιχεία Τύπος Εφαρμογή σε Διαθέσιμοι τρόποι ρύθμισης Λειτουργίες Σύστημα ελέγχου διπλής, τετραπλής, μεταβλητής, συνεχούς, δυναμικής λειτουργίας 1), επιτήρηση εγκαταστάσεων Web server Δυνατότητα σύνδεσης στο Sigma Air Manager Μέσω ψυχρής Μέσω Profi bus επαφής ναι ίσως Τάση ελέγχου ΟΝ πράσινη LED Ένδειξη: «Κεντρικός διακόπτης ΟΝ, υπάρχει τάση δικτύου και τροφοδοσίας». Περισσότερες λειτουργίες Πλήκτρο εξόδου για επιστροφή στο αμέσως υψηλότερο επίπεδο μενού. Πλήκτρο Εnter για μετάβαση στο επόμενο υπομενού ή για αποθήκευση τιμών. Περισσότερα συστήματα ελέγχου συμπιεστών από την KAESER SIGMA CONTROL έως 2011 Σύστημα ελέγχου διπλής, τετραπλής, μεταβλητής, συνεχούς, δυναμικής λειτουργίας, επιτήρηση εγκαταστάσεων ναι ίσως Λειτουργία με φορτίο πράσινη LED «Συμπιεστής σε λειτουργία προώθησης». SIGMA CONTROL BASIC έως ASK Εγκαταστάσεις περιστροφικών φυσητήρων Σύστημα ελέγχου διπλής, τετραπλής λειτουργίας, επιτήρηση εγκαταστάσεων Έλεγχος αριθμού στροφών και ρύθμιση πίεσης σε εγκαταστάσεις OFC, σύστημα ελέγχου διπλής λειτουργίας (προαιρετικά σε STC) ίσως ναι ίσως Λειτουργία χωρίς φορτίο πράσινη LED «Συμπιεστής ενεργοποιημένος» «Χωρίς λειτουργία προώθησης». SIGMA CONTROL MOBIL Συμπιεστές εργοταξίων Αναλογικός έλεγχος, επιτήρηση εγκαταστάσεων ίσως Typ Τύπος Διασυνδέσεις Schnittstellen RFID Profi bus DP-V0 Profi Net I0 Modbus TCP DeviceNet Ethernet CAN-Bus GPS/GSM SD-Slot Περισσότερα συστήματα ελέγχου συμπιεστών από την KAESER SIGMA CONTROL BASIC SIGMA CONTROL MOBIL 1) εξαρτάται από το μέγεθος συμπιεστή βασικός εξοπλισμός προαιρετικά Πλήκτρο λειτουργίας χωρίς φορτίο μετάβαση συμπιεστή από τη λειτουργία με φορτίο στη λειτουργία χωρίς φορτίο. Πλήκτρο ΟΝ απομακρυσμένης λειτουργίας πράσινη LED ενεργοποιεί και απενεργοποιεί τη λειτουργία απομακρυσμένου ελέγχου. Πλήκτρο ON/OFF χρονοδιακόπτη πράσινη LED ενεργοποιεί ή απενεργοποιεί τη ρυθμισμένη λειτουργία χρονοδιακόπτη. Εικ.: σε εγκαταστάσεις φυσητήρων 6 7

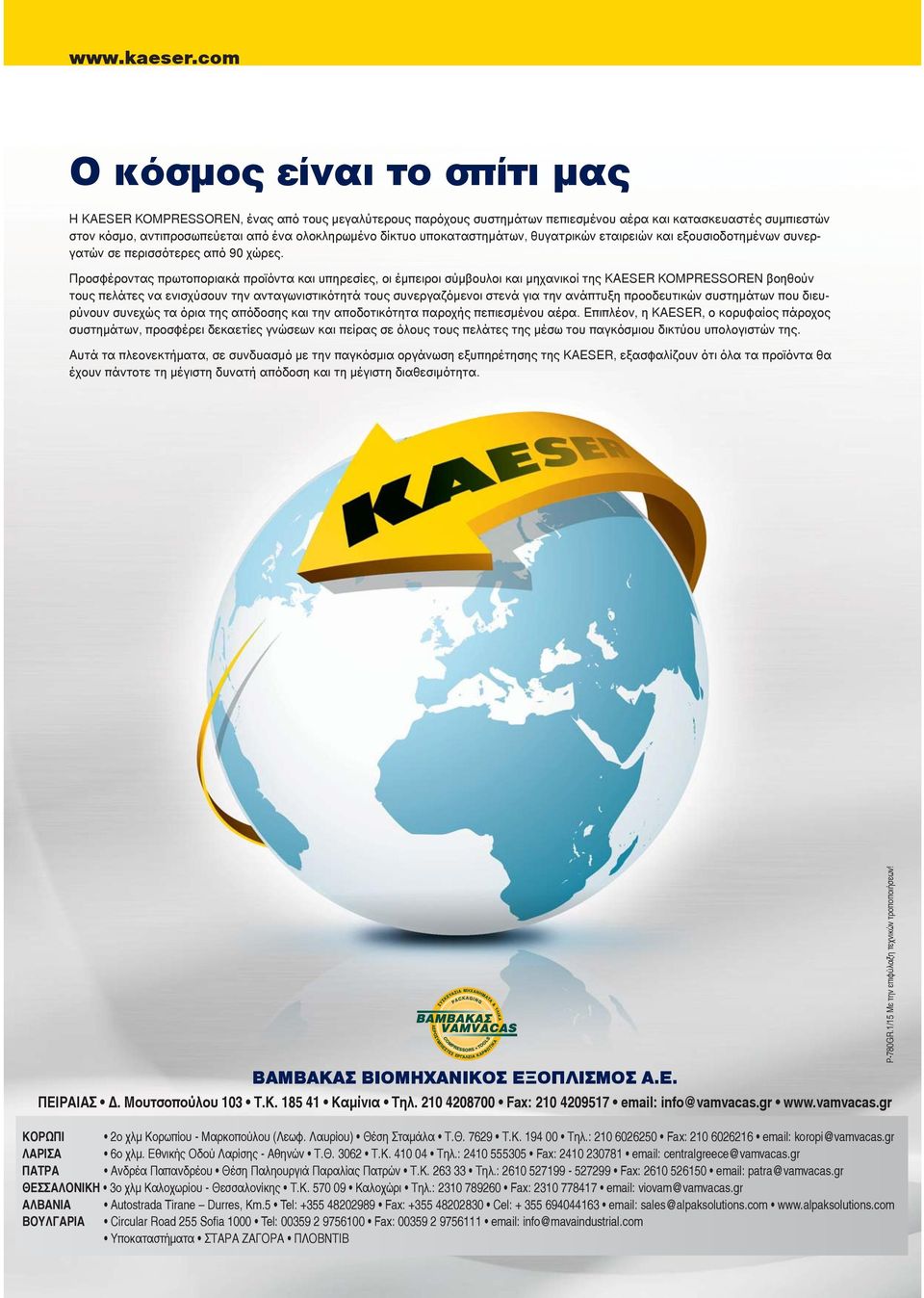

5 Ο κόσμος είναι το σπίτι μας Η KAESER KOMPRESSOREN, ένας από τους μεγαλύτερους παρόχους συστημάτων πεπιεσμένου αέρα και κατασκευαστές συμπιεστών στον κόσμο, αντιπροσωπεύεται από ένα ολοκληρωμένο δίκτυο υποκαταστημάτων, θυγατρικών εταιρειών και εξουσιοδοτημένων συνεργατών σε περισσότερες από 90 χώρες. Προσφέροντας πρωτοποριακά προϊόντα και υπηρεσίες, οι έμπειροι σύμβουλοι και μηχανικοί της KAESER KOMPRESSOREN βοηθούν τους πελάτες να ενισχύσουν την ανταγωνιστικότητά τους συνεργαζόμενοι στενά για την ανάπτυξη προοδευτικών συστημάτων που διευρύνουν συνεχώς τα όρια της απόδοσης και την αποδοτικότητα παροχής πεπιεσμένου αέρα. Επιπλέον, η KAESER, ο κορυφαίος πάροχος συστημάτων, προσφέρει δεκαετίες γνώσεων και πείρας σε όλους τους πελάτες της μέσω του παγκόσμιου δικτύου υπολογιστών της. Αυτά τα πλεονεκτήματα, σε συνδυασμό με την παγκόσμια οργάνωση εξυπηρέτησης της KAESER, εξασφαλίζουν ότι όλα τα προϊόντα θα έχουν πάντοτε τη μέγιστη δυνατή απόδοση και τη μέγιστη διαθεσιμότητα. ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: centralgreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Tel: Fax: Cel: sales@alpaksolutions.com ΒΟΥΛΓΑΡΙΑ Circular Road 255 Sofi a 1000 Tel: Fax: info@mavaindustrial.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ P-780GR.1/15 Με την επιφύλαξη τεχνικών τροποποιήσεων!
