Επεξεργασία συμπυκνωμάτων Σειρά AQUAMAT

Transcript

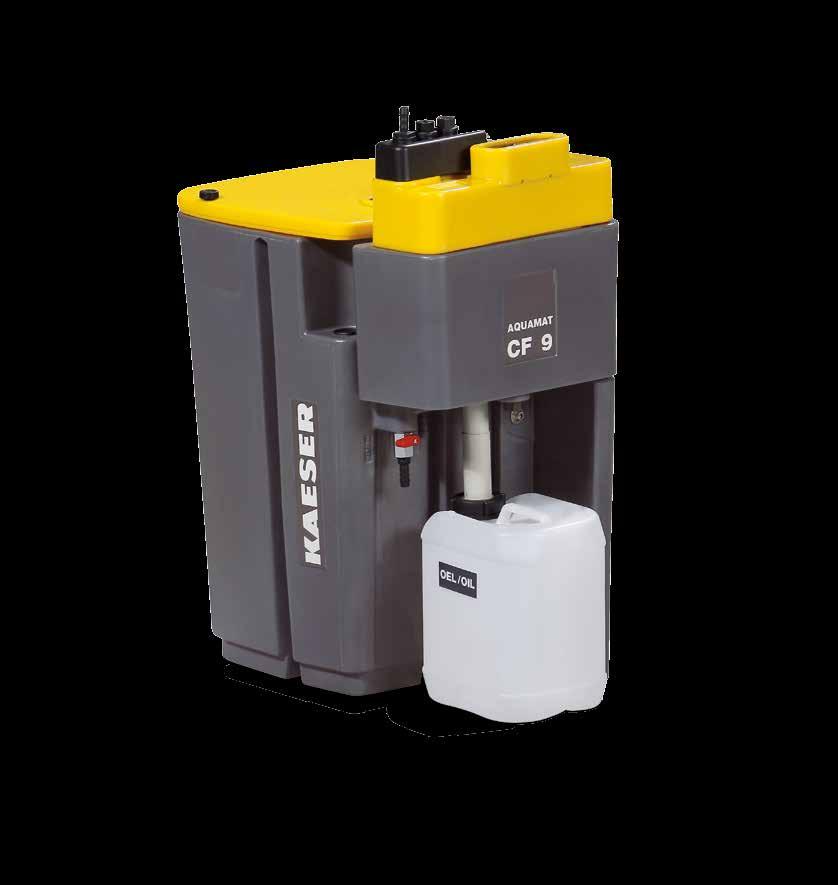

1 Επεξεργασία συμπυκνωμάτων για παροχή αεροσυμπιεστή έως 100

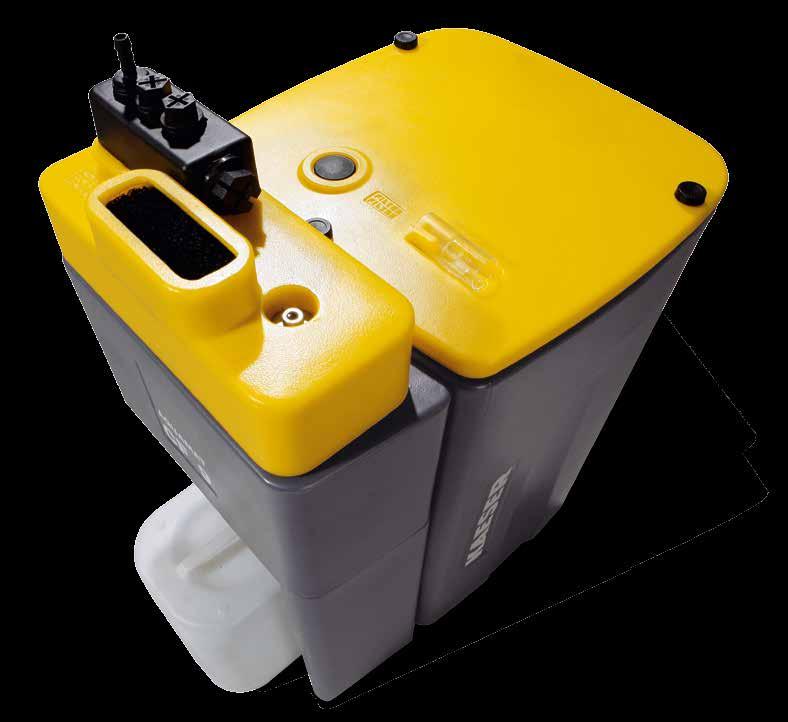

2 Επεξεργασία συμπυκνωμάτων για το δικό σας συμφέρον Οι ολοένα και πιο αυστηρές περιβαλλοντικές διατάξεις κάνουν την απόρριψη μη επεξεργασμένων συμπυκνωμάτων από τους σταθμούς αεροσυμπιεστών περίπλοκη και δαπανηρή. Γι' αυτό και μόνο, αξίζει να επεξεργάζεται κανείς τα συμπυκνώματα που δημιουργούνται από τα συστήματα πεπιεσμένου αέρα σύμφωνα με τη σχετική νομοθεσία. Ιδανική επιλογή για αυτόν τον σκοπό αποτελούν τα οικονομικά και αξιόπιστα AQUAMAT της KAESER KOMPRESSOREN. Μικρότερο κόστος! Γιατί είναι απαραίτητη η επεξεργασία των συμπυκνωμάτων; Ανάλογα με τις συνθήκες λειτουργίας και περιβάλλοντος, τα συμπυκνώματα που δημιουργούνται κατά την παραγωγή πεπιεσμένου αέρα περιέχουν κάποιες ποσότητες ρύπων και λαδιού. Αυτές οι επιβλαβείς ουσίες μπορεί να επιβαρύνουν το περιβάλλον. Πριν περάσουν τα συμπυκνώματα στο αποχετευτικό σύστημα, πρέπει να υποβάλλονται σε κατάλληλη επεξεργασία σύμφωνα με την εκάστοτε νομοθεσία. Γι' αυτό υπάρχουν τα οικονομικά συστήματα επεξεργασίας συμπυκνωμάτων AQUAMAT της KAESER KOMPRESSOREN. Χάρη σε αυτά, οι ρύποι δεν υπερβαίνουν ποτέ τα όρια που προβλέπει η νομοθεσία (π.χ. 10 ή έως 20 mg/ για υδρογονάνθρακες). Επεξεργασία με οικονομία Με ένα σύστημα επεξεργασίας AQUAMAT, μπορεί κανείς να επεξεργάζεται μόνος του τα συμπυκνώματα πεπιεσμένου αέρα και, μάλιστα, εύκολα. Έτσι, η υπόλοιπη ποσότητα των συμπυκνωμάτων που πρέπει να δοθεί για απόρριψη σε ειδικές εγκαταστάσεις είναι ελάχιστη. Όσοι χρησιμοποιούν AQUAMAT έχουν περίπου 90% λιγότερα έξοδα απόρριψης σε σχέση με όσους αναθέτουν την απόρριψη όλων των συμπυκνωμάτων σε εξειδικευμένες εταιρείες. Επομένως, κάνουν απόσβεση πολύ σύντομα. Δοκιμασμένη και πιστοποιημένη επεξεργασία συμπυκνωμάτων Η λειτουργία των AQUAMAT έχει δοκιμαστεί και πιστοποιηθεί από το Ινστιτούτο Δομικής Τεχνολογίας του Βερολίνου. In Deutschand sind nur durch das Institut für Bautechnik Berin zertifizierte Kondensataufbereitungs-Systeme zuge-assen. Τα συστήματα επεξεργασίας συμπυκνωμάτων AQUAMAT διαθέτουν υπερσύγχρονη τεχνολογία, ενώ εξασφαλίζουν πλήρη συμμόρφωση με τη νομοθεσία. Έτσι, η επεξεργασία των συμπυκνωμάτων πεπιεσμένου αέρα γίνεται με μέγιστη ασφάλεια. Το AQUAMAT μειώνει σημαντικά το κόστος απόρριψης, ενώ συμβάλλει στην προστασία του περιβάλλοντος. Ηλεκτρονικό σύστημα διατήρησης πίεσης DHS Δίκτυο πεπιεσμένου αέρα Αεροσυμπιεστής Φυγοκεντρικός διαχωριστής Ξηραντής ψυκτικού τύπου με ECO-DRAIN Φίλτρο με ECO-DRAIN Αεριοφυλάκιο ΠΑ Σύστημα επεξεργασίας συμπυκνωμάτων AQUAMAT Εικ.: AQUAMAT CF 9 Σε όλα τα σημεία όπου συλλέγονται συμπυκνώματα στο σύστημα πεπιεσμένου αέρα, πρέπει να εξασφαλίζεται η αξιόπιστη αποστράγγισή τους. Ιδανική λύση είναι οι ηλεκτρονικά ελεγχόμενες διατάξεις αποστράγγισης συμπυκνωμάτων. 2 3

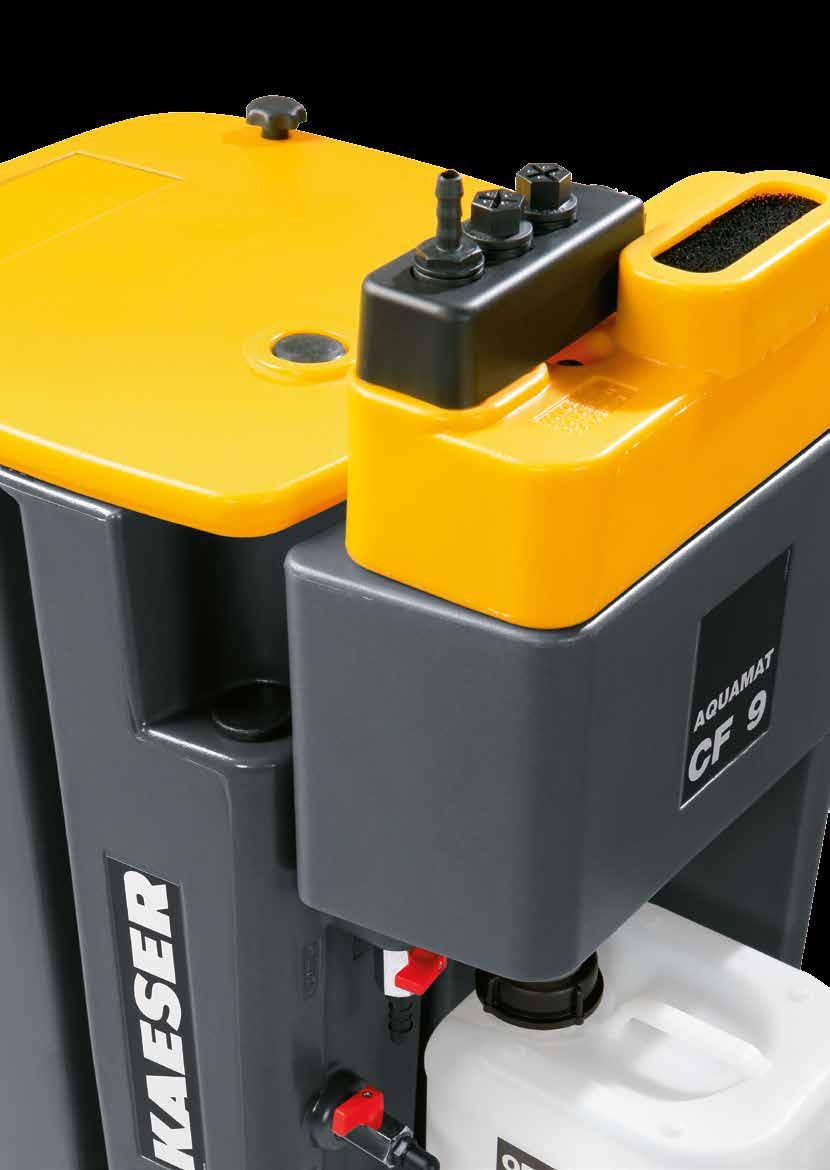

3 Δοκιμασμένη και πιστοποιημένη επεξεργασία συμπυκνωμάτων Φίλτρα με υλικό υψηλής απόδοσης Η φύσιγγα του προφίλτρου και του κύριου φίλτρου περιέχει υλικό ιδιαίτερα υψηλής απόδοσης (χωρίς ενεργό άνθρακα). Στο δοχείο διαχωρισμού πριν από τα φίλτρα, γίνεται ο αρχικός διαχωρισμός των συμπυκνωμάτων με τη δύναμη της βαρύτητας. Έτσι, η αξιοπιστία αυξάνεται και τα διαστήματα συντήρησης γίνονται ακόμα πιο μεγάλα (εκτός από τον τύπο CF3). Ευδιάκριτη ένδειξη συναγερμού Όταν το φλοτέρ ανεβαίνει, ενεργοποιείται ένας "συναγερμός". Αυτό σημαίνει ότι τα φίλτρα πρέπει να αντικατασταθούν. Με τη δοκιμή θόλωσης αναφοράς, ο χρήστης μπορεί να ελέγχει τακτικά τη λειτουργία του AQUAMAT και, αν χρειάζεται, να φροντίζει για τη συντήρησή του (συνιστάται έλεγχος της λειτουργίας μία φορά την εβδομάδα). 4 Αλλαγή φίλτρου με απόλυτη καθαριότητα Το φυσίγγιο του κύριου φίλτρου αφαιρείται εύκολα χάρη στις πρακτικές λαβές και τοποθετείται επάνω στο περίβλημα του AQUAMAT για να στραγγίξει. Έτσι, η αλλαγή του φίλτρου γίνεται καθαρά και νοικοκυρεμένα. Δεν είναι απαραίτητος ο εμποτισμός του νέου φίλτρου πριν από τη χρήση του. Πολλαπλή σύνδεση παροχής συμπυκνωμάτων Κατά κανόνα, μπορούν να συνδεθούν έως και τέσσερις αγωγοί συμπυκνωμάτων (από το AQUAMAT CF 9). Συμπεριλαμβάνονται τυφλά πώματα για τις συνδέσεις που δεν χρησιμοποιούνται. 5

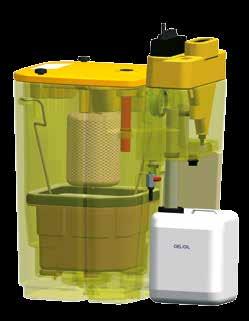

4 Τεχνικά στοιχεία Διάγραμμα συστήματος στην κλιματική ζώνη 1* στην κλιματική ζώνη 2* στην κλιματική ζώνη 3* Μέγιστη ογκομετρική παροχή μονοβάθμιων/διβάθμιων εμβολοφόρων αεροσυμπιεστών και τύπος λαδιού στην κλιματική ζώνη 1* Μέγιστη ογκομετρική παροχή μονοβάθμιων/διβάθμιων εμβολοφόρων αεροσυμπιεστών και τύπος λαδιού στην κλιματική ζώνη 2* Μέγιστη ογκομετρική παροχή μονοβάθμιων/διβάθμιων εμβολοφόρων αεροσυμπιεστών και τύπος λαδιού στην κλιματική ζώνη 3* Μέγεθος δοχείου (όγκος) Όγκος πλήρωσης Προφίλτρο Κύριο φίλτρο Σύνδεση παροχής συμπυκνωμάτων Σύνδεση αποστράγγισης νερού Σύνδεση βαλβίδας παροχής Σύνδεση διάταξης αποστράγγισης λαδιού Δοχείο συλλογής λαδιού Μάζα Διαστάσεις Π x Β x Υ kg mm CF 3 CF 6 CF 9 CF 19 CF 38 CF 75 CF 168 2,1 4,2 6, ,9 51,8 80 2,8 5,5 8,5 16,9 33,6 67, ,9 3,8 5,6 11,3 22, ,4 4,9 7,3 14,6 29,3 58,5 90 1,6 3,2 4,8 9,6 19,1 38,3 40 2,1 4,2 6,2 12,5 24,9 49,7 50 1,9 3,8 5,9 11,7 23,3 46,6 75 1,6 3,2 4,9 9,8 19,4 38,8 1,8 3,7 5,6 11,2 22,3 44,6 1,7 3,4 5,1 10,1 20,3 40,5 52 1,4 2,8 4,2 8,4 16,9 33,8 1,6 3,2 4,9 9,7 19,4 38,8 1,5 2,9 4,3 8,7 17,2 34,4 35 1,2 2,4 3,6 7,2 14,3 28,7 1,4 2,8 4,1 8,3 16, ,6 30,6 61,3 115,5 228, ,3 11,7 22,7 46,3 84,3 158, ,5 4,7 2,5 6,7 18,5 37,2 30 2,6 4,8 5,9 11,0 20,4 40,3 90 2x DN 10 2x DN 10 3x DN 10, 3x DN 10, DN 10 DN 10 DN 25 DN 25 DN 40 DN 40 DN 30 DN 13 DN 13 DN 13 DN 13 DN 13 DN 25 DN 25 DN 40 DN 40 DN 30 2 x 5 2 x 5 2 x 10 2 x 20 2 x 30 3,5 5,8 13,5 18,5 36, x 222 x x 254 x x 544 x 702 AQUAMAT 410 x 594 x x 764 x x 939 x x 1200 x 1615 Τα συμπυκνώματα που περιέχουν λάδι φτάνουν υπό πίεση στον θάλαμο εκτόνωσης πίεσης (1). Εκεί η υπερπίεση μειώνεται χωρίς να προκαλούνται στροβιλισμοί στο δοχείο διαχωρισμού (2) παρακάτω. Τα μεγάλα ρυπαντικά σωματίδια συγκρατούνται σε έναν αφαιρούμενο συλλέκτη (3). Στο δοχείο διαχωρισμού το λάδι συγκεντρώνεται στην επιφάνεια λόγω του βαρυτικού διαχωρισμού. Από εκεί διοχετεύεται στο δοχείο συλλογής λαδιού (4), το οποίο διαθέτει προστασία υπερχείλισης. Μετά τον προκαταρκτικό καθαρισμό τους, τα συμπυκνώματα περνούν από τα φίλτρα. Το προφίλτρο (5) δεσμεύει τα σταγονίδια λαδιού που Όψεις Θάλαμος εκτόνωσης πίεσης Δοχείο διαχωρισμού για αρχικό διαχωρισμό Αφαιρούμενος συλλέκτης Δοχείο συλλογής λαδιού Προφίλτρο Φυσίγγιο κύριου φίλτρου Αποστράγγιση νερού Εκροή για τη δοκιμή θόλωσης αναφοράς Όψη από μπροστά Όψη από αριστερά Όψη από επάνω Όψη από μπροστά Όψη από αριστερά Όψη από επάνω Aquamat CF 3 Aquamat CF Aquamat CF 9 Aquamat CF μένουν στο υλικό του. Για καλύτερα αποτελέσματα, τα συμπυκνώματα πρέπει να περνούν από το προφίλτρο με κατεύθυνση από μέσα προς τα έξω. Τα τελευταία υπολείμματα λαδιού συγκρατούνται στη φύσιγγα του κύριου φίλτρου (6). Το νερό που απομένει στο τέλος μπορεί να περάσει στο αποχετευτικό σύστημα. Τα επεξεργασμένα συμπυκνώματα απομακρύνονται από το AQUAMAT μέσω της αποστράγγισης νερού (7) Σύστημα θέρμανσης με θερμοστάτη Θερμαντική ισχύς Μάζα Ηλεκτρολογική σύνδεση Υπόδειξη: W kg 0,4 0, ,4 2,8 0,7 0, ,1 2, Aquamat CF 38 Aquamat CF Κατά την επιλογή ενός συστήματος επεξεργασίας συμπυκνωμάτων AQUAMAT πρέπει να λαμβάνονται υπόψη παράγοντες όπως η κατασκευή και το λάδι του αεροσυμπιεστή. ΠΡΟΣΟΧΗ! Οι περιστροφικοί και οι πολυβάθμιοι εμβολοφόροι αεροσυμπιεστές που λιπαίνονται με καθαρό λάδι τείνουν να σχηματίζουν γαλακτώματα. Αναφέρετε στη συμβουλευτική ομάδα της KAESER τα τεχνικά στοιχεία των αεροσυμπιεστών σας, ώστε να σας προσφέρει μια εξατομικευμένη λύση * ) Κλιματική ζώνη: 1 = ξηρό/ψυχρό κλίμα (Βόρεια Ευρώπη, Καναδάς, Βόρειες ΗΠΑ, Κεντρική Ασία) 2 = εύκρατο κλίμα (Κεντρική και Νότια Ευρώπη, ορισμένες περιοχές της Νότιας Αμερικής, Βόρεια Αφρική) 3 = υγρό κλίμα (παράκτιες περιοχές της Νοτιοανατολικής Ασίας, Κεντρική Αμερική, Ωκεανία, τροπικές περιοχές του Αμαζονίου και του Κονγκό)

5 Ο κόσμος είναι το σπίτι μας Η KAESER KOMPRESSOREN, ένας από τους μεγαλύτερους παρόχους συστημάτων πεπιεσμένου αέρα και κατασκευαστές συμπιεστών στον κόσμο, αντιπροσωπεύεται από ένα ολοκληρωμένο δίκτυο υποκαταστημάτων, θυγατρικών εταιρειών και εξουσιοδοτημένων συνεργατών σε περισσότερες από 90 χώρες. Προσφέροντας πρωτοποριακά προϊόντα και υπηρεσίες, οι έμπειροι σύμβουλοι και μηχανικοί της KAESER KOMPRESSOREN βοηθούν τους πελάτες να ενισχύσουν την ανταγωνιστικότητά τους συνεργαζόμενοι στενά για την ανάπτυξη προοδευτικών συστημάτων που διευρύνουν συνεχώς τα όρια της απόδοσης και την αποδοτικότητα παροχής πεπιεσμένου αέρα. Επιπλέον, η KAESER, ο κορυφαίος πάροχος συστημάτων, προσφέρει δεκαετίες γνώσεων και πείρας σε όλους τους πελάτες της μέσω του παγκόσμιου δικτύου υπολογιστών της. Αυτά τα πλεονεκτήματα, σε συνδυασμό με την παγκόσμια οργάνωση εξυπηρέτησης της KAESER, εξασφαλίζουν ότι όλα τα προϊόντα θα έχουν πάντοτε τη μέγιστη δυνατή απόδοση και τη μέγιστη διαθεσιμότητα. P-740GR Με την επιφύλαξη τεχνικών τροποποιήσεων!.1/17 ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. ΠΕΙΡΑΙΑΣ Δ. Μουτσοπούλου 103 Τ.Κ Καμίνια Τηλ Fax: emai: ΚΟΡΩΠΙ 2ο χλμ Κορωπίου - Μαρκοπούλου (Λεωφ. Λαυρίου) Θέση Σταμάλα Τ.Θ Τ.Κ Τηλ.: Fax: emai: koropi@vamvacas.gr ΛΑΡΙΣΑ 6o χλμ. Εθνικής Οδού Λαρίσης - Αθηνών Τ.Θ Τ.Κ Τηλ.: Fax: emai: centragreece@vamvacas.gr ΠΑΤΡΑ Ανδρέα Παπανδρέου Θέση Παληουργιά Παραλίας Πατρών Τ.Κ Τηλ.: Fax: emai: patra@vamvacas.gr ΘΕΣΣΑΛΟΝΙΚΗ 3ο χλμ Καλοχωρίου - Θεσσαλονίκης Τ.Κ Καλοχώρι Τηλ.: Fax: emai: viovam@vamvacas.gr AΛΒΑΝΙΑ Autostrada Tirane Durres, Km.5 Te: Fax: Ce: emai: saes@apaksoutions.com ΒΟΥΛΓΑΡΙΑ Circuar Road 255 Sofi a 1000 Te: Fax: emai: info@mavaindustria.com Υποκαταστήματα ΣΤΑΡΑ ΖΑΓΟΡΑ ΠΛΟΒΝΤΙΒ
