1 Οδηγίες λειτουργίας + ΟΔΗΓΊΕΣ ΓΙΑ ΤΗΝ ΠΑΡΆΔΟΣΗ ΠΡΟΪΌΝΤΩΝ... ΣΕΛΊΔΑ 3. "Μετάφραση του πρωτότυπου εγχειριδίου χρήσης" Nr M.0 LION 5000 (τύπος 5000: ) LION 6000 (τύπος 6000: ) Περιστροφική σβάρνα

2 Αξιότιμε πελάτη! Κάνατε μια καλή εκλογή, χαιρόμαστε για αυτό και σας συγχαίρουμε για την απόφαση σας να αποκτήσετε ένα από τα μηχανήματα Pöttinger und Landsberg. Ως συνέταιρος στα γεωργικά θέματα σας προσφέρουμε την ποιότητα και την απόδοση που συνδέεται με το ασφαλές σέρβις. Προκειμένου να εκτιμήσουμε τις συνθήκες χρήσης των γεωργικών μηχανημάτων μας και να μπορέσουμε να λάβουμε υπόψη μας τις απαιτήσεις αυτές κατά την ανάπτυξη των νέων συσκευών σας παρακαλούμε να μας διαθέσετε κάποια στοιχεία. Εκτός από αυτό μας δίνεται επίσης η δυνατότητα να σας πληροφορούμε για συγκεκριμένες νέες εξελίξεις. Ευθύνη για το προϊόν, υποχρέωση πληροφόρησης Η ευθύνη για αποζημίωση των προϊόντων υποχρεώνει τους κατασκευαστές και τους εμπόρους κατά την πώληση των συσκευών να παραδώσουν τις οδηγίες χρήσης και να εκπαιδεύουν τους πελάτες στη μηχανή υποδεικνύοντας τους κανονισμούς χειρισμού, ασφαλείας και συντήρησης. Προκειμένου να υπάρχει απόδειξη ότι έγινε τυπική παράδοση της μηχανής και των οδηγιών χρήσης είναι απαραίτητη μια επιβεβαίωση. Για αυτό το σκοπό πρέπει να στείλετε - το έγγραφο A υπογεγραμμένο στην εταιρεία Pöttinger - το έγγραφο B στην επιχείρηση, η οποία παραδίδει τη μηχανή. - το έγγραφο C το λαμβάνει ο πελάτης. Στα πλαίσια του νόμου περί ευθύνης των προϊόντων θεωρείται κάθε γεωργός φορέας εκμετάλλευσης. Μια υλική ζημία στα πλαίσια του νόμου περί ευθύνης των προϊόντων είναι μια ζημία, που προκύπτει από μια μηχανή αλλά όχι σε αυτήν. Για την εγγύηση προβλέπεται μια ιδία συμμετοχή (500,- Ευρώ). Οι επιχειρηματικές υλικές ζημιές στα πλαίσια του νόμου για την ευθύνη των προϊόντων αποκλείονται από την εν λόγω ευθύνη. Προσοχή! Ακόμα και στην περίπτωση της περαιτέρω διάθεσης της μηχανής από τον πελάτη πρέπει να δοθούν μαζί οι οδηγίες χρήσης και αυτός που την λαμβάνει πρέπει να εκπαιδευτεί στη χρήση της μηχανής με την υπόδειξη των αναφερόμενων κανονισμών. Ενημερωτικό δελτίο της Pöttinger Επίκαιρες ειδικές πληροφορίες, χρήσιμοι σύνδεσμοι και ψυχαγωγία ALLG./BA SEITE 2 / 9300-

3 Οδηγίες για την παράδοση προϊόντων Έγγραφο D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Τηλ. (07248) Φαξ (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Τηλέφωνο ( ) / 112 Φαξ ( ) GEBR. PÖTTINGER GMBH Κέντρο εξυπηρέτησης D Landsberg/Lech, Spöttinger-Straße 24 Τηλέφωνο ( ) / 231 Φαξ ( ) Σας παρακαλούμε, σύμφωνα με την υποχρέωση που απορρέει από την ευθύνη που έχουμε για τα προϊόντα να ελέγχετε τα αναφερόμενα σημεία. Παρακαλούμενα σημειώστε τα κατάλληλα. X Έλεγχος του μηχανήματος σύμφωνα με το πιστοποιητικό παράδοσης. Απομακρύνετε όλα τα συσκευασμένα μέρη. Υπάρχουν όλες οι διατάξεις ασφαλείας, οι αρθρωτοί άξονες και οι διατάξεις χειρισμού. Συζητήστε με τον πελάτη και εξηγήστε το χειρισμό, τη θέση σε λειτουργία και τη συντήρησης του μηχανήματος ή της συσκευής με βάση τις οδηγίες χρήσης. Έλεγχος των ελαστικών για τη σωστή πίεση αέρα. Έλεγχος των περικοχλίων τροχών ως προς τη σταθερή εφαρμογή. Υποδείξτε το σωστό αριθμό στροφών της μονάδας του ελκυστήρα. Διεξάγετε την προσαρμογή στο τρακτέρ: Ρύθμιση τριών σημείων Σωστή περικοπή σε μήκος του αρθρωτού άξονα.. Διεξάγετε δοκιμαστική λειτουργία και διαπιστώστε τυχόν παρουσάι ελλείψεων. Επεξήγηση λειτουργίας κατά τη δοκιμαστική λειτουργία. Διευκρίνηση της περιστροφής σε θέση μεταφοράς και εργασίας. Διάθεση πληροφοριών για τον επιθυμητό ή πρόσθετο εξοπλισμό. Παροχή υποδείξεων ως την απαραίτητη ανάγνωση των οδηγιών λειτουργίας. Προκειμένου να υπάρχει απόδειξη ότι έγινε τυπική παράδοση της μηχανής και των οδηγιών χρήσης είναι απαραίτητη μια επιβεβαίωση. Για αυτό το σκοπό πρέπει να στείλετε - το έγγραφο A πρέπει να διαβιβαστεί υπογεγραμμένο στην εταιρεία Pöttinger ή μέσω Internet ( (σε περίπτωση που πρόκειται για μια συσκευή Landsberg στη εταιρεία Landsberg). - το έγγραφο B στην επιχείρηση, η οποία παραδίδει τη μηχανή. - το έγγραφο C το λαμβάνει ο πελάτης Dokum D Anbaugeräte - 3 -

4 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Σήμα CE Το σήμα CE που πρέπει να αναφέρεται από τον κατασκευαστή δηλώνει προς τα έξω τη συμμόρφωση της μηχανής με τους όρους των οδηγιών για τις μηχανές και με άλλες σχετικές οδηγίες της Ευρωπαΐκής Ένωσης. Δήλωση συμμόρφωσης της Ευρωπαϊκής Ένωσης (βλέπε Παράρτημα) Με την υπογραφή της δήλωσης συμμόρφωσης της Ευρωπαϊκής Ένωσης ο κατασκευαστής δηλώνει ότι η μηχανή που παρέδωσε στην κυκλοφορία ανταποκρίνεται σε όλες τις σχετικές βασικές προδιαγραφές ασφάλειας και υγείας. Σημασία των προειδοποιητικών πινακίδων Κίνδυνος από τα μέρη της μηχανής που γυρίζουν. Κίνδυνος από κομμάτια που πετάγονται όταν λειτουργεί ο κινητήρας - Κρατάτε την απόσταση ασφαλείας bsb Ποτέ μην πιάνετε την περιοχή κινδύνου πολτοποίησης, εφόσον εκεί βρίσκονται σε κίνηση τμήματα της μηχανής. Μην ανεβαίνετε πάνω στη μηχανή όταν είναι συνδεδεμένη η μονάδα του ελκυστήρα και είναι σε λειτουργία ο κινητήρας. Προσοχή στις οδηγίες ασφαλείας στο παράρτημα A! Πίνακας περιεχομένων Σήμα CE... 4 Σημασία των προειδοποιητικών πινακίδων... 4 ΤΟΠΟΘΕΤΗΣΗ ΣΤΟ ΤΡΑΚΤΕΡ Προετοιμασίες στο τρακτέρ... 6 Προετοιμασίες στη συσκευή... 6 Υνί για σκάλισμα στον οπίσθιο τροχό του ελκυστήρα (επιθυμητός εξοπλισμός)... 6 ΘΕΣΗ ΜΕΤΑΦΟΡΑΣ ΘΕΣΗ ΕΡΓΑΣΙΑΣ Μετατροπή από θέση εργασίας σε θέση μεταφοράς... 7 Πορεία σε δημόσιους δρόμους... 7 Μετατροπή από θέση μεταφοράς σε θέση εργασίας... 8 Στάθμευση στο ύπαιθρο... 8 Στάθμευση της συσκευής... 8 Πριν την αποσύνδεση των υδραυλικών σωλήνων... 8 ΧΡΗΣΗ Φωτισμός κατά την πορεία στο δρόμο... 9 Έλεγχος πριν τη θέση σε λειτουργία... 9 Κιβώτιο ταχυτήτων... 9 Ρύθμιση του βάθους εργασίας... 9 Ελάσματα του ξέστρου...10 Ρύθμιση των ελασμάτων του ξέστρου...10 Πλευρική πινακίδα...10 Υποδείξεις ασφαλείας...10 Προσοχή όταν κάνετε μανούβρες στροφής στην πλαγιά!...11 ΑΣΦΑΛΕΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ Σύνδεση εκκέντρου (1600 Nm)...12 Ρύθμιση της κνωδακοφόρας πλάκας...12 Αποσυναρμολόγηση της κνωδακοφόρας πλάκας..12 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ Γενικές υποδείξεις συντήρησης...13 Διαχείμαση...13 Υδραυλική μονάδα...13 Σημαντικές υποδείξεις για τη συναρμολόγηση...13 Αλλαγή λεπίδων...14 Λίπανση...14 Μετωπικός τροχός - Κιβώτιο γωνιακής μετάδοσης κίνησης...14 Πρόγραμμαλίπανσης...15 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τεχνικά χαρακτηριστικά...17 Απαιτούμενες συνδέσεις...17 Πρόσθετος εξοπλισμός...17 Ετικέτα χαρακτηριστικών του κατασκευαστή...18 Προκαθορισμένη χρήση της περιστροφικής σβάρνας...18 ΠΑΡΑΡΤΗΜΑ Αρθρωτός άξονας Προσαρμογή του αρθρωτού άξονα _-INHALT_

5 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΑΡΘΡΩΤΟΣ ΑΞΟΝΑΣ Οδηγίες εργασίας Οδηγίες λειτουργίας κατά τη χρήση μιας σύνδεσης κνωδακοφόρας πλάκας Σημαντικό για τους αρθρωτούς άξονες με συμπλέκτη Καύσιμα Συνδυασμός τρακτέρ και ενσωματωμένης συσκευής _-INHALT_

6 ΤΟΠΟΘΕΤΗΣΗ ΣΤΟ ΤΡΑΚΤΕΡ Προετοιμασίες στο τρακτέρ Βάρη έρματος: Προσοχή στις οδηγίες ασφαλείας στο παράρτημα! Ανυψωτικός μηχανισμός - Οι ανυψωτικοί ορθοστάτες (4) πρέπει να έχουν το ίδιο μήκος αριστερά και δεξιά. Ρύθμιση μέσω προσαρμογής (3). - Αν οι ανυψωτικοί ορθοστάτες (4) μπορούν να τοποθετηθούν σε διαφορετικές θέσεις, τότε πρέπει να επιλεχθεί η πίσω θέση (H). Έτσι δεν επιβαρύνεται τόσο πολύ η υδραυλική εγκατάσταση του τρακτέρ. - Τοποθετήστε το επάνω εξάρτημα διεύθυνσης (1) σύμφωνα με τα στοιχεία του κατασκευαστή (P2). - Στερεώστε έτσι τον κατώτερο βραχίονα (5), ώστε η ενσωματωμένη συσκευή να μην μπορεί να μετακινηθεί στις μεταφορές. Προετοιμασίες στη συσκευή Άξονας τοποθέτησης - Ανάλογα με το μέγεθος σύνδεσης (Κατηγορία II ή IV) στον ανυψωτικό μηχανισμό του τρακτέρ πρέπει να χρησιμοποιηθούν οι σωστοί πίροι. Βλέπε επίσης τη λίστα των εξαρτημάτων. Επάνω βραχίονας - Τοποθετήστε τον επάνω βραχίονα (1) έτσι ώστε το σημείο σύνδεσης στη μηχανή (P1) κατά τη διάρκεια της εργασίας να είναι λίγο πιο ψηλά από το σημείο σύνδεσης (P2) στο τρακτέρ. TD65/92/27 P2 1 P1 Σύζευξη αρθρωτού άξονα - Πριν από την πρώτη χρήση πρέπει να ελέγξετε το μήκος του αρθρωτού άξονα και αναλόγως να τον προσαρμόσετε. Βλέπε επίσης το κεφάλαιο ΑΡΘΡΩΤΟΣ ΑΞΟΝΑΣ στο Παράρτημα Β. Υνί για σκάλισμα στον οπίσθιο τροχό του ελκυστήρα (επιθυμητός εξοπλισμός) Χρησιμοποιήστε το υνί για σκάλισμα μόνο σε οργωμένο χωράφι! (877) ANBAU

7 ΘΕΣΗ ΜΕΤΑΦΟΡΑΣ ΘΕΣΗ ΕΡΓΑΣΙΑΣ Μετατροπή από θέση εργασίας σε θέση μεταφοράς Υποδείξεις ασφαλείας: βλέπε Παράρτημα-A1 παράγραφος 7), 8c. - 8h.) Διεξάγετε τη μετατροπή από θέση εργασίας σε θέση μεταφοράς και αντίστροφα σε λείο σταθερό έδαφος. - Βεβαιωθείτε, ότι η περιοχή περιστροφής είναι ελεύθερη και ότι δεν βρίσκεται κανείς στην περιοχή κινδύνου. - Προσέξτε την απόσταση (17) με το πίσω παράθυρο Απενεργοποιήστε την κίνηση μονάδας ελκυστήρα 2. Ανασηκώστε τη συσκευή με τον ανυψωτικό μηχανισμό του τρακτέρ (H1) 3. Ασφαλίστε με πίρους τους δύο κυλίνδρους μηχανισμού συσκευασίας δεμάτων στην κατώτερη θέση (15) 4. Σηκώστε τις δύο περιστροφικές σβάρνες στη θέση μεταφοράς (Τ) - γι αυτό ενεργοποιήστε την αντίστοιχη βαλβίδα ελέγχου διπλής ενέργειας (DW) Διάταξη ασφαλείας Υπάρχει μια διάταξη ασφαλείας και στους δύο περιστροφικούς κυλίνδρους. Αυτή είναι πάντα ενεργοποιημένη και εμποδίζει την απότομη περιστροφή των δύο περιστροφικών σβαρνών σε περίπτωση που κάποιος υδραυλικός αγωγός δεν είναι στεγανός ή κάποιος υδραυλικός σωλήνας έχει ζημιά. Η διάταξη ασφαλείας απαγορεύεται να αφαιρεθεί ή να αλλάξει! Σημαντική οδηγία! Δεν μπορεί να είναι ακινητοποιημένη η μηχανή για μεγάλο χρονικό διάστημα στη θέση μεταφοράς (Τ). - Η υποδοχή εδράνου στο εσωτερικό της μπάρας του κιβωτίου ταχυτήτων είναι γεμάτη με υγρό γράσο. Σε περίπτωση που το γράσο διαφύγει τότε η λίπανση δεν θα είναι πλέον επαρκής. Πορεία σε δημόσιους δρόμους Λαμβάνετε υπόψη τις διατάξεις της νομοθεσίας της χώρας σας. Η πορεία σε δημόσιους δρόμους πρέπει να γίνεται μόνο όπως περιγράφεται στο κεφάλαιο Θέση μεταφοράς. Οι διατάξεις προστασίας πρέπει να είναι σε κανονική κατάσταση. Εξαρτήματα που μετακινούνται πρέπει πριν τη διαδρομή να τοποθετηθούν στη σωστή θέση και να ασφαλιστούν έναντι επικίνδυνης μετακίνησης. Πριν τη διαδρομή ελέγξτε τη λειτουργία του φωτισμού. Σημαντικές πληροφορίες θα βρείτε στο παράρτημα των οδηγιών λειτουργίας TRANSPORT (877) - 7 -

8 ΘΕΣΗ ΜΕΤΑΦΟΡΑΣ ΘΕΣΗ ΕΡΓΑΣΙΑΣ Μετατροπή από θέση μεταφοράς σε θέση εργασίας - Βεβαιωθείτε, ότι η περιοχή περιστροφής είναι ελεύθερη και ότι δεν βρίσκεται κανείς στην περιοχή κινδύνου. Στάδια εργασίας - βλέπε την προηγούμενη σελίδα αλλά με την αντίστροφη σειρά Οδηγία Το κατέβασμα των δύο περιστρεφόμενων σβαρνών στη θέση εργασίας μπορεί να γίνει μόνο με υδραυλική βαλβίδα διπλής ενέργειας. Η διάταξη ασφαλείας (υδραυλική φραγή) απενεργοποιείται μόνο ασκώντας πίεση. Πριν την αποσύνδεση των υδραυλικώνσωλήνων Τοποθετήστε τη βαλβίδα ελέγχου (EW) στην κάθοδο έτσι θα εκτονωθεί το υπόλοιπο πίεσης που ενδέχεται να υπάρχει στους αγωγούς. Στρόφιγγα δύο κατευθύνσεων A = κλειστή E = ανοιχτή Στάθμευση στο ύπαιθρο Αν έχετε σταθμεύσει για αρκετό διάστημα στο ύπαιθρο καθαρίστε τις ράβδους των εμβόλων και στη συνέχεια συντηρήστε τις με γράσο. TD 49/93/2 FETT EW Στάθμευση της συσκευής - Ακινητοποιείτε τη συσκευή μόνο στη θέση εργασίας - Τοποθετήστε τη συσκευή σε σταθερό και ομαλό έδαφος. - Σε μαλακό έδαφος χρησιμοποιήστε ένα σταθερό υπόβαθρο (18a) - Ακινητοποιήστε τη μηχανή στο στήριγμα (18) - Αποσυνδέστε τον αρθρωτό άξονα από το τρακτέρ. - Αφαιρέστε το επάνω εξάρτημα διεύθυνσης από τη συσκευή. - Αποσυνδέστε τον υδραυλικό σωλήνα από το τρακτέρ. E A TRANSPORT (877) - 8 -

9 ΧΡΗΣΗ Φωτισμός κατά την πορεία στο δρόμο Κατόπιν επιθυμίας μπορείτε να λάβετε μια μονάδα φωτισμού (14). Επιμέρους μέρη βλέπε τη λίστα των εξαρτημάτων. Υποδείξεις ασφαλείας Κίνδυνος από τα μέρη της μηχανής που γυρίζουν. Προσέχετε συνεπώς τις αντίστοιχες συνθήκες ασφαλείας στην περίπτωση της λειτουργίας του κινητήρα με συνδεδεμένη τη μονάδα του ελκυστήρα. Αριθμός στροφών της μονάδας του ελκυστήρα 1000 min-1 (U/min) Οδηγία: Αυτός ο αριθμός στροφών θα πρέπει να χρησιμοποιείται προκειμένου να μην υπάρχει επιπλέον φόρτος στα εξαρτήματα μετάδοσης κίνησης στο τρακτέρ και στη συσκευή. Έλεγχος πριν τη θέση σε λειτουργία - Τοποθετήστε τη συσκευή οριζόντια. - Ρυθμίστε σωστά τον επάνω βραχίονα. - Στερεώστε πλευρικά τον κατώτερο βραχίονα (4). - Σωστή περικοπή σε μήκος του αρθρωτού άξονα. - Προεπιλέξτε τον αριθμό στροφών του χορτοκοπτικού τυμπάνου σύμφωνα με τον πίνακα. Ρύθμιση του βάθους εργασίας Το βάθος εργασίας (T) καθορίζεται από την περιοχή εκκρεμούς του ενσωματωμένου κυλίνδρου. Οι δύο πίροι αριστερά και δεξιά, τοποθετημένοι στην ανάλογη οπή του κύριου διαμετρήματος, χρησιμεύουν ως αναστολείς. Κιβώτιο ταχυτήτων Ο αριθμός στροφών του χορτοκοπτικού τυμπάνου πρέπει να προεπιλεγεί σύμφωνα με τις συνθήκες χρήσης και την ικανότητα του τρακτέρ σύμφωνα με τον πίνακα (215, 296, 393 min-1). Προσοχή! Κίνδυνος εγκαύματος λόγω θερμού κιβωτίου ταχυτήτων - αυτή η υπόδειξη ισχύει για όλα τα κιβώτια ταχυτήτων στη μηχανή - Κρατήστε απόσταση, φορέστε γάντια προστασίας Πριν χειριστείτε το μοχλό αλλαγής ταχυτήτων ακινητοποιήστε τον κινητήρα Για τη ρύθμιση η συσκευή για λόγους ασφαλείας πρέπει να βρίσκεται στο έδαφος. - Γυρίστε τους πίρους και αφαιρέστε τους. - Τοποθετήστε τους πίροτς αριστερά και δεξιά στην ίδια οπή και ασφαλίστε τους ξανά γυρνώντας τους. (877) EINSATZ

10 ΧΡΗΣΗ Ελάσματα του ξέστρου Η προσαρμογή της φέρουσας διάταξης του ξέστρου γίνεται γυρνώντας τους δύο κοχλίες (11) αριστερά και δεξιά. Πιο πριν ελέγξτε αν τα επιμέρους ελάσματα του ξέστρου (10) παρουσιάζουν την ίδια απόσταση από τον κύλινδρο. Ρύθμιση των ελασμάτων του ξέστρου - Γυρίστε τον κύλινδρο και ελέγξτε την απόσταση των ελασμάτων του ξέστρου (10). - Λύστε τον εξαγωνικό κοχλία (SK) και ρυθμίστε σωστά το έλασμα του ξέστρου. - Για έλεγχο γυρίστε ακόμη μια φορά τον κύλινδρο. Πλευρική πινακίδα Μπορείτε να βιδώσετε τις πλευρικές πινακίδες (20) στις διάφορες οπές. Η θέση θα πρέπει να προσαρμοστεί στο βάθος εργασίας. Πίσω οδηγός (επιθυμητός εξοπλισμός) Ο πίσω οδηγός (31) ρυθμίζεται ανά ύψος και συνεπώς μπορεί να προσαρμοστεί στα διάφορα βάθη εργασίας. Σε υγρό και κολλώδες έδαφος ο πίσω οδηγός πρέπει να τοποθετείται στην πιο πάνω θέση ή να αφαιρείται. Υποδείξεις ασφαλείας Θέστε σε λειτουργία τη μηχανή υπό τις ακόλουθες συνθήκες: 1. όταν είναι τοποθετημένοι και οι δύο σωλήνες προστασίας (30a) 2. Όταν είναι τοποθετημένος ο πίσω οδηγός (31) ή μια συνδεδεμένη συσκευή (κύλινδρος κλωβού, κύλινδρος μηχανισμού συσκευασίας δεμάτων,..). 3. Όταν αποκλίνουν τα δύο πλευρικά περιβλήματα (20) και ρυθμίζονται ανάλογα με το βάθος εργασίας. Αν ο κινητήρας είναι σε λειτουργία κρατήστε απόσταση. Υποδείξτε στα άτομα τις επικίνδυνες περιοχές, όπου υφίσταται κίνδυνος από τα ξένα σώματα που εκτοξεύονται. bsb Ιδιαίτερη προσοχή στα πετρώδη εδάφη και κοντά σε δρόμους και οδούς. Κατά την ανύψωση της μηχανής απενεργοποιήστε τη λειτουργία της μονάδας του ελκυστήρα. (877) EINSATZ

11 ΕΡΓΑΣΙΑ ΣΕ ΠΛΑΓΙΑ Προσοχή όταν κάνετε μανούβρες στροφής στην πλαγιά! Μέσω του βάρους (G) της μηχανής επηρεάζονται τα χαρακτηριστικά οδήγησης του τρακτέρ. Αυτό μπορεί να οδηγήσει ιδίως σε πλαγιές σε επικίνδυνες καταστάσεις. Υποδείξεις ασφαλείας Σε στροφές μειώστε αντίστοιχα τον ρυθμό. Καλύτερα να οδηγείτε στην πλαγιά ανάποδα παρά να κάνετε μια επικίνδυνη μανούβρα στροφής. Υφίσταται κίνδυνος ανατροπής όταν οι δύο μηχανές ανασηκώνονται υδραυλικά - η μηχανή που βρίσκεται στο επάνω μέρος της πλαγιάς αρχικά ανυψώνεται προκαλώντας άνιση κατανομή βάρους (G) σε στροφές με ανασηκωμένες μηχανές HANGFAHRT (877)

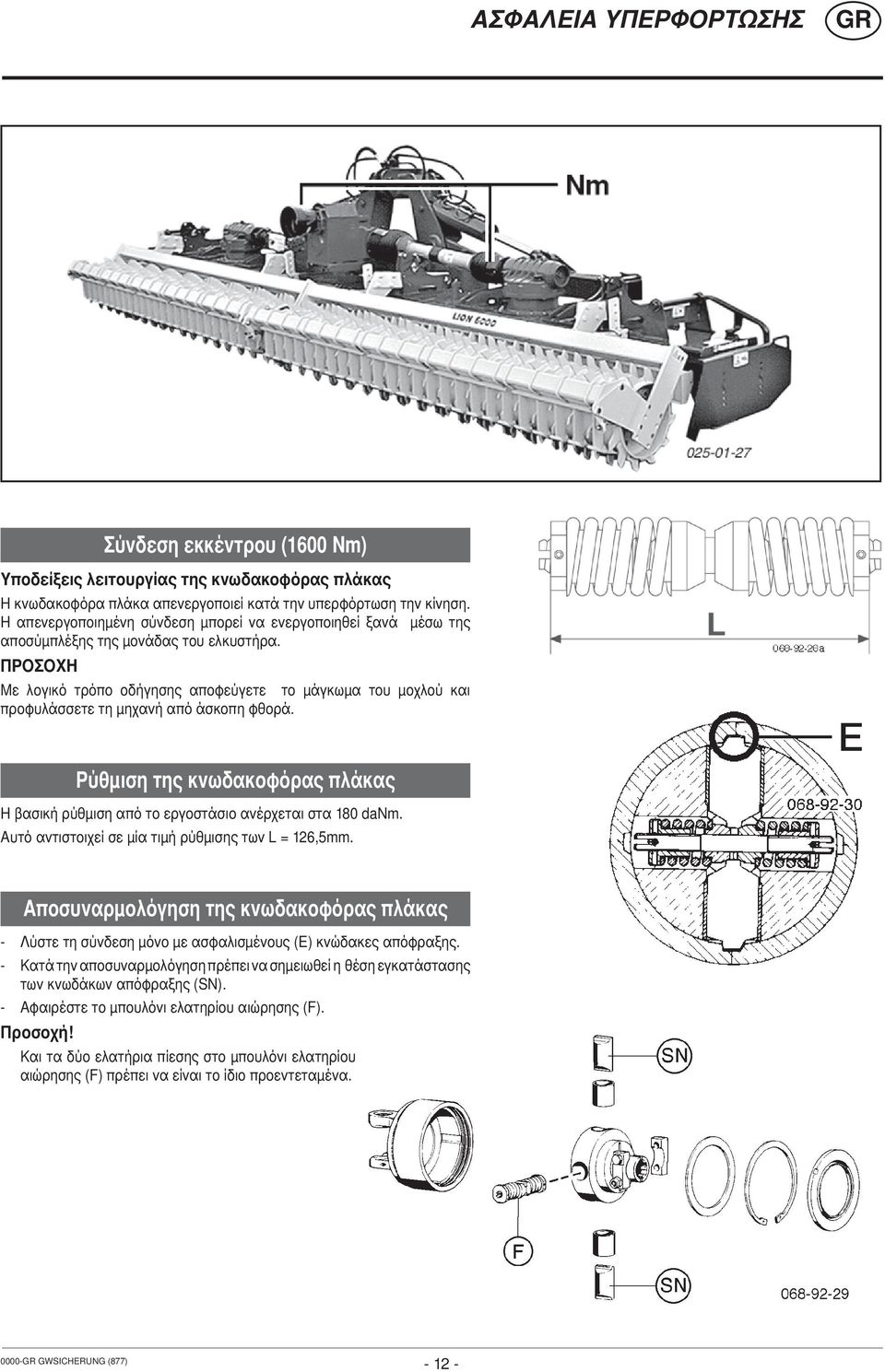

12 ΑΣΦΑΛΕΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ Σύνδεση εκκέντρου (1600 Nm) Υποδείξεις λειτουργίας της κνωδακοφόρας πλάκας Η κνωδακοφόρα πλάκα απενεργοποιεί κατά την υπερφόρτωση την κίνηση. Η απενεργοποιημένη σύνδεση μπορεί να ενεργοποιηθεί ξανά μέσω της αποσύμπλέξης της μονάδας του ελκυστήρα. ΠΡΟΣΟΧΗ Με λογικό τρόπο οδήγησης αποφεύγετε το μάγκωμα του μοχλού και προφυλάσσετε τη μηχανή από άσκοπη φθορά. Ρύθμιση της κνωδακοφόρας πλάκας Η βασική ρύθμιση από το εργοστάσιο ανέρχεται στα 180 danm. Αυτό αντιστοιχεί σε μία τιμή ρύθμισης των L = 126,5mm. Αποσυναρμολόγηση της κνωδακοφόρας πλάκας - Λύστε τη σύνδεση μόνο με ασφαλισμένους (E) κνώδακες απόφραξης. - Κατά την αποσυναρμολόγηση πρέπει να σημειωθεί η θέση εγκατάστασης των κνωδάκων απόφραξης (SN). - Αφαιρέστε το μπουλόνι ελατηρίου αιώρησης (F). Προσοχή! Και τα δύο ελατήρια πίεσης στο μπουλόνι ελατηρίου αιώρησης (F) πρέπει να είναι το ίδιο προεντεταμένα GWSICHERUNG (877)

13 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ Γενικές υποδείξεις συντήρησης Προκειμένου να διατηρήσετε τη συσκευή για περισσότερο χρόνο λειτουργίας σε καλή κατάσταση, λάβετε υπόψη σας τις ακόλουθες οδηγίες: Υποδείξεις ασφαλείας Πριν από τις εργασίες ρύθμισης, συντήρησης και επισκευής κλείστε τον κινητήρα. Μην κάνετε εργασίες κάτω από τη μηχανή χωρίς ασφαλή στήριξη. - Μετά από τις πρώτες ώρες λειτουργίας σφίξτε όλους τους κοχλίες. - Υποδείξεις ασφάλειας για το μετωπικό τροχό προσέξτε το κιβώτιο γωνιακής μετάδοσης κίνησης. - Ο μηχανισμός μετάδοσης κίνησης μετωπικού τροχού στη δοκό δρομέα δεν χρειάζεται συντήρηση. Υδραυλική μονάδα Προσοχή κίνδυνος τραυματισμού και μόλυνσης! Τα υγρά που εκτοξεύονται με υψηλή πίεση μπορούν να εισχωρήσουν στο δέρμα. Συμβουλευτείτε άμεσα το γιατρό σας! Καθαρισμός των μερών της μηχανής Προσοχή!!! Μην χρησιμοποιείτε μέσα καθαρισμού υψηλής πίεσης για τον καθαρισμό των μερών των εδράνων και των υδραυλικών μερών. - Κίνδυνος για σχηματισμό σκουριάς! Μετά από τις πρώτες 10 ώρες λειτουργίας και στη συνέχεια κάθε 50 ώρες λειτουργίας - Ελέγξτε το συγκρότημα υδραυλικής ισχύος και τις σωληνώσεις και αναλόγως σφίξτε τις κοχλιοσυνδέσεις. Πριν από κάθε θέση σε λειτουργία - Ελέγξτε τους υδραυλικούς εύκαμπτους σωλήνες για φθορά. Αντικαταστήστε αμέσως τους φθαρμένους ή κατεστραμμένους υδραυλικούς εύκαμπτους σωλήνες. Οι νέοι σωλήνες θα πρέπει να ανταποκρίνονται στις τεχνικές απαιτήσεις του κατασκευαστή. Σημαντικές υποδείξεις για τη συναρμολόγηση Οι άξονες εδράνου (F) πρέπει να συναρμολογούνται ευθυγραμμισμένοι στα κιβώτια ταχυτήτων. - Μετά τον καθαρισμό λιπάνετε τη μηχανή σύμφωνα με το πρόγραμμα λίπανσης και κάντε μια μικρή δοκιμαστική λειτουργία. - Με τον καθαρισμό με πολύ υψηλή πίεση μπορούν να προκληθούν φθορές στο χρώμα. Διαχείμαση - Καθαρίστε σε βάθος τη μηχανή πριν τη διαχείμαση. - Τοποθετήστε την προστασία από τις καιρικές συνθήκες. - Αλλαγή λαδιού μειωτήρων ή συμπλήρωση. - Προστατέψτε τα στιλπνά μέρη από τη σκουριά. - Λιπάνετε όλες τις θέσεις λίπανσης σύμφωνα με το σχέδιο λίπανσης. - Μην ακινητοποιείτε τη μηχανή όταν βρίσκεται σε ανυψωμένη θέση WARTUNG (877)

14 ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ Αλλαγή λεπίδων Κατεστραμμένες ή φθαρμένες λεπίδες δρομέα πρέπει να αντικαθίστανται.προσέξτε τη σωστή θέση τοποθέτησης των επιμέρους λεπίδων δρομέα (βλέπε λίστα ανταλλακτικών). Κολλήστε τις δύο βίδες (SK) με Loctite 243, ή με ένα παρόμοιο προϊόν, και στερεώστε με 290 Nm (29 kpm). Μετωπικός τροχός - Κιβώτιο γωνιακής μετάδοσης κίνησης - Αλλαγή λαδιού μετά τις πρώτες 50 ώρες λειτουργίας. - Αλλαγή λαδιού μετά τις πρώτες 500 ώρες λειτουργίας. Οδηγία: Κάντε την αλλαγή λαδιών σε θερμοκρασία λειτουργίας. Το λάδι είναι σε κρύα κατάσταση πολύ πυκνόρευστο. Υπάρχει πολύ μεγάλη ποσότητα από παλιά λάδια στους οδοντωτούς τροχούς και έτσι δεν απομακρύνονται από τον μηχανισμό μετάδοσης κίνησης τα αιωρούμενα στερεά. Προσοχή κίνδυνος εγκαύματος! ζεστό κιβώτιο ταχυτήτων καυτό λάδι - Πριν την έναρξη της εργασίας ελέγξτε την κατάσταση του λαδιού. Λίπανση Αρθρωτοί άξονες - Λιπάνετε τον αρθρωτό άξονα κάθε 40 ώρες λειτουργίας. - Διαχωρίστε και λιπάνετε καλά τα προφίλ των δίσκων. Σημεία λίπανσης - λιπαίνετε κάθε 30 ώρες λειτουργίας. Έλεγχος κατάστασης λαδιού - Σταθμεύστε τη μηχανή οριζόντια. L = Βίδα εξαερισμού; Την βγάζετε έξω για να συμπληρώσετε με λάδι. N = Βίδα στάθμης Η στάθμη του λαδιού είναι σωστή, όταν το λάδι φθάνει μέχρι αυτή τη στάθμη. A = Κοχλίας αποστράγγιξης. Schalt-Getriebe (mittig) Ποσότητα λαδιού: 6,5 λίτρα SAE 90 FETT Winkel-Getriebe (links und rechts) Ποσότητα λαδιού: 4 λίτρα SAE WARTUNG (877)

15 FETT BG План за Смазване X h след всеки X часа в работа 40 F цели 40 натоварвания 80 F цели 80 натоварвания 1 J ежегодно 100 ha на всеки 100 хектара FETT ГРЕС = Брой на гресьорките = Брой на гресьорките (IV) вижте приложение Смазки" Liter Литри * Варианти RO Виж ръководството на производителя Plan de ungere X h la fiecare X ore de funcţionare 40 F la fiecare 40 încărcări 80 F la fiecare 80 încărcări 1 J 1 dată pe an 100 ha la fiecare 100 hectare FETT ĂSIME = Numărul niplurilor de ungere = Numărul niplurilor de ungere (IV) Vezi suplimentul Lubrificanţi Liter Litri * Variantă Vezi instrucţiunile producătorului SLO Načrt mazan ja X h po X obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca Πρόγραμμαλίπανσης X h κάθε X ώρες λειτουργίας 40 F κάθε 40 χρήσεις 80 F κάθε 80 χρήσεις 1 J 1 x ετησίως 100 ha κάθε 100 εκτάρια FETT ΓΡΑΣΟ = Αριθμός των θηλών λίπανσης = Αριθμός των θηλών λίπανσης (IV) Βλέπε Παράρτημα Καύσιμα Λίτρα Λίτρα * Έκδοση Βλέπε Οδηγίες του Κατασκευαστή RUS Схема смазки X h чеpез каждые X часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год 100 ha чеpез каждые 100 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей = количество смазочных ниппелей (IV) См. пpиложение «Эксплуатационные матеpиалы» Litre литp (количествово масла, жидкость,...) * Ваpиант TR Смотpи pуководство изготовителя Yağlama planı X h her X kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir FETT YAĞ = Yağlama memelerinin sayısı = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit Bakınız üreticinin talimatları Kenési terv H X h Minden X üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * Változat Násd a gyártó leírásat! SK Plán mazania X h každých X prevádzkových hodín 40 F každých 40 jázd 80 F každých 80 jázd 1 J 1 x ročne 100 ha každých 100 hektárov FETT MAZIVO = počet mazacích hlavíc = počet mazacích hlavíc (IV) Viď príloha Prevádzkové látky Liter Liter * Variant UA Viď návod výrobcu Графік змащування Xh кожні X годин роботи 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік 100 hа кожні 100 гектарів FETT Мастило = Кількість мастильних ніпелів = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти Дивіться інструкцію виробника 9900-OSTEN LEGENDE-SCHMIERPL / BA/EL ALLG / BETRIEBSSTOFFVORSCHRIFT

16 0000 SCHMIERPLAN_

17 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τεχνικά χαρακτηριστικά Επιφυλλάσσονται αλλαγές τεχνικής φύσεως. LION 6000 (τύπος 6000) Επιφυλλάσσονται αλλαγές τεχνικής φύσεως. LION 5000 (τύπος 5000) Μήκος: Με κύλινδρο μηχανισμού συσκευασίας δεμάτων Με σπειροειδή κύλινδρο Με σπειροειδή κύλινδρο 1,5 m - - Μήκος: Με κύλινδρο μηχανισμού συσκευασίας δεμάτων Με σπειροειδή κύλινδρο Με σπειροειδή κύλινδρο 1,5 m - - Ύψος (περ.) 1,4 m Ύψος (περ.) 1,4 m Πλάτος εργασίας Πλάτος μεταφοράς Αριθμός χαρτοκοπτικών τυμπάνων Βάθος εργασίας / Μήκος λεπίδων 6,0 m < 3 m / 29 cm Πλάτος εργασίας Πλάτος μεταφοράς Αριθμός χαρτοκοπτικών τυμπάνων Βάθος εργασίας / Μήκος λεπίδων 5,0 m < 3 m / 32 cm Ανάγκη σε ισχύ μέγ. 199 kw (270 PS) Ανάγκη σε ισχύ μέγ. 199 kw (270 PS) Ονομαστικές στροφές κίνησης 1000 min -1 (U/min) Ονομαστικές στροφές κίνησης 1000 min -1 (U/min) Βάρος - Βασική συσκευή Συνδ. με κύλινδρο μηχανισμού συσκευασίας δεμάτων 500 mm ø (περ.) 2270 kg 3290 kg Βάρος - Βασική συσκευή Συνδ. με κύλινδρο μηχανισμού συσκευασίας δεμάτων 500 mm ø (περ.) 2090 kg 3200 kg Επίπεδο πίεσης συνεχούς ήχου <70 db(a) Επίπεδο πίεσης συνεχούς ήχου <70 db(a) Απαιτούμενες συνδέσεις Πρόσθετος εξοπλισμός 1 υδραυλική σύνδεση διπλής ενέργειας Πίεση λειτουργίας ελαχ.: 160 bar Πίεση λειτουργίας μεγ.: 210 bar 7-πολική σύνδεση για τη διάταξη φωτισμού (12 Volt) Προφυλακτήρας Υνί για σκάλισμα στον οπίσθιο τροχό του ελκυστήρα (4 τεμάχια) Φωτισμός TECHNISCHE DATEN_

18 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ετικέτα χαρακτηριστικών του κατασκευαστή Ο αριθμός σασί είναι χαραγμένος στην πινακίδα στοιχείων που παρουσιάζεται δίπλα. Δεν μπορεί να γίνει επεξεργασία των περιπτώσεων εγγύησης, ερωτημάτων και παραγγελιών ανταλλακτικών χωρίς την πληροφορία του αριθμού σασί. Παρακαλώ αναγράψτε τον αριθμό αμέσως μετά την παραλαβή του οχήματος/ της μηχανής στην πρώτη σελίδα των οδηγιών χρήσης. Προκαθορισμένη χρήση της περιστροφικής σβάρνας Η περιστροφική σβάρνα LION προορίζεται αποκλειστικά για τη συνήθη χρήση στις αγροτικές εργασίες. Για την προετοιμασία του ανώτερου στρώματος της καλλιεργίσιμης γης για τη σπορά που θα επακολουθήσει. Οποιαδήποτε περαιτέρω χρήση θεωρείται ως αντίθετη προς τις προδιαγραφές. Για ζημίες που προκύπτουν από μη προδιαγραφόμενη χρήση δεν ευθύνεται ο κατασκευαστής. Τον κίνδυνο αναλαμβάνει αποκλειστικά ο χρήστης. Στην προδιαγραφόμενη χρήση περιλαμβάνεται επίσης η τήρηση των προδιαγραφών λειτουργίας, συντήρησης και επισκευής όπως αυτές ορίζονται από τον κατασκευαστή TECHNISCHE DATEN_

19 Παράρτημα -Anhang Titelblatt _BA-Allgemein

20 Το πρωτότυπο δεν πρέπει να παραποιηθεί... Έχετε καλύτερη λειτουργία με τα γνήσια εξαρτήματα της Pöttinger Ποιότητα και απόλυτη εφαρμογή - Ασφάλεια λειτουργίας. Αξιόπιστη λειτουργία Μεγαλύτερη διάρκεια ζωής - Οικονομία. Εγγύηση διαθεσιμότητας από τους διανομείς της Pöttinger: Βρίσκεστε μπροστά από την απόφαση γνήσιο ή απομίμηση ; Η απόφαση συχνά καθορίζεται από την τιμή. Μια φθηνή αγορά μπορεί συχνά να αποβεί πολύ ακριβή. Προσέχετε συνεπώς κατά την αγορά το γνήσιο με το τριφύλλι! -Anhang Titelblatt _BA-Allgemein

21 Υποδείξεις ασφαλείας Παράρτημα A Ρυθμίσεις για την ασφάλεια εργασίας Σε αυτές τις οδηγίες λειτουργίας όλα τα σημεία που αφορούν την ασφάλειά σας υποδεικνύονται μέσω αυτού του σήματος. 1) Οδηγίες χρήσης α. Οι οδηγίες χρήσης αποτελούν ένα σημαντικό και αναπόσπαστο μέρος της συσκευής. Φροντίζετε ώστε οι οδηγίες χρήσης να είναι διαθέσιμες σε πρώτη ζήτηση στον τόπο χρήσης τη συσκευής. β. Φυλάξτε τις οδηγίες χρήσης για όλη τη διάρκεια της ζωής της συσκευής. γ. Σε περίπτωση πώλησης ή αλλαγής φορέα λειτουργίας παραδώστε τις οδηγίες χρήσης μαζί με τη συσκευή. δ. Διατηρείτε τις υποδείξεις ασφαλείας και κινδύνων στη συσκευή σε πλήρη και ευανάγνωστη κατάσταση. Οι υποδείξεις κινδύνων παρέχουν σημαντικές συμβουλές για λειτουργία χωρίς κίνδυνο και έτσι συμβάλλουν στην ασφάλειά σας. 2) Εξειδικευμένο προσωπικό α. Με τη συσκευή επιτρέπεται να εργάζονται μόνο άτομα τα οποία έχουν φθάσει στη νομικά απαιτούμενη ελάχιστη ηλικία, τα οποία είναι σωματικά και πνευματικά κατάλληλα και τα οποία έχουν εκπαιδευτεί ή καταρτιστεί σχετικά. β. Προσωπικό το οποίο χρειάζεται ακόμα να εκπαιδευτεί, να διδαχθεί ή να καταρτιστεί ή βρίσκεται σε γενική επιμόρφωση, επιτρέπεται να εργάζεται στη ή με τη συσκευή μόνο υπό τη συνεχή επιτήρηση ενός πεπειραμένου ατόμου. γ. Οι εργασίες ελέγχου, ρύθμισης και επισκευών, επιτρέπεται να διεξάγονται μόνο από εξουσιοδοτημένο και ειδικευμένο προσωπικό. 3) Διεξαγωγή των εργασιών σέρβις α. Στις παρούσες οδηγίες, περιγράφονται μόνο εργασίες φροντίδας, συντήρησης και επισκευών, τις οποίες επιτρέπεται να πραγματοποιήσει ο φορέας λειτουργίας εξ ιδίων. Όλες οι εργασίες πέραν αυτών, πρέπει να διεξάγονται από ειδικό συνεργείο. β. Επισκευές στο ηλεκτρικό ή το υδραυλικό σύστημα, σε ελατήρια υπό προένταση, σε συσσωρευτές πίεσης κλπ. προϋποθέτουν επαρκείς γνώσεις, εργαλεία συναρμολόγησης και προστατευτικό εξοπλισμό που συμμορφώνονται με τους κανονισμούς και επομένως επιτρέπεται να διεξάγονται μόνο σε ένα ειδικό συνεργείο. 4) Προκαθορισμένη χρήση a. Βλέπε Τεχνικά χαρακτηριστικά b. Στην προδιαγραφόμενη χρήση περιλαμβάνεται επίσης η τήρηση των προδιαγραφών λειτουργίας, συντήρησης και επισκευής όπως αυτές ορίζονται από τον κατασκευαστή. 5) Ανταλλακτικά a. Τα γνήσια ανταλλακτικά και εξαρτήματαείναι ειδικά κατασκευασμένα για τις μηχανές και τις συσκευές. b. Σας συνιστούμε ιδιαίτερα την προσοχή στο γεγονός ότι τα γνήσια ανταλλακτικά και τα εξαρτήματα που δεν παραδίδονται από την εταιρεία μας δεν ελέγχονται και δεν παρέχονται δωρεάν από εμάς επίσης. c. Η τοποθέτηση και/ ή χρήση των εν λόγω προϊόντων μπορεί υπό κάποιες συνθήκες να αλλάξει ή να επηρεάσει προς το αρνητικό δομικά τις προκαθορισμένες ιδιότητες της συσκευής σας. Για τυχόν ζημίες που οφείλονται σε χρήση μη γνήσιων ανταλλακτικών ή/και πρόσθετων εξαρτημάτων, αποκλείεται κάθε ευθύνη του κατασκευαστή. d. Οι κατ ιδίαν αλλαγές, όπως και η χρήση δομικών και ενσωματωμένων μερών στη μηχανή αποκλείουν την ευθύνη του κατασκευαστή. 6) Διατάξεις προστασίας a. Όλες οι διατάξεις προστασίας πρέπει να είναι ενσωματωμένες στη μηχανή και να βρίσκονται σε κανονική κατάσταση. Η έγκαιρη ανανέωση των φθαρμένων και κατεστραμμένων καλυμμάτων ή περιφράξεων είναι απαραίτητη. 7) Πριν τη θέση σε λειτουργία a. Πριν από την έναρξη της εργασίας πρέπει ο χειριστής να εξοικειωθεί με όλα τα στοιχεία χειρισμού, καθώς και με τη λειτουργία αυτών. Κατά τη διάρκεια της εργασία είναι πολύ αργά πλέον! b. Πριν από κάθε θέση σε λειτουργία ελέγξτε το τρακτέρ και τη συσκευή όσο αφορά την ασφάλεια λειτουργίας και κυκλοφορίας! 8) Αμίαντος a. Καποια τμήματα του οχήματος μπορούν να περιέχουν αμίαντο για τεχνικούς λόγους. Προσέξτε τη σήμανση των ανταλλακτικών. 1200_-Anhang A_Sicherheit - A.21 -

22 Παράρτημα A 9) Απαγορεύεται να σας συνοδεύουν άτομα. a. Δεν επιτρέπεται να επιβιβάζετε μαζί σας άτομα στη μηχανή. b. Η μηχανή μπορεί να μεταφέρεται στους δημόσιους δρόμους μόνο στην περιγραφόμενη θέση για την οδική μεταφορά. 10) Ιδιότητες πορείας με την ενσωματωμένη συσκευή a. Το τρακτέρ πρέπει να φορτώνεται μπροστά με επαρκείς ποσότητες βαρών έρματος προκειμένου να υπάρξει ικανότητα οδήγησης και πέδησης. (τουλάχιστον 20% του κενού βάρους του οχήματος στον μπροστινό άξονα) b. Οι ιδιότητες πορείας επηρεάζονται από το οδόστρωμα και από τις ενσωματωμένες συσκευές. Ο τρόπος οδήγησης πρέπει να προσαρμόζεται στις εκάστοτε συνθήκες. c. Στις στροφές με συνδεδεμένο όχημα εκτός από την ακτίνα πρέπει να λάβετε υπόψη σας και τη μάζα σφονδύλου! Kg 20% d. Στις στροφές με συνδεδεμένο ή επιστρωμένο όχημα εκτός από την ακτίνα πρέπει να λάβετε υπόψη σας και τη μάζα σφονδύλου της συσκευής! 11) Γενικά στοιχεία a. Πριν από τη ρυμούλκηση των συσκευών φέρτε το μοχλό συστήματος στη θέση της ανάρτησης τριών σημείων, στην οποία αποκλείεται η μη σκόπιμη ανάρτηση ή κάθοδος! b. Κατά τη σύζευξη των συσκευών στο τρακτέρ υφίσταται κίνδυνος τραυματισμού! c. Στην περιοχή των τριών σημείων δεν υφίσταται κίνδυνος τραυματισμού από τις επικίνδυνες θέσεις! d. Κατά την ενεργοποίηση του εξωτερικού χειρισμού για την τοποθέτηση τριών σημείων μην διαχωρίζετε ανάμεσα στο τρακτέρ και τη συσκευή! e. Τοποθέτηση και αφαίρεση του αρθρωτού άξονα μόνο με απενεργοποιημένο τον κινητήρα. f. Κατά την οδική κυκλοφορία με ανηρτημένη συσκευή ο μοχλός χειρισμού πρέπει να ασφαλιστεί προκειμένου να μην κατέβει. g. Προτού κατεβείτε από το τρακτέρ εναποθέστε την ενσωματωμένη συσκευή στο έδαφος - βγάλτε το κλειδί εκκίνησης! h. Ανάμεσα στο τρακτέρ και τη συσκευή δεν πρέπει να υπάρχει κανένας χωρίς να είναι ασφαλισμένο το όχημα για να μην κυλίσει με φρένο ακινητοποίησης ή/ και με σφήνα! i. Σε όλες τις εργασίες συντήρησης, επισκευής και μετατροπής απενεργοποιήστε τον κινητήρα και αφαιρέστε τον αρθρωτό άξονα κίνησης. 12) Καθαρισμός της μηχανής a. Μην χρησιμοποιείτε μέσα καθαρισμού υψηλής πίεσης για τον καθαρισμό των μερών των εδράνων και των υδραυλικών μερών. 1200_-Anhang A_Sicherheit - A.22 -

23 Παράρτημα - B ΑΡΘΡΩΤΟΣ ΑΞΟΝΑΣ Προσαρμογή του αρθρωτού άξονα Το σωστό μήκος διαπιστώνεται κρατώντας δίπλα το ένα στο άλλο τα μισά τμήματα του αρθρωτού άξονα. Διαδικασία κοπής σε μήκος - Για την προσαρμογή σε μήκος κρατήστε τα μισά τμήματα του αρθρωτού άξονα στην μικρότερη θέση λειτουργίας (L2) το ένα δίπλα στο άλλο και σημειώστε. Οδηγίες εργασίας Κατά τη χρήση της μηχανής δεν πρέπει να υπάρξει υπέρβαση του αριθμού στροφών της μονάδας του ελκυστήρα. - Μετά από την απενεργοποίηση της μονάδας του ελκυστήρα μπορεί να συνεχίσει να λειτουργεί η ενσωματωμένη συσκευή. Μόλις πλέον ακινητοποιηθεί μπορούμε να συνεχίσουμε την εργασία. - Κατά τη διακοπή λειτουργίας της μηχανής πρέπει να βγάλετε τον αρθρωτό άξονα σύμφωνα με τους κανονισμούς ή να τον ασφαλίσετε με αλυσίδα. Μην χρησιμοποιείτε τις αλυσίδες ασφαλείας (H) για να κρεμάτε τον αρθρωτό άξονα. Προσοχή! Χρησιμοποιήστε μόνο τον αναφερόμενο και παραδιδόμενο αρθρωτό άξονα, διαφορετικά δεν υφίσταται για ενδεχόμενη ζημία καμιά απαίτηση εγγύησης. Προσοχή! Προσέξτε το ανώτερο μήκος λειτουργίας (L1) - Επιδιώξτε τη μεγαλύτερη δυνατή επικάλυψη του σωλήνα (ελαχ. 1 / 2 X) Περικόψτε τον εσωτερικό και εξωτερικό σωλήνα προστασίας το ίδιο. Τοποθετήστε τη συσκευή ασφαλείας από την υπερφόρτωση στην πλευρά της συσκευής (2)! Μεγάλη γωνιακή άρθρωση: Ανώτερο λύγισμα σε αντίθετη κατεύθυνση σε λειτουργία και σε στάση 70. Κανονική άρθρωση: Ανώτερο λύγισμα σε αντίθετη κατεύθυνση σε στάση 9o. Ανώτερο λύγισμα σε αντίθετη κατεύθυνση σε λειτουργία 35. Προτού θέσετε σε λειτουργία κάθε φορά τον αρθρωτό άξονα ελέγξτε αν είναι ασφαλισμένα τα κλείστρα. Αλυσίδα ασφαλείας - Ασφαλίστε το σωλήνα προστασίας αρθρωτού άξονα με τις αλυσίδες για να μη γλυστρίσει. Προσέξτε να υπάρχει ελεύθερος χώρος για τον αρθρωτό άξονα! Συντήρηση Αντικαταστήστε αμέσως τα φθαρμένα καλύμματα. - Πριν από κάθε λειτουργία και κάθε 8 ώρες λειτουργίας επαλείψτε με γράσσο. - Πριν από κάθε μακρόχρονη κατάσταση στάσης καθαρίστε και επαλείψτε με γράσσο τον αρθρωτό άξονα. Κατά τη χειμερινή λειτουργία πρέπει να γρασσάρονται οι σωλήνες προστασίας προκειμένου να μην παγώσουν _ -Gelenkwelle_BA-ALLG - B1 -

24 Παράρτημα - B ΑΡΘΡΩΤΟΣ ΑΞΟΝΑΣ Οδηγίες λειτουργίας κατά τη χρήση μιας σύνδεσης κνωδακοφόρας πλάκας Η σύνδεση κνωδακοφόρας πλάκας είναι ένας σύνδεσμος ασφαλείας ο οποίος ενεργοποιεί τη ροπή στρέψης σε περίπτωση υπέρβαρου στο Μηδέν. Η απενεργοποιημένη σύνδεση μπορεί να ενεργοποιηθεί ξανά μέσω της αποσύμπλέξης της κίνησης της μονάδας του ελκυστήρα. Η ταχύτητα ζεύξης της σύνδεσης είναι κάτω από U/min. ΠΡΟΣΟΧΗ! Η εκ νέου ενεργοποίηση είναι εφικτή και με μείωση του αριθμού στροφών της λήψης ισχύος. ΥΠΟΔΕΙΞΗ! Η κνωδακοφόρα πλάκα του αρθρωτού άξονα δεν αποτελεί ένδειξη πληρότητας. Είναι απλώς μια συσκευή ασφαλείας που έχει ως στόχο την προστασία του οχήματος από τις ζημιές. Με λογικό τρόπο οδήγησης αποφεύγετε το μάγκωμα του μοχλού και προφυλάσσετε τη μηχανή από άσκοπη φθορά. Διάστημα λίπανσης: 500 h (ειδικό γράσο) Σημαντικό για τους αρθρωτούς άξονες με συμπλέκτη Σε περίπτωση υπερφόρτωσης και σύντομων αυξήσεων της ροπής στρέψης, η ροπή στρέψης περιορίζεται και μεταδίδεται ομοιόμορφα κατά την ολίσθηση. Πριν από την πρώτη χρήση και μετά από αρκετό διάστημα καθήλωσης ελέγξτε τον τρόπο λειτουργίας του συμπλέκτη. α) Καθορίστε την τιμή L στο ελατήριο πίεσης στα K90, K90/4 και K94/1 ή στο ρυθμιστικό κοχλία στα K92E και K92/4E. β) Λύστε τους κοχλίες και έτσι εκτονώστε τους δίσκους τριβής. περιστρέψτε το σύνδεσμο. γ) ρυθμίστε τους κοχλίες στην τιμή L. Ο σύνδεσμος είναι ξανά διαθέσιμος για χρήση. K90,K90/4,K94/1 L K92E,K92/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

25 Καύσιμα Έκδοση 1997 Η ισχύς και η διάρκεια ζωής της μηχανής εξαρτώνται από τη σχολαστική συντήρηση και τη χρήση καλών καυσίμων. Ο κατάλογος των καυσίμων μας διευκολύνει τη σωστή επιλογή των κατάλληλων καυσίμων. Στο σχέδιο λίπανσης συμβολίζεται το καύσιμο που πρέπει να χρησιμοποιηθεί κάθε φορά με τον χαρακτηριστικό αριθμό καυσίμου (π.χ III ). Με βάση τον χαρακτηριστικό αριθμό καυσίμου μπορεί να διαπιστωθεί το απαιτούμενο χαρακτηριστικό ποιότητας και το αντίστοιχο προϊόν των εταιρειών ορυκτελαίων. Ο κατάλογος με τις εταιρείες ορυκτελαίων δεν είναι πλήρης. Αλλαγή λαδιού μειωτήρων σύμφωνα με τις οδηγίες χρήσης - ωστόσο τουλάχιστον 1 x ετησίως. - Αφαιρέστε τη βίδα ροής λαδιού, αφήστε να τρέξει έξω το παλιό λάδι και διαθέστε το κατάλληλα. Πριν από τη θέση εκτός λειτουργίας (χειμερινή περίοδος) κάντε την αλλαγή λαδιών και επαλείψτε με γράσσο όλες τις θέσεις λίπανσης. Προστατέψτε από τη σκουριά τα ακάλυπτα μεταλλικά μέρη εξωτερικά (αρθρωτές συνδέσεις, κλπ) με ένα προϊόν σύμφωνα με το IV στον πίνακα της επόμενης σελίδας. Χαρακτηριστικός αριθμός καυσίμου Lubricant indicator Code du lubrifiant Numero caratteristico del lubrificante Smeermiddelen code (II) FETT I II III IV (IV) V VI VII ÖL απαιτούμενο χαρακτηριστικό ποιότητας required quality level niveau de performance demandé caratteristica richiesta di qualità verlangte kwaliteitskenmerken Υδραυλικό λάδι HLP DIN Μέρος 2 Βλέπε Παρατηρήσεις * ** *** Λάδι κινητήρα SAE 30 σύμφωνα με API CD/SF motor oil SAE 30 according to API CD/SF huile moteur SAE 30 niveau API CD/SF oilo motore SAE 30 secondo specifi che API CD/SF Λάδι μειωτήρα SAE 90 ή και SAE 85 W- 140 σύμφωνα API-GL 4 ή API-GL 5 gear oil, SAE 90 resp. SAE 85 W-140 according to API-GL 4 or API-GL 5 huile transmission SAE 90 ou SAE 85 W-140, niveau API-GL 4 ou API-GL 5 olio per cambi e differenziali SAE 90 o SAE 85W-140 secondo specifi che API-GL 4 o API-GL 5 Λιθιούχο γράσο (DIN , KP 2K) lithium grease graisse au lithium grasso al litio Υγρό γράσσο οδοντωτών τροχών (DIN :GOH transmission grease graisse transmission grasso fl uido per riduttori e motoroduttori Σύνθετο γράσσο (DIN : KP 1R) complex grease complex grease grasso a base di saponi complessi smeerolie SAE 90 of 85 W-140 volgens API-GL 5 gear oil SAE 90 resp. SAE 85 W-140 according to API-GL 5 huile transmission SA 90 ou SAE 85 W-140, niveau API GL 5 oilio per cambi e differenziali SAE 90 o SAE 85 W-140 secondo specifi che API-GL 5 - D 1 -

26 Εταιρεία AGIP ARAL I (II) II III IV V VI VII FETT (IV) ΠΑΡΑΤΗΡΗΣΕΙΣ OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBO- RAL SUPER TRAKTORAL 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ EP 90 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ HYP 85W-90 MU 2 SLL LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 ΛΑΔΙ ΜΕΙΩΤΗΡΑ HYP 90 - ÖL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA FINA FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WINTERSHALL AVILUB RL 32/46 AVILUB VG 32/46 ΥΔΡΑΥΛΙΚΟ ΕΛΑΙΟ HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * ΥΔΡΑΥΛΙΚΟ ΕΛΑΙΟ MC 530 ** PLANTOHYD 40N *** MOTOROIL HD 30 MULTIADE HDC 15W-40 TRAC- TAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HYSPIN AWH 32/46 RX SUPER DIESEL 15W-40 POWERTRANS ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ MZ 90 M MULTIHYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 AVIA ΓΡΑΣΣΟ ΠΟΛΛΩΝ ΧΡΗΣΕΩΝ AVIA ΓΡΑΣΣΟ ΛΙΠΑΝΣΗΣ ΓΡΑΣΣΟ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ 2 ΕΙΔΙΚΟ ΓΡΑΣΣΟ FLM PLANTOGEL 2 N AVIA ΥΓΡΟ ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ ΥΓΡΟ ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENEREASE LS-EP 2 ΥΓΡΟ ΓΡΑΣΣΟ NO ENEREASE HTO CASTROLEASE LM AVIALUB ΕΙΔΙΚΟ ΓΡΑΣΟ LD ΛΑΔΙ ΜΕΙΩΤΗΡΑ HYP 90 EP MULTI- HYP 85W-140 EP RENOPLEX EP 1 HYPOID 85W-140 OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP IMPERVIA MMO CASTROLEASE LMX EPX 80W-90 HYPOY C 80W-140 * Στις εργασίες σύνδεσης με τα υγρά φρένα του ελκυστήρα απαιτείται η διεθνής προδιαγραφή J 20 A ** Υδραυλικά έλαια HLP-(D) + HV *** Υδραυλικά έλαια με βάση φυτικών ελαίων HLP + HV βιολογικώς διασπώμενα, για αυτό ιδιαίτερα φιλικά προς το περιβάλλον HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 NUTO H 32/46/68 NUTO HP 32/46/68 ΛΑΔΙ ΚΙΝΗΤΗΡΑ 100 MS SAE 30 ΛΑΔΙ ΚΙΝΗΤΗΡΑ 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS ΛΑΔΙ ΚΙΝΗΤΗΡΑ 20W-30 UNIFARM 15W-30 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ MP 85W-90 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ B 85W-90 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RHENOX 34 GA O EP POLY G O MULTI PURPOSE EASE H FIBRAX EP 370 NEBULA EP 1 GP EASE ΛΑΔΙ ΜΕΙΩΤΗΡΑ B 85W-90 ΛΑΔΙ ΜΕΙΩΤΗΡΑ C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 ENAK HLP 32/46/68 ENAK MULTI 46/68 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYPOID GA 90 HYPOID GB 90 ΓΡΑΣΣΟ ΥΨΗΛΗΣ ΠΙΕΣΗΣ LT/SC 280 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ MO 370 EVVA CA 300 HYPOID EW 90 HYDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL PONTONIC N 85W-90 PONTONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 TITAN HYD 1030 AIFARM STOU MC 10W-30 AIFARM UTTO MP PLANTOHYD 40N *** ΥΔΡΑΥΛΙΚΟ ΕΛΑΙΟ HLP/32/ 46/68 HYDRAMOT 1030 MC * ΥΔΡΑΥΛΙΚΟ ΕΛΑΙΟ 520 ** PLANTOHYD 40N *** AIFARM STOU MC 10W-30 TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRAMOT 1030 MC AIFARM GEAR 80W90 AIAFRM GEAR 85W-140 AIFARM GEAR LS 90 ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ MP 90 HYPOID EW 90 HYPOID 85W-140 AIFARM HITEC 2 AIFARM PROTEC 2 RENOLIT MP RENOLIT FLM 2 PLANTOGEL 2-N ΓΡΑΣΣΟ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ ΕΙΔΙΚΟ ΓΡΑΣΣΟ GLM PLANTOGEL 2 N AIFARM FLOWTEC 000 RENOLIT SO-GFO 35 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ΥΓΡΟ ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ PLANTOGEL 00N RENOLIT DURAPLEX EP 1 AIFARM GEAR 8090 AIFARM GEAR 85W-140 AIFARM GEAR LS90 RENOPLEX EP 1 HYPOID EW 90 HYPOID 85W-140 DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENOLIN B 32 HVI/46HVI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 AOMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA H 30 MULTAI TM 15W-20 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 ΛΑΔΙ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ SAE90 HYPOID EW 90 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 MOBILEASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 ΓΡΑΣΣΟ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 RENOPLEX EP 1 HYPOID EW 90 ΕΙΔΙΚΟ ΓΡΑΣΣΟ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ H SIMMNIA EASE O AEROSHELL EASE 22 DOLIUM EASE R SPIRAX HD 90 SPIRAX HD 85W-140 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HP GEAR OIL 90 ή 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEALUB ZSA 000 DURAPLEX EP 1 HP GEAR OIL 90 ή 85W-140 ANDARIN 32/46/68 HD PLUS SAE 30 MULTIADE SAE 80/90 MULTI- GEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 MULTI C SAE 85W-140 WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 ΛΑΔΙ ΥΠΟΕΙΔΟΥΣ ΟΔΟΝΤΩΤΟΥ ΤΡΟΧΟΥ 80W-90, 85W-140 ΛΑΔΙ ΟΔΟΝΤΩΤΩΝ ΤΡΟΧΩΝ ΠΟΛΛΑΠΛΩΝ ΧΡΗΣΕΩΝ 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 ΛΑΔΙ ΥΠΟΕΙΔΟΥΣ ΟΔΟΝΤΩΤΟΥ ΤΡΟΧΟΥ 80W-90, 85W D

27 ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΣΑΣ Συνδυασμός τρακτέρ και ενσωματωμένης συσκευής Η τοποθέτηση συσκευών στα μπροστινά και πίσω στελέχη τριών σημείων δεν πρέπει να οδηγεί στην υπέρβαση του επιτρεπτού συνολικού βάρους, του επιτρεπτού βάρους άξονα και της φέρουσας ικανότητας των ελαστικών του τρακτέρ. Ο μπροστινός άξονας του τρακτέρ πρέπει να επιβαρύνεται πάντα τουλάχιστον με 20% του κενού βάρους του τρακτέρ. Ελέγξτε πριν από την αγορά της συσκευής ότι πληρούνται οι εν λόγω προϋποθέσεις και κάνε τους ακόλουθους υπολογισμούς ή ζυγίστε το συνδυασμό τρακτέρ - συσκευής. Ερευνήστε για το συνολικό βάρος, το φορτίο άξονα και τη φέρουσα ικανότητα των ελαστικών όπως και την απαραίτητη ελάχιστη χρήση έρματος. Για τον υπολογισμό χρειάζεστε τα ακόλουθα στοιχεία: T L [kg] T V [kg] Κενό βάρος του τρακτέρ Φορτίο μπροστινού άξονα του άδειου τρακτέρ 1 1 a [m] Απόσταση ανάμεσα στο κέντρο βάρους της μπροστινής ενσωματωμένης συσκευής/ του μπροστινού έρματος και στο μέσο του μπροστινού άξονα 2 3 T H [kg] Φορτίο πίσω άξονα του άδειου τρακτέρ 1 b [m] Μεταξόνιο του τρακτέρ 1 3 G H [kg] Συνολικό βάρος της πίσω ενσωματωμένης συσκευής/ πίσω έρμα 2 c [m] Απόσταση ανάμεσα στο μέσο του πίσω τροχού και στο μέσο της μπομπίνας του βραχίονα έλξης G V [kg] Συνολικό βάρος της μπροστινής ενσωματωμένης συσκευής/ μπροστινό έρμα Βλέπε οδηγίες λειτουργίας τρακτέρ 2 d [m] Απόσταση ανάμεσα στο μέσο της μπομπίνας του βραχίονα έλξης και του κέντρου βάρους της πίσω ενσωματωμένης συσκευής / του πίσω έρματος 2 2 Βλέπε κατάλογο τιμών και /ή τις οδηγίες λειτουργίας της συσκευής 3 Διαστασιοποίηση Πίσω ενσωματωμένη συσκεύη ή συνδυασμοί μπροστά - πίσω 1. ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΕΛΑΧΙΣΤΗΣ ΧΡΗΣΗΣ ΕΡΜΑΤΟΣ ΜΠΡΟΣΤΑ GV min Καταγράψτε την υπολογισμένη ελάχιστη χρήση έρματος που χρειάζεται στο μπροστινό μέρος του τρακτέρ στον πίνακα. Μπροστινή ενσωματωμένη συσκευή 2. ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΕΛΑΧΙΣΤΗΣ ΧΡΗΣΗΣ ΕΡΜΑΤΟΣ ΠΙΣΩ GH min Καταγράψτε την υπολογισμένη ελάχιστη χρήση έρματος που χρειάζεται στο πίσω μέρος του τρακτέρ στον πίνακα ZUSINFO / BA-EL ALLG. - Z.27 -

28 ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΣΑΣ 3. ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΠΡΑΓΜΑΤΙΚΟΥ ΦΟΡΤΙΟΥ ΜΠΡΟΣΤΙΝΟΥ ΑΞΟΝΑ TV tat (Αν με την μπροστινή ενσωματωμένη συσκευή (GV) δεν επιτευχθεί η απαραίτητη ελάχιστη χρήση έρματος μπροστά (GV min), πρέπει να αυξηθεί το βάρος της μπροστινής ενσωματωμένης συσκευής στο βάρος της ελάχιστης χρήσης έρματος μπροστά!) Καταγράψτε στον πίνακα το υπολογισμένο πραγματικό και το επιτρεπτό φορτίο μπροστινού άξονα που αναφέρεται στις οδηγίες λειτουργίας του τρακτέρ. 4. ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΠΡΑΓΜΑΤΙΚΟΥ ΣΥΝΟΛΙΚΟΥ ΒΑΡΟΥΣ Gtat (Αν με την πίσω ενσωματωμένη συσκευή (GH) δεν επιτευχθεί η απαραίτητη ελάχιστη χρήση έρματος πίσω (GΗ min), πρέπει να αυξηθεί το βάρος της πίσω ενσωματωμένης συσκευής στο βάρος της ελάχιστης χρήσης έρματος πίσω!) Καταγράψτε στον πίνακα το υπολογισμένο πραγματικό και το επιτρεπτό συνολικό βάρος που αναφέρεται στις οδηγίες λειτουργίας του τρακτέρ. 5. ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΠΡΑΓΜΑΤΙΚΟΥ ΦΟΡΤΙΟΥ ΜΠΡΟΣΤΙΝΟΥ ΑΞΟΝΑ TH tat Καταγράψτε στον πίνακα το υπολογισμένο πραγματικό και το επιτρεπτό φορτίο πίσω άξονα που αναφέρεται στις οδηγίες λειτουργίας του τρακτέρ. 6. ΦΕΡΟΥΣΑ ΙΚΑΝΟΤΗΤΑ ΕΛΑΣΤΙΚΩΝ Καταγράψτε τη διπλή τιμή (δύο ελαστικά) της επιτρεπόμενης φέρουσας ικανότητας ελαστικών (βλέπε π.χ. τα έγγραφα του κατασκευαστή ελαστικών) στον πίνακα. Πίνακας Πραγματική τιμή lt. Υπολογισμός Επιτρεπόμενη τιμή lt. οδηγίες λειτουργίας Διπλή επιτρεπόμενη φέρουσα ικανότητα ελαστικών (δύο ελαστικά) Ελάχιστη χρήση έρματος Μπροστά / πίσω Συνολικό βάρος Φορτίο μπροστινού άξονα Φορτίο πίσω άξονα Η ελάχιστη χρήση έρματος πρέπει να είναι είτε η ενσωματωμένη συσκευή ή το βάρος έρματος στο ταρκτέρ! Οι υπολογισμένες τιμές πρέπει να είναι μικρότερες / ίσες ( ) των επιτρεπόμενων τιμών! ZUSINFO / BA-EL ALLG. - Z.28 -

29 Ονομασία της εταιρείας και διεύθυνση του κατασκευαστή: Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 AT Grieskirchen Μηχάνημα (εναλλάξιμος εξοπλισμός): ήλωση συμμόρφωσης της Ευρωπαϊκής Ένωσης Πρωτότυπο της δήλωσης συμμόρφωσης περιστροφική σβάρνα Τύπος Αριθμός σειράς LION 5000 LION Ο κατασκευαστής δηλώνει ρητά ότι το μηχάνημα συμμορφώνεται με όλες τις εφαρμόσιμες διατάξεις της ακόλουθης Ευρωπαϊκής Οδηγίας: Μηχανήματα 2006/42/EG Επιπλέον δηλώνεται η συμμόρφωση με τις εξής περαιτέρω Ευρωπαϊκές Οδηγίες και/ή εφαρμόσιμες διατάξεις Πηγές εφαρμοσμένων εναρμονισμένων προτύπων: EN ISO EN ISO EN ISO Πηγές εφαρμοσμένων άλλων τεχνικών προτύπων και/ή προδιαγραφών: Υπεύθυνος τεκμηρίωσης: Wilhelm Meindlhumer Industriegelände 1 A-4710 Grieskirchen Klaus Pöttinger, ιεύθυνση της επιχείρησης Grieskirchen,

30 BG Следвайки политиката на PÖTTINGER ООД за усъвършенстване на неговите продукти като непрекъснато техническо развитие, PÖTTINGER си запазва правото да прави изменения, които не трябва непременно да отговарят на текстовете и илюстрациите, съдържащи се в настоящата публикация, и без непременното задължение да променя всички машини, които са доставени преди това. Технически данни, размери и тегла са дадени само като илюстрация. Отговорност за грешки или пропуски не се приема. Размножаване или препредаване на настоящата публикация, изцяло или частично, не се разрешава без писменото съгласие на ALOIS PÖTTINGER Машиностроителен Завод ООД. A-4710 Grieskirchen. Всички права са запазени при добиване Документ за право за копиране. Στα πλαίσια της τεχνικής ανάπτυξης η PÖTTINGER Ges.m.b.H εργάζεται συνεχώς για τη βελτίωση των προϊόντων της. Επιφυλασσόμεθα για αλλαγές στις εικόνες και τις περιγραφές των εν λόγω οδηγιών χρήσης αλλά δεν συνάγεται ότι υφίσταται αξίωση αλλαγών στις μηχανές που έχουμε ήδη παραδώσει. Τα τεχνικά χαρακτηριστικά, τα μέτρα και τα βάρη είναι δεσμευτικά. Επιφυλάσσονται λάθη. Η εκτύπωση ή η μετάφραση, ακόμα και τμημάτων, δεν επιτρέπεται χωρίς την έγγραφη άδεια της ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Όλα τα δικαιώματα πνευματικής ιδιοκτησίας προστατεύονται από τη νομοθεσία περί πνευματικών δικαιωμάτων. A mûszaki termékfejlesztés folyamatában a H Pöttinger Ges.m.b.H. folyamatosan dolgozik termékei minôségének javításán. Ezen kezelési utasítás ábráinak és leírásainak változtatási jogát fenntartjuk, emiatt nem lehet követeléssel fellépni egy már kiszállított gép megváltoztatásával kapcsolatban. A mûszaki adatok, méretek, tömegek, kötelezettség nélküliek. A tévedések joga fenntartva. Utánnyomás vagy fordítás, akárcsak kivonatosan is, csak az ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen írásos engedélyével történhet. A szerzôi jogi törvény értelmében minden jog fenntartva. Pe parcursul perfecţionării tehnice RO PÖTTINGER Ges.m.b.H lucrează continuu la îmbunătăţirea produselor sale. De aceea ne rezervăm dreptul de a aduce modificări imaginilor şi descrierilor din acest manual de operare, deşi nu se pot deriva din aceasta revendicări cu privire la modifi cări ale maşinilor deja livrate. Datele tehnice, dimensiunile şi greutăţile sunt doar informative. Ne rezervăm dreptul la erori. Reproducerea sau traducerea, chiar şi rezumate, numai cu consimţământul scris al ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Toate drepturile rezervate conform legislaţiei privind drepturile de autor. В ходе технического развития фирма RUS «ПЁТТИНГЕР Гез.м.б.Х.» постоянно занимается усовершенствованием своей продукции. В связи с этим мы сохраняем за собой право вносить изменения в рисунки и описания этой инструкции по эксплуатации, однако,требование вносить такие изменения в уже поставленные машины предъявлению не подлежит. Технические данные, указание размеров и массы даются без обязательств. Ошибки не исключены. Перепечатка или перевод, в том числе отрывками, разрешается только с письменного согласия фирмы «АЛОЙС ПЁТТИНГЕР Машиненфабрик Гезельшафт м.б.х.» А-4710 Грискирхен. С сохранением всех прав в соответствии с авторским правом. V súvislosti s ďalším technickým vývojom SK pracuje PÖTTINGER Ges.m.b.H neustále na vylepšení svojich produktov. Zmeny voči obrázkom a popisom v tomto návode na použitie si preto musíme vyhradiť, nárok na zmeny na už dodaných strojoch nie je z tohto možné odvodiť. Technické údaje, rozmery a hmotnosti sú nezáväzné. Chyby vyhradené. Dotlač alebo preklad, aj čiastočný, iba s písomným povolením ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Všetky práva podľa autorského zákona vyhradené. V smislu tehničnega razvoja si podjetje SLO fi rma Pöttinger G.m.b.H prizadeva za stalno izboljšavo svojih izdelkov. Pridružujemo si pravico do sprememb pri slikah in navodilih za uporabo. To ne velja za že dostavljene stroje. Tehnični podatki, merila in teže so neobvezujoča. Pridržujemo si pravico do zmot. Ponatis, prevod, tudi le deloma so dovoljeni le s pisnim dovoljenjem podjetja ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Pridržujemo si avtrorske pravice. Teknik gelişmeye bağlı olarak PÖTTINGER TR Ges.m.b.H firması sürekli olarak ürünlerinin geliştirilmesi üzerinde çalışır. Bu yüzden bu kullanım kılavuzundaki resim veya açıklamalara göre değişiklik yapma hakkımız saklıdır ve bundan, teslim edilmiş olan makineler üzerinde değişiklik yapma hakkı çıkartılamaz. Teknik veriler, ölçüler ve ağırlıklar bağlayıcı değildir. Hata yapma hakkı saklıdır. Ek baskı veya tercümesi, kısmen de olsa, sadece firmanın yazılı izniyle yapılabilir: ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Telif hakkı yasasına göre tüm hakları saklıdır. UA В ході технічного розвитку фірма PÖTTINGER Ges.m.b.H постійно займається вдосконаленням своєї продукції. В зв яку з цим ми зберігаємо за собою право вносити зміни в малюнки і описи цієї інструкції з експлуатації, проте, вимоги вносити такі ж зміни у вже передані машини не можуть бути пред явлені. Технічні дані, вказання розмірів і маси не є обов язкові. Помилки не виключаються. Передрук чи переклад, в тому числі частинами, дозволяється тільки з письмової згоди фірми ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Всі права застережені у відповідності з авторським правом.
