1 Ε Υ Α Ρ ΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ Υ ΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΗΜΟΥ ΡΟ ΟΥ ΙΕΥΘΥΝΣΗ ΙΚΤΥΩΝ ΥΠΗΡΕΣΙΑ ΑΠΟΧΕΤΕΥΣΗΣ ΜΕΛΕΤΗ ΕΡΓΟΥ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΧΡΗΜΑΤΟ ΟΤΗΣΗ ΚΑΤΑΣΚΕΥΗ ΣΥΝ ΕΣΕΩΝ ΙΚΤΥΟΥ ΑΠΟΧΕΤΕΥΣΗΣ ,00 (χωρίς το Φ.Π.Α.) Ι ΙΟΙ ΠΟΡΟΙ ΤΕΥΧΟΣ 7 ΦΑΚΕΛΟΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΥΓΙΕΙΝΗΣ (Φ.Α.Υ.) ΡΟ ΟΣ: 2013

2 ΦΑΚΕΛΟΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΥΓΕΙΑΣ (ΦAY) (Π.. 305/96, άρθρο 3, παράγραφοι 3,7,8,9,10,11) ΓΕΝΙΚΑ ΤΜΗΜΑ Α 1. Είδος του έργου και χρήση αυτού Τα έργα Πολιτικού Μηχανικού που θα εκτελεσθούν µε το παρόν έργο, αφορούν στην κατασκευή ιδιωτικών συνδέσεων µε το δίκτυο αποχέτευσης ακαθάρτων στην περιοχή ευθύνης της ηµοτικής Επιχείρησης Ύδρευσης Αποχέτευσης ήµου Ρόδου ( ΕΥΑΡ). Περιλαµβάνει την πλήρη κατασκευή της διακλάδωσης µε αγωγό u-pvc διατοµής Φ160, σειράς 41, στη σύνδεση της διακλάδωσης στο δίκτυο ακαθάρτων και την πλήρη κατασκευή φρεατίων αγωγών και Φρεατίων Ελέγχου Σύνδεσης (ΦΕΣ) σε επαφή µε τη ρυµοτοµική γραµµή του ακινήτου που θα συνδεθεί µε το δίκτυο. Περιλαµβάνει επίσης την πλήρη κατασκευή αγωγού u-pvc διατοµής Φ200, σειράς 41 για µικροεπεκτάσεις του υπάρχοντος δικτύου ώστε να είναι εφικτή η κατασκευή συνδέσεων σε περισσότερα σηµεία στην περιοχή ευθύνης της ΕΥΑΡ. Είναι δυνατόν η Υπηρεσία να ζητήσει κατά την απόλυτη κρίση της (εάν οι ανάγκες της κυκλοφορίας επιβάλλουν και οι συνθήκες του έργου επιτρέπουν) από τον Ανάδοχο να εργάζεται σε περισσότερα του ενός µέτωπα σύµφωνα µε τις σχετικές (υποχρεωτικές για αυτόν) εντολές της Υπηρεσίας. 2. Ακριβής διεύθυνση του έργου ΠΕΡΙΟΧΗ ΑΡΜΟ ΙΟΤΗΤΑΣ ΕΥΑΡ 3. Αριθµός αδείας 4. Στοιχεία των κυρίων του έργου (καταγράφονται κατά χρονολογική σειρά αρχίζοντας από τον αρχικό/αρχικούς ιδιοκτήτες και συµπληρώνονται καθ όλη τη διάρκεια της ζωής του έργου, όποτε επέρχεται κάποια αλλαγή στη συνολική ή στις επί µέρους ιδιοκτησίες): Ονοµατεπώνυµο ιεύθυνση Ηµερ/νία κτήσεως ηµοτική Επιχείρηση 2 ο χλ. Εθν. οδού. Υδρευσης Αποχέτευσης Ρόδου Λίνδου ήµου Ρόδου Ρόδος ( ΕΥΑΡ) Τµήµα του έργου όπου υπάρχει ιδιοκτησία 100% 2

3 5. Στοιχεία του συντάκτη του ΦΑΥ Κατά την φάση εκπόνησης της µελέτης υπόχρεος για την εκπόνηση του ΦΑΥ είναι ο κ. Κουτσοµανώλης Ηλίας, Πολιτικός Μηχανικός ΤΕ, τηλ , ενώ κατά την φάση εκτέλεσης του έργου ο ανάδοχος του έργου, ή άτοµο το οποίο ορίζει ο Ανάδοχος µετά από σύµφωνη γνώµη της Επίβλεψης 6. Στοιχεία των υπευθύνων ενηµέρωσης/αναπροσαρµογής του ΦΑΥ: Ονοµατεπώνυµο Ιδιότητα ιεύθυνση Ηµερ/νία αναπροσαρµογής 3

4 ΜΗΤΡΩΟ ΤΟΥ ΕΡΓΟΥ ΤΜΗΜΑ Β ΣΥΜΠΛΗΡΩΝΕΤΑΙ ΚΑΤΑ ΤΗ ΦΑΣΗ ΤΗΣ ΜΕΛΕΤΗΣ 1. ΓΕΝΙΚΑ Η ΕΥΑΡ έχει εφαρµόσει για όλα τα δίκτυα αποχέτευσης το χωριστικό σύστηµα και συλλέγει µε ξεχωριστούς αγωγούς τα όµβρια και τα ακάθαρτα. Τα µεν όµβρια οδηγούνται σε υπάρχοντες αποδέκτες για όµβρια νερά στα ρέµατα και τελικά στη θάλασσα, τα δε ακάθαρτα οδηγούνται µε φυσική ροή για τις περιοχές που εκτείνονται ανάντη του Κ.Α.Α. ή µε καταθλιπτικούς αγωγούς για τις περιοχές που εκτείνονται κατάντη του Κ.Α.Α., στον κεντρικό αποχετευτικό αγωγό (Κ.Α.Α.) του δικτύου ακαθάρτων της πόλης και καταλήγουν µέσω αυτού µε φυσική ροή στην εγκατάσταση Βιολογικού Καθαρισµού στην περιοχή ΒΟ Ι. Για τη σύνταξη της παρούσας µελέτης ελήφθησαν υπόψη τα παρακάτω: Στοιχεία της Υπηρεσίας Αποχέτευσης της ΕΥΑΡ και άλλων αρµόδιων υπηρεσιών Το είδος των οδοστρωµάτων Τα συµπεράσµατα των επί τόπου επισκέψεων και αναγνωρίσεων Τα κατασκευαστικά στοιχεία των υφισταµένων αγωγών κ.α. 2. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΕΡΓΟΥ Το αντικείµενο της παρούσας µελέτης αφορά στην κατασκευή ιδιωτικών συνδέσεων µε το δίκτυο αποχέτευσης ακαθάρτων στην περιοχή ευθύνης της ηµοτικής Επιχείρησης Ύδρευσης Αποχέτευσης ήµου Ρόδου ( ΕΥΑΡ). Περιλαµβάνει την πλήρη κατασκευή της διακλάδωσης µε αγωγό u-pvc διατοµής Φ160, σειράς 41 από τον κύριο αγωγό ακαθάρτων και στην πλήρη κατασκευή του Φρεατίου Ελέγχου Σύνδεσης (ΦΕΣ) σε επαφή µε τη ρυµοτοµική γραµµή του ακινήτου που θα συνδεθεί µε το δίκτυο. Περιλαµβάνει επίσης την πλήρη κατασκευή αγωγού u-pvc διατοµής Φ200, σειράς 41 για µικροεπεκτάσεις του υπάρχοντος δικτύου ώστε να είναι εφικτή η κατασκευή συνδέσεων σε περισσότερα σηµεία στην περιοχή ευθύνης της ΕΥΑΡ. Η κατασκευή των συνδέσεων θα γίνεται σύµφωνα µε τα αναφερόµενα στα συµβατικά τεύχη της µελέτης, µε τις οδηγίες και επί τόπου εντολές της Υπηρεσίας, η οποία θα επιλέγει τις περιοχές παρέµβασης. Στις συνδέσεις που θα κατασκευασθούν θα συνδεθούν, κατόπιν άδειας της ΕΥΑΡ, ακίνητα που έχουν υποβάλλει στη ΕΥΑΡ σχετικό φάκελο σύνδεσης και έχουν καταβάλει τις προβλεπόµενες δαπάνες για σύνδεση µε το δίκτυο ακαθάρτων. Είναι δυνατόν η Υπηρεσία να ζητήσει κατά την απόλυτη κρίση της (εάν οι ανάγκες της κυκλοφορίας επιβάλλουν και οι συνθήκες του έργου επιτρέπουν) από τον Ανάδοχο να εργάζεται σε περισσότερα του ενός µέτωπα σύµφωνα µε τις σχετικές (υποχρεωτικές για αυτόν) εντολές της Υπηρεσίας. Οι αγωγοί θα συνδεθούν στο διερχόµενο δίκτυο ακαθάρτων απευθείας στον κύριο αγωγό µε σαµάρι, ή σε φρεάτιο του δικτύου εφόσον υπάρχει στη θέση που θα γίνει η σύνδεση. Σε κάθε σύνδεση θα κατασκευασθεί Φρεάτιο Ελέγχου Σύνδεσης (ΦΕΣ) σε επαφή µε τη ρυµοτοµική γραµµή του ακινήτου που θα συνδεθεί µε το δίκτυο. Το βάθος των ΦΕΣ καθορίζεται από την Υπηρεσία. Η δαπάνη του έργου που θα κατασκευασθεί αφορά σε όλες τις εργασίες που απαιτούνται για την πλήρη κατασκευή των συνδέσεων. Περιλαµβάνονται όλες οι 4

5 προµήθειες, οι µεταφορές υλικών και οι αποκαταστάσεις µε ασφαλτική στρώση, σκυρόδεµα, κυβόλιθους ή πλάκες πεζοδροµίου. 3. ΣΧΕ ΙΑΣΜΟΣ 3.1 Γενικά Ο σχεδιασµός της µελέτης έγινε µε τις λαµβάνοντας υπόψη τα εξής: α. Τις εργασίες για την κατασκευή των συνδέσεων ανάλογα µε τον αποδέκτη. Οι αποδέκτες µπορεί να είναι: α. ο αγωγός του δευτερεύοντος δικτύου, β. Φρεάτιο ακαθάρτων του δικτύου και γ. υπάρχουσα τριτεύουσα διακλάδωση. β. Τα σηµεία του υφισταµένου δικτύου που απαιτείται να γίνουν µικροεπεκτάσεις. γ. Τα είδη των εδαφών, των οδοστρωµάτων και των πεζοδροµίων για τις εκσκαφές και τις αποκαταστάσεις. 3.2 Φρεάτια ελέγχου συνδέσεων (Φ.Ε.Σ.) και φρεάτια αγωγών Οι διαστάσεις των φρεατίων (ΦΕΣ) είναι: 1. Εσωτερικές καθαρές διαστάσεις 30 εκατοστά µήκος x 30 εκατοστά πλάτος x βάθος (καθορίζεται κατά περίπτωση από την Υπηρεσία). 2. Πάχος τοιχωµάτων 10 εκατοστά από σκυρόδεµα C16/ Κάλυµµα φρεατίων από ελατό χυτοσίδηρο 40 x 40 κατηγορίας C250. Οι διαστάσεις των φρεατίων αγωγών είναι: 1. Εσωτερικές καθαρές διαστάσεις 140 εκατοστά µήκος x 120 εκατοστά πλάτος x βάθος (καθορίζεται κατά περίπτωση από την Υπηρεσία). 2. Πάχος τοιχωµάτων 20 εκατοστά από οπλισµένο σκυρόδεµα C16/ Κάλυµµα φρεατίων από ελατό χυτοσίδηρο D600 κατηγορίας C400. Οι τύποι των φρεατίων φαίνονται στα σχέδια. Κατασκευάζονται από σκυρόδεµα και κλείνουν µε χυτοσιδηρά καλύµµατα σφαιροειδούς γραφίτη. 3.3 Αγωγοί Ακαθάρτων Πριν τη χάραξη γίνεται αµφίπλευρη χάραξη και κοπή του ασφαλτοτάπητα. Οι αγωγοί τοποθετούνται στα υψόµετρα που προβλέπει η µελέτη. Μετά την τοποθέτηση των αγωγών γίνεται εγκιβωτισµός µε άµµο λατοµείου καλά συµπυκνωµένη ή σε σκυρόδεµα κατηγορίας C 12/16, αν απαιτείται λόγω µικρού βάθους του κυρίου αγωγού και κατόπιν υπόδειξης της επίβλεψης του έργου.. Η επίχωση των σκαµµάτων θα γίνει µε θραυστό υλικό λατοµείου (3Α), καλά συµπυκνωµένο ανά στρώσεις των 25 εκ. Τέλος θα ανακατασκευασθεί το οδόστρωµα µε υλικό όµοιο µε το προϋφιστάµενο (ασφαλτόµιγµα ή σκυρόδεµα ή κυβόλιθοι ή πλάκες). Η διατοµή των αγωγών είναι Φ160. Οι παραδοχές των υπολογισµών θα γίνουν στα πλαίσια που ορίζει το Π.. 696/74 λαµβάνοντας υπόψη την σύγχρονη πρακτική και τις τοπικές ειδικές συνθήκες. Η επίχωση των σκαµµάτων θα γίνει µε θραυστό υλικό λατοµείού (3Α) καλά συµπυκνωµένο. Οι αποκαταστασεις θα κατασκευασθούν µε ασφαλτικό οδόστρωµα, κλειστού τύπού ή µε σκυρόδεµα ή πλάκες ή κυβόλιθους. 5

6 3. «Ως κατεσκευάσθη» σχέδια του έργου και των εγκαταστάσεων ΕΠΙΣΥΝΑΠΤΟΝΤΑΙ ΣΕ ΠΑΡΑΡΤΗΜΑ, ΜΕΤΑ ΤΗΝ ΟΛΟΚΛΗΡΩΣΗ ΤΗΣ ΚΑΤΑΣΚΕΥΗΣ 6

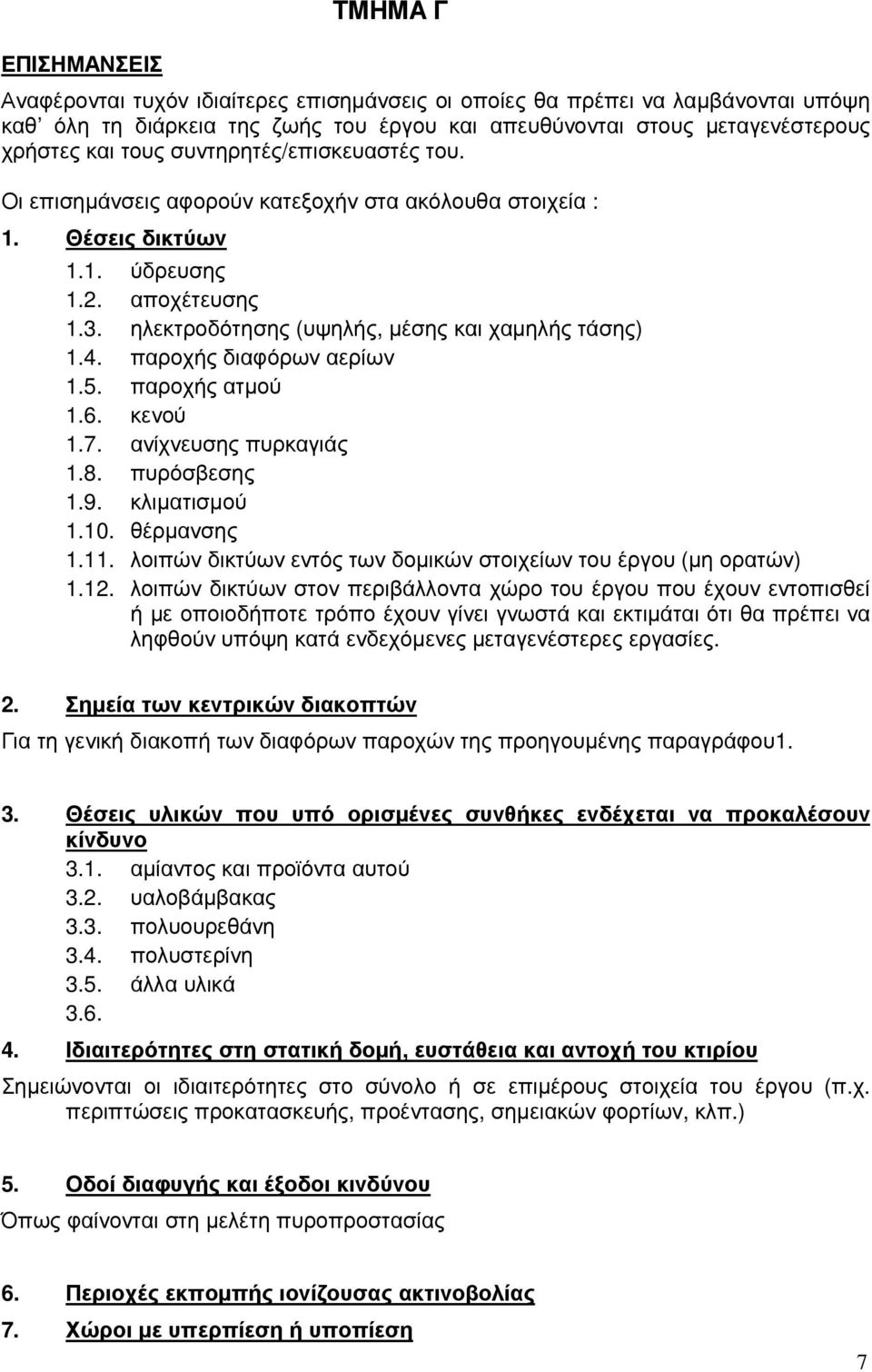

7 ΕΠΙΣΗΜΑΝΣΕΙΣ ΤΜΗΜΑ Γ Αναφέρονται τυχόν ιδιαίτερες επισηµάνσεις οι οποίες θα πρέπει να λαµβάνονται υπόψη καθ όλη τη διάρκεια της ζωής του έργου και απευθύνονται στους µεταγενέστερους χρήστες και τους συντηρητές/επισκευαστές του. Οι επισηµάνσεις αφορούν κατεξοχήν στα ακόλουθα στοιχεία : 1. Θέσεις δικτύων 1.1. ύδρευσης 1.2. αποχέτευσης 1.3. ηλεκτροδότησης (υψηλής, µέσης και χαµηλής τάσης) 1.4. παροχής διαφόρων αερίων 1.5. παροχής ατµού 1.6. κενού 1.7. ανίχνευσης πυρκαγιάς 1.8. πυρόσβεσης 1.9. κλιµατισµού θέρµανσης λοιπών δικτύων εντός των δοµικών στοιχείων του έργου (µη ορατών) λοιπών δικτύων στον περιβάλλοντα χώρο του έργου που έχουν εντοπισθεί ή µε οποιοδήποτε τρόπο έχουν γίνει γνωστά και εκτιµάται ότι θα πρέπει να ληφθούν υπόψη κατά ενδεχόµενες µεταγενέστερες εργασίες. 2. Σηµεία των κεντρικών διακοπτών Για τη γενική διακοπή των διαφόρων παροχών της προηγουµένης παραγράφου1. 3. Θέσεις υλικών που υπό ορισµένες συνθήκες ενδέχεται να προκαλέσουν κίνδυνο 3.1. αµίαντος και προϊόντα αυτού 3.2. υαλοβάµβακας 3.3. πολυουρεθάνη 3.4. πολυστερίνη 3.5. άλλα υλικά Ιδιαιτερότητες στη στατική δοµή, ευστάθεια και αντοχή του κτιρίου Σηµειώνονται οι ιδιαιτερότητες στο σύνολο ή σε επιµέρους στοιχεία του έργου (π.χ. περιπτώσεις προκατασκευής, προέντασης, σηµειακών φορτίων, κλπ.) 5. Οδοί διαφυγής και έξοδοι κινδύνου Όπως φαίνονται στη µελέτη πυροπροστασίας 6. Περιοχές εκποµπής ιονίζουσας ακτινοβολίας 7. Χώροι µε υπερπίεση ή υποπίεση 7

8 8. Άλλες ζώνες κινδύνου 9. Καθορισµός συστηµάτων που πρέπει να βρίσκονται σε συνεχή λειτουργία (για λόγους π.χ. εξαερισµού, απαγωγής βλαπτικών παραγόντων, αποµάκρυνσης υδάτων, κλπ.) 8

9 Ο ΗΓΙΕΣ ΚΑΙ ΧΡΗΣΙΜΑ ΣΤΟΙΧΕΙΑ ΤΜΗΜΑ (Καταγράφονται στοιχεία που αποσκοπούν στην πρόληψη και αποφυγή κινδύνων κατά τις ενδεχόµενες µεταγενέστερες εργασίες (συντήρησης, καθαρισµού, επισκευής, κλπ) καθ όλη τη διάρκεια της ζωής του έργου και δίνονται οδηγίες για τον ασφαλή τρόπο εκτέλεσης των εργασιών. Μπορούν εδώ να αναφερθούν - π.χ. - κατά πόσο το κτίσµα διαθέτει από κατασκευής µηχανισµό ή εγκατάσταση για την εκτέλεση επισκευών στις εξωτερικές του επιφάνειες, ή αν υπάρχουν προβλέψεις για την εγκατάσταση τέτοιου µηχανισµού, ποιες και σε ποια σηµεία, κλπ.) 1. Εργασίες σε στέγες εν υπάρχει στέγη. 2. Εργασίες στις εξωτερικές όψεις του έργου και στους φωταγωγούς εν υπάρχουν 3. Εργασίες σε ύψος στο εσωτερικό του έργου εν υπάρχουν 4. Εργασίες σε φρέατα, υπόγεια ή τάφρους, εργασίες γενικά σε θέσεις όπου υπάρχει κίνδυνος ασφυξίας, πνιγµού και έκθεσης σε χηµικούς, φυσικούς και βιολογικούς παράγοντες Πριν από την επίσκεψη εργατοτεχνικού προσωπικού σε φρεάτια ακαθάρτων πρέπει οπωσδήποτε να γίνεται έλεγχος της ατµόσφαιρας του φρεατίου για εκρηκτικότητα και καταλληλότητα αναπνοής. Το προσωπικό καθόλην την ώρα εργασίας τους πρέπει να είναι εφοδιασµένοι µε κατάλληλους ανιχνευτές επικίνδυνων αερίων. 5. Εργασίες σε περιβάλλον µε κίνδυνο έκρηξης ή πυρκαγιάς Για οποιανδήποτε εργασία που περιλαµβάνουν κίνδυνο εµφάνισης πυρκαγιάς ή έκρηξης (π.χ. ηλεκτροσυγκολλήσεις) πρέπει να γίνεται έλεγχος του περιβάλλοντος χώρου για εκρηκτική ατµόσφαιρα 9

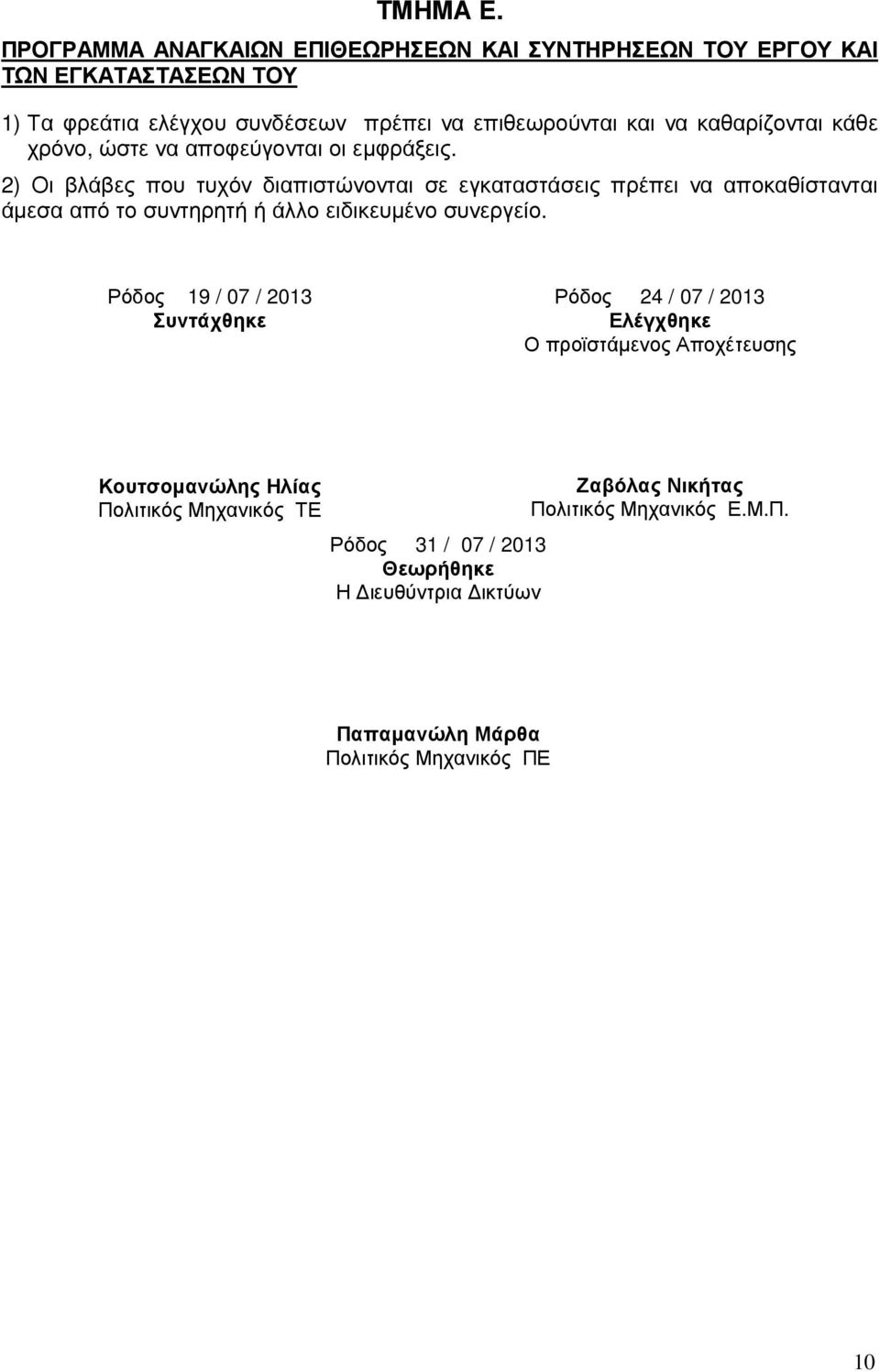

10 ΤΜΗΜΑ Ε. ΠΡΟΓΡΑΜΜΑ ΑΝΑΓΚΑΙΩΝ ΕΠΙΘΕΩΡΗΣΕΩΝ ΚΑΙ ΣΥΝΤΗΡΗΣΕΩΝ ΤΟΥ ΕΡΓΟΥ ΚΑΙ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΤΟΥ 1) Τα φρεάτια ελέγχου συνδέσεων πρέπει να επιθεωρούνται και να καθαρίζονται κάθε χρόνο, ώστε να αποφεύγονται οι εµφράξεις. 2) Οι βλάβες που τυχόν διαπιστώνονται σε εγκαταστάσεις πρέπει να αποκαθίστανται άµεσα από το συντηρητή ή άλλο ειδικευµένο συνεργείο. Ρόδος 19 / 07 / 2013 Συντάχθηκε Ρόδος 24 / 07 / 2013 Ελέγχθηκε Ο προϊστάµενος Αποχέτευσης Κουτσοµανώλης Ηλίας Πολιτικός Μηχανικός ΤΕ Ρόδος 31 / 07 / 2013 Θεωρήθηκε Η ιευθύντρια ικτύων Ζαβόλας Νικήτας Πολιτικός Μηχανικός Ε.Μ.Π. Παπαµανώλη Μάρθα Πολιτικός Μηχανικός ΠΕ 10
