1 Οδηγίες χρήσης και τοποθέτησης Απορροφητήρες DA 5100 D DA 5100 D U DA 5100 D EXT Διαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - σύνδεση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. el - GR M.-Nr

2 Πίνακας περιεχομένων Προστασία περιβάλλοντος... 3 Υποδείξεις ασφαλείας... 4 Περιγραφή λειτουργίας Περιγραφή συσκευής Χειρισμός Έναρξη λειτουργίας του μοτέρ Επιλογή βαθμίδας ισχύος Εντατική βαθμίδα Παράταση λειτουργίας Διακοπή λειτουργίας του μοτέρ Λειτουργία φωτισμού Μείωση φωτισμού Διακοπή φωτισμού Μετρητής ωρών λειτουργίας Μηδενισμός μετρητή ωρών λειτουργίας φίλτρου λίπους Μηδενισμός μετρητή ωρών λειτουργίας φίλτρου οσμών Καθαρισμός και περιποίηση Περίβλημα Φίλτρο λίπους Τοποθέτηση / Αντικατάσταση φίλτρου οσμών Αλλαγή λυχνίας αλογόνου Service Διαστάσεις συσκευής Απόσταση μεταξύ εστιών και απορροφητήρα Τοποθέτηση Φύλλο οδηγιών τοποθέτησης Εξαρτήματα τοποθέτησης Ηλεκτρική σύνδεση Λειτουργία με τη μονάδα ελέγχου DSM Σύνδεση ενός διακόπτη επαφής παραθύρου Ελεύθερη σύνδεση Σύνδεση ενός διακόπτη φωτισμού Αγωγός εξαγωγής αέρα Ατμοπαγίδα Σιγαστήρας Τεχνικά στοιχεία

3 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζημιές κατά τη μεταφορά της. Τα υλικά συσκευασίας έχουν επιλεχθεί με ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριμμάτων: Αυτά τα υλικά μην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριμμάτων προς ανακύκλωση. Έτσι συμβάλλετε στην οικονομία σε πρώτες ύλες και στη μείωση του όγκου απορριμμάτων. Διάφορα υλικά της συσκευασίας (π.χ. μεμβράνες, πεπιεσμένο αφρολέξ) μπορεί να αποβούν επικίνδυνα για τα παιδιά. Κίνδυνος ασφυξίας! Κρατάτε τα υλικά αυτά μακριά από παιδιά και φροντίστε το ταχύτερο για την αποκομιδή τους. Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές διατηρούν ακόμη ορισμένα από τα υλικά τους σε καλή κατάσταση. Περιέχουν όμως και βλαβερές ουσίες που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλμένης χρήσης, αυτές οι ουσίες μπορεί ν' αποτελέσουν κίνδυνο για την δημόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καμία περίπτωση την παλιά συσκευή σας στον πλησιέστερο σκουπιδότοπο. Εκμεταλλευτείτε αντίθετα τους ειδικούς χώρους συγκέντρωσης του δήμου σας για την παράδοση και την αξιοποίηση των παλιών ηλεκτρονικών και ηλεκτρικών συσκευών σας. Φροντίζετε οι παλιές συσκευές σας να φυλάσσονται μακριά από παιδιά μέχρι την παράδοσή τους. 3

4 Υποδείξεις ασφαλείας Αυτή η συσκευή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χειριστή και για τη συσκευή. Πριν χρησιμοποιήσετε για πρώτη φορά τη συσκευή, διαβάστε προσεκτικά τις οδηγίες χρήσης. Σας ενημερώνουν για την ασφάλεια, την τοποθέτηση, το χειρισμό και τη συντήρηση της συσκευής. Έτσι, προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες. Φυλάσσετε τις οδηγίες χρήσης και σε περίπτωση που η συσκευή αλλάξει ιδιοκτήτη μην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Η συσκευή αυτή είναι κατασκευασμένη μόνο για οικιακή χρήση ή για παρόμοια χρήση σε άλλους χώρους, όπως π.χ. σε μαγαζιά, γραφεία και άλλους εργασιακούς χώρους σε αγροκτήματα από πελάτες σε καλοκαιρινά ενοικιαζόμενα διαμερίσματα ή παρόμοιες εξοχικές εγκαταστάσεις. Χρησιμοποιείτε τη συσκευή αυτή αποκλειστικά και μόνο για οικιακή χρήση και για την απορρόφηση των ατμών που προέρχονται από το μαγείρεμα φαγητών. Οποιαδήποτε άλλη χρήση δεν επιτρέπεται. Ο κατασκευαστής δεν ευθύνεται για βλάβες που μπορεί να προκληθούν από αμέλεια ή λανθασμένη χρήση της συσκευής. Δεν επιτρέπεται η χρήση της συσκευής από άτομα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εμπειρίας ή λόγω ά- γνοιας δεν είναι σε θέση να το χειριστούν με ασφάλεια. Επιτρέπεται μόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόμου. Προστασία για τα παιδιά Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στον απορροφητήρα και μην τα αφήνετε ποτέ να παίζουν με τη συσκευή. Η χρήση του απορροφητήρα από παιδιά μπορεί να γίνει μόνο εφόσον σιγουρευτείτε απόλυτα, ότι έχουν καταλάβει το χειρισμό του, και ότι τους έχουν γίνει κατανοητοί οι κίνδυνοι ενός λανθασμένου χειρισμού. Λάβετε υπόψη σας, στους απορροφητήρες με λυχνίες αλογόνου, ότι κατά τη λειτουργία της συσκευής οι λυχνίες αναπτύσσουν υψηλές θερμοκρασίες, οι οποίες παραμένουν ακόμη για λίγο χρόνο μετά τη διακοπή λειτουργίας τους. Κρατήστε τα παιδιά μακριά από τις λυχνίες, μέχρι να σιγουρευτείτε ότι μπορούν να τις αγγίξουν χωρίς κανένα κίνδυνο εγκαύματος. 4

5 Υποδείξεις ασφαλείας Τεχνική ασφάλεια Πριν από την τοποθέτηση της συσκευής, ελέγχετε, αν υπάρχουν ορατές εξωτερικές ζημιές. Αν συμβαίνει αυτό, δεν επιτρέπεται να προχωρήσετε στην τοποθέτηση ή στη λειτουργία της συσκευής. Βεβαιωθείτε πριν από τη σύνδεση, ότι τα στοιχεία της πινακίδας τύπου της συσκευής (τάση και συχνότητα) συμφωνούν με εκείνα του ηλεκτρικού σας δικτύου (βλέπε κεφ. "Ηλεκτρική σύνδεση"), για να μην προκληθεί καμία βλάβη στη συσκευή. Αν έχετε αμφιβολίες, ρωτήστε τον ηλεκτρολόγο σας. Η ηλεκτρική ασφάλεια της συσκευής είναι τότε μόνο εγγυημένη, όταν είναι συνδεδεμένη η συσκευή με σύστημα γείωσης, σύμφωνα με τις ισχύουσες προδιαγραφές. Ελέγχετε, αν πράγματι υπάρχει αυτή η προστασία και αν έχετε αμφιβολία, ειδοποιήστε κάποιον ειδικό τεχνικό να ελέγξει τις εγκαταστάσεις του σπιτιού σας. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ζημιές που προκαλούνται από απουσία ή διακοπή της γείωσης (π.χ. ηλεκτροπληξία). Χρησιμοποιείτε τον απορροφητήρα αφού γίνει η τοποθέτησή του. Μόνο έ- τσι, θα είναι εγγυημένη η ασφαλής λειτουργία του. Ανοίγετε το περίβλημα της συσκευής μόνο όπως περιγράφεται στα κεφάλαια που αναφέρονται στην εγκατάσταση και τον καθαρισμό της. Μην ανοίγετε άλλα μέρη της συσκευής. Σε περίπτωση που αγγίξετε ηλεκτροφόρα καλώδια ή γίνουν αλλαγές στα ηλεκτρικά ή μηχανικά μέρη της συσκευής, αυτό θα είναι επικίνδυνο για εσάς και μπορεί να δημιουργήσει ανωμαλίες στη λειτουργία της συσκευής. Η εγκατάσταση, οι επισκευές και η συντήρηση πρέπει να γίνονται μόνο από ειδικευμένους τεχνικούς, αλλιώς μπορεί να δημιουργηθούν σημαντικοί κίνδυνοι για το χειριστή για τους οποίους καμία ευθύνη δεν φέρει ο κατασκευαστής. Διάφορα μέρη της συσκευής που έ- χουν υποστεί βλάβη, θα πρέπει να αντικατασταθούν μόνο με γνήσια ανταλλακτικά της εταιρείας Miele. Μόνο έτσι, μπορούμε να εγγυηθούμε, ότι η συσκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές α- σφαλείας με τις οποίες έχει κατασκευαστεί. Κατά τις εργασίες εγκατάστασης και συντήρησης όπως και κατά την επισκευή, ο απορροφητήρας θα πρέπει να αποσυνδέεται τελείως από το ηλεκτρικό δίκτυο. Η συσκευή αποσυνδέεται τότε μόνον, όταν: έχετε κλείσει τις ασφάλειες στον ηλεκτρικό πίνακα, έχετε αφαιρέσει τις βιδωτές ασφάλειες από τον ηλεκτρικό πίνακα. έχετε αποσυνδέσει τη συσκευή από το ηλεκτρικό δίκτυο. Για να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο, μην τραβάτε το καλώδιο αλλά το φις από την πρίζα. Για τη σύνδεση της συσκευής με το η- λεκτρικό δίκτυο δεν επιτρέπεται να χρησιμοποιηθεί πολύπριζο ή επέκταση καλωδίου (μπαλαντέζα). Η επέκταση καλωδίου ή το πολύπριζο δεν εγγυώνται την απαιτούμενη ασφάλεια της συσκευής (π.χ. κίνδυνος υπερθέρμανσης). 5

6 Υποδείξεις ασφαλείας Στις συσκευές που συνδέονται με εξωτερικό μοτέρ (τύπου EXT) πρέπει επιπρόσθετα να συνδέσετε και τις δύο μονάδες στο καλώδιο σύνδεσης με τους ακροδέκτες σύνδεσης. Αυτές οι συσκευές μπορούν να συνδυαστούν μόνο με ένα εξωτερικό μοτέρ της Miele. Η τοποθέτηση και ο εντοιχισμός αυτής της συσκευής σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία) πρέπει να γίνεται μόνο από υπεύθυνα συνεργεία / υπεύθυνους τεχνικούς και μόνο αν τηρούνται όλες οι προϋποθέσεις ασφαλούς λειτουργίας. Ταυτόχρονη λειτουργία σε χώρο που λειτουργεί και άλλου είδους θέρμανση Προσοχή: βλαβερές αναθυμιάσεις! Όταν στο χώρο που λειτουργεί ο α- πορροφητήρας, υπάρχουν και εστίες θέρμανσης εξαρτώμενες από την ανανέωση του αέρα (π.χ. σόμπες αερίου, πετρελαίου ή κάρβουνου, θερμοσίφωνο ή θέρμανση αερίου, boiler, εστίες, φούρνοι), πρέπει να δοθεί ιδιαίτερη προσοχή στις συνθήκες λειτουργίας. Ο απορροφητήρας με λειτουργία εξαγωγής αέρα, α- κόμη και με σύνδεση σε εξωτερικό μοτέρ, απορροφάει κατά τη λειτουργία του μεγάλη ποσότητα αέρα από το χώρο που βρίσκεται, αλλά και από τα διπλανά δωμάτια, έτσι ώστε να μην υπάρχει αρκετός αέρας για την καύση των υπολοίπων εστιών θέρμανσης. Χωρίς λοιπόν την απαραίτητη τροφοδότηση των εστιών αυτών θέρμανσης με φρέσκο αέρα, δημιουργείται μια υποπίεση, η οποία επιδρά αρνητικά στη διαδικασία καύσης. Από την καμινάδα ή το φρεάτιο εξαερισμού μπορεί να εισχωρήσουν στα δωμάτια βλαβερές αναθυμιάσεις. 6

7 Υποδείξεις ασφαλείας Για να λειτουργεί λοιπόν ο απορροφητήρας ταυτόχρονα με άλλες εστίες θέρμανσης χωρίς κανένα πρόβλημα, θα πρέπει να επιτευχθεί μια υποπίεση το ανώτερο 4 Pa (0,04 mbar), ούτως ώστε να μην υπάρχει κίνδυνος επαναρρόφησης των καυσαερίων που δημιουργούν οι εστίες θέρμανσης. Το κατάλληλο επίπεδο υποπίεσης επιτυγχάνεται, όταν έχετε προβλέψει στο χώρο ένα μόνιμο άνοιγμα (π.χ. σε μια πόρτα ή ένα παράθυρο), έτσι ώστε να εισέρχεται πάντα φρέσκος αέρας στους εσωτερικούς χώρους. Εδώ πρέπει να δοθεί ιδιαίτερη προσοχή στη διάμετρο του ανοίγματος. Το άνοιγμα ενός κοινού τηλεσκοπικού σωλήνα τοίχου δεν επαρκεί για τη σωστή τροφοδότηση των χώρων με φρέσκο αέρα. Κατά τον υπολογισμό περιεκτικότητας σε οξυγόνο αέρα, πρέπει να γίνει μέτρηση όλων των χώρων μιας κατοικίας. Συμβουλευτείτε έναν κατάλληλο τεχνικό καμινάδων. Για την ασφαλή λειτουργία μπορεί να είναι απαραίτητο να, συνδυάσετε τον απορροφητήρα με ένα διακόπτη επαφής παράθυρου, ο οποίος θα επιτρέπει τη λειτουργία της συσκευής μόνον όταν το παράθυρο είναι αρκετά ανοικτό ή τίθεται σε λειτουργία αυτόματα ένα μοτέρ εισροής αέρα ή να ενεργοποιείται ένας μηχανισμός για να ανοίγει ένα κλαπέτο εισροής αέρα, όταν τεθεί σε λειτουργία ο απορροφητήρας ή διακόπτεται αυτόματα η λειτουργία των εστιών θέρμανσης που εξαρτώνται από την ανανέωση του αέρα, ό- ταν τεθεί σε λειτουργία ο απορροφητήρας. Η μονάδα ελέγχου (μοντούλ) Miele DSM 400 σας δίνει τη δυνατότητα να συνδυάσετε τα κατάλληλα εξαρτήματα με τον απορροφητήρα (βλέπε κεφ. "Λειτουργία με τη μονάδα ελέγχου (μοντούλ) DSM 400"). Τη μονάδα μπορείτε να την προμηθευτείτε ως πρόσθετο εξάρτημα από το τμήμα ανταλλακτικών της Miele. Συμβουλευτείτε έναν κατάλληλο τεχνικό. Αν ο απορροφητήρας σας πρόκειται να λειτουργεί μόνο με ανακύκλωση αέρα, οι παραπάνω περιορισμοί δεν ισχύουν. 7

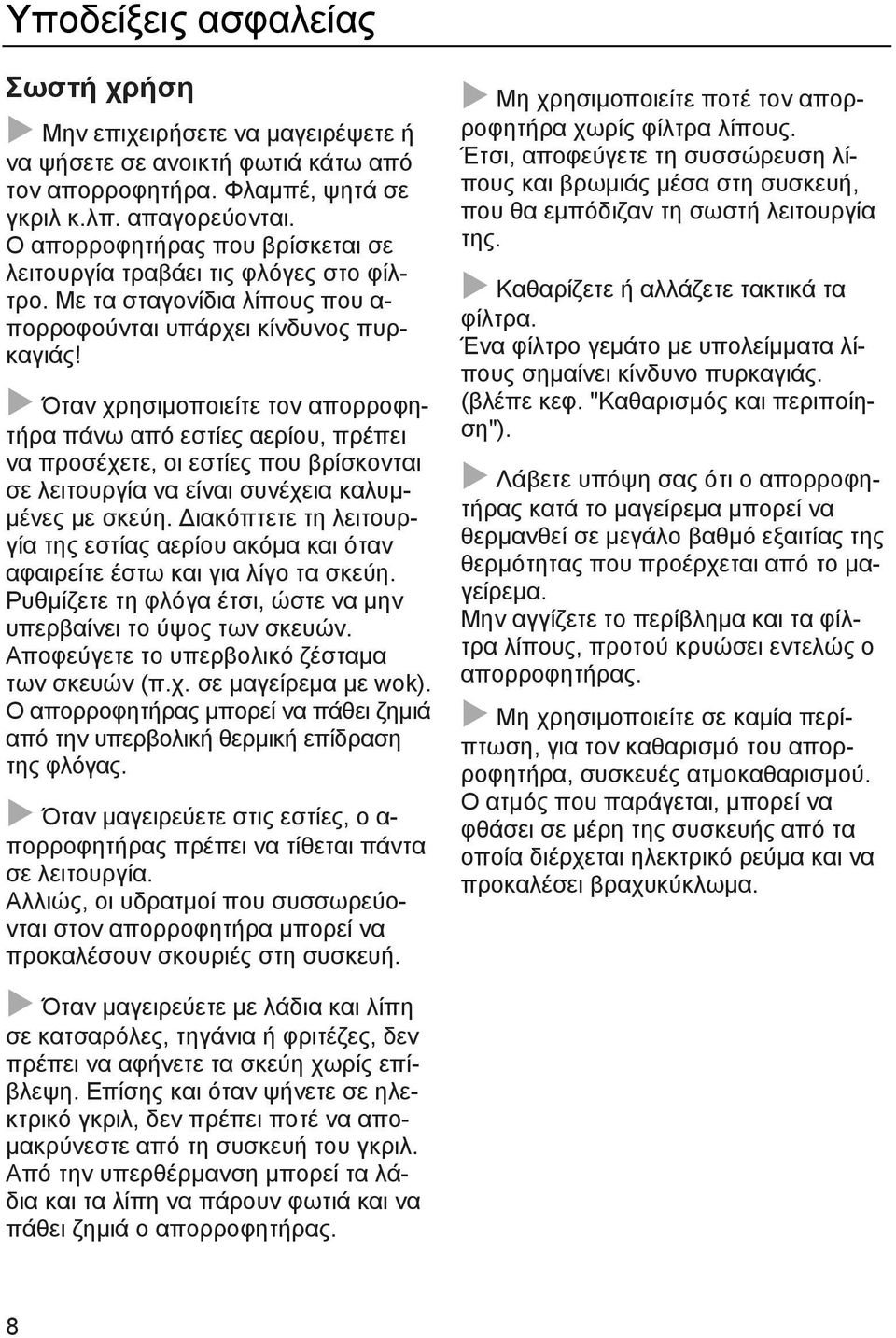

8 Υποδείξεις ασφαλείας Σωστή χρήση Μην επιχειρήσετε να μαγειρέψετε ή να ψήσετε σε ανοικτή φωτιά κάτω από τον απορροφητήρα. Φλαμπέ, ψητά σε γκριλ κ.λπ. απαγορεύονται. Ο απορροφητήρας που βρίσκεται σε λειτουργία τραβάει τις φλόγες στο φίλτρο. Με τα σταγονίδια λίπους που α- πορροφούνται υπάρχει κίνδυνος πυρκαγιάς! Όταν χρησιμοποιείτε τον απορροφητήρα πάνω από εστίες αερίου, πρέπει να προσέχετε, οι εστίες που βρίσκονται σε λειτουργία να είναι συνέχεια καλυμμένες με σκεύη. Διακόπτετε τη λειτουργία της εστίας αερίου ακόμα και όταν αφαιρείτε έστω και για λίγο τα σκεύη. Ρυθμίζετε τη φλόγα έτσι, ώστε να μην υπερβαίνει το ύψος των σκευών. Αποφεύγετε το υπερβολικό ζέσταμα των σκευών (π.χ. σε μαγείρεμα με wok). Ο απορροφητήρας μπορεί να πάθει ζημιά από την υπερβολική θερμική επίδραση της φλόγας. Όταν μαγειρεύετε στις εστίες, ο α- πορροφητήρας πρέπει να τίθεται πάντα σε λειτουργία. Αλλιώς, οι υδρατμοί που συσσωρεύονται στον απορροφητήρα μπορεί να προκαλέσουν σκουριές στη συσκευή. Μη χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρα λίπους. Έτσι, αποφεύγετε τη συσσώρευση λίπους και βρωμιάς μέσα στη συσκευή, που θα εμπόδιζαν τη σωστή λειτουργία της. Καθαρίζετε ή αλλάζετε τακτικά τα φίλτρα. Ένα φίλτρο γεμάτο με υπολείμματα λίπους σημαίνει κίνδυνο πυρκαγιάς. (βλέπε κεφ. "Καθαρισμός και περιποίηση"). Λάβετε υπόψη σας ότι ο απορροφητήρας κατά το μαγείρεμα μπορεί να θερμανθεί σε μεγάλο βαθμό εξαιτίας της θερμότητας που προέρχεται από το μαγείρεμα. Μην αγγίζετε το περίβλημα και τα φίλτρα λίπους, προτού κρυώσει εντελώς ο απορροφητήρας. Μη χρησιμοποιείτε σε καμία περίπτωση, για τον καθαρισμό του απορροφητήρα, συσκευές ατμοκαθαρισμού. Ο ατμός που παράγεται, μπορεί να φθάσει σε μέρη της συσκευής από τα οποία διέρχεται ηλεκτρικό ρεύμα και να προκαλέσει βραχυκύκλωμα. Όταν μαγειρεύετε με λάδια και λίπη σε κατσαρόλες, τηγάνια ή φριτέζες, δεν πρέπει να αφήνετε τα σκεύη χωρίς επίβλεψη. Επίσης και όταν ψήνετε σε ηλεκτρικό γκριλ, δεν πρέπει ποτέ να απομακρύνεστε από τη συσκευή του γκριλ. Από την υπερθέρμανση μπορεί τα λάδια και τα λίπη να πάρουν φωτιά και να πάθει ζημιά ο απορροφητήρας. 8

9 Υποδείξεις ασφαλείας Σωστή τοποθέτηση Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή των εστιών που χρησιμοποιείτε, για να γνωρίζετε αν είναι δυνατή η λειτουργία απορροφητήρα πάνω από τις εστίες. Αν δεν έχουν οριστεί μεγαλύτερες αποστάσεις ασφαλείας από τον κατασκευαστή των εστιών, θα πρέπει να τηρούνται μεταξύ των εστιών και της κάτω γωνίας του απορροφητήρα οι αποστάσεις ασφαλείας που αναφέρονται στο κεφάλαιο "Διαστάσεις συσκευής". Αν λειτουργούν διάφορα είδη εστιών κάτω από τον απορροφητήρα, για τα ο- ποία ισχύουν διαφορετικές αποστάσεις ασφαλείας, θα πρέπει να επιλεγεί η μεγαλύτερη απόσταση ασφαλείας που έ- χει δοθεί. Πρόσθετα εξαρτήματα Πρόσθετα εξαρτήματα επιτρέπεται να τοποθετηθούν στη συσκευή μόνο όταν αυτά διατίθενται από τη Miele. Αν τοποθετηθούν πρόσθετα μέρη άλλων εταιρειών, τότε οτιδήποτε σχετίζεται με την εγγύηση και ασφάλεια του προϊόντος παύει να ισχύει. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασμένη χρήση ή αμέλεια των υποδείξεων ασφαλείας. Η τοποθέτηση του απορροφητήρα πάνω από εστίες καύσης στερεών καυσίμων δεν επιτρέπεται. Χρησιμοποιείτε για τον αεραγωγό μόνο σωλήνες ή αγωγούς από άφλεκτο υλικό, όπως τους διαθέτει το τμήμα α- νταλλακτικών της Miele. Ο αέρας που βγαίνει από τον απορροφητήρα δεν θα πρέπει να περνάει από καμινάδα καλοριφέρ πετρελαίου ή αερίου που βρίσκεται σε λειτουργία, ούτε από φρεάτιο που χρησιμεύει για τον εξαερισμό χώρων, όπου λειτουργεί τζάκι. Σε περίπτωση που ο εξαγόμενος αέρας οδηγείται μέσα από καμινάδα ή φρεάτιο, εκτός λειτουργίας, τότε θα πρέπει να δοθεί ιδιαίτερη προσοχή στους κανονισμούς που ισχύουν για αυτό σε κάθε χώρα. 9

10 Περιγραφή λειτουργίας Ο απορροφητήρας αυτός λειτουργεί: με εξαγωγή αέρα: (όχι συσκευές τύπου U) με ανακύκλωση αέρα: (συσκευές τύπου U). Ο αέρας που απορροφάται, καθαρίζεται από φίλτρα λίπους και οδηγείται προς τα έξω. Η συσκευή είναι εξοπλισμένη με ένα προστατευτικό διάφραγμα. Όταν η συσκευή είναι εκτός λειτουργίας, το διάφραγμα είναι κλειστό. Δεν γίνεται ανταλλαγή αέρα ανάμεσα στο χώρο ε- γκατάστασης και στον εξωτερικό αέρα. Όταν θέτετε τον απορροφητήρα σε λειτουργία, τότε ανοίγει το διάφραγμα και έτσι οι υδρατμοί της κουζίνας μπορούν, χωρίς κανένα εμπόδιο, να διοχετεύονται προς τα έξω. Ο αέρας που απορροφάται καθαρίζεται από τα φίλτρα λίπους και επιπρόσθετα από ένα φίλτρο οσμών. Στη συνέχεια οδηγείται μέσα από τα ανοίγματα που βρίσκονται στην προσθήκη του απορροφητήρα, πάλι πίσω στην κουζίνα. Ελέγχετε πάντα κατά τη λειτουργία με ανακύκλωση αέρα, αν είναι τοποθετημένο το φίλτρο οσμών (βλέπε κεφ. "Καθαρισμός και περιποίηση"). με εξωτερικό μοτέρ: (συσκευές τύπου ΕΧΤ) Οι απορροφητήρες που είναι ειδικά κατασκευασμένοι για τη σύνδεση με εξωτερικό μοτέρ, δηλαδή το μοτέρ απορρόφησης τοποθετείται σε έναν εξωτερικό χώρο της δικής σας επιλογής. Το εξωτερικό μοτέρ συνδέεται με τον απορροφητήρα μέσω ενός ειδικού ηλεκτρικού καλωδίου και η λειτουργία του κατευθύνεται από τον πίνακα χειρισμού του απορροφητήρα. 10

11 Περιγραφή συσκευής 11

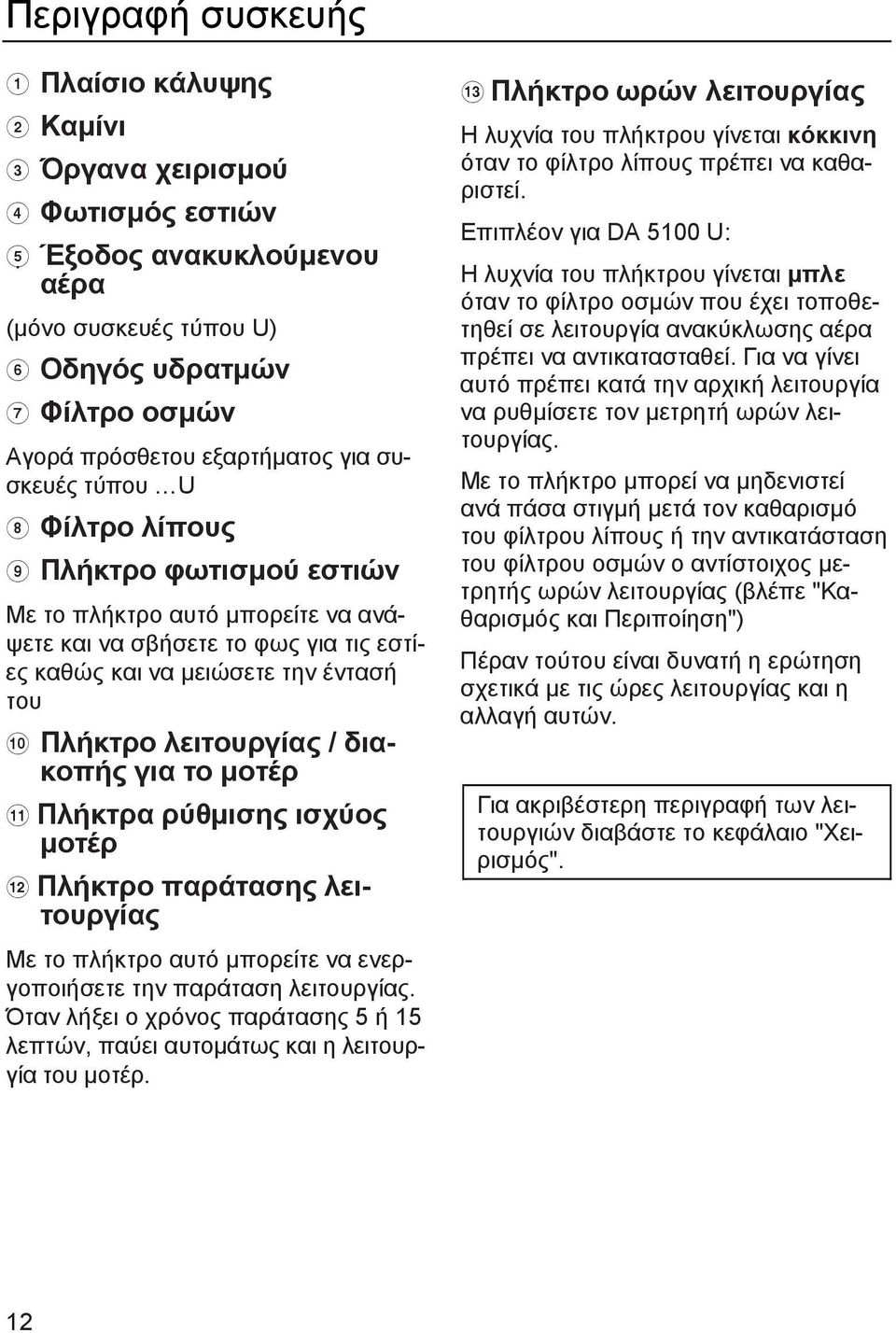

12 Περιγραφή συσκευής Πλαίσιο κάλυψης Καμίνι Όργανα χειρισμού Φωτισμός εστιών Έξοδος ανακυκλούμενου αέρα (μόνο συσκευές τύπου U) Οδηγός υδρατμών Φίλτρο οσμών Αγορά πρόσθετου εξαρτήματος για συσκευές τύπου U Φίλτρο λίπους Πλήκτρο φωτισμού εστιών Με το πλήκτρο αυτό μπορείτε να ανάψετε και να σβήσετε το φως για τις εστίες καθώς και να μειώσετε την έντασή του Πλήκτρο λειτουργίας / διακοπής για το μοτέρ Πλήκτρα ρύθμισης ισχύος μοτέρ Πλήκτρο παράτασης λειτουργίας Με το πλήκτρο αυτό μπορείτε να ενεργοποιήσετε την παράταση λειτουργίας. Όταν λήξει ο χρόνος παράτασης 5 ή 15 λεπτών, παύει αυτομάτως και η λειτουργία του μοτέρ. Πλήκτρο ωρών λειτουργίας Η λυχνία του πλήκτρου γίνεται κόκκινη όταν το φίλτρο λίπους πρέπει να καθαριστεί. Επιπλέον για DA 5100 U: Η λυχνία του πλήκτρου γίνεται μπλε όταν το φίλτρο οσμών που έχει τοποθετηθεί σε λειτουργία ανακύκλωσης αέρα πρέπει να αντικατασταθεί. Για να γίνει αυτό πρέπει κατά την αρχική λειτουργία να ρυθμίσετε τον μετρητή ωρών λειτουργίας. Με το πλήκτρο μπορεί να μηδενιστεί ανά πάσα στιγμή μετά τον καθαρισμό του φίλτρου λίπους ή την αντικατάσταση του φίλτρου οσμών ο αντίστοιχος μετρητής ωρών λειτουργίας (βλέπε "Καθαρισμός και Περιποίηση") Πέραν τούτου είναι δυνατή η ερώτηση σχετικά με τις ώρες λειτουργίας και η αλλαγή αυτών. Για ακριβέστερη περιγραφή των λειτουργιών διαβάστε το κεφάλαιο "Χειρισμός". 12

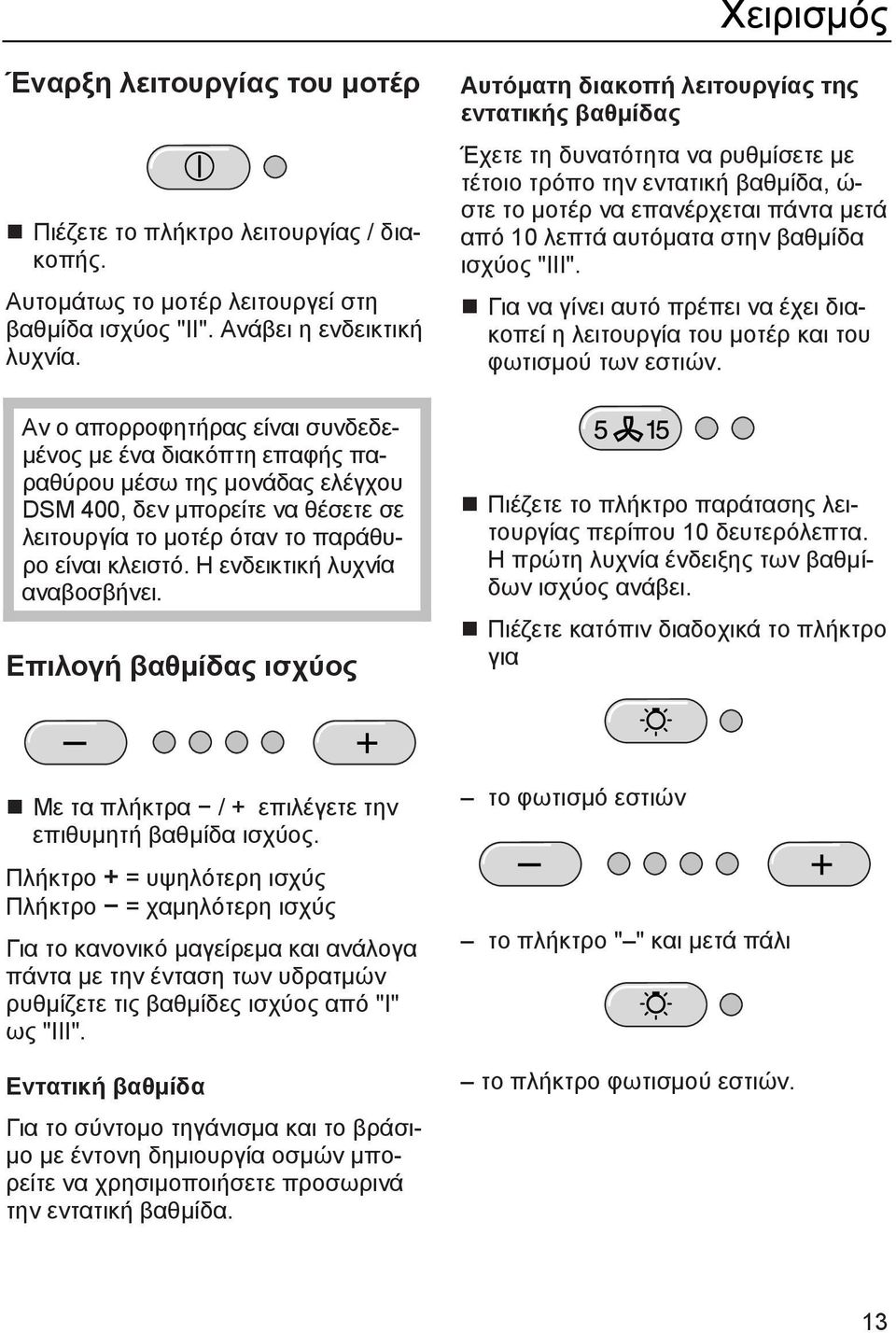

13 Χειρισμός Έναρξη λειτουργίας του μοτέρ Πιέζετε το πλήκτρο λειτουργίας / διακοπής. Αυτομάτως το μοτέρ λειτουργεί στη βαθμίδα ισχύος "II". Ανάβει η ενδεικτική λυχνία. Αν ο απορροφητήρας είναι συνδεδεμένος με ένα διακόπτη επαφής παραθύρου μέσω της μονάδας ελέγχου DSM 400, δεν μπορείτε να θέσετε σε λειτουργία το μοτέρ όταν το παράθυρο είναι κλειστό. Η ενδεικτική λυχνία αναβοσβήνει. Επιλογή βαθμίδας ισχύος Αυτόματη διακοπή λειτουργίας της εντατικής βαθμίδας Έχετε τη δυνατότητα να ρυθμίσετε με τέτοιο τρόπο την εντατική βαθμίδα, ώ- στε το μοτέρ να επανέρχεται πάντα μετά από 10 λεπτά αυτόματα στην βαθμίδα ισχύος "ΙΙΙ". Για να γίνει αυτό πρέπει να έχει διακοπεί η λειτουργία του μοτέρ και του φωτισμού των εστιών. Πιέζετε το πλήκτρο παράτασης λειτουργίας περίπου 10 δευτερόλεπτα. Η πρώτη λυχνία ένδειξης των βαθμίδων ισχύος ανάβει. Πιέζετε κατόπιν διαδοχικά το πλήκτρο για Με τα πλήκτρα / + επιλέγετε την επιθυμητή βαθμίδα ισχύος. Πλήκτρο + = υψηλότερη ισχύς Πλήκτρο = χαμηλότερη ισχύς Για το κανονικό μαγείρεμα και ανάλογα πάντα με την ένταση των υδρατμών ρυθμίζετε τις βαθμίδες ισχύος από "I" ως "III". Εντατική βαθμίδα Για το σύντομο τηγάνισμα και το βράσιμο με έντονη δημιουργία οσμών μπορείτε να χρησιμοποιήσετε προσωρινά την εντατική βαθμίδα. το φωτισμό εστιών το πλήκτρο " " και μετά πάλι το πλήκτρο φωτισμού εστιών. 13

14 Χειρισμός Αν δεν έχει ενεργοποιηθεί η αυτόματη διακοπή λειτουργίας, αναβοσβήνουν οι λυχνίες των βαθμίδων ισχύος "Ι" και "ΙV". Για να ενεργοποιήσετε την αυτόματη διακοπή λειτουργίας πιέζετε το πλήκτρο "+". Οι λυχνίες των βαθμίδων ισχύος "Ι" και "ΙV" ανάβουν σταθερά. Για να απενεργοποιήσετε την διακοπή λειτουργίας πιέζετε το πλήκτρο " ". Επιβεβαιώνετε τη διαδικασία με το πλήκτρο παράτασης λειτουργίας. Αν δεν εκτελέσετε την επιβεβαίωση μέσα σε 4 λεπτά μετά τον προγραμματισμό, η συσκευή αυτομάτως αναγνωρίζει τα "παλαιά" στοιχεία. Παράταση λειτουργίας Μετά το μαγείρεμα συνιστάται να αφήνετε το μοτέρ του απορροφητήρα να λειτουργεί για λίγα λεπτά ακόμη. Έτσι, ο αέρας της κουζίνας παραμένει καθαρός, χωρίς υδρατμούς και ενοχλητικές οσμές. Επιλέγοντας την παράταση λειτουργίας, το μοτέρ παύει να λειτουργεί αυτομάτως μετά την πάροδο του χρόνου που έχετε επιλέξει. Πιέζετε το πλήκτρο για την παράταση λειτουργίας, ενόσω ο απορροφητήρας βρίσκεται ακόμη σε λειτουργία. Πάτημα 1 φορά = η λειτουργία του μοτέρ διακόπτεται μετά από 5 λεπτά (αριστερή λυχνία) Πάτημα 2 φορές = η λειτουργία του μοτέρ διακόπτεται μετά από 15 λεπτά (δεξιά λυχνία) Αν θέλετε να ακυρώσετε τη ρύθμιση παράτασης, πιέζετε άλλη μια φορά το πλήκτρο παράτασης λειτουργίας. Το μοτέρ δεν σταματάει αυτόματα. Διακοπή λειτουργίας του μοτέρ Πιέζοντας το πλήκτρο λειτουργίας / διακοπής, διακόπτετε τη λειτουργία του μοτέρ. Η ενδεικτική λυχνία σβήνει. 14

15 Χειρισμός Λειτουργία φωτισμού Μπορείτε να ανάψετε ή να σβήσετε το φως εστιών ανεξάρτητα από τη λειτουργία του μοτέρ. Για να λειτουργήσει ο φωτισμός, πιέζετε σύντομα το πλήκτρο φωτισμού εστιών. Ανάβει η ενδεικτική λυχνία. Ο φωτισμός λειτουργεί με τη μεγαλύτερή του ένταση. Μείωση φωτισμού Έχετε τη δυνατότητα να ρυθμίσετε την ένταση φωτισμού που επιθυμείτε. Για να γίνει αυτό, κρατάτε πατημένο το πλήκτρο φωτισμού εστιών, ενόσω το φως εστιών είναι αναμμένο. Η φωτεινότητα αρχίζει να μειώνεται, χωρίς διαβάθμιση, μέχρι να αφήσετε το πλήκτρο ελεύθερο. Αν κρατήσετε εκ νέου πατημένο το πλήκτρο φωτισμού εστιών, η φωτεινότητα αρχίζει πάλι να αυξάνεται, μέχρι να αφήσετε το πλήκτρο ελεύθερο. Κρατώντας για μεγαλύτερο διάστημα πατημένο το πλήκτρο, ακολουθεί συνεχόμενη αλλαγή φωτεινής / σκοτεινής ρύθμισης. Αυτόματη απενεργοποίηση συσκευής Αν αφήσετε τον απορροφητήρα να λειτουργεί, χωρίς να ανανεώσετε καμία από τις ρυθμίσεις του, μετά από 10 ώ- ρες η λειτουργία του μοτέρ διακόπτεται αυτομάτως. Ο φωτισμός παραμένει ε- νεργοποιημένος Για την επαναλειτουργία του μοτέρ πιέζετε το πλήκτρο λειτουργίας / διακοπής. Διακοπή φωτισμού Με ένα σύντομο πάτημα του πλήκτρου φωτισμού εστιών, το φως σβήνει. Σβήνει επίσης και η ενδεικτική λυχνία. 15

16 Χειρισμός Μετρητής ωρών λειτουργίας Η διάρκεια χρόνου λειτουργίας του α- πορροφητήρα καταγράφεται στη μνήμη της συσκευής. Ο μετρητής ωρών λειτουργίας έχει ένδειξη όταν το φίλτρο λίπους ή οσμών πρέπει να καθαριστεί ή να αντικατασταθεί. Μηδενισμός μετρητή ωρών λειτουργίας φίλτρου λίπους Ενημέρωση από τον μετρητή ωρών λειτουργίας φίλτρου λίπους Πριν από τη λήξη χρόνου λειτουργίας, μπορείτε να ενημερωθείτε για το ποσοστό κάλυψης του χρόνου. Θέτετε σε λειτουργία το μοτέρ, πιέζοντας το πλήκτρο λειτουργίας / διακοπής. Μετά από χρόνο λειτουργίας 30 ωρών ή τον προεπιλεγμένο χρόνο λειτουργίας, ι η ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας γίνεται κόκκινη, γεγονός που σημαίνει ότι πρέπει να καθαρίσετε τα φίλτρα λίπους. Στη συνέχεια πρέπει να μηδενίσετε τον μετρητή ωρών λειτουργίας. Για να γίνει αυτό, κρατάτε πατημένο το πλήκτρο φίλτρου λίπους για περίπου 3 δευτερόλεπτα. Η λυχνία του πλήκτρου σβήνει. Στη συνέχεια πρέπει πάλι να μηδενίσετε τον μετρητή ωρών λειτουργίας. Για να γίνει αυτό, κρατάτε πατημένο το πλήκτρο φίλτρου οσμών για περίπου 3 δευτερόλεπτα. Η λυχνία του πλήκτρου σβήνει. Κρατάτε πατημένο το πλήκτρο ωρών λειτουργίας. Η ενδεικτική λυχνία γίνεται κόκκινη. Αρχίζουν να αναβοσβήνουν μία ή περισσότερες των πλήκτρων / +. Ο αριθμός των λυχνιών που αναβοσβήνουν υποδεικνύει το ποσοστό ωρών λειτουργίας που έχει καλυφθεί: 1 ενδεικτική λυχνία = 25 % 2 ενδεικτικές λυχνίες = 50 % 3 ενδεικτικές λυχνίες = 75 % 4 ενδεικτικές λυχνίες = 100 % Όταν διακόπτετε τη λειτουργία του α- πορροφητήρα και όταν μεσολαβεί διακοπή ρεύματος, οι ώρες λειτουργίας που έχουν καλυφθεί παραμένουν στη μνήμη της συσκευής. 16

17 Χειρισμός Αλλαγή των ωρών λειτουργίας του μετρητή για το φίλτρο λίπους Μπορείτε να ρυθμίσετε το μετρητή ωρών λειτουργίας, ανάλογα με τις συνήθειές σας στο μαγείρεμα. Αν τσιγαρίζετε και τηγανίζετε συχνά, συνιστάται να ρυθμίζετε ένα σύντομο χρόνο μετρητή. Αν μαγειρεύετε άπαχα φαγητά ή με ελάχιστα λίπη, ρυθμίζετε το μεγαλύτερο χρόνο μετρητή. Αν μαγειρεύετε μόνο σε αραιά χρονικά διαστήματα, είναι λογικό να ρυθμίσετε ένα σύντομο χρόνο μετρητή, γιατί τα λίπη που παραμένουν για μεγάλο διάστημα σκληραίνουν και ο καθαρισμός του φίλτρου γίνεται δύσκολος. Ο μετρητής ωρών λειτουργίας για τα φίλτρα λίπους είναι ρυθμισμένος για 30 ώρες. Μπορείτε όμως να αυξήσετε ή να μειώσετε το χρόνο αυτό. Επιλέγετε 20, 30, 40 ή 50 ώρες. Η κόκκινη ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας και μία από τις ενδεικτικές λυχνίες των πλήκτρων " /+" αναβοσβήνουν. Οι λυχνίες των πλήκτρων " /+" δείχνουν τον επιλεγμένο χρόνο: 1η λυχνία από αριστερά = 20 ώρες 2η λυχνία από αριστερά = 30 ώρες 3η λυχνία από αριστερά = 40 ώρες 4η λυχνία από αριστερά = 50 ώρες Επιλέγετε με τα πλήκτρα " /+" τον επιθυμητό χρόνο. Επιβεβαιώνετε τη διαδικασία πιέζοντας το πλήκτρο φίλτρου λίπους. Όλες οι ενδεικτικές λυχνίες σβήνουν. Αν δεν εκτελέσετε την επιβεβαίωση μέσα σε 4 λεπτά μετά τον προγραμματισμό, η συσκευή αυτομάτως α- ναγνωρίζει τα "παλαιά" στοιχεία. Διακόπτετε τη λειτουργία το μοτέρ, πιέζοντας το πλήκτρο λειτουργίας / διακοπής. Πιέζετε ταυτόχρονα το πλήκτρο παράτασης λειτουργίας και το πλήκτρο του φίλτρου λίπους. 17

18 Χειρισμός Ρύθμιση / Αλλαγή των ωρών λειτουργίας του μετρητή για το φίλτρο οσμών (μόνο συσκευές τύπου U) Το φίλτρο οσμών είναι απαραίτητο για τη λειτουργία με ανακύκλωση αέρα. Για τον μετρητή ωρών λειτουργίας του φίλτρου οσμών δεν έχει ρυθμιστεί εκ των προτέρων κανένας χρόνος. Έτσι, σε περίπτωση που ο απορροφητήρας σας λειτουργεί με ανακύκλωση αέρα, ρυθμίζετε εσείς τις ώρες λειτουργίας του μετρητή ανάλογα με τις συνήθειές σας. Διακόπτετε τη λειτουργία το μοτέρ, πιέζοντας το πλήκτρο λειτουργίας / διακοπής. Επιλέγετε με τα πλήκτρα " /+" τον επιθυμητό χρόνο. Επιβεβαιώνετε τη διαδικασία πιέζοντας το πλήκτρο ωρών λειτουργίας. Όλες οι ενδεικτικές λυχνίες σβήνουν. Αν δεν εκτελέσετε την επιβεβαίωση μέσα σε 4 λεπτά μετά τον προγραμματισμό, η συσκευή αυτομάτως α- ναγνωρίζει τα "παλαιά" στοιχεία. Μηδενισμός μετρητή ωρών λειτουργίας φίλτρου οσμών Μετά τον προεπιλεγμένο χρόνο λειτουργίας η ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας γίνεται μπλε. Το φίλτρο οσμών πρέπει τότε να αντικατασταθεί. Ο μετρητής ωρών λειτουργίας πρέπει στη συνέχεια να μηδενιστεί. Πιέζετε ταυτόχρονα το πλήκτρο "+" και το πλήκτρο ωρών λειτουργίας. Η μπλε ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας και μία από τις ενδεικτικές λυχνίες των πλήκτρων " /+" α- ναβοσβήνουν. Για να γίνει αυτό, κρατάτε πατημένο το πλήκτρο ωρών λειτουργίας με α- πενεργοποιημένο μοτέρ για περίπου 3 δευτερόλεπτα. Η ενδεικτική λυχνία του πλήκτρου σβήνει. Οι λυχνίες των πλήκτρων " /+" δείχνουν τον επιλεγμένο χρόνο: 1η λυχνία από αριστερά = 120 ώρες 2η λυχνία από αριστερά = 180 ώρες 3η λυχνία από αριστερά = 240 ώρες 4η λυχνία από αριστερά = άπειρο 18

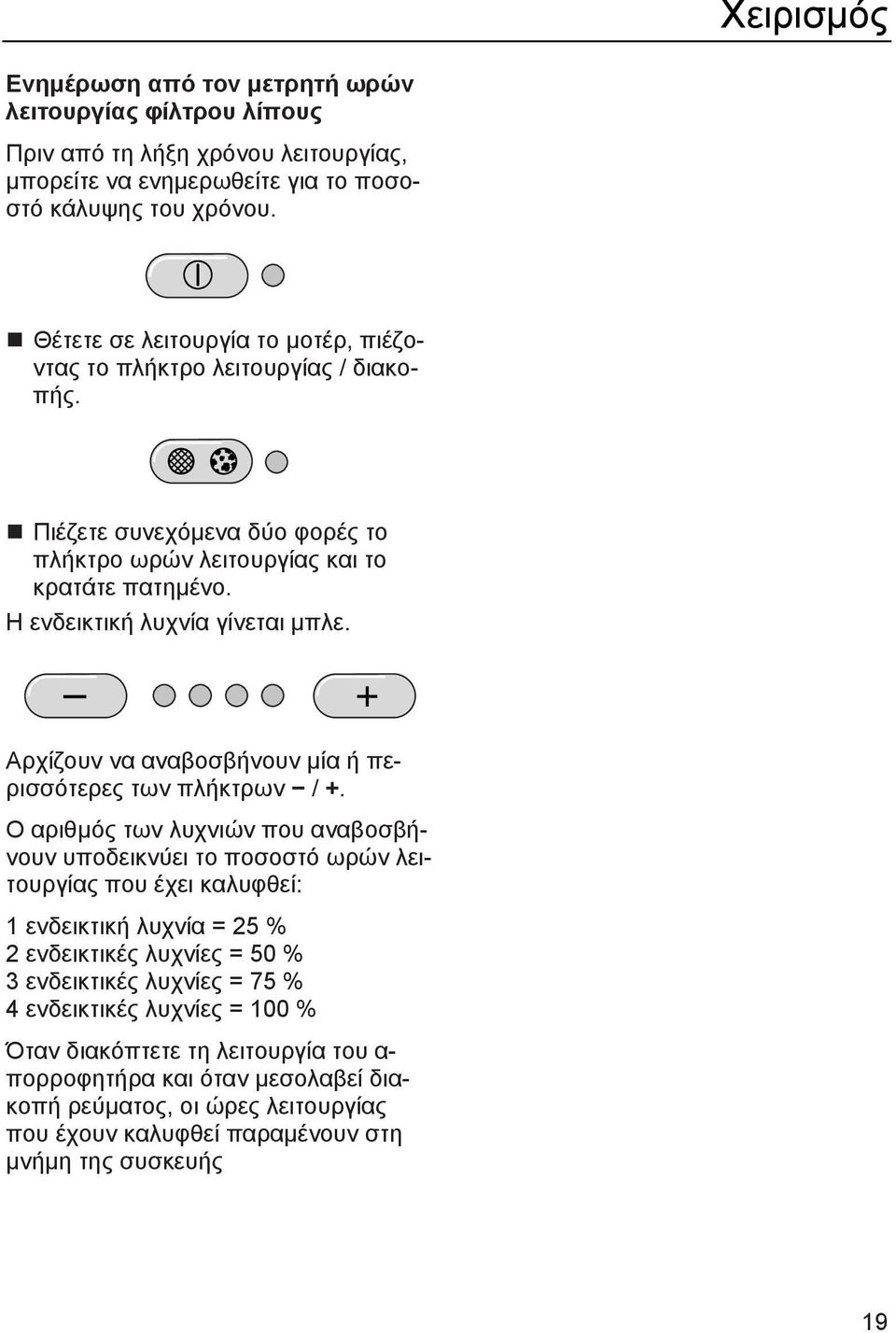

19 Χειρισμός Ενημέρωση από τον μετρητή ωρών λειτουργίας φίλτρου λίπους Πριν από τη λήξη χρόνου λειτουργίας, μπορείτε να ενημερωθείτε για το ποσοστό κάλυψης του χρόνου. Θέτετε σε λειτουργία το μοτέρ, πιέζοντας το πλήκτρο λειτουργίας / διακοπής. Πιέζετε συνεχόμενα δύο φορές το πλήκτρο ωρών λειτουργίας και το κρατάτε πατημένο. Η ενδεικτική λυχνία γίνεται μπλε. Αρχίζουν να αναβοσβήνουν μία ή περισσότερες των πλήκτρων / +. Ο αριθμός των λυχνιών που αναβοσβήνουν υποδεικνύει το ποσοστό ωρών λειτουργίας που έχει καλυφθεί: 1 ενδεικτική λυχνία = 25 % 2 ενδεικτικές λυχνίες = 50 % 3 ενδεικτικές λυχνίες = 75 % 4 ενδεικτικές λυχνίες = 100 % Όταν διακόπτετε τη λειτουργία του α- πορροφητήρα και όταν μεσολαβεί διακοπή ρεύματος, οι ώρες λειτουργίας που έχουν καλυφθεί παραμένουν στη μνήμη της συσκευής 19

20 Καθαρισμός και περιποίηση Πριν από κάθε εργασία συντήρησης και περιποίησης αποσυνδέετε τον απορροφητήρα από το ηλεκτρικό δίκτυο, δηλαδή κλείνετε την ασφάλεια από τον η- λεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τελείως την ασφάλεια από τον ηλεκτρικό πίνακα. Οι λυχνίες αλογόνου θερμαίνονται πολύ κατά τη λειτουργία της συσκευής. Ακόμη και για κάποιο χρονικό διάστημα μετά τη διακοπή λειτουργίας της συσκευής υπάρχει κίνδυνος εγκαύματος! Εξάλλου οι καυτές λυχνίες μπορούν να καταστραφούν, αν τις καθαρίσετε με υγρό μέσο. Για τον λόγο αυτό περιμένετε μερικά λεπτά μετά τη διακοπή λειτουργίας της συσκευής, πριν ξεκινήσετε τον καθαρισμό. Περίβλημα Γενικά Οι επιφάνειες και τα όργανα χειρισμού του απορροφητήρα έχουν ευαισθησία σε γρατσουνιές και χαράγματα. Λάβετε υπόψη σας τις υποδείξεις καθαρισμού που ακολουθούν. Καθαρίζετε όλες τις επιφάνειες και τα όργανα χειρισμού μόνο με ένα απορροφητικό πανί και ζεστό σαπουνόνερο. Στη συνέχεια σκουπίζετε τις επιφάνειες με ένα στεγνό μαλακό πανί. Καθαρίζετε τα όργανα χειρισμού μόνο με ένα πολύ καλά στυμμένο πανί ή σφουγγάρι, για να μην εισχωρήσει υγρασία στα ηλεκτρονικά μέρη της συσκευής. Δεν επιτρέπεται να χρησιμοποιείτε: καθαριστικά που περιέχουν σόδα, ο- ξέα, χλώριο ή χημικούς διαλύτες, δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωμα, σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιμοποιημένα σφουγγάρια με υ- πολείμματα από κάποιο δυνατό καθαριστικό. Ειδικές υποδείξεις για τις συσκευές με ανοξείδωτο περίβλημα (δεν ισχύουν για τα πλήκτρα χειρισμού!) Για τον καθαρισμό τους μπορείτε επίσης, εκτός από ζεστό σαπουνόνερο, να χρησιμοποιήσετε ένα ήπιο καθαριστικό υλικό ανοξείδωτων επιφανειών. Για να μη λερωθούν πάλι γρήγορα, μπορείτε να χρησιμοποιήσετε, μετά τον καθαρισμό τους, ένα υλικό περιποίησης ανοξείδωτων επιφανειών (τέτοια υλικά μπορείτε να προμηθευτείτε και από το Τμήμα ανταλλακτικών της Miele). Απλώνετε ελάχιστη ποσότητα από το υ- λικό προσεκτικά πάνω στην επιφάνεια με ένα μαλακό πανί. 20

21 Καθαρισμός και περιποίηση Ειδικές υποδείξεις για συσκευές με επιχρωμιωμένο περίβλημα (ειδική παραγγελία) Κατά τον καθαρισμό δεν μπορείτε να αποφύγετε τη δημιουργία πολύ μικρών γρατσουνιών στην επιφάνεια. Αυτές, ειδικά στις σκουρόχρωμες επιφάνειες και σε συνδυασμό με τον φωτισμό από λυχνίες αλογόνου, μπορεί να έχουν ως α- ποτέλεσμα την ελαφριά αλλοίωση της άρτιας οπτικής εμφάνισης της συσκευής. Ειδικές υποδείξεις για τα πλήκτρα χειρισμού Αν παραμείνουν για μεγαλύτερο χρονικό διάστημα λεκέδες πάνω στα όργανα χειρισμού μπορεί να αλλοιωθούν ή να αλλάξει το χρώμα τους. Γι' αυτό απομακρύνετε άμεσα όλους τους λεκέδες που δημιουργούνται. Λάβετε υπόψη σας για τον καθαρισμό τις γενικές υποδείξεις σε αυτό το κεφάλαιο. Για τον καθαρισμό των οργάνων χειρισμού δεν επιτρέπεται να χρησιμοποιήσετε υλικά καθαρισμού ανοξείδωτων επιφανειών. σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιμοποιημένα σφουγγάρια με υπολείμματα από κάποιο δυνατό καθαριστικό. σπρέι φούρνου, Φίλτρο λίπους Το μεταλλικό φίλτρο λίπους του απορροφητήρα συγκρατεί διάφορα στέρεα συστατικά από τους υδρατμούς του μαγειρέματος (λίπος, σκόνη κ.λπ.), εμποδίζοντας έτσι τη συσσώρευση βρωμιάς μέσα στη συσκευή. Καθαρίζετε το φίλτρο λίπους, το αργότερο όταν ανάψει κόκκινη η ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας. Συνιστάται ο καθαρισμός του κάθε 3 ως 4 εβδομάδες, έτσι ώστε να αποφύγετε τη σκλήρυνση των λεκέδων λίπους με τη συνεχή χρήση. Ένα φίλτρο με πολλά υπολείμματα λίπους περικλείει κίνδυνο φωτιάς! Ειδικές υποδείξεις για γυάλινες επιφάνειες Πέραν των γενικών υποδείξεων κατάλληλο για τον καθαρισμό των γυάλινων επιφανειών είναι ένα κοινό καθαριστικό γυάλινων επιφανειών του εμπορίου. Δεν επιτρέπεται να χρησιμοποιείτε: δυνατά καθαριστικά όπως π.χ. σκόνες ή γαλάκτωμα, 21

22 Καθαρισμός και περιποίηση Ανοίγετε την ασφάλεια του φίλτρου λίπους, χαμηλώνετε το μπροστινό τμήμα κατά περίπου 45, το ξεγαντζώνετε από πίσω και το αφαιρείτε. Για να αποφύγετε βλάβες στο φίλτρο και στις εστίες, κρατάτε σταθερά το φίλτρο λίπους για να μην πέσει κάτω. Καθαρισμός του φίλτρου λίπους στο χέρι Καθαρίζετε το φίλτρο λίπους με τη βοήθεια μιας βούρτσας σε ζεστό νερό με αραιωμένο υγρό απορρυπαντικό. Δεν επιτρέπεται να χρησιμοποιήσετε: καθαριστικά που διαλύουν τα άλατα, δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωμα ή ισχυρά καθαριστικά για όλες τις χρήσεις, σπρέι φούρνου. Καθαρισμός του φίλτρου λίπους στο πλυντήριο πιάτων Τοποθετείτε το φίλτρο κατά το δυνατό όρθιο στο κάτω κάνιστρο. Προσέχετε, ώστε ο βραχίονας εκτόξευσης νερού να μπορεί να περιστρέφεται ελεύθερα. Πλένετε το φίλτρο σε θερμοκρασία 65 C το ανώτερο. Σε πλυντήριο πιάτων Miele μπορείτε να επιλέξετε το πρόγραμμα Αυτόματο. Πλένετε το φίλτρο με ένα ήπιο απορρυπαντικό πλυντηρίου πιάτων. Κατά το πλύσιμο του φίλτρου λίπους σε πλυντήριο πιάτων, ανάλογα με το απορρυπαντικό που χρησιμοποιείτε, μπορεί να αλλοιωθεί το χρώμα στην εσωτερική επιφάνειά του. Αυτό δεν επηρεάζει τη λειτουργία του φίλτρου. Μετά τον καθαρισμό, τοποθετείτε το φίλτρο για να στεγνώσει πάνω σε μια απορροφητική πετσέτα. Στο διάστημα που έχετε αφαιρέσει το φίλτρο καθαρίζετε τα υπολείμματα λίπους από όλα τα εσωτερικά μέρη της συσκευής που φθάνετε. Έτσι προφυλάσσεστε ακόμη περισσότερο από κίνδυνο πυρκαγιάς. Προσέχετε ώστε, κατά την τοποθέτηση του φίλτρου λίπους, η ασφάλεια να "κοιτάει" προς τα κάτω. Αν το φίλτρο λίπους δεν τοποθετήθηκε στη σωστή θέση: Απασφαλίζετε το φίλτρο λίπους χρησιμοποιώντας στα κοιλώματα της ασφάλειας ένα μικρό κατσαβίδι. Πιέζετε μετά τον καθαρισμό το πλήκτρο φίλτρου λίπους για περίπου 3 δευτερόλεπτα για να μηδενίσετε πάλι τον μετρητή ωρών λειτουργίας. Η ενδεικτική λυχνία του πλήκτρου σβήνει. 22

23 Καθαρισμός και περιποίηση Αν καθαρίσετε το φίλτρο λίπους πριν από την πάροδο τον καθορισμένων ωρών λειτουργίας, μπορείτε να μηδενίσετε τον μετρητή ωρών λειτουργίας, αν πατήσετε για περίπου 6 δευτερόλεπτα το πλήκτρο ωρών λειτουργίας. Τοποθέτηση / Αντικατάσταση φίλτρου οσμών Όταν ο απορροφητήρας λειτουργεί με ανακύκλωση αέρα, πρέπει επιπρόσθετα στο φίλτρο λίπους να τοποθετηθεί και ένα φίλτρο οσμών. Αυτό απορροφά ό- λες τις υπόλοιπες οσμές. Το τοποθετείτε στον οδηγό υδρατμών, πάνω από το φίλτρο λίπους. Φίλτρα οσμών μπορείτε να προμηθευτείτε από τα καταστήματα πώλησης προϊόντων Miele ή από το τμήμα ανταλλακτικών της Miele. Πληροφορίες για τον τύπο και το είδος φίλτρου θα βρείτε στο κεφ. "Τεχνικά στοιχεία". Για την τοποθέτηση ή την αντικατάσταση του φίλτρου οσμών πρέπει να αφαιρέσετε πρώτα το φίλτρο λίπους, όπως περιγράφεται στις προηγούμενες παραγράφους. Βγάζετε το φίλτρο οσμών από την συσκευασία. Κατά την πρώτη τοποθέτηση: Ενεργοποιείτε τον μετρητή ωρών λειτουργίας (βλέπε κεφ. "Χειρισμός"). Αντικαθιστάτε το φίλτρο οσμών πάντα, όταν η ενδεικτική λυχνία του πλήκτρου ωρών λειτουργίας γίνεται μπλε ή οι οσμές δεν απορροφούνται ικανοποιητικά. Το αργότερο δε μετά από 6 μήνες θα πρέπει να αλλάζετε το φίλτρο. Τα χρησιμοποιημένα φίλτρα οσμών μπορείτε να τα πετάξετε μαζί με τα κοινά οικιακά απορρίμματα. Μετά την αλλαγή πιέζετε δύο φορές το πλήκτρο ωρών λειτουργίας για περίπου 3 δευτερόλεπτα για να μηδενίσετε πάλι τον μετρητή ωρών λειτουργίας. Η ενδεικτική λυχνία του πλήκτρου σβήνει. Αν αντικαταστήσετε το φίλτρο οσμών πριν από την πάροδο των καθορισμένων ωρών λειτουργίας, μπορείτε να μηδενίσετε τον μετρητή ωρών λειτουργίας, αν πατήσετε δύο φορές το πλήκτρο ωρών λειτουργίας για περίπου 6 δευτερόλεπτα. Τοποθετείτε το φίλτρο οσμών. Επανατοποθετείτε το φίλτρο λίπους. 23

24 Καθαρισμός και περιποίηση Αλλαγή λυχνίας αλογόνου Αποσυνδέετε πρώτα τον απορροφητήρα από το ηλεκτρικό δίκτυο. Για να γίνει αυτό: κλείνετε την ασφάλεια στον ηλεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τη βιδωτή ασφάλεια από τον ηλεκτρικό πίνακα. Οι λυχνίες αλογόνου αποκτούν κατά τη λειτουργία τους πολύ υψηλή θερμοκρασία. Έτσι, ακόμη και όταν τις σβήσετε, υπάρχει για αρκετό διάστημα κίνδυνος εγκαύματος. Περιμένετε μερικά λεπτά, πριν προχωρήσετε στην αλλαγή της λυχνίας. Όταν αγοράζετε μια καινούργια λυχνία αλογόνου, δεν επιτρέπεται, κατά την τοποθέτησή της, να αγγίζετε τη γυάλινη επιφάνειά της, γιατί μπορεί να προκληθεί βλάβη. Λάβετε υ- πόψη σας τις υποδείξεις του κατασκευαστή. Για να αλλάξετε τη λυχνία αλογόνου, πιέζετε το καπάκι της λυχνίας ελαφρά προς τα πάνω. Το καπάκι ανοίγει και μπορείτε να το κατεβάσετε προς τα κάτω. Βγάζετε τη λυχνία αλογόνου από την υποδοχή της και τοποθετείτε τη νέα λυχνία αλογόνου (20 W, ντουί G 4). Κλείνετε πάλι το καπάκι λυχνίας και το εφαρμόζετε σωστά στη θέση του. 24

25 Service Για τυχόν βλάβες που δεν μπορείτε να αποκαταστήσετε μόνοι σας, απευθυνθείτε: στο κατάστημα πώλησης προϊόντων Miele, από το οποίο αγοράσατε τη συσκευή ή στο Miele Service. Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα με τα οποία μπορείτε να επικοινωνήσετε για θέματα Service. Σε περίπτωση που θα χρειαστεί να ειδοποιήσετε το Miele Service, παρακαλούμε να αναφέρετε τον τύπο και τον αριθμό της συσκευής σας. Τα δύο αυτά στοιχεία βρίσκονται στην πινακίδα τύπου που φαίνεται μόλις αφαιρέσετε το φίλτρο λίπους. 25

26 Διαστάσεις συσκευής 1) Πέρασμα για τον αγωγό εξαγωγής αέρα, για το ηλεκτρικό καλώδιο και στις συσκευές τύπου ΕΧΤ: πέρασμα για το καλώδιο σύνδεσης στο εξωτερικό μοτέρ Σε λειτουργία με ανακύκλωση αέρα χρειάζεται μόνο η τοποθέτηση ενός η- λεκτρικού καλωδίου. Στόμιο εξαγωγής αέρα Ø 150 χιλστ. (όχι σε λειτουργία με ανακύκλωση αέρα). DA 5100 D, DA 5100 D ΕΧΤ (στερέωση οροφής, κάτοψη από πάνω) Το στόμιο εξαγωγής αέρα στην πλάκα οροφής δεν είναι στερεωμένο στη μέση. Μπορεί να γίνει συναρμολόγηση, ακόμη και όταν το άνοιγμα εξαερισμού στην οροφή δεν βρίσκεται στο κέντρο πάνω από την επιφάνεια της εστίας. Μπορεί να υπάρχει μια διαφορά 30 χιλστ. το ανώτερο σε όλες τις κατευθύνσεις. DA 5100 D U (στερέωση οροφής, κάτοψη από πάνω) 26

27 Διαστάσεις συσκευής Απόσταση μεταξύ εστιών και απορροφητήρα Εάν δεν έχουν οριστεί από τον κατασκευαστή των εστιών μεγαλύτερες αποστάσεις ασφαλείας πρέπει να τηρούνται τουλάχιστον οι ακόλουθες αποστάσεις ασφαλείας ανάμεσα στις εστίες και στο κάτω άκρο του απορροφητήρα: 550 χιλστ. πάνω από εστίες ηλεκτρικές 650 χιλστ. πάνω από εστίες αερίου 650 χιλστ. πάνω από ηλεκτρικό γκριλ ή φριτέζα. Για περισσότερες οδηγίες, διαβάστε το κεφ. "Υποδείξεις ασφαλείας". Για να είναι δυνατή η ελεύθερη και ανεμπόδιστη εργασία κάτω από τον απορροφητήρα συνιστάται η τήρηση απόστασης 700 χιλστ. 27

28 Τοποθέτηση Πριν από την τοποθέτηση του απορροφητήρα, λάβετε υπόψη σας τις πληροφορίες που ακολουθούν στις επόμενες σελίδες, καθώς και τα κεφ. "Διαστάσεις συσκευής" και "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ίδιο χώρο με άλλες εστίες καύσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να μην υπάρχει κίνδυνος δημιουργίας βλαβερών αναθυμιάσεων. 2 βίδες Μ4 x 8 mm για τη σταθεροποίηση του καμινιού. 4 εξαρτήματα ευθυγράμμισης, σε περίπτωση μη οριζόντιας οροφής. Φύλλο οδηγιών τοποθέτησης Όλα τα βήματα τοποθέτησης περιγράφονται στο συνοδευτικό φύλλο οδηγιών τοποθέτησης. Εξαρτήματα τοποθέτησης 4 βίδες 8 x 60 mm με 4 ροδέλες και 4 ούπατ S 10 για σταθεροποίηση της πλάκας οροφής στην οροφή Οι βίδες και τα ούπατ είναι κατάλληλα για τοποθέτηση σε οροφή από μπετόν. Για οροφές άλλου υλικού, επιλέγετε το αντίστοιχο υλικό στερέωσης. Σιγουρευτείτε πρώτα ότι η σταθερότητα της οροφής είναι απόλυτα εγγυημένη. 1 στόμιο εξαγωγής αέρα, παρέχει τη δυνατότητα διαφορετικής θέσης του α- νοίγματος εξαερισμού στην οροφή (όχι για συσκευές τύπου U). 1 κολάρο σωλήνα, για τη στερέωση του αγωγού εξαγωγής αέρα στο στόμιο εξαγωγής αέρα (όχι για συσκευές τύπου U). 28

29 Ηλεκτρική σύνδεση Ηλεκτρική σύνδεση (μόνιμη) Η ηλεκτρική σύνδεση της συσκευής πρέπει να γίνει μόνο από έναν ειδικευμένο τεχνικό, ο οποίος θα γνωρίζει και θα τηρεί τις ισχύουσες προδιαγραφές για κάθε χώρα. Αλλιώς, από διάφορες εργασίες ε- γκατάστασης, συντήρησης και επισκευών, που δεν έχουν γίνει από τον κατάλληλο τεχνικό, μπορεί να προκύψουν σημαντικοί κίνδυνοι για το χειριστή, για τους οποίους καμία ευθύνη δεν φέρει ο κατασκευαστής. Ο απορροφητήρας επιτρέπεται να συνδεθεί μόνο σε ηλεκτρικό δίκτυο, του ο- ποίου η εγκατάσταση έχει γίνει σύμφωνα με τους ισχύοντες κανονισμούς ηλεκτρικής ασφάλειας. Οι προδιαγραφές της ηλεκτρικής εγκατάστασης πρέπει να είναι σύμφωνες με τις οδηγίες του VDE 0100! Για μεγαλύτερη ασφάλεια το σωματείο VDE στη σειρά προδιαγραφών DIN VDE 0100, τμήμα 739, συνιστά να τοποθετείται στην παροχή ρεύματος των συσκευών ένας διακόπτης προστασίας από διαρροή ρεύματος (FI), με ανοχή διέγερσης 30 ma (DIN VDE 0664). Κατά την εγκατάσταση θα πρέπει να υπάρχει σύστημα διαχωρισμού για κάθε πόλο. Σαν σύστημα διαχωρισμού θεωρούνται διακόπτες με άνοιγμα επαφής μεγαλύτερο από 3 χιλστ.. Στο σύστημα αυτό συγκαταλέγονται διακόπτες LS, ασφάλειες και ρελέ (EN 60335). Τα απαραίτητα στοιχεία σχετικά με τη σύνδεση, θα τα βρείτε στην πινακίδα τύπου, που φαίνεται όταν αφαιρέσετε το φίλτρο λίπους. Ελέγχετε, αν τα στοιχεία αυτά συμφωνούν με την τάση του ηλεκτρικού σας δικτύου. Η Miele συνιστά: Εγκαταστήστε κατάλληλες προστατευτικές διατάξεις (επιτηρητές, σταθεροποιητές τάσης, συστήματα αδιάλειπτης τροφοδότησης ισχύος κ.λπ.) στην εσωτερική ηλεκτρική σας εγκατάσταση, ώστε να προλαμβάνεται η πρόκληση ζημιών ή η εμφάνιση ανωμαλιών στη λειτουργία των συσκευών σας. 29

30 Λειτουργία με τη μονάδα ελέγχου DSM 400 Για να συνδυάσετε τον απορροφητήρα με άλλα εξαρτήματα μπορείτε να προμηθευτείτε από το τμήμα ανταλλακτικών της Miele τη μονάδα ελέγχου DSM 400. Αυτή η μονάδας σας προσφέρει τις α- κόλουθες δυνατότητες: Σύνδεση ενός διακόπτη επαφής παραθύρου Αν, κατά την ταυτόχρονη λειτουργία του απορροφητήρα με μία εστία θέρμανσης εξαρτώμενη από την ανανέωση του αέρα, η ανανέωση του αέρα μπορεί να γίνει μόνο μέσω ενός ανοικτού παράθυρου, τότε η μονάδα ελέγχου σας προσφέρει τη δυνατότητα να συνδέσετε ένα διακόπτη επαφής παράθυρου (δεν παραδίδεται μαζί με τη συσκευή). Με αυτόν τον διακόπτη ο απορροφητήρας θα μπορεί να λειτουργεί μόνον όταν το παράθυρο είναι αρκετά ανοικτό (βλέπε κεφ. "Υποδείξεις ασφαλείας"). Όταν το παράθυρο είναι κλειστό, δεν μπορεί να τεθεί σε λειτουργία το μοτέρ. Η ενδεικτική λυχνία του πλήκτρου λειτουργίας / διακοπής αναβοσβήνει. Ο φωτισμός του απορροφητήρα δεν επηρεάζεται από αυτή τη σύνδεση. Είναι δυνατόν να συνδέσετε και τις συσκευές τύπου ΕΧΤ με έναν διακόπτη επαφής παραθύρου. Προσέχετε πάντα, ώστε ο αέρας που εισέρχεται από ένα ανοικτό παράθυρο να μην εμποδίζεται από τυχόν κατεβασμένα ρολά. Αν αποσυναρμολογήσετε τη μονάδα ελέγχου για να χρησιμοποιήσετε τον απορροφητήρα χωρίς διακόπτη ε- παφής παραθύρου (π.χ. μετά από μια μετακόμιση), πρέπει να επαναφέρετε το ηλεκτρονικό σύστημα ε- λέγχου του απορροφητήρα στις αρχικές ρυθμίσεις. Αυτό μπορεί να γίνει μόνο από το Miele Service. Ελεύθερη σύνδεση Αυτή η σύνδεση ρυθμίζει το χειρισμό μιας επιπρόσθετης συσκευής που βρίσκεται σε άμεση σχέση με την λειτουργία ή μη του μοτέρ του απορροφητήρα. Έτσι για να εξασφαλίζεται π.χ., κατά την ταυτόχρονη λειτουργία του α- πορροφητήρα με μία εστία θέρμανσης εξαρτώμενη από την ανανέωση του αέρα, επαρκής ανανέωση του αέρα, τίθεται σε λειτουργία ένα μοτέρ εισροής αέρα ή ενεργοποιείται ένας μηχανισμός για να ανοίγει ένα κλαπέτο εισροής αέρα, μόλις τεθεί σε λειτουργία το μοτέρ του απορροφητήρα. Σε αυτή την περίπτωση πρέπει να προσέξετε να είναι αρκετά μεγάλη η ισχύς του μοτέρ ή να είναι αρκετά μεγάλη η διάμετρος του αγωγού εξαερισμού. Αν δεν μπορεί να εξασφαλιστεί η ε- παρκής ανανέωση του αέρα, αυτού του είδους η σύνδεση σας δίνει τη δυνατότητα, να διακόπτεται η λειτουργία της εστίας θέρμανσης μόλις τεθεί σε λειτουργία ο απορροφητήρας. Για τα παραπάνω βλέπε κεφ. Υποδείξεις ασφαλείας". 30

31 Λειτουργία με τη μονάδα ελέγχου DSM 400 Σύνδεση ενός διακόπτη φωτισμού Η μονάδα ελέγχου σας δίνει τη δυνατότητα, να ενεργοποιείτε και να μειώνετε τον φωτισμό του απορροφητήρα επίσης και μέσω ενός διακόπτη ενσωματωμένου στην ηλεκτρική εγκατάσταση του σπιτιού σας. Τοποθέτηση dai1692b Η μονάδα ελέγχου τοποθετείται στο καμίνι αφού πρώτα αφαιρέσετε το πλαίσιο κάλυψης που συγκρατεί τη συσκευή στην οροφή. Η μονάδα ελέγχου συνοδεύεται από αναλυτικές οδηγίες λειτουργίας / τοποθέτησης. 31

32 Αγωγός εξαγωγής αέρα Λάβετε υπόψη σας τις οδηγίες στο κεφ. "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ί- διο χώρο με άλλες εστίες θέρμανσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να μην υπάρχει κίνδυνος δημιουργίας βλαβερών αναθυμιάσεων. Σε περίπτωση αμφιβολίας συμβουλευτείτε τον κατάλληλο τεχνικό καμινάδων για την ασφαλή λειτουργία της συσκευής. Για σύνδεση με αεραγωγό χρησιμοποιείτε μόνο ίσιους σωλήνες ή εύκαμπτους αεραγωγούς από άφλεκτο υ- λικό. Σε λειτουργία με εξωτερικό μοτέρ προσέχετε, ώστε ο αεραγωγός να έ- χει σταθερό σχήμα. Το εξωτερικό μοτέρ μπορεί να δημιουργήσει υποπίεση και αυτό μπορεί να έχει ως αποτέλεσμα την παραμόρφωση του αεραγωγού. Για να επιτευχθεί η μέγιστη δυνατή α- πόδοση με τον μικρότερο θόρυβο ροής, λάβετε υπόψη σας τα ακόλουθα: Η διάμετρος του αεραγωγού δεν θα πρέπει να είναι μικρότερη από 150 χιλστ. Αν χρησιμοποιηθούν παραλληλόγραμμοι σωλήνες για εξαγωγή αέρα, η τομή δεν θα πρέπει να είναι μικρότερη από την τομή του στομίου εξαγωγής αέρα. Ο αεραγωγός θα πρέπει να είναι κατά το δυνατόν κοντός και ίσιος. Χρησιμοποιείτε μόνο καμπύλες αγωγού με μεγάλη ακτίνα. Ο αεραγωγός δεν επιτρέπεται να λυγίζει ή να συμπιέζεται. Προσέχετε, ώστε όλες οι συνδέσεις να είναι σταθερές και καλά κλεισμένες. Σε οριζόντια τοποθέτηση του αεραγωγού πρέπει να τηρηθεί μια ελάχιστη απόκλιση ευθείας από 1 εκ. ανά μέτρο, έτσι ώστε να μην κυλούν οι υδρατμοί πίσω στον απορροφητήρα. Όταν οδηγούνται οι υδρατμοί κατευθείαν έξω στον αέρα, σας συνιστούμε να χρησιμοποιήσετε έναν τηλεσκοπικό σωλήνα τοίχου ή αεραγωγό στέγης. Όταν οδηγούνται οι υδρατμοί σε ένα φρεάτιο εξαερισμού χώρου, τότε θα πρέπει το στόμιο εξόδου να έχει κλίση προς την κατεύθυνση εξαγωγής του αέρα από το φρεάτιο. Προσοχή! Αν ο αεραγωγός περνά από ψυχρούς χώρους ή οροφές, μπορεί σε κάποιο συγκεκριμένο κομμάτι του σωλήνα, η έντονη αλλαγή θερμοκρασίας να δημιουργήσει υδρατμούς. Σε αυτήν την περίπτωση είναι απαραίτητο ένα στρώμα μόνωσης. 32

33 Αγωγός εξαγωγής αέρα Ατμοπαγίδα (πρόσθετο εξάρτημα) Σιγαστήρας (πρόσθετο εξάρτημα) Στον αεραγωγό μπορεί να τοποθετηθεί ένας σιγαστήρας, για να επιτυγχάνεται μια επιπλέον μείωση του θορύβου. Πέρα από τη μόνωση του αεραγωγού, συνιστάται να εφοδιαστείτε και να τοποθετήσετε στο σωλήνα μια ατμοπαγίδα, η οποία θα συλλέγει τους υδρατμούς. Α- τμοπαγίδες διατίθενται για αεραγωγούς με Ø 125 χιλστ. ή με Ø 150 χιλστ. Προσέχετε, κατά την εγκατάσταση της ατμοπαγίδας, να τοποθετηθεί αυτή κάθετα και κατά το δυνατόν κοντά πάνω από το στόμιο εξαερισμού του απορροφητήρα. Το βέλος στο περίβλημα δείχνει την κατεύθυνση εξαγωγής αέρα. Σε απορροφητήρες οι οποίοι έχουν υ- ποδοχή σύνδεσης με εξωτερικό μοτέρ (τύπου ΕΧΤ) η ατμοπαγίδα είναι ενσωματωμένη στη συσκευή. 33

34 Αγωγός εξαγωγής αέρα στη λειτουργία με εξαγωγή αέρα: Ο σιγαστήρας εξασθενίζει θορύβους του απορροφητήρα μεταφέροντάς τους έξω, καθώς και εξωτερικούς θορύβους, οι οποίοι εισέρχονται μέσω του αεραγωγού στην κουζίνα (π.χ. θόρυβοι από το δρόμο). Γι αυτό το λόγο ο σιγαστήρας τοποθετείται όσο το δυνατόν πιο κοντά στο σημείο εξαγωγής του αέρα. στη λειτουργία εξαγωγής αέρα με εξωτερικό μοτέρ: Για να ελαχιστοποιήσετε τους θορύβους του μοτέρ στην κουζίνα, πρέπει να τοποθετήσετε τον σιγαστήρα κατά το δυνατόν πριν το εξωτερικό μοτέρ, σε μακρύ αεραγωγό στο στόμιο εξαγωγής αέρα του απορροφητήρα. Σε εξωτερικό μοτέρ, το οποίο έχει εγκατασταθεί στο σπίτι, μπορεί με την τοποθέτηση ενός σιγαστήρα πίσω από το εξωτερικό μοτέρ να επιτευχθεί η μείωση των θορύβων του μοτέρ προς τα έξω. Για όλα τα είδη λειτουργίας ισχύει ότι το αποτέλεσμα μπορεί να βελτιστοποιηθεί, αν τοποθετηθούν δύο σιγαστήρες ο ένας πίσω από τον άλλο. 34

35 Τεχνικά στοιχεία Συνολική ισχύς σύνδεσης* W Μοτέρ* W Φωτισμός... 4 x 20 W Τάση...AC 230 V Συχνότητα... ~ 50 Hz Ασφάλεια...10 A Βάρος DA 5100 D...36 κιλά DA 5100 D U...36 κιλά DA 5100 D EXT...32,8 κιλά Ισχύς μοτέρ* βάσει EN Ισχύς εξαγωγής αέρα, DA 5100 D με σύστημα εξαγωγής αέρα με αγωγό Ø 150 χιλστ: Βαθμίδα I m 3 /h Βαθμίδα II m3/h Βαθμίδα III m3/h Εντατική βαθμίδα m3/h Ισχύς ανακύκλωσης αέρα DA 5100 D U με φίλτρο οσμών: Βαθμίδα I m3/h Βαθμίδα II m3/h Βαθμίδα III m3/h Εντατική βαθμίδα m3/h Πρόσθετος εξοπλισμός για τη λειτουργία με ανακύκλωση αέρα: Φίλτρο οσμών: φίλτρο ενεργού άνθρακα Miele DKF 12-1 * Η ισχύς σύνδεσης και η ισχύς εξαγωγής αέρα των συσκευών τύπου EXT εξαρτώνται από τον τύπο του εξωτερικού μοτέρ που συνδέεται. Μήκος του καλωδίου σύνδεσης στο ε- ξωτερικό μοτέρ..1,4 m 35

36 Σημειώσεις 36

37 Σημειώσεις 37

38 38

39 39
