1 ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΟΤΕΧΝΙΑΣ ΟΧΗΜΑΤΩΝ ΗΜΕΡΟΜΗΝΙΑ. ΩΡΑ. ΟΜΑΔΑ... ΟΝΟΜΑΤΕΠΩΝΥΜΟ ΦΥΛΟ ΕΡΓΟΥ ΑΣΚΗΣΗ 13 ΣΥΣΤΗΜΑ ΦΩΤΩΝ ΧΕΝΟΝ (MERCEDES) Πορεία εργασίας.

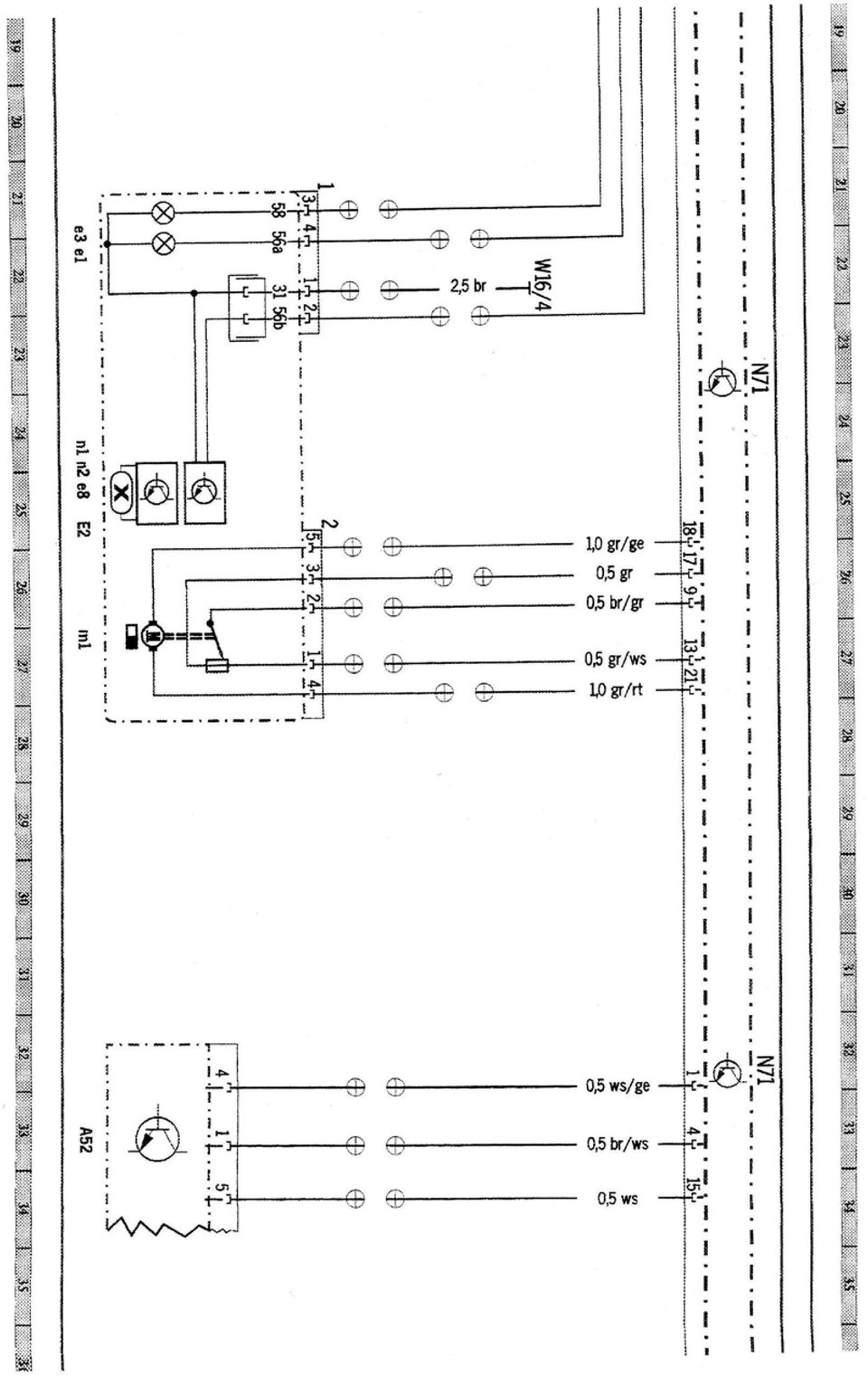

2 Ηλεκτρολογικό σχέδιο

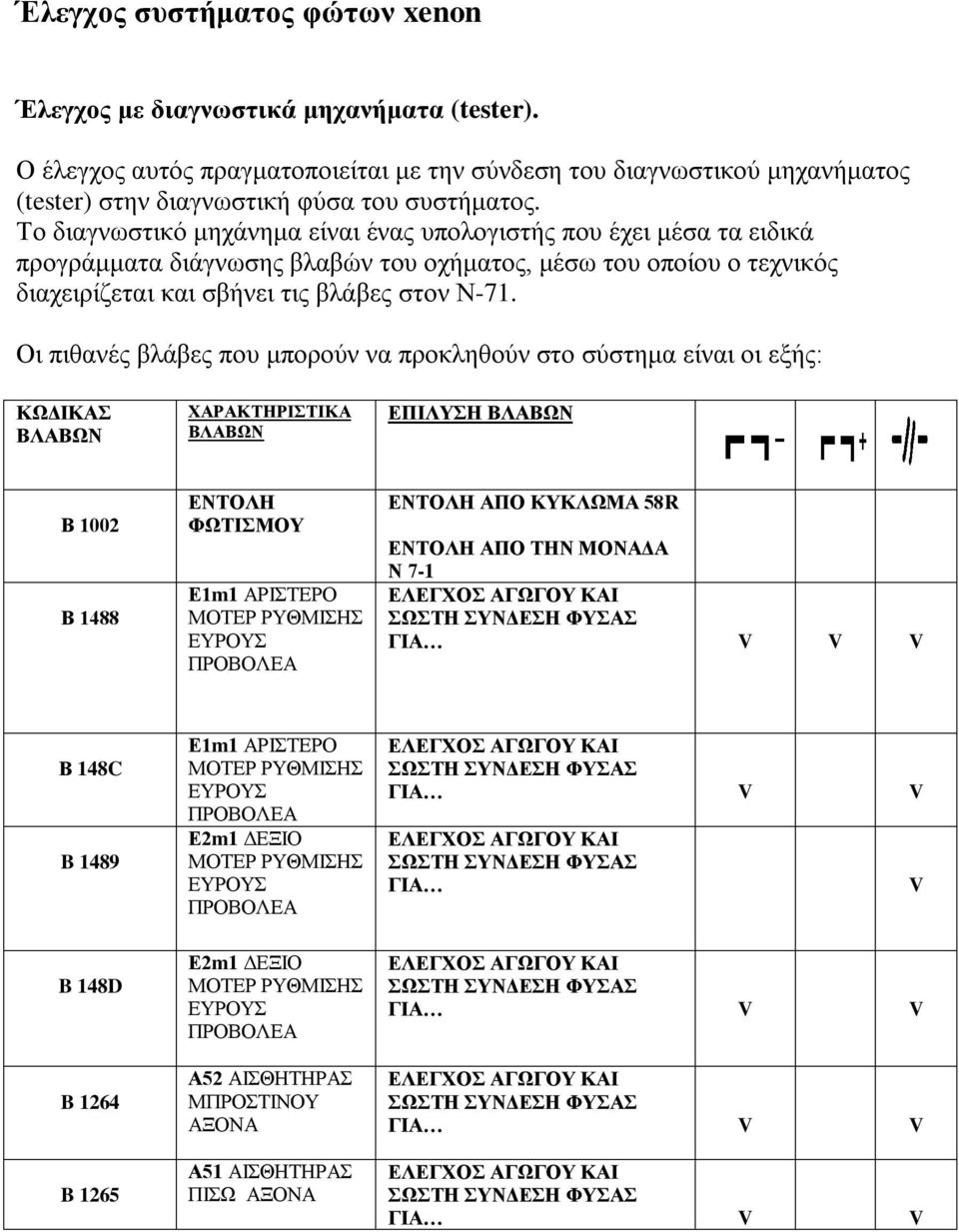

5 Έλεγχος συστήματος φώτων xenon Έλεγχος με διαγνωστικά μηχανήματα (tester). Ο έλεγχος αυτός πραγματοποιείται με την σύνδεση του διαγνωστικού μηχανήματος (tester) στην διαγνωστική φύσα του συστήματος. Το διαγνωστικό μηχάνημα είναι ένας υπολογιστής που έχει μέσα τα ειδικά προγράμματα διάγνωσης βλαβών του οχήματος, μέσω του οποίου ο τεχνικός διαχειρίζεται και σβήνει τις βλάβες στον Ν-71. Οι πιθανές βλάβες που μπορούν να προκληθούν στο σύστημα είναι οι εξής: ΚΩΔΙΚΑΣ ΒΛΑΒΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΒΛΑΒΩΝ ΕΠΙΛΥΣΗ ΒΛΑΒΩΝ Β 1002 Β 1488 ΕΝΤΟΛΗ ΦΩΤΙΣΜΟΥ Ε1m1 ΑΡΙΣΤΕΡΟ ΜΟΤΕΡ ΡΥΘΜΙΣΗΣ ΕΥΡΟΥΣ ΠΡΟΒΟΛΕΑ ΕΝΤΟΛΗ ΑΠΟ ΚΥΚΛΩΜΑ 58R ΕΝΤΟΛΗ ΑΠΟ ΤΗΝ ΜΟΝΑΔΑ Ν 7-1 ΕΛΕΓΧΟΣ ΑΓΩΓΟΥ ΚΑΙ ΣΩΣΤΗ ΣΥΝΔΕΣΗ ΦΥΣΑΣ ΓΙΑ V V V Β 148C B 1489 B 148D B 1264 B 1265 Ε1m1 ΑΡΙΣΤΕΡΟ ΜΟΤΕΡ ΡΥΘΜΙΣΗΣ ΕΥΡΟΥΣ ΠΡΟΒΟΛΕΑ Ε2m1 ΔΕΞΙΟ ΜΟΤΕΡ ΡΥΘΜΙΣΗΣ ΕΥΡΟΥΣ ΠΡΟΒΟΛΕΑ Ε2m1 ΔΕΞΙΟ ΜΟΤΕΡ ΡΥΘΜΙΣΗΣ ΕΥΡΟΥΣ ΠΡΟΒΟΛΕΑ Α52 ΑΙΣΘΗΤΗΡΑΣ ΜΠΡΟΣΤΙΝΟΥ ΑΞΟΝΑ Α51 ΑΙΣΘΗΤΗΡΑΣ ΠΙΣΩ ΑΞΟΝΑ ΕΛΕΓΧΟΣ ΑΓΩΓΟΥ ΚΑΙ ΣΩΣΤΗ ΣΥΝΔΕΣΗ ΦΥΣΑΣ ΓΙΑ V V ΕΛΕΓΧΟΣ ΑΓΩΓΟΥ ΚΑΙ ΣΩΣΤΗ ΣΥΝΔΕΣΗ ΦΥΣΑΣ ΓΙΑ ΕΛΕΓΧΟΣ ΑΓΩΓΟΥ ΚΑΙ ΣΩΣΤΗ ΣΥΝΔΕΣΗ ΦΥΣΑΣ ΓΙΑ V V ΕΛΕΓΧΟΣ ΑΓΩΓΟΥ ΚΑΙ ΣΩΣΤΗ ΣΥΝΔΕΣΗ ΦΥΣΑΣ ΓΙΑ V V ΕΛΕΓΧΟΣ ΑΓΩΓΟΥ ΚΑΙ ΣΩΣΤΗ ΣΥΝΔΕΣΗ ΦΥΣΑΣ ΓΙΑ V V V

Οι πιθανές βλάβες που μπορούν να προκληθούν στο σύστημα είναι οι εξής: ΚΩΔΙΚΑΣ ΒΛΑΒΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΒΛΑΒΩΝ ΕΠΙΛΥΣΗ ΒΛΑΒΩΝ Β 1002 Β 1488 ΕΝΤΟΛΗ ΦΩΤΙΣΜΟΥ Ε1m1 ΑΡΙΣΤΕΡΟ ΜΟΤΕΡ ΡΥΘΜΙΣΗΣ ΕΥΡΟΥΣ ΠΡΟΒΟΛΕΑ

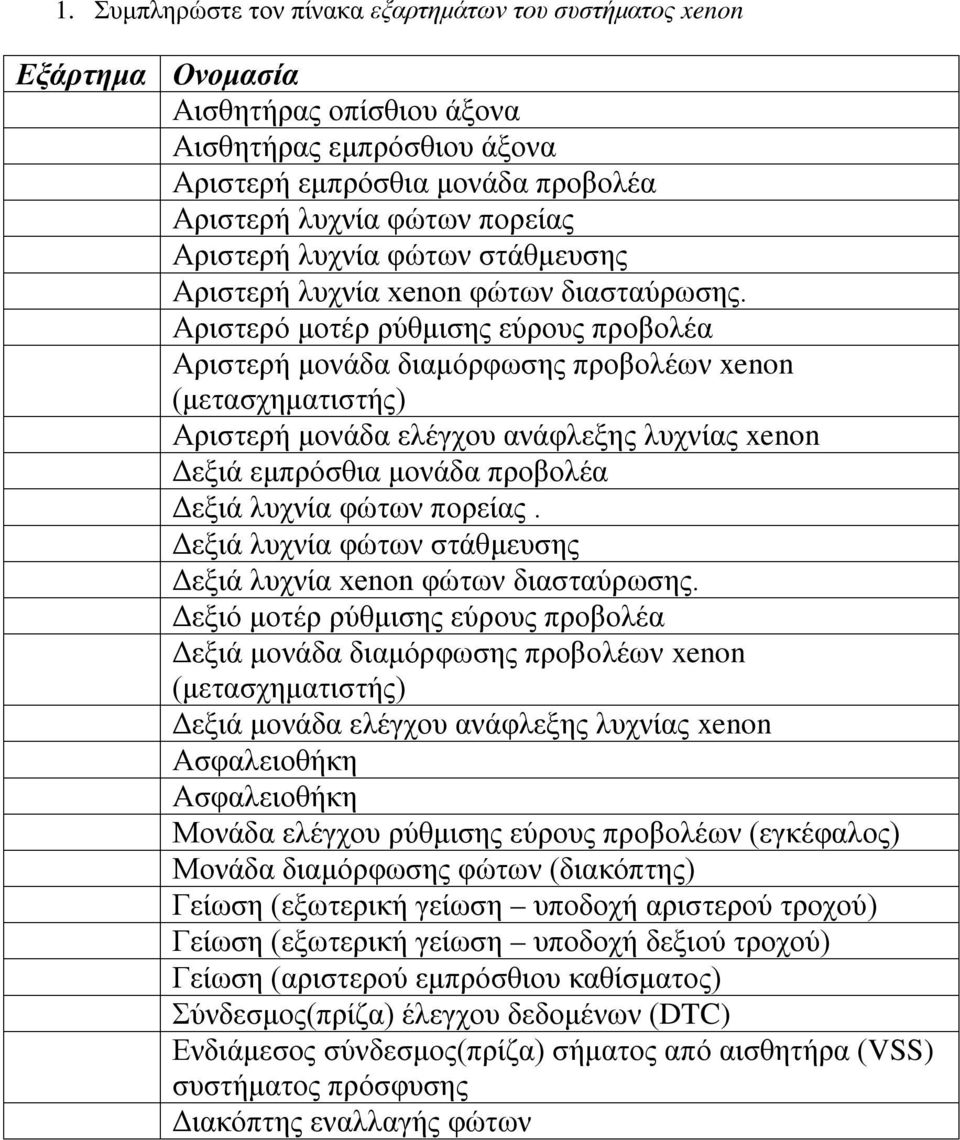

6 1. Συμπληρώστε τον πίνακα εξαρτημάτων του συστήματος xenon Εξάρτημα Ονομασία Αισθητήρας οπίσθιου άξονα Αισθητήρας εμπρόσθιου άξονα Αριστερή εμπρόσθια μονάδα προβολέα Αριστερή λυχνία φώτων πορείας Αριστερή λυχνία φώτων στάθμευσης Αριστερή λυχνία xenon φώτων διασταύρωσης. Αριστερό μοτέρ ρύθμισης εύρους προβολέα Αριστερή μονάδα διαμόρφωσης προβολέων xenon (μετασχηματιστής) Αριστερή μονάδα ελέγχου ανάφλεξης λυχνίας xenon Δεξιά εμπρόσθια μονάδα προβολέα Δεξιά λυχνία φώτων πορείας. Δεξιά λυχνία φώτων στάθμευσης Δεξιά λυχνία xenon φώτων διασταύρωσης. Δεξιό μοτέρ ρύθμισης εύρους προβολέα Δεξιά μονάδα διαμόρφωσης προβολέων xenon (μετασχηματιστής) Δεξιά μονάδα ελέγχου ανάφλεξης λυχνίας xenon Ασφαλειοθήκη Ασφαλειοθήκη Μονάδα ελέγχου ρύθμισης εύρους προβολέων (εγκέφαλος) Μονάδα διαμόρφωσης φώτων (διακόπτης) Γείωση (εξωτερική γείωση υποδοχή αριστερού τροχού) Γείωση (εξωτερική γείωση υποδοχή δεξιού τροχού) Γείωση (αριστερού εμπρόσθιου καθίσματος) Σύνδεσμος(πρίζα) έλεγχου δεδομένων (DTC) Ενδιάμεσος σύνδεσμος(πρίζα) σήματος από αισθητήρα (VSS) συστήματος πρόσφυσης Διακόπτης εναλλαγής φώτων

Αριστερό μοτέρ ρύθμισης εύρους προβολέα Αριστερή μονάδα διαμόρφωσης προβολέων xenon (μετασχηματιστής) Αριστερή μονάδα ελέγχου ανάφλεξης λυχνίας xenon Δεξιά εμπρόσθια μονάδα προβολέα Δεξιά λυχνία

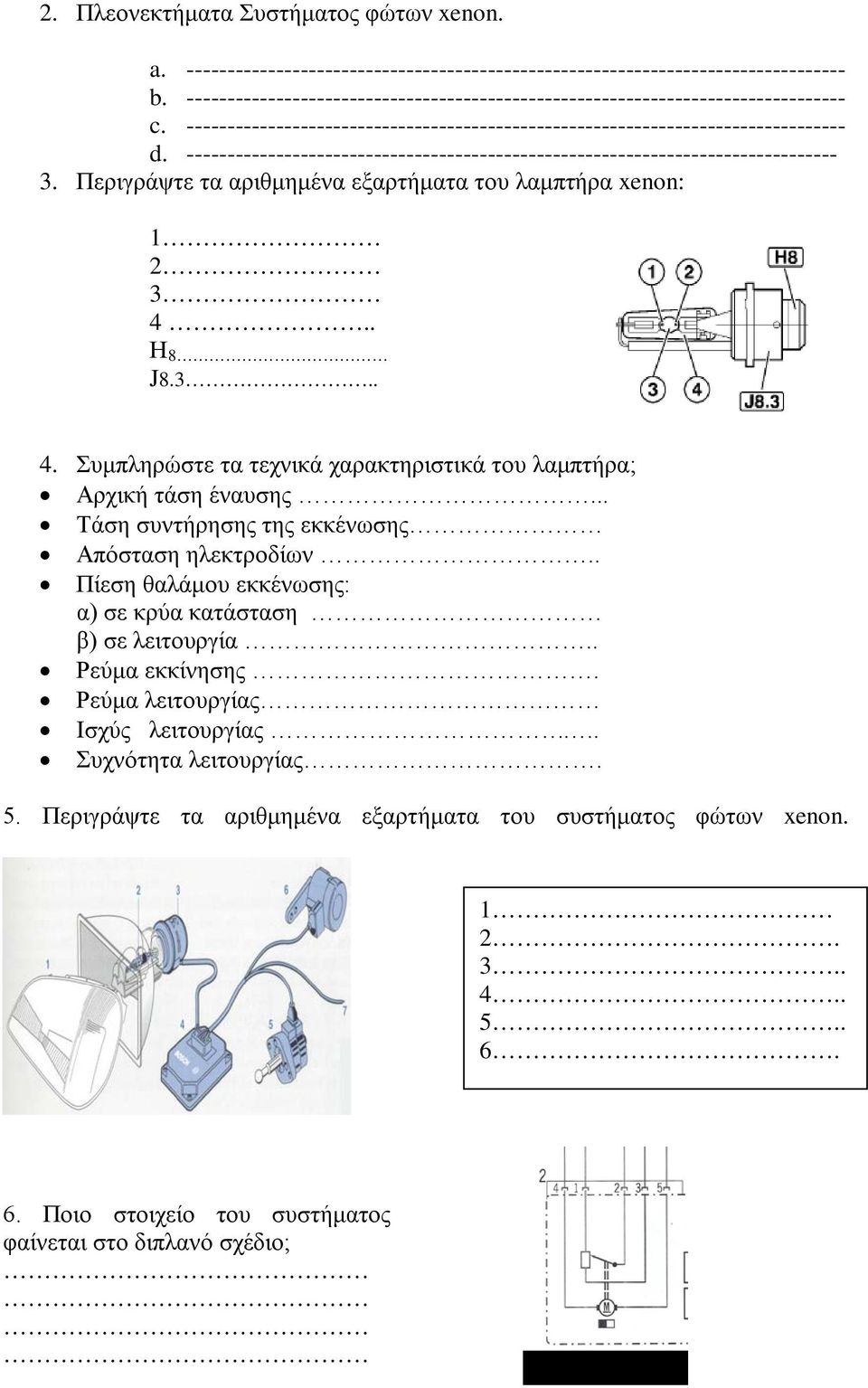

7 2. Πλεονεκτήματα Συστήματος φώτων xenon. a b c d Περιγράψτε τα αριθμημένα εξαρτήματα του λαμπτήρα xenon: Η8 J Συμπληρώστε τα τεχνικά χαρακτηριστικά του λαμπτήρα; Αρχική τάση έναυσης... Τάση συντήρησης της εκκένωσης Απόσταση ηλεκτροδίων.. Πίεση θαλάμου εκκένωσης: α) σε κρύα κατάσταση β) σε λειτουργία.. Ρεύμα εκκίνησης. Ρεύμα λειτουργίας Ισχύς λειτουργίας.. Συχνότητα λειτουργίας. 5. Περιγράψτε τα αριθμημένα εξαρτήματα του συστήματος φώτων xenon Ποιο στοιχείο του συστήματος φαίνεται στο διπλανό σχέδιο;

-------------------------------------------------------------------------------- 3. Περιγράψτε τα αριθμημένα εξαρτήματα του λαμπτήρα xenon: 1 2 3 4.

8 7. Από το ηλεκτρικό σχέδιο της άσκησης : Αντιγράψτε ( με το χέρι και όχι με φωτοτυπία) το κύκλωμα λειτουργίας και χειρισμού του δεξιού προβολέα. Σχεδιάστε με κόκκινο χρώμα τη γραμμή τροφοδότησης του λαμπτήρα xenon (λαμπτήρα φώτων διασταύρωσης) και Περιγράψτε τις προϋποθέσεις τροφοδοσίας και τη θέση του διακόπτη S3 για να λειτουργήσει ο λαμπτήρας xenon. 8. Μετρήστε με βολτόμετρο την τάση του εμπρόσθιου και οπίσθιου αισθητήρα κλίσης του τροχού. Οριζόντια θέση Κλίση εμπρός Κλίση πίσω Τάση εμπρόσθιου αισθητήρα Τάση οπίσθιου αισθητήρα

Σχεδιάστε με κόκκινο χρώμα τη γραμμή τροφοδότησης του λαμπτήρα xenon (λαμπτήρα φώτων διασταύρωσης) και Περιγράψτε τις προϋποθέσεις

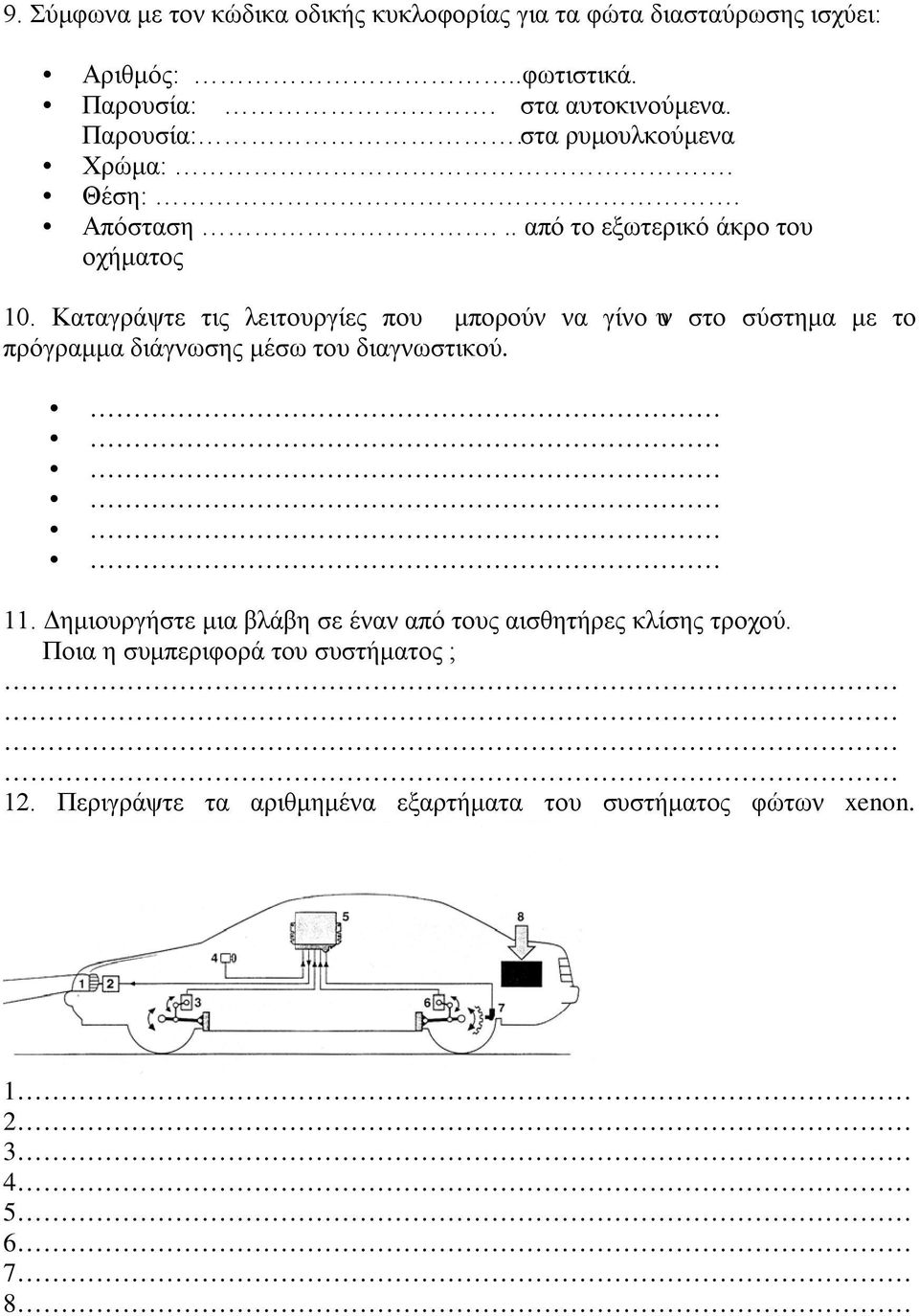

9 9. Σύμφωνα με τον κώδικα οδικής κυκλοφορίας για τα φώτα διασταύρωσης ισχύει: Αριθμός:..φωτιστικά. Παρουσία:. στα αυτοκινούμενα. Παρουσία:.στα ρυμουλκούμενα Χρώμα:. Θέση:. Απόσταση... από το εξωτερικό άκρο του οχήματος 10. Καταγράψτε τις λειτουργίες που μπορούν να γίνουν στο σύστημα με το πρόγραμμα διάγνωσης μέσω του διαγνωστικού. 11. Δημιουργήστε μια βλάβη σε έναν από τους αισθητήρες κλίσης τροχού. Ποια η συμπεριφορά του συστήματος ; 12. Περιγράψτε τα αριθμημένα εξαρτήματα του συστήματος φώτων xenon

Καταγράψτε τις λειτουργίες που μπορούν να γίνουν στο σύστημα με το πρόγραμμα διάγνωσης μέσω του διαγνωστικού. 11.

10 Διαδικασία διάγνωσης του συστήματος xenon με την βοήθεια του διαγνωστικού tester της Bosch KTS Συνδέστε το διαγνωστικό στον εγκέφαλο των φώτων xenon με τους ειδικούς ακροδέκτες Εικ. 22. Θέστε σε λειτουργία το πρόγραμμα ακλουθώντας την πορεία που περιγράφεται στην εισαγωγή της άσκησης. Καταγράψτε τις λειτουργίες που μπορούν να γίνουν στο σύστημα με το πρόγραμμα διάγνωσης μέσω του διαγνωστικού και τι εμφανίζει ή τι ενέργειες μπορούν να γίνουν σε κάθε λειτουργία. α/α Λειτουργία διαγνωστικού Δυνατότητες λειτουργίας Σημειώστε τις βλάβες που έχουν καταγραφεί και διαπιστώστε εάν η βλάβη είναι μόνιμη ή σποραδική.

Καταγράψτε τις λειτουργίες που μπορούν να γίνουν στο σύστημα με το πρόγραμμα διάγνωσης μέσω του διαγνωστικού και τι εμφανίζει ή τι ενέργειες μπορούν να γίνουν

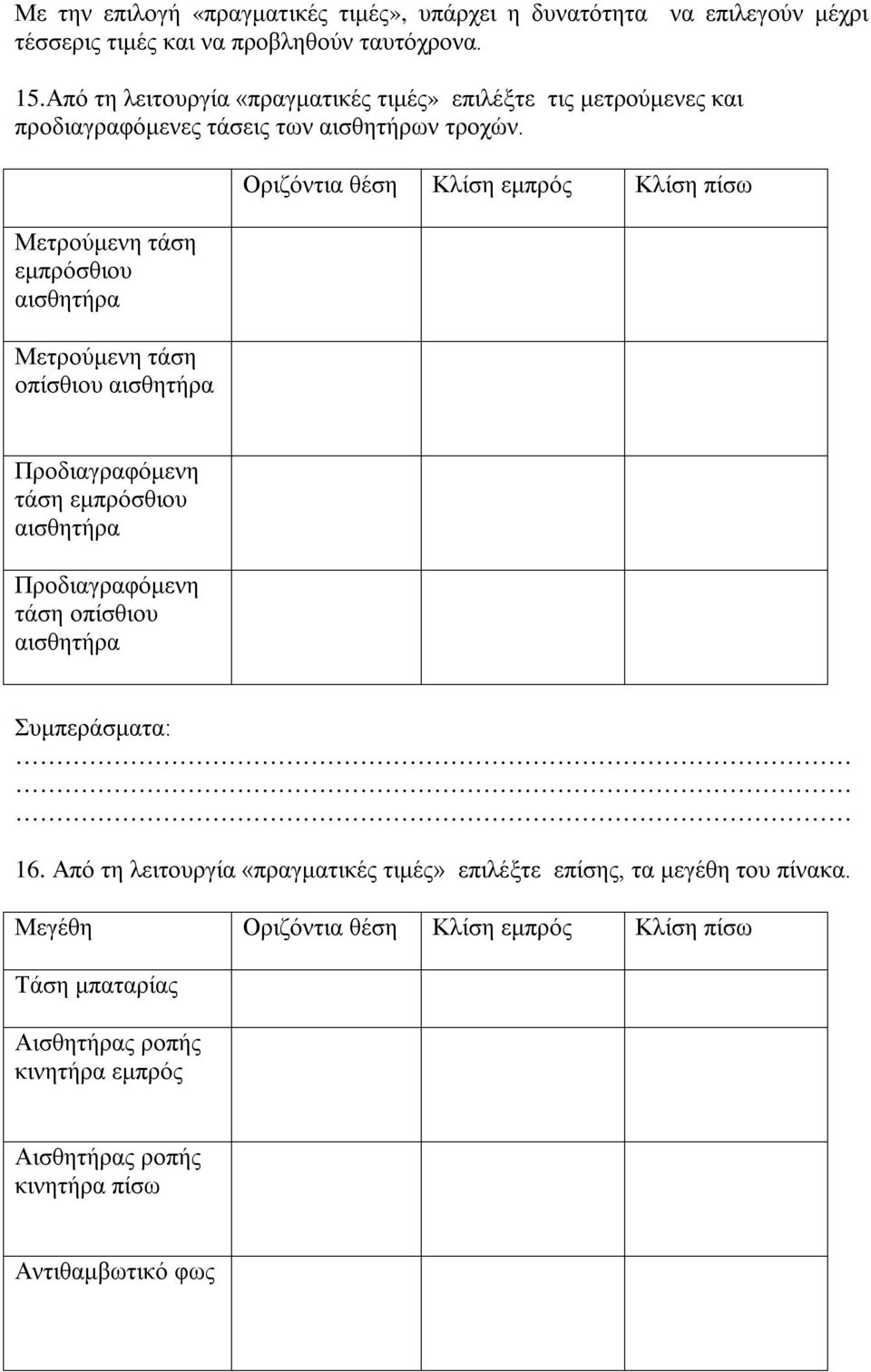

11 Με την επιλογή «πραγματικές τιμές», υπάρχει η δυνατότητα να επιλεγούν μέχρι τέσσερις τιμές και να προβληθούν ταυτόχρονα. 15.Από τη λειτουργία «πραγματικές τιμές» επιλέξτε τις μετρούμενες και προδιαγραφόμενες τάσεις των αισθητήρων τροχών. Μετρούμενη τάση εμπρόσθιου αισθητήρα Μετρούμενη τάση οπίσθιου αισθητήρα Οριζόντια θέση Κλίση εμπρός Κλίση πίσω Προδιαγραφόμενη τάση εμπρόσθιου αισθητήρα Προδιαγραφόμενη τάση οπίσθιου αισθητήρα Συμπεράσματα: 16. Από τη λειτουργία «πραγματικές τιμές» επιλέξτε επίσης, τα μεγέθη του πίνακα. Μεγέθη Οριζόντια θέση Κλίση εμπρός Κλίση πίσω Τάση μπαταρίας Αισθητήρας ροπής κινητήρα εμπρός Αισθητήρας ροπής κινητήρα πίσω Αντιθαμβωτικό φως

Μετρούμενη τάση εμπρόσθιου αισθητήρα Μετρούμενη τάση οπίσθιου αισθητήρα Οριζόντια θέση Κλίση εμπρός Κλίση πίσω Προδιαγραφόμενη τάση εμπρόσθιου αισθητήρα

12 Σχόλια επί των μετρήσεων: 17. Επιλέξτε τη λειτουργία «ενεργοποιητές»και διεκπεραιώστε τη διαδικασία. Τι γίνεται με αυτή τη λειτουργία; Τι γίνεται με την επιλογή «αρχική ρύθμιση αυτόματο LWR». Εξηγήστε τα στάδια ρύθμισης: 1) Εκμάθηση μηδενικού σημείου 2) Μηχανική ρύθμιση προβολέα..
