OPEL ANTARA. Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

Transcript

1 OPEL ANTARA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

2

3 Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα Καθίσματα, προσκέφαλα Αποθήκευση Όργανα και χειριστήρια Φωτισμός Σύστημα κλιματισμού Οδήγηση και χρήση Φροντίδα οχήματος Σέρβις και συντήρηση Τεχνικά χαρακτηριστικά Πληροφορίες πελατών Ευρετήριο

4 2 Εισαγωγή Εισαγωγή

5 Εισαγωγή 3 Στοιχεία οχήματος Καταχωρήστε τα στοιχεία του οχήματός σας στην προηγούμενη σελίδα, ώστε να μπορείτε να ανατρέξετε σε αυτά άμεσα. Οι σχετικές πληροφορίες παρατίθενται στα κεφάλαια "Σέρβις και συντήρηση" και "Τεχνικά στοιχεία", καθώς και στην πινακίδα αριθμού πλαισίου. Εισαγωγή Το αυτοκίνητό σας αποτελεί έναν προσεκτικό συνδυασμό προηγμένης τεχνολογίας, ασφάλειας, φιλικότητας προς το περιβάλλον και οικονομίας. Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας περιλαμβάνονται όλες οι απαραίτητες πληροφορίες για την ασφαλή και αποδοτική οδήγηση του οχήματός σας. Βεβαιωθείτε ότι όσοι επιβαίνουν στο αυτοκίνητό σας γνωρίζουν τους πιθανούς κινδύνους ατυχήματος και τραυματισμών που ενδέχεται να προκληθούν από την ακατάλληλη χρήση του οχήματος. Πρέπει πάντοτε να τηρείτε τους ειδικούς νόμους και διατάξεις της χώρας στην οποία οδηγείτε. Ενδέχεται να υπάρχουν διαφορές ανάμεσα σε αυτούς τους νόμους και τις πληροφορίες που παρατίθενται σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας. Όταν σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας γίνεται αναφορά σε επίσκεψη στο συνεργείο, συνιστούμε να απευθύνεστε στο δικό σας Εξουσιοδοτημένο Επισκευαστή της Opel. Όλοι οι Εξουσιοδοτημένοι Επισκευαστές της Opel προσφέρουν σέρβις εξαιρετικής ποιότητας σε λογικές τιμές. Οι πεπειραμένοι μηχανικοί, εκπαιδευμένοι από την Opel, εργάζονται σύμφωνα με συγκεκριμένες οδηγίες της Opel. Τα εγχειρίδια κατόχου πρέπει να βρίσκονται πάντοτε μέσα στο όχημα, άμεσα προσβάσιμα στο όχημα. Χρήση του παρόντος εγχειριδίου Στο εγχειρίδιο αυτό περιγράφονται όλες οι προαιρετικές επιλογές και λειτουργίες που είναι διαθέσιμες για αυτό το μοντέλο. Ορισμένες από τις περιγραφές, συμπεριλαμβανομένων. των περιγραφών των λειτουργιών της οθόνης και των μενού, μπορεί να μην ισχύουν για το όχημά σας λόγω διαφορετικής έκδοσης μοντέλου, προδιαγραφών της εκάστοτε χώρας, ειδικού εξοπλισμού ή αξεσουάρ. Στο κεφάλαιο "Εν συντομία" παρατίθεται μια αρχική συνοπτική παρουσίαση. Ο πίνακας περιεχομένων, που παρατίθεται τόσο στην αρχή αυτού του εγχειριδίου όσο και σε κάθε ενότητα, σας κατευθύνει στις πληροφορίες που θέλετε. Το ευρετήριο σας δίνει τη δυνατότητα να αναζητήσετε συγκεκριμένες πληροφορίες.

6 4 Εισαγωγή Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας απεικονίζονται αριστεροτίμονα αυτοκίνητα. Η λειτουργία των δεξιοτίμονων οχημάτων είναι ίδια. Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας χρησιμοποιούνται οι εργοστασιακοί κωδικοί των κινητήρων. Μπορείτε να δείτε τις αντίστοιχες εμπορικές ονομασίες των κινητήρων στην ενότητα "Τεχνικά χαρακτηριστικά". Οι λέξεις που προσδιορίζουν κατεύθυνση ή φορά, π.χ. αριστερά ή δεξιά και μπροστά ή πίσω, αναφέρονται πάντοτε στην κατεύθυνση προς την οποία κινείται το όχημα. Οι ενδείξεις στην οθόνη του οχήματος μπορεί να μην υποστηρίζονται σε όλες τις γλώσσες. Τα μηνύματα που εμφανίζονται στην οθόνη και οι ετικέτες στο εσωτερικό του αυτοκινήτου αναγράφονται με έντονη γραμματοσειρά. Κίνδυνος, Προειδοποιήσεις και Προσοχή 9 Κίνδυνος Το κείμενο με την επισήμανση 9 Κίνδυνος παρέχει πληροφορίες σχετικά με τον κίνδυνο θανάσιμου τραυματισμού. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί θάνατος. 9 Προειδοποίηση Το κείμενο με την επισήμανση 9 Προειδοποίηση παρέχει πληροφορίες σχετικά με τον κίνδυνο ατυχήματος ή τραυματισμού. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί τραυματισμός. Προσοχή Το κείμενο με την επισήμανση Προσοχή παρέχει πληροφορίες για πιθανή ζημιά στο όχημα. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί ζημιά στο όχημα. Σύμβολα Οι παραπομπές στις σελίδες υποδεικνύονται με την επισήμανση 3. Το βέλος 3 σημαίνει "βλ. σελίδα". Σας ευχόμαστε πολλές ώρες απολαυστικής οδήγησης. Adam Opel GmbH

7 Εισαγωγή 5

8 6 Εν συντομία Εν συντομία Εισαγωγικές πληροφορίες οδήγησης Ξεκλείδωμα του οχήματος Ρύθμιση καθίσματος Ρύθμιση θέσης καθίσματος Πατήστε το κουμπί q για να ξεκλειδώσετε τις πόρτες και το χώρο αποσκευών. Ανοίξτε τις πόρτες τραβώντας τη λαβή. Για να ανοίξετε την πόρτα του χώρου αποσκευών, πατήστε το κουμπί πάνω από την πινακίδα αριθμού κυκλοφορίας. Τηλεχειριστήριο 3 22, σύστημα κεντρικού κλειδώματος 3 23, χώρος αποσκευών Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή. Θέση καθίσματος 3 39, ρύθμιση καθίσματος Κίνδυνος Για να μπορέσει ο αερόσακος να ανοίξει με ασφάλεια, δεν πρέπει να κάθεστε σε απόσταση μικρότερη από 25 cm από το τιμόνι.

9 Εν συντομία 7 Πλάτες καθισμάτων Ύψος καθίσματος Ρύθμιση ηλεκτρικού καθίσματος Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Η πλάτη του καθίσματος πρέπει να ασφαλίσει με το χαρακτηριστικό ήχο. Μη στηρίζεστε στην πλάτη του καθίσματος όταν τη ρυθμίζετε. Θέση καθίσματος 3 39, ρύθμιση καθίσματος πάνω Προς τα κάτω Απαιτείται επανειλημμένη κίνηση του μοχλού Προς τα = ανύψωση του καθίσματος = βύθιση του καθίσματος Θέση καθίσματος 3 39, ρύθμιση καθίσματος Χρησιμοποιήστε τους διακόπτες.

10 8 Εν συντομία Ρύθμιση θέσης Ύψος μπροστινού άκρου καθίσματος Ύψος πίσω άκρου καθίσματος Ύψος ολόκληρου του καθίσματος Πλάτη καθίσματος = μετακινήστε τον μπροστινό διακόπτη προς τα εμπρός/ πίσω = μετακινήστε το μπροστινό άκρο του μπροστινού διακόπτη προς τα πάνω/ κάτω = μετακινήστε το πίσω άκρο του μπροστινού διακόπτη προς τα πάνω/κάτω = μετακινήστε ολόκληρο τον μπροστινό διακόπτη προς τα πάνω/κάτω = μετακινήστε το άνω άκρο του πίσω διακόπτη προς τα εμπρός/πίσω Θέση καθίσματος 3 39, Ρύθμιση ηλεκτρικού καθίσματος Ρύθμιση του προσκέφαλου Πατήστε το κουμπί απασφάλισης, ρυθμίστε το ύψος και ασφαλίστε το προσκέφαλο. Προσκέφαλα Ζώνη ασφαλείας Τραβήξτε έξω τη ζώνη ασφαλείας και ασφαλίστε τη στην πόρπη. Η ζώνη ασφαλείας δεν πρέπει να έχει συστραφεί και πρέπει να εφαρμόζει σφικτά στο σώμα. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω (η συνιστώμενη μέγιστη γωνία κλίσης είναι περίπου 25 ). Για να απασφαλίσετε τη ζώνη, πιέστε το κόκκινο κουμπί στην πόρπη. Θέση καθίσματος 3 39, ζώνη ασφαλείας 3 45, σύστημα αερόσακων 3 49.

11 Εν συντομία 9 Ρύθμιση καθρέπτη Εσωτερικός καθρέπτης Εξωτερικοί καθρέπτες Ρύθμιση τιμονιού Για να μειώσετε την εκτυφλωτική αντανάκλαση τη νύχτα, χρησιμοποιήστε το μοχλό στην κάτω πλευρά του κελύφους του καθρέπτη. Εσωτερικός καθρέπτης 3 32, εσωτερικός καθρέπτης με αυτόματη αντιθαμβωτική λειτουργία Επιλέξτε τον αντίστοιχο εξωτερικό καθρέπτη και ρυθμίστε τον. Ασφαιρικοί εξωτερικοί καθρέπτες 3 30, Ηλεκτρική ρύθμιση 3 30, Αναδιπλούμενοι εξωτερικοί καθρέπτες 3 31, Θερμαινόμενοι εξωτερικοί καθρέπτες Απασφαλίστε το μοχλό, ρυθμίστε το τιμόνι και στη συνέχεια ασφαλίστε το μοχλό και βεβαιωθείτε ότι έχει ασφαλίσει. Μη ρυθμίζετε το τιμόνι, παρά μόνο εάν το όχημα είναι σταματημένο και η κλειδαριά της κολόνας του τιμονιού είναι απασφαλισμένη. Σύστημα αερόσακων 3 49, θέσεις διακόπτη ανάφλεξης

12 10 Εν συντομία Επισκόπηση του ταμπλό

13 Εν συντομία 11 1 Πλευρικοί αεραγωγοί Σταθεροί αεραγωγοί Μεγάλη σκάλα Σινιάλο προβολέων Ειδοποίηση για στροφή και αλλαγή λωρίδας Φωτισμός εξόδου Φώτα στάθμευσης Cruise control Χειριστήρια στο τιμόνι Υπολογιστής ταξιδίου Κόρνα Όργανα Υαλοκαθαριστήρας παρμπρίζ και σύστημα πλύσης παρμπρίζ, σύστημα πλύσης προβολέων Υαλοκαθαριστήρας και σύστημα πλύσης πίσω παρμπρίζ Οθόνη πληροφοριών Έλεγχος λειτουργιών, σύστημα παρακολούθησης πίεσης ελαστικών Υπολογιστής ταξιδίου Κεντρικοί αεραγωγοί Αλάρμ Υποβοήθηση στάθμευσης Ηλεκτρονικός έλεγχος ευστάθειας Σύστημα ελέγχου κατάβασης Λυχνία LED κατάστασης για το αντικλεπτικό σύστημα συναγερμού Αναδιπλούμενοι εξωτερικοί καθρέπτες Κουμπί Eco για το σύστημα stop/start Σύστημα Infotainment Αερόσακος συνοδηγού Λυχνίες LED κατάστασης για τον αερόσακο συνοδηγού Ενδεικτική λυχνία ζώνης ασφαλείας συνοδηγού Ντουλαπάκι συνοδηγού Ασφαλειοθήκη Σύστημα κλιματισμού Διακόπτης ανάφλεξης με κλειδαριά τιμονιού Πεντάλ γκαζιού Αερόσακος οδηγού Πεντάλ φρένου Πεντάλ συμπλέκτη Ρύθμιση τιμονιού Απασφάλιση του καπό κινητήρα Θήκη για κέρματα Θήκη καρτών Διακόπτης φώτων Αυτόματη ρύθμιση φώτων Φωτισμός οργάνων Πίσω φως ομίχλης

14 12 Εν συντομία Μπροστινοί προβολείς ομίχλης Ρύθμιση ύψους δέσμης προβολέων Εξωτερικά φώτα Φωτισμός Περιστρέψτε το διακόπτη φώτων AUTO = Αυτόματη ρύθμιση φώτων: οι προβολείς ανάβουν και σβήνουν αυτόματα. 7 = Σβηστά (ή απενεργοποίηση της αυτόματης ρύθμισης φώτων) 8 = Φώτα στάθμευσης 9 = Προβολείς Πατήστε το κουμπί > = Μπροστινοί προβολείς ομίχλης r = Πίσω φως ομίχλης

15 Εν συντομία 13 Σινιάλο προβολέων, μεγάλη σκάλα και μεσαία σκάλα Ειδοποίηση για στροφή και αλλαγή λωρίδας Αλάρμ Σινιάλο προβολέων Μεγάλη σκάλα Μεσαία σκάλα = Τραβήξτε το μοχλοδιακόπτη = Πιέστε το μοχλοδιακόπτη = Τραβήξτε ξανά το μοχλοδιακόπτη προς το τιμόνι Αυτόματη ρύθμιση φώτων 3 115, μεγάλη σκάλα 3 116, σινιάλο προβολέων δεξιά = Μοχλοδιακόπτης προς τα επάνω Αριστερά = Μοχλοδιακόπτης προς τα κάτω Σήματα για στροφή και αλλαγή λωρίδας 3 118, φώτα στάθμευσης Για να τα ενεργοποιήσετε, πατήστε το κουμπί. Αλάρμ

16 14 Εν συντομία Κόρνα Συστήματα πλύσης παρμπρίζ και υαλοκαθαριστήρων Υαλοκαθαριστήρες παρμπρίζ Για να εκτελέσουν οι υαλοκαθαριστήρες μία διαδρομή στο παρμπρίζ όταν είναι απενεργοποιημένοι, πιέστε το μοχλοδιακόπτη προς τα κάτω. Υαλοκαθαριστήρες παρμπρίζ 3 80, αντικατάσταση μάκτρου υαλοκαθαριστήρα Πιέστε το j. & = Γρήγορη λειτουργία % = Αργή λειτουργία $ = Διακοπτόμενη λειτουργία ή αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής = Απενεργοποιημένοι

17 Εν συντομία 15 Σύστημα πλύσης παρμπρίζ και προβολέων Υαλοκαθαριστήρας και σύστημα πλύσης πίσω παρμπρίζ Σύστημα κλιματισμού Θερμαινόμενο πίσω παρμπρίζ, θερμαινόμενοι εξωτερικοί καθρέπτες Τραβήξτε το μοχλοδιακόπτη. Σύστημα πλύσης παρμπρίζ και προβολέων3 80, υγρό πλύσης Ενεργοποίηση υαλοκαθαριστήρα Απενεργοποίηση υαλοκαθαριστήρα Πλύση = Πιέστε το μοχλοδιακόπτη = Τραβήξτε το μοχλοδιακόπτη = Πατήστε και κρατήστε πατημένο το κουμπί Υαλοκαθαριστήρας και σύστημα πλύσης πίσω παρμπρίζ 3 82, αντικατάσταση μάκτρου υαλοκαθαριστήρα 3 173, υγρό πλύσης Για τη θέρμανση, πατήστε το κουμπί Ü. Θερμαινόμενο πίσω παρμπρίζ 3 35, Θερμαινόμενοι εξωτερικοί καθρέπτες 3 31.

18 16 Εν συντομία Αποθάμβωση και ξεπάγωμα των παραθύρων Κλείστε τους κεντρικούς αεραγωγούς, ανοίξτε τους πλευρικούς αεραγωγούς και στρέψτε τους προς τα παράθυρα. Σύστημα κλιματισμού Κιβώτιο ταχυτήτων Μηχανικό κιβώτιο ταχυτήτων Κατανομή αέρα στο χώρο l. Η λειτουργία ψύξης n και ανακυκλοφορίας αέρα 4 ενεργοποιούνται αυτόματα για να βελτιωθεί η αποτελεσματικότητα του ξεπαγώματος. Ρυθμίστε τη θερμοκρασία στη μέγιστη βαθμίδα. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü. Όπισθεν: με το αυτοκίνητο σταματημένο, περιμένετε 3 δευτερόλεπτα αφότου πατήσετε το πεντάλ του συμπλέκτη και επιλέξτε μια σχέση στο κιβώτιο. Εάν η ταχύτητα δεν "κουμπώνει", μετακινήστε το μοχλό στη νεκρά, αφήστε το πεντάλ του συμπλέκτη και πατήστε το ξανά. Στη συνέχεια, επιλέξτε ξανά τη σχέση. Μηχανικό κιβώτιο ταχυτήτων

19 Εν συντομία 17 Αυτόματο κιβώτιο ταχυτήτων P = Στάθμευση R = Όπισθεν N = Νεκρά D = Οδήγηση Χειροκίνητη λειτουργία: μετακινήστε τον επιλογέα από τη θέση D προς τα αριστερά. < = Μεγαλύτερη σχέση ] = Μικρότερη σχέση Ο επιλογέας ταχυτήτων μπορεί να μετακινηθεί από τη θέση P σε άλλη θέση, μόνο όταν ο διακόπτης ανάφλεξης είναι ανοικτός και έχει πατηθεί το ποδόφρενο. Για να επιλέξετε P ή R πατήστε το κουμπί απασφάλισης. Αυτόματο κιβώτιο ταχυτήτων Εκκίνηση Πριν ξεκινήσετε, ελέγξτε τα εξής Πίεση και κατάσταση ελαστικών 3 192, Στάθμη λαδιού κινητήρα και στάθμη υγρών Βεβαιωθείτε ότι όλα τα παράθυρα, οι καθρέπτες, τα εξωτερικά φώτα και οι πινακίδες αριθμού κυκλοφορίας είναι καθαρά, δεν έχουν καλυφθεί με χιόνι και πάγο και ότι λειτουργούν σωστά. Οι καθρέπτες, τα καθίσματα και οι ζώνες ασφαλείας έχουν ρυθμιστεί σωστά 3 30, 3 39, Λειτουργία των φρένων σε χαμηλή ταχύτητα, ιδίως εάν τα φρένα είναι βρεγμένα.

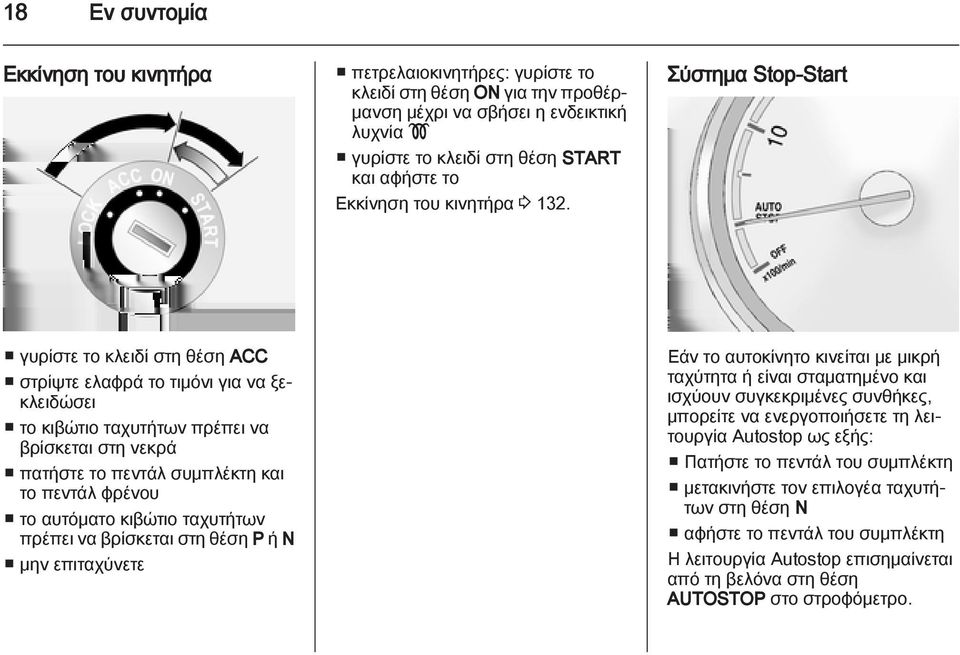

20 18 Εν συντομία Εκκίνηση του κινητήρα πετρελαιοκινητήρες: γυρίστε το κλειδί στη θέση ON για την προθέρμανση μέχρι να σβήσει η ενδεικτική λυχνία! γυρίστε το κλειδί στη θέση START και αφήστε το Εκκίνηση του κινητήρα Σύστημα Stop-Start γυρίστε το κλειδί στη θέση ACC στρίψτε ελαφρά το τιμόνι για να ξεκλειδώσει το κιβώτιο ταχυτήτων πρέπει να βρίσκεται στη νεκρά πατήστε το πεντάλ συμπλέκτη και το πεντάλ φρένου το αυτόματο κιβώτιο ταχυτήτων πρέπει να βρίσκεται στη θέση P ή N μην επιταχύνετε Εάν το αυτοκίνητο κινείται με μικρή ταχύτητα ή είναι σταματημένο και ισχύουν συγκεκριμένες συνθήκες, μπορείτε να ενεργοποιήσετε τη λειτουργία Autostop ως εξής: Πατήστε το πεντάλ του συμπλέκτη μετακινήστε τον επιλογέα ταχυτήτων στη θέση N αφήστε το πεντάλ του συμπλέκτη Η λειτουργία Autostop επισημαίνεται από τη βελόνα στη θέση AUTOSTOP στο στροφόμετρο.

21 Εν συντομία 19 Για επανεκκίνηση του κινητήρα, πατήστε το πεντάλ του συμπλέκτη ξανά. Σύστημα Stop-Start Στάθμευση Ενεργοποιείτε πάντοτε το ηλεκτρικό χειρόφρενο. Τραβήξτε το διακόπτη m. Για μέγιστη δύναμη, π.χ. στάθμευση με τρέιλερ ή σε πρανή, τραβήξτε το διακόπτη m δύο φορές. Σβήστε τον κινητήρα και γυρίστε το κλειδί στη θέση LOCK, πιέστε το κλειδί μέσα στο διακόπτη ανάφλεξης και αφαιρέστε το. Στρίψτε το τιμόνι μέχρι να αισθανθείτε την κλειδαριά του τιμονιού να ασφαλίζει. Στα οχήματα με αυτόματο κιβώτιο ταχυτήτων, πατήστε το ποδόφρενο και επιλέξτε P πριν πιέσετε το κλειδί μέσα στο διακόπτη ανάφλεξης και το αφαιρέσετε. Εάν το όχημα βρίσκεται σε επίπεδη επιφάνεια ή σε έδαφος με ανηφορική κλίση, επιλέξτε πρώτη ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Σε επιφάνεια με ανηφορική κλίση, στρέψτε τους μπροστινούς τροχούς αντίθετα από το πεζοδρόμιο. Εάν το όχημα βρίσκεται σε έδαφος με κατηφορική κλίση, επιλέξτε όπισθεν ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Στρέψτε τους μπροστινούς τροχούς προς το πεζοδρόμιο. Κλειδώστε το όχημα με το κουμπί p στο τηλεχειριστήριο 3 23 και ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού Μη σταθμεύετε το όχημα σε επιφάνεια που μπορεί να αναφλεγεί εύκολα. Η υψηλή θερμοκρασία του συστήματος εξαγωγής καυσαερίων μπορεί να προκαλέσει ανάφλεξη. Κλείστε τα παράθυρα και την ηλιοροφή. Σβήστε τα εξωτερικά φώτα, διαφορετικά θα ηχήσει το σύστημα ειδοποίησης αναμμένων προβολέων όταν ανοίξετε την πόρτα του οδηγού.

22 20 Εν συντομία Οι ανεμιστήρες ψύξης του κινητήρα ενδέχεται να συνεχίσουν να λειτουργούν μετά το σβήσιμο του κινητήρα Μετά τη λειτουργία σε υψηλές στροφές ή με μεγάλο φορτίο κινητήρα, αφήστε τον κινητήρα να λειτουργήσει για λίγο με μικρό φορτίο ή στη νεκρά επί 1 ή 2 λεπτά περίπου πριν τον σβήσετε, για να προστατεύσετε το στροβιλοσυμπιεστή. Κλειδιά, κλειδαριές 3 21, ακινητοποίηση του οχήματος για μεγάλο χρονικό διάστημα

23 Κλειδιά, πόρτες και παράθυρα 21 Κλειδιά, πόρτες και παράθυρα Κλειδιά, κλειδαριές Πόρτες Ασφάλεια οχήματος Εξωτερικοί καθρέπτες Εσωτερικοί καθρέπτες Παράθυρα Οροφή Κλειδιά, κλειδαριές Κλειδιά Εφεδρικά κλειδιά Ο αριθμός κλειδιού αναγράφεται στο Car Pass ή σε μια αφαιρούμενη ετικέτα. Όταν παραγγέλνετε εφεδρικά κλειδιά, πρέπει να αναφέρετε τον αριθμό κλειδιού καθώς αποτελεί μέρος του συστήματος ακινητοποίησης (immobiliser). Κλειδαριές Κλειδί με αναδιπλούμενο στέλεχος Πατήστε το κουμπί για να ανοίξει. Για να αναδιπλώσετε το κλειδί, πατήστε πρώτα το κουμπί. Car Pass Το Car Pass περιέχει όλα τα στοιχεία ασφαλείας του οχήματος και, για το λόγο αυτό, πρέπει να το φυλάσσετε σε ασφαλές σημείο. Όταν προσέρχεστε με το όχημα στο συνεργείο, αυτά τα στοιχεία οχήματος είναι απαραίτητα για να πραγματοποιηθούν ορισμένες λειτουργίες.

24 22 Κλειδιά, πόρτες και παράθυρα Ασύρματο τηλεχειριστήριο Χρησιμοποιείται για το χειρισμό των παρακάτω: Σύστημα κεντρικού κλειδώματος Αντικλεπτικό σύστημα κλειδώματος Αντικλεπτικό σύστημα συναγερμού Η εμβέλεια του τηλεχειριστηρίου ανέρχεται περίπου στα 6 μέτρα. Η εμβέλεια αυτή μπορεί να μειωθεί από εξωτερικούς παράγοντες. Τα αλάρμ αναβοσβήνουν επιβεβαιώνοντας τη λειτουργία. Πρέπει να το χειρίζεστε με προσοχή, να το προστατεύετε από την υγρασία και τις υψηλές θερμοκρασίες και να αποφεύγετε την άσκοπη χρήση του. Σφάλμα Εάν ο χειρισμός του συστήματος κεντρικού κλειδώματος δεν είναι εφικτός από το τηλεχειριστήριο, αυτό μπορεί να οφείλεται στα εξής: Το τηλεχειριστήριο βρίσκεται εκτός εμβέλειας. Η τάση της μπαταρίας είναι πολύ χαμηλή. Συχνή, επαναλαμβανόμενη χρήση του τηλεχειριστηρίου όταν βρίσκεται εκτός εμβέλειας, με αποτέλεσμα να χρειάζεται εκ νέου προγραμματισμό. Απευθυνθείτε σε ένα συνεργείο. Υπερφόρτωση του συστήματος κεντρικού κλειδώματος λόγω χειρισμού σε τακτά χρονικά διαστήματα, σύντομη διακοπή της ηλεκτρικής τροφοδοσίας. Παρεμβολές από ραδιοκύματα υψηλότερης έντασης από άλλες πηγές. Ξεκλείδωμα Αντικατάσταση μπαταρίας τηλεχειριστηρίου Αντικαταστήστε την μπαταρία μόλις η εμβέλεια του τηλεχειριστηρίου αρχίσει να μειώνεται. Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση.

25 Κλειδιά, πόρτες και παράθυρα 23 Κλειδί με αναδιπλούμενο στέλεχος Ανοίξτε το κλειδί προς τα έξω και ανοίξτε το κάλυμμα. Αντικαταστήστε την μπαταρία (μπαταρία τύπου CR2032), προσέχοντας τη θέση τοποθέτησης. Κλείστε τη μονάδα. Κλειδί με σταθερό στέλεχος Ανοίξτε τη μονάδα με ένα μικρό κατσαβίδι στην εγκοπή του καλύμματος. Αντικαταστήστε την μπαταρία (μπαταρία τύπου CR2032), προσέχοντας τη θέση τοποθέτησης. Κλείστε τη μονάδα. Σύστημα κεντρικού κλειδώματος Ξεκλειδώνει και κλειδώνει τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ. Επισήμανση Σε περίπτωση ατυχήματος συγκεκριμένης σφοδρότητας, το όχημα ξεκλειδώνει αυτόματα. Ξεκλείδωμα Πατήστε το κουμπί q. Επισήμανση Εάν δεν ανοίξει καμία πόρτα εντός 5 λεπτών από το ξεκλείδωμα του οχήματος, το όχημα ξανακλειδώνει αυτόματα (και ο συναγερμός ενεργοποιείται ξανά). Όταν πατηθεί το κουμπί q, το ταμπλό φωτίζεται επί 30 δευτερόλεπτα περίπου ή μέχρι να γυρίσετε το διακόπτη ανάφλεξης στη θέση ACC. Κλείδωμα Κλείστε τις πόρτες, το χώρο αποσκευών, το πορτάκι του ρεζερβουάρ, το καπό του κινητήρα, τα παράθυρα και την ηλιοροφή.

26 24 Κλειδιά, πόρτες και παράθυρα Πατήστε το κουμπί p. Μπορείτε να ενεργοποιήσετε το σύστημα κεντρικού κλειδώματος όταν τα παράθυρα είναι ανοικτά. Επισήμανση Για λόγους ασφαλείας, το όχημα δεν κλειδώνει ή ξεκλειδώνει από το τηλεχειριστήριο (και τα συστήματα αντικλεπτικής προστασίας δεν ενεργοποιούνται) εάν το κλειδί βρίσκεται στο διακόπτη ανάφλεξης. Ξεκλείδωμα της πόρτας του χώρου αποσκευών Η πόρτα χώρου αποσκευών ξεκλειδώνει μαζί με τις πόρτες. Με τον κινητήρα σε λειτουργία, η πόρτα του χώρου αποσκευών ξεκλειδώνει μόνο όταν είναι ενεργοποιημένο το ηλεκτρικό χειρόφρενο ή εάν στο αυτόματο κιβώτιο ταχυτήτων έχει επιλεγεί η θέση P. Κουμπιά κεντρικού κλειδώματος Κλειδώνει και ξεκλειδώνει όλες τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ μέσα από το χώρο επιβατών. Πατήστε το δεξί άκρο του διακόπτη m για ξεκλείδωμα. Εάν το κλειδί βρίσκεται στο διακόπτη ανάφλεξης, το κλείδωμα είναι εφικτό μόνο εάν όλες οι πόρτες είναι κλειστές. Βλάβη στο ασύρματο τηλεχειριστήριο Ξεκλείδωμα Ξεκλειδώστε χειροκίνητα την πόρτα του οδηγού περιστρέφοντας το κλειδί στην κλειδαριά. Ανοίξτε το διακόπτη ανάφλεξης και πατήστε το αριστερό άκρο του διακόπτη κεντρικού κλειδώματος m για να ξεκλειδώσετε όλες τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ. Κλείδωμα Κλειδώστε χειροκίνητα την πόρτα του οδηγού περιστρέφοντας το κλειδί στην κλειδαριά. Πατήστε το κουμπί q. Πατήστε το αριστερό άκρο του διακόπτη m για κλείδωμα.

27 Κλειδιά, πόρτες και παράθυρα 25 Κλειδαριές ασφαλείας παιδιών Πόρτες Χώρος αποσκευών Πόρτα χώρου αποσκευών Άνοιγμα Εάν η πόρτα του χώρου αποσκευών είναι ανοικτή όταν ανοίγετε το διακόπτη ανάφλεξης, στον πίνακα οργάνων ανάβει η ενδεικτική λυχνία Σύστημα κεντρικού κλειδώματος Προσοχή Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια και ότι υπάρχει αρκετός ελεύθερος χώρος όταν ανοίγετε την πόρτα του χώρου αποσκευών. 9 Προειδοποίηση 9 Προειδοποίηση Χρησιμοποιείτε τις κλειδαριές ασφαλείας παιδιών κάθε φορά που κάθονται παιδιά στα πίσω καθίσματα. Χρησιμοποιώντας ένα κλειδί ή το κατάλληλο κατσαβίδι, γυρίστε το κουμπί στην κλειδαριά της πίσω πόρτας στην οριζόντια θέση. Η πόρτα δεν μπορεί να ανοίξει από μέσα. Πατήστε το κουμπί επάνω από την πινακίδα αριθμού κυκλοφορίας και ανοίξτε την πόρτα του χώρου αποσκευών. Μην οδηγείτε με την πόρτα του χώρου αποσκευών ανοικτή ή μισάνοικτη, π.χ. όταν μεταφέρετε ογκώδη αντικείμενα, διότι μπορεί να εισέλθουν τοξικά, αόρατα και άοσμα καυσαέρια στο εσωτερικό του οχήματος. Κάτι τέτοιο μπορεί να οδηγήσει σε απώλεια των αισθήσεων ή/και σε θάνατο.

28 26 Κλειδιά, πόρτες και παράθυρα Επισήμανση Η τοποθέτηση ορισμένων βαριών αντικειμένων στην πόρτα του χώρου αποσκευών, μπορεί να επηρεάσει την ικανότητα της πόρτας να παραμένει ανοικτή. Κλείσιμο Χρησιμοποιείτε την εσωτερική λαβή. Μην πατάτε το κουμπί πάνω από την πινακίδα αριθμού κυκλοφορίας όταν κλείνετε την πόρτα του χώρου αποσκευών, διότι έτσι θα ξεκλειδώσει ξανά. Σύστημα κεντρικού κλειδώματος Σφάλμα Για να ανοίξετε την πόρτα χώρου αποσκευών σε περίπτωση διακοπής στην ηλεκτρική τροφοδοσία: Αφαιρέστε το εσωτερικό διακοσμητικό κάλυμμα από την κεντρική περιοχή του μάνδαλου και στη συνέχεια πιέστε το μοχλό χρησιμοποιώντας ένα κατάλληλο εργαλείο. Ασφάλεια οχήματος Αντικλεπτικό σύστημα κλειδώματος 9 Προειδοποίηση Μη χρησιμοποιείτε το σύστημα εάν μέσα στο όχημα υπάρχουν άνθρωποι! Οι πόρτες δεν μπορούν να ξεκλειδωθούν από μέσα. Το σύστημα ασφαλίζει όλες τις πόρτες με διπλό κλείδωμα. Όλες οι πόρτες πρέπει να είναι κλειστές, διαφορετικά το σύστημα δεν μπορεί να ενεργοποιηθεί. Εάν ο διακόπτης ανάφλεξης ήταν ανοικτός, πρέπει να ανοίξετε και να κλείσετε την πόρτα του οδηγού μία φορά για να μπορέσει να ασφαλίσει το όχημα. Εάν ξεκλειδώσετε το όχημα, το μηχανικό αντικλεπτικό σύστημα κλειδώματος απενεργοποιείται. Αυτό δεν είναι εφικτό με το κουμπί κεντρικού κλειδώματος.

29 Κλειδιά, πόρτες και παράθυρα 27 Ενεργοποίηση Πατήστε το κουμπί p στο τηλεχειριστήριο δύο φορές εντός 3 δευτερολέπτων. Εναλλακτικά, γυρίστε το κλειδί στην πόρτα του οδηγού προς το πίσω μέρος του οχήματος ξανά εντός 3 δευτερολέπτων μετά το κλείδωμα. Αντικλεπτικό σύστημα συναγερμού Το σύστημα παρακολουθεί: Τις πόρτες, την πόρτα του χώρου αποσκευών, το καπό Το χώρο επιβατών συμπεριλαμβανομένου του χώρου αποσκευών Την κλίση του οχήματος, π.χ. εάν ανυψωθεί Την ηλεκτρική τροφοδοσία της σειρήνας Την ανάφλεξη Ενεργοποίηση Βεβαιωθείτε ότι οι πόρτες, η πόρτα του χώρου αποσκευών, το πορτάκι του ρεζερβουάρ, το καπό του κινητήρα, τα παράθυρα και η ηλιοροφή είναι κλειστά. Πατήστε το κουμπί p στο τηλεχειριστήριο ή κλειδώστε την πόρτα του οδηγού χειροκίνητα. Το σύστημα ενεργοποιείται: Αυτόματα, 30 δευτερόλεπτα μετά το κλείδωμα του οχήματος (αρχική ενεργοποίηση του συστήματος) Απευθείας με πάτημα του κουμπιού p στο ασύρματο τηλεχειριστήριο μία ακόμη φορά μετά το κλείδωμα Εάν τα αλάρμ δεν αναβοσβήσουν μία φορά με την ενεργοποίηση ή εάν η ενδεικτική λυχνία αναβοσβήνει γρήγορα, αυτό μπορεί να σημαίνει ότι κάποια πόρτα, η πόρτα του χώρου αποσκευών ή το καπό κινητήρα δεν έχουν κλείσει καλά. Επισήμανση Τυχόν τροποποιήσεις στο εσωτερικό του οχήματος, όπως η τοποθέτηση καλυμμάτων στα καθίσματα και τα

30 28 Κλειδιά, πόρτες και παράθυρα ανοικτά παράθυρα ή η ανοικτή ηλιοροφή, μπορεί να παρεμποδίσουν τη λειτουργία του συστήματος παρακολούθησης του χώρου επιβατών. Ενεργοποίηση χωρίς παρακολούθηση του χώρου επιβατών και της κλίσης του οχήματος πολυάριθμων σημάτων υπερήχων και των κινήσεων που μπορούν να ενεργοποιήσουν το συναγερμό. 1. Κλείστε την πόρτα του χώρου αποσκευών, το καπό του κινητήρα, τα παράθυρα και την ηλιοροφή. 2. Πατήστε το κουμπί o. Η ενδεικτική λυχνία o ανάβει με κίτρινο χρώμα στον πίνακα οργάνων. 3. Κλείστε τις πόρτες. 4. Ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού. Πατήστε το κουμπί o ξανά για ακύρωση. Η ενδεικτική λυχνία o σβήνει. Λυχνία LED κατάστασης Η λυχνία LED κατάστασης βρίσκεται στην κεντρική κονσόλα. Όταν το όχημα μεταφέρεται με πορθμείο ή τρένο ή όταν μέσα στο όχημα πρόκειται να παραμείνει κάποιος επιβάτης ή κάποιο κατοικίδιο, πρέπει να απενεργοποιείτε τη λειτουργία παρακολούθησης του χώρου επιβατών και της κλίσης του οχήματος, λόγω των

31 Κλειδιά, πόρτες και παράθυρα 29 Κατάσταση κατά τα πρώτα 30 δευτερόλεπτα της ενεργοποίησης αντικλεπτικού συστήματος συναγερμού: Η λυχνία LED είναι αναμμένη Η λυχνία LED αναβοσβήνει γρήγορα = Δοκιμή, καθυστέρηση ενεργοποίησης. = Οι πόρτες, η πόρτα του χώρου αποσκευών ή το καπό του κινητήρα έχουν ανοίξει ή δεν έχουν κλείσει σωστά ή σφάλμα του συστήματος. Κατάσταση μετά την ενεργοποίηση του συστήματος: Η λυχνία LED αναβοσβήνει αργά Η λυχνία LED αναβοσβήνει γρήγορα 3 φορές μετά το ξεκλείδωμα = Το σύστημα έχει ενεργοποιηθεί. = Το σύστημα έχει απενεργοποιηθεί. Απευθυνθείτε σε ένα συνεργείο σε περίπτωση βλαβών. Απενεργοποίηση Εάν ξεκλειδώσετε το όχημα, το αντικλεπτικό σύστημα συναγερμού απενεργοποιείται. Τα αλάρμ αναβοσβήνουν δύο φορές κατά την απενεργοποίηση. Εάν δεν ανοίξει καμία πόρτα ή εάν ο κινητήρας δεν τεθεί σε λειτουργία εντός 30 δευτερολέπτων από το ξεκλείδωμα του οχήματος, το όχημα ξανακλειδώνει αυτόματα και ο συναγερμός ενεργοποιείται ξανά. Εάν έχει ενεργοποιηθεί ο συναγερμός, τα αλάρμ δεν αναβοσβήνουν κατά την απενεργοποίηση. Συναγερμός Όταν ενεργοποιηθεί, ο συναγερμός ηχεί μέσω ανεξάρτητης ηλεκτρικής σειρήνας μπαταρίας, ενώ ταυτόχρονα αναβοσβήνουν τα αλάρμ. Ο αριθμός και η διάρκεια των σημάτων συναγερμού ορίζονται από τη νομοθεσία. Ο συναγερμός σταματά να ηχεί εάν πατήσετε οποιοδήποτε κουμπί στο τηλεχειριστήριο ή εάν ξεκλειδώσετε χειροκίνητα την πόρτα του οδηγού με το κλειδί ανάφλεξης. Ταυτόχρονα απενεργοποιείται το αντικλεπτικό σύστημα συναγερμού. Σύστημα ακινητοποίησης (Immobiliser) Το σύστημα είναι ενσωματωμένο στο διακόπτη ανάφλεξης και ελέγχει αν το όχημα μπορεί να ξεκινήσει με το χρησιμοποιούμενο κλειδί. Εάν ο πομποδέκτης του κλειδιού αναγνωριστεί, ο κινητήρας μπορεί να τεθεί σε λειτουργία.

32 30 Κλειδιά, πόρτες και παράθυρα Το ηλεκτρονικό σύστημα ακινητοποίησης (immobiliser) ενεργοποιείται αυτόματα όταν αφαιρεθεί το κλειδί από το διακόπτη ανάφλεξης. Η ενδεικτική λυχνία d ανάβει στον πίνακα οργάνων όταν ανοίγετε το διακόπτη ανάφλεξης, και στη συνέχεια σβήνει. Εάν η ενδεικτική λυχνία d παραμένει αναμμένη όταν ο διακόπτης ανάφλεξης είναι ανοικτός, σημαίνει ότι υπάρχει βλάβη στο σύστημα - ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. Κλείστε το διακόπτη ανάφλεξης και αφαιρέστε το κλειδί, περιμένετε περίπου 2 δευτερόλεπτα στη συνέχεια δοκιμάστε ξανά να θέσετε τον κινητήρα σε λειτουργία. Εάν η ενδεικτική λυχνία παραμένει αναμμένη, επιχειρήστε να θέσετε τον κινητήρα σε λειτουργία χρησιμοποιώντας το εφεδρικό κλειδί και απευθυνθείτε σε ένα συνεργείο. Επισήμανση Το σύστημα ακινητοποίησης (immobiliser) δεν κλειδώνει τις πόρτες. Πρέπει πάντοτε να κλειδώνετε το όχημα όταν πρόκειται να απομακρυνθείτε και να ενεργοποιείτε το αντικλεπτικό σύστημα συναγερμού 3 23, Ενδεικτική λυχνία d Εξωτερικοί καθρέπτες Σφαιρικό σχήμα Οι ασφαιρικοί εξωτερικοί καθρέπτες μειώνουν τα "τυφλά" σημεία. Λόγω του σχήματος των καθρεπτών, τα αντικείμενα απεικονίζονται μικρότερα απ' ό,τι στην πραγματικότητα, που σημαίνει ότι μπορεί να μην υπολογίσετε σωστά την απόσταση των αντικειμένων. Ηλεκτρική ρύθμιση

33 Κλειδιά, πόρτες και παράθυρα 31 Επιλέξτε τον αντίστοιχο εξωτερικό καθρέπτη περιστρέφοντας το διακόπτη προς τα αριστερά (L) ή προς τα δεξιά (R). Στη συνέχεια περιστρέψτε το χειριστήριο για να ρυθμίσετε τον καθρέπτη. Αναδίπλωση Χειροκίνητη αναδίπλωση Πιέστε ελαφρά στην εξωτερική πλευρά του κελύφους του καθρέπτη για να αναδιπλώσετε τους εξωτερικούς καθρέπτες. Ηλεκτρική αναδίπλωση Εάν επαναφέρετε έναν ηλεκτρικά αναδιπλούμενο καθρέπτη χειροκίνητα στην αρχική του θέση και πατήσετε το κουμπί n, ο άλλος καθρέπτης θα επανέλθει ηλεκτρικά στην αρχική του θέση. Πατώντας το κουμπί n ξανά, αναδιπλώνονται και οι δύο καθρέπτες. Επαναφέρετε τους καθρέπτες στην ανοικτή θέση, πριν οδηγήσετε το όχημα. Θέρμανση Για την ασφάλεια των πεζών, οι εξωτερικοί καθρέπτες αναδιπλώνονται από τη συνήθη θέση τους εάν χτυπηθούν με αρκετή δύναμη. Επαναφέρετε τους καθρέπτες στη θέση τους ασκώντας μικρή πίεση στο κέλυφος του καθρέπτη. Με το διακόπτη ανάφλεξης στη θέση ACC ή ON, πατήστε το κουμπί n και οι δύο εξωτερικοί καθρέπτες θα αναδιπλωθούν. Πατήστε το κουμπί n ξανά - και οι δύο εξωτερικοί καθρέπτες θα επιστρέψουν στην αρχική τους θέση.

34 32 Κλειδιά, πόρτες και παράθυρα Για να ενεργοποιήσετε το σύστημα θέρμανσης, πατήστε το κουμπί Ü. Ανάβει η λυχνία LED στο κουμπί. Το σύστημα θέρμανσης λειτουργεί όταν το κλειδί στο διακόπτη ανάφλεξης βρίσκεται στις θέσεις ACC ή ON και απενεργοποιείται αυτόματα μετά από ένα μικρό χρονικό διάστημα. Για να μην αποφορτιστεί η μπαταρία, χρησιμοποιείτε το σύστημα μόνο όταν ο κινητήρας βρίσκεται σε λειτουργία. Μην ενεργοποιείτε το σύστημα αμέσως μετά την εκκίνηση του οχήματος ή όταν έχει συσσωρευτεί χιόνι ή πάγος στους εξωτερικούς καθρέπτες. Μη χρησιμοποιείτε αιχμηρά αντικείμενα ή λειαντικά καθαριστικά στους εξωτερικούς καθρέπτες, και προσέξτε ώστε να μη γρατσουνίσετε και να μην προκαλέσετε ζημιά στα θερμαντικά στοιχεία. Εσωτερικοί καθρέπτες Χειροκίνητη μείωση της αντανάκλασης Για να μειώσετε την εκτυφλωτική αντανάκλαση τη νύχτα, χρησιμοποιήστε το μοχλό στην κάτω πλευρά του κελύφους του καθρέπτη. Αυτόματη μείωση της αντανάκλασης Πατήστε το κουμπί στο κέλυφος του καθρέπτη για να ενεργοποιήσετε τη λειτουργία, το κουμπί ανάβει και οι εκτυφλωτικές αντανακλάσεις τη νύχτα από τα φώτα των οχημάτων που κινούνται πίσω σας μειώνονται αυτόματα. Πατήστε το κουμπί ξανά για να απενεργοποιήσετε τη λειτουργία. Υπάρχουν δύο αισθητήρες φωτός στο κέλυφος του καθρέπτη. Για να αποφευχθούν οι παρεμβολές και τυχόν

35 Κλειδιά, πόρτες και παράθυρα 33 διακοπή της λειτουργίας, μην καλύπτετε τους αισθητήρες και μην κρεμάτε αντικείμενα στον καθρέπτη. Παράθυρα Ευρεία οθόνη Θερμοανακλαστικό παρμπρίζ Το θερμοανακλαστικό παρμπρίζ φέρει μια επίστρωση που ανακλά την ηλιακή ακτινοβολία. Μπορεί επίσης να γίνει ανάκλαση σημάτων δεδομένων, π.χ. από τους σταθμούς διοδίων. Τα σημεία που επισημαίνονται στο παρμπρίζ πίσω από τον εσωτερικό καθρέπτη δεν φέρουν αυτή την επίστρωση. Οι συσκευές για την καταγραφή ηλεκτρονικών δεδομένων και την πληρωμή τελών πρέπει να προσκολλώνται σε αυτά τα σημεία. Διαφορετικά, μπορεί να προκληθούν σφάλματα στην καταγραφή. Χειροκίνητα παράθυρα Μπορείτε να ανοίξετε ή να κλείσετε τα παράθυρα από το γρύλο του αντίστοιχου παραθύρου. Ηλεκτρικά παράθυρα 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε τα ηλεκτρικά παράθυρα. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Εάν στα πίσω καθίσματα κάθονται παιδιά, ενεργοποιήστε το σύστημα ασφαλείας παιδιών για τα ηλεκτρικά παράθυρα.

36 34 Κλειδιά, πόρτες και παράθυρα Προσέχετε τα παράθυρα όταν τα κλείνετε. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί ενώ κλείνουν τα παράθυρα. Μπορείτε να ανοίξετε/κλείσετε τα ηλεκτρικά παράθυρα: όταν ο διακόπτης ανάφλεξης είναι ανοικτός, εντός 10 λεπτών από τη στιγμή που θα κλείσετε το διακόπτη ανάφλεξης. Όταν κλείσετε το διακόπτη ανάφλεξης, η λειτουργία των παραθύρων απενεργοποιείται όταν ανοίξει η πόρτα του οδηγού. Χρησιμοποιήστε το διακόπτη για το αντίστοιχο παράθυρο πιέζοντάς τον για να το ανοίξετε ή τραβώντας τον για να το κλείσετε. Για σταδιακό άνοιγμα/κλείσιμο: Τραβήξτε ή πιέστε στιγμιαία το διακόπτη. Για αυτόματο άνοιγμα ή κλείσιμο: Τραβήξτε ή πιέστε το διακόπτη περισσότερο. Το παράθυρο ανεβαίνει ή κατεβαίνει αυτόματα με τη λειτουργία ασφάλειας ενεργοποιημένη. Για να διακόψετε την κίνηση, μετακινήστε μία ακόμη φορά το διακόπτη προς την ίδια κατεύθυνση. Πρόσθετοι διακόπτες βρίσκονται στην πόρτα του συνοδηγού και τις πίσω πόρτες. Τα πίσω παράθυρα δεν ανοίγουν εντελώς. Λειτουργία ασφαλείας Εάν το τζάμι του παραθύρου συναντήσει αντίσταση πάνω από τη μέση της διαδρομής του κατά το αυτόματο κλείσιμο, η κίνησή του διακόπτεται αμέσως και το παράθυρο ανοίγει ξανά. Παράκαμψη της λειτουργίας ασφαλείας Σε περίπτωση δυσκολίας κλεισίματος λόγω παγετού ή παρόμοιων εμποδίων, τραβήξτε το διακόπτη του αντίστοιχου παραθύρου αρκετές φορές μέχρι να κλείσει το παράθυρο. Το παράθυρο ανεβαίνει προς τα πάνω με τη λειτουργία ασφάλειας απενεργοποιημένη.

37 Κλειδιά, πόρτες και παράθυρα 35 Σύστημα ασφαλείας παιδιών για τα πίσω παράθυρα Πατήστε το διακόπτη z για να απενεργοποιήσετε τα ηλεκτρικά παράθυρα πίσω θυρών. Για να τα επανενεργοποιήσετε, πατήστε ξανά το διακόπτη z. Όταν το σύστημα ασφάλειας παιδιών είναι ενεργοποιημένο, ο χειρισμός των πίσω παραθύρων πραγματοποιείται μόνο από τους διακόπτες στην πόρτα του οδηγού. Υπερφόρτωση Όταν τα παράθυρα κινούνται επανειλημμένα σε σύντομα χρονικά διαστήματα, η λειτουργία τους απενεργοποιείται για κάποιο διάστημα. Θερμαινόμενο πίσω παρμπρίζ Για να ενεργοποιήσετε το σύστημα θέρμανσης, πατήστε το κουμπί Ü. Ανάβει η λυχνία LED στο κουμπί. Το σύστημα θέρμανσης λειτουργεί όταν το κλειδί στο διακόπτη ανάφλεξης βρίσκεται στις θέσεις ACC ή ON και απενεργοποιείται αυτόματα μετά από ένα μικρό χρονικό διάστημα. Για να μην αποφορτιστεί η μπαταρία, χρησιμοποιείτε το σύστημα μόνο όταν ο κινητήρας βρίσκεται σε λειτουργία. Μην ενεργοποιείτε το σύστημα αμέσως μετά την εκκίνηση του οχήματος ή όταν έχει συσσωρευτεί χιόνι ή πάγος στο πίσω παρμπρίζ. Μη χρησιμοποιείτε αιχμηρά αντικείμενα ή λειαντικά καθαριστικά στο πίσω παρμπρίζ, και προσέξτε ώστε να μη γρατσουνίσετε και να μην προκαλέσετε ζημιά στα θερμαντικά στοιχεία.

38 36 Κλειδιά, πόρτες και παράθυρα Σκιάδια Τα σκιάδια μπορούν να αναδιπλωθούν προς τα κάτω ή να τοποθετηθούν στο πλάι για προστασία από το εκτυφλωτικό φως. Τα σκιάδια διαθέτουν καθρεπτάκι και μια θήκη εισιτηρίων στο πίσω μέρος. Όταν ανοίγουν τα καλύμματα στο καθρεπτάκι σκιαδίου, ανάβει το φως στο σκιάδιο. Το καλύμματα για τα καθρεπτάκια πρέπει να είναι κλειστά όταν οδηγείτε. Οροφή Ηλιοροφή 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε την ηλιοροφή. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Προσέχετε τα κινούμενα μέρη όταν τα χειρίζεστε. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί ενώ κλείνουν τα παράθυρα. Ανακλινόμενη/συρόμενη ηλιοροφή Για σταδιακό άνοιγμα/κλείσιμο, πιέστε στιγμιαία τον αντίστοιχο διακόπτη προς την κατεύθυνση που θέλετε. Για αυτόματο άνοιγμα ή κλείσιμο, πατήστε και κρατήστε πατημένο το διακόπτη. Άνοιγμα Πατήστε διακόπτη προς τα πίσω - θα ανοίξει αυτόματα εκτός εάν πατήσετε το διακόπτη ξανά προς άλλη κατεύθυνση ή εάν τον αφήσετε.

39 Κλειδιά, πόρτες και παράθυρα 37 Επισήμανση Εάν η οροφή είναι βρεγμένη, ρυθμίστε την ηλιοροφή σε ανάκλιση, αφήστε το νερό να αποστραγγιστεί και στη συνέχεια ανοίξτε την ηλιοροφή. Κλείσιμο Πατήστε και κρατήστε πατημένο το διακόπτη προς τα εμπρός. Αφήστε το διακόπτη όταν η ηλιοροφή φτάσει στην επιθυμητή θέση. Ανάκλιση Πατήστε και κρατήστε πατημένο το διακόπτη προς τα πάνω. Αφήστε το διακόπτη όταν η ηλιοροφή φτάσει στην επιθυμητή θέση. Για να επαναφέρετε την ηλιοροφή στην αρχική της θέση, πατήστε και κρατήστε πατημένο το διακόπτη προς τα κάτω. Αφήστε το διακόπτη όταν η ηλιοροφή φτάσει στην επιθυμητή θέση. Γενικές συμβουλές Λειτουργία αναμονής Μπορείτε να ανοίξετε/κλείσετε την ηλιοροφή: όταν ο διακόπτης ανάφλεξης είναι ανοικτός, εντός 10 λεπτών από τη στιγμή που θα κλείσετε το διακόπτη ανάφλεξης, Όταν κλείσετε το διακόπτη ανάφλεξης, η λειτουργία της ηλιοροφής απενεργοποιείται όταν ανοίξει η πόρτα του οδηγού.

40 38 Καθίσματα, προσκέφαλα Καθίσματα, προσκέφαλα Προσκέφαλα Μπροστινά καθίσματα Πίσω καθίσματα Ζώνες ασφαλείας Σύστημα αερόσακων Παιδικά καθίσματα ασφαλείας Προσκέφαλα Θέση 9 Προειδοποίηση Όταν οδηγείτε, το προσκέφαλο πρέπει οπωσδήποτε να είναι σωστά ρυθμισμένο. ρυθμίστε το στην ψηλότερη θέση, ή στη χαμηλότερη θέση στην περίπτωση ιδιαίτερα μικρόσωμων επιβατών. Ρύθμιση ύψους Για τη μέγιστη προστασία, το επάνω άκρο του προσκέφαλου πρέπει να βρίσκεται στο επάνω άκρο του κεφαλιού. Εάν αυτό δεν είναι εφικτό στην περίπτωση πολύ ψηλών επιβατών, Πατήστε το κουμπί απασφάλισης, ρυθμίστε το ύψος και στη συνέχεια αφήστε το κουμπί και ασφαλίστε το. Τραβήξτε το προσκέφαλο προς τα πάνω για να το ρυθμίσετε ψηλότερα. Πιέστε το προσκέφαλο προς τα κάτω ενώ πατάτε το κουμπί απασφάλισης για να κατεβάσετε το προσκέφαλο.

41 Καθίσματα, προσκέφαλα 39 Αφαίρεση Τοποθετήστε ένα κατάλληλο εργαλείο μέσα στη μικρή οπή στο πλάι του καπακιού-οδηγού του προσκέφαλου χωρίς το κουμπί απασφάλισης και πατήστε την ασφάλεια. Πατήστε το κουμπί απασφάλισης στο άλλο καπάκι-οδηγό του και τραβήξτε το προσκέφαλο προς τα πάνω. Τοποθετήστε τα προσκέφαλα σε ασφαλές σημείο στο χώρο φόρτωσης. Ενεργά προσκέφαλα στα μπροστινά καθίσματα Σε περίπτωση οπίσθιας σύγκρουσης, τα ενεργά προσκέφαλα αναδιπλώνονται αυτόματα προς τα εμπρός. Το κεφάλι υποστηρίζεται καλύτερα από το προσκέφαλο και ο κίνδυνος τραυματισμού του αυχένα μειώνεται. Μην τοποθετείτε στα προσκέφαλα αντικείμενα ή εξαρτήματα που δεν είναι εγκεκριμένα για το αυτοκίνητό σας. Αυτά επηρεάζουν την προστασία που παρέχουν τα προσκέφαλα και μπορεί να εκτιναχθούν μέσα στο όχημα ανεξέλεγκτα εάν ο οδηγός φρενάρει απότομα ή σε περίπτωση ατυχήματος. Μπροστινά καθίσματα Θέση καθίσματος 9 Προειδοποίηση Όταν οδηγείτε, το κάθισμα πρέπει οπωσδήποτε να είναι σωστά ρυθμισμένο. Καθίστε έτσι, ώστε η λεκάνη σας να βρίσκεται όσο το δυνατόν πιο πίσω και να εφάπτεται στην πλάτη του καθίσματος. Ρυθμίστε την απόσταση ανάμεσα στο κάθισμα και τα πεντάλ έτσι, ώστε τα πόδια σας να

42 40 Καθίσματα, προσκέφαλα είναι ελαφρώς λυγισμένα όταν πατάτε τα πεντάλ. Σύρετε το κάθισμα του συνοδηγού όσο το δυνατόν πιο πίσω. Καθίστε έτσι, ώστε οι ώμοι σας να βρίσκονται όσο το δυνατόν πιο πίσω και να εφάπτονται στην πλάτη του καθίσματος. Ρυθμίστε την ανάκλιση της πλάτης του καθίσματος έτσι, ώστε να μπορείτε να φτάνετε εύκολα στο τιμόνι με τους αγκώνες ελαφρά λυγισμένους. Όταν στρίβετε το τιμόνι, οι ώμοι πρέπει να εφάπτονται στην πλάτη του καθίσματος. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω. Συνιστώμενη μέγιστη ανάκλιση 25 περίπου. Ρυθμίστε το τιμόνι Ρυθμίστε το ύψος του καθίσματος τόσο ψηλά, ώστε να έχετε καλή ορατότητα προς όλες τις πλευρές και να μπορείτε να βλέπετε όλα τα όργανα στον πίνακα οργάνων. Ανάμεσα στο κεφάλι σας και την οροφή πρέπει να υπάρχει απόσταση τουλάχιστον μιας παλάμης. Οι μηροί σας πρέπει να ακουμπούν ελαφρά στο κάθισμα και όχι να πιέζονται προς τα κάτω. Ρυθμίστε το προσκέφαλο Ρυθμίστε το ύψος της ζώνης ασφαλείας Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας έτσι, ώστε να εφαρμόζει στο φυσικό σχήμα της σπονδυλικής σας στήλης. Ρύθμιση καθίσματος 9 Κίνδυνος Για να μπορέσει ο αερόσακος να ανοίξει με ασφάλεια, δεν πρέπει να κάθεστε σε απόσταση μικρότερη από 25 cm από το τιμόνι. 9 Προειδοποίηση Ποτέ μη ρυθμίζετε τα καθίσματα ενώ οδηγείτε, διότι μπορεί να μετακινηθούν ανεξέλεγκτα. Ρύθμιση θέσης καθίσματος Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή.

43 Καθίσματα, προσκέφαλα 41 Πλάτες καθισμάτων Ύψος καθίσματος Υποστήριγμα οσφυϊκής χώρας Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Η πλάτη του καθίσματος πρέπει να ασφαλίσει με το χαρακτηριστικό ήχο. Μη στηρίζεστε στην πλάτη του καθίσματος όταν τη ρυθμίζετε. πάνω Προς τα κάτω Απαιτείται επανειλημμένη κίνηση του μοχλού Προς τα = ανύψωση του καθίσματος = βύθιση του καθίσματος Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας σύμφωνα με τις προσωπικές σας προτιμήσεις, χρησιμοποιώντας το μοχλό. Για να αυξήσετε ή να μειώσετε την υποστήριξη οσφυϊκής χώρας, μετακινήστε το μοχλό προς τα εμπρός ή προς τα πίσω.

44 42 Καθίσματα, προσκέφαλα Αναδίπλωση πλάτης καθίσματος Πιέστε το προσκέφαλο τέρμα κάτω. Σύρετε το κάθισμα όσο το δυνατόν πιο πίσω. Τραβήξτε προς τα πάνω το μοχλό απασφάλισης και αναδιπλώστε προς τα κάτω την πλάτη του καθίσματος επάνω στην έδρα του καθίσματος. Μόλις κατεβάσετε το μοχλό, η πλάτη του καθίσματος ασφαλίζει στην κάτω θέση. Σύρετε το κάθισμα προς τα εμπρός. Για να επαναφέρετε την πλάτη του καθίσματος στην αρχική της θέση, σύρετε το κάθισμα τέρμα πίσω, τραβήξτε προς τα πάνω το μοχλό απασφάλισης, μετακινήστε την πλάτη του καθίσματος στην όρθια θέση, κατεβάστε το μοχλό και η πλάτη του καθίσματος θα ασφαλίσει. Η αναδίπλωση της πλάτης του καθίσματος προς τα εμπρός είναι εφικτή μόνο όταν βρίσκεται στην όρθια θέση. Μη χρησιμοποιείτε το μοχλό για να ρυθμίστε το υποστήριγμα οσφυϊκής χώρας όταν η πλάτη είναι αναδιπλωμένη προς τα εμπρός. Ρύθμιση ηλεκτρικού καθίσματος 9 Προειδοποίηση Κατά τη χρήση των ηλεκτρικών καθισμάτων πρέπει να δίδεται προσοχή. Υπάρχει κίνδυνος τραυματισμού, ιδίως για παιδιά. Μπορούν να εγκλωβιστούν αντικείμενα. Προσέχετε τα καθίσματα όταν τα ρυθμίζετε. Οι επιβάτες του οχήματος πρέπει να ενημερώνονται σχετικά. Ρύθμιση θέσης καθίσματος μετακινήστε τον μπροστινό διακόπτη προς τα εμπρός/πίσω. Ύψος καθίσματος Μετακινήστε το μπροστινό άκρο του διακόπτη προς τα πάνω/κάτω για να ρυθμίσετε το ύψος του μπροστινού άκρου της έδρας του καθίσματος.

45 Καθίσματα, προσκέφαλα 43 Μετακινήστε το πίσω άκρο του διακόπτη προς τα πάνω/κάτω για να ρυθμίσετε το ύψος του πίσω άκρου της έδρας του καθίσματος. Μετακινήστε το μπροστινό και το πίσω άκρο του διακόπτη προς τα πάνω/κάτω για να ρυθμίσετε ολόκληρη την έδρα του καθίσματος. Πλάτες καθισμάτων Θέρμανση Η παρατεταμένη χρήση του συστήματος θέρμανσης στη μέγιστη ρύθμιση για άτομα με ευαίσθητο δέρμα δεν συνιστάται. Εάν η θερμοκρασία εξακολουθήσει να αυξάνεται, απενεργοποιήστε τη θέρμανση των καθισμάτων και απευθυνθείτε σε ένα συνεργείο. Μετακινήστε το άνω άκρο του πίσω διακόπτη προς τα εμπρός/πίσω. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω (η συνιστώμενη μέγιστη γωνία ανάκλισης είναι 25 περίπου). Ρυθμίστε τη θέρμανση στην ένταση που επιθυμείτε πατώντας το κουμπί ß για το αντίστοιχο κάθισμα μία ή περισσότερες φορές όταν ο διακόπτης ανάφλεξης βρίσκεται στη θέση ACC ή ON. Η ενδεικτική λυχνία στο κουμπί ανάβει ως ένδειξη της ρύθμισης. Για να απενεργοποιήσετε τη θέρμανση, ρυθμίστε τη θέρμανση στη χαμηλότερη ένταση και πατήστε το κουμπί ß. Η ενδεικτική λυχνία στο κουμπί θα σβήσει.

46 44 Καθίσματα, προσκέφαλα Πίσω καθίσματα Πλάτες καθισμάτων Για να ρυθμίσετε την πλάτη των καθισμάτων, τραβήξτε προς τα πάνω το μοχλό απασφάλισης στο επάνω μέρος της πλάτης του καθίσματος και μετακινήστε την πλάτη του καθίσματος προς τα εμπρός/πίσω στη θέση που θέλετε. Μη στηρίζεστε στην πλάτη του καθίσματος όταν τη ρυθμίζετε. Όταν αναδιπλώνετε τις πλάτες των καθισμάτων, βεβαιωθείτε ότι οι ζώνες ασφαλείας είναι απασφαλισμένες. 9 Προειδοποίηση Ποτέ μη ρυθμίζετε τα καθίσματα ενώ οδηγείτε, διότι μπορεί να μετακινηθούν ανεξέλεγκτα. Αναδίπλωση πλάτης καθίσματος Ο χώρος αποσκευών μπορεί να μεγαλώσει εάν αναδιπλώσετε τις πλάτες των καθισμάτων επάνω στις έδρες των καθισμάτων. Για να αναδιπλώσετε τις πλάτες των καθισμάτων ξεχωριστά, απασφαλίστε και τις τρεις πίσω ζώνες ασφαλείας και βεβαιωθείτε ότι τα μπροστινά καθίσματα δεν βρίσκονται σε ανάκλιση. Πιέστε τα προσκέφαλα τέρμα κάτω, τραβήξτε το μοχλό απασφάλισης της πλάτης του καθίσματος και αναδιπλώστε την πλάτη του καθίσματος προς τα εμπρός και κάτω, επάνω στην έδρα του καθίσματος. Μην επιτρέπετε στους επιβάτες να κάθονται ή να τοποθετούν μη προσδεδεμένα αντικείμενα επάνω στην αναδιπλωμένη πλάτη ενός καθίσματος. Για να μετακινήσετε την πλάτη του καθίσματος στην αρχική της θέση, ανεβάστε και πιέστε την πλάτη στη θέση της και βεβαιωθείτε ότι έχει ασφαλίσει. Δίχτυ ασφαλείας 3 75.

47 Καθίσματα, προσκέφαλα 45 Υποβραχιόνιο Αναδιπλώστε το υποβραχιόνιο προς τα κάτω. Το υποβραχιόνιο περιλαμβάνει ποτηροθήκες και μία θήκη μικροαντικειμένων. Ζώνες ασφαλείας Οι ζώνες ασφαλείας ασφαλίζουν σε περίπτωση απότομης επιτάχυνσης ή επιβράδυνσης του οχήματος, συγκρατώντας τους επιβάτες στη θέση τους. Με αυτό τον τρόπο, ο κίνδυνος τραυματισμού μειώνεται σημαντικά. 9 Προειδοποίηση Προσδένετε πάντοτε τη ζώνη ασφαλείας πριν ξεκινήσετε. Σε περίπτωση ατυχήματος, τα άτομα που δεν φορούν ζώνη ασφαλείας θέτουν σε κίνδυνο τόσο τη ζωή των συνεπιβατών τους όσο και τη δική τους. Οι ζώνες ασφαλείας έχουν σχεδιαστεί για χρήση μόνο από ένα άτομο κάθε φορά. Δεν είναι κατάλληλες για άτομα με ύψος μικρότερο από 150 cm. Παιδικό κάθισμα ασφαλείας Ελέγχετε ανά διαστήματα όλα τα μέρη του συστήματος ζωνών ασφαλείας για να διαπιστώσετε εάν έχουν υποστεί ζημιά και εάν λειτουργούν σωστά. Τα μέρη που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται. Μετά από ατύχημα, οι ζώνες ασφαλείας και οι προεντατήρες των ζωνών ασφαλείας που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται στο συνεργείο.

48 46 Καθίσματα, προσκέφαλα Επισήμανση Βεβαιωθείτε ότι οι ζώνες δεν έχουν υποστεί ζημιά από τα παπούτσια ή από αιχμηρά αντικείμενα και ότι δεν έχουν παγιδευτεί. Φροντίστε ώστε να μην εισέλθει βρομιά στους μηχανισμούς τύλιξης των ζωνών ασφαλείας. Υπενθύμιση ζώνης ασφαλείας οδηγού X Υπενθύμιση ζώνης ασφαλείας συνοδηγού k Περιοριστές δύναμης που επενεργεί στις ζώνες ασφαλείας Βρίσκονται στα μπροστινά καθίσματα. Η δύναμη που επενεργεί στο σώμα των επιβατών μειώνεται χάρη στη βαθμιαία χαλάρωση της ζώνης σε περίπτωση σύγκρουσης. Προεντατήρες ζωνών ασφαλείας Σε περίπτωση μετωπικής ή πλευρικής σύγκρουσης συγκεκριμένης σφοδρότητας, οι ζώνες ασφαλείας των μπροστινών καθισμάτων τεντώνουν. 9 Προειδοποίηση Σε περίπτωση ακατάλληλου χειρισμού (π.χ., αφαίρεση ή τοποθέτηση ζωνών ασφαλείας), οι προεντατήρες των ζωνών μπορούν να ενεργοποιηθούν. Η ενδεικτική λυχνία v 3 91 ανάβει ως ένδειξη ότι οι προεντατήρες των ζωνών ασφαλείας έχουν ενεργοποιηθεί. Οι προεντατήρες των ζωνών ασφαλείας που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται στο συνεργείο. Οι προεντατήρες των ζωνών ασφαλείας ενεργοποιούνται μόνο μία φορά. Επισήμανση Μην τοποθετείτε αξεσουάρ ή άλλα αντικείμενα που ενδέχεται να παρεμποδίσουν τη λειτουργία των προεντατήρων ζωνών ασφαλείας. Μην τροποποιείτε τα εξαρτήματα των προεντατήρων ζωνών ασφαλείας, διότι κάτι τέτοιο θα ακυρώσει την έγκριση τύπου του οχήματος. Ζώνη ασφαλείας τριών σημείων Πρόσδεση Τραβήξτε τη ζώνη έξω από το μηχανισμό τύλιξης, περάστε τη διαγώνια του σώματός σας φροντίζοντας να μην έχει συστραφεί και εισάγετε το μεταλλικό έλασμα στην πόρπη. Τεντώνετε τακτικά το οριζόντιο τμήμα της ζώνης ενώ οδηγείτε, τραβώντας απότομα το διαγώνιο τμήμα της ζώνης. Υπενθύμιση ζώνης ασφαλείας X 3 91.

49 Καθίσματα, προσκέφαλα 47 Ρύθμιση ύψους Εάν φοράτε φαρδιά ή χοντρά ρούχα, η ζώνη δεν μπορεί να εφαρμόσει σφικτά. Ανάμεσα στη ζώνη και το σώμα σας δεν πρέπει να υπάρχουν αντικείμενα όπως τσάντες ή κινητά τηλέφωνα. 9 Προειδοποίηση Η ζώνη δεν πρέπει να περνά επάνω από σκληρά ή εύθραυστα αντικείμενα στις τσέπες σας. 1. Πιέστε τα κουμπιά απασφάλισης μαζί. 2. Σύρετε το ρυθμιστή επάνω ή κάτω. 3. Βεβαιωθείτε ότι ο ρυθμιστής έχει ασφαλίσει στη θέση του. Ρυθμίστε το ύψος της ζώνης έτσι, ώστε να διέρχεται διαγώνια του ώμου σας. Δεν πρέπει να περνά από το λαιμό ή το βραχίονά σας. Μη ρυθμίζετε τη ζώνη ενώ οδηγείτε.

50 48 Καθίσματα, προσκέφαλα Αφαίρεση Χρήση της ζώνης ασφαλείας κατά την κύηση Υπενθύμιση ζώνης ασφαλείας συνοδηγού Για να απασφαλίσετε τη ζώνη, πιέστε το κόκκινο κουμπί στην πόρπη. 9 Προειδοποίηση Το οριζόντιο τμήμα της ζώνης πρέπει να περνά όσο το δυνατόν πιο χαμηλά στη λεκάνη ώστε να μην ασκεί πίεση στην κοιλιά. Όταν ο κινητήρας βρίσκεται σε λειτουργία, η ενδεικτική λυχνία k αναβοσβήνει και στη συνέχεια παραμένει αναμμένη εάν το κάθισμα του συνοδηγού είναι κατειλημμένο και η ζώνη ασφαλείας δεν είναι προσδεδεμένη. Εάν η ταχύτητα του οχήματος υπερβεί τα 22 km/h, η λυχνία k αναβοσβήνει επί 90 δευτερόλεπτα και παράλληλα ακούγεται μια προειδοποιητική ηχητική ένδειξη, και στη συνέχεια η λυχνία παραμένει αναμμένη μέχρι η ζώνη ασφαλείας να προσδεθεί.

51 Καθίσματα, προσκέφαλα 49 Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Ενδεικτική λυχνία X για την υπενθύμιση ζώνης ασφαλείας του οδηγού Σύστημα αερόσακων Το σύστημα αερόσακων αποτελείται από διάφορα μεμονωμένα συστήματα ανάλογα με το επίπεδο εξοπλισμού. Όταν οι αερόσακοι ενεργοποιηθούν, φουσκώνουν σε χιλιοστά του δευτερολέπτου. Ξεφουσκώνουν επίσης τόσο γρήγορα που συχνά δεν γίνονται καν αντιληπτοί κατά τη σύγκρουση. 9 Προειδοποίηση Σε περίπτωση λανθασμένης χρήσης, τα συστήματα αερόσακων μπορεί να ενεργοποιηθούν με εκρηκτικό τρόπο. Επισήμανση Το ηλεκτρονικό σύστημα ελέγχου των συστημάτων αερόσακων και των προεντατήρων των ζωνών ασφαλείας βρίσκεται στην κεντρική κονσόλα. Μην τοποθετείτε μαγνητικά αντικείμενα σε αυτή την περιοχή. Μην κολλάτε τίποτα στα καλύμματα των αερόσακων και μην τα καλύπτετε με άλλα υλικά. Κάθε αερόσακος ενεργοποιείται μόνο μία φορά. Οι αερόσακοι που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται σε συνεργείο. Επιπλέον, μπορεί να χρειαστεί να αντικατασταθεί το τιμόνι, το ταμπλό, μέρη των επενδύσεων, τα στεγανοποιητικά λάστιχα των θυρών, οι χειρολαβές και τα καθίσματα. Μην τροποποιείτε το σύστημα αερόσακων, διότι κάτι τέτοιο θα ακυρώσει την έγκριση τύπου του οχήματος. Όταν οι αερόσακοι ανοίγουν, το θερμά αέρια που εκλύονται μπορεί να προκαλέσουν εγκαύματα. Ενδεικτική λυχνία v για τα συστήματα αερόσακων Σύστημα μπροστινών αερόσακων Το σύστημα μπροστινών αερόσακων αποτελείται από έναν αερόσακο στο τιμόνι και έναν στο ταμπλό στην πλευρά του συνοδηγού. Οι αερόσακοι αυτοί επισημαίνονται με τη λέξη AIRBAG.

52 50 Καθίσματα, προσκέφαλα Τοποθετήστε τη ζώνη ασφαλείας σωστά και προσδέστε την. Μόνο τότε ο αερόσακος μπορεί να σας προστατεύσει. Σύστημα πλευρικών αερόσακων Η προειδοποιητική ετικέτα υπενθυμίζει ότι δεν επιτρέπεται η χρήση παιδικού καθίσματος ασφαλείας με φορά προς τα πίσω στο κάθισμα του συνοδηγού. Κίνδυνος θανάσιμου τραυματισμού. Το σύστημα μπροστινών αερόσακων ενεργοποιείται σε περίπτωση μετωπικής πρόσκρουσης συγκεκριμένης σφοδρότητας και λειτουργεί ανεξάρτητα από το σύστημα πλευρικών αερόσακων και το σύστημα αερόσακων τύπου κουρτίνας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στον άνω κορμό και το κεφάλι του οδηγού και του συνοδηγού. 9 Προειδοποίηση Η βέλτιστη προστασία επιτυγχάνεται μόνο όταν το κάθισμα είναι σωστά ρυθμισμένο Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Το σύστημα πλευρικών αερόσακων αποτελείται από έναν αερόσακο στην πλάτη κάθε μπροστινού καθίσματος. Ο αερόσακος αυτός επισημαίνεται με τη λέξη AIRBAG.

53 Καθίσματα, προσκέφαλα 51 Το σύστημα πλευρικών αερόσακων ενεργοποιείται σε περίπτωση πλευρικής πρόσκρουσης συγκεκριμένης σφοδρότητας και λειτουργεί ανεξάρτητα από το σύστημα μπροστινών αερόσακων. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στον επάνω κορμό και τη λεκάνη σε περίπτωση πλευρικής σύγκρουσης. 9 Προειδοποίηση Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Επισήμανση Χρησιμοποιείτε μόνο προστατευτικά καλύμματα καθισμάτων που έχουν εγκριθεί για το όχημα. Φροντίστε οι αερόσακοι να μην καλύπτονται. Σύστημα αερόσακων τύπου κουρτίνας Το σύστημα αερόσακων τύπου κουρτίνας αποτελείται από έναν αερόσακο στο πλαίσιο της οροφής σε κάθε πλευρά του οχήματος. Ο αερόσακος αυτός επισημαίνεται με τη λέξη AIRBAG στις κολόνες οροφής. Το σύστημα αερόσακων τύπου κουρτίνας ενεργοποιείται σε περίπτωση πλαγιομετωπικής πρόσκρουσης συγκεκριμένης σφοδρότητας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Το σύστημα αερόσακων τύπου κουρτίνας ενεργοποιείται από το σύστημα πλευρικών αερόσακων και λειτουργεί ανεξάρτητα από το σύστημα μπροστινών αερόσακων. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στο κεφάλι σε περίπτωση πλαγιομετωπικής πρόσκρουσης.

54 52 Καθίσματα, προσκέφαλα 9 Προειδοποίηση Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Τα άγκιστρα στις χειρολαβές στο πλαίσιο της οροφής προορίζονται μόνο για να κρεμάτε ελαφριά ενδύματα, χωρίς κρεμάστρα. Μην τοποθετείτε αντικείμενα στις τσέπες των ρούχων που έχετε κρεμάσει. Απενεργοποίηση αερόσακων Το σύστημα αερόσακων συνοδηγού πρέπει να απενεργοποιείται όταν στο κάθισμα του συνοδηγού πρόκειται να τοποθετηθεί παιδικό κάθισμα ασφαλείας. Οι προεντατήρες των ζωνών ασφαλείας και του αερόσακού οδηγού θα παραμείνουν ενεργοί. Το σύστημα αερόσακου του συνοδηγού μπορεί να απενεργοποιηθεί μέσω ενός διακόπτη που λειτουργεί με κλειδί, στη δεξιά πλευρά του ταμπλό. Χρησιμοποιήστε το κλειδί ανάφλεξης για να επιλέξετε τη θέση: * OFF V ON = Τα συστήματα αερόσακου συνοδηγού είναι απενεργοποιημένα και ο αερόσακος δεν θα ανοίξει σε περίπτωση σύγκρουσης. Η ενδεικτική λυχνία * παραμένει αναμμένη στο ταμπλό στην πλευρά του συνοδηγού. Μπορείτε να τοποθετήσετε ένα παιδικό κάθισμα ασφαλείας σύμφωνα με τον πίνακα Θέσεις τοποθέτησης παιδικού καθίσματος ασφαλείας Στο κάθισμα του συνοδηγού δεν επιτρέπεται να κάθεται κανείς ενήλικας. = Τα συστήματα αερόσακου συνοδηγού είναι ενεργά. Δεν πρέπει να τοποθετηθεί παιδικό κάθισμα ασφαλείας.

55 Καθίσματα, προσκέφαλα 53 9 Κίνδυνος Εάν χρησιμοποιηθεί παιδικό κάθισμα ασφαλείας στο κάθισμα του συνοδηγού με τον αερόσακο συνοδηγού ενεργοποιημένο, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Εάν χρησιμοποιηθεί το κάθισμα του συνοδηγού με τον αερόσακο συνοδηγού απενεργοποιημένο, υπάρχει κίνδυνος θανάσιμου τραυματισμού. Οι ενδεικτικές λυχνίες για το σύστημα αερόσακου συνοδηγού βρίσκονται στο ταμπλό στην πλευρά του συνοδηγού. Ο αερόσακος συνοδηγού θα ανοίξει σε περίπτωση σύγκρουσης μόνο αν η ενδεικτική λυχνία δεν είναι αναμμένη. Αλλάζετε την κατάσταση μόνο όταν το όχημα είναι ακινητοποιημένο με απενεργοποιημένη ανάφλεξη. Η κατάσταση διατηρείται έως την επόμενη αλλαγή. Ενδεικτική λυχνία V για τον αερόσακο συνοδηγού Παιδικά καθίσματα ασφαλείας Συνιστούμε το παιδικό κάθισμα ασφαλείας Opel, το οποίο έχει κατασκευαστεί ειδικά για το αυτοκίνητο. Όταν χρησιμοποιείτε παιδικό κάθισμα ασφαλείας, λαμβάνετε υπόψη τις ακόλουθες οδηγίες χρήσης και εγκατάστασης, καθώς και τις οδηγίες που συνοδεύουν το παιδικό κάθισμα ασφαλείας. Τηρείτε πάντοτε τους τοπικούς ή εθνικούς κανονισμούς. Σε ορισμένες χώρες, απαγορεύεται η τοποθέτηση παιδικών καθισμάτων ασφαλείας σε ορισμένα καθίσματα.

56 54 Καθίσματα, προσκέφαλα 9 Προειδοποίηση Όταν έχετε τοποθετήσει παιδικό κάθισμα ασφαλείας στο κάθισμα του συνοδηγού, το σύστημα αερόσακων για το κάθισμα του συνοδηγού πρέπει να είναι απενεργοποιημένο - διαφορετικά, εάν οι αερόσακοι ενεργοποιηθούν, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Αυτό ισχύει ιδιαίτερα όταν στο κάθισμα του συνοδηγού έχει τοποθετηθεί παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω. Επιλογή του σωστού καθίσματος Τα πίσω καθίσματα παρέχουν τις πιο άνετες θέσεις για τη στερέωση ενός παιδικού καθίσματος ασφαλείας. Τα παιδιά πρέπει να κάθονται σε παιδικό κάθισμα με φορά προς τα πίσω για όσο το δυνατόν μεγαλύτερο διάστημα. Με αυτό τον τρόπο διασφαλίζεται ότι η σπονδυλική στήλη του παιδιού, η οποία είναι ακόμη πολύ ευαίσθητη, υπόκειται σε λιγότερη καταπόνηση σε περίπτωση ατυχήματος. Τα παιδιά ηλικίας κάτω των 12 ετών με ύψος μικρότερο από 150 cm επιτρέπεται να κάθονται μόνο σε κατάλληλο παιδικό κάθισμα ασφαλείας. Κατάλληλα είναι τα παιδικά καθίσματα ασφαλείας που πληρούν τα πρότυπα ECE ή ECE Επειδή είναι πολύ δύσκολο η ζώνη να ρυθμιστεί στη σωστή θέση όταν το παιδί έχει ύψος κάτω από 150 cm, συνιστούμε να χρησιμοποιείτε το κατάλληλο παιδικό κάθισμα ασφαλείας, ακόμη κι αν κάτι τέτοιο λόγω της ηλικίας του παιδιού δεν επιβάλλεται από το νόμο. Εξακριβώστε αν το παιδικό κάθισμα ασφαλείας που πρόκειται να εγκαταστήσετε, είναι συμβατό με τον τύπο του οχήματος. Βεβαιωθείτε ότι η θέση εγκατάστασης του παιδικού καθίσματος ασφαλείας στο όχημα είναι σωστή. Τα παιδιά πρέπει να επιβιβάζονται και να αποβιβάζονται από το όχημα μόνο από την πλευρά που δεν κινούνται αυτοκίνητα. Όταν το παιδικό κάθισμα ασφαλείας δεν χρησιμοποιείται, ασφαλίζετε το κάθισμα με ζώνη ασφαλείας ή αφαιρέστε το από το όχημα. Επισήμανση Μην κολλάτε τίποτα επάνω στο παιδικό κάθισμα ασφαλείας και μην το καλύπτετε με άλλα υλικά. Εάν το παιδικό κάθισμα ασφαλείας υποστεί καταπόνηση σε περίπτωση ατυχήματος, πρέπει να αντικατασταθεί.

57 Καθίσματα, προσκέφαλα 55 Θέσεις εγκατάστασης παιδικού καθίσματος ασφαλείας Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας Κατηγορία βάρους και ηλικιακή ομάδα Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα I: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα II: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙII: 22 έως 36 kg ή περίπου 6 έως 12 ετών Στο κάθισμα του συνοδηγού Ενεργοποιημένος αερόσακος Απενεργοποιημένος αερόσακος Στα πίσω εξωτερικά καθίσματα X U 1 U, < X X U 1 U, < X X U 1 U, < X X X U X X X U X Στο πίσω κεντρικό κάθισμα 1 = Μόνο εάν το σύστημα αερόσακων συνοδηγού είναι απενεργοποιημένο Το παιδικό κάθισμα ασφαλείας πρέπει να στερεώνεται με ζώνη ασφαλείας τριών σημείων. Ανεβάστε το ρυθμιστή ύψους της ζώνης ασφαλείας στην ψηλότερη θέση και βεβαιωθείτε ότι η ζώνη ασφάλειας του οχήματος περνά μπροστά από το επάνω σημείο στερέωσης. < = Κάθισμα οχήματος με διαθέσιμο σύστημα στερέωσης ISOFIX. Όταν τοποθετείτε ένα κάθισμα με σύστημα στερέωσης ISOFIX, πρέπει να χρησιμοποιήσετε μόνο παιδικό κάθισμα ασφαλείας ISOFIX εγκεκριμένο για το όχημα. U = Γενικής χρήσης σε συνδυασμό με ζώνη ασφαλείας τριών σημείων. X = Ακατάλληλη θέση για παιδικό κάθισμα ασφαλείας αυτής της κατηγορίας βάρους και ηλικίας.

58 56 Καθίσματα, προσκέφαλα Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας ISOFIX Κατηγορία βάρους και ηλικιακή ομάδα Κατηγορία 0: έως 10 kg ή περίπου 10 μηνών Κατηγορία 0+: έως 13 kg ή περίπου 2 ετών Κατηγορία I: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Κατηγορία μεγέθους Στερέωση Στο κάθισμα του συνοδηγού Στα πίσω εξωτερικά καθίσματα Ε ISO/R1 X IL X Ε ISO/R1 X IL X D ISO/R2 X IL X C ISO/R3 X IL X D ISO/R2 X IL X C ISO/R3 X IL X B ISO/F2 X IUF X B1 ISO/F2X X IUF X A ISO/F3 X IUF X Στο πίσω κεντρικό κάθισμα IL = Κατάλληλη θέση για συγκεκριμένα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στις κατηγορίες 'ειδικό όχημα', 'περιορισμένης χρήσης' ή 'ημι-γενικής χρήσης'. Το παιδικό κάθισμα ασφαλείας ISOFIX πρέπει να είναι εγκεκριμένο για τον τύπο του συγκεκριμένου οχήματος. IUF = Κατάλληλη θέση για παιδικά καθίσματα ασφαλείας ISOFIX με φορά προς τα εμπρός, κατηγορίας γενικής χρήσης, εγκεκριμένα για αυτή την κατηγορία βάρους και ηλικιακή ομάδα. X = Ακατάλληλη θέση για παιδικό κάθισμα ασφαλείας ISOFIX αυτής της κατηγορίας βάρους και ηλικιακής ομάδας.

59 Καθίσματα, προσκέφαλα 57 Κατηγορία μεγέθους ISOFIX και διάταξη καθίσματος A - ISO/F3 = Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για παιδιά σωματικής διάπλασης στην κατηγορία βάρους 9 έως 18 kg. B - ISO/F2 = Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kg. B1 - ISO/F2X = Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για πιο μικρόσωμα παιδιά στην κατηγορία βάρους 9 έως 18 kg. C - ISO/R3 = Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για παιδιά σωματικής διάπλασης στην κατηγορία βάρους έως 13 kg. D - ISO/R2 = Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για πιο μικρόσωμα παιδιά στην κατηγορία βάρους έως 13 kg. E - ISO/R1 = Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για παιδιά μικρής ηλικίας στην κατηγορία βάρους έως 13 kg.

60 58 Καθίσματα, προσκέφαλα Παιδικά καθίσματα ασφαλείας Isofix Τα εγκεκριμένα για το όχημα παιδικά καθίσματα ασφαλείας ISOFIX πρέπει να στερεώνονται στις ειδικές βάσεις στήριξης ISOFIX. Οι θέσεις στις οποίες επιτρέπεται να τοποθετηθούν ειδικά για το όχημα παιδικά καθίσματα ασφαλείας ISOFIX επισημαίνονται στον πίνακα ως IL. Στα πίσω καθίσματα, αλλά όχι στο πίσω μεσαίο κάθισμα, δεν μπορούν να τοποθετηθούν ταυτόχρονα περισσότερα από δύο παιδικά καθίσματα ασφαλείας ISOFIX. Οι βάσεις στήριξης ISOFIX επισημαίνονται με μία ετικέτα στην πλάτη του καθίσματος. Παιδικά καθίσματα ασφαλείας με άνω σημεία πρόσδεσης Τα άνω σημεία πρόσδεσης, που βρίσκονται στην πίσω πλευρά κάθε πλάτης καθίσματος, έχουν σχεδιαστεί για τη συγκράτηση μόνο παιδικών καθισμάτων ασφαλείας τα οποία διαθέτουν άνω σημεία πρόσδεσης ιμάντα. Ακολουθήστε τις συνοδευτικές οδηγίες του παιδικού καθίσματος ασφαλείας με άνω ιμάντα πρόσδεσης. Για να χρησιμοποιήσετε το σύστημα στερέωσης ISOFIX και άνω σημείων πρόσδεσης, πρέπει να χρησιμοποιήσετε παιδικό κάθισμα ασφαλείας ISOFIX γενικής χρήσης. Οι επιτρεπόμενες θέσεις τοποθέτησης επισημαίνονται στον πίνακα ως IUF.

61 Αποθήκευση 59 Αποθήκευση Αποθηκευτικοί χώροι Χώρος αποσκευών Σύστημα σχάρας οροφής Πληροφορίες φόρτωσης Αποθηκευτικοί χώροι Ντουλαπάκι συνοδηγού Το φως στο ντουλαπάκι του συνοδηγού ανάβει όταν ανοίγει το ντουλαπάκι. Μπορείτε να αφαιρέσετε το διαμέρισμα του ντουλαπιού συνοδηγού από την υποδοχή του. Αποθηκεύστε το διαμέρισμα στην υποδοχή που βρίσκεται τέρμα αριστερά στο ντουλαπάκι του συνοδηγού. Το ντουλαπάκι του συνοδηγού πρέπει να είναι κλειστό όταν οδηγείτε. Ασφαλιζόμενο ντουλαπάκι συνοδηγού Για να κλειδώσετε και να ξεκλειδώσετε το ντουλαπάκι του συνοδηγού, χρησιμοποιείτε το κλειδί. Ποτηροθήκες Οι ποτηροθήκες βρίσκονται στην μπροστινή κεντρική κονσόλα. Η ποτηροθήκη είναι εύκαμπτη, επιτρέποντας την τοποθέτηση ποτηριών διαφορετικών μεγεθών. Πρόσθετες ποτηροθήκες βρίσκονται στο υποβραχιόνιο στο πίσω μεσαίο κάθισμα. Αναδιπλώστε το υποβραχιόνιο προς τα κάτω για να αποκτήσετε πρόσβαση στην ποτηροθήκη.

62 60 Αποθήκευση Μπροστινοί αποθηκευτικοί χώροι Δίχτυ κονσόλας Θήκη για κέρματα Θήκη γυαλιών ηλίου Βρίσκεται στο χώρο ποδιών του συνοδηγού. Τραβήξτε τη λαβή για να την ανοίξετε. Πιέστε δυνατά το κάλυμμα για να κλείσει. Θήκη καρτών Βρίσκεται πάνω από τη θήκη για κέρματα. Στην εγκοπή μπορεί να τοποθετηθεί μια κάρτα για ευκολία χρήσης. Για να την ανοίξετε: πιέστε το πίσω άκρο του καλύμματος. Για να την κλείσετε: σηκώστε το κάλυμμα προς τα πάνω και πιέστε το μέχρι να ασφαλίσει στη θέση του. Μην τη χρησιμοποιείτε για την αποθήκευση βαριών αντικειμένων.

63 Αποθήκευση 61 Θήκη κάτω από κάθισμα Συρόμενη θήκη καθίσματος συνοδηγού Αποθηκευτικοί χώροι στα υποβραχιόνια Θήκη κονσόλας στο μπροστινό υποβραχιόνιο Αποθηκευτικός χώρος στην κεντρική κονσόλα Για να αποκτήσετε πρόσβαση στον αποθηκευτικό χώρο, τον αναπτήρα και την υποδοχή AUX, μετακινήστε το συρόμενο πλαίσιο ποτηροθήκης προς τα πίσω. Σύστημα πίσω φορέα Τραβήξτε προς τα πάνω στο μπροστινό άκρο της θήκης και στη συνέχεια τραβήξτε την προς τα εμπρός. Σπρώξτε τη θήκη προς το κάθισμα για να την επαναφέρετε στην αρχική της θέση. Για να την ανοίξετε: τραβήξτε προς τα πάνω το μοχλό και ανοίξτε το κάλυμμα. Για να την κλείσετε: κατεβάστε το κάλυμμα και πιέστε το προς τα κάτω μέχρι να ασφαλίσει στη θέση του. Το σύστημα πίσω φορέα (σύστημα Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτων στο συρόμενο φορέα που είναι ενσωματωμένος στο δάπεδο του

64 62 Αποθήκευση αυτοκινήτου. Η μεταφορά άλλων αντικειμένων επάνω στο σύστημα δεν επιτρέπεται. Το μέγιστο φορτίο του πίσω συστήματος φορέα είναι 40 kg. Το μέγιστο φορτίο για κάθε ποδήλατο είναι 20 kg. Όταν δεν χρησιμοποιείτε το σύστημα φορέα, πρέπει να το σύρετε ξανά μέσα στο δάπεδο του αυτοκινήτου. Ένα κουτί πολλαπλών χρήσεων παρέχεται ως αξεσουάρ για το σύστημα πίσω φορέα. Δεν πρέπει να υπάρχουν άλλα αντικείμενα επάνω στα ποδήλατα, τα οποία θα μπορούσαν να αποσυνδεθούν κατά τη μεταφορά. Προσοχή Μη συνδέετε ποδήλατα με μπράτσο πεντάλ από ανθρακονήματα στο φορέα ποδηλάτου. Τα ποδήλατα μπορεί να υποστούν ζημιά. Επέκταση Ανοίξτε την πόρτα του χώρου αποσκευών. 9 Προειδοποίηση Δεν πρέπει να βρίσκεται κανείς στη ζώνη επέκτασης του πίσω συστήματος φορέα, διότι υπάρχει κίνδυνος τραυματισμού. Ανεβάστε το μοχλό απασφάλισης. Το σύστημα αποσυνδέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα. Τραβήξτε το σύστημα πίσω φορέα εντελώς έξω μέχρι να ασφαλίσει. Βεβαιωθείτε ότι το σύστημα πίσω φορέα δεν μετακινείται προς τα μέσα ακόμη κι αν το πιέσετε, χωρίς να τραβήξετε ξανά το μοχλό απασφάλισης. 9 Προειδοποίηση Η τοποθέτηση αντικειμένων στο σύστημα πίσω φορέα επιτρέπεται μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φορέα δεν συνδέεται σωστά, μην τοποθετείτε αντικείμενα στο σύστημα

65 Αποθήκευση 63 και σύρετε το σύστημα προς τα πίσω. Απευθυνθείτε σε ένα συνεργείο. Τοποθετήστε τα πίσω φώτα Τραβήξτε προς τα πάνω τη βάση της πινακίδας αριθμού κυκλοφορίας και εισάγετε μέχρι μέσα τα στηρίγματα της βάσης στις υποδοχές. Πρώτα αφαιρέστε το πίσω (1) και στη συνέχεια το μπροστινό (2) πίσω φως από τις υποδοχές. Ανοίξτε εντελώς το ντουί του λαμπτήρα στην πίσω πλευρά του πίσω φωτός.

66 64 Αποθήκευση Πιέστε το μοχλό σύσφιξης και σπρώξτε το ντουί του λαμπτήρα μέσα στην ασφάλεια μέχρι να τερματίσει. Πραγματοποιήστε αυτή τη διαδικασία και για τα δύο πίσω φώτα. Ασφαλίστε το σύστημα του πίσω φορέα Ανοίξτε τις υποδοχές των μπράτσων πεντάλ Ελέγξτε τη θέση του καλωδίου και του φωτός για να βεβαιωθείτε ότι έχουν τοποθετηθεί σωστά και ότι έχουν στερεωθεί. Περιστρέψτε πρώτα τον αριστερό μοχλό σύσφιξης (1) προς τα πίσω, και στη συνέχεια το δεξί μοχλό σύσφιξης (2) μέχρι την τερματική τους θέση. Και οι δύο μοχλοί σύσφιξης πρέπει να είναι στραμμένοι προς τα πίσω, διαφορετικά δεν μπορεί να διασφαλιστεί η ασφαλής λειτουργία του συστήματος. Επισήμανση Κλείστε την πόρτα του χώρου αποσκευών! Ανοίξτε τη μία ή και τις δύο υποδοχές των μπράτσων πεντάλ προς τα πάνω μέχρι το διαγώνιο στήριγμα να ασφαλίσει.

67 Αποθήκευση 65 Προσαρμογή του συστήματος πίσω φορέα σε ποδήλατο Αφαιρέστε τις βάσεις στερέωσης των μπράτσων πεντάλ από τις υποδοχές των μπράτσων πεντάλ. Με τον περιστροφικό μοχλό στις υποδοχές των μπράτσων πεντάλ, προσαρμόστε κατά προσέγγιση το ρυθμιζόμενο μπράτσο πεντάλ στην προεξοχή του. Εάν το ποδήλατο έχει ίσια μπράτσα πεντάλ, ξεβιδώστε το μπράτσο του πεντάλ εντελώς (θέση 5). Εάν το ποδήλατο έχει κυρτά μπράτσα πεντάλ, βιδώστε το μπράτσο του πεντάλ μέχρι τέρμα (θέση 1).

68 66 Αποθήκευση Πιέστε το μοχλό απασφάλισης και τραβήξτε έξω τις υποδοχές ζάντας. Προετοιμάστε το ποδήλατο για τη στερέωση Το πίσω ποδήλατο πρέπει να είναι τοποθετημένο με την μπροστινή του ζάντα στραμμένη αριστερά. Στερέωση ποδηλάτου στο σύστημα πίσω φορέα Πιέστε το μοχλό απασφάλισης επάνω στη δέστρα και αφαιρέστε τη δέστρα. Επισήμανση Το μέγιστο πλάτος για το μπράτσο του πεντάλ είναι 38,3 mm και το μέγιστο βάθος είναι 14,4 mm. Γυρίστε το αριστερό πεντάλ (χωρίς προστατευτικό κάλυμμα αλυσίδας) κάθετα προς τα κάτω. Το πεντάλ στο αριστερό μπράτσο πρέπει να είναι οριζόντιο. Το μπροστινό ποδήλατο πρέπει να είναι τοποθετημένο με την μπροστινή του ζάντα στραμμένη αριστερά. Τοποθετήστε το ποδήλατο. Το μπράτσο του πεντάλ σε αυτή την περίπτωση πρέπει να τοποθετηθεί στο άνοιγμα της υποδοχής των μπράτσων πεντάλ όπως φαίνεται στην εικόνα.

69 Αποθήκευση 67 Προσοχή Βεβαιωθείτε ότι το πεντάλ δεν έρχεται σε επαφή με την επιφάνεια του πίσω φορέα. Διαφορετικά, η μεσαία τριβή του ποδηλάτου μπορεί να υποστεί ζημιά κατά τη μεταφορά. Τοποθετήστε τις υποδοχές ζάντας έτσι, ώστε το ποδήλατο να είναι σχεδόν σε οριζόντια θέση. Σε αυτή την περίπτωση, η απόσταση ανάμεσα στα πεντάλ και την πόρτα χώρου αποσκευών πρέπει να είναι τουλάχιστον 5 cm. Και τα δύο ελαστικά του ποδηλάτου πρέπει να βρίσκονται μέσα στις υποδοχές ζάντας. Συνδέστε το μπράτσο του πεντάλ περιστρέφοντας τη ρυθμιστική βίδα στη βάση στερέωσης του μπράτσου πεντάλ. Εισάγετε τη βάση στερέωσης του μπράτσου πεντάλ στην εξωτερική ράγα κάθε υποδοχής μπράτσων πεντάλ από την πάνω πλευρά και σύρετέ τη προς τα κάτω μέχρι τέρμα. Ευθυγραμμίστε το ποδήλατο με τον κατακόρυφο άξονα του αυτοκινήτου: Λασκάρετε ελαφρά το σημείο στερέωσης του πεντάλ.

70 68 Αποθήκευση Τοποθετήστε το ποδήλατο όρθιο, χρησιμοποιώντας τον περιστροφικό μοχλό στην υποδοχή των μπράτσων πεντάλ. Εάν το ένα ποδήλατο εμποδίζει το άλλο, μπορείτε να προσαρμόσετε τις σχετικές θέσεις των ποδηλάτων ρυθμίζοντας τις υποδοχές ζάντας και τον περιστροφικό μοχλό στην υποδοχή των μπράτσων πεντάλ μέχρι τα ποδήλατα να μην έρχονται σε επαφή μεταξύ τους. Βεβαιωθείτε ότι υπάρχει αρκετή απόσταση από το αυτοκίνητο. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζάντας, χρησιμοποιώντας δέστρες. Ελέγξτε το ποδήλατο για να βεβαιωθείτε ότι έχει στερεωθεί καλά. Προσοχή Βεβαιωθείτε ότι το διάκενο ανάμεσα στο ποδήλατο και το όχημα είναι τουλάχιστον 5 cm. Οι ρυθμίσεις για τις υποδοχές ζάντας και στον περιστροφικό μοχλό στην υποδοχή των μπράτσων πεντάλ πρέπει να σημειώνονται και να φυλάσσονται για κάθε ποδήλατο. Με τη σωστή εκ των προτέρων ρύθμιση, η επανατοποθέτηση του ποδηλάτου γίνεται ευκολότερα. Συνιστάται να τοποθετήσετε μια προειδοποιητική ετικέτα στο ποδήλατο που βρίσκεται προς την πλευρά του δρόμου για να είναι πιο ορατό. Σφίξτε τη βίδα στερέωσης για τη βάση της μεσαίας τριβής των πεντάλ μέχρι τέρμα, με το χέρι.

71 Αποθήκευση 69 Αφαίρεση του ποδηλάτου από το σύστημα του πίσω φορέα Επαναφορά του συστήματος πίσω φορέα στην κλειστή θέση Τοποθετήστε τη δέστρα και τραβήξτε σφικτά όσο το δυνατόν πιο κάτω. Αφαιρέστε τις δέστρες και από τα δύο ελαστικά του ποδηλάτου. Κρατήστε σταθερό το ποδήλατο, λασκάρετε τη βίδα σύνδεσης για τη βάση της μεσαίας τριβής των πεντάλ και στη συνέχεια σηκώστε τη βάση της μεσαίας τριβής προς τα πάνω για την αφαιρέσετε. Πιέστε τις βάσεις του μπράτσου του πεντάλ μέσα στην υποδοχή του μπράτσου όπως φαίνεται στην εικόνα.

72 70 Αποθήκευση Πιέστε το μοχλό απασφάλισης και σύρετε προς τα μέσα στις υποδοχές ζάντας μέχρι το τέρμα. Αποσυνδέστε το μοχλό ασφάλισης στο διαγώνιο στήριγμα και αναδιπλώστε και τις δύο υποδοχές των μπράτσων πεντάλ προς τα κάτω. 9 Προειδοποίηση Κίνδυνος σύνθλιψης. Περιστρέψτε πρώτα το δεξί μοχλό σύσφιξης (1) προς τα εμπρός και στη συνέχεια τον αριστερό μοχλό σύσφιξης (2), μέχρι να ασφαλίσουν στην αντίστοιχη υποδοχή τους. Πιέστε το μοχλό σύσφιξης προς τα κάτω και τραβήξτε και τα δύο στηρίγματα φώτων έξω από τις υποδοχές.

73 Αποθήκευση 71 Αναδιπλώστε προς τα μέσα τα ντουί των λαμπτήρων στην πίσω πλευρά των πίσω φώτων. Πρώτα τοποθετήστε το μπροστινό πίσω φως (1) και στη συνέχεια το πίσω (2) πίσω φως μέσα στις υποδοχές και πιέστε τα όσο το δυνατόν πιο κάτω. Πιέστε τα καλώδια τέρμα μέσα σε όλους τους οδηγούς για να αποτραπεί τυχόν ζημιά. Χώρος αποσκευών Αποθηκευτικοί χώροι στο χώρο αποσκευών Τραβήξτε τη βάση της πινακίδας αριθμού κυκλοφορίας και αναδιπλώστε την προς τα κάτω στην οριζόντια θέση. Ανοίξτε την πόρτα του χώρου αποσκευών. Ανεβάστε το μοχλό απασφάλισης προς τα πάνω και πιέστε το σύστημα μέσα στον προφυλακτήρα μέχρι να ασφαλίσει. Ο μοχλός απασφάλισης πρέπει να επανέλθει στην αρχική του θέση. 9 Προειδοποίηση Εάν το σύστημα δεν μπορεί να συνδεθεί σωστά, απευθυνθείτε σε ένα συνεργείο. Βρίσκονται και στις δύο πλευρές του δαπέδου του χώρου αποσκευών. Κάλυμμα χώρου αποσκευών Μην τοποθετείτε αντικείμενα επάνω στο κάλυμμα.

74 72 Αποθήκευση Κλείσιμο του καλύμματος Αφαίρεση του καλύμματος Κάλυμμα πίσω αποθηκευτικού χώρου του δαπέδου Τραβήξτε το κάλυμμα του χώρου αποσκευών προς το πίσω μέρος του οχήματος χρησιμοποιώντας τη λαβή και εισάγετε τις προεξοχές συγκράτησης στις υποδοχές σε κάθε πλευρά του χώρου αποσκευών. Άνοιγμα του καλύμματος Αφαιρέστε το κάλυμμα του χώρου αποσκευών από τις προεξοχές συγκράτησης σε κάθε πλευρά. Το κάλυμμα τυλίγεται προς τα πάνω αυτόματα. Ανοίξτε το κάλυμμα του χώρου αποσκευών. Τραβήξτε τη βάση στα δύο άκρα του καλύμματος προς το κέντρο του οχήματος, ανασηκώστε το κάλυμμα και αφαιρέστε το από τους πλαϊνούς οδηγούς. Τοποθετήστε το ακολουθώντας την αντίστροφη διαδικασία. Για να αποκτήσετε πρόσβαση στην πίσω υποδαπέδια θήκη, πιέστε και τους δύο μοχλούς στο κάλυμμα του δαπέδου προς τη λαβή και τραβήξτε προς τα πάνω το κάλυμμα από τη λαβή.

75 Αποθήκευση 73 Περάστε το άγκιστρο στο επάνω μέρος του ανοίγματος της πόρτας χώρου αποσκευών. Προσοχή Φροντίστε ώστε μην προεξέχουν αντικείμενα από το επάνω μέρος της πίσω υποδαπέδιας θήκης, για να αποφευχθεί τυχόν ζημιά στον αποθηκευτικό χώρο και το δάπεδο του χώρου αποσκευών. Γρύλος και εργαλεία του οχήματος Κιτ επισκευής ελαστικού Προσωρινός εφεδρικός τροχός Κρίκοι πρόσδεσης Οι κρίκοι πρόσδεσης έχουν σχεδιαστεί για τη στερέωση αντικειμένων ώστε να μη γλιστρούν από τη θέση τους χρησιμοποιώντας π.χ. ιμάντες πρόσδεσης ή δίχτυ αποσκευών στο δάπεδο. Δύο πρόσθετοι κρίκοι πρόσδεσης βρίσκονται μπροστά από τα πίσω καθίσματα για την τοποθέτηση διχτιού ασφαλείας Σχεδιασμένο για τη μεταφορά μόνο μικρών ελαφρών αντικειμένων, το επιδαπέδιο δίχτυ αποσκευών συμβάλλει ώστε τα αντικείμενα να μη μετακινούνται σε απότομες στροφές ή όταν το όχημα σταματά και ξεκινά απότομα. Για την τοποθέτηση: συνδέστε τα τέσσερα άγκιστρα του διχτιού στους κρίκους πρόσδεσης που είναι στερεωμένοι στο δάπεδο του χώρου αποσκευών. Σύστημα διαχείρισης φορτίου Το FlexOrganizer είναι ένα ευέλικτο σύστημα διαίρεσης του χώρου αποσκευών ή στερέωσης φορτίου.

76 74 Αποθήκευση Το σύστημα αποτελείται από: αντάπτορες, ρυθμιζόμενο διαχωριστικό δίχτυ, δικτυωτές θήκες, άγκιστρα. Τα εξαρτήματα τοποθετούνται σε δύο ράγες οδηγούς στα πλαϊνά τοιχώματα του χώρου αποσκευών με αντάπτορες και άγκιστρα. Ρυθμιζόμενο διαχωριστικό δίχτυ Εισάγετε έναν αντάπτορα σε κάθε ράγα: ανοίξτε το έλασμα της λαβής, εισάγετε τον αντάπτορα στην επάνω και κάτω αυλάκωση της ράγας και μετακινήστε τον στην επιθυμητή θέση. Γυρίστε το έλασμα της λαβής προς τα πάνω για να ασφαλίσει ο αντάπτορας. Πρέπει να τεντώσετε τις ράβδους του διχτιού πριν την τοποθέτηση στους αντάπτορες: τραβήξτε έξω όλα τα ακριανά τμήματα και ασφαλίστε τα περιστρέφοντας δεξιά. Για την τοποθέτηση, πιέστε ελαφρά τη μία ράβδο προς την άλλη και εισάγετέ τις στα αντίστοιχα ανοίγματα στους αντάπτορες. Εισάγετε τη μακρύτερη ράβδο στον επάνω αντάπτορα. Για την αφαίρεση, πιέστε τη μία ράβδο του διχτιού προς την άλλη μαζί και αφαιρέστε τις από τους αντάπτορες. Ανοίξτε το έλασμα της λαβής του αντάπτορα, αποσυνδέστε τον από την κάτω αυλάκωση και στη συνέχεια από την επάνω αυλάκωση. Άγκιστρα και δικτυωτή θήκη

77 Αποθήκευση 75 Τοποθετήστε τα άγκιστρα στη θέση που επιθυμείτε στις ράγες: εισάγετε το άγκιστρο στην επάνω αυλάκωση της ράγας και πιέστε το προς τα μέσα στην κάτω αυλάκωση. Μπορείτε να αναρτήσετε τη δικτυωτή θήκη στα άγκιστρα. Δίχτυ ασφαλείας Το δίχτυ ασφαλείας μπορεί να τοποθετηθεί πίσω από τα πίσω καθίσματα ή, εάν οι πλάτες των πίσω καθισμάτων είναι αναδιπλωμένες, μπροστά από τα πίσω καθίσματα. Πίσω από το δίχτυ ασφαλείας δεν πρέπει να υπάρχουν επιβάτες. Πρόσδεση Υπάρχουν τέσσερις οπές τοποθέτησης στο πλαίσιο της οροφής, δύο μπροστά και δύο πίσω από τα πίσω καθίσματα. Για την τοποθέτηση πίσω από τα πίσω καθίσματα, αφαιρέστε το κάλυμμα του χώρου αποσκευών Για την τοποθέτηση μπροστά από τα πίσω καθίσματα, πιέστε τα προσκέφαλα των πίσω καθισμάτων προς τα κάτω και αναδιπλώστε τις πλάτες των πίσω καθισμάτων Ανοίξτε τα καπάκια των ανοιγμάτων στο πλαίσιο της οροφής, εισάγετε τις επάνω γωνίες του διχτιού ασφαλείας στα μεγάλα ανοίγματα στο πλαίσιο της οροφής και στερεώστε το σύροντας τις γωνίες μέσα στα μικρότερα ανοίγματα. Μπροστά και πίσω από τα πίσω καθίσματα και στις δύο πλευρές του οχήματος υπάρχουν υποδοχές αγκίστρων (κρίκοι πρόσδεσης) για τα κάτω άγκιστρα του ιμάντα. Περάστε τα άγκιστρα του ιμάντα στους δύο κρίκους πρόσδεσης. Τραβήξτε τους ιμάντες για να τεντώσουν.

78 76 Αποθήκευση 9 Προειδοποίηση Μη στοιβάζετε φορτία σε ύψος μεγαλύτερο από το επάνω άκρο του διχτιού ασφαλείας. Μην ασκείτε υπερβολική δύναμη στο δίχτυ ασφαλείας και μην κρεμάτε βαριά αντικείμενα από το δίχτυ. Μην τοποθετείτε αντικείμενα πίσω από το δίχτυ ασφαλείας τα οποία έχουν αιχμηρά άκρα που μπορεί να περάσουν μέσα από το δίχτυ, για παράδειγμα σε περίπτωση απότομου φρεναρίσματος. Αφαίρεση Χαλαρώστε τους ιμάντες τραβώντας τους ρυθμιστές και αφαιρέστε τα άγκιστρα από τους κρίκους πρόσδεσης. Τραβήξτε τις επάνω γωνίες του διχτιού ασφαλείας από τα μικρά ανοίγματα μέσα στα μεγάλα ανοίγματα για να τις αφαιρέστε. Προειδοποιητικό τρίγωνο Αποθηκεύστε το προειδοποιητικό τρίγωνο κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Κουτί πρώτων βοηθειών Αποθηκεύστε το κουτί πρώτων βοηθειών κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Σύστημα σχάρας οροφής Σχάρα οροφής Για λόγους ασφαλείας και για να αποφύγετε τυχόν ζημιά στην οροφή, σας συνιστούμε να χρησιμοποιείτε σχάρες οροφής που έχουν εγκριθεί για το όχημά σας. Στερεώστε τη σχάρα οροφής στις ράγες οροφής ακολουθώντας τις συνοδευτικές οδηγίες της σχάρας, φροντίζοντας το φορτίο να είναι ομοιόμορφα κατανεμημένο στις ράγες ή τις μπάρες οροφής. Μην τοποθετείτε φορτία απευθείας στην επιφάνεια της οροφής. Για να αποφευχθεί τυχόν ζημιά ή απώλεια φορτίου, ελέγχετε συχνά εάν το φορτίο είναι καλά στερεωμένο στην οροφή. Η οδήγηση με φορτίο στην οροφή επηρεάζει το κέντρο βάρους του οχήματος: οδηγείτε προσεκτικά όταν επικρατούν πλάγιοι άνεμοι και μην αναπτύσσετε μεγάλη ταχύτητα.

79 Αποθήκευση 77 Αφαιρέστε τη σχάρα οροφής όταν δεν τη χρησιμοποιείτε. Πληροφορίες φόρτωσης Τα βαριά αντικείμενα στο χώρο φόρτωσης πρέπει να είναι ομοιόμορφα κατανεμημένα και να τοποθετούνται όσο το δυνατόν πιο μπροστά. Βεβαιωθείτε ότι οι πλάτες των καθισμάτων έχουν ασφαλίσει. Εάν μπορείτε να τα στοιβάξετε, πρέπει να τοποθετείτε τα πιο βαριά αντικείμενα στη βάση. Όταν τα πίσω καθίσματα βρίσκονται στην αναδιπλωμένη θέση ή όταν το δίχτυ ασφαλείας είναι τοποθετημένο πίσω από τα πίσω καθίσματα, μη στοιβάζετε αντικείμενα σε ύψος μεγαλύτερο από τις πλάτες των πίσω καθισμάτων. Στερεώστε τα αντικείμενα με τους ιμάντες πρόσδεσης αφού τους συνδέσετε στους κρίκους πρόσδεσης Στερεώστε τα σκόρπια αντικείμενα στο χώρο αποσκευών χρησιμοποιώντας το σύστημα FlexOrganizer ή ένα επιδαπέδιο δίχτυ αποσκευών για να μην ολισθαίνουν. Όταν μεταφέρετε αντικείμενα στο χώρο αποσκευών, τοποθετήστε το δίχτυ ασφαλείας Οι πλάτες των πίσω καθισμάτων δεν πρέπει να έχουν ρυθμιστεί σε ανάκλιση προς τα εμπρός. Το ύψος του φορτίου δεν πρέπει να εξέχει από το επάνω μέρος της πλάτης των καθισμάτων. Μην τοποθετείτε αντικείμενα επάνω στο κάλυμμα του χώρου αποσκευών ή στο ταμπλό και μην καλύπτετε τον αισθητήρα στην επάνω πλευρά του ταμπλό. Το φορτίο δεν πρέπει να εμποδίζει το χειρισμό των πεντάλ, του ηλεκτρικού χειρόφρενου και του επιλογέα ταχυτήτων ή τις κινήσεις του οδηγού. Στο εσωτερικό του οχήματος δεν πρέπει να υπάρχουν μη στερεωμένα αντικείμενα. Μην οδηγείτε με την πόρτα του χώρου αποσκευών ανοικτή.

80 78 Αποθήκευση 9 Προειδοποίηση Πρέπει πάντοτε να βεβαιώνεστε ότι το φορτίο στο όχημα είναι καλά στερεωμένο. Διαφορετικά μπορεί να εκτιναχθούν αντικείμενα μέσα στο αυτοκίνητο και να προκαλέσουν τραυματισμούς ή ζημιά στο φορτίο ή το αυτοκίνητο. Το ωφέλιμο φορτίο είναι η διαφορά ανάμεσα στο επιτρεπόμενο μικτό βάρος του οχήματος (βλ. πινακίδα αριθμού πλαισίου 3 216) και στο απόβαρο EK. Για να υπολογίσετε το απόβαρο ΕΚ, εισάγετε τα στοιχεία του αυτοκινήτου σας στον πίνακα Βάρη στην αρχή αυτού του εγχειριδίου. Το απόβαρο ΕΚ περιλαμβάνει το βάρος του οδηγού (68 kg), των αποσκευών (7 kg) και όλων των υγρών (πλήρωση ρεζερβουάρ κατά 90 %). Ο προαιρετικός εξοπλισμός και τα αξεσουάρ αυξάνουν το απόβαρο. Η οδήγηση με φορτίο στην οροφή καθιστά το όχημα πιο ευάλωτο στους πλάγιους ανέμους και επηρεάζει σε πολύ μεγάλο βαθμό την οδική του συμπεριφορά λόγω του υψηλότερου κέντρου βάρους. Το φορτίο πρέπει να είναι κατανεμημένο ομοιόμορφα και στερεωμένο σωστά με ιμάντες συγκράτησης. Ρυθμίστε την πίεση των ελαστικών και προσαρμόστε την ταχύτητά σας σύμφωνα με το φορτίο. Πρέπει να ελέγχετε και να σφίγγετε τους ιμάντες συχνά. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 120 km/h. Το επιτρεπόμενο βάρος φορτίου οροφής είναι 100 kg. Το φορτίο οροφής είναι το άθροισμα του βάρους της σχάρας οροφής και του φορτίου.

81 Όργανα και χειριστήρια 79 Όργανα και χειριστήρια Χειριστήρια Ρύθμιση του τιμονιού Χειριστήρια στο τιμόνι Χειριστήρια Προειδοποιητικές λυχνίες, δείκτες και ενδεικτικές λυχνίες Οθόνες πληροφοριών Μηνύματα οχήματος Υπολογιστής ταξιδίου Απασφαλίστε το μοχλό, ρυθμίστε το τιμόνι και στη συνέχεια ασφαλίστε το μοχλό και βεβαιωθείτε ότι έχει ασφαλίσει. Μη ρυθμίζετε το τιμόνι, παρά μόνο εάν το όχημα είναι σταματημένο και η κλειδαριά της κολόνας του τιμονιού είναι απασφαλισμένη. Μπορείτε να χειριστείτε το σύστημα Infotainment από τα χειριστήρια στο τιμόνι. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο του συστήματος Infotainment.

82 80 Όργανα και χειριστήρια Κόρνα Υαλοκαθαριστήρας/ σύστημα πλύσης παρμπρίζ Υαλοκαθαριστήρες παρμπρίζ Για να εκτελέσουν οι υαλοκαθαριστήρες μία διαδρομή στο παρμπρίζ όταν είναι απενεργοποιημένοι, πιέστε το μοχλοδιακόπτη προς τα κάτω. Μη χρησιμοποιείτε τους υαλοκαθαριστήρες εάν το παρμπρίζ είναι παγωμένο. Απενεργοποιείτε τους υαλοκαθαριστήρες στο πλυντήριο αυτοκινήτων. Ρυθμιζόμενο μεσοδιάστημα λειτουργίας υαλοκαθαριστήρων Πιέστε το j. & = Γρήγορη λειτουργία % = Αργή λειτουργία $ = Διακοπτόμενη λειτουργία ή αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής = Απενεργοποιημένοι

83 Όργανα και χειριστήρια 81 Για να ρυθμίσετε το μεσοδιάστημα λειτουργίας των υαλοκαθαριστήρων μεταξύ 1 και 10 δευτερολέπτων: Ανοίξτε το διακόπτη ανάφλεξης. Πιέστε το μοχλοδιακόπτη από τη θέση προς τα κάτω. Περιμένετε μέχρι το μεσοδιάστημα λειτουργίας των υαλοκαθαριστήρων να είναι το επιθυμητό. Μετακινήστε το μοχλοδιακόπτη στη θέση $. Το μεσοδιάστημα παραμένει αποθηκευμένο μέχρι την επόμενη αλλαγή ή μέχρι να σβήσετε τον κινητήρα. Εάν ανοίξετε το διακόπτη ανάφλεξης και μετακινήσετε το μοχλοδιακόπτη στη θέση $, το μεσοδιάστημα ρυθμίζεται στα 3,5 δευτερόλεπτα. Σε αυτή τη λειτουργία, η συχνότητα των διαδρομών που εκτελούν οι υαλοκαθαριστήρες στο παρμπρίζ επηρεάζεται επίσης από την ταχύτητα του οχήματος. Καθώς η ταχύτητα του οχήματος αυξάνεται, οι υαλοκαθαριστήρες εκτελούν συχνότερες διαδρομές στο παρμπρίζ. Αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής $ = Αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής Ο αισθητήρας βροχής ανιχνεύει την ποσότητα νερού στο παρμπρίζ και ρυθμίζει αυτόματα τις διαδρομές που εκτελούν οι υαλοκαθαριστήρες στο παρμπρίζ. Ο υαλοκαθαριστήρας εκτελεί μία διαδρομή στο παρμπρίζ για να ελεγχθεί το σύστημα μόλις γυρίσετε το κλειδί ανάφλεξης στη θέση ACC. Για να απενεργοποιήσετε τον υαλοκαθαριστήρα, μετακινήστε το μοχλοδιακόπτη στη θέση. Διατηρείτε την περιοχή του αισθητήρα βροχής καθαρή, ενεργοποιώντας το σύστημα πλύσης παρμπρίζ.

84 82 Όργανα και χειριστήρια Σύστημα πλύσης παρμπρίζ και προβολέων Τραβήξτε το μοχλοδιακόπτη. Ψεκάζεται υγρό πλύσης στο παρμπρίζ. Εάν κρατήσετε το μοχλοδιακόπτη τραβηγμένο περισσότερη ώρα, ο υαλοκαθαριστήρας εκτελεί δύο διαδρομές στο παρμπρίζ όταν τον αφήσετε και ακόμη μία διαδρομή μετά από 3 δευτερόλεπτα. Εάν οι προβολείς είναι αναμμένοι, ψεκάζεται υγρό πλύσης και στους προβολείς. Το σύστημα πλύσης προβολέων μπορεί να χρησιμοποιηθεί ξανά μόνο όταν παρέλθει ένα μικρό χρονικό διάστημα. Εάν η στάθμη του υγρού πλύσης παρμπρίζ είναι χαμηλή, τότε αυτό το χρονικό διάστημα είναι μεγαλύτερο. Η ενδεικτική λυχνία G ανάβει στον πίνακα οργάνων όταν η στάθμη υγρού πλύσης παρμπρίζ είναι χαμηλή. Φωτισμός ενεργοποιούμενος από τους υαλοκαθαριστήρες Με το διακόπτη φώτων στη θέση AUTO, όταν ο υαλοκαθαριστήρας παρμπρίζ εκτελέσει 8 διαδρομές ή περισσότερες στο παρμπρίζ, τα εξωτερικά φώτα ανάβουν αυτόματα. Υαλοκαθαριστήρας/ σύστημα πλύσης πίσω παρμπρίζ Μετακινήστε το μοχλοδιακόπτη για να ενεργοποιήσετε τον υαλοκαθαριστήρα πίσω παρμπρίζ: Πιέστε το μοχλοδιακόπτη Τραβήξτε το μοχλοδιακόπτη = ενεργοποίηση υαλοκαθαριστήρα = απενεργοποίηση υαλοκαθαριστήρα

85 Όργανα και χειριστήρια 83 Για να ενεργοποιήσετε το σύστημα πλύσης πίσω παρμπρίζ, πατήστε και κρατήστε πατημένο το κουμπί στο άκρο του μοχλοδιακόπτη. Το υγρό πλύσης ψεκάζεται επάνω στο πίσω παρμπρίζ και ο υαλοκαθαριστήρας εκτελεί μερικές διαδρομές στο παρμπρίζ όταν αφήσετε το κουμπί. Μη χρησιμοποιείτε τους υαλοκαθαριστήρες εάν το παρμπρίζ είναι παγωμένο. Απενεργοποιείτε τους υαλοκαθαριστήρες στο πλυντήριο αυτοκινήτων. Εξωτερική θερμοκρασία Τυχόν πτώση της θερμοκρασίας εμφανίζεται ως ένδειξη αμέσως, ενώ τυχόν αύξηση στη θερμοκρασία εμφανίζεται μετά από λίγο. Εάν η εξωτερική θερμοκρασία μειωθεί στους 3 C, ανάβει η ένδειξη : στην Board-Info-Display ως προειδοποίηση ότι στο οδόστρωμα υπάρχει παγετός. Η λυχνία : παραμένει αναμμένη μέχρι η θερμοκρασία να ανέλθει τουλάχιστον στους 5 C. Στα οχήματα με Graphic-Info-Display ή Colour-Info-Display, στην οθόνη εμφανίζεται ένα μήνυμα ως προειδοποίηση ότι στο οδόστρωμα υπάρχει παγετός. Κάτω από τους -5 C, δεν εμφανίζεται μήνυμα. 9 Προειδοποίηση Στο οδόστρωμα μπορεί να έχει ήδη σχηματιστεί πάγος, ακόμη κι αν στην οθόνη εμφανιστεί ένδειξη λίγο μεγαλύτερη από 0 C. Ρολόι Η ημερομηνία και η ώρα εμφανίζονται στην Info-Display. Board-Info-Display

86 84 Όργανα και χειριστήρια Graphic-Info-Display, Colour-Info-Display Αυτόματος συγχρονισμός ώρας Οθόνη βασικών πληροφοριών Το σήμα RDS (Σύστημα Ραδιοφωνικών Δεδομένων) των περισσότερων πομπών VHF ρυθμίζει αυτόματα την ώρα, γεγονός που επισημαίνεται με την ένδειξη } στην οθόνη. Ορισμένοι πομποί RDS δεν στέλνουν σωστό σήμα ώρας. Σε αυτές τις περιπτώσεις, απενεργοποιήστε τον αυτόματο συγχρονισμό ώρας και ρυθμίστε την ώρα χειροκίνητα. Για να απενεργοποιήσετε (Clock Sync.Off (Συγχρον. ρολογιού απενεργ/νος)) ή να ενεργοποιήσετε (Clock Sync.On (Συγχρον. ρολογιού ενεργ/νος)) τη λειτουργία αυτόματου συγχρονισμού ώρας, χρησιμοποιήστε τα κουμπιά με τα βέλη στο σύστημα Ιnfotainment. Για να ρυθμίσετε την ημερομηνία και την ώρα χειροκίνητα, επιλέξτε το στοιχείο μενού για τη ρύθμιση ώρας και ημερομηνίας από το μενού Settings (Ρυθμίσεις) και κάντε τη ρύθμιση που θέλετε. Η τιμή που είναι έτοιμη για τροποποίηση επισημαίνεται με βέλη. Χρησιμοποιήστε τα κουμπιά με τα βέλη για να κάνετε τη ρύθμιση που επιθυμείτε. Η ρύθμιση αποθηκεύεται όταν κλείνετε το στοιχείο του μενού. Για να διορθώσετε την ώρα μέσω RDS, επιλέξτε το στοιχείο μενού για το συγχρονισμό ώρας από το μενού Settings (Ρυθμίσεις) και κάντε τη ρύθμιση που θέλετε. Board-Info-Display

87 Όργανα και χειριστήρια 85 Οθόνη γραφικών πληροφοριών, έγχρωμη οθόνη πληροφοριών Στο σύστημα πλοήγησης, η ημερομηνία και η ώρα ρυθμίζονται αυτόματα μόλις ληφθεί δορυφορικό σήμα GPS. Εάν η ώρα που εμφανίζεται δεν αντιστοιχεί στην τοπική ώρα, μπορείτε να τη διορθώσετε χειροκίνητα ή αυτόματα με τη λήψη σήματος ώρας RDS. Ορισμένοι πομποί RDS δεν στέλνουν σωστό σήμα ώρας. Σε αυτές τις περιπτώσεις, απενεργοποιήστε τον αυτόματο συγχρονισμό ώρας και ρυθμίστε την ώρα χειροκίνητα. Για να ρυθμίσετε την ημερομηνία και την ώρα χειροκίνητα, επιλέξτε το στοιχείο μενού Time, Date (Ώρα, Ημερομηνία) από το μενού Settings (Ρυθμίσεις). Εμφανίζεται το μενού. Επιλέξτε τα στοιχεία μενού που επιθυμείτε και κάνετε την ανάλογη ρύθμιση. Για να διορθώσετε την ώρα μέσω του RDS, επιλέξτε το στοιχείο μενού Synchron. clock automatical. (Αυτόμ. συγχρον. ρολογιού) από το μενού Time, Date (Ώρα, Ημερομηνία). Το πλαίσιο μπροστά από το Synchron. clock automatical. (Αυτόμ. συγχρον. ρολογιού) θα είναι επιλεγμένο. Graphic-Info-Display, Colour-Info-Display Πρίζες ρεύματος Η πρίζα για τον αναπτήρα μπορεί να χρησιμοποιηθεί για τη σύνδεση ηλεκτρικών αξεσουάρ. Μια πρίζα ρεύματος 12 Volt βρίσκεται στην πίσω κεντρική κονσόλα και στη δεξιά πλευρά του χώρου αποσκευών. Αφαιρέστε την τάπα για να χρησιμοποιήσετε την πρίζα αξεσουάρ και επανατοποθετήστε την όταν δεν χρησιμοποιείτε πλέον την πρίζα. Η μέγιστη κατανάλωση ρεύματος των ηλεκτρικών αξεσουάρ δεν πρέπει να υπερβαίνει τα 120 Watt. Λειτουργεί όταν ο διακόπτης ανάφλεξης βρίσκεται στη θέση ACC ή ON. Εάν χρησιμοποιείτε τις πρίζες αξεσουάρ όταν ο κινητήρας είναι σβηστός, η μπαταρία θα αποφορτιστεί.

88 86 Όργανα και χειριστήρια Τα ηλεκτρικά αξεσουάρ που είναι συνδεδεμένα στην πρίζα πρέπει να πληρούν τις προδιαγραφές ηλεκτρομαγνητικής συμβατότητας κατά το πρότυπο DIN VDE Μη συνδέετε αξεσουάρ ρευματοδότησης, π.χ. ηλεκτρικούς φορτιστές ή μπαταρίες. Μη χρησιμοποιήσετε ακατάλληλα φις, διότι η πρίζα ρεύματος θα υποστεί ζημιά. Αναπτήρας Ανάλογα με το επίπεδο εξοπλισμού, ο αναπτήρας μπορεί να βρίσκεται στην μπροστινή κεντρική κονσόλα ή κάτω από την ποτηροθήκη. Μετακινήστε το συρόμενο πλαίσιο ποτηροθήκης προς τα πίσω για να αποκτήσετε πρόσβαση στον αναπτήρα. Με το διακόπτη ανάφλεξης στη θέση ACC ή ON, πατήστε τον αναπτήρα προς τα μέσα. Η λειτουργία θέρμανσης απενεργοποιείται αυτόματα μόλις το θερμαντικό στοιχείο πυρακτωθεί. Τραβήξτε έξω τον αναπτήρα. Σταχτοδοχεία Προσοχή Πρέπει να χρησιμοποιούνται μόνο για τη στάχτη και όχι για εύφλεκτα απορρίμματα. Το αποσπώμενο μπροστινό σταχτοδοχείο μπορεί να τοποθετηθεί στην ποτηροθήκη της μπροστινής κονσόλας. Για να το ανοίξετε: ανασηκώστε απαλά το καπάκι του. Φωτίζεται ανάλογα με τις συνθήκες εξωτερικού φωτισμού. Για να το αδειάσετε: περιστρέψτε το επάνω μέρος του σταχτοδοχείου προς τα αριστερά και αφαιρέστε το. Μετά τη χρήση, κλείστε καλά το καπάκι. Για να αντικαταστήσετε την μπαταρία: αφαιρέστε τη βίδα στο καπάκι του σταχτοδοχείου και αντικαταστήστε την με μια μπαταρία CR 2032 (ή αντίστοιχη).

89 Όργανα και χειριστήρια 87 Προειδοποιητικές λυχνίες, δείκτες και ενδεικτικές λυχνίες Ταχύμετρο Χιλιομετρητής Για να μηδενίσετε το χιλιομετρητή, κρατήστε πατημένο το κουμπί χιλιομετρητή ταξιδίου επί μερικά δευτερόλεπτα με το διακόπτη ανάφλεξης ανοικτό. Στροφόμετρο Δείχνει την ταχύτητα του οχήματος. Στην κάτω γραμμή εμφανίζεται η απόσταση που έχει διανύσει το όχημα. Χιλιομετρητής ταξιδίου Στην επάνω γραμμή εμφανίζονται τα χιλιόμετρα που έχει διανύσει το όχημα από τον τελευταίο μηδενισμό. Υπάρχουν δύο ανεξάρτητοι χιλιομετρητές ταξιδίου. Πατήστε το κουμπί του χιλιομετρητή ταξιδίου μία φορά για εναλλαγή μεταξύ Trip A και Trip B. Δείχνει τις στροφές του κινητήρα. Οδηγείτε κατά το δυνατόν περισσότερο σε χαμηλές στροφές σε κάθε σχέση.

90 88 Όργανα και χειριστήρια Προσοχή Εάν η βελόνα βρίσκεται στην κόκκινη προειδοποιητική ζώνη, σημαίνει ότι ο κινητήρας έχει υπερβεί το μέγιστο επιτρεπόμενο αριθμό στροφών. Κίνδυνος ζημιάς στον κινητήρα. Δείκτης καυσίμου Δείχνει τη στάθμη του καυσίμου στο ρεζερβουάρ. Εάν η στάθμη καυσίμου στο ρεζερβουάρ είναι χαμηλή, ανάβει η ενδεικτική λυχνία Y. Συμπληρώστε καύσιμο αμέσως Ποτέ μην αφήνετε το ρεζερβουάρ να αδειάσει. Η ακανόνιστη τροφοδοσία καυσίμου ενδέχεται να προκαλέσει υπερθέρμανση στον καταλυτικό μετατροπέα Πετρελαιοκινητήρες: εάν το ρεζερβουάρ έχει αδειάσει, εξαερώστε το σύστημα καυσίμου Λόγω της ποσότητας καυσίμου που απομένει στο ρεζερβουάρ, η ποσότητα που χρειάζεται να συμπληρώσετε για να γεμίσει το ρεζερβουάρ ενδέχεται να είναι μικρότερη από τη χωρητικότητά του Οθόνη κιβωτίου ταχυτήτων Εμφανίζει την επιλεγμένη σχέση ή λειτουργία στο αυτόματο κιβώτιο ταχυτήτων. P = Θέση στάθμευσης R = Όπισθεν N D = Νεκρά = Θέση οδήγησης (αυτόματη λειτουργία) 1-6 = Επιλεγμένη σχέση στη χειροκίνητη λειτουργία

91 Όργανα και χειριστήρια 89 Ενδεικτικές λυχνίες Οι ενδεικτικές λυχνίες που περιγράφονται εδώ δεν υπάρχουν σε όλα τα οχήματα. Η περιγραφή ισχύει για όλες τις εκδόσεις οργάνων. Όταν ανοίγετε το διακόπτη ανάφλεξης, οι περισσότερες ενδεικτικές λυχνίες ανάβουν στιγμιαία ως ένδειξη ελέγχου λειτουργίας. Το χρώμα των ενδεικτικών λυχνιών έχει την εξής σημασία: Κόκκινη = Κίνδυνος, σημαντική υπενθύμιση Κίτρινη = Προειδοποίηση, πληροφορίες, βλάβη Πράσινη = Επιβεβαίωση ενεργοποίησης Μπλε = Επιβεβαίωση ενεργοποίησης Ενδεικτικές λυχνίες στον πίνακα οργάνων Η λυχνία k ανάβει με κόκκινο χρώμα. Υπενθύμιση ζώνης ασφαλείας συνοδηγού Η λυχνία * ανάβει με κίτρινο χρώμα. Ο αερόσακος συνοδηγού είναι απενεργοποιημένος Κίνδυνος Σε περίπτωση χρήσης παιδικού καθίσματος ασφαλείας ενώ ο αερόσακος του συνοδηγού είναι ενεργοποιημένος, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Κίνδυνος θανάσιμου τραυματισμού σε περίπτωση χρήσης από ενήλικα εάν ο αερόσακος του συνοδηγού είναι απενεργοποιημένος.

92 90 Όργανα και χειριστήρια Ενδεικτικές λυχνίες στον πίνακα οργάνων

93 Όργανα και χειριστήρια 91 Φλας Η λυχνία O ανάβει ή αναβοσβήνει με πράσινο χρώμα. Η σχετική ενδεικτική λυχνία αναβοσβήνει όταν το φλας είναι αναμμένο Αναβοσβήνει γρήγορα: έχει καεί κάποιος λαμπτήρας των φλας ή η αντίστοιχη ασφάλεια, ή έχει καεί κάποιος λαμπτήρας στα φλας του τρέιλερ. Και οι δύο ενδεικτικές λυχνίες αναβοσβήνουν όταν τα αλάρμ είναι αναμμένα Αντικατάσταση λαμπτήρα 3 174, ασφάλειες Φλας Υπενθύμιση ζώνης ασφαλείας Η λυχνία X ανάβει ή αναβοσβήνει με κόκκινο χρώμα. Όταν ο κινητήρας βρίσκεται σε λειτουργία, εάν η ζώνη ασφαλείας του οδηγού δεν είναι προσδεδεμένη, η λυχνία X αναβοσβήνει επί 90 δευτερόλεπτα και στη συνέχεια ανάβει μέχρι η ζώνη ασφαλείας να προσδεθεί. Εάν η ταχύτητα του οχήματος υπερβεί τα 22 km/h, η λυχνία X αναβοσβήνει επί 90 δευτερόλεπτα ενώ παράλληλα ακούγεται μια προειδοποιητική ηχητική ένδειξη, και παραμένει αναμμένη μέχρι η ζώνη ασφαλείας να προσδεθεί. Πρόσδεση της ζώνης ασφαλείας Υπενθύμιση ζώνης ασφαλείας συνοδηγού k Αερόσακοι και εντατήρες ζωνών ασφαλείας Η λυχνία v ανάβει με κόκκινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η λυχνία v αναβοσβήνει στιγμιαία. Εάν δεν αναβοσβήνει, παραμείνει αναμμένη ή αναβοσβήνει κατά την οδήγηση, σημαίνει ότι υπάρχει βλάβη στους προεντατήρες των ζωνών ασφαλείας ή στο σύστημα αερόσακων. Απευθυνθείτε σε ένα συνεργείο. Οι αερόσακοι και οι προεντατήρες ζωνών ασφαλείας ενδέχεται να μην μπορέσουν να ενεργοποιηθούν σε περίπτωση ατυχήματος. Η ενδεικτική λυχνία v παραμένει συνεχώς αναμμένη ως ένδειξη ότι οι προεντατήρες ζωνών ασφαλείας ή οι αερόσακοι έχουν ενεργοποιηθεί. 9 Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Προεντατήρες ζωνών ασφαλείας, σύστημα αερόσακων 3 45, Σύστημα φόρτισης Η λυχνία p ανάβει με κόκκινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο.

94 92 Όργανα και χειριστήρια Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Σταματήστε το όχημα και σβήστε τον κινητήρα. Η μπαταρία δεν φορτίζει. Ενδέχεται να υπάρχει πρόβλημα στο σύστημα ψύξης του κινητήρα. Το σερβόφρενο ενδέχεται να μη λειτουργεί. Σταματήστε το ταξίδι σας αμέσως. Αφαιρέστε το κλειδί και ελέγξτε την κατάσταση και την τάνυση του ιμάντα κίνησης πριν απευθυνθείτε σε συνεργείο. Ενδεικτική λυχνία βλάβης Η λυχνία Z ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Μπορεί να ανάψει όταν οδηγείτε, αυτό είναι φυσιολογικό και δεν αποτελεί ένδειξη βλάβης στο σύστημα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη στο σύστημα ελέγχου εκπομπών καυσαερίων. Οι εκπομπές καυσαερίων ενδέχεται να έχουν υπερβεί τα επιτρεπτά όρια. Η οικονομία καυσίμου και η οδηγική συμπεριφορά του οχήματος ενδέχεται να επηρεαστούν σημαντικά. Απευθυνθείτε αμέσως σε ένα συνεργείο. Η ενδεικτική λυχνία Z ανάβει επίσης εάν σημαίνει ότι υπάρχει βλάβη στο φίλτρο σωματιδίων πετρελαίου ή στο αυτόματο κιβώτιο ταχυτήτων Απευθυνθείτε σε ένα συνεργείο το συντομότερο δυνατόν. Βεβαιωθείτε ότι η τάπα πλήρωσης καυσίμου είναι καλά βιδωμένη Αναβοσβήνει όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη που μπορεί να οδηγήσει σε ζημιά στον καταλυτικό μετατροπέα Πατάτε ελαφρά το πεντάλ γκαζιού μέχρι να σταματήσει να αναβοσβήνει. Απευθυνθείτε αμέσως σε ένα συνεργείο. Το όχημα πρέπει να υποβληθεί σε σέρβις το συντομότερο δυνατό Η λυχνία g ανάβει με κίτρινο χρώμα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία ως ένδειξη βλάβης στον κινητήρα ή στα ηλεκτρονικά του κιβωτίου ταχυτήτων. Το σύστημα ηλεκτρονικών μεταβαίνει σε πρόγραμμα λειτουργίας έκτακτης ανάγκης, η κατανάλωση καυσίμου ενδέχεται να αυξηθεί και να επηρεαστεί η οδηγική συμπεριφορά του οχήματος. Σε ορισμένες περιπτώσεις, η βλάβη μπορεί να αποκατασταθεί εάν σβήσετε τον κινητήρα και τον θέσετε ξανά σε λειτουργία. Εάν η λυχνία g ανάψει ξανά μετά την επανεκκίνηση του κινητήρα, το όχημα μπορεί να χρειάζεται σέρβις. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης.

95 Όργανα και χειριστήρια 93 Σύστημα φρένων Η λυχνία R ανάβει με κόκκινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Εάν δεν ανάβει, σταματήστε και απευθυνθείτε σε ένα συνεργείο. Εάν παραμένει αναμμένη ενώ ο κινητήρας βρίσκεται σε λειτουργία, τα φρένα δεν λειτουργούν κανονικά ή υπάρχουν διαρροές στο σύστημα πέδησης - μην επιχειρήσετε να οδηγήσετε το όχημα. Φροντίστε ώστε το όχημα να ρυμουλκηθεί σε ένα συνεργείο για έλεγχο και επισκευή. 9 Προειδοποίηση Σταματήστε το όχημα. Μη συνεχίσετε να οδηγείτε. Απευθυνθείτε σε ένα συνεργείο. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία εάν η στάθμη υγρού για το υδραυλικό σύστημα των φρένων είναι πολύ χαμηλή Σύστημα φρένων Ηλεκτρικό χειρόφρενο Η λυχνία m ανάβει ή αναβοσβήνει με κόκκινο χρώμα. Όταν ο κινητήρας τεθεί σε λειτουργία, η λυχνία m ανάβει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει Το ηλεκτρικό χειρόφρενο είναι τραβηγμένο Αναβοσβήνει Το ηλεκτρικό χειρόφρενο δεν είναι εντελώς τραβηγμένο ή είναι λυμένο. Ανοίξτε το διακόπτη ανάφλεξης, πατήστε το πεντάλ φρένου και επιχειρήστε να επανεκκινήσετε το σύστημα πρώτα απασφαλίζοντας και ύστερα ενεργοποιώντας ξανά το ηλεκτρικό χειρόφρενο. Εάν η λυχνία m εξακολουθεί να αναβοσβήνει, μην οδηγείτε το όχημα και απευθυνθείτε σε ένα συνεργείο. Βλάβη του ηλεκτρικού χειρόφρενου Η λυχνία j ανάβει με κίτρινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η λυχνία j αναβοσβήνει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει Το ηλεκτρικό χειρόφρενο λειτουργεί με μειωμένη απόδοση Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Η λυχνία u ανάβει με κίτρινο χρώμα. Το σύστημα είναι έτοιμο να λειτουργήσει όταν η ενδεικτική λυχνία σβήσει.

96 94 Όργανα και χειριστήρια Εάν η ενδεικτική λυχνία δεν ανάψει όταν ανοίξετε το διακόπτη ανάφλεξης, παραμείνει αναμμένη ή ανάψει ενώ οδηγείτε, σημαίνει ότι υπάρχει βλάβη στο ABS. Το σύστημα πέδησης παραμένει ενεργό χωρίς ωστόσο τη λειτουργία του ABS. Εάν η ενδεικτική λυχνία u ανάψει ενώ οδηγείτε σε συνδυασμό με την ενδεικτική λυχνία συστήματος πέδησης R, σημαίνει ότι υπάρχει σοβαρή βλάβη στο σύστημα πέδησης. Ελέγξτε το σύστημα αμέσως στο συνεργείο. Σύστημα αντιμπλοκαρίσματος τροχών Τετρακίνηση Η λυχνία B ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει στιγμιαία όταν ανοίγετε το διακόπτη ανάφλεξης. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Αναβοσβήνει στιγμιαία όταν ο κινητήρας βρίσκεται σε λειτουργία Το σύστημα είναι προσωρινά απενεργοποιημένο. Αναβοσβήνει συνεχώς όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη στο σύστημα. Απευθυνθείτε αμέσως σε ένα συνεργείο. Τετρακίνηση Σύστημα ελέγχου κατάβασης Η λυχνία u ανάβει με κίτρινο ή/και πράσινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, ανάβουν στιγμιαία τόσο οι κίτρινες όσο και οι πράσινες ενδεικτικές λυχνίες. Πράσινη Ανάβει όταν το σύστημα είναι έτοιμο για λειτουργία. Αναβοσβήνει ενώ οδηγείτε όταν το σύστημα βρίσκεται σε λειτουργία, αφού πατήσετε το κουμπί u. Κίτρινη Αναβοσβήνει ως ένδειξη ότι το σύστημα δεν είναι έτοιμο να τεθεί σε λειτουργία. Ανάβει ως ένδειξη ότι υπάρχει βλάβη στο σύστημα. Εάν αναβοσβήνει ή ανάβει ενώ οδηγείτε, το υλικό τριβής πρέπει να κρυώσει: οδηγήστε το όχημα χωρίς να φρενάρετε όσο το δυνατόν περισσότερο. Σύστημα ελέγχου κατάβασης Υδραυλικό τιμόνι Η λυχνία 2 ανάβει με κίτρινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η λυχνία 2 αναβοσβήνει στιγμιαία. Εάν δεν ανάψει, παραμείνει αναμμένη ή εάν ανάψει ενώ οδηγείτε, σημαίνει ότι υπάρχει βλάβη στο σύστημα αερόσακων ή στο σύστημα προεντατήρων των ζωνών ασφαλείας. Απευθυνθείτε σε ένα συνεργείο.

97 Όργανα και χειριστήρια 95 Υδραυλικό τιμόνι Σύστημα υποβοήθησης στάθμευσης υπερήχων Η λυχνία r ανάβει με κίτρινο χρώμα. Υπάρχει βλάβη στο σύστημα ή Υπάρχει βλάβη λόγω αισθητήρων οι οποίοι είναι βρόμικοι ή έχουν καλυφθεί με πάγο ή χιόνι ή Παρεμβολές λόγω εξωτερικών πηγών υπερήχων. Μόλις σταματήσουν οι παρεμβολές, το σύστημα θα αρχίσει να λειτουργεί κανονικά. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης του συστήματος. Σύστημα υποβοήθησης στάθμευσης με αισθητήρες υπερήχων Ηλεκτρονικό πρόγραμμα ευστάθειας Η λυχνία b ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Όταν ο κινητήρας τεθεί σε λειτουργία, η λυχνία b ανάβει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει Υπάρχει βλάβη στο σύστημα. Μπορείτε να συνεχίσετε να οδηγείτε. Η ευστάθεια κατά την οδήγηση ενδέχεται ωστόσο να μειωθεί ανάλογα με τις συνθήκες του οδοστρώματος. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Αναβοσβήνει Το σύστημα είναι ενεργοποιημένο. Η ισχύς του κινητήρα ενδέχεται να μειωθεί και το όχημα να φρενάρει αυτόματα σε ένα μικρό βαθμό. Ηλεκτρονικό πρόγραμμα ευστάθειας Ηλεκτρονικό πρόγραμμα ευστάθειας εκτός λειτουργίας Η λυχνία t ανάβει με κίτρινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η λυχνία t αναβοσβήνει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει όταν το ESC έχει απενεργοποιηθεί χειροκίνητα πατώντας το κουμπί t στην κεντρική κονσόλα. Ηλεκτρονικό πρόγραμμα ευστάθειας Θερμοκρασία ψυκτικού κινητήρα Η λυχνία W ανάβει με κόκκινο χρώμα. Όταν ο κινητήρας τεθεί σε λειτουργία, η λυχνία W ανάβει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο.

98 96 Όργανα και χειριστήρια Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Σταματήστε το όχημα και σβήστε τον κινητήρα. Προσοχή Η θερμοκρασία του ψυκτικού είναι πολύ υψηλή. Ελέγξτε τη στάθμη ψυκτικού Εάν υπάρχει επαρκές ψυκτικό, απευθυνθείτε σε ένα συνεργείο. Προθέρμανση Η λυχνία! ανάβει με κίτρινο χρώμα. Η προθέρμανση είναι ενεργοποιημένη. Ενεργοποιείται μόνο όταν η εξωτερική θερμοκρασία είναι χαμηλή. Εάν ανάψει ενώ οδηγείτε ή εάν δεν μπορείτε να θέσετε τον κινητήρα σε λειτουργία, απευθυνθείτε σε συνεργείο το συντομότερο δυνατόν. Εκκίνηση του κινητήρα Φίλτρο σωματιδίων πετρελαίου Η λυχνία % ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Το φίλτρο σωματιδίων πετρελαίου χρειάζεται καθαρισμό. Συνεχίστε να οδηγείτε μέχρι η λυχνία % να σβήσει. Εάν είναι εφικτό, φροντίστε οι στροφές του κινητήρα να μη μειωθούν κάτω από τις 2000 σ.α.λ. Ανάβει ενώ οδηγείτε Το φίλτρο σωματιδίων πετρελαίου είναι γεμάτο. Αρχίστε τη διαδικασία καθαρισμού το συντομότερο δυνατόν. Αναβοσβήνει ενώ οδηγείτε Το φίλτρο βρίσκεται στην ανώτατη στάθμη πλήρωσης. Αρχίστε τη διαδικασία καθαρισμού αμέσως για να αποφύγετε τυχόν ζημιά στον κινητήρα. Φίλτρο σωματιδίων πετρελαίου Πίεση λαδιού κινητήρα Η λυχνία I ανάβει με κόκκινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Προσοχή Ενδέχεται να υπάρχει πρόβλημα στο σύστημα λίπανσης του κινητήρα. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα ή/και να μπλοκάρουν οι κινητήριοι τροχοί. 1. Πατήστε το συμπλέκτη. 2. Επιλέξτε νεκρά, μετακινήστε τον επιλογέα ταχυτήτων στη θέση N. 3. Βγείτε από το ρεύμα κύριας κυκλοφορίας το συντομότερο δυνατόν χωρίς να δημιουργήσετε πρόβλημα στα επερχόμενα οχήματα. 4. Κλείστε το διακόπτη ανάφλεξης.

99 Όργανα και χειριστήρια 97 9 Προειδοποίηση Όταν ο κινητήρας είναι σβηστός, χρειάζεται πολύ μεγαλύτερη δύναμη για την πέδηση και για το χειρισμό του τιμονιού. Μην αφαιρείτε το κλειδί εάν πρώτα το όχημα δεν σταματήσει, διαφορετικά η κλειδαριά του τιμονιού μπορεί να ενεργοποιηθεί απροσδόκητα. Ελέγξτε τη στάθμη του λαδιού πριν απευθυνθείτε σε συνεργείο Χαμηλή στάθμη λαδιού κινητήρα Η λυχνία S ανάβει με κίτρινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η λυχνία S αναβοσβήνει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει ενώ οδηγείτε Η στάθμη λαδιού είναι χαμηλή: συμπληρώστε λάδι έως την καθορισμένη στάθμη Αλλάξτε το λάδι του κινητήρα Ένδειξη διάρκειας ζωής λαδιού κινητήρα Η λυχνία C ανάβει με κίτρινο χρώμα. Όταν ο κινητήρας τεθεί σε λειτουργία, η λυχνία C ανάβει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Η ένδειξη διάρκειας ζωής λαδιού κινητήρα σας ενημερώνει πότε πρέπει να αλλάξετε το λάδι. Η ενδεικτική λυχνία C ανάβει ως ένδειξη ότι η διάρκεια ζωής του λαδιού κινητήρα έχει παρέλθει και ότι το λάδι χρειάζεται αλλαγή. Η ένδειξη αλλαγής λαδιού βάσει του χρονικού διαστήματος που έχει παρέλθει ποικίλει σημαντικά, ανάλογα με τις συνθήκες οδήγησης. Αλλάζετε το λάδι εντός 1000 km. Η ισχύς του κινητήρα ενδέχεται να μειωθεί. Μόλις το λάδι του κινητήρα αλλαχτεί 3 166, η ένδειξη διάρκειας ζωής λαδιού κινητήρα πρέπει να μηδενιστεί. Απευθυνθείτε σε ένα συνεργείο. Πρόγραμμα λειτουργίας οικονομίας καυσίμου Η λυχνία s ανάβει με πράσινο χρώμα. Ανάβει όταν το πρόγραμμα λειτουργίας οικονομίας καυσίμου Χαμηλή στάθμη καυσίμου Η λυχνία Y ανάβει με κίτρινο χρώμα. Όταν ο κινητήρας τεθεί σε λειτουργία, η λυχνία Y ανάβει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει ενώ οδηγείτε όταν η στάθμη καυσίμου στο ρεζερβουάρ είναι πολύ χαμηλή. Συμπληρώστε καύσιμο αμέσως Ποτέ μην αφήνετε το ρεζερβουάρ να αδειάσει. Η ακανόνιστη τροφοδοσία καυσίμου ενδέχεται να προκαλέσει υπερθέρμανση στον καταλυτικό μετατροπέα Πετρελαιοκινητήρες: εάν το ρεζερβουάρ έχει αδειάσει, εξαερώστε το σύστημα καυσίμου

100 98 Όργανα και χειριστήρια Χωρητικότητα ρεζερβουάρ Αποστράγγιση φίλτρου καυσίμου Η λυχνία N ανάβει με κίτρινο χρώμα. Ανάβει όταν η στάθμη νερού στο φίλτρο πετρελαίου υπερβαίνει μια συγκεκριμένη τιμή. Το υπολειπόμενο νερό στο φίλτρο πετρελαίου δεν πρέπει να αποστραγγιστεί Απευθυνθείτε σε ένα συνεργείο το συντομότερο δυνατόν. Σύστημα ακινητοποίησης (immobiliser) Η λυχνία d ανάβει με κόκκινο χρώμα. Όταν ο κινητήρας τεθεί σε λειτουργία, η λυχνία d ανάβει στιγμιαία. Εάν δεν ανάβει, απευθυνθείτε σε ένα συνεργείο. Ανάβει ως ένδειξη βλάβης στο σύστημα ακινητοποίησης (immobiliser). Ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. Ηλεκτρονικό σύστημα ακινητοποίησης (immobiliser) Μειωμένη ισχύς κινητήρα Η λυχνία # ανάβει με κίτρινο χρώμα. Ανάβει σε συνδυασμό με τη λυχνία g όταν το όχημα χρειάζεται σέρβις. Σταματήστε στην άκρη του δρόμου, σβήστε τον κινητήρα και θέστε ξανά τον κινητήρα σε λειτουργία μετά από 10 δευτερόλεπτα. Η ισχύς του κινητήρα είναι περιορισμένη. Απευθυνθείτε σε ένα συνεργείο. Πατήστε το ποδόφρενο Η λυχνία - ανάβει με κίτρινο χρώμα. Πρέπει να πατήσετε το πεντάλ φρένων για να απασφαλίσει το ηλεκτρικό χειρόφρενο Πρέπει να πατήσετε το πεντάλ του συμπλέκτη για επανεκκίνηση του κινητήρα. Σύστημα Stop-Start Μεγάλη σκάλα Η λυχνία C ανάβει με μπλε χρώμα. Ανάβει όταν είναι αναμμένη η μεγάλη σκάλα και κατά το σινιάλο προβολέων Σύστημα αυτόματης ρύθμισης ύψους δέσμης προβολέων Η λυχνία q ανάβει με κίτρινο χρώμα Η λυχνία ανάβει ενώ οδηγείτε, ως ένδειξη σφάλματος που πρέπει να αντιμετωπιστεί αμέσως. Απευθυνθείτε σε ένα συνεργείο το συντομότερο δυνατόν. Αυτόματη ρύθμιση ύψους δέσμης προβολέων Προβολέας ομίχλης Η λυχνία > ανάβει με πράσινο χρώμα. Ανάβει όταν είναι αναμμένοι οι μπροστινοί προβολείς ομίχλης

101 Όργανα και χειριστήρια 99 Πίσω φως ομίχλης Η λυχνία r ανάβει με κίτρινο χρώμα. Ανάβει όταν είναι αναμμένο το πίσω φως ομίχλης Cruise control Η λυχνία m ανάβει με κίτρινο ή πράσινο χρώμα. Ανάβει με κίτρινο χρώμα Το σύστημα είναι έτοιμο για λειτουργία. Ανάβει με πράσινο χρώμα Αποθηκεύτηκε μια συγκεκριμένη ταχύτητα. Cruise control Προειδοποίηση ταχύτητας Η λυχνία W ανάβει με κίτρινο χρώμα. Στα οχήματα με προειδοποιητική λυχνία υπέρβασης ορίου ταχύτητας, όταν η ταχύτητα του οχήματος υπερβεί τα 120 km/h, η ενδεικτική λυχνία W αναβοσβήνει, και παράλληλα ακούγεται μια προειδοποιητική ηχητική ένδειξη, ως προειδοποίηση στον οδηγό για να μειώσει την ταχύτητα ανάλογα με την περίπτωση. Ενδεικτική λυχνία τρέιλερ Η λυχνία g ανάβει με πράσινο χρώμα. Ανάβει όταν στο όχημα υπάρχει συνδεδεμένο τρέιλερ Καπό κινητήρα ανοικτό Η λυχνία / ανάβει με κόκκινο χρώμα. Ανάβει όταν το καπό του κινητήρα είναι ανοικτό. Σύστημα Stop-Start Ανοικτή πόρτα Η λυχνία 9 ανάβει με κόκκινο χρώμα. Ανάβει όταν κάποια πόρτα είναι ανοικτή ή δεν έχει ασφαλίσει καλά. Πόρτα χώρου αποσκευών ανοικτή Η λυχνία 1 ανάβει με κόκκινο χρώμα. Ανάβει όταν η πόρτα του χώρου αποσκευών είναι ανοικτή ή δεν έχει ασφαλίσει καλά Αντικλεπτικό σύστημα συναγερμού Η λυχνία a ανάβει με κίτρινο χρώμα. Ανάβει όταν οι λειτουργίες παρακολούθησης του χώρου επιβατών και κλίσης του οχήματος του συστήματος συναγερμού έχουν απενεργοποιηθεί με το κουμπί a στην επένδυση οροφής. Αντικλεπτικό σύστημα συναγερμού 3 27.

102 100 Όργανα και χειριστήρια Οθόνες πληροφοριών Οθόνη βασικών πληροφοριών Η οθόνη πληροφοριών βρίσκεται στο ταμπλό επάνω από το σύστημα Infotainment. Στην οθόνη πληροφοριών εμφανίζονται τα εξής: ώρα 3 83 εξωτερική θερμοκρασία 3 83 ημερομηνία 3 83 Σύστημα Ιnfotainment - ανατρέξτε στο εγχειρίδιο οδηγιών χρήσης του συστήματος Infotainment Η οθόνη πληροφοριών βρίσκεται στο ταμπλό επάνω από το σύστημα Ιnfotainment. Η λυχνία F στην οθόνη ανάβει ως ένδειξη βλάβης. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Υπολογιστής ταξιδίου, Board-Info-Display Επιλογή λειτουργιών Μπορείτε να αποκτήσετε πρόσβαση στις λειτουργίες και τις ρυθμίσεις του συστήματος Infotainment μέσω της οθόνης πληροφοριών. Οι λειτουργίες επιλέγονται και εκτελούνται στο μενού που εμφανίζεται στην οθόνη χρησιμοποιώντας τα κουμπιά με τα βέλη στο σύστημα Ιnfotainment ή τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι. Εάν στην οθόνη πληροφοριών εμφανιστεί προειδοποιητικό μήνυμα ελέγχου λειτουργιών, η οθόνη δεν εμφανίζει ενδείξεις για τις υπόλοιπες λειτουργίες. Επιβεβαιώστε το μήνυμα πατώντας το κουμπί OK ή τον αριστερό περιστροφικό ρυθμιστή. Εάν υπάρχουν αρκετά προειδοποιητικά μηνύματα, επιβεβαιώστε τα ένα κάθε φορά. Έλεγχος λειτουργιών Επιλογή μέσω των κουμπιών του συστήματος Infotainment

103 Όργανα και χειριστήρια 101 Στο μενού Settings (Ρυθμίσεις), πατήστε το κουμπί OK για να εμφανιστεί η λειτουργία που επιθυμείτε. Χρησιμοποιήστε τα κουμπιά με τα βέλη για να αλλάξετε τις ρυθμίσεις. Στο μενού BC, πατήστε το κουμπί OK για να εμφανιστεί η λειτουργία που επιθυμείτε. Χρησιμοποιήστε το κουμπί OK για να ενεργοποιήσετε το χρονόμετρο ή για να πραγματοποιηθεί νέα μέτρηση και υπολογισμός. Για την επιλογή, χρησιμοποιήστε τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι Γυρίστε τον περιστροφικό ρυθμιστή για να εμφανιστεί η λειτουργία που επιθυμείτε. Πατήστε τον περιστροφικό ρυθμιστή για να εμφανιστεί το μενού BC, για να επιλέξετε τα μαρκαρισμένα στοιχεία και να επιβεβαιώσετε τις εντολές σας. Στο μενού BC, πιέστε το ρυθμιστή για να ενεργοποιήσετε το χρονόμετρο ή για να πραγματοποιηθεί νέα μέτρηση και υπολογισμός. Ρυθμίσεις συστήματος Εμφανίστε την επιλογή System (Σύστημα) πατώντας το κουμπί με το αριστερό βέλος και επιλέξτε την με το κουμπί OK. Η πρώτη λειτουργία στο μενού System (Σύστημα) είναι μαρκαρισμένη. Ορισμένες από τις λειτουργίες εμφανίζονται στην οθόνη με τη μορφή σύντμησης. Οι λειτουργίες εμφανίζονται στην οθόνη με την εξής σειρά: Συγχρονισμός ώρας Ώρα, ρύθμιση ωρών Ώρα, ρύθμιση λεπτών Ημερομηνία, ρύθμιση ημέρας Ημερομηνία, ρύθμιση μήνα Ημερομηνία, ρύθμιση έτους Λογική ανάφλεξης Επιλογή γλώσσας Ρύθμιση μονάδων μέτρησης Πατήστε το κουμπί Settings του συστήματος Ιnfotainment. Θα εμφανιστεί το στοιχείο μενού Audio.

104 102 Όργανα και χειριστήρια Αυτόματος συγχρονισμός ώρας ενεργ/νος)) τη λειτουργία αυτόματου συγχρονισμού ώρας, χρησιμοποιήστε τα κουμπιά με τα βέλη. Ρύθμιση ημερομηνίας και ώρας Λογική ανάφλεξης Ανατρέξτε στο εγχειρίδιο οδηγιών χρήσης του συστήματος Infotainment. Επιλογή γλώσσας Το σήμα RDS (Σύστημα Ραδιοφωνικών Δεδομένων) των περισσότερων πομπών VHF ρυθμίζει αυτόματα την ώρα, γεγονός που επισημαίνεται με την ένδειξη } στην οθόνη. Ορισμένοι πομποί δεν στέλνουν σωστό σήμα ώρας. Σε αυτές τις περιπτώσεις, απενεργοποιήστε τον αυτόματο συγχρονισμό ώρας και ρυθμίστε την ώρα χειροκίνητα. Για να απενεργοποιήσετε (Clock Sync.Off (Συγχρον. ρολογιού απενεργ/νος)) ή να ενεργοποιήσετε (Clock Sync.On (Συγχρον. ρολογιού Για να ρυθμίσετε την ημερομηνία και την ώρα χειροκίνητα, επιλέξτε το στοιχείο μενού για τις ρυθμίσεις ώρας και ημερομηνίας και πραγματοποιήστε τη ρύθμιση που θέλετε. Η τιμή που είναι έτοιμη για τροποποίηση επισημαίνεται με βέλη. Χρησιμοποιήστε τα κουμπιά με τα βέλη για να κάνετε τη ρύθμιση που επιθυμείτε. Η ρύθμιση αποθηκεύεται όταν κλείνετε το στοιχείο του μενού. Για ορισμένες λειτουργίες μπορείτε να επιλέξετε τη γλώσσα στην οποία εμφανίζονται στην οθόνη. Επιλέξτε τη γλώσσα που επιθυμείτε χρησιμοποιώντας τα κουμπιά με τα βέλη.

105 Όργανα και χειριστήρια 103 Ρύθμιση μονάδων μέτρησης Επιλέξτε τη μονάδα μέτρησης που επιθυμείτε χρησιμοποιώντας τα κουμπιά με τα βέλη. Οθόνη γραφικών πληροφοριών, έγχρωμη οθόνη πληροφοριών Ανάλογα με τη σύνθεσή του, το αυτοκίνητο διαθέτει Graphic-Info-Display ή Colour-Info-Display. Η οθόνη πληροφοριών βρίσκεται στο ταμπλό επάνω από το σύστημα Infotainment. Στην οθόνη πληροφοριών εμφανίζονται τα εξής: ώρα 3 83 εξωτερική θερμοκρασία 3 83 ημερομηνία 3 83 Πληροφορίες για το σύστημα Infotainment και το σύστημα πλοήγησης - βλ. εγχειρίδιο συστήματος Infotainment ρυθμίσεις συστήματος Η οθόνη πληροφοριών βρίσκεται στο ταμπλό επάνω από το σύστημα Ιnfotainment. Στην Graphic-Info-Display εμφανίζονται πληροφορίες με τη μορφή ασπρόμαυρων ενδείξεων. Στην Colour-Info-Display εμφανίζονται πληροφορίες με τη μορφή έγχρωμων ενδείξεων. Το είδος των πληροφοριών και ο τρόπος με τον οποίο εμφανίζονται εξαρτάται από τον εξοπλισμό του οχήματος και τις ρυθμίσεις του υπολογιστή ταξιδίου και του συστήματος Infotainment. Ορισμένες πληροφορίες εμφανίζονται στην οθόνη με τη μορφή σύντμησης. Η λυχνία F στην οθόνη ανάβει ως ένδειξη βλάβης. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Υπολογιστής ταξιδίου, Graphic-Info-Display, Colour-Info-Display Επιλογή λειτουργιών Μπορείτε να αποκτήσετε πρόσβαση στις λειτουργίες και τις ρυθμίσεις του συστήματος Infotainment μέσω της οθόνης πληροφοριών.

106 104 Όργανα και χειριστήρια Οι λειτουργίες επιλέγονται και εκτελούνται στο μενού που εμφανίζεται στην οθόνη χρησιμοποιώντας τα κουμπιά με τα βέλη και το κεντρικό κουμπί πολλαπλών λειτουργιών στο σύστημα Ιnfotainment ή τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι. Εάν στην οθόνη πληροφοριών εμφανιστεί προειδοποιητικό μήνυμα ελέγχου λειτουργιών, η οθόνη δεν εμφανίζει ενδείξεις για τις υπόλοιπες λειτουργίες. Επιβεβαιώστε το μήνυμα πατώντας ένα από τα κουμπιά με τα βέλη, το κουμπί πολλαπλών λειτουργιών ή τον αριστερό περιστροφικό ρυθμιστή. Εάν υπάρχουν αρκετά προειδοποιητικά μηνύματα, επιβεβαιώστε τα ένα κάθε φορά. Έλεγχος λειτουργιών Επιλογή μέσω των κουμπιών του συστήματος Infotainment Επιλέξτε μια λειτουργία μέσω των κουμπιών με τα βέλη του συστήματος Ιnfotainment. Εμφανίζεται το μενού της λειτουργίας που έχει επιλεγεί. Επιλογή μέσω του κεντρικού κουμπιού πολλαπλών λειτουργιών Το κουμπί πολλαπλών λειτουργιών είναι το κεντρικό χειριστήριο για τα μενού: Περιστρέψτε Για να μαρκάρετε μια επιλογή μενού Για να ορίσετε μια αριθμητική τιμή ή για να εμφανίσετε μια επιλογή μενού Πατήστε Για να επιλέξετε ή να ενεργοποιήσετε τη μαρκαρισμένη επιλογή Για να επιβεβαιώσετε μια τιμή που έχετε ορίσει Για να ενεργοποιήσετε/απενεργοποιήσετε μια λειτουργία του συστήματος Για έξοδο από ένα μενού, περιστρέψτε το κουμπί πολλαπλών λειτουργιών αριστερά ή δεξιά μέχρι να εμφανιστεί το στοιχείο Return (Επιστροφή) ή Main (Κύριο) και επιλέξτε το.

107 Όργανα και χειριστήρια 105 Για την επιλογή, χρησιμοποιήστε τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι Περιοχές λειτουργιών Ρυθμίσεις συστήματος Γυρίστε τον περιστροφικό ρυθμιστή για να εμφανιστεί η λειτουργία που επιθυμείτε. Πατήστε τον περιστροφικό ρυθμιστή για να επιλέξετε τα μαρκαρισμένα στοιχεία και επιβεβαιώστε τις εντολές σας. Πατήστε το κουμπί για να χρησιμοποιήσετε το χρονόμετρο ή για να πραγματοποιηθεί νέα μέτρηση και υπολογισμός. Υπολογιστής ταξιδίου Για κάθε λειτουργία υπάρχει μια κεντρική σελίδα (Κύρια), την οποία μπορείτε να επιλέξετε στο επάνω άκρο της οθόνης: Ηχοσύστημα Σύστημα πλοήγησης Τηλέφωνο Υπολογιστής ταξιδίου. Ανατρέξτε στο εγχειρίδιο οδηγιών χρήσης του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Μπορείτε να αποκτήσετε πρόσβαση στις ρυθμίσεις του συστήματος Infotainment από το μενού Settings (Ρυθμίσεις). Πατήστε το κουμπί Main (δεν υπάρχει σε όλα τα συστήματα Infotainment) στο σύστημα Ιnfotainment, για να εμφανιστεί η κύρια οθόνη. Πατήστε το κουμπί Settings. Στο σύστημα Ιnfotainment CD 30, βεβαιωθείτε ότι δεν έχει επιλεγεί κάποιο μενού. Εμφανίζεται το μενού Settings (Ρυθμίσεις).

108 106 Όργανα και χειριστήρια Οι λειτουργίες εμφανίζονται στην οθόνη με την εξής σειρά: Time, Date (Ώρα, Ημερομηνία) Language (Γλώσσα) Units (Μονάδες) Contrast (Αντίθεση) Day / Night (Ημέρα / Νύχτα) Λογική ανάφλεξης Ρύθμιση ημερομηνίας και ώρας Στο σύστημα πλοήγησης, η ημερομηνία και η ώρα ρυθμίζονται αυτόματα μόλις ληφθεί δορυφορικό σήμα GPS. Εάν η ώρα που εμφανίζεται δεν αντιστοιχεί στην τοπική ώρα, μπορείτε να τη διορθώσετε χειροκίνητα ή αυτόματα με τη λήψη σήματος ώρας RDS. Ορισμένοι πομποί RDS δεν στέλνουν σωστό σήμα ώρας. Σε αυτές τις περιπτώσεις, απενεργοποιήστε τον αυτόματο συγχρονισμό ώρας και ρυθμίστε την ώρα χειροκίνητα. Για να ρυθμίσετε την ημερομηνία και την ώρα χειροκίνητα, επιλέξτε το στοιχείο μενού Time, Date (Ώρα, Ημερομηνία) από το μενού Settings (Ρυθμίσεις). Εμφανίζεται το μενού. Επιλέξτε τα στοιχεία μενού που επιθυμείτε και κάνετε την ανάλογη ρύθμιση. Για να διορθώσετε την ώρα μέσω του RDS, επιλέξτε το στοιχείο μενού Synchron. clock automatical. (Αυτόμ. συγχρον. ρολογιού) από το μενού Time, Date (Ώρα, Ημερομηνία). Το πλαίσιο μπροστά από το Synchron. clock automatical. (Αυτόμ. συγχρον. ρολογιού) θα είναι επιλεγμένο. Επιλογή γλώσσας Για ορισμένες λειτουργίες μπορείτε να επιλέξετε τη γλώσσα στην οποία εμφανίζονται στην οθόνη. Επιλέξτε το στοιχείο μενού Language (Γλώσσα) από το μενού Settings (Ρυθμίσεις). Εμφανίζονται οι διαθέσιμες γλώσσες.

109 Όργανα και χειριστήρια 107 Ρύθμιση μονάδων μέτρησης Ρύθμιση της αντίθεσης (Graphic-Info-Display) Επιλέξτε τη γλώσσα που επιθυμείτε. Οι επιλογές επισημαίνονται με το σύμβολο 6 μπροστά από το στοιχείο μενού. Στα συστήματα με φωνητική λειτουργία, όταν αλλάξει η ρύθμιση γλώσσας της οθόνης, το σύστημα θα σας ρωτήσει εάν θέλετε επίσης να αλλάξει η γλώσσα ανακοινώσεων - ανατρέξτε στο εγχειρίδιο οδηγιών χρήσης του συστήματος Infotainment. Επιλέξτε το στοιχείο μενού Units (Μονάδες) από το μενού Settings (Ρυθμίσεις). Εμφανίζονται οι διαθέσιμες μονάδες. Επιλέξτε τη μονάδα που επιθυμείτε. Οι επιλογές επισημαίνονται με το σύμβολο o μπροστά από το στοιχείο μενού. Επιλέξτε το στοιχείο μενού Contrast (Αντίθεση) από το μενού Settings (Ρυθμίσεις). Εμφανίζεται το μενού. Επιβεβαιώστε τη ρύθμιση που επιθυμείτε. Ρύθμιση λειτουργίας οθόνης Μπορείτε να ρυθμίσετε την οθόνη σύμφωνα με τις συνθήκες φωτισμού: Επιλέξτε το στοιχείο μενού Day / Night (Ημέρα / Νύχτα) από το μενού Settings (Ρυθμίσεις). Εμφανίζονται οι επιλογές.

110 108 Όργανα και χειριστήρια Automatic (Αυτόματ.) - προσαρμόζεται με βάση το φωτισμό του οχήματος. Always day design (Διαρκώς ημέρα) - μαύρο ή έγχρωμο κείμενο σε ανοικτόχρωμο φόντο. Always night design (Διαρκώς νύχτα) - λευκό ή έγχρωμο κείμενο σε σκουρόχρωμο φόντο. Οι επιλογές επισημαίνονται με το σύμβολο o μπροστά από το στοιχείο μενού. Λογική ανάφλεξης Ανατρέξτε στο εγχειρίδιο οδηγιών χρήσης του συστήματος Infotainment. Μηνύματα οχήματος Ηχητικές προειδοποιήσεις Κατά την εκκίνηση του κινητήρα ή ενώ οδηγείτε Εάν η ζώνη ασφαλείας δεν έχει προσδεθεί. Όταν λειτουργούν τα φλας. Όταν οδηγείτε το όχημα και το ηλεκτρικό χειρόφρενο είναι ενεργοποιημένο Όταν απενεργοποιήσετε το ηλεκτρικό χειρόφρενο χωρίς να πατήσετε το ποδόφρενο Εάν υπάρχει βλάβη στο σύστημα πέδησης Εάν το σύστημα υποβοήθησης στάθμευσης ανιχνεύσει κάποιο αντικείμενο Στα οχήματα με λειτουργία προειδοποίησης υπέρβασης ορίου στροφών κινητήρα, όταν η ταχύτητα του οχήματος υπερβαίνει τα 120 km/h Όταν το όχημα είναι σταθμευμένο και/ή ανοίξει η πόρτα του οδηγού Όταν το κλειδί βρίσκεται στο διακόπτη ανάφλεξης. Με τα εξωτερικά φώτα αναμμένα. Πίεση ελαστικών Έλεγχος λειτουργιών Στα οχήματα με σύστημα παρακολούθησης πίεσης ελαστικών, εάν ανιχνευτεί χαμηλή πίεση στα ελαστικά, στην οθόνη θα εμφανιστούν σχετικές πληροφορίες.

111 Όργανα και χειριστήρια 109 Μειώστε ταχύτητα και ελέγξτε την πίεση των ελαστικών με την πρώτη ευκαιρία. Σύστημα παρακολούθησης πίεσης ελαστικών Ελέγξτε την πίεση των ελαστικών 3 192, Εάν υπάρχει μεγάλη απώλεια πίεσης, θα εμφανιστεί ένα σχετικό μήνυμα για το συγκεκριμένο ελαστικό. Βγείτε από το ρεύμα κύριας κυκλοφορίας το συντομότερο δυνατόν, χωρίς να αποτελέσετε κίνδυνο για τα υπόλοιπα οχήματα. Σταματήστε και ελέγξτε τα ελαστικά. Τοποθετήστε τον εφεδρικό τροχό 3 199, Σύστημα παρακολούθησης πίεσης ελαστικών Υπολογιστής ταξιδίου Υπολογιστής ταξιδίου στην οθόνη βασικών πληροφοριών Ο υπολογιστής ταξιδίου εμφανίζει πληροφορίες για την οδήγηση, οι οποίες καταγράφονται διαρκώς και αξιολογούνται ηλεκτρονικά. Για να αποκτήσετε πρόσβαση στα στοιχεία οχήματος του υπολογιστή ταξιδίου, πατήστε το κουμπί BC στο σύστημα Infotainment ή τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι. Ορισμένες από τις λειτουργίες εμφανίζονται στην οθόνη με τη μορφή σύντμησης. Μόλις επιλέξετε μια λειτουργία, εμφανίζονται οι επόμενες σειρές της λειτουργίας του υπολογιστή ταξιδίου. Οι λειτουργίες εμφανίζονται στην οθόνη με την εξής σειρά: Στιγμιαία κατανάλωση Μέση κατανάλωση Πραγματική κατανάλωση Μέση ταχύτητα

112 110 Όργανα και χειριστήρια Απόσταση που έχει διανυθεί Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Χρονόμετρο Οθόνη βασικών πληροφοριών Στιγμιαία κατανάλωση Ένδειξη στιγμιαίας κατανάλωσης. Η ένδειξη αλλάζει ανάλογα με την ταχύτητα: Ένδειξη σε l/h = κάτω από Ένδειξη σε l/100 km 13 km/h = πάνω από 13 km/h Μέση κατανάλωση Ένδειξη μέσης κατανάλωσης. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Πραγματική κατανάλωση Ένδειξη της ποσότητας καταναλισκομένου καυσίμου. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Μέση ταχύτητα Ένδειξη μέσης ταχύτητας. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Τυχόν στάσεις στη διαδρομή κατά τις οποίες ο διακόπτης ανάφλεξης είναι κλειστός δεν συμπεριλαμβάνονται στους υπολογισμούς. Απόσταση που έχει διανυθεί Ένδειξη διανυθείσας απόστασης. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Η αυτονομία υπολογίζεται από την ποσότητα καυσίμου που απομένει στο ρεζερβουάρ και τη στιγμιαία κατανάλωση. Στην οθόνη εμφανίζονται μέσες τιμές. Μετά τον ανεφοδιασμό καυσίμου, η απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο ενημερώνεται αυτόματα μετά από λίγο. Εάν το καύσιμο το ρεζερβουάρ επαρκεί για λιγότερα από 50 km, στην οθόνη εμφανίζεται η προειδοποιητική ένδειξη Range (Απόσταση με το υπολειπόμενο καύσιμο). Εάν το καύσιμο το ρεζερβουάρ επαρκεί για λιγότερα από 30 km, στην οθόνη εμφανίζεται η προειδοποιητική ένδειξη Refuel! (Συμπληρώστε καύσιμο!). Επιβεβαιώστε το στοιχείο μενού

113 Όργανα και χειριστήρια 111 Μηδενισμός των πληροφοριών του υπολογιστή ταξιδίου Επιλέξτε τις πληροφορίες του υπολογιστή ταξιδίου που θέλετε και μηδενίστε τον πατώντας τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι ή το κουμπί OK στο σύστημα Ιnfotainment. Χρονόμετρο Χρήση των κουμπιών με τα βέλη: Για να αρχίσετε, πατήστε το κουμπί αριστερού βέλους για να επιλέξετε το στοιχείο μενού Start (Εκκίνηση) και ύστερα πατήστε το κουμπί OK για να αρχίσετε/σταματήσετε. Για μηδενισμό, πατήστε το κουμπί αριστερού βέλους για να επιλέξετε το στοιχείο μενού Reset (Μηδενισμός) και ύστερα πατήστε το κουμπί OK. Χρησιμοποιώντας τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι: Για να αρχίσετε, επιλέξτε το στοιχείο μενού Start (Εκκίνηση) και πατήστε για να αρχίσετε/σταματήσετε. Για μηδενισμό, επιλέξτε το στοιχείο μενού Reset (Μηδενισμός) και πατήστε για να επιβεβαιώσετε την εντολή. Διακοπή ηλεκτρικής τροφοδοσίας Εάν η ηλεκτρική τροφοδοσία διακοπεί ή εάν η τάση της μπαταρίας μειωθεί υπερβολικά, οι τιμές που έχουν αποθηκευτεί στον υπολογιστή ταξιδίου χάνονται. Υπολογιστής ταξιδίου στην οθόνη γραφικών πληροφοριών ή την έγχρωμη οθόνη πληροφοριών Οι υπολογιστές ταξιδίου εμφανίζουν πληροφορίες για την οδήγηση, οι οποίες καταγράφονται διαρκώς και αξιολογούνται ηλεκτρονικά. Στην κεντρική σελίδα του υπολογιστή ταξιδίου εμφανίζονται πληροφορίες σχετικά με την αυτονομία, τη μέση κατανάλωση και τη στιγμιαία κατανάλωση.

114 112 Όργανα και χειριστήρια Για να εμφανιστούν οι υπόλοιπες πληροφορίες υπολογιστή ταξιδίου, πατήστε το κουμπί BC στο σύστημα Ιnfotainment και επιλέξτε το μενού υπολογιστή ταξιδίου στην οθόνη. Μπορείτε να μηδενίσετε τις τιμές των δύο υπολογιστών ταξιδίου ξεχωριστά, γεγονός που σας επιτρέπει να προβάλλετε στοιχεία από διαδρομές διαφορετικών αποστάσεων. Graphic-Info-Display, Colour-Info-Display Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Η αυτονομία υπολογίζεται από την ποσότητα καυσίμου που απομένει στο ρεζερβουάρ και τη στιγμιαία κατανάλωση. Στην οθόνη εμφανίζονται μέσες τιμές. Μετά τον ανεφοδιασμό καυσίμου, η απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο ενημερώνεται αυτόματα μετά από λίγο. Εάν το καύσιμο το ρεζερβουάρ επαρκεί για λιγότερα από 50 km, στην οθόνη εμφανίζεται η προειδοποιητική ένδειξη Range (Απόσταση με το υπολειπόμενο καύσιμο). Εάν το καύσιμο το ρεζερβουάρ επαρκεί για λιγότερα από 30 km, στην οθόνη εμφανίζεται η προειδοποιητική ένδειξη Refuel! (Συμπληρώστε καύσιμο!). Επιβεβαιώστε το στοιχείο μενού Στιγμιαία κατανάλωση Ένδειξη στιγμιαίας κατανάλωσης. Η ένδειξη αλλάζει ανάλογα με την ταχύτητα: Ένδειξη σε l/h = κάτω από Ένδειξη σε l/100 km 13 km/h = πάνω από 13 km/h Απόσταση που έχει διανυθεί Ένδειξη διανυθείσας απόστασης. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Μέση ταχύτητα Ένδειξη μέσης ταχύτητας. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή.

115 Όργανα και χειριστήρια 113 Τυχόν στάσεις στη διαδρομή κατά τις οποίες ο διακόπτης ανάφλεξης είναι κλειστός δεν συμπεριλαμβάνονται στους υπολογισμούς. Μηδενισμός των πληροφοριών του υπολογιστή ταξιδίου Πραγματική κατανάλωση Ένδειξη της ποσότητας καταναλισκομένου καυσίμου. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Μέση κατανάλωση Ένδειξη μέσης κατανάλωσης. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Επιλέξτε BC 1 ή BC 2 από το μενού του υπολογιστή ταξιδίου. Επιλέξτε τις πληροφορίες του υπολογιστή ταξιδίου που θέλετε και μηδενίστε τον πατώντας τον αριστερό περιστροφικό ρυθμιστή στο τιμόνι ή το κουμπί OK στο σύστημα Ιnfotainment. Για να μηδενίσετε όλες τις τιμές του υπολογιστή ταξιδίου, επιλέξτε το στοιχείο μενού All values (Όλες οι τιμές). Μετά το μηδενισμό, εμφανίζεται η ένδειξη "- - -" για τον επιλεγμένο υπολογιστή ταξιδίου. Οι τιμές που έχουν υπολογιστεί εκ νέου εμφανίζονται μετά από μια μικρή καθυστέρηση.

116 114 Όργανα και χειριστήρια Χρονόμετρο Επιλέξτε το στοιχείο μενού Timer (Χρονομετρητής) από το μενού Board Computer (Υπολογιστής οχήματος). Εμφανίζεται το μενού Timer (Χρονομετρητής). Για να τον θέσετε σε λειτουργία, επιλέξτε το στοιχείο μενού Start (Εκκίνηση). Για να τον μηδενίσετε, επιλέξτε το στοιχείο μενού Reset (Μηδενισμός). Μπορείτε να επιλέξετε την οθόνη χρονομέτρου που θέλετε από το μενού Options (Επιλογές): Driving Time excl. Stops (Χρόνος οδήγησης εκτός στάσεων): Καταγράφεται το χρονικό διάστημα που το όχημα βρίσκεται σε κίνηση. Ο χρόνος κατά τον οποίο το όχημα είναι σταματημένο δεν συνυπολογίζεται. Driving Time incl. Stops (Χρόνος οδήγησης συμπ. στάσεων): Καταγράφεται το χρονικό διάστημα που το όχημα βρίσκεται σε κίνηση. Το χρονικό διάστημα στο οποίο το όχημα είναι σταματημένο με το κλειδί στο διακόπτη ανάφλεξης συνυπολογίζεται. Travel Time (Χρόνος μετακίνησης): Μέτρηση του χρόνου από τη χειροκίνητη ενεργοποίηση μέσω του Start (Εκκίνηση) έως τη χειροκίνητη απενεργοποίηση μέσω του Reset (Μηδενισμός). Διακοπή ηλεκτρικής τροφοδοσίας Εάν η ηλεκτρική τροφοδοσία διακοπεί ή εάν η τάση της μπαταρίας μειωθεί υπερβολικά, οι τιμές που έχουν αποθηκευτεί στον υπολογιστή ταξιδίου χάνονται.

117 Φωτισμός 115 Φωτισμός Εξωτερικός φωτισμός Πλαφονιέρες Στοιχεία φωτισμού Εξωτερικός φωτισμός Διακόπτης φώτων Πίσω φώτα Τα πίσω φώτα ανάβουν μαζί με τους προβολείς και τα φώτα στάθμευσης. Αυτόματη ρύθμιση φώτων Περιστρέψτε το διακόπτη φώτων: AUTO = Αυτόματη ρύθμιση φώτων: οι προβολείς ανάβουν και σβήνουν αυτόματα ανάλογα με τις εξωτερικές συνθήκες φωτισμού. 7 = Σβηστά (ή απενεργοποίηση της αυτόματης ρύθμισης φώτων). 8 = Φώτα στάθμευσης 9 = Προβολείς Όταν η λειτουργία αυτόματης ρύθμιση φώτων είναι ενεργοποιημένη και ο κινητήρας βρίσκεται σε λειτουργία, οι προβολείς ανάβουν αυτόματα στη μεσαία σκάλα ανάλογα με τις συνθήκες εξωτερικού φωτισμού. Για λόγους ασφαλείας, ο διακόπτης φώτων πρέπει να βρίσκεται πάντοτε στη θέση AUTO.

118 116 Φωτισμός Για να διασφαλιστεί η σωστή λειτουργία της αυτόματης ρύθμισης φώτων, μην καλύπτετε τον αισθητήρα φωτός στο επάνω μέρος του ταμπλό. Φώτα πορείας ημέρας Τα φώτα πορείας ημέρας βελτιώνουν την ορατότητα του οχήματος σε συνθήκες φωτισμού ημέρας. Τα φώτα ανάβουν αυτόματα όταν ανοίγετε το διακόπτη ανάφλεξης. Οδήγηση στο εξωτερικό Φωτισμός ενεργοποιούμενος από τους υαλοκαθαριστήρες Με το διακόπτη φώτων στη θέση AUTO, όταν ο υαλοκαθαριστήρας παρμπρίζ εκτελέσει 8 διαδρομές ή περισσότερες στο παρμπρίζ, τα εξωτερικά φώτα ανάβουν αυτόματα. Μεγάλη σκάλα Για να μεταβείτε από τη μεσαία στη μεγάλη σκάλα, πιέστε το μοχλοδιακόπτη. Για να περάσετε στη μεσαία σκάλα, τραβήξτε το μοχλοδιακόπτη ξανά προς τα πίσω. Ενδεικτική λυχνία C Σινιάλο προβολέων Για να ενεργοποιήσετε το σινιάλο προβολέων, τραβήξτε το μοχλοδιακόπτη. Ρύθμιση της δέσμης των προβολέων Χειροκίνητη ρύθμιση ύψους δέσμης προβολέων Έχοντας ανάψει τους προβολείς στη μεσαία σκάλα, ρυθμίστε το ύψος δέσμης των προβολέων ανάλογα με το φορτίο του οχήματος. Με τη σωστή ρύθμιση της δέσμης προβολέων, οι εκτυφλωτικές αντανακλάσεις για τους άλλους οδηγούς μειώνονται.

119 Φωτισμός 117 Οχήματα χωρίς σύστημα αυτόματης ρύθμισης απόστασης από το έδαφος Γυρίστε τον περιστροφικό ρυθμιστή στην επιθυμητή θέση: 0 = Μπροστινά καθίσματα κατειλημμένα 1 = Όλα τα καθίσματα κατειλημμένα 2 = Όλα τα καθίσματα κατειλημμένα και φορτίο στο χώρο αποσκευών 3 = Κάθισμα οδηγού κατειλημμένο και φορτίο στο χώρο αποσκευών Οχήματα με σύστημα αυτόματης ρύθμισης απόστασης από το έδαφος Γυρίστε τον περιστροφικό ρυθμιστή στην επιθυμητή θέση: 0 = Μπροστινά καθίσματα κατειλημμένα 1 = Όλα τα καθίσματα κατειλημμένα 1 = Όλα τα καθίσματα κατειλημμένα και φορτίο στο χώρο αποσκευών 2 = Κάθισμα οδηγού κατειλημμένο και φορτίο στο χώρο αποσκευών Αυτόματη ρύθμιση απόστασης από το έδαφος Αυτόματη ρύθμιση ύψους δέσμης προβολέων Στα οχήματα με προβολείς Xenon, η δέσμη των προβολέων ρυθμίζεται αυτόματα ανάλογα με το φορτίο του οχήματος. Εάν η ενδεικτική λυχνία q ανάβει στον πίνακα οργάνων ενώ οδηγείτε, σημαίνει ότι έχει σημειωθεί βλάβη. Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Ενδεικτική λυχνία q Προβολείς κατά την οδήγηση στο εξωτερικό Η ασύμμετρη δέσμη προβολέων διευρύνει την ορατότητα στο άκρο του οδοστρώματος στην πλευρά του συνοδηγού. Ωστόσο, όταν οδηγείτε σε χώρες όπου κανονικά οδηγούν στο αντίθετο ρεύμα κυκλοφορίας, πρέπει να ρυθμίζετε τους προβολείς έτσι, ώστε το φως να μην είναι εκτυφλωτικό για τα επερχόμενα οχήματα. Απευθυνθείτε σε ένα συνεργείο. Αλάρμ Για να τα ενεργοποιήσετε, πατήστε το κουμπί. Σε περίπτωση ατυχήματος με ενεργοποίηση αερόσακου, τα αλάρμ ενεργοποιούνται αυτόματα.

120 118 Φωτισμός Σήματα για στροφή και αλλαγή λωρίδας Μοχλοδιακόπτης προς τα επάνω Μοχλοδιακόπτης προς τα κάτω = δεξί φλας = αριστερό φλας Εάν μετακινήσετε το μοχλοδιακόπτη μετά το σημείο αντίστασης, τα φλας παραμένουν συνεχώς αναμμένα. Όταν επαναφέρετε το τιμόνι στην ευθεία θέση, τα φλας σβήνουν αυτόματα. Αυτό δεν συμβαίνει αν έχετε κάνει κάποιο μικρό ελιγμό, όπως όταν αλλάζετε λωρίδα. Για να αναβοσβήσουν τα φλας τρεις φορές, π.χ. όταν αλλάζετε λωρίδα, πιέστε το μοχλοδιακόπτη μέχρι να αισθανθείτε αντίσταση και αφήστε τον. Μετακινήστε το μοχλοδιακόπτη έως το σημείο αντίστασης και κρατήστε τον, προκειμένου τα φλας να παραμείνουν περισσότερο σε λειτουργία. Η ένταση ήχου του σήματος ηχητικής προειδοποίησης των φλας εξαρτάται από την ταχύτητα του οχήματος. Για να σβήσει το φλας χειροκίνητα, επαναφέρετε το μοχλοδιακόπτη στην αρχική του θέση. Ενδεικτικές λυχνίες O Μπροστινοί προβολείς ομίχλης Για να τα ενεργοποιήσετε, πατήστε το κουμπί >. Η ενδεικτική λυχνία > ανάβει στον πίνακα οργάνων όταν οι μπροστινοί προβολείς ομίχλης είναι αναμμένοι. Τα μπροστινά φώτα ομίχλης ανάβουν μόνο όταν ο διακόπτης ανάφλεξης είναι ανοικτός και είναι αναμμένοι οι προβολείς ή τα φώτα στάθμευσης.

121 Φωτισμός 119 Διακόπτης φώτων στη θέση AUTO: ανάβοντας τους μπροστινούς προβολείς ομίχλης, ανάβουν αυτόματα οι προβολείς στη μεσαία σκάλα και τα φώτα στάθμευσης. Τηρείτε τους κανονισμούς της χώρας στην οποία οδηγείτε όταν χρησιμοποιείτε τα μπροστινά φώτα ομίχλης. Πίσω προβολείς ομίχλης Για να τα ενεργοποιήσετε, πατήστε το κουμπί r. Η ενδεικτική λυχνία r ανάβει στον πίνακα οργάνων όταν ανάβετε το πίσω φως ομίχλης. Το πίσω φως ομίχλης μπορεί να ανάψει μόνο όταν ο διακόπτης ανάφλεξης είναι ανοικτός και ο διακόπτης φώτων βρίσκεται στη θέση 9 ή εάν οι μπροστινοί προβολείς ομίχλης είναι αναμμένοι και ο διακόπτης φώτων βρίσκεται στη θέση 8. Διακόπτης φώτων στη θέση AUTO: ανάβοντας το πίσω φως ομίχλης, ανάβουν αυτόματα οι προβολείς στη μεσαία σκάλα και τα φώτα στάθμευσης. Κατά τη ρυμούλκηση, το πίσω φως ομίχλης του οχήματος απενεργοποιείται. Φώτα στάθμευσης Όταν το όχημα είναι σταθμευμένο, μπορείτε να ανάψετε τα φώτα στάθμευσης στη μία πλευρά του οχήματος: 1. Γυρίστε το διακόπτη φώτων στη θέση 7 ή AUTO. 2. Κλείστε το διακόπτη ανάφλεξης. 3. Μετακινήστε το μοχλοδιακόπτη των φλας τέρμα πάνω (δεξιά φώτα στάθμευσης) ή τέρμα κάτω (αριστερά φώτα στάθμευσης). Η ρύθμιση επιβεβαιώνεται με ένα ηχητικό σήμα και την αντίστοιχη ενδεικτική λυχνία των φλας.

122 120 Φωτισμός Για να τα σβήσετε, ανοίξτε το διακόπτη ανάφλεξης ή μετακινήστε το μοχλοδιακόπτη των φλας στην αντίθετη κατεύθυνση. Φώτα όπισθεν Τα φώτα όπισθεν ανάβουν όταν ο διακόπτης ανάφλεξης είναι ανοικτός και επιλέξετε την όπισθεν. Τρίτο φως φρένων Ανάβει όταν πατάτε φρένο, και λειτουργεί ως τρίτο φως φρένων, συμπληρωματικά στα φώτα φρένων. Θολωμένα κρύσταλλα φώτων Η εσωτερική επιφάνεια των κρυστάλλων των φώτων ενδέχεται να θαμπώσει σε συνθήκες υγρασίας και χαμηλής θερμοκρασίας, σε περίπτωση ισχυρής βροχόπτωσης ή μετά το πλύσιμο. Το θάμπωμα εξαφανίζεται γρήγορα από μόνο του - για να επιταχύνετε την αποθάμβωση, ανάψτε τους προβολείς. Πλαφονιέρες Διακόπτης φωτισμού πίνακα οργάνων Το ταμπλό φωτίζεται όταν ο διακόπτης ανάφλεξης είναι ανοικτός. Μπορείτε να ρυθμίσετε τη φωτεινότητα όταν είναι αναμμένα τα εξωτερικά φώτα: Γυρίστε τον περιστροφικό ρυθμιστή προς τα δεξιά ή αριστερά μέχρι να επιτευχθεί η φωτεινότητα που θέλετε. Εάν ανοίξει η πόρτα του οδηγού ή πατηθεί το κουμπί q στο τηλεχειριστήριο, το ταμπλό φωτίζεται αυτόματα επί 30 δευτερόλεπτα μέχρι να γυρίσετε το διακόπτη ανάφλεξης στη θέση ACC. Λειτουργία ενδείξεων Πλαφονιέρες Μπροστινή πλαφονιέρα Τα μπροστινά και τα πίσω φώτα ανάγνωσης και τα φώτα του χώρου αποσκευών λειτουργούν ως πλαφονιέρες όταν ανοίγουν τις πόρτες ή η πόρτα του χώρου αποσκευών.

123 Φωτισμός 121 Εάν παραμείνουν ανοικτές οι πόρτες ή η πόρτα του χώρου αποσκευών, τα φώτα παραμένουν αναμμένα επί 10 λεπτά. Μόλις κλείσουν όλες οι πόρτες και η πόρτα του χώρου αποσκευών, οι πλαφονιέρες σβήνουν σταδιακά μετά από 10 δευτερόλεπτα. Πατώντας το κουμπί d στην επένδυση της οροφής, ανάβουν τόσο τα μπροστινά όσο και τα πίσω φώτα ανάγνωσης. Πατήστε ξανά για να τα σβήσετε. Φωτισμός διακόπτη ανάφλεξης Ανάβει όταν ανοίξετε κάποια πόρτα. Για να τα σβήσετε αμέσως, πατήστε το κουμπί K στην επένδυση της οροφής. Φωτισμός σταχτοδοχείου Το αποσπώμενο μπροστινό σταχτοδοχείο, που βρίσκεται στην μπροστινή ποτηροθήκη, φωτίζεται ανάλογα με τις συνθήκες εξωτερικού φωτισμού. Φωτισμός στο ντουλαπάκι του συνοδηγού Ανάβει όταν ανοίξετε το ντουλαπάκι του συνοδηγού. Φωτισμός χώρου αποσκευών Ανάβει όταν ανοίξει κάποια πόρτα ή η πόρτα του χώρου αποσκευών. Μπορείτε να σβήσετε τις πλαφονιέρες αμέσως πατώντας το κουμπί K.

124 122 Φωτισμός Φώτα ανάγνωσης Μπροστινά φώτα ανάγνωσης Για να τα ανάψετε/σβήσετε, πατήστε τα κουμπιά L και M. Αποφύγετε τη χρήση των μπροστινών φώτων ανάγνωσης ενώ οδηγείτε στο σκοτάδι, διότι μπορεί να μειώσουν την ορατότητα του οδηγού. Πίσω φώτα ανάγνωσης Τα φώτα ανάγνωσης στην αριστερή και δεξιά πλευρά λειτουργούν ανεξάρτητα. Πατήστε το κουμπί για να ανάψετε και να τα σβήσετε. Φωτισμός σκιαδίων Ανάβει όταν είναι ανοικτό το κάλυμμα για το καθρεπτάκι σκιαδίου Στοιχεία φωτισμού Φωτισμός εισόδου Ανάλογα με τις συνθήκες εξωτερικού φωτισμού, όταν ξεκλειδώνετε το όχημα με το τηλεχειριστήριο, τα αλάρμ αναβοσβήνουν δύο φορές και το εξωτερικά και εσωτερικά φώτα ανάβουν επί 20 δευτερόλεπτα. Η λειτουργία αυτή σας διευκολύνει να εντοπίσετε το αυτοκίνητο στο σκοτάδι. Φώτα εξόδου Η μεσαία σκάλα και τα φώτα όπισθεν ανάβουν επί 30 δευτερόλεπτα από τη στιγμή που ο οδηγός βγαίνει από το όχημα και κλείνει την πόρτα.

125 Φωτισμός 123 Ενεργοποίηση 1. Κλείστε το διακόπτη ανάφλεξης. 2. Αφαιρέστε το κλειδί ανάφλεξης. 3. Ανοίξτε την πόρτα του οδηγού. 4. Τραβήξτε το μοχλοδιακόπτη των φλας. 5. Κλείστε την πόρτα του οδηγού. Εάν η πόρτα του οδηγού δεν κλείσει, τα φώτα σβήνουν μετά από δύο λεπτά. Μπορείτε να απενεργοποιήσετε το φωτισμό εξόδου εάν εισάγετε το κλειδί στο διακόπτη ανάφλεξης ή εάν τραβήξτε το μοχλοδιακόπτη των φλας ξανά όταν η πόρτα του οδηγού είναι ανοικτή. Προστασία κατά της αποφόρτισης της μπαταρίας Για να αποτραπεί η αποφόρτιση της μπαταρίας, τα εξωτερικά φώτα σβήνουν αυτόματα μετά από 10 λεπτά από τη στιγμή που κλείνει ο διακόπτης ανάφλεξης. Η προστασία κατά της αποφόρτισης της μπαταρίας δεν λειτουργεί εάν τα φώτα ανάψουν 10 λεπτά μετά το κλείσιμο του διακόπτη ανάφλεξης - το κλειδί δεν μπορεί να αφαιρεθεί από το διακόπτη ανάφλεξης μέχρι η μπαταρία να επαναφορτιστεί.

126 124 Σύστημα κλιματισμού Σύστημα κλιματισμού Συστήματα κλιματισμού Αεραγωγοί Συντήρηση Συστήματα κλιματισμού Σύστημα θέρμανσης και εξαερισμού Χειριστήρια για: Θερμοκρασία Κατανομή αέρα Ταχύτητα ανεμιστήρα Θερμαινόμενο πίσω παρμπρίζ Ü Θερμαινόμενα καθίσματα Θερμοκρασία Κόκκινη = Θέρμανση Μπλε = Ψύξη Η πλήρης απόδοση του συστήματος θέρμανσης επιτυγχάνεται όταν ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας του. Κατανομή αέρα M = Προς το χώρο της κεφαλής μέσω ρυθμιζόμενων αεραγωγών L = Προς το κεφάλι μέσω των ρυθμιζόμενων αεραγωγών και προς τους χώρους ποδιών K = Προς τους χώρους ποδιών J = Προς το μπροστινό παρμπρίζ, τα μπροστινά παράθυρα και τους χώρους ποδιών l = Προς το παρμπρίζ, τα μπροστινά παράθυρα και το κεφάλι μέσω των ρυθμιζόμενων αεραγωγών Μπορούν να χρησιμοποιηθούν όλοι οι συνδυασμοί.

127 Σύστημα κλιματισμού 125 Ταχύτητα ανεμιστήρα x = Απενεργοποιημένος 1 = Ελάχιστη ταχύτητα 4 = Μέγιστη ταχύτητα Ρυθμίστε τη ροή του αέρα ρυθμίζοντας τον ανεμιστήρα στην ταχύτητα που επιθυμείτε. Σύστημα κλιματισμού Εκτός από το σύστημα θέρμανσης και εξαερισμού, το σύστημα κλιματισμού διαθέτει τις εξής λειτουργίες: n = Ψύξη 4 = Ανακυκλοφορία αέρα Ü = Αποθάμβωση και ξεπάγωμα Ψύξη n Ενεργοποιείται από το κουμπί n και λειτουργεί μόνο όταν ο κινητήρας και ο ανεμιστήρας βρίσκονται σε λειτουργία. Το σύστημα κλιματισμού ψύχει και αφυγραίνει τον αέρα μόλις η εξωτερική θερμοκρασία αυξηθεί λίγο επάνω από το μηδέν. Για το λόγο αυτό ενδέχεται να σχηματιστούν υδρατμοί και να στάζουν κάτω από το όχημα. Εάν δεν επιθυμείτε ψύξη ή αφύγρανση, απενεργοποιήστε το σύστημα ψύξης για να εξοικονομήσετε καύσιμο. Μέγιστη ψύξη Ανοίξτε για λίγο τα παράθυρα και την ηλιοροφή για να διαφύγει γρήγορα ο ζεστός αέρας. Πατήστε το κουμπί n για να ενεργοποιήσετε το σύστημα κλιματισμού. Πατήστε το κουμπί 4 για να ενεργοποιήσετε την ανακυκλοφορία αέρα. Γυρίστε το διακόπτη κατανομής αέρα στη θέση M. Γυρίστε το διακόπτη θερμοκρασίας στη θέση μέγιστης ψύξης. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Ανοίξτε όλους τους αεραγωγούς. Σύστημα ανακυκλοφορίας αέρα 4 Για να τα ενεργοποιήσετε, πατήστε το κουμπί 4. 9 Προειδοποίηση Ο φρέσκος αέρας που εισέρχεται στο αυτοκίνητο μειώνεται στη λειτουργία ανακυκλοφορίας αέρα. Κατά τη λειτουργία χωρίς ψύξη, η υγρασία του αέρα αυξάνεται και τα παράθυρα μπορεί να θαμπώσουν.

128 126 Σύστημα κλιματισμού Η ποιότητα του αέρα στο χώρο επιβατών αλλοιώνεται, γεγονός που μπορεί να προκαλέσει υπνηλία στους επιβάτες του οχήματος. Αποθάμβωση και ξεπάγωμα των παραθύρων Ü Για να τα ενεργοποιήσετε, πατήστε το κουμπί Ü. Κλείστε τους κεντρικούς αεραγωγούς. Ανοίξτε τους πλευρικούς αεραγωγούς και στρέψτε τους προς τα παράθυρα. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü Το σύστημα κλιματισμού n και η ανακυκλοφορία αέρα 4 ενεργοποιούνται αυτόματα για να βελτιωθεί η αποτελεσματικότητα ξεπαγώματος όταν έχει επιλεγεί η θέση l ή J. Ηλεκτρονικό σύστημα κλιματισμού Γυρίστε το διακόπτη κατανομής αέρα στη θέση l ή J. Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης θέρμανσης. Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Χειριστήρια για: Θερμοκρασία Κατανομή αέρα Ταχύτητα ανεμιστήρα AUTO = Αυτόματη λειτουργία t = Αυτόματη ανακυκλοφορία αέρα V = Αποθάμβωση και ξεπάγωμα Ψύξη n, Ανακυκλοφορία αέρα

129 Σύστημα κλιματισμού 127 Θερμαινόμενο πίσω παρμπρίζ Ü Μην καλύπτετε τον αισθητήρα εσωτερικής θερμοκρασίας (βρίσκεται κάτω από το διακόπτη του ανεμιστήρα) τον αισθητήρα ηλιακής ακτινοβολίας (βρίσκεται μπροστά από τους αεραγωγούς ξεπαγώματος του παρμπρίζ) διότι μπορεί έτσι να προκληθεί ζημιά στο σύστημα. Αυτόματη λειτουργία AUTO Βασική ρύθμιση για μέγιστη άνεση: Πατήστε το κουμπί AUTO, η λειτουργία ψύξης ενεργοποιείται αυτόματα. Ανοίξτε όλους τους αεραγωγούς. Γυρίστε το διακόπτη θερμοκρασίας στην τιμή που επιθυμείτε. Η συνιστώμενη ρύθμιση άνεσης είναι 22 C. Υπάρχει η δυνατότητα για ενδιάμεσες ρυθμίσεις. Για να απενεργοποιήσετε την αυτόματη λειτουργία, γυρίστε το διακόπτη στη θέση απενεργοποίησης x. Όλοι οι αεραγωγοί ενεργοποιούνται αυτόματα σε κατάσταση αυτόματης λειτουργίας. Για το λόγο αυτό, οι αεραγωγοί πρέπει να είναι πάντοτε ανοικτοί. Αυτόματη ανακυκλοφορία αέρα t Το σύστημα αυτόματης ανακυκλοφορίας αέρα διαθέτει έναν αισθητήρα ποιότητας αέρα ο οποίος ενεργοποιείται αυτόματα εάν ανιχνευτούν επιβλαβή αέρια στον αέρα. Για να τα ενεργοποιήσετε, πατήστε το κουμπί t. Το σύστημα αυτόματης ανακυκλοφορίας αέρα λειτουργεί μόνο εάν ο κινητήρας βρίσκεται σε λειτουργία.

130 128 Σύστημα κλιματισμού Αποθάμβωση και ξεπάγωμα των παραθύρων V Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü Χειροκίνητες ρυθμίσεις Αεραγωγοί Ρυθμιζόμενοι αεραγωγοί Πατήστε το κουμπί V. Γυρίστε τον ανεμιστήρα στην ταχύτητα που θέλετε. Η λειτουργία ανακυκλοφορίας αέρα 4 απενεργοποιείται αυτόματα. Η λειτουργία ψύξης n ενεργοποιείται. Για να απενεργοποιήσετε τη λειτουργία αποθάμβωσης και ξεπαγώματος, πατήστε το κουμπί V ξανά, πατήστε το κουμπί AUTO και ρυθμίστε το διακόπτη ταχύτητας ανεμιστήρα ή κατανομής αέρα. Μπορείτε να αλλάξετε τις ρυθμίσεις του συστήματος κλιματισμού πατώντας το κουμπί n ή ρυθμίζοντας το διακόπτη ταχύτητας ανεμιστήρα ή κατανομής αέρα. Η τροποποίηση μίας ρύθμισης απενεργοποιεί την αυτόματη λειτουργία. Για να επιστρέψετε στην αυτόματη λειτουργία, πατήστε το κουμπί AUTO. Για να ανοίξετε και να κλείσετε τους αεραγωγούς, γυρίστε τον οριζόντιο περιστροφικό ρυθμιστή αριστερά ή δεξιά. Ανοίξτε τους αεραγωγούς όταν ο διακόπτης κατανομής αέρα είναι γυρισμένος στη θέση M ή L. Η ροή του αέρα αυξάνεται εάν ενεργοποιήσετε τον ανεμιστήρα. Για να ρυθμίσετε τη θερμοκρασία του αέρα στους πλευρικούς αεραγωγούς, ρυθμίστε το διακόπτη θερμοκρασίας.

131 Σύστημα κλιματισμού 129 Κατευθύνετε τη ροή του αέρα ρυθμίζοντας τις περσίδες κάθετα και οριζόντια. 9 Προειδοποίηση Μη στερεώνετε αντικείμενα στις περσίδες των αεραγωγών. Υπάρχει κίνδυνος να προκληθεί ζημιά και τραυματισμός σε περίπτωση ατυχήματος. Σταθεροί αεραγωγοί Πρόσθετοι αεραγωγοί υπάρχουν κάτω από το παρμπρίζ και τα παράθυρα, καθώς επίσης και στους μπροστινούς και τους πίσω χώρους ποδιών. Ο χώρος κάτω από τα μπροστινά καθίσματα πρέπει να παραμένει ελεύθερος, για να επιτρέπεται η ροή του αέρα προς το χώρο ποδιών των πίσω επιβατών. Συντήρηση Θυρίδα εισαγωγής αέρα Οι θυρίδες εισαγωγής αέρα στην μπροστινή πλευρά του παρμπρίζ στο χώρο του κινητήρα πρέπει να διατηρούνται καθαρές, για να είναι εφικτή η εισαγωγή του αέρα. Αφαιρέστε τυχόν φύλλα, ακαθαρσίες ή χιόνι.

132 130 Σύστημα κλιματισμού Φίλτρο γύρης Φιλτράρισμα αέρα καμπίνας Το φίλτρο σωματιδίων αφαιρεί από τον αέρα της καμπίνας τη σκόνη, την αιθάλη, τη γύρη και τους σπόρους. Φίλτρο ενεργού άνθρακα Επιπλέον του φίλτρου σωματιδίων, το φίλτρο ενεργού άνθρακα μειώνει τις δυσάρεστες οσμές. Κανονική λειτουργία συστήματος κλιματισμού Για να διασφαλίσετε τη συνεχή αποτελεσματική λειτουργία του συστήματος, πρέπει να ενεργοποιείτε τη λειτουργία ψύξης επί μερικά λεπτά μία φορά την εβδομάδα, ανεξαρτήτως καιρικών συνθηκών και εποχής του χρόνου. Η ενεργοποίηση της λειτουργίας ψύξης δεν είναι εφικτή όταν η εξωτερική θερμοκρασία είναι πολύ χαμηλή. Σέρβις Για τη βέλτιστη απόδοση του συστήματος ψύξης, συνιστάται να ελέγχετε το σύστημα κλιματισμού μία φορά το χρόνο, αρχίζοντας στα 3 χρόνια από την ημερομηνία έκδοσης της πρώτης άδειας κυκλοφορίας, συμπ. των εξής: Δοκιμή λειτουργίας και πίεσης Λειτουργία συστήματος θέρμανσης Έλεγχος διαρροής Έλεγχος ιμάντων κίνησης Καθαρισμός συμπυκνωτή και αποστράγγιση εξατμιστή Έλεγχος απόδοσης

133 Οδήγηση και χρήση 131 Οδήγηση και χρήση Συμβουλές οδήγησης Εκκίνηση και λειτουργία Εκπομπές καυσαερίων κινητήρα Αυτόματο κιβώτιο ταχυτήτων Μηχανικό κιβώτιο ταχυτήτων Συστήματα κίνησης Φρένα Συστήματα ελέγχου οδηγικής συμπεριφοράς Cruise control Συστήματα ανίχνευσης εμποδίων Καύσιμο Ρυμούλκηση Συμβουλές οδήγησης Έλεγχος του οχήματος Ποτέ μην κινείστε με τη νεκρά με τον κινητήρα σβηστό (εκτός εάν είναι ενεργή η λειτουργία Autostop) Πολλά από τα συστήματα του αυτοκινήτου οχήματος δεν λειτουργούν σε αυτή την περίπτωση (π.χ. μονάδα σερβόφρενου, υδραυλικό τιμόνι). Η οδήγηση σε αυτή την περίπτωση ενέχει κίνδυνο τόσο για εσάς όσο και για τρίτους. Όταν είναι ενεργή η λειτουργία Autostop λειτουργούν όλα τα συστήματα, ωστόσο υπάρχει ελεγχόμενη μείωση στην υδραυλική υποβοήθηση του συστήματος διεύθυνσης και η ταχύτητα του οχήματος είναι μειωμένη. Σύστημα Stop-Start Πεντάλ Για να διασφαλίσετε ότι η διαδρομή των πεντάλ δεν εμποδίζεται, τα πατάκια δεν πρέπει να βρίσκονται κάτω από τα πεντάλ. Υδραυλικό τιμόνι Ποτέ μην αφήνετε το τιμόνι γυρισμένο τέρμα αριστερά ή τέρμα δεξιά, όταν το όχημα είναι σταματημένο διότι έτσι μπορεί να υποστεί ζημιά η αντλία του υδραυλικού τιμονιού. Ενδεικτική λυχνία

134 132 Οδήγηση και χρήση Εκκίνηση και λειτουργία Ροντάρισμα καινούργιου οχήματος Μη φρενάρετε δυνατά χωρίς λόγο στις πρώτες σας διαδρομές με το αυτοκίνητο. Την πρώτη φορά που θα οδηγήσετε το όχημα, το κερί και το λάδι στο σύστημα εξαγωγής καυσαερίων ενδέχεται να εξατμιστούν εκλύοντας καπνό. Σταθμεύστε για λίγο το όχημα σε ανοικτό χώρο μετά την πρώτη οδήγηση και μην εισπνέετε τις αναθυμιάσεις. Κατά την περίοδο του στρωσίματος, η κατανάλωση καυσίμου και λαδιού κινητήρα ενδέχεται να είναι αυξημένη και η διαδικασία καθαρισμού του φίλτρου σωματιδίων πετρελαίου ενδέχεται να πραγματοποιείται συχνότερα. Φίλτρο σωματιδίων πετρελαίου Θέσεις διακόπτη ανάφλεξης LOCK = Διακόπτης ανάφλεξης κλειστός ACC = Τιμόνι ξεκλείδωτο, διακόπτης ανάφλεξης κλειστός ON = Διακόπτης ανάφλεξης ανοικτός, στους πετρελαιοκινητήρες: προθέρμανση START = Εκκίνηση Εκκίνηση του κινητήρα Μηχανικό κιβώτιο ταχυτήτων: πατήστε το πεντάλ συμπλέκτη και το πεντάλ φρένου. Αυτόματο κιβώτιο ταχυτήτων: πατήστε το πεντάλ φρένου και μετακινήστε τον επιλογέα ταχυτήτων στη θέση P ή N. Μην πατάτε το πεντάλ γκαζιού. Πετρελαιοκινητήρες: γυρίστε το κλειδί στη θέση ON για την προθέρμανση μέχρι να σβήσει η ενδεικτική λυχνία! 3 96.

135 Οδήγηση και χρήση 133 Γυρίστε στιγμιαία το κλειδί στη θέση START και αφήστε το. Το κλειδί επιστρέφει αυτόματα στη θέση ON. Πριν επανεκκινήσετε ή σβήσετε τον κινητήρα, γυρίστε το κλειδί πίσω στη θέση LOCK. Μη γυρίζετε τη μίζα περισσότερο από 15 δευτερόλεπτα. Εάν ο κινητήρας δεν τεθεί σε λειτουργία, περιμένετε 10 δευτερόλεπτα και προσπαθήστε ξανά. Οι αυξημένες στροφές κινητήρα επιστρέφουν αυτόματα σε κανονικές στροφές ρελαντί όσο η θερμοκρασία του κινητήρα αυξάνεται. Οδηγήστε με μέτρια ταχύτητα, ειδικά εάν επικρατούν συνθήκες χαμηλής θερμοκρασίας, μέχρι ο κινητήρας να ανέλθει στην κανονική θερμοκρασία λειτουργίας. Εκκίνηση του οχήματος σε χαμηλές θερμοκρασίες Σε εξαιρετικά χαμηλές θερμοκρασίες, δηλ. κάτω από -20 С, μπορεί να χρειαστεί να γυρίσετε τη μίζα έως 30 δευτερόλεπτα για να τεθεί ο κινητήρας σε λειτουργία. Γυρίστε το κλειδί στη θέση START και κρατήστε το μέχρι ο κινητήρας να τεθεί σε λειτουργία. Μη γυρίζετε τη μίζα περισσότερο από 30 δευτερόλεπτα. Εάν ο κινητήρας δεν τεθεί σε λειτουργία, περιμένετε 10 δευτερόλεπτα και προσπαθήστε ξανά. Βεβαιωθείτε ότι το λάδι του κινητήρα έχει το σωστό ιξώδες, χρησιμοποιείται το σωστό καύσιμο, τα σέρβις του οχήματος πραγματοποιούνται τακτικά και η μπαταρία είναι επαρκώς φορτισμένη. Σύστημα Stop-Start Το σύστημα Stop-Start συμβάλλει στην εξοικονόμηση καυσίμου και τη μείωση των εκπομπών καυσαερίων. Όταν οι συνθήκες το επιτρέπουν, το σύστημα σβήνει τον κινητήρα μόλις το όχημα μειώσει ταχύτητα ή σταματήσει, π.χ. στο φανάρι ή σε κυκλοφοριακή συμφόρηση. Θέτει τον κινητήρα σε λειτουργία αυτόματα μόλις πατήσετε το πεντάλ συμπλέκτη. Ένας αισθητήρας μπαταρίας διασφαλίζει ότι η λειτουργία Autostop εκτελείται μόνο εάν η μπαταρία είναι επαρκώς φορτισμένη για την επανεκκίνηση. Ενεργοποίηση Το σύστημα Stop-Start είναι διαθέσιμο μόλις ο κινητήρας τεθεί σε λειτουργία, το όχημα ξεκινήσει και οι συνθήκες που αναφέρονται παρακάτω σε αυτό το κεφάλαιο πληρούνται.

136 134 Οδήγηση και χρήση Απενεργοποίηση Για να απενεργοποιήσετε το σύστημα Stop-Start χειροκίνητα, πατήστε το κουμπί eco. Η απενεργοποίηση σηματοδοτείται από το σβήσιμο της λυχνίας LED στο κουμπί. Autostop Εάν το όχημα κινείται με μικρή ταχύτητα ή είναι σταματημένο, μπορείτε να ενεργοποιήσετε τη λειτουργία Autostop ως εξής: Πατήστε το πεντάλ του συμπλέκτη θέστε το μοχλό στη νεκρά αφήστε το πεντάλ του συμπλέκτη Ο κινητήρας θα σβήσει ενώ ο διακόπτης ανάφλεξης παραμένει ανοικτός. Η λειτουργία Autostop επισημαίνεται από τη βελόνα στη θέση AUTOSTOP στο στροφόμετρο. Στη διάρκεια της λειτουργίας Autostop, η απόδοση του συστήματος θέρμανσης και του υδραυλικού τιμονιού διατηρείται. Το σύστημα κλιματισμού μπορεί να αναστείλει τη λειτουργία του συστήματος stop-start ανάλογα με τις επιδόσεις ψύξης. Προσοχή Η υποβοήθηση τιμονιού μπορεί να μειωθεί κατά τη διάρκεια της λειτουργίας Autostop. Συνθήκες για τη λειτουργία Autostop Το σύστημα Stop-Start ελέγξει εάν πληροίται κάθε μία από τις παρακάτω συνθήκες. Διαφορετικά, η λειτουργία Autostop θα ανασταλεί. Το σύστημα Stop-Start δεν απενεργοποιείται χειροκίνητα το καπό του κινητήρα είναι καλά κλειστό η πόρτα του οδηγού είναι κλειστή ή η ζώνης ασφαλείας του οδηγού είναι προσδεδεμένη η μπαταρία είναι επαρκώς φορτισμένη και σε καλή κατάσταση λειτουργίας ο κινητήρας έχει προθερμανθεί η θερμοκρασία ψυκτικού του κινητήρα δεν είναι πολύ χαμηλή η θερμοκρασία περιβάλλοντος δεν είναι πολύ χαμηλή

137 Οδήγηση και χρήση 135 η λειτουργία ξεπαγώματος δεν είναι ενεργοποιημένη το σύστημα κλιματισμού δεν αναστέλλει τη λειτουργία σβησίματος κινητήρα η υποπίεση φρένων είναι επαρκής το όχημα έχει κινηθεί μετά την τελευταία ενεργοποίηση της λειτουργίας Autostop Ροντάρισμα καινούργιου οχήματος Προστασία κατά της αποφόρτισης της μπαταρίας Για να διασφαλιστούν οι αξιόπιστες επανεκκινήσεις του κινητήρα, έχουν υιοθετηθεί αρκετές λειτουργίες προστασίας κατά της αποφόρτισης της μπαταρίας στο σύστημα Stop-Start. Επανεκκίνηση του κινητήρα από τον οδηγό Πατήστε το πεντάλ του συμπλέκτη για επανεκκίνηση του κινητήρα. Η εκκίνηση του κινητήρα επισημαίνεται από τη βελόνα στη θέση στροφών ρελαντί στο στροφόμετρο. Εάν ο επιλογέας ταχυτήτων μετακινηθεί από τη νεκρά σε άλλη θέση πριν πατήσετε πρώτα το συμπλέκτη, η ενδεικτική λυχνία - ανάβει ή εμφανίζεται ως σύμβολο στο κέντρο πληροφοριών οδηγού. Ενδεικτική λυχνία Επανεκκίνηση του κινητήρα από το σύστημα Stop-Start Εάν προκύψει κάποια από τις παρακάτω περιπτώσεις κατά τη λειτουργία Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα από το σύστημα Stop-Start. Το σύστημα Stop-Start απενεργοποιείται χειροκίνητα το καπό κινητήρα ανοίξει η ζώνη ασφαλείας του οδηγού απασφαλίσει και η πόρτα του οδηγού ανοίξει η θερμοκρασία του κινητήρα είναι πολύ χαμηλή η μπαταρία αποφορτιστεί η υποπίεση φρένων δεν είναι επαρκής το αυτοκίνητο αρχίσει να κινείται ενεργοποιηθεί η λειτουργία ξεπαγώματος το σύστημα κλιματισμού 'ζητά' εκκίνηση του κινητήρα Διακοπή παροχής καυσίμου κατά την υπέρβαση στροφών κινητήρα με τη φόρα του οχήματος Η τροφοδοσία καυσίμου διακόπτεται αυτόματα όταν το όχημα κινείται με επιλεγμένη σχέση στο κιβώτιο αλλά χωρίς να είναι πατημένο το πεντάλ γκαζιού. Στάθμευση Ενεργοποιείτε πάντοτε το ηλεκτρικό χειρόφρενο. Τραβήξτε το διακόπτη m. Για μέγιστη δύναμη, π.χ. στάθμευση με τρέιλερ ή σε πρανή, τραβήξτε το διακόπτη m δύο φορές. Σβήστε τον κινητήρα και γυρίστε το κλειδί στη θέση LOCK, πιέστε το

138 136 Οδήγηση και χρήση κλειδί μέσα στο διακόπτη ανάφλεξης και αφαιρέστε το. Στρίψτε το τιμόνι μέχρι να αισθανθείτε την κλειδαριά του τιμονιού να ασφαλίζει. Στα οχήματα με αυτόματο κιβώτιο ταχυτήτων, πατήστε το ποδόφρενο και επιλέξτε P πριν πιέσετε το κλειδί μέσα στο διακόπτη ανάφλεξης και το αφαιρέσετε. Εάν το όχημα βρίσκεται σε επίπεδη επιφάνεια ή σε έδαφος με ανηφορική κλίση, επιλέξτε πρώτη ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Σε επιφάνεια με ανηφορική κλίση, στρέψτε τους μπροστινούς τροχούς αντίθετα από το πεζοδρόμιο. Εάν το όχημα βρίσκεται σε έδαφος με κατηφορική κλίση, επιλέξτε όπισθεν ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Στρέψτε τους μπροστινούς τροχούς προς το πεζοδρόμιο. Κλειδώστε το όχημα με το κουμπί p στο τηλεχειριστήριο 3 23 και ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού Μη σταθμεύετε το όχημα σε επιφάνεια που μπορεί να αναφλεγεί εύκολα. Η υψηλή θερμοκρασία του συστήματος εξαγωγής καυσαερίων μπορεί να προκαλέσει ανάφλεξη. Κλείστε τα παράθυρα και την ηλιοροφή. Σβήστε τα εξωτερικά φώτα, διαφορετικά θα ηχήσει το σύστημα ειδοποίησης αναμμένων προβολέων όταν ανοίξετε την πόρτα του οδηγού. Οι ανεμιστήρες ψύξης του κινητήρα ενδέχεται να συνεχίσουν να λειτουργούν μετά το σβήσιμο του κινητήρα Μετά τη λειτουργία σε υψηλές στροφές ή με μεγάλο φορτίο κινητήρα, αφήστε τον κινητήρα να λειτουργήσει για λίγο με μικρό φορτίο ή στη νεκρά επί 1 ή 2 λεπτά περίπου πριν τον σβήσετε, για να προστατεύσετε το στροβιλοσυμπιεστή. Ακινητοποίηση του οχήματος για μεγάλο χρονικό διάστημα

139 Οδήγηση και χρήση 137 Εκπομπές καυσαερίων κινητήρα 9 Κίνδυνος Τα καυσαέρια από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, το οποίο είναι δηλητηριώδες, άχρωμο και άοσμο και μπορεί να επιφέρει το θάνατο σε περίπτωση εισπνοής. Εάν εισέλθουν καυσαέρια στο εσωτερικό του οχήματος, ανοίξτε τα παράθυρα. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Αποφύγετε την οδήγηση με την πόρτα του χώρου αποσκευών ανοικτή, διότι μπορεί να εισέλθουν καυσαέρια στο όχημα. Ενδεικτική λυχνία βλάβης Φίλτρο σωματιδίων πετρελαίου Το φίλτρο σωματιδίων πετρελαίου αφαιρεί τα επιβλαβή σωματίδια αιθάλης από τα καυσαέρια. Το σύστημα περιλαμβάνει μια λειτουργία αυτοκαθαρισμού η οποία ενεργοποιείται αυτόματα, χωρίς ειδοποίηση, ενώ οδηγείτε. Το φίλτρο καθαρίζεται ανά διαστήματα μέσω της καύσης των σωματιδίων αιθάλης σε υψηλή θερμοκρασία. Η διαδικασία αυτή πραγματοποιείται αυτόματα υπό συγκεκριμένες συνθήκες οδήγησης και μπορεί να διαρκέσει έως 15 λεπτά. Σε αυτό το διάστημα, η κατανάλωση καυσίμου ενδέχεται να είναι αυξημένη. Οι οσμές και η εμφάνιση καπνού στη διάρκεια αυτής της διαδικασίας είναι κάτι φυσιολογικό. Σε ορισμένες περιπτώσεις, π.χ. κατά την οδήγηση σε μικρές αποστάσεις, το σύστημα δεν μπορεί να πραγματοποιήσει αυτόματα τη διαδικασία αυτοκαθαρισμού. Εάν το φίλτρο χρειάζεται καθαρισμό και ο καθαρισμός δεν ήταν εφικτός λόγω των προηγούμενων συνθηκών οδήγησης, αυτό θα επισημανθεί μέσω της ενδεικτικής λυχνίας % Η λυχνία % ανάβει όταν το φίλτρο μικροσωματιδίων πετρελαίου είναι γεμάτο. Αρχίστε τη διαδικασία καθαρισμού το συντομότερο δυνατόν.

140 138 Οδήγηση και χρήση Η λυχνία % αναβοσβήνει όταν το φίλτρο μικροσωματιδίων πετρελαίου γεμίσει μέχρι την ανώτατη στάθμη. Αρχίστε τη διαδικασία καθαρισμού αμέσως για να αποφύγετε τυχόν ζημιά στον κινητήρα. Διαδικασία καθαρισμού Για να ενεργοποιήσετε τη διαδικασία καθαρισμού, συνεχίστε να οδηγείτε και, μόλις το επιτρέψουν οι συνθήκες του οδοστρώματος και οι κυκλοφοριακές συνθήκες, αυξήστε ταχύτητα πάνω από τα 50 km/h. Διατηρήστε τις στροφές του κινητήρα πάνω από τις 2000 σ.α.λ. Επιλέξτε μικρότερη σχέση εάν είναι απαραίτητο. Θα αρχίσει η διαδικασία καθαρισμού του φίλτρου σωματιδίων πετρελαίου. Μην κλείνετε το διακόπτη ανάφλεξης όσο διαρκεί ο καθαρισμός. Εάν στον πίνακα οργάνων ανάβει και η ενδεικτική λυχνία Z όταν ο κινητήρας βρίσκεται σε λειτουργία, μπορεί να υπάρχει βλάβη στο φίλτρο σωματιδίων πετρελαίου Απευθυνθείτε αμέσως σε ένα συνεργείο. Προσοχή Εάν η διαδικασία καθαρισμού διακοπεί, υπάρχει μεγάλος κίνδυνος να προκληθεί σοβαρή ζημιά στον κινητήρα. Ο καθαρισμός πραγματοποιείται γρηγορότερα όταν ο κινητήρας λειτουργεί σε υψηλές στροφές και υπό μεγάλο φορτίο. Η ενδεικτική λυχνία % σβήνει μόλις ολοκληρωθεί η διαδικασία αυτοκαθαρισμού. Καταλυτικός μετατροπέας Ο καταλυτικός μετατροπέας μειώνει την ποσότητα επιβλαβών ουσιών στα καυσαέρια. Προσοχή Εάν χρησιμοποιηθεί καύσιμο ποιότητας διαφορετικής από αυτές που αναγράφονται στις σελίδες 3 156, μπορεί να προκληθεί ζημιά στον καταλυτικό μετατροπέα ή στα ηλεκτρονικά εξαρτήματα. Τυχόν άκαυστη βενζίνη θα προκαλέσει υπερθέρμανση και ζημιά στον καταλυτικό μετατροπέα. Για το λόγο αυτό, δεν πρέπει να γυρίζετε παρατεταμένα τη μίζα, να αφήνετε το ρεζερβουάρ να αδειάσει ή να θέτετε τον κινητήρα σε λειτουργία με σπρώξιμο ή ρυμούλκηση. Σε περίπτωση ρεταρίσματος, ακανόνιστης λειτουργίας ή μείωσης της απόδοσης του κινητήρα ή άλλων ασυνήθιστων προβλημάτων, απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης το συντομότερο δυνατόν. Σε περίπτωση έκτακτης ανάγκης, μπορείτε να συνεχίσετε να οδηγείτε για ένα μικρό χρονικό διάστημα, με χαμηλή ταχύτητα και χαμηλές στροφές. Ενδεικτική λυχνία βλάβης 3 92.

141 Οδήγηση και χρήση 139 Αυτόματο κιβώτιο ταχυτήτων Το αυτόματο κιβώτιο ταχυτήτων επιτρέπει την αλλαγή σχέσεων αυτόματα (αυτόματη λειτουργία) ή χειροκίνητα (χειροκίνητη λειτουργία). Οθόνη κιβωτίου ταχυτήτων Η επιλεγμένη λειτουργία ή σχέση εμφανίζεται στην οθόνη του κιβωτίου ταχυτήτων. P = Θέση στάθμευσης R = Όπισθεν N D = Νεκρά = Θέση οδήγησης (αυτόματη λειτουργία) 1-6 = Επιλεγμένη σχέση στη χειροκίνητη λειτουργία Επιλογέας ταχυτήτων P = θέση στάθμευσης, οι τροχοί είναι μπλοκαρισμένοι, πρέπει να την επιλέγετε μόνο όταν το όχημα είναι σταματημένο και το χειρόφρενο τραβηγμένο R = όπισθεν, πρέπει να την επιλέγετε μόνο όταν το όχημα είναι σταματημένο N = νεκρά ή ρελαντί D = θέση οδήγησης (αυτόματη λειτουργία σε όλες τις σχέσεις) Ο επιλογέας ταχυτήτων ασφαλίζει στη θέση P και N και μπορεί να μετακινηθεί σε άλλη θέση μόνο όταν ο διακόπτης ανάφλεξης είναι ανοικτός και το ποδόφρενο πατημένο. Για να επιλέξετε τη θέση P ή R πατήστε το κουμπί απασφάλισης. Ποτέ μη μετακινείτε τον επιλογέα ταχυτήτων στη θέση P ή R ενώ το όχημα κινείται. Ο κινητήρας μπορεί να τεθεί σε λειτουργία μόνο όταν ο επιλογέας ταχυτήτων είναι στη θέση P ή N. Πατήστε το ποδόφρενο ή ενεργοποιήστε το ηλεκτρικό χειρόφρενο πριν ξεκινήσετε. Μην επιταχύνετε επιλέγοντας ταυτόχρονα μια σχέση στο κιβώτιο. Ποτέ μην πατάτε το πεντάλ γκαζιού και το πεντάλ φρένου ταυτόχρονα. Όταν έχετε επιλέξει μια σχέση, το όχημα θα αρχίσει να κινείται με χαμηλή ταχύτητα χωρίς να πατάτε γκάζι όταν αφήσετε το ποδόφρενο.

142 140 Οδήγηση και χρήση Πέδηση από τον κινητήρα Για να ενεργοποιήσετε την πέδηση από τον κινητήρα όταν οδηγείτε σε κατηφορική διαδρομή, επιλέξτε έγκαιρα χαμηλότερη σχέση, βλ. Χειροκίνητη λειτουργία. Με τη χρήση της πέδησης από τον κινητήρα, σε αντίθεση με τη χρήση του ποδόφρενου όταν οδηγείτε σε κατηφορική διαδρομή, μπορεί να παραταθεί η διάρκεια ζωής των φρένων. Απελευθέρωση του οχήματος Η απελευθέρωση του οχήματος επιτρέπεται μόνο εάν το όχημα έχει κολλήσει σε νερό, πάγο, άμμο, λάσπη, χιόνι ή χαντάκι. Μετακινήστε αρκετές φορές τον επιλογέα ταχυτήτων μεταξύ των θέσεων D και R ενώ πατάτε ελαφρά το πεντάλ γκαζιού όταν έχετε επιλέξει σχέση στο κιβώτιο. Μη ζορίζετε τον κινητήρα και αποφύγετε την απότομη επιτάχυνση. Εάν το όχημα δεν μπορεί να απελευθερωθεί μετά από επανειλημμένες προσπάθειες, ίσως χρειαστεί να ρυμουλκηθεί Στάθμευση Ενεργοποιήστε το ηλεκτρικό χειρόφρενο και επιλέξτε P. Το κλειδί ανάφλεξης μπορεί να αφαιρεθεί από το διακόπτη μόνο όταν ο επιλογέας ταχυτήτων βρίσκεται στη θέση P. Χειροκίνητη λειτουργία Μετακινήστε τον επιλογέα ταχυτήτων από τη θέση D προς τα αριστερά και στη συνέχεια προς τα εμπρός ή πίσω. < = Επιλέξτε μεγαλύτερη σχέση. ] = Επιλέξτε μικρότερη σχέση. Μετακινήστε τον επιλογέα ταχυτήτων προς την κατάλληλη κατεύθυνση. Στη συνέχεια επιστρέφει στην κεντρική θέση. Η αλλαγή σχέσεων στη χειροκίνητη λειτουργία είναι εφικτή κατά την επιτάχυνση. Εάν οι στροφές του κινητήρα είναι πολύ χαμηλές, το κιβώτιο ταχυτήτων μεταβαίνει αυτόματα σε μικρότερη σχέση, ακόμη και στη χειροκίνητη λειτουργία, για να μη σβήσει ο κινητήρας. Εάν επιλέξετε μεγαλύτερη σχέση όταν το όχημα κινείται με χαμηλή ταχύτητα ή μικρότερη σχέση όταν το όχημα κινείται με πολύ μεγάλη ταχύτητα, η αλλαγή σχέσης δεν πραγματοποιείται. Στη χειροκίνητη λειτουργία, η αυτόματη επιλογή μεγαλύτερης σχέσης δεν είναι εφικτή όταν ο κινητήρας λειτουργεί σε υψηλές στροφές. Μπορείτε να υπερπηδήσετε κάποιες σχέσεις, μετακινώντας επανειλημμένα τον επιλογέα ταχυτήτων σε μικρά χρονικά διαστήματα.

143 Οδήγηση και χρήση 141 Όταν το όχημα σταματήσει, επιλέγεται αυτόματα η 1η σχέση. Κατά την εκκίνηση σε ολισθηρές επιφάνειες, μετακινήστε τον επιλογέα ταχυτήτων προς τα εμπρός για να επιλέξετε 2α. Για να επιστρέψει στη θέση D, μετακινήστε τον επιλογέα ταχυτήτων πίσω προς τα δεξιά. Ηλεκτρονικά προγράμματα οδήγησης Μετά από κρύα εκκίνηση, το πρόγραμμα της θερμοκρασίας λειτουργίας αυξάνει τις στροφές του κινητήρα ώστε ο καταλυτικός μετατροπέας να φτάσει στην επιθυμητή θερμοκρασία. Kickdown Τόσο στην αυτόματη όσο και στη χειροκίνητη λειτουργία, εάν πατήσετε το πεντάλ γκαζιού μέχρι το τέρμα, το κιβώτιο ταχυτήτων μεταβαίνει σε μικρότερη σχέση ανάλογα με τις στροφές του κινητήρα. Για την επιτάχυνση υπάρχει διαθέσιμη πλήρης ισχύ από τον κινητήρα. Πρόγραμμα λειτουργίας οικονομίας καυσίμου Ενεργοποιήστε το πρόγραμμα λειτουργίας οικονομίας καυσίμου για να μπορέσει το κιβώτιο ταχυτήτων να προσαρμόσει τις αλλαγές σχέσεων, βελτιώνοντας την οικονομία καυσίμου του οχήματος. Ενεργοποίηση Στην αυτόματη λειτουργία, πατήστε το κουμπί s, στον πίνακα οργάνων ανάβει η ενδεικτική λυχνία s Οι ρυθμίσεις ορισμένων ηλεκτρονικών συστημάτων προσαρμόζονται για να μειωθεί η κατανάλωση καυσίμου: Ο κινητήρας αποκρίνεται γρηγορότερα στις κινήσεις του πεντάλ γκαζιού. Η αυτόματη επιλογή μεγαλύτερης σχέσης (ανέβασμα) γίνεται πιο γρήγορα και μικρότερης σχέσης (κατέβασμα) πιο αργά. Το κιβώτιο ταχυτήτων ασφαλίζει σε ταχύτητα πορείας, για να βελτιωθεί η απόδοση και να αυξηθεί η ισχύς και η ροπή. Η τροφοδοσία καυσίμου διακόπτεται αυτόματα πιο γρήγορα κατά την επιβράδυνση του οχήματος. Διακοπή παροχής καυσίμου κατά την υπέρβαση στροφών κινητήρα με τη φόρα του οχήματος Μη χρησιμοποιείτε το πρόγραμμα λειτουργίας οικονομίας καυσίμου κατά τη ρυμούλκηση, π.χ. ενός τρέιλερ.

144 142 Οδήγηση και χρήση Απενεργοποίηση Το πρόγραμμα λειτουργίας οικονομίας καυσίμου απενεργοποιείται πατώντας το κουμπί s ξανά, η ενδεικτική λυχνία s στον πίνακα οργάνων σβήνει. Σφάλμα Σε περίπτωση βλάβης στο αυτόματο κιβώτιο ταχυτήτων, στον πίνακα οργάνων ανάβει η ενδεικτική λυχνία Z Η αυτόματη αλλαγή σχέσεων μπορεί να γίνεται δυσκολότερα απ' ό,τι συνήθως ή, σε περίπτωση σοβαρής βλάβης, να ακυρωθεί εντελώς. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Εάν στον πίνακα οργάνων ανάβει η ενδεικτική λυχνία g όταν ο κινητήρας βρίσκεται σε λειτουργία, αυτό μπορεί να αποτελεί ένδειξη βλάβης στα ηλεκτρονικά του συστήματος μετάδοσης Το σύστημα ηλεκτρονικών μεταβαίνει σε πρόγραμμα λειτουργίας έκτακτης ανάγκης, η κατανάλωση καυσίμου ενδέχεται να αυξηθεί και να επηρεαστεί η οδηγική συμπεριφορά του οχήματος. Απευθυνθείτε σε ένα συνεργείο. Διακοπή της ηλεκτρικής τροφοδοσίας Ο συμπλέκτης δεν αποσυμπλέκεται εάν η μπαταρία του οχήματος έχει αποφορτιστεί και στο κιβώτιο έχει επιλεγεί σχέση. Το όχημα δεν μπορεί να μετακινηθεί. Ο επιλογέας ταχυτήτων δεν μπορεί να μετακινηθεί από τη θέση P ή N σε άλλη θέση. Εάν μπαταρία έχει αποφορτιστεί, θέστε το όχημα σε λειτουργία χρησιμοποιώντας καλώδια βοηθητικής εκκίνησης Εάν η αιτία του προβλήματος δεν είναι η μπαταρία, απασφαλίστε τον επιλογέα ταχυτήτων: 1. Σβήστε τη μίζα και βγάλτε το κλειδί. 2. Πατήστε το πεντάλ φρένου και κρατήστε το πατημένο. 3. Αφαιρέστε το διακοσμητικό κάλυμμα.

145 Οδήγηση και χρήση Πατήστε και κρατήστε πατημένο το κουμπί απασφάλισης επιλογέα ταχυτήτων. 5. Μετακινήστε τον επιλογέα στη νεκρά (N). 6. Επανατοποθετήστε το διακοσμητικό κάλυμμα. 7. Θέστε τον κινητήρα σε λειτουργία και μετακινήστε τον επιλογέα στην επιλεγμένη σχέση. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της διακοπής ηλεκτρικής τροφοδοσίας. Μηχανικό κιβώτιο ταχυτήτων Όταν αλλάζετε σχέσεις, πατάτε το πεντάλ του συμπλέκτη μέχρι τέρμα. Μην αφήνετε το πόδι σας επάνω στο πεντάλ. Προσοχή Δεν συνιστάται να οδηγείτε με το χέρι επάνω στον επιλογέα ταχυτήτων. Όπισθεν: με το αυτοκίνητο σταματημένο, περιμένετε 3 δευτερόλεπτα αφότου πατήσετε το πεντάλ του συμπλέκτη και επιλέξτε μια σχέση στο κιβώτιο. Εάν η ταχύτητα δεν "κουμπώνει", μετακινήστε το μοχλό στη νεκρά, αφήστε το πεντάλ του συμπλέκτη και πατήστε το ξανά. Στη συνέχεια, επιλέξτε ξανά τη σχέση. Μην πατάτε άσκοπα το συμπλέκτη.

146 144 Οδήγηση και χρήση Συστήματα κίνησης Τετρακίνηση Το σύστημα τετρακίνησης είναι ένα σύστημα ενεργοποιούμενο κατά περίπτωση που επενεργεί αυτόματα, χωρίς να χρειαστεί καμία παρέμβαση από τον οδηγό. Ανάλογα με το περιβάλλον οδήγησης, το όχημα μεταβαίνει μεταξύ της κίνησης στους δύο και τους τέσσερις τροχούς, για να παράσχει στο όχημα μεγαλύτερη πρόσφυση και σταθερότητα όταν είναι απαραίτητο. Εάν οι μπροστινοί τροχοί αρχίσουν να ολισθαίνουν, οι πίσω τροχοί αρχίζουν αυτόματα να δίνουν κίνηση στο όχημα όπως είναι απαραίτητο. Περισσότερη ροπή παρέχεται στους τροχούς με τη μεγαλύτερη πρόσφυση, έτσι ώστε το όχημα να έχει βέλτιστο κράτημα ανά πάσα στιγμή. Σε περίπτωση σκληρής χρήσης ενδέχεται να ακουστεί ένας ελαφρύς θόρυβος κατά τη σύμπλεξη. Εκτός από τη δυνατότητα κίνησης εκτός δρόμου, αυτό το σύστημα δίνει επίσης στο όχημα τη δυνατότητα να οδηγηθεί στην άσφαλτο χωρίς να προκληθεί υπερβολική φθορά στα ελαστικά και το σύστημα μετάδοσης κίνησης ή μειωμένη διευθυντικότητα. Βεβαιωθείτε ότι τα ελαστικά (συμπ. του εφεδρικού τροχού) είναι φουσκωμένα στη σωστή πίεση και ότι είναι κατάλληλα για τις τρέχουσες οδικές συνθήκες. Για την επίτευξη των βέλτιστων επιδόσεων του συστήματος, τα ελαστικά του οχήματος δεν πρέπει να παρουσιάζουν διαφορετικό βαθμό φθοράς. Εάν στον πίνακα οργάνων αναβοσβήνει η ενδεικτική λυχνία B ενώ οδηγείτε, σημαίνει ότι η τετρακίνηση έχει προσωρινά απενεργοποιηθεί. Εάν η λυχνία B αναβοσβήνει διαρκώς, σημαίνει ότι υπάρχει βλάβη στο σύστημα - απευθυνθείτε σε ένα συνεργείο. Ενδεικτική λυχνία τετρακίνησης B Οδήγηση σε άσφαλτο Η αυξημένη πρόσφυση των οχημάτων με τετρακίνηση παρέχει καλύτερο οδηγικό έλεγχο σε δύσκολες οδικές συνθήκες, ιδίως σε μεγάλες ποσότητες χιονιού και σε παγετό. Ωστόσο, δεν σημαίνει ότι τα οχήματα με τετρακίνηση δεν μπορούν να ντεραπάρουν και, επίσης, η απόσταση ακινητοποίησής τους δεν μειώνεται. Τα οχήματα με τετρακίνηση έχουν ψηλότερο κέντρο βάρους σε σχέση με τα συμβατικά οχήματα. Πρέπει πάντοτε να προσεγγίζετε τις στροφές με την κατάλληλη ταχύτητα. Μην επιχειρήσετε να στρίψετε τόσο γρήγορα όσο θα στρίβατε με ένα συμβατικό όχημα. Οι ισχυροί πλάγιοι άνεμοι μπορεί να επηρεάσουν τη συνήθη κατευθυντικότητα του οχήματος. Οδηγείτε πιο αργά όταν επικρατούν ισχυροί πλάγιοι άνεμοι. Οδήγηση εκτός δρόμου Αποφύγετε αντικείμενα που προεξέχουν (όπως βράχους ή κούτσουρα δέντρων) που μπορούν να προκαλέσουν ζημιά στην κάτω πλευρά του αμαξώματος και στα ελαστικά του οχήματός σας.

147 Οδήγηση και χρήση 145 Δοκιμάστε τα φρένα αφότου οδηγήσετε σε λάσπη, για να απομακρυνθεί η λάσπη από τις επιφάνειες πέδησης. Κρατάτε καλά το τιμόνι όταν οδηγείτε σε ανώμαλο έδαφος. Λόγω των συνθηκών του εδάφους, το τιμόνι μπορεί να στρίψει ταχύτατα και ανεξέλεγκτα. Πρέπει να ληφθεί υπόψη η απόσταση από το έδαφος, η γωνία αναρρίχησης, η γωνία προσέγγισης και αναχώρησης και το βάθος των σημείων με νερά από τα οποία περνά το όχημα, ιδίως σε λοφώδεις περιοχές και κατά το πέρασμα από σημεία με νερά, ώστε το όχημα να μην κολλήσει και υποστεί τυχόν ζημιά. Διαστάσεις οχήματος Ρυμούλκηση του οχήματος Οδήγηση μέσα σε νερά Μην υπερβαίνετε τη μέγιστη στάθμη νερού που μπορεί να διασχίσει το όχημα Ελέγξτε το βάθος του νερού: επιλέξτε την πιο μικρή γωνία εισόδου και αναχώρησης πριν εισέλθετε στο νερό. Διατηρείτε σταθερές τις στροφές του κινητήρα, ώστε να αποτραπεί τυχόν είσοδος του νερού στο σύστημα εξαγωγής, ωστόσο μην υπερβαίνετε τα 5 km/h για να αποφύγετε τυχόν πιτσίλισμα του νερού. Οδηγείτε παράλληλα με τη ροή του νερού όποτε αυτό είναι εφικτό, και όχι κόντρα στη ροή. Εάν πρέπει να οδηγήσετε κόντρα στη ροή του νερού, προσπαθήστε να κινηθείτε υπό γωνία ως προς τη ροή, έτσι ώστε η μπροστινή γωνία του οχήματος να εκτρέπει το νερό από το χώρο του κινητήρα. Αποφύγετε το πιτσίλισμα - εάν το σύστημα της ανάφλεξης βραχεί, ο κινητήρας μπορεί να σβήσει. Προσέξτε ώστε το νερό να μην εισέλθει στο σύστημα εισαγωγής αέρα. Εάν εισχωρήσει νερό στο σύστημα εισαγωγής αέρα, ο κινητήρας μπορεί να κολλήσει και να προκληθεί εξαιρετικά δαπανηρή ζημιά. Δοκιμάστε τα φρένα όταν βγείτε από το νερό - τα βρεγμένα φρένα είναι λιγότερο αποτελεσματικά από τα στεγνά. Πραγματοποιήστε τις εργασίες σέρβις που αφορούν στο πέρασμα από νερά, συμπ. των ελέγχων για ρύπανση από νερό, με την πρώτη ευκαιρία. Έλεγχοι σέρβις μετά από πέρασμα από νερά Ελέγξτε εάν έχει εισχωρήσει νερό στα εξής: Δοχείο υγρού φρένων Στοιχείο φίλτρου αέρα Κινητήρας Κιβώτιο ταχυτήτων Άξονες Εσωτερικό του οχήματος Ανανεώστε το λιπαντικό λάδι ή το υδραυλικό υγρό που έχει γαλακτώδη εμφάνιση, γεγονός που αποτελεί ένδειξη ρύπανσης από νερό. Καθαρισμός Καθαρίστε το όχημα διεξοδικά και όσο το δυνατόν συντομότερα μετά από την οδήγηση εκτός δρόμου. Μην αφήνετε τη λάσπη να παραμένει επάνω στα εξαρτήματα του οχήματος διότι μετατρέπεται σε λειαντικό μέσο και μπορεί να προκαλέσει ζημιά στη

148 146 Οδήγηση και χρήση βαφή, στα κρύσταλλα, τα στεγανοποιητικά λάστιχα, τα έδρανα και τα εξαρτήματα των φρένων. Εάν παραμείνει και συσσωρευτεί, η λάσπη μπορεί να επηρεάσει σοβαρά τη ροή του αέρα που περνά μέσα και επάνω από μηχανικά εξαρτήματα και να προκαλέσει υπερθέρμανση τοπικά και βλάβη εξαρτημάτων, ιδίως στο χώρο του κινητήρα. Βεβαιωθείτε ότι το κεντρικό σώμα του ψυγείου είναι καθαρό, όπως και η περιοχή ανάμεσα στο ψυγείο και τον εναλλάκτη αέρα-αέρα/ψυγείο λαδιού (όπου υπάρχει), για να διατηρηθεί η κατάλληλη ροή αέρα ψύξης. Ελέγξτε το κεντρικό σώμα του ψυγείου του κινητήρα και του ψυγείου λαδιού για τυχόν έμφραξη (άμμος, λάσπη κ.λπ.). Ελέγξτε το πέλμα των ελαστικών. Καθαρίστε και ελέγξτε τα μηχανικά μέρη του οχήματος, ιδίως στις παρακάτω περιοχές: Ημιαξόνια, συμπ. κάθε στεγανοποιητικής φούσκας Δαγκάνες, τακάκια και δίσκοι μπροστινών φρένων Μπροστινή ανάρτηση Στεγανοποιητικές φούσκες φουρκέτας συμπλέκτη Δαγκάνες, τακάκια και δίσκοι πίσω φρένων Πίσω ανάρτηση Ρεζερβουάρ και υποκείμενο προστατευτικό κάλυμμα Στόμια εξαέρωσης, άξονες και ρεζερβουάρ Βαλβίδα ανίχνευσης φορτίου Βοηθητικό κιβώτιο ταχυτήτων και υποκείμενο προστατευτικό κάλυμμα Ελαιολεκάνη κινητήρα και υποκείμενο προστατευτικό κάλυμμα Τηρείτε τα εξής: Μην ψεκάζετε νερό υπό υψηλή πίεση απευθείας επάνω στα στεγανοποιητικά παρεμβύσματα του οχήματος Οι τροχοί πρέπει να αφαιρεθούν για να καθαριστεί καλά η λάσπη και οι πέτρες από τις δαγκάνες φρένων και για να ελέγξετε εάν υπάρχει φθορά στα τακάκια των φρένων Οι περιοχές στην επάνω πλευρά των υποκείμενων προστατευτικών καλυμμάτων πρέπει να καθαριστούν από τυχόν πέτρες, για να αποτραπεί η ζημιά στην ελαιολεκάνη και το ρεζερβουάρ

149 Οδήγηση και χρήση 147 Φρένα Το σύστημα πέδησης αποτελείται από δύο ανεξάρτητα κυκλώματα φρένων. Εάν το ένα κύκλωμα φρένων παρουσιάσει βλάβη, το όχημα μπορεί να φρενάρει χρησιμοποιώντας το άλλο κύκλωμα φρένων. Ωστόσο, το όχημα φρενάρει μόνο εάν πατήσετε το πεντάλ φρένου με δύναμη. Πρέπει να το πατήσετε με αρκετά μεγαλύτερη δύναμη. Η απόσταση ακινητοποίησης σε αυτή την περίπτωση είναι μεγαλύτερη. Απευθυνθείτε σε ένα συνεργείο πριν συνεχίσετε το ταξίδι σας. Όταν ο κινητήρας είναι σβηστός, η υποβοήθηση από τη μονάδα του σερβόφρενου απενεργοποιείται μόλις πατήσετε το πεντάλ φρένου μία ή δύο φορές. Η λειτουργία πέδησης δεν αναστέλλεται, ωστόσο χρειάζεται σημαντικά μεγαλύτερη δύναμη για το φρενάρισμα. Αυτό είναι πολύ σημαντικό να το θυμάστε κατά τη ρυμούλκηση του οχήματος. Ενδεικτική λυχνία R Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Το σύστημα αντιμπλοκαρίσματος τροχών (ABS) δεν επιτρέπει στους τροχούς να μπλοκάρουν. Το ABS αρχίζει να ρυθμίζει την πίεση πέδησης μόλις κάποιος τροχός τείνει να μπλοκάρει. Μπορείτε ακόμη να κατευθύνετε το όχημα, ακόμη και σε περίπτωση πολύ δυνατού φρεναρίσματος. Η ενεργοποίηση του ABS γίνεται αντιληπτή από την αίσθηση κραδασμών στο πεντάλ φρένου και το θόρυβο που ακούγεται κατά τη διαδικασία της ρύθμισης. Για την καλύτερη δυνατή πέδηση, πρέπει να κρατάτε το πεντάλ φρένου πατημένο μέχρι το τέρμα σε όλη τη διάρκεια του φρεναρίσματος, παρά τους κραδασμούς στο πεντάλ. Μη μειώσετε την πίεση που ασκείτε στο πεντάλ. Μετά την εκκίνηση, το σύστημα πραγματοποιεί έναν αυτοδιαγνωστικό έλεγχο ο οποίος μπορεί να γίνει αντιληπτός από το σχετικό θόρυβο. Ενδεικτική λυχνία u Σφάλμα 9 Προειδοποίηση Εάν υπάρχει βλάβη στο ABS, οι τροχοί μπορεί να μπλοκάρουν διότι η πέδηση είναι πιο απότομη απ' ό,τι συνήθως. Τα πλεονεκτήματα του ABS δεν ισχύουν σε αυτή την περίπτωση. Σε περίπτωση δυνατού φρεναρίσματος, ενδέχεται να μην μπορέσετε να κατευθύνετε το όχημα και να εκτραπεί της πορείας του. Μπορείτε να συνεχίσετε να οδηγείτε, με την προϋπόθεση ότι οδηγείτε προσεκτικά και με υπομονή. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης.

150 148 Οδήγηση και χρήση Χειρόφρενο Ηλεκτρικό χειρόφρενο Χρήση όταν το όχημα είναι σταματημένο Τραβώντας το διακόπτη m, το ηλεκτρικό χειρόφρενο επενεργεί αυτόματα με επαρκή δύναμη ακινητοποίησης. Για μέγιστη δύναμη, π.χ. στάθμευση με τρέιλερ ή σε πρανή, τραβήξτε το διακόπτη m δύο φορές. Το ηλεκτρικό χειρόφρενο μπορεί να ενεργοποιείται πάντοτε, ακόμη και με κλειστό διακόπτη ανάφλεξης. Μην χρησιμοποιείτε το ηλεκτρικό σύστημα χειρόφρενου πολύ συχνά χωρίς να λειτουργεί ο κινητήρας διότι αυτό θα προκαλέσει την αποφόρτιση της μπαταρίας. Προτού αποβιβαστείτε από το όχημα, ελέγξτε την κατάσταση του ηλεκτρικού χειρόφρενου. Ενδεικτική λυχνία m Απασφάλιση Ανοίξτε το διακόπτη ανάφλεξης. Κρατήστε το ποδόφρενο πατημένο και στη συνέχεια πιέστε το διακόπτη m. Εάν δεν πατήσετε το ποδόφρενο όταν επιχειρήσετε να απενεργοποιήσετε το ηλεκτρικό χειρόφρενο, θα ακουστεί μια προειδοποιητική ηχητική ένδειξη και στον πίνακα οργάνων θα ανάψει η ενδεικτική λυχνία Λειτουργία εκκίνησης Με τον κινητήρα σε λειτουργία, εάν επιλέξετε μια σχέση μπροστινής κίνησης (μηχανικό κιβώτιο ταχυτήτων) ή D (αυτόματο κιβώτιο ταχυτήτων) και στη συνέχεια πατήσετε το πεντάλ γκαζιού, το ηλεκτρικό χειρόφρενο απενεργοποιείται αυτόματα. Αυτό δεν είναι εφικτό εάν ταυτόχρονα τραβήξετε το διακόπτη m. Αυτή η λειτουργία διευκολύνει επίσης την οδήγηση σε δρόμους με κλίση. Η απότομη εκκίνηση μπορεί να περιορίσει τη διάρκεια ζωής των φθαρτών εξαρτημάτων. Δυναμική πέδηση όταν το όχημα είναι σε κίνηση Όταν το όχημα είναι σε κίνηση και ο διακόπτης m παραμένει τραβηγμένος, ακούγεται μια προειδοποιητική ηχητική ένδειξη και το σύστημα ηλεκτρικού χειρόφρενου επιβραδύνει το όχημα, αλλά δεν επενεργεί στατικά. Η δυναμική πέδηση διακόπτεται μόλις απελευθερωθεί ο διακόπτης m. Σφάλμα Τυχόν κατάσταση βλάβης του ηλεκτρικού χειρόφρενου επισημαίνεται από την ενδεικτική λυχνία j Σε περίπτωση βλάβης, για να ενεργοποιήσετε το ηλεκτρικό χειρόφρενο: τραβήξτε και κρατήστε το διακόπτη m επί μερικά δευτερόλεπτα. Εάν η

151 Οδήγηση και χρήση 149 ενδεικτική λυχνία m ανάψει, το ηλεκτρικό χειρόφρενο επενεργεί κανονικά. Για να απενεργοποιήσετε το ηλεκτρικό χειρόφρενο: πατήστε και κρατήστε πατημένο το διακόπτη m επί μερικά δευτερόλεπτα. Εάν η ενδεικτική λυχνία m σβήσει, το ηλεκτρικό χειρόφρενο έχει απενεργοποιηθεί κανονικά. Εάν η ενδεικτική λυχνία m αναβοσβήνει: το ηλεκτρικό χειρόφρενο δεν έχει ασφαλίσει εντελώς ή δεν έχει απενεργοποιηθεί. Όταν η λυχνία m αναβοσβήνει συνεχώς, με το διακόπτη ανάφλεξης αναμμένο, πατήστε το πεντάλ φρένων, απενεργοποιήστε το ηλεκτρικό χειρόφρενο και δοκιμάστε να το ενεργοποιήσετε ξανά. Εάν η λυχνία m εξακολουθήσει να αναβοσβήνει, μην οδηγήσετε το όχημα. Εάν είναι απαραίτητο, τοποθετήστε ξύλινες σφήνες ή κάποιο παρόμοιο αντικείμενο μπροστά και πίσω από τους τροχούς για να μην μετακινηθεί το όχημα. Απευθυνθείτε σε ένα συνεργείο για την αντιμετώπιση της αιτίας της βλάβης. Υποβοήθηση πέδησης Εάν πατήσετε το πεντάλ φρένου απότομα και δυνατά, εφαρμόζεται αμέσως η μέγιστη δύναμη πέδησης (πλήρης πέδηση). Πατάτε σταθερά το πεντάλ φρένου για όσο διάστημα είναι απαραίτητη η πλήρης πέδηση. Όταν αφήσετε το πεντάλ φρένου, η μέγιστη δύναμη πέδησης μειώνεται αυτόματα. Σύστημα υποβοήθησης εκκίνησης σε ανηφόρα Το σύστημα συμβάλλει ώστε να αποτραπεί τυχόν ακούσια κίνηση όταν το όχημα ξεκινάει σε επικλινές έδαφος. Όταν αφήνετε το ποδόφρενο αφότου σταματήσετε το όχημα σε επικλινές έδαφος, τα φρένα συνεχίζουν να επενεργούν επί 2 δευτερόλεπτα ακόμη. Τα φρένα αποσυμπλέκονται αυτόματα μόλις το όχημα αρχίσει να επιταχύνει. Συστήματα ελέγχου οδηγικής συμπεριφοράς Ηλεκτρονικό πρόγραμμα ευστάθειας Το ηλεκτρονικό πρόγραμμα ευστάθειας (ESC) βελτιώνει την ευστάθεια του οχήματος όταν χρειαστεί, ανεξάρτητα από την ποιότητα του οδοστρώματος ή την πρόσφυση των ελαστικών. Αποτρέπει επίσης το σπινάρισμα των κινητήριων τροχών. Μόλις το όχημα αρχίσει να αποκλίνει από την πορεία του (υποστροφή/ υπερστροφή), η ισχύς του κινητήρα μειώνεται και εφαρμόζεται πέδηση στους κατάλληλους τροχούς. Με αυτό τον τρόπο αυξάνεται σημαντικά η ευστάθεια του οχήματος σε ολισθηρό οδόστρωμα. Το ESC τίθεται σε λειτουργία μόλις σβήσουν οι ενδεικτικές λυχνίες b και t στον πίνακα οργάνων όταν ανοίξετε το διακόπτη ανάφλεξης.

152 150 Οδήγηση και χρήση Όταν το ESC είναι ενεργό, η λυχνία b αναβοσβήνει Προειδοποίηση Μην παρασυρθείτε σε επικίνδυνη οδήγηση βασιζόμενοι στα πλεονεκτήματα αυτής της ειδικής λειτουργίας ασφαλείας. Προσαρμόστε την ταχύτητα του οχήματος στην κατάσταση του δρόμου. Απενεργοποίηση Με το ESC ενεργό, εάν οι τροχοί ολισθαίνουν σε βρεγμένο, χιονισμένο ή παγωμένο οδόστρωμα, οι στροφές του κινητήρα ενδέχεται να μην αυξάνονται όταν πατάτε το πεντάλ γκαζιού. Το όχημα μπορεί να μην ξεκινά. Απενεργοποιήστε τη λειτουργία ESC, για να μπορέσουν να αυξηθούν οι στροφές του κινητήρα, πατώντας το κουμπί t στιγμιαία. Η ενδεικτική λυχνία t ανάβει στον πίνακα οργάνων. Το σύστημα ESC επανενεργοποιείται εάν πατήσετε και πάλι το κουμπί t. Η ενδεικτική λυχνία σβήνει. Ενδεικτική λυχνία t Υδραυλική υποβοήθηση πέδησης Όταν η λειτουργία ESC επενεργεί και αναγνωρίσει ότι υπάρχει κατάσταση έκτακτης ανάγκης όπου απαιτείται απότομο φρενάρισμα, διοχετεύει αυτόματα μεγάλη πίεση πέδησης στους τροχούς. Ενεργή προστασία κατά της ανατροπής Εάν η κίνηση του οχήματος είναι ασταθής, η λειτουργία αυτή συμβάλλει στην αποκατάσταση της κανονικής ευστάθειας του οχήματος. Υποβοήθηση ευστάθειας τρέιλερ Εάν το σύστημα ανιχνεύσει δίπλωση, η ισχύς του κινητήρα μειώνεται και ο συνδυασμός οχήματος/τρέιλερ φρενάρει επιλεκτικά μέχρι να διορθωθεί το φαινόμενο δίπλωσης. Κρατήστε το τιμόνι όσο το δυνατόν πιο σταθερό όσο το σύστημα είναι σε λειτουργία. Σύστημα ελέγχου κατάβασης Το Σύστημα ελέγχου κατάβασης (DCS) επιτρέπει στο όχημα να κινείται με χαμηλή ταχύτητα χωρίς να είναι πατημένο το ποδόφρενο. Το όχημα επιβραδύνει αυτόματα μέχρι μια χαμηλή ταχύτητα και τη διατηρεί, όταν το

153 Οδήγηση και χρήση 151 σύστημα είναι ενεργοποιημένο. Ενδέχεται να παρατηρήσετε θόρυβο ή κραδασμούς από το σύστημα πέδησης όταν το σύστημα είναι ενεργό. Προσοχή Να το χρησιμοποιείτε μόνο όταν οδηγείτε κατηγορικά σε έδαφος με απότομη κλίση, εκτός δρόμου. Μην το χρησιμοποιείτε όταν οδηγείτε σε κανονικό δρόμο. Η άσκοπη χρήση της λειτουργίας DCS, όπως η οδήγηση σε κανονικό οδόστρωμα, μπορεί να προκαλέσει ζημιά στο σύστημα πέδησης και τη λειτουργία ESC. Ενεργοποίηση Σε ταχύτητες κάτω από 50 km/h περίπου, πατήστε το κουμπί u. Η πράσινη ενδεικτική λυχνία u αναβοσβήνει στον πίνακα οργάνων, ως ένδειξη ότι το σύστημα DCS βρίσκεται σε λειτουργία. Το σύστημα DCS δεν ενεργοποιείται σε ταχύτητες πάνω από 50 km/h, ακόμη κι αν πατήσετε το κουμπί. Απενεργοποίηση Πατήστε το κουμπί u ξανά. Η πράσινη ενδεικτική λυχνία u σβήνει. Εάν πατήσετε το ποδόφρενο ή το πεντάλ γκαζιού, το σύστημα θα απενεργοποιηθεί επίσης. Σφάλμα Η κίτρινη ενδεικτική λυχνία u αναβοσβήνει ως ένδειξη ότι το σύστημα δεν είναι έτοιμο για να τεθεί σε λειτουργία, λόγω της υψηλής θερμοκρασίας (περίπου C) του υλικού τριβής, μετά από δυνατό ή επανειλημμένο φρενάρισμα. Θα σβήσει όταν η θερμοκρασία μειωθεί κάτω από 350 C. Η κίτρινη ενδεικτική λυχνία u ανάβει όταν υπάρχει βλάβη στο σύστημα, λόγω υπερβολικά υψηλής θερμοκρασίας (πάνω από 400 C) του υλικού τριβής, μετά από δυνατό ή επανειλημμένο φρενάρισμα. Θα σβήσει όταν η θερμοκρασία μειωθεί κάτω από 350 C. Αυτές οι θερμοκρασίες ενδέχεται να διαφέρουν ανάλογα με την κατάσταση του οχήματος ή τις εξωτερικές συνθήκες.

154 152 Οδήγηση και χρήση Η κίτρινη ενδεικτική λυχνία u αναβοσβήνει ή ανάβει ως υπενθύμιση στον οδηγό ότι το υλικό τριβής πρέπει να κρυώσει: οδηγήστε το όχημα χωρίς να φρενάρετε, όσο το δυνατόν περισσότερο. Εάν η ενδεικτική λυχνία δεν σβήσει, απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Ενδεικτικές λυχνίες DSC u Αυτόματη ρύθμιση απόστασης από το έδαφος Η απόσταση του πίσω μέρους του οχήματος από το έδαφος ρυθμίζεται αυτόματα ανάλογα με το φορτίο ενώ οδηγείτε. Το ύψος της ανάρτησης και η απόσταση από το έδαφος αυξάνονται, ώστε να βελτιωθούν οι συνθήκες οδήγησης. Το σύστημα αυτόματης ρύθμισης απόστασης από το έδαφος ενεργοποιείται αφού πρώτα το όχημα διανύσει μια μικρή απόσταση, ανάλογα με το φορτίο του οχήματος και την κατάσταση του οδοστρώματος. Μη χρησιμοποιείτε το πλήρες ωφέλιμο φορτίο σε περίπτωση βλάβης. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Ρύθμιση ύψους δέσμης προβολέων Cruise control Το cruise control μπορεί να αποθηκεύσει στη μνήμη και να διατηρήσει ταχύτητες από 40 km/h και πάνω. Όταν οδηγείτε σε ανηφορικούς ή κατηφορικούς δρόμους, ενδέχεται να παρατηρηθούν αποκλίσεις από τις αποθηκευμένες ταχύτητες. Για λόγους ασφαλείας, το cruise control δεν μπορεί να ενεργοποιηθεί εάν πρώτα δεν πατήσετε το ποδόφρενο μία φορά.

155 Οδήγηση και χρήση 153 Μη χρησιμοποιείτε το cruise control εάν δεν είναι σκόπιμο να διατηρήσετε την ταχύτητα του οχήματος σταθερή. Στο αυτόματο κιβώτιο ταχυτήτων, ενεργοποιείτε το cruise control μόνο στην αυτόματη λειτουργία. Ενδεικτική λυχνία m Ενεργοποίηση Πατήστε το κουμπί e, η ενδεικτική λυχνία m ανάβει με κίτρινο χρώμα στον πίνακα οργάνων. Επιταχύνετε μέχρι την ταχύτητα που θέλετε, πατήστε το κουμπί - SET και αφήστε το. Η τρέχουσα ταχύτητα αποθηκεύεται και διατηρείται. Η ενδεικτική λυχνία m ανάβει με πράσινο χρώμα. Μπορείτε να απελευθερώσετε το πεντάλ γκαζιού. Μπορείτε να επιταχύνετε πατώντας το πεντάλ γκαζιού. Όταν αφήσετε το πεντάλ γκαζιού, το όχημα επιστρέφει στην ταχύτητα που αποθηκεύτηκε τελευταία. Αύξηση ταχύτητας Με το cruise control ενεργοποιημένο, πατήστε και κρατήστε πατημένο το κουμπί + RES ή πατήστε επανειλημμένα το κουμπί + RES: η ταχύτητα αυξάνεται συνεχώς ή σε μικρά βήματα. Εναλλακτικά, επιταχύνετε μέχρι την ταχύτητα που θέλετε και αποθηκεύστε την στη μνήμη πατώντας το κουμπί - SET. Μείωση ταχύτητας Με το cruise control ενεργοποιημένο, πατήστε και κρατήστε πατημένο το κουμπί - SET ή πατήστε επανειλημμένα το κουμπί - SET: η ταχύτητα μειώνεται συνεχώς ή σε μικρά βήματα. Απενεργοποίηση Πατήστε το κουμπί e, η ενδεικτική λυχνία m σβήνει και το όχημα επιβραδύνει αργά. Αυτόματη απενεργοποίηση: όταν η ταχύτητα του οχήματος μειωθεί κάτω από τα 45 km/h περίπου, όταν πατηθεί το πεντάλ φρένου, όταν πατηθεί το πεντάλ συμπλέκτη, όταν ο επιλογέας ταχυτήτων μετακινηθεί στη θέση N, όταν το Ηλεκτρονικό πρόγραμμα ευστάθειας βρίσκεται σε λειτουργία. Επιστροφή στην αποθηκευμένη ταχύτητα Πατήστε το κουμπί + RES όταν η ταχύτητα είναι μεγαλύτερη από 45 km/h. Το όχημα θα ανακτήσει την αποθηκευμένη ταχύτητα. Διαγραφή της αποθηκευμένης ταχύτητας Μπορείτε να διαγράψετε την αποθηκευμένη ταχύτητα πατώντας το κουμπί e ή κλείνοντας το διακόπτη ανάφλεξης.

156 154 Οδήγηση και χρήση Συστήματα ανίχνευσης εμποδίων Υποβοήθηση στάθμευσης Το σύστημα υποβοήθησης στάθμευσης διευκολύνει τη στάθμευση μετρώντας την απόσταση ανάμεσα στο αυτοκίνητο και τυχόν εμπόδια μπροστά και πίσω, και εκπέμποντας ηχητικά σήματα. Ωστόσο, πλήρη ευθύνη για τους ελιγμούς στάθμευσης φέρει ο οδηγός. Το σύστημα αποτελείται από τέσσερις αισθητήρες στάθμευσης υπερήχων στον μπροστινό και τον πίσω προφυλακτήρα. Ενδεικτική λυχνία r Ενεργοποίηση Με το διακόπτη ανάφλεξης ανοικτό, το σύστημα πρέπει να ενεργοποιηθεί χειροκίνητα. Πατήστε το κουμπί r στο ταμπλό. Η λυχνία LED στο κουμπί ανάβει και το σύστημα ενεργοποιείται όταν επιλεγεί μια σχέση μπροστινής κίνησης ή η όπισθεν και το ηλεκτρικό χειρόφρενο απενεργοποιηθεί. Εάν ανιχνευτεί κάποιο εμπόδιο, ακούγεται ένα ηχητικό σήμα. Το χρονικό διάστημα ανάμεσα σε κάθε ηχητικό σήμα μειώνεται όσο το όχημα πλησιάζει στο εμπόδιο. Όταν η απόσταση μειωθεί κάτω από 30 cm, το σήμα είναι συνεχές. Το ηχητικό σήμα μπορεί να διαφέρει ανάλογα με τον τύπο του εμποδίου που ανιχνεύτηκε. Απενεργοποίηση Για να απενεργοποιήσετε το σύστημα, πατήστε το κουμπί ξανά και η λυχνία LED στο κουμπί θα σβήσει. Η ενδεικτική λυχνία r στον πίνακα οργάνων ανάβει μέχρι η ταχύτητα του οχήματος να υπερβεί τα 25 km/h. Το σύστημα απενεργοποιείται αυτόματα όταν η ταχύτητα του οχήματος υπερβεί τα 8 km/h ή όταν ο επιλογέας ταχυτήτων βρίσκεται στη νεκρά (αυτόματο κιβώτιο ταχυτήτων στη θέση N ή P).

157 Οδήγηση και χρήση 155 Εάν πατήσετε το κουμπί b ξανά, η λυχνία LED στο κουμπί θα σβήσει και το σύστημα θα ενεργοποιηθεί ξανά μόλις επιλέξετε μια σχέση μπροστινής κίνησης ή την όπισθεν, και απενεργοποιήσετε το ηλεκτρικό χειρόφρενο. Σφάλμα Σε περίπτωση βλάβης στο σύστημα, η ενδεικτική λυχνία r ανάβει στον πίνακα οργάνων. Εάν το ηχητικό σήμα ακουστεί 3 φορές συνεχόμενα όταν δεν υπάρχουν εμπόδια κοντά στον μπροστινό ή τον πίσω προφυλακτήρα, σημαίνει ότι υπάρχει βλάβη στο σύστημα. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Σημαντικές συμβουλές για τη χρήση του συστήματος υποβοήθησης στάθμευσης 9 Προειδοποίηση Σε ορισμένες περιπτώσεις, το σύστημα ενδέχεται να μην ανιχνεύσει τυχόν εμπόδια λόγω διάφορων ανακλαστικών επιφανειών σε αντικείμενα ή ρούχα ή λόγω εξωτερικών πηγών θορύβου. Προσοχή Η απόδοση των αισθητήρων μπορεί να είναι μειωμένη, εάν έχουν καλυφθεί π.χ. από πάγο ή χιόνι. Το σύστημα μπορεί να μην ανιχνεύσει αιχμηρά ή λεπτά αντικείμενα, χοντρά ρούχα ή μαλακά υλικά, τα οποία απορροφούν τη συχνότητα. Για τους λόγους αυτούς, πρέπει να προσέχετε όταν κινείστε με την όπισθεν, ακόμη κι αν το σύστημα βρίσκεται σε λειτουργία. Αυτό είναι ιδιαίτερα σημαντικό όταν σε μικρή απόσταση υπάρχουν πεζοί.

158 156 Οδήγηση και χρήση Καύσιμο Καύσιμο για βενζινοκινητήρες Χρησιμοποιείτε μόνο αμόλυβδη βενζίνη που πληροί το πρότυπο EN 228. Ο κινητήρας του οχήματός σας μπορεί να λειτουργήσει με καύσιμο E10 που πληροί αυτά τα πρότυπα. Το καύσιμο E10 περιέχει έως 10 % βιοαιθανόλη. Χρησιμοποιείτε καύσιμο με το συνιστώμενο αριθμό οκτανίων Εάν χρησιμοποιήσετε καύσιμο με πολύ μικρό αριθμό οκτανίων, μπορεί να μειωθεί η ισχύς και η ροπή στρέψης του κινητήρα και να αυξηθεί ελαφρά η κατανάλωση καυσίμου. Προσοχή Τυχόν χρήση καυσίμου που δεν πληροί το πρότυπο EN 228 ή παρόμοιο μπορεί να προκαλέσει ανθρακώματα ή ζημιά στον κινητήρα και να οδηγήσει σε ακύρωση της εγγύησης. Προσοχή Η χρήση καυσίμου με πολύ μικρό αριθμό οκτανίων μπορεί να προκαλέσει ανεξέλεγκτη καύση και ζημιά στον κινητήρα. Καύσιμο για κινητήρες που έχουν προσαρμοστεί για χρήση αιθανόλης (E85) Εάν η πρόσβαση στο καύσιμο E85 είναι περιορισμένη, τότε μπορείτε να χρησιμοποιήσετε καύσιμο με διαφορετική αναλογία αιθανόλης ή κανονικό αριθμό RON 95 για τον ανεφοδιασμό καυσίμου. Το σύστημα ελέγχου διαχείρισης κινητήρα προσαρμόζεται αυτόματα, ανάλογα με την ποσότητα αιθανόλης στο καύσιμο. Το καύσιμο E85 πρέπει να πληροί το πρότυπο CWA ή SS Όταν η θερμοκρασία είναι περίπου -10 C ή χαμηλότερη, πρέπει να χρησιμοποιείται καύσιμο με μεγαλύτερη περιεκτικότητα βενζίνης. Η χρήση E85 σε συνδυασμό με χαμηλές θερμοκρασίες μπορεί να προκαλέσει δυσκολίες στην εκκίνηση. Ελαφρώς μεγαλύτερη περιεκτικότητα βενζίνης βελτιώνει σημαντικά την κρύα εκκίνηση. Κατά τη φάση της προθέρμανσης του κινητήρα (κάτω από +50 C), η ροπή του κινητήρα περιορίζεται όταν χρησιμοποιείτε καύσιμο με μεγάλη περιεκτικότητα αιθανόλης. Η αιθανόλη περιέχει λιγότερη ενέργεια ανά λίτρο απ' ό,τι η βενζίνη, και για αυτό η κατανάλωση καυσίμου αυξάνεται όταν οδηγείτε με E85 σε σχέση με τη βενζίνη. Συνέπεια αυτού είναι ότι ένα ρεζερβουάρ E85 επαρκεί για λιγότερα χιλιόμετρα απ' ό,τι ένα ρεζερβουάρ βενζίνης. Προσοχή Ορισμένα πρόσθετα στη βενζίνη μπορούν, σε συνδυασμό με αιθανόλη, να έχουν ως αποτέλεσμα μειωμένη διευθυντικότητα. Για το λόγο αυτό, πρέπει να γεμίσετε το ρεζερβουάρ βενζίνης κάθε

159 Οδήγηση και χρήση km. Χρησιμοποιείτε την περισσότερη από αυτή την ποσότητα πριν τον επόμενο ανεφοδιασμό καυσίμου αυτοκινήτου. Καύσιμο για πετρελαιοκινητήρες Χρησιμοποιείτε μόνο πετρέλαιο κίνησης που πληροί το πρότυπο EN 590. Σε χώρες εκτός της Ευρωπαϊκής Ένωσης, χρησιμοποιείτε καύσιμο Euro- Diesel με περιεκτικότητα σε θείο κάτω από 50 ppm. Προσοχή Τυχόν χρήση καυσίμου που δεν πληροί το πρότυπο EN 590 ή παρόμοιο μπορεί να προκαλέσει απώλεια ισχύος του κινητήρα, αυξημένη φθορά ή ζημιά στον κινητήρα και να οδηγήσει σε ακύρωση της εγγύησης. Μη χρησιμοποιείτε πετρέλαιο ναυτιλιακής χρήσης, πετρέλαιο θέρμανσης ή καύσιμα πλήρους ή μερικής φυτικής προέλευσης, όπως κραμβέλαιο ή βιο-diesel, Aquazole και παρόμοια διαλύματα diesel-νερού. Το πετρέλαιο δεν πρέπει να αραιώνεται με καύσιμο για βενζινοκινητήρες. Ανεφοδιασμός καυσίμου 9 Κίνδυνος Πριν από τον ανεφοδιασμό καυσίμου, σβήστε τον κινητήρα και τυχόν εξωτερικά συστήματα θέρμανσης με θαλάμους καύσης. Απενεργοποιήστε τυχόν κινητά τηλέφωνα. Ακολουθείτε τις οδηγίες χρήσης και ασφάλειας του πρατηρίου καυσίμων κατά τον ανεφοδιασμό καυσίμου. 9 Κίνδυνος Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Μην καπνίζετε. Οι ακάλυπτες φλόγες και οι σπινθήρες απαγορεύονται. Εάν υπάρχει οσμή καυσίμου μέσα στο όχημα, απευθυνθείτε αμέσως σε ένα συνεργείο για την αποκατάσταση της αιτίας. Προσοχή Σε περίπτωση χρήσης λανθασμένου καυσίμου, μην ανοίξετε το διακόπτη ανάφλεξης. Το πορτάκι του ρεζερβουάρ βρίσκεται στην πίσω αριστερή πλευρά του οχήματος. Μπορείτε να ανοίξετε το πορτάκι του ρεζερβουάρ μόνο όταν το όχημα είναι ξεκλείδωτο Ανοίξτε το πορτάκι του ρεζερβουάρ πιέζοντας το κάλυμμα.

160 158 Οδήγηση και χρήση Για να απασφαλίσει η τάπα του στομίου πλήρωσης καυσίμου: γυρίστε την προς τα αριστερά. Εάν ακούσετε ένα συριστικό ήχο, περιμένετε μέχρι να σταματήσει πριν ξεβιδώσετε την τάπα εντελώς. Μπορείτε να στερεώσετε την τάπα του στομίου πλήρωσης καυσίμου στην ειδική υποδοχή στην εσωτερική πλευρά στο πορτάκι. Μετά τον ανεφοδιασμό καυσίμου, επανατοποθετήστε την τάπα του στομίου πλήρωσης καυσίμου και περιστρέψτε τη δεξιά μέχρι να ακούσετε μερικά κλικ. Βεβαιωθείτε ότι η τάπα είναι βιδωμένη μέχρι τέρμα, διαφορετικά μπορεί να ανάψει η ενδεικτική λυχνία Z στον πίνακα οργάνων Κλείστε το πορτάκι του ρεζερβουάρ. Προσοχή Σκουπίστε αμέσως τυχόν καύσιμο που έχει υπερχειλίσει. Τάπα στομίου πλήρωσης καυσίμου Η πλήρης λειτουργικότητα διασφαλίζεται μόνο με τη γνήσια τάπα στομίου πλήρωσης καυσίμου. Τα πετρελαιοκίνητα οχήματα διαθέτουν ειδικές τάπες στομίου πλήρωσης καυσίμου. Κατανάλωση καυσίμου - Εκπομπές CO 2 Η κατανάλωση καυσίμου (μικτή) του μοντέλου Opel Antara κυμαίνεται μεταξύ 6,3 και 10,9 l/100 km. Οι εκπομπές CO 2 (μικτή τιμή) κυμαίνονται μεταξύ 167 και 255 g/km. Για τις τιμές που ισχύουν ειδικά για το όχημά σας, ανατρέξτε στο Πιστοποιητικό Συμμόρφωσης EEC που παρέχεται με το όχημά σας ή στην άδεια του οχήματος. Γενικές πληροφορίες Η επίσημη κατανάλωση καυσίμου και οι συγκεκριμένες τιμές εκπομπών CO 2 που αναφέρονται αφορούν στο βασικό μοντέλο EE με βασικό εξοπλισμό. Τα δεδομένα κατανάλωσης καυσίμου και εκπομπών CO 2 έχουν προσδιοριστεί σύμφωνα με τον κανονισμό R (EC) No. 715/2007 (στην έκδοση που ισχύει αντίστοιχα), λαμβάνοντας υπόψη το βάρος του οχήματος σε κατάσταση λειτουργίας, όπως ορίζεται στον κανονισμό. Οι τιμές παρέχονται μόνο για λόγους σύγκρισης ανάμεσα σε διαφορετικές εκδόσεις του οχήματος και δεν πρέπει να θεωρούνται εγγύηση για την πραγματική κατανάλωση καυσίμου του συγκεκριμένου οχήματος. Ο συμπληρωματικός εξοπλισμός μπορεί να επιφέρει ελαφρώς υψηλότερες τιμές

161 Οδήγηση και χρήση 159 κατανάλωσης και εκπομπών CO 2. Επιπλέον, η κατανάλωση καυσίμου εξαρτάται από τον τρόπο που οδηγείτε, καθώς και από τις συνθήκες του οδοστρώματος και της κυκλοφορίας. Ρυμούλκηση Γενικές πληροφορίες Ο κοτσαδόρος στερεώνεται με έναν ιμάντα σε μια θήκη και φυλάσσεται κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Αναθέστε την τοποθέτηση του εξοπλισμού ρυμούλκησης σε ένα συνεργείο. Ίσως χρειαστούν τροποποιήσεις που μπορεί να επηρεάσουν το σύστημα ψύξης, τα θερμοπροστατευτικά καλύμματα ή άλλο εξοπλισμό. Χρησιμοποιείτε μόνο εξοπλισμό ρυμούλκησης που έχει εγκριθεί για το όχημά σας. Η ενδεικτική λυχνία g ανάβει στον πίνακα οργάνων όταν στο όχημα υπάρχει συνδεδεμένο τρέιλερ Διαστάσεις τοποθέτησης εξοπλισμού ρυμούλκησης τρέιλερ Οδηγικά χαρακτηριστικά και συμβουλές ρυμούλκησης Στην περίπτωση των τρέιλερ με φρένα, συνδέστε το συρματόσχοινο ρυμούλκησης στον κρίκο - όχι στον κοτσαδόρο. Εάν δεν υπάρχουν κρίκοι, περάστε το συρματόσχοινο γύρω από τον κοτσαδόρο. Βεβαιωθείτε ότι το συρματόσχοινο έχει περαστεί σταυρωτά κάτω από την κάθετη υποδοχή σύνδεσης για να διασφαλίσετε ότι το ρύγχος του τρέιλερ δεν μπορεί να πέσει στο έδαφος εάν αποχωριστεί από τον κοτσαδόρο. Μην αφήνετε το συρματόσχοινο να σέρνεται στο έδαφος και φροντίστε ώστε να υπάρχουν πάντοτε "μπόσικα" για να μπορείτε να στρίψετε. Ακολουθείτε τις οδηγίες που διατίθενται μαζί με τον εξοπλισμό ρυμούλκησης. Πριν συνδέσετε το τρέιλερ, γρασάρετε τον κοτσαδόρο. Ωστόσο, δεν πρέπει να γρασάρετε τον κοτσαδόρο εάν έχει τοποθετηθεί σταθεροποιητική μπάρα που επενεργεί στον κοτσαδόρο για τη

162 160 Οδήγηση και χρήση μείωση της δίπλωσης. Για τρέιλερ με περιορισμένη ευστάθεια κατά την οδήγηση, συνιστάται η χρήση ενός σταθεροποιητή τύπου τριβής. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h, ακόμη και σε χώρες με υψηλότερα επιτρεπόμενα όρια ταχύτητας. Όταν οδηγείτε σε ανηφορικούς δρόμους, μην οδηγείτε με ταχύτητα μεγαλύτερη από 30 km/h με 1η, ή 50 km/h με 2α. Εάν το τρέιλερ αρχίσει να διπλώνει, ελαττώστε ταχύτητα, μην επιχειρήσετε να διορθώσετε την πορεία σας και φρενάρετε δυνατά εάν χρειαστεί. Κατά την οδήγηση σε κατηφορική διαδρομή, οδηγείτε με την ίδια σχέση και την ίδια ταχύτητα που θα χρησιμοποιούσατε και στην ανηφόρα. Ρυθμίστε την πίεση των ελαστικών στην τιμή που καθορίζεται για πλήρες φορτίο Ρυμούλκηση τρέιλερ Φορτία τρέιλερ Τα επιτρεπόμενα φορτία για τα τρέιλερ είναι μέγιστες τιμές, οι οποίες εξαρτώνται από το όχημα και τον κινητήρα και δεν πρέπει να τις υπερβαίνετε. Το πραγματικό φορτίο του τρέιλερ είναι η διαφορά ανάμεσα στο πραγματικό μικτό βάρος του τρέιλερ και το πραγματικό φορτίο στο σημείο σύνδεσης του κοτσαδόρου όταν το τρέιλερ είναι συνδεδεμένο στο όχημα. Κατά τον έλεγχο του φορτίου του τρέιλερ, επάνω στην πλάστιγγα πρέπει να βρίσκονται μόνο οι τροχοί του τρέιλερ - και όχι ο τροχίσκος. Τα επιτρεπόμενα φορτία για τα τρέιλερ αναγράφονται στα έγγραφα του οχήματος. Γενικά, ισχύουν για κλίσεις έως και 12 %. Το επιτρεπόμενο φορτίο για το τρέιλερ ισχύει για την αναγραφόμενη κλίση και για υψόμετρο έως 1000 μέτρα από το επίπεδο της θάλασσας. Καθώς η ισχύς του κινητήρα μειώνεται όσο αυξάνεται το υψόμετρο επειδή ο αέρας γίνεται πιο αραιός, με αποτέλεσμα να μειώνεται η ικανότητα ανάβασης του οχήματος, το επιτρεπόμενο μικτό βάρος του οχήματος με τρέιλερ μειώνεται επίσης κατά 10 % για κάθε μέτρα υψομέτρου. Δεν χρειάζεται να μειώσετε το μικτό βάρος του οχήματος με τρέιλερ όταν οδηγείτε σε δρόμους με μικρή κλίση (κάτω από 8 %, π.χ. αυτοκινητόδρομοι). Δεν πρέπει να υπερβαίνετε το επιτρεπόμενο μικτό βάρος του οχήματος με τρέιλερ. Το βάρος αυτό αναγράφεται στην πινακίδα αριθμού πλαισίου Κάθετο φορτίο κοτσαδόρου Το κάθετο φορτίο κοτσαδόρου είναι το φορτίο που ασκείται από το τρέιλερ στον κοτσαδόρο. Μπορεί να διαφέρει εάν αλλάξει η κατανομή βάρους όταν φορτώνετε το τρέιλερ. Το μέγιστο επιτρεπόμενο κάθετο φορτίο κοτσαδόρου (80 kg) αναγράφεται στην πινακίδα τύπου του εξοπλισμού ρυμούλκησης και στα έγγραφα του οχήματος. Στοχεύετε πάντοτε στο μέγιστο φορτίο, ιδίως εάν το τρέιλερ είναι

163 Οδήγηση και χρήση 161 βαρύ. Το κάθετο φορτίο κοτσαδόρου δεν πρέπει να είναι ποτέ μικρότερο από 25 kg. Κατά τη μέτρηση του κάθετου φορτίου κοτσαδόρου, βεβαιωθείτε ότι η μπάρα σύνδεσης του φορτωμένου τρέιλερ βρίσκεται στο ίδιο ύψος που θα ήταν εάν το τρέιλερ ήταν συνδεδεμένο με το ρυμουλκό όχημα φορτωμένο. Αυτό είναι ιδιαίτερα σημαντικό για τρέιλερ με δίδυμους άξονες. Φορτίο πίσω άξονα Όταν το τρέιλερ είναι συνδεδεμένο και το ρυμουλκό όχημα είναι πλήρως φορτωμένο (με όλους τους επιβάτες), δεν πρέπει να υπερβείτε το επιτρεπόμενο φορτίο στον πίσω άξονα (ανατρέξτε στην πινακίδα αριθμού πλαισίου ή στα έγγραφα του οχήματος). Πρέπει να τηρείτε τις διατάξεις της εκάστοτε χώρες σχετικά με την ανώτατη ταχύτητα των οχημάτων με συνδεδεμένο τρέιλερ. Εξοπλισμός ρυμούλκησης Προσοχή Όταν οδηγείτε χωρίς τρέιλερ, αφαιρείτε τον κοτσαδόρο. Εξοπλισμός ρυμούλκησης με αποσπώμενο κοτσαδόρο Ο κοτσαδόρος στερεώνεται με έναν ιμάντα σε μια θήκη και φυλάσσεται κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Τοποθέτηση του κοτσαδόρου Αφαιρέστε τη στεγανοποιητική τάπα από το άνοιγμα για τον κοτσαδόρο και αποθηκεύστε την στο χώρο αποσκευών. Βεβαιωθείτε ότι στο μοχλό φαίνεται η ένδειξη κόκκινου χρώματος.

164 162 Οδήγηση και χρήση Σύνδεση του κοτσαδόρου 9 Προειδοποίηση Εισάγετε τον κοτσαδόρο στην υποδοχή σύνδεσης και πιέστε δυνατά προς τα κάτω μέχρι να ασφαλίσει με ένα κλικ. Εάν δεν ασφαλίζει, επαναλάβετε τη διαδικασία τοποθέτησης. Μη μετακινείτε τον κοτσαδόρο αριστερά και δεξιά ή προς τα πάνω και κάτω, για να μην επηρεαστεί η σωστή τοποθέτηση. Ασφαλίστε τον κοτσαδόρο γυρίζοντας το κλειδί που παρέχεται στον ομφαλό της κλειδαριάς του κοτσαδόρου. Αφαιρέστε το κλειδί. Βεβαιωθείτε ότι ο κοτσαδόρος έχει συνδεθεί σωστά: Στο μοχλό πρέπει να φαίνεται το πράσινο σημάδι. Ο κοτσαδόρος πρέπει να έχει εφαρμόσει σωστά στην υποδοχή σύνδεσης. Ο κοτσαδόρος πρέπει να είναι ασφαλισμένος και το κλειδί να έχει αφαιρεθεί. Η ρυμούλκηση ενός τρέιλερ επιτρέπεται μόνο όταν ο κοτσαδόρος έχει τοποθετηθεί σωστά. Εάν ο κοτσαδόρος δεν μπορεί να συνδεθεί σωστά, απευθυνθείτε σε ένα συνεργείο. Κρίκος για το συρματόσχοινο ρυμούλκησης Στην περίπτωση των τρέιλερ με φρένα, συνδέστε το συρματόσχοινο ρυμούλκησης στον κρίκο - όχι στον κοτσαδόρο.

165 Οδήγηση και χρήση 163 Αποσύνδεση του κοτσαδόρου Απασφαλίστε τον κοτσαδόρο και αφαιρέστε το κλειδί. Πιέστε το μοχλό αριστερά, προς τον κοτσαδόρο και γυρίστε τον προς τα κάτω. Τραβήξτε τον κοτσαδόρο έξω από την υποδοχή σύνδεσης. Αφαιρέστε τυχόν οξείδωση ή βρομιά από την περιοχή γύρω από την υποδοχή σύνδεσης και από το σημείο σύνδεσης του κοτσαδόρου πριν εισάγετε την τάπα στεγανοποίησης στην οπή. Τοποθετήστε τον κοτσαδόρο στη θήκη που παρέχεται, στερεώστε τον με τον ιμάντα και αποθηκεύστε τον κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Μη χρησιμοποιείτε συσκευή καθαρισμού με ατμό ή άλλα συστήματα καθαρισμού υψηλής πίεσης για να καθαρίσετε τον κοτσαδόρο. Υποβοήθηση ευστάθειας τρέιλερ Εάν το σύστημα ανιχνεύσει δίπλωση, η ισχύς του κινητήρα μειώνεται και ο συνδυασμός οχήματος/τρέιλερ φρενάρει επιλεκτικά μέχρι να διορθωθεί το φαινόμενο δίπλωσης. Κρατήστε το τιμόνι όσο το δυνατόν πιο σταθερό όσο το σύστημα είναι σε λειτουργία. Η Υποβοήθηση ευστάθειας τρέιλερ (TSA) αποτελεί μέρος του Ηλεκτρονικού προγράμματος ευστάθειας

166 164 Φροντίδα οχήματος Φροντίδα οχήματος Γενικές πληροφορίες Έλεγχοι οχήματος Αντικατάσταση λαμπτήρων Ηλεκτρικό σύστημα Εργαλεία οχήματος Ζάντες και ελαστικά Εκκίνηση με βοηθητικά καλώδια 204 Ρυμούλκηση Φροντίδα της εμφάνισης του οχήματος Γενικές πληροφορίες Αξεσουάρ και τροποποιήσεις οχήματος Συνιστούμε να χρησιμοποιείτε γνήσια ανταλλακτικά και αξεσουάρ, τα οποία έχουν εγκριθεί από το εργοστάσιο και διατίθενται συγκεκριμένα για τον τύπο του οχήματός σας. Δεν μπορούμε να αξιολογήσουμε ή να εγγυηθούμε την αξιοπιστία άλλων προϊόντων - ακόμη κι αν φέρουν έγκριση από ρυθμιστικό ή άλλο φορέα. Μην κάνετε τροποποιήσεις στο ηλεκτρικό σύστημα, π.χ. αλλαγές ηλεκτρονικών μονάδων ελέγχου (chip βελτίωσης). Αποθήκευση οχήματος Αποθήκευση για μεγάλο χρονικό διάστημα Εάν πρόκειται να αποθηκεύσετε το όχημα για αρκετούς μήνες: Πλύνετε και κερώστε το όχημα. Ελέγξτε την προστατευτική επίστρωση κεριού στο χώρο του κινητήρα και την κάτω πλευρά του αμαξώματος. Καθαρίστε και συντηρήστε τα στεγανοποιητικά λάστιχα. Αλλάξτε το λάδι του κινητήρα. Αδειάστε το δοχείο υγρού πλύσης. Ελέγξτε την αντιψυκτική και αντιδιαβρωτική προστασία. Ρυθμίστε την πίεση των ελαστικών στην τιμή που καθορίζεται για πλήρες φορτίο. Σταθμεύστε το όχημα σε στεγνό, καλά αεριζόμενο χώρο. Επιλέξτε πρώτη ή νεκρά ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P. Φροντίστε ώστε το όχημα να μην κυλίσει.

167 Φροντίδα οχήματος 165 Μην ενεργοποιήσετε το ηλεκτρικό χειρόφρενο. Ανοίξτε το καπό του κινητήρα, κλείστε όλες τις πόρτες και κλειδώστε το όχημα. Αποσυνδέστε την κλέμα από τον αρνητικό πόλο της μπαταρίας του οχήματος. Φροντίστε να απενεργοποιήσετε όλα τα συστήματα, π.χ. το αντικλεπτικό σύστημα συναγερμού. Για να χρησιμοποιήσετε ξανά το όχημα Για να χρησιμοποιήσετε ξανά το όχημα: Συνδέστε την κλέμα στον αρνητικό πόλο της μπαταρίας του οχήματος. Ενεργοποιήστε το ηλεκτρονικό σύστημα των ηλεκτρικών παραθύρων. Ελέγξτε την πίεση των ελαστικών. Γεμίστε το δοχείο υγρού πλύσης. Ελέγξτε τη στάθμη λαδιού κινητήρα. Ελέγξτε τη στάθμη ψυκτικού. Τοποθετήστε την πινακίδα αριθμού κυκλοφορίας εάν είναι απαραίτητο. Απευθυνθείτε σε ένα συνεργείο για περισσότερες συμβουλές. Απόσυρση οχήματος στο τέλος του κύκλου ζωής του Πληροφορίες σχετικά με τα κέντρα απόσυρσης οχημάτων στο τέλος του κύκλου ζωής τους και την ανακύκλωση των οχημάτων παρατίθενται στο δικτυακό μας τόπο. Αναθέστε αυτή τη διαδικασία μόνο σε εξουσιοδοτημένο κέντρο ανακύκλωσης. Έλεγχοι οχήματος Εκτέλεση εργασιών 9 Προειδοποίηση Οι έλεγχοι στο χώρο του κινητήρα πρέπει να πραγματοποιούνται μόνο όταν ο διακόπτης ανάφλεξης είναι κλειστός. Ο ανεμιστήρας ψύξης ενδέχεται να τεθεί σε λειτουργία ακόμη κι όταν ο διακόπτης ανάφλεξης είναι κλειστός. 9 Κίνδυνος Το σύστημα ανάφλεξης και οι προβολείς Xenon χρησιμοποιούν πολύ υψηλή τάση. Μην τα αγγίζετε.

168 166 Φροντίδα οχήματος Καπό κινητήρα Άνοιγμα Τραβήξτε τη λαβή απασφάλισης και επαναφέρετέ τη στην αρχική της θέση. Εντοπίστε το μάνδαλο ασφαλείας, που βρίσκεται ελαφρώς αριστερά από το κέντρο στην κάτω πλευρά του καπό κινητήρα, πιέστε το προς τα πάνω και ανασηκώστε ομαλά το καπό του κινητήρα. Το καπό συγκρατείται αυτόματα στην ανοικτή θέση. Εισαγωγή αέρα Κλείσιμο Κατεβάστε το καπό του κινητήρα και αφήστε το να πέσει ώστε να ασφαλίσει στο μάνδαλο. Βεβαιωθείτε ότι έχει ασφαλίσει. Λάδι κινητήρα Ελέγχετε χειροκίνητα τη στάθμη λαδιού κινητήρα τακτικά για να αποφύγετε τυχόν ζημιά στον κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείται λάδι σωστών προδιαγραφών. Συνιστώμενα υγρά και λιπαντικά Ο έλεγχος πρέπει να γίνεται με το όχημα σε επίπεδη επιφάνεια. Ο κινητήρας πρέπει να βρίσκεται σε θερμοκρασία λειτουργίας και να έχει παραμείνει σβηστός επί 5 λεπτά τουλάχιστον. Τραβήξτε έξω το δείκτη στάθμης λαδιού, σκουπίστε τον, τοποθετήστε τον μέσα στο σωλήνα μέχρι το στοπ της λαβής, τραβήξτε τον πάλι έξω και δείτε τη στάθμη λαδιού κινητήρα. Τοποθετήστε το δείκτη στάθμης λαδιού μέσα στο σωλήνα μέχρι το στοπ της λαβής και γυρίστε τη λαβή κατά μισή στροφή.

169 Φροντίδα οχήματος 167 Ανάλογα με την έκδοση του κινητήρα χρησιμοποιούνται διαφορετικοί δείκτες στάθμης λαδιού. Όταν η στάθμη λαδιού του κινητήρα μειωθεί μέχρι την ένδειξη MIN, συμπληρώστε λάδι κινητήρα. Συνιστούμε να χρησιμοποιείτε λάδι κινητήρα ίδιας ποιότητας με το λάδι που χρησιμοποιήσατε και κατά την τελευταία αλλαγή λαδιού. Η στάθμη λαδιού του κινητήρα δεν πρέπει να υπερβαίνει την ένδειξη MAX στο δείκτη στάθμης λαδιού. Προσοχή Το πλεονάζον λάδι κινητήρα πρέπει να αποστραγγιστεί ή να "μεταγγιστεί" σε δοχείο μέσω ενός σωλήνα. Χωρητικότητες 3 224, Ιξώδες/Ποιότητα λαδιού κινητήρα Τοποθετήστε την τάπα σωστά και σφίξτε την. Ενδεικτικές λυχνίες πίεσης λαδιού κινητήρας I 3 96, χαμηλής στάθμης λαδιού κινητήρα S 3 97 και διάρκειας ζωής λαδιού κινητήρα C Μόλις αλλάξετε το λάδι του κινητήρα, η ένδειξη διάρκειας ζωής λαδιού κινητήρα πρέπει να μηδενιστεί. Απευθυνθείτε σε ένα συνεργείο. Ψυκτικό κινητήρα Το ψυκτικό παρέχει αντιψυκτική προστασία σε θερμοκρασίες έως και -28 C περίπου. Προσοχή Χρησιμοποιείτε μόνο εγκεκριμένο αντιψυκτικό.

170 168 Φροντίδα οχήματος Στάθμη ψυκτικού Προσοχή Εάν η στάθμη του ψυκτικού είναι πολύ χαμηλή, μπορεί να προκληθεί ζημιά στον κινητήρα. Όταν το σύστημα ψύξης είναι κρύο, η στάθμη του ψυκτικού πρέπει να βρίσκεται μεταξύ των ενδείξεων MIN και MAX. Συμπληρώστε ψυκτικό εάν η στάθμη είναι χαμηλή. 9 Προειδοποίηση Αφήστε τον κινητήρα να κρυώσει πριν ανοίξετε την τάπα. Ανοίξτε προσεκτικά την τάπα, προκειμένου η πίεση να εκτονωθεί αργά. Για να συμπλήρωση, χρησιμοποιήστε ένα μίγμα συμπυκνωμένου ψυκτικού με καθαρό νερό βρύσης σε αναλογία 1:1. Εάν δεν υπάρχει διαθέσιμο ψυκτικό, χρησιμοποιήστε καθαρό νερό βρύσης. Σφίξτε την τάπα. Απευθυνθείτε σε ένα συνεργείο για τον έλεγχο της συγκέντρωσης ψυκτικού και την αποκατάσταση της αιτίας απώλειας ψυκτικού. Ενδεικτική λυχνία θερμοκρασίας ψυκτικού του κινητήρα W Υγρό υδραυλικού συστήματος διεύθυνσης Εάν η στάθμη του υγρού στο δοχείο μειωθεί κάτω από το σημάδι MIN, απευθυνθείτε σε ένα συνεργείο.

171 Φροντίδα οχήματος 169 Υγρό συστήματος πλύσης Συμπληρώστε καθαρό νερό αναμεμιγμένο με την κατάλληλη ποσότητα υγρού πλύσης που περιέχει αντιψυκτικό. Για τη σωστή αναλογία μίγματος, δείτε το δοχείο του υγρού πλύσης. Προσοχή Μόνο το υγρό πλύσης με επαρκή συγκέντρωση αντιψυκτικού παρέχει προστασία στις χαμηλές θερμοκρασίες ή απότομη πτώση στη θερμοκρασία. Μην ψεκάσετε υγρό πλύσης στο παρμπρίζ όταν επικρατούν πολύ χαμηλές θερμοκρασίες, για να μη σχηματιστεί πάγος και εμποδίζεται η ορατότητά σας. Όταν επικρατούν χαμηλές θερμοκρασίες, η στάθμη του υγρού δεν πρέπει να υπερβαίνει τα τρία τέταρτα του δοχείου υγρού πλύσης, ώστε να υπάρχει χώρος για διαστολή εάν το υγρό παγώσει και για να αποτραπεί τυχόν ζημιά στο δοχείο. Φρένα Τυχόν σφύριγμα αποτελεί ένδειξη ότι το πάχος των θερμουί των φρένων έχει μειωθεί στο ελάχιστο. Μπορείτε να συνεχίσετε να οδηγείτε, ωστόσο πρέπει να αντικαταστήσετε τα θερμουί το συντομότερο δυνατόν. Στις πρώτες σας διαδρομές μετά την τοποθέτηση καινούργιων θερμουί, μη φρενάρετε δυνατά χωρίς λόγο. Υγρό φρένων 9 Προειδοποίηση Το υγρό φρένων είναι δηλητηριώδες και διαβρωτικό. Δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Η στάθμη του υγρού φρένων πρέπει να βρίσκεται μεταξύ των ενδείξεων MIN και MAX.

172 170 Φροντίδα οχήματος Όταν συμπληρώνετε υγρό, βεβαιωθείτε ότι υπάρχει απόλυτη καθαριότητα διότι σε περίπτωση ρύπανσης του υγρού φρένων μπορεί να προκληθούν βλάβες στο σύστημα πέδησης. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας απώλειας υγρού φρένων. Χρησιμοποιείτε μόνο υγρό φρένων υψηλής απόδοσης, εγκεκριμένο για το αυτοκίνητο. Υγρό φρένων Ενδεικτική λυχνία στάθμης υγρού φρένων R Υγρό συμπλέκτη 9 Προειδοποίηση Το υγρό του συμπλέκτη είναι δηλητηριώδες και διαβρωτικό. Δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Εάν η στάθμη υγρού στο δοχείο μειωθεί κάτω από το σημάδι MIN, απευθυνθείτε σε ένα συνεργείο. Υγρό συμπλέκτη Μπαταρία Η μπαταρία του αυτοκινήτου δεν χρειάζεται συντήρηση, με την προϋπόθεση ότι ο τρόπος οδήγησης επιτρέπει την επαρκή φόρτιση της μπαταρίας. Η οδήγηση σε μικρές αποστάσεις και οι συχνές εκκινήσεις του κινητήρα μπορεί να οδηγήσουν σε αποφόρτιση της μπαταρίας. Μη χρησιμοποιείτε τους ηλεκτρικούς καταναλωτές που δεν χρειάζεστε. Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση. Εάν το όχημα παραμείνει ακινητοποιημένο περισσότερο από 6 εβδομάδες, η μπαταρία μπορεί να αποφορτιστεί. Αποσυνδέστε την κλέμα από τον αρνητικό πόλο της μπαταρίας του οχήματος. Βεβαιωθείτε ότι ο διακόπτης ανάφλεξης είναι κλειστός πριν συνδέσετε ή αποσυνδέσετε την μπαταρία του οχήματος. Τα ηλεκτρικά ή ηλεκτρονικά εξαρτήματα που τοποθετούνται εκ των υστέρων μπορεί να επιβαρύνουν με πρόσθετο φορτίο την μπαταρία ή να την αποφορτίσουν. Απευθυνθείτε σε ένα

173 Φροντίδα οχήματος 171 συνεργείο για τις τεχνικές δυνατότητες, όπως η τοποθέτηση μιας πιο ισχυρής μπαταρίας. Βεβαιωθείτε ότι ο διακόπτης ανάφλεξης είναι κλειστός πριν επανασυνδέσετε την μπαταρία. Στη συνέχεια, κάνετε τα εξής: 1. Ρυθμίστε την ημερομηνία και την ώρα στην οθόνη πληροφοριών Εάν είναι απαραίτητο, ενεργοποιήστε τα ηλεκτρικά παράθυρα και την οροφή 3 33, Για να αποφευχθεί η αποφόρτιση της μπαταρίας, ορισμένοι καταναλωτές όπως οι πλαφονιέρες απενεργοποιούνται αυτόματα μετά από ένα χρονικό διάστημα. Φορτίζετε την μπαταρία, εάν έχει αποσυνδεθεί, κάθε έξι 6 εβδομάδες. Προστασία κατά της αποφόρτισης της μπαταρίας Αντικατάσταση της μπαταρίας Επισήμανση Οποιαδήποτε απόκλιση από τις οδηγίες που παρατίθενται σε αυτή την παράγραφο μπορεί να οδηγήσει σε προσωρινή απενεργοποίηση του συστήματος Stop-Start. Κατά την αντικατάσταση της μπαταρίας, βεβαιωθείτε ότι δεν υπάρχουν ανοικτές οπές εξαερισμού κοντά στο θετικό πόλο. Εάν σε αυτή την περιοχή υπάρχει ανοικτή οπή εξαερισμού, πρέπει να την κλείσετε με μια προσωρινή τάπα και να ανοίξετε τον εξαερισμό κοντά στον αρνητικό πόλο. Χρησιμοποιείτε μόνο μπαταρίες που επιτρέπουν στην ασφαλειοθήκη να τοποθετηθεί επάνω από την μπαταρία. Σε οχήματα που διαθέτουν σύστημα Stop-Start, φροντίστε να έχετε αντικαταστήσει την μπαταρία AGM (Absorptive Glass Mat) με μια μπαταρία AGM. Μπορείτε να αναγνωρίσετε μια μπαταρία AGM από την ετικέτα της. Συνιστούμε να χρησιμοποιείτε αυθεντική μπαταρία Opel. Επισήμανση Εάν χρησιμοποιηθεί μπαταρία AGM διαφορετική από την εργοστασιακή μπαταρία Opel, η απόδοση του συστήματος Stop-Start μπορεί να είναι χαμηλή. Σας συνιστούμε να αναθέσετε την αντικατάσταση της μπαταρίας σε ένα συνεργείο. Σύστημα Stop-Start

174 172 Φροντίδα οχήματος Φόρτιση της μπαταρίας 9 Προειδοποίηση Στα οχήματα με σύστημα Stop- Start, βεβαιωθείτε ότι το δυναμικό φόρτισης δεν υπερβαίνει τα 14,6 Volt όταν χρησιμοποιείτε φορτιστή μπαταρίας. Διαφορετικά, η μπαταρία μπορεί να υποστεί ζημιά. Εκκίνηση με βοηθητικά καλώδια Προειδοποιητική ετικέτα Σημασία των συμβόλων: Απαγορεύονται οι σπινθήρες, οι ακάλυπτες φλόγες και το κάπνισμα. Καλύπτετε πάντοτε τα μάτια σας. Τυχόν εκρηκτικά αέρια μπορεί να προκαλέσουν τύφλωση ή τραυματισμό. Φυλάσσετε την μπαταρία μακριά από παιδιά. Η μπαταρία περιέχει θειικό οξύ το οποίο μπορεί να προκαλέσει τύφλωση ή σοβαρό τραυματισμό από εγκαύματα. Ανατρέξτε στο Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας για περισσότερες πληροφορίες. Ενδέχεται να υπάρχουν εκρηκτικά αέρια στην περιοχή της μπαταρίας. Φίλτρο καυσίμου Diesel Αποστραγγίζετε το φίλτρο καυσίμου diesel από τυχόν υπολείμματα νερού σε κάθε αλλαγή λαδιού κινητήρα. Τοποθετήστε ένα δοχείο κάτω από το κέλυφος του φίλτρου. Περιστρέψτε την τάπα αποστράγγισης αριστερά χρησιμοποιώντας ένα κατάλληλο κατσαβίδι, για να αποστραγγιστεί το νερό. Το φίλτρο αποστραγγίζεται μόλις το καύσιμο diesel αρχίζει να εκρέει από την οπή. Ξανασφίξτε την τάπα αποστράγγισης περιστρέφοντάς τη δεξιά.

175 Φροντίδα οχήματος 173 Με τον κινητήρα σβηστό, γυρίστε το διακόπτη ανάφλεξης στη θέση ON, περιμένετε περίπου 5 δευτερόλεπτα, και γυρίστε το κλειδί στη θέση LOCK για να πραγματοποιηθεί η διαδικασία πλήρωσης. Πραγματοποιήστε αυτή τη λειτουργία 3 φορές ή περισσότερες όταν ο κινητήρας είναι σβηστός, για να μην εισέλθει αέρας στη σωλήνωση καυσίμου. Ελέγξτε το φίλτρο καυσίμου diesel συχνότερα εάν το όχημα λειτουργεί σε δυσμενείς συνθήκες. Εάν υπάρχει νερό στο φίλτρο καυσίμου diesel, στον πίνακα οργάνων ανάβει η ενδεικτική λυχνία N Αποστραγγίστε το νερό αμέσως. Εξαέρωση του συστήματος τροφοδοσίας πετρελαίου Εάν το ρεζερβουάρ έχει αδειάσει, πρέπει να εξαερώσετε το σύστημα τροφοδοσίας πετρελαίου. Ανοίξτε το διακόπτη ανάφλεξης τρεις φορές επί 15 δευτερόλεπτα κάθε φορά. Στη συνέχεια, θέστε τον κινητήρα σε λειτουργία επί 40 δευτερόλεπτα το πολύ. Εάν ο κινητήρας δεν τεθεί σε λειτουργία, περιμένετε τουλάχιστον 10 δευτερόλεπτα και προσπαθήστε ξανά. Εάν ο κινητήρας δεν τεθεί σε λειτουργία, απευθυνθείτε σε ένα συνεργείο. Αντικατάσταση μάκτρου υαλοκαθαριστήρα Μάκτρα υαλοκαθαριστήρων στο παρμπρίζ Σηκώστε το βραχίονα του υαλοκαθαριστήρα, πιέστε και κρατήστε το κλιπ συγκράτησης και αποσυνδέστε το μάκτρο του υαλοκαθαριστήρα. Κατεβάστε το βραχίονα του υαλοκαθαριστήρα προσεκτικά.

176 174 Φροντίδα οχήματος Αντικατάσταση λαμπτήρων Κλείστε το διακόπτη ανάφλεξης και τον αντίστοιχο διακόπτη ή κλείστε τις πόρτες. Κρατάτε τον καινούργιο λαμπτήρα μόνο από τη βάση του! Μην ακουμπάτε το γυάλινο τμήμα του λαμπτήρα με το χέρι. Πρέπει να αντικαθιστάτε τους λαμπτήρες μόνο με λαμπτήρες ίδιου τύπου. Αντικαθιστάτε τους λαμπτήρες των προβολέων μέσα από το χώρο του κινητήρα. Προβολείς Αφαίρεση προβολέα Για την αντικατάσταση λαμπτήρα, είναι απαραίτητο πρώτα να αφαιρεθεί το φωτιστικό σώμα του προβολέα. 1. Κλείστε το διακόπτη ανάφλεξης και το διακόπτη προβολέων. 2. Ανοίξτε το καπό του κινητήρα, αφαιρέστε τις 11 βίδες και αφαιρέστε το κάλυμμα του ψυγείου. 3. Αφαιρέστε τους 3 κοχλίες και τραβήξτε έξω τον προβολέα. 4. Πιέστε τις γλωττίδες της φίσας καλωδίωσης και αποσυνδέστε την καλωδίωση του προβολέα. 5. Αφαιρέστε το φωτιστικό σώμα προβολέα. Η τοποθέτηση του φωτιστικού σώματος του προβολέα γίνεται με την αντίστροφη διαδικασία από την αφαίρεση - βεβαιωθείτε ότι ο πείρος τοποθέτησης ευθυγραμμίζεται με την υποδοχή του. Μη σφίξετε υπερβολικά τους κοχλίες ή τις βίδες. Προβολείς αλογόνου Μπορείτε να ξεχωρίσετε τους προβολείς αλογόνου A από τους προβολείς Xenon B από τη διαφορετική διάταξη κρυστάλλου.

177 Φροντίδα οχήματος 175 Μεσαία και μεγάλη σκάλα Οι προβολείς αλογόνου διαθέτουν ξεχωριστά συστήματα για τη μεγάλη σκάλα 1 (εσωτερικοί λαμπτήρες) και τη μεσαία σκάλα 2 (εξωτερικοί λαμπτήρες). 1. Αφαιρέστε το φωτιστικό σώμα προβολέων Αφαιρέστε την τάπα του προβολέα. 3. Αποσυνδέστε το ελατήριο συγκράτησης του λαμπτήρα και αφαιρέστε το λαμπτήρα από το κέλυφος του κατόπτρου. 4. Όταν τοποθετείτε έναν καινούργιο λαμπτήρα, βεβαιωθείτε ότι οι γλωττίδες κουμπώνουν σωστά στις υποδοχές στο κάτοπτρο. 5. Συνδέστε το ελατήριο συγκράτησης του λαμπτήρα και επανατοποθετήστε την τάπα του προβολέα. 6. Επανατοποθετήστε το φωτιστικό σώμα προβολέων. Μπροστινό φλας 1. Αφαιρέστε το φωτιστικό σώμα προβολέων Περιστρέψτε το ντουί του λαμπτήρα αριστερά και τραβήξτε έξω το ντουί από το φωτιστικό σώμα. 3. Πιέστε και περιστρέψτε το λαμπτήρα αριστερά για να τον αφαιρέσετε από το ντουί του λαμπτήρα. 4. Τοποθετήστε καινούργιο λαμπτήρα στο ντουί πιέζοντας και περιστρέφοντάς τον δεξιά. 5. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα περιστρέφοντάς το δεξιά. 6. Επανατοποθετήστε το φωτιστικό σώμα προβολέων.

178 176 Φροντίδα οχήματος Φώτα στάθμευσης 5. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα και επανατοποθετήστε την τάπα του προβολέα. 6. Επανατοποθετήστε το φωτιστικό σώμα προβολέων. Προβολείς Xenon Μεσαία και μεγάλη σκάλα 9 Κίνδυνος Οι προβολείς Xenon λειτουργούν υπό πολύ υψηλή τάση. Μην τα αγγίζετε. Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Μπροστινό φλας 1. Αφαιρέστε το φωτιστικό σώμα προβολέων Αφαιρέστε την τάπα του προβολέα και τραβήξτε έξω το ντουί του λαμπτήρα (βρίσκεται δίπλα στο λαμπτήρα μεγάλης σκάλας) από το φωτιστικό σώμα. 3. Αφαιρέστε το λαμπτήρα από το ντουί τραβώντας τον ίσια προς έξω. 4. Τοποθετήστε καινούργιο λαμπτήρα, χρησιμοποιώντας ένα πανί που δεν αφήνει χνούδι για να κρατάτε το λαμπτήρα. Μπορείτε να ξεχωρίσετε τους προβολείς Xenon B από τους προβολείς αλογόνου A από τη διαφορετική διάταξη κρυστάλλου.

179 Φροντίδα οχήματος Αφαιρέστε το φωτιστικό σώμα προβολέων Περιστρέψτε το ντουί του λαμπτήρα αριστερά και τραβήξτε έξω το ντουί από το φωτιστικό σώμα. 3. Πιέστε και περιστρέψτε το λαμπτήρα αριστερά για να τον αφαιρέσετε από το ντουί του λαμπτήρα. 4. Τοποθετήστε καινούργιο λαμπτήρα στο ντουί πιέζοντας και περιστρέφοντάς τον δεξιά. 5. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα περιστρέφοντάς το δεξιά. 6. Επανατοποθετήστε το φωτιστικό σώμα προβολέων. Φώτα στάθμευσης 1. Αφαιρέστε το φωτιστικό σώμα προβολέων Περιστρέψτε το ντουί του λαμπτήρα αριστερά και τραβήξτε έξω το ντουί από το φωτιστικό σώμα. 3. Αφαιρέστε το λαμπτήρα από το ντουί τραβώντας τον ίσια προς έξω. 4. Τοποθετήστε καινούργιο λαμπτήρα, χρησιμοποιώντας ένα πανί που δεν αφήνει χνούδι για να κρατάτε το λαμπτήρα. 5. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα περιστρέφοντάς το δεξιά. 6. Επανατοποθετήστε το φωτιστικό σώμα προβολέων. Προβολείς ομίχλης 1. Αφαιρέστε τις 2 βίδες από τη λαμαρίνα στην κάτω πλευρά του οχήματος κάτω από τους μπροστινούς προβολείς ομίχλης και αφαιρέστε τη λαμαρίνα.

180 178 Φροντίδα οχήματος 2. Αποσυνδέστε τη φίσα καλωδίωσης από το ντουί του λαμπτήρα και περιστρέψτε το ντουί του λαμπτήρα αριστερά. 3. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα, περιστρέψτε το λαμπτήρα αριστερά και αφαιρέστε τον από το ντουί. 4. Τοποθετήστε καινούργιο λαμπτήρα στο ντουί και περιστρέψτε τον δεξιά. 5. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα και επανασυνδέστε τη φίσα καλωδίωσης. 6. Επανατοποθετήστε τη λαμαρίνα στην κάτω πλευρά του οχήματος χρησιμοποιώντας τις 2 βίδες που αφαιρέσατε νωρίτερα. Πίσω φώτα Πίσω φώτα φρένων, πίσω φώτα, φλας, φώτα όπισθεν και πίσω φως ομίχλης 1. Ανοίξτε την πόρτα του χώρου αποσκευών και αφαιρέστε τις 2 βίδες και το φωτιστικό σώμα. 2. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντάς το αριστερά. 3. Αφαιρέστε το λαμπτήρα από το ντουί πιέζοντας το λαμπτήρα προς τα μέσα και περιστρέφοντάς τον αριστερά. 4. Τοποθετήστε στον καινούργιο λαμπτήρα στο ντουί. 5. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα. Περιστρέψτε το ντουί του λαμπτήρα δεξιά και βεβαιωθείτε ότι έχει ασφαλίσει. 6. Επανατοποθετήστε το φωτιστικό σώμα οδηγώντας τις γλωττίδες στο φωτιστικό σώμα μέσα στις αντίστοιχες υποδοχές τους. 7. Επανατοποθετήστε τις 2 βίδες που αφαιρέσατε νωρίτερα και κλείστε την πόρτα του χώρου αποσκευών.

181 Φροντίδα οχήματος 179 Πλευρικά φλας Τρίτο φως φρένων Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Φωτισμός πινακίδας κυκλοφορίας 3. Τραβήξτε το λαμπτήρα έξω από το ντουί. 4. Τοποθετήστε καινούργιο λαμπτήρα. 5. Επανατοποθετήστε το ντουί του λαμπτήρα μέσα στο φωτιστικό σώμα, περιστρέψτε το ντουί του λαμπτήρα δεξιά και βεβαιωθείτε ότι έχει ασφαλίσει. 6. Επανατοποθετήστε τα καλύμματα των φώτων με τις 4 βίδες που αφαιρέσατε νωρίτερα. 1. Χρησιμοποιώντας το κατάλληλο κατσαβίδι, αφαιρέστε το φωτιστικό σώμα από το φτερό. 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά. 3. Αφαιρέστε το λαμπτήρα από το φωτιστικό σώμα τραβώντας το λαμπτήρα έξω από το ντουί. 4. Τοποθετήστε καινούργιο λαμπτήρα στο ντουί πιέζοντας τον προς τα μέσα και περιστρέφοντας το ντουί του λαμπτήρα δεξιά. 5. Πιέστε το φωτιστικό σώμα στη θέση του μέσα στο άνοιγμα. 1. Αφαιρέστε τις 4 βίδες (βλ. βέλη) και αφαιρέστε τα καλύμματα των φώτων. 2. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα περιστρέφοντάς το αριστερά.

182 180 Φροντίδα οχήματος Πλαφονιέρες Μπροστινά φώτα ανάγνωσης Πίσω φώτα ανάγνωσης Φως χώρου αποσκευών 1. Χρησιμοποιώντας ένα κατάλληλο κατσαβίδι, αφαιρέστε το κρύσταλλο από την επένδυση οροφής. 2. Αφαιρέστε το λαμπτήρα. 3. Τοποθετήστε καινούργιο λαμπτήρα. 4. Επανατοποθετήστε το κρύσταλλο του φωτός στην επένδυση οροφής. 1. Χρησιμοποιώντας ένα κατάλληλο κατσαβίδι, αφαιρέστε το κρύσταλλο από την επένδυση οροφής. 2. Αφαιρέστε το λαμπτήρα. 3. Τοποθετήστε καινούργιο λαμπτήρα. 4. Επανατοποθετήστε το κρύσταλλο του φωτός στην επένδυση οροφής. 1. Χρησιμοποιώντας το κατάλληλο κατσαβίδι, αφαιρέστε το κρύσταλλο του φωτός από το φωτιστικό σώμα. 2. Αφαιρέστε το λαμπτήρα. 3. Τοποθετήστε καινούργιο λαμπτήρα. 4. Επανατοποθετήστε το κρύσταλλο στο φωτιστικό σώμα.

183 Φροντίδα οχήματος 181 Φως στο ντουλαπάκι συνοδηγού Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Ηλεκτρικό σύστημα Ασφάλειες Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα χαρακτηριστικά της καμένης ασφάλειας. Στο όχημα υπάρχουν δύο ασφαλειοθήκες: στο χώρο του κινητήρα δίπλα στο δοχείο του ψυκτικού, στο ταμπλό, στην αριστερή πλευρά του χώρου ποδιών του συνοδηγού ή, στα δεξιοτίμονα οχήματα, στην αριστερή πλευρά του χώρου ποδιών του οδηγού. Πριν αντικαταστήσετε μια ασφάλεια, κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης. Μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα. Μην τοποθετήσετε την καινούργια ασφάλεια εάν πρώτα δεν αποκατασταθεί η βλάβη. Ορισμένες λειτουργίες προστατεύονται από πολλές ασφάλειες. Ενδέχεται επίσης να υπάρχουν ασφάλειες χωρίς το όχημα να διαθέτει την αντίστοιχη λειτουργία. Συνιστάται να έχετε ένα πλήρες σετ εφεδρικών ασφαλειών. Μπορείτε να φυλάσσετε τις εφεδρικές ασφάλειες στην ασφαλειοθήκη του χώρου κινητήρα.

184 182 Φροντίδα οχήματος Τσιμπίδα ασφαλειών Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του χώρου κινητήρα. Τοποθετήστε την τσιμπίδα ασφαλειών στην επάνω πλευρά ή στο πλάι της εκάστοτε ασφάλειας και τραβήξτε την ασφάλεια για να την αφαιρέσετε.

185 Φροντίδα οχήματος 183 Ασφαλειοθήκη χώρου κινητήρα Η ασφαλειοθήκη αυτή βρίσκεται δίπλα στο δοχείο ψυκτικού στο χώρο του κινητήρα. Για να την ανοίξετε, αποσυνδέστε το κάλυμμα και γείρετέ το προς τα πάνω.

186 184 Φροντίδα οχήματος

187 Φροντίδα οχήματος 185 Ασφάλεια ABS A/C BATT1 BATT2 BATT3 BCM ECM Κύκλωμα Σύστημα αντιμπλοκαρίσματος τροχών Σύστημα κλιματισμού Ασφαλειοθήκη ταμπλό Ασφαλειοθήκη ταμπλό Ασφαλειοθήκη ταμπλό Ηλεκτρονική μονάδα ελέγχου αμαξώματος Ηλεκτρονική μονάδα ελέγχου κινητήρα ECM PWR TRN Ηλεκτρονική μονάδα ελέγχου κινητήρα, σύστημα μετάδοσης κίνησης ENG SNSR Αισθητήρες κινητήρα Ασφάλεια EPB FAN1 FAN3 FRT FOG FRT WPR FUEL/VAC Κύκλωμα Ηλεκτρικό χειρόφρενο Ανεμιστήρας ψύξης Ανεμιστήρας ψύξης Μπροστινοί προβολείς ομίχλης Μπροστινός υαλοκαθαριστήρας Αντλία καυσίμου, αντλία υποπίεσης HDLP WASHER Σύστημα πλύσης προβολέων HI BEAM LH HI BEAM RH HORN Μεγάλη σκάλα (αριστερά) Μεγάλη σκάλα (δεξιά) Κόρνα Ασφάλεια Κύκλωμα IGN COIL A IGN COIL B LO BEAM LH LO BEAM RH PRK LP LH PRK LP RH PWM FAN REAR DEFOG HTD WASH/MIR Θερμαινόμενο υγρό πλύσης, θερμαινόμενοι εξωτερικοί καθρέπτες Πολλαπλασιαστής Πολλαπλασιαστής Μεσαία σκάλα (αριστερά) Μεσαία σκάλα (δεξιά) Φως στάθμευσης (αριστερά) Φως στάθμευσης (δεξιά) Διαμόρφωση εύρους παλμού, ανεμιστήρας Θερμαινόμενο πίσω παρμπρίζ

188 186 Φροντίδα οχήματος Ασφάλεια REAR WPR SPARE STOP LAMP STRTR TCM TRLR PRL LP Κύκλωμα Πίσω υαλοκαθαριστήρας Φώτα φρένων Μίζα Ηλεκτρονική μονάδα ελέγχου κιβωτίου ταχυτήτων Φώτα στάθμευσης τρέιλερ Όταν αντικαταστήσετε τις προβληματικές ασφάλειες, κλείστε το κάλυμμα της ασφαλειοθήκης και πιέστε το για να ασφαλίσει. Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προκληθούν βλάβες. Ασφαλειοθήκη ταμπλό Η ασφαλειοθήκη βρίσκεται στην αριστερή πλευρά του χώρου ποδιών του συνοδηγού ή, στα δεξιοτίμονα οχήματα, στην αριστερή πλευρά του χώρου ποδιών του οδηγού. Ανοίξτε το μάνδαλο για να ανοίξει η ασφαλειοθήκη.

189 Φροντίδα οχήματος 187

190 188 Φροντίδα οχήματος Ασφάλεια Κύκλωμα Ασφάλεια Κύκλωμα Ασφάλεια Κύκλωμα AMP Ενισχυτής APO JACK Πρίζα (κεντρική (CONSOLE) κονσόλα) APO JACK (REAR CARGO) Πρίζα (χώρος αποσκευών) AWD/VENT Τετρακίνηση, εξαερισμός BCM (CTSY) BCM (DIMMER) BCM (INT LIGHT TRLR FOG) BCM (PRK/ TRN) BCM (STOP) BCM (TRN SIG) BCM (VBATT) Πλαφονιέρες Φωτισμός οργάνων Εσωτερικά φώτα, φως ομίχλης τρέιλερ Φώτα στάθμευσης, φλας Φώτα φρένων Φλας Τάση μπαταρίας CIGAR CIM CLSTR DRL DR/LCK DRVR PWR SEAT DRV/PWR WNDW F/DOOR LOCK FRT WSR FSCM FSCM/ VENT SOL HEATING MAT SW Αναπτήρας Ηλ. μονάδα Communications Integration Module Πίνακας οργάνων Φώτα πορείας ημέρας Κλείδωμα πόρτας οδηγού Ηλεκτρικό κάθισμα οδηγού Ηλεκτρικό παράθυρο οδηγού Πορτάκι του ρεζερβουάρ Σύστημα πλύσης μπροστινού παρμπρίζ Σύστημα καυσίμου Σύστημα καυσίμου, ηλεκτρομαγνητική βαλβίδα εξαέρωσης Διακόπτης θερμαντικής επένδυσης HTD SEAT PWR HVAC BLWR IPC ISRVM/ RCM KEY CAPTURE L/GATE LOGISTIC MODE OSRVM PASS PWR WNDW PWR DIODE PWR MODING Θέρμανση καθίσματος Σύστημα κλιματισμού, ανεμιστήρας συστήματος κλιματισμού Πίνακας οργάνων Εσωτερικός καθρέπτης, απομακρυσμένη ηλεκτρονική μονάδα πυξίδας Ασφάλιση κλειδιού Πόρτα χώρου αποσκευών Υλικοτεχνική λειτουργία Εξωτερικοί καθρέπτες Ηλεκτρικό παράθυρο συνοδηγού Δίοδος ισχύος Καθορισμός λειτουργίας τροφοδοσίας

191 Φροντίδα οχήματος 189 Ασφάλεια RADIO RR FOG RUN 2 Κύκλωμα Ραδιόφωνο Θερμαινόμενο πίσω παρμπρίζ Τροφοδοσία μπαταρίας Κλειδί στη θέση Run RUN/CRNK Θέση λειτουργίας, θέση γυρίσματος της μίζας SDM (BATT) SDM (IGN 1) SPARE S/ROOF S/ROOF BATT SSPS STR/WHL SW TRLR Ηλ. μονάδα Safety Diagnosis Module (μπαταρία) Ηλ. μονάδα Safety Diagnosis Module (ανάφλεξη) Ηλιοροφή Ηλιοροφή Μπαταρία Υδραυλικό τιμόνι Τιμόνι Τρέιλερ TRLR BATT Τρέιλερ Μπαταρία Ασφάλεια XBCM XM/HVAC/ DLC Κύκλωμα Ηλ. μονάδα Export Body Control Module Δορυφορικό ραδιόφωνο XM, σύστημα κλιματισμού, φίσα συνδέσμου δεδομένων Όταν αντικαταστήσετε τις προβληματικές ασφάλειες, κλείστε το κάλυμμα της ασφαλειοθήκης και πιέστε το για να ασφαλίσει. Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προκληθούν βλάβες. Εργαλεία οχήματος Εργαλεία Οχήματα με εφεδρικό τροχό Για τα οχήματα με εφεδρικό τροχό, διατίθεται γρύλος και σετ εργαλείων οχήματος. Ο γρύλος και τα εργαλεία του οχήματος έχουν σχεδιαστεί ειδικά για το όχημά σας και πρέπει να χρησιμοποιούνται μόνο στο συγκεκριμένο όχημα. Χρησιμοποιείτε το γρύλο μόνο για την αλλαγή τροχών.

192 190 Φροντίδα οχήματος Αφαιρέστε την πεταλούδα από το γρύλο περιστρέφοντάς την αριστερά και βγάλτε τη θήκη με το γρύλο και το μπουλονόκλειδο. Αφαιρέστε τους ιμάντες που συγκρατούν τη θήκη που περιέχει το μπουλονόκλειδο. Βγάλτε το μπουλονόκλειδο από τη θήκη. Οχήματα με κιτ επισκευής ελαστικού Τα εργαλεία και τα εργαλεία του οχήματος βρίσκονται σε έναν αποθηκευτικό χώρο κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Για να βγάλετε το γρύλο και τα εργαλεία του οχήματος, ανοίξτε την πόρτα του χώρου αποσκευών. Πιέστε και τους δύο μοχλούς στο κάλυμμα του δαπέδου προς τη λαβή και τραβήξτε προς τα πάνω το κάλυμμα του δαπέδου από τη λαβή. Περάστε το άγκιστρο στο επάνω μέρος του ανοίγματος της πόρτας χώρου αποσκευών. Στα οχήματα με κιτ επισκευής ελαστικού, ενδέχεται να μην υπάρχει γρύλος και σετ εργαλείων οχήματος.

193 Φροντίδα οχήματος 191 Το κιτ επισκευής ελαστικών βρίσκεται σε έναν αποθηκευτικό χώρο κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Για να βγάλετε το κιτ επισκευής ελαστικού, ανοίξτε την πόρτα του χώρου αποσκευών. Πιέστε και τους δύο μοχλούς στο κάλυμμα του δαπέδου προς τη λαβή και τραβήξτε προς τα πάνω το κάλυμμα του δαπέδου από τη λαβή. Περάστε το άγκιστρο στο επάνω μέρος του ανοίγματος της πόρτας χώρου αποσκευών. Προσοχή Φροντίστε ώστε μην προεξέχουν αντικείμενα από το επάνω μέρος της πίσω υποδαπέδιας θήκης, για να αποφευχθεί τυχόν ζημιά στον αποθηκευτικό χώρο και το δάπεδο του χώρου αποσκευών. Ζάντες και ελαστικά Κατάσταση ελαστικών, κατάσταση ζαντών Όταν περνάτε πάνω από σημεία με γωνίες, οδηγείτε αργά και κάθετα εάν αυτό είναι εφικτό. Εάν περνάτε πάνω από αιχμηρά σημεία, τα ελαστικά και οι ζάντες ενδέχεται να υποστούν ζημιά. Κατά τη στάθμευση, τα ελαστικά δεν πρέπει να πιέζονται επάνω στο κράσπεδο. Ελέγχετε τακτικά τις ζάντες για τυχόν ζημιά. Σε περίπτωση ζημιάς ή μη φυσιολογικής φθοράς, απευθυνθείτε σε ένα συνεργείο. Ελαστικά Μόνο ελαστικά διαστάσεων 215/70 R 16 συνιστώνται για χρήση ως χειμερινά ελαστικά. Χειμερινά ελαστικά Τα χειμερινά ελαστικά παρέχουν μεγαλύτερη οδηγική ασφάλεια σε θερμοκρασίες κάτω των 7 C και, συνεπώς, πρέπει να τοποθετούνται σε όλους τους τροχούς. Μόνο ελαστικά διαστάσεων 215/70 R 16 συνιστώνται για χρήση ως χειμερινά ελαστικά. Σύμφωνα με τη νομοθεσία της εκάστοτε χώρας, πρέπει να τοποθετήσετε μια αυτοκόλλητη ετικέτα σε κάποιο σημείο στο οπτικό πεδίο του οδηγού. Εάν τοποθετηθούν χειμερινά ελαστικά μη εγκεκριμένα για το όχημά σας, η απόδοση του Ηλεκτρονικού προγράμματος ευστάθειας (ESC) μπορεί να επηρεαστεί Απευθυνθείτε σε ένα συνεργείο για τη διαθεσιμότητα εγκεκριμένων χειμερινών ελαστικών. Ακόμη κι αν χρησιμοποιείτε χειμερινά ελαστικά, στον προσωρινό εφεδρικό τροχό μπορεί να τοποθετηθεί θερινό

194 192 Φροντίδα οχήματος ελαστικό. Η διευθυντικότητα του οχήματος μπορεί να επηρεαστεί, ιδίως σε ολισθηρό οδόστρωμα. Εφεδρικός τροχός Χαρακτηρισμός ελαστικών Π.χ. 235/65 R H 235 = Πλάτος ελαστικού, σε mm 65 = Λόγος εγκάρσιας διατομής (ύψος προς πλάτος ελαστικού), % R = Τύπος λινών: Radial (Ακτινικά) RF = Τύπος: RunFlat 17 = Διάμετρος ζάντας, σε ίντσες 104 = Δείκτης φορτίου π.χ. το 91 αντιστοιχεί σε 618 kg H = Γράμμα δείκτη ταχύτητας Γράμμα δείκτη ταχύτητας: Q = έως 160 km/h S = έως 180 km/h T = έως 190 km/h H = έως 210 km/h V = έως 240 km/h W = έως 270 km/h Πίεση ελαστικών Ελέγχετε την πίεση των ελαστικών όταν είναι κρύα, τουλάχιστον κάθε 14 ημέρες και πριν από μεγάλα ταξίδια. Μην ξεχνάτε τον εφεδρικό τροχό. Αυτό ισχύει επίσης για τα οχήματα με σύστημα παρακολούθησης πίεσης ελαστικών. Χρησιμοποιείτε το κλειδί για τα καπάκια βαλβίδων για να ξεβιδώσετε τα καπάκια των βαλβίδων ευκολότερα. Το κλειδί για τα καπάκια βαλβίδων βρίσκεται στην εσωτερική πλευρά στο πορτάκι του ρεζερβουάρ. Πίεση ελαστικών Η πίεση ελαστικών ισχύει για κρύα ελαστικά. Ισχύουν επίσης για θερινά και χειμερινά ελαστικά. Φουσκώνετε πάντοτε τον εφεδρικό τροχό στη συνιστώμενη πίεση για πλήρες φορτίο. Εάν η πίεση των ελαστικών είναι λανθασμένη, ενδέχεται να διακυβευτεί η ασφάλεια, ο χειρισμός του οχήματος, η άνεση και η οικονομία καυσίμου και να αυξηθεί η φθορά των ελαστικών. 9 Προειδοποίηση Εάν η πίεση είναι πολύ χαμηλή, μπορεί να οδηγήσει σε σημαντική υπερθέρμανση των ελαστικών και εσωτερική ζημιά, με κίνδυνο να σχιστεί το πέλμα ή ακόμη και να κλατάρει το ελαστικό σε υψηλές ταχύτητες. Εάν αυξηθεί ή μειωθεί η πίεση ελαστικών σε ένα όχημα με σύστημα παρακολούθησης πίεσης ελαστικών, κλείστε το διακόπτη ανάφλεξης. Σύστημα παρακολούθησης πίεσης ελαστικών Το σύστημα παρακολούθησης πίεσης ελαστικών ελέγχει την πίεση και των τεσσάρων ελαστικών μία φορά ανά λεπτό όταν το όχημα υπερβαίνει ένα συγκεκριμένο όριο ταχύτητας. Όλοι οι τροχοί πρέπει να διαθέτουν αισθητήρες πίεσης και τα ελαστικά να είναι φουσκωμένα στην καθορισμένη πίεση. Εάν στο όχημα τοποθετηθούν

195 Φροντίδα οχήματος 193 τροχοί χωρίς αισθητήρες, το σύστημα παρακολούθησης πίεσης ελαστικών δεν λειτουργεί. Οι αισθητήρες μπορούν να τοποθετηθούν και εκ των υστέρων. Η τρέχουσα πίεση των ελαστικών εμφανίζεται στο στοιχείο μενού Tyres (Ελαστικά) στο μενού Board Computer (Υπολογιστής οχήματος). Πατήστε το κουμπί BC στο σύστημα Infotainment και επιλέξτε το στοιχείο του μενού. Το σύστημα παρακολούθησης πίεσης ελαστικών ανιχνεύει αυτόματα το φορτίο του οχήματος. Στην οθόνη πληροφοριών εμφανίζεται ένα μήνυμα εάν ανιχνευτούν διαφορετικές πιέσεις ελαστικών. Σε ορισμένες εκδόσεις, το μήνυμα εμφανίζεται με τη μορφή σύντμησης. Για παράδειγμα, μπορεί να εμφανιστούν τα παρακάτω μηνύματα: Στην έγχρωμη οθόνη πληροφοριών, αυτό το μήνυμα εμφανίζεται με κίτρινο χρώμα. Εμφανίζεται μια εικόνα στην οποία επισημαίνεται το πίσω αριστερό ελαστικά μαζί με την τρέχουσα πίεση του ελαστικού - μικρή απόκλιση πίεσης. Μείωση ταχύτητας. Ελέγξτε την πίεση των ελαστικών με την πρώτη ευκαιρία με ένα κατάλληλο μανόμετρο και διορθώστε την εάν είναι απαραίτητο. Εμφανίζεται μια εικόνα στην οποία επισημαίνεται το μπροστινό αριστερό ελαστικά μαζί με την τρέχουσα πίεση του ελαστικού - σημαντική απόκλιση πίεσης ή διαφυγή αέρα. Βγείτε από το ρεύμα κύριας κυκλοφορίας το συντομότερο δυνατόν, χωρίς να αποτελέσετε κίνδυνο για τα υπόλοιπα οχήματα. Σταματήστε και ελέγξτε τα ελαστικά. Τοποθετήστε τον εφεδρικό τροχό εάν είναι απαραίτητο

196 194 Φροντίδα οχήματος Στην έγχρωμη οθόνη πληροφοριών, αυτό το μήνυμα εμφανίζεται με κόκκινο χρώμα. Επιβεβαίωση προειδοποιήσεων 3 100, Μηνύματα οχήματος Εάν η πίεση των ελαστικών πρέπει να μειωθεί ή να αυξηθεί, κλείστε το διακόπτη ανάφλεξης. Πιέσεις ελαστικών 3 192, Εξωτερικοί πομποί υψηλής ισχύος μπορεί να παρεμποδίσουν τη λειτουργία του συστήματος παρακολούθησης πίεσης ελαστικών. Οι πυρήνες των βαλβίδων και οι δακτύλιοι στεγανοποίησης του συστήματος παρακολούθησης πίεσης ελαστικών πρέπει να αντικαθίστανται κάθε φορά που αλλάζετε ελαστικά. Βάθος πέλματος Ελέγχετε το βάθος πέλματος σε τακτά χρονικά διαστήματα. Για λόγους ασφαλείας, τα ελαστικά πρέπει να αντικαθίστανται εάν το βάθος πέλματος μειωθεί κάτω από τα 2-3 mm (4 mm για τα χειμερινά ελαστικά). Για λόγους ασφαλείας, συνιστάται το βάθος πέλματος μεταξύ των δύο ελαστικών σε έναν άξονα να μην διαφέρει περισσότερο από 2 mm. Το πέλμα έχει μειωθεί μέχρι το ελάχιστο βάθος που προβλέπεται από το νόμο (1,6 mm) όταν η φθορά έχει φτάσει μέχρι έναν από τους δείκτες φθοράς (TWI). Η θέση τους επισημαίνεται από σημάδια στο πλευρικό τοίχωμα του ελαστικού. Εάν η φθορά στα μπροστινά ελαστικά είναι μεγαλύτερη απ' ό,τι στα πίσω, εναλλάξτε τα μπροστινά με τα πίσω ελαστικά. Βεβαιωθείτε ότι η φορά περιστροφής των τροχών είναι ίδια όπως και πριν. Τα ελαστικά παλιώνουν ακόμη κι αν δεν χρησιμοποιούνται. Σας συνιστούμε να αντικαθιστάτε τα ελαστικά κάθε 6 χρόνια. Αλλαγή διάστασης ελαστικού και ζάντας Εάν χρησιμοποιηθούν ελαστικά με διαστάσεις διαφορετικές από αυτές των εργοστασιακών ελαστικών, μπορεί να χρειαστεί επαναπρογραμματισμός του ταχύμετρου και τις ονομαστικής πίεσης των ελαστικών, καθώς και άλλες τροποποιήσεις στο όχημα. Εάν επιλέξετε ελαστικά διαφορετικών διαστάσεων, αντικαταστήστε την ετικέτα πιέσεων ελαστικών.

197 Φροντίδα οχήματος Προειδοποίηση Η χρήση ακατάλληλων ελαστικών ή ζαντών μπορεί να οδηγήσει σε ατύχημα και να ακυρώσει την έγκριση τύπου του οχήματος. Εάν πρόκειται να τοποθετηθούν διαφορετικού τύπου ζάντες, πρέπει επίσης να αλλαχθούν και τα παξιμάδια των τροχών. Συνιστούμε να απευθυνθείτε στον εξουσιοδοτημένο επισκευαστή της περιοχής σας. Τάσια Πρέπει να χρησιμοποιούνται τα τάσια και τα ελαστικά που έχουν εγκριθεί από το εργοστάσιο για το αντίστοιχο όχημα και που πληρούν όλες τις προδιαγραφές των σχετικών συνδυασμών ζάντας-ελαστικού. Εάν χρησιμοποιηθούν μη εγκεκριμένα τάσια και ελαστικά, δεν πρέπει να έχουν προστατευτικό προεξέχον χείλος. Τα τάσια δεν πρέπει να εμποδίζουν την ψύξη των φρένων. 9 Προειδοποίηση Εάν χρησιμοποιηθούν ακατάλληλα ελαστικά ή τάσια, μπορεί να προκληθεί ξαφνική απώλεια πίεσης και, κατά συνέπεια, ατύχημα. Αντιολισθητικές αλυσίδες Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο στους μπροστινούς τροχούς. Πρέπει να τοποθετούνται συμμετρικά στα ελαστικά προκειμένου να επιτευχθεί ομόκεντρη τοποθέτηση. Χρησιμοποιείτε πάντοτε αλυσίδες με λεπτούς κρίκους οι οποίες δεν προσθέτουν περισσότερα από 15 mm στο πέλμα και την εσωτερική πλευρά του ελαστικού (μαζί με την κλειδαριά της αλυσίδας). 9 Προειδοποίηση Τυχόν ζημιά μπορεί να προκαλέσει κλατάρισμα του ελαστικού. Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο σε ελαστικά διαστάσεων 215/70 R 16. Συνιστούμε να απευθυνθείτε στον εξουσιοδοτημένο επισκευαστή της περιοχής σας. Μην τοποθετείτε αντιολισθητικές αλυσίδες στον εφεδρικό τροχό ανάγκης. Εάν πρέπει να χρησιμοποιήσετε αντιολισθητικές αλυσίδες μετά από κλατάρισμα μπροστινού ελαστικού, τοποθετήστε τον προσωρινό εφεδρικό τροχό στον πίσω άξονα και μεταφέρετε έναν από τους πίσω τροχούς στον μπροστινό άξονα.

198 196 Φροντίδα οχήματος Κιτ επισκευής ελαστικού Τυχόν μικρές ζημιές στο πέλμα ή στο πλευρικό τοίχωμα του ελαστικού μπορούν να επιδιορθωθούν με το κιτ επισκευής ελαστικού. Μην αφαιρείτε τα ξένα σώματα από τα ελαστικά. Τυχόν ζημιά μεγαλύτερη από 4 mm ή στο πλευρικό τοίχωμα του ελαστικού κοντά στο χείλος της ζάντας δεν μπορεί να επιδιορθωθεί με το κιτ επισκευής ελαστικού. Στα οχήματα με κιτ επισκευής ελαστικού, ενδέχεται να μην υπάρχει γρύλος και σετ εργαλείων οχήματος. Εργαλεία οχήματος Προσωρινός εφεδρικός τροχός Προειδοποίηση Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Μην το χρησιμοποιείτε για μεγάλο διάστημα. Μπορεί να επηρεαστεί η διεύθυνση και ο χειρισμός. Εάν κλατάρει κάποιο ελαστικό: Ενεργοποιήστε το ηλεκτρικό χειρόφρενο και επιλέξτε πρώτη, όπισθεν ή P. Το κιτ επισκευής ελαστικών βρίσκεται σε έναν αποθηκευτικό χώρο κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Για να βγάλετε το κιτ επισκευής ελαστικού, ανοίξτε την πόρτα του χώρου αποσκευών. Πιέστε και τους δύο μοχλούς στο κάλυμμα του δαπέδου προς τη λαβή και τραβήξτε προς τα πάνω το κάλυμμα του δαπέδου από τη λαβή. Περάστε το άγκιστρο στο επάνω μέρος του ανοίγματος της πόρτας χώρου αποσκευών Προσοχή Φροντίστε ώστε μην προεξέχουν αντικείμενα από το επάνω μέρος της πίσω υποδαπέδιας θήκης, για να αποφευχθεί τυχόν ζημιά στον αποθηκευτικό χώρο και το δάπεδο του χώρου αποσκευών. 1. Αποσυνδέστε τον εύκαμπτο σωλήνα πλήρωσης στεγανοποιητικού υλικού 1 και το βύσμα τροφοδοσίας Ξεβιδώστε το καπάκι της βαλβίδας από το ελαττωματικό ελαστικό.

199 Φροντίδα οχήματος 197 Βιδώστε τον εύκαμπτο σωλήνα πλήρωσης στεγανοποιητικού υλικού στη βαλβίδα του ελαστικού. 3. Συνδέστε το βύσμα τροφοδοσίας στην πρίζα αξεσουάρ στην πρίζα του αναπτήρα. Αποσυνδέστε τυχόν άλλα αξεσουάρ από τις υπόλοιπες πρίζες του οχήματος. 4. Ανοίξτε το διακόπτη ανάφλεξης. Για να μην αποφορτιστεί η μπαταρία, σας συνιστούμε να αφήσετε τον κινητήρα σε λειτουργία. 5. Γυρίστε το διακόπτη επιλογής αριστερά στη θέση sealant + air (στεγανοποιητικό + αέρας). 6. Πατήστε το κουμπί ενεργοποίησης/ απενεργοποίησης για να τεθεί σε λειτουργία το κιτ επισκευής ελαστικού. Το ελαστικό γεμίζει με στεγανοποιητικό. Το μανόμετρο εμφανίζει στιγμιαία μια ένδειξη υψηλής πίεσης όσο η φιάλη στεγανοποιητικού αδειάζει. Τότε η πίεση αρχίζει να μειώνεται. Όλο το στεγανοποιητικό διοχετεύεται μέσα στο ελαστικό. Το ελαστικό φουσκώνει. 7. Φουσκώστε το ελαστικό στη συνιστώμενη πίεση σύμφωνα με το μανόμετρο. Ο αέρας στο ελαστικό πρέπει να φτάσει στη σωστή πίεση εντός 10 λεπτών Μόλις επιτευχθεί η σωστή πίεση, κλείστε το συμπιεστή. Εάν η σωστή πίεση δεν επιτευχθεί εντός 10 λεπτών, αφαιρέστε το κιτ επισκευής ελαστικού. Μετακινήστε το όχημα ώστε τα ελαστικά να διαγράψουν μία ολόκληρη περιστροφή. Επανασυνδέστε το κιτ επισκευής ελαστικού και συνεχίστε τη διαδικασία πλήρωσης επί 10 λεπτά. Εάν η σωστή πίεση δεν επιτευχθεί ούτε αυτή τη φορά, σημαίνει ότι το ελαστικό έχει υποστεί πολύ σοβαρή ζημιά. Απευθυνθείτε σε ένα συνεργείο. Ξεφουσκώστε το ελαστικό για να εκτονωθεί η περίσσεια πίεση πατώντας το κουμπί δίπλα στο μανόμετρο. Μην αφήνετε το συμπιεστή σε λειτουργία περισσότερο από 10 λεπτά. 8. Αποσυνδέστε το κιτ επισκευής ελαστικού και επανατοποθετήστε το καπάκι στη βαλβίδα του ελαστικού.

200 198 Φροντίδα οχήματος 9. Αφαιρέστε τυχόν στεγανοποιητικό υλικό που έχει υπερχειλίσει, χρησιμοποιώντας ένα πανί. 10. Αφαιρέστε από τη φιάλη στεγανοποιητικού την ετικέτα, στην οποία αναγράφεται η μέγιστη επιτρεπόμενη ταχύτητα, και κολλήστε την σε κάποιο σημείο στο οπτικό πεδίο του οδηγού. 11. Αρχίστε να οδηγείτε αμέσως για να κατανεμηθεί ομοιόμορφα το στεγανοποιητικό σε όλο το ελαστικό. Αφού οδηγήσετε περίπου 10 km (ωστόσο όχι περισσότερο από 10 λεπτά), σταματήστε το αυτοκίνητο και ελέγξτε την πίεση του ελαστικού. Εάν η πίεση του ελαστικού έχει μειωθεί ελαφρά, ρυθμίστε τη στη σωστή τιμή. Επαναλάβετε τη διαδικασία μέχρι να σταματήσει η απώλεια πίεσης. Εάν η πίεση του ελαστικού έχει μειωθεί περισσότερο από 68 kpa (0,68 bar), δεν πρέπει να οδηγήσετε το όχημα. Απευθυνθείτε σε ένα συνεργείο. 12. Για να ρυθμίσετε την πίεση των ελαστικών, βιδώστε τον εύκαμπτο σωλήνα αέρα του συμπιεστή (βλ. βέλη) απευθείας στη βαλβίδα του ελαστικού. 13. Γυρίστε το διακόπτη επιλογής δεξιά στη θέση air only (μόνο αέρας). Ενεργοποιήστε το συμπιεστή για να διοχετευτεί μόνο αέρας στο ελαστικό.

201 Φροντίδα οχήματος 199 Επισήμανση Η οδηγική συμπεριφορά του επισκευασμένου ελαστικού έχουν αλλάξει σε μεγάλο βαθμό και, για το λόγο αυτό, το ελαστικό πρέπει να αντικατασταθεί. Εάν παρατηρήσετε ασυνήθιστους θορύβους ή εάν ο συμπιεστής αναπτύξει πολύ υψηλή θερμοκρασία, θέστε το συμπιεστή εκτός λειτουργίας επί 30 λεπτά τουλάχιστον. Ελέγξτε την ημερομηνία λήξης στο κιτ. Μετά από αυτό το διάστημα, οι στεγανοποιητικές του ιδιότητες δεν είναι πλέον εγγυημένες. Προσέξτε τις πληροφορίες αποθήκευσης που αναγράφονται στη φιάλη του στεγανοποιητικού. Αντικαταστήστε τη φιάλη του στεγανοποιητικού εάν τη χρησιμοποιήσετε. Για να αφαιρέσετε τη φιάλη του στεγανοποιητικού, αποσυνδέστε τον εύκαμπτο σωλήνα πλήρωσης στεγανοποιητικού υλικού και τον εύκαμπτο σωλήνα αέρα, σύρετε τη φιάλη έξω από το κέλυφος και ξεβιδώστε τον εύκαμπτο σωλήνα από τη φιάλη. Πετάξτε τη φιάλη, όπως προβλέπεται από την ισχύουσα νομοθεσία. Μπορείτε να χρησιμοποιήσετε το συνοδευτικό αντάπτορα για να φουσκώσετε και άλλα αντικείμενα π.χ. μπάλες ποδοσφαίρου, αεροστρώματα, μικρές φουσκωτές βάρκες κ.λπ. Ο αντάπτορας βρίσκεται στην κάτω πλευρά του κιτ επισκευής ελαστικού. Αλλαγή τροχών Ορισμένα οχήματα διαθέτουν κιτ επισκευής ελαστικού αντί για εφεδρικό τροχό Λάβετε τις παρακάτω προφυλάξεις και τηρείτε τις παρακάτω πληροφορίες: Σταθμεύστε το όχημα σε μια επίπεδη, στέρεη και μη ολισθηρή επιφάνεια. Οι μπροστινοί τροχοί πρέπει να βρίσκονται στη θέση ευθείας πορείας. Ενεργοποιήστε το ηλεκτρικό χειρόφρενο και επιλέξτε πρώτη, όπισθεν ή P. Αφαιρέστε τον εφεδρικό τροχό Ποτέ μην αλλάζετε περισσότερους από έναν τροχούς κάθε φορά. Ακινητοποιήστε τον τροχό που βρίσκεται διαγωνίως απέναντι από τον τροχό που θα αλλάξετε, τοποθετώντας τάκους ή κάποιο αντίστοιχο αντικείμενο μπροστά και πίσω από τον τροχό. Χρησιμοποιείτε το γρύλο μόνο για την αλλαγή των τροχών με κλαταρισμένα ελαστικά και όχι για την εποχική αλλαγή χειμερινών ή θερινών ελαστικών. Ποτέ μην υπερβαίνετε το ανώτατο επιτρεπτό φορτίο του γρύλου (900 kg). Εάν το όχημα βρίσκεται σε μαλακό έδαφος, πρέπει να τοποθετήσετε μια σανίδα (μέγ. πάχους 1 cm) κάτω από το γρύλο. Μην ανυψώνετε το όχημα περισσότερο απ' όσο χρειάζεται για την αλλαγή του τροχού.

202 200 Φροντίδα οχήματος Δεν πρέπει να υπάρχουν άνθρωποι ή κατοικίδια μέσα στο όχημα όταν το ανυψώνετε με το γρύλο. Ποτέ μην μπαίνετε κάτω από το όχημα όταν είναι ανυψωμένο με γρύλο. Μη θέσετε τον κινητήρα σε λειτουργία όσο είναι ανυψωμένο με το γρύλο. Καθαρίστε τα μπουλόνια και το σπείρωμά τους προτού τοποθετήσετε τον τροχό. 9 Προειδοποίηση Μη γρασάρετε τα μπουλόνια και τα παξιμάδια των τροχών και τις τάπες. 1. Αφαιρέστε το τάσι. 2. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σωστά και λασκάρετε κάθε παξιμάδι κατά μία περιστροφή γυρίζοντάς το αριστερά. 3. Τα μπροστινά και πίσω σημεία στήριξης του γρύλου επισημαίνονται από εγκοπές στην κάτω πλευρά του οχήματος, κάτω από τις πόρτες.

203 Φροντίδα οχήματος Πριν τοποθετήστε το γρύλο, ρυθμίστε τον στο απαραίτητο ύψος περιστρέφοντας το 'μάτι' του γρύλου με το χέρι. Τοποθετήστε το γρύλο στο σημείο στήριξης του γρύλου που βρίσκεται πιο κοντά στον τροχό που θα αντικαταστήσετε έτσι, ώστε το άνοιγμα του γρύλου να εκτείνεται σε όλη την κάθετη βάση. Βεβαιωθείτε ότι ο γρύλος έχει τοποθετηθεί σωστά. Η βάση του γρύλου πρέπει να πατά στο έδαφος ακριβώς κάτω από το σημείο στήριξης του γρύλου έτσι, ώστε να μην μπορεί να γλιστρήσει από τη θέση του. 5. Τοποθετήστε το μπουλονόκλειδο στο 'μάτι' της ράβδου με το σπείρωμα και περιστρέψτε το μπουλονόκλειδο δεξιά για να ανυψωθεί το όχημα. Εάν αυτό δεν γίνει σωστά, κατεβάστε προσεκτικά το όχημα αμέσως και επανατοποθετήστε το γρύλο. Ανυψώστε το όχημα μέχρι ο τροχός να σηκωθεί εντελώς από το έδαφος. 6. Ξεβιδώστε εντελώς τα παξιμάδια του τροχού και σκουπίστε τα με ένα πανί. Μη γρασάρετε τα σπειρώματα. Τοποθετήστε τα παξιμάδια του τροχού σε σημείο όπου το σπείρωμά τους δεν θα λερωθεί. 7. Αντικαταστήστε τον τροχό. Επισημάνσεις για τον εφεδρικό τροχό Βιδώστε τα παξιμάδια του τροχού και σφίξτε τα ελαφρά με το χέρι περιστρέφοντάς τα δεξιά, μέχρι ο τροχός να στερεωθεί στο μουαγιέ. 9. Περιστρέψτε το μπουλονόκλειδο αριστερά και κατεβάστε το όχημα στο έδαφος.

204 202 Φροντίδα οχήματος 10. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σωστά και σφίξτε κάθε παξιμάδι χιαστί. Η ροπή σύσφιξης είναι 140 Nm. 11. Αποθηκεύστε τον τροχό που αντικαταστήσατε και τα εργαλεία του οχήματος Ελέγξτε την πίεση του ελαστικού που τοποθετήσατε το συντομότερο δυνατόν. Αντικαταστήστε το προβληματικό ελαστικό και αντικαταστήστε τον προσωρινό εφεδρικό τροχό με έναν κανονικό τροχό χωρίς καθυστέρηση. Θέση τοποθέτησης γρύλου για την πλατφόρμα ανύψωσης Θέση πίσω βραχίονα της πλατφόρμα ανύψωσης κεντρικά κάτω από την υποδοχή στο μαρσπιέ. Θέση μπροστινού βραχίονα της πλατφόρμας ανύψωσης κεντρικά κάτω από την υποδοχή στο μαρσπιέ. Εφεδρικός τροχός Εφεδρικός τροχός ανάγκης Ορισμένα οχήματα διαθέτουν κιτ επισκευής ελαστικού αντί για εφεδρικό τροχό. Ο προσωρινός εφεδρικός τροχός έχει σχεδιαστεί για χρήση μόνο στο όχημά σας.

205 Φροντίδα οχήματος 203 Η χρήση του προσωρινού εφεδρικού τροχού μπορεί να επηρεάσει τη διευθυντικότητα του οχήματος, ιδίως αν χρησιμοποιούνται χειμερινά ελαστικά. Αντικαταστήστε το προβληματικό ελαστικό το συντομότερο δυνατόν, ζυγοσταθμίστε τη ζάντα και τοποθετήστε τον τροχό στο όχημα. Ο προσωρινός εφεδρικός τροχός βρίσκεται στο χώρο αποσκευών κάτω από το κάλυμμα του δαπέδου και συγκρατείται με ένα βιδωτό εξάρτημα στερέωσης. Πιέστε και τους δύο μοχλούς στο κάλυμμα του δαπέδου προς τη λαβή και τραβήξτε προς τα πάνω το κάλυμμα του δαπέδου από τη λαβή. Περάστε το άγκιστρο στο επάνω μέρος του ανοίγματος της πόρτας χώρου αποσκευών. Εργαλεία οχήματος Αφαιρέστε το εξάρτημα στερέωσης περιστρέφοντάς το αριστερά και αφαιρέστε τον προσωρινό εφεδρικό τροχό από τη φωλεά. Τοποθετείτε μόνο έναν εφεδρικό ανάγκης τροχό στο όχημα. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Στρίβετε αργά. Μη χρησιμοποιείτε τον προσωρινό εφεδρικό τροχό για μεγάλο χρονικό διάστημα. Εάν έχετε τοποθετήσει τον προσωρινό εφεδρικό τροχό, μην πλένετε το αυτοκίνητο σε αυτόματο πλυντήριο αυτοκινήτων με ράγες-οδηγούς. Ο προσωρινός εφεδρικός τροχός μπορεί να παγιδευτεί στις ράγες και να προκληθεί ζημιά στο ελαστικό, τη ζάντα και άλλα μέρη του οχήματος. Μην τοποθετείτε αντιολισθητικές αλυσίδες στον εφεδρικό τροχό ανάγκης. Αντιολισθητικές αλυσίδες Ελαστικά μονής κατεύθυνσης Τοποθετήστε τα ελαστικά μονής κατεύθυνσης έτσι, ώστε να περιστρέφονται προς την κατεύθυνση οδήγησης. Η φορά κύλισης επισημαίνεται με ένα σύμβολο (π.χ. ένα βέλος) στο πλευρικό τοίχωμα του ελαστικού. Για τα ελαστικά που τοποθετούνται αντίθετα από τη φορά κύλισης ισχύουν τα παρακάτω: Η οδηγική συμπεριφορά του οχήματος μπορεί να επηρεαστεί. Αντικαταστήστε το προβληματικό ελαστικό το συντομότερο δυνατόν, ζυγοσταθμίστε τη ζάντα και τοποθετήστε τον τροχό στο όχημα. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Πρέπει να οδηγείτε πολύ προσεκτικά όταν το οδόστρωμα είναι βρεγμένο ή εάν έχει καλυφθεί με χιόνι.

206 204 Φροντίδα οχήματος 9 Προειδοποίηση Κατά την αποθήκευση του γρύλου, τροχού ή άλλου εξοπλισμού στο χώρο αποσκευών μπορεί να προκληθεί τραυματισμός εάν δεν στερεωθούν κατάλληλα στη θέση τους. Σε περίπτωση απότομου σταματήματος ή σύγκρουσης, ο εξοπλισμός που δεν έχει στερεωθεί μπορεί να προκαλέσει τραυματισμό ή ζημιά στο όχημα. Πρέπει πάντοτε να αποθηκεύετε το γρύλο και τα εργαλεία του οχήματος στην αντίστοιχη θήκη τους και να τα στερεώνετε σωστά. Τοποθετείτε πάντοτε τον τροχό που έχει υποστεί ζημιά στο χώρο αποσκευών, στερεωμένο στη φωλεά του εφεδρικού τροχού με το βιδωτό εξάρτημα στερέωσης. Εκκίνηση με βοηθητικά καλώδια Μη χρησιμοποιείτε ταχυφορτιστή για την εκκίνηση του οχήματος. Για να θέσετε το όχημα σε λειτουργία όταν η μπαταρία έχει αποφοριστεί, μπορείτε να χρησιμοποιήσετε καλώδια βοηθητικής εκκίνησης και την μπαταρία ενός δεύτερου οχήματος. 9 Προειδοποίηση Κατά την εκκίνηση με βοηθητικά καλώδια απαιτείται μεγάλη προσοχή. Οποιαδήποτε απόκλιση από τις παρακάτω οδηγίες μπορεί να οδηγήσει σε τραυματισμό ή ζημιά λόγω έκρηξης της μπαταρίας, καθώς και σε βλάβη στο ηλεκτρικό σύστημα και των δύο οχημάτων. 9 Προειδοποίηση Η μπαταρία δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Τα υγρά περιέχουν θειικό οξύ το οποίο μπορεί να προκαλέσει τραυματισμό και ζημιά σε περίπτωση άμεσης επαφής. Η μπαταρία δεν πρέπει να βρίσκεται ποτέ κοντά σε ακάλυπτες φλόγες ή σπινθήρες. Η αποφορτισμένη μπαταρία μπορεί να έχει ήδη παγώσει σε θερμοκρασία 0 C. Αφήστε την παγωμένη μπαταρία να ξεπαγώσει πριν συνδέσετε τα καλώδια βοηθητικής εκκίνησης. Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν πραγματοποιείτε εργασίες στην μπαταρία. Χρησιμοποιήστε βοηθητική μπαταρία ίδιας τάσης (12 Volt). Η χωρητικότητά της (Ah) δεν πρέπει να είναι πολύ μικρότερη από τη χωρητικότητα της αποφορτισμένης μπαταρίας.

207 Φροντίδα οχήματος 205 Χρησιμοποιήστε καλώδια βοηθητικής εκκίνησης με μονωμένους ακροδέκτες, διατομής τουλάχιστον 16 mm 2 (25 mm 2 για τους πετρελαιοκινητήρες). Μην αποσυνδέετε την αποφορτισμένη μπαταρία από το όχημα. Θέστε εκτός λειτουργίας όλους τους καταναλωτές που δεν χρειάζεστε. Το σύστημα Infotainment μπορεί να υποστεί ζημιά εάν το ενεργοποιήσετε στη διάρκεια της διαδικασίας εκκίνησης με βοηθητικά καλώδια. Μη σκύβετε πάνω από την μπαταρία κατά την εκκίνηση με βοηθητικά καλώδια. Οι ακροδέκτες των καλωδίων δεν πρέπει να έρχονται σε επαφή μεταξύ τους. Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά την εκκίνηση με βοηθητικά καλώδια. Ενεργοποιήστε το ηλεκτρικό χειρόφρενο 3 148, επιλέξτε νεκρά στο κιβώτιο ταχυτήτων, ή P στο αυτόματο κιβώτιο ταχυτήτων. Συνδέστε τα καλώδια με την εξής σειρά: 1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο 1 της βοηθητικής μπαταρίας. 2. Συνδέστε το άλλο άκρο του κόκκινου καλωδίου στο θετικό πόλο 2 της αποφορτισμένης μπαταρίας. 3. Συνδέστε το μαύρο καλώδιο στον αρνητικό πόλο 3 της βοηθητικής μπαταρίας. 4. Συνδέστε το άλλο άκρο του μαύρου καλωδίου σε ένα σημείο γείωσης στο όχημα, όπως στο μπλοκ κινητήρα 4 ή σε έναν κοχλία στη βάση του κινητήρα. Αυτό το σημείο σύνδεσης πρέπει να βρίσκεται όσο το δυνατόν μακρύτερα από την αποφορτισμένη μπαταρία, τουλάχιστον 60 cm. Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα μέρη στο χώρο του κινητήρα. Για να θέσετε τον κινητήρα σε λειτουργία: 1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη βοηθητική μπαταρία. 2. Μετά από 5 λεπτά, θέστε τον κινητήρα σε λειτουργία. Οι προσπάθειες εκκίνησης του οχήματος πρέπει να γίνονται ανά 1 λεπτό και δεν πρέπει να διαρκούν περισσότερο από 15 δευτερόλεπτα. 3. Αφήστε και τους δύο κινητήρες να λειτουργήσουν στο ρελαντί επί 3 λεπτά περίπου, με τα καλώδια συνδεδεμένα.

208 206 Φροντίδα οχήματος 4. Ενεργοποιήστε ορισμένους καταναλωτές (π.χ. προβολείς, θερμαινόμενο πίσω παρμπρίζ) στο όχημα που δέχεται τη βοηθητική εκκίνηση. 5. Αφήστε το όχημα σε λειτουργία επί 20 λεπτά περίπου, ώστε η μπαταρία να ολοκληρωθεί επαρκώς. 6. Ακολουθήστε ακριβώς την αντίστροφη διαδικασία όταν αφαιρείτε τα καλώδια. Ρυμούλκηση Ρυμούλκηση του οχήματος Ο πίσω κρίκος ρυμούλκησης βρίσκεται κάτω από τον μπροστινό προφυλακτήρα. Αφαιρέστε την αεροτομή από την μπροστινή αριστερή πλευρά του αυτοκινήτου και συνδέστε τον κρίκο ρυμούλκησης. Συνδέστε ένα συρματόσχοινο ρυμούλκησης - ή καλύτερα μια ράβδο ρυμούλκησης - στον μπροστινό κρίκο ρυμούλκησης, ποτέ στον προφυλακτήρα ή την μπροστινή ανάρτηση. Μη ρυμουλκείτε το όχημα από το πίσω μέρος. Ο μπροστινός κρίκος ρυμούλκησης πρέπει να χρησιμοποιείται μόνο για τη ρυμούλκηση και όχι για την ανάσυρση ενός οχήματος. Ανοίξτε το διακόπτη ανάφλεξης για να ξεκλειδώσει το τιμόνι και να μπορέσετε να χειριστείτε τα φώτα φρένων, την κόρνα και τους υαλοκαθαριστήρες παρμπρίζ. Το κιβώτιο ταχυτήτων πρέπει να βρίσκεται στη νεκρά. Ανάψτε τα αλάρμ και στα δύο αυτοκίνητα. Γυρίστε το κλειδί στη θέση ACC του διακόπτη ανάφλεξης και απενεργοποιήστε το ηλεκτρικό χειρόφρενο πριν ρυμουλκήσετε το όχημα. Προσοχή Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική ελκτική δύναμη μπορεί να προκαλέσει ζημιά στο όχημα.

209 Φροντίδα οχήματος 207 Όταν ο κινητήρας δεν βρίσκεται σε λειτουργία, χρειάζεται πολύ μεγαλύτερη δύναμη για την πέδηση και το χειρισμό του τιμονιού. Βεβαιωθείτε ότι το σχοινί ρυμούλκησης δεν έρχεται σε επαφή με τον μπροστινό προφυλακτήρα και ότι είναι καλά στερεωμένο στον κρίκο ρυμούλκησης και στα δύο άκρα. Ελέγξτε το σχοινί ρυμούλκησης τραβώντας το. Για να μην εισέλθουν καυσαέρια από το ρυμουλκό όχημα, ενεργοποιήστε τη λειτουργία ανακυκλοφορίας αέρα και κλείστε τα παράθυρα. Οχήματα με μηχανικό κιβώτιο ταχυτήτων και τετράτροχη κίνηση: Εάν το όχημα ρυμουλκείται και με τους τέσσερις τροχούς επί του εδάφους, δεν υπάρχουν τεχνικοί περιορισμοί ταχύτητας και απόστασης. Εάν έχει ανυψωθεί μόνο ο ένας άξονας, η μέγιστη ταχύτητα πρέπει να είναι 50 km/h. Δεν υπάρχει περιορισμός απόστασης. Οχήματα με αυτόματο κιβώτιο ταχυτήτων και κίνηση μπροστινών τροχών: Το όχημα πρέπει να ρυμουλκείται στραμμένο προς τα εμπρός, με ταχύτητα όχι μεγαλύτερη από 80 km/h και σε απόσταση όχι μεγαλύτερη από 100 km. Σε όλες τις άλλες περιπτώσεις ή όταν υπάρχει πρόβλημα στο κιβώτιο ταχυτήτων, ο μπροστινός άξονας πρέπει να είναι ανυψωμένος από το έδαφος. Οχήματα με αυτόματο κιβώτιο ταχυτήτων και τετράτροχη κίνηση: Το όχημα πρέπει να ρυμουλκείται με φορά προς τα εμπρός. Εάν το όχημα ρυμουλκείται και με τους τέσσερις τροχούς στο έδαφος, η μέγιστη ταχύτητα πρέπει να είναι 50 km/h και η μέγιστη απόσταση τα 50 km. Εάν έχει ανυψωθεί ο μπροστινός άξονας, η μέγιστη ταχύτητα πρέπει να είναι 50 km/h. Δεν υπάρχει περιορισμός απόστασης. Απευθυνθείτε σε ένα συνεργείο. Ρυμούλκηση άλλου οχήματος Αφαιρέστε το κάλυμμα που βρίσκεται στον πίσω προφυλακτήρα πιέζοντας το κάτω άκρο του καλύμματος. Ο πίσω κρίκος ρυμούλκησης φυλάσσεται κάτω από το κάλυμμα του δαπέδου στο χώρο αποσκευών. Βιδώστε τον πίσω κρίκο ρυμούλκησης αριστερόστροφα χρησιμοποιώντας ένα κατάλληλο κατσαβίδι, μέχρι να στερεωθεί καλά στη θέση του και να σταματήσει στην οριζόντια θέση.

210 208 Φροντίδα οχήματος Συνδέστε ένα συρματόσχοινο ρυμούλκησης - ή καλύτερα μια ράβδο ρυμούλκησης - στον πίσω κρίκο ρυμούλκησης. Ο κρίκος ρυμούλκησης πρέπει να χρησιμοποιείται μόνο για τη ρυμούλκηση, και όχι για την ανάσυρση ενός οχήματος. Προσοχή Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική ελκτική δύναμη μπορεί να προκαλέσει ζημιά στο όχημα. Για να αποφευχθεί τυχόν ζημιά, μη λασκάρετε απότομα το σχοινί ρυμούλκησης. Μετά τη ρυμούλκηση, ξεβιδώστε τον πίσω κρίκο ρυμούλκησης δεξιόστροφα για να τον αφαιρέσετε, και επανατοποθετήστε το κάλυμμα. Φροντίδα της εμφάνισης του οχήματος Φροντίδα εξωτερικού του οχήματος Κλειδαριές Οι κλειδαριές έχουν λιπανθεί στο εργοστάσιο με υψηλής ποιότητας γράσο για ομφαλούς κλειδαριάς. Χρησιμοποιείτε ουσίες ξεπαγώματος μόνο σε περίπτωση έκτακτης ανάγκης, διότι έχουν ιδιότητες απολίπανσης και εμποδίζουν τη λειτουργία των κλειδαριών. Μετά τη χρήση ουσίας ξεπαγώματος, απευθυνθείτε σε ένα συνεργείο για το γρασάρισμα των κλειδαριών. Πλύσιμο Η βαφή του οχήματός σας είναι εκτεθειμένη στο περιβάλλον. Πρέπει να πλένετε και να κερώνετε το όχημά σας τακτικά. Όταν χρησιμοποιείτε αυτόματο πλυντήριο αυτοκινήτων, επιλέξτε ένα πρόγραμμα που περιλαμβάνει και κέρωμα. Τα περιττώματα πουλιών, τα νεκρά έντομα, το ρετσίνι, η γύρη και συναφείς ουσίες πρέπει να αφαιρούνται αμέσως, διότι περιέχουν επιβλαβή συστατικά τα οποία μπορεί να προκαλέσουν ζημιά στη βαφή. Εάν χρησιμοποιείτε πλυντήριο αυτοκινήτων, πρέπει να ακολουθείτε τις σχετικές οδηγίες του κατασκευαστή του πλυντηρίου. Οι υαλοκαθαριστήρες του μπροστινού παρμπρίζ και ο υαλοκαθαριστήρας του πίσω παρμπρίζ πρέπει να είναι απενεργοποιημένοι. Αφαιρέστε την κεραία και τα εξωτερικά αξεσουάρ όπως τη σχάρα οροφής κ.λπ. Εάν πλένετε το όχημά σας με το χέρι, φροντίστε επίσης να ξεπλένετε καλά την εσωτερική επιφάνεια στους θόλους των τροχών. Καθαρίζετε τις ακμές και τις πτυχές στις ανοικτές πόρτες και το καπό του κινητήρα, καθώς και τις περιοχές που καλύπτονται από τις πόρτες.

211 Φροντίδα οχήματος 209 Προσοχή Χρησιμοποιείτε πάντοτε καθαριστικό παράγοντα με ph μεταξύ 4 και 9. Μη χρησιμοποιείτε καθαριστικούς παράγοντες σε επιφάνειες που αναπτύσσονται πολύ υψηλές επιφάνειες. Απευθυνθείτε σε ένα συνεργείο για το γρασάρισμα των μεντεσέδων όλων των θυρών. Μην καθαρίζετε το χώρο του κινητήρα με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης. Ξεπλένετε καλά και σκουπίζετε το όχημα με το πετσί. Ξεπλένετε το πετσί συχνά. Χρησιμοποιείτε διαφορετικό πετσί για τις βαμμένες και τις γυάλινες επιφάνειες: τυχόν υπολείμματα κεριού στα παράθυρα θα εμποδίσουν την ορατότητά σας. Μη χρησιμοποιείτε σκληρά αντικείμενα για να αφαιρέσετε τους λεκέδες πίσσας. Χρησιμοποιείτε σπρέι αφαίρεσης πίσσας στις βαμμένες επιφάνειες. Εξωτερικά φώτα Τα καλύμματα των προβολέων και των υπόλοιπων φώτων είναι πλαστικά. Μη χρησιμοποιείτε λειαντικά ή καυστικά καθαριστικά ή ξύστρα πάγου και μην τα καθαρίζετε στεγνά. Γυάλισμα και κέρωμα Κερώνετε το όχημα τακτικά (το αργότερο όταν το νερό δεν σχηματίζει πλέον σταγόνες επάνω στη βαμμένη επιφάνεια). Διαφορετικά το χρώμα θα ξεραθεί. Το γυάλισμα είναι απαραίτητο μόνο εάν το χρώμα έχει θαμπώσει ή εάν έχουν προσκολληθεί στερεές ξένες ύλες στις βαμμένες επιφάνειες. Το γυαλιστικό χρώματος με σιλικόνη σχηματίζει μια προστατευτική μεμβράνη, η οποία καταργεί την ανάγκη για κέρωμα. Τα πλαστικά μέρη του αμαξώματος δεν πρέπει να επαλείφονται με κερί ή γυαλιστικές ουσίες. Παρμπρίζ και μάκτρα υαλοκαθαριστήρων Χρησιμοποιείτε ένα απαλό πανί που δεν αφήνει χνούδι ή ένα πετσί σε συνδυασμό με καθαριστικό τζαμιών και ένα προϊόν για την αφαίρεση υπολειμμάτων εντόμων. Όταν καθαρίζετε το πίσω παρμπρίζ, προσέχετε ώστε να μην υποστεί ζημιά η αντίσταση στην εσωτερική επιφάνεια του παρμπρίζ. Για την αφαίρεση του πάγου με μηχανικά μέσα, χρησιμοποιείτε ειδική ξύστρα πάγου. Πιέστε δυνατά την ξύστρα επάνω στο τζάμι έτσι, ώστε η βρομιά να μην εισχωρήσει κάτω από την ξύστρα και προκαλέσει ζημιά στο τζάμι. Καθαρίζετε τα βρόμικα μάκτρα υαλοκαθαριστήρων χρησιμοποιώντας ένα απαλό πανί και καθαριστικό τζαμιών.

212 210 Φροντίδα οχήματος Ηλιοροφή Ποτέ μην την καθαρίζετε με διαλυτικά ή λειαντικά καθαριστικά, βενζίνη, ισχυρά καθαριστικά (π.χ. καθαριστικά χρώματος, διαλύματα που περιέχουν ασετόν κ.λπ.), όξινα ή αλκαλικά μέσα ή λειαντικά υλικά. Μην επαλείφετε με κερί ή γυαλιστικές ουσίες την ηλιοροφή. Ζάντες και ελαστικά Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης. Καθαρίζετε τις ζάντες με καθαριστικό ζαντών ουδέτερου ph. Οι ζάντες είναι βαμμένες και μπορείτε να τις επαλείψετε με τα ίδια προϊόντα που χρησιμοποιείτε για το αμάξωμα. Ζημιά στη βαφή Επιδιορθώστε τις μικρές ζημιές στη βαφή με στικ επιδιόρθωσης χρώματος πριν σχηματιστεί σκουριά. Τα σημεία που έχουν υποστεί μεγαλύτερη ζημιά ή που έχουν σκουριάσει πρέπει να επισκευάζονται στο συνεργείο. Κάτω πλευρά αμαξώματος Ορισμένες επιφάνειες στην κάτω πλευρά του αμαξώματος έχουν καλυφθεί με PVC, ενώ άλλα κρίσιμα σημεία φέρουν μια ανθεκτική προστατευτική επίστρωση κεριού. Μετά το πλύσιμο της κάτω πλευράς του αμαξώματος, πρέπει να ελέγχετε την περιοχή και να την κερώνετε εάν είναι απαραίτητο. Τα υλικά από άσφαλτο/καουτσούκ μπορεί να προκαλέσουν ζημιά στην επίστρωση PVC. Οι εργασίες στην κάτω πλευρά του αμαξώματος πρέπει να πραγματοποιούνται σε συνεργείο. Πριν και μετά τη χειμερινή περίοδο, πρέπει να πλένετε την κάτω πλευρά του αμαξώματος και να ελέγχετε την προστατευτική επίστρωση κεριού. Χώρος κινητήρα Συνιστάται να πλένετε το χώρο του κινητήρα πριν και μετά τη χειμερινή περίοδο και να τον συντηρείτε με κέρωμα. Καλύψτε τον εναλλάκτη και το δοχείο υγρού φρένων με φύλλα νάιλον πριν πλύνετε τον κινητήρα. Όταν πλένετε τον κινητήρα με συσκευή καθαρισμού με ατμό, μη στρέφετε τον ατμό στα εξαρτήματα του συστήματος αντιμπλοκαρίσματος τροχών, του συστήματος κλιματισμού ή στον ιμάντα κίνησης και τα εξαρτήματά του. Μετά το πλύσιμο του κινητήρα, όλα τα μέρη στο χώρο του κινητήρα πρέπει να συντηρηθούν με προστατευτική επίστρωση κεριού σε ένα συνεργείο. Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης. Εξοπλισμός ρυμούλκησης Μην καθαρίζετε τον κοτσαδόρο με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης. Σύστημα πίσω φορέα Καθαρίζετε το σύστημα πίσω φορέα με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης τουλάχιστον μία φορά το χρόνο. Χρησιμοποιείτε το σύστημα πίσω φορέα ανά διαστήματα, εάν όχι τακτικά, ιδίως το χειμώνα.

213 Φροντίδα οχήματος 211 Φροντίδα εσωτερικού του οχήματος Εσωτερικό οχήματος και ταπετσαρία οχήματος Καθαρίζετε το εσωτερικό του οχήματος, συμπ. του ταμπλό και των πλαισίων, μόνο με ένα στεγνό πανί ή καθαριστικό εσωτερικού αυτοκινήτων. Καθαρίστε τη δερμάτινη ταπετσαρία με καθαρό νερό και μαλακό πανί. Σε περίπτωση έντονης βρομιάς, χρησιμοποιήστε προϊόν φροντίδας δερμάτινων επιφανειών. Πρέπει να καθαρίζετε το ταμπλό χρησιμοποιώντας μόνο ένα απαλό υγρό πανί. Καθαρίζετε την υφασμάτινη επένδυση με ηλεκτρικό σκουπάκι και βούρτσα. Για να αφαιρέσετε τυχόν λεκέδες, χρησιμοποιήστε καθαριστικό ταπετσαρίας αυτοκινήτων. Καθαρίζετε τις ζώνες ασφαλείας με χλιαρό νερό ή καθαριστικό εσωτερικού αυτοκινήτων. Προσοχή Κλείνετε τα Velcro στα ρούχα σας, διότι εάν είναι ανοικτά μπορεί να προκαλέσουν ζημιά στην επένδυση των καθισμάτων. Το ίδιο ισχύει για το ρουχισμό με αιχμηρά αξεσουάρ, όπως φερμουάρ ή ζώνες ή τζιν με διακοσμητικά καρφιά. Πλαστικά και λαστιχένια μέρη Για τον καθαρισμό των πλαστικών και λαστιχένιων μερών, μπορείτε να χρησιμοποιήσετε το ίδιο καθαριστικό που χρησιμοποιείτε για τον καθαρισμό του αμαξώματος. Χρησιμοποιήστε καθαριστικό εσωτερικού αυτοκινήτων εάν χρειαστεί. Μη χρησιμοποιείτε άλλη ουσία. Αποφύγετε τα διαλυτικά και ιδίως τη βενζίνη. Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης.

214 212 Σέρβις και συντήρηση Σέρβις και συντήρηση Γενικές πληροφορίες Συνιστώμενα υγρά, λιπαντικά και εξαρτήματα Γενικές πληροφορίες Πληροφορίες σέρβις Για να διασφαλιστεί η οικονομική και ασφαλής λειτουργία του οχήματός σας και να διατηρηθεί η αξία του, έχει πολύ μεγάλη σημασία όλες οι εργασίες συντήρησης να πραγματοποιούνται στα χρονικά διαστήματα που καθορίζονται. Το λεπτομερές, ενημερωμένο χρονοδιάγραμμα σέρβις για το όχημα διατίθεται στο συνεργείο. Διαστήματα ευρωπαϊκού σέρβις Κύριο σέρβις Το όχημά σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα. Τα διαστήματα ευρωπαϊκού σέρβις ισχύουν για τις εξής χώρες: Ανδόρα, Αυστρία, Βέλγιο, Κύπρος, Δημοκρατία της Τσεχίας, Δανία, Εσθονία, Φινλανδία, Γαλλία, Γερμανία, Ελλάδα, Γροιλανδία, Ουγγαρία, Ισλανδία, Ιρλανδία, Ιταλία, Λετονία, Λιθουανία, Λουξεμβούργο, Μάλτα, Ολλανδία, Νορβηγία, Πολωνία, Πορτογαλία, Σλοβακία, Σλοβενία, Ισπανία, Σουηδία, Ελβετία, Ηνωμένο Βασίλειο. Διαστήματα διεθνούς σέρβις Κύριο σέρβις Κάθε km ή 1 χρόνο, όποιο επέλθει πρώτα. Τα διαστήματα διεθνούς σέρβις ισχύουν για τις χώρες που δεν υπάγονται στα διαστήματα ευρωπαϊκού σέρβις. Βεβαιώσεις Η βεβαίωση του σέρβις καταχωρείται στα προβλεπόμενα σημεία στο Βιβλίο Σέρβις και Εγγύησης. Συμπληρώνεται η ημερομηνία και η χιλιομετρική ένδειξη μαζί με τη σφραγίδα και την υπογραφή του συνεργείου που πραγματοποιεί το σέρβις. Βεβαιωθείτε ότι το Βιβλίο Σέρβις και Εγγύησης συμπληρώνεται σωστά διότι οι συνεχείς αποδείξεις διενέργειας σέρβις είναι απαραίτητες σε περίπτωση αξιώσεων στο πλαίσιο της εγγύησης ή καλής θέλησης, και

215 Σέρβις και συντήρηση 213 επίσης η σωστή τήρηση του Βιβλίου θεωρείται πλεονέκτημα όταν θα πουλήσετε το όχημα. Συνιστώμενα υγρά, λιπαντικά και εξαρτήματα Συνιστώμενα υγρά και λιπαντικά Χρησιμοποιείτε μόνο προϊόντα που πληρούν τις συνιστώμενες προδιαγραφές. Τυχόν ζημιά που προκύπτει από τη χρήση προϊόντων που δεν πληρούν αυτές τις προδιαγραφές δεν καλύπτεται από την εγγύηση. 9 Προειδοποίηση Τα υλικά λειτουργίας είναι επιβλαβή και ενδεχομένως δηλητηριώδη. Ο χειρισμός τους απαιτεί προσοχή. Δώστε προσοχή στις πληροφορίες που αναγράφονται στην συσκευασία. Λάδι κινητήρα Το λάδι του κινητήρα διακρίνεται από την ποιότητα και το ιξώδες του. Η ποιότητα είναι πιο σημαντική από το ιξώδες όταν επιλέγετε ποιο λάδι κινητήρα θα χρησιμοποιήσετε. Η ποιότητα του λαδιού διασφαλίζει π.χ. την καθαριότητα του κινητήρα, την προστασία κατά της φθοράς και τον έλεγχο της γήρανσης του λαδιού, ενώ ο βαθμός ιξώδους δίνει πληροφορίες για την πυκνότητα του λαδιού σε ένα εύρος τιμών θερμοκρασίας. Το Dexos είναι η πιο νέα ποιότητα λαδιού κινητήρα που παρέχει βέλτιστη προστασία στους βενζινοκινητήρες και τους πετρελαιοκινητήρες. Εάν δεν είναι διαθέσιμο, πρέπει να χρησιμοποιήσετε λάδι κινητήρα άλλης ποιότητας όπως αυτές που αναγράφονται. Οι συστάσεις για βενζινοκινητήρες ισχύουν επίσης για κινητήρες που κινούνται με αιθανόλη (E85). Επιλέξτε το κατάλληλο λάδι κινητήρα με βάση την ποιότητά του και την ελάχιστη θερμοκρασία περιβάλλοντος Συμπλήρωση λαδιού κινητήρα Μπορείτε να αναμίξετε λάδια διαφορετικών κατασκευαστών και μαρκών με την προϋπόθεση ότι πληρούν τις προδιαγραφές του απαιτούμενου λαδιού κινητήρα ποιότητα και ιξώδες.

216 214 Σέρβις και συντήρηση Η χρήση λαδιού κινητήρα ποιότητας μόλις ACEA A1/B1 ή μόλις A5/B5 απαγορεύεται, διότι μπορεί μακροπρόθεσμα να προκαλέσει ζημιά στον κινητήρα σε συγκεκριμένες συνθήκες λειτουργίας. Επιλέξτε το κατάλληλο λάδι κινητήρα με βάση την ποιότητά του και την ελάχιστη θερμοκρασία περιβάλλοντος Επιπλέον πρόσθετα λαδιού κινητήρα Η χρήση επιπλέον προσθέτων λαδιού κινητήρα μπορεί να προκαλέσει ζημιά και να ακυρώσει την εγγύηση. Ιξώδες λαδιού κινητήρα Ο βαθμός ιξώδους SAE παρέχει πληροφορίες για την πυκνότητα του λαδιού. Η κατηγορία ιξώδους πολύτυπων λαδιών επισημαίνεται με δύο αριθμούς, π.χ. SAE 5W-30. Ο πρώτος αριθμός, που ακολουθείται από το γράμμα W, δείχνει το ιξώδες σε χαμηλή θερμοκρασία και ο δεύτερος αριθμός δείχνει το ιξώδες σε υψηλή θερμοκρασία. Επιλέξτε τον κατάλληλο βαθμό ιξώδους ανάλογα με την ελάχιστη θερμοκρασία περιβάλλοντος Όλοι οι συνιστώμενοι βαθμοί ιξώδους είναι κατάλληλοι για υψηλές θερμοκρασίες περιβάλλοντος. Ψυκτικό και αντιψυκτικό Χρησιμοποιείτε μόνο αντιψυκτικό μακράς διάρκειας ζωής (LLC) που δεν περιέχει πυρίτιο. Το σύστημα έχει αναπληρωθεί στο εργοστάσιο με ψυκτικό που σχεδιάστηκε να παρέχει εξαιρετική προστασία από τη διάβρωση και αντιψυκτική προστασία σε θερμοκρασίες έως και -28 C περίπου. Στις βόρειες χώρες όπου επικρατούν πολύ χαμηλές θερμοκρασίες, το εργοστασιακό ψυκτικό παρέχει αντιψυκτική προστασία σε θερμοκρασίες έως και -37 C περίπου. Αυτή η συγκέντρωση πρέπει να διατηρηθεί καθ' όλη τη διάρκεια του έτους. Η χρήση επιπλέον προσθέτων ψυκτικού που προορίζονται για πρόσθετη αντιδιαβρωτική προστασία ή στεγανοποίηση μικρών διαρροών μπορεί να προκαλέσει προβλήματα λειτουργίας. Τυχόν αξιώσεις για ζημιές που οφείλονται στη χρήση επιπλέον προσθέτων ψυκτικού δεν γίνονται δεκτές. Υγρό φρένων και υγρό συμπλέκτη Χρησιμοποιείτε μόνο υγρό φρένων DOT4 υψηλών επιδόσεων, εγκεκριμένο για το όχημά σας. Απευθυνθείτε στο συνεργείο της περιοχής σας. Με την πάροδο του χρόνου, το υγρό φρένων απορροφά υγρασία με αποτέλεσμα να μειώνεται η αποτελεσματικότητα των φρένων. Για αυτό το λόγο, το υγρό φρένων πρέπει να αντικαθίσταται στο συγκεκριμένο διάστημα. Το υγρό φρένων πρέπει να φυλάσσεται σε σφραγισμένο δοχείο για να αποτραπεί η απορρόφηση υγρασίας. Βεβαιωθείτε ότι το υγρό φρένων δεν θα ρυπανθεί.

217 Τεχνικά χαρακτηριστικά 215 Τεχνικά χαρακτηριστικά Αριθμός πλαισίου οχήματος Αριθμός πλαισίου οχήματος Στοιχεία οχήματος Ο αριθμός πλαισίου οχήματος είναι ορατός από το μπροστινό παρμπρίζ. Ο αριθμός πλαισίου οχήματος (VIN) είναι επίσης εγχάρακτος στην επάνω δεξιά πλευρά του τροπέτου κοντά στο κέντρο του αντιπυρικού πετάσματος του κινητήρα.

218 216 Τεχνικά χαρακτηριστικά Πινακίδα αριθμού πλαισίου Η πινακίδα αριθμού πλαισίου βρίσκεται στο πλαίσιο της μπροστινής αριστερής πόρτας. Πληροφορίες στην πινακίδα τύπου: 1 = Κατασκευαστής 2 = Αριθμός έγκρισης τύπου 3 = Αριθμός πλαισίου οχήματος 4 = Επιτρεπόμενο μικτό βάρος οχήματος σε kg 5 = Επιτρεπόμενο μικτό βάρος οχήματος με ρυμουλκούμενο σε kg 6 = Μέγιστο επιτρεπόμενο φορτίο στον μπροστινό άξονα σε kg 7 = Μέγιστο επιτρεπόμενο φορτίο στον πίσω άξονα σε kg 8 = Στοιχεία για το όχημα ή τη χώρα Το συνδυασμένο συνολικό φορτίο στον μπροστινό και πίσω άξονα δεν πρέπει να υπερβαίνει το επιτρεπόμενο μικτό βάρος του οχήματος. Για παράδειγμα, εάν ο μπροστινός άξονας φέρει το μέγιστο επιτρεπόμενο φορτίο, ο πίσω άξονας μπορεί να φέρει μόνο φορτίο το οποίο είναι ίσο με το μικτό βάρος του οχήματος μείον το φορτίο του μπροστινού άξονα. Τα τεχνικά χαρακτηριστικά καθορίζονται σύμφωνα με τα πρότυπα της Ευρωπαϊκής Κοινότητας. Διατηρούμε το δικαίωμα τροποποιήσεων. Τα τεχνικά χαρακτηριστικά στα έγγραφα του οχήματος υπερισχύουν πάντοτε των στοιχείων που αναγράφονται στο παρόν εγχειρίδιο.
