1 CMB, CMB-SP Booster PM2 Supplement to Quick Guide Ο ΗΓΙΕΣ GRUNDFOS

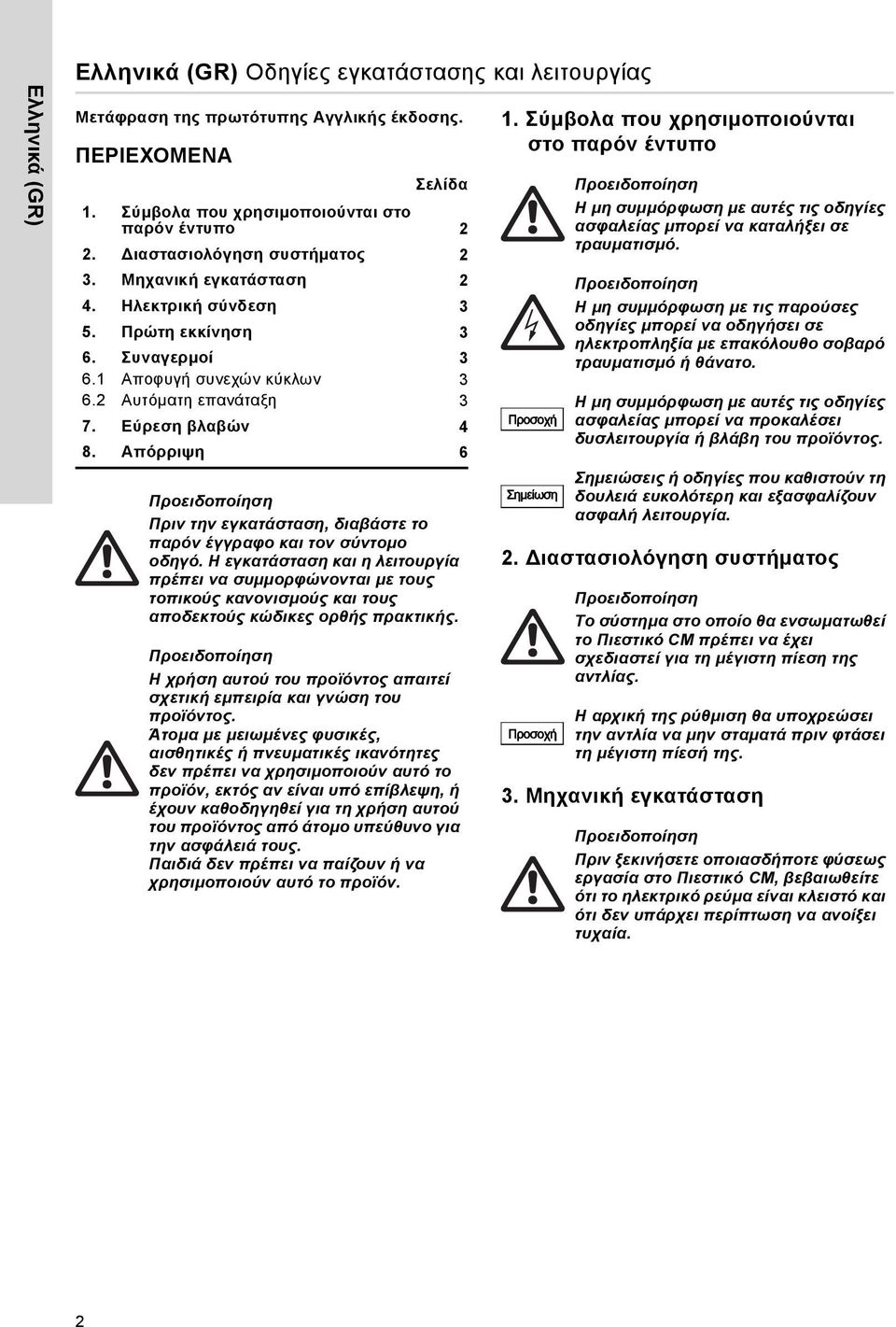

2 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης. ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο 2 2. ιαστασιολόγηση συστήματος 2 3. Μηχανική εγκατάσταση 2 4. Ηλεκτρική σύνδεση 3 5. Πρώτη εκκίνηση 3 6. Συναγερμοί Αποφυγή συνεχών κύκλων Αυτόματη επανάταξη 3 7. Εύρεση βλαβών 4 8. Απόρριψη 6 Πριν την εγκατάσταση, διαβάστε το παρόν έγγραφο και τον σύντομο οδηγό. Η εγκατάσταση και η λειτουργία πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς και τους αποδεκτούς κώδικες ορθής πρακτικής. Η χρήση αυτού του προϊόντος απαιτεί σχετική εμπειρία και γνώση του προϊόντος. Άτομα με μειωμένες φυσικές, αισθητικές ή πνευματικές ικανότητες δεν πρέπει να χρησιμοποιούν αυτό το προϊόν, εκτός αν είναι υπό επίβλεψη, ή έχουν καθοδηγηθεί για τη χρήση αυτού του προϊόντος από άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά δεν πρέπει να παίζουν ή να χρησιμοποιούν αυτό το προϊόν. 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προσοχή Σημείωση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό. Η μη συμμόρφωση με τις παρούσες οδηγίες μπορεί να οδηγήσει σε ηλεκτροπληξία με επακόλουθο σοβαρό τραυματισμό ή θάνατο. 2. ιαστασιολόγηση συστήματος Προσοχή Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος. Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. Το σύστημα στο οποίο θα ενσωματωθεί το Πιεστικό CM πρέπει να έχει σχεδιαστεί για τη μέγιστη πίεση της αντλίας. Η αρχική της ρύθμιση θα υποχρεώσει την αντλία να μην σταματά πριν φτάσει τη μέγιστη πίεσή της. 3. Μηχανική εγκατάσταση Πριν ξεκινήσετε οποιασδήποτε φύσεως εργασία στο Πιεστικό CM, βεβαιωθείτε ότι το ηλεκτρικό ρεύμα είναι κλειστό και ότι δεν υπάρχει περίπτωση να ανοίξει τυχαία. 2

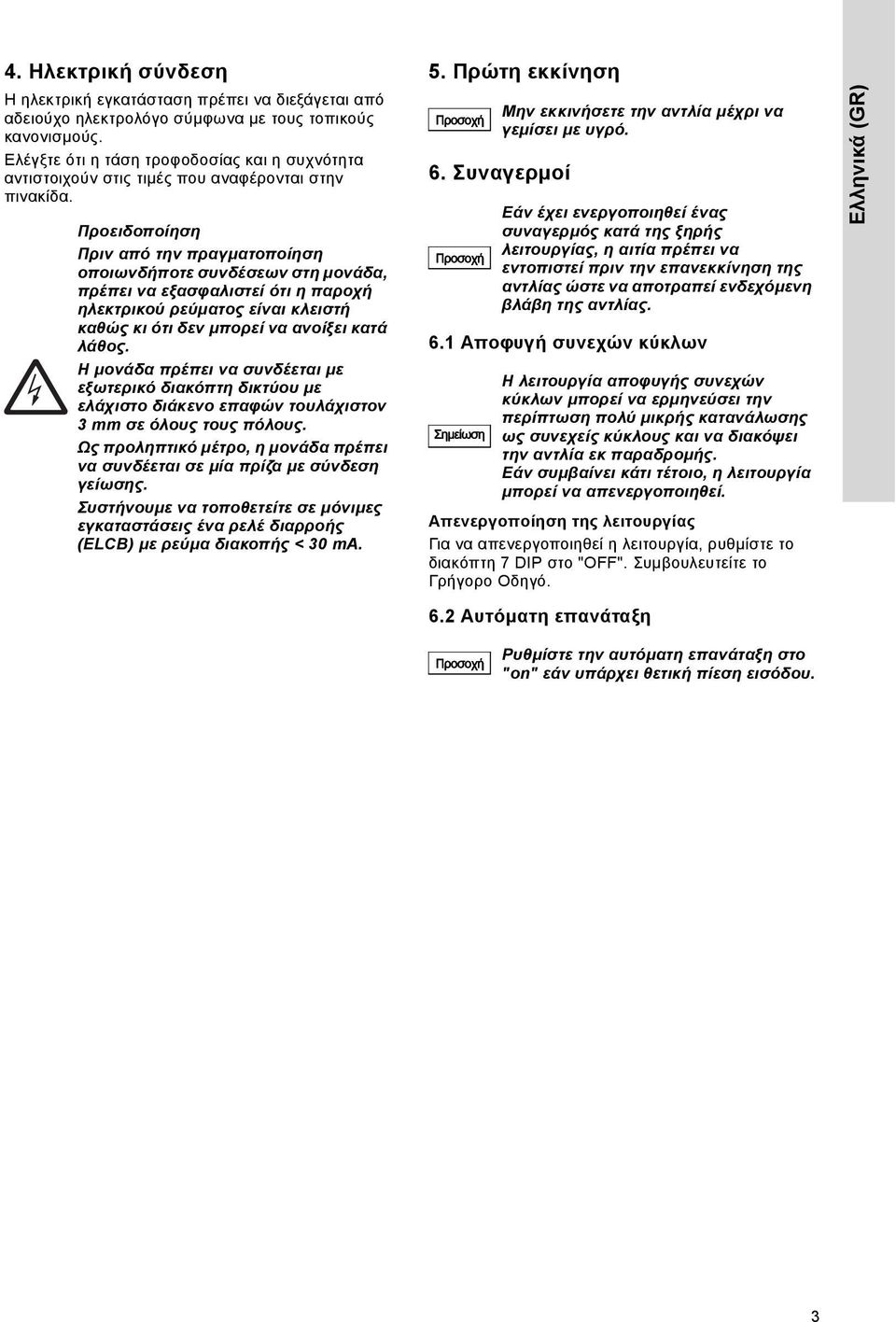

3 4. Ηλεκτρική σύνδεση Η ηλεκτρική εγκατάσταση πρέπει να διεξάγεται από αδειούχο ηλεκτρολόγο σύμφωνα με τους τοπικούς κανονισμούς. Ελέγξτε ότι η τάση τροφοδοσίας και η συχνότητα αντιστοιχούν στις τιμές που αναφέρονται στην πινακίδα. Πριν από την πραγματοποίηση οποιωνδήποτε συνδέσεων στη μονάδα, πρέπει να εξασφαλιστεί ότι η παροχή ηλεκτρικού ρεύματος είναι κλειστή καθώς κι ότι δεν μπορεί να ανοίξει κατά λάθος. Η μονάδα πρέπει να συνδέεται με εξωτερικό διακόπτη δικτύου με ελάχιστο διάκενο επαφών τουλάχιστον 3 mm σε όλους τους πόλους. Ως προληπτικό μέτρο, η μονάδα πρέπει να συνδέεται σε μία πρίζα με σύνδεση γείωσης. Συστήνουμε να τοποθετείτε σε μόνιμες εγκαταστάσεις ένα ρελέ διαρροής (ELCB) με ρεύμα διακοπής < 30 ma. 5. Πρώτη εκκίνηση Προσοχή 6. Συναγερμοί Προσοχή 6.1 Αποφυγή συνεχών κύκλων Σημείωση Μην εκκινήσετε την αντλία μέχρι να γεμίσει με υγρό. Εάν έχει ενεργοποιηθεί ένας συναγερμός κατά της ξηρής λειτουργίας, η αιτία πρέπει να εντοπιστεί πριν την επανεκκίνηση της αντλίας ώστε να αποτραπεί ενδεχόμενη βλάβη της αντλίας. Η λειτουργία αποφυγής συνεχών κύκλων μπορεί να ερμηνεύσει την περίπτωση πολύ μικρής κατανάλωσης ως συνεχείς κύκλους και να διακόψει την αντλία εκ παραδρομής. Εάν συμβαίνει κάτι τέτοιο, η λειτουργία μπορεί να απενεργοποιηθεί. Απενεργοποίηση της λειτουργίας Για να απενεργοποιηθεί η λειτουργία, ρυθμίστε το διακόπτη 7 DIP στο "ΟFF". Συμβουλευτείτε το Γρήγορο Οδηγό. Ελληνικά (GR) 6.2 Αυτόματη επανάταξη Προσοχή Ρυθμίστε την αυτόματη επανάταξη στο "on" εάν υπάρχει θετική πίεση εισόδου. 3

4 Ελληνικά (GR) 7. Εύρεση βλαβών Πριν ξεκινήσετε οποιασδήποτε φύσεως εργασία στην αντλία, βεβαιωθείτε ότι το ηλεκτρικό ρεύμα είναι κλειστό και ότι δεν υπάρχει περίπτωση να ανοίξει τυχαία. Βλάβη Αιτία Αντιμετώπιση 1. Η πράσινη για "0 bar" είναι "off" ακόμη κι αν η παροχή ισχύος είναι ανοικτή. 2. Η πράσινη "Pump on" είναι αναμμένη, αλλά η αντλία δεν ξεκινά. 3. Η αντλία δεν εκκινείται όταν καταναλώνεται νερό. Η ενδεικτική λυχνία "Pump on" είναι κλειστή. 4. Σύστημα χωρίς πιεστικό δοχείο: Συχνές εκκινήσεις/ παύσεις. 5. Σύστημα με πιεστικό δοχείο: Συχνές εκκινήσεις/ παύσεις. 6. Η αντλία δεν σταματά. a) Οι ασφάλειες της ηλεκτρικής εγκατάστασης έχουν καεί. Αντικαταστήστε τις ασφάλειες. Εάν καούν και οι καινούριες ασφάλειες, θα πρέπει να ελέγξετε την ηλεκτρική εγκατάσταση. b) Το ρελέ διαρροής ή ο επιτηρητής τάσης έχει διακόψει. Επαναφέρατε. c) εν υπάρχει ρεύμα. Επικοινωνήστε με την επιχείρηση ηλεκτρισμού. d) Η μονάδα ΡΜ είναι ελαττωματική. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. a) Η παροχή ρεύματος προς την αντλία είναι αποσυνδεδεμένη μετά τη μονάδα ΡΜ. b) Η προστασία κινητήρα της αντλίας έχει διακόψει λόγω υπερφόρτωσης. c) Ο κυκλοφορητής είναι ελαττωματικός. Ελέγξτε το φις, τις ηλεκτρικές συνδέσεις και αν το ενσωματωμένο θερμικό της αντλίας είναι κλειστό. Ελέγξτε εάν ο κινητήρας/αντλία είναι μπλοκαρισμένοι. Επισκευάστε ή αντικαταστήστε την αντλία. d) Η μονάδα ΡΜ είναι ελαττωματική. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. a) Πολύ μεγάλη διαφορά ύψους μεταξύ της μονάδας ΡΜ και του σημείου άντλησης. b) Η μονάδα ΡΜ είναι ελαττωματική. a) Ο διακόπτης 5 DIP έχει ρυθμιστεί στο "ΟΝ". Ρυθμίστε την εγκατάσταση ή αυξήστε την πίεση εκκίνησης. Συμβουλευτείτε το Γρήγορο Οδηγό. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. Ρυθμίστε το διακόπτη DIP 5 στο "OFF". Συμβουλευτείτε το Γρήγορο Οδηγό. b) ιαρροή στις σωληνώσεις. Ελέγξτε και επισκευάστε τις σωληνώσεις. c) Η βαλβίδα αντεπιστροφής έχει "κολλήσει" στη θέση ανοιχτό. a) Το πιεστικό δοχείο δεν έχει προπίεση ή το μέγεθος του δοχείου δεν είναι επαρκές. b) Βαλβίδα αντεπιστροφής με διαρροή. Καθαρίστε ή αντικαταστήστε τη βαλβίδα αντεπιστροφής. Ελέγξτε την προπίεση δοχείου και επαναφορτίστε το, εάν χρειάζεται. Εάν το μέγεθος του πιεστικού δοχείου δεν είναι επαρκές, ρυθμίστε το διακόπτη 5 DIP στο "OFF" ή αντικαταστήστε το. Καθαρίστε ή αντικαταστήστε τη βαλβίδα αντεπιστροφής. a) Η αντλία δεν μπορεί να δώσει την απαραίτητη πίεση κατάθλιψης. Αντικαταστήστε τον κυκλοφορητή. b) Η πίεση εκκίνησης έχει τεθεί πολύ ψηλά. Μειώστε την πίεση εκκίνησης. c) Η μονάδα ΡΜ είναι ελαττωματική. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. d) Η βαλβίδα αντεπιστροφής έχει "κολλήσει" στη θέση ανοιχτό. Καθαρίστε ή αντικαταστήστε τη βαλβίδα αντεπιστροφής. 4

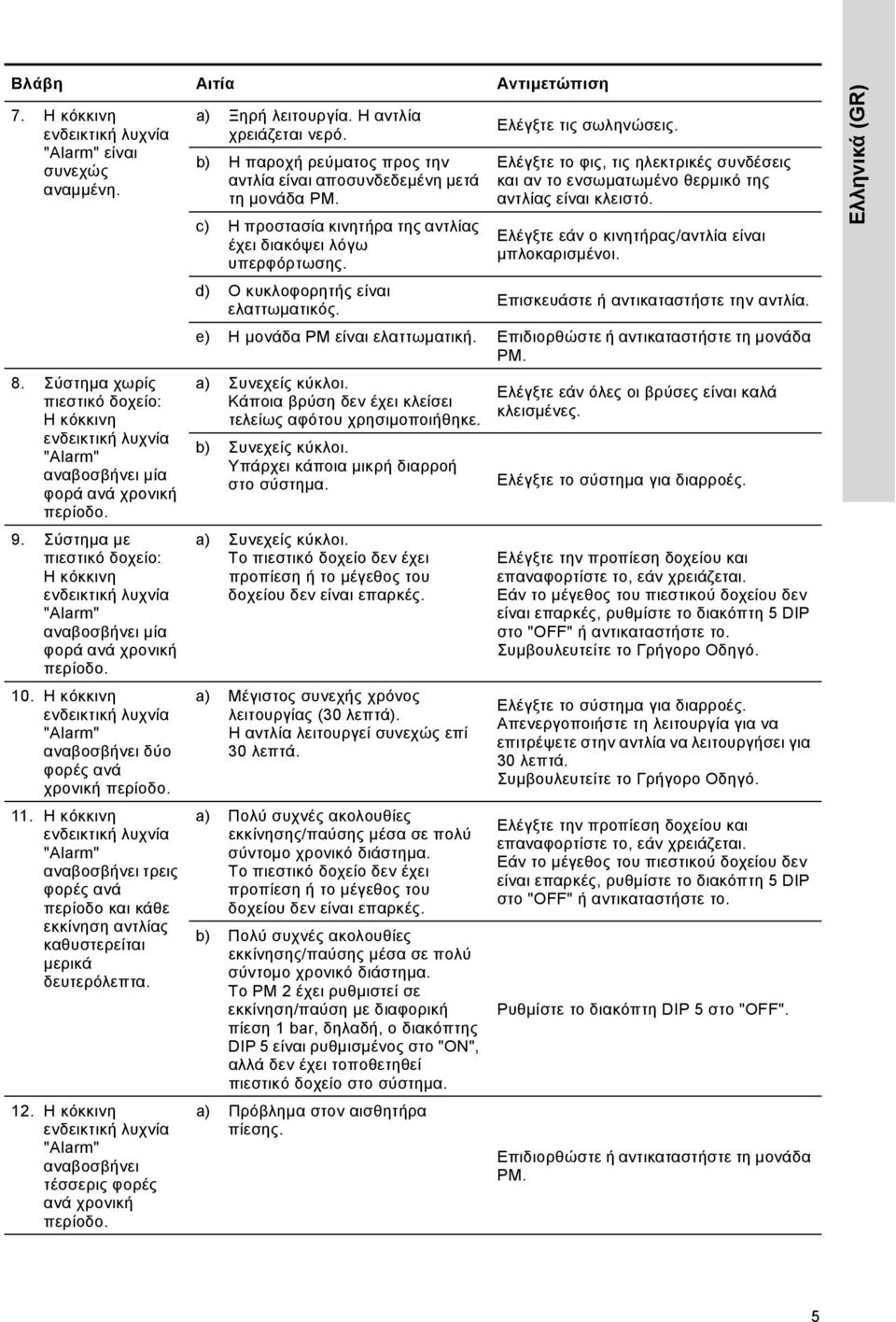

5 Βλάβη Αιτία Αντιμετώπιση 7. Η κόκκινη "Alarm" είναι συνεχώς αναμμένη. 8. Σύστημα χωρίς πιεστικό δοχείο: Η κόκκινη "Alarm" αναβοσβήνει μία φορά ανά χρονική περίοδο. 9. Σύστημα με πιεστικό δοχείο: Η κόκκινη "Alarm" αναβοσβήνει μία φορά ανά χρονική περίοδο. 10. Η κόκκινη "Alarm" αναβοσβήνει δύο φορές ανά χρονική περίοδο. 11. Η κόκκινη "Alarm" αναβοσβήνει τρεις φορές ανά περίοδο και κάθε εκκίνηση αντλίας καθυστερείται μερικά δευτερόλεπτα. 12. Η κόκκινη "Alarm" αναβοσβήνει τέσσερις φορές ανά χρονική περίοδο. a) Ξηρή λειτουργία. Η αντλία χρειάζεται νερό. b) Η παροχή ρεύματος προς την αντλία είναι αποσυνδεδεμένη μετά τη μονάδα ΡΜ. c) Η προστασία κινητήρα της αντλίας έχει διακόψει λόγω υπερφόρτωσης. d) Ο κυκλοφορητής είναι ελαττωματικός. Ελέγξτε τις σωληνώσεις. Ελέγξτε το φις, τις ηλεκτρικές συνδέσεις και αν το ενσωματωμένο θερμικό της αντλίας είναι κλειστό. Ελέγξτε εάν ο κινητήρας/αντλία είναι μπλοκαρισμένοι. Επισκευάστε ή αντικαταστήστε την αντλία. e) Η μονάδα ΡΜ είναι ελαττωματική. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. a) Συνεχείς κύκλοι. Κάποια βρύση δεν έχει κλείσει τελείως αφότου χρησιμοποιήθηκε. b) Συνεχείς κύκλοι. Υπάρχει κάποια μικρή διαρροή στο σύστημα. a) Συνεχείς κύκλοι. Το πιεστικό δοχείο δεν έχει προπίεση ή το μέγεθος του δοχείου δεν είναι επαρκές. a) Μέγιστος συνεχής χρόνος λειτουργίας (30 λεπτά). Η αντλία λειτουργεί συνεχώς επί 30 λεπτά. a) Πολύ συχνές ακολουθίες εκκίνησης/παύσης μέσα σε πολύ σύντομο χρονικό διάστημα. Το πιεστικό δοχείο δεν έχει προπίεση ή το μέγεθος του δοχείου δεν είναι επαρκές. b) Πολύ συχνές ακολουθίες εκκίνησης/παύσης μέσα σε πολύ σύντομο χρονικό διάστημα. Το ΡΜ 2 έχει ρυθμιστεί σε εκκίνηση/παύση με διαφορική πίεση 1 bar, δηλαδή, ο διακόπτης DIP 5 είναι ρυθμισμένος στο "ΟΝ", αλλά δεν έχει τοποθετηθεί πιεστικό δοχείο στο σύστημα. a) Πρόβλημα στον αισθητήρα πίεσης. Ελέγξτε εάν όλες οι βρύσες είναι καλά κλεισμένες. Ελέγξτε το σύστημα για διαρροές. Ελέγξτε την προπίεση δοχείου και επαναφορτίστε το, εάν χρειάζεται. Εάν το μέγεθος του πιεστικού δοχείου δεν είναι επαρκές, ρυθμίστε το διακόπτη 5 DIP στο "OFF" ή αντικαταστήστε το. Συμβουλευτείτε το Γρήγορο Οδηγό. Ελέγξτε το σύστημα για διαρροές. Απενεργοποιήστε τη λειτουργία για να επιτρέψετε στην αντλία να λειτουργήσει για 30 λεπτά. Συμβουλευτείτε το Γρήγορο Οδηγό. Ελέγξτε την προπίεση δοχείου και επαναφορτίστε το, εάν χρειάζεται. Εάν το μέγεθος του πιεστικού δοχείου δεν είναι επαρκές, ρυθμίστε το διακόπτη 5 DIP στο "OFF" ή αντικαταστήστε το. Ρυθμίστε το διακόπτη DIP 5 στο "OFF". Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. Ελληνικά (GR) 5

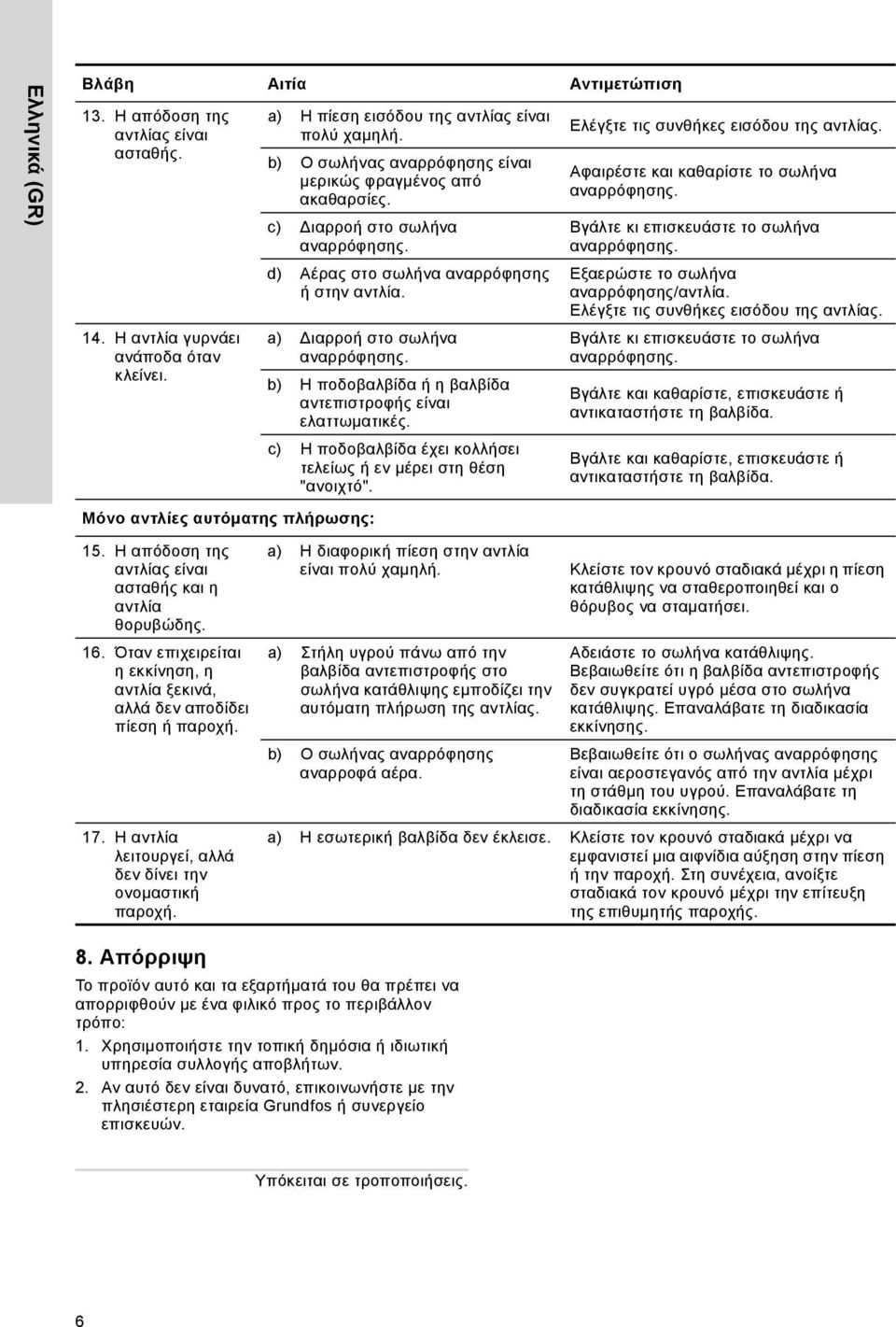

6 Ελληνικά (GR) Βλάβη Αιτία Αντιμετώπιση 13. Η απόδοση της αντλίας είναι ασταθής. 14. Η αντλία γυρνάει ανάποδα όταν κλείνει. a) Η πίεση εισόδου της αντλίας είναι πολύ χαμηλή. b) Ο σωλήνας αναρρόφησης είναι μερικώς φραγμένος από ακαθαρσίες. c) ιαρροή στο σωλήνα αναρρόφησης. d) Αέρας στο σωλήνα αναρρόφησης ή στην αντλία. a) ιαρροή στο σωλήνα αναρρόφησης. b) Η ποδοβαλβίδα ή η βαλβίδα αντεπιστροφής είναι ελαττωματικές. c) Η ποδοβαλβίδα έχει κολλήσει τελείως ή εν μέρει στη θέση "ανοιχτό". Μόνο αντλίες αυτόματης πλήρωσης: 15. Η απόδοση της αντλίας είναι ασταθής και η αντλία θορυβώδης. 16. Όταν επιχειρείται η εκκίνηση, η αντλία ξεκινά, αλλά δεν αποδίδει πίεση ή παροχή. 17. Η αντλία λειτουργεί, αλλά δεν δίνει την ονομαστική παροχή. a) Η διαφορική πίεση στην αντλία είναι πολύ χαμηλή. a) Στήλη υγρού πάνω από την βαλβίδα αντεπιστροφής στο σωλήνα κατάθλιψης εμποδίζει την αυτόματη πλήρωση της αντλίας. b) Ο σωλήνας αναρρόφησης αναρροφά αέρα. Ελέγξτε τις συνθήκες εισόδου της αντλίας. Αφαιρέστε και καθαρίστε το σωλήνα αναρρόφησης. Βγάλτε κι επισκευάστε το σωλήνα αναρρόφησης. Εξαερώστε το σωλήνα αναρρόφησης/αντλία. Ελέγξτε τις συνθήκες εισόδου της αντλίας. Βγάλτε κι επισκευάστε το σωλήνα αναρρόφησης. Βγάλτε και καθαρίστε, επισκευάστε ή αντικαταστήστε τη βαλβίδα. Βγάλτε και καθαρίστε, επισκευάστε ή αντικαταστήστε τη βαλβίδα. Κλείστε τον κρουνό σταδιακά μέχρι η πίεση κατάθλιψης να σταθεροποιηθεί και ο θόρυβος να σταματήσει. Αδειάστε το σωλήνα κατάθλιψης. Βεβαιωθείτε ότι η βαλβίδα αντεπιστροφής δεν συγκρατεί υγρό μέσα στο σωλήνα κατάθλιψης. Επαναλάβατε τη διαδικασία εκκίνησης. Βεβαιωθείτε ότι ο σωλήνας αναρρόφησης είναι αεροστεγανός από την αντλία μέχρι τη στάθμη του υγρού. Επαναλάβατε τη διαδικασία εκκίνησης. a) Η εσωτερική βαλβίδα δεν έκλεισε. Κλείστε τον κρουνό σταδιακά μέχρι να εμφανιστεί μια αιφνίδια αύξηση στην πίεση ή την παροχή. Στη συνέχεια, ανοίξτε σταδιακά τον κρουνό μέχρι την επίτευξη της επιθυμητής παροχής. 8. Απόρριψη Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν με ένα φιλικό προς το περιβάλλον τρόπο: 1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία συλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο επισκευών. Υπόκειται σε τροποποιήσεις. 6

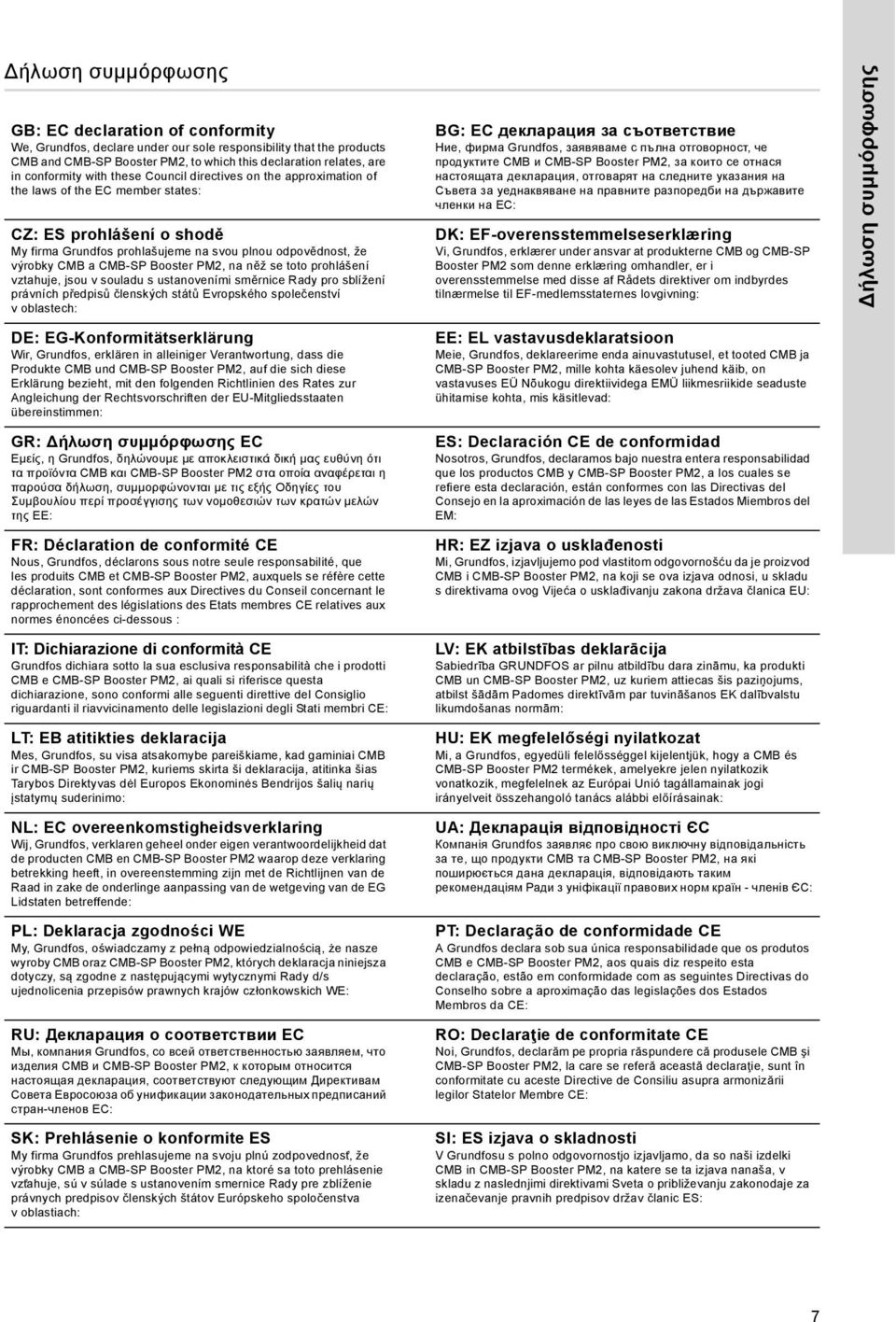

7 ήλωση συμμόρφωσης 1 GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products CMB and CMB-SP Booster PM2, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky CMB a CMB-SP Booster PM2, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství voblastech: DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte CMB und CMB-SP Booster PM2, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα CMB και CMB-SP Booster PM2 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits CMB et CMB-SP Booster PM2, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti CMB e CMB-SP Booster PM2, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai CMB ir CMB-SP Booster PM2, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten CMB en CMB-SP Booster PM2 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby CMB oraz CMB-SP Booster PM2, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия CMB и CMB-SP Booster PM2, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: SK: Prehlásenie o konformite ES My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky CMB a CMB-SP Booster PM2, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите CMB и CMB-SP Booster PM2, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne CMB og CMB-SP Booster PM2 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted CMB ja CMB-SP Booster PM2, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos CMB y CMB-SP Booster PM2, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod CMB i CMB-SP Booster PM2, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: LV: EK atbilstības deklarācija Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti CMB un CMB-SP Booster PM2, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a CMB és CMB-SP Booster PM2 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: UA: Декларація відповідності ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти CMB та CMB-SP Booster PM2, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos CMB e CMB-SP Booster PM2, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: RO: Declaraţie de conformitate CE Noi, Grundfos, declarăm pe propria răspundere că produsele CMB şi CMB-SP Booster PM2, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki CMB in CMB-SP Booster PM2, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: ήλωση συμμόρφωσης 7

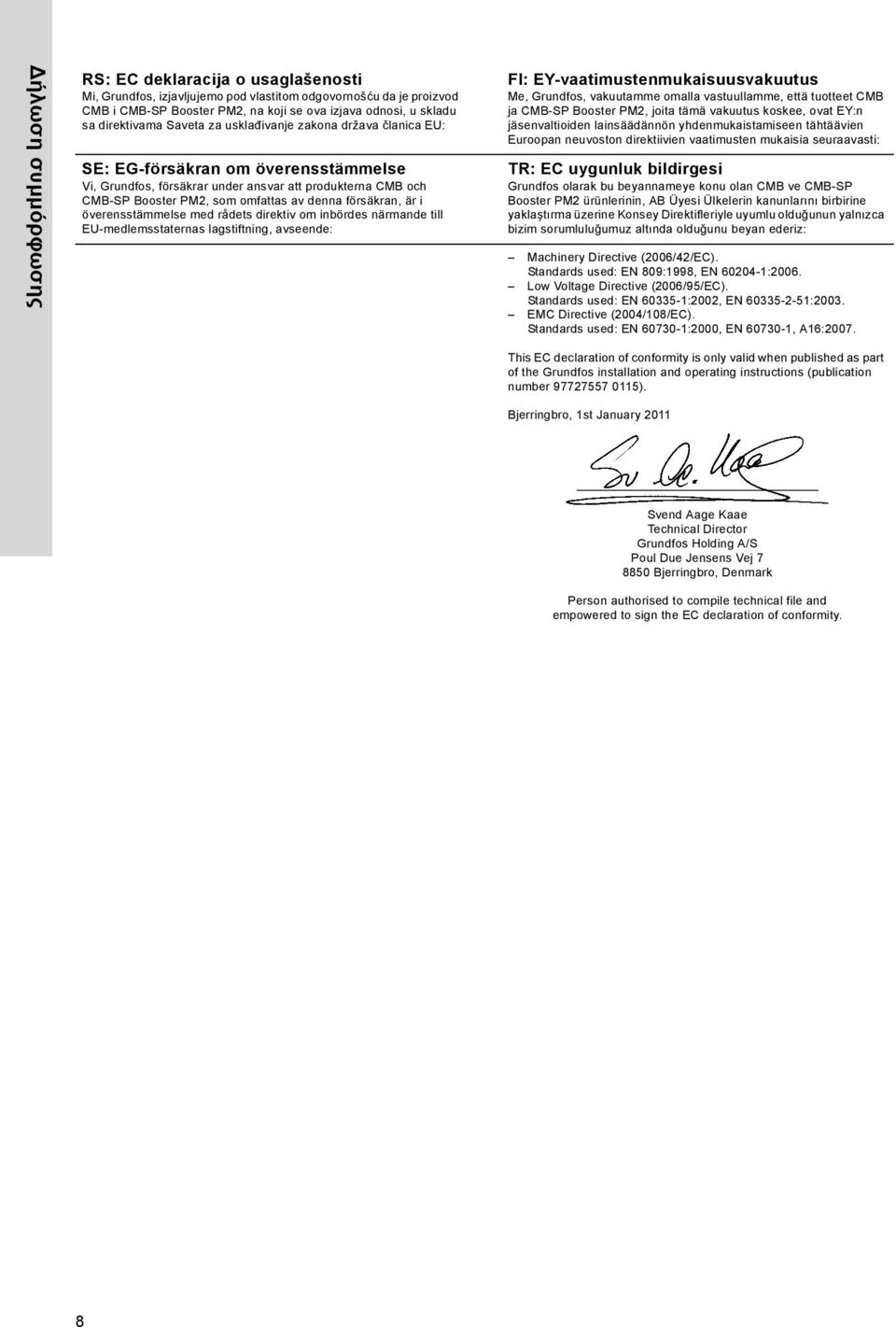

8 ήλωση συμμόρφωσης RS: EC deklaracija o usaglašenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod CMB i CMB-SP Booster PM2, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna CMB och CMB-SP Booster PM2, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet CMB ja CMB-SP Booster PM2, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan CMB ve CMB-SP Booster PM2 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Machinery Directive (2006/42/EC). Standards used: EN 809:1998, EN :2006. Low Voltage Directive (2006/95/EC). Standards used: EN :2002, EN :2003. EMC Directive (2004/108/EC). Standards used: EN :2000, EN , A16:2007. This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). Bjerringbro, 1st January 2011 Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 8

9 9

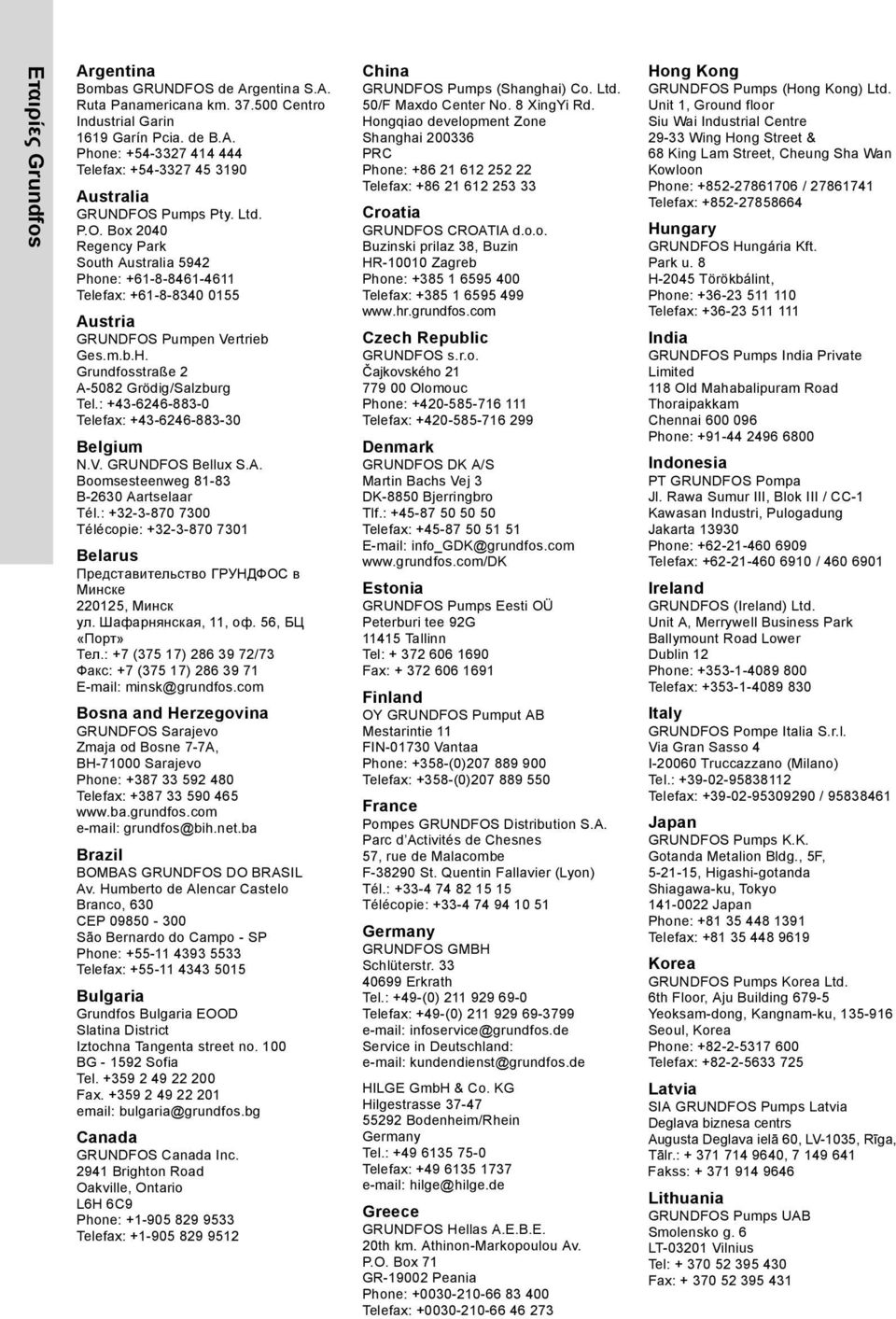

10 Εταιρίες Grundfos Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Centro Industrial Garin 1619 Garín Pcia. de B.A. Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belarus Представительство ГРУНДФОС в Минске , Минск ул. Шафарнянская, 11, оф. 56, БЦ «Порт» Тел.: +7 (375 17) /73 Факс: +7 (375 17) minsk@grundfos.com Bosna and Herzegovina GRUNDFOS Sarajevo Zmaja od Bosne 7-7A, BH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 50/F Maxdo Center No. 8 XingYi Rd. Hongqiao development Zone Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Buzinski prilaz 38, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: +358-(0) Telefax: +358-(0) France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de HILGE GmbH & Co. KG Hilgestrasse Bodenheim/Rhein Germany Tel.: Telefax: hilge@hilge.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax:
