Ο ΗΓΙΕΣ GRUNDFOS. UPS, UPSD Series 200. Protection Module. Οδηγίες εγκατάστασης και λειτουργίας

Transcript

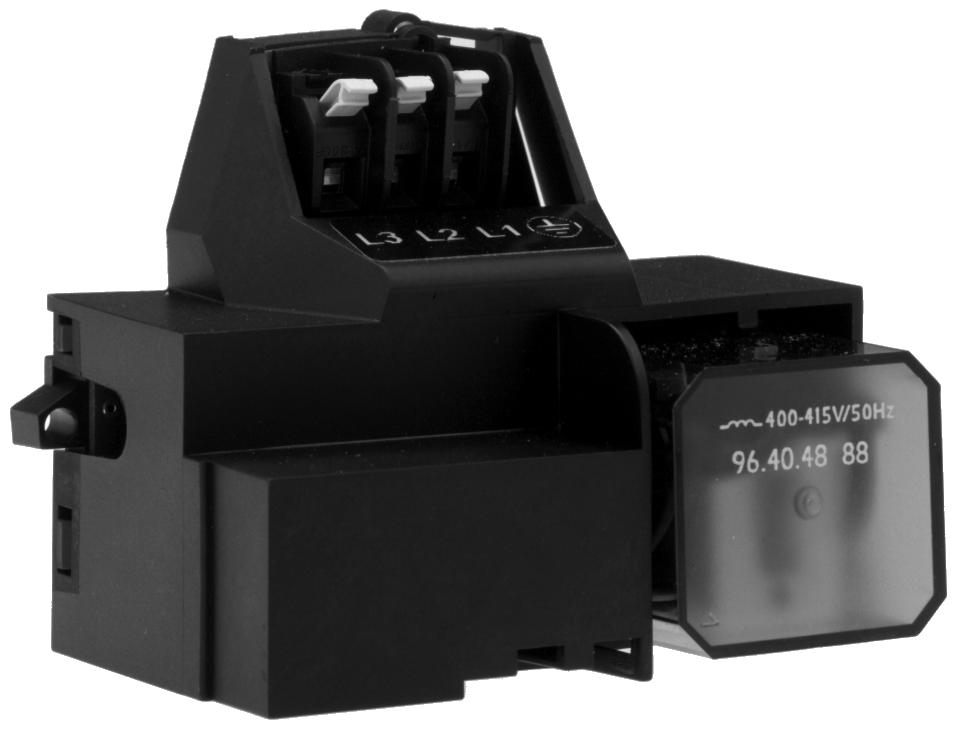

1 Ο ΗΓΙΕΣ GRUNDFOS UPS, UPSD Series 200 Protection Module Οδηγίες εγκατάστασης και λειτουργίας

2 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης. ΠΕΡΙΕΧΟΜΕΝΑ 1. Γενικά Σελίδα 1. Γενικά 2 2. Ενδεικτικές λυχνίες 2 3. Αντικατάσταση 3 4. Πίνακας εύρεσης βλαβών 4 5. Απόρριψη 4 Προειδοποίηση Πριν αφαιρέσετε το καπάκι του ακροκιβωτίου, πρέπει να μελετήσετε προσεκτικά αυτές τις οδηγίες τοποθέτησης. Η εγκατάσταση και η λειτουργία πρέπει επίσης να διεξάγονται σύμφωνα με τους τοπικούς κανονισμούς και τους αποδεκτούς κώδικες ορθής πρακτικής. Όταν εφοδιάζεται με μονάδα προστασίας, η αντλία μπορεί να συνδεθεί απευθείας σε ένα διακόπτη δικτύου καθώς θα προστατεύεται από την ενσωματωμένη προστασία υπερφόρτωσης και στις τρεις ταχύτητες. Η μονάδα προστασίας περιλαμβάνει δύο ενδεικτικές λυχνίες, βλέπε σχήμα Ενδεικτικές λυχνίες Ενδεικτικές λυχνίες Πράσινη Κόκκινη Περιγραφή Σβηστή Σβηστή Η αντλία έχει διακοπεί. Ηπαροχή ηλεκτρισμού είναι κλειστή. Αναμμένη Σβηστή Η αντλία λειτουργεί. Αναμμένη Σβηστή Αναμμένη Αναμμένη Τριφασικές αντλίες μόνο: Η αντλία λειτουργεί αλλά η φορά περιστροφής είναι λανθασμένη. Η λειτουργία της αντλίας έχει διακοπεί από το θερμικό διακόπτη υπερφόρτωσης. Ενδεικτικές λυχνίες TM Σχ. 1 Η λειτουργία των δύο ενδεικτικών λυχνιών παρατίθεται στον πίνακα στο κεφάλαιο 2. Ενδεικτικές λυχνίες. 2

3 3. Αντικατάσταση Προειδοποίηση Πριν αφαιρέσετε το καπάκι του ακροκιβωτίου, βεβαιωθείτε ότι η παροχή ηλεκτρισμού είναι κλειστή και ότι δεν μπορεί να ανοίξει τυχαία. 1. Κλείστε την παροχή ηλεκτρισμού προς την αντλία με τον εξωτερικό διακόπτη δικτύου. Η πράσινη ενδεικτική λυχνία στο ακροκιβώτιο πρέπει να είναι σβηστή. 2. Αφαιρέστε το καπάκι του ακροκιβωτίου. 3. Αφαιρέστε όλα τα καλώδια από το μπλοκ ακροδεκτών. 4. Αντικαταστήστε την υπάρχουσα μονάδα στο ακροκιβώτιο με μία καινούργια, βλέπε σχήμα 2. Για την αφαίρεση/τοποθέτηση των τριών βιδών που απεικονίζονται, χρησιμοποιήστε το κατσαβίδι που παρέχεται μαζί με τη μονάδα. 5. Αντικαταστήστε το διάγραμμα συνδεσμολογίας στο καπάκι του ακροδέκτη με το διάγραμμα που συνοδεύει τη μονάδα, βλέπε σχήμα Συνδέστε τα καλώδια παροχής όπως απεικονίζεται στο Fig. A (στο τέλος αυτών των οδηγιών). 7. Βάλτε στη θέση του το καπάκι του ακροκιβωτίου. 8. Ανοίξτε την παροχή ηλεκτρισμού. Ελέγξτε τη σωστή σύνδεση με τη βοήθεια των ενδεικτικών λυχνιών, βλέπε τον πίνακα στο κεφάλαιο 2. Ενδεικτικές λυχνίες. Σχ. 2 TM Ελληνικά (GR) TM Σχ. 3 3

4 Ελληνικά (GR) 4. Πίνακας εύρεσης βλαβών Προειδοποίηση Πριν αφαιρέσετε το καπάκι του ακροκιβωτίου, βεβαιωθείτε ότι η παροχή ηλεκτρισμού είναι κλειστή και ότι δεν μπορεί να ανοίξει τυχαία. Βλάβη Αιτία Επιδιόρθωση 1. Η αντλία δεν λειτουργεί. εν ανάβει καμία από τις ενδεικτικές λυχνίες. 2. Η αντλία δεν λειτουργεί. 3. Η αντλία δεν λειτουργεί. Η κόκκινη ενδεικτική λυχνία είναι σβηστή. 4. Η αντλία λειτουργεί. Η κόκκινη ενδεικτική 5. Θόρυβος στο σύστημα. 6. Θόρυβος στην αντλία. 7. Ανεπαρκής θέρμανση σε ορισμένα σημεία της εγκατάστασης. a) Εχει καεί μία ασφάλεια στην εγκατάσταση. b) Ο εξωτερικός διακόπτης δικτύου είναι κλειστός. c) Το ρελέ διαρροής ρεύματος/ τάσης έχει διακόψει. a) Ο ρότορας είναι μπλοκαρισμένος αλλά η αντλία δεν έχει διακόψει από τον θερμικό διακόπτη υπερφόρτωσης. a) Η αντλία έχει διακόψει από τον θερμικό διακόπτη υπερφόρτωσης λόγω υψηλής θερμοκρασίας υγρού ή μπλοκαρισμένου ρότορα. b) Η μονάδα διακόπτη ταχύτητας δεν έχει συνδεθεί. a) Η αντλία λειτουργεί με λανθασμένη φορά περιστροφής (μόνο τριφασικές αντλίες). Αντικαταστήστε την ασφάλεια. Ανοίξτε το διακόπτη δικτύου. Επισκευάστε την ελαττωματική μόνωση και εκκινήστε το ρελέ. Κλείστε την παροχή ηλεκτρισμού και καθαρίστε/επισκευάστε την αντλία. Ελέγξτε εάν η θερμοκρασία υγρού εμπίπτει εντός της καθορισμένης περιοχής. Η αντλία θα επανεκκινήσει αυτόματα όταν η θερμοκρασία πέσει στα κανονικά επίπεδα. Κλείστε την παροχή ηλεκτρισμού με τον εξωτερικό διακόπτη δικτύου και τοποθετήστε τη μονάδα διακόπτη ταχύτητας. Κλείστε την παροχή ηλεκτρισμού με τον εξωτερικό διακόπτη δικτύου και εναλλάξτε δύο φάσεις στο ακροκιβώτιο. a) Αέρας στο σύστημα. Εξαερώστε το σύστημα. b) Πολύ υψηλή παροχή αντλίας. Μειώστε την απόδοση της αντλίας (δηλ. κατεβάστε ταχύτητα). c) Πολύ υψηλή πίεση. Μειώστε την απόδοση της αντλίας (δηλ. κατεβάστε ταχύτητα). a) Αέρας στην αντλία. Απαερώστε την αντλία. b) Η πίεση εισόδου είναι πολύ χαμηλή. a) Η απόδοση της αντλίας είναι πολύ χαμηλή. Αυξήστε την πίεση εισόδου ή/και ελέγξτε τον όγκο αέρα στο δοχείο διαστολής (εάν έχει εγκατασταθεί). Αυξήστε την απόδοση της αντλίας (δηλ. ανεβάστε ταχύτητα), εάν είναι δυνατόν, ή αντικαταστήστε την αντλία με άλλην υψηλότερης παροχής. 5. Απόρριψη Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν με ένα φιλικό προς το περιβάλλον τρόπο: 1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία συλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο επισκευών. 4 Υπόκειται σε τροποποιήσεις.

5 Προσάρτημα 1 Fig. A 1 3 Προσάρτημα N L L3 L2 L1 N L L3 L2 L1 TM
