CN890F(CE) ΠΝΕΥΜΑΤΙΚΟ ΚΑΡΦΩΤΙΚΟ ΜΕ ΡΟΛΟ

Transcript

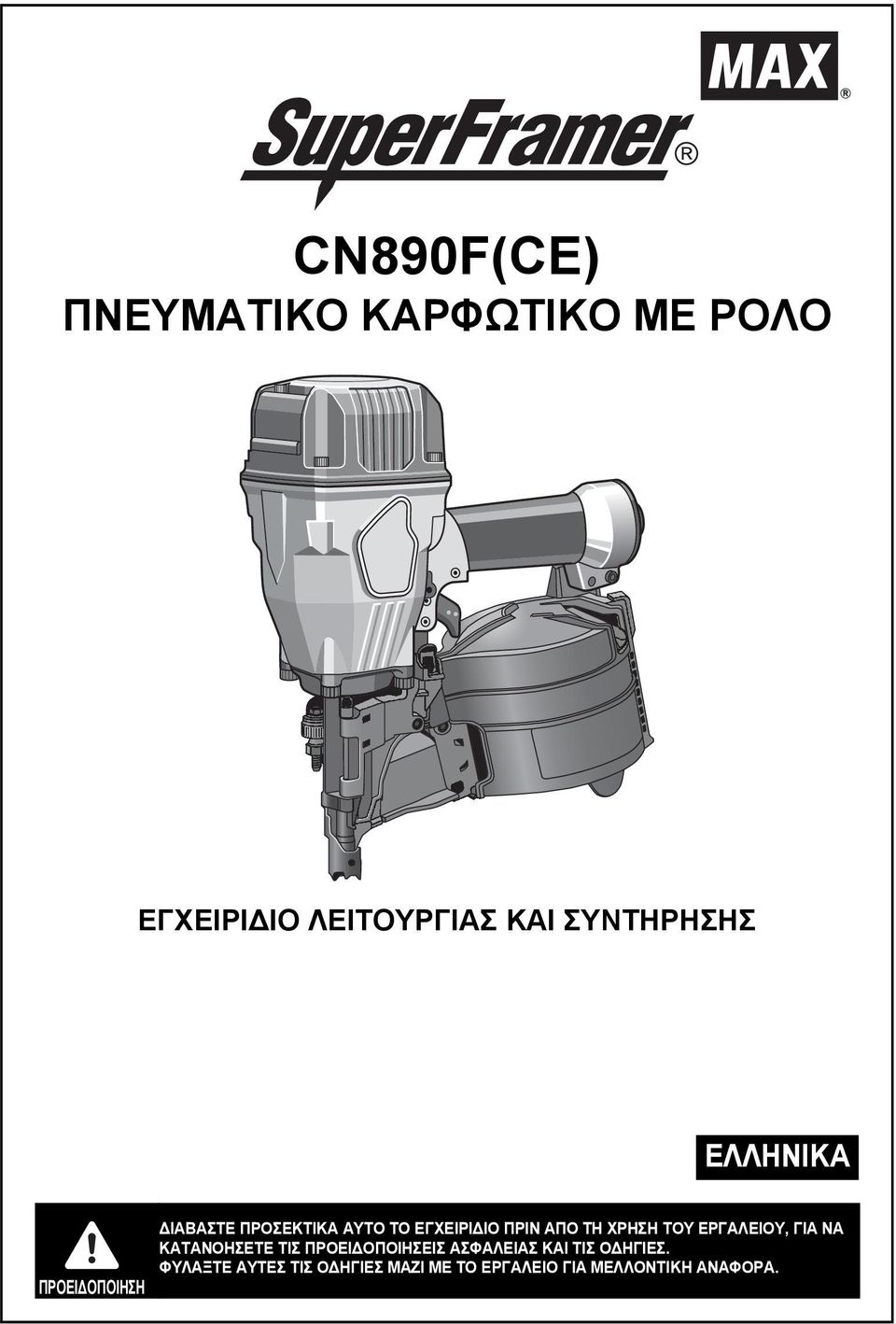

1 CN890F(CE) ΠΝΕΥΜΑΤΙΚΟ ΚΑΡΦΩΤΙΚΟ ΜΕ ΡΟΛΟ ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΕΛΛΗΝΙΚA ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ, ΓΙΑ ΝΑ ΚΑΤΑΝΟΗΣΕΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΜΑΖΙ ΜΕ ΤΟ ΕΡΓΑΛΕΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

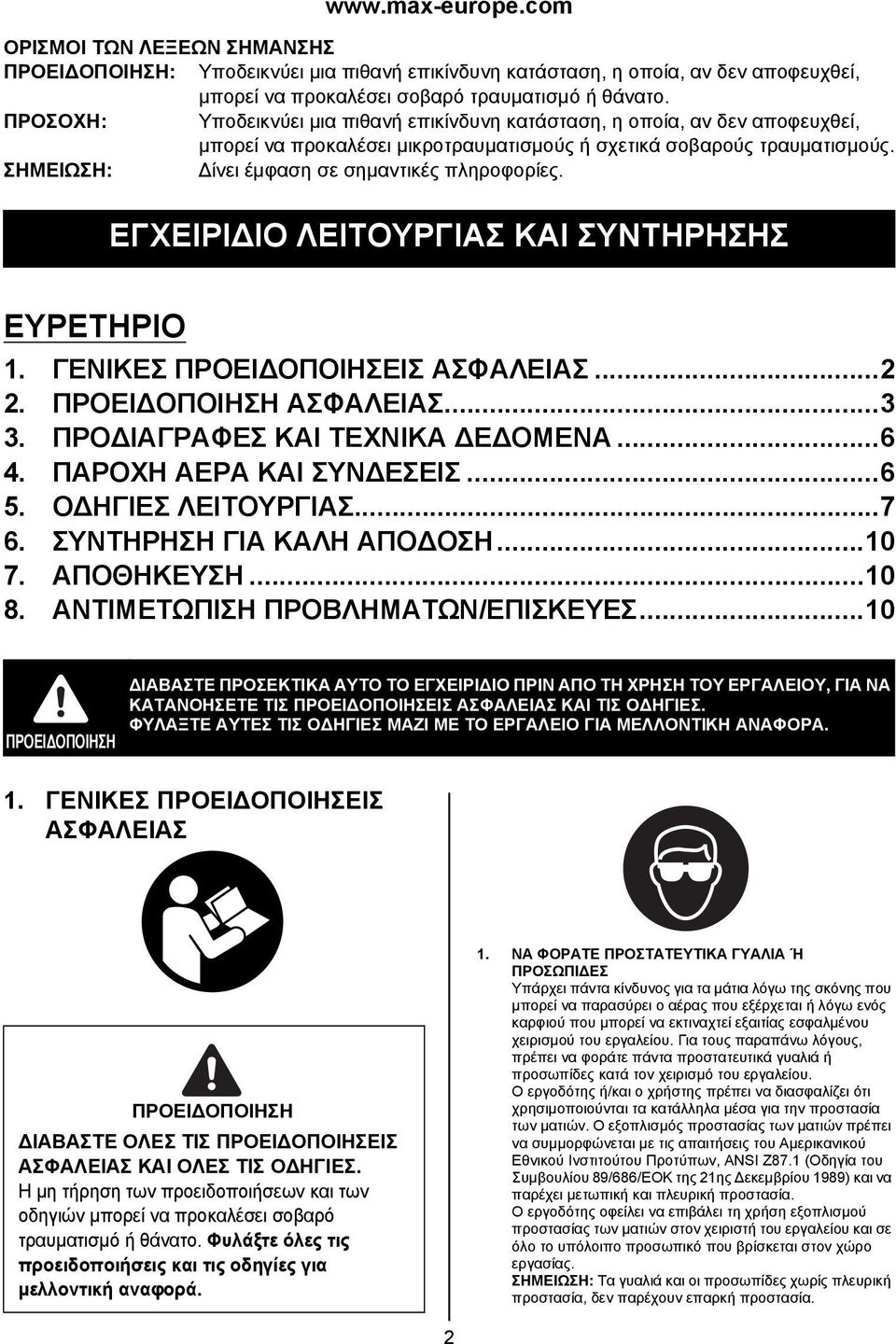

2 ΟΡΙΣΜΟΙ ΤΩΝ ΛΕΞΕΩΝ ΣΗΜΑΝΣΗΣ : Υποδεικνύει μια πιθανή επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. ΠΡΟΣΟΧΗ: Υποδεικνύει μια πιθανή επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, μπορεί να προκαλέσει μικροτραυματισμούς ή σχετικά σοβαρούς τραυματισμούς. ΣΗΜΕΙΩΣΗ: Δίνει έμφαση σε σημαντικές πληροφορίες. ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΕΥΡΕΤΗΡΙΟ 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ ΠΑΡΟΧΗ ΑΕΡΑ ΚΑΙ ΣΥΝΔΕΣΕΙΣ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΤΗΡΗΣΗ ΓΙΑ ΚΑΛΗ ΑΠΟΔΟΣΗ ΑΠΟΘΗΚΕΥΣΗ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ/ΕΠΙΣΚΕΥΕΣ...10 ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ, ΓΙΑ ΝΑ ΚΑΤΑΝΟΗΣΕΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΜΑΖΙ ΜΕ ΤΟ ΕΡΓΑΛΕΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. 1. ΝΑ ΦΟΡΑΤΕ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΓΥΑΛΙΑ Ή ΠΡΟΣΩΠΙΔΕΣ Υπάρχει πάντα κίνδυνος για τα μάτια λόγω της σκόνης που μπορεί να παρασύρει ο αέρας που εξέρχεται ή λόγω ενός καρφιού που μπορεί να εκτιναχτεί εξαιτίας εσφαλμένου χειρισμού του εργαλείου. Για τους παραπάνω λόγους, πρέπει να φοράτε πάντα προστατευτικά γυαλιά ή προσωπίδες κατά τον χειρισμό του εργαλείου. Ο εργοδότης ή/και ο χρήστης πρέπει να διασφαλίζει ότι χρησιμοποιούνται τα κατάλληλα μέσα για την προστασία των ματιών. Ο εξοπλισμός προστασίας των ματιών πρέπει να συμμορφώνεται με τις απαιτήσεις του Αμερικανικού Εθνικού Ινστιτούτου Προτύπων, ANSI Z87.1 (Οδηγία του Συμβουλίου 89/686/EΟΚ της 21ης Δεκεμβρίου 1989) και να παρέχει μετωπική και πλευρική προστασία. Ο εργοδότης οφείλει να επιβάλει τη χρήση εξοπλισμού προστασίας των ματιών στον χειριστή του εργαλείου και σε όλο το υπόλοιπο προσωπικό που βρίσκεται στον χώρο εργασίας. ΣΗΜΕΙΩΣΗ: Τα γυαλιά και οι προσωπίδες χωρίς πλευρική προστασία, δεν παρέχουν επαρκή προστασία. 2

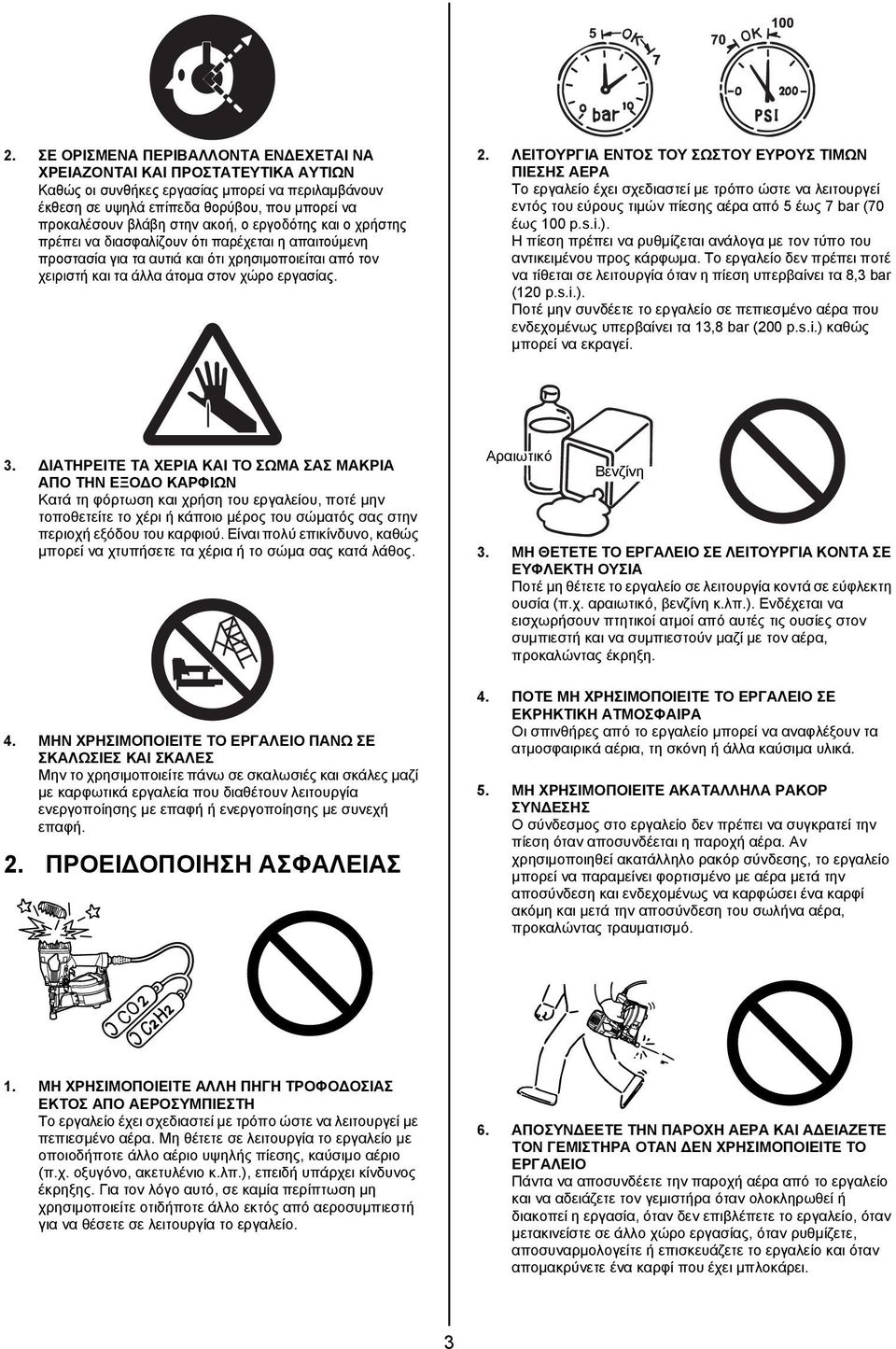

3 2. ΣΕ ΟΡΙΣΜΕΝΑ ΠΕΡΙΒΑΛΛΟΝΤΑ ΕΝΔΕΧΕΤΑΙ ΝΑ ΧΡΕΙΑΖΟΝΤΑΙ ΚΑΙ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΑΥΤΙΩΝ Καθώς οι συνθήκες εργασίας μπορεί να περιλαμβάνουν έκθεση σε υψηλά επίπεδα θορύβου, που μπορεί να προκαλέσουν βλάβη στην ακοή, ο εργοδότης και ο χρήστης πρέπει να διασφαλίζουν ότι παρέχεται η απαιτούμενη προστασία για τα αυτιά και ότι χρησιμοποιείται από τον χειριστή και τα άλλα άτομα στον χώρο εργασίας. 2. ΛΕΙΤΟΥΡΓΙΑ ΕΝΤΟΣ ΤΟΥ ΣΩΣΤΟΥ ΕΥΡΟΥΣ ΤΙΜΩΝ ΠΙΕΣΗΣ ΑΕΡΑ Το εργαλείο έχει σχεδιαστεί με τρόπο ώστε να λειτουργεί εντός του εύρους τιμών πίεσης αέρα από 5 έως 7 bar (70 έως 100 p.s.i.). Η πίεση πρέπει να ρυθμίζεται ανάλογα με τον τύπο του αντικειμένου προς κάρφωμα. Το εργαλείο δεν πρέπει ποτέ να τίθεται σε λειτουργία όταν η πίεση υπερβαίνει τα 8,3 bar (120 p.s.i.). Ποτέ μην συνδέετε το εργαλείο σε πεπιεσμένο αέρα που ενδεχομένως υπερβαίνει τα 13,8 bar (200 p.s.i.) καθώς μπορεί να εκραγεί. 3. ΔΙΑΤΗΡΕΙΤΕ ΤΑ ΧΕΡΙΑ ΚΑΙ ΤΟ ΣΩΜΑ ΣΑΣ ΜΑΚΡΙΑ ΑΠΟ ΤΗΝ ΕΞΟΔΟ ΚΑΡΦΙΩΝ Κατά τη φόρτωση και χρήση του εργαλείου, ποτέ μην τοποθετείτε το χέρι ή κάποιο μέρος του σώματός σας στην περιοχή εξόδου του καρφιού. Είναι πολύ επικίνδυνο, καθώς μπορεί να χτυπήσετε τα χέρια ή το σώμα σας κατά λάθος. 4. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΠΑΝΩ ΣΕ ΣΚΑΛΩΣΙΕΣ ΚΑΙ ΣΚΑΛΕΣ Μην το χρησιμοποιείτε πάνω σε σκαλωσιές και σκάλες μαζί με καρφωτικά εργαλεία που διαθέτουν λειτουργία ενεργοποίησης με επαφή ή ενεργοποίησης με συνεχή επαφή. 2. ΑΣΦΑΛΕΙΑΣ Αραιωτικό Βενζίνη 3. ΜΗ ΘΕΤΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΚΟΝΤΑ ΣΕ ΕΥΦΛΕΚΤΗ ΟΥΣΙΑ Ποτέ μη θέτετε το εργαλείο σε λειτουργία κοντά σε εύφλεκτη ουσία (π.χ. αραιωτικό, βενζίνη κ.λπ.). Ενδέχεται να εισχωρήσουν πτητικοί ατμοί από αυτές τις ουσίες στον συμπιεστή και να συμπιεστούν μαζί με τον αέρα, προκαλώντας έκρηξη. 4. ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΣΕ ΕΚΡΗΚΤΙΚΗ ΑΤΜΟΣΦΑΙΡΑ Οι σπινθήρες από το εργαλείο μπορεί να αναφλέξουν τα ατμοσφαιρικά αέρια, τη σκόνη ή άλλα καύσιμα υλικά. 5. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΚΑΤΑΛΛΗΛΑ ΡΑΚΟΡ ΣΥΝΔΕΣΗΣ Ο σύνδεσμος στο εργαλείο δεν πρέπει να συγκρατεί την πίεση όταν αποσυνδέεται η παροχή αέρα. Αν χρησιμοποιηθεί ακατάλληλο ρακόρ σύνδεσης, το εργαλείο μπορεί να παραμείνει φορτισμένο με αέρα μετά την αποσύνδεση και ενδεχομένως να καρφώσει ένα καρφί ακόμη και μετά την αποσύνδεση του σωλήνα αέρα, προκαλώντας τραυματισμό. 1. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΛΗ ΠΗΓΗ ΤΡΟΦΟΔΟΣΙΑΣ ΕΚΤΟΣ ΑΠΟ ΑΕΡΟΣΥΜΠΙΕΣΤΗ Το εργαλείο έχει σχεδιαστεί με τρόπο ώστε να λειτουργεί με πεπιεσμένο αέρα. Μη θέτετε σε λειτουργία το εργαλείο με οποιοδήποτε άλλο αέριο υψηλής πίεσης, καύσιμο αέριο (π.χ. οξυγόνο, ακετυλένιο κ.λπ.), επειδή υπάρχει κίνδυνος έκρηξης. Για τον λόγο αυτό, σε καμία περίπτωση μη χρησιμοποιείτε οτιδήποτε άλλο εκτός από αεροσυμπιεστή για να θέσετε σε λειτουργία το εργαλείο. 6. ΑΠΟΣΥΝΔΕΕΤΕ ΤΗΝ ΠΑΡΟΧΗ ΑΕΡΑ ΚΑΙ ΑΔΕΙΑΖΕΤΕ ΤΟΝ ΓΕΜΙΣΤΗΡΑ ΟΤΑΝ ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ Πάντα να αποσυνδέετε την παροχή αέρα από το εργαλείο και να αδειάζετε τον γεμιστήρα όταν ολοκληρωθεί ή διακοπεί η εργασία, όταν δεν επιβλέπετε το εργαλείο, όταν μετακινείστε σε άλλο χώρο εργασίας, όταν ρυθμίζετε, αποσυναρμολογείτε ή επισκευάζετε το εργαλείο και όταν απομακρύνετε ένα καρφί που έχει μπλοκάρει. 3

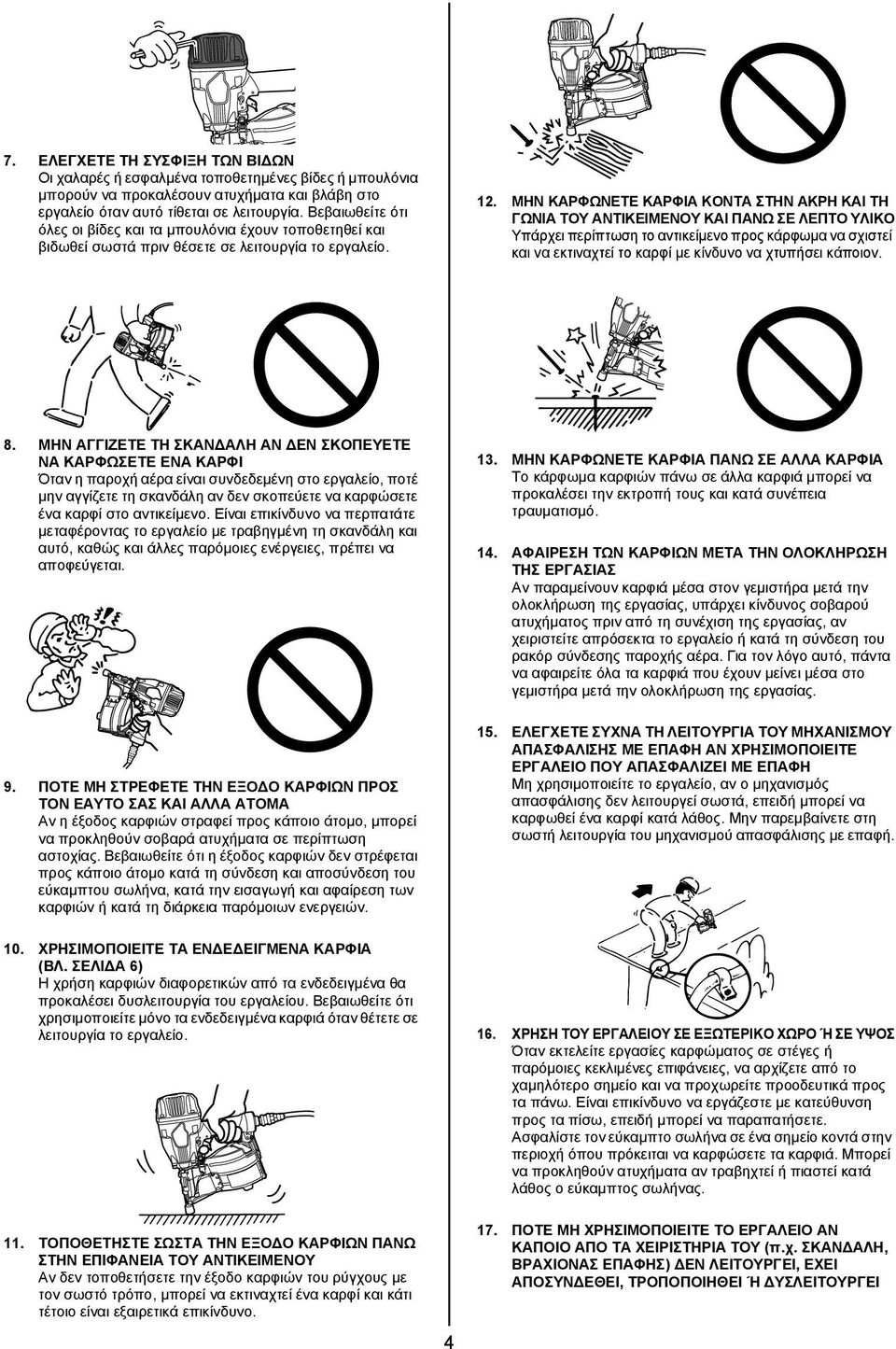

4 7. ΕΛΕΓΧΕΤΕ ΤΗ ΣΥΣΦΙΞΗ ΤΩΝ ΒΙΔΩΝ Οι χαλαρές ή εσφαλμένα τοποθετημένες βίδες ή μπουλόνια μπορούν να προκαλέσουν ατυχήματα και βλάβη στο εργαλείο όταν αυτό τίθεται σε λειτουργία. Βεβαιωθείτε ότι όλες οι βίδες και τα μπουλόνια έχουν τοποθετηθεί και βιδωθεί σωστά πριν θέσετε σε λειτουργία το εργαλείο. 12. ΜΗΝ ΚΑΡΦΩΝΕΤΕ ΚΑΡΦΙΑ ΚΟΝΤΑ ΣΤΗΝ ΑΚΡΗ ΚΑΙ ΤΗ ΓΩΝΙΑ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΚΑΙ ΠΑΝΩ ΣΕ ΛΕΠΤΟ ΥΛΙΚΟ Υπάρχει περίπτωση το αντικείμενο προς κάρφωμα να σχιστεί και να εκτιναχτεί το καρφί με κίνδυνο να χτυπήσει κάποιον. 8. ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΗ ΣΚΑΝΔΑΛΗ ΑΝ ΔΕΝ ΣΚΟΠΕΥΕΤΕ ΝΑ ΚΑΡΦΩΣΕΤΕ ΕΝΑ ΚΑΡΦΙ Όταν η παροχή αέρα είναι συνδεδεμένη στο εργαλείο, ποτέ μην αγγίζετε τη σκανδάλη αν δεν σκοπεύετε να καρφώσετε ένα καρφί στο αντικείμενο. Είναι επικίνδυνο να περπατάτε μεταφέροντας το εργαλείο με τραβηγμένη τη σκανδάλη και αυτό, καθώς και άλλες παρόμοιες ενέργειες, πρέπει να αποφεύγεται. 9. ΠΟΤΕ ΜΗ ΣΤΡΕΦΕΤΕ ΤΗΝ ΕΞΟΔΟ ΚΑΡΦΙΩΝ ΠΡΟΣ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΑΛΛΑ ΑΤΟΜΑ Αν η έξοδος καρφιών στραφεί προς κάποιο άτομο, μπορεί να προκληθούν σοβαρά ατυχήματα σε περίπτωση αστοχίας. Βεβαιωθείτε ότι η έξοδος καρφιών δεν στρέφεται προς κάποιο άτομο κατά τη σύνδεση και αποσύνδεση του εύκαμπτου σωλήνα, κατά την εισαγωγή και αφαίρεση των καρφιών ή κατά τη διάρκεια παρόμοιων ενεργειών. 13. ΜΗΝ ΚΑΡΦΩΝΕΤΕ ΚΑΡΦΙΑ ΠΑΝΩ ΣΕ ΑΛΛΑ ΚΑΡΦΙΑ Το κάρφωμα καρφιών πάνω σε άλλα καρφιά μπορεί να προκαλέσει την εκτροπή τους και κατά συνέπεια τραυματισμό. 14. ΑΦΑΙΡΕΣΗ ΤΩΝ ΚΑΡΦΙΩΝ ΜΕΤΑ ΤΗΝ ΟΛΟΚΛΗΡΩΣΗ ΤΗΣ ΕΡΓΑΣΙΑΣ Αν παραμείνουν καρφιά μέσα στον γεμιστήρα μετά την ολοκλήρωση της εργασίας, υπάρχει κίνδυνος σοβαρού ατυχήματος πριν από τη συνέχιση της εργασίας, αν χειριστείτε απρόσεκτα το εργαλείο ή κατά τη σύνδεση του ρακόρ σύνδεσης παροχής αέρα. Για τον λόγο αυτό, πάντα να αφαιρείτε όλα τα καρφιά που έχουν μείνει μέσα στο γεμιστήρα μετά την ολοκλήρωση της εργασίας. 15. ΕΛΕΓΧΕΤΕ ΣΥΧΝΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΜΗΧΑΝΙΣΜΟΥ ΑΠΑΣΦΑΛΙΣΗΣ ΜΕ ΕΠΑΦΗ ΑΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΟ ΠΟΥ ΑΠΑΣΦΑΛΙΖΕΙ ΜΕ ΕΠΑΦΗ Μη χρησιμοποιείτε το εργαλείο, αν ο μηχανισμός απασφάλισης δεν λειτουργεί σωστά, επειδή μπορεί να καρφωθεί ένα καρφί κατά λάθος. Μην παρεμβαίνετε στη σωστή λειτουργία του μηχανισμού απασφάλισης με επαφή. 10. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΑ ΕΝΔΕΔΕΙΓΜΕΝΑ ΚΑΡΦΙΑ (ΒΛ. ΣΕΛΙΔΑ 6) Η χρήση καρφιών διαφορετικών από τα ενδεδειγμένα θα προκαλέσει δυσλειτουργία του εργαλείου. Βεβαιωθείτε ότι χρησιμοποιείτε μόνο τα ενδεδειγμένα καρφιά όταν θέτετε σε λειτουργία το εργαλείο. 11. ΤΟΠΟΘΕΤΗΣΤΕ ΣΩΣΤΑ ΤΗΝ ΕΞΟΔΟ ΚΑΡΦΙΩΝ ΠΑΝΩ ΣΤΗΝ ΕΠΙΦΑΝΕΙΑ ΤΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ Αν δεν τοποθετήσετε την έξοδο καρφιών του ρύγχους με τον σωστό τρόπο, μπορεί να εκτιναχτεί ένα καρφί και κάτι τέτοιο είναι εξαιρετικά επικίνδυνο ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΣΕ ΕΞΩΤΕΡΙΚΟ ΧΩΡΟ Ή ΣΕ ΥΨΟΣ Όταν εκτελείτε εργασίες καρφώματος σε στέγες ή παρόμοιες κεκλιμένες επιφάνειες, να αρχίζετε από το χαμηλότερο σημείο και να προχωρείτε προοδευτικά προς τα πάνω. Είναι επικίνδυνο να εργάζεστε με κατεύθυνση προς τα πίσω, επειδή μπορεί να παραπατήσετε. Ασφαλίστε τον εύκαμπτο σωλήνα σε ένα σημείο κοντά στην περιοχή όπου πρόκειται να καρφώσετε τα καρφιά. Μπορεί να προκληθούν ατυχήματα αν τραβηχτεί ή πιαστεί κατά λάθος ο εύκαμπτος σωλήνας. 17. ΠΟΤΕ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕIΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΑΝ ΚΑΠΟΙΟ ΑΠΟ ΤΑ ΧΕΙΡΙΣΤΗΡΙΑ ΤΟΥ (π.χ. ΣΚΑΝΔΑΛΗ, ΒΡΑΧΙΟΝΑΣ ΕΠΑΦΗΣ) ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ, ΕΧΕΙ ΑΠΟΣΥΝΔΕΘΕΙ, ΤΡΟΠΟΠΟΙΗΘΕΙ Ή ΔΥΣΛΕΙΤΟΥΡΓΕΙ

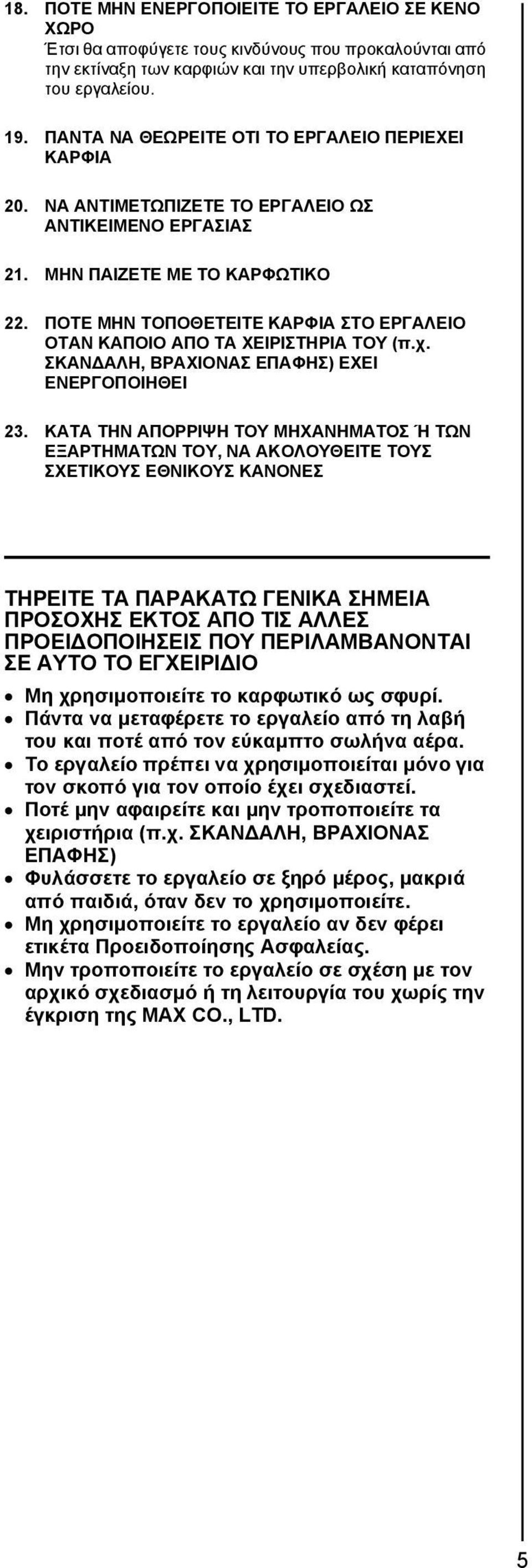

5 18. ΠΟΤΕ ΜΗΝ ΕΝΕΡΓΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΣΕ ΚΕΝΟ ΧΩΡΟ Έτσι θα αποφύγετε τους κινδύνους που προκαλούνται από την εκτίναξη των καρφιών και την υπερβολική καταπόνηση του εργαλείου. 19. ΠΑΝΤΑ ΝΑ ΘΕΩΡΕΙΤΕ ΟΤΙ ΤΟ ΕΡΓΑΛΕΙΟ ΠΕΡΙΕΧΕΙ ΚΑΡΦΙΑ 20. ΝΑ ΑΝΤΙΜΕΤΩΠΙΖΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΩΣ ΑΝΤΙΚΕΙΜΕΝΟ ΕΡΓΑΣΙΑΣ 21. ΜΗΝ ΠΑΙΖΕΤΕ ΜΕ ΤΟ ΚΑΡΦΩΤΙΚΟ 22. ΠΟΤΕ ΜΗΝ ΤΟΠΟΘΕΤΕΙΤΕ ΚΑΡΦΙΑ ΣΤΟ ΕΡΓΑΛΕΙΟ ΟΤΑΝ ΚΑΠΟΙΟ ΑΠΟ ΤΑ ΧΕΙΡΙΣΤΗΡΙΑ ΤΟΥ (π.χ. ΣΚΑΝΔΑΛΗ, ΒΡΑΧΙΟΝΑΣ ΕΠΑΦΗΣ) ΕΧΕΙ ΕΝΕΡΓΟΠΟΙΗΘΕΙ 23. ΚΑΤΑ ΤΗΝ ΑΠΟΡΡΙΨΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Ή ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΤΟΥ, ΝΑ ΑΚΟΛΟΥΘΕΙΤΕ ΤΟΥΣ ΣΧΕΤΙΚΟΥΣ ΕΘΝΙΚΟΥΣ ΚΑΝΟΝΕΣ ΤΗΡΕΙΤΕ ΤΑ ΠΑΡΑΚΑΤΩ ΓΕΝΙΚΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΕΚΤΟΣ ΑΠΟ ΤΙΣ ΑΛΛΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΠΟΥ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΣΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ Μη χρησιμοποιείτε το καρφωτικό ως σφυρί. Πάντα να μεταφέρετε το εργαλείο από τη λαβή του και ποτέ από τον εύκαμπτο σωλήνα αέρα. Το εργαλείο πρέπει να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο έχει σχεδιαστεί. Ποτέ μην αφαιρείτε και μην τροποποιείτε τα χειριστήρια (π.χ. ΣΚΑΝΔΑΛΗ, ΒΡΑΧΙΟΝΑΣ ΕΠΑΦΗΣ) Φυλάσσετε το εργαλείο σε ξηρό μέρος, μακριά από παιδιά, όταν δεν το χρησιμοποιείτε. Μη χρησιμοποιείτε το εργαλείο αν δεν φέρει ετικέτα Προειδοποίησης Ασφαλείας. Μην τροποποιείτε το εργαλείο σε σχέση με τον αρχικό σχεδιασμό ή τη λειτουργία του χωρίς την έγκριση της MAX CO., LTD. 5

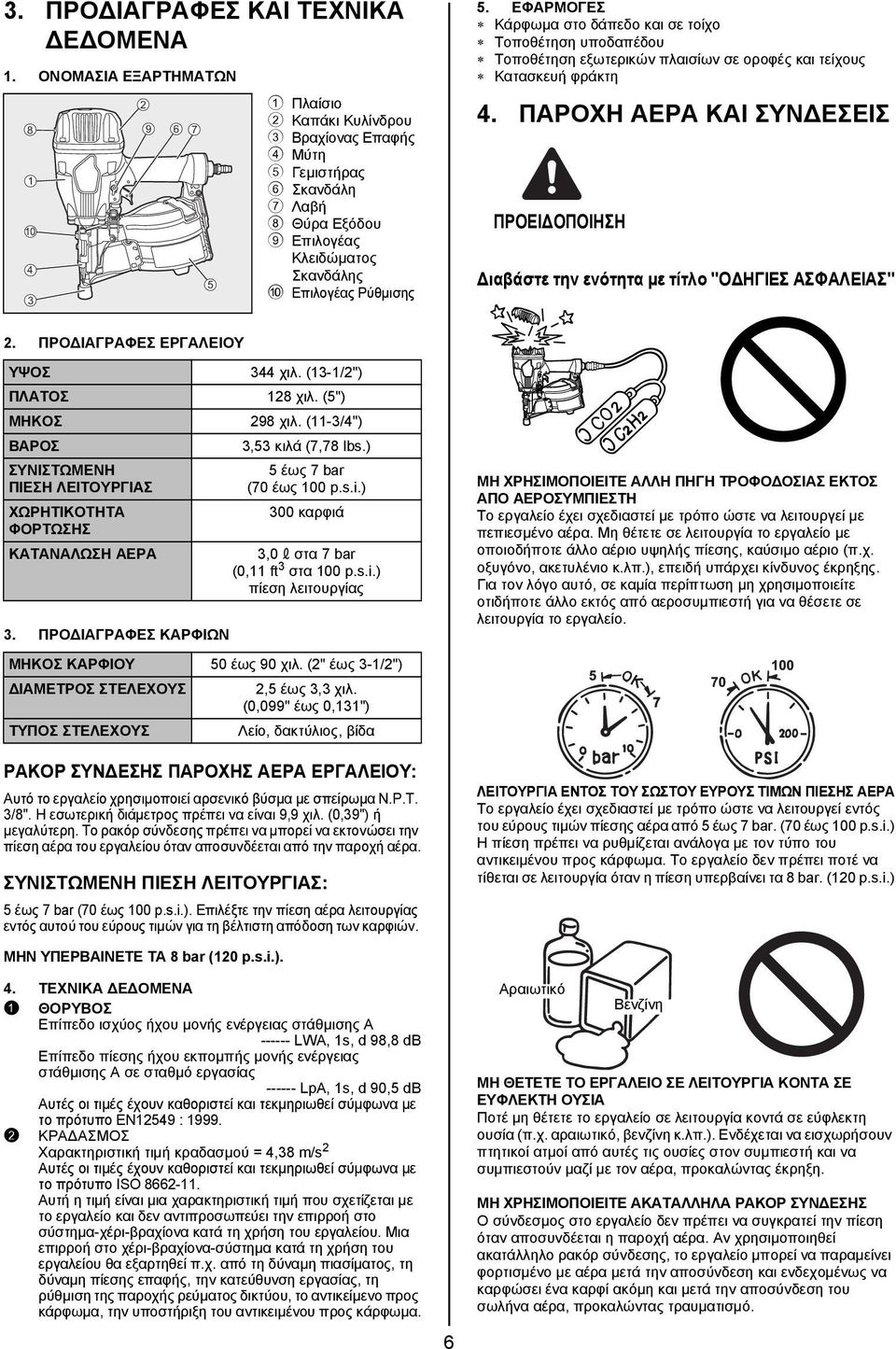

6 3. ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ 1. ΟΝΟΜΑΣΙΑ ΕΞΑΡΤΗΜΑΤΩΝ 5. ΕΦΑΡΜΟΓΕΣ Κάρφωμα στο δάπεδο και σε τοίχο Τοποθέτηση υποδαπέδου Τοποθέτηση εξωτερικών πλαισίων σε οροφές και τείχους Κατασκευή φράκτη 2 1 Πλαίσιο 2 Καπάκι Κυλίνδρου Βραχίονας Επαφής 4. ΠΑΡΟΧΗ ΑΕΡΑ ΚΑΙ ΣΥΝΔΕΣΕΙΣ 4 Μύτη 5 Γεμιστήρας 1 6 Σκανδάλη 7 Λαβή 10 8 Θύρα Εξόδου 9 Επιλογέας Κλειδώματος 4 Σκανδάλης 5 0 Επιλογέας Ρύθμισης 3 Διαβάστε την ενότητα με τίτλο "ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ" 2. ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΡΓΑΛΕΙΟΥ ΥΨΟΣ 344 χιλ. (13-1/2") ΠΛΑΤΟΣ 128 χιλ. (5") ΜΗΚΟΣ 298 χιλ. (11-3/4") ΒΑΡΟΣ ΣΥΝΙΣΤΩΜΕΝΗ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΧΩΡΗΤΙΚΟΤΗΤΑ ΦΟΡΤΩΣΗΣ 3. ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΡΦΙΩΝ 3,53 κιλά (7,78 lbs.) 5 έως 7 bar (70 έως 100 p.s.i.) 300 καρφιά ΚΑΤΑΝΑΛΩΣΗ ΑΕΡΑ 3,0 στα 7 bar (0,11 ft 3 στα 100 p.s.i.) πίεση λειτουργίας ΜΗΚΟΣ ΚΑΡΦΙΟΥ 50 έως 90 χιλ. (2" έως 3-1/2") ΔΙΑΜΕΤΡΟΣ ΣΤΕΛΕΧΟΥΣ ΤΥΠΟΣ ΣΤΕΛΕΧΟΥΣ 2,5 έως 3,3 χιλ. (0,099" έως 0,131") Λείο, δακτύλιος, βίδα ΡΑΚΟΡ ΣΥΝΔΕΣΗΣ ΠΑΡΟΧΗΣ ΑΕΡΑ ΕΡΓΑΛΕΙΟΥ: Αυτό το εργαλείο χρησιμοποιεί αρσενικό βύσμα με σπείρωμα N.P.T. 3/8". Η εσωτερική διάμετρος πρέπει να είναι 9,9 χιλ. (0,39") ή μεγαλύτερη. Το ρακόρ σύνδεσης πρέπει να μπορεί να εκτονώσει την πίεση αέρα του εργαλείου όταν αποσυνδέεται από την παροχή αέρα. ΣΥΝΙΣΤΩΜΕΝΗ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ: 5 έως 7 bar (70 έως 100 p.s.i.). Επιλέξτε την πίεση αέρα λειτουργίας εντός αυτού του εύρους τιμών για τη βέλτιστη απόδοση των καρφιών. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΛΗ ΠΗΓΗ ΤΡΟΦΟΔΟΣΙΑΣ ΕΚΤΟΣ ΑΠΟ ΑΕΡΟΣΥΜΠΙΕΣΤΗ Το εργαλείο έχει σχεδιαστεί με τρόπο ώστε να λειτουργεί με πεπιεσμένο αέρα. Μη θέτετε σε λειτουργία το εργαλείο με οποιοδήποτε άλλο αέριο υψηλής πίεσης, καύσιμο αέριο (π.χ. οξυγόνο, ακετυλένιο κ.λπ.), επειδή υπάρχει κίνδυνος έκρηξης. Για τον λόγο αυτό, σε καμία περίπτωση μη χρησιμοποιείτε οτιδήποτε άλλο εκτός από αεροσυμπιεστή για να θέσετε σε λειτουργία το εργαλείο. ΛΕΙΤΟΥΡΓΙΑ ΕΝΤΟΣ ΤΟΥ ΣΩΣΤΟΥ ΕΥΡΟΥΣ ΤΙΜΩΝ ΠΙΕΣΗΣ ΑΕΡΑ Το εργαλείο έχει σχεδιαστεί με τρόπο ώστε να λειτουργεί εντός του εύρους τιμών πίεσης αέρα από 5 έως 7 bar. (70 έως 100 p.s.i.) Η πίεση πρέπει να ρυθμίζεται ανάλογα με τον τύπο του αντικειμένου προς κάρφωμα. Το εργαλείο δεν πρέπει ποτέ να τίθεται σε λειτουργία όταν η πίεση υπερβαίνει τα 8 bar. (120 p.s.i.) ΜΗΝ ΥΠΕΡΒΑΙΝΕΤΕ ΤΑ 8 bar (120 p.s.i.). 4. ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ 1 ΘΟΡΥΒΟΣ Επίπεδο ισχύος ήχου μονής ενέργειας στάθμισης Α LWA, 1s, d 98,8 db Επίπεδο πίεσης ήχου εκπομπής μονής ενέργειας στάθμισης Α σε σταθμό εργασίας LpA, 1s, d 90,5 db Αυτές οι τιμές έχουν καθοριστεί και τεκμηριωθεί σύμφωνα με το πρότυπο EN12549 : ΚΡΑΔΑΣΜΟΣ Χαρακτηριστική τιμή κραδασμού = 4,38 m/s 2 Αυτές οι τιμές έχουν καθοριστεί και τεκμηριωθεί σύμφωνα με το πρότυπο ISO Αυτή η τιμή είναι μια χαρακτηριστική τιμή που σχετίζεται με το εργαλείο και δεν αντιπροσωπεύει την επιρροή στο σύστημα-χέρι-βραχίονα κατά τη χρήση του εργαλείου. Μια επιρροή στο χέρι-βραχίονα-σύστημα κατά τη χρήση του εργαλείου θα εξαρτηθεί π.χ. από τη δύναμη πιασίματος, τη δύναμη πίεσης επαφής, την κατεύθυνση εργασίας, τη ρύθμιση της παροχής ρεύματος δικτύου, το αντικείμενο προς κάρφωμα, την υποστήριξη του αντικειμένου προς κάρφωμα. 6 Αραιωτικό Βενζίνη ΜΗ ΘΕΤΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΣΕ ΛΕΙΤΟΥΡΓΙΑ ΚΟΝΤΑ ΣΕ ΕΥΦΛΕΚΤΗ ΟΥΣΙΑ Ποτέ μη θέτετε το εργαλείο σε λειτουργία κοντά σε εύφλεκτη ουσία (π.χ. αραιωτικό, βενζίνη κ.λπ.). Ενδέχεται να εισχωρήσουν πτητικοί ατμοί από αυτές τις ουσίες στον συμπιεστή και να συμπιεστούν μαζί με τον αέρα, προκαλώντας έκρηξη. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΚΑΤΑΛΛΗΛΑ ΡΑΚΟΡ ΣΥΝΔΕΣΗΣ Ο σύνδεσμος στο εργαλείο δεν πρέπει να συγκρατεί την πίεση όταν αποσυνδέεται η παροχή αέρα. Αν χρησιμοποιηθεί ακατάλληλο ρακόρ σύνδεσης, το εργαλείο μπορεί να παραμείνει φορτισμένο με αέρα μετά την αποσύνδεση και ενδεχομένως να καρφώσει ένα καρφί ακόμη και μετά την αποσύνδεση του σωλήνα αέρα, προκαλώντας τραυματισμό.

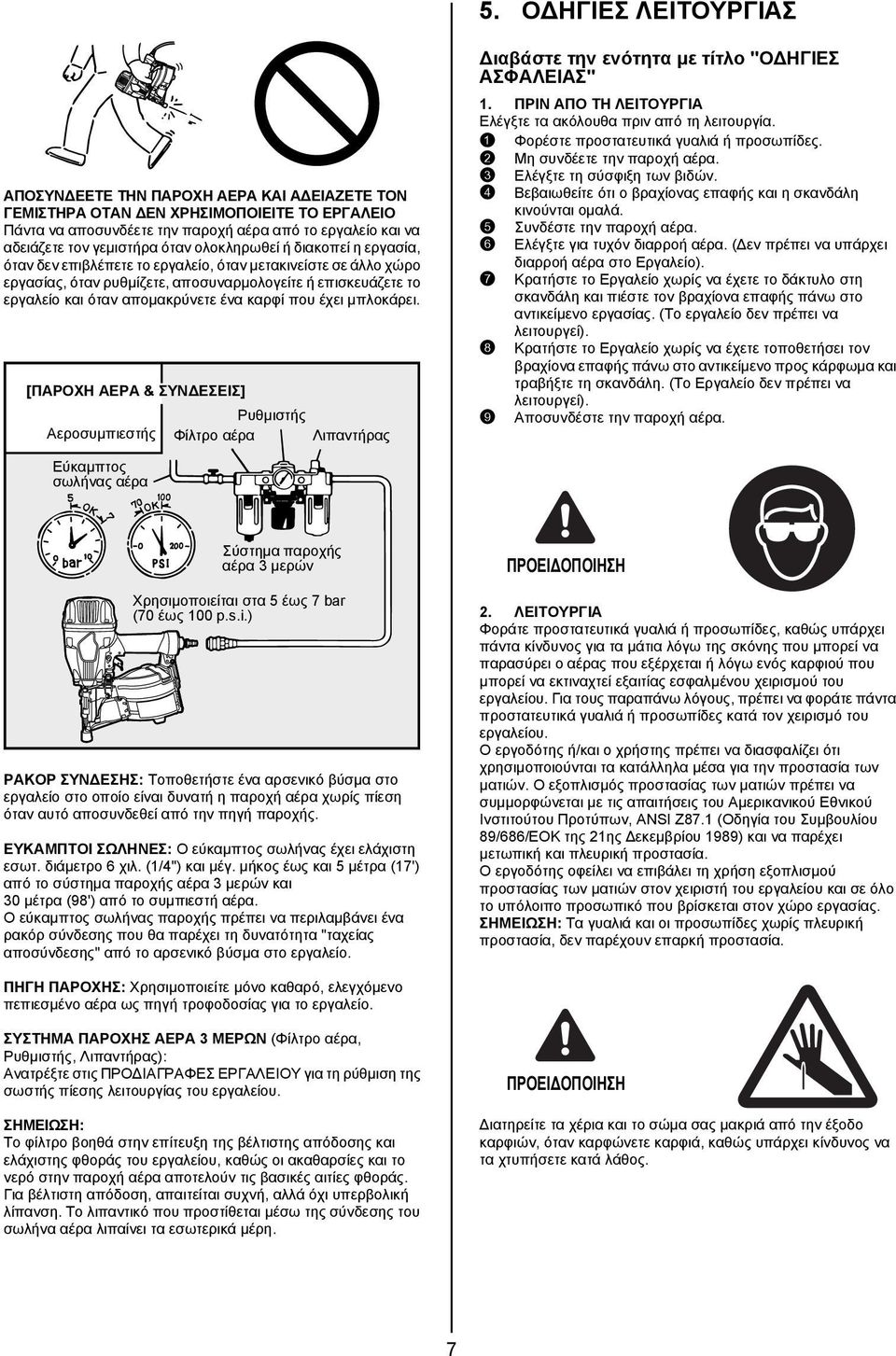

7 5. ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΟΣΥΝΔΕΕΤΕ ΤΗΝ ΠΑΡΟΧΗ ΑΕΡΑ ΚΑΙ ΑΔΕΙΑΖΕΤΕ ΤΟΝ ΓΕΜΙΣΤΗΡΑ ΟΤΑΝ ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΕΡΓΑΛΕΙΟ Πάντα να αποσυνδέετε την παροχή αέρα από το εργαλείο και να αδειάζετε τον γεμιστήρα όταν ολοκληρωθεί ή διακοπεί η εργασία, όταν δεν επιβλέπετε το εργαλείο, όταν μετακινείστε σε άλλο χώρο εργασίας, όταν ρυθμίζετε, αποσυναρμολογείτε ή επισκευάζετε το εργαλείο και όταν απομακρύνετε ένα καρφί που έχει μπλοκάρει. [ΠΑΡΟΧΗ ΑΕΡΑ & ΣΥΝΔΕΣΕΙΣ] Ρυθμιστής Αεροσυμπιεστής Φίλτρο αέρα Λιπαντήρας Διαβάστε την ενότητα με τίτλο "ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ" 1. ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ Ελέγξτε τα ακόλουθα πριν από τη λειτουργία. 1 Φορέστε προστατευτικά γυαλιά ή προσωπίδες. 2 Μη συνδέετε την παροχή αέρα. 3 Ελέγξτε τη σύσφιξη των βιδών. 4 Βεβαιωθείτε ότι ο βραχίονας επαφής και η σκανδάλη κινούνται ομαλά. 5 Συνδέστε την παροχή αέρα. 6 Ελέγξτε για τυχόν διαρροή αέρα. (Δεν πρέπει να υπάρχει διαρροή αέρα στο Εργαλείο). 7 Κρατήστε το Εργαλείο χωρίς να έχετε το δάκτυλο στη σκανδάλη και πιέστε τον βραχίονα επαφής πάνω στο αντικείμενο εργασίας. (Το εργαλείο δεν πρέπει να λειτουργεί). 8 Κρατήστε το Εργαλείο χωρίς να έχετε τοποθετήσει τον βραχίονα επαφής πάνω στο αντικείμενο προς κάρφωμα και τραβήξτε τη σκανδάλη. (Το Εργαλείο δεν πρέπει να λειτουργεί). 9 Αποσυνδέστε την παροχή αέρα. Εύκαμπτος σωλήνας αέρα Σύστημα παροχής αέρα 3 μερών Χρησιμοποιείται στα 5 έως 7 bar (70 έως 100 p.s.i.) ΡΑΚΟΡ ΣΥΝΔΕΣΗΣ: Τοποθετήστε ένα αρσενικό βύσμα στο εργαλείο στο οποίο είναι δυνατή η παροχή αέρα χωρίς πίεση όταν αυτό αποσυνδεθεί από την πηγή παροχής. ΕΥΚΑΜΠΤΟΙ ΣΩΛΗΝΕΣ: Ο εύκαμπτος σωλήνας έχει ελάχιστη εσωτ. διάμετρο 6 χιλ. (1/4") και μέγ. μήκος έως και 5 μέτρα (17') από το σύστημα παροχής αέρα 3 μερών και 30 μέτρα (98') από το συμπιεστή αέρα. Ο εύκαμπτος σωλήνας παροχής πρέπει να περιλαμβάνει ένα ρακόρ σύνδεσης που θα παρέχει τη δυνατότητα "ταχείας αποσύνδεσης" από το αρσενικό βύσμα στο εργαλείο. 2. ΛΕΙΤΟΥΡΓΙΑ Φοράτε προστατευτικά γυαλιά ή προσωπίδες, καθώς υπάρχει πάντα κίνδυνος για τα μάτια λόγω της σκόνης που μπορεί να παρασύρει ο αέρας που εξέρχεται ή λόγω ενός καρφιού που μπορεί να εκτιναχτεί εξαιτίας εσφαλμένου χειρισμού του εργαλείου. Για τους παραπάνω λόγους, πρέπει να φοράτε πάντα προστατευτικά γυαλιά ή προσωπίδες κατά τον χειρισμό του εργαλείου. Ο εργοδότης ή/και ο χρήστης πρέπει να διασφαλίζει ότι χρησιμοποιούνται τα κατάλληλα μέσα για την προστασία των ματιών. Ο εξοπλισμός προστασίας των ματιών πρέπει να συμμορφώνεται με τις απαιτήσεις του Αμερικανικού Εθνικού Ινστιτούτου Προτύπων, ANSI Z87.1 (Οδηγία του Συμβουλίου 89/686/EΟΚ της 21ης Δεκεμβρίου 1989) και να παρέχει μετωπική και πλευρική προστασία. Ο εργοδότης οφείλει να επιβάλει τη χρήση εξοπλισμού προστασίας των ματιών στον χειριστή του εργαλείου και σε όλο το υπόλοιπο προσωπικό που βρίσκεται στον χώρο εργασίας. ΣΗΜΕΙΩΣΗ: Τα γυαλιά και οι προσωπίδες χωρίς πλευρική προστασία, δεν παρέχουν επαρκή προστασία. ΠΗΓΗ ΠΑΡΟΧΗΣ: Χρησιμοποιείτε μόνο καθαρό, ελεγχόμενο πεπιεσμένο αέρα ως πηγή τροφοδοσίας για το εργαλείο. ΣΥΣΤΗΜΑ ΠΑΡΟΧΗΣ ΑΕΡΑ 3 ΜΕΡΩΝ (Φίλτρο αέρα, Ρυθμιστής, Λιπαντήρας): Ανατρέξτε στις ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΡΓΑΛΕΙΟΥ για τη ρύθμιση της σωστής πίεσης λειτουργίας του εργαλείου. ΣΗΜΕΙΩΣΗ: Το φίλτρο βοηθά στην επίτευξη της βέλτιστης απόδοσης και ελάχιστης φθοράς του εργαλείου, καθώς οι ακαθαρσίες και το νερό στην παροχή αέρα αποτελούν τις βασικές αιτίες φθοράς. Για βέλτιστη απόδοση, απαιτείται συχνή, αλλά όχι υπερβολική λίπανση. Το λιπαντικό που προστίθεται μέσω της σύνδεσης του σωλήνα αέρα λιπαίνει τα εσωτερικά μέρη. Διατηρείτε τα χέρια και το σώμα σας μακριά από την έξοδο καρφιών, όταν καρφώνετε καρφιά, καθώς υπάρχει κίνδυνος να τα χτυπήσετε κατά λάθος. 7

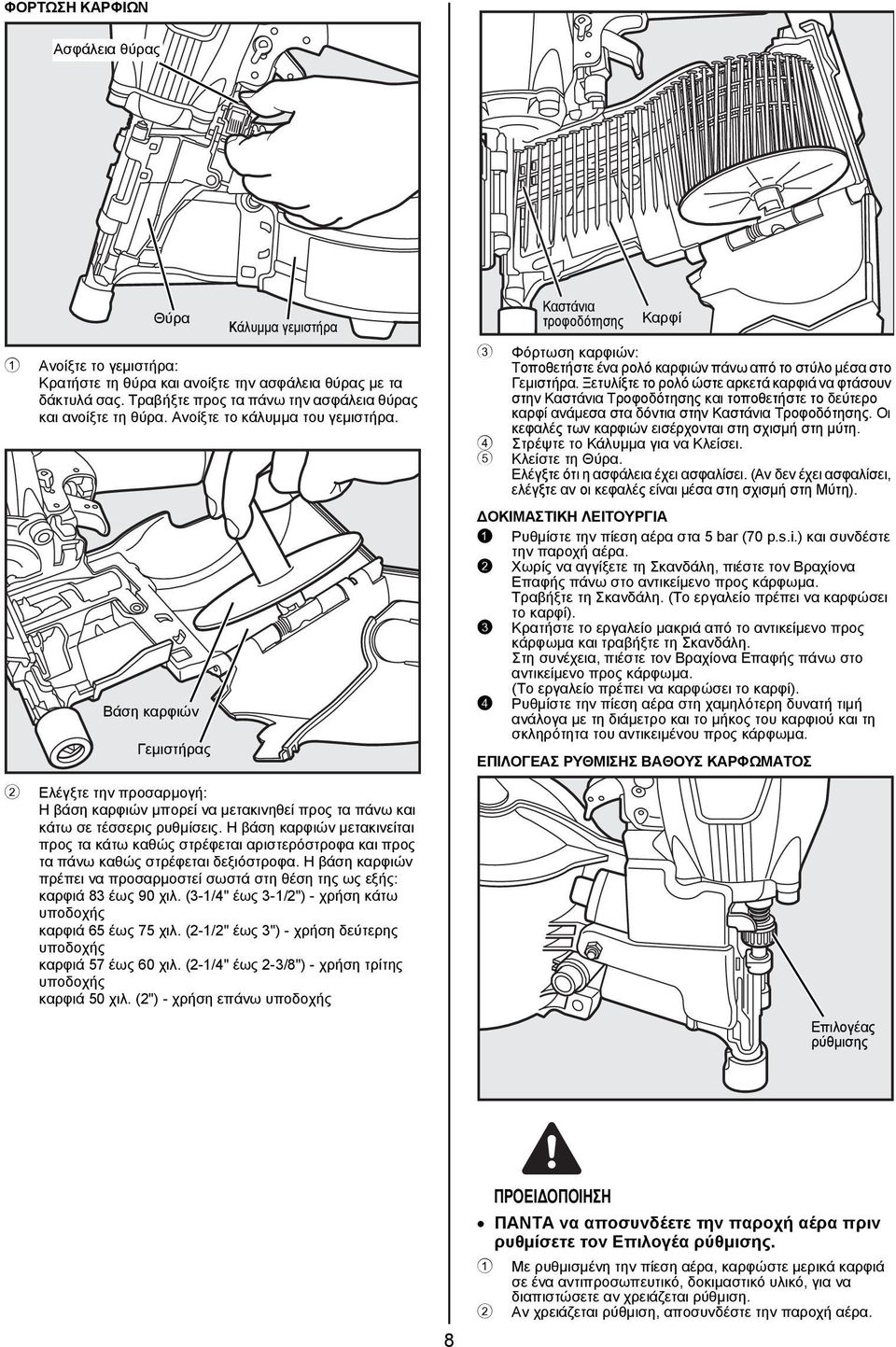

8 ΦΟΡΤΩΣΗ ΚΑΡΦΙΩΝ Ασφάλεια θύρας Θύρα 1 Ανοίξτε το γεμιστήρα: Κρατήστε τη θύρα και ανοίξτε την ασφάλεια θύρας με τα δάκτυλά σας. Τραβήξτε προς τα πάνω την ασφάλεια θύρας και ανοίξτε τη θύρα. Ανοίξτε το κάλυμμα του γεμιστήρα. Βάση καρφιών Γεμιστήρας Κάλυμμα γεμιστήρα Καστάνια τροφοδότησης Καρφί 3 Φόρτωση καρφιών: Τοποθετήστε ένα ρολό καρφιών πάνω από το στύλο μέσα στο Γεμιστήρα. Ξετυλίξτε το ρολό ώστε αρκετά καρφιά να φτάσουν στην Καστάνια Τροφοδότησης και τοποθετήστε το δεύτερο καρφί ανάμεσα στα δόντια στην Καστάνια Τροφοδότησης. Οι κεφαλές των καρφιών εισέρχονται στη σχισμή στη μύτη. 4 Στρέψτε το Κάλυμμα για να Κλείσει. 5 Κλείστε τη Θύρα. Ελέγξτε ότι η ασφάλεια έχει ασφαλίσει. (Αν δεν έχει ασφαλίσει, ελέγξτε αν οι κεφαλές είναι μέσα στη σχισμή στη Μύτη). ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 1 Ρυθμίστε την πίεση αέρα στα 5 bar (70 p.s.i.) και συνδέστε την παροχή αέρα. 2 Χωρίς να αγγίξετε τη Σκανδάλη, πιέστε τον Βραχίονα Επαφής πάνω στο αντικείμενο προς κάρφωμα. Τραβήξτε τη Σκανδάλη. (Το εργαλείο πρέπει να καρφώσει το καρφί). 3 Κρατήστε το εργαλείο μακριά από το αντικείμενο προς κάρφωμα και τραβήξτε τη Σκανδάλη. Στη συνέχεια, πιέστε τον Βραχίονα Επαφής πάνω στο αντικείμενο προς κάρφωμα. (Το εργαλείο πρέπει να καρφώσει το καρφί). 4 Ρυθμίστε την πίεση αέρα στη χαμηλότερη δυνατή τιμή ανάλογα με τη διάμετρο και το μήκος του καρφιού και τη σκληρότητα του αντικειμένου προς κάρφωμα. ΕΠΙΛΟΓΕΑΣ ΡΥΘΜΙΣΗΣ ΒΑΘΟΥΣ ΚΑΡΦΩΜΑΤΟΣ 2 Ελέγξτε την προσαρμογή: Η βάση καρφιών μπορεί να μετακινηθεί προς τα πάνω και κάτω σε τέσσερις ρυθμίσεις. Η βάση καρφιών μετακινείται προς τα κάτω καθώς στρέφεται αριστερόστροφα και προς τα πάνω καθώς στρέφεται δεξιόστροφα. Η βάση καρφιών πρέπει να προσαρμοστεί σωστά στη θέση της ως εξής: καρφιά 83 έως 90 χιλ. (3-1/4" έως 3-1/2") - χρήση κάτω υποδοχής καρφιά 65 έως 75 χιλ. (2-1/2" έως 3") - χρήση δεύτερης υποδοχής καρφιά 57 έως 60 χιλ. (2-1/4" έως 2-3/8") - χρήση τρίτης υποδοχής καρφιά 50 χιλ. (2") - χρήση επάνω υποδοχής Επιλογέας ρύθμισης 8 ΠΑΝΤΑ να αποσυνδέετε την παροχή αέρα πριν ρυθμίσετε τον Επιλογέα ρύθμισης. 1 Με ρυθμισμένη την πίεση αέρα, καρφώστε μερικά καρφιά σε ένα αντιπροσωπευτικό, δοκιμαστικό υλικό, για να διαπιστώσετε αν χρειάζεται ρύθμιση. 2 Αν χρειάζεται ρύθμιση, αποσυνδέστε την παροχή αέρα.

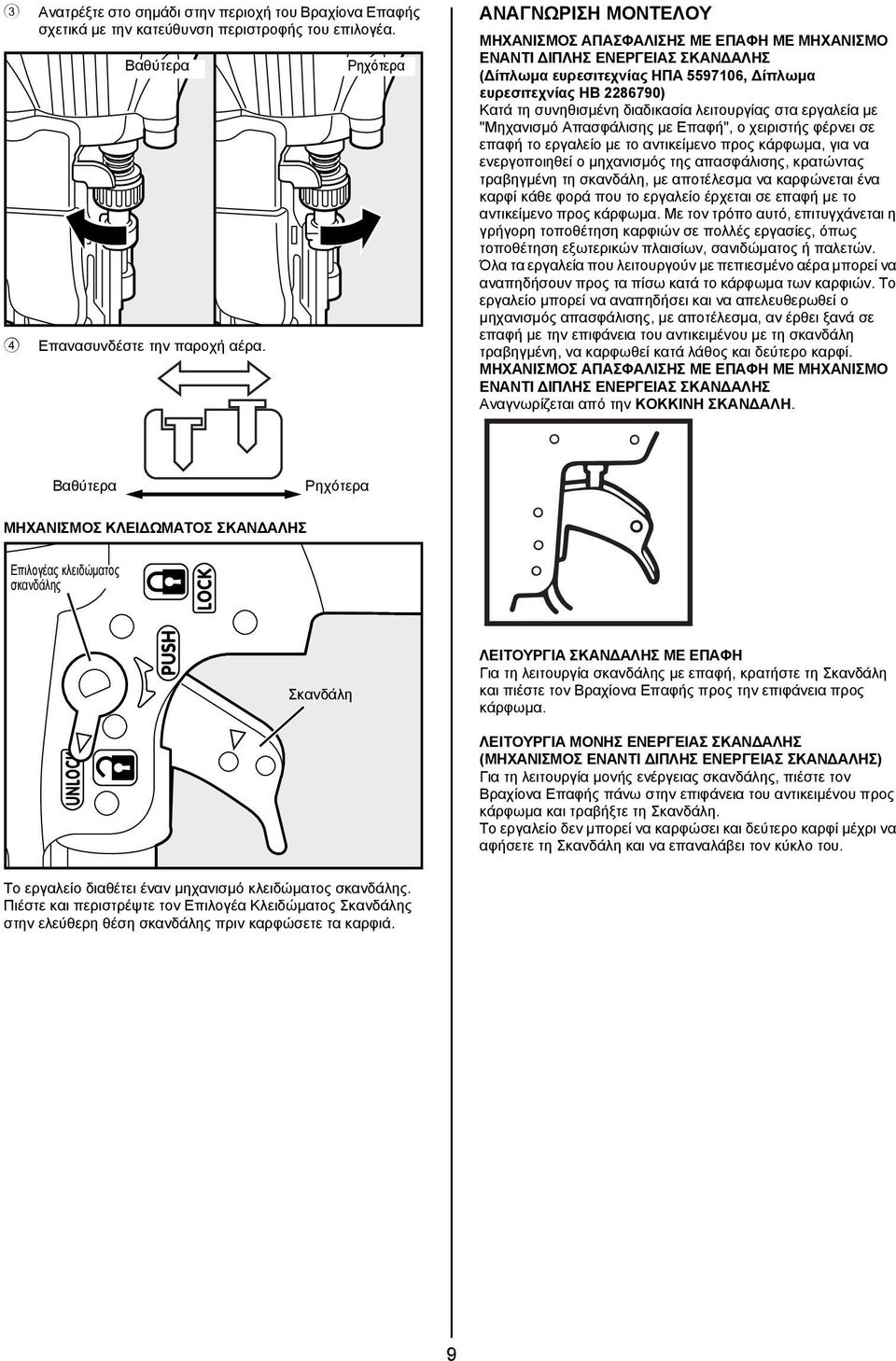

9 3 Ανατρέξτε στο σημάδι στην περιοχή του Βραχίονα Επαφής σχετικά με την κατεύθυνση περιστροφής του επιλογέα. Βαθύτερα 4 Επανασυνδέστε την παροχή αέρα. Ρηχότερα ΑΝΑΓΝΩΡΙΣΗ ΜΟΝΤΕΛΟΥ ΜΗΧΑΝΙΣΜΟΣ ΑΠΑΣΦΑΛΙΣΗΣ ΜΕ ΕΠΑΦΗ ΜΕ ΜΗΧΑΝΙΣΜΟ ΕΝΑΝΤΙ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΣΚΑΝΔΑΛΗΣ (Δίπλωμα ευρεσιτεχνίας ΗΠΑ , Δίπλωμα ευρεσιτεχνίας ΗΒ ) Κατά τη συνηθισμένη διαδικασία λειτουργίας στα εργαλεία με "Μηχανισμό Απασφάλισης με Επαφή", ο χειριστής φέρνει σε επαφή το εργαλείο με το αντικείμενο προς κάρφωμα, για να ενεργοποιηθεί ο μηχανισμός της απασφάλισης, κρατώντας τραβηγμένη τη σκανδάλη, με αποτέλεσμα να καρφώνεται ένα καρφί κάθε φορά που το εργαλείο έρχεται σε επαφή με το αντικείμενο προς κάρφωμα. Με τον τρόπο αυτό, επιτυγχάνεται η γρήγορη τοποθέτηση καρφιών σε πολλές εργασίες, όπως τοποθέτηση εξωτερικών πλαισίων, σανιδώματος ή παλετών. Όλα τα εργαλεία που λειτουργούν με πεπιεσμένο αέρα μπορεί να αναπηδήσουν προς τα πίσω κατά το κάρφωμα των καρφιών. Το εργαλείο μπορεί να αναπηδήσει και να απελευθερωθεί ο μηχανισμός απασφάλισης, με αποτέλεσμα, αν έρθει ξανά σε επαφή με την επιφάνεια του αντικειμένου με τη σκανδάλη τραβηγμένη, να καρφωθεί κατά λάθος και δεύτερο καρφί. ΜΗΧΑΝΙΣΜΟΣ ΑΠΑΣΦΑΛΙΣΗΣ ΜΕ ΕΠΑΦΗ ΜΕ ΜΗΧΑΝΙΣΜΟ ΕΝΑΝΤΙ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΣΚΑΝΔΑΛΗΣ Αναγνωρίζεται από την ΚΟΚΚΙΝΗ ΣΚΑΝΔΑΛΗ. Βαθύτερα Ρηχότερα ΜΗΧΑΝΙΣΜΟΣ ΚΛΕΙΔΩΜΑΤΟΣ ΣΚΑΝΔΑΛΗΣ Επιλογέας κλειδώματος σκανδάλης Σκανδάλη ΛΕΙΤΟΥΡΓΙΑ ΣΚΑΝΔΑΛΗΣ ΜΕ ΕΠΑΦΗ Για τη λειτουργία σκανδάλης με επαφή, κρατήστε τη Σκανδάλη και πιέστε τον Βραχίονα Επαφής προς την επιφάνεια προς κάρφωμα. ΛΕΙΤΟΥΡΓΙΑ ΜΟΝΗΣ ΕΝΕΡΓΕΙΑΣ ΣΚΑΝΔΑΛΗΣ (ΜΗΧΑΝΙΣΜΟΣ ΕΝΑΝΤΙ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ ΣΚΑΝΔΑΛΗΣ) Για τη λειτουργία μονής ενέργειας σκανδάλης, πιέστε τον Βραχίονα Επαφής πάνω στην επιφάνεια του αντικειμένου προς κάρφωμα και τραβήξτε τη Σκανδάλη. Το εργαλείο δεν μπορεί να καρφώσει και δεύτερο καρφί μέχρι να αφήσετε τη Σκανδάλη και να επαναλάβει τον κύκλο του. Το εργαλείο διαθέτει έναν μηχανισμό κλειδώματος σκανδάλης. Πιέστε και περιστρέψτε τον Επιλογέα Κλειδώματος Σκανδάλης στην ελεύθερη θέση σκανδάλης πριν καρφώσετε τα καρφιά. 9

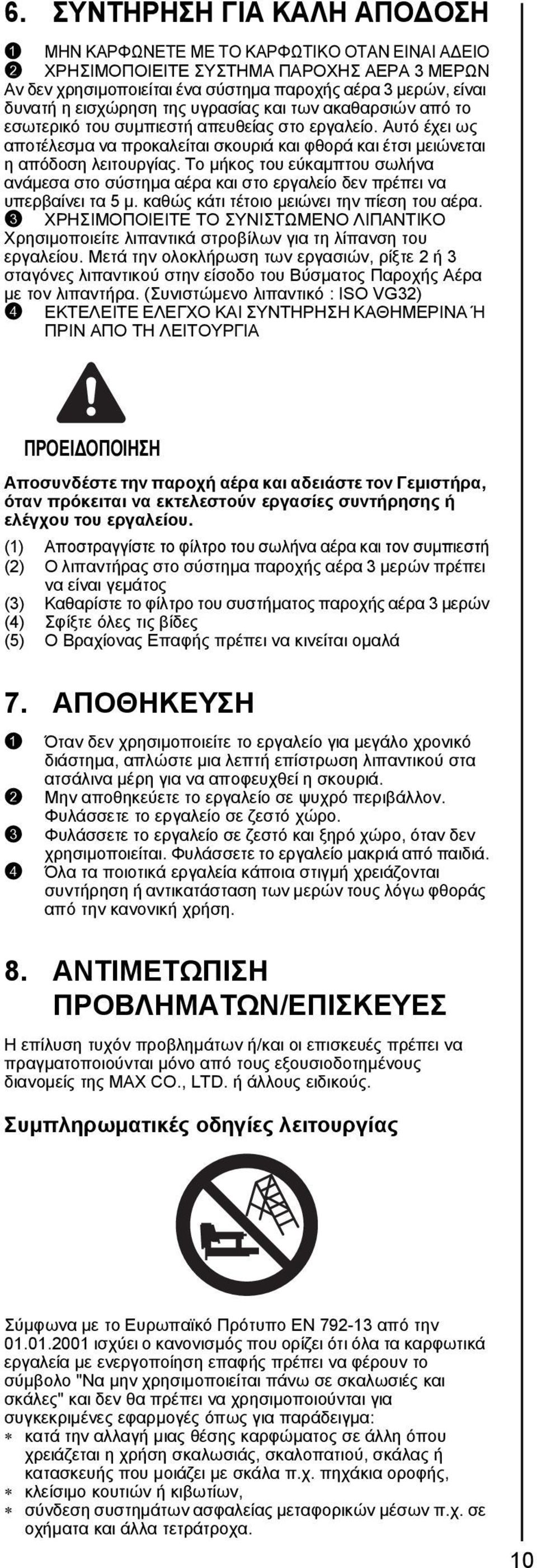

10 6. ΣΥΝΤΗΡΗΣΗ ΓΙΑ ΚΑΛΗ ΑΠΟΔΟΣΗ 1 ΜΗΝ ΚΑΡΦΩΝΕΤΕ ΜΕ ΤΟ ΚΑΡΦΩΤΙΚΟ ΟΤΑΝ ΕΙΝΑΙ ΑΔΕΙΟ 2 ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΣΥΣΤΗΜΑ ΠΑΡΟΧΗΣ ΑΕΡΑ 3 ΜΕΡΩΝ Αν δεν χρησιμοποιείται ένα σύστημα παροχής αέρα 3 μερών, είναι δυνατή η εισχώρηση της υγρασίας και των ακαθαρσιών από το εσωτερικό του συμπιεστή απευθείας στο εργαλείο. Αυτό έχει ως αποτέλεσμα να προκαλείται σκουριά και φθορά και έτσι μειώνεται η απόδοση λειτουργίας. Το μήκος του εύκαμπτου σωλήνα ανάμεσα στο σύστημα αέρα και στο εργαλείο δεν πρέπει να υπερβαίνει τα 5 μ. καθώς κάτι τέτοιο μειώνει την πίεση του αέρα. 3 ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟ ΣΥΝΙΣΤΩΜΕΝΟ ΛΙΠΑΝΤΙΚΟ Χρησιμοποιείτε λιπαντικά στροβίλων για τη λίπανση του εργαλείου. Μετά την ολοκλήρωση των εργασιών, ρίξτε 2 ή 3 σταγόνες λιπαντικού στην είσοδο του Βύσματος Παροχής Αέρα με τον λιπαντήρα. (Συνιστώμενο λιπαντικό : ISO VG32) 4 ΕΚΤΕΛΕΙΤΕ ΕΛΕΓΧΟ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΚΑΘΗΜΕΡΙΝΑ Ή ΠΡΙΝ ΑΠΟ ΤΗ ΛΕΙΤΟΥΡΓΙΑ Αποσυνδέστε την παροχή αέρα και αδειάστε τον Γεμιστήρα, όταν πρόκειται να εκτελεστούν εργασίες συντήρησης ή ελέγχου του εργαλείου. (1) Αποστραγγίστε το φίλτρο του σωλήνα αέρα και τον συμπιεστή (2) Ο λιπαντήρας στο σύστημα παροχής αέρα 3 μερών πρέπει να είναι γεμάτος (3) Καθαρίστε το φίλτρο του συστήματος παροχής αέρα 3 μερών (4) Σφίξτε όλες τις βίδες (5) Ο Βραχίονας Επαφής πρέπει να κινείται ομαλά 7. ΑΠΟΘΗΚΕΥΣΗ 1 Όταν δεν χρησιμοποιείτε το εργαλείο για μεγάλο χρονικό διάστημα, απλώστε μια λεπτή επίστρωση λιπαντικού στα ατσάλινα μέρη για να αποφευχθεί η σκουριά. 2 Μην αποθηκεύετε το εργαλείο σε ψυχρό περιβάλλον. Φυλάσσετε το εργαλείο σε ζεστό χώρο. 3 Φυλάσσετε το εργαλείο σε ζεστό και ξηρό χώρο, όταν δεν χρησιμοποιείται. Φυλάσσετε το εργαλείο μακριά από παιδιά. 4 Όλα τα ποιοτικά εργαλεία κάποια στιγμή χρειάζονται συντήρηση ή αντικατάσταση των μερών τους λόγω φθοράς από την κανονική χρήση. 8. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ/ΕΠΙΣΚΕΥΕΣ Η επίλυση τυχόν προβλημάτων ή/και οι επισκευές πρέπει να πραγματοποιούνται μόνο από τους εξουσιοδοτημένους διανομείς της MAX CO., LTD. ή άλλους ειδικούς. Συμπληρωματικές οδηγίες λειτουργίας Σύμφωνα με το Ευρωπαϊκό Πρότυπο EN από την ισχύει ο κανονισμός που ορίζει ότι όλα τα καρφωτικά εργαλεία με ενεργοποίηση επαφής πρέπει να φέρουν το σύμβολο "Να μην χρησιμοποιείται πάνω σε σκαλωσιές και σκάλες" και δεν θα πρέπει να χρησιμοποιούνται για συγκεκριμένες εφαρμογές όπως για παράδειγμα: κατά την αλλαγή μιας θέσης καρφώματος σε άλλη όπου χρειάζεται η χρήση σκαλωσιάς, σκαλοπατιού, σκάλας ή κατασκευής που μοιάζει με σκάλα π.χ. πηχάκια οροφής, κλείσιμο κουτιών ή κιβωτίων, σύνδεση συστημάτων ασφαλείας μεταφορικών μέσων π.χ. σε οχήματα και άλλα τετράτροχα. 10

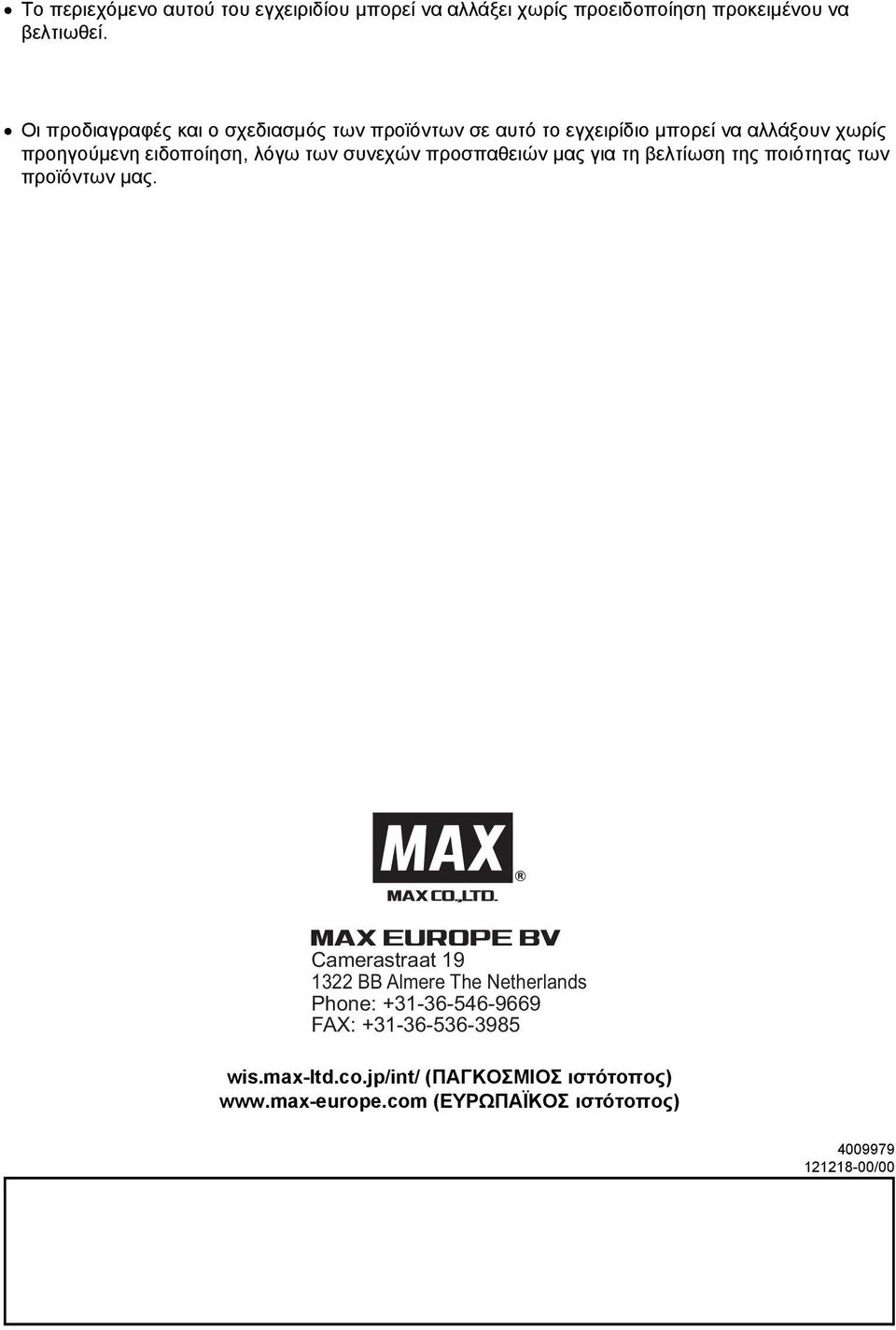

11 Το περιεχόμενο αυτού του εγχειριδίου μπορεί να αλλάξει χωρίς προειδοποίηση προκειμένου να βελτιωθεί. Οι προδιαγραφές και ο σχεδιασμός των προϊόντων σε αυτό το εγχειρίδιο μπορεί να αλλάξουν χωρίς προηγούμενη ειδοποίηση, λόγω των συνεχών προσπαθειών μας για τη βελτίωση της ποιότητας των προϊόντων μας. Camerastraat BB Almere The Netherlands Phone: FAX: wis.max-ltd.co.jp/int/ (ΠΑΓΚΟΣΜΙΟΣ ιστότοπος) (ΕΥΡΩΠΑΪΚΟΣ ιστότοπος) /00
