1 Montage und Bedienungs Anleitung Manuel d entretien Installation, use and maintenance instructions Instrucciones para la instalación, uso y mantenimiento Installatie-, gebruiks- en onderhoudsvoorschriften Oδηγίες εγκατάστασης, χρήσης και συντήρησης D F GB E NL GR Öl-Gebläsebrenner Brûleur fioul Oil burner Quemador de gasóleo Stookoliebrandes Καυστήρας Πετρελαίου Einstufiger Betrieb Fonctionnement à allure One stage operation Funcionamiento de una etapa Eentrapsbranders Μονοβάθμιοι CODE - CÓDIGO ΚΩΔΙΚΟΣ MODELL - MODELE - MODEL MODELO - ΜΟΝΤΕΛΟ TYP - TYPE TIPO - ΤΥΠΟΣ G5 445T 9034 (7) - 0/008

2

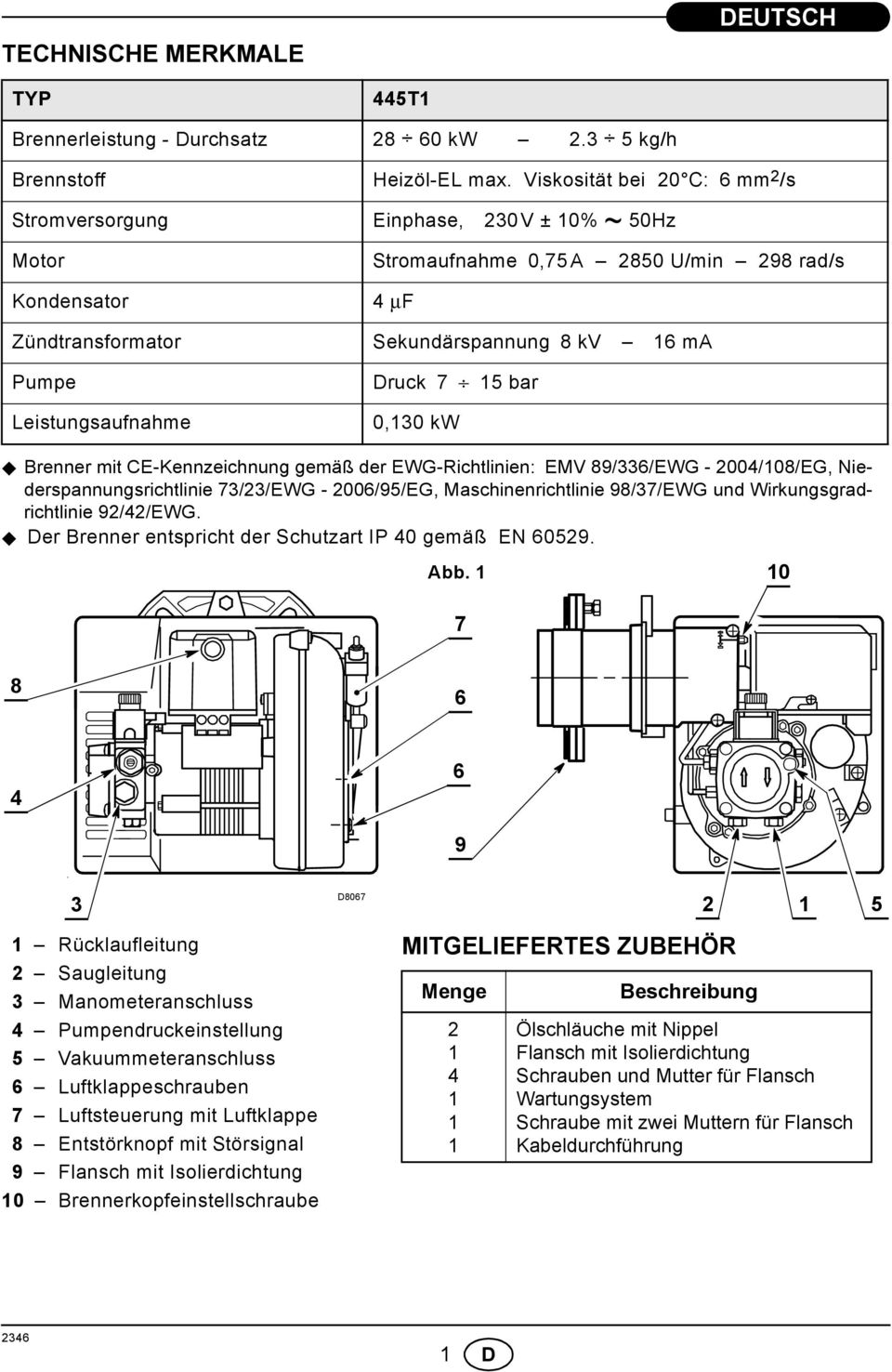

3 TECHNISCHE MERKMALE DEUTSCH TYP 445T Brennerleistung - Durchsatz 8 0 kw.3 5 kg/h Brennstoff Heizöl-EL max. Viskosität bei 0 C: mm /s Stromversorgung Einphase, 30V ± 0% ~ 50Hz Motor Kondensator Stromaufnahme 0,75A 850 U/min 98 rad/s 4 μf Zündtransformator Sekundärspannung 8 kv ma Pumpe Leistungsaufnahme Druck 7 5 bar 0,30 kw Brenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 89/33/EWG - 004/08/EG, Niederspannungsrichtlinie 73/3/EWG - 00/95/EG, Maschinenrichtlinie 98/37/EWG und Wirkungsgradrichtlinie 9/4/EWG. Der Brenner entspricht der Schutzart IP 40 gemäß EN 059. Abb D807 5 Rücklaufleitung Saugleitung 3 Manometeranschluss 4 Pumpendruckeinstellung 5 Vakuummeteranschluss Luftklappeschrauben 7 Luftsteuerung mit Luftklappe 8 Entstörknopf mit Störsignal 9 Flansch mit Isolierdichtung 0 Brennerkopfeinstellschraube MITGELIEFERTES ZUBEHÖR Menge 4 Beschreibung Ölschläuche mit Nippel Flansch mit Isolierdichtung Schrauben und Mutter für Flansch Wartungsystem Schraube mit zwei Muttern für Flansch Kabeldurchführung 34 D

4 ARBEITSFELD Druck im Feuerraum mbar 0,8 0, 0,4 0, 0, Heizöldurchsatz - kg/h D Brennerleistung - kw ABMESSUNGEN Flansch 80 = = Brenner ø D D

5 INSTALLATION BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch () montieren (siehe Abb. ). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3). Mit den Schrauben () und (falls erforderlich) den Muttern (3) den Flansch () an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 4). WARTUNGSPOSITION Zugänglichkeit zum Brennkopf, zur Stauscheibe - Elektrodengruppe und zur Düse, (siehe Abb. 5) Den Brenner vom Kessel abnehmen, zuvor die Befestigungsmutter vom Flansch abschrauben. Den Brenner an den Flansch () hängen, den Brennkopf () abnehmen, nachdem man vorher die Schrauben (7) gelockert hat. Den Stauscheibenhalter (9) vom Düsenstock (8) abziehen, nachdem die Befestigungsschraube gelokkert wurde. Die Düse (0) herausschrauben Abb. 4 Abb. Abb. 3 5 E90 D50 D Abb. 5 7 D805 D8057 Prüfen, dass der Brenner nach der Installation leicht nach unten geneigt ist. (Siehe Abb. ). Abb. Der Brenner ist so vorbereitet, dass die Gasölschläuche an beiden Seiten angebracht werden können. D D

6 ÖLVERSORGUNGSANLAGE Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. (Siehe die nahe Abb.). IN DEUTSCHLAND NICHT ZULÄSSIGE ANLAGE D59 H = Höhenunterschied. L = max. Länge der Saugleitung. ø i = Innendurchmesser der Leitung. H D50 min. 0. m H max. 4 m H max. 4 m H Meter 0 0,5,5 3 3,5 ø i 8 mm L Meter H Meter 0,5,5 ø i 0 mm ø i 8 mm L Meter ø i 0 mm Der Höchstunterdruck von 0,4 bar (30 cm Hg) darf nicht überschritten werden. Über diesem Wert bilden sich im Brennstoff Gase. Sich vergewissern, dass die Leitungen dicht sind. Wir empfehlen, die Rücklaufleitung in gleicher Höhe wie die Saugleitung enden zu lassen. In diesem Fall ist ein Fussventil überflüssig. Sollte die Rücklaufleitung aber über dem Niveau des Brennstoffes enden, ist ein Fussventil unerlässlich. Diese Lösung ist aufgrund einer möglichen Undichtheit des Ventiles nicht so sicher wie die vorher beschriebene. AUFFÜLLEN DER PUMPE Den Brenner starten und das Auffüllen abwarten. Sollte vor Eintritt des Brennstoffes eine Störabschaltung erfolgen, mindestens 0 Sekunden warten und danach den Vorgang wiederholen. A D599 AUFFÜLLEN DER PUMPE Den Verschluss des Vakuummeteranschlusses (5, Abb ) lösen und das Austreten des Heizöls abwarten. Es ist nötig ein Filter in der Ansaugsleitung des Brennstoffes einzubauen D

7 ELEKTRISCHES VERDRAHTUNGSSCHEMA 30V ~ 50Hz N L ACHTUNG Nulleiter nicht mit der Phase verwechseln. VOM INSTALLATEUR AUSZUFÜHREN Nulleiter N Schalter mit Sicherung A max. L T T Äußere Störlampe (30V - 0,5A max.) Regelungthermostat Begrenzer WERKSSEITIGE EINSTELLUNG Ventil Blau Blau Weiss (50V) Braun Braun Schwarz Schwarz Kondensator M ~ Motor Klemmleiste des Steuergeräts 530SE * D58 BEMERKUNGEN Leiterdurchmesser mm. Die vom Installateur ausgeführten elektrischen Verbindungen müssen den diesbezüglichen Landesbestimmungen entsprechen. Um das Steuergerät vom Brenner zu trennen: die Schraube (A) (siehe seitliche Abbildung) lösen und in Richtung des Pfeiles ziehen. Der Photowiderstand ist im Steuergerät (unter dem Zündtrafo) auf einem Schnellstecksockel angeordnet. KONTROLLE Die Regelabschaltung des Brenners durch Ein- und Ausschalten der Thermostate überprüfen. ACHTUNG Den Erdleiter des Brenners nicht an der Klemme für die Meldung von Störabschaltung anschließen. Das Steuergerät kann dadurch beschädigt werden. A 3 S70 VERLAUF DES ELEKTRISCHEN KABELS - Kabeldurchführung N - Nulleiter - Kabelbefestigung L - Phase 3 - Klemmleiste - Brenner-Erdung 34 5 D

8 EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 9/4/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes und der Luftklappe gemäß folgender Tabelle bestimmt. Die in der Tabelle verzeichneten Werte beziehen sich auf einen CEN-Heizkessel (Gemäß EN7), auf,5% CO, auf Meereshöhe und eine Raum- und Heizöltemperatur von 0 C. Düse Pumpendruck Brenner- Durchsatz Brennerkopf- Einstellung Luftklappen- Einstellung 3 4 GPH Winkel bar kg/h ± 4% Rastepunkt Rastepunkt 0,0 0 /80,3,5 0,5 0 /80,, 0,75 0 3,0,5,5 0,85 0 3,4 3 3,00 0 4,0 4 4,5,0 0 4,4 5,5 0 5,0 7 EMPFOHLENE DÜSEN : Monarch Typ R - NS ; Delavan Typ W - A - E Steinen Typ H - Q ; Danfoss Typ H Zerstäubungswinkel 0 : in den meisten Fällen. 80 : in Fällen von Flammenschwund, bei Zündungen während Niedrigtemperaturen. PUMPENDRUCK bar : die Pumpe wird im Werk auf diesen Wert voreingestellt. 4 bar : es verbessert die Verbindung der Flamme mit der Stauscheibe. Es ist deshalb geeignet für Anzünden bei niedrigen Temperaturen. 3 BRENNKOPFEINSTELLUNG: wird während des Einbaus der Düse bei abmontiertem Brennerrohr durchgeführt. Die Einstellung von dem Durchsatz des Brenners abhängig und wird ausgeführt, indem man die Einstellspindel soweit dreht, bis die Endebene des Brennerrohres mit der in der Tabelle angegebenen Raste übereinstimmt. Endebene des Brennerrohrs 5 3 Anzeiger In der seitlichen Abbildung, ist der Brennkopf auf einem Durchsatz von 0,85 GPH, bei bar eingestellt. Die Raste 3 des Anzeigers stimmt mit der Endebene des Brennerrohrs überein, wie in der Tabelle angegeben. D53 Brennerrohr Einstellspindel 34 D

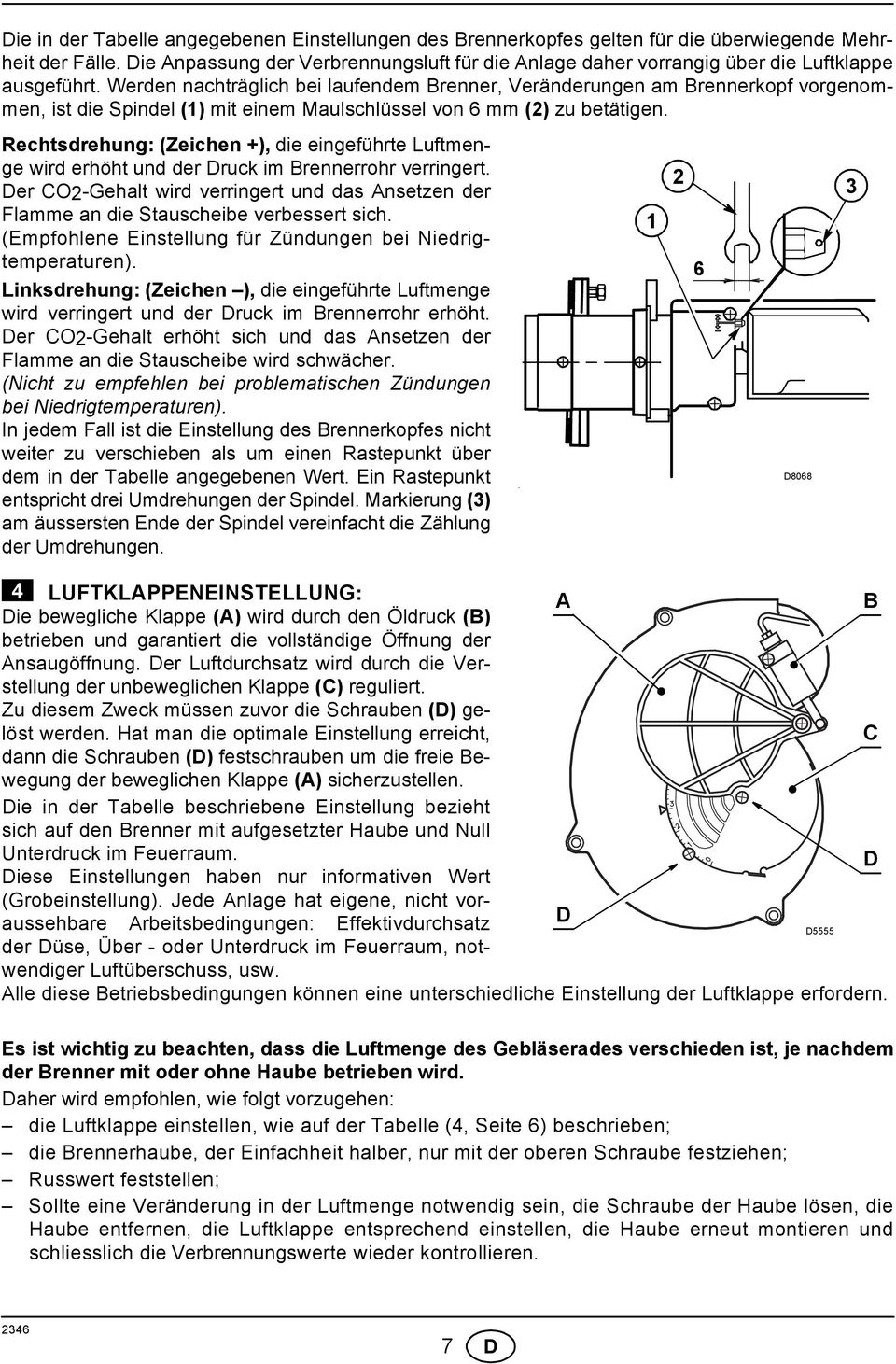

9 Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehrheit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage daher vorrangig über die Luftklappe ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenommen, ist die Spindel () mit einem Maulschlüssel von mm () zu betätigen. Rechtsdrehung: (Zeichen +), die eingeführte Luftmenge wird erhöht und der Druck im Brennerrohr verringert. Der CO-Gehalt wird verringert und das Ansetzen der Flamme an die Stauscheibe verbessert sich. (Empfohlene Einstellung für Zündungen bei Niedrigtemperaturen). Linksdrehung: (Zeichen ), die eingeführte Luftmenge wird verringert und der Druck im Brennerrohr erhöht. Der CO-Gehalt erhöht sich und das Ansetzen der Flamme an die Stauscheibe wird schwächer. (Nicht zu empfehlen bei problematischen Zündungen bei Niedrigtemperaturen). In jedem Fall ist die Einstellung des Brennerkopfes nicht weiter zu verschieben als um einen Rastepunkt über dem in der Tabelle angegebenen Wert. Ein Rastepunkt entspricht drei Umdrehungen der Spindel. Markierung (3) am äussersten Ende der Spindel vereinfacht die Zählung der Umdrehungen. 4 LUFTKLAPPENEINSTELLUNG: Die bewegliche Klappe (A) wird durch den Öldruck (B) betrieben und garantiert die vollständige Öffnung der Ansaugöffnung. Der Luftdurchsatz wird durch die Verstellung der unbeweglichen Klappe (C) reguliert. Zu diesem Zweck müssen zuvor die Schrauben (D) gelöst werden. Hat man die optimale Einstellung erreicht, dann die Schrauben (D) festschrauben um die freie Bewegung der beweglichen Klappe (A) sicherzustellen. Die in der Tabelle beschriebene Einstellung bezieht sich auf den Brenner mit aufgesetzter Haube und Null Unterdruck im Feuerraum. Diese Einstellungen haben nur informativen Wert A B C D (Grobeinstellung). Jede Anlage hat eigene, nicht voraussehbare Arbeitsbedingungen: Effektivdurchsatz D D5555 der Düse, Über - oder Unterdruck im Feuerraum, notwendiger Luftüberschuss, usw. Alle diese Betriebsbedingungen können eine unterschiedliche Einstellung der Luftklappe erfordern. Es ist wichtig zu beachten, dass die Luftmenge des Gebläserades verschieden ist, je nachdem der Brenner mit oder ohne Haube betrieben wird. Daher wird empfohlen, wie folgt vorzugehen: die Luftklappe einstellen, wie auf der Tabelle (4, Seite ) beschrieben; die Brennerhaube, der Einfachheit halber, nur mit der oberen Schraube festziehen; Russwert feststellen; Sollte eine Veränderung in der Luftmenge notwendig sein, die Schraube der Haube lösen, die Haube entfernen, die Luftklappe entsprechend einstellen, die Haube erneut montieren und schliesslich die Verbrennungswerte wieder kontrollieren. D D

10 ELEKTRODEN - STELLUNG (siehe Abb. 7) Achtung: Vor Abnahme oder Montage der Düse, die Schraube (A) lösen und den Elektrodenblock nach vorne abnehmen. Abb. 7 4 ± 0,3 mm ACHTUNG: ABMESSUNGEN MÜSSEN EINGEHALTEN WERDEN D530 A,5 mm BETRIEBSABLAUF Thermostat Motor Zündtransformator Ventil Flamme Störlampe Normal Störabachaltung wegen Nichtzündung ~s ~s ~5s D59 BRENNEREINSTELLUNGEN UM BEI BRENNERSTART EIN FLAMMENABRISS ZU VERHINDERN Dieser Mißstand kann auftreten, wenn die Heizöltemperatur unter + 8 C abnimmt. ) RICHTIGE ELEKTRODENEINSTELLUNG Siehe Abb. 7. ) PUMPENDRUCK - EINSTELLUNG Die Ölpumpe wird in der Fabrik auf bar voreingestellt. Bei Heizöltemperaturen unter + 8 C den Pumpendruck auf 4 bar einstellen. 3) BRENNERKOPF - EINSTELLUNG Den Kopf mit einer grösseren Raste einstellen, als in der Betriebsanleitung angegeben. Zum Beispiel: Wenn nach Betriebsanleitung ist die Kopfeinstellung auf Rastepunkt Nr. 3 vorgesehen ist, den Kopf auf Rastepunkt Nr. 4 einstellen. 4) LUFTKLAPPE - EINSTELLUNG Stellen Sie die Klappe zur Verringerung des Luftüberschusses so ein, dass der Bacharach-Wert nicht nahe ist (d.h. Verbrennung mit Minimalluftüberschluß) D

11 DONNEES TECHNIQUES FRANÇAIS TYPE 445T Puissance thermique Débit 8 0 kw,3 5 kg/h Combustible F.O.D., viscosité max. à 0 C: mm/s Alimentation électrique Monophasée, 30V ± 0% ~ 50Hz Moteur Condensateur Transformateur d allumage Pompe Puissance électrique absorbée Courant absorbé 0,75A 850 t/min 98 rad/s 4 μf Enroulement secondaire 8 kv ma Pression 7 5 bar 0,30 kw Brûleur avec label CE conformément aux directives CEE: EMC 89/33/CEE - 004/08/CE, Basse Tension 73/3/CEE - 00/95/CE, Machines 98/37/CEE et rendement 9/4/CEE. Brûleur conforme au degré de protection IP 40 selon EN 059. Fig D807 5 Raccord de retour Raccord d aspiration 3 Prise manomètre 4 Régulateur pression pompe 5 Prise vacuomètre Vis blocage volet d air 7 Vérin avec volet d air 8 Bouton de réarmement avec signalisation de sécurité 9 Bride avec joint isolant 0 Vis réglage tête combustion MATERIEL FOURNI Quantité 4 Dénomination Tubes flexibles avec mamelons Bride avec joint isolant Vis et écrous pour bride Groupe entretien Vis avec deux écrous pour bride Presse-étoupe 34 F

12 PLAGE DE TRAVAIL Pression dans la chambre de combustion mbar 0,8 0, 0,4 0, 0, Débit fioul - kg/h D Puissance thermique - kw DIMENSIONS Bride 80 = = Brûleur ø D F

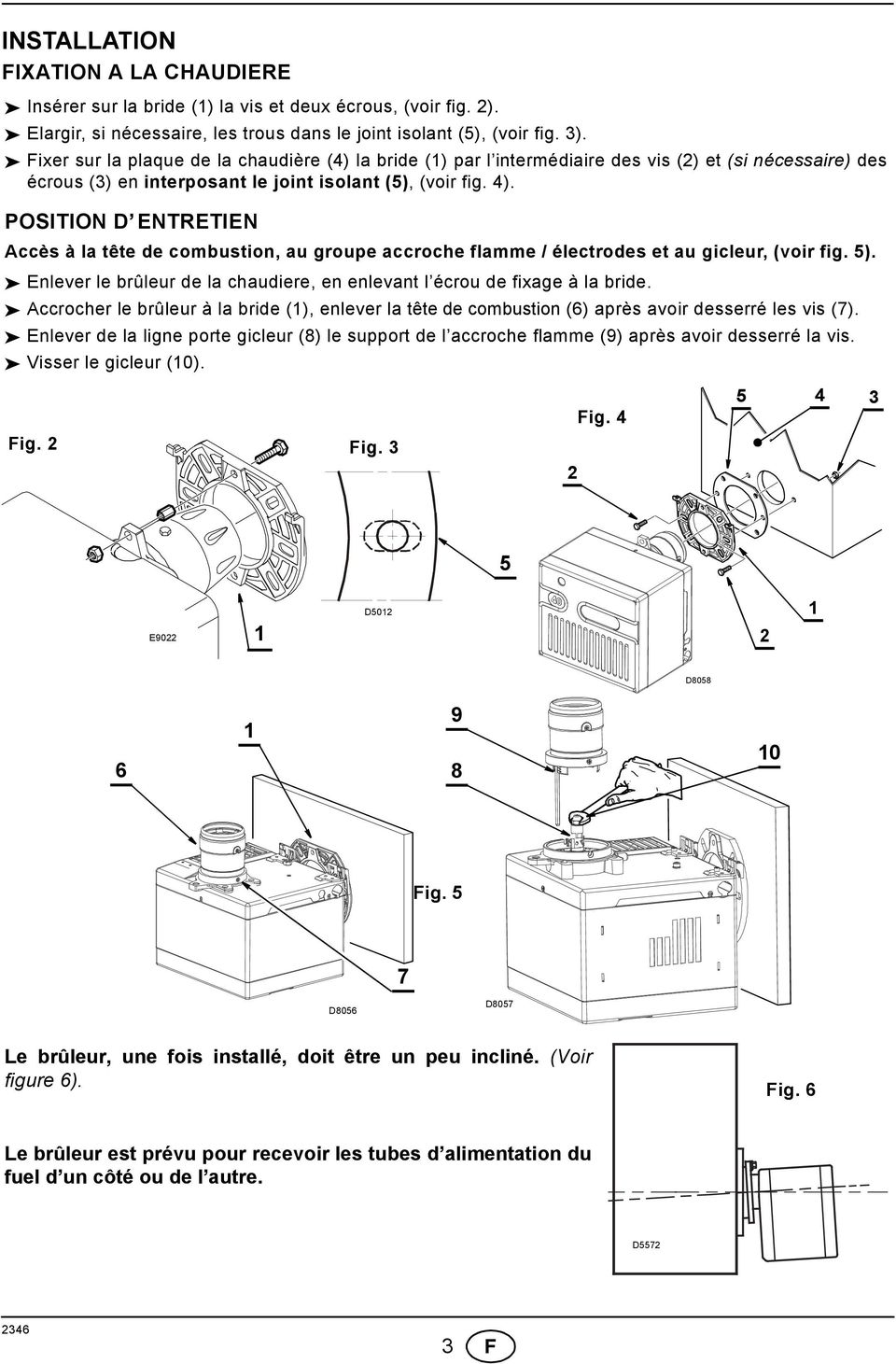

13 INSTALLATION FIXATION A LA CHAUDIERE Insérer sur la bride () la vis et deux écrous, (voir fig. ). Elargir, si nécessaire, les trous dans le joint isolant (5), (voir fig. 3). Fixer sur la plaque de la chaudière (4) la bride () par l intermédiaire des vis () et (si nécessaire) des écrous (3) en interposant le joint isolant (5), (voir fig. 4). POSITION D ENTRETIEN Accès à la tête de combustion, au groupe accroche flamme / électrodes et au gicleur, (voir fig. 5). Enlever le brûleur de la chaudiere, en enlevant l écrou de fixage à la bride. Accrocher le brûleur à la bride (), enlever la tête de combustion () après avoir desserré les vis (7). Enlever de la ligne porte gicleur (8) le support de l accroche flamme (9) après avoir desserré la vis. Visser le gicleur (0). Fig Fig. Fig. 3 5 E90 D50 D Fig. 5 7 D805 D8057 Le brûleur, une fois installé, doit être un peu incliné. (Voir figure ). Fig. Le brûleur est prévu pour recevoir les tubes d alimentation du fuel d un côté ou de l autre. D F

14 INSTALLATIONS HYDRAULIQUES Attention: vérifier, avant de mettre en marche le brûleur, que le tube de retour ne soit pas obstrué. Une obturation éventuelle endommagerait l organe d étanchéité de la pompe. IMPORTANT La pompe est prévue pour un fonctionnement en bitube. Pour le fonctionnement en mono-tube, enlever la vis de by-pass (A), (voir figure ci-contre). D59 INSTALLATION EN MONO-TUBE PAR GRAVITE (NON AUTORISEE EN ALLEMAGNE) min. 0. m H max. 4 m H mètres 0,5,5 L mètres ø i 8 mm ø i 0 mm A D599 AMORÇAGE POMPE Desserrer le bouchon du raccord vacuomètre (5, fig. ) et attendre la sortie du fuel. H = dénivellation. L = max. longueur de la tuyauterie d aspiration. ø i = diamètre intérieur de la tuyauterie. H D50 H max. 4 m H mètres 0 0,5,5 3 3,5 L mètres ø i 8 mm ø i 0 mm La dépression maximale ne doit pas être supérieure à 0,4 bar (30 cm Hg). Au-dessus de cette valeur on a libération de gaz du combustible. La tuyauterie d alimentation fuel doit être parfaitement étanche. Il est conseillé de faire arriver l aspiration et le retour à la même hauteur dans la citerne. Dans ce cas-là le clapet de pied n est pas nécessaire. Si, au contraire, la tuyauterie de retour arrive au-dessus du niveau du combustible, le clapet de pied est indispensable. Cette solution est moins sure que la précédente, à cause d un éventuel défaut d étanchéité de la vanne. AMORÇAGE POMPE Faire démarrer le brûleur et attendre l amorçage. En cas de mise en sécurité avant l arrivée du combustible, attendre au moins 0 secondes, après quoi répéter l opération. Il est nécessaire d installer un filtre sur la ligne d alimentation du combustible F

15 RACCORDEMENTS ELECTRIQUE 30V ~ 50Hz N L ATTENTION Ne pas inverser le neutre avec la phase. EXECUTEE EN USINE EXECUTES PAR L INSTALLATEUR Vanne Neutre N A max. L Bleu Marron D58 Noir Interrupteur avec fusible Noir Bleu Condensateur Blanc (50V) M ~ Moteur NOTES Section conducteurs: mm. Les branchements électriques exécutés par l installateur doivent respecter le règlement en vigueur dans le Pays. Pour enlever la boîte de contrôle du brûleur, desserrer la vis (A) (voir figure ci-contre) et tirer dans le sens de la flèche. La cellule photorésistance est montée directement sur la boîte de contrôle (au-dessous du transformateur d allumage) sur un support à embrochage rapide. CONTROLE Vérifier l arrêt du brûleur en ouvrant les circuits des thermostats. ATTENTION Ne pas brancher le fil de terre du brûleur à la borne qui signale le blocage pour ne pas abîmer le boîtier de contrôle. Marron T T Thermostat de réglage Thermostat maxi avec réarmement manuel Signalisation de sécurité extérieure (30V - 0,5A max.) Bornier de la boîte de contrôle 530SE * A 3 TRAJET DU CABLE ELECTRIQUE - Presse-étoupe N - Neutre - Blocage-câbles L - Phase 3 - Bornier - Terre-brûleur S F

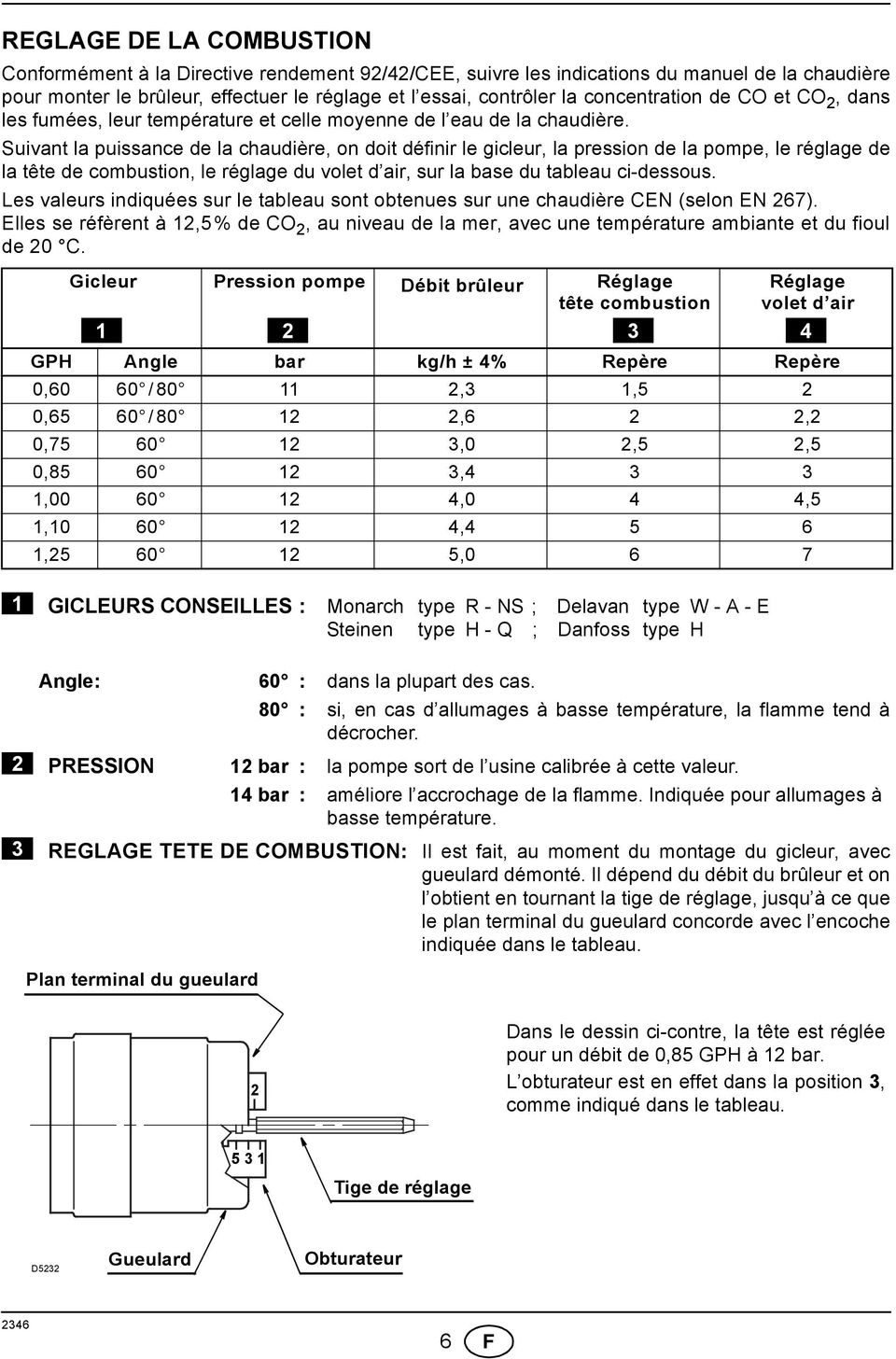

16 REGLAGE DE LA COMBUSTION Conformément à la Directive rendement 9/4/CEE, suivre les indications du manuel de la chaudière pour monter le brûleur, effectuer le réglage et l essai, contrôler la concentration de CO et CO, dans les fumées, leur température et celle moyenne de l eau de la chaudière. Suivant la puissance de la chaudière, on doit définir le gicleur, la pression de la pompe, le réglage de la tête de combustion, le réglage du volet d air, sur la base du tableau ci-dessous. Les valeurs indiquées sur le tableau sont obtenues sur une chaudière CEN (selon EN 7). Elles se réfèrent à,5% de CO, au niveau de la mer, avec une température ambiante et du fioul de 0 C. Gicleur Pression pompe Débit brûleur Réglage tête combustion Réglage volet d air 3 4 GPH Angle bar kg/h ± 4% Repère Repère 0,0 0 /80,3,5 0,5 0 /80,, 0,75 0 3,0,5,5 0,85 0 3,4 3 3,00 0 4,0 4 4,5,0 0 4,4 5,5 0 5,0 7 GICLEURS CONSEILLES : Monarch type R - NS ; Delavan type W - A - E Steinen type H - Q ; Danfoss type H Angle: 0 : dans la plupart des cas. 80 : si, en cas d allumages à basse température, la flamme tend à décrocher. 3 PRESSION bar : la pompe sort de l usine calibrée à cette valeur. 4 bar : améliore l accrochage de la flamme. Indiquée pour allumages à basse température. REGLAGE TETE DE COMBUSTION: Il est fait, au moment du montage du gicleur, avec gueulard démonté. Il dépend du débit du brûleur et on l obtient en tournant la tige de réglage, jusqu à ce que le plan terminal du gueulard concorde avec l encoche indiquée dans le tableau. Plan terminal du gueulard Dans le dessin ci-contre, la tête est réglée pour un débit de 0,85 GPH à bar. L obturateur est en effet dans la position 3, comme indiqué dans le tableau. 5 3 Tige de réglage D53 Gueulard Obturateur 34 F

17 Les réglages de la tête de combustion indiqués dans le tableau sont valables dans la majorité des cas. L adaptation du débit du ventilateur à l installation n est faite, normalement, que par le volet d air. Dans le cas où il serait nécessaire de retoucher, brûleur fonctionnant, aussi le réglage de la tête de combustion, agir sur la tige () au moyen d une clef de mm () de façon suivante: Tourner vers la droite: (signe +), pour augmenter la quantité d air introduite dans la chambre de combustion et réduire la pression à la tête. La quantité de 3 CO baisse et l accrochage de la flamme s améliore. (Réglage indiqué pour des allumages à basse température). Tourner vers la gauche: (signe ), pour réduire la quantité d air introduite dans la chambre de combustion et augmenter la pression à la tête. La quantité de CO s améliore et l accrochage de la flamme se réduit. (Réglage déconseillé pour des allumages à basse température). En tous cas, le réglage de la tête de combustion ne doit pas s écarter de plus d une encoche de la valeur D808 indiquée dans le tableau. Chaque encoche correspond à trois tours de la tige. Un trou (3) à son extrémité aide à compter les tours. 4 REGLAGE VOLET D AIR: Le volet d air mobile (A), commandé par le vérin (B), donne l ouverture complète de la boîte d aspiration de l air. La régulation du débit se fait par le volet fixe (C), après avoir desserré les vis (D). Une fois obtenue la régulation optimale, bloquer le volet d air par les vis (D); il faut les visser complètement pour assurer le libre mouvement du volet mobile (A). Les réglages reproduits dans le tableau se réfèrent au brûleur avec capot monté et dépression zéro; ils sont purement indicatifs. Chaque installation a des conditions de fonctionnement propres, qu on ne peut pas prévoir: débit effectif du gicleur, pression ou dépression dans la chambre de combustion, excès d air nécessaire, etc... Toutes ces conditions peuvent exiger un réglage divers du volet d air. A D D5555 B C D Il est important de tenir compte que l air soufflé par le ventilateur diffère selon que le capot est monté ou non sur le brûleur. Il faut donc procéder comme suit: régler le volet d air comme indiqué dans le tableau (4, page ); monter le capot, en vissant pour simplicité seulement la vis supérieure; contrôler l indice de noircissement; s il est nécessaire, varier le débit d air, desserrer la vis du capot, enlever ce dernier, agir sur le volet d air, remonter le capot et alors recontrôler l indice de noircissement F

18 REGLAGE DES ELECTRODES (Voir fig. 7) Attention: Avant de démonter ou monter le gicleur, desserrer la vis (A) et avancer les électrodes. Fig. 7 4 ± 0,3 mm ATTENTION: LES MESURES DOIVENT ETRE RESPECTEES D530 A,5 mm PROGRAMME DE MISE EN MARCHE Thermostat Moteur Transf. d allumage Vanne Flamme Lampe sécurité Normal Mise en sécurité, par défaut d allumage ~s ~s ~5s D59 REGLAGES POUR EVITER LE DECROCHAGE DE LA FLAMME AU DEMAR- RAGE DU BRULEUR Cet inconvénient est possible quand la température du F.O.D. descend au-dessous de +8 C. ) POSITION CORRECTE DES ELECTRODES Voir fig. 7. ) REGLAGE DE LA POMPE La pompe sort d usine réglée à une pression de bar. Quand la température du F.O.D. descend au-dessous de +8 C, augmenter la pression à 4 bar. 3) REGLAGE TETE DE COMBUSTION Régler la tête sur un repère plus en avant de celui prévu dans la notice technique. Exemple: dans la notice technique est prévu de régler la tête sur le repère 3. Le réglage, au contraire, doit être fait sur le repère 4. 4) REGLAGE DU VOLET D AIR Régler le volet en réduisant l excès d air jusqu à ce que le numéro Bacharach ne soit plus proche de (C est à dire une combustion avec le minimum d excès d air) F

19 TECHNICAL DATA ENGLISH TYPE 445T Thermal power output 8 0 kw.3 5 kg/h Fuel Light oil, max. viscosity at 0 C: mm/s Electrical supply Single phase, 30V ± 0% ~ 50Hz Motor Capacitor Ignition transformer Pump Absorbed electrical power Run current 0.75A 850 rpm 98 rad/s 4 μf Secondary 8 kv ma Pressure 7 5 bar 0.30 kw Burner with CE marking in conformity with EEC directives: EMC89/33/EEC - 004/08/EC, Low Voltage 73/3/EEC - 00/95/EC, Machines 98/37/EEC and Efficiency 9/4/EEC. The burner meets protection level of IP 40, EN 059. Fig D807 5 Return line Suction line 3 Gauge connection 4 Pump pressure regulator 5 Vacuum gauge connection Screws fixing air-damper 7 Hydraulic jack with air-damper 8 Lock-out lamp and reset button 9 Flange with insulating gasket 0 Combustion head adjustment screw EQUIPMENT Quantity 4 Description Flexible oil pipes with nipples Flange with insulating gasket Screws and nuts for flange to be fixed to boiler Maintenance assembly Screw and nuts for flange Grommet 34 GB

20 WORKING FIELD Pressure in the combustion chamber mbar Fuel output - kg/h D Thermal power - kw OVERALL DIMENSIONS Flange 80 = = Burner ø D GB

21 INSTALLATION BOILER FIXING Put on the flange () the screw and two nuts, (see fig. ). Widen, if necessary, the insulating gasket holes (5), (see fig. 3). Fix the flange () to the boiler door (4) using screws () and (if necessary) the nuts (3) interposing the insulating gasket (5), (see fig. 4). MAINTENANCE POSITION Access to the combustion head, diffuser disc / electrodes unit and nozzle, (see fig. 5). Remove the burner out of the boiler, after loosing the fixing nut to the flange. Hook the burner to the flange (), by removing the combustion head () after loosing the fixing screws (7). Remove the diffuser disc-holder assembly (9) from the nozzle-holder (8) after loosing its fixing screw. Screw the nozzle (0). Fig. Fig. 3 Fig E90 D50 D Fig. 5 7 D805 D8057 Verify that the installed burner is lightly leaned towards the button. (See figure ). Fig. The burner is designed to allow entry of the flexible oil-lines on either side of the burner. D GB

22 HYDRAULIC SYSTEMS Warning: before starting the burner make sure that the return pipe-line is not clogged: any obstruction would cause the pump seals to break. WARNING The pump is supplied for use with a two pipe system. For use on a one pipe system, it is necessary to remove the by-pass screw (A), (see figure). H meters L meters I. D. 8 mm I.D. 0 mm D59 min. 0. m H max. 4 m A D599 H = Difference of level. L =Max. length of the suction line. I.D.= Internal diameter of the oil pipes. H D50 H max. 4 m H meters L meters I. D. 8 mm PRIMING THE PUMP Loosen the plug of the vacuum gauge (5, fig. ) and wait until the fuel flows out. I.D. 0 mm The pump vacuum should not exceed a maximum of 0.4 bar (30 cm Hg). Beyond this limit gas is released from the oil. Oil lines must be completely airtight. The return line should terminate in the oil tank at the same level as the suction line; in this case a non-return valve is not required. When the return line arrives over the fuel level, a non-return valve must be used. This solution however is less safe than previous one, due to the possibility of leakage of the valve. PRIMING THE PUMP Start the burner and wait for the priming. Should lock-out occur prior to the arrival of the fuel, await at least 0 seconds before repeating the operation. A filter must be installed on the suction fuel line GB

23 ELECTRICAL WIRING 30V ~ 50Hz N L WARNING Do not exchange the neutral with the phase. CARRIED-OUT BY THE INSTALLER Neutral N Switch with fuse A max. L T T Regulating thermostat Limit thermostat with manual resetting Remote lock-out lamp (30V - 0.5A max.), if required CARRIED-OUT IN THE FACTORY Valve Blue Blue White (50V) Brown Brown Black Black Capacitor M ~ Motor Terminal block of control-box 530SE * D58 NOTES Wires of mm section. The electrical wiring carried out by the installer must be in compliance with the rules in force in the Country. To remove the control-box from the burner, loosen screw (A) (see figure) and pull towards the arrow. The photoresistance is fitted directly into the control-box (underneath the ignition-transformer) on a plug-in support. TESTING Check the shut-down of the burner by opening the thermostats. ATTENTION Do not connect burner s grounding, to failure indicator terminal. This may result the destroy of the control box. A 3 RUN OF THE ELECTRICAL CABLE S70 - Grommet N - Neutral - Cable-clamp L - Phase 3 - Terminal block - Burner-earth 34 5 GB

24 COMBUSTION ADJUSTMENT In conformity with Efficiency Directive 9/4/EEC the application of the burner on the boiler, adjustment and testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO concentration in the flue gases, their temperatures and the average temperature of the water in the boiler. To suit the required appliance output, fit the nozzle then adjust the pump pressure, the setting of the combustion head and the air damper opening in accordance with the following schedule. The values shown in the table are measured on a CEN boiler (as per EN 7). They refer to.5% CO at sea level and with light oil and room temperature of 0 C. Nozzle Pump pressure Burner output Comb. head Air damper adjustment adjustment 3 4 GPH Angle bar kg/h ± 4% Set-point Set-point / / RECOMMENDED NOZZLES: Monarch type R - NS; Delavan type W - A - E Steinen type H - Q ; Danfoss type H Angle: 0 : in most cases. 80 : in case of flame detachment, during ignitions at low temperatures. PUMP PRESSURE bar : the pump leaves the factory set at this value 4 bar : improves flame retention; it is therefore suitable for ignitions at low temperatures. COMBUSTION HEAD SETTING: This is done when fitting the nozzle, with the blast tube removed. It depends on the output of the burner and is carried out by rotating the regulating rod, till the terminal plane of the blast tube is level with the set-point, as indicated in the schedule. Terminal plane of the blast tube In the sketch on the left, the combustion head is set for an output of 0.85 GPH at bar, while the shutter is level with setpoint 3, as required by the above schedule. 5 3 Regulating rod D53 Blast tube Shutter 34 GB

25 Combustion head settings indicated in the schedule are valid for most cases. The setting of the fan output according to the installation should normally be done only through the air damper. Should one subsequently want to retouch also the setting of the combustion head, with the burner running, operate on the rod () with a mm spanner () as follows: Turn to the right: (sign +), in order to increase the volume of air entering the combustion chamber and thus diminishing its pressure. There is a reduction of CO and the adhesion of the flame to the air diffuser disc improves. (Setting advisable for ignitions at low temperatures). Turn to the left: (sign ), in order to reduce the volume of air entering the combustion chamber and thus increasing its pressure. The CO improves and the adhesion of the flame to the diffuser tends to reduce. (This setting is not advisable for ignitions at low temperatures). In any case do not bring the combustion head setting more than one point away from that indicated in the schedule. One set-point corresponds to 3 turns of the rod; a hole (3) at its end facilitates counting the number of turns. D AIR DAMPER ADJUSTMENT: The mobile air damper (A) operated by the jack (B) assures the complete opening of the air intake. The regulation of the air-rate is made by adjusting the fixed air damper (C), after loosing the screws (D). When the optimal regulation is reached, screw tight the screws (D) to assure a free movement of the mobile air damper (A). The settings indicated in the schedule refer to the burner with its metal cover fitted and the combustion chamber with zero depression. These regulations are purely indicative. Each installation however, has its own unpredictable working conditions: actual nozzle output; positive or negative pressure in the combustion-chamber, the need of excess air, etc. All these conditions may require a different airdamper setting. A D D5555 B C D It is important to take account of the fact that the air output of the fan differs according to whether the burner has its metal cover fitted or not. Therefore we recommended to proceed as follows: adjust the air damper as indicated in the schedule (4, page ); mount the cover, simply by means of the upper screw; check smoke number; should it become necessary to modify the air output, remove the cover by loosening the screw, adjust the air damper, remount the cover and finally recheck the smoke number GB
