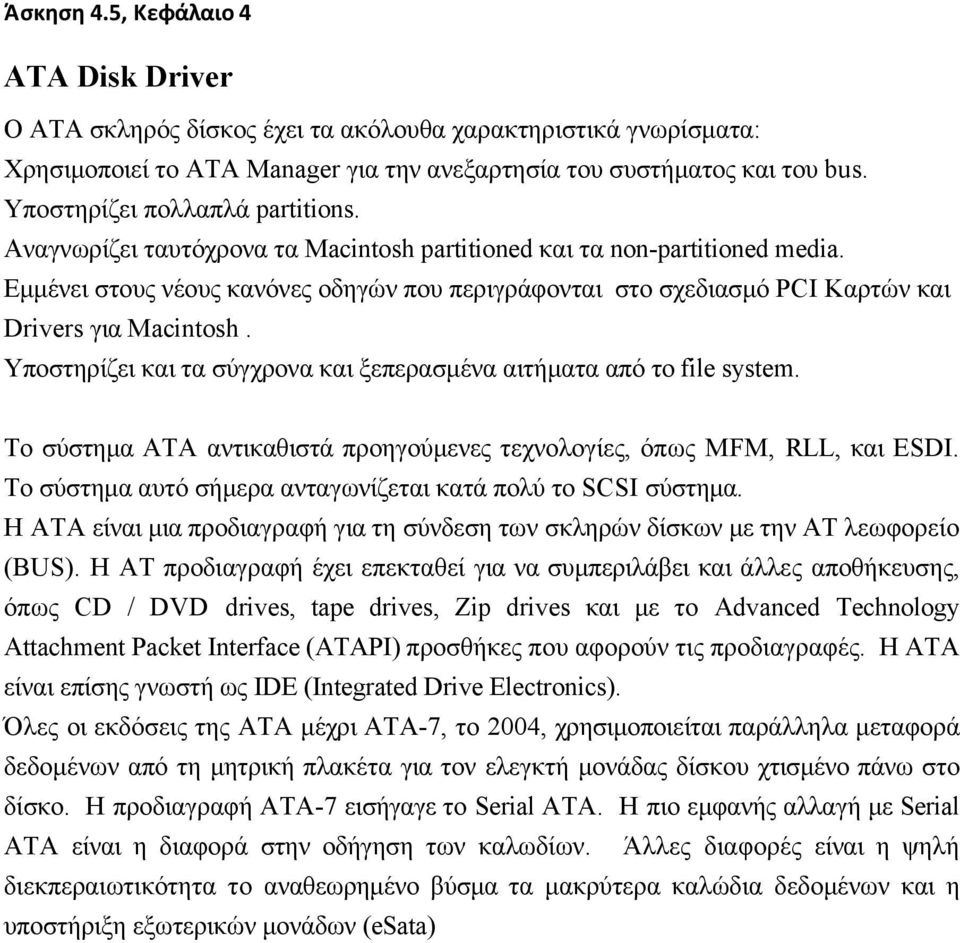

1 Άσκηση 4.5, Κεφάλαιο 4 ATA Disk Driver Ο ΑΤΑ σκληρός δίσκος έχει τα ακόλουθα χαρακτηριστικά γνωρίσµατα: Χρησιµοποιεί το ATA Manager για την ανεξαρτησία του συστήµατος και του bus. Υποστηρίζει πολλαπλά partitions. Αναγνωρίζει ταυτόχρονα τα Macintosh partitioned και τα non-partitioned media. Εµµένει στους νέους κανόνες οδηγών που περιγράφονται στο σχεδιασµό PCI Καρτών και Drivers για Macintosh. Υποστηρίζει και τα σύγχρονα και ξεπερασµένα αιτήµατα από το file system. Το σύστηµα ΑΤΑ αντικαθιστά προηγούµενες τεχνολογίες, όπως MFM, RLL, και ESDI. To σύστηµα αυτό σήµερα ανταγωνίζεται κατά πολύ το SCSI σύστηµα. Η ΑΤΑ είναι µια προδιαγραφή για τη σύνδεση των σκληρών δίσκων µε την AT λεωφορείο (BUS). Η AT προδιαγραφή έχει επεκταθεί για να συµπεριλάβει και άλλες αποθήκευσης, όπως CD / DVD drives, tape drives, Zip drives και µε το Advanced Technology Attachment Packet Interface (ATAPI) προσθήκες που αφορούν τις προδιαγραφές. Η ΑΤΑ είναι επίσης γνωστή ως IDE (Integrated Drive Electronics). Όλες οι εκδόσεις της ΑΤΑ µέχρι ATA-7, το 2004, χρησιµοποιείται παράλληλα µεταφορά δεδοµένων από τη µητρική πλακέτα για τον ελεγκτή µονάδας δίσκου χτισµένο πάνω στο δίσκο. Η προδιαγραφή ATA-7 εισήγαγε το Serial ATA. Η πιο εµφανής αλλαγή µε Serial ATA είναι η διαφορά στην οδήγηση των καλωδίων. Άλλες διαφορές είναι η ψηλή διεκπεραιωτικότητα το αναθεωρηµένο βύσµα τα µακρύτερα καλώδια δεδοµένων και η υποστήριξη εξωτερικών µονάδων (esata)

Εµµένει στους νέους κανόνες οδηγών που περιγράφονται στο σχεδιασµό PCI Καρτών και Drivers για Macintosh. Υποστηρίζει και τα σύγχρονα και ξεπερασµένα αιτήµατα από το file system.

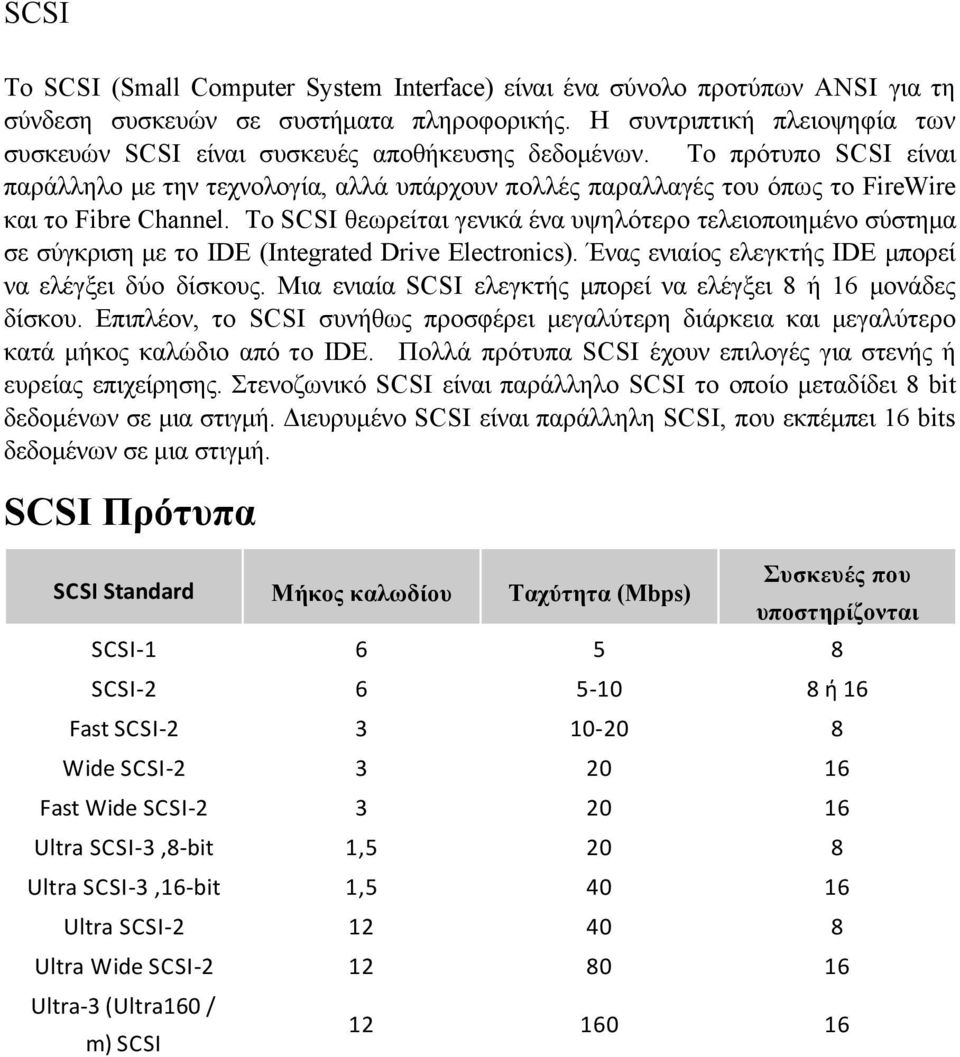

2 SCSI Το SCSI (Small Computer System Interface) είναι ένα σύνολο προτύπων ANSI για τη σύνδεση συσκευών σε συστήµατα πληροφορικής. Η συντριπτική πλειοψηφία των συσκευών SCSI είναι συσκευές αποθήκευσης δεδοµένων. Το πρότυπο SCSI είναι παράλληλο µε την τεχνολογία, αλλά υπάρχουν πολλές παραλλαγές του όπως το FireWire και το Fibre Channel. Το SCSI θεωρείται γενικά ένα υψηλότερο τελειοποιηµένο σύστηµα σε σύγκριση µε το IDE (Integrated Drive Electronics). Ένας ενιαίος ελεγκτής IDE µπορεί να ελέγξει δύο δίσκους. Μια ενιαία SCSI ελεγκτής µπορεί να ελέγξει 8 ή 16 µονάδες δίσκου. Επιπλέον, το SCSI συνήθως προσφέρει µεγαλύτερη διάρκεια και µεγαλύτερο κατά µήκος καλώδιο από το IDE. Πολλά πρότυπα SCSI έχουν επιλογές για στενής ή ευρείας επιχείρησης. Στενοζωνικό SCSI είναι παράλληλο SCSI το οποίο µεταδίδει 8 bit δεδοµένων σε µια στιγµή. Διευρυµένο SCSI είναι παράλληλη SCSI, που εκπέµπει 16 bits δεδοµένων σε µια στιγµή. SCSI Πρότυπα SCSI Standard Μήκος καλωδίου Ταχύτητα (Mbps) Συσκευές που υποστηρίζονται SCSI SCSI ή 16 Fast SCSI Wide SCSI Fast Wide SCSI Ultra SCSI- 3,8- bit 1, Ultra SCSI- 3,16- bit 1, Ultra SCSI Ultra Wide SCSI Ultra- 3 (Ultra160 / m) SCSI

Το πρότυπο SCSI είναι παράλληλο µε την τεχνολογία, αλλά υπάρχουν πολλές παραλλαγές του όπως το FireWire και το Fibre Channel.

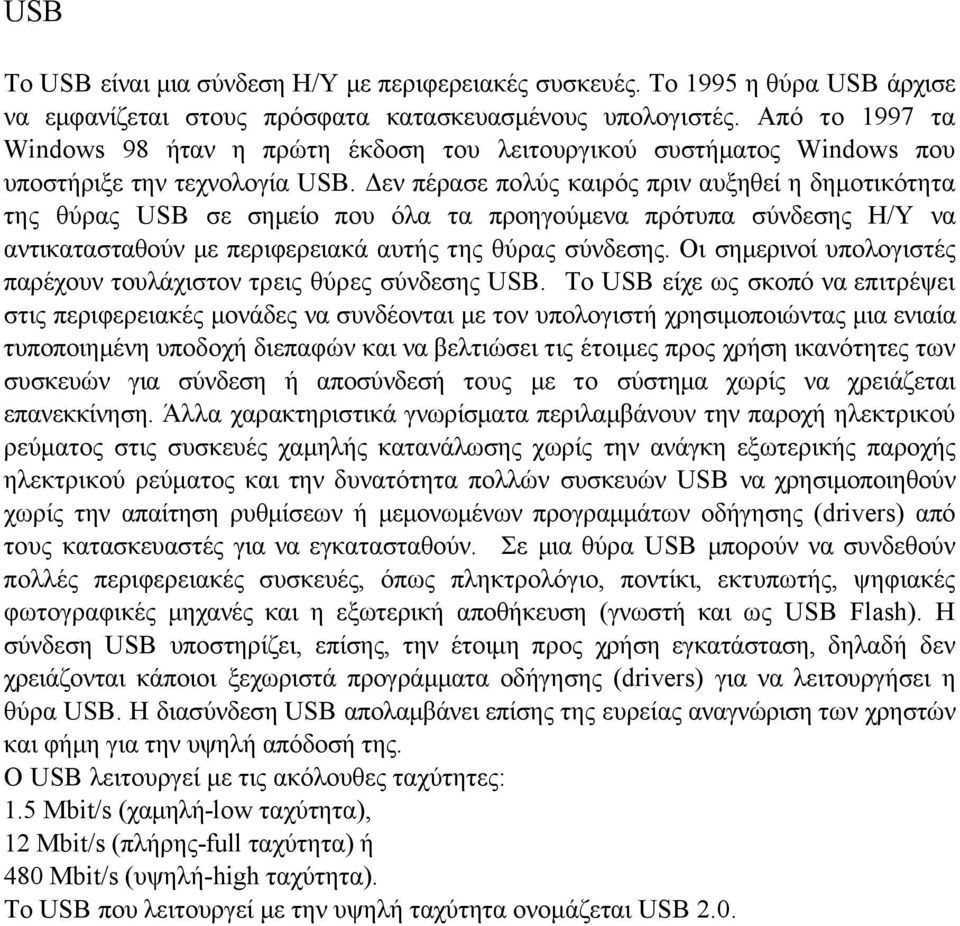

3 USB To USB είναι µια σύνδεση Η/Υ µε περιφερειακές συσκευές. Το 1995 η θύρα USB άρχισε να εµφανίζεται στους πρόσφατα κατασκευασµένους υπολογιστές. Από το 1997 τα Windows 98 ήταν η πρώτη έκδοση του λειτουργικού συστήµατος Windows που υποστήριξε την τεχνολογία USB. Δεν πέρασε πολύς καιρός πριν αυξηθεί η δηµοτικότητα της θύρας USB σε σηµείο που όλα τα προηγούµενα πρότυπα σύνδεσης Η/Υ να αντικατασταθούν µε περιφερειακά αυτής της θύρας σύνδεσης. Οι σηµερινοί υπολογιστές παρέχουν τουλάχιστον τρεις θύρες σύνδεσης USB. To USB είχε ως σκοπό να επιτρέψει στις περιφερειακές µονάδες να συνδέονται µε τον υπολογιστή χρησιµοποιώντας µια ενιαία τυποποιηµένη υποδοχή διεπαφών και να βελτιώσει τις έτοιµες προς χρήση ικανότητες των συσκευών για σύνδεση ή αποσύνδεσή τους µε το σύστηµα χωρίς να χρειάζεται επανεκκίνηση. Άλλα χαρακτηριστικά γνωρίσµατα περιλαµβάνουν την παροχή ηλεκτρικού ρεύµατος στις συσκευές χαµηλής κατανάλωσης χωρίς την ανάγκη εξωτερικής παροχής ηλεκτρικού ρεύµατος και την δυνατότητα πολλών συσκευών USB να χρησιµοποιηθούν χωρίς την απαίτηση ρυθµίσεων ή µεµονωµένων προγραµµάτων οδήγησης (drivers) από τους κατασκευαστές για να εγκατασταθούν. Σε µια θύρα USB µπορούν να συνδεθούν πολλές περιφερειακές συσκευές, όπως πληκτρολόγιο, ποντίκι, εκτυπωτής, ψηφιακές φωτογραφικές µηχανές και η εξωτερική αποθήκευση (γνωστή και ως USB Flash). H σύνδεση USB υποστηρίζει, επίσης, την έτοιµη προς χρήση εγκατάσταση, δηλαδή δεν χρειάζονται κάποιοι ξεχωριστά προγράµµατα οδήγησης (drivers) για να λειτουργήσει η θύρα USB. Η διασύνδεση USB απολαµβάνει επίσης της ευρείας αναγνώριση των χρηστών και φήµη για την υψηλή απόδοσή της. Ο USB λειτουργεί µε τις ακόλουθες ταχύτητες: 1.5 Mbit/s (χαµηλή-low ταχύτητα), 12 Mbit/s (πλήρης-full ταχύτητα) ή 480 Mbit/s (υψηλή-high ταχύτητα). Το USB που λειτουργεί µε την υψηλή ταχύτητα ονοµάζεται USB 2.0.

Δεν πέρασε πολύς καιρός πριν αυξηθεί η δηµοτικότητα της θύρας USB σε σηµείο που όλα τα προηγούµενα πρότυπα σύνδεσης Η/Υ να αντικατασταθούν µε περιφερειακά αυτής της θύρας σύνδεσης.

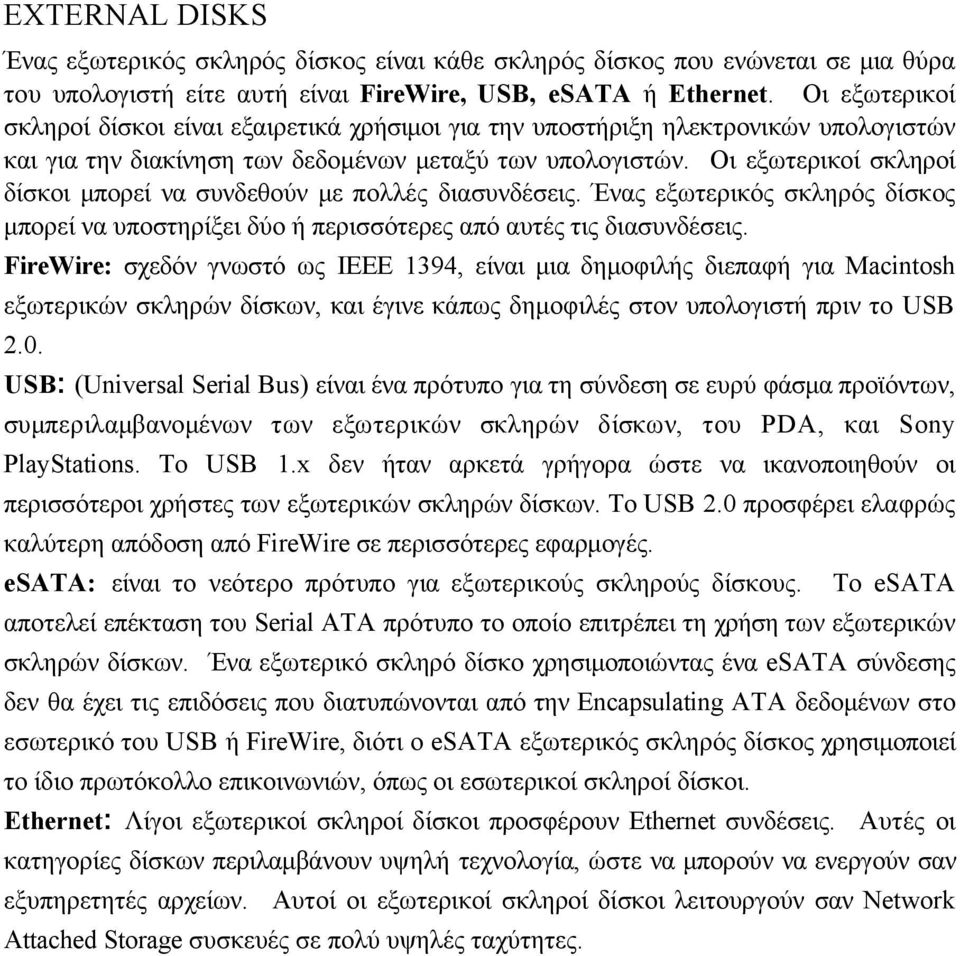

4 EXTERNAL DISKS Ένας εξωτερικός σκληρός δίσκος είναι κάθε σκληρός δίσκος που ενώνεται σε µια θύρα του υπολογιστή είτε αυτή είναι FireWire, USB, esata ή Ethernet. Οι εξωτερικοί σκληροί δίσκοι είναι εξαιρετικά χρήσιµοι για την υποστήριξη ηλεκτρονικών υπολογιστών και για την διακίνηση των δεδοµένων µεταξύ των υπολογιστών. Οι εξωτερικοί σκληροί δίσκοι µπορεί να συνδεθούν µε πολλές διασυνδέσεις. Ένας εξωτερικός σκληρός δίσκος µπορεί να υποστηρίξει δύο ή περισσότερες από αυτές τις διασυνδέσεις. FireWire: σχεδόν γνωστό ως IEEE 1394, είναι µια δηµοφιλής διεπαφή για Macintosh εξωτερικών σκληρών δίσκων, και έγινε κάπως δηµοφιλές στον υπολογιστή πριν το USB 2.0. USB: (Universal Serial Bus) είναι ένα πρότυπο για τη σύνδεση σε ευρύ φάσµα προϊόντων, συµπεριλαµβανοµένων των εξωτερικών σκληρών δίσκων, του PDA, και Sony PlayStations. Το USB 1.x δεν ήταν αρκετά γρήγορα ώστε να ικανοποιηθούν οι περισσότεροι χρήστες των εξωτερικών σκληρών δίσκων. Το USB 2.0 προσφέρει ελαφρώς καλύτερη απόδοση από FireWire σε περισσότερες εφαρµογές. esata: είναι το νεότερο πρότυπο για εξωτερικούς σκληρούς δίσκους. Το esata αποτελεί επέκταση του Serial ATA πρότυπο το οποίο επιτρέπει τη χρήση των εξωτερικών σκληρών δίσκων. Ένα εξωτερικό σκληρό δίσκο χρησιµοποιώντας ένα esata σύνδεσης δεν θα έχει τις επιδόσεις που διατυπώνονται από την Encapsulating ΑΤΑ δεδοµένων στο εσωτερικό του USB ή FireWire, διότι ο esata εξωτερικός σκληρός δίσκος χρησιµοποιεί το ίδιο πρωτόκολλο επικοινωνιών, όπως οι εσωτερικοί σκληροί δίσκοι. Ethernet: Λίγοι εξωτερικοί σκληροί δίσκοι προσφέρουν Ethernet συνδέσεις. Αυτές οι κατηγορίες δίσκων περιλαµβάνουν υψηλή τεχνολογία, ώστε να µπορούν να ενεργούν σαν εξυπηρετητές αρχείων. Αυτοί οι εξωτερικοί σκληροί δίσκοι λειτουργούν σαν Network Attached Storage συσκευές σε πολύ υψηλές ταχύτητες.

Οι εξωτερικοί σκληροί δίσκοι µπορεί να συνδεθούν µε πολλές διασυνδέσεις. Ένας εξωτερικός σκληρός δίσκος µπορεί να υποστηρίξει δύο ή περισσότερες από αυτές τις διασυνδέσεις.
