1 Χαρτογραφική Επιστημονική Εταιρεία Ελλάδας 14ο Εθνικό Συνέδριο Χαρτογραφίας Θεσσαλονίκη, 2-4 Νοεμβρίου 2016 Η Χαρτογραφία σε έναν κόσμο που αλλάζει Συστήματα Ηλεκτρονικών Χαρτών για την Πλοήγηση Σκαφών ως Συστήματα Διαδραστικής και Δυναμικής Χαρτογραφίας Χρήστος Καστρίσιος Λύσανδρος Τσούλος

2 Συστήματα Η/Ν Χάρτη ECDIS - Electronic Chart Display and Information Systems Συστήματα πληροφοριών για τη ναυσιπλοΐα Χαρτογραφικό υπόβαθρο οι Ηλεκτρονικοί Ναυτιλιακοί Χάρτες Συνδυάζουν πληροφορίες από άλλους αισθητήρες (π.χ GPS, RADAR) Σκοπός τους η υποβοήθηση του ναυτιλλόμενου στη σχεδίαση και υποτύπωση του πλου 2

3 Συστήματα Η/Ν Χάρτη Σύνθεση ECDIS Πηγή: Παλληκάρης, Α., 2009, Συστήματα Ηλεκτρονικού Χάρτη, 3η Έκδοση, Ανατύπωση με μικρές διορθώσεις - Οκτώβριος 2012, Πειραιάς: Σχολή Ναυτικών Δοκίμων 3

4 Ηλεκτρονικός Ναυτιλιακός Χάρτης (ENC - Electronic Navigational Chart) Ηλεκτρονικός Ναυτιλιακός Χάρτης Βάση δεδομένων τυποποιημένη ως προς το περιεχόμενο, τη δομή και τον τύπο Κατασκευάζεται από τις επίσημες υδρογραφικές υπηρεσίες Περιέχει όλες τις αναγκαίες για την πλοήγηση πληροφορίες Μπορεί να περιέχει επιπρόσθετες πληροφορίες ως προς τον έντυπο χάρτη Πηγή: Ανακτήθηκε την 8 Μαΐου 2016 από 4

5 Ηλεκτρονικός Ναυτιλιακός Χάρτης (ENC - Electronic Navigational Chart) Κατασκευάζονται σύμφωνα με το πρότυπο IHO S-57 (μελλοντικά S-101) Κωδικοποιούνται σύμφωνα με το πρότυπο IHO S-63 Χωρικά και περιγραφικά αντικείμενα Πηγή: Παλληκάρης, Α., 2009, Συστήματα Ηλεκτρονικού Χάρτη, 3η Έκδοση, Ανατύπωση με μικρές διορθώσεις - Οκτώβριος 2012, Πειραιάς: Σχολή Ναυτικών Δοκίμων 5

6 Ηλεκτρονικός Ναυτιλιακός Χάρτης (ENC - Electronic Navigational Chart) Παράδειγμα βιβλιοθήκης ΗΝΧ και των πεδίων για ναυάγια 6

7 WEND Worldwide Electronic Navigational Charts Database Αποτελεί την προσπάθεια της διεθνούς υδρογραφικής κοινότητας για τη δημιουργία ενιαίας χαρτογραφικής βάσης διανυσματικών ναυτιλιακών χαρτών χωρίς κενά και επικαλύψεις Πηγή: εικόνας 7

8 Δυνατότητες ECDIS Η μετακίνηση από φατνίο σε φατνίο και η επιλογή των δεδομένων γίνεται αυτόματα (seamless database) Πηγή: Παλληκάρης, Α., 2012, Συστήματα Ηλεκτρονικού Χάρτη, Σχολή Ναυτικών Δοκίμων 8

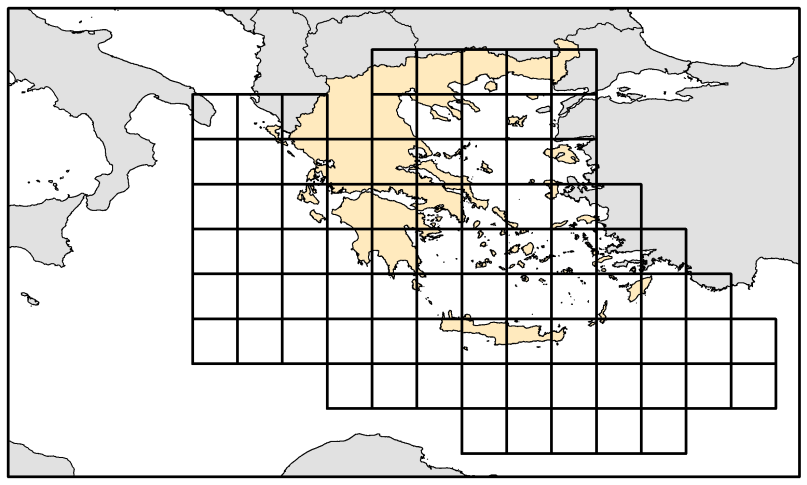

9 WEND Κάλυψη ENCs Παγκοσμίως είναι διαθέσιμα φατνία Planning charts 100% Coastal charts 100% Top 800 ports 97% Top 2000 ports 87% Στον ελλαδικό χώρο 301 φατνία από ΥΥ/ΠΝ UKHO Global ENC Coverage. Paper presented at the 5th WEND Working Group (WENDWG5) meeting, Singapore, 3-5 March, 2015/ IHO, Report on monitoring of ECDIS issues by the IHO, Paper presented at the 3rd Session of the Sub-Committee on navigation, communication and search and rescue (NCSR 3/28), 18 December,

10 Δυνατότητες ECDIS Εκτέλεση βασικών εργασιών Εκτέλεση βασικών εργασιών επί του ναυτικού χάρτη όπως : Σχεδίαση πλου Μέτρηση αποστάσεων Μέτρηση διοπτεύσεων Υποτύπωση θέσης 10

11 Δυνατότητες ECDIS Διαμόρφωση απεικόνισης Μορφοποίηση της απεικόνισης σύμφωνα με τις ανάγκες του χρήστη Αλλαγή του εύρους της απεικονιζόμενης περιοχής (zoom in / out) Αλλαγή περιοχής κάλυψης (pan) Πηγή IHO, Improving ENC consistency, Circular Letter 47/2004 dated 5 July 2004, IHB, Monaco 11

12 Δυνατότητες ECDIS Διαμόρφωση απεικόνισης Επιλογή του επιπέδου λεπτομέρειας βασικών πληροφοριών υποβάθρου Βασικό επίπεδο ( Base ) Τυπικό επίπεδο ( Standard ) Πλήρες επίπεδο ( All ) Πηγή IHO, Improving ENC consistency, Circular Letter 47/2004 dated 5 July 2004, IHB, Monaco 12

13 Δυνατότητες ECDIS Διαμόρφωση απεικόνισης Επιλογή χρωματικών συνδυασμών αναλόγως της φωτεινότητας του χώρου Πηγή IHO, Improving ENC consistency, Circular Letter 47/2004 dated 5 July 2004, IHB, Monaco 13

14 Δυνατότητες ECDIS Διαμόρφωση απεικόνισης Εμφάνιση/ απόκρυψη πλέγματος μεσημβρινών και παραλλήλων Επιλογή μεταξύ δύο και τεσσάρων αποχρώσεων για τον διαχωρισμό πλεύσιμων και επικίνδυνων υδάτων Εμφάνιση/ απόκρυψη τομέων φωτοβολίας φανών Εμφάνιση/ απόκρυψη ένδειξης της τιμής των ισοβαθών Επιλογή μεταξύ παραδοσιακών συμβόλων της ναυτικής χαρτογραφίας και απλοποιημένων συμβόλων Αλλαγή του συμβόλου του πλοίου από το τυποποιημένο κυκλικό σύμβολο σε περίγραμμα πλοίου για χρήση σε περιορισμένα ύδατα Πηγή: Παλληκάρης, Α., 2012, Συστήματα Ηλεκτρονικού Χάρτη, Σχολή Ναυτικών Δοκίμων 14

15 Δυνατότητες ECDIS Διαμόρφωση απεικόνισης 15

16 Δυνατότητες ECDIS Διαμόρφωση απεικόνισης 16

17 Λειτουργία North Up Course Up Δυνατότητες ECDIS Διαμόρφωση απεικόνισης 17

18 Δυνατότητες ECDIS Εκτέλεση σύνθετων εργασιών Δυνατότητα εκτέλεσης απλών και σύνθετων εργασιών και ρυθμίσεων που συμβάλλουν στην ασφαλή εκτέλεση του πλου Εισαγωγή παλίρροιας με αυτόματη διόρθωση των βαθών του χάρτη Εισαγωγή των ναυπηγικών στοιχείων του πλοίου Εισαγωγή τιμών ασφαλείας (ισοβαθής, ύψος και απόσταση ασφαλείας) Πηγή: Παλληκάρης, Α., 2012, Συστήματα Ηλεκτρονικού Χάρτη, Σχολή Ναυτικών Δοκίμων 18

19 Δυνατότητες ECDIS Εκτέλεση σύνθετων εργασιών Διαρκής γνώση/ άμεση ανάκτηση των κάτωθι στοιχείων: Θέση του πλοίου με τη μορφή γεωγραφικών συντεταγμένων του συστήματος WGS84 Πορεία και ταχύτητα ως προς τον βυθό Απόσταση και διόπτευση από το επόμενο σημείο στροφής Μέτρηση αποστάσεων και διοπτεύσεων με τον κέρσορα Συντεταγμένες οποιουδήποτε σημείου με χρήση του κέρσορα Σχεδίαση κύκλων αποστάσεων και γραμμών διοπτεύσεων Γραμμή Πληροφοριών Γραμμή Λειτουργιών 19

20 Δυνατότητες ECDIS Εκτέλεση σύνθετων εργασιών Εκτέλεση ελέγχου για την ύπαρξη εμποδίων και κινδύνων κατά μήκος της διαδρομής Διαρκής ενημέρωση κατά τον πλου με ηχητικά και οπτικά σήματα 20

21 Δυνατότητες ECDIS Διαρκής καταγραφή των στοιχείων του πλου (χρόνος, στίγμα, πορεία, ταχύτητα του σκάφους και βάθος) 21

22 Σύστημα ECDIS Συνδυασμένη πληροφορία επί της οθόνης ECDIS Πηγή: Παλληκάρης, Α, Κατσούλης, Γ., Ιστορική εξέλιξη και προοπτικές της ηλεκτρονικής ναυτιλίας, Ναυσίβιος Χώρα, Τεύχος 2/2008, Σχολή Ναυτικών Δοκίμων 22

23 Σύστημα ECDIS Τυπική εικόνα οθόνης Πηγή: Ανακτήθηκε την 25 Οκτωβρίου

24 Προβληματισμοί Προβληματική λειτουργία ECDIS από την ύπαρξη κενών και επικαλύψεων Η χαρτογραφική παραγωγή αποτελεί συχνά μέσο επίδειξης γεωπολιτικών επιδιώξεων 1 Κακή επιλογή χαρτογραφικής προβολής δημιουργεί οξείες οπτικές παραμορφώσεις 2 1. Kastrisios C., Pilikou M., The Effect of nautical cartography competences to the realization of a worldwide official ENC database, the performance of ECDIS and the fulfillment of IMO chart carriage requirement, Marine Policy, Vol.75,p Pallikaris A., Tsoulos L., "Map projections and visualization of navigational paths in electronic chart systems", 3rd International conference on cartography and GIS, June, 2010, Nessebar, Bulgaria. 24

25 Εξελίξεις Χρονοδιάγραμμα φόρτωσης συστημάτων ECDIS Πηγή: Ανακτήθηκε την 25 Οκτωβρίου

26 Εξελίξεις Ανάπτυξη του Χάρτη του μέλλοντος ( Chart of the Future ) Panorama Currents Geo Coast Pilot Πηγή: Ανακτήθηκε την 25 Οκτωβρίου

27 Ερωτήσεις 27
