ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 1 ΑΠΟ 184

Transcript

1

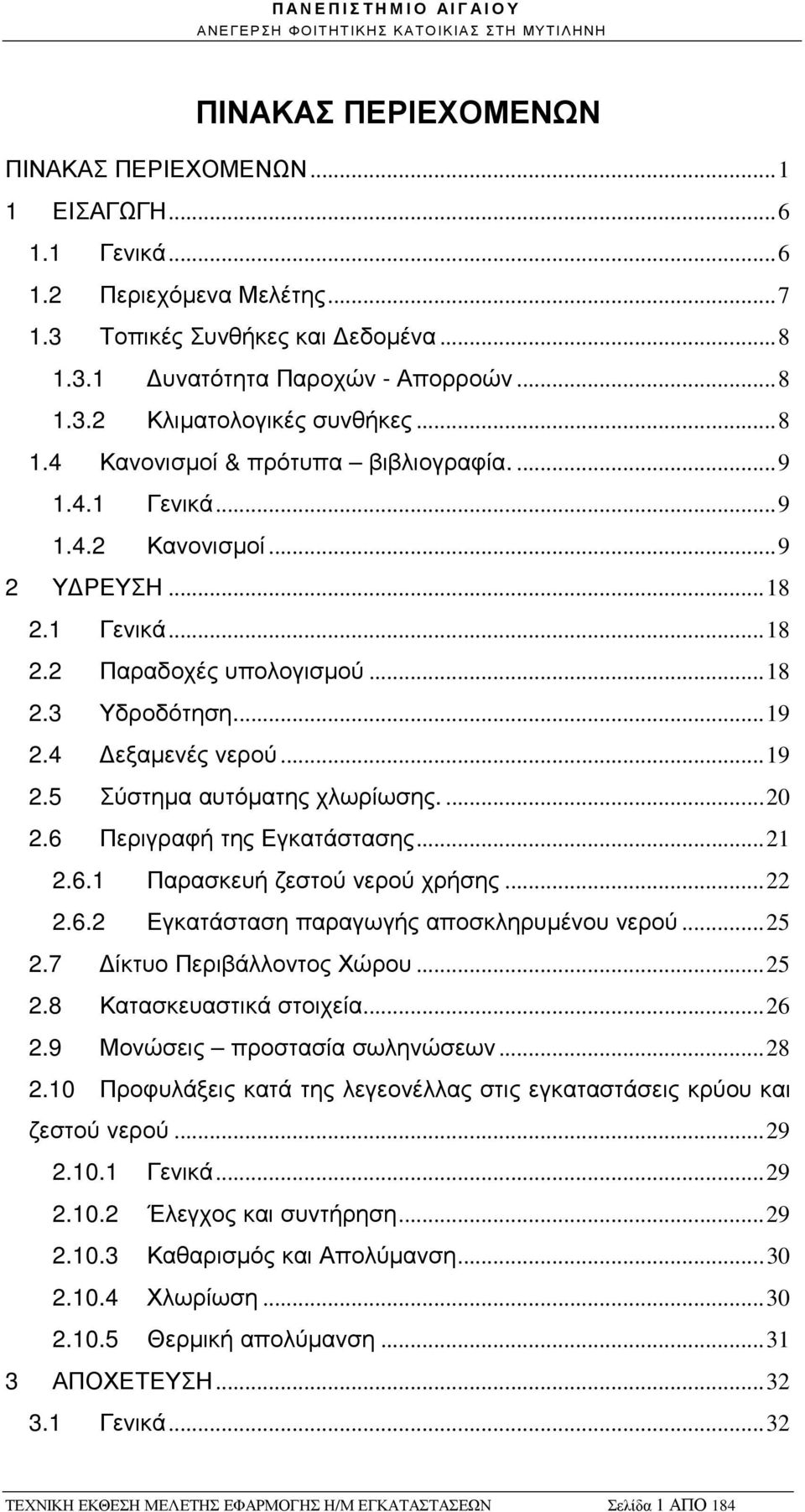

2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΕΙΣΑΓΩΓΗ Γενικά Περιεχόµενα Μελέτης Τοπικές Συνθήκες και εδοµένα υνατότητα Παροχών - Απορροών Κλιµατολογικές συνθήκες Κανονισµοί & πρότυπα βιβλιογραφία Γενικά Κανονισµοί Υ ΡΕΥΣΗ Γενικά Παραδοχές υπολογισµού Υδροδότηση εξαµενές νερού Σύστηµα αυτόµατης χλωρίωσης Περιγραφή της Εγκατάστασης Παρασκευή ζεστού νερού χρήσης Εγκατάσταση παραγωγής αποσκληρυµένου νερού ίκτυο Περιβάλλοντος Χώρου Κατασκευαστικά στοιχεία Μονώσεις προστασία σωληνώσεων Προφυλάξεις κατά της λεγεονέλλας στις εγκαταστάσεις κρύου και ζεστού νερού Γενικά Έλεγχος και συντήρηση Καθαρισµός και Απολύµανση Χλωρίωση Θερµική απολύµανση ΑΠΟΧΕΤΕΥΣΗ Γενικά ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 1 ΑΠΟ 184

3 3.2 Παραδοχές υπολογισµού Αποχέτευση συνήθων αστικών λυµάτων Είδη υγιεινής και εξαρτήµατα Αποχέτευση Συµπυκνωµάτων Κλιµατιστικών Συσκευών - Αποχέτευση δαπέδων µηχανοστασίων Εγκατάσταση Οµβρίων Κατασκευαστικά στοιχεία ΑΡ ΕΥΣΗ Γενικά ίκτυο Σωληνώσεων - Υλικά ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΘΕΡΜΑΝΣΗΣ - ΚΛΙΜΑΤΙΣΜΟΥ - ΑΕΡΙΣΜΟΥ Γενικά Συνθήκες Σχεδιασµού Παραδοχές - εδοµένα Περιγραφή της εγκατάστασης Γενικά Συστήµατα κλιµατισµού θέρµανσης Αερισµού Εγκαταστάσεις παραγωγής ψυχρού θερµού νερού Εξοπλισµός Κεντρικές Κλιµατιστικές µονάδες Τοπικές µονάδες (FCU) κρυφού τύπου Τοπικές µονάδες (FCU) τύπου κασσέτας Ανεµιστήρες ίκτυα σωληνώσεων Bάνες, εξαρτήµατα Όργανα ελέγχου ίκτυα αεραγωγών - Μονώσεις - Στόµια ιαφράγµατα Ακουστική Σύστηµα ελέγχου και Παρακολούθησης εγκαταστάσεων Κλιµατισµού ΕΝΕΡΓΗΤΙΚΗ ΠΥΡΟΠΡΟΣΤΑΣΙΑ Γενικά Πυρόσβεση ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 2 ΑΠΟ 184

4 6.2.1 Μόνιµο Υδροδοτικό Πυροσβεστικό ίκτυο Αυτόµατο σύστηµα καταιονητήρων (SPRINKLERS) Σύστηµατα αυτόµατης κατάσβεσης Αυτόνοµο πυροσβεστικό συγκρότηµα εξαµενή νερού Αυτόµατα συστήµατα κατάσβεσης Φορητοί πυροσβεστήρες, φορητά µέσα Aνίχνευση και Αναγγελία Πυρκαϊάς Γενικά Κοµβία συναγερµού Αγγελτήρες πυρκαϊάς Συσκευές Αναγγελίας Πυρκαϊάς Φωτισµός ασφαλείας Φωτισµός οδεύσεων (φυσικός ή τεχνητός) (παρ των Γεν. ιατάξεων) Φωτισµός Ασφαλείας και Σήµανση των οδεύσεων διαφυγής (παρ. 2.7 των Γεν. ιατάξεων) ΙΣΧΥΡΑ ΡΕΥΜΑΤΑ Γενικά Ηλεκτροδότηση του Συγκροτήµατος Εσωτερικός Φωτισµός Είδη φωτιστικών σωµάτων Λαµπτήρες φθορισµού Φωτισµός Ασφαλείας Κυκλώµατα φωτισµού Χειρισµός φωτιστικών σωµάτων Φωτισµός Περιβάλλοντος Χώρου Φωτισµός Ανάδειξης κτιρίων Ρευµατοδότες Επίτοιχα τριµερή ή διµερή πλαστικά κανάλια Κίνηση Είδη καταναλώσεων Γενικά Φορτία εκτάκτου ανάγκης (εφεδρικά) ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 3 ΑΠΟ 184

5 7.9.3 Φορτία αδιάλειπτης παροχής Κοινά φορτία Ηλεκτρική ιανοµή Χαµηλής Τάσης Ηλεκτρικοί Πίνακες Κύριο ίκτυο ιανοµής Ακραία ίκτυα ιανοµής Γειώσεις Σχάρες - Σωληνώσεις Καλωδίων Σύστηµα Εξοικονόµησης Ενέργειας Κοιτώνων Σύστηµα Τηλεµετρίας ΗΛΕΚΤΡΙΚΟΣ ΥΠΟΣΤΑΘΜΟΣ ΜΕΣΗΣ ΤΑΣΗΣ Γενικά Ηλεκτρική διανοµή Υποσταθµού Καλωδιώσεις Εγκατάσταση Ηλεκτροπαραγωγού Ζεύγους Εγκαταστάσεις Γειώσεων Υποσταθµού ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ Εγκατάσταση οµηµένης Καλωδίωσης (Τηλέφωνα Data) Γενικές απαιτήσεις Τοπολογία ικτύου Οριζόντια καλωδίωση ( οµηµένη καλωδίωση κτιρίου) Καλωδίωση κορµού (µεταξύ κτιρίων) Καλωδίωση ιασύνδεσης παρόχων Γενικές απαιτήσεις εργασιών Εγκατάστασης Έλεγχος / πιστοποίηση καλωδίωσης Τεκµηρίωση Εγγύηση Προδιαγραφές ειδών καλωδίωσης ασθενών ρευµάτων Ερµάριο Εξωτερικών Χώρων τύπου Unicab-Vario της KRONE Ενεργός Εξοπλισµός Μεγαφωνική Εγκατάσταση Γενικά ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 4 ΑΠΟ 184

6 9.3 Εγκατάσταση ιανοµής Σήµατος R-TV Γενικά Ανάπτυξη της εγκατάστασης Ενεργά Συστήµατα Ασφαλείας Γενικά Ανάπτυξη της εγκατάστασης Σύστηµα Ελέγχου Πρόσβασης (ACCESS CONTROL) Γενικά Περιγραφή του συστήµατος ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ (Σ.Ε.Ε - BMS) Γενικά Αντικείµενο Περιγραφή της εγκατάστασης Σ.Ε.Ε Έλεγχοι Ύδρευσης Έλεγχοι Πυρόσβεσης Έλεγχοι Εγκαταστάσεων Ισχυρών ρευµάτων Έλεγχοι Κλιµατισµού - Αερισµού ικτύων ψυχρού - θερµού νερού Έλεγχοι Λοιπών εγκαταστάσεων Καλωδιώσεις ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ ΜΕΤΑΦΟΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Γενικά ΠΑΡΑΡΤΗΜΑ Α ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 5 ΑΠΟ 184

7 1 ΕΙΣΑΓΩΓΗ 1.1 Γενικά Η παρούσα έκθεση αναφέρεται στο έργο "Κτιριακές Εγκαταστάσεις Κατοικιών Φοιτητών του Πανεπιστηµίου Αιγαίου, στη Μυτιλήνη" και αποτελεί µέρος της Μελέτης Εφαρµογής των Η/Μ εγκαταστάσεων. Το έργο θα υλοποιηθεί σε οικόπεδο επιφάνειας 4.864,82 m² στην περιοχή Καλλιθέα της πόλης της Μυτιλήνης. Το συγκρότηµα αποτελείται από τρία κτίρια, κάθε ένα από τα οποία αποτελείται από υπόγειο, ισόγειο, Α και Β όροφο και προορίζεται να στεγάσει 102 άτοµα σε αντίστοιχου αριθµού µονόκλινα δωµάτια, δύο από τα οποία προορίζονται για χρήση ΑΜΕΑ, καθώς και 6-8 ακόµα άτοµα στα προβλεπόµενα διαµερίσµατα (δύο των 2 δωµατίων, ήτοι 4 άτοµα και δύο του ενός δωµατίου, ήτοι 2-4 άτοµα). Σε επόµενη φάση υπάρχει η δυνατότητα να συµπληρωθεί η δυναµικότητα του συγκροτήµατος µε τη δηµιουργία ενός ακόµα µελλοντικού κτιρίου, δυναµικότητας περίπου 20 ακόµα µονόκλινων δωµατίων, µέσα στα πλαίσια της προβλεπόµενης από το εγκεκριµένο Κτιριολογικό Πρόγραµµα του Υπουργείου Παιδείας, επιφάνειας, για το συγκεκριµένο Έργο, µε αποτέλεσµα η συνολική µελλοντική δυναµικότητα του συγκροτήµατος να γίνει περίπου άτοµα. Στην φάση αυτή εκτιµώνται και διαστασιολογούνται οι υποστηρικτικές λειτουργίες και της πιθανής µελλοντικής µονάδας προκειµένου να είναι υλοποιήσιµη η επέκταση του Έργου. Οι εγκαταστάσεις και οι κατευθύνσεις τεχνικών επιλύσεων έχουν γίνει µε βάση τα παρακάτω κριτήρια: Την ασφάλεια, εξυπηρέτηση και άνεση των χρησιµοποιούντων τα κτίρια. Την προστασία των κτιρίων και των εντός αυτών περιουσιακών στοιχείων. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 6 ΑΠΟ 184

8 Την µεγάλη διάρκεια ζωής των εγκαταστάσεων σε συνδυασµό µε χαµηλό κατά το δυνατό αρχικό κόστος και µικρή δαπάνη συντήρησης. Την ευχέρεια διελεύσεως των πάσης φύσης δικτύων προς εξασφάλιση συνεχούς συντήρησης. Την επίτευξη ενεργειακής οικονοµίας. Την ευελιξία των δικτύων για πιθανές µελλοντικές αλλαγές στην χρήση των χώρων - επεκτάσεις. Την χρήση των κτιρίων. Τα στοιχεία βάσει των οποίων έγινε η εκπόνηση της παρούσης είναι: Οι οδηγίες και τα στοιχεία που παραχωρήθηκαν από την Υπηρεσία. Η έρευνα των συνθηκών του έργου. Η Αρχιτεκτονική µελέτη. Η Στατική µελέτη Η µελέτη ενεργειακής απόδοσης 1.2 Περιεχόµενα Μελέτης Η Τεχνική Έκθεση των ηλεκτροµηχανολογικών εγκαταστάσεων περιλαµβάνει τις παρακάτω επί µέρους εγκαταστάσεις που εξετάζονται στα αντίστοιχα κεφάλαια: 1. ΕΓΚΑΤΑΣΤΑΣΗ Υ ΡΕΥΣΗΣ 2. ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟΧΕΤΕΥΣΗΣ 3. ΕΓΚΑΤΑΣΤΑΣΗ ΑΡ ΕΥΣΗΣ 4. ΕΓΚΑΤΑΣΤΑΣΗ ΕΝΕΡΓΗΤΙΚΗΣ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ 5. ΕΓΚΑΤΑΣΤΑΣΗ ΘΕΡΜΑΝΣΗΣ - ΑΕΡΙΣΜΟΥ ΚΛΙΜΑΤΙΣΜΟΥ 6. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΣΧΥΡΩΝ ΡΕΥΜΑΤΩΝ 7. ΗΛΕΚΤΡΙΚΟΣ ΥΠΟΣΤΑΘΜΟΣ 8. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΑΣΘΕΝΩΝ ΡΕΥΜΑΤΩΝ 9. ΕΓΚΑΤΑΣΤΑΣΗ ΑΝΤΙΚΕΡΑΥΝΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ 10.Υ ΡΑΥΛΙΚΟΙ ΑΝΕΛΚΥΣΤΗΡΕΣ 11.ΕΙ ΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 7 ΑΠΟ 184

9 12. ΜΕΛΕΤΗ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟ ΟΣΗΣ 1.3 Τοπικές Συνθήκες και εδοµένα υνατότητα Παροχών - Απορροών Η εξυπηρέτηση των Η/Μ εγκαταστάσεων του κτιρίων γίνεται ως εξής: Υδροδότηση από τον κεντρικό συλλέκτη όλου του συγκροτήµατος µέσω δεξαµενής νερού όγκου 120m³ στο κτίριο Α και κατάλληλου πιεστικού συγκροτήµατος. Η πλήρωση της δεξαµενής θα γίνεται από το κεντρικό δίκτυο της Πόλης της Μυτιλήνης. Παροχή νερού Πυρόσβεσης από τον συλλέκτη όλου του συγκροτήµατος, από δεξαµενή πυρόσβεσης µεγέθους 55m 3, στη Μονάδα Α, µέσω αντλητικού συγκροτήµατος. Άρδευση από τον συλλέκτη παροχής κρύου νερού χρήσης των κτιρίων Αποχέτευση λυµάτων - ακαθάρτων στο δίκτυο της Πόλεως της Μυτιλήνης. Αποχέτευση οµβρίων, στο δίκτυο οµβρίων της περιοχής. Τα απορρίµµατα θα συγκεντρώνονται σε κατάλληλα διαµορφωµένους χώρους και από εκεί θα αποµακρύνονται από τα απορριµµατοφόρα του. Μυτιλήνης προς το χώρο διάθεσης απορριµµάτων της περιοχής. Παροχή ηλεκτρικής ενέργειας µε δίκτυο Χαµηλής Τάσης, από Υποσταθµό Μέσης Τάσης 20KV, από το δίκτυο Μέσης Τάσης της ΕΗ Ν. Λέσβου. Τηλεφωνοδότηση από το δίκτυο του ΟΤΕ Κλιµατολογικές συνθήκες Στον παρακάτω πίνακα παρουσιάζονται τα κλιµατολογικά στοιχεία της περιοχής: Χειµώνας Καλοκαίρι Θερµοκρασία ξηρού θερµοµέτρου (DB) o C Σχετική υγρασία ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 8 ΑΠΟ 184

10 1.4 Κανονισµοί & πρότυπα βιβλιογραφία Γενικά Η Νοµοθεσία, οι Κανονισµοί και οι Οδηγίες (Ελληνικές ή ξένες) που χρησιµοποιήθηκαν για την εκπόνηση αυτής της µελέτης αναφέρονται στην συνέχεια. Σηµειώνεται ότι κατά την εκπόνηση της µελέτης ελήφθησαν ακόµη υπόψη οι Εθνικοί Κανονισµοί και τα Εθνικά Πρότυπα, όπως Γερµανικά (DIN κλπ), Βρετανικά (BS κλπ), Γαλλικά (FN κλπ), Ηνωµένων Πολιτειών (ASTM κλπ), τα αντίστοιχα των λοιπών Κρατών Μελών της Ε.Ε. καθώς και τα ιεθνή (ISO κλπ), ειδικότερα δε, οι Κανονισµοί και τα Πρότυπα της χώρας προέλευσης του κάθε συγκεκριµένου προϊόντος, εάν δεν καλύπτονται από τα πιο πάνω αναφερόµενα Κανονισµοί Υδραυλικές Εγκαταστάσεις ΤΟΤΕΕ 2411/86 "Εγκαταστάσεις σε κτίρια και οικόπεδα - ιανοµή κρύου - ζεστού νερού". ΤΟΤΕΕ 2412/86 "Εγκαταστάσεις σε κτίρια και οικόπεδα - Αποχετεύσεις". Υπ. Αποφ. Ε1β/221/85 (ΦΕΚ 138Β!) "Περί διαθέσεως λυµάτων και βιοµηχανικών αποβλήτων". Ερµηνευτική Εγκύκλιος 61800/ του Υπ. Βιοµηχανίας για το Β /1936 (βοηθητικά). Τεχνική Συγγραφή Υποχρεώσεων Ηλεκτροµηχανολογικών Έργων Ε.10716/420/50 Υπ. ηµοσίων Έργων. ιατάξεις για την προστασία του περιβάλλοντος (Υπ. Απ /5387/ κ.λ.π.). Κτιριοδοµικός Κανονισµός (Απόφ. 3046/304/301.89, ΦΕΚ Τεύχος 59/3.89) ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 9 ΑΠΟ 184

11 DIN 1986/78 : Κανονισµοί Αποχέτευσης Κτιρίων Κανονισµοί λειτουργίας δικτύου υπονόµων ακαθάρτων και βρόχινων νερών περιοχής αρµοδιότητας Ε.Υ..Α.Π. Π 6/86 ΦΕΚ 661 Β/ Κανονισµός λειτουργίας Υδρεύσεως Ε.Υ..Α.Π. Αποφ. Ε 5/22/1984 ΦΕΚ 52 Β/ Περί διαθέσεων λυµάτων και βιοµηχανικών αποβλήτων Υπ. Απ. Ε1 β/221/ , ΦΕΚ 138 Β/ , όπως αντικατάσταθηκε δια της υπ. Αριθµ. Απόφασης 1305/74 (ΦΕΚ 801/Β/74, ). Περί διαθέσεως λυµάτων και βιοµηχανικών αποβλήτων Υπ. Απ. 7/12/71. Περί διαθέσεως λυµάτων και βιοµηχανικών αποβλήτων Υπ. Απ. 2/8/74. Πρότυπα ΕΛΟΤ σχετικά µε το θέµα των Υδραυλικών Εγκ/σεων Εγκατάσταση Θέρµανσης - Κλιµατισµού - Αερισµού Ο Κανονισµός Ενεργειακής Απόδοσης Κτηρίων Κ.Εν.Α.Κ (Φ.Ε.Κ. Β407/ ) ΤΟΤΕΕ /2010 «Αναλυτικές εθνικές προδιαγραφές παραµέτρων για τον υπολογισµό της ενεργειακής απόδοσης κτιρίων και την έκδοση του πιστοποιητικού ενεργειακής απόδοσης», ΤΟΤΕΕ /2010 «Θερµοφυσικές ιδιότητες δοµικών υλικών και έλεγχος της θερµοµονωτικής επάρκειας των κτηρίων», ΤΟΤΕΕ /2010 «Κλιµατικά δεδοµένα ελληνικών περιοχών», TOTEE 2421/86 : Μέρος 1 : ίκτυα διανοµής ζεστού νερού. ΤΟΤΕΕ 2421/86 : Μέρος 2 : Λεβητοστάσια. ΤΟΤΕΕ 2423/86 : Κλιµατισµός. ΤΟΤΕΕ 2425/86 : Υπολογισµός φορτίων κλιµατισµού Ε.Λ.Ο.Τ. / Τ.Ε 4 / Ο.Ε 3 Θέρµανση χώρων / εγκαταστάσεις κεντρικής θέρµανσης Τ /8.005 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 10 ΑΠΟ 184

12 Κανονισµός πυροπροστασίας κτιρίων Π.. 71/ΦΕΚ 32Α/ DIN 4701/83 Για απώλειες θέρµανσης ASHRAE/CLTD Για φορτία ψύξης HVAC Systems Duct Design SMACNA Standards NFPA 90Α : Αir conditioning and ventilating systems (για διάφραγµα πυρασφαλείας). DIN 4109: Noise control DIΝ 18421, DIN 18299, DIN 4140 Insulation of heating and shilled water pipes DIN 2055: Thermal insulation of heated and regrigarted industrial and domestic installations Τις προδιαγραφές και πρότυπα του ΕΛΟΤ για τα χρησιµοποιούµενα υλικά Εγκατάσταση Ενεργητικής Πυροπροστασίας Π 71/ "Κανονισµός Πυροπροστασίας κτιρίων" ΦΕΚ 32Α / µε τις σχετικές µεταγενέστερες τροποποιήσεις του. ιαταγή Αρ.Πρωτ Φ του Αρχηγείου του Πυροσβεστικού Σώµατος / ιεύθυνση Ι / Τµήµα 1ο Πυρ/κών Κανονισµών και ιατάξεων : «Κωδικοποίηση ερµηνευτικών διευκρινιστικών ιαταγών επί της εφαρµογής του Π. 71/88 Πυροσβεστική διάταξη 3/81 ΦΕΚ 20Β/ (Παραρτήµατα Α έως και Ζ) όπως διαµορφώθηκε µετά τις τυχον τροποποιήσεις και ισχύει. Ελληνικό Πρότυπο ΕΛΟΤ ΕΝ «Μόνιµα συστήµατα πυρόσβεσης Αυτόµατα συστήµατα καταιονισµού Σχεδιασµός, εγκατάσταση και συντήρηση» Τ.Ο.Τ.Ε.Ε. 2451/86 "Εγκαταστάσεις σε κτίρια: "Μόνιµα πυροσβεστικά συστήµατα µε νερό" Ελληνικό Πρότυπο ΕΛΟΤ CΕΝ/TS του 2004 «Συστήµατα πυρανίχνευσης και συναγερµού - Μέρος 14: Κατευθυντήριες ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 11 ΑΠΟ 184

13 γραµµές για προγραµµατισµό, σχεδιασµό, εγκατάσταση, θέση σε λειτουργία, χρήση και συντήρηση» Εγκαταστάσεις Ισχυρών Ρευµάτων. Η όλη εγκατάσταση Χαµηλής Τάσης θα µελετηθεί µε βάση το Πρότυπο ΕΛΟΤ HD 384-2η Έκδοση «Απαιτήσεις για ηλεκτρικές εγκαταστάσεις» (O κανονισµός αφορά στο δίκτυο Χαµηλής Τάσης 3x 400V/230V 50Ηz). Κοινή Υπουργική Απόφαση Αριθµ.Φ Α 50/1208/642 (ΦΕΚ- 1222/Β/ ) «Θέµατα Ασφαλείας Εσωτερικών Ηλεκτρικών Εγκαταστάσεων (Ε.Η.Ε). Καθιέρωση υποχρέωσης εγκατάστασης διατάξεων διαφορικού ρεύµατος και κατασκευής θεµελιακής γείωσης» Η όλη εγκατάσταση Μέσης Τάσης θα µελετηθεί µε βάση το Πρότυπο ΕΛΟΤ HD 637 S1 Έκδοση «Εγκαταστάσεις ισχύος µε ονοµαστική τάση πάνω από 1kV εναλλασσοµένου ρεύµατος» (O κανονισµός αφορά στα δίκτυα Μέσης Τάσης 3x20.000V 50Hz) IEC του έτος 2001 µε τίτλο «Electrical installations of buildings Part 1 : Fundamental principles, assessment of general characteristics, definitions» IEC του έτος 2001 µε τίτλο «Electrical installations of buildings Part 4 :Protection for safety» IEC τους έτους µε τίτλο «Electrical installations of buildings Part 5 : Selection and erection of electrical equipment» IEC του έτος 2001 µε τίτλο «Electrical installations of buildings Part 6 : Verification» IEC τους έτους µε τίτλο «Electrical installations of buildings Part7 : Requirements for special installations or locations» Κανονισµοί ΕΗ σχετικά µε την παροχή Μέσης Τάσης Γενικός Οικονοµικός Κανονισµός. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 12 ΑΠΟ 184

14 Κτιριοδοµικός Κανονισµός. EN µε τίτλο : «Light and lighting - Lighting of work places - Part 1: Indoor work places» Υπουργική Απόφαση ΕΗ1/Ο/481/ (Φ.Ε.Κ 573/Β/ για έγκριση Τεχνικών Προδιαγραφών Οδικού Ηλεκτροφωτισµού» Υπουργική Απόφαση ΕΗ1/Ο/123/ (Φ.Ε.Κ 177/Β/ για συµπλήρωση Τεχνικών Προδιαγραφών Οδικού Ηλεκτροφωτισµού» Υπουργική Απόφαση 13/β/οικ.16522/ µε τίτλο «Φωτοµετρικά Στοιχεία και Τεχνικές Προδιαγραφές Οδικού Ηλεκτροφωτισµού» Εγκύκλιος 1/2005 του Υ.ΠΕ.ΧΩ..Ε µε τίτλο «Κοινοποίηση Υπουργικής Απόφασης για Φωτοµετρικά Στοιχεία και Τεχνικές Προδιαγραφές Οδικού Ηλεκτροφωτισµού» ΕΛΟΤ CEN/TR µε τίτλο: «Φωτισµός οδών Μέρος 1: Επιλογή κατηγοριών φωτισµού» ΕΛΟΤ EN µε τίτλο: «Φωτισµός οδών Μέρος 2: «Απαιτήσεις επιδόσεων» ΕΛΟΤ EN µε τίτλο: «Φωτισµός οδών Μέρος 3: «Υπολογισµός επιδόσεων» CIE µε τίτλο «GUIDE TO THE LIGHTING OF EXTERIOR WORKING AREAS» IEC του έτος 2001 µε τίτλο «Degrees of protection provided by enclosures (IP Code)» Εγκαταστάσεις Ασθενών Ρευµάτων Ο "Νέος Κανονισµός Εσωτερικών Τηλεπικοινωνιακών ικτύων Οικοδοµών" του Ο.Τ.Ε (Εφηµερίδα Κυβερνήσεως φύλ. 767 τεύχος δεύτερο 31/12/1992). ANSI/TIA/EIA-568-C.0 «Generic Telecommunications Cabling Standard» ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 13 ΑΠΟ 184

15 ANSI/TIA/EIA-568-C.1 «Commercial Building Telecommunications Cabling Standard» (αντίστοιχο του προτύπου ISO/IEC ) που περιγράφει ένα σύγχρονο τρόπο καλωδίωσης ασθενών ρευµάτων µε σαφή χαρακτηριστικά, ευέλικτο, δυναµικά εξελισσόµενο, εύκολα προσαρµόσιµο και καλά δοµηµένο. Το πρότυπο αυτό περιλαµβάνει τις συστάσεις για όλα τα στοιχεία ενός καλωδιακού συστήµατος (καλώδια, πρίζες, κατανεµητές κ.λ.π.). ANSI/TIA/EIA-568-C.2 «Balanced Twisted Pair Telecommunications Cabling and Components Standard» ANSI/TIA/EIA-568-C.3 «Optical Fibre Cabling and Components Standard» ANSI/TIA/EIA-569-A Commercial Building Standard for Telecommunications Pathways and Spaces Αντικεραυνική Προστασία Πρότυπα σχεδιασµού ΣΑΠ: Ελληνικό / Ευρωπαϊκό Πρότυπο EΛΟΤ ΕΝ : 2006, Protection against lightning, Part 1: General Principles. Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ ΕΝ : 2006: Protection against lightning, Part 2: Risk Management. Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ ΕΝ : 2006, Protection against lightning. Physical damage to structures and life hazard. Ελληνικό / Ευρωπαϊκό Πρότυπο EΛΟΤ ΕΝ : 2006, Protection against Lightning part 4 : Electrical and electronic systems within structures. ιεθνές Πρότυπο IEC , Insulation coordination for equipment within low-voltage systems. ιεθνές Πρότυπο IEC , Electrical installations of buildings, Part 4: Protection for safety, Chapter 44: Protection ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 14 ΑΠΟ 184

16 against overvoltages, Section 443: Protection against overvoltages of atmospheric origin due to switching. ιεθνές Πρότυπο IEC , Low voltage surge protective devices Part 12: SPDs connected to low voltage power distribution systems Selection and application principles. ιεθνές Πρότυπο IEC , Low voltage surge protective devices Part 22: SPDs connected to telecommunication and signaling networks Selection and application principles Πρότυπα Εξαρτηµάτων ιατάξεων : Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 1: Requirements for connection components. Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 2: Requirements for conductors, and earth electrodes. Ελληνικό / Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN ,, Lightning Protection Components (LPC), Part 1: Requirements for isolating spark gaps. Ευρωπαϊκό Πρότυπο EN , Low voltage surge protective devices Part 11: SPDs connected to low voltage power distribution systems Performance requirements and testing methods. Ευρωπαϊκό Πρότυπο EΝ , Low voltage surge protective devices Part 22: SPDs connected to telecommunication and signaling networks Performance requirements and testing methods Εγκατάσταση Ανελκυστήρων Πρότυπο ΕΛΟΤ ΕΝ 81.1 και 81.2 Γενικός Οικοδοµικός Κανονισµός. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 15 ΑΠΟ 184

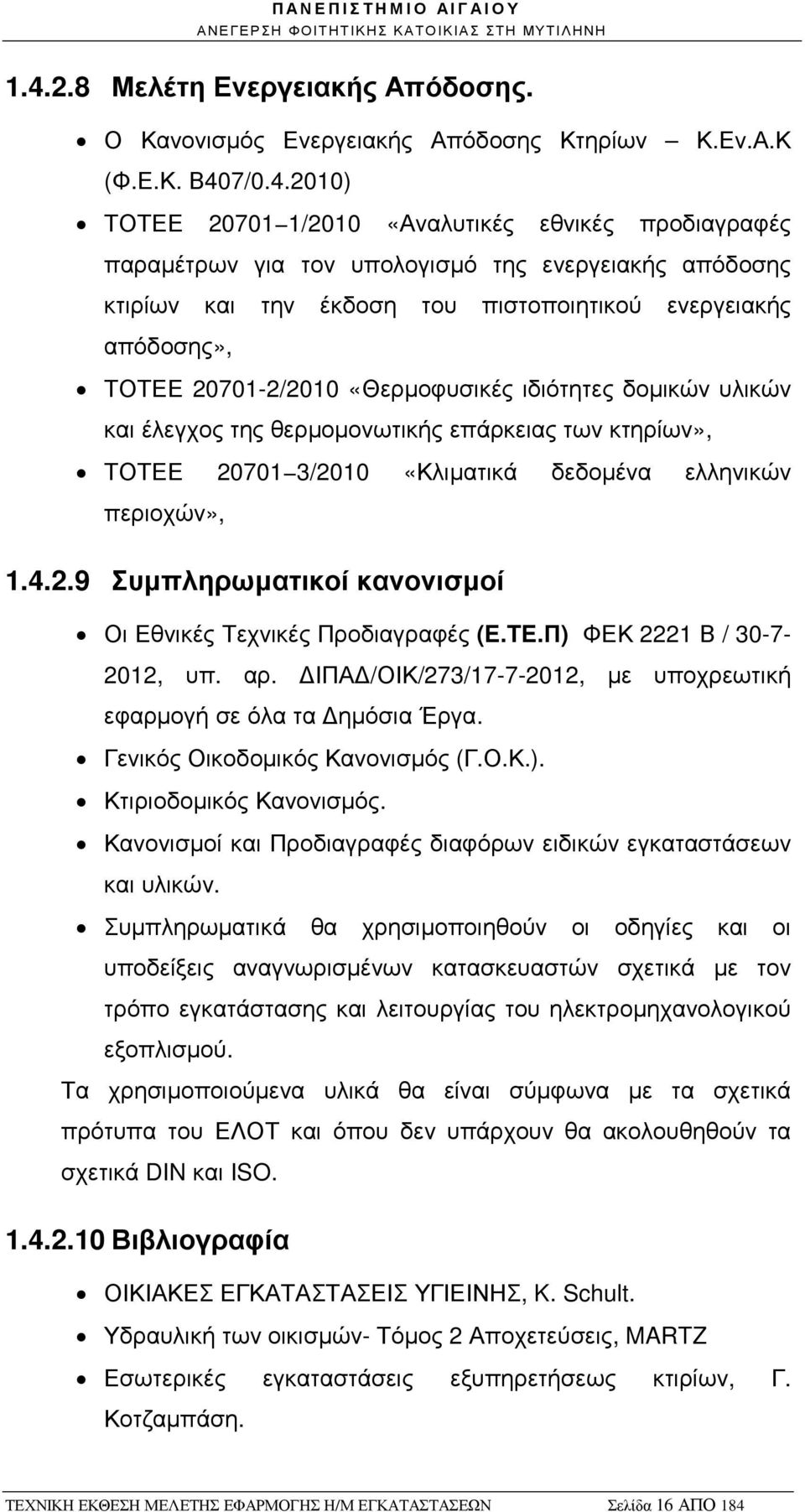

17 Μελέτη Ενεργειακής Απόδοσης. Ο Κανονισµός Ενεργειακής Απόδοσης Κτηρίων Κ.Εν.Α.Κ (Φ.Ε.Κ. Β407/ ) ΤΟΤΕΕ /2010 «Αναλυτικές εθνικές προδιαγραφές παραµέτρων για τον υπολογισµό της ενεργειακής απόδοσης κτιρίων και την έκδοση του πιστοποιητικού ενεργειακής απόδοσης», ΤΟΤΕΕ /2010 «Θερµοφυσικές ιδιότητες δοµικών υλικών και έλεγχος της θερµοµονωτικής επάρκειας των κτηρίων», ΤΟΤΕΕ /2010 «Κλιµατικά δεδοµένα ελληνικών περιοχών», Συµπληρωµατικοί κανονισµοί Οι Εθνικές Τεχνικές Προδιαγραφές (E.TE.Π) ΦΕΚ 2221 Β / , υπ. αρ. ΙΠΑ /ΟΙΚ/273/ , µε υποχρεωτική εφαρµογή σε όλα τα ηµόσια Έργα. Γενικός Οικοδοµικός Κανονισµός (Γ.Ο.Κ.). Κτιριοδοµικός Κανονισµός. Κανονισµοί και Προδιαγραφές διαφόρων ειδικών εγκαταστάσεων και υλικών. Συµπληρωµατικά θα χρησιµοποιηθούν οι οδηγίες και οι υποδείξεις αναγνωρισµένων κατασκευαστών σχετικά µε τον τρόπο εγκατάστασης και λειτουργίας του ηλεκτροµηχανολογικού εξοπλισµού. Τα χρησιµοποιούµενα υλικά θα είναι σύµφωνα µε τα σχετικά πρότυπα του ΕΛΟΤ και όπου δεν υπάρχουν θα ακολουθηθούν τα σχετικά DIN και ISO Βιβλιογραφία ΟΙΚΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΥΓΙΕΙΝΗΣ, K. Schult. Υδραυλική των οικισµών- Τόµος 2 Αποχετεύσεις, MARTZ Εσωτερικές εγκαταστάσεις εξυπηρετήσεως κτιρίων, Γ. Κοτζαµπάση. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 16 ΑΠΟ 184

18 Π. Κόλλια :Υδρεύσεις Επιφανειακά, Υπόγεια ύδατα, ίκτυα διανοµής, Εγκαταστάσεις. ASHRAE Handbook - Refrigeration 1990, 2006, ASHRAE Handbook HVAC Applications 1991,2007, ASHRAE Handbook -HVAC Systems and Equipment 1992, 2008, 2012 ASHRAE Handbook -Fundamentals 1993, 2005, ASHRAE Cooling and heating load calculation manual. ASHRAE Simplified energy analysis using the modified bin method. CARIER Handbook of air conditioning system design. Θέρµανση και Κλιµατισµός, Recknagel Sprenger, Ελλ. Έκδοση Τόµος Α & Β ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 17 ΑΠΟ 184

19 2 Υ ΡΕΥΣΗ 2.1 Γενικά Σκοπός της εγκατάστασης είναι η παροχή νερού σε όλους τους υδραυλικούς υποδοχείς και τις καταναλώσεις των κτιρίων για την πλήρη εξυπηρέτηση τους και περιλαµβάνει: Τον αγωγό υδροδότησης και τη σύνδεση µε το δίκτυο του ήµου Λέσβου, µέσω σωλήνα πολυαιθυλενίου DN80 Φ90. Το κεντρικό υδροστάσιο στο κτίριο Α την δεξαµενή ύδρευσης και κατάλληλο πιεστικό συγκρότηµα. Το υδροστάσιο Αντλιοστάσιο ανά κτίριο τα δίκτυα διανοµής κρύου πόσιµου νερού χρήσης. Τα συστήµατα παρασκευής και διανοµής ζεστού νερού χρήσης Την συσκευή αποσκλήρυνσης νερού για τροφοδότηση των πλυντηρίων και των εγκαταστάσεων κλιµατισµού. Κάθε όργανο ή συσκευή που απαιτείται για την καλή και απρόσκοπτη λειτουργία της εγκατάστασης 2.2 Παραδοχές υπολογισµού Καταναλώσεις νερού - Φοιτητές 100 lt/άτ. και ηµ. - Υπάλληλοι 50 lt/άτ. και ηµ. - Επισκέπτες 10 lt/άτ. και ηµ. Πίεση λειτουργίας στο πιο αποµακρυσµένο υποδοχέα ίση µε 10 mυσ. Μέγιστη ταχύτητα νερού στα δίκτυα : - Κύρια δίκτυα διανοµής m/s - Kατακόρυφες στήλες m/s - ευτερεύοντα δίκτυα διανοµής m/s - Αναρρόφηση αντλιών m/s - Κατάθλιψη αντλιών m/s - Μέγιστη πτώση πίεσης στις σωληνώσεις 50 mm/m (5,0%). ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 18 ΑΠΟ 184

20 Ζεστό νερό χρήσης : 45 C Θερµοκρασιακή πτώση νερού από τους θερµαντήρες µέχρι το άκρο του δυσµενέστερου κλάδου προσαγωγής ζεστού νερού : 5 C Η παροχή αιχµής υπολογίζεται σύµφωνα µε τον πίνακα 7 της Τ.Ο.Τ.Ε.Ε 2411/86, ως συνάρτηση της συνολικής παροχής, που είναι το άθροισµα των παροχών υπολογισµού των συνδεδεµένων οργάνων στις διάφορες λήψεις. 2.3 Υδροδότηση. Η τροφοδότηση του συγκροτήµατος µε νερό θα γίνεται από το κεντρικό δίκτυο της Πόλης µέσω δεξαµενής νερού και πιεστικού συγκροτήµατος. Στα όρια του συγκροτήµατος τοποθετείται φρεάτιο µετρητή σε θέση που δείχνεται στα σχέδια. 2.4 εξαµενές νερού Θα κατασκευαστούν δύο υπόγειες δεξαµενές νερού από µπετόν σε επαφή µε το κεντρικό υδροστάσιο αντλιοστάσιο του κτιρίου Α για την κάλυψη των αναγκών ύδρευσης και πυρόσβεσης όλων των κτιρίων ωφέλιµου όγκου 120m 3 για τις ανάγκες ύδρευσης και 55m 3 για τις απαιτήσεις πυρόσβεσης. Η επισκεψιµότητα τους θα γίνεται µέσω θυρίδων επίσκεψης από τα τοιχεία που συνορεύουν µε το χώρο όπως δείχνεται στα σχέδια. Για την αυτόµατη συµπλήρωση µε νερό προβλέπονται τα παρακάτω : Μία ηλεκτροβάννα χυτοσιδηρή φλαντζωτή, κατάλληλη για πίεση λειτουργίας τουλάχιστον 10atm. Ο µηχανισµός της θα είναι στεγανός, κατάλληλος για λειτουργία ON-OFF, βραδείας κινήσεως, προς αποφυγή πλήγµατος. Η λειτουργία της ηλεκτροβάννας θα ελέγχεται από υδραργυρικούς διακόπτες τύπου πλωτήρα για τον έλεγχο στάθµης και την προστασία αντλιών από εν ξηρώ λειτουργία. Για λόγους πρόσθετης ασφάλειας θα τοποθετηθεί εν σειρά µε την ηλεκτροβάννα και δικλείδα ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 19 ΑΠΟ 184

21 µε πλωτήρα (φλοτεροδιακόπτης). Η δικλείδα θα είναι χυτοσιδηρού σώµατος µε έµβολο, βραχίονα και πλωτήρα από ανοξείδωτο χάλυβα Η ηλεκτροβάννα και οι πλωτήρες θα συνδεθούν µε ηλεκτρονικό πίνακα ελέγχου από όπου θα παίρνουν εντολές για την λειτουργία τους. Τα ενσωµατούµενα στοιχεία των δεξαµενών νερού θα κατασκευασθούν από χαλυβδοσωλήνες χωρίς ραφή και θα φέρουν στα άκρα τους φλάντζες για τη σύνδεσή τους προς τα δίκτυα σωληνώσεων. Όλα τα στόµια, η ανθρωποθυρίδα, τα σκαλοπάτια µετά την κατασκευή τους και πριν την τοποθέτηση τους θα υποστούν γαλβάνισµα σε θερµό λουτρό. 2.5 Σύστηµα αυτόµατης χλωρίωσης. Για την εξασφάλιση της ποιότητας του νερού στην δεξαµενή ύδρευσης καθώς και η απολύµανσή της, θα τοποθετηθεί σύστηµα αυτόµατης χλωρίωσης. Ο εξοπλισµός του συστήµατος θα αποτελείται από : οσοµετρική αντλία χλωρίου µε κάδο αποθήκευσης χλωρίου Όργανο µέτρησης υπολειµµατικού χλωρίου µε αισθητήριο. Και αντλία ανακυκλοφορίας. Ο προµηθευτής και ο κατασκευαστής του συστήµατος θα πρέπει να είναι πιστοποιηµένος κατά ISO 9001, τόσο για την κατασκευή όσο και για την υποστήριξη του συστήµατος. Λειτουργία συστήµατος αυτόµατης χλωρίωσης. Το σύστηµα θα λειτουργεί ως εξής: Τοποθετείται γραµµή ανακυκλοφορίας του νερού της δεξαµενής µέσω αντλίας η οποία θα πραγµατοποιεί την ανακυκλοφορία του νερού της δεξαµενής σε περίπου 8 ώρες και σε συνεχή λειτουργία. Η δοσοµέτρηση του χλωρίου θα γίνεται στη γραµµή ανακυκλοφορίας για καλύτερη ανάδευση και η αποτελεσµατικότητα της χλωρίωσης θα εξασφαλίζεται από τη συνεχή on-line µέτρηση υπολειµµατικού χλωρίου µε ειδικό όργανο πάνω στην ίδια γραµµή. Η ύπαρξη µικρής περίσσειας χλωρίου στο προς κατανάλωση νερό, θα εξασφαλίζει την εξάλειψη του µικροβιακού φορτίου. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 20 ΑΠΟ 184

22 2.6 Περιγραφή της Εγκατάστασης Το κεντρικό υδροστάσιο του συγκροτήµατος βρίσκεται στο Υπόγειο του κτιρίου Α και περιλαµβάνει: το πιεστικό συγκρότηµα πόσιµου νερού το σύστηµα αυτόµατης χλωρίωσης της δεξαµενής ύδρευσης τους κεντρικούς συλλέκτες διανοµής και το πιεστικό πυρόσβεσης Από το πιεστικό ύδρευσης αποτελούµενο από 2 όµοιες αντλίες inverter µε παροχή m 3 /h και µανοµετρικό 50mΣΥ η κάθε αντλία, τροφοδοτείται ο συλλέκτης ποσίµου νερού από τον οποίο εκκινούν οι κλάδοι διανοµής προς τα επιµέρους υδροστάσια των κτιρίων που περιλαµβάνουν : Το συλλέκτη διανοµής κρύου πόσιµου νερού. Τους θερµαντήρες - boiler παραγωγής ζεστού νερού χρήσεις Και την µονάδα παραγωγής αποσκληρυµένου νερού, όπου απαιτείται η τοποθέτησή της, και πιο συγκεκριµένα στα κτίρια Β και Γ. Το δίκτυο διανοµής του κρύου νερού θα εξυπηρετεί βασικά τις ανάγκες των χώρων υγιεινής, των καθιστικών και των κουζινών. Για κάθε οµάδα υδραυλικών υποδοχέων (λουτρά κοιτώνων, χώροι υγιεινής κοινού, προσωπικού κλπ), προβλέπεται η εγκατάσταση κιβωτίων ορειχάλκινων συλλεκτοδιανοµέων, σπονδυλωτού τύπου, µε τις απαιτούµενες αναχωρήσεις σε χώρο πλήρως επισκέψιµο και εναρµονισµένο στην αρχιτεκτονική λύση των κτιρίων. Σηµειώνεται ότι, οι συλλέκτες τροφοδοσίας των wc των δωµατίων που θα τοποθετηθούν εντός του επισκέψιµου µηχανολογικού shaft δεν θα έχουν ερµάριο. Από τους συλλεκτοδιανοµείς θα εκκινούν µονοκόµµατοι πλαστικοί εύκαµπτοι σωλήνες από δικτυωµένο πολυαιθυλένιο, κατάλληλοι για µεταφορά πόσιµου νερού για την τροφοδότηση των διαφόρων υποδοχέων. Σε κάθε αναχώρηση προβλέπεται ορειχάλκινος επιχρωµιωµένος διακόπτης, ενώ οι σωληνώσεις θα οδεύουν εντός του δαπέδου ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 21 ΑΠΟ 184

23 προστατευµένες από κυµατοειδείς σωλήνες πολυαιθυλενίου (ΣΠΙΡΑΛ), µεγαλύτερης διαµέτρου. Σε κάθε υδραυλικό υποδοχέα θα εγκαθίσταται ορειχάλκινη τυποποιηµένη γωνία υδροληψίας η οποία θα έρχεται «πρόσωπο» µε τον τοίχο. Η σύνδεση του υποδοχέα θα γίνεται µε εύκαµπτο σωλήνα πιέσεως. Οι τοπικοί συλλέκτες τροφοδοτούνται από το κεντρικό δίκτυο υδροδότησης κάθε κτιρίου το οποίο διαµορφώνεται µε κατακόρυφες στήλες και οριζόντιο δίκτυο που οδεύει εντός της ψευδοροφής των διαδρόµων του υπογείου, του ισογείου ή άλλου επιπέδου σύµφωνα µε την µορφή του κάθε κτιρίου Παρασκευή ζεστού νερού χρήσης Για την παρασκευή ζεστού νερού χρήσης προβλέπεται η εγκατάσταση 2 παρασκευαστήρων (Boilers) σε κάθε χώρο Υδροστασίου. Αυτοί θα είναι κατακόρυφου τύπου, µε αυξηµένη χωρητικότητα (αποθήκη) για την κάλυψη των απαιτήσεων αιχµής. Τα boiler(s) θα είναι συνδεδεµένα σε σειρά. Το πρώτο (boiler απλής ενέργειας), αποτελεί τον προθερµαντήρα και θερµαίνεται από το ηλιακό σύστηµα του κάθε κτιρίου (συστοιχίες ηλιακών συλλεκτών που τοποθετούνται στην αντίστοιχη στέγη). Το προθερµασµένο νερό µεταφέρεται µέσω της εξόδου ζεστού νερού του προθερµαντήρα στην είσοδο κρύου νερού του δεύτερου boiler που αποτελεί το boiler άµεσης διάθεσης ΖΝΧ (boiler διπλής ενέργειας). Το Βoiler ΖΝΧ θερµαίνεται συµπληρωµατικά ή αποκλειστικά είτε από την αντίστοιχη αντλία θερµότητας του κτιρίου µέσω ανεξάρτητου κυκλοφορητή, είτε από την ηλεκτρική αντίσταση που είναι ενσωµατωµένη σε αυτό, ανάλογα µε την θερµοκρασία του περιεχόµενου νερού. Συγκεκριµένα για τους χειµερινούς µήνες λειτουργίας της θέρµανσης των κτιρίων και µειωµένης απόδοσης των ηλιακών συλλεκτών η άνοδος της θερµοκρασίας του περιεχόµενου νερού στο Βoiler ΖΝΧ έως τους 40ºC θα γίνεται µέσω της Αντλίας Θερµότητας, ενώ η περαιτέρω άνοδος έως τους 60ºC µέσω της ηλεκτρικής αντίστασης. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 22 ΑΠΟ 184

24 Κατά τους καλοκαιρινούς µήνες και εφόσον απαιτείται, η απαιτούµενη θερµοκρασία στο Βoiler θα επιτυγχάνεται αποκλειστικά µε την ηλεκτρική αντίσταση. Όταν υπάρχει µεγάλη απόδοση ηλιακής ενέργειας, ο προθερµαντήρας µπορεί να έχει µεγαλύτερη θερµοκρασία από το boiler ΖΝΧ. Για να καταστεί εφικτή η εκµετάλλευση ολόκληρου του όγκου του Boiler για φόρτιση από το ηλιακό σύστηµα, τοποθετείται ένας αγωγός από την έξοδο ζεστού νερού του Boiler ΖΝΧ προς την είσοδο κρύου νερού του προθερµαντήρα. Για την µεταφορά του νερού χρησιµοποιείται κυκλοφορητής. Επίσης, επειδή ανά τακτά διαστήµατα για λόγους απολύµανσης η θερµοκρασία των boiler πρέπει να είναι 60ºC, σε περίπτωση που η θερµοκρασία των 60 0 C στον προθερµαντήρα δεν επιτυγχάνεται µε την ηλιακή φόρτιση, ο προαναφερθείς κυκλοφορητής διασύνδεσης των Boiler ενεργοποιείται, σε χρόνο που δεν γίνεται λήψη ΖΝΧ, κυρίως την νύχτα, προκειµένου να επιτευχθεί και στον προθερµαντήρα η ζητούµενη θερµοκρασία. Ο έλεγχος και η ρύθµιση της ηλιακής εγκατάστασης παραγωγής ΖΝΧ πραγµατοποιείται από αυτόνοµο τοπικό ελεγκτή του ηλιακού συστήµατος µέσω αισθητήρων θερµοκρασίας στις συστοιχίες ηλιακών συλλεκτών, στα Boiler και µέσω ελέγχου των κυκλοφορητών του δικτύου ηλιακών συλλεκτών και του κυκλοφορητή διασύνδεσης των Boiler. Η παραγωγή ΖΝΧ είτε από την αντλία θερµότητας, µέσω του αντίστοιχου κυκλοφορητή, είτε από την ενσωµατωµένη ηλεκτρική αντίσταση του Boiler ZNX, θα ελέγχεται και θα ρυθµίζεται µε την βοήθεια κατάλληλων αισθητήρων από το κεντρικό σύστηµα ελέγχου του κτιρίου. Για την εξοικονόµηση της ενέργειας η θερµοκρασία του δικτύου ζεστού νερού χρήσης προβλέπεται στους 45ºC και θα επιτυγχάνεται µε την βοήθεια θερµοαναµεικτικής - τρίοδης βαλβίδας προοδευτικής λειτουργίας, στην έξοδο του παρασκευαστήρα. Ανά τακτά διαστήµατα ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 23 ΑΠΟ 184

25 για λόγους απολύµανσης του δικτύου προβλέπεται η αύξηση της θερµοκρασίας του δικτύου σε θερµοκρασία µεγαλύτερη των 60ºC. Η βαλβίδα αυτή θα ελέγχεται από το κεντρικό σύστηµα ελέγχου του κτιρίου. Προβλέπεται συνολικά η εγκατάσταση 6 παρασκευαστήρων (boiler) ζεστού νερού χρήσης, οι οποίοι τοποθετούνται ως εξής : ύο (2) boiler των 800lt στο υδροστάσιο του κτιρίου Α µε συστοιχίες ηλιακών συλλεκτών, συνολικής επιφάνειας 42m² µε ετήσια κάλυψη µεγαλύτερη του 60%. ύο (2) boiler των 800lt στο υδροστάσιο του κτιρίου Β µε συστοιχίες ηλιακών συλλεκτών, συνολικής επιφάνειας 48m² µε ετήσια κάλυψη µεγαλύτερη του 60%. ύο (2) boiler των 500lt στο υδροστάσιο του κτιρίου Γ µε συστοιχίες ηλιακών συλλεκτών, συνολικής επιφάνειας 30m² µε ετήσια κάλυψη µεγαλύτερη του 60%. Το δίκτυο διανοµής του ζεστού νερού θα εξυπηρετεί τις ανάγκες των χώρων υγιεινής και κουζινών. Τα κεντρικά δίκτυα διανοµής του ζεστού νερού οδεύουν παράλληλα µε τις σωληνώσεις του κρύου νερού, µε κατακόρυφα και οριζόντια δίκτυα που οδεύουν εντός της ψευδοροφής των διαδρόµων του υπογείου, του ισογείου ή άλλου επιπέδου σύµφωνα µε την µορφή του κάθε κτιρίου. Όλα τα όργανα διακοπής (κρουνοί, βάνες) θα είναι ορειχάλκινα νικελοχρωµέ σφαιρικού τύπου (Ball Valves). Όλες οι κεντρικές σωληνώσεις ζεστού νερού θα είναι µονωµένες. Η µορφή του δικτύου ζεστού νερού θα είναι ακριβώς όµοια µε του κρύου νερού δηλαδή από το κεντρικό δίκτυο ζεστού νερού θα τροφοδοτηθούν τοπικοί ορειχάλκινοι συλλέκτες, κατάλληλης διατοµής, τοποθετηµένοι δίπλα από τους συλλέκτες κρύου νερού. Η τοπική διανοµή σε οµάδα υδραυλικών υποδοχέων θα γίνεται όπως και του κρύου νερού µε σύστηµα συλλεκτών και σωλήνων από δικτυωµένο πολυαιθυλένιο. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 24 ΑΠΟ 184

26 Λόγω του µεγάλου µήκους του δικτύου ζεστού νερού προβλέπεται η ανακυκλοφορία του ζεστού νερού χρήσης στο κεντρικό δίκτυο διανοµής. Η ανακυκλοφορία επιτυγχάνεται µε ξεχωριστό δίκτυο σωλήνων και αντλίες in-line κατάλληλες για ζεστά νερά χρήσης ελεγχόµενες από το κεντρικό σύστηµα ελέγχου του κτιρίου. Το είδος των σωληνώσεων επιστροφής, οι οδεύσεις, οι µονώσεις θα είναι όπως των σωληνώσεων ζεστού νερού Εγκατάσταση παραγωγής αποσκληρυµένου νερού Τα δίκτυα διανοµής αποσκληρυµένου νερού θα εξυπηρετούν : την πλήρωση των δικτύων κλιµατισµού θέρµανσης όλων των κτιρίων τα πλυντήρια που βρίσκονται στο κτίριο B και τους υγραντές των κλιµατιστικών µονάδων του κτιρίου Γ Για την κάλυψη των αναγκών του κτιρίου Γ προβλέπεται συγκροτήµα αποσκλήρυνσης νερού ελάχιστης ικανότητας 1.0 m³/h 65 m³x F στον χώρο του υδροστασίου του κτιρίου. Επίσης, προβλέπεται συγκρότηµα αποσκλήρυνσης νερού ελάχιστης ικανότητας 1.8 m³/h 90 m³x F στον χώρο του υδροστασίου του κτιρίου Β που θα εξυπηρετεί τόσο την πλήρωση του δικτύου κλιµατισµού θέρµανσης των κτιρίων Α και Β, αφού αυτά εξυπηρετούνται από την ίδια αντλία θερµότητας, όσο και τις ανάγκες των πλυντηρίων στο κτίριο Β. Η εγκατάσταση αποσκληρυµένου νερού τροφοδοτείται από το δίκτυο ύδρευσης και περιλαµβάνει τα δοχεία ρητίνης, τη δεξαµενή άλατος, και πλήρη συστήµατα αυτοµατισµού. Το µέγεθος είναι τέτοιο που να εξυπηρετεί τη ζήτηση και κατά τη διάρκεια του κύκλου αναγέννησης. Ο αποσκληρυντής λειτουργεί σε ογκοµετρική βάση ενώ όλες οι φάσεις αναγέννησης γίνονται εντελώς αυτόµατα. Θα υπάρχει δυνατότητα να δοθεί εντολή αναγέννησης εκτός προγράµµατος µε το πάτηµα ενός µπουτόν. 2.7 ίκτυο Περιβάλλοντος Χώρου Το δίκτυο τροφοδοσίας των κτιρίων στον περιβάλλοντα χώρο και ο αγωγός σύνδεσης µε το δίκτυο ύδρευσης της πόλης, θα οδεύει ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 25 ΑΠΟ 184

27 υπόγεια, παράλληλα µε το οδικό δίκτυο. Η διάταξή του δικτύου τροφοδοσίας των κτιρίων προβλέπεται σε βρόχο, αποτελούµενο από κλειστό δακτύλιο και ενδιάµεσους σωλήνες διανοµής. Το σύστηµα αυτό πλεονεκτεί έναντι του ακτινωτού γιατί σε περίπτωση βλάβης αποµονώνεται µόνο ένα µικρό τµήµα του µε κατάλληλο χειρισµό των βαλβίδων, είναι επεκτάσιµο προς όλες τις κατευθύνσεις, επικρατεί περίπου σταθερή πίεση στους βρόγχους και το νερό δεν παραµένει στάσιµο σε κανένα σηµείο του δικτύου. Από το κεντρικό δίκτυο διανοµής του περιβάλλοντος θα εκκινεί ανεξάρτητος σωλήνας ύδρευσης για την τροφοδότηση του κάθε κτιρίου. Ο σωλήνας αυτός θα οδεύει υπόγεια και θα καταλήγει στον κεντρικό συλλέκτη ύδρευσης στο υδροστάσιο του κάθε κτιρίου. Πριν την σύνδεση µε τον κεντρικό συλλέκτη του κάθε κτιρίου θα παρεµβάλλεται µετρητής παροχής νερού και µειωτής πίεσης. Οι σωλήνες θα οδεύουν σε βάθος περίπου 1,80 m και θα ακολουθούν την κλίση του διαµορφωµένου οδοστρώµατος. Βαλβίδες διακοπής, εκτός από τα βανοφρεάτια σύνδεσης των κτιρίων, θα τοποθετηθούν σε διακλαδώσεις, έτσι ώστε να αποµονώνονται τµήµατα του δικτύου. Στο ψηλότερο σηµείο του δικτύου θα τοποθετηθούν αερεξαγωγοί και στο χαµηλότερο σηµείο θα τοποθετηθούν διατάξεις εκκένωσης ώστε να επιτυγχάνεται οµαλή εκκένωση και πλήρωση κάθε ανεξάρτητου τµήµατος αγωγού εκατέρωθεν των βαλβίδων όταν αυτές είναι κλειστές καθώς και να γίνονται εκπλύσεις του δικτύου. 2.8 Κατασκευαστικά στοιχεία Το κεντρικό δίκτυο διανοµής εντός των κτιρίων κρύου, ζεστού, ανακυκλοφορίας ζεστού νερού χρήσης, το δίκτυο ηλιακών συλλεκτών καθώς και το δίκτυο αποσκληρυµένου νερού, θα κατασκευαστεί από σωλήνες πολυπροπυλενίου µε βάση το DIN 8077/78 και την Ευρωπαϊκή νόρµα ΕΝ ISO PP-R type 3 - PN20 SDR 7.4 κατάλληλους για πόσιµο νερό. Ειδικότερα, όσον αφορά το δίκτυο ηλιακών συλλεκτών οι σωλήνες θα είναι κατάλληλοι για τοποθέτηση ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 26 ΑΠΟ 184

28 στο περιβάλλον και στην ηλιακή ακτινοβολία µε µαύρη πλαστική επένδυση. Οι συλλέκτες κεντρικής διανοµής θα κατασκευαστούν από χαλυβδοσωλήνα χωρίς ραφή και µετά την κατασκευή τους θα γαλβανιστούν σε θερµό λουτρό µέσα και έξω. Εναλλακτικά οι συλλέκτες µπορούν να κατασκευαστούν από πολυπροπυλένιο, Όλα τα δίκτυα θα στηρίζονται κατάλληλα µε τυποποιηµένα στηρίγµατα (τύπου MUPRO) που επιτρέπουν την αξονική τους κίνηση. Οι βάνες θα είναι σφαιρικού τύπου ορειχάλκινες επιχρωµιωµένες. Για σωληνώσεις µεγάλου µήκους των δικτύων ζεστού νερού και ανακυκλοφορίας στις οποίες κατά την έναρξη και στάση λειτουργίας της εγκατάστασης θα ήταν δυνατό να εµφανισθούν σηµαντικές αυξοµειώσεις του µήκους των σωληνώσεων λόγω συστολοδιαστολής, προβλέπονται διατάξεις παραλαβής των συστολοδιαστολών, ώστε να αποκλεισθεί η εµφάνιση επικίνδυνων τάσεων. Σε όσες περιπτώσεις δεν είναι δυνατή η παραλαβή συστολοδιαστολών µε κατάλληλη διαµόρφωση των δικτύων, σαν τέτοιες διατάξεις χρησιµοποιούνται τυποποιηµένα ειδικά εξαρτήµατα του εµπορίου σε θέσεις ορατές και απολύτως επισκέψιµες. Τα τυποποιηµένα συστολοδιαστολικά θα είναι χαλύβδινα, τύπου φυσαρµόνικας χωρίς χρήση παρεµβυσµάτων. Οι µπαταρίες θα είναι γενικά αναµικτικές ορειχάλκινες, επιχρωµιωµένες µε µοχλό χειρισµού κατάλληλες για εγκατάσταση επί των ειδών υγιεινής. Η στήριξη των υποδοχέων θα γίνει προ των τοίχων, σε κατάλληλα ατοµικά ικριώµατα. Τα δοχεία έκπλυσης των λεκανών θα είναι εντοιχισµένου τύπου, χαµηλής πίεσης. Οι βαλβίδες διακοπής στον περιβάλλον χώρο και σύνδεσης µε τα κτίρια θα είναι τύπου σύρτη. Θα χειρίζονται τηλεσκοπικά ενώ δεν απαιτείται η ύπαρξη φρεατίου, µόνο βαννοφρεατίου. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 27 ΑΠΟ 184

29 Οι βαλβίδες διακοπής που θα τοποθετηθούν µέσα στα φρεάτια ελέγχου - διακλάδωσης θα είναι σφαιρικές δικλείδες (ball valves), ορειχάλκινες, κοχλιωτές, "πλήρους διέλευσης" (Full passage). Οι αερεξαγωγοί και οι διατάξεις εκκένωσης θα τοποθετηθούν σε φρεάτιο από σκυρόδεµα, ορθογωνικών διαστάσεων. Το φρεάτιο θα είναι κατασκευασµένο από µπετόν και το κάλυµµα και το πλαίσιο του φρεατίου θα είναι χυτοσιδηρό CLASS A κατά DIN 1229, για εκτός των δρόµων κυκλοφορίας εγκατάσταση, και CLASS D κατά DIN 1229, για εγκατάσταση σε δρόµους κυκλοφορίας οχηµάτων. Το δίκτυο τροφοδότησης των κτιρίων και ο αγωγός σύνδεσης µε το δίκτυο πόλης θα είναι από πολυαιθυλένιο HDPE 3ης γενιάς πιστοποιηµένης καταλληλότητας για πόσιµο νερό, χρώµατος µπλε, πιέσεως 10 bar κατά pren Οι ιδιότητες των σωλήνων αυτών για την διανοµή πόσιµου νερού συνίστανται στο ότι είναι απρόσβλητοι από τις διαβρωτικές ουσίες του εδάφους και του νερού, δεν επικάθονται άλατα στις εσωτερικές επιφάνειές τους ώστε να µειώνεται η παροχετευτικότητά τους και κυρίως ότι εξασφαλίζεται η αρχική ποιότητα του νερού. Επίσης έχουν καλή αντοχή σε εδαφικές µετακινήσεις και µεγάλη ευκαµψία. 2.9 Μονώσεις προστασία σωληνώσεων Θα γίνει θερµική µόνωση όλων των σωληνώσεων ζεστού νερού, ανακυκλοφορίας και ηλιακών συλλεκτών. Η µόνωση αποτελείται από τεµάχια εύκαµπτου σωλήνα, από αφρώδες πλαστικό (ελαστοµερές), κυψελωτής δοµής µε συντελεστή αγωγιµότητας λ = 0,035 Kcal/m.H. o C, κατάλληλο για θερµοκρασίες από 20 ο C, έως 100 ο C. Το ελάχιστο πάχος της µόνωσης θα είναι: α) Σωλήνες διαµέτρου 1/2" µέχρι και 2", 13 mm β) Σωλήνες διαµέτρου άνω των 2", 19 mm Όλες οι ραφές (κατά µήκος ή περιφερειακές) θα συγκολλούνται µε την ειδική κόλλα. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 28 ΑΠΟ 184

30 Εξωτερικά οι ραφές θα προστατεύονται µε ειδική αυτοκόλλητη πλαστική ταινία πάχους 3 χλστ. και πλάτους 5εκ. Αντίστοιχα τα εξαρτήµατα, (διακλαδώσεις (Τ), καµπύλες, θέσεις οργάνων, βάνες) θα µονώνονται µε πάπλωµα από υλικό ίδιου πάχους και ίδιας ποιότητας Προφυλάξεις κατά της λεγεονέλλας στις εγκαταστάσεις κρύου και ζεστού νερού Γενικά Η λεγεονέλλα πολλαπλασιάζεται σε διάφορα µέρη των συστηµάτων νερού όπως : Oι δεξαµενές νερού και οι αποσκληρυντές, που είτε ζεσταίνονται λόγω έκθεσης τους στον ήλιο είτε βρίσκονται σε ζεστά τµήµατα των κτηρίων. Οι θερµαντήρες που περιέχουν νερό µεταξύ 20ºC και 45ºC Τα «νεκρά τµήµατα» των εγκαταστάσεων του νερού, τµήµατα δηλαδή που δεν χρησιµοποιούνται αρκετά συχνά και τα οποία µπορεί να περιέχουν στάσιµο χλιαρό νερό για µεγάλα χρονικά τµήµατα. Πιο σπάνια είναι η περίπτωση πολλαπλασιασµού της λεγεονέλλας σε εγκαταστάσεις κρύου νερού. Αυτό συµβαίνει όταν η χρήση των εγκαταστάσεων είναι διακοπτόµενη και η θερµοκρασία του νερού υπερβαίνει τους 20ºC είτε λόγω υψηλών εξωτερικών συνθηκών είτε λόγω ελαττωµατικής µόνωσης Έλεγχος και συντήρηση Τα συστήµατα παροχής νερού θα πρέπει να ελέγχονται σε τακτική βάση και να διατηρούνται σε καλή κατάσταση. Συγκεκριµένα θα πρέπει να ελέγχεται : η θερµοκρασία νερού στους θερµαντήρες (µηνιαίως) η θερµοκρασία νερού στις βρύσες µετά από 1 λεπτό κυκλοφορίας (ετησίως) ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 29 ΑΠΟ 184

31 οι συνθήκες στις δεξαµενές νερού, για την πιθανή εµφάνιση οργανικών υλικών, βακτηριδίων κλπ. (ετησίως, ή και πιο συχνά αν συντρέχει ανάγκη) οι συνθήκες στους θερµαντήρες (ετησίως) η κατάσταση οποιοδήποτε οn-line τµηµάτων του δικτύου σωληνώσεων και των µονώσεων του (ετησίως). Τµήµατα της εγκατάστασης όπως οι αποσκληρυντές και τα φίλτρα θα πρέπει να ελέγχονται συχνότερα και πάντα σύµφωνα µε τις οδηγίες του κατασκευαστή. Συστήµατα παροχής νερού που δεν τυγχάνουν συχνής χρήσης, ή συστήµατα υψηλού κινδύνου, θα πρέπει να ελέγχονται συχνότερα. Στις περιπτώσεις όπου δεν µπορούν να ελεγχθούν µέρη του δικτύου όπως είναι οι θερµαντήρες, γιατί δεν διαθέτουν τα κατάλληλα ανοίγµατα, τότε θα ελέγχεται η όλη εγκατάσταση µε µεγαλύτερη προσοχή για την αποφυγή δυσλειτουργίας ή µολύνσεων Καθαρισµός και Απολύµανση Σύµφωνα µε τα British Standard 6700, «Specification for the design, installation, testing and maintenance of services supplying water for domestic use within buildings and their cartilages», τα συστήµατα παροχής νερού θα πρέπει να απολυµαίνονται µετά από το πέρας της κατασκευής τους, της επισκευής τους, της επέκτασης τους ή κατά την λειτουργία τους, για τυχόν µολύνσεις. Η απολύµανση των συστηµάτων παροχής νερού µπορεί να γίνει : µε χρήση χηµικών απολυµαντικών, και ειδικότερα µε χλωρίωση ολόκληρου του συστήµατος συµπεριλαµβανοµένης και της δεξαµενής νερού. µε την θερµική απολύµανση, δηλ. µε την αύξηση της θερµοκρασίας του νερού σε επίπεδα στα οποία η λεγεονέλλα δεν µπορεί να επιβιώσει Χλωρίωση Γίνεται χλωρίωση της δεξαµενής νερού σε περιεκτικότητα 20 µε 50ppm ελεύθερου χλωρίου, και κατόπιν κυκλοφορία του ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 30 ΑΠΟ 184

32 χλωριωµένου νερού σε όλο το δίκτυο (γεγονός που επιτυγχάνεται µε το να αφήσουµε να τρέχει νερό από τις βρύσες και τα ντους µέχρι που να γίνει αισθητή η µυρωδιά του χλωρίου), µετά κλείνουµε το σύστηµα και το αφήνουµε κλειστό για όσο χρόνο αυτό απαιτείται (δηλ. τουλάχιστον 1 ώρα όταν η συγκέντρωση είναι 50ppm και τουλάχιστον 2 ώρες όταν η συγκέντρωση είναι 20ppm. Κατά την διάρκεια της απολύµανσης θα πρέπει να διατηρείται σταθερή η περιεκτικότητα του χλωρίου στην δεξαµενή νερού. Θα πρέπει να βεβαιωθούµε ότι όλα τα µέρη του συστήµατος έχουν απολυµανθεί, και τα πιο αποµακρυσµένα Θερµική απολύµανση Η θερµική απολύµανση συνιστάται όταν οι δεξαµενές και οι θερµαντήρες είναι βαρέως µολυσµένοι από οργανικά υλικά. Επιτυγχάνεται µε την αύξηση της θερµοκρασίας του νερού και την κυκλοφορία του σε όλο το σύστηµα για παραπάνω από µία ώρα. Κάθε βρύση ή κάθε άλλη συσκευή πρέπει να αφήσει να τρέξει το νερό για παραπάνω από πέντε λεπτά σε πλήρη θερµοκρασία. Για να είναι αποτελεσµατική η θερµική απολύµανση η θερµοκρασία του νερού δεν θα πρέπει να πέσει κάτω από τους 60ºC. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 31 ΑΠΟ 184

33 3 ΑΠΟΧΕΤΕΥΣΗ 3.1 Γενικά Σκοπός της εγκατάστασης είναι η αποµάκρυνση των λυµάτων, ακαθάρτων και οµβρίων από τα κτίρια και η διάθεσή τους στο δίκτυο αποχέτευσης της ΕΥΑΜ. Η εγκατάσταση αποχέτευσης περιλαµβάνει: Αποχετευτικές εγκαταστάσεις συνήθων αστικών λυµάτων. Αποχετευτικές εγκαταστάσεις συµπυκνωµάτων κλιµατιστικών συσκευών. Αποχετευτικές εγκαταστάσεις οµβρίων. 3.2 Παραδοχές υπολογισµού Τα δίκτυα ακαθάρτων και αερισµού έχουν υπολογισθεί σύµφωνα µε τον γερµανικό κανονισµό DIN 1986 και την ΤΟΤΕΕ 2412/86. Οι ελάχιστες κλίσεις των αγωγών ακαθάρτων θα είναι όπως πιό κάτω: Κλίση των δικτύων σωληνώσεων εντός των κτιρίων : 2.0% Κλίση των δικτύων εκτός του κτιρίου µέχρι DN100 : 1.0% Κλίση των δικτύων εκτός του κτιρίου > DN100 : 1/DN Οι ελάχιστες κλίσεις των αγωγών καθορίζονται και µε κριτήριο την απαιτούµενη ταχύτητα αυτοκαθαρισµού που ορίζεται σε 0.30 m/sec για παροχή ίση προς το 10% της αποχετευτικότητας πλήρους διατοµής. Η µέγιστη ταχύτητας ροής δεν θα ξεπερνά τα 6 m/sec Υπολογισµός δικτύου αποχέτευσης οµβρίων για βροχόπτωση 400lt/sec*ha Συντελεστής απορροής στέγης ψ=1 Συντελεστής απορροής δώµατος Συντελεστής απορροής αυλής ψ=0.8 ψ=0.9 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 32 ΑΠΟ 184

34 3.3 Αποχέτευση συνήθων αστικών λυµάτων Το κεφάλαιο αυτό αναφέρεται στις εγκαταστάσεις αποχετεύσεως των υδραυλικών υποδοχέων του κτιρίου, όπως είναι τα λύµατα των χώρων υγιεινής, των κουζινών, τα οποία είναι συνήθη αστικά λύµατα. Το σύνολο του συστήµατος αποχέτευσης των λυµάτων έχει χαραχθεί µε βασική προϋπόθεση τη γρήγορη και άνετη αποµάκρυνση των λυµάτων από τα σηµεία παραγωγής τους, προς το κεντρικό δίκτυο του περιβάλλοντος χώρου, σε διαδροµές µε όσο το δυνατόν λιγότερες καµπύλες, για αποφυγή εµφράξεων και χωρίς την ανάγκη ανύψωσης. Οι συνδέσεις θα γίνονται µόνο µε τη χρήση καµπυλών 45 ο και ηµιταύ. Σε καίρια σηµεία και σε όλες τις αλλαγές κατεύθυνσης θα υπάρχουν τάπες καθαρισµού για την επέµβαση στο δίκτυο, εάν χρειασθεί. Οι οριζόντιες σωληνώσεις των νιπτήρων, ντουζιέρων, ουρητηρίων, ψυκτών κ.λ.π. θα συγκεντρώνονται υποδαπέδια σε σιφώνια και θα ενώνονται µέσω αυτών µε την κατακόρυφη στήλη ή στον οριζόντιο συλλεκτήριο αγωγό, ενώ οι λεκάνες θα συνδέονται µε κλίση τουλάχιστον 2% απ ευθείας µε την κατακόρυφη στήλη ή τον συλλεκτήριο αγωγό. Το δίκτυο αερισµού θα είναι κύριος αερισµός σύµφωνα µε την ΤΟΤΕΕ 2412/86 και θα προεκτείνεται πάνω από την οροφή, οι απολήξεις θα φέρουν ειδική συρµάτινη γαλβανισµένη κεφαλή αερισµού. Οι κατακόρυφες στήλες αποχέτευσης οδεύουν σε κατάλληλα διαµορφωµένα shafts για εύκολο έλεγχο επισκευή των δικτύων. Τα φρεάτια ελέγχου - επίσκεψης του δικτύου αποχέτευσης που θα βρίσκονται εντός των κτιρίων θα είναι κλειστής ροής και εξοπλισµένα µε σωληνοστόµιο οριζοντίου τύπου. Οι εγκαταστάσεις αποχετεύσεως ακαθάρτων θα είναι σε όλη του την έκταση στεγανές για τις αναπτυσσόµενες πιέσεις υγρών καθώς επίσης στεγανές στα αέρια που αναπτύσσονται µέσα στις εγκαταστάσεις. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 33 ΑΠΟ 184

35 Οι οριζόντιες σωληνώσεις θα τοποθετούνται µε ενιαία κλίση, µεταξύ διαδοχικών σηµείων επισκέψεως. Η κλίση των σωληνώσεων σε οριζόντια δίκτυα δεν θα ξεπερνάει το 5%. Σε περιπτώσεις µε κλίση µεγαλύτερη από 5% θα κατασκευάζονται φρεάτια πτώσεως. Πριν την σύνδεση του δικτύου µε το κεντρικό δίκτυο της πόλης θα τοποθετηθεί µηχανοσίφωνας κατάλληλης διαµέτρου σύµφωνα µε τα σχέδια. 3.4 Είδη υγιεινής και εξαρτήµατα Όλα τα είδη υγιεινής και τα εξαρτήµατα που τοποθετούνται είναι κατάλληλα στον τύπο και λειτουργικότητα για τους συγκεκριµένους χώρους. Η επιλογή τους έχει γίνει βάσει των προδιαγραφών υγιεινής, ευκολίας χρήσεως, καθαρισµού, αντοχής σε καταστροφή. Όλα τα είδη υγιεινής, εξαρτήµατα και εγκατάσταση, θα συµµορφώνονται µε τις σχετικές Ελληνικές προδιαγραφές. Τα είδη υγιεινής θα είναι κατασκευασµένα από καλής ποιότητας υαλώδη πορσελάνη τελευταίας σχεδιάσεως και τύπου ανάλογα µε την προβλεπόµενη χρήση τους. Όλα τα είδη υγιεινής θα συνοδεύονται µε όλα τα παρελκόµενα τους. Όλα τα εξαρτήµατα θα είναι κατασκευασµένα από επιχρωµιωµένο χυτό ορείχαλκο. Οι βίδες, ροζέτες, παγίδες (σιφώνια), εµφανείς σωληνώσεις κλπ. θα είναι κατασκευασµένα από ορείχαλκο µε τελική επιχρωµίωση και µε λουστραρισµένη επιφάνεια. Οι νεροχύτες θα είναι από ανοξείδωτο χάλυβα και χωνευτοί σε πάγκο ή σε ικρίωµα. 3.5 Αποχέτευση Συµπυκνωµάτων Κλιµατιστικών Συσκευών - Αποχέτευση δαπέδων µηχανοστασίων Τα συµπυκνώµατα των τοπικών και κεντρικών κλιµατιστικών µονάδων αποχετεύονται προς τα πλησιέστερα σιφώνια νιπτήρων και σε περίπτωση που δεν υπάρχουν κοντά προς τις στήλες ή τα φρεάτια ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 34 ΑΠΟ 184

36 οµβρίων. Στα σηµεία σύνδεσης θα γίνει διαµόρφωση σε σιφώνι τύπου U. Τα ακάθαρτα νερά των µηχανοστασίων θα αποµακρύνονται δια µέσου κατάλληλων στραγγιστηρίων δαπέδου µε οσµοπαγίδα και θα οδηγούνται στο δίκτυο ακαθάρτων. 3.6 Εγκατάσταση Οµβρίων Η εγκατάσταση αυτή αφορά την περισυλλογή των βρόχινων νερών από τα δώµατα, στέγες, αίθρια, πεζόδροµους κλπ. και την αποµάκρυνσή τους από το κτίριο. Η εγκατάσταση περιλαµβάνει τους οριζόντιους συλλεκτήρες (ντερέδες) των στεγών των κτιρίων, (όπου απαιτείται), τις κατακόρυφες στήλες και το οριζόντιο δίκτυο συλλογής. Οι κατακόρυφες σωληνώσεις (υδρορροές) τοποθετούνται εξωτερικά των κτιρίων. Οι υδρορροές καταλήγουν στο έδαφος περιµετρικά των κτιρίων, σε φρεάτια καθαρισµού. Από εκεί µε φυσική ροή µέσω οριζοντίου δικτύου είτε συνδέονται µε το εξωτερικό δίκτυο οµβρίων του συγκροτήµατος είτε καταλήγουν στο ρείθρο του πλησιέστερου πεζοδροµίου. Η διευθέτηση των οµβρίων µετά την αποµάκρυνση τους από τα κτίρια καθώς και τα όµβρια των υπολοίπων σκληρών επιφανειών του συγκροτήµατος (δρόµοι, Parking κ.λ.π) µελετάται σε ιδιαίτερο κεφάλαιο της αντίστοιχης «Υδραυλικής Μελέτης». 3.7 Κατασκευαστικά στοιχεία Το εντός του κτιρίου δίκτυο αποχέτευσης, εξαερισµού και συµπυκνωµάτων κλιµατιστικών µονάδων θα κατασκευαστεί από πλαστικούς σωλήνες U-PVC κατά ΕΛΟΤ-686 (τύπος A) και ΕΛΟΤ Το υπόγειο δίκτυο λυµάτων και οµβρίων θα κατασκευαστεί από πλαστικούς σωλήνες U-PVC κατά ΕΛΟΤ 476 (SDR 41, SDR 51) - στις περιπτώσεις εγκιβωτισµού σε µπετόν (SDR 81, SDR 127) και σύµφωνα µε ΕΛΟΤ ΕΝ 1401, ΕΛΟΤ ΕΝ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΜΕΛΕΤΗΣ ΕΦΑΡΜΟΓΗΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Σελίδα 35 ΑΠΟ 184
