Διάλεξη 11 η : Τεχνολογία έργων αξιοποίησης και λειτουργίας φραγμάτων

Transcript

1 Φράγματα Υδραυλικές κατασκευές 9ο εξάμηνο Σχολής Πολιτικών Μηχανικών Διάλεξη 11 η : Τεχνολογία έργων αξιοποίησης και λειτουργίας φραγμάτων Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Τομέας Υδατικών Πόρων & Περιβάλλοντος, Εθνικό Μετσόβιο Πολυτεχνείο Ακαδημαϊκό έτος

2 Έργα υδροληψίας Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 2

3 Έργα υψροληψίας Έργα υδροληψίας: Είναι το σύνολο των έργων που χρησιμοποιείται για την απόληψη του νερού του ταμιευτήρα κατά ελεγχόμενο τρόπο. Τα έργα υδροληψίας κατασκευάζονται σε κατάλληλη θέση και με διάταξη που εξαρτάται σε μεγάλο βαθμό από τη χρήση του ύδατος: Ύδρευση Άρδευση Υδροηλεκτρική παραγωγή Μικτές χρήσεις Τα βασικά στοιχεία των έργων υδροληψίας είναι: Απόληψη: Κατασκευή στο άκρο για την υποδοχή του νερού, που μπορεί να είναι κατασκευή από σκυρόδεμα ή αγωγός, κατάλληλα διαμορφωμένος ώστε να αποτρέπει την είσοδο ανεπιθύμητων στοιχείων (συνήθως με σχάρα). Αγωγός απόληψης ή υδροληψίας: Για τη μεταφορά του νερού κατάντη. Συσκευές ελέγχου: θυροφράγματα, δικλείδες και έργα καταστροφής ενέργειας, δια μέσου των οποίων εξασφαλίζεται ο έλεγχος της απόληψης υπό επιθυμητές συνθήκες Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 3

4 Βασικοί παράγοντες στο σχεδιασμό έργων υδροληψίας Είδος χρήσης Ύδρευση μόνο ή μικτή: Ανάλυση των αναμενόμενων υγειονολογικών παραμέτρων και επιλογή απόληψης από πολλαπλές στάθμες. Άρδευση μόνο: Απόληψη από την κατώτατη κανονική στάθμη λειτουργίας (για εξοικονόμηση κόστους των έργων). Υδροηλεκτρικά έργα: Απόληψη από συγκεκριμένες στάθμες, σε συνδυασμό με την αποδοτική λειτουργία των υδροηλεκτρικών έργων. Τύπος του φράγματος Φράγματα βαρύτητας: κατασκευές πάνω στο σώμα ή θεμελιωμένες στο σώμα Γεωφράγματα: κατασκευές συνήθως εκτός του αναχώματος ή τμηματικά εντός (όπως αγωγός από οπλισμένο σκυρόδεμα). Μορφολογία, γεωλογικά και γεωτεχνικά χαρακτηριστικά. Μέγεθος υδροληψίας Μεγάλες παροχές: Κατασκευές από οπλισμένο σκυρόδεμα Μικρές παροχές: Κατασκευές από σωληνωτούς αγωγούς Συνδυασμός με άλλα συνοδά έργα του φράγματος. Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 4

5 Μορφές έργων υδροληψίας και έλεγχος Πύργοι υδροληψίας: κατακόρυφες κατασκευές με κατασκευές για την απόληψη του ύδατος (συνήθως σε πολλές διαφορετικές στάθμες) Υδροληψίες στο σώμα του φράγματος (φράγματα βαρύτητας): Κεκλιμμένες υδροληψίες: κατασκευές πάνω σε πρανή ή σε πρανές φράγματος Υδροληψίες με άντληση Από πλατφόρμα Από μόνιμη κατασκευή Ο έλεγχος της απόληψης μπορεί να γίνεται με μια σειρά από τρόπους: Δικλείδες σε αγωγούς: Όταν είναι η απόληψη είναι συνδεδεμένη άμεσα με τον αγωγό μεταφοράς, του οποίου η λειτουργία ελέγχεται από τη στάθμη του φράγματος, χωρίς να φράσσεται το στόμιο εισόδου (περιπτώσεις μικρότερων έργων απαγωγής). Έργα καταστροφής ενέργειας: Όταν η απόληψη γίνεται τροφοδοτώντας κατάντη ανοικτά έργα μεταφοράς. Θυροφράγματα: Όταν η απόληψη είναι συνδεδεμένη με τον αγωγό μεταφοράς, ο οποίος φράσσεται στο στόμιο εισόδου (περιπτώσεις μεγάλων έργων απαγωγής). Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 5

6 Έλεγχος απόληψης Η απόληψη γίνεται με μια σειρά από τρόπους: Δικλείδες σε αγωγούς: Όταν είναι η απόληψη είναι συνδεδεμένη άμεσα με τον αγωγό μεταφοράς, του οποίου η λειτουργία ελέγχεται από τη στάθμη του φράγματος, χωρίς να φράσσεται το στόμιο εισόδου (περιπτώσεις μικρότερων έργων απαγωγής). Έργα καταστροφής ενέργειας: Όταν η απόληψη γίνεται τροφοδοτώντας κατάντη ανοικτά έργα μεταφοράς. Θυροφράγματα: Όταν η απόληψη είναι συνδεδεμένη με τον αγωγό μεταφοράς, ο οποίος φράσσεται στο στόμιο εισόδου (περιπτώσεις μεγάλων έργων απαγωγής). Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 6

7 Έλεγχος απόληψης Η απόληψη γίνεται με μια σειρά από τρόπους: Δικλείδες σε αγωγούς: Όταν είναι η απόληψη είναι συνδεδεμένη άμεσα με τον αγωγό μεταφοράς, του οποίου η λειτουργία ελέγχεται από τη στάθμη του φράγματος, χωρίς να φράσσεται το στόμιο εισόδου (περιπτώσεις μικρότερων έργων απαγωγής). Έργα καταστροφής ενέργειας: Όταν η απόληψη γίνεται τροφοδοτώντας κατάντη ανοικτά έργα μεταφοράς. Θυροφράγματα: Όταν η απόληψη είναι συνδεδεμένη με τον αγωγό μεταφοράς, ο οποίος φράσσεται στο στόμιο εισόδου (περιπτώσεις μεγάλων έργων απαγωγής). Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 7

8 Φράγμα Χούβερ Διάταξη πύργων υδροληψίας Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 8

9 Παράδειγμα έργου υδροληψίας άρδευσης Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 9

10 Λεπτομέρειες χοάνης υδροληψίας Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 10

11 Αποσελεμης Φράγμα Αποσελέμη Κρήτης Διάταξη απόληψης (δικλείδες, χοάνες) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 12

12 Πλατανόβρυση Διπλά στόμια υδροληψίας ΥΗΕ Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 13

13 Πλατανόβρυση Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 14

14 Πλατανόβρυση Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 15

15 Ασώματα Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 16

16 Ασώματα Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 17

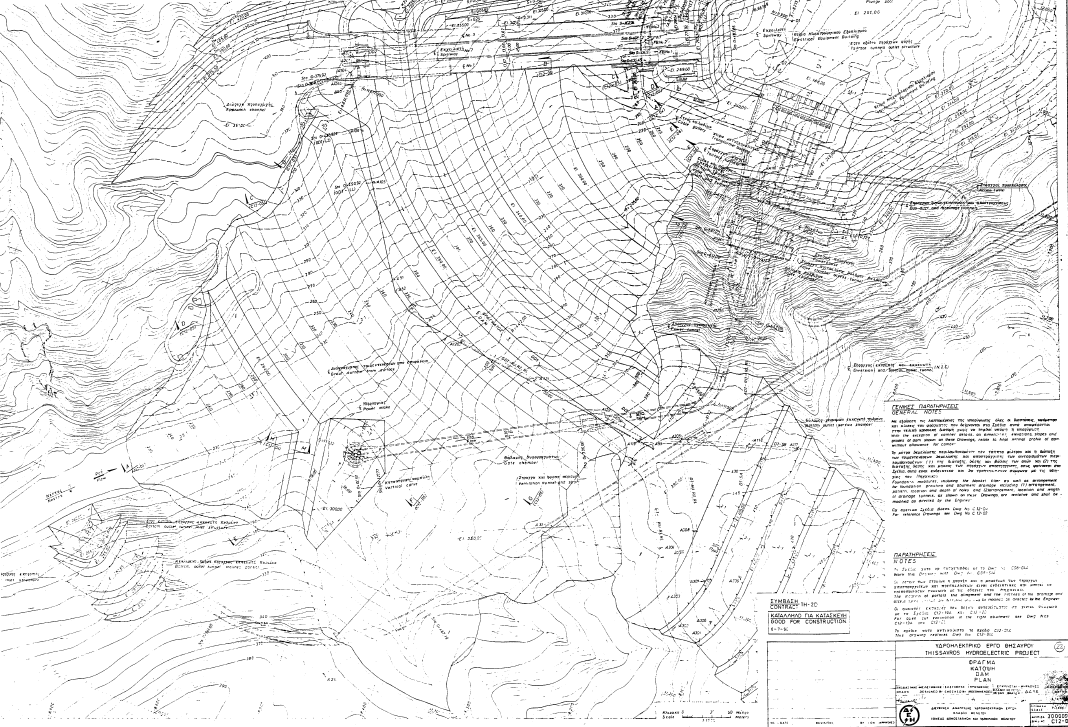

17 Θησαυρός Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 18

18 Θησαυρός Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 19

19 Θησαυρός Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 20

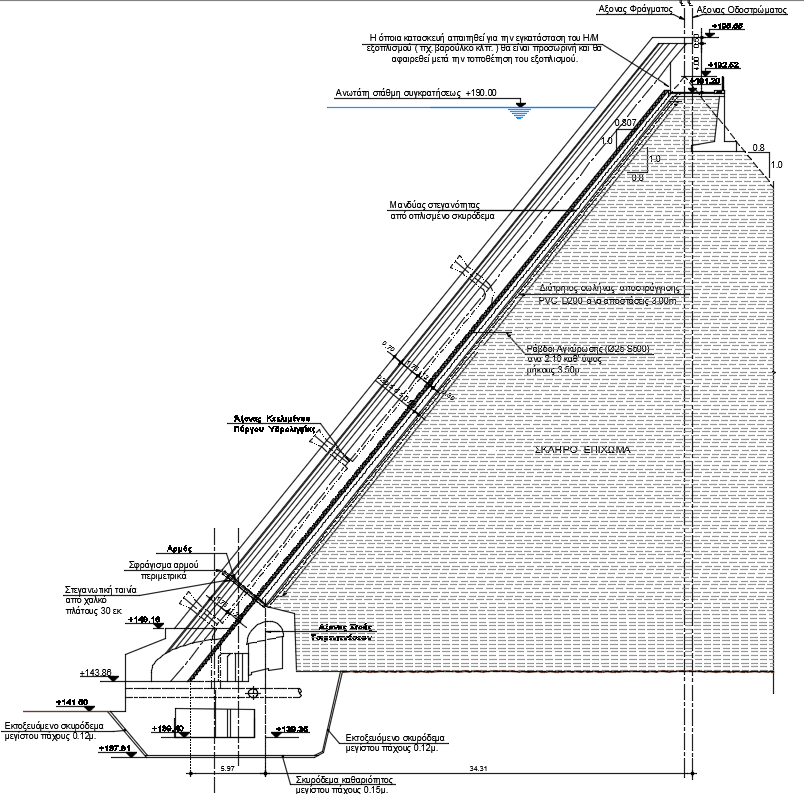

20 Βαλσαμιώτικος Φράγμα σκληρού επιχώματος Τοποθέτηση συστήματος υδροληψιών πάνω στο σώμα του φράγματος Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 21

21 Πύργοι υδροληψίας Φράγμα Χούβερ, 1935 Πύργοι υδροληψίας καθ όλο το ύψος Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 22

22 Κεκλιμμένη υδροληψία Φράγμα Αποσελέμη Κρήτης Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 23

23 Κεκλιμμένη υδροληψία Φράγμα Αποσελέμη Κρήτης Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 24

24 Κεκλιμμένη υδροληψία (με σήραγγα) Φράγμα Γαδουρά Ρόδου Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 25

25 Κεκλιμμένη υδροληψία (με σήραγγα) Κεκλιμμένη υδροληψία (με σήραγγα) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 26

26 Λεπτομέρεια στομίου υδροληψίας Κεκλιμμένη υδροληψία (με σήραγγα) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 27

27 Παρακολούθηση φραγμάτων Μετρήσεις συμπεριφοράς έργων και αξιολόγηση Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 28

28 Παρακολούθηση έργων φραγμάτων Με τον όρο αυτό εννοούμε όλες τις ενέργειες που αφορούν στην κατανόηση της συμπεριφοράς και των λειτουργικών χαρακτηριστικών ενός φράγματος και όλων των συνοδών του έργων, με σκοπό να αξιολογείται η λειτουργικότητα και η ασφάλειά του. Η παρακολούθηση των φραγμάτων και των συνοδών του έργων, είναι απολύτως απαραίτητο στοιχείο που αφορά το συνολικό κύκλο ζωής του, ως στοιχείο εξασφάλισης της λειτουργικότητας και της ασφάλειας του τεχνικού έργου. Επιτυγχάνεται με μετρήσεις μιας σειράς παραμέτρων με τη βοήθεια οργάνων και μετρητικών διατάξεων, παράλληλα με την επιθεώρηση και αξιολόγηση της εικόνας και των δεδομένων αυτών. Διακρίνουμε τρείς βασικές φάσεις παρακολούθησης: Κατά την κατασκευή Κατά την 1 η πλήρωση Κατά τη λειτουργία και μέχρι το τέλος ζωής του έργου Απότομος καταβιβασμός στάθμης Έκτακτο γεγονός (σεισμός, δολιοφθορά, καιρικά φαινόμενα κλπ) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 29

29 Παράμετροι Εξαρτώνται κυρίως από τον τύπο του φράγματος Συνήθεις παράμετροι ενδιαφέροντος: Μετακινήσεις (με τοπογραφικές μετρήσεις και όργανα) Καθιζήσεις, Συνιζήσεις (με τοπογραφικές μετρήσεις και όργανα) Πίεση πόρων (με όργανα) Τάσεις (με όργανα) Παραμορφώσεις (με όργανα) Υδρομετεωρολογικά στοιχεία, παροχές εισροής και εκροής (με όργανα) Θερμοκρασίες (σκυρόδεμα, με όργανα) Σεισμικές επιταχύνσεις (με όργανα) Στάθμη ταμιευτήρα (με όργανα) Τα όργανα παρακολούθησης εγκαθίστανται κατά την κατασκευή: Στο σώμα του φράγματος (χωμάτινα και λιθόρριπτα) Στο υπέδαφος θεμελίωσης Στα αντερείσματα Στα βοηθητικά έργα (υπερχειλιστής, σήραγγες, υδροληψία) Στη γύρω περιοχή Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 30

30 Κυριότερα όργανα Ηλεκτρικά πιεζόμετρα δονούμενης χορδής (πυρήνας, κατάντη φίλτρο, κατάντη σώμα, οριζόντιο κατάντη φίλτρο). Μετρήσεις πιέσεων πόρων στο σώμα του φράγματος ή στη θεμελίωση. Κλισιόμετρα και καθιζησίμετρα (IDEL). Μετρούν μεταβολές στην κλίση μιας κατασκευής μέσα από τη μετακίνηση προεγκατεστημένου σωλήνα, καθώς και την καθίζηση (με μετρήσεις μήκους). Μηκυνσιόμετρα διαφόρων ειδών. Απλές ή ηλεκτρικές συσκευές που μετρούν την παραμόρφωση (σε σώματα σκυροδέματος) ή τη μετακίνηση (πχ σε αρμούς) Μετρήσεις μετακίνησης (τοπογραφικά σημεία ελέγχου ανάντη και κατάντη του άξονα). Σταθερά τοπογραφικά σημεία υψηλής ακρίβειας η θέση των οποίων επαληθεύεται με τακτικές μετρήσεις. Επιταχυνσιογράφοι. Μετρήσεις σεισμών. Υδρομετεωρολογικά όργανα. Μετρούν συνήθεις παραμέτρους όπως βροχή, χιόνι, άνεμος, θερμοκρασία, υγρασία, ηλιοφάνεια. Σταθμήμετρα. Μετρούν στάθμη ταμιευτήρα ή ρεμάτων. Μετρητές ταχύτητας. Φορητά ή μόνιμα όργανα που μετρούν ταχύτητα ροής. Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 31

31 Όργανα σε φράγμα σκυροδέματος 1.Κλισιόμετρα IDEL 2.μηκυνσιόμετρο 3.Εκκρεμές 4.Καταγραφικές μονάδες 5.Πιεζομετρικά φρεάτια (καζαγκράντε) 6.Κύτταρα φορτίου αγκύρωσης 7.Κλισιόμετρα 8.Ρωγμόμετρα 9.Ρωγμόμετρα αρμών 10.Θερμόμετρα 11.ηλεκτρομηκυνσιόμετρο 12.Πιεζόμετρα χορδής GeoKon Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 32

32 1.Μετρητές τάσεων εδάφους 2.Καθιζησίμετρα 3.Πιεζόμετρα 4.Θερμόμετρα 5.Πιεζόμετρα χορδής 6.Πιεζομετρικά φρεάτια (καζαγκράντε) 7.Κλισιόμετρα 8.Κλισιόμετρα IDEL 9.Φορητά καταγραφικά 10.Μονάδες σύνδεσης 11.Καταγραφικές μονάδες 12.Μετρητές στράγγισης GeoKon Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 33

33 Βασικές αρχές τοποθέτησης οργάνων Τα όργανα παρακολούθησης το σώμα του φράγματος περιλαμβάνουν: Ηλεκτρικά πιεζόμετρα δονούμενης χορδής (πυρήνας, κατάντη φίλτρο, κατάντη σώμα, οριζόντιο κατάντη φίλτρο) Κλισιόμετρα και καθιζησίμετρα (IDEL) Μετρήσεις μετακίνησης (τοπογραφικά σημεία ανάντη και κατάντη του άξονα) Επιταχυνσιογράφοι στη στέψη Τα όργανα παρακολούθησης στο υπέδαφος θεμελίωσης του φράγματος περιλαμβάνουν: Ηλεκτρικά πιεζόμετρα δονούμενης χορδής (σε θέσεις κάτω από τον πυρήνα και το κατάντη σώμα) Πιεζομετρικά φρεάτια (περιοχή κατάντη πόδα), πιεζόμετρα Casagrande Τα όργανα παρακολούθησης στα αντερείσματα περιλαμβάνουν: Κλισιόμετρα Πιεζόμετρα κατακόρυφου σωλήνα Οργανα παρακολούθησης τοποθετούνται και στα βοηθητικά έργα π.χ.: Πιεζόμετρα στα πρανή του υπερχειλιστή Πιεζόμετρα στη λεκάνη αποτόνωσης Όργανα παρακολούθησης στις σήραγγες (μηκυνσιόμετρα βράχου) Γεωδαιτικές μετρήσεις σε οδοποϊίες, υδροληψίες κλπ σημεία ελέγχου Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 34

34 Ορισμένα γενικά στοιχεία για τα όργανα Η επιλογή του τύπου και της θέσης των οργάνων γίνεται κατά τη μελέτη των έργων Η εγκατάσταση προβλέπεται κατά την κατασκευή, αλλά υπάρχει συχνά η δυνατότητα να μπουν όργανα εκ των υστέρων (πχ σε παλαιά φράγματα) Πολύ συχνά τα όργανα αστοχούν και θα πρέπει να υπάρχει επάρκεια στον αριθμό και τον τύπο τους. Σήμερα υπάρχουν δυνατότητες συνεχούς τηλεμετάδοσης και απομακρυσμένης ανάγνωσης μετρήσεων ορισμένων οργάνων. Η παρακολούθηση των δεδομένων των οργάνων γίνεται παράλληλα με τακτικές οπτικές επιθεωρήσεις, σύμφωνα με το σχέδιο λειτουργίας και διαχείρισης του έργου. Παράδειγμα λήψης μετρήσεων σε περίοδο Κανονικής Λειτουργίας: Όργανα - Παρακολούθηση Γεωδαιτικές Μετρήσεις (Αυχενικό Φράγμα) Γεωδαιτικές Μετρήσεις (Ανάντη & Κατάντη Φράγματος) Κλισιόμετρα IDEL φράγματος Καθιζησίμετρα IDEL φράγματος Πιεζόμετρα Casagrande φράγματος Ηλεκτρικά πιεζόμετρα σώματος φράγματος Πιεζόμετρα κατακόρυφου σωλήνα στα αντερείσματα Κλισιόμετρα στα αντερείσματα Επιταχυνσιογράφοι Στάθμη Ταμιευτήρα Κανονική Λειτουργία 2 Μηναίως 2 Μηναίως 2 Μηνιαίως 4 Μηναίως 4 Μηνιαίως 10 Μηνιαίως 4 Μηνιαίως 2 Μηναίως Συνεχής καταγραφή Ανά 5 μέρες (6 μετρήσεις / μήνα) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 35

35 Εγκατάσταση οργάνων στο φράγμα Αποσελέμη Αναλυτικό υπόμηνμα όλων των οργάνων του φράγματος και αναφορά στα σχέδια που φαίνονται Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 36

36 Εγκατάσταση οργάνων στο φράγμα Αποσελέμη Πιεζόμετρα σωληνωτού τύπου Ηλεκτρικά πιεζόμετρα δονούμενης χορδής Φρέατα παρατήρησης στάθμης Μαγνητικά καθιζησίμετρα με σταθερούς μαγνήτες συνδιασμένα με κλισιόμετρο (IDEL) Κλισιόμετρα Τοπογραφικά σημεία ελέγχου επιφανειακής μετακίνησης Επιταχυνσιογράφους Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 37

37 Παρακολούθηση φραγμάτων Εγκατάσταση οργάνων στο φράγμα Αποσελέμη. Παρακολούθηση Πιεζομέτρων Δονούμενης Χορδής στη θεμελίωση και το σώμα του φράγματος. Πέρας Κατασκευής Αναχώματος: 06/ η Πλήρωση Ταμιευτήρα: στοιχεία από 06/2012 έως 06/2013 ΕΞΕΛΙΞΗ ΣΤΑΘΜΗΣ ΣΤΑ ΠΙΕΖΟΜΕΤΡΑ ΣΤΗ ΘΕΜΕΛΙΩΣΗ (ΑΞΟΝΑΣ ΦΡΑΓΜΑΤΟΣ) ΕΞΕΛΙΞΗ ΣΤΑΘΜΗΣ ΣΤΑ ΠΙΕΖΟΜΕΤΡΑ ΤΟΥ ΠΥΡΗΝΑ (ΑΞΟΝΑΣ ΦΡΑΓΜΑΤΟΣ) PZF PZF-2 PZF ΣΤΕΨΗ ΦΡΑΓΜΑΤΟΣ /12/08 04/12/09 29/11/10 24/11/11 Ημερομηνία 18/11/12 13/11/13 08/11/14 Pzf-01, Pzf-02 και Pzf-03 σε υψόμετρα , +145,5 και ΣΤΑΘΜΗ ΤΑΜΙΕΥΤΗΡΑ PZE PZE-5 PZE-28 PZE ΣΤΕΨΗ ΦΡΑΓΜΑΤΟΣ ΣΤΑΘΜΗ ΤΑΜΙΕΥΤΗΡΑ /01/09 10/11/09 06/09/10 03/07/11 28/04/12 22/02/13 19/12/13 Pze-10, Pze-05, Pze-28 και Pzf-02 σε υψόμετρα , , και ΕΞΕΛΙΞΗ ΣΤΑΘΜΗΣ ΣΤΑ ΠΙΕΖΟΜΕΤΡΑ ΣΤΟ KATANTH ΣΩΜΑ ΣΤΗΡΙΞΗΣ Συντελεστής r u Φάση/Θέση Πυρήνας Σώματα στήριξης Φίλτρα Σχεδιασμός 0,40 0,25 0,00 Πέρας Κατασκευής 0,00 έως 0,28 0,00 0,00 1 η Πλήρωση 0,01 έως 0,31 0,00 0, PZE PZE /03/09 29/12/09 25/10/10 21/08/11 16/06/12 12/04/13 Στη θεμελίωση στη φάση σχεδιασμού θεωρήθηκε: - Στην περιοχή πυρήνα: ru = 0,20 έως 0,00 με το βάθος - Στα αντερείσματα: ru = 0,30 έως 0,00 με το βάθος Στο πέρας κατασκευής καταγράφηκαν ru = 0,03 έως 0,06, τιμές μικρότερες από τις τιμές σχεδιασμού. Pze-26 και Pze-27 σε υψόμετρο +175 Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 38

38 10/06/03 02/03/04 06/02/04 09/30/04 01/28/05 05/28/05 09/25/05 01/23/06 05/23/06 09/20/06 01/18/07 05/18/07 09/15/07 01/13/08 05/12/08 09/09/08 01/07/09 05/07/09 09/04/09 01/02/10 05/02/10 08/30/10 12/28/10 04/27/11 08/25/11 12/23/11 Elevation (m) PZ-211 a-c PZ-212 a-b-c PZ-213 a-c PS-11 PZ-214 a-c PS-12 PZ-215 a-b PS-13 PZ-216 a 06/10/03 03/02/04 02/06/04 30/09/04 28/01/05 28/05/05 25/09/05 23/01/06 23/05/06 20/09/06 18/01/07 18/05/07 15/09/07 13/01/08 12/05/08 09/09/08 07/01/09 07/05/09 04/09/09 02/01/10 02/05/10 30/08/10 28/12/10 27/04/11 06/28/03 10/26/03 02/23/04 06/22/04 10/20/04 02/17/05 06/17/05 10/15/05 02/12/06 06/12/06 10/10/06 02/07/07 06/07/07 10/05/07 02/02/08 06/01/08 09/29/08 01/27/09 05/27/09 09/24/09 01/22/10 05/22/10 09/19/10 01/17/11 05/17/11 09/14/11 Elevation (m) Elevation (m) Παρακολούθηση φραγμάτων Εγκατάσταση οργάνων στο φράγμα Γαδουρά (κατά και μετά την κατασκευή) ch centreline piezometers 211 a,b,c 130,0 ch piezometers 215 a,b,c 120,0 110,0 100,0 90,0 80,0 120,0 110,0 100,0 90,0 PZ-211a PZ-211b PZ - 211c Embankment Reservoir Impoundment 70,0 60,0 50,0 40,0 PZ-215a PZ-215b Embankment Reservoir Impoundment 80,0 70,0 60,0 date date ch piezometers 212 a,b,c PZ-212a PZ-212b PZ - 212c Embankment Reservoir Impoundment 120,0 110,0 100,0 a f PZ-100 a b f PZ-73 90,0 date 80,0 70,0 60,0 Chainage 310 piezometer installation piezometer 211a 211b 211c 212a 212b 212c 213a 213b 213c elevation piezometer 214a 214b 214c 215a 215b 216a PS11 PS12 PS13 elevation Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 39

39 06/10/03 03/02/04 02/06/04 30/09/04 28/01/05 28/05/05 25/09/05 23/01/06 23/05/06 20/09/06 18/01/07 18/05/07 15/09/07 13/01/08 12/05/08 09/09/08 07/01/09 07/05/09 04/09/09 02/01/10 02/05/10 30/08/10 28/12/10 27/04/11 25/08/11 Elevation (m) PZ-111 a-c PZ-112 a-c PZ-113 a-c PS-21 PZ-114 a-c PS-22 PZ-115 a-b PS-23 PZ-116 a 10/06/03 02/03/04 06/02/04 09/30/04 01/28/05 05/28/05 09/25/05 01/23/06 05/23/06 09/20/06 01/18/07 05/18/07 09/15/07 01/13/08 05/12/08 09/09/08 01/07/09 05/07/09 09/04/09 01/02/10 05/02/10 08/30/10 12/28/10 04/27/11 08/25/11 10/06/03 02/03/04 06/02/04 09/30/04 01/28/05 05/28/05 09/25/05 01/23/06 05/23/06 09/20/06 01/18/07 05/18/07 09/15/07 01/13/08 05/12/08 09/09/08 01/07/09 05/07/09 09/04/09 01/02/10 05/02/10 08/30/10 12/28/10 04/27/11 08/25/11 Elevation (m) Elevation (m) Παρακολούθηση φραγμάτων Εγκατάσταση οργάνων στο φράγμα Γαδουρά (κατά και μετά την κατασκευή) ch piezometers 100c 160,00 ch piezometers 100 f 150,00 140,00 130,00 120,00 110,00 100,00 90,00 PZ-100c 80,00 Embankment 70,00 Reservoir Impoundment 60,00 120,0 110,0 100,0 90,0 80,0 PZ-100f 70,0 Embankment Reservoir Impoundment 60,0 date date ch piezometers 112 a,b,c PZ-112a PZ-112b PZ - 112c Embankment Reservoir Impoundment 120,0 110,0 100,0 c f PZ-100 a b f PZ-73 90,0 80,0 70,0 60,0 Chainage 390 piezometer installation piezometer 111a 111b 111c 112a 112b 112c 113a 113b 113c elevation piezometer 114a 114b 114c 115a 115b 116a PS21 PS22 PS23 elevation date Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 40

40 Συντήρηση και ασφάλεια έργων Διαδικασίες παρακολούθησης και λήψης μέτρων έκτακτης ανάγκης Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 41

41 Συντήρηση και ασφάλεια έργων Η παρακολούθηση και συντήρηση / επιτήρηση των έργων είναι απαραίτητη για την ασφάλεια των έργων και των κατάντη περιοχών που πλήττονται στην περίπτωση αστοχίας και την εκδήλωση πλημμυρικού γεγονότος. Η αναγκαιότητα διασφάλισης των έργων εξαρτάται: Από τις συνέπειες (θύματα, περιβαλλοντικές, οικονομικές) από τη θραύση του φράγματος, στις κατάντη περιοχές Στοιχεία σχεδιασμού ιδιαιτερότητες (έλλειψη φίλτρων ή άλλα στοιχεία που απαιτούν τον προσεκτικό έλεγχο των έργων) Μέγεθος των έργων (γενικά, τα ψηλότερα φράγματα ή με μεγάλο ταμιευτήρα έχουν υψηλότερο βαθμό επίβλεψης) Παλαιότερα προβλήματα ή αστοχίες ή και γνωστές κατασκευαστικές «ελλείψεις» Από το τύπο του φράγματος και το είδος των δυνητικών αστοχιών Τη γεωλογία και σεισμικότητα της περιοχής και ενδεχομένως δυνητικές αστάθειες στη λεκάνη κατάκλυσης και τα αντερείσματα Την ηλικία του φράγματος Η στάθμη και ο τρόπος διαχείρισης του ταμιευτήρα ανάλογα με σχεδιασμό και τη χρήση (στάδιο: πρώτη πλήρωση, λειτουργία, απότομος καταβιβασμός στάθμης, χρήση: άρδευση / ύδρευση, παραγωγή ΥΗΕ κλπ) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 42

42 Συντήρηση και ασφάλεια έργων Εφαρμογή διαδικασιών παρακολούθησης από εξειδικευμένο προσωπικό του υπεύθυνου για τη λειτουργία φορέα διαχείρισης Η παρακολούθηση των έργων πρέπει να γίνεται από εκπαιδευμένο προσωπικό. Το προσωπικό ενημερώνεται και εκπαιδεύεται κατάλληλα. Ο διαχειριστής του έργου διατηρεί περιοδικές Εκθέσεις Παρακολούθησης της Συμπεριφοράς του έργου και Σχέδια Αντιμετώπισης Εκτακτων Καταστάσεων (ΣΑΕΚ) Τα δεδομένα των μετρήσεων και παρατηρήσεων αναλύονται και αξιολογούνται σε δεδομένα τακτά διαστήματα και εκτάκτως σε ορισμένες περιπτώσεις (σεισμός, πλημμύρα, δολιοφθορά κλπ). Στην περίπτωση εκδήλωσης έκτακτης κατάστασης (ασυνήθεις παρατηρήσεις, επικείμενη αστοχία, εκδήλωση αστοχίας) οι μετρήσεις πυκνώνουν και αξιολογούνται είτε για την εφαρμογή προληπτικών μέτρων είτε του σχεδίου εκκένωσης. Στην περίπτωση εκδήλωσης αστοχίας ειδοποιούνται όλοι οι αρμόδιοι φορείς (διαχειριστική αρχή, κύριος του έργου, αρμόδια υπουργεία, τοπικές αρχές, πολιτική προστασία κλπ) και η τοπική κοινωνία. Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 43

43 Θραύση φράγματος Μηχανισμοί και πλημμυρογραφήματα κατάρρευσης Διόδευση πλημμυρικού κύματος Μέτρα αντιμετώπισης εκτάκτων καταστάσεων Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 44

44 Σενάρια θραύσης φράγματος Η καταστροφική αστοχία ενός φράγματος είναι εξαιρετικά απίθανο ενδεχόμενο Σε κάθε περίπτωση, πρέπει να προβλέπεται η ανάλυση των κινδύνων που προκύπτουν από ένα τέτοιο ενδεχόμενο, αφού όπως όλα τα τεχνικά έργα, τα φράγματα σχεδιάζονται βάσει παραδοχών σχεδιασμού και συντελεστών ασφαλείας. Τα φράγματα, κατά τη διεθνή πρακτική, σχεδιάζονται και κατασκευάζονται με υψηλούς συντελεστές ασφαλείας, με δεδομένες τις σημαντικές επιπτώσεις που έχει τυχόν καταστροφική αστοχία τους. Μηχανισμοί αστοχίας: Υπερπήδηση Διασωλήνωση Διάβρωση της θεμελίωσης Αστοχία υλικών Σεισμός και αστοχία φράγματος Στατιστικά στοιχεία αστοχιών (ICOLD Bulletin 99): Μέσος όρος: 1% Μέσος όρος: 0,5% μετά το 1950 (μικρότερη για νεώτερα έτη) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 45

45 Μελέτη αναμενόμενου πλημμυρικού κύματος (1) Μηχανισμοί θραύσης. Η κατάρρευση του φράγματος απελευθερώνει σε σύντομους χρόνους τεράστιες ποσότητες νερού. Οι χρόνοι αυτοί παίζουν πολύ σημαντικό ρόλο στη μορφή του πλημμυρογραφήματος που θα προκύψει. Οι μηχανισμοί κατάρρευσης διαφέρουν σημαντικά ανάλογα με τον τύπο του φράγματος. Η προσομοίωση του μηχανισμού κατάρρευσης αποτελεί κρίσιμο σημείο της μελέτης Τρόποι προσομοίωσης μηχανισμών κατάρρευσης: Γεωφράγματα: Εξειδικευμένο λογισμικό (Breach) Μαθηματικά μοντέλα που προσομοιώνουν τις δυνάμεις παράσυρσης υλικών Φράγματα βαρύτητας: Σενάρια γεωμετριών αστοχίας, με βάση τις αναμενόμενες μέγιστες τάσεις, καταπονήσεις σεισμού, κλπ Από την ανάλυση αυτή, προκύπτει το υδρογράφημα για κάθε σενάριο αστοχίας. Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 46

46 Μελέτη αναμενόμενου πλημμυρικού κύματος (2) Υδραυλικοί υπολογισμοί Οι υπολογισμοί απαιτούν κατανόηση της ομαλά και ταχέως μεταβαλλόμενης ροής (πολλές από τις συνήθεις παραδοχές μας ίσως δεν ισχύουν). Προσεκτική επιλογή των οριακών και αρχικών συνθηκών. Προσεκτική επιλογή παραμέτρων τραχύτητας (στις κλίμακες ροής ενός τέτοιου φαινομένου) Εφ όσον επιχειρούμε να προσομοιώσουμε τη στερεοπαροχή, θα απαιτηθεί η εκτίμηση παραμέτρων (κυρίως κοκκομετρίας) των υλικών. Ανάλυση μονοδιάστατη (πχ FLDWAV, HECRAS μετά τη σχετική αξιολόγηση του ΝΟΑΑ). Ανάλυση διδιάστατη ή τριδιάστατη Ανάλυση με χρονικά μεταβαλλόμενη γεωμετρία (μεταφορά υλικών) Από την ανάλυση αυτή, προκύπτουν χωρικά και χρονικά τα πλήρη χαρακτηριστικά της ροής (με ιδιαίτερο ενδιαφέρον ως προς τις περιβάλλουσες των τιμών). Τα δεδομένα αυτά χρησιμεύουν στην αξιολόγηση του κινδύνου Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 47

47 Καθορισμός πλημμυρογραφήματος Outflow (m3/s) Total Discharge (QTOT_Overtop) Total Discharge (QTOT_Piping) Outflow Hydrograph Time (hrs) Παράδειγμα με βάση το BREACH Προσομοίωση της διατομής του φράγματος με τραπεζοειδή διατομή με μεταβαλλόμενες διαστάσεις Το μοντέλο έχει αναπτυχθεί με πολλές εργαστηριακές επαληθεύσεις και βαθμονόμηση από την κατάρρευση του Teton. Για την εφαρμογή του απαιτείται εκτίμηση μιας σειράς παραμέτρων Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 48

48 Μελέτη αναμενόμενου πλημμυρικού κύματος (3) Αξιολόγηση κινδύνου Οι επιπτώσεις αξιολογούνται: Από το μέγεθος της ταχύτητας Από τα βάθη ροής Από το χρόνο που μεσολαβεί μεταξύ έναρξης και άφιξης του κύματος Ο συνδυασμός των μεγεθών αυτών χρησιμοποιείται για την αξιολόγηση του κινδύνου Από την ανάλυση αυτή, προκύπτουν χωρικά και χρονικά τα πλήρη χαρακτηριστικά της ροής (με ιδιαίτερο ενδιαφέρον ως προς τις περιβάλλουσες των τιμών) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 49

49 Μέγιστες τιμές σε κάθε θέση Παραδείγματα διαγραμμάτων περιβαλλουσών τιμών στάθμης/βάθους και ταχυτήτων Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 50

50 Χάρτες μέγιστων τιμών και κινδύνου Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές Εισαγωγή 51

51 Παράδειγμα χωρικής και χρονικής μεταβολής ταχυτήτων Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 52

52 Σχέδιο Αντιμετώπισης Εκτάκτων Καταστάσεων Το ΣΑΕΚ συγκεντρώνει πληροφορίες και δεδομένα σχετικά με: Τις αναμενόμενες επιπτώσεις από περίπτωση θραύσης Τα στοιχεία επαφής των αρμοδίων φορέων Αναφορά σε σημαντικές υποδομές, τη θέση τους και τις αναμενόμενες επιπτώσεις. Οδηγίες αξιολόγησης πληροφοριών και διαβάθμιση κινδύνου Σχέδιο απόκρισης Οι αρμόδιοι φορείς μελετούν το ΣΑΕΚ και διανέμουν αντίγραφά του σε όσους πρέπει να έχουν γνώση, έτσι ώστε να ανταποκριθούν οργανωμένα στο απίθανο ενδεχόμενο καταστροφής του φράγματος. Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 53

53 Βασικά περιεχόμενα ΣΑΕΚ Καθορισμός ζωνών διαβαθμισμένου κινδύνου (χάρτες και κείμενα) Καθορισμός διαδρόμων διαφυγής (χάρτες και κείμενα) Καθορισμός ασφαλών χώρων συγκέντρωσης (χάρτες και κείμενα) Σήμανση των τεχνικών έργων που επηρεάζονται (χάρτες και κείμενα) Καθορισμός επιπέδων συναγερμού (κείμενα) Διαδρομές επικοινωνιών μεταξύ αρμοδίων και προειδοποίησης του πληθυσμού (κείμενα) Στοιχεία προγράμματος έκτακτης και τακτικής επιθεώρησης Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 54

54 Ηλεκτρομηχανολογικά έργα φραγμάτων Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 55

55 Βασικά στοιχεία ηλεκτρομηχανολογικών έργων Η λειτουργία των φραγμάτων απαιτεί κατά κανόνα το σχεδιασμό, κατασκευή και εγκατάσταση μιας σειράς σημαντικών ηλεκτρομηχανολογικών συσκευών Στην περίπτωση ΥΗΕ, οι ηλεκτρομηχανολογικές εγκαταστάσεις μπορεί να είναι εξαιρετικά σύνθετες και αφορούν ένα σημαντικό μέρος του κόστους κατασκευής και λειτουργίας. Εκτός ΥΗΕ, τα συνήθη ηλεκτρομηχανολογικά έργα στα φράγματα είναι: Φωτισμός προσπελάσεων, εγκαταστάσεων, στέψης, σηράγγων Ηλεκτροδότηση όλων των σημείων λειτουργίας κτιρίων και εγκαταστάσεων (ενδέχεται να περιλαμβάνονται συσκευές με ανάγκες βιομηχανικού ρεύματος) Διατάξεις καταστροφής ενέργειας αγωγών Δικλείδες και άλλες συσκευές ελέγχου ροής Θυροφράγματα Τηλεπικοινωνίες (φωνή και δεδομένα) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 56

56 Διατάξεις καταστροφής ενέργειες αγωγών Πρόκειται για ειδικές δικλείδες που χρησιμοποιούνται ως τερματικές συσκευές και έχουν τη δυνατότητα να λειτουργούν υπό μεγάλα φορτία και να καταστρέφουν περίσσεια ενέργειας. Ο μηχανισμός του έγκειται σε κάποια διάταξη εντός του σώματος της δικλείδας, η ροή δια μέσω της οποίας έχει πολύ μεγάλες τοπικές απώλειες. Ο έλεγχος της λειτουργίας της γίνεται από συνδυασμό ηλεκτρικών ή μηχανικών διατάξεων ανοίγματος και κλεισίματος. Τέτοιες διατάξεις τοποθετούνται στο πέρας εκκενωτών ή οποιωνδήποτε αγωγών εκροής Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 57

57 Δικλείδες καταστροφής ενέργειας Τύποι δικλείδων Needle valves Hollow jet valves Plunger valves Howell-Bunger valves Obturateurs Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 58

58 Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 59

59 Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 60

60 Φράγμα Γαδουρά Φράγμα Γαδουρά Ρόδου Συσκευές εκκένωσης Υδροληψίας (Howell Bunger) Εκκενωτή (Howell Bunger) Βοηθητική (needle valve) Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 61

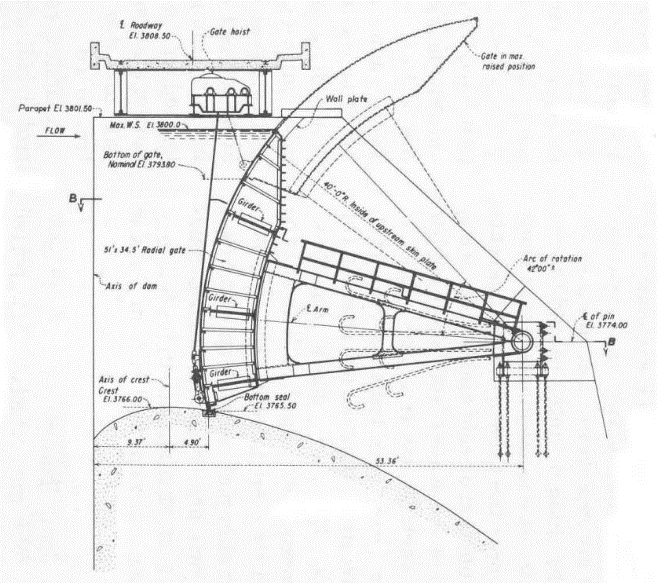

61 Θυροφράγματα Χρησιμοποιούνται συνήθως Για τον έλεγχο της υδροληψίας Για την αύξηση της αποθηκευτικότητας, με τοποθέτησή τους στον υπερχειλιστή Κύριοι τύποι Επίπεδα Κατακόρυφα Κεκλιμμένα Τοξωτά Σπύρος Μίχας, Δημήτρης Δερματάς, Ανδρέας Ευστρατιάδης Φράγματα και υδραυλικές κατασκευές - Εισαγωγή 62
