ΣΥΣΤΗΜΑΤΑ ΛΙΜΕΝΩΝ. ΕΝΟΤΗΤΑ 4η Τύποι Λιμένων

Transcript

1 ΣΥΣΤΗΜΑΤΑ ΛΙΜΕΝΩΝ ΕΝΟΤΗΤΑ 4η Τύποι Λιμένων

2 ΠΕΡΙΕΧΟΜΕΝΑ Υπηρεσίες, υποδομές, ανωδομές Τερματικοί Σταθμοί Χρεώσεις Λιμενικών Υπηρεσιών Πληροφοριακά Συστήματα Λιμένων (Παράδειγμα Πειραιά)

3 ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΛΙΜΑΝΙ Υπηρεσίες υποδομές-ανωδομές

4 Βασικές λιμενικές υπηρεσίες Θαλάσσια ζώνη λιμένα Πλοήγηση εκτός λιμενικής περιοχής Ρυμούλκηση εκτός λιμένα Βυθοκόρηση εκτός λιμένα Φανοί και φάροι Ραντάρ και ραδιοφάροι Μεταφόρτωση φορτίου από/προς το πλοίo Πετρέλευση, παροχή ύδατος, παραλαβή αποβλήτων Σύστημα ελέγχου κυκλοφορίας σκαφών (Vessel Traffic System - VTS) εντός του λιμένα

5 Βασικές λιμενικές υπηρεσίες Διεπαφή χερσαίας-θαλάσσιας ζώνης λιμένα Πλοήγηση εντός λιμενικής περιοχής Ρυμούλκηση εντός λιμένα (για ελιγμούς εντός λιμανιού, συνοδείας για δεξαμενόπλοια) Βυθοκόρηση εντός λιμένα Υπηρεσίες πρόσδεσης (Αγκυροβόληση) Διαχείριση φορτίου (πλοίο-προβλήτας) (π.χ. Εναπόθεση, στοιβασία κλπ..) Πετρέλευση (στον προβλήτα) Παροχή ηλεκτρικού ρεύματος (στον προβλήτα) Παροχή νερού-προμηθειών (στον προβλήτα) Φορτηγίδες Σύστημα προκαθορισμένου χρόνου ελλιμενισμού

6 Βασικές λιμενικές υπηρεσίες Διεπαφή χερσαίας θαλάσσιας ζώνης λιμένα Διαχείριση επιβατών Υπηρεσίες πυρόσβεσης ISPS Υπηρεσίες λιμεναρχείου Απόβλητα υγρά/ στερεά Επισκευές Υπηρεσίες δύτη Υπηρεσίες πρώτων βοηθειών Υπηρεσίες ΑΜΕΑ

7 Βασικές λιμενικές υπηρεσίες χερσαία ζώνη λιμένα Διαχείριση φορτίου και επιβατών (προβλήτας-χερσαία μέσα μεταφοράς: φορτηγό-τρένο) Αποθήκευση Παροχή ηλεκτρικού ρεύματος (γενικά) Σιδηροδρομικές συνδέσεις Σύνδεση με οδικό δίκτυο Ασφάλεια Χώροι στάθμευσης οχημάτων-φορτηγών Διαχείριση χερσαίας κυκλοφορίας

8 Θαλάσσια Παράκτια ζώνη Συνεχής λωρίδα ακτογραμμής, μαζί με υπεράκτια νησιά. Ορίζεται είτε βάσει μιας ή περισσοτέρων σειρών λιμανιών κατά μήκος της ακτογραμμής είτε βάσει του γεωγραφικού πλάτους και μήκους ενός ή περισσότερων συνόλων άκρων της παράκτιας ζώνης. Μπορει να περιλαμβα νονται και ο χθες ποταμω ν.

9 Χερσαίες Λιμενικές εγκαταστάσεις Συνολική χερσαία περιοχή του λιμανιού ( m 2 ) Αποβάβρες Αποθηκευτικοί χώροι για αργό πετρέλαιο και πετρελαϊκά πριοιόντα ( m 2 ) Α λλοι χώροι χύδην αποθήκευσης & στοιβασίας (m 2 ) περιλαμβα νονται εγκαταστα σεις για ξηρα χυ δην φορτι α, ξυλει α, χαρτια, ημιχυ δην προι ο ντα κλπ. Χώροι στοιβασίας εμπορευματοκιβωτίων ( m 2 & TEU) Τερματικοί επιβατικοί σταθμοί (αριθμός σταθμών / επιβατών) Α λλοι χώροι - ( m 2 ) Δρόμοι ( m) Σιδηροδρομικές γραμμές ( m 2 ) περιλαμβα νονται και οι παρακαμπτη ριες γραμμές.

10 Λιμενικοί αποθηκευτικοί χώροι Χώρος σε λιμάνια για αποθήκευση κατα τύπο εγκατάστασης. ( m 2 ) Ανοικτός, μη ασφαλώς περιφραγμένος Ανοικτός και ασφαλώς περιφραγμένος Σκεπαστός αλλά όχι περιφραγμένος Σκεπαστός, ασφαλώς περιφραγμένος Ο ασφαλη ς περιφραγμένος χω ρος έχει φρα κτες, τοι χους και/η συστη ματα επιτη ρησης

11 Πολυχρηστικές: Αποβάθρες λιμένων (κατά χρήση) ( Συνολικό μήκος αποβαθρών σε μέτρα / μήκος προσφερόμενο για χρήση μήκος αποβαθρών) Αποβάθρες συγκεκριμένης χρήσεως Ro-Ro, Εμπορευματοκιβώτια, Α λλο γενικό φορτίo, Ξηρό χύδην φορτίο, Υγρό χύδην φορτίο, Επιβάτες, Αλιεία, Επισκευές Α λλες (Κατά βάθος νερού)

12 Λιμενικοί Γερανοί Κινητοί γερανοί εμπορευματοκιβωτίων Γερανοί εμπορευματοκιβωτίων επί σιδηροτροχιών Α λλοι γερανοι (π.χ. πλωτοί) Λιμενικοί γερανοι χύδην ξηρού και γενικού φορτίου κατα ανυψωτική ικανότητα Κλάσεις ανυψωτικής ικανότητας: 10 το νοι η λιγο τερο Μεγαλυ τερη απο 10 το νους και μέχρι 20 το νους Μεγαλυ τερη απο 20 το νους και μέχρι 40 το νους Μεγαλυ τερη απο 40 το νους

13 Οχήματα Στοιβασίας & Μεταφοράς Εμπορευματοκιβωτίων (ΟΣΜΕ - straddle carriers)

14

15 Λιμενικές επισκευαστικές εγκαταστάσεις Επισκευαστικές εγκαταστάσεις σε λιμάνια (κατά αριθμό και μέγιστο μέγεθος σκαφών που μπορούν να δεχθούν): Μόνιμες δεξαμενές Πλωτές δεξαμενές Διάδρομοι ολίσθησης (γλίστρες) Προβλήτες προοριζόμενες αποκλειστικά για επισκευές πλοίων

16 Συνδέσεις λιμανιού με άλλα μέσα μεταφοράς Ναυτιλιακές μεταφορές Ναυτιλιακές μεταφορές μικρών αποστάσεων, Ακτοπλοϊα Ποτάμιες μεταφορές Επιβατική σιδηροδρομική σύνδεση, Εμπορική σιδηροδρομική σύνδεση Πρόσβαση σε αυτοκινητόδρομο Αερολιμένας

17 ΓΝΩΡΙΖΟΝΤΑΣ ΤΟ ΛΙΜΑΝΙ ΤΕΡΜΑΤΙΚΟΙ ΣΤΑΘΜΟΙ

18 Σ.ΕΜΠΟ Source: Rodrigue J.P. 2012)

19 Xαρακτηριστικά τερματικών σταθμών λιμένων Συμβατικό Μικρή έκταση τερματικου σταθμού ΣΕΜΠΟ Μεγάλη έκταση τερματικου σταθμού Αμεση μεταφορτωση (πιθανόν) Εμμεση μεταφόρτωση (χωρική και χρονική διαφοροποίηση μέσων μεταφοράς) Περιορισμένη χρήση αυτοματοποίησης Αυτοματοποίηση Νεες Τεχνολογιες Αυτονομη λειτουργία επιμέρους διαδικασιών Οργανωση & Σχεδιασμός

20 Μεταβολές στα χαρακτηριστικά Σ.ΕΜΠΟ Κλασικός Σ.ΕΜΠΟ Σύγχρονος Σ.ΕΜΠΟ Πυκνότητα Στοιβασίας 1,000-1,200 TEUs ανά στρέμμα 2,000 to 4,000 TEUs ανά στρέμμα Παραγωγικότητα (εκ)φόρτωσης Παραμονή στην γιάρδα Παραμονή φορτηγού σε λιμάνι Πρόσβαση σε σιδηρόδρομο Βάθος λιμενολεκάνης 30 κινήσεις ανά ώρα 50 κινήσεις ανά ώρα 6 ημέρες 3 ημέρες 60 λεπτά 30 λεπτά Στην λιμενική περιοχή Στον προβλήτα 12 to 15 μέτρα > 15 μέτρα Ircha, M.C. (2006)

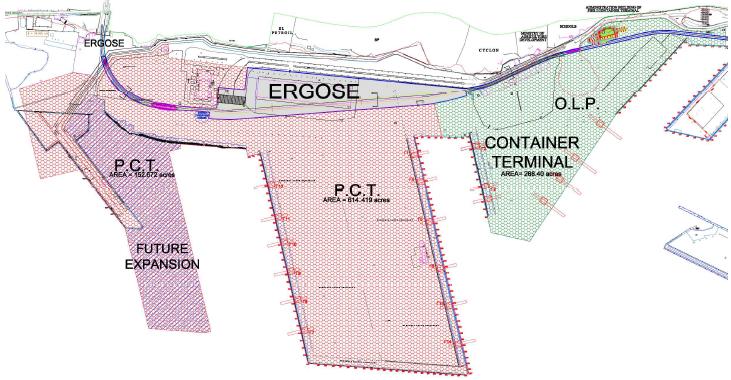

21 Οργανισμός Λιμένα Πειραιά Σ.ΕΜΠΟ

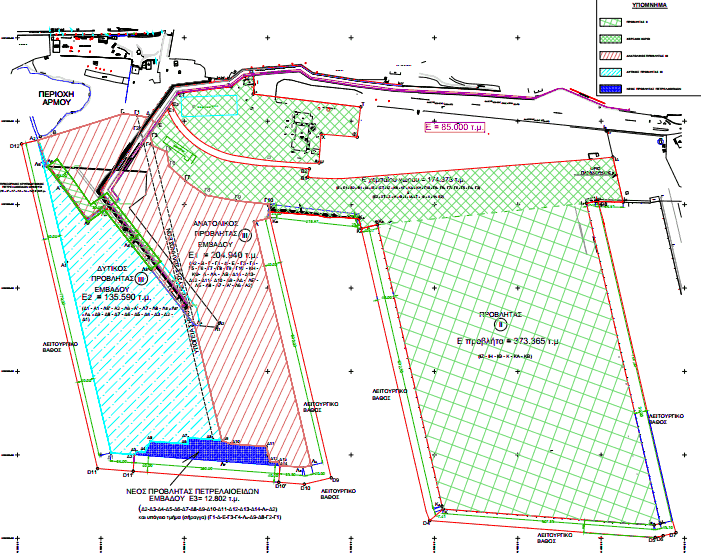

22 Οργανισμός Λιμένα Πειραιά Σ.ΕΜΠΟ Επένδυση φιλικού διακανονισμού

23 Σταθμός εμπορευματοκιβωτίων 25

24 Τύποι Τερματικών Σταθμών Source: Rodrigue & Noteboom, 2010 Λιμένες Container sea terminal Offshore hub Barge terminal Σιδηρόδρομος On-dock and near dock Transmodal terminal Load center Satellite terminal Κέντρο Διανομής Transloading Cross-docking Warehousing

25 Τερματικός σταθμός χύδην ξηρού και γενικού φορτίου 27

28 Χώρος ελλιμενισμού Ro-Ro Χώρος όπου ένα πλοίο Ro-Ro μπορεί να ελλιμενιστεί και να φορτώσει και να εκφορτώσει αυτοκίνητα και άλλες κινητές μονάδες Ro-Ro με ράμπες από το πλοίο στην ακτή και αντιστρόφως

29 Επιβατικός Σταθμός

30 The Port of Sassnitz, Germany

31 ΠΟΙΚΟΛΟΜΟΡΦΙΑ ΧΡΗΣΤΩΝ

32 Εμπορικά Πλοία Φορτηγά Επιβατικά πλοία Πλοία πλοία ποικίλων δραστηριοτήτων, ειδικά εξοπλισμένα για μια συγκεκριμένη αποστολή. αλιευτικά πλοία πλοία επεξεργασίας αλιευμάτων, ρυμουλκά, βυθοκόροι, πλοία ερευνών/μελετών και πλοία που χρησιμοποιούνται για παραγωγή και υποστήριξη μακράν των ακτών. Πολεμικά πλοία Πλοία που χρησιμοποιούνται από τη δημόσια διοίκηση και τις δημόσιες υπηρεσίες.

33 Εμπορικό Πλοίο (I) Ταξινόμηση Eurostat - εναρμονισμένη με διεθνή ταξινόμηση τύπων πλοίων της UNCTAD- εξαιρούνται οι φορτηγίδες Φορτηγό υγρού χύδην φορτίου: Πετρελαιοδεξαμενόπλοια, δεξαμενόπλοια χημικών προι όντων, δεξαμενόπλοια LG, δεξαμενοφορτηγίδες και άλλα δεξαμενόπλοια. Τα φορτηγά υγρού χύδην φορτίου υποδιαιρούνται περαιτέρω σε: Μονοπύθμενα φορτηγά υγρού χύδην φορτίου Διπύθμενα φορτηγά υγρού χύδην φορτίου Φορτηγό ξηρού χύδην φορτίου: Η κατηγορία αυτή περιλαμβάνει μεικτά φορτηγά και φορτηγά χύδην.

34 Εμπορικό Πλοίο (ΙI) Ταξινόμηση Eurostat - εναρμονισμένη με διεθνή ταξινόμηση τύπων πλοίων της UNCTAD- εξαιρούνται οι φορτηγίδες Πλοίο εμπορευματοκιβωτίων: Πλοίο εξοπλισμένο με σταθερούς ή φορητούς κυψελοειδείς οδηγούς για την αποκλειστική μεταφορά εμπορευματοκιβωτίων. Εξειδικευμένο φορτηγό: Πλοίο ειδικά σχεδιασμένο για τη μεταφορά συγκεκριμένων φορτίων. Η κατηγορία αυτή περιλαμβάνει φορτηγά για οχήματα, φορτηγά για ζώα, φορτηγά για ακτινοβολημένα καύσιμα, φορτηγά για φορτηγίδες και φορτηγά για χημικά.

35 Εμπορικό Πλοίο (ΙΙΙ) Ταξινόμηση Eurostat - εναρμονισμένη με διεθνή ταξινόμηση τύπων πλοίων της UNCTAD- εξαιρούνται οι φορτηγίδες Μη εξειδικευμένο φορτηγό γενικού φορτίου: Πλοία σχεδιασμένα για τη μεταφορά μεγάλης σειράς εμπορευμάτων. πλοία ψυγεία, επιβατικά ro-ro, ro-ro εμπορευματοκιβωτίων, άλλα φορτηγά ro-ro, συνδυασμό φορτηγού γενικού φορτίου/ επιβατικού συνδυασμό φορτηγού γενικού φορτίου/ εμπορευματοκιβωτίων.

36 Εμπορικό Πλοίο (ΙV) Ταξινόμηση Eurostat - εναρμονισμένη με διεθνή ταξινόμηση τύπων πλοίων της UNCTAD- εξαιρούνται οι φορτηγίδες Επιβατικό πλοίο: Πλοίο σχεδιασμένο ειδικά για την έναντι ναύλου μεταφορά άνω των 12 επιβατών με κουκέτα ή όχι. Η κατηγορία υποδιαιρείται σε (α) εξειδικευμένα επιβατικά υψηλών ταχυτήτων που πληρούν τις απαιτήσεις που προβλέπονται στον κώδικα HSC Code του IMO (β) άλλα επιβατικά πλοία Πορθμείο: Πλοίο σχεδιασμένο με ένα ή περισσότερα καταστρώματα ειδικά για τη μεταφορά επιβατών και το οποίο είτε δεν διαθέτει καμπίνες για τους επιβάτες (χωρίς κλίνες) είτε, όταν διαθέτει καμπίνες, αυτές δεν αρκούν για όλους τους επιβάτες Τα Ro-Ro επιβατικά πλοία εξαιρούνται

37 Εμπορικό Πλοίο (V) Ταξινόμηση Eurostat - εναρμονισμένη με διεθνή ταξινόμηση τύπων πλοίων της UNCTAD- εξαιρούνται οι φορτηγίδες Αλιευτικά: Η κατηγορία αυτή περιλαμβάνει αλιευτικά σκάφη και σκάφη επεξεργασίας ιχθύων. Υπεράκτιες δραστηριότητες: Η κατηγορία αυτή περιλαμβάνει σκάφη γεωτρήσεων και ερευνών και σκάφη υποστήριξης υπεράκτιων δραστηριοτήτων. Ρυμουλκά: Πλοίο σχεδιασμένο για τη ρυμούλκηση και/ή ώθηση πλοίων ή άλλων πλωτών κατασκευών. Περιλαμβάνονται και τα ρυμουλκά λιμένος. Διάφορα: Η κατηγορία αυτή περιλαμβάνει βυθοκόρους, σκάφη ερευνών/μελετών και άλλα σκάφη.

38 ΧΡΕΩΣΕΙΣ ΛΙΜΕΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ

39 Κατηγορίες χρεώσεων Μηχανήματα (χρέωση/ ώρα εργασίας ή ανά τόνο) Εσκαφείς/ περονοφόρα (χρέωση/ ώρα εργασίας) Χρήση χοάνης (χρέωση/ τόνο) Εμπορευματοκιβώτια (χρέωση/ κίνηση) Κίνηση γερανού Κίνηση ΟΣΜΕ Κινήσεις δαπέδου ΟΣΜΕ Κινήσεις βαγονιών ΟΣΜΕ Κινήσεις ελέγχου/ απογέμισης κλπ ΟΣΜΕ Παροχή ύδατος/ μ 3 Χώροι/ μ 2 Ζυγιστικά Ηλεκτρικό ρεύμα/ kw Χρήση λιμενικών εγκαταστάσεων από εταιρείες καυσίμων για χορήγηση καυσίμων σε πλοία Υπηρεσίες σιλό/ τόνο Χρήση ιδιωτικών μηχανημάτων Ανέλκυση/ καθέλκυση σκαφών Προσόρμιση-πρυμνοδέτησηπαραβολή-ελλιμενισμός σκαφών Διέλευση οχημάτων/ επιβατών Χρήση εγκαταστάσεων/ εξοπλισμού λιμένα Παραλαβή αποβλήτων/ καταλοίπων φορτίου πλοίου Διακίνηση αυτοκινήτων

40 Πληροφοριακά Συστήματα Λιμένων ΠΑΡΑΔΕΙΓΜΑ: ΣΕΜΠΟ ΟΛΠ

41 Περισσότερα φορτία Λιγότεροι (εξειδικευμένοι) εργαζόμενοι

42 Με το ενδιαφέρον & στην χερσαία διάσταση

43 Η περίπτωση του λιμένα Θεσσαλονίκης Βασικό ζήτημα να αυξηθεί η διασύνδεση των μέσων μεταφοράς μέσω της ανάπτυξης πλατφόρμας ICT (πλοίο-λιμάνι-τραίνο). Shipping Line Shipping Agent Ports (e.g. ThPA) Customs controls Railway service providers (e.g. TRAINOSE) Consignee Integration of ICT technologies along intermodal transport chains Vessel announcement Notifications on arrival/departure Cargo status Cargo location Delivery report Damage report Train schedules/availability Wagon booking

44 Πληροφοριακό Σύστημα Σύστημα Διαχείρισης Εμπορικού Λιμένα(Επιχειρησιακές Εφαρμογές) Διοικητικό-Οικονομικές Εφαρμογές Υλικοτεχνική Υποδομή/ Συστήματα -Δίκτυα

45 Προσφερόμενες Υπηρεσίες Σταθμός Εμπορευματοκιβωτίων (Σ.ΕΜΠΟ) Αποθήκες Γενικού Φορτίου Εκκένωσης Πλήρωσης Ε/Κ Ελευθέρα Ζώνη Σταθμός Αυτοκινήτων Διαχείριση Μηχανημάτων Εξοπλισμού Τιμολόγηση Μισθοδοσία Λογιστήριο

46 Πληροφοριακό σύστημα ΣΕΜΠΟ ΟΛΘ

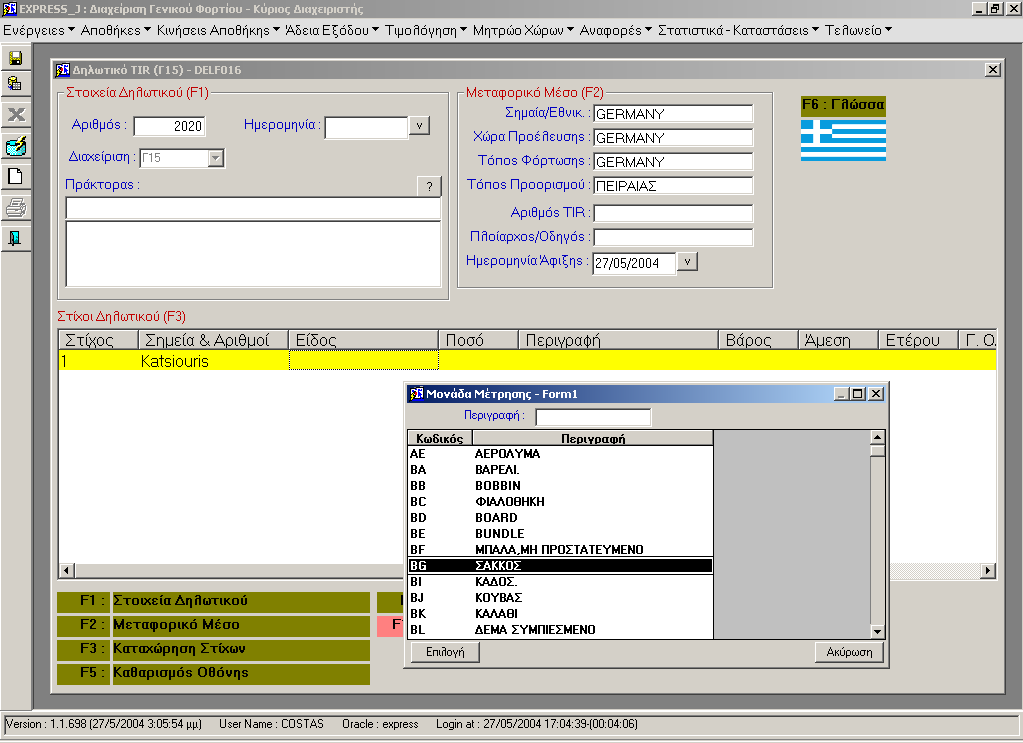

47 Επιχειρησιακές Εφαρμογές SPARCS: Γραφική διαχείριση Ε/Κ και φορτοεκφόρτωσης πλοίων σε πραγματικό χρόνο EXPRESS: Μηχανογραφικό σύστημα διαχείρισης Σ.ΕΜΠΟ, αποθηκών, τιμολόγησης PLAMS: Διαχείριση και παρακολούθηση συντήρησης μηχανημάτων και εξοπλισμού

48 SPARCS

49 SPARCS Πλήρως γραφικό περιβάλλον σε πραγματικό χρόνο Διαχείριση πλατείας Διαχείριση φορτοεκφόρτωσης πλοίου Διαχείριση μηχανημάτων μεταφοράς Ε/Κ Χρονοπρογραμματισμός γερανογεφυρών και πλοίων

50 Γραφική απεικόνιση συνολικού χώρου εναπόθεσης Ε/Κ στο SPARCS (YARD)

51 Γραφική απεικόνιση συνολικού χώρου εναπόθεσης Ε/Κ στο SPARCS (YARD)

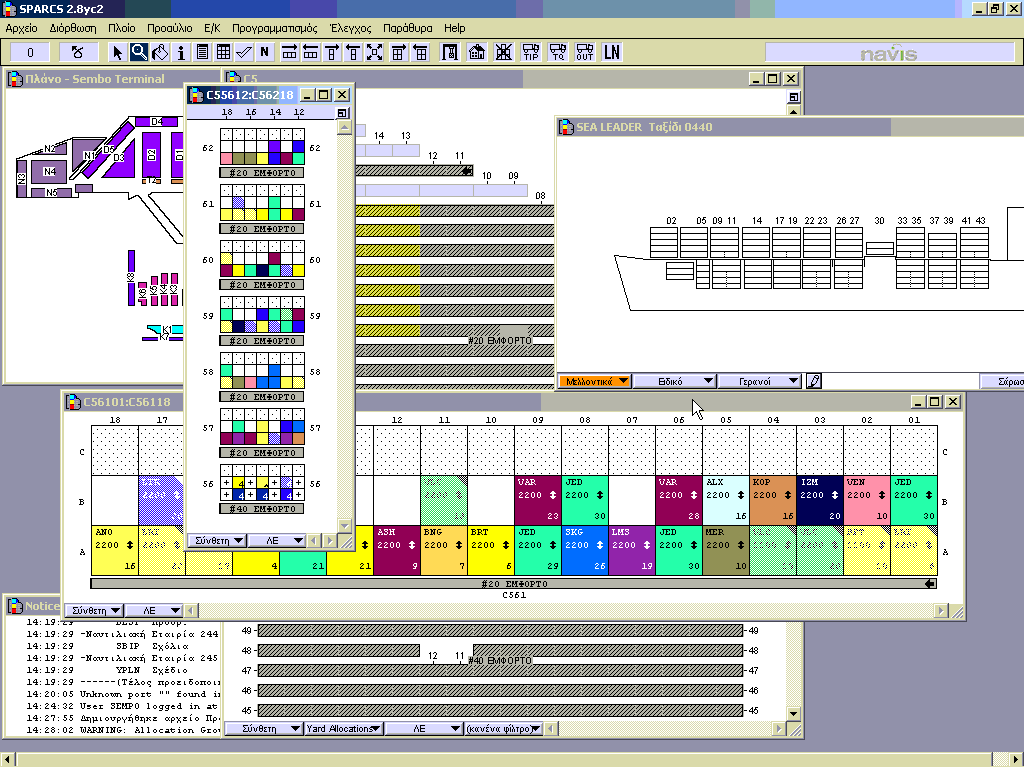

52 Γραφική απεικόνιση πλοίων στο SPARCS

53 Γραφική απεικόνιση πλοίων στο SPARCS

54 Γραφική απεικόνιση αποθηκευτικού χώρου πλοίων στο SPARCS

55 Γραφική απεικόνιση μηχανημάτων εναπόθεσης Ε/Κ/ & εργασιών στο πλοίων στο SPARCS

56 Απεικόνιση Ουρών Εργασίας

57 EXPRESS Σ.ΕΜΠΟ. Βάση δεδομένων όλων των κινήσεων Διαχείριση ιστορικών στοιχείων Διαχείριση ηλεκτρονικών μηνυμάτων Έλεγχος πύλης εισόδου εξόδου Καταστάσεις στατιστικά

58

59 EXRESS Γενικό Φορτίο Ηλεκτρονική κατάθεση δηλωτικού εμπορευμάτων Έλεγχος εισόδου - εξόδου φορτίων σε αποθήκες Εκκένωση πλήρωση Ε/Κ Διαχείριση φορτίων στις αποθήκες Διαχείριση αζήτητων Συνεργασία με Τελωνείο Έκδοση και διαχείριση παραστατικών Εξαγωγή καταστάσεων, στατιστικών

60

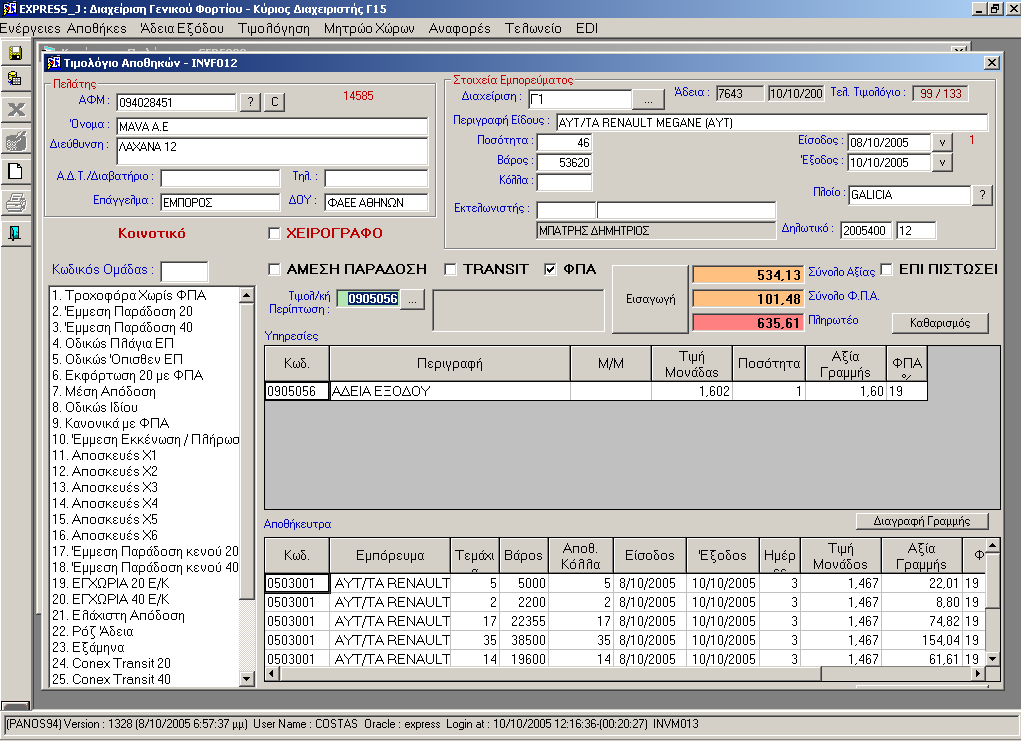

61 EXPRESS - Τιμολόγηση Εξειδικευμένα προγράμματα τιμολόγησης ανά τμήμα. (Τιμολογιακές περιπτώσεις ΟΛΠ) Α ντληση στοιχείων από τα άλλα υποσυστήματα για τον αυτόματο υπολογισμό του τιμολογίου Αυτόματη συνεργασία με το λογιστικό υποσύστημα

62

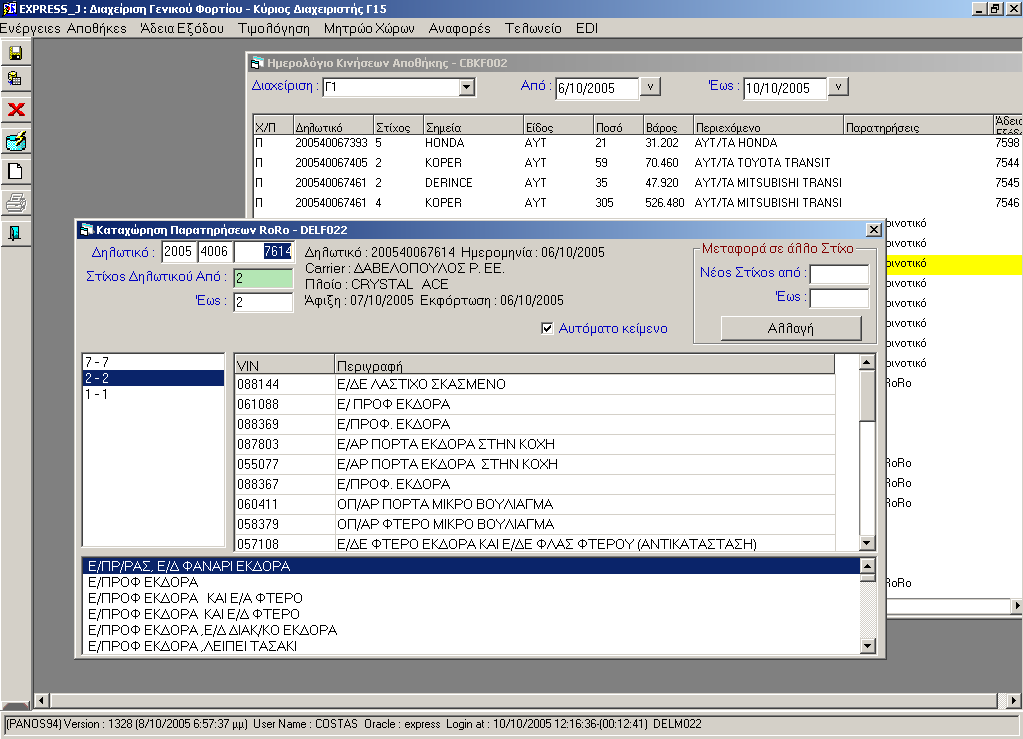

63 EXPRESS - Σταθμός Αυτοκινήτων Παρακολούθηση αυτοκινήτων ανά ράκτορα, τύπο, αριθμό αυτοκινήτου Καταγραφή ζημιών, αυτόματη έκδοση βεβαιώσεων

64

65 PLAMS Χρονοπρογραμματισμός εργασιών Κοστολογική παρακολούθηση συντηρήσεων Έλεγχος αποθεμάτων, εξαρτημάτων και ανταλλακτικών Έκδοση και παρακολούθηση εντολών εργασίας

66

67

68 Διοικητικο-Οικονομικές Εφαρμογές Μισθοδοσία (Υπαλλήλων Εργατών) Γενική Λογιστική Προϋπολογισμός Λογιστική Παγίων Στοιχείων Ειδικές Προσφορές Κοστολόγηση Απόδοση Παρεχομένων Υπηρεσιών Εντολές Προμηθειών / Έλεγχος Αποθεμάτων
