ΦΘΟΡΑ ΚΑΙ ΙΑΡΚΕΙΑ ΖΩΗΣ ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΦΘΟΡΑ ΚΑΙ ΙΑΡΚΕΙΑ ΖΩΗΣ ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ"

Transcript

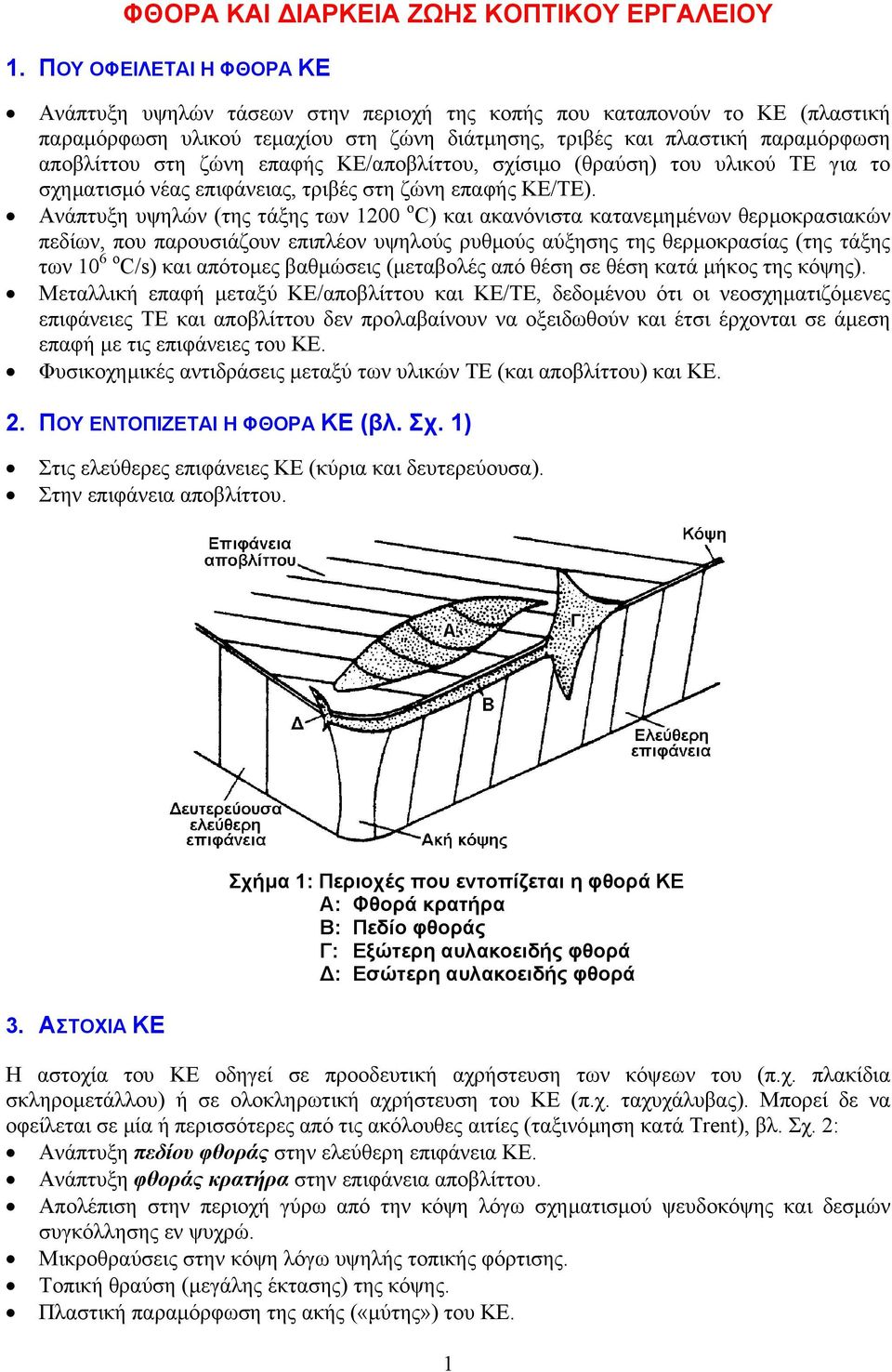

1 ΦΘΟΡΑ ΚΑΙ ΙΑΡΚΕΙΑ ΖΩΗΣ ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ 1. ΠΟΥ ΟΦΕΙΛΕΤΑΙ Η ΦΘΟΡΑ ΚΕ Ανάπτυξη υψηλών τάσεων στην περιοχή της κοπής που καταπονούν το ΚΕ (πλαστική παραµόρφωση υλικού τεµαχίου στη ζώνη διάτµησης, τριβές και πλαστική παραµόρφωση αποβλίττου στη ζώνη επαφής ΚΕ/αποβλίττου, σχίσιµο (θραύση) του υλικού ΤΕ για το σχηµατισµό νέας επιφάνειας, τριβές στη ζώνη επαφής ΚΕ/ΤΕ). Ανάπτυξη υψηλών (της τάξης των 1200 ο C) και ακανόνιστα κατανεµηµένων θερµοκρασιακών πεδίων, που παρουσιάζουν επιπλέον υψηλούς ρυθµούς αύξησης της θερµοκρασίας (της τάξης των 10 6 ο C/s) και απότοµες βαθµώσεις (µεταβολές από θέση σε θέση κατά µήκος της κόψης). Μεταλλική επαφή µεταξύ ΚΕ/αποβλίττου και ΚΕ/ΤΕ, δεδοµένου ότι οι νεοσχηµατιζόµενες επιφάνειες ΤΕ και αποβλίττου δεν προλαβαίνουν να οξειδωθούν και έτσι έρχονται σε άµεση επαφή µε τις επιφάνειες του ΚΕ. Φυσικοχηµικές αντιδράσεις µεταξύ των υλικών ΤΕ (και αποβλίττου) και ΚΕ. 2. ΠΟΥ ΕΝΤΟΠΙΖΕΤΑΙ Η ΦΘΟΡΑ ΚΕ (βλ. Σχ. 1) Στις ελεύθερες επιφάνειες ΚΕ (κύρια και δευτερεύουσα). Στην επιφάνεια αποβλίττου. 3. ΑΣΤΟΧΙΑ ΚΕ Σχήµα 1: Περιοχές που εντοπίζεται η φθορά ΚΕ Α: Φθορά κρατήρα Β: Πεδίο φθοράς Γ: Εξώτερη αυλακοειδής φθορά : Εσώτερη αυλακοειδής φθορά Η αστοχία του ΚΕ οδηγεί σε προοδευτική αχρήστευση των κόψεων του (π.χ. πλακίδια σκληροµετάλλου) ή σε ολοκληρωτική αχρήστευση του ΚΕ (π.χ. ταχυχάλυβας). Μπορεί δε να οφείλεται σε µία ή περισσότερες από τις ακόλουθες αιτίες (ταξινόµηση κατά Trent), βλ. Σχ. 2: Ανάπτυξη πεδίου φθοράς στην ελεύθερη επιφάνεια ΚΕ. Ανάπτυξη φθοράς κρατήρα στην επιφάνεια αποβλίττου. Απολέπιση στην περιοχή γύρω από την κόψη λόγω σχηµατισµού ψευδοκόψης και δεσµών συγκόλλησης εν ψυχρώ. Μικροθραύσεις στην κόψη λόγω υψηλής τοπικής φόρτισης. Τοπική θραύση (µεγάλης έκτασης) της κόψης. Πλαστική παραµόρφωση της ακής («µύτης») του ΚΕ. 1

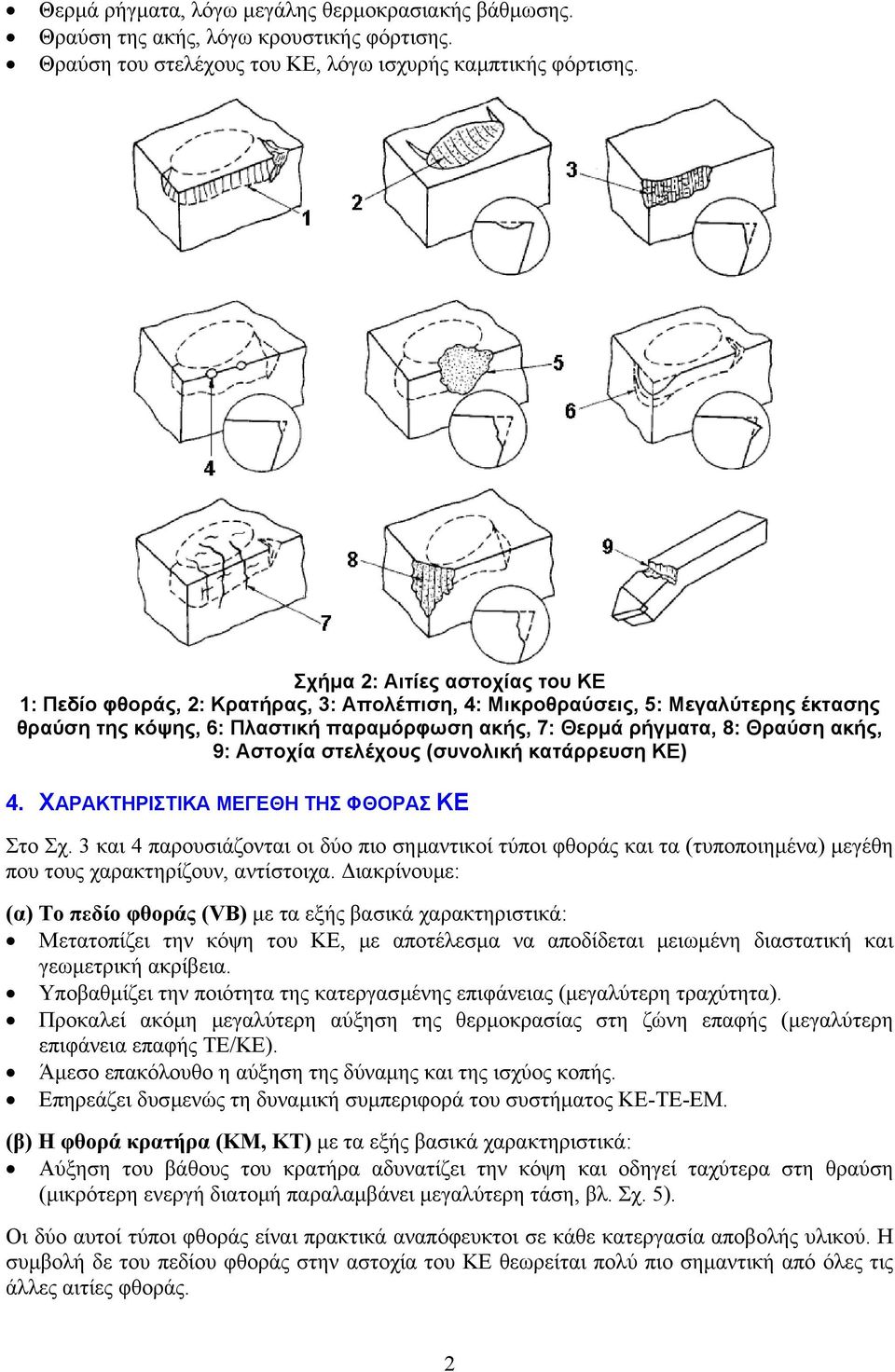

2 Θερµά ρήγµατα, λόγω µεγάλης θερµοκρασιακής βάθµωσης. Θραύση της ακής, λόγω κρουστικής φόρτισης. Θραύση του στελέχους του ΚΕ, λόγω ισχυρής καµπτικής φόρτισης. Σχήµα 2: Αιτίες αστοχίας του ΚΕ 1: Πεδίο φθοράς, 2: Κρατήρας, 3: Απολέπιση, 4: Μικροθραύσεις, 5: Μεγαλύτερης έκτασης θραύση της κόψης, 6: Πλαστική παραµόρφωση ακής, 7: Θερµά ρήγµατα, 8: Θραύση ακής, 9: Αστοχία στελέχους (συνολική κατάρρευση ΚΕ) 4. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΕΓΕΘΗ ΤΗΣ ΦΘΟΡΑΣ ΚΕ Στο Σχ. 3 και 4 παρουσιάζονται οι δύο πιο σηµαντικοί τύποι φθοράς και τα (τυποποιηµένα) µεγέθη που τους χαρακτηρίζουν, αντίστοιχα. ιακρίνουµε: (α) Το πεδίο φθοράς (VB) µε τα εξής βασικά χαρακτηριστικά: Μετατοπίζει την κόψη του ΚΕ, µε αποτέλεσµα να αποδίδεται µειωµένη διαστατική και γεωµετρική ακρίβεια. Υποβαθµίζει την ποιότητα της κατεργασµένης επιφάνειας (µεγαλύτερη τραχύτητα). Προκαλεί ακόµη µεγαλύτερη αύξηση της θερµοκρασίας στη ζώνη επαφής (µεγαλύτερη επιφάνεια επαφής ΤΕ/ΚΕ). Άµεσο επακόλουθο η αύξηση της δύναµης και της ισχύος κοπής. Επηρεάζει δυσµενώς τη δυναµική συµπεριφορά του συστήµατος ΚΕ-ΤΕ-ΕΜ. (β) Η φθορά κρατήρα (KM, KT) µε τα εξής βασικά χαρακτηριστικά: Αύξηση του βάθους του κρατήρα αδυνατίζει την κόψη και οδηγεί ταχύτερα στη θραύση (µικρότερη ενεργή διατοµή παραλαµβάνει µεγαλύτερη τάση, βλ. Σχ. 5). Οι δύο αυτοί τύποι φθοράς είναι πρακτικά αναπόφευκτοι σε κάθε κατεργασία αποβολής υλικού. Η συµβολή δε του πεδίου φθοράς στην αστοχία του ΚΕ θεωρείται πολύ πιο σηµαντική από όλες τις άλλες αιτίες φθοράς. 2

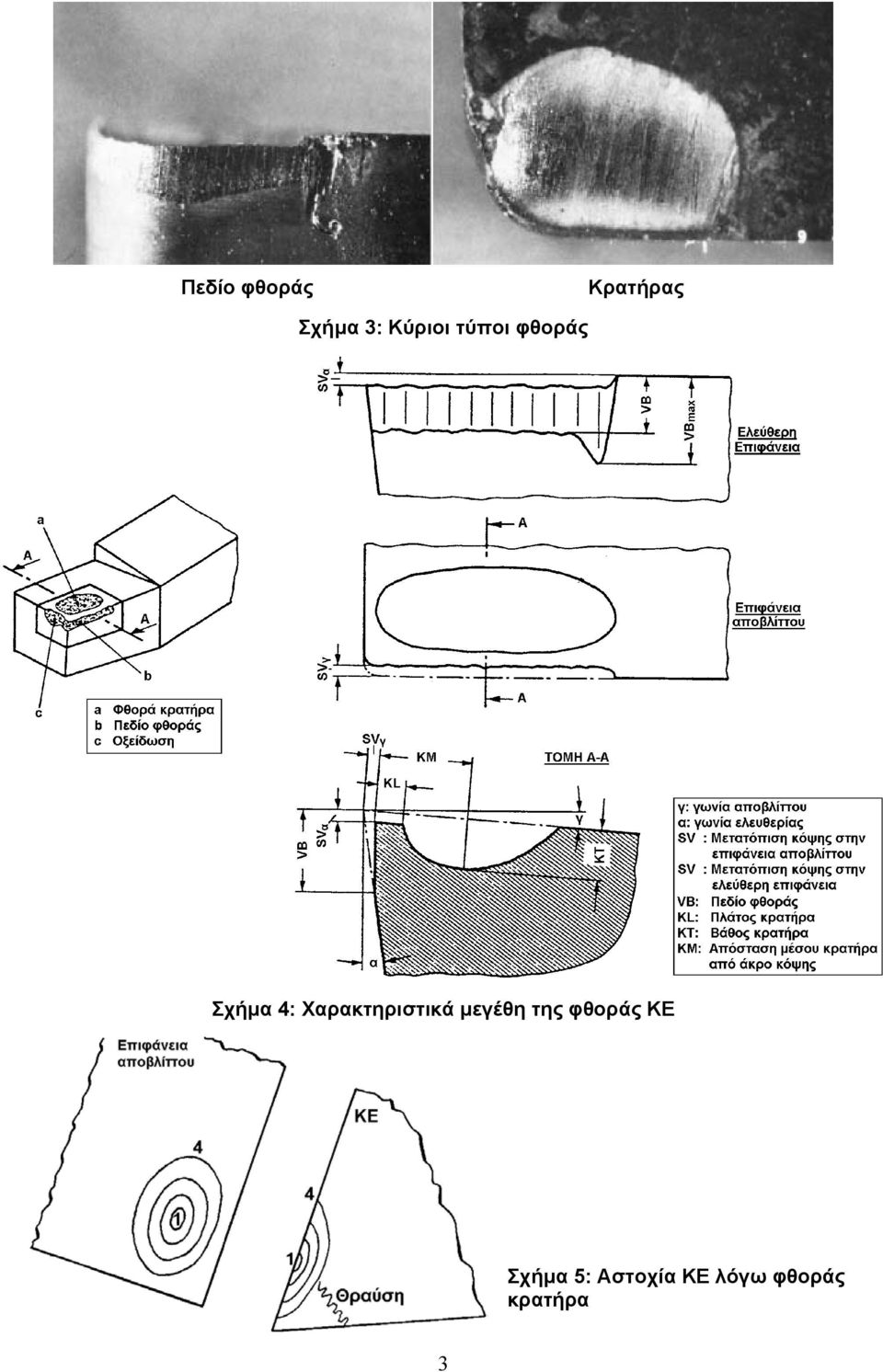

3 Πεδίο φθοράς Κρατήρας Σχήµα 3: Κύριοι τύποι φθοράς Σχήµα 4: Χαρακτηριστικά µεγέθη της φθοράς ΚΕ Σχήµα 5: Αστοχία ΚΕ λόγω φθοράς κρατήρα 3

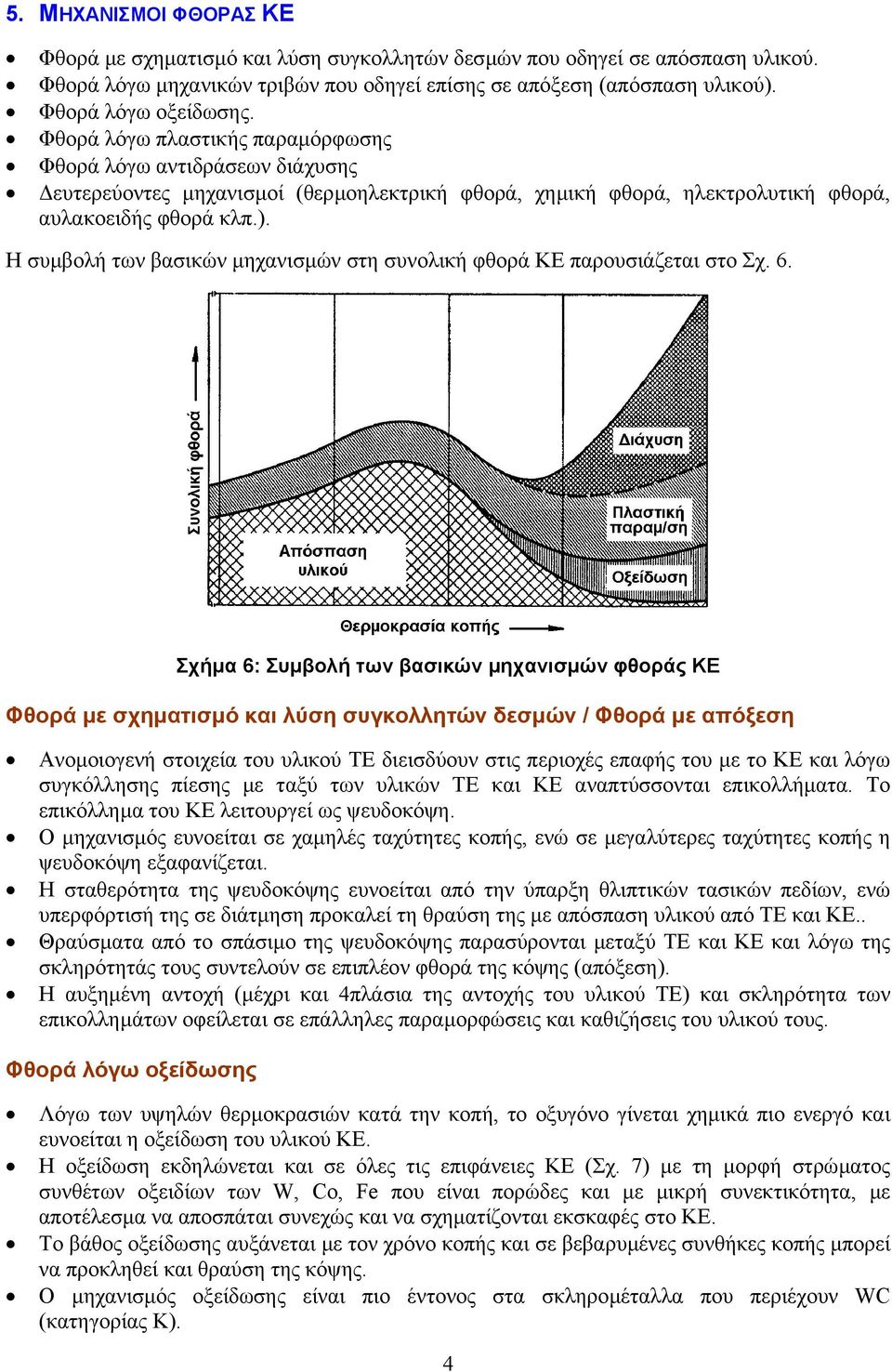

4 5. ΜΗΧΑΝΙΣΜΟΙ ΦΘΟΡΑΣ ΚΕ Φθορά µε σχηµατισµό και λύση συγκολλητών δεσµών που οδηγεί σε απόσπαση υλικού. Φθορά λόγω µηχανικών τριβών που οδηγεί επίσης σε απόξεση (απόσπαση υλικού). Φθορά λόγω οξείδωσης. Φθορά λόγω πλαστικής παραµόρφωσης Φθορά λόγω αντιδράσεων διάχυσης ευτερεύοντες µηχανισµοί (θερµοηλεκτρική φθορά, χηµική φθορά, ηλεκτρολυτική φθορά, αυλακοειδής φθορά κλπ.). Η συµβολή των βασικών µηχανισµών στη συνολική φθορά ΚΕ παρουσιάζεται στο Σχ. 6. Σχήµα 6: Συµβολή των βασικών µηχανισµών φθοράς ΚΕ Φθορά µε σχηµατισµό και λύση συγκολλητών δεσµών / Φθορά µε απόξεση Ανοµοιογενή στοιχεία του υλικού ΤΕ διεισδύουν στις περιοχές επαφής του µε το ΚΕ και λόγω συγκόλλησης πίεσης µε ταξύ των υλικών ΤΕ και ΚΕ αναπτύσσονται επικολλήµατα. Το επικόλληµα του ΚΕ λειτουργεί ως ψευδοκόψη. Ο µηχανισµός ευνοείται σε χαµηλές ταχύτητες κοπής, ενώ σε µεγαλύτερες ταχύτητες κοπής η ψευδοκόψη εξαφανίζεται. Η σταθερότητα της ψευδοκόψης ευνοείται από την ύπαρξη θλιπτικών τασικών πεδίων, ενώ υπερφόρτισή της σε διάτµηση προκαλεί τη θραύση της µε απόσπαση υλικού από ΤΕ και ΚΕ.. Θραύσµατα από το σπάσιµο της ψευδοκόψης παρασύρονται µεταξύ ΤΕ και ΚΕ και λόγω της σκληρότητάς τους συντελούν σε επιπλέον φθορά της κόψης (απόξεση). Η αυξηµένη αντοχή (µέχρι και 4πλάσια της αντοχής του υλικού ΤΕ) και σκληρότητα των επικολληµάτων οφείλεται σε επάλληλες παραµορφώσεις και καθιζήσεις του υλικού τους. Φθορά λόγω οξείδωσης Λόγω των υψηλών θερµοκρασιών κατά την κοπή, το οξυγόνο γίνεται χηµικά πιο ενεργό και ευνοείται η οξείδωση του υλικού ΚΕ. Η οξείδωση εκδηλώνεται και σε όλες τις επιφάνειες ΚΕ (Σχ. 7) µε τη µορφή στρώµατος συνθέτων οξειδίων των W, Co, Fe που είναι πορώδες και µε µικρή συνεκτικότητα, µε αποτέλεσµα να αποσπάται συνεχώς και να σχηµατίζονται εκσκαφές στο ΚΕ. Το βάθος οξείδωσης αυξάνεται µε τον χρόνο κοπής και σε βεβαρυµένες συνθήκες κοπής µπορεί να προκληθεί και θραύση της κόψης. Ο µηχανισµός οξείδωσης είναι πιο έντονος στα σκληροµέταλλα που περιέχουν WC (κατηγορίας Κ). 4

5 Σχήµα 7: Φθορά λόγω οξείδωσης Φθορά λόγω πλαστικής παραµόρφωσης της ακής του ΚΕ Οφείλεται στο συνδυασµό υψηλής φόρτισης και υψηλών θερµοκρασιών, βλ. Σχ. 8. Φθορά λόγω αντιδράσεων διάχυσης Σχήµα 8: Πλαστική παραµόρφωση κόψης Η διάχυση εξαρτάται (αυξάνεται εκθετικά) πάρα πολύ από τη θερµοκρασία κοπής και τη διαλυτότητα των εν επαφή υλικών ΤΕ και ΚΕ. 5

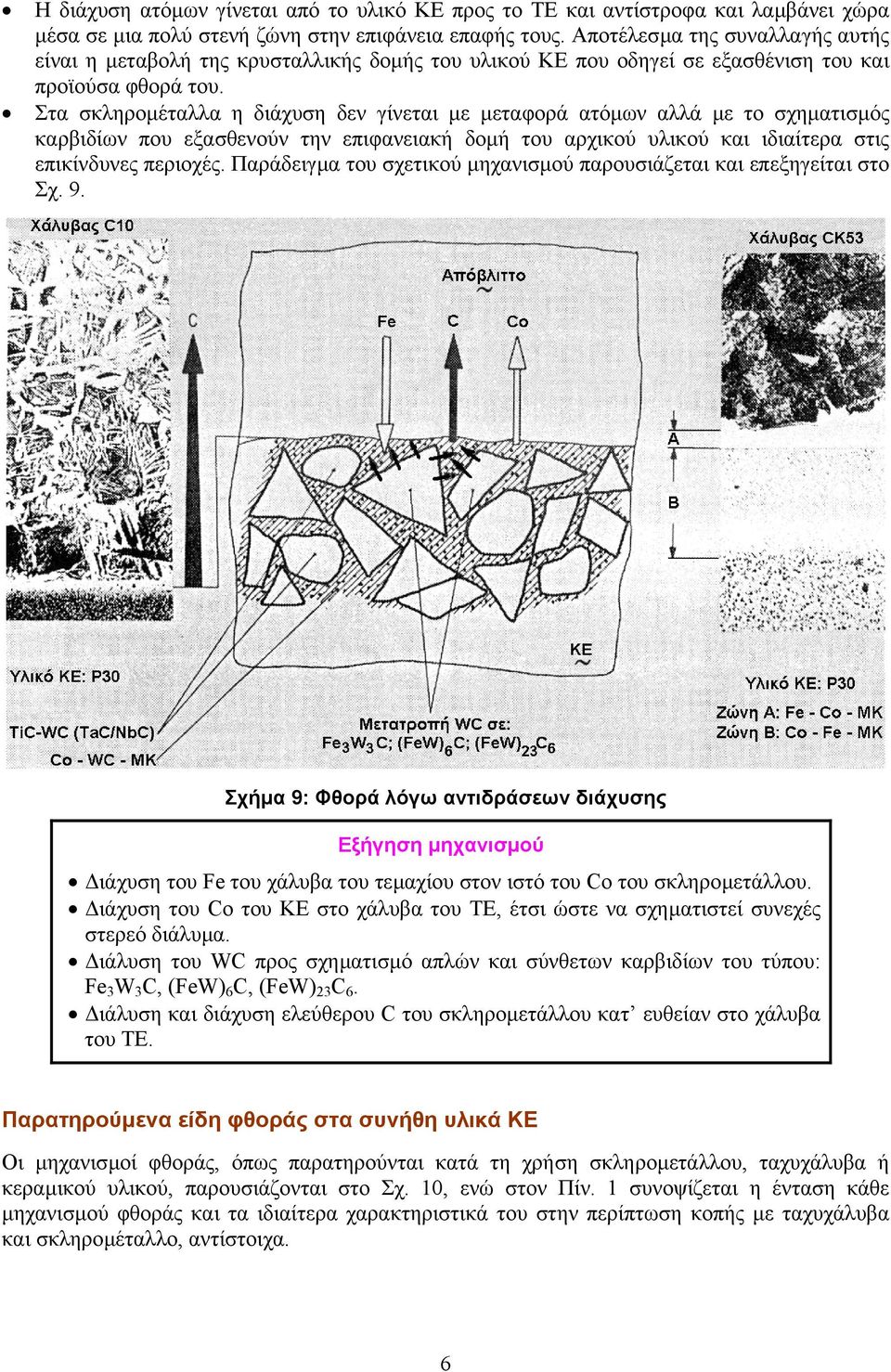

6 Η διάχυση ατόµων γίνεται από το υλικό ΚΕ προς το ΤΕ και αντίστροφα και λαµβάνει χώρα µέσα σε µια πολύ στενή ζώνη στην επιφάνεια επαφής τους. Αποτέλεσµα της συναλλαγής αυτής είναι η µεταβολή της κρυσταλλικής δοµής του υλικού ΚΕ που οδηγεί σε εξασθένιση του και προϊούσα φθορά του. Στα σκληροµέταλλα η διάχυση δεν γίνεται µε µεταφορά ατόµων αλλά µε το σχηµατισµός καρβιδίων που εξασθενούν την επιφανειακή δοµή του αρχικού υλικού και ιδιαίτερα στις επικίνδυνες περιοχές. Παράδειγµα του σχετικού µηχανισµού παρουσιάζεται και επεξηγείται στο Σχ. 9. Σχήµα 9: Φθορά λόγω αντιδράσεων διάχυσης Εξήγηση µηχανισµού ιάχυση του Fe του χάλυβα του τεµαχίου στον ιστό του Co του σκληροµετάλλου. ιάχυση του Co του ΚΕ στο χάλυβα του ΤΕ, έτσι ώστε να σχηµατιστεί συνεχές στερεό διάλυµα. ιάλυση του WC προς σχηµατισµό απλών και σύνθετων καρβιδίων του τύπου: Fe 3 W 3 C, (FeW) 6 C, (FeW) 23 C 6. ιάλυση και διάχυση ελεύθερου C του σκληροµετάλλου κατ ευθείαν στο χάλυβα του ΤΕ. Παρατηρούµενα είδη φθοράς στα συνήθη υλικά ΚΕ Οι µηχανισµοί φθοράς, όπως παρατηρούνται κατά τη χρήση σκληροµετάλλου, ταχυχάλυβα ή κεραµικού υλικού, παρουσιάζονται στο Σχ. 10, ενώ στον Πίν. 1 συνοψίζεται η ένταση κάθε µηχανισµού φθοράς και τα ιδιαίτερα χαρακτηριστικά του στην περίπτωση κοπής µε ταχυχάλυβα και σκληροµέταλλο, αντίστοιχα. 6

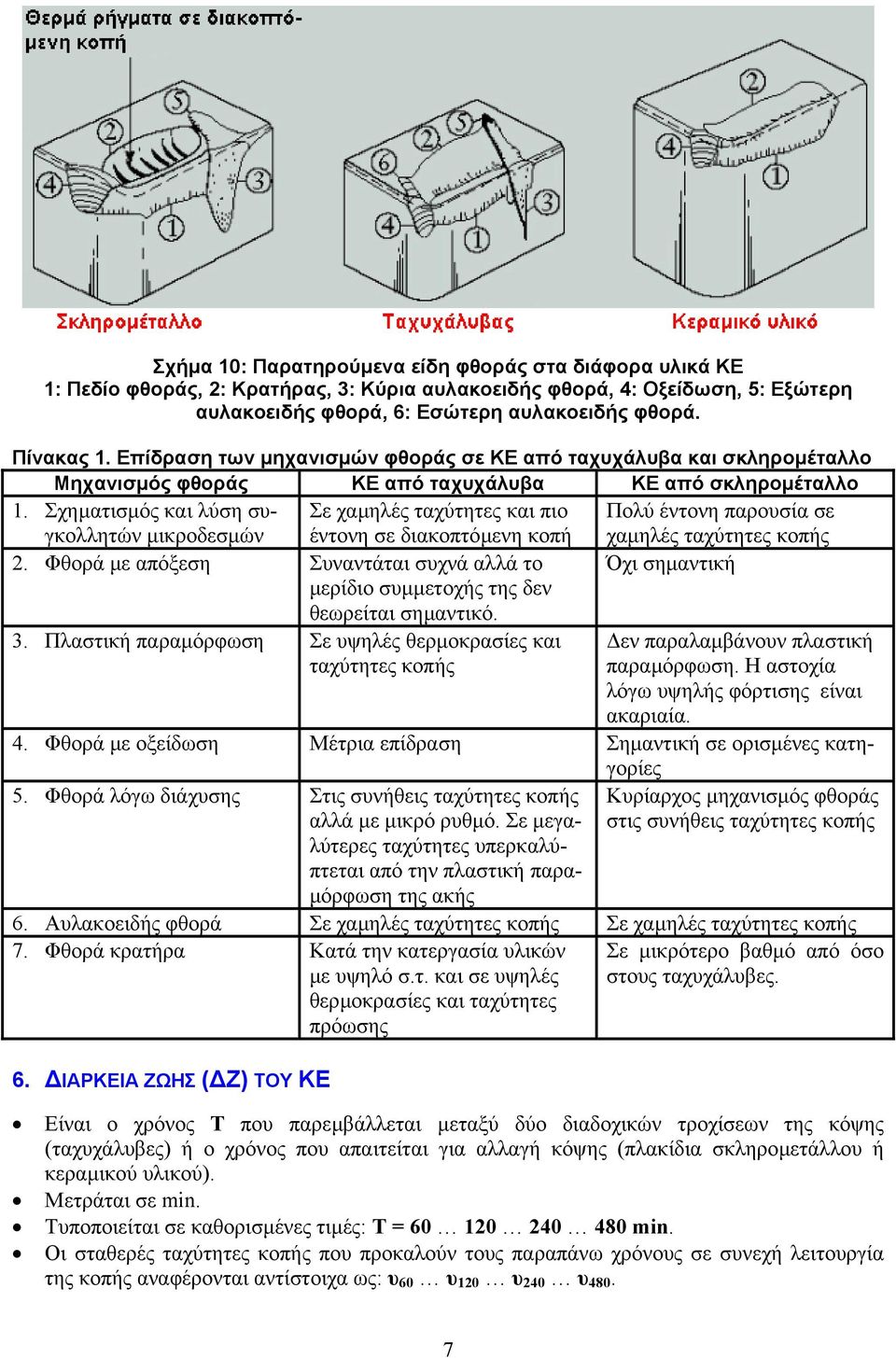

7 Σχήµα 10: Παρατηρούµενα είδη φθοράς στα διάφορα υλικά ΚΕ 1: Πεδίο φθοράς, 2: Κρατήρας, 3: Κύρια αυλακοειδής φθορά, 4: Οξείδωση, 5: Εξώτερη αυλακοειδής φθορά, 6: Εσώτερη αυλακοειδής φθορά. 5. Φθορά λόγω διάχυσης Στις συνήθεις ταχύτητες κοπής αλλά µε µικρό ρυθµό. Σε µεγαλύτερες ταχύτητες υπερκαλύπτεται από την πλαστική παρα- µόρφωση της ακής Πίνακας 1. Επίδραση των µηχανισµών φθοράς σε ΚΕ από ταχυχάλυβα και σκληροµέταλλο Μηχανισµός φθοράς ΚΕ από ταχυχάλυβα ΚΕ από σκληροµέταλλο 1. Σχηµατισµός και λύση συγκολλητών µικροδεσµών Σε χαµηλές ταχύτητες και πιο έντονη σε διακοπτόµενη κοπή Πολύ έντονη παρουσία σε χαµηλές ταχύτητες κοπής 2. Φθορά µε απόξεση Συναντάται συχνά αλλά το Όχι σηµαντική µερίδιο συµµετοχής της δεν θεωρείται σηµαντικό. 3. Πλαστική παραµόρφωση Σε υψηλές θερµοκρασίες και ταχύτητες κοπής εν παραλαµβάνουν πλαστική παραµόρφωση. Η αστοχία λόγω υψηλής φόρτισης είναι ακαριαία. 4. Φθορά µε οξείδωση Μέτρια επίδραση Σηµαντική σε ορισµένες κατηγορίες Κυρίαρχος µηχανισµός φθοράς στις συνήθεις ταχύτητες κοπής 6. Αυλακοειδής φθορά Σε χαµηλές ταχύτητες κοπής Σε χαµηλές ταχύτητες κοπής 7. Φθορά κρατήρα Κατά την κατεργασία υλικών µε υψηλό σ.τ. και σε υψηλές θερµοκρασίες και ταχύτητες πρόωσης Σε µικρότερο βαθµό από όσο στους ταχυχάλυβες. 6. ΙΑΡΚΕΙΑ ΖΩΗΣ ( Ζ) ΤΟΥ ΚΕ Είναι ο χρόνος Τ που παρεµβάλλεται µεταξύ δύο διαδοχικών τροχίσεων της κόψης (ταχυχάλυβες) ή ο χρόνος που απαιτείται για αλλαγή κόψης (πλακίδια σκληροµετάλλου ή κεραµικού υλικού). Μετράται σε min. Τυποποιείται σε καθορισµένες τιµές: Τ = min. Οι σταθερές ταχύτητες κοπής που προκαλούν τους παραπάνω χρόνους σε συνεχή λειτουργία της κοπής αναφέρονται αντίστοιχα ως: υ 60 υ 120 υ 240 υ

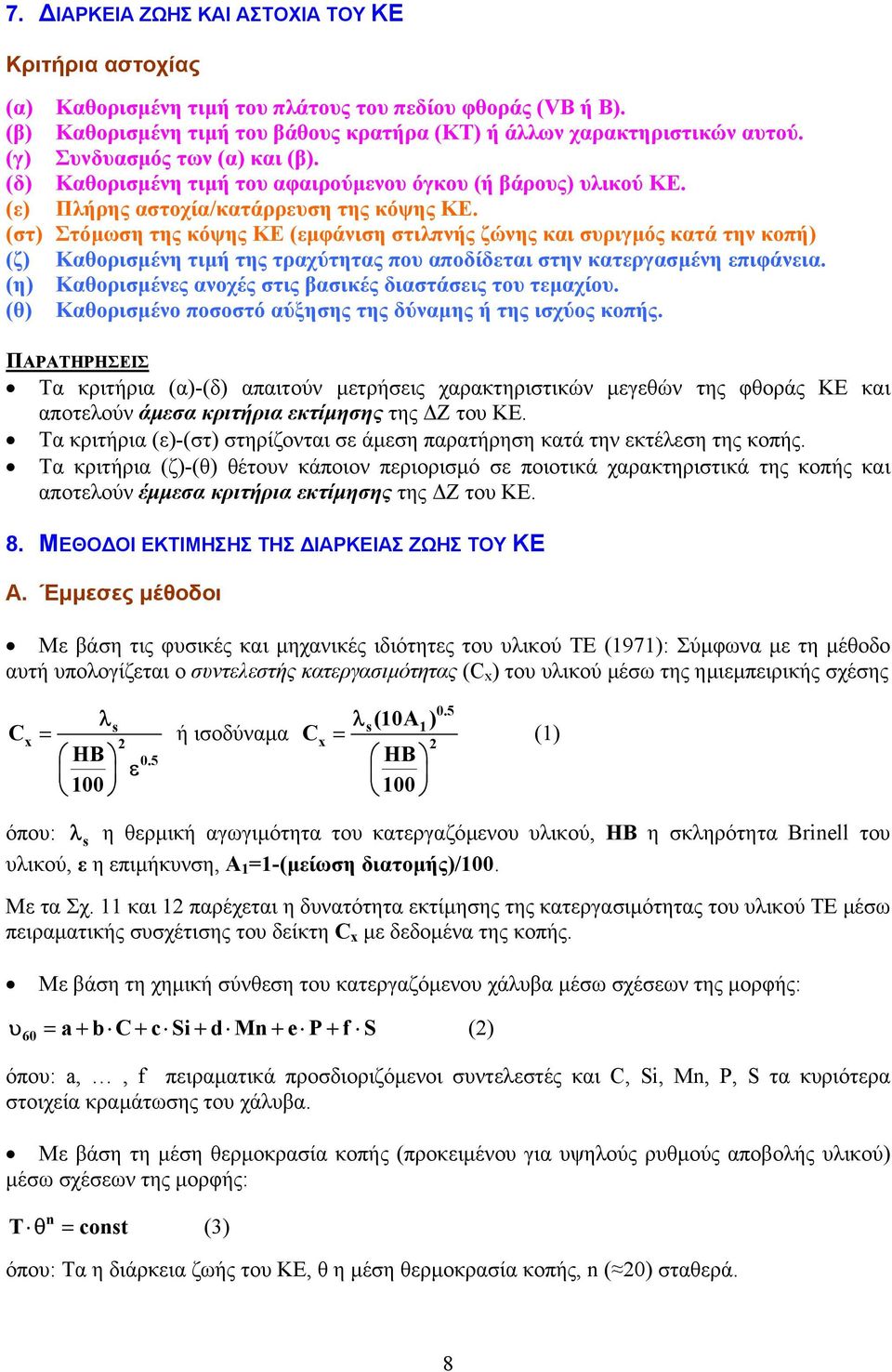

8 7. ΙΑΡΚΕΙΑ ΖΩΗΣ ΚΑΙ ΑΣΤΟΧΙΑ ΤΟΥ ΚΕ Κριτήρια αστοχίας (α) Καθορισµένη τιµή του πλάτους του πεδίου φθοράς (VB ή B). (β) Καθορισµένη τιµή του βάθους κρατήρα (ΚΤ) ή άλλων χαρακτηριστικών αυτού. (γ) Συνδυασµός των (α) και (β). (δ) Καθορισµένη τιµή του αφαιρούµενου όγκου (ή βάρους) υλικού ΚΕ. (ε) Πλήρης αστοχία/κατάρρευση της κόψης ΚΕ. (στ) Στόµωση της κόψης ΚΕ (εµφάνιση στιλπνής ζώνης και συριγµός κατά την κοπή) (ζ) Καθορισµένη τιµή της τραχύτητας που αποδίδεται στην κατεργασµένη επιφάνεια. (η) Καθορισµένες ανοχές στις βασικές διαστάσεις του τεµαχίου. (θ) Καθορισµένο ποσοστό αύξησης της δύναµης ή της ισχύος κοπής. ΠΑΡΑΤΗΡΗΣΕΙΣ Τα κριτήρια (α)-(δ) απαιτούν µετρήσεις χαρακτηριστικών µεγεθών της φθοράς ΚΕ και αποτελούν άµεσα κριτήρια εκτίµησης της Ζ του ΚΕ. Τα κριτήρια (ε)-(στ) στηρίζονται σε άµεση παρατήρηση κατά την εκτέλεση της κοπής. Τα κριτήρια (ζ)-(θ) θέτουν κάποιον περιορισµό σε ποιοτικά χαρακτηριστικά της κοπής και αποτελούν έµµεσα κριτήρια εκτίµησης της Ζ του ΚΕ. 8. ΜΕΘΟ ΟΙ ΕΚΤΙΜΗΣΗΣ ΤΗΣ ΙΑΡΚΕΙΑΣ ΖΩΗΣ ΤΟΥ ΚΕ Α. Έµµεσες µέθοδοι Με βάση τις φυσικές και µηχανικές ιδιότητες του υλικού ΤΕ (1971): Σύµφωνα µε τη µέθοδο αυτή υπολογίζεται ο συντελεστής κατεργασιµότητας (C x ) του υλικού µέσω της ηµιεµπειρικής σχέσης C λ = HB ε 100 s x ή ισοδύναµα C 0.5 λs(10a 1) x = 2 HB 100 (1) λ s όπου: η θερµική αγωγιµότητα του κατεργαζόµενου υλικού, ΗΒ η σκληρότητα Brinell του υλικού, ε η επιµήκυνση, Α1=1-(µείωση διατοµής)/100. Με τα Σχ. 11 και 12 παρέχεται η δυνατότητα εκτίµησης της κατεργασιµότητας του υλικού ΤΕ µέσω πειραµατικής συσχέτισης του δείκτη C x µε δεδοµένα της κοπής. Με βάση τη χηµική σύνθεση του κατεργαζόµενου χάλυβα µέσω σχέσεων της µορφής: υ 60 = a+ b C+ c Si+ d Mn+ e P+ f S (2) όπου: a,, f πειραµατικά προσδιοριζόµενοι συντελεστές και C, Si, Mn, P, S τα κυριότερα στοιχεία κραµάτωσης του χάλυβα. Με βάση τη µέση θερµοκρασία κοπής (προκειµένου για υψηλούς ρυθµούς αποβολής υλικού) µέσω σχέσεων της µορφής: n T θ = const (3) όπου: Τα η διάρκεια ζωής του ΚΕ, θ η µέση θερµοκρασία κοπής, n ( 20) σταθερά. 8

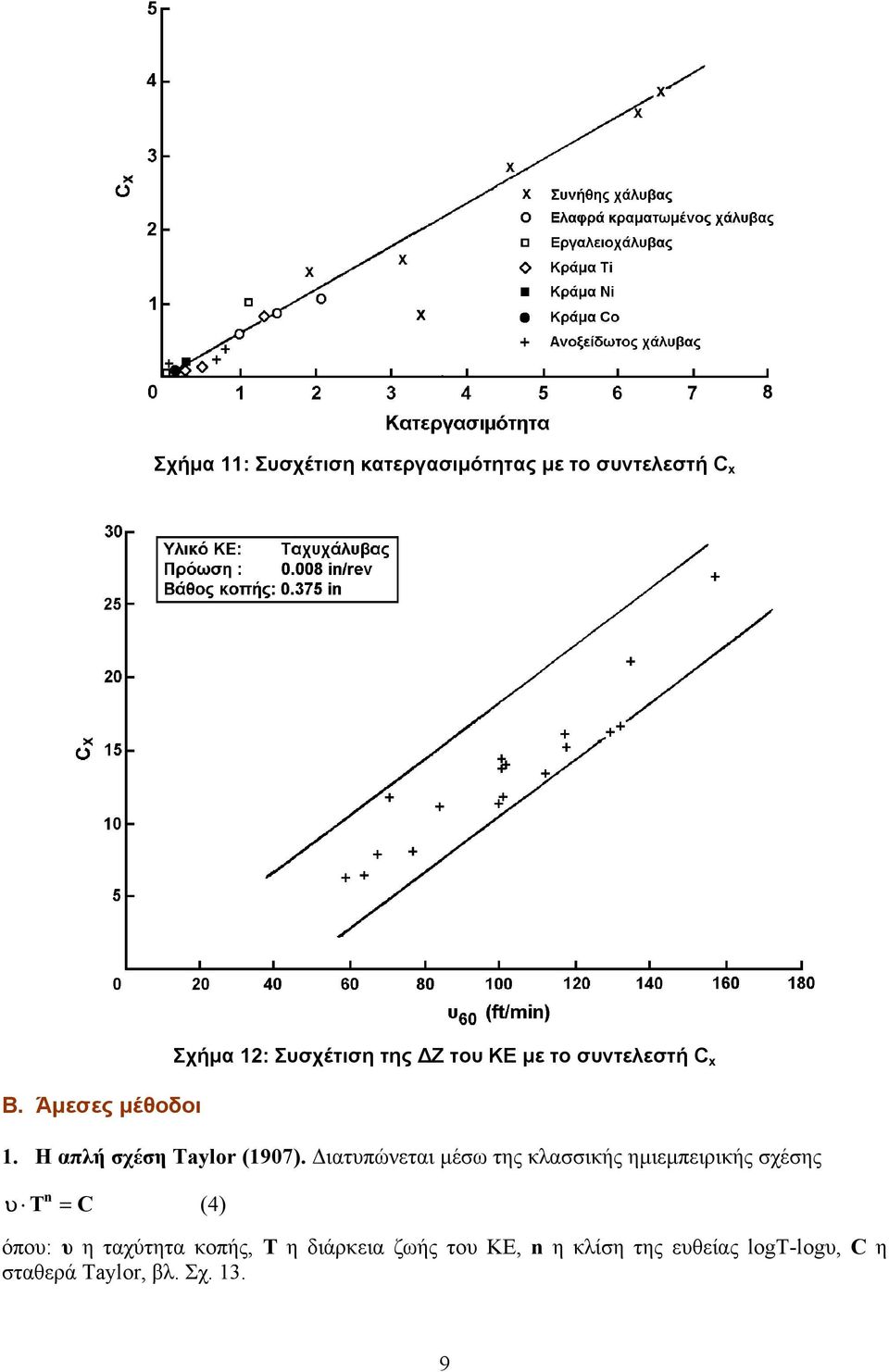

9 Σχήµα 11: Συσχέτιση κατεργασιµότητας µε το συντελεστή C x Β. Άµεσες µέθοδοι Σχήµα 12: Συσχέτιση της Ζ του ΚΕ µε το συντελεστή C x 1. Η απλή σχέση Taylor (1907). ιατυπώνεται µέσω της κλασσικής ηµιεµπειρικής σχέσης n υ T =C (4) όπου: υ η ταχύτητα κοπής, Τ η διάρκεια ζωής του ΚΕ, n η κλίση της ευθείας logt-logυ, C η σταθερά Taylor, βλ. Σχ

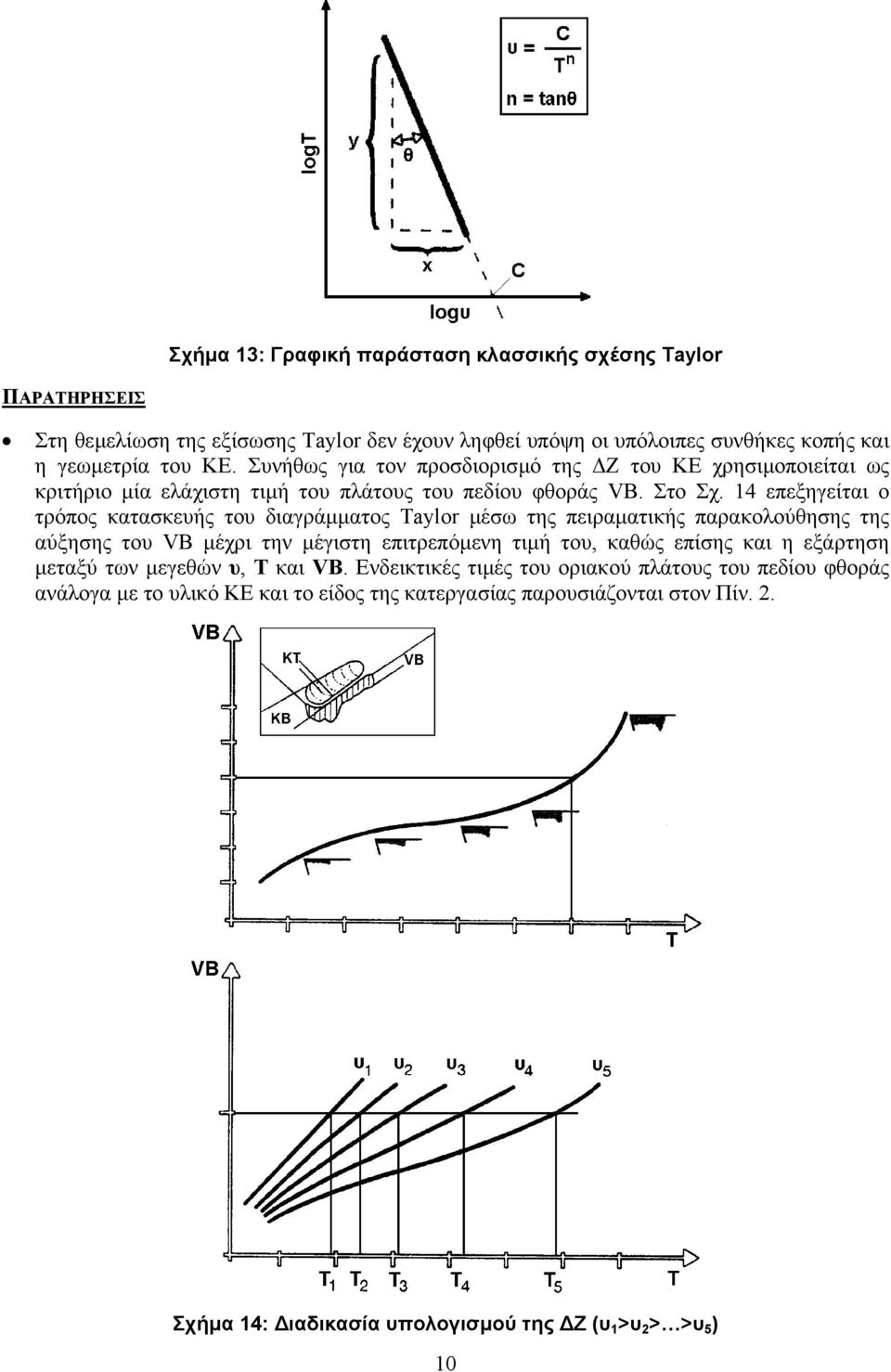

10 Σχήµα 13: Γραφική παράσταση κλασσικής σχέσης Taylor ΠΑΡΑΤΗΡΗΣΕΙΣ Στη θεµελίωση της εξίσωσης Taylor δεν έχουν ληφθεί υπόψη οι υπόλοιπες συνθήκες κοπής και η γεωµετρία του ΚΕ. Συνήθως για τον προσδιορισµό της Ζ του ΚΕ χρησιµοποιείται ως κριτήριο µία ελάχιστη τιµή του πλάτους του πεδίου φθοράς VB. Στο Σχ. 14 επεξηγείται ο τρόπος κατασκευής του διαγράµµατος Taylor µέσω της πειραµατικής παρακολούθησης της αύξησης του VB µέχρι την µέγιστη επιτρεπόµενη τιµή του, καθώς επίσης και η εξάρτηση µεταξύ των µεγεθών υ, Τ και VB. Ενδεικτικές τιµές του οριακού πλάτους του πεδίου φθοράς ανάλογα µε το υλικό ΚΕ και το είδος της κατεργασίας παρουσιάζονται στον Πίν. 2. Σχήµα 14: ιαδικασία υπολογισµού της Ζ (υ 1 >υ 2 > >υ 5 ) 10

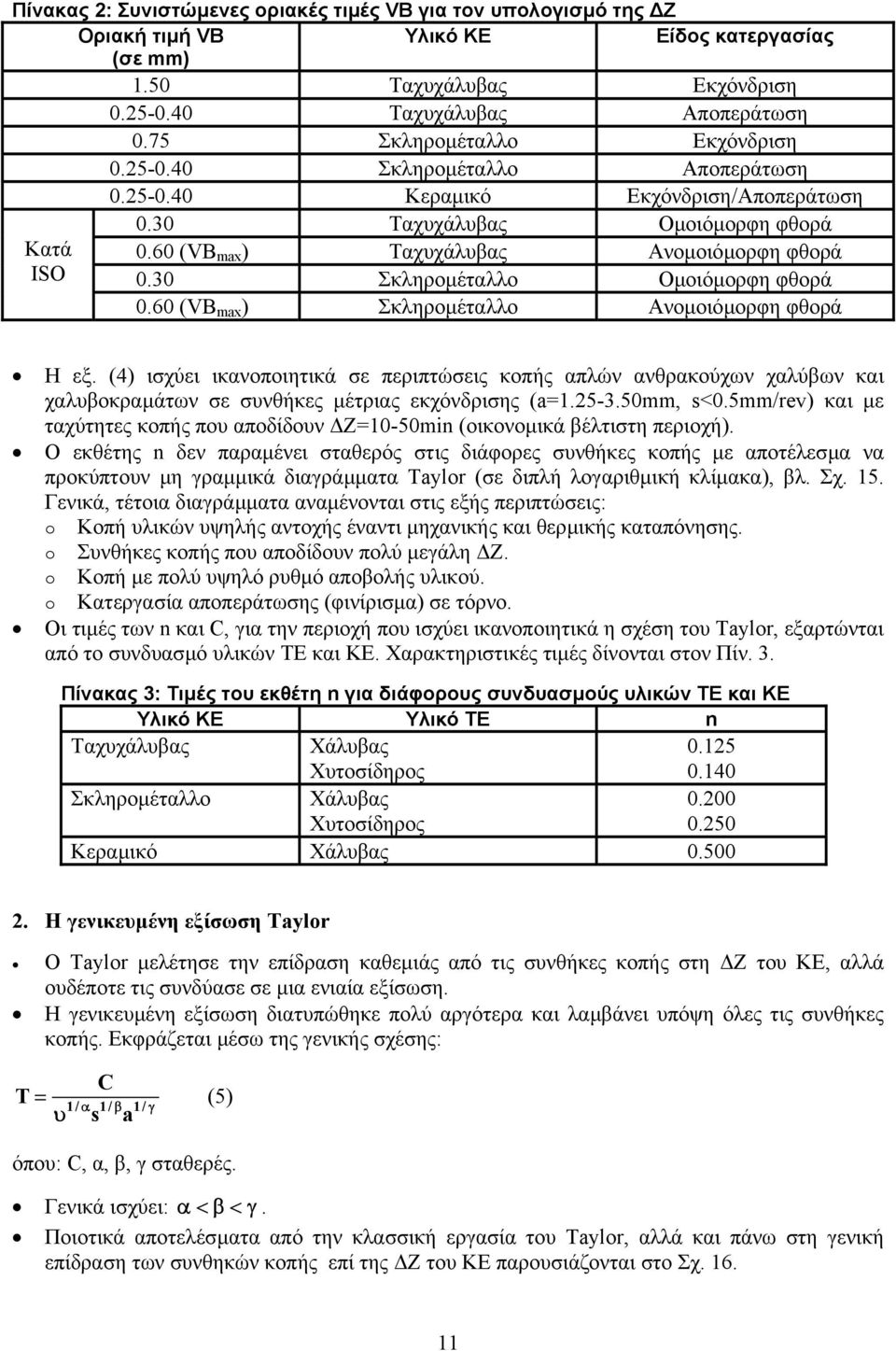

11 Πίνακας 2: Συνιστώµενες οριακές τιµές VB για τον υπολογισµό της Ζ Οριακή τιµή VΒ Υλικό ΚΕ Είδος κατεργασίας (σε mm) 1.50 Ταχυχάλυβας Εκχόνδριση Ταχυχάλυβας Αποπεράτωση 0.75 Σκληροµέταλλο Εκχόνδριση Σκληροµέταλλο Αποπεράτωση Kεραµικό Εκχόνδριση/Αποπεράτωση 0.30 Ταχυχάλυβας Οµοιόµορφη φθορά Kατά 0.60 (VB max ) Ταχυχάλυβας Ανοµοιόµορφη φθορά ISO 0.30 Σκληροµέταλλο Οµοιόµορφη φθορά 0.60 (VB max ) Σκληροµέταλλο Ανοµοιόµορφη φθορά Η εξ. (4) ισχύει ικανοποιητικά σε περιπτώσεις κοπής απλών ανθρακούχων χαλύβων και χαλυβοκραµάτων σε συνθήκες µέτριας εκχόνδρισης (a= mm, s<0.5mm/rev) και µε ταχύτητες κοπής που αποδίδουν Ζ=10-50min (οικονοµικά βέλτιστη περιοχή). Ο εκθέτης n δεν παραµένει σταθερός στις διάφορες συνθήκες κοπής µε αποτέλεσµα να προκύπτουν µη γραµµικά διαγράµµατα Taylor (σε διπλή λογαριθµική κλίµακα), βλ. Σχ. 15. Γενικά, τέτοια διαγράµµατα αναµένονται στις εξής περιπτώσεις: o Κοπή υλικών υψηλής αντοχής έναντι µηχανικής και θερµικής καταπόνησης. o Συνθήκες κοπής που αποδίδουν πολύ µεγάλη Ζ. o Κοπή µε πολύ υψηλό ρυθµό αποβολής υλικού. o Κατεργασία αποπεράτωσης (φινίρισµα) σε τόρνο. Οι τιµές των n και C, για την περιοχή που ισχύει ικανοποιητικά η σχέση του Taylor, εξαρτώνται από το συνδυασµό υλικών ΤΕ και ΚΕ. Χαρακτηριστικές τιµές δίνονται στον Πίν. 3. Πίνακας 3: Τιµές του εκθέτη n για διάφορους συνδυασµούς υλικών ΤΕ και ΚΕ Υλικό ΚΕ Υλικό ΤΕ n Ταχυχάλυβας Χάλυβας Χυτοσίδηρος Σκληροµέταλλο Χάλυβας Χυτοσίδηρος Κεραµικό Χάλυβας Η γενικευµένη εξίσωση Taylor Ο Taylor µελέτησε την επίδραση καθεµιάς από τις συνθήκες κοπής στη Ζ του ΚΕ, αλλά ουδέποτε τις συνδύασε σε µια ενιαία εξίσωση. Η γενικευµένη εξίσωση διατυπώθηκε πολύ αργότερα και λαµβάνει υπόψη όλες τις συνθήκες κοπής. Εκφράζεται µέσω της γενικής σχέσης: C T = (5) υ 1/ α 1/ 1/ s β a γ όπου: C, α, β, γ σταθερές. Γενικά ισχύει: α< β<γ. Ποιοτικά αποτελέσµατα από την κλασσική εργασία του Taylor, αλλά και πάνω στη γενική επίδραση των συνθηκών κοπής επί της Ζ του ΚΕ παρουσιάζονται στο Σχ

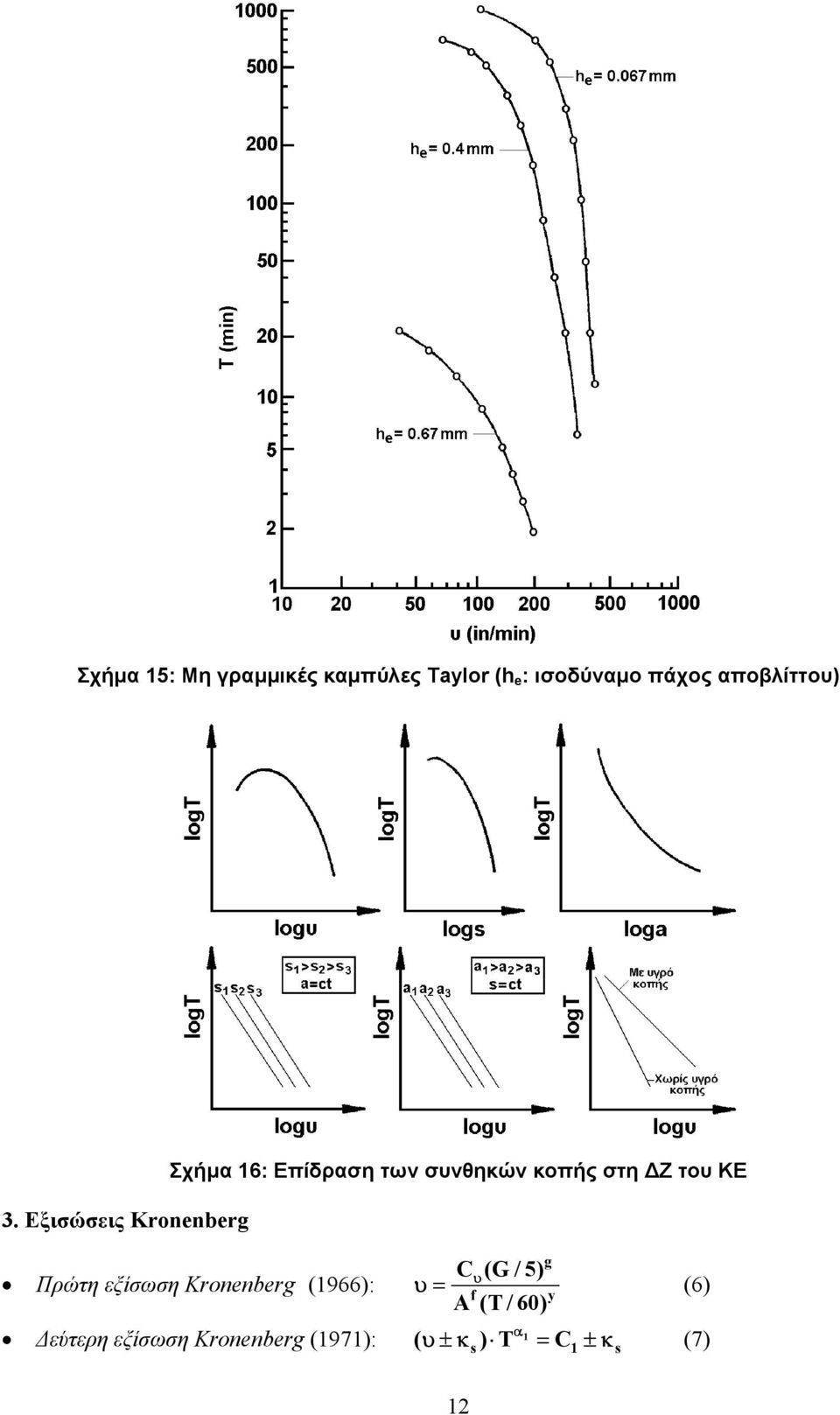

12 Σχήµα 15: Μη γραµµικές καµπύλες Taylor (h e : ισοδύναµο πάχος αποβλίττου) Σχήµα 16: Επίδραση των συνθηκών κοπής στη Ζ του ΚΕ 3. Εξισώσεις Kronenberg Πρώτη εξίσωση Kronenberg (1966): g C(G/5) υ υ= (6) f y A(T/60) α s 1 1 εύτερη εξίσωση Kronenberg (1971): ( υ ±κ ) T = C ±κ (7) 12 s

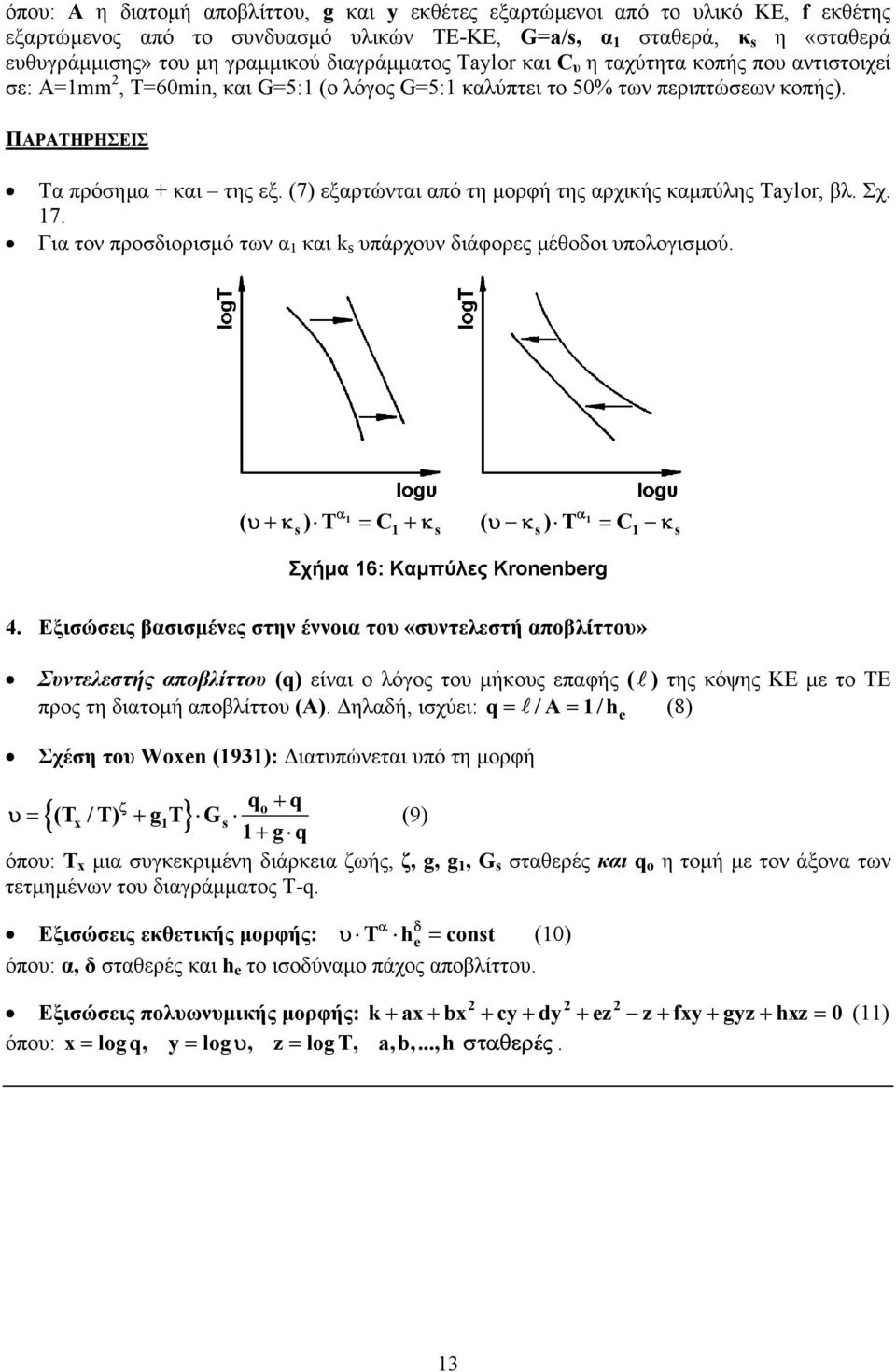

13 όπου: Α η διατοµή αποβλίττου, g και y εκθέτες εξαρτώµενοι από το υλικό ΚΕ, f εκθέτης εξαρτώµενος από το συνδυασµό υλικών ΤΕ-ΚΕ, G=a/s, α 1 σταθερά, κ s η «σταθερά ευθυγράµµισης» του µη γραµµικού διαγράµµατος Taylor και C υ η ταχύτητα κοπής που αντιστοιχεί σε: Α=1mm 2, T=60min, και G=5:1 (o λόγος G=5:1 καλύπτει το 50% των περιπτώσεων κοπής). ΠΑΡΑΤΗΡΗΣΕΙΣ Τα πρόσηµα + και της εξ. (7) εξαρτώνται από τη µορφή της αρχικής καµπύλης Taylor, βλ. Σχ. 17. Για τον προσδιορισµό των α 1 και k s υπάρχουν διάφορες µέθοδοι υπολογισµού. α s 1 1 ( ) T C α s 1 1 υ+κ = +κ s ( υ κ ) T = C κ Σχήµα 16: Καµπύλες Kronenberg s 4. Εξισώσεις βασισµένες στην έννοια του «συντελεστή αποβλίττου» Συντελεστής αποβλίττου (q) είναι ο λόγος του µήκους επαφής ( ) της κόψης ΚΕ µε το ΤΕ προς τη διατοµή αποβλίττου (Α). ηλαδή, ισχύει: q = /A= 1/h e (8) Σχέση του Woxen (1931): ιατυπώνεται υπό τη µορφή qo { x 1 } s ζ + q υ= (T / T) + g T G (9) 1 + g q όπου: Τ x µια συγκεκριµένη διάρκεια ζωής, ζ, g, g 1, G s σταθερές και q o η τοµή µε τον άξονα των τετµηµένων του διαγράµµατος T-q. Εξισώσεις εκθετικής µορφής: υ T he = const (10) όπου: α, δ σταθερές και h e το ισοδύναµο πάχος αποβλίττου. α δ Εξισώσεις πολυωνυµικής µορφής: k+ ax+ bx + cy + dy + ez z + fxy+ gyz+ hxz = 0 (11) όπου: x = log q, y = log υ, z = log T, a,b,...,h σταθερές. 13

ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ

ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ 1. Τεχνολογικά χαρακτηριστικά ΚΑΤΕΡΓΑΣΙΕΣ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ Βασικοί συντελεστές της κοπής (Σχ. 1) Κατεργαζόμενο τεμάχιο (ΤΕ) Κοπτικό εργαλείο (ΚΕ) Απόβλιττο (το αφαιρούμενο υλικό) Το ΚΕ κινείται σε σχέση

Διαβάστε περισσότερα

Προσδιορισµός των συντελεστών του προσοµοιωτικού προτύπου Kienzle Victor των δυνάµεων κοπής κατά το φρεζάρισµα

Προσδιορισµός των συντελεστών του προσοµοιωτικού προτύπου Kienzle Victor των δυνάµεων κοπής κατά το φρεζάρισµα Προσδιορισµός των συντελεστών του προσοµοιωτικού προτύπου Kienzle Victor των δυνάµεων κοπής κατά το φρεζάρισµα Η συνολική δύναµη η οποία δρα ως τάση πάνω στην ακµή της κοπτικής σφήνας του εργαλείου κατεργασίας

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΜΕ ΑΦΑΙΡΕΣΗ ΥΛΙΚΟΥ

ΚΑΤΕΡΓΑΣΙΕΣ ΜΕ ΑΦΑΙΡΕΣΗ ΥΛΙΚΟΥ 19 Γ ΚΑΤΕΡΓΑΣΙΕΣ ΜΕ ΑΦΑΙΡΕΣΗ ΥΛΙΚΟΥ 1. ΕΙΣΑΓΩΓΗ Οι βασικότερες κατεργασίες με αφαίρεση υλικού και οι εργαλειομηχανές στις οποίες γίνονται οι αντίστοιχες κατεργασίες, είναι : Κατεργασία Τόρνευση Φραιζάρισμα

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 7.1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΚΟΠΗ

ΚΕΦΑΛΑΙΟ 7.1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΚΟΠΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 103 ΚΕΦΑΛΑΙΟ 7.1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΚΟΠΗ Κατά την μακροσκοπική κοπή το κοπτικό εργαλείο υπό την επίδραση ισχυρών δυνάμεων πιέζεται στην επιφάνεια του υπό κατεργασία μετάλλου. Η πίεση αυτή

Διαβάστε περισσότερα

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Είναι ο αποχωρισµός τµήµατος ελάσµατος κατά µήκος µιας ανοικτής ή κλειστής γραµµής µέσω κατάλληλου εργαλείου (Σχ. 1). Το εργαλείο απότµησης αποτελείται από το έµβολο

Διαβάστε περισσότερα

ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ 1. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΚΕ (α) Ανθρακούχοι και κραματωμένοι χάλυβες (β) Χυτοκράματα (γ) Ταχυχάλυβες (δ) Σκληρομέταλλα (ε) Κεραμικά υλικά (στ) Βιομηχανικός αδάμας (ζ) Συνθετικά υπέρσκληρα

Διαβάστε περισσότερα

ΦΘΟΡΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΚΑΤΑ ΤΟ ΠΟΛΥΑΞΟΝΙΚΟ ΦΡΑΙΖΑΡΙΣΜΑ

ΦΘΟΡΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΚΑΤΑ ΤΟ ΠΟΛΥΑΞΟΝΙΚΟ ΦΡΑΙΖΑΡΙΣΜΑ ΦΘΟΡΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΚΑΤΑ ΤΟ ΠΟΛΥΑΞΟΝΙΚΟ ΦΡΑΙΖΑΡΙΣΜΑ Είναι γνωστό ότι η διάρκεια ζωής ενός κοπτικού εργαλείου είναι ένας από τους σηµαντικότερους παράγοντες κατά την κοπή των µετάλλων, επειδή επηρεάζει

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΑΝΟΠΤΗΣΗ - ΒΑΦΗ - ΕΠΑΝΑΦΟΡΑ ΓΕΝΙΚΑ Στο Σχ. 1 παρουσιάζεται µια συνολική εικόνα των θερµικών κατεργασιών που επιδέχονται οι χάλυβες και οι περιοχές θερµοκρασιών στο διάγραµµα

Διαβάστε περισσότερα

Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία

Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία 1 Προσομοίωση μετωπικού φραιζαρίσματος με πεπερασμένα στοιχεία 2 Μετωπικό φραιζάρισμα: Χρησιμοποιείται κυρίως στις αρχικές φάσεις της κατεργασίας (φάση εκχόνδρισης) Μεγάλη διάμετρο Μεγάλες προώσεις μείωση

Διαβάστε περισσότερα

Ασκήσεις κοπής σε τόρνο

Ασκήσεις κοπής σε τόρνο Ασκήσεις κοπής σε τόρνο. Σε τόρνο γίνεται κατεργασία άξονα από χάλυβα St 60. µε δύο παράλληλα εργαλειοφορεία ταυτόχρονα, όπως φαίνεται στο Σχ.. ίνονται: ιάµετροι κατεργασίας: d = 300 mm, d = 00 mm. Κοινή

Διαβάστε περισσότερα

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ 03. Θέμα: Πειραματικοαναλυτική διερεύνηση της επίδρασης δυναμικών φαινομένων στο μηχανισμό και στην κινηματική της κοπής.

ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ 03. Θέμα: Πειραματικοαναλυτική διερεύνηση της επίδρασης δυναμικών φαινομένων στο μηχανισμό και στην κινηματική της κοπής. ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ 03 Θέμα: Πειραματικοαναλυτική διερεύνηση της επίδρασης δυναμικών φαινομένων στο μηχανισμό και στην κινηματική της κοπής. ΕΙΣΑΓΩΓΗ Στις κατεργασίες των μετάλλων με αφαίρεση υλικού, ένα πολύ

Διαβάστε περισσότερα

ΓΕΝΙΚΑ ΠΕΡΙ ΚΑΤΕΡΓΑΣΙΩΝ

ΓΕΝΙΚΑ ΠΕΡΙ ΚΑΤΕΡΓΑΣΙΩΝ ΓΕΝΙΚΑ ΠΕΡΙ ΚΑΤΕΡΓΑΣΙΩΝ ΟΡΙΣΜΟΣ Κατεργασία (process) είναι η διαδικασία µορφοποίησης των υλικών που εκµεταλλεύεται την ιδιότητά τους να παραµορφώνονται πλαστικά (µόνιµες µεγάλες παραµορφώσεις) και συνδυάζει

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ. Αριθμητική Προσομοίωση της Διάτρησης Αλουμινίου. Μάρτιος 2012. Όνομα : Τοτόνης Ταουλάντ Επιβλέπων : Μανωλάκος Δημήτριος

ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ. Αριθμητική Προσομοίωση της Διάτρησης Αλουμινίου. Μάρτιος 2012. Όνομα : Τοτόνης Ταουλάντ Επιβλέπων : Μανωλάκος Δημήτριος Μάρτιος 2012 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΑΣ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ Αριθμητική Προσομοίωση της Διάτρησης Αλουμινίου Όνομα : Τοτόνης Ταουλάντ Επιβλέπων : Μανωλάκος Δημήτριος

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ 1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ Δηµοκρίτειο Πανεπιστήµιο Θράκης Πολυτεχνική Σχολή Τµήµα Μηχανικών Παραγωγής & Διοίκησης Τοµέας Υλικών, Διεργασιών και Μηχανολογίας Αναπλ.

Διαβάστε περισσότερα

ΕΠΙΔΡΑΣΗ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΜΙΚΡΟ-ΦΡΑΙΖΑΡΙΣΜΑ Al 7075-T6

ΕΠΙΔΡΑΣΗ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΜΙΚΡΟ-ΦΡΑΙΖΑΡΙΣΜΑ Al 7075-T6 ΕΠΙΔΡΑΣΗ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΜΙΚΡΟ-ΦΡΑΙΖΑΡΙΣΜΑ Al 7075-T6 1 2 Μικρο-φραιζάρισμα Τραχύτητα Τοπομορφία επιφάνειας Εξοπλισμός πειραμάτων Σχεδιασμός πειραμάτων Αποτελέσματα Συμπεράσματα Δομή παρουσίασης

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΓENIKA Θερµική κατεργασία είναι σύνολο διεργασιών που περιλαµβάνει τη θέρµανση και ψύξη µεταλλικού προϊόντος σε στερεά κατάσταση και σε καθορισµένες θερµοκρασιακές και χρονικές συνθήκες.

Διαβάστε περισσότερα

ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ

ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΓΕΝΙΚΑ ΟΡΙΣΜΟΣ Σκλήρυνση µεταλλικού υλικού είναι η ισχυροποίησή του έναντι πλαστικής παραµόρφωσης και χαρακτηρίζεται από αύξηση της σκληρότητας, του ορίου διαρροής

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΑ ΚΙΝΗΣΗ ΕΡΓΑΛΕΙΟΥ ΚΙΝΗΣΗ ΤΕΜΑΧΙΟΥ

ΚΑΤΕΡΓΑΣΙΑ ΚΙΝΗΣΗ ΕΡΓΑΛΕΙΟΥ ΚΙΝΗΣΗ ΤΕΜΑΧΙΟΥ 29 ΚΑΤΕΡΓΑΣΙΑ ΚΙΝΗΣΗ ΕΡΓΑΛΕΙΟΥ ΚΙΝΗΣΗ ΤΕΜΑΧΙΟΥ Τόρνευση μετατόπιση περιστροφή Φραιζάρισμα περιστροφή μετατόπιση Διάτρηση περιστροφή - Επιφανειακή λείανση περιστροφή μετατόπιση Κυλινδρική λείανση περιστροφή

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης ΕργαστηριακήΆσκηση 5 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κόπωσης ο προσδιορισµός της καµπύλης Wöhler ενός υλικού µέσω της οποίας καθορίζονται

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης. ΕργαστηριακήΆσκηση 6 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης. ΕργαστηριακήΆσκηση 6 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης ΕργαστηριακήΆσκηση 6 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κρούσης οπροσδιορισµόςτουσυντελεστήδυσθραυστότητας ενόςυλικού. Η δοκιµή, είναι

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

Δυναμική Αντοχή. Σύνδεση με προηγούμενο μάθημα. Περιεχόμενα F = A V = M r = J. Δυναμική καταπόνηση κόπωση. Καμπύλη Woehler.

Δυναμική Αντοχή. Σύνδεση με προηγούμενο μάθημα. Περιεχόμενα F = A V = M r = J. Δυναμική καταπόνηση κόπωση. Καμπύλη Woehler. Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Μάθημα: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Δυναμική Αντοχή Σύνδεση με προηγούμενο μάθημα Καμπύλη τάσης παραμόρφωσης Βασικές φορτίσεις A V y A M y M x M I

Διαβάστε περισσότερα

ΙΑΤΡΗΣΗ (DRILLING) Σχήµα 1: Χαρακτηριστικά της διάτρησης

ΙΑΤΡΗΣΗ (DRILLING) Σχήµα 1: Χαρακτηριστικά της διάτρησης ΙΑΤΡΗΣΗ (DRILLING) ΠΕΡΙΓΡΑΦΗ-ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (Σχ. 1) Είναι κατεργασία αφαίρεσης υλικού προς διάνοιξη οπής ή διεύρυνση ήδη υπάρχουσας οπής. Ως κοπτικό εργαλείο (ΚΕ) χρησιµοποιείται το ελικοειδές τρύπανο,

Διαβάστε περισσότερα

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ B. ΧYΤΟΣΙ ΗΡΟΙ Είναι κράµατα Fe-C-Si. Η µικροδοµή και οι ιδιότητές τους καθορίζονται από τις π(c), π(si) και τους ρυθµούς απόψυξης. Οι χυτοσίδηροι

Διαβάστε περισσότερα

10. Υλικά κοπτικών εργαλείων

10. Υλικά κοπτικών εργαλείων 10. Υλικά κοπτικών εργαλείων Διακρίνονται σε έξι κατηγορίες : ανθρακούχοι χάλυβες με μικρές προσμίξεις που δεν χρησιμοποιούνται πλέον σοβαρά, ταχυχάλυβες, σκληρομέταλλα, κεραμικά, CBN και διαμάντι. Ταχυχάλυβες

Διαβάστε περισσότερα

ΙΑΧΥΣΗ. Σχήµα 1: Είδη διάχυσης

ΙΑΧΥΣΗ. Σχήµα 1: Είδη διάχυσης ΙΑΧΥΣΗ ΟΡΙΣΜΟΣ - ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ιάχυση (diffusin) είναι ο µηχανισµός µεταφοράς ατόµων (όµοιων ή διαφορετικών µεταξύ τους) µέσα στη µάζα ενός υλικού, λόγω θερµικής διέγερσής τους. Αποτέλεσµα της διάχυσης

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις Διαμορφώσεις Σχήμα 1 Στην κατεργασία μετάλλου υπάρχουν δύο κατηγορίες διαμορφώσεων, κατεργασίες με αφαίρεση υλικού και μηχανικής διαμόρφωσης χωρίς αφαίρεση υλικού 1. Ποια η διαφορά των μηχανικών διαμορφώσεων/κατεργασιών

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή

ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Περιληπτική θεωρητική εισαγωγή α) Τεχνική zchralski Η πιο συχνά χρησιμοποιούμενη τεχνική ανάπτυξης μονοκρυστάλλων πυριτίου (i), αρίστης ποιότητας,

Διαβάστε περισσότερα

Μοντελοποίηση (FEM) της δυναµικής συµπεριφοράς του κοπτικού εργαλείου κατά το φραιζάρισµα

Μοντελοποίηση (FEM) της δυναµικής συµπεριφοράς του κοπτικού εργαλείου κατά το φραιζάρισµα Μοντελοποίηση (FEM) της δυναµικής συµπεριφοράς του κοπτικού εργαλείου κατά το φραιζάρισµα Κατά την διάρκεια των κοπών η κοπτική ακµή καταπονείται οµοιόµορφα σε µήκος της επιφάνειας αποβλίττου ίσο µε το

Διαβάστε περισσότερα

ΕΜΠ ΥΓΡΑ ΚΟΠΗΣ. Σχήμα 1: Αλληλεπίδραση των δράσεων των υγρών κοπής

ΕΜΠ ΥΓΡΑ ΚΟΠΗΣ. Σχήμα 1: Αλληλεπίδραση των δράσεων των υγρών κοπής ΥΓΡΑ ΚΟΠΗΣ 1. ΔΡΑΣΕΙΣ ΤΩΝ ΥΓΡΩΝ ΚΟΠΗΣ Ψυκτική δράση. Λιπαντική δράση. Απομάκρυνση των αποβλίττων. 2. ΑΠΟΤΕΛΕΣΜΑΤΑ ΤΩΝ ΔΡΑΣΕΩΝ ΤΩΝ ΥΓΡΩΝ ΚΟΠΗΣ (Σχ. 1) Σχήμα 1: Αλληλεπίδραση των δράσεων των υγρών κοπής

Διαβάστε περισσότερα

ΘΕΡΜΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΗ ΣΥΓΚΟΛΛΗΣΗ

ΘΕΡΜΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΗ ΣΥΓΚΟΛΛΗΣΗ ΘΕΡΜΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΗ ΣΥΓΚΟΛΛΗΣΗ Στις συγκολλήσεις τήξης: Κινούμενη πηγή θερμότητας και μεταφορά τηγμένου υλικού σε επιφάνεια Υψηλές θερμοκρασίες στην περιοχή συγκόλλησης, χαμηλές θερμοκρασίες μακριά απ

Διαβάστε περισσότερα

ΟΛΚΗ ΓΕΝΙΚΑ ΤΕΧΝΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΟΛΚΗΣ Α. ΣΥΡΜΑΤΟΠΟΙΗΣΗ

ΟΛΚΗ ΓΕΝΙΚΑ ΤΕΧΝΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΟΛΚΗΣ Α. ΣΥΡΜΑΤΟΠΟΙΗΣΗ ΟΛΚΗ ΓΕΝΙΚΑ Κατά την ολκή (drawing), το τεµάχιο υπό τη µορφή ράβδου, σύρµατος ή σωλήνα υφίσταται πλαστική παραµόρφωση διερχόµενο µέσα από µεταλλική µήτρα υπό την επενέργεια εφελκυστικού φορτίου στην έξοδο

Διαβάστε περισσότερα

Κεφάλαιο 1: Εισαγωγή

Κεφάλαιο 1: Εισαγωγή 1-1 Η Επιστήµη της Αντοχής των Υλικών, 1-2 Γενικές παραδοχές, 1-3 Κατάταξη δυνάµεων, 1-4 Είδη στηρίξεων, 1-5 Μέθοδος τοµών, Παραδείγµατα, 1-6 Σχέσεις µεταξύ εσωτερικών και εξωτερικών δυνάµεων, Παραδείγµατα,

Διαβάστε περισσότερα

Γεωγραφική κατανομή σεισμικών δονήσεων τελευταίου αιώνα. Πού γίνονται σεισμοί?

Γεωγραφική κατανομή σεισμικών δονήσεων τελευταίου αιώνα. Πού γίνονται σεισμοί? Τι είναι σεισμός? Γεωγραφική κατανομή σεισμικών δονήσεων τελευταίου αιώνα Πού γίνονται σεισμοί? h

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 155 7.6 ΦΡΕΖΕΣ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 155 7.6 ΦΡΕΖΕΣ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 155 7.6 ΦΡΕΖΕΣ Η φρέζα όπως και ο τόρνος αποτελεί μία από τις βασικότερες εργαλειομηχανές ενός μηχανουργείου. Κατά την κοπή στην φρέζα, το κοπτικό εργαλείο αποκόπτει από το αντικείμενο

Διαβάστε περισσότερα

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Περιεχόμενα Σχήμα 1 οκίμια εφελκυσμού

Διαβάστε περισσότερα

Μάθημα: Πειραματική αντοχή των υλικών Σύνθετη καταπόνηση

Μάθημα: Πειραματική αντοχή των υλικών Σύνθετη καταπόνηση Μάθημα: Πειραματική αντοχή των υλικών Σύνθετη καταπόνηση Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Σχήμα 1 Μέσω των πειραμάτων

Διαβάστε περισσότερα

ΘΕΩΡΙΕΣ ΑΣΤΟΧΙΑΣ ΥΛΙΚΩΝ

ΘΕΩΡΙΕΣ ΑΣΤΟΧΙΑΣ ΥΛΙΚΩΝ 105 Κεφάλαιο 5 ΘΕΩΡΙΕΣ ΑΣΤΟΧΙΑΣ ΥΛΙΚΩΝ 5.1 Εισαγωγή Στα προηγούμενα κεφάλαια αναλύσαμε την εντατική κατάσταση σε δομικά στοιχεία τα οποία καταπονούνται κατ εξοχήν αξονικά (σε εφελκυσμό ή θλίψη) ή πάνω

Διαβάστε περισσότερα

ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ

ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ Τοπική θέρμανση συγκολλούμενων τεμαχίων Ανομοιόμορφη κατανομή θερμοκρασιών, πουμεαβάλλεταιμετοχρόνο Θερμικές παραμορφώσεις στο μέταλλο προσθήκης

Διαβάστε περισσότερα

Η ΤΡΙΒΗ ΣΤΗΝ ΚΟΠΗ - ΤΟ ΜΟΝΤΕΛΟ ZOREV

Η ΤΡΙΒΗ ΣΤΗΝ ΚΟΠΗ - ΤΟ ΜΟΝΤΕΛΟ ZOREV Η ΤΡΙΒΗ ΣΤΗΝ ΚΟΠΗ - ΤΟ ΜΟΝΤΕΛΟ ZOREV. ΒΑΣΙΚΕΣ ΠΑΡΑΔΟΧΕΣ (Σχ. ) Σχήμα : Το μοντέλο Zorev. Στην περιοχή μήκους l λαμβάνει χώρα πλαστική παραμόρφωση του υλικού αποβλίττου λόγω διάτμησης. Η τάση τριβής τ είναι

Διαβάστε περισσότερα

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων ΜΕΤΑΛΛΑ 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων 1. ΓΕΝΙΚΑ Τα μέταλλα παράγονται, κυρίως, από τις διάφορες ενώσεις τους, οι οποίες βρίσκονται στη φύση με τη μορφή μεταλλευμάτων. Τα

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΗΣ ΚΟΠΗΣ 1. ΙΣΤΟΡΙΚΗ ΑΝΑ ΡΟΜΗ ΕΠΙ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ

ΜΗΧΑΝΙΚΗ ΤΗΣ ΚΟΠΗΣ 1. ΙΣΤΟΡΙΚΗ ΑΝΑ ΡΟΜΗ ΕΠΙ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ ΜΗΧΑΝΙΚΗ ΤΗΣ ΚΟΠΗΣ 1. ΙΣΤΟΡΙΚΗ ΑΝΑ ΡΟΜΗ ΕΠΙ ΤΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΑΠΟΒΟΛΗΣ ΥΛΙΚΟΥ 1760-1860: Σηµαντική ανάπτυξη των εργαλειοµηχανών (ΕΜ) κοπής (κυρίως στην Αγγλία) Κατασκευή τραπεζοπλάνης (Wilkinson, 1774) Κοπή

Διαβάστε περισσότερα

Εργαλειομηχανές και μηχανήματα Λείανσης Λείανση

Εργαλειομηχανές και μηχανήματα Λείανσης Λείανση Εργαλειομηχανές και μηχανήματα Λείανσης Λείανση 1 Λείανση Είναι η κατεργασία διαμόρφωσης ακριβείας των μεταλλικών υλικών με μηχανική κοπή που επιτυγχάνεται σε εργαλειομηχανές λείανσης, με τη βοήθεια κοπτικών

Διαβάστε περισσότερα

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1.

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1. ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ 1. Γενικά Με τη δοκιμή κάμψης ελέγχεται η αντοχή σε κάμψη δοκών από διάφορα

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ

ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ Θεωρούµε ινώδες σύνθετο υλικό ενισχυµένο µονοδιευθυντικά µε συνεχείς ίνες. Για τη µελέτη της µηχανικής συµπεριφοράς µιας τυχαίας στρώσης, πρέπει να είναι γνωστές οι

Διαβάστε περισσότερα

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία

Διαβάστε περισσότερα

ΛΕΙΑΝΣΗ (GRINDING) ΜΕΡΟΣ Α: ΓΕΝΙΚΑ

ΛΕΙΑΝΣΗ (GRINDING) ΜΕΡΟΣ Α: ΓΕΝΙΚΑ ΛΕΙΑΝΣΗ (GRINDING) ΜΕΡΟΣ Α: ΓΕΝΙΚΑ 1. ΓΕΝΙΚΑ H λείανση είναι κατεργασία αποβολής υλικού κυρίως αποπεράτωσης µε κοπτικό εργαλείο (ΚΕ) τον λειαντικό τροχό (grinding wheel) που περιστρέφεται µε µεγάλη ταχύτητα.

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

Αντοχή κατασκευαστικών στοιχείων σε κόπωση

Αντοχή κατασκευαστικών στοιχείων σε κόπωση 11.. ΚΟΠΩΣΗ Ενώ ο υπολογισμός της ροπής αντίστασης της μέσης τομής ως το πηλίκο της ροπής σχεδίασης προς τη μέγιστη επιτρεπόμενη τάση, όπως τα μεγέθη αυτά ορίζονται κατά ΙΑS, προσβλέπει στο να εξασφαλίσει

Διαβάστε περισσότερα

ΠΡΟΣΟΜΟΙΩΣΗ ΟΡΘΟΓΩΝΙΚΗΣ ΚΑΙ ΛΟΞΗΣ ΚΟΠΗΣ ΜΕ ΧΡΗΣΗ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ. Ευάγγελος Καστής. Καθ. Αριστομένης Αντωνιάδης ιπλ. Μηχ. (MSc) Χαρά Ευσταθίου

ΠΡΟΣΟΜΟΙΩΣΗ ΟΡΘΟΓΩΝΙΚΗΣ ΚΑΙ ΛΟΞΗΣ ΚΟΠΗΣ ΜΕ ΧΡΗΣΗ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ. Ευάγγελος Καστής. Καθ. Αριστομένης Αντωνιάδης ιπλ. Μηχ. (MSc) Χαρά Ευσταθίου ΠΡΟΣΟΜΟΙΩΣΗ ΟΡΘΟΓΩΝΙΚΗΣ ΚΑΙ ΛΟΞΗΣ ΚΟΠΗΣ ΜΕ ΧΡΗΣΗ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ Καθ. Αριστομένης Αντωνιάδης ιπλ. Μηχ. (MSc) Χαρά Ευσταθίου Ευάγγελος Καστής Πολυτεχνείο Κρήτης-Χανιά 016 Παρουσίαση διπλωματικής

Διαβάστε περισσότερα

5 ΤΑΞΙΝΟΜΗΣΗ ΚΑΤΕΡΓΑΣΙΩΝ

5 ΤΑΞΙΝΟΜΗΣΗ ΚΑΤΕΡΓΑΣΙΩΝ 5 ΤΑΞΙΝΟΜΗΣΗ ΚΑΤΕΡΓΑΣΙΩΝ 5.1 Βασικές έννοιες Όπως ήδη αναφέρθηκε στην εισαγωγή του βιβλίου, κατεργασία (manufacturing process) είναι η διαδικασία μορφοποίησης των υλικών που εκμεταλλεύεται την ιδιότητά

Διαβάστε περισσότερα

ΕΠΙΔΡΑΣΗ ΣΤΡΑΤΗΓΙΚΩΝ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΣΤΗΝ ΠΡΟΚΥΠΤΟΥΣΑ ΤΡΑΧΥΤΗΤΑ ΕΠΙΦΑΝΕΙΑΣ ΣΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ AL7075-T6

ΕΠΙΔΡΑΣΗ ΣΤΡΑΤΗΓΙΚΩΝ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΣΤΗΝ ΠΡΟΚΥΠΤΟΥΣΑ ΤΡΑΧΥΤΗΤΑ ΕΠΙΦΑΝΕΙΑΣ ΣΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ AL7075-T6 1 ΕΠΙΔΡΑΣΗ ΣΤΡΑΤΗΓΙΚΩΝ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΣΤΗΝ ΠΡΟΚΥΠΤΟΥΣΑ ΤΡΑΧΥΤΗΤΑ ΕΠΙΦΑΝΕΙΑΣ ΣΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ AL7075-T6 Dept. of Production Eng. & Management Micromachining & Manufacturing Modeling Lab Brotzakis

Διαβάστε περισσότερα

Φυσικές & Μηχανικές Ιδιότητες

Φυσικές & Μηχανικές Ιδιότητες Μάθημα 5 ο Ποιες είναι οι Ιδιότητες των Υλικών ; Φυσικές & Μηχανικές Ιδιότητες Κατεργαστικότητα & Αναφλεξιμότητα Εφελκυσμός Θλίψη Έλεγχοι των Υλικών Φορτίσεις -1 ιάτμηση Στρέψη Έλεγχοι των Υλικών Φορτίσεις

Διαβάστε περισσότερα

2. ΕΦΑΡΜΟΓΗ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ

2. ΕΦΑΡΜΟΓΗ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ 2. ΕΦΑΡΜΟΓΗ ΤΟΥ ΠΡΟΣΟΜΟΙΩΤΙΚΟΥ ΜΟΝΤΕΛΟΥ 2.1 Δεδομένα εισόδου 2.1.1 Κοπτικό εργαλείο Το κοπτικό εργαλείο που χρησιμοποιήθηκε ήταν ένα δίπτερο κοπτικό εργαλείο με σφαιρική απόληξη χωρίς ελίκωση διαμέτρου

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ ΙΕΞΑΓΩΓΗ ΠΕΙΡΑΜΑΤΩΝ ΚΟΠΤΙΚΑ ΕΡΓΑΛΕΙΑ Τα κοπτικά εργαλεία που χρησιµοποιήθηκαν είναι της εταιρείας Kennametal (Εικόνα 1), κοπτικά KC725M µε πολλαπλές στρώσεις TiN/TiCN/TiN, υψηλής απόδοσης και σχεδιασµένα

Διαβάστε περισσότερα

ΜΕΤΩΠΙΚΟΙ ΟΔΟΝΤΩΤΟΙ ΤΡΟΧΟΙ

ΜΕΤΩΠΙΚΟΙ ΟΔΟΝΤΩΤΟΙ ΤΡΟΧΟΙ ΜΕΤΩΠΙΚΟΙ ΟΔΟΝΤΩΤΟΙ ΤΡΟΧΟΙ Πίνακας 1: Τυποποιημένες τιμές module, mm Σειρά 1 Σειρά 2 Σειρά 3 Σειρά 1 Σειρά 2 Σειρά 3 Σειρά 1 Σειρά 2 Σειρά 3 Σειρά 1 Σειρά 2 Σειρά 3 0.1 1.25 7 50 0.15 1.5 8 55 0.2 1.75

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

5. ΠΥΚΝΟΤΗΤΑ ΤΟΥ ΘΑΛΑΣΣΙΝΟΥ ΝΕΡΟΥ- ΘΑΛΑΣΣΙΕΣ ΜΑΖΕΣ

5. ΠΥΚΝΟΤΗΤΑ ΤΟΥ ΘΑΛΑΣΣΙΝΟΥ ΝΕΡΟΥ- ΘΑΛΑΣΣΙΕΣ ΜΑΖΕΣ 5. ΠΥΚΝΟΤΗΤΑ ΤΟΥ ΘΑΛΑΣΣΙΝΟΥ ΝΕΡΟΥ- ΘΑΛΑΣΣΙΕΣ ΜΑΖΕΣ 5.1 Καταστατική Εξίσωση, συντελεστές σ t, και σ θ Η πυκνότητα του νερού αποτελεί καθοριστικό παράγοντα για την κίνηση των θαλασσίων µαζών και την κατακόρυφη

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης κάποιου

Διαβάστε περισσότερα

Η ΕΠΙ ΡΑΣΗ ΤΗΣ ΠΥΡΚΑΓΙΑΣ ΣΤΗΝ ΑΝΤΟΧΗ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΚΑΙ ΣΤΙΣ ΕΝ ΕΙΞΕΙΣ

Η ΕΠΙ ΡΑΣΗ ΤΗΣ ΠΥΡΚΑΓΙΑΣ ΣΤΗΝ ΑΝΤΟΧΗ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΚΑΙ ΣΤΙΣ ΕΝ ΕΙΞΕΙΣ Η ΕΠΙ ΡΑΣΗ ΤΗΣ ΠΥΡΚΑΓΙΑΣ ΣΤΗΝ ΑΝΤΟΧΗ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΚΑΙ ΣΤΙΣ ΕΝ ΕΙΞΕΙΣ ΤΩΝ ΕΜΜΕΣΩΝ ΜΕΘΟ ΩΝ. 1. Εισαγωγή. Παράλληλα µε την βαθµονόµηση των Εµµέσων Μεθόδων σε συνήθεις θερµοκρασίες περιβάλλοντος, µελετήθηκε

Διαβάστε περισσότερα

Σχήμα 3.13 : Τεμάχια κατεργασμένα με φραιζάρισμα

Σχήμα 3.13 : Τεμάχια κατεργασμένα με φραιζάρισμα 40 3.3 Φραιζάρισμα (milling) Με φραιζάρισμα κατεργάζονται τεμάχια από διάφορα υλικά όπως χάλυβας, χυτοσίδηρος, συνθετικά υλικά κ.λπ, με επίπεδες ή καμπύλες επιφάνειες, εσοχές, αυλάκια ακόμα και οδοντωτοί

Διαβάστε περισσότερα

Θεμελιώσεις τεχνικών έργων. Νικόλαος Σαμπατακάκης Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας

Θεμελιώσεις τεχνικών έργων. Νικόλαος Σαμπατακάκης Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας Θεμελιώσεις τεχνικών έργων Νικόλαος Σαμπατακάκης Σχολή Θετικών Επιστημών Τμήμα Γεωλογίας Ορισμός Θεμελίωση (foundation) είναι το κατώτερο τμήμα μιας κατασκευής και αποτελεί τον τρόπο διάταξης των δομικών

Διαβάστε περισσότερα

ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΣΚΥΡΟΔΕΜΑ. Γ. Παναγόπουλος Καθηγητής Εφαρμογών, ΤΕΙ Σερρών

ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΣΚΥΡΟΔΕΜΑ. Γ. Παναγόπουλος Καθηγητής Εφαρμογών, ΤΕΙ Σερρών ΕΙΔΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΟ ΣΚΥΡΟΔΕΜΑ Γ. Παναγόπουλος Καθηγητής Εφαρμογών, ΤΕΙ Σερρών Επικάλυψη οπλισμών Ανθεκτικότητα σε διάρκεια - Επικάλυψη οπλισμών Μια κατασκευή θεωρείται ανθεκτική

Διαβάστε περισσότερα

Γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙI»-Σεπτέμβριος 2016

Γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙI»-Σεπτέμβριος 2016 Γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙI»-Σεπτέμβριος 016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

1 ΘΕΩΡΙΑ ΚΟΠΗΣ ΛΑΜΑΡΙΝΑΣ

1 ΘΕΩΡΙΑ ΚΟΠΗΣ ΛΑΜΑΡΙΝΑΣ 1 ΘΕΩΡΙΑ ΚΟΠΗΣ ΛΑΜΑΡΙΝΑΣ 1.1 Εισαγωγή Οι κυριότερες κατεργασίες για την κατασκευή προϊόντων από λαμαρίνα είναι η κοπή, η μορφοποίηση και η κοίλανση. Οι κατεργασίες αυτές γίνονται ας ψαλίδια και πρέσσες

Διαβάστε περισσότερα

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι.

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΔΙΑΤΜΗΣΗ 1. Γενικά Όλοι γνωρίζουμε ότι σε μια διατομή ενός καταπονούμενου φορέα

Διαβάστε περισσότερα

Κεφ. 3. ΕΙΔΗ ΦΟΡΤΙΣΕΩΝ

Κεφ. 3. ΕΙΔΗ ΦΟΡΤΙΣΕΩΝ Κεφ. 3. ΕΙΔΗ ΦΟΡΤΙΣΕΩΝ 3.1. Εφελκυσμός Τάση λόγω εφελκυσμού: Ν σz = ----(3-1) Α όπου Ν = η εφελκυστική δύναμη Α = το εμβαδό της διατομής του σώματος («διατομή» είναι το σχήμα που έχει το σώμα σε μία κάθετη

Διαβάστε περισσότερα

Κεφάλαιο 5: Αρχές υδραυλικής στα αστικά υδραυλικά έργα

Κεφάλαιο 5: Αρχές υδραυλικής στα αστικά υδραυλικά έργα Κεφάλαιο 5: Αρχές υδραυλικής στα αστικά υδραυλικά έργα Γραμμικές απώλειες Ύψος πίεσης Γραμμικές απώλειες Αρχές μόνιμης ομοιόμορφης ροής Ροή σε κλειστό αγωγό Αρχή διατήρησης μάζας (= εξίσωση συνέχειας)

Διαβάστε περισσότερα

Ανοξείδωτοι Χάλυβες - Μέρος 1.4 του Ευρωκώδικα 3 Ιωάννη Ραυτογιάννη Γιώργου Ιωαννίδη

Ανοξείδωτοι Χάλυβες - Μέρος 1.4 του Ευρωκώδικα 3 Ιωάννη Ραυτογιάννη Γιώργου Ιωαννίδη Ανοξείδωτοι Χάλυβες - Μέρος 1.4 του Ευρωκώδικα 3 Ιωάννη Ραυτογιάννη Γιώργου Ιωαννίδη 1. Εισαγωγή Οι ανοξείδωτοι χάλυβες ως υλικό κατασκευής φερόντων στοιχείων στα δομικά έργα παρουσιάζει διαφορές ως προ

Διαβάστε περισσότερα

ΑΝΩΤΑΤΟ ΣΥΜΒΟΥΛΙΟ ΕΠΙΛΟΓΗΣ ΠΡΟΣΩΠΙΚΟΥ ΕΡΩΤΗΜΑΤΟΛΟΓΙΟ

ΑΝΩΤΑΤΟ ΣΥΜΒΟΥΛΙΟ ΕΠΙΛΟΓΗΣ ΠΡΟΣΩΠΙΚΟΥ ΕΡΩΤΗΜΑΤΟΛΟΓΙΟ ΑΝΩΤΑΤΟ ΣΥΜΒΟΥΛΙΟ ΕΠΙΛΟΓΗΣ ΠΡΟΣΩΠΙΚΟΥ ΔΙΑΓΩΝΙΣΜΟΣ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΕΤΟΥΣ 2008 ( ΠΡΟΚΗΡΥΞΗ 5Π /2008) ΚΕΝΤΡΙΚΗ ΕΠΙΤΡΟΠΗ ΔΙΑΓΩΝΙΣΜΟΥ Κλάδος-Ειδικότητες: ΠΕ 12.04 ΜΗΧΑΝΟΛΟΓΩΝ, ΝΑΥΠΗΓΩΝ, ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ &

Διαβάστε περισσότερα

ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ Η ΕΠΙΔΡΑΣΗ ΤΗΣ ΕΠΙΛΟΓΗΣ ΤΩΝ ΑΝΟΧΩΝ ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ ΑΚΡΙΒΕΙΑΣ

ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ Η ΕΠΙΔΡΑΣΗ ΤΗΣ ΕΠΙΛΟΓΗΣ ΤΩΝ ΑΝΟΧΩΝ ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ ΑΚΡΙΒΕΙΑΣ ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ Η ΕΠΙΔΡΑΣΗ ΤΗΣ ΕΠΙΛΟΓΗΣ ΤΩΝ ΑΝΟΧΩΝ ΣΕ ΚΑΤΕΡΓΑΣΙΕΣ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ ΑΚΡΙΒΕΙΑΣ ΕΚΘΕΣΗ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΥΠΟΕΡΓΟΥ 6 ΠΕΡΙΟΔΟΣ ΦΕΒΡΟΥΑΡΙΟΥ 2014 ΙΟΥΛΙΟΥ 2015 Τελικό Παραδοτέο: ΠΑΚΕΤΟ ΕΡΓΑΣΙΑΣ

Διαβάστε περισσότερα

ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΚΑΙ ΠΑΡΑΛΛΗΛΗ ΑΠΟΠΕΡΑΤΩΣΗ ΜΕ ΧΑΡΑΞΗ ΜΕ LASER

ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΚΑΙ ΠΑΡΑΛΛΗΛΗ ΑΠΟΠΕΡΑΤΩΣΗ ΜΕ ΧΑΡΑΞΗ ΜΕ LASER 1 ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ΚΑΤΕΡΓΑΣΙΑ ΦΡΑΙΖΑΡΙΣΜΑΤΟΣ ΚΑΙ ΠΑΡΑΛΛΗΛΗ ΑΠΟΠΕΡΑΤΩΣΗ ΜΕ ΧΑΡΑΞΗ ΜΕ LASER 2 ΔΙΑΣΥΝΔΕΣΗ ΔΥΟ ΔΙΑΦΟΡΕΤΙΚΩΝ ΚΑΤΕΡΓΑΣΙΩΝ ΣΕ ΔΥΟ ΨΗΦΙΑΚΑ ΚΑΘΟΔΗΓΟΥΜΕΝΕΣ ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ αποπεράτωση με χάραξη

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ι. Ακατέργαστος χυτοσίδηρος.

ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ι. Ακατέργαστος χυτοσίδηρος. ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 3 ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Βασικός σκοπός της Τεχνολογίας Παραγωγής, είναι η περιγραφή της παραγωγικής διαδικασίας αντικειμένων επιθυμητής μορφής και ιδιοτήτων. Για την παραγωγή αυτή χρησιμοποιούνται

Διαβάστε περισσότερα

Μηχανικές ιδιότητες και δοκιµές ΙΙ

Μηχανικές ιδιότητες και δοκιµές ΙΙ Μηχανικές ιδιότητες και δοκιµές ΙΙ ΟΚΙΜΗ ΚΑΜΨΗΣ ΕΙ Η ΟΚΙΜΩΝ (Σχ. 1) οκιµή κάµψης τριών σηµείων (3-point bending test) οκιµή κάµψης τεσσάρων σηµείων (4-point bending test) Σχήµα 1: Σχηµατική παράσταση της

Διαβάστε περισσότερα

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ)

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) Πειραµατικός προσδιορισµός των συντελεστών του προσοµοιωτικού προτύπου των δυνάµεων κοπής για κοπτικό εργαλείο πλακίδιο σκληροµετάλλου κατηγορίας Ρ 0 µε επικάλυψη TiN και υλικό κατεργασίας χάλυβα επιβελτιώσεως

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΤΗΣ ΒΡΑΧΟΜΑΖΑΣ

ΑΝΤΟΧΗ ΤΗΣ ΒΡΑΧΟΜΑΖΑΣ ΑΝΤΟΧΗ ΤΗΣ ΒΡΑΧΟΜΑΖΑΣ ΟΡΙΣΜΟΙ ΑΝΤΟΧΗ = Οριακή αντίδραση ενός στερεού μέσου έναντι ασκούμενης επιφόρτισης F F F F / A ΑΝΤΟΧΗ [Φέρουσα Ικανότητα] = Max F / Διατομή (Α) ΑΝΤΟΧΗ = Μέτρο (δείκτης) ικανότητας

Διαβάστε περισσότερα

ΣΦΥΡΗΛΑΤΗΣΗ (FORGING)

ΣΦΥΡΗΛΑΤΗΣΗ (FORGING) ΣΦΥΡΗΛΑΤΗΣΗ (FORGING) ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Η πλαστική παραµόρφωση του ΤΕ επιτυγχάνεται µε άσκηση θλιπτικών φορτίων από το ΕΡ. Είναι η παλαιότερη κατεργασία (πριν από το 5000 π.χ.). Εφαρµόζεται σε µεγάλη ποικιλία

Διαβάστε περισσότερα

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα θλίψης με λυγισμό

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα θλίψης με λυγισμό Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα θλίψης με λυγισμό Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Περιεχόμενα Σχήμα 1 Στο

Διαβάστε περισσότερα

ΚΑΤΑ ISO ΤΥΠΟΠΟΙΗΣΗ TOY ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ ΤΟΡΝΕΥΣΗΣ (ISO/DIS 3002, 1973)

ΚΑΤΑ ISO ΤΥΠΟΠΟΙΗΣΗ TOY ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ ΤΟΡΝΕΥΣΗΣ (ISO/DIS 3002, 1973) ΚΑΤΑ ISO ΤΥΠΟΠΟΙΗΣΗ TOY ΚΟΠΤΙΚΟΥ ΕΡΓΑΛΕΙΟΥ ΤΟΡΝΕΥΣΗΣ (ISO/DIS 3002, 1973) 1. ΓΕΝΙΚΑ H τυποποίηση του ΚΕ τόρνευσης βασίζεται στη γωνία αποβλίττου γ n, που µετριέται σε επίπεδο κάθετο στην κόψη. Ο ορισµός

Διαβάστε περισσότερα

ιαλέξεις 30-34 Μέθοδοι των δυνάµεων Πέτρος Κωµοδρόµος komodromos@ucy.ac.cy http://www.ucy.ac.cy/~petrosk Στατική Ανάλυση των Κατασκευών Ι 1

ιαλέξεις 30-34 Μέθοδοι των δυνάµεων Πέτρος Κωµοδρόµος komodromos@ucy.ac.cy http://www.ucy.ac.cy/~petrosk Στατική Ανάλυση των Κατασκευών Ι 1 ΠΠΜ 220: Στατική Ανάλυση των Κατασκευών Ι ιαλέξεις 30-34 Μέθοδοι επίλυσης υπερστατικών φορέων: Μέθοδοι των δυνάµεων Τρίτη, 16, Τετάρτη, 17, Παρασκευή 19 Τρίτη, 23, και Τετάρτη 24 Νοεµβρίου 2004 Πέτρος

Διαβάστε περισσότερα

ΓΕΩΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΤΩΝ ΑΠΟΒΛΙΤΤΩΝ ΣΤΟ ΦΡΑΙΖΑΡΙΣΜΑ ΜΕ ΚΥΛΙΣΗ Ο ΟΝΤΩΣΕΩΝ

ΓΕΩΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΤΩΝ ΑΠΟΒΛΙΤΤΩΝ ΣΤΟ ΦΡΑΙΖΑΡΙΣΜΑ ΜΕ ΚΥΛΙΣΗ Ο ΟΝΤΩΣΕΩΝ ΓΕΩΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΤΩΝ ΑΠΟΒΛΙΤΤΩΝ ΣΤΟ ΦΡΑΙΖΑΡΙΣΜΑ ΜΕ ΚΥΛΙΣΗ Ο ΟΝΤΩΣΕΩΝ Σκοπός εργασίας Σκοπός του λογισμικού που δημιουργήθηκε είναι η μελέτη της γεωμετρίας του αποβλίττου στο φραιζάρισμα με κύλιση οδοντώσεων,

Διαβάστε περισσότερα

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος.

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος. 47 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Χηµικές ενώσεις χαρακτηριστικό των οποίων είναι ο µεταλλικός δεσµός. Είναι καλοί αγωγοί της θερµότητας και του ηλεκτρισµού και όταν στιλβωθούν αντανακλούν το

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 98 ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ Με τον όρο επιμετάλλωση εννοούμε τη δημιουργία ενός στρώματος μετάλλου πάνω στο μέταλλο βάσης για την προσθήκη ορισμένων επιθυμητών ιδιοτήτων. Οι ιδιότητες

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ. ΠΡΟΛΟΓΟΣ... vii ΠΕΡΙΕΧΟΜΕΝΑ... ix ΓΕΝΙΚΗ ΒΙΒΛΙΟΓΡΑΦΙΑ... xv. Κεφάλαιο 1 ΓΕΝΙΚΕΣ ΕΝΝΟΙΕΣ ΑΠΟ ΤΗ ΣΤΑΤΙΣΤΙΚΗ

ΠΕΡΙΕΧΟΜΕΝΑ. ΠΡΟΛΟΓΟΣ... vii ΠΕΡΙΕΧΟΜΕΝΑ... ix ΓΕΝΙΚΗ ΒΙΒΛΙΟΓΡΑΦΙΑ... xv. Κεφάλαιο 1 ΓΕΝΙΚΕΣ ΕΝΝΟΙΕΣ ΑΠΟ ΤΗ ΣΤΑΤΙΣΤΙΚΗ ΠΡΟΛΟΓΟΣ... vii ΠΕΡΙΕΧΟΜΕΝΑ... ix ΓΕΝΙΚΗ ΒΙΒΛΙΟΓΡΑΦΙΑ... xv Κεφάλαιο 1 ΓΕΝΙΚΕΣ ΕΝΝΟΙΕΣ ΑΠΟ ΤΗ ΣΤΑΤΙΣΤΙΚΗ 1.1 Πίνακες, κατανομές, ιστογράμματα... 1 1.2 Πυκνότητα πιθανότητας, καμπύλη συχνοτήτων... 5 1.3

Διαβάστε περισσότερα

Δρ. Μηχ. Μηχ. Α. Τσουκνίδας. Σχήμα 1

Δρ. Μηχ. Μηχ. Α. Τσουκνίδας. Σχήμα 1 Σχήμα 1 Εξαιτίας της συνιστώσας F X αναπτύσσεται εντός του υλικού η ορθή τάση σ: N σ = A N 2 [ / ] Εξαιτίας της συνιστώσας F Υ αναπτύσσεται εντός του υλικού η διατμητική τάση τ: τ = mm Q 2 [ N / mm ] A

Διαβάστε περισσότερα

Κεφάλαιο 3ο: ΙΑΦΟΡΙΚΟΣ ΛΟΓΙΣΜΟΣ 1o ΜΕΡΟΣ

Κεφάλαιο 3ο: ΙΑΦΟΡΙΚΟΣ ΛΟΓΙΣΜΟΣ 1o ΜΕΡΟΣ Κεφάλαιο 3ο: ΙΑΦΟΡΙΚΟ ΟΓΙΜΟ 1o ΜΕΡΟ Ερωτήσεις του τύπου «ωστό - άθος» 1. * Η εφαπτοµένη της γραφικής παράστασης µιας σταθερής συνάρτησης σε οποιοδήποτε σηµείο του πεδίου ορισµού της συµπίπτει µε τη γραφική

Διαβάστε περισσότερα

(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή

(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή ΜηχανικέςΜετρήσεις Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials: Engineering Methods for Deformation, Fracture, and Fatigue, Third Edition, 2007 Pearson Education (a) οκιµήεφελκυσµού,

Διαβάστε περισσότερα

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ

ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ ΑΠΟΚΟΠΗ ΔΙΑΤΡΗΣΗ ΚΑΜΨΗ Οι μηχανουργικές κατεργασίες έχουν στόχο την μορφοποίηση των υλικών (σχήμα, ιδιότητες) ώστε αυτά να είναι πιο εύχρηστα και αποτελεσματικά. Η μορφοποίηση μπορεί να γίνει: με αφαίρεση

Διαβάστε περισσότερα

ΟΡΙΑΚΟ ΣΤΡΩΜΑ: ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΚΑΙ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ. Σημειώσεις. Επιμέλεια: Άγγελος Θ. Παπαϊωάννου, Ομοτ. Καθηγητής ΕΜΠ

ΟΡΙΑΚΟ ΣΤΡΩΜΑ: ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΚΑΙ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ. Σημειώσεις. Επιμέλεια: Άγγελος Θ. Παπαϊωάννου, Ομοτ. Καθηγητής ΕΜΠ ΟΡΙΑΚΟ ΣΤΡΩΜΑ: ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΚΑΙ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ Σημειώσεις Επιμέλεια: Άγγελος Θ. Παπαϊωάννου, Ομοτ. Καθηγητής ΕΜΠ Αθήνα, Απρίλιος 13 1. Η Έννοια του Οριακού Στρώματος Το οριακό στρώμα επινοήθηκε για

Διαβάστε περισσότερα

Σχήμα 22: Αλυσίδες κυλίνδρων

Σχήμα 22: Αλυσίδες κυλίνδρων Αλυσοκινήσεις Πλεονεκτήματα ακριβής σχέση μετάδοση λόγω μη ύπαρξης διολίσθησης, η συναρμολόγηση χωρίς αρχική πρόταση επειδή η μετάδοση δεν βασίζεται στην τριβή καθώς επίσης και ο υψηλός βαθμός απόδοσης

Διαβάστε περισσότερα

Δ. ΥΠΟΛΟΓΙΣΜΟΣ ΤΑΣΕΩΝ - ΕΛΕΓΧΟΣ ΑΝΤΟΧΗΣ

Δ. ΥΠΟΛΟΓΙΣΜΟΣ ΤΑΣΕΩΝ - ΕΛΕΓΧΟΣ ΑΝΤΟΧΗΣ Δ. ΥΠΟΛΟΓΙΣΜΟΣ ΤΑΣΕΩΝ - ΕΛΕΓΧΟΣ ΑΝΤΟΧΗΣ Δ1. Η φέρουσα διατομή και ο ρόλος της στον υπολογισμό αντοχής Όπως ξέρουμε, το αν θα αντέξει ένα σώμα καθορίζεται όχι μόνο από το φορτίο που επιβάλλουμε αλλά και

Διαβάστε περισσότερα

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ)

ΑΡΧΙΜΗ ΗΣ: ΕΝΙΣΧΥΣΗ ΕΡΕΥΝΗΤΙΚΩΝ ΟΜΑ ΩΝ ΣΤΑ Τ.Ε.Ι. (ΕΕΟΤ) Πειραµατικός προσδιορισµός των συντελεστών του προσοµοιωτικού προτύπου των δυνάµεων κοπής για κοπτικό εργαλείο πλακίδιο σκληροµετάλλου κατηγορίας Ρ 0 µε επικάλυψη TiN και υλικό κατεργασίας χάλυβα επιβελτιώσεως

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος Φουντουκίδης

Διαβάστε περισσότερα

Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας

Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας Υποψήφιος Διδάκτορας: Α. Χατζόπουλος Περίληψη Οι τελευταίες εξελίξεις

Διαβάστε περισσότερα

ΣΧΕ ΙΑΣΜΟΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΜΕΤΑΒΛΗΤΗΣ ΓΕΩΜΕΤΡΙΑΣ

ΣΧΕ ΙΑΣΜΟΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΜΕΤΑΒΛΗΤΗΣ ΓΕΩΜΕΤΡΙΑΣ ΣΧΕ ΙΑΣΜΟΣ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΜΕΤΑΒΛΗΤΗΣ ΓΕΩΜΕΤΡΙΑΣ Σκοπός Εργασίας Σκοπός της παρούσας εργασίας είναι η μελέτη της εξέλιξης της έρευνας πάνω στη λείανση μέχρι σήμερα, προτείνοντας λύσεις για χρήση μοναδικού

Διαβάστε περισσότερα
