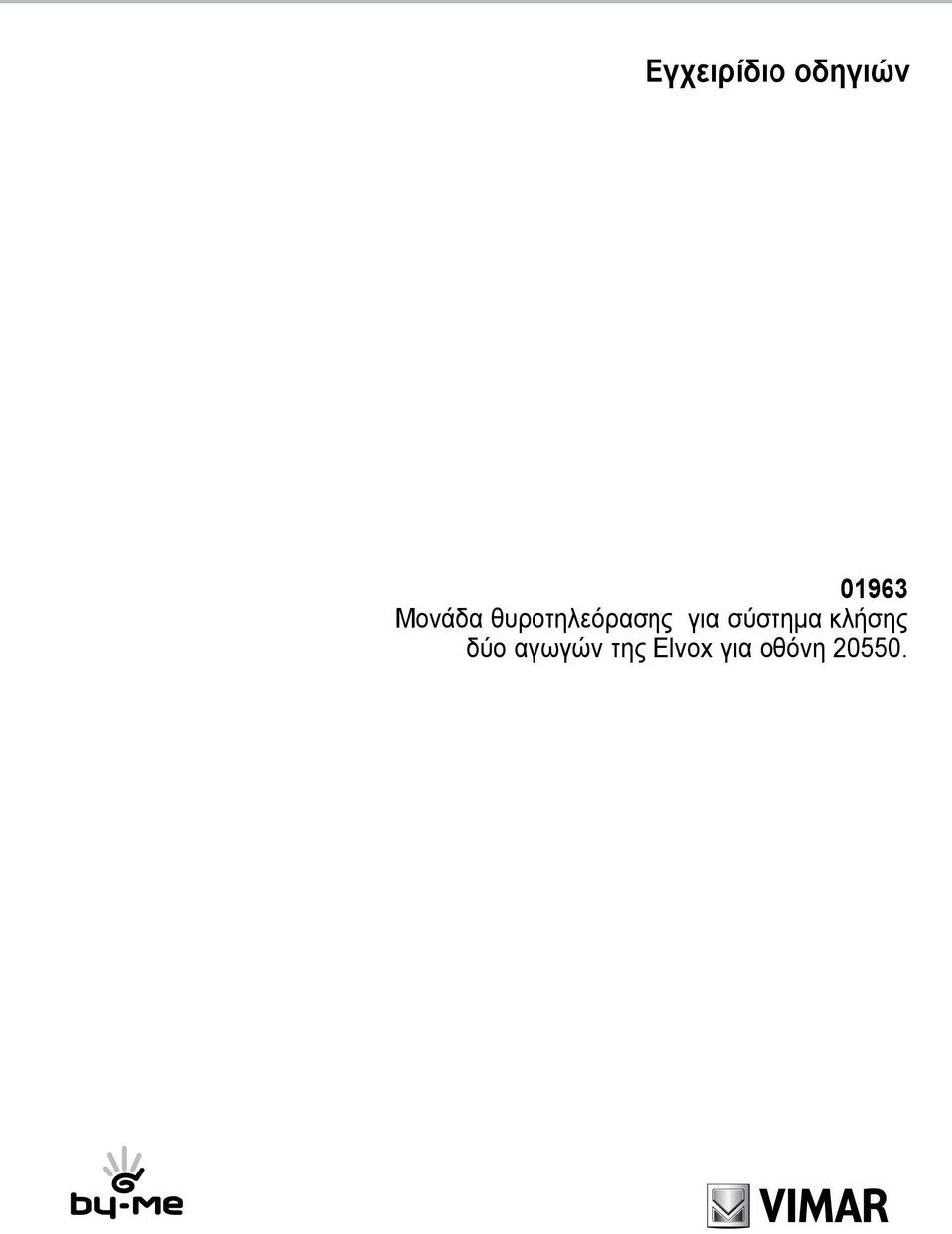

Εγχειρίδιο οδηγιών Μονάδα θυροτηλεόρασης για σύστημα κλήσης δύο αγωγών της Elvox για οθόνη

Transcript

1 Εγχειρίδιο οδηγιών Μονάδα θυροτηλεόρασης για σύστημα κλήσης δύο αγωγών της Elvox για οθόνη 0550.

2

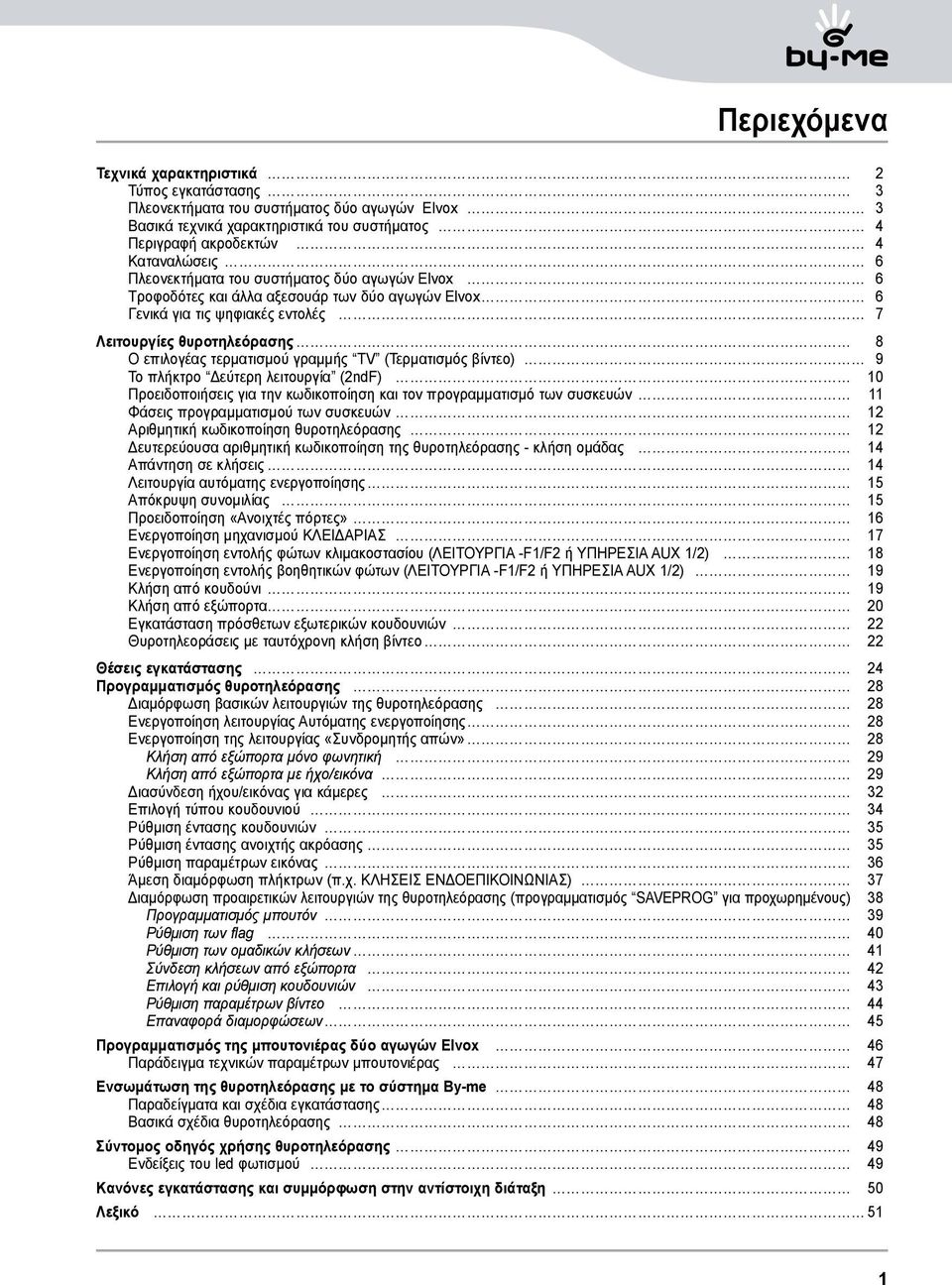

3 Περιεχόμενα Τεχνικά χαρακτηριστικά Τύπος εγκατάστασης 3 Πλεονεκτήματα του συστήματος δύο αγωγών Elvox 3 Βασικά τεχνικά χαρακτηριστικά του συστήματος 4 Περιγραφή ακροδεκτών 4 Καταναλώσεις 6 Πλεονεκτήματα του συστήματος δύο αγωγών Elvox 6 Τροφοδότες και άλλα αξεσουάρ των δύο αγωγών Elvox 6 Γενικά για τις ψηφιακές εντολές 7 Λειτουργίες θυροτηλεόρασης 8 Ο επιλογέας τερματισμού γραμμής TV (Τερματισμός βίντεο) 9 Το πλήκτρο Δεύτερη λειτουργία (ndf) 10 Προειδοποιήσεις για την κωδικοποίηση και τον προγραμματισμό των συσκευών 11 Φάσεις προγραμματισμού των συσκευών 1 Αριθμητική κωδικοποίηση θυροτηλεόρασης 1 Δευτερεύουσα αριθμητική κωδικοποίηση της θυροτηλεόρασης - κλήση ομάδας 14 Απάντηση σε κλήσεις 14 Λειτουργία αυτόματης ενεργοποίησης 15 Απόκρυψη συνομιλίας 15 Προειδοποίηση «Ανοιχτές πόρτες» 16 Ενεργοποίηση μηχανισμού ΚΛΕΙΔΑΡΙΑΣ 17 Ενεργοποίηση εντολής φώτων κλιμακοστασίου (ΛΕΙΤΟΥΡΓΙΑ -F1/F ή ΥΠΗΡΕΣΙΑ AUX 1/) 18 Ενεργοποίηση εντολής βοηθητικών φώτων (ΛΕΙΤΟΥΡΓΙΑ -F1/F ή ΥΠΗΡΕΣΙΑ AUX 1/) 19 Κλήση από κουδούνι 19 Κλήση από εξώπορτα 0 Εγκατάσταση πρόσθετων εξωτερικών κουδουνιών Θυροτηλεοράσεις με ταυτόχρονη κλήση βίντεο Θέσεις εγκατάστασης 4 Προγραμματισμός θυροτηλεόρασης 8 Διαμόρφωση βασικών λειτουργιών της θυροτηλεόρασης 8 Ενεργοποίηση λειτουργίας Αυτόματης ενεργοποίησης 8 Ενεργοποίηση της λειτουργίας «Συνδρομητής απών» 8 Κλήση από εξώπορτα μόνο φωνητική 9 Κλήση από εξώπορτα με ήχο/εικόνα 9 Διασύνδεση ήχου/εικόνας για κάμερες 3 Επιλογή τύπου κουδουνιού 34 Ρύθμιση έντασης κουδουνιών 35 Ρύθμιση έντασης ανοιχτής ακρόασης 35 Ρύθμιση παραμέτρων εικόνας 36 Άμεση διαμόρφωση πλήκτρων (π.χ. ΚΛΗΣΕΙΣ ΕΝΔΟΕΠΙΚΟΙΝΩΝΙΑΣ) 37 Διαμόρφωση προαιρετικών λειτουργιών της θυροτηλεόρασης (προγραμματισμός SAVEPROG για προχωρημένους) 38 Προγραμματισμός μπουτόν 39 Ρύθμιση των flag 40 Ρύθμιση των ομαδικών κλήσεων 41 Σύνδεση κλήσεων από εξώπορτα 4 Επιλογή και ρύθμιση κουδουνιών 43 Ρύθμιση παραμέτρων βίντεο 44 Επαναφορά διαμορφώσεων 45 Προγραμματισμός της μπουτονιέρας δύο αγωγών Elvox 46 Παράδειγμα τεχνικών παραμέτρων μπουτονιέρας 47 Ενσωμάτωση της θυροτηλεόρασης με το σύστημα By-me 48 Παραδείγματα και σχέδια εγκατάστασης 48 Βασικά σχέδια θυροτηλεόρασης 48 Σύντομος οδηγός χρήσης θυροτηλεόρασης 49 Ενδείξεις του led φωτισμού 49 Κανόνες εγκατάστασης και συμμόρφωση στην αντίστοιχη διάταξη 50 Λεξικό 51 1

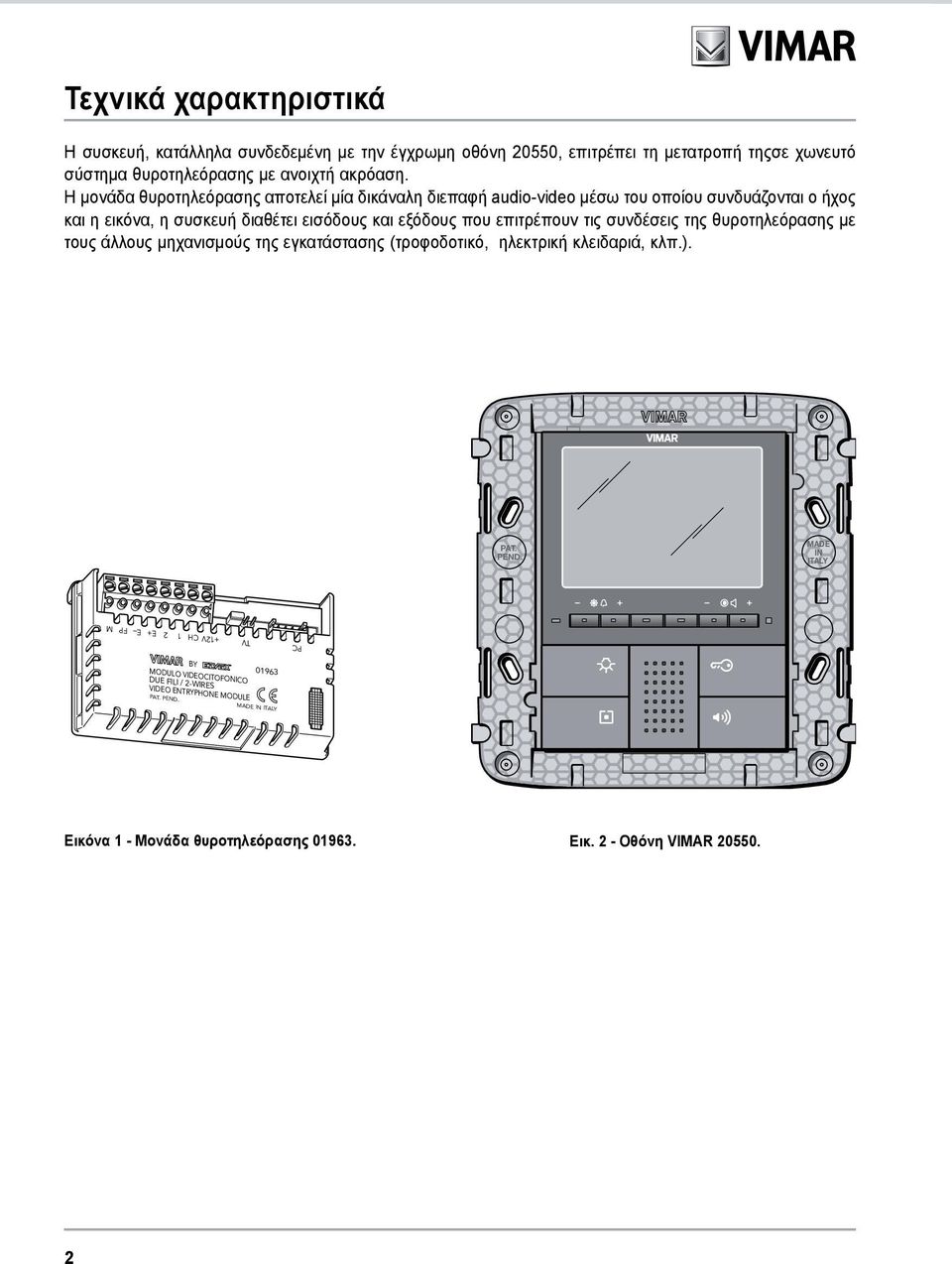

4 VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Τεχνικά χαρακτηριστικά Η συσκευή, κατάλληλα συνδεδεμένη με την έγχρωμη οθόνη 0550, επιτρέπει τη μετατροπή τηςσε χωνευτό σύστημα θυροτηλεόρασης με ανοιχτή ακρόαση. Η μονάδα θυροτηλεόρασης αποτελεί μία δικάναλη διεπαφή audio-video μέσω του οποίου συνδυάζονται ο ήχος και η εικόνα, η συσκευή διαθέτει εισόδους και εξόδους που επιτρέπουν τις συνδέσεις της θυροτηλεόρασης με τους άλλους μηχανισμούς της εγκατάστασης (τροφοδοτικό, ηλεκτρική κλειδαριά, κλπ.). PAT. PEND. MADE IN ITALY PC TV +1V CH 1 E+ E FP M BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES Εικόνα 1 - Μονάδα θυροτηλεόρασης Εικ. - Οθόνη VIMAR 0550.

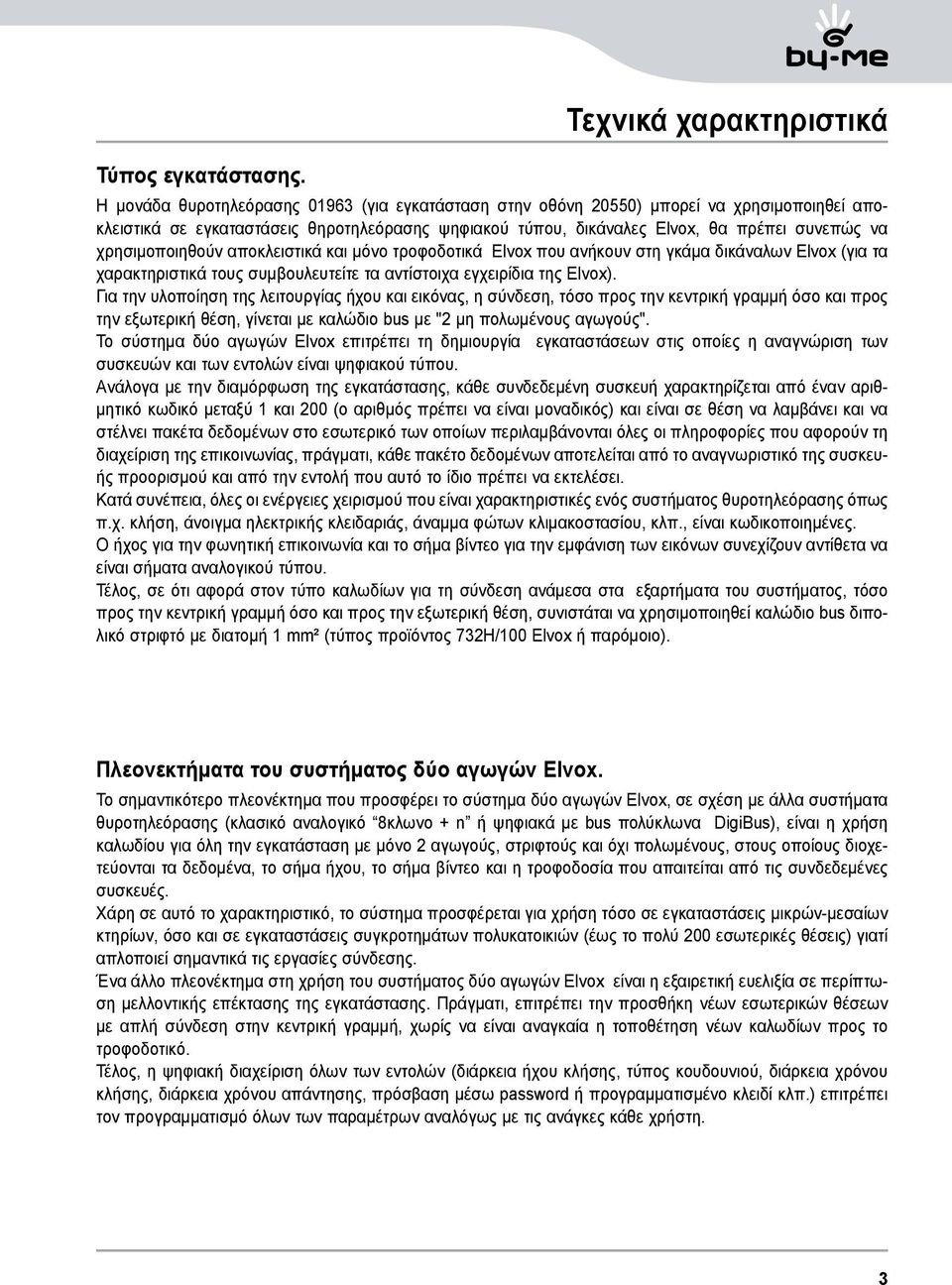

5 Τύπος εγκατάστασης. Τεχνικά χαρακτηριστικά Η μονάδα θυροτηλεόρασης (για εγκατάσταση στην οθόνη 0550) μπορεί να χρησιμοποιηθεί αποκλειστικά σε εγκαταστάσεις θηροτηλεόρασης ψηφιακού τύπου, δικάναλες Elvox, θα πρέπει συνεπώς να χρησιμοποιηθούν αποκλειστικά και μόνο τροφοδοτικά Elvox που ανήκουν στη γκάμα δικάναλων Elvox (για τα χαρακτηριστικά τους συμβουλευτείτε τα αντίστοιχα εγχειρίδια της Elvox). Για την υλοποίηση της λειτουργίας ήχου και εικόνας, η σύνδεση, τόσο προς την κεντρική γραμμή όσο και προς την εξωτερική θέση, γίνεται με καλώδιο bus με " μη πολωμένους αγωγούς". Το σύστημα δύο αγωγών Elvox επιτρέπει τη δημιουργία εγκαταστάσεων στις οποίες η αναγνώριση των συσκευών και των εντολών είναι ψηφιακού τύπου. Ανάλογα με την διαμόρφωση της εγκατάστασης, κάθε συνδεδεμένη συσκευή χαρακτηρίζεται από έναν αριθμητικό κωδικό μεταξύ 1 και 00 (ο αριθμός πρέπει να είναι μοναδικός) και είναι σε θέση να λαμβάνει και να στέλνει πακέτα δεδομένων στο εσωτερικό των οποίων περιλαμβάνονται όλες οι πληροφορίες που αφορούν τη διαχείριση της επικοινωνίας, πράγματι, κάθε πακέτο δεδομένων αποτελείται από το αναγνωριστικό της συσκευής προορισμού και από την εντολή που αυτό το ίδιο πρέπει να εκτελέσει. Κατά συνέπεια, όλες οι ενέργειες χειρισμού που είναι χαρακτηριστικές ενός συστήματος θυροτηλεόρασης όπως π.χ. κλήση, άνοιγμα ηλεκτρικής κλειδαριάς, άναμμα φώτων κλιμακοστασίου, κλπ., είναι κωδικοποιημένες. Ο ήχος για την φωνητική επικοινωνία και το σήμα βίντεο για την εμφάνιση των εικόνων συνεχίζουν αντίθετα να είναι σήματα αναλογικού τύπου. Τέλος, σε ότι αφορά στον τύπο καλωδίων για τη σύνδεση ανάμεσα στα εξαρτήματα του συστήματος, τόσο προς την κεντρική γραμμή όσο και προς την εξωτερική θέση, συνιστάται να χρησιμοποιηθεί καλώδιο bus διπολικό στριφτό με διατομή 1 mm² (τύπος προϊόντος 73H/100 Elvox ή παρόμοιο). Πλεονεκτήματα του συστήματος δύο αγωγών Elvox. Το σημαντικότερο πλεονέκτημα που προσφέρει το σύστημα δύο αγωγών Elvox, σε σχέση με άλλα συστήματα θυροτηλεόρασης (κλασικό αναλογικό 8κλωνο + n ή ψηφιακά με bus πολύκλωνα DigiBus), είναι η χρήση καλωδίου για όλη την εγκατάσταση με μόνο αγωγούς, στριφτούς και όχι πολωμένους, στους οποίους διοχετεύονται τα δεδομένα, το σήμα ήχου, το σήμα βίντεο και η τροφοδοσία που απαιτείται από τις συνδεδεμένες συσκευές. Χάρη σε αυτό το χαρακτηριστικό, το σύστημα προσφέρεται για χρήση τόσο σε εγκαταστάσεις μικρών-μεσαίων κτηρίων, όσο και σε εγκαταστάσεις συγκροτημάτων πολυκατοικιών (έως το πολύ 00 εσωτερικές θέσεις) γιατί απλοποιεί σημαντικά τις εργασίες σύνδεσης. Ένα άλλο πλεονέκτημα στη χρήση του συστήματος δύο αγωγών Elvox είναι η εξαιρετική ευελιξία σε περίπτωση μελλοντικής επέκτασης της εγκατάστασης. Πράγματι, επιτρέπει την προσθήκη νέων εσωτερικών θέσεων με απλή σύνδεση στην κεντρική γραμμή, χωρίς να είναι αναγκαία η τοποθέτηση νέων καλωδίων προς το τροφοδοτικό. Τέλος, η ψηφιακή διαχείριση όλων των εντολών (διάρκεια ήχου κλήσης, τύπος κουδουνιού, διάρκεια χρόνου κλήσης, διάρκεια χρόνου απάντησης, πρόσβαση μέσω password ή προγραμματισμένο κλειδί κλπ.) επιτρέπει τον προγραμματισμό όλων των παραμέτρων αναλόγως με τις ανάγκες κάθε χρήστη. 3

6 VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Τεχνικά χαρακτηριστικά Βασικά τεχνικά χαρακτηριστικά του συστήματος. Όλα τα στοιχεία του συστήματος συνδέονται με κλωνα bus στριφτά και μη πολωμένα Έως 00 συνδρομητές συνολικά, θυροτηλέφωνα και θυροτηλεοράσεις Έως 15 μπουτονιέρες, θυροτηλέφωνα και θυροτηλεοράσεις Στις εγκαταστάσεις με έγχρωμη οθόνη πρέπει να χρησιμοποιείται το καλώδιο 73H για μέγιστη απόσταση 75 m (για όλες τις λεπτομέρειες, συμβουλευθείτε τα τεχνικά εγχειρίδια δύο αγωγών της Elvox) Έως 16 ανεξάρτητες κεντρικές γραμμές Εως 16 βοηθητικές λειτουργίες στην ίδια εγκατάσταση Θυροτηλέφωνα και θυροτηλεοράσεις με απόκρυψη συνομιλίας Ενδοεπικοινωνία ήχου μεταξύ όλων των θυροτηλεφώνων και των θυροτηλεοράσεων ή μεταξύ ομάδων θυροτηλεφώνων και θυροτηλεοράσεων Ηχος κλήσης διαφορετικόες για κάθε κεντρική γραμμή, εξώπορτα και ενδοεπικοινωνία Δυνατότητα εισαγωγής πρόσθετων κουδουνιών παράλληλα με το θυροτηλέφωνο ή τη θυροτηλεόραση Πολλαπλή διευθυνσιοδότηση της ίδιας κλήσης (έως 8 συσκευές) Ομαδική κλήση θυροτηλεόρασης με ενεργοποίηση μόνο του αρχηγού της ομάδας (χωρίς πρόσθετα τροφοδοτικά) ή με ταυτόχρονη ενεργοποίηση όλων των θυροτηλεοράσεων της ομάδας (με πρόσθετο τροφοδοτικό). Απλός προγραμματισμός των συσκευών για τη βασική λειτουργία μέσω της κεντρικής γραμμής και μέσω των πλήκτρων των συσκευών Προγραμματισμός για προχωρημένους των συσκευών μέσω του προγραμματιστή 950C ή προσωπικού υπολογιστή(pc), σειριακή διασύνδεση 69I (ή usb 69I/ U) και λογισμικό SAVEPROG. Περιγραφή ακροδεκτών. Η μονάδα θυροτηλεόρασης έχει δύο τύπους ακροδεκτών: - 8πολικός αποσπώμενος κονέκτορας: κονέκτορας στην πλευρά της κεντρικής γραμμής για τη σύνδεση του bus και των άλλων προαιρετικών εισόδων και εξόδων (εικ. 3). - 30πολικός κοννέκτορας PIN-STRIP: κονέκτορας στην πλευρά της οθόνης για τη σύνδεση της μονάδας θυροτηλεόρασης στην οθόνη 0550 (εικ. 4) BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES PC TV +1V CH 1 E+ E FP M 8πολικός αποσπώμενος κονέκτορας. 30πολικός κοννέκτορας PIN-STRIP. Εικόνα 3 Εικόνα 4 4

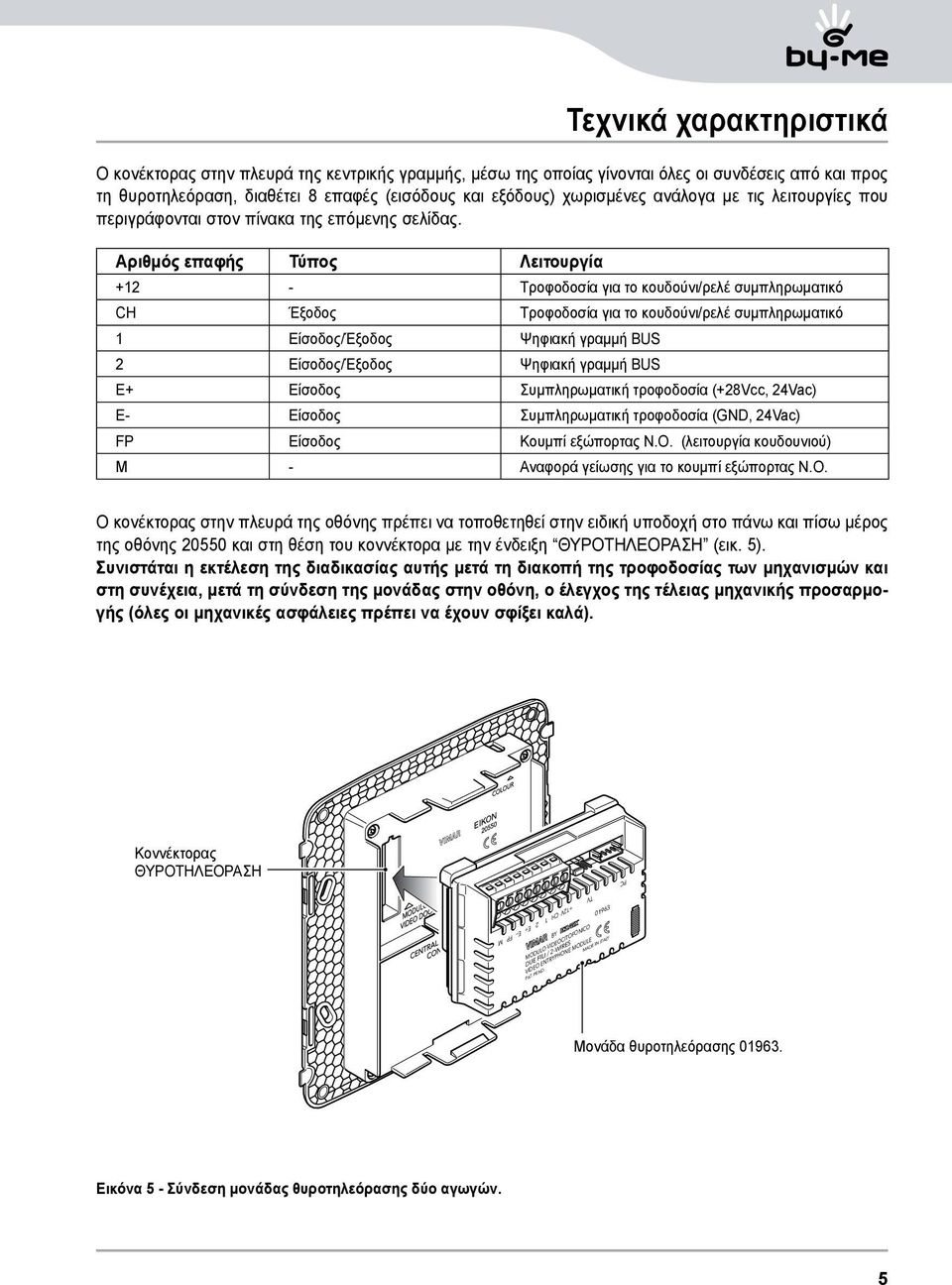

7 PC TV +1V CH 1 E+ E FP M Ο κονέκτορας στην πλευρά της κεντρικής γραμμής, μέσω της οποίας γίνονται όλες οι συνδέσεις από και προς τη θυροτηλεόραση, διαθέτει 8 επαφές (εισόδους και εξόδους) χωρισμένες ανάλογα με τις λειτουργίες που περιγράφονται στον πίνακα της επόμενης σελίδας. Αριθμός επαφής Τύπος Λειτουργία +1 - Τροφοδοσία για το κουδούνι/ρελέ συμπληρωματικό CH Έξοδος Τροφοδοσία για το κουδούνι/ρελέ συμπληρωματικό 1 Είσοδος/Έξοδος Ψηφιακή γραμμή BUS Είσοδος/Έξοδος Ψηφιακή γραμμή BUS Τεχνικά χαρακτηριστικά E+ Είσοδος Συμπληρωματική τροφοδοσία (+8Vcc, 4Vac) E- Είσοδος Συμπληρωματική τροφοδοσία (GND, 4Vac) FP Είσοδος Κουμπί εξώπορτας N.O. (λειτουργία κουδουνιού) M - Αναφορά γείωσης για το κουμπί εξώπορτας N.O. Ο κονέκτορας στην πλευρά της οθόνης πρέπει να τοποθετηθεί στην ειδική υποδοχή στο πάνω και πίσω μέρος της οθόνης 0550 και στη θέση του κοννέκτορα με την ένδειξη ΘΥΡΟΤΗΛΕΟΡΑΣΗ (εικ. 5). Συνιστάται η εκτέλεση της διαδικασίας αυτής μετά τη διακοπή της τροφοδοσίας των μηχανισμών και στη συνέχεια, μετά τη σύνδεση της μονάδας στην οθόνη, ο έλεγχος της τέλειας μηχανικής προσαρμογής (όλες οι μηχανικές ασφάλειες πρέπει να έχουν σφίξει καλά). Κοννέκτορας ΘΥΡΟΤΗΛΕΟΡΑΣΗ BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Μονάδα θυροτηλεόρασης Εικόνα 5 - Σύνδεση μονάδας θυροτηλεόρασης δύο αγωγών. 5

8 Τεχνικά χαρακτηριστικά Κατανάλωση. Οι καταναλώσεις της μονάδας θυροτηλεόρασης όταν συνδεθεί στην οθόνη 0550, εξαρτώνται από τη λειτουργία στην οποία βρίσκεται η θυροτηλεόραση (αναμονή, σε κλήση, led κόκκινο/πράσινο αναμμένο, ενεργοποίηση εντολών, κλπ.). Οι μέσες τιμές κατανάλωσης στις τρεις βασικές λειτουργίες είναι: - σε αναμονή 6 ma. - σε κλήση 50 ma. - με οθόνη ενεργοποιημένη 00 ma. ΣΗΜ. Οι πιο πάνω τιμές είναι ενδεικτικές. Λειτουργία του συστήματος δύο αγωγών Elvox. Το σύστημα δύο αγωγών Elvox επιτρέπει την ψηφιακή κωδικοποίηση των συσκευών και των εντολών που μεταβιβάζονται ή που προέρχονται από την εξωτερική γραμμή. Η τελευταία, μπορεί να θεωρηθεί ως η συσκευή MASTER (κεντρική συσκευή που διαχειρίζεται την επικοινωνία ανάμεσα στις ψηφιακές συσκευές που υπάρχουν στην εγκατάσταση) ενώ κάθε άλλη μεμονωμένη ψηφιακή συσκευή (συμπεριλαμβανομένων και των δευτερευουσών κεντρικών γραμμών) μπορεί να θεωρηθεί ως SLAVE (δευτερεύουσα συσκευή που καθοδηγείται/ παίρνει εντολές από τη συσκευή MASTER). Η κεντρική εξωτερική γραμμή, είναι απαραίτητη για τη λειτουργία του συστήματος δύο αγωγών Elvox και πρέπει πάντα να τοποθετείται στην εγκατάσταση. Όλες οι παράμετροι προγραμματισμού (χρόνος κλήσης, τύπος κουδουνιού, άνοιγμα ηλεκτρικής κλειδαριάς, αριθμοί κωδικοποίησης των εσωτερικών θέσεων, κλπ.) ρυθμίζονται και αποθηκεύονται στη μνήμη (έως τον επόμενο προγραμματισμό) στην βασική κεντρική εξωτερική γραμμή (μνήμη EEPROM). Για τον προγραμματισμό της κεντρικής γραμμής και όλων των παραμέτρων που συνδέονται με αυτήν, δείτε το αντίστοιχο τεχνικό εγχειρίδιο Elvox. Τροφοδότες και άλλα αξεσουάρ της συσκευής δύο αγωγών Elvox. Τα τροφοδοτικά και τα άλλα αξεσουάρ που μπορούν να χρησιμοποιηθούν για την εγκατάσταση του συστήματος είναι όλα εκείνα που ανήκουν στη γκάμα δύο αγωγών Elvox, Ειδικότερα, συνιστώνται τα ακόλουθα προϊόντα: 69 (βασικό τροφοδοτικό θυροτηλεόρασης) 693 (συμπληρωματικό τροφοδοτικό για κεντρικές γραμμές και οθόνη σε παράλληλη σύνδεση) 658 (τροφοδοτικό για συμπληρωματικές κάμερες και βίντεο εξώπορτας) 69S (διαχωριστής για το διαχωρισμό των χώρων συνομιλίας, δίκτυα ενδοεπικοινωνίας και κεντρικές γραμμές εξώπορτας) 69C (συγκεντρωτής για τη σύνδεση έως και 4 κεντρικών γραμμών από τις οποίες η μία θυροτηλεόρασης) 69AV/M (μονάδα διασύνδεσης για εξωτερική κάμερα) 69AV/4 (μονάδα επέκτασης για 4 εξωτερικές κάμερες για σύνδεση στο 69AV/M) 69AM (μονάδα διασύνδεσης ήχου/εικόνας για εξωτερική κάμερα) 69AM/4 (μονάδα επέκτασης για 4 κάμερες με είσοδο ήχου για σύνδεση στο 69AM) 69D (παθητικός διανομέας βίντεο στον όροφο για την προσαρμογή της σύνθετης αντίστασης του σήματος εικόνας) 69D/ (παθητικός διανομέας βίντεο στον όροφο για την προσαρμογή της σύνθετης αντίστασης του σήματος εικόνας) 6

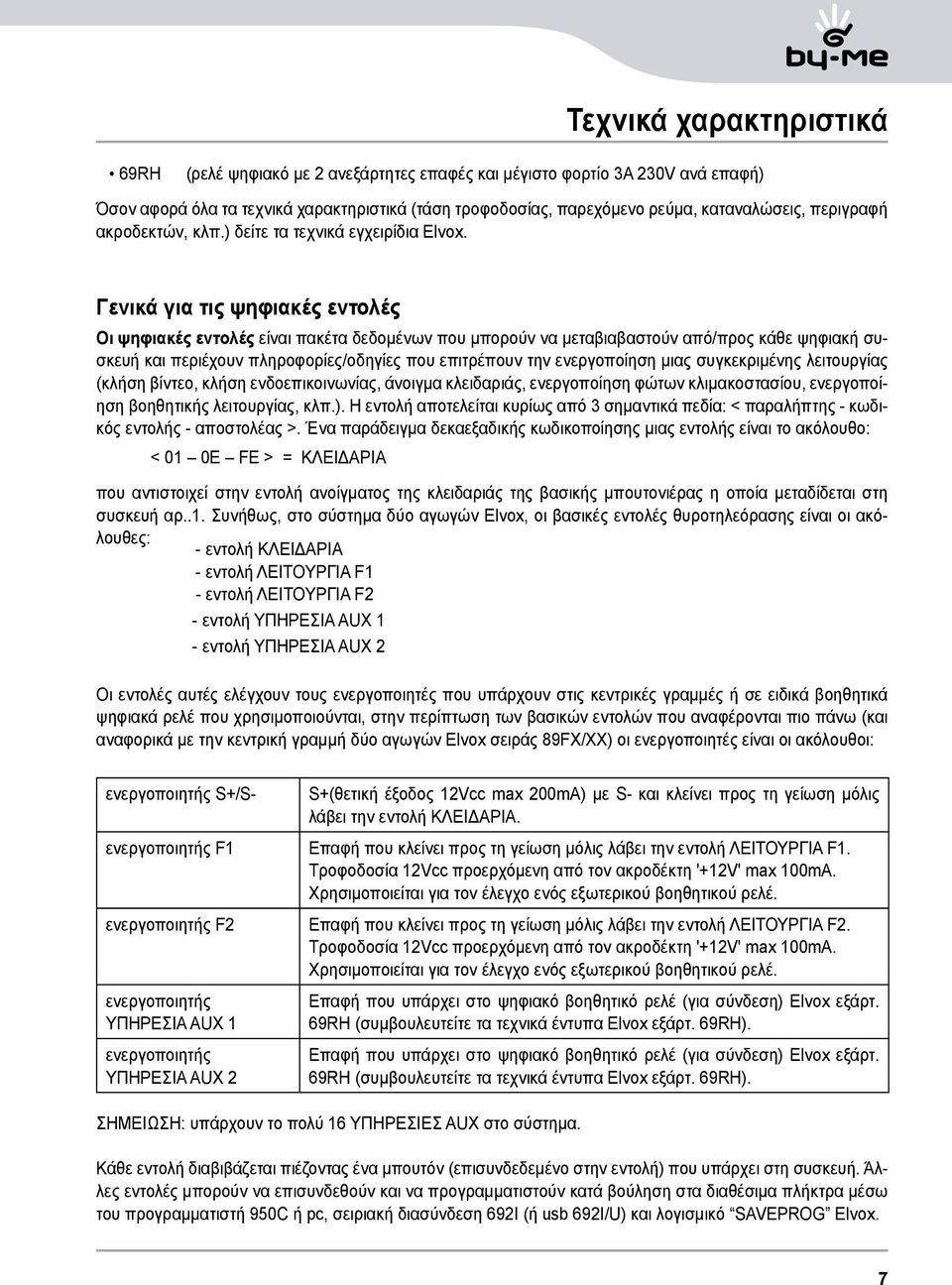

9 Τεχνικά χαρακτηριστικά 69RH (ρελέ ψηφιακό με ανεξάρτητες επαφές και μέγιστο φορτίο 3A 30V ανά επαφή) Όσον αφορά όλα τα τεχνικά χαρακτηριστικά (τάση τροφοδοσίας, παρεχόμενο ρεύμα, καταναλώσεις, περιγραφή ακροδεκτών, κλπ.) δείτε τα τεχνικά εγχειρίδια Elvox. Γενικά για τις ψηφιακές εντολές Οι ψηφιακές εντολές είναι πακέτα δεδομένων που μπορούν να μεταβιαβαστούν από/προς κάθε ψηφιακή συσκευή και περιέχουν πληροφορίες/οδηγίες που επιτρέπουν την ενεργοποίηση μιας συγκεκριμένης λειτουργίας (κλήση βίντεο, κλήση ενδοεπικοινωνίας, άνοιγμα κλειδαριάς, ενεργοποίηση φώτων κλιμακοστασίου, ενεργοποίηση βοηθητικής λειτουργίας, κλπ.). Η εντολή αποτελείται κυρίως από 3 σημαντικά πεδία: < παραλήπτης - κωδικός εντολής - αποστολέας >. Ένα παράδειγμα δεκαεξαδικής κωδικοποίησης μιας εντολής είναι το ακόλουθο: < 01 0E FE > = ΚΛΕΙΔΑΡΙΑ που αντιστοιχεί στην εντολή ανοίγματος της κλειδαριάς της βασικής μπουτονιέρας η οποία μεταδίδεται στη συσκευή αρ..1. Συνήθως, στο σύστημα δύο αγωγών Elvox, οι βασικές εντολές θυροτηλεόρασης είναι οι ακόλουθες: - εντολή ΚΛΕΙΔΑΡΙΑ - εντολή ΛΕΙΤΟΥΡΓΙΑ F1 - εντολή ΛΕΙΤΟΥΡΓΙΑ F - εντολή ΥΠΗΡΕΣΙΑ AUX 1 - εντολή ΥΠΗΡΕΣΙΑ AUX Οι εντολές αυτές ελέγχουν τους ενεργοποιητές που υπάρχουν στις κεντρικές γραμμές ή σε ειδικά βοηθητικά ψηφιακά ρελέ που χρησιμοποιούνται, στην περίπτωση των βασικών εντολών που αναφέρονται πιο πάνω (και αναφορικά με την κεντρική γραμμή δύο αγωγών Elvox σειράς 89FX/XX) οι ενεργοποιητές είναι οι ακόλουθοι: ενεργοποιητής S+/S- S+(θετική έξοδος 1Vcc max 00mA) με S- και κλείνει προς τη γείωση μόλις λάβει την εντολή ΚΛΕΙΔΑΡΙΑ. ενεργοποιητής F1 Επαφή που κλείνει προς τη γείωση μόλις λάβει την εντολή ΛΕΙΤΟΥΡΓΙΑ F1. Τροφοδοσία 1Vcc προερχόμενη από τον ακροδέκτη '+1V' max 100mA. Χρησιμοποιείται για τον έλεγχο ενός εξωτερικού βοηθητικού ρελέ. ενεργοποιητής F Επαφή που κλείνει προς τη γείωση μόλις λάβει την εντολή ΛΕΙΤΟΥΡΓΙΑ F. Τροφοδοσία 1Vcc προερχόμενη από τον ακροδέκτη '+1V' max 100mA. Χρησιμοποιείται για τον έλεγχο ενός εξωτερικού βοηθητικού ρελέ. ενεργοποιητής ΥΠΗΡΕΣΙΑ AUX 1 ενεργοποιητής ΥΠΗΡΕΣΙΑ AUX Επαφή που υπάρχει στο ψηφιακό βοηθητικό ρελέ (για σύνδεση) Elvox εξάρτ. 69RH (συμβουλευτείτε τα τεχνικά έντυπα Elvox εξάρτ. 69RH). Επαφή που υπάρχει στο ψηφιακό βοηθητικό ρελέ (για σύνδεση) Elvox εξάρτ. 69RH (συμβουλευτείτε τα τεχνικά έντυπα Elvox εξάρτ. 69RH). ΣΗΜΕΙΩΣΗ: υπάρχουν το πολύ 16 ΥΠΗΡΕΣΙΕΣ AUX στο σύστημα. Κάθε εντολή διαβιβάζεται πιέζοντας ένα μπουτόν (επισυνδεδεμένο στην εντολή) που υπάρχει στη συσκευή. Άλλες εντολές μπορούν να επισυνδεθούν και να προγραμματιστούν κατά βούληση στα διαθέσιμα πλήκτρα μέσω του προγραμματιστή 950C ή pc, σειριακή διασύνδεση 69I (ή usb 69I/U) και λογισμικό SAVEPROG Elvox. 7

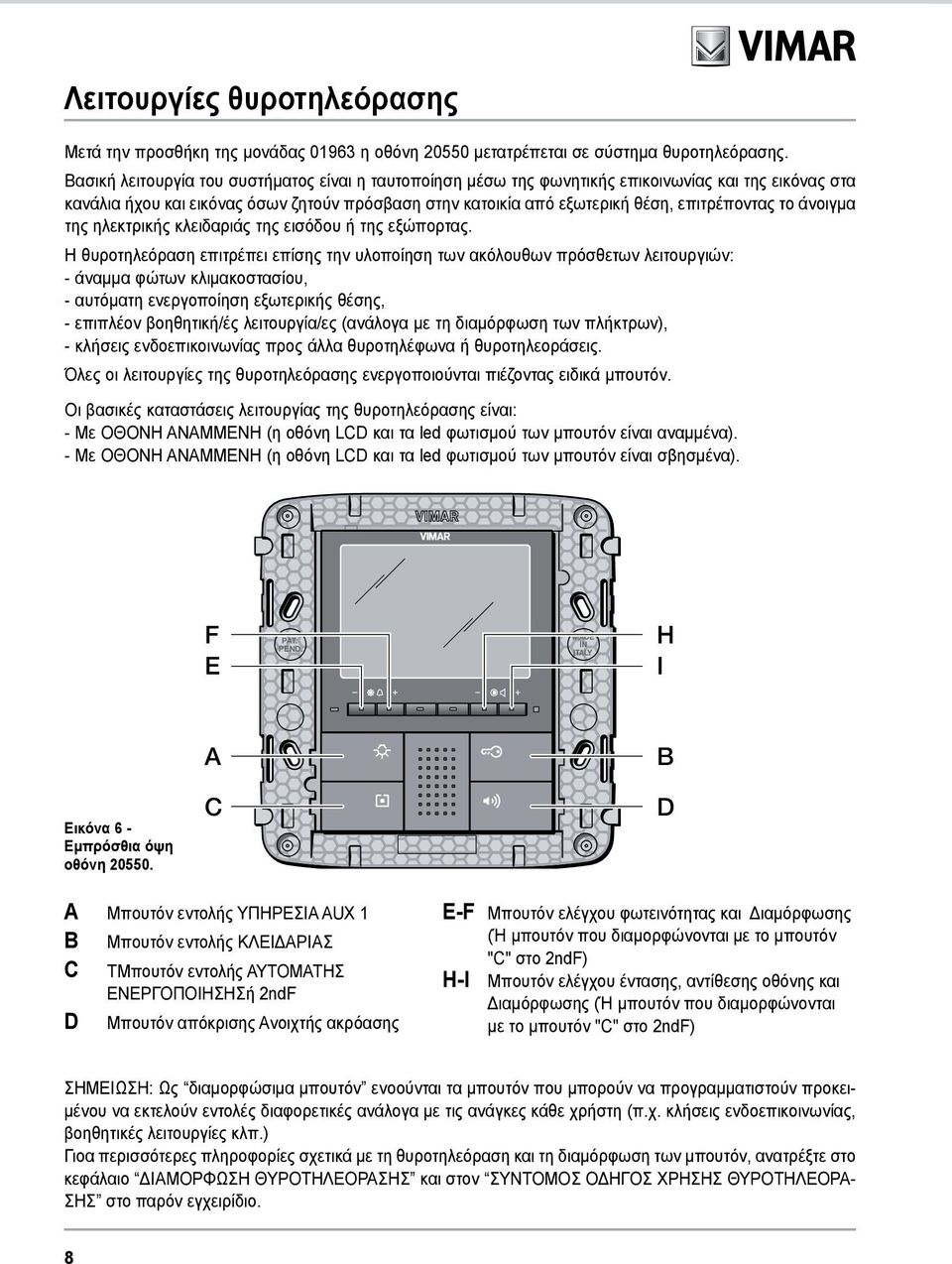

10 Λειτουργίες θυροτηλεόρασης Μετά την προσθήκη της μονάδας η οθόνη 0550 μετατρέπεται σε σύστημα θυροτηλεόρασης. Βασική λειτουργία του συστήματος είναι η ταυτοποίηση μέσω της φωνητικής επικοινωνίας και της εικόνας στα κανάλια ήχου και εικόνας όσων ζητούν πρόσβαση στην κατοικία από εξωτερική θέση, επιτρέποντας το άνοιγμα της ηλεκτρικής κλειδαριάς της εισόδου ή της εξώπορτας. Η θυροτηλεόραση επιτρέπει επίσης την υλοποίηση των ακόλουθων πρόσθετων λειτουργιών: - άναμμα φώτων κλιμακοστασίου, - αυτόματη ενεργοποίηση εξωτερικής θέσης, - επιπλέον βοηθητική/ές λειτουργία/ες (ανάλογα με τη διαμόρφωση των πλήκτρων), - κλήσεις ενδοεπικοινωνίας προς άλλα θυροτηλέφωνα ή θυροτηλεοράσεις. Όλες οι λειτουργίες της θυροτηλεόρασης ενεργοποιούνται πιέζοντας ειδικά μπουτόν. Οι βασικές καταστάσεις λειτουργίας της θυροτηλεόρασης είναι: - Με ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ (η οθόνη LCD και τα led φωτισμού των μπουτόν είναι αναμμένα). - Με ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ (η οθόνη LCD και τα led φωτισμού των μπουτόν είναι σβησμένα). F E PAT. PEND. MADE IN ITALY H I A B Εικόνα 6 - Εμπρόσθια όψη οθόνη C D A Μπουτόν εντολής ΥΠΗΡΕΣΙΑ AUX 1 B Μπουτόν εντολής ΚΛΕΙΔΑΡΙΑΣ C TΜπουτόν εντολής ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣή ndf D Μπουτόν απόκρισης Ανοιχτής ακρόασης E-F Μπουτόν ελέγχου φωτεινότητας και Διαμόρφωσης (Ή μπουτόν που διαμορφώνονται με το μπουτόν "C" στο ndf) H-I Μπουτόν ελέγχου έντασης, αντίθεσης οθόνης και Διαμόρφωσης (Ή μπουτόν που διαμορφώνονται με το μπουτόν "C" στο ndf) ΣΗΜΕΙΩΣΗ: Ως διαμορφώσιμα μπουτόν ενοούνται τα μπουτόν που μπορούν να προγραμματιστούν προκειμένου να εκτελούν εντολές διαφορετικές ανάλογα με τις ανάγκες κάθε χρήστη (π.χ. κλήσεις ενδοεπικοινωνίας, βοηθητικές λειτουργίες κλπ.) Γιοα περισσότερες πληροφορίες σχετικά με τη θυροτηλεόραση και τη διαμόρφωση των μπουτόν, ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ και στον ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ ΧΡΗΣΗΣ ΘΥΡΟΤΗΛΕΟΡΑ- ΣΗΣ στο παρόν εγχειρίδιο. 8

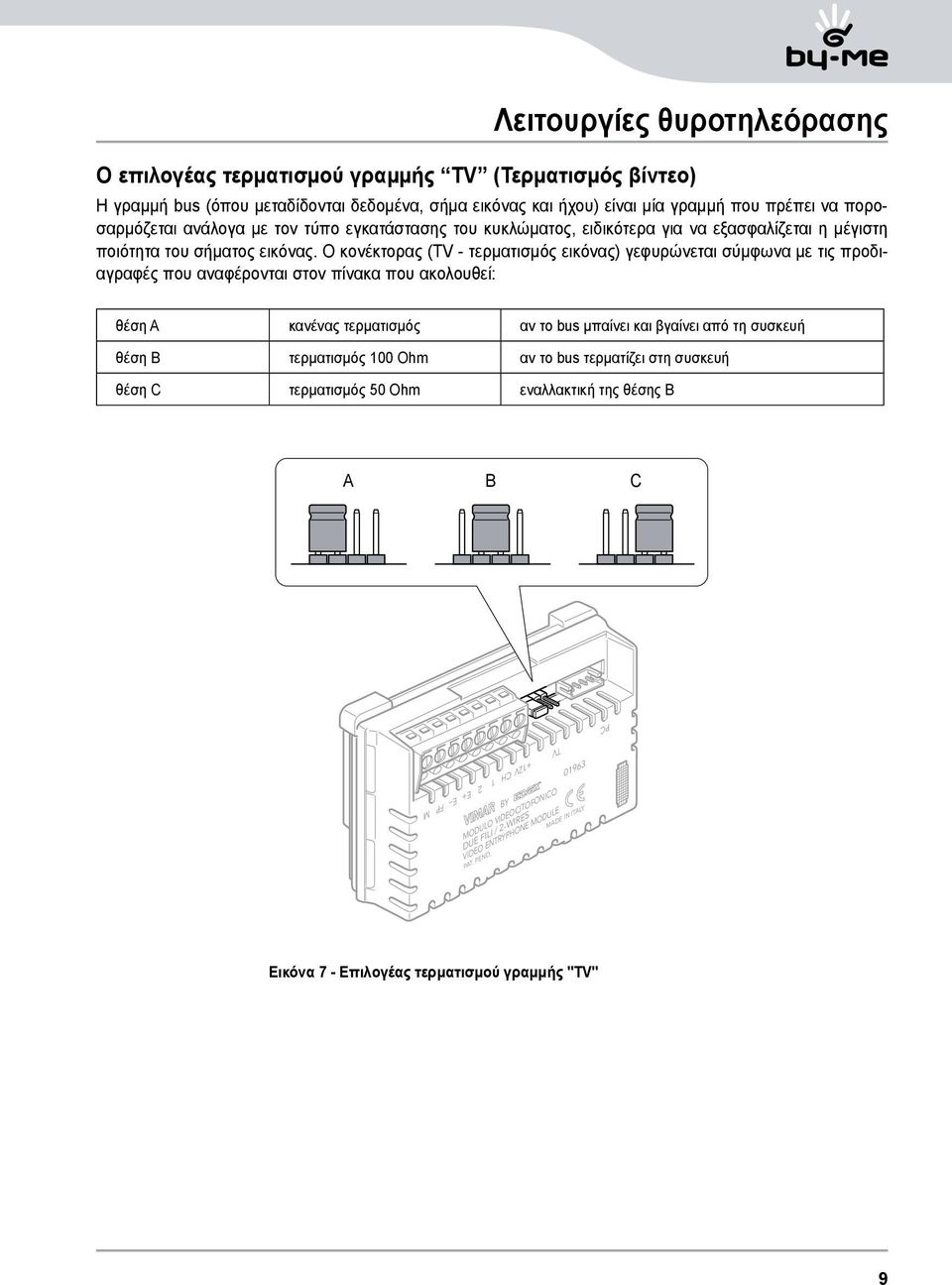

11 Λειτουργίες θυροτηλεόρασης Ο επιλογέας τερματισμού γραμμής TV (Τερματισμός βίντεο) Η γραμμή bus (όπου μεταδίδονται δεδομένα, σήμα εικόνας και ήχου) είναι μία γραμμή που πρέπει να ποροσαρμόζεται ανάλογα με τον τύπο εγκατάστασης του κυκλώματος, ειδικότερα για να εξασφαλίζεται η μέγιστη ποιότητα του σήματος εικόνας. Ο κονέκτορας (TV - τερματισμός εικόνας) γεφυρώνεται σύμφωνα με τις προδιαγραφές που αναφέρονται στον πίνακα που ακολουθεί: θέση A κανένας τερματισμός αν το bus μπαίνει και βγαίνει από τη συσκευή θέση B τερματισμός 100 Ohm αν το bus τερματίζει στη συσκευή θέση C τερματισμός 50 Ohm εναλλακτική της θέσης B A B C PC TV +1V CH 1 E+ E FP M BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Εικόνα 7 - Επιλογέας τερματισμού γραμμής "TV" 9

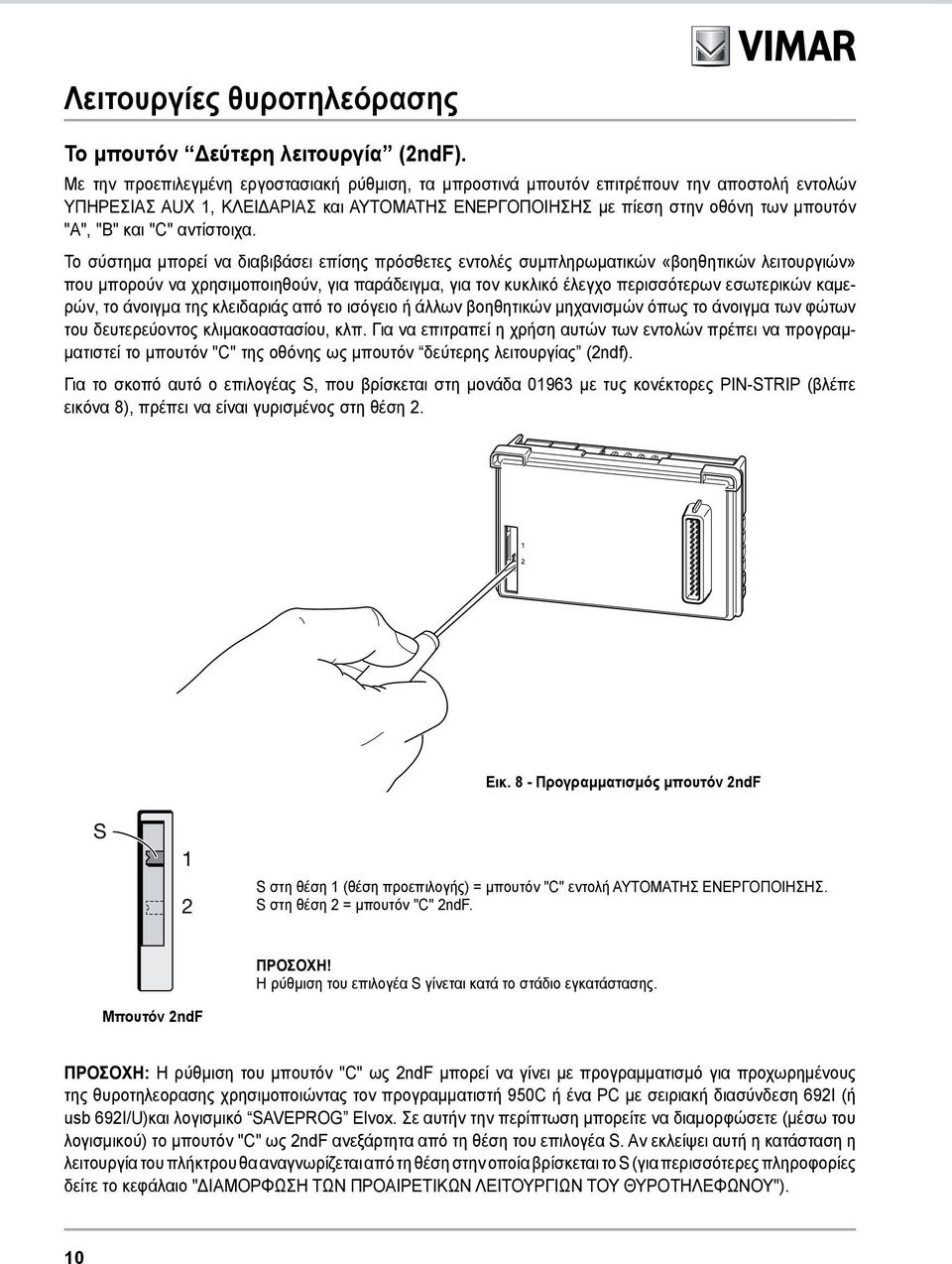

12 Λειτουργίες θυροτηλεόρασης Το μπουτόν Δεύτερη λειτουργία (ndf). Με την προεπιλεγμένη εργοστασιακή ρύθμιση, τα μπροστινά μπουτόν επιτρέπουν την αποστολή εντολών ΥΠΗΡΕΣΙΑΣ AUX 1, ΚΛΕΙΔΑΡΙΑΣ και ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ με πίεση στην οθόνη των μπουτόν "A", "B" και "C" αντίστοιχα. Το σύστημα μπορεί να διαβιβάσει επίσης πρόσθετες εντολές συμπληρωματικών «βοηθητικών λειτουργιών» που μπορούν να χρησιμοποιηθούν, για παράδειγμα, για τον κυκλικό έλεγχο περισσότερων εσωτερικών καμερών, το άνοιγμα της κλειδαριάς από το ισόγειο ή άλλων βοηθητικών μηχανισμών όπως το άνοιγμα των φώτων του δευτερεύοντος κλιμακοαστασίου, κλπ. Για να επιτραπεί η χρήση αυτών των εντολών πρέπει να προγραμματιστεί το μπουτόν "C" της οθόνης ως μπουτόν δεύτερης λειτουργίας (ndf). Για το σκοπό αυτό ο επιλογέας S, που βρίσκεται στη μονάδα με τυς κονέκτορες PIN-STRIP (βλέπε εικόνα 8), πρέπει να είναι γυρισμένος στη θέση. Εικ. 8 - Προγραμματισμός μπουτόν ndf S 1 S στη θέση 1 (θέση προεπιλογής) = μπουτόν "C" εντολή ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ. S στη θέση = μπουτόν "C" ndf. ΠΡΟΣΟΧΗ! Η ρύθμιση του επιλογέα S γίνεται κατά το στάδιο εγκατάστασης. Μπουτόν ndf ΠΡΟΣΟΧΗ: Η ρύθμιση του μπουτόν "C" ως ndf μπορεί να γίνει με προγραμματισμό για προχωρημένους της θυροτηλεορασης χρησιμοποιώντας τον προγραμματιστή 950C ή ένα PC με σειριακή διασύνδεση 69I (ή usb 69I/U)και λογισμικό SAVEPROG Elvox. Σε αυτήν την περίπτωση μπορείτε να διαμορφώσετε (μέσω του λογισμικού) το μπουτόν "C" ως ndf ανεξάρτητα από τη θέση του επιλογέα S. Αν εκλείψει αυτή η κατάσταση η λειτουργία του πλήκτρου θα αναγνωρίζεται από τη θέση στην οποία βρίσκεται το S (για περισσότερες πληροφορίες δείτε το κεφάλαιο "ΔΙΑΜΟΡΦΩΣΗ ΤΩΝ ΠΡΟΑΙΡΕΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΤΟΥ ΘΥΡΟΤΗΛΕΦΩΝΟΥ"). 10

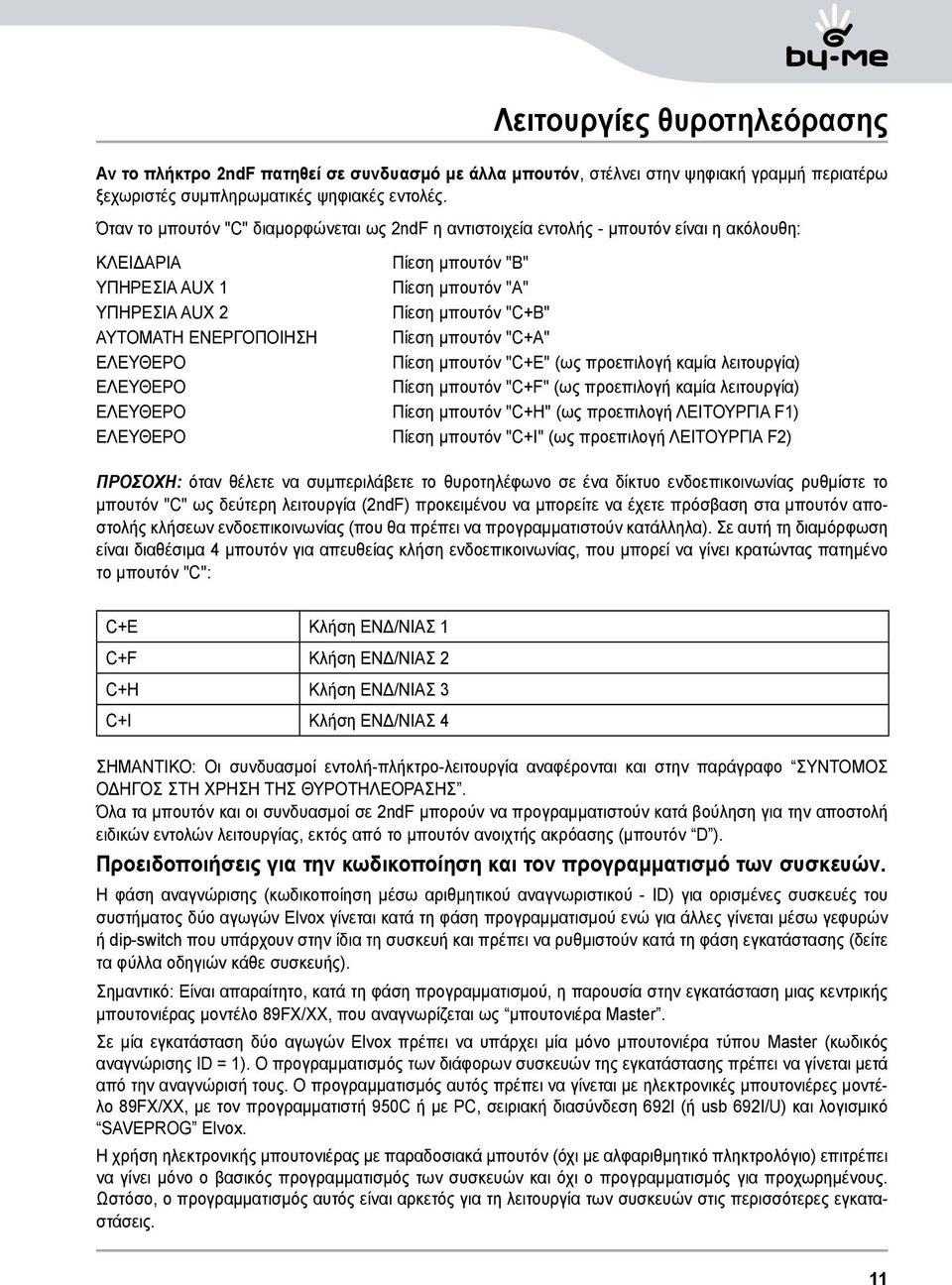

13 Λειτουργίες θυροτηλεόρασης Αν το πλήκτρο ndf πατηθεί σε συνδυασμό με άλλα μπουτόν, στέλνει στην ψηφιακή γραμμή περιατέρω ξεχωριστές συμπληρωματικές ψηφιακές εντολές. Όταν το μπουτόν "C" διαμορφώνεται ως ndf η αντιστοιχεία εντολής - μπουτόν είναι η ακόλουθη: ΚΛΕΙΔΑΡΙΑ Πίεση μπουτόν "B" ΥΠΗΡΕΣΙΑ AUX 1 Πίεση μπουτόν "Α" ΥΠΗΡΕΣΙΑ AUX Πίεση μπουτόν "C+B" ΑΥΤΟΜΑΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ Πίεση μπουτόν "C+Α" ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+E" (ως προεπιλογή καμία λειτουργία) ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+F" (ως προεπιλογή καμία λειτουργία) ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+Η" (ως προεπιλογή ΛΕΙΤΟΥΡΓΙΑ F1) ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+Ι" (ως προεπιλογή ΛΕΙΤΟΥΡΓΙΑ F) ΠΡΟΣΟΧΗ: όταν θέλετε να συμπεριλάβετε το θυροτηλέφωνο σε ένα δίκτυο ενδοεπικοινωνίας ρυθμίστε το μπουτόν "C" ως δεύτερη λειτουργία (ndf) προκειμένου να μπορείτε να έχετε πρόσβαση στα μπουτόν αποστολής κλήσεων ενδοεπικοινωνίας (που θα πρέπει να προγραμματιστούν κατάλληλα). Σε αυτή τη διαμόρφωση είναι διαθέσιμα 4 μπουτόν για απευθείας κλήση ενδοεπικοινωνίας, που μπορεί να γίνει κρατώντας πατημένο το μπουτόν "C": C+E Κλήση ΕΝΔ/ΝΙΑΣ 1 C+F Κλήση ΕΝΔ/ΝΙΑΣ C+H Κλήση ΕΝΔ/ΝΙΑΣ 3 C+I Κλήση ΕΝΔ/ΝΙΑΣ 4 ΣΗΜΑΝΤΙΚΟ: Οι συνδυασμοί εντολή-πλήκτρο-λειτουργία αναφέρονται και στην παράγραφο ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ ΣΤΗ ΧΡΗΣΗ ΤΗΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ. Όλα τα μπουτόν και οι συνδυασμοί σε ndf μπορούν να προγραμματιστούν κατά βούληση για την αποστολή ειδικών εντολών λειτουργίας, εκτός από το μπουτόν ανοιχτής ακρόασης (μπουτόν D ). Προειδοποιήσεις για την κωδικοποίηση και τον προγραμματισμό των συσκευών. Η φάση αναγνώρισης (κωδικοποίηση μέσω αριθμητικού αναγνωριστικού - ID) για ορισμένες συσκευές του συστήματος δύο αγωγών Elvox γίνεται κατά τη φάση προγραμματισμού ενώ για άλλες γίνεται μέσω γεφυρών ή dip-switch που υπάρχουν στην ίδια τη συσκευή και πρέπει να ρυθμιστούν κατά τη φάση εγκατάστασης (δείτε τα φύλλα οδηγιών κάθε συσκευής). Σημαντικό: Είναι απαραίτητο, κατά τη φάση προγραμματισμού, η παρουσία στην εγκατάσταση μιας κεντρικής μπουτονιέρας μοντέλο 89FX/XX, που αναγνωρίζεται ως μπουτονιέρα Master. Σε μία εγκατάσταση δύο αγωγών Elvox πρέπει να υπάρχει μία μόνο μπουτονιέρα τύπου Master (κωδικός αναγνώρισης ID = 1). Ο προγραμματισμός των διάφορων συσκευών της εγκατάστασης πρέπει να γίνεται μετά από την αναγνώρισή τους. Ο προγραμματισμός αυτός πρέπει να γίνεται με ηλεκτρονικές μπουτονιέρες μοντέλο 89FX/XX, με τον προγραμματιστή 950C ή με PC, σειριακή διασύνδεση 69I (ή usb 69I/U) και λογισμικό SAVEPROG Elvox. Η χρήση ηλεκτρονικής μπουτονιέρας με παραδοσιακά μπουτόν (όχι με αλφαριθμητικό πληκτρολόγιο) επιτρέπει να γίνει μόνο ο βασικός προγραμματισμός των συσκευών και όχι ο προγραμματισμός για προχωρημένους. Ωστόσο, ο προγραμματισμός αυτός είναι αρκετός για τη λειτουργία των συσκευών στις περισσότερες εγκαταστάσεις. 11

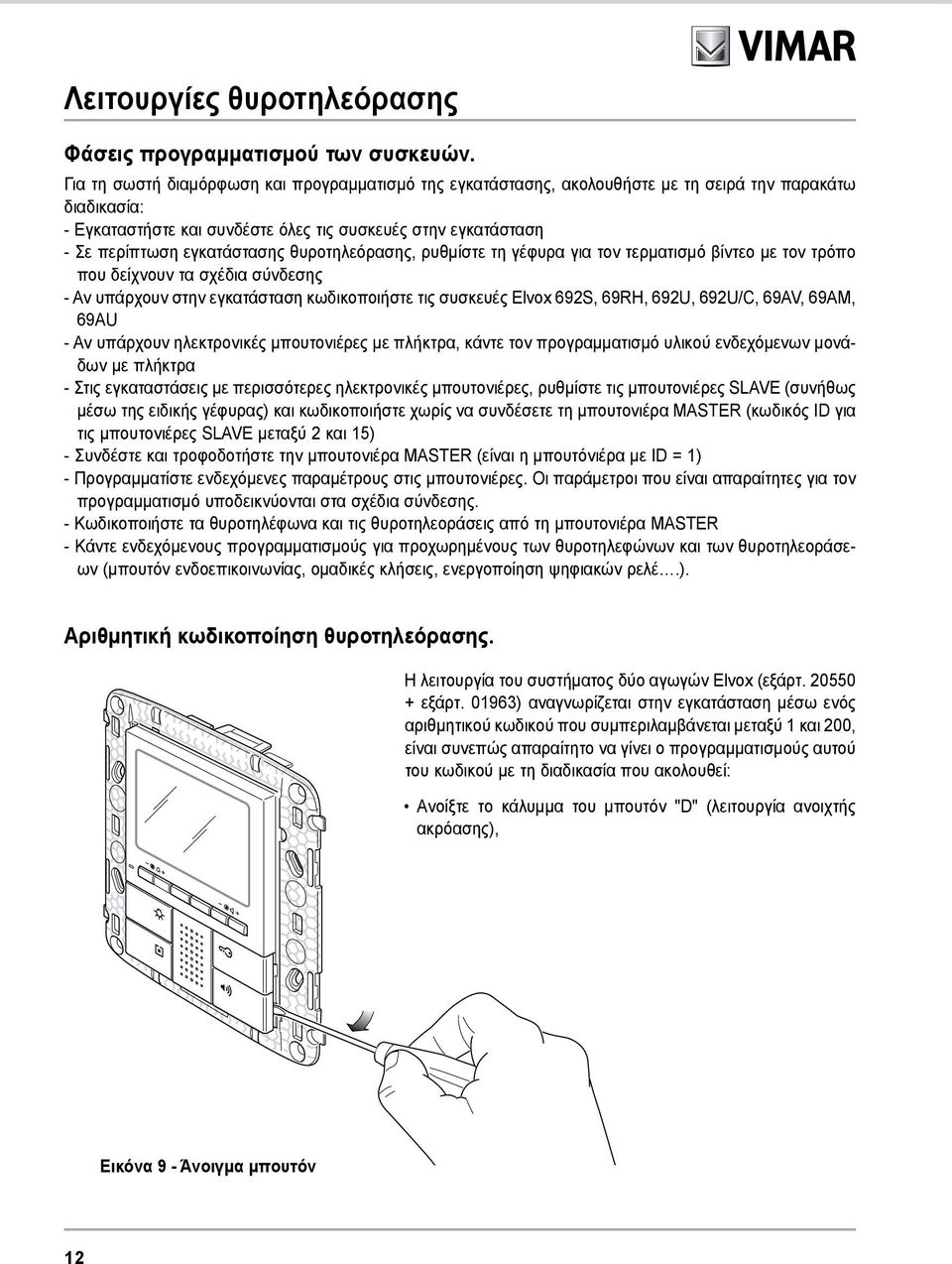

14 Λειτουργίες θυροτηλεόρασης Φάσεις προγραμματισμού των συσκευών. Για τη σωστή διαμόρφωση και προγραμματισμό της εγκατάστασης, ακολουθήστε με τη σειρά την παρακάτω διαδικασία: - Εγκαταστήστε και συνδέστε όλες τις συσκευές στην εγκατάσταση - Σε περίπτωση εγκατάστασης θυροτηλεόρασης, ρυθμίστε τη γέφυρα για τον τερματισμό βίντεο με τον τρόπο που δείχνουν τα σχέδια σύνδεσης - Αν υπάρχουν στην εγκατάσταση κωδικοποιήστε τις συσκευές Elvox 69S, 69RH, 69U, 69U/C, 69AV, 69AM, 69AU - Αν υπάρχουν ηλεκτρονικές μπουτονιέρες με πλήκτρα, κάντε τον προγραμματισμό υλικού ενδεχόμενων μονάδων με πλήκτρα - Στις εγκαταστάσεις με περισσότερες ηλεκτρονικές μπουτονιέρες, ρυθμίστε τις μπουτονιέρες SLAVE (συνήθως μέσω της ειδικής γέφυρας) και κωδικοποιήστε χωρίς να συνδέσετε τη μπουτονιέρα MASTER (κωδικός ID για τις μπουτονιέρες SLAVE μεταξύ και 15) - Συνδέστε και τροφοδοτήστε την μπουτονιέρα MASTER (είναι η μπουτόνιέρα με ID = 1) - Προγραμματίστε ενδεχόμενες παραμέτρους στις μπουτονιέρες. Οι παράμετροι που είναι απαραίτητες για τον προγραμματισμό υποδεικνύονται στα σχέδια σύνδεσης. - Κωδικοποιήστε τα θυροτηλέφωνα και τις θυροτηλεοράσεις από τη μπουτονιέρα MASTER - Κάντε ενδεχόμενους προγραμματισμούς για προχωρημένους των θυροτηλεφώνων και των θυροτηλεοράσεων (μπουτόν ενδοεπικοινωνίας, ομαδικές κλήσεις, ενεργοποίηση ψηφιακών ρελέ.). Αριθμητική κωδικοποίηση θυροτηλεόρασης. Η λειτουργία του συστήματος δύο αγωγών Elvox (εξάρτ εξάρτ ) αναγνωρίζεται στην εγκατάσταση μέσω ενός αριθμητικού κωδικού που συμπεριλαμβάνεται μεταξύ 1 και 00, είναι συνεπώς απαραίτητο να γίνει ο προγραμματισμούς αυτού του κωδικού με τη διαδικασία που ακολουθεί: Ανοίξτε το κάλυμμα του μπουτόν "D" (λειτουργία ανοιχτής ακρόασης), Εικόνα 9 - Άνοιγμα μπουτόν 1

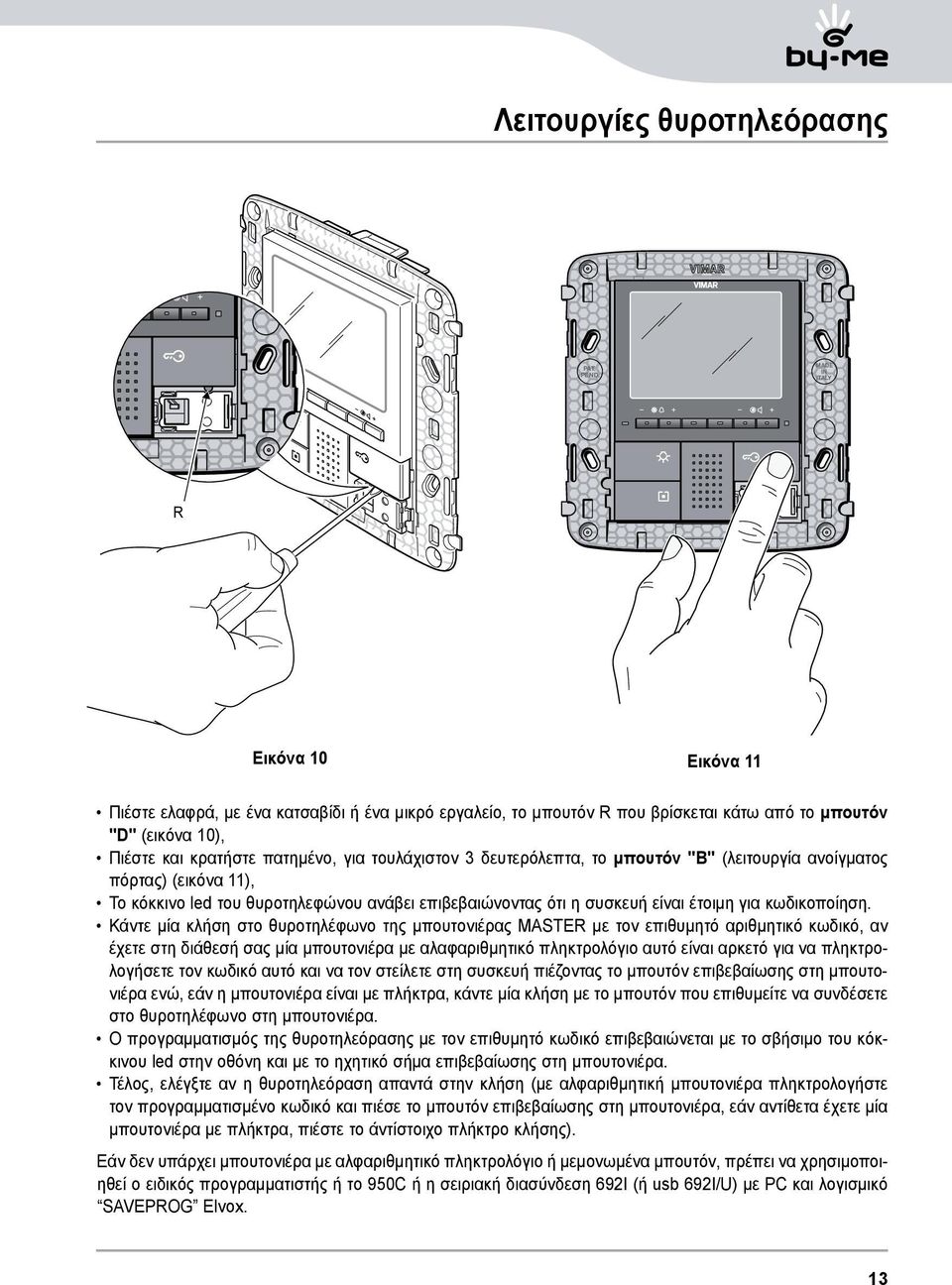

15 Λειτουργίες θυροτηλεόρασης R Εικόνα 10 Εικόνα 11 Πιέστε ελαφρά, με ένα κατσαβίδι ή ένα μικρό εργαλείο, το μπουτόν R που βρίσκεται κάτω από το μπουτόν "D" (εικόνα 10), Πιέστε και κρατήστε πατημένο, για τουλάχιστον 3 δευτερόλεπτα, το μπουτόν "B" (λειτουργία ανοίγματος πόρτας) (εικόνα 11), Το κόκκινο led του θυροτηλεφώνου ανάβει επιβεβαιώνοντας ότι η συσκευή είναι έτοιμη για κωδικοποίηση. Κάντε μία κλήση στο θυροτηλέφωνο της μπουτονιέρας MASTER με τον επιθυμητό αριθμητικό κωδικό, αν έχετε στη διάθεσή σας μία μπουτονιέρα με αλαφαριθμητικό πληκτρολόγιο αυτό είναι αρκετό για να πληκτρολογήσετε τον κωδικό αυτό και να τον στείλετε στη συσκευή πιέζοντας το μπουτόν επιβεβαίωσης στη μπουτονιέρα ενώ, εάν η μπουτονιέρα είναι με πλήκτρα, κάντε μία κλήση με το μπουτόν που επιθυμείτε να συνδέσετε στο θυροτηλέφωνο στη μπουτονιέρα. Ο προγραμματισμός της θυροτηλεόρασης με τον επιθυμητό κωδικό επιβεβαιώνεται με το σβήσιμο του κόκκινου led στην οθόνη και με το ηχητικό σήμα επιβεβαίωσης στη μπουτονιέρα. Τέλος, ελέγξτε αν η θυροτηλεόραση απαντά στην κλήση (με αλφαριθμητική μπουτονιέρα πληκτρολογήστε τον προγραμματισμένο κωδικό και πιέσε το μπουτόν επιβεβαίωσης στη μπουτονιέρα, εάν αντίθετα έχετε μία μπουτονιέρα με πλήκτρα, πιέστε το άντίστοιχο πλήκτρο κλήσης). Εάν δεν υπάρχει μπουτονιέρα με αλφαριθμητικό πληκτρολόγιο ή μεμονωμένα μπουτόν, πρέπει να χρησιμοποιηθεί ο ειδικός προγραμματιστής ή το 950C ή η σειριακή διασύνδεση 69I (ή usb 69I/U) με PC και λογισμικό SAVEPROG Elvox. 13

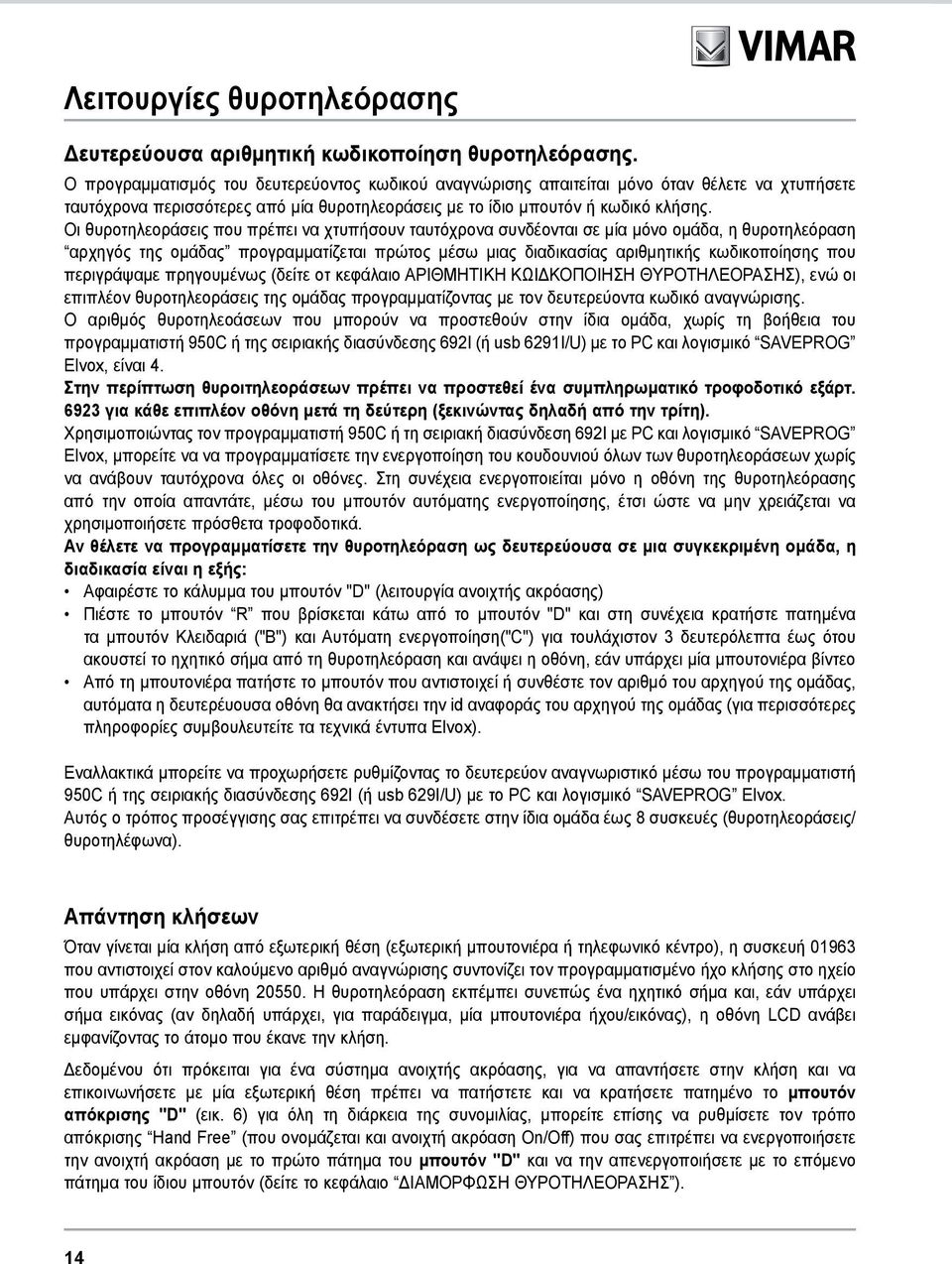

16 Λειτουργίες θυροτηλεόρασης Δευτερεύουσα αριθμητική κωδικοποίηση θυροτηλεόρασης. Ο προγραμματισμός του δευτερεύοντος κωδικού αναγνώρισης απαιτείται μόνο όταν θέλετε να χτυπήσετε ταυτόχρονα περισσότερες από μία θυροτηλεοράσεις με το ίδιο μπουτόν ή κωδικό κλήσης. Οι θυροτηλεοράσεις που πρέπει να χτυπήσουν ταυτόχρονα συνδέονται σε μία μόνο ομάδα, η θυροτηλεόραση αρχηγός της ομάδας προγραμματίζεται πρώτος μέσω μιας διαδικασίας αριθμητικής κωδικοποίησης που περιγράψαμε πρηγουμένως (δείτε οτ κεφάλαιο ΑΡΙΘΜΗΤΙΚΗ ΚΩΙΔΚΟΠΟΙΗΣΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ), ενώ οι επιπλέον θυροτηλεοράσεις της ομάδας προγραμματίζοντας με τον δευτερεύοντα κωδικό αναγνώρισης. Ο αριθμός θυροτηλεοάσεων που μπορούν να προστεθούν στην ίδια ομάδα, χωρίς τη βοήθεια του προγραμματιστή 950C ή της σειριακής διασύνδεσης 69I (ή usb 691I/U) με το PC και λογισμικό SAVEPROG Elvox, είναι 4. Στην περίπτωση θυροιτηλεοράσεων πρέπει να προστεθεί ένα συμπληρωματικό τροφοδοτικό εξάρτ. 693 για κάθε επιπλέον οθόνη μετά τη δεύτερη (ξεκινώντας δηλαδή από την τρίτη). Χρησιμοποιώντας τον προγραμματιστή 950C ή τη σειριακή διασύνδεση 69I με PC και λογισμικό SAVEPROG Elvox, μπορείτε να να προγραμματίσετε την ενεργοποίηση του κουδουνιού όλων των θυροτηλεοράσεων χωρίς να ανάβουν ταυτόχρονα όλες οι οθόνες. Στη συνέχεια ενεργοποιείται μόνο η οθόνη της θυροτηλεόρασης από την οποία απαντάτε, μέσω του μπουτόν αυτόματης ενεργοποίησης, έτσι ώστε να μην χρειάζεται να χρησιμοποιήσετε πρόσθετα τροφοδοτικά. Αν θέλετε να προγραμματίσετε την θυροτηλεόραση ως δευτερεύουσα σε μια συγκεκριμένη ομάδα, η διαδικασία είναι η εξής: Αφαιρέστε το κάλυμμα του μπουτόν "D" (λειτουργία ανοιχτής ακρόασης) Πιέστε το μπουτόν R που βρίσκεται κάτω από το μπουτόν "D" και στη συνέχεια κρατήστε πατημένα τα μπουτόν Κλειδαριά ("B") και Αυτόματη ενεργοποίηση("c") για τουλάχιστον 3 δευτερόλεπτα έως ότου ακουστεί το ηχητικό σήμα από τη θυροτηλεόραση και ανάψει η οθόνη, εάν υπάρχει μία μπουτονιέρα βίντεο Από τη μπουτονιέρα πατήστε το μπουτόν που αντιστοιχεί ή συνθέστε τον αριθμό του αρχηγού της ομάδας, αυτόματα η δευτερέυουσα οθόνη θα ανακτήσει την id αναφοράς του αρχηγού της ομάδας (για περισσότερες πληροφορίες συμβουλευτείτε τα τεχνικά έντυπα Elvox). Εναλλακτικά μπορείτε να προχωρήσετε ρυθμίζοντας το δευτερεύον αναγνωριστικό μέσω του προγραμματιστή 950C ή της σειριακής διασύνδεσης 69I (ή usb 69I/U) με το PC και λογισμικό SAVEPROG Elvox. Αυτός ο τρόπος προσέγγισης σας επιτρέπει να συνδέσετε στην ίδια ομάδα έως 8 συσκευές (θυροτηλεοράσεις/ θυροτηλέφωνα). Απάντηση κλήσεων Όταν γίνεται μία κλήση από εξωτερική θέση (εξωτερική μπουτονιέρα ή τηλεφωνικό κέντρο), η συσκευή που αντιστοιχεί στον καλούμενο αριθμό αναγνώρισης συντονίζει τον προγραμματισμένο ήχο κλήσης στο ηχείο που υπάρχει στην οθόνη Η θυροτηλεόραση εκπέμπει συνεπώς ένα ηχητικό σήμα και, εάν υπάρχει σήμα εικόνας (αν δηλαδή υπάρχει, για παράδειγμα, μία μπουτονιέρα ήχου/εικόνας), η οθόνη LCD ανάβει εμφανίζοντας το άτομο που έκανε την κλήση. Δεδομένου ότι πρόκειται για ένα σύστημα ανοιχτής ακρόασης, για να απαντήσετε στην κλήση και να επικοινωνήσετε με μία εξωτερική θέση πρέπει να πατήστετε και να κρατήσετε πατημένο το μπουτόν απόκρισης "D" (εικ. 6) για όλη τη διάρκεια της συνομιλίας, μπορείτε επίσης να ρυθμίσετε τον τρόπο απόκρισης Hand Free (που ονομάζεται και ανοιχτή ακρόαση On/Off) που σας επιτρέπει να ενεργοποιήσετε την ανοιχτή ακρόαση με το πρώτο πάτημα του μπουτόν "D" και να την απενεργοποιήσετε με το επόμενο πάτημα του ίδιου μπουτόν (δείτε το κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ ). 14

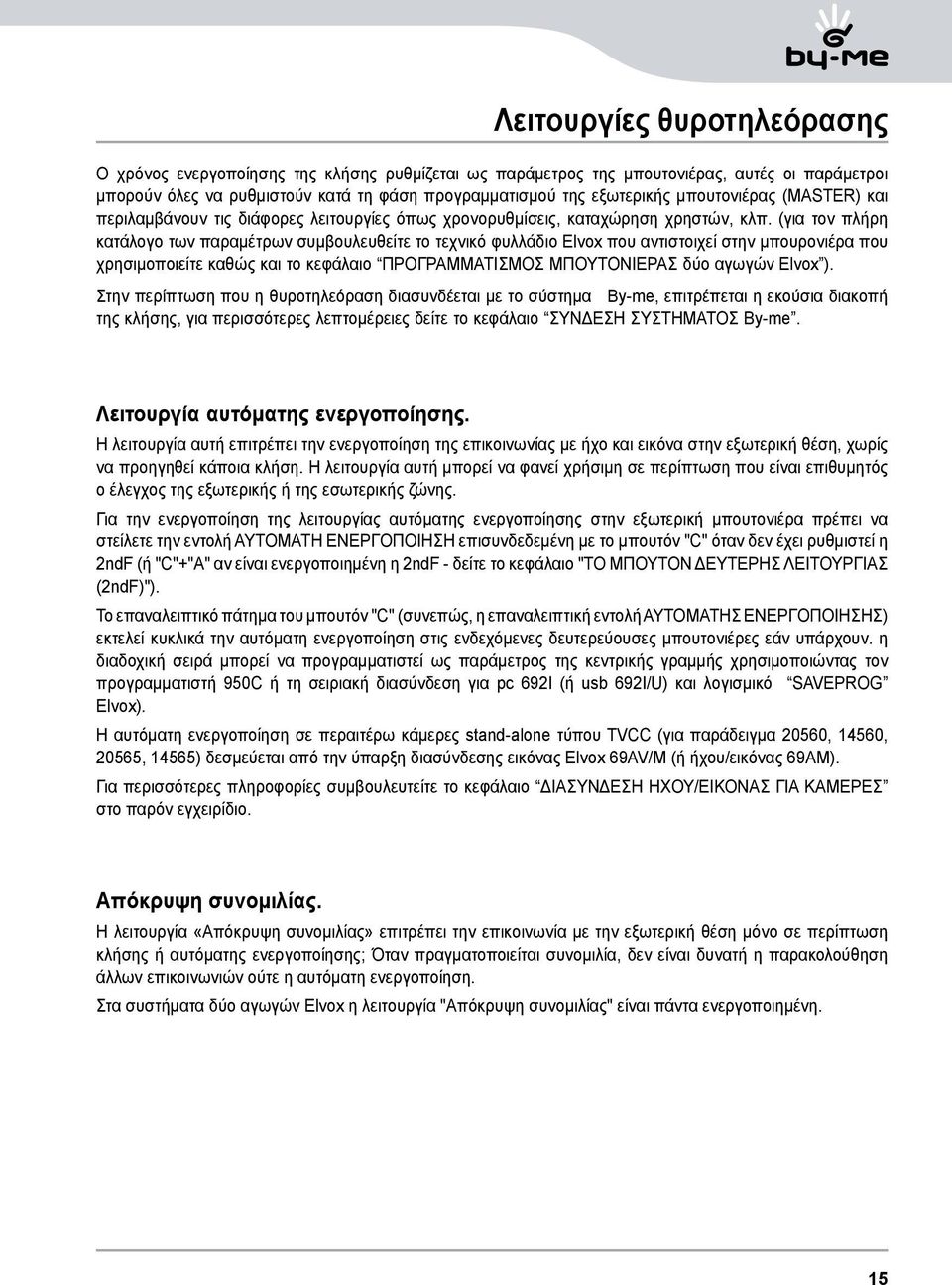

17 Λειτουργίες θυροτηλεόρασης Ο χρόνος ενεργοποίησης της κλήσης ρυθμίζεται ως παράμετρος της μπουτονιέρας, αυτές οι παράμετροι μπορούν όλες να ρυθμιστούν κατά τη φάση προγραμματισμού της εξωτερικής μπουτονιέρας (MASTER) και περιλαμβάνουν τις διάφορες λειτουργίες όπως χρονορυθμίσεις, καταχώρηση χρηστών, κλπ. (για τον πλήρη κατάλογο των παραμέτρων συμβουλευθείτε το τεχνικό φυλλάδιο Elvox που αντιστοιχεί στην μπουρονιέρα που χρησιμοποιείτε καθώς και το κεφάλαιο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΠΟΥΤΟΝΙΕΡΑΣ δύο αγωγών Elvox ). Στην περίπτωση που η θυροτηλεόραση διασυνδέεται με το σύστημα By-me, επιτρέπεται η εκούσια διακοπή της κλήσης, για περισσότερες λεπτομέρειες δείτε το κεφάλαιο ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΟΣ By-me. Λειτουργία αυτόματης ενεργοποίησης. Η λειτουργία αυτή επιτρέπει την ενεργοποίηση της επικοινωνίας με ήχο και εικόνα στην εξωτερική θέση, χωρίς να προηγηθεί κάποια κλήση. Η λειτουργία αυτή μπορεί να φανεί χρήσιμη σε περίπτωση που είναι επιθυμητός ο έλεγχος της εξωτερικής ή της εσωτερικής ζώνης. Για την ενεργοποίηση της λειτουργίας αυτόματης ενεργοποίησης στην εξωτερική μπουτονιέρα πρέπει να στείλετε την εντολή ΑΥΤΟΜΑΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ επισυνδεδεμένη με το μπουτόν "C" όταν δεν έχει ρυθμιστεί η ndf (ή "C"+"A" αν είναι ενεργοποιημένη η ndf - δείτε το κεφάλαιο "ΤΟ ΜΠΟΥΤΟΝ ΔΕΥΤΕΡΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (ndf)"). Το επαναλειπτικό πάτημα του μπουτόν "C" (συνεπώς, η επαναλειπτική εντολή ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ) εκτελεί κυκλικά την αυτόματη ενεργοποίηση στις ενδεχόμενες δευτερεύουσες μπουτονιέρες εάν υπάρχουν. η διαδοχική σειρά μπορεί να προγραμματιστεί ως παράμετρος της κεντρικής γραμμής χρησιμοποιώντας τον προγραμματιστή 950C ή τη σειριακή διασύνδεση για pc 69I (ή usb 69I/U) και λογισμικό SAVEPROG Elvox). Η αυτόματη ενεργοποίηση σε περαιτέρω κάμερες stand-alone τύπου TVCC (για παράδειγμα 0560, 14560, 0565, 14565) δεσμεύεται από την ύπαρξη διασύνδεσης εικόνας Elvox 69AV/M (ή ήχου/εικόνας 69AM). Για περισσότερες πληροφορίες συμβουλευτείτε το κεφάλαιο ΔΙΑΣΥΝΔΕΣΗ ΗΧΟΥ/ΕΙΚΟΝΑΣ ΓΙΑ ΚΑΜΕΡΕΣ στο παρόν εγχειρίδιο. Απόκρυψη συνομιλίας. Η λειτουργία «Απόκρυψη συνομιλίας» επιτρέπει την επικοινωνία με την εξωτερική θέση μόνο σε περίπτωση κλήσης ή αυτόματης ενεργοποίησης; Όταν πραγματοποιείται συνομιλία, δεν είναι δυνατή η παρακολούθηση άλλων επικοινωνιών ούτε η αυτόματη ενεργοποίηση. Στα συστήματα δύο αγωγών Elvox η λειτουργία "Απόκρυψη συνομιλίας" είναι πάντα ενεργοποιημένη. 15

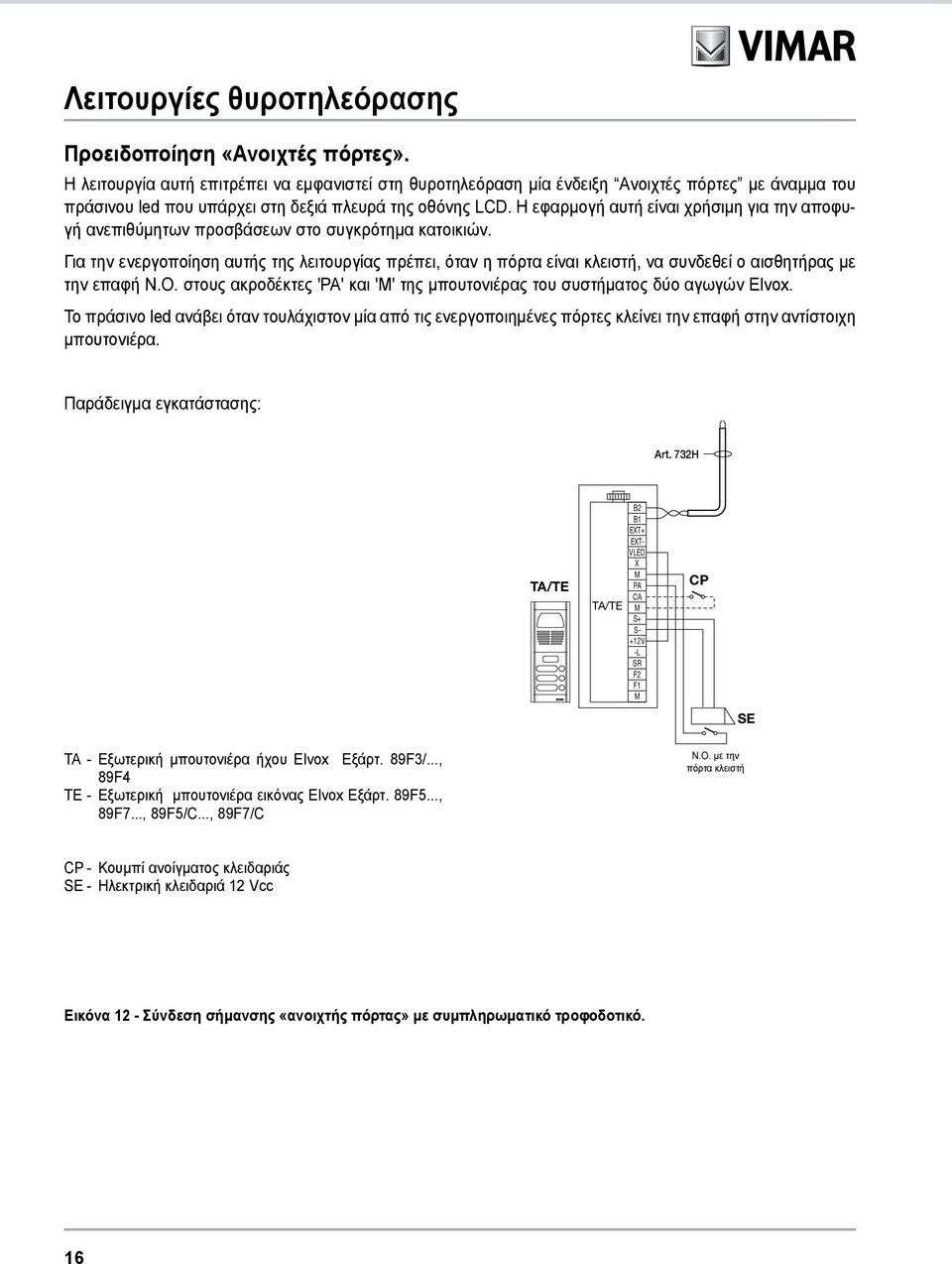

18 Λειτουργίες θυροτηλεόρασης Προειδοποίηση «Ανοιχτές πόρτες». Η λειτουργία αυτή επιτρέπει να εμφανιστεί στη θυροτηλεόραση μία ένδειξη Ανοιχτές πόρτες με άναμμα του πράσινου led που υπάρχει στη δεξιά πλευρά της οθόνης LCD. Η εφαρμογή αυτή είναι χρήσιμη για την αποφυγή ανεπιθύμητων προσβάσεων στο συγκρότημα κατοικιών. Για την ενεργοποίηση αυτής της λειτουργίας πρέπει, όταν η πόρτα είναι κλειστή, να συνδεθεί ο αισθητήρας με την επαφή N.O. στους ακροδέκτες 'PA' και 'M' της μπουτονιέρας του συστήματος δύο αγωγών Elvox. Το πράσινο led ανάβει όταν τουλάχιστον μία από τις ενεργοποιημένες πόρτες κλείνει την επαφή στην αντίστοιχη μπουτονιέρα. Παράδειγμα εγκατάστασης: 1 Art. 73H TA/TE TA/TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP SE TA - Εξωτερική μπουτονιέρα ήχου Elvox Εξάρτ. 89F3/..., 89F4 TE - Εξωτερική μπουτονιέρα εικόνας Elvox Εξάρτ. 89F5..., 89F7..., 89F5/C..., 89F7/C N.O. με την πόρτα κλειστή CP - Κουμπί ανοίγματος κλειδαριάς SE - Ηλεκτρική κλειδαριά 1 Vcc Εικόνα 1 - Σύνδεση σήμανσης «ανοιχτής πόρτας» με συμπληρωματικό τροφοδοτικό. 16

19 Ενεργοποίηση μηχανισμού ΚΛΕΙΔΑΡΙΑΣ. Λειτουργίες θυροτηλεόρασης Μέσω αυτής της εντολής έχουμε το άνοιγμα της κλειδαριάς της πόρτας ή της πόρτας της αυλής επιτρέποντας έτσι την πρόσβαση στο συγκρότημα κατοικιών. H εντολή εφαρμόζεται πιέζοντας το μπουτόν "B" το οποίο στέλνει στη μπουτονιέρα την εντολή ΚΛΕΙΔΑΡΙΑ η οποία ενεργοποιεί τον αντίστοιχο ενεργοποιητή. Με αναφορά στη μπουτονιέρα δύο αγωγών Elvox σειρά 89FX/XX οι ακροδέκτες που πρέπει να χρησιμοποιηθούν είναι οι ακόλουθοι: S+/S- για κλειδαριές 1 V cc με χαμηλή απορρόφηση (00 ma max συνεχή) +1V/SR για κλειδαριές υψηλής κατανάλωσης (ειδικό ρελέ εξωτερικό 1 V cc και αφιερωμένο τροφοδοτικό) Ο χρόνος απενεργοποίησης μπορεί να προγραμματιστεί ως παράμετρος της μπουτονιέρας (συμβουελυτείτε το κεφάλαιο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΣ ΜΠΟΥΤΟΝΙΕΡΑΣ δύο αγωγών Elvox ), η ενεργοποίηση της εντολής ΚΛΕΙΔΑΡΙΑ γίνεται τόσο με ΑΝΑΜΜΕΝΗ όσο και με ΣΒΗΣΤΗ οθόνη. Παράδειγμα εγκατάστασης: 1 Art. 73H 1 Art. 73H RL Art. 170/001 PRI AL Art. 83/030 TA/TE TA/TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP SE TA/TE TA/TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP SE Εικόνα 13 - Ηλεκτρική κλειδαριά 1Vcc 00mA max Εικόνα 14 - Ηλεκτρική κλειδαριά 15Vac A max AL - Τροφοδοτικό Elvox Εξάρτ. 83/030 TA - Εξωτερική μπουτονιέρα ήχου Elvox Εξάρτ. 89F3/..., 89F4 TE - Εξωτερική μπουτονιέρα εικόνας Elvox Εξάρτ. 89F5..., 89F7..., 89F5/C..., 89F7/C RL - Ρελέ Elvox Εξάρτ. 170/001 CP - Κουμπί ανοίγματος κλειδαριάς SE - Ηλεκτρική κλειδαριά 17
