1 ΚΑΤΟΛΙΣΘΗΤΙΚΑ ΦΑΙΝΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 4 ΜΕΤΡΑ ΠΡΟΣΤΑΣΙΑΣ

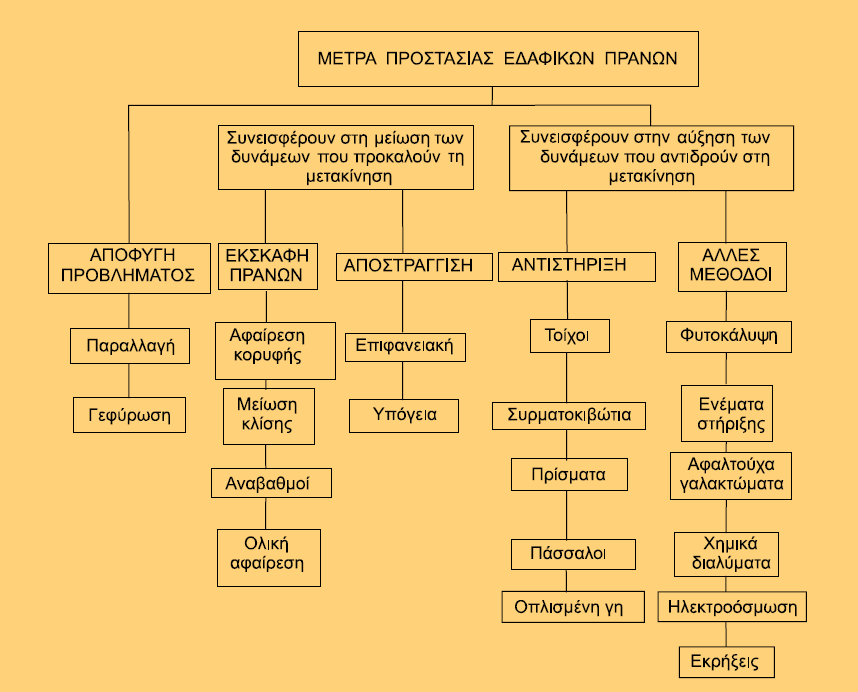

2 Τα μέτρα προστασίας (remedial measures) περιλαμβάνουν γενικά εργασίες και κατασκευές τεχνικών έργων που έχουν σαν βασικό σκοπό την πρόληψη των φαινομένων (προληπτικά μέτρα) ή την αποκατάσταση και σταθεροποίηση μιας εδαφικής μετακίνησης (μέτρα αποκατάστασης ή σταθεροποίησης). προληπτικά μέτρα μέτρα αποκατάστασης Βασικές απαιτήσεις: Επαρκής διαστασιολόγηση Λεπτομερής σχεδιασμός Επάρκεια εφικτότητα κατασκευής

4 Παραλλαγή οδού Μεταβολή αλλαγή διέλευσης του δρόμου μήκους από μερικά μέτρα μέχρι και χιλιόμετρα Γεφύρωση οδού Διατήρηση της διέλευσης του δρόμου «μέσα» από την κατολίσθηση αλλά με την κατασκευή γέφυρας Βασική απαίτηση: βάθρα στο «στερεό» έδαφος

5 Εκσκαφές διαμορφώσεις πρανών Αφαίρεση κορυφής Ενιαία κλίση

6 Αναβαθμός Διαμόρφωση αναβαθμών πλατυσμάτων (μπαγγινών) Βασική απαίτηση: πλάτος αναβαθμού >5 μέτρων

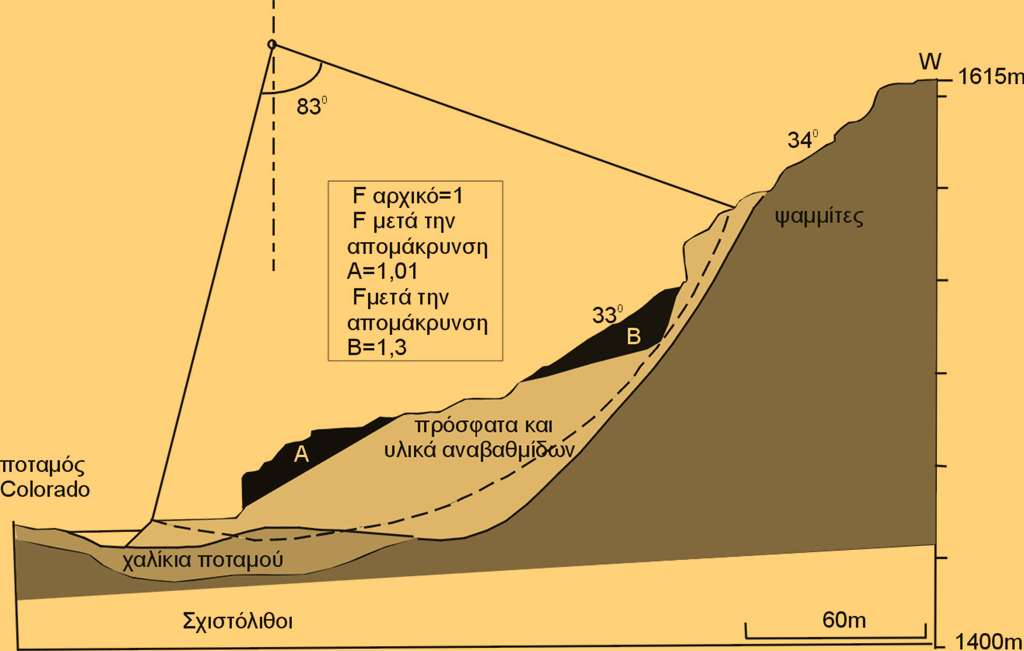

7 Μερική αφαίρεση κεφαλής κατολίσθησης Ολική αφαίρεση κατολίσθησης

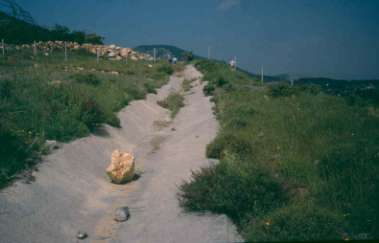

8 Επιφανειακή αποστράγγιση (surface drainage) Τάφροι παροχέτευσης (diversion ditches) περιμετρική τάφρος

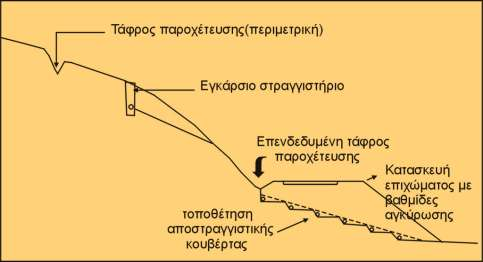

9 Εγκάρσια στραγγιστήρια (interceptor drains) (βάθος μέχρι 2 μέτρα) Επεμβάσεις επικαλύψεις στο μέτωπο επίχωμα

10 Υπόγεια αποστράγγιση (subsurface drainage) Στραγγιστικές τάφροι (drainage trenches ). επιφάνεια εδάφους κοκκώδες υλικό γεωύφασμα λιθορριπή 0,5 m διάτρητος σωλήνας Φ300

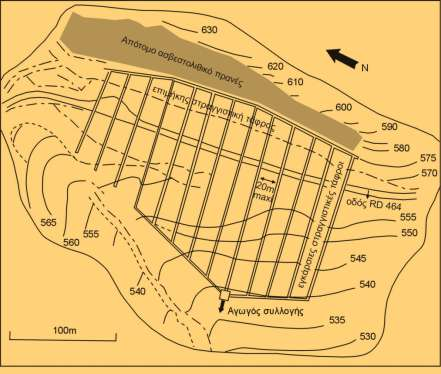

12 Διάταξη στραγγιστικών τάφρων

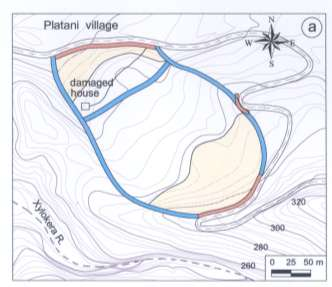

13 Πλατάνι Πατρών Καρυά Πατρών

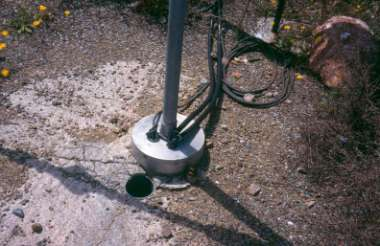

14 αποστραγγιστικά φρεάτια (drainage wells) υδρογεωτρήσεις

15 Κατακόρυφα στραγγιστήρια (vertical drains) Οριζόντια (ή υποοριζόντια) στραγγιστήρια (horizontal or subhorizontal drains)

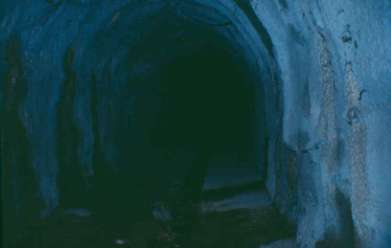

16 Aποστραγγιστικές στοές ή σήραγγες (drainage tunnels, adits or galleries)

17 Παναγοπούλα

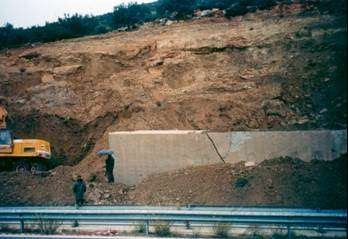

18 1) Βαρύτητας 2) Με πρόβολο 3) Πετάσματα Τοίχοι αντιστήριξης

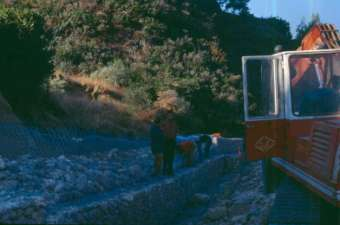

19 συρματοκιβώτια

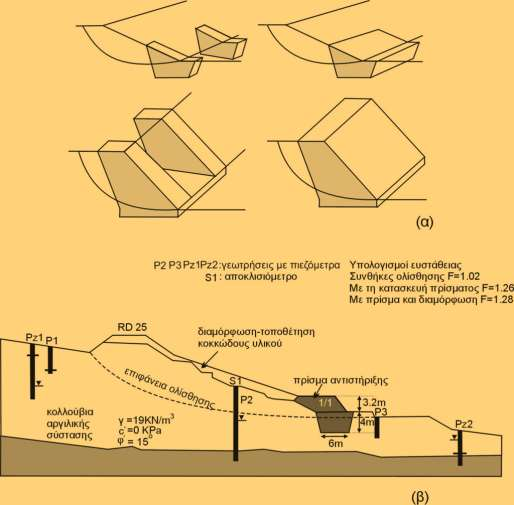

20 Πρίσματα (berms, buttresses)

21 Οπλισμένη γη (reinforced earth terre arme)

23 Πάσσαλοι (piles) συστοιχία πασσάλων με κεφαλόδεσμο

24 Φυτοκάλυψη (vegetation) με θαμνώδη φυτά ή υδροσπορά

27 Αγκυρώσεις (1) Ενεργές (προεντεταμένες) (2) Παθητικές

28 Τοίχοι αντιστήριξης 1) Βαρύτητας 2) Με πρόβολο 3) Πετάσματα

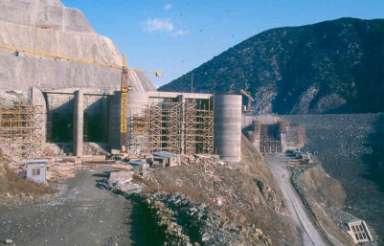

29 Εκτοξευόμενο σκυρόδεμα

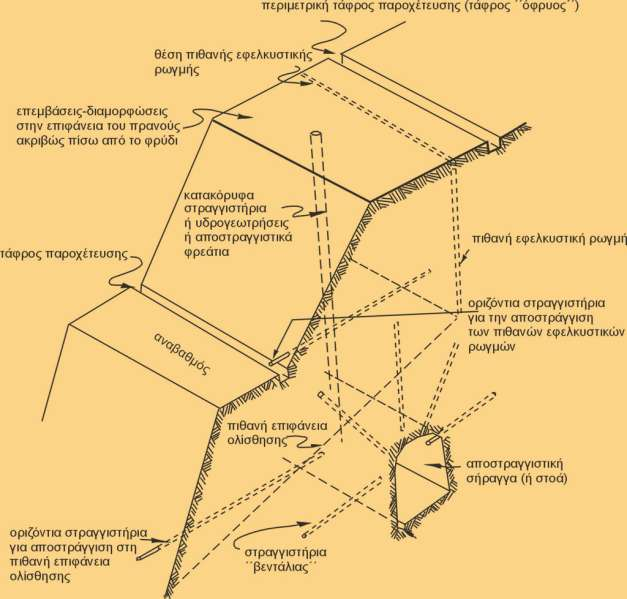

30 Αποστράγγιση επιφανειακή Τάφροι παροχέτευσης (diversion ditches) Εγκάρσια στραγγιστήρια Στραγγιστικές τάφροι (drainage trenches ). αποστραγγιστικά φρεάτια (drainage wells) υπόγεια Yδρογεωτρήσεις Κατακόρυφα στραγγιστήρια Οριζόντια (ή υποοριζόντια) στραγγιστήρια Aποστραγγιστικές στοές ή σήραγγες

σκυρόδεμα ενισχυμένο με αγκύρια για την προστασία της χαλάρωσης της κορυφής του μετώπου προεντετεμένα αγκύρια για τη διασφάλιση επίπεδων ολισθήσεων στο κορυφαίο τμήμα του μετώπου τοίχος επένδυσης για

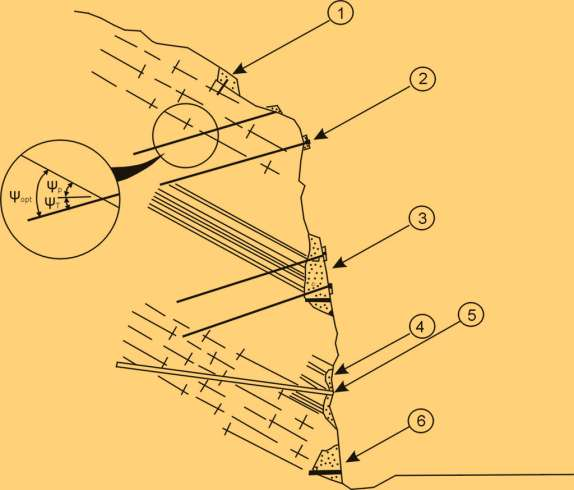

31 σκυρόδεμα ενισχυμένο με αγκύρια για την προστασία της χαλάρωσης της κορυφής του μετώπου προεντετεμένα αγκύρια για τη διασφάλιση επίπεδων ολισθήσεων στο κορυφαίο τμήμα του μετώπου τοίχος επένδυσης για την προστασία ολίσθησης στην ασταθή ζώνη του ρήγματος εκτοξευόμενο σκυρόδεμα για την συγκράτηση ζώνης έντονα διακλασμένου πετρώματος, οριζόντιο στραγγιστήριο για τη μείωση των υδροστατικών πιέσεων στη βραχομάζα, αντηρίδα από σκυρόδεμα για την αντιστήριξη του πετρώματος σε έγκοιλο

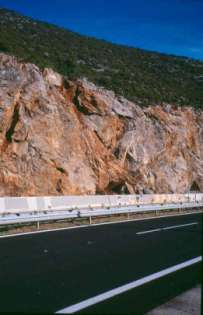

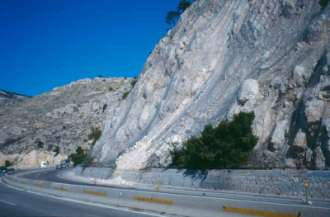

33 Ξεσκάρωμα βράχων Ειδικές μέθοδοι εκσκαφής πρανών (1) Μέθοδος γραμμικής διάτρησης (2) Μέθοδος πρότμησης (3) Μέθοδος ελαφρού φορτίου

34 Πλέγμα συγκράτησης

35 Πλατύσματα - τάφροι αναχαίτισης

36 Τοίχοι και φράκτες αναχαίτισης

37 Φράκτες συγκράτησης

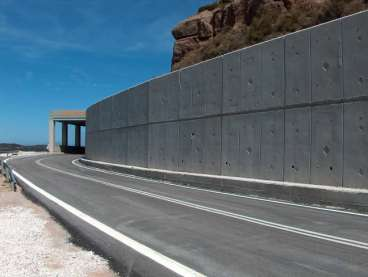

38 Σκέπαστρα - σήραγγες
