MANUAL DE UTILIZARE INVERTER INVERTER INVERTER INVERTER INVERTER TIG160/180/200/250/315 TIGMMA160/180/200/250/

Transcript

1 MANUAL DE UTILIZARE INVERTER INVERTER INVERTER INVERTER INVERTER TIG160/180/200/250/315 TIGMMA160/180/200/250/

2 CUPRINS Măsuri de siguranţă Despre aparatul de sudura Tabel al principalilor parametrii de funcţionare Denumirea şi funcţia pieselor panoului de comandă Instalare Utilizare Măsuri de precauţie Probleme posibile în timpul sudării Întreţinere Depanare

3 Măsuri de siguranţă Vă mulţumim că aţi cumpărat echipamentul de sudură! Pentru siguranţa dumneavoastră şi a celor din jur, vă rugăm să citiţi acest manual înainte de instalarea şi utilizarea echipamentului. Atenţie Vă rugăm să folosiţi echipament de protecţie în timpul sudării sau tăierii. Pentru mai multe detalii, consultaţi instrucţiunile de utilizare. Electrocutarea poate cauza moartea Echipamentul trebuie să fie împământat, conform stadardului aplicat. Nu atingeţi niciodată piese electrizate sau bagheta de sudură electrică fără protecţie sau purtând mănuşi sau haine ude. Asiguraţi-vă că dumneavoastră şi piesa de prelucrat sunteţi izolaţi. Asiguraţi-vă că poziţia dumneavoastră de lucru este sigură. Fumul poate fi nociv sănătăţii dumneavoastră! Ţineţi-vă capul la distanţă de fum. Vă rugăm să folosiţi aparate de ventilaţie pentru a evita inspirarea gazului de sudură atunci când sudaţi cu arc electric

4 Radiaţia arcului electric Poate dăuna ochilor şi pielii dumneavoastră Vă rugăm să purtaţi mască de sudură corespunzătoare, filtru şi îmbrăcăminte de protecţie pentru a vă proteja ochii şi corpul. Folosiţi o mască corespunzătoare sau o cortină pentru a feri privitorii de pericol. Incendiul Scânteia de sudură poate cauza apariţia focului. Vă rugăm să vă asiguraţi că nu există substanţe inflamabile pe suprafaţa unde se execută lucrarea de sudare. Zgomotul excesiv poate dăuna sănătăţii Purtaţi întodeauna căşti de urechi sau alte echipamente pentru a vă proteja urechile. Trebuie să informaţi privitorii că zgomotul poate fi dăunător auzului lor. Defecţiuni Consultaţi persoane autorizate atunci când aveţi probleme Vă rugăm să soluţionaţi problemele conform indicaţiilor relevante din manual. Dacă aveţi probleme la instalare sau utilizare şi nu înţelegeţi sau nu reuşiţi să rezolvaţi problemele instrucţiunilor din manualul de utilizare, furnizorul dumneavoastră. conform contactaţi imediat - 4 -

5 Atenţie Echipamentul trebuie să fie dotat cu un comutator de siguranţă!!! Despre aparatul de sudura Aparatul de sudura adoptă tehnologia avansată inverter. Echipamentul de sudare cu arc de tip invertor a beneficiat de teoria alimentării cu invertor şi a componentelor sale. Tranzistorul cu efect de câmp TECMOS de înaltă putere este folosit pentru alimentarea sudării cu arc de tip invertor. Transformă frecvenţa de reţea de 50/70 HZ în înaltă frecvenţă (de peste 100KHZ). Eficienţa poate fi mărită cu până la peste 30% prin reducerea modulaţiei în durată a impulsurilor, a curentului continuu de ieşire, greutăţii transformatorului principal şi a masei. Experţii consideră că acest tip de aparat de sudura este o revoluţie în domeniu. Seria aparatelor de sudura cu arc în atmosferă de argon se caraterizează prin: eficienţă ridicată, economie de energie, portabilitate, arc electric stabil,constanta arcului electric, design unic, punctul de sudura nu devine negru, bavura de sudura apare intr-o forma atractiva. Aparatul de sudura poate fi utilizat pentru sudarea oţelului inoxidabil, aliajului din oţel, oţel carbonului, cuprului şi altor metale neferoase. Aparatul de sudura este funcţional la altitudine ridicată, pe câmp, în interior şi afară etc. Se caracterizează prin masă compactă, greutate uşoară, - 5 -

6 instalare şi utilizare simple în comparaţie cu alte produse din aceeaşi categorie din ţară şi străinătate. Atenţie Acest echipament este folosit în principal în industrie. Radiobruiajul poate apărea în interior, astfel încât operatorul trebuie să-şi ia măsuri de precauţie

7 Tabel al principalilor parametrii de funcţionare Model Parametrii Tensiune electrică(v) TIG-160 TIG-180 TIG-200 Monofazat Monofazat Monofazat AC220V±15% AC220V±15% AC220V±15% Frecvenţă (HZ) 50/60 50/60 50/60 Curent de intrare nominal (A) Tensiune în gol (V) Reglare curent de ieşire (A) Tensiune de ieşire nominală (V) Raport sarcină de durată (%) Pierdere la mers în gol (W) Eficienţă (%) Factor de putere Clasa de izolare B B B Grad de protecţie al învelişului IP21 IP21 IP21 Greutate(kg) Dimensiuni exterioare(mm)

8 Tabel al principalilor parametrii de functionare Model Parametrii TIG-250 TIG-315 Tensiune Monofazat Trifazic Monofazat Trifazic Monofazat electrică(v) AC220V±15% AC380V±15% AC220V±15% AC380V±15% AC220V±15% Frecvenţă (HZ) 50/60 50/60 Curent de intrare nominal (A) Tensiune în gol (V) Reglare curent de ieşire (A) Tensiune de ieşire nominală (V) Raport sarcină de durată (%) Pierdere la mers în gol (W) Eficienţă (%) Factor de putere Clasa de izolare B B Grad de protecţie al învelişului IP21 IP21 Greutate(kg) Dimensiuni exterioare(mm)

9 Model Parametrii Tensiune electrică(v) TIGMMA-160 TIGMMA-180 TIGMMA-200 Monofazic Monofazic Monofazic AC220V±15% AC220V±15% AC220V±15% Frecvenţă (HZ) 50/60 50/60 50/60 Curent de intrare TIG:20 TIG:24 TIG:27 nominal (A) ARC:27 ARC:32 ARC:34 Tensiune în gol (V) Reglare curent de ieşire (A) Tensiune de ieşire nominală (V) Raport sarcină de durată (%) Pierdere la mers în gol (W) TIG: ARC: TIG: ARC: TIG: ARC: TIG:16.4 TIG:17.2 TIG:18 ARC:25.6 ARC:26.4 ARC: Eficienţă (%) Factor de putere Clasa de izolare B B B Grad de protecţie al învelişului IP21 IP21 IP21 Greutate(kg) Dimensiuni exterioare(mm)

10 Model Parametrii Tensiune electrică(v) TIGMMA-250 Trifazic AC380V±15% TIGMMA-315 Trifazic AC380V±15% Frecvenţă (HZ) 50/60 50/60 Curent de intrare nominal (A) Tensiune în gol (V) Reglare curent de ieşire (A) Tensiune de ieşire nominală (V) Raport sarcină de durată (%) Pierdere la mers în gol (W) TIG:9.6 ARC:12 TIG:13.6 ARC: TIG: TIG: ARC: ARC: TIG:20 TIG:22.6 ARC:28.8 ARC: Mod de aprindere Eficienţă (%) Factor de putere B B Clasa de izolare IP21 IP21 Grad de protecţie al învelişului Dimensiuni exterior

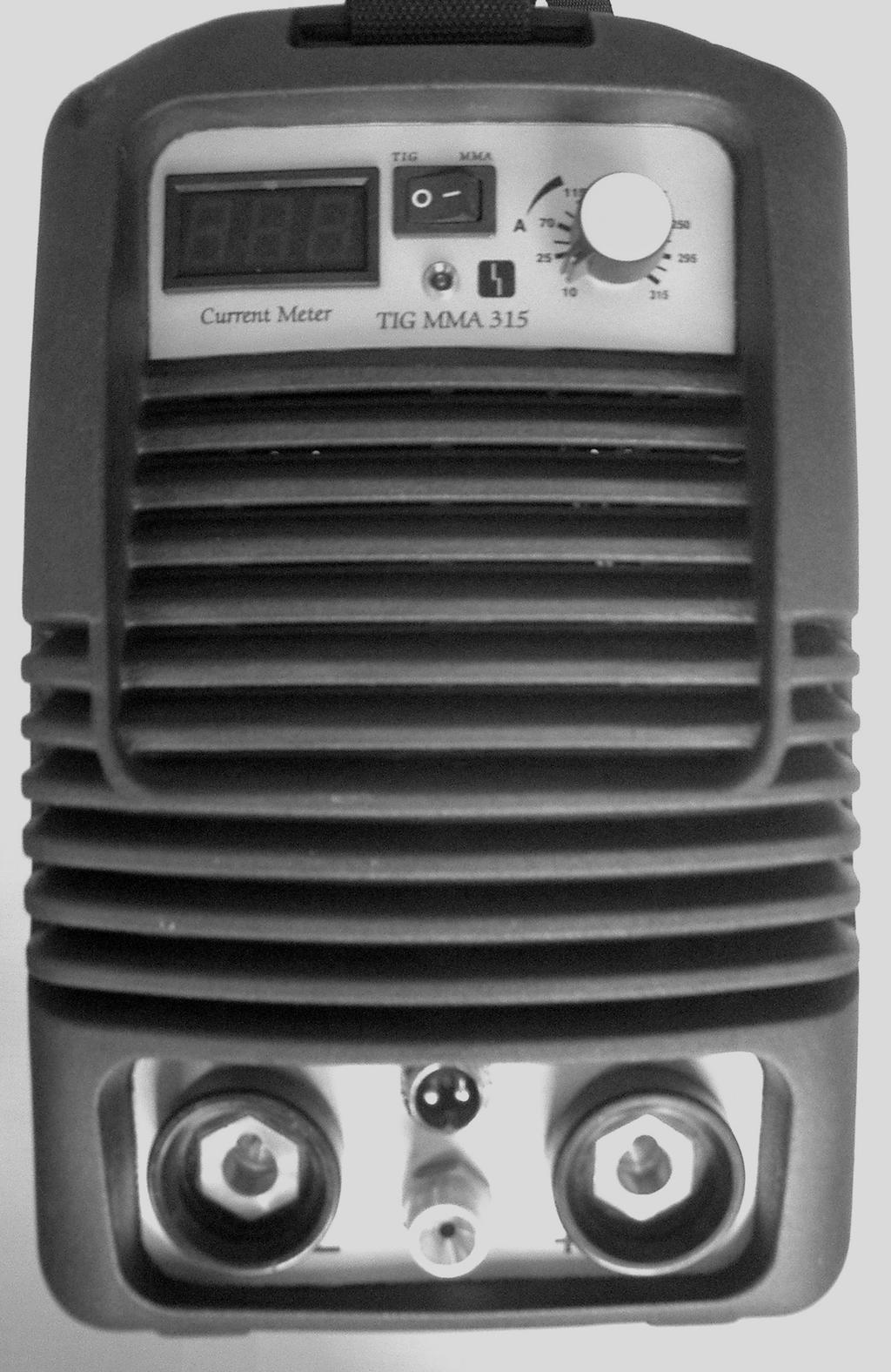

11 Denumirea şi funcţia pieselor panoului de comandă TIG160/180/200 TIGMMA160/180/

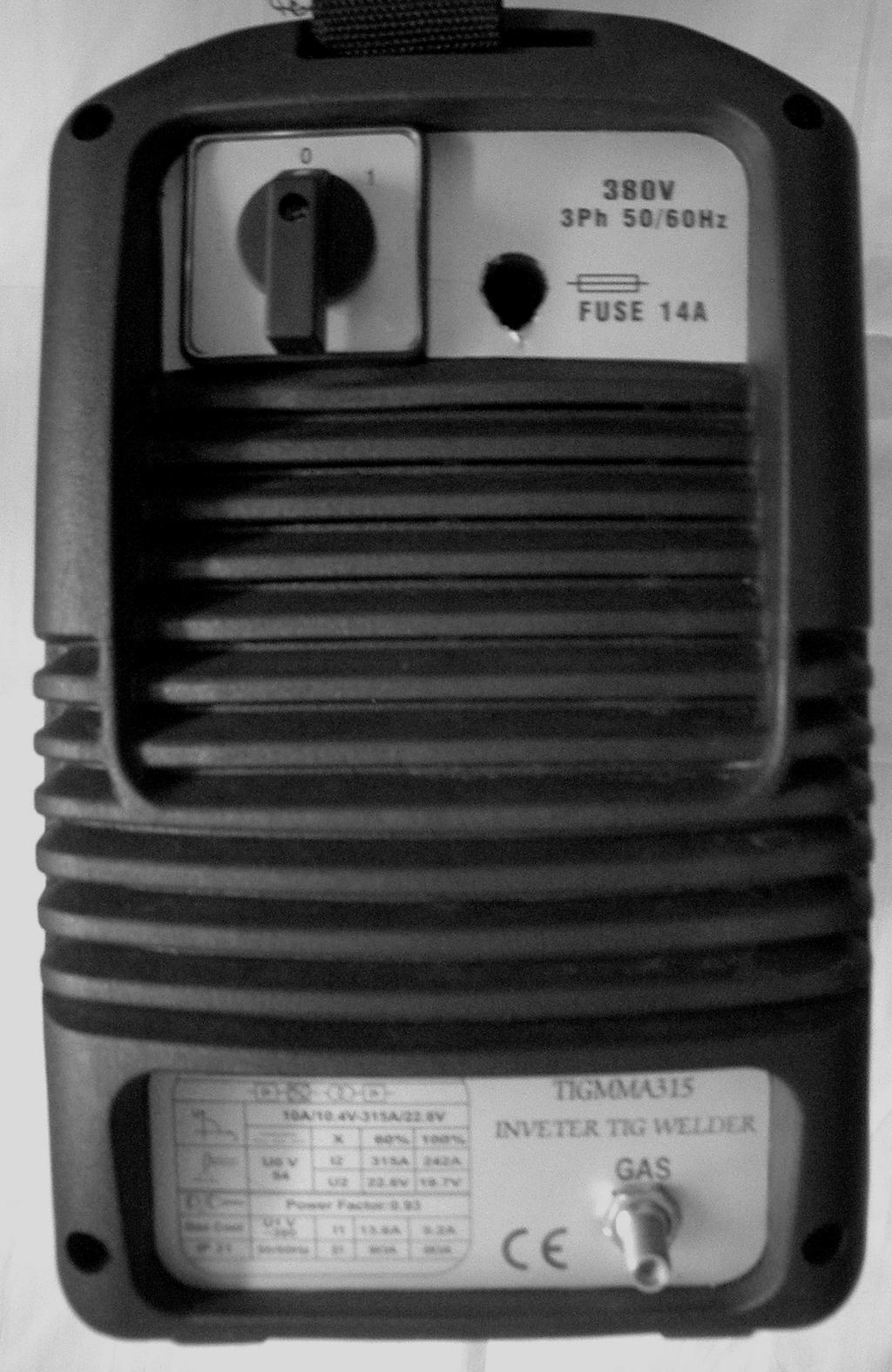

12 TIG250/315 TIGMMA250/ Lampă rosie de semnalizare 1) Semnalizare a supraîncălzirii. Lampa are funcţia de protecţie împotriva supraîncălzirii pentru a evita deteriorarea componentelor din cauza unei supraîncălziri interne rezultate în urma unei funcţionări continue cu curent de înaltă tensiune. Dacă lampa se aprinde, vă rugăm să vă încetaţi activitatea pentru 2-3 minute. 2) Semnalizare a unei defecţiuni. Lampa se va aprinde atunci când funcţionarea echipamentului de sudare este anormală. În acest caz, vă rugăm să opriţi sursa de alimentare şi ulterior să reporniţi dispozitivul. Dacă lampa se reaprinde în mod repetat, reparaţia trebuie efectuată de către personalul calificat sau de către producător. 2.Buton de reglare a curentului: reglează curentul de sudare. 3. Butonul de reglare a gazului: piesa de lucru dupa sudura, poate fi oxidata, deci raciti-o sufland pe ea argon cu arzatorul de sudare dupa oprirea sudarii, butonul regleaza gazul rezidual dupa suflare. 4. Racordul pentru gaz: folosit pentru conectarea bornei de intrare a gazului la arzatorul pentru argon. 5. Bornă de ieşire anodica: este folosită pentru racordarea fişei de conectare a bornei de intrerupere pentru conduct. 6. Borna de iesire catodica: este folosită pentru racordarea fişei de conectare a arzatorului de sudura pentru argon sau a capului de sudura. 7. Duza de aviatie: folosita pentru conectarea sarmei de control a arzatorului de sudura pentru argon. 8. Comutator principal: porneşte sau opreşte alimentarea electrică. 9. Bornă de intrare a alimentării electrice: bornă de intrare a alimentării electrice a instalaţiei principale. 10. Bornă de intrare a gazului: borna de intrare a gazului argon. 11.TIG/MMA comutator :Schimba modul de sudare cu arc manual in sudare cu arc argon

13 Nota: TIG160/180/200/250/315 nu au aceasta functie! 12. Aparat de masura numeric: indica curentul de sudura cerut. Instalare Aparatul de sudura este echipat cu un aparat de compensare a variaţiilor tensiunii de alimentare. El continuă să funcţioneze chiar dacă tensiunea de alimentare se schimbă cu ±10% faţă de tensiunea nominală. Dacă folosiţi un cablu mai lung, atunci se recomandă cablul cu o secţiune mai largă pentru a reduce scăderea bruscă de tensiune. Utilizarea unui cablu prea lung poate influenţa buna funcţionare a arcului aparatului de sudura precum şi alte funcţii ale sistemului. Folosiţi aşadar cablul cu lungimea recomandată

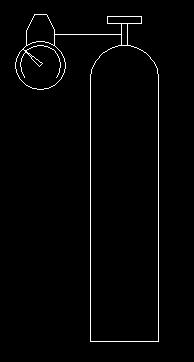

14 Instalare 1 Alimentarea aparatului de sudura nu a fost acoperit sau blocat pentru a se evita ca sistemul de răcire să-şi piardă eficienţa. 2. Conectati foarte bine sursa de protectie a gazului.circuitul de gaz consta din cilindru, debimetru decomprimat pentru argon si tubul de gaz; va rugam strangeti partea de conectare a tubului de gaze cu gatul colierului sau cu alte produse pentru a evita scurgerile sau patrunderile de aer. 3. Asiguraţi-vă că borna de pământ a prizei de curent are o împământare sigură. 4. Cablul, clema de racord la pământ şi priza trebuie să fie împământate; priza trebuie introdusă în polul de ieşire - şi strânsă în sens orar. 5. Priza cablului buclă trebuie introdusă în polul de ieşire + şi strânsă în sens orar; clema de racord la pământ de la cealaltă bornă trebuie să susţină piesa de prelucrat. 6. Fiţi atenţi la polaritatea conectării; există două moduri de conectare pentru maşina de sudare cu curent continuu: conectare pozitivă şi conectare negativă. Pentru conectarea pozitivă, pistolul de sudare se conectează la polul negativ, piesa de prelucrat se conectează la polul pozitiv. Pentru conectarea negativă, piesa de prelucrat se conectează la polul negativ iar pistolul de sudare se conectează la polul pozitiv. Alegerea trebuie făcută în funcţie de particularităţile tehnicii de sudare ale piesei de prelucrat. Fenomenul de arc instabil şi împroşcare largă poate apărea dacă alegerea a fost făcută greşit. În acest caz, vă rugăm să schimbaţi priza pentru a modifica polaritatea. 7. Conectaţi conductorul de alimentare la doza de legătură cu tensiunea electrică potrivită în funcţie de gradul tensiunii de intrare a maşinii de

15 sudare. Nu porniţi niciodată aparatul din greşeală. Intervalul de eroare al tensiunii de alimentare ar trebui să se menţină într-un interval acceptabil. Secţiunea cablului trebuie să fie mai largă pentru a reduce scăderea bruscă de tensiune dacă distanţa dintre piesa de prelucrat şi maşina de sudare este prea mare (50-100m) şi cablul secundar (cablul pistolului şi cablul de legare la pământ) este mai lung. Funcţionare Folosirea funcţiei de sudare TIG 1. Rotiţi butonul de pe tabloul de control frontal în poziţia 1. Lampa de semnalizare se aprinde, iar ventilatorul începe să se rotească. 2. Setaţi selectorul de funcţii de pe tabloul de comandă frontal pe poziţia stângă, ceea ce înseamnă că se activează modul TIG prin care se poate efectua sudarea cu arc în atmosferă de argon. 3. Porniţi comutatorul de argon şi reglaţi debitul gazului la standardul nominal (a se vedea tabelul privind debitul de gaz). 4. Supapa electromagnetică va porni după ce va fi apăsat butonul de pe arzătorul de sudare. Veţi auzi sunetul unei descărcări de frecvenţă ridicată. Între timp, argonul va curge din duza arzătorului de sudare. Atenţie: înainte de a efectua prima sudare, vă rugăm să ţineţi apăsat comutatorul până când se curăţă toate gazele din circuitul de gaz. La câteva secunde după sudare, poate să mai persiste

16 un flux de gaz argon, special creat pentru a proteja punctul de sudură înainte de a se răci. La utilizare, vă rugăm să menţineţi poziţia de sudare pentru un scurt moment şi apoi să înlăturaţi arzătorul de sudare după ce arcul s-a stins. 5. Fixaţi curentul de sudare corespunzător grosimii piesei de prelucrat şi cerinţelor tehnice. 6. Distanţa dintre electrodul de wolfram şi piesa de prelucrat a maşinii de sudare trebuie să se păstreze între 2-4 mm. Apăsaţi butonul de control al arzătorului de sudare se va produce o descărcare de înaltă frecvenţă între electrodul arzătorului de sudare şi piesa de prelucrat. După aprinderea arcului electric, scânteia de arc electric de înaltă frecvenţă din aparatul de sudura va dispărea imediat. Acum puteţi să începeţi să sudaţi. Folosirea funcţiei de sudare manuală (MMA): 1. Rotiţi butonul de pe tabloul de control frontal în poziţia 1. Ventilatorul va începe imediat să se rotească. 2. Setaţi selectorul de funcţii de pe tabloul de comandă frontal pe poziţia dreaptă, ceea ce înseamnă că se activează modul MMA prin care se poate efectua sudarea prin topire cu baghetă de sudură. 3. Fixaţi curentul de sudare corespunzător grosimii piesei de prelucrat şi cerinţelor tehnice. Acum maşina se află în poziţie de aşteptare după modelul sudării manuale (MMA)

17 Specificaţii tehnice ale baghetei şi curentului de sudare pentru tehnologia de sudare în poziţie orizontală Baghetă de sudură φ2.5 φ3.2 φ4.0 Curent de A A A sudare Atenţie Înainte de a pune maşina în funcţiune, verificaţi dacă sursa de alimentare a fost deconectată după ultima folosire. Mai întâi, în ordinea corectă, cablul de sudură şi cablul de legare la pământ trebuie conectate la aparatul de sudare. Ele trebuie să fie sigure. Apoi trebuie introdusă priza în sursa de alimentare. Măsuri de precauţie 1. Mediul înconjurător 1.Operaţiunea de sudare trebuie efectuată într-un mediu uscat în care umiditatea aerului nu trebuie să depăşească 90%. 2.Temperatura ambientală trebuie să fie cuprinsă între -10 C şi 40 C. 3.Nu sudaţi niciodată în razele soarelui sau într-o zi ploioasă şi nu introduceţi niciodată aparatul de sudare în apă şi nu-l lăsaţi în ploaie. 4.Nu sudaţi niciodată într-un mediu cu praf sau cu gaze corozive. 5.Nu efectuaţi niciodată sudarea în mediu de gaze protectoare într-un spaţiu puternic ventilat

18 . Măsuri de siguranţă Aparatul de sudura este dotat cu circuite de protecţie împotriva supratensiunii, supracurentului şi supraîncălzirii. Aparatul de sudura se opreşte automat atunci când tensiunea electrică, curentul de ieşire şi temperatura depăşesc standardul. Aparatul se poate deteriora dacă se foloseşte în mod excesiv (tensiune foarte ridicată), astfel încât trebuie să vă luaţi anumite măsuri de precauţie: 1. Aparatul trebuie să fie bine ventilat Fiind un aparat de sudura de mici dimensiuni, în timpul funcţionării, ventilaţia naturală nu este suficientă pentru a satisface cu eficienţă cerinţele de răcire, astfel încât trebuie instalat un ventilator. Operatorul trebuie să verifice dacă alimentarea nu a fost blocată, iar distanţa dintre aparatul de sudura şi mediul ambient trebuie să depăşească 0,3 m.aparatul de sudura trebuie să fie bine ventilat. Este important ca operaţiunea de sudare să fie efectuată cât mai corect pentru a prelungi durata de viaţă a aparatului de sudura. 2.Se interzice supracurentul Operatorul trebuie să respecte întotdeauna curentul de sarcină maxim admis. Curentul de sudare nu trebuie să depăşească curentul de sarcină maxim admis. Supracurentul va scurta în mod evident durata de viaţă a aparatului de sudura şi il va arde. 3. Se interzice tensiunea electrică prea ridicată Tensiunea de alimentare este cuprinsă în tabelul cu principalii parametrii de funcţionare. În general, circuitul de compensare automată a variaţiilor de tensiune cu care este dotat aparatul de sudura păstrează curentul de sudare în intervalul admis. Operatorul trebuie să ia măsuri de precauţie pentru a evita ca tensiunea de alimentare să depăşească valoarea admisă întrucât acest lucru poate fi dăunător aparatului. 4. În timpul funcţionării, aparatul de sudura poate trece brusc în poziţia de

19 protecţie şi se poate opri dacă aparatul de sudura depăşeşte curentul de sarcină standard; lampa de semnalizare roşie de pe panoul de comandă se aprinde. În acest caz, nu trebuie să scoateţi aparatul din priză pentru a lăsa ventilatorul şi aparatul să se răcească. Reîncepeţi sudarea după ce lampa de semnalizare roşie s-a stins iar temperatura a atins o valoare standard. Probleme posibile în timpul sudării Aceste probleme pot fi legate de instalare, de gazele, mediul şi sursa de alimentare folosite. Vă rugăm să îmbunătăţiţi aceste aspecte pentru a evita astfel de probleme. Probleme posibile în timpul sudării A.Punctul de sudură se înnegreşte Aceasta înseamnă că punctul de sudură nu este protejat eficient şi este oxidat. Trebuie efectuate următoarele verificări: 1. Supapa buteliei de gaz argon trebui pornită. Ea trebuie să aibă o presiune suficientă. Butelia de gaz trebuie reumplută dacă presiunea nu depăşeşte 0,5 MPa. 2. Trebuie pornit debitul gazului argon; acesta trebuie să aibă un debit suficient. Pot fi selectate diferite debite în funcţie de diversele poziţii de funcţionare ale curentului de sudare alese pentru a economisi gaz. Un debit prea scăzut nu acoperă complet punctul de sudură. Este indicat ca debitul gazului argon să depăşească 3l/min. chiar dacă curentul este slab. 3. Cel mai simplu mod de a testa dacă gazul curge din duza arzătorului de sudare este prin trecerea mâinilor prin faţa acesteia. Verificaţi dacă circuitul maşinii de sudare este blocat. 4. Calitatea sudurii depinde de vigoarea circuitului de gaz şi de puritatea gazului

20 5. Dacă prezintă în jur un curent de aer puternic, sudura poate fi de slabă calitate. B. Dificultate în aprinderea arcului, arc uşor de tăiat: 1. Trebuie să folosiţi un electrod de wolfram de calitate superioară. Capacitatea de descărcare a electrodului de wolfram de slabă calitate nu poate îndeplini cerinţele tehnice; 2. Un electrod de wolfram fără proces de întoarcere generează un arc electric greu de aprins şi instabil. C. Curentul de ieşire nu atinge valoarea nominală: Valoarea curentului de ieşire nu este în concordanţă cu valoarea nominală deoarece tensiunea de alimentare deviază de la valoarea nominală; curentul de ieşire maxim poate fi mai scăzut decât valoarea nominală atunci când tensiunea de alimentare este mai mică decât valoarea nominală. D. Curentul este instabil în timpul sudării: Acest fapt poate fi generat de următorii factori: Probleme posibile în timpul sudării 1. Tensiunea reţelei electrice s-a schimbat; 2. Curentul este afectat de interferenţa cu reţeaua electrică sau alte aparate electrice. E. Maşina prezintă mulţi stropi de sudură la folosirea funcţiei de sudare manuală (MMA): 1. Curentul poate fi prea mare iar diametrul baghetei de sudură prea mic. 2. Aţi conectat din greşeală polaritatea bornei de ieşire în condiţii normale este folosit polul de sudare negativ, ceea ce înseamnă conectarea baghetei de sudură la polul negativ al alimentării electrice iar piesa de prelucrat la polul pozitiv al acesteia. Vă rugăm să schimbaţi polaritatea

21 Întreţinere 1 Praful trebuie şters periodic folosind aer comprimat uscat şi curat. Vă rugăm să ştergeţi zilnic praful de pe aparatul de sudura dacă acesta este folosit într-un mediu cu aer poluat. 2 Păstraţi presiunea aerului comprimat la un nivel rezonabil pentru a evita deteriorarea componentelor maşinii de sudare. 3 Verificaţi periodic circuitul şi asiguraţi-vă că a fost conectat corect. Strângeţi racordurile (mai ales racordurile sau componentele introduse). Dacă acestea au ruginit sau s-au slăbit, vă rugăm să înlăturaţi stratul de rugină cu şmirghelul, respectiv să le strângeţi mai bine. 4 Nu introduceţi aparatul de sudura în apă sau vapori de apă. Dacă totuşi aţi făcut-o, vă rugăm să uscaţi aparatul. Apoi trebuie să îi măsuraţi rezistenţa la izolaţie folosind un megohmmetru (inclusiv izolaţia racordurilor şi a legăturilor dintre ele şi carcasă). Puteţi să începeţi sudarea numai dacă nu se produc anumite anomalii. 5 Dacă nu veţi folosi aparatul de sudura pentru un timp îndelungat, vă rugăm să il puneţi în cutie şi sa il depozitaţi într-un mediu uscat. Atentie! Verificaţi ca sursa de alimentare sa fie deconectată cand se face inspectia si intretinerea.verificati ca stecherul sa fie scos din priza inaintea deschiderii carcasei. Revizie generală 1 TIG160/180/200 TIGMMA160/180/200 Denumirea şi funcţiile pieselor Notă: Următoarele operaţiuni trebuie efectuate numai de către operatori calificaţi şi autorizaţi în domeniul electricităţii şi care cunosc şi măsurile de

22 siguranţă din acest domeniu. Înainte de orice reparaţii, vă recomandăm să contactaţi producătorul pentru a obţine certificatul

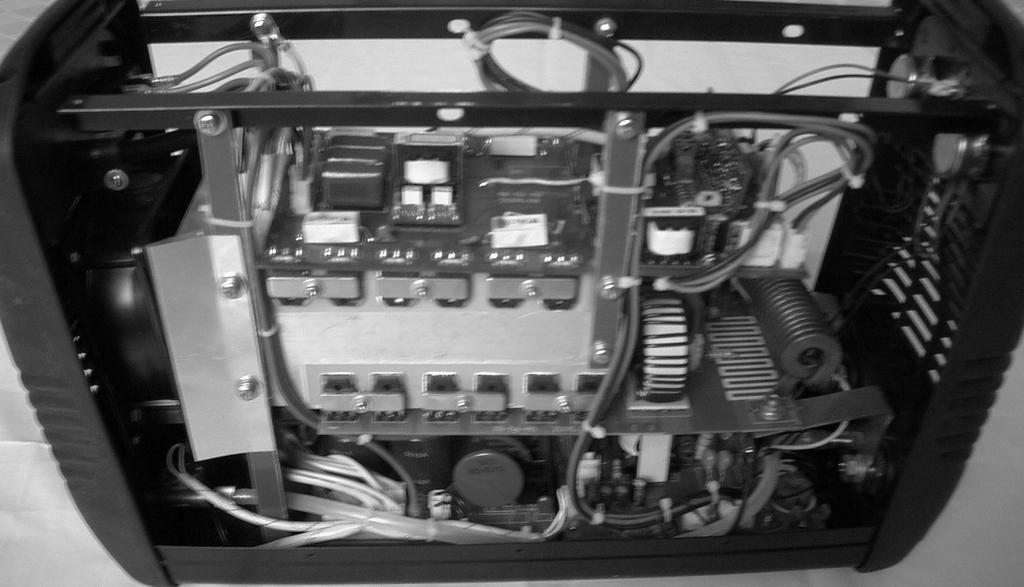

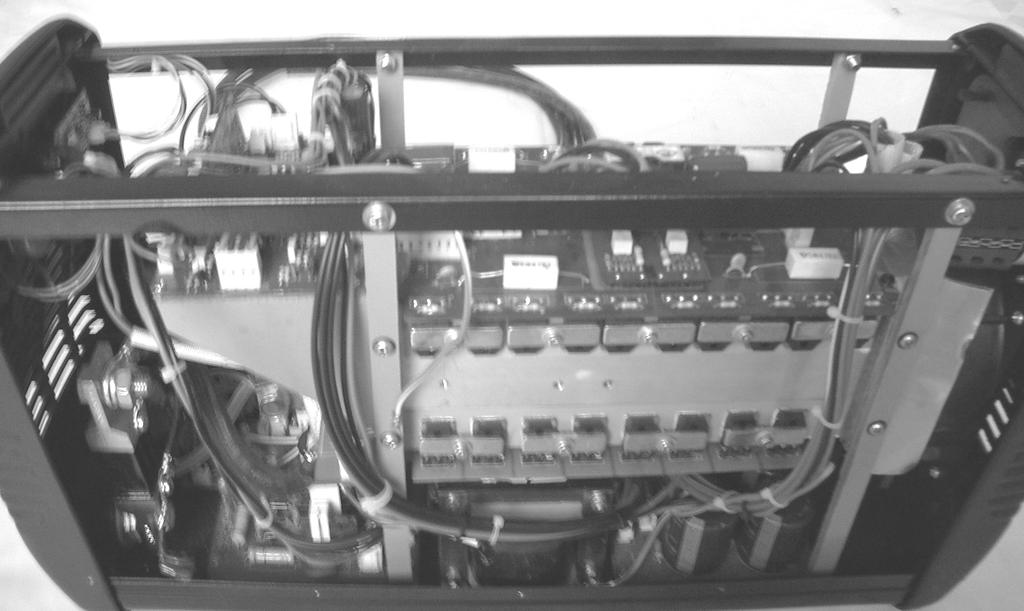

23 Revizie generală 2 -TIG250/315 TIGMMA250/315 Denumirea şi funcţiile pieselor Ventilator TECMOS 6 Redresor Pentru a răci maşina de sudare Acţionează ca un7tub cu buton pentru invertor Pentru a transforma curentul alternativ în current continuu. Capacitate Pentru a transforma curentul continuu pulsator in curent continuu fiabil. Transformator de frecventa Pentru a transforma curentul alternativ de joasa a curentului tensiune pentru o sursă de alimentare suplimentară 6. Placa de aprindere cu arc Ajută aprinderea cu arc şi lucreaza atunci aprinderea cu arc se opreşte. 7. Placă de bază 8. Placă superioară Pentru a transforma frecvenţa curentului alternativ de intrare de 50Hz în curent continuu. Este formată din invertor şi piesă de reglaj pentru a transforma curentul continuu în curent alternativ de înaltă tensiune

24 - 24 -

25 NO. Nume Descriere 1 Ventilator Pentru a răci maşina de sudare 2 TECMOS Acţionează ca un tub cu buton pentru invertor 3 Tub redresor Pentru a transforma curentul alternativ în 4 Capacitate 5 Transformator de frecventa a curentului 6 Placa de aprindere cu arc current continuu. Pentru a transforma curentul continuu pulsator in curent continuu fiabil. Pentru a transforma curentul alternativ de joasa tensiune pentru o sursă de alimentare suplimentară Ajută aprinderea cu arc şi lucreaza atunci cand aceasta se opreşte. 7 Placă de bază Pentru a transforma frecvenţa curentului alternativ de intrare de 50Hz în curent continuu. 8 Placă centrală Pentru a transforma curentul alternativ de înaltă tensiune în curent continuu de ieşire de joasă tensiune. 9 Placă superioară Consta din intrerupatorul aparatului MOSFET al invertorului si din parti curente ale unitatii, circuitul de intrare. 10 Placa de control Partea cea mai importanta a invertorului, controleaza fiecare parte a placii principale si pastreaza constanta operatiunea

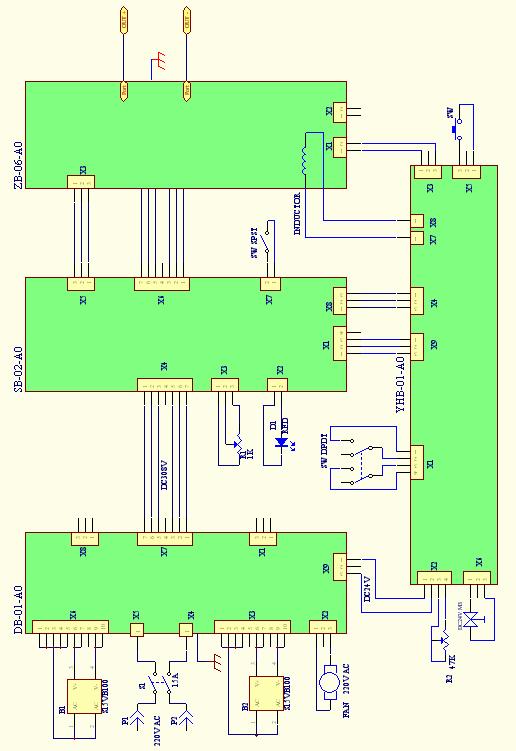

26 Revizie generală 3- TIG160/180/200 TIGMMA160/180/200 DIAGRAMA DE INTRETINERE

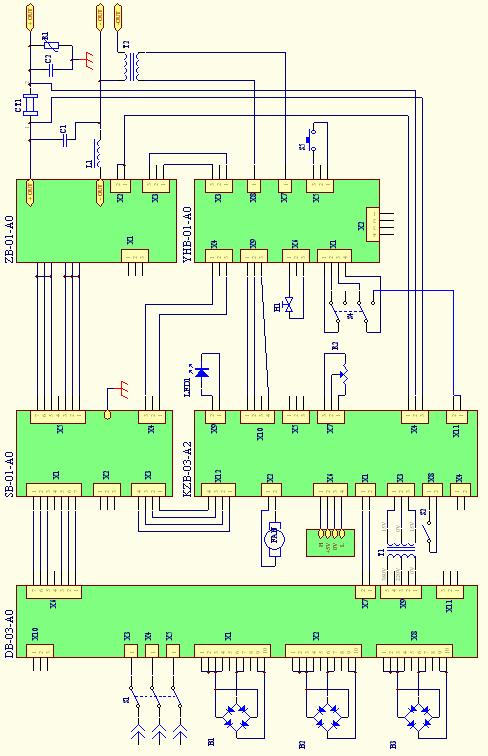

27 Revizie generală 4- TIG160/180/200 TIGMMA160/180/200 DIAGRAMA DE INTRETINERE

28 Revizie generală 5 Revizie şi depanare TIG160/180/200 TIGMMA160/180/200 Problemă Lampa de semnalizare a alimentării se aprinde, dar ventilatorul nu se roteşte şi aparatul nu sudează. Lampa de semnalizare a alimentării se aprinde, dar ventilatorul nu porneşte sau nu se opreşte după un timp şi aparatul nu sudează Soluţie 1.Întrerupător de reţea defect 2. Asiguraţi-vă că reţeaua cablului de intrare este electrificată. 3. Verificaţi dacă cablul este în circuit deschis. 1.Aţi conectat din greşeală maşina la un curent de 380V. Aceasta cauzează pornirea circuitului de protecţie împotriva supratensiunii. Folosiţi un curent de 220V şi reporniţi maşina. 2.Curentul de 220V este instabil (cablu de intrare prea lung) sau cablul de intrare este conectat la reţeaua electrificată, ceea ce cauzează pornirea circuitului de protecţie împotriva supratensiunii. Măriţi diametrul cablului de intrare sau strângeţi racordul cablului de intrare. Repornirea ar trebui să fie normală după ce veţi opri maşina timp de 2-3 min. 3.Opriţi întotdeauna întrerupătorul de reţea pentru a lăsa să pornească circuitul de protecţie împotriva supratensiunii. Repornirea ar trebui să fie normală după ce veţi opri maşina timp de 2-3 min. 4.Racordul dintre întrerupătorul de reţea şi tabloul de distribuţie este slăbit. Strângeţi-l din nou. 5.Bucla mare a releului de 24V de la bază este deteriorată. Verificaţi alimentarea electrică de 24V sau releul. Dacă releul este deteriorat, schimbaţi-l cu acelaşi tip. 1.Măsuraţi tensiunea electrică pozitivă/negativă a Ventilatorul se roteşte, lampa inserter-ului VH-07 cu metrul universal. Trebuie să fie de de semnalizare a anomaliilor aprox.cc380v. nu se aprinde, nu există sunetul descărcării de înaltă frecvenţă. 2.Dacă lampa de semnalizare verde de pe alimentarea electrică suplimentară nu se aprinde înseamnă că alimentarea electrică suplimentară nu funcţionează. Verificaţi-o sau contactaţi distribuitorul.

29 3.Diferite cabluri de legătură fac contact slab. 4.Circuitul de control este deteriorat. Determinaţi cauzele sau contactaţi distribuitorul. 5.Cablul de control al arzătorului de sudare este defect. Lampa de semnalizare a anomaliilor nu se aprinde,maşina prezintă sunetul de descărcare de înaltă frecvenţă, aparatul nu sudează Cablu de sudare rupt 2.Cablul de legare la pământ este defect sau nu este racordat la piesa de prelucrat prin sudare. 3.Borna de ieşire anodică sau borna de ieşire a arzătorului de sudare şi racordurile sunt slăbite. 1.Duza de descărcare este oxidată sau distanţa este prea mare. Prelucraţi suprafaţa oxidată a duzei sau reglaţi Lampa de semnalizare a distanţa duzei la aprox. 1 mm. anomaliilor nu se aprinde, nu există sunetul descărcării de 2.Comutatorul de sudare manuală în atmosferă de argon înaltă frecvenţă. este deteriorat. Schimbaţi-l. 3.Componenetele circuitului de aprindere a arcului de Lampa de semnalizare a anomaliilor se aprinde, dar aparatul nu sudează. înaltă frecvenţă sunt deteriorate. Schimbaţi-le. 1.Ar putea fi de vină protecţia împotriva supracurentului. În acest caz, opriţi aparatul, iar repornirea lui, după ce lampa de semnalizare a anomaliilor s-a stins, ar trebui să fie normală. 2.Ar putea fi de vină protecţia împotriva supraîncălzirii. Nu opriţi maşina, aşteptaţi 2-3 min., după care funcţionarea ar trebui să fie normală..3.s-ar putea să fie defect circuitul invertor. Scoateţi priza de curent de pe transformatorul principal (lângă ventilatorul VH-07) şi reporniţi aparatul: )1)Dacă se mai aprinde lampa de semnalizare a anomaliilor,opriţi maşina şi scoateţi-o din priza de curent a arcului de înaltă frecvenţă. Reporniţi aparatul. a.dacă lampa de semnalizare a anomaliilor continuă să se aprindă, atunci TECMOS-ul ar putea fi deteriorat. Schimbaţi-l cu acelaşi tip de TECMOS. b. Transformatorul de pe circuitul de aprindere a arcului

30 de înaltă frecvenţă este defect. Schimbaţi-l dacă lampa de semnalizare nu se aprinde. 2) Dacă lampa de semnalizare a anomaliilor nu se aprinde: a. Transformatorul de pe placa centrală ar putea fi deteriorat; măsuraţi inductanţa primară şi valoarea Q cu puntea electrică. b. Tubul redresor secundar al transformatorului ar putea fi perforat. Verificaţi-l şi schimbaţi-l cu acelaşi tip de tub redresor. 4.Circuitul de reacţie poate fi în circuit deschis. Curentul de ieşire este instabil sau potenţiometrul nu-l poate controla în timpul sudării. Stropi mari de sudură la sudarea manuală cu arc, dificultate în sudarea cu baghetă de sudură alcalină. 1. Potenţiometru de 1K este defect. Schimbaţi-l. 2.Racordurile de diferite tipuri sunt slăbite. Polaritatea este greşit conectată. Polaritatea cablului de legare la pământ şi cea a cablului mânerului trebuie schimbată. Revizie generală 6 Revizie şi depanare TIG250/315 TIGMMA250/315 Problemă Ventilatorul nu se roteşte,indicatorul numeric nu indică nimic, aparatul nu sudează. Soluţie 1.Asiguraţi-vă că alimentarea electrică este bună şi că nu este oprită. 2.Asiguraţi-vă că reţeaua cablului de ieşire este electrificată. 3.Rezistenţele termice de pe tabloul de distribuţie (4pc) sunt defecte (în general, cauza este releul CC care nu se închide sau contactul este slab)

31 4.Transformatorul frecvenţei de reţea este defect. 5.Alimentarea electrică suplimentară de pe tabloul de comandă nu funcţionează. Ventilatorul se roteşte, 1.Diferite cabluri de legătură fac contact slab. lampa de semnalizare a 2.Circuitul de control este deteriorat. Determinaţi cauzele anomaliilor nu se aprinde, sau contactaţi distribuitorul. nu există sunetul 3.Cablul de control al arzătorului de sudare este defect. descărcării de înaltă frecvenţă. Lampa de semnalizare a anomaliilor nu se aprinde,aparatul prezintă sunetul de descărcare de înaltă frecvenţă, aparatul nu sudează. 1.Cablul de sudare est rupt. 2.Cablul de legare la pământ este defect sau nu este racordat la piesa de prelucrat prin sudare. 3.Borna de ieşire anodică sau borna de ieşire a arzătorului de sudare şi racordurile sunt slăbite. 1.Duza de descărcare este oxidată sau distanţa este prea Lampa de semnalizare a mare. Prelucraţi suprafaţa oxidată a duzei sau reglaţi anomaliilor nu se aprinde, distanţa duzei la aprox. 1 mm. nu există sunetul 2.Comutatorul de sudare manuală în atmosferă de argon descărcării de înaltă este deteriorat. Schimbaţi-l. frecvenţă. 3.Componenetele circuitului de aprindere a arcului de înaltă frecvenţă sunt deteriorate. Schimbaţi-le

32 Lampa de semnalizare a anomaliilor se aprinde, dar aparatul nu sudează. 1.Ar putea fi de vină protecţia împotriva supracurentului. În acest caz, opriţi aparatul, iar repornirea lui, după ce lampa de semnalizare a anomaliilor s-a stins, ar trebui să fie normală. 2.Ar putea fi de vină protecţia împotriva supraîncălzirii. Nu opriţi maşina, aşteptaţi 2-3 min., după care funcţionarea ar trebui să fie normală.( aparatul de sudura cu arc în atmosferă de argon nu are funcţie de protecţie împotriva supraîncălzirii). 3.S-ar putea să fie defect circuitul invertor. Scoateţi priza de curent de pe transformatorul principal (lângă ventilatorul VH-07) şi reporniţi aparatul: 1)Dacă se mai aprinde lampa de semnalizare a anomaliilor,opriţi aparatul şi scoateţi-l din priza de curent a arcului de înaltă frecvenţă. Reporniţi aparatul. a. Dacă lampa de semnalizare a anomaliilor continuă să se aprindă, atunci TECMOS-ul ar putea fi deteriorat. Schimbaţi-l cu acelaşi tip de TECMOS. b. Transformatorul de pe circuitul de aprindere a arcului de înaltă frecvenţă este defect. Schimbaţi-l dacă lampa de semnalizare nu se aprinde. 2) Dacă lampa de semnalizare a anomaliilor nu se aprinde: a. Transformatorul de pe placa centrală ar putea fi deteriorat; măsuraţi inductanţa primară şi valoarea Q cu puntea electrică. b. Tubul redresor secundar al transformatorului ar putea fi perforat. Verificaţi-l şi schimbaţi-l cu acelaşi tip de tub redresor. 4.Circuitul de reacţie poate fi în circuit deschis
