1 Copyright 2011 ΙΑΓΩΝΙΣΜΟΣ ΑΡ.: ΑΤ. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗ Αρ. Αναφοράς : ΗΜΥ - Λ/σία.236 ΥΠΟΣΤΗΡΙΚΤΙΚΗ ΥΠΟ ΟΜΗ Ηµερ. ηµοσίευσης : 8 Μαρτίου 2011 CYTA Ηµερ. Υποβολής : 29 Απριλίου 2011 ΤΑΧ. ΚΙΒ ΛΕΥΚΩΣΙΑ ΚΥΠΡΟΣ ΤΕΛΕΦΑΞ

2 ΠΕΡΙΕΧΟΜΕΝΑ ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ ΠΡΟΚΗΡΥΞΗ ΤΕΛΕΥΤΑΙΑ ΗΜΕΡΟΜΗΝΙΑ ΥΠΟΒΟΛΗΣ ΕΚΤΑΣΗ ΠΡΟΣΦΟΡΩΝ ΚΩ ΙΚΟΣ ΣΥΜΒΟΛΑΙΟΥ ΣΗΜΑΝΣΗ ΠΡΟΣΦΟΡΑΣ ΦΥΣΙΚΟ ΜΕΓΕΘΟΣ ΤΟΥ ΠΑΚΕΤΟΥ ΠΡΟΣΦΟΡΑΣ ΙΣΧΥΣ ΕΓΓΥΗΣΗ ΣΥΜΜΕΤΟΧΗΣ ΠΑΡΟΥΣΙΑΣΗ ΠΡΟΣΦΟΡΑΣ ΓΛΩΣΣΑ ΑΛΛΗΛΟΓΡΑΦΙΑΣ ΚΑΙ ΑΝΤΙΓΡΑΦΑ ΠΡΟΣΦΟΡΑΣ ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΚΤΙΚΟ ΥΛΙΚΟ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΕΤΟΙΜΑΣΙΑ ΤΗΣ ΠΡΟΣΦΟΡΑΣ ΕΞΟ Α ΕΤΟΙΜΑΣΙΑΣ ΤΗΣ ΠΡΟΣΦΟΡΑΣ ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ ΤΙΜΕΣ ΟΡΟΙ ΠΛΗΡΩΜΗΣ ΦΟΡΟΙ ΕΙΓΜΑΤΑ ΕΠΙΛΟΓΕΣ ΠΡΟΕΛΕΥΣΗ ΤΩΝ ΥΛΙΚΩΝ ΚΑΙ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΑΝΑΦΟΡΕΣ ΑΠΟ ΟΧΗ ΠΡΟΣΦΟΡΑΣ ΚΑΤΑΚΥΡΩΣΗ ΠΡΟΣΦΟΡΑΣ ΧΑΡΤΟΣΗΜΑΝΣΗ ΕΓΓΡΑΦΩΝ ΕΓΓΥΗΣΗ ΠΙΣΤΗΣ ΕΚΤΕΛΕΣΗΣ ΧΡΕΩΣΕΙΣ ΤΡΑΠΕΖΩΝ ΕΓΓΥΗΣΗ ΑΛΛΑΓΕΣ ΣΤΟΥΣ ΤΥΠΟΥΣ ΚΑΙ ΣΤΙΣ ΠΟΣΟΤΗΤΕΣ ΠΑΡΑ ΟΣΗ ΜΕΤΑΦΟΡΕΣ ΙΕΥΚΡΙΝΙΣΗ ΠΡΟΣΦΟΡΩΝ ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΚΥΡΙΟΤΗΤΑ ΕΓΓΡΑΦΩΝ ΠΡΟΣΦΟΡΩΝ ΣΥΜΦΩΝΙΑ ΜΕ ΚΥΡΙΩΣ ΕΡΓΟΛΑΒΟ...8 ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 1

3 35. ΤΙΜΗ ΤΩΝ ΕΓΓΡΑΦΩΝ ΠΡΟΣΦΟΡΩΝ...8 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ ΓΕΝΙΚΑ ΑΠΟΚΛΙΣΕΙΣ ΑΠΟ ΤΙΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΙΑΣΦΑΛΙΣΗ ΠΟΙΟΤΗΤΑΣ ιαπιστευµένες ιαδικασίες Ποιότητας Κατασκευαστών Υλικών/Εξοπλισµού Προηγούµενη Εµπειρία Επιπρόσθετες Συστάσεις Έλεγχοι, επιθεωρήσεις και δοκιµές ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΣΧΕ ΙΑΣΜΟΥ Ωφέλιµη Ζωή Σήµανση Προσιτότητα Μηχανικές Κατασκευές και Τελειώµατα Μοντέρνες Τεχνικές Συνιστώντα Μέρη Προϊόντα Αποδεδειγµένου Σχεδιασµού ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Αξιοπιστία υνατότητα Εύκολης Συντήρησης Τοπικές Επιδιορθώσεις Λειτουργική Άποψη Εξοπλισµού ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑΣ Νοµοθεσία για την Ασφάλεια και Υγεία στην Εργασία Πρότυπα Ασφάλειας ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΣΥΣΤΗΜΑΤΑ ΙΑΧΕΙΡΙΣΗΣ ΚΤΙΡΙΩΝ BMS (BUILDING MANAGEMENT SYSTEMS) ΣΥΝΕΡΓΑΣΙΑ ΚΑΙ ΣΥΝΤΟΝΙΣΜΟΣ ΠΙΝΑΚΙ ΕΣ ΕΡΓΑΣΤΗΡΙΟ ΚΑΙ ΑΠΟΘΗΚΗ ΚΑΘΑΡΙΟΤΗΤΑ ΕΡΓΟΤΑΞΙΟΥ ΤΕΧΝΙΚΗ ΙΕΥΘΥΝΣΗ ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΤΙΚΑ ΣΥΝΤΗΡΗΣΗ ΕΠΙ ΙΟΡΘΩΣΕΙΣ ΕΓΚΡΙΣΕΙΣ ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 2

4 18. ΣΧΕ ΙΑ ΚΑΙ ΑΛΛΑ ΕΓΓΡΑΦΑ ΑΠΟ ΤΟΝ ΥΠΕΡΓΟΛΑΒΟ ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ ΣΧΕ ΙΑ ΓΙΑ ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΑΠΟΤΥΠΩΤΙΚΑ ΣΧΕ ΙΑ ΕΓΧΕΙΡΙ ΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΕΞΟΠΛΙΣΜΟΥ ΑΥΞΟΜΕΙΩΣΕΙΣ ΤΙΜΩΝ ΕΛΕΓΧΟΣ ΤΙΜΩΝ ΠΡΟΣΦΟΡΩΝ ΕΓΓΥΗΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΤΟΠΙΚΗ ΥΠΟΣΤΗΡΙΞΗ Προσωπικό Συντήρησης/Εγκατάστασης ΕΙΓΜΑΤΑ ΕΚΠΑΙ ΕΥΣΗ ΟΚΙΜΕΣ ΠΑΡΑΛΑΒΗΣ Εργοστασιακές οκιµές οκιµές Προσωρινής Παραλαβής οκιµές Τελικής Παραλαβής ΚΛΙΜΑΤΟΛΟΓΙΚΕΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ Γενικά Συνθήκες κατά τη Μεταφορά Συνθήκες κατά τη Λειτουργία ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ ΝΟΜΟΘΕΣΙΑ ΥΠΟΧΡΕΩΣΕΙΣ ΥΠΕΡΓΟΛΑΒΟΥ ΠΙΝΑΚΕΣ ΙΑΝΟΜΗΣ ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΠΙΝΑΚΕΣ ΤΥΠΟΥ ΕΡΜΑΡΙΟΥ ΠΙΝΑΚΕΣ ΕΠΙ ΑΠΕ ΙΩΝ ΥΠΑΙΘΡΙΩΝ ΕΡΜΑΡΙΩΝ ΗΛΕΚΤΡΙΚΟΙ ΠΙΝΑΚΕΣ ΙΑΝΟΜΗΣ (ΤΟΠΙΚΟΙ) ΙΑΚΟΠΤΕΣ ΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ ΑΕΡΑ ΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ (ΒΑΡΙΟΥ ΤΥΠΟΥ) ΙΑΚΟΠΤΕΣ ΦΟΡΤΙΟΥ (ISOLATORS) ΑΣΦΑΛΕΙΕΣ ΜΙΚΡΟΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ ΑΥΤΟΜΑΤΟΙ ΠΡΟΣΤΑΤΕΥΤΙΚΟΙ ΙΑΚΟΠΤΕΣ ΙΑΡΡΟΗΣ ΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ ΤΗΛΕΧΕΙΡΙΖΟΜΕΝΟΙ (CONTACTORS) ΣΙ ΗΡΟΚΑΤΑΣΚΕΥΕΣ ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 3

5 7. ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΕΣ ΠΙΝΑΚΙ ΕΣ ΕΙ ΙΚΗ ΣΗΜΕΙΩΣΗ ΑΝΤΟΧΗ ΣΕ ΒΡΑΧΥΚΥΚΛΩΜΑΤΑ ΠΙΝΑΚΕΣ ΕΛΕΓΧΟΥ Η ΜΗΧΑΝΗΜΑΤΑ ΑΠΟ ΑΛΛΟΥΣ ΚΑΛΩ ΙΑ ΓΕΝΙΚΑ ΕΝΩΣΕΙΣ ΚΑΙ ΤΕΡΜΑΤΙΣΜΟΙ ΚΑΛΩ ΙΩΝ ΣΥΝ ΕΣΗ ΚΑΙ ΤΕΡΜΑΤΙΣΜΟΣ ΑΓΩΓΩΝ ΜΕΘΟ ΟΙ ΣΤΗΡΙΞΗΣ ΚΑΛΩ ΙΩΝ ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΕΠΙΚΑΛΥΨΗ ΣΧΑΡΕΣ ΚΑΛΩ ΙΩΝ (CABLE TRAYS) ΣΤΗΡΙΓΜΑΤΑ ΚΑΛΩ ΙΩΝ (CABLE CLEATS) ΙΚΤΥΩΤΕΣ ΣΧΑΡΕΣ ΚΑΛΩ ΙΩΝ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΦΩΝΩΝ ΚΑΙ Ε ΟΜΕΝΩΝ (BASKET TRAY) ΣΚΑΛΕΣ ΚΑΛΩ ΙΩΝ ΑΝΑΡΤΗΣΕΙΣ (SUSPENSIONS) ΓΕΦΥΡΩΣΗ ΙΑ ΡΟΜΕΣ ΚΑΛΩ ΙΩΝ ΙΑΧΩΡΙΣΜΟΣ ΣΤΗΡΙΓΜΑΤΑ ΕΚΣΚΑΦΕΣ ΓΕΝΙΚΑ ΠΡΟΣΤΑΤΕΥΤΙΚΕΣ ΠΛΑΚΕΣ ΚΑΙ ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΕΣ ΤΑΙΝΙΕΣ ΣΩΛΗΝΕΣ ΙΕΛΕΥΣΗΣ ΤΟΠΟΘΕΤΗΣΗ ΣΩΛΗΝΩΝ ΙΕΛΕΥΣΗΣ ΜΕΤΑΧΕΙΡΙΣΗ ΚΑΛΩ ΙΩΝ ΣΦΡΑΓΙΣΜΑ ΣΩΛΗΝΩΝ ΙΕΛΕΥΣΗΣ ΚΑΙ ΑΝΟΙΓΜΑΤΩΝ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΚΑΛΩ ΙΩΝ ΣΗΜΑΝΣΗ ΚΑΛΩ ΙΩΝ ΣΥΡΜΑΤΑ ΣΕ ΣΩΛΗΝΑ ΚΑΙ ΚΑΝΑΛΙΑ ΣΩΛΗΝΩΣΕΙΣ (CONDUITS) ΓΕΝΙΚΑ ΜΕΤΑΛΛΙΚΕΣ ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΠΛΑΣΤΙΚΕΣ ΣΩΛΗΝΕΣ PVC ΚΑΝΑΛΙΑ (TRUNKING) ΑΓΩΓΟΣ ΠΡΟΣΤΑΣΙΑΣ ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 4

6 15. ΙΑΣΥΡΜΑΤΩΣΗ ΓΕΝΙΚΑ ΠΟΛΥΚΛΩΝΑ ΚΑΛΩ ΙΑ ΚΑΛΩ ΙΑ ΣΥΝΑΓΕΡΜΟΥ ΕΛΕΓΧΟΥ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΩΝ ΤΗΛΕΦΩΝΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΕΞΑΡΤΗΜΑΤΑ - ΓΕΝΙΚΑ ΙΑΚΟΠΤΕΣ ΦΩΤΙΣΜΟΥ ΙΑΚΟΠΤΕΣ ΡΥΘΜΙΣΗΣ ΦΩΤΙΣΜΟΥ (DIMMER SWITCHES) ΡΕΥΜΑΤΟ ΟΤΕΣ ΡΕΥΜΑΤΟΛΗΠΤΕΣ ΑΣΦΑΛΕΙΟ ΙΑΚΟΠΤΕΣ ΤΕΛΙΚΗΣ ΣΥΝ ΕΣΗΣ ΜΟΝΩΤΙΚΟΙ ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΑΣΦΑΛΕΙΑΣ (SAFETY ISOLATING TRANSFORMERS) KOMBIA (PUSHES) ΤΕΡΜΑΤΙΚΟΙ ΣΥΝ ΕΤΗΡΕΣ (TERMINAL BLOCKS) ΥΨΟΜΕΤΡΑ ΤΟΠΟΘΕΤΗΣΗΣ ΤΕΛΙΚΕΣ ΣΥΝ ΕΣΕΙΣ ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ ΡΟΖΕΤΕΣ ΚΡΕΜΑΣΤΟΙ ΛΑΜΠΤΗΡΕΣ ΚΑΙ ΑΝΑΡΤΗΣΕΙΣ ΦΩΤΙΣΤΙΚΩΝ ΤΥΠΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΑΥΤΟΜΑΤΟΙ ΑΝΙΧΝΕΥΤΕΣ ΓΙΑ ΕΛΕΓΧΟ ΦΩΤΙΣΜΟΥ Υ ΑΤΟΣΤΕΓΗ ΕΞΑΡΤΗΜΑΤΑ ΓΕΙΩΣΗ ΚΑΙ ΓΕΦΥΡΩΣΗ ΤΟ ΣΥΣΤΗΜΑ ΗΛΕΚΤΡΟ ΙΑ ΓΕΙΩΣΗΣ ΑΓΩΓΟΙ ΓΕΙΩΣΗΣ ΕΝΩΣΕΙΣ ΚΑΙ ΣΥΝ ΕΣΕΙΣ ΦΡΕΑΤΙΑ ΕΛΕΓΧΟΥ ΣΤΗΡΙΓΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗ ΓΕΦΥΡΩΣΗ ΑΛΛΕΣ ΓΕΙΩΣΕΙΣ ΣΥΣΤΗΜΑ ΟΜΗΜΕΝΗΣ ΚΑΛΩ ΙΩΣΗΣ - STRUCTURED CABLING SYSTEM ΓΕΝΙΚΑ ΤΟ ΣΥΣΤΗΜΑ ΚΕΝΤΡΙΚΟΣ ΚΑΤΑΝΕΜΗΤΗΣ ΚΤΙΡΙΟΥ ΚΕΝΤΡΙΚΕΣ ΚΑΜΠΙΝΕΣ (BUILDING DISTRIBUTOR) ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 5

7 35.4 ΟΡΙΖΟΝΤΙΑ ΚΑΛΩ ΙΩΣΗ (HORIZONTAL CABLING) ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΕΣ ΠΡΙΖΕΣ ΕΞΟΠΛΙΣΜΟΣ ΚΕΝΤΡΙΚΟΥ ΩΜΑΤΙΟΥ ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ (ΥΠΟΓΕΙΟ) ΚΑΜΠΙΝΑ PATCH CORDS EQUIPMENT CORDS ΣΗΜΑΝΣΗ EI ΙΚΗ ΣΗΜΕΙΩΣΗ ΧΩΡΗΤΙΚΟΤΗΤΑ ΕΓΚΑΤΑΣΤΑΣΗ ΓΕΝΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΕΓΓΥΗΣΗ ΣΥΣΤΗΜΑΤΟΣ ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ ΚΑΙ ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΕΝΙΚΑ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΤΕΥΘΥΝΤΗΡΙΕΣ ΓΡΑΜΜΕΣ ΙΚΤΥΩΤΕΣ ΣΧΑΡΕΣ ΤΥΠΟΥ BASKET TRAY ΕΠΙΦΑΝΕΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ THΛΕΧΕΙΡΙΣΤΗΡΙΑΚΟΣ ΕΛΕΓΧΟΣ RIPPLE CONTROL ΣΥΣΤΗΜΑ ΡΑΓΩΝ ΤΡΟΦΟ ΟΣΙΑΣ Γενικά Σύστηµα ραγών τροφοδοσίας δικτύου διανοµής Normal power Σύστηµα ραγών τροφοδοσίας αδιάλειπτης παροχής Clean earth ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ ΜΕΡΟΣ IV. ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕΡΟΣ V. ΕΛΤΙΟ ΚΑΤΑΣΚΕΥΑΣΤΩΝ ΜΕΡΟΣ VI. ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ ΓΙΑ ΕΡΓΑΣΙΕΣ ΜΕ ΑΠΟΛΟΓΙΣΜΟ ΜΕΡΟΣ VII. ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ ΠΑΡΑΡΤΗΜΑ Ι - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ ΠΑΡΑΡΤΗΜΑ ΙΙ - ΛΕΠΤΟΜΕΡΕΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΚΟΥΤΙΩΝ ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΜΕΝΗΣ ΠΡΟΣΒΑΣΗΣ ΠΑΡΑΡΤΗΜΑ ΙΙΙ - ΚΑΤΑΛΟΓΟΣ ΣΧΕ ΙΩΝ ΠΑΡΑΡΤΗΜΑ ΙV - ΠΑΡΑΡΤΗΜΑ ΤΩΝ ΟΡΩΝ ΤΟΥ ΚΥΡΙΩΣ ΣΥΜΒΟΛΑΙΟΥ ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 6

8 ΠΑΡΑΡΤΗΜΑ V - ΠΑΡΑΡΤΗΜΑ ΤΩΝ ΟΡΩΝ ΤΟΥ ΚΥΡΙΩΣ ΣΥΜΒΟΛΑΙΟΥ ΙΟΡΙΣΜΕΝΗΣ ΥΠΕΡΓΟΛΑΒΙΑΣ ΠΑΡΑΡΤΗΜΑ VI - ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΜΕ ΤΙΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΠΑΡΑΡΤΗΜΑ VII - ΕΓΓΥΗΤΙΚΗ ΕΠΙΣΤΟΛΗ ΑΤ. 10/2011 ΠΕΡΙΕΧΟΜΕΝΑ 7

9 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ 1. ΠΡΟΚΗΡΥΞΗ ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Η Αρχή Τηλεπικοινωνιών Κύπρου (από τούδε και στο εξής θα καλείται Cyta ) καλεί ενδιαφερόµενους να υποβάλουν προσφορές για τις ηλεκτρολογικές εγκαταστάσεις ανακαίνισης/αναβάθµισης και αντισεισµικής ενίσχυσης του παλαιού κτιρίου Ηλέκτρα, σύµφωνα µε τις παρούσες Προδιαγραφές. 2. ΤΕΛΕΥΤΑΙΑ ΗΜΕΡΟΜΗΝΙΑ ΥΠΟΒΟΛΗΣ Οι προσφορές πρέπει να τοποθετηθούν από τους Προσφοροδότες ή τους αντιπροσώπους τους στο Αυτόµατο Κιβώτιο Προσφορών της Cyta στο ισόγειο των Κεντρικών της Γραφείων, Οδός Τηλεπικοινωνιών, Στρόβολος, Λευκωσία, Κύπρος, µέχρι τις 10:00 την Παρασκευή, 29 Απριλίου 2011, η οποία είναι η Τελευταία Ηµεροµηνία και Ώρα Υποβολής. Οι Προσφοροδότες πρέπει να γνωρίζουν ότι το Κιβώτιο Προσφορών θα κλειδώσει αυτόµατα στις 10:00 ακριβώς κατά την Τελευταία Ηµεροµηνία Υποβολής µε την ένδειξη «ΚΛΕΙΣΤΟ». Προσφορές που υποβάλλονται µετά την Τελευταία Ηµεροµηνία και Ώρα Υποβολής δεν θα γίνονται αποδεκτές ούτε θα λαµβάνονται υπόψη. 3. ΕΚΤΑΣΗ ΠΡΟΣΦΟΡΩΝ Πρέπει να υποβάλλονται µόνο Προσφορές που αφορούν την προµήθεια όλων των Εργασιών που περιγράφονται λεπτοµερώς στις παρούσες Προδιαγραφές. Προσφορές οι οποίες αφορούν µερική προµήθεια των Εργασιών, δεν θα λαµβάνονται υπ όψιν. 4. ΚΩ ΙΚΟΣ ΣΥΜΒΟΛΑΙΟΥ Το Συµβόλαιο θα αναφέρεται µε τον κωδικό ΑΤ.10/ ΣΗΜΑΝΣΗ ΠΡΟΣΦΟΡΑΣ Η Επίσηµη Προσφορά και τα συνοδευτικά έγγραφα θα πρέπει να εσωκλείονται σε σφραγισµένα περιβλήµατα και να αναγράφουν στην(ις) άνω αριστερή(ές) γωνία(ες) τις λέξεις: Προσφορά Αρ. ΑΤ.10/2011 Ανακαίνιση/Αναβάθµιση και Αντισεισµική Ενίσχυση του Παλαιού Τµήµατος του Κτιρίου της CYTA Ηλέκτρα στη Λευκωσία - Ηλεκτρολογικές Εγκαταστάσεις Τελευταία Ηµεροµηνία Υποβολής: 29 Απριλίου 2011 Προσφοροδότες που υποβάλλουν περισσότερες από µία Προσφορές θα πρέπει να τις εσωκλείουν σε ξεχωριστά σφραγισµένα περιβλήµατα µε σήµανση όπως πιο πάνω. ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 1

10 6. ΦΥΣΙΚΟ ΜΕΓΕΘΟΣ ΤΟΥ ΠΑΚΕΤΟΥ ΠΡΟΣΦΟΡΑΣ Όλα τα έγγραφα της Προσφοράς θα πρέπει να εσωκλείονται σε σφραγισµένους φακέλους και/ ή δέµατα, των οποίων οι εξωτερικές διαστάσεις σε καµιά περίπτωση δεν πρέπει να υπερβαίνουν τα 40 εκατοστά σε µήκος, 40 εκατοστά σε πλάτος και 35 εκατοστά σε ύψος. Η Προσφορά µπορεί να περιέχεται σε πέραν του ενός πακέτου, αν αυτό είναι αναγκαίο. Πακέτα Προσφορών µε µεγαλύτερες διαστάσεις από αυτές που προδιαγράφονται δεν θα γίνονται αποδεκτά, αφού δεν θα περνούν από τη θυρίδα του Κιβωτίου Προσφορών. Παράδοση Προσφορών σε προσωπικό της Cyta δεν επιτρέπεται. 7. ΙΣΧΥΣ Οι Προσφορές θα παραµείνουν σε ισχύ, δηλαδή διαθέσιµες για αποδοχή, για έξι (6) µήνες από την καθορισµένη Τελευταία Ηµεροµηνία Υποβολής. Προσφορά που ισχύει για µικρότερη περίοδο δεν θα λαµβάνεται υπ όψιν. Σε εξαιρετικές περιπτώσεις, η Cyta µπορεί να ζητήσει από τον Προσφοροδότη να παρατείνει την περίοδο ισχύος. Το αίτηµα και η απάντηση σε αυτό πρέπει να γίνονται γραπτώς ή µε τηλεοµοιοτύπηµα ή µε τηλετύπηµα. Ο Προσφοροδότης µπορεί να απορρίψει το αίτηµα. Αν ο Προσφοροδότης αποδεχθεί το αίτηµα πρέπει να παρατείνει την Εγγύηση Συµµετοχής ανάλογα όµως, δεν θα του ζητηθεί ούτε θα του επιτραπεί να τροποποιήσει την Προσφορά. 8. ΕΓΓΥΗΣΗ ΣΥΜΜΕΤΟΧΗΣ Οι Προσφορές πρέπει να συνοδεύονται από µία ανέκκλητη και χωρίς όρους εγγύηση η οποία εκδίδεται προς όφελος της Cyta από µία από τις τράπεζες που λειτουργούν στην Κύπρο, οι οποίες είναι εξουσιοδοτηµένες από την Κεντρική Τράπεζα της Κύπρου να εκδίδουν τέτοιες εγγυήσεις, για ποσό ίσο µε: καλύπτοντας την περίοδο Ισχύος της Προσφοράς όπως δηλώνεται στη σχετική Οδηγία. Αυτή η εγγύηση πρέπει να ακολουθεί µε ακρίβεια τη µορφή που παρουσιάζεται στο Παράρτηµα VII και να διασφαλίζει ότι οι Προσφοροδότες είναι δεσµευµένοι µε τους όρους της Προσφοράς τους και ότι δεν έχουν το δικαίωµα να αλλάξουν τους όρους αυτούς καθ όλη την περίοδο Ισχύος της Προσφοράς. Ο επιτυχών Προσφοροδότης θα χρειαστεί να επεκτείνει την Εγγύηση Συµµετοχής µέχρι τη στιγµή υποβολής της Εγγύησης Πιστής Εκτέλεσης σύµφωνα µε τις Προδιαγραφές. 9. ΠΑΡΟΥΣΙΑΣΗ ΠΡΟΣΦΟΡΑΣ Το πρωτότυπο και όλα τα αντίγραφα της Προσφοράς θα πρέπει να δακτυλογραφούνται ή να γράφονται µε ανεξίτηλο µελάνι και να υπογράφονται από τον Προσφοροδότη ή από πρόσωπο ή πρόσωπα δεόντως εξουσιοδοτηµένα να δεσµεύουν τον Προσφοροδότη στο Συµβόλαιο. Όλες οι σελίδες της Προσφοράς, εκτός από µη τροποποιηµένο έντυπο υλικό, θα µονογράφονται από το πρόσωπο ή πρόσωπα που υπογράφουν την Προσφορά. Η Προσφορά δεν θα περιλαµβάνει οποιαδήποτε γραφή µεταξύ των γραµµών, διαγραφές ή γραφή πάνω από το κείµενο εκτός αν είναι αναγκαίο για να διορθωθούν λάθη που έγιναν από τον Προσφοροδότη και στην περίπτωση αυτή τέτοιες διορθώσεις θα µονογράφονται από το πρόσωπο ή τα πρόσωπα που υπογράφουν την Προσφορά. ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 2

11 Η Προσφορά θα χωρίζεται σε δύο (2) ευδιάκριτα µέρη: Εµπορική Προσφορά Τεχνική Προσφορά 10. ΓΛΩΣΣΑ ΑΛΛΗΛΟΓΡΑΦΙΑΣ ΚΑΙ ΑΝΤΙΓΡΑΦΑ ΠΡΟΣΦΟΡΑΣ Όλη η αλληλογραφία σε σύνδεση µε τις Προσφορές και συµφωνίες και όλα τα θέµατα που συνοδεύουν τις Προσφορές, τα οποία είναι σχετικά µε την εξέτασή τους, θα είναι στην Ελληνική γλώσσα και θα υποβάλλονται στην Cyta σε δύο σετ, µε τρόπο ώστε κάθε συµπληρωµένο σετ να αποτελεί άρτιο µέρος της Προσφοράς. Επιπρόσθετα των πιο πάνω, οι προσφορές θα µπορούν να συνοδεύονται και µε αντίγραφο της προσφοράς σε ηλεκτρονική µορφή, ακολουθώντας τις πρόνοιες των εγγράφων προσφορών κατά τον ίδιο τρόπο όπως και για το έντυπο αντίγραφο της προσφοράς. 11. ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΚΤΙΚΟ ΥΛΙΚΟ Οι Προσφοροδότες θα προµηθεύσουν ήλωση Συµµόρφωσης καθώς επίσης και λεπτοµερή σχόλια για κάθε σηµείο των Προδιαγραφών. Για το σκοπό αυτό, οι Προσφοροδότες θα συµπληρώσουν και θα υποβάλλουν τον Πίνακα Συµµόρφωσης του Παραρτήµατος VΙ, που να αποκρίνεται σε κάθε Όρο, Υπό-Όρο και Παράγραφο για κάθε µέρος των Προδιαγραφών. Οι Προσφοροδότες θα συµπληρώσουν τον πίνακα συµµόρφωσης χρησιµοποιώντας µόνο τους όρους «συµµόρφωση» ή «µη συµµόρφωση». Άλλοι όροι, όπως «λήφθηκε υπ όψιν», «σηµειώθηκε», «συµµόρφωση εκτός για..», ή «µερική συµµόρφωση», δεν θα χρησιµοποιηθούν. Οι Προσφοροδότες θα παρέχουν επεξηγήσεις και λεπτοµέρειες για οποιεσδήποτε αντιπροτάσεις εκεί όπου η λέξη «µη συµµόρφωση» παρουσιάζεται στον πίνακα συµµόρφωσης. Οι Προσφοροδότες θα πρέπει ακόµη να υποβάλουν λεπτοµερές υποστηρικτικό υλικό και /ή αποδεικτικά στοιχεία, τα οποία να αποδεικνύουν τη συµµόρφωση του προσφερόµενου Εξοπλισµού ή Υλικών µε τις Προδιαγραφές στο παρόν έγγραφο. Οι πιο πάνω πληροφορίες θα θεωρούνται ως ουσιώδεις για την αξιολόγηση της Προσφοράς. Προσφοροδότες που θα αποτύχουν να υποβάλουν τη ήλωση Συµµόρφωσης και όλο το σχετικό υλικό και/ ή έγγραφα, θα αποκλείονται. 12. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΕΤΟΙΜΑΣΙΑ ΤΗΣ ΠΡΟΣΦΟΡΑΣ Πριν την υποβολή των Προσφορών και ανεξάρτητα από λεπτοµέρειες που περιλαµβάνονται στα έγγραφα Προσφοράς, οι Προσφοροδότες θα διερευνήσουν τη φύση των Εργασιών και θα εξετάσουν τις συνθήκες που τις περιβάλλουν. Γενικά, πρέπει να εξασφαλίσουν οι ίδιοι πληροφορίες που να καλύπτουν όλα τα ζητήµατα που πιθανόν µε οποιοδήποτε τρόπο να επηρεάσουν την οικονοµική ισορροπία του Συµβολαίου. 13. ΕΞΟ Α ΕΤΟΙΜΑΣΙΑΣ ΤΗΣ ΠΡΟΣΦΟΡΑΣ Η Cyta δεν θα είναι υπεύθυνη, ούτε θα πληρώσει για οποιαδήποτε έξοδα ή ζηµιές οι οποίες πιθανόν να προκληθούν σε οποιονδήποτε Προσφοροδότη κατά την προετοιµασία και υποβολή της Προσφοράς. ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 3

12 14. ΑΝΤΙΠΡΟΣΩΠΕΙΕΣ Σε περίπτωση που η προσφορά υποβάλλεται από εµπορικό αντιπρόσωπο, αυτός πρέπει να είναι εγγεγραµµένος στο Μητρώο Εµπορικών Αντιπροσώπων µε βάση τον περί Εµπορικών Αντιπροσώπων Νόµο (Ν.76/86) και να υποβάλει µαζί µε την προσφορά του αντίγραφο της άδειας εγγραφής του στο Μητρώο Εµπορικών Αντιπροσώπων και δήλωση εξουσιοδότησης από τον αντιπροσωπευόµενο προµηθευτή/κατασκευαστή για την υποβολή τέτοιας προσφοράς. Στην εξουσιοδότηση να αναφέρεται κατά πόσο ο αντιπρόσωπος είναι εξουσιοδοτηµένος να εισπράττει όλο ή µέρος της τιµής αγοράς, καθώς και το όνοµα και χώρα του αντιπροσωπευµένου. 15. ΤΙΜΕΣ Οι προσφερόµενες τιµές για αγαθά και υπηρεσίες πρέπει να υποβάλλονται σε Ευρώ. Προσφορές που υποβάλλονται σε οποιοδήποτε άλλο νόµισµα δεν θα λαµβάνονται υπ όψιν. ιευκρινίζεται ότι εµβάσµατα σε επιτυχόντες Προσφοροδότες είναι δυνατόν να γίνουν στο νόµισµα που αυτοί προτιµούν, χρησιµοποιώντας την τιµή συναλλάγµατος που επικρατεί κατά την ηµεροµηνία εµβάσµατος. Οι τιµές εξοπλισµού/ υλικών θα είναι DDP, VAT unpaid, δηλαδή παράδοση µε πληρωµένους δασµούς και απλήρωτο φόρο προστιθέµενης αξίας, σύµφωνα µε την έκδοση INCOTERΜS 2000, στο χώρο εγκατάστασης και θα περιλαµβάνουν έξοδα εγκατάστασης εισαγωγικό δασµό, καθώς επίσης και όλους τους άλλους φόρους, τέλη και δασµούς οποιουδήποτε είδους που επιβάλλονται αλλού, αλλά δεν θα περιλαµβάνουν ΦΠΑ στις εισαγωγές. Ο ΦΠΑ στις εισαγωγές θα πληρώνεται από την Cyta. Ο επιτυχών Προσφοροδότης µπορεί να χρησιµοποιήσει τις υπηρεσίες της Cyta για εκτελώνιση των αγαθών και η Cyta θα αφαιρέσει από την πληρωµή προς τον Προσφοροδότη α) εκτελωνιστικά έξοδα, β) µεταφορικά έξοδα και γ) διοικητικά έξοδα σε ποσοστό 25% στο α) και β). Οποιεσδήποτε επιπρόσθετες πληροφορίες που αφορούν την εκτελώνιση των υλικών µπορούν να ληφθούν, µε γραπτή αίτηση, από την Υπηρεσία ιαχείρισης Υλικού, Cyta, Τ.Θ.24929, 1396 Λευκωσία, Κύπρος, Τηλεοµοιότυπο Αρ Ερωτήµατα θα απαντώνται µόνο εάν ληφθούν από την Cyta, το αργότερο, δύο εβδοµάδες πριν την Τελευταία Ηµεροµηνία Υποβολής. Τιµές για αγαθά των οποίων η προµήθεια θα γίνει από την εγχώρια αγορά θα είναι σε Ευρώ και θα περιλαµβάνουν εισαγωγικό δασµό και παράδοση και εγκατάσταση στο χώρο εγκατάστασης. Προσφοροδότες οι οποίοι προσφέρουν συγκεκριµένες εκπτώσεις στις προσφερόµενες τιµές θα περιλαµβάνουν λεπτοµέρειες της έκπτωσης στην Προσφορά και θα επεξηγούν σαφώς για ποιες τιµές ισχύει η έκπτωση, δηλ. εξοπλισµό, υλικά, υπηρεσίες (περιλαµβανοµένης και της συντήρησης). 16. ΟΡΟΙ ΠΛΗΡΩΜΗΣ Οι πληρωµές θα γίνουν σύµφωνα µε τους όρους που αναφέρονται στο Παράρτηµα ΙV (Παράρτηµα των Όρων του Κυρίως Συµβολαίου) και στο Παράρτηµα V (Παράρτηµα των Όρων του Κυρίως Συµβολαίου ιορισµένης Υπεργολαβίας), δηλαδή: 8% προκαταβολή έναντι εγγυητικής ίσης µε το ποσό της προκαταβολής. ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 4

13 77% σύµφωνα µε την πρόοδο των εργασιών και την παράδοση των υλικών στο εργοτάξιο. 10% µετά την προσωρινή παραλαβή (µε την κατάθεση του πιστοποιητικού προσωρινής παραλαβής από το µηχανικό της Cyta). 5% µετά την τελική παραλαβή (µε την κατάθεση του πιστοποιητικού της τελικής παραλαβής από το µηχανικό της Cyta, 24 µήνες µετά την προσωρινή παραλαβή). Ο εξοπλισµός/υλικά που παρουσιάζεται στο εργοτάξιο θα πληρώνεται στο 80% των προσφερόµενων τιµών (µείον τις κρατήσεις που αναφέρονται στο Παράρτηµα ΙV) και το υπόλοιπο δεν θα πληρώνεται µέχρι την εγκατάσταση τους. 17. ΦΟΡΟΙ Όλοι οι φόροι, εισαγωγικοί δασµοί, τέλη και δασµοί οποιουδήποτε είδους, εκτός από ΦΠΑ στις εισαγωγές, που ισχύουν τώρα ή στο µέλλον, οι οποίοι οφείλονται ως επακόλουθο του Συµβολαίου που µπορεί να συναφθεί µε βάση την παρούσα Προσφορά και προκύπτουν απ αυτό, θα καταβάλλονται από τον Υπεργολάβο. Οποιεσδήποτε τέτοιες χρεώσεις, εάν συµπεριλαµβάνονται στο ποσό της Προσφοράς, θα πρέπει να παρουσιάζονται ξεχωριστά. Ο ΦΠΑ στις εισαγωγές θα πληρώνεται από την Cyta. Οι Προσφροροδότες πρέπει να λάβουν υπ όψιν ότι ξένες εταιρείες και/ ή άτοµα που παρέχουν υπηρεσίες (εκπαίδευση, συµβουλευτικές υπηρεσίες, συντήρηση, δικαιώµατα αδειών κ.τ.λ.) στην Κύπρο µπορεί να είναι υποχρεωµένοι να πληρώσουν µέχρι και 10% φόρο παρακράτησης. Όλα τα τιµολόγια θα πρέπει να υποβάλλονται στις Κυπριακές Φορολογικές Αρχές πριν το διακανονισµό και αν είναι οφειλόµενος οποιοσδήποτε φόρος παρακράτησης, αυτός θα αφαιρείται από την πληρωµή. Προσφοροδότες, των οποίων η χώρα έχει υπογράψει Συµφωνία περί ιπλής Φορολογίας µε την Κύπρο, µπορούν να διεκδικήσουν από τις δικές τους Φορολογικές Αρχές το ποσό που αφαιρέθηκε. Η Cyta θα προµηθεύσει σχετικό πιστοποιητικό πληρωµής, το οποίο θα εξασφαλίσει από τις Κυπριακές Φορολογικές Αρχές. 18. ΕΙΓΜΑΤΑ Οποιαδήποτε δείγµατα, είδη, αποδεικτικά ή άλλα πράγµατα, που επισυνάπτονται ή παρέχονται ως µέρος της Προσφοράς δεν θα επιστρέφονται εκτός εάν αυτό ζητηθεί ειδικά από τον Προσφοροδότη. 19. ΕΠΙΛΟΓΕΣ Εάν προσφέρονται κάποιες εναλλακτικές ή προαιρετικές επιλογές επιπρόσθετα της βασικής Προσφοράς, αυτές θα υποδεικνύονται ξεκάθαρα και η επίδραση που θα έχουν στην Ανάλυση Προσφοράς που δίνεται στις Προδιαγραφές θα υποδεικνύεται ξεχωριστά για κάθε ένα από αυτά. 20. ΠΡΟΕΛΕΥΣΗ ΤΩΝ ΥΛΙΚΩΝ ΚΑΙ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ Η χώρα κατασκευής και προέλευσης των Υλικών και του Εξοπλισµού που προσφέρονται, καθώς επίσης το όνοµα και η διεύθυνση του κατασκευαστή, θα υποδεικνύονται στην Προσφορά. Ο Προσφοροδότης πρέπει επιπλέον να υποδείξει στην Προσφορά οποιοδήποτε µερίδιο του Συµβολαίου που προτίθεται να αναθέσει υπεργολαβικά σε τρίτους. Αυτή η υπόδειξη θα γίνεται χωρίς επηρεασµό της ευθύνης του κυρίως Εργολάβου. ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 5

14 21. ΑΝΑΦΟΡΕΣ Α) Εµπειρία Προσφοροδότη Απαιτείται από τους Προσφοροδότες να υποβάλουν κατάλογο µε παρόµοια έργα που ανέλαβαν και ολοκλήρωσαν επιτυχώς. Κατά την αξιολόγηση των Προσφορών, η Cyta θα λάβει υπ όψιν, µεταξύ άλλων κριτηρίων, την εµπειρία της Cyta ως προς την ικανότητα του Προσφοροδότη να διεκπεραιώσει επιτυχώς παρόµοια έργα εντός των καθορισµένων χρονικών πλαισίων ή να προµηθεύσει τα κατάλληλα υλικά σύµφωνα µε τις προδιαγραφές, όπως προκύπτει από το εργασίες που εκτελέστηκαν από τον Προσφοροδότη. Β) Αναφορές Εξοπλισµού Οι Προσφοροδότες θα περιλάβουν κατάλογο στις Προσφορές τους µε τις χώρες και Οργανισµούς, στους οποίους έχουν προµηθεύσει τον ίδιο τύπο Εξοπλισµού και Συστηµάτων, τα οποία περιλαµβάνουν στην παρούσα Προσφορά. Η ποσότητα του Εξοπλισµού που προµηθεύτηκε θα δίδεται σε κάθε περίπτωση. Επιπρόσθετα, οι Προσφοροδότες θα προµηθεύσουν οποιαδήποτε διαθέσιµα δεδοµένα σχετικά µε τη λειτουργία και απόδοση του Εξοπλισµού που προµήθευσαν. Τέτοια δεδοµένα θα αποδεικνύονται µε επιστολές, πιστοποιητικά ή οποιαδήποτε άλλα έγγραφα παρόµοιου τύπου που εκδίδονται από τους διάφορους τηλεπικοινωνιακούς οργανισµούς στο εξωτερικό ή άλλους αξιόπιστους Οργανισµούς. Οι Προσφοροδότες πρέπει να σηµειώσουν ότι όλες οι αναφορές που σχετίζονται µε τον προσφερόµενο Εξοπλισµό θα αποτελούν βάσιµα στοιχεία για την αξιολόγηση των Προσφορών. 22. ΑΠΟ ΟΧΗ ΠΡΟΣΦΟΡΑΣ Η αποδοχή της Προσφοράς ή µέρους αυτής θα αποτελεί δεσµευτικό Συµβόλαιο από την ηµεροµηνία αποστολής του τηλεµοιοτυπήµατος που περιέχει την αποδοχή της Προσφοράς. Η Cyta δεν είναι υποχρεωµένη να αποδεχτεί τη χαµηλότερη ή οποιαδήποτε άλλη Προσφορά. 23. ΚΑΤΑΚΥΡΩΣΗ ΠΡΟΣΦΟΡΑΣ Η Cyta θα κατακυρώσει ολόκληρη την Προσφορά σε ένα Προσφοροδότη. Μερική κατακύρωση δεν θα επιτραπεί. Η απόφαση για την κατακύρωση του Συµβολαίου θα ανακοινωθεί στον πίνακα ανακοινώσεων της Cyta στο ισόγειο των Κεντρικών της Γραφείων, Οδός Τηλεπικοινωνιών, Στρόβολος, Λευκωσία, Κύπρος, το συντοµότερο δυνατό µετά την κατακύρωση. 24. ΧΑΡΤΟΣΗΜΑΝΣΗ ΕΓΓΡΑΦΩΝ Οι Προσφοροδότες πρέπει να λάβουν υπ όψιν ότι ορισµένα είδη συµβολαίων και σχετιζόµενων εγγράφων πρέπει να χαρτοσηµανθούν σύµφωνα µε τον Περί Χαρτοσήµων Νόµο του 1963, όπως αυτός τροποποιήθηκε. Το Τέλος Χαρτοσήµου θα πληρωθεί από την Cyta η οποία θα διευθετήσει τη χαρτοσήµανση των σχετικών εγγράφων µε δικά της έξοδα και θα υποβάλει στον ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 6

15 προσφοροδότη, εάν ζητηθεί, αντίγραφο πιστοποιηµένο από τον Έφορο Τελών Χαρτοσήµου. 25. ΕΓΓΥΗΣΗ ΠΙΣΤΗΣ ΕΚΤΕΛΕΣΗΣ Οποιοσδήποτε επιτυχών Προσφοροδότης θα είναι υποχρεωµένος να προσκοµίσει ανέκκλητη και χωρίς όρους Εγγύηση Πιστής Εκτέλεσης, από Τράπεζα που λειτουργεί στην Κύπρο, η οποία είναι εξουσιοδοτηµένη από την Κεντρική Τράπεζα της Κύπρου να εκδίδει τέτοιες εγγυήσεις, για την οφειλόµενη εκτέλεση οποιουδήποτε Συµβολαίου ή Παραγγελίας, η οποία µπορεί να προκύψει κάτω από αυτή την Προσφορά. Η Εγγύηση Πιστής Εκτέλεσης θα εκδοθεί για το 10% της αξίας του Συµβολαίου ή Παραγγελίας και θα παραµείνουν σε ισχύ µέχρι την οφειλόµενη εκτέλεση αυτών, δηλαδή µέχρι την Ηµεροµηνία της Τελικής Παραλαβής (12 µήνες µετά την Προσωρινή Παραλαβή). Σε περίπτωση πληρωµής σε µετρητά κατά την υπογραφή του Συµβολαίου ή κατά την τοποθέτηση παραγγελίας, ο επιτυχών Προσφοροδότης, επιπρόσθετα από την Εγγύηση Πιστής Εκτέλεσης, θα εκδίδει ανέκκλητη και χωρίς όρους Τραπεζική Εγγύηση για ποσό ίσο µε το ποσό που θα καταβληθεί σε µετρητά. 26. ΧΡΕΩΣΕΙΣ ΤΡΑΠΕΖΩΝ Η Cyta δεν θα αποδεχτεί ευθύνη για οποιεσδήποτε χρεώσεις τραπεζών για τη διαβίβαση εγγράφων και/ ή για εµβάσµατα που σχετίζονται µε την εκτέλεση του Συµβολαίου, το οποίο µπορεί να συναφθεί κάτω από την παρούσα Προσφορά. 27. ΕΓΓΥΗΣΗ Ο επιτυχών Προσφοροδότης θα ευθύνεται για οποιαδήποτε εγγύηση ή προϋπόθεση σε σχέση µε την ποιότητα, σχεδιασµό ή καταλληλότητα του Εξοπλισµού, Υλικών και Υπηρεσιών για το σκοπό που αναφέρεται ή υπονοείται από τις περιγραφές στις Προδιαγραφές και/ ή από το Νόµο. 28. ΑΛΛΑΓΕΣ ΣΤΟΥΣ ΤΥΠΟΥΣ ΚΑΙ ΣΤΙΣ ΠΟΣΟΤΗΤΕΣ Πριν την υπογραφή του Συµβολαίου ή τοποθέτηση της παραγγελίας, ο επιτυχών Προσφοροδότης αναµένεται να αποδεχτεί εύλογες αλλαγές στους τύπους και στις ποσότητες του Εξοπλισµού και Υπηρεσιών που θα παρέχονται. Η επίδραση αυτών των διαφοροποιήσεων στη συνολική τιµή του Συµβολαίου θα υπολογίζεται σύµφωνα µε τις Μοναδιαίες Τιµές που παρουσιάζονται στην Προσφορά ή µε αµοιβαία συµφωνία για είδη, οι τιµές των οποίων δεν προσδιορίστηκαν προηγουµένως. 29. ΠΑΡΑ ΟΣΗ Θα αναφέρονται δεσµευτικές ηµεροµηνίες παράδοσης και Πρόγραµµα Εφαρµογής για την ολοκλήρωση όλων των Εργασιών. Οποιεσδήποτε τέτοιες ηµεροµηνίες παράδοσης ή υλοποίησης θα θεωρούνται ως ουσιώδεις για το Συµβόλαιο. Η παράδοση του έργου θα ακολουθεί την παράδοση του Κυρίως Συµβολαίου, όπως αναφέρεται στο Παράρτηµα ΙV (Παράρτηµα των Όρων του Κυρίως Συµβολαίου). Σε περίπτωση καθυστέρησης στην παράδοση, η Cyta δικαιούται να διεκδικήσει αποζηµιώσεις, οι οποίες επίσης αναφέρονται στο πιο πάνω παράρτηµα καθώς και στο Παράρτηµα V (Παράρτηµα των Όρων του Κυρίως Συµβολαίου ιορισµένης Υπεργολαβίας). ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 7

16 30. ΜΕΤΑΦΟΡΕΣ Όλες οι µεταφορές Εξοπλισµού, Υλικών και προσωπικού θα διεκπεραιώνονται µέσω των λιµανιών Λεµεσού και/ ή Λάρνακας, ή των ιεθνών Αεροδροµίων Λάρνακας και/ ή Πάφου. 31. ΙΕΥΚΡΙΝΙΣΗ ΠΡΟΣΦΟΡΩΝ Για διευκόλυνση της εξέτασης, αξιολόγησης και σύγκρισης Προσφορών, η Cyta µπορεί κατά την κρίση της να ζητήσει από τον Προσφοροδότη διευκρινίσεις για την Προσφορά. Η αίτηση για διευκρίνιση και η ανταπόκριση θα γίνονται γραπτώς και δεν θα ζητηθεί, προσφερθεί ή επιτραπεί καµιά αλλαγή στην τιµή ή στην ουσία της Προσφοράς. 32. ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Οποιεσδήποτε επιπρόσθετες τεχνικές πληροφορίες µπορούν να ληφθούν µε γραπτή αίτηση από το ιευθυντή Υπηρεσιών ικτύου Αεροναυσιπλοΐας, Cyta, Τ.Θ , 1396 Λευκωσία, Κύπρος, Τηλεοµοιότυπο Αρ Ερωτήµατα θα απαντώνται µόνο εάν ληφθούν από την Cyta, το αργότερο, δύο εβδοµάδες πριν την Τελευταία Ηµεροµηνία Υποβολής. Όλα τα τεχνικά ερωτήµατα και σχετικές απαντήσεις θα κοινοποιούνται ως ακολούθως: α. Σε άτοµα που έχουν αγοράσει Έγγραφα Προσφοράς µέσω της Υπηρεσίας ιαδικτύου της Cyta (cytanet), στην ιστοσελίδα β. Σε άτοµα που έχουν αγοράσει Έγγραφα Προσφοράς και ενδιαφέρονται να λάβουν τα πιο πάνω, µέσω τηλεοµοιότυπου ( ή µε επιστολή εάν αυτό ζητηθεί). Γι αυτό το σκοπό, οι ενδιαφερόµενοι θα πληροφορήσουν την Cyta ανάλογα και θα την προµηθεύσουν µε τα στοιχεία για επικοινωνία µαζί τους. 33. ΚΥΡΙΟΤΗΤΑ ΕΓΓΡΑΦΩΝ ΠΡΟΣΦΟΡΩΝ Όλα τα Έγγραφα Προσφορών αποτελούν Πνευµατική Ιδιοκτησία της Cyta και προορίζονται αποκλειστικά για υποβολή προσφοράς από τους ενδιαφερόµενους. Η αντιγραφή, αναπαραγωγή, δηµοσίευση, διάδοση ή διάθεση ή οποιαδήποτε άλλη χρήση τους χωρίς της γραπτή έγκριση της Cyta απαγορεύεται. 34. ΣΥΜΦΩΝΙΑ ΜΕ ΚΥΡΙΩΣ ΕΡΓΟΛΑΒΟ Ο Επιτυχών Προσφοροδότης θα πρέπει να υπογράψει µε τον Εργολάβο Οικοδοµικών Εργασιών του Έργου («Κυρίως Εργολάβο») Συµβόλαιο ιορισµένης Υπεργολαβίας για την «Ανακαίνιση/Αναβάθµιση και Αντισεισµική Ενίσχυση του Παλαιού Τµήµατος του Κτιρίου της CYTA Ηλέκτρα στη Λευκωσία - Ηλεκτρολογικές Εγκαταστάσεις». Αντίγραφο του Κυρίως Συµβολαίου καθώς και των Όρων Υπεργολαβίας θα είναι διαθέσιµα για επιθεώρηση στα γραφεία της Cyta στο κτίριο Σοφοκλή Κυπριανού, 4ος Όροφος, γραφείο 414, Λεωφόρος Αθαλάσσας 106, Στρόβολος, Λευκωσία. Οι Προσφοροδότες πρέπει να επιθεωρήσουν αυτά τα έγγραφα, εξαιρουµένων των τιµών του Κυρίως Συµβολαίου και καµία απαίτηση δεν µπορεί να προκύψει ως αποτέλεσµα της άγνοιας του Προσφοροδότη για το περιεχόµενο των εγγράφων αυτών. 35. ΤΙΜΗ ΤΩΝ ΕΓΓΡΑΦΩΝ ΠΡΟΣΦΟΡΩΝ Τα Έγγραφα Προσφοράς έχουν τιµή 100,00 πλέον ΦΠΑ για ένα πλήρες σετ προδιαγραφών και σχεδίων σε µορφή ψηφιακού δίσκου (CD). Έγγραφα Προσφοράς που αγοράζονται ηλεκτρονικά µέσω της Ιστοσελίδας Προσφορών της Cyta θα έχουν τιµή µειωµένη κατά 50% και θα πωλούνται στην τιµή 50,00 πλέον ΦΠΑ. ΑΤ. 10/2011 ΜΕΡΟΣ Ι. Ο ΗΓΙΕΣ ΠΡΟΣ ΤΟΥΣ ΠΡΟΣΦΟΡΟ ΟΤΕΣ Σελίδα 8

17 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ 1. ΓΕΝΙΚΑ Το µέρος αυτό καθορίζει τις γενικές σχεδιαστικές απαιτήσεις και τα πρότυπα που εφαρµόζονται σε όλο τον ηλεκτρικό, ηλεκτρονικό και µηχανολογικό εξοπλισµό που θα προµηθεύσει ο επιτυχών Προσφοροδότης. Ο εξοπλισµός που θα υποβληθεί µε βάση τις προδιαγραφές πρέπει να συνάδει µε τις απαιτήσεις που καταγράφονται στο παρόν έγγραφο. Γενικά, τα συστήµατα πρέπει να είναι σχεδιασµένα και κατασκευασµένα σύµφωνα µε τις συναφείς οδηγίες, εκδόσεις ή/και τα πρότυπα της ιεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC - International Electrotechnical Commission) και του ιεθνούς Οργανισµού Προτύπων (ISO - International Standards Organization) και άλλες υποδείξεις που καταγράφονται. Οπωσδήποτε, ο προσφερόµενος εξοπλισµός θα πρέπει να φέρει πιστοποίηση CE (CE marked). 2. ΑΠΟΚΛΙΣΕΙΣ ΑΠΟ ΤΙΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Εξοπλισµός και υπηρεσίες που δε συµµορφώνονται πλήρως µε τις απαιτήσεις που καταγράφονται σε αυτή την προδιαγραφή θα είναι αποδεκτά, µόνο αν ο επιτυχών Προσφοροδότης µπορεί να αποδείξει ότι η εναλλακτική προσφορά του είναι ικανοποιητική σε όλες τις πτυχές και µπορεί να ικανοποιήσει πλήρως τις ανάγκες της Cyta, ως να συνάδει πλήρως µε το αντίστοιχο τµήµα της προδιαγραφής. Όµως, πρέπει να γίνει ακριβής και συγκεκριµένη αναφορά σε όλες τις αποκλίσεις, οι οποίες πρέπει να επεξηγηθούν πλήρως. Οπουδήποτε δεν γίνεται αναφορά σε αποκλίσεις, θα θεωρείται ότι ο εξοπλισµός και οι υπηρεσίες που προσφέρονται συµµορφώνονται πλήρως µε τις απαιτήσεις που αναφέρονται στην προδιαγραφή. Αν διαπιστωθεί, κατά τη διάρκεια ελέγχου, ότι οποιοδήποτε µέρος του εξοπλισµού και των υπηρεσιών δε συµµορφώνεται πλήρως µε τις απαιτήσεις του αντίστοιχου τµήµατος της προσφοράς, τότε θα απορρίπτεται. 3. ΙΑΣΦΑΛΙΣΗ ΠΟΙΟΤΗΤΑΣ 3.1 ιαπιστευµένες ιαδικασίες Ποιότητας Κατασκευαστών Υλικών/Εξοπλισµού α. Οι Προσφοροδότες θα είναι υπεύθυνοι για τη ιασφάλιση Ποιότητας (Quality Assurance) όλων των υλικών/εξοπλισµού που θα προµηθεύσουν και θα επιβεβαιώσουν ότι τα υλικά/εξοπλισµός ανταποκρίνεται στις απαιτήσεις ποιότητας. β. Σύµφωνα µε τις πρόνοιες της παραγράφου (α) πιο πάνω, οι κατασκευαστές θα πρέπει να εξασκούν µια αποτελεσµατική µέθοδο ιασφάλισης Ποιότητας κατά το σχεδιασµό, ανάπτυξη παραγωγή και προµήθεια των υλικών/εξοπλισµού που προσφέρεται, έτσι ώστε να διασφαλιστεί ότι τα τελικά προϊόντα έχουν την ψηλότερη δυνατή ποιότητα. Προσφορές που δε συνάδουν µε αυτές τις απαιτήσεις θα αποκλείονται. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 9

18 γ. Οι Προσφοροδότες πρέπει να υποβάλουν γραπτές αποδείξεις µαζί µε τις Προσφορές τους, αποδεικνύοντας, προς ικανοποίηση της Cyta, ότι έχουν έγκυρα πιστοποιητικά ιασφάλισης Ποιότητας για όλο τον εξοπλισµό/υλικά που προσφέρονται. Το πιστοποιητικό ιασφάλισης Ποιότητας θα συνάδει µε το πρότυπο ISO 9001 και θα εκδίδεται από Εθνικό Οργανισµό, µέλος του ιεθνούς ικτύου Ποιότητας IQNET. Εναλλακτικά, θα γίνονται αποδεκτά έγκυρα πιστοποιητικά ISO9001 από Εθνικούς ή Ιδιωτικούς Οργανισµούς µη µέλη του IQNET. Η Cyta διατηρεί το δικαίωµα να ζητήσει από τους Προσφοροδότες περαιτέρω πληροφορίες, οι οποίες µπορεί να είναι υπό µορφή βιβλιογραφίας, σχεδίων και δεδοµένων, έτσι ώστε να διαβεβαιώσει την εγκυρότητα και αποδοτικότητα των µεθόδων ιασφάλισης Ποιότητας. Υλικά/εξοπλισµός από κατασκευαστές χωρίς έγκυρα πιστοποιητικά ιασφάλισης Ποιότητας ISO 9001 δε θα γίνονται αποδεκτά. 3.2 Προηγούµενη Εµπειρία Το ακόλουθο ερωτηµατολόγιο κριτηρίων θεωρείται µεγίστης σηµασίας και ενδιαφέρει τον Εργοδότη για την ορθή αξιολόγηση του Υπεργολάβου και την ικανότητα του για να εκτελέσει τις εργασίες που αναφέρονται στο συµβόλαιο. Ως εκ τούτου, οι Προσφοροδότες πρέπει να υποβάλουν ορθές πληροφορίες, οι οποίες πρέπει να υποστηρίζονται από αποδεικτικά στοιχεία: 1. Να υποβληθεί λεπτοµερής ανάλυση της δοµής της Εταιρείας (Προσφοροδότης), συµπεριλαµβανοµένου του προσωπικού και των τµηµάτων της. 2. Να υποβληθεί πλήρης κατάσταση του προσωπικού που εργοδοτείται από την Εταιρεία (Προσφοροδότη) συµπεριλαµβανοµένου του ονόµατος, θέσης, ακαδηµαϊκών και επαγγελµατικών προσόντων, πείρας, άδειας του ΕΤΕΚ (για µηχανικούς) κ.ά. 3. Το άτοµο που θα είναι υπεύθυνο για τις εργασίες του παρόντος συµβολαίου πρέπει ήδη να εργοδοτείται µόνιµα από την Εταιρεία (Προσφοροδότη) για περίοδο πέραν των 24 µηνών µέχρι την ηµεροµηνία υποβολής προσφορών, µε βάση πρόσφατο σχετικό πιστοποιητικό/βεβαίωση από το Τµήµα Κοινωνικών Ασφαλίσεων και να κατέχει τα ακόλουθα: i. Να είναι µέλος του ΕΤΕΚ και να διαθέτει ανανεωµένη άδεια εργασίας. ii. Πιστοποιητικό ικανότητας ηλεκτρολόγου µηχανικού 1ης Τάξης όπως αυτό εκδίδεται από τις Ηλεκτροµηχανολογικές Υπηρεσίες του κράτους. iii. Έγκυρη (ανανεωµένη) άδεια ηλεκτρολόγου, όπως αυτή εκδίδεται από τις Ηλεκτροµηχανολογικές Υπηρεσίες του κράτους. 4. Να υποβληθεί ανάλυση της τεχνικής ικανότητας και πείρας του Υπεργολάβου, καθώς και λεπτοµερής κατάλογος έργων τα τελευταία 5 χρόνια, µαζί µε το κόστος τους και σύντοµη περιγραφή για κάθε έργο. Κατά την περίοδο αυτή (τελευταία πενταετία) οι προσφοροδότες πρέπει να έχουν ολοκληρώσει µε επιτυχία τουλάχιστον ένα έργο αξίας Η Εταιρεία (Προσφοροδότης) πρέπει να είναι πιστοποιηµένη µε το σύστηµα διαχείρισης ποιότητας ISO 9001 και να έχει έγκυρο και ενηµερωµένο πιστοποιητικό. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 10

19 Τυχόν µη συµµόρφωση του Προσφοροδότη µε όλους πιο πάνω όρους θα οδηγεί σε απόρριψη της προσφοράς του. 3.3 Επιπρόσθετες Συστάσεις Επιπρόσθετα µε την Οδηγία 10 του Μέρους Ι της προδιαγραφής ( ήλωση Συµµόρφωσης και Υποστηρικτικό Υλικό), διευκρινίζεται ότι οι τεχνικές πληροφορίες και τα υποστηρικτικά στοιχεία για τον προσφερόµενο εξοπλισµό και υλικά, που θα υποβληθούν µαζί µε τα έντυπα της προσφοράς, πρέπει να περιλαµβάνουν καταλόγους κατασκευαστών. Επιστολές από τοπικούς κατασκευαστές ή/και επιστολές γραµµένες σε επίσηµα επιστολόχαρτα κατασκευαστών θα θεωρούνται άνευ ιδιαίτερης σηµασίας και δε θα λαµβάνονται υπόψη. 3.4 Έλεγχοι, επιθεωρήσεις και δοκιµές Ο επιτυχών Προσφοροδότης θα διευθετήσει και θα πληρώσει για τη διεξαγωγή όλων των απαιτούµενων ελέγχων, επιθεωρήσεων, δοκιµών συµπεριλαµβανοµένων των ελέγχων της ΑΗΚ. 4. ΑΠΑΙΤΗΣΕΙΣ ΤΟΥ ΣΧΕ ΙΑΣΜΟΥ 4.1 Ωφέλιµη Ζωή Αντικειµενικός στόχος του σχεδιασµού είναι τα συστήµατα να έχουν µια συνολική ωφέλιµη ζωή τουλάχιστον 15 χρόνια. 4.2 Σήµανση Όλη η σήµανση, χαράξεις και άλλα χαρακτηριστικά σηµεία θα πρέπει να αναγράφονται µε διεθνή σύµβολα, στην Αγγλική ή Ελληνική γλώσσα, και πρέπει να γίνεται µε µέθοδο που είναι ανθεκτική, έτσι ώστε να γίνεται εύκολη αναγνώριση, προς ικανοποίηση της CYTA. Κάθε µέρος των συσκευών πρέπει να φέρει την ανάλογη σήµανση έτσι ώστε να γίνεται εύκολη αναγνώρισή του. 4.3 Προσιτότητα Όλος ο εξοπλισµός πρέπει να είναι προσιτός για να είναι εύκολη η συντήρηση του. 4.4 Μηχανικές Κατασκευές και Τελειώµατα Όλες οι µεταλλικές επιφάνειες πρέπει να είναι προστατευµένες από τη σκουριά και οι εξωτερικές επιφάνειες του εξοπλισµού πρέπει να είναι κατάλληλα βαµµένες. Επιπρόσθετα, η εργονοµία του εξοπλισµού θα λαµβάνεται σοβαρά υπόψη. 4.5 Μοντέρνες Τεχνικές Πρέπει να εφαρµόζονται όλα τα πλεονεκτήµατα των µοντέρνων µεθόδων κατασκευής, έτσι ώστε να εξασφαλίζεται ψηλό επίπεδο απόδοσης και αξιοπιστίας. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 11

20 4.6 Συνιστώντα Μέρη Είναι προτιµότερο όλα τα συνιστώντα µέρη που θα χρησιµοποιούνται να επιλέγονται από τυποποιηµένα προϊόντα. Όµως, αν χρησιµοποιούνται συνιστώντα µέρη ειδικής κατασκευής, οι λειτουργίες τους πρέπει να περιγραφούν περιληπτικά. 4.7 Προϊόντα Αποδεδειγµένου Σχεδιασµού Ο επιτυχών Προσφοροδότης πρέπει να προµηθεύσει τα πιο προηγµένα προϊόντα του τα οποία είναι αποτέλεσµα αποδεδειγµένου σχεδιασµού και δε χρειάζονται περαιτέρω βελτίωση, είναι σε τρέχουσα παραγωγή και χρησιµοποιούνται σε αξιόλογο αριθµό τοποθεσιών. 5. ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 5.1 Αξιοπιστία Ο γενικός στόχος του σχεδιασµού, καθώς και η φιλοσοφία της λειτουργίας και συντήρησης των εγκαταστάσεων/εξοπλισµού πρέπει να ελαχιστοποιούν τις προγραµµατισµένες διακοπές στη λειτουργία και να διασφαλίζουν την µέγιστη δυνατή αξιοπιστία. Ο επιτυχών Προσφοροδότης είναι πλήρως υπεύθυνος για την προµήθεια αξιόπιστου και ψηλής ποιότητας εξοπλισµό, όπως προδιαγράφεται. Οι Προσφοροδότες πρέπει να καθορίσουν τη «Συχνότητα Βλαβών», καθώς και το «Μέσο Χρονικό ιάστηµα Μεταξύ Βλαβών» (Mean Time Between Failures - MTBF) και να δηλώσουν κατά πόσο η πρόβλεψη για τη συχνότητα των βλαβών υπολογίζεται µε βάση πραγµατικές στατιστικές. 5.2 υνατότητα Εύκολης Συντήρησης Ο εξοπλισµός πρέπει να είναι σχεδιασµένος έτσι ώστε να παρέχει στο µέγιστο δυνατό βαθµό τη δυνατότητα εύκολης συντήρησης. Αν υπάρχει ανάγκη προληπτικής συντήρησης, τότε στην προσφορά πρέπει να καθορίζεται το µέγιστο διάστηµα που µεσολαβεί µεταξύ συντηρήσεων, καθώς και η αποδοτικότητα στον εντοπισµό βλαβών και θα πρέπει να δηλωθεί η µέθοδος που χρησιµοποιείται για των υπολογισµό αυτών των παραµέτρων. Η αποδοτικότητα στην επισήµανση βλαβών πρέπει κανονικά να γίνεται στο επίπεδο των ηλεκτρονικών και ηλεκτρικών µερών όταν εφαρµόζονται οι µέθοδοι που προτείνονται. 5.3 Τοπικές Επιδιορθώσεις Οι Προσφοροδότες πρέπει να δώσουν αναλυτική κατάσταση όλων των ηλεκτρικών και ηλεκτρονικών συνιστωσών µερών, που µπορούν να επιδιορθωθούν τοπικά. 5.4 Λειτουργική Άποψη Εξοπλισµού Ο επιτυχών Προσφοροδότης πρέπει να προµηθεύσει όλα τα λειτουργικά εργαλεία που χρειάζονται για την οµαλή και ορθή λειτουργία του εξοπλισµού, παραθέτοντας τα σε χωριστό κοστολόγιο. Οποιαδήποτε επιπρόσθετα χαρακτηριστικά προσφέρονται πρέπει να δηλωθούν και να επεξηγηθούν. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 12

21 6. ΘΕΜΑΤΑ ΑΣΦΑΛΕΙΑΣ 6.1 Νοµοθεσία για την Ασφάλεια και Υγεία στην Εργασία Χωρίς να επηρεάζονται άλλες νοµικές υποχρεώσεις, ευθύνες και καθήκοντα του, ο επιτυχών Προσφοροδότης πρέπει να συµµορφωθεί µε τη σχετική Νοµοθεσία για την Ασφάλεια και Υγεία στην Εργασία του 1996 και του Ο επιτυχών Προσφοροδότης πληροφορείται ότι οι Κανονισµοί για Ασφάλεια και Υγεία (Ελάχιστες Απαιτήσεις για Προσωρινά και Κινητά Εργοτάξια) του 2002 (P.I 172/2002) εφαρµόζονται και γι αυτό το σκοπό, έχει ετοιµαστεί προκαταρκτικό Σχέδιο Ασφάλειας και Υγείας (Σχέδιο Ασφάλειας και Υγείας Κατά την Εκπόνηση της Μελέτης του Έργου), το οποίο βρίσκεται στα γραφεία της CYTA, και είναι διαθέσιµο για επιθεώρηση. Ο επιτυχών Προσφοροδότης έχει υποχρέωση να εφαρµόζει το «Σχέδιο Ασφάλειας & Υγείας Κατά την Εκτέλεση του Έργου» του κυρίως Εργολάβου. Επίσης, υποχρεούται να παράσχει στον κυρίως Εργολάβο όλες τις αναγκαίες πληροφορίες σε σχέση µε την υπεργολαβία του για την επιτυχή ετοιµασία του εν λόγω σχεδίου. 6.2 Πρότυπα Ασφάλειας Οι Προσφοροδότες πρέπει να καθορίσουν και να περιγράψουν τα µέτρα ασφάλειας που λαµβάνονται στα προσφερόµενα συστήµατα/εξοπλισµό και να υποδείξουν τα διεθνή πρότυπα ασφάλειας µε τα οποία συνάδουν. Εξοπλισµός που δεν είναι CE marked δε θα γίνεται αποδεκτός. 7. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ Ο εξοπλισµός πρέπει να περιλαµβάνει κατάλληλες συσκευές προστασίας που να εγγυούνται ότι πιθανές βλάβες σε συστατικά µέρη ή επιµέρους µονάδες του εξοπλισµού δε θα προκαλέσουν βλάβη σε άλλα µέρη του. Πρέπει επίσης να λαµβάνονται ιδιαίτερες προφυλάξεις σε διόδους επιστροφής ψηλών συχνοτήτων και σε ηλεκτρική υπέρταση και υπερφόρτωση. Στην περίπτωση που εναλλάξιµες µονάδες τοποθετηθούν λανθασµένα, δεν πρέπει να προκαλείται καταστροφική βλάβη στον εξοπλισµό. Οι Προσφοροδότες πρέπει να σχολιάσουν τα µέτρα προστασίας που λαµβάνονται. 8. ΣΥΜΒΑΤΟΤΗΤΑ ΜΕ ΣΥΣΤΗΜΑΤΑ ΙΑΧΕΙΡΙΣΗΣ ΚΤΙΡΙΩΝ BMS (BUILDING MANAGEMENT SYSTEMS) Ο προσφερόµενος εξοπλισµός πρέπει να συνάδει µε ένα από τα ακόλουθα ανοιχτά πρωτόκολλα επικοινωνίας µε σύστηµα BMS: Echelon Corporation s LonWorks technology utilizing LonTalk communications protocol EIB (European Installation Bus) BACnet (Building Automation and Control network) communications standard ANSI/ASHRAE Modbus or Modbus Plus ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 13

22 Σε περίπτωση που ο προτεινόµενος εξοπλισµός δεν µπορεί να επικοινωνήσει απευθείας µε κάποιο από τα πιο πάνω πρωτόκολλα, οι Προσφοροδότες πρέπει να συµπεριλάβουν στην προσφορά τους όλα τα αναγκαία κανάλια επικοινωνίας (gateways) ή άλλες ηλεκτρονικές κάρτες (integrator controllers), που θα εγγυηθούν την πλήρη επικοινωνία του συστήµατος µε τα πιο πάνω πρωτόκολλα. Στον προσφερόµενο εξοπλισµό πρέπει να είναι ενσωµατωµένος όλος ο αναγκαίος εξοπλισµός (Ethernet card, BMS communication card, communication ports etc.) για απευθείας σύνδεση µε το σύστηµα BMS. Συστήµατα που δε συνάδουν πλήρως µε τις πιο πάνω απαιτήσεις δε θα γίνουν αποδεκτά. 9. ΣΥΝΕΡΓΑΣΙΑ ΚΑΙ ΣΥΝΤΟΝΙΣΜΟΣ Επισύρεται η προσοχή του Υπεργολάβου στην απόλυτη συνεργασία και συντονισµό που οφείλει να έχει µε τους άλλους υπεργολάβους του έργου και τη διαµόρφωση προγράµµατος για την εκτέλεση των εργασιών µε τρόπο ώστε να µην προκαλούνται καθυστερήσεις και να συµπληρώνονται τµηµατικά και έγκαιρα οι εργασίες µε ρυθµούς που θα ζητηθεί από αυτούς. Ο Υπεργολάβος υποχρεούται να δώσει στους άλλους υπεργολάβους όλα τα σχετικά σχέδια, θέσεις, διαστάσεις κλπ., φέροντας απόλυτα την ευθύνη για αυτά σε σχέση µε τις εργασίες του συµβολαίου του. Θα πρέπει να ενηµερώνεται πλήρως για τις ηλεκτρολογικές απαιτήσεις και άλλες ανάγκες για φυσικό συντονισµό µε τις εργασίες των άλλων εργολάβων ελέγχοντάς τους περιοδικά. Ο συντονισµός του συνόλου των εργασιών του συµβολαίου αυτού θα είναι ευθύνη του Υπεργολάβου ο οποίος θα διασφαλίζει ότι όλα τα µέρη της εργασίας του συµβολαίου συνάδουν µε το πρόγραµµα του Κυρίως Εργολάβου σαν σύνολο ούτως ώστε ο Κυρίως Υπεργολάβος να συµπληρώσει το έργο στη χρονική περίοδο του συµβολαίου. 10. ΠΙΝΑΚΙ ΕΣ Εκτός από τις πινακίδες που απαιτούνται δια νοµοθεσίας, ο Υπεργολάβος δεν πρέπει να τοποθετήσει οποιεσδήποτε άλλες στο εργοτάξιο εκτός εάν έχει τη γραπτή συγκατάθεση του Επιβλέποντος Μηχανικού. 11. ΕΡΓΑΣΤΗΡΙΟ ΚΑΙ ΑΠΟΘΗΚΗ Ο κυρίως Εργολάβος θα παράσχει χώρους αποθήκευσης για τα υλικά του Υπεργολάβου, τα οποία πρέπει να αποθηκευτούν στο εργοτάξιο. 12. ΚΑΘΑΡΙΟΤΗΤΑ ΕΡΓΟΤΑΞΙΟΥ Ο Υπεργολάβος θα διατηρεί το εργοτάξιο απαλλαγµένο από οποιαδήποτε εµπόδια και ακαθαρσίες. Επίσης, θα αποσύρει από το εργοτάξιο µε δικά του έξοδα όλα τα πλεονάσµατα υλικών και προσωρινών εργασιών µόλις αυτά παύσουν να απαιτούνται επιτόπου. 13. ΤΕΧΝΙΚΗ ΙΕΥΘΥΝΣΗ Ο Υπεργολάβος οφείλει να παράσχει όλα τα µηχανήµατα, όργανα και εργαλεία που θα απαιτηθούν για την ικανοποιητική διεκπεραίωση των εργασιών ανεξάρτητα αν αυτά περιγράφονται ειδικά ή όχι. Το συµβόλαιο θα συµπεριλαµβάνει όλα τα έξοδα για τα ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 14

23 προαναφερθέντα και τα εργατικά για την εκφόρτωση και µεταφορά τους καθώς επίσης και την τελική αποµάκρυνσή τους από το εργοτάξιο µε τη συµπλήρωση των εργασιών. Πριν διευθετηθεί η παράδοση των µηχανηµάτων και υλικών, ο Υπεργολάβος οφείλει να κάνει ένα γενικό έλεγχο όλων των διαστάσεων των µηχανηµάτων του συµβολαίου και να ενηµερώσει τον Επιβλέποντα Μηχανικό για οποιοδήποτε θέµα αντιληφθεί ότι δεν συνάδει µε τις πρόνοιες ή προθέσεις του συµβολαίου. Για όλα τα µηχανήµατα και υλικά που είναι µέρος του συµβολαίου του ο Υπεργολάβος υποχρεούται να παίρνει από µόνος του τις σχετικές διαστάσεις επιτόπου για τις οποίες θα θεωρείται πλήρως υπεύθυνος για την ακρίβειά τους. Οι θέσεις όλων των σηµείων, σωληνώσεων, καναλιών, σχαρών, µηχανηµάτων κλπ. τα οποία φαίνονται στα σχέδια θα θεωρούνται µόνον ενδεικτικές, εκτός εάν ορίζονται διαφορετικά µε συγκεκριµένες διαστάσεις και σκοπό έχουν να δώσουν τη γενική διάταξη των προδιαγραφόµενων εργασιών. Η ακριβής θέση των προαναφερθέντων όπου και όταν αυτό είναι απαραίτητο θα επιβεβαιώνεται κατά τη διάρκεια εκτέλεσης της εργασίας σε συσχετισµό µε τις εργασίες άλλων Εργολάβων και άλλες συγκεκριµένες απαιτήσεις. Σε περίπτωση που κάποιο µέρος των εργασιών διαφανεί χωρίς καµιά αµφιβολία ότι είναι απαραίτητο για την απρόσκοπτη και ασφαλισµένη λειτουργία του συνόλου των εργασιών και το οποίο δεν περιγράφεται ή προδιαγράφεται συγκεκριµένα, ο Υπεργολάβος οφείλει να το θεωρήσει σαν προδιαγραφόµενο και υποχρεούται να το εκτελέσει χωρίς καµιά επιπρόσθετη πληρωµή. Για να µπορέσει ο Κυρίως Υπεργολάβος να εκτελέσει τις οικοδοµικές εργασίες σε σχέση µε το συµβόλαιο και να προετοιµάσει άλλες εργασίες, ο Υπεργολάβος έχει υποχρέωση να σηµαδεύει επιτόπου όλα τα ηλεκτρολογικά σηµεία και τις διελεύσεις εντοιχισµένων σωλήνων κλπ. καθ όλη τη διάρκεια των κατασκευών, να δίδει τις απαραίτητες οδηγίες και να βεβαιώνεται ότι η σχετική εργασία εκτελείται ικανοποιητικά και σύµφωνα µε τις οδηγίες αυτές. Ο Υπεργολάβος θα χρεώνεται µε οποιαδήποτε έξοδα προκύψουν σε εργατικά και υλικά από τυχόν αχρείαστες οικοδοµικές εργασίες εξ υπαιτιότητάς του. Ο Υπεργολάβος θα εξασφαλίσει από τις Αρµόδιες Αρχές όλες τις σχετικές λεπτοµέρειες όσον αφορά διαστάσεις, διατάξεις, θέσεις σωλήνων, καλωδίων κλπ. στα σηµεία σύνδεσης των εγκαταστάσεων µε τις ηµόσιες Υπηρεσίες και θα εκτελέσει το µέρος αυτό των εργασιών σύµφωνα µε τις απαιτήσεις των Αρχών. Ο Υπεργολάβος έχει υποχρέωση να καλύψει και να προστατεύει όλα τα µέρη των εγκαταστάσεων έναντι οποιουδήποτε φυσικού κινδύνου. Ο Υπεργολάβος θα θεωρείται πλήρως υπεύθυνος για την κατάστασή τους µέχρι να πιστοποιηθεί η συµπλήρωση των εργασιών. Μέχρι τότε εάν παρουσιασθεί οποιαδήποτε φθορά ή ζηµιά σε οποιοδήποτε µέρος της εγκατάστασης, ο Υπεργολάβος υποχρεούται να αποκαταστήσει τη φθορά ή ζηµιά µε αντικατάσταση ή επιδιόρθωση µε δικά του έξοδα σύµφωνα µε τις οδηγίες του Επιβλέποντος Μηχανικού. Ο Υπεργολάβος θα εφαρµόζει τους πλέον αυστηρούς κανόνες καθαριότητας και υγιεινής καθ όλη τη διάρκεια εκτέλεσης του έργου. Ο Υπεργολάβος θα διατηρεί καθαρό το εργοτάξιο και απαλλαγµένο από άχρηστα υλικά και άλλα σκύβαλα. Με τη συµπλήρωση κάθε φάσης των εργασιών ο Υπεργολάβος θα την παραδίδει καθαρή, συγυρισµένη και σε τέλεια κατάσταση της έγκρισης του Επιβλέποντος Μηχανικού, απαλλαγµένη από εργαλεία και άλλα µηχανήµατα ή εξαρτήµατα που δεν χρησιµοποιήθηκαν στην εγκατάσταση. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 15

24 Μετά τη συµπλήρωση του έργου και πριν την παραλαβή του, ο Υπεργολάβος θα αποµακρύνει από το εργοτάξιο όλα τα µηχανήµατα, πλεονάζοντα υλικά, σκύβαλα και παραπήγµατα ή προσωρινές κατασκευές παντός είδους και να παραδώσει το χώρο καθαρό προς πλήρη ικανοποίηση του Μηχανικού. 14. ΥΛΙΚΑ ΚΑΙ ΕΡΓΑΤΙΚΑ Το σύνολο των υλικών που θα χρησιµοποιηθούν στις εγκαταστάσεις θα είναι καινούρια και άριστης ποιότητας και τα καλύτερα του είδους των ανεξάρτητα των οποιωνδήποτε εµπορικών όρων που εξασφαλίσθηκαν από τους προµηθευτές. Η εργασία θα εκτελείται µε τον καλύτερο δυνατό τρόπο και µε την καλύτερη πρακτική που εφαρµόζεται από το επάγγελµα. Όλα τα υλικά και η ποιότητα της εργασίας θα εναπόκεινται σε έλεγχο από τον Επιβλέποντα Μηχανικό σε οποιοδήποτε στάδιο κατασκευής ή εγκατάστασής τους και θα τυγχάνουν της έγκρισής του. Για να αποφευχθούν τυχόν καθυστερήσεις στη συµπλήρωση των εργασιών, ο Υπεργολάβος οφείλει να παραγγείλει έγκαιρα και σε κατάλληλο χρόνο όλα τα υλικά, µηχανήµατα, εξαρτήµατα κλπ ειδικά δε τα είδη που έχουν παρατεταµένη παράδοση. Ο Υπεργολάβος θα θεωρηθεί πλήρως υπεύθυνος για οποιεσδήποτε καθυστερήσεις και/ή για οποιαδήποτε επιπρόσθετα έξοδα δηµιουργηθούν από την παράλειψη του Υπεργολάβου να συµµορφωθεί µε αυτή την απαίτηση. Κανένα επιπρόσθετο κόστος δεν θα καταβληθεί στον Υπεργολάβο για το σκοπό αυτό. Ο Υπεργολάβος οφείλει να ελέγχει τα υλικά που παραδίδονται στο εργοτάξιο ότι συνάδουν µε τις απαιτήσεις του συµβολαίου κατά την άφιξή τους και να απορρίπτει και να αποµακρύνει όσα δεν είναι ικανοποιητικά. Ο Υπεργολάβος θα είναι πλήρως υπεύθυνος για την παραλαβή και έλεγχο των υλικών στο εργοτάξιο, τη µεταφορά, την εκφόρτωση τους, την αποθήκευση και διανοµή τους όπως αυτό απαιτείται. Όλα τα άδεια κιβώτια και υλικά που απορρίπτονται θα πρέπει να αποµακρύνονται από το εργοτάξιο. Όπου γίνεται αναφορά σε ονόµατα κατασκευαστών στις προδιαγραφές, ο Υπεργολάβος οφείλει να συµµορφώνεται πλήρως. Όπου επιθυµεί να χρησιµοποιήσει υλικά εναλλακτικής κατασκευής, τα προδιαγραφόµενα πρέπει να ληφθούν για καθοδήγηση όσον αφορά την ποιότητα και απόδοση. Τέτοια υλικά µπορούν να προµηθευτούν µόνο όταν αυτά είναι τουλάχιστον ισοδύναµα και θα τύχουν της συγκεκριµένης γραπτής έγκρισης του Επιβλέποντος Μηχανικού. Με την έναρξη των εργασιών ο Υπεργολάβος θα πρέπει να υποβάλει γραπτώς προς έγκριση από τον Επιβλέποντα Μηχανικό µέσω του κυρίως Εργολάβου πλήρεις περιγραφές και στοιχεία όλων των υλικών που προτείνει να χρησιµοποιήσει για το συµβόλαιο. Ο Υπεργολάβος επίσης οφείλει να ετοιµάσει ή να εξασφαλίσει και να υποβάλει προς έγκριση από τον Επιβλέποντα Μηχανικό δείγµατα των υλικών, χρωµατισµών, κατασκευής κ.λ.π. κοστολόγια και άλλα στοιχεία όπως απαιτηθούν. Όλα τα υλικά που δεν θα είναι ισοδύναµα µε τα υλικά που προδιαγράφονται θα απορρίπτονται. Μετά την έγκριση των δειγµάτων ο Μηχανικός θα κρατήσει τα αποδεκτά δείγµατα µέχρι της συµπλήρωσης του έργου. Όλα τα έξοδα για την προµήθεια των δειγµάτων θα βαρύνουν τον Υπεργολάβο. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 16

25 Ο Υπεργολάβος οφείλει να συµµορφώνεται σε ότι αφορά τους εργοδοτούµενους του µε τους Πρότυπους Κανόνες αναφορικά µε εργατικά ζητήµατα σύµφωνα µε την ισχύουσα νοµοθεσία. Ο Υπεργολάβος θα λαµβάνει όλα τα µέτρα για προστασία και ασφάλεια του προσωπικού κατά τη διάρκεια εκτέλεσης του έργου και θα συµµορφώνεται µε τις οδηγίες του Μηχανικού. Ο Υπεργολάβος θα διατηρεί στο εργοτάξιο διευκολύνσεις πρώτων βοηθειών για την περίθαλψη του προσωπικού σε περίπτωση ατυχηµάτων κατά τη διάρκεια εκτέλεσης του έργου. Ο Υπεργολάβος θα διατηρεί κατάλογο όλων των υπαλλήλων και το µητρώο ηµεροµισθίων και ωρών που οι υπάλληλοι εργάζονται και θα τίθεται στη διάθεση του Μηχανικού. Όλα τα ηλεκτρικά εξαρτήµατα, ηλεκτροκινητήρες, διακόπτες προστασίας και εκκινήσεως κ.λ.π. πρέπει να ικανοποιούν τους παρακάτω όρους: α. Να είναι φτιαγµένα για ηλεκτρική τροφοδότηση τριφασική πολικής τάσης 400V±10%, 50Hz±2% ή µονοφασική τάσης 230V±10%, 50Hz±2% όπως κάθε φορά προβλέπεται στα συµβατικά στοιχεία των εγκαταστάσεων. β. Να είναι τύπου που έχει εγκριθεί από τις αρµόδιες υπηρεσίες του Κυπριακού Κράτους. 15. ΣΥΝΤΗΡΗΣΗ Ο Υπεργολάβος οφείλει να συµπεριλάβει στην προσφορά του για συντήρηση των εγκαταστάσεων, για την περίοδο που προσδιορίζεται στην παράγραφο 25 του Μέρους ΙΙ των προδιαγραφών, από την ηµέρα προσωρινής παραλαβής του έργου. Η συντήρηση αυτή θα καλύπτει το τακτικό έλεγχο και ρυθµίσεις, καθάρισµα κ.λ.π. και τις έκτακτες κλήσεις για τυχόν αντικατάσταση εξαρτηµάτων που θα χρειαστούν για να διατηρείται και να εργάζεται η εγκατάσταση ικανοποιητικά και απρόσκοπτα. εν θα απαιτηθεί από τον Υπεργολάβο να αντικαταστήσει µε δικά του έξοδα οποιαδήποτε εξαρτήµατα τα οποία κατεστράφησαν είτε από φυσική φθορά, είτε από κακή χρήση ή ατύχηµα ή αµέλεια από άλλους και όχι τον Υπεργολάβο ή τους ανθρώπους του. 16. ΕΠΙ ΙΟΡΘΩΣΕΙΣ Ο Υπεργολάβος θα επιβαρύνεται πλήρως µε όλα τα έξοδα που πιθανόν να προκύψουν από την επιδιόρθωση ή αντικατάσταση οποιασδήποτε ελαττωµατικής εργασίας, ατέλειας ή λάθους που µπορεί να παρουσιασθεί σε οποιοδήποτε µέρος των εργασιών είτε κατά τη διάρκεια εκτέλεσης του έργου είτε της περιόδου συντήρησης. Σε περίπτωση που ο Υπεργολάβος αρνείται ή παραλείπει να προβεί στις απαραίτητες επιδιορθώσεις εντός σαρανταοκτώ ωρών από την επίδοση γραπτών οδηγιών από τον Επιβλέποντα Μηχανικό, ο Εργοδότης θα έχει το δικαίωµα να αναθέσει σε άλλο ή άλλους οίκους τη σχετική εργασία και το σύνολο των εξόδων και τυχόν απαιτήσεων θα χρεωθούν στο λογαριασµό του Υπεργολάβου. Με την εκπνοή της περιόδου συντήρησης του συµβολαίου θα διευθετηθεί από κοινού µε τον Υπεργολάβο, Κυρίως Εργολάβο, Εργοδότη, Αρχιτέκτονα και Μηχανικό τελικός έλεγχος των εγκαταστάσεων για να επιβεβαιωθεί ότι όλες οι ατέλειες, ελαττωµατικές εργασίες ή λάθη έχουν επιδιορθωθεί πλήρως. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 17

26 17. ΕΓΚΡΙΣΕΙΣ Η έγκριση από τον Επιβλέποντα Μηχανικό δεν θα απαλλάσσει µε κανένα τρόπο τον Υπεργολάβο από τις υποχρεώσεις του βάσει του συµβολαίου. Ο Υπεργολάβος θα φέρει ακέραια την ευθύνη για παρερµηνείες, λάθη ή παραλείψεις σε σχέδια ή άλλα σχετικά έγγραφα που ετοιµάσθηκαν από αυτόν ανεξάρτητα εάν αυτά έχουν εγκριθεί από τον Επιβλέποντα Μηχανικό εκτός εάν τέτοιες παρερµηνείες, λάθη ή παραλείψεις εδόθησαν γραπτώς από τον Επιβλέποντα Μηχανικό. Ο Υπεργολάβος οφείλει να βεβαιώνεται ότι όλος ο εξοπλισµός, µηχανήµατα και τα υλικά συνάδουν πλήρως µε τις τεχνικές προδιαγραφές του συµβολαίου. 18. ΣΧΕ ΙΑ ΚΑΙ ΑΛΛΑ ΕΓΓΡΑΦΑ ΑΠΟ ΤΟΝ ΥΠΕΡΓΟΛΑΒΟ Ο Υπεργολάβος θα πρέπει να υποβάλει εις διπλούν προς τον Επιβλέποντα Μηχανικό, µέσω του Κυρίως Εργολάβου, προς έγκριση όλα τα σχέδια και άλλα έγγραφα που προδιαγράφονται στις παραγράφους που ακολουθούν. Θα πρέπει επίσης να υποβάλει ικανοποιητικό αριθµό αντιγράφων των εγκριµένων σχεδίων και εγγράφων που θα απαιτηθούν από άλλα τα ενδιαφερόµενα µέρη του συµβολαίου. Σχέδια των γενικών διατάξεων θα σχεδιάζονται µε κλίµακα 1:100 ή 1:50 ανάλογα µε την περίπτωση. Λεπτοµερείς διατάξεις ή κατασκευαστικές λεπτοµέρειες θα σχεδιάζονται σε κλίµακα 1:10, 1:2 και 1:1 µπορούν να χρησιµοποιηθούν. Όλες οι λεπτοµέρειες, σχέδια και άλλα έγγραφα σχετικά µε την εκτέλεση των εργασιών θα πρέπει να υποβάλλονται σαρανταπέντε µέρες πριν την έναρξη των εργασιών ή εντός οποιασδήποτε άλλης περιόδου που θα εγκρίνει ο Επιβλέπων Μηχανικός. 19. ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΧΕ ΙΑ Τα κατασκευαστικά σχέδια και άλλα έγγραφα συµπεριλαµβανοµένων των διαγραµµάτων, καταλόγων, πινάκων και λεπτοµερειών θα υποδεικνύουν τις λεπτοµέρειες των προθέσεων και προτάσεων του Υπεργολάβου για την εκτέλεση των εργασιών και θα περιλαµβάνουν όλα τα απαραίτητα στοιχεία για τους ακόλουθους σκοπούς: α. να υποδείξουν µε τρόπο σαφή, ευκρινή και µε την απαιτούµενη ακρίβεια τη διάταξη των διαφόρων τµηµάτων των εργασιών. β. να ολοκληρώσουν τις εγκαταστάσεις του συµβολαίου µε τις λεπτοµέρειες του έργου και άλλων εγκαταστάσεων. Τα κατασκευαστικά σχέδια θα περιλαµβάνουν: - Σχέδια για τη γενική διάταξη όλων των σηµείων και µηχανηµάτων συµπεριλαµβανοµένων των καλωδιώσεων, διασωληνώσεων, διελεύσεων, αγωγών, σχαρών, καναλιών και ηλεκτροδίων γείωσης. - Σχέδια λεπτοµερειών που να υποδεικνύουν θέσεις και διατάξεις πινάκων, µηχανηµάτων, καλωδίων κ.λ.π. σε ηλεκτροστάσια και µηχανοστάσια. - Σχέδια µε κατασκευαστικές λεπτοµέρειες εργοστασιακών κατασκευών και άλλων κατασκευών. - Σχέδια µε τοµές σε νευραλγικά σηµεία των εγκαταστάσεων σε χώρους ψευδοροφών αγωγών υπηρεσίας κ.λ.π. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 18

27 - Σχέδια µε ανόψεις για σκοπούς συντονισµού των υπηρεσιών. - ιαγράµµατα δικτύων και συστηµάτων που να υποδεικνύουν µε σαφή και ευκρινή τρόπο τα κυκλώµατα των εγκαταστάσεων. Τα διαγράµµατα θα συνάδουν µε τις απαιτήσεις του Βρετανικού Προτύπου BS ιαγράµµατα διασυνδέσεων θα υποδεικνύουν τον τύπο των καλωδίων, συρµάτων, την αρίθµηση των ακροδεκτών/τερµατισµών και όπου είναι απαραίτητο να συµπληρώνονται µε σχέδια της φυσικής διάταξης των για να υποβοηθούν στον εντοπισµό και ταύτιση των διαφόρων στοιχείων. 20. ΣΧΕ ΙΑ ΓΙΑ ΟΙΚΟ ΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ Τα σχέδια αυτά θα υποδεικνύουν µε τρόπο σαφή, ευκρινή και µε την απαιτούµενη ακρίβεια όλες τις οικοδοµικές εργασίες που έχουν σχέση µε τις εργασίες του συµβολαίου. Τα σχέδια θα συµπεριλαµβάνουν όλες τις απαραίτητες διαστάσεις µαζί µε τα µεγέθη και βάρη των µηχανηµάτων. Όπου θα δίδεται η συγκατάθεση του Επιβλέποντος Μηχανικού, τρύπες και σχίσµατα θα µπορούν να σηµαδευτούν επιτόπου αντί να υποδειχθούν σε σχέδια. 21. ΑΠΟΤΥΠΩΤΙΚΑ ΣΧΕ ΙΑ Τα αποτυπωτικά σχέδια θα δείχνουν µε τρόπο σαφή, ευκρινή και µε την απαιτούµενη ακρίβεια όλες τις πληροφορίες που είναι απαραίτητες για κάθε µέρος των εγκαταστάσεων να λειτουργήσουν, να συντηρηθούν, να ελεγχθούν και να δοκιµασθούν µε ασφάλεια όσο είναι πρακτικά δυνατό. Θα περιέχουν λεπτοµερείς πληροφορίες για την αναγνώριση του λειτουργικού τρόπου σύνδεσής τους. Λεπτοµέρειες κυκλωµάτων συµπεριλαµβανοµένων του φορτίου, την αρχή και τερµατισµό, διαδροµή, όπου είναι υπόγεια το βάθος τοποθέτησης κάτω από τις τελικές επιφάνειες θα φαίνονται για κάθε καλώδιο, σωλήνα, κανάλι και σχάρα καλωδίων. Το µέγεθος του αγωγού, το υλικό κατασκευής, ο τύπος της µόνωσης όλων των καλωδίων θα υποδεικνύονται µαζί µε τον αριθµό των αγωγών σε κάθε καλώδιο, τον αριθµό των συρµάτων ή καλωδίων σε κάθε σωλήνα, κανάλι κ.λ.π., όπου η σήµανση είναι µε το χρώµα της µόνωσης αυτό θα καθορίζεται. Θα φαίνονται, επίσης, όλα τα κουτιά διελεύσεως και ενώσεων. Στα σχέδια, επίσης, θα φαίνονται όλα τα καλώδια σύνδεσης µε δηµόσιες υπηρεσίες. Θα διευκρινίζονται στα σχέδια κατά πόσον σωλήνες, κανάλια τοποθετήθηκαν επιφανειακά σε ψευδοροφές ή χωνευτά σε πατώµατα ή τοίχους. Όλοι οι αγωγοί γείωσης και γεφύρωσης καθώς επίσης όλα τα ηλεκτρόδια γείωσης θα πρέπει να προσδιορίζονται µε όλες τους τις λεπτοµέρειες. Λεπτοµέρειες για κάθε µηχάνηµα και φωτιστικά σώµατα θα δίδουν στοιχεία για τα ηλεκτρολογικά τους χαρακτηριστικά, βαθµό προστασίας και κωδικό κατασκευαστή. Τα σχέδια για το σύστηµα αλεξικέραυνου θα προσδιορίζουν τα στοιχεία του κτιρίου που πιθανόν να χρησιµοποιούνται σαν µέρος του συστήµατος και τις λεπτοµέρειες των γειώσεων. Καθ όλη τη διάρκεια εκτέλεσης των εργασιών ο Υπεργολάβος θα διατηρεί λεπτοµερείς καταγραφές όλων των αλλαγών για να διασφαλίσει την ακρίβεια των αποτυπωτικών σχεδίων. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 19

28 Κάθε σχέδιο θα είναι σε µέγεθος Α0 µέχρι Α4. Θα αναγράφεται η φράση "ΑΠΟΤΥΠΩΤΙΚΑ ΣΧΕ ΙΑ" µε κεφαλαία γράµµατα ύψους 19mm µαζί µε το όνοµα του `Εργου, Εργοδότη, των Συµβούλων, του Υπεργολάβου, είδος των εργασιών, και ηµεροµηνία συµπλήρωσης του έργου. Όλα µαζί θα αποτελούν την πινακίδα κάθε σχεδίου. Αντίγραφο κάθε αποτυπωτικού σχεδίου θα υποβάλλεται προκαταρκτικά προς τον Επιβλέποντα Μηχανικό προς έγκριση πριν την τελική έκδοση των σχεδίων. Ο Υπεργολάβος θα εκδώσει προς τον Επιβλέποντα Μηχανικό για τον Εργοδότη πριν την προσωρινή παραλαβή του έργου δύο σειρές από αντίγραφα, µια σειρά διαφανειών και µια σειρά σε ηλεκτρονική µορφή σε λογισµικό AUTOCAD R2000 ή εφάµιλλο, όλων των τελικών σχεδίων για το σύνολο των εγκαταστάσεων. 22. ΕΓΧΕΙΡΙ ΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΕΞΟΠΛΙΣΜΟΥ Ο επιτυχών Προσφοροδότης πρέπει να υποβάλει στην Ελληνική ή την Αγγλική γλώσσα όλα τα εγχειρίδια λειτουργίας των µηχανηµάτων καθώς και επεξηγηµατικά σχέδια των µηχανικών, ηλεκτρικών και ηλεκτρονικών κυκλωµάτων του εξοπλισµού, σε AutoCAD, σε έντυπη µορφή και σε CD, που να περιγράφουν πλήρως τα στοιχεία αυτά και τη λειτουργία τους, συµπεριλαµβανοµένων και λεπτοµερών διαγραµµάτων για την επιδιόρθωσή τους. Όλες οι πιο πάνω τεχνικές πληροφορίες πρέπει να παραδοθούν τουλάχιστον δύο εβδοµάδες πριν την Προσωρινή Παραλαβή του έργου. 23. ΑΥΞΟΜΕΙΩΣΕΙΣ ΤΙΜΩΝ (1) Εργατικά Στην περίπτωση αυξοµείωσης του δείκτη ωροµισθίων από το Βασικό είκτη Ωροµισθίων που αναφέρεται πιο κάτω, το ποσό, που θα προστίθεται ή θα αφαιρείται από τα ποσά που οφείλονται ή θα οφείλονται στον υπεργολάβο κατά την πιστοποίηση των ενδιάµεσων ή του τελικού πιστοποιητικού πληρωµής, θα υπολογίζεται µε βάση την πιο κάτω εξίσωση: V.O.P. = P o [ (X+Y L) 1 ] L o Όπου: V.O.P. = To ποσό αύξησης ή µείωσης πάνω στο ποσό Ρo λόγω αναθεώρησης του δείκτη ωροµισθίων. Ρo = Συνολική αξία εκτελεσθείσας εργασίας και υλικών/εξοπλισµού επί τόπου, µείον: α) Τη συνολική αξία εκτελεσθείσας εργασίας και υλικών/εξοπλισµού επί τόπου, του προηγούµενου πιστοποιητικού β) Το ποσό πρόνοιας και απροβλέπτων γ) Τα ποσά που αφορούν εργασίες µε απολογισµό δ) Τη δόση αποπληρωµής της προκαταβολής (εάν καθορίζεται στους όρους υπεργολαβίας και γίνεται αποπληρωµή εντός της περιόδου που καλύπτει το πιστοποιητικό) ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 20

29 Lo = O είκτης Ωροµισθίων που ίσχυε κατά την ηµεροµηνία 42 ηµέρες πριν την ηµεροµηνία λήξης της προθεσµίας υποβολής των προσφορών και ο οποίος θα ονοµάζεται Βασικός είκτης Ωροµισθίων. L = Ο είκτης Ωροµισθίων που ισχύει για το µήνα κατά τον οποίο εκτελέστηκε η εργασία. Χ = Η εκατοστιαία αναλογία του ποσού του συµβολαίου υπεργολαβίας, που αντιστοιχεί στο κόστος των υλικών και εξοπλισµού (ορίζεται στο 70%). Υ= 1-Χ, που ισούται µε την εκατοστιαία αναλογία του ποσού του συµβολαίου υπεργολαβίας, η οποία αντιστοιχεί στο κόστος εργατικών (ορίζεται στο 30%). Ο υπολογισµός του V.O.P. σύµφωνα µε το άρθρο αυτό θα εφαρµόζεται µέσα στο χρόνο συµπλήρωσης του έργου και µέσα στην περίοδο εγκριµένης παράτασης που οφείλεται σε υπαιτιότητα του εργοδότη. Αυτό θα εφαρµόζεται και για την παράταση που εγκρίνεται για άλλους λόγους, αλλά οι σχετικοί δείκτες και τιµές που θα εφαρµόζονται θα είναι αυτοί που ισχύουν την τελευταία ηµέρα του χρόνου συµπλήρωσης του έργου ή εγκριµένης παράτασης χρόνου που οφείλεται σε υπαιτιότητα του εργοδότη. Για περίοδο καθυστέρησης που δεν έχει εγκριθεί παράταση χρόνου ή/και για διαφορά στις πληρωµές που προκύπτει κατά τον Τελικό Λογαριασµό, το V.O.P. θα υπολογίζεται µε βάση το λόγο του αθροίσµατος του V.O.P. προς το άθροισµα του Ρ o, ήτοι Σ V.O.P. Σ Ρ o (2) Υλικά και Εξοπλισµός Το ποσό του Συµβολαίου ιορισµένης Υπεργολαβίας δεν υπόκειται σε αυξοµειώσεις από τυχόν διακυµάνσεις στις τιµές υλικών και εξοπλισµού που περιλαµβάνονται στις εργασίες ιορισµένης Υπεργολαβίας. Σηµείωση: Οι βασικοί δείκτες θα είναι αυτοί που παρέχονται από το Τµήµα Στατιστικής & Ερευνών της Κυπριακής ηµοκρατίας. 24. ΕΛΕΓΧΟΣ ΤΙΜΩΝ ΠΡΟΣΦΟΡΩΝ Πριν την κατακύρωση της προσφοράς, οι τιµές της προσφοράς θα ελεγχθούν για αριθµητικά λάθη. Σε περίπτωση που εντοπιστούν αριθµητικά λάθη ή λανθασµένη µεταφορά ποσών, θα γίνουν οι απαραίτητες διορθώσεις και η τιµή της προσφοράς θα προσαρµοστεί ανάλογα. Αν τα αριθµητικά λάθη οφείλονται στο λανθασµένο πολλαπλασιασµό τιµής µονάδας µε ποσότητα, η τιµή µονάδας θα θεωρείται ορθή και θα γίνεται η ανάλογη διόρθωση. 25. ΕΓΓΥΗΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ Ο προτεινόµενος εξοπλισµός/υλικά πρέπει να είναι σε τρέχουσα παραγωγή. Ο εξοπλισµός/υλικά που θα παραδοθεί από τον Υπεργολάβο θα φέρει εγγύηση για ελαττώµατα ή βλάβες λόγω κακής ποιότητας υλικών, κατασκευής, σχεδιασµού κ.α., εκτός για βλάβες που οφείλονται σε κακό χειρισµό του προσωπικού που τα χρησιµοποιεί, για περίοδο δώδεκα (12) µηνών από την ηµεροµηνία Προσωρινής Παραλαβής ή δεκαοκτώ (18) µηνών µετά από την ηµεροµηνία αποστολής τους, οποιοδήποτε συµβεί ενωρίτερα. Κατά τη διάρκεια της περιόδου εγγύησης, ο επιτυχών Προσφοροδότης θα επιδιορθώσει ή αντικαταστήσει και παραδώσει στο χώρο του ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 21

30 συµβάντος οποιοδήποτε εξοπλισµό βρεθεί να είναι ελαττωµατικός, χωρίς οικονοµική ή άλλη επιβάρυνση προς τη CYTA. Το κόστος ασφάλισης και µεταφοράς εξαρτηµάτων από την Κύπρο προς τον κατασκευαστή και πίσω στο εργοτάξιο/κτίριο βαρύνει τον Υπεργολάβο. Ο επιτυχών Προσφοροδότης, επίσης, θα εγγυηθεί τη διαθεσιµότητα όλων των ανταλλακτικών που χρειάζονται για την ορθή λειτουργία του εξοπλισµού/εγκαταστάσεων για περίοδο τουλάχιστον 15 χρόνων, δίνοντας επιπρόσθετα τα χρονικά πλαίσια παράδοσης των ανταλλακτικών αυτών. Ο επιτυχών Προσφοροδότης θα πρέπει να συντηρεί και διατηρεί τον εξοπλισµό/εγκαταστάσεις σε άριστη λειτουργία, συµπεριλαµβανοµένης της καθιερωµένης συντήρησης, καθαρισµού, ρυθµίσεων κτλ, για περίοδο 12 µηνών από την ηµεροµηνία Προσωρινής Παραλαβής και θα κληθεί να αντικαταστήσει οποιαδήποτε ελαττωµατικά υλικά ή/και να διορθώσει οποιαδήποτε κακοτεχνία και θα κάνει οποιεσδήποτε τροποποιήσεις ή προσθήκες απαιτούνται για να διατηρηθεί η λειτουργία του εξοπλισµού στα απαιτούµενα επίπεδα, µε δικά του έξοδα. Κατά τη διάρκεια της 12µηνης περιόδου, ο επιτυχών Προσφοροδότης θα πρέπει να διατηρεί 24ωρη υπηρεσία αντιµετώπισης βλαβών και να παρουσιάζεται στο χώρο εγκατάστασης για επίλυση του προβλήµατος το συντοµότερο δυνατό και όχι αργότερα από 4 ώρες κατά τις κανονικές ώρες εργασίας (08:00-16:00) και όχι αργότερα από 8 ώρες τις υπόλοιπες ώρες, µετά την κλήση της CYTA. Η CYTA διατηρεί το δικαίωµα να καλέσει τρίτους για να εκτελέσει επείγουσες ή άλλες επιδιορθώσεις, εάν ο επιτυχών Προσφοροδότης δεν ανταποκριθεί εντός των προαναφερθέντων χρόνων ανταπόκρισης. Το κόστος αυτών των επιδιορθώσεων θα βαρύνει τον Υπεργολάβο. 26. ΤΟΠΙΚΗ ΥΠΟΣΤΗΡΙΞΗ 26.1 Προσωπικό Συντήρησης/Εγκατάστασης Οι Προσφοροδότες πρέπει να µπορούν να προσφέρουν τις υπηρεσίες µιας οργανωµένης οµάδας συντήρησης/εγκατάστασης. Η οµάδα πρέπει να είναι κατάλληλα εκπαιδευµένη και ικανή να διεξάγει εργασίες προληπτικής συντήρησης και επιδιόρθωσης βλαβών. Οι Προσφοροδότες πρέπει να υποβάλουν πλήρη κατάλογο του προσωπικού που εργοδοτείται για το σκοπό αυτό, ο οποίος να περιλαµβάνει ονόµατα, ταυτότητες, αριθµούς κοινωνικών ασφαλίσεων, προσόντα, σχετική εµπειρία, πιστοποιητικά εκπαίδευσης στο εργοστάσιο. Μαζί µε τον κατάλογο, ο επιτυχών Προσφοροδότης θα πρέπει να υποβάλει «Πιστοποιητικό Λευκού Ποινικού Μητρώου» το οποίο θα προµηθευτεί από την Αστυνοµία για καθένα υπάλληλο ξεχωριστά. Κανένας δε θα δικαιούται να εισέρχεται στο χώρο εργασίας, εάν το όνοµα του δεν περιλαµβάνεται στον κατάλογο προσωπικού και δεν έχει προσκοµίσει το «Πιστοποιητικό Λευκού Ποινικού Μητρώου». Σε περίπτωση τροποποίησης του καταλόγου, ο Υπεργολάβος έχει την ευθύνη να τον υποβάλει ξανά µαζί µε οποιαδήποτε νέα «Πιστοποιητικά Λευκού Ποινικού Μητρώου». Τα έξοδα για την έκδοση των εν λόγω πιστοποιητικών θα τα επωµίζεται ο Υπεργολάβος. 27. ΕΙΓΜΑΤΑ Η Cyta µπορεί να απαιτήσει από τους Προσφοροδότες να υποβάλουν δείγµατα του προσφερόµενου εξοπλισµού µαζί µε όλη την αναγκαία συνοδευτική βιβλιογραφία για σκοπούς αξιολόγησης. Οι Προσφοροδότες είναι υπόχρεοι να αποδεχθούν πίσω τα δείγµατα χωρίς οποιανδήποτε δέσµευση από πλευράς της Cyta. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 22

31 28. ΕΚΠΑΙ ΕΥΣΗ Ο επιτυχών Προσφοροδότης έχει την υποχρέωση να διεξαγάγει διήµερο σεµινάριο εκπαίδευσης του προσωπικού της CYTA. Η εκπαίδευση, που πρέπει να καλύπτει όλες τις τεχνικές πτυχές του εξοπλισµού που προσφέρεται, καθώς και όλα τα θέµατα που εµπίπτουν στην ορθή εγκατάσταση, λειτουργία και συντήρησή του, θα πρέπει να διεξαχθούν στην Ελληνική ή την Αγγλική γλώσσα. Το κόστος εκπαίδευσης, αν υπάρχει, πρέπει να παρουσιάζεται ξεχωριστά στην προσφορά. 29. ΟΚΙΜΕΣ ΠΑΡΑΛΑΒΗΣ 29.1 Εργοστασιακές οκιµές Σκοπός των εργοστασιακών δοκιµών είναι να διαπιστωθεί, πριν από την από την αναχώρηση από το εργοστάσιο, η συµµόρφωσή του προσφερόµενου εξοπλισµού µε τις προδιαγραφές. Ο επιτυχών Προσφοροδότης θα υποβάλει, ένα µήνα πριν τις εργοστασιακές δοκιµές, προκαταρκτικό πρόγραµµα δοκιµών, συµπεριλαµβανοµένου και καταλόγου των προτεινόµενων ελέγχων που θα διενεργηθούν καθώς και διαδικασιών τους. Η Cyta πιθανό να αποφασίσει να αποστείλει εκπροσώπους της στο εργοστάσιο του Προµηθευτή για έλεγχο του εξοπλισµού και των εργοστασιακών δοκιµών πριν την αποστολή του εξοπλισµού. Όλα τα αποτελέσµατα των εργοστασιακών δοκιµών, πρέπει να υποβληθούν στην Cyta µαζί µε τον εξοπλισµό οκιµές Προσωρινής Παραλαβής Αυτές οι δοκιµές θα διεξαχθούν από τον Υπεργολάβο και την Cyta µετά την εγκατάσταση του εξοπλισµού, για την πλήρη ικανοποίηση των απαιτήσεων της Cyta και πριν ο εξοπλισµός γίνει αποδεκτός και τεθεί σε λειτουργία οκιµές Τελικής Παραλαβής Οι δοκιµές της Τελικής Παραλαβής θα διεξαχθούν από την Cyta δώδεκα µήνες µετά τις δοκιµές της Προσωρινής Παραλαβής. Ο έλεγχος του εξοπλισµού κατά τη διάρκεια αυτής της περιόδου θα διευκολύνει τη µέτρηση της αξιοπιστίας των συστηµάτων κάτω από πραγµατικές συνθήκες λειτουργίας. Οι δοκιµές της Τελικής Παραλαβής θα εξακριβώσουν αν οποιαδήποτε προβλήµατα, που έχουν εντοπιστεί κατά την Προσωρινή Παραλαβή και τη συνεπακόλουθη λειτουργία, έχουν επιλυθεί. 30. ΚΛΙΜΑΤΟΛΟΓΙΚΕΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΟΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ 30.1 Γενικά Οι κλιµατολογικές συνθήκες στις οποίες ο εξοπλισµός πρέπει να λειτουργεί και να ανταποκρίνεται σε όλες τις απαιτήσεις, περιγράφεται στις ακόλουθες παραγράφους. Οι Προσφοροδότες πρέπει να δηλώσουν τις προτεινόµενες συνθήκες λειτουργίας του προτεινόµενου εξοπλισµού, όπως θερµοκρασία, υγρασία, επίπεδα σκόνης και δονήσεις. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 23

32 Όλα τα χαρακτηριστικά για τον εξοπλισµό πρέπει να µετρούνται σε ύψος 1.5µ από το επίπεδο δαπέδου και σε απόσταση 1µ από τον εξοπλισµό Συνθήκες κατά τη Μεταφορά Κατά τη µεταφορά του εξοπλισµού από τον λιµένα εισαγωγής στο σηµείο αποθήκευσης, οι κλιµατολογικές συνθήκες που θα πιθανό να επικρατούν (στην Κύπρο σε ηµιτροπικό κλίµα) είναι οι ακόλουθες: α) Θερµοκρασία περιβάλλοντος: Από -5 o C µέχρι +65 o C β) Σχετική υγρασία: Μπορεί να παραµείνει γύρω στο 95% για µεγάλα χρονικά διαστήµατα γ) Ακραίες συνθήκες βροχόπτωσης: 500 mm/h δ) Μέγιστη ηλιακή ακτινοβολία:1000 kcal/m²/h (αν ο εξοπλισµός εκτεθεί απευθείας). Οι Προσφοροδότες πρέπει να δηλώσουν την περίοδο αντοχής του εξοπλισµού στις πιο πάνω συνθήκες, χωρίς να επηρεάζεται αρνητικά η απόδοσή του ή η αναµενόµενη ζωή του ή οποιουδήποτε µέρους του Συνθήκες κατά τη Λειτουργία Κατά τη λειτουργία του εξοπλισµού, οι κλιµατολογικές συνθήκες που θα πιθανό να επικρατούν είναι οι ακόλουθες: α) Θερµοκρασία περιβάλλοντος: Από -5 o C µέχρι 45 o C β) Σχετική υγρασία: Από 10% µέχρι 90% Οι προσφοροδότες πρέπει να προσκοµίσουν στοιχεία που να επιβεβαιώνουν ότι ο εξοπλισµός είναι ικανός να λειτουργήσει άψογα στις πιο πάνω συνθήκες. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙ. ΓΕΝΙΚΟΙ ΟΡΟΙ Σελίδα 24

33 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ 1. ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Η εργασία περιλαµβάνει την εκτέλεση, δοκιµή και παράδοση σε άριστη λειτουργική κατάσταση της ηλεκτρικής εγκατάστασης που αφορά το έργο ανακαίνισης/αναβάθµισης του παλαιού κτιρίου Ηλέκτρα, σύµφωνα µε τις παρούσες προδιαγραφές και Σχέδια που αναφέρονται στο Παράρτηµα ΙΙΙ. Η έκταση της εργασίας αυτού του συµβολαίου θα καλύπτει την προµήθεια, τοποθέτηση, εγκατάσταση, σύνδεση, έλεγχο, δοκιµή και λειτουργία όλων των υλικών και εξαρτηµάτων για να συµπληρωθούν απ όλες τις απόψεις οι ηλεκτρολογικές εγκαταστάσεις σύµφωνα µε τις προδιαγραφές και σχέδια του συµβολαίου αυτού. Οι εργασίες περιλαµβάνουν, χωρίς απαραίτητα να περιορίζονται µόνο σε αυτές, τις ακόλουθες εργασίες: (α) Προµήθεια και εγκατάσταση των γενικών διακοπτών, καλωδίων, ηλεκτρικών πινάκων διανοµής και όλων των τελικών κυκλωµάτων της ηλεκτρικής εγκατάστασης. (β) Προµήθεια, παραλαβή, αποθήκευση, έλεγχο, εγκατάσταση και σύνδεση όλων των φωτιστικών σωµάτων του έργου. (γ) (δ) (ε) (ζ) Γείωση και γεφύρωση των εγκαταστάσεων Τηλεφωνική εγκατάσταση του κτιρίου. Σύστηµα δοµηµένης καλωδίωσης Εγκατάσταση διασωλήνωσεων, κουτιών και καλωδίων οδηγών για τα συστήµατα κλειστού κυκλώµατος τηλεόρασης (CCTV) και συστηµάτων πυρανίχνευσης και ελεγχόµενης πρόσβασης. (η) Προµήθεια και εγκατάσταση πλαστικών επίτοιχων καναλιών τριών διαµερισµάτων. (θ) ίκτυα σχαρών και καναλιών για την εγκατάσταση των καλωδίων. (ι) (κ) (λ) Έλεγχο, δοκιµή και λειτουργία εγκαταστάσεων περιλαµβανοµένων των ελέγχων µε την ΑΗΚ και Cyta. Κατασκευαστικά και αποτυπωτικά σχέδια της εγκατάστασης και συστηµάτων. Συνεργασία µε τον Υπεργολάβο µηχανολογικών εργασιών για έκδοση και τήρηση του χρονοδιαγράµµατος εκτέλεσης των εργασιών. Οι οικοδοµικές εργασίες που έχουν σχέση µε το συµβόλαιο αυτό θα αναληφθούν από τον Κυρίως Εργολάβο. Ο Υπεργολάβος θα έχει όµως υποχρέωση να ετοιµάσει και να παραδώσει στον Κυρίως Εργολάβο, Αρχιτέκτονα και Επιβλέποντα Μηχανικό κατασκευαστικά σχέδια, να υποδείξει (και να φέρει πλήρως την ευθύνη γι αυτές) ολοκληρωµένες και λεπτοµερείς πληροφορίες σε σχέση µε βάσεις ανοίγµατα, κλπ., τα οποία µπορεί να επηρεάσουν τη στατική µελέτη του κτιρίου, τις µεταλλικές κατασκευές που θα απαιτηθούν για στήριξη µηχανηµάτων και άλλων εξαρτηµάτων, θέσεις για µπουλόνια και άλλα στοιχεία που θα ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 25

34 χυθούν σε ή θα πιαστούν µε σκυρόδεµα, τρύπες ή κανάλια σε τοίχους ή πατώµατα και οποιαδήποτε άλλη εργασία η οποία θα εκτελεσθεί από τον Κυρίως Εργολάβο σε σχέση µε την εγκατάσταση που προδιαγράφεται ή εξυπονοείται σ αυτό το συµβόλαιο. Θα εξαιρούνται των οικοδοµικών εργασιών, οι σχετικές εργασίες που κατά τη συνηθισµένη πρακτική εκτελούνται από τον Υπεργολάβο όπως τα τρυπήµατα για στήριξη καλωδίων, τη στήριξη/πιάσιµο των κουτιών, σωληνώσεων, στηριγµάτων, η τοποθέτηση σωλήνων διελεύσεως (sleave pipes) οι οποίες θα πρέπει να εκτελεσθούν σαν µέρος του συµβολαίου που προδιαγράφεται. Ο Υπεργολάβος οφείλει να διασφαλίζει ότι τα διάφορα σπασίµατα ή σκαψίµατα και ή βοήθεια που απαιτείται από τον Κυρίως Εργολάβο θα περιορίζονται στο ελάχιστο και δεν θα εµποδίζει ή καθυστερεί καθοιονδήποτε τρόπο την εκτέλεση και συµπλήρωση των εργασιών αυτών. Τα πιο κάτω είναι σύντοµη περίληψη των εργασιών που θα εκτελεσθούν από τον Κυρίως Εργολάβο σε σχέση µε τις εργασίες του Υπεργολάβου: α. Τα σπασίµατα, σκαψίµατα και σχισίµατα για τη δηµιουργία αυλακιών, καναλιών και άλλων ανοιγµάτων ή εσοχών σχετικά µε την τοποθέτηση σωλήνων, καλωδίων, κουτιών και άλλων εξαρτηµάτων σε τοίχους, πατώµατα, οροφές, διαχωριστικά κλπ και η επανόρθωσή τους αφού προχωρήσουν οι εγκαταστάσεις αρκετά, δοκιµασθούν και γίνουν αποδεκτές. β. Η κατασκευή χυτών ή κτιστών αγωγών διέλευσης σωλήνων, καλωδίων, φουγάρων κ.λπ. γ. Η εκσκαφή και παλινόρθωση εξωτερικών αυλακιών για την τοποθέτηση σωλήνων και καλωδίων. δ. Η κατασκευή βάσεων από σκυρόδεµα για µηχανήµατα και άλλα όργανα. ε. Η κατασκευή φρεατίων για τη διέλευση σωλήνων ή καλωδίων κ.λ.π. εκτός όπου ορίζεται διαφορετικά. Η κατασκευή ή προµήθεια των καπακιών των φρεατίων θα βαρύνει τον Κυρίως Εργολάβο εκτός όπου αναφέρεται ειδικά ότι θα είναι µέρος του συµβολαίου αυτού. στ. Το πιάσιµο των στηριγµάτων σε τοίχους ή πατώµατα. ζ. Το βάψιµο σωλήνων ή αγωγών κ.λπ µετά την τοποθέτηση εκτός των περιπτώσεων που ορίζονται συγκεκριµένα στις προδιαγραφές του συµβολαίου στις οποίες το βάψιµο θα γίνεται από τον Υπεργολάβο. Η οποιαδήποτε αναφορά που γίνεται στις οικοδοµικές εργασίες στο κεφάλαιο αυτό θα ισχύει σε σχέση µε τις πρόνοιες και απαιτήσεις που αναφέρονται και σε άλλα µέρη των Προδιαγραφών και στα σχέδια. 2. ΚΑΝΟΝΙΣΜΟΙ ΚΑΙ ΝΟΜΟΘΕΣΙΑ Η εκτέλεση της εργασίας θα γίνει σύµφωνα µε την 16η Έκδοση των Κανονισµών του Βρετανικού Ινστιτούτου Ηλεκτρολόγων Μηχανικών για Ηλεκτρικές Εγκαταστάσεις (IEE Wiring Regulations), του περί Ηλεκτρισµού Νόµου Κεφ. 170 και Κανονισµούς και τους Γενικούς Όρους Παροχής Ηλεκτρικής Ενέργειας της Αρχής Ηλεκτρισµού Κύπρου ΑΗΚ, τους Κανονισµούς της Cyta για εγκαταστάσεις τηλεφωνικών σηµείων/γραµµών και τους Κανονισµούς της Πυροσβεστικής Υπηρεσίας Κύπρου. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 26

35 Ο Υπεργολάβος θα πρέπει να είναι εγγεγραµµένος ως Εργολήπτης Ηλεκτρικών Εγκαταστάσεων σύµφωνα µε τους περί Ηλεκτρισµού Κανονισµούς και να έχει έγκυρο Πιστοποιητικό Εγγραφής µε ισχύ στην κατάλληλη κατηγορία που να καλύπτει το φορτίο της ηλεκτρικής εγκατάστασης του έργου. Ο Υπεργολάβος πρέπει να συµµορφωθεί πλήρως µε τις απαιτήσεις της ισχύουσας νοµοθεσίας για την Ασφάλεια και Υγεία στην εργασία, όπως αναφέρεται στην παράγραφο 6 του Μέρους ΙΙ των προδιαγραφών. 3. ΥΠΟΧΡΕΩΣΕΙΣ ΥΠΕΡΓΟΛΑΒΟΥ Ο Υπεργολάβος θα είναι υπόχρεος να προµηθεύσει, τοποθετήσει, εγκαταστήσει, συνδέσει, ελέγξει, δοκιµάσει, να θέσει σε λειτουργία, να συντηρήσει και να προσφέρει εγγύηση για ένα χρόνο από την πιστοποιηµένη ηµεροµηνία συµπλήρωσης των εργασιών για όλα τα υλικά και εξαρτήµατα που απαιτούνται να συµπληρωθούν απ όλες τις απόψεις οι ηλεκτρολογικές εγκαταστάσεις όπως φαίνονται στα σχέδια και περιγράφονται στους τεχνικούς όρους. Οι ηλεκτρολογικές εγκαταστάσεις θα εκτελεσθούν σύµφωνα µε την τελευταία εκτύπωση της 16ης Έκδοσης των Κανονισµών IEE και να τύχουν της τελικής έγκριση της ΑΗΚ. Στις υποχρεώσεις του Υπεργολάβου σχετικά µε τον τελικό έλεγχο από την ΑΗΚ θα συµπεριλαµβάνεται επίσης και ο έλεγχος των ηλεκτρολογικών εγκαταστάσεων που αφορούν τις µονάδες κλιµατισµού, τις ηλεκτρικές θύρες και κάγκελα σύµφωνα µε τεχνικές πληροφορίες και σχέδια που θα δοθούν από τους αντίστοιχους υπεργολάβους. Η τηλεφωνική εγκατάσταση θα εκτελεσθεί σύµφωνα µε την τελευταία έκδοση των κανονισµών της Cyta και να τύχει της τελικής έγκρισης της. Ο Υπεργολάβος θα διευθετήσει σε συνεργασία µε τις τοπικές Αρχές ΑΗΚ και Cyta για τις κεντρικές παροχές ηλεκτρικού ρεύµατος και τηλεφωνικών γραµµών αντίστοιχα. Οι εργασίες αφορούν µεταξύ άλλων τις παροχές, διασωληνώσεις, κεντρικούς κατανεµητές τηλεφώνων και κεντρικούς διακόπτες και µετρητές ΑΗΚ. Ο Εργοδότης θα επιβαρυνθεί µε όλα τα έξοδα που σχετίζονται µε πληρωµές. Ο Υπεργολάβος θα επιβαρυνθεί µε όλα τα έξοδα που σχετίζονται µε την υποβολή αιτήσεων προς την ΑΗΚ και Cyta και για τον τελικό έλεγχο των εγκαταστάσεων. Υπεργολάβος οφείλει να ενηµερώσει πλήρως τον προµηθευτή των ηλεκτρικών πινάκων για τυχόν αλλαγές που δυνατό να γίνονται καθ όλη τη διάρκεια εκτέλεσης του συµβολαίου. 4. ΠΙΝΑΚΕΣ ΙΑΝΟΜΗΣ 4.1 ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΠΙΝΑΚΕΣ ΤΥΠΟΥ ΕΡΜΑΡΙΟΥ Οι ηλεκτρικοί πίνακες του τύπου "ερµαριού" θα είναι κυρίως οι κεντρικοί πίνακες, η διάταξη των οποίων και ο εξοπλισµός τους φαίνεται στα σχέδια. Οι πίνακες θα κατασκευασθούν µεταλλικοί, για τοποθέτηση στο δάπεδο, επισκέψιµοι από εµπρός µε την πρόβλεψη θυρών, θα αποτελούν δε ενιαίο συγκρότηµα του τύπου κλειστού ερµαριού, και θα συνάδουν πλήρως µε το Βρετανικό Πρότυπο BS ΕΝ Class 4 ή µε το Ευρωπαϊκό Πρότυπο IEC 439 Form 4 όπως εφαρµόζεται για τον τύπο εργοστασιακής κατασκευής type-tested type. Τα ηλεκτρικά χαρακτηριστικά του εξοπλισµού των πινάκων θα ισχύουν όταν όλα τα συστατικά του κάθε πίνακα τοποθετηθούν στη θέση τους προνοώντας για τους κατάλληλους συντελεστές µείωσης αποδόσεως (derating factors) στα χαρακτηριστικά από εξωγενείς παράγοντες που θα τα ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 27

36 επηρεάσουν όπως τις επικρατούσες περιβαλλοντικές συνθήκες του έργου και βαθµό επίδρασης των κουτιών. Εκτός εάν ορίζεται διαφορετικά, οι πίνακες θα έχουν βαθµό προστασία ΙΡ 21 όταν τοποθετούνται εσωτερικά του κτιρίου και ΙΡ 65 όταν τοποθετηθούν εξωτερικά. Οι θύρες θα έχουν επαρκή στηρίγµατα και θα έχουν πρόνοια να κλειδώνουν στην κλειστή θέση. Καλύµµατα τα οποία χρειάζονται εργαλεία για την αφαίρεσή τους εξαιρούνται αυτής της απαίτησης. Τρύπες για στήριξη των πινάκων εντός κτιρίων µπορούν να είναι εσωτερικά ή και εξωτερικά του κουτιού. Πίνακες που θα τοποθετούνται εξωτερικά των κτιρίων θα έχουν σηµεία στήριξης (fixing lugs) εξωτερικά των κουτιών. Στο εσωτερικό κάθε κουτιού θα διαταχθεί µπάρα χαλκού που θα συνδεθεί αγώγιµα προς τη σιδηροκατασκευή, θα γειωθεί πάνω στο δίκτυο γείωσης και στην οποία θα συνδεθούν οι αγωγοί γειώσεως των γραµµών που αναχωρούν. Όπου η σιδηροκατασκευή είναι βαµµένη θα πρέπει να ληφθούν κατάλληλες πρόνοιες για την αγώγιµη σύνδεση µε τη µπάρα γείωσης ούτως ώστε να µην χρειάζεται να αφαιρεθεί η βαφή της σιδηροκατασκευής. Οι υποδοχές τερµατισµού των καλωδίων πρέπει να είναι κατάλληλες για τον αριθµό, µέγεθος και τύπο των καλωδίων όπως αυτά ορίζονται. Θα παρέχεται αρκετός χώρος για άνετη διάταξη των καλωδίων εντός του πίνακα προς αποφυγή οποιασδήποτε µηχανικής υπερέντασης στη µόνωση ή τον τερµατισµό των καλωδίων. Εάν χρειάζεται για το σκοπό αυτό θα τοποθετούνται ειδικά κουτιά (extension boxes) προς επέκταση του πίνακα. Οι υποδοχές για τερµατισµό των ουδετέρων για τριφασικά κυκλώµατα µε ουδέτερο θα είναι του ιδίου µεγέθους µε τις υποδοχές των τριών φάσεων εκτός όπου ορίζεται ότι θα χρησιµοποιηθούν καλώδια µε µειωµένη διατοµή ουδετέρου. Οι πίνακες θα είναι εφοδιασµένοι µε κατάλληλες πλάκες σφικτήρων (gland plates) για όλα τα πολύκλωνα καλώδια διατοµής 35mm2 ή µεγαλύτερης. Για όλα τα µεγέθη µονόκλωνων καλωδίων θα παρέχονται πλάκες σφικτήρων που θα είναι απαλλαγµένες από σίδηρο (non-ferrous). Σε τέτοια περίπτωση ο σφικτήρας θα απέχει τουλάχιστον 25mm από την πλησιέστερη σιδηροκατασκευή. Τα µεταλλικά κουτιά που θα τοποθετούνται εντός κτιρίων θα υποστούν ηλεκτροστατική βαφή σε χρώµα του κατασκευαστή εκτός εάν ορίζεται διαφορετικά. Όλα τα µεταλλικά µέρη θα προετοιµαστούν κατάλληλα και θα βαφτούν µε µια στρώση από αντιδιαβρωτική βαφή πριν την τελική βαφή. Οι σιδηροκατασκευές των κουτιών που θα τοποθετηθούν εξωτερικά των κτιρίων ή σε άλλους χώρους όπου υποδεικνύονται θα είναι γαλβανισµένα βάση του Βρετανικού Προτύπου BS 729 και θα βάφονται τελικά µε δύο στρώσεις βαφής σε χρώµα του κατασκευαστή εκτός εάν ορίζεται διαφορετικά. Οι πίνακες θα είναι ενισχυµένης κατασκευής και θα είναι κατάλληλοι για τοποθέτηση στο πάτωµα (free standing) ή σε τοίχο όπως προδιαγράφεται. Όλες οι θύρες θα είναι αρκετά ενισχυµένες για να αποφεύγεται η διαστρέβλωσή τους και εποµένως µη αποτελεσµατική εφαρµογή. Όλες οι εξωτερικές επιφάνειες θα είναι αρκετά λείες για να αποφεύγεται η συγκέντρωση σκόνης και να ευκολύνετε το καθάρισµά τους. Η καταλληλότητα των πινάκων για την εφαρµογή τους στο διαθέσιµο χώρο θα ελέγχεται πριν να παραγγελθούν. Το συνολικό ύψος των πινάκων, εξαιρουµένων οποιωνδήποτε επιπρόσθετων κουτιών για διέλευση ή τερµατισµό των καλωδίων, δεν πρέπει να ξεπερνά τα 2200mm. Οι µοχλοί/χέρια λειτουργίας και άλλοι µηχανισµοί ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 28

37 κλειδώµατος θα τοποθετούνται µεταξύ 450mm και 1900mm πάνω από το τελικό επίπεδο πατώµατος. Όλα τα στοιχεία στο εσωτερικό του πίνακα θα είναι επισκέψιµα από εµπρός. Οι πίνακες θα είναι κλειστοί στο κάτω µέρος µε µεταλλική βάση. Οι θύρες και τα καλύµµατα των πινάκων θα είναι στεγανά προσαρµοσµένα µε ελαστικό παρέµβυσµα για προστασία. Αερισµός θα παρέχεται µε φυσική ανακύκλωση του αέρα. Οι πίνακες θα είναι κατάλληλοι για αναχωρήσεις καλωδίων µόνον από πάνω και από κάτω όπως απαιτείται. Όλες οι µπάρες στο εσωτερικό των πινάκων θα είναι από χαλκό σύµφωνα µε το πρότυπο BS EN Θα έχουν τη δυνατότητα να επεκταθούν και στα δύο άκρα και θα είναι µονωµένες εκτός εάν απαιτείται διαφορετικά εκ κατασκευής. Η µόνωση υπό µορφή ταινίας δεν είναι αποδεκτή. Οι µπάρες θα είναι σταθερής διατοµής καθ όλο το µήκος των και διασυνδέσεις τους θα είναι παράλληλες µε τα τοιχώµατα του πίνακα και κατά το δυνατόν συντοµότερες. Γειτονικά κυκλώµατα θα διαχωρίζονται µε µονωτικά πτερύγια. Πρόσβαση στις µπάρες ή στις συνδέσεις µπαρών θα επιτυγχάνεται µόνο µε την αφαίρεση προστατευτικών καλυµµάτων που θα είναι στερεωµένα µε βίδες. Θα πρέπει να είναι δυνατόν να εργαστεί κάποιος σε οποιοδήποτε κύκλωµα µε πλήρη ασφάλεια µε όλα τα άλλα κυκλώµατα ενεργοποιηµένα. Όλες οι µπάρες και διασυνδέσεις θα χρωµατιστούν σύµφωνα µε τους κανονισµούς ΙΕΕ. Κλειδαριές τύπου padlock ή άλλης αποδεκτής µορφής θα προµηθευτούν για κάθε διακόπτη ελέγχου, διακόπτη επιλογής, ασφαλειοδιακόπτη ή διακόπτη απόζευξης. Όπου απαιτείται για τους αυτόµατους διακόπτες (circuit breakers) οι κλειδαριές θα είναι διαφορετικές. Σε κάθε ηλεκτροστάσιο όπου απαιτούνται κλειδαριές θα παρασχεθεί κατάλληλο ερµαράκι για τη διαφύλαξη των κλειδιών και κλειδαριών όταν δεν χρησιµοποιούνται. Όλοι οι ελεγχόµενοι διακόπτες συµπεριλαµβανοµένων και των αυτόµατων διακοπτών θα είναι εφοδιασµένοι µε περιστρεφόµενα εξωτερικά χέρια/µοχλούς για ευκολία στη χρήση των. Όλα τα µπροστινά καλύµµατα θα έχουν κατάλληλες πινακίδες χαραγµένες σε πλαστικό που θα δηλώνουν τον προορισµό των οργάνων. Μια τέτοια πινακίδα θα δείχνει σε µονογραµµικό σχέδιο τις διασυνδέσεις του πίνακα. Οι πινακίδες θα είναι µε µαύρους γραφικούς χαρακτήρες σε άσπρη βάση. Οι πινακίδες θα στερεωθούν µε βίδες ή καρφιά που να µην περιέχουν σίδηρο. Η χρήση συγκολλητικών ουσιών δεν επιτρέπεται. Όπου χρειάζονται πινακίδες µε την προειδοποίηση "ΚΙΝ ΥΝΟΣ 415V" οι χαρακτήρες θα είναι κόκκινοι σε άσπρη βάση. Όλα τα όργανα στο εσωτερικό κάθε πίνακα θα έχουν πινακίδες που να δίνουν τα φορτία που ελέγχουν και τον τύπο και µέγεθος των αναχωρούντων ή εισερχοµένων καλωδίων. Όλα τα διαγράµµατα, κατάλογοι και το λεκτικό των πινακίδων θα υποβάλλονται προς έγκριση από τον Επιβλέποντα Μηχανικό πριν εγκατασταθούν. Οι πίνακες θα είναι εφοδιασµένοι µε όλα τα απαιτούµενα ηλεκτρικά ή/και µηχανικά µανδαλώµατα που απαιτούνται. Μια τέτοια µηχανική µανδάλωση θα πρέπει να υπάρχει µεταξύ των διακοπτών απόζευξης ( isolators) και των θυρών του πίνακα για αποτροπή της πρόσβασης στο εσωτερικό του πίνακα ενώ είναι ενεργοποιηµένος και το αντίθετο της ενεργοποίησης του πίνακα ενώ η θύρα είναι ανοικτή. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 29

38 Όλα τα κουτιά τερµατισµού καλωδίων καθώς επίσης και κατάλληλες πλάκες σφικτήρων (gland plates) θα προµηθευτούν σαν µέρος του πίνακα. Όλοι οι τερµατισµοί θα σηµατοδοτηθούν µε ευκρινή και µόνιµο τρόπο. Οι πλάκες σφικτήρων θα είναι προετοιµασµένες µε τρύπες για την υποδοχή των αντιστοίχων καλωδίων. Βοηθητικά πολύκλωνα καλώδια κυρίως για σκοπούς ελέγχου θα τερµατίζονται σε ξεχωριστό θάλαµο από τα κύρια καλώδια. Κάθε στοιχείο του πίνακα θα γεφυρώνεται µε την κύρια µπάρα γείωσης. Η κύρια µπάρα θα συνδεθεί αγώγιµα µε το σκελέτωµα της σιδηροκατασκευής σε όλες τις θέσεις στήριξης της και θα γειωθεί πάνω στο δίκτυο γείωσης και στην οποία θα συνδεθούν οι αγωγοί γείωσης των γραµµών που αναχωρούν. Η µπάρα γείωσης θα είναι τοποθετηµένη σε τέτοια θέση που να ευκολύνει τις συνδέσεις. Όλες οι επιφάνειες στις ενώσεις θα είναι επικασσιτερωµένες (tinned) και οι συνδέσεις να γίνονται µε περαστές βίδες, χαλύβδινες, ανοξείδωτες µε την παρεµβολή κοινής "ροδέλας" προς την πλευρά του κεφαλιού της βίδας και "ασφαλιστικής ροδέλας" προς την πλευρά του παξιµαδιού. Για αυτές τις συνδέσεις οι κυλινδρικοί αγωγοί θα εφοδιάζονται µε χάλκινο επικασσιτερωµένο ακροπέδιλο κατάλληλου µεγέθους. Οι µπάρες γείωσης θα επεκτείνονται καθ όλο το µήκος του πίνακα µε στιβαρά στηρίγµατα σε διαστήµατα που να µη ξεπερνούν το 1m. Για συνδέσεις, µπάρας - µπάρας θα χρησιµοποιούνται δύο βίδες χαλύβδινες ανοξείδωτες τοποθετηµένες διαγώνια στη σύνδεση. Η διατοµή της µπάρας γείωσης θα είναι 25mm x 6mm για πίνακες που θα έχουν βραχεία διάρκεια 0,2 του δευτερολέπτου και 50mm Χ 6mm για βραχεία διάρκειας 3 δευτερολέπτων. Η κατασκευή του πίνακα να είναι τέτοια ώστε τα µέσα σε αυτόν όργανα διακοπής, χειρισµού, ασφαλίσεως, ενδείξεως κ.λ.π. να είναι εύκολα προσιτά, να είναι τοποθετηµένα σε κανονικές θέσεις και να είναι δυνατή ή άνετη αφαίρεση, επισκευή και επανατοποθέτησή τους χωρίς µεταβολή της κατάστασης των παρακειµένων οργάνων. Οι µπάρες του πίνακα θα είναι τέσσερις, τρεις για τις φάσεις και µια για τον ουδέτερο, θα τοποθετηθούν µε κατακόρυφη τη µεγάλη πλευρά της διατοµής τους και θα στηρίζονται µε κατάλληλους µονωτήρες. Γενικά, θα καταβληθεί µεγάλη προσπάθεια για την επίτευξη άριστης συνδεσµολογίας από άποψη τεχνικής και αισθητικής, δηλαδή µε σύντοµες και ευθείες, κατά το δυνατό, διαδροµές µπαρών και καλωδίων, καλή προσαρµογή και σύσφιξη στις συνδέσεις, αποφυγή αδικαιολόγητων διασταυρώσεων κ.λ.π. Οι αγωγοί των ενδεικτικών λυχνιών και οργάνων µετρήσεως θα ακολουθούν διαδροµές πάνω στα τοιχώµατα, όσον το δυνατό βραχείες, µακριά από τις διαρρεόµενες από ισχυρές εντάσεις γραµµές, στερεωµένες κατάλληλα σε απλές (µονές) στρώσεις. Οι αγωγοί των κυκλωµάτων τάσεως των οργάνων µέτρησης και οι ενδεικτικές λυχνίες θα ασφαλίζονται µε ασφάλειες τύπου HRC, τοποθετηµένες σε εύκολα προσιτή θέση, στο εσωτερικό του πίνακα. Ιδιαίτερη σηµασία θα δοθεί στα ακόλουθα: α. Τα κουτιά των οργάνων µέτρησης, µετρητών και άλλων εξαρτηµάτων θα συνδέονται µε τη µπάρα γείωσης µε αγωγό ελάχιστης διατοµής 2,5mm2. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 30

39 β. Όπου οποιοδήποτε όργανο θα τοποθετηθεί ξεχωριστά θα φέρει τερµατικό δέκτη γείωσης µε ελάχιστη διάµετρο 12mm. γ. Το σηµείο αστέρα οµάδας µετασχηµατιστών εντάσεως στα σηµεία σύνδεσης του δευτερεύοντος πηνίου θα έχουν ξεχωριστό γεφύρωµα γείωσης σε εύκολα προσιτή θέση. δ. Τα κουτιά των µετασχηµατιστών τάσης θα συνδεθούν µε τη µπάρα γείωσης πριν από τη σύνδεση του πρωτεύοντος πηνίου. Το δευτερεύων πηνίο θα γειώνεται µε γεφύρωση στη θέση του µετασχηµατιστή. 4.2 ΠΙΝΑΚΕΣ ΕΠΙ ΑΠΕ ΙΩΝ ΥΠΑΙΘΡΙΩΝ ΕΡΜΑΡΙΩΝ Οι πίνακες επιδαπεδίων ερµαριών θα είναι κατάλληλοι για δίκτυο 400V/230V±10%, 3-Ph, 50Hz±2%/ για θερµοκρασία περιβάλλοντος 45 C και δυναµική αντοχή κατασκευής σε βραχυκύκλωµα σύµφωνα µε το πρότυπο ΒS Οι πίνακες θα είναι κατάλληλοι για εξωτερική εγκατάσταση σύµφωνα µε τα σχέδια µε προστασία ΙΡ65 και τµηµατική συναρµολόγηση επισκέψιµη από µπροστά σύµφωνα µε το ΒS EN Οι πίνακες θα κατασκευαστούν από υλικά ικανά να αντέξουν τις µηχανικές, ηλεκτρολογικές και θερµικές καταπονήσεις καθώς και την επίδραση της υγρασίας οι οποίες πιθανόν να αντιµετωπιστούν κατά τη διάρκεια της κανονικής λειτουργίας. Το υλικό του περιβλήµατος θα είναι από υψηλής αντοχής σε κρούση υλικό πολυεστέρας µε ενίσχυση υαλοβάµβακα εκτός αν άλλως δεικνύεται στα σχέδια. Θα είναι εφοδιασµένα µε πλαίσιο στήριξης πάνω στο οποίο θα στερεώνονται όλα τα εξαρτήµατα. Οι αποστάσεις και ανοίγµατα εντός των πινάκων θα είναι σύµφωνα µε το BS EN ή ισοδύναµο και εγκεκριµένο. Η κατασκευή πινάκων θα είναι τέτοια ώστε τα εντός αυτών όργανα διακοπής, χειρισµού, ασφαλίσεως, ενδείξεων κλπ., να είναι προσιτά µετά την αφαίρεση των µπροστινών τµηµάτων των πινάκων, να είναι σε κανονικές θέσεις τοποθετηµένα και να είναι δυνατή η άνετη αφαίρεση, επισκευή και επανατοποθέτηση αυτών, χωρίς µεταβολή της καταστάσεως των παρακείµενων οργάνων. Οι µπάρες (busbars) των πινάκων θα είναι κατάλληλοι (ίσης κατ ελάχιστο επιτρεπόµενης εντάσεως µε τον κεντρικό διακόπτη του πίνακα) για στερέωση σ αυτούς, ασφαλειών, µικροαυτόµατων, προσαρµογή και απαγωγή ρεύµατος κλπ., και σύµφωνα µε το BS 159. Όλοι οι πίνακες θα έχουν και συλλεκτήριο µπάρα γειώσεως από χαλκό, µπάρα ουδετέρου και ζυγούς φάσεων. Η µπάρα γειώσεως θα είναι µεγέθους τέτοιου ώστε να δέχεται το αναµενόµενο ρεύµα βραχυκυκλώσεως χωρίς να παθαίνει ζηµιά. Κάτω από κάθε ασφάλεια ή διακόπτη ή άλλο όργανο ενδείξεως ή χειρισµού (πλην των ενδεικτικών λυχνιών της τροφοδοτικής γραµµής) θα τοποθετηθεί πινακίδα η οποία θα δείχνει τον προορισµό και την λειτουργία του κυκλώµατος και του χειρισµού. Όλα τα κυκλώµατα ελέγχου θα τροφοδοτούνται µέσω ασφάλειας από τον ίδιο τον πίνακα. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 31

40 Η εσωτερική συνδεσµολογία των πινάκων θα είναι άριστη από τεχνικής και αισθητικής απόψεως. Τα καλώδια θα ακολουθούν οµαδικά ή µεµονωµένα ευθείες και σύντοµες διαδροµές, σε ανεξάρτητα διαµερίσµατα από το χώρο των διακοπτών, ώστε για κάθε διαµέρισµα διακοπής θα υπάρχει το αντίστοιχο διαµέρισµα για τα καλώδια που αναχωρούν από τους αντίστοιχους διακόπτες, θα είναι στα άκρα τους καλά προσαρµοσµένα και σφιγµένα µε κατάλληλους κοχλίες και περικόχλια και θα φέρουν χαρακτηριστικούς αριθµούς στα δύο άκρα τους. Ο πίνακας θα εδράζεται πάνω σε ακίνητο κάλυµµα του φρεατίου µε άνοιγµα στο κάλυµµα του φρεατίου για είσοδο των καλωδίων. Η είσοδος των καλωδίων θα γίνεται υπογείως και ο τερµατισµός των καλωδίων γείωσης θα γίνεται στο κάτω µέρος του Πίνακα σε ειδική βάση. Θα είναι εφοδιασµένος µε κατάλληλα, αναλόγως του µεγέθους του, ανοίγµατα εξαερισµού και εφοδιασµένα µε θερµαντικά σώµατα κατάλληλης ισχύος. 4.3 ΗΛΕΚΤΡΙΚΟΙ ΠΙΝΑΚΕΣ ΙΑΝΟΜΗΣ (ΤΟΠΙΚΟΙ) Οι πίνακες θα είναι µεταλλικού τύπου µε θύρα. Οι πίνακες θα κατασκευαστούν σύµφωνα µε το πρότυπο BS EN , την παράγραφο 1.1 όπως εφαρµόζεται, και σε διάταξη που φαίνεται στους σχετικούς πίνακες των προδιαγραφών. Οι αυτόµατοι διακόπτες ή ασφάλειες θα είναι µε τέτοιο τρόπο παρατεταγµένοι και συνδεδεµένοι ούτως ώστε να είναι εύκολη η αντικατάστασή τους ή οποιαδήποτε άλλη επέµβαση για έλεγχο ή διασυρµάτωση. Οι πίνακες και οι ασφαλοδιακόπτες πρέπει να είναι πλήρως επικαλυµµένοι. Οι µπάρες στους πίνακες να είναι σταθερά στερεωµένες (fixed busbars). Μπάρες τύπου κτενιάς δυνατό να χρησιµοποιηθούν µόνο για µονοφασικούς πίνακες. Οι µπάρες θα είναι τοποθετηµένες σε κατάλληλο προκατασκευασµένο περίβληµα εργοστασιακής κατασκευής από µονωτικό υλικό. Σε όλους τους πίνακες η µπάρα του ουδετέρου θα έχει µια υποδοχή, κατάλληλης διαµέτρου, για τερµατισµό του ουδετέρου αγωγού κάθε εξερχόµενου κυκλώµατος. Η µπάρα γείωσης θα έχει µια υποδοχή, κατάλληλης διαµέτρου, για τερµατισµό των αγωγών γείωσης και γεφύρωσης για κάθε εξερχόµενο κύκλωµα. Η µπάρα θα είναι απευθείας συνδεδεµένη µε το τερµατικό σηµείο γείωσης του πίνακα και χωρίς οποιαδήποτε εξάρτηση από την αγωγιµότητα της µεταλλικής κατασκευής του πίνακα. Ο προσδιορισµός των αυτόµατων διακοπτών ή ασφαλειών θα γίνεται µε αρίθµηση. Ο προσδιορισµός των κυκλωµάτων για τις µπάρες ουδετέρου και γείωσης θα σχετίζεται άµεσα και µε ευκρινή τρόπο µε την αντίστοιχη αρίθµηση των διακοπτών ή ασφαλειών. Κάθε πίνακας θα έχει εφεδρικές γραµµές όπως υποδεικνύεται στα σχέδια. Όπου ορίζεται συγκεκριµένο µέγεθος τότε θα εφαρµόζεται αυτόµατος διακόπτης ή ασφάλεια διαφορετικά η εφεδρική γραµµή να µένει κενή για µελλοντική χρήση. Κάθε πίνακας διανοµής θα είναι εξοπλισµένος µε κεντρικό διακόπτη απόζευξης (isolator). Οι πίνακες θα διαθέτουν µπρούντζινα (brass) ακροπέδιλα κατάλληλης διατοµής για τα εισερχόµενα καλώδια. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 32

41 Οι ηλεκτρικοί πίνακες διανοµής που θα εγκατασταθούν εξωτερικά θα πρέπει να είναι κατάλληλοι για εξωτερική χρήση και αντιβανδαλικού τύπου. Οι πίνακες θα είναι κατασκευασµένοι σύµφωνα µε το πρότυπο BS 5486 και θα φέρουν βαθµό Προστασίας ΙΡ 65 σύµφωνα µε τα πρότυπα BS EN και ΙΕC 144. Οι πίνακες θα στερεωθούν σε κατάλληλη βάση από µπετόν στο έδαφος. Ο κάθε πίνακας θα πρέπει να περιέχει και ένα ρευµατοδότη 13Α µε διακόπτη και ενσωµατωµένο αυτόµατο διακόπτη διαρροής RCD ευαισθησίας 30mA. 5. ΙΑΚΟΠΤΕΣ 5.1 ΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ ΑΕΡΑ Οι αυτόµατοι διακόπτες αέρα (Air Circuit Breakers) θα είναι σύµφωνοι µε τις προδιαγραφές BS EN και IEC Αυτοί θα είναι ονοµαστικής εντάσεως, τάσεως λειτουργίας, εντάσεως διακοπής βραχυκυκλώµατος και έντασης αντοχής βραχείας διάρκειας όπως αυτά ορίζονται στα σχέδια. Αν αυτό ορίζεται στα σχέδια ο γενικός διακόπτης (ή οι γενικοί διακόπτες) για τα κεντρικά καλώδια εισαγωγής θα είναι τετραπολικοί και του τύπου draw-out σε κινητή βάση για να διευκολύνεται η αποσύνδεσή του από τις µπάρες. Όλοι οι αυτόµατοι διακόπτες αέρα στα εξερχόµενα κυκλώµατα θα είναι τριπολικοί και σταθερού (fixed) τύπου. Οι διακόπτες αέρα θα έχουν διατάξεις για υπερφόρτιση και βραχυκύκλωµα. Συγκεκριµένα για κάθε διακόπτη στην εισαγωγή του πίνακα θα έχει διάταξη για υπερφόρτιση µε ρυθµιζόµενο χρόνο καθυστέρησης για βραχυκύκλωµα µε ρυθµιζόµενο χρόνο διάκρισης και για προστασία για βλάβες γείωσης µε ρυθµιζόµενη διάκριση. Η δυνατότητα ρύθµισης να είναι συνεχής. Τυχόν άλλες βοηθητικές απαιτήσεις για ενδείξεις ή τρόπος λειτουργίας (power closing) θα ικανοποιούνται µόνο εάν ορίζονται. Ο κάθε διακόπτης αέρα θα έχει τη δυνατότητα να κλειδώνεται (padlocking) στη θέση OFF. 5.2 ΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ (ΒΑΡΙΟΥ ΤΥΠΟΥ) Αυτοί θα είναι του τύπου Moulded Case Circuit Breaker (MCCB) και θα είναι σύµφωνα µε τις προδιαγραφές BS EN IEC Οι διακόπτες θα είναι ονοµαστικής εντάσεως για συνεχή λειτουργία, τάσεως λειτουργίας, εντάσεως διακοπής βραχυκυκλωµάτων και έντασης αντοχής βραχείας διάρκειας όπως αυτά ορίζονται στα σχέδια. Οι διακόπτες θα έχουν διατάξεις για υπερφόρτιση και βραχυκύκλωµα. Τυχόν άλλες βοηθητικές απαιτήσεις για ενδείξεις ή τρόπους λειτουργίας (power closing) θα ικανοποιούνται µόνο εάν ορίζονται. Ο κάθε διακόπτης θα έχει τη δυνατότητα να κλειδώνεται (padlocking) στη θέση OFF. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 33

42 5.3 ΙΑΚΟΠΤΕΣ ΦΟΡΤΙΟΥ (ISOLATORS) Οι διακόπτες ή αποζεύκτες φορτίου θα είναι σύµφωνοι µε τις προδιαγραφές BS EN Αυτοί θα είναι ικανοί για τη ζεύξη ή απόζευξη φορτίων ίσων µε την ονοµαστική ένταση του διακόπτη. Θα είναι ισχυρής κατασκευής µε σύστηµα µπροστινού χειρισµού και θα µπορούν να χρησιµοποιηθούν για τις κατηγορίες λειτουργίας AC-22 ή AC-23 όπως χρειάζεται. Οι διακόπτες θα εκπληρώσουν τις προϋποθέσεις απόζευξης, διανοµής, τροφοδοσίας ή κυρίων διακοπτών. Η ονοµαστική ένταση των διακοπτών φορτίου, για συνεχή λειτουργία, και σε 40οC, θα είναι όπως φαίνεται στα σχέδια. Το ονοµαστικό κρουστικό ρεύµα και ο αριθµός χειρισµών δεν θα είναι µικρότερα από αυτά που ορίζονται στο υπό αναφορά πρότυπο. Η αναλογία της ηλεκτρολογικής αντοχής µε τη µηχανολογική αντοχή (χειρισµός χωρίς φορτίο) σε αριθµούς χειρισµών δεν πρέπει να είναι λιγότερη των 1/20. Κάθε διακόπτης θα φέρει κανονικά ανοικτές και κλειστές βοηθητικές επαφές όπως ορίζεται. Κάθε διακόπτης θα έχει τη δυνατότητα να κλειδώνεται (padlocking) στη θέση OFF. Οι ασφαλοδιακόπτες θα συνάδουν µε τις απαιτήσεις περιγράφονται στην παράγραφο αυτή και θα είναι εξοπλισµένοι µε ασφάλειες που θα συνάδουν µε την παράγραφο ΑΣΦΑΛΕΙΕΣ Ο τύπος και η ονοµαστική ένταση θα είναι όπως υποδεικνύεται. Οι ασφάλειες τύπου φυσιγγίου που ανταποκρίνονται κατασκευαστικά στο πρότυπο BS 1361 θα είναι τύπου 1. Οι ασφαλειοφορείς, βάσεις και τα σχετικά εξαρτήµατά τους θα συµφωνούν µε τις προδιαγραφές BS Οι ασφάλειες που ανταποκρίνονται κατασκευαστικά στο πρότυπο BS 88 θα είναι Class Q1 εκτός εάν ορίζεται διαφορετικά. Στα κυκλώµατα κινητήρων θα χρησιµοποιούνται ασφάλειες µόνο όπου ορίζεται. Οι ασφαλειοφορείς, βάσεις και τα σχετικά εξαρτήµατά τους θα συµφωνούν µε τις προδιαγραφές BS ΜΙΚΡΟΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ Οι µικροαυτόµατοι διακόπτες (miniature circuit breakers - MCB's) θα συµφωνούν προς τις προδιαγραφές BS ΕΝ Θα είναι ονοµαστικής εντάσεως για συνεχή λειτουργία, τάσεως λειτουργίας όπως υποδεικνύεται. Θα έχουν διατάξεις για υπερφόρτιση και βραχυκύκλωµα και θα είναι κατάλληλοι για την κατηγορία λειτουργίας των κυκλωµάτων που ελέγχουν. 5.6 ΑΥΤΟΜΑΤΟΙ ΠΡΟΣΤΑΤΕΥΤΙΚΟΙ ΙΑΚΟΠΤΕΣ ΙΑΡΡΟΗΣ Οι αυτόµατοι προστατευτικοί διακόπτες διαρροής (Residual Current-Operated Circuit Breakers) θα συµφωνούν προς τις προδιαγραφές BS ΕΝ Θα είναι ονοµαστικής εντάσεως για συνεχή λειτουργία, τάσεως λειτουργίας, ευαισθησίας όπως υποδεικνύεται. Όπου υποδεικνύεται οι διακόπτες θα έχουν ηλεκτρονικό σύστηµα ανίχνευσης διαρροής που θα είναι ακαριαίας διακοπής ή µε ρυθµιζόµενη καθυστέρηση. Όπου υποδεικνύεται, οι διακόπτες θα έχουν ενσωµατωµένη διάταξη για υπερφόρτιση. Οι διακόπτες θα διαθέτουν κοµβίον (test button) για τον έλεγχο της ετοιµότητάς τους. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 34

43 5.7 ΑΥΤΟΜΑΤΟΙ ΙΑΚΟΠΤΕΣ ΤΗΛΕΧΕΙΡΙΖΟΜΕΝΟΙ (CONTACTORS) Αυτοί θα συµφωνούν µε τις προδιαγραφές BS ΕΝ Θα είναι τηλεχειριζόµενοι µε πηνίο συγκρατήσεως και θα είναι τύπου διακόπτη αέρα. Θα είναι επίσης ονοµαστικής εντάσεως, τάσεως λειτουργίας, κατηγορία λειτουργίας και αντοχής όπως υποδεικνύεται. Οι διακόπτες θα είναι ηλεκτροµαγνητικού τύπου και κατάλληλοι για τον τρόπο ελέγχου που υποδεικνύεται. Τα πηνία θα είναι κατάλληλα για λειτουργία µε συνεχές ή εναλλασσόµενο ρεύµα σε χαµηλή τάση 24V όπως ορίζεται. 6. ΣΙ ΗΡΟΚΑΤΑΣΚΕΥΕΣ Σιδηροκατασκευές για στήριξη ηλεκτρικού εξοπλισµού ή µέρος της ηλεκτρικής εγκατάστασης θα κατασκευάζονται από λαµαρίνα ψυχρής εξελάσεως και σκελετό από µορφοσίδερο (γωνιά) και δοκούς σχήµατος Π διάτρητες µε επιµήκεις τρύπες ή όχι που να συµφωνούν µε τα πρότυπα BS 1449, BS 4360, BS 2994, BS 4848 και BS 4345 αντίστοιχα. Οι ηλεκτροκολλήσεις θα γίνονται σύµφωνα µε το πρότυπο BS Σιδηροκατασκευές που θα τοποθετούνται εντός των κτιρίων θα προετοιµάζονται κατάλληλα και θα βαφτούν µε µια στρώση αντιδιαβρωτικής βαφής και δύο στρώσεις τελικής βαφής σύµφωνα µε το πρότυπο BS Σιδηροκατασκευές που θα τοποθετούνται εκτός των κτιρίων ή σε άλλους χώρους µε ψηλό βαθµό υγρασίας θα είναι γαλβανιζέ (hot-dip galvanised) σύµφωνα µε το πρότυπο BS 729 µετά την κατασκευή όπου αυτό θα είναι δυνατό. Όπου σε οποιοδήποτε σηµείο κατά τη διάρκεια της κατασκευής παρουσιάζεται εκτεθειµένο µέταλλο, αυτό θα προετοιµάζεται κατάλληλα και βάφεται µε µια στρώση αντιδιαβρωτικής βαφής πριν την τελική βαφή. Μπουλόνια, βίδες, παξιµάδια και ροδέλες θα είναι κατασκευασµένα από κάδµιο ή άλλης εγκεκριµένης ισοδύναµης κατασκευής. 7. ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ Όργανα µέτρησης θα εφαρµόζονται σε πίνακες διανοµής ή άλλους πίνακες όπως ορίζεται στα σχέδια ή περιγράφεται. Τα όργανα θα έχουν πινακίδα µέτρησης σε τετραγωνικό σχήµα µε πλευρά τουλάχιστον 96mm. Κάθε όργανο θα έχει διάταξη διορθώσεως της µηδενικής θέσεως ώστε ο δείκτης να δείχνει µε ακρίβεια τη µηδενική θέση σε ηρεµία. Η ακρίβεια των οργάνων σε θερµοκρασία 20οC θα είναι +1,5% της µέγιστης ένδειξης. Τα όργανα θα είναι γεροδεµένης κατασκευής και θα αντέχουν την εφαρµογή δεκαπλάσιας τιµής της µεγίστης τιµής ένδειξης για ένα δευτερόλεπτο χωρίς µηχανική βλάβη. Τα όργανα θα είναι ερµητικά κλειστά και στεγανά µε βαθµό προστασίας για εκτόξευση νερού και σκόνης. Το περίβληµα των οργάνων θα προσφέρει προστασία από εξωτερικά µαγνητικά πεδία. Μετασχηµατιστές τάσεως και εντάσεως θα έχουν κατάλληλα ηλεκτρολογικά χαρακτηριστικά για να αντέχουν µε ασφάλεια συνθήκες βραχυκύκλωσης που προδιαγράφονται. Οι µετασχηµατιστές θα περικλείονται σε θερµοπλαστικά κουτιά. Θα είναι σχεδιασµένοι για συνεχή λειτουργία σε 150% της ονοµαστικής ισχύος µε αύξηση στη θερµοκρασία τους που να µην ξεπερνά τους 25οC. Το δευτερεύον πηνίο ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 35

44 θα τερµατίζεται σε κατάλληλο ζυγό κλειστού τύπου µε ευκρινή σήµανση των αναχωρούντων κυκλωµάτων και πολικότητας. 8. ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΕΣ ΠΙΝΑΚΙ ΕΣ Όπου η τάση λειτουργίας είναι µεγαλύτερη των 250V, θα τοποθετείται κατάλληλη προειδοποιητική πινακίδα µε κόκκινα γράµµατα ύψους 75mm σε άσπρη βάση. 9. ΕΙ ΙΚΗ ΣΗΜΕΙΩΣΗ Πριν την τελική παράδοση οποιουδήποτε µέρους της εγκατάστασης, ο Υπεργολάβος οφείλει να ελέγξει για σωστό σφίξιµο όλων των συνδέσεων, βιδών, στηριγµάτων κλπ., ανεξάρτητα αν αυτά έγιναν πριν από τη µεταφορά τους στο εργοτάξιο. Ο Υπεργολάβος οφείλει επίσης να ελέγξει για την ορθότητα όλων των ρυθµίσεων στις διατάξεις για προστασία υπερφόρτισης και βραχυκύκλωσης. 10. ΑΝΤΟΧΗ ΣΕ ΒΡΑΧΥΚΥΚΛΩΜΑΤΑ Το σύνολο των ηλεκτρικών εγκαταστάσεων που αποτελεί µέρος του συµβολαίου θα έχει την ικανότητα να µεταφέρει χωρίς οποιαδήποτε αλλοίωση ή βλάβη ρεύµατα βραχυκύκλωσης που είναι δυνατόν να προκληθούν σε οποιοδήποτε µέρος του δικτύου. 11. ΠΙΝΑΚΕΣ ΕΛΕΓΧΟΥ Η ΜΗΧΑΝΗΜΑΤΑ ΑΠΟ ΑΛΛΟΥΣ Ορίζεται ότι συγκεκριµένοι πίνακες ελέγχου ή µηχανήµατα θα προµηθευτούν από άλλους, ο Υπεργολάβος θα έχει υποχρέωση να τερµατίσει τις γραµµές σύνδεσης µέχρι τους πίνακες αυτούς ή τα µηχανήµατα αλλά η τελική σύνδεση εντός των πινάκων θα γίνεται από τον Υπεργολάβο που θα προµηθεύσει τον κάθε πίνακα ή µηχάνηµα. Νοείται ότι ο Υπεργολάβος του συµβολαίου αυτού θα έχει υποχρέωση να εφαρµόσει όλα τα ακροπέδιλα και σφικτήρες που θα απαιτηθούν για τον τερµατισµό των καλωδίων. 12. ΚΑΛΩ ΙΑ 12.1 ΓΕΝΙΚΑ Ο τύπος, το µέγεθος, και υλικό κατασκευής των αγωγών των καλωδίων που απαιτούνται θα είναι όπως υποδεικνύονται. Οι πιο κάτω παράγραφοι προδιαγράφουν τα καλώδια κοινής χρήσεως. Όπου το υλικό κατασκευής του αγωγού δεν ορίζεται, αυτό θα θεωρείται ότι είναι χαλκός. Τα καλώδια θα συµφωνούν µε τις πιο κάτω προδιαγραφές: Μονόκλωνα καλώδια PVC BS 6004 BS 6346 Πολύκλωνα καλώδια PVC/PVC µε αγωγό προστασίας Θωρακισµένα καλώδια PVC/SWA/PVC BS 6004 BS 6346 BS 6346 SWA ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 36

45 Καλώδια XLPE BS 5467 BS 5468 Καλώδια Rubber insulated and sheathed BS 6007 Καλώδια τύπου ΜΙC BS 6207 εν θα χρησιµοποιείται µειωµένη διατοµή στον αγωγό ουδετέρου σε πολύκλωνα καλώδια εκτός εάν προδιαγράφεται διαφορετικά ΕΝΩΣΕΙΣ ΚΑΙ ΤΕΡΜΑΤΙΣΜΟΙ ΚΑΛΩ ΙΩΝ Ο Υπεργολάβος οφείλει να ενηµερώσει γραπτώς τον Επιβλέποντα Μηχανικό όπου προτείνει να εφαρµόσει ένωση σε οποιοδήποτε καλώδιο που δεν προδιαγράφεται ή ορίζεται στα σχέδια. Θα πρέπει να παρασχεθεί προς τον Επιβλέποντα Μηχανικό επαρκής µαρτυρία ότι ο κατασκευαστής της ένωσης έχει δηλώσει γραπτώς ότι τα υλικά που θα χρησιµοποιηθούν είναι κατάλληλα για το είδος των καλωδίων που θα ενωθούν ή τερµατισθούν. εν θα κόπτεται κανένα καλώδιο µέχρι που να αρχίσει η διαδικασία ένωσης καλωδίων ή τερµατισµού. Η εργασία αυτή πρέπει να προχωρήσει χωρίς οποιαδήποτε διακοπή µέχρι να ολοκληρωθεί. Θα πρέπει να ληφθούν όλα τα απαραίτητα µέτρα για να αποφευχθεί ζηµιά και εισροή υγρασίας και ακαθαρσιών. Τα άκρα των καλωδίων θα πρέπει να είναι απαλλαγµένα από υγρασία και ακαθαρσίες πριν από την έναρξη οποιασδήποτε εργασίας. Όπου οι συνθήκες εµποδίζουν τη συµπλήρωσή της τα άκρα των καλωδίων πρέπει να σφραγιστούν κατάλληλα. Για την εργασία αυτή ο Υπεργολάβος οφείλει να απασχολήσει εξειδικευµένο και προσοντούχο προσωπικό για τον τύπο των ενώσεων ή τερµατισµών που θα γίνουν. Σε κάθε ένωση ή σηµατοδότηση των αγωγών θα πρέπει να ταιριάζει χωρίς οποιεσδήποτε περιστροφές ή διασταυρώσεις των αγωγών. Για θωρακισµένα καλώδια θα τοποθετείται µε κατάλληλο τρόπο αγωγός γεφύρωσης της θωράκισης των καλωδίων που θα ενωθούν. Στον τερµατισµό θωρακισµένων καλωδίων η θωράκιση θα συνδέεται απευθείας µε το εξωτερικό σηµείο γείωσης του εξοπλισµού µε αγωγό γεφύρωσης. Ο αγωγός αυτός θα έχει διατοµή σύµφωνα µε τον Πίνακα 54G των κανονισµών ΙΕΕ. Στον τερµατισµό µονόκλωνων καλωδίων οι πλάκες σφικτήρων (gland plates) θα συµφωνούν µε την παράγραφο 1.1. Για τριφασικές γραµµές οι αγωγοί των φάσεων θα πρέπει να σχηµατίζουν τριπλή διάταξη (trifoil formation) ιδιαίτερα όπου περνούν µέσα από κουτιά. Η σηµατοδότηση των αγωγών και καλωδίων θα γίνεται µε αριθµηµένα ή χρωµατιστά δακτυλίδια κατασκευασµένα από πλαστικό υλικό. Η αγωγιµότητα των εφεδρικών αγωγών σε καλώδια θα διατηρείται στις ενώσεις µέχρι τον τερµατισµό τους. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 37

46 12.3 ΣΥΝ ΕΣΗ ΚΑΙ ΤΕΡΜΑΤΙΣΜΟΣ ΑΓΩΓΩΝ Εκτός όπου ορίζεται διαφορετικά όλες οι συνδέσεις και τερµατισµοί των αγωγών θα γίνονται µε ακροπέδιλα ή µηχανικούς σφικτήρες κατάλληλης διατοµής. Οι σφικτήρες καλωδίων θα είναι σύµφωνα µε τις προδιαγραφές BS ΜΕΘΟ ΟΙ ΣΤΗΡΙΞΗΣ ΚΑΛΩ ΙΩΝ Εκτός εάν ορίζεται, η µέθοδος στήριξης καλωδίων θα επιλέγεται από τον Υπεργολάβο σαν η πλέον κατάλληλη µε τις δεδοµένες συνθήκες αλλά θα συµφωνούν προς τις προδιαγραφές αυτές. Θα λαµβάνονται υπόψη οι πιο κάτω υποδείξεις: Για καλώδια οριζοντίων διελεύσεων Για καλώδια καθέτων διελεύσεων : Σχάρα καλωδίων (cable tray) : Στηρίγµατα (cleats) ή σχάρα καλωδίων ή σκάλα καλωδίων Η επιλογή, τα µεγέθη και η εγκατάσταση των στηριγµάτων καλωδίων θα γίνει σύµφωνα µε τις προδιαγραφές αυτές ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΕΠΙΚΑΛΥΨΗ Εκτός εάν φαίνεται διαφορετικά όλες οι µεταλλικές επιφάνειες των σχαρών καλωδίων, σκαλών καλωδίων και τα εξαρτήµατα στήριξης/ανάρτησής τους θα είναι γαλβανιζέ. Για γενική χρήση εντός των κτιρίων το γαλβάνισµα θα είναι τουλάχιστον ισοδύναµο µε τις προδιαγραφές G 275 και BS Κατά τη διάρκεια της κατασκευής ακάλυπτες επιφάνειες µετάλλου θα βάφονται µε µια στρώση αντιδιαβρωτικής βαφής και δύο στρώσεις τελικής βαφής που θα ταιριάζει µε το χρώµα της κατασκευής. Για χρήση εξωτερικά των κτιρίων, στα µηχανοστάσια και ηλεκτροστάσια ή άλλους χώρους µε ψηλό βαθµό υγρασίας, το γαλβάνισµα θα είναι του τύπου θερµού λουτρού (hot-dip galvanised) σύµφωνα µε τις προδιαγραφές BS ΣΧΑΡΕΣ ΚΑΛΩ ΙΩΝ (CABLE TRAYS) Οι σχάρες καλωδίων θα είναι µεταλλικές εκτός εάν ορίζεται διαφορετικά. Η χρήση πλαστικής σχάρας θα περιορίζεται µόνο σε χώρους µε ψηλό βαθµό διαβρωτικής τάσης. Οι σχάρες καλωδίων θα είναι κατασκευασµένες από διάτρητη λαµαρίνα σύµφωνα µε το πρότυπο BS Θα είναι ανοιχτού τύπου και γαλβανισµένες (hot-dip galvanised) σύµφωνα µε το BS 729 µετά την κατασκευή των σχαρών. Οι σχάρες θα έχουν διαστάσεις σύµφωνα µε τον Πίνακα 3Α. Σχάρες ελαφριού, µετρίου ή βαρετού τύπου θα επιλέγονται όπως αρµόζει κατάλληλα ούτως ώστε να δέχονται το βάρος των καλωδίων, χωρίς οποιαδήποτε κύρτωση ή παραµόρφωση στη σχάρα, ή όπως διαφορετικά ορίζεται. Η διαµόρφωση των καµπύλων, σταυρών, ανεβοκατεβασµάτων, συστολών κ.λπ θα γίνονται µε ειδικά και εργοστασιακά προκατασκευασµένα εξαρτήµατα της ίδιας κατασκευής όπως η σχάρα των καλωδίων. Όλα τα εξαρτήµατα θα διαθέτουν κατάλληλο υποστήριγµα που θα επεκτείνεται κατά τουλάχιστον 150mm και προς τις δύο πλευρές από το σηµείο που τέµνονται. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 38

47 Οι σχάρες θα κόβονται σε ευθείες γραµµές µόνον όπου η λαµαρίνα είναι ατρύπητη. Όπου δηµιουργούνται ανοίγµατα για το πέρασµα καλωδίων θα εφαρµόζονται κατάλληλα εξαρτήµατα για να µην τραυµατίζονται τα καλώδια. Το κόψιµο στις σχάρες πρέπει να περιορίζεται στο ελάχιστον. Κάθε µήκος σχάρας θα βιδώνεται µε το παρακείµενο µήκος µε κατάλληλους εργοστασιακούς συνδετήρες επαρκούς αντοχής προς αποφυγή κύρτωσης ή παραµόρφωσης των σχαρών. Οι βίδες και τα παξιµάδια θα είναι τύπου µανιταριού σύµφωνα µε το BS Τα άκρα των βιδών δεν πρέπει να έρχονται σε επαφή µε τα καλώδια. Οι σχάρες δεν πρέπει µε κανένα τρόπο να συγκολλούνται. Όλες οι διαδροµές των σχαρών θα έχουν εφεδρική χωρητικότητα καλωδίων σε ποσοστό 20%. Τα καλώδια που τοποθετούνται σε σχάρες θα στερεώνονται µε κατάλληλα δέµατα (ties). Κάθε ένα δέµα θα στερεώνει τα καλώδια ενός κυκλώµατος µόνον. Τα δέµατα θα είναι ειδικής κατασκευής και δεν θα χρειάζονται βίδες για τη στήριξή τους. Η χρήση συρµάτων ή παροµοίων δεν θα επιτρέπεται. Τα δέµατα θα τοποθετούνται σε αποστάσεις όχι µεγαλύτερες των 600mm κατά µήκος κάθε καλωδίου και µέσα σε 100mm από κάθε καµπύλη. Όπου οι σχάρες τοποθετούνται σε κάθετο επίπεδο, τα καλώδια θα στερεώνονται µε στηρίγµατα (cleats). Οι σχάρες καλωδίων θα έχουν στηρίγµατα σε τακτικά διαστήµατα που να µην ξεπερνούν τα 1200mm και στα 225mm από οποιαδήποτε καµπύλη ή σύνδεση. Με την τοποθέτηση των σχαρών θα µένει καθαρός χώρος 20mm πίσω από τη σχάρα. ΠΙΝΑΚΑΣ 3Α - ΙΑΣΤΑΣΕΙΣ ΣΧΑΡΩΝ ΚΑΛΩ ΙΩΝ Πλάτος Σχάρας mm Ελαφρύς Τύπος Μέτριος Τύπος Βαρετός Τύπος Ύψος mm Πάχος Λαµαρίνα ς mm Ύψος mm Πάχος Λαµαρίνας mm Ύψος mm Πάχος Λαµαρίνας mm Σηµείωση: Οι διαστάσεις που δίνονται στον Πίνακα είναι οι ελάχιστες ονοµαστικές διαστάσεις. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 39

48 12.7 ΣΤΗΡΙΓΜΑΤΑ ΚΑΛΩ ΙΩΝ (CABLE CLEATS) Τα στηρίγµατα καλωδίων θα είναι κατασκευασµένα από υλικά που είναι ανθεκτικά στη διάβρωση χωρίς οποιαδήποτε επεξεργασία ή βαφή. Πλαστικά υλικά δεν θα θρυµµατίζονται σε θερµοκρασίες -20oC. Τα στηρίγµατα θα έχουν µέγεθος που να πλαισιώνουν το καλώδιο σφικτά αλλά να µην εξασκούν υπέρµετρη πίεση σε αυτά. Για κάθετες διαδροµές καλωδίων, τα στηρίγµατα θα έχουν διάταξη µε δύο βίδες για να αποτρέπουν το γλίστρηµα των καλωδίων. Τα διαστήµατα µεταξύ στηριγµάτων θα είναι σύµφωνα µε τους κανονισµούς ΙΕΕ. Σε καµπύλες τα στηρίγµατα θα τοποθετούνται και στις δύο πλευρές ευθύς αµέσως µετά την καµπύλη ΙΚΤΥΩΤΕΣ ΣΧΑΡΕΣ ΚΑΛΩ ΙΩΝ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΦΩΝΩΝ ΚΑΙ Ε ΟΜΕΝΩΝ (BASKET TRAY) Οι σχάρες θα είναι εργοστασιακής κατασκευής από συγκολληµένο µαλακό σίδερο διαµέτρου 5mm µε διάκενα 50 x 50mm Οι σχάρες θα φέρουν ενίσχυση στις γωνιές. Οι σχάρες θα είναι γαλβανισµένες µετά την κατασκευή. Η χρήση ανοξείδωτης σχάρας θα περιορίζεται µόνο σε χώρους µε υψηλό βαθµό διάβρωσης. Όλα τα εξαρτήµατα όπως γωνιές, Τ, άνοδοι, κάθοδοι κλπ., θα είναι εργοστασιακής κατασκευής. Κάθε µήκος σχάρας θα συνδέεται µε το παρακείµενο µήκος µε κατάλληλους εργοστασιακής κατασκευής συνδετήρες επαρκούς αντοχής προς αποφυγή κύρτωσης ή παραµόρφωσης των σχαρών. Οι βίδες και τα παξιµάδια θα είναι τύπου µανιταριού σύµφωνα µε το BS Tα άκρα των βιδών δεν πρέπει να έρχονται σε επαφή µε τα καλώδια. εν επιτρέπεται η χρήση οποιασδήποτε µεθόδου συγκόλλησης. Όλες οι διαδροµές των σχαρών θα έχουν εφεδρική χωρητικότητα καλωδίων σε ποσοστό 40%. Ο Υπεργολάβος έχει υποχρέωση όπως πριν την παραγγελία υποβάλει προς έγκριση τόσο την χωρητικότητα όσο και το βάρος ανάρτησης ΣΚΑΛΕΣ ΚΑΛΩ ΙΩΝ Γενικά αυτές θα συµφωνούν µε την παράγραφο 10.5 και θα είναι εξειδικευµένης εργοστασιακής κατασκευής βαρετού τύπου για τοποθέτηση καλωδίων. Τα καλώδια θα στερεώνονται σε σκάλες µε στηρίγµατα που ορίζονται στην παράγραφο 10.7 µε 2 βίδες. Οι σκάλες θα είναι σχεδιασµένες για βάρος καλωδίων 3.5kg/m κατ ελάχιστον και µέγιστη φόρτιση πέραν των 200Ν/m µε πυκνότητα στηριγµάτων/αναρτήσεων 1.75m ΑΝΑΡΤΗΣΕΙΣ (SUSPENSIONS) Οι αναρτήσεις θα είναι από χαλυβδοελάσµατα γαλβανισµένο σε θερµό λουτρό (hot-dip galvanised) σύµφωνα µε το BS 729. Θα έχουν µορφή Π ή άλλης εξειδικευµένης εργοστασιακής κατασκευής. Ο τρόπος στήριξης των αναρτήσεων στο κτίριο θα συνάδει µε τον Πίνακα 3Β. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 40

49 ΠΙΝΑΚΑΣ 3Β - ΤΡΟΠΟΙ ΣΤΗΡΙΞΗΣ ΥΠΟΣΤΗΡΙΓΜΑΤΩΝ/ΑΝΑΡΤΗΣΕΩΝ ΣΤΟΙΧΕΙΟ ΚΤΙΡΙΟΥ Στατική Μεταλλική Κατασκευή Άλλες Μεταλλικές Κατασκευές Σκυρόδεµα, Τούβλα Ξύλο ΤΡΟΠΟΣ ΣΤΗΡΙΞΗΣ Ειδικά κατασκευασµένα στηρίγµατα τύπου clamp της έγκρισης του Μηχανικού Μπολόνια, ροδέλες και παξιµάδια Άγκιστρα τύπου Expanding Anchors Ξυλόβιδες Η χρήση καψουλών για κάρφωµα και τρυπήµατα ή συγκολλήσεις σε στατικές µεταλλικές κατασκευές θα επιτρέπονται µόνο µε έγκριση από τον Επιβλέποντα Μηχανικό. Τα υποστηρίγµατα θα συµφωνούν µε την παράγραφο ΓΕΦΥΡΩΣΗ Συµπληρωµατικές γεφυρώσεις γείωσης θα τοποθετούνται µεταξύ των στελεχών των διαφόρων κατασκευών για στήριξη καλωδίων και όπου η µηχανική σύνδεση δεν προσφέρει µόνιµη και αγώγιµη σύνδεση ΙΑ ΡΟΜΕΣ ΚΑΛΩ ΙΩΝ Οι διαδροµές όλων των καλωδίων θα είναι ευθύνη του Υπεργολάβου είτε ορίζονται αυτές στα σχέδια είτε όχι. Εποµένως ο Υπεργολάβος υποχρεούται να ετοιµάσει και να υποβάλει προς έγκριση από τον Επιβλέποντα Μηχανικό διάταξη µε όλες τις προτεινόµενες διαδροµές προτού αρχίσει οποιαδήποτε εργασία επιτόπου. Θα είναι ευθύνη του Υπεργολάβου να ελέγξει στο στάδιο της προσφοράς όλες τις διαδροµές για τυχόν εµπόδια ή δυσκολίες ούτως ώστε να υπολογιστούν σωστά στην προσφορά όλα τα σχετικά κόστα εργατικών, υλικών και εξαρτηµάτων. Όπου τα καλώδια είναι υπόγεια, οι διελεύσεις τους θα ακολουθούν, κατά το δυνατό, το χωροταξικό όπως δρόµους και γραµµές των κτιρίων. Στις διασταυρώσεις δρόµων οι σωλήνες διέλευσης των καλωδίων θα είναι κάθετες προς τη διεύθυνση του δρόµου ΙΑΧΩΡΙΣΜΟΣ Η ελάχιστη απόσταση διαχωρισµού των καλωδίων θα είναι όπως ορίζεται στον Πίνακα 3Γ. Σε περίπτωση δυσκολίας στο να επιτευχθούν αυτές οι απαιτήσεις ο Υπεργολάβος οφείλει να συµβουλευθεί τον Επιβλέποντα Μηχανικό. Κάτω από οποιεσδήποτε προϋποθέσεις θα λαµβάνεται υπόψη ο συντελεστής διατίµησης ρεύµατος (derating factor) όπου, αναπόφευκτα, τα καλώδια τοποθετούνται κατά οµάδες. Τα καλώδια σε σχάρες θα τοποθετούνται µόνο σε µια στρώση εκτός µόνον από τις περιπτώσεις µονόκλωνων καλωδίων σε τριπλή διάταξη (trefoil formation) ή καλωδίων ελέγχου. Στις διελεύσεις καλωδίων θα µένει επαρκής χώρος µεταξύ καλωδίων και κτιρίου ή άλλων υπηρεσιών για µελλοντική αφαίρεση ή τοποθέτηση καλωδίων. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 41

50 12.14 ΣΤΗΡΙΓΜΑΤΑ Τα καλώδια θα στηρίζονται επαρκώς καθ όλο τους το µήκος εκτός από τις περιπτώσεις που τα καλώδια τοποθετούνται σε σωλήνες ή υπόγεια. Η τοποθέτηση καλωδίων απευθείας επιφανειακά στο κτίριο µε cleats θα εφαρµόζεται σε µονές διελεύσεις. Τα καλώδια θα είναι στηριγµένα µέχρι 300mm µακριά από τον τερµατισµό τους. Το βάρος των καλωδίων δεν θα µεταφέρεται στο κουτί τερµατισµού ή το σφικτήρα τερµατισµού. Η απόσταση αυτή µπορεί να αυξηθεί ανάλογα µε τις ειδικές ανάγκες του συγκεκριµένου τερµατισµού. Όπου τα καλώδια διασταυρώνουν αρµούς διαστολής του κτιρίου, αυτά θα έχουν στηρίγµατα σε απόσταση όχι µεγαλύτερη των 300mm προς κάθε πλευρά αφήνοντας το απαιτούµενο περιθώριο για διαστολή και συστολή του κτιρίου. ΠΙΝΑΚΑΣ 3Γ - ΕΛΑΧΙΣΤΕΣ ΑΠΟΣΤΑΣΕΙΣ ΜΕΤΑΞΥ ΚΑΛΩ ΙΩΝ ΚΑΛΩ ΙΟ 1. ΥΠΟΓΕΙΑ YΨΗΛΗ ΧΑΜΗΛΗ ΑΣΘΕΝΗ ΜΗΧΑΝΟΛΟΓΙΚΕΣ ΤΑΣΗ ΤΑΣΗ ΡΕΥΜΑΤΑ ΥΠΗΡΕΣΙΕΣ mm Mm mm mm ΥΤ ΧΤ ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ ΕΝΤΟΣ ΑΕΡΑ ΥΤ ΧΤ 300 σηµείωση ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ Σηµειώσεις: 1. Θα εφαρµόζονται πλήρως οι ελάχιστες αποστάσεις εκτός εάν ορίζεται διαφορετικά. 2. Τα καλώδια χαµηλής τάξης (ΧΤ) µπορούν να οµαδοποιούνται σύµφωνα µε τις Μεθόδους Εγκατάστασης των κανονισµών ΙΕΕ. 3. Όπου τα καλώδια τοποθετούνται σε µεταλλικές σωλήνες οι ελάχιστες αποστάσεις µπορούν να περιοριστούν µέχρι τα 25mm. 13. ΕΚΣΚΑΦΕΣ 13.1 ΓΕΝΙΚΑ Εκτός εάν ορίζεται διαφορετικά, εκσκαφές σε απόσταση λιγότερη από 600mm από υφιστάµενες υπηρεσίες που θα αποκαλυφθούν είτε αναµενόταν ή όχι θα αναφέρονται στον Επιβλέποντα Μηχανικό. Ανάλογα µε την περίπτωση οι υπηρεσίες αυτές θα στερεώνονται κατάλληλα και θα προστατεύονται. Οποιαδήποτε ζηµιά, όσον ασήµαντη και να είναι, θα αναφέρεται αµέσως. εν θα διενεργείται οποιαδήποτε επιδιόρθωση ή αντικατάσταση εκτός εάν ο Επιβλέπων Μηχανικός δώσει τη συγκατάθεσή του. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 42

51 Μόλις σχηµατισθούν τα αυλάκια θα τοποθετούνται σε αυτά όλα τα καλώδια το συντοµότερο δυνατό. Πριν την παλινόρθωση των αυλακιών θα εξασφαλίζεται από τον Υπεργολάβο η έγκριση του Επιβλέποντος Μηχανικού. Γενικά η παλινόρθωση των αυλακιών θα αρχίζει εντός 24 ωρών από την τοποθέτηση των καλωδίων και θα συµπληρώνεται τάχιστα. Τα αυλάκια θα δηµιουργούνται µε τρόπο που να προσφέρουν την ελάχιστη κάλυψη των καλωδίων σύµφωνα µε τον Πίνακα 3. Οι εκσκαφές θα γίνονται σύµφωνα µε το BS Τα χώµατα που θα αφαιρούνται θα φυλάσσονται για επανατοποθέτηση στην αρχική τους θέση. Θα λαµβάνονται όλα τα ενδεικνυόµενα µέτρα ασφαλείας για προστασία ατόµων, κτιρίων, δρόµων κλπ. Πριν την τοποθέτηση των καλωδίων στο αυλάκι, ο πάτος του αυλακιού θα οµαλοποιείται και να είναι απαλλαγµένο από πέτρες. Θα τοποθετείται από τον Υπεργολάβο µια στρώση καθαρής άµµου πάχους 75mm σε όλο το πλάτος του αυλακιού. Μετά την τοποθέτηση των καλωδίων, θα προστίθεται δεύτερη στρώση άµµου για κάλυψη των καλωδίων τουλάχιστον 50mm. Η παλινόρθωση του αυλακιού θα γίνεται σε στρώσεις των 200mm που θα συµπιέζονται. Η πρώτη στρώση 100mm θα γίνεται µε το χέρι ΠΡΟΣΤΑΤΕΥΤΙΚΕΣ ΠΛΑΚΕΣ ΚΑΙ ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΕΣ ΤΑΙΝΙΕΣ Οι προστατευτικές πλάκες θα είναι σύµφωνα µε το BS 2484 και τον Πίνακα 3Ε και θα τοποθετούνται πάνω από την άµµο που καλύπτει τα καλώδια. Σε βάθος 300mm από την τελική επιφάνεια θα τοποθετούνται προειδοποιητικές ταινίες κατά µήκος των διαδρόµων των καλωδίων. Οι ταινίες αυτές θα έχουν πλάτος τουλάχιστον 150mm, θα έχουν χρώµα κίτρινο και θα αναγράφουν "ΠΡΟΣΟΧΗ ΗΛΕΚΤΡΙΚΑ ΚΑΛΩ ΙΑ ΑΠΟ ΚΑΤΩ" σε πυκνά διαστήµατα µε µαύρα γράµµατα ύψους 30mm ΣΩΛΗΝΕΣ ΙΕΛΕΥΣΗΣ Τα καλώδια θα τοποθετούνται σε σωλήνες διέλευσης όπου περνούν κάτω από δρόµους ή όπου διαπερνούν πλάκες, πατώµατα ή τοίχους και όπου αλλού υποδεικνύεται. Εκτός εάν προδιαγράφονται, τα µεγέθη των σωλήνων θα επιλέγονται από τον Υπεργολάβο µε τρόπο που να είναι κατάλληλος για το πέρασµα ή µελλοντική αφαίρεση των καλωδίων. Η εσωτερική επιφάνεια των σωλήνων πρέπει να είναι απαλλαγµένη από προεξοχές ή ατέλειες. Όπου οι σωλήνες είναι πλαστικές, αυτές θα είναι τύπου PVC σύµφωνα µε το BS 4660 ή το BS 3506 κατηγορίας B, C, D και Ε. Στις ενώσεις θα τοποθετούνται ελαστικά δαχτυλίδια σύµφωνα µε το BS PVC σωλήνες δε θα χρησιµοποιούνται όπου το βάθος της κάλυψης ξεπερνά το 1m. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 43

52 ΠΙΝΑΚΑΣ 3 - ΕΛΑΧΙΣΤΗ ΚΑΛΥΨΗ ΚΑΛΩ ΙΩΝ ΤΥΠΟΣ ΚΑΛΩ ΙΟΥ ΘΕΣΗ ΚΑΙ ΒΑΘΜΟΣ ΚΑΛΥΨΗΣ ΚΑΤΩ ΑΠΟ ΠΕΖΟ ΡΟΜΙΑ Η ΑΝΟΙΚΤΟΥΣ ΧΩΡΟΥΣ Mm ΚΑΤΩ ΑΠΟ ΡΟΜΟΥΣ mm ΣΕ ΑΛΛΕΣ ΘΕΣΕΙΣ YT Όπως ορίζεται XT ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ ΠΙΝΑΚΑΣ 3Ε - ΠΡΟΕΙ ΟΠΟΙΗΤΙΚΕΣ ΠΛΑΚΕΣ ΤΥΠΟΣ ΚΑΛΩ ΙΟΥ ΥΛΙΚΟ ΠΛΑΚΑΣ ΙΑΣΤΑΣΕΙΣ ΠΛΑΚΑΣ ΙΑΜΕΤΡΟΣ ΚΑΛΩ ΙΩΝ ΑΡ. ΚΑΛΩ ΙΩΝ ΑΝΑ ΠΛΑΚΑ (Μήκος x Πλάτος) mm x mm mm YT ΣΚΥΡΟ ΕΜΑ 914 x 152 <50 1 ΣΚΥΡΟ ΕΜΑ 914 x 178 >50 1 ΧΤ ΑΣΘΕΝΗ ΡΕΥΜΑΤΑ ΣΚΥΡΟ ΕΜΑ 229 x ΤΟΠΟΘΕΤΗΣΗ ΣΩΛΗΝΩΝ ΙΕΛΕΥΣΗΣ Εκτός εάν σηµειώνεται διαφορετικά, οι σωλήνες διέλευσης σε υπόγειες διαδροµές θα τοποθετούνται σε βάθος σύµφωνα µε τις απαιτήσεις που ορίζονται στον Πίνακα 3. Ο πάτος των αυλακιών που θα τοποθετηθούν σωλήνες διέλευσης θα οµαλοποιείται. Όπου υπάρχουν σκληρά πετρώµατα θα τοποθετείται µια στρώση χαλαρού χώµατος. Όπου οι σωλήνες διέλευσης διασταυρώνουν δρόµους οι σωλήνες θα πιάνονται µε σκυρόδεµα µε ελάχιστη κάλυψη 150mm. Στις ενώσεις των σωλήνων θα πρέπει να σχηµατίζεται αρµός διαστολής. Οι σωλήνες διέλευσης θα επεκτείνονται κατά τουλάχιστον 1m πέραν από την άκρη του δρόµου ή πεζοδροµίου. Θα είναι τουλάχιστον 150mm µακριά από οποιεσδήποτε σωλήνες άλλων υπηρεσιών (νερού, γκαζιού, αποχετεύσεων κ.λ.π.). Όπου διασταυρώνουν τέτοιες υπηρεσίες η καθαρή απόσταση δεν θα είναι µικρότερη των 50mm. Εάν υπάρχει δυσκολία να εφαρµοστούν οι πιο πάνω απαιτήσεις θα ενηµερώνεται έγκαιρα ο Επιβλέπων Μηχανικός. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 44

53 Απόκλιση από την ευθεία ή αλλαγή σε βάθος της πορείας των σωλήνων δεν πρέπει να ξεπερνά το 1:30 σε οριζόντιες πορείες και το 1:60 σε βάθος. Κάθε σωλήνα διέλευσης θα δοκιµάζεται µε τη συµπλήρωσή τους ότι είναι σωστά ευθυγραµµισµένη. Σε κάθε αλλαγή πορείας των σωλήνων καθώς επίσης και ευθείες διαδροµές σε διαστήµατα που να µην ξεπερνούν τα 25m θα κατασκευάζονται φρεάτια για το τράβηγµα των καλωδίων. Τα φρεάτια θα έχουν επαρκείς διαστάσεις προς διευκόλυνση του τραβήγµατος και να µην προκαλείται οποιαδήποτε ζηµιά στα καλώδια ή υπέρµετρες πιέσεις στα καλώδια στις στροφές. Η ευθυγράµµιση και καταλληλότητα των σωλήνων διέλευσης θα δοκιµάζεται µε τη συµπλήρωση των διαδροµών περνώντας από τις σωλήνες κατάλληλο τριβέλι. Η διάµετρος του τριβελιού θα είναι 7mm µικρότερη της εσωτερικής διαµέτρου των σωλήνων. Θα έχει µήκος 250mm και θα είναι ξύλινης κατασκευής. Ενώ τοποθετούνται οι σωλήνες διέλευσης, γραµµές κατάλληλες για το τράβηγµα των καλωδίων θα εφαρµόζονται σε κάθε µήκος σωλήνας. Οι γραµµές αυτές θα έχουν ανθεκτικότητα µέχρι 500 Ν και θα είναι κατά τουλάχιστον 4m µακρύτερες των διαδρόµων των σωλήνων. Αµέσως µετά την τοποθέτηση των σωλήνων διέλευσης και πριν την παλινόρθωση των αυλακιών, τα άκρα των σωλήνων θα σφραγίζονται προσωρινά επαρκώς. Αµέσως πριν το τράβηγµα των καλωδίων στις σωλήνες διέλευσης, οι σωλήνες θα καθαρίζονται µε κατάλληλο τριβέλι µήκους 150mm και µε διάµετρο 12mm µικρότερη της διαµέτρου της σωλήνας. Μετά το τριβέλι θα περαστεί µεταλλική βούρτσα µε διάµετρο 12mm µεγαλύτερη της διαµέτρου της σωλήνας ΜΕΤΑΧΕΙΡΙΣΗ ΚΑΛΩ ΙΩΝ Η τοποθέτηση καλωδίων θα γίνεται µε προσοχή και θα καταβάλλεται κάθε προσπάθεια για να αποφευχθεί οποιαδήποτε ζηµιά στα καλώδια, ή σε άλλες υπηρεσίες ή στα κτίρια. Εισηγήσεις ή οδηγίες κατασκευαστών που αφορούν την εγκατάσταση των καλωδίων θα ακολουθούνται πιστά ιδιαίτερα στο λύγισµα των καλωδίων. Οποιαδήποτε ζηµιά προκληθεί θα πρέπει να αναφέρεται στον Επιβλέποντα Μηχανικό. Τα καλώδια που θα τοποθετούνται σε αυλάκια θα διασταυρώνουν άλλα καλώδια µόνον σε διασταυρώσεις αυλακιών. Τα καλώδια θα τοποθετούνται σε µια στρώση και οι καθαρές αποστάσεις µεταξύ καλωδίων θα διατηρούνται καθ όλο το µήκος της διαδροµής. Ο µέγιστος συντελεστής χωρητικότητας των σωλήνων διέλευσης των καλωδίων θα είναι 20%. Γενικά δεν θα τοποθετούνται περισσότερα από ένα καλώδιο σε κάθε σωλήνα διέλευσης εκτός από τα ακόλουθα: Μονόκλωνα καλώδια που αποτελούν ένα κύκλωµα. Καλώδια ασθενών ρευµάτων. Τα καλώδια που θα τοποθετούνται στην ίδια σωλήνα θα περνιούνται µε ένα τράβηγµα και δεν θα προστίθενται άλλα ΣΦΡΑΓΙΣΜΑ ΣΩΛΗΝΩΝ ΙΕΛΕΥΣΗΣ ΚΑΙ ΑΝΟΙΓΜΑΤΩΝ Με την τοποθέτηση των καλωδίων τα άκρα των σωλήνων διέλευσης συµπεριλαµβανοµένων και των εφεδρικών θα σφραγίζονται µε κατάλληλο υλικό. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 45

54 Όπου οι σωλήνες διέλευσης εισέρχονται σε κτίρια το σφράγισµα θα αποτρέπει την εισροή αερίου, νερού και θα είναι πυρίµαχο. Πυρίµαχα υλικά που θα χρησιµοποιούνται για το σφράγισµα ανοιγµάτων σε αγωγούς ή άλλα σηµεία που είναι επικίνδυνα για µετάδοση πυρκαγιάς θα συµφωνούν µε τις απαιτήσεις του BS 476 Part ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΚΑΛΩ ΙΩΝ Όπου τα καλώδια τοποθετούνται, σε χαµηλό ύψος σε τοίχους θα εφαρµόζονται κατάλληλα προστατευτικά καλωδίων. Προστατευτικά καλωδίων θα κατασκευάζονται από γαλβανισµένη λαµαρίνα πάχους 1,6mm και θα σχηµατίζει κουτί µε εξωτερικές φλάντζες για στήριξη. Τα προστατευτικά θα επεκτείνονται σε ύψος 3500mm πάνω από το έδαφος για καλώδια Υ.Τ. και 1500mm για καλώδια Χ.Τ. Σε εξωτερικούς χώρους τα προστατευτικά θα επεκτείνονται 300mm εντός του εδάφους και θα βάφονται εσωτερικά και εξωτερικά µε κατάλληλη αντιδιαβρωτική βαφή ΣΗΜΑΝΣΗ ΚΑΛΩ ΙΩΝ Υπόγεια καλώδια θα σηµατοδοτούνται µε µόνιµο τρόπο χρησιµοποιώντας πλάκες από ενισχυµένο σκυρόδεµα. Οι πλάκες αυτές θα είναι 600 Χ 600 Χ 100mm και θα έχουν χαραγµένους γραφικούς χαρακτήρες αναγράφοντας "ΚΑΛΩ ΙΟ ΧΤ" ή "ΚΑΛΩ ΙΟ ΥΤ" ανάλογα και επιπρόσθετα τη λέξη "ΕΝΩΣΗ" όπου ισχύει. Οι πλάκες σηµατοδότησης θα είναι επίπεδες µε την τελική επιφάνεια του εδάφους και στην ίδια ευθεία µε το καλώδιο. Οι πλάκες σηµατοδότησης θα τοποθετούνται όπου τα καλώδια εισέρχονται σε κτίρια, σε κάθε ένωση καλωδίων, σε αλλαγή πορείας, σε διασταυρώσεις δρόµων και κατά µήκος της πορείας σε διαστήµατα που να µην ξεπερνούν τα 45m. Εκτός όπου τα καλώδια είναι υπόγεια ή τοποθετηµένα σε σωλήνες, θα σηµατοδοτούνται µε κατάλληλα αριθµηµένα δαχτυλίδια από πλαστικό υλικό που να υποδεικνύουν την ονοµαστική τάση, προορισµό, αριθµό και διατοµή των αγωγών. Τέτοια δαχτυλίδια θα τοποθετούνται στους τερµατισµούς και σε διαστήµατα 24m κατά µήκος της πορείας των καλωδίων ΣΥΡΜΑΤΑ ΣΕ ΣΩΛΗΝΑ ΚΑΙ ΚΑΝΑΛΙΑ Ο τύπος των συρµάτων και το µέγεθός τους θα είναι όπως υποδεικνύονται. Η σήµανση των αγωγών θα γίνεται µε χρώµατα και θα επεκτείνεται καθ όλο το µήκος της πορείας τους. Τα σύρµατα θα προστατεύονται σε όλο τους το µήκος δια των σωλήνων, καναλιών ή κουτιών των πινάκων. 14. ΣΩΛΗΝΩΣΕΙΣ (CONDUITS) 14.1 ΓΕΝΙΚΑ Οι σωληνώσεις θα είναι µεταλλικές, γαλβανισµένες ή πλαστικές PVC όπως απαιτείται από τις παραγράφους πιο κάτω. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 46

55 Γενικά όπου η διασωλήνωση γίνεται χωνευτή σε τοίχους, πατώµατα ή πλάκες θα χρησιµοποιείται πλαστική σωλήνα PVC νοουµένου ότι ακολουθούνται πιστά και σχολαστικά όλες οι απαιτήσεις των προδιαγραφών και οι κανονισµοί της τοπικής Αρχής Ηλεκτρισµού σχετικά µε την ποιότητα των υλικών και εργασίας. Στις περιπτώσεις όπου η διασωλήνωση θα είναι εκτεθειµένη σε αέρα είτε εξωτερικά των κτιρίων είτε στο εσωτερικό των κτιρίων σε ψευδοροφές, αγωγούς του κτιρίου, επιφανειακές σε µηχανοστάσια και άλλους χώρους, αυτή θα είναι µεταλλική και γαλβανισµένη ή όπως αλλιώς ορίζεται. Η µαύρη µεταλλική διασωλήνωση θα χρησιµοποιείται µόνον όπου υποδεικνύεται. Οι σωληνώσεις µε τα εξαρτήµατά τους θα συµφωνούν µε τις ακόλουθες προδιαγραφές: Ανοξείδωτες σωλήνες από χάλυβα Μεταλλικές σωλήνες και εξαρτήµατα : V4A BS EN 60529:1992 IEC 529:1989 πάχος 1.5mm (50Φ =2.0mm) material finish satin : BS EN Ευέλικτες µεταλλικές Σωλήνες : BS EN Πλαστικές σωλήνες PVC και εξαρτήµατα : BS EN ΜΕΤΑΛΛΙΚΕΣ ΣΩΛΗΝΕΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ Εκτός εάν ορίζεται διαφορετικά, οι µεταλλικές σωλήνες θα είναι χαλυβδοσωλήνες µε ραφή µε κατάλληλο σπείρωµα. Εκτός όπου υποδεικνύεται διαφορετικά, ο βαθµός προστασίας για διάβρωση των σωλήνων για γενική χρήση εντός των κτιρίων θα είναι Κλάσης 2. Για χρήση εξωτερικά των κτιρίων, σε µηχανοστάσια, αγωγούς και άλλους χώρους όπως υποδεικνύεται ο βαθµός προστασίας θα είναι Κλάσης 4. Βοηθητικά και στρογγυλά κουτιά µε τα καλύµµατά τους θα προσφέρουν ελάχιστο βαθµό προστασίας ΙΡ41 όταν χρησιµοποιούνται εντός κτιρίων και ΙΡ 65 όταν χρησιµοποιούνται εξωτερικά των κτιρίων ή σε άλλους χώρους όπως υποδεικνύεται. Όταν τοποθετούνται εξωτερικά των κτιρίων τα κουτιά και τα καλύµµατά τους θα είναι κατασκευασµένα από χυτοσίδηρο. Όταν τα κουτιά τοποθετούνται χωνευτά τότε θα χρησιµοποιούνται καλύµµατα µε υπερκάλυψη. Οι ευέλικτες µεταλλικές σωλήνες για χρήση εσωτερικά των κτιρίων θα είναι Τύπου Α µε βαθµό προστασίας Κλάσης 2. Για χρήση εξωτερικά των κτιρίων ή σε άλλους χώρους όπως υποδεικνύεται η προστασία θα είναι Κλάσης 4. Οι σφικτήρες εφαρµογής θα είναι κατασκευασµένοι από συµπαγές µπρούντζο ΠΛΑΣΤΙΚΕΣ ΣΩΛΗΝΕΣ PVC Οι πλαστικές σωλήνες θα είναι κατασκευασµένες από συµπαγές PVC Τύπου Α εκτός εάν ορίζεται διαφορετικά. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 47

56 Συνθετικές εύκαµπτες σωλήνες θα είναι τύπου Α ενισχυµένες εκτός εάν ορίζεται διαφορετικά. Οι σωλήνες αυτές δε θα χρησιµοποιούνται όπου η εξωτερική θερµοκρασία πιθανό να υπερβεί στους 60 o C ΚΑΝΑΛΙΑ (TRUNKING) Τα κανάλια θα είναι µεταλλικά ή πλαστικά PVC όπως ορίζεται. Τα κανάλια θα έχουν εφαρµοσµένα καλύµµατα και θα προσφέρουν ελάχιστο βαθµό προστασίας ΙΡ 41 όταν αυτά χρησιµοποιούνται στο εσωτερικό των κτιρίων. Όταν χρησιµοποιούνται εξωτερικά των κτιρίων ή σε άλλους χώρους όπου υποδεικνύονται, ο ελάχιστος βαθµός προστασίας θα είναι ΙΡ 65. ιαχωριστικά στο εσωτερικό των καναλιών θα είναι της ίδιας κατασκευής µε τα κανάλια. Το κενό µεταξύ των διαχωριστικών και του καλύµµατος θα περιορίζεται στο ελάχιστο για να διατηρείται ο διαχωρισµός των κυκλωµάτων. Τα εξαρτήµατα των καναλιών θα είναι προκατασκευασµένα και κανονικής εργοστασιακής κατασκευής και µόνο όπου αυτά δεν είναι επαρκή θα γίνονται ειδικές κατασκευές. Εξαρτήµατα ειδικής κατασκευής θα είναι εφάµιλλα των κανονικών κατασκευών. Τα άκρα των διαδρόµων θα είναι εφοδιασµένα µε καλύµµατα για να διευκολύνεται η µελλοντική επέκταση των καναλιών µε την αφαίρεσή τους. Τα µεγέθη των καναλιών θα είναι όπως αυτά ορίζονται στα σχέδια. Κανάλια που θα έχουν τα καλύµµατά τους στο κάτω µέρος ή στο πλευρό θα έχουν µετακινητά στηρίγµατα συγκράτησης των καλωδίων σε διαστήµατα που να µην ξεπερνούν το 1m. Όταν τα κανάλια τοποθετούνται κάθετα, τα καλώδια θα στηρίζονται σε διαστήµατα που να µην ξεπερνούν τα 5m. Σε µεταλλικά κανάλια κάθε ένωση τους θα γεφυρώνεται µε το δίκτυο γείωσης. Τα γεφυρώµατα αυτά θα ενώνονται αγώγιµα µε το µέταλλο του καναλιού. Η αγωγιµότητά τους δεν πρέπει να εξαρτάται από τη µηχανική σύνδεση των τµηµάτων αλλά ούτε και στην αφαίρεση της βαφής από τη µεταλλική κατασκευή. Στις συνδέσεις θα χρησιµοποιούνται συνδετήρες εργοστασιακής κατασκευής ΑΓΩΓΟΣ ΠΡΟΣΤΑΣΙΑΣ Σε κάθε σωλήνα ή κανάλι διελεύσεως καλωδίων θα τοποθετείται αγωγός προστασίας. Σε χώρους κουζινών, µπάνιων, ντους κλπ θα τοποθετείται επιπρόσθετα ξεχωριστός αγωγός προστασίας που θα τερµατίζεται σε ξεχωριστό κουτί για τη γεφύρωση όλων των µεταλλικών επιφανειών σύµφωνα µε τους ισχύοντες κανονισµούς και απαιτήσεις των τοπικών αρχών. Κάθε µεταλλικό µέρος της ηλεκτρικής εγκατάστασης θα γεφυρώνεται επίσης ξεχωριστά. Στις περιπτώσεις τερµατισµού των καλωδίων του κυκλώµατος σε συσκευές, ο αγωγός προστασίας θα τερµατίζεται µε παρόµοιο τρόπο όπως του καλωδίου του κυκλώµατος. Σε κάθε µήκος ευέλικτης σωλήνας θα τοποθετείται αγωγός προστασίας και θα συνδέεται µε κάθε άκρο του σωλήνα σε τερµατικό στοιχείο. Στις περιπτώσεις που τοποθετούνται πρίζες ή άλλα ηλεκτρικά εξαρτήµατα στα καλύµµατα καναλιών, θα τοποθετείται αγωγός προστασίας που να συνδέει ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 48

57 αποτελεσµατικά την πρίζα ή άλλο ηλεκτρικό εξάρτηµα µε το ακίνητο µέρος του καναλιού. 15. ΙΑΣΥΡΜΑΤΩΣΗ 15.1 ΓΕΝΙΚΑ εν θα τοποθετείται οποιαδήποτε διασυρµάτωση µέχρι να συµπληρωθούν οι κατάλληλες δοκιµές στο ολοκληρωµένο σύστηµα διασωληνώσεων ή καναλιών. Η διασυρµάτωση θα έχει τη µορφή "loop - in". Οι συνδέσεις των αγωγών θα γίνονται σε µονωµένα τερµατικά στοιχεία (terminal blocks). Όπου τοποθετούνται σωλήνες για διασυρµάτωση από άλλους θα τοποθετούνται σύρµατα - οδηγοί. Σε τριφασικά κυκλώµατα που συνίστανται από µονόκλωνα καλώδια και τοποθετούνται σε κανάλια, τα µονόκλωνα καλώδια θα δένονται µαζί σε αποστάσεις που να µην ξεπερνούν το 1m. Τα καλώδια που αποτελούν µέρος εγκατάστασης συναγερµού, ελέγχου, παρακολούθησης ή επικοινωνιών θα έχουν φορητά δακτυλίδια σηµατοδότησης στο τερµατισµό τους. Η σηµατοδότηση θα συνάδει µε σχετιζόµενα διαγράµµατα ΠΟΛΥΚΛΩΝΑ ΚΑΛΩ ΙΑ Τα καλώδια θα τοποθετούνται σε ευθείες γραµµές που να είναι παράλληλες µε τις γραµµές του κτιρίου. Όπου τα καλώδια διαπερνούν δοκούς του κτιρίου, η διεύθυνση των καλωδίων να είναι κατά το δυνατό κάθετη προς τη δοκό και σε απόσταση όχι µικρότερη των 450mm από στατικό τοίχο, δοκό ή άλλη παρόµοια κατασκευή. Καλώδια που θα χρησιµοποιηθούν για συναγερµό, έλεγχο, παρακολούθηση, ή επικοινωνίες θα στερεώνονται µε στηρίγµατα από νάιλον ή άλλης κατάλληλης πλαστικής κατασκευής. Καλώδια που διαπερνούν τοίχους ή πλάκες ή είναι χωνευτά σε τοίχους και πατώµατα θα προστατεύονται καθ όλο τους το µήκος που είναι χωνευτό µε πλαστικές σωλήνες PVC. Όπου ενώσεις καλωδίων είναι αναπόφευκτες, αυτές θα εσωκλείονται σε κατάλληλα κουτιά. Όπου τα κουτιά αυτά θα τοποθετούνται κάτω από πατώµατα, τότε θα δηµιουργούνται κατάλληλες υποδοχές που να είναι µόνιµα επισκέψιµες. εν θα επιτραπεί η τοποθέτηση ενώσεων απευθείας σε πατώµατα από σκυρόδεµα. εν θα επιτραπεί κάτω από οποιεσδήποτε συνθήκες η τοποθέτηση καλωδίων απευθείας στην κατασκευή του κτιρίου ΚΑΛΩ ΙΑ ΣΥΝΑΓΕΡΜΟΥ ΕΛΕΓΧΟΥ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΚΑΙ ΕΠΙΚΟΙΝΩΝΙΩΝ Γενικά τα καλώδια θα συµφωνούν, ανάλογα µε την περίπτωση, µε τα ακόλουθα πρότυπα: Καλώδια πολυαιθελίνης µε ή χωρίς πλέγµα και θωράκιση : BS3573 Πολύκλωνα καλώδια µε µόνωση PVC και µε ή : BS6346 ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 49

58 χωρίς θωράκιση Μονόκλωνα καλώδια µε µόνωση PVC : BS6004 Καλώδια µε µόνωση από ελαστικό : BS6007 Καλώδια MIC : BS6207 Οµοαξονικά (coaxial) καλώδια : όπως υποδεικνύονται Γενικά θα ισχύουν οι προδιαγραφές που περιγράφονται στις προηγούµενες παραγράφους του κεφαλαίου αυτού. Σε εξειδικευµένες εφαρµογές οι υποδείξεις του κατασκευαστή των καλωδίων για τον τερµατισµό και τον τρόπο εγκατάστασης των καλωδίων θα εφαρµόζονται πλήρως. 16. ΤΗΛΕΦΩΝΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Ο Υπεργολάβος θα είναι υπόχρεος για την προµήθεια και εγκατάσταση όλων των κατανεµητών, σωληνώσεων, καναλιών, τηλεφωνικών συρµάτων και άλλων εξαρτηµάτων που απαιτούνται για να ολοκληρωθούν οι τηλεφωνικές εγκαταστάσεις του έργου σύµφωνα µε τους κανονισµούς της Αρµόδιας Αρχής. Η προµήθεια και η εγκατάσταση του τηλεφωνικού συστήµατος και τηλεφωνικών συσκευών θα αναληφθεί από άλλους και δεν θα περιλαµβάνεται στο συµβόλαιο αυτό. Οι τηλεφωνικές γραµµές στον κεντρικό κατανεµητή θα διευθετηθούν από µέρους του Εργοδότη (Cyta). 17. ΕΞΑΡΤΗΜΑΤΑ - ΓΕΝΙΚΑ Εκτός εάν υποδεικνύεται διαφορετικά τα κουτιά των ηλεκτρικών εξαρτηµάτων σε διασωληνώσεις θα είναι µεταλλικά. Όπου δεν χρησιµοποιούνται διασωληνώσεις και η εγκατάσταση γίνεται µε µη θωρακισµένα πολύκλωνα καλώδια αυτά θα είναι κατασκευασµένα από µονωτικό υλικό. Όλα τα κουτιά των ηλεκτρικών εξαρτηµάτων θα είναι κατασκευασµένα σύµφωνα προς τις προδιαγραφές BS Τα κουτιά των ηλεκτρικών εξαρτηµάτων θα είναι κατάλληλα για χωνευτή ή επιφανειακή εγκατάσταση, όπως υποδεικνύεται. Εκτός εάν προσδιορίζεται διαφορετικά, τα µεταλλικά κουτιά θα είναι κατασκευασµένα από χαλυβδοέλασµα ενδιάµεσου βαθµού προστασίας για διάβρωση. Για χρήση σε ηλεκτροστάσια, µηχανοστάσια ή αντλιοστάσια τα κουτιά θα είναι υψηλού βαθµού προστασίας. Για χρήση σε εξωτερικούς χώρους και σε άλλες θέσεις όπως υποδεικνύεται, αυτά θα είναι κατασκευασµένα από χυτοσίδηρο ή πλαστικό υλικό µε ψηλό βαθµό προστασίας έναντι υγρασίας και διάβρωσης. Τα κουτιά θα έχουν ικανοποιητικό βαθµό για να υποδέχονται τα ηλεκτρικά εξαρτήµατα χωρίς να προκαλούν υπέρµετρη συµπίεση των καλωδίων. Γενικά θα χρησιµοποιούνται κουτιά βάθους 35mm. Ο τερµατισµός των σωλήνων στα κουτιά θα γίνεται µε ειδικά εξαρτήµατα (female adaptors). Κάθε µεταλλικό κουτί θα διαθέτει κατάλληλο σηµείο γείωσης το οποίο θα γεφυρώνεται και θα συνδέεται ξεχωριστά µε τον αγωγό προστασίας του κυκλώµατος. Οι πλάκες των ηλεκτρικών εξαρτηµάτων θα είναι κατασκευασµένες από υλικό όπως υποδεικνύεται και γενικά θα είναι του ιδίου τύπου για όλα τα εξαρτήµατα στον ίδιο χώρο και να ταιριάζουν. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 50

59 Για χωνευτή εγκατάσταση οι πλάκες των εξαρτηµάτων θα προσφέρουν ικανοποιητική υπερκάλυψη των κουτιών ενώ για επιφανειακή εγκατάσταση οι πλάκες θα ταιριάζουν µε το σχήµα του κουτιού χωρίς υπερκάλυψη. Όπου απαιτούνται ενδεικτικές λυχνίες σε πλάκες ηλεκτρικών εξαρτηµάτων αυτές θα είναι τύπου neon µε κόκκινο φακό εκτός εάν προδιαγράφεται διαφορετικά. Ο βαθµός προστασίας των ηλεκτρικών εξαρτηµάτων στο εσωτερικό των κτιρίων θα είναι ΙΡ 41 και σε εξωτερικούς χώρους ή άλλους χώρους όπως υποδεικνύεται αυτός θα είναι ΙΡ 65. Τα κουτιά των εξαρτηµάτων θα στερεώνονται ανεξάρτητα από τη σύνδεση µε τα καλώδια ή σωληνώσεις του κυκλώµατος. Όπου ο βαθµός προστασίας των εξαρτηµάτων είναι ΙΡ 65 ο τρόπος στήριξης των δεν θα µειώνει το βαθµό αυτό. 18. ΙΑΚΟΠΤΕΣ ΦΩΤΙΣΜΟΥ Οι διακόπτες που θα χρησιµοποιηθούν θα είναι γενικά µε πλήκτρο, και θα είναι µονοπολικοί εκτός εάν ορίζεται διαφορετικά. Θα έχουν ένταση λειτουργίας όπως υποδεικνύεται µε περιθώριο για επαγωγικά φορτία. Οι διακόπτες θα είναι σύµφωνοι προς τις προδιαγραφές BS ΙΑΚΟΠΤΕΣ ΡΥΘΜΙΣΗΣ ΦΩΤΙΣΜΟΥ (DIMMER SWITCHES) Οι διακόπτες ρύθµισης φωτισµού θα είναι σύµφωνοι µε τις προδιαγραφές BS ΕΝ και BS EN Θα είναι κατάλληλοι για ρύθµιση φωτισµού από λαµπτήρες πυρακτώσεως ή αλογόνου χαµηλής τάσης µε ηλεκτροµαγνητικούς µετασχηµατιστές συνολικού φορτίου τουλάχιστον 400W. Θα διαθέτουν επίσης διακόπτη ON/OFF. Οι διακόπτες θα είναι εφοδιασµένοι µε κατάλληλα φίλτρα για το µηδενισµό των θορύβων και παρασίτων σύµφωνα µε τις προδιαγραφές BS ΡΕΥΜΑΤΟ ΟΤΕΣ Οι ρευµατοδότες θα είναι του τύπου και εντάσεως λειτουργίας όπως υποδεικνύεται. Οι ρευµατοδότες θα έχουν ενσωµατωµένο διακόπτη όπως απαιτείται. Οι ρευµατοδότες θα είναι σύµφωνες µε τις πιο κάτω προδιαγραφές και πρότυπα - 13Α, 230V - 50Hz BS A, 230V - 50Hz BS A, 230V - 50Hz BS A, 230V - 50Hz BS ΡΕΥΜΑΤΟΛΗΠΤΕΣ Εκτός εάν προδιαγράφεται ή απαιτείται διαφορετικά, κάθε ρευµατοδότης θα εφοδιαστεί µε τη συµπλήρωση των εργασιών µε κατάλληλο ρευµατολήπτη. Οι ρευµατολήπτες θα είναι µεταλλικής ή πλαστικής ή άλλης κατασκευής όπως υποδεικνύεται. Οι ρευµατολήπτες των 13Α θα είναι άθραυστης κατασκευής. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 51

60 22. ΑΣΦΑΛΕΙΟ ΙΑΚΟΠΤΕΣ ΤΕΛΙΚΗΣ ΣΥΝ ΕΣΗΣ Οι ασφαλειοδιακόπτες τελικής σύνδεσης (fused connection units) θα έχουν ενσωµατωµένο διακόπτη και ενδεικτική λυχνία. Οι διακόπτες θα είναι διπολικοί. Οι ασφάλειες θα είναι της απαιτούµενης έντασης. Όπου απαιτείται η πλάκα των ασφαλειοδιακοπτών θα έχουν κατάλληλη έξοδο εύκαµπτου καλωδίου εφοδιασµένη µε κατάλληλο σφικτήρα. 23. ΜΟΝΩΤΙΚΟΙ ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΑΣΦΑΛΕΙΑΣ (SAFETY ISOLATING TRANSFORMERS) Οι µετασχηµατιστές θα είναι εφοδιασµένοι µε κουτί ελάχιστου βαθµού προστασίας ΙΡ 44. Η ονοµαστική τάση εισόδου θα είναι 230V. Το δευτερεύον πηνίο στην έξοδο θα έχει γειωµένη λήψη στο µέσο του πηνίου. Για σκοπούς προστασίας θα τοποθετούνται ασφαλειοδιακόπτες ή µικροδιακόπτες MCB για την είσοδο του µετασχηµατιστή καθώς, επίσης, και στους δύο πόλους της εξόδου. Για κάθε αγωγό που αναχωρεί από την έξοδο του µετασχηµατιστή θα παρέχεται ξεχωριστός συνδετήρας (terminal). εν θα γίνεται αποδεκτός ο τερµατισµός δέσµης αγωγών σε ένα συνδετήρα. Το κουτί του µετασχηµατιστή θα έχει κατάλληλες υποδοχές για σύνδεση των σωλήνων για τα κυκλώµατα εισόδου και εξόδου. Μετασχηµατιστές για κουδούνια και κυκλώµατα συναγερµού ή άλλα βοηθητικά κυκλώµατα θα είναι σύµφωνα µε τις προδιαγραφές BS ΕΝ και θα έχουν κατάλληλη ισχύ για το συνδεδεµένο φορτίο. Κουδούνια που τοποθετούνται εξωτερικά των κτιρίων θα έχουν ελάχιστο βαθµό προστασίας IP 54. Τα κοµβία ελέγχου των κουδουνιών εισόδου θα είναι αυτοφωτιζόµενα. 24. KOMBIA (PUSHES) Τα κοµβία θα είναι ονοµαστικής έντασης λειτουργίας τουλάχιστον 1Α και θα είναι κατάλληλα για επιφανειακή ή χωνευτή εγκατάσταση όπως ορίζεται. 25. ΤΕΡΜΑΤΙΚΟΙ ΣΥΝ ΕΤΗΡΕΣ (TERMINAL BLOCKS) Οι συνδετήρες θα έχουν περίβληµα από µονωτικό υλικό. Ο σχεδιασµός των συνδετήρων θα είναι τέτοιος ούτως ώστε να διατηρείται ικανοποιητική πίεση στις επαφές προς επίτευξη χρόνιας αµελητέας αντίστασης στις συνδέσεις. Οι µεταλλικές επιφάνειες των συνδετήρων που έρχονται σε επαφή µε τους αγωγούς θα είναι 85% κράµα χαλκού και οι οποιεσδήποτε βίδες θα είναι συµβατικές µε το κράµα αυτό του χαλκού. Το περίβληµα των συνδετήρων θα είναι κατάλληλο για τη µέγιστη θερµοκρασία λειτουργίας των αγωγών. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 52

61 26. ΥΨΟΜΕΤΡΑ ΤΟΠΟΘΕΤΗΣΗΣ Τα απαιτούµενα υψόµετρα τοποθέτησης ηλεκτρικών εξαρτηµάτων θα είναι σύµφωνα µε τον Πίνακα 3Ε εκτός εάν ορίζεται διαφορετικά ή δίδονται διαφορετικές οδηγίες από τον Επιβλέποντα Μηχανικό. Όπου υπάρχει δυσκολία να ακολουθηθούν τα υψόµετρα τοποθέτησης, ο Επιβλέπων Μηχανικός να ενηµερώνεται πάραυτα. ΠΙΝΑΚΑΣ 3Ε - ΥΨΟΜΕΤΡΑ ΤΟΠΟΘΕΤΗΣΗΣ ΗΛΕΚΤΡΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ Ηλεκτρικό Εξάρτηµα Θέση ή Χρήση Υψος ιακόπτης φωτισµού Ρευµατοδότες Γενικά Μηχανοστάσια & Ηλεκτροστάσια Εξωτερικά Γενικά Πάνω από πάγκους εργασίας Εξωτερικά (mm) Ρευµατοδότες Ξυριστικής 1300 Ασφαλειοδιακόπτες Τελικής σύνδεσης Μονάδες Μαγειρικής συσκευής Κουτί σύνδεσης µε συσκευή Πρίζα τηλεφώνου Πρίζα τηλεόρασης Κοµβία Σηµειώσεις: Αγγελτήρας συναγερµού Κουδούνια Επίτοιχα φωτιστικά Γενικά Πάνω από πάγκους εργασίας Αλλού Όπως υποδεικνύεται Πάνω από πάγκους εργασίας Πίνακες διανοµής Τα υψόµετρα είναι από την τελική επιφάνεια του πατώµατος µέχρι το κέντρο του ηλεκτρικού εξαρτήµατος εκτός από τις περιπτώσεις πάγκων εργασίας όπου το υψόµετρο είναι από την πάνω επιφάνεια του πάγκου. 2. Αν το υψόµετρο του εξαρτήµατος συµπίπτει µε τον αρµό ένωσης κεραµικών πλακακιών τότε το εξάρτηµα µετακινείται κάτω ή πάνω από τον αρµό κατά 45mm. 27. ΤΕΛΙΚΕΣ ΣΥΝ ΕΣΕΙΣ Οι ακόλουθες παράγραφοι προσδιορίζουν τις πρότυπες απαιτήσεις και µεθόδους για τις τελικές συνδέσεις των κυκλωµάτων µε συσκευές και άλλα σώµατα που θα χρησιµοποιηθούν εκτός εάν υποδεικνύεται διαφορετικά. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 53

62 Οι ασφαλειοδιακόπτες για τις τελικές συνδέσεις µε συσκευές θα τοποθετούνται 150mm µακριά από την κάθε συσκευή εκτός όπου προβλέπεται διαφορετικά στις πιο κάτω παραγράφους ή όπως υποδεικνύεται. Σε κάθε τελική σύνδεση, ο αγωγός προστασίας θα συνδέει το σηµείο γείωσης της συσκευής ή του ηλεκτρικού κινητήρα µε το σηµείο γείωσης του τοπικού διακόπτη ή κουτιού σύνδεσης. Για µόνιµα εγκατεστηµένες συσκευές, η διασωλήνωση θα είναι χωνευτή στην κατασκευή του κτιρίου και θα τερµατίζεται στη συσκευή σε κατάλληλο χωνευτό κουτί. Όπου είναι δυνατόν, η σύνδεση θα γίνεται στο πίσω µέρος της συσκευής διαφορετικά το κουτί σύνδεσης θα τοποθετείται ακριβώς δίπλα από το σηµείο σύνδεσης της συσκευής. Για φωτιστικά σώµατα, εκτός από αυτά που αναφέρονται πιο κάτω που στερεώνονται απευθείας στο κουτί σύνδεσης, ή κρεµάζονται µε αλυσίδες ή άλλα στηρίγµατα, τα σύρµατα του κυκλώµατος θα τερµατίζονται σε τερµατικούς συνδετήρες (terminal blocks) µέσα στο κουτί. Για φωτιστικά µε λαµπτήρες φθορισµού που στερεώνονται απευθείας στο κουτί σύνδεσης, τα σύρµατα του κυκλώµατος µπορούν να τερµατιστούν εντός του φωτιστικού εκτός εάν υποδεικνύεται διαφορετικά. Τα σύρµατα θα εισέρχονται στο φωτιστικό από το πλησιέστερο σηµείο εισόδου προς το τερµατικό συνδετήρα και όπου η συρµάτωση είναι τύπου loop-in, τα σύρµατα αυτά δεν θα περνούν µέσον του φωτιστικού εκτός όπου δίδεται έγκριση από τον Επιβλέποντα Μηχανικό. Για φωτιστικά που τοποθετούνται σε ψευδοροφές η σύνδεση θα γίνεται µε ευέλικτο κορδόνι από τη βισµατική ροζέτα οροφής (plug-in ceiling rose). Η ροζέτα αυτή θα τοποθετείται σε απόσταση όχι περισσότερη από 500mm από σηµείο πρόσβασης στη ψευδοροφή και θα είναι καλά στερεωµένη. Τα καλώδια και τα ευέλικτα κορδόνια σύνδεσης για την τελική σύνδεση των φωτιστικών θα είναι κατάλληλα για τη θερµοκρασία λειτουργίας των φωτιστικών σωµάτων. Όλα τα κορδόνια σύνδεσης θα έχουν δεύτερη µόνωση (sheath) σε άσπρο χρώµα. Τα καλώδια και ευέλικτα κορδόνια διερχόµενα κοντά από στραγγαλιστικά πηνία (ballasts) εντός των φωτιστικών σωµάτων θα είναι κατάλληλα για τη θερµοκρασία λειτουργίας των πηνίων αυτών. Ο αγωγός προστασίας θα συνδέει το σηµείο γείωσης του κάθε φωτιστικού σώµατος µε το σηµείο γείωσης του κουτιού σύνδεσης. Όπου η τελική σύνδεση γίνεται µε κορδόνι ο αγωγός προστασίας θα είναι ενσωµατωµένος στο κορδόνι. 28. ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ Όλα τα φωτιστικά θα προµηθευτούν από τον Υπεργολάβο. Ο Υπεργολάβος έχει υποχρέωση να προµηθεύσει, παραλάβει και αποθηκεύσει και σε µεταγενέστερο στάδιο να τοποθετήσει, να συναρµολογήσει, να στήσει, να συνδέσει και να δοκιµάσει όλα τα φωτιστικά σώµατα, φωτιστικά σε στύλους, λαµπτήρες µαζί µε όλα τα απαραίτητα εξαρτήµατα τους, αναρτήσεις, στραγγαλιστικά πηνία, πυκνωτές κ.λ.π. Στο Παράρτηµα Ι επισυνάπτονται τεχνικά φυλλάδια τύπων φωτιστικών σωµάτων τα οποία λήφθηκαν υπόψη κατά το στάδιο της µελέτης και τα προσφερόµενα θα πρέπει να είναι ίδιας ή ανώτερης ποιότητας και χαρακτηριστικών. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 54

63 Όλα τα φωτιστικά σώµατα και στύλοι θα είναι καλά στερεωµένα. Τα επιφανειακά φωτιστικά σώµατα µε λαµπτήρες πυρακτώσεως θα τοποθετούνται κανονικά και θα στηρίζονται από στρογγυλό κουτί το οποίο θα είναι καλά στερεωµένο ανεξάρτητα. Για φωτιστικά που τοποθετούνται σε ψευδοροφές η ανάρτησή τους θα γίνεται µε αποδεκτό τρόπο αλλά ανεξάρτητο από τις αναρτήσεις της ψευδοροφής εκτός εάν υποδεικνύεται διαφορετικά. Για φωτιστικά µε λαµπτήρες φθορισµού 1200mm ή περισσότερο σε µήκος τα οποία στηρίζονται απευθείας στο σύστηµα διασωλήνωσης, αυτά θα στερεώνονται σε δύο κουτιά που θα αποτελούν µέρος του συστήµατος διασωλήνωσης. Στις περιπτώσεις που τα φωτιστικά σώµατα αναρτώνται από κουτιά ή κανάλια (trunking) η στήριξη των κουτιών ή των καναλιών θα πρέπει να είναι επαρκής για το σκοπό αυτό. Φωτιστικά σώµατα µε λαµπτήρες πυρακτώσεως που έχουν µεταλλική βάση στο πίσω µέρος δεν πρέπει να στηρίζονται απευθείας σε κουτί του οποίου τα σηµεία ανάρτησης του βάρους είναι κυρίως από θερµοπλαστικό υλικό. Η ανάρτηση φωτιστικών σωµάτων από κανάλια (trunking) θα γίνεται µέσον καταλλήλων βραχιόνων στήριξης (clamps/brackets). Για φωτιστικά που θα αναρτώνται ή στερεώνονται απευθείας από την κατασκευή του κτιρίου και όχι από το σύστηµα διασωλήνωσης τα στηρίγµατα θα συµφωνούν πλήρως µε τις προδιαγραφές της παραγράφου Οι πάσσαλοι φωτισµού θα στερεώνονται σε προκατασκευασµένη βάση από µπετόν στην οποία θα εγκατασταθούν κατάλληλα µπουλόνια στήριξης τύπου anchor bolts. ΕΥΕΛΙΚΤΑ ΚΟΡ ΟΝΙΑ Όλα τα ευέλικτα κορδόνια θα επιλέγονται σύµφωνα µε τους κανονισµούς ΙΕΕ και θα είναι κατάλληλου τύπου για τις επικρατούσες συνθήκες ιδιαίτερα όσον αφορά τη θερµοκρασία. Τα κορδόνια θα είναι στρογγυλής διατοµής και θα έχουν ολική επικάλυψη (sheathed overall). Όλα τα ηλεκτρικά εξαρτήµατα, συσκευές και σώµατα που συνδέονται µε ευέλικτα κορδόνια µέσον κατάλληλων υποδοχών θα είναι εφοδιασµένα µε κατάλληλους σφικτήρες του ανάλογου µεγέθους προς αποφυγή της µεταφοράς υπέρµετρης µηχανικής πίεσης/υπερέντασης στους αγωγούς κορδονιών. Όλα τα ευέλικτα κορδόνια θα περιλαµβάνουν και αγωγό προστασίας εκτός όπου χρησιµοποιούνται σε µη αγώγιµη τοποθεσία για σύνδεση µε συσκευή ή σώµα κατηγορίας προστασίας ΙΙ ή ΙΙΙ. Για συνδέσεις µε συσκευές που θα µετακινούνται για σκοπούς συντήρησης ή καθαρισµού, το ευέλικτο κορδόνι θα έχει µήκος 1500mm. εν θα χρησιµοποιούνται ευέλικτα κορδόνια για σταθερή συρµάτωση εκτός όπου αυτά περικλείονται από κουτιά που να τους προσφέρουν µηχανική προστασία. Εκτεθειµένα µήκη κορδονιών που χρησιµοποιούνται για τελικές συνδέσεις θα είναι όσο πιο κοντά γίνεται για να περιορίζεται στο ελάχιστο ο κίνδυνος από µηχανική βλάβη στο κορδόνι. 29. ΡΟΖΕΤΕΣ Οι ροζέτες θα είναι κατασκευασµένες από µονωτικό υλικό σύµφωνα προς τις ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 55

64 προδιαγραφές BS 476 τύπου "Ρ". Στις ροζέτες που θα τοποθετηθούν σε εγκατάσταση που είναι χωνευτή θα χρησιµοποιούνται πλάκες επεκτάσεως (extension flanges). Για τις περιπτώσεις που υποδεικνύονται βισµατικές συνδέσεις αυτές θα γίνονται µε τριπολική πρίζα 2Α. Όπου απαιτείται ο ρευµατολήπτης θα συγκρατείται ενωµένος µε την πρίζα µε κατάλληλη µανδάλωση. 30. ΚΡΕΜΑΣΤΟΙ ΛΑΜΠΤΗΡΕΣ ΚΑΙ ΑΝΑΡΤΗΣΕΙΣ ΦΩΤΙΣΤΙΚΩΝ Οι απλοί κρεµαστοί λαµπτήρες θα αποτελούνται από τη ροζέτα οροφής (ceiling rose), το ευέλικτο κορδόνι και τη λυχνιολαβή. Εκτός εάν υποδεικνύεται διαφορετικά το κορδόνι θα είναι 0,75mm2, η µόνωσή του θα είναι PVC ανθεκτικού σε θερµοκρασία µέχρι 85oC και η εξωτερική επικάλυψη (sheath) θα είναι σε άσπρο χρώµα. Οπου το εξωτερικό της λυχνιολαβής είναι µεταλλικό το κορδόνι θα περιλαµβάνει και αγωγό προστασίας που να συνδέει το σηµείο γείωσης της λυχνιολαβής µε το σηµείο γείωσης της ροζέτας. Για κρεµαστά φωτιστικά σώµατα µε σωλήνα ανάρτησης, θα εφαρµόζεται στο στρογγυλό κουτί της εγκατάστασης κατάλληλο στοιχείο ηµισφαιρικού σχήµατος µε υποδοχή σωλήνας διαµέτρου τουλάχιστον 20mm. Η σωλήνα θα εφαρµόζεται µε παξιµάδι στο πίσω µέρος του στοιχείου αυτού. Το σύνολο της ανάρτησης θα έχει βαθµό προστασίας σύµφωνα µε τις γενικές προδιαγραφές του κεφαλαίου αυτού εκτός όπου υποδεικνύεται συγκεκριµένη κατασκευή. Για αναρτήσεις φωτιστικών σωµάτων µε αλυσίδα, αυτές θα συνίστανται από κατάλληλα στοιχεία µε άγκιστρα που θα εφαρµόζονται στα στρογγυλά κουτιά της εγκατάστασης και αλυσίδες κατάλληλες για να αντέχουν βάρος όχι λιγότερο από το διπλάσιο βάρος του φωτιστικού σώµατος. 31. ΤΥΠΟΣ ΕΞΑΡΤΗΜΑΤΩΝ Όλα τα ηλεκτρικά εξαρτήµατα που θα χρησιµοποιηθούν όπως διακόπτες φωτισµού, πρίζες κλπ., θα έχουν πλαστικές πλάκες άσπρου χρώµατος ή χρώµατος που θα τύχει της τελικής έγκρισης του Αρχιτέκτονα. Σε χώρους όπου η εγκατάσταση ορίζεται να γίνει επιφανειακή µε γαλβανισµένες σωλήνες, τα ηλεκτρικά εξαρτήµατα θα έχουν κουτιά και πλάκες τύπου metalclad ίδιας ή εφάµιλλης κατασκευής µε MK Metalclad Plus. Σε υγρούς χώρους όπου ορίζεται τα ηλεκτρικά εξαρτήµατα θα είναι υδατοστεγή. 32. ΑΥΤΟΜΑΤΟΙ ΑΝΙΧΝΕΥΤΕΣ ΓΙΑ ΕΛΕΓΧΟ ΦΩΤΙΣΜΟΥ Ο Υπεργολάβος θα είναι υπόχρεος να προµηθεύσει, εγκαταστήσει και να ελέγξει τους ανιχνευτές κίνησης για τον έλεγχο του φωτισµού που ορίζονται στα σχέδια. Ενδεικτικός τύπος ανιχνευτή είναι BUSCH-JAEGER ELECTRO Gmbh, Γερµανίας ή εφάµιλλος. Θα έχει τα παρακάτω χαρακτηριστικά: Ένταση διακόπτη : 10Α/230V a.c Πεδίο ανίχνευσης : 180 οριζοντίως Ακτίνα ανίχνευσης : Ελλειπτική κάλυψη 6m περίπου προς τα πλάγια και 12m ρυθµιζόµενη µπροστά Ρύθµιση ανιχνευτή : 80 κάθετα ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 56

65 Χρονική καθυστέρηση : 10 δευτερόλεπτα µέχρι 30 λεπτά Ευαισθησία εντάσεως φωτισµού : 5 lux-1000 lux Θερµοκρασία -2 C µέχρι 45 C Βαθµός προστασίας : IP 44 εσωτερικά του κτιρίου ΙΡ65 εξωτερικά του κτιρίου 33. Υ ΑΤΟΣΤΕΓΗ ΕΞΑΡΤΗΜΑΤΑ Όπου εξαρτήµατα σύνδεσης (διακόπτες και πρίζες) φαίνονται στα σχέδια να είναι σε εξωτερικούς χώρους αυτά θα έχουν βαθµό προστασίας ΙΡ 56. Αυτά θα είναι ενδεικτικού τύπου CRABTREE, WEATHERSEAL ή ΜΚ MASTERSEAL ή εφάµιλλο. Ολες οι πρίζες 13Α θα είναι εφοδιασµένες µε τους αντίστοιχους ρευµατολήπτες βαθµού προστασίας ΙΡ ΓΕΙΩΣΗ ΚΑΙ ΓΕΦΥΡΩΣΗ 34.1 ΤΟ ΣΥΣΤΗΜΑ Ο Υπεργολάβος θα είναι υπόχρεος να ελέγξει το υφιστάµενο σύστηµα γείωσης του κτιρίου σύµφωνα µε τις προδιαγραφές και τους κανονισµούς της 16ης έκδοσης του ΙΕΤ και της Αρχής Ηλεκτρισµού Κύπρου. Σε περίπτωση όπου το σύστηµα χρειάζεται βελτίωση ο Υπεργολάβος θα πρέπει να ενηµερώσει άµεσα τους Συµβούλους και τον Εργοδότη και αφού δοθεί οδηγία προς τον Υπεργολάβο θα προχωρήσει µε τις απαιτούµενες ενέργειες για την βελτίωση του συστήµατος γείωσης σύµφωνα των προδιαγραφών που ακολουθούν. Το σύνολο των εγκαταστάσεων γείωσης και γεφύρωσης θα ικανοποιούν πλήρως τις δοκιµές που απαιτούνται από τους κανονισµούς ΙΕΕ και θα τύχουν της τελικής έγκρισης της Αρχής Ηλεκτρισµού σύµφωνα µε τις απαιτήσεις της. εν θα χρησιµοποιηθεί ούτε η στατική σιδηροκατασκευή του κτιρίου ούτε οι σωλήνες του νερού από κοινού ή ξεχωριστά σαν το µόνο ηλεκτρόδιο γείωσης της εγκατάστασης. Η προστασία από διαρροές ρεύµατος προς τη γείωση θα επιτυγχάνεται µε αυτόµατους διακόπτες µε υπερφόρτιση καθώς επίσης και µε αυτόµατους διακόπτες προστασίας όπως υποδεικνύεται ΗΛΕΚΤΡΟ ΙΑ ΓΕΙΩΣΗΣ Ο τύπος των ηλεκτροδίων θα είναι σύµφωνος µε τις παραγράφους: Εκτός εάν ορίζεται διαφορετικά, οι ράβδοι γείωσης θα έχουν χαλύβδινη ψυχή και επικάλυψη από χαλκό εν θερµό ή µε ηλεκτρόλυση τουλάχιστον 0,25mm. Θα είναι σύµφωνα προς τις προδιαγραφές BS 2874 και θα έχουν διάµετρο τουλάχιστον 15mm. Οι ράβδοι γείωσης θα µπηχθούν στο έδαφος κατακόρυφα, µε σφύρα, ώστε η κεφαλή τους να βρίσκεται σε βάθος 300mm από την επιφάνεια του εδάφους. Σε περίπτωση που το έδαφος είναι βραχώδες, και δεν είναι δυνατόν να µπηχθούν τα ηλεκτρόδια µε σφύρα, θα ανοιχθούν τρύπες της ίδιας διαµέτρου µε αυτή των ηλεκτροδίων γείωσης, µε ειδικό µηχάνηµα οι οποίες στη συνέχεια θα γεµίσουν µε σκόνη άνθρακα και ψηλοκοσκινισµένο χώµα σαν λάσπη. Αφού στεγνώσει αυτή η λάσπη θα µπηχθούν τα ηλεκτρόδια µε σφύρα. Οι ράβδοι θα διαθέτουν κατάλληλο σπείρωµα στα άκρα για ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 57

66 επέκταση όπως απαιτείται. Οι κεφαλές των ηλεκτροδίων γείωσης θα καλύπτονται από προκατασκευασµένο φρεάτιο σύµφωνα µε τις λεπτοµέρειες που φαίνονται στα σχέδια για να είναι δυνατός ο περιοδικός έλεγχος της κατάστασης των συνδέσεων των αγωγών µε τα ηλεκτρόδια γείωσης. Η θέση σύνδεσης των ηλεκτροδίων γείωσης µε το χάλκινο αγωγό, θα περιβάλλεται µε παχύρρευστη πίσσα σε θερµή κατάσταση, ώστε να προστατευθούν οι συνδέσεις από διαβρώσεις και να εξασφαλιστεί σωστή ηλεκτρική επαφή επί µακρό χρονικό διάστηµα. Η προµήθεια και τοποθέτηση των προκατασκευασµένων φρεατίων θα είναι ευθύνη του Υπεργολάβου. Τα ηλεκτρόδια γείωσης µε σωλήνα θα είναι από σωλήνα τύπου flanged σύµφωνα προς τις προδιαγραφές BS 4622 µε εσωτερική διάµετρο 150mm και µήκους 3000mm. Τα ηλεκτρόδια γείωσης τύπου σχάρας ή συµπαγούς πλάκας από χαλκό θα έχουν ελάχιστες διαστάσεις 600 Χ 600mm και πάχος 3mm. Στις περιπτώσεις που τα ηλεκτρόδια γείωσης αποτελούνται από σύµπλεγµα/δίκτυο χάλκινων ταινιών, η ταινία θα είναι σύµφωνα προς τις προδιαγραφές BS 1432 µε µήκος, µέγεθος, βάθος κάτω από το έδαφος και µε διάταξη όπως αρµόζει κατάλληλα ΑΓΩΓΟΙ ΓΕΙΩΣΗΣ Οι αγωγοί γείωσης, οι κεντρικές µπάρες γείωσης και οι κεντρικοί αγωγοί για ισοδυναµική προστασία θα είναι του τύπου, µεγέθους και από υλικό που απαιτείται και θα συνάδει µε τις πιο κάτω παραγράφους όπως εφαρµόζονται. Ταινίες από χαλκό θα είναι σύµφωνα προς τις προδιαγραφές BS Στις περιπτώσεις που χρησιµοποιούνται για σύνδεση µε ηλεκτρόδια γείωσης, η ταινία µπορεί να είναι γυµνή αλλά για τις περιπτώσεις ηλεκτροδίων γείωσης από σωλήνα και για όλες τις άλλες περιπτώσεις η ταινία θα έχει επικάλυψη από PVC. Οι κεντρικές µπάρες γείωσης θα είναι από χαλκό και θα είναι σύµφωνα προς τις προδιαγραφές BS 1435 και θα είναι γυµνές. Οι αγωγοί για ισοδυναµική προστασία θα είναι σύµφωνα προς τις προδιαγραφές BS 6004 πίνακας 1 χωρίς επικάλυψη εκτός εάν υποδεικνύεται διαφορετικά ΕΝΩΣΕΙΣ ΚΑΙ ΣΥΝ ΕΣΕΙΣ Οι ενώσεις σε αγωγούς θα περιορίζονται στο ελάχιστο. Όλες οι επιφάνειες των επαφών θα καθαρίζονται µε επιµέλεια πριν την εφαρµογή του αγώγιµου συγκολλητικού µείγµατος το οποίο θα πρέπει να είναι αντιδιαβρωτικό και κατάλληλο για το υλικό από το οποίο είναι κατασκευασµένες οι επαφές. Οι συνδέσεις θα γίνονται µε τους ακόλουθους τρόπους: - προς την κεντρική µπάρα γείωσης µε βίδες και παξιµάδια από φωσφορούχο µπρούντζο. - προς τα ηλεκτρόδια γείωσης µε χάλκινους ή µπρούντζινους σφικτήρες τύπου clamp στρογγυλεµένους και µπουλόνια από φωσφορούχο µπρούντζο. - προς τα ηλεκτρόδια µε σχάρα ή συµπαγούς πλάκας µε βίδες ή συγκόλληση ή κάρφωµα. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 58

67 Ο τερµατισµός των αγωγών θα γίνεται µε συγκολληµένους συνδετήρες ή ακροπέδιλα σύµφωνα προς τις προδιαγραφές BS Ενώσεις που υποδεικνύονται σαν σηµεία δοκιµής θα γίνονται µε βίδες ή σφικτήρες. Άλλες ενώσεις εκτός των σηµείων δοκιµής θα συγκολλούνται ή θα καρφώνονται. Οι αγωγοί στο σηµείο της ένωσης να έχουν επικάλυψη (overlap) τουλάχιστον 100mm. Όλες οι ενώσεις θα περιβάλλονται µε παχύρρευστη πίσσα, που θα εφαρµόζεται σε θερµή κατάσταση, ώστε να προστατεύονται από διαβρώσεις και να εξασφαλίζεται καλή ηλεκτρική επαφή επί µακρό χρονικό διάστηµα. Οι βίδες παξιµάδια, µπουλόνια, ροδέλες και καρφιά που θα χρησιµοποιούνται για ενώσεις ή συνδέσεις χάλκινων αγωγών θα είναι από φωσφορούχο µπρούντζο. Για αγωγούς από αλουµίνιο θα είναι από ανοξείδωτο ατσάλι. Η ελάχιστη απαίτηση είναι: - για αγωγούς υπό µορφή ταινίας θα χρησιµοποιούνται δύο βίδες M8 ή τέσσερα καρφιά διαµέτρου 5mm. - για χαλυβδοέλασµα δύο βίδες Μ8, όπου το χαλυβδοέλασµα έχει πάχος µικρότερο από 2mm, θα ενισχύεται τοπικά ή επιφανειακά για τουλάχιστον 1000mm ΦΡΕΑΤΙΑ ΕΛΕΓΧΟΥ Η θέση σύνδεσης του αγωγού γείωσης µε το αντίστοιχο ηλεκτρόδιο γείωσης θα καλύπτεται σε όλες τις περιπτώσεις από φρεάτιο. Τα φρεάτια ελέγχου θα έχουν προκατασκευασµένο κάλυµµα από σκυρόδεµα διαστάσεων περίπου 300 Χ 300mm το οποίο θα τοποθετείται επίπεδα µε την τελική επιφάνεια του εδάφους ή πατώµατος. Η σύνδεση µε το ηλεκτρόδιο θα είναι ακριβώς κάτω από το κάλυµµα του φρεατίου µε τρόπο που να αφήνει ικανοποιητικό χώρο για σκοπούς ελέγχου και δοκιµής. Τα φρεάτια θα είναι κατασκευής Furse PT005 ή ισοδύναµης και θα βαρύνουν τον Υπεργολάβο ΣΤΗΡΙΓΜΑΤΑ Οι αγωγοί θα στερεώνονται σύµφωνα µε τις πρόνοιες των παραγράφων 12 των Τεχνικών Προδιαγραφών. Οι αγωγοί υπό µορφή ταινίας ή µπάρας θα τοποθετούνται µε στηρίγµατα τύπου spacer bar saddles από µονωτικό υλικό ή αντιδιαβρωτικό κράµα συµβατικό µε το υλικό των αγωγών. Τα στηρίγµατα θα τοποθετούνται σε αποστάσεις που να µη ξεπερνούν τα 600mm. Η κεντρική µπάρα γείωσης θα τοποθετείται σε µονωτήρες σε απόσταση τουλάχιστον 25mm µακριά από την κατασκευή του κτιρίου. Γενικά στους εσωτερικούς χώρους του κτιρίου οι βίδες και παξιµάδια θα είναι από κάδµιο ή ανοξείδωτο ατσάλι. Σε εξωτερικούς χώρους, µηχανοστάσια και άλλους χώρους θα είναι από ανοξείδωτο ατσάλι ΕΓΚΑΤΑΣΤΑΣΗ Οι ράβδοι γείωσης θα µπηχθούν κατακόρυφα σε έδαφος που να µην έχει γίνει οποιαδήποτε επέµβαση. Η οριζόντια απόσταση µεταξύ οποιονδήποτε δύο ηλεκτροδίων να µην είναι λιγότερη από 1,25 φορές το βάθος του µεγαλύτερου ηλεκτροδίου. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 59

68 Η εκσκαφή και παλινόρθωση αυλακιών θα γίνεται σύµφωνα µε τις πρόνοιες των παραγράφων 12. Η παλινόρθωση σε άµεση επαφή µε το ηλεκτρόδιο θα έχει χαµηλή ειδική αντίσταση και άλλες ιδιότητες αναφορικά µε το βαθµό συγκράτησης υγρασίας. Για ηλεκτρόδια που θα τοποθετηθούν διαµέσου της βάσης του κτιρίου, θα χρησιµοποιούνται κατάλληλες σφραγιστές υποδοχές προς αποτροπή εισροής νερού από τα σηµεία αυτά. Τα ηλεκτρόδια από σωλήνα, θα τοποθετούνται µε τη φλάντζα τους στο πάνω µέρος σε διάτρηση διαµέτρου 500mm. Τα ηλεκτρόδια από συµπαγή πλάκα θα τοποθετούνται κάθετα µε το πιο πάνω µέρος της πλάκας τουλάχιστον 1000mm κάτω από το τελειωµένο υψόµετρο του εδάφους. Η εγκατάσταση των αγωγών γενικά θα γίνεται σύµφωνα µε τις πρόνοιες της ΓΕΦΥΡΩΣΗ Όλες οι ηλεκτρικές συσκευές, ηλεκτρικά µηχανήµατα και εξαρτήµατα της εγκατάστασης θα γεφυρώνονται αποτελεσµατικά µε το δίκτυο γείωσης µε κοινό χάλκινο αγωγό που να έχει µόνωση από PVC εκτός εάν υποδεικνύεται διαφορετικά. Το µέγεθος του αγωγού θα είναι σύµφωνο µε τον Πίνακα 54G των κανονισµών ΙΕΕ (16η έκδοση). Θα παρέχεται καθολοκληρία αποτελεσµατική αγώγιµη σύνδεση µε το βύσµα γείωσης των πριζών, σωληνώσεις, καναλιών, σχαρών και µεταλλικών κουτιών µε το κεντρικό ηλεκτρόδιο γείωσης. Το σύνολο της εγκατάστασης θα εκτελείται και θα γειώνεται σύµφωνα µε το κεφάλαιο 54 των Κανονισµών ΙΕΕ (16η έκδοση) και τις απαιτήσεις της Αρχής Ηλεκτρισµού. Ο Υπεργολάβος οφείλει να γεφυρώσει µε το σύστηµα γείωσης όλους τους µεταλλικούς αεραγωγούς, σωλήνες, σκελετώµατα ψευδοροφών, υπερυψωµένων δαπέδων, και διαχωριστικών ή άλλα αγώγιµα µεταλλικά στοιχεία που αποτελούν µέρος του κτιρίου όπως απαιτείται για την κάθε περίπτωση ξεχωριστά ΑΛΛΕΣ ΓΕΙΩΣΕΙΣ Ο Υπεργολάβος οφείλει να κατασκευάσει, σύµφωνα µε τους κανονισµούς και τις τεχνικές προδιαγραφές ξεχωριστά συστήµατα γειώσεων για τα παρακάτω: Ηλεκτρικής εγκατάστασης Εφεδρικό Ηλεκτροπαραγωγό Ζεύγος (ΕΗΖ) Τηλεφωνικού Συστήµατος Συστήµατα UPS Λεπτοµέρειες δίνονται στα σχέδια στην παράγραφο αυτή και σε άλλα σηµεία των προδιαγραφών. Ο Υπεργολάβος είναι υπόχρεος να προµηθεύσει και εγκαταστήσει µόνιµη γείωση και γεφύρωση της εγκατάστασης ψευδοροφής των υπερυψωµένων δαπέδων και άλλων µεταλλικών σκελετωµάτων του κτιρίου µε βάση τις απαιτήσεις της Αρχής Ηλεκτρισµού Κύπρου. Η γεφύρωση της εγκατάστασης να γίνεται µε αγωγό προστασίας όχι µικρότερο από 6mm² διατοµή ο οποίος θα συνδεθεί στην χάλκινη µπάρα του επιτόπιου πίνακα διανοµής. Ο τερµατισµός των αγωγών γεφύρωσης θα γίνεται µε συγκολληµένους συνδετήρες ή ακροπέδιλα σύµφωνα µε τις προδιαγραφές BS ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 60

69 35. ΣΥΣΤΗΜΑ ΟΜΗΜΕΝΗΣ ΚΑΛΩ ΙΩΣΗΣ - STRUCTURED CABLING SYSTEM 35.1 ΓΕΝΙΚΑ Το σύστηµα δοµηµένης καλωδίωσης θα αναληφθεί και εκτελεσθεί από τον Υπεργολάβο, διαµέσου εξειδικευµένου Υπεργολάβου που θα τύχει της έγκρισης του Επιβλέποντος Μηχανικού και συµβούλων του έργου. Το µέρος αυτό των εργασιών καλύπτει τα παθητικά στοιχεία (passive components) του συστήµατος και θα περιλαµβάνει τα ακόλουθα: - Κεντρικό Κατανεµητή Κεντρικές καµπίνες (Building Distributor) - Οριζόντια καλωδίωση (Ηorizontal Cabling) - Τηλεπικοινωνιακές πρίζες (Telecommunication outlets) - Γείωση και γεφύρωση του συστήµατος Τα ενεργά στοιχεία του συστήµατος (active components) θα προµηθευτούν σαν µέρος ξεχωριστού συµβολαίου από τον Εργοδότη σύµφωνα µε τις ειδικές του ανάγκες. Όλα τα κύρια µέρη του συστήµατος θα είναι κατασκευασµένα από τον ίδιο κατασκευαστή. Με την προσφορά του ο Υπεργολάβος ηλεκτρολόγος οφείλει να δώσει πλήρη στοιχεία, προδιαγραφές, διαγράµµατα και καταλόγους που να περιγράφουν επαρκώς το προτεινόµενο σύστηµα. Θα πρέπει, επίσης, να υποβάλει µαζί µε τα στοιχεία αυτά και γραπτή διαβεβαίωση του κατασκευαστή, µε συγκεκριµένη αναφορά στο έργο, ότι το προτεινόµενο σύστηµα συνάδει πλήρως µε τις τεχνικές προδιαγραφές και διεθνή πρότυπα στα οποία γίνεται αναφορά στην παράγραφο αυτή ΤΟ ΣΥΣΤΗΜΑ Το σύστηµα καλωδίωσης structured cabling θα έχει όλα τα χαρακτηριστικά και θα προσφέρει όλες τις δυνατότητες που προδιαγράφονται. Το σύστηµα θα είναι κατασκευασµένο σύµφωνα µε τα διεθνή πρότυπα ISO/IEC DIS Generic Cabling for Customer Premises (Class Ε up to 250MHz και ANSI/EIA-TIA 568A (Cat-6, up to 250MHz). Το σύστηµα θα είναι σχεδιασµένο να στηρίζει σε κοινή καλωδιακή βάση τηλεφωνικά συστήµατα (ψηφιακά ή αναλογικά), συστήµατα επεξεργασίας δεδοµένων, δίκτυα LAN, ψηφιακά ή αναλογικά δίκτυα εικόνας και δίκτυα τηλεχειρισµού, ελέγχου και διαχείρισης κτιρίων (building management and control networks). Ενδεικτικά, και χωρίς περιορισµό σ αυτά, θα στηρίζονται τα παρακάτω: Τηλεφωνικά συστήµατα Mitel Northern Telecom Matra Communications Lucent Technologies Alcatel Συστήµατα επεξεργασίας δεδοµένων IBM (3270 Type A, System 36/38 και AS/400) NCR Hewlett Packard Macintosh Wang ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 61

70 Olivetti Unisys ίκτυα δεδοµένων EIA 232 D RS 422 RS 423 Ethernet Star LAN Token Ring ISDN ATM (155 Mbps 622 Mbps) Fiber Distributed Data Interface (FDDI) Το σύστηµα καλωδίωσης structured cabling θα είναι κατάλληλο για εφαρµογές κατηγορίας 6 σύµφωνα χωρίς να περιορίζεται στα πιο κάτω διεθνή πρότυπα καλωδίωσης: 1. ANSI/TIA/EIA-568-A Commercial Building Telecommunications Cabling Standards. 2. ANSI/TIA-569 Commercial Building Standard for Telecommunications Pathways and Spaces. 3. ANSI/TIA/EIA-570 Residential and Light Commercial Telecommunications Wiring Standard. 4. ANSI/TIA/EIA-606 Administration Standard for the Telecommunications Infrastructure of Commercial Buildings. 5. ANSI/TIA/EIA-607 Commercial Building Grounding and Bonding Requirements for Telecommunications in Commercial Buildings. 6. ISO/IEC E Information Technology Generic Cabling for Customer Premises. 7. ISO-8077 Information Processing Systems. Interface Connector and Contact Assignments for ISDN. Basic Access Interface Located at Reference Points S and T. 8. TIA/EIA TSB-36 EIA/TIA Technical Systems Bulletin-Additional Cable Specifications for Unshielded Twisted Pair Cables. 9. TIA/EIA TSB-40 EIA/TIA Telecommunications Systems Bulletin-Additional Transmission Specifications for Unshielded Twisted Pair Connecting Hardware. 10. ANSI-X3T9.5 FDDI (Fiber Distributed Data Interface) Specifications for High Speed Fiber Optic Local Area Networks. 11. ANSI/EIA/TIA-492AAAA ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 62

71 Fiber Optic Cable Standard. 12. TIA/EIA TSB-72 Centralized Optical Fiber Cabling Guidelines 13. TIA/EIA TSB-75 Additional Horizontal Cabling Practices for Open Offices 14. TIA/EIA TSB-95 Additional Transmission Performance Guidelines for 4-pair 100 ohm Category 5e Cable Το σύστηµα θα καλύπτει πλήρως τις προδιαγραφόµενες ανάγκες σε χωρητικότητα και λειτουργικότητα µε το ελάχιστο δυνατό αριθµό στοιχείων του συστήµατος. Το σύστηµα θα προσφέρει ευελιξία στο µέγιστο δυνατό βαθµό και θα έχει τη δυνατότητα να αναπροσαρµόζεται σε νέες δυνατότητες και τεχνολογίες. Το σύστηµα καλωδίωσης structured cabling θα είναι κατάλληλο για εφαρµογές κατηγορίας 6 σύµφωνα µε το πρότυπα ANSI/EIA-TIA 568A και κλάσεως Ε σύµφωνα µε το πρότυπο ISO/IEC DIS που περιλαµβάνονται καλωδιακές συνδέσεις µέχρι και πέραν των 250MHz ΚΕΝΤΡΙΚΟΣ ΚΑΤΑΝΕΜΗΤΗΣ ΚΤΙΡΙΟΥ ΚΕΝΤΡΙΚΕΣ ΚΑΜΠΙΝΕΣ (BUILDING DISTRIBUTOR) Ο κεντρικός κατανεµητής είναι κατάλληλος για εφαρµογές ΕΙΑ/ΤΙΑ κατηγορίας 6 µε δυνατότητα διασύνδεσης και διασταύρωσης. Αποτελείται από 5Νο. ικριώµατα στήριξης 19 κλειστού τύπου (19" rack -42U) µε γυάλινη µπροστινή θύρα και έχουν ενσωµατωµένα τα απαιτούµενα terminal blocks όπου τερµατίζεται η κεντρική καλωδίωση του συστήµατος και χώρο για διατάξεις από βυσµατοδέκτες (patch panels) για τη σύνδεση µε το τηλεφωνικό σύστηµα του κτιρίου όπως επίσης βισµατοδέκτες (patch panels) για την σύνδεση µε το σύστηµα ηλεκτρονικών υπολογιστών. Ο κατανεµητής είναι κατάλληλος να δέχεται καλώδια µε χάλκινους αγωγούς 24 AWG σε δοµή/διάταξη συνδέσεων φωνής και δεδοµένων (voice και data) και καλώδια οπτικών ινών. Θα είναι πλήρως εξοπλισµένος µε τα απαραίτητα εξαρτήµατα, wire managers, πρίζες δοκιµής ΒΤΙΙ κ.λ.π. Σηµειώνεται ότι οι πρίζες δοκιµής θα είναι 16 port patch panel (19 rack mountable). Τα terminal blocks συνίστανται από προκατασκευασµένες µονάδες από πλαστικό υλικό fire retardant αποτελούµενο από οριζόντιες κωδικοποιηµένες λωρίδες για τερµατισµό 25 ζευγών αγωγών στην κάθε µια. Με κατάλληλη κωδικοποίηση και διάταξη θα προσδιορίζεται η θέση του κάθε ζεύγους Οι διατάξεις από βυσµατοδέκτες patchpanels συνίστανται από βυσµατοδέκτες τύπου RJ 45 και κατάλληλα ευλύγιστα εργοστασιακά κορδόνια (patch line cords) µε εργοστασιακά εφαρµοσµένα βύσµατα. Τα ευέλικτα κορδόνια θα είναι από καλώδια UTP CAT 6 µε 1, 2, 3 και 4 ζεύγη αγωγών και µε µήκος από 0.6m µέχρι και 2.7m σύµφωνα µε τις ανάγκες. Ο αριθµός των κορδονιών θα αντιστοιχεί µε τον αριθµό των σηµείων φωνής και δεδοµένων της εγκατάστασης. Η κάθε καµπίνα του κεντρικού κατανεµητή να διαθέτει θερµοστατικά ελεγχόµενο εξαεριστήρα, 2x6x13A πρίζες και τέσσερα τουλάχιστον ράφια για τοποθέτηση ενεργού ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 63

72 εξοπλισµού (active components) από άλλους. Ο κατανεµητής να διαθέτει 20% εφεδρική χωρητικότητα στο σύνολο του για πρόσθετες ανάγκες στο µέλλον. Ο κεντρικός κατανεµητής θα τοποθετηθεί στο δωµάτιο ηλεκτρονικών υπολογιστών στο υπόγειο του κτιρίου ΟΡΙΖΟΝΤΙΑ ΚΑΛΩ ΙΩΣΗ (HORIZONTAL CABLING) Η οριζόντια καλωδίωση (horizontal cabling) αφορά την καλωδίωση µεταξύ του κεντρικού κατανεµητή του κτιρίου και των τηλεπικοινωνιακών πριζών του κτιρίου που εξυπηρετεί. Η καλωδίωση θα κατασκευαστεί σε ακτινωτή διάταξη σε επιφανειακές δικτυωτές σχάρες και γαλβανιζέ σύµφωνα µε τις λεπτοµέρειες που φαίνονται στα σχέδια. Ο τύπος του καλωδίου που θα χρησιµοποιηθεί θα είναι ΕΙΑ/ΤΙΑ κατηγορίας 6 τύπου UTP (unshielded twisted pair) 4 ζευγών. Οι αγωγοί θα είναι χάλκινοι διατοµής 24 AWG. Ξεχωριστό καλώδιο 4 ζευγών θα χρησιµοποιείται για κάθε πρίζα τηλεφώνου (voice) ή δεδοµένων (data). Το καλώδιο θα είναι κατασκευασµένο σύµφωνα µε το πρότυπο ΕΙΑ/ΤΙΑ 568A Το συνολικό µήκος του κάθε καλωδίου από τον κεντρικό κατανεµητή του κτιρίου µέχρι την τηλεπικοινωνιακή πρίζα δεν πρέπει να ξεπερνά τα 90 µέτρα. Κάθε πορεία καλωδίου από τον κατανεµητή ορόφου µέχρι την τερµατική πρίζα πρέπει να είναι συνεχής και χωρίς οποιαδήποτε ένωση. Το καλώδιο θα είναι κατάλληλο για µεταφορά/διέλευση φωνής και δεδοµένων (voice and data), µέχρι και 1 Gbps ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΕΣ ΠΡΙΖΕΣ Οι πρίζες που θα χρησιµοποιηθούν για φωνή (voice) και δεδοµένου (data) θα είναι τύπου RJ 45. Οι πρίζες θα είναι κατάλληλες για εφαρµογές ΕΙΑ/ΤΙΑ κατηγορίας 6. Θα είναι σε µονή ή διπλή διάταξη σύµφωνα µε τις λεπτοµέρειες που φαίνονται στα σχέδια. Στην πλειονότητα τους οι πρίζες θα είναι διπλές µε µια πρίζα RJ45 για φωνή (voice) και µια για δεδοµένα (data) Η διάταξη αυτή θα είναι εναλλάξιµη είτε σε διπλή πρίζα φωνής ή διπλή δεδοµένων όταν και εφόσον ζητηθεί. Η πρίζα θα είναι κατάλληλη για χωστή εγκατάσταση σε τετράγωνα κουτιά τοίχου µε διαστάσεις σύµφωνα µε τα Βρετανικά Πρότυπα. Η πλάκα της πρίζας θα είναι της ίδιας κατασκευής µε τα υπόλοιπα ηλεκτρικά εξαρτήµατα του κάθε χώρου (πρίζες 13Α κ.λ.π). Σε περιπτώσεις όπου ορίζονται στα σχέδια οι πρίζες τοποθετούνται είτε πάνω σε κανάλια ή εντός ενδοδαπέδιων κουτιών. Η πρίζα θα είναι σχεδιασµένη µε βάση το πρότυπο ISDN 8-θέσεων/8 αγωγών και θα είναι κατάλληλη να δέχεται βύσµατα 4-pin και 6-pin και αγωγούς µε διατοµή 24 AWG ΕΞΟΠΛΙΣΜΟΣ ΚΕΝΤΡΙΚΟΥ ΩΜΑΤΙΟΥ ΗΛΕΚΤΡΟΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ (ΥΠΟΓΕΙΟ) Τα καλώδια από τον κυρίως κατανεµητή των τηλεφώνων του κτιρίου, θα καταλήξουν στον κεντρικό κατανεµητή του κτιρίου που θα εγκατασταθεί στο ωµάτιο Ηλεκτρονικών Υπολογιστών στο 1ον όροφο σύµφωνα µε τις λεπτοµέρειες που φαίνονται στα σχέδια. Η προµήθεια, εγκατάσταση και σύνδεση όλων των τηλεφωνικών καλωδίων, κατανεµητών µέχρι τον κεντρικό κατανεµητή του κτιρίου θα βαρύνουν το αρµόδιο τµήµα της Cyta. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 64

73 Τα καλώδια από τον κεντρικό τηλεφωνικό κατανεµητή στο τηλεφωνικό σύστηµα PABX περιλαµβανοµένου του MDF του συστήµατος θα εγκατασταθούν από τον προµηθευτή του τηλεφωνικού συστήµατος που θα υποδείξει ο Εργοδότης (Cyta). Όλες οι πρίζες δοκιµής για τις κύριες τηλεφωνικές γραµµές, τηλεµοιότυπα, telexes ή άλλες θα εγκατασταθούν από τον εξειδικευµένο Υπεργολάβο του ενοποιηµένου καλωδιακού συστήµατος και θα είναι ενσωµατωµένες στις καµπίνες του Building Distributor και θα είναι όµοιας κατασκευής µε τα patch panels. Τα καλώδια από τις πρίζες δοκιµής στα patch panels θα προµηθευτούν, εγκατασταθούν και τερµατιστούν από τον εξειδικευµένο Υπεργολάβο του ενοποιηµένου καλωδιακού συστήµατος. Τα καλώδια από τον κεντρικό κατανεµητή (Building Distributor) προς το τηλεφωνικό σύστηµα (PABX) θα βαρύνουν τον Εργοδότη (Cyta) και θα προµηθευτούν και θα εγκατασταθούν δια µέσου του εξειδικευµένου Υπεργολάβου του ενοποιηµένου καλωδιακού συστήµατος. Ο τερµατισµός των καλωδίων και στις δύο πλευρές (δηλ. στα patch panels και στο MDF) θα γίνει από τον ίδιο. Το τηλεφωνικό σύστηµα PABX θα προµηθευτεί και εγκατασταθεί στο ωµάτιο Ηλεκτρονικών Υπολογιστών σαν µέρος ξεχωριστού συµβολαίου ΚΑΜΠΙΝΑ Ο κεντρικός κατανεµητής θα αποτελείται από 5Νο. καµπίνες πλάτους 19 ιντζών, και ύψος 1.9m (42U), ώστε να έχει χωρητικότητα µελλοντικής επέκτασης τουλάχιστον 20% για πρόσθετες ανάγκες στο µέλλον PATCH CORDS Tα patch cords θα πρέπει να είναι εργοστασιακής σύνδεσης και ελέγχου κατασκευασµένου από UTP CAT 6 πολύκλωνου καλωδίου µε πρίζα RJ45 σε κάθε άκρη. Τα µήκη θα κυµαίνονται 1m, 2m, 3m και 4m. Ο αριθµός των patch cords που θα προµηθευτεί να είναι ίσος µε τον αριθµό των πριζών της εγκατάστασης EQUIPMENT CORDS Nα προµηθευτούν equipment cords για όσες πρίζες του συστήµατος αναφέρονται στα σχέδια σαν πρίζες δεδοµένων. Το µήκος αυτών θα είναι 2 µέτρα. Τα κορδόνια για τις τηλεφωνικές γραµµές θα προµηθευτούν από τον Υπεργολάβο του τηλεφωνικού συστήµατος ΣΗΜΑΝΣΗ Η σήµανση του εξοπλισµού θα γίνει βάση του πρότυπου ANS/IIA/EIA EI ΙΚΗ ΣΗΜΕΙΩΣΗ Τα καλώδια 4-ζευγών UTP θα πρέπει να είναι εγκεκριµένα στο Underwriter s Laboratories (UL) listed type CMR or CMP. Ο Υπεργολάβος ηλεκτρολόγος έχει υποχρέωση να υποβάλει µε την προσφορά του κατάλληλο πιστοποιητικό. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 65

74 35.12 ΧΩΡΗΤΙΚΟΤΗΤΑ Το σύστηµα θα επιτρέπει την εγκατάσταση των απαραίτητων σηµείων τηλεφώνων και ηλεκτρονικών υπολογιστών όπως φαίνεται στα σχέδια συµπεριλαµβανοµένων 20% για µελλοντικές επεκτάσεις ΕΓΚΑΤΑΣΤΑΣΗ ΓΕΝΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Η εγκατάσταση του συστήµατος θα εκτελεσθεί πλήρως σύµφωνα µε τις προδιαγραφές του προτύπου ISO/IEC DIS και σαν ολότελα ξεχωριστή εγκατάσταση από άλλα µέρη της ηλεκτρικής εγκατάστασης και δεν θα γίνεται χρήση οποιασδήποτε σωλήνας ή κοινού διαµερίσµατος σε κανάλια ή κουτιού που χρησιµοποιείται σε άλλα τµήµατα της εγκατάστασης. Γενικά η οριζόντια καλωδίωση του συστήµατος θα τοποθετείται σε δικτυωτές σχάρες και κανάλια όπως ορίζεται στα σχέδια. Η εγκατάσταση των σωλήνων, σχαρών και καναλιών γενικά θα γίνει σύµφωνα µε τις προδιαγραφές των παραγράφων 12. Γενικά η εγκατάσταση του συστήµατος θα γίνει σύµφωνα µε τους κανονισµούς και τις απαιτήσεις της Cyta και θα τύχει της τελικής έγκρισής της. Ο Υπεργολάβος ηλεκτρολόγος θα είναι υπόχρεος να σηµατοδοτήσει όλα τα καλώδια/αγωγούς, κατανεµητές και θέσεις των πριζών του συστήµατος µε κατάλληλες ετικέτες. Η χειρόγραφη σήµανση δεν θα γίνεται δεκτή. Με τη συµπλήρωσή του το σύστηµα θα δοκιµασθεί πλήρως, θα µετρηθούν όλα τα τεχνικά χαρακτηριστικά του συστήµατος και ο Υπεργολάβος ηλεκτρολόγος θα είναι υπόχρεος να παράσχει όλο τον απαιτούµενο ειδικό εξοπλισµό για το σκοπό αυτό. Με γραπτή διαβεβαίωση ο κατασκευαστής του συστήµατος θα πιστοποιήσει, και θα αναλαµβάνει πλήρως την ευθύνη για αυτό, ότι η εγκατάσταση έχει αποπερατωθεί πλήρως σύµφωνα µε τις προδιαγραφές και ότι όλα τα τεχνικά χαρακτηριστικά του συστήµατος συνάδουν πλήρως µε τις απαιτήσεις του προτύπου ISO/IEC DIS Η εγκατάσταση των καλωδίων θα γίνεται αυστηρά σύµφωνα µε τις υποδείξεις του κατασκευαστή όσον αφορά τον τρόπο τοποθέτησής των. Ο Υπεργολάβος ηλεκτρολόγος θα θεωρείται πλήρως υπεύθυνος για οποιαδήποτε παρατυπία ή ελλιπή εφαρµογή των υποδείξεων αυτών. Ο Υπεργολάβος ηλεκτρολόγος θα είναι πλήρως υπεύθυνος για τη γείωση και γεφύρωση του συστήµατος µε το κεντρικό σύστηµα γείωσης της ηλεκτρικής εγκατάστασης σύµφωνα µε τις υποδείξεις του κατασκευαστή ΕΓΓΥΗΣΗ ΣΥΣΤΗΜΑΤΟΣ Ο Υπεργολάβος ηλεκτρολόγος έχει υποχρέωση όπως εγγυηθεί το σύστηµα δια µέσου του εξειδικευµένου εργολάβου και του κατασκευαστή του συστήµατος για τουλάχιστον 20 χρόνια από την ηµεροµηνία συµπλήρωσης των εργασιών. 36. ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ ΚΑΙ ΕΙ ΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 36.1 ΓΕΝΙΚΑ Οι εργασίες που θα εκτελεσθούν µε αυτή την παράγραφο του συµβολαίου θα περιλαµβάνουν την προµήθεια, εγκατάσταση, σύνδεση, έλεγχο δοκιµή και παράδοση ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 66

75 των επιµέρους συστηµάτων που προδιαγράφονται στις παρακάτω παραγράφους σύµφωνα µε τις προδιαγραφές και λεπτοµέρειες που φαίνονται στα σχέδια ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΤΕΥΘΥΝΤΗΡΙΕΣ ΓΡΑΜΜΕΣ Πέραν από τις πληροφορίες που δίνονται στα σχέδια και τους σχετικούς πίνακες διανοµής πιο κάτω δίνονται γενικές κατευθυντήριες γραµµές για τον τρόπο που αναµένεται να ολοκληρωθούν οι εγκαταστάσεις: (α) Γενικά οι κύριες γραµµές ισχύος και ελέγχου µε θωρακισµένα καλώδια τοποθετούνται σε µεταλλικές γαλβανισµένες σχάρες (τύπου cable trays ladder) όλες βαρετού τύπου. Η πορεία των καλωδίων προς τους άλλους ορόφους γίνεται µέσον 2No. κατακόρυφων αγωγών πάνω σε γαλβανισµένες σχάρες καλωδίων για να διευκολύνεται η εγκατάσταση του µεγάλου αριθµού των καλωδίων. (β) Σε όλους του χώρους θα υπάρχουν ψευδοροφές εκτός στους χώρους του ηλεκτροστασίου και γεννήτριας. Σε όλους τους χώρους όπου δεν θα εγκατασταθούν ψευδοροφές όλες οι εγκαταστάσεις θα είναι επιφανειακές µε τη χρήση γαλβανισµένων σωλήνων και µονόκλωνων καλωδίων PVC. Όλες οι πορείες των σωλήνων θα πρέπει να είναι παράλληλες µε το κτίριο. Στους υπόλοιπους χώρους του κτιρίου όπου θα εγκατασταθούν ψευδοροφές, όλα τα καλώδια φωτισµού και ισχύος θα τοποθετούνται σε µεταλλικές σχάρες και θα είναι τύπου PVC/PVC. Από την µεταλλική σχάρα µέχρι τα σηµεία φωτισµού όλα τα καλώδια θα εγκατασταθούν σε πλαστικές σωλήνες. Η σύνδεση µε τη σχάρα θα γίνεται µε τα κατάλληλα εξαρτήµατα (adaptors). Όλα τα καλώδια των πριζών από την µεταλλική σχάρα µέχρι το επίτοιχο πλαστικό κανάλι θα διέρχονται µέσον σωλήνων οι οποίες θα τερµατίζονται στο σηµείο του πλαστικού καναλιού που θα εγκατασταθεί κάθετα από το σηµείο του ταβανιού µέχρι το σηµείο του επίτοιχου καναλιού που θα τοποθετηθεί περιµετρικά των γραφειακών χώρων σε ύψος περίπου 30 εκατοστών από το τελειωµένο πάτωµα. εν θα γίνουν χωστές εγκαταστάσεις εντός των τοίχων όπως επίσης δεν θα εγκατασταθούν σωλήνες εντός των πατωµάτων, εκτός σε περιορισµένες περιπτώσεις όπως στους χώρους υγιεινής, στο χώρο υποδοχής, στις σκάλες στο χώρο της καντίνας και στους εξωτερικούς χώρους. (γ) Στους γραφειακούς χώρους στον 2ον όροφο στο επίπεδο όπου θα υπάρχει υπερυψωµένο πάτωµα θα εγκατασταθούν ράγες τροφοδοσίας µε 6Χ32Α πρίζες standard και non-standard οι οποίες θα τροφοδοτούν αντίστοιχα τα πολύπριζα γραφείων όπως φαίνονται στα σχέδια. Όλα τα καλώδια των κυκλωµάτων των ραγών θα διέρχονται µέσον µεταλλικού καναλιού δύο διαµερισµάτων που θα τοποθετηθεί κάτω από το πάτωµα, όπως φαίνεται στα σχέδια. (δ) Όλες οι συρµατώσεις για το σύστηµα δοµηµένης καλωδίωσης του κτιρίου τοποθετούνται σε δικτυωτές σχάρες και σε πλαστικά κανάλια όπως φαίνονται στα σχέδια. (ε) Για τα συστήµατα πυρανίχνευσης, ελεγχόµενης πρόσβασης και κλειστού κυκλώµατος τηλεόρασης ο Υπεργολάβος θα εγκαταστήσει σχάρες, κουτιά και ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 67

76 σωλήνες όπως φαίνεται στα σχέδια. Οι συρµατώσεις θα γίνουν από εξειδικευµένους υπεργολάβους τους οποίους θα υποδείξει ο Εργοδότης ΙΚΤΥΩΤΕΣ ΣΧΑΡΕΣ ΤΥΠΟΥ BASKET TRAY Οι σχάρες τύπου basket tray θα είναι δικτυωτές µεταλλικές και γαλβανισµένες και θα είναι εξειδικευµένης εργοστασιακής κατασκευής για τοποθέτηση καλωδίων ασθενών ρευµάτων. Θα είναι ανοικτού τύπου ενδεικτικής κατασκευής CEFEX ή ΜΙΤΑ ή ισοδύναµης. Οι σχάρες θα επιλέγονται όπως αρµόζει κατάλληλα ώστε να δέχονται το βάρος των καλωδίων χωρίς οποιαδήποτε κύρτωση ή παραµόρφωση καθ όλη την πορεία τους. Η διαµόρφωση των καµπύλων, σταυρών, ανεβοκατεβασµάτων, συστολών κ.λ.π., θα γίνονται µε ειδικά και εργοστασιακά προκατασκευασµένα εξαρτήµατα της ίδιας κατασκευής όπως η σχάρα των καλωδίων. Όπου δηµιουργούνται ανοίγµατα για το πέρασµα των καλωδίων σε σωλήνα, θα εφαρµόζονται κατάλληλα εξαρτήµατα για να µην τραυµατίζονται τα καλώδια κατά το πέρασµα τους. Κάθε µήκος σχάρας θα βιδώνεται µε το παρακείµενο µήκος µε κατάλληλους εργοστασιακούς συνδετήρες επαρκούς αντοχής προς αποφυγή κύρτωσης ή παραµόρφωση των σχαρών. Όλες οι πορείες των σχαρών θα έχουν µε την συµπλήρωση των εργασιών εφεδρική χωρητικότητα καλωδίων σε ποσοστό 40%. Τα καλώδια που θα τοποθετούνται σε σχάρες θα στερεώνονται µε κατάλληλα δέµατα (ties). Τα δέµατα θα είναι ειδικής κατασκευής. Η χρήση συρµάτων ή παροµοίων δεν θα επιτρέπεται. Τα δέµατα θα τοποθετούνται σε αποστάσεις όχι µεγαλύτερες των 600mm κατά µήκος κάθε καλωδίου και µέσα σε 100mm από κάθε καµπύλη. Οι σχάρες θα έχουν γαλβανισµένα στηρίγµατα/αναρτήσεις σε τακτικά διαστήµατα που να µην ξεπερνούν τα 1200mm και τα 225mm από οποιαδήποτε καµπύλη ή σύνδεση ΕΠΙΦΑΝΕΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Επισύρεται η προσοχή του Υπεργολάβου στη σχολαστικότητα και επιµέλεια που πρέπει να επιδείξει σε όλες τις επιφανειακές και ορατές εγκαταστάσεις σωλήνων, καναλιών και σχαρών. Όλες οι πορείες των στοιχείων αυτών θα πρέπει να γίνονται σε ευθείες παράλληλες µε τις γραµµές του κτιρίου σε αρµονική διάταξη και σε πλήρη συντονισµό µε τις άλλες υπηρεσίες THΛΕΧΕΙΡΙΣΤΗΡΙΑΚΟΣ ΕΛΕΓΧΟΣ RIPPLE CONTROL Oι εξωτερικές κλιµατιστικές µονάδες VRV στην οροφή του κτιρίου όπως επίσης και µονάδες διαιρεµένου τύπου split units στους χώρους που φαίνονται στα σχέδια θα ελέγχονται από το σύστηµα τηλεχειρισµού ripple control που θα εγκατασταθεί στο δωµάτιο µετρητών από την Αρχή Ηλεκτρισµού Κύπρου (ΑΗΚ). Ο τηλεχειριστηριακός έλεγχος θα γίνεται σύµφωνα µε τις απαιτήσεις της ΑΗΚ. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 68

77 36.6 ΣΥΣΤΗΜΑ ΡΑΓΩΝ ΤΡΟΦΟ ΟΣΙΑΣ Γενικά Οι εργασίες που θα εκτελεσθούν µε αυτή την παράγραφο του συµβολαίου θα περιλαµβάνουν την προµήθεια, εγκατάσταση, σύνδεση και έλεγχο:- - Ραγών τροφοδοσίας δικτύου διανοµής (NORMAL POWER) - Ραγών τροφοδοσίας αδιάλειπτης παροχής (CLEAN POWER) Οι ράγες τροφοδοσίας πριζών θα πρέπει να είναι εργοστασιακής κατασκευής και προελεύσεως. Κάθε σύστηµα διανοµής ρεύµατος διαµέσου ραγών τροφοδοσίας θα τροφοδοτεί όλα τα κουτιά πατώµατος ή µονάδες γραφείου (desk modules). Κάθε ράγα θα έχει µπάρες χαλκού διατοµής τουλάχιστον 6.0mm² κατάλληλο να δεχθεί φίσια 32Α µε µηχανική µανδάλωση για τις µονάδες γραφείου Σύστηµα ραγών τροφοδοσίας δικτύου διανοµής Normal power Το σύστηµα θα συνίσταται από τα ακόλουθα µέρη: Κύρια µονάδα τροφοδότησης (main connection module) µε 6x32A πρίζες τύπου standard, µαύρου χρώµατος µαζί µε το τροφοδοτικό στοιχείο και διακόπτη ασφαλείας. ευτερεύουσες µονάδες τροφοδότησης (extension module) µε 6x32A, µαύρου χρώµατος πρίζες τύπου standard. Συνδετήρες γραµµών (flying leads) Πολύπριζα γραφείου µε 2x13A πρίζες, µαύρου χρώµατος τύπου standard εφοδιασµένα µε διακόπτη ασφαλείας, µεταλλικό ευλύγιστο κορδόνι µήκους 3m µε προκατασκευασµένα καλώδια και 32Α unfused plug για σύνδεση µε ράγα τροφοδοσίας Σύστηµα ραγών τροφοδοσίας αδιάλειπτης παροχής Clean earth Tο σύστηµα θα συνίσταται από τα ακόλουθα µέρη:- Kύρια µονάδα τροφοδότησης (main connection module) µε 6Χ32Α πρίζες τύπου standard, κόκκινου χρώµατος µαζί µε το τροφοδοτικό στοιχείο και διακόπτη ασφαλείας. ευτερεύουσες µονάδες τροφοδότησης (extension module) µε 6Χ32Α πρίζες τύπου non standard, κόκκινου χρώµατος. Συνδετήρες γραµµών (flying leads) Πολύπριζα γραφείου µε 2Χ13Α πρίζες, κόκκινου χρώµατος, τύπου STANDARD εφοδιασµένα µε διακόπτη ασφάλειας, µεταλλικό ευλύγιστο κορδόνι µήκους 3m µε προκατασκευασµένα καλώδια και 32Α unfused plug για σύνδεση µε ράγα τροφοδοσίας. Κάθε ράγα θα έχει µήκος περίπου 2.0m. Θα φέρει πρίζα 32Α κάθε 30cm. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 69

78 Η εγκατάσταση θα πρέπει να συνάδει µε την 16η έκδοση των κανονισµών Ι.Ε.Ε. καθώς επίσης και µε όλους τους επιτόπου κανονισµούς της Αρχής Ηλεκτρισµού Κύπρου ή Ηλεκτροµηχανολογική Υπηρεσία Κύπρου. 37. ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ Άλλα συστήµατα που θα εγκατασταθούν στο κτίριο και ο Υπεργολάβος θα είναι υπόχρεος να εγκαταστήσει σωληνώσεις, κουτιά και καλώδια οδηγούς (draw in wires).: Σύστηµα πυρανίχνευσης Σύστηµα ελεγχόµενης πρόσβασης Σήστηµα κλειστού κυκλώµατος τηλεόρασης Ο Υπεργολάβος θα είναι υπόχρεος όπως εγκαταστήσει τις απαιτούµενες διασωληνώσεις, κανάλια ή σχάρες, βοηθητικά κουτιά για να γίνει δυνατή η εγκατάσταση των συστηµάτων από άλλους εξειδικευµένους διορισµένους υπεργολάβους σύµφωνα µε τις λεπτοµέρειες που φαίνονται στα σχέδια. Η προµήθεια και εγκατάσταση του απαιτούµενου εξοπλισµού και συρµατώσεων για τα πιο πάνω συστήµατα θα αναληφθούν από άλλους σαν µέρος ξεχωριστών συµβολαίων υπεργολαβίας. Η εγκατάσταση των καναλιών, σχαρών και σωλήνων θα εκτελεσθεί σύµφωνα µε τις απαιτήσεις των παραγράφων 12. Όλες οι διαδροµές των σωλήνων θα φέρουν σύρµα οδηγό (draw-wire). H εγκατάσταση του κάθε συστήµατος χωριστά θα εκτελεσθεί σαν ολότελα ξεχωριστή εγκατάσταση από άλλα µέρη των εγκαταστάσεων και δεν θα γίνεται χρήση οποιασδήποτε σωλήνας, καναλιού ή σχάρας ή κουτιού που χρησιµοποιείται σε άλλα τµήµατα της εγκατάστασης εκτός όπου ορίζεται διαφορετικά στα σχέδια ή πιο κάτω. Ειδικά για το σύστηµα ελεγχόµενης πρόσβασης οι εγκαταστάσεις θα γίνονται σύµφωνα µε τις αντίστοιχες λεπτοµέρειες «Α», «Β» και «Γ» όπως επισυνάπτονται στο Παράρτηµα ΙΙ των προδιαγραφών. ΑΤ. 10/2011 ΜΕΡΟΣ ΙΙΙ. ΤΕΧΝΙΚΟΙ ΟΡΟΙ ΚΑΙ ΠΡΟ ΙΑΓΡΑΦΕΣ Σελίδα: 70

79 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΡΟΣ IV. ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Η πιο κάτω ανάλυση δίδεται για να διευκολύνει τον Υπεργολάβο να κοστολογήσει την προσφορά του. υνατό να µην περιλαµβάνει όλα όσα αποτελούν υποχρέωση του Υπεργολάβου ηλεκτρολόγου να προµηθεύσει και εγκαταστήσει µε βάσει τα σχέδια και τους όρους. Σε τέτοια περίπτωση ο προσφοροδότης υποχρεούται να συµπληρώσει την ανάλυση. Παράλειψη του να το πράξει, δεν τον απαλλάσσει της ευθύνης να τα προµηθεύσει και να τα εγκαταστήσει χωρίς την αλλοίωση του ποσού βάσει του οποίου θα κατακυρωθεί η προσφορά. Οι τιµές πιο κάτω περιλαµβάνουν την προµήθεια, εγκατάσταση, σύνδεση και έλεγχο µε όλα τα έξοδα και το κέρδος του προσφοροδότη. ΜΕΡΟΣ 1 KENTΡΙΚΟΙ ΠΙΝΑΚΕΣ ΙΑΝΟΜΗΣ Α/Α ΠΕΡΙΓΡΑΦΗ 1. Αποσύνδεση και αποµάκρυνση υφιστάµενου γενικού διακόπτη (ACB) συµπεριλαµβανοµένων εξόδων για το συντονισµό που απαιτείται µαζί µε την ΑΗΚ και ΑΤΗΚ. 2. Προµήθεια και εγκατάσταση του νέου γενικού διακόπτη (ACB) συµπεριλαµβανοµένης της επανασύνδεσης των υφιστάµενων καλωδίων σε αυτό. 3. Προσθήκες, µετατροπές στον υφιστάµενο κεντρικό πίνακα ΚΠ Α σύµφωνα του σχηµατικού διαγράµµατος και των σχεδίων. 4. Αποσύνδεση και αποµάκρυνση του υφιστάµενου πίνακα UPS που αφορά το τµήµα του κτιρίου που ανακαινίζεται. 5. Προµήθεια και εγκατάσταση του νέου κεντρικού πίνακα ΚΠ Α2U συµπεριλαµβανοµένης της σύνδεσης του καλωδίου. ΠΟΣΟ ΕΥΡΩ 6. Οποιαδήποτε άλλη εργασία που αφορά τους κεντρικούς πίνακες διανοµής και δεν περιλαµβάνεται στα πιο πάνω, αλλά είναι απαραίτητη (να δοθούν λεπτοµέρειες) ΣΥΝΟΛΟ ΜΕΡΟΥΣ 1 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 71 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

80 ΜΕΡΟΣ 2 ΠΙΝΑΚΕΣ ΙΑΝΟΜΗΣ Α/Α ΠΕΡΙΓΡΑΦΗ 2.1 Προµήθεια, εγκατάσταση σύνδεση και έλεγχος των ακόλουθων Πινάκων ιανοµής ΠΟΣΟ ΕΥΡΩ α. Π -Υ1 β. Π -Υ1.1 γ. Π -Υ1.2 δ. Π -Υ2 ε. Π -0.2 στ. Π -G ζ. Π -G1 η. Π -G2 θ. Π -G2.1 ι. Π -G3 κ. Π -G4 λ. Π -1A µ. Π -1A1 ν. Π -1A2 ξ. Π -1B ο. Π -2A π. Π -2B ρ. Π -K σ. Π -3 τ. Π -OP υ. Π -YU φ. Π -GU χ. Π -1A1U ψ. Π -1A2U ω. Π -1BU ω1.π -2U ω2.π -3U 2.2 Αποσύνδεση και αποµάκρυνση όλων των υφιστάµενων πινάκων διανοµής. ΣΥΝΟΛΟ ΜΕΡΟΥΣ 2 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 72 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

81 ΜΕΡΟΣ 3 ΚΕΝΤΡΙΚΕΣ ΠΑΡΟΧΕΣ Α/Α ΠΕΡΙΓΡΑΦΗ 3.1 Προµήθεια, εγκατάσταση, τερµατισµός και σύνδεση των κεντρικών παροχών προς τους παρακάτω τοπικούς πίνακες (οι σχάρες θα κοστολογηθούν ξεχωριστά σε άλλο µέρος της ανάλυσης): Π/Μ α. Π -Υ1 β. Π -Υ1.1 γ. Π -Υ1.2 δ. Π -Υ2 ε. Π -0.2 στ. Π -G ζ. Π -G1 η. Π -G2 θ. Π -G2.1 ι. Π -G3 κ. Π -G4 λ. Π -1A µ. Π -1A1 ν. Π -1A2 ξ. Π -1B ο. Π -2A π. Π -2B ρ. Π -K σ. Π -3 τ. Π -OP υ. Π -YU φ. Π -GU χ. Π -1A1U ψ. Π -1A2U ω. Π -1BU ω1.π -2U ω2.π -3U ω3.πίνακας ελέγχου ανελκυστήρα ω4.πρόσθετο καλώδιο παροχής προς υφιστάµενο σύστηµα UPS (40m για σκοπούς προσφοράς ΠΟΣΟ ΕΥΡΩ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 73 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

82 Α/Α ΠΕΡΙΓΡΑΦΗ ΠΟΣΟ ΕΥΡΩ Α/Μ 3.2 Αποσύνδεση και αποµάκρυνση όλων των υφιστάµενων καλωδίων παροχών συµπεριλαµβανοµένου του συντονισµού που απαιτείται µαζί µε το αρµόδιο τµήµα της ΑΤΗΚ για το χρόνο αποσύνδεσης. ΣΥΝΟΛΟ ΜΕΡΟΥΣ 3 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 74 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

83 ΜΕΡΟΣ 4 - ΣΥΣΤΗΜΑΤΑ ΜΙΚΡΗΣ ΙΣΧΥΟΣ ΚΑΙ ΦΩΤΙΣΜΟΥ Α/Α ΠΕΡΙΓΡΑΦΗ 4.1 Προµήθεια, εγκατάσταση, και σύνδεση των τελικών κυκλωµάτων της ηλεκτρικής εγκατάστασης τα οποία τροφοδοτούνται από τους πιο κάτω πίνακες, συµπεριλαµβανοµένων και των ηλεκτρολογικών εξαρτηµάτων: α. Π -Υ1 β. Π -Υ1.1 γ. Π -Υ1.2 δ. Π -Υ2 ε. Π -0.2 στ. Π -G ζ. Π -G1 η. Π -G2 θ. Π -G2.1 ι. Π -G3 κ. Π -G4 λ. Π -1A µ. Π -1A1 ν. Π -1A2 ξ. Π -1B ο. Π -2A π. Π -2B ρ. Π -K σ. Π -3 τ. Π -OP υ. Π -YU φ. Π -GU χ. Π -1A1U ψ. Π -1A2U ω. Π -1BU ω1. Π -2U ω2. Π -3U 4.2 Αποσύνδεση και αποµάκρυνση όλων των υφιστάµενων πινάκων διανοµής. ΣΥΝΟΛΟ ΜΕΡΟΥΣ 4 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΠΟΣΟ ΕΥΡΩ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 75 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

84 ΜΕΡΟΣ 5 ΣΧΑΡΕΣ-ΚΑΝΑΛΙΑ-ΑΓΩΓΟΙ-ΣΩΛΗΝΕΣ Α/Α ΠΕΡΙΓΡΑΦΗ 5.1 Προµήθεια, στήριξη και εγκατάσταση όλων των µεταλλικών γαλβανισµένων σχαρών (cable trays, cable ladder & basket trays) που απαιτούνται για την τοποθέτηση παροχών και καλωδίων τηλεφώνων, δεδοµένων και άλλων συστηµάτων ως ακολούθως: α. Υπόγειο β. Ισόγειο (επίπεδα +0.50, +2.45) γ. 1oς όροφος (επίπεδα +4.20, +6.75/+6.90) δ. 2ος όροφος (επίπεδα , ) ε. Οροφή ΠΟΣΟ ΕΥΡΩ ζ. Κατακόρυφοι αγωγοί 5.2 Προµήθεια, στήριξη και εγκατάσταση µεταλλικού καναλιού δύο διαµερισµάτων για το σύστηµα ισχύος κάτω από το υπερυψωµένο πάτωµα στο 2 ο όροφο (επίπεδο ). 5.3 Προµήθεια και εγκατάσταση πλαστικού επίτοιχου καναλιού τριών διαµερισµάτων συµπεριλαµβανοµένων όλων των εργοστασιακών εξαρτηµάτων και κουτιών ως ακολούθως: α. Υπόγειο β. Ισόγειο (επίπεδα +0.50, +2.45) γ. 1oς όροφος (επίπεδα +4.20, +6.75/+6.90) δ. 2ος όροφος (επίπεδα , ) 5.4 Αποσύνδεση και αποµάκρυνση όλων των υφιστάµενων πινάκων διανοµής. ΣΥΝΟΛΟ ΜΕΡΟΥΣ 5 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 76 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

85 ΜΕΡΟΣ 6 ΣΥΣΤΗΜΑ ΟΜΗΜΕΝΗΣ ΚΑΛΩ ΙΩΣΗΣ (STRUCTURE CABLING) Α/Α ΠΕΡΙΓΡΑΦΗ 1. Προµήθεια, εγκατάσταση και σύνδεση του συστήµατος structured cabling σύµφωνα µε την πιο κάτω ανάλυση: α. Κεντρικές καµπίνες β. Καλωδίωση των σηµείων του συστήµατος όπως φαίνονται στα σχέδια ως ακολούθως: Υπόγειο Ισόγειο (επίπεδα +0.50, +2.45) 1oς όροφος (επίπεδα +4.20, +6.75/+6.90) 2ος όροφος (επίπεδα , ) γ. Προµήθεια, εγκατάσταση και σύνδεση των πριζών τύπου RJ45 δ. Προµήθεια και εγκατάσταση των πολύπριζων γραφείου που θα εγκατασταθούν στον 2 ον όροφο (επίπεδο ) ε. Κουτιά πατώµατος 8 εξόδων περιλαµβανοµένων των πριζών RJ 45 που θα εγκατασταθούν στον 2 ον όροφο (επίπεδο ) ΠΟΣΟ ΕΥΡΩ 2. ιασωλήνωση 3. Αποσύνδεση και αποµάκρυνση των συρµατώσεων του υφιστάµενου συστήµατος συµπεριλαµβανοµένων των εξόδων συντονισµού µε τα αρµόδια τµήµατα της Cyta. 4. Οποιαδήποτε άλλη εργασία που αφορά το σύστηµα και που δεν περιλαµβάνεται στα πιο πάνω αλλά απαραίτητη για τη λειτουργία του συστήµατος Να δοθούν λεπτοµέρειες ΣΥΝΟΛΟ ΜΕΡΟΥΣ 6 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ. ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 77 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

86 ΜΕΡΟΣ 7 - ΣΥΣΤΗΜΑΤΑ ΓΕΙΩΣΗΣ ΚΑΙ ΑΛΕΞΙΚΕΡΑΥΝΟΥ Α/Α ΠΕΡΙΓΡΑΦΗ 7.1. Γείωση και γεφύρωση της εγκατάστασης περιλαµβανοµένων: α. Ελέγχου της υφιστάµενης κεντρικής γείωσης της ηλεκτρικής εγκατάστασης και του υφιστάµενου ΕΗΖ συµπεριλαµβανοµένων οποιονδήποτε τυχόν διορθώσεων χρειαστούν β. Γεφυρώσεις των ψευδοροφών, υπερυψωµένων πατωµάτων και γενικά όλων των µεταλλικών κατασκευών στην οροφή και της υπόλοιπης ηλεκτρικής εγκατάστασης 7.2. Σύνδεση µε το υφιστάµενο σύστηµα αντικεραυνικής προστασίας των σηµείων σύνδεσης του συστήµατος σε όλα τα µεταλλικά µέρη της οροφής. ΣΥΝΟΛΟ ΜΕΡΟΥΣ 7 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΠΟΣΟ ΕΥΡΩ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 78 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

87 ΜΕΡΟΣ 8 - ΑΛΛΑ ΣΥΣΤΗΜΑΤΑ Α/Α ΠΕΡΙΓΡΑΦΗ 8.1 Προµήθεια, αποθήκευση, εγκατάσταση, σύνδεση και έλεγχος όλων των φωτιστικών σύµφωνα µε την πιο κάτω ανάλυση: ΠΡΟΜΗΘΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗ α. Φωτιστικά τύπος ΦΑ β. Φωτιστικά τύπος ΦΑ1 γ. Φωτιστικά τύπος ΦΒ δ. Φωτιστικά τύπος ΦΒ1 ε. Φωτιστικά τύπος ΦΒ2 στ. Φωτιστικά τύπος ΦΒ3 ζ. Φωτιστικά τύπος ΦΓ η. Φωτιστικά τύπος Φ θ. Φωτιστικά τύπος ΦΕ ι. Φωτιστικά τύπος ΦΕ1 κ. Φωτιστικά τύπος ΦΖ λ. Φωτιστικά τύπος ΦΗ µ. Φωτιστικά τύπος ΦΘ ν. Φωτιστικά τύπος ΦΘΕ ξ. Φωτιστικά τύπος ΦΙ ο. Φωτιστικά τύπος ΦΚ π. Φωτιστικά τύπος ΦΛ ρ. Φωτιστικά τύπος ΦΜ σ. Φωτιστικά τύπος ΦΝ τ. Φωτιστικά τύπος ΦΞ υ. Φωτιστικά τύπος Ε1 φ. Φωτιστικά τύπος Ε2 χ. Φωτιστικά τύπος Ε3 ψ. Φωτιστικά τύπος Ε4 ΠΟΣΟ ΕΥΡΩ ω. Φωτιστικά τύπος XA 8.2 Προµήθεια, εγκατάσταση και σύνδεση των ραγών τροφοδοσίας (POWER FLOOR MODULE) µε 6Νο. πρίζες 32Α STANDARD µαύρου χρώµατος κάτω από τα υπερυψωµένα δάπεδα στον 2 ον όροφο (επίπεδο ). 8.3 Προµήθεια, εγκατάσταση και σύνδεση των ραγών τροφοδοσίας (POWER FLOOR MODULE CLEAN EARTH) µε 6Νο. πρίζες 32Α NON STANDARD κόκκινου χρώµατος κάτω από τα υπερυψωµένα δάπεδα στον 2 ον όροφο (επίπεδο ). 8.4 Προµήθεια και εγκατάσταση πολύπριζων γραφείου συστήµατος ισχύος µε 4Νο. πρίζες 13Α STANDARD µαύρου χρώµατος και ευλύγιστης σωλήνας µήκους 5m Π/Μ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 79 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

88 Α/Α ΠΕΡΙΓΡΑΦΗ Α/Μ 8.5 Προµήθεια και εγκατάσταση πολύπριζων γραφείου συστήµατος ισχύος µε 4Νο. πρίζες 13Α STANDARD κόκκινου χρώµατος και ευλύγιστης σωλήνας µήκους 5m 8.6 Προµήθεια και εγκατάσταση σωληνώσεων, βοηθητικών κουτιών και ότι άλλο απαιτείται για µελλοντική εγκατάσταση των πιο κάτω συστηµάτων (οι σχάρες έχουν συµπεριληφθεί στο Μέρος 5 της ανάλυσης). α. Σύστηµα Πυρανίχνευσης β. Σύστηµα Κλειστού Κυκλώµατος Τηλεόρασης (CCTV) γ. Σύστηµα Ελεγχόµενης Πρόσβασης (Access Control System) 8.7 Προµήθεια και εγκατάσταση στρογγυλών δακτυλίων (Floor Grommets) Φ96mm πάνω στο υπερυψωµένο πάτωµα για κάθε γραφειακή θέση στον 2 ον όροφο (επίπεδο ) 8.8 Προµήθεια και εγκατάσταση ανιχνευτών ανθρώπινης παρουσίας (lighting sensors) για έλεγχο κυκλωµάτων φωτισµού όπου εφαρµόζεται. 8.9 Αποσύνδεση και αποµάκρυνση των συρµατώσεων και σηµείων των υφιστάµενων συστηµάτων ασφαλείας. ΠΟΣΟ ΕΥΡΩ 8.10 Οποιαδήποτε άλλη εργασία που αφορά την ηλεκτρική εγκατάσταση και δεν περιλαµβάνεται στα πιο πάνω, αλλά είναι απαραίτητη (να δοθούν λεπτοµέρειες) ΣΥΝΟΛΟ ΜΕΡΟΥΣ 8 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗN ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 80 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

89 ΜΕΡΟΣ 9 - ΓΕΝΙΚΑ Α/Α ΠΕΡΙΓΡΑΦΗ 9.1 Αφαίρεση οποιονδήποτε άλλων υφιστάµενων ηλεκτρολογικών εγκαταστάσεων που απαιτούνται και δεν έχουν συµπεριληφθεί προηγουµένως. ΠΟΣΟ ΕΥΡΩ 9.2 Κατασκευαστικά σχέδια 9.3 Αποτυπωτικά σχέδια 9.4 Έλεγχος µε ΑΗΚ και Cyta. 9.4 Έξοδα συντονισµού µε τα τµήµατα της Cyta, ΑΗΚ και τους εξειδικευµένους υπεργολάβους των συστηµάτων. 9.5 Έλεγχος ΑΗΚ και δοκιµή των ηλεκτρικών εγκαταστάσεων 9.6 Εκπαίδευση στις εγκαταστάσεις/συστήµατα 9.7 Συντήρηση Εγκαταστ ασεων 9.8 Οτιδήποτε άλλο δεν αναφέρεται πιο πάνω αλλά απαιτείται για την ολοκλήρωση των ηλεκτρικών εργασιών και εγκαταστάσεων. Να δοθούν λεπτοµέρειες: ΣΥΝΟΛΟ ΜΕΡΟΥΣ 9 ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΗΝ ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 81 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

90 ΠΕΡΙΛΗΨΗ ΠΡΟΣΦΟΡΑΣ (εκ µεταφοράς) A/A ΠΕΡΙΓΡΑΦΗ 1. ΜΕΡΟΣ 1 Κεντρικοί Πίνακες ιανοµής 2. ΜΕΡΟΣ 2 Πίνακες ιανοµής 3. ΜΕΡΟΣ 3 Κεντρικές Παροχές 4. ΜΕΡΟΣ 4 Συστήµατα Μικρής Ισχύος και Φωτισµού 5. ΜΕΡΟΣ 5 Σχάρες, Κανάλια, Αγωγοί, Σωλήνες 6. ΜΕΡΟΣ 6 Σύστηµα οµηµένης Καλωδίωσης 7. ΜΕΡΟΣ 7 Συστήµατα Γειώσεως και Αλεξικέραυνου 8. ΜΕΡΟΣ 8 Άλλα Συστήµατα 9. ΜΕΡΟΣ 9 Γενικά ΠΟΣΟ ΕΥΡΩ ΣΥΝΟΛΟ ΠΡΟΣΦΟΡΑΣ ΠΡΟΣ ΜΕΤΑΦΟΡΑ ΣΤΟ ΕΝΤΥΠΟ ΠΡΟΣΦΟΡΑΣ Υπογραφή Προσφοροδότη: Όνοµα υπογράφοντος: Αρ. δελτίου ταυτότητας υπογράφοντος: Ιδιότητα υπογράφοντος: ΑΤ. 10/2011 ΑΝΑΛΥΣΗ ΠΟΣΟΥ ΠΡΟΣΦΟΡΑΣ Σελίδα: 82 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

91 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΡΟΣ V. ΕΛΤΙΟ ΚΑΤΑΣΚΕΥΑΣΤΩΝ Ο προσφοροδότης να δηλώσει τα λεπτοµερή στοιχεία των υλικών που προτίθεται να χρησιµοποιήσει για την εκτέλεση του έργου, καθώς επίσης να υποβάλει µε την προσφορά του πλήρη σειρά τεχνικών φυλλαδίων/καταλόγους για τα υλικά/εξοπλισµό που θα χρησιµοποιήσει κατά την εκτέλεση των εργασιών. Τα στοιχεία αυτά θα είναι δεσµευτικά και δεν θα επιτραπεί η αντικατάσταση οιονδήποτε από αυτά εκτός αν δοθεί η γραπτή συγκατάθεση του Επιβλέποντος Μηχανικού. A/A ΕΙ ΟΣ ΠΡΟΤΕΙΝΟΜΕΝΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ 1. Καλώδια και σύρµατα Μεταλλικές γαλβανισµένες σχάρες... καλωδίων ισχύος (cable tray) 3. Μεταλλικές γαλβανισµένες σχάρες... καλωδίων ενοποιηµένου συστήµατος (basket tray) 4. Πλαστικά κανάλια PVC (επίτοιχα) Τοπικοί Πίνακες ιανοµής Ηλεκτρολογικά εξαρτήµατα όπως... πρίζες και διακόπτες 7. ιακόπτες φορτίου (isolators) ιακόπτες αέρα Μικροαυτόµατοι διακόπτες (MCB s) Mικροαυτόµατοι διακόπτες βαρετού... τύπου (MCCB s) 11. Αυτόµατοι διακόπτες διαρροής... (RCD s) 12. Aυτόµατοι διακόπτες... τηλεχειριζόµενοι (contactors) 13. Σύστηµα δοµηµένης καλωδίωσης Κουτιά υπερυψωµένου δαπέδου Ράγες τροφοδοσίας Ανιχνευτές κίνησης για έλεγχο... φωτισµού 17. Πολύπριζα γραφείου Σύστηµα Πυρανίχνευσης... ΑΤ. 10/2011 ΕΛΤΙΟ ΚΑΤΑΣΚΕΥΑΣΤΩΝ Σελίδα: 83 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

92 A/A ΕΙ ΟΣ ΠΡΟΤΕΙΝΟΜΕΝΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ 19. Φωτιστικά ΦΑ... ΦΑ1... ΦΒ... ΦΒ1... ΦΒ2... ΦΒ3... ΦΓ... Φ... ΦΕ... ΦΕ1... ΦΖ... ΦΗ... ΦΘ... ΦΘΕ... ΦΙ... ΦΚ... ΦΛ... ΑΤ. 10/2011 ΕΛΤΙΟ ΚΑΤΑΣΚΕΥΑΣΤΩΝ Σελίδα: 84 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

93 A/A ΕΙ ΟΣ ΠΡΟΤΕΙΝΟΜΕΝΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΦΜ... ΦΝ... ΦΞ... Ε1... Ε2... Ε3... Ε4... ΧΑ... Σηµείωση: Κρίνεται αναγκαίο και απαραίτητο για την αξιολόγηση των προτεινόµενων υλικών/εξοπλισµού να επισυναφθούν στη προσφορά τεχνικά φυλλάδια για κάθε ένα από αυτά. Όπως αναφέρεται και στην παράγραφο 11 του Μέρους Ι των προδιαγραφών, προσφοροδότες που θα αποτύχουν να υποβάλουν όλο το σχετικό υλικό και/ ή έγγραφα, θα αποκλείονται. ΑΤ. 10/2011 ΕΛΤΙΟ ΚΑΤΑΣΚΕΥΑΣΤΩΝ Σελίδα: 85 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

94 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ - ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΡΟΣ VI. ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ ΓΙΑ ΕΡΓΑΣΙΕΣ ΜΕ ΑΠΟΛΟΓΙΣΜΟ Οι τιµές µονάδος για τα εργατικά θα είναι βασισµένες στα µισθολόγια και άλλα µεταφορικά έξοδα και θα συµπεριλαµβάνουν επιπρόσθετα την οποιαδήποτε παροχή και χρήση µηχανηµάτων και εργαλείων χρειαστεί, όλη την απαιτούµενη επίβλεψη, όλες τις υποχρεώσεις του Υπεργολάβου ηλεκτρολόγου σαν Εργοδότη, ασφάλειες προσωπικού και σχέδια άλλων ωφεληµάτων και εισφορών προσωπικού όπως φιλοδωρήµατα, επί πληρωµή αδειών, κοινωνικές ασφαλίσεις κλπ άλλα έξοδα και κέρδος. Τα υλικά θα πληρώνονται µε βάση το πραγµατικό κόστος σύµφωνα µε εγκεκριµένα τιµολόγια αφαιρεµένων οποιονδήποτε εκπτώσεων πλέον το ποσοστό κέρδους και άλλων εξόδων που ορίζεται πιο κάτω. Οι τιµές µονάδος θα χρησιµοποιούνται για προσθέσεις, αφαιρέσεις ή αναπροσαρµογές στην εργασία που περιλαµβάνεται στη συµβατική υποχρέωση του Υπεργολάβου ηλεκτρολόγου. Για αφαίρεση µεγάλων ή µικρών στοιχείων του συµβολαίου για τα οποία η τιµή των φαίνεται ή είναι δυνατό να εξαχθεί από την ανάλυση της προσφοράς τότε θα ακολουθείται η αφαίρεση µε βάση την τιµή της προσφοράς. Οι τιµές µονάδος για εργασίες µε απολογισµό θα εφαρµόζονται µόνο όπου δεν υπάρχει παρόµοια εργασία στο συµβόλαιο ή δεν καλύπτεται από τιµές µονάδος. Τονίζεται ότι προσφορές µε µη συµπληρωµένο το δελτίο τιµών µονάδας για εργασίες µε απολογισµό δεν θα λαµβάνονται υπόψη. ΠΡΟΣΩΠΙΚΟ ΕΡΓΑΤΙΚΑ ΑΝΑ ΩΡΑ ΤΙΜH ΕΥΡΩ Μηχανικός... Επιστάτης... Ηλεκτρολόγος... Βοηθός ηλεκτρολόγος... Εργάτης... ΑΓΟΡΑ ΥΛΙΚΩΝ Ποσοστό κέρδους και άλλων εξόδων που θα προστίθεται στο πραγµατικό κόστος υλικών για εργασίες µε απολογισµό...% ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ ΓΙΑ ΕΡΓΑΣΙΕΣ ΜΕ ΑΠΟΛΟΓΙΣΜΟ Σελίδα: 86 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

95 ΙΑΓΩΝΙΣΜΟΣ ΑΡ. AT. 10/2011 ΑΝΑΚΑΙΝΙΣΗ/ΑΝΑΒΑΘΜΙΣΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΤΟΥ ΠΑΛΑΙΟΥ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ CYTA ΗΛΕΚΤΡΑ ΣΤΗ ΛΕΥΚΩΣΙΑ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΡΟΣ VII. ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Για τυχόν µετατροπές οι οποίες πιθανό να διαταχθούν από τον Επιβλέποντα Μηχανικό, ο Προσφοροδότης οφείλει να δώσει τιµές µονάδος των πιο κάτω: Οι τιµές που θα δοθούν στον κατάλογο θα πρέπει να είναι σε πλήρη συµβατικότητα µε τις τιµές που έχει κοστολογηθεί η κυρίως προσφορά. Αν του ζητηθεί ο Υπεργολάβος ηλεκτρολόγος θα έχει υποχρέωση να το αποδείξει παρουσιάζοντας τιµολογηµένες ποσότητες. Οι τιµές θα περιλαµβάνουν το κόστος αγοράς των υλικών, τα εργατικά για την εγκατάσταση, το κέρδος και οποιαδήποτε άλλα overhead expenses. Τονίζεται ότι προσφορές µε µη συµπληρωµένο το δελτίο τιµών µονάδας δεν θα λαµβάνονται υπόψη. Α/Α ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 1.0 Τιµή ανά µέτρο σωλήνας πλαστικής PVC BS 4567 µε κουτιά και εξαρτήµατα στήριξης mm mm mm mm mm mm mm mm mm 2.0 Tιµή ανά µέτρο σωλήνας γαλβανιζέ BS 4567 µε κουτιά και εξαρτήµατα στήριξης mm mm mm 3.0 Tιµή ανά µέτρο πλαστικού καναλιού (PVC trunking) BS 4607 µε κουτιά και εξαρτήµατα σύνδεσης και στήριξης x16mm x16mm x16mm x25mm x40mm x25mm ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 87 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

96 x50mm x100mm x150mm 4.0 Tιµή ανά µέτρο πλαστικού επίτοιχου καναλιού 4 διαµερισµάτων τύπου ΜΚ (Μ.Κ. Powerlink) 3-διαµερισµάτων (170 Χ 50mm) 4-διαµερισµάτων (218 Χ 50mm) 5.0 Τιµή ανά µέτρο µεταλλικής γαλβανισµένης σχάρας καλωδίων (cable tray) µε τα εξαρτήµατα σύνδεσης και ανάρτησης τους mm mm mm mm mm mm mm 6.0 Tιµή ανά µέτρο µεταλλικής γαλβανισµένης σχάρας καλωδίων τύπου basket tray µε τα εξαρτήµατα σύνδεσης και ανάρτησης τους mm mm mm mm mm mm 7.0 Τιµή ανά µέτρο µονόκλωνων καλωδίων PVC BS 6004/BS 6346 (χάλκινα) σε σωλήνα συµπεριλαµβανοµένου του τερµατισµού mm² mm² mm² mm² mm² mm² mm² mm² mm² mm² PVC/PVC ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 88 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

97 Α/Α ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ mm² PVC/PVC 8.0 Tιµή ανά µέτρο θωρακισµένων καλωδίων PVC/SWA/PVC ή BS 6346 (χάλκινα) υπόγεια ή τοποθετηµένα επιφανειακά συµπεριλαµβανοµένου του τερµατισµού x1.5mm² x2.5mm² x4.0mm² x6.0mm² x10.0mm² x16.0mm² x25.0mm² x1.5mm² x2.5mm² x4.0mm² x6. 0mm² x10.0mm² x16.0mm² x25.0mm² x35.0mm² x50.0mm² x70.0mm² x95.0mm² x120.0mm² x150.0mm² x185.0mm² x240.0mm² x16.0mm² XLPE/SWA x25.0mm² XLPE/SWA x35.0mm² XLPE/SWA x50.0mm² XLPE/SWA x70.0mm² XLPE/SWA x95.0mm² XLPE/SWA x120.0mm² XLPE/SWA ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 89 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

98 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 9.0 Tιµή ανά µέτρο πολύκλωνων καλωδίων PVC/PVC BS 6004/ΒS 6346 (χάλκινα) µε αγωγό προστασίας x1.0mm² x1.5mm² x2.5mm² x4.0mm² x6.0mm² x10.0mm² x16.0mm² x2.5mm² x4.0mm² x6.0mm² x2.5mm² x4.0mm² x6.0mm² 10.0 Τιµή ανά µονάδα για προµήθεια, εγκατάσταση και σύνδεση των ακολούθων MCB's και RCD's A-32Α MCB SP A-32A MCB TP A MCB SP A MCB TP Α/30mA RCD SP+Ν A/30mA RCD SP+N A/300mA RCD SP+N A/30mA RCD TP+N A/300mA RCD TP+N A/300mA RCD TP+N ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 90 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

99 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 11.0 Τιµή ανά µονάδα των ακολούθων MCCB s A SP/16KA A SP/16KA A TP/16KA A TP/16KA A TP/16KA A TP/16KA A TP/16KA A TP/25KA A TP/25KA A TP/25KA A TP/25KA A TP/25KA 12.0 Tιµή ανά µονάδα για προµήθεια, σύνδεση των ακολούθων Πινάκων ιανοµής ολοκληρωµένων µε το διακόπτη και µπάρες αλλά χωρίς τους αυτόµατους διακόπτες Α 36 στοιχείων 3Φ Α 48 στοιχείων 3Φ Α 60 στοιχείων 3Φ Α 12 στοιχείων 3Φ Α 18 στοιχείων 3Φ Α 24 στοιχείων 3Φ Α 36 στοιχείων 3Φ Α 48 στοιχείων 3Φ Α 4 στοιχείων 3Φ Α 8 στοιχείων 3Φ Α 12 στοιχείων 3Φ Α 16 στοιχείων 3Φ 13.0 Τιµή ανά µονάδα για την προµήθεια, εγκατάσταση και σύνδεση των ακολούθων τηλεφωνικών κατανεµητών µαζί µε τα αντίστοιχα ξύλινα κουτιά Ζευγών Ν/Α Ζευγών (µε δυνατότητα διασταύρωσης) Ν/Α Ζευγών (µε δυνατότητα διασταύρωσης) Ν/Α Ζευγών (µε δυνατότητα διασταύρωσης) Ν/Α Ζευγών (µε δυνατότητα διασταύρωσης) Ν/Α ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 91 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

100 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 14.0 Τιµή ανά µονάδα για την προµήθεια, εγκατάσταση και σύνδεση των ακολούθων τηλεφωνικών καλωδίων: κλωνο Ν/Α κλωνο Ν/Α Ζευγών Ν/Α Ζευγών Ν/Α Ζευγών Ν/Α Ζευγών Ν/Α Ζευγών Ν/Α 15.0 Tιµή ανά µονάδα για την προµήθεια, εγκατάσταση και σύνδεση των ακόλουθων στοιχείων του ενοποιηµένου καλωδιακού συστήµατος (level 5e) Καµπίνα πλάτους 19 και ύψους 1.6m όπως οι προδιαγραφές Patch panels µε RJ45 πρίζες δεδοµένων 24 εξόδων Patch panels µε RJ45 πρίζες δεδοµένων 48 εξόδων Συνδετήρες patch panels για τα patch panels µήκους 1m 2m 3m Προµήθεια και εγκατάσταση καλωδίου UTP category 6, 4 ζευγών ανά µέτρο Προµήθεια, εγκατάσταση και σύνδεση πρίζας DT, RJ45 Moνή ιπλή Προµήθεια, εγκατάσταση και σύνδεση συνδετήρων τύπου equipment cords για τους ηλεκτρονικούς υπολογιστές µήκους: 2m 3m ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 92 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

101 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 16.0 Tιµή ανά µονάδα για την προµήθεια, τοποθέτηση και σύνδεση των ακολούθων ηλεκτρικών εξαρτηµάτων: ιακόπτης απλός µονός, 5Α ιακόπτης ενδιάµεσος, 5Α ιακόπτης µονός παλινδροµικός (αλερετούρ), 5Α ιακόπτης διπλός, 5Α ιακόπτης τριπλός, 5Α Πρίζα 13Α (standard) Πρίζα 13Α (non-standard) Πρίζα 13Α διπλή (non-standard) Πρίζα 13Α ιπλή (non standard) 17.0 Προµήθεια και εγκατάσταση ενδοδαπέδιoυ κουτιού τριών διαµερισµάτων συµπεριλαµβανοµένων των εξαρτηµάτων 18.0 Τιµή ανά µονάδα για τους ακόλουθους τοπικούς διακόπτες µε τα κουτιά τους. Eσωτερικούς χώρους Εξωτερικούς χώρους Α SP+N A SP+N A SP+N A TP+N A TP+N A TP+N A TP+N A TP+N 19.0 Τιµή ανά µονάδα για τα ακόλουθα: ιακόπτης αυτόµατου τηλεχειρισµού (control relay) 15A/240V ac V/12V 200BA µετασχηµατιστής για φωτιστικά χαµηλής τάσης Kεντρικός χρονοδιακόπτης ηλεκτρονικός 4 προγραµµάτων Μετασχηµατιστής 240V/24V 200VA για έλεγχο του φωτισµού ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 93 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

102 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 20.0 Tιµή ανά µονάδα των ακολούθων στοιχείων του συστήµατος αλεξικέραυνου Χάλκινος αγωγός 25 Χ 3mm Χάλκινος αγωγός 25 Χ 3mm µε PVC επικάλυψη Χάλκινος αγωγός Φ8 mm Χάλκινος αγωγός Φ8 mm µε PVC επικάλυψη Hλεκτρόδιο γείωσης 21.0 Τιµή ανά µονάδα για προµήθεια, εγκατάσταση και έλεγχο των ακολούθων στοιχείων του συστήµατος Πυρανίχνευσης (σωλήνα και κουτί µόνον) Ανιχνευτής καπνού Ανιχνευτής θερµότητας Αγγελτήρα συναγερµού Κουδούνι συναγερµού Σηµείο ελεγχόµενης πρόσβασης σύµφωνα µε Λεπτοµέρεια «Α» Σηµείο ελεγχόµενης πρόσβασης σύµφωνα µε Λεπτοµέρεια «Β» Σηµείο ελεγχόµενης πρόσβασης σύµφωνα µε Λεπτοµέρεια «Γ» Σηµείο εξωτερικής κάµερας Σηµείο εσωτερικής κάµερας ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 94 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

103 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 22.0 Τιµή ανά µονάδα για την προµήθεια, τοποθέτηση και σύνδεση των ακολούθων φωτιστικών σωµάτων. ΠΡΟΜΗΘΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗ α. Φωτιστικά τύπος ΦΑ β. Φωτιστικά τύπος ΦΑ1 γ. Φωτιστικά τύπος ΦΒ δ. Φωτιστικά τύπος ΦΒ1 ε. Φωτιστικά τύπος ΦΒ2 στ. Φωτιστικά τύπος ΦΒ3 ζ. Φωτιστικά τύπος ΦΓ η. Φωτιστικά τύπος Φ θ. Φωτιστικά τύπος ΦΕ ι. Φωτιστικά τύπος ΦΕ1 κ. Φωτιστικά τύπος ΦΖ λ. Φωτιστικά τύπος ΦΗ µ. Φωτιστικά τύπος ΦΘ ν. Φωτιστικά τύπος ΦΘΕ ξ. Φωτιστικά τύπος ΦΙ ο. Φωτιστικά τύπος ΦΚ π. Φωτιστικά τύπος ΦΛ ρ. Φωτιστικά τύπος ΦΜ σ. Φωτιστικά τύπος ΦΝ τ. Φωτιστικά τύπος ΦΞ υ. Φωτιστικά τύπος Ε1 φ. Φωτιστικά τύπος Ε2 χ. Φωτιστικά τύπος Ε3 ψ. Φωτιστικά τύπος Ε4 ω. Φωτιστικά τύπος ΧΑ ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 95 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

104 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 23.0 Τιµή ανά σηµείο που να περιλαµβάνει διασωλήνωση, διασυρµάτωση και το ηλεκτρικό εξάρτηµα όπως ισχύει για την κάθε περίπτωση Σηµείο φωτισµού Σηµείο πρίζας 13Α (standard) Σηµείο πρίζας 13Α διπλής (standard) Σηµείο πρίζας 13Α τύπου (non-standard) Σηµείο πρίζας 13Α διπλής (non-standard) Σηµείο διπολικού διακόπτη 13Α µε ασφάλεια και ενδεικτική λυχνία Σηµείο µονάδος µαγειρικής συσκευής (cooker control unit) Ροζέτα µε κορδόνι 600mm λυχνιολαβή και λαµπτήρας 60W GLS Σηµείο πρίζας RJ45 µονής Σηµείο πρίζας RJ45 διπλής Σηµείο πρίζας τηλεφώνου (απλής) Σηµείο αγγελτήρα Σηµείο ανιχνευτή κίνησης για έλεγχο του φωτισµού Τιµή ανά µέτρο µεταλλικού καναλιού 100 Χ 50mm δύο διαµερισµάτων περιλαµβανοµένων όλων των εξαρτηµάτων: Τιµή ανά µονάδα των ακολούθως στοιχείων του συστήµατος ραγών τροφοδοσίας που να περιλαµβάνει την προµήθεια και εγκατάσταση ως ακολούθως: Ράγα τροφοδοσίας τύπου ΜΜΝ (STANDARD) Ράγα τροφοδοσίας τύπου ΕΜΝ (STANDARD) Ράγα τροφοδοσίας τύπου ΜΜΝ (NON STANDARD) Ράγα τροφοδοσίας τύπου ΕΜΝ (NON STANDARD) Κουτί 8 εξόδων ενοποιηµένου καλωδιακού συστήµατος Πολύπριζο γραφείου συστήµατος ισχύος µε πρίζες 4Χ13Α STANDARD Πολύπριζο γραφείου συστήµατος ισχύος µε πρίζες 4Χ13Α ΝΟΝ STANDARD Πολύπριζο γραφείου ενοποιηµένου καλωδιακού συστήµατος (4ΧRJ45) ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 96 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

105 ΠΕΡΙΓΡΑΦΗ ΕΥΡΩ 26.0 Τιµή ανά µέτρο για προµήθεια και εγκατάσταση µεταλλικής γαλβανισµένης ευλύγιστης σωλήνας (flexible conduit) που να περιλαµβάνει τα εξαρτήµατα σύνδεσης ως ακολούθως: Φ 16mm Φ 20mm Φ 25mm ΑΤ. 10/201 ΕΛΤΙΟ ΤΙΜΩΝ ΜΟΝΑ ΑΣ Σελίδα: 97 ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

106 ΠΑΡΑΡΤΗΜΑ Ι ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ H αναφορά σε συγκεκριµένους κατασκευαστές είναι ενδεικτική της απαιτούµενης ποιότητας των φωτιστικών σωµάτων. Τα προσφερόµενα φωτιστικά θα πρέπει να είναι ίδιας ή ανώτερης ποιότητας και χαρακτηριστικών. ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:98 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

107 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΑ ΠΕΡΙΓΡΑΦΗ ΦΑ Φωτιστικό σώµα κατάλληλο για χωστή εγκατάσταση, σε ψευδοροφή 600χ600mm µε λαµπτήρες φθορισµού 4X18W. Να είναι εξοπλισµένο µε ανακλαστήρα και περσίδες από καθαρό αλουµίνιο σε διπλό παραβολικό σχηµατισµό µε συµµετρική κατανοµή φωτισµού κατηγορίας 2/CIBSE LG 3. Να φέρει ballast ηλεκτρονικού τύπου high frequency. O βαθµός απόδοσης του φωτιστικού (DLOR) είναι τουλάχιστον ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO COMFORTLIGHT 864 T8, THORN QUATTRO C- LINE ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:99 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

108 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΑ1 ΠΕΡΙΓΡΑΦΗ ΦΑ1 Ίδιο µε φωτιστικό τύπου ΦΑ αλλά κατηγορίας 3 ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO COMFORTLIGHT 864 T8, THORN QUATTRO C- LINE ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:100 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

109 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΒ/ΦΒ1/ΦΒ2/ΦΒ3 160mm περίπου 210mm περίπου 260mm περίπου 115mm περίπου 150mm περίπου ceiling-ring ΠΕΡΙΓΡΑΦΗ ΦΒ Φωτιστικό σώµα κατάλληλο για χωστή εγκατάσταση σε ψευδοροφή. Θα είναι του τύπου downlight και θα φέρει λαµπτήρα φθορισµού συµπαγούς τύπου 2x18W/TC-TEL σε οριζόντια διάταξη. Το φωτιστικό θα έχει ενσωµατωµένο HF Electronic Ballast. Θα έχει βάση από χυτό αλουµίνιο µε αντιθαµβωτικό ανακλαστήρα και µε βαθµό προστασίας ΙΡ 20. Ο βαθµός απόδοσης του φωτιστικού (LOR) να είναι κατ ελάχιστον ΦΒ1 Όµοιο µε το φωτιστικό σώµα τύπου ΦΒ αλλά να φέρει λαµπτήρες 2Χ32W/TC/TEL. ΦΒ2 Όµοιο µε το φωτιστικό σώµα τύπου ΦΒ αλλά να φέρει λαµπτήρες 2Χ26W/TC/TEL. ΦΒ3 Όµοιο µε το φωτιστικό σώµα τύπου ΦΒ2 αλλά να φέρει βαθµό προστασίας ΙΡ54. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: FOSNOVA ENERGY 2000, ZUMBTOBEL PANOS H200 ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:101 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

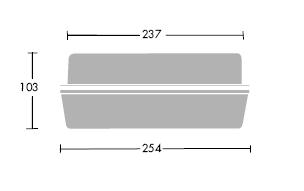

110 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΓ ΠΕΡΙΓΡΑΦΗ ΦΓ Φωτιστικό σώµα κλειστού τύπου µε βάση από χυτό αλουµίνιο και διαχυτή από πολυκαρµπονικό υλικό Να φέρει οικονοµικό λαµπτήρα 60W GLS / E27 και να έχει βαθµό προστασίας ΙΡ65. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: THORN, OLV/OLG BULKHEAD, DISANO 1542 ORMA ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:102 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

111 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: Φ ΠΕΡΙΓΡΑΦΗ Φ Φωτιστικό σώµα κλειστού τύπου κατάλληλο για επιφανειακή εγκατάσταση σε χώρους µε υγρασία κατασκευασµένο από χυτό αλουµίνιο και πλαστική βάση. Να φέρει λαµπτήρες φθορισµού 2*18W/T8 µε βαθµό προστασίας ΙΡ43. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO 408 WING, XAL CORNER 65 ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:103 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

112 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΕ φ160mm περίπου 250mm περίπου 280mm περίπου 100mm περίπου 190mm περίπου ceiling-ring 170mm περίπου cut-out ΠΕΡΙΓΡΑΦΗ ΦΕ Φωτιστικό σώµα κατάλληλο για χωστή εγκατάσταση σε ψευδοροφή. Θα είναι του τύπου downlight και θα φέρει λαµπτήρα φθορισµού συµπαγούς τύπου 1x18W/TC-TEL σε οριζόντια διάταξη µε ενσωµατωµένο high frequency electronic ballast και µηχανισµό φωτισµού εκτάκτου ανάγκης τύπου non-maintainted. Θα έχει βάση από χυτό αλουµίνιο µε αντιθαµβωτικό ανακλαστήρα και µε βαθµό προστασίας ΙΡ 20. Ο βαθµός απόδοσης του φωτιστικού (DLOR) να είναι κατ ελάχιστον ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: FOSNOVA ENERGY 2000, ZUMBTOBEL PANOS H200 ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:104 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

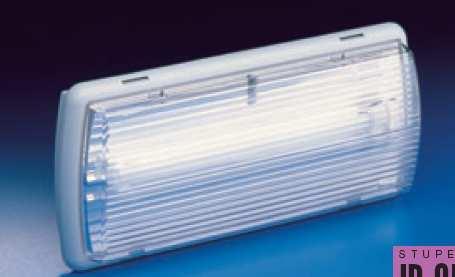

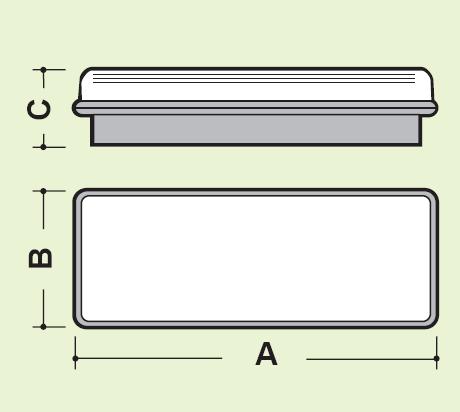

113 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΕ1 Α=350ΜΜ Β=170ΜΜ C=50ΜΜ ΠΕΡΙΓΡΑΦΗ ΦΕ1 Φωτιστικό σώµα εξόδου µονής όψεως τύπου switched maintained κατάλληλο για τοποθέτηση σε τοίχο,κατασκευασµένο από polycarbonate. Να φέρει λαµπτήρα φθορισµού 1Χ8W/T5 και ενσωµατωµένο µηχανισµό για φωτισµό εκτάκτου ανάγκης διάρκειας 3 ωρών τύπου nonmaintained και βαθµού προστασίας ΙΡ20. Το φωτιστικό θα έχει ενσωµατωµένο HF Electronic Ballast. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: PRAZISA PRATICA TUTTOVETRO, COOPER BRITELITE, AWEX TIGER ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:105 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

114 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦZ 200mm 100mm 335mm ΠΕΡΙΓΡΑΦΗ ΦZ Φωτιστικό σώµα κατάλληλο για εγκατάσταση σε τοίχο του σχήµατος και διαστάσεων που φαίνεται πιο πάνω. Το φωτιστικό θα φέρει βάση από χυτό αλουµίνιο και διακοσµητικό καµπύλο γυαλί στο χρώµα της επιλογής του Αρχιτέκτονα. Μέρος του γυαλιού να είναι σταµπωτό (printed). Το φωτιστικό θα φέρει. λαµπτήρα αλογόνου 250W QT32Ε27 και θα έχει βαθµό προστασίας ΙΡ20. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: RZB CYL , FOSNOVA JOSEPHINE ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:106 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

115 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΗ ΠΕΡΙΓΡΑΦΗ ΦΗ Φωτιστικό από χυτό αλουµίνιο µε λαµπτήρα αλογόνου 50W. Ο ανακλαστήρας θα είναι από καθαρό αλουµίνιο και θα φέρει προστατευτικό γυαλί 4mm. Ο βαθµός προστασίας του φωτιστικού θα είναι ΙΡ65 και θα έχει την δυνατότητα περιστροφής και κάθετης ρύθµισης. Θα είναι εξοπλισµένο µε καρφί (spike) και ευλύγιστο κορδόνι 2 µέτρα. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO KOALA 1536, LIGMAN MIC1 ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:107 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

116 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΘ/ΦΘΕ 110mm περίπου Φ270mm περίπου ΠΕΡΙΓΡΑΦΗ ΦΘ Φωτιστικό σώµα κλειστού τύπου πλαφονιέρα χρώµατος ασηµί κατάλληλο για εξωτερική χρήση και επιφανειακή εγκατάσταση βαθµού προστασίας ΙΡ 65. Να έχει βάση από χυτό αλουµίνιο, διαχυτή από polycarbonate µε λαµπτήρες φθορισµού 2*18W/TC-T και µε high frequency electronic ballast. ΦΘΕ Όµοιο µε το φωτιστικό σώµα τύπου ΦΒ αλλά µε ενσωµατωµένο µηχανισµό για φωτισµό εκτάκτου ανάγκης (για ένα λαµπτήρα µόνο) τύπου switched maintained διάρκειας τουλάχιστον 2 ωρών. Το φωτιστικό να έχει ballast lumens factor για λειτουργία εκτάκτου ανάγκης τουλάχιστον Να φέρει ενδεικτική λυχνία λειτουργίας LED. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: GHIDINI RINGO, LIGMAN SANDY ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:108 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

117 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΙ 115mm Σηµ: Οι διαστάσεις που φαίνονται είναι κατά προσέγγιση ΠΕΡΙΓΡΑΦΗ ΦΙ Φωτιστικό σώµα κατάλληλο για χωστή εγκατάσταση σε ψευδοροφή µε λαµπτήρα αλογόνου 50W/QR-CBC 51 χαµηλής τάσης και ανακλαστήρα από ανοδειωµένο αλουµίνιο σε ασηµί χρώµα. Να έχει βαθµό προστασίας ΙΡ 44. Το φωτιστικό θα προµηθευτεί µε µετασχηµατιστή ασφαλείας κατάλληλο για φωτιστικά χαµηλής τάσης 240V/12V. Θα φέρει ενσωµατωµένο thermal cutout και ασφάλεια. Θα είναι αθόρυβος και θα προµηθευτεί µε όλα τα εξαρτήµατα στήριξης και σύνδεσης. Ο µετασχηµατιστής θα φέρει όλες απαραίτητες εγκρίσεις της ΗΜΥ και ΑΗΚ. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DELTALIGHT-C-MAX, FOSNOVA DEIMOS/JANUS ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:109 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

118 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΚ Κουτί τροφοδοτικού 110mm 67mm ΠΕΡΙΓΡΑΦΗ ΦΚ Φωτιστικό σώµα τύπου LED (orientation) κατάλληλο για εγκατάσταση σε µετόπη σκαλοπατιού χρώµατος µπλε και µε βαθµό προστασίας ΙΡ 65. Να έχει προστατευτικό παρέµβυσµα από πλαστικό και τερµατικά blocks µε διαπεραστικές επαφές. Να έχει πρισµατικό φακό µε κυκλική πηγή φωτισµού. Το κυκλικό κάλυµµα (cover ring) να είναι κατασκευασµένο από αντιδιαβρωτικό ανοξείδωτο χάλυβα µε περίπου 6mm προστατευτικό γυαλί. Να παραγγελθούν ξεχωριστά το τροφοδοτικό για τα φωτιστικά και το εργοστασιακό κουτί για την εγκατάσταση τους. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: BEGA 8839/8885, IGUZZINI LED PLUS ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:110 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

119 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΛ ΠΕΡΙΓΡΑΦΗ ΦΛ Φωτιστικό σώµα κατάλληλο για επιφανειακή εξωτερική εγκατάσταση κατασκευασµένο από χυτό αλουµίνιο, σε κυλινδρικό σχήµα διαµέτρου περίπου 200mm και βαθµό προστασίας ΙΡ65. Να δίνει φωτεινή δέσµη στο κάτω και άνω πλευρό και να είναι εφοδιασµένο µε ελλειψοειδή φακό για µετατροπή της κανονικής δέσµης από γωνιά 6º σε 10º - 32º περίπου. Να φέρει λαµπτήρα metal halide 35W HIT-CE και προστατευτικό γυαλί πάχους περίπου 8mm. Το φωτιστικό θα φέρει ανακλαστήρα από ανοδιοµένο αλουµίνιο. Το χρώµα του φωτιστικού θα είναι της επιλογής του Αρχιτέκτονα. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: BEGA 6616, DISANO CYLINDRO, SIMES SLOT ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:111 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

120 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΜ 1240mm περίπου ΠΕΡΙΓΡΑΦΗ ΦΜ Φωτιστικό σώµα κατάλληλο για επιφανειακή εγκατάσταση τύπου batten µε λαµπτήρα φθορισµού 2*36W/Τ8. Να έχει ενσωµατωµένο high frequency electronic ballast και βαθµό προστασίας ΙΡ 405. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO RAPID SYSTEM, THORN POPULAR RANGE OR MICROPAC ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:112 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

121 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΝ 170mm περίπου 110mm περίπου 1200mm περίπου ΠΕΡΙΓΡΑΦΗ ΦΝ Φωτιστικό σώµα κλειστού τύπου κατάλληλο για επιφανειακή εγκατάσταση µε λαµπτήρες φθορισµού 2Χ36W µε high frequency electronic ballast και βαθµό προστασίας ΙΡ 65. Η βάση και ο διαχυτής να είναι από polycarbonate, αντιβανδαλικού τύπου και UV stabilized. Το φωτιστικό να διαθέτει κατάλληλα clips για ανάρτηση όπως επίσης και σφικτήρα καλωδίου για την σύνδεση του. Ο βαθµός απόδοσης του φωτιστικού (DLOR) να είναι κατ ελάχιστο ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO HYDRO T8, THORN AQUAFORCE ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:113 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

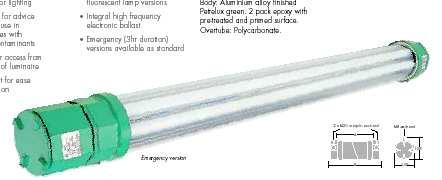

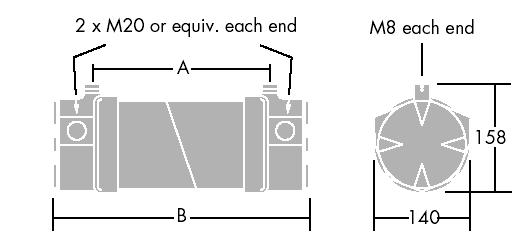

122 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΦΞ Α=1240mm περίπου B=1360mm περίπου ΠΕΡΙΓΡΑΦΗ ΦΞ Φωτιστικό σώµα κλειστού τύπου (flameproof/explosion proof) κατασκευασµένο από κράµα αλουµινίου και τέλειωµα (overtube finish) σε polycarbonate. Να φέρει λαµπτήρες φθορισµού 2xT8-36W TC-L. Το φωτιστικό να έχει βαθµό προστασίας ΙΡ 66 σύµφωνα µε το IEC 529. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: DISANO FORMA ATEX, THORN PETRELUX 7 ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:114 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

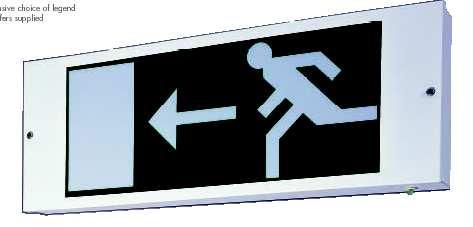

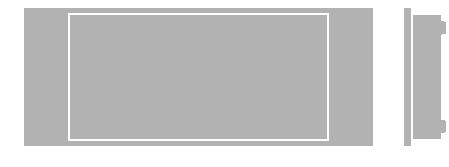

123 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: Ε1/Ε4 675mm περίπου 125mm περίπου ΠΕΡΙΓΡΑΦΗ Ε1 Φωτιστικό σώµα εξόδου τύπου switched maintained κατάλληλο για τοποθέτηση σε τοίχο µε λαµπτήρα φθορισµού 1Χ 8W/T8 µε ενσωµατωµένο µηχανισµό για φωτισµό εκτάκτου ανάγκης διάρκειας 3 ωρών και βαθµού προστασίας ΙΡ20. Το φωτιστικό θα έχει ενσωµατωµένο HF Electronic Ballast. Να φέρει ενδεικτική λυχνία λειτουργίας, εικονογραφηµένα σήµατα εξόδου και τόξα κατεύθυνσης µε άσπρο χρώµα σε πράσινη βάση ανάλογα µε την εφαρµογή που θα πρέπει να επιβεβαιωθεί πριν την παραγγελία των φωτιστικών. Ε4 Όµοιο µε φωτιστικό σώµα τύπου Ε1 αλλά να µπορεί να εγκατασταθεί σε πρακέττο κάθετα στον τοίχο. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: ONLITE PURESIGN THORN VOYAGER, BEGHELLI KUBUS, ZUMBTOBEL ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:115 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

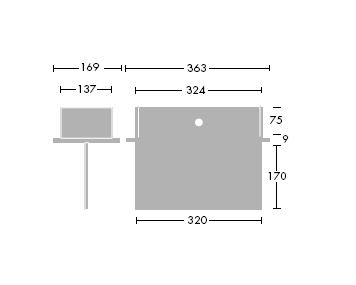

124 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: Ε2/Ε3 ΠΕΡΙΓΡΑΦΗ Ε2 Φωτιστικό σώµα εξόδου µονής όψης τύπου switched maintained κατάλληλο για χωστή εγκατάσταση σε ψευδοροφή. Να φέρει λαµπτήρα φθορισµού 1Χ8W/T8. µε ενσωµατωµένο µηχανισµό για φωτισµό εκτάκτου ανάγκης διάρκειας 3 ωρών και βαθµό προστασίας IP20. Το φωτιστικό θα έχει ενσωµατωµένο HF Electronic Ballast. Να φέρει ενδεικτική λυχνία λειτουργίας, εικονογραφηµένα σήµατα εξόδου και τόξα κατεύθυνσης µε άσπρο χρώµα σε πράσινη βάση ανάλογα µε την εφαρµογή που θα πρέπει να επιβεβαιωθεί πριν την παραγγελία των φωτιστικών. Ε3 Όµοιο µε φωτιστικό σώµα τύπου Ε2 αλλά διπλής όψης. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: BEGHELLI PLEXLITE, ZUMBTOBEL ONLITE COMSIGN ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:116 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ

125 ΦΩΤΙΣΤΙΚΟ ΣΩΜΑ ΤΥΠΟΥ: ΧΑ ΠΕΡΙΓΡΑΦΗ ΧΑ Φωτιστικό σώµα από αλουµίνιο, µε ανακλαστήρα από ανοδειωµένο αλουµίνιο και διαχύτη από επίπεδο γυαλί. Θα φέρει κεραµικό λαµπτήρα εκκενώσεως 250W ΗΙΤ. Ο βαθµός προστασίας θα είναι τουλάχιστον ΙΡ54. O πάσσαλος θα είναι σωληνοειδούς σχήµατος µε εξωτερική διατοµή περίπου φ120mm και κατασκευασµένος από αλουµίνιο βαµµένο σε χρώµα της έγκρισης του Αρχιτέκτονα. Το ύψος του πάσσαλου µε το φωτιστικό θα είναι 6m. Θα φέρει βάση µε θυρίδα επίσκεψης για τον ασφαλιοδιακόπτη και την πλάκα στήριξης των σφικτήρων καλωδίων (gland plates). Ο ασφαλιοδιακόπτης θα είναι τύπου HRC fuse 4Α. Ο πάσσαλος θα εγκατασταθεί σε σκυροδετηµένη βάση και θα προµηθευτεί µε την κατάλληλη φλάντζα και τα µπουλόνια που θα τοποθετηθούν κατά την σκυροδέτηση των βάσεων. ΕΝ ΕΙΚΤΙΚΟΣ ΚΑΤΑΣΚΕΥΑΣΤΗΣ: LIGMAN MUSTANG, BEGA 9752 ΑΤ. 10/2011 ΠΑΡΑΡΤΗΜΑ Ι : ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΝ ΕΙΚΤΙΚΟΙ Σελίδα:117 ΤΥΠΟΙ ΤΩΝ ΦΩΤΙΣΤΙΚΩΝ ΣΩΜΑΤΩΝ
