1 ΗΛΕΚΤΡΙΚΟΣ ΙΑ ΡΟΜΟΣ ΠΡΟΣΟΧΗ : ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΙΑ ΡΟΜΟ, ΠΑΝΤΑ ΝΑ ΣΥΒΟΥΛΕΥΕΣΤΕ ΤΟ ΓΙΑΤΡΟ ΣΑΣ. ΑΝ ΚΑΤΑ ΤΗ ΙΑΡΚΕΙΑ ΤΗΣ ΑΣΚΗΣΗΣ ΑΙΣΘΑΝΘΕΙΤΕ ΠΟΝΟ ΣΤΗΝ ΚΑΡ ΙΑ Η ΣΤΟ ΣΤΗΘΟΣ, ΥΣΚΟΛΙΑ Η ΚΑΙ ΥΣΦΟΡΙΑ ΣΤΗΝ ΑΝΑΠΝΟΗ ΣΑΣ, ΑΝ ΑΙΣΘΑΝΘΕΙΤΕ ΖΑΛΗ, ΝΑΥΤΙΑ ΣΤΑΜΑΤΗΣΤΕ ΑΜΕΣΩΣ ΚΑΙ ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΕ ΤΟ ΓΙΑΤΡΟ ΣΑΣ ΠΡΙΝ ΣΥΝΕΧΙΣΕΤΕ ΤΗΝ ΑΣΚΗΣΗ ΣΑΣ. ΣΗΜΑΝΤΙΚΟ: ΠΑΝΤΑ ΝΑ ΙΑΒΑΖΕΤΕ ΤΟΝ Ο ΗΓΟ ΧΡΗΣΗΣ ΚΑΙ ΝΑ ΤΟΝ ΦΥΛΑΣΣΕΤΕ ΣΕ ΑΣΦΑΛΕΣ ΣΗΜΕΙΟ ΓΙΑ ΕΥΚΟΛΗ ΚΑΙ ΓΡΗΓΟΡΗ ΠΡΟΣΒΑΣΗ ΣΕ ΑΥΤΟΝ.

2 ΣΗΜΑΝΤΙΚΕΣ Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΕΣ Παρακαλούµε φυλάξτε αυτό το εγχειρίδιο σε ασφαλές µέρος για εύκολη αναφορά. 1. Είναι σηµαντικό να διαβάσετε ολόκληρο το εγχειρίδιο πριν συναρµολογήσετε και χρησιµοποιήσετε το µηχάνηµα. Ασφαλής και αποτελεσµατική χρήση µπορεί να επιτευχθεί µόνο αν το µηχάνηµα συναρµολογηθεί, συντηρηθεί και χρησιµοποιηθεί σωστά. Είναι στην ευθύνη σας να διασφαλίσετε ότι όλοι οι χρήστες του µηχανήµατος έχουν ενηµερωθεί για όλες τις προειδοποιήσεις και προφυλάξεις. 2. Πριν ξεκινήσετε οποιοδήποτε πρόγραµµα εξάσκησης, πρέπει να συµβουλευτείτε το γιατρό σας για να εξακριβώσετε αν βρίσκεστε σε οποιαδήποτε ιατρική ή φυσική κατάσταση που θα µπορούσε να θέσει την υγεία ή την ασφάλειά σας σε κίνδυνο ή που θα σας εµπόδιζε να χρησιµοποιείτε το µηχάνηµα σωστά. Η συµβουλή του γιατρού σας είναι ουσιώδης αν παίρνετε φάρµακα που επηρεάζουν τους παλµούς της καρδιάς σας, την πίεσή σας ή τα επίπεδα χοληστερίνης σας. 3. Να δίνετε σηµασία στα σήµατα του σώµατός σας. Λανθασµένη ή υπερβολική εξάσκηση µπορεί να κάνει κακό στην υγεία σας. Σταµατήστε την εξάσκηση αν αισθανθείτε κάποιο από τα παρακάτω συµπτώµατα: πόνο, σφίξιµο στο στήθος, αρρυθµία, υπερβολικό λαχάνιασµα, πονοκέφαλο, ζαλάδα ή αίσθηµα ναυτίας. Αν αισθανθείτε κάποια από τις παραπάνω καταστάσεις, πρέπει να συµβουλευτείτε το γιατρό σας πριν συνεχίσετε µε το πρόγραµµα εξάσκησής σας. 4. Κρατάτε τα παιδιά και τα ζώα µακριά από το µηχάνηµα. Το µηχάνηµα έχει σχεδιαστεί µόνο για χρήση από ενήλικες. 5. Χρησιµοποιείτε το µηχάνηµα σε σταθερή επίπεδη επιφάνεια µε ένα προστατευτικό κάλυµµα για το πάτωµα ή το χαλί σας. Για να είστε σίγουροι για την ασφάλειά σας, το µηχάνηµα πρέπει να έχει το λιγότερο 0.5 µέτρα γύρω από αυτό. 6. Πριν χρησιµοποιήσετε το µηχάνηµα, ελέγξτε ότι τα µπουλόνια και τα παξιµάδια είναι σφιγµένα καλά. 7. Η ασφάλεια του µηχανήµατος µπορεί να διασφαλιστεί µόνο αν το εξετάζετε τακτικά για ζηµιές και / ή φθορές. 8. Να χρησιµοποιείτε πάντοτε το µηχάνηµα όπως σας υποδεικνύουµε. Αν βρείτε ελαττωµατικά εξαρτήµατα ενώ συναρµολογείτε ή ελέγχετε το µηχάνηµα ή ακούτε ασυνήθιστους θορύβους να προέρχονται από το µηχάνηµα κατά τη διάρκεια της χρήσης, σταµατήστε αµέσως. Μην χρησιµοποιήσετε το µηχάνηµα µέχρι να επιδιορθωθεί το πρόβληµα. 9. Να φοράτε κατάλληλα ρούχα όταν χρησιµοποιείτε το µηχάνηµα. Αποφεύγετε να φοράτε φαρδιά ρούχα που µπορεί να πιαστούν στο µηχάνηµα ή που µπορούν να περιορίσουν ή να εµποδίσουν την κίνηση. 10. Το µηχάνηµα έχει ελεγχθεί και πιστοποιηθεί µε C.E. Κατάλληλο µόνο για οικιακή χρήση. Μέγιστο βάρος χρήστη: 100 κιλά. Η ικανότητα φρεναρίσµατος είναι ανεξάρτητη από την ταχύτητα. 11. Το µηχάνηµα δεν είναι κατάλληλο για θεραπευτική χρήση. 12. Πρέπει να προσέχετε όταν σηκώνετε ή µετακινείτε το µηχάνηµα ώστε να µην τραυµατίσετε την πλάτη σας. Χρησιµοποιείτε πάντα τις κατάλληλες τεχνικές ανύψωσης και / ή να ζητάτε βοήθεια αν το κρίνετε απαραίτητο.

3 Ο ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΑΝΟΙΓΟΝΤΑΣ ΤΗ ΣΥΣΚΕΥΑΣΙΑ ΤΟΥ ΙΑ ΡΟΜΟΥ ΘΑ ΒΡΕΙΤΕ ΤΑ ΠΑΡΑΚΑΤΩ ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΠΡΟΙΟΝΤΑ Η ΣΥΣΚΕΥΑΣΙΑ ΣΑΚΟΥΛΑΣ ΠΕΡΙΕΧΕΙ ΤΑ ΠΑΡΑΚΑΤΩ ΕΞΑΡΤΗΜΑΤΑ Parts # Description Remarks Qty. 1 MAIN FRAME 1 4 LEFT UPRIGHT POST 1 5 RIGHT UPRIGHT POST 1 6 FIXED FRAME ASSEMBLY 1 10 COMPUTER ASSEMBLY 1 16 HEX BOLT M8* HEX BOLT M8* HEX BOLT M8* SCREW M6* SCREW ST2.9* FLAT WASHER Ø ARCH WASHER Ø LEFT PLASTIC COVER(RIGHT) 1 76 RIGHT PLASTIC COVER(RIGHT) 1 77 LEFT PLASTIC COVER(LEFT) 1 78 RIGHT PLASTIC COVER(LEFT) 1 79 END CAP 6 Tool ALLEN WRENCH 5# 2 Tool WRENCH W/SCREW DRIVER 1

4 ΒΗΜΑΤΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΒΗΜΑ ΠΡΩΤΟ(1): 45 4 ΒΗΜΑ ΕΥΤΕΡΟ (2): ) Αφαιρέστε από τη συσκευασία όλα τα εξαρτήµατα και τοποθετήστε στο δάπεδο που θα συναρµολογήσετε το κυρίως πλαίσιο (main frame) και το πλαίσιο βάσης (base frame). 2) Ενώστε τα καλώδια του εµπρόσθιου δεξιού σωλήνα στήριξης (right upright tube 4) µε τα καλώδια του πλαισίου βάσης (base frame 2), σύµφωνα µε την κατεύθυνση του καλωδίου σύνδεσης (connector). Εισάγετε στη συνέχεια το δεξιό εµπρόσθιο σωλήνα (right upright tube) συρταρωτά στο κυρίως πλαίσιο (main frame). Να είστε ιδιαίτερα προσεκτικοί µε τη συναρµολόγηση για να αποφύγετε φθορά που µπορεί να προκληθεί από απροσεξία και βεβιασµένες κινήσεις σας στα καλώδια. 3) Χρησιµοποιήστε τις βίδες (bolt) M8*20 (20) µε τις επίπεδες ροδέλες (flat washer) (38) και τις καµπυλόγραµες ροδέλες (arch washer) (45) στο κυρίως πλαίσιο (main frame) µε το γαλλικό κλειδί (allen wrench), για να ενώσετε το δεξιό εµπρόσθιο σωλήνα (right upright (2) tube) στο κυρίως πλαίσιο (main frame). ΠΡΟΣΟΧΗ: Μην χρησιµοποιήσετε δύναµη και βιδώσετε σφιχτά τις βίδες και τις ροδέλες πριν το στάδιο συναρµολόγησης (5). 3 4) Εισάγετε συρταρωτά τον αριστερό εµπρόσθιο σωλήνα στήριξης (left upright tube 3) στο κυρίως πλαίσιο (main frame) ) Χρησιµοποιήστε τις βίδες (bolt) M8*20 (20) µαζί µε τις επίπεδες ροδέλες (flat washer) (38) στο κυρίως πλαίσιο (main frame) µε το γαλλικό κλειδί (allen wrench), για να συνδέσετε τον αριστερό εµπρόσθιο σωλήνα στήριξης (left upright (3) tube) στο κυρίως πλαίσιο (main frame).

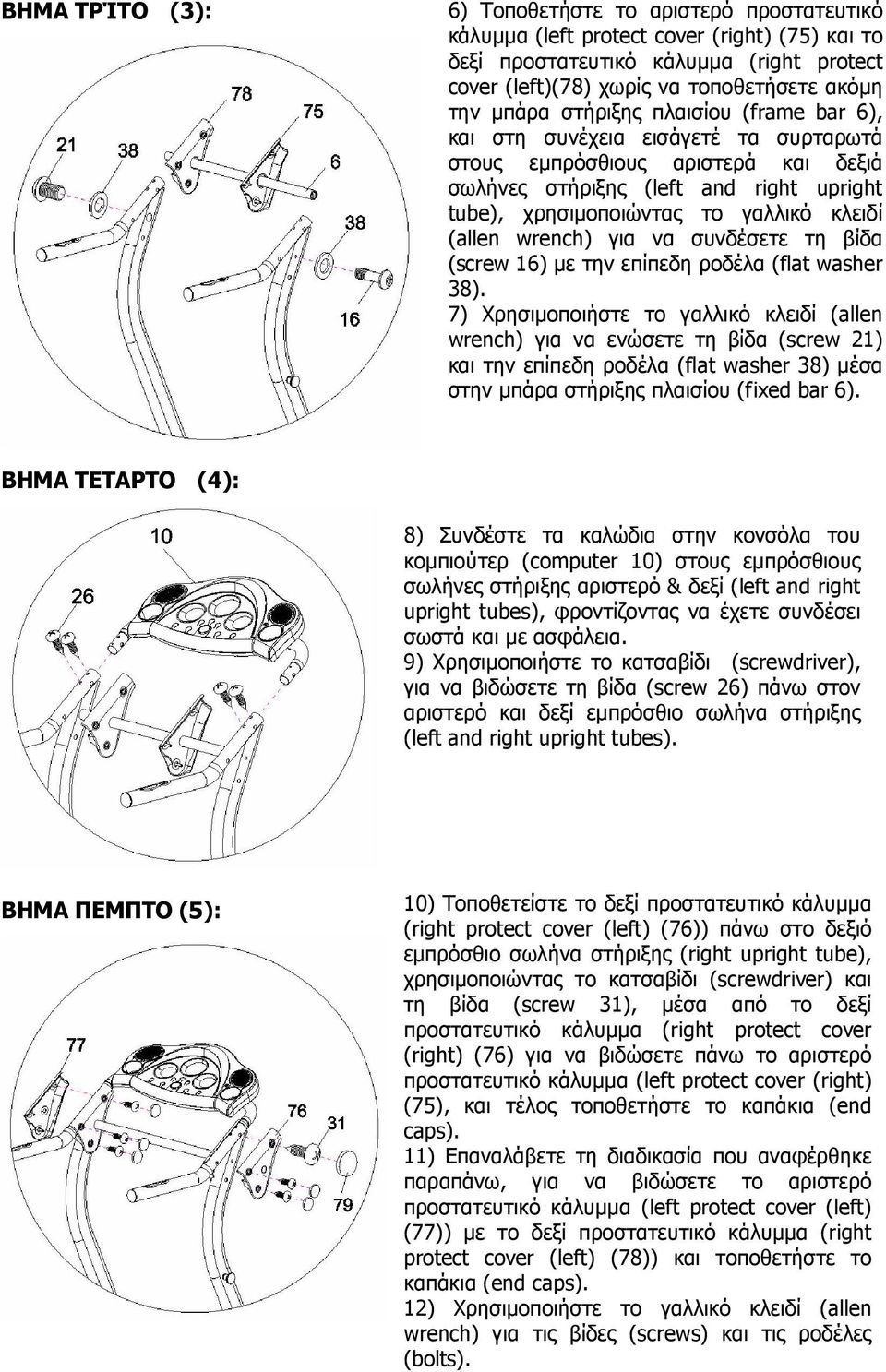

5 ΒΗΜΑ ΤΡΊΤΟ (3): 6) Τοποθετήστε το αριστερό προστατευτικό κάλυµµα (left protect cover (right) (75) και το δεξί προστατευτικό κάλυµµα (right protect cover (left)(78) χωρίς να τοποθετήσετε ακόµη την µπάρα στήριξης πλαισίου (frame bar 6), και στη συνέχεια εισάγετέ τα συρταρωτά στους εµπρόσθιους αριστερά και δεξιά σωλήνες στήριξης (left and right upright tube), χρησιµοποιώντας το γαλλικό κλειδί (allen wrench) για να συνδέσετε τη βίδα (screw 16) µε την επίπεδη ροδέλα (flat washer 38). 7) Χρησιµοποιήστε το γαλλικό κλειδί (allen wrench) για να ενώσετε τη βίδα (screw 21) και την επίπεδη ροδέλα (flat washer 38) µέσα στην µπάρα στήριξης πλαισίου (fixed bar 6). ΒΗΜΑ ΤΕΤΑΡΤΟ (4): 8) Συνδέστε τα καλώδια στην κονσόλα του κοµπιούτερ (computer 10) στους εµπρόσθιους σωλήνες στήριξης αριστερό & δεξί (left and right upright tubes), φροντίζοντας να έχετε συνδέσει σωστά και µε ασφάλεια. 9) Χρησιµοποιήστε το κατσαβίδι (screwdriver), για να βιδώσετε τη βίδα (screw 26) πάνω στον αριστερό και δεξί εµπρόσθιο σωλήνα στήριξης (left and right upright tubes). ΒΗΜΑ ΠΕΜΠΤΟ (5): 10) Τοποθετείστε το δεξί προστατευτικό κάλυµµα (right protect cover (left) (76)) πάνω στο δεξιό εµπρόσθιο σωλήνα στήριξης (right upright tube), χρησιµοποιώντας το κατσαβίδι (screwdriver) και τη βίδα (screw 31), µέσα από το δεξί προστατευτικό κάλυµµα (right protect cover (right) (76) για να βιδώσετε πάνω το αριστερό προστατευτικό κάλυµµα (left protect cover (right) (75), και τέλος τοποθετήστε το καπάκια (end caps). 11) Επαναλάβετε τη διαδικασία που αναφέρθηκε παραπάνω, για να βιδώσετε το αριστερό προστατευτικό κάλυµµα (left protect cover (left) (77)) µε το δεξί προστατευτικό κάλυµµα (right protect cover (left) (78)) και τοποθετήστε το καπάκια (end caps). 12) Χρησιµοποιήστε το γαλλικό κλειδί (allen wrench) για τις βίδες (screws) και τις ροδέλες (bolts).

6 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ BUILT UP SIZE(mm)/ΣΥΝΑΡΜΟΛΟ SPEED ΓΗΜΕΝΟΣ 1786x739x1397 RANGE/ΤΑΧΥΤΗΤΑ Km/H FOLDABLE SIZE(mm)/ΕΚ ΙΠΛΟΥΜ ΜΕΓΙΣΤΟΣ ΧΡΟΝΟΣ ΝΕΝΟΣ 850x739x1515 ΣΥΝΕΧΟΥΣ ΧΡΗΣΗΣ 45 ΛΕΠΤΑ RUNNING BOARD PULSE, INCLINE, SPEED, SIZE(mm)/ ΙΑΣΤΑΣΕΙΣ 1250x425 3 LED DISPLAY DISTANCE, CALORIES ΤΑΠΗΤΑ and TIME

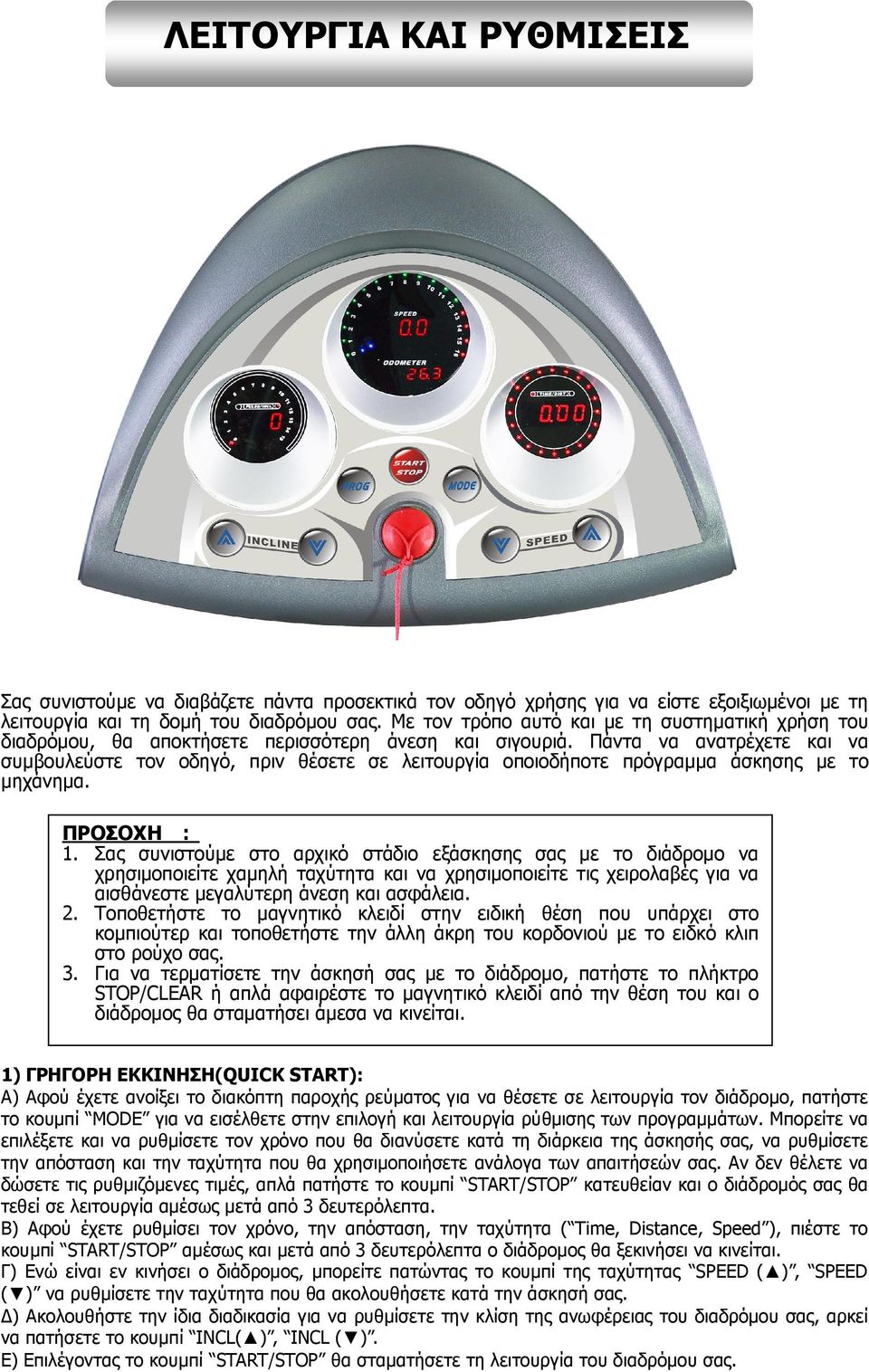

7 ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΡΥΘΜΙΣΕΙΣ Σας συνιστούµε να διαβάζετε πάντα προσεκτικά τον οδηγό χρήσης για να είστε εξοιξιωµένοι µε τη λειτουργία και τη δοµή του διαδρόµου σας. Με τον τρόπο αυτό και µε τη συστηµατική χρήση του διαδρόµου, θα αποκτήσετε περισσότερη άνεση και σιγουριά. Πάντα να ανατρέχετε και να συµβουλεύστε τον οδηγό, πριν θέσετε σε λειτουργία οποιοδήποτε πρόγραµµα άσκησης µε το µηχάνηµα. ΠΡΟΣΟΧΗ : 1. Σας συνιστούµε στο αρχικό στάδιο εξάσκησης σας µε το διάδροµο να χρησιµοποιείτε χαµηλή ταχύτητα και να χρησιµοποιείτε τις χειρολαβές για να αισθάνεστε µεγαλύτερη άνεση και ασφάλεια. 2. Τοποθετήστε το µαγνητικό κλειδί στην ειδική θέση που υπάρχει στο κοµπιούτερ και τοποθετήστε την άλλη άκρη του κορδονιού µε το ειδκό κλιπ στο ρούχο σας. 3. Για να τερµατίσετε την άσκησή σας µε το διάδροµο, πατήστε το πλήκτρο STOP/CLEAR ή απλά αφαιρέστε το µαγνητικό κλειδί από την θέση του και ο διάδροµος θα σταµατήσει άµεσα να κινείται. 1) ΓΡΗΓΟΡΗ ΕΚΚΙΝΗΣΗ(QUICK START): Α) Αφού έχετε ανοίξει το διακόπτη παροχής ρεύµατος για να θέσετε σε λειτουργία τον διάδροµο, πατήστε το κουµπί MODE για να εισέλθετε στην επιλογή και λειτουργία ρύθµισης των προγραµµάτων. Μπορείτε να επιλέξετε και να ρυθµίσετε τον χρόνο που θα διανύσετε κατά τη διάρκεια της άσκησής σας, να ρυθµίσετε την απόσταση και την ταχύτητα που θα χρησιµοποιήσετε ανάλογα των απαιτήσεών σας. Αν δεν θέλετε να δώσετε τις ρυθµιζόµενες τιµές, απλά πατήστε το κουµπί START/STOP κατευθείαν και ο διάδροµός σας θα τεθεί σε λειτουργία αµέσως µετά από 3 δευτερόλεπτα. Β) Αφού έχετε ρυθµίσει τον χρόνο, την απόσταση, την ταχύτητα ( Time, Distance, Speed ), πιέστε το κουµπί START/STOP αµέσως και µετά από 3 δευτερόλεπτα ο διάδροµος θα ξεκινήσει να κινείται. Γ) Ενώ είναι εν κινήσει ο διάδροµος, µπορείτε πατώντας το κουµπί της ταχύτητας SPEED ( ), SPEED ( ) να ρυθµίσετε την ταχύτητα που θα ακολουθήσετε κατά την άσκησή σας. ) Ακολουθήστε την ίδια διαδικασία για να ρυθµίσετε την κλίση της ανωφέρειας του διαδρόµου σας, αρκεί να πατήσετε το κουµπί INCL( ), INCL ( ). Ε) Επιλέγοντας το κουµπί START/STOP θα σταµατήσετε τη λειτουργία του διαδρόµου σας.

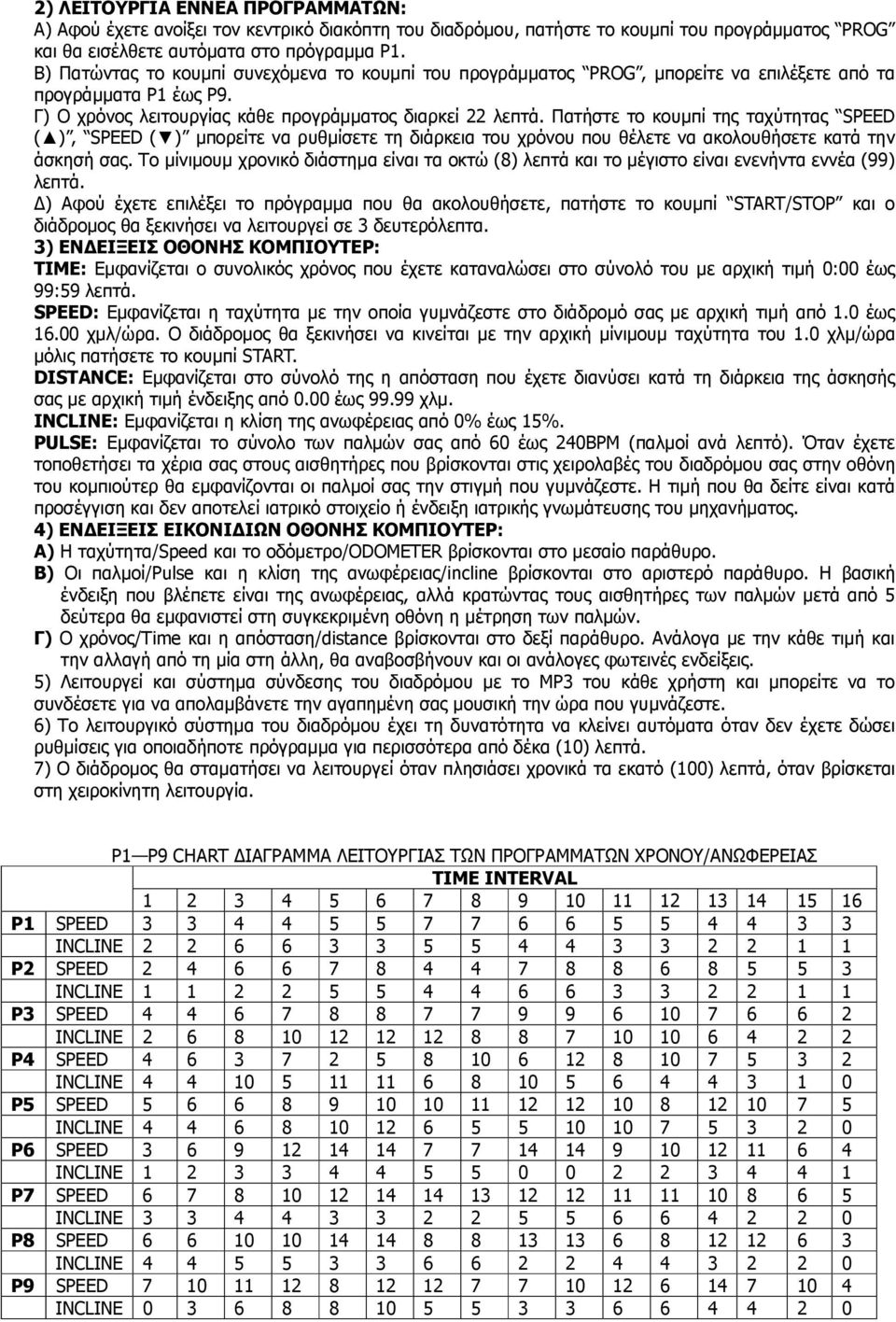

8 2) ΛΕΙΤΟΥΡΓΙΑ ΕΝΝΕΑ ΠΡΟΓΡΑΜΜΑΤΩΝ: Α) Αφού έχετε ανοίξει τον κεντρικό διακόπτη του διαδρόµου, πατήστε το κουµπί του προγράµµατος PROG και θα εισέλθετε αυτόµατα στο πρόγραµµα P1. Β) Πατώντας το κουµπί συνεχόµενα το κουµπί του προγράµµατος PROG, µπορείτε να επιλέξετε από τα προγράµµατα P1 έως P9. Γ) Ο χρόνος λειτουργίας κάθε προγράµµατος διαρκεί 22 λεπτά. Πατήστε το κουµπί της ταχύτητας SPEED ( ), SPEED ( ) µπορείτε να ρυθµίσετε τη διάρκεια του χρόνου που θέλετε να ακολουθήσετε κατά την άσκησή σας. Το µίνιµουµ χρονικό διάστηµα είναι τα οκτώ (8) λεπτά και το µέγιστο είναι ενενήντα εννέα (99) λεπτά. ) Αφού έχετε επιλέξει το πρόγραµµα που θα ακολουθήσετε, πατήστε το κουµπί START/STOP και ο διάδροµος θα ξεκινήσει να λειτουργεί σε 3 δευτερόλεπτα. 3) ΕΝ ΕΙΞΕΙΣ ΟΘΟΝΗΣ ΚΟΜΠΙΟΥΤΕΡ: TIME: Εµφανίζεται ο συνολικός χρόνος που έχετε καταναλώσει στο σύνολό του µε αρχική τιµή 0:00 έως 99:59 λεπτά. SPEED: Εµφανίζεται η ταχύτητα µε την οποία γυµνάζεστε στο διάδροµό σας µε αρχική τιµή από 1.0 έως χµλ/ώρα. Ο διάδροµος θα ξεκινήσει να κινείται µε την αρχική µίνιµουµ ταχύτητα του 1.0 χλµ/ώρα µόλις πατήσετε το κουµπί START. DISTANCE: Εµφανίζεται στο σύνολό της η απόσταση που έχετε διανύσει κατά τη διάρκεια της άσκησής σας µε αρχική τιµή ένδειξης από 0.00 έως χλµ. INCLINE: Εµφανίζεται η κλίση της ανωφέρειας από 0% έως 15%. PULSE: Εµφανίζεται το σύνολο των παλµών σας από 60 έως 240BPM (παλµοί ανά λεπτό). Όταν έχετε τοποθετήσει τα χέρια σας στους αισθητήρες που βρίσκονται στις χειρολαβές του διαδρόµου σας στην οθόνη του κοµπιούτερ θα εµφανίζονται οι παλµοί σας την στιγµή που γυµνάζεστε. Η τιµή που θα δείτε είναι κατά προσέγγιση και δεν αποτελεί ιατρικό στοιχείο ή ένδειξη ιατρικής γνωµάτευσης του µηχανήµατος. 4) ΕΝ ΕΙΞΕΙΣ ΕΙΚΟΝΙ ΙΩΝ ΟΘΟΝΗΣ ΚΟΜΠΙΟΥΤΕΡ: Α) Η ταχύτητα/speed και το οδόµετρο/odometer βρίσκονται στο µεσαίο παράθυρο. Β) Οι παλµοί/pulse και η κλίση της ανωφέρειας/incline βρίσκονται στο αριστερό παράθυρο. Η βασική ένδειξη που βλέπετε είναι της ανωφέρειας, αλλά κρατώντας τους αισθητήρες των παλµών µετά από 5 δεύτερα θα εµφανιστεί στη συγκεκριµένη οθόνη η µέτρηση των παλµών. Γ) Ο χρόνος/time και η απόσταση/distance βρίσκονται στο δεξί παράθυρο. Ανάλογα µε την κάθε τιµή και την αλλαγή από τη µία στη άλλη, θα αναβοσβήνουν και οι ανάλογες φωτεινές ενδείξεις. 5) Λειτουργεί και σύστηµα σύνδεσης του διαδρόµου µε το MP3 του κάθε χρήστη και µπορείτε να το συνδέσετε για να απολαµβάνετε την αγαπηµένη σας µουσική την ώρα που γυµνάζεστε. 6) Το λειτουργικό σύστηµα του διαδρόµου έχει τη δυνατότητα να κλείνει αυτόµατα όταν δεν έχετε δώσει ρυθµίσεις για οποιαδήποτε πρόγραµµα για περισσότερα από δέκα (10) λεπτά. 7) Ο διάδροµος θα σταµατήσει να λειτουργεί όταν πλησιάσει χρονικά τα εκατό (100) λεπτά, όταν βρίσκεται στη χειροκίνητη λειτουργία. P1 P9 CHART ΙΑΓΡΑΜΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΤΩΝ ΠΡΟΓΡΑΜΜΑΤΩΝ ΧΡΟΝΟΥ/ΑΝΩΦΕΡΕΙΑΣ TIME INTERVAL P1 SPEED INCLINE P2 SPEED INCLINE P3 SPEED INCLINE P4 SPEED INCLINE P5 SPEED INCLINE P6 SPEED INCLINE P7 SPEED INCLINE P8 SPEED INCLINE P9 SPEED INCLINE

9 ΑΝΑΛΥΤΙΚΟ ΣΧΕ ΙΑΓΡΑΜΜΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ DESCRIPTION REMARKS QTY # DESCRIPTION REMARKS QTY

10 1 MAIN FRAME 1 54 BACK PROTECT PARTS 2 2 BASE FRAME 1 55 BLACK CUSHION PAD 4 3 INCLINE FRAME 1 56 BLUE CUSHION PAD 4 4 LEFT UPRIGHT POST 1 57 FLAT FOOT PAD 4 5 RIGHT UPRIGHT POST 1 58 COMPUTER UPPER COVER 1 6 FIXED FRAME ASSEMBLY 1 59 COMPUTER BOTTOM COVER 1 7 TURNING AXEL 1 60 COMPUTER CORE 1 8 SENSOR SYSTEM 1 61 END CAP 2 9 MOTOR BRACKET 1 62 WHEEL TUBE END CAP 2 10 COMPUTER ASSEMBLY 1 63 WHEEL 2 11 HEX BOLT M10* ADJUSTABLE WHEEL 2 12 HEX BOLT M10* END CAP FOR PROTECTING WIRES 2 13 HEX BOLT M10* DRIVING BELT J HEX BOLT M8* CABLE CONNECTER 1 15 HEX BOLT M8* RUNNING BELT 1 16 HEX BOLT M8* FOAM φ37*φ43* HEX BOLT M8* FOAM φ24*φ32* HEX BOLT M8* SPRING 1 19 HEX BOLT M8* CAP FOR ADJUST AXEL 1 20 HEX BOLT M8* MAGNETIC RING 1 21 HEX BOLT M8* RUNNING BOARD 1 22 HEX BOLT M8* LEFT PLASTIC COVER(RIGHT) 1 23 SCREW M6* RIGHT PLASTIC COVER(RIGHT) 1 24 SCREW M6* LEFT PLASTIC COVER(LEFT) 1 25 SCREW M6* RIGHT PLASTIC COVER(LEFT) 1 26 SCREW M6* END CAP 6 27 SCREW ST4.2* FRONT END CAP 2 28 KNOB BAR 1 81 INNER ENC CAP 2 29 SCREW ST4.2* CONTROL BOARD 1 30 SCREW ST3.5* COMPUTER WIRE (MIDLE) 1 31 SCREW ST2.9* COMPUTER WIRE (UPPER) 1 32 SCREW ST2.9* HAND PULSE WITH INCLINE 1 33 SCREW M6* HAND PULSE WITH SPEED 1 34 SCREW M5* COMPUTER CABLE C LENGTH SCREW M5* COMPUTER CABLE A LENGTH 150BLUE 1 36 SCREW M3* COMPUTER CABLE B LENGTH 15RED 1 37 FLAT WASHER MAGNETIC SERSOR 1 38 FLAT WASHER CABLE LENGTH FLAT WASHER DC MOTOR 1 40 FLAT WASHER INCLINE MOTOR 1 41 SPRING WASHER PROTECTER FOR OVER LOAD 1 42 HEX NUT M SWITCH 1 43 HEX NUT M STANDARD CABLE 1 44 HEX NUT M ARCH WASHER φ8*φ22* WHEEL TURNING TUBE 4 47 INCLINE TURNING TUBE 2 48 FRONT ROLLER 1 49 BACK ROLLER 1 50 CYLINDER 1 51 MOTOR COVER 1 52 RIGHT SIDE RAIL 1 53 LEFT SIDE RAIL 1

11 Συντήρηση και ευθυγράµµιση του τάπητα ΣΥΝΤΗΡΗΣΗ ΚΑΘΑΡΙΣΜΟΣ Αφαιρέστε την σκόνη από το διάδροµο µε ηλεκτρική σκούπα ή ελαφρά νοτισµένο πανί. Αναδιπλώστε το δάπεδο και καθαρίστε τακτικά το πάτωµα µε ηλεκτρική σκούπα. Αυτό θα σας βοηθήσει να επιµηκύνετε τη διάρκεια ζωής του διαδρόµου σας. Μην χρησιµοποιείτε ποτέ διαλυτικά στο δάπεδο ή στον τάπητα τρεξίµατος. Η χρήση διαλυτικών µπορεί να µειώσει την απαραίτητη λίπανση του δαπέδου και του τάπητα. ΚΕΝΤΡΑΡΙΣΜΑ ΤΟΥ ΤΑΠΗΤΑ ΤΡΕΞΙΜΑΤΟΣ Όταν τρέχετε ή περπατάτε, µπορεί να εξασκείτε µεγαλύτερη δύναµη µε το ένα πόδι απ ό,τι µε το άλλο. Αυτό θα κάνει τον τάπητα τρεξίµατος να φύγει από το κέντρο. Αυτός ο διάδροµος έχει σχεδιαστεί και κατασκευαστεί ώστε να εξασφαλίζει ότι η σωστή κίνηση του τάπητα είναι πάντα κεντραρισµένη επάνω στο δάπεδο τρεξίµατος. Περιστασιακά ο τάπητας ίσως χρειάζεται επιπλέον ρύθµιση για να διατηρηθεί κεντραρισµένος. Για να κεντράρετε τον τάπητα, χρησιµοποιήστε το εσώκλειστο κλειδί Allen για να ρυθµίσετε τη θέση του πίσω ράουλου. ΙΑ ΙΚΑΣΙΑ ΚΕΝΤΡΑΡΙΣΜΑΤΟΣ ΤΟΥ ΤΑΠΗΤΑ ΤΡΕΞΙΜΑΤΟΣ 1. Μην φοράτε φαρδιά ρούχα, γραβάτες ή φαρδιά κοσµήµατα όταν κάνετε αυτή τη ρύθµιση. 2. Μην στρέφετε ποτέ τα µπουλόνια περισσότερο από 1/4 της στροφής κάθε φορά. 3. Πάντοτε να σφίγγετε τη µία πλευρά και να χαλαρώνετε την άλλη για να εµποδίσετε υπερβολικό σφίξιµο ή χαλάρωση του τάπητα. 4. Λειτουργήστε το διάδροµο. Ρυθµίστε τον τάπητα όταν ο διάδροµος λειτουργεί µε 4 µίλια/ώρα (Mi/H) (6.4χλµ./ώρα- Km/H) χωρίς να βρίσκεται κάποιος επάνω στον τάπητα. Αφού κάνετε τη ρύθµιση, περπατήστε επάνω στον τάπητα για 5 λεπτά περίπου για να τον ελέγξετε. Αν είναι απαραίτητο, επαναλάβετε τη διαδικασία αλλά ποτέ µην στρέφετε τα µπουλόνια περισσότερο από 1/4 της στροφής κάθε φορά. Υπερβολικό σφίξιµο του τάπητα µπορεί να µειώσει σηµαντικά τη διάρκεια ζωής του τάπητα. ΑΝ Ο ΤΑΠΗΤΑΣ ΚΛΙΝΕΙ ΠΡΟΣ ΤΑ ΑΡΙΣΤΕΡΑ: 1. Στρέψτε το µπουλόνι του αριστερού ράουλου κατά 1/4 της στροφής δεξιόστροφα (σφίξιµο-τάνυση) 2. Στρέψτε το µπουλόνι του δεξιού ράουλου κατά 1/4 της στροφής αριστερόστροφα (χαλάρωση) ΑΝ Ο ΤΑΠΗΤΑΣ ΚΛΙΝΕΙ ΠΡΟΣ ΤΑ ΕΞΙΑ: 1. Στρέψτε το µπουλόνι του δεξιού ράουλου κατά 1/4 της στροφής δεξιόστροφα (σφίξιµο-τάνυση) 2. Στρέψτε το µπουλόνι του αριστερού ράουλου κατά 1/4 της στροφής αριστερόστροφα (χαλάρωση) ΡΥΘΜΙΣΗ ΤΑΝΥΣΗΣ ΤΟΥ ΤΑΠΗΤΑ ΤΡΕΞΙΜΑΤΟΣ Αν όταν βάζετε το πόδι επάνω στον τάπητα τρεξίµατος, αισθάνεστε να γλιστράει, τότε ο τάπητας έχει γίνει ελαστικός και γλιστράει από τα ράουλα. Όλοι οι τάπητες αποκτούν ελαστικότητα µε τον καιρό. Αυτή είναι µία φυσιολογική και συνηθισµένη ρύθµιση σε κάθε διάδροµο. Για να µειώσετε το γλίστρηµα, στρέψτε και τα δύο µπουλόνια Allen του οπίσθιου ράουλου κατά 1/4 της στροφής, όπως φαίνεται. οκιµάστε το διάδροµο ξανά για να ελέγξετε αν γλιστράει. Επαναλάβατε αν είναι απαραίτητο, αλλά ποτέ µην στρέφετε τα µπουλόνια του ράουλου περισσότερο από 1/4 της στροφής κάθε φορά.

12 ΓΙΑ ΝΑ ΒΑΛΕΤΕ ΛΙΠΑΝΤΙΚΟ ΣΤΟ ΑΠΕ Ο ΤΡΕΞΙΜΑΤΟΣ 1) Τοποθετήστε τον τάπητα τρεξίµατος έτσι ώστε η ραφή να είναι προς τα πάνω και στο κέντρο του δαπέδου. 2) Ενώ σηκώνετε την άκρη του τάπητα τρεξίµατος, τοποθετήστε το ακροφύσιο του σπρέι ανάµεσα στον τάπητα τρεξίµατος και το δάπεδο περίπου 6" (ίντσες) από το µπροστινό τµήµα του διαδρόµου. Απλώστε το σπρέι της σιλικόνης στο δάπεδο, µετακινώντας το από το µπροστινό µέρος του διαδρόµου προς τα πίσω. Επαναλάβατε αυτό και από την άλλη πλευρά του τάπητα. Ψεκάστε για περίπου 4 δευτερόλεπτα από κάθε πλευρά. 3) Αφήστε τη σιλικόνη να «σταθεί» για ένα λεπτό πριν χρησιµοποιήσετε το διάδροµο. ΠΡΟΕΙ ΟΠΟΙΗΣΗ: Μην υπερ-λιπάνετε το δάπεδο τρεξίµατος. Υπερβολική ποσότητα λιπαντικού πρέπει να αποµακρυνθεί σκουπίζοντάς τη µε πετσέτα. ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΓΙΑ ΤΟ ΣΠΡΕΥ ΣΙΛΙΚΟΝΗΣ ΚΡΑΤΗΣΤΕ ΤΟ ΜΑΚΡΥΑ ΑΠΟ ΠΑΙ ΙΑ! Σε περίπτωση κατάποσης ή ψεκασµού κατευθείαν πάνω στο πρόσωπο, ζητήστε ιατρική συµβουλή. ΣΗΜΕΙΩΣΗ: Αυτό το προϊόν µπορεί να προκαλέσει βλάβη ή απώλεια αν δεν χρησιµοποιηθεί σύµφωνα µε τις οδηγίες χρήσης του. Αυτό το προϊόν πωλείται µόνο για τέτοιες περιπτώσεις και µε την προϋπόθεση ότι θα χρησιµοποιείται αποκλειστικά µε ευθύνη του αγοραστή και ότι οι κατασκευαστές και οι αντιπρόσωποι δεν φέρουν καµία ευθύνη σε σχέση µε αυτό το προϊόν.

13 ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΛΥΣΕΙΣ ΤΟΥΣ ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΙΟΡΘΩΣΗ Ο διάδροµος δεν ξεκινά. 1. εν είναι στην πρίζα. 2. Το κλειδί ασφαλείας δεν είναι στη θέση του. 3. Η θερµική ασφάλεια του διάδροµου είναι εκτός λειτουργίας. 4. Ο διακόπτης ρελέ του σπιτιού είναι εκτός λειτουργίας. 1. Βάλτε το καλώδιο στην πρίζα. 2. Βάλτε το κλειδί ασφαλείας στο κοµπιούτερ. 3. Ενεργοποιήστε τη θερµική ασφάλεια του διάδροµου (δείτε το στο σχεδιάγραµµα) 4. Ενεργοποιήστε το ρελέ του σπιτιού. Ο τάπητας γλυστράει από τη 1. Ο τάπητας δεν είναι 1. Ρυθµίστε το τέντωµα του θέση του. σφικτός. 2. Ο τάπητας δεν είναι ρυθµισµένος σωστά στο πίσω ράουλο. τάπητα (δείτε οδηγίες ευθυγράµµισης). 2. Ρυθµίστε σωστά τον τάπητα στο πίσω ράουλο (δείτε οδηγίες ευθυγράµµισης). Ο τάπητας τρίζει. 1. Ανεπαρκής λίπανση 2. Ο τάπητας είναι πολύ σφικτός. 1. Λιπάνετε τον τάπητα (δείτε τις οδηγίες λίπανσης). 2. Ρυθµίστε το τέντωµα του διαδρόµου.

14 ΕΓΓΥΗΣΗ ΗΛΕΚΤΡΙΚΟΥ ΙΑ ΡΟΜΟΥ Η εγγύηση ισχύει για δύο έτη από την ηµεροµηνία αγοράς του προïόντος. Η εγγύηση καλύπτει τυχόν κατασκευαστικό λάθος. Η τυχόν αντικατάσταση ανταλλακτικού είναι στην κρίση των τεχνικών. Η Συναρµολόγηση, έλεγχος και η ρύθµιση του προïόντος βαρύνει τον καταναλωτή. Η εγγύηση ισχύει µόνο για τον πρώτο αγοραστή του προïόντος. Η εγγύηση ισχύει µόνο εάν το προïόν λειτουργεί σε σπίτι (και όχι σε γυµναστήρια, συλλόγους κ.α.). Η επισκευή οποιασδήποτε βλάβης πραγµατοποιείται το συντοµότερο δυνατόν. Κάθε απαίτηση αποζηµίωσης του πελάτη, είτε λόγω έλλειψης ανταλλακτικών είτε λόγω καθυστέρησης επισκευής, δεν είναι δυνατή. Τα έξοδα µεταφοράς του προïόντος από ή προς το συνεργείο της αντιπροσωπείας θα επιβαρύνουν τον πελάτη. Η ΕΓΓΥΗΣΗ ΕΝ ΕΧΕΙ ΙΣΧΥ Από υπέρταση στο δίκτυο της ΕΗ. Όταν η βλάβη προέλθει από κακή χρήση ή κακή συντήρηση, πτώσεις, νερό φωτιά, κεραυνούς. Επίσης η εγγύηση δεν καλύπτει αναλώσιµα υλικά όπως καλώδια, αισθητήρες, πλαστικά µέρη, τάπητα, τα οποία καταστράφηκαν από κακή χρήση ή άλλη αιτία. Η εγγύηση δεν καλύπτει βλάβη στο µοτέρ η οποία προήλθε από άτοµα βάρους πέραν των προδιαγραφών του κατασκευαστή. Η εγγύηση δεν καλύπτει βλάβη στο µοτέρ ή τα ηλεκτρονικά ή µηχανικά µέρη η οποία προήλθε από υπερβολική τάνυση (τέντωµα) του τάπητα. Η εγγύηση δεν καλύπτει βλάβη από υπαιτιότητα µη εξουσιοδοτηµένων ατόµων για την επισκευή ή τη συντήρηση του διαδρόµου. Η εγγύηση δεν καλύπτει βλάβη που προκλήθηκε από κακή συναρµολόγηση. Για να ισχύει η εγγύηση πρέπει να συνοδεύεται από την απόδειξη αγοράς. Η εταιρία και ο εισαγωγέας δεν ευθύνονται για τυχόν τυπογραφικά λάθη. Το προïόν έχει έγκριση κυκλοφορίας στην Ευρωπαïκή Κοινότητα, CE. Σε όλες τις παραπάνω περιπτώσεις ο χρήστης επιβαρύνεται µε το κόστος επίσκεψης και ανταλλακτικών. Τηλ. SERVICE: Από Τρίτη έως Παρασκευή 9.30πµ-5.00µµ Από Τρίτη έως Παρασκευή 1.00µµ-4.00µµ Από Τρίτη έως Παρασκευή 1.00µµ-4.00µµ ΣΦΡΑΓΙ Α ΚΑΤΑΣΤΗΜΑΤΟΣ

15 ΠΡΟΦΥΛΑΞΕΙΣ ΗΛΕΚΤΡΙΚΩΝ ΙΑ ΡΟΜΩΝ Προειδοποίηση: Παρακαλούµε διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιµοποιήσετε το διάδροµο και σηµειώστε τα παρακάτω: Ο διάδροµος πρέπει να τοποθετηθεί µέσα σε δωµάτιο όπου δεν υπάρχει υγρασία. Απαγορεύεται το νερό και οποιοδήποτε άλλο αντικείµενο (εκτός Σιλικόνης) να τοποθετείται ή να εισάγεται µέσα στο διάδροµο. Επίσης µην τοποθετείτε το διάδροµο πάνω σε χαλιά ή µοκέτες, υπάρχει περίπτωση να προκληθεί βλάβη από τα χνούδια και την σκόνη του χαλιού ή της µοκέτας. Το µοτέρ ενδεχοµένως να προκαλέσει σπινθήρα και συνεπώς ο διάδροµος πρέπει να βρίσκεται µακριά από εύφλεκτα και εκρηκτικά αντικείµενα. Να διατηρείτε τα τέσσερα πόδια του διαδρόµου σταθερά στο έδαφος ώστε να διατηρεί οµαλή σταθερότητα. Η πρίζα πρέπει να έχει καλή γείωση και να αποφεύγετε να χρησιµοποιείτε άλλη ηλεκτρική συσκευή στην ίδια παροχή ρεύµατος µε το διάδροµο. Παρακαλούµε να φοράτε αθλητικά ρούχα και παπούτσια προκειµένου να ασκηθείτε στο διάδροµο και απαγορεύεται αυστηρά να τρέχετε πάνω στο διάδροµο χωρίς παπούτσια. ύο ή περισσότερα άτοµα απαγορεύεται να χρησιµοποιούν το διάδροµο ταυτόχρονα ή διαδοχικά. Να γνωρίζετε ότι το µέγιστο βάρος χρήστη αναγράφεται στις προδιαγραφές του κατασκευαστή. Απαγορεύεται να πατάτε στον τάπητα και να ξεκινάτε το διάδροµο. Παρακαλούµε σταθείτε στις δύο πλευρές του διαδρόµου και κρατηθείτε τη χειρολαβή πριν ξεκινήσετε το διάδροµο: όταν ξεκινήσει µε τη µικρότερη ταχύτητα, αρχίστε να τρέχετε επάνω στον τάπητα. Ο αισθητήρας παλµών δεν είναι σε καµία περίπτωση ιατρικός εξοπλισµός και το αποτέλεσµα που εµφανίζει είναι απλή ενηµέρωση για τον χρήστη. Οι καρδιοπαθείς δεν πρέπει να χρησιµοποιούν το διάδροµο µόνοι τους και απαγορεύεται να χρησιµοποιούν τα προγράµµατα Αυτόµατης Ταχύτητας και Ρύθµισης της Ταχύτητας µέσω των παλµών. Παρακαλούµε σβήστε το διάδροµο (κουµπί power ) αφού τελειώσετε την εξάσκησή σας. Τα παιδιά πρέπει να τα κρατάτε µακριά από το µηχάνηµα όταν λειτουργεί. Στην περίπτωση που ο διάδροµος λειτουργεί για µεγάλο χρονικό διάστηµα µε το µέγιστο βάρος χρήστη και στις µέγιστες ταχύτητες µπορεί να προκληθεί βλάβη στο µοτέρ, το κοµπιούτερ, τον τάπητα ή το δάπεδο. Σε περίπτωση που αισθανθείτε οποιαδήποτε δυσφορία ή αδιαθεσία, παρακαλούµε σταµατήστε αµέσως το διάδροµο. Ο διάδροµος πρέπει να λιπαίνεται κάθε 9-10 ώρες λειτουργίας µε Σιλικόνη. Σε περίπτωση που ο διάδροµος δεν χρησιµοποιείται για µεγάλο χρονικό διάστηµα, απαιτείται να γίνει λίπανση πριν τη χρήση. Ο µέγιστος χρόνος συνεχόµενης χρήσης του διαδρόµου είναι τα λεπτά. Είναι απαραίτητο να γίνεται παύση/διάλειµµα για λεπτά και στη συνέχεια µπορείτε να χρησιµοποιήσετε ξανά το διάδροµό σας. Προσοχή! Μην χρησιµοποιείτε σπρέι Σιλικόνης τα οποία περιέχουν Τεφλόν.
