1 ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ РАКОВИЦА Период реализације ДИРЕКЦИЈА ЗА ГРАЂЕВИНСКО ЗЕМЉИШТЕ И ИЗГРАДЊУ БЕОГРАДА Ј.П. ФЕБРУАР БЕОГРАДСКИ ВОДОВОД И КАНАЛИЗАЦИЈА

2 1. СТАЊЕ ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ РАКОВИЦА Градска општина Раковица се налази на јужном делу града Београда и простире се на хектара. Према последњем попису из године закључује се да је број становника на општини Раковица у константном порасту. Општина Броја становника Раковица Пораст броја становника није адекватно праћен ширењем водоводне и канализационе мреже. Након вишегодишњег застоја у прoширeњу пoстojeћих кaпaцитeтa мреже и објеката на подручју општине, тренутно се улaжу нaпoри дa се водоводни и канализациони систем oсaврeмeни и прoшири у циљу пoвeћaњa eфикaснoсти цeлoг систeмa водовода и канализације ПОСТОЈЕЋЕ СТАЊЕ ВОДОВОДНЕ МРЕЖЕ Поред редовних активности на одржавању постојеће водоводне мреже, Скупштина града, као стратешки документ, усвојила је Aкциони план даљег развоја сиситема водоснабдевања и каналисања насеља на широј територији града Београда - период реализације На територији ГО Раковица регистровано је прикључака на градску водоводну мрежу. Процењено је да на подручју ове општине постоји око 3000 нелегалних водоводних прикључака (у које спадају и потрошачи иза блок водомера). Највише нелегалних потрошача се налази на подручју насеља Ресник, Сунчани брег и Миљаковачке стазе. С` обзиром да су ти прикључци ван контроле Београдског водовода и канализације, најчешће су технички и санитарно сумљивог квалитета. Предметна територија, по свом висинском положају, припада првој, другој, и трећој зони водоснадбевања. Кроз територију ове општине пролази регионални цевовод Макиш- Младеновац. До сада је изведена цела деоница I фазе (од резервоара Петлово Брдо до Зучке капије) и део цевовода II фазе од Зучке капије до тунела Мали Поповић. Деоница до Ресника је пуштена у рад, а неопходно је проверити постојеће стање осталог дела цевовода. Прва зона се снабдевала преко резервоара Раковица који је уништен за време бомбардовања. Сада се прва зона снабдева директно преко ЦС Топчидер. Резервоар Раковица је добијао воду преко ЦС Топчидер цевоводом прве висинске зоне Φ800 и са ЦС Беле воде тунелском деоницом пречника Φ300. Од ЦС Дедиње у правцу резервоара Раковица иде цевовод II висинске зоне пречника Φ600 који пролази поред резервоара Раковица и даље иде цевовод друге висинске зоне Φ500 који се спаја са регионалним цевоводом Φ1200 на раскрсници улица Славка Миљковића и Подавалске. Од овог цевовода Φ500 се у улици Едварда Грига одваја цевовод друге висинске зоне Φ200 који иде на хидрофорску станицу Ресник преко које се снабдевају потрошачи треће висинске зоне насеља Ресник. Од цевовода друге висинске зоне Φ500 се у улици Тринаестог октобра одваја цевовод Φ350 који иде ка ЦС Пиносава (односно резервоарима Пиносава и Бели поток) и даље ка ЦС Рипањ (односно резервоару Шупља стена). Улицом Славка Миљковића иде цевовод друге висинске зоне Φ160/Φ110 ка хидрофорској станици Кружни пут. Преко ЦС Жарково 2 вода иде цевоводом друге висинске зоне Φ1000 ка резервоару Петлово брдо, а преко ЦС Жарково 3 цевоводом треће висинске зоне Φ700/Φ600/Φ500/Φ400 ка водоторњу Кошутњак. Снабдевање треће зоне општине Раковица: Топчидер се снабдева водом преко ЦС Дедиње, а преко водоторња Кошутњак се водом снабдевају насеља Канарево брдо, Петлово брдо и Кошутњак. Дужина дистрибутивне водоводне мреже је km. Основна карактеристика дистрибутивне водоводне мреже је разноликост у старости и врсти цевног материјала, као и радних услова. У табели су дати подаци о старости цевовода и учешћу у укупној водоводној мрежи, у различитим временским периодима. Старост цеви и учешће у укупној водоводној мрежи БВС, у различитим временским периодима 1.2. ПОСТОЈЕЋЕ СТАЊЕ КАНАЛИЗАЦИОНЕ МРЕЖЕ година укупна дужина (km) Територија ГО Раковица према важећем Генералном пројекту Београдске канализације, припада Централном канализационом систему, на делу где је заступљен сепарациони принцип каналисања. На територији ове општине канализациона мрежа је делимично изграђена. Са аспекта каналисања, подручје ГО Раковица припада Топчидерском канализационом сливу. Реципијенти за употребљене воде (према постојећем стању) су: Манастирски фекални колектор Ø600 mm и Бањички фекални колектор 60/110 cm, који се уливају у нови Топчидерски фекални колектор. Стари Топчидерски фекални колектор 60/110 cm је на појединим деоницама у функцији. Нови Топчидерски фекални колектор употребљене воде одводи на КЦС Чукарица, а она их даље потискује у постојећи општи колектор 200/160 cm у Булевару Војводе Мишића, који према постојећем стању, одводи отпадне воде до општег колектора 400/240 cm, који се излива у Саву код Сајма. Пројектован је нови потис Ø1200mm у дужини од 350m од КЦС Чукарица до постојећег фекалног колектора 250/150 cm у Булевару Војводе Мишића, будући да је постојећи потис Ø900mm недовољног капацитета. Капацитет постојеће КЦС Чукарица је искоришћен. Потребно је да се на локацији уз постојећу КЦС Чукарица изгради нова КЦС Чукарица. Ове две црпне станице би у спрегнутом раду требале да задовоље потребни капацитет од 3 m3/s. Нова КЦС Чукарица би преко пројектованог потисног % преко година Укупно СТРАНА 1

3 цевовода Ø1200 mm, употребљене воде потискивала до преливне грађевине у Булевару Војводе Мишића. У коначној фази, постојећи фекални колектор 250/150 cm у Булевару Војводе Мишића, ће употребљене воде одводити на постојећу КЦС Мостар (пошто буде приведена намени и након изградње и пуштања у функцију, планираних низводних објеката). У плану је њена рехабилитација. КЦС Мостар ће препумпавати употребљене воде, са припадајућег слива, ка планираном тунелу Хитна помоћ Венизелoсова и даље ка Интерцептору и планираном ППОВ Велико село. Постојећи општи колектор 200/160 cm у Булевару Војводе Мишића, ће бити реципијент само за атмосферске воде и преко постојећег излива 400/240 cm, ће се изливати у Саву код Сајма. Реципијент за атмосферске воде је Топчидерска река са локалним потоцима који се у њу уливају. 2. ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА ЗА ТЕРИТОРИЈУ ОПШТИНЕ РАКОВИЦА Утврђени развојни приоритети усклађени су са генералним концептом водоснабдевања и Генералним пројектом београдског канализационог система, који је усвојен године, а одређени су на основу тренутног стања опремљености оптшине водоводном и канализационом мрежом. Планирана реализација објеката система водоснабдевања На територији општине није потребно дограђивати примарну мрежу, осим изградње резервоарског простора на локацији резервоара Стражевица, већ је потребно доградити постојећу уличну дистрибутивну мрежу уз реконструкцију постојеће дотрајале мреже. Недостајућа секундарна, односно дистрибутивна водоводна мрежа реализоваће се у складу са утврђеним потребама система и планираним развојем општине, као и кроз реконструкцију и изградњу саобраћајница са припадајућом инфраструктуром.. Планирана реализација објеката канализационог система Концепт развоја канализационог система на територији општине заснован је на доградњи недостајућих примарних колектора у систему, пре свега узводне деонице Топчидерског фекалног колектора од насеља Ресник до насеља Рушањ, фекалног колектора дуж Раковичког потока уз регулацију потока и фекалног колектора дуж Милошевог потока уз регулацију потока. Поред наведних објеката, планира се: изградња секундарне канализационе мреже у насељима: Сунчани брег, Ресник и Миљаковац 3. СТРАНА 2

4 САВС КИ ВЕНАЦ ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ РАКОВИЦА (Период реализације ) ЗВЕЗДАРА Граница ГО Раковица Планирани примарни објекти водоводне мреже Планирани примарни објекти канализационе мреже Планирана канализациона мрежа у насељима Вишевачкој улици (2016) Изградња цевовода у Трепчевској и Вишевачкој улици (рок реал. 2-3 год.) Ул. Славка Родића (2016) Изградња резервоара Стражевица 2 Вукасовићевој улици (2016) Изградња канализације у насељу Миљаковац III (рок реализације 2-3 год.) ЧУКАРИЦА Ул. Хајдук Велјково сокаче (2016) Ул. Сретена Младеновића Мике (2016) Ул. Омладинско шеталиште и 5. Козарске (2016) Изградња канализације у насељу Сунчани Брег (2016) Фекални колектор дуж Раковичког потока са регулацијом потока (рок реал. 6 год.) ВОЖДОВА Ц Фекална канализација у насељу Љубише Јеленковића у Реснику I фаза (2016) Фекални колектор дуж Милошевог потока са регулацијом потока (рок реал. 5 год.) Фекална канализација у насељу Љубише Јеленковића у Реснику II фаза (2016) Узводна деоница Топчидерског фекалног колектора од насеља Ресник до насеља Рушањ (рок реал. 8 год.) OpenStreetMap (and) contributors, CC-BY-SA СТРАНА 3

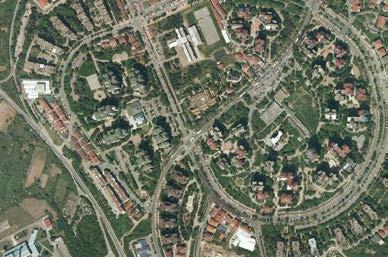

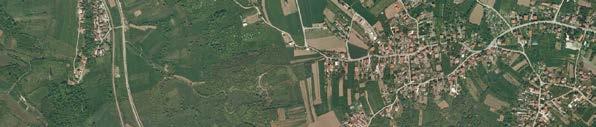

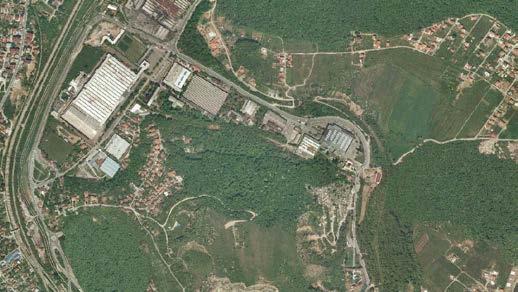

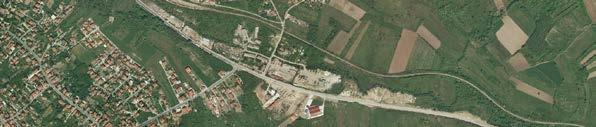

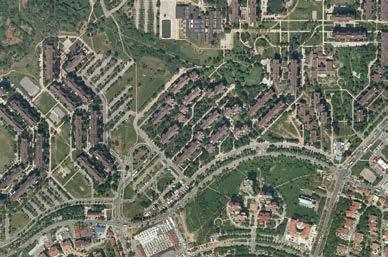

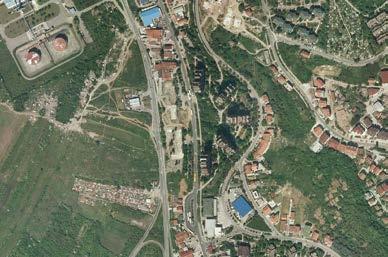

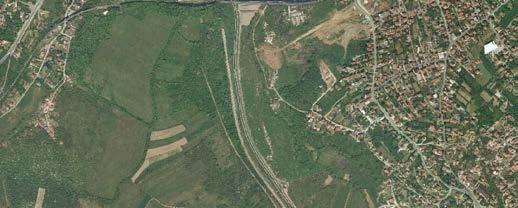

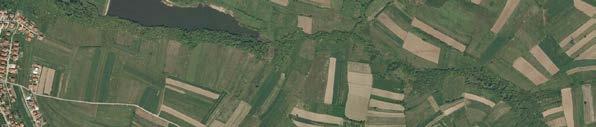

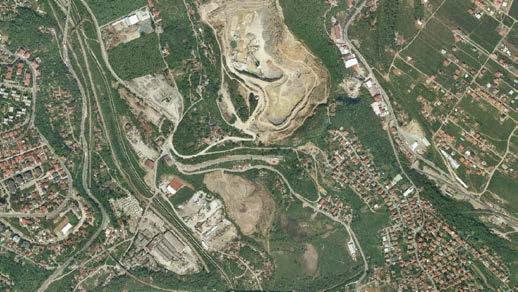

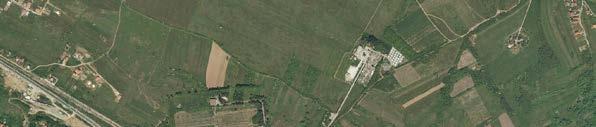

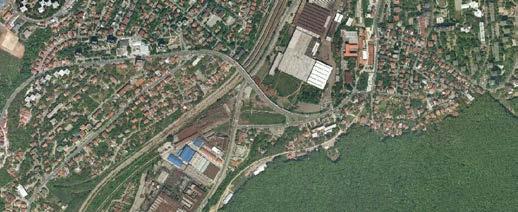

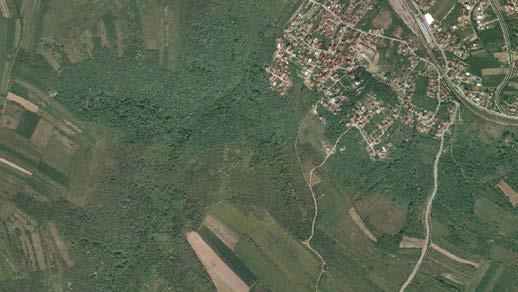

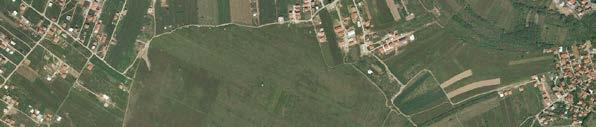

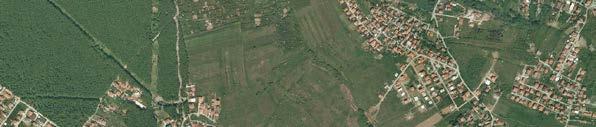

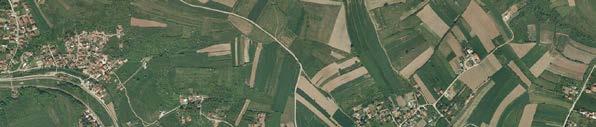

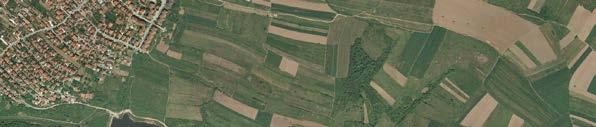

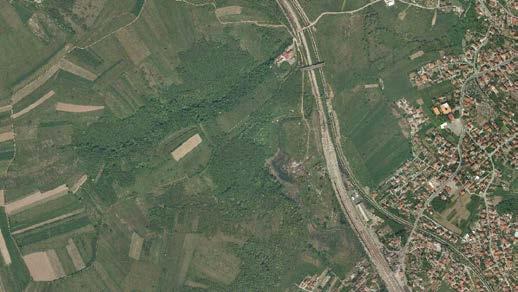

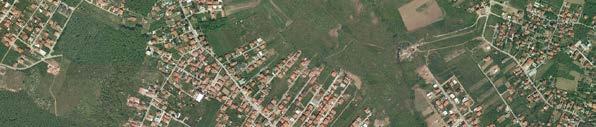

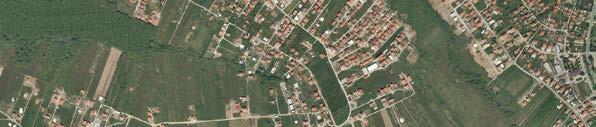

5 САВС КИ ВЕНАЦ ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ РАКОВИЦА (Период реализације ) ОРТОФОТО ЗВЕЗДАРА Граница ГО Раковица Планирани примарни објекти водоводне мреже Планирани примарни објекти канализационе мреже Планирана канализациона мрежа у насељима Вишевачкој улици (2016) Изградња цевовода у Трепчевској и Вишевачкој улици (рок реал. 2-3 год.) Ул. Славка Родића (2016) Изградња резервоара Стражевица 2 Вукасовићевој улици (2016) Изградња канализације у насељу Миљаковац III (рок реализације 2-3 год.) ЧУКАРИЦА Ул. Хајдук Велјково сокаче (2016) Ул. Сретена Младеновића Мике (2016) Ул. Омладинско шеталиште и 5. Козарске (2016) Изградња канализације у насељу Сунчани Брег (2016) Фекални колектор дуж Раковичког потока са регулацијом потока (рок реал. 6 год.) ВОЖДОВА Ц Фекална канализација у насељу Љубише Јеленковића у Реснику I фаза (2016) Фекални колектор дуж Милошевог потока са регулацијом потока (рок реал. 5 год.) Фекална канализација у насељу Љубише Јеленковића у Реснику II фаза (2016) Узводна деоница Топчидерског фекалног колектора од насеља Ресник до насеља Рушањ (рок реал. 8 год.) СТРАНА 4

6 2.1. ОБЈЕКТИ ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ОПШТИНИ РАКОВИЦА ПЛАНИРАНИ ЗА РЕАЛИЗАЦИЈУ У ГОДИНИ Активности на припреми и изградњи објеката водоснабдевања и каналисања на подручју општине планиране су Програмом уређивања и доделе грађевинског земљишта, који реализује Дирекција за грађевинско земљиште и изградњу Београда, Ј.П. и Планом инвестиционих улагања за санацију и реконструкцију водоводног и канализационог система, који се реализује из буџетских средстава ЈКП Београдки водовод и канализација. Планирана реализација објеката система водоснабдевања Објекат и планиране активности Инв. Вредност (10 6 ) Планирани почетак радова 1. Сретена Младеновића Мике (укинути део од Патријарха Јоаникија до Сретена Младеновића Мике испред рибокомбината)- замена постојећих цевовода L=80 m,дл Ø III квартал Вишевачка- замена постојећих цевовода L=350m, ДЛ Ø III квартал Славка Родића- II фаза (друга зона)- замена постојећих цевовода L=350m, ПЕ Ø IV квартал Хајдук Вељкова сокаче- замена постојећих цевовода L=200m, ДЛ Ø IV квартал Вукасовићева- замена постојећих цевовода L=1300m, ДЛ Ø IV квартал Омладинско шеталиште и 5. Козарске- замена постојећих цевовода L=350m, ПЕ Ø IV квартал 2016 Укупна улагања у изградњу и реконструкцију водоводне мреже Планирана реализација објеката канализациног система На територији ГО Раковица, ЈКП БВК нема у плану за год., изградњу секундарне канализационе мреже из својих средстава. Град Београд је, преко Дирекције за грађевинско земљиште обезбедио буџетска средства за изградњу канализационе мреже у 2016.години: Објекат и планиране активности Инв. Вредност (10 6 ) Планирани почетак радова Фекална канализација у насељу Љубише Јеленковића у Реснику, дужине 1,9км - I фаза Фекална канализација у насељу Љубише Јеленковића у Реснику, дужине 2,2км II фаза 0,45 Започети радови 0,65 IV квартал 3. Канализација у насељу Сунчани брег, дужина мреже 6.5 km 1,60 III-IV квартал Укупна улагања у изградњу и реконструкцију канализационе 2,70 Фекална канализација у насељу Љубише Јеленковића у Реснику - I фаза (2016) Фекална канализација у насељу Љубише Јеленковића у Реснику - II фаза (2016) СТРАНА 5

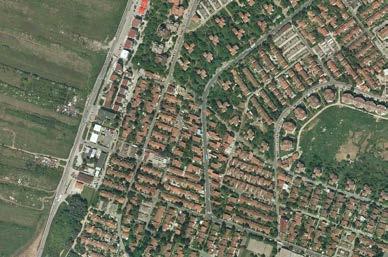

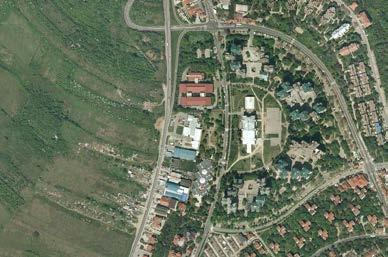

7 Секундарна водоводна мрежа чија се реализација планира у 2016.години планирана водоводна мрежа постојећа водоводна мрежа Вукасовићева Вишевачка Славка Родића II зона Хајдук Вељково сокаче Г ра ни ц а ГО Рак о виц а Сретена Младеновића Мике Омладинско шеталиште и 5. Козарске СТРАНА 6

8 2.2. СРАТЕШКИ ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА ЗА ТЕРИТОРИЈУ ОПШТИНЕ РАКОВИЦА ДО ГОДИНЕ Планирана реализација објеката система водоснабдевања У циљу стварања услова за поуздано снабдевање потрошача прве и друге висинске зоне на подручју општине, планирана је изградња резервоарског простора на локацији резервоара Раковица који је срушен за време бомбардовања. Примарна мрежа је задовољавајућег стања и капацитета, тако да су улагања планирана за реконструкцију постојеће и изградњу недостајуће секундарне мреже. Табеларни приказ планираних објеката водоводне мреже приоритет НАЗИВ ОБЈЕКТА Изградња водовода у Трепчанској 1 и Вишевачкој, L=696m, Ø100 Укупно потребна средства ПОТРЕБНЕ ПРИПРЕМНЕ АКТИВНОСТИ Планирана реализација објеката канализациног система На подручју општине Раковица, од примарних канализационих објеката, планирани су: Узводна деоница Топчидерског фекалног колектора од насеља Ресник (од улице Александра Војиновића) до насеља Рушањ (у висини потока Шиндраковац), у укупној дужини од око 5км, од чега је у оквиру општине Раковица, колектор дужине око 2км, фекални колектор дуж Милошевог потока (са регулацијом потока), пречника Ø mm, дужине м, од чега је у оквиру општине Раковица колектор дужине око 720 м, фекални колектор дуж Раковичког потока (са регулацијом потока), пречника Ø500mm, дужине 6км, од чега је у оквиру општине Раковица колектор дужине око 1650 м, Канализацуија у насељу Миљаковац 3 Табеларни приказ планираних објеката канализационе мреже приоритет НАЗИВ ОБЈЕКТА Канализација у насељу Миљаковац 3, укупне дужине 2,8 km Узводна деоница Топчидерског фекалног колектора од насеља Ресник (од улице Александра Војиновића) до насеља Рушањ фекални колектор дуж Милошевог потока, са регулацијом потока Инвестициона вредност 10 6 Начин финансирања Решавање имовине 0,40 буџет 2-3 ПОТРЕБНЕ ПРИПРЕМНЕ АКТИВНОСТИ Техничка документација (у току је израда) решавање имовине решавање имовине планска документација техничка документација планска документација техничка документација 0,40 милиона евра Инвестициона вредност 10 6 Начин финансирања 0,85 буџет 2-3 1,80 буџет 8 0,25 буџет 5 Рок изградње (година) Рок изградње (година) 5 Изградња недостајуће канализације у постојећим насељима према утврђеним приоритетима и техничким могућностима Укупно потребна средства ЗАКЉУЧНА РАЗМАТРАЊА решавање имовине техничка документација Стручне службе ЈКП-а Београдски водовод и канализација и Дирекције за грађевинско земљиште су на основу тренутног стања развоја система и потреба конзумног подручја сагледале приоритетне правце развоја водоводне и канализационе мреже одредиле приоритетне објекте примарне и секундарне мреже, за које је у наредном десетогодишњем периоду неопходно обезбедити услове и финансијска средства за реализацију. Утврђени развојни приоритети усклађени су са генералним концептом водоснабдевања и Генералним пројектом београдског канализационог система, који је усвојен године, а одређени су на основу тренутног стања примарних објеката и мреже у систему и сагледавањем најкритичнијих подручја града, где урбанизација није праћена адекватним развојем водоводног и канализационог система. Усвојени Акциони план прати трендове који су дефинисани светским стандардима у одржавању великх инфраструктурних система. Тај тренд подразумева обнављање 2% мреже на годишњем нивоу. Општи циљ је унапређење инфраструктурне подршке даљем развоју на територији ГО Раковица. На овом подручју очекује се даља урбанизација, као и формирање нових индустријских зона. Да би се то остварило неопходна је изградња како примарних објеката, тако и секундарне водоводне и канализационе мреже. Имајући у виду чињеницу да нагла урбанизација, није праћена одговарајућим опремањем инфраструктуром, Град Београд је у години обезбедио значајна буџетска средства да се у што краћем року обезбеде техничку документацију и формално-правни основ за изградњу, као и да се започне изградња свих објеката за које постоји планска и пројектна документација. Укупна потребна средстав за реализацију неопходних хидротехничких објеката, као и водоводне и канализационе мреже на територији ГО Раковица су 8,66 милионa евра. Општи циљеви: Побољшање водоснабдевања на подручју ГО Раковица: 1. реконструкција и санација постојеће водоводне мреже; 2. изградња нове секендарне водоводне мреже; 3. изградња недостајећих хидротехничких објеката водоводног система. Побољшање система каналисање отпадних и атмосферских вода на подручју ГО Раковица: 4. израда техничке документације и изградња недостајећих објеката канализационог система; 5. изградња секундарне канализационе мреже; 6. сукцесивно повезивање и пуштање у функцију новоизграђених објеката и мреже канализационог система. Инфраструктурни систем Укупно потребна средства (10 6 ) Систем водоснабдевања 0,87 Канализациони систем 7,79 Укупно водовод и канализација 8,66 милиона евра 1,50 буџет 2 5,09 милиона евра 4 фекални колектор дуж Раковичког потока са регулацијом потока, планска документација (у току је израда) техничка документација 0,69 буџет 6 ДИРЕКЦИЈА ЗА ГРАЂЕВИНСКО ЗЕМЉИШТЕ И ИЗГРАДЊУ БЕОГРАДА Ј.П. БЕОГРАДСКИ ВОДОВОД И КАНАЛИЗАЦИЈА СТРАНА 7
