1 ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ ЗЕМУН Период реализације ДИРЕКЦИЈА ЗА ГРАЂЕВИНСКО ЗЕМЉИШТЕ И ИЗГРАДЊУ БЕОГРАДА Ј.П. ФЕБРУАР БЕОГРАДСКИ ВОДОВОД И КАНАЛИЗАЦИЈА

2 1. СТАЊЕ ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ ЗЕМУН Градска општина Земун простире се на десној обали Дунава на хектара. Према последњем попису из 011. године закључује се да је број становника на општини Земун у константном порасту. Општина Броја становника Земун Пораст броја становника није адекватно праћен ширењем водоводне и канализационе мреже. Након вишегодишњег застоја у прoширeњу пoстojeћих кaпaцитeтa мреже и објеката на подручју општине, тренутно се улaжу нaпoри дa се водоводни и канализациони систем, oсaврeмeни и прoшири у циљу пoвeћaњa eфикaснoсти цeлoг систeмa водовода и канализације. Поред редовних активности на одржавању постојеће водоводне мреже, Скупштина града, као стратешки документ, усвојила је Aкциони план даљег развоја сиситема водоснабдевања и каналисања насеља на широј територији града Београда - период реализације ПОСТОЈЕЋЕ СТАЊЕ ВОДОВОДНЕ МРЕЖЕ На територији ГО Земун регистровано је прикључака на градску водоводну мрежу. Процењено је да на подручју ове општине постоји око 000 нелегалних водоводних прикључака (у које спадају и потрошачи иза блок водомера). Највише нелегалних потрошача се налази на подручју насеља Алтина, Плави хоризонти, Војни пут, Земун поље, Земун и Тошин бунар. С` обзиром да су ти прикључци ван контроле Београдског водовода и канализације, најчешће су технички и санитарно сумљивог квалитета. Предметна територија припада првој висинској зони водоснадбевања, леве обале Саве. Водовод на левој обали Саве је прстенаст систем са два основна правца, према Батајници и према Сурчину. Концепт снадбевања водом потрошача на левој обали Саве заснован је на производњи преради воде на постројењу Бежанија, транспорту преко црпних станица Бежанија А и Б и Студентски град примарним цевоводима до секундране дистрибутивне мреже, односно корисника као и цевоводима на мосту Газела (вода се транспортује једним од три цевовода пречника Φ500) са постројења Беле воде до секундране дистрибутивне мреже. Преко Бранковог моста иду два цевовода Φ700, али ова два цевовода су затворена тако да са десне обале Саве вода иде само преко цевовода на мосту Газела. Утицај црпне станице Студентски град је велики и дефинише подручје централног дела Новог Београда у правцу мостова Братство и Јединство и Газела, као и читаво подручје Земуна закључно са насељем Батајница. Систем функционише без резервоарског простора у конзуму, па укупно снадбевање водом зависи искључиво од рада пумпи у наведеним црпним станицама. Тунел Ø1900 повезује постројење Бежанија са црпном станицом Студентски град. Од ЦС Бежанија до ауто-пута је цевовод Ø100 и цевовод Ø1000 од ауто-пута до Угриновачке улице у Земуну где је спојена са цевоводом Ø1000. ЦС Студентски град је са ППОВ Бежанија повезана тунелом пречника Ø1900. У Угриновачкој улици се налази цевовод Ø1000, саобраћајницом Т6 до Угриновачке улице иде цевовод Ø700 и пројектован је цевовод Ø00. У правцу ободног дела система према Батајници постоје цевоводи Ø1000, Ø900, Ø700 и Ø500 као магистрални цевоводи дуж ауто пута Београд Нови Сад. Азбест цементни цевовод Ø400 дуж Батајничког пута од Земуна до одвојка за Земун поље са везом на Ø900, као и Ø50 од примарног цевовода Ø400 до насеља Земун поље. Азбест цементни цевовод Ø400 (на Батајничком путу) је дотрајао са честим кваровима. Поред тога траса овог цевовода је унутар приватних парцела. Потребно је извршити реконструкцију и дислокацију цевовода целом дужином, тако да нова траса буде у јавном земљишту и усклађена са новим саобраћајним решењем. Саобраћајница Северна тангента је један од најбитнијих елемената будуће основне путне и уличне мреже Београда у ГУП-у до 01.године. Ова саобраћајница пружа се од саобраћајнице Т6, од укрштања са Новосадским путем, укршта се са Батајничким путем код улице Цара Душана, садржи мост преко Дунава, укрштање са Зрењанинским путем, Панчевачким путем и спаја сремски са банатским делом града без проласка кроз централно градско подручје. На мосту Михајло Пупин су планирана два цевовода пречника Φ500, а од моста до Зрењанинског пута је планиран један цевовод пречника Φ500. Дужина дистрибутивне водоводне мреже је 50.1 km. Основна карактеристика дистрибутивне водоводне мреже је разноликост у старости и врсти цевног материјала, као и радних услова. У табели су дати подаци о старости цевовода и учешћу у укупној водоводној мрежи, у различитим временским периодима. Старост цеви и учешћу у укупној водоводној мрежи БВС, у различитим временским периодима 1.. ПОСТОЈЕЋЕ СТАЊЕ КАНАЛИЗАЦИОНЕ МРЕЖЕ Територија ГО Земун према важећем Генералном пројекту Београдске канализације се налази на територији два канализациона система, Централном и Батајничком и то на делoвима где је заснован сепарациони принцип каналисања. На територији ове општине канализациона мрежа је делимично изграђена, с тим да је изграђеност заступљенија у делу који припада Централном канализационом систему. Део који припада Централном канализационом систему: година укупна дужина (km) Главни реципијент за одвођење употребљених вода је фекални колектор, који се из правца насеља Алтина низводно протеже Првомајском улицом, затим пролази кроз територију Старог језгра Земуна и поред КЦС Карађорђев трг гравитира ка КЦС Ушће. Колектор је промењивог попречног пресека (70/15 90/150 80/10 90/15 cm). Осим овог колектора постоји и фекални део двојног колектора ФБ 110/190, АБ 140/10 cm, који скупља употребљене воде из ниског дела Земуна и дела Новог Београда. Он је из правца раскрснице улица. октобра и Карађoрђеве усмерен ка Улици Кеј ослобођења, одакле се употребљене воде уливају у КЦС Карађорђев трг, из које се према постојећем стању, потискује у Дунав. Планирано је да се употребљене воде потискују у постојећи фекални колектор ФБ 00/175 cm (тренутно у овом делу није у функцији), након обезбеђења низводних услова (повећање капацитета на локацији КЦС Ушће ). % преко година Укупно СТРАНА 1

3 Реципијенти за атмосферске воде су постојећи колектори који се сукцесивно изливају у Дунав. То су (гледано од узводног ка низводном): ОАЦ 600 mm из правца насеља Галеника, АБ 0/195 cm из правца Банатске улице, АБ 60/6 cm из правца Саобраћајнице Т6, АБ 00 mm из правца Улице Мушицког, АБ 70/160 cm из правца Тршћанске улице, АБ 60/110 cm из правца Његошеве улице, АБ 80/10 cm из правца Караматине улице, АБ 150/110 cm из правца Господске улице, АБ 80/10 cm из правца Улице Марка Николића, Кишни део поменутог двојног колектора ФБ 110/190 cm, АБ 140/10 cm, који скупља атмосферске воде из ниског (јужног) дела Земуна и дела Новог Београда и преко КЦС Карађорђев трг се потискују у Дунав. Део који припада Батајничком канализационом систему: Главни реципијент за одвођење употребљених вода је провизорна КЦС Земун поље, која према постојећем стању употребљене воде (заједно са атмосферским) потискује у Дунав. За одвођење употребљених вода из дела привредне зоне Горњи Земун (југо-источно у односу на КЦС Земун поље ), насеља Алтина, Плави хоризонти, Школско добро и Земун поље до КЦС Земун поље, главни одводник је фекални колектор Ø mm 10/180 cm у коридору Новог новосадског пута. Главни реципијент за употребљене воде каналисаног дела насеља Батајница (II и IV месна заједница) је провизорна КЦС Батајница, која употребљене воде преко потисног цевовода Ø400 mm потискује према КЦС Земун поље. Главни одводник за употребљене воде овог дела система је фекални колектор ФБ 70/15 cm у саобраћајници Слободана Мацуре. Главни реципијент за одвођење атмосферских вода је кишни колектор Земун поље Дунав (колекторска деоница Ø800 mm и тунелска деоница Ø00 mm). За одвођење атмосферских вода из дела привредне зоне Горњи Земун (југо-источно у односу на КЦС Земун поље ) и дела насеља Алтина, главни одводник је кишни колектор Ø mm у коридору Новог новосадског пута. Потребно је извршити његово повезивање на поменути главни реципијент. Главни реципијент за употребљене воде каналисаног дела насеља Батајница (II и IV месна заједница) је провизорна КЦС Батајница, која атмосферске воде преко потисног цевовода Ø1000 mm потискује према КЦС Земун поље. Главни одводник за атмосферске воде овог дела система је кишни колектор АБ 40/400 cm у саобраћајници Слободана Мацуре. СТРАНА

4 ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ ЗЕМУН (Период реализације ) Угриновци (рок реализације 7-8 год.) канализација у насељу Бусије (рок реализације 7-8 год.) КЦС Шангај - I фаза са колектором Ф1000 (рок реализације 6 год.) КЦС Шангај - II фаза (рок реализације 7 год.) Водоводна мрежа у насељу Шангај (рок реализације -5 год.) Шангај (рок реализације 6-8 год.) Колектор Ф100 (рок реализације 6 год.) Батајница - II фаза (рок реализације 4,5 год.) Канализација у насељу Батајница (рок реализације 016) ППОВ Батајница (рок реализације 8 год.) Кишни колектор Земун Поље - Дунав (рок реализације 016) ПАЛИЛУЛА Фекална канализација у оквиру коридора 10 (рок реализације 8 год.) КЦС Батајница са потисом Ф700 (рок реализације 4 год.) КЦС Земун Поље - реконструкција (рок реализације,5 год.) привредној зони Горњи Земун (рок реализације 4-6 год.) Водоводна мрежа у насељу Грмовац I фаза (рок реал. 016); II фаза (рок реал. -5 год) Канализациона мрежа у насељу Грмовац са КЦС и потисом (рок реализације 9-10 год.) Фекални колектор Ф (рок реализације7-8 год.) СУРЧИН Потис кишне канализације Ф1000 (рок реализације 8 год.) Кишни колектор Ф1000 и Фекални колектор Ф400 (рок реализације,5 год.) Фекални колектор Ф100 (рок реализације 4,5 год.) Кишни колектор Ф500/500 (рок реализације 8год.) Канализација у насељу Плави Хоризонти: I фаза (рок реал. 016); II фаза (рок реал. 4 год) Фекална и кишна Алтина - II фаза (рок реализације 5 год.) Канализација у насељу Алтина (рок реализације 016) Канализација у насељу Алтина 1 (рок реализације -5 год.) Фекална и кишна Алтина - I фаза (рок реализације 4 год.) Кишни колектор од привредне зоне Аутопут до Дунава (рок реализације 8 год.) Канализација у Ул. Рада Кончара (рок реализације 016) Ул. Рада Кончара (рок реализације - год.) Канализациона мрежа на подручју Прегревице (рок реализације -5 год.) Канализација у Старом језгру Земун (рок реализације -5 год.) Кишни колектор у Првомајској улици (рок реализације 5 год.) Улице Вукова и Др Милоша Радојчића (рок реализације 016.) Граница ГО Земун Планирани примарни објекти водоводне мреже Планирана водоводна мрежа у насељима Планирани примарни објекти канализационе мреже Планирана канализациона мрежа у насељима привредној зони Земун, Сурчин и Н. Београд (рок реализације 6 год.) Фекални колектор Ф400 (рок реализације 5 год.) Примарни водовод Ф500 (рок реализације 4-6 год.) Фекални колектор Ф500 у Т6 (рок реализације год.) Насеље Војни пут (рок реализације год) Ул. Младена Стојановића (рок реализације 016.) Ул. Јозе Шћурле Ф00 и Ф150 (рок реализације 016.) Ул. Првомајска Ф400 и Ф150 (рок реализације 016.) Канализација у Корушкој улици (рок реализације 016.) Ул. Огњена Прице (рок реализације - год.) Колектор у Ул. Октобар (рок реализације 016.) Фекални колектор КЦС Карађорђев трг - КЦС Ушће (рок реализације 5 год.) СТАРИ ГРАД Планирана канализациона и водоводна мрежа у насељима НОВИ БЕОГРАД OpenStreetMap (and) contributors, CC-BY-SA СТРАНА

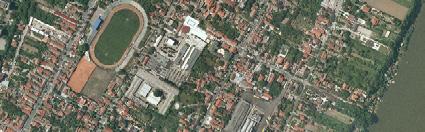

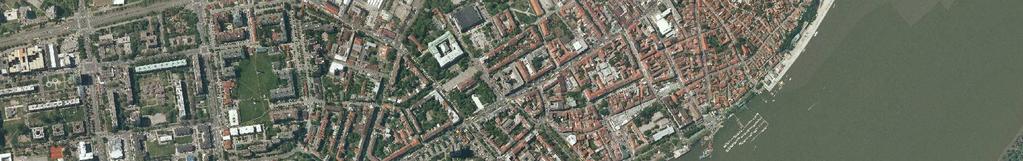

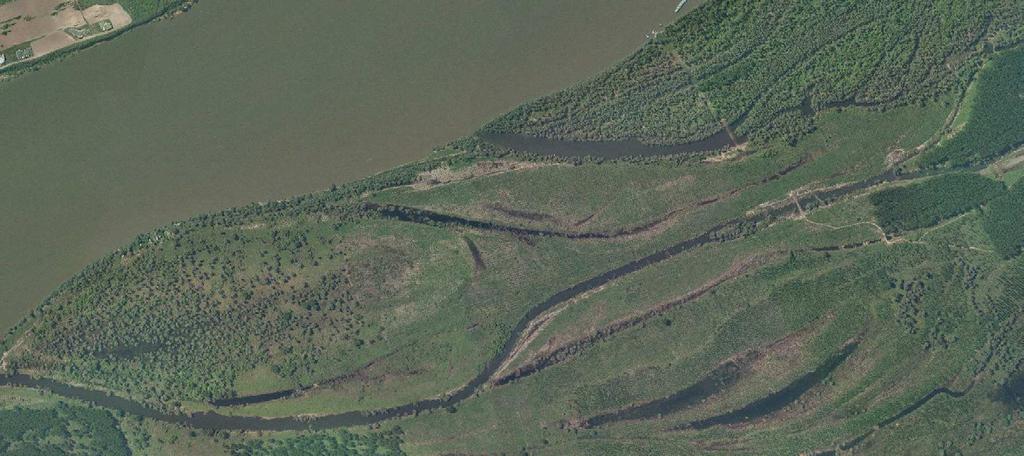

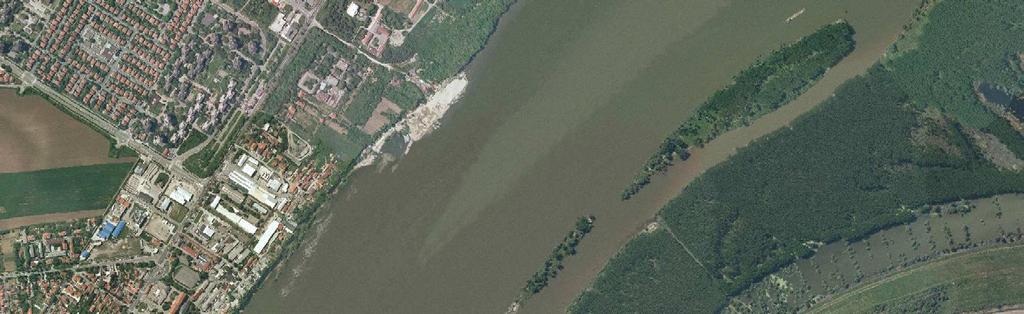

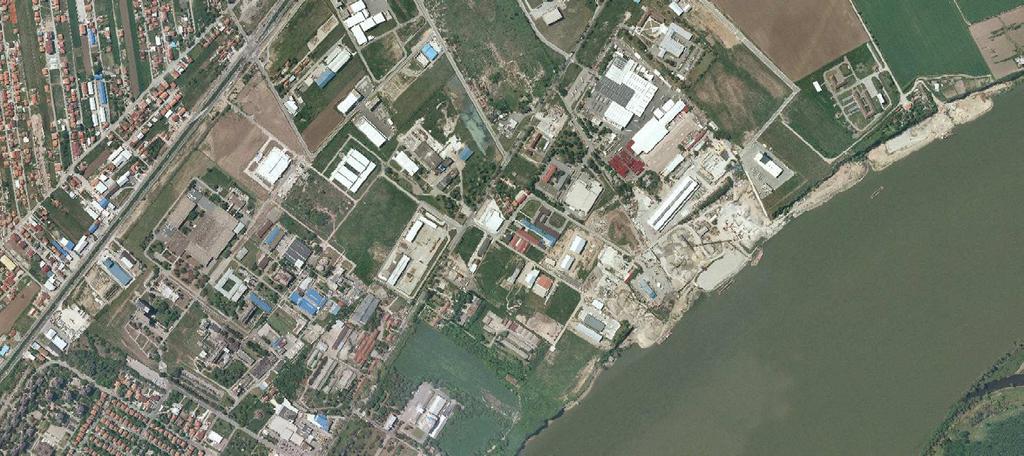

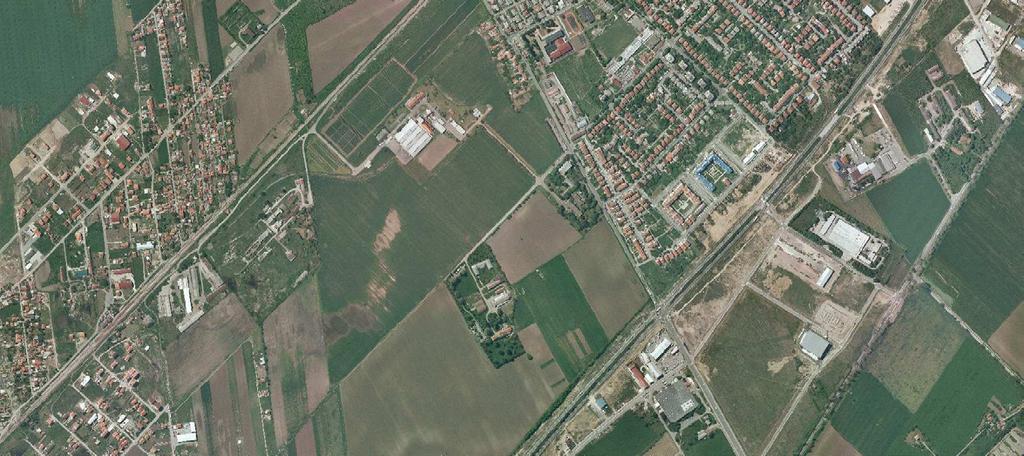

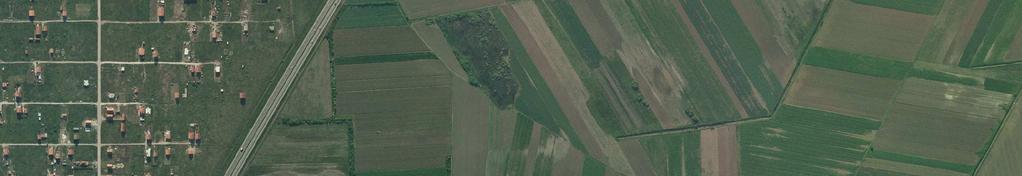

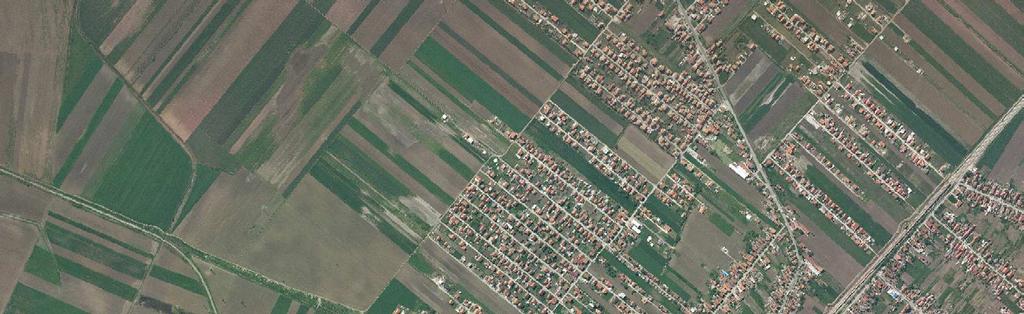

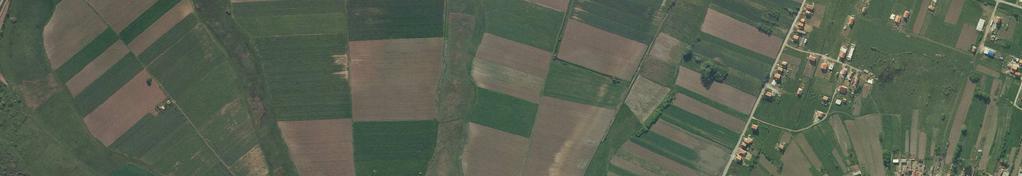

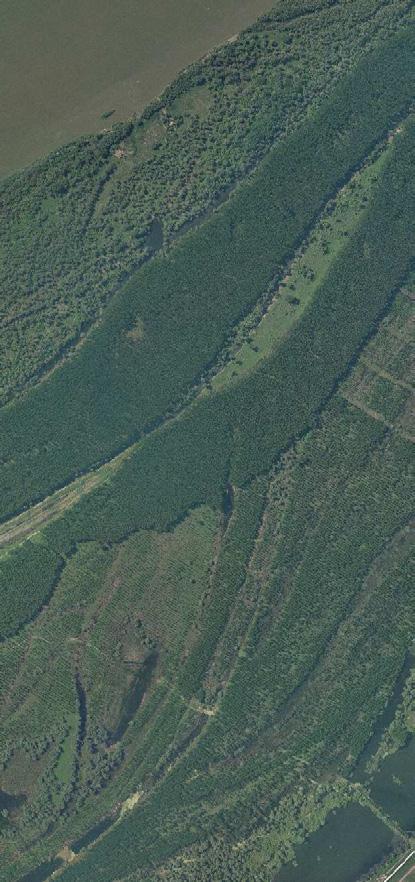

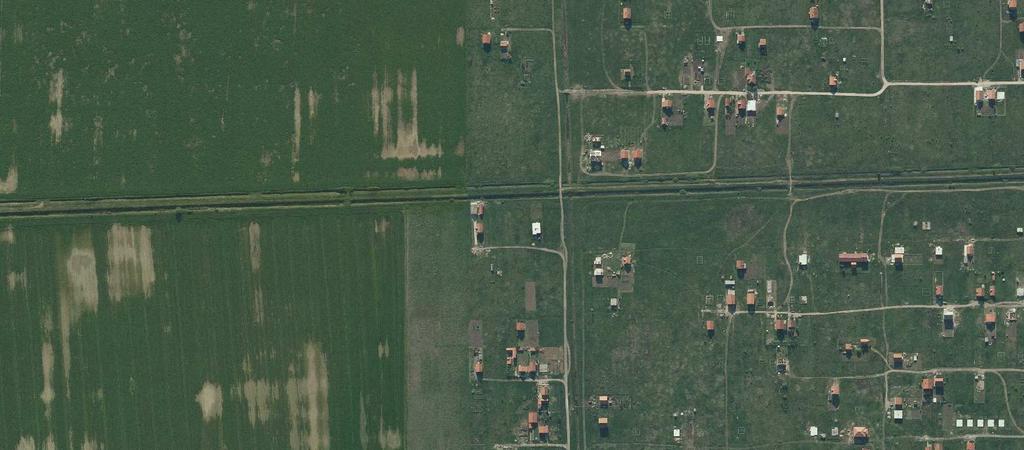

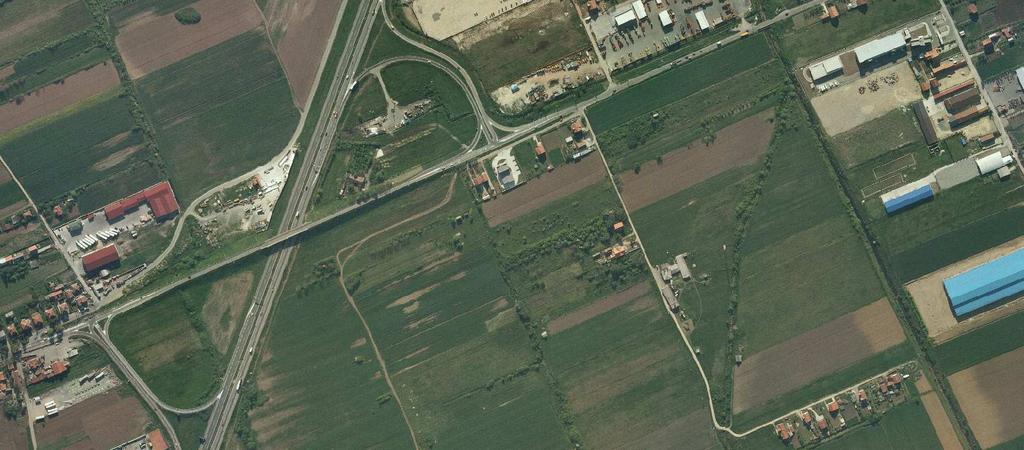

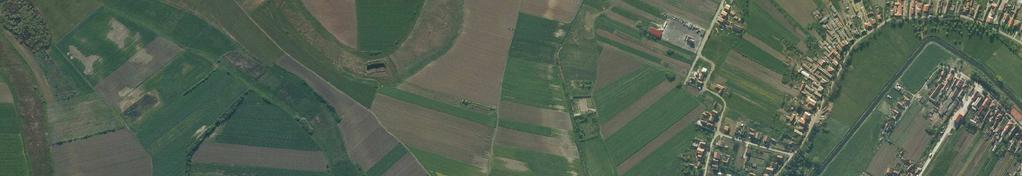

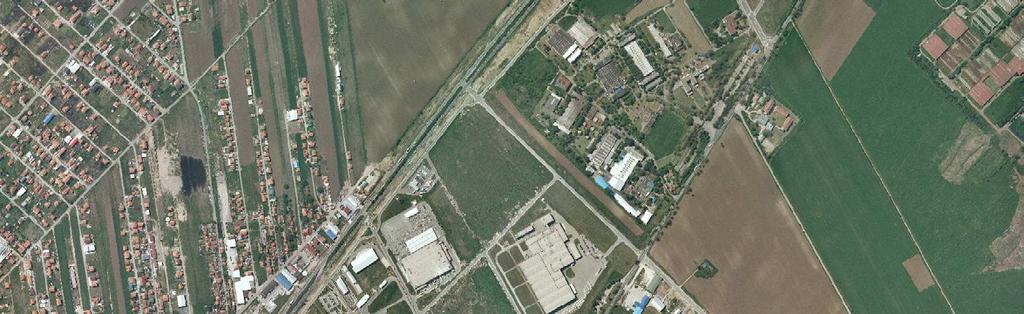

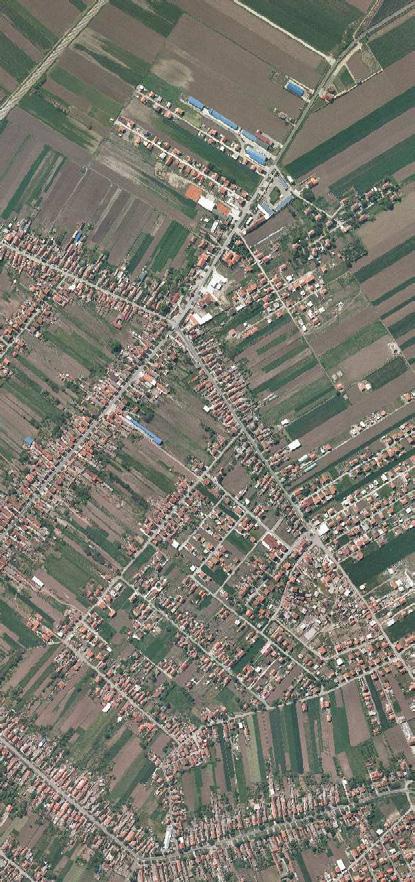

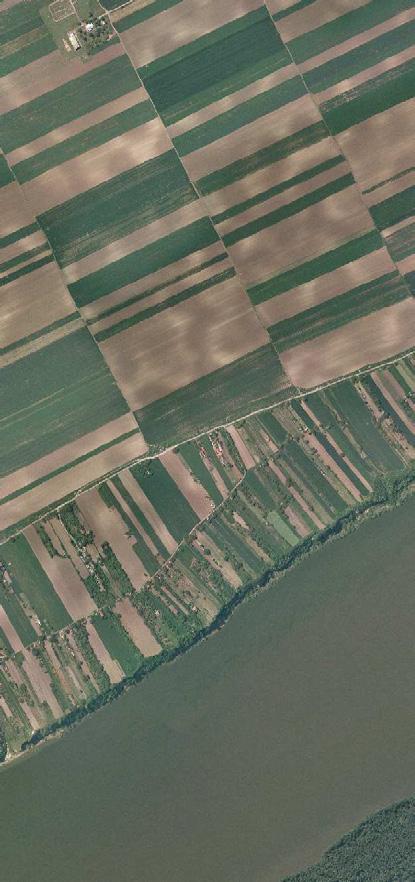

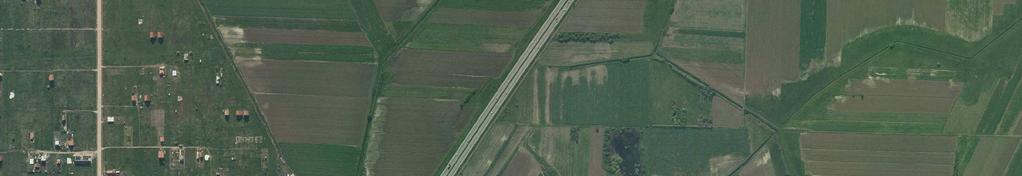

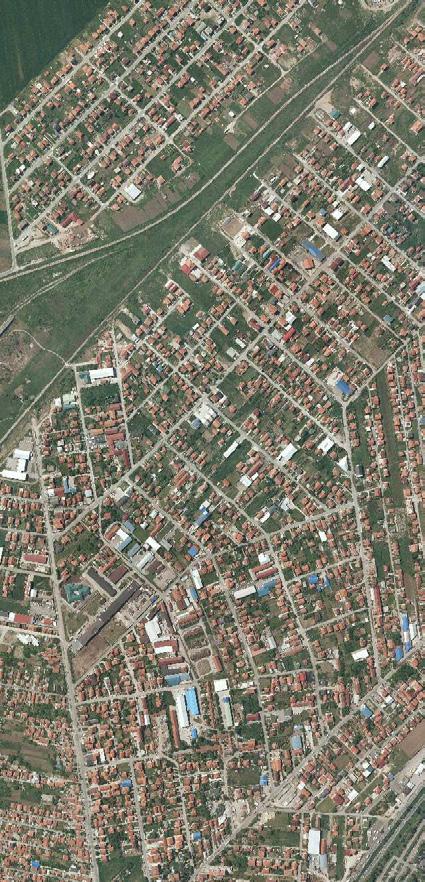

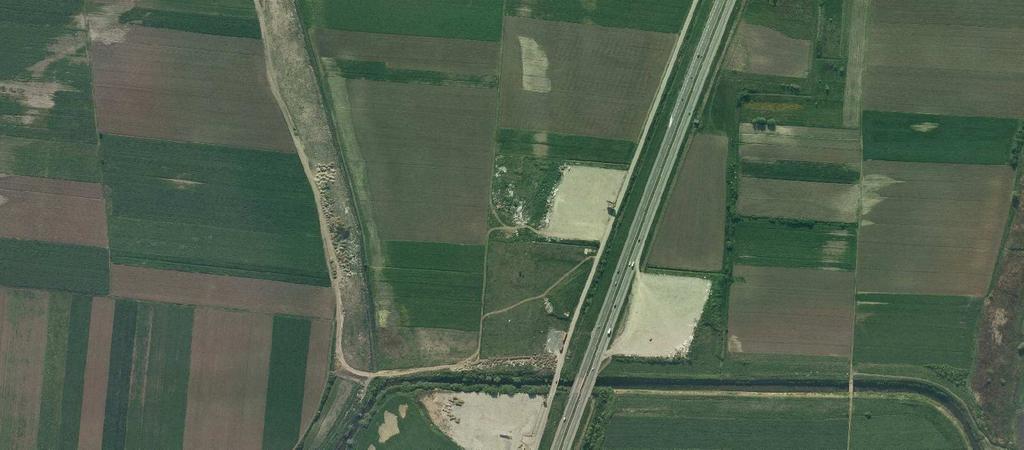

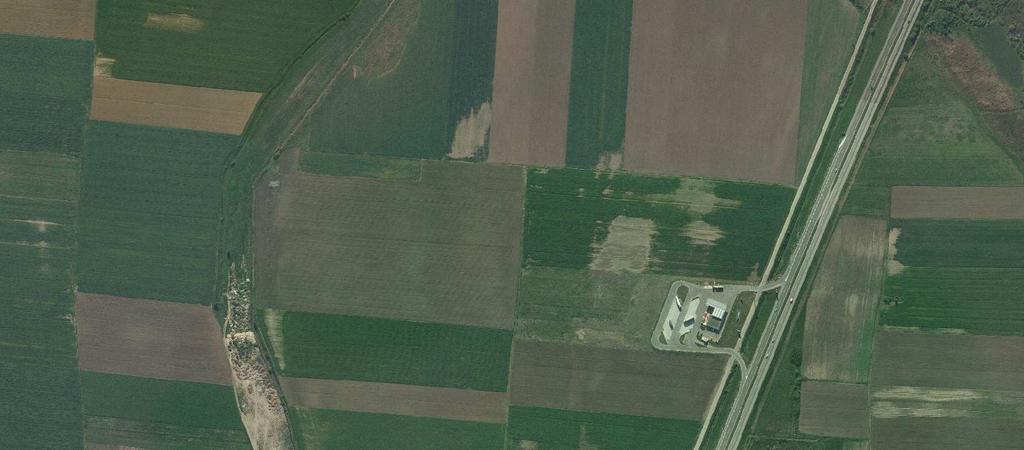

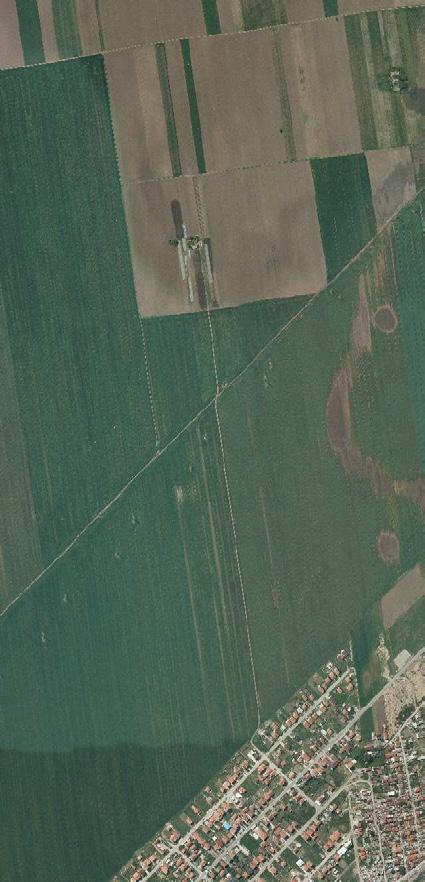

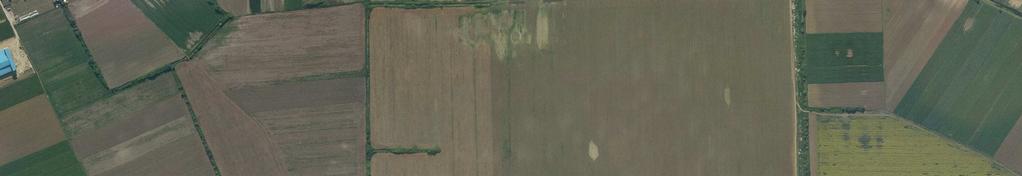

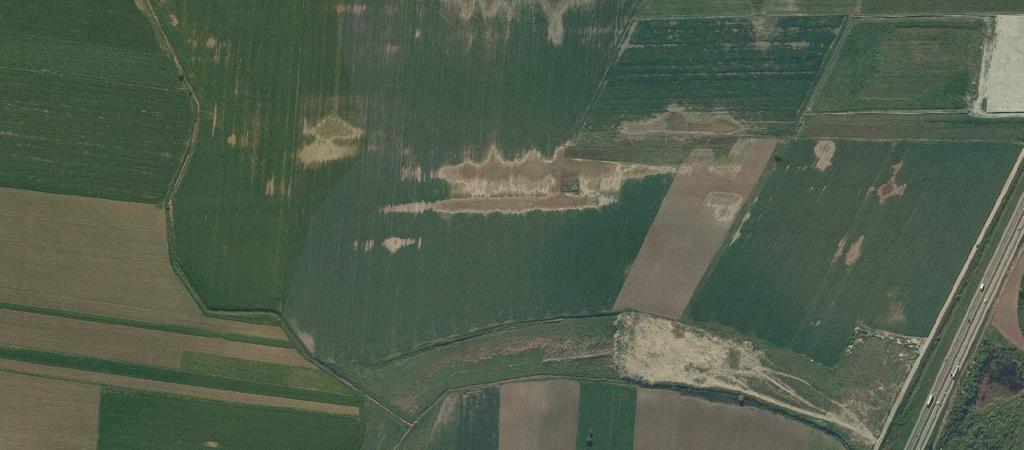

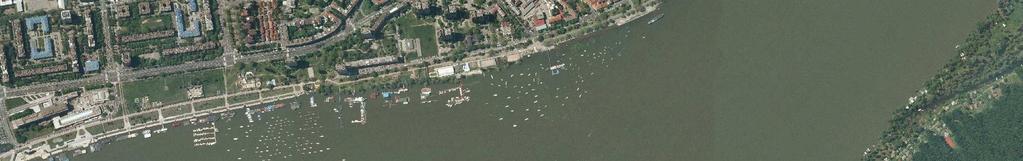

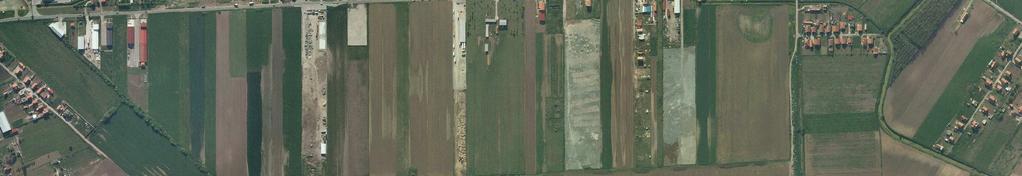

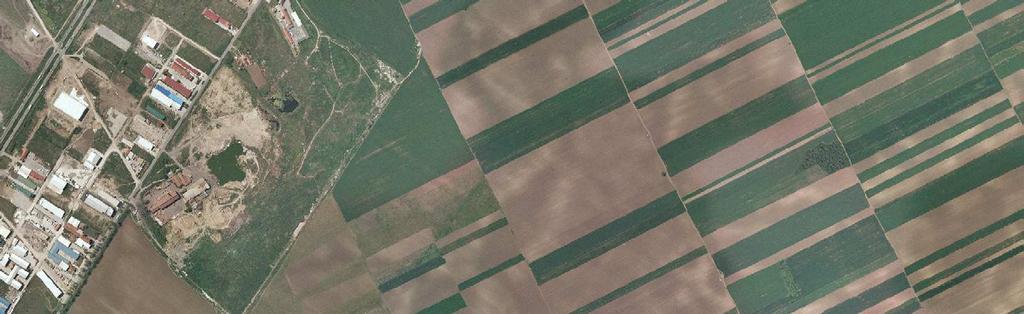

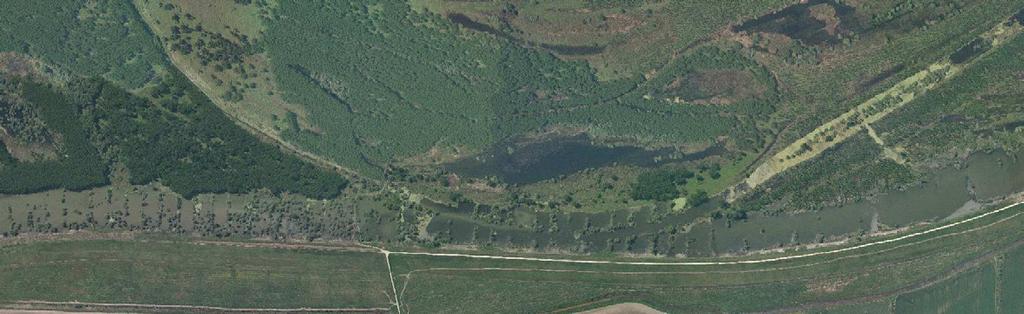

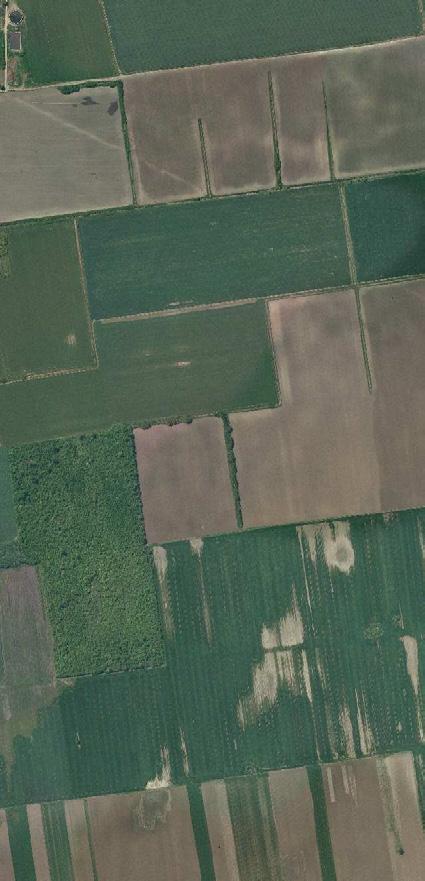

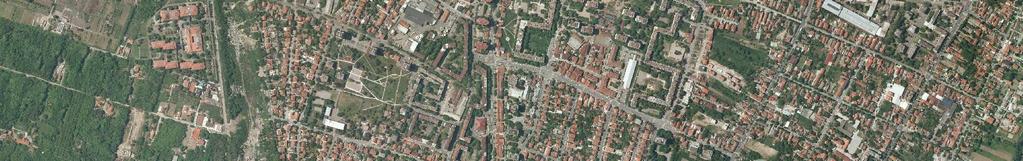

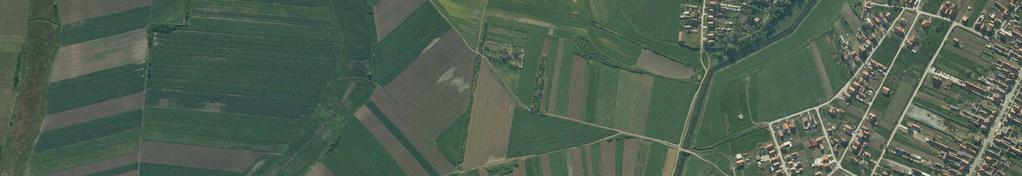

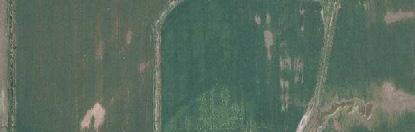

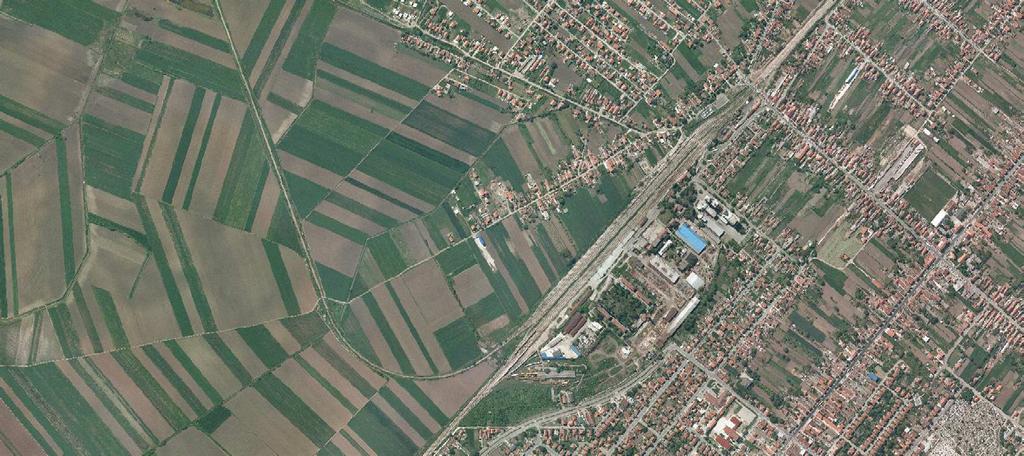

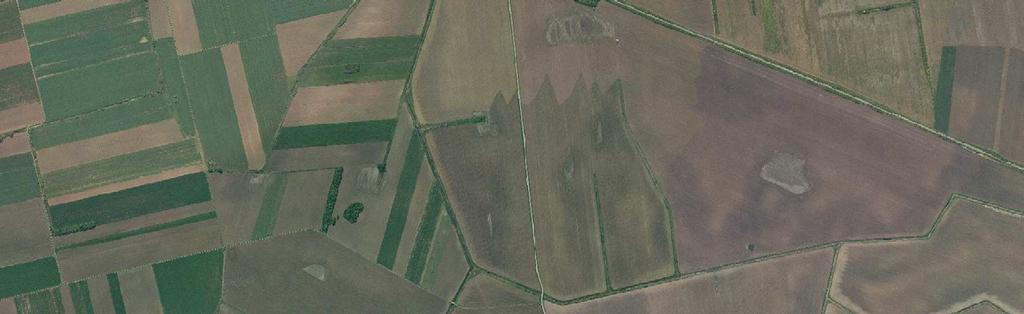

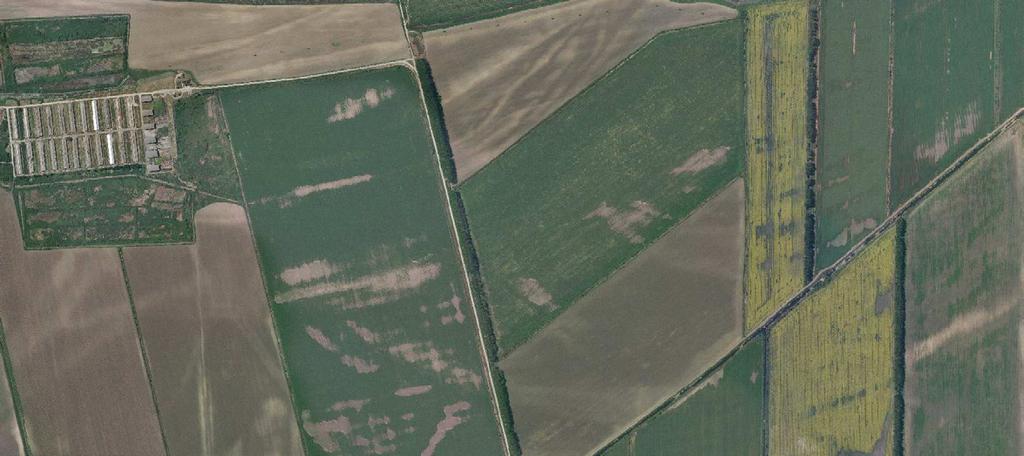

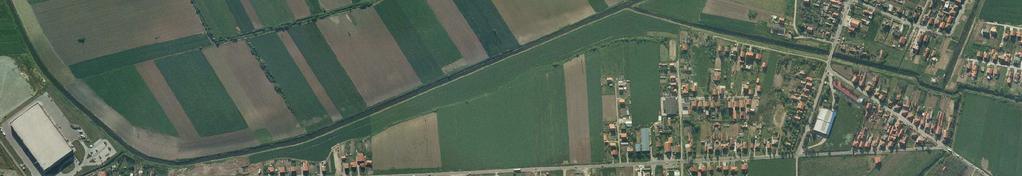

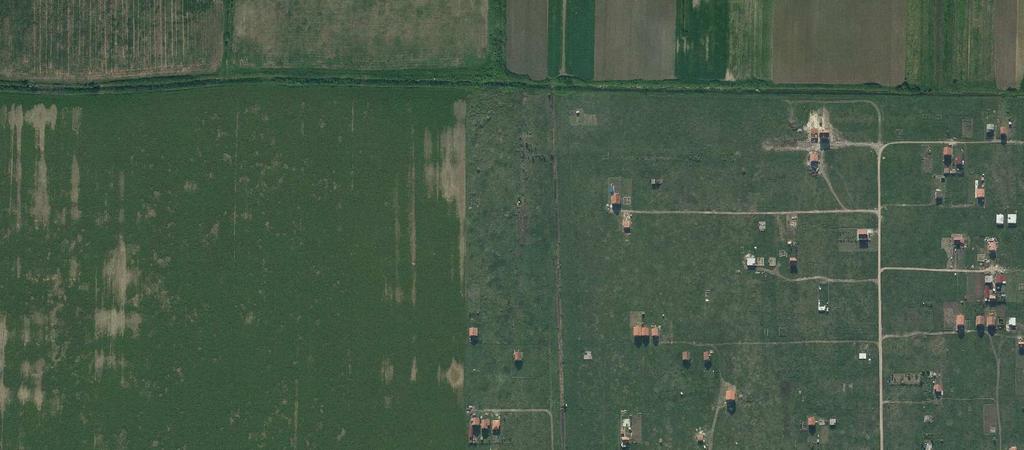

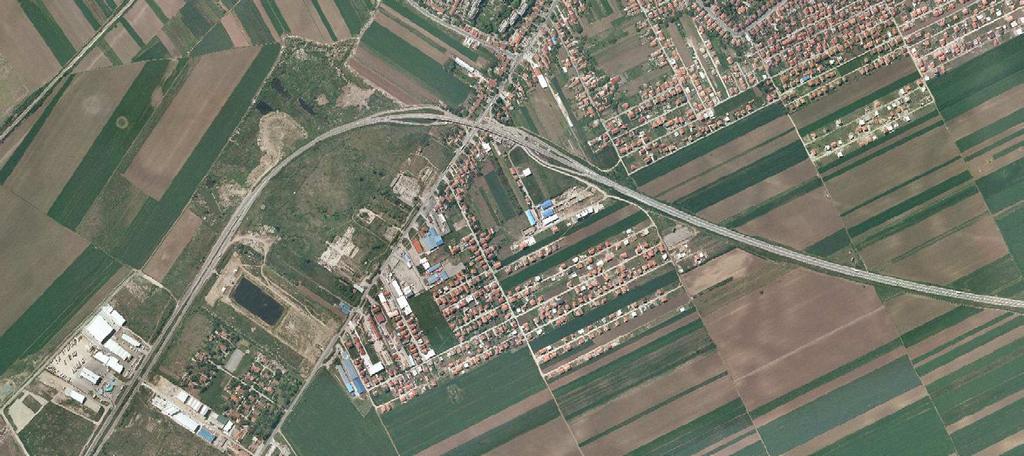

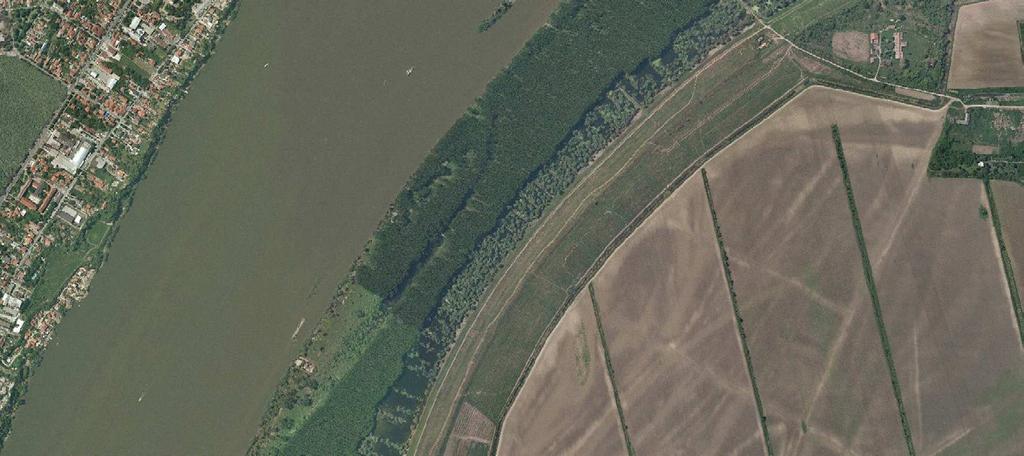

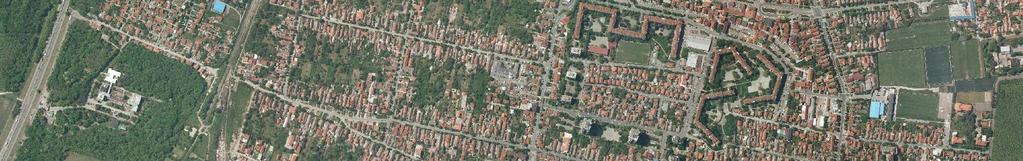

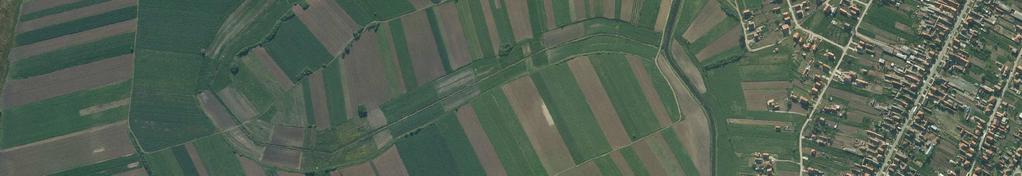

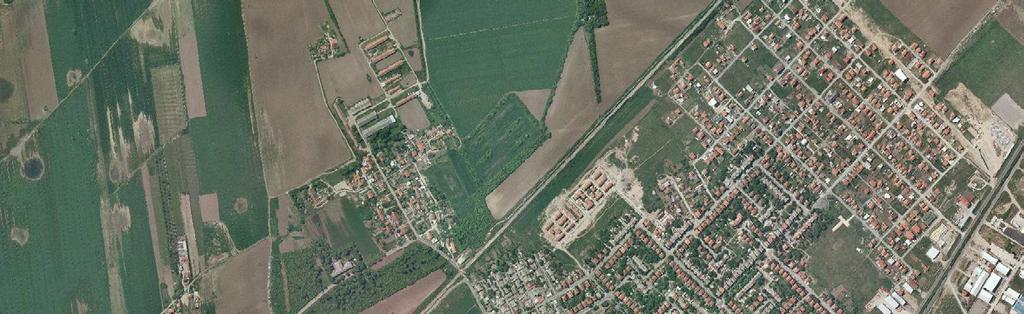

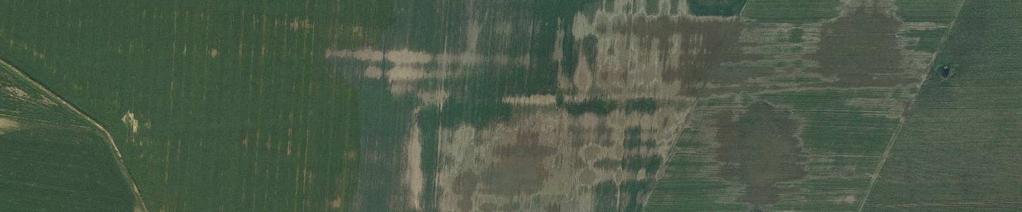

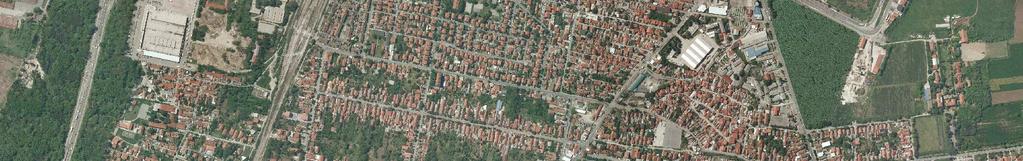

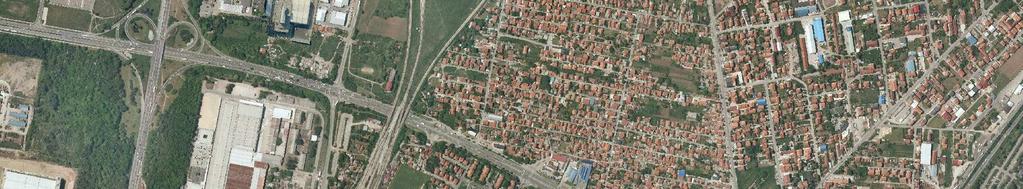

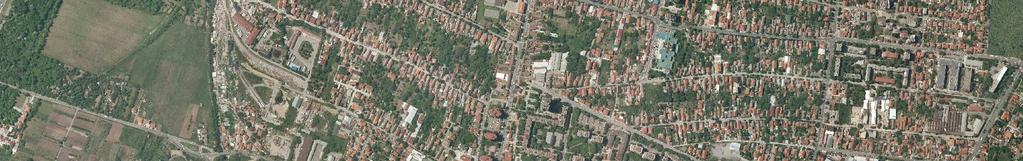

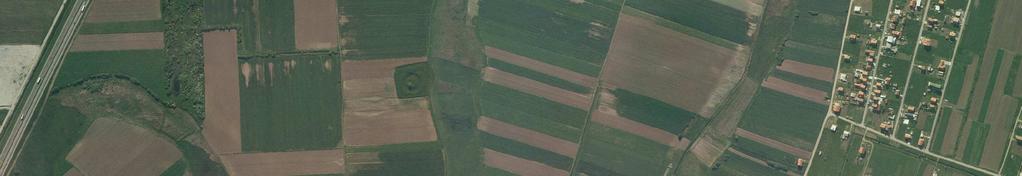

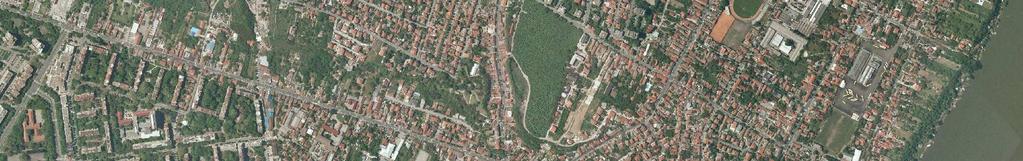

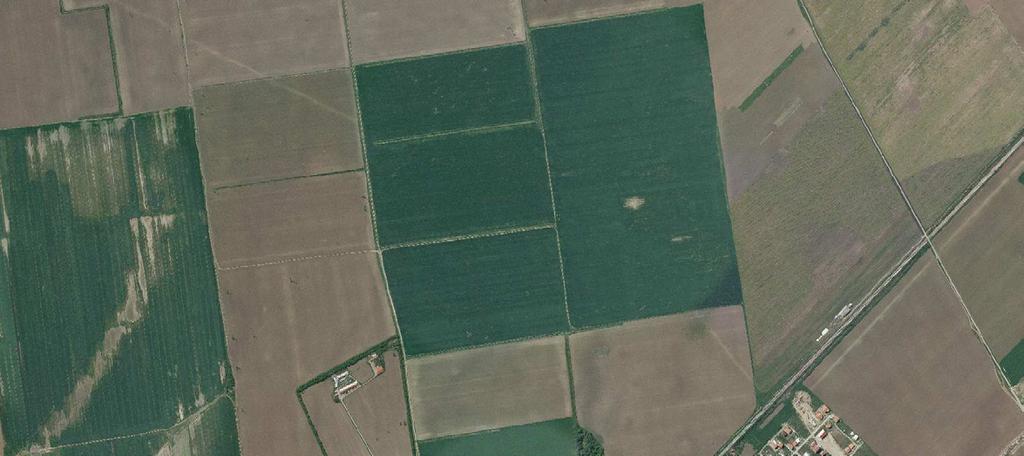

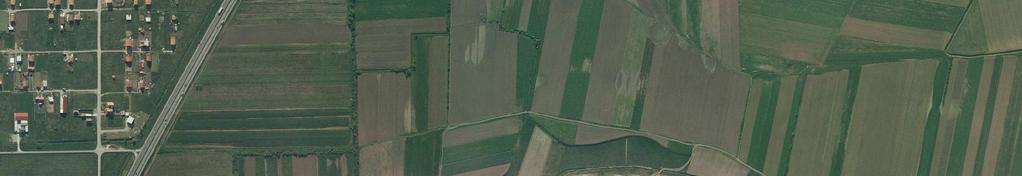

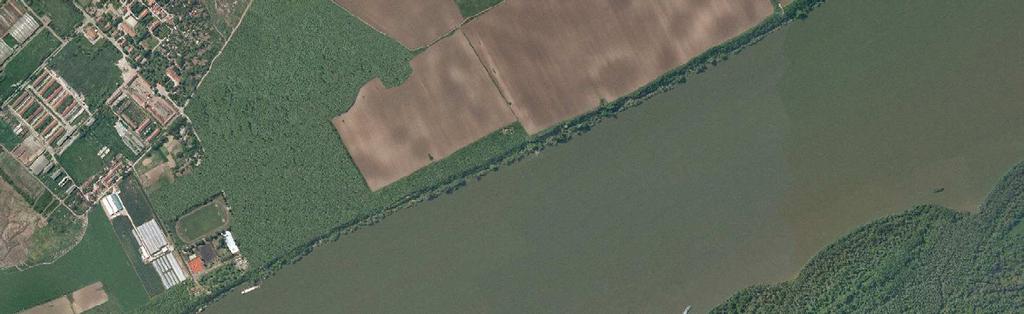

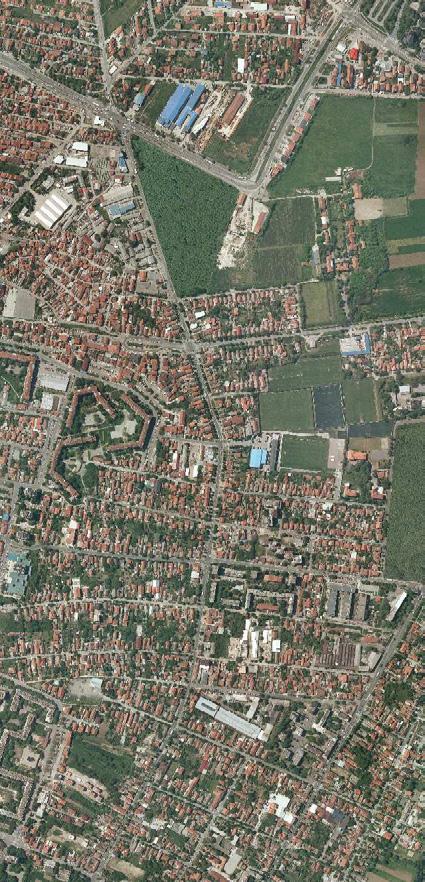

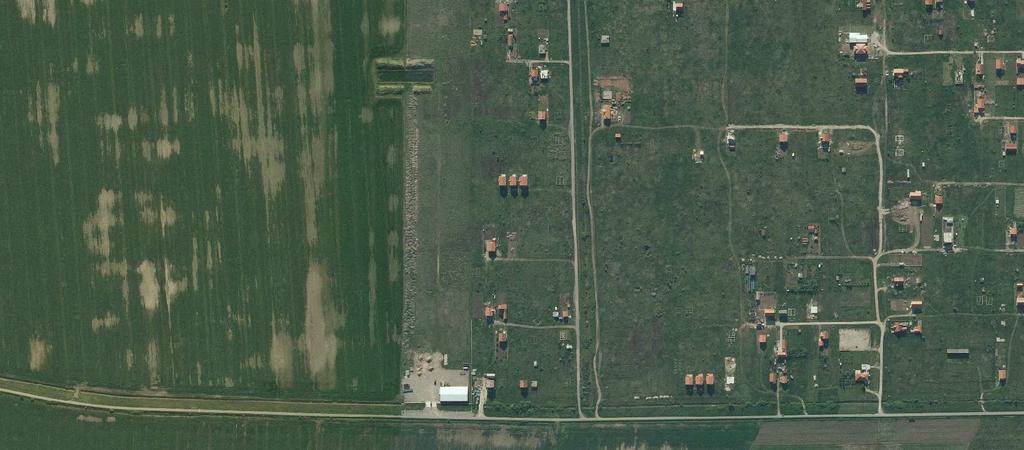

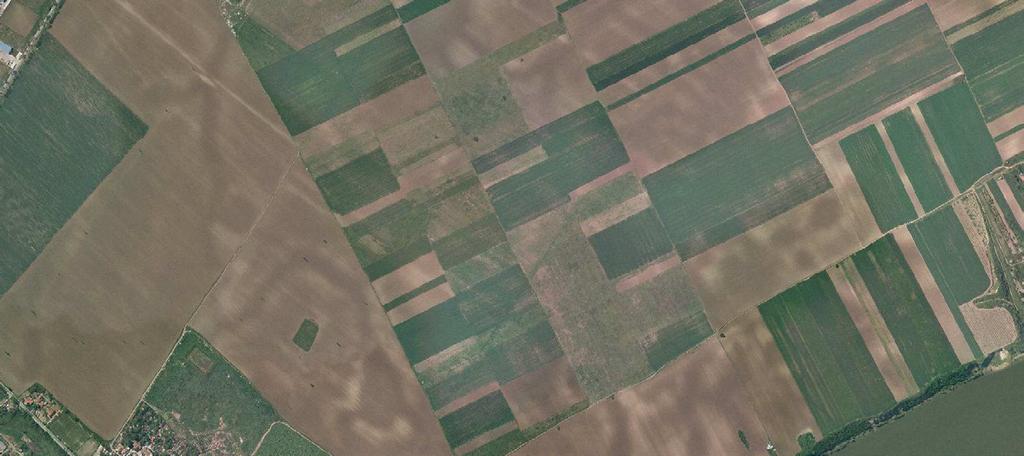

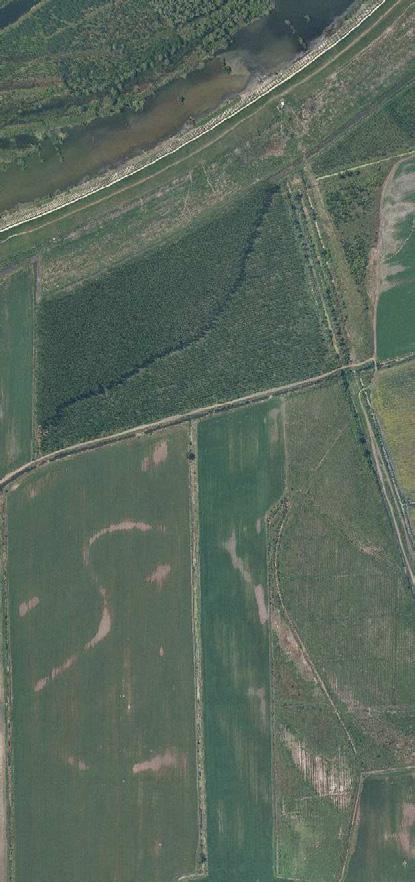

5 ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ПОДРУЧЈУ ОПШТИНЕ ЗЕМУН (Период реализације ) ОРТОФОТО Угриновци (рок реализације 7-8 год.) канализација у насељу Бусије (рок реализације 7-8 год.) КЦС Шангај - I фаза са колектором Ф1000 (рок реализације 6 год.) КЦС Шангај - II фаза (рок реализације 7 год.) Водоводна мрежа у насељу Шангај (рок реализације -5 год.) Шангај (рок реализације 6-8 год.) Колектор Ф100 (рок реализације 6 год.) Батајница - II фаза (рок реализације 4,5 год.) Канализација у насељу Батајница (рок реализације 016) ППОВ Батајница (рок реализације 8 год.) Кишни колектор Земун Поље - Дунав (рок реализације 016) ПАЛИЛУЛА Фекална канализација у оквиру коридора 10 (рок реализације 8 год.) КЦС Батајница са потисом Ф700 (рок реализације 4 год.) КЦС Земун Поље - реконструкција (рок реализације,5 год.) привредној зони Горњи Земун (рок реализације 4-6 год.) Водоводна мрежа у насељу Грмовац I фаза (рок реал. 016); II фаза (рок реал. -5 год) Канализациона мрежа у насељу Грмовац са КЦС и потисом (рок реализације 9-10 год.) Фекални колектор Ф (рок реализације7-8 год.) СУРЧИН Потис кишне канализације Ф1000 (рок реализације 8 год.) Кишни колектор Ф1000 и Фекални колектор Ф400 (рок реализације,5 год.) Фекални колектор Ф100 (рок реализације 4,5 год.) Кишни колектор Ф500/500 (рок реализације 8год.) Канализација у насељу Плави Хоризонти: I фаза (рок реал. 016); II фаза (рок реал. 4 год) Фекална и кишна Алтина - II фаза (рок реализације 5 год.) Канализација у насељу Алтина (рок реализације 016) Канализација у насељу Алтина 1 (рок реализације -5 год.) Фекална и кишна Алтина - I фаза (рок реализације 4 год.) Кишни колектор од привредне зоне Аутопут до Дунава (рок реализације 8 год.) Канализација у Ул. Рада Кончара (рок реализације 016) Ул. Рада Кончара (рок реализације - год.) Канализациона мрежа на подручју Прегревице (рок реализације -5 год.) Канализација у Старом језгру Земун (рок реализације -5 год.) Кишни колектор у Првомајској улици (рок реализације 5 год.) Улице Вукова и Др Милоша Радојчића (рок реализације 016.) Граница ГО Земун Планирани примарни објекти водоводне мреже Планирана водоводна мрежа у насељима Планирани примарни објекти канализационе мреже Планирана канализациона мрежа у насељима привредној зони Земун, Сурчин и Н. Београд (рок реализације 6 год.) Фекални колектор Ф400 (рок реализације 5 год.) Примарни водовод Ф500 (рок реализације 4-6 год.) Фекални колектор Ф500 у Т6 (рок реализације год.) Насеље Војни пут (рок реализације год) Ул. Младена Стојановића (рок реализације 016.) Ул. Јозе Шћурле Ф00 и Ф150 (рок реализације 016.) Ул. Првомајска Ф400 и Ф150 (рок реализације 016.) Канализација у Корушкој улици (рок реализације 016.) Ул. Огњена Прице (рок реализације - год.) Колектор у Ул. Октобар (рок реализације 016.) Фекални колектор КЦС Карађорђев трг - КЦС Ушће (рок реализације 5 год.) СТАРИ ГРАД Планирана канализациона и водоводна мрежа у насељима НОВИ БЕОГРАД СТРАНА 4 Source: Esri, DigitalGlobe, GeoEye, Earthstar Geographics, CNES/Airbus DS, USDA, USGS, AEX, Getmapping, Aerogrid, IGN, IGP, swisstopo, and the GIS User

6 . ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА ЗА ТЕРИТОРИЈУ ОПШТИНЕ ЗЕМУН Активности на припреми и изградњи објеката водоснабдевања и каналисања насеља планиране су Програмом уређивања и доделе грађевинског земљишта, који реализује Дирекција за граћевинско земљиште и изградњу Београда и Планом инвестиционих улагања за санацију и реконструкцију објеката водоводног и канализационог система, који се реализује из буџетских средстава ЈКП Београдски водовод и канализација..1. ОБЈЕКТИ ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА НА ОПШТИНИ ЗЕМУН ПЛАНИРАНИ ЗА РЕАЛИЗАЦИЈУ У 016. ГОДИНИ Планирана реализација објеката система У циљу побољшања услова водоснабдевања у 016. години планирани су радови на замени и реконструкцији постојећих дострибутивних цевовода у складу са утврђеним приоритетима и то за улице приказане у табели која следи: Планирана реализација објеката канализациног система Од интервенција у канaлизационом систему планирана је изградња и реконструкција канализационе мреже и то: 1. Објекат и планиране активности Израда техничког решења одвођења површинских вода из најугроженијег дела насеља Алтина (Ул. Павла Вујисића са припадајућим сливом) и изградња канализационе мреже и објеката (црпна станица и ретензија) Инв. Вредност ( ) Планирани почетак радова Урађено техничко решење, у току су радови. Санација бетонских колектора рилајнинг методом у улици. октобра III квартал 016. Кишни колектор "Земун поље-дунав"- преостали радови, L=650м у току су радови 4. Канализација у насељу Плави хоризонти, L=7000м, Ø50-Ø IV квартал Канализација у насељу Батајница, L=5000м, Ø IV квартал Канализација у Корушкој улици у Земуну, L=500м, Ø II квартал Канализација у улици Рада Кончара у Земуну, L=800м, Ø IV квартал 016 Објекат и планиране активности Инв. Вредност ( ) Планирани почетак радова Укупна улагања у изградњу канализационе мреже 8.1 милиона 1. Водоводна мрежа у насељу Грмовац I фаза, за делове улица Нова 1, Нова 8, Нова 9, нова 10, Нова 11, Нова 1, Нова 1, Нова 14, Нова 15, Нова 1, Нова 4 - изградња нове мреже, L=7000m, ПЕ Ø II квартал 016. Јозе Шћурле - замена постојећих цевовода L=545m, ДЛ Ø III квартал 016. Јозе Шћурле - замена постојећих цевовода L=789m,ДЛ Ø III квартал Младена Стојановића- замена постојећих цевовода L=7m, ДЛ Ø III квартал 016 L=15 m, ДЛ Ø150 (АЦЦ 80) L=1 m, ДЛ Ø150 (АЦЦ 100) L=199m, ДЛ Ø400 (АЦЦ 400) L=46 m,дл Ø150 (АЦЦ 80) L=70 m,дл Ø400 (Л 400) 5. Првомајска - замена постојећих цевовода III квартал Вукова-замена постојећих цевовода L=1 m, ДЛ Ø III квартал Др. Милоша Радојчића-замена постојећих цевовода L=175m, ДЛ Ø III квартал 016 Укупна улагања у изградњу и реконструкцију водоводне мреже око милиона СТРАНА 5

7 СТРАНА 6

8 СТРАНА 7

9 СТРАНА 8

10 СТРАНА 9

11 .. СРАТЕШКИ ПЛАН РАЗВОЈА ВОДОВОДНОГ И КАНАЛИЗАЦИОНОГ СИСТЕМА ЗА ТЕРИТОРИЈУ ОПШТИНЕ ЗЕМУН ДО 05. ГОДИНЕ Планирана реализација објеката система водоснабдевања Од објеката водоводне мреже које треба изградити у општини Земун, издвајамо: Табеларни приказ планираних објеката водоводне мреже приоритет НАЗИВ ОБЈЕКТА Примарни цевовод Ø500 дуж аутопута Београд- Шид, L=7500m Водоводна мрежа у насељу Грмовац-II фаза преостале улице, L=000m, ПЕ Ø110 Водоводна мрежа у насељу Шангај L=000m, ПЕ Ø110- Ø5 Водоводна мрежа у насељу Војни пут, L=000m, ПЕ Ø110- Ø160 Реконструкција секундарне водоводне мреже у улицама: Огњена Прице, Радa Кончара, укупне дужине L=50m Реконструкција и изградња секундарне водоводне мреже према утврђеним приоритетима, L=5000m Укупно потребна средства ПОТРЕБНЕ ПРИПРЕМНЕ АКТИВНОСТИ Планирана реализација објеката канализациног система Део који припада централном канализационом систему Од објеката канализације које треба изградити у делу општине Земун, који припада Централном канализационом систему издвајамо: Нови кишни колектор у Првомајској улици, димензија Ø1000 mm 10/180 cm, Колектор за атмосферске воде на правцу С8, од привредне зоне Аутопут до Дунава, Каналисање употребљених вода приобалног дела Горњег Земуна, између Дунава, Душанове, Т6 и Земунског гробља, Пуштање у функцију фекалног колектора КЦС Карађорђев трг-кцс Ушће 00/175 cm, након обезбеђења низводних услова (повећање капацитета на локацији КЦС Ушће ), Измештање фекалног колектора Ø500 mm из постојећег кишног колектора у саобраћајници Т6, Инвестициона вредност 10 6 Начин финансирања,5 буџет 4-6 1, буџет -5 1,6 буџет -5 0, буџет 0,6 буџет - 0,8 буџет милиона евра Рок изградње (година) приоритет Изградња кишног колектора у саобраћајници Т6 (Ø000 mm), из правца привредне зоне Аутопут до укрштања са железничком пругом, Изградња канализационог система у насељу Алтина, Реконструкција канализационе мреже на територији Стерог језгра Земуна Табеларни приказ палнираних објеката канализационе мреже НАЗИВ ОБЈЕКТА Нови кишни колектор у Првомајској улици, L=1800m, Ø1000mm 10/180cm Колектор за атмосферске воде на правцу С8, од привредне зоне Аутопут до Дунава, L=4100m, Ø00 mm Каналисање употребљених вода приобалног дела Горњег Земуна, између Дунава, Душанове, Т6 и Земунског гробља- Прегравица L=15.000m, Ø50 mm Активирање фекалног колектора КЦС Карађорђев трг-кцс Ушће, деоница кроз Општину Земун, L=1500m 00/175cm Измештање фекалног колектора Ø500mm из постојећег кишног колектора у саубраћајници Т6, L=1500m Изградња канализационог система у насељу Алтина 1; укупна дужина L=77.500m, фекална Ø50 Ø00mm,кишна Ø00- Ø100 mm, Канализациона мрежа на територији Стерог језгра Земуна; фекална Ø50mm L=1800m, кишна Ø00 mm L=6500m,кишни колектор 60/110cm L=500 m Укупно потребна средства ПОТРЕБНЕ ПРИПРЕМНЕ АКТИВНОСТИ планска документација усвајање ПГР Инвестициона вредност 10 6 Начин финансирања,0 буџет 5 18,5 буџет 8, буџет -5 након обезбеђења низводних услова (повећање капацитета на локацији КЦС Ушће ) новелирање техничке документације усвајање ПГР новелирање техничке документације 0,15 буџет 5 0,45 буџет 5,0 буџет -5,0 буџет -5 50, милиона евра Рок изградње (година) СТРАНА 10

12 Део који припада Батајничком канализационом систему: У оквиру реализације овог система приоритет је реконстронструкција КЦС Земун Поље, изградња КЦС Батајница са потисним цевоводом до КЦС Земун поље и примарним колектором од аутопута Београд Шид до КЦС Батајница. Наведени примарни објекти представљају само део сабирне инфраструктурне примарне мреже, док је за повезивање свих градских насеља, која гравитирају овом систему, неопходан далеко већи обим радова, за које је, осим финансијских средстава, потребно обезбедити и земљиште на великој дужини, што знатно успорава динамику реализације. Изградњом кишног колектора Земун поље - Дунав која је у завршној фази, стичу се услови за даљи развој ситема кишне канализације на сливном подручју овог система. Анализом стања на терену, идентифокована су најугроженија подручја и из тих разлога се као приоритет предлаже изградња кишног колектора од насеља Алтина до колектора Земун поље Дунав, који је главни реципијент за секундарну мрежу у насељу. Изградњу недостајуће секундарне мреже у насељима, као и сабирних колектора нижег ранга треба динамички ускладити са пуштањем у функцију примарних реципијената. Од објеката канализације које треба изградити у делу општине Земун, који припада Батајничком канализационом систему издвајамо: Реконструкција КЦС Земун поље до коначне фазе, Изградња КЦС Батајница са потисним цевоводима (Ø700 mm фекални и minø1000 mm кишни), Колектор за употребљене воде (Ø1000 mm) кроз насеље Шангај, КЦС Шангај и колектор за употребљене воде (Ø100 mm) од КЦС Шангај до КЦС Батајница, Колектор за атмосферске воде из правца насеља Алтина, до кишног колектора Земун поље Дунав, Улична Батајница, Улична Алтина, Неизграђена Плави хоризонти, Канализациони систем на територији привредне зоне Горњи Земун, Колектор за употребљене воде (Ø1000 mm) кроз насеље Шангај, КЦС Шангај и колектор за употребљене воде (Ø100 mm) од КЦС Шангај до КЦС Батајница, тетни објекти у систему за евакуацију употребљених вода КЦС Шангај-друга фаза Колектор за употребљене воде из правца насеља Угриновци (Грмовац) до колектора у насељу Шангај, Ф , L= м ППОВ Батајница Кишни колектор ф 1000 L=.000 м, од Алтине до колектора Земун Поље Дунав Фекални колектор ф 400, L=.000 м, од Алтине до колектора ф 450 Колектор за употребљене воде (Ø100 mm) из правца привредне зоне Аутопут до КЦС Земун поље са КЦС Земун поље 1 на траси, Колектор за атмосферске воде (500/500 mm) из правца привредне зоне Аутопут до кишног колектора Земун поље Дунав, са ретензионим простором, Батајница- друга фаза Секундарна фекалан Шангај Секундарна фекалан Бусије Секундарна фекалан Угриновци Секундарна фекалан Грмовац са КЦС и потисом до аутопута Алтина прва фаза Алтина друга фаза Секундарна кишна Алтина прва фаза Секундарна кишна Алтина друга фаза Фекални колектор ф 400, L= м у оквиру привредне зоне Земун, Сурчин и Н. Београд привредној зони Земун, Сурчин и Н. Београд привредној зони Горњи Земун насељу Плави хоризонти - друга фаза Фекални колектор ф 400, L=.000 м уз коридор 10 1 приоритет НАЗИВ ОБЈЕКТА КЦС Земун Поље реконструкција до коначне фазе КЦС Батајница са потисним цевоводом ф 700, L=.000 м до КЦС Земун поље Потисни цевовод ф 1000, L=.000 м од КЦС Батајница до кишног колектора Земун поње Дунав Колектор Ф1000 кроз насеље Шангај до КЦС Шангај, КЦС Шангај-прва фаза и колектор Ф100 до КЦС Батајница КЦС Шангај - друга фаза Фекални колектор Ф , L= м од аутопута до насеља Шангај ППОВ Батајница Кишни колектор ф1000, L=.000 м, од Алтине до колектора Земун Поље Дунав Фекални колектор ф400, L=.000 м, од Алтине до колектора ф450 Фекални колектор ф 100, L= м, од аутопута до КЦС Земун Поље са КЦС Земун Поље 1 Кишни колектор 500/500, L= м, од аутопута до кишног колектора Земун Поље- Дунав Батајница- друга фаза ПОТРЕБНЕ ПРИПРЕМНЕ АКТИВНОСТИ Инвестициона вредност 10 6 Начин финансирања буџет,5 8,1 израда планског документа,1 буџет/ кредит буџет/ кредит Буџет/ кредит Рок изградње (година) ,1 буџет 7 4,5 буџет ,5 ЈПП/ други извори 5 буџет,5 5 буџет,5 4 буџет 4, буџет 8 8,9 буџет 4,5 СТРАНА 11

13 4 4 5 Секундарна фекалана Шангај Секундарна фекалан Бусије Секундарна фекалан Угриновци Секундарна фекалан Грмовац са КЦС и потисом до аутопута Алтина прва фаза Алтина друга фаза Секундарна кишна Алтина прва фаза Секундарна кишна Алтина друга фаза Фекални колектор ф400, L= м у оквиру привредне зоне Земун, Сурчин и Н. Београд привредној зони Земун, Сурчин и Н. Београд привредној зони Горњи Земун 5 буџет буџет буџет 7-8 5,5 буџет 9-10,5 буџет 4,5 буџет 5 5 буџет 4 6 буџет 5 1,5 буџет 5 10 буџет 6 5 буџет 4-6 ЗАКЉУЧНА РАЗМАТРАЊА Стручне службе ЈКП-а Београдски водовод и канализација и Дирекције за грађевинско земљиште су на основу тренутног стања развоја система и потреба конзумног подручја сагледале приоритетне правце развоја водоводне и канализационе мреже одредиле приоритетне објекте примарне и секундарне мреже, за које је у наредном десетогодишњем периоду неопходно обезбедити услове и финансијска средства за реализацију. Утврђени развојни приоритети усклађени су са генералним концептом водоснабдевања и Генералним пројектом београдског канализационог система, који је усвојен 01. године, а одређени су на основу тренутног стања примарних објеката и мреже у систему и сагледавањем најкритичнијих подручја града, где урбанизација није праћена адекватним развојем водоводног и канализационог система. Усвојени Акциони план прати трендове који су дефинисани светским стандардима у одржавању великх инфраструктурних система. Тај тренд подразумева обнављање % мреже на годишњем нивоу. Општи циљ је унапређење инфраструктурне подршке даљем развоју на територији ГО Земун. На овом подручју очекује се даља урбанизација, као и формирање нових индустријских зона. Да би се то остварило неопходна је изградња како примарних објеката, тако и секундарне водоводне и канализационе мреже. Имајући у виду чињеницу да нагла урбанизација, није праћена одговарајућим опремањем инфраструктуром, Град Београд је у 015. години обезбедио значајна буџетска средства да се у што краћем року обезбеде техничку документацију и формално-правни основ за изградњу, као и да се започне изградња свих објеката за које постоји планска и пројектна документација. Укупна потребна средстав за реализацију неопходних хидротехничких објеката, као и водоводне и канализационе мреже на територији ГО Земун су 0,7 милион евра. Општи циљеви: Побољшање водоснабдевања на подручју ГО Земун: 1. реконструкција и санација постојеће водоводне мреже;. изградња нове секендарне водоводне мреже;. изградња недостајећих хидротехничких објеката водоводног система. Побољшање система каналисање отпадних и атмосферских вода на подручју ГО Земун: 4. израда техничке документације и изградња недостајећих објеката канализационог система; 5. изградња секундарне канализационе мреже; 6. сукцесивно повезивање и пуштање у функцију новоизграђених објеката и мреже канализационог система. насељу Плави хоризонти - друга фаза Фекални колектор ф 400, L=.000 м у зони Коридора 10 буџет 4 5 буџет 8 Укупно планирана улагања у систем водоснабдевања и канализације за период Инфраструктурни систем Планирана средства у 016. (10 6 ) Планирана средства у (10 6 ) Систем водоснабдевања 8,1 10,1 Укупно потребна средства (10 6 ) Укупни трошкови 15, милиона евра (104,5 буџет+14, буџет / кредит+16,5 ЈПП/други извори) Канализациони систем 8,1 185,5 19,6 Укупно водовод и канализација 10,1 19,6 0,7 ФЕБРУАР ДИРЕКЦИЈА ЗА ГРАЂЕВИНСКО ЗЕМЉИШТЕ И ИЗГРАДЊУ БЕОГРАДА Ј.П. БЕОГРАДСКИ ВОДОВОД И КАНАЛИЗАЦИЈА СТРАНА 1
