1 Συντήρηση του Δισκοβόλου από το ΤΕΙ της Aθήνας

2 Ευχαριστίες Συντονίστης Αναπτυξιακή Εταιρεία του Δήμου Αθηνών Εταίροι ΤΕΙ Αθήνας Bavarian State Historical Monuments Laboratory The Municipality of Göteburg, State and Parks Administration ΔΗΜΟΣ ΑΘΗΝΩΝ Δρ. Πουλημένος Ζ. Αντωνοπούλου Β. Βασιλειάδης όλο το τεχνικό προσωπικό που ασχολήθηκε

3 Τ.Ε.Ι. ΑΘΗΝΩΝ Δρ. Σταθάκης Δρ. Γ. Παναγιάρης Ομάδα Συντηρητών Βόσσου-Ντόμη Αγγελική Γιαννουλάκη Μαρία Καπάτου Ελένη Καραμπότσος Θανάσης Μερτζάνη Μαρία Πέτρου Μαρία Στεφανίδης Χρήστος Τσίποτας Δημήτρης Καθηγητές Δρ. Δ. Χαραλάμπους Ηλ. Νομπιλάκης Κ. Ρόκκος Π. Τζανουλίνος Οικονόμου ΕΚΕΦΕ ΔΗΜΟΚΡΙΤΟΣ Δρ. Αν. Καρύδας Δρ. Β. Κυλίκογλου ΙΝΣΤΙΤΟΥΤΟ ΓΕΩΛΟΓΙΚΩΝ ΚΑΙ ΜΕΤΑΛΛΕΥΤΙΚΩΝ ΕΡΕΥΝΩΝ Δρ. Β. Περδικάτσης Δρ. Γ. Οικονόμου ΕΘΝΙΚΟ ΙΣΤΟΡΙΚΟ ΜΟΥΣΕΙΟ ΑΘΗΝΩΝ

4 Εφαρμογή Μεθόδων Τεκμηρίωσης για τον Έλεγχο και την Εκτίμηση της Κατάστασης των Υπαίθριων Μπρούτζινων Μνημείων στην Αθήνα. Η περίπτωση του Θεόδωρου Κολοκοτρώνη B. Αργυροπούλου, Αγ. Βόσσου-Ντόμη, Ελ. Καπάτου, Αθ. Καραμπότσος, Χρ. Στεφανίδης, Μ. Πέτρου, Αν. Καρύδας, Β. Περδικάτσης, Γ.Οικονόμου και Δ. Χαραλάμπους

5 Στόχοι Περιγραφή των μεθόδων Τεκμηρίωσης και της Αποτίμησης της Κατασκευής και της Κατάστασης του Μνημείου του Κολοκοτρώνη, οι οποίες χρειάστηκαν στην ανάπτυξη της διαδικασίας συντήρησης Περιγραφή των τεχνικών Ανάπτυξης ενός Πλάνου Διατήρησης για το Δήμο της Αθήνας.

6 Τι είναι η Τεκμηρίωση στη Συντήρηση;

7 Τεκμηρίωση γραπτά αρχεία οπτικά αρχεία (σχηματικά διαγράμματα, φωτογραφίες και video) επιστημονικές τεχνικές (XRD, XRF, SEM) κατασκευή αντιγράφων ( καλούπια, γαλβανοπλαστική) τεχνικές καθορισμού του ρυθμού διάβρωσης του μετάλλου και της εσωτερικής δομής του μνημείου.

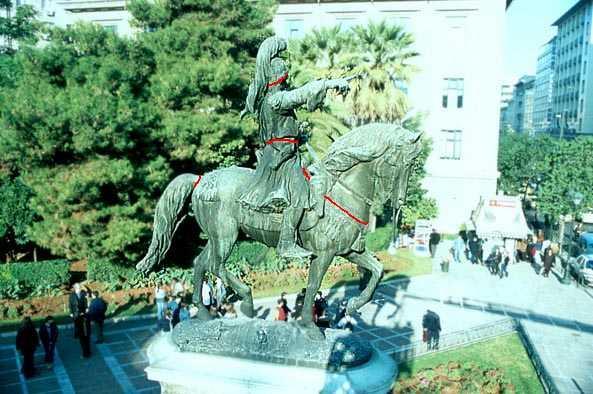

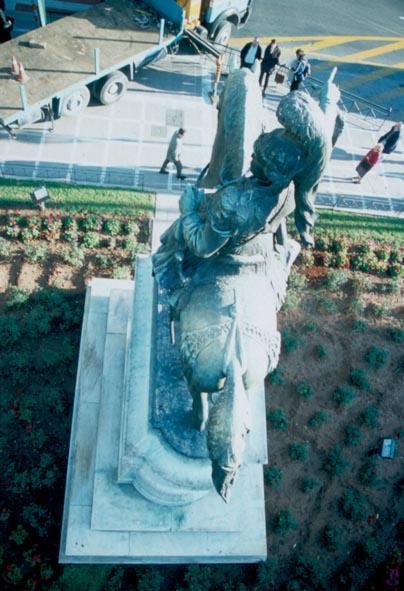

8 Δεν υπήρχαν σοβαρά προβλήματα δομής στο μνημείο τα οποία θα απαιτούσαν επεμβάσεις σε χυτήριο Η κορυφή του Θ. Κολοκοτρώνη είχε έντονους πράσινους λεκέδες και τρεξίματα, τα οποία διέφεραν αξιοσημείωτα από τη μαύρη επιφάνεια που φαίνεται από κάτω.

9 Εκτίμηση Ο Κολοκοτρώνης χρειάζεται Συντήρηση

10 Χυτά Τμήματα του Γλυπτού του Κολοκοτρώνη Τεχνική Γραπτά και Οπτικά Αρχεία από το T.E.I. XRD Ι.Γ.Μ.Ε. XRF Δημόκριτο Περικ/ λαία Ανώ σώμα Κάτω σώμα και Άλογο Κεφάλι Αλόγου Ουρά άλογο Μαύρη Ναι Ναι Ναι Ναι Ναι Ναι Πατίνα Κυπρίτης Ναι Ναι Ναι Ναι Μαύρη Ναι Ναι Ναι Ναι Κρούστα Πράσινη Ναι Ναι Ναι Ναι Ναι Ναι Διάβρωση Εκδορές - - Ναι Ναι - - Ρωγμές - - Ναι Ναι - - No. δειγμάτων No. αναλύσεων Λουριά Καλούπια /SEM TEI. Χρωματόμε τρo T.E.I. Φωτο ΔήμοςT.E.I. Video P.K.Net No. καλουπιών No. αναλύσεων

11 Διαστάσεις

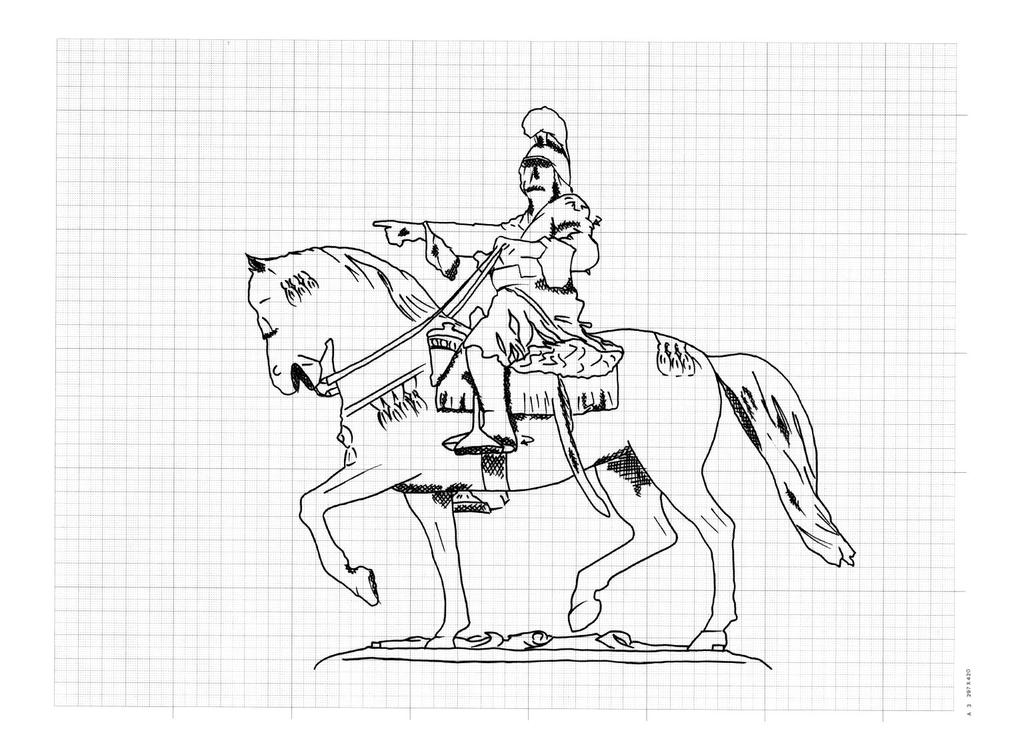

12 Χυτά μέρη που αποτελούν το γλυπτό

13 Ένωση των χυτών τμημάτων του μνημείου

14 Ένωση στη περικεφαλαία

15 Καλούπι της επιγραφής του Σώχου στη Περικεφαλαία

16 Στερέωση του μετάλλου στο μάρμαρο

17 «Eπεξεργασμένη» Επιφάνεια

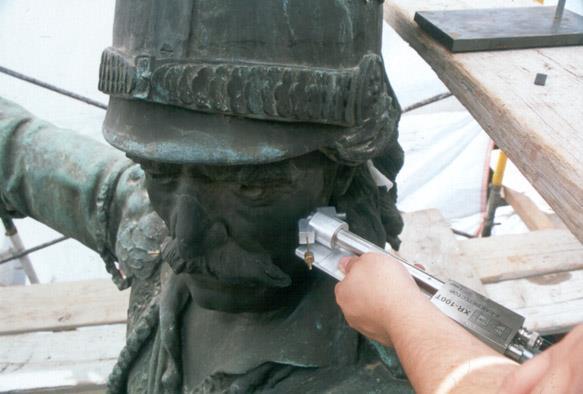

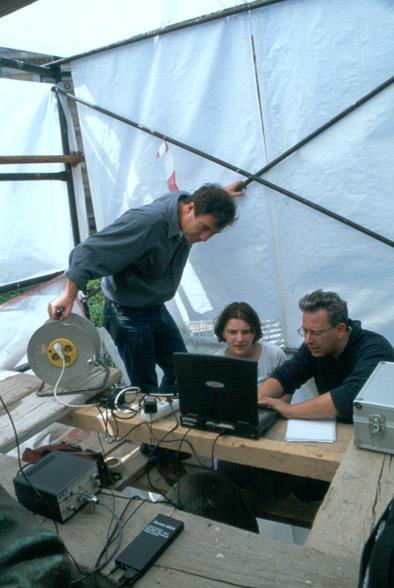

18 Ανάλυση XRF από την ομάδα του Δημόκριτου

19 Aνάλυση σε καθαρό Μe Δεξί πόδι του Κολοκοτρώνη στον αναβολέα: Cu 89.5, Zn 5.0, και Sn 5.5 κ.β.% Δεξί πόδι του αλόγου : Cu 90.0, Zn 4.9, και Sn 5.1 κ.β.% Ουρά περικεφαλαίας, κοντά στην επιγραφή : Cu 90.3, Zn 3.5, και Sn 6.2 κ.β.% Ανώτερο σώμα του Κολοκοτρώνη : Cu 90.3, Zn 3.5, και Sn 5.6 κ.β.%

20 A/A Περιγραφή θέσης ανάλυσης/ Παρατηρήσεις Σύνθεση (% w/w) ( 10%) Zn/Cu (%w/w) ( 10%) Ιχνοστοιχ. 1 Κράνος, πατίνα 4.4 Fe, Pb Παρατηρήσεις 2 Πρόσωπο πατίνα 2.9 Fe, Pb - 50% του λόγου με θέση Κράνος καθαρή μεταλλική επιφάνεια Στο ίδιο σημείο σε μεγαλύτερο τμήμα καθαρισμένης επιφάνειας μέσος όρος 4% σε συμφωνία με θέση 1 πίνακα 2 5 Αριστερό καρφί μεταλλική συγκόλληση στη ζώνη 6 Αριστερό χέρι. Πράσινα προϊόντα διάβρωσης 5.6 Fe 4.9 Fe, Pb 7 Αριστερή βίδα στο λουρί του στήθους 6.7 Fe, Pb 8 Πίσω επαφή αριστερού λουριού με την πλάτη πάνω από τη βίδα 9 Πίσω επαφή αριστερού λουριού με τη βίδα 4.7 Fe, Pb 4.1 Fe, Pb 10 Αριστερό χέρι άνω κλείδωση δείκτη 3.7 Fe, Pb 11 Φούστα Κολοκοτρώνη, δεξιά στα γδαρσίματα. Μέταλλο 4.2 Pb 12 Δεξί πόδι, σόλα παπουτσιού. Μέταλλο. Cu:89.5 Zn: Δεξί μπροστινό πόδι αλόγου. Sn :5.5 Cu: Χαλινάρι στο κοκκινωπό στρώμα Zn: 4.9 Sn : Pb Pb Πίνακας 1 : Αποτελέσματα απο τις αναλύσεις XRF πρίν από την διαδικασία συντήρησης

21 A/A Περιγραφή θέσης ανάλυσης/παρατηρήσεις Σύνθεση (% w/w) ( 10%) Zn/Cu (% w/w) ( 10%) Sn/Cu (% w/w) ( 15%) Ιχνοστοιχεία που ανιχνεύτηκαν 15 Μέταλλο, περικεφαλαία Cu : 90.3 Zn : 3.5 Sn : Μέταλλο, κορμός Cu : 90.3 Zn : 3.5 Sn : Πατίνα, περικεφαλαία 2.4 (-40% σχ. με θέση 1) 8.2 (+20% σχ. με θέση 1) - 18 Πατίνα, κορμός 2.3 (-40% σχετικά με θέση 2) 7.7 (+25% σχετικά με θέση 2) - Πίνακας 2 : Αποτελέσματα απο τις αναλύσεις XRF μετά από την διαδικασία συντήρησης

22 Πίνακας Στοιχείων Ατμοσφαιρικής Ρύπανσης και Κλιματολογικών Συνθηκών Βροχ ή (mm/ year) ph βροχής RH (%) SO 2 (10-6 g/m 3 ) NO 2 (10-6 g/m 3 ) Αιθάλη (10-6 g/m 3 ) Έτος Χειμ Καλ Έτος Χειμ Καλ Έτος Χειμ Καλ Έτος Χειμ Καλ Γκότεμποργκ Μόναχο to Αθήνα

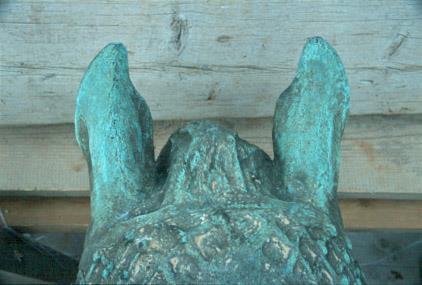

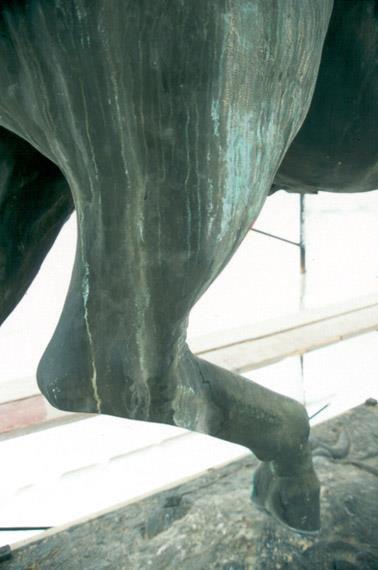

24 Μαύρη πάτινα Φθορά «Τρεξίματα» Μαύρη κρούστα

25 Θέσεις που εντοπίζεται η Μαύρη Κρούστα

26 Περικεφαλαία

28 Aνώτερο τμήμα κορμού

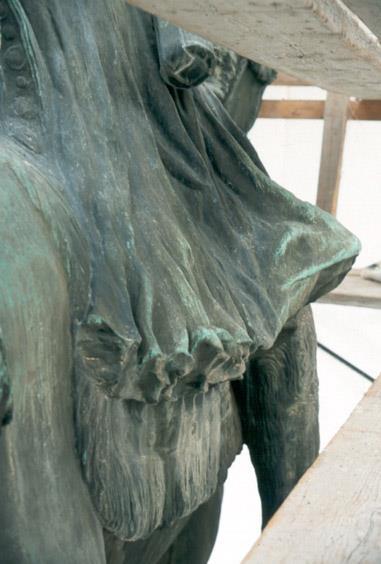

29 Κατώτερο τμήμα κορμού

30 Κεφάλι αλόγου

31 Σώμα αλόγου

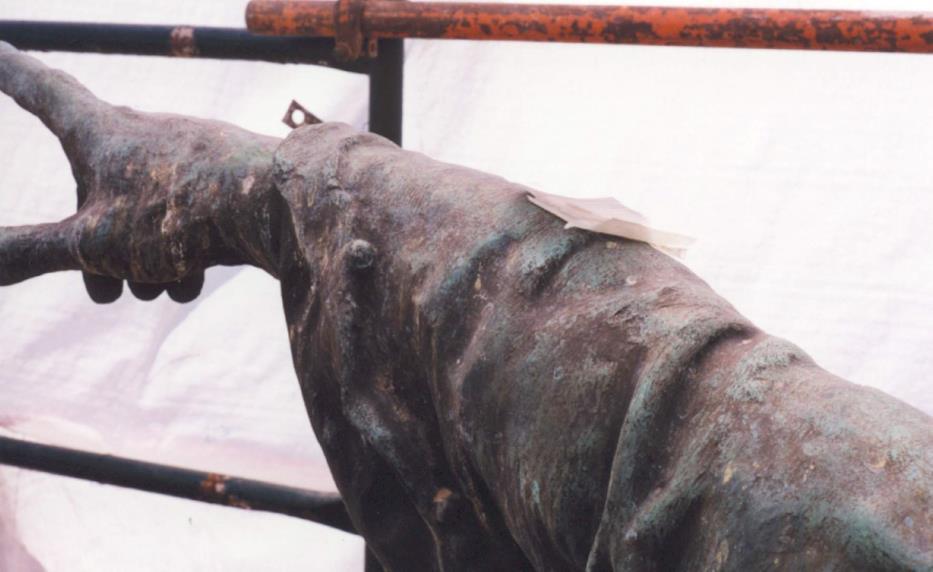

32 Εκδορές

33 Aποτελέσματα αναλύσεων XRD Νο 4 Κρούστα κάτω από το δεξί μανίκι Γύψος Νο 6 Αριστερή ένωση του κράνους Γύψος Νο 10 Ανοιχτό πράσινο στρώμα από ένωση κράνους Ασβεστίτης και χαλαζίας Νο 13 Μαύρα στίγματα πάνω από το πράσινο στρώμα διάβρωσης (μανίκι δεξί χέρι) Νο 14 Κρούστα από τη δεξιά εσοχή στο πόδι κοντά στο ύφασμα της σέλας Γύψος και ασβεστίτης Γύψος και χαλαζίας Νο 15 Περικεφαλαία (ρύποι και οξείδια) Ασβεστίτης, γύψος, χαλαζίας Νο 16 Κρόσσια αλόγου πάνω από αριστερό μπροστά πόδι, πράσινα προϊόντα διάβρωσης. Ισχυρή παρουσία Cu και Sn (οξείδιοsn), βροχαντίτης Νο 18 Δεξί μανίκι (στρώμα καφέ κόκκινο από κάτω έχει ανοιχτό πράσινο) Νο 20 Μέση-δεξιά πλευρά, στη φουστανέλα. Στρώμα λευκοπράσινο πολύ εύθρυπτο, βρίσκεται κάτω από μαύρη κρούστα. Αργιλικό υλικό, θρύμματα και αιθάλη Ασβεστίτης και χαλαζίας Νο 22 Γαλαζοπράσινα τρεξίματα Γύψος και ίχνη ασβεστίτη Νο 25 Αριστερή πλευρά γεννητικά όργανα, λευκό στρώμα κάτω από την κρούστα Γύψος, ασβεστίτης και χαλαζίας

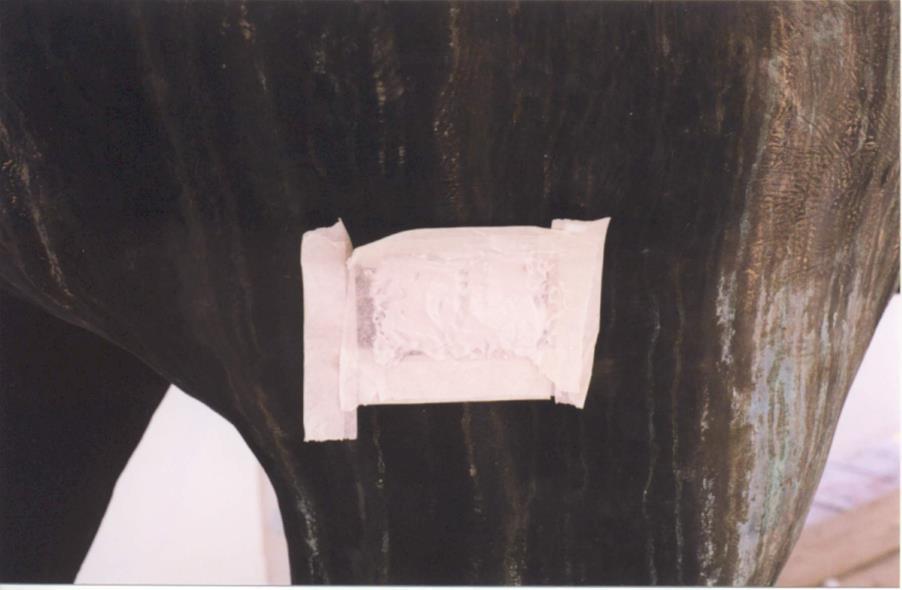

34 Δημιουργία καλουπιών για την ανάλυση με SEM

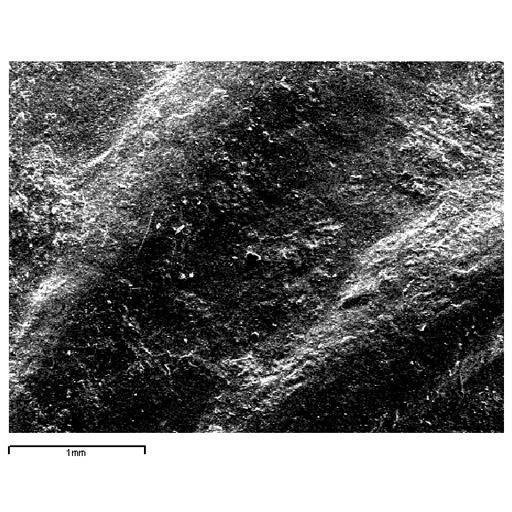

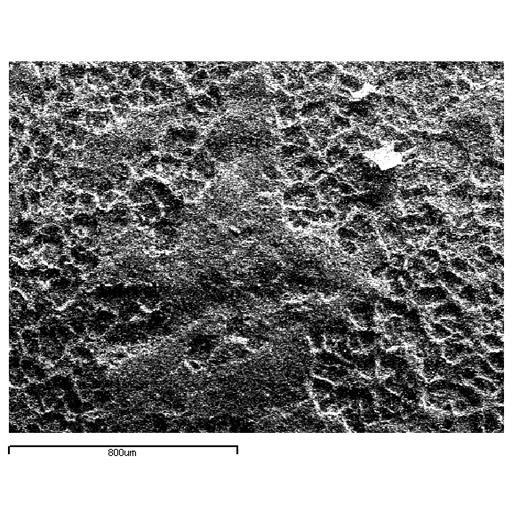

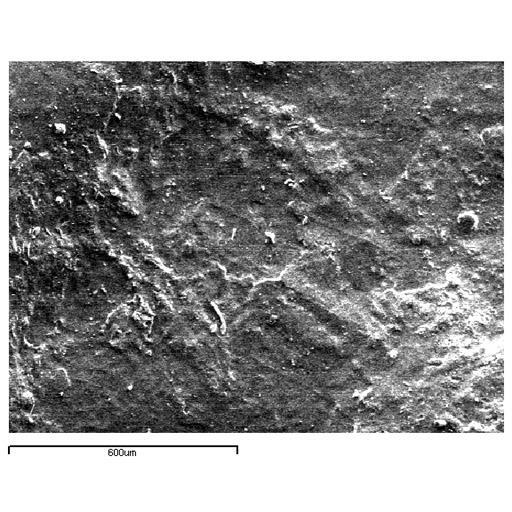

35 «Επεξεργασμένη» επιφάνεια (x35 και x150) Πόδι Αλόγου Λεία επιφάνεια (x35 και x100) Μανίκι

36 Η διαδικασία Συντήρησης του γλυπτού του Κολοκοτρώνη ήταν αναγκαία για τη μελλοντική του προστασία. Ανάπτυξη μεθοδολογίας για τη πραγματοποίηση της Συντήρησης των Υπαίθριων Μνημείων

37 Πώς μπορεί ένα πρόγραμμα τεκμηρίωσης να υλοποιηθεί για να βοηθήσει τη διατήρηση των μπρούτζινων μνημείων της Αθήνας;

38 Ετήσιες εκθέσεις της κατάστασης των μνημείων Βάση Δεδομένων Φωτογραφική Τεκμηρίωση Video Σύστημα φορητού XRF Μικροαναλυτή Raman Χρωματόμετρο Καλούπια επιφάνειας

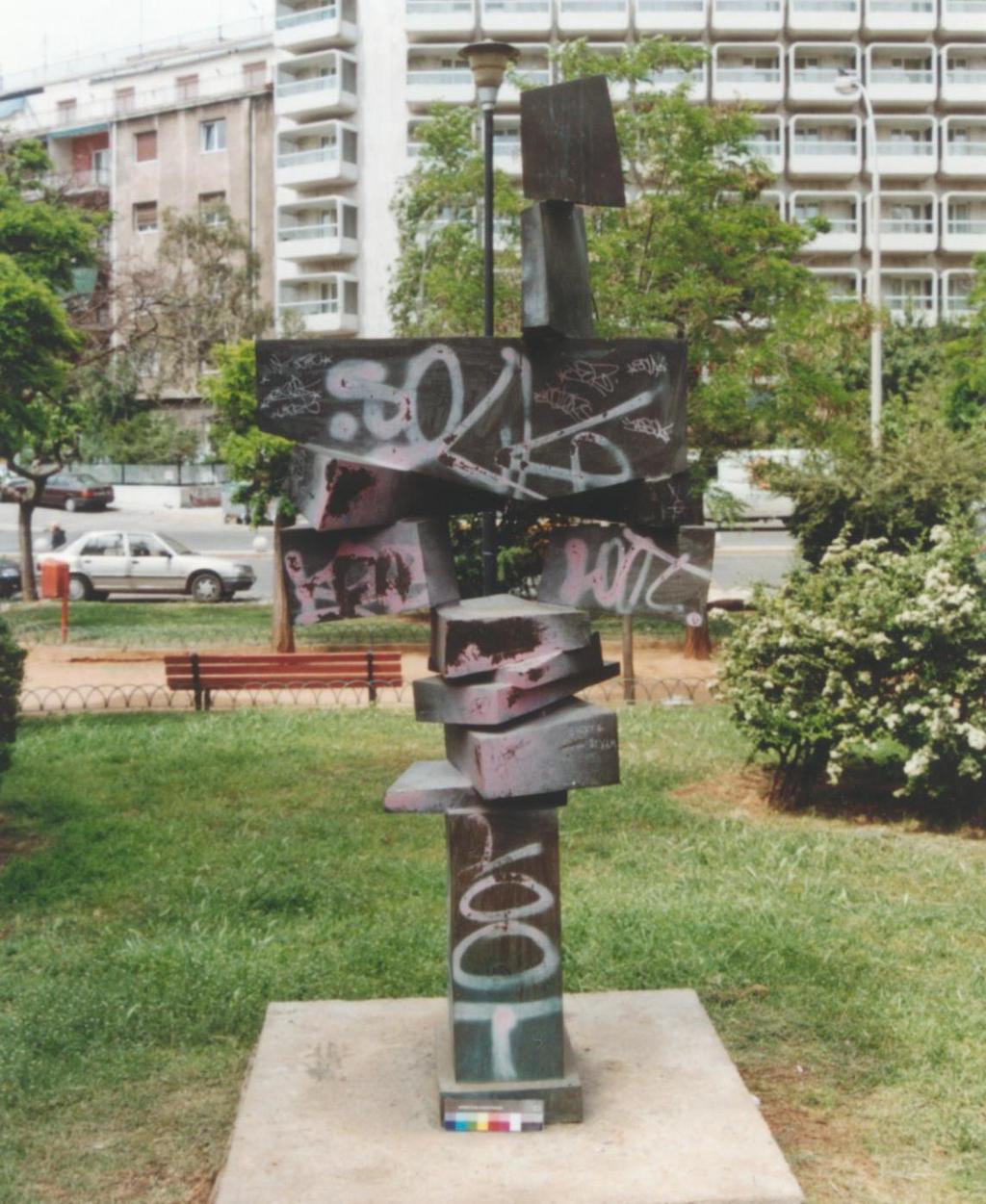

39 «Σήματα Δομών» Πλατεία Βραζιλίας

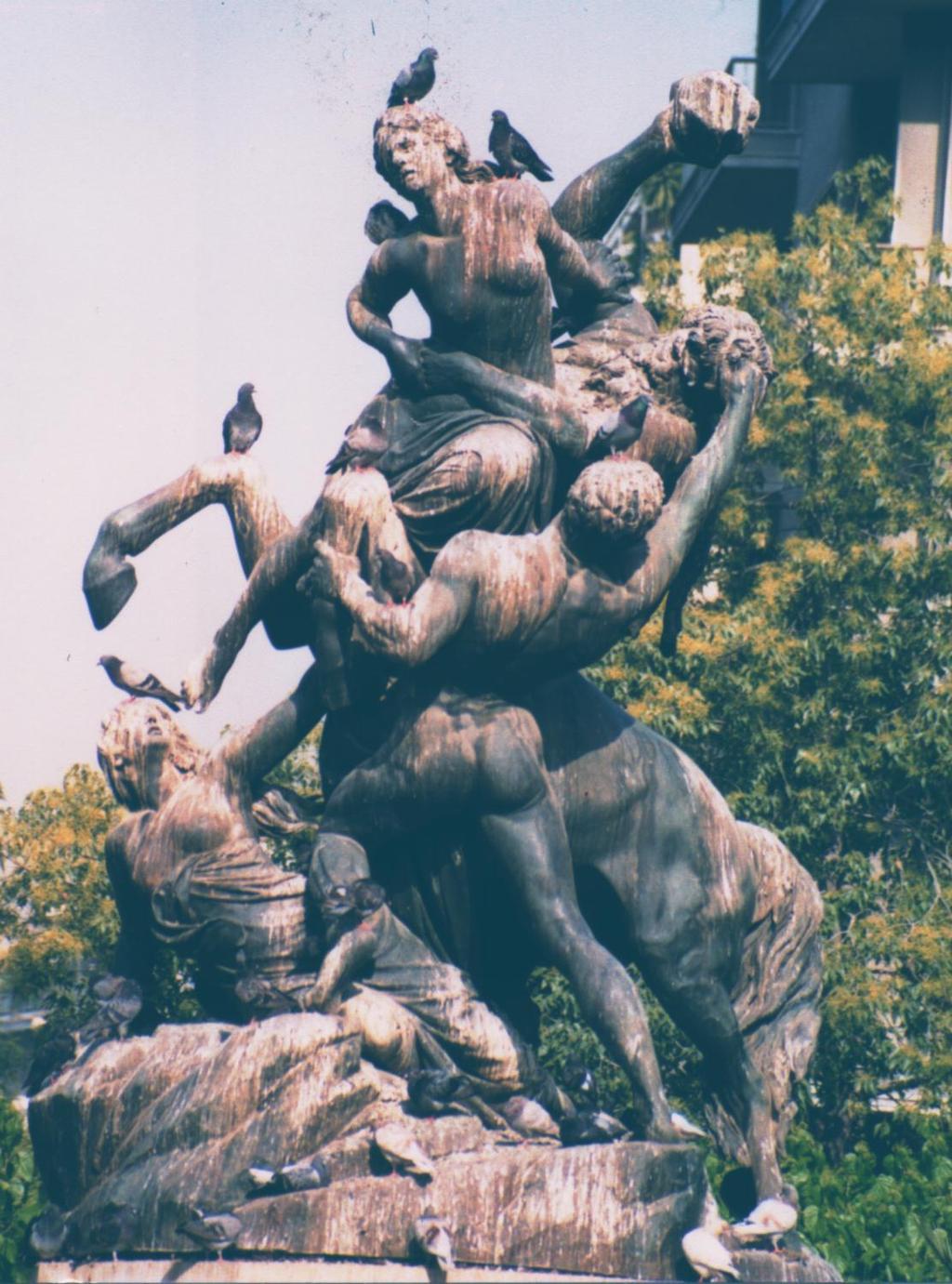

40 Ο Θησέας σώζει την Ιπποδάμεια
