1 Εγχειρίδιο εγκατάστασης ΜΟΝΤΕΛΟ: JLG22-UNITEC20S JLG26-UNITEC24S JLG30-UNITEC28S KD Navien Heat Energy Equipment Co., Ltd.

2 ΠΕΡΙΕΧΟΜΕΝΑ 2 ΈΝΔΕΙΞΗ ΠΡΟΣΟΧΗΣ ΚΑΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΠΡΟΣΑΡΜΟΓΗ ΤΟΠΟΘΕΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΛΕΒΗΤΑ ΕΙΣΑΓΩΓΗ ΜΕΓΕΘΟΣ ΚΑΙ ΔΟΜΗ ΛΕΒΗΤΑ Μέγεθος λέβητα ΣΤΟΙΧΕΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΟΘΟΝΗΣ LCD ΕΠΕΞΗΓΗΣΗ ΣΥΜΒΟΛΩΝ ΟΘΟΝΗΣ LCD ΔΙΑΓΡΑΜΜΑ ΠΙΕΣΗΣ ΤΗΣ ΑΝΤΛΙΑΣ ΚΥΚΛΟΦΟΡΙΑΣ ΕΓΚΑΤΑΣΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΗ ΛΕΒΗΤΑ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΚΑΛΥΜΜΑΤΩΝ ΤΟΥ ΛΕΒΗΤΑ Αποσυναρμολόγηση του μπροστινού καλύμματος Αποσυναρμολόγηση των πλευρικών καλυμμάτων Τοποθέτηση πλευρικών καλυμμάτων Τοποθέτηση του μπροστινού καλύμματος ΤΟΠΟΘΕΤΗΣΗ ΣΩΛΗΝΩΝ Τυπικό διάγραμμα σωληνώσεων: Υλικό σωλήνων Τοποθέτηση σωλήνων αερίου Σύνδεση σωλήνα νερού ,4 ΤΟΠΟΘΕΤΗΣΗ ΑΓΩΓΟΥ ΚΑΜΙΝΑΔΑΣ Ζητήματα στα οποία πρέπει να επιδείξετε προσοχή Μέθοδος τοποθέτησης ΕΓΚΑΤΑΣΤΑΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΝ ΚΑΙ ΚΑΛΩΔΙΩΝ ΠΑΡΟΧΗΣ ΡΕΥΜΑΤΟΣ ΠΡΟΣΑΡΜΟΓΗ ΕΞΑΕΡΩΣΗ ΣΥΣΤΗΜΑΤΟΣ Εξαέρωση συστήματος ζεστού νερού οικιακής χρήσης Εξαέρωση συστήματος θέρμανσης ΕΠΙΘΕΩΡΗΣΗ ΣΥΣΤΗΜΑΤΟΣ Επιθεώρηση συστήματος ζεστού νερού οικιακής χρήσης Επιθεώρηση συστήματος θέρμανσης ΣΥΝΤΗΡΗΣΗ ΕΙΔΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΘΕΩΡΗΣΗΣ

3 6.3 ΜΕΘΟΔΟΣ ΚΑΘΑΡΙΣΜΟΥ ΤΟΥ ΚΥΡΙΟΥ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΚΑΙ ΤΟΥ ΚΑΥΣΤΗΡΑ Καθαρισμός του κύριου εναλλάκτη θερμότητας Καθαρισμός καυστήρα Προσάρτημα I:Τεχνικά χαρακτηριστικά λέβητα Προσάρτημα ΙΙ: Λίστα κωδικών σφαλμάτων Προσάρτημα Ⅲ: Κατάλογος συσκευασίας

4 1 Συμβουλή ανάγνωσης Το παρόν εγχειρίδιο αφορά μόνο στο λέβητα της σειράς JLG22-UNITEC20S/JLG26-UNITEC24S /JLG30-UNITEC28S. Παρέχει τους κανόνες εγκατάστασης και προσαρμογής για το λέβητα αυτής της σειράς. Διαβάστε το προσεκτικά πριν την εγκατάσταση του προϊόντος και εκτελέστε με ακρίβεια τις διαδικασίες που ορίζονται στο εγχειρίδιο. Η εταιρεία μας δεν θα φέρει καμία ευθύνη για οποιοδήποτε πρόβλημα που προκαλείται από τη μη τήρηση των διαδικασιών. Ειδοποίηση ασφαλείας και σύμβολα: Οι ενδείξεις "Κίνδυνος" "προειδοποίηση" "προσοχή" κ.λπ. στο εγχειρίδιο δεν μπορούν να θεωρηθούν ότι καλύπτουν όλα τα επικίνδυνα σημεία, συνεπώς, επιδείξτε περισσότερη προσοχή κατά την εγκατάσταση και ρύθμιση του λέβητα. τραυματισμό! Κίνδυνος! Υποδεικνύει άμεσο κίνδυνο που μπορεί να προκαλέσει θάνατο ή σοβαρό Προειδοποίηση!Υποδεικνύει δυνητικό κίνδυνο που θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό! Προσοχή!Υποδείξεις ασφάλειας και σημαντικές δηλώσεις 2 Ένδειξη προσοχής κατά την εγκατάσταση Προσοχή! Ο εγκαταστάτης πρέπει να ενημερώσει τους χρήστες αναφορικά με τις μεθόδους χρήσης του λέβητα και τη διάταξη ασφαλείας. Επίσης, το εγχειρίδιο πρέπει να παραδοθεί στους χρήστες. 2.1 Ειδοποίηση για την εγκατάσταση και προσαρμογή 1) Η εγκατάσταση και χρήση του λέβητα πρέπει να είναι σύμφωνη με τους εθνικούς κανονισμούς των προϊόντων φυσικού αερίου και όλες τις ειδοποιήσεις του παρόντος εγχειριδίου. Κίνδυνος!Η εγκατάσταση και χρήση του λέβητα πρέπει να τηρεί αυστηρά τους εθνικούς κανονισμούς περί προϊόντων που χρησιμοποιούν φυσικό αέριο και όλες τις ειδοποιήσεις του παρόντος εγχειριδίου. Διαφορετικά, μπορεί να προκληθούν σοβαρές συνέπειες

5 2) Η εγκατάσταση και προσαρμογή του λέβητα πρέπει να εκτελείται από πιστοποιημένα ή αρμόδια πρόσωπα. Κίνδυνος!Σε περίπτωση εσφαλμένης τοποθέτησης των σωλήνων ενέχεται κίνδυνος δηλητηρίασης ή έκρηξης!η εσφαλμένη χρήση εργαλείων και ο εσφαλμένος χειρισμός μπορούν να προκαλέσουν ζημιά στο λέβητα ή άλλους κινδύνους! 3) Για την ταχύτερη και ορθότερη εγκατάσταση και ρύθμιση του λέβητα, διαβάστε όλες τις λεπτομέρειες σε αυτό το εγχειρίδιο πριν τη λειτουργία. Προσοχή! Για λόγους ασφάλειας, τηρήστε αυστηρά τις οδηγίες του παρόντος εγχειριδίου! 4) Βεβαιωθείτε ότι οι σωλήνες είναι καθαροί και δεν περιέχουν υπολείμματα. Δεν επιτρέπεται η χρήση ακάθαρτου νερού ή υπόγειων υδάτων ως νερό θέρμανσης. Προειδοποίηση! Τα υπόγεια ύδατα περιέχουν μεγάλο ποσοστό υπολειμμάτων. Σε περίπτωση χρήσης υπόγειων υδάτων ως νερό θέρμανσης, ο σωλήνας μπορεί εύκολα να φράξει. Έτσι, μπορεί να προκύψει εύκολα δυσλειτουργία του λέβητα. 5) Απαγορεύεται η έγχυση αντιψυκτικού στους σωλήνες. Προσοχή!Η έγχυση αντιψυκτικού στο λέβητα μπορεί να μειώσει τη διάρκεια ζωής του λέβητα. 6) Μετά την ολοκλήρωση της εγκατάστασης και ρύθμισης, ένας πιστοποιημένος ή αρμόδιος τεχνικός πρέπει ενημέρωση το χρήστη σχετικά με τις μεθόδους ασφαλούς χειρισμού. Κίνδυνος!Προτιμήστε τη χρήση γνήσιων ανταλλακτικών, διαφορετικά η διάρκεια λειτουργικής ζωής του λέβητα θα μειωθεί. 2.2 Τοποθεσία εγκατάστασης του λέβητα Η εγκατάσταση πρέπει να είναι σύμφωνη με τους εθνικούς ή τοπικούς κανονισμούς. Ο λέβητας αυτής της σειράς πρέπει να εγκατασταθεί σε εσωτερικούς χώρους με απαγωγή απαερίων σε εξωτερικό χώρο. Προσοχή! Η εγκατάσταση σε εσωτερικούς χώρους διευκολύνει το χειρισμό - 4 -

6 από το χρήστη και μπορεί επίσης να αποτρέψει την πρόκληση ζημιών ή δυσλειτουργίας που οφείλεται σε κακές καιρικές συνθήκες. Απαγορεύεται η εγκατάσταση αυτού του προϊόντος σε μη αεριζόμενο χώρο. (Όπως το μπάνιο ή δημόσια πισίνα, κ.λπ.) Εγκαταστήστε το προϊόν σε τοίχο με προστασία κατά της καύσης, ο οποίος μπορεί να στηρίξει το βάρος του προϊόντος. Αν πρέπει να εγκαταστήσετε το λέβητα σε τοίχο χωρίς προστασία καύσης, πρέπει να τοποθετήσετε μεταξύ του τοίχου και του λέβητα σανίδα προστασίας από καύση με ελάχιστο πάχος 5mm. (Μη συμπεριλαμβανομένου του μεταλλικού υλικού). Διατηρήστε απόσταση ασφαλείας 150mm γύρω από το λέβητα. Χρησιμοποιήστε τα αγκύρια για να στερεώσετε το λέβητα και να διασφαλίσετε την ασφάλεια. Μην εγκαθιστάτε το λέβητα σε ασταθή τοίχο για να αποτρέψετε το θόρυβο κατά τη λειτουργία του λέβητα. Μην εγκαθιστάτε το λέβητα κοντά σε άλλες συσκευές αερίου, εύφλεκτο υλικό ή άλλο ηλεκτρικό εξοπλισμό. Πρέπει να διατηρείται απόσταση 1m μεταξύ του λέβητα και άλλων συσκευών αερίου προκειμένου να διασφαλιστεί η ομαλή λειτουργία του λέβητα. Επιπλέον, μην εγκαθιστάτε το λέβητα επάνω από άλλες συσκευές αερίου ή ψυκτικά μηχανήματα. Διατηρήστε τα εύφλεκτα υλικά μακριά από τον λέβητα. Πρέπει να διατηρείται ελάχιστη απόσταση 600 mm μεταξύ του λέβητα και άλλων ηλεκτρικών συσκευών. Η πρίζα παροχής ρεύματος πρέπει να βρίσκεται τουλάχιστον 300mm από το λέβητα. Μην εγκαθιστάτε το λέβητα κοντά στην έξοδο ή την είσοδο. Προειδοποίηση! Η εγκατάσταση του λέβητα κοντά σε εξοπλισμό αερίου, εύφλεκτο υλικό ή άλλο ηλεκτρικό εξοπλισμό μπορεί εύκολα να οδηγήσει σε δυσλειτουργία του λέβητα ή άλλους κινδύνους. Αφήστε επαρκή χώρο για την επιθεώρηση και συντήρηση. Προσοχή! Απαιτείται αρκετός χώρος κατά την επιθεώρηση ή τη συντήρηση του λέβητα

7 Εισαγωγή 3.1 Μέγεθος και δομή λέβητα Μέγεθος λέβητα 318 固定转轴 465 (UNITEC-20/24) Διάγραμμα I - 6 -

8 (UNITEC-28) Διάγραμμα Ⅱ - 7 -

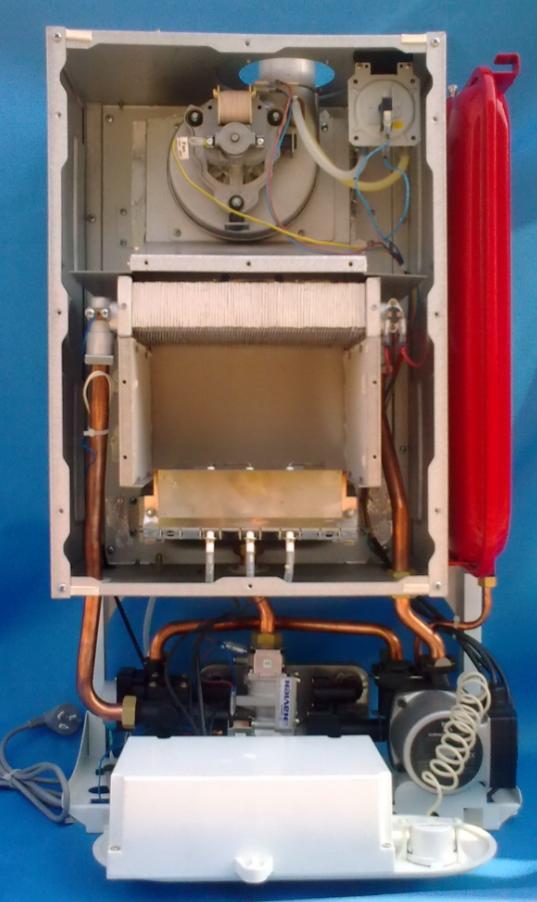

9 3.1.2 Δομή λέβητα Διάγραμμα ΙΙΙ 1 Βάση 11 Διακόπτης πίεσης αέρα 2 Αντλία κυκλοφορητή 12 Ανεμιστήρας 3 Σύνδεσμος παροχής νερού 13 Θάλαμος καύσης 4 Σωλήνα παράκαμψης 14 Σωλήνα εξαγωγής νερού θέρμανσης 5 Υποστήριγμα 15 Σωλήνα αερίου 6 Σωλήνα επιστροφής θέρμανσης 16 Πλάκα εναλλάκτη θερμότητας 7 Καυστήρας 17 Σύνδεσμος εξόδου θέρμανσης 8 Κύριος εναλλάκτης θερμότητας 18 Βαλβίδα αερίου 9 Δοχείο διαστολής (28KW --- στο πίσω μέρος) 19 Ελεγκτής 10 Καπάκι εξαγωγής 20 Μανόμετρο - 8 -

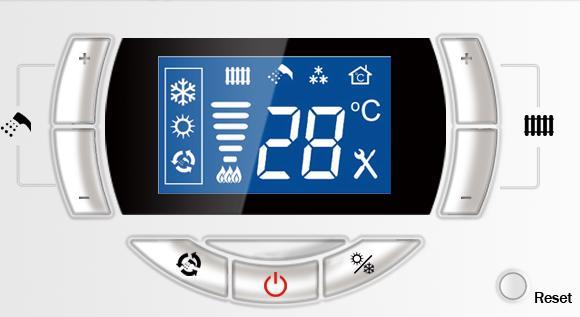

10 3.2 Στοιχεία λειτουργίας οθόνης LCD Διάγραμμα IV 1 Διακόπτης για την ενεργοποίηση ή απενεργοποίηση του λέβητα. Μπορεί επίσης να χρησιμοποιηθεί ως πλήκτρο Esc, κατά τη ρύθμιση άλλων λειτουργιών. 2 Κουμπί προθέρμανσης ζεστού νερού οικιακής χρήσης (DHW), χρησιμοποιείται για την είσοδο σε ή έξοδο από αυτή τη λειτουργία. 3 Διακόπτης θερινής ή χειμερινής λειτουργίας, χρησιμοποιείται για τη μετάβαση στη λειτουργία θέρμανσης κατά τη χειμερινή περίοδο ή τη λειτουργία ζεστού νερού χρήσης κατά τη θερινή περίοδο. 4 Κουμπί DHW, χρησιμοποιείται για την αύξηση της θερμοκρασίας του ζεστού νερού οικιακής χρήσης 5 Κουμπί DHW, χρησιμοποιείται για τη μείωση της θερμοκρασίας του ζεστού νερού οικιακής χρήσης 6 Κουμπί θέρμανσης, χρησιμοποιείται για την αύξηση της θερμοκρασίας του νερού θέρμανσης 7 Κουμπί θέρμανσης, χρησιμοποιείται για τη μείωση της θερμοκρασίας του νερού θέρμανσης 8 Επαναφορά, διαγράφει κάποιες από τις δυσλειτουργίες 9 Οθόνη LCD, υποδεικνύει την κατάσταση λειτουργίας του λέβητα - 9 -

11 3.3 Επεξήγηση συμβόλων οθόνης LCD Όταν το σύμβολο είναι αναμμένο, βρίσκεται Λειτουργία θέρμανσης Λειτουργία ζεστού νερού Λειτουργία προθέρμανσης ζεστού νερού οικιακής χρήσης Θερμοκρασία δωματίου (με τον ελεγκτή χώρου) Προστασία από παγετού σε κατάσταση θέρμανσης. Όταν το σύμβολο αναβοσβήνει, ο λέβητας περνά σε κατάσταση προστασίας από παγετό. Όταν το σύμβολο είναι αναμμένο, βρίσκεται σε λειτουργία ζεστού νερού. Όταν το σύμβολο είναι αναμμένο, βρίσκεται σε κατάσταση προθέρμανσης ζεστού νερού οικιακής χρήσης. Όταν το σύμβολο είναι αναμμένο, ο ελεγκτής χώρου είναι απενεργοποιημένος και έχει σταματήσει τη θέρμανση. Όταν το σύμβολο είναι αναμμένο, βρίσκεται σε κατάσταση προστασίας από παγετό. Δυσλειτουργία Όταν το σύμβολο αναβοσβήνει το σύστημα δυσλειτουργεί. Ένδειξη φλόγας Το σύστημα λειτουργεί. Παράλληλα, μπορεί να υποδεικνύει την κατάσταση φλόγας. Χειμερινή λειτουργία Ο λέβητας λειτουργεί στη χειμερινή λειτουργία. Θερινή λειτουργία Ο λέβητας λειτουργεί στη θερινή λειτουργία. Υποδεικνύει την τρέχουσα θερμοκρασία ή Θερμοκρασία ή κωδικός σφάλματος κωδικό σφάλματος. Όταν το σύμβολο αναβοσβήνει μπορείτε να ρυθμίσετε τη θερμοκρασία

12 3.4 Διάγραμμα πίεσης της αντλίας κυκλοφορίας Διάγραμμα V (UPS15-50) Διάγραμμα VI Ι (UPS15-70) ΣΗΜΕΙΩΣΗ: Οι γραμμές 1, 2, 3 υποδεικνύουν τρεις διαφορετικές ταχύτητες, χαμηλή, μεσαία και υψηλή ταχύτητα αντίστοιχα 4 Εγκατάσταση Κίνδυνος!Σε περίπτωση εσφαλμένου χειρισμού ενέχεται κίνδυνος δηλητηρίασης ή έκρηξης. Η εγκατάσταση και η προσαρμογή πρέπει να εκτελείται από πιστοποιημένο και ειδικευμένο τεχνικό! 4.1 Εγκατάσταση λέβητα Το άγκιστρο πρέπει να στερεώνεται καλά στον τοίχο με αγκύρια. Αναρτήστε το λέβητα πάνω στο άγκιστρο προσεκτικά

13 4.2 Αποσυναρμολόγηση και τοποθέτηση των καλυμμάτων του λέβητα Προσοχή!Η αποσυναρμολόγηση ή η εγκατάσταση πρέπει να εκτελείται από πιστοποιημένο ή έμπειρο τεχνικό. Αποσυναρμολογήστε πρώτα το μπροστινό κάλυμμα και ακολούθως τα πλευρικά καλύμματα. Τα πλευρικά καλύμματα πρέπει να τοποθετηθούν πρώτα, ακολουθούμενα από το μπροστινό κάλυμμα κατά την εγκατάσταση του λέβητα Αποσυναρμολόγηση του μπροστινού καλύμματος Προσοχή! Ανοίξετε την μπροστινή θύρα πριν την αποσυναρμολόγηση του μπροστινού καλύμματος και στη συνέχεια ξεσφίξτε τη βίδα στερέωσης στο επάνω μέρος του ελεγκτή Ανοίξτε την μπροστινή θύρα, αφαιρέστε το μίνι σταθερό κάλυμμα, ξεβιδώνοντας τη βίδα Ξεβιδώστε τις δύο βίδες στο κάτω μέρος του λέβητα και στη συνέχεια ανασηκώστε ελαφρώς το μπροστινό κάλυμμα Ανασηκώστε τελείως το μπροστινό κάλυμμα για να το αφαιρέσετε από το σταθερό άξονα Αποσυναρμολόγηση των πλευρικών καλυμμάτων Ξεσφίξτε τις βίδες που συνδέουν με την πλάκα βάσης και το βραχίονα του δοχείου διαστολής Σύρετε το πλευρικό κάλυμμα κατά μήκος της ράγας στη βάση του δεξιού και αριστερού βραχίονα. Ανασηκώστε το πλευρικό κάλυμμα και αφαιρέστε το από τις στήλες στον αριστερό και το δεξιό βραχίονα Εάν δεν είναι απαραίτητο να αποσυναρμολογήσετε πλήρως τα πλευρικά καλύμματα, απλά ξεσφίξτε τις βίδες που συνδέουν με την πλάκα βάσης και το βραχίονα του δοχείου διαστολής για να τα περιστρέψετε στην άλλη πλευρά και να τα ανοίξετε απευθείας Τοποθέτηση πλευρικών καλυμμάτων Τοποθετήστε τα πλευρικά καλύμματα από πάνω προς τα κάτω και στη συνέχεια αναρτήστε τα στις στήλες των βραχιόνων. Στη συνέχεια σύρετε το σταθερό άξονα στο κάτω μέρος των πλευρικών καλυμμάτων κατά μήκος της ράγας του δεξιού και του αριστερού βραχίονα. Περιστρέψτε τα πλευρικά καλύμματα, στερεώστε τα και στη συνέχεια σφίξτε τις βίδες στο πάνω και κάτω μέρος

14 Εάν τα πλευρικά καλύμματα δεν είχαν αποσυναρμολογηθεί πλήρως, επαναφέρετε τα πλευρικά καλύμματα στο κεντρικό τμήμα και σφίξτε τις βίδες Τοποθέτηση του μπροστινού καλύμματος Τοποθετήστε το μπροστινό κάλυμμα από πάνω προς τα κάτω και αναρτήστε το στον επάνω σταθερό άξονα και στη συνέχεια καλύψτε τον άξονα στο λέβητα Ελέγξτε αν έχει στερεωθεί πλήρως και σφίξτε τις βίδες στο κάτω μέρος του λέβητα Τέλος, σφίξτε τη βίδα στο επάνω μέρος του ελεγκτή, καλύψτε τη με το μίνι σταθερό κάλυμμα και κλείστε την μπροστινή θύρα Μπροστινό κάλυμμα Μίνι σταθερό κάλυμμα Βίδα στερέωσης Διάγραμμα VII Μπροστινή θύρα Πείροι έλξης μπροστινού καλύμματος Σταθερή βίδα του πλευρικού καλύμματος Σταθερός άξονας του πλευρικού καλύμματος Διάγραμμα VIII

15 4.3 Τοποθέτηση σωλήνων Τυπικό διάγραμμα σωληνώσεων: Διάγραμμα ΙΧ Μετά την ολοκλήρωση της εγκατάστασης βεβαιωθείτε ότι κανένας σωλήνας δεν παρουσιάζει διαρροή Βεβαιωθείτε όλοι οι σωλήνες είναι επαρκώς καθαροί και συνδεδεμένοι με το λέβητα Για τη σύνδεση της εξαγωγής απαερίων τοποθετήστε τη βαλβίδα εξαγωγής στην κορυφή των θερμαντικών σωμάτων συνδέοντας με τα θερμαντικά σώματα. Εάν υπάρχει διανεμητής νερού στη διαδρομή της θέρμανσης, διατηρήστε τουλάχιστον έναν σε λειτουργία για να διασφαλιστεί ότι ο λέβητας λειτουργεί κανονικά. Ανοίγετε τη βαλβίδα διανεμητή νερού οικιακής χρήσης και το διακόπτη αερίου όταν απουσιάζετε από την οικία για δύο με τρεις ημέρες κατά τη διάρκεια του χειμώνα. Για την προστασία από τον παγετό, ο λέβητας πρέπει να είναι σε λειτουργία. Εάν δεν ισχύει αυτό, ο λέβητας δεν θα λειτουργήσει σωστά και μπορεί εύκολα να προκληθεί ζημιά στο λέβητα ή τις σωληνώσεις. Ο λέβητας πρέπει να εγκατασταθεί με τα απαραίτητα αξεσουάρ που παρέχονται με το λέβητα

16 4.3.2 Υλικό σωλήνων Σωλήνα αερίου Ειδική χαλύβδινη σωλήνα αερίου, χαλκοσωλήνα ή σωλήνα από κράμα χαλκού, ή άλλες κατάλληλες σωλήνες για αέριο Σωλήνα Χαλκοσωλήνα, ή σωλήνα από κράμα χαλκού, σωλήνα πολυαιθυλενίου PE-X θέρμανσης Σωλήνα ζεστού Χαλκοσωλήνα, ή σωλήνα από κράμα χαλκού, σωλήνα πολυαιθυλενίου PE-X νερού οικιακής χρήσης Τα παραπάνω υλικά παρέχονται μόνο για λόγους αναφοράς. Αν επιθυμείτε να χρησιμοποιήσετε σωλήνες από άλλο υλικό, επιλέξτε κατάλληλο είδος Τοποθέτηση σωλήνων αερίου Κίνδυνος! Η λανθασμένη τοποθέτηση του σωλήνα αερίου μπορεί να προκαλέσει δηλητηρίαση ή έκρηξη. Πριν την τοποθέτηση των σωλήνων αερίου ο εγκαταστάτης πρέπει να διασφαλίζει ότι δεν υπάρχει καμία διαρροή στις σωληνώσεις και ότι το είδος του αερίου είναι κατάλληλο για τις απαιτήσεις. Η εγκατάσταση πρέπει να είναι σύμφωνη με τους εθνικούς και τοπικούς κανονισμούς. Οι σωλήνες αερίου πρέπει να τοποθετηθούν από πιστοποιημένο ή έμπειρο τεχνικό. Πριν την τοποθέτηση, ο εγκαταστάτης πρέπει να διασφαλίσει ότι δεν υπάρχει καμία διαρροή στις σωληνώσεις. Επίσης, ο τύπος του αερίου θα πρέπει να είναι ο κατάλληλος. Βεβαιωθείτε ότι η είσοδος αερίου του λέβητα έχει συνδεθεί απευθείας με το σωλήνα αερίου. Βεβαιωθείτε ότι ο σωλήνας αερίου δεν καταπονείται κατά την εγκατάσταση της μονάδας. Οι σωλήνες αερίου πρέπει να είναι καθαροί και ο αέρας πρέπει να αφαιρεθεί πριν από την εγκατάσταση της μονάδας. Ανοίξτε τη βαλβίδα αερίου Ελέγξτε εάν υπάρχει διαρροή στη διαδρομή του σωλήνα αερίου Η εσωτερική διάμετρος του σωλήνα αερίου δεν πρέπει να είναι μικρότερη από εκείνη της εισόδου αερίου στο λέβητα. Η τοποθέτηση του σωλήνα εισαγωγής αερίου είναι σύμφωνη με το Διάγραμμα ΧΙ

17 Διάγραμμα Χ Σύνδεση σωλήνα νερού Προσοχή!Μην εγχέετε αντιψυκτικό στο σωλήνα ζεστού νερού οικιακής χρήσης, διαφορετικά θα μειωθεί η διάρκεια λειτουργικής ζωής του σωλήνα. Οι σωλήνες πρέπει να καθαριστούν πριν από την τοποθέτηση. Τυχόν ακαθαρσίες θα επηρεάσουν τη θερμική απόδοση ή θα οδηγήσουν σε άλλες δυσλειτουργίες. Οι εκτεθειμένοι σωλήνες πρέπει να συντηρούνται σωστά για να αποφευχθεί η καταστροφή τους. Μετά την ολοκλήρωση της τοποθέτησης των σωλήνων, βεβαιωθείτε ότι όλοι οι σύνδεσμοι έχουν συσφιχθεί επαρκώς Βεβαιωθείτε ότι οι σωλήνες δεν βρίσκονται υπό πίεση κατά την τοποθέτηση Σύνδεσης εισαγωγής νερού βρύσης Η διάμετρος του προσαρμογέα εισαγωγής νερού βρύσης είναι 1/2" Συνιστάται η τοποθέτηση διακόπτη στο επάνω μέρος του σωλήνα νερού Για να διασφαλιστεί ότι ο λέβητας λειτουργεί κανονικά, η πίεση του νερού βρύσης πρέπει να είναι πάνω από 0.5bar Σε περίπτωση που επιθυμείτε τροφοδοσία ζεστού νερού οικιακής χρήσης στην υψηλότερη θέση, η πίεση του νερού βρύσης πρέπει να είναι πάνω από 1.0bar Εάν η πίεση στη συγκεκριμένη περιοχή είναι χαμηλότερη από την απαιτούμενη, είναι απαραίτητο να τοποθετήσετε αντλία πίεσης (πιεστικό) στο σύστημα παροχής νερού. Πριν τη σύνδεση των σωλήνων, πρέπει να ανοίξετε τη βαλβίδα νερού και να καθαρίσετε τους σωλήνες Όταν η πίεση του νερού είναι πάνω από 10bar εγκαταστήστε τη συσκευή υποβιβασμού πίεσης

18 Η τοποθέτηση του σωλήνα νερού βρύσης είναι σύμφωνη με το παρακάτω διάγραμμα XI Διάγραμμα ΧΙ Σύνδεση εξόδου ζεστού νερού οικιακής χρήσης Η διάμετρος του προσαρμογέα εξόδου ζεστού νερού οικιακής χρήσης είναι 1/2" Ο σωλήνας ζεστού νερού οικιακής χρήσης πρέπει να έχει όσο το δυνατόν μικρότερο μήκος Διατηρήστε τους σωλήνες ζεστού νερού σε καλή κατάσταση για να μην παγώσουν. Διάγραμμα σύνδεσης εξόδου ζεστού νερού οικιακής χρήσης XII: Διάγραμμα XII Σύνδεση των σωλήνων επιστροφής θέρμανσης Η διάμετρος του προσαρμογέα επιστροφής θέρμανσης είναι 3/4 Προσπαθήστε να ελαχιστοποιήσετε τη χρήση σιφονιών ή γωνιών. Πριν τη συντήρηση, καθαρίστε πρώτα τους σωλήνες και ακολούθως συνδέστε Προφυλάξτε τους εκτεθειμένους σωλήνες από τις ζημιές που προκαλούνται από τις κακές καιρικές συνθήκες

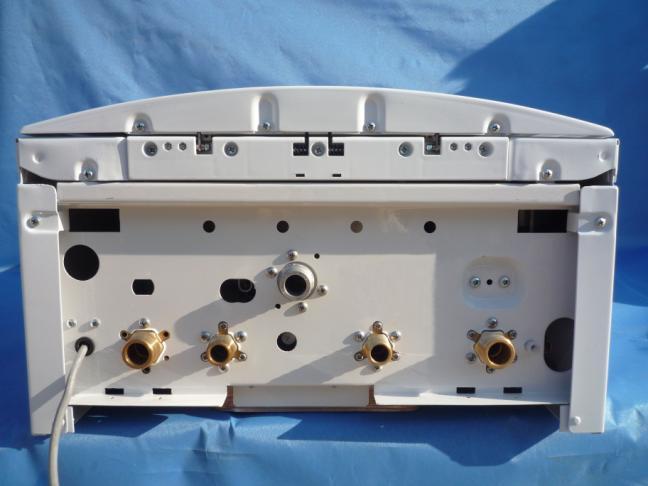

19 Προσοχή! Ο σωλήνας αποχέτευσης πρέπει να συνδεθεί με την αποχέτευση και να τοποθετηθεί σε κατάλληλη θέση που διασφαλίζει την ομαλή αποστράγγιση. Διάγραμμα XIII Σταθερή βίδα πλευρικού καλύμματος Έξοδος θέρμανσης Είσοδος νερού Έξοδος ζεστού νερού βρύσης οικιακής χρήσης Εισαγωγή αερίου Διάγραμμα XIV Επιστροφή θέρμανσης Έξοδος βαλβίδας ασφαλείας διαρροές. Προσοχή!Μετά την ολοκλήρωση της εγκατάστασης των σωλήνων, ελέγξτε για

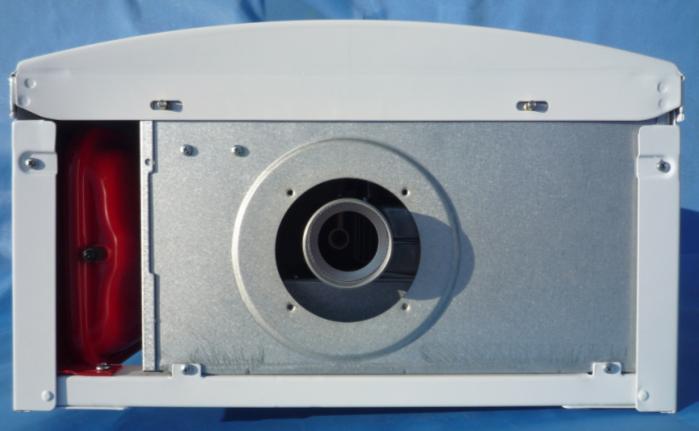

20 4.4 Τοποθέτηση αγωγού καμινάδας Ζητήματα στα οποία πρέπει να επιδείξετε προσοχή Οι λέβητες της σειράς UNITEC μπορούν να τοποθετηθούν με σύστημα αγωγού απαερίων τύπου C12 Η τυπική διάμετρος του αγωγού είναι 60/100mm Η τροποποίηση του ομοαξονικού αγωγού απαερίων απαγορεύεται Η τοποθέτηση του αγωγού απαερίων πρέπει να ακολουθεί τη διαδικασία τοποθέητησης που υποδεικνύεται Ο λέβητας και ο ομοαξονικός αγωγός απαερίων πρέπει να συνδέονται με ασφάλεια για να αποτραπεί η διαρροή καυσαερίων Ο ομοαξονικός αγωγός απαερίων πρέπει να επεκτείνεται στον εξωτερικό χώρο και να σφραγίζεται πολύ καλά. Για να αποφευχθεί η επιστροφή των απαερίων στον εσωτερικό χώρο, θα πρέπει να διατηρείται απόσταση 600mm μεταξύ των παραθύρων ή άλλων εξόδων και του αγωγού απαερίων. Ο αγωγός απαερίων πρέπει να τοποθετείται με κλίση 2º έως 5º προς τα κάτω για να αποφευχθεί η επιστροφή των συμπυκνωμάτων νερού στο λέβητα. Προτιμήστε την τοποθέτηση του λέβητα στο χώρο με τη μικρότερη διέλευση ατόμων και σε σημείο προστατευμένο από ισχυρές χιονοπτώσεις, βροχές και ανέμους. Εάν απαιτείται επιμήκυνση του σωλήνα, όλες οι συνδέσεις πρέπει να σφραγιστούν επαρκώς για την αποτροπή της επιστροφής απαερίων στον εσωτερικό χώρο Για την τοποθέτηση των διαφόρων ειδών συστημάτων αγωγών απαερίων, ακολουθήστε αυστηρά τις ακόλουθες μεθόδους

21 4.4.2 Μέθοδος τοποθέτησης Διασφαλίστε τη σωστή λειτουργία κατά τη σύνδεση του αγωγού απαερίων με το λέβητα. Οριζόντιο ομόκεντρο σύστημα αγωγών 60/100mm - Τύπος C12 Διάγραμμα XV Το ΜΕΓΙΣΤΟ ΜΗΚΟΣ αυτής της διάταξης είναι 1.7m. Μέθοδος υπολογισμού του μέγιστη μήκους του αγωγού απαερίων συμπεριλαμβανομένου : του μήκους της γωνίας Αυτό το σύστημα απαερίων μπορεί να εγκατασταθεί με διάφορους προσανατολισμούς, όπως προς τα εμπρός, προς τα πίσω, προς τα δεξιά και τα αριστερά. Κάποια ειδικά εξαρτήματα, όπως η ομόκεντρη γωνία, ο μικρού μήκους; σωλήνας απαερίων, κ.λπ. μπορούν να σας βοηθήσουν να προσεγγίσετε την ειδική θέση τοποθέτησης. Εάν είναι απαραίτητη η εισαγωγή ομόκεντρων γωνιών, λάβετε υπόψη την αντίσταση.μία γωνία ισούται με 0,6m μήκους ευθύγραμμου αγωγού απαερίων: Υπολογισμός μήκους γωνίας γωνία 60/100 mm 90 Κωδ. A m

22 4.5 Εγκατάσταση ηλεκτρικών καλωδίων και καλωδίων παροχής ρεύματος Η εγκατάσταση πρέπει να είναι σύμφωνη με τους εθνικούς και τοπικούς κανονισμούς. Κίνδυνος!Μην προβαίνετε σε εγκατάσταση όταν η συσκευή είναι ενεργοποιημένη. Για την αποφυγή των δυνητικών κινδύνων, η σύνδεση των καλωδίων πρέπει να εκτελείται από πιστοποιημένο ή ειδικευμένο τεχνικό, ενώ πρέπει να διασφαλίζεται ότι η παροχή ρεύματος είναι απενεργοποιημένη. Προσοχή! Κατά τη σύνδεση των καλωδίων, χρησιμοποιήστε την ονομαστική ισχύ Η ονομαστική ισχύς αυτής της μονάδας είναι 230 V±15%,50 Hz±5%. Εάν η ισχύς που χρησιμοποιείται είναι εκτός αυτού του εύρους, είναι πιθανό να προκύψει κίνδυνος ή να μειωθεί η λειτουργική ζωή της μονάδας. Για την αποτροπή του ερπυσμού, πρέπει να συνδεθεί το καλώδιο γείωσης Το φις παροχής πρέπει να διαθέτει προστασία γείωσης. Αν το φις δεν διαθέτει προστασία γείωσης, το καλώδιο γείωσης πρέπει να συνδεθεί πριν από τη χρήση του λέβητα. Η σύνδεση του καλωδίου γείωσης με το σωλήνα αερίου, αλεξικέραυνο και τηλεφωνικές γραμμές απαγορεύεται. Θα πρέπει να διατηρείται ελάχιστη απόσταση ασφαλείας 30cm μεταξύ του φις και του λέβητα Παρακάτω ακολουθεί το διάγραμμα ηλεκτρικής καλωδίωσης

23 Διάγραμμα XVI

24 5. Προσαρμογή 5.1 Εξαέρωση συστήματος Προσοχή!Μην εγχέετε αντιψυκτικό ή αντισκωριακό στο σύστημα θέρμανσης! Διαφορετικά, η στεγανοποιητική φλάντζα θα διαβρωθεί και μπορεί εύκολα να προκύψει διαρροή. Εάν η σκληρότητα του νερού είναι πάνω από 400mg/l, ακολουθήστε την ενδεδειγμένη επεξεργασία για το νερό θέρμανσης Εξαέρωση συστήματος ζεστού νερού οικιακής χρήσης Ανοίξτε τη βρύση Ανοίξτε όλες τις βάνες ζεστού νερού για να καθαρίσετε το σύστημα και να απομακρύνετε τον αέρα μέχρι το κρύο νερό να γεμίσει το σύστημα. Η εξαέρωση του συστήματος ολοκληρώνεται όταν το νερό ρέει από κάθε βάνα ζεστού νερού. Κλείστε τη βρύση Εξαέρωση συστήματος θέρμανσης Καθαρίστε το σύστημα θέρμανσης πριν την εξαέρωση. Ανοίξτε όλες τις βαλβίδες ρύθμισης στα θερμαντικά σώματα. Συνδέστε την επιστροφή θέρμανσης και την είσοδο του νερού βρύσης με τον βρόχο προσωρινής πλήρωσης. (ανατρέξτε στο Διάγραμμα XVIII) Ανοίξτε τη βαλβίδα παροχής νερού για να γεμίσετε το σύστημα. Όταν ο δείκτης του μανόμετρου βρίσκεται στην πράσινη ζώνη (ανατρέξτε στο διάγραμμα XVII), κλείστε τη βαλβίδα παροχής νερού. Εξαερώστε όλα τα σώματα. Ελέγξτε και επαληθεύστε την πίεση εξαέρωσης του συστήματος (Αν χρειάζεται επαναλάβετε τη διαδικασία) Ελέγξτε εάν υπάρχει διαρροή στις ενώσεις. Διάγραμμα XVII

25 Διάγραμμα XVIII 5.2 Επιθεώρηση συστήματος Μετά την ολοκλήρωση της τοποθέτησης ελέγξτε το σύστημα στο σύνολό του. Ελέγξτε τη διαδρομή παροχής αερίου, το το σύστημα θέρμανσης, και τους σωλήνες ζεστού νερού οικιακής χρήσης. Βεβαιωθείτε ότι ο σωλήνας απαερίων έχει τοποθετηθεί σωστά. Ελέγξτε την ανάφλεξη και τη φλόγα Αν όλα είναι σωστά, καλύψτε με το κάλυμμα του λέβητα Επιθεώρηση συστήματος ζεστού νερού οικιακής χρήσης Ενεργοποιήστε το λέβητα Επιβεβαιώστε τη ζήτηση ζεστού νερού Η οθόνη δείχνει τα παρακάτω σύμβολα (Διάγραμμα). Αυτό σημαίνει ότι το σύστημα λειτουργεί κανονικά

26 Διάγραμμα ΧΙΧ Επιθεώρηση συστήματος θέρμανσης Ενεργοποιήστε το λέβητα Επιβεβαιώστε τη ζήτηση θέρμανσης Η οθόνη δείχνει τα παρακάτω σύμβολα (Διάγραμμα). Αυτό σημαίνει ότι το σύστημα λειτουργεί κανονικά. Διάγραμμα ΧΧ 6. Συντήρηση Για την ασφαλή χρήση του λέβητα και για να παρατείνετε τη διάρκεια της λειτουργικής ζωής του, πρέπει να συντηρείτε ή επιθεωρείτε το λέβητας τουλάχιστον μία φορά το χρόνο. Αυτή η εργασία πρέπει να εκτελείται από πιστοποιημένο ή έμπειρο τεχνικό

27 6.1 Ειδοποίηση ασφαλείας Κίνδυνος!Βεβαιωθείτε ότι η παροχή ρεύματος στο λέβητα έχει διακοπεί πριν την επιθεώρηση και συντήρηση του λέβητα. Επικοινωνήστε με πιστοποιημένο ή έμπειρο τεχνικό για την εκτέλεση της επιθεώρησης ή συντήρησης μια φορά το χρόνο. Πριν από την έναρξη των εργασιών ελέγξτε διεξοδικά τα ακόλουθα: Βεβαιωθείτε ότι ο λέβητας είναι απενεργοποιημένος. Κλείστε τη βαλβίδα αερίου Κλείστε τις βαλβίδες του λέβητα, συμπεριλαμβανομένων της βρύσης, της εξόδου θέρμανσης και της επιστροφής θέρμανσης. Κλείστε τις βαλβίδες όλου τους συστήματος Μετά την ολοκλήρωση της επιθεώρησης και συντήρησης: Ανοίξτε τις βαλβίδες του λέβητα, συμπεριλαμβανομένων της βρύσης, της εξόδου θέρμανσης και της επιστροφής θέρμανσης. Εξαερώστε ξανά το σύστημα λέβητα Εξαερώστε το σύστημα θέρμανσης Ενεργοποιήστε το διακόπτη αερίου Ενεργοποιήστε την παροχή ρεύματος λέβητα Ελέγξτε αν υπάρχει διαρροή στο σύστημα λέβητα 6.2 Διαδικασία επιθεώρησης Επιθεωρήστε πλήρως το λέβητα και καθαρίστε την επιφάνεια του λέβητα. Καθαρίστε τον εναλλάκτη θερμότητας Καθαρίστε τον καυστήρα Ελέγξτε τον αγωγό απαερίων για να διαπιστώσετε τυχόν ζημία ή διάβρωση. Ελέγξτε τα ηλεκτρικά καλώδια και όλες τις συνδέσεις, εάν είναι απαραίτητο διορθώστε τις. Ελέγξτε την πίεση προ-φόρτισης του δοχείου διαστολής. Ελέγξτε και λειτουργήστε το σύστημα ζεστού νερού οικιακής χρήσης και το σύστημα θέρμανσης

28 Ελέγξτε και λειτουργήστε την ανάφλεξη και τον καυστήρα Ελέγξτε το λέβητα για να διαπιστώσετε αν υπάρχει οποιαδήποτε διαρροή. Ελέγξτε το σύστημα απαερίων, συμπεριλαμβανομένου του διακόπτη πίεσης αέρα Ελέγξτε τη βαλβίδα ασφαλείας για να διαπιστώσετε ότι δεν υπάρχει καμία εμπλοκή. Ελέγξτε την κατάσταση ρύθμισης αερίου. Ελέγξτε την εμφάνιση του κύριου ελεγκτή και την κατάσταση ρύθμισης Καταγράψτε το αποτέλεσμα Μέθοδος καθαρισμού του κύριου εναλλάκτη θερμότητας και του καυστήρα Καθαρισμός του κύριου εναλλάκτη θερμότητας Ανοίξτε το μπροστινό κάλυμμα του σφραγισμένο πλαισίου. Αφαιρέστε τα κλιπ των σωλήνων εξόδου/εισόδου. Αφαιρέστε το σωλήνα εξόδου νερού θέρμανσης και το σωλήνα επιστροφής θέρμανσης. Χαλαρώστε τις βίδες στο μπροστινό κάλυμμα του θαλάμου καύσης. Αφαιρέστε το μπροστινό κάλυμμα του θαλάμου καύσης. Τραβήξτε προς τα έξω τον κύριο εναλλάκτη θερμότητας. Καθαρίστε τον κύριο εναλλάκτη θερμότητας Καθαρισμός καυστήρα Ανοίξτε το μπροστινό κάλυμμα του σφραγισμένο πλαισίου Χαλαρώστε τις βίδες στο μπροστινό κάλυμμα του θαλάμου καύσης Αφαιρέστε το μπροστινό κάλυμμα του θαλάμου καύσης. Χαλαρώστε τις βίδες του συγκροτήματος ακροφυσίων Αφαιρέστε τα καλώδια των ράβδων ανάφλεξης και του αισθητήρα φλόγας. Τραβήξτε προς τα έξω τον καυστήρα Καθαρίστε τον καυστήρα

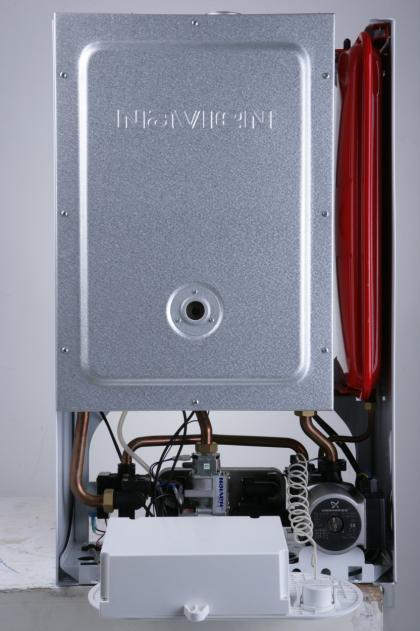

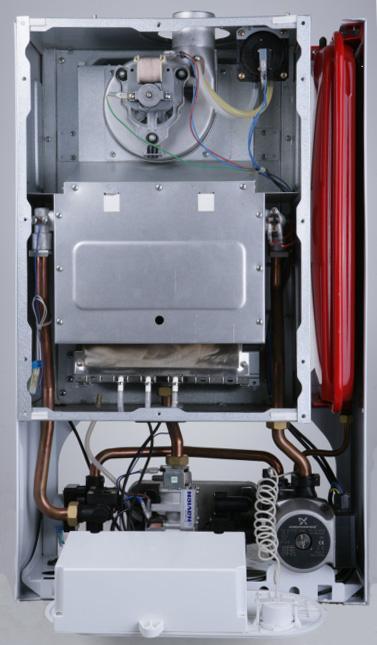

29 Το μπροστινό κάλυμμα του σφραγισμένου πλαισίου Το μπροστινό κάλυμμα του θαλάμου καύσης, το θάλαμο καύσης Καυστήρας Διάγραμμα XXI Διάγραμμα XXII

30 Προσάρτημα I:Τεχνικά χαρακτηριστικά λέβητα Τεμάχιο Είσοδος θερμότητας (Q) Μοντέλο: JLG22-UNITEC20S JLG26-UNITEC24S JLG30-UNITEC28S kw 22,0 26,4 30,1 m 3 /hr 2,328 2,793 3,185 Έξοδος θερμότητας (P) kw 20,2 24,3 28,0 Θερμική απόδοση % 94,2 92,9 93 Απόδοση σε έξοδο θέρμανσης 30% % 90,0 91,5 89 Κατηγορία NOx - 3 Τύπος αερίου - G20 Διάμετρος ακροφυσίων χλστ. 1,4 1,38 1,4 Πίεση αερίου mbar 20 Πίεση καυστήρα (μέγ.) mbar 9,05 8,8 9,0 Χρήση - Θέρμανση / Ζεστό Νερό Οικιακής Χρήσης Τύπου Συστήματος Κυκλοφορητή - Σφραγισμένο Μέγιστη πίεση νερού θέρμανσης (PMS) bar 3 Μέγιστη θερμοκρασία νερού θέρμανσης C 85 Εύρος ρύθμισης θερμοκρασίας νερού θέρμανσης Όγκος δοχείου διαστολής L 6 8 Προ-φόρτιση δοχείου διαστολής bar 1,0 Μέση θερμοκρασία τεμαχίων καύσης C Έξοδος θερμότητας ζεστού νερού οικιακής χρήσης (Μέγ.-Ελάχ.) Ελάχιστη πίεση λειτουργίας ζεστού νερού οικιακής χρήσης Ελάχιστη πίεση ροής ζεστού νερού οικιακής χρήσης Μέγιστη πίεση ζεστού νερού οικιακής χρήσης (PMW) kw (kcal/h) 20,7-7,9 ( ) 24,5-8,5 ( ) bar 0,2 l/min 2,3 bar 10 28,0-9,9 ( ) T=30 C g/s 161,7 193,4 220,0 Χωρητικότητα ζεστού νερού οικιακής χρήσης T=25 C g/s 193,4 231,7 265,0 T=40 C g/s 120,0 145,0 166,7 Παροχή ρεύματος V / Hz 230V ~ 50Hz Βαθμός ηλεκτρικής προστασίας IPX4D Ονομαστικό ηλεκτρικό ρεύμα A 0,522 Κατανάλωση ρεύματος W Ηλεκτρική ισχύς ανεμιστήρα W

31 Ηλεκτρική ισχύς αντλίας W 45 (Ⅰ) 70 (Ⅱ) 95 (Ⅲ) 55 (Ⅰ) 95 (Ⅱ)135 (Ⅲ) Τύπος εγκατάστασης - Ανάρτηση σε τοίχο Τύπος συστήματος Εισαγωγής/εξαγωγής απαερίων - C12 Διάμετρος αγωγού απαερίων χλστ. 60/100 (ομοαξονικό) Θέρμανση ίντσες 3/4 Σύνδεση Ζεστό νερό οικιακής χρήσης ίντσες 1/2 Αέριο ίντσες 3/4 Διάσταση ΠxΒ Υ (χλστ.) x350x770 Μέγεθος συσκευασίας ΠxΒ Υ (χλστ.) x420x885 Καθαρό βάρος κιλά Μικτό βάρος κιλά Προσάρτημα ΙΙ: Λίστα κωδικών σφαλμάτων Η λίστα κωδικών σφαλμάτων παρατίθεται παρακάτω: Όλοι οι κωδικοί σφάλματος μπορούν να διαγραφούν με το κουμπί επαναφοράς (το * σημαίνει ότι η δυσλειτουργία μπορεί να αποκατασταθεί μόνη της) Κωδικός Έννοια Αιτία δυσλειτουργίας σφάλματος E1 Δυσλειτουργία φλόγας Αποτυχία ανάφλεξης. Αποκλίνουσα φλόγα E2 Υπερθέρμανση Έλλειψη νερού *E3 Δυσλειτουργία πίεσης αέρα *E4 Έλλειψη νερού * Δυσλειτουργία του διακόπτη πίεσης αέρα ή του ανεμιστήρα ή ο αέρας από το εξωτερικό επιστρέφει στο εσωτερικό Έλλειψη νερού. Δυσλειτουργία του διακόπτη ροής νερού θέρμανσης. Δυσλειτουργία αντλίας E5 *E6 *E7 Δυσλειτουργία τάσης βαλβίδας Δυσλειτουργία NTC ζεστού νερού* Δυσλειτουργία NTC θέρμανσης* Εντοπίστηκε σήμα τάσης πριν ή μετά το άνοιγμα της βαλβίδας Διακοπή ή βραχυκύκλωμα στο κύκλωμα NTC ζεστού νερού Διακοπή ή βραχυκύκλωμα στο κύκλωμα NTC θέρμανσης *E8 Υπερθέρμανση NTC Θερμοκρασία θέρμανσης και ζεστού νερού 95 *EP Δυσλειτουργία διακόπτη ρύθμισης * Το κουμπί ρύθμισης 5,6,7,8 είναι εκτός λειτουργίας ή δύο από αυτά τα κουμπιά βρίσκονται σε λειτουργία

32 Προσάρτημα Ⅲ: Κατάλογος συσκευασίας Όνομα Λέβητας Άγκιστρο Αγκύρια Εγχειρίδιο Εγχειρίδιο *Θερμοστάτης * Αγωγός εγκατάστασης Χρήσης εσωτερικού απαερίων χώρου Ποσότητα Παρατηρήσεις: "*" Τα προϊόντα είναι προαιρετικά. Δεν είναι δωρεάν αξεσουάρ του λέβητα
