1 UPORABA TERMOGRAFSKE KAMERE PRI ZAGOTAVLJANU POŽARNE VARNOSTI NA FOTOVOLTAIČNIH SISTEMIH NA (POSLOVNIH) OBJEKTIH Simon BAJC, univ.dipl.inž.str. 1

2 Je uporaba termografske kamere obvezna? Je uporaba termografske kamere smiselna (uporabna)? Ali je lahko termografska kamera pri pregledu objekta hkrati obvezna in uporabna? 2

3 KAJ VIDI TERMOGRAFSKA KAMERA? 1. Našim očem nevidno infrardeče sevanje (toploto). 3

4 KAJ VIDI TERMOGRAFSKA KAMERA? 2. Prikaže ga kot toplotno sliko v (barvni) lestvici glede na različne intenzitete sevanja. 4

5 KAJ VIDI TERMOGRAFSKA KAMERA? 3. Šele posledično lahko s te slike razberemo (navidezno) temperaturo. 5

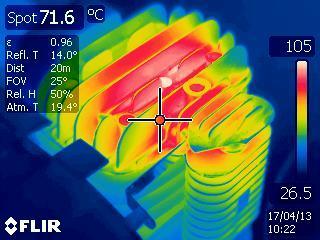

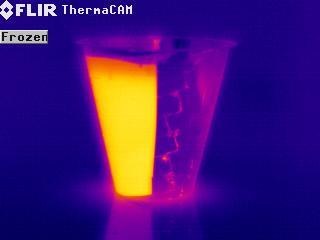

6 KAJ VIDI TERMOGRAFSKA KAMERA? Emisivnost teles! vir: ITC / FLIR višja emisivnost nižja emisivnost 6

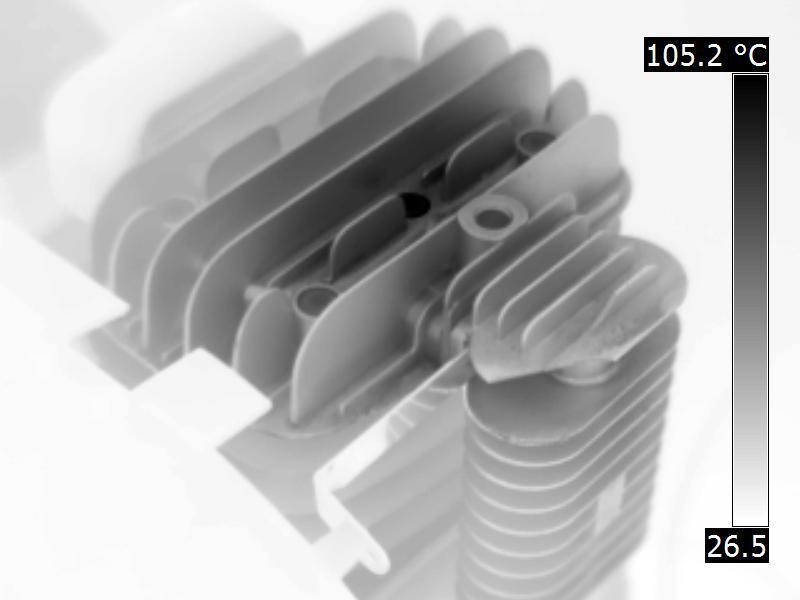

7 KAJ VIDI TERMOGRAFSKA KAMERA? Problematika zajetja slike zajem slike in zorni kot! Emisivnost: 0,80 0,90 (10 45 ) za termografijo z valovnimi dolžinami 8 14 μm 7

8 KAJ VIDI TERMOGRAFSKA KAMERA? Problematika odsevov lastni odboj in odboji na gladkih kovinah! 8

9 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI V FAZI PROJEKTIRANJA IN GRADNJE PV: - Projekt + zasnova / študija požarne varnosti, > gradbeno dovoljenje - Prvi zagon / izkaz požarne varnosti / tehnični prevzem, > uporabno dovoljenje - Presoja požarne varnosti - Požarni načrt 4. členu Spr. in dop. Pravilnika o požarnem redu Ur.l. 34/2011 (izdelava požarnih načrtov za objekte s sončnimi elektrarnami): Lastniki ali uporabniki stanovanjskih, poslovnih oziroma industrijskih objektov, ki so opremljeni s sončno elektrarno, povezano na javno električno omrežje in še nimajo izdelanega požarnega načrta, morajo požarne načrte izdelati v dveh letih od uveljavitve tega pravilnika ? določitev odgovornih oseb (poučitev / strokovno usposabljanje / vzdrževanje) 9

10 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI V FAZI OBRATOVANJA PV: Zakon o varstvu pred požarom (Ur.l.RS 3/07-UPB1, 9/11, 83/12) Pravilnik o požarnem redu (Ur.l.RS 52/07, 34/11, 101/11) Pravilnik o usposabljanju in pooblastilih za izvajanje ukrepov varstva pred požarom (Ur.l.RS št. 32/11, 61/11) Pravilnik o strokovnem usposabljanju in preizkusu znanja za upravljanje energetskih naprav (Ur.l.RS 41/09, 49/10, 3/11) Smernica SZPV 512/12 Požarna varnost sončnih elektrarn SIST EN 62446: Fotonapetostni sistemi, priključeni na omrežje - Minimalne zahteve za sistemsko dokumentacijo, prevzemne preskuse in nadzor 10

11 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Zakon o varstvu pred požarom 5. člen (pojmi in njihova razlaga) 6. Ukrepi varstva pred požarom so vsi prostorski, gradbeni, tehnološki, tehnični in organizacijski ukrepi, ki zmanjšujejo požarno tveganje in zagotavljajo požarno varnost. Delijo se na preventivne in aktivne ukrepe varstva pred požarom. 7. Preventivni ukrepi varstva pred požarom so vsi preventivni prostorski, gradbeni, tehnološki, tehnični in organizacijski ukrepi, ki zmanjšujejo možnost za nastanek požara, ob njegovem nastanku pa zagotavljajo varno evakuacijo ljudi in premoženja ter preprečujejo njegovo širjenje. 11

12 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Pravilnik o požarnem redu 13. člen (kontrolni pregledi) (1) Lastnik ali uporabnik objekta oziroma oseba, ki jo za izvajanje ukrepov varstva pred požarom v objektu, v skladu s predpisi, lastnik ali uporabnik objekta pooblasti, določi način in pogostost kontrolnih pregledov, pri katerih se ugotavlja stanje opreme, naprav in sredstev za varstvo pred požarom, vgrajenih sistemov aktivne požarne zaščite ter izvajanje ukrepov varstva pred požarom. Vsebina obrazca kontrolnega lista je razvidna iz priloge 2, ki je sestavni del tega pravilnika. 12

13 13

14 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Pravilnik o usposabljanju in pooblastilih za izvajanje ukrepov varstva pred požarom 11. člen (obseg pooblastila za izvajanje ukrepov varstva pred požarom ) (4) Lastnik ali uporabnik stanovanjskega, poslovnega ali industrijskega objekta izda pooblastilo za izvajanje vseh ali določenih ukrepov varstva pred požarom iz prvega odstavka tega člena, osebi, ki je po tem pravilniku lahko: zaposlena pri lastniku ali uporabniku objekta, če izpolnjuje pogoje določene s tem pravilnikom; (za OPO 1 in 2: najmanj višješolska strokovna izobrazba in splošni del strokovnega izpita) (za OPO 3 in 4: najmanj visokošolska izobrazba in celotni strokovnega izpit) pravna oseba, samostojni podjetnik posameznik ali posameznik, ki samostojno opravlja dejavnost, ki ima na podlagi tega pravilnika predhodno pridobljeno pooblastilo uprave za izvajanje ukrepov varstva pred požarom; (1) Pooblastilo za izvajanje ukrepov varstva pred požarom po tem pravilniku obsega pooblastila za: organiziranje in izvajanje usposabljanja za varstvo pred požarom; izdelavo požarnega reda, požarnega načrta in načrta evakuacije; izvajanje drugih ukrepov varstva pred požarom. 14

15 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Pravilnik o strokovnem usposabljanju in preizkusu znanja za upravljanje energetskih naprav 2. člen (opravljanje del in nalog) Dela in naloge upravljanja energetskih naprav, za katere je s tem pravilnikom predpisana strokovna usposobljenost in preizkus znanja, lahko opravljajo delavci le po usposobitvi in uspešno opravljenem preizkusu znanja po tem pravilniku. 3. člen (upravljanje drugih energetskih naprav) Delavci, ki upravljajo in vzdržujejo energetske naprave, za katere s tem pravilnikom ni predpisana strokovna usposobitev in preizkus znanja, lahko opravljajo taka dela in naloge le, če so bili poučeni z navodili za tehnično pravilno in varno obratovanje, tehničnimi predpisi o tovrstnih napravah in z ukrepi za racionalno porabo energije. 15

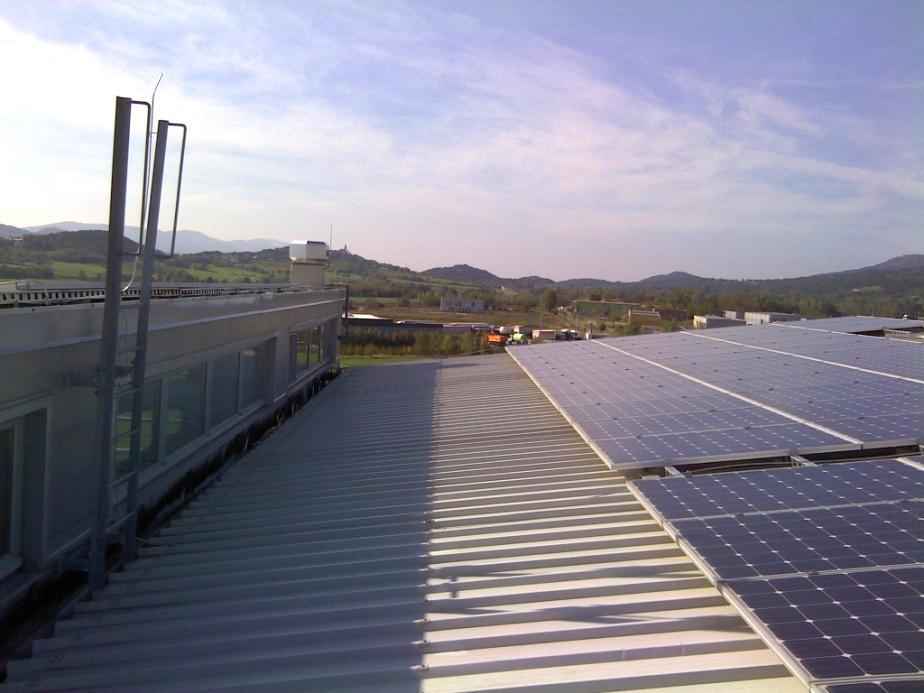

16 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Smernica SZPV Smernica o požarni varnosti sončnih elektrarn 3.1. Dostop do PV modulov Poleg odmikov PV modulov od roba strehe je za dostop od PV modulov zaradi vzdrževanja in pregledovanja potrebno zagotoviti dostope skladno z zahtevami predpisov s področja varnosti in zdravja pri delu Vzdrževanje Kot primer dobre prakse pregledovanja slabih kontaktov, pregretij sončnih celic in drugih komponent ter iskanja vročih točk, ki so lahko vir vžiga, predstavlja uporaba termovizijske (IR) kamere. +Tabela 2: Pregled zahtev glede vzdrževanja (predlog) 16

17 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Periodično preverjanje Osnova je kontroli list (=poročilo). Standard SIST EN 62446:2010 Dodatek D (informativni) Postopki pregleda s termografsko kamero. 17

18 ZAKONODAJA NA PODROČJU POŽARNE VARNOSTI PREVENTIVNI PREGLEDI PV SISTEMA Postopki pregleda s termografsko kamero ( priporočila standarda SIST EN 62446: Dodatek D ) - Normalno delovanje polja: idealno ob sevanju nad 600 W/m2. - Če je možno postopek pregleda izvesti z obeh strani modulov. - Zajeti tudi blokirne diode, priključne doze, električne priključke, (el. vodnike), razsmernike. 18

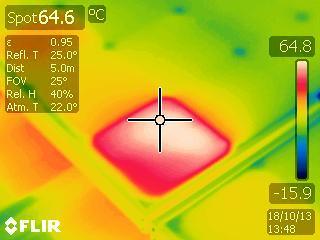

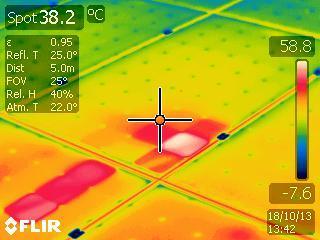

19 TERMOGRAFIJA V PRAKSI Vroče točke (hot spots)! Ali so to res že okvare celic? 19

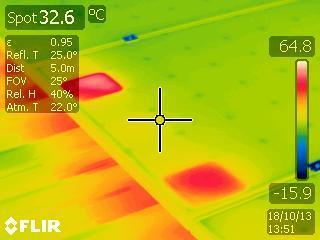

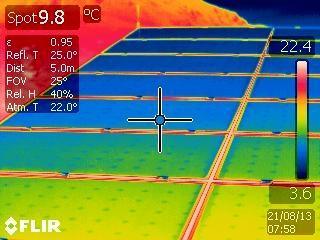

20 TERMOGRAFIJA V PRAKSI Vroče točke (hot spots)! Ali so to res že okvare celic? 20

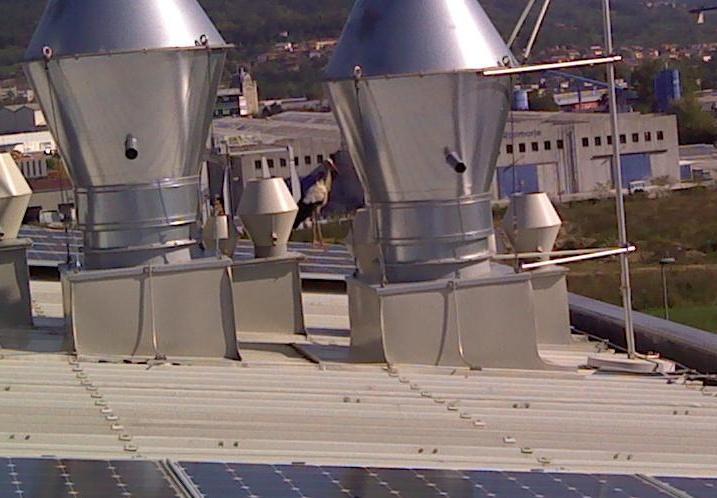

21 TERMOGRAFIJA V PRAKSI 21

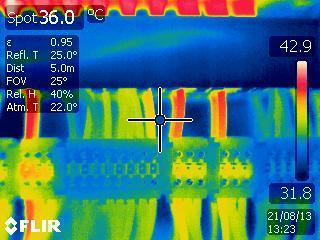

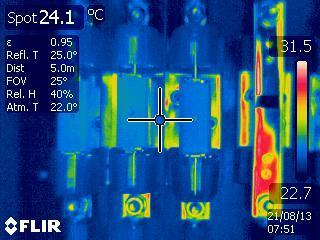

22 TERMOGRAFIJA V PRAKSI Pregrevanje vodnikov v zbiralkah pred razsmernikom! 22

23 Uporaba termografske kamera pri pregledu objekta je lahko obvezna in uporabna! Pri takem pregledu pa je najbolje, če medsebojno (kot komisija) sodelujejo: - vsaj poučena oseba za našo elektrarno - pooblaščeni strokovni delavec (notranji ali zunanji) za izvajanje ukrepov VPP (nadzorni kontrolni pregled) - termografist 23

24 HVALA ZA VAŠO POZORNOST! 24

25 Zakonodaja (navedena med prezentacijo) VIRI Smernica SZPV 512/12 Požarna varnost sončnih elektrarn SIST EN 62446: Fotonapetostni sistemi, priključeni na omrežje - Minimalne zahteve za sistemsko dokumentacijo, prevzemne preskuse in nadzor (IEC 62446:2009) Elektrotehniška revija ER, Agencija Poti, št. 02/2012; objavljeni prispevki avtorjev: Andrej Kos, Franc Jenko / Aleksander Cilenšek, Viktor Lovrenčič, Miha Flegar in Gregor Kušar Revija Vzdrževalec, oktober 2011, št. članka 925; Marko Žibert: Vzdrževanje in projektiranje Sončnih elektrarn Denis Lenardič: Fotonapetostni sistemi (priročnik), Agencija Poti, 2012 Termografija 1. stopnja (priročnik), Infrared Training Center, Švedska (FLIR) Thermal imaging guidebook for building and renewable energy applications, FLIR,
