Návod k použití SN 56T552 EU

Transcript

1 Návod k použití SN 56T552 EU Q4ACZM0903 1

2

3

4

5

6

7

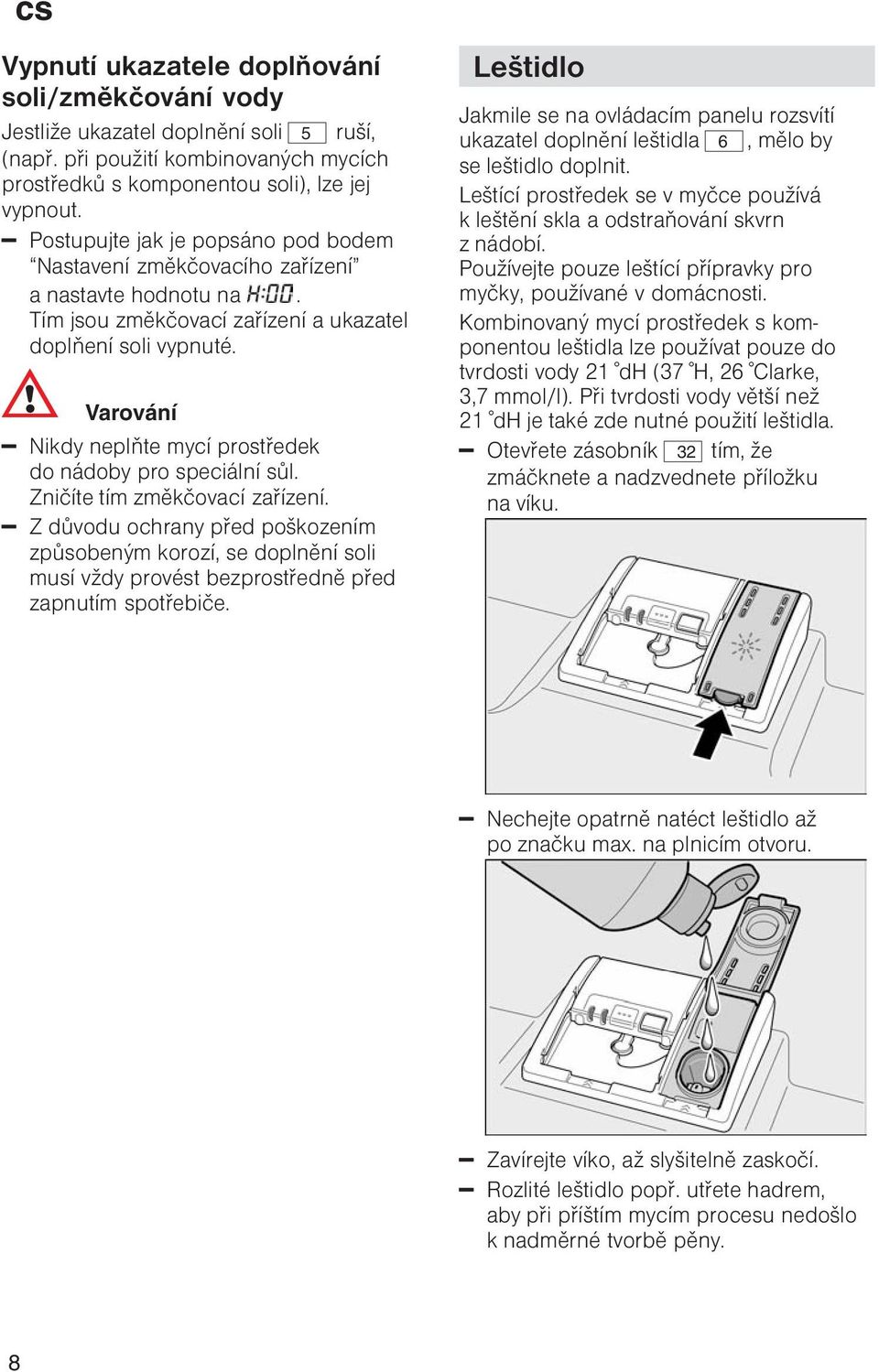

8 cs 5 Varování

9 cs 1 A 10 A A 3 C

10

11

12 cs

13 cs

14

15

16

17 cs 12 1 A 10 A A 3 C A 10 A A 17

18 cs C A 10 A A 3 C 10 18

19

20 cs

21 cs

22 cs

23 cs 23

24

25 cs 25

26 cs

27

28

29 Obchodní zna ka BSH: INFORMA NÍ LIST: BSH domácí spot ebi e s. r. o. Zna ka Prodejní ozna ení T ída energetické ú innosti (A nízká spot eba el. energie až G vysoká spot eba el. energie) SIEMENS SN 56T552 EU Normalizovaný cyklus Eco 50 C Spot eba energie 1) kwh 0,97 T ída ú innosti mytí (od A vyšší do G nižší) A T ída ú innosti sušení (od A vyšší do G nižší) A Po et sad nádobí 13 Spot eba vody l 10 Doba trvání programu min. 125 Odhadovaná ro ní spot eba kwh 213 (220 normalizovaných cykl ) l Hlu nost 2) db (re 1 pw) 42 1) Spot eba energie v kwh na standardní zkušební cyklus (p ipojení na studenou vodu). Skute ná spot eba energie závisí na zp sobu použití spot ebi e. 2) Hlu nost dle Evropské normy EN A AQUA-STOP-GARANCE (odpadá u spot ebi bez aquastop) Dodate n k záru ním podmínkám obchodníka vyplývajících z kupní smlouvy a k záruce na náš spot ebi poskytujeme dodate nou náhradu za následujících podmínek: 1. Vzniknou-li škody vodou zp sobené chybou našeho systému aquastop, poskytneme náhradu škod soukromému spot ebiteli. 2. Tato záruka platí po celou dobu životnosti spot ebi e. 3. P edpokladem nárokovat záruku je, že spot ebi s aquastopem byl odborn a odpovídajícím zp sobem dle našeho návodu nainstalován a p ipojen. Toto zahrnuje také odborn namontované prodloužení aquastop (originální p íslušenství). Naše garance se nevztahuje na vadné p ívody nebo armatury až k p ipojení aquastopu na vodovodní kohoutek. 4. V zásad nemusíte spot ebi e s aquastopem b hem provozu kontrolovat nebo po ukon ení provozu jistit zav ením vodovodního kohoutku. Pouze v p ípad Vaší delší nep ítomnosti v domácnosti, nap. p i dovolené, doporu ujeme vodovodní kohoutek zav ít.

30 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

31 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

32 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská aprofiservis@seznam.cz Benátky nad Jizerou ALPHA Obchod@Atelier s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz info@alphaobchod.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz info@biservis.cz B. I. SERVIS Bergmannova info@klservis.eu Sokolov - Dolní Rychnov Bekl Bílkova pracky@ .cz Tábor BMK servis s.r.o. Chýnovská tabor@bmkservis.cz Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží bosch@boschservis.cz Zlín Dana Bednaříková Charbulova petr.bednarik@seznam.cz Brno Elektoservis Komárek Dolní novosadská 78/ Olomouc servis@ekomarek.cz sklad@ekomarek.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz elektro@jankovsky.cz ELEKTRO TREFILÍK s.r.o. Malá strana trefilik@wo.cz Dubňany ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku elektro.kolacek@centrum.cz ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz Opava hulvova@elektroservis-majnus.cz vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

33 Návod na obsluhu SN 56T552 EU Q4ACZM0903 1

34 2

35 Obsah Bezpečnostné pokyny... 4 Pri dodaní... 4 Pri inštalácii... 4 V dennej prevádzke... 4 Pri deťoch v domácnosti... 4 Detská poistka (zablokovanie tlačidiel)... 4 Pri vzniknutých škodách... 5 Pri likvidácii... 5 Zoznámenie sa s umývačkou riadu... 5 Ovládací panel... 5 Vnútorný priestor umývačky riadu... 5 Nastavenie jazyka... 6 Zariadenie na zmäkčovanie vody... 6 Nastavenie... 6 Tabuľka tvrdosti vody... 7 Špeciálna soľ... 7 Použitie špeciálnej soli... 7 Použitie čistiacich prostriedkov so súčasťou soli... 7 Vypnutie ukazovateľa doplňovania soli/zmäkčovania vody... 8 Leštidlo... 8 Nastavenie množstva leštidla... 9 Vypnutie ukazovateľa doplnenia leštidla... 9 Riad... 9 Nie je vhodný... 9 Poškodenie pohárov a riadu... 9 Uloženie riadu Vyberanie riadu Šálky a poháre Hrnce Kôš na príbory Sklopné ostne Odkladanie nožov Nastavenie výšky koša Horný kôš s postrannými páčkami (Rackmatic) Horný kôš s hornými a spodnými pármi koliesok Čistiaci prostriedok Zásobník pre čistiaci prostriedok s dávkovacou pomocou Plnenie čistiaceho prostriedku Prehľad programov Voľba programu Pokyny pre porovnávacie testy Prídavné funkcie Úspora času (VarioSpeed) Energy Save Polovičná náplň Intenzívna zóna Umývanie riadu Programové dáta aquasenzor Vysušenie zeolitu Zapnutie umývačky riadu Ukazovateľ zvyškového času Ukazovateľ Predvoľba času Koniec programu Vypnutie umývačky riadu Prerušenie programu Prerušenie programu (Reset) Zmena programu Intenzívne sušenie Vnútorné osvetlenie Údržba a starostlivosť Celkový stav spotrebiča Špeciálna soľ a leštidlo Sitká Ostrekovacie ramená Čerpadlo odpadovej vody Zisťovanie porúch Zákaznícky servis Inštalácia Bezpečnostné pokyny Dodanie Postavenie Prípojka odpadovej vody Prípojka čerstvej vody Elektrické pripojenie Demontáž Preprava Zabezpečenie proti zamrznutiu Likvidácia Obal Staré spotrebiče Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach a Deklarovaná hodnota emisie hluku spotrebiča je 42 db (A), čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1 pw. 3

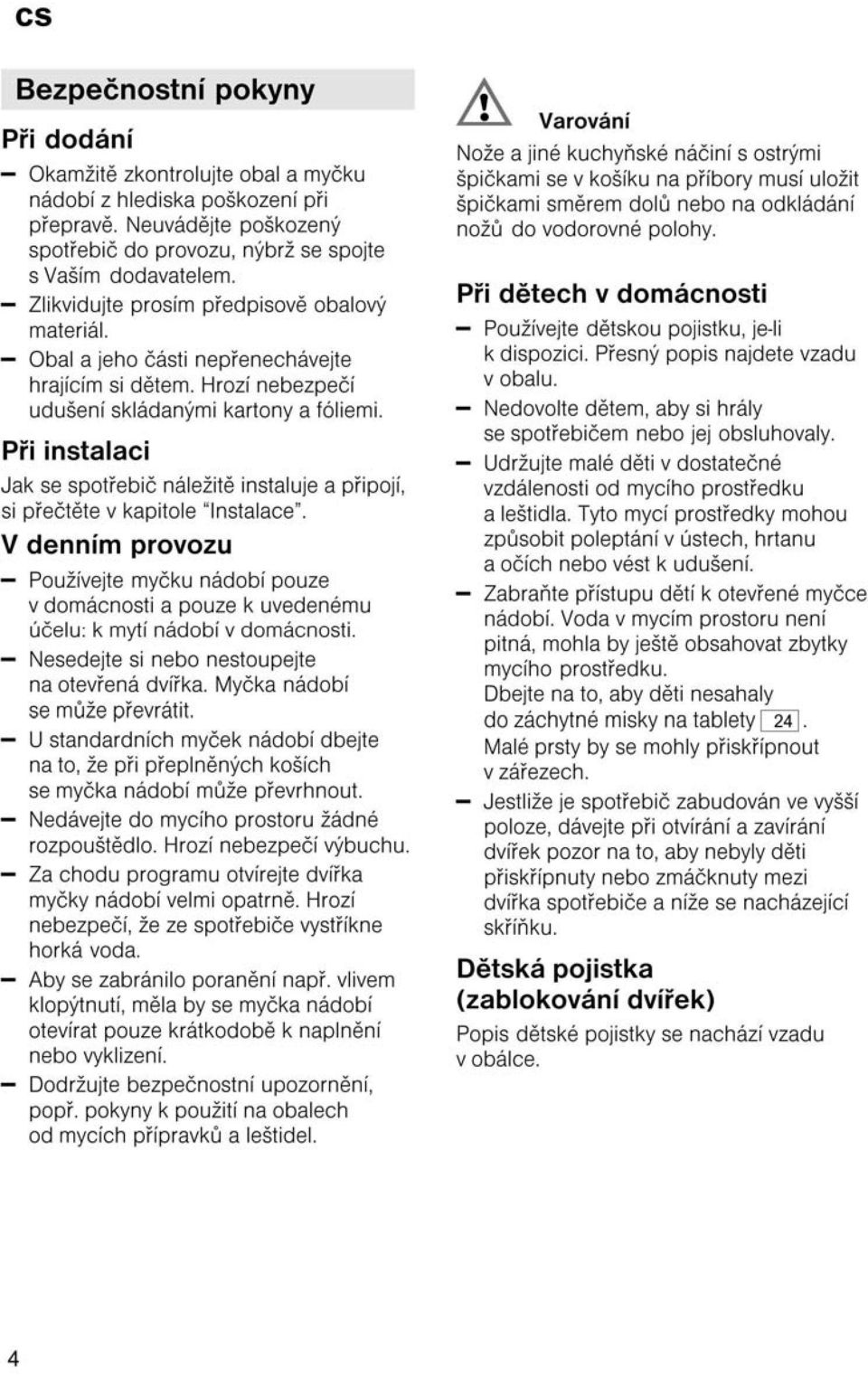

36 Bezpečnostné pokyny Pri dodaní - Ihneď skontrolujte obal a umývačku riadu z hľadiska poškodenia pri preprave. Neuvádzajte poškodený spotrebič do činnosti, ale sa spojte s Vašim dodávateľom. - Zlikvidujte prosím predpisovo obalový materiál. - Obal a jeho časti neprenechávajte deťom na hranie. Hrozí nebezpečenstvo udusenia skladanými kartónmi a fóliami. Pri inštalácii Ako sa spotrebič inštaluje a pripojí, si prečítajte v kapitole Inštalácia. V dennej prevádzke - Používajte umývačku riadu len v domácnosti a len na uvedený účel: na umývanie riadu v domácnosti. - Nesadajte si alebo nestúpajte na otvorené dvierka. Umývačka riadu sa môže prevrátiť. - Pri štandardných umývačkách riadu dbajte na to, že sa pri preplnených košoch môže umývačka riadu prevrhnúť. - Nedávajte do umývacieho priestoru žiadne rozpúšťadlo. Hrozí nebezpečenstvo výbuchu. - V priebehu činnosti programu otvárajte dvierka umývačky riadu veľmi opatrne. Hrozí nebezpečenstvo, že zo spotrebiča vystrekne horúca voda. - Aby sa zabránilo poraneniu napríklad vplyvom prevrhnutia, mala by sa umývačka riadu otvárať len krátkodobo na naplnenie alebo vyprázdnenie. - Dodržiavajte bezpečnostné upozornenia, poprípade pokyny na použitie na obaloch od čistiacich prípravkov a leštidiel. Varovanie: Nože a iné kuchynské náradie s ostrými hrotmi sa v košíku na príbory musí uložiť hrotmi smerom dole alebo na odkladanie nožov * do vodorovnej polohy. * podľa modelu Pri deťoch v domácnosti - Používajte detskú poistku, ak je k dispozícii. Presný popis nájdete vzadu na obale. - Nedovoľte deťom, aby sa hrali so spotrebičom alebo ho obsluhovali. - Udržujte malé deti v dostatočnej vzdialenosti od čistiaceho prostriedku a leštidla. Tieto čistiace prostriedky môžu spôsobiť poleptanie v ústach, hrtane a očiach alebo viesť k zaduseniu. - Zabráňte prístupu detí k otvorenej umývačke riadu. Voda v umývacom priestore nie je pitná, mohla by ešte obsahovať zvyšky čistiaceho prostriedku. Dbajte na to, aby deti nevkladali ruky do záchytnej misky na tablety. Malé prsty by sa mohli pricviknúť v zárezoch. - Ak je spotrebič zabudovaný vo vyššej polohe, dávajte pri otváraní a zatváraní dvier pozor na to, aby neboli deti pricviknuté alebo stlačené medzi dvierka spotrebiča a nižšie sa nachádzajúcou skrinkou. Detská poistka (zablokovanie tlačidiel) Popis detskej poistky sa nachádza vzadu na obálke. 4

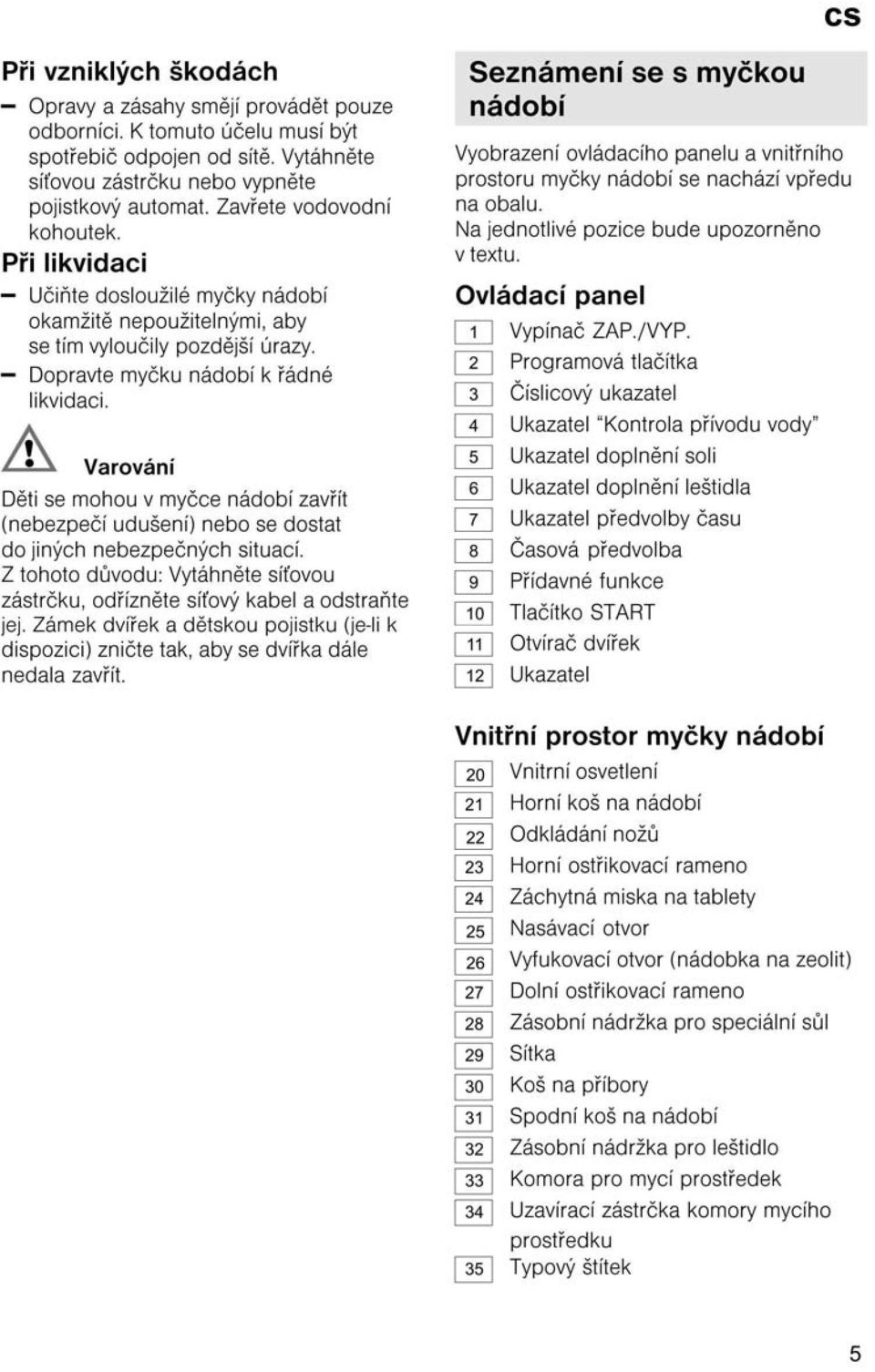

37 Pri vzniknutých škodách - Opravy a zásahy smú vykonávať len odborníci. Pre tento účel musí byť spotrebič odpojený od siete. Vytiahnite konektor sieťovej šnúry alebo vypnite poistkový automat. Zatvorte vodovodný kohútik. Pri likvidácii - Doslúžilé umývačky riadu spravte ihneď nepoužiteľné, aby sa tým vylúčili neskoršie úrazy. - Dopravte umývačku riadu na riadnu likvidáciu. Varovanie Deti sa môžu v umývačke riadu zatvoriť (nebezpečenstvo zadusenia) alebo sa dostať do iných nebezpečných situácií. Z tohto dôvodu: Vytiahnite konektor sieťovej šnúry, odrežte sieťovú šnúru a odstráňte ju. Zámok na dvierkach a detskú poistku (ak je k dispozícii) zničte tak, aby sa dvierka už nedali zatvoriť. Zoznámenie sa s umývačkou riadu Vyobrazenie ovládacieho panelu a vnútorného priestoru umývačky riadu sa nachádza vpredu na obale. Na jednotlivé pozície bude upozornené v texte. Ovládací panel Vypínač ZAP./VYP. Programové tlačidlá Číselný ukazovateľ Ukazovateľ Kontrola prívodu vody Ukazovateľ doplnenie soli Ukazovateľ doplnenia leštidla Ukazovateľ predvoľby času Časová predvoľba Prídavné funkcie Tlačidlo START Otvárač dvierok Ukazovateľ Vnútorný priestor umývačky riadu Vnútorné osvetlenie Horný kôš na riad Odkladanie nožov Horné ostrekovacie rameno Záchytná miska na tablety Nasávací otvor Vyfukovací otvor (nádobka na zeolit) Dolné ostrekovacie rameno Zásobník na špeciálnu soľ Sitká Kôš na príbory Dolný kôš na riad Zásobník na leštidlo Komora pre čistiaci prostriedok Uzáver komory čistiaceho prostriedku Typový štítok 5

38 Nastavenie jazyka Jazyk je v ukazovateli nastaviteľný od : do :. Vo výrobe je nastavený jazyk : (Deutsch) Jazyk Nastavenie Deutsch L:01 English L:02 Français L:03 Nederlands L:04 Italiano L:05 EΛΛHNIKA L:06 Espaňol L:07 Português L:08 Svenska L:09 Norsk L:10 Suomi L:11 Dansk L:12 Türkçe L:13 PYCCKИЙ L:14 Polski L:15 Češ. L:16 Magyar L:17 Croatian L:18 Slovenian L:19 Na zmenu jazyka: - Otvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Podržte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, pokiaľ sa nezobrazí číselná indikácia :... - Uvoľnite obe tlačidlá. - Stlačte tlačidlo programu toľkokrát, kým sa na číselnej indikácii zobrazí hodnota : nastavená vo výrobe. V ukazovateli sa zobrazí Deutsch. - Stlačte programové tlačidlo. S každým stlačením tlačidla sa nastavovaná hodnota zvýši o jeden stupeň; ak je hodnota : dosiahnutá, preskočí ukazovateľ opäť na :. - Stlačte tlačidlo START. Nastavená hodnota sa uloží. - Zatvorte dvierka. Zariadenie na zmäkčovanie vody Pre dobré výsledky umývania potrebuje umývačka riadu mäkkú vodu, tzn. chudobnú na vápnik, inak sa na riade a vnútorných nádobách usadzujú biele zvyšky vápnika. Voda z vodovodu s viac ako 7 dh (od hodnoty nastavenia : sa musí voda zmäkčovať). Deje sa to pomocou špeciálnej soli (regeneračná soľ) v zmäkčovacom zariadení umývačky riadu. Nastavenie a tým potrebné množstvo soli je závislé na stupni tvrdosti vody vo vašom vodovode (viď tabuľka). Nastavenie Pridávané množstvo soli je nastaviteľné od : do :. Pri nastavení hodnoty : nie je potrebná žiadna soľ. - Zistite si hodnotu tvrdosti vašej vody vo vodovode. V tomto prípade vám pomôže vodárenský závod alebo servisná služba. - Nastavovanú hodnotu si zistite v tabuľke tvrdosti vody. - Zatvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Podržte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, pokiaľ sa nezobrazí číselná indikácia : Uvoľnite obe tlačidlá. Bliká svetelná indikácia tlačidla a na číselnej indikácii sa zobrazí hodnota nastavená od výroby :. 6

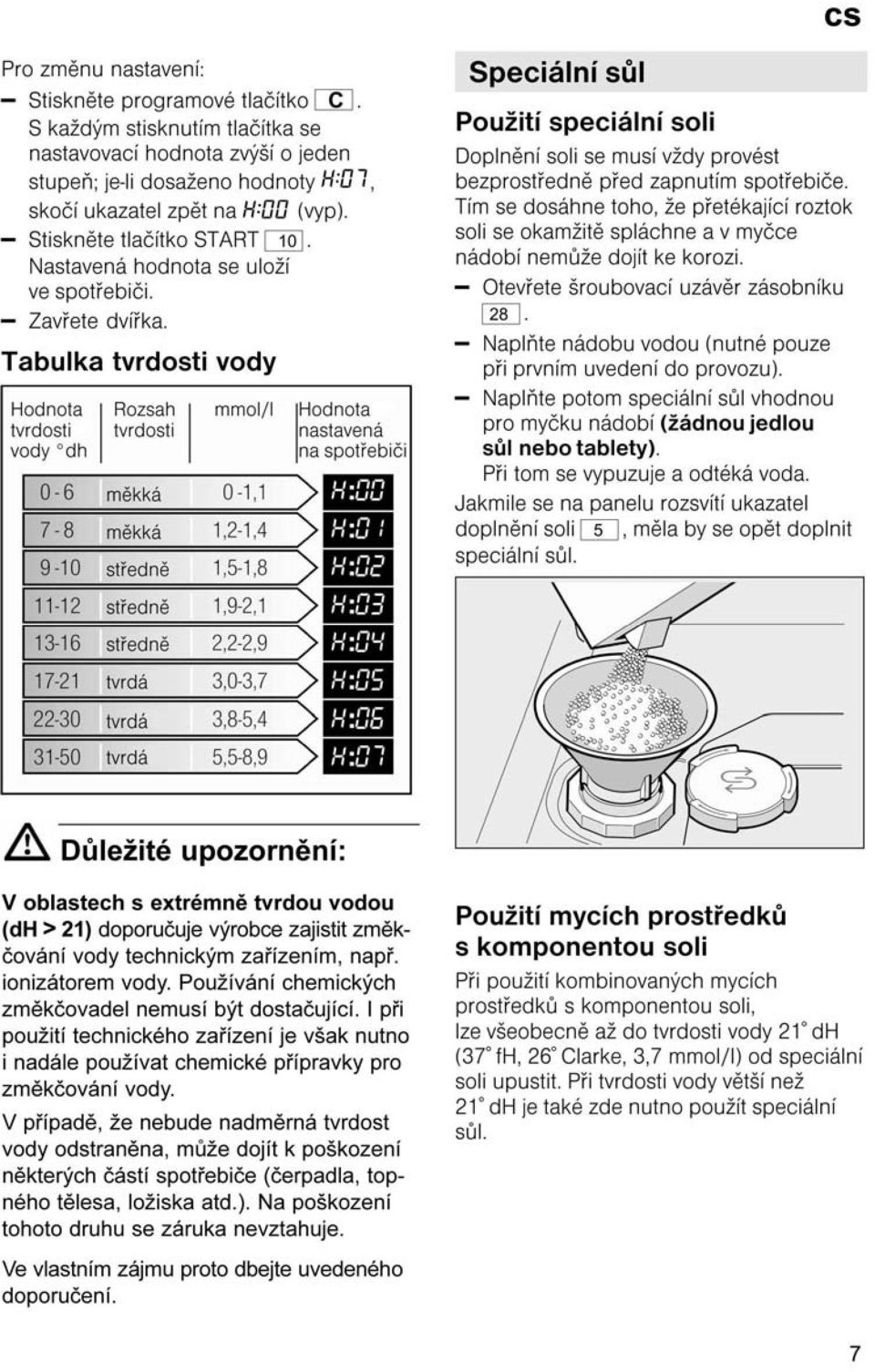

39 Pre zmenu nastavení: - Stlačte programové tlačidlo. S každým stlačením tlačidla sa nastavovaná hodnota zvýši o jeden stupeň; ak je dosiahnutá hodnota :, skočí ukazovateľ späť na : (vyp). - Stlačte tlačidlo START. Nastavená hodnota sa uloží v spotrebiči. - Zatvorte dvierka. Tabuľka tvrdosti vody Hodnota tvrdosti vody dh Rozsah tvrdosti mäkká mäkká stredná mmol/l Hodnota nastavená na spotrebiči Špeciálna soľ Použitie špeciálnej soli Doplnenie soli sa musí vždy vykonať bezprostredne pred zapnutím spotrebiča. Tým sa dosiahne to, že pretekajúci roztok soli sa ihneď spláchne a v umývačke riadu nemôže dôjsť ku korózii. - Otvorte skrutkovací uzáver zásobníka. - Naplňte nádobu vodou (potrebné len pri prvom uvedení do činnosti). - Potom naplňte špeciálnu soľ (žiadnu jedlú soľ alebo tablety). Pritom sa vytláča a odteká voda. Akonáhle sa na paneli rozsvieti ukazovateľ doplnenia soli, mala by sa opäť doplniť špeciálna soľ. stredná stredná tvrdá tvrdá tvrdá Dôležité upozornenie: V oblastiach s extrémne tvrdou vodou (dh > 21) odporúča výrobca zaistiť zmäkčovanie vody technickým zariadením, napr. ionizátorom vody. Používanie chemických zmäkčovadiel nemusí byť dostačujúce. Aj pri použití technického zariadenia je však potrebné aj naďalej používať chemické prípravky na zmäkčovanie vody. V prípade, že nebude nadmerná tvrdosť vody odstránená, môže dôjsť k poškodeniu niektorých častí spotrebiča (čerpadla, výhrevného telesa, ložiska, atď.). Na Poškodenie tohto druhu sa záruka nevzťahuje. Vo vlastnom záujme preto dbajte na uvedené odporúčania. Použitie čistiacich prostriedkov so súčasťou soli Pri použití kombinovaných čistiacich prostriedkov s súčasťou soli, je možné všeobecne až do tvrdosti vody 21 dh (37 fh, 26 Clarke, 3,7 mmol/l) od špeciálnej soli upustiť. Pri tvrdosti vody väčšej ako 21 dh je taktiež aj tu potrebné použiť špeciálnu soľ. 7

40 Vypnutie ukazovateľa doplňovania soli/zmäkčovania vody Ak ukazovateľ doplňovania soli ruší, (napr. pri použití kombinovaných čistiacich prostriedkov s súčasťou soli), je možné ho vypnúť. - Postupujte tak, ako je popísané pod bodom Nastavenie zmäkčovacieho zariadenia a nastavte hodnotu na :. Tým je zmäkčovacie zariadenie a ukazovateľ doplnenia soli vypnutý. Varovanie - Nikdy neplňte čistiaci prostriedok do nádoby pre špeciálnu soľ. Zničíte tým zmäkčovacie zariadenie. - Z dôvodu ochrany pred poškodením spôsobeným koróziou, sa doplnenie soli musí vždy vykonať bezprostredne pred zapnutím spotrebiča. Leštidlo Akonáhle sa na ovládacom paneli rozsvieti ukazovateľ doplnenia leštidla, malo by sa leštidlo doplniť. Leštiaci prostriedok sa v umývačke používa na leštenie skla a odstraňovanie škvŕn z riadu. Používajte len leštiace prípravky pre umývačky, používané v domácnosti. Kombinovaný čistiaci prostriedok so súčasťou leštidla je možné používať len do tvrdosti vody 21 dh (37 fh, 26 Clarke, 3,7 mmol/l). Pri tvrdosti vody väčšej ako 21 dh je taktiež aj tu potrebné použitie leštidla. - Otvorte zásobník tak, že stlačíte a nadvihnete poistku na veku. - Nechajte opatrne natiecť leštidlo až po značku max. na plniacom otvore. - Zatvorte veko, kým počuteľne nezapadne. - Rozliate leštidlo poprípade utrite tkaninou, aby pri nasledujúcom procese umývania nedošlo k nadmernej tvorbe peny. 8

41 Nastavenie množstva leštidla Pridávané množstvo leštidla je nastaviteľné od r: do r:. Od výroby je nastavený stupeň r:. Množstvo leštidla zmeňte len vtedy, ak na riade zostávajú šmuhy (nastavte nižší stupeň) alebo škvrny po vode (nastavte vyšší stupeň). - Zatvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Podržte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, pokiaľ sa nezobrazí číselná indikácia :... - Uvoľnite obe tlačidlá. Bliká svetelná indikácia tlačidla a na číselnej indikácii sa zobrazí hodnota nastavená vo výrobe :. - Stláčajte tlačidlo programu dovtedy, kým sa na číselnej indikácii nezobrazí hodnota r: nastavená vo výrobe. Pre zmenu nastavení: - Stlačte programové tlačidlo. Po každom stlačení tlačidla sa nastavovaná hodnota zvýši o jeden stupeň; ak je dosiahnutá hodnota r:, skočí ukazovateľ späť na r: (vyp). - Stlačte tlačidlo START. Nastavená hodnota sa uloží. - Zatvorte dvierka. Vypnutie ukazovateľa doplnenia leštidla Ak ukazovateľ doplnenia leštidla prekáža, (napríklad pri použití kombinovaných čistiacich prostriedkov so súčasťou leštidla), je možné ho vypnúť. - Postupujte tak ako popísané pod bodom Nastavenie množstva leštidla a nastavte hodnotu na r:. Tým sa ukazovateľ doplnenia leštidla vypne. Riad Nie je vhodný - Časti príborov a riadu z dreva. - Citlivé dekoračné poháre, umeleckopriemyselné a antické nádoby. Tieto ozdoby nie sú odolné voči umývaniu v umývačkách riadu. - Umelohmotné časti, ktoré nie sú odolné voči teplu. - Medené a cínové riady. - Časti riadu znečistené popolom, voskom, tukom na mazanie alebo farbou. Ozdoby na skle, hliníkové a strieborné časti môžu mať pri umývaní sklon k zafarbeniu a vyblednutiu. Taktiež niektoré druhy skla (ako napríklad predmety z krišťáľového skla) môžu byť po viacerých procesoch umývania zakalené. Poškodenie pohárov a riadu Príčiny: - Druh skla a spôsob výroby skla. - Chemické zloženie čistiaceho prostriedku. - Teplota vody umývacieho programu. Odporúčanie: - Používajte len poháre a porcelán, ktorý je výrobcom označený ako vhodný pre umývanie v umývačkách riadu. - Používajte čistiaci prostriedok, ktorý je označený ako šetrný k riadu. - Po ukončení programu vyberte sklo a príbory z umývačky riadu čo najskôr. 9

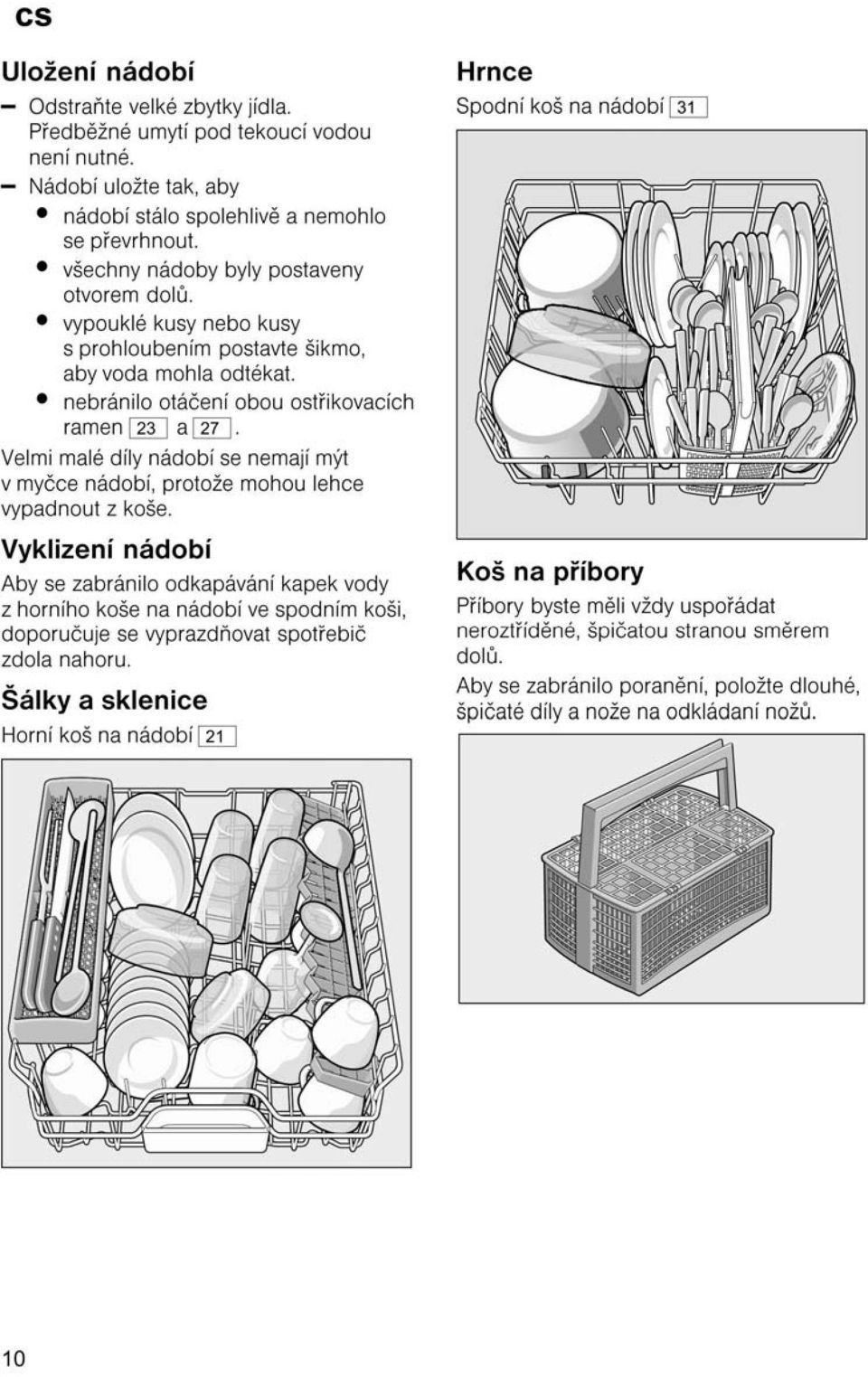

42 Uloženie riadu - Odstráňte veľké zvyšky jedla. Predbežné umývanie pod tečúcou vodou nie je potrebné. - Road uložte tak, aby riad stál spoľahlivo a nemohol sa prevrátiť. všetky nádoby boli postavené otvorom dole. vypuklé kusy alebo kusy s priehlbinami postavte šikmo, aby mohla voda odtekať. nebránilo otáčaniu oboch ostrekovacích ramien a. Veľmi malé časti riadu sa nemajú umývať v umývačke riadu, pretože môžu ľahko vypadnúť z koša. Vyberanie riadu Aby sa zabránilo odkvapkávaniu kvapiek vody z horného koša na riad v spodnom koši, odporúča sa vyprázdňovať spotrebič zdola nahor. Šálky a poháre Horný kôš na riad Hrnce Dolný kôš na riad Kôš na príbory Príbory by ste mali vždy usporiadať neroztriedené, stranou s hrotmi smerom dole. Aby sa zabránilo poraneniu, položte dlhé časti s hrotmi a nože do priestoru na odkladanie nožov. 10

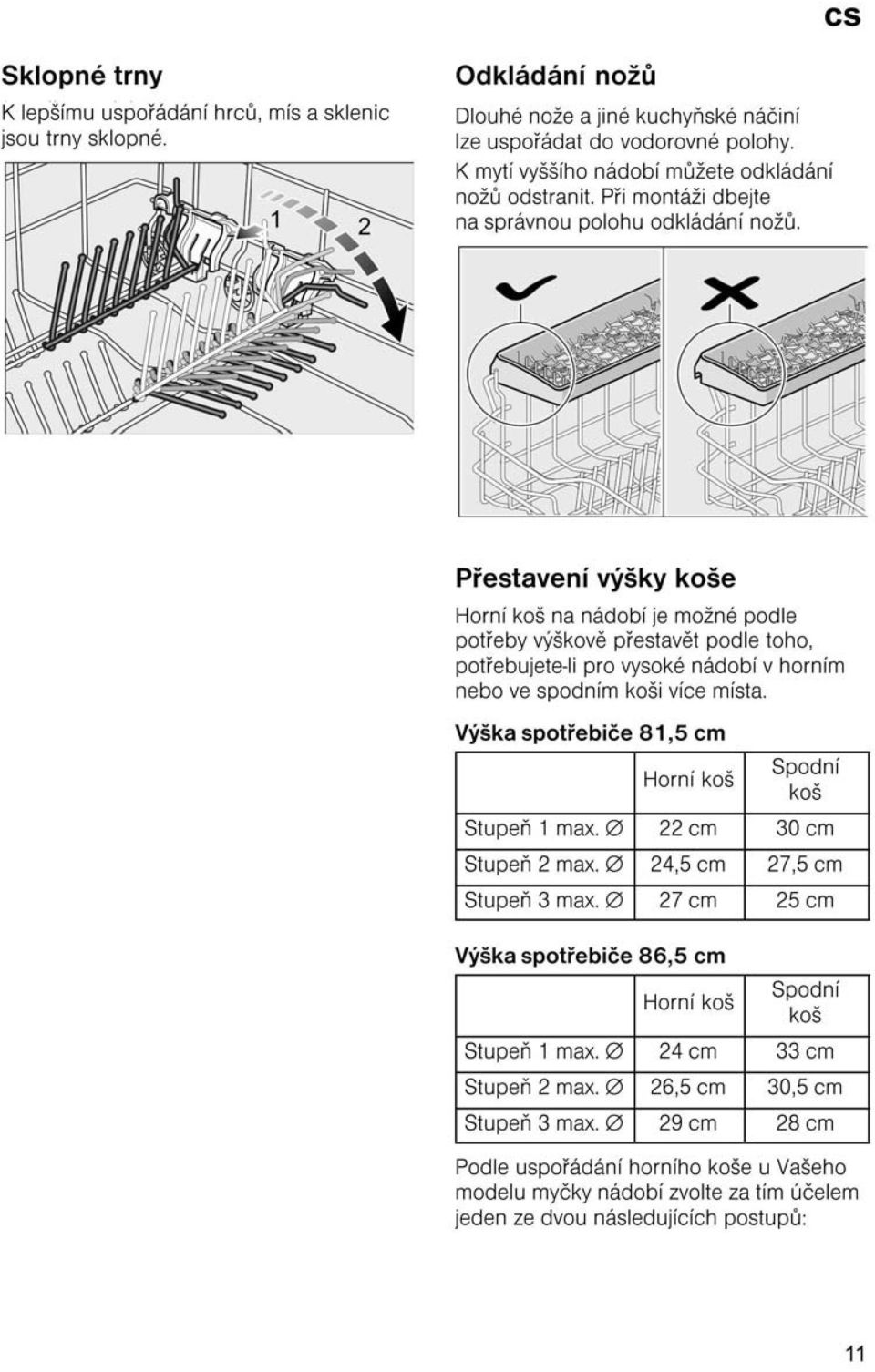

43 Sklopné ostne Pre lepšie usporiadanie hrncov, mís a pohárov sú ostne sklopné. Odkladanie nožov Dlhé nože a iné kuchynské náradie je možné usporiadať do vodorovnej polohy. Na umývanie vyššieho riadu môžete odkladanie nožov odstrániť. Pri montáži dbajte na správnu polohu odkladania nožov. Nastavenie výšky koša Horný kôš na riad je možné podľa potreby výškovo nastaviť podľa toho, či potrebujete pre vysoké riady v hornom alebo v spodnom koši viac miesta. Výška spotrebiča 81,5 cm Horný kôš Spodný kôš Stupeň 1 max. Ø 22 cm 30 cm Stupeň 2 max. Ø 24,5 cm 27,5 cm Stupeň 3 max. Ø 27 cm 25 cm Výška spotrebiča 86,5 cm Horný kôš Spodný kôš Stupeň 1 max. Ø 24 cm 33 cm Stupeň 2 max. Ø 26,5 cm 30,5 cm Stupeň 3 max. Ø 29 cm 28 cm Podľa usporiadania horného koša pri vašom modeli umývačky riadu zvoľte kvôli tomuto účelu jeden z dvoch nasledujúcich postupov: 11

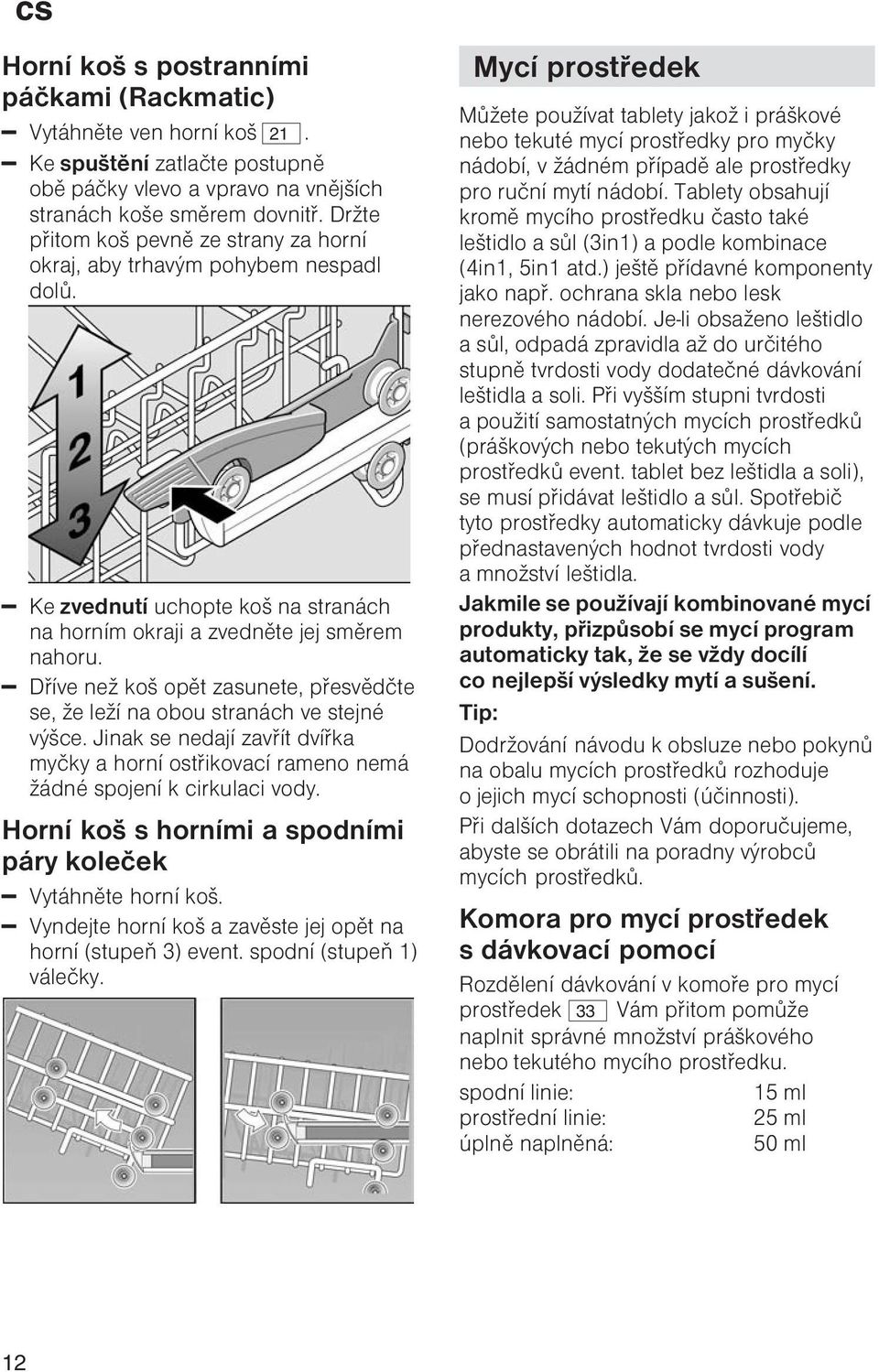

44 Horný kôš s postrannými páčkami (Rackmatic) - Vytiahnite von horný kôš. - Na spustenie zatlačte postupne obe páčky vľavo a vpravo na vonkajších stranách koša smerom dovnútra. Držte pritom kôš pevne z boku za horný okraj, aby trhavým pohybom nespadol dole. - Na zdvihnutie uchopte kôš na bočných stranách na hornom okraji a zdvihnite ho smerom hore. - Skôr ako kôš opäť zasuniete, presvedčite sa, či leží na oboch stranách v rovnakej výške. Inak sa nedajú zatvoriť dvierka umývačky a horné ostrekovacie rameno nemá žiadne spojenie k cirkuláciou vody. Horný kôš s hornými a spodnými pármi koliesok - Vytiahnite horný kôš. - Vyberte horný kôš a zaveste ho opäť na horné (stupeň 3) poprípade spodné (stupeň 1) valčeky. Čistiaci prostriedok Môžete používať tablety ako aj práškové alebo tekuté čistiace prostriedky pre umývačky riadu, v žiadnom prípade ale prostriedky pre ručné umývanie riadu. Tablety obsahujú okrem čistiaceho prostriedku často taktiež leštidlo a soľ (3in1) a podľa kombinácie (4in1, 5in1 atď.) ešte prídavné súčasti ako je napríklad ochrana skla alebo lesk nerezového riadu. Ak je obsiahnuté leštidlo a soľ, odpadá spravidla až do určitého stupňa tvrdosti vody dodatočné dávkovanie leštidla a soli. Pri vyššom stupni tvrdosti a použití samostatných čistiacich prostriedkov (práškových alebo tekutých čistiacich prostriedkov poprípade tabliet bez leštidla a soli), sa musí pridávať leštidlo a soľ. Spotrebič tieto prostriedky automaticky dávkuje podľa prednastavených hodnôt tvrdosti vody a množstva leštidla. Akonáhle sa používajú kombinované čistiace produkty, prispôsobí sa program umývania automaticky tak, že sa vždy dosiahnu čo najlepšie výsledky umývania a sušenia. Tip: Dodržiavanie návodu na obsluhu alebo pokynov na obale čistiacich prostriedkov rozhoduje o ich schopnosti umývania (účinnosti). V prípade ďalších otázok Vám odporúčame, aby ste sa obrátili na poradne výrobcov čistiacich prostriedkov. Zásobník pre čistiaci prostriedok s dávkovacou pomocou Rozdelenie dávkovania v zásobníku pre čistiaci prostriedok vám pritom pomôže naplniť správne množstvo práškového alebo tekutého čistiaceho prostriedku. spodná línia: 15 ml stredná línia: 25 ml úplne naplnená: 50 ml 12

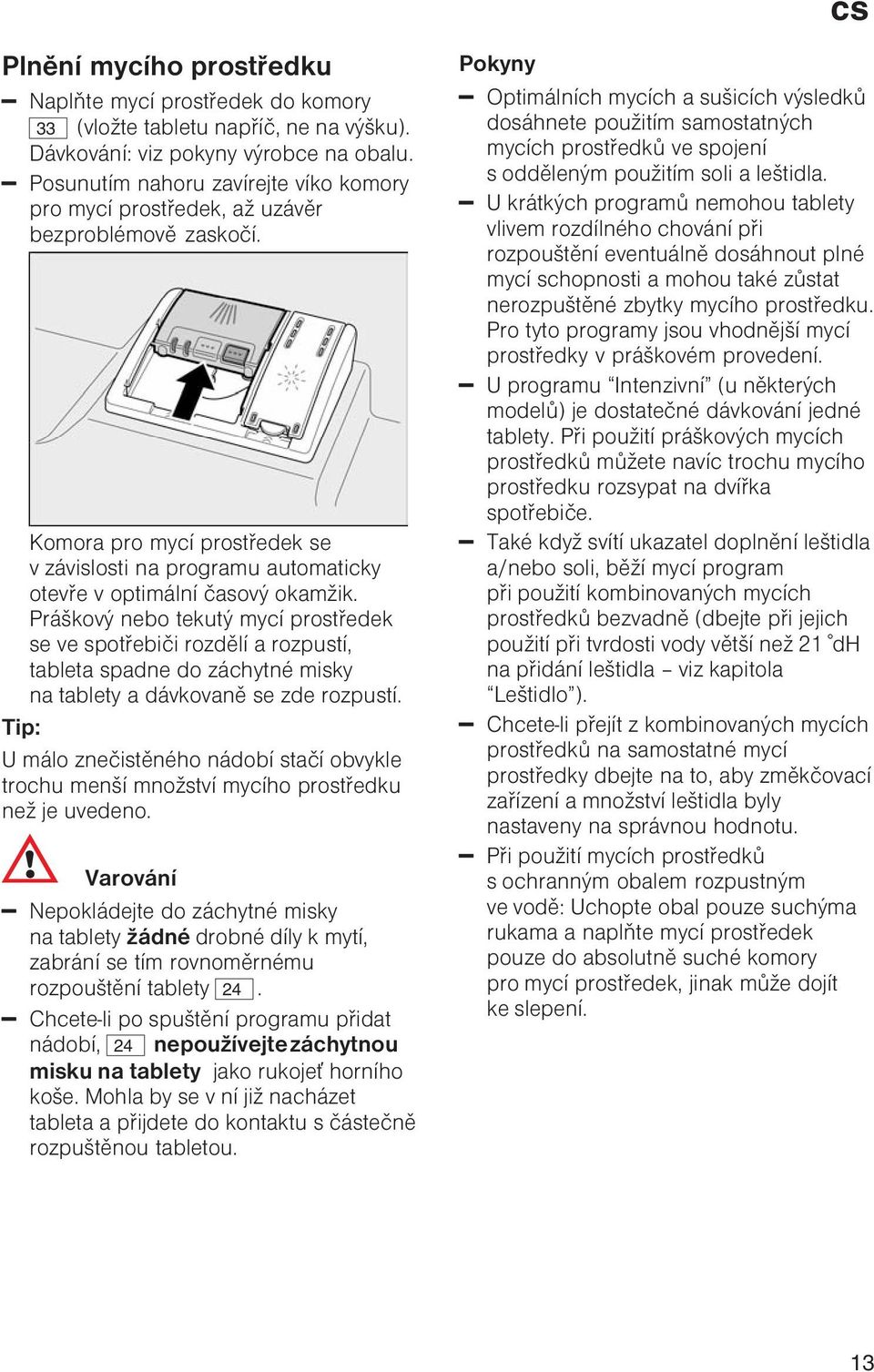

45 Plnenie čistiaceho prostriedku - Naplňte čistiaci prostriedok do zásobníka (vložte tabletu naprieč, nie na výšku). Dávkovanie: viď pokyny výrobcu na obale. - Posunutím smerom hore zatvorte veko zásobníka pre čistiaci prostriedok, kým uzáver bezproblémovo nezapadne. Zásobník pre čistiaci prostriedok sa v závislosti na programe automaticky otvorí v optimálnom časovom úseku. Práškový alebo tekutý čistiaci prostriedok sa v spotrebiči rozdelí a rozpustí, tableta spadne do záchytnej misky na tablety a dávkovane sa tu rozpustí. Tip: Pri málo znečisteného riadu stačí obvykle trochu menšie množstvo čistiaceho prostriedku ako je uvedené. Varovanie - Neklaďte do záchytnej misky na tablety žiadne malé časti na umývanie, zabráni sa tým rovnomernému rozpúšťaniu tablety. - Ak chcete po spustení programu pridať riad, nepoužívajte záchytnú misku na tablety ako rukoväť horného koša. Mohla by sa v nej už nachádzať tableta a prídete do kontaktu s čiastočne rozpustenou tabletou. Pokyny - Optimálne výsledky umývania a sušenia dosiahnete použitím samostatných čistiacich prostriedkov v spojení so samostatným použitím soli a leštidla. - Pri krátkych programoch nemôžu tablety vplyvom rozdielneho správania pri rozpúšťaní dosiahnuť úplnú schopnosť umývania a môžu taktiež zostať nerozpustené zvyšky čistiaceho prostriedku. Pre tieto programy sú vhodnejšie čistiace prostriedky v práškovom vyhotovení. - Pri programe Intenzívny (pri niektorých modeloch) je dostatočné dávkovanie jednej tablety. Pri použití práškových čistiacich prostriedkov môžete okrem toho ešte trochu čistiaceho prostriedku rozsypať na dvierka spotrebiča. - Taktiež keď svieti ukazovateľ dopĺňania leštidla a/alebo soli, beží program umývania pri použití kombinovaných čistiacich prostriedkov bezchybne (dbajte pri ich použití pri tvrdosti vody väčšej ako 21 dh na pridanie leštidla - viď kapitola Leštidlo ). - Ak chcete prejsť od kombinovaných čistiacich prostriedkov na samostatné čistiace prostriedky dbajte na to, aby bolo zmäkčovacie zariadenie a množstvo leštidla nastavené na správnu hodnotu. - Pri použití čistiacich prostriedkov s ochranným obalom rozpustným vo vode: Uchopte obal len suchými rukami a naplňte čistiaci prostriedok len do absolútne suchého zásobníka pre čistiaci prostriedok, opačnom prípade môže dôjsť k zlepeniu. 13

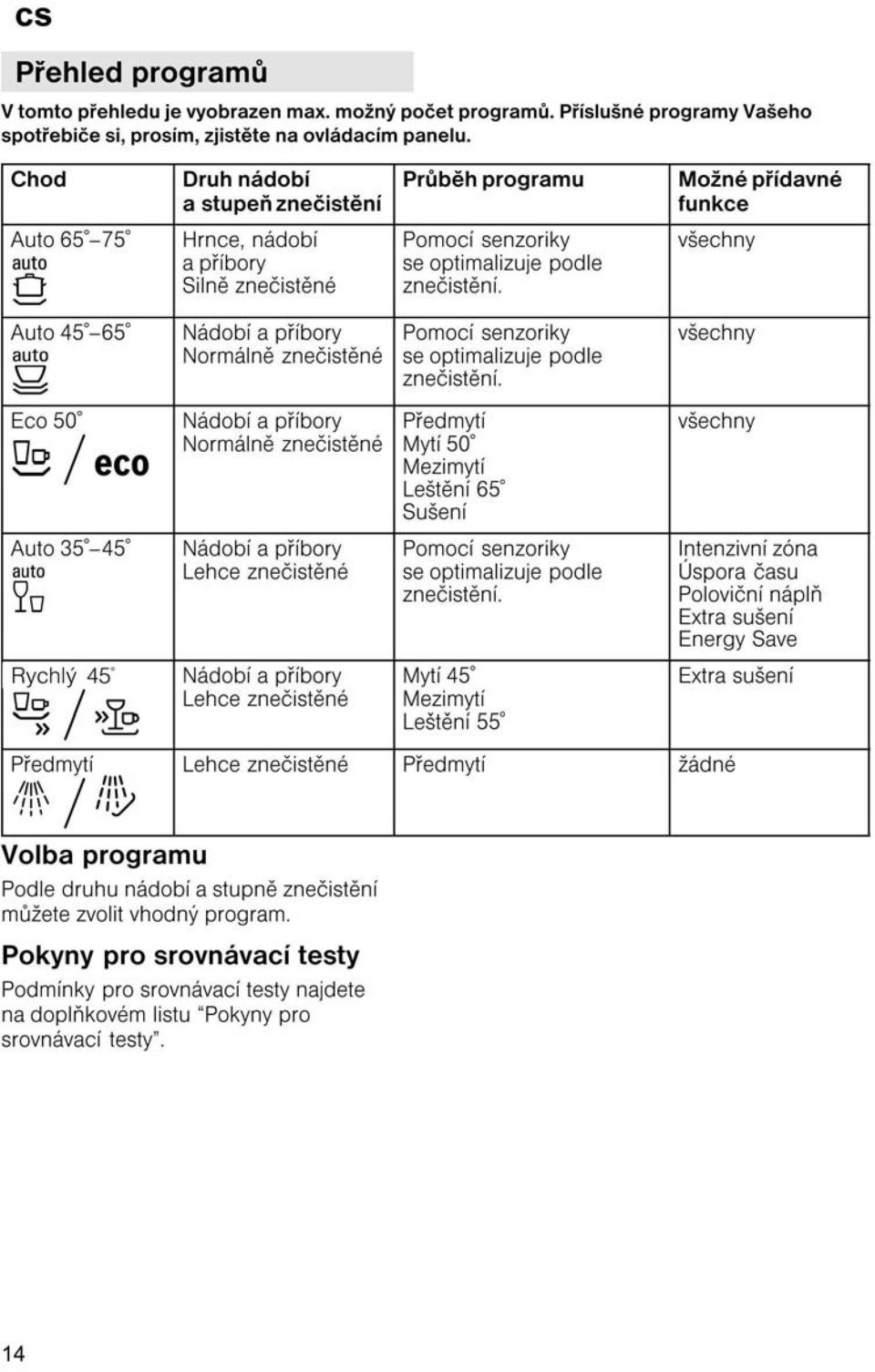

46 Prehľad programov V tomto prehľade je uvedený maximálny možný počet programov. Príslušné programy vášho spotrebiča si prosím pozrite na ovládacom paneli. Činnosť Druh riadu a stupeň znečistenia Priebeh programu Možné prídavné funkcie Auto Hrnce, riad a príbory Silne znečistené Pomocou senzoriky sa optimalizuje podľa znečistenia. všetky Auto Riad a príbory Normálne znečistené Pomocou senzoriky sa optimalizuje podľa znečistenia. všetky Eco 50 Riad a príbory Normálne znečistené Predumývanie Umývanie 50 Medziumývanie Leštenie 65 Sušenie všetky Auto Riad a príbory Jemne znečistené Pomocou senzoriky sa optimalizuje podľa znečistenia. Intenzívna zóna Úspora času Polovičná náplň Extra sušenie Rýchlo 45 Riad a príbory Jemne znečistené Umývanie 45 Medziumývanie Leštenie 55 Extra sušenie Predumývanie Jemne znečistené Predumývanie žiadne Voľba programu Podľa druhu riadu a stupňa znečistenia môžete zvoliť vhodný program. Pokyny pre porovnávacie testy Podmienky pre porovnávacie testy nájdete na doplnkovom liste Pokyny pro porovnávacie testy. 14

47 Prídavné funkcie Sú nastaviteľné pomocou tlačidiel prídavnej funkcie. Úspora času (VarioSpeed) Pomocou funkcie»úspora času«je možné podľa zvoleného programu umývania skrátiť dobu činnosti programu o približne 20% až 50%. Príslušná zmena doby činnosti sa zobrazí na číselnej indikácii. Aby sa pri skrátenej dobe programu dosiahli optimálne výsledky umývania a sušenia, zvýši sa spotreba vody a energie. Intenzívna zóna Perfektné pre zmiešané naplnenie. Silno znečistené hrnce a panvice môžete v spodnom koši umývať spolu s normálne znečisteným riadom v hornom koši. Zosilní sa ostrekovací tlak v spodnom koši, výrazne sa zvýši teplota umývania. Energy Save S funkciou Energy Save je možné znížiť spotrebu vody a energie. Pre optimálne výsledky umývania a sušenia sa predĺži doba činnosti. Polovičná náplň Ak máte na umývanie len malé množstvo riadu (napr. poháre, šálky, taniere), môžete zapnúť polovičnú náplň. Ušetrí sa pri tom voda, energia a čas. Na umývanie nadávkujte do zásobníka pre čistiaci prostriedok trochu menej čistiaceho prostriedku ako sa odporúča pri kompletnom naplnení spotrebiča. 15

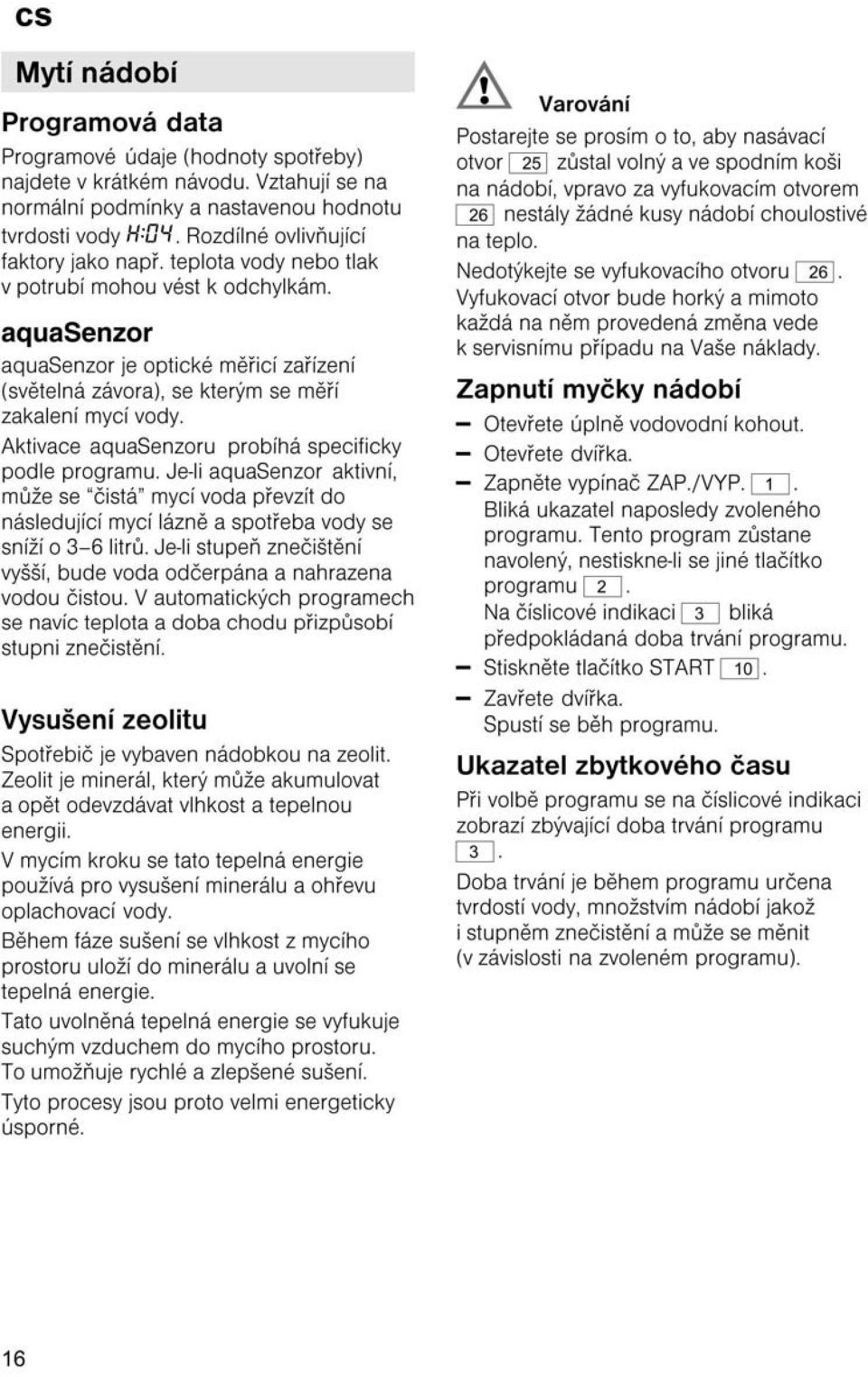

48 Umývanie riadu Programové dáta Programové údaje (hodnoty spotreby) nájdete v krátkom návode. Vzťahujú sa na štandardné podmienky a nastavenú hodnotu tvrdosti vody :. Rôzne ovplyvňujúce faktory ako je napríklad teplota vody alebo tlak v potrubí môžu viesť k odchýlkam. aquasenzor aquasenzor je optické meracie zariadenie (svetelná závora), s ktorým sa meria zakalenie vody na umývanie. Aktivácia aquasenzoru prebieha špecificky podľa programu. Ak je aquasenzor aktívny, môže sa čistá voda na umývanie prevziať do nasledujúceho umývacieho kúpeľa a spotreba vody sa zníži o 3-6 litrov. Ak je stupeň znečistenia vyšší, bude voda odčerpaná a nahradená vodou čistou. V automatických programoch sa okrem toho teplota a doba činnosti prispôsobí stupňu znečistenia. Vysušenie zeolitu Spotrebič je vybavený nádobkou na zeolit. Zeolit je minerál, ktorý môže akumulovať a opäť odovzdávať teplo a vlhkosť a tepelnú energiu. V umývacom kroku sa táto tepelná energia používa na vysušenie minerálu a na ohrev oplachovacej vody. V priebehu sušenia sa vlhkosť z umývacieho priestoru uloží do minerálu a uvoľní sa tepelná energia. Táto uvoľnená tepelná energia sa vyfukuje suchým vzduchom do umývacieho priestoru. To umožňuje rýchle a zlepšené sušenie. Tieto procesy sú preto veľmi energeticky úsporné. Varovanie Postarajte sa prosím o to, aby nasávací otvor zostal voľný a v dolnom koši na riad, vpravo za nádobkou na zeolit nestáli žiadne časti citlivé na teplo. Nádobka bude horúca. Nedotýkajte sa vyfukovacieho otvoru. Vyfukovací otvor bude horúci a okrem toho každá na ňom vykonaná zmena vedie k servisnému prípadu na Vaše náklady. Zapnutie umývačky riadu - Úplne otvorte vodovodný kohútik. - Zatvorte dvierka. - Zapnite vypínač ZAP./VYP.. Bliká ukazovateľ naposledy zvoleného programu. Tento program zostane navolený, ak nestlačíte iné tlačidlo programu. Na číselnej indikácii bliká predpokladaná doba trvania programu. - Stlačte tlačidlo START. Spustí sa činnosť programu. - Zatvorte dvierka. Spustí sa činnosť programu. Ukazovateľ zvyškového času Pri voľbe programu sa na číselnej indikácii zobrazí zostávajúca doba trvania programu. Doba trvania je počas programu určená tvrdosťou vody, množstvom riadu ako aj stupňom znečistenia a môže sa meniť (v závislosti na zvolenom programe). 16

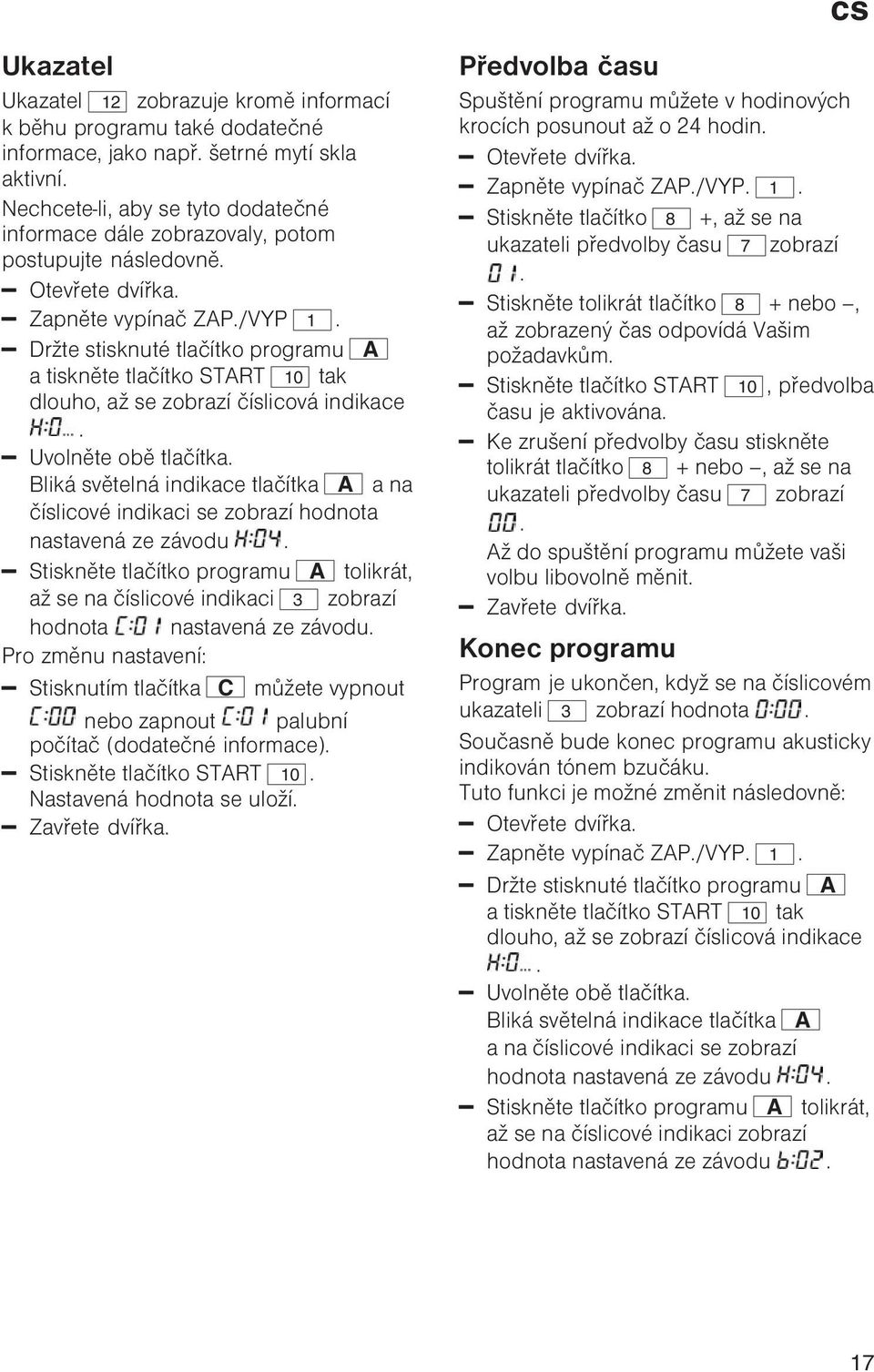

49 Ukazovateľ Ukazovateľ zobrazuje okrem informácií týkajúcich sa činnosti programu taktiež dodatočné informácie, ako napríklad šetrné umývanie skla aktívne. Ak nechcete, aby sa tieto dodatočné informácie aj naďalej zobrazovali, potom postupujte nasledovne. - Otvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Držte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, pokiaľ sa nezobrazí číselná indikácia :... - Uvoľnite obe tlačidlá. Bliká svetelná indikácia tlačidla a na číselnej indikácií sa zobrazí hodnota nastavená vo výrobe :. - Stlačte tlačidlo programu toľkokrát, kým sa na číselnej indikácii nezobrazí hodnota : nastavená vo výrobe. Na zmenu nastavení: - Stlačením tlačidla môžete vypnúť : alebo zapnúť : palubný počítač (dodatočné informácie). - Stlačte tlačidlo START. Nastavená hodnota se uloži. - Zatvorte dvierka. Predvoľba času Spustenie programu môžete v hodinových krokoch posunúť až o 24 hodín. - Otvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Stlačte tlačidlo +, kým sa na ukazovateli predvoľby času nezobrazí. - Tlačidlo + alebo - stláčajte dovtedy, kým nebude zobrazený čas zodpovedať Vašim požiadavkám. - Stlačte tlačidlo START, predvoľba času je aktivovaná. - Na zrušenie predvoľby času stláčajte tlačidlo + alebo - dovtedy, kým sa na ukazovateli prevoľby času nezobrazí. Až do spustenia programu môžete vašu voľbu ľubovoľne meniť. - Zatvorte dvierka. Koniec programu Program je ukončený vtedy, keď sa na číselnom ukazovateli zobrazí hodnota :. Súčasne bude koniec programu akusticky indikovaný tónom bzučiaku. Túto funkciu je možné zmeniť nasledovne: - Otvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Držte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, kým sa nezobrazí číselná indikácia :... - Uvoľnite obe tlačidlá. Bliká svetelná indikácia tlačidla a na číselnej indikácii sa zobrazí hodnota nastavená vo výrobe :. - Stlačte tlačidlo programu toľkokrát, kým sa na číselnej indikácii nezobrazí hodnota nastavená vo výrobe :. 17

50 Pre zmenu nastavení: - Stlačte programové tlačidlo. S každým stlačením tlačidla sa nastavovacia hodnota zvýši o jeden stupeň; ak je dosiahnutá hodnota :, skočí ukazovateľ späť na : (vyp). - Stlačte tlačidlo START, nastavená hodnota je uložená. - Zatvorte dvierka. Vypnutie umývačky riadu Krátky čas po ukončení programu: - Otvorte dvierka. - Vypnite vypínač ZAP./VYP.. - Zatvorte vodovodný kohútik (odpadá pri Aquastope). - Po vychladnutí vyberte riad. Varovanie Nechajte prosím dvierka na vybratie riadu po ukončení programu úplne otvorené a nenechávajte je opreté. Prípadná ešte unikajúca vodná para by mohla poškodiť citlivé pracovné dosky. Prerušenie programu - Otvorte dvierka. - Vypnite vypínač ZAP./VYP.. Svetelné indikácie zhasnú. Program zostane uložený v pamäti. Ak pri teplovodnej prípojke alebo zohriatej umývačke riadu boli otvorené dvierka umývačky riadu, nechajte dvierka najskôr niekoľko minút privreté a potom ich zatvorte. Inak sa môžu vplyvom expanzie (pretlaku) samovoľne otvoriť dvierka spotrebiča alebo zo spotrebiča unikať voda. - Pre pokračovanie programu opäť zapnite vypínač ZAP./VYP.. - Zatvorte dvierka. Prerušenie programu (Reset) - Otvorte dvierka. - Na približne 3 sekundy stlačte tlačidlo START. Na číselnej indikácii sa zobrazí :. - Zatvorte dvierka. Priebeh programu trvá približne 1 minútu. Na číselnej indikácii sa zobrazí : (zaznie bzučivý tón). - Otvorte dvierka. - Vypnite vypínač ZAP./VYP.. - Zatvorte dvierka. Zmena programu Po stlačení tlačidla START nie je možná žiadna zmena programu. Zmena programu je možná len pomocou prerušenia programu (Reset). Intenzívne sušenie Pri leštení sa pracuje s vyššou teplotou a tým sa dosiahne zlepšený výsledok sušenia. Môže sa pri tom trochu zvýšiť doba činnosti. (Pozor pri citlivých častiach riadu!) - Otvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Podržte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, kým sa nezobrazí číselná indikácia :... - Uvoľnite obe tlačidlá. Bliká svetelná indikácia tlačidla a na číselnej indikácii sa zobrazí hodnota nastavená z výroby :. - Stláčajte tlačidlo programu dovtedy, kým sa na číselnej indikácii nezobrazí hodnota : nastavená z výroby. Pre zmenu nastavení: - Stlačením tlačidla môžete zapnúť : alebo vypnúť intenzívne sušenie :. - Stlačte tlačidlo START. Nastavená hodnota je uložená do pamäti. - Zatvorte dvierka. 18

51 Vnútorné osvetlenie Zapnuté vnútorné osvetlenie svieti pri otvorených dvierkach nezávisle na zapnutom alebo vypnutom vypínači ZAP./VYP.. Pri zatvorených alebo privretých dvierkach je osvetlenie vypnuté. - Otvorte dvierka. - Zapnite vypínač ZAP./VYP.. - Držte stlačené tlačidlo programu a stláčajte tlačidlo START dovtedy, pokiaľ sa nezobrazí číselná indikácia :... - Uvoľnite obe tlačidlá. Bliká svetelná indikácia tlačidla a na číselnej indikácii sa zobrazí hodnota nastavená vo výrobe :. - Stlačte tlačidlo programu toľkokrát, kým sa na číselnej indikácii nezobrazí hodnota : nastavená vo výrobe. Pre zmenu nastavení: - Stlačením tlačidla môžete vypnúť : alebo zapnúť : vnútorné osvetlenie. - Stlačte tlačidlo START. Nastavená hodnota je uložená do pamäti. - Zatvorte dvierka. * podľa modelu Údržba a starostlivosť Pravidelná kontrola a údržba Vášho spotrebiča pomáha zabrániť poruchám. Šetrí to čas a predchádza sa tým problémom. Na dodržanie dokonalého vzhľadu vnútorného priestoru umývačky odporúčame používať v časovom rozmedzí 4-6 mesiacov špeciálny čistič umývačky (napr. Calgonit). Celkový stav spotrebiča - Skontrolujte umývací priestor z hľadiska usadenín tukov a vápnika. Ak nájdete takéto usadeniny, potom: - Naplňte zásobník čistiacim prostriedkom. Spustite spotrebič bez riadu s programom s najvyššou teplotou umývania. Na čistenie spotrebiča používajte len čističe/ čističe pre spotrebiče, vhodné špeciálne pre umývačky riadu. - Utierajte pravidelne tesnenie dvierok umývačky vlhkou tkaninou. Nepoužívajte na čistenie Vašej umývačky riadu nikdy parný čistič. Výrobca neručí za prípadné následné škody. Utierajte pravidelne prednú stranu spotrebiča a panel jemne navlhčenou tkaninou; stačí voda a trochu čistiaceho prostriedku. Nepoužívajte špongie s drsným povrchom a drsné čistiace prostriedky, oba môžu spôsobiť poškrabanie povrchov spotrebiča. Pri nerezových spotrebičoch: Vyhnite sa používaniu savých tkanín alebo ich pred prvým použitím niekoľkokrát dôkladne vyperte, aby sa zabránilo korózii. Varovanie Nepoužívajte nikdy čistiace prostriedky pre domácnosť obsahujúce chlór! Ohrozenie zdravia! Špeciálna soľ a leštidlo - Kontrolujte ukazovateľ doplnenia a. Poprípade doplňte soľ a/alebo leštidlo. 19

52 Sitká Sitká zachytávajú pred čerpadlom hrubé nečistoty vo vode na umývanie. Tieto nečistoty môžu sitká príležitostne upchať. Sitkový systém sa skladá z hrubého sitka, plochého, jemného sitka a mikrositka. - Skontrolujte sitká po každom umývaní na zvyšky pokrmov. - Uvoľnite otáčaním sitový válec, podľa vyobrazenia a vyberte sitkový systém. Ostrekovacie ramená Vápnik a nečistoty z vody na umývanie môžu zablokovať trysky a uloženie ostrekovacích ramien a. - Kontrolujte výstupné trysky ostrekovacích ramien z hľadiska upchatia. - Odskrutkujte horné ostrekovacie rameno. - Stiahnite hore dolné ostrekovacie rameno. - Vyčistite ostrekovacie ramená pod tečúcou vodou. - Upevnite opäť ostrekovacie ramená zaskočením, poprípade ich pevne priskrutkujte. - Odstráňte prípadné zvyšky a vyčistite sitká pod tečúcou vodou. - Sitkový systém namontujte opäť v opačnom poradí a dbajte na to, aby po zatvorení boli označenia šípkami proti sebe. 20

53 Čerpadlo odpadovej vody Veľké zvyšky jedla z vody na umývanie, ktoré neboli zadržané sitkami, môžu zablokovať čerpadlo odpadovej vody. Voda na umývanie sa potom nebude odčerpávať a stojí nad sitkom. V tomto prípade: - Zásadne najskôr odpojte spotrebič od elektrickej siete. - Vymontujte sitká. - Vyčerpajte vodu, poprípade si zoberte na pomoc umývaciu špongiu. - Pomocou lyžičky (podľa vyobrazenia) nadvihnite kryt čerpadla až kým necvakne, potom uchopte kryt za stenu a vyťahujte najskôr smerom hore, kým nie je zrejmý odpor a potom dopredu. Zisťovanie porúch Podľa skúseností je možné veľa chýb, ktoré sa vyskytujú v bežnej prevádzke, odstrániť vlastnými silami bez toho, aby ste museli zavolať zákaznícky servis. Ušetrí to náklady a zaistí, že je spotrebič opäť rýchlo k dispozícii. Nasledujúci prehľad Vám má pomôcť nájsť príčiny vyskytujúcich sa porúch. Varovanie Ak sa zobrazí na číselnej indikácii kód chyby (E:01 až E:30), musí sa zo zásady spotrebič najskôr odpojiť od elektrickej siete. Určité chyby (viď nasledujúci popis porúch) môžete odstrániť sami, pri všetkých ostatných poruchách zavolajte prosím zákaznícky servis a uveďte zobrazenú poruchu E:XX. Varovanie - Skontrolujte vnútorný priestor a poprípade odstráňte cudzie telesá. - Umiestnite kryt do pôvodnej polohy, tlačte ho smerom dole a zaaretujte. Myslite na to: Opravy môžu vykonávať len odborníci. Ak je potrebná výmena niektorej súčiastky, dbajte na to, aby boli použité len originálne náhradné diely. Neodbornými opravami alebo nepoužitím originálnych dielov môžu pre užívateľa vzniknúť značné škody a nebezpečenstvo.... pri zapnutí Umývačka riadu sa neuvedie do činnosti. - Nie je v poriadku domová poistka. - Nie je zasunutý konektor sieťovej šnúry umývačky do zásuvky. - Nie sú správne zatvorené dvierka umývačky riadu.... na umývačke riadu Dolné ostrekovacie rameno sa otáča veľmi ťažko. - Zablokované ostrekovacie rameno. - Namontujte sitká. Dvere sa dajú len ťažko otvoriť. * - Detská poistka je aktivovaná. Návod na deaktivovanie sa nachádza vzadu v návode. * podľa modelu 21

54 Dvere sa nedajú otvoriť. - Zámok dverí je zmenený. Na nastavenie do pôvodnej polohy zatvorte dvere zvýšenou silou.... pri nastavení Nefunguje zmena nastavenia, program sa spustí. - Bolo stlačené nesprávne tlačidlo programu. Prerušte program (viď kapitola Prerušenie programu (Reset) ) a začnite od začiatku. - Nečakali ste na ukončenie programu. Veko zásobníka čistiaceho prostriedku sa nedá zatvoriť. - Je preplnený zásobník pre čistiaci prostriedok alebo mechanizmus je zablokovaný zlepenými zvyškami čistiaceho prostriedku. Zvyšky čistiaceho prostriedku v zásobníku pre čistiaci prostriedok. - Zásobník bol pri plnení vlhký. Svieti ukazovateľ Kontrola prívodu vody. - Je uzavretý vodovodný kohútik. - Prerušenie prívodu vody. - Prívodná hadica je prelomená. - Sitko v prívode vody je upchaté. - Vypnite umývačku riadu. Vytiahnite konektor sieťovej šúry umývačky riadu. - Uzatvorte vodovodný kohútik. - Vyčistite sitko v prívodnej hadici. - Po ukončení programu zostane stáť v umývačke riadu voda. - (E24) Upchatá alebo prelomená hadica odpadovej vody. - (E25) Zablokované čerpadlo odpadovej vody, nie je zapadnutý kryt čerpadla odpadovej vody (viď Údržba a ošetrovanie). - Upchaté sitká. - Program ešte nie je ukončený. Počkajte na koniec programu (na číselnom ukazovateli sa zobrazí 0:00) alebo vykonajte funkciu Reset. Nesvieti ukazovateľ doplnenia soli a/alebo leštidla. - Ukazovateľ(e) doplňovania je (sú) vypnutý(é). - K dispozícii je dostatok soli/leštidla. Svieti ukazovateľ doplnenia soli. - Chýba soľ. Doplňte špeciálnu soľ. - Senzor nerozozná tablety soli. Použite inú špeciálnu soľ.... pri umývaní Tvorí sa veľmi veľa peny. - V zásobníku leštiaceho prostriedku je prostriedok na ručné umývanie. Rozliate leštidlo vedie k nadmernej tvorbe peny, z tohto dôvodu ho prosím odstráňte tkaninou. V priebehu umývania sa umývačka riadu zastaví. - Prerušenie prívodu elektrického prúdu. - Prerušenie prívodu vody. Nárazový/klepajúci hluk pri umývaní. - Ostrekovacie rameno naráža na riad. - Riad nie je správne uložený. - Zaistite elektrické napájanie. - Otvorte vodovodný kohútik. - Zapnite umývačku riadu. Tlkotavý zvuk plniaceho ventilu. - Je spôsobený položením vodovodného potrubia a nemá vplyv na funkciu umývačky riadu. Odstránenie nie je možné. 22

55 ... na riade Zvyšky jedla na riade. - Veľmi tesne usporiadaný riad, preplnený kôš na riad. - Veľmi málo čistiaceho prostriedku. - Veľmi slabý program umývania. - Zabránené otáčanie ostrekovacieho ramena. - Trysky ostrekovacích ramien sú upchaté. - Upchaté sitká. - Sitká sú nesprávne nasadené. - Je zablokované čerpadlo odpadovej vody. - Horný kôš nie je vpravo a vľavo nastavený na rovnakú výšku. Čaj alebo zvyšky rúžu nie sú úplne odstránené. - Čistiaci prostriedok s veľmi malým bieliacim účinkom. - Veľmi nízka teplota umývania. - Veľmi málo čistiaceho prostriedku/ nevhodný čistiaci prostriedok. Biele škvrny na riade/poháre zostanú mliečne. Pri použití čistiacich prostriedkov bez obsahu fosforečnanov môže pri tvrdej vode v potrubí ľahšie dochádzať k tvorbe bielych usadenín na riade a stenách riadu. - Veľmi málo čistiaceho prostriedku/ nevhodný čistiaci prostriedok. - Je zvolený veľmi slabý program. - Žiadne leštidlo/veľmi málo leštidla. - Žiadna soľ/veľmi málo soli. - Zmäkčovacie zariadenie je nastavené na nesprávnu hodnotu. - Nie je zaskrutkovaný uzáver zásobníka pre soľ. Obráťte sa na výrobcu čistiaceho prostriedku, hlavne vtedy, keď: - je riad po ukončení programu veľmi mokrý. - ak vznikajú vápenaté povlaky. Nepriehľadné, zafarbené poháre, neumývateľné povlaky. - Nevhodný čistiaci prostriedok. - Poháre nie sú odolné proti umývaniu v umývačke riadu. Šmuhy na pohároch a príboroch, poháre s kovovým vzhľadom (leskom). - Veľmi veľa leštidla. Zafarbenie na umelohmotných dieloch. - Veľmi málo čistiaceho prostriedku/ nevhodný čistiaci prostriedok. - Je zvolený veľmi slabý program. Stopy hrdze na príboroch. - Príbory nie sú odolné proti hrdzaveniu. - Veľmi vysoký obsah soli vo vode na umývanie, pretože nie je pevne zaskrutkovaný uzáver zásobníka pre soľ alebo sa pri dopĺňaní soli rozsypala soľ. Riad nie je suchý. - Dvierka umývačky riadu boli otvorené veľmi skoro a riad bol povyberaný veľmi rýchlo. - Bol zvolený program bez sušenia. - Veľmi málo leštidla. 23

56 Zákaznícky servis Ak sa vám nepodarí poruchu odstrániť, obráťte sa prosím na vašu servisnú službu. Adresu najbližšej servisnej služby nájdete v záručnom liste. Pri zavolaní uveďte číslo umývačky riadu (1) a výrobné číslo FD (2), ktorá sa nachádza na typovom štítku na dverách umývačky riadu. Varovanie Majte na pamäti, že v prípade nesprávnej obsluhy alebo popísaných porúch nie je taktiež v priebehu záručnej doby návšteva servisného technika bezplatná. Upozornenie Rohový vodovodný kohútik predávaný v SR väčšinou obsahuje spätný ventil, ktorý môže byť pri pripojení zariadenia aquastop zablokovaný a z toho dôvodu zariadenie nenapúšťa vodu; pre správnu funkciu je potrebné spätný ventil z kohútika vybrať. Inštalácia Pre riadnu prevádzku musí byť umývačka riadu odborne pripojená. Údaje pre prívod a odtok, ako aj elektrické prípojné hodnoty musia zodpovedať požadovaným kritériám, ako sú stanovené v nasledujúcich odstavcoch, poprípade v montážnom návode. Pri montáži dodržujte poradie pracovných krokov: - Kontrola pri dodaní - Inštalácia - Prípojka odpadovej vody - Prípojka čerstvej vody - Elektrické pripojenie Bezpečnostné pokyny - Vykonajte postavenie a pripojenie podľa inštalačných a montážnych návodov. - Pri inštalácii musí byť umývačka riadu odpojená od siete. - Zaistite, aby bol uzemňovací systém elektrickej domovej inštalácie predpisovo nainštalovaný. - Elektrické podmienky pripojenia musia súhlasiť s údajmi na typovom štítku umývačky riadu. - Ak bude sieťový prívod tohto spotrebiča poškodený, musí sa vymeniť za špeciálnu prípojku. Aby sa zabránilo ohrozeniu, môže túto prípojku vymieňať len zákaznícky servis. - Ak sa má umývačka riadu vstavať do vysokej skrine, musí sa táto skriňa náležite upevniť. - Vstavané a integrovateľné umývačky riadu inštalujte len pod spojité pracovné dosky, ktoré sú zoskrutkované so susednými skrinkami, aby bola zaistená stabilita. - Neinštalujte spotrebič v blízkosti tepelných zdrojov (výhrevné telesá, zásobníky tepla, sporáky alebo iné spotrebiče, vytvárajúce teplo) a nemontujte ho pod varné pole. 24
