Slnečné kolektory. Ing. Ján Tomčiak. Využívanie obnoviteľných zdrojov energie v domácnostiach

Transcript

1

2 Výber zariadenia

3 Fyzikálne základy práce slnečných termických kolektorov

4 Slnečné žiarenie

5 Zložky slnečného žiarenia

6 Pomer jednotlivých zložiek

7 Energetická bilancia slnečného kolektora

8 Typické účinnostné krivky

9 Účinnostné krivky rôznych typov kolektorov 0,9 Účinnostná rovnica: ζ = c 0 c 1.X c 2.G k.x 2 0,8 0,7 0,6 ( X = Tm Ta Gk ) Ú č i n n o s ť 0,5 0,3 c 0 optická účinnosť (α x τ) c 0,2 1,c 2 koeficienty strát kolektora 0,4 TS 400 TS 310 TS 300 T m stredná teplota absorbéra T a teplota okolia kolektora T s stagnačná teplota 0,1 0,0 0 0,02 0,04 0,06 0,08 0,1 x [m2kw-1]

10 Porovnanie vákuových a štandardných kolektorov

11 Inštalácia kolektorov west east south

12 Výber vhodného typu pre konkrétnu aplikáciu

13 Štandardný plochý s meandrom - na ohrev TUV, bazénov i podporu vykurovania - najčastejšie používaný typ v rámci EÚ

14 Plochý vákuový - high-tech výrobok použiteľný aj pre špeciálne aplikácie - vhodný aj do silno znečisteného prostredia

15 Plochý s nízkym hydraulickým odporom - použiteľný pre samotiažne systémy

16 Rúrový vákuový - použiteľný na rôzne účely, veľmi rôznorodá kvalita i cena - vyrábaný a predávaný predovšetkým v Číne

17

18

19

20

21

22 Ekonomika zariadenia s podporou a bez nej

23 Navrhovanie solárneho systému 1. Získanie prvotných vstupných údajov - použitie systému, približná spotreba a odhad veľkosti systému Získanie podrobných vstupných údajov - spotreba a režim spotreby (počas č dňa, ň týždňa, ň roka) Výber hydraulickej schémy, riadiaceho systému a typov základných komponentov - typ kolektorov, konštrukcií, regulátora Dimenzovanie komponentov - počet kolektorov, objem bojlera a expanzky, dimenzie potrubí Výber pomocných komponentov - umiestnenie odvzdušňovacích ventilov na trase potrubia...

24 Merné investičné náklady na solárny systém 1 200, , ,00 900,00 800,00 700,00 600,00 500,00 400, Cena za 1 m2 s DPH 780,18 667,49 517,88 447,90 415,70 Cena za 1 kwth s DPH 1 114,54 953,55 739,82 639,85 593,86 Počet kolektorov

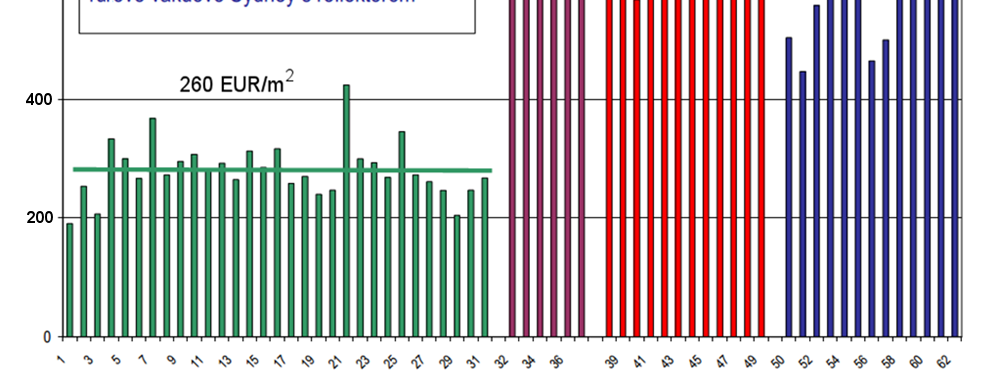

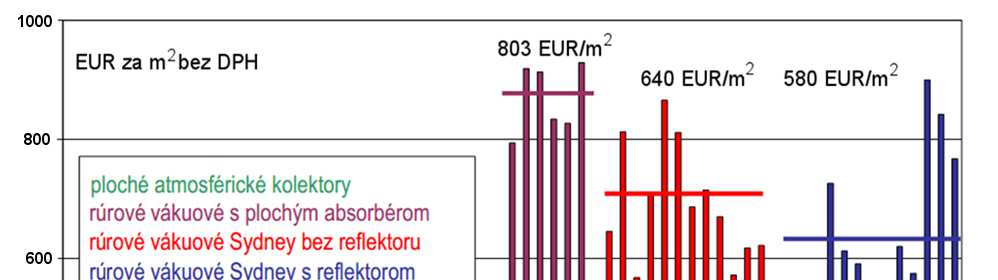

25 Ceny kolektorov, zdroj ČVUT Praha

26 Ceny systémov v slovenských podmienkach (bez DPH) - solárne systémy na RD: 4 m 2 ~750 až 790 / m 2 6 m 2 ~620 až 680 / m 2 8 m 2 ~600 až 630 / m 2 - malé solárne systémy (20-30 m2) ~ / m 2 - väčšie solárne systémy ( m2) ~ / m 2 - všeobecne: možné rozdiely integrácia do strechy, rovná strecha, disponibilné zásobníky, dĺžka spojovacích potrubí a pod. - špecifické náklady naviac na m 2 bytovej plochy ~ / m 2 t.j. 1 1,5 % nákladov na byt

27 Porovnania cien s podporou a bez nej pre rodinné domy 2x2m 2 2x2,5m 2 3x2m 2 Rodinné domy Celková cena koncový zákazník 3 593, , ,60 500,- / kw Výkon (kw) 2,466 3,126 3,699 max. 3,5 kw/1750 Dotácia na celý systém Doplatok zákazníka 1 233, , , , , ,60 max. 1/2 z faktúry Miera podpory 34% 40% 41%

28 Porovnania cien s podporou a bez nej pre bytové domy Min. počet bytov Celková cena koncový zákazník 8 x 2m 2 20 x 2m 2 Bytové domy 9 125, ,45 450,- / kw; 1-20 kw Výkon (kw) 9,864 24,66 Dotácia na celý systém ,00 350,- / kw; od 20,01 kw Doplatok zákazníka Skutočne preplatené 4 687, , ,73 max. 50 % z faktúry!!! Miera podpory 49% 50%

29 Komponenty s najdlhšou životnosťou: - slnečné kolektory - nosné konštrukcie - potrubia a fitingy Komponenty s obmedzenou životnosťou: ou: - teplonosná kvapalina, cca 6 10 rokov - obehové čerpadlo, cca rokov - zásobníky, bojlery, cca rokov - tepelné izolácie, cca rokov - elektronické regulátory, morálne zostarnú už po 5 rokoch - tlaková expanzná nádoba, cca rokov

30 Výber zhotoviteľa

31 Základné požiadavky pri výbere zhotoviteľa: - držiteľ osvedčenia pre inštalatérov slnečných termických systémov vydaného Ministerstvom hospodárstva Slovenskej republiky - referencie - komplexnosť dodávky vrátane skúšok, revízií apod. - záruka na práce aspoň 5 rokov - predloženie návrhu zmluvy so všetkými náležitosťami - cena a schopnosť ť akceptovať ť prijatie vouchera ako platby - operatívnosť - schopnosť splniť nadštandardné požiadavky zákazníka

32 Chyby pri realizácii a prevádzke solárnych termických systémov

33 použitie otvorenej expanznej nádoby nedostatočné dimenzovanie tlakovej expanznej nádoby nesprávne namontovaná expanzná nádoba použitie nevhodných tesnení chýbajúci termostatický zmiešavací ventil na výstupe teplej vody zo zásobníka voľné vedenie potrubia primárneho okruhu nezabezpečené proti rozkmitaniu nezohľadnenie teplotných dilatácií potrubí a nosných konštrukcií

34 použitie automatických odvzdušňovacích ventilov vzduch v primárnom okruhu (kolísanie tlaku, hlučnosť potrubia, zrýchlené starnutie teplonosnej kvapaliny) strata teploty v zásobníku a potrubí v noci (nefunkčná spätná klapka) nesprávne natlakovanie systému (požadované = hydrostatická výška + 0,7 bar) chýbajúce uzemnenie kovových častí absencia pružných pripojení kolektorových blokov

35 Nevyhovujúci spôsob kotvenia na rovnej streche.

36 Nevhodný materiál potrubí a izolácií.

37 Základné prevádzkové zásady: - nesnažiť sa o príliš vysokú teplotu v spotrebiči - riadiť sa priloženým prevádzkovým predpisom - nevystavovať potrubia mechanickému namáhaniu - nezasahovať do nastavení regulátora - kontrolovať tlak v systéme a údaje teplomerov - neštandardné stavy konzultovať s dodávateľom - neočakávať od zariadenia zázraky za hranicou fyzikálnych zákonov

38 Kódex solárnika 1. Slnko svieti pre všetkých rovnako, neponúkaj výkon W z m 2 kolektora. 2. Sľúb zakazníkovi radšej menej, ako môže byť skutočnosť, než naopak. 3. Nesnaž sa zákazníkovi vnútiť prehnane malý alebo, naopak, predimenzovaný solárny systém. 4. Laikovi nehovor o kw, kwh, GJ, absorbivite, emisivite a pod., ale radšej o množstve teplej vody v litroch za deň. 5. Technické riešenie nesmie byť na úkor architektúry budovy. 6. Nedávaj záväznú ponuku bez obhliadky miesta. 7. Nesnaž sa za každú cenu presvedčiť zákazníka o svojej neomylnosti, trpezlivo počúvaj jeho otázky a argumenty, ale buď si istý svojimi výrokmi. 8. Neohováraj konkurenciu, radšej ju pochváľ za jej snahu o rozvoj solárnej energetiky. 9. Estetické požiadavky majiteľov domu neber na ľahkú váhu. 10. Správaj sa slušne a čas využívaj efektívne. Spokojný zákazník znamená dobrú referenciu a možnosť ďalej objednávky.

39 11. Po ukončení prác zanechaj budovu v čistote a poriadku, nenechaj upratovanie na gazdu i keď sa sám ponúkne. 12. Prichádzaj na montáž so všetkým potrebným vybavením a náradím, neobťažuj zákazníka otázkami typu : Šéfe, nemáte náhodou...? 13. Po ukončení montáže musí byť celý systém plne funkčný, bez nedorobkov. 14. Oboznám zákazníka detailne so všetkým, čo potrebuje a požaduje vedieť, trpezlivo odpovedaj na jeho otázky i keď sa možu zdať nezmyselné a opakujú sa- nie každý je odborník tvojho formátu. 15. Pravidelne sa informuj o stave a prevádzkových výsledkoch zariadenia, promptne odstraňuj prípadné závady alebo nedostatky, zákazníkovi dobre padne tvoja starostlivosť. 16. Nepožaduj platbu za každú drobnosť, buď občas aj trochu veľkorysý. 17. Podaj zákazníkovi pomocnú ruku pri jeho snahe o ďalšie zdokonaľovanie energetického hospodárstva jeho domu. 18. Nezabúdaj, že jedného nespokojného zákazníka niekedy nevyváži ani stovka spokojných.

40 Príklady inštalácií

41

42 TS 300, TS 310

43

44 TS 300, TS 310

45

46

47 TS 300, TS 310

48

49 TS 300, TS 310

50

51

52

53

54

55
