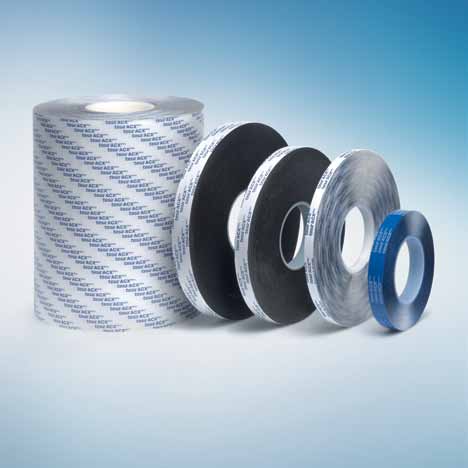

tesa ACX plus Inteligentné lepenie Produkty a aplikácie Riešenia konštrukčného lepenia pomocou tesa ACX plus KATALÓG PRODUKTOV A APLIKÁCIÍ

Transcript

1 Inteligentné lepenie Produkty a aplikácie Riešenia konštrukčného lepenia pomocou KATALÓG PRODUKTOV A APLIKÁCIÍ

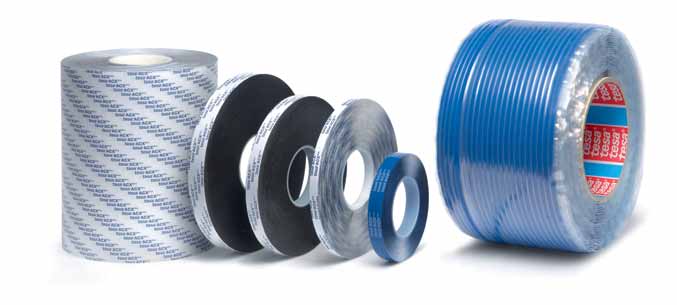

2 Svet konštrukčného lepenia Vďaka 75-ročným skúsenostiam s výrobou samolepiacich pások a systémových riešení sa spoločnosť tesa stala jedným z popredných svetových dodávateľov v mnohých oblastiach samolepiacich aplikácií. Spoločnosť tesa sa pýši dokonalými znalosťami postupov a potrieb svojich zákazníkov s cieľom poskytovať vysoko kvalitnú technickú podporu a vybrať najlepšie riešenie pre vašu aplikáciu. Aplikačné skupiny Lepenie transparentných a priehľadných materiálov Lepenie ťažko lepiteľných materiálov Inteligentné riešenia pre vaše požiadavky na konštrukčné lepenie je nová kategória obojstranných pások pre konštrukčné lepenie a je najvýkonnejšou radou výrobkov vyrobených spoločnosťou tesa. sa skladá z vysoko výkonného akrylátového systému a primárne ju charakterizuje jej lepiaca sila, rozloženie tlaku a jej odolnosť voči teplotám a počasiu. Je to naša jedinečná výrobná technológia ACX, ktorá umožňuje výrobu pások s akrylátovým jadrom s vynikajúcimi viskoelastickými vlastnosťami kľúč k unikátnym produktom rady. Lepenie panelov a výstuží Riešenia lepenia pomocou dokážu prekonať konvenčné upevňovacie metódy, ako je napr. skrutkové spojenie, nitovanie, tekuté lepenie alebo zváranie tak, že optimalizujú výrobné postupy našich zákazníkov a kvalitu ich produktov. Vďaka našej každodennej úzkej spolupráci so zákazníkmi a ich aplikáciami, poznajúc ich potreby, spoločnosť tesa veľmi dobre rozumie problematike konštrukčného lepenia. Na základe daného know-how sme identifikovali 3 skupiny príslušných aplikácií, pre ktoré je náš sortiment produktov rady špecificky vyvinutý. S produktovým radom spoločnosť tesa ponúka viac, než len pásky: sortiment špeciálne vyvinutých produktov podporujúcich adhéziu na rôznych povrchoch nazvaných Adhesion Promoter širokú škálu špecifického aplikačného vybavenia celosvetovú službu technického poradenstva priamo na mieste, pre podporu špeciálnych aplikácii Preto rad ponúka nové riešenia pre vaše požiadavky na konštrukčné lepenie. 2

3 Najlepší výkon pri každej úlohe Jadro je kľúčom k riešeniu Vysoký výkon produktového radu je založený na špeciálnej vlastnosti: viskoelasticite. Viskoelasticita popisuje správanie sa materiálu, ktorý je definovaný tak elastickými, ako aj viskóznymi vlastnosťami. Elastické obnovenie síl poskytuje vnútornú pevnosť, zatiaľ čo viskózna zložka správania materiálu vedie k uvoľneniu mechanických napätí. Páska radu využíva špeciálny akrylátový systém, ktorý výnimočným spôsobom kombinuje oba efekty. Špecifická rovnováha medzi elastickým a viskóznym stavom nielenže zabezpečuje optimálne zmáčanie rozličných povrchov, ale tiež absorbuje dynamické sily a vibrácie a uvoľňuje napätie v mieste spoja. Zároveň je lepený spoj dimenzionálne stabilný a trvalý. Sila spojenia Produkty radu silne lepia na materiáloch s rozličnými povrchovými vlastnosťami, pretože použitý akrylátový lepiaci systém zaisťuje optimálne zmáčanie a chemicky sa prispôsobuje lepeným povrchom. Naviac, hrúbka pásky sa dá nastaviť tak, aby kompenzovala drsnosť a nerovnosť povrchov. Výsledkom je trvalý kontakt a úplné utesnenie spájaných dielov. To vedie k veľmi silnému a dlhodobému spojeniu, ktoré vydrží desaťročia. Rozloženie tlaku Počas životného cyklu pôsobí na konštrukčný spoj statický a dynamický tlak. Môžu sa objaviť aj napätia v lepenom spoji, ktoré sú spôsobené rozličnými tepelnými expanziami príslušných materiálov. Vďaka viskoelastickým vlastnostiam produktového radu môžu byť tieto vzniknuté napätia optimálne rozložené a zaistí sa bezpečný spoj. Spoj vydrží aj extrémne zmeny teploty a to dokonca aj pri spojení materiálov, ktoré majú veľmi rozdielne koeficienty tepelnej expanzie. Odolnosť voči teplotám a počasiu Produkty radu sa vyznačujú vysokou odolnosťou voči teplotám a rôznym poveternostným podmienkam. Hlavným dôvodom je odolnosť proti oxidácii úplne nasýtených uhľovodíkových reťazcov, ktoré sú základom akrylátov použitých vo výrobkoch. Okrem toho špeciálne chemické presietenie zabezpečuje vynikajúcu tepelnú odolnosť chemickej štruktúry. To má za následok vytvorenie vynikajúceho spoja, ktorý odoláva teplotám, vplyvom počasia, UV žiarenia a chemických látok. 3 skupiny výrobkov radu so špecifickými ďalšími prednosťami Produktový rad 705x vysoká priehľadnosť Produktový rad 706x vysoká adhézia Produktový rad 707x vysoká odolnosť Mimoriadne priehľadné produkty skupiny umožňujú neviditeľné prilepenie. Skupina produktov s vynikajúcou adhéziou dokonca aj na povrchoch s nižšou povrchovou energiou, akými sú mnohé plasty a lakované materiály. Skupina produktov s najvyššou dlhodobou odolnosťou voči extrémnym teplotám, vrátane vynikajúcej odolnosti voči nárazom v studených prostrediach (až do -40 C). 3

4 Technické vlastnosti a poradca pri výbere pások Skupina výrobkov technické vlastnosti Produkt rad 705x vysoká priehľadnosť 706x vysoká adhézia 707x vysoká odolnosť Konštrukcia Krátkodobá teplotná odolnosť [minúty]* Čistý akrylát 200 C Napenený modifikovaný akrylát 170 C Napenený čistý akrylát 220 C Dlhodobá teplotná odolnosť [týždne]* 100 C 70 C 120 C Priľnavosť na oceľ [po 3 dňoch] 24 N/cm 35 N/cm 30 N/cm Priľnavosť na ABS plast [po 3 dňoch] 10 N/cm 30 N/cm 8 N/cm *Podľa testovacej metódy spoločnosti tesa Poznámka: Technické informácie a údaje vyššie uvedené, sú považované za reprezentatívne alebo typické len pre dizajn výrobku o hrúbke 1000 μm a nemali by sa používať na účely špecifikácie. Poradca pri výbere správnej pásky rady Je Transparency potrebná priehľadnosť of tape required? pásky? nie áno Povrchová energia Povrchová energia Nižšia (32 36 mn/m)* Vyššia (>36 mn/m) Nižšia (32 36 mn/m)* Vyššia (>36 mn/m) Krátko/dlhodobá teplotná odolnosť Krátko/dlhodobá teplotná odolnosť 170 ºC/70 ºC 220 ºC/120 ºC 170 ºC/70 ºC 220 ºC/120 ºC + odolnosť voči teplotnému šoku do -40 C + odolnosť voči teplotnému šoku do -40 C Rad 705x Rad 705x Rad 706x Rad 707x Rad 706x Rad 707x + prípravok Adhesion Promoter + prípravok Adhesion Promoter Hrúbka produktu Kompenzácia tepelnej expanzie materiálov zmena dĺžky materiálu: max. 3 x hrúbka pásky Voľba krycej vrstvy Filmová krycia vrstva Papierová krycia vrstva Potreba prispôsobivosti počas aplikácie alebo automatické spracovanie pásky Potreba stability počas aplikácie (napr. ručná manipulácia, aplikácia dlhých a rovných línii) Použitie v exteriéroch Použitie prípravku Adhesion Promoter sa odporúča pri všetkých exteriérových aplikáciách. *Povrchové energie nižšie ako 32 mn/m sú kritické odporúča sa intenzívne testovanie 4

5 Ktoré z vlastností, ktoré potrebujete, spĺňa rada? Lepenie priesvitných a priehľadných materiálov Pre konštrukcie, ktoré obsahujú priesvitné alebo priehľadné materiály, je metóda neviditeľného lepenia často dôležitým kritériom optického dizajnu. Odporúčame: rad 705x vysoká priehľadnosť Aby ste dosiahli tie najlepšie výsledky, odporúčame brať do úvahy nasledujúce faktory: Aplikujte pásku správnym postupom, aby ste predišli vzniku vzduchových bublín. Tenká vrstva vody + saponátu, napr. prostriedok na umývanie riadu na povrchu môžu uľahčiť optimálnu aplikáciu. Okrem toho odporúčame náš sortiment odvíjačov a laminačných zariadení. Pre špecifické potreby dokáže spoločnosť tesa vyvinúť individuálne riešenia aplikácií. V prípade materiálov s nízkou povrchovou energiou alebo pri náročných teplotných a poveternostných podmienkach použite sortiment našich výrobkov Adhesion Promoter. Klimatizácia Deliaca stena Nábytok Chladnička Nábytok Lepenie dekoračných sklených panelov Upevnenie profilu tvaru H Lepenie skla do sklených dverí Lepenie dekoračných sklených panelov Lepenie sklených panelov Deliaca stena Sprchovacia kabínka Výťah Výroba značiek Sklená skrinka Priame upevnenie sklených platní Upevnenie sklených prvkov Lepenie sklených ovládacích panelov PMMA panel prilepený na DiBond Upevnenie skla na kov 5

6 Lepenie ťažko lepiteľných materiálov Materiály s nižšou povrchovou energiou sú zvyčajne ťažko lepiteľné. To sa týka tiež lakovaných povrchov, ako aj mnohých druhov plastov kvôli migrácii zmäkčovadiel. Odporúčame: rad 706x vysoká adhézia Pre tie najlepšie výsledky zvážte: Plasty zvyčajne vykazujú vysoký stupeň koeficienta tepelnej expanzie. Správne zvoľte optimálnu hrúbku pásky. Lakovanými materiálmi sú zvyčajne kovy, ktoré môžu byť ťažké. Pri výpočte lepiacej plochy je potrebné túto skutočnosť vziať do úvahy. Dodávka Rozvodná skriňa Supermarket Konvertor veternej energie Lepenie hliníkových ochranných líšt Montáž sklených panelov Lepenie ochranných líšt Lepenie rozvodov vzduchu Nemocničné lôžko Nemocničná podlaha Lepenie LED diód Rozvodná skriňa Lepenie ochranných líšt Lepenie ochranných líšt Lepenie LED diód na zadnú stranu Lepenie lakovaných panelov Rolety na obchodoch Reklamné tabule Komerčné chladničky Lepenie lakovaných líšt Lepenie písmen na lakované povrchy Lepenie ochranných líšt 6

7 Lepenie panelov a výstužových tyčí Panely sú tenké, tabuľové materiály, ktoré sa obvykle používajú na zakrytie určitej časti konštrukcie. Výstuže sú profily so špecifickou geometriou, ktoré stabilizujú tenký tabuľový materiál. Pre obe je bežné použitie v exteriéroch a vystavovanie sa extrémnym teplotám, UV žiareniu, chemickým látkam, rozpúšťadlám a čistiacim prostriedkom. Odporúčame: rad 707x vysoká odolnosť Pre tie najlepšie výsledky zvážte: Lepiacu pásku môžete vystaviť zaťaženiu. Primerane si prepočítajte lepiacu plochu a vykonajte príslušné aplikačné testy. V prípade materiálov s nízkou povrchovou energiou použite sortiment našich výrobkov Adhesion Promoter. Dvere Preprava Výrobné zariadenia Dvere Lepenie dekoračných panelov Lepenie panelov Lepenie veľkých sklených panelov Lepenie panelov na profil T Výstuže Pokrývanie stien Výťah Výťah Výstuž na paneloch DiBond Lepenie pokrývacích panelov na steny Lepenie panelov v kabíne výťahu Výstuž na dverách výťahov Výrobné zariadenia Preprava Nábytok Solárny priemysel Panel montovaný na profil Bosch Panely montované na kostrové stavby Lepenie drevených panelov Lepenie zadných úchytov 7

8 inteligentné lepenie Produktový rad predstavuje riešenia inteligentného lepenia. V porovnaní s konvenčnými upevňovacími metódami, akými sú skrutkovanie, nitovanie, tekuté lepenie alebo zváranie môže použitie pásky značky priniesť enormné zlepšenia procesu spracovania a dizajnu. Lepšie rozloženie sily Na rozdiel od nitov a skrutiek rozkladá lepidlo silu na väčšiu plochu, ako by tomu bolo pri jej prenose cez jednotlivé body. Žiadne doby schnutia a následné procesy Kratšia doba spracovania Úspora nákladov Menej alebo žiadne prepracovávanie Bez mechanického oslabenia substrátov Zlepšenie optického dizajnu Žiadna korózia, ani deformácia Menšia potreba údržby Možnosť použitia tenších materiálov Zníženie hmotnosti a úspora nákladov Bez kontaminácie tekutým lepidlom Zdravé pracovné prostredie Čisté výrobné priestory Žiadne následné spracovanie Pre spoľahlivú a pohodlnú aplikáciu pásky sa obráťte na náš doplnkový sortiment aplikačného vybavenia, ako napr. odvíjače a prítlačné valčeky. Technické údaje Skupina Výrobok radu Hrúbka bez Adhézia [N/cm] po 72 hod. od aplikácie krycej vrstvy Konštrukcia Farba Krycia vrstva* [µm] Oceľ PMMA Hliník Sklo 705x vysoká priehľadnosť 706x vysoká adhézia 707x vysoká odolnosť čistý akrylát napenený modifikovaný akrylát napenený čistý akrýlát transparentná čierna čierna PV 22, PV 24 PV 22, PV 24 PV 22, PV *PV 22: papierová krycia vrstva s PE povrchom potlač, PV 24: modrá krycia vrstva z HDPE Ďalšie informačné materiály značka a technológia Aplikácie pre stavebný priemysel Doplnkový sortiment Produkty značky dokazujú svoju vynikajúcu kvalitu bez ohľadu na čas v náročných podmienkach a pravidelne podliehajú prísnym kontrolám. Všetky informácie a odporúčania vychádzajú z našich najlepších vedomostí na základe našich praktických skúseností. Napriek tomu spoločnosť tesa SE nemôže poskytnúť žiadne záruky, výslovné či odvodené, vrátane, ale nielen akýchkoľvek odvodených záruk predajnosti alebo vhodnosti na príslušný účel. Preto je používateľ zodpovedný za určenie, či je produkt značky vhodný na príslušný účel a pre metódu aplikácie zvolenú používateľom. Ak máte akékoľvek pochybnosti, naše oddelenie technickej podpory vám s radosťou poskytne pomoc. CENTRÁLA SLOVENSKÁ REPUBLIKA tesa SE Quickbornstrasse 24 D Hamburg, Germany Phone: tesa tape s.r.o. organizačná zložka Slovensko Riznerova 5 SK Bratislava Tel.: Fax: Systém manažérstva kvality spoločnosti tesa je certifikovaný podľa noriem ISO 9001 a ISO SK
