3 Úvod do problematiky odvlhčovania 4 Bazénové odvlhčovače - rada DRY Bazénové odvlhčovače - rada DRY Bazénové odvlhčovače - rada DRY 800

Transcript

1

2 3 Úvod do problematiky odvlhčovania 4 Bazénové odvlhčovače - rada DRY Bazénové odvlhčovače - rada DRY Bazénové odvlhčovače - rada DRY 800 a Bezdrôtový vlhkostat DRY EASY Bezdrôtový vlhkostat s termostatom DRY PRECISION Príslušenstvo DRY 12 Bazénové odvlhčovače do strojovní - rada WRP 13 Bazénové odvlhčovače do strojovní - rada WRP-K 14 Bazénové odvlhčovače do strojovní - rada WRC 15 Bazénové odvlhčovače do strojovní - rada EWP 16 Bazénové podlahové štrbinové výustky 17 Odvlhčovače pre stavby a priemysel 18 Bytové kondenzačné odvlhčovače 19 Adsorbčné odvlhčovače 20 Tepelné čerpadlá LG na ohrev vody 21 Referencie 22 Certifikáty 23 Dotazník pre návrh bazénového odvlhčovača 24 Profil firmy 2

3 Potreba odvlhčovania Vysoké náklady na energie nútia užívateľov stavby viac zateplovať a utesňovať. Tým stavbu uzatvárajú pred prirodzeným odvodom vlhkosti cez netesnosti konštrukcie. Málokto si uvedomuje, koľko zdrojov vodnej pary je v bežných domácnostiach: ľudské dýchanie, sprchovanie, varenie, sušenie prádla, rastliny, bazén, steny a podlahy novostavieb, atď. Ak vlhkosť nie je odstraňovaná, konštrukcie budov nasakujú, na stenách vznikajú plesne, na kovových konštrukciách korózia, okná sa rosia. To všetko vyvoláva pocit dusna, ktorý sťažuje dýchanie. Od zastaralého spôsobu odvlhčovania výmenou vzduchu a s ohrievaním privádzaného čerstvého vzduchu, ktorý bol investične nenáročný, sa kvôli vysokým prevádzkovým nákladom odstupuje. V súčasnosti sa čoraz viac využíva moderný spôsob odvlhčovania kondenzáciou na studenom povrchu. Pri odvlhčovaní kondenzáciou na studenom povrchu dochádza k nižšej spotrebe elektrickej energie až o 80% oproti odvlhčovaniu spôsobom odvádzania vlhkého vzduchu a súčasným privádzaním a ohrievaním vonkajšieho suchého vzduchu. Zariadenia na odstraňovanie vlhkosti, ktoré pracujú na princípe tepelného čerpadla, sa nazývajú odvlhčovače. Podľa využitia ich možno rozdeliť na: bazénové, domáce a priemyselné. MICROWELL, spol. s r. o. ako popredný európsky výrobca, ponúka široký sortiment odvlhčovačov. Tie sú opísané na dalších stranách tohto katalógu. 3

4 rada DRY 300 Plastik, Metal Plastik Metal Vybavenie hygrostatom: Štandardne: mechanický DRY J10 Opcia: diaľkový elektronický DRY Easy 100 Výhody - vysoký výkon, nízka spotreba elektricej energie, nízka hlučnosť - veľmi tichý rotačný kompresor - jednoduchá obsluha a ovládanie - korózii vysoko odolné patentované nanášanie troch vrstiev ochranného povlaku na kovový kryt Metal Model: DRY 300 Plastik DRY 300 Metal Materiál krytu: plast kov Farba krytu: biela strieborná biela Regulátor vlhkosti: mechanický digitálny Presnosť regulácie požadovanej vlhkosti*: 5 % pevne 1 až 10% voliteľne Indikácia aktuálnej vlhkosti: nie áno Kalibrácia zobrazovania: nie áno Odvlhč. výkon (30 C, 60% r.v.): l/24h Tepelný výkon: kw 1,9 1,9 Elektrický príkon: kw 0,7 0,7 Vzduchový prietok: m 3 /h Rozmery (š x v x h): mm 780 x 653 x x 653 x 300 Hmotnosť (čistá/s bal.): kg 40/46 50/56 * u presnejšej regulácii požadovanej vlhkosti je celkový prevádzkový čas a spotrebovaný príkon nižší v porovnaní so štandardnou reguláciou na dosiahnutie rovnakého odvlhčovacieho výkonu. Vybavenie hygrostatom: Štandardne: panelový elektronický DRY 2SH Opcia: diaľkový elektronický DRY Precision 100 Využitie - vhodné pre menšie súkromné bazény do 15 až 30 m 2 - do miestností bez veľkých okien alebo svetlíkov - možnosť montáže na stenu, na podlahu a za stenu Voliteľné príslušenstvo - diaľkový bezdrôtový priestorový vlhkostat - teplovodná vykurovacia vložka - potrubné nástavce pre montáž za stenu (len Plastik) - mobilný stojan Pripojenia (el. napájanie, kanalizácia, ústredné kúrenie) pripojenie teplovodnej vložky na rozvod vykurovacej vody (zboku) odvod kondenzátu prívod el. napájania Pripojenia sú platné pre typy Plastik aj Metal (zozadu)

5 rada DRY 500 Plastik, Metal Plastik Metal Vybavenie hygrostatom: Štandardne: mechanický DRY J10 Opcia: diaľkový elektronický DRY Easy 100 Výhody - vysoký výkon, nízka spotreba elektricej energie, nízka hlučnosť - veľmi tichý rotačný kompresor - jednoduchá obsluha a ovládanie - korózii vysoko odolné patentované nanášanie troch vrstiev ochranného povlaku na kovový kryt Metal Model: DRY 500 Plastik DRY 500 Metal Materiál krytu: plast kov Farba krytu: biela strieborná Vybavenie hygrostatom: Štandardne: panelový elektronický DRY 2SH Opcia: diaľkový elektronický DRY Precision 100 Využitie - vhodné pre menšie súkromné bazény do 30 až 60 m 2 - do miestností bez veľkých okien alebo svetlíkov - možnosť montáže na stenu, na podlahu a za stenu Voliteľné príslušenstvo - diaľkový bezdrôtový priestorový vlhkostat - teplovodná vykurovacia vložka - potrubné nástavce pre montáž za stenu (len Plastik) - mobilný stojan Pripojenia (el. napájanie, kanalizácia, ústredné kúrenie) pripojenie teplovodnej vložky na rozvod vykurovacej vody (zboku) Regulátor vlhkosti: mechanický digitálny Presnosť regulácie požadovanej vlhkosti*: 5 % pevne 1 až 10% voliteľne Indikácia aktuálnej vlhkosti: nie áno Kalibrácia zobrazovania: nie áno Odvlhč. výkon (30 C, 60% r.v.): l/24h Tepelný výkon: kw 3,5 3,5 Elektrický príkon: kw 1,0 1,0 Vzduchový prietok: m 3 /h Rozmery (š x v x h): mm 1245 x 653 x x 653 x 300 Hmotnosť (čistá/s bal.): kg 60/69 77/ odvod kondenzátu prívod el. napájania Pripojenia sú platné pre typy Plastik aj Metal (zozadu) * u presnejšej regulácii požadovanej vlhkosti je celkový prevádzkový čas a spotrebovaný príkon nižší v porovnaní so štandardnou reguláciou na dosiahnutie rovnakého odvlhčovacieho výkonu. 5

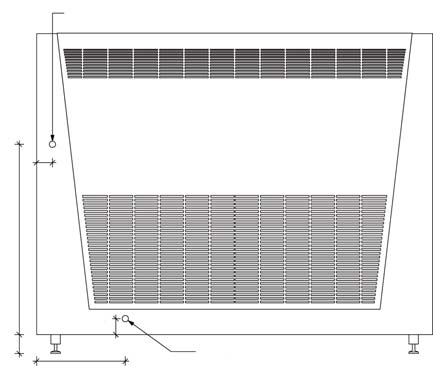

6 rada DRY 800 a DRY 1200 Metal DRY 800 Metal DRY 1200 Metal Vybavenie hygrostatom: Štandardne: panelový elektronický DRY 2SH Opcia: diaľkový elektronický DRY Precision 100 Výhody - vysoký výkon, nízka spotreba elektricej energie, nízka hlučnosť - veľmi tichý rotačný kompresor - digitálny vlhkostat - korózii vysoko odolné patentované nanášanie troch vrstiev ochranného povlaku na kovový kryt Metal - prispôsobené na priamu montáž za stenu bez kolien Vybavenie hygrostatom: Štandardne: panelový elektronický DRY 2SH Opcia: diaľkový elektronický DRY Precision 100 Využitie - rada 800 je vhodná pre bazény do 60 až 90 m 2 - rada 1200 je vhodná pre bazény do 90 až 120 m 2 - do miestností bez veľkých okien alebo svetlíkov - montáž na podlahu pred stenu alebo za stenu Voliteľné príslušenstvo - diaľkový bezdrôtový vlhkostat - teplovodná vykurovacia vložka - priame nástavce a mriežky pre montáž za stenu Pripojenia (el. napájanie, kanalizácia, ústredné kúrenie) Model: DRY 800 Metal DRY 1200 Metal Materiál krytu: kov kov Farba krytu: strieborná strieborná biela biela Regulátor vlhkosti: digitálny digitálny Presnosť regulácie požadovanej vlhkosti*: 1 až 10% voliteľne 1 až 10% voliteľne Indikácia aktuálnej vlhkosti: áno áno Kalibrácia zobrazovania: áno áno Odvlhč. výkon (30 C, 60% r.v.): l/24h Tepelný výkon: kw 5,1 7,2 Elektrický príkon: kw 1,7 2,4 Vzduchový prietok: m 3 /h Rozmery (š x v x h): mm 1250 x 950 x x 950 x 310 Hmotnosť (čistá/s bal.): kg 96/ / prívod el. napájania (zozadu) 50 * u presnejšej regulácii požadovanej vlhkosti je celkový prevádzkový čas a spotrebovaný príkon nižší v porovnaní so štandardnou reguláciou na dosiahnutie rovnakého odvlhčovacieho výkonu odvod kondenzátu (zozadu) 6

7 DRY EASY 100 Vysielač, Prijímač Vysielač Prijímač Určenie Jednoduchý regulátor je určený na diaľkové ovládanie odvlhčovacieho zariadenia. Umožňuje ovládať el. spotrebiče do výkonu 1600 VA. Zariadenie sa skladá z dvoch častí: z vysielacej - meracej jednotky, ktorá sa umiestňuje v priestore, a zo spínacej - prijímacej jednotky, ktorá sa umiestňuje do ovládaného zariadenia. Vysielač s prijímačom medzi sebou jednosmerne a bezdrôtovo - rádiovo komunikujú. V prípade výpadku el. napájania spínacej časti, a následnej obnove dodávky el. energie sa do 15 minút automaticky obnoví nastavený režim, ako aj činnosť riadenia, a to podľa aktuálnych údajov na meracej jednotke. Zariadenie možno využiť v bazénových miestnostiach, v obývacích miestnostiach, v skleníkoch, v zimných záhradách, na pracoviskách, v skladoch, v sušiarňach, v laboratóriach a pod. Funkcie - trvalé meranie relatívnej vlhkosti vzduchu s digitálnym zobrazovaním - jednoduché nastavenie požadovanej vlhkosti - jednoduchá jednosmerná rádiová komunikácia - bezdrôtové spojenie so spotrebičom na vzdialenosť 20 m (na priamu viditeľnosť) - automatické obnovenie nastaveného režimu po výpadku el. napájania - kontrola stavu batérie - signalizácia potreby výmeny batérií pri poklese kapacity batérií pod povolenú hodnotu Presnosť merania vlhkosti: 1,5 % r.v Hysterézia spínania: 5% Rádiová komunikačná frekvencia: 433,92 MHz Napájanie meracej - vysielacej jednotky: 2x 1,5 V AAA Napájanie spínacej - prijímacej jednotky: 230 VAC/50 Hz Výstup: 1 relé Kontakt: napäťový Spínací výkon: 250 V / 8 A Stupeň krytia: IP54 7

8 DRY PRECISION 100 Vysielač, Prijímač Vysielač Prijímač Určenie Toto sofistikované zariadenie je určené na diaľkové ovládanie odvlhčovacieho a vykurovacieho zariadenia. Zariadenie sa skladá z dvoch častí: z vysielacej - meracej jednotky, ktorá sa umiestňuje v priestore a zo spínacej - prijímacej jednotky, ktorá sa umiestňuje do ovládaného zariadenia. Obe časti medzi sebou obojsmerne a bezdrôtovo - rádiovo komunikujú. V prípade výpadku el. napájania spínacej časti, a následnej obnove dodávky el. energie sa automaticky obnoví nastavený režim a činnosť zariadenia, podľa aktuálných údajov na meracej jednotke. Zariadenie možno využiť v bazénových miestnostiach, v obývacích miestnostiach, v skleníkoch, v zimných záhradách, na pracoviskách, v skladoch, v sušiarňach, v laboratóriach a pod. Presnosť merania vlhkosti: 1 % r.v. Presnosť merania teploty: 1 C Prestaviteľný rozsah hysterézie spínania vlhkosti: 1-10 % r.v. Prestaviteľný rozsah hysterézie spínania teploty: 1-10 C Rádiová komunikačná frekvencia (bezproblémová spoluexistencia s WIFI a BLUETOOTH): 2,4 GHz Napájanie meracej - vysielacej jednotky: 2x 1,5 V AA Napájanie spínacej - prijímacej jednotky: 230 VAC/50 Hz Výstup: 3 relé Kontakt: napäťový Spínací výkon: 230 V / 2 A Stupeň krytia: IP54 Funkcie - presné meranie s digitálnym zobrazovaním vlhkosti a teploty - možnosť nastavenia požadovanej vlhkosti a teploty - možnosť korekcie zobrazovania vlhkosti a teploty (kalibrácia) - možnosť nastavenia hysterézie odvlhčovania a vykurovania (vzdialenosť spínacieho a rozpínacieho bodu od požadovanej hodnoty vlhkosti a teploty) - automatické obnovenie nastaveného režimu po výpadku el. energie - obojsmerná bezdrôtová rádiová komunikácia - 11 nezávislých kanálov, automatický výber voľného kanálu - bezdrôtové spojenie so spotrebičom na vzdialenosť 30 m (na priamu viditeľnosť) - možnosť predlžovania dosahu vkladaním retranslačných prijímačov každých 30 m - schopnosť dvoch párov nezávisle pracovať v rámci jedného rádiového dosahu - schopnosť jedného vysielača ovládať až štyri prijímače - možnosť dlhodobého diagnostikovania prostredia zaznamenávaním údajov o vlhkosti, teplote a prevádzkovom stave zariadenia do zabudovaného datalogeru a následným vyhodnotením na PC - možnosť prenosu zaznamenaných údajov na pamäťový USB kľúč - možnosť voľby periódy merania a záznamu údajov - možnosť nastavenia dátumu a času - možnosť nastavenia podsvietenia displeja a šetriča zobrazovania - možnosť voľby jazyka v menu (SK, EN, DE, PL, HU, RU) 8

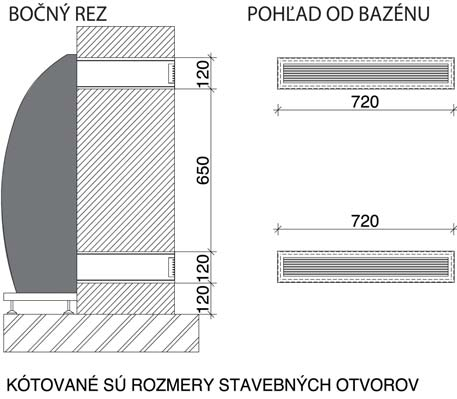

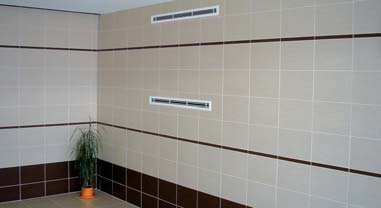

9 DRY PN300/500/800/1200 Potrubné nástavce Potrubné nástavce sú určené pre montáž odvlhčovačov za stenu, do vedľajšej miestnosti. V priestore bazénovej haly sú viditeľné len dve mriežky. Ide o mriežky, ktoré sa v základnom prevedení upevňujú na kryt odvlhčovača. V prevedení za stenu sa na kryt odvlhčovača najskôr priskrutkujú potrubné nástavce. Sada potrubných nástavcov je dodávaná s dostatočnou dĺžkou priamych kusov, umožňujúcich prechod cez stenu až do šírky 400 mm. Príruby na priamych kusoch sa nasúvajú, aby sa mohli zrezať na mieru, priamo na mieste montáže. Následne sa príruby prinitujú. Súčasťou dodávky je aj tesniaca páska, skrutky na spojenie prírub v rohoch a taktiež sťahovacie C svorky, určené na stiahnutie prírub v stredoch. DRY PN 300/500 Bočný rez Pohľad od bazénu DRY DRY DRY DRY 500 Kótované sú rozmery stavebných otvorov DRY PN 800/1200 Bočný rez Pohľad od bazénu Kótované sú rozmery stavebných otvorov 9

10 DRY TV 300/500/800, DRY SV 100, DRY MS 300/500 Teplovodná vložka, Solenoidový ventil, Mobilné stojany DRY TV 300/500/800 - Teplovodná vložka Typ teplovodnej vložky DRY TV 300 DRY TV 500/800 Tepelný výkon pri teplotnom spáde 90/70 C: 2000 W 4000 W Základné modely odvlhčovačov je možné vybaviť teplovodnou vložkou pripojiteľnou k teplovodnému vykurovaciemu systému. Využíva sa v bazénových miestnostiach, kde nie je priestor na umiesnenie klasických vykurovacích telies, prípadne plocha podlahového vykurovania nie je dostatočná. Jej vykurovací výkon je obmedzený veľkosťou bazénového odvlhčovača. Väčšinou slúži len ako doplnkové vykurovacie teleso, nakoľko tepelné straty bazénových miestností bývajú zvyčajne vyššie. DRY SV Solenoidový ventil Solenoidový ventil sa používa k regulácii vykurovania teplovodnej vykurovacej vložke, v režime zap./ vyp.. Princípom jeho fungovania je prívod el. prúdu do cievky, ktorá vyrába magnetické pole. To sa mení na mechanickú energiu, ktorá spôsobuje otváranie alebo zatváranie ventilu. Je to spoľahlivý a nenákladný princíp. El. ovládanie cievky solenoidového ventilu môže byť zabezpečené v súčinnosti vlhkostatu s termostatom DRY PRECISION. Pripojovací závit: 1/2" Napájacie napätie cievky: 230 V Dĺžka: 67 mm DRY MS 300/500 - Mobilné stojany Mobilný stojan umožňuje umiestniť kompaktné jednotky DRY 300 a 500, štandardne určené pre montáž na stenu na podlahu. Toto riešenie sa využíva najmä v atypických priestoroch, kde sa nenachádza dostatočne široká, rovná, pevná stena, vhodná pre klasickú montáž. Stojan je vybavený kolieskami. Nosnosť: kg kg 10

11 DRY - 2SH, DRY - J10, Gasman CL2 Panelové vlhkostaty, Detektor plynného chlóru DRY-2SH - Panelový digitálny vlhkostat s teplomerom El. zariadenie s digitálnym zobrazovaním vlhkosti a teploty s jedným prepínacím a jedným spínacím časovým výstupom možno použiť na ovládanie odvlhčovacieho alebo zvlhčovacieho zariadenia. Skladá sa z dvoch častí: regulátora vlhkosti a snímača vlhkosti a teploty. Tie sú vzájomne prepojené 4-žilovým prepojovacím káblom s dĺžkou 1,5 m. Pracovný rozsah: -40 až 100 C, 0-100% RH Rozmer regulátora: prierez - 72 x 30 mm, hĺbka - 70 mm Rozmer snímača: 90 mm x d 15 mm Výstup relé: napäťový kontakt 250V/2A Stupeň krytia: IP20 DRY-J10 - Panelový mechanický - vláknový vlhkostat Vláknový mechanický vlhkostat pracuje na princípe napnutého vlákna reagujúceho na vlhkosť. Pri zmene vlhkosti vlákno svojím rozťahovaním alebo sťahovaním mechanicky spína alebo rozopína elektronický mikrospínač el. okruhu 230V/1A. Ide o veľmi spoľahlivý a úsporný princíp, ktorý je možné využiť na ovládanie odvlhčovacieho alebo zvlhčovacieho zariadenia. Štandardne je zabudovaný vo všetkých odvlhčovačoch rady DRY 300/500/800/1200. GASMAN CL2 - Detektor plynného chlóru Plynný chlór je zdraviu škodlivý plyn zo silnými dráždivími účinkami. Voľný chlór okrem očí, kože a horných dýchacích ciest vniká aj do pľúc a vyvoláva ťažký edém. Pri dlhodobej expozícii tento stav môže vyústiť do chronickej bronchitídy. Plynný chlór nepriaznivo ovplyvňuje aj zubnú sklovinu. Má však aj veľmi silné korózne účinky na zariadenia. Pri silných koncentráciach môže niekoľkonásobne skrátiť životnosť technických zariadení. Koncentráciu voľného chlóru v ovzduší je možné kontrolovať prenosným detektorom GASMAN Cl2. Ak koncentrácia voľného chlóru v ovzduší prekročí zvolenú kritickú hodnotu, detektor spustí alarmové signály. Vtedy sa na displeji striedavo zobrazí alarmová úroveň a nameraná hodnota, blikajú LED-kontrolky, pípa bzučiak (95 db) a je spustený vnútorný vibrátor. Všetky údaje a udalosti sa zaznamenávajú a uchovávanú v záznamníku. Tieto možno vyhodnotiť v počítači. Zaznamenť je možné až 900 hodín v minútových intervaloch. Tempo záznamu možno zvoliť. Odolnosť prístroja voči vode a prachu je IP65 a IP67. Prístroj má nabíjateľné lítiové batérie. Nabíjacia jednotka je súčasťou balenia. Rozmery: 90 x 48 x 24 mm Hmotnosť: 90 g 11

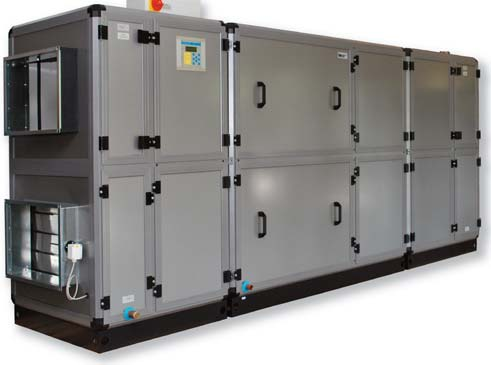

12 rada WRP Zostavné, rekuperačno - kondenzačné Funkčná schéma Využitie Používajú sa pre veľké bazény s plochou nad 100 m 2. Okrem odvlhčovania zabezpečujú vetranie a teplovzdušné vykurovanie bazénovej haly. Sú vybavené automatickou reguláciou, ktorá na základe aktuálnych vonkajších a vnútorných podmienok zvolí optimálny prevádzkový režim. Jednotky sú umiestnené v strojovni vzduchotechniky. Majú klapkové komory pre zmiešavanie čerstvého a cirkulačného vzduchu, doskový rekuperátor pre spätné získavanie tepla a tepelné čerpadlo pre ekonomické odvlhčovanie. Voliteľné príslušenstvo Do jednotiek je možné inštalovať teplovodný ohrievač pre teplovzdušné vykurovanie miestnosti a výmenník pre odovzdávanie prebytočného tepla do bazénovej vody. Pre zabezpečenie efektívnej prevádzky je možné dodať reguláciu teplotnej diferencie, ktorá automaticky zabezbečí, aby teplota vzduchu v miestnosti bola vždy o 2 C vyššia ako je teplota vody. Pre kontrolu činnosti jednotky a diagnostiku chýb na diaľku, je možné dodať doplnkový modul. Výhody - jednoduchá montáž vďaka modulovej konštrukcii - rôzne spôsoby vedenia vzduchu: vodorovne, zvisle, vpravo, vľavo - rozsiahle príslušenstvo Model: WRP-1 WRP-2 WRP-3 WRP-4 WRP-5 Odvlhčovací výkon: kg/h 6,3 12,6 18,9 25,2 39,7 Prietok vzduchu: m 3 /h Externý tlak: Pa Rozmery pripoj. potrubí: mm 350 x x x x x 500 Celkové rozmery (d x v x h) horizontálna varianta: mm 1540 x 1240 x x 1400 x x 1540 x x 1540 x x 1850 x 1015 Celková hmotnosť: kg

13 rada WRP - K Kompaktné, rekuperačno - kondenzačné Využitie Používajú sa pre stredne veľké bazény s plochou do 100 m 2. Okrem odvlhčovania zabezpečujú vetranie a teplovzdušné vykurovanie bazénovej haly. Sú vybavené automatickou reguláciou, ktorá na základe aktuálnych vonkajších a vnútorných podmienok zvolí optimálny prevádzkový režim. Jednotky sú umiesnené v strojovni vzduchotechniky. Majú klapkové komory pre zmiešavanie čerstvého a cirkulačného vzduchu, doskový rekuperátor pre spätné získavanie tepla a tepelné čerpadlo pre ekonomické odvlhčovanie. Výhody - úsporné ventilátory s plynulou reguláciou výkonu - jednoduchá údržba a servis - vyberateľný krížový výmenník tepla - komfortná regulácia Model: WRP-K-1 WRP-K-2 WRP-K-3 Prietok vzduchu [m³/h]: Externý tlak [Pa]: Odvhlčovací výkon [kg/h] pri prevádzke s cirkuláciou 30 C 60% r.v.: Odvhlčovací výkon [kg/h] pri prevádzke s vonkajším vzduchom podľa VDI2089: 7,6 12,6 19,5 Celkový el. príkon (kw): 2,5 4,3 6,5 Napätie (V/Hz): 400/50 400/50 400/50 Istenie typu C (A): 3x 16 3x 16 3x 25 Rozmery (mm): 1490 x 700 x x 740 x x 790 x 1500 Hmotnosť (kg): 205/ / /340 13

14 rada WRC Zostavné, rekuperačné Výhody - úsporná plynulá regulácia otáčok ventilátorov - vyberateľný krížový výmenník tepla - by-passová klapka - jemné filtre triedy F7, predfiltre G4, automatická kontrola zanesenia filtrov - kompaktná regulačná stanica ohrievača vzduchu - komfortná regulácia Využitie Používajú sa pre stredne veľké bazény s plochou od 35 do 150 m 2. Odvlhčovanie zabezpečujú rekuperačným systémom. Do haly privádzajú suchý vzduch z vonkajšieho prostredia, ktorý s 80% účinnosťou ohrievajú s odvádzaným vlhkým vzduchom. Dohrev privádzaného vzduchu na požadovanú teplotu zabezpečujú teplovodným alebo elektrickým ohrievačom. Okrem odvlhčovania a teplovzdušného vykurovania zabezpečujú vetranie bazénovej haly. Sú vybavené automatickou reguláciou, ktorá na základe aktuálnych vonkajších a vnútorných podmienok zvolí optimálny prevádzkový režim. Jednotky sú umiestnené v strojovni vzduchotechniky. Model: WRC-0 WRC-1 WRC-2 WRC-3 WRC-4 WRC-5 WRC-6 Odvlhčovací výkon (VDI 2089): kg/h 4,2 6,1 12,6 18,3 24,4 36,6 51,8 Prietok vzduchu: m 3 /h Externý tlak: Pa Výkon teplovodného výmenníka 70/60: kw 6,5 9,25 18,5 27, ,5 78,5 Výkon teplovodného výmenníka 55/45: kw 4,9 6,9 13,8 20,8 27,7 41,6 58,9 Prívod el. napätia: V Elektrický príkon: kw 2x 0,285 2x 0,147 2x 1,0 2x 1,25 2x 2,9 2x 5,5 2x 7,3 Rozmery prip. potrubí: mm 250 x x x x x x x 915 Celkové rozmery (d x v x h) horizontálna varianta: mm 1370 x 870 x x 1060 x x 1210 x x 1580 x x 1580 x x1850 x x 2180 x 1015 Hmotnosť: kg

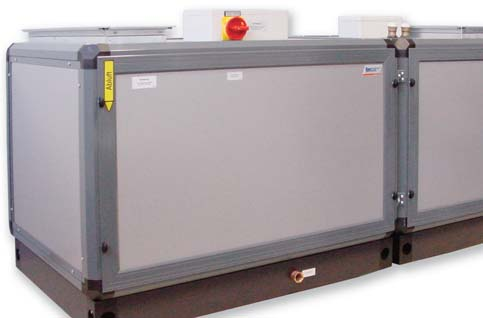

15 rada EWP Zostavné, kondenzačné Výhody - rotačný kompresor s tichým chodom - vysokovýkonný výmenník tepla - kompaktná konštrukcia - jednoduchá montáž a servis - doplnkový ohrev použitím teplovodnej alebo elektrickej vložky - jednoduchá regulácia - možnosť primiešavania čerstvého vzduchu za účelom vylepšenia kvality vzduchu a odvlhčovacieho výkonu - vysokokvalitný filter vzduchu G4 Využitie Používa sa pre malé súkromné bazény s plochou vodnej hladiny od 20 do 50 m 2, kde nie je dostatok inštalačného miesta v strojovni a nie sú možnosti napojenia odvodu opotrebovaného vzduchu. Model: EWP 1 EWP 2 EWP 3 EWP 4 Vhodný pre max. bazénovú plochu podľa VDI 2089: m Prietok vzduchu: [m³/h] 375/ / / / Odvlhčovací výkon / prevádzka s cirkuláciou 30 C, 60% r.v.: [kg/h] 1,5 2,75 3,4 4,4 Odvlhčovací výkon / prevádzka s vonkajším vzduchom podľa VDI2089: [kg/h] 1,75 3,45 4,1 6,2 Výkon teplovodného výmenníka 70/60: kw 3,25 4,5 4,9 5,5 Výkon teplovodného výmenníka 50/45: kw 2,56 3,26 3,5 3,8 Celkový elektrický príkon: kw Napätie: V/Hz 230/50 230/50 400/50 400/50 Istenie typu C: A x 16 3x 20 Rozmery prírub vzduch. potrubí: mm 150 x x x x 640 Rozmery - základný modul (š x v x h): mm 900 x 700 x x 740 x x 740 x x 780 x 720 Rozmery - ventilátorový modul (š x v x h): mm 520 x 700 x x 740 x x 740 x x 780 x 720 Hmotnosť (základný + ventilátorový modul): kg 61, ,5 + 50,3 99,5 + 52,4 117,5 + 55,6 15

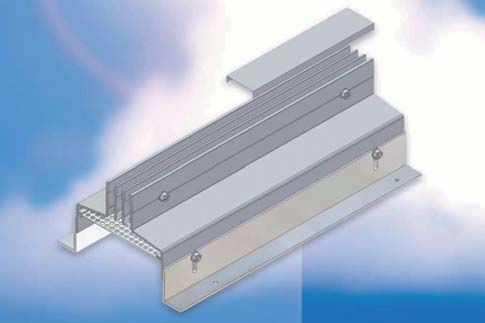

16 ASS / ASU 8, 2x8, 3x8, 4x8, 5x8 Typ - Symetrický a Asymetrický Výhody - vyrobené z hliníku AlMg odolného voči korózii - výškovo prestaviteľné upevňovacie články - konštrukčné dĺžky od 40 do 300 cm - krycí profil na ochranu počas stavebných prác Využitie Používajú sa na prívod vzduchu do bazénových hál, umiestňujú sa k oknám. V súčinnosti s VZT jednotkou s vykurovacím telesom vytvárajú vzduchovú "záclonu" pred oknami, ktorá neprepustí vlhký vzduch k oknám. Táto zabráni orosovaniu povrchu skiel okien a zníži tepelné straty okien. Tým sa výrazne šetria náklady na vykurovanie, v porovnaní s inými vykurovacími telesami. TYP - symetrický: ASS 8 ASS 2x 8 ASS 3x 8 ASS 4x 8 ASS 5x 8 TYP - asymetrický: ASU 8 ASU 2x 8 ASU 3x 8 ASU 4x 8 ASU 5x 8 Šírka štrbiny: mm Počet štrbín: ks Odporúčané množstvo vzduchu na bežný meter: m 3 /h Maximálne množstvo vzduchu na bežný meter: m 3 /h Počet prípojok na bežný meter / dimenzia: mm 2x d 80 1x d 100 2x d 100 2x d 100 3x d 100 2x d 125 3x d x d

17 T20/TE30, T40/TE40, T60/TE60, T90/TE90, T120/TE120 Výhody - schopné prevádzky aj pri nízkych teplotách - počítadlo prevádzkových hodín - automatické rozmrazovanie - indikácia prevádzkových stavov a porúch - účinný protiprachový filter Výhody - externý vlhkostat - elektrický ohrievač (iba modely TE) Využitie Sú určené na vysušovanie novostavieb alebo budov po záplavách a haseniach požiarov. Majú robustnú kovovú konštrukciu, prispôsobenú náročným podmienkam na stavbách (vysúšanie podláh, omietok a malieb). Sú dimenzované pre nepretržitú prevádzku s maximálnym odvlhčovacím výkonom. Odmrazovanie výmenníka umožňuje prevádzku aj pri nižších teplotách v interiéri. Používajú sa aj v skladoch a výrobných priestoroch s vlhkými procesmi (archívy, knižnice, depozitáre, sklady železných materiálov, potravín, liekov, papiera, textilu, strojov, elektroniky, vojenského materiálu, elektrorozvodne, vodné diela, lode, práčovne, šušiarne dreva, kožušín a pod.). Model: T20/T30 T40/TE 40 T60/TE 60 T90/TE 90 T120/TE 120 Odvlhč. výkon: l/24h (35 C, 95% r.v.): 20/ Nádržka na kondenzát: l 7/11 14 bez bez bez Teplotný pracovný rozsah: C Vlhkostný pracovný rozsah: %rv Elektrický príkon: kw 0,6/0,6 0,65/2,0 0,7/2,0 1,2/2,0 1,4/2,0 Elektrické napätie: V/Hz 230/50 230/50 230/50 230/50 230/50 Vzduchový prietok: m 3 /h 140/ Rozmery (š x h x v ): mm 320 x 560 x 500 / 420 x 870 x x 830 x x 615 x x 615 x x 580 x 1070 Hmotnosť: kg 27/

18 MDF2-20DEN3 Funkcie a vybavenie - kontrolný panel s digitálnym zobrazovaním požadovanej vlhkosti vzduchu - možnosť nastavenia požadovanej vlhkosti od 35% do 80% v stupnici po 5% - kontrolka naplnenia nádržky, automatické vypnutie ak je nádržka plná alebo zle osadená Určenie Malé mobilné odvlhčovače sú určené pre domácnosti, kúpeľne, pivnice, chaty, knižnice, archívy a múzeá. Majú kryt vyrobený z plastu. Zariadenie má nádržku na kondenzát s plavákovým spínačom a zabudovaný hygrostat pre reguláciu vlhkosti v miestnosti. - možnosť nastavenia pomalej alebo vysokej rýchlosti ventilátora - automatické odmrazovanie, ak sa na výparníku objaví ľad. - po výpadku a následnom obnovení dodávky elektrickej energie sa zariadenie automaticky zapne s hodnotami nastavenými pred výpadkom - prachový filter - kolieska uľahčujúce presun zariadenia Model: MDF2-20DEN3 Odvlhčovací výkon: 10 l/24 h 20 C 60% r.v. Prietok vzduchu (nízke/vysoké ot.): 180 m 3 /h El. napätie: 230V/50Hz El. príkon: 410 W / 1,8 A Teplotný prac. rozsah: 5-35 C Vlhkostný prac. rozsah: od 25% r.v Nádrža na kondenzát: 3 litr. Hmotnosť: 13,7 kg Rozmery (v x š x h): 340 x 480 x 225 mm 18

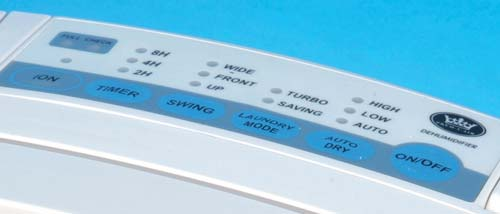

19 DD122FWMK3 Využitie V porovnaní s kondenzačnými odvlhčovačmi sú schopné dosahovať nižšie hodnoty vlhkosti a sú schopné prevádzky za nižších teplôt. Avšak účinnosť adsorbčného princípu klesá s rastúcou teplotou. Aplikujú sa v chladiarňach, na zimných štadiónoch, v podzemných priestoroch, v telesách vodných diel, v prečerpávacích staniciach, v tubusoch veterných elektrární, pri skladovaní vojenskej techniky, v skladoch hygroskopických materiálov, v archívoch, v depozitároch, pri výrobe plastov a skla. Ich hygienická nezávadnosť, vďaka filtrom s aktívnymi striebornými iontami Ag+, umožňuje ich použitie i vo farmaceutickom, potravinárskom a elektrotechnickom priemysle. Aplikácie adsorbčného odvlhčovania Potravinársky priemysel, kde vyššia vlhkosť znižuje kvalitu a trvanlivosť finálneho výrobku. Napr. pri výrobe čokolády vyššia vlhkosť prináša problémy s namŕzaním dochladzovacej linky a vytvára belavý povlak na povrchu výrobkov. Farmaceutický a chemický priemysel, kde pri vyššej vlhkosti dochádza k zlepovaniu kapsúl. Minimálnu úroveň vlhkosti vyžaduje aj presné dávkovanie práškových liečiv alebo výroba šumivých tabliet, vitamínov a potravinových doplnkov. Podobné podmienky platia aj pre chemický priemysel. Funkcie a vybavenie - bezkompresorový veľmi tichý odvlhčovač - filter potiahnutý strieborným povlakom, ničiacim baktérie - zabudovaný ionizátor vzduchu - elektronické pohyblivé lamely - schopnosť prevádzky v teplotnom rozsahu od 1 C do 40 C Výroba elektroniky, plastov a skla, kde je na nízkej úrovni vlhkosti závislá výroba kondenzátorov, komponentov pre mikroelektroniku, spracovanie plastov alebo výroba lepených autoskiel. Skladové priestory bez temperovania, vodné diela, prečerpávacie stanice, netemperované sklady hygroskopických materiálov a podzemné priestory vodných diel s nízkou teplotou a vysokou vlhkosťou, vyžadujú adsorbčné odvlhčovanie. V prečerpávajúcich staniciach s vysokou vlhkosťou a nízkou teplotou prepravovaného média sa adsorbčným odvlhčovaním predchádza vzniku škôd na armatúrach. Model: DD122FWMK3 Odvlhčovací výkon: 7 l/24 h 20 C 60% r.v. Vzduchový prietok (nízke/vysoké otáčky): 60 / 100 m 3 /h Elektrické napätie: 230V/50Hz Elektrický príkon: 620 W / 2,8 A Teplotný pracovný rozsah: 1-40 C Vlhkostný pracovný rozsah: 35 až 95% r.v. Nádrž na kondenzát: 2 litre Hmotnosť: 6 / 7 kg Rozmery (v x š x h): 465 x 290 x 175 mm 19

20 H09 SNE, H12 SNE, H14 SNE, H16 SNE Celoročná výroba teplej vody, nezávislá na slnku! Možnosti využitia na ohrev: - vody vo vnútorných i vonkajších bazénoch - teplej úžitkovej vody - vykurovacej vody v nízkoteplotných vykurovacích sústavách Teplá voda v každom počasí! (oblačnosť, dážď, sneženie, hmla, inverzia) Výhody: - Veľmi ekonomické, s vysokým koeficientom výkonu COP = až 4,5, čo je jeden z najväčších na trhu. Inými slovami, spotreba 1 kw energie z elektrickej siete umožňuje výrobu 4,5 kw tepelnej energie - Ohrievanie vody je skoro zadarmo - Využíva takmer 80% tepla zdarma z okolitého vzduchu - Vstupná elektrická energia predstavuje iba 20 % z celkovej hodnoty získaného tepla, zvyšných 80 % je úplne zadarmo - Tento výkon iný typ ohrevu nedokáže - Jednoduché a intuitívne ovládanie - Antikorózna úprava GOLD FIN na výmenníku externej jednotky Model: H09 SNE H12 SNE H14 SNE H16 SNE Vykurovací výkon: kw Elektrický príkon: kw 2,2 2,67 3,17 3,8 Prívod elektrickej energie: f/v/hz 1/230/50 1/230/50 1/230/50 1/230/50 Max. prevádzkový prúd: A Vykurovací faktor COP: W/W 4,1 4,5 4,42 4,2 Hlučnosť vonkajšej jednotky: db (A) Rozmery vonkajšej jednotky (š x v x h): mm 870 x 800 x x 1355 x x 1355 x x 1355 x 330 Rozmery vnútornej jednotky (š x v x h): mm 850 x 490 x x 490 x x 490 x x 490 x 315 Hmotnosť vonkajšej jednotky: kg Hmotnosť vnútornej jednotky: kg 52 54,5 54,5 54,5 Prevádzkový rozsah - vonkajšia teplota: C -20 až až až až +30 Výkon el. ohrievača vo vnút. jednotke: kw Objem expanznej nádoby vo vnút. jedn.: liter Vnútorná výmenníková jednotka obsahuje: - výmenník vykurovacej vody / chladivo - elektrický ohrievač vody - expanznú nádobu (8 litrov) - čerpadlo - filter - elektrický reguláto, riadiaci panel, senzory - armatúry Vonkajšia kompresorová jednotka obsahuje: - výmenník vzduchu / chladivo - kompresor - ventilátor - elektrický regulátor, senzor - ventil 20

21 1500 bazénov po celej Európe 21

22 22

23 pre návrh bazénového odvlhčovača objednávateľ:... mobil (telefón):... (fax):... Údaje o bazénovej hale predpísaná teplota vzduchu v bazénovej hale ti =... C predpísaná relatívna vlhkosť vzduchu v bazénovej hale φi max =... % Bazén Vírivka predpísaná teplota vody v bazéne tw1 =... C tw2 =... C plocha vodnej hladiny bazéna S1 =... m2 S2 =... m2 doba odokrytia hladiny bazéna za deň č1 =... h/deň č2 =... h/deň Iné zdroje vlhkosti počet otvorených spŕch v bazénovej hale počet =... ks... ks priemerná doba prevádzky 1 sprchy za deň čas =... hod... hod počet rastlín strednej veľkosti (napr. fikus) v bazénovej hale počet =... ks... ks Vaše ďalšie pripomienky / požiadavky: Microwell, spol. s r. o., ul. SNP 2018/42, Šaľa, tel.: 031/ , , fax: 031/ , mobil: 0902/ , 0911/ , 0903/ , microwell@microwell.sk, Kancelária Ostrava: Slévárenská 411/12, Ostrava - Mariánské Hory, Česká republika, tel./fax: 00420/ , tel.: 00420/ , mobil: 00420/ , microwell@microwell.cz, Kancelária Brno: Bohunická 81, Brno - Horní Heršpice, Česká republika, tel.: 00420/ , tel./fax: 00420/ , mobil: 00420/ , klimatizace@microwell.cz Kancelária Praha: Zelený pruh 95/97, Praha 4, Česká republika, tel./fax: 00420/ , tel./fax: 00420/ , mobil: 00420/ , praha@microwell.cz 23

24 Microwell, spol. s r.o. pôsobí v troch oblastiach: Meracia a regulačná technika, Klimatizačná technika, Technika odvlhčovania Spoločnosť vyrába bazénové odvlhčovače, určené pre menšie súkromné a hotelové vnútorné bazény. Tieto výrobky sa úspešne predávajú na Slovensku, v Čechách, Maďarsku, Poľsku, Ukrajine, Rusku, Nemecku, Pobaltských štátoch, Rakúsku, Anglicku, Bulharsku a Rumunsku. V oblasti odvlhčovacej techniky Microwell, spol. s r. o. zabezpečuje aj projekciu, dodávku a montáž veľkých vzduchotechnických odvlhčovacích jednotiek určených pre plavárne. V ponuke firmy sú aj priemyselné a bytové odvlhčovače. Kancelária Ostrava: Slévárenská 411/12, Ostrava - Mariánské Hory, Česká republika tel.: 00420/ tel./fax: 00420/ mobil: 00420/ microwell@microwell.cz Kancelária Brno: Bohunická 81, Brno - Horní Heršpice, Česká republika tel.: 00420/ tel./fax: 00420/ mobil: 00420/ klimatizace@microwell.cz Kancelária Praha: Zelený pruh 95/97, Praha 4, Česká republika tel./fax: 00420/ tel./fax: 00420/ mobil: 00420/ praha@microwell.cz
