1 Λεξικό Δεδομένων Λεξικό Δεδομένων (Ι) Πρόκειται για έναν περιγραφικό και ταυτόχρόνα λιτό τρόπο για να περιγράψουμε έννοιες που έχουμε χρησιμοποιήσει σε ένα ΔΡΔ. Στόχος ηκαλύτερη τεκμηρίωση.

2 Λεξικό Δεδομένων (ΙΙ) έννοιας αως άθροισμα επιμέρους εννοιών α = [β+γ+δ+ε] Απόδειξη Λιανικής = Αξία +ΦΠΑ + Ημερομηνία + Είδος Λεξικό Δεδομένων (ΙΙ) έννοιας α ως επιλογή μιας ή περισσότέρ ων εννοιών α =[ β γ] Χρήματα = [Μετρητά Επιταγή]

3 Λεξικό Δεδομένων (ΙΙ) έννοιας α ως επανάληψη κάποιας άλλης έννοιας β φορές α = β {γ) Καταστάσεις Μισθοδοσίας = 3 {Κατάσταση Μισθοδοσίας} Λεξικό Δεδομένων (ΙΙ) μιας έννοιας ως σχόλιο α = * * ISBN = *Μοναδικός αριθμός που χαρακτηρίζει ένα βιβλίο σε μια βιβλιοθήκη*

4 Λεξικό Δεδομένων (ΙΙ) μιας έννοιας α με πιθανές τιμές που μπορεί να πάρει μια έννοια γσε ένα διάστημα βέως δ α = β {γ} δ Ώρες διδασκαλίας καθηγητή = 16 {ώρα διδασκαλίας καθηγητή } 21 Παράδειγμα: Λεξικό Δεδομένων (ΙΙΙ) Κάποιες γενικές έννοιες που μπορεί να αναφέρονται στο λεξικό χρειάζεται να αναλυθούν περισσότερο. Παράδοση Παραγγελίας Πελάτη= [εμπορεύματα + συνοδευτικά έγγραφα] Συνοδευτικά έγγραφα = [Απόδειξη Λιανικής Τιμολόγιο Δελτίο Αποστολής Τιμολόγιο επί πιστώσει ] Τιμολόγιο Δελτίο Αποστολής = Στοιχεία Πελάτη + Ημερομηνία +ώρα+ εμπορευμάτων+ Αξία + ποσοστό ΦΠΑ + Συνολικό Ποσό Πληρωμής + Τρόπος Πληρωμής]

5 Διεργασιών Όλες οι διεργασίες που δημιουργήθηκαν στο ΔΡΔ περιγράφονται ως εξής: Κωδικός : 1 Όνομα: Εκτέλεση Παραγγελίας Είσοδοι: Παραγγελία, Ενημέρωση Ανεκτέλεστης Παραγγελίας, Προϊόντα Παραγγελίας Έξοδοι: Απόρριψη Παραγγελίας, Παράδοση Προϊόντων, Στοιχεία Παραγγελίας : Γίνεται η καταγραφή της παραγγελίας του πελάτη και η ικανοποίηση της εφόσον το προϊόν (τα προϊόντα) είναι διαθέσιμο. Σε περίπτωση που το προϊόν δεν υπάρχει ζητά από την διεργασία Διαχείριση Αποθήκης να φέρει το προϊόν (τα προϊόντα). Εφόσον η παραγγελία μπορεί να ικανοποιηθεί παραδίδει το προϊόν (τα προϊόντα) στο πελάτη. Σε άλλη περίπτωση τον ενημερώνει για την αδυναμία εκτέλεσης παραγγελίας. Επικοινωνεί με : Πελάτη, Διαχείριση Αποθήκης, Αρχείο προϊόντων Αρχείων Όλα τα αρχεία που δημιουργήθηκαν στο ΔΡΔ περιγράφονται ως εξής: Κωδικός : Μ4 Όνομα: Αρχείο Παραστατικών : Πρόκειται για ντοσιέ που φυλάσσονται τα αντίγραφα των παραστατικών ταξινομημένα με βάση την ημερομηνία. Επικοινωνεί με : Έκδοση Παραστατικών

Σύνθετα Διαγράμματα Ροής Δεδομένων Ένα ΔΡΔ εν γένει αναλύεται σε πιο λεπτομερή ΔΡΔ Ηαρίθμηση των ΔΡΔ ακριβώς αυτό επιδιώκει ΔΕΝ βάζουμε παραπάνω από 5-6 διαδικασίες σε ένα διάγραμμα (αν ναι, συνήθως

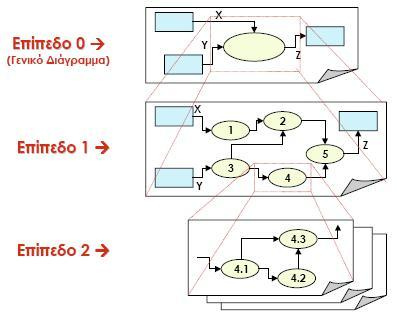

6 Σύνθετα Διαγράμματα Ροής Δεδομένων Ένα ΔΡΔ εν γένει αναλύεται σε πιο λεπτομερή ΔΡΔ Ηαρίθμηση των ΔΡΔ ακριβώς αυτό επιδιώκει ΔΕΝ βάζουμε παραπάνω από 5-6 διαδικασίες σε ένα διάγραμμα (αν ναι, συνήθως αυτό σημαίνει ότι πρέπει να αναλύσουμε το διάγραμμα κι άλλο) Όταν θέλουμε να αναλύσουμε μια διεργασία τότε δημιουργούμε το ΔΡΔ επιπέδου 2 Ηδιεργασία που αναλύεται σε επιμέρους οι οποίες και αριθμούνται ανάλογα π.χ. η διεργασία 4, θα αναλυθεί στις 4.1, 4.2, 4.3 κοκ. Προσέχουμε ώστε να διατηρούμε τις ίδιες ροές εισόδου και εξόδου. Σύνθετα Διαγράμματα Ροής Δεδομένων

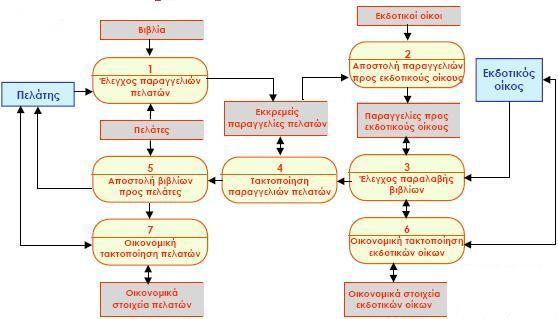

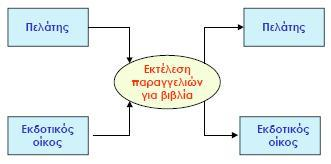

7 Σύνθετα Διαγράμματα Ροής Δεδομένων Παράδειγμα ΔΡΔ για βιβλιοπωλείο Επίπεδο 0 (γενικό διάγραμμα) Σύνθετα Διαγράμματα Ροής Δεδομένων Επίπεδο 1

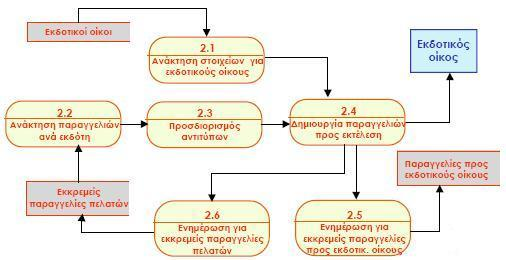

8 Σύνθετα Διαγράμματα Ροής Δεδομένων Επίπεδο 2 Ανάλυση της διεργασίας 2
