1 Zbuloni Daikin VRV 5 Rreth Daikin 6 Kontroll total i klimës 7 Cilat janë risitë? 8 Mbi 30 vjet histori të VRV 12 Koncepti i zgjidhjes totale 14 Cili sistem i jashtëm VRV më ofron zgjidhjen më të mirë? 16 Portofoli 18 Programe të fuqishme zgjedhjeje 24 Sistemet e jashtme VRV me ftohje me ajër 26 Përfitimet për pronarët e ndërtesave 28 Përfitimet për përdoruesit 32 Përfitime për studio projektimesh dhe konsulentë 34 Përfitimet për instaluesit 36 Teknologjitë e përparuara të ftohjes me ajër 40 Pompa ngrohëse VRV 44 Rikuperimi i nxehtësisë me VRV 62 VRVIII-Q - VRV zëvendësuese 72 Sistemet e jashtme VRV me ftohje me ujë 78 Përfitimet 80 Teknologjitë e përparuara VRV të ftohjes me ujë 84 Seria standarde 86 Seria gjeotermike 87 Njësitë e brendshme 88 Përmbledhje e përfitimeve - Njësitë e brendshme VRV 90 Kaseta me montim në tavan 92 Njësitë me varje në tavan 98 Njësitë me montim në mur 100 Njësi e fshehur në tavan 101 Njësitë që qëndrojnë në dysheme 106 Njësi moderne të brendshme 109 Kuti uji me lidhje me VRV 118 Përfitimet e perdeve të ajrit Biddle të lidhura me pompat ngrohëse Daikin 122 Cila perde ajri më ofron zgjidhjen më të mirë? 123 Perde ajri Biddle 124 Ventilim i integruar 126 Ajrosja për rigjenerimin e nxehtësisë 128 Njësia përpunuese e ajrit të jashtëm 132 Njësitë kondensuese ERQ të pompave ngrohëse 134 Aplikacione për trajtimin e ajrit VRV 136 Mundësitë e kontrollit 139 Sistemet e kontrollit të lehta në përdorim 140 Sistemet e kontrollit individual 142 Sistemet e centralizuara të kontrollit 144 Kontrolli i menaxhimit 146 Ndërfaqet 148 Softueri konfigurues i VRV 155 Pajisje të tjera integrimi 156 Opsionet dhe aksesorët 158 Opsione dhe aksesorë - VRV e jashtme 158 Opsione dhe aksesorë - VRV e brendshme 160 Opsionet dhe aksesorët - ventilimi dhe uji i ngrohtë 164 Opsionet - sistemet e kontrollit 166

2 Seria VRV është një gërshetim i përkryer i teknologjive novative dhe dizajnit inteligjent të orientuar nga nevojat, që ofron një gamë të gjerë produktesh për të dhënë më të fundit në kontrollin e klimës në një mjedis tregtar. Zgjedhja e VRV është zgjedhje e origjinalitetit dhe të gjitha përfitimeve të tij. Njësitë tona me ftohje me ajër dhe me ujë janë projektuar për performancë optimale qoftë në konfigurime gjeotermike, standarde, me rikuperim ngrohtësie apo me pompë ngrohëse, dhe këto kombinohen në mënyrë të përkryer me një gamë njësish të brendshme. Ne ofrojmë një gamë të plotë kasetash, duke përfshirë kasetën tonë të re plotësisht të sheshtë, në mënyrë që të sigurojmë zgjidhjen për çdo hapësirë. Gjithashtu, mund të lidhni procesin normal të ngrohjes dhe të ftohjes me ventilimin e ajrit të freskët, kutitë e ujit dhe perdet e ajrit Biddle dhe të kontrolloni gjithçka përmes zgjidhjeve tona inteligjente të rrjetit. Novacioni në veprim! Zbuloni

3 Daikin VRV

4 Rreth Daikin Daikin është lider në Evropë për prodhimin e produkteve me efikasitet të lartë në ngrohje, ftohje, ventilim dhe ngrirje për përdorime tregtare, industriale dhe në banesa. Cilësia e Daikin Cilësia aq e lakmuar e Daikin e ka burimin thjesht nga vëmendja e madhe që i kushtohet dizajnit, prodhimit dhe testimit, si dhe mbështetja pas shitjeve. Për këtë qëllim, çdo komponent përzgjidhet me kujdes dhe testohet me rigorozitet për të kontrolluar ndikimin e tij në cilësinë dhe besueshmërinë e produktit. 6

5 Kontroll total i klimës: vendos standardet sërish VRV gjithmonë ka vendosur standardet: në të kaluarën, në të tashmen dhe do të vazhdojë të bëjë të njëjtën gjë edhe në të ardhmen. Sot, VRV IV vendos standardet e reja për efikasitet sezonal për pronarët e ndërtesave, komoditet të brendshëm për përdoruesit dhe lehtësi në instalim për instaluesit. Një partner Zgjidhja totale e Daikin VRV ofron një pikë të vetme kontakti për dizajnin dhe mirëmbajtjen e sistemit tuaj të integruar të kontrollit të klimës. Njësitë tona modulare ju mundësojnë të zgjidhni kombinimin e duhur të pajisjeve dhe të teknologjisë për të siguruar baraspeshimin e duhur të temperaturës, lagështisë dhe freskisë së ajrit për një zonë të përsosur komoditeti me efikasitet maksimal energjie dhe kostoje. Përtej të zakonshmes Arritja e kushteve të brendshme perfekte do të thotë personalizim i VRV sipas kërkesave individuale të ndërtesës dhe klimës duke ofruar nivele optimale të komoditetit nga pikëpamja e banorëve, duke siguruar temperaturën e duhur në vendet e duhura, me nivelin e duhur të ajrit të pastër dhe lagështisë, si dhe të gjitha këto me një nivel të pranueshëm zhurme. Gjithashtu, do të thotë t'i kushtosh vëmendje detajit në të gjitha aspektet e konfigurimit teknik. Përqasja e Daikin është një zgjidhje e përgjithshme inxhinierike që fokusohet jo vetëm në përbërësit kryesorë, por edhe në pajisjet që mund të lidhen me gjeneratën e re të sistemeve VRV. Pajisja jonë më e fundit është ideuar për të optimizuar performancën e të gjithë sistemit duke automatizuar në maksimumin e mundshëm kontrollet e zakonshme dhe duke ofruar një rrjet global të inxhinierëve vendas për të ndihmuar në ruajtjen e efikasitetit më të lartë. Efikasiteti i energjisë, më shumë se COP Disa nga aspektet në të cilat ne fokusohemi përfshijnë njësitë e brendshme që kanë një funksion të pastrimit automatik të filtrit për ruajtjen e qarkullimit optimal të ajrit dhe zvogëlimin e konsumit të energjisë, ndërkohë që njësitë tona me fshehje në tavan kanë ventilatorë që vihen në lëvizje nga inverteri, të cilët rregullojnë automatikisht qarkullimin e ajrit. Në mënyrë të ngjashme, kontrolli ynë automatik i ngarkimit dhe i përmbajtjes siguron nivelin e duhur të gazit ftohës, sërish duke siguruar efikasitetin më të lartë të mundshëm. Dhe konfiguruesi ynë VRV me përdorim të lehtë lehtëson vënien në punë, konfigurimin dhe personalizimin. Dhe më pas vjen çështja e sistemit të kontrollit. Këtu, ne kemi krijuar një njësi të integruar kontrolli që përdoret lehtë dhe e cila rregullon gjithçka dhe madje merr parasysh edhe kushtet e motit për të siguruar optimizmin e kushteve të brendshme, pavarësisht nga kushtet e jashtme. Në fakt, zgjidhja e kontrollit total të klimës nga Daikin shkon përtej të zakonshmes. Ky simbol thekson veçoritë ku Daikin ka investuar në teknologji për të reduktuar ndikimin në mjedis të kondicionimit të ajrit. Ky simbol mund të gjendet në faqet: fq 28, 29, 30, 32, 33, 36, 58, 68, 82, 85 7

6 Cilat janë risitë? VRV IV = vendos standardet... sërish

7 VRV + standarde revolucionare 3 Temperatura e ndryshueshme e gazit ftohës Ngrohje e vazhdueshme përmes pompës ngrohëse Konfiguruesi i VRV

8 Çfarë të reje tjetër ka? TË GJITHA NJËSITË E BRENDSHME PAJTOHEN PLOTËSISHT ME ECO DESIGN fq 88 Nga janari 2013 të gjitha njësitë e brendshme duhet të jenë në pajtim me legjislacionin Ecodesign mbi ventilatorët. Si lider i tregut, Daikin merr iniciativën për t'u bërë i pari që përputh të gjitha njësitë e brendshme me këtë legjislacion duke aplikuar ventilatorë Dc në të gjitha njësitë e brendshme, duke e përmirësuar edhe më shumë efikasitetin e tyre energjetik. KASETAT ME QARKULLIM RRETHOR TË BREZIT TË RI FXFQ-A fq 92 Komoditet i përmirësuar Sensori i pranisë gjithashtu e drejton automatikisht qarkullimin e ajrit larg personave për të shmangur korrentin e ajrit Sensori i dyshemesë siguron shpërndarje të njëtrajtshme të temperaturës mes tavanit dhe dyshemesë Edhe më efikas në energji Paneli me pastrim automatik kursen deri në 50% falë pastrimit të përditshëm të filtrit Sensorët e pranisë kursejnë deri në 27% duke rregulluar pikën e caktuar ose duke fikur njësinë kur në dhomë nuk ka njeri Instalim fleksibël me kontroll individual të fletëve Një fletë mund të mbyllet lehtësisht kur mobiloni ose aranzhoni interierin KASETË PLOTËSISHT E SHESHTË - FXZQ-A fq 94 Dizajn unik në treg: integrohet plotësisht në tavan dhe përputhet saktë në modulet e arkitekturës për tavane Shkrirje e veçantë e dizajnit ikonik dhe perfeksionit inxhinierik me një sipërfaqe elegante në ngjyrë të bardhë ose kombinim i të argjendtës dhe ngjyrës së bardhë Akoma më kursimtare me sensorin e ri të pranisë Ofron më shumë komfort me sensorin e ri të dyshemesë Kontrolli individual i fletëve: një fletë mund të mbyllet nëpërmjet pultit me tela (BRC1E52) kur mobiloni ose aranzhoni interierin Nuk nevojitet përshtatës opsional për lidhjen DIII të modelit Sky Air 10

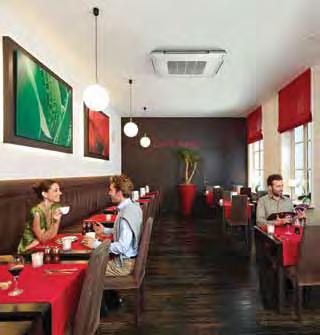

9 KASETË ME FRYRJE ME 2 DREJTIME FXCQ-A fq 96 Efikasitet më i mirë me shkëmbyesin e ri të nxehtësisë, ventilatorin DC dhe pompën ngrohëse Panel dekorimi i stilit modern në RAL9010 Komoditet i përmirësuar me kontroll automatik të qarkullimit të ajrit KASETË ME VARJE NË MUR FXHQ-A fq 99 Efikasitet më i mirë me ventilatorin DC dhe pompën e kullimit Panel dekorimi i stilit modern në RAL9010 KASETË E VARUR NË TAVAN ME FRYRJE ME 4 DREJTIME FXUQ-A fq 98 Efikasitet më i mirë me shkëmbyesin e ri të nxehtësisë, ventilatorin DC dhe pompën ngrohëse Panel dekorimi i stilit modern në RAL9010 Komoditet i përmirësuar me kontroll automatik të qarkullimit të ajrit Integrim i valvulës së zgjerimit për instalim më të shpejtë KUTI UJI ME TEMPERATURË TË ULËT PËR VRV fq 118 Ngrohje/ftohje e hapësirës me efikasitet të lartë Për ngrohje nën dysheme, njësi për trajtimin e ajrit, radiatorë me temperaturë të ulët Diapazoni i temperaturave të ujit në dalje: 5-45 C MENAXHERI INTELIGJENT ME PREKJE p 144 Ndërfaqe intuitive për përdoruesin Menaxhim inteligjent i energjisë Fleksibël në madhësi (nga 64 deri në 2560 grupe) Fleksibël në integrim (nga kontroll i thjeshtë A/C deri te BMS të vogla) Servis dhe vënie në punë e lehtë me kontroll në distancë të përmbajtjes së gazit ftohës PERDE AJRI BIDDLE PËR VRV fq 122 Mund të lidhet pompën e nxehjes dhe të rikuperimit të nxehtësisë VRV Periudha e shlyerjes së vlerës së blerjes më pak se 1,5 vjet Siguron ngrohje pothuajse falas përmes nxehtësisë së rikuperuar 11

10 Mbi 30 vjet histori të VRV Sistemi origjinal i ajrit të kondicionuar VRV i zhvilluar nga Daikin Industries Ltd. më 1982 hyri në Evropë në format standard VRV. Seria VRV D mund të furnizojë ajër të kondicionuar nga 6 njësi të brendshme të lidhura me një njësi të vetme të jashtme. Përpara datave të daljes nga përdorimi të të gjitha pajisjeve me bazë CFC, Daikin Europe shpejtoi prodhimin e njësive VRV të ajrit të kondicionuar duke përdorur R-407C. Daikin Europe feston përvjetorin e tij të 25-të me vlerësimin me certifikatën mjedisore ISO14001 dhe me futjen e serisë VRV Inverter me R-407C, në format vetëm ftohës ose pompë ngrohëse. Deri në 16 njësi të brendshme mund të lidhen në 1 njësi të vetme të jashtme. Futja e serisë VRVII-S zgjeron fushën operative të VRV në sektorët e lehtë tregtarë. Me kapacitete 4,5 dhe 6 HP sistemi është dizajnuar për instalim deri në 9 dhoma Një hap i mëtejshëm u mor në vitin 1991 me futjen e sistemit të rikuperimit të nxehtësisë VRV, që ofronte ftohje dhe ngrohje të njëkohshme nga njësi të ndryshme të brendshme mbi të njëjtin qark ftohës. Cilësia dhe efikasiteti i vazhdueshëm i lartë kanë sjellë pranimin e gjerë të konceptit VRV dhe Daikin është bërë prodhuesi i parë japonez i ajrit të kondicionuar që merr certifikimin ISO9001. Daikin hedh dhe një hap tjetër të madh drejt teknologjisë VRV: Seria VRV Inverter-H operon deri në 16 njësi të brendshme nga 1 njësi e jashtme e vetme. Daikin sjell VRVII, sistemin e parë në botë të qarkullimit të gazit ftohës të ndryshueshëm të kontrolluar me R-410A. I disponueshëm në versionet vetëm për ftohje, pompë ngrohëse dhe rikuperim nxehtësie, sistemi që paraqet një përparim mbi sistemet e mëhershme VRV, tregon zbatimin novator nga Daikin të teknologjisë së re. Deri në 40 njësi të brendshme me format rikuperimi nxehtësie dhe pompe ngrohëse mund të lidhen në një qark të vetëm gazi ftohës. 12

11 Daikin ka zgjeruar fushën funksionale të sistemit të tij të vlerësuar të ajrit të kondicionuar dx të drejtuar me inverter VRVII, me një version të ri me ftohje me ujë, VRV-WII. Me modele 10, 20 dhe 30 HP, sistemi funksionon me gaz ftohës R-410A dhe disponohet si në version pompe ngrohëse ashtu edhe në version rikuperimi nxehtësie. Daikin zgjeroi gamën VRVIII me variantin e riprojektuar dhe me ftohje me ujë VRV-WIII, i cili disponohet në 9 kombinime të njësive të jashtme nga 8 deri në 30 HP. Tani disponohet gjithashtu edhe një version gjeotermik. Ky sistem shfrytëzon nxehtësinë gjeotermike si burim të energjisë së rinovueshme dhe mund të funksionojë deri në -10 C në regjimin e ngrohjes. Daikin prezanton konceptin "zgjidhja totale" duke integruar prodhimin e ujit të nxehtë dhe perdet e ajrit Biddle në sistemin VRV. Gama e njësive të brendshme është zgjeruar gjithashtu duke ofruar mundësinë për të lidhur me njësi të brendshme për banesa si Daikin Emura ose Nexura me sistemin VRV konfirmon gjithashtu VRV si zgjidhjen e përcaktuar në treg duke arritur njësi të jashtme dhe 2,2 milionë njësi të brendshme të shitura Daikin ka prezantuar brezin e tretë të gamës aq të vlerësuar VRV me përmirësime shumë të mëdha inxhinierike VRVIII. I disponueshëm në versionet e rikuperimit të nxehtësisë, të pompës ngrohëse dhe të ftohjes, VRVIII përfshin të gjitha veçoritë më të mira të sistemeve të mëparshme VRV. Përveç kësaj, ai ka gjithashtu një numër të konsiderueshëm përmirësimesh në dizajn, instalim dhe mirëmbajtje, si p.sh. ngarkimi dhe testimi automatik. Në një sistem të vetëm mund të lidhen deri në 64 njësi të brendshme. Daikin prezanton një gamë të re pompash ngrohëse të optimizuara për ngrohje (VRVIII-C). Kjo gamë e re pompash ngrohëse ka një diapazon të madh funksionimi deri në -25 C dhe ka një COP të përmirësuar ndjeshëm për temperaturat e ulëta të ambientit, me sistemin e kompresorit me 2 shkallë të zhvilluar kohët e fundit. Daikin e zgjeroi gamën e tij të VRV me zëvendësimin novator VRV një zëvendësim me kosto shumë ekonomike për sistemet VRV që funksionojnë ende me gazin ftohës R-22 përdorimi i të cilit është i ndaluar. Ky përmirësim me kosto ekonomike është i mundur, sepse njësitë e jashtme VRVIII-Q mund të instalohen duke përdorur tubacionet ekzistuese, dhe në disa raste mund të instalohen edhe njësitë e brendshme. Sistemi, ndër të parët në llojin e tij, vjen në modelet me pompa ngrohëse dhe rikuperim nxehtësie me kapacitete midis 5 dhe 30 HP dhe ofron efikasitete të rritura në mënyrë drastike dhe reduktime të konsiderueshme të konsumit të energjisë krahasuar me sistemet me R

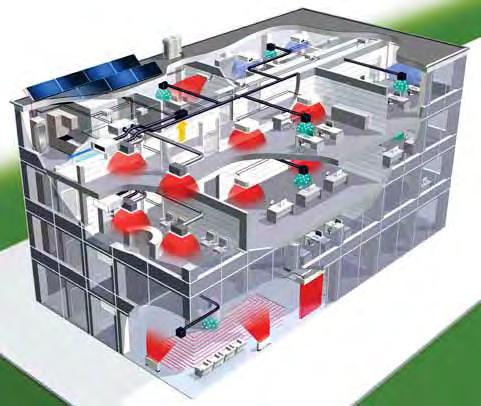

12 Koncepti "Zgjidhje totale" Ftohja 22 Ngrohje 22 Sistem i rikuperimit të nxehtësisë VRV Tërheqje e nxehtësisë Ajrosja Zgjidhja totale e Daikin VRV ofron një pikë të vetme kontakti për dizajnin dhe mirëmbajtjen e sistemit tuaj të integruar të kontrollit të klimës. Njësitë tona modulare ju mundësojnë të zgjidhni kombinimin e duhur të pajisjeve dhe të teknologjisë për të siguruar baraspeshimin e duhur të temperaturës, lagështisë dhe freskisë së ajrit për një zonë të përsosur komoditeti me efikasitet maksimal energjie dhe kostoje. Ujë i ngrohtë Perde ajri 14

13 + KURSENI DERI NË 28% NË KOSTO PËRDORIMI KRAHASUAR ME SERITË E MËPARSHME NJËSITË E JASHTME VRV Zgjidhje e integruar pompe ngrohëse Zgjidhje për çdo klimë nga -25 C në +52 C Fleksibël për t'iu përshtatur çdo ndërtese Mund të personalizohet sipas nevojave tuaja specifike për të arritur efikasitetin më të lartë sezonal Standardi i ri në komoditetin e ngrohjes 22 NGROHJE DHE FTOHJE Gamë e gjerë njësish të brendshme që i përshtaten dhomave të çdo forme dhe përmase Komoditet i përkryer Funksionim i qetë si pëshpërimë Dizajn me stil Mundësohet instalimi i fshehur + KURSENI DERI NË 15% NË KRAHASIM ME SISTEMET TRADICIONALE AJROSJA Krijoni mjedise të brendshme të cilësisë së lartë Nxehtësia rigjenerohet ndërmjet ajrit të brendshëm dhe të jashtëm Ftohje e lirë Kontroll optimal i lagështisë Filtrimi i ajrit siguron furnizim të vazhdueshëm me ajër të pastër + KURSENI DERI NË 40% FALË KËRKESAVE MË TË ULËTA TË NGROHJES DHE TË FTOHJES NDARJE AJRI PËRMES PERDEVE TË AJRIT Zgjidhje tejet efikase për ndarjen e klimës në dyer Zgjidhjet më efikase për mjedise me dyer të hapura Ngrohje falas me perde ajri Komoditet gjatë gjithë vitit edhe në ditët më të vështira + KURSENI DERI NË 72% NË KRAHASIM ME PERDET ELEKTRIKE TË AJRIT UJË I NGROHTË Përdorni energji të rinovueshme për të prodhuar ujë të ngrohtë Mundësi për ngrohje falas të ujit Mundësi për të kombinuar me panele diellore Ujë i ngrohtë për dushet, lavamanët, ujë rubineti për pastrim, ngrohje nën dysheme ose radiatorë Ujë i ngrohtë deri në 80 C + KURSENI DERI NË 17% NË KRAHASIM ME BOJLERËT ME GAZ SISTEME KONTROLLI TË LEHTA NË PËRDORIM Kontroll i plotë për efikasitet maksimal Nga kontrolli individual në menaxhimin e shumë ndërtesave Kontroll me ekran me prekje i lehtë në përdorim Telekomandë dhe monitorim përmes internetit Kontroll i zonës Instrumente për menaxhimin e energjisë 15

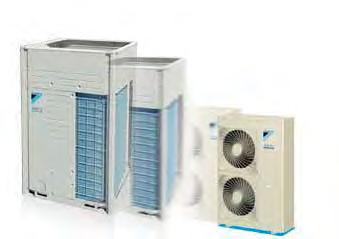

14 Cili sistem i jashtëm ofron zgjidhjen më të mirë? Sistemet e jashtme VRV me ftohje me ajër POMPA NGROHËSE Për funksionimin e ngrohjes ose të ftohjes nga një sistem Pompë ngrohëse VRV IV Personalizoni VRV tuaj për efikasitet dhe komoditet më të mirë sezonal me temperaturën e ndryshueshme të ftohjes Komoditet i vazhdueshëm: Teknologjia unike e ngrohjes së vazhdueshme e bën VRV IV alternativën më të mirë ndaj sistemeve tradicionale të ngrohjes Softuer konfigurues i VRV për vënien në punë, konfigurimin dhe personalizimin më të shpejtë dhe më të saktë Gamë e gjerë njësish të brendshme: mundësi kombinimi VRV me njësi të brendshme elegante (Daikin Emura, Nexura,...) RIKUPERIMI I NXEHTËSISË VRVIII-S Pompë ngrohëse VRVIII-S E projektuar në mënyrë të veçantë për kapacitete të vogla Dizajn për kursim hapësire Ose lidhni VRV ose njësi të brendshme moderne: Daikin Emura, Nexura VRVIII-C Pompë ngrohëse VRV e optimizuar për ngrohje Sistemi i parë në këtë industri, i zhvilluar për funksionimin e ngrohjes në kushte të ulëta ambienti. Diapazon i gjerë funksionimi për ngrohje deri në -25 C Kapacitet i qëndrueshëm ngrohjeje dhe efikasitete të larta në temperatura të ulëta ambienti (COP > 3 në temperaturë të jashtme -10 C) VRV CLASSIC VRV Classic Për projekte të vogla me kërkesa standarde për ftohje dhe ngrohje Lidhet me të gjitha njësitë e brendshme, ajrosjen dhe sistemet e kontrollit VRV. Për ngrohje dhe ftohje të njëkohshme nga një sistem Nxehtësia që del nga njësitë e brendshme në ciklin e ftohjes thjesht transferohet te njësitë në zonat që kërkojnë ngrohje duke maksimizuar efikasitetin e energjisë, duke reduktuar shpenzimet për energji dhe duke çuar në efikasitet të lartë të ngarkesës së pjesshme (deri në 91). Diapazoni i funksionimit në ftohje deri në -20 C (ftohje teknike) Kombinim i vogël gjurme Gjurmë e optimizuar brenda diapazonit të rikuperimit të nxehtësisë Kombinim i lartë COP Efikasitet maksimal i energjisë në gamën e rikuperimit të nxehtësisë nga Daikin Rikuperimi i nxehtësisë VRVIII, me lidhje të kutisë së ujit vetëm ngrohëse Sistem i integruar plotësisht Ujë i ngrohtë pa pagesë ZËVENDËSUES Për përmirësim me kosto të lirë nga R-22/R-407C në R-410A Efikasitet i rritur i energjisë në krahasim me sistemet R-22/R-407C Instalim i shpejtë në krahasim me zëvendësimin total të sistemit (ripërdorimi i tubacioneve ekzistuese dhe në disa raste i njësive të brendshme) Disponohet në rikuperim nxehtësie dhe pompë ngrohëse 16

15 VRV Sistemet e jashtme VRV me ftohje me ujë Lejon rikuperimin e nxehtësisë në të gjithë ndërtesën, falë ruajtjes së energjisë në qarkun e ujit. Dizajn kompakt dhe është i mundur konfigurimi njëri mbi tjetrin. I përshtatshëm për ndërtesa me shumë kate dhe të mëdha për shkak të mundësive të pakufizuara të tubave të ujit. RIKUPERIMI I NXEHTËSISË SERITË STANDARDE SERITË GJEOTERMIKE Për ngrohje dhe ftohje të njëkohshme nga një sistem me gaz ftohës Nuk nevojitet një burim i jashtëm ngrohjeje ose ftohjeje Ngrohja me ujë nëntokësor si burim i rinovueshëm energjie Zgjerimi i diapazonit të funksionimit të temperaturës së ujit në hyrje deri në -10 C në regjimin e ngrohjes 17

16 Portofoli Gama e njësive të jashtme Kapaciteti (HP) Sistemi Lloji Emri i produktit Kapaciteti i ftohjes (kw) 1 12,6 14,0 15,5 22,4 28,0 33,5 40,0 45,0 49,0 55,9 61,5 Kapaciteti i ngrohjes (kw) 2 14,2 16,0 18,0 25,0 31,5 37,5 45,0 50,0 56,5 62,5 69,0 RYYQ-T Pompa ngrohëse me e re ngrohje të vazhdueshme (5) (5) (5) ME FTOHJE ME AJËR POMPË NGROHËSE RYYQ-T Pompa ngrohëse pa e re ngrohje të vazhdueshme (5) (5) (5) RXYSQ-P8V1 (Mono fazë) RXYSQ-P8Y1 (Trefazor) RTSYQ-PA Pompë ngrohëse e optimizuar për ngrohje RXYCQ-A e re e re RIKUPERIMI I NXEHTËSISË REYQ-P8/P9 Kombinim gjurme të vogël REYHQ-P Kombinim COP i lartë REYAQ-P për lidhje me kuti uji vetëm ngrohëse Kapaciteti i ftohjes (kw) 3 22,4 26,7 44,8 49,1 53,4 Kapaciteti i ngrohjes (kw) 4 25,0 31,5 50,0 56,5 63,0 ME FTOHJE ME UJË SERITË STANDARDE SERIA GJEOTERMIKE H/R - H/P H/R - H/P RWEYQ-P RWEYQ-PR Sistemi Lloji Emri i produktit Kategoria e kapacitetit Kapaciteti i ftohjes (kw) 1 HR/HP -/14,0 -/22,4 28,0/28,0 -/33,5 36,0/- -/40,0 50,0/50,4 54,0/55,9 63,6/61,5 Kapaciteti i ftohjes (kw) 2 HR/HP -/16,0 -/25,0 32,0/31,5 -/37,5 40,0/- -/45,0 52,0/50,0 56,0/56,5 60,0/62,5 67,2/69,0 ME FTOHJE ME AJËR ZËVENDËSUES VRV I RIKUPERIMIT TË NXEHTËSISË - POMPA NGROHËSE RQYQ-P VRVIII-Q - H/P RQCEQ-P VRVIII-Q - H/R Njësi e vetme Kombinim i shumëfishtë 1 Kapacitetet nominale të ftohjes bazohen në: temperaturën e brendshme: 27 CDB, 19 CWB, temperaturë e ujit që hyn: 30 C, tubacioni i barasvlershëm i gazit ftohës: 7,5 m, diferenca e nivelit: 0 m 2 Kapacitetet nominale të ngrohjes bazohen në: temperaturën e brendshme: 20 CDB, temperatura e jashtme: 7 CDB, 6 CWB, tubacioni i barasvlershëm i gazit ftohës: 7,5 m, diferenca e nivelit: 0 m 3 Kapacitetet nominale të ftohjes bazohen në: temperaturën e brendshme: 27 CDB, 19 CWB, temperaturë e ujit që hyn: 30 C, tubacioni i barasvlershëm i gazit ftohës: 7,5 m, diferenca e nivelit: 0 m 4 Kapacitetet nominale të ngrohjes bazohen në: temperaturën e brendshme: 20 CDB, temperatura e ujit në hyrje: 20 C, tubacioni i barasvlershëm i gazit ftohës: 7,5 m, diferenca e nivelit: 0 m 5 Jo kombinim standard (kombinim i lirë) 18

17 : komponenti mund të lidhet x : komponenti nuk mund të lidhet Jo të gjithë komponentët mund të lidhen njëkohësisht me një njësi të jashtme. Shikoni dokumentin inxhinierik për më shumë informacion ,0 71,4 77,0 82,5 89,0 94,0 98,0 105,0 111,0 116,0 120,0 126,0 132,0 138,0 143,0 147,0 75,0 81,5 88,0 94,0 102,0 107,0 113,0 119,0 126,0 132,0 138,0 145,0 151,0 158,0 163,0 170,0 Njësitë e brendshme Ajrosja Perde ajri Lidhja me kuti uji Sistemet e kontrollit x x x x x x x x x x x x x x x x x x x x x 67,2 71,5 75,8 80,1 75,0 81,5 88,0 94,5 x x x x x x Kapaciteti (HP) ,2/67,0 74,4/73,0 81,6/78,5 84,4/85,0 -/90,0 -/96,0 -/101,0 -/107,0 -/112,0 -/118,0 -/124,0 -/130,0 -/135,0 78,4/75,0 80,8/81,5 87,2/87,5 89,6/95,0 -/100,0 -/108,0 -/113,0 -/119,0 -/125,0 -/132,0 -/138,0 -/145,0 -/150,0 Njësitë e brendshme VRV (si FXSQ) Njësitë e brendshme për ambiente banimi (si Daikin Emura) Ajrosje me rigjenerim ngrohje (si VAM) Njësi të brendshme me ajër të pastër (si FXMQ-MF) Kompleti i lidhjes AHU (si EKEXV) Perde ajri Biddle për VRV (CYV) Kuti uji me temperaturë të ulët për VRV Kuti uji me temperaturë të lartë për VRV Kontroll individual (si BRC) Kontroll i centralizuar (si DCS3*/DST) Zgjidhjet e rrjetit (si DCS6*/DAM/DMS) 19

18 Gama e njësive të brendshme Ajri i kondicionuar VRV sjell freskinë e verës dhe ngrohtësinë e dimrit në zyra, hotele, qendra tregtare dhe shumë ndërtesa të tjera tregtare. Përforcon mjedisin e brendshëm dhe hedh krijon bazat për prosperitet të biznesit dhe cilado qoftë kërkesa për ajër të kondicionuar, njësia e brendshme e Daikin do të japë zgjidhjen. Ajri i kondicionuar VRV mund të furnizohet nëpërmjet 26 modeleve të ndryshme njësish të brendshme në gjithsej 116 variacione. Kapaciteti Lloji Modeli Emri i produktit e re e re e re KASETË ME MONTIM NË TAVAN Kaseta me qarkullim në të gjitha anët funksioni i pastrimit automatik 3 Sensori i pranisë dhe i dyshemesë 3 Kaseta me montim në tavan me qarkullim ajri në 4 drejtime Sensori i pranisë dhe i dyshemesë 3 Kaseta me montim në tavan me qarkullim ajri në 2 drejtime Kasetë këndore me montim në tavan FXFQ-A FXZQ-A FXCQ-A FXKQ-MA Njësi e vogël e fshehur në tavan FXDQ-M9 e re Njësia e hollë e fshehur në tavan FXDQ-A TAVAN I FSHEHUR Njësi e fshehur në tavan me ventilator të drejtuar nga inverteri Njësia e fshehur në tavan me ventilator të drejtuar nga inverteri FXSQ-P FXMQ-P7 Njësia e madhe e fshehur në tavan FXMQ-MA 4 MONTUAR NË MUR Njësia me montim në mur FXAQ-P e re e re VARUR NË TAVAN Njësia me varje në tavan Njësi e varur në tavan me fryrje ajri në 4 drejtime FXHQ-A FXUQ-A ME QËNDRIM NË DYSHEME Njësia me qëndrim në dysheme Njësi e fshehur me qëndrim në dysheme FXLQ-P FXNQ-P Kapaciteti i ftohjes (kw) 1 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Kapaciteti i ngrohjes (kw) 2 1,9 2,5 3,2 4,0 5,0 6,3 8,0 9,0 10,0 12,5 16,0 18,0 25,0 31,5 1 Kapacitetet nominale të ftohjes bazohen në: temperaturën e brendshme: 27 CDB, 19 CWB, temperatura e jashtme: 35 CDB, tubacioni i barasvlershëm i gazit ftohës: 5 m, diferenca e nivelit: 0 m 2 Kapacitetet nominale të ngrohjes bazohen në: temperaturën e brendshme: 20 CDB, temperatura e jashtme: 7 CDB, 6 CWB, tubacioni i barasvlershëm i gazit ftohës: 5 m, diferenca e nivelit: 0 m 3 Opsional 4 Nuk mund të lidhet me VRV III-S 20

19 e re Lloji KASETË ME MONTIM NË TAVAN Modeli Kaseta me qarkullim rrethor (përfshihet funksioni i vetëpastrimit 1 ) Emri i produktit FCQG-F Kapaciteti Njësi e jashtme e lidhshme RYYQ-T RXYSQ-P8V1 RXYSQ-P8Y1 Kasetë plotësisht e sheshtë FFQ-C Njësi e vogël e fshehur në tavan FDBQ-B e re TAVAN I FSHEHUR MONTUAR NË MUR Njësia e hollë e fshehur në tavan FDXS-F Njësia e fshehur në tavan me ventilator të drejtuar nga inverteri Daikin Emura Njësi me montim në mur Njësia me montim në mur FBQ-C FTXG-JA/JW 2 CTXS-K FTXS-K Njësia me montim në mur FTXS-G e re VARUR NË TAVAN ME QËNDRIM NË DYSHEME Njësia me varje në tavan FHQ-C Njësi Nexura me qëndrim në dysheme FVXG-K Njësi me qëndrim në dysheme FVXS-F Njësi e llojit fleksibël FLXS-B 1 Duhet panel dekorativ BYCQ140DG + BRC1E52A/B 2 Njësi e kategorisë 15 e padisponueshme për RYYQ-T 21

20 Gama e ventilimit Ajrimi: furnizimi me ajër të pastër Kusht i domosdoshëm: ftohje ose ngrohje e ajrit të freskët hyrës për të ruajtur një temperaturë të qëndrueshme për komoditet maksimal Krijimi i lagështisë: optimizimi i ekuilibrit midis lagështisë së brendshme dhe të jashtme Lloji Emri i produktit Përbërësit e cilësisë së ajrit të brendshëm Volumi i qarkullimit të ajrit (m 3 /h) VAM-FA/FB Ajrimi AJROSJA PËR RIGJENERIMIN E NXEHTËSISË VKM-G Ajrimi 3 Kusht i domosdoshëm VKM-GM Ajrimi 2 Krijimi i lagështisë 3 Kusht i domosdoshëm NJËSIA PËRPUNUESE E AJRIT TË JASHTËM 1 FXMQ-MF Ajrimi 3 Kusht i domosdoshëm ZBATIMET VRV TË TRAJTIMIT TË AJRIT 2 Kompleti EKEXV Ajrimi 3 Kusht i domosdoshëm 1 Nuk mund të lidhet me VRVIII-S (RXYSQ-P8V1, RXYSQ-P8Y1) 2 Vëllimi i qarkullimit të ajrit llogaritet vetëm në bazë të vlerave të mëposhtme: kapaciteti ngrohës kompleti EKEXV * 200 m3/h 3 Për më shumë informacion për njësitë e trajtimit të ajrit të Daikin referojuni agjentit tuaj lokal 22

21 Gama e perdeve të ajrit Biddle Lloji PERDE AJRI BIDDLE ME VARJE TË LIRË Emri i produktit CYV S/M/L-DK-F KASETË ME PERDE AJRI BIDDLE CYV S/M/L-DK-C PERDE AJRI BIDDLE ME FSHEHJE CYV S/M/L-DK-R 4 Lartësia e derës (m) Gama e perdeve të ajrit Biddle për VRV 3 2 2,3 m 3,0 m 2,75 m 2,5 m 2,4 m 2,3 m 2,15 m 2,0 m 2,5 m 1 S M L S M L S M L Lloji Të favorshme p.sh: mapo në ambient të mbyllur ose portë hyrëse me rrotullim Normal p.sh: pak erë e drejtpërdrejtë, nuk ka dyer të kundërta të hapura, ndërtesë vetëm me kat përdhes Të pafavorshme p.sh: vendndodhja në një qoshe ose shesh, në shumë kate dhe / ose në shkallë të hapura. Gama e kutive të ujit Emri i produktit diapazoni i temperaturave të ujit në dalje Kushtet e instalimit Kapaciteti KUTI UJI ME TEMPERATURË TË ULËT 1 HXY-A 5 C - 45 C KUTI UJI ME TEMPERATURË TË LARTË 2 HXHD-A 25 C - 80 C 1 Lidhet vetëm me RYYQ-T 2 lidhet vetëm me REYAQ-P Zgjidhje rrjeti Ekrani Kontrolli Monitorimi Opsionet Të tjera Ekrani i strukturës Ekran me prekje Funksionet e kontrollit bazë:ndezje/fikje, temperatura, parametrat, parametrat e qarkullimit të ajrit Kontrolli i ndotjes së agjentit ftohës Kufizimi i temperaturës Rikthimi Ndryshim automatik Programi javor dhe motivi për ditë të veçantë Zgjatje e kohëmatësit Fikje e detyruar Funksionet e kontrollit bazë: Gjendje NDEZUR/ FIKUR, modalitet funksionimi, temp. vlere të caktuar Statusi i filtrit Kod avarie Historiku (funksionimi, avaritë ) Vizualizimi PPD Kontroll dhe hyrje nga interneti Opsioni HTTP Bllokimi Para ftohje/ngrohje Temperaturë në rënie Ftohje e lirë Sistem shërbimi të rrjetit të ajrit të kondicionuar me lidhje ACNSS Grupet maksimale të njësive të brendshme ITC 64 ITM Std DMS-IF 1 64 BACNET 2 4x64 1 Portëkalim për rrjetet Lonworks 2 Portëkalim për rrjetet BACnet 23

22 Programe të fuqishme zgjedhjeje 1. VRV Pro, mjet dizajni VEÇORITË Programi i zgjedhjes VRV Pro është një mjet i vërtetë dizajni i VRV. Programi bën të mundur që sistemet VRV të kondicionimit të ajrit të projektohen në një mënyrë të saktë dhe ekonomike, duke marrë në konsideratë vetitë aktuale termike të çdo ndërtese. Duke llogaritur konsumin vjetor të energjisë, ajo i jep dizajnuesit mundësinë që të bëjë përzgjedhje të sakta dhe të bëjë oferta konkurruese për çdo projekt. Për më tepër, ajo siguron cikle optimale pune dhe efikasitet maksimal energjie. 1. VRV Pro Quick: Me një numër të kufizuar të tipareve të ndërtesës, ky regjim lejon projektimin e sistemit të tubacionit duke përdorur llogaritjen e ngarkesës së disponueshme që është siguruar nga pala tjetër. 2. VRV Pro Expert: Për të llogaritur saktë ngarkesën, duhen një numër më i madh i tipareve dhe veçorive të ndërtesës. Pas kësaj llogaritje, zgjidhen njësitë e duhura dhe mund të bëhet dhe stimulimi i temperaturës. Përveç raportit të detajuar, ka shumë informacion shtesë dhe të vlefshëm në programin për konsumin e energjisë, shpenzimet për energji elektrike dhe sjelljen e sistemit VRV. 2. Xpress, mjet i shpejtë ofertash Xpress është një mjet softuerik që lejon krijimin e ofertave në vend për një sistem Daikin VRV. Ai ofron një rezultat në 6 hapa për të bërë të mundur një ofertë profesionale të buxhetit: 1. Zgjidhni njësitë e brendshme 2. Lidhni njësitë e jashtme me njësitë e brendshme 3. Krijim automatik i skicës së tubave me bashkime 4. Krijim automatik i skicës së kabllove 5. Zgjidhni sistemet e mundshme të kontrollit të centralizuar 6. Shihni rezultatin në MS Word, MS Excel dhe AutoCAD Akademia Daikin Europe ofron kurse të specializuara trajnimi për t'i mësuar projektuesit si të punojnë me VRV Pro. Pas këtij trajnimi, të gjithë pjesëmarrësit pajisen me një licencë 1 vjeçare. Për më shumë informacion rreth këtyre trajnimeve dhe për të marrë falas kopjet tuaja Xpress, ju lutem kontaktoni përfaqësuesin tuaj lokal të Daikin. 24

23 25

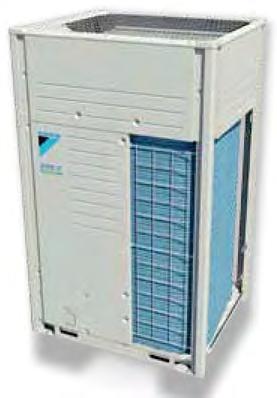

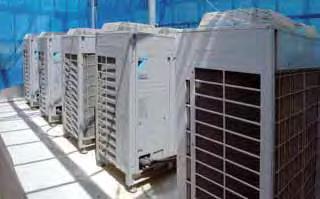

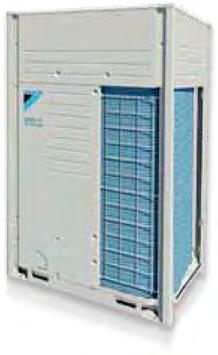

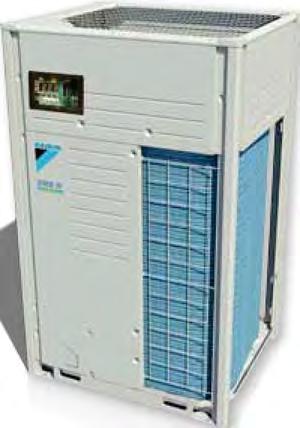

24 Sistemet e jashtme VRV me ftohje me ajër Ajri i kondicionuar me ftohje VRV është futur për herë të parë në Evropë nga Daikin në vitin 1987 dhe prej atëherë ka pësuar zhvillime të konsiderueshme në rendiment, kapacitet, efikasitet energjetik dhe pranueshmëri mjedisore. Njohur ndërkombëtarisht si një nga sistemet më të sofistikuara dhe elastike në llojin e vet në treg, VRV është kthyer në fakt në standardin e testimit për ajrin e kondicionuar të efikasitetit të lartë në mjedise tregtare dhe industriale. E disponueshme në versione për rikuperim të nxehtësisë, pompë ngrohjeje, klimë të ftohtë dhe versione mini, sistemi VRV është jashtëzakonisht fleksibël me një diapazon kapaciteti operativ nga 4 (12,6 kw) në 54 HP (168,0 kw) (pompë ngrohëse) dhe nga 8 (22,4 kw) në 48 HP (151,0 kw) (rikuperim nxehtësie) me shkallë rritjeje kapaciteti prej vetëm 2 HP. Fleksibiliteti i sistemit VRV nënvizohet dhe nga diapazonet e temperaturave të tij të funksionimit prej -5 C deri 46 C në ftohje (VRVIII-S) dhe -25 C deri 15 C në ngrohje (VRVIII-C).

25 VRV IV Rikuperimi i nxehtësisë VRV Pompa ngrohëse VRV Zëvendësues VRVIII rikuperim i nxehtësisë dhe pompë ngrohëse Përfitimet 28 Teknologjitë e avancuara VRV 40 Pompa ngrohëse VRV 44 RYYQ-T & RXYQ-T Pompa ngrohëse VRV IV 44 RXYSQ-P8 Pompa ngrohëse VRVIII-S - Dizajn i optimizuar për kapacitete të vogla 52 RTSYQ-PA Pompë ngrohëse VRV e optimizuar për ngrohje (VRVIII-C) 57 RXYCQ-A Pompa ngrohëse VRV Classic - RXYCQ-A 61 Rikuperimi i nxehtësisë me VRV 62 REYQ-P VRVIII Rikuperim nxehtësie kombinim me gjurmë të vogël 64 REYHQ-P Kombinim i lartë COP 66 REYAQ-P Për lidhje me kuti uji vetëm ngrohëse 68 RQYQ-P & RQCEQ-P VRVIII-Q - VRV zëvendësuese: Zgjidhja e Daikin për nxjerrje graduale jashtë përdorimit të R-22 72

26 Përfitimet për pronarët e ndërtesave KURSENI ENERGJI ME KONTROLLI PRECIZ TË ZONAVE FALË TEKNOLOGJISË SË INVERTERIT Sistemi linear VRV përdor një sistem të ndryshueshëm kontrolli proporcional-integral (PI), i cili përdor sensorë presioni ftohës për kontroll më të madh mbi inverterin dhe kompresorët të kontrollit të ndezjes/fikjes për të shkurtuar shkallët e kontrollit në njësi më të vogla për të ofruar kontroll të përpiktë si në zonat e vogla ashtu dhe në zonat e mëdha. Kjo mundëson kontrollin individual për deri 64 njësi të brendshme të kapaciteteve dhe llojeve të ndryshme në shkallë 50~130% në krahasim me kapacitetin e njësive të jashtme. Njësitë e jashtme VRV IV dhe VRV III-S përdorin vetëm kompresorë me kontroll inverter. Sistemet VRV kanë kosto të ulëta përdorimi pasi lejojnë kontrollin individual të çdo zone. Pra, do të ngrohen ose ftohen vetëm ato dhoma që kërkojnë ajër të kondicionuar, ndërsa sistemi mund të mbyllet krejt në dhomat ku nuk kërkohet ajër i kondicionuar. Temperatura e ndryshueshme e gazit ftohës Për të arritur një efikasitet edhe më të lartë sezonal VRV IV shfrytëzon kontrollin revolucionar të temperaturës së ndryshueshme të gazit ftohës. Të gjithë kompresorët me inverter lejojnë kontroll preciz të temperaturës së gazit ftohës duke e përshtatur automatikisht VRV tuaj sipas kërkesave të ndërtesës individuale dhe klimës, duke reduktuar kostot e përdorimit me deri në 28%! MENAXHIM INTELIGJENT I ENERGJISË KONTROLL I PLOTË PËR EFIKASITET MAKSIMAL Nga kontrolli individual në menaxhimin e shumë ndërtesave, Daikin ka një zgjidhje për të gjitha nevojat tuaja. Përmes kontrollit me ekran me prekje të lehtë në përdorim, ju keni akses në të gjitha funksionet e kondicionerit duke e bërë menaxhimin e sistemit jashtëzakonisht të lehtë. Mjetet e menaxhimit inteligjent të energjisë reduktojnë kostot duke parandaluar harxhimet e energjisë. Duke përdorur funksionin e programimit dhe instrumentet e monitorimit, ju mund të dalloni origjinën e humbjeve të energjisë dhe të kontrolloni konsumin për t'u siguruar që ecën sipas planit. Mjetet tona inteligjente maksimizojnë efikasitetin. 28

27 NJËSI INTELIGJENTE TË BRENDSHME QË MAKSIMIZOJNË EFIKASITETIN DHE KOMODITETIN Kaseta me qarkullim rrethor, njësia e brendshme novatore e teknologjisë Daikin, tregon se njësitë inteligjente të brendshme çojnë në kursime më të mëdha në funksionim dhe shlyejnë investimin në shumë pak kohë! Kaseta me qarkullim rrethor përmban tanimë një filtër vetëpastrimi, që pastrohet automatikisht një herë në ditë, duke sjellë kështu kursime vjetore energjie deri në 50%. Pluhurat nga filtri mblidhen nga njësia me një fshirje të thjeshtë me fshesë me korrent. Një sensor pranie kursen deri në 27% duke rregulluar pikën e caktuar ose duke fikur njësinë kur në dhomë nuk ka njeri. Në të njëjtën kohë, këto sensorë dallojnë ku ndodhen personat në dhomë duke e drejtuar rrymën larg tyre. Kaseta me qarkullim rrethor ofron kursim më të madh energjie me komoditet të shtuar si bonus. Krahasimi i energjisë kumulative mes kasetës standarde dhe kasetës me qarkullim rrethor me vetëpastrim gjatë 12 muajve Konsumi i energjisë (kwh) Korrik Gusht Shtator Tetor Kaseta me pastrim automatik (Vendi i testimit, Wolverhampton, Mbretëria e Bashkuar) Nëntor Dhjetor Janar Shkurt Mars 50% ndryshim në konsumin e energjisë Prill Maj Qershor Korrik Kasetë me qarkullim rrethor Paneli me vetëpastrim kursen deri në 50% temperatura e brendshme ( CDB) ora ,00 Nuk ka njeri në në dhomë Energjia e kursyer nuk dallohet prani për 15 minuta 09,30 10,00 10,30 11,00 11,30 12,00 12,30 13,00 13,30 14,00 14,30 15,00 15,30 16,00 16,30 17,00 Pika e caktimit të ftohjes: 22 CDB Sensori i pranisë kursen deri në 27% 29

28 NË KRYE TË LEGJISLACIONIT PËR MJEDISIN - NË ZBATIM TË ROHS Kufizimi i substancave të rrezikshme në pajisje elektrike dhe elektronike (2002/95/KE). Substancat e rrezikshme përfshijnë plumbin (Pb), kadmiumin (Cd), kromin hekzavalent (Cr6+), merkurin (Hg), bifenilet e polibrominizuara (PBB), difenileteret e polibrominizuara (PBDE). Ndonëse rregullat e RoHS vlejnë vetëm për pajisjet e vogla dhe të mëdha shtëpiake, politika mjedisore e Daikin siguron gjithsesi se VRV do të zbatojnë tërësisht RoHS. INVESTIM AFATGJATË - TRAJTIM KUNDËR GËRRYERJES Trajtimi i veçantë kundër gërryerjes i shkëmbyesit të nxehtësisë ofron 5 deri në 6 herë rezistencë më të madhe ndaj shiut acid dhe gërryerjes nga kripa. Vendosja e një flete çeliku kundër ndryshkut në pjesën e poshtme të njësisë ofron mbrojtje shtesë. Pamje e përbërë e shkëmbyesit të nxehtësisë kundër gërryerjes Shkëmbyesi i nxehtësisë Film hidrofil Alumin Kundër gërryerjes Rrëshirë akrilike Përmirësim në rezistencën ndaj gërryerjes Vlerësimi i rezistencës ndaj gërryerjes I patrajtuar Trajtuar me kundër gërryerjes Gërryerja nga kripa 1 5 deri në 6 Shi acid 1 5 deri në 6 Teste të kryera: VDA Wechseltest Përmbajtja e 1 cikli (7 ditë): 24 orë test me spërkatje kripe SS DIN orë test i ciklit të lagështisë KFW DIN orë periudhë testimi të temperaturës dhe lagështisë së dhomës: 5 cikle Testi Kesternich (SO2) përmbajtja e 1 cikli (48 orë) sipas DIN50018 (0.21) periudha e testimit: 40 cikle Shkalla e gërryerjes Shkalla e gërryerjes Përshkrimi Alumin i thjeshtë DAIKIN P.E Përshkrimi 30

29 CIKLET E PUNËS Sekuenca ciklike e nisjes së sistemeve të njësive të shumëfishta të jashtme njëtrajtëson punën e kompresorit dhe zgjat jetëgjatësinë e punës. KOSTO TË ULËTA INSTALIMI - NISJE SEKUENCIALE Deri në 3 njësi të jashtme mund të lidhen në 1 burim rryme dhe mund të ndizen në sekuencë. Kjo bën të mundur që numri i ndërprerësve të qarkut dhe kapacitetet e tyre të mbeten të ulët duke thjeshtuar gjithashtu dhe lidhjet me tela (për modelet 10 HP ose më poshtë). Sisteme të njësive të shumëfishta të jashtme 31

30 Përfitimet për përdoruesit KONTROLL INTELIGJENT QË MUNDËSON KOMODITET Një valvul zgjerimi elektronike që përdor kontrollin PID (kontroll proporcional integral diferencues), rregullon vazhdimisht vëllimin e gazit ftohës që t'u përgjigjet ndryshimeve të ngarkesës së njësive të brendshme. Në këtë mënyrë sistemi VRV i mban temperaturat komode të ambientit në nivele pothuajse konstante, pa ndryshimet e temperaturës, të cilat janë tipike për sistemet e kontrollit të zakonshëm me ndezje/fikje. Ftohja Temp. e ajrit që thithet SERIA VRV (njësia e brendshme DAIKIN (e kontrolluar me PID)) Njësi e brendshme me fikje/ndezje të kontrolluar (2,5 HP) Koha Shënim: Grafiku tregon të dhëna të marra në një dhomë testimi duke supozuar ngarkesën aktuale të ngrohjes. Termostati mund ta kontrollojë temperaturën e qëndrueshme të dhomës në ± 0,5 C nga vlera e përcaktuar. REGJIMI I NDJESHMËRISË SË LARTË SISTEMI JUAJ OPTIMIZOHET PËR KLIMËN EVROPIANE Opsioni i regjimit të ndjeshmërisë së lartë në njësitë e jashtme VRV optimizon funksionimin e njësive për klimën evropiane. Sistemi punon me një kapacitet ndjeshmërie të rritur në regjimin e ftohjes, gjë e cila sjell komoditet të përmirësuar dhe efikasitet më të lartë. Komoditet më i lartë për përdoruesin Parandalon rrymat e ftohta falë temperaturës më të lartë të shkarkimit të ajrit në njësinë e brendshme. Efikasitet më i lartë energjie Duke qenë se nuk harxhohet energji për heqjen e lagështisë së panevojshme, sistemi do të funksionojë në mënyrë më efikase në regjimin e ftohjes. * Temperatura e ajrit dalës mund të variojë për qëllime mbrojtjeje (p.sh. për rikuperimin e vajit) 16 Temperaturë konstante dhe e lartë e shkarkimit të ajrit 32

31 KOMODITET I GARANTUAR NË ÇDO KOHË - FUNKSIONI MBËSHTETËS Në rast të prishjes së një kompresori, funksioni mbështetës i komanduar nga distanca ose i montuar në vend në njësinë e jashtme në fjalë, lejon funksionimin e emergjencës së një kompresori tjetër ose të modulit të një njësie tjetër të jashtme në rastin e një sistemi të shumëfishtë, për të ruajtur kapacitetin e përkohshëm maksimal prej 8 orësh. Njësi e jashtme e vetme me disa kompresorë Sistemi i njësive të jashtme të shumëfishta NIVELI I ULËT I ZHURMËS SË FUNKSIONIMIT TË NJËSIVE TË BRENDSHME Njësitë e brendshme Daikin kanë nivele shumë të ulëta të zhurmës së funksionimit, deri në 19 db(a). db(a) Niveli i perceptuar i zhurmës Tingulli 0 Pragu i dëgjimit - 20 Jashtëzakonisht e butë Gjethe që fëshfërijnë 40 Shumë e butë Ambient i qetë 60 Mesatarisht e lartë Bisedim normal 80 Shumë e lartë Zhurma e trafikut në qytet 100 Jashtëzakonisht e lartë Orkestër simfonike 120 Pragu i ndjesisë Avion reaktiv që shkëputet nga toka Njësitë e brendshme Daikin emura FTXS-K / CTXS-K 33

32 Përfitime për studio projektimesh dhe konsulentë ZGJIDHJE PËR ÇDO KLIMË - GAMË E GJERË FUNKSIONESH Sistemi VRV praktikisht mund të instalohet kudo. Kontrolli i përparuar PI(proporcional-integral) i njësisë së jashtme i mundëson serisë VRV të punojë në modalitetin e ftohjes në mjedise të jashtme -20 C deri +46 C dhe -25 C deri +15,5 C në modalitetin e ngrohjes. Me funksionin e ftohjes teknike gama e funksionimit në të ftohtë, e sistemit të rikuperimit të nxehtësisë zgjerohet nga -5 C në -20 C 1 në modalitetin e ftohjes. DIZAJN PRAKTIK I TUBAVE Një VRV standarde ofron një gjatësi të shtuar tubash prej 165 m (gjatësi e barasvlershme tubacioni 190 m) me një gjatësi totale të tubave të sistemit prej 1000 m. Diferenca në lartësi midis instalimit të njësisë së jashtme dhe të brendshme mund të jetë deri në 90 m pa komplete shtesë. Përdorim më i mirë i hapësirës Tubat e vegjël të gazit ftohës kërkojnë më pak hapësirë në kolona dhe tavane duke lënë hapësirë maksimale për përdorim komercial të hapësirës. 165 m Gjatësia aktuale e tubave 40 m (90 m 1 ) Diferenca e nivelit ndërmjet njësive të brendshme dhe të jashtme 30 m Diferenca e nivelit mes njësive të brendshme 90 m maksimumi 1 Kontaktoni me shitësin tuaj vendor për më tepër informacione dhe kufizime 34

33 SHUMË BANORË, NJË NJËSI E JASHTME - FUNKSION PËR SHUMË BANORË Ky funksion siguron që sistemi VRV të mos fiket i gjithi nëse fiket burimi kryesor i rrymës së sistemit të brendshëm. Kjo do të thotë se siguresa kryesore e njësisë së brendshme mund të fiket kur mbyllet një pjesë e ndërtesës, ose është në riparim, ASNJË PËRFORCIM STRUKTUROR I NEVOJSHËM Falë konstruktit pa dridhje dhe peshë mjaft të lehtë (maks. 398 kg për njësi 20 HP) të njësive të jashtme, dyshemetë nuk kanë nevojë për përforcim, duke ulur kështu koston e përgjithshme të ndërtesës. INSTALIMI I BRENDSHËM Forma e optimizuar e helikës së VRVIII shton nxjerrjen e ajrit dhe zvogëlon humbjen e presionit. Së bashku me cilësimin e ESP të lartë (ESP deri në 78pa), kjo e bën njësinë e jashtme VRV ideale për instalime të brendshme dhe përdorime me tuba. Instalimi i brendshëm rezulton në gjatësi më vogël të tubacioneve, kosto më të ulëta instalimi, efikasitet më të madh dhe estetikë më të mirë vizuale. 35

34 Përfitimet për instaluesit Vënie në punë e thjeshtuar Merrni parametrat fillestarë të sistemit VËNIE NË PUNË E THJESHTUAR DHE ME KURSIM KOHE Ndërfaqe grafike për të konfiguruar, vënë në punë dhe ngarkuar parametrat e sistemit. Nuk është më nevoja për të shtypur butona për të konfiguruar dhe vënë në punë njësinë e jashtme, por një zgjidhje me softuer të lehtë për përdorim. Konfiguruesi i VRV. Kursen kohën: kërkohet më pak kohë në çati për konfigurimin e njësisë së jashtme Fleksibël: përqendroheni te puna duke i kryer cilësimet në zyrën tuaj dhe duke i ngarkuar ato në njësi Konfigurim i sigurt optimal nga një ndërfaqe e lehtë për përdorim për të kryer cilësimet Kurseni kohë duke kopjuar cilësimet nga një sistem në tjetrin në pikat e mëdha ose menaxhoni pika të ndryshme në të njëjtën mënyrë duke ofruar vënie të lehtë në punë për llogari kyçe Parametrat fillestarë në njësinë e jashtme mund të rikthehen me lehtësi ZËVENDËSIMI I THJESHTË - FUNKSIONI I RIKUPERIMIT TË GAZIT FTOHËS Funksioni i rikuperimit të gazit ftohës mundëson hapjen të gjitha valvulave të zgjerimit. Në këtë mënyrë gazi ftohës mund të zbrazet nga sistemi i tubacionit. KOHË E SHKURTËR INSTALIMI Falë tubave të vegjël të gazit ftohës dhe falë opsioneve të tubacionit REFNET, sistemi i tubacionit VRV mund të instalohet shumë shpejt dhe thjeshtë. Instalimi i sistemit VRV mund të kryhet dhe kat pas kati, në mënyrë që pjesët e ndërtesës të mund të futen shumë shpejt në përdorim, ose hapja e sistemit të ajrit të kondicionuar të ndahet dhe të vihet në zbatim me faza dhe jo në përfundim të projektit. CILËSI MAKSIMALE - VETËM BASHKIME ME NGJITJE ME SALDIM Të gjitha bashkimet me flanxha dhe tub konik brenda njësisë janë zëvendësuar nga bashkimet me ngjitje me saldim për të siguruar një mbajtje më të mirë të lëngut ftohës. Gjithashtu, bashkimi i njësisë së jashtme në tubacionin kryesor është me ngjitje me saldim. TEST AUTOMATIK Tubi konik ose flanxha Ngjitja me saldim Pasi të ketë përfunduar ngarkimi i gazit ftohës, shtypja e butonit të funksionimit testues mbi PCB do të nisë kontrollin e lidhjeve elektrike, valvulave të bllokimit, sensorëve dhe vëllimit të gazit ftohës. Ky test mbyllet automatikisht me të përfunduar. 36

35 FUNKSION NGARKIMI AUTOMATIK Zgjidhja e përgjithshme inxhinierike siguron që nga fillimi i instalimit që sistemi të ketë ngarkesën e duhur të gazit ftohës pavarësisht nga kërkesat e planit fillestar. Në këtë mënyrë ruhet efikasiteti dhe kapaciteti optimal, dhe për rrjedhojë ofrohet niveli i duhur i ngrohjes ose ftohjes për komoditetin optimal. Mënyra konvencionale: VRV 1. llogaritja e vëllimit të ngarkesës shtesë të gazit ftohës 2. ngarkimi i njësisë me gaz ftohës shtesë 3. matja e peshës së cilindrit 4. vlerësim në bazë të presionit (testimi i funksionimit) Megjithatë, me VRV këto 4 hapa nuk kryhen pasi njësia VRV mund të ngarkohet automatikisht me sasinë e nevojshme të gazit ftohës përmes shtypjes së butonit mbi PCB. Ngarkimi automatik do të pushojë pasi të jetë transferuar sasia e duhur e gazit ftohës. Nëse temperatura bie nën 20 C* nevojitet ngarkim manual. * 10 C për pompat ngrohëse për rajonet e ftohta * Funksioni nuk disponohet në pompat ngrohëse VRV me lidhje në njësi moderne të brendshme TUBACIONET E GAZIT FTOHËS Lidhja e tubacionit në 4 drejtime Seria VRV nuk ofron vetëm mundësinë e vendosjes së tubacionit nga përpara por dhe majtas, djathtas ose poshtë, duke ofruar kështu liri më të madhe pozicionimi. Majtas Lidhja e tubacionit në 4 drejtime Përpara Djathtas Përfundimi TUBACIONI I UNIFIKUAR DAIKIN REFNET Sistemi i tubacionit të unifikuar Daikin REFNET është projektuar posaçërisht për instalim të thjeshtë. Bashkuesi REFNET Shpërndarësi REFNET Bashkuesi REFNET Izoluesit e vendosur për bashkuesin REFNET Izoluesit e vendosur për shpërndarësin REFNET Bashkuesi T Përdorimi i tubacioneve REFNET së bashku me valvulat elektronike të zgjerimit, sjell ulje të thellë të çekuilibrit të gazit ftohës që rrjedh nëpër njësitë e brendshme, pavarësisht diametrit të vogël të tubave. Bashkuesit dhe shpërndarësit REFNET (që të dy aksesorë) mund të shkurtojnë punën e instalimit dhe të rrisin qëndrueshmërinë e sistemit. Në krahasim me bashkuesit e zakonshëm T, ku shpërndarja e gazit ftohës është larg të qenit optimale, bashkuesit Daikin REFNET janë projektuar posaçërisht për të optimizuar rrjedhjen e gazit ftohës. Daikin Europe N.V. këshillon vetëm përdorimin e sistemeve të tubacionit REFNET të Daikin. 37

36 DIZAJNI MODULAR Dizajni modular bën të mundur që njësitë të lidhen rresht me njëra-tjetrën me një kënd të jashtëzakonshëm uniformiteti. Dizajni i njësive të jashtme është aq kompakt sa lejon që njësitë të ngrihen në majë të një ndërtese me anë të një ashensori të zakonshëm, duke kapërcyer pengesën e transportimit për në vendin e instalimit, veçanërisht kur njësitë e jashtme duhet të instalohen në çdo kat. LIDHJE TË LEHTA - SISTEM "SUPER LIDHJESH" Lidhje të thjeshtuara elektrike Përdoret sistem super lidhjesh për të mundësuar përdorimin e përbashkët midis njësive të brendshme, njësive të jashtme dhe telekomandimit të centralizuar. Ky sistem e lehtëson punën e përdoruesit që të modifikojë sistemin ekzistues me një telekomandim të centralizuar, thjesht duke e lidhur atë me njësitë e jashtme. Falë sistemit të lidhjeve pa polaritet, nuk ekziston mundësia të bëhen lidhje të pasakta dhe zvogëlohet koha e instalimit. Përveç kësaj, njësitë e jashtme kanë pika të lidhjeve elektrike anash dhe përpara, që mundëson që instalim dhe mirëmbajtje më të lehtë dhe që kursen hapësirë kur lidhen bashkë disa rreshta me njësi. Kontrolli i lidhjeve të ndërthurura Pajisja e kontrollit të lidhjeve të ndërthurura që disponohet për modelin VRV është e para e llojit të saj në këtë fushë, e cila paralajmëron instaluesit për gabimet në lidhjet e telave dhe të tubacioneve në njësitë e brendshme. Ky funksion identifikon dhe lajmëron gabimet e sistemit nëpërmjet ndezjes/fikjes së ndriçuesve LED në panelin e kontrollit të njësisë së jashtme. Funksioni i vendosjes automatike të adresës Lejon lidhjen midis njësive të brendshme dhe të jashtme, si dhe lidhjen e kontrollit në grup të njësive të jashtme të shumëfishta, gjë e cila kryhet pa punën e lodhshme të vendosjes manuale të secilës adresë. 38

37 SHËRBIMI I LEHTË DHE PËRPUTHJA ME RREGULLORET E GAZIT F Kryeni në distancë kontrollin e përmbajtjes së gazit ftohës përmes Menaxhuesit Inteligjent me Prekje, kur është më praktike për ju, për të shmangur vajtjen në vend. Në të njëjtën kohë rrisni plotësimin e kërkesave të klientit sepse nuk ka ndërprerje të ajrit të kondicionuar gjatë orarit të punës. Vendosni kohën dhe datën në distancë për kontrollin e përmbajtjes së lëngut ftohës Lidhja me zyrën tuaj dhe pikën e klientit përmes internetit ose 3G Përveç kontrollit në distancë, mund të aktivizohet edhe funksioni i kontrollit të përmbajtjes së gazit ftohës në vend përmes një butoni në PCB. Me aktivizimin e kontrollit të ndotjes së gazit ftohës, njësia kalon në regjim ftohjeje dhe dublikon kushte të caktuara reference në bazë të të dhënave të memories. Rezultati tregon nëse ka ndodhur ose jo rrjedhje e gazit ftohës. Vëllimi i gazit ftohës i të gjithë sistemit llogaritet për të dhënat e mëposhtme: Temperatura e jashtme Temperaturat referencë të sistemit Temperaturat referencë të presionit Dendësia e gazit ftohës Llojet dhe numri i njësive të brendshme Nuk disponohet në VRVIII-S ose në kombinim në rast se janë lidhur një ose më shumë njësi të brendshme RA ose kuti uji SHËRBIM I THJESHTUAR Funksioni i vetëdiagnostikimit Ky funksion që vihet në punë përmes butonit me shtypje në PCB, përshpejton zgjidhjen e problemeve dhe duhet përdorur për ndezjen fillestare dhe mirëmbajtjen. Termistorët e shkëputur, valvulat solenoide me defekt ose valvulat që drejtohen nga motori, keqfunksionimi i kompresorit, gabimet në komunikim etj., tani mund të diagnostikohen shumë shpejt. Në pompat ngrohëse VRV IV një ekran në njësinë e jashtme e thjeshton shërbimin edhe më shumë sepse: Kodet e defekteve janë të lehta për t'u lexuar Parametrat e shërbimit bazë tregohen për të kontrolluar me shpejtësi funksionet bazë Një meny e qartë i bën parametrat e shpejtë në vend të lehtë dhe të shpejtë 39

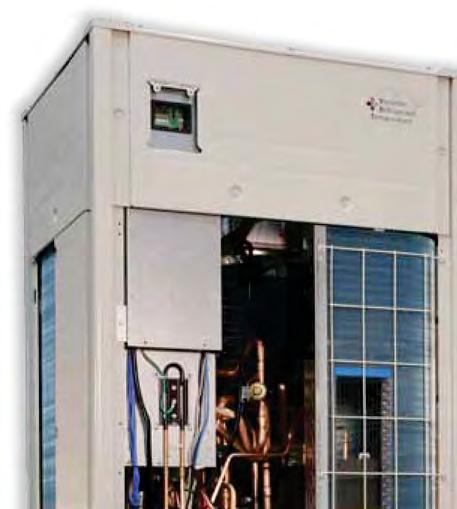

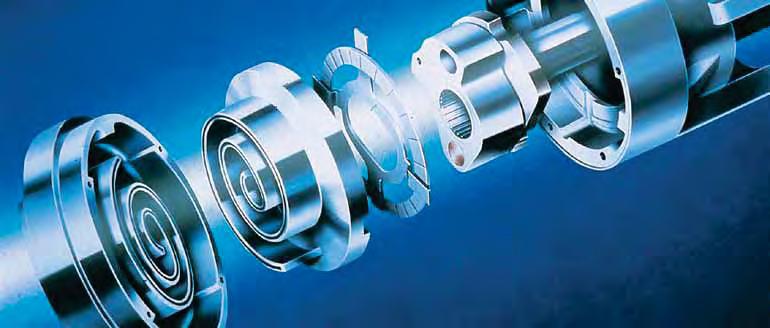

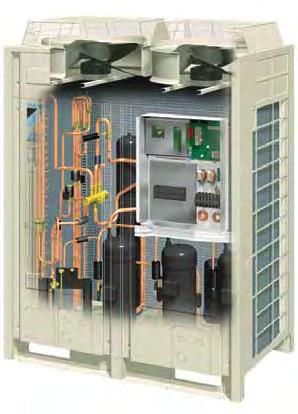

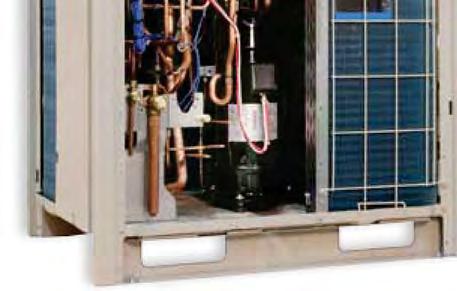

38 Teknologjitë e përparuara të ftohjes me ajër VRV III KOMPRESORI DC PA FURÇA REZISTENCE MAGNETIKE Motori DC pa furça rezistence magnetike siguron rritje të konsiderueshme efikasiteti në krahasim me motorët inverter konvencional të kondicionerit, duke përdorur njëkohësisht 2 forma të ndryshme të momentit të rrotullimit (moment rrotullimi normal dhe rezistente magnetike) për të prodhuar me tepër energji nga rrymat e vogla elektrike. Motori përbëhet nga magnete të fuqishme neodiumi, që gjenerojnë me efikasitet rrotullim të lartë. Këto magnete japin një kontribut kryesor për tiparet e kursimit të energjisë të motorit. Mekanizmi me shtytje të lartë (pompa ngrohëse VRV) Duke futur vajin me presion të lartë, forca reaktive nga spiralja fikse i shtohet forcës së brendshme, duke zvogëluar kështu humbjet nga shtytja. Kjo sjell efikasitet të përmirësuar dhe reduktim të nivelit të zhurmës. 2 INVERTER DC ME RRYMË SINUS Optimizimi i kurbës së rrymës sinus, sjell rrotullim më të zbutur të motorit dhe efikasitet të përmirësuar motori. 40

39 3 MOTORI DC I VENTILATORIT Përdorimi i motorit DC të ventilatorit ofron përmirësime thelbësore në efikasitetin e funksionimit në krahasim me motorët AC të zakonshëm, veçanërisht gjatë shpejtësisë së ulët të rrotullimit. Struktura e motorit DC të ventilatorit Efikasiteti (%) Efikasiteti i motorit DC (krahasimi me motorin konvencional të kondicionerit ) Motori i kondicionerit Shpejtësia e motorit (rpm) 4 SHKËMBYESI I NXEHTËSISË E-PASS Optimizimi i pozicionimit të vendit të shkëmbyesit të nxehtësisë parandalon transferimin e nxehtësisë nga seksioni i gazit të tejnxehur drejt nënseksionit të lëngut të ftohur - një përdorim më efikas i shkëmbyesit të nxehtësisë. BRENDA 85 C 27 C 27 C Shkëmbyes nxehtësie standard 55 C 55 C 27 C 37 C 55 C 27 C Shkëmbyesi i nxehtësisë e-pass JASHTË 45 C JASHTË 45 C BRENDA 85 C 43 C 60 C 27 C 50 C 27 C 55 C JASHTË 45 C JASHTË 45 C Në regjimin e ftohjes, shkëmbyesi i energjisë së kondensatorit është përmirësuar. Kjo do të thotë një përmirësim i COP me 3%. 5 FUNKSIONI I-DEMAND Sensori i rrymës që është futur rishtas minimizon diferencën midis konsumit aktual të energjisë dhe konsumit të paracaktuar të energjisë. Konsumi i energjisë (KVV) 8:00 12:00 16:00 20:00 Koha 41

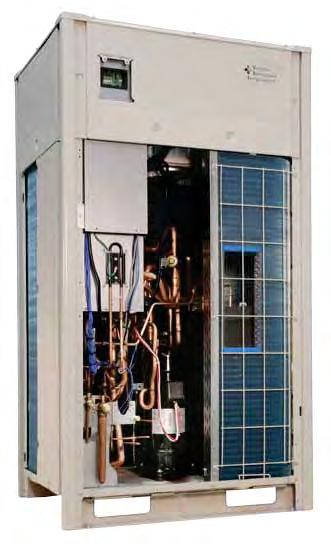

40 Teknologjitë e përparuara të ftohjesme ajër VRV IV ka të gjitha veçoritë e mirënjohura teknologjike të VRV III dhe përveç tyre ka edhe një numër teknologjish revolucionare duke vendosur standarde të reja në treg sërish. Të gjitha teknologjitë mbi VRV IV e re janë zhvilluar në mënyrë specifike në Evropë për tregun evropian. VRV IV KONFIGURUESI I VRV Vënie në punë dhe konfigurim i thjeshtuar përmes lidhjes me PC Tregues LED me 7 segmente Kontroll i shpejtë i funksioneve bazë dhe lexim i lehtë i gabimeve

41 7 Besueshmëri maksimale PCB ME FTOHJE ME GAZ 9 ELEMENTI PËR AKUMULIMIN E NXEHTËSISË Akumulimi unik i nxehtësisë ofron energji për shkrirje për njësinë e jashtme ndërkohë që vazhdon të ofrojë ngrohje të brendshme 8 KOMPRESORË ME INVERTER TË PLOTË 10 SHKËMBYES NXEHTËSIE ME 4 ANË DHE 3 RADHË Mundësojnë teknologjinë e temperaturës së ndryshueshme të gazit ftohës Sipërfaqe e shtuar e shkëmbimit të nxehtësisë për efikasitet më të lartë * Në njësitë 8,10,12 HP shkëmbyesi i nxehtësisë ka 2 radhë 43

42 Pompa ngrohëse Pompë ngrohëse VRV IV VRV IV = VRV + 3 VEÇORI REVOLUCIONARE Çfarë kuptimi ka standardi i ri? VRV gjithmonë ka vendosur standardet: në të kaluarën, në të tashmen dhe do të vazhdojë të bëjë të njëjtën gjë edhe në të ardhmen. Sot, VRV IV vendos standardet e reja për efikasitet sezonal për pronarët e ndërtesave, komoditet të brendshëm për përdoruesit dhe lehtësi në instalim për instaluesit. Temperatura e ndryshueshme e gazit ftohës Personalizoni VRV tuaj për efikasitet dhe komoditet më të mirë sezonal: Kontrolli revolucionar i temperaturës së ndryshueshme të gazit ftohës i përshtatet automatikisht sistemit të ndërtesës dhe kërkesave klimatike për më shumë efikasitet dhe komoditet. Ngrohje e vazhdueshme përmes pompës ngrohëse Standardi i ri në komoditetin e ngrohjes: Teknologjia unike e ngrohjes së vazhdueshme e bën VRV IV alternativën më të mirë ndaj sistemeve tradicionale të ngrohjes Konfiguruesi i VRV Softueri konfigurues VRV për vënie në punë, konfigurim dhe personalizim të thjeshtuar Vënia në punë e thjeshtuar: ndërfaqe grafike për të konfiguruar, vënë në punë dhe ngarkuar parametrat e sistemit. Shërbimi i thjeshtuar: tregues shtesë me 7 segmente për akses të shpejtë dhe të lehtë të funksioneve bazë dhe leximit të gabimeve. 44

43 PERSONALIZONI VRV TUAJ PËR EFIKASITET DHE KOMODITET OPTIMAL SEZONAL Kursimet vjetore në kosto deri në 28% Optimizoni përputhjen me kërkesat e ndërtesës me komoditetin dhe efikasitetin Rregullimi automatik i temperaturës së gazit ftohës garanton plotësimin e kërkesave të klientit Daikin kryeson në garën drejt efikasitetit sezonal Daikin sërish është lider i industrisë duke nisur një gamë të re VRV që është plotësisht në përputhje me politikën e BE-së 20/20/20. VRV IV është deri në 28% më shumë efikas në bazë vjetore ndërkohë që përmirëson komoditetin dhe veçoritë e fleksibilitetit që e bëjnë Daikin kaq unik. ESEER Plani evropian i veprimit C0 2-20% MË PAK EMETIME CO 2 KUNDREJT % MË SHUMË PËRDORIM I ENERGJISË SË RINOVUESHME -20% MË PAK PËRDORIM I ENERGJISË PARËSORE KUNDREJT BAU* Daikin drejton tregun duke publikuar të dhëna sezonale për performancën Deri në njohjen e metodës së re të llogaritjes, Daikin tashme ka publikuar vlerat ESEER sot. Deri në vitin 2020 *Biznes i zakonshëm Vlerat ESEER japin një pamje të qartë të performancës së ftohjes të ngarkesës së pjesëve të VRV III. Duke bërë të mundur llogaritjen e konsumit vjetor të energjisë në regjimin e ftohjes. Vlerat ESEER që janë publikuar për sistemet me ftohje me ajër VRV lejojnë një krahasim vetëm me sisteme të tjera të ftohjes me ajër; nëse krahasohen me ftohësit me ajër, konsumi i energjisë shtesë i pompave të energjisë ende duhet to shtohet performancës së ftohësit. 1 ESEER: formula: ESEER= 0,03* EER A + 0,33* EER B + 0,41* EER C + 0,23* EER D kushtet ngarkesa temperatura e ambientit A 100% 35 CDB B 75% 30 CDB C 50% 25 CDB D 25% 20 CDB kushtet e temperaturës së brendshme: 19 CWB/27 CDB Për ftohësit merret parasysh njësia e jashtme e energjisë (duke përjashtuar pompat dhe njësitë e brendshme), për VRV merret parasysh njësia e jashtme e energjisë (duke përjashtuar njësitë e brendshme) 45

44 Personalizoni VRV tuaj për efikasitet dhe komoditet optimal Kontrolli revolucionar i temperaturës së ndryshueshme të gazit ftohës (VRT) i përshtatet automatikisht sistemit të ndërtesës dhe kërkesave klimatike për më shumë efikasitet dhe komoditet, duke reduktuar kështu në mënyrë drastike kostot e përdorimit. Sistemi mund të personalizohet lehtësisht përmes modaliteteve të paravendosura të teknologjisë VRT. Me modalitetet ju zgjidhni të optimizoni sistemin drejt ekuilibrit të kërkuar mes komoditetit dhe efikasitetit. Me këtë teknologji të re Daikin ka rishpikur sërish sistemin VRV. Duke parë në thelb sistemin, ai na mundëson të përmirësojmë efikasitetin sezonal deri në 28%! Modalitetet e mundshme: Modaliteti automatik (Parametri i paravendosur në VRV IV) Modaliteti shumë i ndjeshëm Modaliteti bazë (standardi aktual VRF) Shpejtësi e lartë reagimi Efikasitet i lartë Shpejtësi e lartë reagimi Efikasitet i lartë Shpejtësi e lartë reagimi Efikasitet i lartë Ekuilibri i përkryer : Efikasitet i lartë gjatë pjesës më të madhe të vitit. Shpejtësi e lartë reagimi gjatë ditëve të nxehta Efikasitet i lartë gjatë gjithë vitit Reagim i shpejtë ndaj ngarkesës së plotë për të arritur pikën e caktuar Efektet e modaliteteve të paracaktuara në efikasitetin dhe shpejtësinë e reagimit: Modaliteti automatik Ngarkesa (Parametri i paravendosur në VRV IV) Modaliteti shumë i ndjeshëm Ngarkesa Modaliteti bazë (standardi aktual VRF) Ngarkesa Volumi i gazit ftohës (VRV) Volumi i gazit ftohës (VRV) Volumi i gazit ftohës (VRV) Temperatura e gazit ftohës (VRT) Temperatura e gazit ftohës (VRT) Temperatura e gazit ftohës (VRT) Efikasiteti Efikasiteti Efikasiteti Modaliteti unik automatik VRT çon në rritje 28% të efikasitetit sezonal Në modalitetin automatik sistemi do të kërkojë efikasitet maksimal gjatë pjesës më të madhe të vitit për shpejtësi të lartë reagimi në ditët më të nxehta, duke siguruar komoditet në çdo kohë, duke rezultuar sërish në efikasitet të shtuar sezonal deri në 28%. Modaliteti automatik Ngarkesa (Parametri i paravendosur në VRV IV) Modaliteti automatik (Parametri i paravendosur në VRV IV) Volumi i gazit ftohës (VRV) Temperatura e gazit ftohës (VRT) Shpejtësi e lartë reagimi Efikasitet i lartë Efikasiteti Ekuilibri i përkryer : Efikasitet maksimal gjatë pjesës më të madhe të vitit. Shpejtësi e lartë reagimi gjatë ditëve të nxehta 46

45 Si arrihet kjo rritje prej 28% në efikasitetin sezonal? Në modalitetin automatik, sistemi rregullon vazhdimisht temperaturën dhe volumin e gazit ftohës, sipas totalit të kapacitetit të kërkuar dhe kushteve të motit. Për shembull, në mes të sezonit kur nevojitet pak ftohje dhe temperatura e dhomës është pranë pikës së caktuar, sistemi do të rregullojë temperaturën e tij të gazit ftohës në një temperaturë më të madhe në mënyrë që të nevojitet më pak energji, duke çuar në kursime më të mëdha në efikasitet sezonal. Kontrolloni saktësisht se si reagon sistemi juaj në modalitetin automatik Nën-modalitetet e disponueshme i lejojnë instaluesit të konfigurojë më lehtë mënyrën se si reagon sistemi ndaj ndryshimeve në temperaturën e brendshme dhe të jashtme. I fuqishëm Të shpejta I lehtë Mund të rrisë kapacitetin mbi 100% nëse nevojitet. Temperatura e gazit ftohës mund të shkojë më poshtë në ftohje (më lart në ngrohje) sesa minimumi i vendosur (maksimumi në ngrohje). I jep prioritet shpejtësisë së lartë të reagimit Temperatura e gazit ftohës ulet (ose ngrihet në ngrohje) me shpejtësi për të ruajtur dhomën të qëndrueshme në pikën e caktuar I jep prioritet shpejtësisë së lartë të reagimit Temperatura e gazit ftohës ulet (ose ngrihet në ngrohje) me shpejtësi për të ruajtur dhomën të qëndrueshme në pikën e caktuar I jep prioritet efikasitetit Temperatura e gazit ftohës ulet (ose ngrihet në ngrohje) gradualisht duke i dhënë prioritet efikasitetit të sistemit në vend të shpejtësisë së reagimit Temperatura e gazit ftohës Objektivi Te Modaliteti i fuqishëm Modaliteti i shpejtë Modaliteti i lehtë Te 6C Te 3 C ora 47

46 STANDARDI I RI NË KOMODITETIN E NGROHJES Teknologji unike me ngrohje të vazhdueshme Alternativa më e mirë ndaj sistemeve tradicionale të ngrohjes VRV iv për komoditet të vazhdueshëm, edhe gjatë shkrirjes Për shkak se VRV IV vazhdon të ofrojë ngrohje edhe kur është në modalitet shkrirjeje, ajo u jep përgjigje disavantazheve të menduara që specifikojnë një pompë ngrohëse për ngrohje monovalente. Pompat ngrohëse njihen për efikasitetin e tyre të lartë të energjisë në ngrohje, por ata grumbullojnë akull gjatë procesit të ngrohjes dhe ky duhet të shkrihet periodikisht duke përdorur një funksion shkrirjeje që kthen ciklin e ftohjes në krah të kundërt. Kjo shkakton një rënie të përkohshme të temperaturës dhe nivele të reduktuara komoditeti brenda ndërtesës. Temperatura e dhomës e re Shkrirja mund të kërkojë më shumë se 10 minuta (në varësi të përmasave të sistemit) dhe ndodh më shpesh mes -7 dhe +7 C kur ka më shumë lagështi në ajër, e cila e ngrin serpentinën dhe kjo ka një ndikim të konsiderueshëm në nivelet e perceptuara të komoditeti të brendshëm. VRV IV ka ndryshuar paradigmën e ngrohjes duke ofruar ngrohje edhe gjatë funksionit të shkrirjes duke eliminuar kështu rënien e temperaturave brenda dhe duke ofruar komoditet në çdo kohë. VRV IV Standardi i VRF ΔT Koha Si funksionon kjo? VRV IV përfshin një element unik për akumulimin e nxehtësisë, bazuar mbi materiale PCM, i cili ofron energji për shkrirje për njësinë e jashtme ndërkohë që vazhdon të ofrojë ngrohje të brendshme për të ruajtur një klimë komode të brendshme. Energjia e nevojitur për shkrirjen ruhet në element gjatë përdorimit normal për ngrohje. Serpentina e njësisë së jashtme shkrihet me energjinë e ruajtur në elementin për akumulimin e nxehtësisë ndërkohë që ruhet një temperaturë komode e brendshme. Si funksionon materiali PCM? Një material PCM do të ruajë ose lëshojë energjinë kur ai ndryshon fazën nga i ngurtë në të lëngshëm ose nga i lëngshëm në të ngurtë. Bërthama e kapsulës Temperatura rritet Ndërkohë që PCM-ja ngurtësohet, energjia e ngrohjes lëshohet sërish në ambient Temperatura bie PCM në gjendje të ngurtë Bërthama e kapsulës Ndërkohë që PCM-ia thith energjinë e nxehjes, ajo kthehet në lëng PCM në gjendje të lëngshme Funksioni i ngrohjes së vazhdueshme është i disponueshëm vetëm në njësitë RYYQ-T. 48

47 SOFTUER KONFIGURUES VRV Nevojitet më pak kohë për vënien në punë Menaxhoni sisteme të shumëfishta sipas të njëjtës mënyrë Merrni parametrat fillestarë të sistemit Vënie në punë e thjeshtuar Konfiguruesi VRV është një zgjidhje e përparuar softueri që lejon një konfigurim dhe vënie në punë të lehtë të sistemit: kërkohet më pak kohë në çati për konfigurimin e njësisë së jashtme sisteme të shumëfishta në vende të ndryshme mund të menaxhohen në të njëjtën mënyrë, duke ofruar vënie më të thjeshtuar në punë për llogaritë kyçe Parametrat fillestarë në njësinë e jashtme mund të rikthehen me lehtësi Shërbimi i thjeshtuar Ekran i jashtëm për vendosje të shpejtë të parametrave në vend dhe lexim i shpejtë i gabimeve së bashku me tregimin e parametrave të shërbimit për kontrollin e funksioneve bazë. Treguesi me 7 segmente kursen kohë përmes: raportit të gabimit të lehtë për t'u lexuar treguesit të parametrave bazë të shërbimit për të kontrolluar me shpejtësi funksionet bazë menysë së qartë që tregon parametrat e shpejtë dhe të lehtë në vend Vënie në punë e thjeshtuar Merrni parametrat fillestarë të sistemit 49

48 GAME E GJERË E NJËSIVE TË BRENDSHME: MUNDËSI KOMBINIMI VRV ME NJËSI TË BRENDSHME ELEGANTE (DAIKIN EMURA, NEXURA,...) FXSQ-P Njësia e brendshme VRV FXFQ-A Njësia e brendshme VRV FTXG-JA FVXG-K BPMKS967B2 Njësitë e brendshme të lidhshme Daikin Emura Njësi me montim në mur KATEGORIA 20 KATEGORIA 25 KATEGORIA 35 KATEGORIA 42 KATEGORIA 50 KATEGORIA 60 KATEGORIA 71 FTXG25JW FTXG25JA Njësia me montim në mur FTXS20K FTXS25K Nexura Njësia me qëndrim në dysheme FTXG35JW FTXG35JA FTXS35K CTXS35K FTXG50JW FTXG50JA FVXG25K FVXG35K FVXG50K Njësi me qëndrim në dysheme FVXS25F FVXS35F FVXS50F FTXS42K FTXS50K FTXS60G FTXS71G Njësi e llojit fleksibël FLXS25B FLXS35B FLXS50B FLXS60B Kutia BPMKS nevojitet për të lidhur njësi të brendshme RA me VRV IV DIZAJN PRAKTIK I TUBAVE VRV IV ofron një gjatësi të shtuar tubash prej 165 m (190 m gjatësi ekuivalente tubash) me një gjatësi totale të tubave të sistemit prej 1000 m. Aplikohen kufizime kur lidhen kuti uji, njësi të brendshme RA ose njësi të trajtimit të ajrit. Diferenca e lartësisë ndërmjet njësisë së jashtme dhe të brendshme është 90 m (shënimi 1) të dyja nëse njësia e jashtme ndodhet mbi ose nën njësitë e brendshme. Diferenca e nivelit mes njësive të brendshme është rritur deri në 30 m. Pas degës së parë, diferenca mes gjatësisë më të madhe të tubave dhe asaj më të vogël mund të jetë maksimalisht 40 m, nëse gjatësia më e madhe e tubave shkon deri në një maksimum prej 90 m. Përdorim më i mirë i hapësirës Tubat e vegjël të gazit ftohës kërkojnë më pak hapësirë në kolona dhe tavane duke lënë hapësirë maksimale për përdorim komercial të hapësirës. 165 m Gjatësia aktuale e tubave 40 m (90 m 1 ) Diferenca e nivelit ndërmjet njësive të brendshme dhe të jashtme 30 m Diferenca e nivelit mes njësive të brendshme 90 m maksimumi Nëse nuk plotësohen të gjitha kushtet, diferenca e lartësisë mund të jetë më e ulët. 50

49 SPECIFIKIMET VRV IV me ngrohje të vazhdueshme: RYYQ-T VRV IV pa ngrohje të vazhdueshme: RXYQ-T SISTEMI I JASHTËM RYYQ8T RXYQ8T RYYQ10T RXYQ10T RYYQ12T RXYQ12T RYYQ14T RXYQ14T RYYQ16T RXYQ16T RYYQ18T RXYQ18T RYYQ20T RXYQ20T Diapazoni i kapacitetit HP Kapac. ftohjes Nom. kw 22,4 28,0 33,5 40,0 45,0 50,0 56,0 Kapac. ngrohjes Nom. kw 25,0 31,5 37,5 45,0 50,0 56,0 63,0 Fuqia në hyrje Ftohja Nom. kw 5,2 7,29 8,98 11,0 13,0 14,7 18,5-50 Hz Ngrohje Nom. kw 5,5 7,38 9,10 11,2 12,8 14,4 17,0 EER 4,30 3,84 3,73 3,64 3,46 3,40 3,03 ESEER 7,53 1 7,20 1 6,96 1 6,83 1 6,50 1 6,38 1 5,67 1 COP 4,55 4,27 4,12 4,02 3,91 3,89 3,71 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min Nom Maks Dimensionet Njësia LxGjxTh mm 1685 x 930 x x 1240 x 765 Pesha Njësia kg Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Diapazoni i Ftohja Min.~Maks. CDB -5~43 funksionimit Ngrohje Min.~Maks. CWB -20~15,5 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu Dia. jasht. mm 9,52 12,7 15,9 Gazi Dia. jasht. mm 19,1 22,2 28,6 Gj. tubacioneve NjJ - NjB Maks. m Gj. tot. tubacioneve Sistemi Aktuale m Ndrysh. nivelit NjJ - NjB m 90 3 Njësia e jashtme në pozicionin më të lartë / 90 3 Njësia e brendshme në pozicionin më të lartë Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3N~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Vlera AUTOMATIC ESEER i korrespondon funksionimit normal të pompës ngrohëse VRV IV, duke marrë në konsideratë funksionin e kursimit të përparuar të energjisë (funksionimi i ndryshueshëm i kontrollit të temperaturës së ndryshueshme të ftohjes) (2) Numri aktual i njësive të brendshme që mund të lidhen varet nga lloji i njësisë së brendshme (njësi e brendshme VRV, kuti uji, njësi e brendshme RA, etj.) dhe kufizimi i raportit të lidhjes për sistemin (50% <= CR <= 130%) (3) Referojuni specifikimeve teknike për më shumë detaje SISTEMI I JASHTËM RYYQ22T RXYQ22T RYYQ24T RXYQ24T RYYQ26T RXYQ26T RYYQ28T RXYQ28T RYYQ30T RXYQ30T RYYQ32T RXYQ32T RYYQ34T RXYQ34T RYYQ36T RXYQ36T Sistemi Moduli 1 i njësisë së jashtme RYMQ10T RXYQ10T RYMQ8T RXYQ8T RYMQ12T RXYQ12T RYMQ12T RXYQ12T RYMQ12T RXYQ12T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T Moduli 2 i njësisë së jashtme RYMQ12T RXYQ12T RYMQ16T RXYQ16T RYMQ14T RXYQ14T RYMQ16T RXYQ16T RYMQ18T RXYQ18T RYMQ16T RXYQ16T RYMQ18T RXYQ18T RYMQ20T RXYQ20T Diapazoni i kapacitetit HP Kapac. ftohjes Nom. kw 61,5 67,4 73,5 78,5 83,5 90,0 95,0 101,0 Kapac. ngrohjes Nom. kw 69,0 75,0 82,5 87,5 93,5 100,0 106,0 113,0 Fuqia në hyrje Ftohja Nom. kw 16,3 18,2 20,0 22,0 23,7 26,0 27,7 31,5-50 Hz Ngrohje Nom. kw 16,5 18,3 20,3 21,9 23,5 25,6 27,2 29,8 EER 3,77 3,70 3,68 3,57 3,52 3,46 3,43 3,21 ESEER 7,07 1 6,81 1 6,89 1 6,69 1 6,60 1 6,50 1 6,44 1 6,02 1 COP 4,18 4,10 4,06 4,00 3,98 3,91 3,90 3,79 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Lidhjet e tubacioneve Min Nom Maks Lëngu Dia. jasht. mm 15,9 19,1 Gazi Dia. jasht. mm 28,6 34,9 41,3 Gjatësia e tubacioneve NjJ - NjB Maks. m Gj. tot. Sistemi tubacioneve Aktuale m Diferenca e nivelit NjJ - NjB m 90 3 Njësia e jashtme në pozicionin më të lartë / 90 3 Njësia e brendshme në pozicionin më të lartë Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Vlera AUTOMATIC ESEER i korrespondon funksionimit normal të pompës ngrohëse VRV IV, duke marrë në konsideratë funksionin e kursimit të përparuar të energjisë (funksionimi i ndryshueshëm i kontrollit të temperaturës së ndryshueshme të ftohjes) (2) Numri aktual i njësive të brendshme që mund të lidhen varet nga lloji i njësisë së brendshme (njësi e brendshme VRV, kuti uji, njësi e brendshme RA, etj.) dhe kufizimi i raportit të lidhjes për sistemin (50% <= CR <= 130%) (3) Referojuni specifikimeve teknike për më shumë detaje SISTEMI I JASHTËM RYYQ38T RXYQ38T RYYQ40T RXYQ40T RYYQ42T RXYQ42T RYYQ44T RXYQ44T RYYQ46T RXYQ46T RYYQ48T RXYQ48T RYYQ50T RXYQ50T RYYQ52T RXYQ52T RYYQ54T RXYQ54T Moduli 1 i njësisë së jashtme RYMQ8T RXYQ8T RYMQ10T RXYQ10T RYMQ10T RXYQ10T RYMQ12T RXYQ12T RYMQ14T RXYQ14T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ18T RXYQ18T Sistemi Moduli 2 i njësisë së jashtme RYMQ10T RXYQ10T RYMQ12T RXYQ12T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ18T RXYQ18T RYMQ18T RXYQ18T Moduli 3 i njësisë së jashtme RYMQ20T RXYQ20T RYMQ18T RXYQ18T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ16T RXYQ16T RYMQ18T RXYQ18T RYMQ18T RXYQ18T RYMQ18T RXYQ18T Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 106,0 112,0 118,0 124,0 130,0 135,0 140,0 145,0 150,0 Kapaciteti i ngrohjes Nom. kw 120,0 125,0 132,0 138,0 145,0 150,0 156,0 162,0 168,0 Fuqia në Ftohja Nom. kw 31,0 33,3 35,0 37,0 39,0 40,7 42,4 44,1 hyrje - 50 Hz Ngrohje Nom. kw 29,9 30,9 33,0 34,7 36,8 38,4 40,0 41,6 43,2 EER 3,42 3,61 3,54 3,51 3,46 3,44 3,42 3,40 ESEER 6,36 1 6,74 1 6,65 1 6,62 1 6,60 1 6,50 1 6,46 1 6,42 1 6,38 1 COP 4,01 4,05 4,00 3,98 3,94 3,91 3,90 3,89 3,89 Numri maksimal i njësive të brendshme që lidhen 64 2 Treguesi i lidhjes së brendshme Lidhjet e tubacioneve Min Nom Maks Lëngu Dia. jasht. mm 19,1 Gazi Dia. jasht. mm 41,3 Gjatësia e 3 tubacioneve NjJ - NjB Maks. m 165 Gj. tot. tubacioneve Sistemi Aktuale m Ndryshimi i nivelit NjJ - NjB m 90 3 Njësia e jashtme në pozicionin më të lartë / 90 3 Njësia e brendshme në pozicionin më të lartë Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

50 Pompa ngrohëse VRVIII-S - Dizajn i optimizuar për kapacitete të vogla 1685 mm 1345 mm VOLUMI Rreth 70% reduktim PËRFITIMET Dizajn për kursim hapësire VRVIII-S është më i hollë dhe më kompakt, duke rezultuar në kursime të konsiderueshme në hapësirën e instalimit. (8 HP) 930 mm 765 mm 320 mm 900 mm (4,5,6 HP) GJURMA Rreth 60% reduktim Vlera të larta COP Një veçori kryesore e VRVIII-S është efikasiteti i tij i jashtëzakonshëm i energjisë. Sistemi arrin COP të larta si gjatë ftohjes ashtu edhe gjatë ngrohjes duke përdorur komponentë dhe funksione të ndërlikuara. Ngrohje COP dhe EER për RXYSQ4 Ftohja 3,99 1 4, Kapacitetet nominale të ftohjes bazohen në: temperaturën e brendshme: 27 CDB, 19 CWB, temperatura e jashtme: 35 C, tubacioni i barasvlershëm i gazit ftohës: 5 m, diferenca e nivelit: 0 m 2 Kapacitetet nominale të ngrohjes bazohen në: temperaturën e brendshme: 20 CDB, temperatura e jashtme: 7 CDB, 6 CWB, tubacioni i barasvlershëm i gazit ftohës: 5 m, diferenca e nivelit: 0 m 52

51 Gamë e gjerë njësish të brendshme Lidhni njësi të brendshme VRV ose njësi të brendshme moderne si Daikin Emura, Nexura FCQG-F FTXG-JW FVXS-F BPMKS967B3 FTXS-G BPMKS967B2 FBQ-C FVXG-K FTXG-JA BPMKS967B2 FXFQ-A FXSQ-P FXLQ-P FXLQ-P FX2Q-A FXSQ-P FXAQ-P * Njësitë e brendshme VRV dhe njësitë moderne të brendshme nuk mund të kombinohen. e re NJËSITË E BRENDSHME TË LIDHSHME Lloji KASETË ME MONTIM NË TAVAN Modeli Kaseta me qarkullim rrethor (përfshihet funksioni i vetëpastrimit 2 ) Kasetë plotësisht e sheshtë Emri i produktit FCQG-F FFQ-C Kapaciteti e re TAVAN I FSHEHUR MONTUAR NË MUR Njësi e vogël e fshehur në tavan Njësia e hollë e fshehur në tavan Njësia e fshehur në tavan me ventilator të drejtuar nga inverteri Daikin Emura Njësia me montim në mur Njësia me montim në mur Njësia me montim në mur FDBQ-B FDXS-F FBQ-C FTXG-JA/JW CTXS-K FTXS-K FTXS-G e re VARUR NË TAVAN Njësia me varje në tavan FHQ-C ME QËNDRIM NË DYSHEME Njësi Nexura me qëndrim në dysheme Njësi me qëndrim në dysheme Njësi e llojit fleksibël FVXG-K FVXS-F FLXS-B 1 Duhet panel dekorativ BYCQ140CG + BRC1E51A 53

52 DIZAJN PRAKTIK I TUBAVE Kur kombinohen me njësi të brendshme VRV VRVIII-S ofron gjatësi më të madhe të tubacionit mundësi 150 m 1 (175 m ekuivalent gjatësi tubacioni), me një gjatësi totale tubacioni prej 300 m. Nëse njësia e jashtme instalohet mbi njësitë e brendshme, diferenca e lartësisë mund të jetë maksimumi 50 m 2. Këto lejime të bollshme lehtësojnë një shumëllojshmëri të madhe dizajnesh të sistemit. 150 m Gjatësia aktuale e tubave 50 m Diferenca e nivelit ndërmjet njësive të brendshme dhe të jashtme Shënime: 1 40 m kur njësia e jashtme instalohet poshtë njësive të brendshme. 2 Gjatësia maksimale e tubacionit mes njësisë së brendshme dhe degëzimit të parë është 40 m. Kur lidhet me njësi të brendshme elegante ("Sistemi Super-Multi-Plus") Pompa ngrohëse VRV me lidhje me njësitë e brendshme elegante ofron një total gjatësie të tubacionit të sistemit prej 135 m. (Gjatësia totale e tubacionit kryesor 55 m (mes njësisë së jashtme dhe kutisë BP) + Gjatësia totale e degëzimit të tubacionit 80 m (mes kutisë BP dhe njësisë së brendshme). Gjatësia maksimale e tubacionit mes njësisë së jashtme dhe degëzimit të parë është 5 m. Gjatësia minimale e tubacionit mes kutisë BP dhe njësisë së brendshme është 2 m, gjatësia maksimale është 15 m. Pas degës së parë, gjatësia më e madhe e tubave është 40 m. Diferenca në lartësi midis njësisë së jashtme dhe të brendshme ose kutisë BP mund të jetë maksimumi 40 m. 40 m Diferenca e nivelit ndërmjet njësive të brendshme dhe të jashtme 15 m Diferenca e nivelit mes njësive të brendshme 70 m maksimumi 5 m gjatësia minimale 2 m gjatësia minimale 15 m gjatësia maksimale 54

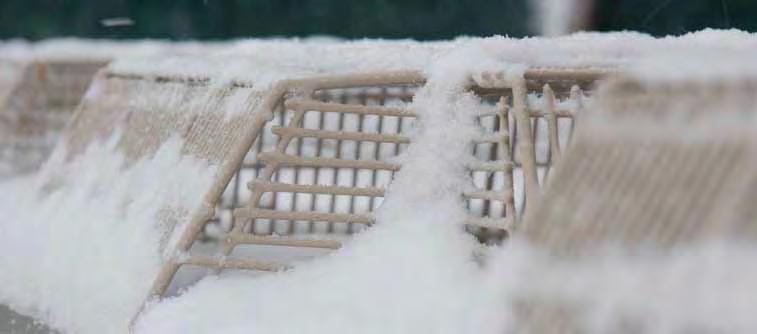

53 TEKNOLOGJITË E PËRPARUARA Super aero-grila Pjesët në formë spirale janë të vendosura drejt me drejtimin e daljes së ajrit për të minimizuar turbulencën dhe për të reduktuar zhurmën. 1 2 Grykë e lëmuar e hyrjes së ajrit në formë kambane dhe ventilator aero-spiral Këto veçori ndihmojnë në uljen e konsiderueshme të zhurmës. Grykës së hyrjes së ajrit në formë kambane i shtohen vjaska për të reduktuar turbulencën në fluksin e ajrit nga thithja e ventilatorit. Veçoritë e ventilatorit aero-spiral përfshin fletë ventilatori me cepa të përthyer, që reduktojnë më shumë turbulencën. Këshilla për fletët aero-spirale të ventilatorit Tradicionale Skajet e futura thithen brenda nga cepat e përthyer të fletëve të ventilatorit, duke reduktuar turbulencën e përgjithshme. I ri 3 Qarku e-bridge Parandalon akumulimin e gazit ftohës të lëngshëm në kondensator. Kjo rezulton në përdorim më efikas të sipërfaqes së kondensatorit në të gjitha kushtet dhe kjo sjell efikasitet më të mirë energjetik. Kapaciteti i rritur avullues vjen nga qarku i gazit ftohës i krijuar së fundmi, qarku SCe-bridge, i cili shton super-ftohje përpara ciklit të zgjerimit. Duke përdorur këtë qark, COP-et si në ftohje ashtu edhe në ngrohje janë përmirësuar në mënyrë drastike. Kapaciteti aktual avullues Kapaciteti avullues mund të rritet duke marrë superftohje përpara valvulës elektronike së zgjerimit Me qarkun SCe- bridge, ftohja dhe ngrohja përmirësohen në COP Kapaciteti avullues është përmirësuar duke përdorur qarkun SCe-Bridge. Qarku SCe-Bridge 55

54 SPECIFIKIMET Pompa ngrohëse VRVIII-S - një fazor (P8V1), trefazor (P8Y1) NJËSIA E JASHTME RXYSQ4P8V1 RXYSQ5P8V1 RXYSQ6P8V1 RXYSQ4P8Y1 RXYSQ5P8Y1 RXYSQ6P8Y1 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 12,6 1 14,0 1 15,5 1 12,6 1 14,0 1 15,5 1 Kapaciteti i ngrohjes Nom. kw 14,2 2 16,0 2 18,0 2 14,2 2 16,0 2 18,0 2 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 3,24 3,51 4,53 3,33 3,61 4,66 Ngrohje Nom. kw 3,12 3,86 4,57 3,21 3,97 4,70 EER 3,89 3,99 3,42 3,78 3,88 3,33 COP 4,55 4,15 3,94 4,42 4,03 3,83 Numri maksimal i njësive të brendshme që lidhen 8 6 / / / / / / 9 7 Treguesi i lidhjes së brendshme Min , ,5 70 Nom Maks , ,5 182 Dimensionet Njësia Lart. x Gjer. x Thell. mm 1345x900x320 Pesha Njësia kg 120 Ventilatori Lloji Ventilatori i helikës Volumi i Ftohja Nom. m³/min 106 qarkullimit të ajrit Ngrohje Nom. m³/min Niv. fuqisë zhurmës Ftohja Nom. dba Niveli i presionit të Ftohja Nom. dba zhurmës Ngrohje Nom. dba Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Diapazoni i Ftohja Min.~Maks. CDB -5~46 funksionimit Ngrohje Min.~Maks. CWB -20~15,5 Agjent ftohës Lloji R-410A Mbushja kg 4,0 Kontrolli Valvula e zgjerimit Qarqet Sasia 1 Vaji ftohës Lloji Daphne FVC68D Vëllimi i ngarkuar l 1,5 Lidhjet e tubacioneve Lëngu Lloji Lidhje konike Dia. jasht. mm 9,52 Gazi Lloji Lidhje konike (VRV) / Lidhje e kallajisur (RA) Lidhje e kallajisur Lidhje konike (VRV) / Lidhje e kallajisur (RA) Lidhje e kallajisur Dia. jasht. mm 15,9 6 / 19,1 7 15,9 6 / 19,1 7 19,1 15,9 6 / 19,1 7 15,9 6 / 19,1 7 19,1 Kullimi Dia. jasht. mm 26x3 Gjatësia e tubacioneve NjJ - BP Totali m 55 7 BP - NjB Maks./Total m 15 7 / / / / / /90 7 Gj. tot. tubacioneve Sistemi Aktuale m / / / / / / Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1N~ / 50 / N~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 32,0 16,0 (1) Ftohje: Temp. e brendshme 27 CDB, 19,0 CWB; temperatura e jashtme 35 CDB; gjatësia ekuivalente e tubave: 5 m; diferenca e nivelit: 0 m (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB, gjatësia e tubave ftohës: 5 m; diferenca e nivelit: 0 m (3) Në rast të lidhjes së njësive të brendshme VRV (4) Në rast të lidhjes së njësive të brendshme RA (5) MFA përdoret për të përzgjedhur një stakues qarku dhe ndërprerësin e qarkut (stakues qarku për rrjedhjet në tokë). (6) EN/IEC : Standard teknik evropian/ndërkombëtar që përcakton kufijtë për rrymat elektrike të vazhduara të prodhuara nga pajisje të lidhura me sistemin e tensionit të ulët me rrymë hyrëse > 16A dhe 75A për fazë 56

55 Pompë ngrohëse VRV e optimizuar për ngrohje (VRVIII-C) PËRFITIMET Vlera të larta COP në ambiente të ulëta Përdorimi i teknologjisë së kompresimit me dy faza sjell performancë të rritur të kursimit të energjisë në ambiente të ulëta, me një COP prej më shumë se 3,0 në temperaturë të jashtme -10 C për të gjithë gamën (deri në 3,8 për një njësi 10 HP). Si rrjedhojë, kostot vjetore të energjisë janë ndjeshëm më të ulëta sesa ato me pompën standarde ngrohëse. COP COP për një njësi 10 HP 4,00 3,00 2,00 1,00 0, Temp. e jashtme (WB ) Pompë ngrohëse standarde Diapazon i gjerë funksionimi i ngrohjes VRVIII-C është sistemi i parë në treg me një diapazon standard funksionimi me temperaturë të jashtme deri në -25 CWB në ngrohje dhe mund të ofrojë gjithashtu ftohje në temperaturë të jashtme deri në - 5 CDB. temperatura e jashtme VRV III-C +15,5 CWB Ngrohje VRV +15,5 CWB VRV III-C +43 CDB -5 CDB -20 CWB -25 CWB Kapaciteti i ngrohjes për njësinë e jashtme 10 HP Ftohje VRV +43 CDB -5 CDB Kapaciteti i qëndrueshëm për ngrohje VRVIII-C ka një kapacitet të qëndrueshëm ngrohjeje, edhe në temperatura të ulëta, që e bën atë të përshtatshëm për ngrohje nga një burim i vetëm. Kapaciteti i ngrohjes është 130% në krahasim me kapacitetin e ngrohjes me VRVstandarde në kushte të ngjashme (kw) 35 kapaciteti i ngrohjes pompë ngrohëse standarde Temp. e jashtme ( CWB) 57

56 Shpejtësi e lartë ngrohjeje Koha e ngrohjes reduktohet ndjeshëm, veçanërisht në kushte temperature të ulët të ambientit. Koha e nevojitur për temperaturën e daljes së shkëmbyesit të nxehtësisë së njësisë së brendshme që të arrijë 40 C është reduktuar me 50%. C Funksionimi i ngrohjes në nisje Temperatura në dalje ( C) Pompë ngrohëse standarde reduktim 50% Temperatura e brendshme C Temperatura e brendshme e shkëmbyesit të nxehtësisë VRVIII-C Pompë ngrohëse standarde për temperaturën e brendshme të shkëmbyesit të nxehtësisë Temperatura e brendshme VRVIII-C Pompë ngrohëse standarde për temperaturën e brendshme Koha e kaluar (min.) * Të dhëna testimi në praktikë në Japoni me njësi 14 HP (Akita City janar 2006) Kohë e shkurtër shkrirjeje Koha e nevojitur për shkrirje reduktohet në 4 minuta më pak se gjysma e sistemit standard VRVIII (10 minuta), duke çuar në një temperaturë të brendshme më të qëndrueshme dhe nivele komoditeti të përmirësuara ndjeshëm. * Të dhëna testimi në praktikë në Japoni me njësi 10 HP (Akita City janar 2006) Model tubacioni fleksibël VRVIII-C ofron një gjatësi të shtuar tubash prej 165 m (190 m gjatësi ekuivalente tubash) me një gjatësi totale të tubave të sistemit prej 500 m. Nëse njësia e jashtme gjendet mbi njësinë e brendshme, diferenca në lartësi është 50 m. Nëse njësia e jashtme gjendet nën njësinë e brendshme, diferenca në lartësi është 40 m. Distanca mes njësisë së jashtme dhe njësisë së funksionit duhet të jetë maksimumi 10 m (gjatësi ekuivalente tubash 13 m). 165 m Gjatësia aktuale e tubave 50 m Diferenca e nivelit ndërmjet njësive të brendshme dhe të jashtme 15 m Diferenca e nivelit mes njësive të brendshme 90 m maksimumi Pas degës së parë, diferenca mes gjatësisë më të madhe të tubave dhe asaj më të vogël mund të jetë maksimalisht 40 m, nëse gjatësia më e madhe e tubave shkon deri në një maksimum prej 90 m. 58

57 TEKNOLOGJITË UNIKE Kompresim me dy faza Teknologjia e kompresimit me dy faza bën të mundur që sistemi të krijojë presione të larta të cilat sjellin kapacitet më të lartë ngrohje në kushte temperature të ulët ambienti. Kompresori i dytë inverter (e cila ndodhet në njësinë e funksionit) është dizajnuar posaçërisht për të dhënë presione të larta. Pas shkëmbimit të nxehtësisë në njësinë e brendshme, gazi dhe lëngu ndahen në ndarësin gaz-lëng. Kjo bën të mundur rikuperimin e gazit ftohës në kushte gazi dhe transmetimin e tij direkt në kompresorin e presionit të lartë Kapaciteti i ngrohjes E lartë Mbushja me lëngje Ndarësi Gaz-lëng Mbushja me gaz Mesatar Presioni I ulët Kapaciteti avullues Fuqia në hyrje Entalpia 59

58 SPECIFIKIMET Pompë ngrohëse VRV e optimizuar për ngrohje SISTEMI I JASHTËM RTSYQ10PA RTSYQ14PA RTSYQ16PA RTSYQ20PA Sistemi Moduli 1 i njësisë së jashtme RTSQ10PA RTSQ14PA RTSQ16PA RTSQ8PA Moduli 2 i njësisë së jashtme - RTSQ12PA Njësia e funksionimit BTSQ20PY1 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 28,0 1 40,0 1 45,0 1 56,0 1 Kapaciteti i ngrohjes Nom. kw 31,5 2 / 28,0 3 45,0 2 / 40,0 3 50,0 2 / 45,0 3 63,0 2 / 55,9 3 Fuqia në hyrje - Ftohja Nom. kw 7, ,6 1 14,9 1 15, Hz Ngrohje Nom. kw 7,78 2 / 8, ,4 2 / 12,8 3 13,0 2 / 15,0 3 15,4 2 / 18,7 3 EER 3,54 1 3,17 1 3,02 1 3,64 1 COP 4,05 2 / 3,42 3 3,95 2 / 3,13 3 3,85 2 / 3,00 3 4,09 2 / 2,99 3 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min./Nom./Maks. 125/250/ /350/ /400/ /500/650 Niv. fuqisë zhurmës Ftohja Nom. dba - Niv. pres. zhurmës Ftohja Maks./Nom. dba 62/60 63/61 65/63 Lidhjet e tubacioneve Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/9,52 Lidhje me ngjitje saldimi/12,7 Lidhje me ngjitje saldimi/15,9 Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/22,2 Lidhje me ngjitje saldimi/28,6 Njëjtësimi i vajit Dia. jasht. mm - 19,1 Gjatësia e NjJ - NjB Maks. m 165 tubacioneve Pas degës Maks. m 90 (8) Gj. tot. tubacioneve Sistemi Aktuale m 500 Ndryshimi i nivelit NjJ - NjB Nj. jashtme m poz. më të lartë / Nj. brendshme 50/40 poz. më të lartë NjB- NjB Maks. m 15 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m; gjatësia e njësisë së funksionit: 6 m; njësia e brendshme e kombinuar: FXFQ50P x 5 njësi (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB,6 CWB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m; gjatësia e njësisë së funksionit: 6 m; njësia e brendshme e kombinuar: FXFQ50P x 5 njësi (3) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme -10 CWB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit 0 m; gjatësia e njësisë së funksionit: 6 m; njësia e brendshme e kombinuar: FXFQ50P x 5 njësi (4) MFA përdoret për të përzgjedhur një stakues qarku dhe ndërprerësin e qarkut (stakues qarku për rrjedhjet në tokë. (5) Referojuni përzgjedhjes së tubave të agjentit ftohës ose manualit të instalimit MODULI I NJËSISË SË JASHTME BTSQ20P RTSQ8PA RTSQ10PA RTSQ12PA RTSQ14PA RTSQ16PA Dimensionet Njësia Lartësi x Gjerësi x Thellësi mm 1570x460x x930x x1240x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji - Bobinë me fletë të kryqëzuara Lloji ventilator - Ventilatori i helikës Ventilatori - Vëllimi i qarkullimit të ajrit Ftohja Nom. m³/min Presioni statik i Maks. Pa jashtëm i ventilatorit - 78 Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Kompresori 2 Lloji - Kompresor me spirale i mbyllur hermetikisht Kompresori 3 Lloji - Kompresor me spirale i mbyllur hermetikisht Diapazoni i Ftohja Min. CDB -5 funksionimit Maks. CDB 43 Ngrohje Min.~Maks. CWB -25~15,5 Agjent ftohës Lloji R-410A Mbushja kg - 9,4 10,5 10,9 11,7 Kontrolli - Valvula elektronike e zgjerimit Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

59 Pompa ngrohëse VRV Classic - RXYCQ-A PËRFITIMET Për projekte me kërkesa standarde për ftohje dhe ngrohje Përshtatet në çdo ndërtesë duke qenë se është i mundur edhe instalimi i brendshëm si rezultat i presionit të lartë statik të jashtëm deri në 78,4 Pa. Instalimi i brendshëm rezulton në gjatësi më vogël të tubacioneve, kosto më të ulëta instalimi, efikasitet më të madh dhe estetikë më të mirë vizuale Aftësia për të kontrolluar individualisht çdo zonë me ajër të kondicionuar i mban kostot e funksionimit të sistemit VRV në një minimum absolut Shpërndani kostot e instalimit duke kryer instalim me faza Lidhet me të gjitha njësitë e brendshme standarde VRV, sistemin e ajrosjes dhe sistemet e kontrollit SPECIFIKIMET Ngrohje dhe ftohje RXYCQ10-12A NJËSIA E JASHTME RXYCQ8A RXYCQ10A RXYCQ12A RXYCQ14A RXYCQ16A RXYCQ18A RXYCQ20A Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 20,0 25,0 30,0 35,0 40,0 45,0 50,0 Kapaciteti i ngrohjes Nom. kw 22,4 28,00 33,6 37,5 44,8 50,4 56,0 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 6,60 6,74 8,77 11,4 12,9 15,0 17,8 Ngrohje Nom. kw 5,90 7,00 8,62 9,74 11,8 13,8 16,0 EER 3,03 3,71 3,42 3,07 3,10 3,00 2,81 COP 3,86 4,00 3,90 3,85 3,80 3,65 3,50 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min Nom Maks Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x635x x930x x1240x765 Pesha Njësia kg Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Diapazoni i Ftohja Min.~Maks. CDB -5~43 funksionimit Ngrohje Min.~Maks. CWB -20~15 Agjent ftohës Lloji R-410A Lidhjet e Lëngu Dia. jasht. mm 9,52 12,7 15,9 tubacioneve Gazi Dia. jasht. mm 15,9 19,1 22,2 28,6 28,6 28,6 28,6 Gj. tubacioneve NjJ - NjB Maks. m 135 Gj. tot. tubacioneve Sistemi Aktuale m 300 Ndryshimi i nivelit NjJ - NjB m 30 (Njësia e jashtme në pozicionin më të lartë) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3N~/50/ (1) Raporti i lidhjes është 50~120%. Nëse lidhet një ose më shumë njësi FXFQ20,25 raporti maksimal i lidhjes është 100% 61

60 Rikuperimi i nxehtësisë NGROHJE E VAZHDUAR GJATË SHKRIRJES Siguron nivelin më të lartë të komoditetit gjatë shkrirjes dhe kthimit të vajit Përfitimet e sistemit Komoditet i lartë - Pa rrymë të ftohtë gjatë shkrirjes dhe kthimit të vajit - Pa luhatje të mëdha të temperaturës në dhomë Kapacitet më i lartë i integruar ngrohës (njësia e brendshme vazhdon të sjellë ngrohje) - Ngrohja e vazhdueshme gjatë shkrirjes rezulton në kapacitet më të lartë të integruar ngrohës dhe në nivele më të larta komoditeti për përdoruesit. * Ofrohet vetëm për sistemet me shumë kombinime të rikuperimit të nxehtësisë (REYQ18-48P8/9, REYHQ16-24P) Rikuperimi i nxehtësisë VRVIII 1 Vetëm 1 serpentinë e jashtme për çdo rast kryen veprimin e shkrirjes 2 3 Ngrohje e vazhduar (kapacitet i reduktuar) Kapaciteti i plotë i ngrohjes 62

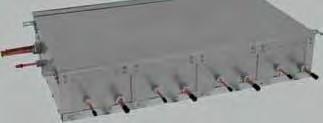

61 KOMODITET INDIVIDUAL FALË KUTISË VRVIII BS Mundësi ndryshimi individual nga ftohja në ngrohje ose anasjelltas për njësitë e brendshme. Kjo do të thotë se të gjitha njësitë e brendshme që nuk ndryshojnë, vazhdojnë të ofrojnë komoditet optimal për përdoruesit gjatë këtij procesi. Kutia BS vjen në versione individuale dhe të shumëfishta për fleksibilitet maksimal, instalim më të shpejtë dhe kosto më të mirë. Rikuperimi i nxehtësisë VRVIII Me kutinë VRVIII BS, njësitë e tjera të brendshme mund të vazhdojnë të ngrohin ndërkohë që njësitë e synuara të brendshme kalojnë nga ftohja në ngrohje. VENTILATORI FIKUR DIZAJN PRAKTIK I TUBAVE NISJE NDEZUR VRV ofron një gjatësi të shtuar tubash prej 165 m (190 m gjatësi ekuivalente tubash) me një gjatësi totale të tubave të sistemit prej 1000 m. Në rastin kur njësia e jashtme gjendet mbi njësinë e brendshme, diferenca në lartësi është 50 m standarde. Ajo mund të rritet deri në 90 m 1. Në rastin kur njësia e jashtme gjendet nën njësinë e brendshme, diferenca në lartësi është 40 m standarde. Janë të mundura diferenca në lartësi deri në një maksimum prej 90 m 1. Pas degës së parë, diferenca mes gjatësisë më të madhe të tubave dhe asaj më të vogël mund të jetë maksimalisht 40 m, nëse gjatësia më e madhe e tubave shkon deri në një maksimum prej 90 m. 165 m Gjatësia aktuale e tubave 40 m (90 m 1 ) Diferenca e nivelit ndërmjet njësive të brendshme dhe të jashtme 15 m Diferenca e nivelit mes njësive të brendshme 90 m maksimumi 1 Për më shumë informacion, kontaktoni shitësin lokal të Daikin. 1 Përzgjedhësit e degës (njësitë BS) nuk llogariten këtu, pasi instalimi i tyre nuk ndikon në skemën e tubacionit. 63

62 VRVIII Rikuperim nxehtësie kombinim me gjurmë të vogël SPECIFIKIMET NJËSIA E JASHTME REYQ8P9 REYQ10P8 REYQ12P9 REYQ14P8 REYQ16P8 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 22,4 1 28,0 1 33,5 1 40,0 1 45,0 1 Kapaciteti i ngrohjes Nom. kw 25,0 2 31,5 2 37,5 2 45,0 2 50,0 2 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 5,20 7,09 8,72 11,4 14,1 Ngrohje Nom. kw 5,71 7,38 8,84 11,0 12,8 EER 4,31 3,95 3,84 3,51 3,19 COP 4,38 4,27 4,24 4,09 3,91 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes Min së brendshme Nom Maks Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x1300x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Bobinë me fletë të kryqëzuara Ventilatori Lloji Ventilatori i helikës Volumi i qarkullimit të ajrit Ftohja Nom. m³/min Presioni i jashtëm statik Maks. Pa - Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Kompresori 2 Lloji Kompresor me spirale i mbyllur hermetikisht Diapazoni i Ftohja Min.~Maks. CDB -20 (15) / -5~43 funksionimit Ngrohje Min.~Maks. CWB -20~15,5 Agjent ftohës Lloji R-410A Mbushja kg 10,3 10,6 10,8 11,1 Kontrolli Valvula e zgjerimit (lloji elektronik) Lidhjet e tubacioneve Lëngu Lloji Lidhje e kallajisur Dia. jasht. mm 9,52 12,7 Gazi Lloji Lidhje e kallajisur Dia. jasht. mm 19,1 22,2 28,6 Shkarkimi i gazit Lloji Lidhje e kallajisur Dia. jasht. mm 15,9 19,10 22,2 Gjatësia e NjJ - NjB Maks. m 165 tubacioneve Pas degës Maks. m 90 (8) Gj. tot. tubacioneve Sistemi Aktuale m 1000 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m 50/40 NjB- NjB Maks. m 15 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB, gjatësia e tubave ftohës: 7,5 m; diferenca e nivelit: 0 m (3) MFA përdoret për të përzgjedhur një stakues qarku dhe ndërprerësin e qarkut (stakues qarku për rrjedhjet në tokë. (4) Në përputhje me EN/IEC , përkatësisht EN/IEC , mund të jetë e nevojshme të konsultoheni me operatorin e rrjetit të shpërndarjes që të siguroheni se pajisja është e lidhur vetëm me një furnizues me Zsys (rezistenca e sistemit) Zmax (5) EN/IEC : Standard teknik evropian/ndërkombëtar që përcakton kufijtë e ndryshimeve të tensionit, luhatjeve të tensionit në sistemet e furnizimit të tensionit të ulët për pajisje me fuqi 75A (6) EN/IEC : Standard teknik evropian/ndërkombëtar që përcakton kufijtë për rrymat elektrike të vazhduara të prodhuara nga pajisje të lidhura me sistemin e tensionit të ulët me rrymë hyrëse > 16A dhe 75A për fazë (7) Parametrat e ftohjes teknike, për më shumë informacion referojuni manualit të instalimit (8) Referojuni përzgjedhjes së tubave të agjentit ftohës ose manualit të instalimit 64

63 SISTEMI I JASHTËM REYQ18P9 REYQ20P9 REYQ22P8 REYQ24P8 REYQ26P8 REYQ28P8 REYQ30P8 REYQ32P8 REYQ34P9 REYQ36P9 Sistemi Moduli 1 i njësisë së jashtme REMQ8P9 REMQ10P8 REMQ12P8 REMQ10P8 REMQ12P8 REMQ14P8 REMQ16P8 REMQ8P9 Moduli 2 i njësisë së jashtme REMQ10P8 REMQ12P8 REMQ16P8 REMQ10P8 REMQ12P8 Moduli 3 i njësisë së jashtme - REMQ16P8 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 50,4 1 55,9 1 61,5 1 67,0 1 73,0 1 78,5 1 85,0 1 90,0 1 95, Kapaciteti i ngrohjes Nom. kw 56,5 2 62,5 2 69,0 2 75,0 2 81,5 2 87,5 2 95, Fuqia në hyrje - 50 Hz Ftohja Nom. kw 12,7 14,9 17,0 19,2 21,8 23,8 26,6 28,4 26,9 29,1 Ngrohje Nom. kw 13,4 15,2 17,1 18,9 20,6 22,3 24,2 25,8 26,3 28,1 EER 3,97 3,75 3,62 3,49 3,35 3,29 3,19 3,16 3,55 3,47 COP 4,22 4,11 4,04 3,97 3,96 3,92 3,87 4,07 4,02 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min./Nom./Maks. 225/450/ /500/ /550/ /600/ /650/ /700/ /750/ /800/ /850/ /900/1170 Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Lidhjet e Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/15,9 Lidhje me ngjitje saldimi/19,1 tubacioneve Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/28,6 Lidhje me ngjitje saldimi/34,9 Lidhje me ngjitje saldimi/41,3 Shkarkimi i gazit Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/22,2 Lidhje me ngjitje saldimi/28,6 Njëjtësimi i vajit Dia. jasht. mm 19,1 Gjatësia e NjJ - NjB Maks. m 165 tubacioneve Pas degës Maks. m 90 (18) Gj. tot. tubacioneve Sistemi Aktuale m 1000 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m 50/40 NjB- NjB Maks. m 15 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A SISTEMI I JASHTËM REYQ34P9 REYQ36P9 REYQ38P8 REYQ40P8 REYQ42P8 REYQ44P8 REYQ46P8 REYQ48P8 Sistemi Moduli 1 i njësisë së jashtme REMQ8P9 REMQ10P8 REMQ12P8 REMQ10P8 REMQ12P8 REMQ14P8 REMQ16P8 Moduli 2 i njësisë së jashtme REMQ10P8 REMQ12P8 REMQ16P8 REMQ16P8 Moduli 3 i njësisë së jashtme REMQ16P8 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 95, Kapaciteti i ngrohjes Nom. kw ,6 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 26,9 29,1 31,2 33,4 35,8 38,0 40,8 38,7 Ngrohje Nom. kw 26,3 28,1 30,0 31,8 33,5 35,2 37,1 3,16 EER 3,55 3,47 3,43 3,35 3,29 3,26 3,18 3,87 COP 4,07 4,02 3,96 3,93 3,94 3,92 3,90 64 Numri maksimal i njësive të brendshme që lidhen 64 Treguesi i lidhjes së brendshme Min./Nom./Maks. 425/850/ /900/ /950/ /1000/ /1050/ /1100/ /1150/ /1200/1560 Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Lidhjet e tubacioneve Lëngu Dia. jasht. mm 19,1 Gazi Dia. jasht. mm 34,9 41,3 Shkarkimi i gazit Dia. jasht. mm 28,6 34,9 Njëjtësimi i vajit Dia. jasht. mm 19,1 Gj. tot. tubacioneve Sistemi Aktuale m 40 (14) 1000 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m NjB- NjB Maks. m 15 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A /40 MODULI I NJËSISË SË JASHTME REMQ8P9 REMQ10P8 REMQ12P8 REMQ14P8 REMQ16P8 Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x930x x1240x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Bobinë me fletë të kryqëzuara Lloji ventilator Ventilatori i helikës Ventilatori - Vëllimi i qarkullimit të ajrit Ftohja Nom. m³/min Presioni statik i jashtëm i ventilatorit Maks. Pa 78 Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Kompresori 2 Lloji Kompresor me spirale i mbyllur hermetikisht Kompresori 3 Lloji Kompresor me spirale i mbyllur hermetikisht Diapazoni i Ftohja Standard Min. CDB -5 funksionimit Maks. CDB 43 Ngrohje Min.~Maks. CWB -20~15,5 Agjent ftohës Lloji R-410A Mbushja kg 8,2 9,0 9,1 11,7 Kontrolli Valvula e zgjerimit (lloji elektronik) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB, gjatësia e tubave ftohës: 7,5 m; diferenca e nivelit: 0 m (3) Parametrat e ftohjes teknike, kontaktoni shitësin lokal për më shumë informacion 65

64 Rikuperim nxehtësie kombinim i lartë COP PËRFITIMET Efikasitet maksimal i energjisë Kombinimi i COP-së së lartë ka një efikasitet të lartë të energjisë brenda gamës së rikuperimit të nxehtësisë Daikin. Ai është deri në 11% më efikas krahasuar me kombinimin me gjurmë të vogël. 4,50 4,40 4,30 COP 4,20 4,10 4,00 +11% rritje 3,90 3,80 3, HP Kombinim i lartë COP Kombinim i vogël gjurme +11% HP kombinimi Kombinim i lartë COP COP 4,36 4,36 4,24 4,37 EER 4,29 4,04 3,84 3,89 kombinimi Kombinim i vogël COP 3,90 4,12 4,03 3,97 gjurme EER 3,19 3,77 3,61 3,49 66

65 SPECIFIKIMET VRV për rikuperim nxehtësie - Kombinim i lartë COP SISTEMI I JASHTËM REYHQ16P REYHQ20P REYHQ22P REYHQ24P Sistemi Moduli 1 i njësisë së jashtme REMQ8P9 REMQ10P8 REMHQ12P8 Moduli 2 i njësisë së jashtme REMQ8P9 REMHQ12P8 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 45,0 1 56,0 1 61,5 1 67,0 1 Kapaciteti i ngrohjes Nom. kw 50,0 2 62,5 2 69,0 2 75,0 2 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 10,5 13,9 16,0 17,2 Ngrohje Nom. kw 11,5 14,3 16,3 17,2 EER 4,29 4,04 3,84 3,89 COP 4,36 4,24 4,37 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min./Nom./Maks. 200/400/ /450/ /500/ /550/715 Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Agjent ftohës Qarqet Sasia 1 Lidhjet e Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/12,7 Lidhje me ngjitje saldimi/15,9 tubacioneve Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/28,6 Lidhje me ngjitje saldimi/34,9 Gjatësia e NjJ - NjB Maks. m 165 tubacioneve Pas degës Maks. m 90 (18) Gj. tot. tubacioneve Sistemi Aktuale m 1000 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m 50/40 NjB- NjB Maks. m 15 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A MODULI I NJËSISË SË JASHTME REMQ8P9 REMQ10P8 REMHQ12P8 Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x930x x1300x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Bobinë me fletë të kryqëzuara - Lloji ventilator Ventilatori i helikës Ventilatori - Vëllimi Ftohja Nom. m³/min i qarkullimit të ajrit Ngrohje Nom. m³/min Presioni statik i jashtëm i ventilatorit Maks. Pa - 78 Niv. fuqisë zhurmës Ftohja Nom. dba 78 - Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Kompresori 2 Lloji - Kompresor me spirale i mbyllur hermetikisht Diapazoni i funksionimit Ftohja Min. CDB -5 Maks. CDB 43 Ngrohje Min.~Maks. CWB -20~15 Agjent ftohës Lloji R-410A Mbushja kg 8,2 9,0 11,7 Kontrolli Valvula e zgjerimit (lloji elektronik) Vaji ftohës Lloji - Vaj sintetik (eter) Vëllimi i ngarkuar l - 2,5 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A ) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB, gjatësia e tubave ftohës: 7,5 m; diferenca e nivelit: 0 m 67

66 Rikuperim nxehtësie me VRV, për lidhje vetëm për ngrohjen e kutisë së ujit Ftohja 22 Tërheqje e nxehtësisë 22 Ngrohje Sistem i rikuperimit të nxehtësisë VRV Ajrosja Ujë i ngrohtë Perde ajri Daikin ka qenë lider i tregut për sisteme të qarkullimit ftohës të ndryshueshëm për njëzet e pesë vitet e fundit dhe përfitimet nga një eksperiencë e gjatë në sistemet me ujë të ngrohtë me efikasitet energjie të cilat bazohen në teknologjinë e pompave ngrohëse. Zgjidhja totale e Daikin VRV ofron një pikë të vetme kontakti për dizajnin dhe mirëmbajtjen e sistemit tuaj të integruar të kontrollit të klimës. Përqasja jonë për rikuperimin e nxehtësisë është një zgjidhje për të gjithë vitin: madje edhe kur temperatura jashtë është 0ºC ose më poshtë, zgjidhja jonë totale do të vazhdojë të ftoh hapësirat e brendshme ku njerëzit ose pajisjet gjenerojnë nxehtësi. Kjo nxehtësi do të rikuperohet për të prodhuar ujë të ngrohtë ose për të ngrohur hapësirat që janë në temperaturën optimale. Portofoli ynë i madh i produkteve ju mundësojnë të zgjidhni kombinimin e duhur të pajisjeve dhe të teknologjisë për të siguruar baraspeshimin e duhur të temperaturës, lagështisë dhe freskisë së ajrit për një zonë të përsosur komoditeti me efikasitet maksimal energjie dhe kostoje. 68

67 NJË ZGJIDHJE TEJET EFIKASE DHE FLEKSIBËL Të gjithë përbërësit e integruar 45 C - 75 C OSE EKHWP 45 C - 75 C EKHTS 25 C - 45 C 25 C - 75 C REYAQ-P HXHD125A SPECIFIKIMET NJËSIA E JASHTME REYAQ10P REYAQ12P REYAQ14P REYAQ16P Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw , Kapaciteti i ngrohjes Nom. kw 31,5 2 37, Fuqia në hyrje - 50 Hz Ftohja Nom. kw 7,09 1 8, ,4 1 14,1 1 Ngrohje Nom. kw 7,38 2 8, ,0 2 12,8 2 EER 3,95 3,84 3,51 3,19 COP 4,27 4,24 4,09 3,91 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min Nom Maks Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x1300x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Bobinë me fletë të kryqëzuara Ventilatori Lloji Ventilatori i helikës Volumi i qarkullimit të ajrit Ftohja Nom. m³/min - Presioni i jashtëm statik Maks. Pa 78 Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja Nom. dba Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Kompresori 2 Lloji Kompresor me spirale i mbyllur hermetikisht Diapazoni i Ftohja Min.~Maks. CDB -5~43 funksionimit Ngrohje Min.~Maks. CWB -20~15,5 Prodhimi i ujit të ngrohtë Ngrohje e ambientit Min.~Maks. CDB -20~20 / ~20 / ~20 / ~20 / 24 3 Ujë i ngrohtë për përdorim në shtëpi Min.~Maks. CDB -20~43 Agjent ftohës Lloji R-410A Mbushja kg 10,6 10,8 11,1 Kontrolli Valvula e zgjerimit (lloji elektronik) Vaji ftohës Lloji Daphne FVC68D Lidhjet e tubacioneve Lëngu Lloji Lidhje e kallajisur Dia. jasht. mm 9,52 12,7 Gazi Lloji Lidhje e kallajisur Dia. jasht. mm 22,2 28,6 Shkarkimi i gazit Lloji Lidhje e kallajisur Dia. jasht. mm 19,1 22,2 Gjatësia e NjJ - NjB Maks. m 100 tubacioneve Pas degës Maks. m 40 Gj. tot. tubacioneve Sistemi Aktuale m 300 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m 40/40 NjB- NjB Maks. m 15 Mbushje shtesë me agjent ftohës kg/m Shihni manualin e instalimit Ana e presionit të lartë Presioni i parashikuar bar 40 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; raporti i lidhjes 100% (njësitë e brendshme DX); Për kombinim me HXHD125, shih tabelën e kapaciteteve (2) Nxehja: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB; raporti i lidhjes 100% (njësitë e brendshme DX); Për kombinim me HXHD125, shih tabelën e kapaciteteve (3) Në rast lidhjeje me një njësi të brendshme të llojit 20~50, të përputhet me përmasën e tubit lokal duke përdorur tubin e bashkëngjitur. Lidhja midis tubit të bashkëngjitur dhe atij që ndodhet në tokë duhet të kallajiset. 69

68 Selektor dege individuale për rikuperim të nxehtësisë me VRV BSVQ-P8 BSVQ100P8 Nivele të larta komoditeti: kontroll individual të dhe ndryshim i 1 grupi të njësive të brendshme Fleksibilitet maksimal dizajni sepse kutitë individuale dhe të shumëfishta mund të kombinohen në një sistem të vetëm Lartësi integrimi e ulët Nuk ka nevojë për tub kullimi Lejon përdorime për shumë ambiente banimi (nevojitet opsioni PCB) BSVQ100P8 BSVQ160P8 BSVQ250P8 Fuqia në hyrje Ftohja Nom. kw 0,005 Ngrohje Nom. kw 0,005 Numri maksimal i njësive të brendshme që lidhen 6 8 Tregues kapaciteti maksimal për njësitë e brendshme që lidhen 15 < x <x <x 250 Veshja e jashtme Materiali Pllakë çeliku e galvanizuar Çelik i galvanizuar Dimensionet Njësia Lart. x Gjer. x Thell. mm 207x388x326 Pesha Njësia kg Lidhjet e Njësia e jashtme Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/9,5 tubacioneve Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/15,9 Lidhje me ngjitje saldimi/15,9 Lidhje me ngjitje saldimi/22,2 Shkarkimi i gazit Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/12,7 Lidhje me ngjitje saldimi/12,7 Lidhje me ngjitje saldimi/19,1 Njësia e Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/9,5 Lidhje me ngjitje saldimi/9,5 brendshme Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/15,9 Lidhje me ngjitje saldimi/22,2 Izolimi termik i absorbimit të zhurmës Shkumë poliuretani me kornizë rezistente me thurje Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Qarku total Amperazhi maksimal i siguresës (MFA) A 15 Selektor dege të shumëfishtë për rikuperim të nxehtësisë me VRV BSV4/6Q-PV BSV4Q100PV Instalim i shpejtë si rezultat i më pak pikave për ngjitje dhe lidhje Nivele të larta komoditeti: kontroll individual të dhe ndryshim i deri 4 ose 6 grupeve të njësive të brendshme Fleksibilitet maksimal dizajni sepse kutitë individuale dhe të shumëfishta mund të kombinohen në një sistem të vetëm Lartësi integrimi e ulët Nuk ka nevojë për tub kullimi BSV4Q100PV BSV6Q100PV Fuqia në hyrje Ftohja Nom. kw 0,020 0,030 Ngrohje Nom. kw 0,020 0,030 Numri maksimal i njësive të brendshme që lidhen Numri maksimal i njësive të brendshme që lidhen për degë 6 Numri i degëve 4 6 Tregues kapaciteti maksimal për njësitë e brendshme që lidhen Tregues kapaciteti maksimal për njësitë e brendshme që lidhen për degë 100 Veshja e jashtme Materiali Pllakë çeliku e galvanizuar Dimensionet Njësia Lart. x Gjer. x Thell. mm 209x1053x x1577x635 Pesha Njësia kg Lidhjet e Njësia e jashtme Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/12,7 Lidhje me ngjitje saldimi/15,9 tubacioneve Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/28,6 Shkarkimi i gazit Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/19,1 Lidhje me ngjitje saldimi/28,6 Njësia e Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/9,5 brendshme Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/15,9 Izolimi termik i absorbimit të zhurmës Shkumë poliuretani me kornizë rezistente me thurje Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Qarku total Amperazhi maksimal i siguresës (MFA) A 15 70

69 71

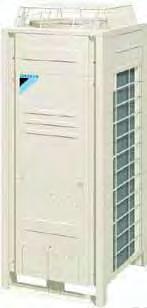

70 VRVIII-Q VRV Zëvendësuese - Zgjidhja e Daikin për heqjen nga qarkullimi të R-22 Si pasojë e zhvillimeve të rëndësishme në teknologjinë e pompave ngrohëse, sistemet e vjetra të kondicionimit të ajrit janë më pak efikase sesa sistemet që janë sot në dispozicion. Për më tepër, përdorimi i gazit R-22 virxhin ndalohet në Evropë. Për të përmirësuar sistemet R-22 me kosto sa më efikase të jetë e mundur, njësitë zëvendësuese VRV të Daikin mund të instalohen duke përdorur tubacionet ekzistuese. ÇFARË ËSHTË R-22 DHE PSE PO NXIRRET JASHTË PËRDORIMIT NË EVROPË? R-22 është një hidroklorofluorokarbon (HCFC) që përdorej rëndom në sistemet e kondicionimit të ajrit. Kur R-22 çlirohet në ajër, rrezet ultravjollcë të diellit shkaktojnë shpërbërjen dhe për rrjedhojë klori shkarkohet në atmosferë. Klori reagon me ozonin, duke ulur sasinë e ozonit. Për shkak të dëmtimit të shtresës së ozonit, rrezet ultravjollcë arrijnë deri në sipërfaqen e tokës duke shkaktuar një sërë problemesh shëndetësore dhe mjedisore. Për këtë arsye, komuniteti ndërkombëtar ka nënshkruar Protokollin e Montrealit për të nxjerrë gradualisht jashtë përdorimit materialet që dëmtojnë shtresën e ozonit deri në vitin Por, Bashkimi Evropian ka vendosur që përdorimi i R-22 duhet të ndalet që në vitin Daikin këshillon zëvendësimin e instalimit ekzistues sot. Kur do të ndalohet në Evropë R-22? Daikin këshillon zëvendësimin e instalimit ekzistues me gaz R Ndalimi i shitjes së pajisjes së kondicionimit me R-22 Ndalimi i përdorimit të R-22 të ri virgjër për shërbime dhe mirëmbajtje Ndalimi i përdorimit të të gjitha llojeve të R-22 për shërbime dhe mirëmbajtje Lejohen vetëm R-22 të rigjeneruara dhe të ricikluara 1 1 I ricikluar: ripërdorimi i R-22 pas një procesi pastrimi bazë. R-22 i ricikluar duhet të ripërdoret nga e njëjta kompani që ka kryer rikuperimin (mund të bëhet nga instaluesi) I rigjeneruar: R-22 i ripërpunuar për të pasur të njëjtën cilësi performance si R-22 virxhin (nga kompania e specializuar) 72

71 SI NDIKON KJO NË NJË INSTALIM QË PËRDOR R-22? Rregullorja për nxjerrjen graduale jashtë përdorimit të R-22 do të ndikojë në të gjitha sistemet e operimit aktualë që përdorin R-22, edhe pse pajisjet që mbështeten në R-22 nuk duhet të zëvendësohen menjëherë pasi sistemet me R-22 të ricikluar ose të rigjeneruar mund të mirëmbahen deri në 1 Janar Gjithsesi, meqë në botë nuk rigjenerohen apo riciklohen sasi të mjaftueshme të R-22 sa për të mbuluar kërkesat, pritet që furnizimet të zvogëlohen dhe çmimet të rriten. Nëse nuk ka më R-22 të rigjeneruar ose të ricikluar, disa riparime (për shembull: ndryshimi i kompresorit) nuk do të jenë më të mundshme dhe mund të ndodhin ulje të konsiderueshme të përdorimit të sistemeve të kondicionimit të ajrit. Për këtë arsye, ia vlen që të shihet si mundësi zëvendësimi i sistemit përpara vitit 2015, sidomos për sisteme të kondicionimit të ajrit që kanë ndikim të madh në veprimtarinë e përditshme të bizneseve. ÇFARË DUHET TË ZËVENDËSOHET? Ndërroni njësinë tuaj të jashtme me R-22 / R-407C me teknologjinë R-410A, por mbani tubat tuaj të gazit ftohës, dhe në disa raste edhe njësitë tuaja të brendshme 1. Në rast se njësitë e brendshme mund të mbeten, nevojiten të kryhen punime vetëm në njësinë e jashtme dhe jo brenda ndërtesës (në rast instalimi të pompës ngrohëse). 1. Ndërroni njësinë e jashtme 2. Ndërroni kutitë BS (në rastin e H/R) 3. Ndërroni njësitë e brendshme (nëse nevojitet, konsultohuni me shitësin tuaj lokal) 4. Sistemi do i pastrojë tubat automatikisht dhe do t'i mbushë me sasinë e duhur të gazit ftohës R-410A ndërroni Ruani tubacionet e gazit ftohës ndërroni ndërroni ndërroni ndërroni * 1 Kontrolloni me shitësin lokal nëse njësitë e brendshme duhen zëvendësuar. 73

72 VEÇORITË Instalim i shpejtë Nuk është e nevojshme që të hiqni tubat ekzistues dhe mund të mbeten madje edhe njësitë e brendshme (në varësi të llojit të njësisë së brendshme). Kjo do të thotë se nevojiten të kryhen punime vetëm në njësinë e jashtme dhe jo brenda ndërtesës në rast instalimi të pompës ngrohëse. Njësia e jashtme mbushet automatikisht me gaz ftohës dhe pastron tubat e gazit ftohës. Kjo karakteristikë unike e Daikin e shkurton akoma më shumë kohën e instalimit. Pa kufizime në historikun e sistemit Si rezultat i ngarkimit të kombinuar automatik dhe funksionit të pastrimit të tubit të gazit ftohës, është e mundur që të sigurohet pastrimi i rrjetit të tubave, edhe nëse më parë ka ndodhur një defekt në kompresor. Në këtë mënyrë të gjitha sistemet R-22 dhe R-407C VRV të instaluara saktë mund të zëvendësohen. Kohë ndërprerjeje e kufizuar dhe e planifikuar Ndërsa tubat e gazit ftohës mbahen, në instalim ndërhyhet më pak dhe harxhohet më pak kohë sesa për një sistem plotësisht të ri. Për më tepër, koha boshe mund të planifikohet me kujdes: nëse ndodh një problem kur nuk disponohet mjaft R-22 e rigjeneruar, kjo mund të çojë në një kohë të gjatë dhe të planifikuar pa punë. Kosto investimi të kufizuara dhe të shkallëzuara Ekziston mundësia që fazat e ndryshme të ndërrimit të shtrihen për një periudhë të caktuar kohore, sepse njësitë e brendshme mund të mbeten në shumicën e rasteve. Si rrjedhojë, ndërrimi i kondicionerit të ajrit mund të përfshihet në grafikun e përgjithshëm të mobilimit të ndërtesës dhe mund të paraqitet edhe kostoja e investimit. Një reduktim më i madh në koston e instalimit mund të arrihet duke mbajtur tubat prej bakri të gazit të vjetër ftohës. Efikasitet i lartë Përmirësimi i një sistemi të vjetër me R-22 me një sistem zëvendësues VRV do të sjellë efikasitet të rritur të sistemit. Mund të arrihen rritje më të mëdha se 40% në efikasitet në ftohje, si rezultat i zhvillimeve teknologjike në teknologjinë aktuale të pompave ngrohëse dhe nga gazi ftohës më efikas R-410A. Efikasiteti i rritur i energjisë do të thotë konsum më i ulët energjie, si rrjedhojë, kosto më të ulëta energjie dhe shkarkime me të ulëta CO 2. 35% më pak konsum në modalitet ftohjeje Përdorimi i energjisë i një sistemi 10 HP në ftohje Krahasimi COP/EER Konsumimi i energjisë 4,50 4,00 3,50 3,00 2,50 2,00 1,50 3,66 3,10 2,37 R-22 1 R-407C 2 R-410A 3 Sistemi (HP) 8 10 EER COP EER COP RQYQ-P(R-410A) 4,27 3,89 2,37 3,00 RSXYP-L7(R-407C) 3,10 3,14 3,10 3,10 RSXY-KA7(R-22) 2,37 2,95 3,66 3,67 18% më pak konsum në modalitet ngrohjeje Përdorimi i energjisë i një sistemi 10 HP në ngrohje 4,50 4,00 Konsumimi i energjisë 3,50 3,00 2,50 2,00 1,50 3,67 3,10 3,00 R-22 1 R-407C 2 R-410A 3 1 R-22: RSXY-KA7 2 R-407C: RSXYP-L7 3 R-410A: RQYQ-P 74

73 Ndërgjegjësimi mjedisor R-410A jo vetëm që ka një potencial zero për varfërimin e ozonit, por ajo është provuar gjithashtu se ka më shumë efikasitet energjie sesa R HP 16 HP Mundësi për zmadhim kapaciteti Ngarkesat e ftohjes shpesh rriten pas instalimit fillestar të sistemit të kondicionimit të ajrit. VRV(VRVIII-Q) zëvendësuese bën të mundur që kapaciteti i sistemit të rritet pa ndryshuar tubat e gazit ftohës (në varësi të karakteristikave të sistemit). Për shembull: Mund të instalohet një VRV1 zëvendësuese 6 HP në tubin e gazit ftohës të një sistemi R HP. 1. Ruani tubat kryesorë 2. Instaloni njësitë e brendshme me një kapacitet më të lartë total TEKNOLOGJITË Presion i reduktuar Meqenëse sistemet VRV me R-22 kanë punuar me një presion më të ulët sesa sistemet me R-410A / tubat prej bakri të gazit ftohës ishin dizajnuar gjithashtu për këto presione të ulëta. Si rrjedhojë, VRV zëvendësuese (VRVIII-Q) duhet të funksionojë në presione më të ulëta sesa seritë standarde VRVIII. Megjithatë, falë qarkut të poshtëm të ftohtë, mund të mbahet një nivel efikasiteti i lartë edhe me presione më të ulëta. Presioni 3,8 MPa 3,3 MPa A B A } } B ~ ~ Entalpia Dekompresioni në 3,3 MPa(s) mund të përdoret tubacioni ekzistues i R-22 Qarku i poshtëm i ftohtë shtesë COP e lartë Pastrimi i tubit të gazit ftohës Kur ndërrohet një sistem i kondicionimit të ajrit, tubat ndërrohen normalisht meqë mbetjet e gazit ftohës të vjetër dhe vajit, të përziera me vajin dhe gazin ftohës të sistemit të ri mund të çojnë në keqfunksionimin e pajisjes. Për të lejuar ripërdorimin e tubave ekzistues të R-22 me një sistem R-410A, Daikin ka zhvilluar një teknologji për kapjen dhe mbajtjen e ndotjes së mbetur në tubat e gazit ftohës. Gjatë rimbushjes së sistemit, gazi ftohës R-410A fillon të qarkullojë përmes tubave të bakrit duke grumbulluar ndotjen e lënë në tubat e gazit ftohës. Gazi ftohës, përfshirë vajin e mbetur nga sistemi R-22 filtrohet në njësinë e jashtme dhe ndotja depozitohet në njësinë e jashtme. Ky proces ekzekutohet vetëm një herë dhe kërkon rreth 1 orë (në varësi të karakteristikave të sistemit). Daikin është prodhuesi i parë në industri që e zhvillon këtë kombinim mbushjeje automatike dhe funksionin e pastrimit të tubit të gazit ftohës. E brendshme VRVIII-Q Sensori i presionit Valvula e kalimit Sensori i temperaturës Kapësi valvul me një drejtim Sensori i temperaturës Ndotja grumbullohet nëpërmjet fuqisë së gazit ftohës 75

74 SPECIFIKIMET VRV-Q - VRV Zëvendësuese - Pompë ngrohjeje RQYQ-P NJËSIA E JASHTME Sistemi Moduli 1 i njësisë së jashtme Moduli 2 i njësisë së jashtme Moduli 3 i njësisë së jashtme Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 14,0 1 22,4 1 28,0 1 33,5 1 40,0 1 45,0 1 50,4 1 55,9 1 61,5 1 67,0 1 73,0 1 78,5 1 85,0 1 90,0 1 96, Kapaciteti i ngrohjes Nom. kw 16,0 2 25,0 2 31,5 2 37,5 2 45,0 2 50,0 2 56,5 2 62,5 2 69,0 2 75,0 2 81,5 2 87,5 2 95, Fuqia në hyrje - 50 Hz Ftohja Nom. kw 3,36 5,24 7,64 10,10 11,6 13,6 12,9 15,4 17,8 20,2 21,3 23,7 25,2 27,2 26,9 28,9 31,4 33,8 34,9 35,3 38,8 40,8 Ngrohje Nom. kw 3,91 6,42 8,59 10,20 12,2 13,6 15,1 16,7 18,8 20,4 22,2 23,8 25,8 27,2 29,4 30,8 32,4 34,0 35,8 36,0 39,4 40,8 EER 4,17 4,27 3,66 3,32 3,45 3,31 3,91 3,63 3,46 3,32 3,43 3,31 3,37 3,31 3,57 3,49 3,41 3,31 3,38 3,51 3,35 3,31 COP 4,09 3,89 3,67 3,68 3,69 3,68 3,74 3,67 3,68 3,67 3,68 3,67 3,68 3,69 3,83 3,68 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min. 62, Nom Maks. 162, Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x x930x x1240x765 - x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Bobinë me fletë të kryqëzuara - Ventilatori Lloji Ventilatori i helikës - Volumi i qarkullimit të ajrit Ftohja Nom. m³/min Presioni i jashtëm statik Maks. Pa 78 - Niv. fuqisë zhurmës Ftohja Nom. dba - - Niv. pres. zhurmës Ftohja Nom. dba 54,0 57,0 58,0 60, Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht - Diapazoni i funksionimit Ftohja Min.~Maks. CDB -5~43 - Ngrohje Min.~Maks. CWB -20~15,5 - Agjent ftohës Lloji R-410A - Mbushja kg 11,1 10,8 11,7 - Kontrolli Valvula elektronike e zgjerimit - Lidhjet e tubacioneve Lëngu Lloji Lidhje e kallajisur Dia. jasht. mm 9,52 12,7 15,9 19,1 Gazi Lloji Lidhje e kallajisur Dia. jasht. mm 15,9 19,1 22,2 28,6 28,6 34,9 41,3 Gjatësia e NjJ - NjB Maks. m 150 tubacioneve Pas degës Maks. m 40 Gj. tot. tubacioneve Sistemi Aktuale m 300 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m 50/40 NjB- NjB Maks. m 15 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB, gjatësia e tubave ftohës: 7,5 m; diferenca e nivelit: 0 m (3) Përzgjidhni përmasat e kabullit në vlerën më të lartë të MCA-së ose TOCA-së 76

75 VRV-Q - VRV Zëvendësuese - Rikuperim i nxehtësisë SISTEMI I JASHTËM RQCEQ280P RQCEQ360P RQCEQ460P RQCEQ500P RQCEQ540P RQCEQ636P RQCEQ712P RQCEQ744P RQCEQ816P RQCEQ848P Sistemi Moduli 1 i njësisë së jashtme RQEQ140P RQEQ180P RQEQ140P RQEQ180P RQEQ212P RQEQ140P RQEQ180P RQEQ212P Moduli 2 i njësisë së jashtme RQEQ140P RQEQ180P RQEQ140P RQEQ180P RQEQ212P RQEQ180P RQEQ212P Moduli 3 i njësisë së jashtme - RQEQ180P RQEQ212P RQEQ180P RQEQ212P Moduli 4 i njësisë së jashtme - RQEQ212P Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 28,0 1 36,0 1 45,0 1 50,0 1 54,0 1 63,6 1 71,2 1 74,4 1 81,6 1 84,8 1 Kapaciteti i ngrohjes Nom. kw 32,0 2 40,0 2 52,0 2 56,0 2 60,0 2 67,2 2 78,4 2 80,8 2 87,2 2 89,6 2 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 7,04 10,3 12,2 13,9 15,5 21,9 21,2 23,3 27,1 29,2 Ngrohje Nom. kw 8,00 10,7 13,4 14,7 16,1 17,7 20,7 21,2 23,1 23,6 EER 3,98 3,48 3,77 3,61 3,48 2,90 3,36 3,19 3,01 2,90 COP 4,00 3,72 3,89 3,80 3,72 3,79 3,80 3,81 3,77 3,79 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min./Nom./Maks. 140/280/ /360/ /500/ /500/ /540/ /636/ /712/ /744/967,0 408/816/ /848/1102 Niv. fuqisë zhurmës Ftohja Nom. dba - Niv. pres. zhurmës Ftohja Nom. dba Agjent ftohës Qarqet Sasia 1 Lidhjet e tubacioneve Lëngu Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/9,52 Lidhje me ngjitje saldimi/12,7 Lidhje me ngjitje saldimi/15,9 Lidhje me ngjitje saldimi/19,1 Gazi Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/22,2 Lidhje me ngjitje saldimi/25,4 Lidhje me ngjitje saldimi/28,6 Lidhje me ngjitje saldimi/34,9 Shkarkimi i gazit Lloji/Dia. jasht. mm Lidhje me ngjitje saldimi/19,1 Lidhje me ngjitje saldimi/22,2 Lidhje me ngjitje saldimi/25,4 Lidhje me ngjitje saldimi/28,6 Gj. tubacioneve NjJ - NjB Maks. m 120 Gj. tot. tubacioneve Sistemi Aktuale m 300 Ndryshimi i nivelit NjJ - NjB Njësia e jashtme në pozicionin më të lartë m 50 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A MODULI I NJËSISË SË JASHTME RQEQ140P RQEQ180P RQEQ212P Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x635x765 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Bobinë me fletë të kryqëzuara Lloji ventilator Ventilatori i helikës Ventilatori - Vëllimi i qarkullimit të ajrit Ftohja Nom. m³/min Presioni statik i jashtëm i ventilatorit Maks. Pa - Niv. pres. zhurmës Ftohja Nom. dba Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Diapazoni i Ftohja Min. CDB -5 funksionimit Maks. CDB 43 Ngrohje Min.~Maks. CWB -20~15 Agjent ftohës Lloji R-410A Mbushja kg 10,3 10,6 11,2 Kontrolli Valvula elektronike e zgjerimit Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temp. e jashtme 35 CDB; gjatësia ekuivalente e tubave: 7,5 m; diferenca e nivelit: 0 m (2) Ngrohje: Temp. e brendshme 20 CDB; temp. e jashtme 7 CDB, 6 CWB, gjatësia e tubave ftohës: 7,5 m; diferenca e nivelit: 0 m (3) MFA përdoret për të përzgjedhur një stakues qarku dhe ndërprerësin e qarkut (stakues qarku për rrjedhjet në tokë. 77

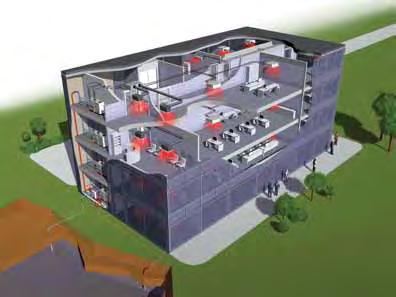

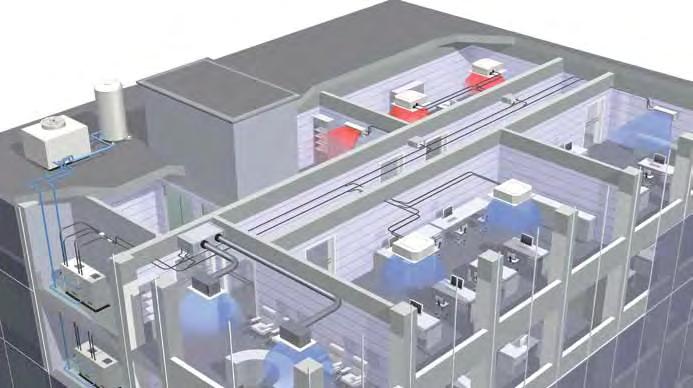

76 Sistemet e jashtme VRV me ftohje me ujë Me gjithë efikasitetin e konsiderueshëm energjetik dhe fleksibilitetin në instalim të VRV të ftohur me ajër, ka disa zbatime për të cilat versioni i ftohjes me ujë ofron një zgjidhje më ekonomike dhe të përballueshme. Këto vlejnë kryesisht për komplekse të larta shumëkatëshe në të cilat largësitë maksimale të tubave të gazit ftohës mund të zhvleftësojnë në raste të caktuara përdorimin e sistemeve të ftohura me ajër. Situata të tjera ideale për VRV të ftohur me ujë përfshijnë ndërtesat që nuk kanë çati të përshtatshme ose hapësira të jashtme për njësi të jashtme kondensimi dhe projekte me norma të rrepta në lidhje me zhurmën. VRV e ftohur me ujë disponohet tanimë në 9 modele ndërmjet 8 dhe 30 HP, me rikuperim nxehtësie, pompë ngrohëse dhe, më së fundi, me variante gjeotermike. Në fakt, sektori në rritje të shpejtë gjeotermik, ofron rastin ideal për pompa ngrohëse burimore të vendosura në tokë dhe ofron potencial të konsiderueshëm të ardhshëm për përdorim në instalime me karbon shumë të ulët.

77 Seria standarde Seria gjeotermike Përfitimet 80 Teknologjitë e avancuara VRV 84 RWEYQ-P Seritë standarde VRV-W - rikuperimi i nxehtësisë dhe pompa ngrohëse 86 RWEYQ-PR Seritë gjeotermike VRV-W - rikuperimi i nxehtësisë dhe pompa ngrohëse 87

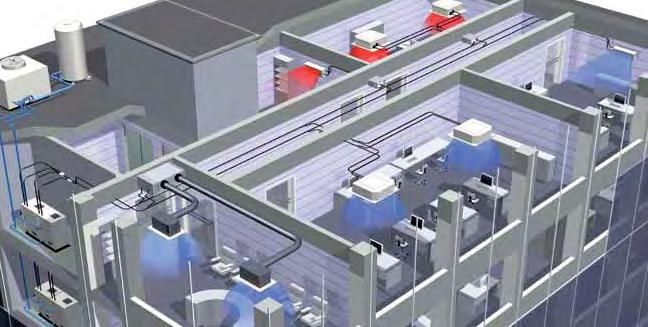

78 Përfitimet EFIKASITET I LARTË ENERGJIE QË VJEN NGA RIKUPERIMI I NXEHTËSISË ME 2 FAZA VRV-W përfiton nga një pajisje e rikuperimit të nxehtësisë me 2 faza. Faza e parë arrihet brenda sistemit të gazit ftohës dhe zbatohet vetëm për njësitë e rikuperimit të nxehtësisë. Nxehtësia që del nga njësitë e brendshme në regjimin e ftohjes transferohet vetëm te njësitë në zona që kërkojnë ngrohje, duke maksimizuar energjinë dhe duke reduktuar kostot e elektricitetit. Rikuperimi i nxehtësisë disponohet gjithashtu në njësitë e pompave ngrohëse Rikuperimi i nxehtësisë në fazën e dytë arrihet brenda nyjës së ujit ndërmjet njësive të jashtme me ftohje me ujë. Rikuperimi i nxehtësisë me dy faza rrit ndjeshëm efikasitetin e energjisë dhe përfaqëson një zgjidhje ideale për kërkesat e ndërtesave moderne për zyra, në të cilat disa zona mund të kërkojnë ftohje edhe në dimër, në varësi të shkallës së dritës së diellit në atë kohë dhe numrit të individëve në dhomë. faza 2 faza 1 80

79 Faza 1: Për rikuperimin e nxehtësisë Për ngrohje dhe ftohje të njëkohshme brenda një sistemi me gaz ftohës. Kur kërkohet kryesisht ftohje, sistemi riciklon nxehtësinë e shkarkuar nga funksionimi i ftohjes për qëllime ngrohjeje. Kur kërkohet kryesisht ngrohje, sistemi përdor gazin ftohës të ftohur pas nxehjes për qëllime ftohjeje. Efikasiteti përmirësohet sa më i njëkohshëm të kryhet funksionimi. Rikuperimi i nxehtësisë ndërmjet njësive të brendshme Të gjitha njësitë e brendshme në regjim ftohjeje Nxehtësia e refuzuar në nyjë Faza 2: Për rikuperim nxehtësie dhe pompë ngrohëse! Rikuperimi i nxehtësisë ndërmjet njësive të jashtme të ftohura me ujë Për rikuperim nxehtësie dhe njësitë me pompë ngrohëse! Rikuperimi i nxehtësisë është i disponueshëm edhe mes sistemeve të lidhura në të njëjtën nyje uji. Këto sisteme shkëmbejnë nxehtësinë përmes ujit, duke rritur efikasitetin energjetik. Rikuperimi i nxehtësisë ndërmjet njësive të jashtme (Rikuperim nxehtësie dhe pompë ngrohjeje) Kulla e ftohjes (lloj i mbyllur), bojleri VRV-W VRV-W Njësitë e jashtme kryesisht për ftohje, pjesërisht për ngrohje Nxehtësia pjesërisht e refuzuar në nyjë Nxehtësia e refuzuar në nyjë VRV-W VRV-W Rikuperimi i plotë i nxehtësisë VRV-W Nxehtësia e refuzuar në nyjë VRV-W Njësitë e brendshme kryesisht për ngrohje, pjesërisht për ftohje Thithja e pjesshme e nxehtësisë nga nyja Të gjitha njësitë e brendshme në regjim ngrohjeje Thithja e nxehtësisë nga nyja VRV-W Nxehtësia e thithur nga nyja VRV-W Nxehtësia e thithur nga nyja VRV-W * Konfigurime e mësipërme të sistemit jepen vetëm për efekt ilustrimi. 81

80 DIZAJN PRAKTIK I TUBAVE Tuba praktikë për ujë VRV me ftohje me ujë përdor ujit si burimin e tij të nxehtësisë, kështu që është optimal për ndërtesa të mëdha, përfshirë ndërtesa të larta me shumë kate, sepse sistemi mund të tolerojë presion uji deri në 1,96 MPa. Për më tepër, nëse temperatura e ujit të burimit aktual të vendosur të nxehtësisë është ndërmjet 10 C dhe 45 C, mund të përdoren tubat ekzistues të ujit dhe burimi i nxehtësisë. Vetëm kjo e bën këtë një sistem ideal për projektet e rimobilimit të ndërtesave. Për shkak se sistemi është me ftohje me ujë, temperatura e ajrit të jashtëm nuk ndikon në kapacitetin e tij ngrohës. Për më tepër, ftohja me ujë nënkupton që nuk nevojitet funksioni i shkrirjes, dhe koha e shpejtë e nisjes që vjen si rezultat i kësaj, siguron ngrohje të shpejtë dhe komode, edhe në ambient të ftohtë. Gjatësia aktuale e tubave ndërmjet VRV-W dhe njësive të brendshme: 120 m (Gjatësia ekuivalente e tubave: 140 m) VRV-W Tubat e ujit Tubat e gazit ftohës Diferenca e nivelit mes njësive të brendshme: 15 m Diferenca e nivelit mes VRV-W dhe njësive të brendshme: 50 m nëse VRV-W është mbi 40 m nëse VRV-W është nën Gjatësi e madhe e tubacioneve për gazin ftohës Prakticiteti i konsiderueshëm disponohet brenda qarkut të gazit ftohës meqenëse mund të ketë deri 120 m gjatësi aktuale tubash dhe 50 m* (nëse njësia e jashtme VRV-W është mbi njësitë e brendshme) në lartësi mes njësive të jashtme dhe njësive të brendshme VRV-W. Tubat e ujit nuk hyjnë në hapësirat e banuara, kështu që nuk ka probleme me rrjedhjen. * 40 m nëse njësia e jashtme VRV-W është poshtë njësive të brendshme. VRV-W Instalimi i brendshëm Gjatësia e pakufizuar e tubacionit të ujit KURSIM I HAPËSIRËS - KONFIGURIM NJËRI MBI TJETRIN Përdorimi i një shkëmbyesi të ri të nxehtësisë me ujë dhe optimizimi i qarkut të kontrollit të gazit ftohës ka rezultuar në dizajnin më kompakt dhe më të lehtë në industri. Pesha e njësisë prej 149kg* dhe lartësia prej 1000 mm e bën instalimin të lehtë. Është i mundur edhe konfigurimi njëri mbi tjetrin, që kontribuon më tej në kursimin e hapësirës. * për njësinë 8 HP Lartësia e tavanit 3200 mm ose më i lartë. Niveli i dyshemesë mm Mund të kryhet konfigurim njëri mbi tjetrin. 82

81 SISTEMI I OPTIMIZUAR PËR KLIMËN EVROPIANE - REGJIMI I NDJESHMËRISË SË LARTË Regjimi i ndjeshmërisë së lartë në njësitë e jashtme VRV optimizon funksionimin e njësive për klimën evropiane. Ky optimizim ka përfitimet e mëposhtme: Efikasitet më i lartë energjie Duke qenë se nuk harxhohet më energji për heqjen e lagështisë së panevojshme, sistemi do të funksionojë në mënyrë më efikase në regjimin e ftohjes. Komoditet më i lartë për përdoruesin Falë temperaturës së lartë të avullimit edhe temperatura e shkarkimit e njësive të brendshme do të rritet në regjimin e ftohjes, duke dhënë një komoditet më të lartë. DIAPAZON I GJERË FUNKSIONIMI Njësitë standarde të ftohjes me ujë kanë një diapazon të gjerë funksionimi me temperatura hyrëse të ujit ndërmjet 10 C dhe 45 C, si në ngrohje, ashtu dhe në ftohje. Për seritë gjeotermike, diapazoni i funksionimit shtrihet edhe më tej, deri në -10 C* në ngrohje dhe 6 C në regjim ftohjeje. * Kur temperatura hyrëse e ujit është nën 10 C, ujit duhet t'i shtohet etilen glikoli SERITË STANDARDE RIKUPERIMI I NXEHTËSISË POMPA NGROHËSE SERITË GJEOTERMIKE RIKUPERIMI I NXEHTËSISË POMPA NGROHËSE Ngrohje 45 C Ftohja 45 C Ngrohje 45 C Ftohja 45 C C 10 C 6 C C NIVELI I ULËT I ZHURMËS SË FUNKSIONIMIT TË NJËSIVE TË BRENDSHME Kërkimet e vazhdueshme nga Daikin për reduktimin e niveleve të zhurmës kanë rezultuar në zhvillimin e një ventilatori dhe një kompresori inverter me spirale të projektuar për këtë qëllim. Njësitë e brendshme Daikin kanë nivele shumë të ulëta të zhurmës së funksionimit, deri në 25 db(a) DB(A) NIVELI I PERCEPTUAR I ZHURMËS ZËRI 0 Pragu i dëgjimit - 20 Jashtëzakonisht e butë Gjethe që fëshfërijnë 40 Shumë e butë Ambient i qetë 60 Mesatarisht e lartë Bisedim normal 80 Shumë e lartë Zhurma e trafikut në qytet 100 Jashtëzakonisht e lartë Orkestër simfonike 120 Pragu i ndjesisë Avion reaktiv që shkëputet nga toka Njësitë e brendshme Daikin 83

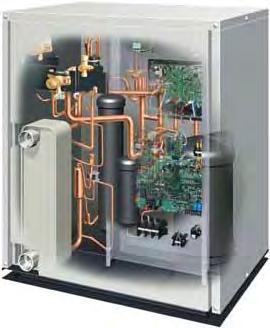

82 Teknologjitë e përparuara VRV të ftohjes me ujë KOMPRESORI DC PA FURÇA REZISTENCE MAGNETIKE Motori DC pa furça rezistence magnetike siguron rritje të konsiderueshme efikasiteti në krahasim me motorët inverter konvencional të kondicionerit, duke përdorur njëkohësisht 2 forma të ndryshme të momentit të rrotullimit (moment rrotullimi normal dhe rezistente magnetike) për të prodhuar me tepër energji nga rrymat e vogla elektrike. Motori përbëhet nga magnete të fuqishme neodiumi, që gjenerojnë me efikasitet rrotullim të lartë. Këto magnete japin një kontribut kryesor për tiparet e kursimit të energjisë të motorit. Mekanizëm me shtytje të lartë Duke futur vajin me presion të lartë, forca reaktive nga spiralja fikse i shtohet forcës së brendshme, duke zvogëluar kështu humbjet nga shtytja. Kjo sjell efikasitet të përmirësuar dhe reduktim të nivelit të zhurmës. Hekur Magnet neodimium Ana e presionit të lartë Ana e presionit të lartë Vendi i statorit rrotullues Çift "Normal" Çift rezistent Thithje Me spirale Shkarkim Motor DC rezistent 84

83 2 INVERTER DC ME RRYMË SINUS Optimizimi i kurbës së rrymës sinus, sjell rrotullim më të zbutur të motorit dhe efikasitet të përmirësuar motori. 3 FUNKSIONI I-DEMAND Sensori i rrymës që është futur rishtas minimizon diferencën midis konsumit aktual të energjisë dhe konsumit të paracaktuar të energjisë. Konsumi i energjisë (KVV) 8:00 12:00 16:00 20:00 Koha KOMODITET INDIVIDUAL FALË KUTISË VRVIII BS Mundësi ndryshimi individual nga ftohja në ngrohje ose anasjelltas për njësitë e brendshme. Kjo do të thotë se të gjitha njësitë e brendshme që nuk ndryshojnë, vazhdojnë të ofrojnë komoditet optimal për përdoruesit gjatë këtij procesi. Kutia BS vjen në versione individuale dhe të shumëfishta për fleksibilitet maksimal, instalim më të shpejtë dhe kosto më të mirë. VRV-WIII Me kutinë VRVIII BS, njësitë e tjera të brendshme mund të vazhdojnë të ngrohin ndërkohë që njësitë e synuara të brendshme kalojnë nga ftohja në ngrohje. Shembull: VENTILATORI FIKUR NISJE NDEZUR 85

84 Seria standarde SPECIFIKIMET Seria standarde VRV-W - Rikuperimi i nxehtësisë - Pompa ngrohëse NJËSIA E JASHTME RWEYQ8P RWEYQ10P RWEYQ16P RWEYQ18P RWEYQ20P RWEYQ24P RWEYQ26P RWEYQ28P RWEYQ30P Sistemi Moduli 1 i njësisë së jashtme RWEYQ8P RWEYQ10P RWEYQ8P RWEYQ10P RWEYQ8P RWEYQ10P Moduli 2 i njësisë së jashtme - - RWEYQ8P RWEYQ10P RWEYQ8P RWEYQ10P Moduli 3 i njësisë së jashtme RWEYQ8P RWEYQ10P Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 22,4 1 26,7 1 44,8 1 49,1 1 53,4 1 67,2 1 71,5 1 75,8 1 80,1 1 Kapaciteti i ngrohjes Nom. kw 25,0 2 31,5 2 50,0 2 56,5 2 63,0 2 75,0 2 81,5 2 88,0 2 94,5 2 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 4,55 6,03 9,10 10,6 12,1 13,7 15,1 16,6 18,1 Ngrohje Nom. kw 4,24 6,05 8,48 10,3 12,1 12,7 14,5 16,3 18,2 EER 4,89 4,14 4,92 4,63 4,41 4,91 4,74 4,57 4,43 COP 5,81 5,08 5,87 5,48 5,21 5,91 5,62 5,40 5,19 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes së brendshme Min Nom Maks Dimensionet Njësia Lart. x Gjer. x Thell. mm 1000x780x550 - Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Pllakë çeliku inoks - Niv. pres. zhurmës Ftohja Nom. dba Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht - Diapazoni i funksionimit Temperatura e ujit në hyrje Ftohja Min.~Maks. CDB 10~45 - Ngrohje Min.~Maks. CWB 10~45 - Agjent ftohës Lloji R-410A - Mbushja kg 3,5 4,2 - Kontrolli Valvula elektronike e zgjerimit - Vaji ftohës Lloji Vaj sintetik (eter) - Lidhjet e tubacioneve Lëngu Lloji Lidhje konike Dia. jasht. mm 9,52 12,7 15,9 19,1 Gazi Lloji Lidhje e kallajisur Dia. jasht. mm 19,1 3 22,2 3 28,6 3 34,9 3 Shkarkimi i gazit Lloji Lidhje e kallajisur Dia. jasht. mm 15,9 4 / 19,1 5 19,1 4 / 22,2 5 22,2 4 / 28,6 5 28,6 4 / 34,9 5 Gjatësia e NjJ - NjB Maks. m 120 tubacioneve Pas degës Maks. m Gj. tot. tubacioneve Sistemi Aktuale m 300 Ndryshimi i nivelit NjJ - NjB Nj. jashtme poz. më të lartë / Nj. brendshme poz. më të lartë m NjB- NjB Maks. m 15 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A /40 (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temperatura e ujit në hyrje: 30 C; tuba të barazvlershëm të agjentit ftohës: 7,5 m; diferenca e nivelit: 0 m. (2) Ngrohje: Temp. e brendshme 20 CDB; temperatura e ujit në hyrje: 20 C; gjatësia e barasvlershme e tubave: 7,5 m; diferenca e nivelit: 0 m (3) Në rast të sistemit me pompë ngrohëse, tubi i gazit nuk përdoret (4) Në rast të sistemit të rikuperimit të energjisë (5) Në rast të sistemit me pompë ngrohëse (6) Kjo njësi nuk duhet të instalohet jashtë, por brenda p.sh në një dhomë makinerie. (7) E mban temperaturën e ambientit në 0-40 C dhe lagështinë në 80% RH ose më pak. Dalja e nxehtësisë nga kutia: 0,64 kw/8 HP (8) Përzgjidhni përmasat e kabullit në vlerën më të lartë të MCA-së ose TOCA-së (9) E mban temperaturën e ambientit në 0-46 C dhe lagështinë në 80% RH ose më pak. Dalja e nxehtësisë nga kutia: 0,71 kw/10 HP Për më shumë informacion mbi kutitë BS, ju lutemi referojuni faqes 44 86

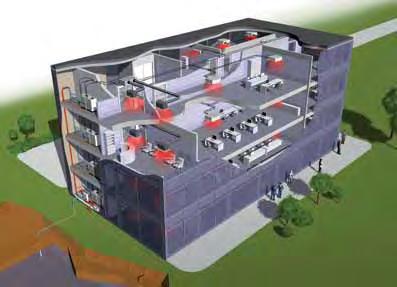

85 Seria gjeotermike PËRFITIMET Përdorimi i ujit nëntokësor si burim i rinovueshëm energjie Efikasitet superior, edhe në temperaturat më ekstreme të jashtme Për shkak se temperatura e ujërave të nëndheshme, liqeneve dhe lumenjve, mbetet relativisht konstante gjatë vitit, sistemi ynë me ftohje me ujë e ruan efikasitetin e tij superior, edhe në temperaturat më ekstreme të jashtme, kur efikasiteti i sistemeve me ftohje me ajër ulet Ngrohje 45 C Ftohja 45 C Gamë e gjerë funksionimi Seria me ftohje gjeotermike me ujë ka një temperaturë të ujit hyrës deri në -10 C * në ngrohje, duke zgjeruar gamën e përdorimit të ftohjes me ujë C * Kur temperatura hyrëse e ujit është nën 10 C, ujit duhet t'i shtohet etilen glikoli C SPECIFIKIMET NJËSIA E JASHTME RWEYQ8PR RWEYQ10PR Diapazoni i kapacitetit HP 8 10 Kapaciteti i ftohjes Nom. kw 22,4 1 26,1 1 Kapaciteti i ngrohjes Nom. kw 25,0 2 31,5 2 Fuqia në hyrje - Ftohja Nom. kw 4,58 6,30 50 Hz Ngrohje Nom. kw 4,30 6,20 EER 4,89 4,14 COP 5,81 5,08 Numri maksimal i njësive të brendshme që lidhen Treguesi i lidhjes Min së brendshme Nom Maks Dimensionet Njësia Lart. x Gjer. x Thell. mm 1000x780x550 Pesha Njësia kg Shkëmbyesi i nxehtësisë Lloji Pllakë çeliku inoks Niv. pres. zhurmës Ftohja Nom. dba Kompresori Lloji Kompresor me spirale i mbyllur hermetikisht Diapazoni i Temperatura e Ftohja Min.~Maks. CDB 6~45 funksionimit ujit në hyrje Ngrohje Min.~Maks. CWB -10~45 Agjent ftohës Lloji R-410A Mbushja kg 3,5 4,2 Kontrolli Valvula elektronike e zgjerimit Vaji ftohës Lloji Vaj sintetik (eter) Lidhjet e tubacioneve Lëngu Lloji Lidhje konike Dia. jasht. mm 9,52 Gazi Lloji Lidhje e kallajisur Dia. jasht. mm 19,1 3 22,2 3 Shkarkimi i gazit Lloji Lidhje e kallajisur Dia. jasht. mm 15,9 4 / 19,1 5 19,1 4 / 22,2 5 Gjatësia e NjJ - NjB Maks. m 120 tubacioneve Pas degës Maks. m 90 (15) Gj. tot. tubacioneve Sistemi Aktuale m 300 Ndryshimi i nivelit NjJ - NjB m Njësia e jashtme në pozicionin më të lartë / Njësia e brendshme në pozicionin më të lartë 50/40 NjB- NjB Maks. m 15 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 25 (1) Ftohje: Temp. e brendshme 27 CDB, 19 CWB; temperatura e ujit në hyrje: 30 C; tuba të barazvlershëm të agjentit ftohës: 7,5 m; diferenca e nivelit: 0 m. (2) Ngrohje: Temp. e brendshme 20 CDB; temperatura e ujit në hyrje: 20 C; gjatësia e barasvlershme e tubave: 7,5 m; diferenca e nivelit: 0 m (3) Në rast të sistemit me pompë ngrohëse, tubi i gazit nuk përdoret (4) Në rast të sistemit të rikuperimit të energjisë (5) Në rast të sistemit me pompë ngrohëse (6) Kjo njësi nuk duhet të instalohet jashtë, por brenda p.sh në një dhomë makinerie. (7) E mban temperaturën e ambientit në 0-40 C dhe lagështinë në 80% RH ose më pak. Dalja e nxehtësisë nga kutia: 0,64 kw/8 HP (8) Përzgjidhni përmasat e kabullit në vlerën më të lartë të MCA-së ose TOCA-së 87

86 Njësitë e brendshme Nga qarku i vetëm i gazit ftohës të një sistemi 54 HP VRV mund të operohen deri në 64 njësi të veçuara të brendshme. Në fakt gama e njësive të brendshme VRV të Daikin, një nga më të gjerat në treg, përbëhet aktualisht nga jo më pak se 26 modele të ndryshme me stil dhe elegante në 116 variante të ndryshme të gjitha të dizajnuara për të maksimizuar komoditetin, dhe për të minimizuar zhurmën gjatë funksionimit, si dhe për të thjeshtuar instalimin dhe shërbimin. Njësitë e brendshme VRV janë moderne, teknologjikisht të përparuara dhe disponohen si modele kasetë të montuara në tavan, të fshehura në tavan, të varura në tavan dhe të montuara në mur ose me qëndrim në dysheme. Kaseta Roundflow (qarkullim rrethor) përmban tanimë një filtër vetëpastrimi, që pastrohet automatikisht çdo ditë, duke sjellë kështu kursime vjetore energjie deri në 50%. Pluhurat nga filtri mblidhen nga njësia me një fshirje të thjeshtë me fshesë me korrent. Dizajnuar për t'iu përshtatur dhomave të çdo forme dhe përmase, njësitë e brendshme të Daikin janë gjithashtu të lehta në përdorim, të qeta në funksionim, ultra të qëndrueshme, të thjeshta në kontrollim dhe i ofrojnë përdoruesve atë "diçka ekstra" relaksuese për klimën e mjediseve të brendshme. Nga janari 2013 të gjitha njësitë e brendshme duhet të jenë në pajtim me legjislacionin Ecodesign mbi ventilatorët. Si lider i tregut, Daikin merr iniciativën për t'u bërë i pari që përputh të gjitha njësitë e brendshme me këtë legjislacion duke aplikuar ventilatorë Dc në të gjitha njësitë e brendshme, duke e përmirësuar edhe më shumë efikasitetin e tyre energjetik. 88

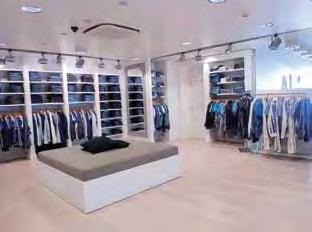

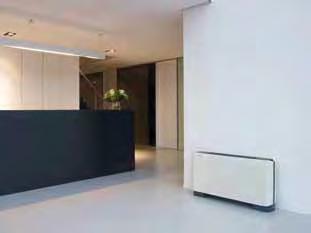

87 Kaseta me montim në tavan Njësitë me varje në tavan Njësitë e fshehura në tavan Njësitë që qëndrojnë në dysheme Njësitë me montim në mur Njësi moderne të brendshme Kutitë e ujit për VRV Përmbledhje e përfitimeve 90 Kaseta me montim në tavan 92 Njësitë me varje në tavan 98 Njësitë me montim në mur 100 Njësi e fshehur në tavan 101 Njësitë që qëndrojnë në dysheme 106 Njësi moderne të brendshme 109 Kutitë e ujit për VRV 118

88 Përmbledhje e përfitimeve - Njësitë e brendshme VRV Kaseta me montim në tavan Njësitë me varje në tavan FXFQ-A FXZQ-A FXCQ-A FXKQ-MA FXUQ-MA Ikonat "Ne kujdesemi" INVERTER Teknologjia e inverterit Funksionimi gjatë largimit nga shtëpia Vetëm ventilator Kaseta me pastrim automatik Komoditeti Parandalimi i korrenteve të ajrit Ndryshimi automatik ftohje-ngrohje Qetësi pëshpërime Qarkullimi i ajrit Parandalim i ndotjes së tavanit Rrotullimi automatik vertikal Shkallët e shpejtësisë së ventilatorit Kontrolli i lagështisë Programi i tharjes Trajtimi i ajrit Filtri i ajrit Telekomanda dhe kohëmatësi Programuesi javor i kohës Telekomandë me rreze infra të kuqe Telekomandë me tela Kontrolli i centralizuar Funksionet e tjera Rindezja automatike Vetëdiagnostikimi Për shumë banorë Kompleti i pompës së kullimit Standard Standard Standard Standard Standard 90

89 Njësitë me varje në tavan Njësitë me montim në mur Njësitë e fshehura në tavan Njësitë që qëndrojnë në dysheme FXHQ-A FXAQ-P FXDQ-M9 FXDQ-A FXSQ-P FXMQ-P7 FXMQ-MA FXLQ-P FXNQ-P Opsional Opsional Standard Standard Standard Opsional 91

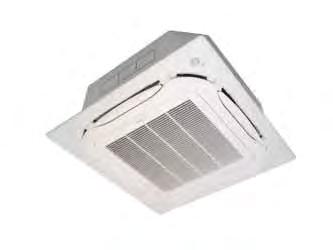

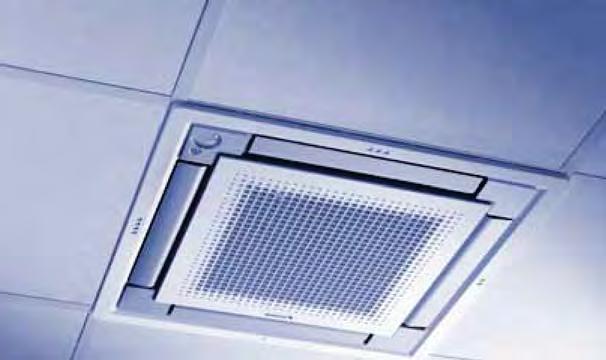

90 Kaseta me qarkullim në të gjitha anët Kaseta me qarkullim nga të gjitha anët: vendosje e standardit për efikasitet dhe komoditet Kaseta me qarkullim rrethor është dizajnuar për t'u përdorur në të gjitha format dhe madhësitë e zyrave tregtare dhe hapësirave të shitjes. Tashmë, Daikin e ka përmirësuar teknologjinë e tij edhe më tej për të rritur komfortin tuaj dhe për t'ju ofruar modele me efikasitet më të lartë të energjisë. Edhe më efikas në energji... sensori i pranisë sensori i dyshemesë Sensori i pranisë opsional e rregullon pikën e vendosur ose e fik njësinë kur nuk ka njeri në dhomë. Me këtë funksion të ri mund të kursehet deri në 27% të energjisë. Nëse në dhomë nuk diktohet prani për 15 minuta, temperatura e vendosur ndryshohet derisa të arrihet një temperaturë minimale (për ngrohjen) ose temperatura maksimale (për ftohjen). Kur zgjidhet funksioni i rikthimit, njësia do të ruajë temperaturën brenda një minimumi dhe maksimumi të caktuar temperature, kur nuk diktohet prani në dhomë për 1 orë. temperatura e brendshme ( CDB) Pa sensor ora dhe komfort i përmirësuar Pika e caktimit të ftohjes: 22 CDB Me sensorin e dyshemesë opsional, nuk do ketë më këmbë të ftohta. Ky sensor dikton temperaturën mesatare të dyshemesë dhe siguron shpërndarje të barabartë të temperaturës ndërmjet tavanit dhe dyshemesë. Instalim fleksibël Nuk ka njeri në dhomë Sensori i pranisë drejton ajrin larg personave që dallohen në dhomë, kur aktivizohet kontrolli i qarkullimit të ajrit. Modeli unik i shkarkimit të qarkullimit të ajrit në 360 siguron shpërndarje uniforme të temperaturës nëpër dhomë, duke i mbuluar të gjitha cepat. 09,00 09,30 10,00 10,30 11,00 11,30 12,00 12,30 13,00 13,30 14,00 14,30 15,00 15,30 16,00 16,30 17,00 Kur mobiloni ose sistemoni interierin e zyrës, dyqanit ose ndonjë zone tjetër, nuk do t'ju duhet më që të ndryshoni vendndodhjen e njësisë së brendshme. Me kasetën me qarkullim rrethor, një fletë mund të mbyllet lehtësisht me anë të telekomandës me tela (BRC1E52A/B opsionale). Disponohen edhe sete opsionale mbylljeje. Me sensor (kërkon BRC1E52A/B) temperatura e brendshme ( CDB) ora 26 Nuk ka njeri në dhomë nuk dallohet prani për 15 minuta Daikin ishte i pari që hodhi në treg një panel dekorimi me pastrim automatik. Me këtë panel, kostot mund të reduktohen më tej, sepse filtri pastrohet vetë automatikisht një herë në ditë. Falë pastrimit ditor të filtrit mund të kursehet 50% e energjisë. Konsumi i energjisë (kwh) Korrik Gusht Krahasimi i energjisë së grumbulluar për 12 muaj Shtator Tetor Kaseta me pastrim automatik 09,00 09,30 10,00 10,30 11,00 11,30 12,00 12,30 13,00 13,30 14,00 14,30 15,00 15,30 16,00 (Vendi i testimit, Wolverhampton, Mbretëria e Bashkuar) Nëntor Dhjetor Janar Shkurt Mars 16,30 17,00 50% ndryshim në konsumin e energjisë Prill Maj Qershor Korrik Kasetë me qarkullim rrethor 92

91 FXFQ-A Kaseta me qarkullim në të gjitha anët FXFQ20-63A BRC1E52A/B BRC7A532F Kaseta me qarkullim nga të gjitha anët ofron mjedis më komod dhe kursime të mëdha të energjisë për pronarët e dyqaneve, zyrave dhe restoranteve Shkarkimi i ajrit në 360 siguron qarkullim uniform të ajrit dhe shpërndarje uniforme të temperaturës Paneli i dekorimit me stil modern disponohet në 3 variacione të ndryshme: panel me pastrim automatik me ngjyrë të bardhë të pastër (RAL9010), panel standard me ngjyrë të bardhë të pastër me fletë gri (RAL9010) dhe panel standard me ngjyrë të bardhë të pastër (RAL9010) me fletë të bardha Daikin prezanton në tregun evropian kasetën e parë me pastrim automatik Efikasitet dhe komoditet më i lartë falë pastrimit automatik të përditshëm të filtrit Kosto më e ulët mirëmbajtjeje falë funksionit me vetëpastrim Pastrim i lehtë i pluhurit me fshesë me korrent, pa e hapur njësinë Sensori i prezencës (opsional) përshtat pikën e caktuar me 1 C standarde nëse në dhomë nuk diktohet njeri. Pika e caktuar mund të rregullohet me 2, 3 ose 4 C (opsionale). Ai gjithashtu e drejton automatikisht qarkullimin e ajrit larg personave për të shmangur korrentin e ajrit Sensori i dyshemesë (opsional) dikton temperaturën mesatare të dyshemesë dhe siguron temperaturë të njëtrajtshme mes tavanit dhe dyshemesë. Nuk do të ketë më këmbë të ftohta Kontrolli individual i kapakut: një fletë mund të mbyllen përmes telekomandës me tela (BRC1E52) në rast se rikonstruktoni ose risistemoni interiorin tuaj Konsum i ulët i energjisë falë shkëmbyesit të nxehtësisë me tub të vogël të projektuar posaçërisht, motorit të ventilatorit DC dhe pompës së shkarkimit Hyrja e ajrit të freskët: deri në 20% Lartësi e ulët e instalimit: 214 mm për kategorinë Pompë standarde kullimi me shtytje 850 mm 850 mm NJËSIA E BRENDSHME FXFQ20A FXFQ25A FXFQ32A FXFQ40A FXFQ50A FXFQ63A FXFQ80A FXFQ100A FXFQ125A Kapaciteti i ftohjes Nom. kw 2,2 2,8 3,6 4,5 5,6 7,1 9,0 11,2 14,0 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 4,0 5,0 6,3 8,0 10,0 12,5 16,0 Fuqia në hyrje - Ftohja Nom. kw 0,038 0,053 0,061 0,092 0,115 0, Hz Ngrohje Nom. kw 0,038 0,053 0,061 0,092 0,115 0,186 Dimensionet Njësia Lart. x Gjer. x Thell. mm 204x840x x840x x840x840 Pesha Njësia kg Paneli i dekorimit Modeli BYCQ140D7W1 Ngjyra E bardhë e pastër (RAL 9010) Dimensionet Lart. x Gjer. x Thell. mm 60x950x950 Pesha kg 5,4 Paneli dekorues 2 Modeli BYCQ140D7W1W Ngjyra E bardhë e pastër (RAL 9010) Dimensionet Lart. x Gjer. x Thell. mm 60x950x950 Pesha kg 5,4 Paneli dekorues 3 Modeli BYCQ140D7GW1 Ngjyra E bardhë e pastër (RAL 9010) Dimensionet Lart. x Gjer. x Thell. mm 145x950x950 Pesha kg 10,3 Ventilatori - Vëllimi i Ftohja E lartë/nom./e ulët m³/min 12,5/10,6/8,8 13,6/11,6/9,5 15,0/12,8/10,5 16,5/13,5/10,5 22,8/17,6/12,4 26,5/19,5/12,4 33,0/26,5/19,9 qarkullimit të ajrit - 50 Hz Ngrohje E lartë/nom./e ulët m³/min 12,5/10,6/8,8 13,6/11,6/9,5 15,0/12,8/10,5 16,5/13,5/10,5 22,8/17,6/12,4 26,5/19,5/12,4 33,0/26,5/19,9 Niv. fuqisë zhurmës Ftohja E lartë/nom. dba 49/- 51/- 53/- 55/- 60/- 61/- Niveli i presionit të zhurmës Ftohja E lartë/nom./e ulët dba 31/29/28 33/31/29 35/33/30 38/34/30 43/37/30 45/41/36 Ngrohje E lartë/nom./e ulët dba 31/29/28 33/31/29 35/33/30 38/34/30 43/37/30 45/41/36 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP25 (Dia. jasht. 32 /Dia. brend. 25) 9,52/15,9/VP25 (Dia. jasht. 32 /Dia. brend. 25) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 16 BYCQ140D7W1 = panel ngjyrë e bardhë e pastër me fletë gri, BYCQ140D7W1W = panel standard ngjyrë e bardhë e pastër me fletë të bardha, BYCQ140D7GW1 = panel i bardhë me pastrim automatik BYCQ140D7W1W ka izolime të bardha. Duhet të dini se papastërtitë që formohen mbi izolimet e bardha janë më të dukshme dhe si rrjedhojë, nuk këshillohet instalimi i panelit dekorativ në ambientet që janë të ekspozuara ndaj përqendrimeve të ndotjes. 93

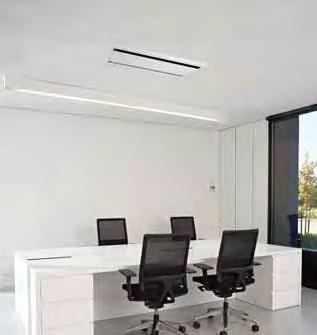

92 Kasetë plotësisht e sheshtë Projektuar për të qenë ndryshe 94 Unike në treg, kaseta plotësisht e sheshtë është një gërshetim i veçantë i dizajnit ikonik dhe perfeksionit inxhinierik me një sipërfaqe elegante në ngjyrë të bardhë ose kombinim i të argjendtës dhe ngjyrës së bardhë. E puthitur saktë me modulet e tavaneve dhe plotësisht e sheshtë me vetë tavanin, kaseta është elegante dhe nuk pengon. Efikasiteti dhe komoditeti i jashtëzakonshëm ofrohet përmes kombinimit të kombinuar të sensorit të dyshemesë dhe sensorit të pranisë dhe, kur është e nevojshme, kontrolli individual i fletëve përmes telekomandës me tel e bën të lehtë mbylljen e një flete.

93 FXZQ-A Kasetë plotësisht e sheshtë FXZQ-A (panel i bardhë) FXZQ-A (panel i argjendtë dhe i bardhë) BRC1E52A/B BRC7F530W/S Dizajn unik në treg: integrohet plotësisht në tavan dhe përputhet saktë në modulet e arkitekturës për tavane Shkrirje e veçantë e dizajnit ikonik dhe perfeksionit inxhinierik me një sipërfaqe elegante në ngjyrë të bardhë ose kombinim i të argjendtës dhe ngjyrës së bardhë Njësi e kategorisë 15 e zhvilluar në mënyrë të veçantë për dhoma të vogla ose të izoluara mirë, si për shembull dhomat e hoteleve, zyrat e vogla, etj. Sensori i prezencës (opsional) përshtat pikën e caktuar me 1 C standarde nëse në dhomë nuk diktohet njeri. Pika e caktuar mund të rregullohet me 2, 3 ose 4 C (opsionale). Ai gjithashtu e drejton automatikisht qarkullimin e ajrit larg personave për të shmangur korrentin e ajrit Sensori i dyshemesë (opsional) dikton temperaturën mesatare të dyshemesë dhe siguron temperaturë të njëtrajtshme mes tavanit dhe dyshemesë. Nuk do të ketë më këmbë të ftohta Kontrolli individual i kapakut: një fletë mund të mbyllen përmes telekomandës me tela (BRC1E52) në rast se rikonstruktoni ose risistemoni interiorin tuaj Konsum i ulët i energjisë falë shkëmbyesit të nxehtësisë me tub të vogël të projektuar posaçërisht, motorit të ventilatorit DC dhe pompës së shkarkimit Hyrje e ajrit të freskët për jetesë të shëndetshme Pompë standarde kullimi me shtytje 850 mm 850 mm NJËSIA E BRENDSHME *FXZQ15A *FXZQ20A *FXZQ25A *FXZQ32A *FXZQ40A *FXZQ50A Kapaciteti i ftohjes Nom. kw 1,7 2,2 2,8 3,6 4,5 5,6 Kapaciteti i ngrohjes Nom. kw 1,9 2,5 3,2 4,0 5,0 6,3 Fuqia në hyrje - 50 Hz Ftohja Nom. kw Ngrohje Nom. kw Dimensionet Njësia Lart. x Gjer. x Thell. mm 260x575x575 Pesha Njësia kg 17,5 17,5 17, Paneli i dekorimit Modeli BYFQ60CW/BYFQ60CS/BYFQ60B2 Ngjyra E bardhë e freskët (N9.5)/E bardhë e freskët (N9.5) + E argjendtë (B471)/E bardhë e pastër (RAL 9010) Dimensionet Lart. x Gjer. x Thell. mm 46x620x620/46x620x620/55x700x700 Pesha kg 2,7/2,7/2,7 Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/nom./e ulët m³/min 8,5/7/6,5 8,7/7,5/6,5 9/8/6,5 10/8,5/7 11,5/9,5/8 14,5/12,5/10 Niv. fuqisë zhurmës Ftohja Nom. dba Niv. pres. zhurmës Ftohja E lartë/nom./e ulët dba 31,5/28/25,5 32/29,5/25,5 33/30/25,5 33,5/30/26 37/32/28 43/40/33 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP20 (Dia. brend. 20/Dia. jasht. 26) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50/60 / /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A (1) Përmasat nuk përfshijnë kutinë e kontrollit *Shënim: në kutitë ngjyrë gri jepen të dhëna paraprake 95

94 FXCQ-A Kaseta me montim në tavan me qarkullim ajri në 2 drejtime FXCQ20-40A BRC1E52A/B BRC7CA52 Konsum i ulët i energjisë falë shkëmbyesit të nxehtësisë me tub të vogël të projektuar posaçërisht, motorit të ventilatorit DC dhe pompës së shkarkimit Njësia elegante ndërthuret lehtë me çdo interier, duke qenë se fletët mbyllen plotësisht kur nuk është në punë Komoditet i përmirësuar falë rregullimit automatik të qarkullimit të ajrit sipas ngarkesës së kërkuar Kontrolli individual i kapakut: një ose më shumë fletë mund të mbyllen përmes telekomandës me tela (BRC1E52) në rast se rikonstruktoni ose risistemoni interiorin tuaj E thjeshtë për t'u instaluar: thellësia e të gjitha njësive është 600 mm Veprimet e mirëmbajtjes mund të kryhen duke hequr panelin e përparmë Pompë standarde kullimi me shtytje 500 mm NJËSIA E BRENDSHME FXCQ20A FXCQ25A FXCQ32A FXCQ40A FXCQ50A FXCQ63A FXCQ80A FXCQ125A Kapaciteti i ftohjes Nom. kw 2,2 2,8 3,6 4,5 5,6 7,1 9,0 14,0 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 4,0 5,0 6,3 8,0 10,0 16,0 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 0,031 0,039 0,039 0,041 0,059 0,063 0,090 0,149 Ngrohje Nom. kw 0,028 0,035 0,035 0,037 0,056 0,060 0,086 0,146 Dimensionet Njësia Lart. x Gjer. x Thell. mm 305x775x x990x x1445x620 Boshllëku i kërkuar i tavanit > mm 355 Pesha Njësia kg Paneli i dekorimit Modeli BYBCQ40HW1 BYBCQ63HW1 BYBCQ125HW1 Ngjyra E bardhë e freskët (6.5Y 9.5/0.5) Dimensionet Lart. x Gjer. x Thell. mm 55x1070x700 55x1285x700 55x1740x700 Pesha kg Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/nom./e ulët m³/min 10,5/9/7,5 11,5/9,5/8 12/10,5/8,5 15/13/10,5 16/14/11,5 26/22,5/18,5 32/27,5/22,5 Niv. fuqisë zhurmës Ftohja Nom. dba për t'u konfirmuar Niveli i presionit të zhurmës Ftohja E lartë/nom./e ulët dba 32/30/28 34/31/29 34/32/30 36/33/31 37/35/31 39/37/32 42/38/33 46/42/38 Ngrohje E lartë/nom./e ulët dba 32/30/28 34/31/29 34/32/30 36/33/31 37/35/31 39/37/32 42/38/33 46/42/38 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP25 (Dia. jasht. 32 /Dia. brend. 25) 9,52/15,9/VP25 (Dia. jasht. 32 /Dia. brend. 25) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 16 96

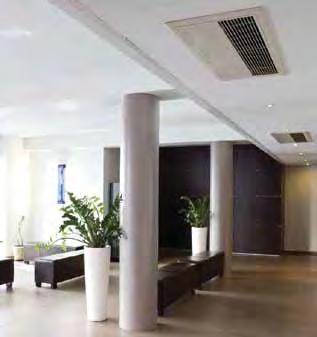

95 FXKQ-MA Kasetë këndore me montim në tavan FXKQ-MA BRC1E52A/B BRC4C61 Dimensione kompakte, mund të montohen me lehtësi në një zbrazëti të ngushtë në tavan (nevojitet vetëm 220 mm hapësirë në tavan, 195 me distancator paneli që disponohet si aksesor) Kushtet optimale të qarkullimit të ajrit krijohen ose nga shkarkimi i ajrit për poshtë, ose nga shkarkimi i ajrit përballë (nëpërmjet grilës opsionale) ose nga kombinimi i të dyjave Shkarkim i poshtëm Shkarkim i përparmë Kombinimi Paneli i mbyllur dekorues Pompë standarde kullimi me shtytje 500 mm NJËSIA E BRENDSHME FXDQ15A FXDQ20A FXDQ25A FXDQ32A FXDQ40A FXDQ50A FXDQ63A Kapaciteti i ftohjes Nom. kw 1,7 2,2 2,8 3,6 4,5 5,6 7,1 Kapaciteti i ngrohjes Nom. kw 1,9 2,5 3,2 4,0 5,0 6,3 8,0 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 0,071 0,078 0,099 0,110 Ngrohje Nom. kw 0,068 0,075 0,096 0,107 Dimensionet Njësia Lart. x Gjer. x Thell. mm 200x750x x950x x1150x620 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/nom./e ulët m³/min 7,5/7,0/6,4 8,0/7,2/6,4 10,5/9,5/8,5 12,5/11,0/10,0 16,5/11,0/13,0 Niv. fuqisë zhurmës Ftohja Nom. dba Niveli i presionit të zhurmës Ftohja E lartë/e ulët dba për t'u konfirmuar Ngrohje E lartë/nom./e ulët dba 32/31/27 33/31/27 34/32/28 35/33/29 36/34/30 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP20(Dia.jasht.26/Dia.brend.20) 9,52/15,90/VP20(Dia.jasht.26/Dia.brend.20) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50/60 / /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 16 97

96 FXUQ-A Njësi e varur në tavan me fryrje ajri në 4 drejtime FXUQ-A BRC1E52A/B BRC7C528 Zgjidhje ideale për hapësirat komerciale me tavane të varura ose jo Nuk nevojitet më kutia e veçantë BEVQ: valvula e zgjerimit është e integruar në njësinë e brendshme Konsum i ulët i energjisë falë shkëmbyesit të nxehtësisë me tub të vogël të projektuar posaçërisht, motorit të ventilatorit DC dhe pompës së shkarkimit Njësia elegante ndërthuret lehtë me çdo interier, duke qenë se fletët mbyllen plotësisht kur nuk është në punë Komoditet i përmirësuar falë rregullimit automatik të qarkullimit të ajrit sipas ngarkesës së kërkuar Kontrolli individual i kapakut: një fletë mund të mbyllen përmes telekomandës me tela (BRC1E52) në rast se rikonstruktoni ose risistemoni interiorin tuaj Mund të instalohet si në ndërtesat e reja, ashtu dhe në ato ekzistuese E njëjta pamje për të gjitha modelet (dimensione të unifikuara) Ajri mund të shkarkohet në 5 kënde të ndryshme mes 0 dhe 60 Mundësi për të mbyllur 1 ose 2 fletë për instalim të lehtë në qoshe Shpërndarja e qarkullimit të ajrit për tavane të larta deri në 3,5 m pa humbje kapaciteti Pompë standarde kullimi me shtytje 500 mm NJËSIA E BRENDSHME FXUQ71A FXUQ100A Kapaciteti i ftohjes Nom. kw 8,0 11,2 Kapaciteti i ngrohjes Nom. kw 9,0 12,5 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 0,090 0,200 Ngrohje Nom. kw 0,073 0,179 Ngjyra e veshjes së jashtme E bardhë e freskët (6.5Y 9.5/0.5) Dimensionet Njësia Lart. x Gjer. x Thell. mm 198x950x950 Pesha Njësia kg Ventilatori - Vëllimi i Ftohja E lartë/nom./e ulët m³/min 22,5/19,5/16 31/26/21 qarkullimit të ajrit - 50 Hz Ngrohje E lartë/nom./e ulët m³/min 22,5/19,5/16 31/26/21 Niv. fuqisë zhurmës Ftohja Nom. dba për t'u konfirmuar Niveli i presionit të zhurmës Ftohja E lartë/nom./e ulët dba 40/38/36 47/44/40 Ngrohje E lartë/nom./e ulët dba 40/38/36 47/44/40 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 9,52/15,9/VP20 (Dia. brend. 20/Dia. jasht. 26) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 16 98

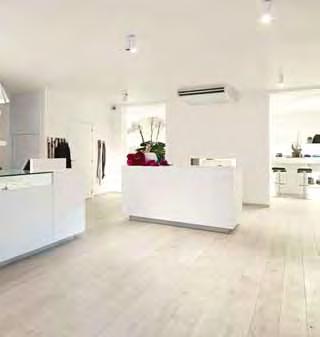

97 FXHQ-A Njësia me varje në tavan FXHQ100A BRC1E52A/B BRC7G53 Zgjidhje ideale për hapësirat komerciale me tavane të varura ose jo Njësia mund të montohet me lehtësi në qoshe dhe në hapësira të ngushta, sepse ka nevojë vetëm për 30 mm hapësirë anësore shërbimi Konsum i ulët i energjisë falë motorit të ventilatorit DC dhe pompës së shkarkimit Njësia elegante ndërthuret lehtë me çdo interier, duke qenë se fletët mbyllen plotësisht kur nuk është në punë Mund të instalohet si në ndërtesat e reja, ashtu dhe në ato ekzistuese Shkarkim më i gjerë i ajrit falë efektit Coanda: deri në 100 Shpërndarja e qarkullimit të ajrit për tavane të larta deri në 3,8 m pa humbje kapaciteti NJËSIA E BRENDSHME FXHQ32A FXHQ63A FXHQ100A Kapaciteti i ftohjes Nom. kw 3,6 7,1 11,2 Kapaciteti i ngrohjes Nom. kw 4,0 8,0 12,5 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 0,107 0,111 0,237 Ngrohje Nom. kw 0,107 0,111 0,237 Ngjyra e veshjes së jashtme E bardhë e freskët (6.5Y 9.5/0.5) Dimensionet Njësia Lart. x Gjer. x Thell. mm 235x960x x1270x x1590x690 Pesha Njësia kg Ventilatori - Vëllimi i Ftohja E lartë/nom./e ulët m³/min 14/12/10 20/17/14 29,5/24/19 qarkullimit të ajrit - 50 Hz Ngrohje E lartë/nom./e ulët m³/min 14/12/10 20/17/14 29,5/24/19 Niv. fuqisë zhurmës Ftohja Nom. dba për t'u konfirmuar Niveli i presionit të zhurmës Ftohja E lartë/nom./e ulët dba 36/34/31 37/35/34 44/37/34 Ngrohje E lartë/nom./e ulët dba 36/34/31 37/35/34 44/37/34 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP20 (Dia. brend. 20/Dia. jasht. 26) 9,52/15,9/VP20 (Dia. brend. 20/Dia. jasht. 26) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 16 99

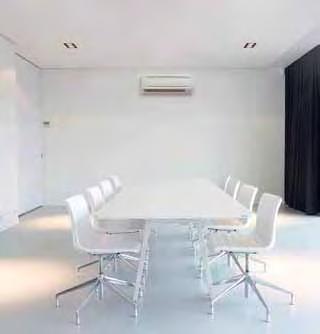

98 FXAQ-P Njësia me montim në mur FXAQ15-32P BRC1E52A/B BRC7E63 Zgjidhja ideale për dyqane, restorante ose zyra që nuk kanë tavane të varura Konsum i ulët i energjisë falë motorit me ventilator DC Mund të instalohet si në ndërtesat e reja, ashtu dhe në ato ekzistuese Paneli ballor i sheshtë dhe me stil shkrihet me çdo lloj dekori të brendshëm dhe është më i lehtë për t'u pastruar Njësi e kategorisë 15 e zhvilluar në mënyrë të veçantë për dhoma të vogla ose të izoluara mirë, si për shembull dhomat e hoteleve, zyrat e vogla, etj. 5 kënde të ndryshme shkarkimi mund të programohen nëpërmjet telekomandës Funksionet e mirëmbajtjes mund të kryhen nga pjesa e përparme e njësisë NJËSIA E BRENDSHME FXAQ15P FXAQ20P FXAQ25P FXAQ32P FXAQ40P FXAQ50P FXAQ63P Kapaciteti i ftohjes Nom. kw 1,7 2,2 2,8 3,6 4,5 5,6 7,1 Kapaciteti i ngrohjes Nom. kw 1,9 2,5 3,2 4,0 5,0 6,3 8,0 Fuqia në hyrje - Ftohja Nom. kw 0,017 0,019 0,028 0,030 0,020 0,033 0, Hz Ngrohje Nom. kw 0,025 0,029 0,034 0,035 0,020 0,039 0,060 Ngjyra e veshjes së jashtme E bardhë (3.0Y8.5/0.5) Dimensionet Njësia Lart. x Gjer. x Thell. mm 290x795x x1050x238 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/e ulët m³/min 7,0/4,5 7,5/4,5 8/5 8,5/5,5 12/9 15/12 19/14 Niv. fuqisë zhurmës Ftohja Nom. dba - Niv. pres. zhurmës Ftohja E lartë/e ulët dba 34,0/29,0 35,0/29,0 36,0/29,0 37,5/29,0 39,0/34,0 42,0/36,0 47,0/39,0 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP13 (Dia. brend. 13/Dia. jasht. 18) 9,52/15,9/VP13 (Dia. brend. 13/Dia. jasht. 18) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

99 FXDQ-M9 Njësi e vogël e fshehur në tavan FXDQ-M9 BRC1E52A/B BRC4C62 Dizajnuar për dhomat e gjumit të hoteleve Dimensione kompakte (230 mm e lartë dhe 652 mm e thellë), mund të montohet lehtësisht te një zbrazëti në tavan Shkrihet natyrshëm me çdo lloj dekori të brendshëm: duken vetëm grilat e thithjes dhe të shkarkimit Drejtimi i thithjes së ajrit mund të ndryshohet nga thithja prapa në thithjen poshtë Për montim të thjeshtë, ena e kullimit mund të vendoset në të majtë ose në të djathtë të njësisë NJËSIA E BRENDSHME FXDQ20M9 FXDQ25M9 Kapaciteti i ftohjes Nom. kw 2,2 2,8 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 Fuqia në hyrje - Ftohja Nom. kw 0, Hz Ngrohje Nom. kw 0,050 Ngjyra e veshjes së jashtme E palyer Dimensionet Njësia Lart. x Gjer. x Thell. mm 230x502x652 Boshllëku i kërkuar i tavanit > mm 250 Pesha Njësia kg 17 Ventilatori - Vëllimi i Ftohja E lartë/e ulët m³/min 6,7/5,2 7,4/5,8 qarkullimit të ajrit - 50 Hz Ngrohje E lartë/e ulët m³/min 6,7/5,2 7,4/5,8 Niv. fuqisë zhurmës Ftohja Nom. dba 50 Niveli i presionit të zhurmës Ftohja E lartë/e ulët dba 37/32 Ngrohje E lartë/e ulët dba 37/32 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/Dia. brend. 21,6, Dia. jasht. 27,2 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/230 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

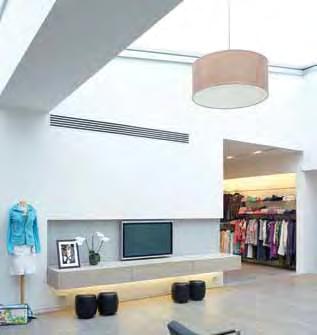

100 FXDQ-A Njësia e hollë e fshehur në tavan FXDQ15-32A BRC1E52A/B BRC4C65 Përmasa kompakte, mund të montohet lehtësisht në një hapësirë boshe të tavanit prej vetëm 240 mm 200 mm Shkrihet natyrshëm me çdo lloj dekori të brendshëm: duken vetëm grilat e thithjes dhe të shkarkimit Njësi e kategorisë 15 e zhvilluar në mënyrë të veçantë për dhoma të vogla ose të izoluara mirë, si për shembull dhomat e hoteleve, zyrat e vogla, etj. Konsum i ulët i energjisë falë motorit me ventilator DC Presioni statik mesatar i jashtëm e lehtëson përdorimin e njësisë me tuba fleksibël të gjatësive të ndryshme Pompë standarde kullimi me shtytje 750 mm 750 mm NJËSIA E BRENDSHME FXDQ15A FXDQ20A FXDQ25A FXDQ32A FXDQ40A FXDQ50A FXDQ63A Kapaciteti i ftohjes Nom. kw 1,7 2,2 2,8 3,6 4,5 5,6 7,1 Kapaciteti i ngrohjes Nom. kw 1,9 2,5 3,2 4,0 5,0 6,3 8,0 Fuqia në hyrje - 50 Hz Ftohja Nom. kw 0,071 0,078 0,099 0,110 Ngrohje Nom. kw 0,068 0,075 0,096 0,107 Dimensionet Njësia Lart. x Gjer. x Thell. mm 200x750x x950x x1150x620 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/nom./e ulët m³/min 7,5/7,0/6,4 8,0/7,2/6,4 10,5/9,5/8,5 12,5/11,0/10,0 16,5/11,0/13,0 Niv. fuqisë zhurmës Ftohja Nom. dba Niveli i presionit të zhurmës Ftohja E lartë/e ulët dba për t'u konfirmuar Ngrohje E lartë/nom./e ulët dba 32/31/27 33/31/27 34/32/28 35/33/29 36/34/30 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP20(Dia.jasht.26/Dia.brend.20) 9,52/15,90/VP20(Dia.jasht.26/Dia.brend.20) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50/60 / /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

101 FXSQ-P Njësi standarde e fshehur në tavan me ventilator të drejtuar nga inverteri FXSQ20-32P BRC1E52A/B BRC4C65 Instalim i thjeshtë falë rregullimit automatik të qarkullimit të ajrit drejt shkallës nominale të qarkullimit të ajrit Shkrihet natyrshëm me çdo lloj dekori të brendshëm: duken vetëm grilat e thithjes dhe të shkarkimit Konsum i ulët i energjisë falë motorit me ventilator DC Mundësia për ta ndryshuar ESP-në nëpërmjet telekomandës me tela lejon optimizimin e volumit të ajrit të furnizuar Presioni i jashtëm statik deri në140 Pa (ESP) lehtëson përdorimin e tubave fleksibël të gjatësive të ndryshme: ideale për dyqane dhe zyra me madhësi mesatare Drejtimi i thithjes së ajrit mund të ndryshohet nga thithja prapa në thithjen poshtë Pompa standarde e kullimit rrit besueshmërinë e sistemit të kullimit Instalim i thjeshtë falë rregullimit automatik të qarkullimit të ajrit drejt shkallës nominale të qarkullimit të ajrit Instalimi është bërë më i lehtë Kohë e reduktuar e instalimit Pas instalimit, është e mundur që rezistenca aktuale e tubit të jetë më e ulët sesa pritej në kohën e dizajnimit. Si rrjedhojë, qarkullimi i ajrit do të jetë shumë i lartë Me funksionin e rregullimit automatik të qarkullimit të ajrit njësia mund të përshtatë shpejtësinë e ventilatorit të saj me një kurbë më të ulët, kështu ulet qarkullimi i ajrit Qarkullimi i ajrit do të jetë gjithmonë brenda 10% të qarkullimit nominal të ajrit për shkak të sasisë së kurbave të mundshme të ventilatorit (më shumë se 8 kurba ventilatori të disponueshme për model) Përndryshe, instaluesi mund të përzgjedhë manualisht një kurbë ventilatori me telekomandën me tela FXSQ-P - Presion mesatar statik NJËSIA E BRENDSHME FXSQ20P FXSQ25P FXSQ32P FXSQ40P FXSQ50P FXSQ63P FXSQ80P FXSQ100P FXSQ125P FXSQ140P Kapaciteti i ftohjes Nom. kw 2,2 2,8 3,6 4,5 5,6 7,1 9,0 11,2 14,0 16,0 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 4,0 5,0 6,3 8,0 10,0 12,5 16,0 18,0 Fuqia në hyrje - Ftohja Nom. kw 0,041 0,044 0,097 0,074 0,118 0,117 0,185 0, Hz Ngrohje Nom. kw 0,029 0,032 0,085 0,062 0,106 0,105 0,173 0,249 Ngjyra e veshjes së jashtme E palyer Dimensionet Njësia Lart. x Gjer. x Thell. mm 300x550x x700x x1000x x1400x700 Boshllëku i kërkuar i tavanit > mm 350 Pesha Njësia kg Paneli i dekorimit Modeli BYBS32DJW1 BYBS45DJW1 BYBS71DJW1 BYBS125DJW1 Ngjyra E bardhë (10Y9/0.5) Dimensionet Lart. x Gjer. x Thell. mm 55x650x500 55x800x500 55x1100x500 55x1500x500 Pesha kg 3,0 3,5 4,5 6,5 Ventilatori - Vëllimi i Ftohja E lartë/e ulët m³/min 9/6,5 9,5/7 16/11 19,5/16 25/20 32/23 39/28 46/32 qarkullimit të ajrit - 50 Hz Ngrohje E lartë/e ulët m³/min 9/6,5 9,5/7 16/11 19,5/16 25/20 32/23 39/28 46/32 Ventilatori - Presioni statik i jashtëm - 50 Hz E lartë/nom. Pa 70/30 100/30 100/40 120/40 120/50 140/50 Niv. fuqisë zhurmës Ftohja Nom. dba Niveli i presionit të zhurmës Kurba karakteristike e ventilatorit Kurba e rezistencës aktuale të tubit Kurba e rezistencës së tubit në kohën e dizajnimit Qarkullimi i klasifikuar i ajrit Qarkullimi i ajrit pa rregullimin automatik të qarkullimit të ajrit Qarkullimi aktual i ajrit Ftohja E lartë/e ulët dba 32/26 33/27 37/29 37/30 38/32 40/33 42/34 Ngrohje E lartë/e ulët dba 32/26 33/27 37/29 37/30 38/32 40/33 42/34 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP25 (Dia. jasht. 32 /Dia. brend. 25) 9,52/15,9/VP25 (Dia. jasht. 32 /Dia. brend. 25) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A 16 Presioni i jashtëm statik (Pa) Qarkullimi i ajrit (m³/min) +/- 10% 103

102 FXMQ-P Njësi me ESP të lartë e fshehur në tavan me ventilator të drejtuar nga inverteri FXMQ20-32P7 BRC1E52A/B BRC4C65 Instalim i thjeshtë falë rregullimit automatik të qarkullimit të ajrit drejt shkallës nominale të qarkullimit të ajrit Shkrihet natyrshëm me çdo lloj dekori të brendshëm: duken vetëm grilat e thithjes dhe të shkarkimit Konsum i ulët i energjisë falë motorit me ventilator DC Mundësia për ta ndryshuar ESP-në nëpërmjet telekomandës me tela lejon optimizimin e volumit të ajrit të furnizuar Presioni i jashtëm statik deri në 200 Pa lejon vendosje të gjatë tubash dhe përdorim praktik: ideale për përdorim në hapësira të mëdha Drejtimi i thithjes së ajrit mund të ndryshohet nga thithja prapa në thithjen poshtë Pompa standarde e kullimit rrit besueshmërinë e sistemit të kullimit Instalim i thjeshtë falë rregullimit automatik të qarkullimit të ajrit drejt shkallës nominale të qarkullimit të ajrit Instalimi është bërë më i lehtë Kohë e reduktuar e instalimit Pas instalimit, është e mundur që rezistenca aktuale e tubit të jetë më e ulët sesa pritej në kohën e dizajnimit. Si rrjedhojë, qarkullimi i ajrit do të jetë shumë i lartë Me funksionin e rregullimit automatik të qarkullimit të ajrit njësia mund të përshtatë shpejtësinë e ventilatorit të saj me një kurbë më të ulët, kështu ulet qarkullimi i ajrit Qarkullimi i ajrit do të jetë gjithmonë brenda 10% të qarkullimit nominal të ajrit për shkak të sasisë së kurbave të mundshme të ventilatorit (më shumë se 8 kurba ventilatori të disponueshme për model) Përndryshe, instaluesi mund të përzgjedhë manualisht një kurbë ventilatori me telekomandën me tela Kurba karakteristike e ventilatorit Kurba e rezistencës aktuale të tubit Kurba e rezistencës së tubit në kohën e dizajnimit Qarkullimi i klasifikuar i ajrit Qarkullimi i ajrit pa rregullimin automatik të qarkullimit të ajrit Qarkullimi aktual i ajrit Presioni i jashtëm statik (Pa) +/- 10% NJËSIA E BRENDSHME FXMQ20P7 FXMQ25P7 FXMQ32P7 FXMQ40P7 FXMQ50P7 FXMQ63P7 FXMQ80P7 FXMQ100P7 FXMQ125P7 Kapaciteti i ftohjes Nom. kw 2,2 2,8 3,6 4,5 5,6 7,1 9,0 11,2 14,0 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 4,0 5,0 6,3 8,0 10,0 12,5 16,0 Fuqia në hyrje - Ftohja Nom. kw 0,049 0,053 0,151 0,110 0,120 0,171 0,176 0, Hz Ngrohje Nom. kw 0,037 0,041 0,139 0,098 0,108 0,159 0,164 0,229 Ngjyra e veshjes së jashtme E palyer Dimensionet Njësia Lart. x Gjer. x Thell. mm 300x550x x700x x1000x x1400x700 Boshllëku i kërkuar i tavanit > mm 350 Pesha Njësia kg Paneli i dekorimit Modeli BYBS32DJW1 BYBS45DJW1 BYBS71DJW1 BYBS125DJW1 Ngjyra E bardhë (10Y9/0,5) Dimensionet Lart. x Gjer. x Thell. mm 55x650x500 55x800x500 55x1100x500 55x1500x500 Pesha kg 3,0 3,5 4,5 6,5 Ventilatori - Vëllimi i Ftohja E lartë/e ulët m³/min 9/6,5 9,5/7 16/11 18/15 19,5/16 25/20 32/23 39/28 qarkullimit të ajrit - 50 Hz Ngrohje E lartë/e ulët m³/min 9,0/6,5 9,5/7 16/11 18/15 19,5/16 25/20 32/23 39/28 Ventilatori - Presioni statik i jashtëm - 50 Hz E lartë/nom. Pa 100/50 160/ /100 Niv. fuqisë zhurmës Ftohja E lartë/nom. dba 56/- 57/- 65/- 61/- 64/- 67/- 65/- 70/- Niveli i presionit të zhurmës Ftohja E lartë/nom./e ulët dba 33/31/29 34/32/30 39/37/35 41/39/37 42/40/38 43/41/39 44/42/40 Ngrohje E lartë/nom./e ulët dba 33/31/29 34/32/30 39/37/35 41/39/37 42/40/38 43/41/39 44/42/40 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/VP25 (Dia. jasht. 25/Dia. jasht. 32) 9,52/15,9/VP25 (Dia. jasht. 25/Dia. jasht. 32) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

103 FXMQ-MA Njësia e madhe e fshehur në tavan FXMQ-MA BRC1E52A/B BRC4C65 Presioni i jashtëm statik deri në 270 Pa lejon vendosje të gjatë tubash dhe përdorim praktik: ideale për përdorim në hapësira të mëdha Shkrihet natyrshëm me çdo lloj dekori të brendshëm: duken vetëm grilat e thithjes dhe të shkarkimit Deri në 31,5 kw në modalitet ngrohjeje NJËSIA E BRENDSHME FXMQ200MA FXMQ250MA Kapaciteti i ftohjes Nom. kw 22,4 28,0 Kapaciteti i ngrohjes Nom. kw 25,0 31,5 Fuqia në hyrje - 50 Hz Ftohja Nom. kw Ngrohje Nom. kw Dimensionet Njësia Lart. x Gjer. x Thell. mm 470x1380x1100 Pesha Njësia kg 137 Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/e ulët m³/min 58/50 72/62 Ventilatori - Presioni statik i jashtëm - 50 Hz E lartë/nom. Pa 221/ /191 Niv. fuqisë zhurmës Ftohja Nom. dba - Niv. pres. zhurmës Ftohja E lartë/e ulët dba 48/45 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 9,52/19,1/PS1B 9,52/22,2/PS1B Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

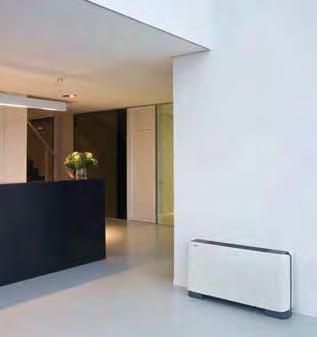

104 FXLQ-P Njësi me qëndrim në dysheme FXLQ20-25P BRC1E52A/B BRC7C62 Kuti me stil modern, me lustër në ngjyrë të bardhë të pastër (RAL9010) dhe gri metali (RAL7011) Njësia mund të instalohet si një model që qëndron i pavarur në këmbë nëpërmjet përdorimit të pllakës mbajtëse opsionale të pasme Lartësia e ulët mundëson që njësia të përshtatet nën një dritare Kërkon shumë pak hapësirë instalimi Instalimi i montuar në mur lehtëson pastrimin poshtë njësisë, ku tenton të grumbullohet pluhuri Telekomanda me tela mund të integrohet lehtësisht brenda njësisë NJËSIA E BRENDSHME FXLQ20P FXLQ25P FXLQ32P FXLQ40P FXLQ50P FXLQ63P Kapaciteti i ftohjes Nom. kw 2,2 2,8 3,6 4,5 5,6 7,1 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 4,0 5,0 6,3 8,0 Fuqia në hyrje - Ftohja Nom. kw 0,049 0,090 0, Hz Ngrohje Nom. kw 0,049 0,090 0,110 Ngjyra e veshjes së jashtme E bardhë e pastër (RAL9010) / Gri e errët (RAL7011) Dimensionet Njësia Lart. x Gjer. x Thell. mm 600x1000x x1140x x1420x232 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/e ulët m³/min 7/6 8/6 11/8,5 14/11 16/12 Niv. fuqisë zhurmës Ftohja Nom. dba - Niv. pres. zhurmës Ftohja E lartë/e ulët dba 35/32 38/33 39/34 40/35 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/ 9,52/15,9/ Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

105 FXNQ-P Njësi e fshehur me qëndrim në dysheme FXNQ20-32P BRC1E52A/B BRC4C65 Lartësia e ulët mundëson që njësia të përshtatet nën një dritare Shkrihet natyrshëm me çdo lloj dekori të brendshëm: duken vetëm grilat e thithjes dhe të shkarkimit Kërkon shumë pak hapësirë instalimi Porta lidhëse është me drejtim për poshtë, duke eliminuar nevojën për të bashkuar tuba shtesë Portë lidhëse Tubat e gazit ftohës NJËSIA E BRENDSHME FXNQ20P FXNQ25P FXNQ32P FXNQ40P FXNQ50P FXNQ63P Kapaciteti i ftohjes Nom. kw 2,2 2,8 3,6 4,5 5,6 7,1 Kapaciteti i ngrohjes Nom. kw 2,5 3,2 4,0 5,0 6,3 8,0 Fuqia në hyrje - Ftohja Nom. kw 0,049 0,090 0, Hz Ngrohje Nom. kw 0,049 0,090 0,110 Dimensionet Njësia Lart. x Gjer. x Thell. mm 610x930x x1070x x1350x220 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit - 50 Hz Ftohja E lartë/e ulët m³/min 7/6 8/6 11/8,5 14/11 16/12 Niv. fuqisë zhurmës Ftohja Nom. dba - Niv. pres. zhurmës Ftohja E lartë/e ulët dba 35/32 38/33 39/34 40/35 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht./kullimi mm 6,35/12,7/ 9,52/15,9/ Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 Rryma - 50 Hz Amperazhi maksimal i siguresës (MFA) A

106

107 Gama e njësive të brendshme elegante për lidhje me VRV IV dhe VRV III-S e re Lloji MONTUAR NË MUR Modeli Daikin Emura Njësi me montim në mur Njësia me montim në mur Emri i produktit Kapaciteti RYYQ-T Njësi e jashtme e lidhshme RXYSQ-P8V1 RXYSQ-P8Y1 FTXG-JA/JW 2 CTXS-K FTXS-K Njësia me montim në mur FLXS-B e re ME QËNDRIM NË DYSHEME KASETË ME MONTIM NË TAVAN Njësi Nexura me qëndrim në dysheme FVXG-K Njësi me qëndrim në dysheme FVXS-F Njësi e llojit fleksibël FLXS-B Kaseta me qarkullim rrethor (përfshihet funksioni i vetëpastrimit 1 ) FCQG-F Kasetë plotësisht e sheshtë FFQ-C Njësi e vogël e fshehur në tavan FDBQ-B e re TAVAN I FSHEHUR VARUR NË TAVAN Njësia e hollë e fshehur në tavan FDXS-F Njësia e fshehur në tavan me ventilator të drejtuar nga inverteri FBQ-C Njësia me varje në tavan FHQ-C 1 Duhet panel dekorativ BYCQ140CG + BRC1E51A. 2 Njësi e kategorisë 15 e padisponueshme për RYYQ-T 109

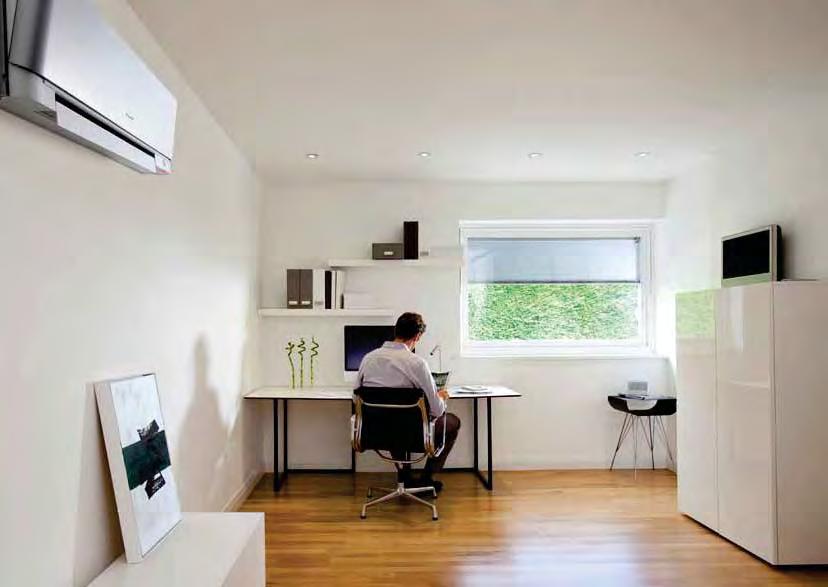

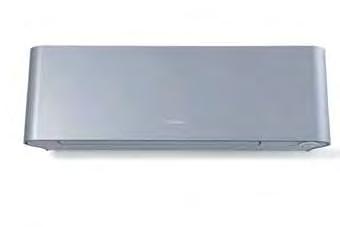

108 Daikin Emura FORMA. FUNKSIONI. TË RIPËRKUFIZUARA. Njësia e ajrit të kondicionuar Daikin Emura me montim në mur është një shkrirje e veçantë e dizajnit ikonik dhe perfeksionit inxhinierik. Profili i saj ultra i hollë dhe sipërfaqja elegante me ngjyrë të bardhë kristali mat ose alumini të lyer, nënkupton se ajo shkon me çdo interier. Dhe kjo pamje e bukur sigurisht që nuk bën kompromis me performancën e saj. E projektuar në Evropë për klimën evropiane, ju mund të keni plotësisht besim te Daikin Emura për të ofruar temperatura të këndshme, në çdo sezon. Ajo është projektuar për t'u montuar lart në mur, për shpërndarje optimale të ajrit dhe funksionim të heshtur si pëshpëritje. Dhe është e lehtë për t'u përdorur siç është edhe për t'u instaluar dhe mirëmbajtur. Po aq e rëndësishme, niveli i saj i efikasitetit të energjisë do ta bëjë tërheqëse për ata që mendojnë koston dhe për ata që mendojnë stilin. Daikin Emura përfaqëson një ndërthurje perfekte të stilit dhe substancës, të formës dhe funksionit, të ngrohjes inteligjente dhe ftohjes efikase. 110

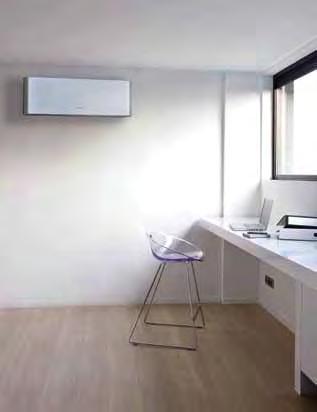

109 FTXG-JW/A Njësia me montim në mur emura FTXG-JW FTXG-JA ARC466A1 Aseti më i dukshëm i Daikin Emura është pamja e tij. Pamja e matur por elegante i shton një dimension tjetër vlerave të njohura të komoditetit dhe cilësisë superiore të markës Daikin Shkrirje e veçantë e dizajnit ikonik dhe perfeksionit inxhinierik me një sipërfaqe elegante në ngjyrë të bardhë kristali të shndritshme ose prej alumini të lyer Çmimi për dizajnin e mirë: kriter unik vlerësimi për dizajnin industrial në Japoni Paneli i kontrollit online (opsional): kontrolloni njësinë tuaj të brendshme nga çdo vendndodhje përmes telefonit smartphone, laptopit, kompjuterit, tabletës ose ekranit me prekje Ngrohje dhe ftohje NJËSIA E BRENDSHME FTXG25JW FTXG35JW FTXG50JW FTXG25JA FTXG35JA FTXG50JA Veshja e jashtme Ngjyra E bardhë mat kristali Alumin i ashpër Dimensionet Njësia Lart. x Gjer. x Thell. mm 295x915x155 Pesha Njësia kg 11 Ventilatori - Vëllimi Ftohja m³/min 8,8/6,8/4,7/3,8 10,1/7,3/4,6/3,9 10,3/8,5/6,7/5,7 8,8/6,8/4,7/3,8 10,1/7,3/4,6/3,9 10,3/8,5/6,7/5,7 i qarkullimit të ajrit Ngrohje E lartë/nom. m³/min 9,6/7,9 10,8/8,6 11,4/9,8 9,6/7,9 10,8/8,6 11,4/9,8 Niveli i fuqisë së Ftohja E lartë dba zhurmës Ngrohje E lartë dba Niveli i presionit të Ftohja dba 38/32/25/22 42/34/26/23 44/40/35/32 38/32/25/22 42/34/26/23 44/40/35/32 zhurmës Ngrohje dba 39/34/28/25 42/36/29/26 44/40/35/32 39/34/28/25 42/36/29/26 44/40/35/32 Lidhjet e Lëngu Dia. jasht. mm 6,35 tubacioneve Gazi Dia. jasht. mm 9,52 12,7 9,52 12,7 Kullimi Dia. jasht. mm 16 ose 18 18,0 16 ose 18 18,0 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50 /

110 FTXS-K dhe CTXS-K Dizajn dhe komoditet optimal Dizajn i integruar Dizajn diskret dhe modern. Harku i tij i ëmbël ndërthuret bukur me murin duke rezultuar në një prani të këndshme që përshtatet me çdo lloj dekori të brendshëm Finiturë me cilësi të lartë në ngjyrë të bardhë kristali mat Dizajn i ri i telekomandës, me të njëjtën finiturë të cilësisë së lartë me ngjyrë të bardhë mat për të krijuar një përputhje të përkryer me njësinë e brendshme Performancë e lartë Seria FTXS-K ofron top performancë të lartë dhe është e pajisur me një programues javor dhe sy inteligjent për të sjellë edhe më shumë kursim energjie. Programuesi javor ju lejon të programoni njësinë për t'iu përshtatur më mirë nevojave tuaja, ndërsa syri inteligjent dallon praninë e personave në dhomë dhe aktivizon modalitetin ekonomik kur nuk ka njeri në dhomë. Njësia e duhur për dhomën e duhur Ne kemi një gamë të plotë njësish muri për të ofruar dizajnin dhe komoditetin optimal në çdo dhomë. Njësitë tona të brendshme të vogla me montim në mur (CTXS15,35K dhe FTXS20,25K) janë optimizuar për zyra të vogla ose dhoma hotelesh. Duke njohur tendencën për dhoma ose zyra me hapësirë më të vogël dhe izolim më të mirë, ne e kemi zgjeruar gamën tonë me kategorinë 15 për të ofruar saktësisht të njëjtin komoditet në dhoma të vogla. Në përgjithësi, qetësia është edhe më e rëndësishme në dhomat e gjumit sesa në hapësirat e tjera: seria jonë e vogël me montim në mur pothuajse nuk vihet re me nivele zhurme gjatë punës të ulëta deri në 19 dba Njësitë tona më të mëdha me montim në mur (FTXS35, 42, 50K) ofrojnë komoditet të përkryer në hapësirat tuaja më të mëdha. Struktura e re e shkarkimit të ajrit - duke shfrytëzuar efektin Coanda - ofron një qarkullim më të madh të ajrit duke siguruar komoditet të përkryer në çdo kënd të shtëpisë. Syri inteligjent në dy zona dallon ku ndodhen njerëzit në dhomë dhe mund ta drejtojë qarkullimin e ajrit larg tyre për të shmangur korrentet e ajrit. Për të optimizuar edhe më tej komoditetin, seria e re me montim në mur është e qetë si pëshpërimë. 112

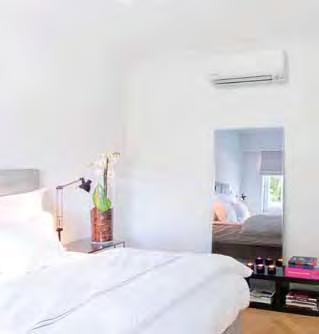

111 FTXS-K/G Njësia me montim në mur FTXS20-25K//CTXS15-35K ARC466A1 Dizajn diskret dhe modern. Këndet e tij të lëmuara gërshetohen bukur me murin duke rezultuar në një prani modeste që përputhet me dekorin e brendshëm Finiturë me cilësi të lartë në ngjyrë të bardhë kristali mat Funksionim i qetë si pëshpërimë: njësia me zor mund të dëgjohet se punon. Niveli i presionit të zërit ulet në 19 dba! Ideale për instalim në dhoma gjumi të vogla ose të izoluara mirë (kategoria 20,25) dhe në ambiente me forma jo të rregullta (kategoria 35,42,50) Syri inteligjent për 2 zona: rryma e ajrit dërgohet në një hapësirë të ndryshme nga ajo ku ndodhet personi për momentin. Nëse nuk diktohet asnjë person, njësia kalon automatikisht në cilësimin e efikasitetit të energjisë. (FTXS35,42,50K) Paneli i kontrollit online (opsional): kontrolloni njësinë tuaj të brendshme nga çdo vendndodhje përmes telefonit smartphone, laptopit, kompjuterit, tabletës ose ekranit me prekje (FTXS35,42,50,60,71) Strukturë e përmirësuar e shkarkimit të ajrit, duke përdorur efektin Coanda Ngrohje dhe ftohje NJËSIA E BRENDSHME CTXS15K CTXS35K FTXS20K FTXS25K FTXS35K FTXS42K FTXS50K FTXS60G FTXS71G Veshja e jashtme Ngjyra E bardhë Dimensionet Njësia Lart. x Gjer. x Thell. mm 289x780x x900x x1050x250 Pesha Njësia kg Ventilatori - Vëllimi Ftohja I lartë/nom./i ulët/funksionim pa zhurmë m³/min 7,9/6,3/4,7/3,9 9,2/7,2/5,2/3,9 8,8/6,7/4,7/3,9 9,1/7,0/5,0/3,9 11,2/8,5/5,8/4,1 11,2/9,1/7,0/4,1 11,9/9,6/7,4/4,5 16,0/13,5/11,3/10,1 17,2/14,5/11,5/10,5 i qarkullimit të ajrit Ngrohje E lartë/nom. m³/min 9,0/7,5/6,0/4,3 10,1/8,1/6,3/4,3 9,5/7,8 10,0/8,0 12,1/9,3/6,5/4,2 12,4/10,0/7,8/5,2 13,3/10,8/8,4/5,5 17,2/14,9 19,5/16,7 Niveli i fuqisë së Ftohja E lartë/nom. dba /56 -/57 59/- 59/- 60/- 61/- 62/- zhurmës Ngrohje E lartë/nom. dba /56 -/57 59/- 59/- 60/- 60/- 62/- Niveli i presionit të Ftohja I lartë/nom./i ulët/funksionim pa zhurmë dba 37/31/25/21 42/35/28/21 40/32/24/19 41/33/25/19 45/37/29/19 45/39/33/21 46/40/34/23 45/41/36/33 46/42/37/34 zhurmës Ngrohje I lartë/nom./i ulët/funksionim pa zhurmë dba 38/33/28/21 41/36/30/21 40/34/27/19 41/34/27/19 45/39/29/19 45/39/33/22 47/40/34/24 44/40/35/32 46/42/37/34 Lidhjet e Lëngu Dia. jasht. mm 6,35 tubacioneve Gazi Dia. jasht. mm 9,52 12,7 15,9 Kullimi Dia. jasht. mm 18,0 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50 / (1) EER/COP sipas Eurovent

112 Më të mirat e dy botëve, të bashkuara Komoditet dhe dizajn i pastër KOMODITETI ËSHTË ÇELËSI ngrohje me rrezatim Nexura e kthen botën tuaj në një botë komode. Freskia e një flladi vere ose kënaqësia e një burimi shtesë ngrohjeje sjell një ndjenjë mirëqenieje gjatë gjithë vitit. Dizajni i saj që përshtatet por edhe elegant me një panel të përparmë që rrezaton ngrohtësi shtesë, niveli i ulët i zhurmës dhe qarkullimi i reduktuar i ajrit e kthen ambientin tuaj në një strehë të sigurt. 114

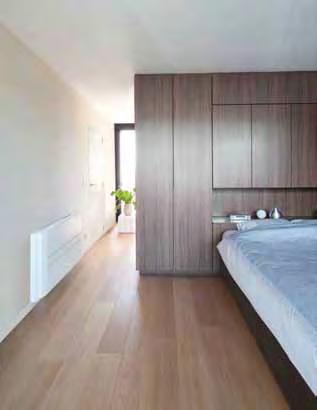

113 FVXG-K Njësia me qëndrim në dysheme me panel ngrohës rrezatues ngrohje me rrezatim FVXG-K ARC466A2 Pjesa prej alumini në panelin ballor të njësisë së brendshme Nexura ka aftësinë e ngrohjes, si një radiator tradicional, për të shtuar më shumë komoditet gjatë ditëve të ftohta I qetë dhe i fshehtë, Nexura ju ofron më të mirën në ngrohje dhe ftohje, në komoditet dhe dizajn Njësia e brendshme shpërndan ajër me zhurmën e pëshpëritjes. Zhurma e krijuar mezi kap 22 db(a) në ftohje dhe 19 db(a) në regjim ngrohjeje rrezatuese. Për krahasim, zhurma e mjedisit në dhoma të qeta kap mesatarisht 40 db(a) Lëvizja komode automatike vertikale e fletëve siguron funksionimin pa krijuar rryma ajri dhe parandalon ndotjen e tavanit Paneli i kontrollit online (opsional): kontrolloni njësinë tuaj të brendshme nga çdo vendndodhje përmes telefonit smartphone, laptopit, kompjuterit, tabletës ose ekranit me prekje Mund të instalohet në mur ose në një pozicion të fshehur Ngrohje dhe ftohje I NJËSIA E BRENDSHME FVXG25K FVXG35K FVXG50K Veshja e jashtme Ngjyra E bardhë e freskët (6.5Y 9.5/0.5) Dimensionet Njësia Lart. x Gjer. x Thell. mm 600x950x215 Pesha Njësia kg 22 Ventilatori - Vëllimi Ftohja I lartë/nom./i ulët/funksionim pa zhurmë m³/min 8,9/7,0/5,3/4,5 9,1/7,2/5,3/4,5 10,6/8,9/7,3/6,0 i qarkullimit të ajrit Ngrohje E lartë/nom. m³/min 9,9/7,8 10,2/8,0 12,2/10,0 Niveli i fuqisë së Ftohja Nom. dba zhurmës Ngrohje Nom. dba Niveli i presionit të Ftohja I lartë/nom./i ulët/funksionim pa zhurmë dba 38/32/26/23 39/33/27/24 44/40/36/32 zhurmës Ngrohje lartë/nom./i ulët/funksionim pa zhurmë/nxehtësi rrezatuese dba 39/32/26/22/19 40/33/27/23/19 46/40/34/30/26 Lidhjet e Lëngu Dia. jasht. mm 6,35 tubacioneve Gazi Dia. jasht. mm 9,5 12,7 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50 / (1) EER/COP sipas Eurovent

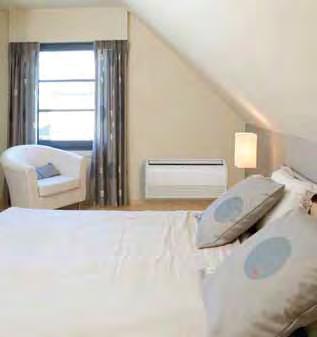

114 FVXS-F Njësi me qëndrim në dysheme FVXS-F ARC452A1 Lartësia e ulët mundëson që njësia të përshtatet nën një dritare Mund të instalohet në mur ose në një pozicion të fshehur Funksionim i qetë si pëshpërimë: niveli i presionit të zhurmës ulet deri në 23 dba Lëkundja automatike vertikale i lëviz krahët e shkarkimit lart dhe poshtë për shpërndarje efikase të ajrit dhe të temperaturës në të gjithë dhomën Paneli i kontrollit online (opsional): kontrolloni njësinë tuaj të brendshme nga çdo vendndodhje përmes telefonit smartphone, laptopit, kompjuterit, tabletës ose ekranit me prekje Ngrohje dhe ftohje NJËSIA E BRENDSHME FVXS25F FVXS35F FVXS50F Veshja e jashtme Ngjyra E bardhë Dimensionet Njësia Lart. x Gjer. x Thell. mm 600x700x210 Pesha Njësia kg 14 Ventilatori - Vëllimi Ftohja I lartë/nom./i ulët/funksionim pa zhurmë m³/min 8,2/6,5/4,8/4,1 8,5/6,7/4,9/4,5 10,7/9,2/7,8/6,6 i qarkullimit të ajrit Ngrohje I lartë/nom./i ulët/funksionim pa zhurmë m³/min 8,8/6,9/5,0/4,4 9,4/7,3/5,2/4,7 11,8/10,1/8,5/7,1 Niveli i fuqisë së Ftohja E lartë/nom. dba -/54 55/- 56/- zhurmës Ngrohje E lartë/nom. dba -/54 55/- 57/- Niveli i presionit të Ftohja I lartë/nom./i ulët/funksionim pa zhurmë dba 38/32/26/23 39/33/27/24 44/40/36/32 zhurmës Ngrohje I lartë/nom./i ulët/funksionim pa zhurmë dba 38/32/26/23 39/33/27/24 45/40/36/32 Lidhjet e Lëngu Dia. jasht. mm 6,35 tubacioneve Gazi Dia. jasht. mm 9,5 12,7 Kullimi Dia. jasht. mm 20 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50 / (1) EER/COP sipas Eurovent

115 FLXS-B Njësi e llojit fleksibël FLXS-B ARC433A6 Mund të përshtatet në tavan ose në mur të poshtëm; lartësia e ulët bën të mundur që njësia të përshtatet poshtë një dritareje Lëkundja automatike vertikale i lëviz krahët e shkarkimit lart dhe poshtë për shpërndarje efikase të ajrit dhe të temperaturës në të gjithë dhomën Funksionim i qetë si pëshpërimë: niveli i presionit të zhurmës ulet deri në 28 dba Paneli i kontrollit online (opsional): kontrolloni njësinë tuaj të brendshme nga çdo vendndodhje përmes telefonit smartphone, laptopit, kompjuterit, tabletës ose ekranit me prekje Ngrohje dhe ftohje NJËSIA E BRENDSHME FLXS25B FLXS35B FLXS50B FLXS60B Veshja e jashtme Ngjyra E bardhë bajameje Dimensionet Njësia Lart. x Gjer. x Thell. mm 490x1050x200 Pesha Njësia kg Ventilatori - Vëllimi Ftohja I lartë/nom./i ulët/funksionim pa zhurmë m³/min 7,6/6,8/6,0/5,2 8,6/7,6/6,6/5,6 11,4/10,0/8,5/7,5 12,0/10,7/9,3/8,3 i qarkullimit të ajrit Ngrohje I lartë/nom./i ulët/funksionim pa zhurmë m³/min 9,2/8,3/7,4/6,6 9,8/8,9/8,0/7,2 12,1/9,8/7,5/6,8 12,8/10,6/8,4/7,5 Niveli i fuqisë së Ftohja E lartë dba zhurmës Ngrohje E lartë dba Niveli i presionit të Ftohja I lartë/nom./i ulët/funksionim pa zhurmë dba 37/34/31/28 38/35/32/29 47/43/39/36 48/45/41/39 zhurmës Ngrohje I lartë/nom./i ulët/funksionim pa zhurmë dba 37/34/31/29 39/36/33/30 46/41/35/33 47/42/37/34 Lidhjet e Lëngu Dia. jasht. mm 6,35 tubacioneve Gazi Dia. jasht. mm 9,5 12,7 Kullimi Dia. jasht. mm 18 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50/60 / / (1) EER/COP sipas Eurovent

116 HXY-A Kuti uji me temperaturë të ulët për VRV HXY-A Ngrohje/ftohje e hapësirës me efikasitet të lartë Lidhje ajër-ujë me VRV për aplikacione si ngrohje nën dysheme, njësi për trajtimin e ajrit, radiatorë me temperaturë të ulët Diapazoni i temperaturës së ujit në dalje nga 5 C në 45 C pa ngrohje elektrike Gamë shumë e gjerë funksionimi për prodhimin e ujit të ftohtë/të nxehtë në temperatura të jashtme ambienti nga -20 deri +43 C Kursen kohën në dizajnin e sistemit duke qenë se të gjithë komponentët e anës së ujit janë të integruar me kontroll të drejtpërdrejtë të temperaturës së ujit që del Kursen hapësirë me dizajnin bashkëkohor me varje në mur Nuk kërkon lidhje me gazin apo rezervuar të lëndës djegëse Mund të lidhet me një pompë ngrohëse VRV IV Tubi i lëngut Tubi i gazit Komunikim F1, F2 Ujë i nxehtë/i ftohtë Njësitë e brendshme VRV Njësia për trajtimin e ajrit Radiator për temp. të ulët Pompë ngrohëse VRV IV Ngrohja nën dysheme NJËSIA E BRENDSHME HXY080A HXY125A Kapaciteti i ftohjes Nom. kw 8 12,5 Kapaciteti i ngrohjes Nom. kw 9 14 Veshja e jashtme Ngjyra E bardhë Materiali Fletë metalike të veshura paraprakisht Dimensionet Njësia Lart. x Gjer. x Thell. mm 890 x 480 x 344 Pesha Njësia kg 44 Niv. pres. zhurmës Nom. dba - Diapazoni i Ngrohje Ambienti Min.~Maks. C -20~24 funksionimit Ana e ujit Min.~Maks. C 25~45 Ftohja Ambienti Min.~Maks. C ~- Ana e ujit Min.~Maks. C -~- Agjent ftohës Lloji - Qarku i gazit Diametri anësor i gazit mm 15,9 ftohës Diametri anësor i lëngut mm 9,5 Qarku i ujit Diametri i lidhjeve të tubacioneve inç G 1"1/4" (femër) Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Siguresat e rekomanduara A 118

117 HXHD-A Kuti uji me temperaturë të lartë për VRV HXHD-A EKHTS-AC EKHWP-B Lidhje ajër-ujë me VRV për aplikacione si në banjo, lavamanë, ngrohje nën dysheme, radiatorë dhe njësi të trajtimit të ajrit Ngrohja falas sigurohet përmes nxehtësisë së transferuar nga zonat që kërkojnë ftohje në zonat që kërkojnë nxehje ose ujë të nxehtë Përdor teknologji pompe me ngrohje për të prodhuar ujë të nxehtë të mjaftueshëm, duke siguruar deri në 17% kursim në krahasim me bojlerët e gazit Mundësi për të lidhur grumbulluesit e energjisë diellore me rezervuarin e ujit të ngrohtë për përdorim shtëpiak Diapazoni i temperaturës së ujit në dalje nga 25 në 80 C pa ngrohje elektrike Gamë shumë e gjerë funksionimi për prodhimin e ujit të nxehtë në temperatura të jashtme ambienti nga -20 deri +43 C Nuk është nevoja për të projektuar anën e ujit: të gjithë komponentët e anës së ujit janë të integruar, gjithashtu nuk nevojitet valvul përzierëse falë kontrollit të temperaturës së ujit që del direkt Mundësi të ndryshme kontrolli me vlerë në varësi të motit ose kontroll me termostat Njësia e brendshme dhe depozita e ujit të ngrohtë për përdorim në shtëpi mund të stivohet për të kursyer hapësirë ose të vendosen pranë njëra-tjetrës, vetëm nëse lartësia e kufizon vendosjen Nuk nevojitet lidhje gazi Mund të lidhet me rikuperimin e nxehtësisë VRVIII (REYAQ) 45 C - 75 C Tubi i lëngut Tubi i gazit Tub gazi shkarkimi Komunikim F1, F2 Uji i ngrohtë Njësitë e brendshme VRV Ujë i ngrohtë për përdorim në shtëpi 25 C - 75 C Kuti BS Depozita e ujit të ngrohtë për përdorim në shtëpi Njësia për trajtimin e ajrit 45 C - 75 C Rikuperimi i nxehtësisë VRV, me lidhje të kutisë së ujit vetëm ngrohëse (REYAQ10-16P) Kuti BS Vetëm ngrohje Kuti uji vetëm ngrohëse për VRV 25 C - 35 C NJËSIA E BRENDSHME HXHD125A Kapaciteti i ngrohjes Nom. kw 14,0 Veshja e jashtme Ngjyra Gri metalike Materiali Fletë metalike të veshura paraprakisht Dimensionet Njësia Lart. x Gjer. x Thell. mm 705x600x695 Pesha Njësia kg 92 Niveli i presionit të Nom. dba 42 (1) / 43 (2) zhurmës Regjimi i qetësisë së natës Niveli 1 dba 38 (1) Diapazoni i Ngrohje Ambienti Min.~Maks. C -20~20 / 24 (3) funksionimit Ana e ujit Min.~Maks. C 25~80 Ujë i ngrohtë për Ambienti Min.~Maks. CDB -20~43 përdorim në shtëpi Ana e ujit Min.~Maks. C 45~75 Agjent ftohës Lloji R-134a Qarku i gazit Diametri anësor i gazit mm 12,7 ftohës Diametri anësor i lëngut mm 9,52 Qarku i ujit Diametri i lidhjeve të tubacioneve inç G 1" (femër) Sistemi i ngrohjes me ujë Vëllimi i ujit Min.~Maks. l 20~200 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Rryma Siguresat e rekomanduara A 20 Radiator për temp. të ulët Ngrohja nën dysheme (1) Nivelet e zhurmës maten në: EW 55 C; LW 65 C (2) Nivelet e zhurmës maten në: EW 70 C; LW 80 C (3) Përcaktimi i terrenit 119

118 HXHD-A Aksesorët DEPOZITA E UJIT TË NGROHTË PËR PËRDORIM NË SHTËPI: VËSHTRIM I PËRGJITHSHËM Funksionet 1/ EKHTS-A 2/ EKHWP-B Përdorimi i preferuar Vetëm për ujin e ngrohtë në shtëpi Ujë i ngrohtë për shtëpinë mundësi lidhjeje me panel diellor Funksionimi Uji i ruajtur në rezervuar përdoret si ujë i ngrohtë për shtëpi Uji i ngrohtë për shtëpi nuk ruhet brenda rezervuarit por qarkullon nëpër serpentinën e rezervuarit. 1/ EKHTS VETËM UJË TË NGROHTË SHTËPIAK E disponueshme në 200 dhe 260 litra Nxehje efikase e temperaturës: nga 10 C në 50 C në vetëm 60 minuta Depozitë çeliku inoks e ujit të ngrohtë për përdorim në shtëpi NJËSIA E BRENDSHME EKHTS200AC EKHTS260AC Veshja e jashtme Ngjyra Gri metalike Materiali Çelik i galvanizuar (fletë metali e veshur paraprakisht) Dimensionet Njësia Lartësia (Integruar në njësinë e mm brendshme) x Gjerësia x Thellësia 2010x600x x600x695 Pesha Njësia Bosh kg Depozita Vëllimi i ujit l Materiali Çelik inoks (EN ) Temperatura maksimale e ujit C 75 Shkëmbyesi i Sasia 1 nxehtësisë Materiali i tubit Çelik dupleks (EN ) Sipërfaqja m² 1,56 Vëllimi i serpentinës së brendshme l 7,5 120

119 2/ EKHWP-B UJË I NGROHTË SHTËPIAK ME MUNDËSI PËR LIDHJE DIELLORE Lidhja me panelin diellor I padëmshëm për mjedisin dhe efikas në energji Panelet diellore mund të prodhojnë deri në 70% të energjisë së nevojshme për prodhimin e ujit të ngrohtë - një kursim i madh i shpenzimeve Veshjet e specializuara i bëjnë panelet tona diellore shumë efikase në energji e gjithë energjia diellore me valë të shkurtra transferohet në nxehtësi Panelet diellore mbushen me ujë vetëm kur nevojiten për ngrohje duke shmangur nevojën për mbrojtjen "kundër ngrirjes" PANELI DIELLOR EKSH26P EKSV26P Dimensionet Njësia Lart. x Gjer. x Thell. mm 1300x2000x x1300x85 Pesha Njësia kg 43 Volumi l 2,1 1,7 Sipërfaqja E jashtme m² 2,601 Hapja m² 2,364 Thithës m² 2,354 Veshja Micro-therm (thithja maks. 96%, emetimi rreth 5% +/-2%) Thithës Regjistër tubi bakri në formë harpe me pllakë me veshje alumini të zgjedhur mirë dhe të salduar me lazer Xhami Xham sigurie me një panel, transmetimi +/- 92% Këndi i lejuar i çatisë Min.~Maks. SDgr 15~80 Presioni i funksionimit Maks. bar 6 Temperatura e qëndrimit Maks. C 200 Performanca Efikasitet pa humbje i kolektorit η0 % 78,7 termike Koeficienti i humbjes së nxehtësisë a1 W/m².K 4,270 Varësia e temperaturës ndaj koeficientit të humbjes së nxehtësisë a2 W/m².K² 0,0070 Kapaciteti termik kj/k 6,5 Ndryshimi aksidental i këndit AM në 50 0,94 Pozicioni i instaluar Vertikal Horizontal Depozita e ujit të ngrohtë për përdorim në shtëpi E disponueshme në 300 dhe 500 litra (Para)ngrohje e ujit për sistemin e ngrohjes me energji diellore DEPOZITA E UJIT TË NGROHTË PËR PËRDORIM NË SHTËPI EKHWP300B EKHWP500A Veshja e jashtme Ngjyra Gri pluhuri (RAL7037) Materiali Polipropilen rezistent ndaj goditjeve Dimensionet Njësia Lart. x Gjer. x Thell. mm -x595x615 -x790x790 Pesha Njësia Bosh kg Depozita Vëllimi i ujit l Temperatura maksimale e ujit C 85 Shkëmbyesi i nxehtësisë Ujë i ngrohtë për përdorim në shtëpi Materiali i tubit Çelik inoks (DIN ) Sipërfaqja m² 5,7 59 Vëllimi i serpentinës së brendshme l 27,8 28,4 Presioni i funksionimit bar 6 Rendimenti mesatar W/K specifik termik Mbushja Materiali i tubit Çelik inoks (DIN ) Sipërfaqja m² 2,5 3,7 Vëllimi i serpentinës së brendshme l 12,3 17,4 Rendimenti mesatar W/K specifik termik Ngrohje diellore Materiali i tubit Çelik inoks (DIN ) shtesë Sipërfaqja m² - 1,0 Vëllimi i serpentinës së brendshme l - 5 Rendimenti mesatar W/K specifik termik *Shënim: në kutitë ngjyrë gri jepen të dhëna paraprake Stacioni i pompës Stacioni i pompës siguron që të ruhet presioni i duhur i ujit dhe niveli i duhur i qarkullimit për efikasitet optimal STACIONI I POMPËS EKSRPS3 Montimi Në anë të depozitës Dimensionet Njësia Lart. x Gjer. x Thell. mm 815x230x142 Performanca termike Efikasitet pa humbje i kolektorit η0 % - Kontrolli Lloji Kontrollues dixhital i ndryshimit të temperaturës me afishim teksti të thjeshtë Konsumi i energjisë W 2 Sensori Sensor i temperaturës së panelit diellor Pt1000 Sensor i depozitës së ruajtjes PTC Sensor i qarkullimit kthyes PTC Temperatura e ushqimit dhe sensori i qarkullimit Sinjali i tensionit (3,5 V DC) Furnizimi me energji Tensioni V

120 Përfitimet e perdeve të lidhura me pompat ngrohëse Daikin Perdet e ajrit Biddle ofrojnë zgjidhje shumë efikase për shitësit dhe konsulentët për të luftuar problemin e ndarjes së klimës në dyert e dyqaneve ose të zyrave. Tregtimi me dyer të hapura Megjithëse aspektet miqësore për klientët që ka tregtimi me dyer të hapura vlerësohen nga menaxherët e pikave të shitjeve, dyert e hapura mund të sjellin humbje masive të ajrit të ngrohtë ose të ftohtë nga kondicionerët, dhe si rrjedhojë humbje në energji. Por, perdet e ajrit Biddle, jo vetëm që ruajnë temperaturat e brendshme dhe krijojnë kursim të konsiderueshëm, por ato i ftojnë klientët, të hyjnë në një ambient të këndshëm pune dhe tregtimi. Efikasitet i lartë dhe emetim i ulët CO 2 Klima e qëndrueshme e dyqanit si rrjedhojë e ndarjes efikase të klimës së jashtme dhe të brendshme kufizon humbjet e nxehtësisë përmes hapjes së derës dhe rrit efikasitetin e sistemit të kondicionimit të ajrit. Duke kombinuar perdet e ajrit Biddle me Daikin VRV me efikasitet të lartë dhe pompa ngrohëse ERQ, përdoruesit përfitojnë kursime të konsiderueshme energjie deri në 72% krahasuar me perdet elektrike të ajrit. Shlyerje e investimit brenda një kohe të shkurtër Kursimi i energjisë si rrjedhojë e instalimit të kësaj pajisjeje të përparuar sjell një periudhë shlyerjeje të investimit prej më pak se 1,5 vjet* me kursime të mëdha të mundshme shtesë si pasojë e reduktimeve në faturat e ardhshme të energjisë. Komoditet përmes teknologjisë së regjistruar me patentë Si klientët ashtu dhe personeli mund të shijojnë komoditet maksimal të brendshëm gjatë gjithë vitit, pavarësisht nga kushtet e motit jashtë si rezultat i teknologjisë së përparuar të rafinuesit në perdet e ajrit Biddle. Instalim i thjeshtë Instalimi i lehtë dhe i shpejtë i këtyre sistemeve jo vetëm redukton kostot por e bën të panevojshëm përdorimin e sistemeve të shtrenjta të ujit, bojlerëve dhe lidhjes së gazit. Gjithashtu, integrimi i një perdeje ajri Biddle me një Daikin VRV eliminon gjithashtu nevojën për të instaluar disa njësi të jashtme, duke reduktuar kështu më tej kohën e instalimit dhe kostot. Ky kombinim i parivalizueshëm në fakt i mundëson Daikin t'u ofrojë klientëve të tij paketën paketën "zgjidhja totale", më të fundit, të padëmshme për mjedisin, ku përfshihet ftohja, ngrohja, ndarja e klimës së jashtme nga e brendshmja dhe ventilim me ajër të freskët. * Krahasuar me një perde elektrike

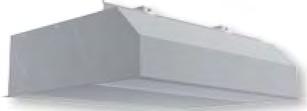

121 të ajrit Biddle Cila perde ajri më ofron zgjidhjen më të mirë? Perdet e ajrit Biddle vijnë në 2 versione, një për lidhje me VRV dhe një për lidhje me ERQ. Të dyja janë të disponueshme në gjerësi të ndryshme dere nga 1 deri 2,5 metra. Më poshtë mund të gjeni një pamje të përgjithshme të versioneve të ndryshme dhe lartësive të disponueshme të dyerve. Perde ajri Biddle për lidhje me VRV (CYV) ose ERQ (CYQ) Model me varje të lirë (F) Lartësia e derës (m) Kursimi maksimal i energjisë vjen nga turbulenca pothuajse zero e fluksit të poshtëm, rryma e optimizuar e ajrit dhe aplikimi i teknologjisë të përparuar pastruese të shkarkimit Efikasitet rreth 85% në ndarjen e ajrit, duke reduktuar në mënyrë të konsiderueshme si humbjen e nxehtësisë ashtu edhe kapacitetin ngrohës të kërkuar të njësisë së brendshme DIAPAZONI I PERDEVE AJRI BIDDLE 4 Lartësia e derës (m) Model kasetë (C) 3 2 2,3 m 3,0 m 2,75 m 2,5 m 2,4 m 2,3 m 2,15 m 2,0 m 2,5 m 1 S M L S M L S M L Model diskret (C) LISTA E PERDEVE TË AJRIT BIDDLE Të favorshme p.sh: mapo në ambient të mbyllur ose portë hyrëse me rrotullim Normal p.sh: pak erë e drejtpërdrejtë, nuk ka dyer të kundërta të hapura, ndërtesë vetëm me kat përdhes Të pafavorshme p.sh: vendndodhja në një qoshe ose shesh, në shumë kate dhe / ose në shkallë të hapura. Kushtet e instalimit CY V S 150 DK 80 F S C Kontrolluesi Biddle: C=Kërkohet dhe përfshihet me njësinë, N=Nuk kërkohet Ngjyra: B=E bardhë (RAL9016), S: Gri (RAL9006) Lloji i instalimit: F=Varje e lirë, C=Kasetë, R=E fshehur Indeksi i kapacitetit Daikin Gjerësia direkte Daikin Gjerësia e derës (cm) Gama: S=E vogël, M=Mesatare, L=E madhe Mund të lidhet me: V=VRV, Q=ERQ Perde ajri Biddle

122 CYVS/M/L-DK-F/C/R Perdet e ajrit Biddle për VRV ZGJIDHJE RRJETI VRV CYVM150DK80FSC Mund të lidhet pompën e nxehjes dhe të rikuperimit të nxehtësisë VRV VRV është një nga sistemet e para DX që është e përshtatshme për t'u lidhur me perde ajri Model me varje të lirë (F): instalim i lehtë në mur Model kasetë (C): montuar brenda një tavani të varur Duke lënë të dukshëm vetëm panelin e zbukurimit Model diskret (R): i fshehur mirë në tavan Një periudhë shlyerjeje e vlerës së blerjes më pak se 1,5 vjet krahasuar me instalimin e një perdeje elektrike ajri Siguron ngrohje pothuajse falas me perde ajri nëpërmjet ngrohtësisë së rikuperuar nga njësitë e brendshme në modalitetin e ftohjes (në rast rikuperimi ngrohjeje me VRV) Instalim i lehtë dhe i shpejtë me kosto të reduktuar duke qenë se nuk kërkohen sisteme shtesë për ujin, bojlerë dhe lidhje gazi Kursimi maksimal i energjisë vjen nga turbulenca pothuajse zero e fluksit të poshtëm, rryma e optimizuar e ajrit dhe aplikimi i teknologjisë të përparuar pastruese të shkarkimit Efikasitet rreth 85% në ndarjen e ajrit, duke reduktuar në mënyrë të konsiderueshme si humbjen e nxehtësisë ashtu edhe kapacitetin ngrohës të kërkuar të njësisë së brendshme PERDE AJRI KOMODE BIDDLE (CA) I vogël CYVS100DK80*BN/*SN CYVS150DK80*BN/*SN CYVS200DK100*BN/*SN CYVS250DK140*BN/*SN CYVM100DK80*BN/*SN CYVM150DK80*BN/*SN CYVM200DK100*BN/*SN CYVM250DK140*BN/*SN Kapaciteti i ngrohjes Shpejtësia 3 kw 7,40 9,0 11,6 16,2 9,2 11,0 13,4 19,9 Fuqia në hyrje Vetëm ventilator Nom. kw 0,23 0,35 0,46 0,58 0,37 0,56 0,75 0,94 Ngrohje Nom. kw 0,23 0,35 0,46 0,58 0,37 0,56 0,75 0,94 Delta T Shpejtësia 3 K Veshja e jashtme Ngjyra BN: RAL9010 / SN: RAL9006 Dimensionet Njësia Lartësia F/C/R mm 270/270/270 Gjerësia F/C/R mm 1000/1000/ /1500/ /2000/ /2500/ /1000/ /1500/ /2000/ /2500/2548 Thellësia F/C/R mm 590/821/561 Boshllëku i kërkuar i tavanit > mm 420 Lartësia e derës Maks. m 2,3 1 / 2,15 2 / 2,0 3 2,3 1 / 2,15 2 / 2,0 3 2,3 1 / 2,15 2 / 2,0 3 2,3 1 / 2,15 2 / 2,0 3 2,5 1 / 2,4 2 / 2,3 3 2,5 1 / 2,4 2 / 2,3 3 2,5 1 / 2,4 2 / 2,3 3 2,5 1 / 2,4 2 / 2,3 3 Gjerësia e derës Maks. m 1,0 1,5 2,0 2,5 1,0 1,5 2,0 2,5 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit Ngrohje Shpejtësia 3 m³/h Niv. pres. zhurmës Ngrohje Shpejtësia 3 dba Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht. mm 9,52/16,0 9,52/19,0 9,52/16,0 9,52/19,0 Aksesorët e nevojshëm (duhet të porositen veçmas) Telekomandë me tela Daikin (BRC1E52A/B ose BRC1D52) Furnizimi me energji Tensioni V 230 Mesatare CYVL100DK125*BN/*SN CYVL150DK200*BN/*SN CYVL200DK250*BN/*SN CYVL250DK250*BN/*SN Kapaciteti i ngrohjes Shpejtësia 3 kw 15,6 23,3 29,4 31,1 Fuqia në hyrje Vetëm ventilator Nom. kw 0,75 1,13 1,50 1,88 Ngrohje Nom. kw 0,75 1,13 1,50 1,88 Delta T Shpejtësia 3 K Veshja e jashtme Ngjyra BN: RAL9010 / SN: RAL9006 Dimensionet Njësia Lartësia F/C/R mm 370/370/370 Gjerësia F/C/R mm 1000/1000/ /1500/ /2000/ /2500/2548 Thellësia F/C/R mm 774/1105/745 Boshllëku i kërkuar i tavanit > mm 520 Lartësia e derës Maks. m 3,0 1 / 2,75 2 / 2,5 3 3,0 1 / 2,75 2 / 2,5 3 3,0 1 / 2,75 2 / 2,5 3 3,0 1 / 2,75 2 / 2,5 3 Gjerësia e derës Maks. m 1,0 1,5 2,0 2,5 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit Ngrohje Shpejtësia 3 m³/h Niv. pres. zhurmës Ngrohje Shpejtësia 3 dba Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu/Dia. jasht./gazi/dia. jasht. mm 9,52/16,0 9,52/19,0 9,52/22,0 Aksesorët e nevojshëm (duhet të porositen veçmas) Telekomandë me tela Daikin (BRC1E52A/B ose BRC1D52) Furnizimi me energji Tensioni V 230 I madh (1) Kushte të favorshme: mapo në ambient të mbyllur ose portë hyrëse me rrotullim (2) Kushte normale: pak erë direkte, pa dyer të hapura përballë njëra tjetrës, ndërtesa vetë me kat përdhes (3) Kushte të pafavorshme: vendndodhja në një qoshe ose shesh, në shumë kate dhe/ose në shkallë të hapura. 124

123 CYQS/M/L-DK-F/C/R Perde ajri Biddle për ERQ SISTEM I VEÇANTË PËR NGROHJE OSE FTOHJE ERQ CYQM150DK80FSN Mund të lidhet me pompë nxehjeje ERQ ERQ është një nga sistemet e para DX që është e përshtatshme për t'u lidhur me perde ajri Model me varje të lirë (F): instalim i lehtë në mur E shlyen vlerën e blerjes për më pak se 1,5 vjet në krahasim me instalimin e një perdeje elektrike ajri Instalim i lehtë dhe i shpejtë me kosto të reduktuar duke qenë se nuk kërkohen sisteme shtesë për ujin, bojlerë dhe lidhje gazi Kursimi maksimal i energjisë vjen nga turbulenca pothuajse zero e fluksit të poshtëm, rryma e optimizuar e ajrit dhe aplikimi i teknologjisë të përparuar pastruese të shkarkimit Efikasitet rreth 85% në ndarjen e ajrit, duke reduktuar në mënyrë të konsiderueshme si humbjen e nxehtësisë ashtu edhe kapacitetin ngrohës të kërkuar të njësisë së brendshme PERDE AJRI STANDARDE BIDDLE (CY) PERDE AJRI STANDARDE BIDDLE PËR LIDHJE ME ERQ CYQS150DK80F *BN / *SN I vogël CYQS200DK100F *BN / *SN CYQS250DK140F *BN / *SN CYQM100DK80F *BN / *SN CYQM150DK80F *BN / *SN Mesatare CYQM200DK100F CYQM250DK140F *BN / *SN *BN / *SN Fuqia në hyrje Vetëm ventilator Nom. kw 0,35 0,46 0,58 0,37 0,56 0,75 0,94 Ngrohje Nom. kw 0,35 0,46 0,58 0,37 0,56 0,75 0,94 Delta T Hyrja= temperaturën e dhomës K Veshja e jashtme Ngjyra BN: RAL9010 / SN: RAL9006 BN: RAL9010 / SN: RAL9006 Dimensionet Lartësia Njësia F/C/R mm 270 / 270 / / 270 / 270 Gjerësia Njësia F/C/R mm 1500 / 1500 / / 2000 / / 2500 / / 1000 / / 1500 / / 2000 / / 2500 / 2548 Thellësia Njësia F/C/R mm 290 / 821 / / 821 / 561 Boshllëku i kërkuar i tavanit > mm Lartësia e derës Maks. m 2,3 (1) / 2,15 (2) / 2,0 (3) 2,3 (1) / 2,15 (2) / 2,0 (3) 2,3 (1) / 2,15 (2) / 2,0 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) Gjerësia e derës Maks. m 1,5 2,0 2,5 1,0 1,5 2,0 2,5 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit Ngrohje m³/h Niv. pres. zhurmës Ngrohje dba Agjent ftohës Lloji R-410A R-410A Lidhjet e tubacioneve Lëngu (Dia. jasht.) / Gazi 9,52 / 16,0 9,52 / 19,0 9,52 / 16,0 9,52 / 19,0 Aksesorët e nevojshëm (duhet të porositen veçmas) Telekomandë me tela Daikin (BRC1E52A/B ose BRC1D52) Telekomandë me tela Daikin (BRC1E52A/B ose BRC1D52) Furnizimi me energji Tensioni V I madh PERDE AJRI STANDARDE BIDDLE PËR LIDHJE ME ERQ CYQL100DK125F*BN / *SN CYQL150DK200F*BN / *SN CYQL200DK250F*BN / *SN CYQL250DK250F*BN / *SN Fuqia në hyrje Vetëm ventilator Nom. kw 0,75 1,13 1,50 1,88 Ngrohje Nom. kw 0,75 1,13 1,50 1,88 Delta T Hyrja= temperaturën e dhomës K Veshja e jashtme Ngjyra BN: RAL9010 / SN: RAL9006 Dimensionet Lartësia Njësia F/C/R mm 370 / 370 / 370 Gjerësia Njësia F/C/R mm 1000 / 1000 / / 1500 / / 2000 / / 2500 / 2548 Thellësia Njësia F/C/R mm 745 / 745 / 745 Boshllëku i kërkuar i tavanit > mm 520 Lartësia e derës Maks. m 3,0 (1) / 2,75 (2) / 2,5 (3) 3,0 (1) / 2,75 (2) / 2,5 (3) 3,0 (1) / 2,75 (2) / 2,5 (3) 3,0 (1) / 2,75 (2) / 2,5 (3) Gjerësia e derës Maks. m 1,0 1,5 2,0 2,5 Pesha Njësia kg Ventilatori - Vëllimi i qarkullimit të ajrit Ngrohje m³/h Niv. pres. zhurmës Ngrohje dba Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu (Dia. jasht.) / Gazi 9,52 / 16,0 9,52 / 16,0 9,52 / 22,0 Aksesorët e nevojshëm (duhet të porositen veçmas) Telekomandë me tela Daikin (BRC1E52A/B ose BRC1D52) Furnizimi me energji Tensioni V 230 F: Modeli me varje të lirë, C: Modeli kasetë, R: Modeli me fshehje (1) Kushte të favorshme (2) Kushte normale (3) Kushte të pafavorshme 125

124 Ventilim i Daikin ofron një shumëllojshmëri zgjidhjes për ventilim me ajër të pastër në zyra, hotele, dyqane dhe njësi të tjera tregtare secila që mund të shtohet dhe është po aq fleksibël sa vetë sistemit VRV. Ajrosja për rigjenerimin e nxehtësisë Ventilimi i duhur është një komponent kyç i kontrolli të klimës në ndërtesa, zyra dhe dyqane. Në funksionin e tij bazë, ai siguron hyrjen e ajrit të freskët dhe nxjerrjen e vazhdueshme të ajrit të përdorur. Zgjidhja jonë e HRV (rigjenerimi i nxehtësisë) mund të bëjë shumë më tepër. Ajo mund të rikuperojë nxehtësinë dhe të optimizojë ekuilibrin mes temperaturës dhe lagështirës së brendshme dhe të jashtme, duke reduktuar ngarkesën në sistem dhe duke rritur efikasitetin. Përpunimi i ajrit të jashtëm në një njësi të vetme Zgjidhja jonë e përpunimit të ajrit FXMQ-MF shfrytëzon teknologjinë e pompës ngrohëse për të kombinuar trajtimin e ajrit të freskët dhe ajrit të kondicionuar në një sistem të vetëm, duke eliminuar kështu problemet e zakonshme të dizajnit që shoqërojnë ekuilibrimin e furnizimit dhe shkarkimit të ajrit. Reduktohet kostoja totale e sistemit dhe rritet fleksibiliteti i dizajnit për shkak se mund të lidhen ventilkonvektorët e ajrit të kondicionuar dhe njësia e trajtimit të ajrit të jashtëm në të njëjtën linjë të gazit ftohës. Aplikacionet VRV të trajtimit të ajrit Për ambiente të mesme dhe të mëdha tregtare, ofrojmë një gamë njësish R-410A me kondensator me inverter që lidhen me njësitë e trajtimit të ajrit. Kjo qasje kombinon fleksibilitetin e njësive tona VRV me aplikacionet për trajtimin e ajrit, që rezulton në një dizajn të thjeshtë dhe të besueshëm për kontroll optimal të cilësisë së ajrit të brendshëm dhe efikasitet maksimal. Për më shumë informacion, konsultohuni me katalogun e ventilimit Daikin ose kontaktoni shitësin tuaj lokal.

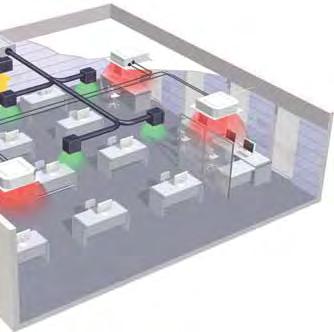

125 integruar Ajrosja për rigjenerimin e nxehtësisë Aplikacionet VRV të trajtimit të ajrit Njësia përpunuese e ajrit të jashtëm Ajrosja për rigjenerimin e nxehtësisë 128 Njësia përpunuese e ajrit të jashtëm 132 Njësitë kondensuese ERQ të pompave ngrohëse 134 Aplikacione për trajtimin e ajrit VRV 136 Mundësitë e kontrollit 139

126 VAM-FA/FB Ajrosja për rigjenerimin e nxehtësisë Totali i ajrit të papastër pas shkëmbimit të nxehtësisë Ajër i jashtëm i pastër Ajri i papastër i brendshëm Totali i ajrit të pastër pas shkëmbimit të nxehtësisë Sistemi Daikin i rigjenerimit të nxehtësisë përmes ajrosjes ndryshon temperaturën dhe lagështinë e ajrit të freskët në hyrje në mënyrë që të përshtatet me kushtet e ambientit të brendshëm. Arrihet një ekuilibër ndërmjet ambienteve të brendshme dhe të jashtme, duke mundësuar reduktimin e ndjeshëm të ngarkesës së ftohjes ose të nxehjes së vendosur në sistemin e ajrit të kondicionuar. Njësitë HRV mund të kontrollohen individualisht ose në mënyrë integrale me sistemin e ajrit të kondicionuar (seria Daikin VRV ose Sky Air). Ajrosje që kursen energjinë me rikuperimin e ngrohjes/ftohjes së njësisë të brendshme Zgjidhje ideale për dyqane, restorante ose zyra që kërkojnë hapësirë maksimale në dysheme për mobilim, dekorime dhe pajisje Ftohje e lirë nëse temperatura e jashtme është nën temperaturën e brendshme (për shembull gjatë natës) Konsum i ulët i energjisë falë ventilatorëve inverter DC Parandaloni humbjet e energjisë nga mbi-ajrosja duke ruajtur njëkohësisht cilësinë e ajrit të brendshëm me sensorin CO (opsional) Mund të përdoret si njësi e veçuar ose e integruar në sistemin VRV Gamë e gjerë e njësive të brendshme: shpejtësia e qarkullimit të ajrit nga 150 deri në 2000 m3/h Filtra me efikasitet të lartë të disponueshëm në shkallë F6,F7, F8 Element për shkëmbimin e nxehtësisë i krijuar posaçërisht me HEP (Letër me Efikasitet të Lartë) Nuk ka nevojë për tub kullimi Mund të funksionojë në mbi dhe nën tension 128

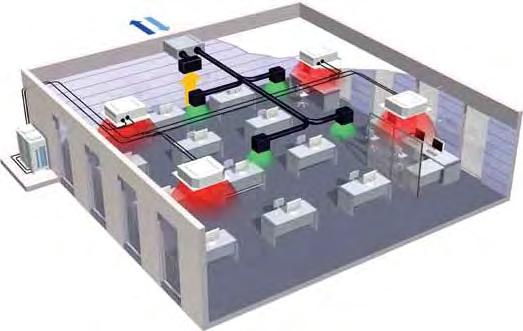

127 Ajrosja Letër me efikasitet të lartë 30,6 C 62% RH 32 C 70% RH JASHTË Vijëzues formuar në mënyrë integrale BRENDA SA 27,4 C 63% RH RA 26 C 50% RH Temperatura dhe lagështia SA Vijëzues formuar në mënyrë integrale RA RH: Lagështia relative SA: Ajër i furnizuar (në dhomë) RA: Ajër i kthyer (nga dhoma) i AJROSJA VAM150FA VAM250FA *VAM350FB *VAM500FB *VAM650FB *VAM800FB *VAM1000FB *VAM1500FB *VAM2000FB Fuqia në hyrje - Regjimi i shkëmbimit të nxehtësisë Nom. Shumë i lartë kw 0,116 0, Hz Regjimi i anashkalimit Nom. Shumë i lartë kw 0,116 0,141 - Efikasiteti i shkëmbimit të temperaturës - 50 Hz Shumë i lartë % Efikasiteti i shkëmbimit Ftohja Shumë i lartë % të entalpisë - 50 Hz Ngrohje Shumë i lartë % Regjimi i funksionimit Regjimi i shkëmbimit të nxehtësisë/ Regjimi i anashkalimit/ Regjimi i freskimit Regjimi i shkëmbimit të nxehtësisë/ Regjimi i anashkalimit/ Regjimi i freskimit Sistemi i shkëmbimit të nxehtësisë Shkëmbimi nxehtësisë totale (nxehtësi e ndjeshme + e fshehur) me qarkullim të tërthortë ajër-ajër Shkëmbimi i nxehtësisë totale (nxehtësi e ndjeshme + e fshehur) me qarkullim të tërthortë ajër-ajër Elementi i shkëmbimit të nxehtësisë Letër me përpunim të posaçëm e padjegshme Letër me përpunim të posaçëm e padjegshme Dimensionet Njësia Lart. x Gjer. x Thell. mm 285x776x x828x x1004x x1004x x1514x868 Pesha Njësia kg Ventilatori - Vëllimi i Regjimi i shkëmbimit të nxehtësisë Shumë i lartë m³/h qarkullimit të ajrit - 50 Hz Regjimi i anashkalimit Shumë i lartë m³/h Ventilatori - Presioni statik i jashtëm - 50 Hz Shumë i lartë Pa Niveli i presionit të Regjimi i shkëmbimit të nxehtësisë Shumë i lartë dba 27 / 28,5 28 / / / 34,5 34,5 / 35,5 36 / / 37 39,5 / 41,5 40 / 42,5 zhurmës - 50 Hz Regjimi i anashkalimit Shumë i lartë dba 27 / 28,5 28 / / 34 33,5 / 34,5 34,5 / 35,5 36 / / 37 40,5 / 41,5 40 / 42,5 Diapazoni i funksionimit Min. CDB Maks. CDB Lagështia relative % 80% ose më pak 80% ose më pak Diametri i tubit të lidhjes mm Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/60/ /220 1~/50/60/ /220 Rryma Amperazhi maksimal i siguresës (MFA) A *Shënim: në kutitë ngjyrë gri jepen të dhëna paraprake 129

128 Shembull VKM-GM / VKM-G Ventilim për rikuperimin e nxehtësisë, lagështim dhe trajtim i ajrit Krijon një mjedis të brendshëm të cilësisë së lartë nga ajri i freskët në hyrje para kondicionimit Lagështimi i ajrit hyrës mban një nivel komod të brendshëm lagështie, edhe gjatë nxehjes Ajrosje që kursen energjinë me rikuperimin e ngrohjes/ftohjes së njësisë të brendshme Zgjidhje ideale për dyqane, restorante ose zyra që kërkojnë hapësirë maksimale në dysheme për mobilim, dekorime dhe pajisje Ftohje e lirë nëse temperatura e jashtme është nën temperaturën e brendshme (për shembull gjatë natës) Mund të përdoret si njësi e veçuar ose e integruar në sistemin VRV Gamë e gjerë e njësive të brendshme: shpejtësia e qarkullimit të ajrit nga 150 deri në 2000 m3/h Element për shkëmbimin e nxehtësisë i krijuar posaçërisht me HEP (Letër me Efikasitet të Lartë) Nuk ka nevojë për tub kullimi Mund të funksionojë në mbi dhe nën tension Shembull i funksionimit: lagështimi dhe përpunimi i ajrit (modaliteti i ngrohjes) 1 OA (Ajër i pastër nga jashtë) EA (Ajri i shkarkuar jashtë) Ventilatori i shkarkimit Elementët e shkëmbyesit të nxehtësisë Zbutësi Motori zbutës Serpentina DX (Njësi serpentine me zgjerim të drejtpërdrejtë) RA (Ajër i kthyer nga dhoma) Ventilatori për furnizim ajri SA (Ajër i furnizuar në dhomë) Kutia elektronike (Kutia e kontrollit) Elementi i lagështisë: Duke shfrytëzuar parimin e veprimit kapilar, uji depërton përmes elementit të lagështisë. Ajri i nxehur nga serpentina DX kalon përmes elementit të lagështisë dhe thith lagështinë. Çelësi pluskues RRYMA E AJRIT Valvula solenoide SA ujë 1 Shembull VKM-GM Ena e kullimit Kullimi 130

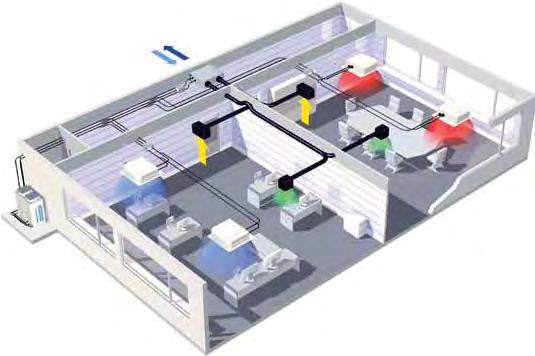

129 Shembull VKM-GM Ajrosja, lagështimi dhe përpunimi i ajrit Ajrosja dhe serpentina DX VKM50G VKM80G VKM100G Fuqia në hyrje - Regjimi i shkëmbimit të nxehtësisë Nom. Shumë i lartë kw 0,560 0,620 0, Hz Regjimi i anashkalimit Nom. Shumë i lartë kw 0,560 0,620 0,670 Ngarkesa e kondicionimit Ftohja kw 4,71 7,46 9,12 me ajër të freskët Ngrohje kw 5,58 8,79 10,69 Efikasiteti i shkëmbimit të temperaturës - 50 Hz Shumë i lartë % Efikasiteti i shkëmbimit Ftohja Shumë i lartë % të entalpisë - 50 Hz Ngrohje Shumë i lartë % Regjimi i funksionimit Regjimi i shkëmbimit të nxehtësisë/ Regjimi i anashkalimit/ Regjimi i freskimit Sistemi i shkëmbimit të nxehtësisë Shkëmbimi i nxehtësisë totale (nxehtësi e ndjeshme + e fshehur) me qarkullim të tërthortë ajër-ajër Elementi i shkëmbimit të nxehtësisë Letër me përpunim të posaçëm e padjegshme Dimensionet Njësia Lart. x Gjer. x Thell. mm 387x1764x x1764x1214 Pesha Njësia kg Ventilatori - Vëllimi i Regjimi i shkëmbimit të nxehtësisë Shumë i lartë m³/h qarkullimit të ajrit - 50 Hz Regjimi i anashkalimit Shumë i lartë m³/h Ventilatori - Presioni statik i jashtëm - 50 Hz Shumë i lartë Pa Niveli i presionit të Regjimi i shkëmbimit të nxehtësisë Shumë i lartë dba 38 / 38,5 / / 41 / 41,5 40 / 40,5 / 41 zhurmës - 50 Hz Regjimi i anashkalimit Shumë i lartë dba 38 / 38,5 / / 41 / 41,5 40 / 40,5 / 41 Diapazoni i Rreth njësisë CDB 0 C~40 CDB, 80% RH ose më pak funksionimit Ajri i furnizuar CDB -15 C~40 CDB, 80% RH ose më pak Ajri i kthimit CDB 0 C~40 CDB, 80% RH ose më pak Diametri i tubit të lidhjes mm Lidhjet e Lëngu Dia. jasht. mm 6,35 tubacioneve Gazi Dia. jasht. mm 12,7 Kullimi PT3/4 me fileto të jashtme Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Rryma Amperazhi maksimal i siguresës (MFA) A 15 Ajrosja, serpentina DX dhe lagështuesi VKM50GM VKM80GM VKM100GM Fuqia në hyrje - Regjimi i shkëmbimit të nxehtësisë Nom. Shumë i lartë kw 0,560 0,620 0, Hz Regjimi i anashkalimit Nom. Shumë i lartë kw 0,560 0,620 0,670 Ngarkesa e kondicionimit Ftohja kw 4,71 7,46 9,12 me ajër të freskët Ngrohje kw 5,58 8,79 10,69 Efikasiteti i shkëmbimit të temperaturës - 50 Hz Shumë i lartë % Efikasiteti i shkëmbimit Ftohja Shumë i lartë % të entalpisë - 50 Hz Ngrohje Shumë i lartë % Regjimi i funksionimit Regjimi i shkëmbimit të nxehtësisë/ Regjimi i anashkalimit/ Regjimi i freskimit Sistemi i shkëmbimit të nxehtësisë Shkëmbimi i nxehtësisë totale (nxehtësi e ndjeshme + e fshehur) me qarkullim të tërthortë ajër-ajër Elementi i shkëmbimit të nxehtësisë Letër me përpunim të posaçëm e padjegshme Lagështuesi Sistemi Lloji me avullim natyral Dimensionet Njësia Lart. x Gjer. x Thell. mm 387x1764x x1764x1214 Pesha Njësia kg Ventilatori - Vëllimi i Regjimi i shkëmbimit të nxehtësisë Shumë i lartë m³/h qarkullimit të ajrit - 50 Hz Regjimi i anashkalimit Shumë i lartë m³/h Ventilatori - Presioni statik i jashtëm - 50 Hz Shumë i lartë Pa Niveli i presionit të Regjimi i shkëmbimit të nxehtësisë Shumë i lartë dba 37 / 37,5 / 38 38,5 / 39 / / 39,5 / 40 zhurmës - 50 Hz Regjimi i anashkalimit Shumë i lartë dba 37 / 37,5 / 38 38,5 / 39 / / 39,5 / 40 Diapazoni i Rreth njësisë CDB 0 C~40 CDB, 80% RH ose më pak funksionimit Ajri i furnizuar CDB -15 C~40 CDB, 80% RH ose më pak Ajri i kthimit CDB 0 C~40 CDB, 80% RH ose më pak Diametri i tubit të lidhjes mm Lidhjet e tubacioneve Lëngu Dia. jasht. mm 6,35 Gazi Dia. jasht. mm 12,7 Furnizimi me ujë mm 6,4 Kullimi PT3/4 me fileto të jashtme Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/ Rryma Amperazhi maksimal i siguresës (MFA) A

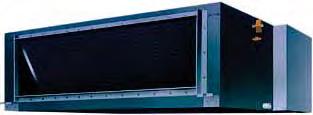

130 FXMQ-MF Njësi e jashtme për trajtimin e ajrit, ventilim dhe trajtim ajri Trajtim i kombinuar i ajrit të freskët me ajrin e kondicionuar përmes një sistemi të vetëm Si trajtimi me ajër të freskët, ashtu dhe ajri i kondicionuar mund të realizohen me sukses në një sistem me zgjerim të drejtpërdrejtë përmes teknologjisë së pompës ngrohëse pa problemet e zakonshme të dizajnit që shoqërojnë ekuilibrimin e furnizimit dhe shkarkimit të ajrit. Mund të lidhen njësi të kondicionimit të ajrit dhe një njësi për trajtimin e ajrit të jashtëm në një linjë të vetme gazi ftohës, duke rezultuar në fleksibilitet të shtuar në dizajn dhe një reduktim të konsiderueshëm në kosto totale të sistemit. Mundësohet hyrje e ajrit 100% të freskët Lë hapësirë maksimale në dysheme dhe mure për mobiliet, zbukurimet dhe pajisjet Diapazoni i funksionimit: -5 C deri në 43 C Presioni i jashtëm statik 225 Pa lejon vendosje të gjatë tubash dhe përdorim praktik: ideale për përdorim në hapësira të mëdha Kompleti i pompës së kullimit disponohet si aksesor 1 Nuk mund të lidhet me VRVIII-S (RXYSQ-P8V1, RXYSQ-PBY1) 132

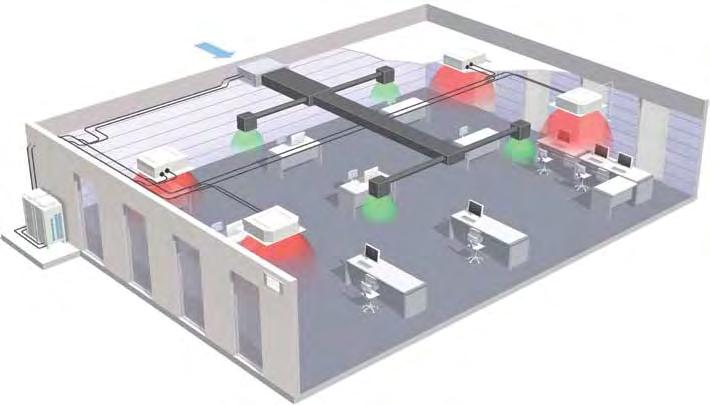

131 Ajrosja dhe përpunimi i ajrit Ajrosja dhe përpunimi i ajrit FXMQ125MF FXMQ200MF FXMQ250MF Kapaciteti i ftohjes Nom. kw 14,0 22,4 28,0 Kapaciteti i ngrohjes Nom. kw 8,9 13,9 17,4 Fuqia në hyrje Ftohja Nominale kw 0,359 0,548 0,638 (50 Hz) Ngrohje Nominale kw 0,359 0,548 0,638 Dimensionet Njësia Lart. x Gjer. x Thell. mm 470x744x x1380x1100 Pesha Njësia kg Volumi i qarkullimit të ajrit Ftohja m 3 /min Ngrohje m 3 /min - Presioni i jashtëm statik Standard Pa Agjent ftohës Lloji R-410A Fuqia e zhurmës Ftohja Nominale dba - Presioni i zhurmës Ftohja Nominale (220V) dba Diapazoni i Temperatura në Ftohja maks. CDB 43 funksionimit ventilkonvektorë Ngrohja min. CDB -5 Lidhjet e Lëngu Dia. jasht. mm 9,52 tubacioneve Gazi Dia. jasht. mm 15,9 19,1 22,2 Kullimi PS1B Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~ / 50 /

132 ERQ Njësitë kondensuese të pompave ngrohëse me inverter Një gamë njësisë kondensimi me inverter R-410A për përdorim në çift për njësitë e trajtimit të ajrit ose me perde ajri CYQ. Njësi me kontroll me inverter Gamë e madhe kapaciteti (nga kategoria 100 deri 250) Pompa ngrohëse R-410A Mundësi kontrolli fleksibël: - Kontrolli x: kontrolli i temperaturës së ajrit (temperatura e shkarkimit, temperatura e thithjes, temperatura e dhomës) përmes pajisjes së jashtme (pulti i kontrollit DDC) - Kontrolli y: kontroll i temperaturës së avullimit përmes kontrollit Daikin (nuk nevojitet pult kontrolli DDC) - Kontrolli z: kontrolli i temperaturës së ajrit (temperatura e thithjes, temperatura e dhomës) përmes kontrollit Daikin (nuk nevojitet pulti i kontrollit DDC) Disponohet gamë e gjerë kompletesh të valvulave të zgjerimit (nuk nevojitet për perdet e ajrit CYQ) Njësia për trajtimin e ajrit Tubi i lëngut Tubi i lëngut Tubi i gazit Tubi i gazit Komplet valvulash zgjerimi: EKEXV Komunikim F1, F2 Kutia e kontrollit (vetëm ftohje): EKEQDCB : kontrolli z EKEQFCB : kontrolli x,y tubi i gazit tubi për lëngje F1-F2 komunikim tjetër Pult kontrolli DDC (furnizohet në terren) kontrolli x TABELA E KOMBINIMEVE NJËSIA E JASHTME 1~ 3~ Kutia e kontrollit kontrolli z kontrolli x ose y kategoria 63 kategoria 80 kategoria 100 Set valvulash zgjerimi kategoria 125 kategoria 140 kategoria 200 kategoria 250 EKEQDCBA EKEQFCBA EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 ERQ100AV1 P P P P P P ERQ125AV1 P P P P P P P - - ERQ140AV1 P P - P P P P - - ERQ125AW1 P P P P P P P - - ERQ200AW1 P P - - P P P P P ERQ250AW1 P P P P P P P: Çift: Kombinimi në varësi të vëllimit të serpentinës së njësive të trajtimit të ajrit. x: Mundësi për lidhje. 134

133 Njësi e jashtme e kombinuar me njësi të brendshme Njësia për trajtimin e ajrit ERQ Kutia e kontrollit Set valvulash zgjerimi AJROSJA ERQ100AV1 ERQ125AV1 ERQ140AV1 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 11,2 14,0 15,5 Kapaciteti i ngrohjes Nom. kw 12,5 16,0 18,0 Fuqia në hyrje Ftohja Nom. kw 2,81 3,51 4,53 Ngrohje Nom. kw 2,74 3,86 4,57 EER 3,99 3,42 COP 4,56 4,15 3,94 Dimensionet Njësia Lart. x Gjer. x Thell. mm 1345x900x320 Pesha Njësia kg 120 Ventilatori - Vëllimi Ftohja Nom. m³/min 106 i qarkullimit të ajrit Ngrohje Nom. m³/min Niv. fuqisë zhurmës Ftohja Nom. dba Niveli i presionit të Ftohja Nom. dba zhurmës Ngrohje Nom. dba Ftohja Min./Maks. CDB -5/46 Diapazoni i Ngrohje Min./Maks. CWB -20/15,5 funksionimit Temperatura në Ngrohje Min. CDB 10 ventilkonvektorë Ftohja Maks. CDB 35 Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu Dia. jasht. mm 9,52 Gazi Dia. jasht. mm 15,9 19,1 Kullimi Dia. jasht. mm 26x3 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1N~ / 50 / Rryma Amperazhi maksimal i siguresës (MFA) A 32,0 AJROSJA ERQ125AW1 ERQ200AW1 ERQ250AW1 Diapazoni i kapacitetit HP Kapaciteti i ftohjes Nom. kw 14,0 22,4 28,0 Kapaciteti i ngrohjes Nom. kw 16,0 25,0 31,5 Fuqia në hyrje Ftohja Nom. kw 3,52 5,22 7,42 Ngrohje Nom. kw 4,00 5,56 7,70 EER 3,98 4,29 3,77 COP 4,00 4,50 4,09 Dimensionet Njësia Lart. x Gjer. x Thell. mm 1680x635x x930x765 Pesha Njësia kg Ventilatori - Vëllimi Ftohja Nom. m³/min i qarkullimit të ajrit Ngrohje Nom. m³/min Niv. fuqisë zhurmës Nom. dba Niv. pres. zhurmës Nom. dba Ftohja Min./Maks. CDB -5/43 Diapazoni i Ngrohje Min./Maks. CWB -20/15 funksionimit Temperatura në Ngrohje Min. CDB 10 ventilkonvektorë Ftohja Maks. CDB 35 Agjent ftohës Lloji R-410A Lidhjet e Lëngu Dia. jasht. mm 9,52 tubacioneve Gazi Dia. jasht. mm 15,9 19,1 22,2 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 3N~ / 50 / 400 Rryma Amperazhi maksimal i siguresës (MFA) A

134 Aplikacionet VRV të trajtimit të ajrit Kompleti EKEXV EKEQMCB tubi i gazit tubi për lëngje F1-F2 komunikim tjetër Një gamë njësie kondensimi R-410A me inverter për përdorim të shumëfishtë me njësitë e trajtimit të ajrit. Njësi me kontroll me inverter Gamë e madhe kapaciteti (nga 5 deri 54 HP) Rikuperim nxehtësie, pompë ngrohjeje R-410A Kontroll i temperaturës së dhomës përmes kontrollit Daikin Disponohet gamë e madhe kompletesh të valvulave të zgjerimit BRC1E52A/B përdoret për të vendosur vlerën e përcaktuar të temperaturës (e lidhur me EKEQMCB). Mund të lidhet me të gjitha sistemet me pompën ngrohjeje dhe rikuperimit të nxehtësisë VRV* Kategoria EKEXV Kapaciteti i lejuar i shkëmbyesit të nxehtësisë (kw) Ftohja (Temperatura e avullimit 6 C) Ngrohja (Temperatura e kondensimit 46 C) Minimumi Standard Maksimumi Minimumi Standard Maksimumi 5,0 5,6 6,2 5,6 6,3 7,0 6,3 7,1 7,8 7,1 8,0 8,8 7,9 9,0 9,9 8,9 10,0 11,1 10,0 11,2 12,3 11,2 12,5 13,8 12,4 14,0 15,4 13,9 16,0 17,3 15,5 16,0 17,6 17,4 18,0 19,8 17,7 22,4 24,6 19,9 25,0 27,7 24,7 28,0 30,8 27,8 31,5 34,7 136

135 EKEXV Kompleti valvulash zgjerimi për përdorim në trajtimin e ajrit EKEXV Sistemi siguron cilësi optimale ajri siç është ajri i freskët dhe kontrolli i lagështirës etj., dhe mund të përdoret në depo të vogla, në ekspozita dhe zyra Gama e gjerë e njësive ofron mundësi maksimale aplikimi dhe opsione fleksibël kontrolli Kutia e kontrollit dhe kompleti i valvulës së zgjerimit nevojiten për çdo kombinim së bashku me një njësi të trajtimit të ajrit Të dyja kompletet opsionale janë dizajnuar për instalim në ambient të brendshëm dhe të jashtëm dhe mund të montohen në mur Ajrosja EKEXV50 EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 Dimensionet Njësia Lart. x Gjer. x Thell. mm 401x215x78 Pesha Njësia kg 2,9 Niv. pres. zhurmës Nom. dba 45 Diapazoni i funksionimit Temperatura në Ngrohje Min. CDB 10 (1) ventilkonvektorë Ftohja Maks. CDB 35 (2) Agjent ftohës Lloji R-410A Lidhjet e tubacioneve Lëngu Dia. jasht. mm 6,35 9,52 Gazi Dia. jasht. mm 6,35 9,52 (1) Temperatura e ajrit që hyn në spirale në modalitetin e ngrohjes mund të reduktohet në -5 CDB. Kontaktoni shitësin vendor për më shumë informacion. (2) 45% Lagështi relative 137

136 EKEQ Kuti kontrolli për përdorim në trajtimin e ajrit EKEQ Gama e gjerë e njësive ofron mundësi maksimale aplikimi dhe opsione fleksibël kontrolli Sistemi siguron cilësi optimale ajri siç është ajri i freskët dhe kontrolli i lagështirës etj., dhe mund të përdoret në depo të vogla, në ekspozita dhe zyra Kutia e kontrollit dhe kompleti i valvulës së zgjerimit nevojiten për çdo kombinim së bashku me një njësi të trajtimit të ajrit Të dyja kompletet opsionale janë dizajnuar për instalim në ambient të brendshëm dhe të jashtëm dhe mund të montohen në mur Ofertë e gjerë në mundësitë e kontrollit: kontrolli x: temperatura e dhomës, thithjes apo shkarkimit mund të kontrollohet nëpërmjet kontrollit DCC (furnizohet në terren); kontrolli y: kontroll me temperaturë fikse avullimi; kontrolli z: kontroll i temperaturës së dhomës apo thithjes nëpërmjet telekomandës Daikin; ndezja/fikja në distancë mund të arrihet nga një përshtatës opsional KRP4A51 Ajrosja EKEQFCB EKEQDCB EKEQMCB Përdorimi Palë Multi Njësia e jashtme ERQ VRV Dimensionet Njësia Lart. x Gjer. x Thell. mm 132x400x200 Pesha Njësia kg 3,9 3,6 Furnizimi me energji Faza/Frekuenca/Tensioni Hz/V 1~/50/

137 Mundësitë e kontrollit për përdorim në trajtimin e ajrit Për të maksimizuar fleksibilitetin e instalimit, ofrohen 3 lloje sistemesh kontrolli: MUNDËSIA X (KONTROLL TD/TR): Kontroll i temperaturës së ajrit përmes një pulti kontrolli të jashtëm DDC (furnizohet në terren) Temperatura e dhomës kontrollohet si funksion i ajrit të thithjes ose të shkarkimit të njësisë së trajtimit të ajrit (përzgjedhja e klientit). Pulti i kontrollit DDC e kthen ndryshimin e temperaturës mes temperaturës së pikës së vendosur dhe të ajrit të thithur (ose temperaturës së shkarkimit ose temperaturës së dhomës) në një tension referencë (0-10V) i cili transferohet në kutinë e kontrollit Daikin (EKEQFCBA). Ky tension referencë do të përdoret si vlera kryesore hyrëse për kontrollin e frekuencës së kompresorit. DDC Kutia e kontrollit Daikin: EKEQFCB Ts Te AHU TR Td Dhomë MUNDËSIA Y (KONTROLLI TE/TC): Me temperaturë fikse avullimi Një temperaturë fikse avullimi si objektiv prej 3 C deri 8 C mund të vendoset nga klienti. Në këtë rast, temperatura e dhomës kontrollohet vetëm në mënyrë indirekte. Ngarkesa e ftohjes përcaktohet nga temperatura aktuale e avullimit (pra, ngarkesa në shkëmbyesin e nxehtësisë). Për të treguar gabimet mund të lidhet një telekomandë Daikin me tel (BRC1D52 ose BRC1E52A/B - opsionale). Kutia e kontrollit Daikin: EKEQFCB Ts Te AHU TR Td Dhomë BRC1D52 BRC1E52A/B MUNDËSIA Z (KONTROLL TD/TR): Duke përdorur telekomandë Daikin me tela (BRC1D52 ose BRC1E52A/B - opsionale) Pika e caktuar mund të fiksohet përmes telekomandës standarde Daikin me tel. Fikja/ndezja në distancë mund të arrihet me një adaptues opsional KRP4A51. Nuk duhet të lidhet asnjë pult kontrolli i jashtëm DDC. Ngarkesa e ftohjes përcaktohet nga temperatura e thithjes së ajrit dhe pika e caktuar në pultin e kontrollit Daikin. NDEZJE/FIKJE KRP4A51 Kutia e kontrollit Daikin: EKEQDCB EKEQMCB Ts Te AHU TR Ts = Temperatura e thithjes së ajrit Td = Temperatura e shkarkimit të ajrit Tr = Temperatura e dhomës Te = Temperatura e avullimit AHU = Njësi për trajtimin e ajrit DDC = Pulti i kontrollit dixhital me ekran Td Dhomë BRC1D52 BRC1E52A/B Mundësia x Mundësia y Mundësia z KOMPLET OPSIONAL EKEQFCB EKEQDCB EKFQMCB* VEÇORITË Kërkohet pult kontrolli DDC i furnizuar në terren Kontroll i temperaturës duke përdorur temperaturën e thithjes së ajrit ose shkarkimit të ajrit Duke përdorur temperaturën fikse të avullimit, nuk mund të vendoset një pikë e caktuar duke përdorur telekomandën Duke përdorur telekomandë Daikin me tela BRC1D52 ose BRC1E52A/B Kontroll i temperaturës duke përdorur temperaturën e thithjes së ajrit * EKEQMCB (për përdorimet një sistemet e shumëfishta) 139

138 Sistemet e kontrollit të lehta në përdorim Një sistem i kondicionimit të ajrit funksionon vetëm me aq efikasitet sa e lejon sistemi i tij i kontrollit dhe rëndësia e pajisjeve precize dhe të lehta për përdorim është e madhe për kontrollin e temperaturës së brendshme në banesa, ashtu siç është edhe monitorimi në distancë dhe sistemimi në ndërtesat e mëdha tregtare. Për të qenë në një hap me përparimet teknologjike në kondicionimin modern të ajrit plus nevojën urgjente për të arritur efikasitete më të larta energjetike dhe kosto të menaxhueshme për lëndët djegëse, Daikin investon fuqimisht në kërkimet dhe prodhimin e metodave të tilla të ngjashme dhe gjithëpërfshirëse të kontrollit. Në ndërtesat me shumë njësi të kondicionimit të ajrit që funksionojnë me orare të zgjatur, efikasiteti i sistemit luan një rol të madh në ndjekjen e konsumit të reduktuar të energjisë. Efikasiteti maksimal kërkon që kontrolli maksimal i të gjitha aspekteve të funksionimit të sistemit duhet të jetë në harmoni me konsiderime të rëndësishme siç janë monitorimi 24 orësh, mirëmbajtja parandaluese, analiza e parashikimit të defekteve dhe reagimi i shpejtë në rast keqfunksionimi. Daikin prodhon dhe tregton një portofol të gjerë sistemesh moderne të kompjuterizuara kontrolli që u ofrojnë pronarëve të ndërtesave, dhe qiramarrësve një sistem gjithëpërfshirës të ndihmuar nga të dhënat vitale mbi performancën operacionale dhe kostot e përdorimit mbi sistemet e kondicionimit të ajrit të çdo madhësie dhe kompleksiteti. 1 Për më shumë informacion konsultohuni me broshurën e sistemeve të kontrollit

139 Sistemet e kontrollit individual 142 Sistemet e centralizuara të kontrollit 144 Kontrolli i menaxhimit 146 Ndërfaqet 148 Softueri konfigurues i VRV 155 Pajisje të tjera integrimi 156

140 BRC1E52A/B Telekomandë me përdorim të thjeshtë me dizajn bashkëkohor Kursimi i energjisë Disa funksione për kursimin e energjisë, të cilat mund të zgjidhen individualisht Kufi i diapazonit të temperaturave Funksioni i rikthimit Lidhje e sensorit të pranisë dhe dyshemesë (ofrohet në kasetën e re me qarkullim rrethor) Treguesi i kwh Rivendosje automatike e temperaturës së caktuar Kohëmatësi i fikjes Kufiri i diapazonit të temperaturave shmang ngrohjen ose ftohjen e tepërt Kurseni energji duke kufizuar kufirin e poshtëm të temperaturës në regjimin e ftohjes dhe kufirin e sipërm të temperaturës në regjimin e ngrohjes. Shënim: Disponohet gjithashtu edhe në regjimin e ndryshimit automatik të ftohjes/ ngrohjes. Tregimi i kwh evidenton konsumin tuaj të energjisë Treguesi i kwh tregon konsumin indikativ të energjisë të ditës/muajit/ vitit të fundit. Paraqitja grafike e konsumit indikativ të energjisë Funksione të tjera Mund të caktohen deri në 3 programe të pavarura, në mënyrë që përdoruesi mund ta ndryshojë vetë lehtësisht programin gjatë gjithë vitit (p.sh. verë, dimër, mes-stine) Mundësi për të kufizuar individualisht funksionet e menysë E lehtë për t'u përdorur: të gjitha funksionet kryesore të aksesueshme në mënyrë të drejtpërdrejtë Konfigurim i thjeshtë: ndërfaqe grafike përdorimi e qartë për parametrat e menysë së përparuar Orë reale me përditësim automatik sipas ndryshimit të orës diellore Energji e integruar rezervë: kur ndodh një shkëputje energjie, të gjitha cilësimet ruhen deri në 48 orë Mbështetje për shumë gjuhë - Anglisht, gjermanisht, holandisht, spanjisht, italisht, portugalisht, frëngjisht, greqisht, rusisht, turqisht, polonisht (BRC1E52A) - Anglisht, gjermanisht, çekisht, kroatisht, hungarisht, rumanisht, sllovenisht, bullgarisht, sllovakisht, serbisht, shqip (BRC1E52B) 142

141 Sistemet e kontrollit individual BRC1D52 ARC466A1 BRC4*/BRC7* BRC2C51 BRC1D52 Telekomandë me tela Kohëmatësi i programit: Veprimet e pesë ditëve mund të caktohen si më poshtë: - pika e caktuar: njësia ndizet te ON dhe mbahet funksionimi normal - FIKUR: njësia fiket tek OFF - kufijtë: njësia ndizet në pozicionin ON dhe kontrolli min./maks. (shihni funksionimin e kufizuar për detaje më të hollësishme) Funksioni i largimit nga shtëpia (mbrojtje nga ngrica): gjatë mungesës, temperatura e brendshme mund të mbahet në një nivel të caktuar. Ky funksion gjithashtu mund ta ndezë/fikë njësinë Funksion HRV i thjeshtë për përdoruesin, falë prezantimit të një butoni për regjimin e ajrosjes dhe për shpejtësinë e ventilatorit Monitorim konstant i sistemit për keqfunksionime, me një total prej 80 komponentësh Shfaqje e menjëhershme e vendndodhjes së defektit dhe gjendjes Reduktim i kohës dhe i kostos së mirëmbajtjes Ekrani Modaliteti i funksionimit Ajrosja në rikuperimin e nxehtësisë (HRV) në funksionim Kontroll i kalimit në ftohje/ngrohje Tregues kontrolli i centralizuar Tregues kontrolli në grup Temperatura e vendosur Drejtimi i qarkullimit të ajrit Koha e programuar Testi i inspektimit / funksionimi Shpejtësia e ventilatorit Filtri i ajrit të pastër Shkrirje / ndezje e nxehtë Keqfunksionim ARC4*/BRC4*/BRC7* Telekomandë me rreze infra të kuqe Butonat e funksionimit: ON / OFF, nisja / ndalimi i regjimit të kohëmatësit, ndezja / fikja e regjimit të kohëmatësit, koha e programit, caktimi i temperaturës, drejtimi i qarkullimit të ajrit, regjimi i funksionimit, kontrolli i shpejtësisë së ventilatorit, rivendosje e shenjës së filtrit, treguesi i inspektimit / testit Ekrani: Regjimi i funksionimit, ndryshimi i baterisë, temperatura e vendosur, drejtimi i qarkullimit të ajrit (1), koha e programuar, shpejtësia e ventilatorit, test inspektimi / funksionimi (2) 1. Nuk aplikohet për FXDQ, FXSQ, FXNQ, FBDQ, FDXS, FBQ 2. Vetëm për njësitë FX** 3. Për të gjitha karakteristikat e telekomandës, referojuni manualit të përdorimit BRC3A61 Telekomandë e thjeshtuar dhe e integruar për përdorime në hotele Njësi kompakte, e lehtë për përdorim, ideale për përdorim në dhomat e gjumit të hoteleve Butonat e funksionimit: ON/OFF, kontroll i shpejtësisë së ventilatorit, cilësimi i temperaturës Ekrani: Ajrosja në rikuperimin e nxehtësisë (HRV) në funksionim, temperatura e vendosur, regjimi i funksionimit, tregues kontrolli i centralizuar, shpejtësia e ventilatorit, shkrirje/ndezje e nxehtë, keqfunksionim BRC2C51 Telekomandë e thjeshtuar Njësi e thjeshtë, kompakte, e lehtë për përdorim, e përshtatshme për përdorim në dhomat e gjumit të hoteleve Butonat e funksionimit: ON/OFF, zgjedhje e modalitetit të përdorimit, kontroll i shpejtësisë së ventilatorit, cilësimi i temperaturës Ekrani: Kontroll i kalimit në ftohje/ngrohje, ajrosja në rikuperimin e nxehtësisë (HRV) në funksionim, temperatura e vendosur, regjimi i funksionimit, tregues kontrolli i centralizuar, shpejtësia e ventilatorit, shkrirje/ndezje e nxehtë, rregullim i keqfunksionimeve, zgjedhje e regjimit të funksionimit, kontroll i shpejtësisë së ventilatorit, rivendosje e shenjës së filtrit, test inspektimi/ funksionimi 143

142 Sistemet e centralizuara të kontrollit DCS302C51 DCS301B51 DST301B51 Kontrolli i centralizuar i sistemit VRV mund të arrihet me 3 kontrolle kompakte, të lehta për t'u përdorur: telekomandimi i centralizuar, kontrolli i unifikuar për ndezje/fikje dhe kohëmatësi me programim. Këto kontrolle mund të përdoren në mënyrë të pavarur ose në kombinim, ku 1 grup = disa (deri në 16) njësi të brendshme në kombinim, dhe 1 zonë = disa grupe të kombinuara. Telekomandimi i centralizuar është ideal për t'u përdorur në ndërtesa të banuara komerciale që zihen në mënyrë rastësore, duke mundësuar klasifikimin e njësive të brendshme në grupe për banor (ndarja në zona). Kohëmatësi me programim programon grafikun dhe kushtet e funksionimit për çdo ambient banimi, dhe kontrolli mund të rivendoset lehtësisht sipas kërkesave që ndryshojnë. DCS302C51 Telekomandë e centralizuar Ofron kontroll individual të 64 grupeve (zonave) të njësive të brendshme. prej 64 grupesh (128 njësi të brendshme, maks. 10 njësi të jashtme) prej 128 grupesh (128 njësi të brendshme, maks. 10 njësi të jashtme) nëpërmjet 2 telekomandimeve të centralizuara në vende të ndryshme (total: 2000 m) qarkullimit të ajrit dhe shpejtësia e qarkullimit të ajrit të HRV-së DCS301B51 Kontroll i unifikuar për ndezje/fikje Ofron kontroll të njëkohshëm dhe individual të 16 grupeve të njësive të brendshme. prej 16 grupesh (128 njësi të brendshme) në vende të ndryshme (funksionim normal, alarm) (total: 2000 m) DST301B51 Kohëmatës me programim Mundëson programimin e 64 grupeve. prej 128 njësish të brendshme rezervë me energji 1000 m (total: 2000 m) 144

143 DTA113B51 Zgjidhje bazë për kontrollin e Sky Air dhe VRV Funksioni i rrotullimit Funksioni i funksionimit rezervë. Përshtatësi DS-NET DTA113B51 BRC1D52 Deri në 4 njësi / 1 përshtatës DCS601C51 Funksionim dhe monitorim i detajuar dhe i thjeshtë i sistemeve VRV (maks. 64 grupe njësi të brendshme) Linjë publike Kontrollues i palëve të treta (robotikë shtëpiake, BMS etj.) Modemi Alarm zjarri Sistem shërbimi i rrjetit të kondicionimit të ajrit në bord Eternet Hyrje e kontaktit të fikjes së detyruar DIII-NET Njësitë e brendshme HRV DCS601C51 Gjuhët Anglisht Frëngjisht Gjermanisht Italisht Spanjisht Holandisht Portugalisht Konfigurimi i sistemit Mund të kontrollohen deri në 64 njësi të brendshme Panel me prekje (LCD me ngjyra të plota nëpërmjet afishimit të ikonës) Menaxhimi Menaxhim i thjeshtë i konsumit të elektricitetit Funksion i përmirësuar i historisë Kontrolli Kontroll individual (pikë e vlerës së përcaktuar, nisje/ndalim, shpejtësi e ventilatorit) (maks. 64 grupe/ njësi të brendshme) Programim i kthimit pas Funksion i përmirësuar programimi (8 programe, 17 modele) Grupim fleksibël në zona Programim vjetor Kontroll i ndalimit të emergjencës ndaj zjarrit Kontroll i bllokimit të pavarur Monitorim më i madh i HRV-së dhe funksion kontrolli Ndryshim automatik i regjimit ftohje/ngrohje Optimizim i ngrohjes Kufi i temperaturës Mbrojtje me fjalëkalim: me 3 nivele (e përgjithshme, administrim dhe shërbim) Zgjedhje e shpejtë dhe kontroll i plotë Navigim i thjeshtë Monitorimi Vizualizimi nëpërmjet Ndërfaqes Grafike të Përdoruesit (GUI) Funksion i ndryshimit të afishimit të ngjyrës së ikonës Regjimi i funksionimit të njësive të brendshme Tregues për ndërrimin e filtrit Multi PC Performanca e kostos Funksion i ftohjes së lirë Kursim pune Instalim i thjeshtë Dizajn kompakt: hapësirë e kufizuar instalimi Kursim i përgjithshëm energjie Ndërfaqja e hapur Komunikimi me çdo kontrollues të palëve të treta (robotikë shtëpiakë, BMS etj) është i mundur nëpërmjet ndërfaqes së hapur (opsioni http) Mund të lidhet me VRV HRV Sky Air (nëpërmjet përshtatësit të ndërfaqes) Split (nëpërmjet përshtatësit të ndërfaqes) 145

144 DCM601A51 Integrim me zgjidhjet e kontrollit inteligjent Pamje e përgjithshme e sistemit Deri për 2560 grupe HUB Integrator itm (DCM601A53) Me një integrator të vetëm itm mund të lidhen maksimumi 5 menaxhues inteligjentë me prekje. Sistem shërbimi i rrjetit të kondicionimit të ajrit Modem i brendshëm (opsion) Linjë telefonike DCM601A51 Linjë DIII-NET Maks. 64 grupe LAN ~ Linja përshtatës itm plus njësitë e brendshme Maks. 7 përshtatës HRV Internet Intranet LAN Raportim keqfunksionimi me Portë Di/Pi DCM601A52 Memorie USB Linjë Di/Pi Maks 200 m Ndërfaqe WAGO Modul I/O Modul I/O Modul I/O Aksesi nga interneti Aksesi nga interneti ~ Alarm zjarri Sahat matës kwh Ndriçimi Pompa Ventilatori Sensori 146

145 LEHTËSI PËR PËRDORUESIN Ndërfaqe intuitive për përdoruesin Pamje vizuale e shtrirjes dhe akses i drejtpërdrejtë në funksionet kryesore të brendshme të njësisë kryesore Të gjitha funksionet janë të aksesueshme në mënyrë të drejtpërdrejtë përmes ekranit me prekje ose përmes ndërfaqes së uebit MENAXHIM INTELIGJENT I ENERGJISË Instrumentet e menaxhimit inteligjent të energjisë mundësojnë monitorim nëse përdorimi i energjisë është sipas planit dhe ndihmojnë në dallimin e origjinës së harxhimit të energjisë duke maksimizuar kështu efikasitetin FLEKSIBILITET Në përmasa: dizajn modular për përdorim në aplikime nga të vogla deri të mëdha Në integrim: nga kontrolli i lehtë i A/C deri te kontroll i vogël BMS i ndriçimit, pompave, përmes WAGO I/O Fleksibilitet në përmasa 64 deri në 2560 grupe SHËRBIM DHE VËNIE NË PUNË E LEHTË Kryeni në distancë kontrollin e përmbajtjes së gazit ftohës dhe kur është më praktike për ju, për të shmangur vajtjen në vend. Në të njëjtën kohë rrisni plotësimin e kërkesave të klientit sepse nuk ka ndërprerje të ajrit të kondicionuar gjatë orarit të punës. PËRMBLEDHJE E FUNKSIONEVE Gjuhët DCM601A51 Anglisht Frëngjisht Gjermanisht Italisht Spanjisht Holandisht Portugalisht Konfigurimi i sistemit Mund të kontrollohen deri në 2560 grupe njësish (integrues ITM plus + 7 ipu (përfshirë përshtatës itm) Eternet TCPIP Ndërfaqe WAGO Integrim modular i pajisjeve të palëve të 3-ta - Bashkues WAGO (ndërfaqe mes WAGO dhe Modbus) - Modul Di - Modul Do - Modul Ai - Modul termistor Menaxhimi Aksesi nga interneti Shpërndarje proporcionale e energjisë (opsion) Historia e funksionimit (keqfunksionimet, orët e punës, ) Menaxhim inteligjent i energjisë - monitoron nëse energjia e përdorur është sipas planit - dikton origjinat e harxhimit të energjisë Funksioni i rikthimit Temperaturë në rënie Kontrolli Kontroll individual (2560 grupe) Caktimi i programit (program javor, kalendar vjetor, program sezonal) Kontroll i bllokimit të pavarur Kufizimi i vlerës së përcaktuar Kufi i temperaturës 147

146 Adaptorët RTD Ndërfaqet Modbus Integrimi i RA, Sky Air, VRV dhe Daikin Altherma Flex dhe AHU në BMS ose sistemet e automatizimit të shtëpisë RTD-RA Ndërfaqe Modbus për monitorimin dhe kontrollin e njësive të brendshme të banimit RTD-20 Integrim i përparuar i Sky Air, VRV, VAM/VKM dhe perdeve të ajrit Kontroll i klonit ose zonës së pavarur Sensor CO 2 për kontroll të ajrit të freskët VAM Kurseni në kostot e përdorimit përmes modalitetit para/pas dhe të tregtimit kufizimit të pikës së caktuar mbylljes së përgjithshme sensorit PIR për brezin e vdekur të përshtatur RTD-NET Ndërfaqe Modbus për monitorimin dhe kontrollimin e Sky Air, VRV, VAM dhe VKM Funksion pune / gatishmërie për dhomat e serverëve RTD-HO Ndërfaqe Modbus për monitorimin dhe kontrollimin e Sky Air, VRV, VAM dhe VKM Kontrollues inteligjent për dhoma hoteli RTD-10 Integrim i avancuar në sistemin BMS të Sky Air, VRV, VAM dhe VKM nëpërmjet: Modbus Tensioni (0-10 V) Rezistenca RTD-W Ndërfaqe Modbus për monitorimin dhe kontrollin e Daikin Altherma Flex Type, kutive të ujit VRV HT dhe ftohësve 148

147 PËRMBLEDHJE E FUNKSIONEVE Funksionet kryesore RTD-RA RTD-NET RTD-10 RTD-20 RTD-HO Dimensionet L x GJ x TH mm 80 x 80 x 37,5 100 x100 x 22 Kartë çelës + kontakt dritareje Funksioni i kthimit pas Ndalonose kufizon funksionet e telekomandës (kufizimi i pikës së vlerës së përcaktuar,...) ** Modbus (RS485) Kontrolli në grup (1) Kontroll 0-10 V Kontroll rezistence Aplikacion IT Bllokimi i ngrohjes Sinjal në dalje (ndezur/shkrirja, gabim) **** Përdorimi për shitje Kontroll i dhomës së ndarë Perde ajri *** *** Funksionet e kontrollit RTD-RA RTD-NET RTD-10 RTD-20 RTD-HO Ndezur/Fikur M,C M M,V,R M M* Pika e caktuar M M M,V,R M M* Modaliteti M M M,V,R M M* ventilator M M M,V,R M M* Fletë M M M,V,R M M* Kontroll i zbutësit të HRV M M,V,R M Funksionet e ndalimit/kufizimit M M M,V,R M M* Termostat me fikje të detyruar M Funksionet e monitorimit RTD-RA RTD-NET RTD-10 RTD-20 RTD-HO Ndezur/Fikur M M M M M Pika e caktuar M M M M M Modaliteti M M M M M ventilator M M M M M Fletë M M M M M Temperatura RC M M M M Modaliteti RC M M M M njësi nbr M M M M Defekt M M M M M Kodi i defektit M M M M M Temperatura e ajrit të kthyer (Mesatare/Min./Maks.) M M M M M Alarm filtri M M M M Termo ndezur M M M M M Shkrirja M M M M Temperatura e brendshme/jashtme e serpentinës M M M M M Funksionet kryesore RTD-W Dimensionet L x GJ x TH mm 100x100x22 Pengimi i ndezjes/fikjes Modbus RS485 Kontroll me kontakt të thatë Sinjal në dalje (gabim në funksionim) Funksionimi i ngrohjes / ftohjes së ambientit Kontroll i ujit të ngrohtë në shtëpi Funksionet e kontrollit Ndezje/Fikje Ngrohje/ftohje e ambientit Vlera e përcaktuar e temperaturës së ujit në dalje (ngrohje / ftohje) Vlera e temperaturës së dhomës Regjimi i funksionimit Ringrohje e ujit të ngrohtë shtëpiak Ruajtje e ujit të ngrohtë shtëpiak Modalitet pa zhurmë Mundësimi i vlerës së caktuar në varësi të motit Ndryshimi i kurbës në varësi të motit Ndalimi i burimit të kontrollit Funksionet e monitorimit Ndezje/Fikje Ngrohje/ftohje e ambientit Vlera e përcaktuar e temperaturës së ujit në dalje (ngrohje / ftohje) Vlera e temperaturës së dhomës Regjimi i funksionimit Ringrohje e ujit të ngrohtë shtëpiak Ruajtje e ujit të ngrohtë shtëpiak Numri i njësive që të ruajtura në grup Temperatura mesatare e ujit në dalje Temperatura e dhomës me ndërfaqen në distancë Defekt Kodi i defektit Funksionimi i pompës së qarkullimit Statusi i kompresorit Funksionimi i dezinfektimit Funksionimi i rikthimit Shkrirja / ndezja Orët e funksionimit të pompës të grumbulluara Temperatura aktuale e ujit në dalje Temperatura aktuale e ujit në kthim Temperatura aktuale e depozitës DHW (*) Temperatura aktuale e jashtme M,C M,V M M M,C M M,C M M M M,C M M M M M M M M M,C M M M M M M M M M M M M : Modbus / R : Rezistenca / V: Tensioni / C: komanda * : vetëm kur dhoma është e zënë / **: kufizimi i vlerës së përcaktuar / (*) nëse ka *** : nuk ka kontroll të shpejtësisë së ventilatorit në perden e ajrit CYV / **** : funksionim dhe defekt 149

148 KLIC-DD dhe KLIC-DI Ndërfaqja KNX Integrimi i Split, Sky Air dhe VRVnë sistemet HA/BMS Lidhni njësitë e brendshme Split me ndërfaqen KNX për sistemin e automatizimit të shtëpisë drita Koncepti Protokolli i ndërfaqes së Daikin/ KNX Kontrollues robotikë shtëpiakë shtëpi kontrolli i grilës televizor Lidhni njësitë e brendshme Sky Air / VRV me ndërfaqen KNX për integrimin e BMS drita Koncepti Protokolli i ndërfaqes së Daikin/ KNX Kontrollues robotikë shtëpiakë biznes kontrolli i grilës televizor LINJA E NDËRFAQES KNX Integrimi i njësive të brendshme Daikin nëpërmjet ndërfaqes KNX lejon monitorimin dhe kontrollin e disa pajisjeve, si dritat dhe grilat, nga një kontrollues qendror. Një karakteristikë veçanërisht e rëndësishme është mundësia për programimin e një 'skenari' - si për shembull "Largimi nga shtëpia" - ku përdoruesi zgjedh një gamë komandash që do të ekzekutohen njëkohësisht pas zgjedhjes së skenarit. Për shembull në skenarin "Largimi nga shtëpia", kondicioneri është i fikur, dritat janë fikur, grilat janë mbyllur dhe alarmi është aktiv. NDËRFAQJA KNX PËR KONTROLLI BAZË KLIC-DD Përmasat 90x60x35 mm KLIC-DI Përmasat 45x45x15 mm Split Sky Air VRV NDEZJE/FIKJE Modaliteti Auto, ngrohje, tharje, ventilator, ftohje Auto, ngrohje, tharje, ventilator, ftohjeauto, ngrohje, tharje, ventilator, ftohje Temperatura Nivelet e shpejtësisë së ventilatorit 3 ose 5 + automatike 2 ose 3 2 ose 3 Lëkundje Ndalim ose lëvizje Ndalim ose lëvizje Lëkundje ose pozicione fikse(5) FUNKSIONALITETE TË AVANCUARA Menaxhimi i gabimit Gabime komunikimi, gabimet e njësisë Daikin Pamjet Fikje automatike Kufizimi i temperaturës Konfigurimi fillestar Konfigurimi për njësinë kryesore dhe vartëse 150

149 151

150 DMS502A51 Portëkalimi BACnet (BACNet Gateway) Ndërfaqe BACnet Sistemi i integruar i kontrollit për lidhjen e saktë mes VRV, Sistemeve të aplikuara dhe sistemeve BMS BMS Ndërfaqe për sistemin BMS Komunikim nëpërmjet protokollit BACnet (lidhje me Ethernet) Madhësi e pakufizuar e vendit Instalim i thjeshtë dhe i shpejtë Të dhënat PPD janë të disponueshme në sistemin BMS (vetëm për VRV) BACNET / ETERNET DMS502A51 Kontroll lokal Rrjeti VRV DIII-NET Njësia e jashtme VRV HRV deri në 256 njësi të lidhshme për ndërfaqe Telekomanda Rrjeti i sistemeve të aplikuara EKCMBACIP EKCMBACMSTP Paneli i sekuencës seriale EKDSSP-S EKCM200J EKCM200J EKCM200J Rrjeti i njësive për trajtimin e ajrit EKCMBACIP EKCMBACMSTP Alarm zjarri Siguria Ambienti i furnizimit me energji RRJETI I KONTROLLIT TË NDËRTESËS Pompa Ndriçimi Ashensori 152

151 DMS504B51 Portëkalimi LonWorks (LonWorks Gateway) Ndërfaqe LonWorks Integrim i rrjetit të hapur të funksioneve të monitorimit dhe kontrollit të VRV në rrjetet LonWorks LON BMS Ndërfaqe për lidhje Lon në rrjetet LonWorks Komunikim nëpërmjet protokollit Lon (tel me dy fije i përdredhur) Madhësi e pakufizuar e vendit Instalim i shpejtë dhe i thjeshtë ETERNET (TCP/IP) përshtatësi LonTalk DMS504B51 Kontroll lokal Rrjeti VRV DIII-NET Njësia e jashtme VRV HRV deri në 64 njësi të lidhshme për ndërfaqe Telekomanda Rrjeti i sistemeve të aplikuara përshtatësi LonTalk EKCMLON Paneli i sekuencës seriale EKDSSP-S EKCM200J EKCM200J EKCM200J Rrjeti i njësive për trajtimin e ajrit përshtatësi LonTalk EKCMLON përshtatësi LonTalk LonPoint LonPoint RRJETI I KONTROLLIT TË NDËRTESËS Siguria Sistem alarmi kundër zjarrit 153

152 K.RSS Sensori me valë i temperaturës së dhomës Instalim fleksibël dhe i lehtë Matje e saktë e temperaturave falë vendosjes fleksibël të sensorit Lidhjet elektrike nuk nevojiten Nuk është e nevojshme hapja e vrimave Ideale për rinovime SKEMA E LIDHJES Njësia e brendshme Daikin PCB (shembull FXSQ-P) Furnizimi me energji X35, X13 Sensori i ajrit X16A, X19 SPECIFIKIMET MARRËSI RF Temperatura e dhomës dërgohet në njësinë e brendshme çdo 90 sekonda ose nëse ndryshimi i temperaturës është 0,2 C ose më i madh Për informacionin më të fundit, vizitoni bit.ly/k.rss DËRGUESI RF KOMPLETI I SENSORIT ME VALË TË TEMPERATURËS SË DHOMËS (K.RSS) MARRËSI ME VALË I TEMPERATURËS SË DHOMËS SENSORI ME VALË I TEMPERATURËS SË DHOMËS Dimensionet mm 50 x 50 ø 75 Pesha g Furnizimi me energji 16 VDC, maks. 20 ma N/A Jetëgjatësia e baterisë N/A +/- 3 vjet Lloji i baterisë N/A Bateri litiumi 3 volt Rrezja maksimale m 10 Diapazoni i funksionimit C 0~50 Komunikimi Lloji RF Frekuenca MHz 868,3 KRCS01-1 KRCS01-4 Sensori me tela i temperaturës së dhomës Matje e saktë e temperaturave falë vendosjes fleksibël të sensorit SPECIFIKIMET Dimensionet (LxGJ) mm 60 x 50 Pesha g 300 Gjatësia e telave të degëzimit m

153 Softuer konfigurues VRV Vënie në punë e thjeshtuar Merrni parametrat fillestarë të sistemit Vënia në punë e thjeshtuar: ndërfaqe grafike për të konfiguruar, vënë në punë dhe ngarkuar parametrat e sistemit. Shërbimi i thjeshtuar: tregues shtesë me 7 segmente për kontroll të shpejtë dhe të lehtë të funksioneve bazë dhe leximit të gabimeve. Vënie në punë e thjeshtuar Konfiguruesi VRV është një zgjidhje e përparuar softueri që lejon një konfigurim dhe vënie në punë të lehtë të sistemit: kërkohet më pak kohë në çati për konfigurimin e njësisë së jashtme. sisteme të shumëfishta në vende të ndryshme mund të menaxhohen në të njëjtën mënyrë, duke ofruar vënie më të thjeshtuar në punë për llogaritë kyçe. Parametrat fillestarë në njësinë e jashtme mund të rikthehen me lehtësi. 155

154 Pajisje të tjera integrimi Përshtatësi PCB Zgjidhje të thjeshta për kërkesa unike PCB-të e përshtatësit të Daikin ofrojnë zgjidhje të thjeshta për kërkesa unike. Ato janë opsione me kosto të ulët të cilat përmbushin kërkesa të thjeshta kontrolli dhe mund të përdoren në njësi të vetme ose në disa njësi. (E)KRP1B* përshtatës për lidhjet elektrike KRP2A*/ KRP4A* Përshtatës me tela për shtojca elektrike DTA104A* Përshtatës kontrolli të jashtëm për njësinë e jashtme Lehtëson integrimin e aparatit ndihmës të ngrohjes, krijuesit e lagështisë, ventilatorët, zbutësit Ushqyer dhe instaluar në njësinë e brendshme Ndezje dhe fikje në distancë për deri në 16 njësi të brendshme (1 grup) (KRP4A* përmes P1 P2) Ndezje dhe fikje në distancë për deri në 128 njësi të brendshme (64 grupe) (KRP2A* përmes F1/F2) Treguesi i alarmit/ fikja në rast zjarri Rregullimi në distancë i pikës së caktuar të temperaturës Kontroll individual ose i njëhershëm i modalitetit të funksionimit të sistemit VRV Kërkesë kontrolli të njësive individuale ose të shumëfishta Opsion me zhurmë të ulët për sisteme individuale ose të shumëfishta KONCEPTI DHE PËRFITIMET Opsion me kosto të ulët për të plotësuar kërkesa të thjeshta kontrolli Shpërndahen në një njësi të vetme ose në disa njësi 156

155 157
