3 Bramac Sisteme për çati Bramac Protector mbrojtje revolucionare Bramac: Sistemi origjinal i çatisë Thuaji po BRAMAC- ut: 10 avantazhe bindëse Kështu kompletohet çatia juaj Ekologji 12 Mbrojtja e burimeve Tjegulla Bramac e mundëson më së miri. 12 Tjegulla - Gama e produkteve tjegulla Tjegulla Atika Tjegulla Atika Protector Tjegulla Kuppa Italiana Tjegulla Klasik Tjegulla Klasik Protector Tjegulla Natura Plus, Tjegulla Natura e kuqe Misioni Bramac Mendo çati, thuaj Bramac Sistemi i çatisë BRAMAC Instruksioni i montimit Tjegulla Tjegulla anësore Kulmi/Brinja Ajrimi i çatisë Depërtimi në çati Ndriçimi i çatisë Mbërthimi në çati Ulluku për qafën e çatisë Bashkimi në çati Membranat Siguria mbi çati Kalimi në çati Sistemi i ulluqeve Stabicor

4 4 Bramac Protector Mbrojtje revolucionare

5 Tjegull inteligjente Mbrojtje shumë më e madhe se ajo që shihet me sy të lirë Më shumë mbrojtje nga kushtet ekstreme atmosferike Në stuhi, rrebesh dhe nxehtësi të madhe tjegullat Bramac Protector ofrojnë mbrojtjen maksimale në çfarëdo lloj moti dhe në 365 ditët e vitit. Më shumë mbrojtje nga ndikimi dëmtues i kripës së detit Sipërfaqja Protector është shumë rezistente ndaj acideve dhe gjithashtu ndaj kripës së detit e cila depozitohet mbi tjegulla. Më shumë mbrojtje nga ndotja Tjegulla Bramac Protector ofron mbrojtje edhe nga grimcat e padukshme, agresive si psh. emetimet industriale apo shiu me përmbajtje acidi. Më shumë mbrojtje nga algat dhe myshku Lulëzimet e padëshiruara nuk kanë vend mbi tjegullën Bramac Protector. Algat dhe myshqet e kanë vendin në natyrë dhe jo mbi çati. Ngjyrë e qëndrueshme Sistemi i veçantë i materialit të tjegullës Bramac Protector është unik. Kështu ju do ta shijoni ngjyrën origjinale të tjegullës tuaj për shumë vite me radhë. Në testin e njohur në shkallë ndërkombëtare me karbon aktiv sipërfaqja Bramac Protector ka dhënë rezultate superiore: në krahasim me tjegullat e konkurrencës në tjegullën Protector nuk duket asnjë gjurmë ndotjeje (shih foton). Sipërfaqen e re Protector e ka modeli i tjegullës Klasik dhe Atika. 5

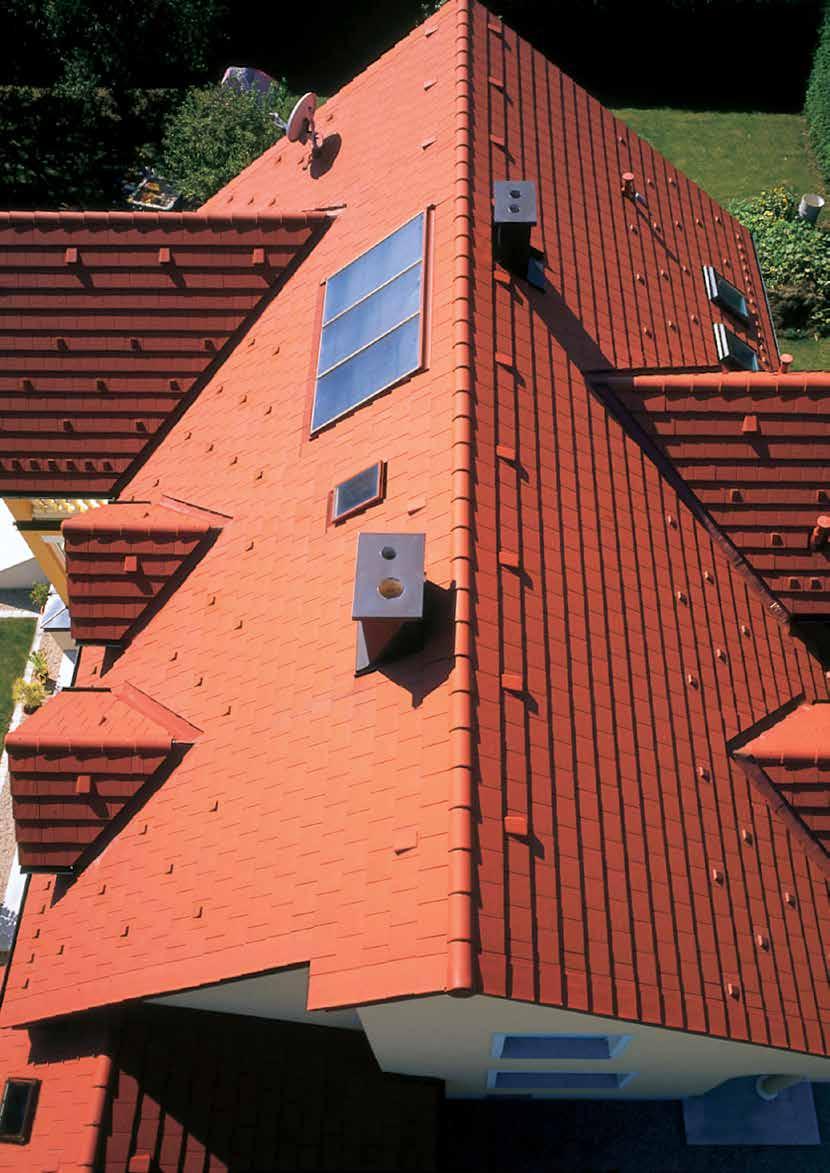

6 Set per montimin e antenës DuroVent Një zgjidhje perfekte edhe nga ana optike për kabuj dhe antena satelitore Tub aspirimi DuroVent Zgjidhje ajrimi e sigurtë nga shiu, për banja, kuzhina dhe tualete Sistemi i ulluqeve Stabicor plastik dhe Stabicor-m xingato e lyer Baxhë Luminex Top Bramac Mënyrë optimale dhe e leverdisshme e ndriçimit të çatisë si dhe dalje mbi çati Tjegull borëmbajtëse Bramac Mbrojtja më e mirë nga rrëshqitja dhe grumbullimi i borës Tjegull ajrimi Bramac Për ajrim optimal të papafingos Tjegull kulmore Bramac E kthen çdo çati në një njësi harmonike Ulluk alumini Bramac Zgjidhje e thjeshtë dhe e bukur për ullukun e qafës së çatisë Tjegull anësore Bramac Mbyllje optikisht e bukur e anëve të çatisë Tjegull Bramac Mbrojtje 5-fishe falë sipërfaqes Protector Membranë kulmi Basic Roll Për një zgjidhje pa llaç të kulmit/brinjës. Baxhë Luminex Bramac Dalje në çati dhe një mënyrë e leverdisshme e ndriçimit të papafingove 6 Element përmbyllës i kulmit Bramac Një zgjidhje e bukur e detajeve e cila nuk lejon futjen e zogjve në çati Gjysmëtjegull 1/2 Bramac Për shtrim më të thjeshtë dhe më ekonomik të çatisë

7 Bramac: Sistemi origjinal i çatisë I menduar më së miri deri në detajin e fundit - për çdo model çatie. Membrana hidroizoluese Universal Eco Membrana hidroizoluese Universal Eco është një membranë që lejon difuzionin, e përshtatshme për çatitë me dhe pa izolim. seti i aspirimt Bramac DuroVent Bramac DuroVent me setin praktik lidhës në konstruksionin e çatisë kryen aspirimin nga kuzhinat, banjat dhe tualetet. Membranë kulmi Basic Roll Basic Roll ofron një zgjidhje perfekte për kulmin/brinjën: montim i shpejtë dhe i lehtë, përdorim i thjeshtë, optikë shumëvjeçare. Ofrohet në tre ngjyra. I përgjigjet të gjitha kërkesave teknike dhe ofron një ventilim optimal dhe mbrojtje të lartë të çatisë nga shiu dhe bora. element borëmbajtës Për mënjanimin e rrëshqitjes së dëborës. Parimisht vlen e njëjta skemë vendosjeje si tek tjegullat borëmbajtëse. BAXHë Luminex Uni Shërben si baxhë për të dalë në çati, për ndriçimin e nënçatisë dhe si një mundësi shtesë për ajrim, është një element sistemi dhe shumë i përshtatshëm për tjegulla të çdo formati; të mëdha e të vogla pasi fleta anësore përshtatet në mënyrë ekzakte me materialin mbulues. sistemi i shkallëve mbi çati Sistemi më funksional, më i sigurt dhe më ekonomik i kalimit në çati. Falë pjesëve të sistemit të përputhura me njëra-tjetrën garantohet siguria e lëvizjes mbi çati. 7

8 Thuaji po BRAMAC- ut 10 avantazhe bindëse. 1 Çatitë BRAMAC. Jetojnë më gjatë. Në krahasim me materiale të tjera për mbulimin e çative kohëzgjatja e rezistencës së tjegullave është vazhdimisht e lartë deri në 50 vite jetëgjatësi dhe garanton në këtë mënyrë jetëgjatësinë e tjegullave BRAMAC. 2 Çatitë BRAMAC. Ruajnë izolimin edhe gjatë shirave më të rrëmbyer. BRAMAC i teston rregullisht sistemet e tij të çative në kanalet e erërave më të mëdha të Europës. Çatitë BRAMAC ofrojnë siguri maksimale gjithashtu edhe gjatë rreshjeve ekstreme. 3 Çatitë BRAMAC. I rezistojnë erës dhe stuhisë. Çatitë BRAMAC janë të ndërtuara në mënyrë të tillë,që të mos dëmtohen nga stuhitë. Në rast se është e nevojshme, ato bëhen edhe me masa mbrojtëse të shumta ndaj stuhisë. 4 Çatitë BRAMAC. Kalojnë çdo test rezistence. Çatitë BRAMAC si pasojë e izolimit të lartë janë shumë rezistente ndaj breshërit dhe ngarkesave të tjera. Në rastin më të keq mund të zëvendësohen pa problem vetëm tjegulla të veçanta. 5 Çatitë BRAMAC. Janë rezistente ndaj dëmtimeve të ngricës. Tjegullat BRAMAC janë të ngjeshura dhe të izoluara shumë mirë dhe për këtë arsye nuk mbajnë lagështirë, p.sh. nga bryma. Prandaj ato janë rezistente ndaj rrezikut të ngrirjes. 8

9 6 Çatitë BRAMAC. Ofrojnë çdo gjë. Emri BRAMAC përfshin të gjitha zgjidhjet për çatinë nga A-ja deri tek Zh-ja. Për çdo model tjegulle është në dispozicion një program përkatës origjinal BRAMAC me të gjithë aksesorët dhe tjegullat e veçanta. ELEMEnTëT përbërës Të SiSTEMiT Të çatisë SiSTEME inteligjente çatish TJEGULLA 7 Çatitë BRAMAC. Të kënaqin syrin. Falë një kontrolli të vazhdueshëm gjatë prodhimit tjegullat BRAMAC janë të gjitha njëlloj të bukura. Nuk mund të gjesh ndryshime në ngjyrë dhe shmangie të tjera. 8 Çatitë BRAMAC. Mbrojnë ambjentin. Tjegullat BRAMAC dallohen për harxhim të ulët energjie gjatë prodhimit. Kjo bën që BRAMAC të jetë ofruesi i parë i sistemeve të çative me vulën e sigurisë së ambjentit IBO. 9 Çatitë BRAMAC. Kushtojnë më pak sesa mendohet. Tjegullat BRAMAC ofrojnë një raport të shkëlqyer çmim rendiment. Merrni një ofertë. Do të mbeteni pozitivisht të habitur! 10 BRAMAC. I besohet prej shumë gjeneratash. BRAMAC përfaqëson cilësi dhe risi. Gjatë 40 viteve janë prodhuar më shumë se tre miliardë tjegulla dhe janë mbuluar më shumë se dy milionë çati. Dhe numri rritet çdo ditë. 9

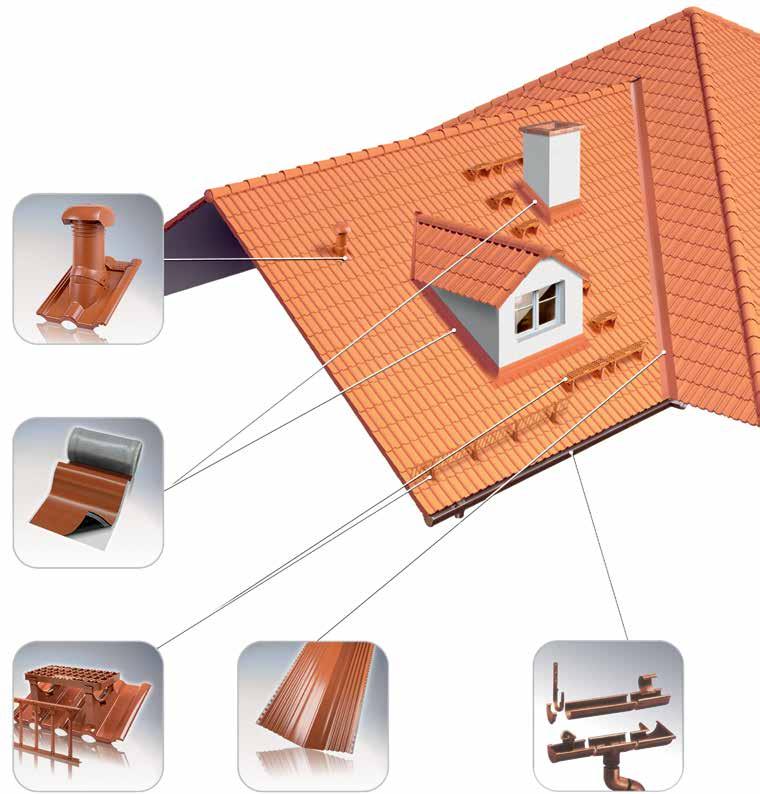

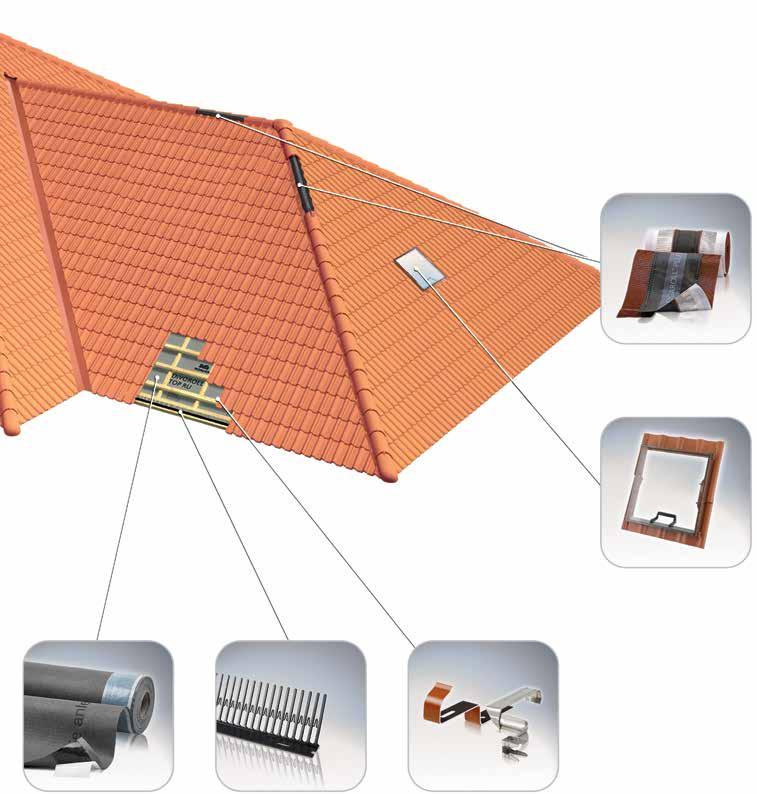

10 Kështu kompletohet çatia juaj. Me elementët fleksibël të sistemit të çatisë Bramac. Depërtimi në çati Bashkimi në çati Siguria mbi çati Ulluku për qafën e çatisë Sistemi i ulluqeve Stabicor 10

11 ELEMEnTëT përbërës Të SiSTEMiT Të çatisë SiSTEME inteligjente çatish TJEGULLA Kulmi/Brinja Ndriçimi i çatisë Membranat Buza e çatisë Mbërthimi në çati 11

12 Mbrojtja e burimeve Tjegulla Bramac e mundëson më së miri. 12 Më pak dioksid karboni Kursimi i CO2 është një nga mënyrat më efektive për frenimin e ngrohjes globale. Tjegullat tona japin një kontribut të vlefshëm në këtë aspekt. Në krahasim me materialet e tjera të mbulimit të çatisë gjatë prodhimit të tjegullave Bramac duhet të digjet vetëm çimentoja (rreth 20%). 12 Më pak konsum energjie Disa materiale për mbulimin e çatisë kanë nevojë për procese prodhimi me intensitet energjie. Tjegullat Bramac prodhohen në një mënyrë krejt të veçantë duke mbrojtur burimet. Gjithçka çfarë u nevojitet pas prodhimit, janë disa orë tharje në temperaturë të moderuar 60 C. Pas kësaj tjegullat forcohen thjeshtë në magazinë.

13 Kundër shiut acidor Si rrjedhojë e konsumit të ulët të energjisë gjatë procesit të plotë të prodhimit të tjegullave çlirohen në mënyrë të konsiderueshme më pak dioksid squfuri dhe oksid azoti. Pra çdo tjegull në çatitë BRAMAC ndihmon njëkohësisht në mbrojtjen e mushkërive tona. Ul rrezikun nga pluhuri Edhe potenciali i rrezikut nga pluhuri për tjegullën minimizohet në krahasim me materialet e tjera të përhapura të mbulimit të çatisë. Dhe sa më i ulët të jetë përqendrimi i pluhurit, aq më e lartë është cilësia e jetës. 13

14 Zgjedhjen e keni Ju në dorë Modelojeni çatinë Tuaj! * Tjegulla Atika antik Tjegulla Atika PROTECTOR e kuqe tulle Tjegulla Kuppa Italiana antik rustik Tjegulla Klasik e kuqe tulle kafe në të kuqe gri e errët kafe e errët 14

15 * 30 vite vlerë e re garanci Ju japin siguri absolute. Me këtë garanci ka besueshmëri, sepse funksionon prej 40 vjetësh. Ne e dimë se çfarë bëjmë, dhe Ju e dini se çfarë përfitoni: Tjegulla me një ngjeshje dhe izolim shumë të lartë, aftësi mbajtëse të papërsëritshme, si dhe shumë rezistente edhe ndaj breshërit. Në printim është e pamundur të riprodhohet ngjyra origjinale e tjegullave. Tjegulla Klasik Protector e kuqe tulle kafe në të kuqe gri brilante kafe e errët Tjegulla Natura Plus kafe e hapur Tjegulla Natura E KUQE e kuqe 15

16 16

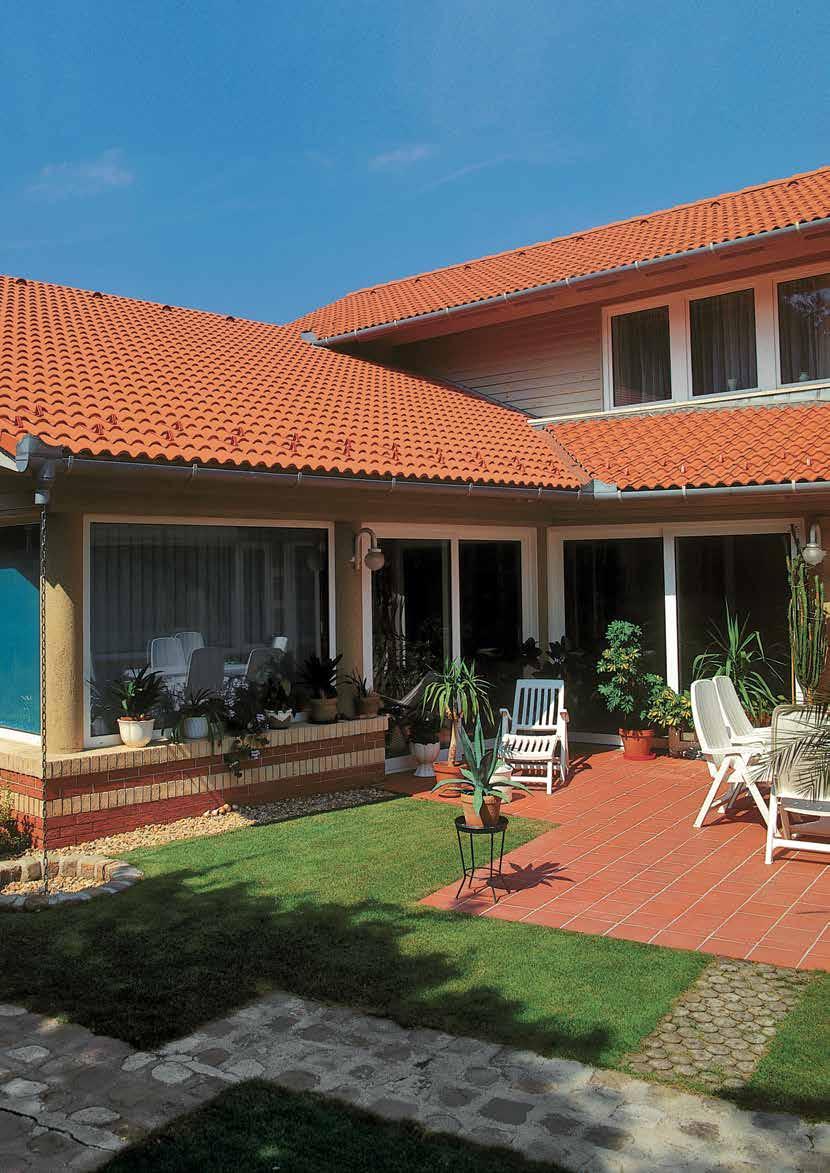

17 Tjegulla Atika Atmosferë mesdheu Atmosferë mesdheu për çati individuale Të dhëna teknike Një fllad mesdhetar shpalosin çatitë, të cilat janë të mbuluara me atikë. Rrumbullakosje romantike dhe elegante dhe ngjyra të papërsëritshme bashkojnë traditat dhe kulturën moderne të çative. Atika në ngjyrën e kuqe tulle është e përshtatshme për restaurimin e objekteve prestigjoze si edhe perlë arkitekturore me stilin jugor. : Sipërfaqja: Madhësia: Gjatësia e varjes: Gjerësia mbuluese: Pesha: Konsumi për m²: rërë, çimento, ujë, pigmente joorganike e lëmuar 330 x 420 mm 398 mm 300 mm 4,8 kg/copë rreth 10 copë Ngjyrat antik 17

18 18

19 Tjegulla Atika PROTECTOR Për romantikët Tashmë atmosfera e mesdheut vjen me mbrojtjen e 5-fishtë Protector Eleganca e mbrojtur nga kushtet ekstreme atmosferike, romanticiteti me ngjyrën e qëndrueshme, tradicionalja dhe modernja të mbrojtura nga çdo faktor apo papastërti gërshetohen në mënyrë të përkryer nën mbrojtjen revolucionare të çatisë tuaj të mbuluar me Atikë. Të dhëna teknike : rërë, çimento, ujë, pigmente joorganike Sipërfaqja: e lëmuar Protector Madhësia: 330 x 420 mm Gjatësia e varjes: 398 mm Gjerësia mbuluese: 300 mm Pesha: 4,8 kg/copë Konsumi për m²: rreth 10 copë Ngjyrat e kuqe tulle 19

20 20

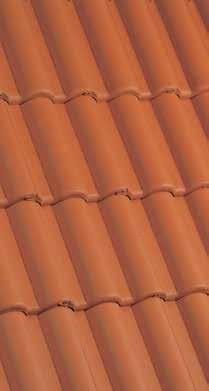

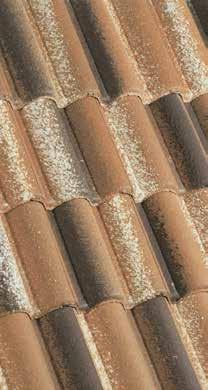

21 Tjegulla Kuppa Italiana Linja elegante Linja elegante Të dhëna teknike Tjegulla e parë e këtij lloji në treg. Linja ekspresive me rrumbullakosje dhe sipërfaqja unike trengjyrëshe mat me tone të errëta e të hapura i japin çdo çatie një shprehje të veçantë. Identiteti unik vizual rrit vlerën e çdo shtëpie dhe ne, me të drejtë, mund ta quajmë tjegullën Kuppa Italiana Kurorën e shtëpisë. : Sipërfaqja: Madhësia: Gjatësia e varjes: Gjerësia mbuluese: Pesha: Konsumi për m²: rërë, çimento, ujë, pigmente joorganike slurry 333 x 420 mm 398 mm 300 mm 4,5 kg/copë rreth 10 copë Ngjyrat antik rustik 21

22 22

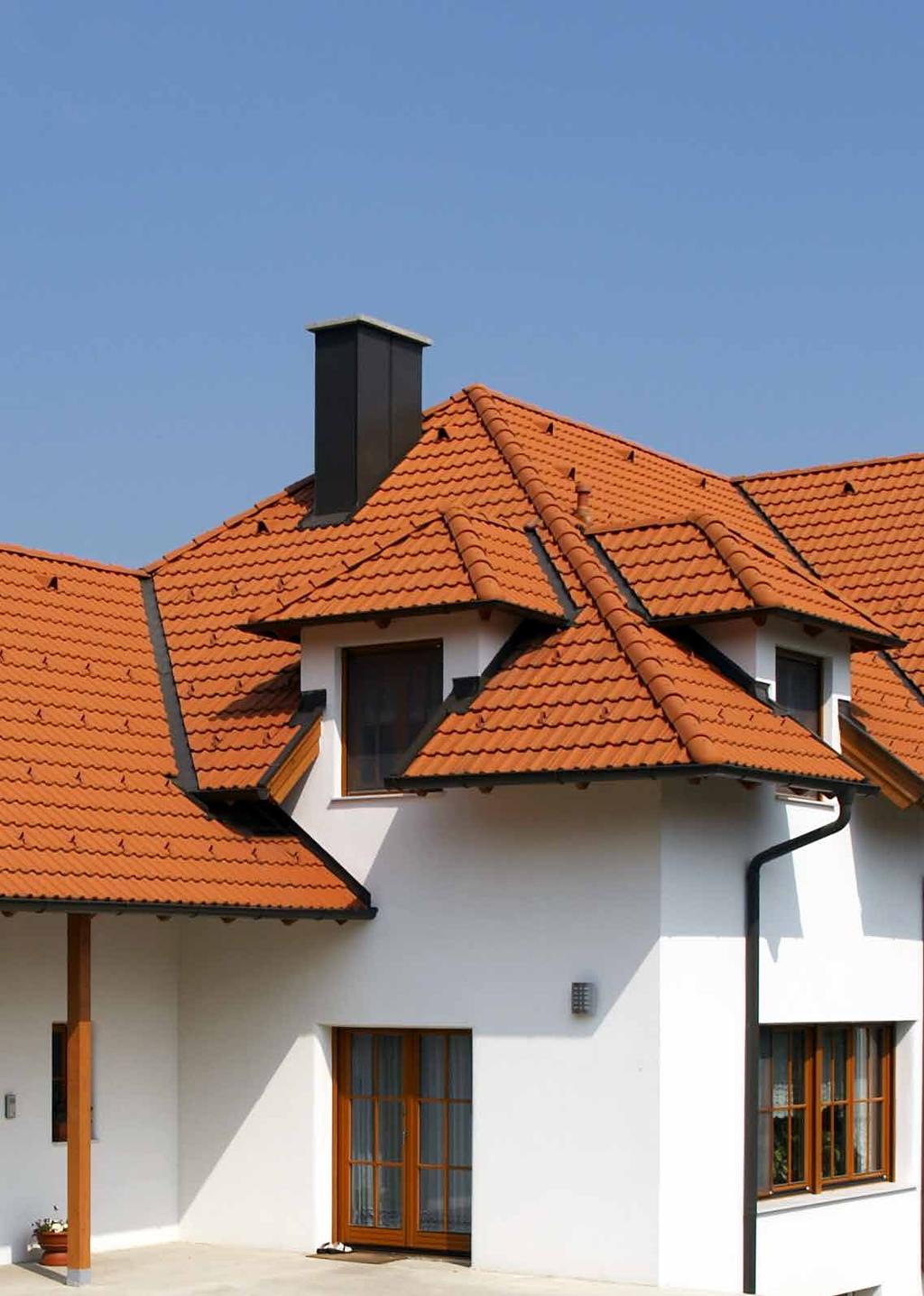

23 Tjegulla Klasik Rrumbullakosje të buta Rrumbullakosje të buta për çati të pangatërrueshme Modeli Klasik plot stil, është modeli më i pëlqyer i tjegullave në Europe dhe karakterizon, për shkak të përdorimit të tij universal, peisazhe të gjera të mjaft vendeve europiane. Rrumbullakosjet e buta, nxjerrin njësoj në pah paraqitjen individuale të të gjitha çative, si të ndërtimeve të reja, ashtu edhe të atyre të restauruara. Të dhëna teknike : rërë, çimento, ujë, pigmente joorganike Sipërfaqja: e lëmuar Madhësia: 330 x 420 mm Gjatësia e varjes: 398 mm Gjerësia mbuluese: 300 mm Pesha: 4,3 kg/copë Konsumi për m²: rreth 10 copë Ngjyrat e kuqe tulle kafe në të kuqe gri e errët kafe e errët 23

24 24

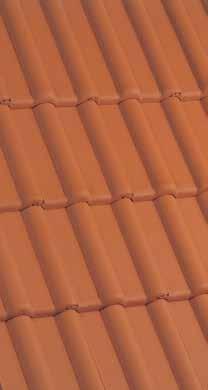

25 Tjegulla Klasik Protector Lidhja midis tjegullës Klasik dhe mbrojtjes inovative Lidhja midis tjegullës Klasik dhe mbrojtjes inovative Modeli Bramac më i shitur në tregun tonë tashmë edhe me sipërfaqe të re Protector. Sipërfaqja e re Protector ofron më shumë mbrojtje nga kushtet ekstreme atmosferike, nga algat dhe myshku mbi çatinë tuaj, nga ndikimi i kripës së detit, nga ndotja dhe ka jetëgjatësi shumë të lartë të ngjyrës. Të dhëna teknike : rërë, çimento, ujë, pigmente joorganike Sipërfaqja: e lëmuar Protector Madhësia: 330 x 420 mm Gjatësia e varjes: 398 mm Gjerësia mbuluese: 300 mm Pesha: 4,3 kg/copë Konsumi për m²: rreth 10 copë Ngjyrat e kuqe tulle kafe në të kuqe gri brilante kafe e errët 25

26 26

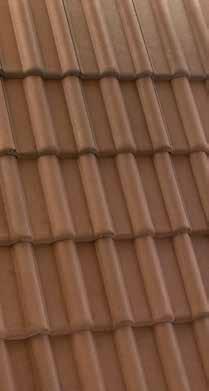

27 Tjegulla Natura Cilësi me çmim të leverdisshëm Tjegulla për çatitë tona Të dhëna teknike Tjegulla Natura rrit shumëllojshmërinë Bramac dhe ju ofron tani cilësinë Bramac me çmime akoma më të leverdisshme. Llaku special pa ngjyrë i jep produktit përveç mbrojtjes edhe një pamje natyrale. Tjegulla Natura dhe komponentët e saj kanë një garanci 30-vjeçare. : Sipërfaqja: Madhësia: Gjatësia e varjes: Gjerësia mbuluese: Pesha: Konsumi për m²: rërë, çimento, ujë, pigmente joorganike e lëmuar 332 x 420 mm 398 mm 300 mm 4,3 kg/copë rreth 10 copë Ngjyrat kafe e hapur e kuqe 27

28 28 Mendo çati, thuaj Bramac

29 Sepse BRAMAC është ofruesi lider për zgjidhje të plota për çati të pjerrëta. Cilësia e produkteve tona dhe rendimenti përbën për ne prioritetin më të lartë ne përmbushim pretendimet më të larta dhe e garantojmë këtë me emrin tonë të mirë. E gjithë oferta jonë ofron mbrojtje dhe siguri për klientët tanë. Ju mund të na besoni 100% në ndërtesat e reja dhe në restaurime dhe me të drejtë të jeni krenarë, që keni vendosur për zgjidhjen me BRAMAC. Për BRAMAC përveç funksionit të rendimentit është e rëndësishme edhe estetika. Si lider në fushën e çative BRAMAC ofron zgjidhje inovative, në mënyrë që të përmbushë kërkesat e larta të klientëve tanë sot dhe në të ardhmen. Zgjidhjet tona për çatinë ofrojnë vlera të shumëfishta. Ato e rrisin vlerën e përdorimit të banesës si dhe standartin e jetesës së banorëve të saj. 29

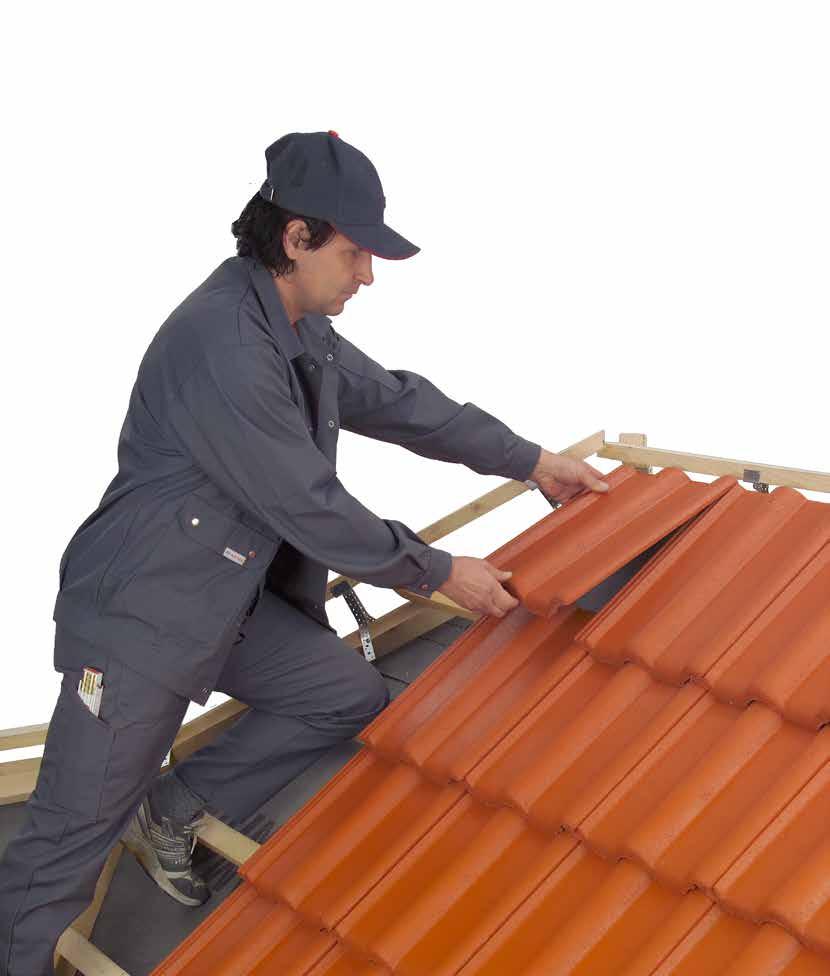

30 Kaq i thjeshtë është Shtrimi me tjegulla BRAMAC 30

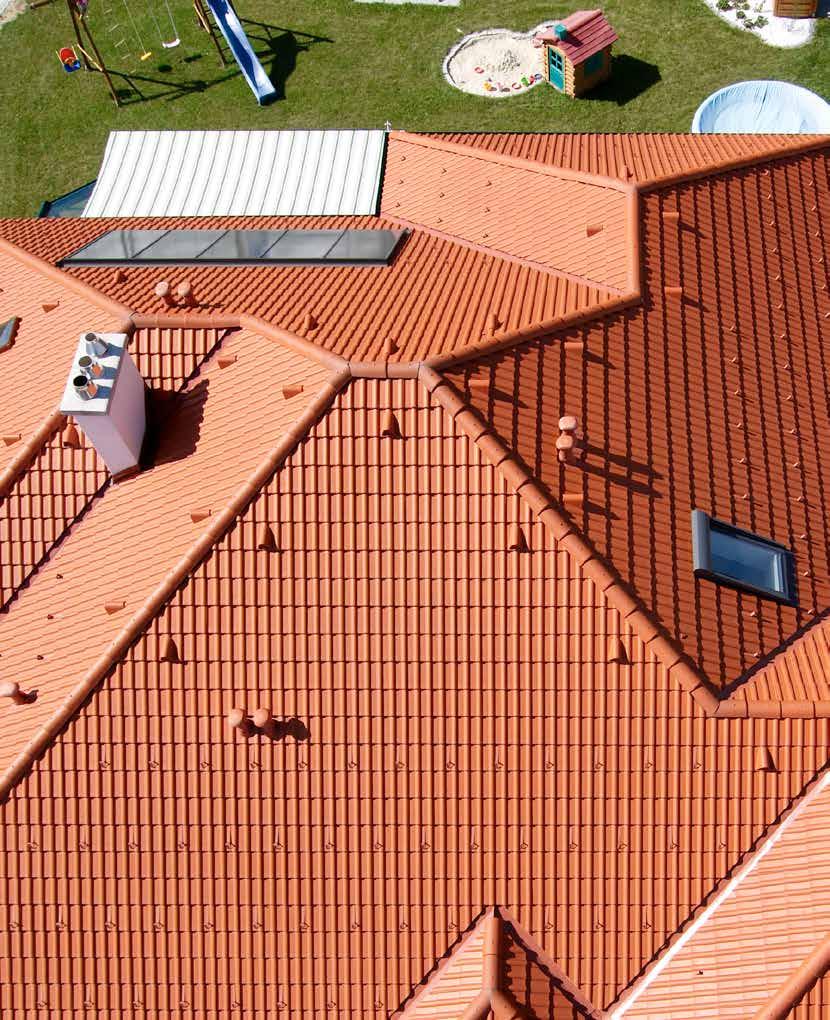

31 Përparësia e dukshme në mbulim Saktësia në përshtatje e tjegullave dhe e aksesorëve origjinalë për çatinë Bramac. Shembull për mbulimin e një çatie të pjerrët Kulmi i çatisë Ulluk (pjesa ku mbaron çatia) Cep Pjerrësia e çatisë DL* 17-25º = 31,5 cm 25-30º = 33 cm >30º = 34 cm 31,5 34 cm* DL DL DL DL DL konstant 4 cm Lidhje Shumëfishi i 30 cm (15 cm) 5 cm Lidhje Thumb Lidhje Lidhje Listelë Lidhje Lidhje Distanca midis listelave 33 cm Përgatitja: Ndarja e saktë e listelës (DL) përcaktohet nga pjerrësia e çatisë. Falë pjesës së varur praktike tjegullat Bramac mund të varen shumë thjesht në pjesët anësore. Pika e vendosjes Pika e vendosjes cm = 3 rreshta me tjegulla Drejtimi i mbulimit Përgatitja: Këndi në cepa dhe lidhja janë baza për një mbulim optikisht të rregullt dhe teknikisht të saktë të çatisë. LA LA LA LA LA LA 4 Lidhje Lidhje ajrosëse Bramac Tjegull borëmbajtëse Cep Kulmi i çatisë/ brinja e çatisë Cep cm = 3 rreshta me tjegulla Drejtimi i mbulimit Mbulimi: Mbulimi me tjegulla Bramac bëhet me drejtim nga e djathta në të majtë dhe nga ulluku (poshtë) në drejtim të kulmit (sipër). Tjegull Bramac në kulmin e çatisë Ulluk (pjesa ku mbaron çatia) Pjesët anësore duhet të fiksohen gjithmonë: Për tu mbrojtur nga stuhitë, në pjesët anësore tjegullat Bramac (cepi, ulluku, kulmi i çatisë dhe brinja e çatisë) fiksohen në pjesën e poshtme të konstruksionit të çatisë, tek vrima e parashikuar për gozhdë ose vidë. Tjegull ajrosëse Bramac Tjegull ajrosëse Bramac Tjegull Bramac Tjegull borëmbajtëse Bramac Tjegull borëmbajtëse Saktësia në përputhje: Tjegullat Bramac dhe kompleti origjinal i aksesorëve Bramac janë përshtatur në mënyrë optimale me njëratjetrën dhe në këtë mënyrë mund të shtrohen në mënyrë të sigurt dhe të shpejtë. Shtrimi i tjegullave të ajrimit: në 100 m2 sipërfaqe çatie shtroni rreth 10 tjegulla ajrimi. 31

32 Të dhëna teknike dhe përdorimi Sistemi ofron mbrojtje. 32

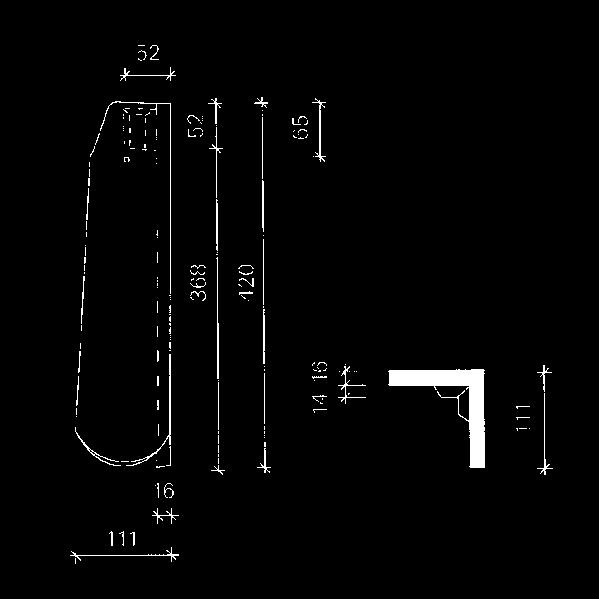

33 Gjysmëtjegulla Tjegulla anësore Kulmi/Brinja Gjysmëtjegulla Në çatitë e pjerrëta, të cilat mbyllen me tjegulla anësore, gjysmëtjegullat janë të nevojshme në disa gjatësi të caktuara kulmesh. Gjithashtu gjysmëtjegullat vendosen edhe në shumë raste për të evituar sa më shumë prerjet në çati, si edhe për të përmirësuar mundësitë e fiksimit në brinjë, ikse dhe mbulimet e depërtimeve në çati. Gjatë vendosjes së tjegullave anësore, gjatësia e kulmit, e matur nga këndi i jashtëm në këndin tjetër të jashtëm, duhet të jetë patjetër e përpjestuar me 15 apo 30. Nga kjo masë duhet të zbriten 5 cm, për të përftuar gjerësinë e konstruksionit. Ngjyrat Modeli Përmasat Pesha Gjerësia e mbulimit rërë, çimento, ujë, pigmente joorganike e kuqe tulle, kafe në të kuqe, kafe e errët, gri e errët, gri brilant, antik, rustik, kafe e hapur Klasik, Klasik Protector, Atika, Atika Protector, Kuppa Italiana, Natura Plus 180 x 420 mm 2,40 kg/copë 15,0 cm në varësi të përmasave të çatisë Tjegulla anësore Me tjegullat anësore realizohen mbylljet e anëve trekëndëshe të çatisë si një zgjidhje shumë ekonomike, profesionale dhe me formë perfekte. Është shumë e rëndësishme që distanca midis listelave të jetë minimumi 31,5 cm. Këto tjegulla prodhohen nga fabrika të pajisura me dy vrima për tu fiksuar me gozhdë ose vidë. Ngjyrat Modeli: Përmasat Pesha Mbulimi i buzëve të tjegullës anësore Gjerësia mbuluese e tjegullës anësore majtas Gjerësia mbuluese e tjegullës anësore djathtas 2 vrima për gozhdë Vendosje e nevojshme listele në varësi të pjerrësisë së çatisë rërë, çimento, ujë, pigmente joorganike e kuqe tulle, kafe në të kuqe, kafe e errët, gri e errët, gri brilant,antik, rustik, kafe e hapur Klasik, Klasik Protector, Atika, Atika Protector, Kuppa Italiana, Natura Plus 330 x 420 mm 6,70 kg rreth 11,0 cm 26,0 cm 29,0 cm Ø 4 mm min. 31,5 cm max. 34,0 cm rreth 3 copë për ml. anësore Tjegulla e kulmit dhe e brinjëve Kanë formë konike dhe mbërthehen me kapëse kulmesh dhe brinjësh. Tjegullat kulmore dhe të brinjëve janë të përshtatshme për shtrimin me membranë kulmesh dhe me llaç. Ngjyrat Përdorimi Përmasat Pesha Gjatësia mbuluese 1 vrimë për gozhdë rërë, çimento, ujë, pigmente joorganike e kuqe tulle, kafe në të kuqe, kafe e errët, gri e errët, gri brilant,antik, rustik, kafe e hapur në të gjitha modelet e tjegullave 250/218 x 450 mm 4,80 kg/copë 40 cm diametër 4 mm 2,5 copë për ml. kulm apo brinjë 33

34 Kulmi/Brinja Tjegulla brinjëfilluese Me pjesën e saj ballore të rrumbullakosur, tjegulla brinjëfilluese mundëson një zgjidhje të thjeshtë dhe me formë shumë të bukur për fillimin e brinjës për tjegulla të mëdha e të vogla. Fiksimi i tyre bëhet me vidat përkatëse. Tjegulla shpërndarëse e brinjëve Tjegullat shpërndarëse të brinjëve formojnë bashkimin me formë perfekte dhe të sigurt nga shiu midis brinjëve dhe kulmit në çati me disa thyerje. Përdoren për tjegullat e të gjitha formateve: të mëdha e të vogla në çati me pjerrësi midis 30º dhe 50º. Elementi përmbyllës i kulmit Gjatë shtrimit të kulmit (pa llaç) krijon lidhjen midis tjegullës kulmore dhe tjegullës anësore në fillim dhe në fund të kulmit, është një mbrojtje ndaj futjes së zogjve si dhe një pjesë shtesë ajrimi. Ngjyrat Përdorimi Përmasat Pesha Gjatësia mbuluese Rërë, çimento, ujë, pigmente jorganike e kuqe tulle, kafe në të kuqe, kafe e errët, gri e errët, gri brilant, antik, rustik, kafe e hapur Në fillimin e brinjës 250 / 218 x 450 mm 4,75 kg / copë 40,0 cm Ngjyrat Përdorimi Pesha Rërë, çimento, ujë, pigmente joorganike e kuqe tulle, kafe e errët, kafe në të kuqe, gri e errët, gri brilant, antik, rustik, kafe e hapur në të gjitha modelet e tjegullave 4,50 kg / copë 1 vrimë gozhde: diametri 5 mm Përdorimi Pesha PVC e fortë në tjegullat kulmore dhe të brinjëve 0,10 kg / copë 1 copë për çdo fillim dhe fund kulmi 2 vrima për gozhdë Diametri 1x 4mm dhe 1 x 5mm 1 copë për çdo fillim brinje 1 copë për çdo lidhje kulmi dhe brinje 34

35 Kulmi/Brinja Gjeli i çatisë Si stolia tradicionale e çatisë, gjeli vlen si simboli i vigjilencës. Gjeli i çatisë montohet në tjegullën kulmore me anën e setit fiksues. Ne këshillojmë që gjeli të montohet pas tjegullës së dytë apo të tretë kulmore. Mbajtësi i listelave për kulmet dhe brinjët Mbajtësi i listelave për kulmet dhe brinjët ka funksion të dyfishtë. Nëpërmjet pjesës së sipërme të rrotullueshme drejtohen në mënyrë optimale si listelat e kulmeve ashtu edhe listelat e brinjëve. Montimi është shumë i thjeshtë, edhe në nënçatitë e mbyllura në kulm.edhe në rast izolimi termik nëpërmjet kulmit, mbajtësi universal i listelave për kulmet dhe brinjët vendoset mbi kontralistelë, sepse lakueshmëria e tij e bën atë të pavarur nga formimi i majës së binarit dhe lartësisë së kontralistelës dhe listelave të çatisë. FiGaRoll Plus Zgjidhje në formë ruloni, me përdorim universal, për krijimin pa llaç të kulmit dhe brinjës. Një teknologji e re palosjeje i mundëson fletës anësore fleksibël një zgjatje prej 50%, dhe kështu ajo merr formë lehtë dhe në mënyrë të përhershme mbi materialet e rrafshëta apo të profilizuara të mbulimit të çatisë. Teknika inovative e ventilimit (2 kanale ajrimi) në pjesën e përbërë nga lesh i tjerrur ofron mbrojtje optimale nga depërtimi i shiut të rrëmbyer apo dëborës. Për të arritur një mbërthim perfekt FiGaRoll Plus është i pajisur me një shënues në shiritin e gozhdëve dhe me fletë anësore me bytyl. Listela e brinjës Modelet Lartësia Gjerësia Thellësia Pesha Përzierje mielli qeramik me akrilik për të gjitha modelet e tjegullave 50 cm 18 cm 34 cm 7,50 kg / copë Përdorimi Pesha në zonën e kulmit në zonën e brinjës Mbajtësi i listelës së brinjës E rrotullueshme fletë hekuri xingato për të gjitha modelet e tjegullave 0,11 kg / copë 1 copë për çdo lidhje binar / kontralistelë 1 copë për çdo 0,6 ml. brinjë Përdoret për Përmasat Prerje tërthore ajruese Fletë anësore prej alumini/pet të lyer dhe rezistent ndaj kushteve atmosferike dhe rrezeve Ultra Vjollcë, lidhje shtresash me ngjitës bytyli, material ajrues me teknikë ventilimi inovative që shmang ujin dhe rezistente ndaj rrezeve Ultra Vjollcë. të gjitha modelet e tjegullave 5,0 m gjatësi, 32 cm gjerësi rreth 150cm²/ml (nga të dyja anët) 1 rulon për 5 ml kulm apo brinjë 35

36 Kulmi/Brinja Membranë kulmi Basic Roll Basic Roll ofron një zgjidhje perfekte për kulmin/brinjën: montim i shpejtë dhe i lehtë, përdorim i thjeshtë, optikë shumëvjeçare. Ofrohet në tre ngjyra. I përgjigjet të gjitha kërkesave teknike dhe ofron një ventilim optimal dhe mbrojtje të lartë të çatisë nga shiu dhe bora. Ngjyra Përdorimi Përmasat fletë anësore prej leshi të tjerrur dhe alumini elasticiteti 30% e kuqe, kafe, gri e errët në të gjitha modelet e tjegullave gjatësia 5 m, gjerësia 29,5 cm 1 rulon për çdo 5 m kulm ose brinjë Ecoroll Membrana e kulmit dhe e brinjës me çmim të leverdisshëm, e përshtatshme për të gjitha modelet dhe me përdorim universal në të gjitha profilet e tjegullave. Fleta anësore prej alumini është e lyer nga të dyja anët dhe mundëson një puthitje shumë të lehtë dhe të përhershme mbi materialet e rrafshëta dhe të profilizuara të mbulimit të çatisë. Fleta e aluminit e palosur në anë shmang buzët e mprehta duke mbrojtur nga prerjet. i përbërë nga shumë shtresa polipropileni dhe leshi të tjerrur mundëson një ajrim optimal. fletë anësore prej alumini rezistent ndaj kushteve ekstreme atmosferike dhe rrezeve ultra vjollcë, lyer nga të dyja anët, me ngjitës bytyli, material ajrues prej shumë shtresash leshi të tjerrur dhe polipropileni Ngjyra Përdoret për Përmasat Prerje tërthore për ajrim e kuqe, kafe, e zezë të gjitha modelet e tjegullave 5,0 m, 32 cm i gjerë rreth 143 cm²/ml (nga të dyja anët) 1 rulon për 5 ml kulm ose brinjë 36

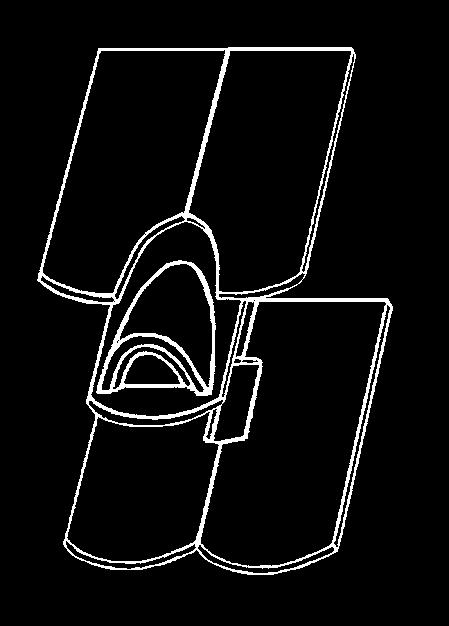

37 Ajrimi i çatisë Depërtimi në çati Tjegulla e ajrimit Shtrimi bëhet në rreshtin e dytë ose të tretë duke nisur nga kulmi. Në çatitë me shumë thyerje mund të vendosen tjegulla ajrimi shtesë edhe në zonën e brinjës. Rrjeta plastike dhe Shiriti i ajrimit Rrjeta plastike nuk lejon futjen e zogjve ndërmjet listelës së parë dhe tjegullave të profilizuara ndërsa shiriti i ajrimit shmang futjen e zogjve nëpërmjet nënçatisë dhe listelës së parë si dhe në mbylljet/lidhjet e ndryshme dhe shërben për ajrim. Tubi i aspirimit Duro Vent Tubi i aspirimit Duro Vent prej materiali shumë të mirë plastik ruan ngjyrën dhe jep rendimentin maksimal të ajrimit. Në çati me pjerrësi prej 15º deri në 55º Duro Vent vendoset në drejtim vertikal. kapak tub i sipërm Ngjyrat Përdorimi Përmasat Pesha Gjerësia mbuluese Prerje tërthore për ajrim rërë, cimento, ujë, pigmente joorganike e kuqe tulle, kafe në të kuqe, kafe e errët, gri e errët, gri brilant, antik, rustik, kafe e hapur në të gjitha modelet e tjegullave të betonit 330 x 420 mm rreth 6 kg / copë 30,0 cm Bramac Classic 50 cm² / copë Kuppa Italiana 26 cm² / copë të paktën 10 copë / 100 m² sipërfaqe çatie Ngjyra Përdorimi Lartësia Gjatësia Pesha polietilen e zezë Për të gjitha modelet e tjegullave të profilizuara 77 mm 100 cm 0,10 kg / copë 1 copë për çdo ml. buzë çatie, 2 copë për çdo metër linear ulluk i qafës së çatise tub lidhës ø 100 ose 125 tjegull plastike PVC e fortë Gjerësia mbuluese 30,0 cm Përmasat 330 x 420 mm tubi i sipërm 125 mm, Diametri i tubit tubi lidhës 100 apo 125 mm 1 copë për çdo sistem ajrimi mbi çati 37

38 Depërtimi në çati Pregled Seti për montimin e antenës Duro Vent E përshtatshme për vendosjen e antenave dhe satelitëve. Hapësira ku do të kalojë antena është variabël nga mm ,5 mm listela ë çatisë Tubi i daljes së gazrave Duro Vent Ky tub shërben për drejtimin e tubave dopjo të nxjerrjes së gazrave nga pajisjet e ndryshme djegëse, tubi i brendshëm i të cilave nuk ngrohet më shumë se + 85 grad në sipërfaqen e jashtme. TehniËki podaci, primjena Seti i montimit Duro Vent Shërben për vendosjen e mbrojtur nga shiu në çati të tubit të aspirimit Durovent nëpërmjet nënçatisë. Seti përbëhet prej kallëpit, unazës mbyllëse dhe mbulesës për nënçatinë. prikljuëke. DuroVent binarët tub lidhës Ø 100 ose 125 PVC e fortë Përmasat Pesha Gjerësia mbuluese Lartësia e shtesës së antenës PVC e fortë 330 x 420 mm 1,25 kg/copë 30,0 cm 22,5 cm sipas kërkesës Përmasat Diametri i tubit 330 x 420 mm Tubi i daljes së gazrave 116: nga brenda 116, nga jashtë 122 Tubi i daljes së gazrave 128: nga brenda 128 nga jashtë copë për çdo tub aspirimi Podloge za projektovanje OpÊenito o krovu unaza lidhëse binarët Unaza lidhëse PVC e butë, elastike Përdorimi në tubin e aspirimit DuroVent Përmasat diametër 100 ose 125 Kallëpi 1 copë për çdo tub aspirimi DuroVent Karton 38

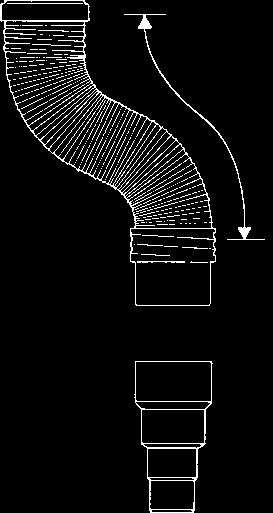

39 Ndriçimi i çatisë Tubi fleksibël dhe pjesa reduktuese Tubi fleksibël krijon lidhjen midis tubit dhe setit të aspirimit. Këto nuk janë të përshtatshme për montim horizontal. Baxha Luminex Uni Shërben si baxhë për të dalë në çati, për ndriçimin e papafingos, dhe si një mundësi shtesë për ajrim, është një element funksional dhe shumë i përshtatshëm i sistemit të çatisë për tjegulla të çdo formati; të mëdha e të vogla pasi përshtatet në mënyrë ekzakte me materialin mbulues. Tjegulla transparente Pleksi Glas Mundësi e thjeshtë për ndriçimin e papafingos. Fiksimi i këtij elementi bëhet me anën e dy kapsave. Depërtueshmëria e dritës rreth 92 %. Tubi fleksibël PVC e fortë dhe e butë Përdorimi në tubin e aspirimit, në të gjitha modelet Përmasat diametri 100 / 125 Gjatësia e zorrës maksimumi 70 cm Pesha 0,50 kg/copë Reduktuesi Përdorimi 1 copë për çdo tub aspirimi PVC e fortë në tubin e aspirimit / në tubin fleksibël Përmasat diametër 100 deri 70 Ngjyrat Modeli Përmasat e jashtme Përmasat e brendshme Sipërfaqja e futjes së dritës Pesha Korniza prej PVC-je të fortë, kupolë drite e përforcuar prej polikarbonati shumë transparent dhe rezistent ndaj thyerjes, fletë anësore me mbrojtje ndaj rrezeve ultravjollcë, folie e përbërë prej poliestre dhe alumini të llakuar me shtresë rrjete alumini. e kuqe, kafe, gri e errët për të gjitha modelet e tjegullave të betonit 63,0 x 76,5 cm 47,5 x 52,0 cm 0,24 m² 6,2 kg sipas kërkesës Tjegulla transparente pleksiglas Përmasat Pesha Gjerësia e mbulimit listela binarët element fiksues Xham akrilik shumë transparent 330 x 420 mm 0,65 kg / copë 30,0 cm rreth 5 copë për 150 m² sipërfaqe çatie Pesha 0,25 kg/copë në varësi të diametrit të tubit të ajrimit 39

40 Mbërthimi në çati Ulluku për qafën e çatisë Kapëse për tjegullat kulmore dhe të brinjëve. Ajo fiksohet me një vidë mm nëpërmjet tjegullës kulmore dhe me 2 vida mm direkt në listelën e kulmit apo të brinjës. Ulluk për qafën e çatisë dhe shirit izolues për ulluqet e qafës së çatisë Ulluku për qafën e çatisë është një ulluk cilësor prej alumini, i përdorshëm nga të dyja anët. Nëpërmjet linjave të përthyera, të parapërgatitura është i thjeshtë për tu montuar. Fiksimi bëhet mbi listela ose mbi konstruksionin e ullukut. Profilo S Për shkak të aftësisë mbajtëse shumë të lartë, për montimin e Profilo S nuk është i nevojshëm nënkonstruksioni. Ai mund të shtrohet direkt mbi listela. Mbërthehet me gozhdë. Pesë vija ndarëse pengojnë depërtimin e ujit. Në papafingo në pjesët lidhëse të ullukut në çati përdoret adaptori Profilo S me funksionin e një kalimi kompakt të ullukut në sipërfaqen e çatisë. Ngjyrat Përdorimi Alumin 1,6 mm, i eloksuar e kuqe, kafe, gri e errët në tjegullat kulmore dhe të brinjëve 1 copë për cdo tjegull kulmore apo të brinjës listela konstralistela Bramac Universal element fiksues shirit sfungjeri ulluk për qafën e çatisë binarët e ullukut Përdorimi Gjatësia e elementit Gjerësia Pesha shirit sfungjeri element fiksues binarë armaturë Alumin shumë cilësor, i emaluar, ana e përparme e kuqe, ana e mbrapme kafe (e përdorshme nga të dyja anët) në të gjitha modelet e çative 160 cm 64 cm 1,9 kg/copë 1 copë/ 1,5 ml. ulluk Ngjyra Gjatësia Gjerësia Mbivendosja Përzierje alumini dhe çeliku xingato fleksibël e veshur me poliestër, rezistente ndaj gërryerjes dhe rrezeve ultravjollcë e kuqe, kafe 2,1 m 0,46 m Në çatitë me pjerrësi = 15 cm Në pjerrësi çatie > 22 = 10 cm 1 copë për 2 m ulluk Adaptori Profilo S Alumin i veshur Ngjyra e kuqe, kafe Gjatësia 50 cm Gjerësia 50 cm 1 copë/ 1 linjë ulluku 40

41 Bashkimi në çati Shirit sfugjeri Shirit sfungjeri për tjegulla të vogla dhe të mëdha, për izolimin e pjesëve midis mbulimit të çatisë dhe elementëve lidhës, si: oxhaku, qafa e ullukut etj. Ngjyra Përdorimi / Profili Gjatësia e elementit Shkumë poliuretani e imprenjuar, me qeliza të hapura, me vetëngjitje gri Në formë trekëndëshi 40 x 70 mm për tjegulla të formatit të madh, të profilizuara Në formë kuadrati 30 x 30 mm për tjegulla të rrafshëta të formatit të vogël 200 cm 1 copë / 2,0 ml. bashkim në cati Wakaflex membranë hidroizoluese për oxhak Wakaflex është një produkt me përdorim universal për hidroizolimin e të gjitha bashkimeve të çatisë me murin, për hidroizolimin e oxhakut si dhe për izolime të tjera në çati. Wakaflex mund të shtrohet dhe të montohet shumë thjesht. Merr formën e dhënë dhe përshtatet ekzaktësisht me konturet e çatisë nëpërmjet shiritit prej alumini. Forma e dhënë gjatë vendosjes ruhet përgjithmonë. Falë vetisë së vetëshkrirjes së materialit nuk nevojiten materiale të tjera ngjitëse. Buza hermetike ofron siguri të lartë ndaj shiut, borës dhe pluhurit. Wakaflex përshtatet me të gjitha materialet e mbulimit të çatisë, të formatit të madh si edhe të vogël. Produkti Wakaflex duhet të mbyllet në konturin e sipërm të tij me profil alumini Wakaleiste si dhe të izolohet me silikon Dichtungsmasse K. Wakaleiste montohet lehtë me upa dhe falë ngjyrave në të dyja anët përdoret sipas dëshirës nga ana me ngjyrë të kuqe apo nga ajo me ngjyrë kafe. Ngjyra Përdorimi Gjerësia e elementit Gjatësia Pesha Rezistenca ndaj temperaturës Rezistenca ndaj rrezeve Ultra Violet UV Plastikë shumë cilësore që ruan ngjyrën PIB (Polyisobutylen) me një rrjetë alumini E kuqe, kafe, gri e errët Për të gjitha modelet e tjegullave 28 cm Rulon 10m, Rulon 5 m Rulon 10m rreth 8,5 kg Rulon 5m rreth 4,25 kg - 40 º deri º sipas DIN Sipas DIN Norm Profil alumini Wakaleiste Shirit alumini shumë cilësor, i emaluar Ana e përparme e kuqe, ana e mbrapme Ngjyra kafe (e përdorshme nga të dyja anët) Lartësia e 8 cm elementit Gjatësia e 240 cm elementit Distanca 20 cm, Shenja diametri 6 mm Upa për profilin e aluminit Wakaleiste : 12copë/ Wakaleiste 41

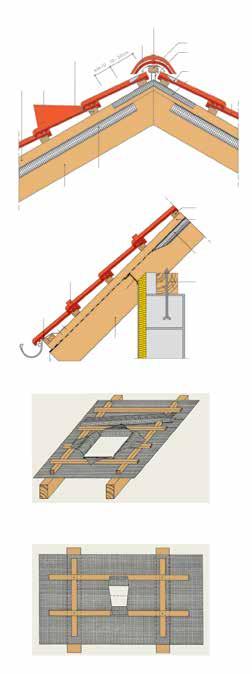

42 Membranat detaj i kulmit kapse për tjegullat kulmore/të brinjës listela listelë kulmi mbajtës universal kontralistela tjegulla ajruese membranë izoluese fletë anësore të membranës hidroizoluese tjegull Bramac Veltitech 120 Membrana Veltitech 120 është një membranë hidroizoluese që nuk lejon difuzionin dhe përbëhet nga dy shtresa. Teknologjia inovative i jep kësaj membrane të njëjtat përparësi, të cilat deri më sot ishin karakteristike për membranat që e lejojnë difuzionin. Falë sipërfaqes hidrofobike kjo membranë është shumë rezistente ndaj efekteve të kimikateve dhe lëndëve të trajtimit të drurit. Shtrohet e patendosur mbi dërrasë. Mbron konstruksionin e drurit të çatisë nga papastërtitë dhe shiu. binarë detaj i buzës së çatisë tjegull borëmbajtëse rrjeta plastike për buzën e çatisë shirit ajrimi membranë hidroizoluese shirit ajrimi binarë listela kontralistela membranë hidroizoluese mur Bramac Universal Eco Përdorim universal si shtresë hidroizoluese që lejon difuzionin; Rezistencë e lartë (qëndrueshmëri ndaj shqitjes dhe grisjes nga gozhda); Izolim perfekt ndaj futjes së ujit gjatë dhe pas vendosjes së gozhdës (kontralistelë); Izolim perfekt ndaj shirave të fuqishëm (3000 mm); Qëndrueshmëri e lartë gjatë lëvizjes/ shkeljes mbi çati : Ngjyra Përdorimi Elasticiteti/reagimi ndaj zgjatjes Rezistenca ndaj grisjes E përbërë nga dy shtresa PP ana e parme 20 g me Coating, ana e pasme 100 g PP me Spunbound dhe cilësi të veçantë fibre gri Për të gjitha materialet e mbulimit të çatisë sipas gjatësisë : rreth 230 N sipas gjerësisë : rreth 200 N sipas gjatësisë: rreth 120 N sipas gjerësisë: rreth 120 N depërtim i tubit të aspirimit depërtim i baxhës Ngjyra Përdorimi Përmasat për rulon Nevoja për m² sipërfaqe të çatisë Lidhje 3- shtresash prej polyolefinfilm/ - leshi të tjerrur Jeshile Si shtresë izoluese dhe hidroizoluese Për të gjitha materialet e mbulimit të çatisë Gjatësia 50 m, gjerësia 1,5 m, sipërfaqja 75 m² 1,07 m² (përfshi buzën e sipërme) Rezistenca ndaj zjarrit Hermetike ndaj ujit B mm Pesha e sipërfaqes Rezistenca ndaj grisjes nga gozhdët 140 g/m² së gjati 180 N/ së gjeri 180 N Rezistenca ndaj rrezeve Ultra Violet UV Pesha/m² Dimensionet 4 muaj rreth 120 g Gjatësia: 50 m Gjerësia: 1,5 m Sipërfaqja: 75 m² Forca maksimale e tërheqjes Depërtueshmëria e avujve të ujit Rezistenca ndaj depërtimit të ujit Hermetike ndaj ujit së gjati 300 N/ së gjeri 270 N 0.03 m W mm Nevoja për m² sipërfaqe të çatisë 1,07 m² përfshirë mbivendosjen EN Rezistenca ndaj rrezeve ultra Violet Klasa E 4 muaj 42

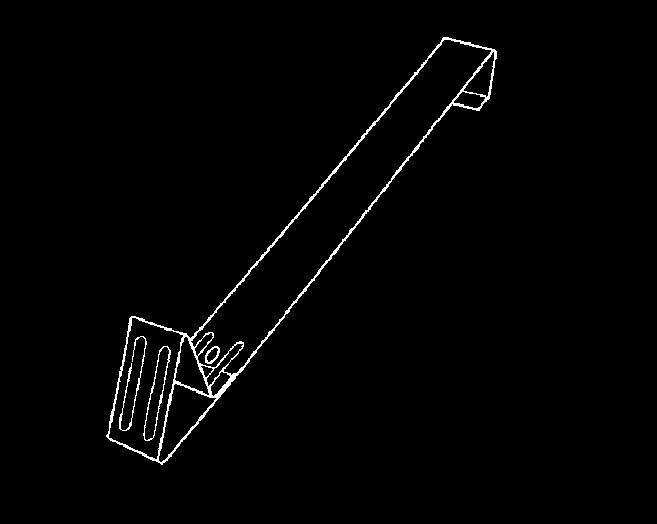

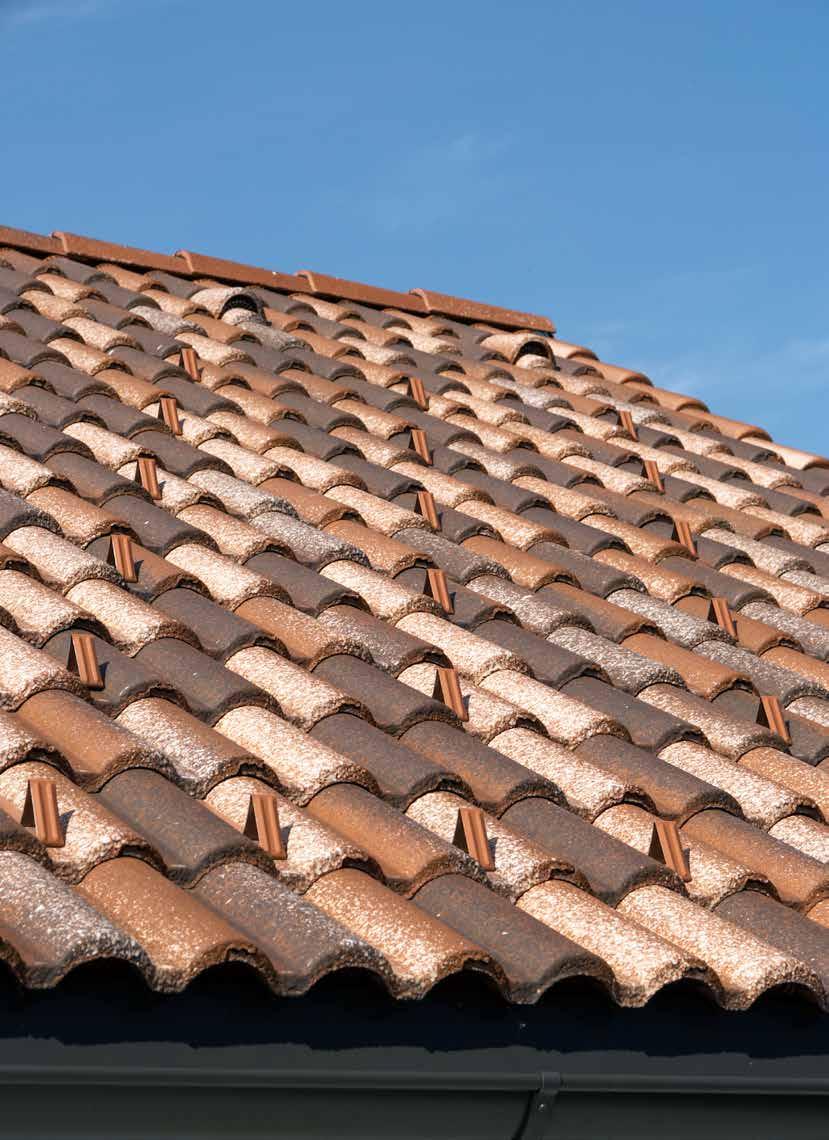

43 Siguria mbi çati Tjegulla borëmbajtëse Përparësitë: - Shpërndarja harmonike e tjegullave borëmbajtëse në sipërfaqen e çatisë. - Homogjeniteti i materialit - S ka asnjë mundësi depërtimi nëpërmjet sipërfaqes së çatisë - Këto tjegulla vendosen zakonisht pa ndërprerje në rreshtin e dytë (nisur nga poshtë) Sistemi borëmbajtës Sistemi borëmbajtës është një masë shtesë për mbrojtjen nga bora. Përbëhet prej tjegullës borëmbajtëse prej alumini, elementit prej alumini që realizon lidhjen midis tjegullës dhe skarës si dhe prej skarës borëmbajtëse prej hekuri dhe kapëseve lidhëse. Elementi borëmbajtës prej alumini Montohet lehtë dhe përshtatet në mënyrë optimale me tjegullën. Rërë, çimento, ujë, pigmente joorganike Përmasat Alumin i lyer nga të gjitha anët me buzë hermetike prej plastike 180 x 420 mm Përmasat 330 x 420 mm Gjerësia mbuluese 15,0 cm Pesha Gjerësia mbuluese 4,75 kg/copë 30,0 cm 1,3 deri 5 copë për çdo m² të çatisë Pesha Kapaciteti mbajtës 0,95 kg/copë maksimumi 4,0 kn 1 copë për binar, distanca maksimale e binarëve 90,0 cm Për kërkesa specifike distancat duhet të zvogëlohen Përdorimi Përmasat Fletë hekuri xingato Për të gjitha tjegullat Bramac 380 mm e gjatë Pesha 0,22 kg / copë 1,3 deri 5 copë për cdo m² sipërfaqe çatie 43

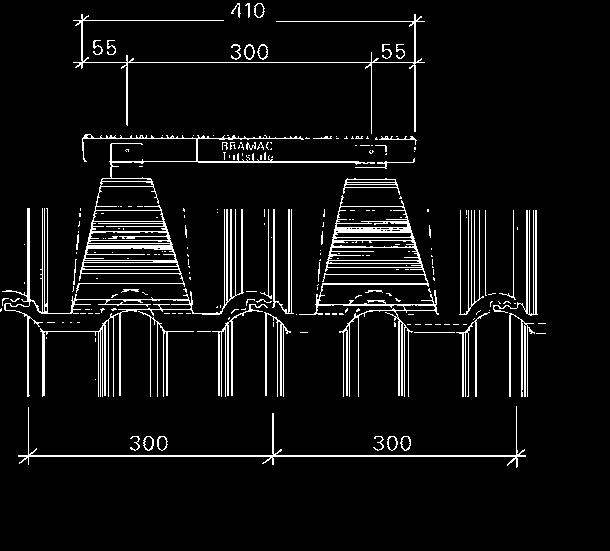

44 Kalimi Sigurnost në çati na krovu Sigurnost na krovu Crijep nosaë stepenice, luk za Sistemi metalnu funksional, stepenicu i i sigurt metalna dhe ekonomik stepenica i za kalimit profilirani në çati. crijep Falë elementëve të përputhshëm me njëri Funkcionalan, siguran i ekonomiëan tjetrin të sistemit është arritur siguria ndaj shiut në sipërfaqen e çatisë, sistem hodanja po krovu (klasa 1 prema austrijskoj normi ÖNORM EN duke qenë se nuk krijohen depërtime 516). ZahvaljujuÊi meappleusobno në trup të çatisë. Tjegullat e bazamentit duhen mbërthyer me listelë më të usklaappleenim sistemskim dijelovima osigurana je zaπtiêenost krova od fortë. Çdo tjegull bazamenti duhet prodora kiπe. Crjepove nosaëe mbërthyer me dy vida druri 4,5 x 45 stepenica potrebno je dodatno mm dhe një kapse Euroklammer. Elementi gjysmëharkor lidh tjegullën e poduprijeti debljom letvom. Svaki crijep nosaë stepenice uëvrπêuje se s dva bazamentit me skarën e madhe apo me drvena vijka 4,5 x 45 mm i boënom skarën e vogël dhe njëkohësisht rregullon përshtatjen me pjerrësinë e çatisë spojnicom. NosaË stepenice i metalnu stepenicu spaja luk te istovremeno ndërmjet 15 dhe 52 gradë. podeπava prilagoappleenje na krovne nagibe izmeappleu 15 i 52 stepena. Elementi gjysmëharkor ku montohet skara Alumin shumë cilësor i lyer nga të gjitha anët TehniËki Pesha podaci TehniËki podaci 0,30 kg/copë Luk Sasia Luk e nevojshme aluminijum bazamentisa Materijal: aluminijum sa 1 copë për cdo tjegull Materijal: plastiënom presvlakom plastiënom presvlakom Boje: crvena, smeapplea, crna Boje: crvena, sme a, crna Skarë e madhe për ngjitje në çati Teæina: Teæina: 0,30 0,30 kg/komad kg/komad Utroπak: Alumin shumë cilësor i Utroπak: 1 komad 1 komad po po crijepu crijepu lyer nga të gjitha anët nosaëu nosaëu stepenice stepenice Përmasat 88,0 x 25,0 cm Pesha 3,20 kg/copë Sasia e në varësi të sistemit të nevojshme Metalna kalimit në çati Metalna stepenica I I Materijal: Materijal: aluminijum sa sa Crijep nosaë stepenice Tjegull bazamenti ca. 230 potporna letva 40/60 (uz listelë letvanje përforcuese 30/50) 40/60 (nëse ka listelë 30/50) Metalna stepenica II ca. 230 TehniËki podaci Crijep nosaë stepenice Tjegull bazamenti Materijal: pijesak, cement, voda, Rërë, çimento, ujë, pigmente anorg. pigmenti joorganike Boje: crvena, crvenosmeapplea, Përmasat 330 tamnosmeapplea, x 420 mm antik, Boje: Boje: Dimenzije: Dimenzije: Teæina: Teæina: Utroπak: Utroπak: plastiënom presvlakom crvena, crvena, smeapplea, sme a, crna 88,0 88,0 x 25,0 x 25,0 cm cm 3,20 3,20 kg/komad kg/komad prema prema potrebi potrebi crna, tamnoplava, Pesha rreth 8,20 kg/copë tamnozelena 30,0 cm Gjerësia Modeli: mbuluese Dimenzije: metizim 330 x 420 plastik mm Mediteran, Klasik 2 vrima vide me her- Sasia Teæina: e nevojshme Pokrovna πirina: 8,20 kg/komad 2 copë për çdo skarë të madhe 30,0 cm apo të vogël 2 rupe za vijke s plastiënim brtvilom Utroπak: 2 komada po kovnoj stepenici Metalna Metalna stepenica stepenica II II Materijal: Materijal: aluminijum sa aluminijum sa plastiënom presvlakom plastiënom presvlakom Boje: Boje: crvena, sme a, crna crvena, smeapplea, crna Dimenzije: Dimenzije: 41,0 x 25,0 cm 41,0 x 25,0 cm Teæina: Teæina: 1,45 kg/komad 1,45 kg/komad Utroπak: Utroπak: prema potrebi prema potrebi

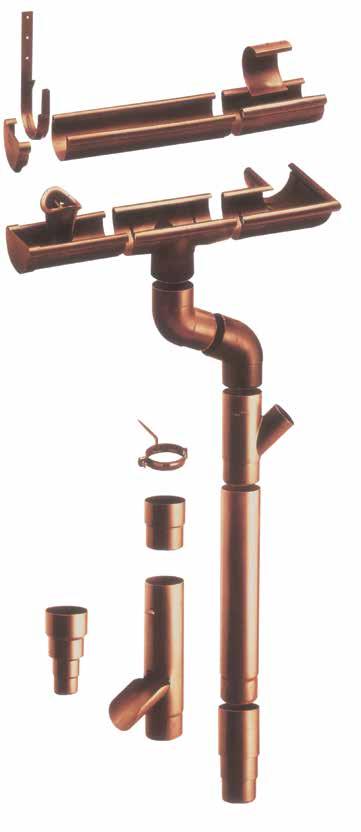

45 Sistemi i ulluqeve plastik StabiCor Avantazhet e produkteve Montim i shpejtë, i lehtë, i pastër Montim shumë praktik - nuk nevojitet ngjitje apo saldim Stabilitet i lartë Material shumë cilësor Jetëgjatësi e lartë dhe nuk nevojitet mirëmbajtje I qendrueshëm ndaj luhatjeve të mëdha të temperaturave nuk nevojitet lyerja me bojë Ganxhat e ullukut dhe elementët fiksues në mur të tubave të shkarkimit janë prej llamarine xingato të lyer Ngjyra Ulluk me përmasa orientuese Bërryla me përmasa orientuese Klorur polyvinyl prej plastike të fortë i lyer në brumë kafe e errët RG 125 RG

46 Sistemi i çatisë BRAMAC Ndarja e listelave në shtrimin e tjegullave kulmore pa llaç. DL DL konstante 4 cm distanca midis listelave* DL gjatësia e binarit DL konstante 2 cm * distanca e listelave mund të ndryshohet në varësi të konstruksionit dhe të pozicionit. ** distanca e listelave (= DL) sipas pjerrësisë së çatisë dhe gjatësisë së dëshiruar të binarit të çatisë. Ndarja e listelave në shtrimin e tjegullave me llaç. Pjerrësia e çatisë 15 < 25 grad. Lidhja (vendosja e tjegullave mbi njëra - tjetrën) minimalisht: 10.0 cm. Distanca e listelave (maksimumi): 31, cm. Distanca e listelave duhet të jetë minimalisht 31,5 cm. Pjerrësia e çatisë 25 < 30 grad. Lidhja (vendosja e tjegullave mbi njëra - tjetrën) minimalisht: 9.0 cm. Distanca e listelave (maksimumi): 33.0 cm. Distanca e listelave duhet të jetë minimalisht 31,5 cm. Pjerrësia e çatisë 30 grad. Lidhja (vendosja e tjegullave mbi njëra - tjetrën) minimalisht: 8.0 cm. Distanca e listelave (maksimumi): 34.0 cm. Distanca e listelave duhet të jetë minimalisht 31,5 cm. Lidhja min cm Lidhja min. 9.0 cm Lidhja min. 8.0 cm DL maks cm tjegull Bramac binar DL maks cm tjegull Bramac DL maks cm tjegull Bramac listelë kontralistelë shtresë parambuluese binar listelë binar listelë armaturë 46

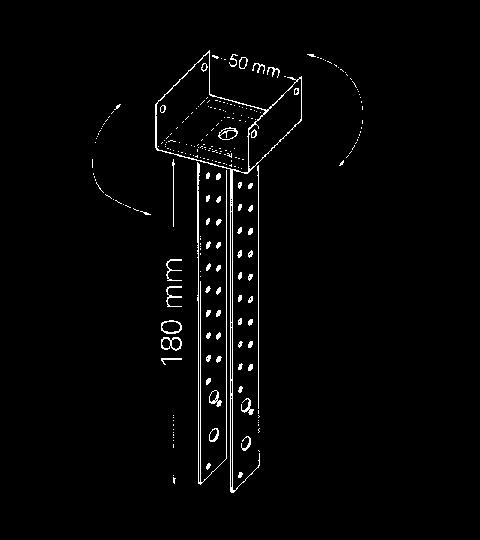

47 Sistemi i çatisë BRAMAC Kapse për kulm dhe brinjë Ndarja e listelave në shtrimin e tjegullave kulmore pa llaç. Kontralistelë Tjegull ajrimi Listelë Min. 10 cm cm Tjegull kulmore Listelë e kulmit Mbajtësi i listelës së kulmit/brinjës Shirit izolues për kulmet shirita te shtresës izoluese Tjegull Bramac listelë brinje Shtresë izoluese Binar Shirit izolues për kulmet Mbulimi i brinjës pa llaç me mbajtës të listelës së kulmit dhe brinjës. Binar i brinjës Mbajtës i listelës së kulmit dhe brinjës Buzë çatie me ulluk të montuar mbi kontralistelë. Listelë Kontralistelë shtresë hidroizoluese Armaturë Tjegull borëmbajtëse Mur Shirit ajrimi Rrjetë plastike Binar Konstruksion i dukshëm Shirit ajrimi Pikore IIamarine 47

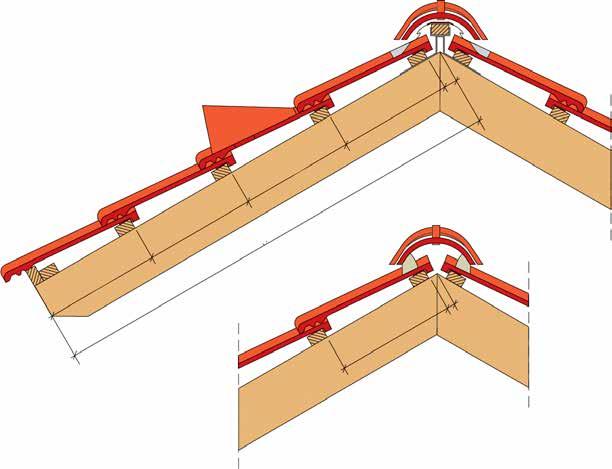

48 Sistemi i çatisë BRAMAC (Këshillohet distanca: çdo 90 cm = 3 rreshta me tjegulla.) Përmasa është variabël nga 17 deri në 20 cm. Përmasa është variabël nga 18³ deri në 21³ cm. Gjerësia e konstruksionit Drejtimi i mbulimit Tjegull anësore Binar Listelë Kontralistelë Shtresë hidroizoluese Dërrasë zbukurimi Armaturë Mur i jashtëm Distanca sipas specialistit Tjegull Bramac Listelë Kontralistelë Shtresë hidroizoluese DL DL Rrjetë për buzën e çatisë Shirit hidroizolues Armaturë DL konstante33 Binar/ajrim Izolim Bllokim avujsh Konstruksion hekurbetoni Llaç DL DL Mur 48

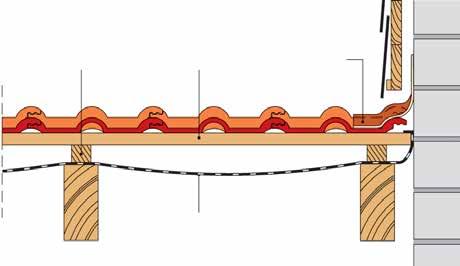

49 Sistemi i çatisë BRAMAC Ulluk për qafën e çatisë me shirit sfungjeri Listelë Kontralistelë Bramac Universal Ulluk për qafën e çatisë Kapëse për fiksimin Kapëse për fiksimin e tjegullave Shirit e tjegullave Shirit sfungjeri sfungjeri Binar Armaturë Konstruksion i ullukut Lidhja me murin Lidhja e oxhakut me shirit hidroizolues dhe profil përmbyllës alumini Kontralistelë Listelë Kontrabinar Kontrabinar Lidhja anësore e murit me shirit hidroizolues Kontralistelë Listelë Shirit hidroizolues Shtresë izoluese 49

50 50 Shënime
