1 Javljalnik CO in Pravilnik o zahtevah za vgradnjo kurilnih naprav Sedež podjetja: Stritarjeva cesta 9, SI-1290 Grosuplje Poslovni prostori: Polje 361 C, SI-1000 Ljubljana E-naslov: eko.dimnik@siol.net + Komu je namenjeno to gradivo? Predstavitev delne vsebine Pravilnika o zahtevah za vgradnjo kurilnih (v nadaljevanju: pravilnika) je namenjena predvsem uporabnikom malih kurilnih naprav, ki na novo vgrajujejo kurilne naprave ali imajo obstoječe kurilne naprave odvisne od zraka v prostoru. Gradivo je namenjeno tudi vsem tistim, ki se ukvarjajo z vgradnjo, vzdrževanjem in uporabo kurilnih naprav, kot so inštalaterji in monterji dimnikov, serviserji, dimnikarji, trgovci, upravniki stavb. Projektanti, proizvajalci itd. praviloma potrebujejo zahtevnejše podlage za obravnavo te problematike. Gradivo je informativnega značaja, zato kot pripravljavec gradiva ne prevzemam odgovornosti za morebitno škodo, ki bi nastala zaradi napačne uporabe predpisa. 2, jan

2 ZGO-1; 9. člen Z gradbenimi predpisi se za posamezne vrste objektov določijo njihove tehnične značilnosti tako, da ti objekti glede na svoj namen izpolnjujejo eno, več ali vse naslednje bistvene zahteve: 1. mehanska odpornost in stabilnost, 2. varnost pred požarom, 3. higienska in zdravstvena zaščita in zaščita okolice, 4. varnost pri uporabi, 5. zaščita pred hrupom in 6. varčevanje z energijo in ohranjanje toplote 7. Trajnostna raba naravnih virov (nova uredba EU o grad. proizvodih) 3 Bistvene zahteve zahtevane določene s pravilnikom Pravilnik bolj natančno ureja naslednje bistvene zahteve, ki jih določa ZGO-1: varnost pred požarom, zdravstvena zaščita ljudi, zaščita okolice in varčevanje z energijo 4, jan

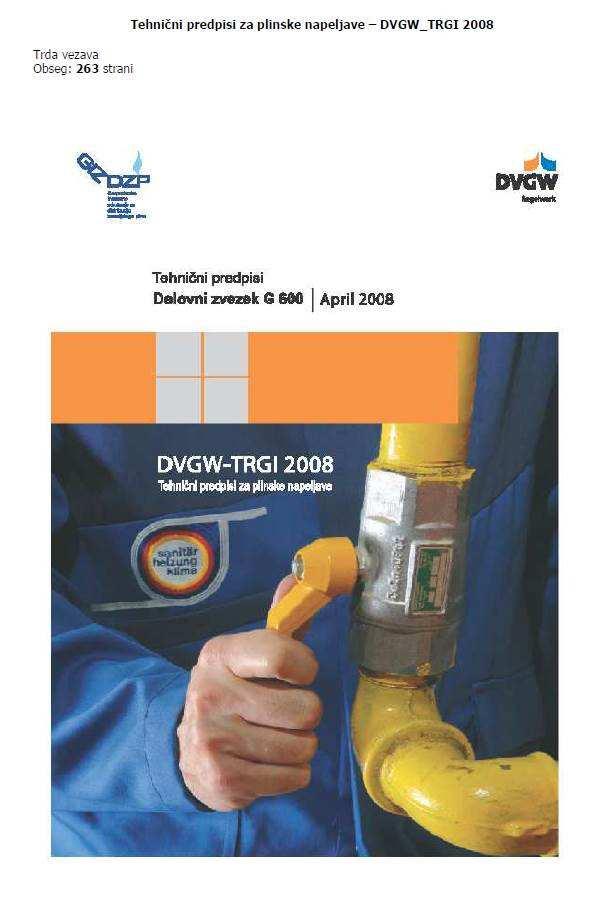

3 Izhodiščni predpisi Izhodiščna določila glede požarne varnosti v stavbah so poleg Zakona o graditvi objektov ZGO-1 predvsem v: Pravilniku o požarni varnosti v stavbah TSG-1-001: Dodatni predpisi: DVGW-TRGI 2008 Tehnična navodila za projektiranje in vgradnjo kurilnih naprav na plin določa: DVGW-TRGI G600, tudi v slo prevodu DVGW-TRGI Komentar 6, jan

4 Tehnični standardi: SIST EN Projektiranje vgradnja in pregled dimnikov : 1. del SIST EN za kurilne naprave odvisne od zraka v prostoru 2. del SIST EN za kurilne naprave neodvisne od zraka v prostoru 7 Tehnični standardi: DIN Dimovodne naprave: DIN V Načrtovanje in izvedba DIN Zahteve, načrtovanje in izvedba za izvajanje dim. storitev 8, jan

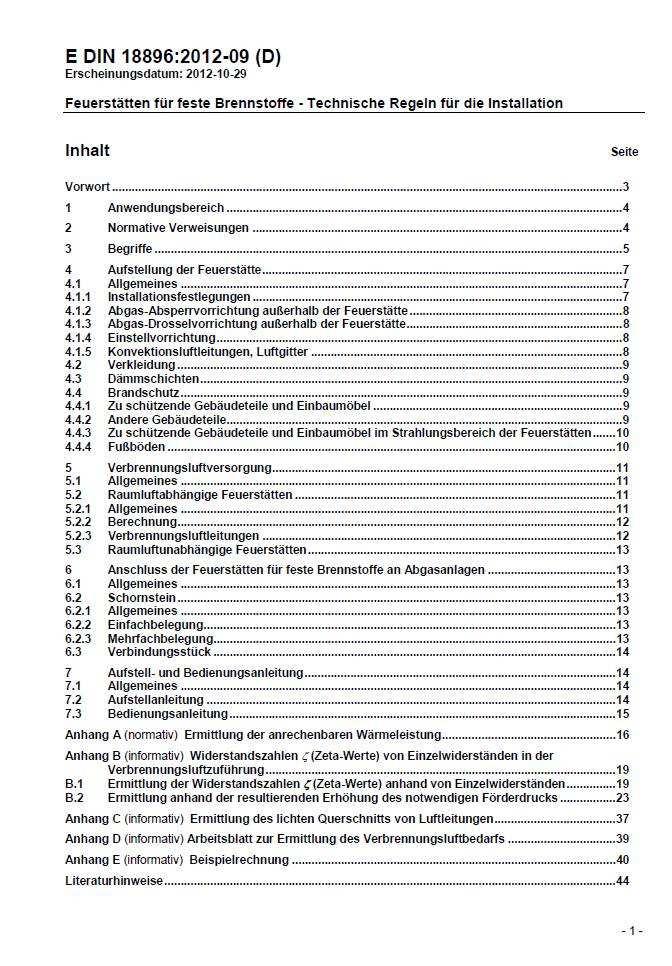

5 Tehnični standard: DIN Za področje lokalnih kurilnih naprav (brez medija za prenos toplote) na trdno gorivo: DIN 18896:2014 (DIN 18896:2005) 9 Pravilnik o energetski učinkovitosti stavb Pravilnik o učinkoviti rabi energije v stavbah (Uradni list RS, št. 52/10) Tehnična smernica TSG-1-004:2010 Učinkovita rabe energije 10, jan

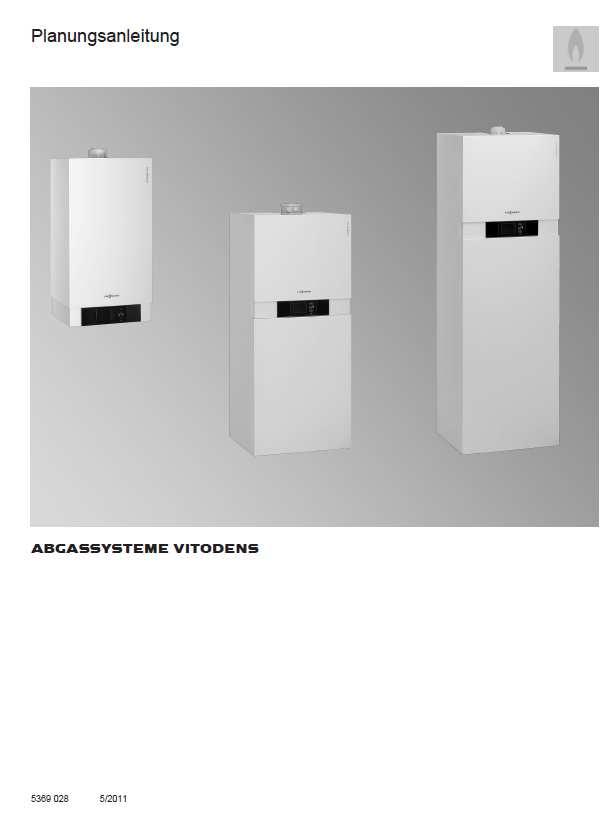

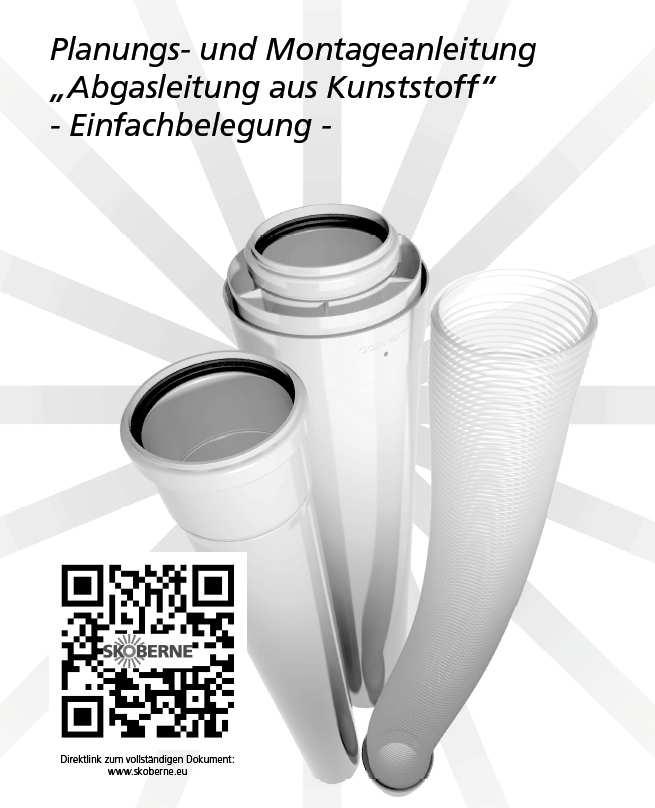

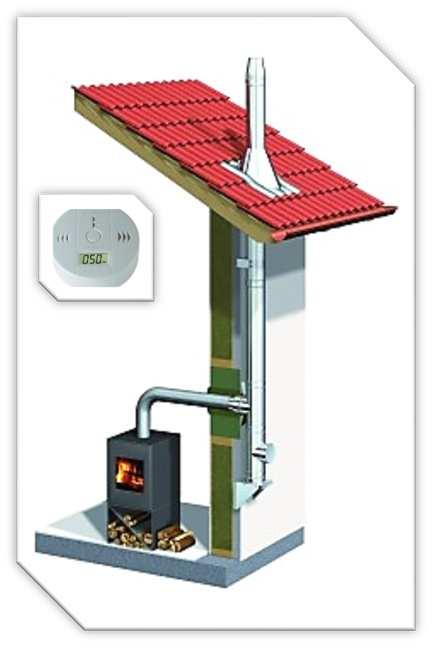

6 Navodila proizvajalcev Za vgradnjo, kurilnih, dimovodnih in prezračevalnih naprav je treba upoštevati tudi navodila proizvajalcev. 11 Zahteve pravilnika glede preprečevanja zastrupitev s CO Pomembna določba pravilnika je, da se z izvedbo in načinom vgradnje KN prepreči zastrupitve in zadušitve z dimnimi plini. Med take rešitve sodi tudi zahteva, da se lahko v bivalne prostore vgradi le KN neodvisno od zraka v prostoru. Če pa gre za uporabo trdnega goriva, se lahko v bivalni prostor izjemoma vgradi tudi KN odvisno od zraka v prostoru, vendar je treba v tem primeru vgraditi tudi javljalnik CO. 13, jan

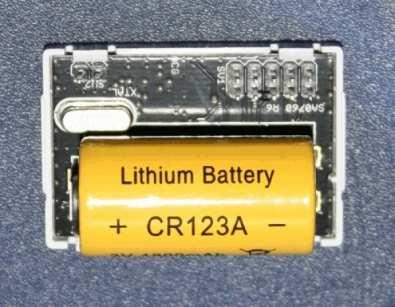

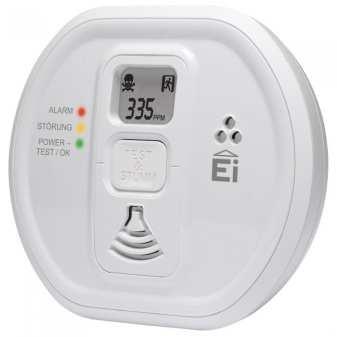

7 Ali je javljalnik CO rešitev za varno uporabo kurilnih naprav (KN)? Javljalnik (detektor, senzor CO) je šteti le kot dodaten ukrep zagotavljanja varne neoporečne uporabe KN, oz. zašite zdravja ljudi v prostorih. Javljalnik CO le opozori na prisotnost CO v prostoru oz. opozori na neposredno nevarnost za zastrupitev s CO. Če pa se pojavi CO v prostoru, to pomeni, da gre za večje nepravilnosti na kurilnih, dimovodnih in prezračevalnih napravah, ki jih je treba odpraviti člen pravilnika Če se kuri s tekočimali plinastim gorivom, se v bivalni prostor vgradikurilna naprava, neodvisna od zraka v prostoru, v nebivalniprostor pa se lahko vgradi tudi kurilna naprava, odvisna od zraka v prostoru. 15, jan

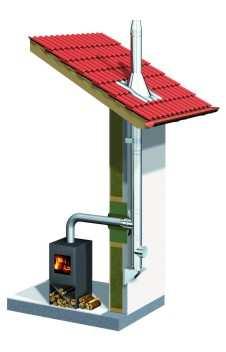

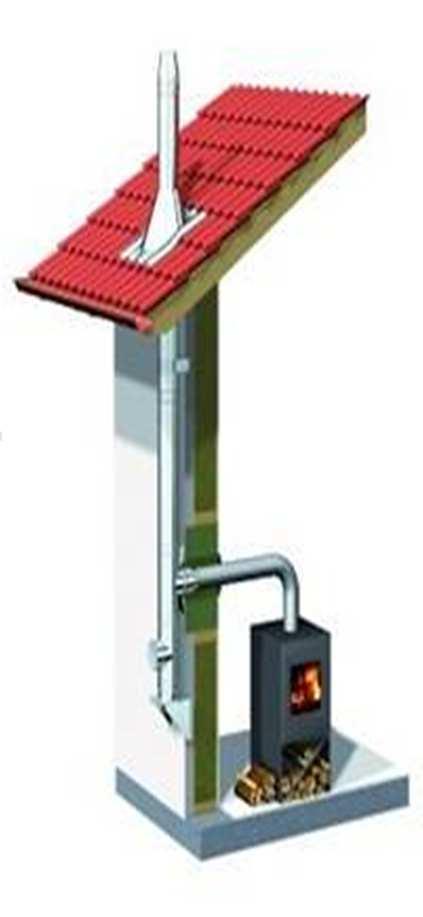

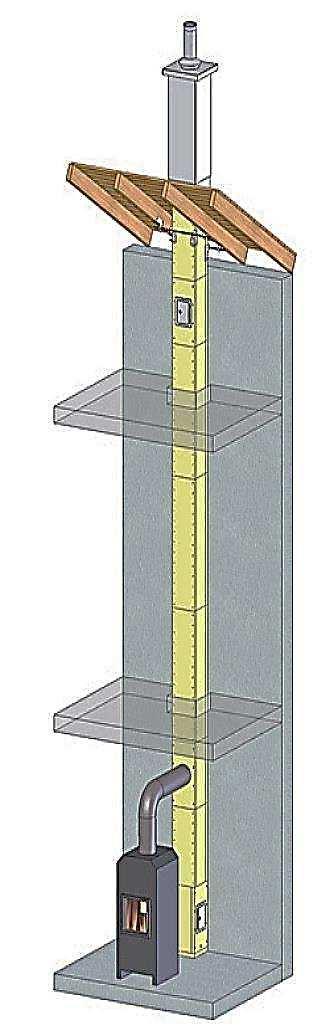

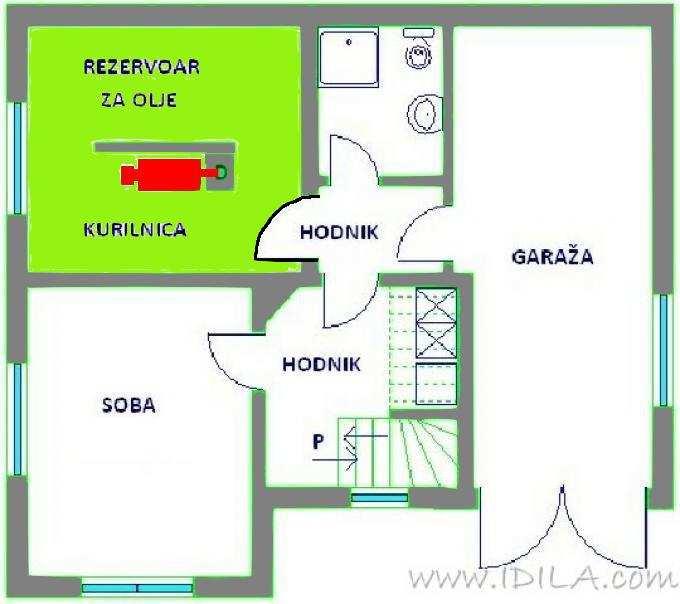

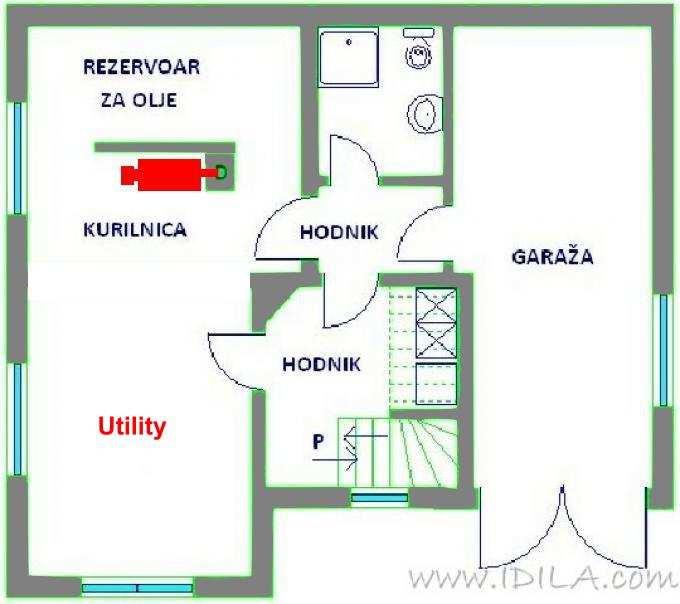

8 4. člen pravilnika (1) (1) Če se kuris trdnim gorivom, se v bivalni prostor vgradi kurilna naprava, neodvisnaod zraka v prostoru, v nebivalniprostor pa se lahko vgradi tudi kurilna naprava, odvisna od zraka v prostoru. KN neodvisna od zraka v prostoru KN odvisna od zraka v prostoru člen pravilnika (2) (2) Ne glede na določbe prejšnjega odstavka se lahko v bivalni prostor vgradi tudi kurilna naprava, odvisna od zraka v prostoru, če je poleg izpolnjevanja zahtev neoporečne vgradnje kurilne naprave nameščena tudi naprava za odkrivanje ogljikovega monoksida v gospodinjstvih(v nadaljnjem besedilu: CO senzor). 17, jan

9 4. člen pravilnika (3) (3) CO senzor mora izpolnjevati zahteve standarda SIST EN Električne naprave za odkrivanje ogljikovega monoksida v gospodinjstvih, 1. del: Preizkusne metode in zahtevane lastnosti oziroma mora dosegati enakovredno raven v tem standardu navedenih zahtev člen pravilnika V prostore s kurilnimi napravami, odvisnimi od zraka v prostoru, je treba CO senzorje v skladu s tem pravilnikom namestiti najpozneje do 1. januarja , jan

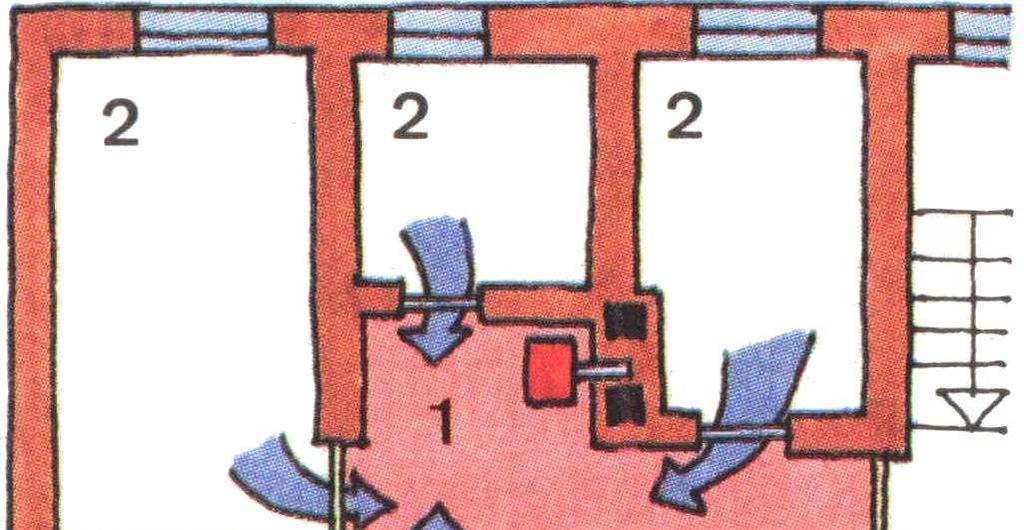

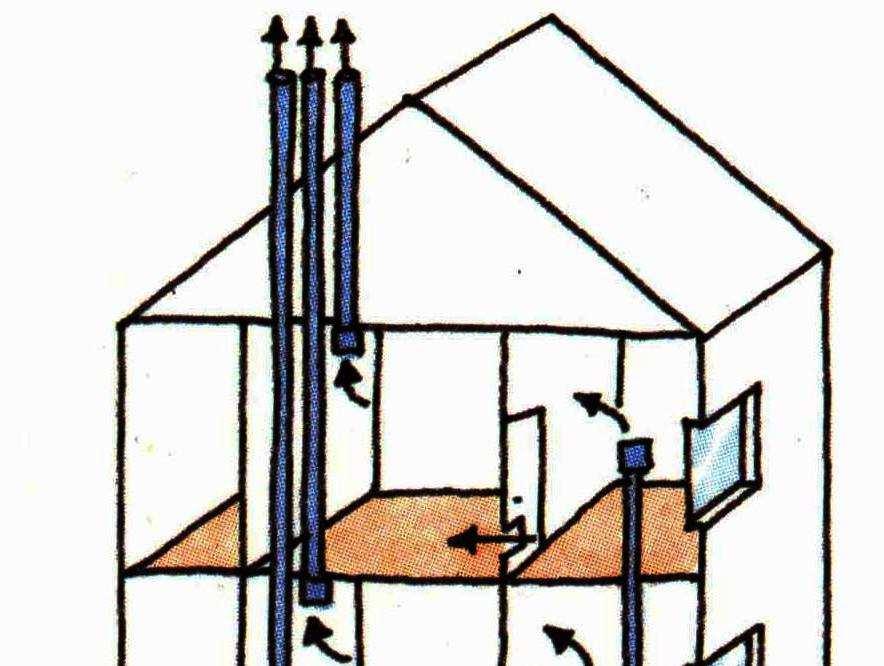

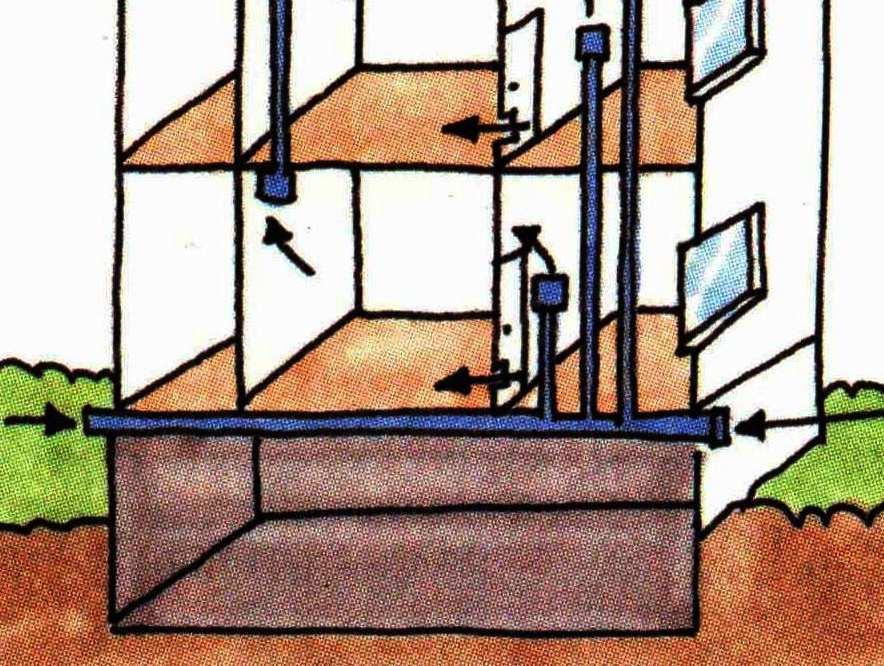

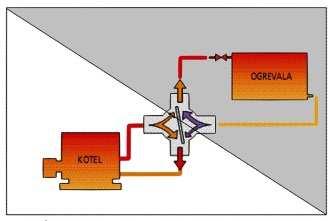

10 Energetsko učinkovite stavbe nimajo zraka za KN! Energetsko učinkovite stavbe imajo omejeno in kontrolirano izmenjavo zraka z okolico, ki je praviloma izvedena s prisilnim obtokom zraka. Zaradi tega za kurilne naprave odvisne od zraka v prostoru ni na razpolago potrebne količine zgorevalnega zraka ali pa ni na razpolago pod sprejemljivimi tlačnimi pogoji. Kurilne naprave odvisne od zraka v prostoru ne sodijo v sodobne bivalne prostore (hiše, stanovanja in poslovne prostore)! 20 Sestavni deli (primarnega) ogrevalnega sistema Sestavni deli so: Prostor oz. stavba Kurilna naprava Zračnik, kanal ali okna, Dovod zraka skozi, okna in vrata, kanal, zračnik ipd. Stavba prostor s kurilno napravo Dimnik Dimnik Dimniški priključek ali Kurilna naprava Dimniški priključek ali 21, jan

11 Zgorevanje Zgorevanje je kemični proces vezave gorljivih elementov (C, H, S) s kisikom - O. Za zgorevanje se O 2 zagotavlja z dovodom zraka v kurišče. Ker v kurilni napravi ni mogoče zagotoviti teoretičnega zgorevanja, je praksi potrebno v kurišče dovesti več zraka, kot pa samo teoretično količino. Šteje se, da je za zaprta kurišča KN primerno, če se dovode 1,6 m 3 /kw zgorevalnega zraka. 22 1,6 m 3 /1 kw, 35 kw, m g /1 kw Za kurilne naprave je treba v prostor dovesti vsaj 1,6 m 3 zraka/h/kw toplotne moči kurilne naprave (to ne velja za kamine). V bivalni prostor se lahko namesti kurilne naprave odvisno od zraka v prostoru brez odprtin na okolico s skupno nazivno topl. močjo do 35 kw. Za 1 kw zgor. topl. moči kurilne naprave se pokuriti približno: Zg. topl. moč Masa goriva Vrsta goriva Zgorevalni zrak 1 kw 0,25 kg 0,1 l 0,1 m 3 0,2 kg Smrekov les EL olje Zem. plin Peleti min. 1,6 m 3 /h 23, jan

12 Min. potrebna količina zraka za enoto goriva Za enoto goriva je potrebna naslednja približna povprečna količina zgorevalnega zraka: Gorivo Kurilnost Suh les - drva H k Min. količina zraka L min 15,5 MJ/kg 4,1 m 3 /kg Razmernik zraka λ 2-2,5 1, Dejanska količina zraka na enoto goriva L 8,2 10,3 m 3 /kg (6,2) m 3 /kg (42-85) m 3 /kg Min. količ. vlaž. dim. plinov V af,min 4,8 m 3 /kg EL olje 42,7 MJ/kg 11,2 m 3 /kg 1,2 (13,5) m 3 /kg 11,8 m 3 /kg Zem. plin 32,0 MJ/m 3 8,4 m 3 /m 3 1,2 (2-4) (10) m 3 /m 3 (17-34) m 3 /m 3 9,4 m 3 /m 3 24 Kurilna naprava odvisna od zraka v prostoru Kurilna naprava odvisna od zraka v prostoru zg. zrak zajema iz prostora v katerem je nameščena! V prostor s kurilno napravo je potrebno dovesti zrak! Zrak v prostor lahko prihaja skozi zunanja okna in vrata stavbe ali skozi odprtine in zračnike. Dovod zraka v prostor skozi: okno, vrata, rešetko, kanal, Stavba prostor s kurilno napravo Kurilna naprava Dimniški priključek Dimnik 25, jan

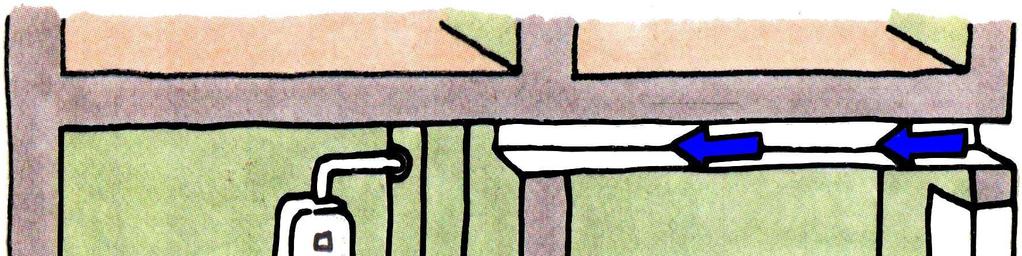

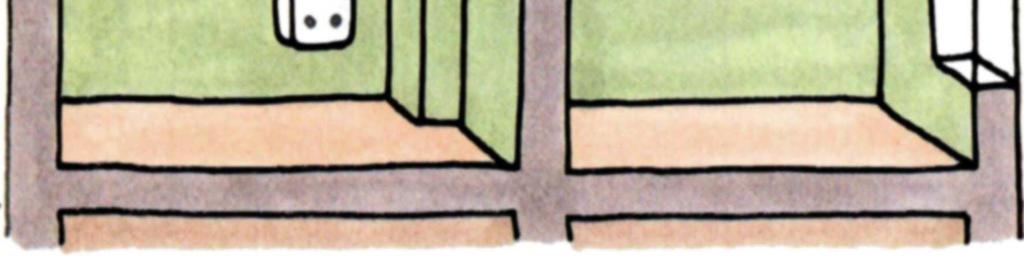

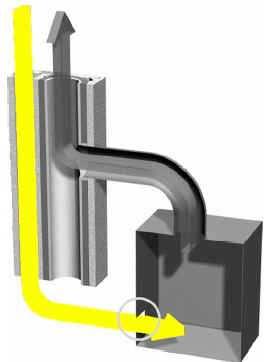

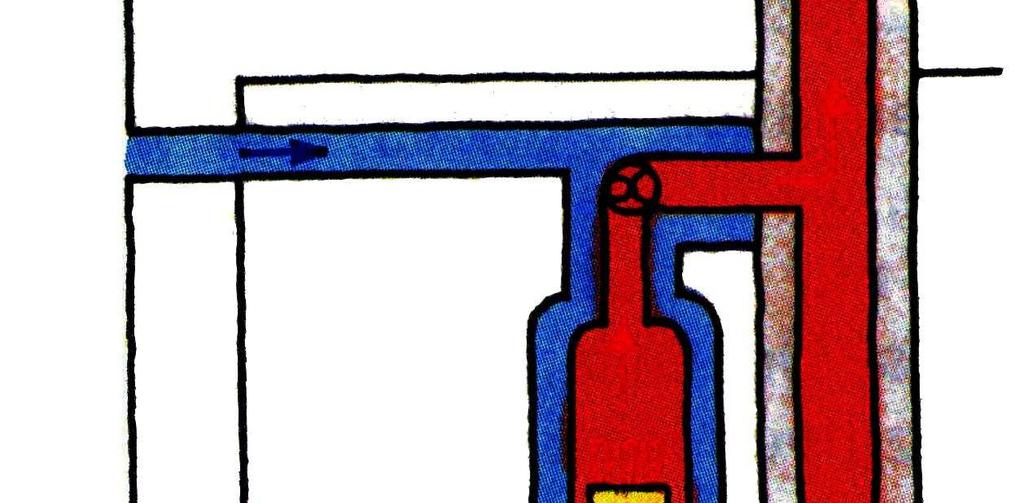

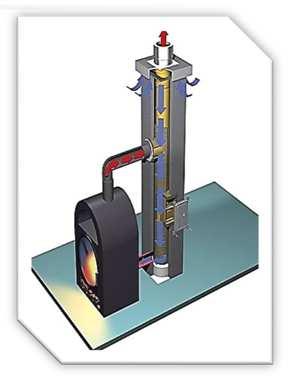

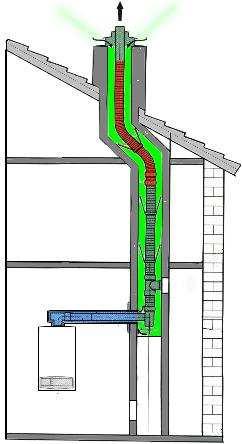

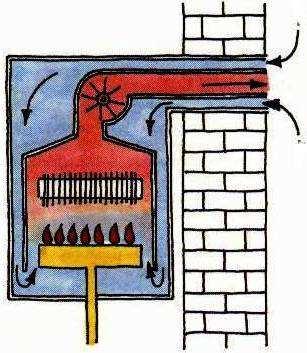

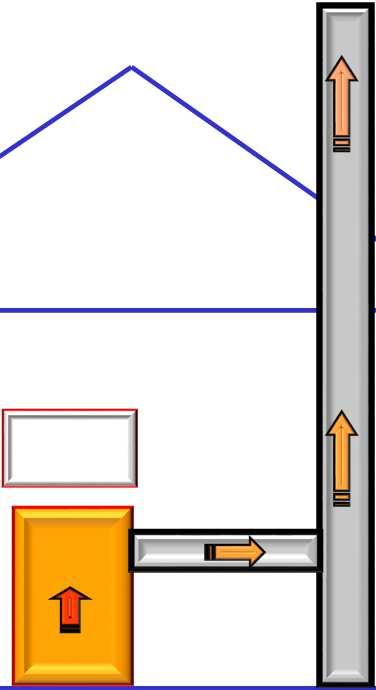

13 Kurilna naprava neodvisna od zraka v prostoru DIM: Na srečo se nisem srečal z ljudmi! V primeru kurilne naprava neodvisne od zraka v prostoru, je zgorevalni zrak doveden neposredno iz okolice skozi dovodnik zraka zračnik v kurilno napravo. Stavba - kurilnica Dimnik Če je plinski grelnik izdelan in vgrajen v t.i. x izvedbi, prostor ni potrebno prezračevati. Dovod zraka - zračnik Kurilna naprava Dimniški priključek 26 Zagotavljanje zgorevalnega zraka KN- neodvisne od zraka v prostoru KN - odvisne od zraka v prostoru 27, jan

14 Nevarnosti za zastrupitev zaradi zatesnjenih oken CO?!? Z zamenjavo oken se praktično dovod zraka v prostor tako zmanjša, da ni na razpolago zraka za kurilno napravo odvisno od zraka v prostoru. 2-5 m 3 /h/m 0 m 3 /h/m! Skoraj enako velja tudi v primeru tesnjenja obstoječih oken. 28 SZPV-407; 3. Oskrba KN z zgorevalnim zrakom do 35 kw (1) (1) Prostor z eno ali več kurilnimi napravami, odvisnimi od zraka v prostoru, s skupno nazivno toplotno močjo do 35 kw, mora izpolnjevati naslednje zahteve: ima vsaj eno zunanje okno ali vrata (vendar ne tesnjeni), ki se odpira na prosto (prostori z zunanjimi stenami ipd.) in prostornino vsaj 4 m 3 na 1 kw skupne nazivne moči kurilnih naprav (glej risbo 1); povezan z drugimi prostori, ki imajo odprtine na prosto po merilih iz drugega (2) odstavka točke 3 (glej risbo 2) ali ima odprtino na prosto s prosto površino vsaj 150 cm 2 ali dve odprtini s prosto površino vsake vsaj 75 cm 2 (glej risbo 3) ali zračnik na prosto, ki ima ekvivalentni prosti presek odvisen od zahtevanega pretoka zraka (glej diagrama na risbah 29 in 30). 29, jan

15 SZPV-407; 3. Oskrba KN z zgorev. Zrakom, nad 35 kw (3) (3) Prostor za namestitev kurilnih naprav s skupno nazivno toplotno močjo od 35 kw do 50 kw, ki so odvisne od zraka v prostoru, morajo imeti odprtino na okolico prostega preseka najmanj 150 cm 2 (npr. rešetko, kanal, ki mora biti ustrezno večjega svetlega preseka). 30 SZPV-407; 3. Oskrba KN z zgorev. zrakom, nad 50 kw (4) (4) Prostor za namestitev kurilnih naprav s skupno nazivno toplotno močjo nad 50 kw, ki so odvisne od zraka v prostoru, mora imeti odprtino ali prezračevalni kanal neposredno na prosto. Prosta površina te odprtine ali prezračevalnega kanala mora biti vsaj 150 cm 2, za vsak kilovat nad 50 kw pa dodatna 2 cm 2 (glej risbo 4). Kanal za dovod zgorevalnega zraka mora imeti ekvivalentni prosti presek (glej diagram na risbi 30). Zahtevano prosto površino lahko zagotavljata največ dva kanala ali dve odprtini. 31, jan

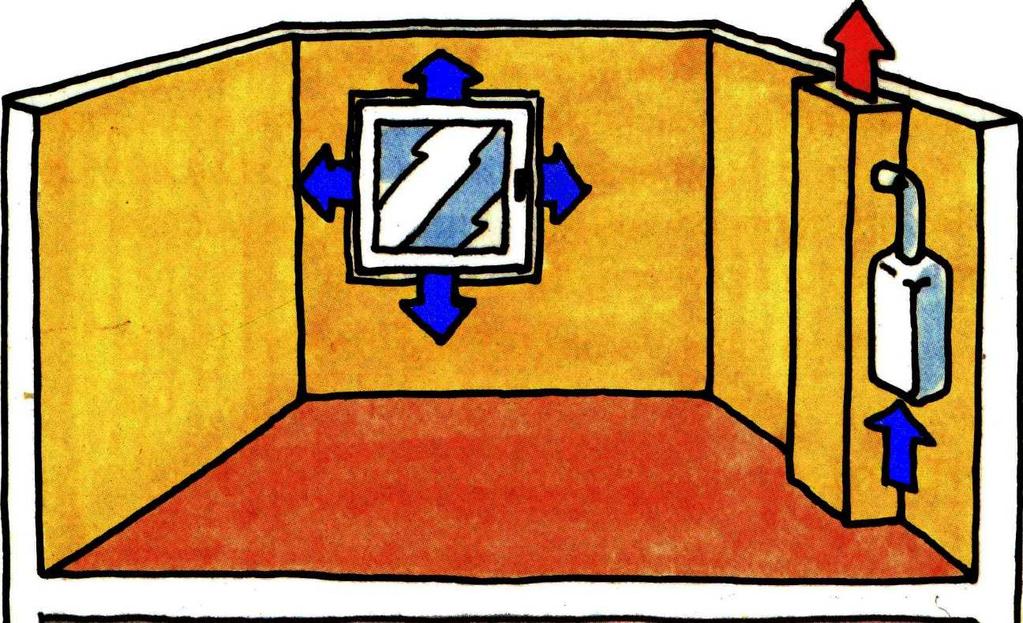

16 Prostor s pl. grelnikom izvedbe B in zamenjano ali tesnjeno okno! Bivalni prostor po zamenjavi okna z novim s tesnili ne omogoča dovoda zraka, tudi za plinski grelnik ne! Po zamenjavi okna ni dovoda zraka!? Dimni plini ne izhajajo v okolico!? Dimni plini izhajajo v prostor!? 32 Izhajanje dim. plinov v prostor s pl. grelnikom izvedbe B! C O , jan

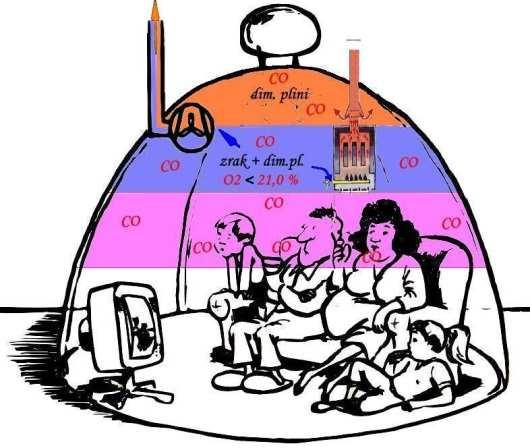

17 CO v dim. plinih in prostoru zaradi neustreznega dovoda zraka in odvoda dim. plinov, pl. grelnik izvedbe B CO v (ppm) Emisije CO v dim. pl., imisije CO v prostoru, O2 v prostoru Emisije za pl. CO grel. v dim. z atm. pl. in gor. imisije izved. CO Bv prostoru Emisije CO v dimnih plinih za pl. grelnik z atm. gorilnikom izvedbe B 600 plin. grelnika z atm. gorilnikom izvedbe B ,0 600 CO- emisije , , O2 - prostor ,0CO-emisije CO-imisije CO-emisije , CO- imisije 16, , Čas Čas v (min) Čas v (min) Vsebnost CO v (ppm) Vsebnost CO v (ppm) CO-emisije CO-imisije O2 prostor 22,0 O2 v prostoru (%) 35 Na stropu je madež od dim. plinov (pl. grelnik B) Na sliki je tipični primer nepravilnosti, ki ogroža predvsem zdravje ljudi! Na stropu je viden temen madež, kar pomeni, da dimni plini iz pl. grelnika izhajajo v prostor. Podtlak v prostoru ustvarja ventilator zračnika kopalnice. Ventilator ne sme obratovati istočasno kot pl. grelnik. Dimniški priključek je neprimerne izvedbe (debelina mat., spoji,.).!!!!??? 36, jan

18 Zaščita zdravja ljudi Prostor z ventilatorjem Zrak v stanovanje priteka skozi dimnik! 38 Stran 1 8. člen vsebina (1) V primeru sprememb dovoda zraka v prostore s kurilnimi napravami in kotlovnice, ki zmanjšujejo količine dovedenega zraka ali poslabšujejo tlačne razmere v njem in ki lahko ogrožajo neoporečno vgradnjo kurilnih naprav, je treba ponovno preveriti in zagotoviti dovod zraka za kurilne naprave v skladu s tem pravilnikom. 39, jan

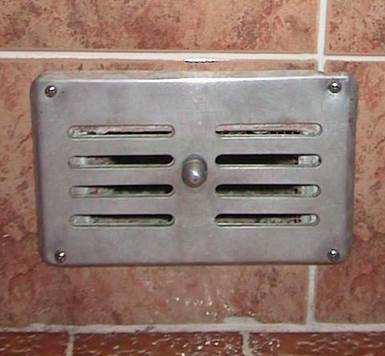

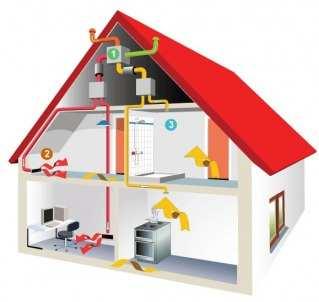

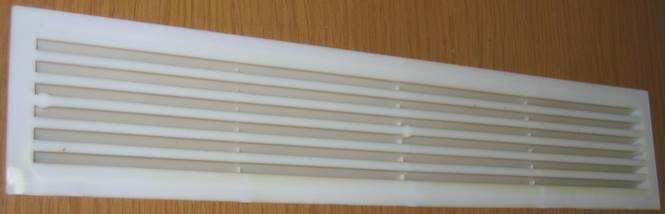

19 Stran 2 8. člen vsebina Primeri sprememb dovoda zraka iz prejšnjega odstavka so zlasti: zamenjava ali vgradnja rešetk na odprtinah za dovod in odvod zraka, Neprimerne izvedbe rešetk za dovod zraka za kurilno napravo! 40 Stran 3 8. člen vsebina vgradnja, zamenjava, odstranitev ali spremembe na napravah, ki dovajajo, odvajajo oziroma porabljajo zrak iz prostora, kot so ventilatorji zračnikov, kuhinjske nape s prisilnim odvodom zraka, sušilni stroji z odvodom zraka v okolico, zunanja in notranja okna in vrata, dimovodne naprave, zračniki, 41, jan

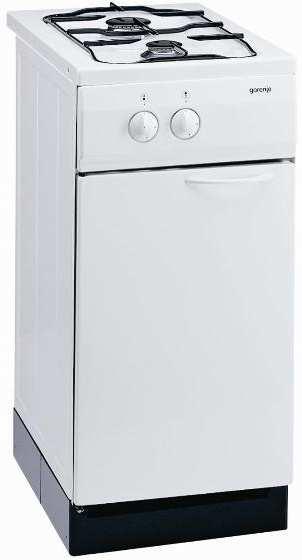

20 Stran 4 8. člen vsebina naprave, v katerih zgoreva gorivo (npr. kurilne naprave, štedilniki na plin in ostale naprave s procesom zgorevanja), 42 Stran 5 8. člen vsebina sprememba prostornine prostora s kurilno napravo ali sosednjih povezanih prostorov, spremenjene višine objekta, višine sosednjih objektov, spremembe okolice ustja dimovodnih naprav, 43, jan

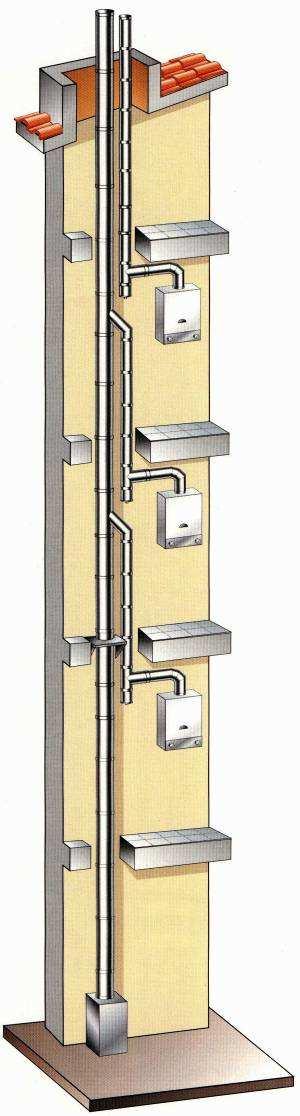

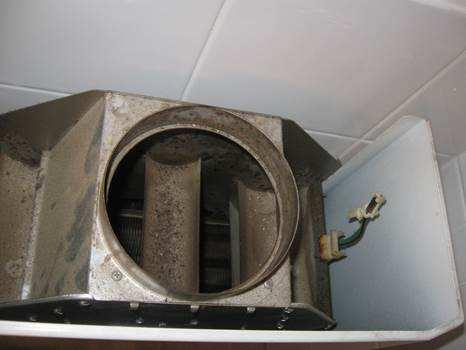

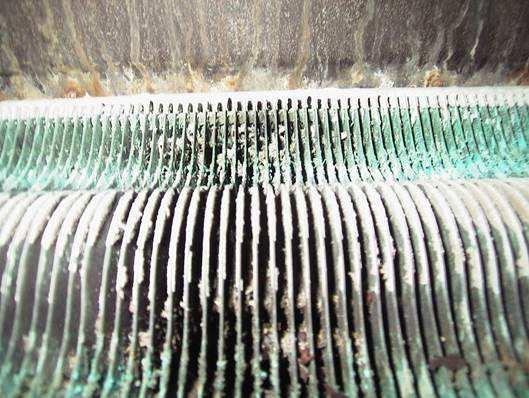

21 Stran 6 8. člen vsebina vgraditev drugih naprav in opreme, ki vplivajo na spremembe v dovodu in odvodu zraka ali na spremembe tlačnih razmer v prostoru s kurilno napravo, druge spremembe na objektu, prostorih, vgrajeni opremi in instalacijah, ki imajo za posledico manj ugodne pogoje dovoda ali odvoda potrebnega zraka za kurilno napravo. 44 Nepravilnosti na plinskem grelniku izvedbe B, neprimerno vzdrževanje! Razlog za izhajanje dimnih plinov v prostor je tudi zasajen neočiščen prenosnik toplote plinskega grelnika. Plinski grelnik je v področju varovala vleka neočiščen, zato je preprečen izklop plinskega grelnika v primeru izhajanja dimnih plinov v prostor. Plinski grelnik ima odklopljeno odrezano povezavo senzorja s plinskim grelnikom, zato ne bo ne deluje. 45, jan

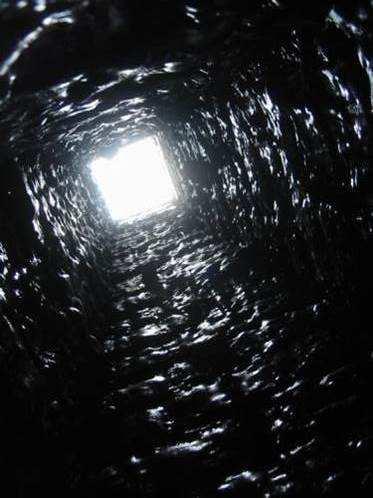

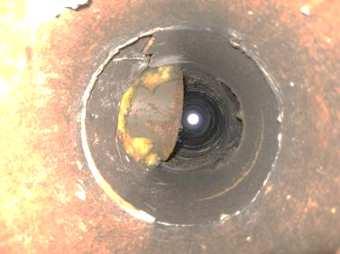

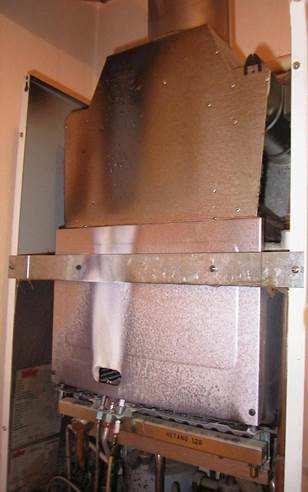

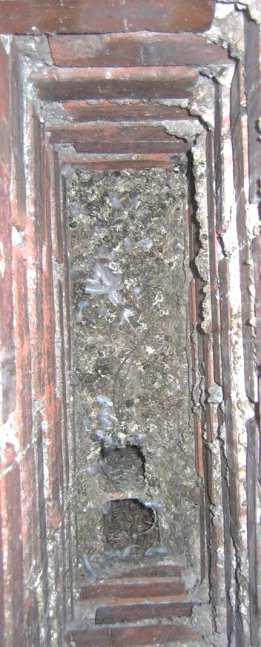

22 Nekatere nepravilnosti na dimniku, neprimerno vzdrževanje! Razlogi za izhajanje dimnih plinov v prostor so: ni omogočeno raztezanje tuljave, zaradi prenizkih temp. je zamrznjeno ustje odvodnika, gnezda in iztrebki v zgornjem delu dimnika, katranske obloge v dimniku, obloge prahu, ostanki silikona, dim. priključek v dimniku. 46 Bolj problematične so kurilne naprave na zbirnih dimnikih! Več potencialnih nevarnosti predstavljajo predvsem plinski grelniki izvedbe B, ki so priključeni na zbirni dimnik v različnih stanovanjih. V primeru nepravilnosti npr. v dovodu zraka v enem stanovanju, se spremenijo (poslabšajo) pogoji za obratovanje pl. grelnikov s tem varnosti uporabe tudi v drugih stanovanji, ki imajo isti zbirni dimnik. Ob vsaki spremembi v dovodu in odvodu zraka, dim. priključku in še posebej ob zamenjavi pl. grelnika, je potrebno ponovno preveriti obratovalne pogoje upoštevajoč vse pl. grelnike priključene na ta dimnik. Ob vsaki spremembi obratovalnih pogojev in zamenjavi naprav morajo biti obveščeni vsi uporabniki istega zbirnega dimnika in dobiti morajo zagotovila glede varnega obratovanja. 47, jan

23 Ali se lahko zamenja pl. grelnik izvedbe B na zbirnem dimniku? Lahko, vendar le pod pogojem, da novi pl. grelnik ne bo vplival na varnost obratovanja tako tega novega kot tudi obstoječih pl. grelnikov v drugih stanovanjih priključenih na isti zbirni dimnik. Novi pl. grelnik ne poslabšuje obratovalne pogoje, če ima enake ali bolj ugodne tehnične podatke glede odvoda dim. plinov (Q, t dpl, m dp, p z, D itd.), kot obstoječi pl. grelnik. Vse spremembe morajo biti preverjene z upoštevanjem novih obratovalnih pogojev (npr. preračun dimnika po SIST EN ali izvedena kontrola po navodilih proizvajalca). Ker pl. grelnikov istih ali bolj ugodnih teh. lastnosti na trgu zaradi menjave generacije praktično, je praviloma potrebna tudi rekonstrukcija dimnika. 48 Lastniški problemi pri zamenjavi pl. grelnika priključenega na zbirni dimnik! Lastniki, ki imajo pl. grelnike priključene na isti zbirni dimnik, morajo pri zamenjavi pl. grelnika upoštevati tudi lastništvo na tem dimniku (po SZ-1 je skupni del). Če novi pl. grelnik, potrebuje večji svetli presek dimnika kot je pripadajoči (lastniški) del dimnika, je to rešljivo samo ob rešiti lastništva. Zaradi tega je lahko zamenjava pl. grelnika onemogočena. V takih primerih je smiselna le istočasna zamenjava vseh pl. grelnikov, ki so priključeni na isti dimnik. Zaradi novih lastnosti plinskih grelnikov (obratovanje v vlažnem področju in v nadtlaku), je potrebna rekonstrukcija obstoječega dimnika. Na novo se lahko vgrajujejo le pl. grelniki v kondenzacijski izvedbi in neodvisno od zraka v prostoru. 49, jan

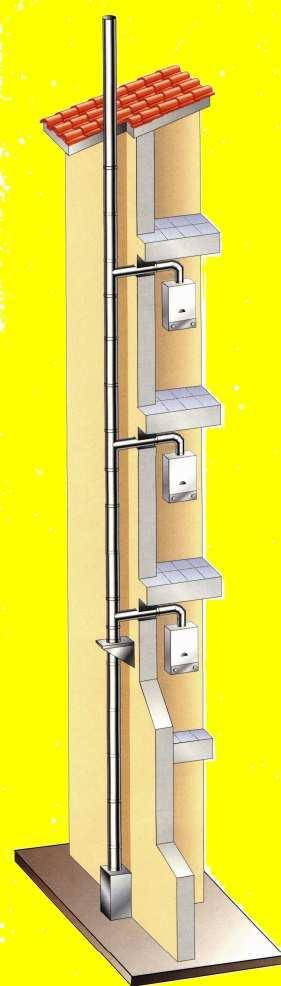

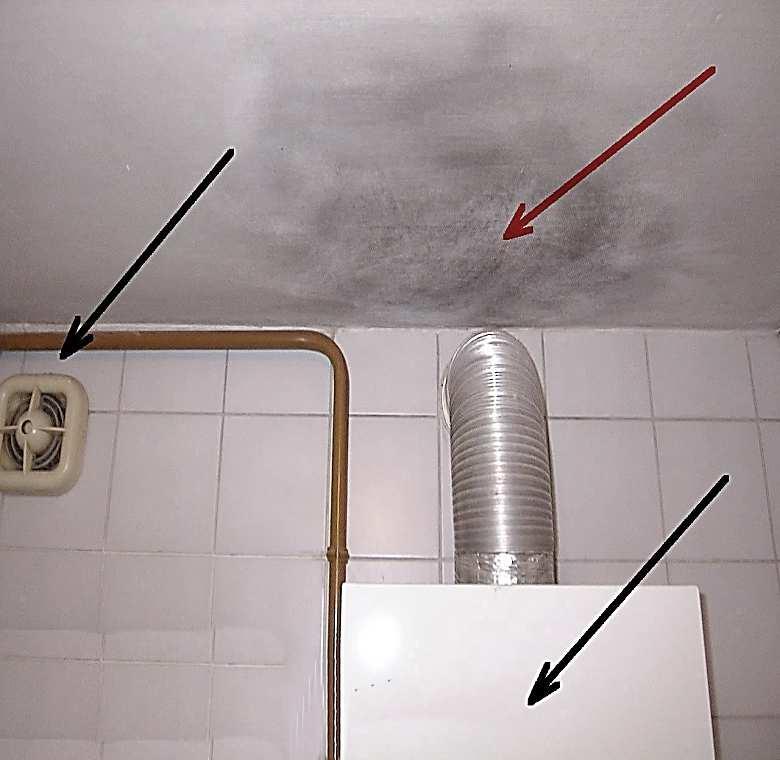

24 Kuhinjska napa ali ventilator zračnika lahko ogroža varnost v sosednjem stanovanju? Če so na zbirni dimnik priključeni pl. grelniki izvedbe B v več stanovanjih, sočasno obratovanje plinskega grelnika in npr. kuhinjske nape samo v enem stanovanju lahko ogroža varnost ljudi v vseh stanovanjih s pl. grelniki z istim dimnikom! V primeru nezadostnega dovoda zraka v prostor enega stanovanja, to vpliva na tlačne razmere v drugih stanovanj in s tem tudi varnost v teh stanovanjih (skozi pl. grelnik izvedbe B in dimnik). Bistveno manj nevarnosti, oziroma teh nevarnosti skorajda ni, če so pl. grelniki narejeni in vgrajeni v izvedbi C.. X, zato novi pravilnik dovoljuje vgradnjo samo še takih pl. grelnikov. Še boljša rešitev je vgradnja pl. grelnikov C.. X z lastnim odvodnikom LAS koncentrične izvedbe! 50 Hvala za vašo pozornost! 51, jan

25 Eko dimniku d.o.o. Za kurilne, dimovodne in prezračevane naprave izvajamo naslednje dimnikarske storitve: prve, redne in izredne preglede prve, občasne in izredne meritve emisij dimnih plinov mehansko čiščenje ali kontrolni pregledi frezanje ali izžiganje katranskih oblog protikorozijsko zaščito kurilnih naprav vodenje evidenc dimnikarskih storitev svetovanje glede izbire, vgradnje, vzdrževanja in uporabe kurilnih naprav 52 Podatki o dimnikarski družbi: Eko dimniku d.o.o. Sedež podjetja: Stritarjeva cesta 9, SI-1290 Grosuplje Poslovni prostori: Polje 361 C, SI-1000 Ljubljana E-naslov: eko.dimnik@siol.net Tel: in Mobilni: , jan
