PETROSTAR S.A. COMPANIE DE CERCETARE, INGINERIE TEHNOLOGICÃ ŞI PROIECTARE PENTRU INDUSTRIA EXTRACTIVĂ DE PETROL ŞI GAZE PROIECT NR.

Transcript

1 COMPANIE DE CERCETARE, INGINERIE TEHNOLOGICÃ ŞI PROIECTARE PENTRU INDUSTRIA B d. Buc ureşt i nr. 37, Ploi eş ti, PRAHO VA T ele fon :(024 4) / F ax : (0 244) tros tar.ro ; pet ros tar@ pet ros tar.ro Registrul ComerŃului: J29 / 166 / Cod unic de înregistrare: RO Capital social: lei PROIECT NR. 900/4948 MEMORIU DE PREZENTARE NECESAR OBłINERII ACORDULUI DE MEDIU PENTRU LUCRĂRI PREGĂTITOARE PROVIZORII, FORAJ ŞI PROBE DE PRODUCłIE LA SONDA 1 CLIMEŞTI Emis pentru avizare Ing. Samoilescu M. Ing. Mihăilescu N. Rev. Data Descriere Elaborat Consilier nr. CLIENT: S.N.G.N. ROMGAZ S.A. MEDIAS Codul documentului SUCURSALA MEDIAS FV 01 SM 01 Pagina 1 din 76 Fişier: fv01sm00.doc

2 CUPRINS I. DENUMIREA PROIECTULUI... 4 II. TITULAR... 4 III. DESCRIEREA PROIECTULUI REZUMAT AL PROIECTULUI OPORTUNITATEA INVESTIłIEI CAPACITATEA DE PRODUCłIE DESCRIEREA INSTALAłIEI DE FORAJ ŞI FLUXURI TEHNOLOGICE DESCRIEREA PROCESULUI DE PRODUCłIE A PROIECTULUI MATERII PRIME, ENERGIA ŞI COMBUSTIBILII UTILIZAłI RACORDAREA LA REłELELE UTILITARE EXISTENTE Alimentarea cu apă Alimentarea cu energie electrică Alimentarea cu gaze naturale DESCRIEREA LUCRĂRILOR DE REFACERE A AMPLASAMENTULUI ÎN ZONA AFECTATĂ DE EXECUłIA INVESTIłIEI CĂI NOI DE ACCES SAU SCHIMBĂRI ALE CELOR EXISTENTE RESURSE NATURALE FOLOSITE ÎN CONSTRUCłIE ŞI FUNCłIONARE METODE FOLOSITE ÎN CONSTRUCłIE PLANUL DE EXECUłIE, CUPRINZÂND FAZA DE CONSTRUCłIE, PUNEREA ÎN FUNCłIUNE, EXPLOATARE, REFACERE ŞI FOLOSIRE ULTERIOARĂ RELAłIA CU ALTE PROIECTE EXISTENTE SAU PLANIFICATE DETALII PRIVIND ALTERNATIVELE CARE AU FOST LUATE ÎN CONSIDERARE ALTE ACTIVITĂłI CARE POT APĂREA CA URMARE A PROIECTULUI ALTE AUTORIZAłII CERUTE PENTRU PROIECT LOCALIZAREA PROIECTULUI IMPACTUL ASUPRA COMPONENTELOR DE MEDIU Factorul de mediu apă Impactul produs asupra factorului de mediu apă Factorul de mediu aer Impactul produs asupra factorului de mediu aer Măsuri de diminuare a impactului Factorul de mediu sol Caracteristicile solurilor dominante Impactul produs asupra solului Măsuri de diminuare a impactului Factor de mediu subsol Impactul prognozat asupra componentelor subterane Măsuri de diminuare a impactului Zgomot şi vibrańii Impactul prognozat asupra zgomotului şi vibrańiilor Măsuri de diminuare a impactului generat de zgomot Măsuri de diminuare a impactului generat de vibrańii Biodiversitatea Modificările biotopului de pe amplasament Măsuri de reducere a impactului asupra biodiversităńii Mediul social şi economic Date generale Impactul potenńial asupra activităńilor social economice şi asupra populańiei Măsuri de reducere a impactului asupra activităńilor social economice şi asupra populańiei CondiŃii culturale şi etnice, patrimoniu cultural Natura transfroniera a impactului Evaluarea şi cuantificarea impactului. Impact rezidual Fişier: fv01sm00.doc Pagina 2 din 76

3 IV. SURSE DE POLUANłI ŞI PROTECłIA FACTORILOR DE MEDIU ProtecŃia calităńii apelor ProtecŃia aerului ProtecŃia împotriva zgomotului şi vibrańiilor ProtecŃia împotriva radiańiilor ProtecŃia solului şi subsolului ProtecŃia ecosistemelor terestre şi acvatice ProtecŃia aşezărilor umane şi a altor obiective de interes public Gospodărirea deşeurilor Gospodărirea substanńelor toxice şi periculoase V. PREVEDERI PENTRU MONITORIZAREA MEDIULUI VI. PLAN DE PREVENIRE ŞI COMBATERE A POLUĂRILOR ACCIDENTALE VII. LUCRĂRI NECESARE ORGANIZĂRII DE ŞANTIER VIII. LUCRĂRI DE REFACERE A AMPLASAMENTULUI LA FINALIZAREA INVESTIłIEI, ÎN CAZ DE ACCIDENTE ŞI/SAU LA ÎNCETAREA ACTIVITĂłII IX. ANEXE X. PENTRU PROIECTELE PENTRU CARE ÎN ETAPA DE EVALUARE INIłIALĂ AUTORITATEA COMPETENTĂ PENTRU PROTECłIA MEDIULUI A DECIS NECESITATEA DEMARĂRII PROCEDURII DE EVALUARE ADECVATĂ : Fişier: fv01sm00.doc Pagina 3 din 76

4 I. DENUMIREA PROIECTULUI LUCRĂRI PREGĂTITOARE PROVIZORII, FORAJ ŞI PROBE DE PRODUCłIE LA SONDA 1 CLIMEŞTI FAZA DE ANALIZA A MEMORIULUI DE PREZENTARE PROIECT TEHNIC II. Titular Titularul proiectului: S.N.G.N. ROMGAZ S.A. MEDIAŞ - SUCURSALA MEDIAŞ Adresa: Str. Gării, nr. 5, loc. Mediaş, jud. Sibiu. Proiectantul lucrarilor: S.C. PETROSTAR S.A. Adresa: Bd. Bucuresti, nr.37, Ploiesti, jud. Prahova Valoarea estimativă pentru protecńia mediului: lei Perioada de execuńie propusă: 2017 III. DESCRIEREA PROIECTULUI 3.1. Rezumat al proiectului Memoriul de Prezentare a fost intocmit conform Ordinului 135/2010 privind aprobarea Metodologiei de aplicare a evaluării impactului asupra mediului pentru proiecte publice si private si prezintă informańiile necesare pentru proiectul LUCRĂRI PREGĂTITOARE PROVIZORII, FORAJ ŞI PROBE DE PRODUCłIE LA SONDA 1 CLIMEŞTI", in vederea emiterii Acordului de Mediu. Memoriu de prezentare analizează exclusiv impactul potenńial generat de forarea unei sonde convenńionale de explorare-deschidere gaze naturale, lucrări similare miilor de sonde forate pe teritoriul României. InformaŃiile obńinute in urma forajului de explorare-deschidere vor fi analizate pentru evaluarea potenńialului economic al formańiunilor geologice din zona de interes. SuprafaŃa totală a terenului destinat realizării proiectului va fi de 6876 m 2, teren extravilan având categoria de folosinńă arabil. În vederea realizării obiectivului se vor efectua următoarele: a) Executarea lucrărilor de pregătire şi organizare prin lucrări de construcńiimontaj în legătură cu instalańia de foraj; Amenajare careu sondă; Executare lucrări pentru protecńia mediului; Transport si montare instalańie de foraj; b) Executarea lucrărilor de foraj propriu-zise; c) Executarea lucrărilor de probare a stratelor; d) Demobilizarea instalańiei de foraj şi anexelor precum şi transportul acesteia la altă locańie sau la baza de reparańii; e) Executarea de lucrări pentru redarea terenului în circuitul inińial la vechiul proprietar (lucrări de reconstrucńie ecologică). 3.2.Oportunitatea investińiei În urma studiilor de cercetare întocmite pe baza interpretării profilelor seismice executate în zonă au fost evidenńiate condińii structurale favorabile acumulărilor de hidrocarburi, precum şi suprafeńe posibil productive în colectoarele sarmańiene. Astfel a fost propusă forarea sondei 1 Climeşti având caracter de explorare-deschidere gaze naturale. Fişier: fv01sm00.doc Pagina 4 din 76

5 Utilitatea publică şi/sau modul de încadrare în planurile de urbanism şi amenajarea teritoriului Zăcământul de hidrocarburi reprezintă o formańiune geologică de roci poros permeabile în care acestea s-au acumulat şi care pot fi exploatate industrial. SubstanŃa minerală fluidă care urmează a fi exploatată este destinată consumului industrial şi pentru combustie, reprezentând una dintre cele mai importante resurse de materii prime şi energetice. În urma programului de cercetare seismică inińiat de ROMGAZ S.A., s-au efectuat o serie de profile seismice. Interpretarea profilelor seismice relevă existenńa unor condińii structurale favorabile cantonării hidrocarburilor, a unor capcane litologice, dar şi indicańii de hidrocarburi (prin similitudinea semnalelor seismice) în depozitele sarmańiene. Amplasamentul sondei este determinat de informańiile geologice şi seismice existente la data prognozării lucrării cu privire la existenńa stratului în care s-au acumulat hidrocarburile. Amplasamentul locańiei sondei este reglementat prin Certificatul de urbanism Capacitatea de producńie Sonda se va fora la adâncimea de 2400 m TVD (2426 m MD). InstalaŃia de foraj va fi tip 200 tf cu acńionare independentă. Sonda fiind sondă de explorare - deschidere gaze capacitatea de producńie nu se poate prognoza Descrierea instalańiei de foraj şi fluxuri tehnologice Sonda este o construcńie minieră specială, de formă cilindrică, verticală sau înclinată, caracterizată printr-un raport mare între lungime (adâncime) şi diametru, executată cu instalańii speciale. Deschiderea de formă cilindrică, fără consolidare cu burlane, se numeşte gaura de sondă. Partea superioară a unei sonde se numeşte gura sondei, iar parte inferioară talpa sondei. Gaura de sondă este delimitată lateral de peretele găurii de sondă. Forarea (forajul) cuprinde un complex de lucrări de traversare, consolidare şi izolare a rocilor traversate, necesar executării unei sonde. Este o operańie de dislocare a rocilor şi de evacuare la suprafańă a fragmentelor rezultate(detritus). Forarea sau săparea sondelor se execută cu ajutorul instalańiilor de forare (foraj). Tehnologia de foraj aplicată este tehnologia forajului rotativ, cu circulańia directă. Foraj rotativ cel mai utilizat este forajul rotativ-hidraulic, cu evacuarea materialului dislocat prin circulańie de fluid. Are două variante: cu rotańie de la suprafańă (cu masă rotativă, sau cap rotativ la sondeze) şi cu motoare submersibile. Procesul de forare este continuu, cu evacuarea permanentă a detritusului cu ajutorul fluidului de foraj. Dislocarea rocii se realizează cu diferite tipuri de sape, care execută o mişcare de rotańie şi pătrundere în teren. Metoda rotativ-hidraulică se numeşte şi rotary. Sapa este rotită de motoarele instalańiei prin intermediul masei rotative şi a prăjinilor de foraj. Pentru pătrunderea sapei în roci apăsarea este asigurată de garnitura de foraj. Fluidul de foraj este pompat în talpă prin interiorul prăjinilor şi preia detritusul dislocat de sapă pe care îl transportă, prin spatele inelar dintre prăjini şi peretele găurii de sondă, la suprafańă. Acesta este separat din fluidul de foraj prin intermediul sitelor vibratoare şi stocat într-o habă metalică, iar fluidul de foraj curăńat este repus în circuit. Fişier: fv01sm00.doc Pagina 5 din 76

6 Echipamentul cu care se va săpa sonda este instalańia de foraj tip 200 tf. cu acńionare independentă. După terminarea lucrărilor pregătitoare, amplasarea şi montajul tuturor instalańiilor şi dotărilor, se încep lucrările de foraj a sondei. Proiectul de construcńie a sondei cuprinde următoarele acńiuni principale : - tehnologia de foraj aplicată- foraj rotativ cu circulatie directă; - echipamentul şi sculele cu care se va executa sonda : - instalatia de foraj tip 200 tone forńă (vezi plan ZF-1017); - sape de foraj pentru fiecare coloană; - garnitura de foraj; - tipul şi proprietăńile fluidului de foraj şi de probare ; - programul de tubare - adâncimea de introducere a coloanelor de burlane ; - programul de cimentare - cimentare coloane cu pastă de ciment tip G; InstalaŃia de foraj va avea în dotare: - Pod reglabil pentru tubare; - Baracă sondor şef; - Panouri de apărare pentru prelate şi substructuri; - Rampă pentru material tubular; - Jilip; - Baraca instalańiei tip 200 tf.; - Troliu pneumatic cu o tobă; - Furtun rotary 3.1/2 in x 350 kgf/cm 2 ; - Centrală electrică cu un grup electrogen; - Echipament pentru circulańia şi tratarea fluidului de foraj: - habă site vibratoare pozińia 5 din plan ZF-1017; - habă curăńire pozińia 6 din plan ZF-1017; - habă aspirańie pozińia 11 din plan ZF-1017; - habă tratare pozińia 9 din plan ZF-1017; - habă apă pozińia 13 din plan ZF-1017; - habe fluid foraj de rezervă pozińia 14 din plan ZF Fişier: fv01sm00.doc Pagina 6 din 76

7 Fişier: fv01sm00.doc Pagina 7 din 76

8 Tipul şi proprietăńile fluidului de foraj. La forarea sondei fluidul de foraj este asigurat prin producere în instalańia existentă în careul sondei. In concepńia modernă de lucru, un fluid de foraj, este un fluid care, răspunde la următoarele cerinte: asigură o contrapresiune pe strat. nu depune detritusul in gaura de sondă. permite realizarea cercetării prin geofizica de sondă. asigura respectarea regulilor privind toxicitatea, tehnica securităńii şi prevenirea incendiilor. crează condińii favorabile reducerii costului consolidării. limitează fenomenul coroziunii si oboseală prin coroziune. Intervalul m se va traversa cu un fluid tip NATURAL, cu densitatea kg/m 3. Pentru diminuarea fenomenului de aparińie a pierderilor parńiale de circulańie densitatea fluidului de foraj se va menńine la valori minime. Intervalul m se va traversa cu un fluid tip NATURAL-DISPERSAT, cu densitatea kg/m 3. Intervalul m MD se va traversa cu un fluid tip INHIBITIV cu densitatea kg/m 3. Circuitul complet al fluidului de foraj este următorul : fluidul de foraj este aspirat din habe metalice etanşe şi refulat sub presiune prin conducte orizontale şi verticale, în capul hidraulic prin prăjini şi orificiile sapei; fluidul de foraj încărcat cu detritus urcă prin spańiul inelar format între prăjini şi pereńii sondei la suprafańă; la suprafańă fluidul cu detritus trece prin sistemul de curăńare (site vibratoare, denisipatoare, demâluitoare) unde are loc îndepărtarea detritusului, după care prin jgheaburi ajunge în habele de stocare; fluidul de foraj este curăńat de particulele fine (nisip, rocă) cu ajutorul hidrocicloanelor sau a unei centrifuge, omogenizat şi tratat. fluidul astfel curăńat este recirculat în sondă; detritusul separat din fluidul de foraj este stocat în habă metalică semiingropata de 70 m 3. Fişier: fv01sm00.doc Pagina 8 din 76

9 Fişier: fv01sm00.doc Pagina 9 din 76

10 Fişier: fv01sm00.doc Pagina 10 din 76

11 3.5. Descrierea procesului de producńie a proiectului Programul de construcńie al sondei. Rolul coloanelor de tubaj. Proiectul constă în forajul sondei de gaze la adâncimea de 2400 m, după următorul program de construcńie: a) Coloana de ghidaj Ø 600 mm Se va tuba circa 10 m adâncime într-un puń săpat manual de 1000/1000 mm, pentru a proteja fundańiile instalańiei de foraj de infiltrańii şi pentru a asigura circulańia fluidului de foraj către sitele vibratoare. Coloana 600 mm este alcătuită din burlane confecńionate din tablă cu grosimea de 6 mm, îmbinate prin sudură. b) Coloana de protecńie Ø 13.3/8 in Se va tuba la 100 m pentru a izola depozitele de suprafańă ce vor fi traversate cu fluid foraj de kg/m 3. Astfel se vor izola formańiunile geologice instabile şi permeabile de la suprafańă şi se va continua forajul în condińii de siguranńă. Se recomandă ca şiul acestei coloane să fie fixat într-un strat bine consolidat. c) Coloana ancoraj Ø 9.5/8 in Coloana de ancoraj 9.5/8 in se va tuba la adâncimea 700 m asigurând continuarea forajului în condińii de siguranńă. Şiul coloanei se va fixa într-o secvenńă consolidată din SarmaŃian. Pe acestă coloană se va monta instalańia de prevenire a erupńiilor cu presiunea nominală de 350 bar. d) Coloana de exploatare Ø 5.1/2 in Coloana de exploatare cu diametrul de 5.1/2 in se va tuba la adâncimea de 2400 m TVD (2426 m MD), permińậnd efectuarea probării stratelor şi eventual exploatarea sondei. Profilul coloanei s-a calculat la golire totală în fluid de 1300 kg/m 3. Coloana se va cimenta cu nivelul de ciment la zi. Pentru această sondă construcńia se prezintă astfel: Denumirea coloanei Diametrul coloanei (in) Adâncimea de tubaj (m) Interval de cimentare (m) ProtecŃie 13.3/ Ancoraj 9.5/ Exploatare 5.1/ Durata lucrărilor este de 149 zile din care 66 zile mobilizare-demobilizare instalańie de foraj, 34 zile foraj sondă, 19 zile probare strate, 30 zile redare teren in circuitul inińial. Activitatea de foraj se va desfăşura cu respectarea strictă a tehnologiei şi măsurilor de protecńie prevăzute în proiect astfel încât să nu afecteze solul, subsolul, apele de suprafańă şi subterane din afara careului sondei Materii prime, energia şi combustibilii utilizańi InstalaŃia de foraj este cu acńionare independentă. Alimentarea cu energie electrică a consumatorilor principali şi auxiliari se va realiza cu ajutorul grupului electrogen aflat în dotarea instalańiei. Pentru asigurarea autonomiei în funcńionarea generatoarelor electrice, carburanńii şi lubrifianńii necesari vor fi stocańi în rezervoare de combustibil supraterane cu pereńi dubli. Fişier: fv01sm00.doc Pagina 11 din 76

12 Rezervoarele de motorină (pozitia 37 din plan ZF-1017) si de lubrifianti (pozitia 48 din plan ZF-1017) vor fi verificate după montare în vederea eliminării scurgerilor accidentale. Acestea se vor izola cu folie polietilenă pentru eventualele scursori accidentale, peste care va fi aşezat nisip şi dale pereate si se va executa un dig de protecńie de 50 cm înălńime al spańiului alocat pentru fiecare rezervor. Materialele folosite pentru fluidul de foraj sunt depozitate în baraca de chimicale a instalańiei de foraj (pozitia 15 din plan ZF-1017). Aprovizionarea cu materiale chimice se va face periodic in funcńie de necesitate. Nu se depozitează toate materialele necesare forării sondei la locańie. SPECIFICAłIA U.M. SURSA CANTITAłI Apă tehnologică m 3 /zi Transport cu 9,118 autocisterna Apă potabilă m 3 /zi Sursă autorizată 0,72 Energia electrică Kwh LEA 20 KV - Combustibil tonă/lună Depozit PECO LubrifianŃi tonă/lună Magazin 0, Racordarea la reńelele utilitare existente Alimentarea cu apă Alimentarea cu apă potabilă a personalului care deserveşte instalańia de foraj se va realiza prin achizińionare (de către contractorul lucrărilor) de apă potabilă îmbuteliată în PET-uri de plastic. Alimentarea cu apă tehnologică a instalańiei de foraj se va realiza prin transportul cu cisterna, prin grija executantului de la o sursă autorizată şi contorizată. - Apa, este folosită în scop tehnologic şi igienico-sanitar şi constituirea rezervei de combatere a incediilor. Circuitul de utilizare a apei în cadrul instalańiilor de foraj exclude teoretic posibilitatea formării şi evacuării de ape uzate, apa fiind utilizată în circuit închis. Apa tehnologică este consumată (intră în produs) la prepararea şi corectarea caracteristicilor fluidelor de foraj, precum şi pentru răcire. Necesarul de apă tehnologică trebuie să asigure compensarea debitelor de apă şi a pierderilor prin evaporare. Necesarul zilnic mediu de apă tehnologică este de 0,11 până la 0,14 l/s, iar rezerva pentru combaterea incendiilor este 110 m 3. Dacă în mod teoretic circuitul apei este închis, practic ca urmare a neetanşeităńilor se produc scurgeri de apă din instalańiile interioare de distribuńie şi alimentare, care în contact cu platforma careului sondei pot genera ape uzate. Apa utilizată în scop igenico-sanitar este de regulă transportată cu cisterna din surse autorizate, stocată în rezervoare metalice sau din material plastic. Careul sondei este prevăzut cu geomembrană impermeabilă pentru protecńia subsolului din zona de lucru a instalańiei de foraj racordată la rigole şi canale interioare de colectare a apelor uzate tehnologice şi pluviale potenńial impurificate. Apele uzate colectate sunt conduse la bazine de colectare care sunt executate din tablă de ońel (habe) Alimentarea cu energie electrică InstalaŃia de foraj este cu acńionare independentă. Alimentarea cu energie electrică a consumatorilor principali şi auxiliari se va realiza cu ajutorul grupului electrogen aflat în dotarea instalańiei. Fişier: fv01sm00.doc Pagina 12 din 76

13 Alimentarea cu gaze naturale Nu este cazul Descrierea lucrărilor de refacere a amplasamentului în zona afectată de execuńia investińiei Lucrările de bază (foraj probe) odată finalizate, sunt urmate de lucrări specifice de redare a amplasamentului la starea inińială. Având în vedere că sonda este sondă de explorare-deschidere, proiectul tehnic prevede redare totală a suprafeńei afectate de lucrări în circuitul inińial. În ordinea desfăşurării operańiunilor de refacere a amplasamentului acestea sunt: - demontarea şi transportul instalańiilor şi dotărilor din careul sondei; - transportul materialelor şi deşeurilor (detritus, ape reziduale ) ; - transportul materialelor folosite la amenajarea platformelor (dale, balast, piatră spartă ) în baza de producńie a constructorului sau la altă locańie ; - împingerea cu buldozerul a pământului din depozitul de pământ pe toată suprafańa, astuparea şanńului de gardă perimetral; - scarificarea, urmată de arătură, fertilizarea cu îngrăşăminte naturale şi anorganice ; - prelevarea de probe de sol cu respectarea Ordin 756/1997 şi analiza acestora în laboratoare specializate (OJSPA); rezultatele analizelor se compară cu valorile determinate inińial (înainte de începerea lucrărilor la obiectiv), pentru a se verifica modul de refacere a amplasamentului; - buletinele de analiză (inińial şi final) sunt documente păstrate la cartea construcńiei sondei Căi noi de acces sau schimbări ale celor existente Accesul la sondă se va realiza din drumul județean asfaltat DJ 207F Berești-Bistrița - Pădureni, drumul pietruit existent ce leagă localitățile Pădureni și Climești Resurse naturale folosite în construcńie şi funcńionare Pentru realizarea obiectivelor sunt necesare următoarele : - amenajare drum acces şi platformă careu foraj : - Nr. Crt. Tip Material UM Cantitate 1. Piatră spartă pentru amenajare structura platformă de lucru to Nisip pentru nivelare structura zona de lucru instalańie de foraj to 88,4 3. Geomembrana pentru impermeabilizarea zonei de lucru instalańie de foraj si şanńuri colectare ape pluviale contaminate 4. Dale din beton (3,00x1,00x0,18 m) pentru amenajare zona de lucru instalańie de foraj (drum interior şi platformă agregate) m buc. 437 Fişier: fv01sm00.doc Pagina 13 din 76

14 3.11. Metode folosite în construcńie Pentru a săpa o sondă este nevoie de o sapă care penetrează crusta pământului şi Ńevi (garnitura de foraj) care fac legătura între sapa de foraj şi suprafańă. Garnitura este coborâtă treptat în sondă cu ajutorul instalańiei de foraj. În prezent, tehnica de foraj rotativ este practic utilizată pentru toate sondele. O masă rotativă asigură rotirea continuă a garniturii de foraj şi a sapei. Prăjinile grele (Ńevi de ońel grele cu pereńi groşi plasate imediat deasupra sapei) contribuie la exercitarea de către sapă a unei apăsări suficiente pentru a disloca rocile întâlnite şi a menńine tensiunea asupra garniturii de foraj. Materialul prin care avansează sapa de foraj trebuie să fie adus la suprafańă. BucăŃile de rocă desprinse în timpul forajului se numesc generic detritus. Pentru antrenarea spre suprafańa a particolelor de roca dislocate (detritus), se pompează fluid de foraj prin interiorul prăjinilor de foraj (circulańie directă), duzele sapei de foraj şi spańiul inelar dintre garnitura de foraj şi pereńii găurii de sondă. La revenirea la suprafańă, amestecul fluid de foraj - rocă dislocată este trecut prin sitele vibratoare pentru separarea fracńiei solide (detritus) de fracńia lichidă (fluid de foraj). Fluidul de foraj astfel curăńat va fi decantat în habele metalice ale instalańiei de foraj şi este reintrodus în procesul de săpare. După separare, detritusul rezultat va fi colectat temporar într-o habă metalică (având capacitatea de 70 m 3 ) şi apoi transportat către un depozit de deşeuri autorizat. În timpul forării sondei vor fi străbătute diverse pachete de sedimente, incluzând şi intervale poros permeabile purtătoare de apă. Pentru minimizarea şi chiar eliminarea impactului potenńial asupra apelor subterane din zona de foraj, se vor introduce mai multe coloane metalice (coloane de tubaj ~ Ńevi metalice din ońel înşurubate cap la cap) după care se vor cimenta. Cimentarea coloanelor este operańia de pompare în spatele acestora a unei paste de ciment (ciment tip G, apă şi aditivi) care prin întărire capătă proprietăńi fîzico-mecanice dorite: rezistenńă mecanică şi anticorosivă, aderentă la coloanele metalice şi roci, protecńie, impermeabilitate. In cazul interceptării unor eventuale "pungi de gaze", pentru prevenirea unor eventuale erupńii şi emisii gazoase necontrolate, este prevăzută la gura sondei o instalańie de prevenire a erupńiilor, care reprezintă un ansamblu de fltinguri şi robinete proiectate pentru captarea şi controlul debitului de gaze. InstalaŃia de prevenire a erupńiilor este corespunzătoare categoriei sondei şi evaluării presiunilor stratelor traversate în conformitate cu Regulamentul de Prevenire al ErupŃiilor la Sondele de Foraj şi Probe de ProducŃie (ed. 1982). In plus, aceasta instalańie poate fi închisă în cazul detectării unor emisii de gaze şi de la distanńă, prin dispozitive hidraulice, astfel,echipa de foraj va putea restabili controlul asupra eventualelor manifestări de gaze şi ulterior va inińia procedurile de mărire a densităńii fluidului de foraj pentru recăpătarea controlului asupra presiunii. De asemenea, în caz de urgenńă şi conform regulamentului amintit, va fi prevăzut şi un sistem cu coş de gaze, folosit pentru arderea eventualelor emisii gazoase şi dispersia eficientă a gazelor arse în atmosferă. Sistemul va consta dintr-o conductă care va face legătura între manifoldul de erupńie şi o habă metalică de captare având capacitatea de 40 m 3, coşul de gaze fiind astfel dispus la o distanńă de 50 m de gura puńului. Conform programului de foraj al prezentului proiect, pentru izolarea acviferelor de suprafańă şi a stratelor traversate a fost stabilit un program de tubaj şi cimentare care asigură o izolare a stratelor întâlnite în procesul de foraj, astfel încât se consideră că impactul potenńial de contaminare va fi eliminat sau nesemnificativ. Ansamblul coloane metalice ciment au rolul de a: dirija fluidul de foraj din sondă în sistemul de curăńire şi stocare a Fişier: fv01sm00.doc Pagina 14 din 76

15 acestuia la suprafańă; izola circuitul fluidului de foraj de apele de suprafańă şi subterane şi invers; proteja apele de suprafańă şi subterane de conńinutul găurii de foraj şi de asemenea, elimină comunicarea între acvifere; proteja gura sondei şi amplasamentul instalańiei de foraj; împiedica ieşirea eventualelor gaze sau alte fluide la suprafańă; permite montarea unei instalańii de prevenire a manifestărilor eruptive a sondei. Adâncimea proiectată este de 2400 m, având următoarea succesiune a operańiilor: Forare gaură de suprafańă cu sapă de 444,5 mm până la adâncimea de 100 m; Tubaj coloana de protecńie pentru izolare zona acvifere Ø 13.3/8 in: 0 m-100 m; Cimentare coloana de protecńie pentru izolare zona acvifere: 100 m-0 m; Forare gaură de suprafańă cu sapă de 311,2 mm până la adâncimea de 700 m; Tubaj coloana de ancoraj pentru izolare zona acvifere Ø 9.5/8 in: 0 m-700 m; Cimentare coloana de ancoraj pentru izolare zona acvifere: 700 m-0 m; Forare gaură de exploatare cu sapă de 215,9 mm de la 700 m până la adâncimea de 2400 m; Tubaj coloană de exploatare Ø 5.1/2 in: m (TVD); Cimentare coloană de exploatare : adâncimea 2400 m - 0 m; Săparea unei sonde poate dura o perioadă mare de timp. În funcńie de duritatea stratelor de rocă şi adâncimea planificată, forajul poate dura uneori mai mult de un an. Cu toate acestea, majoritatea sondelor sunt săpate prin formańiuni de roci moi, rata medie a forajului fiind de aproximativ 300 m pe zi. Tehnicile de explorare sofisticate de care dispunem în prezent permit deja rate de succes de 50% sau mai mari, acest lucru însemnând ca fiecare a doua sondă dintr-un perimetru este comercială Planul de execuńie, cuprinzând faza de construcńie, punerea în funcńiune, exploatare, refacere şi folosire ulterioară Procedeul de foraj ce urmează a fi utilizat este forajul rotativ cu circulańie directă. Gaura de sondă este realizată cu ajutorul sapelor cu role, introduse la talpa sondei cu ajutorul unor Ńevi înşurubate una în alta, numite prăjini. Ansamblul tuturor prăjinilor se numeşte garnitură de foraj. Sapa este rotită de la suprafańă cu ajutorul garniturii de foraj. Prin interiorul garniturii de prăjini se pompează fluidul de foraj care iese prin orificiile sapei, spală talpa sondei, răceşte sapa şi apoi trecând în spańiul inelar format între prăjini şi pereńii sondei, antrenează cu el la suprafańă particule de rocă dislocate de sapă. a) Lucările pregătitoare şi amenajarea careului sondei Sonda se va situa în perimetrul administrativ al localității Climești, comuna Berești- Bistrița, judeńul Bacău. Sonda se va amplasa la o distanńă de cca. 1,80 km vest de localitatea Berești- Bistrița, la cca. 650 m nord de localitatea Pădureni și la cca. 720 m sud de localitatea Climești. COORDONATELE STEREO 70: X = ,92; Y = ,48. Accesul la sondă se va realiza din drumul județean asfaltat DJ 207F Berești-Bistrița - Pădureni, drumul pietruit existent ce leagă localitățile Pădureni și Climești. Fişier: fv01sm00.doc Pagina 15 din 76

16 Pentru realizarea obiectivului Lucrări pregătitoare provizorii, foraj şi probe de producńie la sonda 1 Climeşti este necesară o suprafańă totală de 6876 m 2, teren ce se va închiria de la proprietari particulari. Categoria de folosinńă a suprafeńei de 6876 m 2 este arabilă. În cadrul lucrărilor pregătitoare distingem următoarele categorii de lucrări : Cale de acces Accesul la sondă se va realiza din drumul judeńean asfaltat DJ 207F Berești- BistriŃa - Pădureni, drumul pietruit existent ce leagă localităńile Pădureni şi Climeşti. Amenajarea terenului pentru amplasarea instalańiei de foraj, a anexelor tehnologice şi a dotărilor sociale Lucrările de foraj se vor executa cu instalańia de foraj tip 200 tf. cu acńionare independentă. SuprafaŃa ocupată = 5774 m 2 din care: - suprafańă drum interior şi platformă agregate: S= 1310 m 2 ; - suprafańă platformă instalańie foraj: S= 2349 m 2 ; - suprafańă platformă baracamente: S= 875 m 2 ; - suprafańă taluze: S= 484 m 2 ; - şanń de pământ (90 cm x 30 cm x 30 cm)= 256 m 2 ; - suprafańă platformă grup social: S= 500 m 2. FaŃă de cele de mai sus, lucrările de terasamente necesare amenajării careului sondei constau din : decopertare strat vegetal pe grosimea de 20 cm, strângerea în depozit a acestuia în vederea folosirii la redarea terenului în circuitul agricol după terminarea lucrărilor de foraj; nivelarea terenului în profil mixt (săpătură, umplutură); cota de nivelare (239,70 m), este cota terenului în locańia sondei rezultată în urma amenajării platformei careului, cu o pantă transversală de 0,5% pe direcńia SV-NE; nivelarea terenului la cota mai sus menńionată permite montarea substructurii instalańiei de foraj pe teren viu (în săpătură). Nu se montează instalańia pe umplutură de pământ; executarea unui şanń din pământ cu h = 0,30 m, la baza taluzului de debleu în scopul preluării apelor pluviale de pe versanńi şi evacuarea dirijată a acestora în afara zonei; finisarea suprafeńei ocupate de taluze ; nivelat platforma terasamente; pregătirea patului platformei careului de foraj. Terasamente - decopertare strat vegetal: V= 1155 m 3 ; - volum săpătură: V= 1539 m 3 ; - volum umplutură: V= 1328 m 3 ; - nivelat platformă terasamente: S= 5290 m 2 ; - şanń de pământ (90 cm x 30 cm x 30 cm); L= 256 m; - finisat suprafańă taluze: S= 484 m 2 ; - pregătire pat platformă: S= 5034 m 2 ; Fişier: fv01sm00.doc Pagina 16 din 76

17 Suprastructură - Drum interior şi platformă pentru agregate: (S= 1310 m 2 ), are sistemul rutier constituit din: - 20 cm fundańie din piatră spartă; - 2 cm strat de nisip; - îmbrăcăminte din dale de beton armat. - Platforma instalańiei de foraj: (S= 2349 m 2 ), are sistemul rutier constituit din: - 30 cm fundańie din piatră spartă; - suprafańa împietruită va fi de 2143 m 2 ; 206 m 2 reprezintă suprafańa şanń colectare eventuale reziduri); - aşternere geomembrană pe suprafańa de 1558 m 2 pentru protejarea contaminării solului de eventuale scurgeri; - montare 3 tuburi din beton cu diametrul de 400 mm, l= 5 m necesare accesului în zonă peste şanńul perimetral proiectat. - Platforma baracamente şi grup social: (S= 1375 m 2 ) are sistemul rutier constituit din: - 20 cm strat din piatră spartă. PodeŃ tub beton cu diametrul 400 mm; L= 10 m; Pentru protecńia mediului, în incinta careului se vor executa următoarele lucrări: ŞanŃ perimetral de pământ în lungime de 256 m pentru preluarea apelor din exteriorul careului de foraj (pozińia 49 din plan ZF-1017); Pozarea unei geomembrane impermeabile pentru protecńia subsolului din zona de lucru a instalańiei de foraj (S = 1558 m 2 ); Şant de colectare pentru apele reziduale (pozitia 35 din plan ZF-1017); ŞanŃul va avea un profil trapezoidal, adâncime de 0,40 m şi o lungime de 162 m cu rolul de a colecta şi transporta apele reziduale la o habă de depozitare ; Bazin colector ape pluviale şi reziduale (pozitia 34 din plan ZF-1017). Bazinul constă dintr-o habă metalică cu capacitatea de 40 m 3 ce se va îngropa şi proteja cu capac metalic; Amplasarea unei habe metalice semiîngropate pentru depozitarea detritusului colectat de la sitele vibratoare (pozitia 33 din plan ZF-1017). Haba metalică va avea capacitatea de 70 m 3 si va fi îngropată la 1 m de nivelul solului. FundaŃiile pentru susńinerea instalańiei de foraj vor fi din prefabricate tip beton armat, aşezate pe un strat de nisip de 5 cm grosime. Fişier: fv01sm00.doc Pagina 17 din 76

18 Conform Programului geologic în cadrul acestei sonde se vor utiliza fluide de foraj tip: Intervalul m se va traversa cu un fluid tip NATURAL, cu densitatea kg/m 3. Pentru diminuarea fenomenului de aparińie a pierderilor parńiale de circulańie densitatea fluidului de foraj se va menńine la valori minime. Intervalul m se va traversa cu un fluid tip NATURAL-DISPERSAT, cu densitatea kg/m 3. Intervalul m MD se va traversa cu un fluid tip INHIBITIV cu densitatea kg/m 3. Fişier: fv01sm00.doc Pagina 18 din 76

19 Materiile prime şi reactivii utilizańi pentru prepararea fluidului de foraj sunt : PRODUS UM Natural-Dispersat Inhibitiv FAZA II Inhibitiv FAZA III TOTAL FAZA I m m m m Bentonita to 3, ,000 Sodă caustică to 0,100 0,150 0,250 0,500 Sodă calcinată to 0,100 0,200 0,250 0,550 CMC HV to 0,150 0,500-0,650 CMC-LV to - 0,375-0,375 Desco CF to 0,045 0,204-0,249 PAC LV to - - 0,900 0,900 PAC R to - - 0,500 0,500 Fitrapac LV to - - 1,050 1,050 XAN BORE to - - 0,575 0,575 Barită to - 51,000 51,000 Monoetanolamină to - 0,410 0,410 Torque-free Xtra to - - 0,875 0,875 Glutaraldehidă to - 0,075 0,225 0,300 KCl to ,000 17,000 TOTAL to 3,395 1,504 73,035 77,934 Aceste materiale sunt depozitate în baraca de chimicale a instalańiei de foraj (pozińia 15 din plan ZF-1017). Aprovizionarea cu materiale chimice se va face periodic in funcńie de necesitate. Nu se depozitează toate materialele necesare forării sondei la locańie. FuncŃiile materiilor prime şi a reactivilor utilizańi pentru prepararea fluidului de foraj: PRODUS FUNCłIE Clasificarea şi etichetarea substanńelor sau preparatelor chimice Categorie: Periculoase (P)/ Nepericuloase (N) Bentonita Vâscozitate/Suport coloidal N Sodă caustică Control ph P Sodă calcinată Control duritate N CMC HV Vâscozitate/Filtrare N CMC-LV Control filtrare N Desco CF Fluidizant N PAC LV Control filtrare N PAC R Vâscozitate/Control filtrare N Fitrapac LV Control filtrare N XAN BORE Control vâscozitate N Barită Control densitate N Monoetanolamină Control coroziune N Torque-free Xtra Lubrifiant N Glutaraldehidă Bactericid N KCl InhibiŃie argile N Fişier: fv01sm00.doc Pagina 19 din 76

20 Dintre materialele stocate sunt considerate a face parte din categoria substanńelor periculoase: soda caustica Periculozitatea sodei caustice este dată de fraza de risc R 35. R35 Provoacă arsuri grave dacă în cazul aplicării pe pielea sănătoasă şi intactă a unui animal, Ńesutul pielii se distruge în toată profunzimea după un timp de expunere de până la 3 minute sau dacă acest rezultat poate fi previzionat. SubstanŃele şi preparatele periculoase vor fi stocate într-un container prevăzut cu platformă betonată. InstalaŃii pentru curăńirea mecanică a fluidului de foraj : Sitele vibratoare sunt montate deasupra habei sitelor. În habă se depun particulele grosiere separate (detritus), iar fluidul ajunge pe jgheaburi în celelalte habe de stocare. Sitele vibratoare sunt primele elemente plasate pe linia curgerii fluidului de foraj în vederea îndepărtării solidelor, separând particule cu dimensiuni cuprinse între µm, fiind singurele echipamente din sistem ce fac o separare a particulelor bazată pe dimensiunile acestora. Numărul necesar de site din sistem depinde de debitul de circulańie şi vâscozitatea fluidului, iar în situańia utilizării simultane a mai multor site este necesară alimentarea uniformă a acestora, prin distribuirea egală a debitului de curgere. Cele mai eficiente site vibratoare sunt cele de tipul ASL II (tip SWACO) echipate cu plase de sită cu Ńesătură stratificată (două sau trei plase suprapuse), în care plasa de deasupra este cu circa 20 mesh mai fină de cât cele inferioare. Sita vibratoare este de tip liniara ajustabilă (ALS) fiind construită cu o singură ramă completă cu două plase de sită cu dimensiunile 1219 x 1219 mm, rezultând o suprafańă efectivă de cernere de 2,97 m 2. Sita operează cu plase de sită de până la 250 mesh, API. Unghiul sitei poate fi ajustat de la + 3 la - 3. Unghiul de vibrare este ajustabil între 25 şi 65 cu trepte din 10 în 10. Hidrocicloanele şi centrifugele sunt destinate să îndepărteze particulele foarte fine ce nu pot fi îndepărtate cu ajutorul sitelor. Grupul pentru denisipare 6 8 in A (D-sander) se utilizează ca echipament de curăńire a fluidului de foraj, în prealabil cernut de către sitele vibratoare. Este destinat separării particulelor grosiere cu diametrul mai mare de 44 µ, prin metoda centrifugării. Se recomandă să lucreze în tandem cu grupul de dezmâluire şi în amonte de acesta. Fişier: fv01sm00.doc Pagina 20 din 76

21 Separatoarele centrifugale sunt dispozitive destinate să îndepărteze barita din fluidul de foraj prelucrat, în vederea recuperării ei (particule solide cu diametru mai mare de 10 µm). Centrifuga decantoare are diametrul de 14 in şi lungime de 860 mm, prevazută cu rotor din ońel inoxidabil şi ansamblu transportor. Centrifuga decantoare are in componenńă un ansamblu profilat cu rotor, ce include protecńii pe feńele zonelor de alimentare cu carburi de tungsten, şi pe fańa interioară a transportorului. Prin folosirea acestor instalańii performante practic detritusul nu mai conńine fluid de foraj, devenind un deşeu inert. Fişier: fv01sm00.doc Pagina 21 din 76

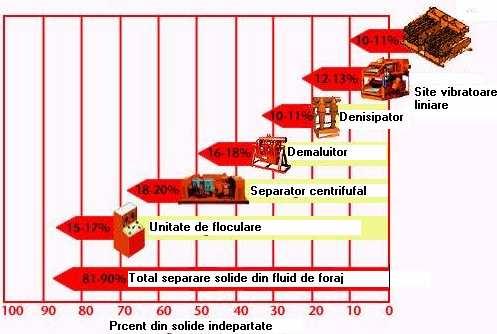

22 În figura de mai jos se prezintă procentele de solide separate de fiecare dispozitiv: Programul de tubare şi cimentare Prin acest program se realizează consolidarea sondei. Programul de tubare cuprinde coloanele de protecńie, ancoraj şi de exploatare (descrise anterior). La gura sondei se tubează şi se betonează într-un beci săpat manual un burlan de ghidare. Beciul are următoarele dimensiuni: 2,30 x 2,20 x 0,8 = 4,1 m 3. Fişier: fv01sm00.doc Pagina 22 din 76

23 După tubarea fiecărei coloane are loc cimentarea spańiului inelar dintre teren şi aceasta. Cimentarea coloanelor constă în plasarea unei cantităńi bine stabilite de lapte de ciment în spańiul inelar dintre teren şi coloană. Prin întărirea acestui lapte de ciment se va forma un manşon compact, rezistent şi impermeabil, bine aderent la coloană şi teren. Cimentul de sondă pastă este pe bază de ciment tip G cu diferite adaosuri (materiale liante, fin măcinate), care pompate sub formă de suspensii stabile în sonde, se întăresc şi capătă proprietăńile fizico mecanice dorite: rezistenńă mecanică şi anticorozivă, aderenńă la burlane şi roci, impermeabilitate, rezistenńă. Cimentarea coloanelor De regulă, prin cimentare se inńelege operańia de plasare a unei paste liante- uzual preparată din ciment cu apă - în spańiul inelar al coloanelor de burlane. Scopul urmărit este multiplu. 1. Prin cimentarea spańiului inelar, se impiedică circulańia nedorită a fluidelor prin spatele coloanelor, dintr-un strat in altul, spre suprafańă sau in interiorul lor, prin perforaturi ori pe la şiu; 2. Prin intermediul cimentului, burlanele sunt solidarizate de pereńii găurii de sondă. Ca urmare, coloanele tubate sunt capabile să preia sarcinile axiale create de greutatea proprie, de greutatea lainerelor şi a coloanelor agăńate de ele, de presiunea exercitată în prevenitoare sau în capul de erupńie, dacă sonda este închisă sub presiune, de variańiile de presiune şi de temperatură. Se măreşte, într-o oarecare măsura, capacitatea portantă a coloanelor la presiune exterioară sau interioară. Se evită deşurubarea burlanelor şi se amortizează şocurile când în interiorul lor se roteşte garnitura de foraj. 3. Prin etanşarea spańiului inelar, burlanele sunt protejate în exterior de acńiunea agresivă a apelor subterane mineralizate. Aceste deziderate sunt indeplinite în totalitate numai dacă se formează un inel de ciment uniform, rezistent şi impermeabil, aderent atât la burlane, cât şi la rocile din jur. Altminteri, cimentarea este mai mult sau mai puńin nereuşită. Cimentările efectuate imediat după introducerea coloanelor de burlane, uneori şi cele efectuate în gaura netubată pentru a combate pierderile de noroi sau manifestările eruptive, se numesc cimentari primare. Cimentările de remediere, cele pentru retragerea de la un strat epuizat sau inundat, de izolare a unui strat cu gaze sunt considerate cimentări secundare. Acestea din urmă sunt executate de obicei în cursul exploatării sondei. Obiectivele urmărite au fost deja amintite. Dar ele nu au întodeauna aceeaşi importanńă. De cele mai multe ori este necesară o bună etanşare a spańiului inelar; alteori, se cere o rezistenńă ridicată a pietrei formate: determinante sunt condińiile geologice, rolul coloanei tubate, scopul sondei etc. In funcńie de tipul coloanelor, se disting cimentări de: - coloane întregi; - lainere; - coloane tubate în mai multe secńiuni; - coloane cu filtru. Cimentarea normală Este cea mai răspândită metodă: pasta de ciment se pompează prin interiorul coloanei, între două dopuri separatoare din cauciuc, iar după pastă se pompează fluid de foraj, un volum egal cu interiorul coloanei de la suprafańă până la niplul cu valva de Fişier: fv01sm00.doc Pagina 23 din 76

24 reńinere montat în apropierea şiului. In acest mod, pasta trece pe la şiul coloanei şi urcă până la înălńimea dorită. Primul dop are o membrană care se sparge în momentul când ajunge pe niplul cu valvă, la o diferenńă de presiune de bar, permińând să treacă pasta de ciment mai departe. Cel de-al doilea dop este masiv: când el se suprapune peste primul, cimentarea este terminată. Pentru a separa pasta de ciment de noroi în spańiul inelar şi a mări gradul de dezlocuire, de obicei, înaintea pastei se pompează şi un dop separator fluid. Deoarece pasta de ciment are, practic întotdeauna, densitatea mai mare decât a noroiului de refulare, ea tinde să revină în coloană. Fenomenul este împiedicat de valva şiului şi de cea a niplului montat cu două, trei burlane mai sus. Când forajul continuă, dopurile, valva niplului de reńinere, cimentul aflat dedesubtul ei, în interiorul coloanei, şi sabotul coloanei cu valva lui sunt frezate cu o sapă cu role. Pomparea pastei prin interiorul coloanei şi nu direct în spańiul inelar are următoarele rańiuni. Deoarece gaura de sondă este mai mult sau mai puńin neuniformă, volumul spańiului inelar nu poate fi stabilit decât cu aproximańie, în timp ce volumul coloanei se determină destul de precis; pompând pasta prin interiorul coloanei se cunoaşte exact momentul când ea a ajuns în zona ce interesează, de la şiu în sus. Totodată, în vecinatatea şiului, unde cerinńele de etanşare şi rezistenńă sunt mai severe, pasta pompată prin interior va fi mai puńin contaminată decât atunci când s-ar pompa direct prin spańiul inelar, unde nu există posibilitatea de izolare cu dopuri separatoare, în plus, noroiul, având densitatea mai mică decât a pastei de ciment, este mai uşor dezlocuit de jos în sus; la dezlocuirea de sus în jos, cresc posibilităńile de canalizare a pastei şi de amestecare cu noroiul. Adeseori, se folosesc două tipuri de pastă: în zona inferioară, unde este nevoie de rezistenńă ridicată, o pastă de ciment fără alte adaosuri, iar mai sus o pasta de umplutura', cu densitatea mai redusă, care să asigure doar o bună etanşare. Se reduce, în acest fel, presiunea asupra stratelor izolate. Cimentarea se execută în sistem închis (fără pierderi de ciment) cu ajutorul agregatelor de cimentare şi containerelor de transport ciment. Cantitatea de ciment SpecificaŃii Simbol U.M CantităŃi ProtecŃie 13.3/8 Ancoraj 9.5/8 Exploatare 5.1/2 Volumul pastei de V c m ciment Cimentul necesar G c tone Fişier: fv01sm00.doc Pagina 24 din 76

25 PROBAREA SONDEI Programul lucrărilor pentru probarea stratelor a fost propus de S.N.G.N. ROMGAZ S.A. prin tema de proiectare. Probarea stratelor se execută cu instalańia de foraj tip 200 tf., durata fiind estimată la 19 zile. Pentru executarea probelor se procedează la: - introducerea Ńevilor de extracńie şi efectuarea etanşării; - echiparea gurii puńului cu echipament de suprafańa corespunzător; - perforare sondă; - efectuarea legăturilor (conductă cap erupńie instalańie etalonare sondă); - măsurători de presiune şi analize fluide produse de stratul productiv. Fluidele rămase şi cele rezultate în urma pistonărilor vor fi depozitate în habele prevăzute şi vor fi transportate şi prelucrate la unul din punctele de lucru stabilit de contractorul de specialitate prin contract. După efectuarea acestei operańii practic forajul sondei s-a încheiat. Programul lucrărilor pentru probarea stratelor a fost propus de S.N.G.N. ROMGAZ S.A. prin tema de proiectare. Nr. Interval InstalaŃia Densitate OperaŃii ce se vor executa Perforator crt. perforat de probe fluide de (indice) - (m-m) - perforare (Kg/m 3 ) Tip Nr.jet/m Inst. foraj TCP 3.3/ Inst. foraj TCP 3.3/ După operańiile de foraj şi probare strate, careul sondei se readuce la starea inińială prin următoarele operańiuni principale: degajarea amplasamentului de materiale şi deşeuri; nivelarea amplasamentului; redarea în circuitul agricol a suprafeńelor de teren ocupate temporar. Pentru redarea în circuitul agricol se efectuează, recopertarea terenului fertil, scarificarea terenului, arătură, fertilizarea cu îngrăşăminte naturale şi anorganice, însămânńarea. Înainte de începerea lucrărilor se efectuează analize agrochimice ale solului. La terminarea lucrărilor de redare a terenului se efectuează din nou analize agrochimice, care să ateste refacerea solului, cel puńin la categoria de calitate avută inińial. Pentru punerea în producńie a sondei se va executa un proiect nou care nu face obiectul acestei lucrări. ProducŃia de gaze va fi vehiculată printr-un sistem închis de la sondă la grup de gaze. În condińiile unei exploatări normale nu există pierderi de gaze sau apă de zăcământ care să afecteze solul, apele de suprafańă şi subterane. Apa de zăcământ rezultată în urma refulării sondei este dirijată şi depozitată în habele metalice ale instalańiei de probe. De aici este transportată cu ajutorul cisternelor la un parc de separatoare din zonă şi injectată în sonde de injecńie autorizate. Aceasta este transportată în condińii etanşe, neexistând pierderi care să afecteze terenurile din zonă Fişier: fv01sm00.doc Pagina 25 din 76

26 (solul şi subsolul). Prin condińiile tehnice stabilite în proiect se asigură protecńia solului şi subsolului din zonă RelaŃia cu alte proiecte existente sau planificate Nu este cazul, sonda fiind sondă de explorare-deschidere gaze. În cazul în care după testarea capacităńii zăcământului se dovedeşte că acesta este eficient din punct de vedere economic, se vor proiecta şi executa conducte de transport gaze de la sondă la cel mai apropiat grup de gaze din zonă, sau se vor trece in conservare pana la realizarea unui grup de gaze care să preia producńia sondei proiectate. Construirea acestor conducte va face subiectul unui proiect separat după testarea capacităńii zăcămăntului Detalii privind alternativele care au fost luate în considerare Nu s-au luat în calcul alte alternative deoarece această sondă se va săpa după un program geologo-tehnic (coordonate geologice stabilite de beneficiar). Acest program geologo-tehnic a fost stabilit pe baza carotajelor seismice executate în zonă care arată adâncimea şi tipul colectorului. Clientul a avut în vedere folosinńa actuală a terenului (arabil), zona de siguranńă fańă de alte obiective existente în zonă (200 m fańă de zona locuită). În cazul în care după testarea capacităńii zăcământului se dovedeşte că acesta este eficient din punct de vedere economic, se vor proiecta şi executa conducte de transport gaze de la sondă la cel mai apropiat grup de gaze din zonă, sau se va trece în conservare până la realizarea unui grup de gaze care să preia producńia sondei proiectate. Construirea acestor conducte va face subiectul unui proiect separat după testarea capacităńii zăcămăntului Alte activităńi care pot apărea ca urmare a proiectului Forajul sondei are ca singur scop extragerea din zăcământ a hidrocarburilor (gaze) Alte autorizańii cerute pentru proiect Conform Certificatului de Urbanism pentru autorizarea lucrărilor la acest obiectiv se vor obńine următoarele avize: - Aviz de gospodarire a apelor; - Stat Major General; - Acord de mediu; - Aviz A.N.R.M; - AutorizaŃia de construire Localizarea proiectului Sonda se va situa în perimetrul administrativ al localității Climești, comuna Berești- Bistrița, judeńul Bacău. Sonda se va amplasa la o distanńă de cca. 1,80 km vest de localitatea Berești- Bistrița, la cca. 650 m nord de localitatea Pădureni și la cca. 720 m sud de localitatea Climești. COORDONATELE STEREO 70: X = ,92; Y = ,48. Accesul la sondă se va realiza din drumul județean asfaltat DJ 207F Berești-Bistrița - Pădureni, drumul pietruit existent ce leagă localitățile Pădureni și Climești. Fişier: fv01sm00.doc Pagina 26 din 76

27 Geomorfologia şi geologia zonei Geomorfologia regiunii Din punct de vedere morfologic zona amplasamentului face parte din unitatea Podişul Moldovei care coincide cu Platforma Moldovenească şi prezintă în mod predominant un relief colinar cu altitudini cuprinse între m, care scad de la nord la sud şi cu interfluvii largi şi plane. Geologia regiunii Platforma Moldovenescă reprezintă prelungirea spre SW a platformei ruse şi este alcătuită la suprafańă din depozite sarmańiene quasi-orizontale iar în adâncime, din depoyite neoyoice, mezozoice şi paleozoice. Spre WSW, platforma se afundă mult sub molasa şi flişul carpatic. Din punct de vedere geologic i s-au atribuit depozitele loessoide de pe interfluvii, constituite din prafuri, nisipuri prăfoase, argiloase şi depozitele de terasă alcătuite din nisipuri, pietrişuri, bolovănişuri, cu resturi de mamifere Seismicitatea Pentru localitatea Bereşti - BistriŃa, judeńul Bacău: - accelerańia terenului pentru proiectare pentru zona de hazard seismic în care se situează amplasamentul stabilit de client este: a g = 0,30g; - perioada de control (de colń) a spectrului de răspuns, pentru componentele orizontale ale mişcării seismice: T c = 0,7s Impactul asupra componentelor de mediu Factorul de mediu apă Impactul produs asupra factorului de mediu apă Impactul potenńial în perioada de organizare de şantier si amenajare a platformei de lucru Lucrările de amenajare nu implică prepararea de betoane pe amplasament. Lucrările desfăşurate constau in decopertare sol vegetal, pozarea unei geomembrane impermeabile pentru protecńia subsolului din zona de lucru a instalańiei de foraj, pozare agregate minerale şi dale de beton pe drumul interior şi platforma tehnologică. In perioada lucrărilor de construcńie, singurul consum de apă va fi reprezentat de apa potabilă pentru personalul care va activa în cadrul şantierului, care nu va fi semnificativ si nu va avea efecte asupra regimului cantitativ al apelor. În lucrările de amenajare nu va fi folosită apa, materialele fiind aprovizionate in forma finită, pregătite pentru a fi puse în opera. în condińii de vreme uscată şi vânt puternic, va fi necesară apa pentru stropirea frontului de lucru, în vederea diminuării emisiilor de praf. În această perioada, influenńa activităńilor de construcńie asupra calităńii apei este considerată a fi minoră. Impactul potenńial poate fi generat ca urmare a posibilităńii antrenării unor particule fine de pământ, materiale de construcńii, ce pot ajunge in apele de suprafańă. De asemenea, sunt posibile şi pierderi accidentale de combustibili, uleiuri din maşinile şi utilajele şantierului. Din punct de vedere cantitativ, influenńa lucrărilor de amenajare asupra resurselor de apă va fi nesemnificativă. Fişier: fv01sm00.doc Pagina 27 din 76

28 Având in vedere cele menńionate, se apreciază ca in perioada de amenajare a platformei de lucru influenńa asupra apelor va fi neglijabilă. Impactul potenńial în perioada de foraj si probe de productie a sondei de exploraredeschidere Amenajarea careului sondei se va realiza în aşa fel încât de pe suprafańa amplasamentului nu se vor deversa şi nu se vor infiltra ape uzate sau alte fluide. În zona de lucru din careul sondei, în urma decopertării stratului vegetal, sub stratul de balast, va fi instalată o geomembrană impermeabilă. Peste geomembrana impermeabilă va fi pozińionat un pat de nisip, care va fi acoperit cu un strat de piatră spartă compactată sau dale din beton care vor forma zona de lucru din interiorul careului de sondă. În interiorul careului va fi construit un şanń de colectare a apelor reziduale care vor fi dirijate către un bazin colector (haba îngropată). Apa rezultată din întreńinerea instalańiei de foraj este colectată in beciul sondei, care este betonat, de unde este reintegrată fluxului tehnologic de recondińionare a fluidului de foraj cu ajutorul pompei 3 PN. Sistemul de răcire al frânelor troliului de foraj este cu circuit închis, apa fiind stocată în haba metalică a instalańiei plasată sub troliul de foraj. Eventualele scurgeri accidentale sunt colectate în beciul betonat şi evacuate cu ajutorul pompelor în habele metalice ale instalańiei de foraj. Apa rezultată din ploile care cad pe suprafańa careului sondei sunt dirijate către haba de ape reziduale de şanńul din incinta careului. De aici este reutilizată în procesul tehnologic de recondińionare a fluidului de foraj. Apa uzată menajeră este colectată în recipienńii speciali cu care sunt dotate barăcile pentru personal si transportata la cea mai apropiata statie de epurare din zonă. Apa de zăcământ rezultată în urma refulării sondei este dirijată şi depozitată în habele metalice ale instalańiei de foraj. De aici este transportată cu ajutorul cisternelor la un parc de separatoare din zonă şi injectată în sonde de injecńie autorizate. Apele pluviale din afara careului sondei sunt preluate de şanńul din pământ construit. Sonda de explorare-deschidere va fi forată la adâncimea de aproximativ 2400 m TVD (2426 m MD), iar lucrările de foraj la sonda de explorare vor fi executate cu o instalańie convenńionala de foraj, tip 200 tone forńă. In timpul forării sondei vor fi străbătute diverse pachete de sedimente, incluzând si intervale poros permeabile purtătoare de apă. Pentru minimizarea şi chiar eliminarea impactului potenńial asupra apelor subterane din zona de foraj, se vor instala şi cimenta mai multe coloane metalice (coloane de tubaj - Ńevi metalice din ońel înşurubate cap la cap) după care se vor cimenta. Cimentarea coloanelor este operańia de pompare în spatele acestora sub forma de suspensii stabile a materialelor liante, fin măcinate şi care prin intărire capătă proprietăńi fizico-mecanice dorite: rezistenńa mecanică şi anticorosivă, aderenńa la coloanele metalice si roci, protecńie, impermeabilitate etc. Conform programului de foraj, pentru izolarea acviferelor a fost stabilit un program de tubaj si cimentare care asigură o triplă izolare a stratelor intâlnite in procesul de foraj, fiind eliminate orice surse de contaminare a apelor subterane interceptate in procesul de foraj, astfel incât se consideră că impactul potenńial va fi nesemnificativ. Ansamblul coloane metalice - ciment are rolul de a: - dirija fluidul de foraj din sondă în sistemul de curăńire si stocare a acestuia la suprafańă; - izola circuitul fluidului de foraj de apele de suprafańă şi subterane şi invers; - proteja apele de suprafańă şi subterane de conńinutul găurii de foraj şi de asemenea, elimina comunicarea între acvifere; Fişier: fv01sm00.doc Pagina 28 din 76

29 - proteja gura sondei si amplasamentul instalańiei de foraj; - împiedică ieşirea eventualelor gaze sau alte fluide la suprafańă; - permite montarea unei instalańii de prevenire a manifestărilor eruptive a sondei Măsuri de diminuare a impactului În vederea prevenirii accidentelor şi pentru protecńia calităńii apei sunt prevăzute următoarele măsuri: ŞanŃ perimetral de pământ în lungime de 256 m pentru preluarea apelor din exteriorul careului de foraj (pozitia 49 din plan ZF-1017); Pozarea unei geomembrane impermeabile pentru protecńia subsolului din zona de lucru a instalańiei de foraj (S = 1558 m 2 ); Şant de colectare pentru apele reziduale (pozińia 35 din plan ZF-1017). ŞanŃul va avea un profil trapezoidal, adâncime de 0,40 m şi o lungime de 162 m cu rolul de a colecta şi transporta apele reziduale la o habă de depozitare ; Bazin colector ape pluviale şi reziduale (pozitia 34 din plan ZF-1017). Bazinul constă dintr-o habă metalică cu capacitatea de 40 m 3 ce se va îngropa şi proteja cu capac metalic; Amplasarea unei habe metalice semiîngropate pentru depozitarea detritusului colectat de la sitele vibratoare (pozitia 33 din plan ZF-1017). Haba metalică va avea capacitatea de 70 m 3 si va fi îngropată la 1 m de nivelul solului. Toate substanńele folosite la condińionarea fluidului, se depozitează ambalate în baraca de chimicale (pozitia 15 din plan ZF-1017), manevrarea acestora în cantităńi mici efectuâdu-se de personal specializat (laboranńi) dotat cu echipament de protecńie corespunzător (mănuşi, ochelari de protecńie, şorńuri şi cizme de cauciuc). - rezervoarele de motorină (pozitia 37 din plan ZF-1017) şi de lubrifianńi (pozińia 48 din plan ZF ) vor fi verificate după montare în vederea eliminării scurgerilor accidentale. Acestea se vor izola cu folie polietilenă pentru eventualele scursori accidentale, peste care va fi aşezat nisip şi dale pereate si se va executa un dig de protecńie de 50 cm înălńime al spańiului alocat pentru fiecare rezervor; Pentru protecńia calităńii apelor subterane, se prevăd următoarele măsuri, care au în vedere prevenirea accidentelor sau reducerea impactului: săparea primului interval în zona pânzelor de apă freatică cu fluide de foraj nepoluante (naturale) pe bază de apă şi argilă; tubarea şi cimentarea până la suprafańă a coloanei de ancoraj, pentru a proteja stratele traversate; executarea operańiilor de cimentare conform proiectului de foraj şi cu supraveghere atentă ; dalarea platformei tehnologice şi a drumului interior ; platforma tehnologică este prevăzută cu pantă de scurgere către şanńul pereat de colectare scursori ; executarea de şanńuri pereate pentru colectarea apelor reziduale interioare careului, ape de spălare, scursori ; haba de depozitare a detritusului se montează semiîngropat ; executarea operańiilor de tratare condińionare a fluidului în sistem închis ; Beneficiarul are următoarele obligańii în domeniul protecńiei mediului: să Ńină evidenńa strictă cantitate, caracteristici, mijloace de asigurare a substanńelor şi deşeurilor periculoase, inclusiv recipienńii şi ambalajele Fişier: fv01sm00.doc Pagina 29 din 76

30 acestora care intră în sfera lui de activitate şi să furnizeze lunar autorităńilor competente pentru protecńia mediului, datele necesare; să asigure, prin sisteme proprii, supravegherea mediului, pe baza prevederilor din autorizańie, pentru identificarea şi prevenirea riscurilor, să Ńină evidenńa rezultatelor şi să anunńe iminenńa sau producerea unor eliminări neprevăzute de poluanńi sau a accidentelor, autorităńilor competente pentru protecńia mediului şi de apărare împotriva dezastrelor. Pentru protecńia apelor freatice, trebuie luate următoarele măsuri: respectarea disciplinei tehnologice în timpul operańiei de foraj; păstrarea curăńeniei în careul sondei, pentru evitarea formării soluńiilor poluante, din materiale împrăştiate, în timpul ploilor. În cazul în care datorită neetanşeităńii la lucru sau din alte cauze se produc accidente, deversări de substanńe poluante, trebuie luate următoarele măsuri: închiderea imediată a sursei de poluare, pentru limitarea întinderii zonei poluate; colectarea poluantului (în măsura în care acesta este posibil); limitarea întinderii poluării cu ajutorul digurilor Factorul de mediu aer Impactul produs asupra factorului de mediu aer Impactul potential in perioada de organizare de santier si amenajare platforma de lucru Emisiile din timpul lucrărilor de amenajare vor fi asociate in principal cu mişcarea pământului, transportul si manevrarea materialelor. ExecuŃia lucrărilor va implica folosirea utilajelor specifice diferitelor categorii de operańii (1-2 buldozere, 1 excavator, 2-3 basculante, 1 macara), ceea ce va conduce la aparińia unor surse de poluanńi caracteristici motoarelor cu ardere interna. Complexul de poluanńi organici si anorganici emişi în atmosferă prin gazele de eşapament conńine substanńe cu diferite grade de toxicitate (NOx, SOx, CO, particule). CantităŃile de poluanńi emise în atmosferă de utilaje depind, în principal, de următorii factori: tehnologia de fabricańie a motorului, puterea motorului, consumul de carburant pe unitatea de putere; capacitatea utilajului si vârsta motorului/utilajului. Emisiile de poluanńi sunt cu atât mai reduse cu cât performanńele motorului sunt mai avansate, tendinńa în lume fiind fabricarea de motoare având consumuri cât mai reduse pe unitatea de putere. În perioada de amenajare, concentrańiile de poluanńi vor fi reduse, chiar şi în imediata vecinătate a surselor. Pentru o protecńie sporită este necesară adoptarea unor măsuri simple de management care să diminueze aparińia oricăror evenimente nedorite. Impactul potenńial generat se apreciază ca va fi redus si temporar. Impactul potenńial in perioada de foraj si probe de productie a sondei de exploraredeschidere Forajul sondei de explorare-deschidere va fi realizat utilizând o instalańie cu acńionare independentă, iar utilajele anexe vor fi deasemenea acńionate de motoare electrice. Energia necesară va fi furnizată de generatoarele electrice dotate cu motoare diesel având o putere insumată de aproximativ 8000 CP, ceea ce va conduce la aparińia unor surse de poluanńi caracteristici motoarelor cu ardere internă. Aprovizionarea cu materialele necesare în procesul de foraj va implica utilizarea de autovehicule pentru Fişier: fv01sm00.doc Pagina 30 din 76

31 transport, care la rândul lor, generează poluanńi caracteristici motoarelor cu ardere internă. În aceste condińii, complexul de poluanńi organici şi anorganici emişi în atmosfera prin gazele de eşapament (generatoare electrice si autovehicole de transport) va fi similar celui menńionat anterior. Impactul potenńial generat se apreciază ca va fi redus si temporar Măsuri de diminuare a impactului Pentru diminuarea impactului asupra factorului de mediu aer se propun următoarele: - verificarea tehnică riguroasă a autovehiculelor implicate în procesul tehnologic; - pe perioada execuńiei lucrărilor vor fi întreprinse măsuri pentru prevenirea şi reducerea poluării atmosferice cu pulberi, praf şi noxe chimice prin transportul şi manipularea adecvată a materialelor folosite în procesul de forare ; - asigurarea sondei împotriva unor erupńii sau manifestări prin montarea la gura puńului a sistemelor de etanşare şi instalańiilor de prevenire a erupńiilor corespunzătoare presiunilor estimate Factorul de mediu sol Caracteristicile solurilor dominante Sonda 1 Climeşti, se va proiecta în extravilanul localităńii Climeşti (500 m sud vest de centrul localităńii), judeńul Bacău. Careul sondei 1 Climeşti se va amenaja pe un teren ce înclină pe direcńia nord vest - sud est cu pantă mică (2,2 %), liber de construcńii. Amplasamentul este situat pe un teren agricol la altitudinea merdie de 240 m. În data de 22 Noiembrie 2016 au fost efectuate cercetări geotehnice, constând din observańii de ansamblu asupra zonei, precum şi din executarea unui foraj geotehnic pe careul sondei (vezi plan de situańie cu locańiile forajelor geotehnice): Forajele au întâlnit următoarea litologie: Forajul geotehnic nr.1 0,00-0,30 m = sol vegetal; 0,30-1,00 m = praf argilos cafeniu închis, vârtos; 1,00-2,00 m = praf cafeniu cu intecalańii calcaroase, vârtos; 2,00-4,00 m = praf cafeniu deschis cu intercalańii calcaroase, vârtos; 4,00-6,00 m = praf cafeniu închis cu intercalańii calcaroase, vârtos. În timpul efectuării forajului geotehnic nu s-au semnalat infiltrańii de apă. Din forajele executate au fost recoltate probe de teren, care au fost analizate în laboratorul geotehnic al S.C. Petrostar S.A. - Ploieşti, rezultatele obńinute fiind prezentate în raportul de încercare nr.113 din , anexat la prezentul, din care constatăm: compozińie granulometrică - fracńia argilă %; - fracńia praf %; - fracńia nisip %; - fracńia pietriş %; Fişier: fv01sm00.doc Pagina 31 din 76

32 umiditate - umiditatea naturală a terenului (W%) ,4-22,9; plasticitate - indicele de plasticitate (I P ) ; - indicele de consistenńă (I C )...0,80-0,85; structură - greutatea volumetrică (γ): - în stare naturală...18,18-19,07 kn/m 3 ; - în stare uscată...14,79-15,81 kn/m 3 ; - porozitatea (n) %; - indicele de porozitate (e) ,67-0,78; - gradul de umiditate (S r )...0,69-0,83; forfecare - unghi de frecare internă (ϕ)...17,0-27,2 ; - coeziunea (c)...11,7-21,8 KPa; compresibilitatea - modulul de compresibilitate (M 2-3 ): kpa; - coeficientul de tasare specifica (e p ):...4,2-5,2 %; - tasarea specifică la inundare (i m3 ): %. Ca urmare a rezultatelor obńinute se constată următoarele: - din punct de vedere granulometric predomină fracńiile praf şi nisip urmate de argilă; - gradul de umiditate ne indică o scădere a acesteia cu adâncimea; - indicele de plasticitate ne arată pământuri cu plasticitate medie; - indicele de consistenńă ne arată că terenul este alcătuit din pământuri vârtoase; - modulul de compresibilitate şi coeficientul de tasare specifică ne indică terenuri cu compresibilitate mare; - tasarea specifică la inundare, i m300 < 2 % ne arată faptul ca terenul face nu face parte din categoria pământurilor sensibile la umezire Impactul produs asupra solului Impactul potenńial in perioada de organizare de santier si amenajare a platformei de lucru În perioada de desfăşurare a lucrărilor de amenajare a platformei de lucru se va genera un impact fizic asupra solului ca urmare a decopertării sol vegetal si pozării balastului, dalelor de beton si containerelor modulare pentru personalul deservent. Lucrările de terasamente, chiar dacă nu sunt poluante, pot induce temporar modificări structurale in profilul de sol. Solul decopertat va fi stocat temporar, în vederea refacerii terenului la încheierea lucrărilor. ActivităŃile specifice de şantier vor implica manipularea unui număr redus de posibile substanńe poluante pentru sol si subsol reprezentate de carburanńi si lubriflanti, folosińi pentru utilaje si echipamente. Materialele necesare amenajării de şantier vor fi produse finite, care vor fi aprovizionate ca atare, fiind doar asamblate pe şantier. In aceste condińii, se consideră că impactul potenńial indus asupra solului şi subsolului va fi nesemnificativ. Un potenńial impact poate fi generat asupra calităńii solului în situańia producerii unor scurgeri de carburanńi sau lubriflanńi ca urmare a unor defecńiuni a utilajelor/echipamentelor utilizate şi deteriorării măsurilor si condińiilor de protecńieprevenire considerate în proiect. Aplicarea măsurilor specifice de prevenire şi diminuare a Fişier: fv01sm00.doc Pagina 32 din 76

33 impactului potenńial (verificare periodică şi remediere imediată a defecńiunilor) va conduce la un impact potenńial nesemnificativ. In general, prin lucrările efectuate solul suferă o agresiune directă, prin decopertarea terenului pentru amenajarea platformei de lucru. Prin pozarea unei geomembrane impermeabile pentru protecńia subsolului din zona de lucru a instalańiei de foraj şi folosirea de agregate minerale, naturale, pentru amenajarea platformei, nu va fi generată o poluare chimica a solului. Efectele impactului sunt de scurta durată şi reversibile. Impactul pentru perioada de execuńie este caracterizat astfel: Negativ, redus, pe termen scurt; Local ca arie de manifestare; Efecte reversibile. Fişier: fv01sm00.doc Pagina 33 din 76

34 Impactul potenńial in perioada de foraj si probe de productie a sondei de exploraredeschidere Principala agresiune în această perioadă se va manifesta asupra subsolului amplasamentului prin sapararea sondei de explorare, respectiv a stratelor geologice traversate pe o circumferinńa de 34 cm la suprafańa si care se micşorează treptat la 14 cm la adâncimea proiectată de aproximativ 2400 m. Forajul sondei va implica o acńiune mecanică (forarea/săparea găurii de sondă) asupra stratelor geologice ce vor fi interceptate. În general, în condińii normale de operare, impactul potenńial generat asupra mediului geologic este considerat a fi minor. La suprafańă, după amenajarea platformei de lucru, solul nu va mai fi afectat de lucrările de foraj, având in vedere măsurile de protecńie luate prin amenajarea acestei platforme. In aceste condińii, impactul potenńial prognozat pentru perioada de forare a sondei de explorare poate fi caracterizat astfel: Negativ, redus, pe termen scurt; Efect limitat (restrâns) ca arie de manifestare; Efecte reversibile Măsuri de diminuare a impactului Măsuri de protecńie, care au în vedere prevenirea sau reducerea impactului asupra solului, luate în considerare în faza de proiectare: ŞanŃ perimetral de pământ în lungime de 256 m pentru preluarea apelor din exteriorul careului de foraj (pozitia 49 din plan ZF-1017); Pozarea unei geomembrane impermeabile pentru protecńia subsolului din zona de lucru a instalańiei de foraj (S = 1558 m 2 ); Şant de colectare pentru apele reziduale (pozitia 35 din plan ZF-1017). ŞanŃul va avea un profil trapezoidal, adâncime de 0,40 m şi o lungime de 162 m cu rolul de a colecta şi transporta apele reziduale la o habă de depozitare ; Bazin colector ape pluviale şi reziduale (pozitia 34 din plan ZF-1017). Bazinul constă dintr-o habă metalică cu capacitatea de 40 m 3 ce se va îngropa şi proteja cu capac metalic; Amplasarea unei habe metalice semiîngropate pentru depozitarea detritusului colectat de la sitele vibratoare (pozińia 33 din plan ZF-1017). Haba metalică va avea capacitatea de 70 m 3 şi va fi îngropată la 1 m de nivelul solului. Toate substanńele folosite la condińionarea fluidului, se depozitează ambalate în baraca de chimicale (pozińia 15 din plan ZF-1017), manevrarea acestora în cantităńi mici efectuâdu-se de personal specializat (laboranńi) dotat cu echipament de protecńie corespunzător (mănuşi, ochelari de protecńie, şorńuri şi cizme de cauciuc). - rezervoarele de motorină (pozińia 37 din plan ZF-1017) si de lubrifianńi (pozińia 48 din plan ZF-1017) vor fi verificate după montare în vederea eliminării scurgerilor accidentale. Acestea se vor izola cu folie polietilenă pentru eventualele scursori accidentale, peste care va fi aşezat nisip şi dale pereate si se va executa un dig de protecńie de 50 cm înălńime al spańiului alocat pentru fiecare rezervor; Fişier: fv01sm00.doc Pagina 34 din 76

35 decopertarea solului fertil pe o adâncime de 20 cm; pământul fertil va fi depozitat în depozitul de pământ fertil amenajat la marginea careului sondei, fiind apoi reutilizat pentru reconstrucńia ecologică a amplasamentului după terminarea lucrărilor; prepararea şi întreńinerea fluidului de foraj vor fi asigurate de firmă specializată; prepararea şi circularea fluidului de foraj în circuit închis; evitarea contactului cu solul a fluidului de foraj, a detritusului, apei reziduale (de spălare şi răcire), prin utilizarea habelor pentru depozitare; protejarea amplasamentului cu dale de beton armat, amenajarea platformei tehnologice cu pantă de scurgere, executarea de şanńuri dalate de colectare a apei meteorice, montarea bazinului de colectare scursori (îngropat) şi protejat corespunzător şi a habei de depozitare detritus; executarea probelor de producńie cu respectarea NSSM; depozitarea şi manevrarea materialelor şi substanńelor în magazia de chimicale de către personal specializat; pregătirea personalului conform normelor şi normativelor specifice industriei petroliere pentru prevenirea şi combaterea erupńiilor; colectarea şi transportul materialelor reziduale (noroi, ape reziduale, detritus, chimicale) la depozit; Factor de mediu subsol Impactul prognozat asupra componentelor subterane În condińiile respectării prevederilor din programul de foraj/probe completare şi testare realizat pentru sondă impactul asupra componentelor subterane este redus Măsuri de diminuare a impactului Pentru reducerea impactului asupra componentelor subterane sunt prevăzute următoarele măsuri: săparea primului interval în zona pânzelor de apă freatică cu fluide de foraj nepoluante (naturale) pe bază de apă şi argilă; tubarea şi cimentarea până la suprafańă a coloanei de ancoraj, pentru a proteja stratele traversate; executarea operańiilor de cimentare conform proiectului de foraj şi cu supraveghere atentă ; dalarea platformei tehnologice şi a drumului interior ; platforma tehnologică este prevăzută cu pantă de scurgere către şanńul pereat de colectare scursori ; executarea de şanńuri pereate pentru colectarea apelor pluviale interioare careului, ape de spălare, scursori ; haba de depozitare a detritusului se montează îngropat ; executarea operańiilor de tratare condińionare a fluidului în sistem închis ; Fişier: fv01sm00.doc Pagina 35 din 76

36 Zgomot şi vibrańii Impactul prognozat asupra zgomotului şi vibrańiilor Principalele surse de zgomot şi vibrańii rezultă de la exploatarea instalańiei de foraj a utilajelor anexe şi de la mijloacele de transport. Zgomotele şi vibrańiile se produc în situańii normale de exploatare a instalańiei de foraj, au caracter temporar şi nu au efecte negative asupra mediului. Generatorul electric generează intre 80dB(A) si 115dB(A) in regim normal de funcńionare, astfel că se estimează ca nivelurile de zgomot la limita internă a zonei de lucru (câmp apropiat) nu pot atinge Leq.24h mai mari de 75dB(A). Având în vedere că distanńa până la zona rezidenńială este de aproximativ 200 m, se estimează ca nivelul de zgomot se va încadra in limitele legale si ca impactul potenńial va fi nesemnificativ Măsuri de diminuare a impactului generat de zgomot În vederea reducerii nivelului de zgomot, se vor lua următoarele măsuri : planificarea activităńilor generatoare de zgomote ridicate, astfel încât să se evite o suprapunere a acestora ; toate sursele exterioare de zgomot vor respecta prevederile legislańiei în vigoare : (HG 1756 din , privind limitarea nivelului emisiilor de zgomot în mediu, produs de echipamente destinate utilizării în exteriorul clădirilor ; HG 430/2006 privind cerinńele minime de securitate şi sănătate referitoare la expunerea lucrătorilor la riscurile generate de zgomot) ; monitorizarea prin dotarea cu aparatura de inregistrare a nivelului de zgomot Măsuri de diminuare a impactului generat de vibrańii Se recomandă ca activităńile ce se desfăşoară pentru realizarea obiectivului analizat să se încadreze în : STAS SR 12025/1-94, unde sunt specificate efectele vibrańiilor produse de traficul rutier asupra clădirilor sau părńilor de clădiri ; STAS 12025/94 stabileşte metodele de măsurare a parametrilor vibrańiilor aferenńi produse de traficul rutier, propagate prin străzi şi care afectează clădiri sau părńi de clădiri ; Standardul românesc SR 12025/2-94 acustica în construcńii unde sunt specificate efectele vibrańiilor asupra clădirilor sau părńilor de clădiri ; stabileşte, de asemenea, limitele admisibile pentru locuinńe şi clădiri socio culturale precum şi pentru ocupanńii acestora, care pot fi afectate de vibrańii produse de utilaje interne/externe sau de vibrańii propagate ca urmare a traficului rutier de pe străzile din apropiere ; Utilajele folosite să respecte instrucńiunile prevăzute în cartea tehnică ; Se recomandă să nu fie folosite un număr prea mare de utilaje în acelaşi timp în acelaşi punct de lucru Biodiversitatea Modificările biotopului de pe amplasament lucru. Pe perioada de foraj probare sondă, vegetańia va fi afectată exclusiv în zona de Fişier: fv01sm00.doc Pagina 36 din 76

37 În perioada de execuńie va fi necesară amenajarea organizării de şantier în care vor fi amplasate: instalańia de forare, barăcile, magazia pentru materiale, precum şi alte dotări necesare. Pentru realizarea lucrărilor va fi amenajat drum de acces. La terminarea lucrărilor de foraj şi degajarea tuturor instalańiilor şi materialelor folosite în timpul forajului şi a probelor de producńie pe terenul utilizat temporar se vor efectua lucrări de reconstrucńie ecologică (agrotehnice) Măsuri de reducere a impactului asupra biodiversităńii Măsurile prevăzute în proiect privind buna funcńionare a instalańiilor, sunt menite să protejeze şi componentele ecosistemului. Refacerea vegetańiei în zona careului se va realiza pe baza unui studiu special întocmit, după aplicarea măsurilor de reabilitare a solului Mediul social şi economic Date generale Sonda se va situa în perimetrul administrativ al localității Climești, comuna Berești- Bistrița, judeńul Bacău Impactul potenńial asupra activităńilor social economice şi asupra populańiei Sonda 1 Climeşti se va amplasa la o distanńă de cca. 200 m sud-vest de prima casă locuită (Climeşti). În perioada de execuńie personalul care va realiza lucrările de foraj este angajat de către firma constructoare şi cazat într-un grup social adiacent careului de foraj. Realizarea proiectului nu modifică condińiile economice locale. Realizarea şi exploatarea obiectivului nu va crea aşezări umane noi, sau atragerea de forńă de muncă în zonă. Sonda, prin amplasamentul ei, nu afectează în nici un fel aşezările umane. Având în vedere că distanńa la care se află sonda este mai mare decât cea minim impusă - 50 m şi că în procesul de foraj nu se folosesc substanńe radioactive, sau microbiene, se consideră că securitatea aşezărilor umane, nu este afectată. Impactul potenńial asupra populańiei vulnerabile PopulaŃia posibil vulnerabilă la activităńile desfăşurate în zona sondei 1 Climeşti este reprezentată de echipa de lucrători ce participă la forarea şi probele de producńie ale sondei. În perioada de construcńie muncitorii care vor realiza lucrările sunt angajańi de către firma constructoare şi vor fi special instruińi pentru desfăşurarea lucrărilor şi dotańi cu echipamente de protecńie. ActivităŃile cu potenńial impact asupra lucrătorilor pot fi : - instalarea, punerea în funcńiune, exploatarea şi întreńinerea utilajelor mecanice şi electrice ; - operańii de forare ; - manipularea substanńelor periculoase ; - exploatare instalańii cu grad ridicat de pericol (incendii) ; - colectarea şi recuperarea deşeurilor ; Fişier: fv01sm00.doc Pagina 37 din 76

38 - emisii de gaze şi zgomot determinate de traficul utilajelor din cadrul şantierului. Vehiculele din cadrul şantierului organizat la sonda 1 Climeşti realizează un flux pulsatoriu accelerat şi decelerat. În acest caz, o proporńie semnificativă a vehiculelor se află în stare de accelerare / decelerare, ceea ce înseamnă că viteza nu este stabilă în momentul deplasării şi sunt în stare tranzitorie. Debitele masice ale poluanńilor emişi de motoarele utilajelor sunt sub valorile concentrańiilor impuse de legislańia ce stabileşte calitatea factorului de mediu aer. Având în vedere cele menńionate mai sus precum şi modul de funcńionare intermitentă a autovehiculelor şi perioada limitată de timp, impactul asupra personalului este nesemnificativ. În cazul obiectivului analizat suntem în prezenńa zgomotelor normale, ce se produc în cadrul unui şantier, zgomotul produs de utilaje va fi în jur de 80 db. Având în vedere distanńa fańă de aşezările umane zgomotele produse pe perioada de foraj şi probe de producńie nu constituie ameninńări la starea de sănătate a comunităńii existente, ele acńionând numai asupra personalului angajat în procesul tehnologic menńionat (personal relativ redus numeric). În condińiile respectării normelor de sănătate şi securitate în muncă aplicabile sectorului de foraj, normelor de apărare împotriva incendiilor şi normelor de protecńie a mediului, impactul asupra populańiei potenńial vulnerabile este minim şi se desfăşoară pe timp limitat, pe durata fazelor de realizare a proiectului. Impactul asupra populańiei în general Pentru realizarea proiectului beneficiarul va informa şi consulta populańia interesată de dimensiunea şi impactul realizării lucrărilor aferente de explorare deschidere gaze. Informarea, consultarea şi facilitarea publică contribuie la îmbunătăńirea calităńii proiectului şi previn eventualele pierderi sau întârzieri ale proiectului şi aduc beneficii, cum ar fi : - informarea părńilor interesate relevante şi furnizarea unei platforme pentru discuńii deschise asupra aspectelor locale legate de proiect ; - oferirea posibilităńilor de a face comentarii la opńiunile proiectului şi garanńia că niciun aspect major legat de proiect nu va fi trecut cu vederea de către proiectant ; - reducerea eventualelor conflicte printr-un proces de comunicare / consultare deschis şi transparent ; - facilitarea abordează problemele ridicate de comunitate şi ajută la includerea particularităńilor locale în elaborarea proiectului. La analiza proiectului se va Ńine cont de : relevanńa pentru comunitate ; relevanńa socială ; relevanńa pentru mediu ; relevanńa legală şi vor fi oferite explicańii ale măsurilor colaterale întreprinse pentru a atenua problemele sociale şi de mediu. CetăŃeanul are dreptul de a fi informat cu privire la riscurile la care este supus în cadrul comunităńii şi la măsurile care trebuie luate pentru prevenirea şi gestionarea situańiilor de urgenńă. Comportamentul preventiv cuprinde totalitatea acńiunilor pe care cetăńeanul le realizează pentru a preîntâmpina producerea de evenimente negative ce pot genera pierderi. AcŃiunile ce pot fi întreprinse la nivelul cetăńenilor sunt : - informarea generală şi permanentă/periodică şi a concetăńenilor asupra riscurilor specifice care le pot afecta viańa şi proprietatea ; Fişier: fv01sm00.doc Pagina 38 din 76

39 - formarea comportamentului preventiv, dezvoltarea culturii de securitate şi eliminarea / reducerea neglijenńelor de conduită ; - dezvoltarea spiritului civic şi de solidaritate în comunitatea locală ; adoptarea de măsuri proprii pentru reducerea riscurilor asupra familiei, bunurilor,locuinńei şi anexelor gospodăreşti, cu respectarea cadrului legal privind construirea. Beneficiarul va respecta condińiile impuse de legislańia în vigoare privind dezbaterea publică a proiectului Măsuri de reducere a impactului asupra activităńilor social economice şi asupra populańiei Măsuri de reducere a impactului asupra activităńii social economice Datorită lipsei impactului asupra activităńilor social economice produs de realizarea proiectului, nu sunt necesare măsuri de reducere a impactului. Măsuri de reducere a impactului asupra populańiei vulnerabile La executarea lucrărilor de pregătire montaj şi transport (pentru foraj şi probe de producńie), construcńii montaj (drumuri de acces, conducte de gaz, instalańii tehnologice pentru probe de producńie), foraj, probe de producńie şi operańiuni speciale sunt necesare respectarea următoarelor măsuri pentru reducerea impactului asupra populańiei potenńial vulnerabile : - locurile de muncă trebuie menńinute curate, iar substanńele sau depunerile periculoase trebuie îndepărtate ori Ńinute sub supraveghere pentru a nu pune în pericol securitatea şi sănătatea lucrătorilor ; - lucrătorii trebuie să beneficieze de informare, instruire şi pregătire necesare pentru asigurarea securităńii şi protecńia sănătăńii lor ; - pentru fiecare loc de muncă vor fi elaborate instrucńiuni scrise care să cuprindă reguli ce trebuie respectate în scopul asigurării securităńii şi sănătăńii lucrătorilor şi al siguranńei utilajelor ; - utilajele şi instalańiile mecanice vor fi prevăzute cu protecńie adecvate şi sisteme de securitate în caz de avarii ; - lucrătorii vor fi dotańi cu echipamente de protecńie corespunzătoare ; - înregistrarea şi măsurarea concentrańiilor de gaze, montarea de dispozitive de alarmă automate, sisteme de decuplare automată a instalańiilor electrice şi sisteme de oprire automată a motoarelor cu ardere internă ; - locurile de muncă trebuie să fie amenajate astfel încât lucrătorii să fie protejańi împotriva influenńelor atmosferice, să nu fie expuşi la niveluri sonore nocive, nici la influenńe exterioare nocive, în caz de pericol, să poată părăsi rapid locul de muncă ; - locurile de muncă vor fi prevăzute cu dispozitive adecvate pentru prevenirea declanşării şi propagării incendiilor ; - respectarea distanńelor de siguranńă între instalańiile din şantierele de lucru ; - să se Ńină evidenńa strictă a substanńelor şi preparatelor chimice periculoase inclusiv a recipientelor şi ambalajelor; - organizarea muncii astfel încât să se reducă zgomotul prin limitarea duratei şi intensităńii expunerii şi stabilirea unor pauze suficiente de odihnă în timpul programului de lucru. Fişier: fv01sm00.doc Pagina 39 din 76

40 Măsuri de reducere a impactului asupra populańiei în general Având în vedere că nu există impact asupra populańiei din apropiere produs de realizarea proiectului, nu sunt necesare măsuri de reducere a impactului CondiŃii culturale şi etnice, patrimoniu cultural Impactul potenńial al proiectului asupra condińiilor etnice şi culturale Nu există impact provocat de proiect asupra condińiilor etnice şi culturale. Impactul potenńial al proiectului asupra obiectivelor de patrimoniu cultural, arheologic sau asupra monumentelor istorice În zona de impact a activităńilor desfăşurate pe perioada de execuńie şi exploatare nu există obiective de patrimoniu cultural, arheologic sau monumente istorice Natura transfroniera a impactului Având în vedere amplasamentul sondei, nu există impact de natura transfrontieră Evaluarea şi cuantificarea impactului. Impact rezidual Efectul primar asupra populańiei din vecinătatea drumurilor de acces îl constituie disconfortul creat de intensificarea traficului şi de zgomotul generat. Riscul aparińiei focului, exploziilor şi generarea de gaze, fumuri, fluide toxice şi praf este în conexiune cu managementul substanńelor periculoase şi a deşeurilor rezultate. Depozitarea, colectarea şi transportul deşeurilor trebuie să respecte reglementări stricte de mediu şi sănătate. În concluzie, lucrările prevăzute nu vor determina aparińia de efecte adverse asupra stării de sănătate a populańiei din vecinătatea viitorului obiectiv. Realizarea investińiei va avea un impact pozitiv economic, prin colectarea de taxe şi impozite la bugetul local. IMPACTULUI REZIDUAL Pentru diminuarea efectelor asupra mediului în cadrul proiectului au fost prevăzute o serie de măsuri pentru eliminarea pericolelor mecanice, electrice, termice, chimice, datorate locului de muncă, calamităńi naturale (seism, vânt, grindină, inundańii, alunecări de teren, etc), manifestări eruptive sau erupńii libere. Impactul rezidual este impactul potenńial care se manifestă după aplicarea tuturor măsurilor de reducere a impactului asupra mediului şi poate fi evaluat în toate cele trei faze ale proiectului: mobilizare, foraj/probe şi demobilizare instalańie foraj. Pentru evaluarea impactului rezidual s-a utilizat o scară cu valori cuprinse astfel: pentru intensitatea impactului: 1 - minim, 10 maxim; pentru întinderea spańială a impactului: L - local, Z - zonal, R - regional, N nańional; ca întindere temporală: Mo - momentan, M medie durată, L - lungă durată, I ireversibil. Impactul va fi nesemnificativ asupra apelor, florei şi habitatelor. În condińiile respectării prevederilor din programul de foraj şi probare strate, impactul asupra componentelor subterane este redus. Fişier: fv01sm00.doc Pagina 40 din 76

41 În faza de mobilizare şi demobilizare ca urmare a măsurilor de prevenire ce vor fi luate (colectare ape uzate, gestionare deşeuri) apreciem o reducere substanńială a impactului. Impactul rezidual după implementarea măsurilor prevăzute este de intensitate minimă (valoare = 1), ca întindere spańială local (L), iar ca întindere temporală este momentan (Mo). Emisiile de noxe în atmosferă se vor produce doar pe perioada implementării proiectului şi provin de la utilajele şi mijloacele de transport. Pentru reducerea emisiilor, măsurile ce se impun sunt menńinerea utilajelor în stare bună de funcńionare, circulańia cu viteză redusă la turańii joase ale motoarelor care vor genera un nivel scăzut de gaze de eşapament şi folosirea de utilaje ce respectă normele europene privind emisiile de noxe. Prin aplicarea acestor măsuri se prognozează reducerea emisiilor, ceea ce duce la un impact rezidual de intensitate redusă (valoare = 2), ca întindere spańială zonal (Z), iar ca întindere temporală este momentan (Mo). Praful generat în faza de transport a materialelor reprezintă o componentă importantă a impactului generat în zonă. Ca urmare a măsurilor de prevenire ce vor fi luate (repararea şi întreńinerea drumurilor, circulańia cu viteză redusă) apreciem o reducere a cantităńii de praf generate. Prin aplicarea acestor măsuri se prognozează reducerea emisiilor, ceea ce duce la un impact rezidual de intensitate medie (valoare = 4), ca întindere spańială zonal (Z), iar ca întindere temporală este momentan (Mo). Zgomotul produs de utilaje poate fi redus semnificativ, prin aplicarea măsurilor prevăzute în proiect, impactul rezidual este de intensitate redusă (valoare = 2), ca întindere spańială local (L), iar ca întindere temporală este momentan (Mo). Fişier: fv01sm00.doc Pagina 41 din 76

42 IV. SURSE DE POLUANłI ŞI PROTECłIA FACTORILOR DE MEDIU INTRODUCERE 4.1. ProtecŃia calităńii apelor Utilizarea apei în scop tehnologic se face în instalańii cu circuit închis. Formarea apelor uzate are două surse şi anume : Scurgeri accidentale datorită neetanşeităńilor din circuitul de utilizare a apei tehnologice. Aceste scurgeri sunt colectate prin rigole interioare care conduc apele reziduale la haba metalică cu volum de 40 m 3. Aceste categorii de ape uzate conńin : materii în suspensie, urme de hidrocarburi provenite din sistemele de lubrifiere ale instalańiilor. Pierderile estimate sunt de circa 1 3%, din cantitatea de apă tehnologică utilizată. Debitul mediu zilnic al acestei categorii de ape este de 0,25 mc/zi. Capacitatea de stocare a apelor reziduale asigură retenńia acestora pe durata lucrărilor la aceste obiective (53 zile). Evacuarea apelor reziduale se face prin reintegrarea în circuitul de preparare al fluidelor de foraj. In vederea protectiei calităńii apelor, modul de colectare / locul de evacuare / valorificare / eliminare pe fiecare tip de ape in parte se prezintă astfel: - Apa uzată menajeră este colectată în recipienńii speciali cu care sunt dotate modulele pentru personal şi evacuańi periodic de firme specializate. - Apa rezultată din întreńinerea instalańiei de foraj este colectată în beciul sondei, care este betonat, de unde este reintegrată în fluxul tehnologic de recondińionare a fluidului de foraj cu ajutorul pompelor acńionate cu motoare Diesel. - Apa rezultată din ploile care cad pe suprafańa careului sondei sunt dirijate printr-un şanń colector într-un bazin metalic de 40 m 3 de unde este reintegrată în fluxul tehnologic de recondińionare a fluidului de foraj. Apele de zăcământ rezultate de la probele de producńie, sunt separate din gaze. După separare apele reziduale, cu un grad de mineralizare ridicat, care conńin în principal ioni de : Ca 2+, Mg 2+, Na +, K +, Cl -, SO 4 2-, sunt colectate în haba metalică cu volumul de 40 m 3. Evacuarea acestor ape se realizează cu autovidanja la un sistem de injecńie autorizat. Această categorie de ape uzate este monitorizată atât cantitativ cât şi calitativ, deoarece informańiile furnizate vor fi utilizate în tehnologia de extracńie a gazelor. Volumul acestor ape uzate nu se poate estima la această fază de derulare a proiectului. Pentru a reduce la minim formarea apelor uzate, careul sondei este prevăzut perimetral cu un şanń de gardă care permite colectarea şi evacuarea apelor pluviale. În acest fel se elimină posibilitatea pătrunderii apelor pluviale în careul sondei de pe terenurile învecinate. Ca şi măsură suplimentară de protecńie a calităńii apelor facem precizarea că rigolele din careul sondei sunt astfel amplasate încât prin acestea să fie colectate scurgerile accidentale, dar şi apele pluviale din zonele potenńial contaminate. Aceste zone sunt: terenul din jurul turlei, a habelor de curăńire şi de aspirańie a fluidului de foraj şi zona habelor de reziduuri. Pe durata realizării lucrărilor este prevăzut pe locańie WC ecologic. Fişier: fv01sm00.doc Pagina 42 din 76

43 StaŃiile si instalańiile de epurare sau de preepurare a apelor uzate prevăzut Aşa cum s-a menńionat anterior, în perioada de amenajare a platformei de lucru apa se va utiliza doar în scop potabil de către personalul contractorului şi eventual pentru stropirea frontului de lucru, în perioadele secetoase si cu vânt puternic. In perioada de foraj şi probe de producńie apa tehnologică necesară pentru preparea fluidului de foraj este stocată în habe metalice. Având in vedere aspectele menńionate, in perioada de amenajare a platformei de lucru, precum şi în perioada de forare (săpare) şi probe de producńie a sondei de explorare-deschidere, nu sunt necesare stańii de epurare sau de preepurare a apelor uzate ProtecŃia aerului Utilizarea în procesul de forare al sondei a instalańiei tip 200 tone forńă (cu acńionare independentă) influenńează calitatea aerului din zonă. Sursele de emisie în atmosferă sunt surse fixe şi mobile. SURSE FIXE: Calculul emisiei din aceste surse s-a efectuat utilizând metodologia CORINAIR : a) factori de emisie pentru combustia gazelor naturale : FACTORI DE EMISIE POLUANłI U.M. Cod SNAP motoare termice stańionare Cod SNAP Cazane de abur (apă caldă) - boilere SO x g/gj - 0,057 NO x g/gj - 67 COVNM g/gj - 15 CH 4 g/gj - 1,4 CO g/gj - 13 CO 2 Kg/Gj - 44 N 2 O g/gj - 15,7 Hg g/tj - - Cd Pb Fişier: fv01sm00.doc Pagina 43 din 76

44 b) factori de emisie pentru combustia combustibili lichizi : FACTORI DE EMISIE POLUANłI U.M. Cod SNAP motoare termice stańionare Cod SNAP Cazane de abur (apă caldă) - boilere SO x g/gj 8,42 - NO x g/gj COVNM g/gj 50 - CH 4 g/gj 1,5 - CO g/gj CO 2 Kg/Gj 73 - N 2 O g/gj 2,5 - Hg g/mg 1 - Cd g/mg 1 - Pb g/mg 1,3 - Puterea calorifică a gazelor naturale (Q i ) este cuprinsă între : 0,0325 Gj/Nm 3 0,0397 Gj/Nm 3 (Conform metodologiei Corinair). În literatura de specialitate volumul gazelor arse rezultate din arderea combustibililor gazoşi se calculează cu formula : Volumul gazelor arse = 1,14 x Q i /1000 x 0,25 (Nm 3 /Nm 3 ) Puterea calorifică a combustibililor lichizi (Q i ) este cuprinsă între : 0,041 Gj/kg 0,0425 Gj/kg (conform Metodologiei Corinair). În literatura de specialitate volumul gazelor arse rezultate din arderea combustibililor lichizi se calculează cu formula : Volumul gazelor arse = 1,11 x Q i /1000 x 0,25 (Nm 3 /kg). Calculele privind emisiile de poluanńi se vor efectua pentru un consum orar de combustibil respectiv : 0 Nm 3 /oră gaze naturale ; 0,1tone / oră combustibil lichid. Debitele masice şi concentrańiile de poluanńi când combustibilul este gaz metan sunt următoarele : CONCENTRAłII (mg/nm 3 ) DEBITE MASICE (kg/oră) POLUANłI Admis conform Ordinului DETERMINATE 462/1993 al MAPPM Motoare Cazan termice SO x NO x COVNM CH CO CO N 2 O Hg Cd Pb Obs. La construcńia acestei sonde nu se va utiliza gaz metan pentru acńionarea motoarelor. Fişier: fv01sm00.doc Pagina 44 din 76

45 -Debitele masice şi concentrańiile de poluanńi când combustibilul este combustibil lichid sunt următoarele : CONCENTRAłII [mg/nm 3 ] POLUANłI DEBITE MASICE [kg/oră] DETERMINATE Admis conform Ordinului 462/1993 al MAPPM Motoare Cazan termice SO x 0,035-31, NO x 0,42-376, COVNM CH CO 0, , CO N 2 O Hg Cd Pb Debitul masic (kg poluant/oră) = Factorul de emisie (g/gj) x 10-3 x Cantitatea de energie produsă într-o oră (Gj/oră) Cantitatea de energie produsă într-o oră ( Gj/oră ) = Consumul orar de combustibil (Nm 3 /oră) sau (kg/oră) x Q i (putere calorifică inferioară) (Gj/Nm 3 )sau (Gj/kg) ConcentraŃia poluanńilor (mg/nm 3 )= (debitul masic (g/oră x 10 6 ): V gaze arse (Nm 3 /oră) Gazele arse sunt evacuate în atmosferă astfel : - cazan de abur coş metalic ; - motor termic - eşapament prevăzut cu amortizor de zgomot Surse mobile Aceste surse sunt autovehiculele folosite pentru transportul materialelor şi echipamentelor şi utilajele terasiere folosite pentru amenajarea terenului. Sursele mobile sunt echipate cu motoare termice grele care utilizează ca şi carburanńi motorina. Motorina utilizată are un conńinut de 0,2 % sulf. Pentru determinarea caracteristicilor emisiei se poate folosi manualul Copert şi metodologia Corinair. Limitarea preventivă a emisiilor de la autovehicule se face prin condińiile tehnice impuse la omologarea acestora în vederea înscrierii în circulańie şi pe toată durata de utilizare a acestora prin inspecńii tehnice periodice obligatorii InstalaŃii pentru reńinerea si dispersia poluanńilor in atmosfera Sursele de impurificare a atmosferei asociate activităńilor care vor avea loc în perioada de construcńie/ amenajare a amplasamentului viitoarei sonde de explorare vor fi surse libere, deschise, diseminate pe suprafańa de teren pe care au loc lucrările, având cu totul alte particularităńi decât sursele aferente unor activităńi industriale sau asemănătoare. Ca urmare, nu se poate pune problema unor instalańii de captare - epurare - evacuare în atmosfera a aerului impurificat si a gazelor reziduale ProtecŃia împotriva zgomotului şi vibrańiilor Sursele de zgomot şi vibrańii sunt motoarele de acńionare, manipularea materialului tubular şi utilajele terasiere folosite pentru amenajarea terenului. Fişier: fv01sm00.doc Pagina 45 din 76

46 Sursele de zgomot au caracter temporar având ca durată: utilajele terasiere folosite la amenajarea terenurilor: 96 zile; 10 ore/zi; instalańiile de foraj: 53 zile; 24 ore/zi; Sursa principală o reprezintă echipamentele situate în arealul ocupat de turlă (500 m 2 ) care este amplasată aproximativ în centrul careului sondei. Nivelul de zgomot echivalent produs de această sursă este de 90 db(a). DistanŃa minimă de la sursă până la limita careului sondei este de cca. 30 m. Pentru calculul nivelului de zgomot echivalent la limita careului sondei vom folosi relańia: L P = L R 10 lg 2πr 2 în care : L P nivel de zgomot la limita careului sondei ; L R nivelul de zgomot rezultant al amplasamentului. L P = lg 2π30 2 = 52,5 db(a) fańă de 65 db(a) reglementat de STAS S-a considerat că nivelul de zgomot rezultant este dat de sursa cea mai zgomotoasă deoarece: utilajele terasiere nu mai sunt utilizate în perioada în care se efectuează lucrările de foraj; 90,00 Grafic cu variańia nivelului de zgomot fańă de distanńă 80,00 Valoare zgomot (db) 70,00 60,00 50,00 40,00 30, Distanta (m) Amplasamentul sondei este situat la distanńă fańă de receptorii protejańi, neconstituind o sursă potenńial semnificativă de poluare fonică ProtecŃia împotriva radiańiilor În cazul lucrărilor de foraj nu se utilizează surse de radiańii ionizante. Lucrările speciale de investigare cu surse de radiańii se execută, dacă este cazul, de către unităńi specializate, autorizate CNCAN. InvestigaŃiile se efectuează cu aparatură specială şi se folosesc surse de radiańii de mică intensitate. Fişier: fv01sm00.doc Pagina 46 din 76

47 4.5. ProtecŃia solului şi subsolului Sursele potenńiale de poluare a solului sunt: fluidul de foraj, detritusul şi apele reziduale; manipularea şi utilizarea carburanńilor şi a lubrifianńilor; gospodărirea deşeurilor specifice. Forajul sondei necesită lucrări care perturbă echilibrul natural al zonei în care se execută acesta. La executarea lucrărilor se utilizează fluid de foraj rezultă detritus, ape reziduale şi deşeuri specifice. Aceste deşeuri reprezintă un potenńial pericol de poluare a solului datorită substanńelor pe care le conńin. PoluanŃii care pot afecta calitatea solului sunt: hidrocarburile din produsele petroliere, unele săruri (cloruri, sulfańi), sodă caustică, substanńe tensioactive. În tehnologia de realizare a forajului sunt realizate o serie de lucrări şi dotări cu rol tehnologic şi de protecńie a mediului cum sunt: Ocuparea terenului se face numai după decopertarea solului fertil. Acesta se depozitează şi apoi, la terminarea lucrărilor este folosit la refacerea amplasamentului. Amplasarea habelor metalice etanşe pentru colectarea reziduurilor (detritus, ape reziduale, deşeuri de fluid de foraj). Sistemul de curăńire a fluidelor pentru recircularea acestora, după îndepărtarea impurităńilor şi tratare în vederea corectării caracteristicilor acestora. Utilizarea unui circuit închis şi sigur pentru circulańia de suprafańă a fluidului. Utilizarea apei tehnologice în circuit închis pentru reducerea la minim a formării apelor reziduale. Realizarea rigolelor de colectare a scursorilor, protejate, pentru a nu permite infiltrarea sau deversarea pe sol şi conducerea acestor categorii de reziduuri în habele de stocare. Dotarea careului sondei cu spańii amenajate corespunzător pentru stocarea substanńelor chimice folosite la prepararea şi corectarea caracteristicelor fluidelor de foraj. Manipularea şi utilizarea substanńelor chimice şi a fluidelor de foraj de către operatori specializańi. Amenajarea spańiilor speciale pentru colectarea şi stocarea temporară a altor categorii de deşeuri (ambalaje, deşeuri menajere, ape uzate menajere). Eliminarea controlată a deşeurilor specifice. Detritusul şi fluidul rezidual se va transporta de către contractorul de foraj la un depozit autorizat de MMP. Eliminarea apelor reziduale prin injecńie în sonde special amenajate. Coloana de ancorare cu adâncimea de 700 m, asigură închiderea stratelor de suprafańă slab consolidate şi împiedică poluarea apelor subterane. La terminarea lucrărilor amplasamentul este degajat de materiale şi deşeuri şi se trece la reconstrucńia ecologică prin lucrări agrotehnice specifice, suprafańa de 6876 m 2 se va reda în circuitul inińial. Calitatea solului la terminarea lucrărilor este analizată şi comparată cu datele inińiale care trebuie să ateste calitatea lucrărilor de redare astfel încât să se menńină cel puńin clasa de calitate avută inińial. Fişier: fv01sm00.doc Pagina 47 din 76

48 4.6. ProtecŃia ecosistemelor terestre şi acvatice PoluanŃii care pot afecta ecosistemele terestre şi acvatice provin din : fluidele de foraj ; apele reziduale şi detritusul. Efectele pot să apară atunci când poluanńii sunt evacuańi în apele de suprafańă sau pe sol şi constau din : scăderea concentrańiei de oxigen dizolvat, afectarea proceselor biologice din receptor, afectarea faunei şi florei acvatice ; influenńe negative asupra plantelor se identifică în primul rând prin aparińia : arsurilor, decolorărilor, desfrunzirilor şi cazurilor teratologice foarte diverse şi foarte evidente în vegetańia zonelor limitrofe surselor de poluare. În ceea ce priveşte afectarea solului, analizele efectuate pe probe prelevate de la obiectivele (sondele) în funcńiune, arată o concentrańie extrem de scăzută a metalelor grele, ceea ce denotă că solul nu este afectat. Impactul ecologic al activităńii specifice de foraj al sondelor de gaze naturale este minim datorită măsurilor luate : Ocuparea temporară a unei suprafeńe de 6876 m 2 pe o durată relativ scăzută de timp, necesară efectuării lucrărilor de foraj. Utilizarea unui sistem închis şi sigur pentru circuitul de suprafańă a fluidului de foraj, detritus şi apele reziduale. CurăŃirea fluidului de foraj, ceea ce a permis reducerea volumului de fluid utilizat la sondă. Reciclarea fluidului şi a apelor reziduale. Înlocuirea constituienńilor şi aditivilor, a lubrifianńilor şi inhibitorilor de coroziune, cu toxicitate ridicată folosińi la prepararea noroaielor de sondă (fluide de foraj şi probe) cu substanńe mai puńin toxice (LC 50 = mii ppm). Eliminarea apelor reziduale prin injecńie, sub nivelul apelor de adâncime, în sonde de injecńie autorizate. Folosirea aditivilor şi spumanńilor biodegradabili. Interzicerea evacuării apelor reziduale în receptorii naturali. Folosirea materialelor de îngreunare, fără conńinut de Cd şi Hg. Realizarea lucrărilor de reconstrucńie ecologică a amplasamentelor ocupate temporar. Amplasarea sondei a evitat ariile naturale protejate. Ca urmarea a măsurilor luate impactul asupra ecosistemelor este în limite admisibile. Descoperirea şi exploatarea rezervelor de gaze necesare economiei nańionale, este un obiectiv major, care induce efecte benefice în relańia economic social mediu înconjurător, principiul de bază al dezvoltării durabile ProtecŃia aşezărilor umane şi a altor obiective de interes public Amplasamentul sondei este situat la o distanńă de 200 m de receptorii protejańi (locuinńe). Aspectele de mediu pot fi generate de traficul greu pentru transportul instalańiilor de foraj şi a anexelor şi aprovizionarea cu materiale şi zgomotul produs de activitatea desfăşurată. Pentru limitarea preventivă a zgomotului, vibrańiilor şi a emisiilor poluante din gaze de eşapament produse de autovehiculele grele, sunt luate următoarele măsuri : Fişier: fv01sm00.doc Pagina 48 din 76

49 folosirea cu precădere a drumurilor care ocolesc localităńile ; reducerea vitezei de deplasare şi menńinerea stării tehnice corespunzătoare a mijloacelor de transport ; limitarea emisiilor din gazele de eşapament prin verificări tehnice periodice ale autovehicuelelor ; amenajarea drumurilor de acces cu platforme de circulańie dimensionate corespunzător gabaritelor mijloacelor de transport şi întreńinerea permanentă într-o stare bună a acestora ; în scopul reducerii nivelului de zgomot la limita incintei careului sondei, manipularea materialului tubular se va face cu atenńie pentru evitarea lovirii Ńevilor ; amplasamentele sondelor sunt reglementate din punct de vedere al urbanismului şi amenajării teritoriului prin Certificatul de urbanism şi ulterior prin AutorizaŃia de construire Gospodărirea deşeurilor Deşeurile rezultate din activităńile desfăşurate din cadrul activităńilor proiectului propus, respectiv forarea sondei de explorare-deschidere 1 Climeşti, sunt: a) Deşeuri extractive - definite ca "Deşeuri rezultate din activităńi de prospectare, extracńie, tratare si depozitare a resurselor minerale si din exploatarea in cariere." (conform Directivei privind managementul deşeurilor din industria extractiva HG 856/2008 privind gestionarea deşeurilor din industriile extractive); - detritusul ; - fluid rezidual; b) Alte tipuri deşeuri - care nu rezulta in mod direct din activităńile de forare propriu-zisa. - deşeurile metalice ; - deşeurile de ambalaje ; - deşeurile din materiale de construcńii ; - deşeuri menajere. Detritusul este adus la suprafańă de fluidul de circulańie şi separat din acesta cu ajutorul instalańiilor de curăńire. La forajul acestei sonde va rezulta cca 490 to de detritus. Acesta este colectat în haba metalică de stocare cu volum de 70 m 3, de unde este încărcat cu un utilaj cu cupă în autocamion şi transportat de către contractorul de foraj la un depozit autorizat de MMP. Deşeurile metalice, sunt deşeuri feroase care rezultă la tăierea coloanelor, cabluri de ońel, piese de schimb înlocuite. Deşeurile metalice se estimează că se produc în cantitate de cca 5 tone. Aceste deşeuri se valorifică la unităńi de colectare specializate. Deşeurile de ambalaje ; ambalajele materiilor prime sunt : - butoaie metalice, care se reutilizează ; - ambalaje din hârtie şi carton care se colectează şi se predau la unităńile de colectare autorizate. Cu privire la gestiunea ambalajelor se vor respecta prevederile HG 349/2001. Deşeurile din materiale de construcńie ; la amenajarea terenului se folosesc dale din beton armat specifice pentru activităńile de foraj. Dalele sunt reutilizate la alte locańii, dar există posibilitatea ca la manipulare să se producă deteriorarea unor dale, devenind astfel deşeuri. Aceste deşeuri sunt utilizate la repararea şi întreńinerea drumurilor de schelă (permanente), sau sunt transportate la rampele (bazele) de producńie a societăńii care va câştiga licitańia pentru executarea lucrărilor de foraj. Deşeurile menajere, sunt precolectate în containere (pubele) amplasate în careul sondei. Fişier: fv01sm00.doc Pagina 49 din 76

50 Eliminarea deşeurilor menajere se face prin depozitare finală la groapa de gunoi a localităńii din zona obiectivului. Se estimează o cantitate de 5 m 3 de deşeuri menajere. Ambalajele rămase după consumarea chimicalelor, necesare pentru fluidul de foraj, sunt recuperate şi transportate la magazia de chimicale a contractorului de foraj. Cu privire la gestiunea deşeurilor se impun următoarele concluzii : La forajul sondei se utilizeză o cantitate de cca. 503 m 3 de fluid de foraj. InstalaŃiile de curăńire din dotare: site vibratoare şi hidrocicloane, reduc la minim cantitatea de fluid de foraj care se poate impurifica, necesitând eliminarea. Detritusul şi fluidul de foraj care necesită eliminarea, este colectat în habe metalice de stocare şi transportat pentru dispozare la un depozit autorizat de MMP. EvidenŃa gestiunii deşeurilor este Ńinută de către personalul de la punctul de lucru şi monitorizată de către serviciul de protecńie a mediului al beneficiarului. În timpul operańiilor de foraj şi probare strate se estimează a fi generate cantităńile de deşeuri prezentate în tabelul următor. Denumire a deşeului Detritus şi solide umede Fluid de foraj rezidual Deşeuri municipale amestecat e Deşeuri metalice Deşeurile din materiale de construcńii şi demolări Deşeuri din ambalaje de hârtie şi carton Uleiuri uzate Cantitatea totală prevăzută a fi generată 65 tone 425 tone 134 tone 128 tone Starea fizică (Solid S; Lichid L; Semisolid SS) S L MANAGEMENTUL DEŞEURILOR Codul deşeului Codul privind principala proprietate periculoasă Periculos P Nepericulos N Managementul deşeurilor cantitatea prevăzută a fi generată Valorificată Eliminată Rămasă în stoc N tone - Fişier: fv01sm00.doc Pagina 50 din 76 N 262 tone 5 mc S N - 5 mc - 5 tone S N 5 tone tona S N - 1 tona kg S N 200 kg l L P 100 l - - CantităŃile de deşeuri prezentate au caracter orientativ, agentul economic firma care va câştiga licitańia are obligativitatea de a Ńine o evidenńă a acestora. - -

51 Pentru detritusul rezultat în urma forajului cu fluide pe baza de apă dulce sau sărată,respectiv sau stabilizarea mecanică se poate face prin adăugarea de var şi ciment în scopul stabilizării mecanice si eliminării surplusului fracńiei lichide. În vederea eliminării impactului negativ al deşeurilor asupra mediului şi sănătăńii umane se va Ńine cont de următoarele: - respectarea Legii 211 din 15 noiembrie 2011, privind regimul deşeurilor; - se va Ńine evidenńa strictă a cantităńilor şi tipurilor de deşeuri produse şi a operańiunilor cu deşeuri conform prevederilor HG 856/2002; - respectarea Hotărârârii Nr. 235 din 7 martie 2007 privind gestionarea uleiurilor uzate; - respectarea Hotărârârii nr din 10 septembrie 2008 privind transportul deşeurilor periculoase şi nepericuloase pe teritoriul României; - se va Ńine evidenńa transportului şi recepńiei cantităńilor de detritus şi a reziduurilor tehnologice, luându-se măsurile necesare ca în timpul depozitării să nu se polueze zonele limitrofe; - este interzisă în timpul forajului evacuarea fluidului de foraj sau a reziduurilor provenite de la sondă în apele de suprafańă sau subterane; - se vor asigura mijloace de transport corespunzătoare, în vederea evitării pierderilor de pe traseu (a fluidului de foraj şi a detritusului); - este interzisă abandonarea deşeurilor sau depozitarea în locuri neautorizate; pe durata transportului deşeurile vor fi însońite de documente din care să rezulte deńinătorul, destinatarul, tipul de deşeu, locul de încărcare, locul de destinańie, cantitatea de deşeuri; - transportul deşeurilor periculoase se va face de către operatori de transport autorizańi, care deńin autorizańie de mediu, licenńă de transport mărfuri periculoase. Toate tipurile de deşeuri rezultate vor fi eliminate de pe amplasament şi depozitate pe baza contractelor încheiate cu firme autorizate. Înainte de începerea lucrărilor de construcńie se vor prezenta autorităńilor de protecńie a mediului copii ale contractelor de furnizare şi prestare a acestor servicii. S.N.G.N. ROMGAZ S.A. fiind sociatate cu capital majoritar de stat se supune Ordonantei de urgenta nr. 34/2006 privind licitatiile publice si nu poate incheia contract direct cu furnizorii. Contractorul lucrărilor de foraj va incheia contract de prestare servicii privind eliminarea deseurilor de pe amplasament. La momentul obńinerii avizelor şi acordurilor, beneficiarul S.N.G.N. ROMGAZ S.A. nu poate încheia contract cu o firmă specializată, deci nu poate prezenta un contract de valorificare / eliminare şi nici preciza depozitul autorizat de AgenŃia de Mediu, deoarece acea firmă specializată va fi cunoscută numai după adjudecarea licitańiei, licitańie care se poate face numai după obńinerea AutorizaŃiei de construire Gospodărirea substanńelor toxice şi periculoase Toate substanńele folosite la condińionarea fluidului, se depozitează ambalate în baraca de chimicale (pozińia 15 din plan ZF-1017), manevrarea acestora în cantităńi mici Fişier: fv01sm00.doc Pagina 51 din 76

52 efectuâdu-se de personal specializat (laboranńi) dotat cu echipament de protecńie corespunzător (mănuşi, ochelari de protecńie, şorńuri şi cizme de cauciuc). - prepararea soluńiilor chimice se execută în habele metalice, special prevăzute acestui scop; - este interzisă deversarea, împrăştierea substanńelor chimice pe sol; - substanńele chimice ce vor rămâne neconsumate vor fi transportate la magazia de materiale în vederea refolosirii ; - rezervoarele de motorină (pozińia 37 din plan ZF-1017) şi de lubrifianti (pozińia 48 din plan ZF-1017) vor fi verificate după montare în vederea eliminării scurgerilor accidentale. Acestea se vor izola cu folie polietilenă pentru eventualele scursori accidentale, peste care va fi aşezat nisip şi dale pereate si se va executa un dig de protecńie de 50 cm înălńime al spańiului alocat pentru fiecare rezervor; - vor fi respectate întocmai prevederile din fişele de securitate ale substanńelor chimice ce însońesc aceste produse de la furnizori PRODUS FUNCłIE Clasificarea şi etichetarea substanńelor sau preparatelor chimice Categorie: Periculoase (P) Lubrifianti P Motorina P Sodă caustică Control ph P Dintre materialele stocate sunt considerate a face parte din categoria substanńelor periculoase: soda caustică. Periculozitatea sodei caustice este dată de fraza de risc R 35. R35 Provoacă arsuri grave dacă în cazul aplicării pe pielea sănătoasă şi intactă a unui animal, Ńesutul pielii se distruge în toată profunzimea după un timp de expunere de până la 3 minute sau dacă acest rezultat poate fi previzionat. SubstanŃele şi preparatele periculoase vor fi stocate într-un container prevăzut cu platformă betonată. Unele substanńe utilizate la prepararea fluidului de foraj au următoarele caracteristici periculoase : - riscuri pentru sănătatea salariańilor dacă sunt manipulate fără respectarea normelor specifice de manipulare stocare şi utilizare ; - riscuri de incendiu şi explozie, dacă nu sunt respectate măsurile de prevenire a incendiilor. Riscurile de sănătate sunt la inhalare (prafuri), contactul cu epiderma, provocând acńiuni nocive sistemului respirator, asupra ochilor şi a pielii; riscurile de incendiu apar atunci când substanńele se depozitează lângă surse de căldură. Prin ardere pot degaja fumuri şi gaze toxice (monoxid de carbon). Pericolul de explozie apare la amestecul praf aer. În scopul reducerii pericolului utilizării unor substanńe cu caracteristici periculoase, la prepararea fluidului de foraj au fost înlocuińi constituenńii şi aditivii, inclusiv lubrifianńii şi inhibitorii de coroziune cu toxicitate ridicată, cu alńii mai puńin toxici. Astfel s-au înlocuit sărurile de crom, motorina din fluidele de emulsie inversă cu poliglicoli, sodă caustică cu Fişier: fv01sm00.doc Pagina 52 din 76

53 baze organice, polimeri biodegradabili. Pentru cuantificarea toxicităńii fluidelor de foraj se utilizează indicatorul concentrańia letală LC 50, care se exprimă în ppm. Valorile mari ale parametrului LC 50 indică toxicitate redusă şi invers, valorile scăzute semnifică un nivel ridicat de toxicitate. Fluidele cu LC 50 mai mic de ppm sunt interzise. În cazul forajului acesteti sonde, fluidele utilizate au LC 50 de ppm, ceea ce denotă un grad de toxicitate redus. Pentru stocarea materialelor şi a aditivilor folosińi la prepararea fluidelor de foraj, în careul sondei s-a amplasat baraca pentru chimicale. Aceasta este realizată din tablă de ońel, cu acoperiş cu învelitoare impermeabilă. Baraca este montată pe dale din beton. SubstanŃele sunt păstrate în ambalajele originale ale furnizorului, sunt etichetate conform Legii 200/2000. Aprovizionarea materialelor, depozitarea acestora, manipularea şi utilizarea acestora se efectuează de către operatorul specializat în fluide de foraj. Utilizarea fluidelor de foraj se face în circuit închis. Prin programul de tubare se asigură măsura împiedicării pierderii fluidului de circulańie, care astfel ar putea ajunge în apele subterane. InstalaŃiile de curăńire a fluidului de foraj, asigură eliminarea impurităńilor astfel încât să poată fi reutilizat în totalitate, iar detritusul nu mai conńine urme de fluid. Concluzionând, măsurile luate pentru minimizarea efectelor negative ale substanńelor toxice şi periculoase sunt : - utilizarea de substanńe cu grad redus de toxicitate, pentru prepararea fluidului de foraj (LC 50 = ppm) ; - depozitarea substanńelor în spańiul special amenajat, în ambalaje corespunzătoare, etichetate conform Legii 200/2000, - utilizarea substanńelor se face de către un operator specializat, cu respectarea normelor de protecńie a muncii şi prevenirea incendiilor ; - utilizarea unui circuit închis şi sigur pentru fluidul de foraj şi protecńia asigurată de către coloanele tubate; - folosirea unei instalańii performante de curăńire a fluidului de foraj, care împiedică pierderile de fluid ce necesită a fi eliminate ca deşeu. Din prezentarea măsurilor şi dotărilor pentru protecńia mediului se constată că acestea au un caracter integrat, deoarece rezolvă în mod unitar aspectele generate de construirea obiectivului. Măsurile şi dotările pentru protecńia factorilor de mediu: apă, aer, sol, ecosisteme acvatice, gospodărirea deşeurilor şi a substanńelor toxice şi periculoase, fac parte integranta din fluxul tehnologic adoptat pentru forajul sondei. V. PREVEDERI PENTRU MONITORIZAREA MEDIULUI Sistemul de monitoring reprezintă un sistem complex de achizińie a datelor privind calitatea mediului, obńinute pe baza unor măsurători sistematice, de lungă durată, la un ansamblu de parametri şi indicatori, cu acoperire spańială şi temporală care să asigure posibilitatea controlului poluării. Pe perioada prevăzută pentru realizarea lucrărilor de foraj/probare strate, monitorizarea mediului se realizează prin respectarea etapelor prevăzute pentru execuńie, precum şi evacuarea şi depozitarea corespunzătoare a deşeurilor rezultate. În această etapă este foarte important să se respecte locańiile prevăzute pentru depozitarea deşeurilor rezultate. Toate operańiile de foraj se execută cu măsuri stricte de control, cu respectarea normelor în vigoare şi a condińiilor tehnico economice. Procesul tehnologic se desfăşoară numai în incinta careului special amenajat în vederea evitării poluării factorilor de mediu. Fişier: fv01sm00.doc Pagina 53 din 76

54 Realizarea proiectului este monitorizată de beneficiar, pentru a verifica modul de respectare a parametrilor constructivi şi funcńionali şi a reglementărilor privind protecńia mediului. Monitorizarea mediului se realizează prin: - urmărirea realizării transportului de deşeuri la locurile stabilite. Transportul se va executa cu mijloace auto adecvate, pentru a se elimina posibilitatea deversării deşeurilor pe timpul transportului. Documentele care vor însońi transportul vor avea menńionate în principal: natura deşeurilor, cantitatea, locul de eliminare. La întoarcerea din cursă, se va prezenta confirmarea că deşeul a fost transportat la locul stabilit; - asigurarea funcńionării în permanenńă a dotărilor cu rol de protecńie a mediului; - instruirea periodică a personalului în vederea respectării prevederilor din acordul de mediu emis pentru acest obiectiv; - informarea imediată a autorităńii teritoriale pentru protecńia mediului cu privire la modificările fańă de acordul de mediu, sau orice incident care poate avea efecte negative asupra mediului înconjurător; - personalul care desfăşoară activitatea de construire a sondei este obligat să cunoască şi să respecte regulamentul de prevenire a erupńiilor. Acest regulament cuprinde un set complet de măsuri concrete, pentru fiecare loc de muncă şi instalańie, necesare a fi luate pentru prevenirea sau intervenńia în caz de situańii deosebite; - folosirea tipurilor de fluide recomandate în proiect şi asigurarea în permanenńă a caracteristicilor indicate; - parametrii fluidului de foraj se vor adapta în funcńie de condińiile întâlnite, se vor lua măsuri de prelucrare continuă a datelor obńinute, în scopul asigurării unui fluid de foraj optim pentru traversarea formańiunilor geologice întâlnite; - în timpul operańiilor de tubaj şi cimentare se vor respecta măsurile SSM specifice acestor operańii, cuprinse în normele departamentale de protecńia muncii; - instruirea corespunzătoare a personalului privitor la condińiile geologo tehnice ale sondei şi prevederile SSM şi apărarea împotriva incendiilor, Îndrumătorul tehnic, regulamentele pentru prevenirea erupńiilor, prevenirea şi lichidarea accidentelor tehnice; - desfăşurarea operańiilor pe bază de programe întocmite şi avizate cu asigurarea unei asistenńe corespunzătoare; - verificarea permanentă a stării de funcńionare a tuturor componentelor instalańiei. În timpul probării stratelor, se vor monitoriza permanent: tipul fluidelor obńinute, debit, volum produs şi presiuni de suprafańă. Pe toata durata operańiilor de foraj, parametrii vor fi înregistrańi permanent. Personalul specializat va întocmi Raport zilnic privind parametrii înregistrati si hidrocarburile detectate, iar la final va întocmi Raport final care va include toate diagramele solicitate. Raportul zilnic va include descrierea litologică a probelor, indicańiile de hidrocarburi din probe, rezultatele analizelor (fluorescenńă, reacńie benzen, acetonă, etc) şi valorile de conńinut în material carbonatic. Pentru urmărirea poluării mediului în zona de activitate a obiectivelor analizate se impune un control periodic a surselor potenńial poluatoare. Fişier: fv01sm00.doc Pagina 54 din 76

55 MONITORIZAREA DE FOND A SURSELOR POSIBILE DE POLUARE Sursa potenńială de poluare / obiective Indicator urmărit Interval urmărire măsurare Pompe, armături Avarii, neetanşeităńi Data producerii Habe, bazin colector Vidanjare (golire) bazin colector Grafic de curăńare / vidanjare Măsuri de limitare a poluării ReparaŃii executate / mod gospodărire deşeuri / înlocuire garnitură Organizatorice (respectarea graficului) Sonda IntervenŃii, reparańii Data execuńiei Organizatorice Strategia protecńiei mediului în România trebuie să aibă la bază următoarele principii şi criterii generale: - conservarea condińiilor de sănătate ale oamenilor; - dezvoltarea durabilă; - evitarea poluării prin adoptarea unor măsuri preventive; - conservarea biodiversităńii; - apărarea împotriva calamităńilor naturale şi accidentelor; - raport maxim beneficiu/cost; - implementarea prevederilor convenńiilor şi programelor internańionale privind protecńia mediului. Specificul industriei extractive de gaze impune măsuri ferme în ceea ce priveşte extracńia gazelor, ca orice activitate industrială de altfel, afectează mediul înconjurător, atât prin derularea proceselor tehnologice propriu-zise, cât şi prin unele accidente nedorite ce se pot produce. Aplicarea conceptelor de management ecologic în industria extractivă de hidrocarburi vizează problematica purificării solului şi apelor freatice contaminate şi minimizarea cantităńii de reziduuri înaintea utilizării unor instalańii costisitoare de tratare a acestora. Pentru prevenirea poluării, cât şi a protejării factorilor de mediu (sol, apă, aer) se fac următoarele recomandări: - realizarea lucrărilor de suprafańă conforme standardelor în vigoare; - decopertarea învelişului vegetal din incinta viitorului careu să se facă pe o adâncime de 20 cm şi depozitarea acestuia în careul sondei, constituind depozitul de sol vegetal care va fi folosit la redarea terenului la starea inińială; - pentru colectarea apelor pluviale care cad în interiorul careului şi a celor reziduale - executarea unui şanń pereat cu plăci de beton cu lungimea de 131 m racordat la o habă de decantare de 40 m 3, montată îngropat, hidroizolată; - pentru preluarea şi dirijarea apelor pluviale provenite din exteriorul careului sondei este necesară amenajarea unui sant de pământ perimetral cu lungimea de 256 m; - colectarea temporară a detritusului rezultat în urma lucrărilor de foraj să se facă în haba metalică de 70 m 3, montată la 1 m adâncime, în apropierea sitelor; - începerea lucrărilor de foraj se va face numai după executarea şi recepńionarea tuturor lucrărilor de montaj şi a verificării tuturor aparatelor de măsură şi control existente conform cărńii tehnice a instalańiei; Fişier: fv01sm00.doc Pagina 55 din 76

56 - proba de presiune hidraulică a manifoldului conductelor de refulare a sistemului de circulańie a fluidului de foraj va fi efectuată numai ziua, înainte de începerea forajului. Proba se va executa la o presiune mai mare de 1,5 ori decât presiunea maximă de lucru; - sonda va fi dotată cu instalańie completă de prevenire a erupńiilor, corespunzătoare categoriei sondei şi evaluării presiunii de zăcământ, potrivit Regulamentului de Prevenire a ErupŃiilor; - echipele de lucru vor fi permanent instruite asupra modului de acńiune pentru prevenirea şi combaterea erupńiilor, trebuie să se asigure şcolarizarea teoretică şi practică a personalului operativ, în vederea prevenirii erupńiilor; - pentru evitarea poluării factorilor de mediu cu substanńele pulverulente folosite la tratarea fluidului de foraj este necesară folosirea de barăci - magazii închise pentru depozitarea acestor substanńe; - înainte de retrocedarea terenului către proprietarul de la care s-a închiriat, trebuie să se execute două arături adânci, pe direcńii perpendiculare, fertilizare cu îngrăşăminte organice, afânare prin discuire şi analize agropedologice a solului. VI. PLAN DE PREVENIRE ŞI COMBATERE A POLUĂRILOR ACCIDENTALE La producerea unei poluări accidentale, personalul care deserveşte instalańia de foraj va lua măsurile necesare eliminării cauzelor poluării şi pentru eliminarea efectelor acesteia. Persoana care observă fenomenul care poate produce accidental poluarea surselor de apă, va anunńa conducerea stańiei şi va elabora programul de combatere a poluării. Conducerea unităńii va analiza în detaliu şi sub toate aspectele, cauzele poluării accidentale şi va dispune măsuri tehnice, materiale şi organizatorice, în scopul prevenirii unor astfel de situańii nedorite, inclusiv eventualele modificări şi/sau completări ale instalańiei de foraj, Ńinând seama de experienńa dobândită în cursul evenimentului de poluare consumat. Starea de calitate a resurselor de apă este condińionată atât de modul de utilizare a acestora ca surse de alimentare cu apă a populańiei, industriei şi altor folosinńe, cât şi utilizarea resurselor ca receptori ai apelor uzate evacuate după utilizare. Una din măsurile importante pentru menńinerea calităńii resurselor de apă o reprezintă activitatea de prevenire şi combatere a poluărilor accidentale. Poluarea accidentalã, în sensul prezentei metodologii, este orice alterare a caracteristicilor fizice, chimice, biologice sau bacteriologice ale apei, produsă prin accident, avarie sau altă cauză asemănătoare, ca urmare a unei erori, omisiuni, neglijenńe ori calamităńi naturale şi în urma căreia apa devine improprie folosirii ca înainte de poluare. Poluarea accidentalã este, de cele mai multe ori, de intensitate mare şi de scurtă durată. Planul de prevenire şi combatere a poluărilor accidentale se elaborează de orice folosinńă potenńial poluatoare, sau la care se pot produce evenimente, ce pot conduce la poluarea accidentală a resurselor de apă. În vederea elaborării planurilor de prevenire şi combatere a poluărilor accidentale unităńile stabilite de Regia Autonomă "Apele Române" vor inventaria şi stabili activitãńile, locurile şi instalańiile (punctele critice) de la care pot proveni poluări accidentale şi vor lua măsuri pentru: stabilirea sistemului de alertă în caz de poluare accidentală; Fişier: fv01sm00.doc Pagina 56 din 76

57 stabilirea programului de măsuri şi lucrări necesare pentru prevenirea poluării, precum şi a dotărilor necesare pentru prevenirea producerii unei poluări accidentale sau pentru înlăturarea efectelor acesteia; stabilirea, prin decizie a conducătorului unităńii, a componenńei colectivului constituit pentru combaterea poluărilor accidentale şi a echipelor de intervenńie; precizarea sarcinilor şi răspunderilor cu privire la anunńarea imediată a cazurilor de poluare accidentală; instruirea lucrătorilor cãrora le revine sarcina aducerii la îndeplinire a prevederilor planului. Conducerea unităńii are răspunderea urmăririi realizării la termen şi în bune condińii a măsurilor şi lucrărilor stabilite. După producerea unui eveniment cauzator de poluare, conducerea unităńii are obligańia să analizeze în detaliu şi sub toate aspectele, cauzele poluării accidentale şi dispune măsuri tehnico-materiale şi organizatorice, în scopul prevenirii unor astfel de situańii nedorite, inclusiv eventualele modificări şi/sau completări ale tehnologiilor de producńie, ale instalańiilor, construcńiilor, dotărilor, Ńinând seama şi de experienńa dobândită în cursul evenimentului de poluare consumat. Modul de acńionare în caz de producere a unei poluări accidentale sau a unui eveniment care poate conduce la poluarea iminentă a surselor de apă va fi prezentat adaptând la condińiile specifice urmă toarele: Persoana care observă fenomenul anunńă imediat conducerea secńiei şi a unităńii. Conducerea secńiei sau a unităńii dispune: - anunńarea persoanelor sau a colectivelor cu atribuńii prestabilite pentru combaterea poluării, în vederea trecerii imediate la măsurile şi acńiunile necesare eliminării cauzelor poluării şi pentru diminuarea efectelor acesteia, locale sau din zonă; - anunńarea imediată a sistemului de gospodărire a apelor şi apoi informarea periodică asupra desfăşurării operańiunilor de sistare a poluării prin eliminarea sau anihilarea cauzelor care au produs-o şi de combatere a efectelor acesteia. Persoanele sau colectivele din unitate, cu atribuńii în combaterea poluării accidentale acńionează pentru: - eliminarea cauzelor care au provocat poluarea accidentală, în scopul sistării ei; - limitarea şi reducerea ariei de răspândire a substanńelor poluante; - îndepărtarea, prin mijloace adecvate tehnic, a substanńelor poluante; - colectarea, transportul şi depozitarea intermediară, în condińii de securitate corespunzătoare pentru mediu, în vederea recuperării sau, după caz, a neutralizării ori distrugerii substanńelor poluante. Modul de solicitare a sprijinului acordat de unităńile cu care s-au stabilit, în prealabil, relańii de colaborare în acest scop, în cazul în care se constată că forńele şi mijloacele disponibile în unitate nu sunt suficiente pentru sistarea poluării şi/sau eliminarea efectelor acesteia. În cazul în care, cu toate măsurile interne luate, există pericolul ca poluarea să se extindă către resurse de apă de suprafańă sau subterane imediat, va fi avertizat sistemul de gospodărire a apelor din zonă, asupra situańiei deosebite create. În cazuri de forńă majoră, conducerea unităńii va dispune oprirea funcńionării unor instalańii sau secńii de producńie, sectoare de activitate, care contribuie la generarea, în continuare a poluării accidentale (astfel de situańii limită vor fi analizate prin scenarii prestabilite de poluări accidentale posibile şi vor fi incluse în programul propriu de acńiune în cazuri de poluări accidentale). După eliminarea cauzelor poluării accidentale şi după îndepărtarea pericolului răspândirii substanńelor poluante în unităńi sau zone adiacente, conducerea unităńii sau a secńiei va informa sistemul de gospodărire a apelor asupra sistării fenomenului. Fişier: fv01sm00.doc Pagina 57 din 76

58 La solicitarea autorităńilor de gospodărire a apelor, conducerea unităńii cere subordonańilor colaborarea cu aceste organe, în vederea stabilirii răspunderilor şi a vinovańilor pentru poluarea accidentală produsă. Conducătorul unităńii va emite o decizie privind componenńa colectivului constituit pentru combaterea poluărilor accidentale pe unitate, rãspunderile şi sarcinile acestora. În lista punctelor critice din unitate, de unde pot proveni poluări accidentale (secńii, agregate, depozite, amenajări, mijloace de transport etc.), se vor menńiona cauzele posibile (accident, avarie, altă defecńiune, manipulare, purjare, spălare, încărcare, descărcare) şi faza în care s-au produs, conform tabelului. Prin puncte critice se înńeleg punctele, din cadrul unităńii, unde se pot produce pierderi de produse (semifabricate, intermedieri pe faze tehnologice, produse finite, combustibili sau alte materiale - solide sau lichide), care, prin antrenare în reńelele pluviale, de alimentare cu apă, canalizări, în sol sau evacuări directe în receptorul natural, pot provoca poluări accidentale. Programul de măsuri şi de lucrãri aferente, pentru prevenirea poluărilor accidentale se va elabora în conformitate cu lista punctelor critice din unitate, de unde pot proveni poluări accidentale (secńii, agregate, depozite, amenajãri, mijloace de transport etc.) şi va cuprinde acńiuni concrete precum: montări de vane, asigurarea capacităńilor necesare pentru colectarea pierderilor şi pentru repomparea acestora în circuitul de refolosire, înlocuirea de conducte sau de instalańii uzate etc. La stabilirea echipelor de intervenńie corespunzătoare, pentru fiecare din punctele critice se va avea în vedere să se includă persoane ce pot fi anunńate în timp util şi a căror prestare să fie eficientă. Lista dotărilor şi a materialelor necesare pentru oprirea poluării şi lichidarea efectelor acestora se va elabora pe echipe de intervenńie, cu precizarea locului de unde se obńin şi a personalului de deservire a utilajelor centralizat pe unităńi. Programul de instruire a lucrătorilor de la punctele critice şi a echipelor de intervenńie va cuprinde şi frecvenńa simulărilor pentru verificarea însuşirii modului de intervenńie. Instruirea lucrătorilor va fi efectuată şi la angajarea unor noi lucrători. În acelaşi mod se va proceda înainte de punerea în funcńiune a oricăror noi capacităńi de producńie, dezvoltări, modernizări etc. O atenńie deosebită se va acorda stabilirii responsabilităńilor pe fiecare conducător-operator al procesului tehnologic care poate produce poluarea accidentală. Lista unităńilor care acordă sprijin în cazul aparińiei unei poluări accidentale se va elabora cu sprijinul sistemului de gospodărire a apelor şi cu acordul scris al acestuia. În listã se va nominaliza personalul de contact. Lista folosinńelor de apă din aval ce pot fi afectate de poluarea accidentală produsă de unitate se elaborează în colaborare cu sistemul de gospodărire a apelor. Conducerile unităńilor poluatoare au obligańia să comunice fişele de poluanńi. Fişier: fv01sm00.doc Pagina 58 din 76

59 TABELUL NR. 1 ComponenŃa colectivului constituit pentru combaterea poluărilor accidentale Nr. Numele şi FuncŃia/ crt. prenumele loc de muncă Adresa Telefon Răspunderi Coordonarea lucrărilor pentru combatere a poluărilor accidentale 2. Coordonarea lucrărilor pentru combatere a poluărilor accidentale 3. Şef compartiment protecńia mediului Coordonarea lucrărilor pentru combaterea poluărilor accidentale în teren Conducătorul unităńii L.S. Fişier: fv01sm00.doc Pagina 59 din 76

60 TABELUL NR. 2 Lista punctelor critice din unitate de unde pot proveni poluări accidentale Nr. Locul de unde poate Cauzele posibile PoluanŃi potenńiali crt proveni poluarea ale poluării Denumirea 1) ObservaŃii. accidentului Fisurare conducte tragere-împingere Fluid de foraj Poate apare in timpul forajului 1. SISTEM DE CIRCULAłIE FLUID DE FORAJ Neetanşeizări ale unor zone de racord Fluid de foraj Apă Poate apare in timpul forajului ApariŃia de fisuri în habele de lucru Fluid de foraj Poate apare in timpul forajului Fisurare furtune Fluid de foraj Rotary 2. MAGAZIA DE CHIMICALE Spargerea sacilor. Spargerea butoaielor Produse chimice necesare tratării fluidului de foraj in timpul depozitării manipulare incorectă 3. REZERVOARE LUBRIFIANłI Fisuri rezervoare si butoaie de depozitare Spargeri LubrifianŃi (uleiuri) in timpul depozitării Conducătorul unităńii L.S. Fişier: fv01sm00.doc Pagina 60 din 76

61 TABELUL NR. 3 Programul de măsuri şi lucrări în vederea prevenirii poluărilor accidentale pentru 1) Nr. Măsura Termene Obs. crt. sau lucrarea Scopul ResponsabilităŃi Începere p.i.f Controlul periodic al utilajelor 2. Verificarea rezervoarelor si butoailor de depozitare lubrifianti Evitarea deversarilor accidentale de fluide foraj, şi lubrifianńi Evitarea deversărilor accidentale lubrifianńi şef de formańie Mecanic de întreńinere Responsabil de instalatie Mecanic pe schimb - La inceperea forajului - la intrarea in schimb - după executarea de reparatii - la intrarea in schimb 3. Depozitarea corespunză toare a produselor chimice in magazia de chimicale Evitarea formării de soluńii chimice ce se pot infiltra in sol si in apele subterane sef de formańie Laborant - ori de câte ori se aduce produse chimice necesare tratării fluidului de foraj si se execută tratarea fluidui de foraj Conducătorul unităńii L.S. 1) locul de unde poate proveni poluarea. Fişier: fv01sm00.doc Pagina 61 din 76

62 TABELUL NR. 4 COMPONENłA ECHIPELOR DE INTERVENłIE Nr. FuncŃie/Nume şi crt. prenume Adresa Telefon Obs Şef de formańie - - personal operator la sondă 2. Ajutor sondor şef - - personal operator la sondă 3. Laborant - - personal operator la sondă 4. Sondor - - personal operator la sondă 5. Mecanic - - personal operator la sondă 6. Responsabil de - - personal operator la instalańie sondă Conducătorul unităńii L.S. Fişier: fv01sm00.doc Pagina 62 din 76

63 TABELUL NR. 5 Lista dotărilor şi a materialelor necesare pentru sistarea poluării accidentale Nr. crt. Denumire utilaj/ material Locul de unde provine (denumire secńie/atelier etc.) Cine deserveşte utilajul (nume, loc de muncă) LopeŃi SecŃie foraj Laborant sondor 2. GăleŃi SecŃie foraj Ajutor sondor şef sondor 3. Nisip SecŃie foraj Mecanic Cine asigură materialul Compartiment Aprovizionare Societatea contractoare a lucrărilor de foraj 4. Autocister nă Sofer autocisternă Conducătorul unităńii L.S. Fişier: fv01sm00.doc Pagina 63 din 76

64 TABELUL NR. 6 Programul anual de instruire a lucrătorilor de la punctele critice şi a echipelor de intervenńie Nr. Data când va avea Numele persoanei care Cine participă crt loc instruirea Locul asigură instruirea PERIODIC SEDIU Şef compartiment ProtecŃia mediului Societatea contractoare a lucrărilor de foraj Personal deservire instalańia de foraj ș Reprezentant M.A.P.P.M. ș Reprezentant S.G.A. Conducătorul unităńii L.S. Fişier: fv01sm00.doc Pagina 64 din 76

65 TABELUL NR. 7 ResponsabilităŃile conducătorilor Nr. crt. Denumire punct critic SecŃia FuncŃie/Nume şi prenume conducător/operator SISTEM DE CIRCULAłIE FLUID DE FORAJ FORAJ ŞEF DE FORMAłIE O RESPONSA BILITĂłI Coordonarea măsurilor de evitare a deversărilor accidentale 2. MAGAZIA DE CHIMICALE FORAJ Responsabil de instalatie Mecanic pe schimb ŞEF DE FORMAłIE actionează pentru eliminarea cauzelor poluării actionează pentru eliminarea cauzelor poluării Coordonarea măsurilor de evitare a deversărilor accidentale Laborant actionează pentru eliminarea cauzelor poluării Sondor podar actionează pentru eliminarea cauzelor poluării 3. REZERVORUL DE LUBRIFIANłI ŞI CARBURANłI FORAJ ŞEF DE FORMAłIE Coordonarea măsurilor de evitare a deversărilor accidentale Responsabil de instalatie Mecanic pe schimb Motorist actionează pentru eliminarea cauzelor poluării actionează pentru eliminarea cauzelor poluării Conducătorul unităńii L.S. Fişier: fv01sm00.doc Pagina 65 din 76

66 TABELUL NR. 8 Lista unităńilor care acordă sprijin în cazul aparińiei unei poluări accidentale Nr. crt. Denumirea unităńii Adresa Telefon, fax Persoana de legătură Conducătorul unităńii L.S. TABELUL NR. 9 Lista folosinńelor din aval care pot fi afectate Nr. crt. Denumirea unităńii Adresa Telefon/fax Profil de producńie Conducătorul unităńii L.S. NOTĂ: Rubricile cu numele personalului operator de la stańie, adrese, numere de telefon, din tabelele 1,3,4,5,6,7,8, vor fi completate de beneficiar după ce se va stabili prin licitańie contractorul de specialitate (contractorul de foraj) ce va executa lucrările de foraj la sondă. Fişier: fv01sm00.doc Pagina 66 din 76

67 VI. JUSTIFICAREA ÎNCADRĂRII PROIECTULUI, DUPĂ CAZ, IN PREVEDERILEALTOR ACTE NORMATIVE NAłIONALE CARE TRANSPUN LEGISLAłIA COMUNITARA In România, activităńile de prospectare, explorare si exploatare a gazelor intra sub incidenńa prevederilor Legii nr. 238/ Legea Petrolului. Pe plan internańional, forarea sondelor pentru explorarea si exploatarea zăcămintelor de hidrocarburi se supune prevederilor legislative specifice fiecărei Ńări în parte (nu este adoptat un act normativ unic). VII. LUCRĂRI NECESARE ORGANIZĂRII DE ŞANTIER Lucrările de organizare de şantier se vor executa pe terenul in suprafańa de 6876 m 2, teren ce s-a închiriat de la proprietar particular. Pentru amplasarea construcńiilor provizorii inclusiv a barăcilor (containerelor) se impune amenajarea terenului, amenajare ce constă în următoarele lucrări: Decopertarea suprafeńei careului; Executarea de lucrări de terasamente şi suprastructură ce constau în excavări şi umpluturi pentru aducerea careului la cota «0» - cotă stabilită pentru centrul sondei respectiv beciul sondei; pământul rezultat în urma decopertării se va depozita în «depozitul de pământ fertil»; Nivelarea terenului; Compactarea terenului; Aşternere suprastructură, compusă din balast pe o grosime de 20 cm, pe suprafańa nivelată ; Aşezarea pentru fiecare baracă (container) a câte 2 bucăńi dale din beton armat cu dimensiunea de 3 x1 x 0,18 m, pe un strat de 2 cm din nisip. Amenajare acces utilaje de construcńie şi maşini transport muncitori ; Amenajare de platforme balastate pentru organizarea spańiilor specifice lucrărilor de şantier, amplasarea de barăci pentru personal şi pentru depozitarea materialelor; Amenajare platforme balastate pentru parcarea utilajelor de construcńie (buldozer, cilindru compactor, excavator, macara, convertizor de sudură, motocompresor, ciocan pneumatic, grapă cu disc, autocisternă şi aubasculante) ; Amenajare grup sanitar ecologic pentru muncitori ; Amenajarea utilităńilor pentru organizarea de şantier respectiv alimentare cu apă potabilă, energie electrică; Aprovizionarea cu materiale şi scule a instalańiei de foraj se va efectua în mod eşalonat, funcńie de faza de lucru, la sondă neexistând stocuri de materiale; suprafańă totală = 6876 m 2 din care: 103 m 2 suprafańă zonă protecńie; 183 m 2 suprafańă depozit pământ; 816 m 2 suprafańă depozit sol vegetal; 5774 m 2 suprafańă incintă careu sondă. Fişier: fv01sm00.doc Pagina 67 din 76

68 În interiorul careului de foraj vor fi pozińionate următoarele elemente necesare organizării de şantier : container şef sondă container / baracă sondor şef container supervizor container personal container chimicale container laborator cabină WC ecologic sistemul PSI (habe apă PSI, reńea de apă şi hidranńi, pichet PSI tip IV, container pompă apă PSI) rampă pentru unelte, scule, dispozitive, utilaje şi mijloace necesare rampă pentru material tubular (prăjini de foraj, burlane de tubaj etc.) Alimentarea cu apă tehnologică a instalańiei de foraj se va realiza prin transport cu autocisterna. Apa tehnologică va fi folosită pentru: apă necesară pentru preparare şi condińionare fluid de foraj; apă necesară pentru soluńii de cimentare; apă necesară stocului PSI: 110 m 3 ; (Cf.NPCIPG tab , în care este specificat debitul de apă de 10 dm 3 /s şi punctul , unde este specificat ca hidranńii să funcńioneze timp de 3 ore). apă necesară pentru întreńinere instalańie foraj; Alimentarea cu apă potabilă a personalului care deserveşte instalańia de foraj se va realiza prin achizińionare (de către contractorul lucrărilor) de apă potabilă îmbuteliată în PET-uri de plastic. Materialele de construcńie cum sunt prăjinile de foraj, burlanele de tubaj, se vor putea depozita în incinta careului sondei, pe rampa de material tubular, în aer liber, fără măsuri deosebite de protecńie. Materialele de construcńie care necesită protecńie contra intemperiilor cum sunt chimicalele pentru fluidul de foraj, se vor putea depozita pe timpul execuńiei lucrărilor de construcńie în incinta magaziei provizorii (baraca / container de chimicale). Baraca de chimicale este o construcńie metalică impermeabilă cu acoperiş şi podea metalică, care se utilizează la fiecare locańie. Chimicalele sunt ambalate de la livrare în saci de pânză, hărtie, butoaie metalice sau de plastic. La sondă se vor lua măsuri împotriva scurgerii accidentale şi împrăştierii acestora. Materialele sunt păstrate în ambalaje originale, conform Hotararii Nr.1408/2008 privind clasificarea, ambalarea şi etichetarea substanńelor periculoase. InstalaŃia de foraj este de tip 200 tone forńă şi va fi cu acńionare independentă. Energia electrică necesară funcńionării elementelor auxiliare şi a grupului social se va realiza cu ajutorul grupului electrogen aflat în dotarea instalańiei de foraj. În interiorul careului se vor amenaja un drum interior (504 m 2 ) şi o platformă tehnologică (806 m 2 ) care vor face posibil accesul la instalańia de foraj, rampa de material tubular (prăjini, burlane etc.), cât şi accesul diferitelor tipuri de autospeciale, inclusiv eventualele mijloace P.S.I. auto în caz de necesitate. Planul de apărare împotriva incendiilor va fi întocmit de către Compartimentul PSI al societăńii contractoare a lucrărilor de foraj, în conformitate cu Legea 307/ privind apărarea împotriva incendiilor. Fişier: fv01sm00.doc Pagina 68 din 76

69 Dotarea cu mijloace de primă intervenńie la sondă în foraj s-a făcut având la bază normele prevăzute în anexa specifică din documentańia de execuńie (ORDIN Nr. 163/ pentru aprobarea Normelor generale de apărare împotriva incendiilor. La executarea lucrărilor se vor respecta toate măsurile de protecńie a muncii prevăzute în legislańia în vigoare, şi anume, Legea securităńii şi sănătăńii în muncă nr. 319/2006 ; Hotărârea Nr din 11 octombrie 2006 pentru aprobarea Normelor metodologice de 319/2006. aplicare a prevederilor Legii securităńii şi sănătăńii în muncă nr. Pentru cazarea personalului de deservire a instalańiei de foraj este necesar un grup social. Grup social cu o capacitate de 24 persoane, se amenajează pe o suprafańă de 500 m 2, care este adiacentă careului de foraj. Pe suprafańa necesară amenajării grupului social se vor pozińiona aleile pietonale şi containerele (tip CONFIND, CONTAINEX etc) pentru personal. Pentru acest tip de grup social nu este necesară amenajare de cantină şi canalizare. Containerele sunt construcńii uşoare, modulare, de dimensiuni standard având posibilităńi multiple de întrebuinńare. De asemenea, mobilitatea containerelor oferă posibilitatea posesorilor să le transporte şi să le monteze în timp scurt în diverse locańii. Din punct de vedere al întrebuinńărilor containerelor, acestea, pot fi folosite în diverse scopuri, astfel, datorită modularităńii pereńilor ele pot fi îmbinate în diverse combinańii, atât pe orizontală cât şi pe verticală, obńinându-se în timp scurt spańii de birouri, spańii de locuit, spańii tehnice. Grupul social are în dotare următoarele : containere personal dormitor (6 bucăńi); container personal vestiar. Măsurile specifice privind protecńia şi securitatea muncii, de prevenire şi stingere a incendiilor, prevenirea erupńiilor, precum şi de protecńia mediului, ce decurg din natura operańiilor şi tehnologiilor de construcńie sunt cuprinse detaliat în documentańia de execuńie a obiectivului. Aceste măsuri specifice sunt conforme cu legislańia în vigoare. La realizarea obiectivului se vor respecta graficul cu lucrările de mobilizare demobilizare, precizările tehnice şi planurile din documentańia de execuńie (vezi proiectele tehnice şi caietele de sarcini). După realizarea obiectivului (forajul sondei şi probele de producńie) se va demobiliza întreaga incintă, iar materialele şi construcńiile utilizate la organizarea de şantier se vor transporta la altă locańie sau la baza constructorului. În documentańia de execuńie se atrage atenńia asupra faptului că măsurile de protecńie a muncii prezentate nu au un caracter limitativ, constructorul având obligańia de a lua toate măsurile necesare pentru prevenirea eventualelor accidente de muncă (măsuri prevăzute şi în «Norme specifice de securitate a muncii pentru diferite categorii de lucrări». Fişier: fv01sm00.doc Pagina 69 din 76

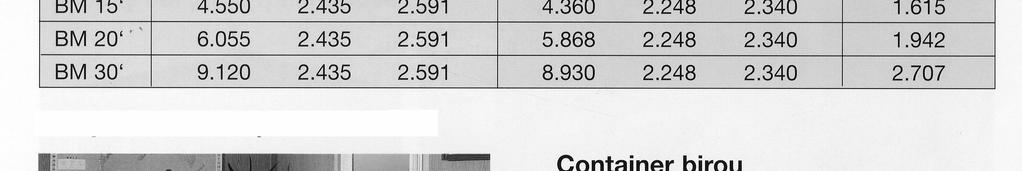

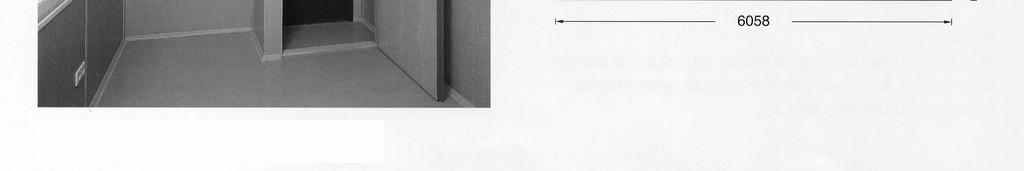

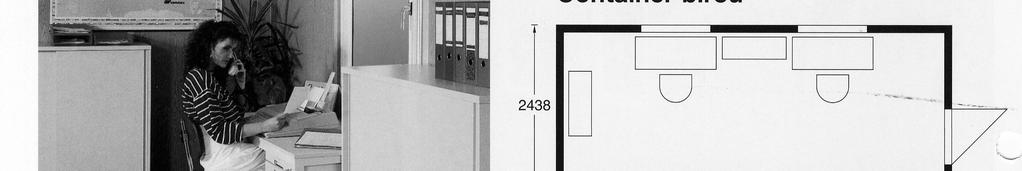

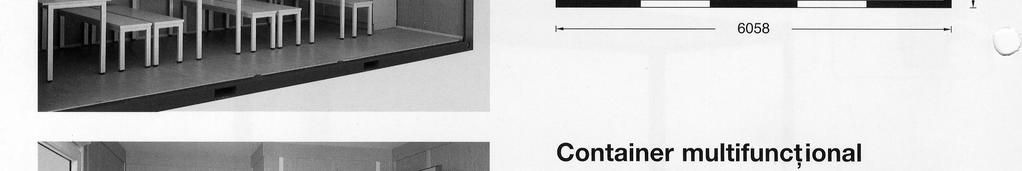

70 PETROSTAR S.A. Container birou şi container multifuncńional Fişier: fv01sm00.doc Pagina 70 din 76

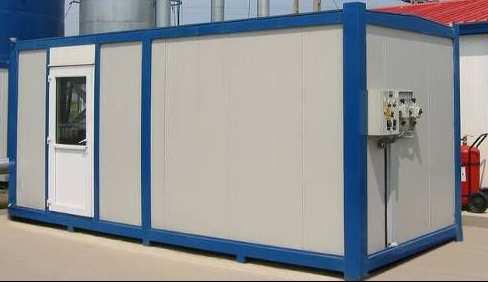

71 Vedere generală container personal Caracteristici tehnice containere 1.) PODEAUA: - Structura ramei: - profile din ońel laminate la rece şi sudate, gosime 3 mm - colńurile containerului executate prin sudură - 2 orificii pentru motostivuitor (exceptând 30 ) - distantă mm - (alternativ mm) (mărimea orificiilor: 352 x 85 mm) - grinzi din ońel de profil Ω, s = 2,5 mm - IzolaŃia: - strat de vată minerală, grosime 60 mm (densitate kg/m³) gradul de rezistenńă la incendiu A - neinflamabil gradul de formare a fumului Q1 uşor fumigen ambele conform standardului ÖNORM B SuprafaŃă inferioară: - tablă din ońel zincat, grosime 0,63 mm - Podeaua: - lemn laminat, grosime 22 mm impermeabil (V 100) lemnul laminat corespunde valorii de emisie E1 (definińie conform DIBt 100, edińie Iunie 1994) - linoleu PVC, grosime 1,5 mm grad de rezistenńă la incendiu B1- greu inflamabil grad de formare a fumului Q1- uşor fumigen îmbinări sudate 2.) ACOPERIŞ: - Structura ramei: - profile din ońel laminate la rece, grosime 3 mm - colńurile containerului executate prin sudură - grinzi de lemn L x l = 100 x 40 mm - Acoperire: - tablă din ońel zincat, grosime 0,63 mm cu falń dublu de-a lungul întregului container - IzolaŃia: strat de vată minerală, grosime 100 mm (densitate kg/m³) grad de rezistenńă la incendiu A - neinflamabil grad de formare a fumului Q1 uşor fumigen ambele conform normelor ÖNORM B 3800 Fişier: fv01sm00.doc Pagina 71 din 76
