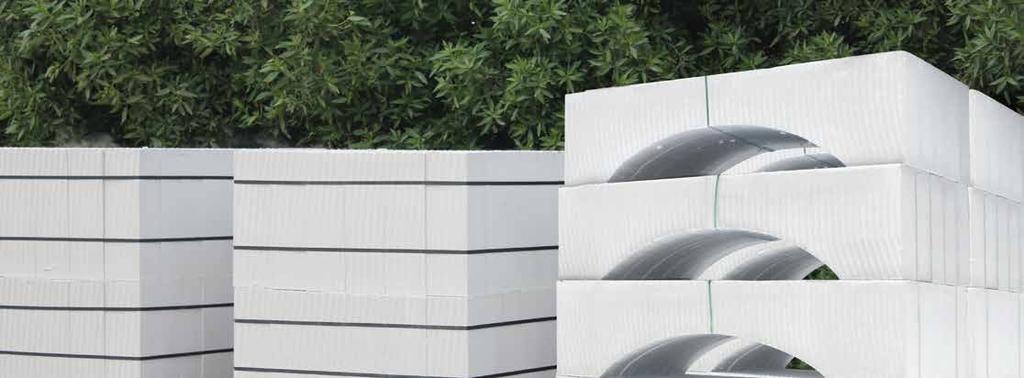

1 الطابوق ا بيض أقواس بلاطات ألواح طابوق أبيض خفيف طابوق متداخل هوردي عتبات

2 منتجات شركة الصناعات الوطنية HDPE طابوق وديكور الصناعات الخلط الجاهز بلاط متداخل وساحات السيراميك البلاستيك الطابوق ا بيض المواد الخصوصية أنظمة التكسية والمساح ا نابيب الخرسانية ا صباغ الكراسي وا حواض

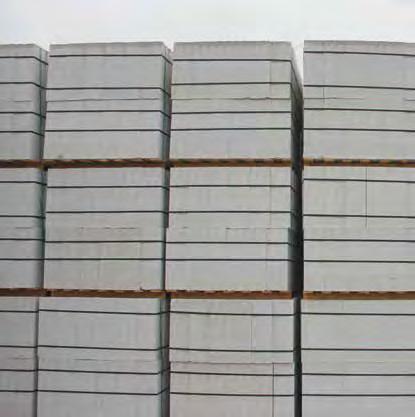

3 منتجات الطابوق األبيض 60cm 20cm الطابوق 20cm 100<L<600 cm 20cm البالطات امل سلحة 60cm 100<L<400 cm 10cm 1? cm? cm? cm 60cm 20cm 30cm 20cm 40cm 20cm 20cm اأ صبحت منتجات الطابوق الأبي ض الخيار الأمثل في مجال البناء في دولة الكويت والدول المجاورة منذ بدء انتاجه عام 1983 حيث ح صل هذا المنتج على موافقة كافة ال وك الت الر سمية في الكويت ك وزارة الطاقة الموؤ س سة العامة للرعاية ال سكنية وموؤ س سات ر سمية عديدة اأخرى في دول الخليج. وقد أاثبتت الأبحاث العلمية في كل من أاوروب ا والكويت وبلدان الخليج على مدى عدة سنوات اأن الطابوق الأبي ض قد حافظ على الجودة العالية وعلى منزلته الرفيعة من بين مواد البناء البديلة. وتتجلى خ صائ ص هذا المنتج بقدرته العازلة اإ ضافة اإلى سهولة و سرعة ا ستخدامه في أاعمال البناء والتوفير في التكلفة. الأقوا س 100<L<400 cm العتبات 60cm 100<L<300 cm الألواح الهوردي ميكن انتاج الطابوق بقيا سات اأخرى

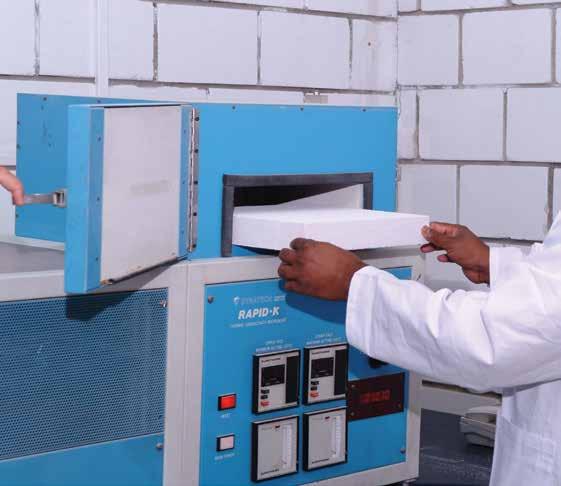

4 R1 R2 To Ti R5 R4 الطابوق العازل الخفيف يتميز الطابوق العازل الخفيف بعدة صفات تجعله الختيار الأكثر مالءمة للبناء وهي كالتالي: 1. العزل الحراري: يلعب العزل دورا اأ سا سيا للتخفيف من تكاليف التبريد اأو التدفئة وللم ساهمة في اإطالة عمر معدات تكييف الهواء دون الحاجة اإلى اأي مواد عازلة اأخرى علما اأن العزل الحراري يتنا سب عك سيا مع الكثافة فكلما قلت الكثافة زاد العزل الحراري اأما اإذا زادت الكثافة عن 500 كجم/م 3 ف إان العزل الحراري الفعال ل يتحقق موافقا لموا صفات وزارة الكهرباء والمياه. الكثافة: 480 kg/m 3 الناقلية الحرارية: Kp = 0.91 Btu.In/ft 2.h.F 2 cm 20 cm 24 cm 2. قدر ة الإحتمال العالية: ل شك اأن الطابوق العازل الخفيف يعد م ادة قوية للغاية تتوافق مع كافة الموا صفات الهند سية المطلوبة فهو يخ ضع لفحو صات مراقبة متوا صلة وذلك ل ضمان تحمله قوى ضغط ق صوى بحيث يمكن ا ستخدامه في الحوائط الحاملة وغير الحاملة. 2

5 U VALUE Heat Transfer Coefficient For NIC (AAC Elements ) SINGLE WALL OF AAC BLOCKS WITH INTERNAL AND EXTERNAL PLASTERING Density Th.Conductivity Thickness Th. Resistance TOTAL External plastering AAC blocks wall Internal plastering External plastering AAC blocks wall Internal plastering Ext plastering AAC Int. plastering External plastering AAC blocks wall Internal plastering Thermal resistance Thermal transmittance Y1 Y2 Y3 K1 K2 K3 t1 t2 t3 R1 R2 R3 R U kg/m 3 Btu.in/ft 2.hFo m ft 2 hfo/ Btu ft 2 hfo/ Btu Btu/ ft 2 hfo WALL OF SAND LIME BRICKS AND AAC BLOCKS WITH INTERNAL PLASTERING Density Th. Conductivity Thickness Th. Resistance Total Sand lime brick wall AAC blocks wall Internal plastering Sand lime brick wall AAC blocks wall Internal plastering S LB wall AAC Int.Plastering Sand lime brick wall AAC blocks wall Internal plastering Weight Thermal resistance Thermal transmittance Thickness of wall Y1 Y2 Y3 K1 K2 K3 t1 t2 t3 R1 R2 R3 W R U t kg/m 3 Btu.in/ft 2.hFo m ft 2 hfo/btu kg/m 2 ft 2 hfo/ Btu Btu/ ft 2 hfo m 3

6 3. الوزن الخفيف: يبلغ وزن الطابوق العازل الخفيف ثلث وزن الطابوق ال سمنتي العادي. لذا فاإن حمله وتركيبه يعتبراأكثر سهولة من تركيب كتل البناء التقليدية. كما ت ساهم خفة وزنه في خف ض الحاجة لمعدات اأخرى ت ستخدم عادة في اأعمال البناء. مما يخفف من التكاليف ومن الم ساحة والفترة الزمنية الالزمة للبناء. تقوم ال شركة بت صنيع منتج الطابوق العازل الخفيف بكثافات و أاوزان واأحجام و أا شكال متعددة تختلف وفق متطلبات العميل. ول ضمان الح صول على اأق صى فائدة من المنتج ينبغي الت أاكد من كثافته قبل ال شراء. 4. مقاومة الحرائق: يتم ت صنيع الطابوق العازل الخفيف من مواد م ضادة للحريق بحيث ل يت صاعد اأي دخان سام حتى اإذا تعر ض إالى اللهب ب شكل مبا شر. يمكن لجدار من الطابوق العازل الخفيف ب سماكة 100 مم اأن يمنع الحريق عن اأق سام اأخرى من المبنى لمدة ت صل إالى ساعات. 4 فعامل العزل العالي فيه يح صر الحرارة المرتفعة في منطقة الحريق ويمنعها من اإلحاق ال ضرر بالأماكن الأخرى من المبنى. 5. اقت صادي سهل و سريع التركيب: يعد البناء با ستخدام الطابوق العازل الخفيف أا سرع منه مع أاي بدائل اأخرى فقطعة الطابوق ال واح دة البالغة سنتمتر تغطي نف س الم ساحة التي تغطيها 1.5 قطعة من الطابوق الإ سمنتي العادي قيا س سنتمتر. وبا ستخدام الطابوق العازل الخفيف يمكن ال ستغناء عن العديد من المواد الإ ضافية التي كانت ت ستخدم مع الطابوق العادي وبمقارنة الوقت والمواد الالزمة للبناء بوا سطة الطابوق الأبي ض عن الطابوق ال سمنتي نجد اأن الطابوق الأبي ض يمثل ثورة في مجال البناء من حيث توفيره للكلفة وللوقت ومن حيث تاأمين النوعية الأف ضل والدقة في الأبعاد. Fire Rating: Load bearing walls Fire Rating: Non-Load bearing walls Mins MM According to (DIN 4102) 4

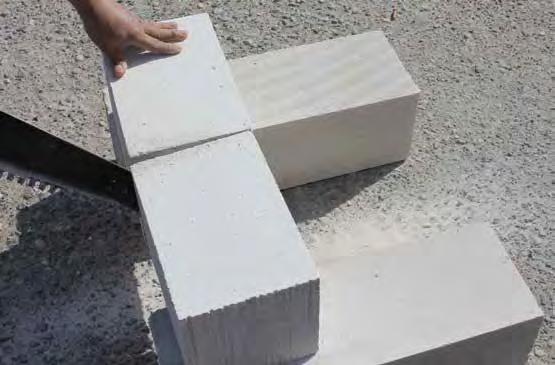

7 6. سهولة التقطيع والت شكيل: يمكن تقطيع الطابوق العازل الخفيف بدقة و سهولة با ستعمال من شار ب سيط من دون اإلحاق ال ضرر بالطابوق )يمكن شراء المن شار من ال شركة( كما يمكن القيام بكافة تو صيالت الكهرباء وال سباكة الالزمة ب سهولة ودقة بوا سطة عد ة ب سيطة. Exposure Time Hrs. Moisture Absorption % By Volume Sand Cement 7. الإمت صا ص الخفيف للرطوبة: يحتوي الطابوق العازل الخفيف على فجوات هوائية صغيرة تخفف من امت صا ص الرطوبة بحيث ت صبح متدنية جدا بالمقارنة مع اأية مواد بناء اأخرى. كما اأن ه ي صن ع م ن م واد غير قابلة لالنحالل الحيوي أاو التعفن ولتجذب الرطوبة مما ي سمح بالحفاظ على الداخل نظيفا. 9. دقة المقا سات: ي صن ع منتج الأبي ض بالمقا سات ال صحيحة الدقيقة مما ي سهل عملية الت سوية منذ البداية. No. Product Width (cm) Height (cm) Length (cm) 1. Block 2. Hordy 3. Lintel 4. Arch 20 ( ) 24 (20-30) 20 ( ) 20 (15) 5. Slab Panel ( ) 40 (20-60) 30 ( ) ( ) 20 ( ) 60 ( ) 60 (50-60) L 100 < L < 400 L 100 < L < 400 L 100 < L < 600 L 100 < L < 300 * ميكن انتاج الطابوق بقيا سات اأخرى Light Weight Exposure Time Hrs. Moisture Diffusion % By Volume Sand Cement Light Weight

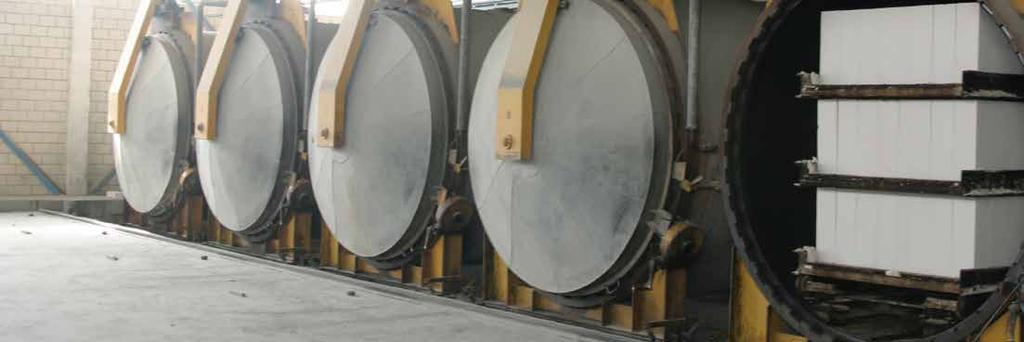

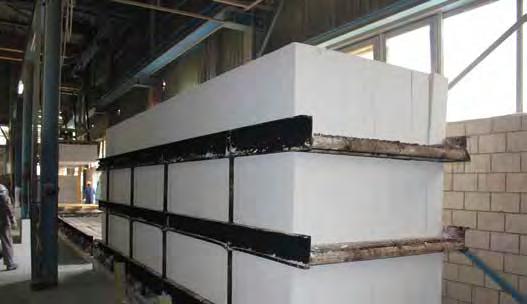

8 10. سهولة عمل التمديدات الكهربائية وال صحية: ي سهل ح ف ر ق ن وات ف ي ال ط اب وق ال ع ازل لتركيب التمديدات الكهربائية وال صحية, علما أان اأدوات الحفر موجودة لدى ال شركة 11. للأ سقف المجوفة: ي ستخدم الطابوق العازل الخفيف ب سهولة في الأ سقف المجوفة وذلك ب سبب خفة وزنه وميزة عزله 12. معامل منخف ض للتمدد والإنكما ش: يتميز الطابوق العازل الخفيف باأقل تغاير بين المتداد والنكما ش حيث ينكم ش ب 0.3 مم فقط لكل متر طولي في ظل الظروف الطبيعية. عملية الإنتاج يتم التحكم بعمليات إانتاج الطابوق العازل الخفيف اآليا بوا سطة الكمبيوتر مما يوؤدى إالى منتج ذي خ صائ ص عالية الجودة. وتعتبر عملية الإنتاج بمراحلها صديقة للبيئة حيث اأن المواد الم ستخدمة طبيعية والفاقد من مرحلتى ما قبل وبعد الطبخ )المنتج النهائى( يعاد ا ستخدامه بمراحل الإنتاج فيما بعد جب س ا سمنت جير رمل 6

9 مقارنة بين الطابوق الأبي ض العازل والطابوق ال سمنتي العادي م وجه المقارنة الطابوق الأبي ض العازل الطابوق ال سمنتي العادي المكونات الرئي سية ا سمنت بورتالندي - جير حي - رمل مطحون - جب س بودرة الألمنيوم - ماء ا سمنت بورتالندي - رمل مغ سول اأو غير مغ سول - بح ص - ماء 1 مراحل الخلط يتم الخلط بوا سطة خالطات تعمل أاوتوماتيكيا طبقا للموا صفات القيا سية الألمانية داخل قوالب حديدية بحجم 5.4 متر مكعب مدهونة بزيوت خا صة لتفادي عملية التال صق عند التفاعل بين المكونات يت صاعد غاز الهيدروجين الذي يوؤدي إالى تكوين فجوات هوائية توؤدي لإك ساب الطابوق خا صيتي العزل الحراري وخفة الوزن يتم الخلط إاما بطريقة يدوية اأو بخالطات عادية ول يحدث تفاعال مماثال للذي بين مكونات الطابوق الخفيف فيبقى بوزنه الثقيل 2 مرحلة الق ص يتم الق ص بنظام هيدروليكي واأ سالك معدنية وحادة جدا من نوع خا ص بعد 4 اأو ساعات 5 من بداية الخلط وتكون م صممة ح سب الأبعاد المطلوبة لتوجد مرحلة الق ص حيث يتم صب المحتويات داخل قوالب على حجم قطعة الطابوق القيا سية اأو نظام ال ضغط بعد الخلط مبا شرة 3 مرحلة الت سوية اأو المعالجة تتم المعالجة بوا سطة البخار داخل مراجل ب ضغط 16 بار لمدة تتراوح بين 8 و ساعة 12 حيث يتفاعل اأك سيد الكال سيوم وبودرة الألمنيوم وال سيليكا بوجود بخار الماء وتتكون سيليكات األمونيات الكال سيوم التي تك سب الطابوق اللون الأبي ض وتك سبه اللون والمتانة بحيث يمكن ا ستخدامه في البناء مبا شرة بعد الطبخ تتم المعالجة بوا سطة التدفئة عند درجة حرارة 40 درجة مئوية أاو بالماء لمدة ثالثة اأيام حيث يت صلب المنتج بعد 28 يوما من مرحلة الخلط ول ي ستخدم في البناء اإل بعد تمام عملية الت صلب 4 7

10 م وجه المقارنة الطابوق الأبي ض العازل الطابوق ال سمنتي العادي ال ستخدام ي ستخدم كمادة بناء وعزل حراري في آان واحد ي ستخدم كمادة للبناء فقط 5 حجم قطعة الطابوق قطعة واحدة من الطابوق الأبي ض ت ساوي حجم 3 قطع من الطابوق ال سمنتي العادي 3 قطع من الطابوق ال سمنتي ت ساوي حجم قطعة واحدة من الطابوق الأبي ض 6 مادة البناء ت ستخدم مونة ل صقة خا صة لهذا النوع من الطابوق تحتوي على رمل وا سمنت ومواد ل صقة اإ ضافة إالى مواد تحافظ على قيم العزل الحراري وتطبق ب سماكة ل تتجاوز 2 ملم حيث يكفي الكي س الواحد لبناء 2.5 متر مكعب ت ستخدم المونة العادية المكونة من رمل وا سمنت ب شكل ع شوائي وتطبق ب سماكة عالية تكفي لل صق الطابوق ال سمنتي اأي اأنها ت ستخدم وتطبق بكميات عالية جدا وتحتاج للر ش بالماء لمدة ثالثة اأيام متوا صلة 7 تطبيق الم ساح اأو تلبي س الطابوق الجيري والديكور والأحجار يطبق الم ساح الخارجي ب سهولة بعد تثبيت ال شبك المعدني أاما بالن سبة للم ساح الداخلي فيمكن تطبيقه دون الحاجة لتثبيت ال شبك المعدني سوى بالفوا صل الخر سانية اأوال سمنتية ومن ال سهل جدا تثبيت الطابوق الجيري وطابوق الديكور والأحجار بمواد ال صناعات الال صقة ب أاقل سماكة تطبيق واأحيانا ل يكون هناك حاجة للتثبيت الميكانيكي لبد من تثبيت ال شبك المعدني في حالة تطبيق الم ساح الداخلي والخارجي وفي حالة تثبيت الطابوق الجيري والأحجار غالبا ما يحتاج إالى تثبيت ميكانيكي وا ستخدام مونة عادية ب سماكة عالية 8 زمن البناء والتطبيق سريع جدا ونظرا لكبر مقا ساته وخفة وزنه فاإنه يحتاج لأيدي عاملة اأو رافعات اأقل وزمن النجاز اأ سرع من اأي بديل اآخر يحتاج اإلى أايدي عاملة إا ضافية ب سبب ثقل وزنه كما يحتاج اإلى رافعات لنقله اإ ضافة إالى حاجته لأيدي عاملة تقوم بتجهيز مونة البناء العادية والتي ت ستخدم بكمية كبيرة وب سماكة عالية اإ ضافة اإلى الحاجة لر شها لثالثة اأيام 9 اأف ضلية ا ستخدامه في المباني العالية يف ضل عن اأي بدائل اأخرى لخفة وزنه و سهولة المناولة يكون ا ستخدامه صعبا في المباني العالية ب سبب ثقل وزنه 10 8

11 م وجه المقارنة الطابوق الأبي ض العازل الطابوق ال سمنتي العادي ا ستخدامه في ال صبات الخر سانية ب سبب خفة وزنه يف ضل ا ستخدامه عندما تكون الم سافة بين الأعمدة الخر سانية متباعدة وي سمى بالطابوق الهوردي الخفيف. ل يمكن ا ستخدامه في الطبات الخر سانية كبديل للهوردي ب سبب ثقل وزنه. 11 العنا صر الم سلحة اإنتاج العتبات والبالطات الخفيفة الم سلحة والعازلة الحرارية من نف س مادة الطابوق يكون سهل الحمل والتركيب ول يحتاج لزمن طويل لالنتاج حيث يمكن اأن يتم النتاج خالل ساعة 24 كما يمكن اعتبار البالطات كبديل للخر سانة الجاهزة وتحتوي على حديد معالج ضد الت آاكل وال صد أا م صمم ح سب الموا صفات القيا سية الألمانية. نظرا لأنها ت صب في الموقع بالطريقة التقليدية فاإنها غير مو ص فة واأحيانا ي ستخدم معها حديد ت سليح غير معالج مما يوؤدي إالى ضعف العتبة وت صدعها كما اأنها تحتاج لفترة زمنية لر شها بالماء يوميا وتحتاج لكرين لرفعها لالأدوار العليا وي صعب ت صنيع بالطات جاهزة كبديل للخر سانة الجاهزة. 12 تطبيق عازل الأ سطح ضد الماء ل ستوائية ال سطح المكون من البالطات الجاهزة الخفيفة ف إانه من ال سهل تطبيق مواد عازل اأ سطح ال صناعات ول صق ال صناعات العازل للماء مبا شرة بعد تركيبها. ب سبب تموج الخر سانة الجاهزة فقد يتطلب تطبيق مادة ال سكريد لت سوية ال سطح وتطبيق العزل المائي طبقا لموا صفات التركيب. 13 كلفة المبنى الكلية من القواعد والأبنية ل ي شكل حمال على الأعمدة والقواعد لخفة وزنه وبالتالي ف إانه ين صح بتخفي ض الخر سانة والحديد من ت صميم القواعد والأعمدة الخر سانية كما ين صح بتطبيق البالطات الخفيفة الم سلحة كبديل للخر سانة الجاهزة. نظرا لثقل وزنه وت شكيله حمال على الأعمدة والقواعد الخر سانية فاإنه ل توجد فر صة لخف ض حديد الت سليح وال سمنت بالقواعد والأعمدة الخر سانية وين صح بتكملة النظام بالخر سانة الم سلحة مما يجعل تكلفة هذا النظام اأعلى من النظام الجديد للطابوق والعتبات والبالطات الخفيفة. 14 طريقة التحميل وكثافته ب سبب خفة وزنه فاإن تربيطه على هيئة أاكوام ومرابط على طبليات خ شبية يمكن حملها بالكرين اأو الرافعة لأي مكان دون تك سير يكون سهال ويتم اإنتاجه بنوعين من الكثافة الأقل منها تطبق خارجيا والأعلى تطبق داخليا حيث إان العالقة عك سية بين العزل الحراري والكثافة. يكون ر صه وتحميله ب شكل يدوي وذلك ب سبب ثقل وزنه و صعوبة ترببيطه اإ ضافة اإلى صعوبة نقله من مكان لآخر كما أانه ينتج بكثافة واحدة تم اعتماد الكثافة وقوة التحطيم للطابوق الأبي ض طبقا للموا صفة القيا سية الألمانية DIN اأما التو صيل الحراري فقد تم اعتماده طبقا للموا صفة القيا سية الأمريكية ASTMC-518 9

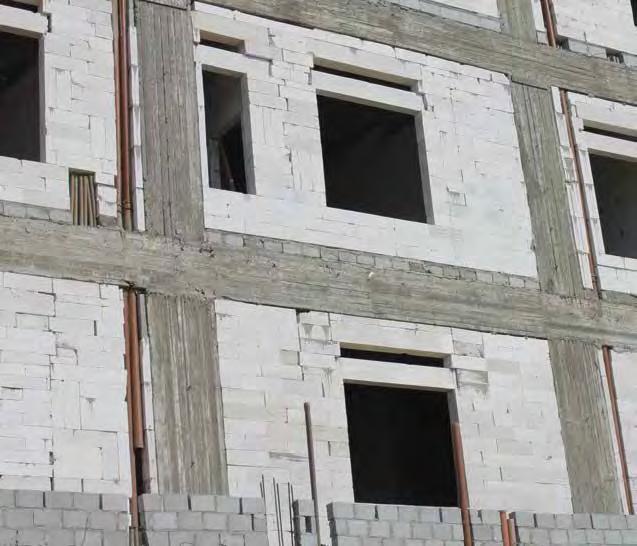

12 طريقة بناء الحوائط با ستخدام الطابوق الأبي ض 6 يتم تنظيف مكان الحائط المراد بنا ؤوه ثم يتم ضبط الد ستور با ستعمال مونة ا سمنتية ل تقل عن سم 1 ح سب الأ صول الفنية يتم و ضع القطعة الأولى من الطابوق وموازنتها بحيث تكون بو ضع اأفقي تماما يتم و ضع المونة على الطرف الجانبي ثم يتم ال ضغط جانبا حتى يتم التال صق بين القطعتين. 1 7 يتم ضبط باقي الد ستور باإ ضافة المونة ال سمنتية ثم و ضع قطع الطابوق الأخرى وموازنتها بحيث تكون أافقية تماما كما في المرحلة ال سابقة ت ضاف مونة ال صناعات الال صقة على الجزء المتبقي من ال صف الثاني وعلى جانب القطعة الأخيرة. يتم ببناء ال صفوف التالية بنف س الخطوات المتبعة في المراحل ال سابقة. 2 8 يتم أاخذ القيا سات الالزمة لعمل الأن صاف لإتمام بناء ال صف الثاني وما يليه في حال عمل قواطع يتم اتباع نف س خطوات الد ستور وبناء الحائط حتى اإكمال القاطع ثم تثبت القواطع مع الحائط ب شرمات حديدية كما هو مبين 3 9 يمكن ق ص الطابوق الأبي ض ح سب القيا سات المطلوبة با ستعمال من شار ب سيط وذلك لما يتميزه به من سهولة التقطيع في حال بناء حوائط بدون اأعمدة في الزوايا يتم تركيب شرائح من ال شبك الممدد في العراني س 4 10 تتم اإ ضافة المونة الال صقة على الطابوق لعمل ال صف الثاني مع التاأكد من موازنته بحيث يكون الحائط عموديا تماما كما بال شكل - يجب اأن ل يتجاوز ارتفاع الحائط 2 متر في اليوم الواحد - يجب عمل عتب م سلح في و سط الحائط في حال زيادة ارتفاع الحائط عن ½3 متر 5 10

13 إعداد المونة الالصقة لعملية البناء ت صن ع املون ة الال صق ة اخلا ص ة ف ى م صانعن ا حي ث حتتوى على اإ ضافات كيم يائية حت سن قوة الإلت صاق ومتوفرة باأك يا س وزن الك ي س 40 كج م يكفى لتغطية م ساحة 10 مرت مربع لكل كي س. الطابوق األبيض المتداخل يتم حت ضري مونة ال صناعات مع املاء بن سبة 2:5 تخلط جيدا فت صبح جاهزة لال ستعمال يتبع ع ائ ل ة منتجات ال ط اب وق الأب ي ض ب ك ث اف ة 480 كجم/ م 3 وق وة ت ح ط ي م م م اث ل ة لنف س الكثافة و أاب ع اد قيا سية األلواح الخفيفة المسلحة ت ستخدم لعمل قواطع داخلية أاو لتلبي س احلوائط اخلارجية يوجد منها عدة قيا سات ترتاوح بني 100x60x10 و 300x60x10 وه ي تتك ون م ن نف س امل واد املكون ة للبالط ات اخلفيفة امل س لحة اإل اأن حدي د الت س ليح فيه ا يكون بن س ب اأق ل حيث اأنها ل تتعر ض لنف س الأحمال التي تتعر ض لها البالطات. و 60x20x15 60x20x20 ويمكن اإن ت اج مقا سات أاخ رى ح سب الطلب. الهدف الرئي سي من اإنتاج هذه النوعية من الطابوق هو تقليل ا ستخدام كمية المونة الال صقة عن الكمية المعتاد ا ستخدامها في البناء. 11

14 بالطات األسقف المسلحة ت ستخدم البالطات الخفيفة الم سلحة لمختلف أان واع الأ سقف كبديل عن البالطات الخر سانية الم سلحة التي ت صب في الموقع وذلك لخفة وزنها وكونها جاهزة كما ت ستخدم في مختلف المن صاآت الخر سانية المبنية من الطابوق الأبي ض اأو ال سمنتي اأو الجيري ويمكن ا ستخدامها لعمل الأر ضيات إا ضافة ل ستخدامها لالأدوار الإ ضافية للمباني القائمة كالمنازل والقاعات المفتوحة وغيرها. 1. تعريف بالأبعاد والقيا سات الهند سية للبلطات يتم إانتاج بالطات ال صناعات الخفيفة الم سلحة بعمق 20 و 25 سم وعر ض سم 60 وب أاطوال تبداأ من 1 متر حتى 6 متر وتتراوح كثافتها بين كجم/م 2 تحتوي هذه البالطات على حديد ت سليح عبارة عن شبكة 2 حديد ت سليح مدهون بطبقة مقاومة لل صداأ ب أاقطار مختلفة )12 مم 8 مم( 2. مميزات بلطات ال صناعات الخفيفة تعتبر بالطات ال صناعات الخفيفة الم سلحة من المنتجات الهامة وال ضرورية التي تتميز بالتالي: أا- خفيفة الوزن وجاهزة من أاهم ما يميز بالطات ال صناعات خفة وزنها حيث اأن كثافتها ت ساوي 600 كجم/م 3 ب- عازلة للحرارة بالطات ال صناعات الخفيفة م صنوعة من نف س مادة الطابوق الأبي ض الخفيف العازل للحرارة فهي بالتالي عازلة للحرارة ومقاومة للحرائق ج- سرعة الأنجاز يتم تركيب بالطات ال صناعات الخفيفة في الموقع خالل يوم اأو يومين كحد اأق صى يمكن بعدها متابعة البناء فوقها و إاجراء الت شطيبات اأ سفلها مبا شرة مما يوفر وقتا كبيرا يتم ا ستهالكه عند ا ستخدام النظام التقليدي لالأ سقف الخر سانية يتراوح بين 20 و 30 يوما. د- قوة تحمل عالية يتم ت سليح بالطات ال صناعات ب شبكتين من حديد الت سليح )8 12 (مم وهي تتحمل اأحمال كبيرة يتم ح سابها على ح سب الممخطط الموجود للم شروع. 12

15 م ه- النظافة عند التركيب تعتبر بالطات ال صناعات الخفيفة من المنتجات ال صديقة للبيئة وذلك لأنه ل ي صدر عنها اأي مخلفات ح سث اأنها ت صنع وترك ب مبا شرة بالموقع و- الحديد الم ستخدم في البلطات معالج ضد ال صداأ ز- ل تحتوي بلطات ال صناعات على أاي ت شققات شعرية 3. بع ض الم شاريع التي تم تنفيذها با ستخدام نظام بلطات ال صناعات الخفيفة الم سلحة قامت ال شركة تنفيذ العديد من الق سائم والم شاريع بهذا النظام وقي على سبيل المثال ل الح صر: - اإن شاء و إانجاز المدر سة الثانوية للبنات بم شرف - العديد من الم ساجد بوزارة الأوقاف - العديد من الق سائم بمختلف مناطق الكويت - م ست شفى ال شيخ جابر الأحمد ال صباح في جنوب ال سرة 4. مقارنة بين بلطات ال صناعات الخفيفة والبلطات الخر سانية الم سلحة التقليدية بالطات الأ سقف الم سلحة جاهزة وخفيفة الوزن كثافتها 600 كجم/م 3 سهولة بالرفع والتركيب بحد اأق صى يوم اأو يومين يمكن متابعة البناء والت شطيبات مبا شرة دون توقف عازلة للحرارة الحديد الم ستخدم معالج ضد ال صد أا نظافة عند التركيب ل تحتوي على ت شققات شعرية ل تحتاج لفترة معالجة بالمياه بعد التركيب البالطات الخر سانية الم سلحة ثقيلة وت صب بالموقع كثافتها 2500 كجم/م 3 يتم تنفيذها خالل يوما ل يمكن متابعة الت شطيبات اإل بعد فك ال شدة الخ شبية ل تعزل الحرارة قد ليكون الحديد الم ستخدم معالج ضد ال صد أا أاو الت آاكل تتراكم مخلفات خر سانية اأثناء ال صب بالموقع قد يحدث بها ت شققات شعرية اأثناء وبعد ال صب تحتاج لفترة معالجة بالمياه بعد ال صب مبا شرة 5. طريقة التركيب بعد النتهاء من الهيكل الأ سا سي للبناء )الأعمدة الكمرات حوائط الطابوق( تقوم ال شركة باإر سال فني متخ ص ص للمعاينة أاثناء بناء الهيكل واإعطاء جميع المالحظات التي تفيد فيما بعد أاثناء تركيب بالطات ال صناعات. يقوم الفني برفع جميع المقا سات ل أالماكن المراد تغطيتها وتركيب الأ سقف الخفيفة بها. يتم التركيب بو ضع البالطات بجانب بع ضها مرتكزة على كمرات أاو الطابوق كال على ح سب قيا سه. بعد النتهاء من تغطية الم ساحة المطلوبة يتم و ضع اأ سياخ حديد بالفراغات العلوية ( (5x7 سم الموجودة عند التقاء البالطات معا وتنزيل سيم منها للوازم أاعمال الديكور المختلفة ثم نقوم بغلق الفراغات بخر سانة وبذلك نكون قد انتهينا من اأعمال التركيب حائط مباني سيخ حديد سم 60 بالطات ال صناعات الخفيفة سيم لزوم الديكور 13

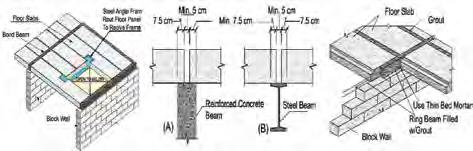

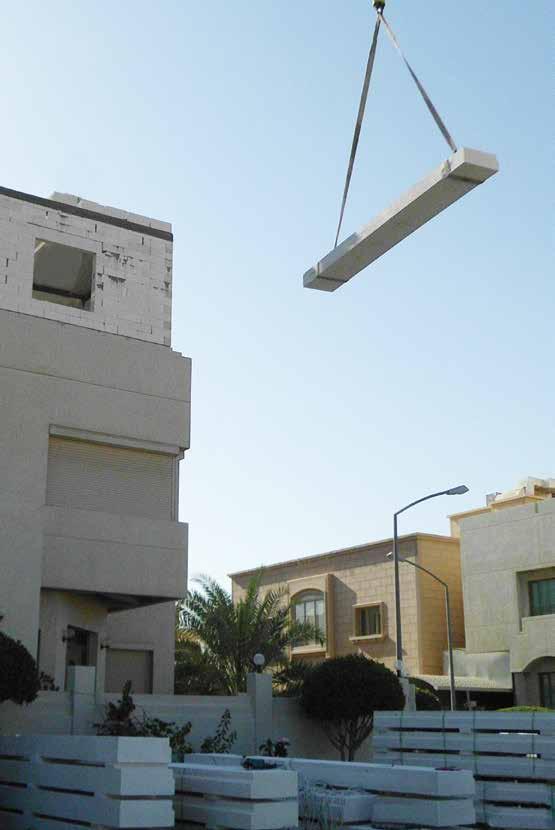

16 6. مراحل تركيب بلطات الأ سقف الم سلحة سهولة النقل هيكل حديدي قبل التركيب للمباني الوا سعة رفع البالطة تمهيدا لتركيبها تركيب البالطات ب شكل متجاور تركيب البالطات ب شكل متال صق على طرف الج سر يكون حرف U عمل ج سر دائري محيط بالبالطات من الخارج لربطها و ضع شبكة حديد ت سليح قطر 8 مم )اختياري( 12 المبنى بعد الت شطيب النهائي 9 8 صب طبقة خر سانة ب سمك ل يزيد عن سم 7 )اختياري( و ضع شبكة حديد ت سليح قطر 8 مم )اختياري( شكل البالطات بعد النتهاء من التركيب المبنى اأثناء تركيب البالطات 14

17 Data Sheet for A.A.C Slabs AAC SLABS Height 10 cm 15 cm 20 cm 25 cm 30 cm Width of Slab b cm Width = 60 cm Design Density For Dead Load of AAC Slab ydl kg/m 3 Design Density For Dead Load = 670 Width of Groove For Slab bg cm Height of Slab h cm Compressive Strength of AAC Slabs f c kg/cm Yield Strength of Steel = fy,max. fy = 1800 kg/cm2 fy kg/cm Modulus of Elasticity for Steel Es kg/cm 2 2,000,000 2,000,000 2,000,000 2,000,000 2,000,000 Modulus of Elasticiry for AAC = ( y )1.25. ( f c )0.42 Eac kg/cm 2 12,541 12,541 12,541 12,541 12,541 Dead Load = D.L. = ydl. h D.L kg/m Live Load = L.L L.L kg/m Permissible Length of Slab Lper CM Esign Method of AAC Slab Act. Def Shear Act. Def Shear Shear **Note: The final structure should be approved by the manufacturer. Slab Fixing Span over 6 meter A/C Opening with Clamping 15

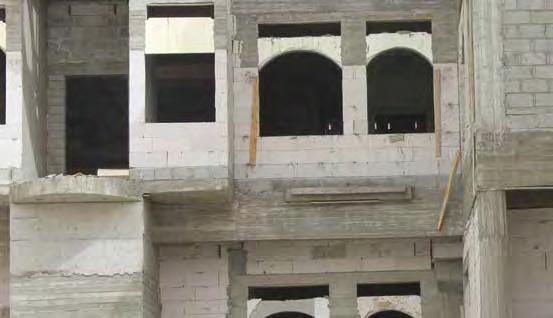

18 تقطيع العتبات ح سب القيا سات المطلوبة بوا سطة اأ سالك القطع. تجفيف العتبات بالبخار لمدة ل تقل عن ساعة. 14 طباعة ختم رقابة الجودة و سهم الدللة لالأعلى على جانبي العتبة. نقل العتبات إالى ساحات التخزين. وظيفة العتبة: تغطية فتحات الأبواب والنوافذ الداخلية والخارجية بجميع حالتها. يمكن ا ستخدامها لعمل المظالت واأعمال الديكور. العتبات واألقواس من اأجل تكامل نظام البناء بالطابوق الأبي ض على العزل الحراري ولتحا شي الت سرب الحراري الناتج عن ا ستعمال العتبات الخر سانية التقليدية قامت شركة ال صناعات الوطنية باإنتاج العتبات الخفيفة الم سلحة لأ سقف الأبواب وال شبابيك. فبينما تحتاج العتبات الخر سانية التقليدية لأعمال كثيرة من نجارة وتجهيز وت سليح ولفترة انتظار طويلة إالى حين فك الخ شب ف إان عتبات ال صناعات تمثل البديل الأمثل حيث اأنها م صنوعة من نف س مادة الطابوق الأبي ض وبت سليح مطابق للموا صفة القيا سية الألمانية DIN4223 بحديد ت سليح معالج كيميائيا لإزالة ال صداأ ومطلي بمواد خا صة تحفظه من العوامل والمواد المحيطة به مما يجعله منتجا بجودة عالية كما يمكن إانتاجها على شكل أاقوا س. تكنولوجيا صناعة العتبات: ت صنع العتبات ب شكل الي وتتكون العتبة من خلطة خر سانية خلوية ت ضم بداخلها حديد الت سليح المعالج ح سب الموا صفات العالمية اأما مراحل ت صنيع العتبة فهي: ت شكيل حديد الت سليح في وحدة حديد الت سليح ب شكل U. معالجة الحديد ضد ال صداأ وطالئه بمادة واقية. اإدخال الحديد في الخلطة الخر سانية الخلوية بعد تح ضيرها. تركيب العتبات في حالت خا صة: عند تك سية الجدران الخارجية بطبقة م ن ال ط اب وق الجيري ولتك سية وجه العتبة ل بد من تثبيت معدنية على طول وج ه العتبة بوا سطة م سامير خا صة تمنع الحركة الجانبية ل ل زاوي ة اأم ا طبقة التك سية الجيرية فيتم تحميلها على الزاوية المعدنية. عند وجود عمود خر ساني م سلح بجانب فتحة العتبة يتم تثبيت زاوي ة معدنية على وجه العمود بوا سطة براغي خا صة يمكن ال ستدلل عنها اأو الح صول عليها من ال صناعات الوطنية وتتحمل تلك البراغي قوى الق ص الكلية وقوى ال شد المتولدة من عزم النعطاف الناتج عن الالمركزية اأما الزاوية المعدنية فتحمل العتبة والجدار المبني فوقها. شروط تركيب العتبة: ل ت ستعمل العتبات المت ضررة. يجب اأن ل يزيد مجاز العتبة عن ثالثة أارباع طولها. يجب اأن ل يزيد مجاز العتبة ال صافي عن المجاز الأعظم وهو 3 متر. 16

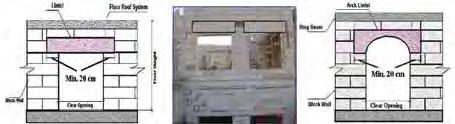

19 اإجعل م سافات ال ستناد من الطرفين. تقيد بم سافة ا ستناد العتبة من كل طرف على اأن ل تقل عن سم. 15 اإجعل م ساحة ا ستناد العتبة عند طرفيها مليئة بكاملها بالمونة. اإجعل سهم الدللة المر سوم على جانب العتبة نحو الأعلى. وازن العتبة وتاأكد من اأن سطحها العلوي اأفقيا. ل تق ص عتبة ال صناعات دون موافقة م سبقة. يجب حماية العتبات الخارجية من مياه الأمطار. عند الحاجة ل إال ست شارة في التركيب ات صل باإدارة الم صنع أاو ال شركة. ميزات عتبات ال صناعات: ترفع العتبة يدويا ول تحتاج اأية معدات للرفع. توفر الوقت لأنها تتيح الإ ستمرارية في البناء فوقها مبا شرة دون توقف. ل تحتاج لتجهيزات ا ستناد ول داعي لنتظار الخر سانة حتى تت صلب. تتمتع بنظام عالمي متكامل لحمايتها من ال صداأ والعوامل الخارجية. يمكن تك سية العتبات باأي نظام من اأنظمة التك سية المتوفرة. يمكن ترميمها با ستخدام مونة ال صناعات أاو بالمونة العادية. ت ستطيع مقاومة الأحمال الموزعة الم سموحة. انحنائها الأق صى اأقل من الإنحناء الم سموح. العتبات الأقوا س عتبات تجويف ال شتر توفر ال شركة عتبات خا صة لعمل تجويف ال شتر فوق ال شبابيك والأب واب وذلك ح سب الموا صفات المطلوبة مقارنة بين عتبات ال صناعات والعتبات الم صبوبة المتوقع العتبات الم صبوبة بالموقع عتبات ال صناعات ت صب في الموقع وثقيلة وتقاوم الأحمال. جاهزة وخفيفة ومقاومة ل أالحمال. تحتاج لعملها عدة مراحل هي: سهلة الرفع والتركيب حيث يتم تركيبها - تركيب القالب مع ت شكيل وو ضع الحديد. خالل 5 دقائق فقط كما يلي: - صب الخر سانة و سقايتها يوميا. - نقل العتبة إالى مكانها. - انتظارها لتت صلب ثم فك القالب. - و ضع المونة مكان ا ستناد العتبة. - تركيب العتبة وموازنتها. ل يمكن البناء فوقها اإل بعد اأ سبوع تقريبا. يمكن متابعة البناء فوقها دون توقف. عازلة للحرارة ومقاومة للحرائق. الحديد الم ستخدم معالج بنظام متكامل ضد ال صد أا والتاآكل ومطلي بمواد واقية من العوامل الخارجية. ل تحوي ت شققات شعرية. تخت صر الوقت وا ستعمالها اقت صادي. ل تعزل الحرارة وتت أاثر بالحريق. قد ل يكون الحديد معالج ومعر ض لل صد أا والتاآكل مما يوؤدي لتخريب العتبة بعد فترة ق صيرة من ا ستخدامها. قد تح صل فيها ت شققات شعرية. ت ؤوخر مدة البناء وكلفتها مرتفعة. 17

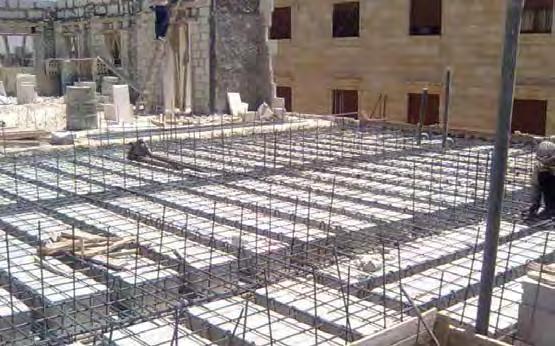

20 اقت صادية: أاكثر من البالطات الأخرى في الأطوال الكبيرة ( أاكبر من 5 م( والحمولت الحية الإعتيادية لأنها تقلل التكلفة الإجمالية لالإن شاء بتقليل كميات الخر سانة والت سليح في الأعمدة والأ سا سات وتوفير الوقت في تركيب الهوردي. وزنها الذاتي قليل: لأن الطابوق الهوردي 300 خفيف وقوة تحملها كبيرة حيث ي ساهم الطابوق الهوردي مع البالطة في مقاومة الأحمال الت صميمية. يرفع الطابوق الهوردي إالى ال سطح با ستخدام رافعة منا سبة أاو يدويا ومكن ق صه با ستخدام من شار يدوي كما اإن و ضع التمديدات الكهربائية والميكانيكية وال صحية بداخلها سهل واآم ن ويمكن تك سيتها باأي نظام من اأنظمة التك سية المتوفرة لأن سطحها م ستوى من الأ سفل ول يوجد ج سور متدلية منها. الأنواع القيا سية للطابوق الهوردي 300 يتم اختيار ارتفاع الطابوق الهوردي ح سب متطلبات العزل الحراري وال صوتي ومقاومة الحريق أاما طول الطابوق فيتم اختياره تبعا للت صميم الإن شائي لبالطة ال سقف. الطول L الأبعاد القيا سية لطابوق الهوردي 300 الإرتفاع H 20,25,30cm العر ض W 20,30cm 40,50cm وتنتج القيا سات والأنواع الخا صة الأخرى من الهوردي وبكثافات مختلفة عند الطلب. مراحل عمل البلطات المع صبة با ستخدام الطابوق الهوردي تركيب القالب الخ شبي والتاأكد من ا ستواء سطحه وا ستقراره ومتانته وظافته. - و ضع حديد ت سليح الأع صاب والج سور ح سب متطلبات الت صميم. 20, 30 cm 20, 25, 30 cm 40, 50 cm الطابوق الهوردي 300 مميزات البلطات المع صبة با ستخدام الطابوق الهوردي 300 يتكون سقف البالطات المع صبة Slabs) (Ribbed من أاع صاب منتظمة من الخر سانة الم سلحة بتباعدات مت ساوية وبينها الطابوق الهوردي الم صنوع من الخر سانة الخفيفة مع بالطة خر سانية م سلحة علوية. وتتميز البالطات المع صبة با ستخدام الطابوق الهوردي 300 الخفيف بما يلي: مقاومة للحريق: ل تولد غازات سامة عند الحرارة العالية أاو الإحتراق. عازلة للحرارة: - وفق متطلبات وزارة الكهرباء والماء. - معامل الإنتقال الحراري لل سقف ل يزيد عن عازلة لل صوت: تعزل ال صوت للم ستوى المطلوب في قواعد نظم البناء. 18

21 - صف طابوق الهوردي واحدة تلو الأخرى ضمن صفوف متوازية )اإتجاه( اأو متعامدة ( إاتجاهين(. - و ضع شبكة حديد خفيفة للبالطة العلوية فوق الهوردي بعد الإنتهاء من صف الهوردي بالكامل. - صب الخر سانة في الأع صاب وفي الج سور و صب البالطة العلوية فوق الهوردي. - فك القالب الخ شبي بعد ت صلب الخر سانة وانتهاء فترة معالجتها. - طابوق الهوردي الم ستخدم ل ينزع بعد صب ال سقف بل يبقى دوما مدفونا بداخله. مالحظه: بمكن تركيب الطابوق الهوردي اأول ثم و ضع حديد ت سليح الأع صاب والج سور لحقا. معلومات ت صميمية - يجب و ضع شبكة خفيفة من حديد الت سليح في البالطة العلوية ل تقل ن سبتها عن %0.18 في الإتجاهين. - يجب و ضع ج سر عر ضي عمودي على الأع صاب عندما يزيد طول الع صب عن 6 متر. - يجب و ضع ج سور تحت القواطع الداخلية وتحت الأحمال المركزة. - يجب اإيقاف صف الطابوق الهوردي قرب الم ساند لزيادة مقاومة الق ص. - تتراوح سماكة تغطية حديد الت سليح بين سم 2 و سم 6 تبعا لعدد ساعات مقاومة الحريق. - عند وجود اأي نوع من اأنواع التمديدات داخل البالطة يجب اأن ل تقل سماكة التغطية عندها عن سم. 2.5 اختبار الطابوق الهوردي 300 يقوم مختبر م صنع الطابوق الأبي ض بعمل مجموعة من الإختبارات للتاأكد من صالحية المواد الأولية الداخلة في عملية الإنتاج وفقا للموا صفات العالمية المحددة لكل اختبار. ويتم اختبار عينات من الطابوق الهوردي لعمل الإختبارات الأ سا سية التالية: الختبار الكثافة مقاومة ال ضغط الناقلية الحرارية القيم الم سموحة kg/cm 3 الموا صفة الأقوا س الألواح بالطات الأ سقف الم سلحة نموذج ل ستخدامات الطابوق الأبي ض في مختلف اأجزاء البناء براءة الختراع لم صنع الطابوق الأبي ض الم صغر العتبات الطابوق DIN 4165 DIN 4165 ASTM-C kg/cm Btu/ft 2.F.hr 19

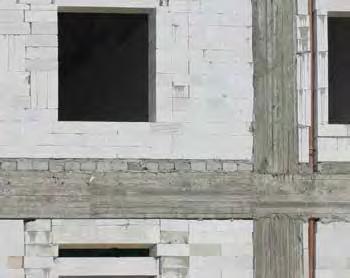

22 العزل الحراري األمثل للمباني بالنظر إالى ال صورة المرفقة كنموذج عام للمباني نالحظ أان ن سبة عالية من البناء غير معزول كالأعمدة والج سور والتي في مجملها مع ضعف عزل ال سطح تقل ص ن سبة م ساحة العزل الحراري للحوائط الخارجية اإلى أاقل من %30 مما يفوت على الم ستهلك الكثير من فوائده لتوفير الطاقة والراحة. وللعزل الحراري الأمثل نعر ض ما يلي: - ت بنى الحوائط الخارجية بالطابوق الأبي ض العازل ب سماكة سم 25 بحيث يكون سم 20 منها على بالطة الدور و سم 5 بارزة في الهواء )انظر شكل 2( - عند اإتمام بناء الحوائط الخارجية ت عزل الأعمدة والج سور بالعوازل المعتمدة مثل ال ستايروبور اأو ال صوف الزجاجي أاو غيرها ب سماكة سم 5 كما يعزل ال سطح حراريا با ستخدام بالطات ال صناعات اأو غيرها من مواد العزل الفعالة كالبولي يوريثين. - ثم يك سى المبنى ويبلطال سطح ح سب رغبة المالك. طابوق اأبي ض عازل ب سماكة سم 25 عازل حراري معتمد ب سماكة سم 5 سطح المنزل خر سانة 20 5 أار ضية الدور سطح معزول سطح غير معزول طابوق اأبي ض عازل ب سماكة سم 25 ) شكل 2( ) شكل 1(
