Tlakovo nezávislý vyvažovací regulátor prietoku s regulačným ventilom AB-QM DN

Transcript

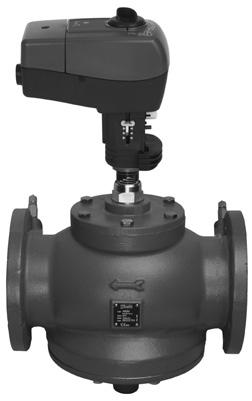

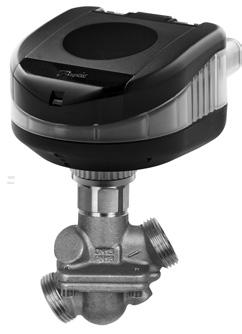

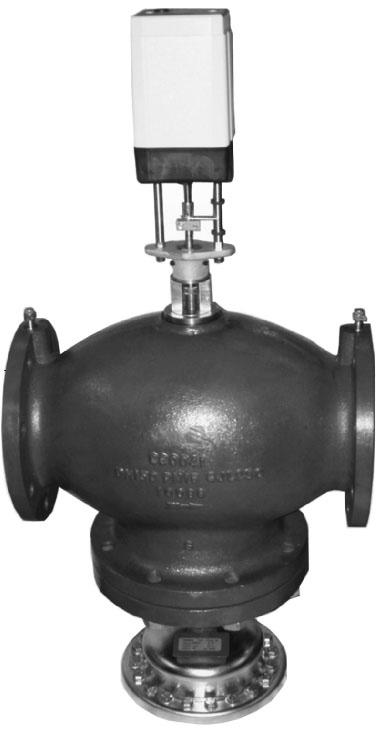

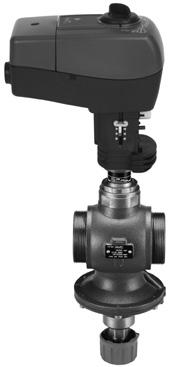

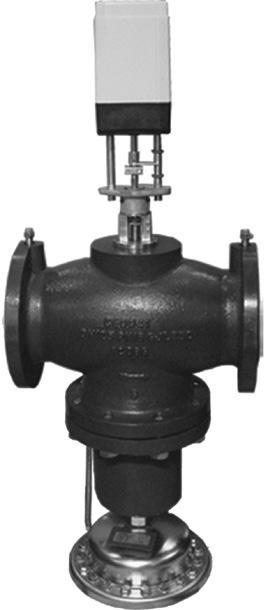

1 Údajový list Tlakovo nezávislý vyvažovací regulátor prietoku s regulačným ventilom AB-QM DN Ventil AB-QM s pohonom je regulačný ventil s plnou autoritou a funkciou automatického vyvažovania/obmedzovania prietoku. Typické aplikácie: regulácia teploty s permanentným automatickým vyvažovaním na koncových jednotkách (chladičoch, vzduchotechnických jednotkách, konvektoroch so zabudovaným ventilátorom, indukčných jednotkách, sálavých paneloch a výmenníkoch tepla). Popis Presná regulácia prietoku zaisťovaná ventilom AB-QM s pohonom Danfoss prináša vyšší komfort a vďaka úsporám najnižšie celkové náklady na vlastníctvo dosiahnuté nasledovne: Efektívny prenos energie a minimálne náklady na čerpanie, keďže sa vďaka presnému tlakovo nezávislému obmedzeniu prietoku nevyskytujú žiadne nadprietoky ani pri čiastočných zaťaženiach. Menšie investície do čerpadiel a nižšia spotreba energie, pretože je potrebné čerpadlo s menšou výtlačnou výškou ako pri tradičnom usporiadaní. So zabudovanými testovacími zátkami je jednoduché problém odstrániť a zistiť optimálnu požadovanú hodnotu pre čerpadlo. Znížené pohyby pohonu vďaka zabudovanému regulátoru diferenčného tlaku zabezpečujú, že kolísanie tlaku neovplyvňuje izbovú teplotu. Dosahovanie stabilnej teploty v miestnosti vedie k nižšej priemernej teplote pri rovnakej úrovni komfortu. Minimálne kolísanie prietoku, pretože ventil pracuje tak ako bol navrhnutý. Minimálne upchávanie, pretože dizajn membrány spôsobuje, že je AB-QM menej náchylný na zablokovanie než pri konštrukčných riešeniach kazetového typu. Bezproblémové rozčlenenie stavebného projektu. Jednotlivé etapy projektu možno po dokončení odovzdať zákazníkovi v podobe úplne funkčných klimatizačných inštalácií. Ventil AB QM s pohonom Danfoss automaticky reguluje prietok, aj keď ostatné časti inštalácie nie sú dokončené. Po dokončení celého projektu nie je potrebné upravovať nastavenia ventilu AB-QM. Náklady na uvedenie do prevádzky, náklady sa blížia k nule v dôsledku vhodného postupu nastavenia bez potreby tabuliek tokov, výpočtov alebo meracieho zariadenia. Ventily AB-QM sa dajú nastaviť na presnú navrhovanú hodnotu, aj keď je systém spustený a beží. Polovičné montážne náklady, pretože ventil AB-QM pokrýva dve funkcie, vyváženie a reguláciu Danfoss VD.A7.F4.29 1

2 Regulácia AB-QM disponuje lineárnou regulačnou charakteristikou. AB-QM je nezávislý od tlaku, čo znamená, že regulačná charakteristika je nezávislá od dostupného tlaku a nie je ovplyvnená nízkou autoritou. Obmedzenie prietoku pri AB-QM sa dosahuje obmedzením zdvihu a pohony Danfoss kalibrujú zdvih podľa zdvihu ventilov. To znamená, že AB-QM si zachováva lineárnu charakteristiku nezávisle od nastavenia alebo diferenčného tlaku. V dôsledku predvídateľnej charakteristiky sa dajú pohony na AB-QM použiť na zmenu reakcie z lineárnej na logaritmickú (rovnopercentnú). To robí AB-QM vhodným na všetky použitia, vrátane vzduchotechnických jednotiek (AHU), kde sa potrebuje rovnopercentná charakteristika na získanie stabilného regulačného okruhu. Pohony sa dajú prepnúť z lineárnych na logaritmické zmenou nastavenia prepínača na pohone. 100 % Pre každé dané nastavenie na 100 % Nastavenie LIN zostane konštantné pri každom dostupnom tlaku Nastavenie LOG zostane konštantné pri každom dostupnom tlaku V Aplikácie - sústavy s premenlivým prietokom Vzduchotechnická jednotka (AHU)/konvektor so zabudovaným ventilátorom (FCU) AB-QM s pohonom Danfoss sa používa ako regulačný ventil pre koncové jednotky, ako je AHU (vzduchotechnická jednotka), FCU (konvektor so zabudovaným ventilátorom) alebo sálavý panel. AB-QM zaisťuje a reguluje požadovaný prietok na každej koncovej jednotke a udržiava hydraulickú rovnováhu v systéme. V dôsledku integrovaného regulátora diferenčného tlaku regulačný ventil má stále 100 % autoritu a preto ponúka vždy stabilnú reguláciu. I pri čiastočnom zaťažení je zaistený projektovaný prietok na rozdiel od klasických riešení, pretože ventil AB-QM vždy obmedzí prietok presne na potrebnú hodnotu. Použitím ventilu AB-QM je celá sústava rozdelená do celkom nezávislých regulovaných okruhov. Chladiaci strop Pre AB-QM je dostupný kompletný rad pohonov Danfoss vhodných pre každú stratégiu regulácie. Pohony sú dostupné pre nastavenie ZAP./VYP., 0 10 V, 4 20 ma alebo plynulú reguláciu. 2 Danfoss VD.A7.F4.29

3 Aplikácie - sústavy s konštantným prietokom V sústave s konštantným prietokom s konvektormi so zabudovaným ventilátorom alebo v jednotrubkovom vykurovacom systéme môže byť AB-QM inštalovaný ako automatický vyvažovací ventil vo všetkých stúpačkových potrubiach. AB-QM obmedzuje prietok na nastavenú hodnotu a automaticky tak dosahuje vyregulovanie celej sústavy. AB-QM sa môže používať v mnohých aplikáciách. Kedykoľvek potrebujete automatický obmedzovač prietoku alebo regulačný ventil, môžete využiť úsporné vlastnosti AB-QM. Ide napríklad o systémy s (podlahovým) vykurovaním/chladením, aktiváciou betónového jadra alebo sálavými panelmi. Poznámka: Viac informácií týkajúcich sa aplikácií vám poskytne predajca pre vyvažovacie a regulačné ventily Danfoss s.r.o. Zlaté Moravce. Jednoduchá implementácia Nie sú potrebné žiadne výpočty Kv alebo Jednoduché uvedenie do prevádzky. Nie je výkonu. Prietok je jediným parametrom, ktorý potrebný žiadny špecializovaný personál ani sa pri návrhu berie do úvahy. meracie zariadenie. Ventil AB-QM sa vždy hodí na dané použitie, Jednoduché riešenie problémov. pretože maximálne nastavenie prietoku na Rýchly nábeh, pretože ventily AB-QM nie je ventile AB-QM zodpovedá medzinárodným potrebné pred použitím preplachovať ani normám pre rýchlosť prúdenia v potrubí. odvzdušňovať. Ventil AB-QM je možné použiť pre všetky Bezproblémové rozčlenenie stavebného aplikácie HVAC, keďže v kombinácii projektu. AB-QM bude automaticky regulovať s termoelektrickými alebo prevodovými prietok, aj keď časti inštalácie sú ešte pohonmi (servopohonmi) môže mať lineárnu nedokončené. Po dokončení projektu nie je alebo logaritmickú charakteristiku. nutné nastavovať už nastavené ventily AB-QM. Kompaktný dizajn, dôležité vtedy, keď je dostupný len obmedzený priestor. Napríklad v konvektoroch so zabudovaným ventilátorom. VD.A7.F4.29 Danfoss

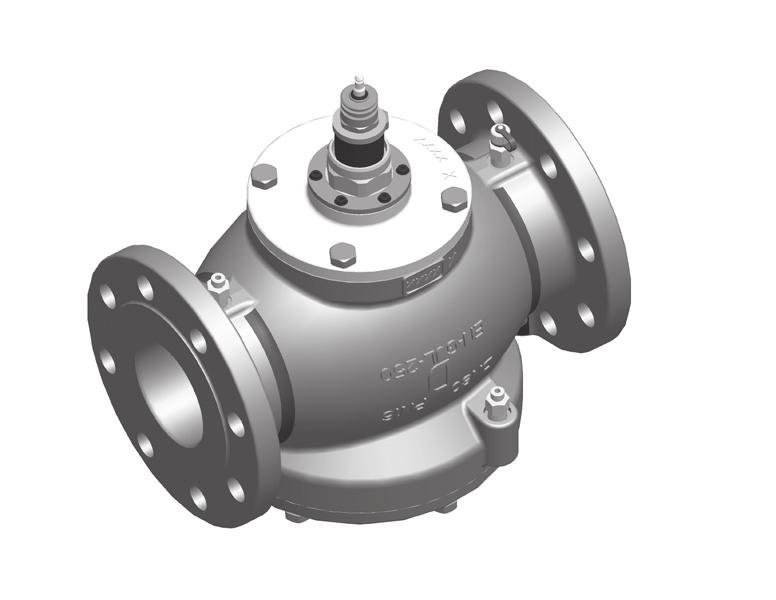

4 Objednávanie Závitové vyhotovenie AB-QM (s testovacími zátkami a bez testovacích zátok) Obrázok DN Q nom. (l/h) Vonkajší závit (ISO 228/1) Obj. číslo AB QM Vonkajší závit (ISO 228/1) Obj. číslo 10 LF Z Z1251 G ½A G ½A Z Z LF Z Z1252 G ¾A G ¾A Z Z G 1A 003Z1213 G 1A 003Z G 1 ¼A 003Z1214 G 1 ¼A 003Z G 1 ½A 003Z1215 G 1 ½A 003Z G 2A 003Z0770 AB-QM (DN 10-32) sa nedá upraviť na vylepšené G 2 ½A 003Z0771 vyhotovenie AB-QM s testovacími zátkami! Priemyselné balenie AB-QM (s testovacími zátkami a bez testovacích zátok) Obrázok DN Q nom. (l/h) Vonkajší závit (ISO 228/1) Obj. číslo AB QM Vonkajší závit (ISO 228/1) Obj. číslo 10 LF z z1751 G ½A G ½A z z LF z z1752 G ¾A G ¾A z z G 1A 0003z1713 G 1A 0003z1703 Prírubové vyhotovenie AB-QM Obrázok DN Q nom. (l/h) Príruba pripojenie Obj. číslo 003Z Z Z Z Z HF PN Z Z HF Z Z HF Z Z HF Z0718 Balenie súpravy (jeden MSV-S a jeden AB-QM bez testovacích zátok) Obrázok DN Q nom. (l/h) Vonkajší závit (ISO 228/1) Obj. číslo 15 LF Z1238 G ¾ A Z G 1 A 003Z G 1 ¼ A 003Z G 1 ½ A 003Z Danfoss VD.A7.F4.29

5 Objednávanie (pokračovanie) Príslušenstvo a náhradné diely Typ Závitové šróbenie (1 ks) Navarovacia vsuvka (1 ks) Navarovacia vsuvka (1 ks) Koncovky na spájkovanie (2 matice, 2 tesnenia a 2 spájkovacie koncovky Uzáver s ochranou (max. zatvárací tlak 16 barov) Uzáver plastový (max. zatvárací tlak 1 bar) K potrubiu Poznámky K ventilu Obj. číslo R 3/8 DN Z0231 R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 R 11/2 DN Z0279 R 2 DN Z0278 Zvar. Zvar. Rukoväť AB-QM (potrebné príslušenstvo, ak je nainštalovaný ventil bez pohonu) Adaptér pre AB QM DN 10, G ½ vnútorný závit pre AB QM, G 3 /8 vnútorný závit (1 ks) Adaptér pre AB QM DN 15, G ¾ vnútorný závit pre AB QM, G ¾A vonkajší závit (1 ks) Adaptér pre AB-QM DN 20, G 1 vnútorný závit pre AB-QM, G 1A vonkajší závit (1 ks) Adaptér pre AB QM DN 25, G 5 /4 vnútorný závit pre AB QM, G 5 /4A vonkajší závit (1 ks) Adaptér AMV(E) 25/35 (AB-QM DN , 2. generácia) Adaptér AME 435 pre AB-QM DN (1. generácia) Obmedzovač zdvihu TWA (5 ks vo vrecúšku) Adaptér AME 13 SU pre AB-QM (1. generácia) Adaptér AME 13 SU pre AB-QM (2. generácia) Ohrievač vretena pre AB-QM DN /AME 15 QM Ohrievač vretena pre AB-QM DN /AME 435 QM Ohrievač vretena pre AB-QM DN 125, 150/AME 55 QM DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 15 DN 20 DN 25 DN 32 DN 40 DN Z Z Z Z Z Z Z Z Z Z Z Z mm DN Z mm DN Z7017 DN DN DN DN Z Z Z Z Z Z Z Z Z Z Z Z Z Z B Z Z7022 Typ PCL Poč. č. Kód EAN jednokusové balenie Kód EAN viackusové balenie Obj. číslo Izolačná krytka pre AB-QM DN Z4730 Izolačná krytka pre AB-QM DN Z4731 Izolačná krytka pre AB-QM DN Z4732 Izolačná krytka pre AB-QM DN Z4733 Izolačná krytka pre AB-QM DN Z4734 Izolačná krytka pre AB-QM DN N/A 003Z4735 Izolačná krytka pre AB-QM DN N/A 003Z4736 Pripojenie Popis PCL Poč. č. Kód EAN jednokusové balenie Obj. číslo DN15 Chlad. inštalácia ABQM DN15_ABNM/TWA-Z Z4787 DN20 Chlad. inštalácia ABQM DN20_ABNM/TWA-Z Z4788 DN25 Chlad. inštalácia ABQM DN25_ABNM/TWA-Z Z4789 DN32 Chlad. inštalácia ABQM DN32_ABNM/TWA-Z Z4790 VD.A7.F4.29 Danfoss

6 Objednávanie (pokračovanie) Uzatvárací bod (rozmer) pre DN ,4±0,3 Kombinácie AB QM s elektrickými pohonmi (AB QM DN ) 1) Typ ventilu Zdvih (mm) TWA-Z 3) AMI 140 ABNM AMV 110/120 NL AME 110/120 NL NovoCon AME 435 QM Odporúčané objednávacie čísla (podrobnosti nájdete v listoch s technickými údajmi pre tieto pohony) 082F1266 NC, 230 V 082H8048 AMI V, 12 s/mm, 2-bodová regulácia 082F1160 Termoelektrický pohon LOG 24 V (0 10 V) 082F1161 Termoelektrický pohon LIN 24 V (0 10 V) 082H8056 AMV 110 NL 24 V, 24 s/mm, 3-bodová regulácia 082H8057 AME 110 NL 24 V, 24 s/mm, 0 10 V 003Z8500 NovoCon S Hybrid, 24 V AC/DC MDF/LOG 003Z8501 NovoCon S Digital, 24 V AC/DC MDF/LOG 082H0171 AME 435 QM 24 V DN ,25 ü ü ü ü ü - DN 25, 32 4,50 ü 2) ü ü 4) ü ü - DN 40, ü DN ü 1) Minimálna odporúčaná hodnota nastavenia AB-QM je 20 % 2) až do 60 % Q nom 3) Majte na pamäti, že AB-QM sa používa iba pre tento typ servopohonu TWA 4) až do 90 % Q nom Dodatočná funkčnosť pohonov je k dispozícii. Ak máte záujem, kontaktujte predajcu pre vyvažovacie a regulačné ventily Danfoss s.r.o. Zlaté Moravce. Kombinácie AB QM s elektrickými pohonmi (AB QM, DN ) Typ ventilu DN 125 Zdvih (mm) AME 55 QM AME 85 QM Odporúčané objednávacie čísla (podrobnosti nájdete v listoch s technickými údajmi pre tieto pohony) 082H V, 8 s/mm, 0 10 V 082G V, 8 s/mm, 0 10 V ü - DN 150 ü - 30 DN ü DN ü Prevádzkový tlak pre všetky ventily AB-QM je 6 barov. Uzatvárací tlak pre všetky pohony je 16 barov. Dodatočná funkčnosť pohonov je k dispozícii. Ak máte záujem, kontaktujte predajcu pre vyvažovacie a regulačné ventily Danfoss s.r.o. Zlaté Moravce. 6 Danfoss VD.A7.F4.29

7 Technické údaje AB QM (závitové vyhotovenie) Nominálny priemer DN 10 LF LF Q nom (100 %) 1) Rozsah prietoku l/h Q 4) high ) ) Rozsah nastavenia 2) % p 6) Qnom /600 6) /600 6) Dif. tlak 3), 4) kpa /600 6) p 6) Qhigh /600 6) /600 6) Tlakový stupeň PN 16 Regulačný rozsah 1:1000 Charakteristika regulačného ventilu Miera netesnosti s odporúčanými pohonmi Pre funkciu uzáveru Prietokové médium Lineárna (servopohonom je možné previesť na rovnopercentnú) Žiadna viditeľná netesnosť max. 0,05 % Q nom Podľa normy ISO 5208, trieda A žiadna viditeľná netesnosť Voda a vodná zmes pre uzavreté systémy vykurovania a chladenia podľa typu zariadenia I pre DIN EN Keď sa použije pri type zariadenia II pre DIN EN 14868, sú podniknuté príslušné ochranné opatrenia. Sú dodržané požiadavky VDI 2035, časť Teplota média C Teplota pri preprave a uskladnení Zdvih mm 2,25 4,5 10 Pripojenie Materiály v styku s vodou vonkajší závit (ISO 228/1) G ½ A G ½ A G ¾ A G ¾ A G 1 A G 1¼ A G 1½ A G 2 A G 2½ A servopohon M30 1,5 Telá ventilov Mosadz DZR (CuZn36Pb2As CW 602N) Membrány a tesniace krúžky EPDM Pružiny Č. m , Č. m Kužeľ (Pc) Č. m Štandard spoločnosti Danfoss Šedá liatina EN-GJL-250 (GG 25) CuZn40Pb3 CW 614N, Č. m Sedlo (Pc) EPDM Č. m Kužeľ (Cv) CuZn40Pb3 CW 614N Sedlo (Cv) Mosadz DZR (CuZn36Pb2As CW 602N) Č. m Skrutka Ploché tesnenie Tesniaci materiál (len pre ventily s testovacími zátkami) Materiály mimo styku s vodou Nerezová oceľ (A2) NBR Dimetakrylát ester Plastové diely PA POM Vložky a vonkajšie skrutky CuZn39Pb3 CW 614N; Č. m ; Č. m ) továrenské nastavenie ventilu sa vykoná v nominálnom rozsahu nastavenia. 2) Bez ohľadu na nastavenie sa dá ventil modulovať pod 1 % nastaveného prietoku. 3) Δp = (P1-P3) min~max 4) Keď sa nastaví nad 100 %, minimálny potrebný počiatočný tlak je vyšší, pozrite si obrázky na (). 5) Keď sa nastaví nad 100 %, dá sa použiť len ako obmedzovač prietoku. 6) V prípade, že sa AB-QM použije pre diferenčný tlak nad 400 kpa, obráťte sa na konštrukčné centrum predajcu pre vyvažovacie a regulačné ventily Danfoss s.r.o. Zlaté Moravce, ktoré vám poskytne príslušné informácie týkajúce sa správneho vyhotovenia. Najmä v systémoch, ktoré nie sú nepriepustné pre kyslík, dbajte na pokyny výrobcu chladiva z hľadiska vhodnosti a spôsobu použitia. Pc regulátor tlaku Cv regulačný ventil VD.A7.F4.29 Danfoss

8 Technické údaje (pokračovanie) AB-QM (prírubové vyhotovenie) Nominálny priemer DN Rozsah prietoku Q nom (100 %) 1) l/h Q 4) high Rozsah nastavenia 2) % Dif. tlak 3), 4) p Qnom kpa /600 5) p Qhigh Tlakový stupeň PN 16 Regulačný rozsah Charakteristika regulačného ventilu Miera netesnosti s odporúčanými pohonmi Pre funkciu uzáveru Prietokové médium Podľa normy IEC 534 je rozsah regulácie vysoký, pretože charakteristika reg. ventilu je lineárna. (1 : 1000) Lineárna (servopohonom je možné previesť na rovnopercentnú) max. 0,05 % Q nom Podľa normy ISO 5208, trieda A žiadna viditeľná netesnosť Voda a vodná zmes pre uzavreté systémy vykurovania a chladenia podľa typu zariadenia I pre DIN EN Keď sa použije pri type zariadenia II pre DIN EN 14868, sú podniknuté príslušné ochranné opatrenia. Sú dodržané požiadavky VDI 2035, časť Teplota média C Teplota pri preprave a uskladnení Zdvih mm Pripojenie príruba PN 16 servopohon Materiály v styku s vodou Telá ventilov Membrány/pružný člen Tesniace krúžky Štandard spoločnosti Danfoss Šedá liatina EN-GJL-250 (GG25) EPDM EPDM Pružiny Č. m , Č. m Kužeľ (Pc) CuZn40Pb3 CW 614N, Č. m Sedlo (Pc) Č. m Kužeľ (Cv) CuZn40Pb3 CW 614N Sedlo (Cv) Č. m Skrutka Ploché tesnenie Nerezová oceľ (A2) NBR 1) továrenské nastavenie ventilu sa vykoná v nominálnom rozsahu nastavenia. 2) Bez ohľadu na nastavenie sa dá ventil modulovať pod 1 % nastaveného prietoku. 3) Δp = (P1-P3) min~max 4) Keď sa nastaví nad 100 %, minimálny potrebný počiatočný tlak je vyšší, pozrite si obrázky na (). 5) V prípade, že sa AB-QM použije pre diferenčný tlak nad 400 kpa, obráťte sa na konštrukčné centrum predajcu pre vyvažovacie a regulačné ventily Danfoss s.r.o. Zlaté Moravce, ktoré vám poskytne príslušné informácie týkajúce sa správneho vyhotovenia. Pc regulátor tlaku Cv regulačný ventil Nominálny priemer DN HF HF HF HF Rozsah prietoku Q nom (100 %) 1) l/h Q 4) high Rozsah nastavenia 2) % p Qnom ) ) ) ) ) ) ) ) Dif. tlak 3), 4) kpa p Qhigh ) ) ) ) ) ) ) ) Tlakový stupeň PN 16 Regulačný rozsah 1:1000 Charakteristika regulačného ventilu Miera netesnosti s odporúčanými pohonmi Prietokové médium Lineárna (servopohonom je možné previesť na rovnopercentnú) max. 0,01 % Q nom Voda a vodná zmes pre uzavreté systémy vykurovania a chladenia podľa typu zariadenia I pre DIN EN Keď sa použije pri type zariadenia II pre DIN EN 14868, sú podniknuté príslušné ochranné opatrenia. Sú dodržané požiadavky VDI 2035, časť Teplota média C Teplota pri preprave a uskladnení Zdvih mm 30 Pripojenie príruba PN 16 servopohon Materiály v styku s vodou Štandard spoločnosti Danfoss Telá ventilov Šedá liatina EN-GJL-250 (GG 25) Membrány/pružný člen Č. m EPDM Tesniace krúžky EPDM Pružiny Č. m Č. m Kužeľ (Pc) Č. m NC Č. m Sedlo (Pc) Č. m Kužeľ (Cv) Č. m NC Č. m Sedlo (Cv) Č. m Skrutka Č. m Ploché tesnenie Grafitové tesnenie Bez azbestu 8 Danfoss VD.A7.F4.29

9 Konštrukcia 1. Vreteno 2. Upchávka 3. Indikačný krúžok 4. Kužeľ regulačného ventilu 5. Membrána 6. Hlavná pružina 7. Dutý kužeľ (regulátor tlaku) 8. Vulkanizované sedlo (regulátor tlaku) Δp = (P1-P3) Δp Cv = (P2-P3) AB QM DN Funkcia: Ventil AB-QM sa skladá z dvoch častí: 1. z regulátora diferenčného tlaku 2. z regulačného ventilu 1. Regulátor diferenčného tlaku DPC Regulátor diferenčného tlaku udržiava konštantný diferenčný tlak na regulačnom ventile. Tlakový rozdiel Δp Cv (P2-P3) na membráne je vyrovnávaný silou pružiny. Kedykoľvek sa zmení diferenčný tlak na regulačnom ventile (kvôli zmene v dostupnom tlaku alebo pohybe regulačného ventilu), dutý kužeľ sa premiestni do novej pozície, ktorá prináša novú rovnováhu, a preto udržiava diferenčný tlak na konštantnej úrovni. 2. Regulačný ventil Cv Regulačný ventil má lineárnu charakteristiku. Má funkciu obmedzenia zdvihu, ktorá umožňuje nastavenie hodnoty Kv. Percentá nastavené na stupnici vyjadrujú percentá menovitého prietoku, kde jeho 100 % hodnota je vyznačená na ventile. Zmena obmedzenia zdvihu sa prevádza zdvihnutím blokovacieho mechanizmu a otočením hornej časti ventilu do požadovanej pozície zobrazenej na stupnici ako percento. Blokovací mechanizmus automaticky zabráni nežiaducim zmenám nastavenia. 1. Uzatváracia skrutka 2. Hlavná pružina 3. Membrána 4. Kužeľ DP 5. Sedlo 6. Telo ventilu 7. Kužeľ regulačného ventilu 8. Blokovacia skrutka 9. Stupnica 10. Upchávka 11. Vreteno P1 P3 AB QM DN AB QM DN 40, 50 VD.A7.F4.29 Danfoss

10 Konštrukcia (pokračovanie) 1. Telo ventilu 2. Sedlo ventilu 3. Kužeľ DPC 4. Kužeľ Cv 5. Teleso regulátora 6. Tvarovaná membrána 7. Nastavovacia skrutka 8. Pružný člen na uvoľňovanie tlaku na kuželi DPC P1 P3 P1 P3 AB QM DN 125 AB QM DN Telo ventilu 2. Sedlo ventilu 3. Kužeľ DPC 4. Kužeľ Cv 5. Teleso regulátora 6. Tvarovaná membrána 7. Nastavovacia skrutka 8. Pružný člen na uvoľňovanie tlaku na kuželi DPC P1 P3 AB QM DN 200, Danfoss VD.A7.F4.29

11 Dimenzovanie Závitové vyhotovenie Prírubové vyhotovenie Qhigh prietok [l/h] VD.A7.F4.29 Danfoss

12 Dimenzovanie (pokračovanie) Príklad 1: Systém s premenlivým prietokom Dané: Chladiaca jednotka má výkon: 1000 W Teplota prietoku v systéme: 6 C Spätná teplota v systéme: 12 C Požadované regulačné a vyvažovacie ventily: Ventil AB-QM a typy pohonu pre systém BMS. Riešenie: Prietok v systéme: Q (l/h) Q = 0, /(12 6 ) = 143 l/h Zvolené: AB-QM DN 10 mm s Q nom = 275 l/hod prednastavený na 143/275 = 0,52 = 52 % nominálneho otvorenia. Pohony: AMV 110NL 24 V Poznámky: Požadovaný minimálny diferenčný tlak na AB-QM DN 10: 16 kpa. Príklad 2: Sústava s konštantným prietokom Dané: Chladiaca jednotka má výkon: 4000 W Teplota prietoku v systéme: 6 C Spätná teplota v systéme: 12 C Požadované automatický obmedzovač prietoku: AB-QM a prednastavenie. Zvolené: AB-QM DN 20 mm s Q nom = 900 l/h prednastavenie na 573/900 = 0,64 = 64 % maximálneho otvorenia. Poznámky: Požadovaný minimálny diferenčný tlak na AB-QM DN 20: 16 kpa. Riešenie: Prietok v systéme: Q (l/h) Q = 0, /( 12 6 ) = 573 l/h Príklad 3: Stanovenie veľkosti AB-QM podľa rozmerov potrubia Dané: Prietok v systéme 1,4 m 3 /h (1400 l/h = 0,38 l/s), rozmer potrubia DN 25 mm Požadované automatický obmedzovač prietoku: AB-QM a prednastavenie. Prijateľné, rýchlosť nižšia než 1,0 m/sek. Prednastavenie na ventile AB-QM DN 25 mm 1400/1700 = 0,82 = 82 % nominálneho otvorenia. Poznámky: Požadovaný minimálny diferenčný tlak na AB-QM DN 25: 20 kpa. Riešenie: V tomto prípade môžete zvoliť AB-QM DN 25 mm s Q nom = 1700 l/h V tomto prípade sa odporúča skontrolovať maximálnu rýchlosť v potrubí. Tu vypočítame rýchlosť v potrubí pre: DN 25 mm Di 27,2 mm 12 Danfoss VD.A7.F4.29

13 Optimalizácia čerpadla/ odstraňovanie problémov Blue Modrá Modrá Červená Red Červená Δp cv P2-P3 Modrá Blue Δp cv konšt Optimalizácia čerpadla konšt konšt * Δp min = (P1-P3) min ** Δp cv.min = Δpcv min AB-QM (DN ) je vybavený testovacími zátkami, ktoré umožňujú meranie tlakového rozdielu Δpcv na regulačnom ventile. Ak rozdiel tlaku presiahne minimálnu požiadavku na prevádzkový tlak, znamená to, že je regulátor tlakového rozdielu prevádzkyschopný a bude tak dochádzať k obmedzeniu prietoku. Meracia funkcia sa môže používať na overenie toho, či je k dispozícii dostatočný tlakový rozdiel, a tým tiež na overenie prietoku alebo na priame meranie prietoku. Podrobné informácie týkajúce sa merania prietoku na DN nájdete v dokumente Obmedzovač prietoku VF.A7.A2.02. konšt Optimalizácia čerpadla konšt Taktiež sa môže používať na optimalizáciu pracovného bodu čerpadla. Pracovný bod čerpadla sa môže znížiť tak, aby bol na najvzdialenejšom ventile (z hľadiska hydrauliky) k dispozícii iba minimálny požadovaný tlak. Optimálny pracovný bod je taký, kedy dôjde k ustáleniu závislosti medzi pracovným bodom čerpadla a meraným tlakovým rozdielom. Na overenie tlaku možno použiť merací prístroj Danfoss PFM (ďalšie podrobnosti nájdete v AB-QM Tech Note). * Δpmin = (P1-P3)min VD.A7.F4.29 Danfoss

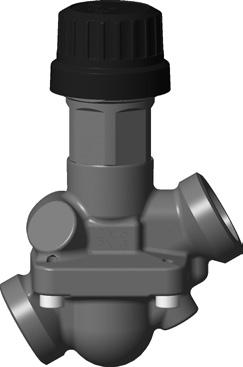

14 Prednastavenie Vypočítaný prietok môže byť jednoducho nastavený bez použitia špeciálnych nástrojov. Na účely zmeny predvoleného nastavenia (nastavenie z výroby je 100 %) vykonajte nižšie uvedené štyri kroky: 1 Odstráňte modrú ochrannú krytku alebo pripevnený pohon 2 Zdvihnite sivý indikačný krúžok. 3 Otočte ho (na zníženie prietoku ním otáčajte v smere hodinových ručičiek) do polohy nového predvoleného nastavenia 4 Zatlačte sivý indikačný krúžok späť do blokovanej polohy. Po kliknutí je prednastavenie zablokované. Stupnica prednastavenia ukazuje hodnotu od 100 % prietoku po 0 %. Otočením doprava (v smere hodinových ručičiek) sa hodnota prietoku zníži, kým otočením doľava (proti smeru hodinových ručičiek) sa zvýši. Ak je ventil DN 15, potom je nom. prietok 450 l/hod. = 100 % prednastavenie. Ak chcete nastaviť prietok 270 l/hod., musíte nastaviť hodnotu: 270/450 = 60 %. Danfoss odporúča prednastavenie/prietok od 20 % do 100 %. Základné prednastavenie z výroby je 100 %. DN > 100 % 100 % 10 % h h h+ 2 mm, DN h+ 4 mm, DN Stupnica +90 % Danfoss VD.A7.F4.29

15 Prednastavenie (pokračovanie) DN Max. 25 Nm Poznámka: 1 otočka = 10 % DN Poznámka: 1 otočka = 5 % + + Nastavenie 60 % Údržba DN Na využitie servisnej uzatváracej funkcie sa odporúča inštalovať ventil do prívodného potrubia. Ventily sú vybavené plastovým uzatváracím mechanizmom, ktorý má slúžiť na účely odpojovacej funkcie do diferenčného tlaku až 1 bar. Pri uzatváraní pred vyšším diferenčným tlakom použite doplnkový uzatvárací a ochranný prvok (003Z1230) alebo nastavte hodnotu na 0 %. DN Na využitie servisnej uzatváracej funkcie sa ventil môže nainštalovať buď do prívodného, alebo vratného potrubia. Ventily sú vybavené manuálnym uzáverom na účely odpojovacej funkcie až do 16 barov. Inštalácia Ventil AB-QM je jednosmerný, čiže ventil pracuje vtedy, keď je šípka na tele ventilu v zhode so smerom prietoku. V opačnom prípade ventil pracuje ako variabilný otvor, ktorý spôsobuje hydraulický ráz pri náhlom zatvorení, keď sa tlak zvýši, alebo keď je ventil nastavený na nižšiu hodnotu. Ak stav systému umožňuje spätný tok, rozhodne sa odporúča, aby sa použila spätná klapka, ktorá zabráni vzniku prípadného hydraulického rázu, ktorý by mohol poškodiť ventil ako aj iné prvky systému. VD.A7.F4.29 Danfoss

16 Text pre výberové konanie (tender) Tlakovo nezávislý vyvažovací a regulačný ventil, čo znamená, že regulačná charakteristika je nezávislá od dostupného tlaku. Presná regulácia prietoku zaisťovaná ventilom AB-QM s pohonom Danfoss prináša vyšší komfort a najnižšie náklady na vlastníctvo. AB-QM zaisťuje a reguluje požadovaný prietok na každej koncovej jednotke a udržiava hydraulickú rovnováhu v systéme. AB-QM disponuje týmito funkciami: Funkcia obmedzenia prietoku Modulácia menej ako 1 % nastaveného prietoku, a to bez ohľadu na nastavenie, Autorita 1 pri všetkých nastaveniach Pokiaľ ide o uzatvorenie, je schopný odolať 16 barom diferenčného tlaku. Lineárna regulačná charakteristika Stupnica v percentách prietoku Regulačný rozsah 1 : 1000 Testovacie zátky na optimalizáciu čerpadla a overenie prietoku pre DN K dispozícii v rozsahu od DN od jedného dodávateľa. Charakteristika zmenená z lineárnej na rovnopercentnú pri všetkých veľkostiach úpravou nastavení pohonu. Uzamykateľné nastavenie Spúšťací tlak 16 kpa pre DN 10 DN 20 Spúšťací tlak 20 kpa pre DN 25 DN 32 Spúšťací tlak 30 kpa pre DN 40 DN 250 Miera úniku zo žiadnej viditeľnej netesnosti pre DN 10 DN 20 v kombinácii s odporúčaným pohonom Netesnosť na úrovni 0,05 % Qnom pre DN 25 DN 100 v kombinácii s odporúčaným pohonom Netesnosť na úrovni 0,01 % Qnom pre DN 125 DN 250 v kombinácii s odporúčaným pohonom 16 Danfoss VD.A7.F4.29

17 Rozmery H 3 H 6 H 5 L 4 L 6 L 7 Typ L 2 L 3 L 4 L 5 L 6 L 7 H 1 H 2 H 3 H 4 H 5 H 6 b Hmotnosť ventilu mm ISO 228/1 (kg) DN G ½ 0,38 DN G ¾ 0,48 DN G 1 0,65 DN G 1 ¼ 1,45 DN G 1 ½ 2,21 H 2 b H 1 H 3 H 4 H 2 H 1 b L 2 L 2 L 3 AB QM DN L 5 TWA-Z + AB QM ABNM + AB QM AMV (E) 110 NL + AB QM AMI AB QM NovoCon + AB QM AB QM DN 40, 50 AME 435 QM + AB QM Typ H 1 H 2 H 3 b Hmotnosť mm ISO 228/1 kg DN G 2 6,9 DN G 2 ½ 7,8 VD.A7.F4.29 Danfoss

18 Rozmery (pokračovanie) H 2 a H 1 H 3 AME 435 QM + AB QM AB QM DN Typ H 1 H 2 H 3 a mm (EN ) Hmotnosť (kg) DN ,2 DN ,0 DN ,0 DN ,0 18 Danfoss VD.A7.F4.29

19 Rozmery (pokračovanie) H 2 H 1 a H 2 H 1 a AB QM DN 125 AB QM DN 150 H 3 H 3 AME 55 QM + AB QM DN 125 AME 55 QM + AB QM DN 150 Typ H 1 H 2 H 3 a Hmotnosť mm (EN ) (kg) DN ,3 DN VD.A7.F4.29 Danfoss

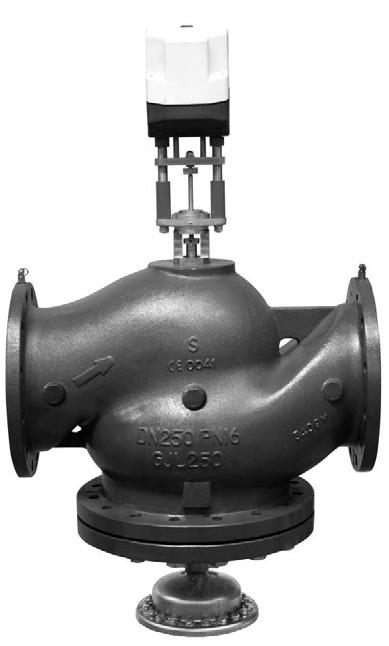

20 Rozmery (pokračovanie) H 2 H 1 a H 3 AB QM DN 200, 250 AME 85 QM + AB QM DN 200, 250 Typ H 1 H 2 H 3 a Hmotnosť mm (EN ) (kg) DN DN Danfoss spol. s r.o. Továrenská Zlaté Moravce Slovenská republika Tel.: (+421) Telefax: (+421) danfoss.sk@danfoss.com Danfoss nezodpovedá za prípadné chyby v katalógoch, brožúrkach či iných tlačivách. Danfoss si vyhradzuje právo upravit svoje produkty bez upozornenia. Týka sa to aj produktov, ktoré sú už objednané, za predpokladu, že úpravy možno urobit bez toho, aby potom bolo potrebné menit aj predtým dohodnuté parametre. Všetky obchodné značky v tomto materiáli sú majetkom daných podnikov. Danfoss a logo Danfoss sú obchodnými značkami podniku Danfoss A/S. Všetky práva sú vyhradené. 20 Danfoss DHS-SRMT/SI VD.A7.F4.29
