1 Dünaamilised tasakaalustusventiilid 1 Commercial Controls Marko Moring müügijuht Danfoss AS A.H.Tammsaare Tallinn Tel: GSM: marko.moring@danfoss.ee

2 Teemad AB-PM automaatne tasakaalustusventiil Uus ASV-PV AB-QM Demo stendi tutvustus ja simulatsioon stendil 2 Commercial Controls

3 Tasakaalustatud süsteem Definitsioon tasakaalustamisest: Süsteem on hüdrauliliselt tasakaalus kui on tagatud vajalikud vooluhulgad ja vajalik rõhk seadmetel, nii maks. koormuse kui osalise koormuse tingimustel. 3 Commercial Controls

4 Danfoss AB-PM Paigaldusskeemid AB-PM funktsioonid Valik, mõõt, eelseadesuurus Min. vajalik vabarõhk Automaatsete tasakaalustusventiilide valik vastavalt skeemile 4 Commercial Controls

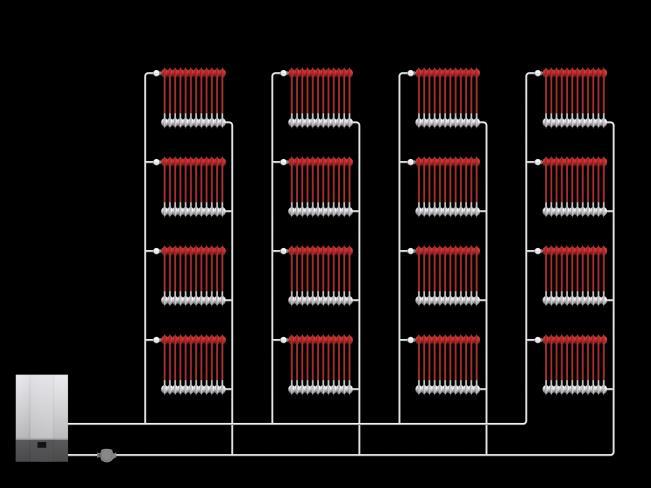

5 Kahetoru küttesüsteemid Paigaldusskeemid Horisontaalne radiaatorküttesüsteem Põrandaküte 5 Commercial Controls

6 Tasakaalustus Kollektorsüsteem Vajalik vooluhulk Danfoss AB-PM 6 Commercial Controls

7 Tasakaalustus Kollektorsüsteem Osalisel koormusel Vajalik vooluhulk Danfoss AB-PM 7 Commercial Controls

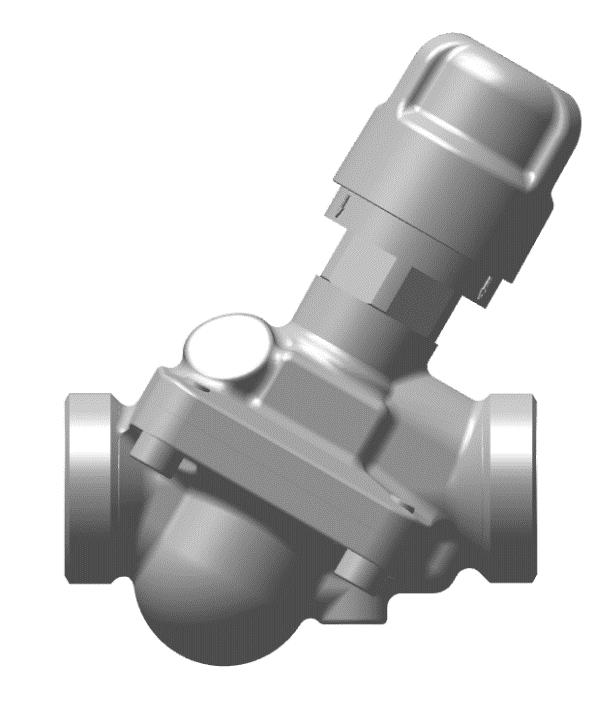

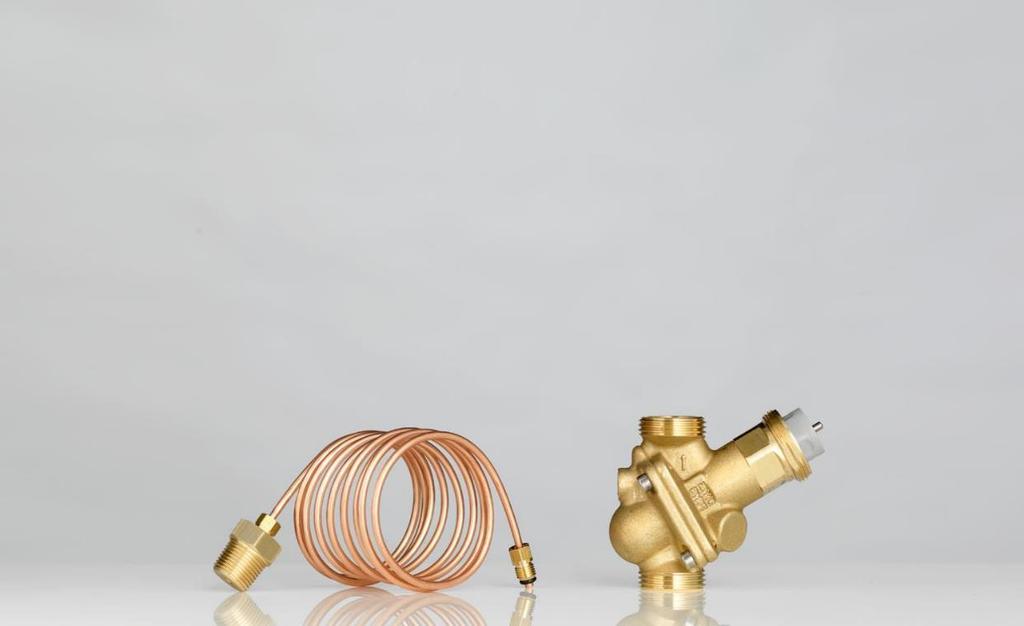

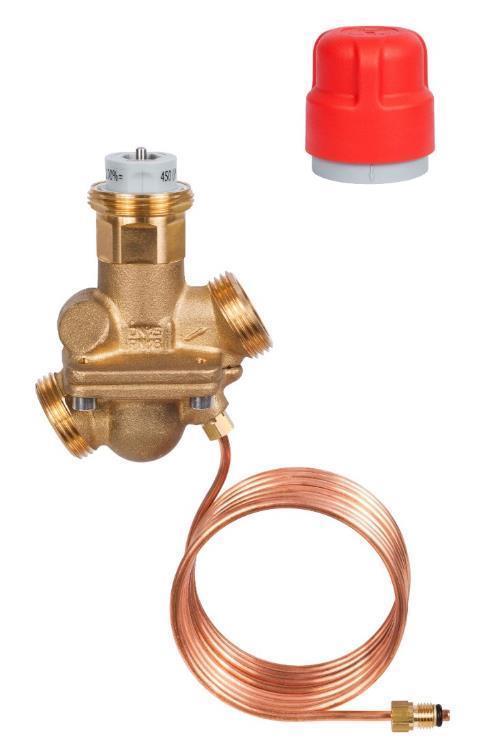

8 Danfoss AB-PM Kolm funktsiooni ühes ventiilis 1. Differentsiaalrõhu regulaator 2. Vooluhulgapiirik 3. Tsooniregulaator 8 Commercial Controls

9 Danfoss AB-PM Kolm funktsiooni ühes ventiilis 1. Differentsiaalrõhu regulaator 9 Commercial Controls

10 Danfoss AB-PM Kolm funktsiooni ühes ventiilis 1. Differentsiaalrõhu reguleerimine 10 Commercial Controls

11 Danfoss AB-PM Kolm funktsiooni ühes ventiilis 2. Vooluhulgapiirik Integreeritud AB-PM ventiili reguleerventiili ava suuruse seadistamine skaala protsentides ei vaja selleks tööriista 11 Commercial Controls

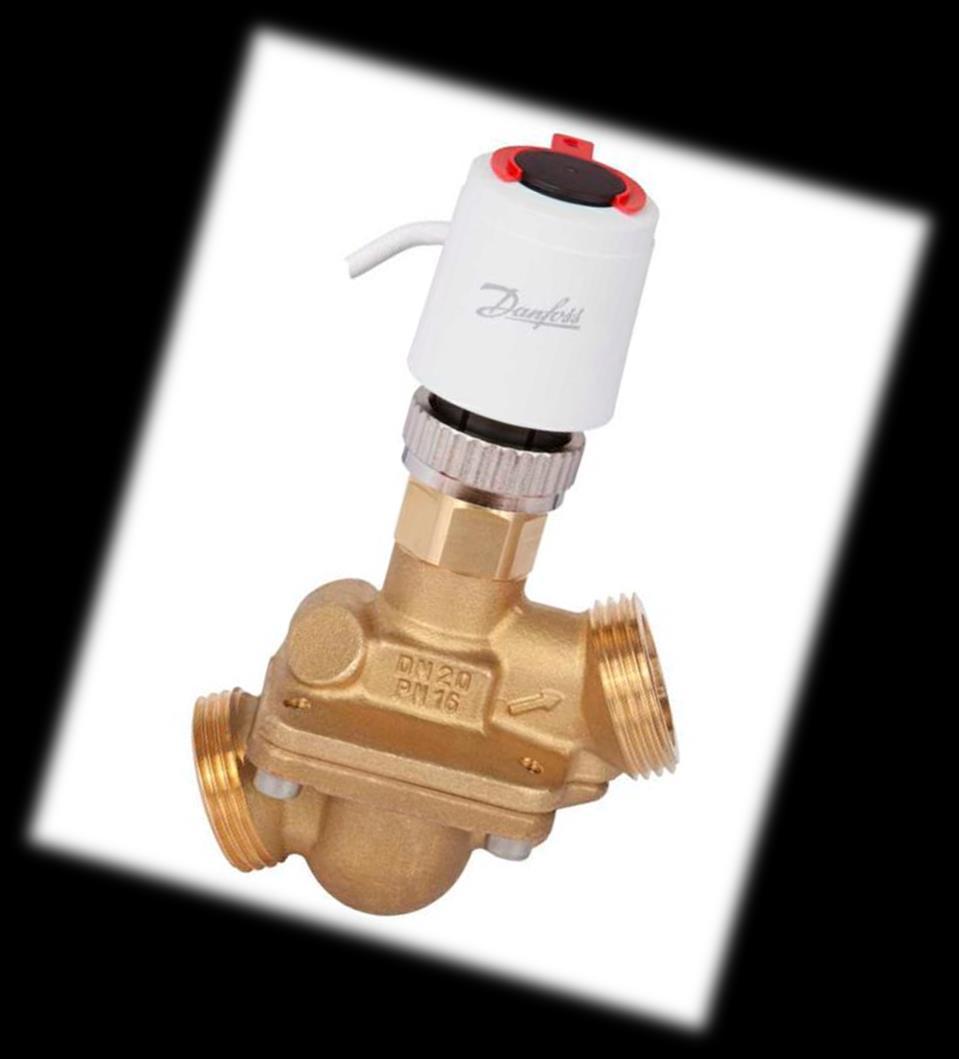

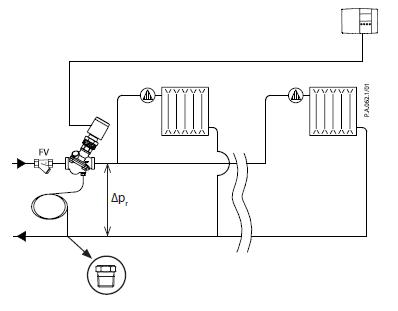

12 Danfoss AB-PM Kolm funktsiooni ühes ventiilis 3. Tsooniregulaator - Danfoss termomootoriga TWA-Z ABN A5 12 Commercial Controls

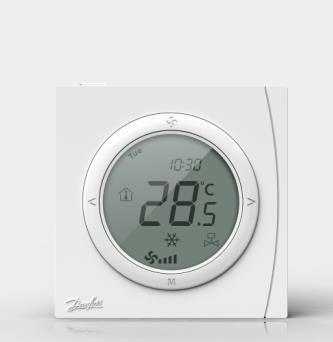

13 Danfoss AB-PM Kolm funktsiooni ühes ventiilis 3. Tsooni reguleerimine - Danfoss ruumitermostaadiga Otstarve Küte sees kui olen kodus Öine temperatuuri alandus Ei vaja radiaatori termostaatide seadistamist Tulemuseks energiasääst Väiksemad kulud GreenCon RC-T2 13 Commercial Controls

14 Danfoss AB-PM Valik, mõõt, eelseadesuurus AB-PM määramisel on vajalik vooluhulk (Q) kollektoris ja kollektori ringluskontuuri rõhukadu. Maks. rõhukadu ja Q maks DN Qmax AB-PM AB-PM HP l/h l/h l/h l/h l/h UUS alates jaanuar Commercial Controls

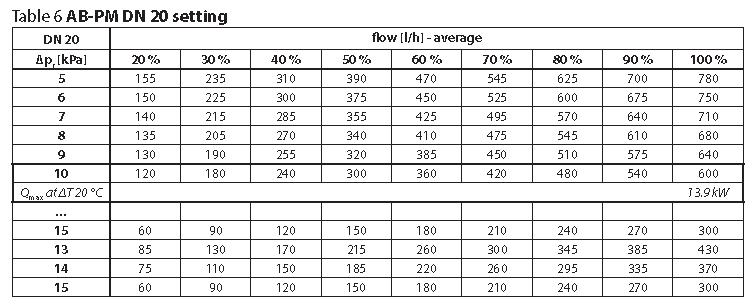

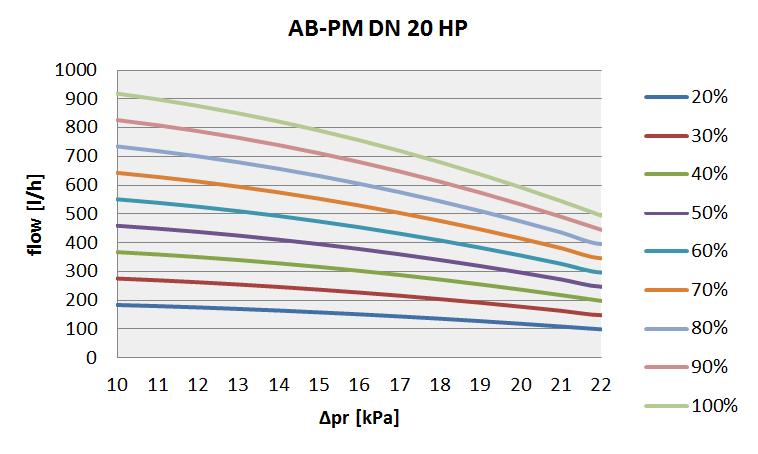

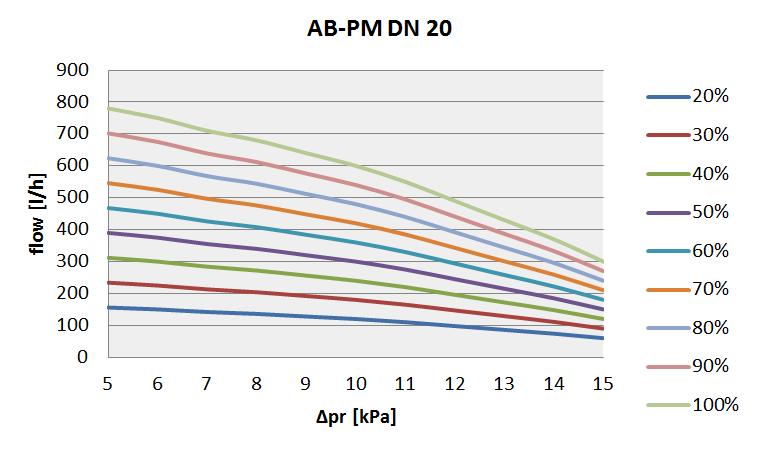

15 Danfoss AB-PM Valik, mõõt, eelseadesuurus Näide Põrandaküte : Vooluhulk: Dp kontuuris: 431 l/h 9 kpa AB-PM seade: 70% DN 20 AB-PM : 600 l/h 10 kpa AB-PM HP : 600 l/h 20 kpa *Rohkem infot tehnilises andmelehes 15 Commercial Controls

16 Danfoss AB-PM Valik, mõõt, eelseadesuurus Näide Põrandaküte : Vooluhulk: Dp kontuuris: 431 l/h 9 kpa AB-PM seade: 70% 16

17 Danfoss AB-PM Valik, mõõt, eelseadesuurus AB-PM Kahetoru radiaatorküttesüsteemid, väiksemad põrandaküttesüsteemid DN Differentsiaalrõhk kpa AB-PM HP Suured põrandaküttesüsteemid DN Differentsiaalrõhk kPa 17 Commercial Controls

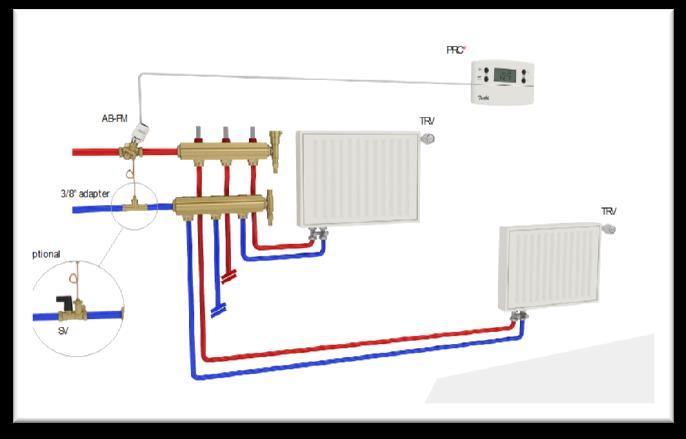

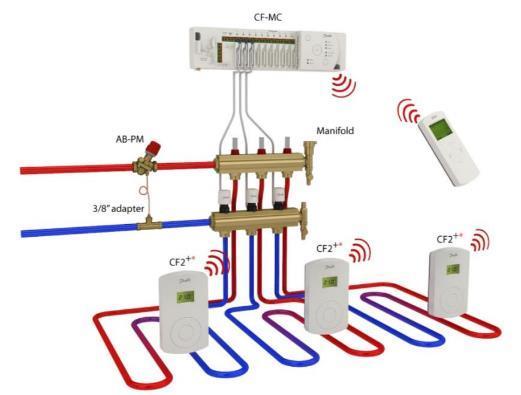

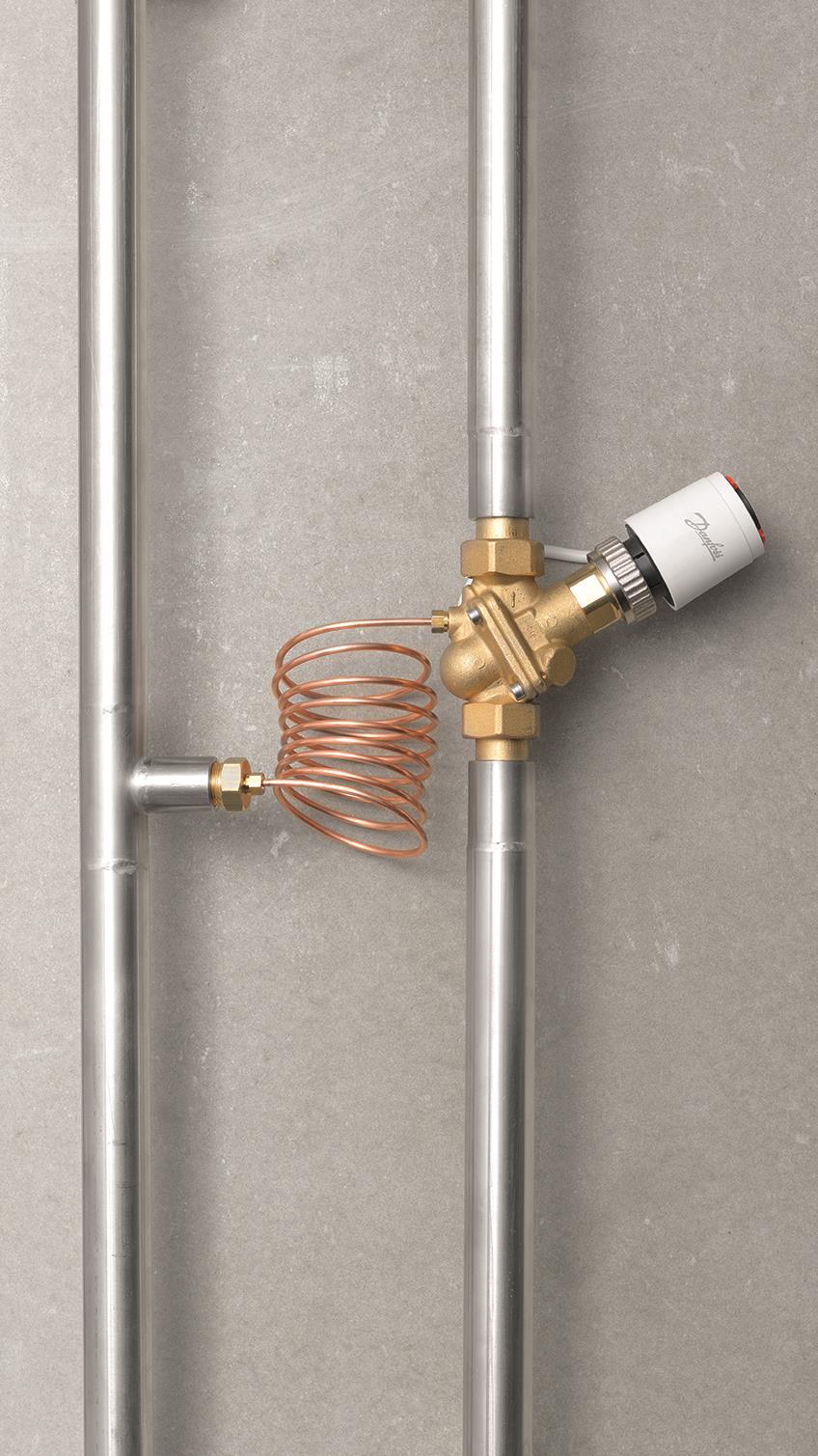

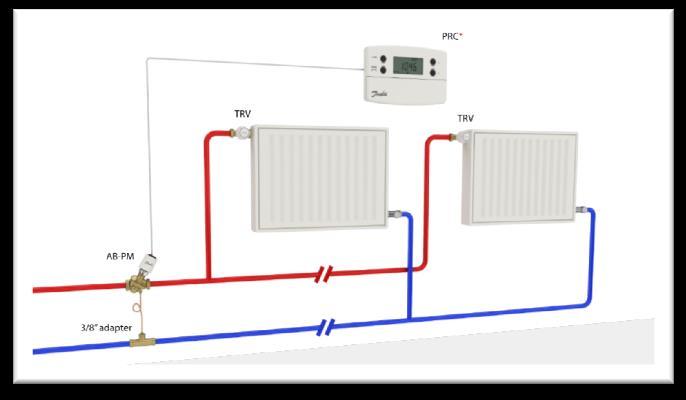

18 Danfoss AB-PM Adapteri või partnerventiiliga AB-PM paigaldus pealevoolu torule Impulsstoru ühendus 3/8 keere adapter* Partnerventiil - MSV-S (adapteriga) - ASV-BD *included with AB-PM 18 Commercial Controls

19 Danfoss tasakaalustusventiilide lahendused Tehniline võrdlus AB-PM ja ASV-PV AB-PM Integreeritud vooluhulgapiirik Ajami paigaldus võimalus tsooni reguleerimiseks Väliskeere Dif. rõhk on AB-PM fikseeritud suurus ASV-PV Drenaazi võimalus Integreeritud läbipesu funktsioon Sise & väliskeermega variant Erinevad rõhuvahe seade võimalused Suur kvs / vooluhulk 19 Commercial Controls

20 Danfoss tasakaalustusventiilide lahendused Skeemid AB-PM või ASV-PV AB-PM parim lahendus korteri kollektorsüsteemide tasakaalustamiseks ASV-PV parim lahendus kahetoru küttesüsteemi püstikute või haruliinide tasakaalustamiseks 20 Commercial Controls

21 ASV valik ja rakendused 21 Commercial Controls

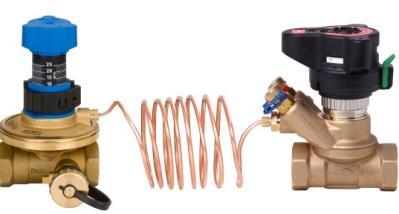

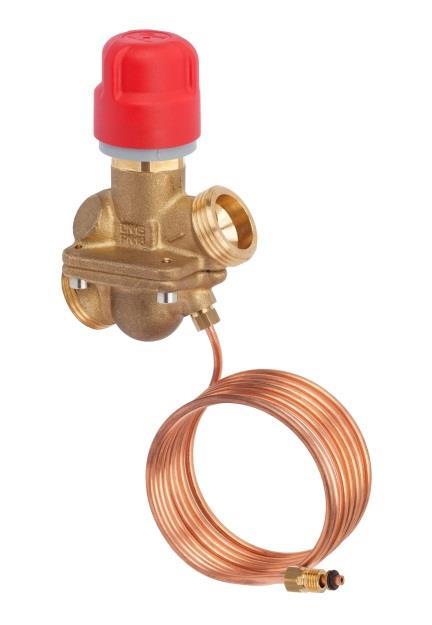

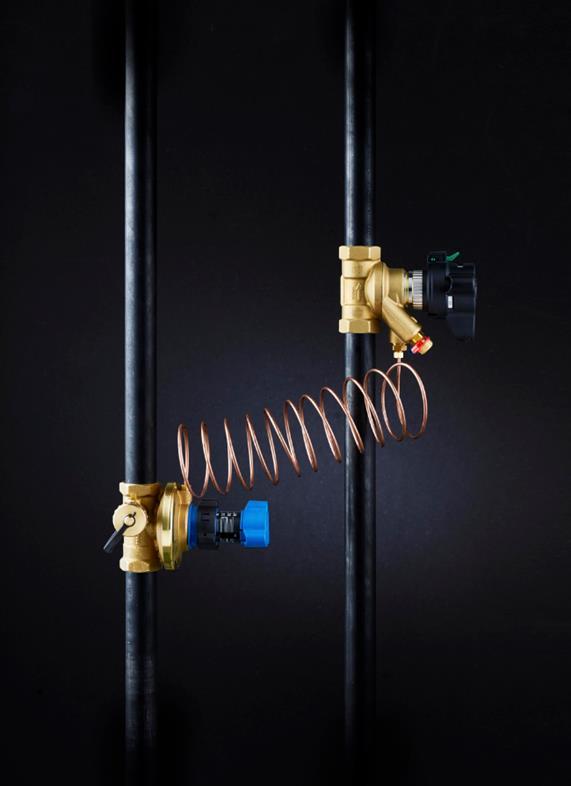

22 Danfoss soovitab: Muutuva vooluhulgaga 2-toru küttesüsteemides kasutada ASV tasakaalustusventiile ASV-PV rõhuvahe stabiliseerimiseks ASV-BD vooluhulga mõõtmiseks Väikesed mõõdud Ideaalne tasakaalustus rõhu järgi, tagades radiaatori ventiilidele head regul. tingimused Vooluhulkade reguleerimine on võimalik Vooluhulkade mõõtmine võimalik Funktsionaalne ja väga praktiline disain 23 ASV-PV 4G Launch

23 ASV-PV 4G videod ASV-PV 4G Launch

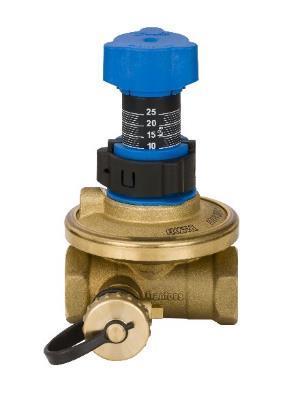

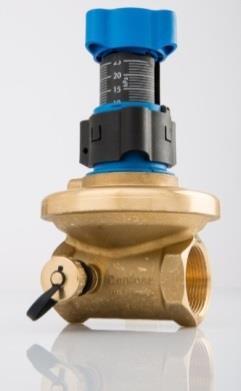

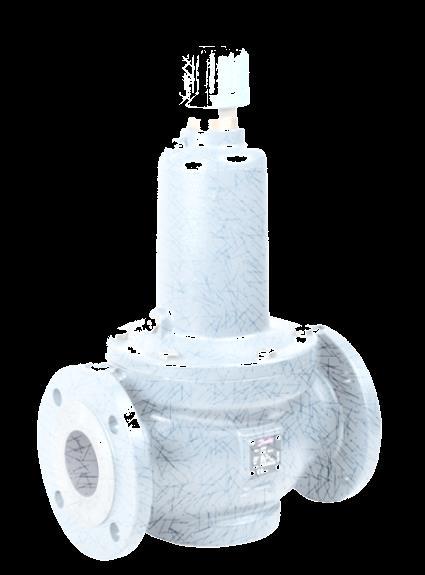

24 Toote valik ASV dünaamilised tasakaalustusventiilid ASV-P DN p = 10 kpa (Fixed setting) & Replaceable spring (20 & 30 kpa) ASV-PV4g DN p = 5-25 kpa p = kpa ASV-PV DN 50 p = 5-25 kpa p = kpa p = kpa p = kpa ASV-PV DN p = kpa p = kpa p = kpa 25 ASV-PV 4G Launch

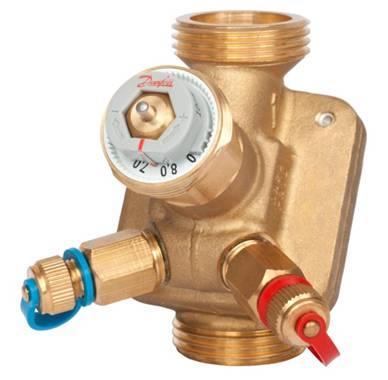

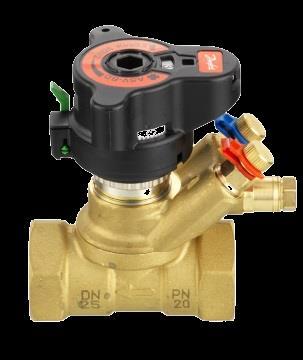

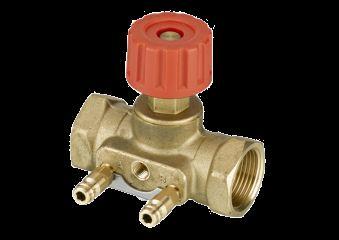

25 Toote valik: ASV partnerventiil ASV-BD Täiuslik DN Funktsioonid Impulsstoru ühendus 100% sulgemisfunktsioon vooluhulga mõõtmine vooluhulga piiramine tühjendus ASV-M Lihtne DN Funktsioonid Impulsstoru ühendus Sulgemisfunktsioon Vooluhulga mõõtmine ASV-I Vooluhulga piiramine DN Funktsioonid Impulsstoru ühendus sulgemisfunktsioon vooluhulga mõõtmine vooluhulga piiramine 26 ASV-PV 4G Launch

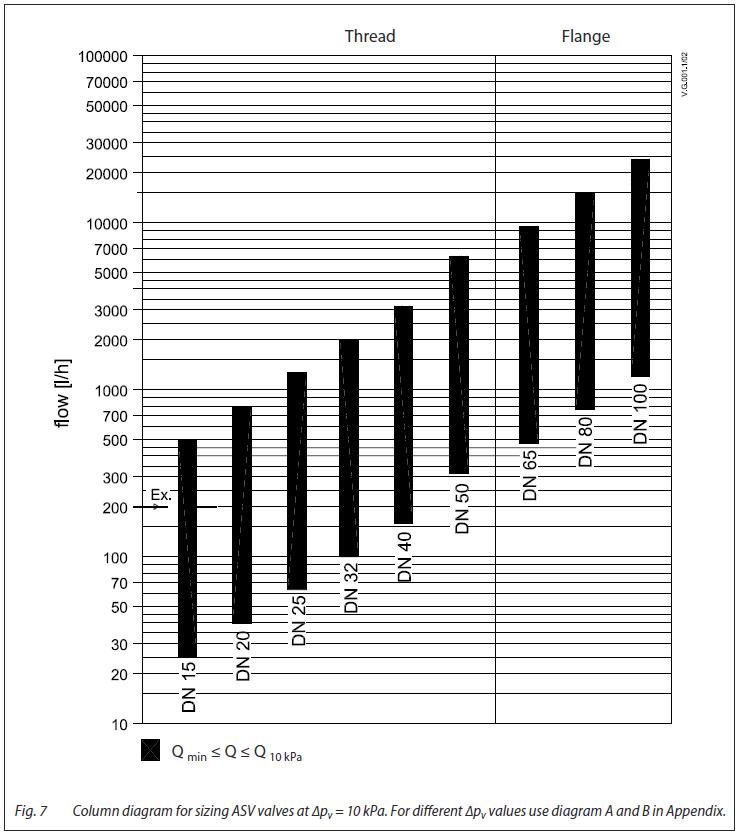

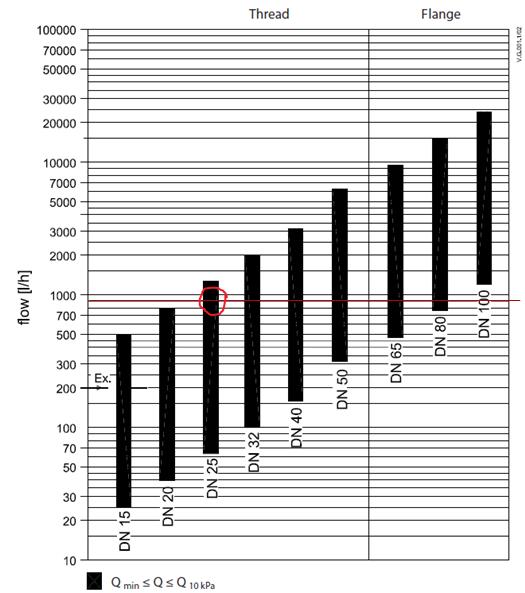

26 ASV-PV valik: Ventiili mõõt = toru mõõt Ventiili suurused tulp diagrammil vastavalt VDI 2073 kus on arvestuslik voolukiirus maks.0,8m/s ja rõhukadu ventiilil 10kPa. Valik Arvuta vajalik vooluhulk püstikule Vali tulp diagrammilt ASV ventiil Pumba valikul arvestada 10 kpa vajalik vabarõhk ASV-PV ventiilile Division, SBA or department name Partner name 14th February

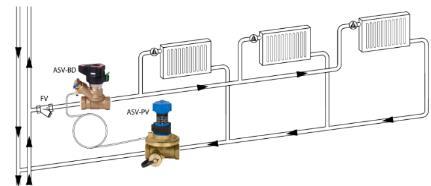

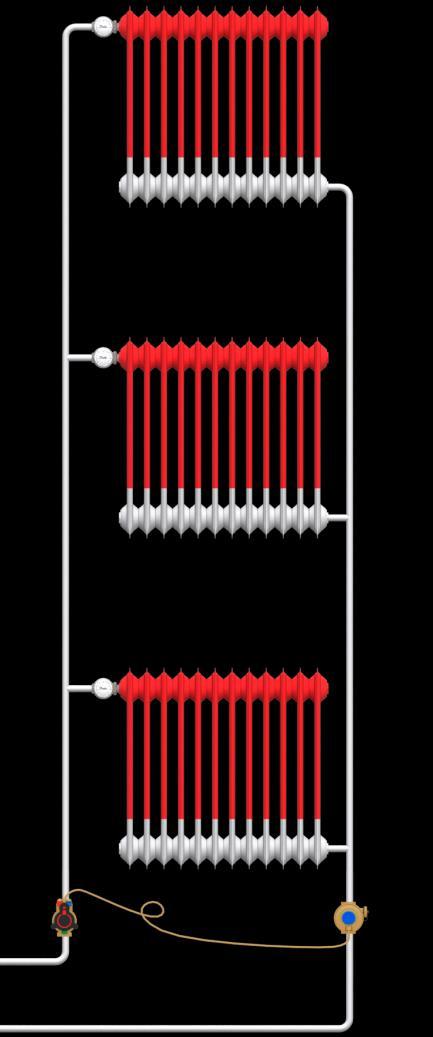

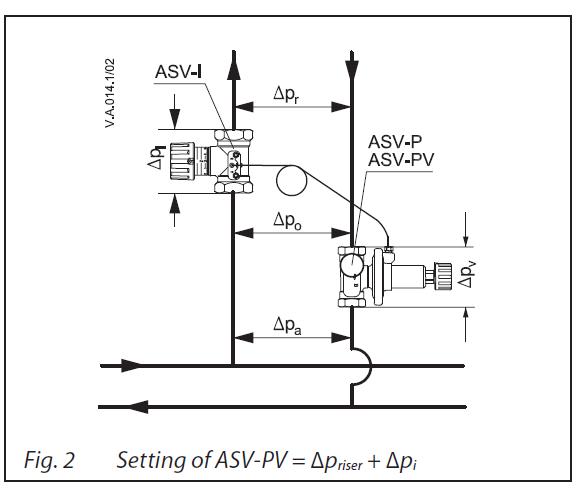

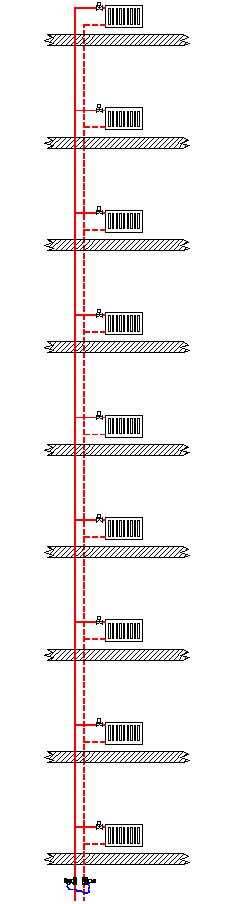

27 Näide Radiaator: 100 l/h Püstik: 900 l/h Püstik (ASV-PV) mõõt = DN25 Dp v ASV-PV = 10 kpa ASV-PV seadesuurus: 10 kpa ASV-BD/I 28 Hydronic Balancing & Control

28 Näide ASV-BD & eelseadega radiaatoriventiil Antud: püstik 14 radiaatoriga Radiaatori vooluhulk: 65 l/h (1,5 kw DT 20K) Torustiku pikkus: L = 40 m (s =100 Pa/m) Δp radiaatori ventiil = 5 kpa (soovituslik Dp ventiilil) Δp radiaator = 1 kpa Δp torustik = 4 kpa Δp ASV-BD = 1-5 kpa (vastavalt vooluhulgale & k vs, väljaspool) Lahendus: Δp ASV-PV = Δp rad. ventiil + Δp radiaator + Δp torustik (+ Δp ASV-BD ) Δp ASV-PV _set = = 10kPa Division, SBA or department name Partner name 14th February

29 Näide Pumba tõstekõrguse arvutus Δp control valve = 5 kpa Δp pipeline = 4 kpa Δp radiator = 1 kpa Δp ASV-I = 3 kpa Δp basepipe = 50 kpa Δp ASV-PV = 10 kpa Arvutame süsteemi rõhukao: Δp pump = Δp control valve + Δp radiator + Δp pipeline + Δp PV+ASV-I + Δp basepipe Δp pump = (10+3) + 50 = 73kPa Division, SBA or department name Partner name 14th February

30 Rakendus Korrusmajades 5-25 kpa Kahetorusüsteemides 31 ASV-PV 4G Launch

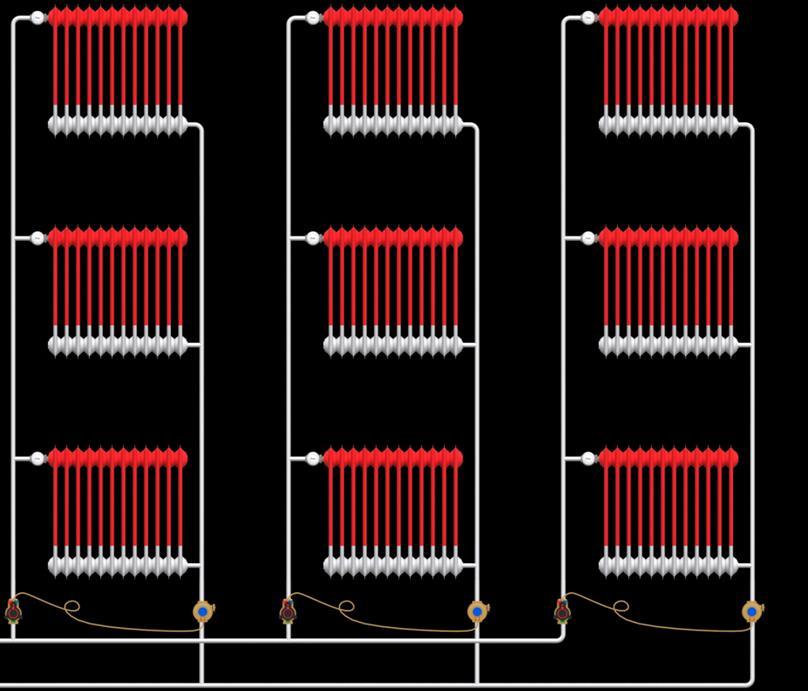

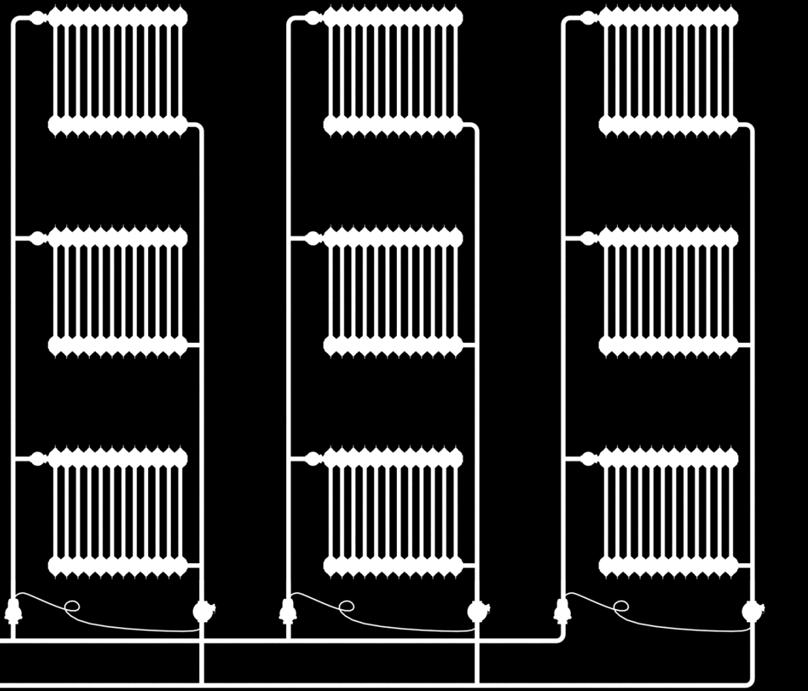

31 Lahendused ASV ventiilidega ASV ventiilidega on süsteem jagatud rõhust sõltumatuteks tsoonideks Tsoon 1 Tsoon 2 Tsoon 3 32 ASV-PV 4G Launch

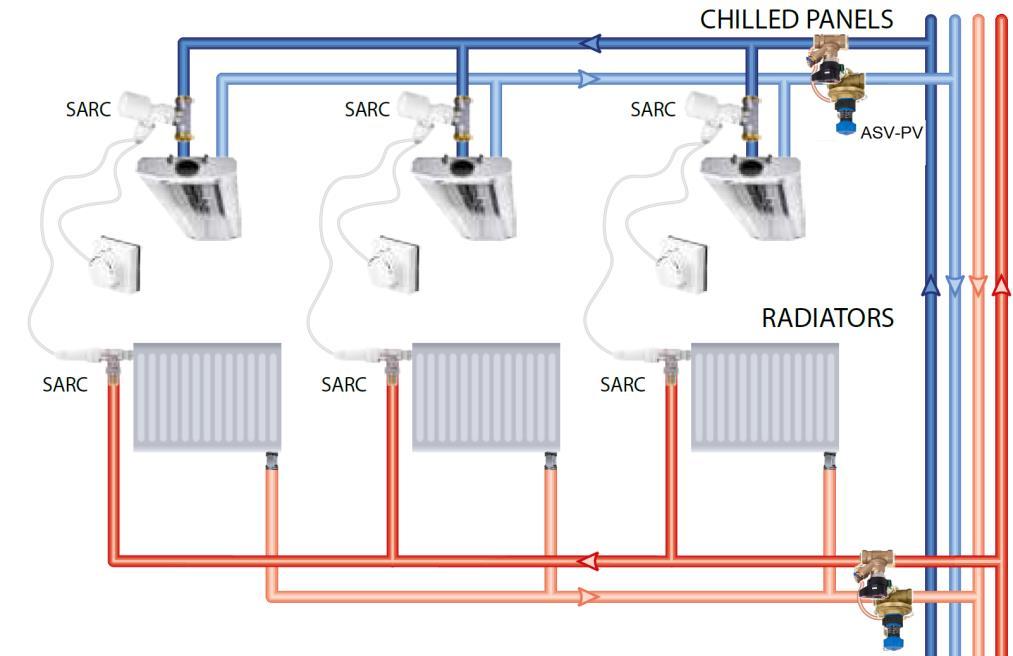

32 Rakendus Ärihoonete jahutus kpa 33 ASV-PV 4G Launch

33 Danfoss Dynamic Valve RA-DV kahetoruküttesüsteemidele? Division, SBA or department name Partner name 30 januari

34 Tehnilised andmed Vooluhulk: l/h Müratase: <30dbA max. 0.6 bar dp min. 0,1 bar, et tagada vooluhulk ventiilis Mõõdud - DN10, 15 (sirge, nurk) Division, SBA or department name Partner name 30 januari

35 Näide Vooluhulk = 40 l/h RA-DV Eelseade: 4 RA-DV RAW RA2000 Q max Pos Flow [l/h] N Division, SBA or department name Partner name 30 januari

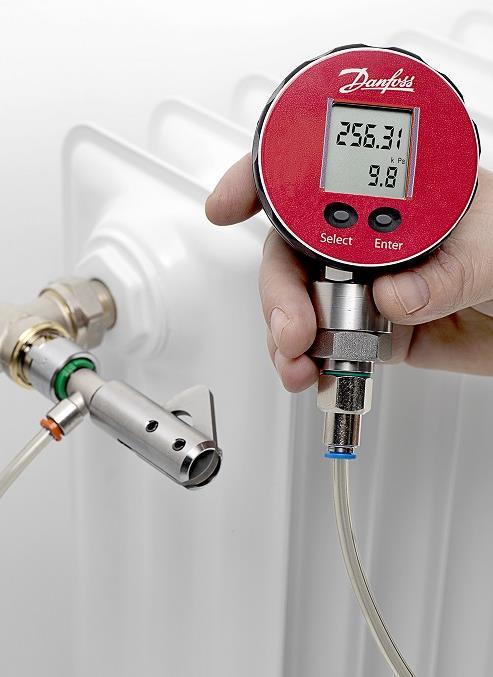

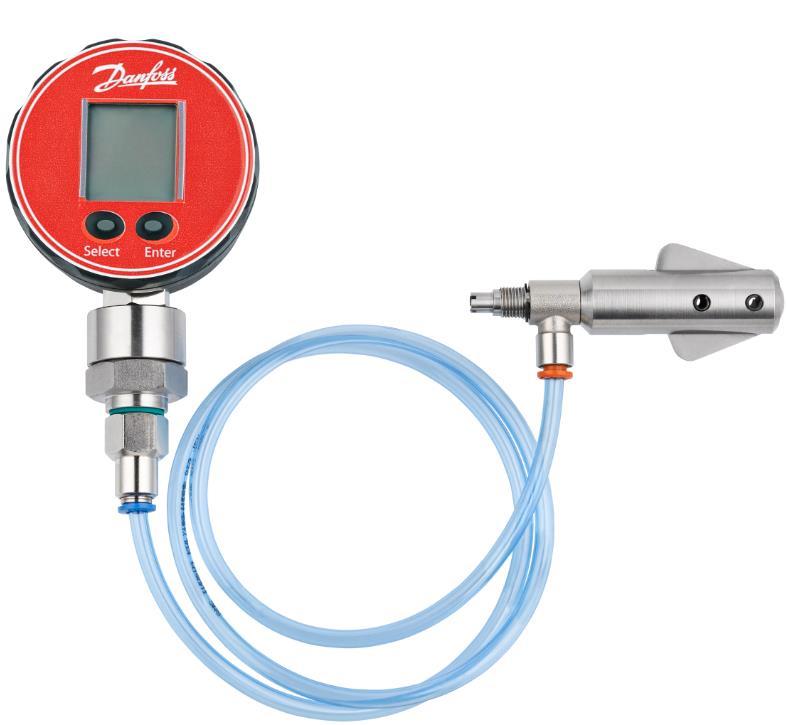

36 dp mõõteriist Kontrollime vabarõhku ventiilil Mõõdame süsteemi kaugeimas punktis olevat ventiili. Vajalik dp min 10 kpa Manomeeter Mõõteotsik Division, SBA or department name Partner name 30 januari

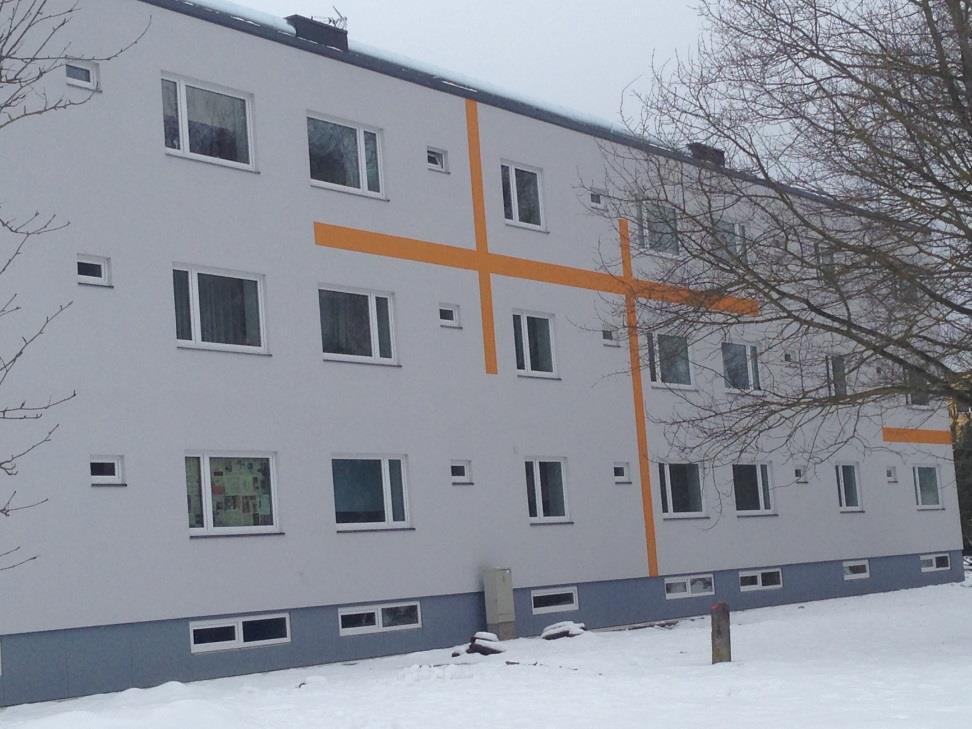

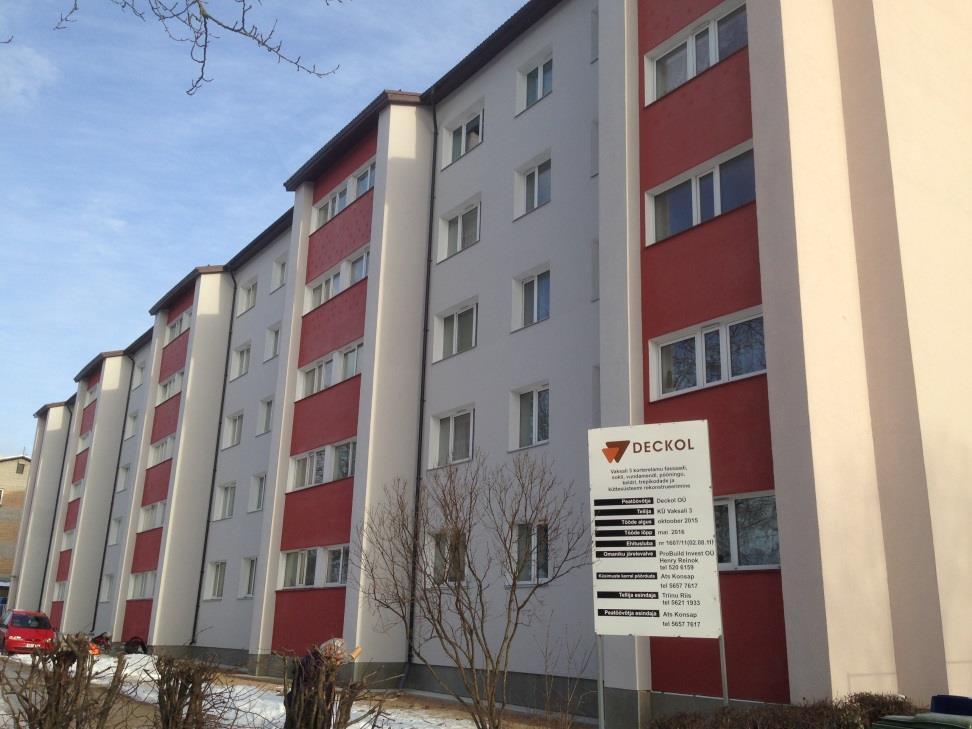

37 RA-DV näited Vaksali 3 Tartu Aasa tee 1 Ilmatsalu

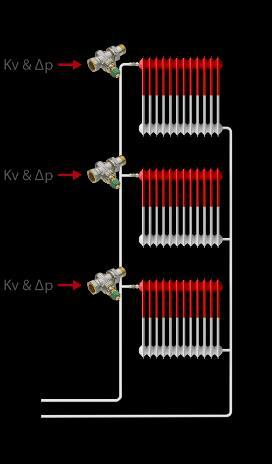

38 Valida on kahe lahenduse vahel Maks rõhukadu = 150kPa Max rõhukadu = 60 kpa Maks rõhukadu = 60kPa RA-N eelseade ventiil vooluhulga piiramiseks (Kv) RA-DV Dynamic Valve Vooluhulga piiramiseks (q v ) ASV-PV + ASV_BD Hoiab püsivat rõhuvahet (Δp) 39 Danfoss Heating Segment

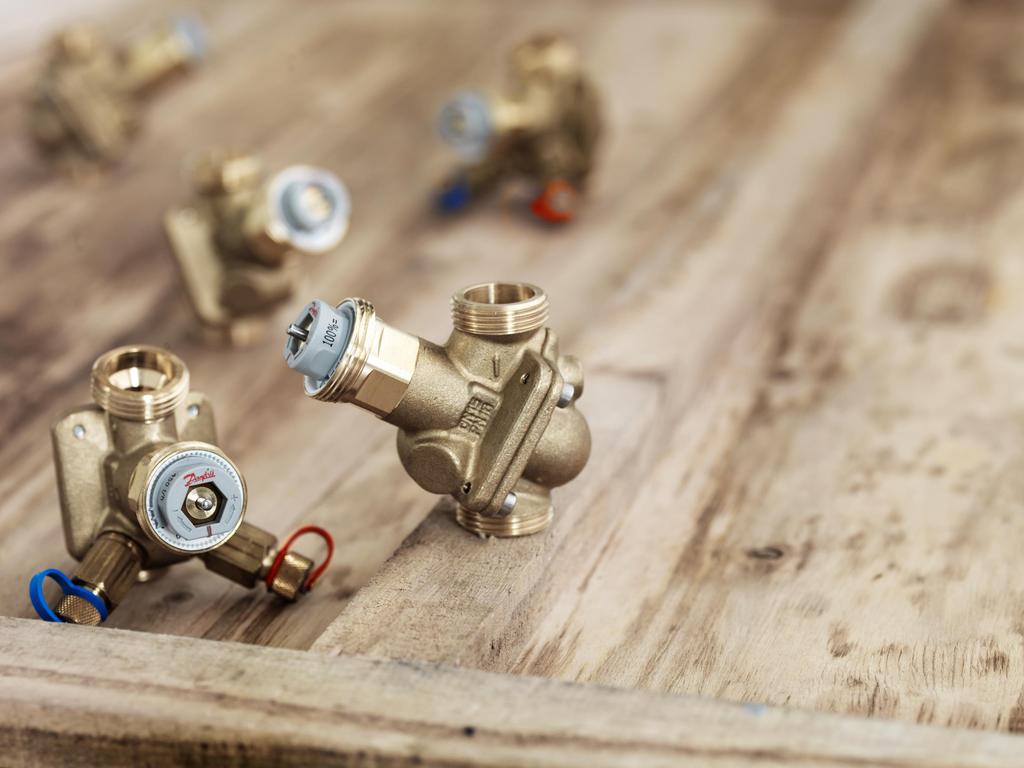

39 40 Rõhust sõltumatu tasakaalustus- ja reguleerventiil AB-QM

40 DANFOSS SKEEMIDE JUHEND Danfoss HBC 41

41 Flow (l/h) Kuidas mõjutab rõhu muutus süsteemis Rõhu muutused süsteemis Näiteks: rõhk muutub 0,25 bar kuni 1 bar Avanemise kõver traditsioonilisel ventiilil rõhu muutuse korral Vooluhulk läbi traditsioonilise ventiili kahekordistub. Traditsiooniline ventiil on rõhust SÕLTUV ,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2 Available pressure (bar) Avanemise kõver AB-QM ventiilil peale rõhu muutust AB-QM rõhuregulaator reageerib koheselt, vooluhulk läbi klapi jääb konstantseks. AB-QM on rõhust SÕLTUMATU.

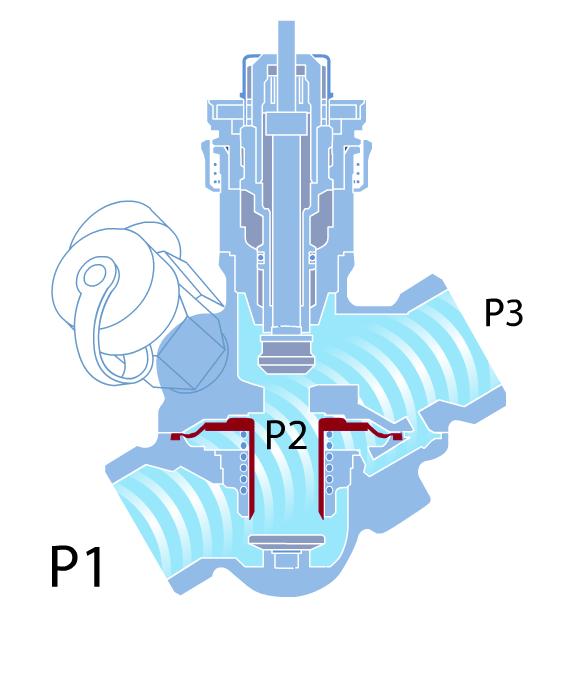

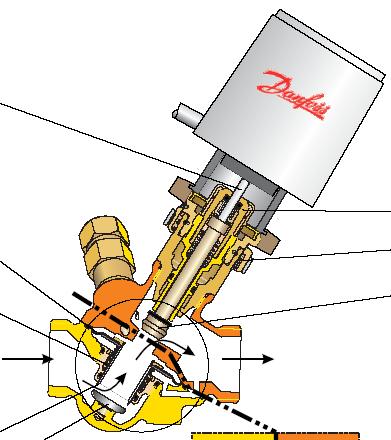

42 Kuidas töötab AB-QM? P1 ja P3 - diferentsiaalrõhk üle AB-QM ventiili P2 konstantne rõhk AB-QM ventiili sees Sisseehitatud diafragma hoiab ühtlaselt madalat diferentsiaalrõhku üle ventiili seadekoonuse Etteantud vooluhulk ei ole mõjutatav süsteemi teiste faktorite poolt Ventiili karakteristik on muutumatu ( rõhumõju tegur = ~ 100%)

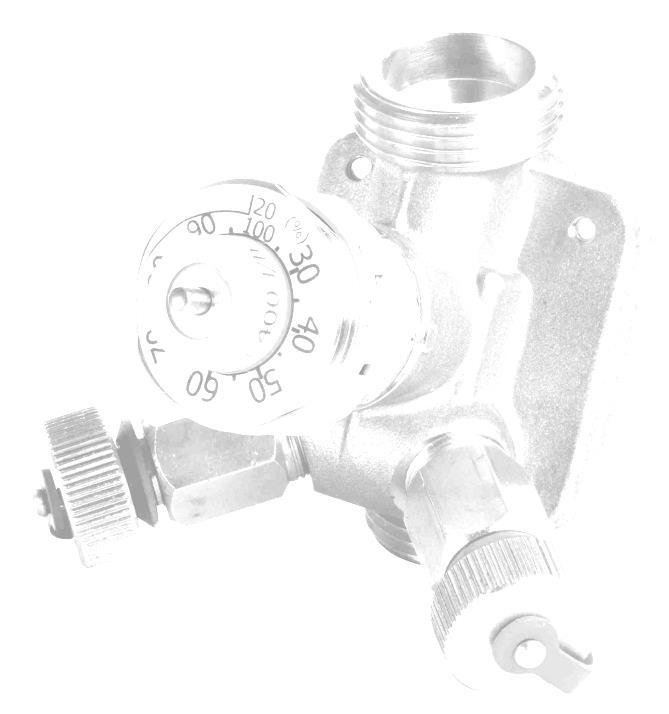

43 Suuruse määramine Minimaalne arvutuslik rõhukadu ventiilile: DN 10 DN 20 DN 25 DN 32 DN 40/50 DN 100 Seade vahemik 16 kpa 20 kpa 30 kpa DN 10 DN 40/ % DN 65 DN % Valime seade väärtuse % nii suure kui võimalik! Ei vaja teisi seadmeid hüdraulilise protsessi reguleerimiseks! TSZ AB-QM application 44

44 Rohkem AB-QM ventiilist Kui ajam on paigaldatud...me saame rõhust sõltumatu reguleerventiili koos täpse vooluhulga piiramise funktsiooniga

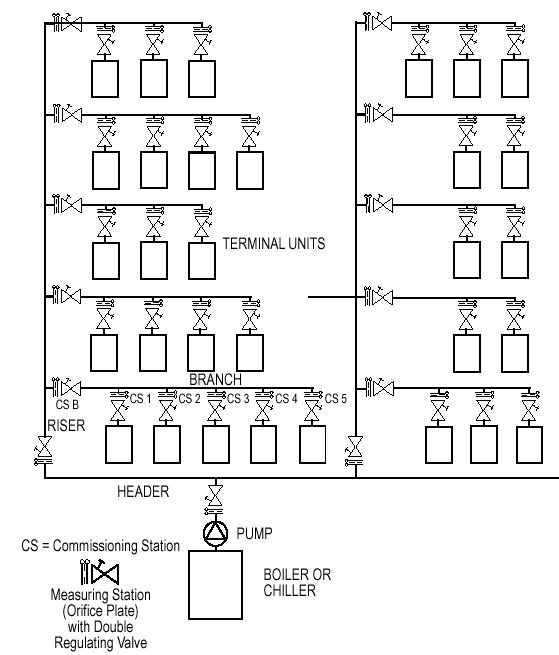

45 PIBCV reguleerimine AUTOMAATNE TASAKAALUSTUS- VENTIIL Tasakaalustus vajalik: VAID lõppseadmete ees! Ei vaja projekt., paigaldada ja mõõta teisi ventiile! Division, Hydronic SBA Balancing or department & Control name Optional footer text 30 januari January, l 46 46

46 Lahendus PIBCV ventiilidega FC FC FC FC FC Antud : horisontaalne jaotustorustik 20 fan-coili, ON/OFF või moduleeriv reguleer. Vooluhulk : Q = 215 l/h (1,5 kw) Torustiku pikkus : L = 136 m (s =125 Pa/m) Δp AB-QM_valve = 16 kpa (nõutud AB-QM ) Δp fan-coil = 10 kpa Δp pipeline = 17 kpa Δp balancing_valve = 0 kpa (ei vaja teisi ventiile) Lahendus : Omajõuline automaatne vooluhulga regulaator/ piirik Dp regul. Reguleerventiil Division, Hydronic SBA Balancing or department & Control name Optional footer text 30 januari January, l 47 47

47 26 kpa at 100% load 40 kpa at 50% load Süsteemi rõhu diagramm FC FC FC FC FC 50% load Δp AB-QM = 16 kpa Δp fan-coil = 10 kpa Δp pipe = 17 kpa Δp balancing = 0 kpa 100% load 43 kpa Ei esine ületäitumist muutuval koormusel: 215 l/h => 0% Division, Hydronic SBA Balancing or department & Control name Optional footer text 30 januari January, l 48 48

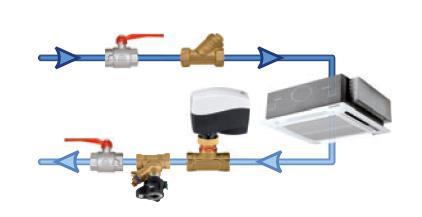

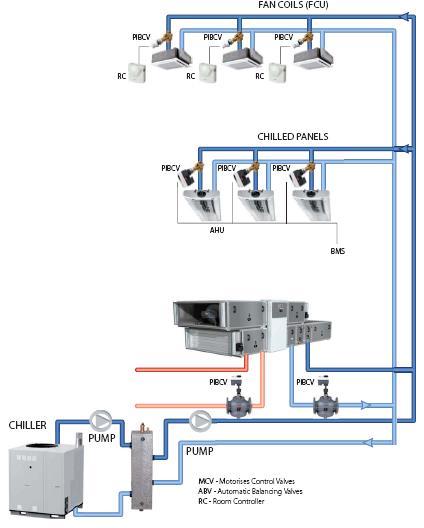

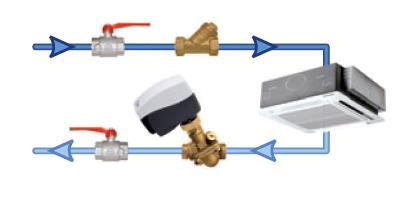

48 4* Muutuva vooluhulgaga süsteem Reguleerimisventiil: 2 tee ventiil tüüp AB-QM Rõhust sõltumatu tasakaalustusja reguleerventiil * Recommended as correct & high efficient

49 TÄNAN KUULAMAST! Marko Moring müügijuht Danfoss AS A.H.Tammsaare Tallinn Tel: GSM: marko.moring@danfoss.ee 30/01/2017 Hydronic Balancing & Control 50
