1 Küttesüsteemide tasakaalustamine Marko Moring müügijuht Danfoss AS A.H.Tammsaare Tallinn Tel: GSM: marko.moring@danfoss.ee

2 Hüdrauliline tasakaal Hüdrauliline tasakaal süsteem on tasakaalustatud kui süsteemis on õiged vooluhulgad ja diferentsiaalrõhk nii täiskoormusel kui ka osalisel koormusel töötamisel. 2

3 Tasakaalustamata küttesüsteem! Vesi valib alati lühima tee!!! Tulemus tagumistel vooluhulga defitsiit!!! Mis juhtub kui kõik ventiilid on täiesti avatud või sootuks puuduvad? 3

4 Puudulik tasakaalustus Müra probleemid Võimsuse probleemid Halb reguleerimiskvaliteet Suur energiakulu 4

5 5 Hüdrauliline tasakaal

6 Tasakaalustatud küttesüsteem Tasakaalustatud küttesüsteem on madala energiakuluga Madalam siseõhutemperatuur vähendab energiakulu Väiksemad soojuskaod torustikes Väiksem energiakulu pumpamisele kuna süsteemi rõhukaod on väiksemad 10% Energiasäästu 6

7 7 RA-N ja käsiseadega tasakaalustusventiilid

8 Staatilised tasakaalustusventiil MSV-BD / MSV-B DN15 - DN50 MSV-F2 DN65 DN300 8

9 Staatiline tasakaalustamine ei toimi osalisel koormusel Liigne vooluhulk! 9

10 10 Hea vooluhulga jaotumine Rõhust sõltumatu tasakaalustus

11 Danfoss soovitab: Muutuva vooluhulgaga 2-toru küttesüsteemides kasutada ASV tasakaalustusventiile ASV-BD vooluhulga mõõtmiseks ASV-PV rõhuvahe stabiliseerimiseks Väikesed mõõdud Ideaalne tasakaalustus rõhu järgi,tagades radiaatoriventiilidele head regul. tingimused Vooluhulkade reguleerimine on võimalik Vooluhulkade mõõtmine võimalik Funktsionaalne ja väga praktiline disain 11

12 Danfossi kütteseadmed / Onninen Express Rõhuvahe reguleerimine ASV tagab stabiilsed rõhu tingimused radiaatori termostaatventiilile. 12

13 Automaatsed tasakaalustusventiilid ASV DN15-50 ASV DN ASV-BD DN

14 Näide 2-toru küttesüsteemist Automaatne tasakaalustus ja radiaatori termostaatventiilid 21/33 14

15 Rakendus Korrusmajades 5-25 kpa Kahetorusüsteemides 15

16 16 Võimalikud skeemid püstikute ja harude tasakaalustamine

17 ASV eelised Hoiab püsivalt arvestuslikku rõhku igal püstikul sõltumata asukohast ja tööreziimist. Häälestamine ja hooldus minimaalse võimaliku hinnaga - automaatsed Puudub vajadus olemasoleva küttesüsteemi uuesti häälestamiseks muudatuste ja laienduste korral. Kerge ja lihtne valik Lihtne montaaz, paigaldaja- ja kasutajasõbralik Müra radiaatorite juures on välistatud Võimaldab maksimaalset energiasäästu 17

18 18 Õismäe tee 76

19 ASV näited Anne 28 Tartu, tehtud 2014 sügis 19

20 ASV tehtud objektid KÜ Läänemere tee 23 (aastast 1999) Väike Ameerika 21 KÜ Võidu 58 Õismäe tee 36 KÜ Roosi tee 8 Õismäe tee 76 KÜ Vilde 52 Tammsaare tee 59 KÜ Nelgi 31 Vilde 104 (lõuna poolne fassaad) Kivila 3A Tammsaare 57 Valdeku 120 Koorti 6 KÜ Kivila 13 Lastekodu 22 Paekaare 8 Mustamäe tee 82 Risti 2 Vilde 98 Sõpruse 202 Sõstra 6 (osaliselt) Peterburi tee 14 20

21 Tulemuseks on Kaovad kaebused üle-ja alakütmise kohta Müratu süsteem Väiksem energiakulu 21

22 EVS 844:2016 (3) Projekteeritava küttesüsteemi hüdraulilise tasakaalustamise lahendus peab olema kooskõlas selle süsteemi reguleerimispõhimõttega (kas vooluhulgad ajas muutuvad või ei muutu), tagama arvutuslikud vooluhulgad kõikidel soojust tootvatel, ülekandvatel ja väljastatavatel seadmetel ning võimaldama süsteemi stabiilse ja müravaba töö ka väikestel koormustel (vähenenud soojuskaod, vabasoojus, hoone osade eri kasutusajad jmt). Kui nende nõuete samaaegne täitmine pole staatilise tasakaalustamisega (vooluhulkade paika keeramisega) saavutatav, tuleb kasutada dünaamilist tasakaalustamist (rõhuvahe hoidmist püsivana küttesüsteemi üksikutes osades ja/või reguleerventiilides). Selline vajadus tekib eelkõige suuremates ja/või suurema hüdraulilise takistusega küttesüsteemides, kus ringluspumpade arendatavad rõhud on 50 kpa ja rohkem. Muudetava pöörlemissagedusega ringluspumpade kasutamine ei asenda dünaamilist tasakaalustamist. 22

23 23 Mis on Danfoss Dynamic Valve?

24 Mis on RA-DV? Rõhust sõltumatu radiaatoriventiil 24

25 Mis on RA-DV? Kaks ühes Kompaktne disain RA-N ASV 25

26 Kuidas see töötab? Radiaatori termostaatventiil RA-N 26

27 Kuidas see töötab?.ja sisseehitatud diferentsiaalrõhu-regulaator ASV 27

28 Tehnilised andmed Vooluhulk: l/h Müratase: <30dbA max. 0.6 bar dp min. 0,1 bar, et tagada vooluhulk ventiilis Mõõdud - DN10, 15 (sirge, nurk) 28

29 29 Eelseade väärtused RA-DV

30 Näide Vooluhulk = 40 l/h RA-DV Eelseade: 4 RA-DV RAW RA2000 Q max Pos Flow [l/h] N

31 RA-DV näited Vaksali 3 Tartu Aasa tee 1 Ilmatsalu 31

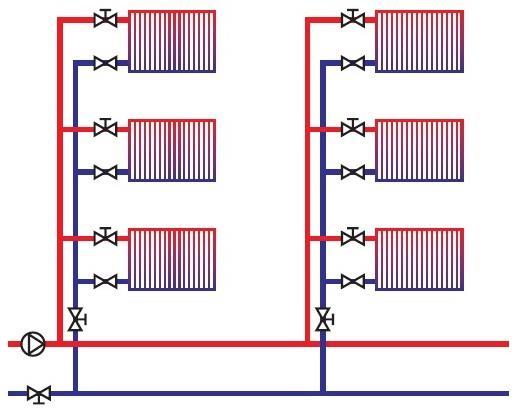

32 RA-DV Dynamic Valve TM kasutamine 2-toru küttesüsteem 32

33 RA-DV Dynamic Valve TM kasutamine 2-toru küttesüsteem 2-toru küttesüsteem käsiseadega tasakaalustusventiilidega MSV (täielikult avatud) 33

34 EVS 844:2016 (5) Dünaamiliste tasakaalustusventiilide, rõhust sõltumatute termostaatventiilide, automaatsete vooluhulga piirajate jmt kasutamisel, tuleb mõõtepunkte ette näha määral, mis võimaldab hinnata süsteemi üksikute osade töötamise efektiivsust ja avastada ebakõlasid nende töös. Selliste lahenduste kasutamisel väiksemates süsteemides (50 või vähem radiaatorit), võib loobuda tasakaalustusventiilide kasutamisest, kui soojusallikas on sekundaarpoole üldvooluhulk mõõdetav. 34

35 35 Rõhu kontroll ja pumba graafiku optimeerimine dp mõõteriistaga

36 dp mõõteriist Kontrollime vabarõhku ventiilil Mõõdame süsteemi kaugeimas punktis olevat ventiili. Vajalik dp min 6 kpa Manomeeter Mõõteotsik 36

37 Valida on kahe lahenduse vahel Maks rõhukadu = 150kPa Max rõhukadu = 60 kpa Maks rõhukadu = 60kPa RA-N eelseade ventiil vooluhulga piiramiseks (Kv) RA-DV Dynamic Valve Vooluhulga piiramiseks (q v ) ASV-PV + ASV_BD Hoiab püsivat rõhuvahet (Δp) 37

38 Kokkuvõte Lihtne seadistamine, sest komponente on vähem ning kontrollimine on vajalik ainult kriitilises punktis (kaugeim tarbija) Täpselt õige kogus soojusenergiat igale tarbijale, ilma kaebusteta müra üle Ühtlane temperatuur, kuna vooluhulka hoitakse konstantsena Energiasääst (umbes 5% = 1 K) tänu paremale temp. reguleerimisele ning pumba töö optimeerimisele Tasakaalustatud süsteem kõikidel koormustel Elanikud ei saa häirida süsteemi tasakaalu Edasised muudatused/laiendused on võimalik teostada olemasoleva süsteemi tasakaalu häirimata 38

39 RA-DV tehtud objektid Gonsiori 12;12a Oja 33 Pärnu Vaksali 3 Tartu Aia 64 Kuressaare Männimäe 27, Viljandi Kirsi 36 Pärnu Kihelkonna mnt.2 Kuressaare Tallinna mnt.3 Pärnu Aasa tee 1, Ilmatsalu Smuuli tn.9 Kuressaare Tartu mnt.83 Tallinn,büroohoone Väike tn.3 Vaida Pikk 14, Tartu Elektroni 4 Tallinn Riia 28a, Viljandi Viljandi tee 34, Puhja Viljandi tee 32, Puhja Kotzebue 5 Tallinn Viljandi tee 30, Puhja Kotzebue 20 Tallinn Mõisavahe 9, Tartu Instituudi 16 Tammsaare 10, Pärnu lasteaed Mooni 1 Kuressaare Viljandi mnt.2, Kehtna Majaka 31, Tallinn Anne Gümnaasium, Tartu Sütiste tee 54, Tallinn Keskuse 7, Olustvere Ravila 54 Tartu Tammsaare 28 Pärnu Pikk 8 Pärnu Aastatel paigaldatud üle ventiili 39

40 22/05/2018 TÄNAN KUULAMAST! Marko Moring müügijuht Danfoss AS A.H.Tammsaare Tallinn Tel: GSM: marko.moring@danfoss.ee 40
