1 Univerza v Ljubljani - Fakulteta za kemijo in kemijsko tehnologijo KATEDRA ZA TEHNIŠKO VARNOST Varnost delovnih priprav in naprav doc. dr. Boris Jerman, univ. dipl. inž. str. TEORIJA ZAŠČITE Kazalo podpoglavij 1. Zaščita delovnih sredstev 2. Dejavniki, ki vplivajo na izbor in učinkovitost varnostnih naprav za stroje 3. Tipične nevarnosti pri strojih 4. Ocena tveganja, zmanjševanje tveganja in izbor varnostnih naprav 1

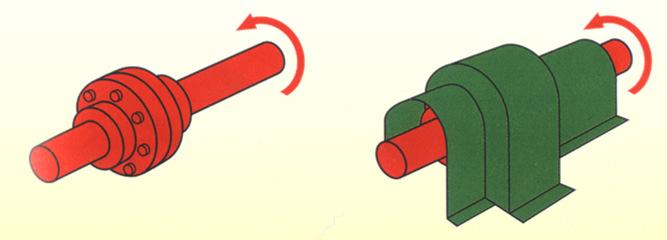

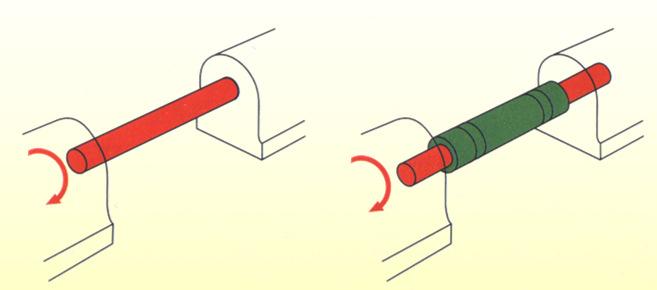

2 Nevarnosti zaradi delov strojev in delovne opreme Opis nekaterih od nevarnosti, ki se pojavijo pri strojih. Slikovni prikaz nekaterih nevarnosti in primeri zaščite. Uporabljen posamični pristop k zaščiti. Rotacijsko gibanje Gladka gred Hitro vrteče se gredi je potrebno vedno zaščititi zaradi nevarnosti povleka: z namestitvijo varovala, če je to možno; z uporabo proste objemke, nameščene po celotni dolžini vrteče se gredi. Varovalo (SIST EN : 1996) je del stroja, katerega funkcija je zagotovljena z uporabo fizične ovire. Glede na konstrukcijsko izvedbo je varovalo lahko zaščitni okrov, pokrov, zaslon, vrata, oklep itd. 2

3 Gladka gred 0 notranja energija (tlak) + kinetična energija (hitrost) + potencialna energija (položaj) = celotna energija = const p = p + p celotni statičta = p statičta celotni p p hitrost hitrost p hitrost ρ 2 2 v Negladka gred Nevarnosti: nevarnost povleka; nevarnost udarca. Zaščita: obvezno v celoti zapreti z varovalom. 3

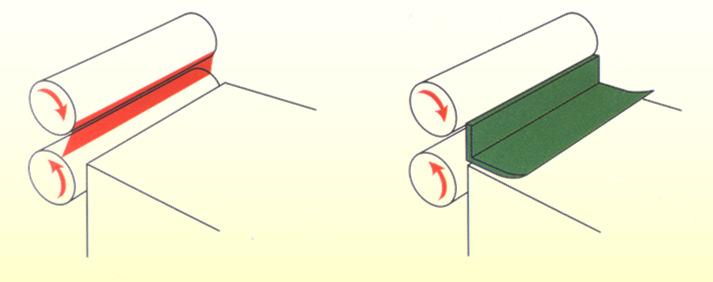

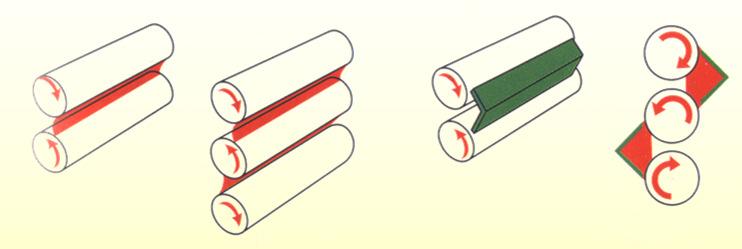

4 Nasproti vrteči se valji Nevarnosti: nevarnost povleka (prsti, roka, celotno telo); nevarnost zmečkanin. Zaščita: zapiranje nevarnega mesta z varovalom. Vlečni valji So nasproti vrteči se valji, ki se jih ne da ščititi na prej opisan način. Dodatna nevarnost: operator mora delati v bližini nevarnega mesta Zaščita: zapiranje nevarnega mesta z varovalom (oblika!). 4

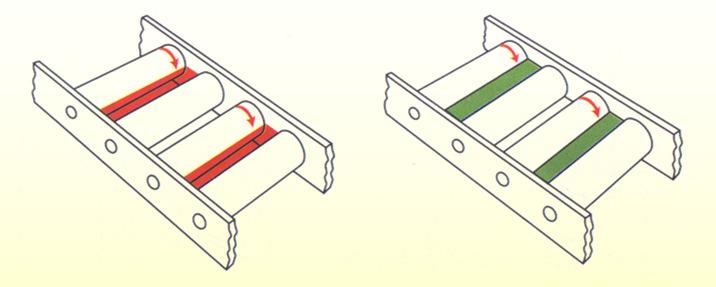

5 Valjčni transporter, ki nima gnanih vseh valjčkov Nevarnost vkleščenja: reža med gnanim valjem in sosednjim valjem, ki ni gnan. (Če so gnani vsi valji, nevarnosti vkleščenja ni.) Dodatna težava: zgornji del valjev mora biti prost Zaščita: vstavljanje varovala med valja. Aksialni ventilatorji Nevarnost: vrtenje lopatic ventilatorja Zaščita: vgradnja v prezračevalno cev; uporaba mrežastega varovala (v celoti obdati; ustrezno oblikovati; ohraniti funkcijo ventilatorja). 5

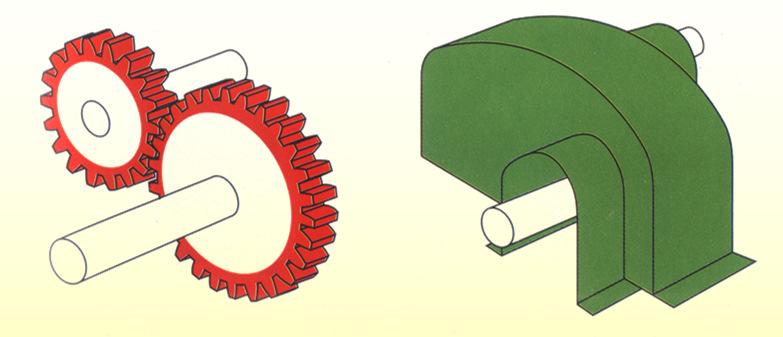

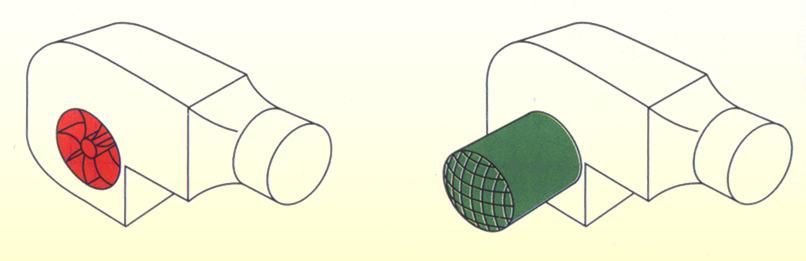

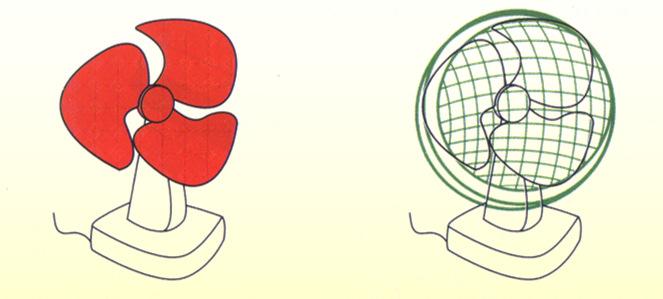

6 Radialni ventilatorji Nevarnost: vrtenje lopatic ventilatorja Zaščita: vgradnja v prezračevalno cev; uporaba cevnega nastavka zmrežastim varovalom. Zobniki v uprijemu Nevarnost: mnogo mehanskih nevarnosti, kot so: zmečkanine, odrgnine, povlek, ukleščenje,.. Zaščita: vgradnja v ohišje stroja; zaprtje z varovalom v celoti. 6

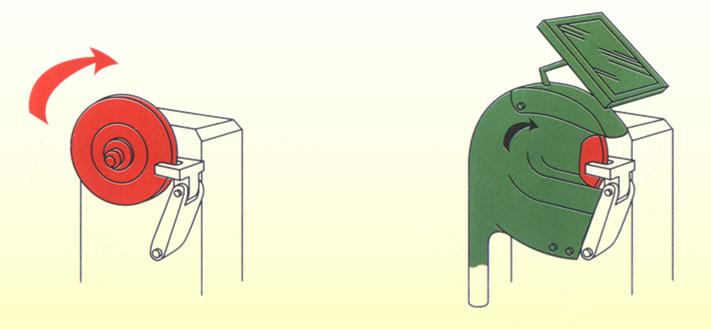

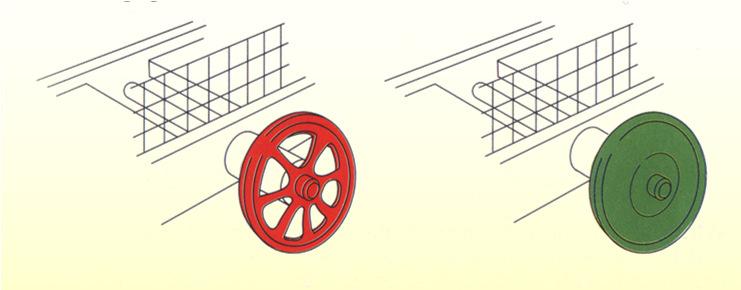

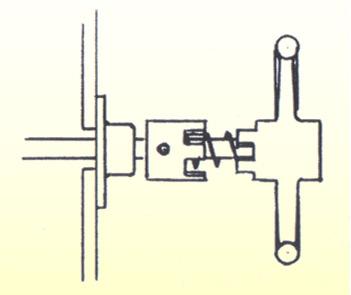

7 Kolesa z naperami Nevarnost: če se vrtijo ob avtomatskem delovanju stroja; Zaščita: zapolnitev praznin med naperami; uporaba sklopke. Brusna kolesa Nevarnosti: mehanske nevarnosti; prah; Zaščita: zaprtje z varovalom v celoti (razen v delovni točki); označbe (smer in hitrost vrtenja). 7

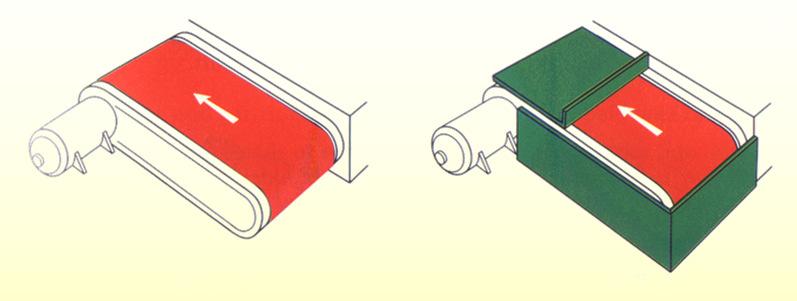

8 Translatorno gibanje Rezila Robovi rezil (za: papir, plastiko, blago, kovino, itd.), so izredno ostri in predstavljajo veliko tveganje. Izpostavljen naj bo le minimalen, nujno potreben del. Škarje za rezanje morajo biti narejene tako, da se rezilo ne more začeti spuščati, dokler niso roke operatorja na varnem. Za izvzemanje rezila zaradi vzdrževalnih del in ostrenja, mora biti pripravljena posebna priprava, za lažje in varnejše rokovanje ter predpisana uporaba osebnih varovalnih sredstev. Tračne brusilne mize Zaščita: trak se giblje od operatorja; izpostavljen le nujno potreben del traku; zaščita tudi s strani (mesto operatorja). 8

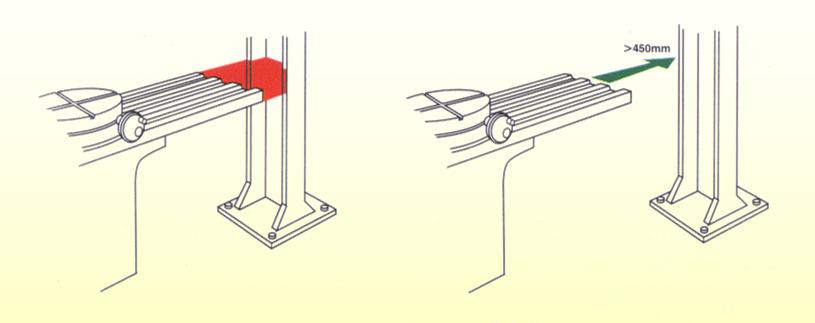

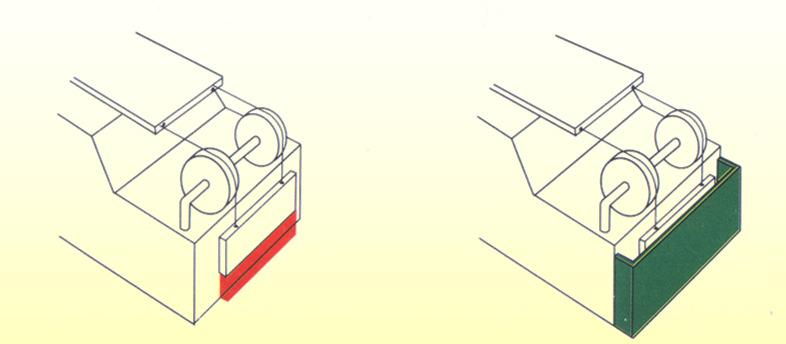

9 Nevarnost stisnitve ob nepomično konstrukcijo translatorno premične mize itd. ; vsaj 450 mm prostora. Nevarno gibanje protiuteži gibanje predstavlja tveganje (tudi nepredvidljivost); zaščita z okrovom po celotni poti gibanja: podaljšek okrova do tal oz. nepomičnih delov stroja (padec uteži, zmečkanine). 9

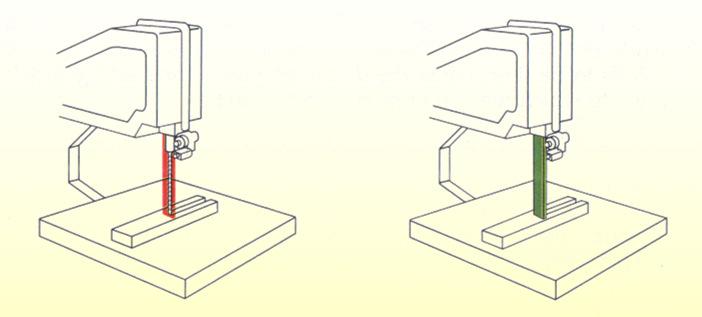

10 Rezila tračnih žag uporaba nastavljivega varovala; izpostavljen naj bo le minimalen del rezila. Spenjalni stroji (za žične spone) in stroji za kovičenje operater mora držati obdelovanec zelo blizu mesta, ki ga spaja; posebna pomična varovala za zaznavo prisotnosti prstov. Žebljalniki in orodja z eksplozivnimi naboji izstrelitev žebljev različnih oblik z veliko hitrostjo; opremljenost z varnostnim mehanizmom, (dovoli aktiviranje le, ko je izstopna odprtina tesno pritisnjena ob ciljni predmet). Tiskarski stroji zapiranje tiskarskih plošč in nihanje protiuteži ročno upravljanje; zapiranje z velikimi silami; vztrajnost velike protiuteži na zapiralni ročici; nihanje te ročice lahko povzroči poškodbe glave. 10

11 Škarjasta dvižna miza Delovanje: nastanek škarij med robom mize in robom ploščadi ter v škarjastem mehanizmu; zaščita z navijalnimi (in drugačnimi) zavesami; namestitev letve z varnostnimi stikali pod robove mize (zavore!); zaščita z varnostnimi razdaljami. Škarjasta dvižna miza Vzdrževanje: nezaželjeno spuščanje ploščadi; vstavljanje t.i. cokle v mehanizem; POZOR! Prepovedano preprosto podpiranje dvižne mize!. 11

12 Verižne žage Nevarnosti: rezila na verigi (žaganje, pretrg verige); možnost da žaga odskoči (ovira, žaganje s konico meča); vibracije, hrup, povišana tempretura; padec drevesa, sprostitev upognjenih vej); okolica (zdrs, sonce, dež, klopi). Zaščita: dvoročnim vklopni stikali; nazobčano mirujoče rezilo; zaporno varovalo; ščitnik rok; protivibracijska (in ogrevana) ročaja; zaščitna oblačila, očala/vizir,čelada,... ; zaščita pred padajočim drevjem in vplivi okolice...? Dvigala (lifti) (Zagotavljanje varnosti med obratovanjem) Vzdrževalce v jaških ogrožajo predvsem gibanja kabine in protiuteži. Potrebno zagotoviti mesta v stenah jaška, za umik ali varen prostor na dnu jaška. Posebno poglavje so t.i.»paternoster«digala. Nevarno je ujetje delov telesa med robova tal v kabini in preklade vstopnih odprtin v zidu jaška. Preklade odprtin morajo biti opremljene s primernimi visečimi stikali. 12

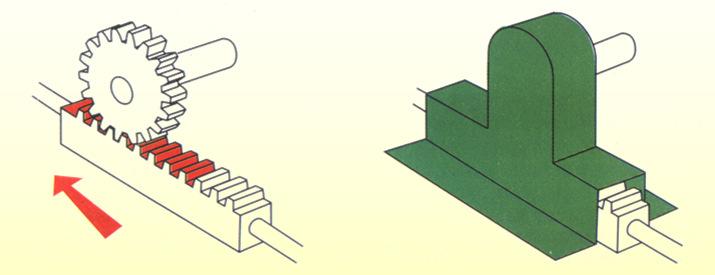

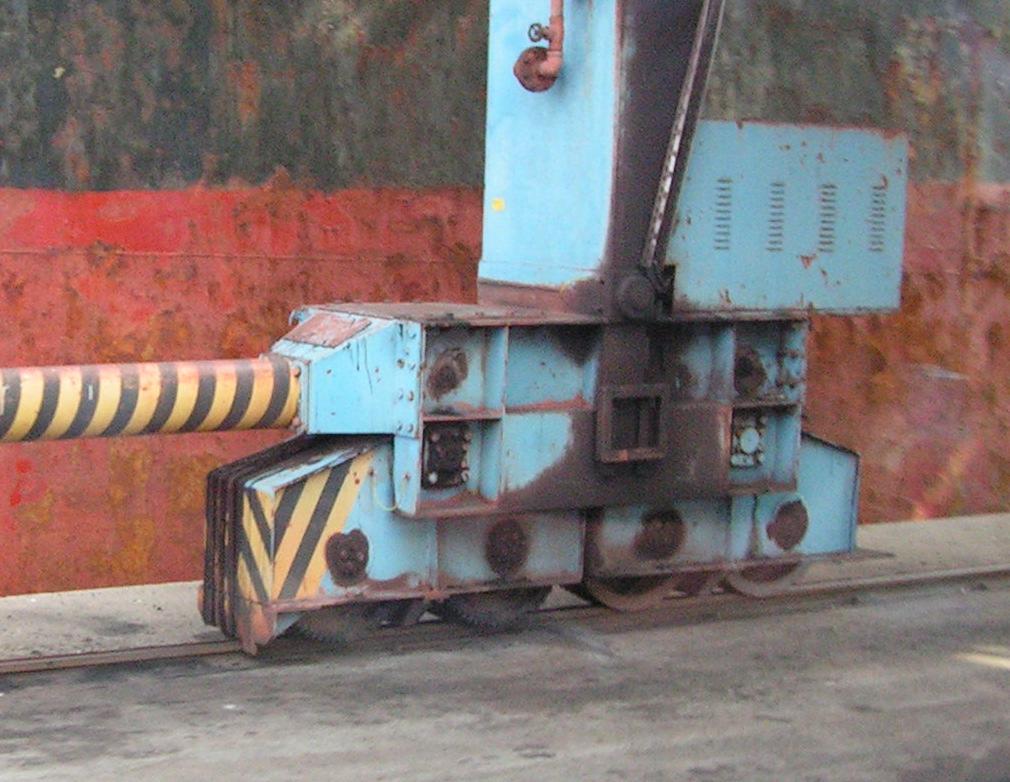

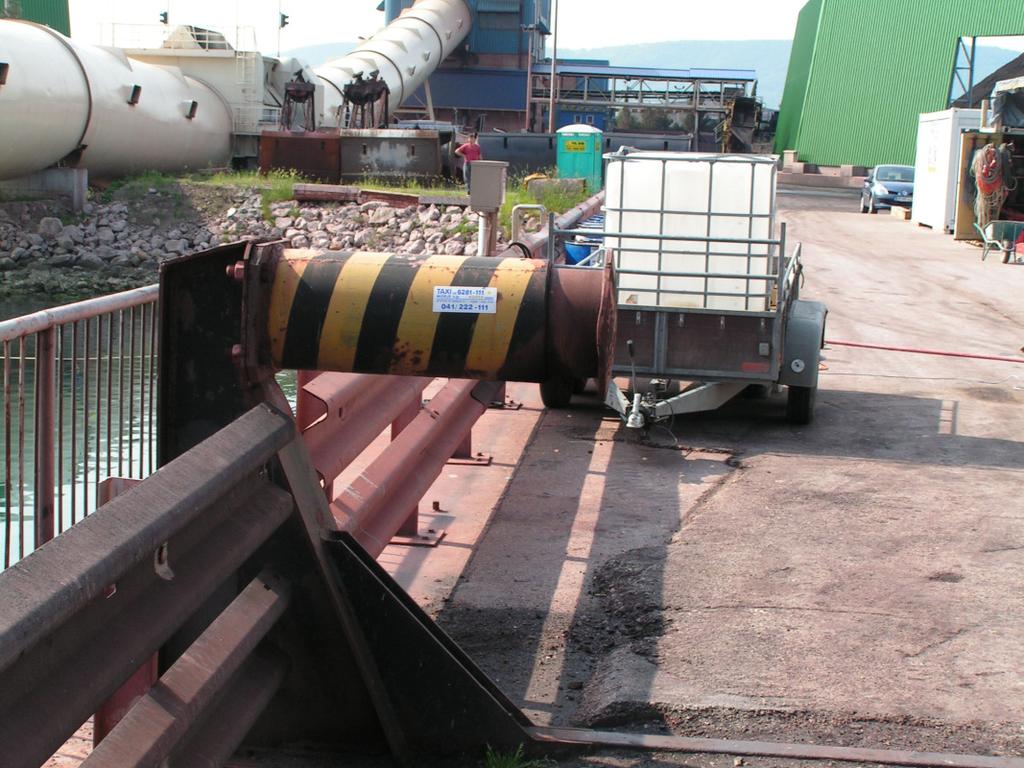

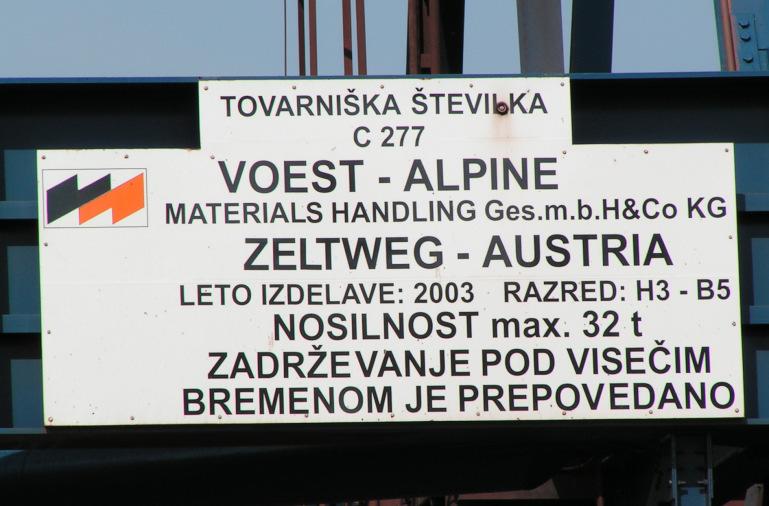

13 Kombinirana gibanja Pogon zobata letev pastorek Tak pogon mora biti zaščiten z varovalom, ki v popolnosti pokriva pastorek in zobato letev. Kotaleča se kolesa nevarnost poškodb stopal zaradi koles (tovornjaki, viličarji, itd.); zaščita koles z ustreznimi (stalnimi!) varovali, ki kolo ustrezno zakrijejo. mostna dvigala (dostop do tirnic omejen) zaščita manj potrebna; običajno se uporablja. dela na ali blizu tirnic žerjava, ki obratuje (na drugem delovnem območju na istih tirnicah); namestitev prenosnih nastavljivih varoval na tirnice (odbojniki in končna stikala). 13

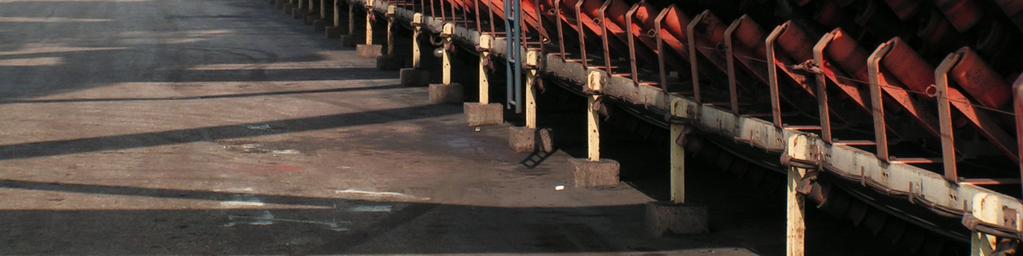

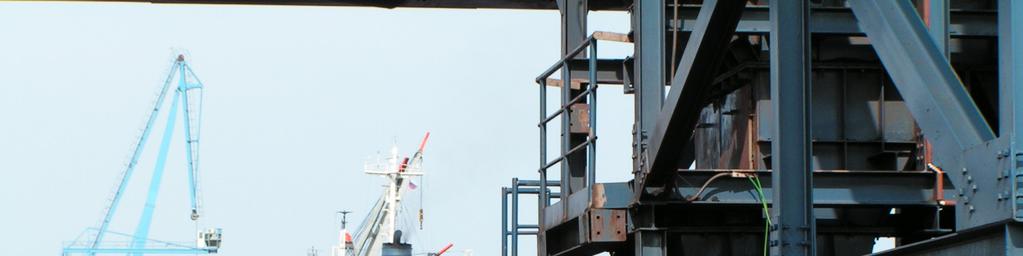

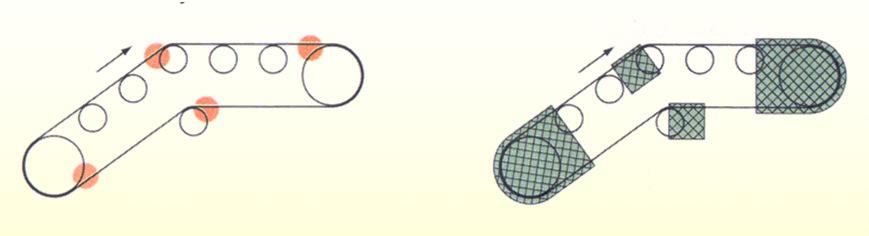

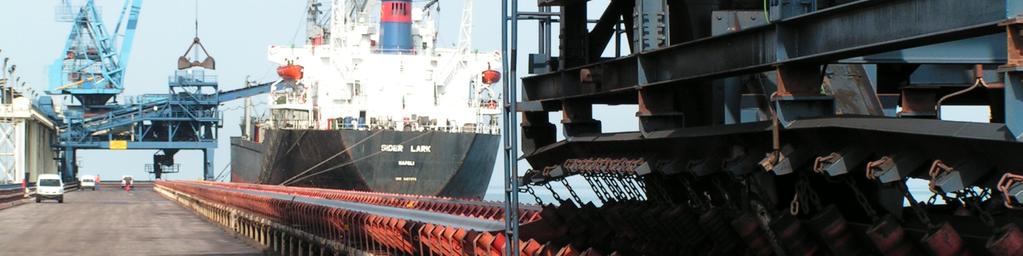

14 Kotaleča se kolesa Tekoči trak Nevarna mesta: kjer trak nateka na valje in hkrati spreminja smer gibanja; kjer trak potuje pod mirujočimi deli, kot so zbiralni lijaki za (pre)usmerjanje toka snovi na traku. 14

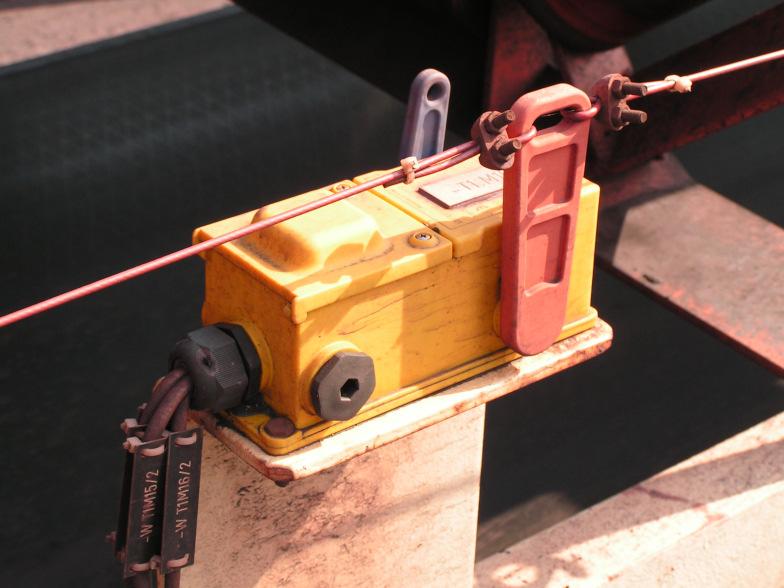

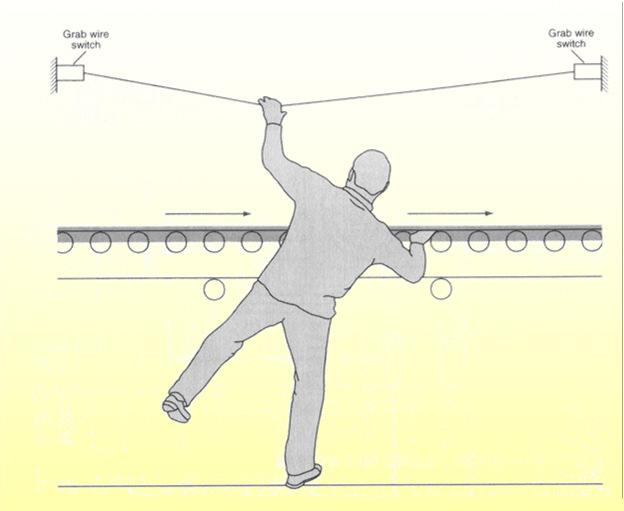

15 Tekoči trak V primeru dolgih in ravnih tekočih trakov je sprejemljiva zaščita tudi potezna žica za izklop traku, če je nameščena tako, da je dosegljiva vsakemu, ki bi bil ujet med trakom in valjem. Tekoči trak 15

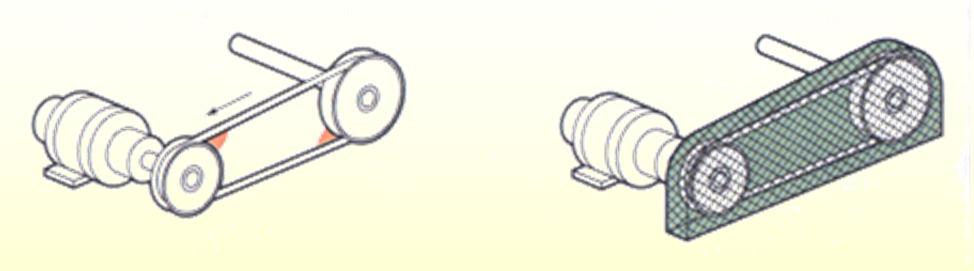

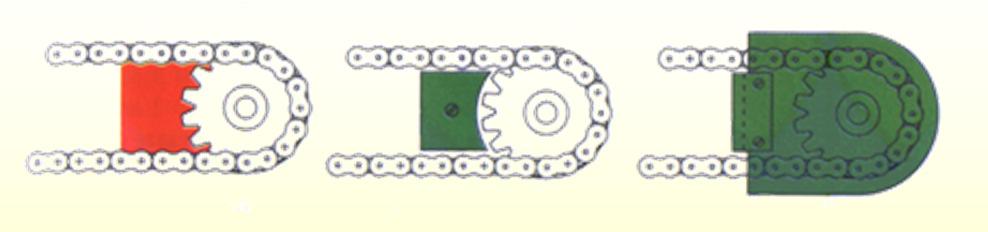

16 Jermanski pogoni Nevarno mesto: kjer jermen nateka na jermenico; podvrženost tudi segrevanju zaradi spodrsavanja (trenje) varovalo mora dopuščati zračni tok; uporaba varjene mreže ali mreže iz ekspandirane pločevine (+podporni okvir). Veriga in verižnik Nevarno mesto: kjer nateka veriga na verižnik; zaradi nazobčane oblike verižnika varovati je potrebno tako vstopno stran, kot tudi izstopno stran verižnika. 16

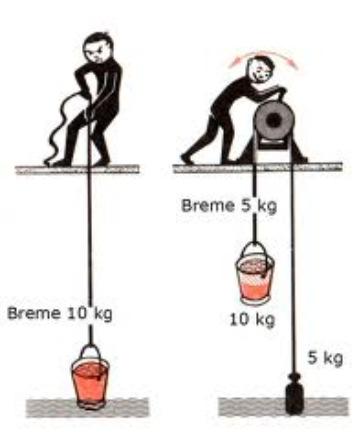

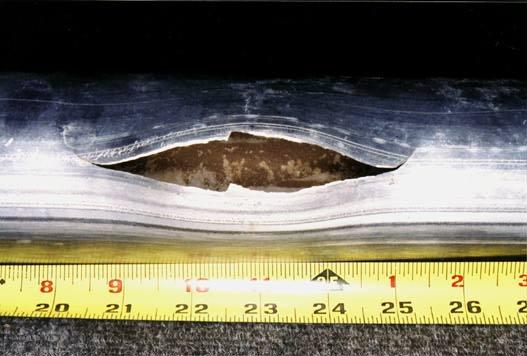

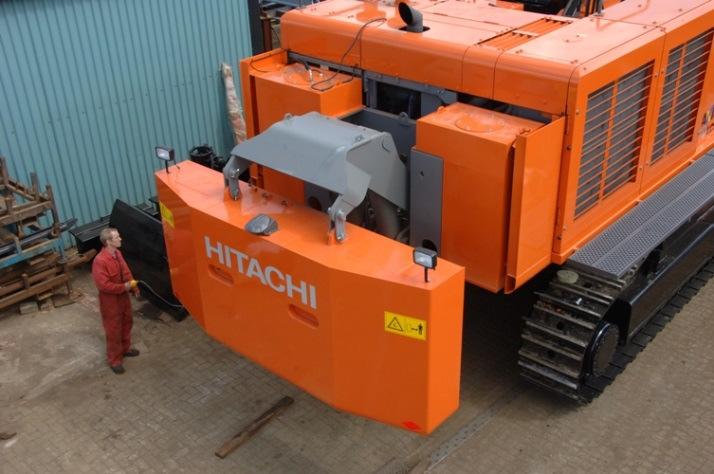

17 Notranja in potencialna energija Potencialna energija protiuteži E P = m g h Način sprostitve potencialne energije: porušitev nosilne vrvi, verige, nosilca. Ustrezen okrov mora zakrivati celotno pot protiuteži. Akumulatorji stisnjenega zraka akumulator stisnjenega zraka lahko poči, če se tlak poviša; sprosti se vsebovana tlačna energija. Gumijaste cevi za zrak napačno usmerjen curek zraka lahko poškoduje kožo; nekontrolirano gibanje prostega konca gumijaste cevi, skozi katerega uhaja zrak. 17

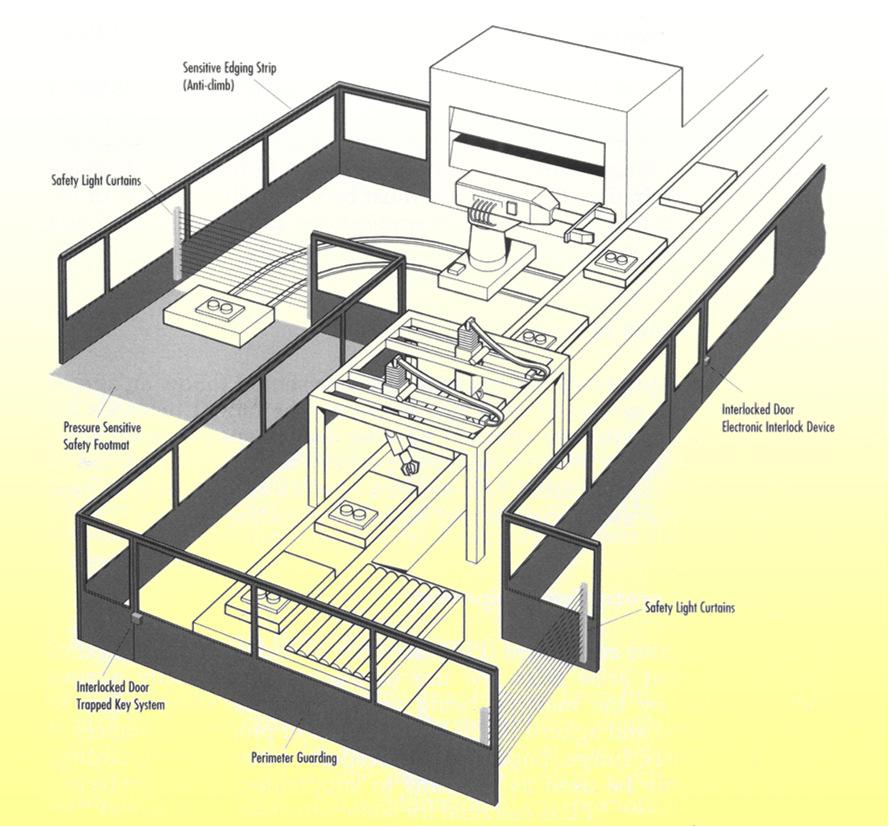

18 Parni kotli in cevovodi Uhajajoča para je lahko izredno vroča in lahko povzroči resne opekline. Druge tlačne posode, cevovodi in oprema Uhajajoča snov; Možnost hitre sprostitve tlačne energije (eksplozija). Nepričakovan premik pnevmatičnih cilindrov Zaradi: vsebovanega zračnega tlaka; nenadnega delovanja povratne vzmeti. Notranja in potencialna energija Industrijski roboti in numerično krmiljeni stroji predstavljajo posebno nevarnost zaradi svojih nepričakovnih gibov (nadzorni signali, sekvenčna stikala). Vsebujejo lahko tudi akumulrano energijo, ki se lahko sprosti in povzroči nepričakovani gib. Varovanje mora obsegati popolno zaporo dostopa: z ustrezno visoko mehansko ogrado z zaščitenimi dostopnimi točkami kot so: - vrata z zaporno napravo - vstopne odprtine z optičnimi zavesami - tla prekrita z na pritisk občutljivimi preprogami 18
